PIC10F200/202/204/206

数据手册

6 引脚 8 位闪存单片机

 2005 Microchip Technology Inc. 初稿 DS41239B_CN

请注意以下有关 Microchip 器件代码保护功能的要点：

•Microchip的产品均达到 Microchip 数据手册中所述的技术指标。

•Microchip确信：在正常使用的情况下， Microchip 系列产品是当今市场上同类产品中最安全的产品之一。

• 目前，仍存在着恶意、甚至是非法破坏代码保护功能的行为。就我们所知，所有这些行为都不是以 Microchip 数据手册中规定的操作规范来使用 Microchip 产品的。这样做的人极可能侵犯了知识产权。

•Microchip愿与那些注重代码完整性的客户合作。

•Microchip或任何其他半导体厂商均无法保证其代码的安全性。代码保护并不意味着我们保证产品是 “牢不可破”的。

代码保护功能处于持续发展中。 Microchip 承诺将不断改进产品的代码保护功能。任何试图破坏 Microchip 代码保护功能的行为均可视为违反了《数字器件千年版权法案（Digital Millennium Copyright Act）》。如果这种行为导致他人在未经授权的情况下，能访问您的

软件或其他受版权保护的成果，您有权依据该法案提起诉讼，从而制止这种行为。

提供本文档的中文版本仅为了便于理解。Microchip Technology Inc. 及其分公司和相关公司、各级主管与员工及

事务代理机构对译文中可能存在的任何差错不承担任何责任。建议参考 Microchip Technology Inc. 的英文原版文档。

本出版物中所述的器件应用信息及其他类似内容仅为您提供便利，它们可能由更新之信息所替代。确保应用符合技术规范，

是您自身应负的责任。Microchip 对这些信息不作任何明示或暗示、书面或口头、法定或其他形式的声明或担保，包括但不

限于针对其使用情况、质量、性能、适销性或特定用途的适用性的声明或担保。 Microchip 对因这些信息及使用这些信息而

引起的后果不承担任何责任。未经 Microchip 书面批准，不得将 Microchip 的产品用作生命维持系统中的关键组件。在 Microchip 知识产权保护下，不得暗中或以其他方式转让任何

许可证。

商标

Microchip 的名称和徽标组合、 Microchip 徽标、 Accuron、 dsPIC、 K

EELOQ、 microID、 MPLAB、 PIC、 PICmicro、

PICSTART、 PRO MATE、 PowerSmart、 rfPIC 和 SmartShunt 均为 Microchip Technology Inc. 在美国和其他国

家或地区的注册商标。

AmpLab、 FilterLab、 Migratable Memory、 MXDEV、 MXLAB、 PICMASTER、 SEEVAL、 SmartSensor 和 The Embedded Control Solutions Company 均为 Microchip Technology Inc. 在美国的注册商标。

Analog-for-the-Digital Age、 Application Maestro、 dsPICDEM、 dsPICDEM.net、 dsPICworks、 ECAN、 ECONOMONITOR、 FanSense、 FlexROM、 fuzzyLAB、 In-Circuit Serial Programming、 ICSP、 ICEPIC、 Linear

Active Thermistor、 MPASM、 MPLIB、 MPLINK、 MPSIM、 PICkit、 PICDEM、 PICDEM.net、 PICLAB、 PICtail、

PowerCal、 PowerInfo、 PowerMate、 PowerTool、 rfLAB、 rfPICDEM、 Select Mode、 Smart Serial、 SmartTel、 Tot a l

Endurance 和 WiperLock 均为 Microchip Technology Inc.在

美国和其他国家或地区的商标。 SQTP 是 Microchip Technology Inc. 在美国的服务标记。

在此提及的所有其他商标均为各持有公司所有。

Microchip

州

位单片机、性存储器和模拟产品方面的质量体系流程均符合

16949:2002

系也已通过了

位于美国亚利桑那州

Mountain View

月通过了

ISO/TS-16949:2002

KEELOQ

。此外，

ISO 9001:2000

的全球总部、设计中心和晶圆生产厂均于

跳码器件、串行

Microchip

Chandler和Tem pe

质量体系认证。公司在

EEPROM

在开发系统的设计和生产方面的质量体

认证。

及位于加利福尼亚

PICmicro

、单片机外设、非易失

ISO/TS-

2003

年

DS41239B_CN 第 ii 页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

6 引脚 8 位闪存单片机

本数据手册针对下列器件：

• PIC10F200

• PIC10F202

• PIC10F204

• PIC10F206

高性能 RISC CPU：

• 仅有 33 条单字指令

• 除了程序跳转指令为双周期指令外，其余均为单周

期指令

•12位宽指令

•2级硬件堆栈

• 针对数据和指令的直接、间接和相对寻址模式

•8位宽数据总线

•8个特殊功能硬件寄存器

• 工作速度：

-4MHz内部时钟

-1µs 指令周期

单片机特性：

•4MHz高精度内部振荡器：

- 出厂时精度已校准为 ±1%

• 在线串行编程（In-Circuit Serial

Programming™， ICSP™）

• 支持在线调试（In-Circuit Debugging， ICD）

• 上电复位（Power-on Reset， POR）

• 器件复位定时器（Device Reset Timer， DRT）

• 看门狗定时器（Watchdog Timer， WDT），带专

用的片上 RC 振荡器，以便可靠地工作

• 可编程代码保护

• 复用的 MCLR

•I/O引脚可内部弱上拉

• 省电休眠模式

• 引脚电平变化时从休眠中唤醒

输入引脚

低功耗特性 /CMOS 技术：

• 工作电流：

-< 350µA @ 2V， 4MHz

• 待机电流：

- 100 nA @ 2V，典型值

• 低功耗的高速闪存技术：

- 闪存耐擦写能力达 100,000 次

- 保存时间 > 40 年

• 完全静态设计

• 宽工作电压范围：2.0V 至 5.5V

• 宽温度范围：

- 工业级：-40°C 至 +85°C

- 扩展级：-40°C 至 +125°C

外设特性（PIC10F200/202）：

•4个 I/O 引脚：

- 可单独进行方向控制的 3 个 I/O 引脚

-1个只用作输入的引脚

- 高灌 / 拉电流能力，可直接驱动 LED

- 电平变化唤醒

- 弱上拉

•8位实时时钟 / 计数器（TMR0），带 8 位可编程预

分频器

外设特性（PIC10F204/206）：

•4 个 I/O 引脚：

- 可单独进行方向控制的 3 个 I/O 引脚

-1个只用作输入的引脚

- 高灌 / 拉电流能力，可直接驱动 LED

- 电平变化唤醒

- 弱上拉

•8位实时时钟 / 计数器（TMR0），带 8 位可编程预

分频器

•1个比较器：

- 内部绝对参考电压

- 比较器的两个输入端外部可见

- 比较器输出外部可见

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第1页

PIC10F200/202/204/206

引脚图

SOT-23

PDIP

GP0/ICSPDAT

GP1/ICSPCLK

GP0/ICSPDAT/CIN+

GP1/ICSPCLK/CIN-

N/C

VDD

GP2/T0CKI/FOSC4

GP1/ICSPCLK

GP3/MCLR

VDD

GP2/T0CKI/FOSC4

/VPP

PIC10F200/202

GP3/MCLR

VDD

GP2/T0CKI/COUT/FOSC4

/VPP

PIC10F204/206

GP3/MCLR/VPP

VSS

N/C

GP0/ICSPDAT

PIC10F200/202

PDIP

N/C

VDD

GP2/T0CKI/COUT/FOSC4

GP1/ICSPCLK/CIN-

GP3/MCLR/VPP

VSS

N/C

GP0/ICSPDAT/CIN+

PIC10F204/206

表 1-1： PIC10F2XX 存储器及其指标

器件

I/O

闪存（字） SRAM （字节）

PIC10F200 256 16 4 1 0

PIC10F202 512 24 4 1 0

PIC10F204 256 16 4 1 1

PIC10F206 512 24 4 1 1

程序存储器数据存储器

8 位

定时器

比较器

DS41239B_CN 第2页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

1.0 器件概述 ....................................................................................................................................................................................... 5

2.0 PIC10F200/202/204/206 器件种类................................................................................................................................................ 7

3.0 架构概述 ....................................................................................................................................................................................... 9

4.0 存储器构成 ................................................................................................................................................................................. 15

5.0 I/O 端口 ...................................................................................................................................................................................... 25

6.0 Timer0 模块和 TMR0 寄存器（PIC10F200/202）...................................................................................................................... 29

7.0 Timer0 模块和 TMR0 寄存器（PIC10F204/206）...................................................................................................................... 33

8.0 比较器模块 ................................................................................................................................................................................. 37

9.0 CPU 的特性................................................................................................................................................................................ 41

10.0 指令集汇总 ................................................................................................................................................................................. 51

11.0 开发支持 ..................................................................................................................................................................................... 59

12.0 电气规范 ..................................................................................................................................................................................... 63

13.0 DC 及 AC 特性图表 .................................................................................................................................................................... 73

14.0 封装信息 ..................................................................................................................................................................................... 75

索引...................................................................................................................................................................................................... 79

客户支持............................................................................................................................................................................................... 81

变更通知客户服务 ................................................................................................................................................................................ 81

读者反馈表 ........................................................................................................................................................................................... 82

产品标识体系 ....................................................................................................................................................................................... 83

致客户

我们旨在提供最佳文档供客户正确使用 Microchip 产品。为此，我们将不断改进出版物的内容和质量，使之更好地满足您的要求。出版物的质量将随新文档及更新版本的推出而得到提升。

如果您对本出版物有任何问题和建议，请通过电子邮件联系我公司 TRC 经理，电子邮件地址为 CTRC@microchip.com，或将本数据手册后附的《读者反馈表》传真到 86-21-5407 5066。我们期待您的反馈。

1.0 器件概述

来自 Microchip Technology 的 PIC10F200/202/204/206 器件，是低成本、高性能、 8 位、全静态和基于闪存的

CMOS单片机。它们采用的是RISC架构，只有33条单字 / 单周期指令。除了程序跳转是双周期指令外，其余指令

都是单周期的（1 µs）。 PIC10F200/202/204/206 器件的性能，要比同等价格的竞争产品高出一个数量级。由于 12 位宽指令是高度对称的，其代码压缩效率比其他同类型 8 位单片机高出一倍。易于使用和记忆的指令集显著地缩短了开发时间。

PIC10F200/202/204/206 产品具有降低系统成本和功耗的特殊功能。由于具有上电复位电路（POR）和器件复位定时器（DRT），因此不再需要外部复位电路。器件特有的 INTRC 内部振荡器模式，节省了数量有限的可用 I/O 资源。省电休眠模式、看门狗定时器和代码保护功能降低了系统成本和功耗，增强了可靠性。

PIC10F200/202/204/206 器件配有低成本的闪存，适用于任何规模的生产。客户能够充分受益于 Microchip 在闪存可编程单片机领域的价格领先优势，同时还能得益于闪存在编程方面的灵活性。

PIC10F200/202/204/206 产品的支持软件包括：全功能的宏汇编器、软件模拟器、在线调试器、 C 编译器、低成本的开发编程器，以及全功能的编程器。全部支持工具都能运行在 IBM

PC 及其兼容机上。

1.1 应用

PIC10F200/202/204/206 器件的应用范围很广，从个人护理器具、安全系统到低功耗的远程发送器 / 接收器。闪存技术使得应用程序（发送器代码、系统设置、接收器频率，等等）的定制极为快速而方便。直插式或表面贴装式的封装体积很小，非常适用于空间受限的应用。低成本、低功耗、高性能、易于使用以及灵活的 I/O，使得 PIC10F200/202/204/206 器件的用途非常广泛，甚至能够应用在一些以前从来没有考虑过使用单片机的领域

（例如，大型系统和协处理器应用中的定时器功能、逻

辑和 PLD 电路）。

表 1-1： PIC10F200/202/204/206 器件

PIC10F200 PIC10F202 PIC10F204 PIC10F206

时钟最大工作频率（MHz） 44 4 4 存储器闪存程序存储器 256 512 256 512

数据存储器（字节） 16 24 16 24

外设定时器模块 TMR0 TMR0 TMR0 TMR0

引脚电平变化时从休眠中唤醒有有有有比较器 00 1 1

其他 I/O 引脚 33 3 3

只用作输入的引脚 11 1 1 内部上拉有有有有在线串行编程有有有有指令个数 33 33 33 33 封装 6 引脚 SOT-23

8 引脚 PDIP

PIC10F200/202/204/206 器件具有上电复位、可选择的看门狗定时器、可选择的代码保护、高 I/O 电流能力以及精确的内部振荡器。 PIC10F200/202/204/206 器件采用串行编程，数据引脚是 GP0，时钟引脚是 GP1。

6 引脚 SOT-23

8 引脚 PDIP

6 引脚 SOT-23

8 引脚 PDIP

6 引脚 SOT-23

8 引脚 PDIP

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第5页

PIC10F200/202/204/206

注：

DS41239B_CN 第6页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

2.0 PIC10F200/202/204/206 器件种

类

器件提供了各种封装形式供选择。根据应用和生产的具体要求，可使用本节提供的信息来选择合适的器件。在下订单时，请依据本数据手册后面的 PIC10F200/202/ 204/206 产品标识体系，使用正确的器件编号。

2.1 快速编程（QTP）器件

对于工厂生产订单， Microchip 提供 QTP （Quick Turn Programming）编程服务。服务的适用对象是器件数量为中到大批量、并且代码已经稳定的用户。这种器件与闪存器件相同，只是所有的闪存单元和配置选项已由生产厂预先编程。在生产批量出货之前，要先通过代码和原型验证。请联系本地 Microchip Technology 销售办事处，以了解详细情况。

2.2 带序列号的快速编程（SQTPSM）器件

Microchip 提供唯一化编程服务：在每个器件中由用户定义的地址单元，写入不同的序列号。序列号可以是随机的、伪随机的或连续的。

序列化处理使得每个器件都有一个唯一的编号，可以用作进入代码、口令或 ID 编号。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第7页

PIC10F200/202/204/206

注：

DS41239B_CN 第8页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

3.0 架构概述

PIC10F200/202/204/206 器件的高性能可归因于 RISC 微处理器架构的一系列特性。首先， PIC10F200/202/ 204/206 器件采用 Harvard 架构，访问程序和数据分别使用不同的总线。与传统的使用同一总线来读取程序和数据的冯诺依曼架构相比较，带宽得到了提高。程序和数据的分离，使得指令字长可以与 8 位宽的数据字长不同。采用 12 位宽的指令操作码，使指令全部成为单周期指令。 12 位宽程序存储器访问总线在一个周期中读取一条 12 位指令。两级流水线并行地读取指令和执行指令，从而，除了程序跳转外的所有指令（33 条指令）都将在一个周期内（1 µs @ 4 MHz）得到执行。

下面的表格列出了PIC10F200/202/204/206器件的程序存储器（Flash）和数据存储器（RAM）。

表 3-1： PIC10F2XX 存储器

存储器

器件

程序数据

PIC10F200 256 x 12 16 x 8

PIC10F202 512 x 12 24 x 8

PIC10F204 256 x 12 16 x 8

PIC10F206 512 x 12 24 x 8

PIC10F200/202/204/206 器件内有一个8 位 ALU和一个

工作寄存器。ALU 是通用的算术单元，它对工作寄存器和任一寄存器文件中的数据执行算术和逻辑运算。

ALU 是 8 位宽的，能够进行加、减、移位和逻辑操作。除非另外声明，算术操作实际上是以二进制补码方式来进行的。在双操作数指令中，一个操作数通常是 W（工作）寄存器，而另一个操作数或者是文件寄存器，或者是立即数。在单操作数指令中，操作数或者是 W 寄存器，或者是文件寄存器。

W寄存器是8位的工作寄存器，用于ALU操作。不可对其寻址。

根据所执行的指令， ALU 可能影响状态寄存器中进位

（C）、辅助进位（DC）和零（Z）标志位的值。在减

法中， C 和 DC 位分别用作借位（borr 位（digit borrow ADDWF 指令。

图 3-1 和图 3-2 所示为简化的框图，相应的器件引脚说明请参见表 3-2。

）。相关示例请参见 SUBWF 和

ow）和辅助借

PIC10F200/202/204/206 器件能够直接或间接寻址其文件寄存器和数据存储器。包括 PC 在内的全部特殊功能寄存器（SFR），都被映射到数据存储器中。 PIC10F200/202/204/206 器件的指令集具有高度正交性

（对称的），使用户能够对任意寄存器、使用任意的寻址

方式执行任何操作。该对称特性和普遍适用性，使得 PIC10F200/202/204/206 器件的编程简单而高效。此外，也显著降低了学习难度。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第9页

PIC10F200/202/204/206

图 3-1： PIC10F200/202 简化框图

程序总线

闪存

512 x12 或

256 x12

程序存储器

指令寄存器

指令解码

和

控制

时序发生

9-10

直接地址

MCLR

程序计数器

堆栈 1 堆栈 2

器件复位

定时器

上电复位

看门狗定时器

内部 RC

时钟

VDD, VSS

RAM 地址

数据总线

24 或 16

字节

文件寄存器

(1)

地址多路开关

ALU

W 寄存器

RAM

5-7

FSR 寄存器

状态寄存器

多路开关

Timer0

间接地址

GPIO

GP0/ICSPDAT GP1/ICSPCLK GP2/T0CKI/FOSC4

GP3/MCLR/VPP

DS41239B_CN 第10页初稿  2005 Microchip Technology Inc.

图 3-2： PIC10F204/206 简化框图

PIC10F200/202/204/206

程序总线

闪存

512 x12 或

256 x12

程序存储器

指令寄存器

指令解码

和

控制

时序发生

9-10

直接地址

MCLR

程序计数器

堆栈 1 堆栈 2

器件复位

定时器

上电复位

看门狗定时器

内部 RC

时钟

VDD, VSS

RAM 地址

数据总线

24 或 16

字节

文件寄存器

(1)

地址多路开关

ALU

W 寄存器

RAM

5-7

FSR 寄存器

状态寄存器

多路开关

Timer0

间接地址

GPIO

比较器

GP0/ICSPDAT/CIN+ GP1/ICSPCLK/CINGP2/T0CKI/COUT/FOSC4

GP3/MCLR/VPP

CIN+

CIN-

COUT

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第11页

PIC10F200/202/204/206

表 3-2： PIC10F200/202/204/206 引脚说明

引脚名称功能

GP0/ICSPDAT/CIN+ GP0 TTL CMOS 双向 I/O 引脚。可以通过软件设置，使之具有内部弱上拉或引

ICSPDAT ST CMOS 在线串行编程数据引脚。

CIN+ AN — 比较器输入（仅限 PIC10F204/206）。

GP1/ICSPCLK/CIN- GP1 TTL CMOS 双向 I/O 引脚。可以通过软件设置，使之具有内部弱上拉或引

ICSPCLK ST CMOS 在线串行编程时钟引脚。

CIN- AN — 比较器输入（仅限 PIC10F204/206）。

GP2/T0CKI/COUT/ FOSC4

GP3/MCLR

VDD VDD P—逻辑电路和 I/O 引脚的正电源。

SS VSS P—逻辑电路和 I/O 引脚的参考地。

图注： I = 输入， O = 输出， I/O = 输入 / 输出， P = 电源， — = 未使用， TTL = TTL 输入，

/VPP GP3 TTL —

ST = 施密特触发器输入， AN = 模拟输入

GP2 TTL CMOS 双向 I/O 引脚。 T0CKI ST — TMR0 的时钟输入。 COUT — CMOS 比较器输出（仅限 PIC10F204/206）。

FOSC4 — CMOS 振荡器 /4 输出。

MCLR ST — 主清零（复位）。当配置为 MCLR 时，此引脚是低电平有效的

PP HV — 编程电压输入。

输入类型输出

类型

说明

脚电平变化时从休眠中唤醒功能。

输入引脚。可以通过软件设置，使之具有内部弱上拉或引脚电平变化时从休眠中唤醒功能。

复位信号。器件正常工作期间， GP3/MCLR/VPP 上的电压不得超过 V 则始终为弱上拉。

DD，否则器件将进入编程模式。如果配置为 MCLR，

DS41239B_CN 第12页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

3.1 时钟机制 / 指令周期

时钟在内部被一分为四，生成四个不重叠的正交时钟信号，即 Q1、 Q2、 Q3 和 Q4。在每个 Q1， PC 递增，在 Q4，指令从程序存储器中被取出并锁存到指令寄存器中。在接下来的 Q1 到 Q4，指令被解码和执行。

图 3-3 和例 3-1 所示为时钟和指令的执行流程。

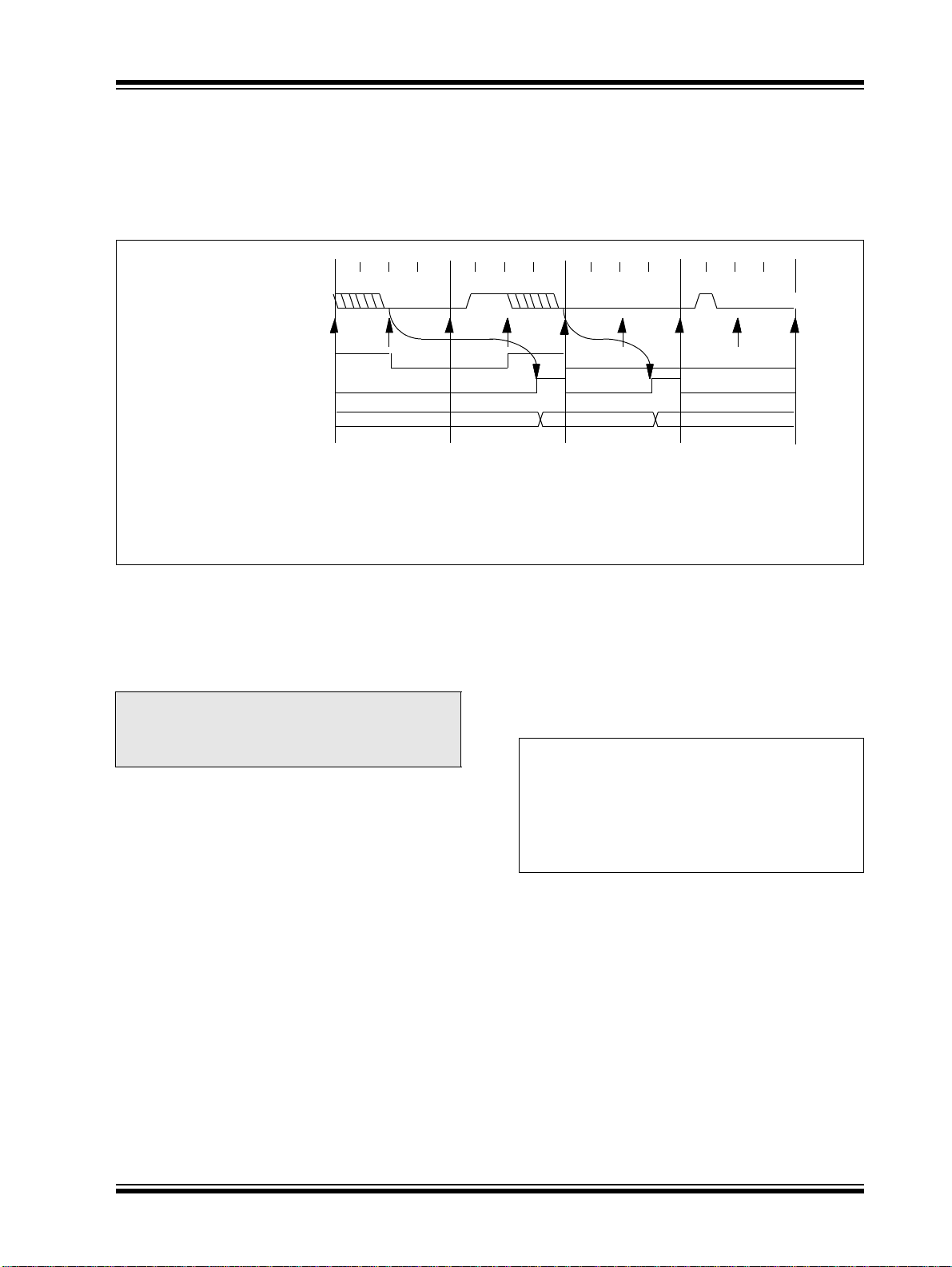

图 3-3：时钟/ 指令周期

Q2 Q3 Q4

OSC1

PC PC + 1 PC + 2

3.2 指令流 / 流水线

一个指令周期由四个 Q 周期（Q1、 Q2、 Q3 和 Q4）组成。取指令和执行指令以流水线方式进行，取指占用一个指令周期，而解码和执行指令占用另一个指令周期。由于采用流水线方式，每条指令实际上相当于在一个周期内得到执行。如果指令导致 PC 改变（例如，

GOTO 指令），那么完成指令需要两个周期（例 3-1）。

PC 在 Q1 递增，意味着取指周期开始。

在指令执行周期，在 Q1，取出的指令被锁存到指令寄存器中（IR）。然后，在 Q2、 Q3 和 Q4，指令被解码和执行。在 Q2 读取数据存储器（读操作数），在 Q4 写数据存储器（写目标地址）。

Q2 Q3 Q4

内部

时钟

取指（PC）

执行指令（PC – 1）

取指（PC + 1）

执行指令（PC）

取指（(PC + 2）

执行指令（PC + 1）

例 3-1：指令流水线

1. MOVLW 03H

2. MOVWF GPIO

3. CALL SUB_1

4. BSF GPIO, BIT1

除程序跳转指令外，所有指令都是单周期指令。程序跳转指令需要两个周期，所取指令被清除出流水线，同时，读取新指令，而后执行新指令。

取 1 执行 1

取 2 执行 2

取 3 执行 3

取 4 清除

取 SUB_1 执行 SUB_1

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第13页

PIC10F200/202/204/206

注：

DS41239B_CN 第14页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

4.0 存储器构成

PIC10F200/202/204/206 的存储器分为程序存储器和数据存储器。使用文件选择寄存器（File Select Register， FSR）访问数据存储区。

4.1 PIC10F200/204 的程序存储器

PIC10F200/204 器件具有一个 9 位程序计数器

（Program Counter， PC），能够寻址 512 x 12 的程序

存储空间。

对于 PIC10F200/204 而言，只有前 256 x 12 （0000h- 00FFh）地址单元是物理实现的（见图 4-1）。超出上述边界的存储单元地址，将被重复映射到该 256 x 12 空间内的某个单元（PIC10F200/204）。复位向量在

0000h （见图 4-1）。存储单元 00FFh （PIC10F200/ 204）内存有内部时钟振荡器校准值。切记不可覆盖该

值。

图 4-1： PIC10F200/204 的程序存储器映射

和堆栈

PC<7:0>

CALL, RETLW

1 级堆栈 2 级堆栈

复位向量

片上程序

存储器

用户存储空间

256 字

(1)

0000h

00FFh 0100h

注 1：地址 0000h 是复位向量。

存储单元 00FFh 内存放 MOVLW XX 内部振荡器校准值。

01FFh

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第15页

PIC10F200/202/204/206

4.2 PIC10F202/206 的程序存储器

PIC10F202/206 器件具有一个 10 位的程序计数器

（PC），能够寻址 1024 x 12 的程序存储空间。

对于 PIC10F202/206 系列器件，只有前 512 x 12 地址单元（0000h-01FFh）是物理实现的（见图 4-2）。超出上述边界的存储单元地址，将被重复映射到该 512 x 12 空间内的某一单元（PIC10F202/206）。复位向量在 0000h（见图 4-2）。存储单元 01FFh（PIC10F202/ 206）内存放内部时钟振荡器校准值。切记不可覆盖该值。

图 4-2： PIC10F202/206 程序存储器映射和

堆栈

PC<8:0>

CALL, RETLW

1 级堆栈 2 级堆栈

复位向量

片上程序

存储器

(1)

0000h

4.3 数据存储器

数据存储器由寄存器或 RAM 组成。器件的数据存储器由其寄存器文件指定。寄存器文件按功能划被分为两组：特殊功能寄存器（Special Function Registers，

SFR）和通用寄存器（General Purpose Registers， GPR）。

特殊功能寄存器包括 TMR0 寄存器、程序计数器

（PCL）、状态寄存器、 I/O 寄存器（GPIO）以及文件

选择寄存器 FSR。此外，特殊功能寄存器用于控制 I/O 端口配置和预分频器选择。

通用寄存器用于存放指令的数据和控制信息。

对于 PIC10F200/204 器件而言，寄存器文件由 7 个特殊功能寄存器和 16 个通用寄存器组成（见图 4-3 和图 4-4）。

对于 PIC10F202/206 器件而言，寄存器文件由 8 个特殊功能寄存器和 24 个通用寄存器组成（见图 4-4）。

4.3.1 通用寄存器文件

可通过文件选择寄存器（FSR）对通用寄存器进行直接或间接的访问。请参见第 4.9 节“间接数据寻址：INDF 和 FSR 寄存器”。

用户存储空间

512 字

注 1：地址 0000h 是复位向量。

存储单元 01FFh 内存放 MOVLW XX 内部振荡器校准值。

01FFh 0200h

02FFh

DS41239B_CN 第16页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

图 4-3： PIC10F200/204 寄存器文件

映射

文件地址

(1)

00h

01h

02h

03h

04h

05h

06h

07h

08h

0Fh

10h

1Fh

注 1：非物理寄存器。请参见第 4.9 节“间接数据

寻址：INDF 和 FSR 寄存器”。

2：仅限 PIC10F204。在 PIC10F200 上未用，

读取值为 00h。

3：未用，读取值为 00h。

INDF

TMR0

PCL

STATUS

FSR

OSCCAL

GPIO

CMCON0

未用

通用

寄存器

(2)

(3)

图 4-4： PIC10F202/206 寄存器文件

映射

文件地址

(1)

00h

01h

02h

03h

04h

05h

06h

07h

08h

1Fh

注 1：非物理寄存器。请参见第 4.9 节“间接数据

寻址：INDF 和 FSR 寄存器”。

2：仅限 PIC10F206。在 PIC10F202 上未用，

读取值为 00h。

INDF

TMR0

PCL

STATUS

FSR

OSCCAL

GPIO

CMCON0

通用

寄存器

(2)

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第17页

PIC10F200/202/204/206

4.3.2 特殊功能寄存器

特殊功能寄存器（SFR）是 CPU 和外设用来控制器件操作的寄存器（表 4-1）。

特殊功能寄存器可以被划分为两类。本节将介绍与内核功能相关的特殊功能寄存器。与外设操作相关的特殊功能寄存器，将在相应的外设章节中进行介绍。

表 4-1：特殊功能寄存器（SFR）汇总（PIC10F200/202/204/206）

地址名称 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

00h INDF 使用 FSR 来寻址数据存储器（非物理寄存器） xxxx xxxx 23 01h TMR0 8 位实时时钟 / 计数器 xxxx xxxx 29, 33

(1)

02h

03h STATUS GPWUF CWUF 04h FSR 间接数据存储器地址指针 111x xxxx 23 05h OSCCAL CAL6 CAL5 CAL4 CAL3 CAL2 CAL1 CAL0 FOSC4 1111 1110 21

06h GPIO

07h

N/A TRISGPIO

N/A OPTION GPWU

图注： – = 未用，读为 0， x = 未知， = 不变， q = 根据条件取值。注 1：程序计数器的高字节不能直接访问。如何访问这些位，请参见第 4.7 节 “程序计数器” 。

PCL PC 的低 8 位 1111 1111 22

(5)

—TOPD ZDCC00-1 1xxx

— — — — GP3 GP2 GP1 GP0 ---- xxxx 25

(4)

CMCON0 CMPOUT COUTEN POL CMPT0CS CMPON CNREF CPREF CWU 1111 1111 34

— — — — I/O 控制寄存器 ---- 1111 37

GPPU T0CS T0SE PSA PS2 PS1 PS0 1111 1111 20

2：其他复位（非上电复位）包括经由 MCLR 3：其他复位的具体数值，请参见表 9-1。

4：仅限 PIC10F204/206。 5：仅限 PIC10F204/206。在其他器件上，该位为保留位，不能被使用。

的外部复位、看门狗定时器复位以及引脚电平变化唤醒复位。

上电复位

时的值

页码

(2)

(3)

DS41239B_CN 第18页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

4.4 状态寄存器

状态寄存器内包含有 ALU的运算状态位、复位状态位以及页预选择位。

状态寄存器可以是任何指令的目标寄存器，正如其他寄存器一样。如果一条指令以状态寄存器为目标寄存器，而该指令的执行将影响到 Z、 DC 或 C 位，那么对这三个位的写入将被禁止。这些位是根据器件逻辑进行置位或清零的。此外， TO 以状态寄存器为目标寄存器的指令的执行结果，可能会与预期的不同。

寄存器 4-1：状态寄存器（地址：03h）

bit 7 GPWUF：GPIO 复位位

bit 6 CWUF：比较器电平变化唤醒标志位

bit 5 保留：不使用。使用该位可能会影响到与未来产品的向上兼容性。

bit 4 TO

bit 3 PD

bit 2 Z：零标志位

bit 1 DC：辅助进位 / 借位

bit 0 C：进位 / 借位位（用于 ADDWF、 SUBWF 和 RRF、 RLF 指令）

和 PD 位是不可写入的。因此，

R/W-0 R/W-0 R/W-0 R-1 R-1 R/W-x R/W-x R/W-x

GPWUF CWUF

bit 7 bit 0

1 = 引脚电平变化时从休眠中唤醒导致的复位 0 = 上电或其他复位之后

1 = 比较器输出电平变化时从休眠中唤醒导致的复位 0 = 上电或其他复位之后

：超时位

1 = 在上电、 CLRWDT 指令或 SLEEP 指令之后 0 = 发生 WDT 超时

：掉电位

1 = 上电后，或者执行了 CLRWDT 指令 0 = 执行了 SLEEP 指令

1 = 算术或逻辑运算的结果为零 0 = 算术或逻辑运算的结果不为零

ADDWF

：

1 = 运算结果第 4 低有效位的发生进位 0 = 运算结果第 4 低有效位的未发生进位

：

SUBWF 1 = 运算结果第 4 低有效位的未发生借位 0 = 运算结果第 4 低有效位的发生借位

ADDWF

： SUBWF： RRF 或 RLF： 1 = 发生进位 1 = 未发生借位分别装入 LSb 或 MSb 0 = 未发生进位 0 = 发生借位

(1)

—TO PD ZDCC

位（用于 ADDWF 和 SUBWF 指令）

例如，CLRF STATUS，将把状态寄存器的高 3 位清零，并将 Z 位置 1。指令执行后，状态寄存器将是 000u u1uu （其中， u = 不变）。

所以，建议仅使用 BCF、 BSF 和 MOVWF 指令来改变状态寄存器。这些指令不会影响状态寄存器的 Z、 DC 或 C 位。其他不影响状态位的指令，请参见第 10.0 节“指令集汇总”。

(1)

注 1：该位仅用于 PIC10F204/206 器件。出于代码兼容性的考虑，在 PIC10F200/202 器件上不要使

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第19页

用该位。

PIC10F200/202/204/206

4.5 OPTION 寄存器

OPTION 寄存器是 8 位宽的只写寄存器，包含用来配置 Timer0/WDT 预分频器和 Timer0 的控制位。

通过执行 OPTION 指令， W 寄存器内容将被传送到 OPTION 寄存器。复位将把 OPTION<7:0> 置 1。

寄存器 4-2： OPTION 寄存器

W-1 W-1 W-1 W-1 W-1 W-1 W-1 W-1

GPWU GPPU T0CS T0SE PSA PS2 PS1 PS0

bit 7 bit 0

注：如果 TRIS 位被清零，对应引脚的电平变化

唤醒和上拉功能将被禁止（注意，TRIS 取代 Option 对 GPPU 和 GPWU 进行控制）。

注：如果 T0CS 位被置 1，它将取代 T0CKI 引

脚上的 TRIS 功能。

bit 7 GPWU

bit 6 GPPU：使能弱上拉位（GP0、 GP1 和 GP3）

bit 5 T0CS：Timer0 时钟源选择位

bit 4 T0SE：Timer0 时钟源边沿选择位

bit 3 PSA：预分频器分配位

bit 2-0 PS<2:0>：预分频器比选择位

：使能引脚电平变化时唤醒位（GP0、 GP1 和 GP3）

1 = 禁止 0 = 使能

1 = T0CKI 引脚上的电平变化（取代 T0CKI 引脚上的 TRIS） 0 = 内部指令周期时钟 F

1 = T0CKI 引脚上电平从高到低变化时递增 0 = T0CKI 引脚上电平从低到高变化时递增

1 = 预分频器分配给 WDT 0 = 预分频器分配给 Timer0

位值 Timer0 比率 WDT 比率

000 001 010 011 100 101 110 111

OSC/4 上的电平变化

1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128 1 : 256

1 : 1 1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 1 位 0 = 清零位 x = 未知位

DS41239B_CN 第20页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

4.6 OSCCAL 寄存器

振荡器校准（OSCCAL）寄存器用来校准内部高精度 4MHz振荡器。它有 7 个校准位。

注：擦除器件也将擦除为内部振荡器预设的内

部校准值。在擦除器件之前，必须先读取校准值，以便在后续编程时能够正确地设定校准值。

在输入校准常数后，不要再改动该值。请参见第 9.2.2 节 “内部 4MHz振荡器”。

寄存器 4-3： OSCCAL 寄存器（地址：05h）

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-0

CAL6 CAL5 CAL4 CAL3 CAL2 CAL1 CAL0 FOSC4

bit 7 bit 0

bit 7-1 CAL<6:0>：振荡器校准位

0111111 = 最大频率

•

0000001 0000000 = 中心频率 1111111

•

• 1000000 = 最小频率

(1)

bit 0 FOSC4：INTOSC/4 输出使能位

1 = INTOSC/4 输出至 GP2 0 = GP2/T0CKI/COUT 输出至 GP2

注 1：使能时，将取代 GP2/T0CKI/COUT 控制寄存器。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 1 位 0 = 清零位 x = 未知位

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第21页

PIC10F200/202/204/206

4.7 程序计数器

在执行指令时，程序计数器（PC）存放的是要执行的下一条指令的地址。 PC 在每个指令周期加 1，除非指令执行时改变了 PC 的值。

对于 GOTO 指令而言， PC<8:0> 由 GOTO 指令字提供。程序计数器（PCL）被映射到 PC<7:0>。

对于 CALL指令或者其他以 PCL 为目标寄存器的指令而言， PC<7:0> 仍然由指令字提供。不过， PC<8> 不是来自指令字，而是始终为零（图 4-5）。

以PCL为目标寄存器或是修改 PCL 的指令包括，MOVWF PC、 ADDWF PC 以及 BSF PC,5。

注：因为在 CALL 指令或任何修改 PCL 的指令

中，要清零 PC<8>，所以，所有的子程序调用或相对跳转被限制在程序存储器页

（512 字长）开始的 256 个地址单元内。

图 4-5： PC 跳转指令的装入

GOTO 指令

87 0

PCL

指令字

4.7.1 复位的影响

复位时将设置 PC，使 PC 指向程序存储器中的最后一个存储单元（即振荡器校准指令）。在执行 MOVLW XX 之后， PC 将重返地址 0000h，开始执行用户代码。

4.8 堆栈

PIC10F200/204 器件具有一个 2 级深度、8 位宽的硬件 PUSH/POP 堆栈。

PIC10F202/206 器件具有一个 2 级深度、9 位宽的硬件 PUSH/POP 堆栈。

一条 CALL 指令，将把 1 级堆栈的当前值压入 2 级堆栈，然后把当前 PC 加 1 后的值压入 1 级堆栈。如果连续执行超过两条的 CALL 指令，则只存储最后两个返回地址。

RETLW指令将把 1级堆栈的内容弹出给 PC，然后把 2级堆栈的内容复制到 1 级堆栈。如果连续执行了超过两条的 RETLW，堆栈内容将全部是先前存储在 2 级堆栈中的地址。注意，W 寄存器将装入指令中指定的立即数。这对于在程序存储器中实现数据查找表非常有用。

注 1：没有指明堆栈上溢或堆栈下溢的状态位。

2：没有叫做 PUSH 或 POP 的指令助记符。

它们是 CALL和 RETLW指令执行时产生的动作。

CALL 或修改 PCL 指令

87 0

置为 0

PCL

指令字

DS41239B_CN 第22页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

4.9 间接数据寻址：INDF 和 FSR 寄存器

例 4-1：如何使用间接寻址清空 RAM

INDF 寄存器不是物理寄存器。寻址 INDF，实际上将寻址地址在 FSR 寄存器中的寄存器（FSR 是指针）。这是间接寻址。

NEXT CLRF INDF ;cle a r INDF

4.10 间接寻址

• 寄存器文件 09 的值为 10h

• 寄存器文件 0A 的值为 0Ah

• 把值 09 装入 FSR 寄存器

• 读取 INDF 寄存器，将返回值 10h

• 把 FSR 寄存器的值加 1 （FSR = 0A）

• 读取 INDR 寄存器，将返回值 0Ah。间接读取 INDF 自身（FSR = 0）将返回 00h。间接写

INDF 寄存器将导致空操作（但可能影响到状态位）。

例 4-1 所示为一段简单的程序，程序使用间接寻址清空 RAM 存储单元 10h-1Fh。

图 4-6：直接/ 间接寻址（PIC10F200/202/204/206）

直接寻址

（操作码） 04

CONTINUE

FSR是 5位宽的寄存器。它与 INDF寄存器配合使用，用来间接寻址数据存储区。

FSR<4:0> 位用来选择数据存储器地址 00h 至 1Fh。

注： PIC10F200/202/204/206 – 不要使用存储

MOVLW 0x10 ;initialize p ointer MOVWF FSR ;to RAM

;register INCF FSR,F ;inc pointer BTFSC FSR,4 ;all done? GOTO NEXT ;NO, clear next

: ;YES, continue :

区选择。 FSR <7:5> 未使用，读为 111。

间接寻址

（FSR）

存储单元选择

00h

数据存储器

注 1：关于寄存器映射的详细信息，请参见第 4.3 节 “数据存储器” 。

0Fh

(1)

10h

1Fh

Bank 0

存储单元选择

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第23页

PIC10F200/202/204/206

注：

DS41239B_CN 第24页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

5.0 I/O 端口

如同其他寄存器一样，程序可对 I/O 寄存器进行读写操作。不过，读指令（例如， MOVF GPIO, W）总是从 I/O 引脚读入信息，与引脚的输入 / 输出模式无关。复位时，由于 I/O 控制寄存器全部被置位，故所有 I/O 端口都被定义为输入（输出处于高阻态）。

5.1 GPIO

GPIO 是8 位 I/O 寄存器，只使用了低 4位（GP<3:0>）。位 7 到位 4 未使用，读为 0。请注意，GP3 只能用作输入引脚。引脚 GP0、 GP1 和 GP3 可配置为带有弱上拉电路，也可用作电平变化时唤醒器件。电平变化唤醒和弱上拉功能是不能以某一引脚的方式单独选择的。如果

GP3/MCLR

而引脚的电平变化唤醒功能被禁止。

5.2 TRIS 寄存器

通过执行 TRIS f 指令，把 W 寄存器的内容装入输出驱动器控制寄存器中。 TRIS 寄存器中的某位置 1，将使相应的输出驱动器进入高阻抗模式；而某位清零，则将使输出数据锁存到所选取的引脚上，并使能输出缓冲器。例外的情况是 GP3 和 GP2/T0CKI/COUT/FOSC4 引脚，前者只用作输入，而后者可以通过各种寄存器来进行控制。请参见表 5-1。

注：读端口是读引脚状态，而不是读输出数据

TRIS 寄存器是 “只写”的，复位时将被置位（输出驱动器被禁止）。

被配置为 MCLR，则弱上拉电路始终有效，

锁存器。这就是说，如果使能了引脚上的输出驱动器且将其驱动为高电平，但外部系统将该引脚保持为低电平，则读端口将表明该引脚为低电平。

5.3 I/O 接口

I/O端口引脚的等价电路如图 5-1所示。所有的端口引脚

（除了只用作输入的 GP3 以外）都可以用于输入和输出

操作。被用作输入时，这些端口没有锁存功能。任何输入数据必须一直保持有效，直到被输入指令读取为止

（例如，MOVF GPIO, W）。输出数据将被锁存并保持，

一直到输出锁存器被重写为止。要把某个端口引脚用作输出，TRIS 中对应的方向控制位必须清零（= 0）；如果用作输入，则对应的 TRIS 位必须置 1。任何 I/O 引脚

（GP3 除外）均可被单独地设置成输入或输出。

图 5-1： PIC10F200/202/204/206 单个 I/O

引脚的等价电路

数据总线

端口

寄存器

TRIS ‘f’

数据锁存器

TRIS

锁存器

复位

VDD

RD 端口

VSS

(1)

I/O

引脚

表 5-1：引脚功能的优先级

优先级 GP0 GP1 GP2 GP3

1 CIN+ CIN- FOSC4 I/MCLR

2 TRIS GPIO TRIS GPIO COUT —

— —T0CKI—

— —TRIS GPIO—

注 1：缓冲器类型，请参见表 3-2。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第25页

PIC10F200/202/204/206

表 5-2：端口寄存器汇总

地址名称 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

N/A TRISGPIO

N/A OPTION GPWU

03h STATUS GPWUF CWUF 06h GPIO — — — — GP3 GP2 GP1 GP0 ---- xxxx ---- uuuu

图注：端口寄存器不使用阴影单元，它们的读取值为 0 ； – = 未用，读为 0 ； x = 未知； u = 不变；

q = 依条件取值。

注 1：如果复位是引脚电平变化唤醒导致的，则 Bit7 = 1 ；其他复位时， Bit7 = 0。

2：如果复位是比较器输出电平变化唤醒导致的，则 Bit6 = 1 ；其他复位时， Bit6 = 0。

— —

GPPU T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

— —

— TO PD Z DC C 00-1 1xxx qq-q quuu

I/O 控制寄存器

上电复位

时的值

---- 1111 ---- 1111

其他复位

时的值

(1, 2)

5.4 I/O 编程注意事项

5.4.1 双向 I/O 端口

一些指令的内部操作顺序是先读取然后再写入。例如， BCF 和BSF指令把全部端口数据读入CPU中，再执行位操作，最后重写结果。如果一个或几个引脚被用作输入 / 输出，在使用这些指令时要特别小心。例如，对 GPIO 的 Bit2 进行 BSF 操作，要把 GPIO 的全部 8 位读入 CPU 中，将 Bit2 置 1，然后再把 GPIO 值写入输出锁存器。如果 GPIO 的另一个被用作双向 I/O 的引脚（比如， Bit0）在此时又被定义为输入的话，引脚上的当前输入信号将被读入 CPU 中，而后又被写回到此引脚的数据锁存器中，覆盖了以前的内容。如果该引脚一直保持在输入模式，不会有什么问题。但是，如果稍后 Bit0 被切换到输出模式，则数据锁存器的内容可能变得不确定。

例 5-1 显示了对I/O 端口连续执行两条读 - 修改- 写指令

（例如， BCF 和 BSF，等等）的效果。

当前输出为高或低电平的引脚，此时不应被外部器件驱动来改变引脚电平（“线或”或 “线与”），其后果是高输出电流可能造成芯片损坏。

例 5-1： I/O 端口上的读 - 修改 - 写指令

;Initial GPIO Settings ;GPIO<3:2> Inputs ;GPIO<1:0> Outputs ; ; GPIO latch GPIO pins ; ---------- ----------

BCF GPIO, 1 ;---- pp01 ---- pp11 BCF GPIO, 0 ;---- pp10 ---- pp11 MOVLW 007h; TRIS GPIO ;---- pp10 ---- pp11

; 注 1：用户可能预期引脚值为 ---- pp00。第二条

BCF 使得 GP1 被锁存并作为引脚值（高）。

5.4.2 对 I/O 端口的连续操作

对 I/O 端口的实际写入发生在指令周期的末尾，至于读取，数据必须在指令周期开始时保持有效（图 5-2）。如果对同一 I/O 端口先写、再读的话，一定要小心。指令序列，在下一条指令把 I/O 端口数据读入 CPU 之前，要保证引脚电压是稳定的（这与负载有关）。否则，读入 CPU 中的可能是引脚的前一个状态，而不是新的状态。如果不能确定，最好用一条 NOP 指令或者一条不访问此 I/O 端口的指令，把这些指令分隔开。

DS41239B_CN 第26页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

图 5-2：连续I/O 操作（PIC10F200/202/204/206）

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

取指令

GP<2:0>

执行指令

PC PC + 1 PC + 2

MOVWF GPIO

MOVF GPIO, W

此处写端口引脚

MOVWF GPIO

（写 GPIO）

NOP

此处采样端口引脚

（读 GPIO）

PC + 3

NOP

NOPMOVF GPIO,W

本示例用来说明写 GPIO，随即读 GPIO 的时序。

数据建立时间 = （0.25 T 其中： T

CY = 指令周期

PD = 传输延迟

CY – TPD）

因此，在较高的时钟频率下，写操作后紧跟着读操作，可能会带来问题。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第27页

PIC10F200/202/204/206

注：

DS41239B_CN 第28页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

6.0 TIMER0 模块和 TMR0 寄存器（PIC10F200/202）

Timer0 模块具有如下特征：

•8位定时器 / 计数器寄存器， TMR0

• 可读 / 写

•8位软件可编程预分频器

• 内部或外部时钟选择：

- 外部时钟的边沿选择

图 6-1 是 Timer0 模块的简化框图。

通过清零 T0CS 位（OPTION<5>），选择定时器模式。在定时器模式下，每个指令周期 Timer0 模块将递增（如果没有预分频器的话）。如果对 TMR0 寄存器进行写操作，那么在随后的两个指令周期将禁止其递增（图 6-2 和图 6-3）。通过向 TMR0 寄存器中写入一个调整后的数值，用户可以避免可能带来的问题。

图 6-1： TIMER0 框图

GP2/T0CKI

引脚

T0SE

FOSC/4

T0CS

PS2, PS1, PS0

(1)

可编程

预分频器

通过置位 T0CS 位（OPTION<5>），选择计数器模式。在计数器模式下， Timer0 将在引脚 T0CKI 的每个上升沿或下降沿递增。 T0SE 位（OPTION<4>）决定采用哪一个边沿触发计数。清零 T0SE 位，选择上升沿触发递增计数。关于外部时钟输入限制的详细讨论，请参见第 6.1 节 “使用外部时钟的 Timer0 （PIC10F200/ 202）”。

Timer0 模块和看门狗定时器都可以使用预分频器，但两者不能同时使用之。预分频器的分配，是在软件中通过控制位 PSA （OPTION<3>）来进行的。清零 PSA 位，将把预分频器分配给 Timer0。预分频器不可读 / 写。当把预分频器分配给 Timer0 模块时，可以选择的预分频比是 1:2、1:4 和 1:256。第 6.2 节“预分频器”详细讨论了预分频器的操作。

与 Timer0 模块相关的寄存器的汇总，如表 6-1 所示。

数据总线

OUT

(2)

(1)

PSA

(1)

与内部

时钟同步

（2 个 TCY 延迟）

TMR0 寄存器

PSOUT

同步

注 1：位 T0CS、 T0SE、 PSA、 PS2、 PS1 和 PS0 在 OPTION 寄存器中。

2：预分频器是与看门狗定时器共用的（图 6-5）。

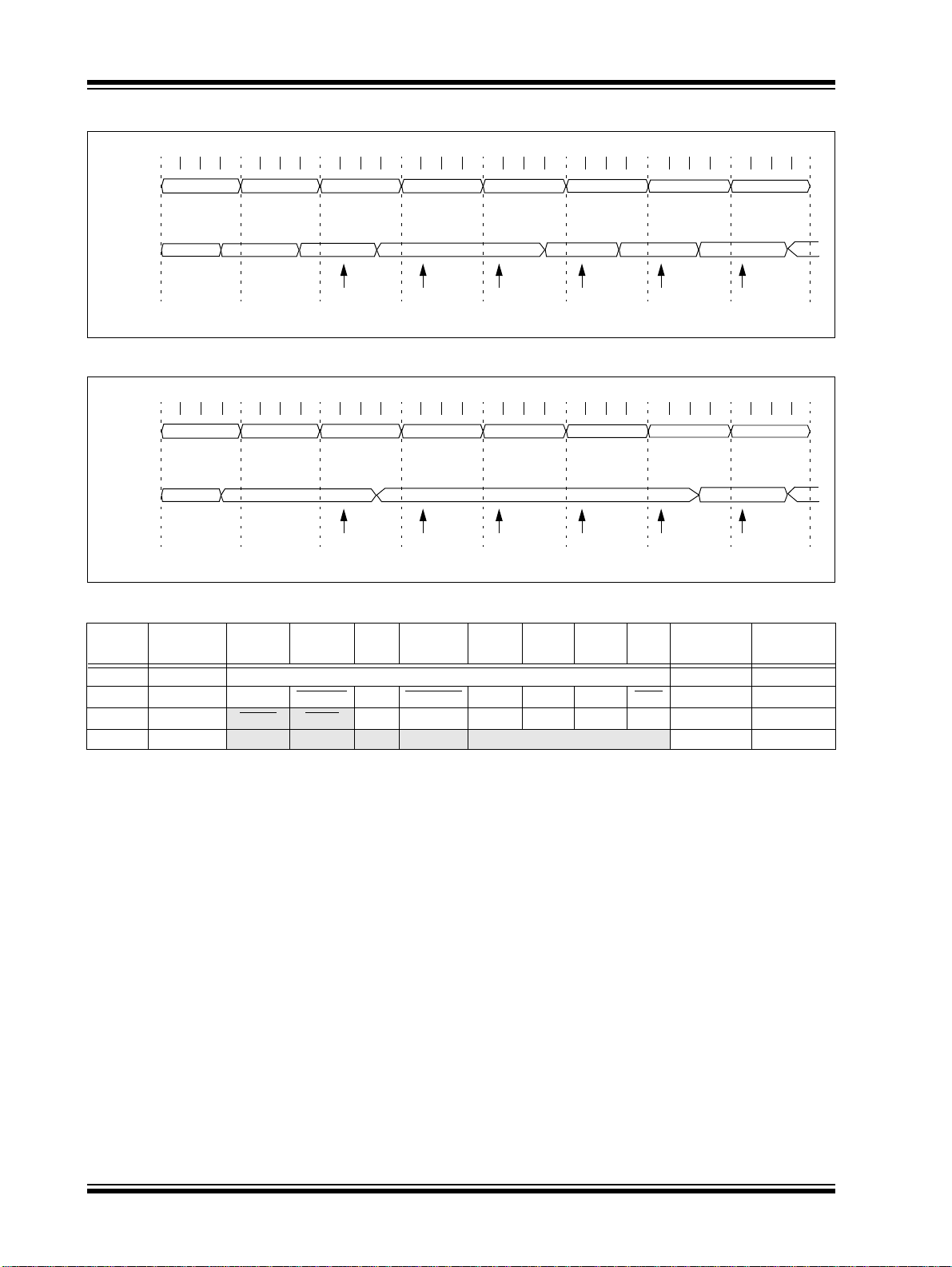

图 6-2： TIMER0 时序：内部时钟 / 无预分频器

（程序

计数器）

取指令

Timer0

执行指令

Q1 Q2 Q3 Q4

PC – 1

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

PC PC + 1 PC + 2 PC + 3 PC + 4 PC + 6

MOVWF TMR0 MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W

T0 + 1 T0 + 2 NT0

写 TMR0 执行

读 TMR0 读 NT0

PC + 5

NT0 + 1

读 TMR0 读 NT0 + 1

NT0 + 2

读 TMR0 读 NT0 + 2

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第29页

PIC10F200/202/204/206

图 6-3： TIMER0 时序：内部时钟 / 预分频比 = 1:2

（程序

计数器）

取指令

Timer0

执行指令

Q1 Q2 Q3 Q4

PC – 1

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

PC PC + 1 PC + 2 PC + 3 PC + 4 PC + 6

MOVWF TMR0 MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W

T0 + 1 NT0

写 TMR0 执行

读 TMR0 读 NT0

PC + 5

读 TMR0 读 NT0 + 1

表 6-1：与TIMER0 相关的寄存器

地址名称

01h TMR0 Timer0 – 8 位实时时钟 / 计数器 xxxx xxxx N/A OPTION GPWU GPPU T0CS T0SE PSA PS2 PS1 PS0 1111 1111

N/A TRISGPIO

(1)

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

— —

—

— I/O 控制寄存器 ---- 1111

图注： Timer0 不使用阴影单元， – = 未用， x = 未知， u = 不变。注 1：当 T0CS = 1 时， T0CKI 引脚的 TRIS 被忽略。

6.1 使用外部时钟的 Timer0 （PIC10F200/202）

当外部时钟输入用于 Timer0 时，它必须满足一定的要求。这主要是因为内部相位时钟（TOSC）同步的要求。此外，同步后 Timer0 要在一定的延迟之后才开始递增计数。

6.1.1 外部时钟同步

如果不使用预分频器，则外部时钟输入即是预分频器输出。T0CKI 与内部相位时钟的同步，是通过在内部相位时钟的 Q2 和 Q4 周期采样预分频器输出来完成的

（图 6-4）。因此， T0CKI 为高电平和低电平的时间必

须各自保持至少 2 个 T 时）。具体器件的参数值请参见相应的电气规范。

OSC （加上 2 个 Tt0H 的 RC 延

当使用预分频器时，外部时钟输入被异步纹波计数器型预分频器分频，所以预分频器的输出是对称的。要使外部时钟满足采样的要求，纹波计数器也必须考虑在内。因而，T0CKI 的周期必须至少为 4 个 T Tt0H的 RC延时）除以预分频值。对T0CKI高、低电平时间的唯一要求是，不得违背 Tt0H 的最小脉冲宽度要求。请参见相应器件电气规范说明中的参数 40、 41 和 42。

上电复位

时的值

NT0 + 1

读 TMR0 读 NT0 + 2

其他复位

时的值

uuuu uuuu 1111 1111

---- 1111

OSC （加上 4 个

DS41239B_CN 第30页初稿  2005 Microchip Technology Inc.

6.1.2 TIMER0 递增延迟

由于预分频器输出与内部时钟是同步的，故外部时钟边沿与Timer0 模块开始递增计数之间存在一段小的延时。如图 6-4 所示。

图 6-4：带外部时钟的 TIMER0 时序

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

外部时钟输入或

预分频器输出

外部时钟 / 预分频器

输出（采样后）

Timer0 递增（Q4）

(2)

(1)

(3)

PIC10F200/202/204/206

小脉冲未被采样

Timer0

注 1：时钟输入边沿至 Timer0 递增之间的延时为 3 个 T

边沿之间的时间间隔的测量误差 = ±4 个 T

2：如果未使用预分频器，则为外部时钟；否则，为预分频器输出。 3：箭头指向进行采样的时间点。

OSC （最大值）。

6.2 预分频器

一个 8 位计数器，可以用作 Timer0 模块的预分频器，或者用作看门狗定时器（WDT）的后分频器（见第 9.6 节 “看门狗定时器（WDT）”）。简单起见，在本数据手册中此计数器统称为 “预分频器”。

注：预分频器可用于 Timer0 模块或 WDT，但

不能被它们同时使用。因此，如果预分频器被分配给 Timer0 模块，就意味着 WDT 不能使用该预分频器，反之亦然。

PSA和PS<2:0> 位（ OPTION<3:0>）决定预分频器的分配和预分频比的选择。

当预分频器被分配给 Timer0 模块时，所有写 TMR0 寄存器的指令（例如， CLRF 1、MOVWF 1、BSF 1,x，等等），都将清零预分频器；当被分配给 WDT 时， CLRWDT 指令将清零预分频器和 WDT。预分频器不可读 / 写。复位时，预分频器内容全部为 0。

T0 T0 + 1 T0 + 2

OSC 至 7 个 TOSC （Q 周期 = TOSC）。于是， Tim er 0 输入信号两个

6.2.1 切换预分频器分配

预分频器的分配完全由软件控制（即，可以在程序执行期间动态地改变）。为了避免意外的器件复位，在把预分频器的分配从 Timer0 切换到 WDT 时，必须执行下列指令序列（例 6-1）。

例 6-1：更改预分频器分配

（TIMER0 → WDT）

CLRWDT ;Clear WDT CLRF TMR0 ;Clear TMR0 & Prescaler MOVLW ‘00xx1111’b ;These 3 lines (5, 6, 7) OPTION ;are required only if

;desired CLRWDT ;PS<2:0> are 000 or 001 MOVLW ‘00xx1xxx’b ;Set Postscaler to OPTION ;desired WDT rate

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第31页

PIC10F200/202/204/206

要把预分频器分配从 WDT 变到 Timer0 模块，使用例 6-2 所示的指令序列。即使 WDT 被禁止，也必须使用这一序列。在切换预分频器之前，应该执行一条 CLRWDT 指令。

图 6-5： TIMER0/WDT 预分频器框图

TCY (= FOSC/4)

PSA

T0CS

M U X

(1)

GP2/T0CKI

引脚

看门狗定时器

(2)

T0SE

(1)

U X

(1)

例 6-2：更改预分频器分配

（WDT→TIMER0）

CLRWDT ;Clear WDT and

MOVLW ‘xxxx0xxx’ ;Select TMR0, new

OPTION

M U

(1)

PSA

8 位预分频器

8 选 1 MUX

;prescaler

;prescale value and ;clock source

同步

2 个周期

PS<2:0>

(1)

数据总线

TMR0 寄存器

WDT 使能位

注 1： T0CS、 T0SE、 PSA 和 PS<2:0> 是 OPTION 寄存器中的位。

2：在 PIC10F200/202/204/206 器件上， T0CKI 是与 GP2 引脚复用的。

MUX

WDT

超时

(1)

PSA

DS41239B_CN 第32页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

7.0 TIMER0 模块和 TMR0 寄存器（PIC10F204/206）

Timer0 模块具有如下特征：

•8位定时器 / 计数器寄存器， TMR0

• 可读 / 写

•8位软件可编程预分频器

• 内部或外部时钟选择：

- 外部时钟的边沿选择

- 外部时钟来自 T0CKI 引脚或者来自比较器的输出

图 7-1 是 Timer0 模块的简化框图。

通过清零 T0CS 位（OPTION<5>），选择定时器模式。在定时器模式下，在每个指令周期 Timer0 模块将递增

（如果没有预分频器的话）。如果对 TMR0 寄存器进行

写操作，那么在随后的两个指令周期将禁止其递增

（图 7-2和图 7-3）。通过向TMR0寄存器中写入一个调

整后的数值，用户可以避免可能带来的问题。

有两种计数器模式。第一种计数器模式使用 T0CKI 引脚信号来触发 Timer0 递增计数。通过置位 T0CS 位

（OPTION<5>）、 CMPT0CS

及 COUTEN 位（CMCON0<6>），来选择该模式。在此模式下， Timer0 将在引脚 T0CKI 的每个上升沿或下降沿递增计数。 T0SE 位（OPTION<4>）决定采用哪

位（CMCON0<4>）以

个触发边沿。清零 T0SE 位，选取上升沿触发计数。关于外部时钟输入限制的详细讨论，请参见第 7.1 节 “使用外部时钟的 Timer0 （PIC10F204/206）”。

第二种计数器模式使用比较器输出信号来触发 Timer0 递增。进入第二种计数器模式有两种不同的途径。第一种途径是通过将 T0CS 位（OPTION<5>）置 1 和清零

CMPT0CS

位（CMCON0<4>）来实现的； COUTEN

（CMCON0<6>）不影响这种模式的操作。这将使能比

较器和 Timer0 之间的一个内部连接。

第二种途径是通过将 T0CS 位（OPTION<5>）和

CMPT0CS

位（CMCON0<4>）置 1，且清零 COUTEN 位（CMCON0<6>）来实现的。这将允许比较器输出信号输出到 T0CKI 引脚，同时使 T0CKI 输入保持为有效状态。于是，COUT 引脚上比较器输出电平的任何变化都将反馈到 T0CKI 输入端。 T0SE 位（OPTION<4>）决定采用哪个触发边沿。清零 T0SE 位，选取上升沿触发计数。关于外部时钟输入限制的详细讨论，请参见第 7.1 节 “使用外部时钟的 Timer0 （PIC10F204/ 206）”。

Timer0 模块和看门狗定时器都可以使用预分频器，但两者不能同时使用之。预分频器的分配，是在软件中通过控制位 PSA （OPTION<3>）来进行控制的。清零 PSA 位，将把预分频器分配给 Timer0。预分频器不可读 / 写。当把预分频器分配给 Timer0 模块时，可以选择的预分频比是 1:2、1:4、… 和 1:256。第 7.2 节 “预分频器”详细说明了预分频器的操作。

与 Timer0 模块相关的寄存器的汇总，如表 7-1 所示。

图 7-1： TIMER0 框图（PIC10F204/206）

T0CKI

引脚

FOSC/4

内部比较器

输出

注 1： T0CS、 T0SE、 PSA、 PS2、 PS1 和 PS0 位在 OPTION 寄存器中。

2：预分频器是与看门狗定时器共用的（图 7-5）。 3： CMPT0CS

CMPT0CS

(1)

T0SE

(3)

位在 CMCON0 寄存器中，即 CMCON0<4>。

T0CS

PS2, PS1, PS0

(1)

可编程

预分频器

(2)

(1)

PSA

数据总线

OUT

(1)

与内部

时钟同步

（2 个 TCY 延迟）

TMR0 寄存器

PSOUT

同步

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第33页

PIC10F200/202/204/206

图 7-2： TIMER0 时序：内部时钟 / 无预分频器

（程序

计数器）取指令

Timer0

执行指令

Q1 Q2 Q3 Q4

PC – 1

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

PC PC + 1 PC + 2 PC + 3 PC + 4 PC + 6

MOVWF TMR0 MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W

T0 + 1 T0 + 2 NT0

写 TMR0 执行

读 TMR0 读 NT0

PC+5

NT0 + 1

读 TMR0 读 NT0 + 1

NT0 + 2

读 TMR0 读 NT0 + 2

图 7-3： TIMER0 时序：内部时钟 / 预分频比 = 1:2

（程序

计数器）取指令

Timer0

执行指令

Q1 Q2 Q3 Q4

PC – 1

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

PC PC + 1 PC + 2 PC + 3 PC + 4 PC + 6

MOVWF TMR0 MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W MOVF TMR0,W

T0 + 1 NT0

写 TMR0 执行

读 TMR0 读 NT0

PC + 5

读 TMR0 读 NT0 + 1

NT0 + 1

读 TMR0 读 NT0 + 2

表 7-1：与TIMER0 相关的寄存器

地址名称

01h TMR0 Timer0 – 8 位实时时钟 / 计数器 xxxx xxxx uuuu uuuu 07h CMCON0 CMPOUT COUTEN POL CMPT0CS CMPON CNREF CPREF CWU 1111 1111 uuuu uuuu N/A OPTION GPWU GPPU T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

N/A TRISGPIO

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

(1)

— — — — I/O 控制寄存器 ---- 1111 ---- 1111

上电复位

时的值

图注： Time r0 不使用阴影单元， – = 未用， x = 未知， u = 不变。注 1：当 T0CS = 1 时， T0CKI 引脚的 TRIS 值被忽略。

其他复位

时的值

7.1 使用外部时钟的 Timer0 （PIC10F204/206）

当外部时钟输入用于 Timer0 时，它必须满足一定的要求。这主要是因为内部相位时钟（T

OSC）同步的要求。

Tt0H 的 RC 延时）除以预分频值。对T0CKI 或比较器输

出高、低电平时间的唯一要求是，不得违背 Tt0H 的最小脉冲宽度要求。请参见相应器件电气规范中的参数 40、 41 和 42。

此外，同步后 Timer0 要在一定的延迟之后才开始递增计数。

7.1.1 外部时钟同步

（图 7-4）。因此， T0CKI 为高电平和低电平的时间必

须各自保持至少 2 个 T 时）。具体器件的参数值请参见相应的电气规范。

当使用预分频器时，外部时钟输入被异步纹波计数器型预分频器分频，所以预分频器的输出是对称的。要使外部时钟满足采样的要求，纹波计数器也必须考虑在内。因而，T0CKI 的周期必须至少为 4 个 T

DS41239B_CN 第34页初稿 2005 Microchip Technology Inc.

OSC （加上 2 个 Tt0H 的 RC 延

OSC （加上 4 个

7.1.2 TIMER0 递增延迟

由于预分频器输出是与内部时钟同步的，故外部时钟边沿与Timer0 模块开始递增计数之间存在一段小的延时。如图 7-4 所示。

图 7-4：带外部时钟的 TIMER0 时序

Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4

外部时钟输入或

预分频器输出

外部时钟 / 预分频器

输出（采样后）

Timer0 递增（Q4）

(2)

(1)

(3)

PIC10F200/202/204/206

小脉冲未被采样

Timer0

注 1：时钟输入边沿至 Timer0 递增之间的延时为 3 个 T

边沿之间的时间间隔的测量误差 = ±4 个 T

2：如果未使用预分频器，则为外部时钟；否则，为预分频器输出。 3：箭头指向进行采样的时间点。

OSC （最大值）。

7.2 预分频器

一个 8 位计数器，可以用作 Timer0 模块的预分频器，或者用作看门狗定时器（WDT）的后分频器（见图 9-6）。简单起见，在本数据手册中此计数器统称为 “预分频器”。

注：预分频器可用于 Timer0 模块或 WDT，但

不能被他们同时使用。因此，如果预分频器被分配给 Timer0 模块，就意味着 WDT 不能使用该预分频器，反之亦然。

PSA和PS<2:0> 位（ OPTION<3:0>）决定预分频器的分配和预分频比的选择。

T0 T0 + 1 T0 + 2

OSC 至 7 个 TOSC （Q 周期 = TOSC）。于是， Tim er 0 输入信号两个

7.2.1 切换预分频器分配

预分频器分配完全由软件控制（即，可以在程序执行期间动态地改变）。为了避免意外的器件复位，在把预分频器的分配从 Timer0 切换到 WDT 时，必须执行下列指令序列（例 7-1）。

例 7-1：更改预分频器分配

（TIMER0 → WDT）

CLRWDT ;Clear WDT CLRF TMR0 ;Clear TMR0 & Prescaler MOVLW ‘00xx1111’b ;These 3 lines (5, 6, 7) OPTION ;are required only if

;desired CLRWDT ;PS<2:0> are 000 or 001 MOVLW ‘00xx1xxx’b ;Set Postscaler to OPTION ;desired WDT rate

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第35页

PIC10F200/202/204/206

要把预分频器分配从 WDT 变到 Timer0 模块，使用例 7-2 所示的指令序列。即使 WDT 被禁止，也必须使用这一序列。在切换预分频器之前，应该执行一条 CLRWDT 指令。

图 7-5： TIMER0/WDT 预分频器框图

引脚

(2)

CMPT0CS

TCY （= FOSC/4）

(1)

T0SE

(3)

看门狗定时器

PSA

T0CS

M U X

(1)

GP2/T0CKI

比较器

输出

U X

(1)

例 7-2：更改预分频器分配

（WDT→TIMER0）

CLRWDT ;Clear WDT and

MOVLW ‘xxxx0xxx’ ;Select TMR0, new

OPTION

M U

(1)

PSA

8 位预分频器

8 选 1 MUX

;prescaler

;prescale value and ;clock source

同步

2 个周期

PS<2:0>

(1)

数据总线

TMR0 寄存器

WDT 使能位

注 1： T0CS、 T0SE、 PSA 和 PS<2:0> 是 OPTION 寄存器中的位。

2： T0CKI 是与 GP2 引脚复用的。 3： CMPT0CS

位在 CMCON0 寄存器中。

MUX

WDT

超时

(1)

PSA

DS41239B_CN 第36页初稿 2005 Microchip Technology Inc.

PIC10F200/202/204/206

8.0 比较器模块

比较器模块包含一个模拟比较器。比较器的输入是与

GP0和GP1引脚复用的。比较器的输出信号可以输出到 GP2 引脚上。

CMCON0 寄存器，如寄存器 8-1 所示，控制着比较器的

操作。比较器的框图如图 8-1 所示。

寄存器 8-1： CMCON0 寄存器（地址：07h）

R-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

CMPOUT COUTEN

bit 7 bit 0

bit 7 CMPOUT：比较器输出位

1 = V

IN+ > VIN- IN+ < VIN-

0 = V

bit 6 COUTEN

：比较器输出使能位

1 = 比较器输出不被置于 COUT 引脚上 0 = 比较器输出至 COUT 引脚上

bit 5 POL：比较器输出极性位

1 = 比较器输出不翻转 0 = 比较器输出翻转

bit 4 CMPT0CS：比较器 TMR0 时钟源位

1 = 通过 T0CS 控制位来选择 TMR0 时钟源 0 = 比较器输出用作 TMR0 时钟源

bit 3 CMPON：比较器使能位

1 = 打开 0 = 关闭

bit 2 CNREF：比较器负参考源选择位

1 = CIN- 引脚

(3)

0 = 内部参考电压

bit 1 CPREF：比较器正参考源选择位

1 = CIN+ 引脚 0 = CIN- 引脚

(3)

bit 0 CWU：比较器电平变化唤醒使能位

1 = 禁止比较器电平变化唤醒 0 = 使能比较器电平变化唤醒

POL CMPT0CS CMPON CNREF CPREF CWU

(1, 2)

(2)

注 1：改写 T0CS 位对于 GP2 的控制。

2：当比较器打开时，这些控制位起作用；当比较器关闭时，这些位对器件操作不产生

影响，其他控制寄存器具有优先控制权。

3：仅限 PIC10F204/206 器件。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第37页

PIC10F200/202/204/206

8.1 比较器配置

片上比较器输入（GP0/CIN+和 GP1/CIN-）以及比较器输出（GP2/COUT）都是可控的。CMCON0、 OPTION 和 TRIS寄存器用来控制这些引脚（见图 8-1）。如果比较器模式发生改变，在表 12-1 中列出的特定模式改变延时时段内，比较器的输出可能是非有效电平。

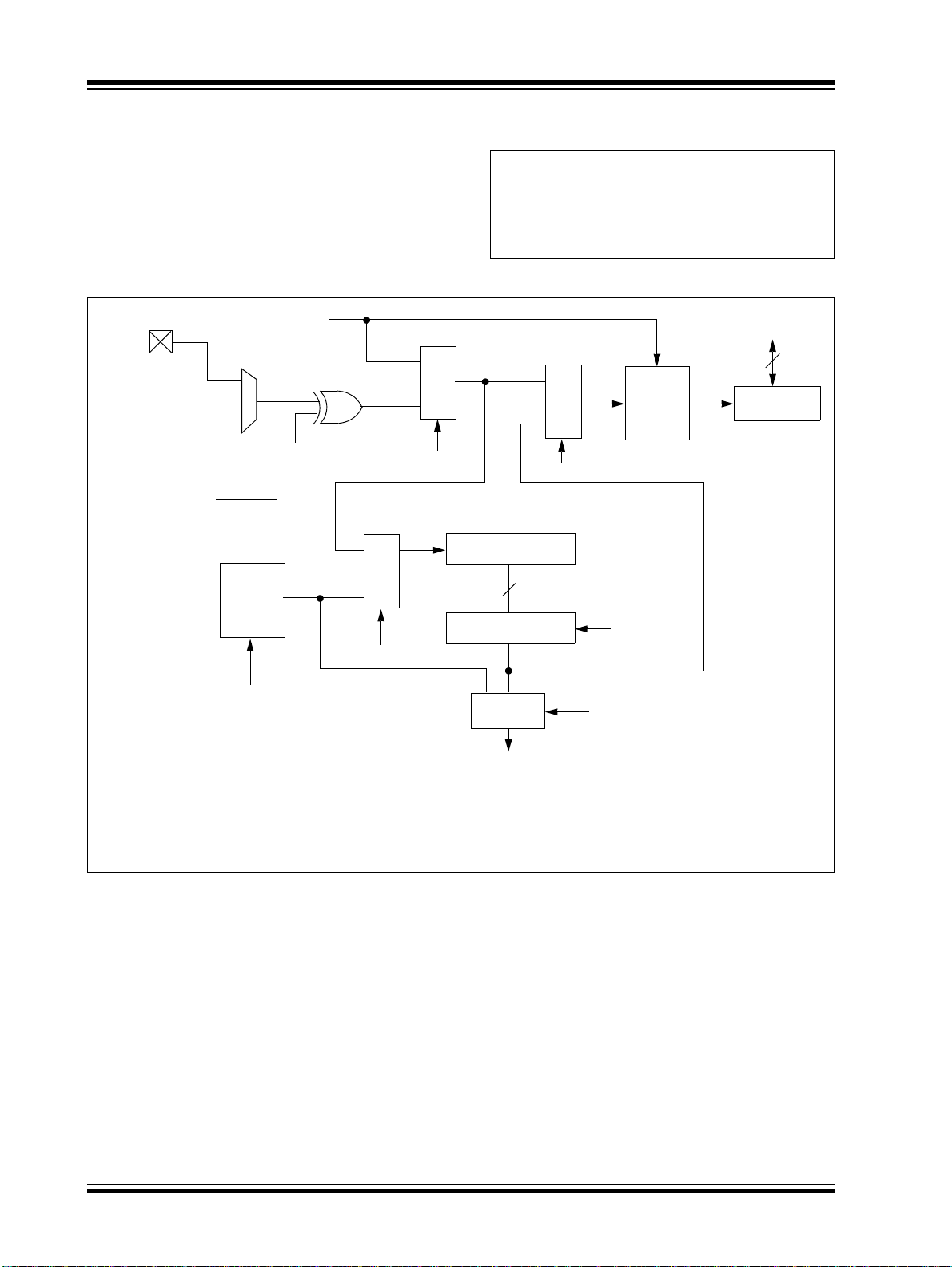

图 8-1：比较器框图

CPREF

C+

C-

OSCCAL

带隙缓冲器

(0.6V)

CNREF

CMPON

注：比较器的输出可以翻转（见图 8-1）。

T0CKI/GP2/COUT

COUTEN

COUT（寄存器）

POL

T0CKI

T0CKI 引脚

表 8-1： TMR0 时钟源功能选择

T0CS CMPT0CS COUTEN

0x x 10 0CMPOUT 10 1CMPOUT 11 0CMPOUT 11 1T0CKI

时钟源

内部指令周期

CWU

T0CKSEL

CWUF

READ CMCON

DS41239B_CN 第38页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

8.2 比较器工作原理

图 8-2所示为单比较器以及模拟输入电平与数字输出之间的关系。当 VIN+ 的模拟输入电平小于 VIN- 的模拟输入电平时，比较器输出数字低电平；当 V

输入电平大于 V 高电平。在图 8-2 中，比较器输出的阴影部分，表示由于输入偏移和响应时间而导致的输出不确定区域。共模电压请参见表 12-2。

IN- 的模拟输入电平时，比较器输出数字

图 8-2：单比较器

IN-

VIN+

结果

Vin+

Vin-

–

IN+ 的模拟

结果

8.5 比较器输出

通过 CMCON0 寄存器来读取比较器输出状态。这是只读位。比较器输出也可在内部使用，请参见图 8-1。

注：在定义为数字输入的引脚上施加模拟电

平，可能导致输入缓冲器消耗的电流超出规范。

8.6 比较器唤醒标志位

只要下列条件全部得到满足，比较器唤醒标志位就将置

1：

•CWU

• 通过读取 CMCON0，锁存了上一个已知的

• 器件处于休眠状态

• 比较器输出已经发生改变可通过软件或者器件复位来清零唤醒标志位。

= 0 （CMCON0<0>）

CMPOUT 位状态（MOVF CMCON0, W）

8.7 休眠期间的比较器操作

当比较器处于工作状态而器件处于休眠模式时，比较器仍将保持在工作状态。当比较器处于工作状态时，此时器件的休眠电流将比规范中的掉电电流大。要在休眠模式下使器件功耗最小，在进入休眠模式之前应先关闭比较器。

8.3 比较器参考

比较器可以使用内部参考信号，这取决于比较器工作模式。 VIN- 上的模拟信号与 VIN+ 上的信号进行比较，然后相应地调整比较器的数字输出（图 8-2）。内部参考信号的规范说明，请参见表 12-2。

8.4 比较器响应时间

响应时间，是从选择了新的参考电压或输入源开始，到比较器输出达到有效电平的最小时间。如果比较器输入发生改变，必须要经过一段延时，使得比较器能够稳定在新的状态。比较器响应时间的规范说明，请参见表 12-2。

8.8 复位的影响

上电复位（POR）强制 CMCON0 寄存器回到复位状态，从而使得比较器模块处于其复位模式。这将确保所有潜在输入都是模拟输入。在复位时，如果所有输入为模拟输入模式，器件消耗电流将最小。在复位期间，比较器处于关闭状态。

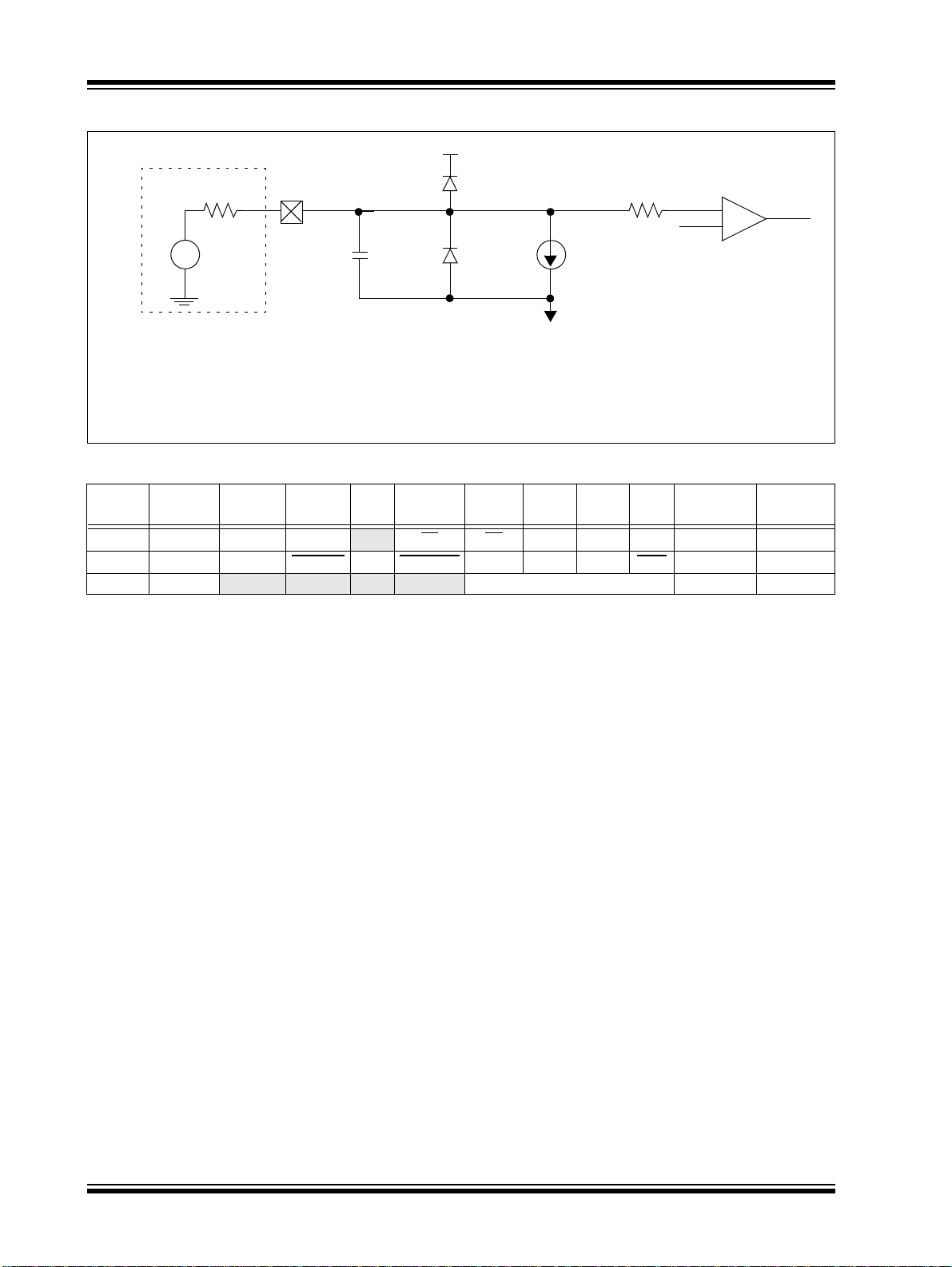

8.9 模拟输入连接注意事项

图 8-3 所示为简化的模拟输入电路。由于模拟引脚直接连接到数字输出，因此需要有两个反向偏置二极管分别连接到 V 之间。如果输入电压偏离了这个范围超过 ±0.6V 的话，其中一个二极管就将发生正向偏置，导致钳位。对于模拟源，推荐的最大源阻抗值为 10 kΩ。连接到模拟输入引脚的任何外部元件，例如电容或齐纳二极管，应有非常小的泄漏电流。

DD 和 VSS，从而将模拟输入限制在 VSS 和 VDD

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第39页

PIC10F200/202/204/206

图 8-3：模拟输入模式

S < 10 K

CPIN 5pF

VT = 0.6V

T = 0.6V

图注： CPIN = 输入电容

T = 门限电压

V I

LEAKAGE = 引脚上的泄漏电流

RIC = 内部连线等效电阻 RS = 信号源阻抗 VA = 模拟电压

表 8-2：与比较器模块相关的寄存器

地址名称

03h STATUS GPWUF CWUF

07h CMCON0 CMPOUT COUTEN

N/A TRISGPIO 图注： x = 未知， u = 不变， – = 未用（读为 0）， q = 取值依情况而定。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 POR 时的值

—TO PD ZDCC00-1 1xxx qq0q quuu

POL CMPT0CS CMPON CNREF CPREF CWU 1111 1111 uuuu uuuu

— — — — I/O 控制寄存器 ---- 1111 ---- 1111

ILEAKAGE ±500 nA

RIC

其他复位

时的值

DS41239B_CN 第40页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

9.0 CPU 的特性

单片机与其他处理器的关键区别在于前者拥有满足实时应用需要的特殊电路。PIC10F200/202/204/206 单片机就拥有许多这样的特性，可极大地提高系统可靠性和降低系统成本（通过减少外部元件），并提供省电工作模式和代码保护功能。这些特性包括：

• 复位：

- 上电复位（POR）

- 器件复位定时器（DRT）

- 看门狗定时器（WDT）

- 引脚电平变化时从休眠中唤醒

- 比较器输出电平变化时从休眠中唤醒

• 休眠

• 代码保护

•ID地址单元

• 在线串行编程（In-Circuit Serial Programming™）

• 时钟输出

寄存器 9-1： PIC10F200/202/204/206

— — — — — — — MCLRE CP WDTE — —

bit 11 bit 0

(1, 2)

的配置字

PIC10F200/202/204/206 器件有一个看门狗定时器，它只能通过配置位 WDTE 来关闭。为了增强可靠性，看门狗定时器使用自带的 RC 振荡器。当使用 INTRC 时，仅

DD 上电时有 18 ms 的延时。有了这个片上定时器，

在 V 大多数应用将不再需要外部复位电路。

休眠模式提供了一种消耗电流极低的掉电模式。用户可以通过输入引脚上的电平变化、比较器输出电平变化或者看门狗定时器超时，把器件从休眠状态中唤醒。

9.1 配置位

PIC10F200/202/204/206 配置字有 12 位，可以通过对这些配置位进行编程，来选择各种器件配置。其中一位是看门狗定时器使能位，一位是 MCLR 代码保护（见寄存器 9-1）。

使能位，一位用于

bit 11-5 未用：读为 0 bit 4 MCLRE：GP3/MCLR

1 = GP3/MCLR 0 = GP3/MCLR 引脚功能为数字 I/O， MCLR 从内部连接至 VDD

bit 3 CP：代码保护位

1 = 关闭代码保护功能 0 = 打开代码保护功能

bit 2 WDTE：看门狗定时器使能位

1 = 使能 WDT 0 = 禁止 WDT

bit 1-0 保留：读为 0

注 1：请参见 “PIC10F200/202/204/206 Memory Programming Specifications”（DS41228），来了解

如何访问配置字。器件工作期间，用户不可对配置字进行寻址。

2： PIC10F200/202/204/206 器件只提供 INTRC 振荡器模式。

图注：

R = 可读位 W = 可写位 U = 未用位，读为 0

-n = 上电复位时的值 1 = 置 10 = 清零 x = 未知

引脚功能选择位

引脚功能为 MCLR

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第41页

PIC10F200/202/204/206

9.2 振荡器配置

9.2.1 振荡器类型

PIC10F200/202/204/206 器件仅提供内部振荡器模式。

•INTOSC：内部 4MHz振荡器

9.2.2 内部 4MHz振荡器

内部振荡器提供一个 4MHz（标称值）系统时钟（时钟随电压和温度而变化的信息，请参见第 12.0 节 “电气规范”）。

此外，在存储器的最后一个地址已经写入了一条校准指令，该指令包含了内部振荡器的校准值。不管代码保护选项如何设置，这个存储单元始终处于非代码保护状态。该存储单元写入了一条 MOVLW xx 指令，其中 xx 就是校准值，该单元的地址存放在复位向量中。复位时， W 将装入校准值，随即 PC 将返回 0x000 地址处执行用户程序。然后，用户可以选择把校准值写入OSC-

CAL 寄存器（05h），或者忽略它。

OSCCAL 在被写入校准值时，将 “修正”内部振荡器，

消除振荡器频率在工作过程中造成的偏离。

注：擦除器件，也将擦除预先设定的内部振荡

器的校准值。在擦除器件之前，必须先读出校准值，以便能够再次正确地设置该值。

9.3 复位

器件的复位有很多种：

• 上电复位（POR）

• 正常工作期间的 MCLR 复位

• 休眠期间的 MCLR 复位

• 正常工作期间的 WDT 超时复位

• 休眠期间的 WDT 超时复位

• 引脚电平变化时从休眠中唤醒

• 比较器输出电平变化时从休眠中唤醒

一些寄存器在任何情况下都不会复位， POR 时其状态不确定，其他复位时状态保持不变。大多数寄存器，在上电复位时（POR）或在正常工作期间的 MCLR 或电平变化唤醒复位时，都将复位到 “复位状态”。它们不会受到休眠期间的 WDT 或 MCLR

复位的影响，因为这些复位被视为是恢复正常操作。但 TO、 PD、 GPWUF 和 CWUF 位是例外，在不同的复位情况下，它们或者置 1 或者清零。在软件中使用这些位来确定复位的类型。全部寄存器复位的情况，请参见表 9-1。

、WDT

表 9-1：寄存器的复位状态 – PIC10F200/202/204/206

MCLR

复位、 WDT 超时、

寄存器地址上电复位

W—qqqq qqqu INDF 00h xxxx xxxx uuuu uuuu TMR0 01h xxxx xxxx uuuu uuuu PCL 02h 1111 1111 1111 1111

STATUS 03h 00-1 1xxx q00q quuu

STATUS

FSR OSCCAL 05h 1111 1110 uuuu uuuu

GPIO 06h ---- xxxx ---- uuuu

CMCON OPTION — 1111 1111 1111 1111 TRISGPIO — ---- 1111 ---- 1111

图注： u = 不变， x = 未知， – = 未用（读为 0）， q = 取值视情况而定。注 1： W 寄存器的 Bit<7:2> 含有振荡器校准值，来自存储器顶部的 MOVLW XX 指令。

(3)

2：特定条件下的复位值，请参见表 9-2。 3：仅限 PIC10F204/206 器件。

03h 00-1 1xxx qq0q quuu 04h 111x xxxx 111u uuuu

07h 1111 1111 uuuu uuuu

(1)

引脚电平变化时唤醒和比较器电平变化时唤醒

qqqq qqqu

(1)

(2)

DS41239B_CN 第42页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

表 9-2：特殊寄存器的复位状态

STATUS 地址：03h PCL 地址：02h

上电复位正常工作期间的 MCLR

休眠期间的 MCLR 休眠期间的 WDT 复位 0000 0uuu 1111 1111 正常工作期间的 WDT 复位 0000 uuuu 1111 1111

引脚电平变化时从休眠中唤醒比较器电平变化时从休眠中唤醒图注：

u = 不变， x = 未知， – = 未用（读为 0）。

复位 000u uuuu 1111 1111

复位 0001 0uuu 1111 1111

00-1 1xxx 1111 1111

1001 0uuu 1111 1111 0101 0uuu 1111 1111

9.3.1 MCLR

该配置位，在未被编程时（停留在 “1”状态），将使能外部 MCLR 至内部 VDD，从而被用作 I/O （见图 9-1）。

使能

功能。在被编程后， MCLR 引脚将连接

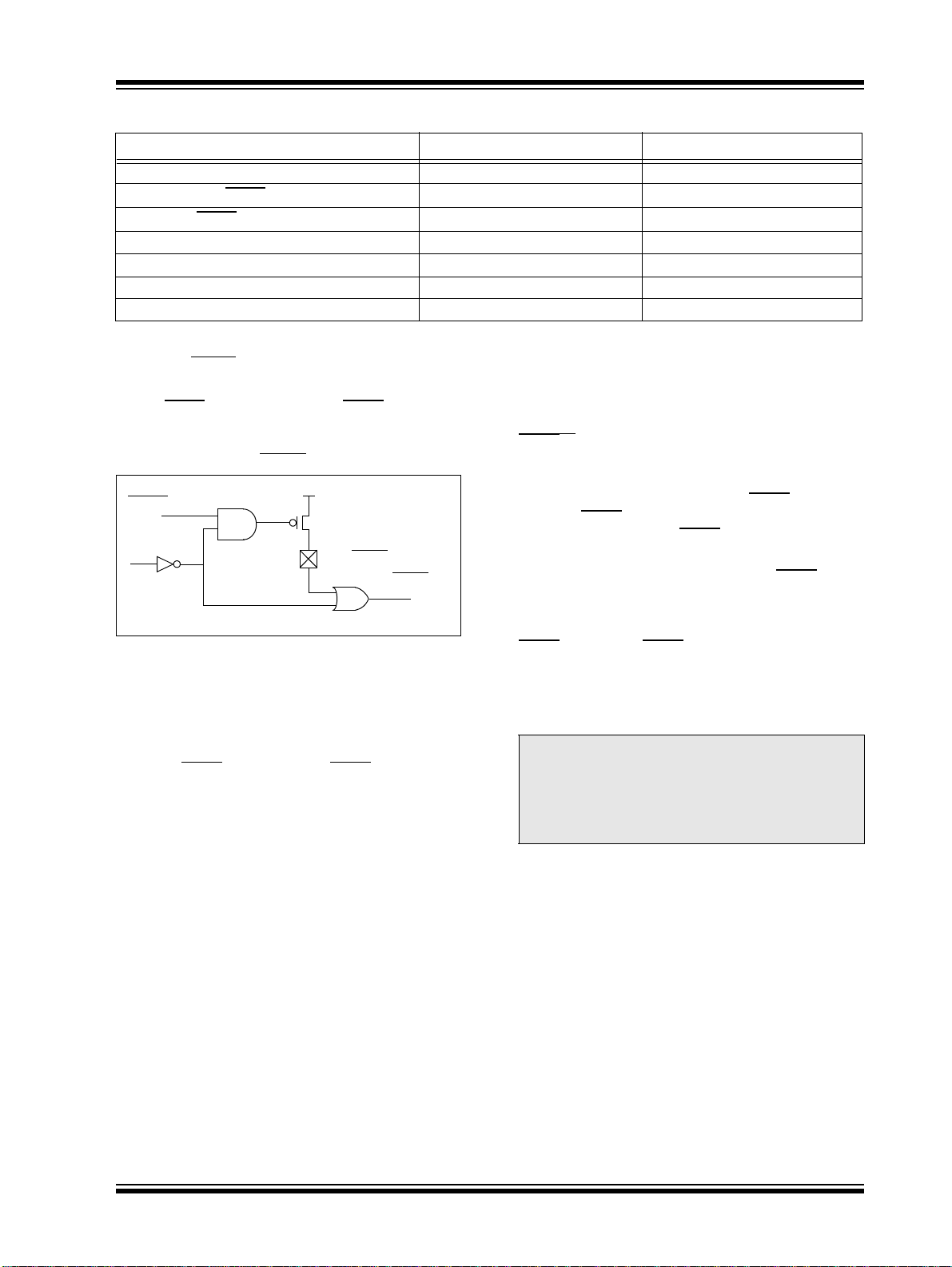

图 9-1： MCLR 选择

GPWU

GP3/MCLR/VPP

MCLRE

内部 MCLR

9.4 上电复位（POR）

PIC10F200/202/204/206 器件在片上集成了上电复位

（POR）电路，可用于大多数的上电复位情况。

片上 POR 电路将使芯片保持在复位状态，直到 V 到正常工作所需的电平为止。要使用内部 POR 电路，应把 GP3/MCLR 它连接到 VDD，或者把该引脚设置为 GP3。用晶体管实现了一个内部弱上拉电阻（上拉电阻阻值的范围见表 12-3），从而可以省去构成上电复位电路通常所需的外部 RC 元件。关于 V 见第 12.0 节 “电气规范”。

当器件开始正常工作时（从复位状态中退出），器件工作参数（电压、频率、温度，等）必须得到满足以确保器件正常工作。如果这些条件得不到满足，必须使器件继续保持在复位状态，直到工作参数满足要求为止。

/VPP 引脚设置为 MCLR 且通过电阻把

DD 的最大上升时间的规范，请参

DD 达

片上复位电路的简化框图如图 9-2 所示。

上电复位电路和器件复位定时器（见第 9.5 节 “器件复位定时器（DRT）”）电路密切相关。在上电时，复位锁存器置位， DRT 复位。 DRT 定时器一旦检测到

为高电平就开始计数。计数周期（通常为 18 ms）

MCLR

结束后， DRT 定时器将使复位锁存器复位，从而结束片上复位信号。

图 9-3 所示为一个上电的例子，其中 MCLR 平。在把 MCLR 拉高之前，有一段时间允许 VDD 电压上升并稳定。实际上，在 MCLR 变高并经过 TDRT 毫秒后，芯片才退出复位状态。

图 9-4 中，使用了片上的上电复位电路（MCLR 相连，或者被设定为 GP3）。在启动定时器超时之前

VDD 是稳定的，因此可进行正确的复位。然而，图 9-5

DD 上升速度太慢，从而带来问题。从 DRT 检测到

中 V MCLR为高电平，到MCLR和VDD到达其正常工作电压，

这期间的时间间隔太长。在这样的情形下，当启动定时器超时的时候，V 片就不能正常工作。对于这样情况，我们推荐使用外部 RC 电路，以获得比较长的 POR 延时时间（图 9-4）。

注：当器件开始正常工作时（退出复位状态），

更多信息，请参阅应用笔记 AN522 “Power-Up

Considerations”（DS00522）和 AN607 “Power-up Trouble Shooting”（DS00607）。

DD 仍然没有达到 VDD（最小）值，芯

器件工作参数（电压、频率、温度，等等）必须得到满足以确保器件正常工作。如果这些条件得不到满足，必须使器件继续保持在复位状态，直到工作参数满足要求为

止。

保持为低电

和 VDD

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第43页

PIC10F200/202/204/206

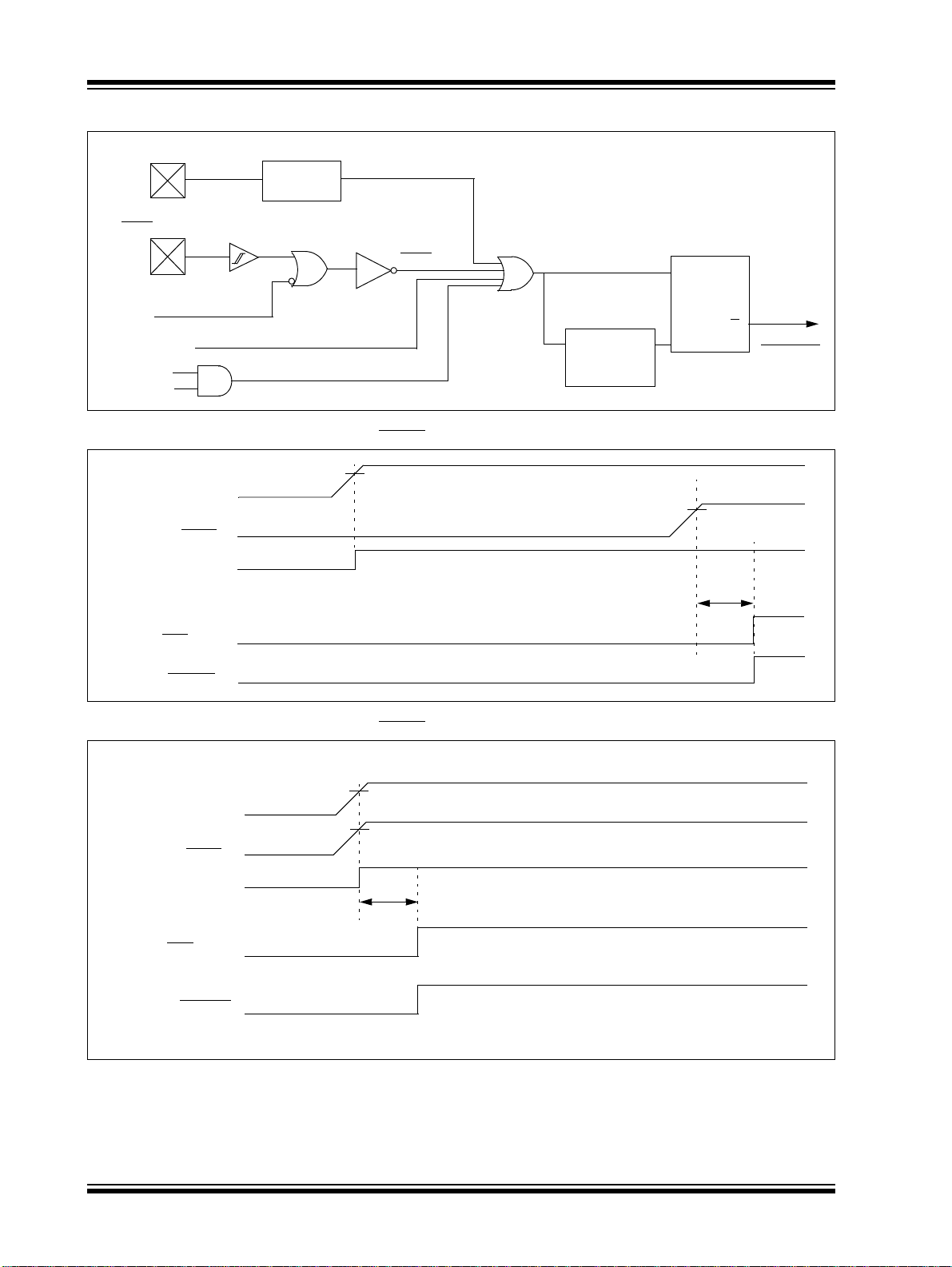

图 9-2：片上复位电路的简化框图

VDD

上电检测

GP3/MCLR/VPP

POR（上电复位）

MCLR

复位

MCLRE

WDT 超时

引脚变化

休眠

WDT 复位

引脚电平变化时唤醒复位

图 9-3：上电时的超时时序（MCLR 为低电平）

VDD

MCLR

内部 POR

DRT

超时

内部复位

图 9-4：上电时的超时时序（MCLR

连接至 VDD）： VDD 上升时间快

启动定时器

（10µs 或 18ms）

TDRT

CHIP

Reset

VDD

MCLR

内部 POR

超时

DRT

内部复位

DS41239B_CN 第44页初稿  2005 Microchip Technology Inc.

TDRT

PIC10F200/202/204/206

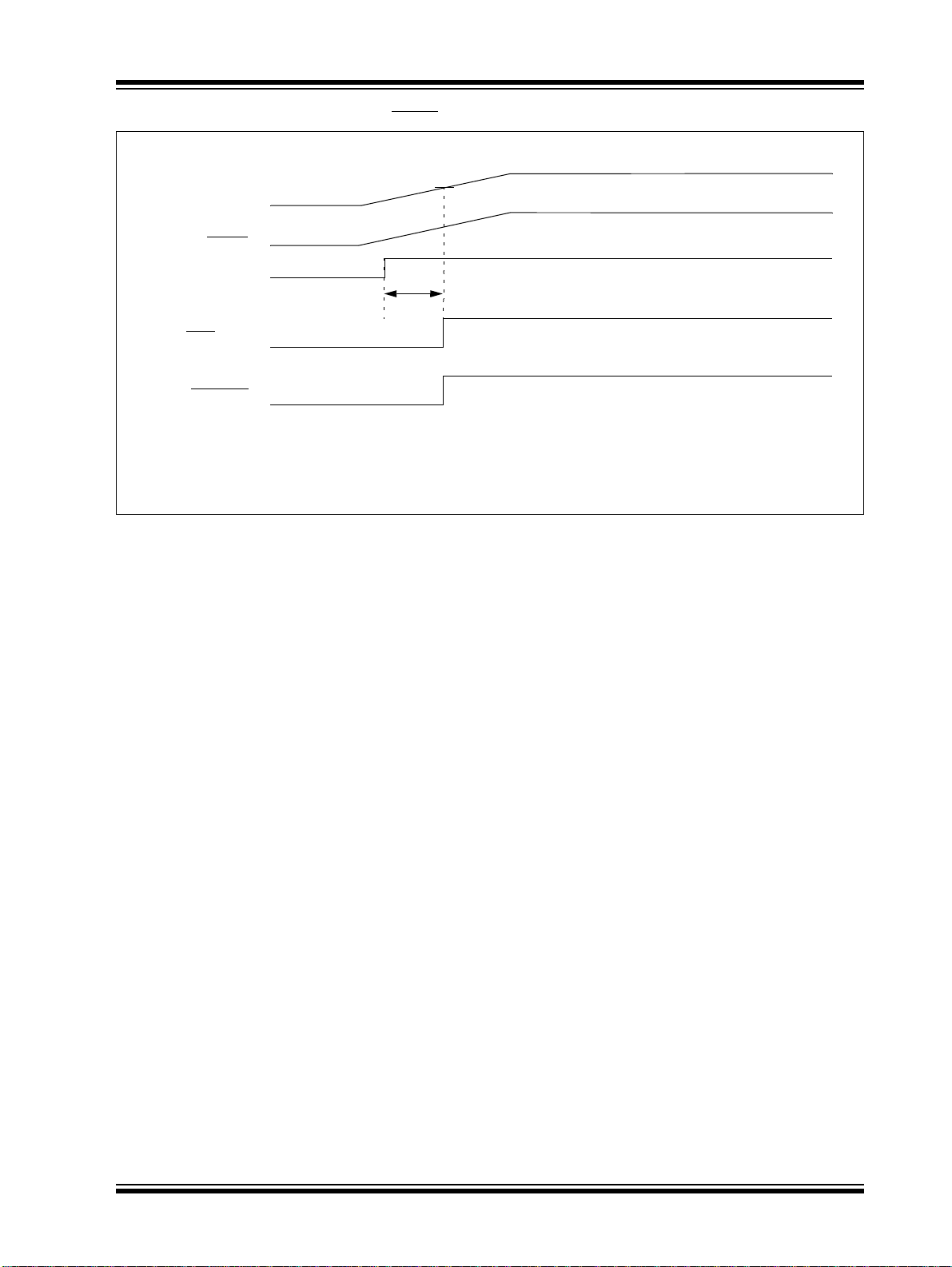

图 9-5：上电时的超时时（MCLR 连接至 VDD）： VDD 上升时间慢

VDD

MCLR

内部 POR

超时

DRT

内部复位

注：当 VDD 上升缓慢时，在 VDD 尚未达到其终值之前，TDRT 就已经超时了。在本例中，当且仅当 V1 ≥ VDD

最小值时，芯片才会正确复位。

TDRT

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第45页

PIC10F200/202/204/206

9.5 器件复位定时器（DRT）

在 PIC10F200/202/204/206 器件上，只要器件上电， DRT 就开始运行。

内部振荡器作为DRT 的时钟。只要 DRT处于工作状态，处理器就将保持在复位状态。 DRT 延时使得 V 上升并超过 VDD 最小值，且振荡器能够到达稳定状态。

在 MCLR 上 DRT 将继续使器件停留在复位状态约 18 ms。在大多数情况下，不需要把 GP3/MCLR 和使用连接到 MCLR 输入的外部 RC 网络，这样可以降低系统成本和 / 或节省空间；此外，GP3/MCLR/VPP 引脚还可以用作通用输入引脚。

每个器件的复位定时器延迟，将随 V 造过程的变化而不同。详情请参见 AC 参数。

复位源可以是 POR、 MCLR 变化唤醒。请参见第 9.9.2 节 “从休眠中唤醒”，注 1、 2 和 3。

已经达到逻辑高电平（VIH MCLR）之后，片

/VPP 设置为 MCLR

DD、温度和工艺制

、 WDT 超时以及引脚电平

表 9-3： DRT （器件复位定时器周期）

振荡器

INTOSC 18 ms

POR 复位

（典型值）

DD 能够

后续复位

10 µs

（典型值）

9.6.1 WDT 周期

WDT 的超时周期为 18 ms（标称值，无预分频器）。如

果需要较长的超时周期，可以把预分频器分配给 WDT，分频比可高达 1:128 （在软件控制之下）。通过写入 OPTION 寄存器来分配预分频器，这样可以实现标称值为 2.3 秒的超时周期。超时周期随温度、V 工艺制造过程的变化而不同（见 DC 规范）。

在最极端的情况下（V 分频器 = 最大预分频比），可能需要好几秒钟才会发生

WDT 超时。

DD = 最小值，温度 = 最大值，预

DD 和各器件

9.6.2 WDT 编程注意事项

CLRWDT指令将把 WDT和后分频器（如果已分配后分频器）清零，从而阻止 WDT 发生超时和器件复位。

SLEEP 指令将复位 WDT 和后分频器（如果已分配后分频器）。这将得到WDT 唤醒复位之前的最长休眠时间。

9.6 看门狗定时器（WDT）

看门狗定时器（WDT）是独立运行的片上 RC 振荡器，它不需要任何外部元件。此 RC 振荡器与内部 4MHz 振荡器无关。这意味着，即使主处理器时钟停止（例如，执行了 SLEEP 指令）， WDT 仍将运行。在器件正常工作或休眠期间，WDT 复位或唤醒复位将引起器件复位。

看门狗定时器复位时，TO

把配置位 WDTE 设置为 0（见第 9.1 节 “配置位”），可永久性地禁止 WDT。如何访问配置字请参见 PIC10F200/202/204/206 编程规范。

位（ STATUS<4>）将被清零。

DS41239B_CN 第46页初稿  2005 Microchip Technology Inc.

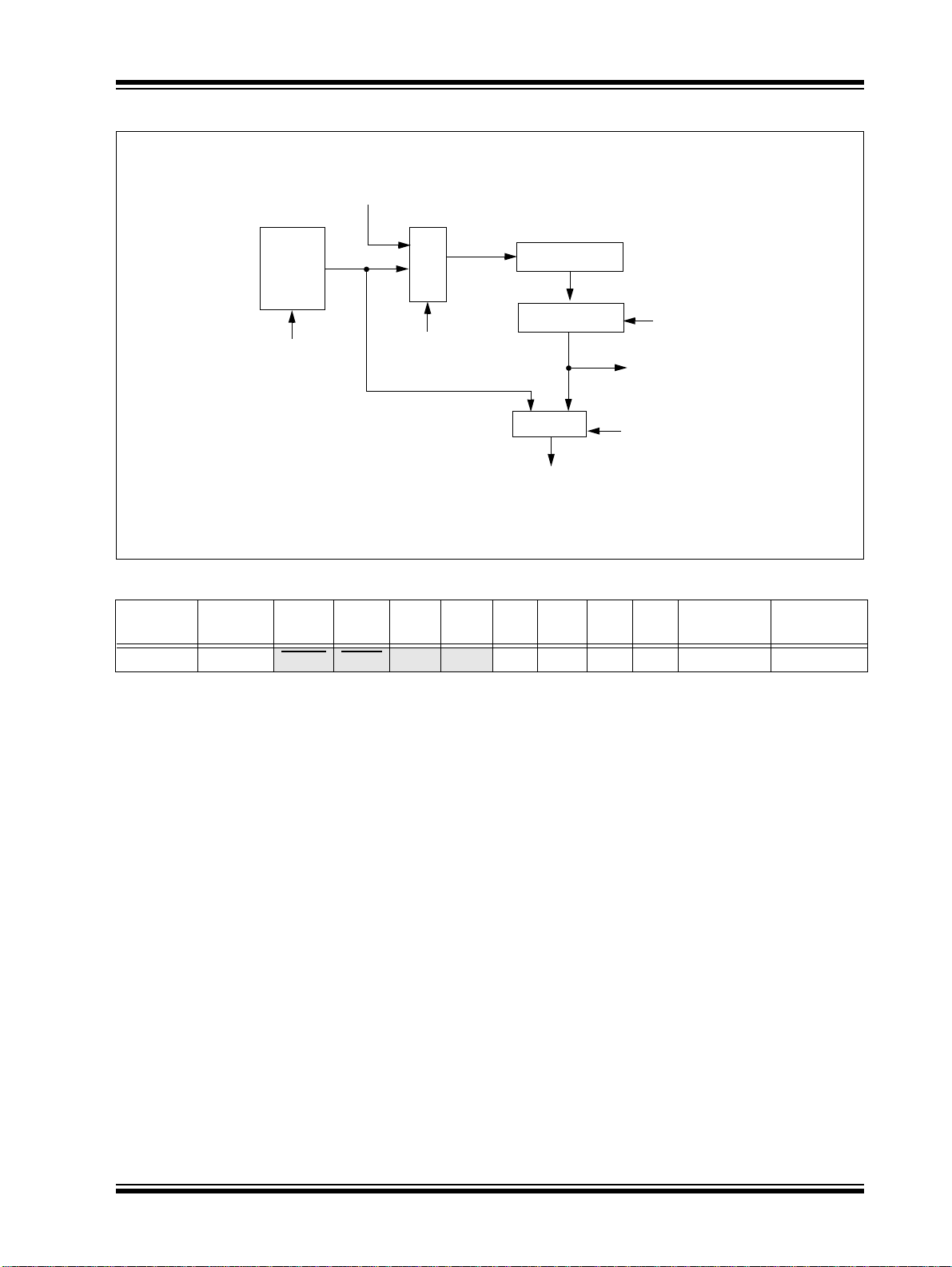

图 9-6：看门狗定时器框图

来自 Timer0 时钟源

（图 6-5）

看门狗

定时器

PIC10F200/202/204/206

U X

Postscaler

后分频器

8 选 1 MUX

WDT 使能配置位

注 1： T0CS、 T0SE、 PSA 和 PS<2:0> 是 OPTION 寄存器中的位。

PSA

MUX

WDT 超时

表 9-4：与看门狗定时器相关的寄存器汇总

地址名称

N/A OPTION 图注：看门狗定时器不使用阴影单元， – = 未用（读为 0）， u = 不变。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

GPWU GPPU T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

PS<2:0>

至 Time r0

PSA

（图 6-4）

上电复位

时的值

其他复位

时的值

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第47页

PIC10F200/202/204/206

9.7 超时顺序、掉电及从休眠中唤醒状态

位（TO

可通过测试状态寄存器中的 TO、 PD、 GPWUF 和 CWUF 位，以便确定导致复位的原因是上电、 MCLR、看门狗定时器（WDT）复位、比较器输出电平变化时唤醒还是引脚电平变化时唤醒。

表 9-5：复位后TO、 PD、 GPWUF 和 CWUF 的状态

CWUF GPWUF TO PD

0000WDT 从休眠中唤醒 000uWDT 超时（非休眠中唤醒） 0010MCLR 0011

00uuMCLR 0110 1010

图注： u = 不变， x = 未知， – = 未用（读为 0）， q = 取值依情况而定。注 1： TO

、 PD、 GPWUF 和 CWUF）

从休眠中唤醒

上电

（非休眠期间）

引脚电平变化时从休眠中唤醒比较器输出电平变化时从休眠中唤醒

、 PD、 GPWUF 和 CWUF 位保持其状态（u），直到发生复位。 MCLR 输入引脚上的低电平脉冲不改变 TO、、 GPWUF 或 CWUF 状态位。

复位原因

9.8 欠压复位

欠压是指这样一种情况：器件电源电压（VDD）下降到低于其最小值，但并未到零，然后电压又恢复正常。一旦出现欠压，器件就应当复位。

发生欠压时要复位 PIC10F200/202/204/206 器件，需要设计外部欠压保护电路，如图 9-7 和图 9-8 所示。

图 9-7：欠压保护电路 1

VDD

33k

40k

MCLR

(1)

10k

注 1：当 VDD 低于 Vz + 0.7V （其中 Vz = 齐纳电压）

时，本电路将触发复位。

2：必须确认引脚是 MCLR

(2)

。

PIC10F20X

图 9-8：欠压保护电路 2

VDD

MCLR

注 1：本欠压电路的成本要低一些，但同时精度也

略低。当 V 将截止：

DD •

2：必须确认引脚是 MCLR

(1)

40k

DD 低于下面电压时，晶体管 Q1

R1 + R2

PIC10F20X

(2)

= 0.7V

。

DS41239B_CN 第48页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

图 9-9：欠压保护电路 3

VDD

MCP809

VSS

RST

注：本欠压保护电路使用Microchip 的MCP809

旁路

电容

VDD

单片机监控器，它有 7 个跳变点，适用于 5V 至 3V 的系统。

VDD

MCLR

PIC10F20X

9.9 掉电模式（休眠）

器件可能掉电（休眠），稍后再上电（从休眠中唤醒）。

9.9.1 休眠

通过执行 SLEEP 指令，器件进入掉电模式。

此时，如果使能了看门狗定时器，它将被清零但继续保持运行， TO

（STATUS<3>）清零，振荡器驱动器关闭。 I/O 端口保

持在 SLEEP 指令执行之前的状态（驱动为高电平、驱动为低电平或高阻态）。

注： WDT 超时引起的复位不会使MCLR 引脚变

掉电时要使电流消耗最小， T0CKI 输入应该为 V VSS，且 GP3/MCLR/VPP 引脚必须为逻辑高电平（如果使能了 MCLR

位（STATUS<4>）置 1， PD 位

为低电平。

DD 或

）。

9.9.2 从休眠中唤醒

下列任一事件，可以把器件从休眠状态中唤醒：

1. GP3/MCLR

（如果引脚被配置为 MCLR）。

2. 看门狗定时器超时复位（如果使能 WDT）。

3. 输入引脚 GP0、GP1 或 GP3 上的电平发生变化

（如果使能电平变化唤醒）。

4. 比较器输出电平发生变化（如果使能比较器输出电平变化唤醒）。

这些事件都将导致器件复位。 TO CWUF 位可以用来确定复位的原因。如果发生 WDT 超时（且导致唤醒），则 TO 位被清零。 PD 位在上电时置 1，执行 SLEEP 指令时被清零。 GPWUF 位表明休眠期间 GP0、 GP1 或 GP3 引脚的状态是否发生改变

（自上次对 GP 端口上的文件或位操作以来）。 CWUF

位表明休眠期间比较器输出的状态是否发生改变。

注：警告：在进入休眠模式之前，应读取输入

注：无论唤醒源是什么，只要器件从休眠中被

/VPP 引脚上出现外部复位输入信号

、 PD、 GPWUF 和

引脚状态。休眠期间，一旦引脚的值与上次读入的值不同，就会产生唤醒。如果发生电平变化唤醒后，在重新进入休眠状态时没有读取引脚的话，即使引脚电平并没有发生改变，也会立即产生唤醒。

唤醒，都将清零 WDT。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第49页

PIC10F200/202/204/206

9.10 程序校验 / 代码保护

如果没有设置代码保护位的话，用户可以读出片上程序存储器的内容，用于校验。

无论代码保护位如何设置，前 64 个存储单元和最后一个单元（复位向量）都是可读的。

9.11 ID 地址单元

器件中有 4 个存储器单元被指定用作 ID 地址单元，用户可在其中存放校验和或其他识别代码。正常运行时，不能访问这些地址单元，但在编程 / 校验时，可读写这些地址单元。

只使用ID 地址单元的低4 位，其高 8 位应始终设置为0。

9.12 在线串行编程

在最终应用电路中，可对 PIC10F200/202/204/206 单片机进行串行编程。这仅需一根时钟线、一根数据线以及电源、接地和编程电压线。这使得用户可以使用未编程的器件来制造电路板，在产品发货前才对单片机进行编程。这样可以使用最新版本的固件或定制固件。

保持 GP1 和 GP0 引脚为低电平，同时把 MCLR 引脚电平从 VIL 拉高到 VIHH （见编程规范），器件将进入编程 / 校验模式。 GP1 作为编程时钟线， GP0 作为编程数据线。在此模式下， GP1 和 GP0 均为施密特触发器输入引脚。

复位后，向器件发出一条 6 位长的指令。根据指令，向器件写入 16 位程序数据，或者从器件取出 16 位程序数据，这取决于指令是装载还是读取。串行编程的详细说明，请参见 PIC10F200/202/204/206 编程规范。

典型的在线串行编程连接方式，如图 9-10 所示。

（VPP）

图 9-10：典型的在线串行编程连接

至正常连接

外部连接器信号

+5V

CLK

数据 I/O

至正常连接

PIC10F20X

VSS

MCLR/VPP

GP1

GP0

DS41239B_CN 第50页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

10.0 指令集汇总

PIC16 指令集是高度正交的，并分为以下三种基本指令类型：

• 字节操作类指令

• 位操作类指令

• 立即数与控制操作类指令

每条 PIC16 指令字长 12 位，由操作码和操作数构成；操作码说明指令类型，一个或多个操作数进一步说明指令的操作。图 10-1 所示为每种类型指令的格式，而表 10-1 则给出了各种操作码字段的汇总。

对于字节操作类指令， f 是文件寄存器的指示符，而 d 为目标寄存器的指示符。文件寄存器指示符指定了指令使用哪一个文件寄存器。

目标寄存器指示符指定运算结果应存放在何处。如果 d 为 0，结果将存放在 W 寄存器中；如果 d 为 1，结果将存放在指令所指定的文件寄存器中。

对于位操作类指令， b 是位段指示符，它选择哪些位受到操作的影响，而 f 表示该位所在的文件寄存器。

对于立即数和控制操作类指令，k 表示一个 8 位或 9 位常数或立即数。

表 10-1：操作码字段说明

字段说明

f 寄存器文件地址（0x00 至 0x7F） W

工作寄存器（累加器）

b 8 位文件寄存器中的位号 k

立即数、常数或标号

x 可忽略位（= 0 或 1）。

汇编器生成代码时，将默认 x = 0。建议使用这种形式，以便与所有 Microchip 软件工具兼容。

目标寄存器选择

d = 0：结果存放在 W 中， d = 1：结果存放在文件寄存器 f 中。

缺省情况下： d = 1。

Label

TOS

WDT

dest 目标地址，或者是 W 寄存器，

[ ] ( )

< >

斜体字

标号名称栈顶

程序计数器看门狗定时器计数器

超时标志位

掉电标志位

或者指定的寄存器文件地址可选项

内容

→

赋值给寄存器位字段

∈

属于用户定义项（courier 字体）

所有指令都将在一个指令周期内得到执行，除非条件测试结果为 true 或者指令执行结果改变了程序计数器，在上述特殊情况下，指令执行时间为两个指令周期。一条指令周期由 4 个振荡器周期组成。因此，当振荡器频率为 4 MHz 时，一条指令的执行时间通常为 1 µs。如果条件测试结果为 true，或者程序计数器被指令更改，则指令执行时间为 2 µs。

图 10-1 所示为指令的三种常见格式。图中所有示例均使用如下格式来表示十六进制数：

0xhhh

其中， h 代表一个十六进制的位。

图 10-1：指令的一般格式

针对字节的文件寄存器操作

11 6 5 4 0

操作码 d f （文件寄存器）

d = 0，目标寄存器是 W d = 1，目标寄存器是 f f = 5 位文件寄存器地址

针对位的文件寄存器操作

11 8 7 5 4 0

操作码

b = 3 位地址 f = 5 位文件寄存器地址

立即数和控制类操作（GOTO 除外）

11 8 7 0

操作码 k （立即数）

k = 8 位立即数

立即数和控制类操作 – GOTO 指令

11 9 8 0

操作码 k （立即数）

k = 9 位立即数

b( 位号 ) f （文件寄存器）

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第51页

PIC10F200/202/204/206

表 10-2：指令集汇总

助记符，操作数说明周期

ADDWF ANDWF CLRF CLRW COMF DECF DECFSZ INCF INCFSZ IORWF MOVF MOVWF NOP RLF RRF SUBWF SWAPF XORWF

BCF BSF BTFSC BTFSS

ANDLW CALL CLRWDT GOTO IORLW MOVLW OPTION RETLW SLEEP TRIS XORLW

注 1：除 GOTO 外，任何指令在写程序计数器的时候，将程序计数器的第 9 位强制置 0。请参见第 4.7 节 “程序

f, d f, d f — f, d f, d f, d f, d f, d f, d f, d f — f, d f, d f, d f, d f, d

f, b f, b f, b f, b

k k

k k k — k — f k

计数器”。

2：当 I/O 寄存器被自身修改时（例如， MOVF PORTB, 1），使用的是当前该引脚上的值。例如，配置为输

入的某引脚，其数据锁存值为 1。当被外部器件驱动为低电平时，则写回的数据值将为 0。

3：指令 TRIS f，其中 f = 6，将把 W 寄存器的内容写入 PORTB 的三态锁存器。 “1”强制引脚进入高阻

态，并禁止输出缓冲器。

4：如果该指令的操作针对 TMR0 寄存器（且，指令中 d = 1），当预分频器被分配给 Timer0 模块时，则将使

预分频器清零。

W 和 f 相加 W 与 f 作逻辑与运算

清零 f 清零 W

f 取补 f 减 1 f 减 1，为 0 则跳过 f 加 1 f 加 1，为 0 则跳过 W 与 f 作逻辑或运算

传送 f 将 W 内容传送至 f

空操作

f 循环左移（带进位） f 循环右移（带进位） f 减 W f 半字节交换 W 与 f 作逻辑异或运算

针对位的文件寄存器操作将 f 中的位 b 清零将 f 中的位 b 置 1 测试 f 中的位 b，为 0 则跳过测试 f 中的位 b，为 1 则跳过

立即数和 W 相加调用子程序

清零看门狗定时器无条件跳转

立即数与 W 作逻辑或运算将立即数传送至 W

装入 OPTION 寄存器子程序返回，立即数装入 W

进入待机模式装入 TRIS 寄存器

立即数与 W 作逻辑异或运算

立即数和控制类操作

1 1 1 1 1 1

(2)

1 1 1 1 1 1 1 1 1

1 1

(2)

1 2 1 2 1 1 1 2 1 1 1

12 位操作码

MSb LSb

0001 0001 0000 0000 0010 0000 0010 0010 0011 0001 0010 0000 0000 0011 0011 0000 0011 0001

0100 0101 0110 0111

1110 1001 0000 101k 1101 1100 0000 1000 0000 0000 1111

11df 01df 011f 0100 01df 11df 11df 10df 11df 00df 00df 001f 0000 01df 00df 10df 10df 10df

bbbf bbbf bbbf bbbf

kkkk kkkk 0000 kkkk kkkk kkkk 0000 kkkk 0000 0000 kkkk

ffff ffff ffff 0000 ffff ffff ffff ffff ffff ffff ffff ffff 0000 ffff ffff ffff ffff ffff

ffff ffff ffff ffff

kkkk kkkk 0100 kkkk kkkk kkkk 0010 kkkk 0011 0fff kkkk

影响的标志位

C, DC, Z

Z Z Z Z Z

无

Z Z

无无

C C

C, DC, Z

无

无无无无

无

, PD

无

无无无

, PD

无

注

1, 2, 4

2, 4

2, 4 2, 4 2, 4 2, 4 2, 4 2, 4 1, 4

2, 4 2, 4

1, 2, 4

2, 4 2, 4

DS41239B_CN 第52页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

ADDWF W 和 f 相加

标号

] ADDWF f,d

语法：

操作数：

操作

影响的状态位：

说明：

ANDLW 立即数与 W 作逻辑与运算

语法：

操作数：

操作

影响的状态位：

说明：

[

0 ≤ f ≤ 31 d ∈ [0,1]

(W) + (f) → (dest)

C, DC, Z

W 寄存器的内容与 f 寄存器的内容相

加。如果 d 为 0，则结果存放在 W 寄存器中；如果 d 为 1，则结果存回寄存器 f。

标号

] ANDLW k

[

0 ≤ k ≤ 255 (W).AND. (k) → (W)

W寄存器中的内容与8 位立即数k作逻辑与运算。结果存入 W 寄存器。

BCF 将 f 中位 b 清零

标号

] BCF f,b

语法：

操作数：

操作

影响的状态位：无

说明：

BSF 将 f 中位 b 置 1

语法：

操作数：

操作

影响的状态位：无

说明：

[

0 ≤ f ≤ 31 0 ≤ b ≤ 7

0 → (f<b>)

清零寄存器 f 中的位 b。

标号

] BSF f,b

[

0 ≤ f ≤ 31 0 ≤ b ≤ 7

1 → (f<b>)

将寄存器 f 中的位 b 置 1。

ANDWF W 与 f 作逻辑与运算

标号

] ANDWF f,d

语法：

操作数：

操作

影响的状态位：

说明：

[

0 ≤ f ≤ 31 d ∈ [0,1]

(W) .AND. (f) → （dest）

W 寄存器内容和 f 寄存器内容作逻辑与运算。如果 d 为 0，结果存放在 W 寄存器中；如果 d 为 1，结果存回寄存器 f。

BTFSC 测试 f 中的位 b，为 0 则跳过

标号

语法： [

操作数：

操作如果（f<b>） = 0，则跳过

影响的状态位：无

说明：

] BTFSC f,b

0 ≤ f ≤ 31 0 ≤ b ≤ 7

如果寄存器 f 中的位 b 为 0，则跳过下一条指令。

如果位 b 为 0，那么在当前指令执行期间所取的下一条指令将被丢

弃，代之执行的是一条 NOP 指令，这样指令变成双周期指令。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第53页

PIC10F200/202/204/206

BTFSS 测试 f 中的位 b，为 1 则跳过

语法： [ 标号 ] BTFSS f,b

操作数：

操作

影响的状态位：无

说明：

CALL

语法： [ 标号 ] CALL k

操作数：操作 (PC) + 1→ 栈顶

影响的状态位：无

说明：调用子程序。首先，返回地址

0 ≤ f ≤ 31 0 ≤ b < 7

如果 (f<b>) = 1，则跳过

如果寄存器 f 中的位 b 为 1，则跳过下一条指令。

如果位 b 为 1，那么当前指令执行期间取出的下一条指令将被放弃，

代之执行的是一条 NOP 指令。这样指令变成双周期指令。

调用子程序

0 ≤ k ≤ 255

k → PC<7:0> (STATUS<6:5>) → PC<10:9> 0 → PC<8>

（PC+1）被压入堆栈。 8 位立即数

地址被装入 PC 中的 Bit<7:0>，

STATUS<6:5> 的内容装入 PC<10:9>， PC<8> 被清零。 CALL 是双周期指令。

CLRW

语法： [

操作数：无

操作

影响的状态位：

说明：

CLRWDT

语法： [

操作数：无

操作

影响的状态位：说明： CLRWDT 指令复位 WDT，如果预分

清零 W

标号

] CLRW

00h → (W) 1 → Z

将 W 寄存器清零。零标志位（Z）置 1。

清零看门狗定时器

标号

] CLRWDT

00h → WDT 0 → WDT 预分频器（如果已分

配）

1 → TO 1 → PD

, PD

频器被分配给 WDT 而不是 Timer0 的话，还将同时复位预分频器。状态位 TO

和 PD 都将被置 1。

CLRF

语法： [

操作数：

操作

影响的状态位：

说明：

DS41239B_CN 第54页初稿  2005 Microchip Technology Inc.

清零 f

标号

] CLRF f

0 ≤ f ≤ 31 00h → (f);

1 → Z

寄存器 f 的内容被清零， Z 状态位置 1。

COMF

语法： [ 标号 ] COMF f,d

操作数：

操作

影响的状态位：

说明：

f 取补

0 ≤ f ≤ 31 d ∈ [0,1]

) → (dest)

对寄存器 f 的内容取补。如果 d 为

0，结果存放在 W 中；如果 d 为 1，结果存回寄存器 f。

PIC10F200/202/204/206

DECF

语法： [

操作数：

操作

影响的状态位：

说明：

DECFSZ f 减 1，为 0 则跳过

语法： [

操作数：

操作

影响的状态位：无

说明：

f 减 1

标号

] DECF f,d

0 ≤ f ≤ 31 d ∈ [0,1]

(f) – 1 → (dest)

寄存器 f 的内容减 1。如果 d 为 0，结果存放在 W 中；如果 d 为 1，结果存回寄存器 f。

标号

] DECFSZ f,d

0 ≤ f ≤ 31 d ∈ [0,1]

(f) – 1 → d

如果结果 = 0，则跳过

寄存器 f 的内容减 1。如果 d 为 0，结果存放在 W 寄存器中；如果 d 为 1，结果将存回寄存器 f。如果结果为 0，将丢弃已取出的下一条指令；代之执行的是一条 NOP 指令，这样指令变成双周期指令。

INCF

语法： [

操作数：

操作

影响的状态位：

说明：

INCFSZ f 加 1, 为 0 则跳过

语法： [

操作数：

操作

影响的状态位：无

说明：

f 加 1

标号

] INCF f,d

0 ≤ f ≤ 31 d ∈ [0,1]

(f) + 1 → (dest)

寄存器 f 中的内容加 1。如果 d 为

0，结果将存放在 W 寄存器中；如果 d 为 1，则结果将存回寄存器 f。

标号

] INCFSZ f,d

0 ≤ f ≤ 31 d ∈ [0,1]

(f) + 1 → (dest)

如果结果 = 0，则跳过

寄存器 f 中的内容加 1。如果 d 为 0，则结果将存放在 W 寄存器中；如果 d 为 1，则结果将存回寄存器 f。如果结果为 0，则丢弃已取出的下一条指令，代之执行的是一条 NOP 指令，这样指令变成双周期指令。

GOTO

语法： [

操作数：

操作

影响的状态位：无

说明：

无条件跳转

0 ≤ k ≤ 511 k → PC<8:0>

STATUS<6:5> → PC<10:9>

GOTO 指令是无条件转移指令。 9 位立即数被装入 PC<8:0> 中。 STATUS<6:5>的内容装入 PC 的高位。 GOTO 为双周期指令。

标号

] GOTO k

IORLW I 立即数与 W 作逻辑或运算

标号

语法： [

操作数：

操作

影响的状态位：

说明：

] IORLW k

0 ≤ k ≤ 255 (W) .OR. (k) → (W)

将寄存器 W 中的内容与 8 位立即 k 进行逻辑或运算。结果存放在 W 寄存器中。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第55页

PIC10F200/202/204/206

IORWF W 与 f 作逻辑或运算

语法： [ 标号 ] IORWF f,d

操作数：

操作

影响的状态位：

说明：

MOVF

语法： [

操作数：

操作

影响的状态位：

说明：将 f 寄存器中的内容传送至目标寄

0 ≤ f ≤ 31 d ∈ [0,1]

(W).OR. (f) → (dest)

将 W 寄存器中的内容与寄存器 f 中的内容进行逻辑或运算。如果 d 为 0，则结果将存放在 W 寄存器。如果 d 为 1，则结果将存回寄存器 f。

传送 f

标号

] MOVF f,d

0 ≤ f ≤ 31 d ∈ [0,1]

(f) → (dest)

存器。如果 d = 0，目标寄存器为 W 寄存器；如果 d = 1，目标寄存

器为文件寄存器 f 。由于该指令会影响状态标志位 Z，因此 d = 1 可用来测试文件寄存器。

MOVWF

语法： [

操作数：

操作

影响的状态位：无

说明：把 W 寄存器的内容传送至寄存器

NOP

语法： [

操作数：无

操作无操作

影响的状态位：无

说明：不进行任何操作。

传送 W 至 f

标号

] MOVWF f

0 ≤ f ≤ 31 (W) → (f)

f。

空操作

标号

] NOP

MOVLW

语法： [ 标号 ] MOVLW k

操作数：

操作

影响的状态位：无

说明：将 8 位立即数 k 装入 W 寄存器。

将立即数传送至 W

0 ≤ k ≤ 255 k → (W)

其他位都将强制为 0。

OPTION

语法： [

操作数：无操作影响的状态位：无说明：把 W 寄存器的内容装入 OPTION

装入 OPTION 寄存器

标号

] OPTION

(W) → Option

寄存器中。

DS41239B_CN 第56页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

RETLW

语法： [

操作数：

操作

影响的状态位：无

说明： W 寄存器装入 8 位立即数 k。将堆

RLF

语法： [

操作数：

操作见下面的说明

影响的状态位：

说明：将寄存器 f 中的内容连同进位标志

子程序返回，立即数装入 W

标号

] RETLW k

0 ≤ k ≤ 255 k → (W)

TOS → PC

栈顶部的内容 ( 返回地址 ) 装入程序计数器。该指令为双周期指令。

f 循环左移（带进位）

标号

]

0 ≤ f ≤ 31 d ∈ [0,1]

位左移 1 位。如果 d 为 0，则结果将存放在 W 寄存器中；如果 d 为

1，则结果将存回寄存器 f。

RLF f,d

寄存器 f

SLEEP

语法：

操作数：无

操作

影响的状态位：

说明：超时状态位（TO

SUBWF

语法：

操作数：

操作

影响的状态位：

说明：

进入休眠模式

[ 标号 ]

00h → WDT 0 → WDT 预分频器

1 → TO 0 → PD

态位（PD）清零。不影响 BWUF。

看门狗定时器及其预分频器被清零。

振荡器停振，处理器进入休眠模式。详情请参见第 9.9 节 “掉电

模式（休眠）” 。

f 减 W

[ 标号 ]

0 ≤ f ≤ 31 d ∈ [0,1]

(f) – (W) → (dest)

C, DC, Z

寄存器 f 的内容减去 W 寄存器的内容（用二进制补码方法实现）。如果 d 为 0，则结果将存放在 W 寄存器中；如果 d 为 1，则结果将存回寄存器 f。

SLEEP

, PD, RBWUF

SUBWF f,d

）置 1。掉电状

RRF f 循环右移（带进位）

标号

语法： [

操作数：

操作见下面的说明

影响的状态位：

说明：将寄存器 f 中的内容连同进位标志

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第57页

] RRF f,d

0 ≤ f ≤ 31 d ∈ [0,1]

位右移 1 位。如果 d 为 0，则结果将存放在 W 寄存器中：如果 d 为

1，则结果将存回寄存器 f。

寄存器 f

SWAPF

语法： [

操作数：

操作

影响的状态位：无

说明：

f 中半字节交换

0 ≤ f ≤ 31 d ∈ [0,1]

(f<3:0>) → (dest<7:4>) (f<7:4>) → (dest<3:0>)

寄存器 f 的高 4 位和低 4 位相互交换。如果 d 为 0，则结果将存放在 W 寄存器中；如果 d 为 1，则结果将存回寄存器 f。

标号

SWAPF f,d

]

PIC10F200/202/204/206

TRIS

语法： [

操作数：操作 (W) → TRIS 寄存器 f

影响的状态位：无说明：把 W 寄存器的内容装入 TRIS 寄存

XORLW

语法： [

操作数：

操作

影响的状态位：

说明：

装入 TRIS 寄存器

]

TRIS f

XORLW k

标号

f =

器 f （f = 6 或 7）中。

立即数与 W 作逻辑异或运算

标号

0 ≤ k ≤ 255 (W) .XOR. k → (W)

将 W 寄存器的内容与 8 位立即数 k 进行逻辑异或运算。结果存放在 W 寄存器中。

XORWF

语法： [

操作数：

操作

影响的状态位：

说明：将 W 寄存器的内容与寄存器 f 的内

W 与 f 作逻辑异或运算

标号

0 ≤ f ≤ 31 d ∈ [0,1]

(W) .XOR. (f) → (dest)

容进行逻辑异或运算。如果 d 为

0，则结果将存放在 W 寄存器中；如果 d 为 1，则结果将存回寄存器

f。

XORWF f,d

]

DS41239B_CN 第58页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

11.0 开发支持

一系列硬件及软件开发工具对 PICmicro®单片机提供支持：

• 集成开发环境

- MPLAB

• 汇编器 / 编译器 / 链接器

- MPASM

- MPLAB C18 和 MPLAB C30 C 编译器

-MPLINK MPLIB

- MPLAB ASM30 汇编器 / 链接器 / 库

• 模拟器

- MPLAB SIM 软件模拟器

• 仿真器

- MPLAB ICE 2000 在线仿真器

- MPLAB ICE 4000 在线仿真器

• 在线调试器

- MPLAB ICD 2

• 器件编程器

-PICSTART

- MPLAB PM3 器件编程器

• 低成本演示和开发板及评估工具包

IDE 软件

汇编器

目标链接器 /

目标库管理器

Plus 开发编程器

11.1 MPLAB 集成开发环境软件

MPLAB IDE 软件为 8/16 位单片机市场提供了前所未有的易于使用的软件开发平台。 MPLAB IDE 是基于

Windows®操作系统的应用软件，包括：

• 一个包含所有调试工具的图形界面

- 模拟器

- 编程器（单独销售）

- 仿真器（单独销售）

- 在线调试器（单独销售）

• 具有彩色上下文代码显示的全功能编辑器

• 多项目管理器

• 内容可直接编辑的可定制式数据窗口

• 高级源代码调试

• 可视化器件初始化程序，便于进行寄存器的初始化

• 鼠标停留在变量上进行查看的功能

• 通过拖放把变量从源代码窗口拉到观察窗口

• 丰富的在线帮助

• 集成了可选的第三方工具，如 HI-TECH 软件 C 编译器和 IAR C 编译器

MPLAB IDE 可以让您：

• 编辑源文件（汇编语言或 C 语言）

• 点击一次即可完成汇编（或编译）并将代码下载

到 PICmicro MCU 仿真器和模拟器工具中（自动更新所有项目信息）

• 可使用如下各项进行调试：

- 源文件（汇编语言或 C 语言）

- 混合汇编语言和 C 语言

- 机器码

MPLAB IDE 在单个开发范例中支持使用多种调试工

具，包括从成本效益高的模拟器到低成本的在线调试器，再到全功能的仿真器。这样缩短了用户升级到更加灵活而功能更强大的工具时的学习时间。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第 59 页

PIC10F200/202/204/206

11.2 MPASM 汇编器

MPASM 汇编器是全功能通用宏汇编器，适用于所有的 PICmicro MCU。

MPASM 汇编器可生成用于 MPLINK 目标链接器的可重

定位目标文件、Intel 使用状况和符号参考的 MAP 文件、包含源代码行及生成机器码的绝对 LST 文件以及用于调试的COFF 文件。

MPASM 汇编器具有如下特征：

• 集成在 MPLAB IDE 项目中

• 用户定义的宏可简化汇编代码

• 对多用途源文件进行条件汇编

• 允许完全控制汇编过程的指令

标准 HEX 文件、详细描述存储器

11.3 MPLAB C18 和 MPLAB C30 C 编译器

MPLAB C18 和 MPLAB C30 代码开发系统是完全的 ANSI C 编译器，分别适用于 Microchip 的 PIC18 系列

单片机和 dsPIC30F 系列数据信号控制器。这些编译器可提供其他编译器并不具备的强大的集成功能和出众的代码优化能力，且使用方便。

为便于源代码调试，编译器提供了针对 MPLAB IDE 调试器的优化符号信息。

11.4 MPLINK 目标链接器 / MPLIB 目标库管理器

MPLINK 目标链接器包含了由 MPASM 汇编器、MPLAB C18 C 编译器产生的可重定位目标。通过使用链接器脚

本中的指令，它还可链接预编译库中的可重定位目标。

MPLIB目标库管理器管理预编译代码库文件的创建和修改。当从源文件调用库中的一段子程序时，只有包含此子程序的模块被链接到应用中。这样可使大型库在许多不同应用中被高效地利用。

目标链接器 / 库管理器具有如下特征：

• 高效地连接单个的库而不是许多小文件

• 通过将相关的模块组合在一起来增强代码的可维护

性

• 只要列出、替换、删除和抽取模块，便可灵活地创

建库

11.5 MPLAB ASM30 汇编器、链接器和库管理器

MPLAB ASM30 汇编器为 dsPIC30F 器件提供转换自符号汇编语言的可重定位机器码。 MPLAB C30 C 编译器使用该汇编器生成目标文件。汇编器产生可重定位目标文件之后，可将这些目标文件存档，或与其他可重定位目标文件和存档链接以生成可执行文件。该汇编器有如下显著特征：

• 支持整个 dsPIC30F 指令集

• 支持定点数据和浮点数据

• 命令行界面

• 丰富的指令集

• 灵活的宏语言

• MPLAB IDE 兼容性

11.6 MPLAB SIM 软件模拟器

MPLAB SIM 软件模拟器在指令级对 PICmicro MCU 和

DSC 进行模拟，使得用户可以在 PC 主机的环

dsPIC

境下进行代码开发。对于任何给定的指令，用户均可对数据区进行检查或修改，并通过各种触发机制来产生激励。可以将各寄存器的情况记录在文件中，以便进行进一步地运行时分析。跟踪缓冲器和逻辑分析器的显示使模拟器还能记录和跟踪程序的执行、 I/O 的动作以及内部寄存器的状况。

MPLAB SIM 软件模拟器完全支持使用 MPLAB C18 和 MPLAB C30 C 编译器以及 MPASM和 MAPLAB ASM30

汇编器的符号调试。该软件模拟器可用于在实验室环境外灵活地开发和调试代码，是一款完美且经济的软件开发工具。

DS41239B_CN 第 60 页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

11.7 MPLAB ICE 2000 高性能在线仿真器

MPLAB ICE 2000 在线仿真器旨在为产品开发工程师提供一整套用于 PICmicro 单片机的设计工具。 MPLAB ICE 2000 在线仿真器的软件控制由 MPLAB 集成开发环境平台提供，它允许在单一环境下进行编辑、编译、下载以及源代码调试。

MPLAB ICE 2000 是全功能仿真器系统，它具有增强的跟踪、触发和数据监控功能。处理器模块可插拔，使系统可轻松进行重新配置以适应各种不同处理器的仿真需要。MPLAB ICE 2000 在线仿真器的架构允许对其进行扩展以支持新的 PICmicro 单片机。

MPLAB ICE 2000 在线仿真器系统设计为一款实时仿真系统，该仿真系统具备通常只有昂贵的开发工具中才有的高级功能。选择 PC 平台和 Microsoft 位操作系统可使这些功能在一个简单而统一的应用中得到很好的利用。

Windows® 32

11.8 MPLAB ICE 4000 高性能在线仿真器

MPLAB ICE 4000 在线仿真器旨在为产品开发工程师提供一整套用于高端 PICmicro MCU 和 dsPIC DSC 的设计工具。 MPLAB ICE 4000 在线仿真器的软件控制由 MPLAB 集成开发环境平台提供，它允许在单一环境下进行编辑、编译、下载以及源代码调试。

MPLAB ICE 4000 是高级的仿真系统，除具备 MPLAB ICE 2000 的所有功能外，它还增加了适用于 dsPIC30F

和 PIC18XXXX 器件的仿真存储容量以及高速性能。该仿真器的先进特性包括复杂触发和定时功能及高达 2

Mb 的仿真存储容量。

MPLAB ICE 4000 在线仿真系统设计为一款实时仿真系

统，该仿真系统具备通常只有在更加昂贵的开发工具中才有的高级功能。选择 PC 平台和 Microsoft Windows 32 位操作系统可使这些功能在一个简单而统一的应用程序中得以很好的利用。

11.9 MPLAB ICD 2 在线调试器

Microchip 的在线调试器 MPLAB ICD 2 是一款功能强大而成本低廉的运行时开发工具，通过 RS-232 或高速

USB 接口与 PC 主机相连。该工具基于闪存 PICmicro MCU，可用于开发本系列及其他 PICmicro MCU 和 dsPIC DSC。 MPLAB ICD 2 使用了闪存器件中内建的

在线调试功能。该功能结合 Microchip 的在线串行编程

（In-Circuit Serial Programming

在 MPLAB 集成开发环境的图形用户界面上提供成本效益很高的在线闪存调试。这使设计人员可通过设置断点、单步运行以及对变量、CPU 状态以及外设寄存器进行监视的方法实现源代码的开发和调试。其全速运行特性可对硬件和应用进行实时测试。MPLAB ICD 2 还可用作某些 PICmicro 器件的开发编程器。

， ICSPTM）协议，可

11.10 MPLAB PM3 器件编程器

MPLAB PM3 器件编程器是一款通用的、符合 CE 规范的器件编程器，其可编程电压设置在 VDDMIN 和VDDMAX 之间时可靠性最高。它有一个用来显示菜单和错误信息的大 LCD 显示器（128 x 64），以及一个支持各种封装类型的可拆卸模块化插槽装置。编程器标准配置中带有一根 ICSP 编程器不必与 PC 相连即可对 PICmicro 器件进行读取、验证和编程。在该模式下它还可设置代码保护。MPLAB

PM3 通过 RS-232 或 USB 电缆连接到 PC 主机上。 MPLAB PM3 具备高速通信能力以及优化算法，可对存

储器很大的器件进行快速编程，它还采用 SD/MMC 卡用作文件存储及数据安全应用。

电缆。在单机模式下， MPLAB PM3 器件

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第 61 页

PIC10F200/202/204/206

11.11 PICSTART Plus 开发编程器

PICSTART Plus开发编程器是一款易于使用而成本低廉的原型编程器。它通过 COM （RS-232）端口与 PC 相连。 MPLAB 集成开发环境软件使得该编程器的使用简便、高效。PICSTART Plus 开发编程器支持采用 DIP 封装的大部分 PICmicro 器件，其引脚数最多可达 40 个。引脚数更多的器件，如 PIC16C92X 和 PIC17C76X，可通过连接一个转接插槽来获得支持。PICSTART Plus 开发编程器符合 CE 规范。

11.12 演示、开发和评估板

有许多演示、开发和评估板可用于各种 PICmicro MCU 和 dsPIC DSC，实现对全功能系统的快速应用开发。大多数的演示、开发和评估板都有实验布线区，供用户添加定制电路；还有应用固件和源代码，用于测试和修改。

这些板支持多种功能部件，包括 LED、温度传感器、开关、扬声器、 RS-232 接口、 LCD 显示器、电位计和附加 EEPROM 存储器。

演示和开发板可用于教学环境，在实验布线区设计定制电路，从而掌握各种单片机应用。

除了 PICDEM™ 和 dsPICDEM™ 演示/ 开发板系列电路外， Microchip 还有一系列评估工具包和演示软件，适用于模拟滤波器设计、 K CAN、 IrDA®、 PowerSmart®电池管理、 SEEVAL®评估系统、 Σ−∆ ADC、流速传感器，等等。

有关演示、开发和评估工具包的完整列表，请查阅 Microchip 公司网页（www.microchip.com）以及最新

“

Product Selector Guide

的

（DS00148）。

EELOQ

数据安全产品 IC、

（产品选型指南）”

DS41239B_CN 第 62 页初稿  2005 Microchip Technology Inc.

12.0 电气规范

PIC10F200/202/204/206

绝对最大值

环境温度...............................................................................................................................................-40°C 到 +125°C

储存温度...............................................................................................................................................-65°C 到 +150°C

相对于 V

相对于 Vss 的 MCLR

相对于 V

总功耗

SS 引脚的最大输出电流......................................................................................................................................80 mA

DD 引脚的最大输入电流 ..................................................................................................................................... 80 mA

输入钳位电流， I

输出钳位电流， I

任一 I/O 引脚的最大灌电流 ..................................................................................................................................25 mA

任一 I/O 引脚的最大拉电流 ..................................................................................................................................25 mA

I/O 端口最大拉电流总和 .......................................................................................................................................75 mA

I/O 端口最大灌电流总和 .......................................................................................................................................75 mA

注 1：功耗计算公式：P

注：如果运行条件超出了上面所列的绝对最大值，可能对器件造成永久性损坏。这仅是运行条件的极限值，我们不建议器件在该最大值或超出规范的条件下运行。器件长时间工作在绝对最大极限条件下，其可靠性可能会受到影响。

(†)

SS 的 VDD 电压 ................................................................................................................................0到 +6.5V

引脚电压 ................................................................................................................... 0 到 +13.5V

SS 的其他引脚电压 ..................................................................................................... -0.3V 到（VDD + 0.3V）

(1)

........................................................................................................................................................... 800 mW

IK （VI < 0 或 VI > VDD）......................................................................................................................±20 mA

OK （VO < 0 或 VO >VDD）..................................................................................................................±20 mA

DIS = VDD x {IDD – ∑ IOH} + ∑ {(VDD – VOH) x IOH} + ∑(VOL x IOL)

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第63页

PIC10F200/202/204/206

图 12-1： PIC10F200/202/204/206 电压 - 频率图， -40°C ≤ TA ≤ +125°C

6.0

5.5

5.0

4.5

（V）

4.0

3.5

3.0

2.5

2.0

410

频率（MHz）

DS41239B_CN 第64页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

12.1 直流规范：PIC10F200/202/204/206 （工业级）

DC 规范

参数编号

D001 V

D002 V

D003 V

符号特性

电源电压

DR RAM 数据保持电压 POR VDD 启动电压，确保上电复位 —Vss— V详见第 9.4 节 “上电复位

(2)

工作温度 -40°C ≤ TA ≤ +85°C （工业级）

最小值典型

值

(1)

最大

值

单位条件

2.0 5.5 V 见图 12-1

—1.5*— V

器件处于休眠模式

（POR）”

D004 SVDD VDD 上升率，确保上电复位 0.05* — — V/ms 详见第 9.4 节 “上电复位

（POR）”

标准工作条件（除非另外说明）

D010 I

D020 I

DD 电源电流

PD 掉电电流

D022 ∆IWDT WDT 电流 D023 ∆I D024 ∆I

CMP 比较器电流 VREF 内部参考电流

(3)

(4)

——170

350

TBD TBD

µA

FOSC = 4 MHz， VDD = 2.0V

µA

OSC = 4 MHz， VDD = 5.0V

—0.1TBDµAVDD = 2.0V —1.0TBDµAVDD = 2.0V —15TBDµAVDD = 2.0V —TBDTBDµAVDD = 2.0V

图注： TBD = 待定。

* 这些参数为特性值，但未经测试。

注 1： “典型值”一栏中的数据是在 25°C 的条件下得到的。这些参数仅供设计参考，未经测试。

2：这是在不丢失 RAM 数据的前提下，休眠模式中 V

DD 所能降到的最小电压值。

3：供电电流主要受工作电压和频率的影响。其它因素，如总线负载、总线速率、内部代码执行模式以及温度

等，也会对电流消耗产生影响。 a) 在正常工作模式下，所有 IDD 测量值的测试条件是：

全部 I/O 引脚呈三态，上拉至 VSS， T0CKI = VDD， MCLR = VDD，按规定使能 / 禁止 WDT。

b) 待机电流测量值的测试条件同上，只是器件处于休眠模式。

4：掉电电流的测试条件为器件处于休眠模式，且所有 I/O 引脚处于高阻态并连接到 VDD 或 VSS。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第65页

PIC10F200/202/204/206

12.2 直流规范：PIC10F200/202/204/206 （扩展级）

DC 规范

参数编号

D001 V

D002 V

D003 V

符号特性

电源电压

DR RAM 数据保持电压 POR VDD 启动电压，确保上电复位 —Vss— V详见第 9.4 节 “上电复位

(2)

标准工作条件（除非另外说明）工作温度 -40°C ≤ T

最小值典型

值

(1)

最大

值

单位条件

A ≤ +125°C （扩展级）

2.0 5.5 V 见图 12-1

—1.5*— V

器件处于休眠模式

（POR）”

D004 SVDD VDD 上升率，确保上电复位 0.05* — — V/ms 详见第 9.4 节 “上电复位

（POR）”

D010 I

D020 I

D022 ∆I

DD 电源电流

PD 掉电电流

WDT WDT 电流

D023 ∆ICMP 比较器电流 D024 ∆I

VREF 内部参考电流

(3)

(4)

——170

350

TBD TBD

µA

FOSC = 4 MHz， VDD = 2.0V

µA

OSC = 4 MHz， VDD = 5.0V

—0.1TBDµAVDD = 2.0V —1.0TBDµAVDD = 2.0V —15TBDµAVDD = 2.0V —TBDTBDµAVDD = 2.0V

图注： TBD = 待定。

* 这些参数为特性值，但未经测试。

注 1： “典型值”一栏中的数据是在 25°C 的条件下得出的。这些参数仅供设计参考，未经测试。

2：这是在不丢失 RAM 数据的前提下，休眠模式中 V

DD 所能降到的最小电压值。

3：供电电流主要受工作电压和频率的影响。其它因素，如总线负载、总线速率、内部代码执行模式以及温度

等，也会对电流消耗产生影响。

a) 在正常工作模式下，所有 I

全部 I/O 引脚呈三态，上拉至 V

DD 测量值的测试条件是：

SS， T0CKI = VDD， MCLR = VDD，按规定使能 / 禁止 WDT。

b) 待机电流测量值的测试条件同上，只是器件处于休眠模式。

4：掉电电流的测量条件为器件处于休眠模式，且所有 I/O 引脚处于高阻态并连接到 VDD 或 VSS。

DS41239B_CN 第66页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

表 12-1：直流规范：PIC10F200/202/204/206 （工业级和扩展级）

标准工作条件（除非另外说明）

DC 规范

工作温度 -40°C ≤ T

-40°C ≤ T

运行电压 VDD 范围见 DC 规范

参数

符号特性最小值

编号

输入低电压

典型

最大值单位条件

值 †

I/O 端口：

D030 带 TTL 缓冲器 Vss — 0.8V V 均为 4.5 ≤ VDD ≤ 5.5V

D030A Vss — 0.15 V

D031

D032 MCLR

输入高电压

带施密特触发缓冲器

、 T0CKI Vss — 0.15 VDD V

Vss — 0.15 V

DD V

I/O 端口： —

D040 带 TTL 缓冲器 2.0 — V

D040A 0.25 V

—VDD V

DD V4.5 ≤ VDD ≤ 5.5V

+ 0.8 VDD

D041

D042 MCLR

D070 I

PUR GPIO 弱上拉电流

IIL 输入泄漏电流

带施密特触发缓冲器

、 T0CKI 0.85 VDD —VDD V

(3)

(1, 2)

0.85 VDD —VDD V 整个 VDD 范围

TBD 250 TBD µAVDD = 5V， VPIN = VSS

D060 I/O 端口 ——± 1µA

D061 GP3/MCLR

D061A GP3/MCLR

(4)

(5)

——± 30µA Vss ≤ VPIN ≤ VDD ——± 5µA Vss ≤ VPIN ≤ VDD

输出低电压

D080 I/O 端口 ——0.6VI

D080A — — 0.6 V I

输出高电压

D090 I/O 端口

D090A V

(2)

VDD – 0.7 — — V IOH = -3.0 mA， VDD = 4.5V，

DD – 0.7 — — V IOH = -2.5 mA， VDD = 4.5V，

输出引脚上容性负载

D101 全部 I/O 引脚 — — 50* pF

图注： TBD = 待定。

† “典型值”一栏中的数据都是在 5V， 25°C 的条件下得出的。这些参数仅供设计参考，未经测试。 * 这些参数仅供设计参考，未经测试。

注 1： MCLR

引脚上的泄漏电流主要取决于其上所施加的电平。规定的电压值表示正常的运行条件。在不同的输入电压条件

下，可测得更大的泄漏电流。

2：负电流定义为引脚拉电流。

3：不包括 GP3。对于 GP3，请参见参数 D061 和 D061A。 4：本规范适用于：配置为外部 MCLR 5：当 GP3/MCLR

配置为输入（禁止内部上拉）时，本规范适用。 MCLR 电路的泄漏电流高于标准 I/O 逻辑。

的 GP3/MCLR，配置为输入（使能了内部上拉）的 GP3/MCLR。

A ≤ +85°C （工业级） A ≤ +125°C （扩展级）

其他

Vss ≤ V

PIN ≤ VDD，引脚处于高阻态

OL = 8.5 mA， VDD = 4.5V，

-40°C 至 +85°C

OL = 7.0 mA， VDD = 4.5V，

-40°C 至 +125°C

-40°C 至 +85°C

-40°C 至 +125°C

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第67页

PIC10F200/202/204/206

表 12-2：比较器规范

工作条件：2.0V < VDD <5.5V， -40°C < TA < +125°C，除非另外说明。

参数编号

D300 V

D301 V

D302 CMRR

D303 T

D304 T

符号特性

IOFF

ICM

RESP 响应时间

MC2OV

输入失调电压输入共模电压共模抑制比

(1)

比较器模式变化到输出有效

最小值典型

— ±5.0 TBD mV

0—VDD – 1.5* V

55* — — db

— 300 TBD ns VDD = 3.0V 至 5.5V， -40° 至 +85°C

— 300 TBD ns

最大值单位说明

值

的时间

D305 V

图注： TBD = 待定。

注 1：响应时间，是在比较器一个输入端为 (V

IVRF

* 这些参数为特性值，但未经测试。

内部参考电压

TBD 0.6 TBD V TBD

DD - 1.5)/2，而另一个输入端电平从 VSS 变化到 VDD 时测得的。

表 12-3：上拉电阻阻值范围 – PIC10F200/202/204/206

VDD （V）温度（°C）

GP0/GP1

2.0 -40 TBD TBD TBD Ω 25 TBD TBD TBD Ω 85 TBD TBD TBD Ω

125 TBD TBD TBD Ω

5.5 -40 TBD TBD TBD Ω 25 TBD TBD TBD Ω 85 TBD TBD TBD Ω

125 TBD TBD TBD Ω

GP3

2.0 -40 TBD TBD TBD Ω 25 TBD TBD TBD Ω 85 TBD TBD TBD Ω

125 TBD TBD TBD Ω

5.5 -40 TBD TBD TBD Ω 25 TBD TBD TBD Ω 85 TBD TBD TBD Ω

125 TBD TBD TBD Ω

图注： TBD = 待定。

* 这些参数为特性值，未经测试。

最小值典型值最大值单位

DS41239B_CN 第68页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

12.3 时序参数符号规定及负载条件 – PIC10F200/202/204/206

时序参数符号采用下述格式之一进行创建：

1. TppS2ppS

2. TppS

F 频率 T 时间

小写字母（pp）及其含义：

2 至 mc MCLR

ck CLKOUT osc 振荡器

cy 周期 os OSC1

drt 器件复位定时器 t0 T0CKI

io I/O 端口 wdt 看门狗定时器

大写字母及其含义：

F 下降 P 周期

H 高 R 上升

I 无效（高阻） V 有效

L 低 Z 高阻态

图 12-2：负载条件 – PIC10F200/202/204/206

引脚

VSS

图注：

L = 50 pF （适于所有引脚）

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第69页

PIC10F200/202/204/206

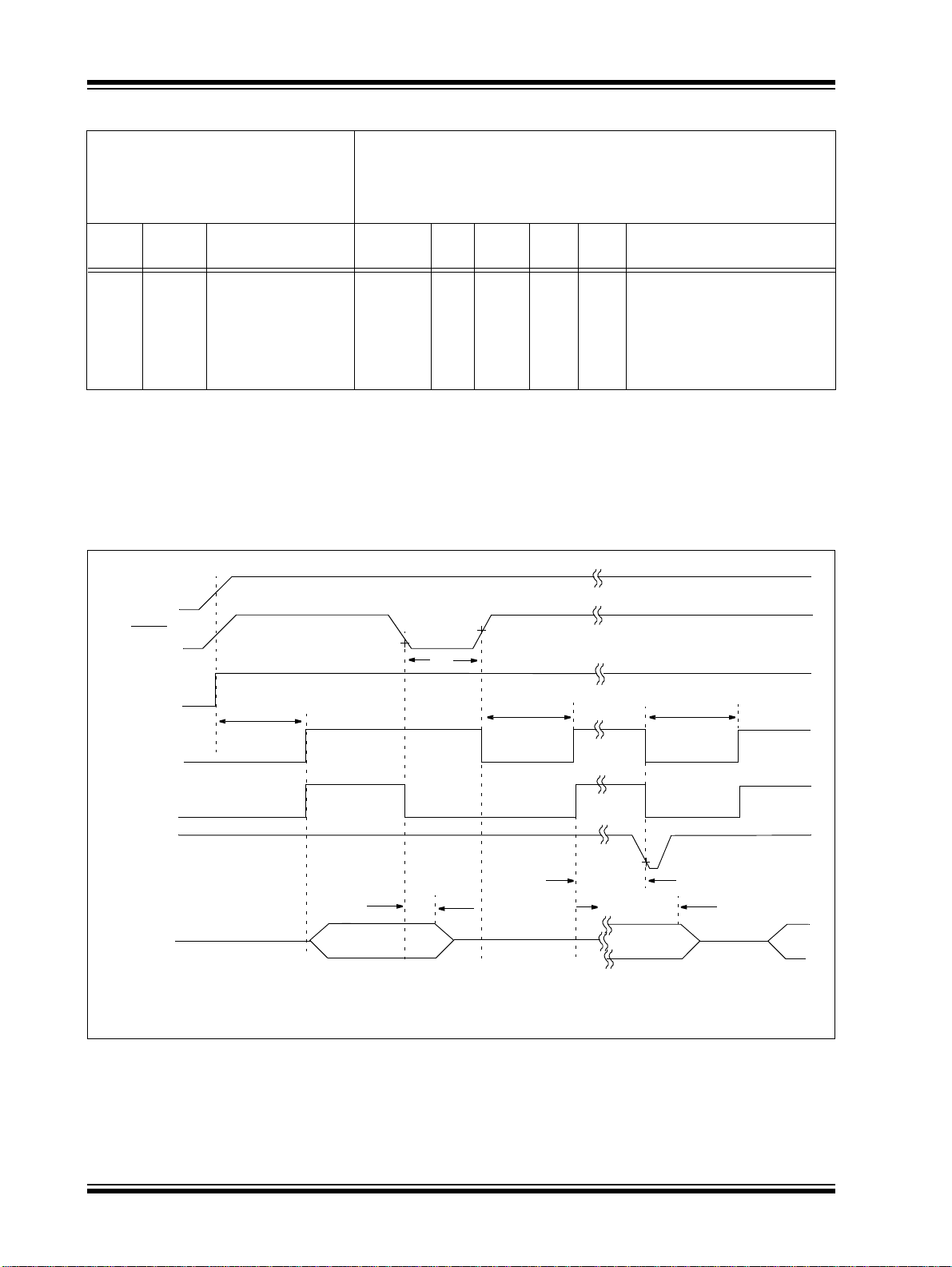

表 12-4：已校准内部 RC 频率 – PIC10F200/202/204/206

标准工作条件（除非另外说明）工作温度 -40°C ≤ TA ≤ +85°C （工业级）

AC 规范

运行电压 VDD 范围见第 12.1 节 “直流规范：PIC10F200/202/204/206

（工业级）”。

参数编号

F10 F

符号特性频率误差

OSC 内部已校准的

INTOSC 频率

(1)

± 1% 7.92 4.00 8.08 MHz VDD 及温度待定 ± 2% 7.84 4.00 8.16 MHz 2.5V ≤ V

± 5% 7.60 4.00 8.40 MHz 2.0V ≤ V

图注： TBD = 待定。

* 这些参数为特性值，未经测试。 † 除非另外说明，否则 “典型值”一栏中的数据都是在 5.0V， 25°C 的条件下得出的。这些参数仅供设计参

考，未经测试。

注 1：为了保证振荡器频率在允许范围之内， V

0.1 µF 和 0.01 µF 的电容。

最小

值

DD 和 VSS 必须进行电容解耦，并尽可能地靠近器件。建议并联

-40°C ≤ TA ≤ +125°C （扩展级）

典型值

†

最大

值

单位条件

DD ≤ 5.5V

温度待定

DD ≤ 5.5V

-40°C ≤ T

A ≤ +85°C （工业级）

-40°C ≤ TA ≤ +125°C （扩展级）

图 12-3：复位、看门狗定时器及器件复位定时器时序 – PIC10F200/202/204/206

VDD

MCLR

内部

POR

DRT

(2)

超时

内部复位

看门狗

定时器

复位

(1)

I/O 引脚

注 1：通过在软件中使能输出驱动器，使 I/O 引脚退出高阻态。

2：仅在 POR 时运行。

DS41239B_CN 第70页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

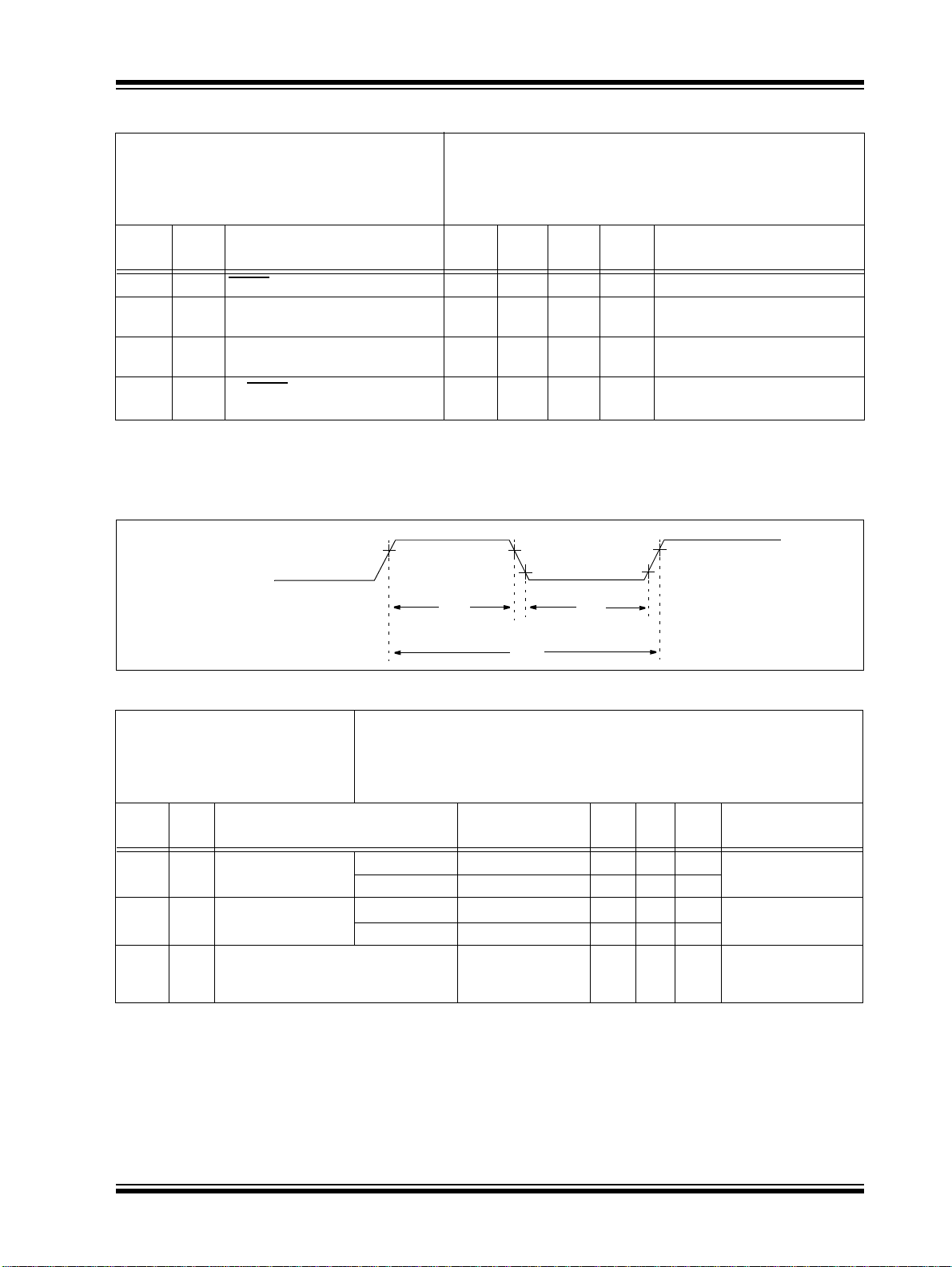

表 12-5：复位、看门狗定时器及器件复位定时器 – PIC10F200/202/204/206

AC 规范

标准工作条件（除非另外说明）工作温度 -40°C ≤ T

-40°C ≤ T

运行电压 VDD 范围见第 12.1 节 “直流规范：PIC10F200/202/ 204/206 （工业级）”

A ≤ +85°C （工业级） A ≤ +125°C （扩展级）

参数编号

30 T

符号特性最小值

MCLMCLR脉冲宽度（低电平） 2000* — — ns VDD = 5.0V

31 TWDT

32 T

34 T

DRT 器件复位定时器周期

IOZ 自 MCLR 变低后 I/O 处于高阻态

看门狗定时器超时周期（无预分频器）

(2)

典型

最大值单位条件

(1)

值

9* 9*

18* 18*

30* 40*

msmsV

msmsVDD = 5.0V （工业级）

— — 2000* ns

DD = 5.0V （工业级）

VDD = 5.0V （扩展级）

DD = 5.0V （扩展级）

的时间

* 这些参数为特性值，未经测试。

注 1：除非另外说明，否则 “典型值”一栏中的数据是在 5.0V， 25°C 的条件下得出的。这些参数仅供设计参

考，未经测试。

图 12-4： TIMER0 时钟时序 – PIC10F200/202/204/206

T0CKI

40 41

表 12-6： TIMER0 时钟要求 – PIC10F200/202/204/206

标准工作条件（除非另外说明）工作温度 -40°C ≤ T

AC 规范

运行电压 V 业级）”

参数编号

40 Tt0H T0CKI 高电平脉冲宽

41 Tt0L T0CKI 低电平脉冲宽

符号特性最小值

无预分频器

度

有预分频器

无预分频器有预分频器

42 Tt0P T0CKI 周期 20 或 T

* 这些参数为特性值，未经测试。

注 1：除非另外说明，否则 “典型值”一栏中的数据是在 5.0V， 25°C 的条件下得出的。这些参数仅供设计参

考，未经测试。

DD 范围参见第 12.1 节 “直流规范：PIC10F200/202/204/206 （工

0.5 T

A ≤ +85°C （工业级）

-40°C ≤ T

CY + 20* — — ns

10* — — ns

CY + 20* — — ns

10* — — ns

CY + 40* N — — ns

A ≤ +125°C （扩展级）

典型

最大

值

(1)

单位条件

值

两者之中较大者。 N = 预分频值

(1, 2, 4, ..., 256)

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第71页

PIC10F200/202/204/206

注：

DS41239B_CN 第72页初稿  2005 Microchip Technology Inc.

13.0 DC 及 AC 特性图表

目前没有图表。

PIC10F200/202/204/206

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第73页

PIC10F200/202/204/206

注：

DS41239B_CN 第74页初稿  2005 Microchip Technology Inc.

14.0 封装信息

14.1 封装标识信息

PIC10F200/202/204/206

6 引脚 SOT-23

X X N N

8 引脚 PDIP（300 mil）

XXXXXXXX XXXXXNNN

YYWW

示例

CH17

示例

10F206-I /P017

0432

图例： XX...X 客户信息

Y 年份代码（公历年的最后一位数字） YY 年份代码（公历年的最后两位数字） WW 星期代码（1 月 1 日的星期代码为 01） NNN 按字母数字排序的追踪代码

雾锡（Sn）的无铅 JEDEC 标志。本封装为无铅封装。

* 在封装的外包装上可以找到无铅 JEDEC 标志。

注：若 Microchip 器件编号未在一行中完全标出，它将换行继续标出。因此限制了用

户信息的可用字符数量。

* 标准PICmicro 器件标识，由 Microchip 器件编号、年份代码、星期代码和追踪代码组成。如需超出上述范围

的 PICmicro 器件标识，需支付一定的附加费用。请向当地的 Microchip 销售办事处确认相关信息。对于 QTP 器件，任何特殊标记的附加费用都已包含在 QTP 价格中。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第75页

PIC10F200/202/204/206

6 引脚塑封小型晶体管（OT）封装（SOT-23）

ᓩ㛮᭄ ᓩ㛮䯈䎱 ໪ջᓩ㛮䯈䎱˄෎ᴀ˅

ล῵ᇕ㺙ᑺ  ぎ䯈䱭

ล῵ᇕ㺙ᆑᑺ

ᑩ㛮ؒ㾦 ᓩ㛮ᑺ

ล῵乊䚼䫹ᑺ ล῵ᑩ䚼䫹ᑺ

᥻ࠊখ᭄ ⊼˖

ሎᇌ'(ϡࣙᣀล῵ⱘ↯䖍៪さ䍋Ǆล῵↣ջⱘ↯䖍៪さ䍋ϡᕫ䍙䖛㣅ᇌ˄↿㉇˅Ǆ

n p

A2 A1

α β

ℷᐌ

᳔ᇣ᳔໻

᳔ᇣሎᇌ㣗ೈ

↿㉇㣅ᇌԡ

ℷᐌ

᳔໻

0.95.038

1.90.075

1.451.180.90.057.046.035Aᘏ催ᑺ

1.301.100.90.051.043.035

0.150.080.00.006.003.000

3.002.802.60.118.110.102Eᘏᆑᑺ

1.751.631.50.069.064.059

3.102.952.80.122.116.110Dᘏ䭓ᑺ

0.550.450.35.022.018.014Lᑩ㛮䭓ᑺ

10501050

0.200.150.09.008.006.004

0.500.430.35.020.017.014Bᓩ㛮ᆑᑺ

10501050 10501050

ㄝৠѢ-(,7$˄Ў(,$-˅㾘㣗ো˖6&$

೒ো˖&

DS41239B_CN 第76页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

8 引脚塑封双列直插封装（P） – 300 mil （PDIP）

引脚数引脚间距顶端到固定面高度 A .140 .155 .170 3.56 3.94 4.32 塑模封装厚度塑模底面到固定面高度 A1 .015 0.38 肩到肩宽度 E .300 .313 .325 7.62 7.94 8.26 塑模封装宽度 E1 .240 .250 .260 6.10 6.35 6.60 总长度 D .360 .373 .385 9.14 9.46 9.78 引脚尖到固定面高度 L .125 .130 .135 3.18 3.30 3.43 引脚厚度引脚上部宽度 B1 .045 .058 .070 1.14 1.46 1.78 引脚下部宽度 B .014 .018 .022 0.36 0.46 0.56 总排列间距 § 塑模顶部锥度塑模底部锥度

* 控制参数

§ 重要特性

注：尺寸 D 和 E1 不包括塑模毛边或突起。塑模每侧的毛边或突起不得超过 .010” （0.254mm）。

同等于 JEDEC 规范号：MS-001 图号：C04-018

尺寸范围最小正常最大最小正常最大

单位英寸 * 毫米

n p

α β

.115 .130 .145 2.92 3.30 3.68

.008 .012 .015 0.20 0.29 0.38

.310 .370 .430 7.87 9.40 10.92

.100 2.54

51015 51015 51015 51015

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第77页

PIC10F200/202/204/206

注：

DS41239B_CN 第78页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

索引

ALU ....................................................................................... 9

比较器

比较器模块 .................................................................. 37

参考............................................................................. 39

操作............................................................................. 39

配置............................................................................. 38

中断............................................................................. 39

变更通知客户服务 ............................................................... 81

C 编译器

MPLAB C18 ................................................................ 60

MPLAB C30 ................................................................ 60

CPU 的特殊功能.................................................................. 41

程序计数器 .......................................................................... 22

从休眠中唤醒 ...................................................................... 49

存储器构成 .......................................................................... 15

程序存储器（PIC10F200/204）.................................. 15

程序存储器（PIC10F202/206）.................................. 16

数据存储器 .................................................................. 16

DC 和 AC 特性图表 ............................................................. 73

代码保护..................................................................... 41

掉电模式.............................................................................. 49

读 - 修改 - 写........................................................................ 26

读者反馈表 .......................................................................... 82

堆栈..................................................................................... 22

, 50

PIC10F200/204 .......................................................... 17

PIC10F202/206 .......................................................... 17

ID 地址单元................................................................ 41

INDF ................................................................................... 23

间接数据寻址 ...................................................................... 23

进位 ...................................................................................... 9

, 50

开发支持 ............................................................................. 59

看门狗定时器（WDT）.............................................. 41

编程注意事项 .............................................................. 46

周期 ............................................................................ 46

勘误表................................................................................... 3

客户通知服务 ...................................................................... 81

客户支持 ............................................................................. 81

框图

比较器......................................................................... 38

看门狗定时器 .............................................................. 47

片上复位电路 .............................................................. 44

Timer0 ............................................................... 29

TMR0/WDT 预分频器 ........................................ 32

, 46

, 33 , 36

零标志位 ............................................................................... 9

Microchip 因特网网站 ......................................................... 81

MPLAB ASM30 汇编器、链接器和库管理器....................... 60

MPLAB ICD 2 在线调试器 .................................................. 61

MPLAB ICE 2000 高性能通用在线仿真器........................... 61

MPLAB ICE 4000 高性能通用在线仿真器........................... 61

MPLAB PM3 器件编程器 .................................................... 61

MPLAB 集成开发环境软件.................................................. 59

MPLINK 目标链接器 /MPLIB 目标库管理器 ........................ 60

复位..................................................................................... 41

辅助进位................................................................................ 9

Option 寄存器 ..................................................................... 20

OSCCAL 寄存器 ................................................................. 21

GPIO ................................................................................... 25

汇编器

MPASM 汇编器 ........................................................... 60

PC 跳转指令的装入............................................................. 22

PIC10F200/202/204/206 器件种类 ....................................... 7

PICSTART Plus 开发编程器 ............................................... 62

POR

.................................................... 48

器件复位定时器（DRT）................................... 41

上电复位（POR）...................................................... 41

.................................................... 48

配置位................................................................................. 41

, 46

I/O 编程注意事项................................................................. 26

I/O 端口 ............................................................................... 25

I/O 接口 ............................................................................... 25

寄存器

特殊功能...................................................................... 18

寄存器文件映射

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第79页

器件系列

PIC10F200/202/204/206 .............................................. 5

Q 周期................................................................................. 13

欠压保护电路 1 ................................................................... 48

欠压复位 ............................................................................. 48

PIC10F200/202/204/206

软件模拟器（MPLAB SIM）............................................... 60

时序参数符号规定及负载条件 ............................................. 69

时钟机制.............................................................................. 13

Timer0

使用外部时钟的 Timer0 ......................................30

Timer0................................................................29, 33

Timer0 （TMR0）模块......................................29

TRIS 寄存器 ........................................................................ 25

特殊功能寄存器 ................................................................... 18

WWW 地址.......................................................................... 81

WWW，在线技术支持........................................................... 3

, 34

, 33

休眠 ............................................................................41, 49

因特网地址 .......................................................................... 81

预分频器.....................................................................31

, 35

振荡器类型

HS ............................................................................... 42

LP................................................................................ 42

振荡器配置 .......................................................................... 42

指令集汇总 .......................................................................... 52

指令流 / 流水线.................................................................... 13

指令周期.............................................................................. 13

状态寄存器 ...................................................................9

, 19

DS41239B_CN 第80页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

MICROCHIP 网站

Microchip 网站（www.microchip.com）为客户提供在

线支持。客户可通过该网站方便地获取文件和信息。只

要使用常用的因特网浏览器即可访问。网站提供以下信

息：

• 产品支持——数据手册和勘误表、应用笔记和样本程序、设计资源、用户指南以及硬件支持文档、最新的软件版本以及存档软件

• 一般技术支持——常见问题（FAQ）、技术支持请求、在线讨论组以及 Microchip 顾问计划成员名单

• Microchip 业务——产品选型和订购指南、最新 Microchip 新闻稿、研讨会和活动安排表、 Microchip 销售办事处、代理商以及工厂代表列表

变更通知客户服务

Microchip 的变更通知客户服务有助于客户了解 Microchip 产品的最新信息。注册客户可在他们感兴趣

的某个产品系列或开发工具发生变更、更新、发布新版本或勘误表时，收到电子邮件通知。

欲注册，请登录 Microchip 网站 www.microchip.com，点击 “变更通知客户（Customer Change Notification）”服务后按照注册说明完成注册。

客户支持

Microchip 产品的用户可通过以下渠道获得帮助：

• 代理商或代表

• 当地销售办事处

• 应用工程师（FAE）

• 技术支持

• 开发系统信息热线

客户应联系其代理商、代表或应用工程师（FA E）寻求支持。当地销售办事处也可为客户提供帮助。本文档后附有销售办事处的联系方式。

也可通过 http：//support.microchip.com 获得网上技术支持。

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第 81 页

PIC10F200/202/204/206

读者反馈表

我们努力为您提供最佳文档，以确保您能够成功使用 Microchip 产品。如果您对文档的组织、条理性、主题及其他有助于提高文档质量的方面有任何意见或建议，请填写本反馈表并传真给我公司 TRC 经理，传真号码为 86-21-5407-5066。

请填写以下信息，并从下面各方面提出您对本文档的意见。

致：

关于：读者反馈

发自：

应用（选填）：

您希望收到回复吗？是否

器件：文献编号：

问题：

TRC 经理

姓名

公司地址国家 / 省份 / 城市 / 邮编

电话：（______） __________________

本文档中哪些部分最有特色？

本文档是否满足了您的软硬件开发要求？如何满足的？

您认为本文档的组织结构便于理解吗？如果不便于理解，那么问题何在？

传真：（______） __________________

DS41239B_CNPIC10F200/202/204/206

总页数 ________

您认为本文档应该添加哪些内容以改善其结构和主题？

您认为本文档中可以删减哪些内容，而又不会影响整体使用效果？

本文档中是否存在错误或误导信息？如果存在，请指出是什么信息及其具体页数。

您认为本文档还有哪些方面有待改进？

DS41239B_CN 第 82 页初稿  2005 Microchip Technology Inc.

PIC10F200/202/204/206

产品标识体系

欲订货或获取价格、交货等信息，请与我公司生产厂或当地销售办事处联系。

PART NO.

器件

器件：

X /XX XXX

PIC10F200 PIC10F202 PIC10F204 PIC10F206 PIC10F200T （卷带式） PIC10F202T （卷带式） PIC10F204T （卷带式） PIC10F206T （卷带式）

编程模式封装温度范围

示例：

a) PIC10F200-I/P = 工业温度范围，PDIP 封装（无

铅）

b) PIC10F202T-E/OT = 扩展温度范围， SOT-23

封装（无铅），卷带式

温度范围：

封装：

编程方式：特殊需求

注：卷带式仅用于 SOT-23 封装。

I= -40°C 至 +85°C （工业级） E= -40°C 至 +125°C （扩展级）

P = 300 mil PDIP （无铅） OT = SOT-23、 6-LD （无铅）

 2005 Microchip Technology Inc. 初稿 DS41239B_CN 第83页

全球销售及服务网点

美洲

公司总部 Corporate Office

2355 West Chandler Blvd. Chandler, AZ 85224-6199 Tel: 1-480-792-7200 Fax: 1-480-792-7277

技术支持：

http://support.microchip.com

网址：www.microchip.com 亚特兰大 Atlanta

Alpharetta, GA Tel: 1-770-640-0034 Fax: 1-770-640-0307

波士顿 Boston

Westborough, MA Tel: 1-774-760-0087 Fax: 1-774-760-0088

芝加哥 Chicago

Itasca, IL Tel: 1-630-285-0071 Fax: 1-630-285-0075

达拉斯 Dallas

Addison, TX Tel: 1-972-818-7423 Fax: 1-972-818-2924

底特律 Detroit

Farmington Hills, MI Tel: 1-248-538-2250 Fax: 1-248-538-2260

科科莫 Kokomo

Kokomo, IN Tel: 1-765-864-8360 Fax: 1-765-864-8387

洛杉矶 Los Angeles

Mission Viejo, CA Tel: 1-949-462-9523 Fax: 1-949-462-9608

圣何塞 San Jose

Mountain View, CA Tel: 1-650-215-1444 Fax: 1-650-961-0286

加拿大多伦多 Toron to

Mississauga, Ontario, Canada Tel: 1-905-673-0699 Fax: 1-905-673-6509

亚太地区

中国 - 北京

Tel: 86-10-8528-2100 Fax: 86-10-8528-2104

中国 - 成都

Tel: 86-28-8676-6200 Fax: 86-28-8676-6599

中国 - 福州

Tel: 86-591-8750-3506 Fax: 86-591-8750-3521

中国 - 香港特别行政区

Tel: 852-2401-1200 Fax: 852-2401-3431

中国 - 青岛

Tel: 86-532-8502-7355 Fax: 86-532-8502-7205

中国 - 上海

Tel: 86-21-5407-5533 Fax: 86-21-5407-5066

中国 - 沈阳

Tel: 86-24-2334-2829 Fax: 86-24-2334-2393

中国 - 深圳

Tel: 86-755-8203-2660 Fax: 86-755-8203-1760

中国 - 顺德

Tel: 86-757-2839-5507 Fax: 86-757-2839-5571

中国 - 武汉

Tel: 86-27-5980-5300 Fax: 86-27-5980-5118

中国 - 西安

Tel: 86-29-8833-7252 Fax: 86-29-8833-7256

台湾地区 - 高雄

Tel: 886-7-536-4818 Fax: 886-7-536-4803

台湾地区 - 台北

Tel: 886-2-2500-6610 Fax: 886-2-2508-0102

台湾地区 - 新竹

Tel: 886-3-572-9526 Fax: 886-3-572-6459

亚太地区

澳大利亚 Australia - Sydney

Tel: 61-2-9868-6733 Fax: 61-2-9868-6755

印度 India - Bangalore

Tel: 91-80-2229-0061 Fax: 91-80-2229-0062

印度 India - New Delhi

Tel: 91-11-5160-8631 Fax: 91-11-5160-8632

印度 India - Pune

Tel: 91-20-2566-1512 Fax: 91-20-2566-1513

日本 Japan - Yokohama

Tel: 81-45-471- 6166 Fax: 81-45-471-6122

韩国 Korea - Gumi

Tel: 82-54-473-4301 Fax: 82-54-473-4302

韩国 Korea - Seoul

Tel: 82-2-554-7200 Fax: 82-2-558-5932 或

82-2-558-5934

马来西亚 Malaysia - Penang

Tel:604-646-8870 Fax:604-646-5086

菲律宾 Philippines - Manila

Tel: 632-634-9065 Fax: 632-634-9069

新加坡 Singapore

Tel: 65-6334-8870 Fax: 65-6334-8850

泰国 Thailand - Bangkok

Tel: 66-2-694-1351 Fax: 66-2-694-1350

欧洲

奥地利 Austria - Weis

Tel: 43-7242-2244-399 Fax: 43-7242-2244-393

丹麦 Denmark-Copenhagen

Tel: 45-4450-2828 Fax: 45-4485-2829

法国 France - Paris

Tel: 33-1-69-53-63-20 Fax: 33-1-69-30-90-79

德国 Germany - Munich

Tel: 49-89-627-144-0 Fax: 49-89-627-144-44

意大利 Italy - Milan

Tel: 39-0331-742611 Fax: 39-0331-466781

荷兰 Netherlands - Drunen

Tel: 31-416-690399 Fax: 31-416-690340

西班牙 Spain - Madrid

Tel: 34-91-352-30-52 Fax: 34-91-352-11-47

英国 UK - Wokingham

Tel: 44-118-921-5869 Fax: 44-118-921-5820

08/24/05

DS41239B_CN 第 84 页初稿  2005 Microchip Technology Inc.

MICROCHIP PIC10F200, PIC202, PIC204, PIC206 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

6 引脚 8 位闪存单片机

1.0 器件概述

3.0 架构概述

4.0 存储器构成

5.0 I/O 端口

6.0 TIMER0 模块和 TMR0 寄存器（PIC10F200/202）

7.0 TIMER0 模块和 TMR0 寄存器（PIC10F204/206）

8.0 比较器模块

9.0 CPU 的特性

10.0 指令集汇总

11.0 开发支持

12.0 电气规范

13.0 DC 及 AC 特性图表

14.0 封装信息

MICROCHIP 网站

变更通知客户服务

客户支持

读者反馈表

全球销售及服务网点

MICROCHIP PIC10F200, PIC202, PIC204, PIC206 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

6 引脚 8 位闪存单片机

1.0 器件概述

3.0 架构概述

4.0 存储器构成

5.0 I/O 端口

6.0 TIMER0 模块和 TMR0 寄存器 （PIC10F200/202）

7.0 TIMER0 模块和 TMR0 寄存器 （PIC10F204/206）

8.0 比较器模块

9.0 CPU 的特性

10.0 指令集汇总

11.0 开发支持

12.0 电气规范

13.0 DC 及 AC 特性图表

14.0 封装信息

MICROCHIP 网站

变更通知客户服务

客户支持

读者反馈表

全球销售及服务网点

6.0 TIMER0 模块和 TMR0 寄存器（PIC10F200/202）

7.0 TIMER0 模块和 TMR0 寄存器（PIC10F204/206）
