dsPIC30F6011A/6012A/6013A/6014A

数据手册

高性能

数字信号控制器

 2006 Microchip Technology Inc. 初稿 DS70143B_CN

请注意以下有关 Microchip 器件代码保护功能的要点：

• Microchip 的产品均达到 Microchip 数据手册中所述的技术指标。

• Microchip 确信：在正常使用的情况下， Microchip 系列产品是当今市场上同类产品中最安全的产品之一。

• 目前，仍存在着恶意、甚至是非法破坏代码保护功能的行为。就我们所知，所有这些行为都不是以 Microchip 数据手册中规定的操作规范来使用 Microchip 产品的。这样做的人极可能侵犯了知识产权。

• Microchip 愿与那些注重代码完整性的客户合作。

• Microchip 或任何其他半导体厂商均无法保证其代码的安全性。代码保护并不意味着我们保证产品是 “牢不可破”的。

代码保护功能处于持续发展中。 Microchip 承诺将不断改进产品的代码保护功能。任何试图破坏 Microchip 代码保护功能的行为均可视为违反了《数字器件千年版权法案（Digital Millennium Copyright Act）》。如果这种行为导致他人在未经授权的情况下，能访问您的软件或其他受版权保护的成果，您有权依据该法案提起诉讼，从而制止这种行为。

提供本文档的中文版本仅为了便于理解。请勿忽视文档中包含的英文部分，因为其中提供了有关 Microchip 产品性能和使用

情况的有用信息。Microchip Technology Inc. 及其分公司和相关公司、各级主管与员工及事务代理机构对译文中可能存在的任何差错不承担任何责任。建议参考 Microchip Technology Inc. 的英文原版文档。

本出版物中所述的器件应用信息及其他类似内容仅为您提供便利，它们可能由更新之信息所替代。确保应用符合技术规范，是您自身应负的责任。Microchip 对这些信息不作任何明示或暗示、书面或口头、法定或其他形式的声明或担保，包括但不限于针对其使用情况、质量、性能、适销性或特定用途的适用性的声明或担保。 Microchip 对因这些信息及使用这些信息而引起的后果不承担任何责任。如果将 Microchip 器件用于生命维持和 / 或生命安全应用，一切风险由买方自负。买方同意在由此引发任何一切伤害、索赔、诉讼或费用时，会维护和保障 Microchip 免于承担法律责任，并加以赔偿。在 Microchip 知识产权保护下，不得暗中或以其他方式转让任何许可证。

商标

Microchip 的名称和徽标组合、 Microchip 徽标、 Accuron、 dsPIC、 K

EELOQ、 microID、 MPLAB、 PIC、 PICmicro、

PICSTART、 PRO MATE、 PowerSmart、 rfPIC 和 SmartShunt 均为 Microchip Technology Inc. 在美国和其他国

家或地区的注册商标。

AmpLab、 FilterLab、 Migratable Memory、 MXDEV、 MXLAB、SEEVAL、SmartSensor 和 The Embedded Control Solutions Company 均为 Microchip Technology Inc.在美国的

注册商标。

Analog-for-the-Digital Age、 Application Maestro、 dsPICDEM、 dsPICDEM.net、 dsPICworks、 ECAN、 ECONOMONITOR、 FanSense、 FlexROM、 fuzzyLAB、 In-Circuit Serial Programming、 ICSP、 ICEPIC、 Linear

Active Thermistor、 MPASM、 MPLIB、 MPLINK、 MPSIM、 PICkit、 PICDEM、 PICDEM.net、 PICLAB、 PICtail、

PowerCal、 PowerInfo、 PowerMate、 PowerTool、 REAL ICE、 rfLAB、 rfPICDEM、 Select Mode、 Smart Serial、

SmartTel、 Total Endurance、 UNI/O、 WiperLock 和 Zena

均为 Microchip Technology Inc. 在美国和其他国家或地区的商标。

SQTP 是 Microchip Technology Inc. 在美国的服务标记。

Microchip

州

位单片机、性存储器和模拟产品方面的质量体系流程均符合

16949:2002

系也已通过了

位于美国亚利桑那州

Mountain View

月通过了

ISO/TS-16949:2002

KEELOQ

。此外，

ISO 9001:2000

的全球总部、设计中心和晶圆生产厂均于

跳码器件、串行

Microchip

Chandler和Tem p e

质量体系认证。公司在

EEPROM

在开发系统的设计和生产方面的质量体

认证。

及位于加利福尼亚

、单片机外设、非易失

ISO/TS-

2003

PICmicro

年

DS70143B_CN 第 ii 页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

高性能数字信号控制器

注：本数据手册总结了 dsPIC30F 系列器件的功能，但是不应把本手册当作无所不包的参考手册来使用。有关 CPU、外设、寄存器说明和一般器件功能的更多信息，请参阅

《

dsPIC30F

指令集和编程的更多信息，请参阅《dsPIC30F/33F

参考手册》

系列参考手册》

（DS70157B_CN）。

（DS70046D_CN）。有关器件

程序员

高性能改进型 RISC CPU：

• 改进型哈佛架构

•C编译器优化指令集

• 零活的寻址模式

•84条基本指令

•24位宽指令， 16 位宽数据总线

• 最多 144 K 字节的片内闪存程序空间

• 最多 48K 的指令字

• 最多 8 K 字节的片内数据 RAM

• 最多 4 K 字节的非易失性数据 EEPROM

• 16 x 16 位工作寄存器阵列

• 高达 30 MIPS 的工作速度：

-DC至 40 MHz 外部时钟输入

- 4 MHz-10 MHz振荡器输入，带 PLL（4 倍频、 8 倍频和 16 倍频）

• 多达 41 个中断源：

-8个用户可选择的中断优先级

-5个外部中断源

-4个处理器陷阱

外设功能：

• 高灌 / 拉电流 I/O 引脚：25 mA/25 mA

•5个 16 位定时器/ 计数器；可以把 16 位定时器配对形成 32 位定时器模块

•16位捕捉输入功能

•16位比较 /PWM 输出功能

• 数据转换器接口（DCI）支持常见的音频编解码器协议，包括 I

•3线 SPI 模块（支持 4 帧模式）

•I

C™模块支持多主器件/从模式，支持 7 位 /10位寻

址

• 两个可寻址的、备具 FIFO 缓冲器的 UART 模块

• 两个 CAN 总线模块，与 CAN 2.0B 标准兼容

S 和 AC’97

模拟功能：

•12位模数转换器（Analog-to-Digital Converter， ADC），具有：

- 200 Ksps 转换速率

- 多达 16 个输入通道

- 在休眠和空闲期间进行转换

• 可编程低压检测（Programmable Low-Voltage Detection， PLVD）

• 可编程欠压检测和复位产生

特殊单片机功能：

DSP 功能：

• 双数据取

• 模寻址和位反转寻址模式

• 两个 40 位宽累加器，具有可选的饱和逻辑

•17位 x17 位单周期硬件小数 / 整数乘法器

• 所有 DSP 指令都是单周期的

- 乘法 - 累加（MAC）运算

• 单周期 ±16 位移位

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 1 页

• 增强型闪存程序存储器：

- 对于工业级温度范围，最少擦写次数 1 万次，

典型擦写次数 10 万次。

• 数据 EEPROM 存储器：

- 对于工业级温度范围，最少擦写次数 10 万次，

典型擦写次数 100 万次。

• 软件控制下，可自行再编程

• 上电复位（Power-on Reset， POR）、上电延时

定时器（Power-up Timer， PWRT）以及振荡器起振定时器（Oscillator Start-up Timer， OST）

• 零活的看门狗定时器（Watchdog Timer， WDT），片内带有低功耗 RC 振荡器，以便可靠地

工作

dsPIC30F6011A/6012A/6013A/6014A

特殊单片机功能（续）：

• 故障保护时钟监控器：

- 检测时钟故障，可切换至片上低功耗 RC 振荡

器

• 可编程代码保护

CMOS 技术：

• 低功耗高速闪存技术

• 宽广的工作电压范围（2.5V 至 5.5V）

• 工业级和扩展级温度范围

• 低功耗

• 在线串行编程（In-Circuit Serial Programming™ ， ICSP™）

• 可选择的功耗管理模式：

- 休眠、空闲和备用时钟模式

dsPIC30F6011A/6012A/6013A/6014A 控制器系列

器件引脚

程序存储器

字节指令

dsPIC30F6011A 64 132K 44K 6144 2048 5 8 8 — 16 ch 2 2 1 2

dsPIC30F6012A 64 144K 48K 8192 4096 5 8 8 AC’97, I

dsPIC30F6013A 80 132K 44K 6144 2048 5 8 8 — 16 ch 2 2 1 2

dsPIC30F6014A 80 144K 48K 8192 4096 5 8 8 AC’97, I

SRAM 字节EEPROM字节定时器

16 位输入捕捉

输出比较 / 标准 PWM

编解码器

接口

ADC

12 位

100 Ksps

S 16 ch 2 2 1 2

UART

SPI

C™ I

CAN

DS70143B_CN 第2页初稿  2006 Microchip Technology Inc.

引脚排列图

64 引脚 TQFP

dsPIC30F6011A/6012A/6013A/6014A

RG13

RG12

RG14

C2TX/RG1

C1TX/RF1

C2RX/RG0

OC8/CN16/RD7

VDD

C1RX/RF0

OC7/CN15/RD6

OC6/IC6/CN14/RD5

EMUD2/OC2/RD1

OC3/RD2

OC4/RD3

OC5/IC5/CN13/RD4

AN5/IC8/CN7/RB5 AN4/IC7/CN6/RB4

AN2/SS1

AN1/V

AN0/V

RG15 T2CK/RC1 T3CK/RC2

SCK2/CN8/RG6

SDI2/CN9/RG7

SDO2/CN10/RG8

/LVDIN/CN4/RB2

MCLR

/CN11/RG9

SS2

AN3/CN5/RB3

REF-/CN3/RB1

REF+/CN2/RB0

VSS VDD

646362616059585756

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

171819202122232425

PGC/EMUC/AN6/OCFA/RB6

PGD/EMUD//AN7/RB7

AVSS

AN8/RB8

dsPIC30F6011A

AN9/RB9

545352

VDD

AN11/RB11

AN10/RB10

AN12/RB12

504951

EMUC1/SOSCO/T1CK/CN0/RC14

EMUD1/SOSCI/T4CK/CN1/RC13

EMUC2/OC1/RD0 IC4/INT4/RD11

45 44

IC3/INT3/RD10 IC2/INT2/RD9

IC1/INT1/RD8

OSC2/CLKO/RC15

OSC1/CLKI

SCL/RG2

SDA/RG3

EMUC3/SCK1/INT0/RF6

U1RX/SDI1/RF2

EMUD3/U1TX/SDO1/RF3

AN13/RB13

AN14/RB14

U2TX/CN18/RF5

U2RX/CN17/RF4

AN15/OCFB/CN12/RB15

注：每个引脚的说明，参见第 1.0 节 “器件概述”。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 3 页

dsPIC30F6011A/6012A/6013A/6014A

引脚排列图（续）

64 引脚 TQFP

CSDO/RG13

CSDI/RG12

CSCK/RG14

C2TX/RG1

C1TX/RF1

C2RX/RG0

OC8/CN16/RD7

VDD

C1RX/RF0

OC7/CN15/RD6

OC6/IC6/CN14/RD5

EMUD2/OC2/RD1

OC3/RD2

OC4/RD3

OC5/IC5/CN13/RD4

AN5/IC8/CN7/RB5 AN4/IC7/CN6/RB4

AN2/SS1

AN1/V

AN0/V

COFS/RG15

T2CK/RC1 T3CK/RC2

SCK2/CN8/RG6

SDI2/CN9/RG7

SDO2/CN10/RG8

/LVDIN/CN4/RB2

MCLR

/CN11/RG9

SS2

VDD

AN3/CN5/RB3

REF-/CN3/RB1

REF+/CN2/RB0

VSS

646362616059585756

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

171819202122232425

PGC/EMUC/AN6/OCFA/RB6

dsPIC30F6012A

AVSS

AN8/RB8

PGD/EMUD/AN7/RB7

AN9/RB9

545352

VDD

AN11/RB11

AN10/RB10

AN12/RB12

504951

EMUC1/SOSCO/T1CK/CN0/RC14

EMUD1/SOSCI/T4CK/CN1/RC13

EMUC2/OC1/RD0 IC4/INT4/RD11

45 44

IC3/INT3/RD10 IC2/INT2/RD9

IC1/INT1/RD8

41 40 39 38 37 36 35 34 33

AN13/RB13

AN14/RB14

U2TX/CN18/RF5

U2RX/CN17/RF4

AN15/OCFB/CN12/RB15

OSC2/CLKO/RC15 OSC1/CLKI V

SCL/RG2 SDA/RG3 EMUC3/SCK1/INT0/RF6 U1RX/SDI1/RF2 EMUD3/U1TX/SDO1/RF3

注：每个引脚的说明，参见第 1.0 节 “器件概述”。

DS70143B_CN 第4页初稿  2006 Microchip Technology Inc.

引脚排列图（续）

80 引脚 TQFP

dsPIC30F6011A/6012A/6013A/6014A

RG15

T2CK/RC1

T3CK/RC2

T4CK/RC3 T5CK/RC4

SCK2/CN8/RG6

SDI2/CN9/RG7

SDO2/CN10/RG8

MCLR

SS2/CN11/RG9

VDD

INT1/RA12

INT2/RA13

AN5/CN7/RB5

AN4/CN6/RB4 AN3/CN5/RB3

AN2/SS1

/LVDIN/CN4/RB2

PGC/EMUC/AN1/CN3/RB1

PGD/EMUD/AN0/CN2/RB0

RG14

CN23/RA7

CN22/RA6

C2RX/RG0

RG13

RG12

2324252627282930313233

C2TX/RG1

767877

dsPIC30F6013A

C1TX/RF1

C1RX/RF0

727473

OC8/CN16/RD7

VSS

7170696867666564636261

OC7/CN15/RD6

OC6/CN14/RD5

OC5/CN13/RD4

IC5/RD12

OC4/RD3

OC3/RD2

IC6/CN19/RD13

EMUD2/OC2/RD1

EMUC1/SOSCO/T1CK/CN0/RC14

EMUD1/SOSCI/CN1/RC13

EMUC2/OC1/RD0

IC4/RD11

IC3/RD10

IC2/RD9

IC1/RD8

INT4/RA15

INT3/RA14

OSC2/CLKO/RC15 OSC1/CLKI

SCL/RG2

SDA/RG3

EMUC3/SCK1/INT0/RF6

SDI1/RF7

EMUD3/SDO1/RF8

U1RX/RF2

U1TX/RF3

AVSS

REF-/RA9

AN7/RB7

VREF+/RA10

AN6/OCFA/RB6

AN8/RB8

AN9/RB9

AN11/RB11

AN10/RB10

注：每个引脚的说明，参见第 1.0 节 “器件概述”。

VSS

AN12/RB12

AN13/RB13

AN14/RB14

IC8/CN21/RD15

IC7/CN20/RD14

AN15/OCFB/CN12/RB15

U2TX/CN18/RF5

U2RX/CN17/RF4

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 5 页

dsPIC30F6011A/6012A/6013A/6014A

引脚排列图（续）

80 引脚 TQFP

CSCK/RG14

CSDO/RG13

CSDI/RG12

CN23/RA7

CN22/RA6

C2RX/RG0

C2TX/RG1

C1TX/RF1

VSS

C1RX/RF0

OC8/CN16/RD7

OC5/CN13/RD4

IC6/CN19/RD13

OC7/CN15/RD6

IC5/RD12

OC4/RD3

OC3/RD2

OC6/CN14/RD5

EMUD2/OC2/RD1

COFS/RG15

T2CK/RC1

T3CK/RC2

T4CK/RC3 T5CK/RC4

SCK2/CN8/RG6

SDI2/CN9/RG7

SDO2/CN10/RG8

MCLR

SS2/CN11/RG9

VDD

INT1/RA12

INT2/RA13

AN5/CN7/RB5

AN4/CN6/RB4 AN3/CN5/RB3

/LVDIN/CN4/RB2

AN2/SS1

PGC/EMUC/AN1/CN3/RB1

PGD/EMUD/AN0/CN2/RB0

2324252627282930313233

AN7/RB7

REF-/RA9

AN6/OCFA/RB6

767877

AVSS

VREF+/RA10

727473

7170696867666564636261

dsPIC30F6014A

VSS

AN8/RB8

AN9/RB9

AN11/RB11

AN10/RB10

AN12/RB12

AN13/RB13

AN14/RB14

IC8/CN21/RD15

IC7/CN20/RD14

U2RX/CN17/RF4

EMUC1/SOSCO/T1CK/CN0/RC14

EMUD1/SOSCI/CN1/RC13

EMUC2/OC1/RD0

IC4/RD11

IC3/RD10

IC2/RD9

IC1/RD8

INT4/RA15

INT3/RA14

OSC2/CLKO/RC15 OSC1/CLKI

SCL/RG2

SDA/RG3

EMUC3/SCK1/INT0/RF6

SDI1/RF7

EMUD3/SDO1/RF8

U1RX/RF2

U1TX/RF3

U2TX/CN18/RF5

AN15/OCFB/CN12/RB15

注：每个引脚的说明，参见第 1.0 节 “器件概述”。

DS70143B_CN 第6页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

1.0 器件概述 ....................................................................................................................................................................................... 9

2.0 CPU 架构概述 ............................................................................................................................................................................ 15

3.0 存储器构成 ................................................................................................................................................................................ 25

4.0 地址发生器单元 .......................................................................................................................................................................... 39

5.0 中断 ............................................................................................................................................................................................ 45

6.0 闪存程序存储器 .......................................................................................................................................................................... 51

7.0 数据 EEPROM 存储器 ................................................................................................................................................................ 57

8.0 I/O 端口 ...................................................................................................................................................................................... 63

9.0 Timer1 模块 ................................................................................................................................................................................ 69

10.0 Timer2/3 模块 ............................................................................................................................................................................. 73

11.0 Timer4/5 模块 ............................................................................................................................................................................. 79

12.0 输入捕捉模块.............................................................................................................................................................................. 83

13.0 输出比较模块.............................................................................................................................................................................. 87

14.0 SPI 模块 ..................................................................................................................................................................................... 91

15.0 I2C 模块...................................................................................................................................................................................... 95

16.0 通用异步收发器（UART）模块 ............................................................................................................................................... 103

17.0 CAN 模块.................................................................................................................................................................................. 111

18.0 数据转换器接口（DCI）模块 ................................................................................................................................................... 123

19.0 12 位模数转换器（ADC）模块 .............................................................................................................................................. 133

20.0 系统集成 ................................................................................................................................................................................... 143

21.0 指令集汇总 ............................................................................................................................................................................... 163

22.0 开发支持 ................................................................................................................................................................................... 171

23.0 电气特性 ................................................................................................................................................................................... 175

24.0 封装信息 ................................................................................................................................................................................... 215

附录 A：版本历史 ........................................................................................................................................................................ 221

附录 B：器件比较 ........................................................................................................................................................................ 223

附录 C：从dsPIC30F601x 移植到 dsPIC30F601xA 器件............................................................................................................ 225

索引 .................................................................................................................................................................................................... 227

Microchip 网站.................................................................................................................................................................................... 233

变更通知客户服务 .............................................................................................................................................................................. 233

客户支持............................................................................................................................................................................................. 233

读者反馈表 ......................................................................................................................................................................................... 234

产品标识体系 ..................................................................................................................................................................................... 235

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 7 页

dsPIC30F6011A/6012A/6013A/6014A

致客户

我们旨在提供最佳文档供客户正确使用 Microchip 产品。为此，我们将不断改进出版物的内容和质量，使之更好地满足您的要求。出版物的质量将随新文档及更新版本的推出而得到提升。

如果您对本出版物有任何问题和建议，请通过电子邮件联系我公司 TRC 经理，电子邮件地址为 CTRC@microchip.com，或将本数据手册后附的《读者反馈表》传真到 86-21-5407 5066。我们期待您的反馈。

1.0 器件概述

《

dsPIC30F

指令集和编程的更多信息，请参阅《dsPIC30F/33F

参考手册》

系列参考手册》

（DS70157B_CN）。

（DS70046D_CN）。有关器件

程序员

本文档给出了 dsPIC30F6011A/6012A/6013A/6014A数字信号控制器（DSC）器件的特定信息。dsPIC30F 器件在其高性能 16 位单片机（MCU）架构中，融合了丰富的数字信号处理器（Digital Signal Processor，DSP）功能。图 1-1 和图 1-2 所示分别为 dsPIC30F6011A/ 6012A 和 dsPIC30F6013A/6014A 的框图。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 9 页

dsPIC30F6011A/6012A/6013A/6014A

图 1-1： dsPIC30F6011A/6012A 框图

中断

控制器

地址锁存

程序存储器

（至多

数据

EEPROM

（至多

数据锁存器

OSC1/CLKI

144 KB

4 KB

）

至各块的控制信号

）

指令译码

& 控制

时序发生

MCLR

VDD、

AVDD、

PSV &

数据存取

控制块

数据总线

表

PCH PCL

PCU

程序计数器

堆栈控制

逻辑

ROM

上电延时

定时器振荡器

起振定时器

POR/BOR

复位

看门狗定时器

低压

检测

循环控制

逻辑

锁存器

译码

地址锁存器

Y AGU

有效地址

DSP

引擎

数据

RAM

X RAGU X WAGU

16 x 16

寄存器阵列

ALU<16>

数据总线

数据锁存器

数据

RAM

地址锁存器

除法

单元

PORTB

PORTC

PORTD

AN0/CN2/RB0 AN1/CN3/RB1 AN2/SS1/LVDIN/CN4/RB2 AN3/CN5/RB3 AN4/CN6/RB4 AN5/CN7/RB5 PGC/EMUC/AN6/OCFA/RB6 PGD/EMUD/AN7/RB7 AN8/RB8 AN9/RB9 AN10/RB10

AN11/RB11 AN12/RB12 AN13/RB13 AN14/RB14 AN15/OCFB/CN12/RB15

T2CK/RC1 T3CK/RC2 EMUD1/SOSCI/CN1/RC13 EMUC1/SOSCO/T1CK/CN0/RC14 OSC2/CLKO/RC15

EMUC2/OC1/RD0 EMUD2/OC2/RD1 OC3/RD2 OC4/RD3 OC5/CN13/RD4 OC6/CN14/RD5 OC7/CN15/RD6

OC8/CN16/RD7

IC1/RD8 IC2/RD9 IC3/RD10 IC4/RD11

CAN1

CAN2

、

12位ADC

定时器

输入捕捉

模块

DCI

输出比较

模块

SPI1 SPI2

I2C™

UART1

UART2

PORTF

PORTG

C1RX/RF0

C1TX/RF1

U1RX/SDI1/RF2

EMUD3/U1TX/SDI1/RF3

U2RX/CN17/RF4

U2TX/CN18/RF5

EMUC3/SCK1/INT0/RF6

C2RX/RG0

C2TX/RG1

SCL/RG2

SDA/RG3

SCK2/CN8/RG6

SDI2/CN9/RG7

SDO2/CN10/RG8

/CN11/RG9

SS2

CSDI/RG12

CSDO/RG13

CSCK/RG14

COFS/RG15

DS70143B_CN 第10页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

图 1-2： dsPIC30F6013A/6014A 框图

中断

控制器

地址锁存器

程序存储器

144 KB

（至多

数据

EEPROM

（至多4 KB）

数据锁存

至各块的控制信号

OSC1/CLKI

）

指令译码

&控制

时序发生

VDD、

数据存取

控制块

MCLR

、

PSV &

数据总线

表

PCU

程序计数器

堆栈控制

逻辑

ROM

上电延时

定时器振荡器

起振定时器

POR/BOR

复位

看门狗定时器

低压

检测

PCH PCL

循环控制

逻辑

锁存器

译码

数据锁存器

数据

RAM

X RAGU X WAGU

有效地址

16 x 16

寄存器阵列

ALU<16>

DSP

引擎

Y AGU

数据总线

数据锁存器

地址锁存器地址锁存器

除法

单元

数据

RAM

CN22/RA6 CN23/RA7 V

REF

-/RA9

REF

+/RA10 INT1/RA12 INT2/RA13 INT3/RA14

PORTA

PORTB

PORTC

PORTD

INT4/RA15

PGD/EMUD/AN0/CN2/RB0 PGC/EMUC/AN1/CN3/RB1 AN2/SS1/LVDIN/CN4/RB2 AN3/CN5/RB3 AN4/CN6/RB4 AN5/CN7/RB5 AN6/OCFA/RB6 AN7/RB7

AN8/RB8 AN9/RB9

AN10/RB10 AN11/RB11 AN12/RB12

AN13/RB13

AN14/RB14 AN15/OCFB/CN12/RB15

T2CK/RC1 T3CK/RC2 T4CK/RC3 T5CK/RC4 EMUD1/SOSCI/CN1/RC13 EMUC1/SOSCO/T1CK/CN0/RC14 OSC2/CLKO/RC15

EMUC2/OC1/RD0 EMUD2/OC2/RD1 OC3/RD2 OC4/RD3 OC5/CN13/RD4 OC6/CN14/RD5 OC7/CN15/RD6 OC8/CN16/RD7 IC1/RD8 IC2/RD9 IC3/RD10 IC4/RD11 IC5/RD12 IC6/CN19/RD13 IC7/CN20/RD14 IC8/CN21/RD15

CAN1

CAN2

、

12位ADC

定时器

输入捕捉

模块

DCI

输出比较

模块

SPI1 SPI2

I2C™

UART1

UART2

PORTF

PORTG

C1RX/RF0 C1TX/RF1

U1RX/RF2 U1TX/RF3 U2RX/CN17/RF4 U2TX/CN18/RF5 EMUC3/SCK1/INT0/RF6 SDI1/RF7 EMUD3/SDO1/RF8

C2RX/RG0 C2TX/RG1 SCL/RG2 SDA/RG3 SCK2/CN8/RG6 SDI2/CN9/RG7 SDO2/CN10/RG8

/CN11/RG9

SS2 CSDI/RG12 CSDO/RG13 CSCK/RG14 COFS/RG15

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第11页

dsPIC30F6011A/6012A/6013A/6014A

表 1-1 简要说明了器件的 I/O 引脚排列以及端口引脚可能的复用功能。一个端口引脚上可能存在多种功能。出现复用时，外设模块的功能需求，可能会强制地取代端口引脚的数据流向。

表 1-1：引脚排列 I/O 说明

引脚名称

AN0-AN15 I Analog 模拟输入通道。

DD PP模拟模块的正电源。 SS PP模拟模块的参考地。

CLKI CLKO

CN0-CN23 I ST

COFS CSCK CSDI CSDO

C1RX C1TX C2RX C2TX

EMUD EMUC EMUD1 EMUC1 EMUD2 EMUC2 EMUD3 EMUC3

IC1-IC8 I ST 捕捉输入 1 至 8。

INT0 INT1 INT2 INT3 INT4

LVDIN I Analog 低压检测参考电压输入引脚。

MCLR

OCFA OCFB OC1-OC8

引脚类型

I/O I/O

I/O I/O I/O I/O I/O I/O I/O I/O

I I I I I

I/P ST 主复位输入或编程电压输入。此引脚是器件的复位引脚，低电平

I I

图注： CMOS = CMOS 兼容输入或输出 Analog = 模拟输入

ST = CMOS 电平的施密特触发器输入 O= 输出 I=输入 P= 电源

缓冲器

类型

AN0 和 AN1 也分别用于器件编程数据和时钟输入。

ST/CMOS—外部时钟源输入，总是与 OSC1 引脚功能关联。

晶振输出。在晶振模式下，连接到晶体或谐振器。也可在 RC 和 EC 模式下用作 CLKO。始终与 OSC2 引脚功能关联。

输入电平变化通知输入。在所有引脚上，均可用软件设置内部弱上拉。

ST ST ST

—

ST ST ST ST ST ST ST ST

ST ST ST ST ST

ST ST

—

数据转换器接口帧同步引脚。数据转换器接口串行时钟输入 / 输出引脚。数据转换器接口串行数据输入引脚。数据转换器接口串行数据输出引脚。

CAN1 总线接收引脚。 CAN1 总线发送引脚。 CAN2 总线接收引脚。 CAN2 总线发送引脚。

ICD 主通信通道数据输入 / 输出引脚。 ICD 主通信通道时钟输入 / 输出引脚。 ICD 辅助通信通道数据输入 / 输出引脚。 ICD 辅助通信通道时钟输入 / 输出引脚。 ICD 第三通信通道数据输入 / 输出引脚。 ICD 第三通信通道时钟输入 / 输出引脚。 ICD 第四通信通道数据输入 / 输出引脚。 ICD 第四通信通道时钟输入 / 输出引脚。

外部中断 0。外部中断 1。外部中断 2。外部中断 3。外部中断 4。

有效。比较故障保护 A 输入（对于比较通道 1、 2、 3 和 4）。

比较故障保护 B 输入（对于比较通道 5、 6、 7 和 8）。比较输出 1 至 8

说明

DS70143B_CN 第12页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 1-1：引脚排列 I/O 说明（续）

引脚名称

OSC1

OSC2

PGD PGC

RA6-RA7 RA9-RA10 RA12-RA15

RB0-RB15 I/O ST PORTB 是双向 I/O 端口。

RC1-RC4 RC13-RC15

RD0-RD15 I/O ST PORTD 是双向 I/O 端口。 RF0-RF8 I/O ST PORTF 是双向 I/O 端口。

RG0-RG3 RG6-RG9 RG12-RG15

SCK1 SDI1 SDO1 SS1 SCK2 SDI2 SDO2 SS2

SCL SDA

SOSCO SOSCI

T1CK T2CK T3CK T4CK T5CK

U1RX U1TX U1ARX U1ATX U2RX U2TX

DD P—逻辑和 I/O 引脚的正电源。

V VSS P—逻辑和 I/O 引脚的参考地。

REF+ I Analog 模拟参考电压（高）输入。

V VREF- I Analog 模拟参考电压（低）输入。

引脚类型

I/O

I/O I/O I/O

I/O I/O

I/O I/O I/O

I/O

I/O I/O

I I I I I

图注： CMOS = CMOS 兼容输入或输出 Analog = 模拟输入

ST = CMOS 电平的施密特触发器输入 O= 输出 I=输入 P= 电源

缓冲器

类型

ST/CMOS—晶振输入。配置在 RC 模式时，为 ST 缓冲器输入；否则为

CMOS 输入。晶振输出。在晶振模式下，连接到晶体或谐振器。也可在 RC 和 EC 模式下用作 CLKO。

ST ST

ST ST ST

ST ST

ST ST ST

ST ST

— ST ST ST

— ST

ST ST

—

ST/CMOS

ST ST ST ST ST

— ST

—

在线串行编程数据输入 / 输出引脚。在线串行编程时钟输入引脚。

PORTA 是双向 I/O 端口。

PORTC 是双向 I/O 端口。

PORTG 是双向 I/O 端口。

SPI1 的同步串行时钟输入 / 输出。 SPI1 数据输入。 SPI1 数据输出。 SPI1 同步从动模式。 SPI2 的同步串行时钟输入 / 输出。 SPI2 数据输入。 SPI2 数据输出。 SPI2 同步从动模式。

C™ 的同步串行时钟输入 / 输出。

C 的同步串行数据输入 / 输出。

I 32 kHz 低功耗晶振输出。

32 kHz 低功耗晶振输入。配置在 RC 模式时，为 ST 缓冲器输入；否则为 CMOS 输入。

Timer1 外部时钟输入。 Timer2 外部时钟输入。 Timer3 外部时钟输入。 Timer4 外部时钟输入。 Timer5 外部时钟输入。

UART1 接收。 UART1 发送。 UART1 备用接收。 UART1 备用发送。 UART2 接收。 UART2 发送。

说明

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第13页

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第14页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

2.0 CPU 架构概述

《

dsPIC30F

指令集和编程的更多信息，请参阅《dsPIC30F/33F

参考手册》

2.1 内核概述

本节简单地概述了 dsPIC30F CPU 的架构。其他更多的硬件及编程信息，请分别参阅

手册》

内核的指令字长为 24 位。程序计数器（PC）为 23 位宽，其最低有效位（LSb）始终为 0 （见第 3.1 节“程序地址空间”），最高有效位（MSb）在正常的程序执行期间被忽略，某些专用指令除外。因此， PC 能够寻址最大为 4M 指令字的用户程序空间。使用指令预取机制来帮助维持吞吐量。使用 DO 和 REPEAT 指令，支持无循环计数管理开销的程序循环结构，而 DO 和 REPEAT 这两条指令在任何时候都可被中断。

工作寄存器阵列由 16 个 16 位寄存器组成，每个寄存器均可作为数据、地址或偏移量寄存器。一个工作寄存器

（W15）用作中断和调用时的软件堆栈指针。

数据空间为 64K 字节（32K 字），被分成两块，称为 X 和 Y 数据存储空间。每个存储块有各自独立的地址发生单元（Address Generation Unit， AGU）。大多数指令只通过 X 存储空间 AGU 进行操作，这样对外界而言数据空间就是单独而统一的。乘法－累加（Multiply-

Accumulate，MAC）类双源操作数 DSP 指令，通过 X 和 Y 的 AGU 进行操作，这将数据地址空间分成两个部分

（见第 3.2 节“数据地址空间”）。 X 和 Y 数据空间边界

视具体器件而定，用户不能改变它们。每个数据字由 2 个字节构成，大多数指令可以把数据当作字或字节来进行寻址。

系列参考手册》

（DS70157B_CN）。

和《dsPIC30F/33F

（DS70046D_CN）。有关器件

《

dsPIC30F

程序员

系列参考

程序员参考手册》。

对于存储在程序存储空间中的数据，有两种存取方法：

• 数据存储空间的高 32 K 字节可以映射到程序空间的下半部分（用户空间），映射的边界可以是任何 16K 程序字边界，边界由 8 位的程序空间可视性页

（ Program Space Visibility Page， PSVPAG）寄

存器定义。这使得任何指令都能象存取数据存储空间那样存取程序存储空间，但存取需要一个额外的周期。此外，使用这个方法，只能存取每个指令字的低 16 位。

• 使用任何工作寄存器，经由表读及表写指令，可以对程序空间内的 32K 字页进行线性间接存取。表读和表写指令能够用来存取一个指令字的全部 24 位。

X 和 Y 地址空间都支持无开销循环缓冲区（模寻址）。模寻址的主要目的是要消除 DSP 算法的循环开销。

X AGU 还支持对目的有效地址进行位反转寻址，对于基-2 FFT 算法，这极大地简化了输入或输出数据的重新排序。关于模寻址和位反转寻址的详细信息，参见第

4.0 节 “地址发生器单元”。

内核支持固有（无操作数）寻址、相对寻址、立即数寻址、存储器直接寻址、寄存器直接寻址、寄存器间接寻址、寄存器偏移量寻址以及立即数偏移量寻址模式。指令与预定义的寻址模式相关联，这取决于其功能需求。

对于大多数指令，内核能够在每个指令周期内执行数据

（或程序数据）存储器读取、工作寄存器（数据）读取、

数据存储器写入以及程序（指令）存储器读取操作。因此，支持3操作数指令，允许在单个周期内执行C=A+B 这样的操作。

内核包含 DSP 引擎，这极大地提高了内核的运算能力和吞吐能力。它具有一个高速 17 位× 17 位乘法器、一个 40 位 ALU、两个 40 位饱和累加器和一个 40 位双向桶形移位寄存器。累加器或任何工作寄存器中的数据，可以在单个周期内右移 16 位或左移 16 位。 DSP 指令可以无缝地与所有其他指令一起操作，且设计为能获得最佳实时性能。在把两个 W 寄存器相乘时， MAC 类指令能够从存储器中同时取出两个操作数。为了能够同时取数据操作数，对于 MAC 类指令，数据空间拆分为两块，对所有其他指令数据空间则是线性的。对于 MAC 类指令，这是通过将某些工作寄存器专用于每个地址空间，以透明而灵活的方式实现的。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第15页

dsPIC30F6011A/6012A/6013A/6014A

内核不支持多级指令流水线。不过，为了最大限度地获得可用的执行时间，使用了单级指令预取机制，在指令执行的前一个周期，存取并部分译码指令。除了一些特例外，大部分指令都在单个周期内执行。

内核具有用于陷阱和中断的向量异常处理结构，具有 62 个独立的向量。异常包括最多 8 个陷阱（其中有 4 个是保留的）和 54 个中断。根据用户指定的 1 到 7 之间的优先级（1 为最低优先级， 7 为最高优先级），以及预定义的 “自然顺序”，决定每个中断的优先级。陷阱的优先级是固定的，其优先级范围是从 8 到 15。

2.2 编程模型

编程模型如图 2-1 所示，它包括 16 x 16 位工作寄存器

（W0 至 W15）、 2 x 40 位累加器（AccA 和 AccB）、

状态寄存器（SR）、数据表页寄存器（TBLPAG）、程序空间可视性页寄存器（PSVPAG）、 DO 和 REPEAT 寄存器（DOSTART、DOEND、DCOUNT和RCOUNT）以及程序计数器（PC）。工作寄存器可作为数据、地址或偏移量寄存器。全部寄存器都是存储器映射的。 W0 用作文件寄存器寻址的 W 寄存器。

这些寄存器中，一些寄存器有与之关联的影子寄存器，如图 2-1 所示。影子寄存器用作临时保存寄存器，事件发生时可在影子寄存器和主寄存器之间传递内容。所有影子寄存器均不能直接存取。寄存器与其影子寄存器之间的数据传递遵守下列规则：

• PUSH.S 和 POP.S W0、 W1、 W2、 W3 和 SR （仅限 DC、 N、 OV、 Z 和 C 位）与对应的影子寄存器之间进行内

容传递。

• DO 指令循环开始时， DOSTART、 DOEND 和 DCOUNT 寄存器的内容压入影子寄存器，在循环结束时其内容从各自的影子寄存器中弹出。

对工作寄存器进行字节操作时，只影响目标寄存器的最低有效字节（LSB）。不过，存储器映射工作寄存器的一个好处是，可以通过字节宽数据存储空间存取来处理最低和最高有效字节。

2.2.1 软件堆栈指针 / 帧指针

dsPIC® DSC 器件具备一个软件堆栈。W15 被指定用作

软件堆栈指针（software Stack Pointer，SP），异常处理、子程序调用与返回将自动修改 W15。但是，W15 可以被任何指令所引用，引用方式与引用所有其他 W 寄存器相同。这简化了堆栈指针的读、写和处理（例如，创建堆栈帧）。

注：为了防止出现不对齐的堆栈访问，

W15<0> 始终清零。

复位时 W15 初始化为 0x0800。在初始化过程中，用户可以重新设定 SP，使它指向数据空间内的任何单元。

W14 被指定用作 LNK 和 ULNK 指令中所定义的堆栈帧指针。但是，W14 可以被任何指令所引用，引用方式与引用所有其他 W 寄存器相同。

2.2.2 状态寄存器

dsPIC DSC 内核有一个 16 位状态寄存器（STATUS register ， SR），其低有效字节（LSB）称为 SR 低字

节（SRL），其高有效字节（MSB）称为 SR 高字节

（SRH）， SR 寄存器组成见图 2-1。

SRL 包含全部的 MCU ALU 运算状态标志位（包括 Z 位），以及 CPU 中断优先级状态位 IPL<2:0> 和重复有效状态位 RA。在异常处理期间， SRL 与 PC 的 MSB 连接起来形成一个完整的字值，然后被压入堆栈。

状态寄存器的高字节包含 DSP 加法器 / 减法器状态位、

DO 循环有效位（DA）和半进位（DC）状态位。

2.2.3 程序计数器

程序计数器为 23 位宽； bit 0 始终为零。因此， PC 能够最多寻址 4M 指令字。

DS70143B_CN 第16页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

图 2-1：编程模型

DSP 操作数寄存器

DSP 地址寄存器

W0/WREG

W10

W11

W12/DSP 偏移量

W13/DSP 回写

W14/ 帧指针

W15/ 堆栈指针

D0D15

PUSH.S 影子寄存器

DO 影子寄存器

图注

工作寄存器

DSP

累加器

PC22

TABPAG

TBLPAG

PSVPAG

AD39 AD0AD31

AccA

AccB

数据表页地址

DOSTART

程序空间可视性页地址

RCOUNT

DCOUNT

DOEND

SPLIM 堆栈指针限制寄存器

AD15

PC0

程序计数器

REPEAT 循环计数器

DO 循环计数器

DO 循环起始地址

DO 循环结束地址

CORCON

OA OB SA SB

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第17页

OAB SAB

SRH

DA DC

IPL2 IPL1

IPL0 OV

SRL

内核配置寄存器

状态寄存器

dsPIC30F6011A/6012A/6013A/6014A

2.3 除法支持

dsPIC DSC 器件具有这样的特性：支持 16/16 位有符号小数除法运算，支持 32/16 位、 16/16 位有符号和无符号整数除法运算，除法形式均为单指令迭代除法。支持以下指令和数据长度：

1. DIVF — 16/16 有符号小数除法

2. DIV.sd — 32/16 有符号除法

3. DIV.ud — 32/16 无符号除法

4. DIV.sw — 16/16 有符号除法

5. DIV.uw — 16/16 无符号除法

16/16 除法类似于 32/16 除法（它们的迭代次数相同），

但在第一次迭代时，被除数要进行零扩展或符号扩展。

除法指令必须在一个 REPEAT循环中执行。任何其他执行方式（例如，一系列不连续的除法指令），将不会正常运行，因为指令流取决于 RCOUNT。除法指令不会自动设置 RCOUNT 值，于是 RCOUNT 必须显式地、正确地在 REPEAT 指令中给定，如表 2-1 所示（REPEAT 将执行目标指令 { 操作数的值 +1} 次）。必须为 DIV/ DIVF指令的18次迭代设置REPEAT循环计数。所以，完整的除法操作需要 19 个周期。

注：除法流可以被中断。然而，用户需要恰当地

表 2-1：除法指令

指令功能

DIVF DIV.sd 有符号除法： (Wm + 1:Wm)/Wn → W0 ； Rem → W1

DIV.sw 或 DIV.s 有符号除法：Wm/Wn → W0 ； Rem → W1 DIV.ud 无符号除法： (Wm + 1:Wm)/Wn → W0 ； Rem → W1 DIV.uw 或 DIV.u 无符号除法：Wm/Wn → W0 ； Rem → W1

有符号小数除法：Wm/Wn → W0 ； Rem → W1

保存中断现场。

DS70143B_CN 第18页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

2.4 DSP 引擎

DSP 引擎的组成：一个高速 17 位× 17 位乘法器、一个桶形移位寄存器和一个 40 位加法器 / 减法器（两个目标累加器、舍入逻辑和饱和逻辑）。

dsPIC30F 是单周期指令流架构，所以 DSP 引擎不能与 MCU 指令流进行并发操作。不过，一些 MCU ALU 和 DSP 引擎资源，可以被同一条指令（例如，ED和 EDAC）

并发地使用。

DSP 引擎能够执行固有的不需要其他数据的累加器至累加器操作。这些指令是 ADD、 SUB 和 NEG。

表 2-2： DSP 指令汇总

指令代数运算 ACC 回写

CLR A = 0 是

ED A = (x – y)

EDAC A = A + (x – y)

MAC A = A + (x * y) 是

MAC A = A + x

MOVSAC A 无变化是

MPY A = x * y 否

MPY A = x

MPY.N A = – x * y 否

MSC A = A – x * y 是

通过 CPU 内核配置寄存器（CORCON）中的各个位，可以有多种 DSP 引擎选择，这些选择如下：

1. 小数或整数 DSP 乘法（IF）。

2. 有符号或无符号 DSP 乘法（US）。

3. 常规或收敛舍入（RND）。

4. AccA 自动饱和使能 / 禁止（SATA）。

5. AccB 自动饱和使能 / 禁止（SATB）。

6. 对于写数据存储器，自动饱和使能/禁止（SATDW）。

7. 累加器饱和模式选择（ACCSAT）。

注： CORCON 的构成，见表 3-3。

DSP 引擎的框图，如图 2-2 所示。

否否

否

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第19页

dsPIC30F6011A/6012A/6013A/6014A

图 2-2： DSP 引擎框图

进位 / 借位输出

进位 / 借位输入

40 位累加器 A 40 位累加器 B

饱和

加法器

符号扩展

取补

桶形移位

寄存器

舍入

逻辑

饱

和

X 数据总线

Y 数据总线

17 位乘法器

/ 定标器

至 / 来自 W 阵列

补零

DS70143B_CN 第20页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

2.4.1 乘法器

17位×17位的乘法器可以进行有符号或无符号的运算，

其输出经过定标器进行换算后可支持 1.31 小数（Q31）或 32 位整数结果。无符号操作数经过零扩展后，送入乘法器输入值的第 17 位。有符号操作数经过符号扩展，送入乘法器输入值的第 17 位。17 位× 17 位乘法器 / 定标器的输出是 33 位值，它将被符号扩展为 40 位。整型数据的固有表示形式为有符号的二进制补码值，其中， MSB 定义为符号位。一般来说，N 位二进制补码整数的范围为 -2

-32768 （0x8000）至 32767 （0x7FFF），包括 0 在内。对于 32 位整数，数据范围是 2,147,483,648

（0x8000 0000）至 2,147,483,647 （0x7FFF FFFF）。

当乘法器配置为小数乘法时，数据表示为二进制补码小数，其中 MSB 定义为符号位，小数点暗含在符号位之后（QX 格式）。暗含小数点的 N 位二进制补码小数的范围是 -1.0 至（1 – 2 范围是 -1.0 （0x8000）至 0.999969482 （0x7FFF），包括 0 在内，其精度为 3.01518x10-5。在小数方式下，

16x16 乘法运算将产生 1.31 乘积，其精度为 4.65661 x 10

同一个乘法器还用来支持 MCU 乘法指令，包括整数的 16 位有符号、无符号和混和符号乘法。

可以指示 MUL 指令使用字节或字长度的操作数。字节操作数将产生 16 位结果，而字操作数将产生 32 位结果，结果存放在 W 寄存器阵列的指定寄存器中。

-10

。

N-1

到 2

– 1。对于 16 位整数，数据范围是

1-N

）。对于 16 位小数，Q15 数据

2.4.2 数据累加器和加法器 / 减法器

数据累加器包含一个 40 位的加法器 / 减法器，它带有自动符号扩展逻辑。它可以选择两个累加器（A 或 B）之一作为其预累加的源累加器和后累加的目标累加器。对于 ADD 和 LAC 指令，将被累加或装入的数据可选择通过桶形移位寄存器在累加之前进行换算。

2.4.2.1 加法器 / 减法器，溢出和饱和

加法器 / 减法器是一个 40 位的加法器，一个输入可以选择为零，而另一个输入可以是原数据或求补后的数据。对于加法，进位 / 借位原数据（没有求补的）；对于减法，进位 / 借位低有效的，另一个输入是求补后的数据。溢出和饱和状态位 SA/SB 及 OA/OB 提供加法器 / 减法器的溢出和饱和状态信息，状态位被锁存在状态寄存器中并在其中得到反映。

• 从 bit 39 溢出：这是灾难性溢出，会破坏累加器的符号。

• 溢出到警戒位（bit 32 到 bit 39）：这是可恢复的溢出。每当警戒位有任何不一致，就将把这个状态位置 1。

加法器有一个额外的饱和块，如果选取的话，饱和模块将控制累加器的数据饱和。饱和模块使用加法器的结果、上述的溢出状态位以及 SATA/B（CORCON<7:6>）、 ACCSAT （CORCON<4>）模式控制位，来确定什么时候、什么值要饱和。

在状态寄存器中有 6 个支持饱和和溢出的位，它们是：

1. OA：

AccA 溢出到警戒位

2. OB：

AccB 溢出到警戒位

3. SA：

AccA 已饱和（bit 31 溢出并饱和）

输入是高有效的，另一侧输入是

输入是

或者

AccA 溢出到警戒位并饱和（bit 39 溢出并饱和）

4. SB：

AccB 已饱和（bit 31 溢出并饱和）

或者

AccB 溢出到警戒位并饱和（bit 39 溢出并饱和）

5. OAB：

OA 和 OB 的逻辑或（OR）

6. SAB：

SA 和 SB 的逻辑或（OR）

每次数据通过加法器 / 减法器，就会修改 OA 和 OB 位。置 1 时，它们表明最近的操作已经溢出到累加器警戒位

（bit 32到 bit 39）。如果OA 和 OB 位置 1 而且 INTCON1

寄存器中相应的溢出陷阱标志使能位（OVATEN 和 OVBTEN）置 1 的话，还可以选择用 OA 和OB 位产生算术警告陷阱（见第 5.0 节 “中断”）。这使得用户能够立即采取措施，例如，改正系统增益。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第21页

dsPIC30F6011A/6012A/6013A/6014A

每次数据通过加法器 / 减法器，就会修改 SA 和 SB 位，但用户只能对它们进行清零。置 1 时，它们表明累加器已经溢出其最大范围（对于 32 位饱和是 bit 31，而 40 位饱和是 bit 39），将发生饱和（如果饱和使能的话）。如果没有使能饱和，SA 和 SB 置 1 默认为 bit 39 溢出，于是表明产生了灾难性溢出。如果 INTCON1 寄存器中的 COVTE 位置 1，当饱和被禁止时，SA 和 SB 位将产生算术警告陷阱。

在状态寄存器中，对于溢出和饱和状态位，可以将 OA 和 OB 的逻辑或形成 OAB 位，将 SA 和 SB 的逻辑或形成 SAB 位。这样，只需检查状态寄存器中的一个位，程序就能判断累加器是否已溢出，或者累加器是否已饱和。对于通常要使用两个累加器的复杂数值算术而言，这很有用。

器件支持三种饱和及溢出模式：

1. bit 39 溢出和饱和：当发生 bit 39 溢出和饱和时，饱和逻辑将最大的正 9.31 值（0x7FFFFFFFFF）或最大的负 9.31 值（0x8000000000）装入目标累加器。 SA 或 SB 位置 1 并保持置 1 直到被用户清零。这称为

“超饱和”（super saturation），为错误数据或不

可预期的算法问题（例如，增益计算）提供了保护机制。

2. bit 31 溢出和饱和：当发生 bit 31 溢出和饱和时，饱和逻辑将最大的正 1.31 值（0x007FFFFFFF）或最大的负 1.31 值（0xFF80000000）装入目标累加器。 SA 或 SB 位置 1 并保持置 1 直到被用户清零。当这种饱和模式生效时，不使用警戒位（因此 OA、OB 或 OAB 位不会被置 1）。

3. bit 39 灾难性溢出：来自加法器的 bit 39 溢出状态位，被用来将 SA 或 SB 位置 1 （置 1 后，这两位将保持置 1，除非用户进行清零）。不进行饱和操作，允许累加器溢出（破坏其符号）。如果 INTCON1 寄存器中的 COVTE 位置 1，灾难性溢出会导致一个陷阱异常。

2.4.2.2 累加器 “回写”

MAC 类指令（MPY、MPY.N、ED 和 EDAC 除外）可以选择将累加器高字（bit 16 至 bit 31）的舍入形式写入数据存储空间，前提是当前指令不对该累加器进行操作。通过 X 总线，寻址组合的 X 和 Y 地址空间，执行回写操作。支持以下寻址模式：

1. W13，寄存器直接寻址：非操作目标的累加器的舍入内容以 1.15 小数形式写入 W13。

2. [W13] + = 2，执行后递增的寄存器间接寻址：非操作目标的累加器的舍入内容以 1.15 小数形式写入 W13 指向的地址。然后 W13 递增 2（对于字写入）。

2.4.2.3 舍入逻辑

舍入逻辑是一个组合块，在累加器写（存储）过程中执行常规的（有偏）或收敛的（无偏）舍入功能。舍入模式由 CORCON 寄存器中 RND 位的状态决定。它会产生一个 16 位的 1.15 数据值，该值被送到数据空间写饱和逻辑：如果此指令不指明舍入，就会存储一个截取的

1.15 数据值，简单地丢弃最低有效字（lsw）。

常规舍入取累加器的 bit 15，对它进行零扩展并将扩展后的值加到 ACCxH 字（累加器的 bit 16 至 bit 31）。如果 ACCxL 字（累加器的 bit 0 至 bit 15）在 0x8000 和 0xFFFF 之间（包括 0x8000 ），则 ACCxH 递增 1。如果 ACCxL 在 0x0000 和 0x7FFF 之间，则 ACCxH 不变。此算法的结果经过一系列随机舍入操作，值将稍稍偏大（正偏）。

除非 ACCxL 等于 0x8000，否则收敛的（或无偏）舍入操作方式与常规舍入相同。ACCxL 等于 0x8000 时，要对 ACCxH 的 LSb （累加器的 bit 16）进行检测。如果它为 1， ACCxH 递增 1。如果它为 0， ACCxH 不变。假设 bit 16 本身是随机的，这样的机制将消除任何可能累加的舍入偏移。

通过 X 总线， SAC 和 SAC.R 指令将目标累加器内容的截取（SAC）或舍入（SAC.R）形式存入数据存储空间

（这受数据饱和的影响，见第 2.4.2.4 节 “数据空间写

饱和”）。注意，对于 MAC 类指令，累加器回写操作将以同样的方式进行，通过 X 总线寻址组合的 MCU （X 和 Y）数据空间。对于 MAC 类指令，数据始终要进行舍入。

DS70143B_CN 第22页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

2.4.2.4 数据空间写饱和

除了加法器 / 减法器饱和，对数据空间进行写操作也会饱和，但不会影响源累加器的内容。数据空间写饱和逻辑块接受来自舍入逻辑块的一个 16 位的 1.15 小数值作为输入，还接受来自源（累加器）和 16 位舍入加法器的溢出状态。这些经过组合，用来选择恰当的 1.15 小数值作为输出，写入至数据存储空间中。

如果 CORCON 寄存器中的 SATDW 位置 1，将检测（经过舍入或截取后的）数据是否溢出，并相应地进行调整。如果输入数据大于 0x007FFF，则写入数据存储器中的数据被强制为最大的正 1.15 值， 0x7FFF。如果输入数据小于 0xFF8000，则写入数据存储器中的数据被强制为最大的负 1.15 值， 0x8000。源累加器的 MSb

（bit 39）用来决定被检测的操作数的符号。

如果 CORCON 寄存器中的 SATDW 位没有置 1，则输入数据都将通过，在任何情况下都不会被修改。

2.4.3 桶形移位寄存器

桶形移位寄存器在单个周期内最多可算术或逻辑右移 16 位或左移 16 位。源寄存器可以是两个 DSP 累加器中的任何一个，或者是 X 总线（支持寄存器或存储器数据的多位移位）。

移位寄存器需要一个有符号二进制值，用来确定移位操作的幅度（位数）和方向。正值将操作数右移。负值则将操作数左移。值为 “0”则不改变操作数。

桶形移位寄存器是 40 位宽的，于是，它为 DSP 移位操作提供了 40 位的结果，而为 MCU 移位操作提供 16 位的结果。来自 X 总线的数据在桶形移位寄存器中的存放方式是：右移则数据存放在 bit 16 至 bit 31，左移则存放在 bit 0 至 bit 16。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第23页

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第24页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

3.0 存储器构成

注：本数据手册总结了 dsPIC30F 系列器件的功能，

3.1 程序地址空间

程序地址空间为 4M 指令字，它可通过一个 24 位值来寻址，这 24 位值或者是来自 23 位 PC，或者表指令有效地址（Effective Address， EA），或者来自数据空间 EA（当按照表 3-1 定义的那样，把程序空间映射到数据空间时）。注意，为了提供与数据空间寻址的兼容性，在两个连续的程序字之间，程序空间地址递增量为 2。

但是不应把本手册当作无所不包的参考手册来使用。有关 CPU、外设、寄存器说明和一般器件功能的更多信息，请参阅

考手册》

和编程的更多信息，请参阅《dsPIC30F/33F

序员参考手册》

（DS70046D_CN）。有关器件指令集

（DS70157B_CN）。

《

dsPIC30F

系列参

程

对于除 TBLRD/TBLWT 外的所有访问，用户程序空间访问限制在低 4M 指令字地址范围（0x000000 至 0x7FFFFE）；TBLRD/TBLWT使用TBLPAG<7>来决定用户或配置空间访问。在表 3-1 “程序空间地址构成” 中，bit 23 允许访问器件 ID、用户 ID 和配置位。对于其他情形， bit 23 始终清零。

注：图 3-1 和图 3-2 所示的地址映射是概念性

的，实际的存储器配置取决于可用的存储器大小，各器件的存储器配置可能会存在差异。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第25页

dsPIC30F6011A/6012A/6013A/6014A

图 3-1：

空间

用户存储

dsPIC30F6011A/6013A

间映射

复位 – GOTO 指令

复位 – 目标地址

中断向量表

保留

备用向量表

用户闪存

程序存储器

（44K 指令字）

保留

（读为 0）

数据 EEPROM

（2 K 字节）

的程序存储空

000000 000002 000004

向量表

00007E 000080 000084 0000FE 000100

015FFE 016000

7FF7FE 7FF800

7FFFFE 800000

图 3-2：

空间

用户存储

dsPIC30F6012A/6014A

间映射

复位 – GOTO 指令

复位 – 目标地址

中断向量表

保留

备用向量表

用户闪存

程序存储器

（48K 指令字）

保留

（读为 0）

数据 EEPROM

（4 K 字节）

的程序存储空

000000 000002 000004

向量表

00007E 000080 000084 0000FE 000100

017FFE 018000

7FEFFE 7FF000

7FFFFE 800000

空间

配置存储

保留

UNITID（32 指令字）

保留

器件配置寄存器

保留

DEVID (2)

8005BE 8005C0

8005FE 800600

F7FFFE F80000

F8000E F80010

FEFFFE FF0000 FFFFFE

保留

8005BE

空间

配置存储

UNITID （32 指令字）

保留

器件配置寄存器

保留

DEVID (2)

8005C0

8005FE 800600

F7FFFE F80000

F8000E F80010

FEFFFE FF0000 FFFFFE

DS70143B_CN 第26页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 3-1：程序空间地址构成

访问类型

指令访问用户 0 PC<22:1> 0 TBLRD/TBLWT 用户

（TBLPAG<7> = 0）

TBLRD/TBLWT 配置

（TBLPAG<7> = 1）

程序空间可视性用户 0 PSVPAG<7:0> 数据 EA<14:0>

访问空间

<23> <22:16> <15> <14:1> <0>

TBLPAG<7:0> 数据 EA<15:0>

图 3-3：访问程序空间中数据的地址生成

23 位

使用程序计数器

程序空间地址

0 程序计数器

选择

使用程序空间可视性

使用表指令

用户 / 配置空间选择

注：程序空间可视性不能被用来访问程序存储器中任何字的 bit <23:16>。

PSVPAG 寄存器

1/0

TBLPAG 寄存器

8 位

24 位 EA

15 位

16 位

字节

选择

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第27页

dsPIC30F6011A/6012A/6013A/6014A

3.1.1 使用表指令访问程序存储器中的数据

本器件架构取指令时是取 24 位宽的程序存储器。因此，指令始终是对齐的。不过，由于器件架构是改进型哈佛架构，数据也可以出现在程序空间中。

有两种方法可以访问程序空间：通过特殊的表指令，或者通过把16K 字程序空间页重新映射到数据空间的上半部分（见第 3.1.2 节 “使用程序空间可视性访问程序存储器中的数据”）。 TBLRDL 和 TBLWTL 指令，提供了读或写程序空间内任何地址的 lsw 的直接方法，无需通过数据空间。TBLRDH 和 TBLWTH 指令是可以把一个程序空间字的高 8 位作为数据存取的惟一方法。

对于每个连续的 24 位程序字，PC 的递增量为 2。这使得程序存储器地址能够直接映射到数据空间地址。于是，程序存储器可以看作是两个 16 位字宽的地址空间，它们并排放置，具有相同的地址范围。 TBLRDL 和 TBLWTL 访问存有最低有效数据字的空间，而 TBLRDH 和 TBLWTH 则访问存有最高有效数据字节的空间。

图 3-3说明了如何为表操作和数据空间访问（PSV = 1）的创建 EA。这里， P<23:0> 指的是程序空间字，而 D<15:0> 指的是数据空间字。

图 3-4：表访问程序数据（最低有效字）

器件提供了一组表指令，用来在程序空间和数据空间之间传送字节或字大小的数据。

1. TBLRDL：表读低位

字：

读程序地址的lsw；P<15:0>映射到D<15:0>；

字节：

读程序地址的 LSB 中的一个；当字节选择 = 0 时， P<7:0> 映射到目的字节；当字节选择 = 1 时， P<15:8> 映射到目的字节。

2. TBLWTL：表写低位字（字节）（闪存编程的细节，见第 6.0 节 “闪存程序存储器”）。

3. TBLRDH：表读高位

字：

读程序地址的最高有效字； P<23:16> 映射

到 D<7:0> ； D<15:8> 始终 = 0。

字节：

读程序地址的 MSB 中的一个；当字节选择= 0时，P<23:16>映射到目的字节；当字节选择 = 1 时，目的字节始终 = 0。

4. TBLWTH：表写高位字（字节）（闪存编程的细节，见第 6.0 节 “闪存程序存储器”）。

PC 地址

0x000000 0x000002 0x000004 0x000006

程序存储器

“虚拟”字节

（读为 0）

00000000

00000000 00000000

00000000

TBLRDL.W

TBLRDL.B（Wn<0> = 0）

TBLRDL.B（Wn<0> = 1）

DS70143B_CN 第28页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

图 3-5：表访问程序数据（MSB）

TBLRDH.W

PC 地址

0x000000 0x000002 0x000004 0x000006

程序存储器 “虚拟”字节（读为 0）

00000000

00000000 00000000

00000000

TBLRDH.B（Wn<0> = 1）

3.1.2 使用程序空间可视性访问程序存储器中的数据

可选择将数据空间的高 32 K 字节映射到任何 16K 字程序空间页。这提供了通过 X 数据空间对存储的常量数据的透明访问，而无需使用特殊指令（即 TBLRDL/H 和 TBLWTL/H 指令）。

如果数据空间 EA 的 MSb 置 1，并且程序空间可视性使能（方法是在内核控制寄存器 CORCON 中把 PSV 位置 1）时，就能通过数据空间访问程序空间。 CORCON 功能的讨论请参见第 2.4 节“DSP 引擎”。

正在执行的指令，如果要对这个区域进行数据访问的话，就需要一个额外的指令周期，因为需要进行两次程序空间读取操作。

注意，可寻址数据空间的上半部分始终是 X 数据空间的一部分。于是，当 DSP 操作使用程序空间映射来访问这个存储区域时， Y 数据空间通常应该存放 DSP 操作的状态（可变）数据，而 X 数据空间通常应该存放系数

（常量）数据。

尽管每个数据空间地址， 0x8000 和更高，直接映射到对应的程序存储器地址（见图 3-6），但只使用 24 位程序字的低 16 位来存放数据。应该进行恰当的设置，使得对高 8 位进行访问的指令都成为非法指令，以维持器件的可靠性。指令编码的细节，请参见《dsPIC30F/33F

程序员参考手册》

（DS70157B_CN）。

TBLRDH.B（Wn<0> = 0）

注意，对于每个程序存储字 PC 都将递增 2，数据空间地址的最低有效 15 位将直接映射到相应程序空间地址的最低有效 15 位。剩下的位由程序空间可视性页寄存器（PSVPAG<7:0>）提供，如图 3-6 所示。

注：在表读 / 写期间，暂时禁止 PSV 访问。

对于使用 PSV 而又在 REPEAT 循环之外执行的指令：

• 下列指令，除了规定的执行时间之外，需要一个额外的指令周期：

- 带数据操作数预取的 MAC 类指令

- MOV 指令

- MOV.D 指令

• 其他所有的指令，除了规定的指令执行时间之外，

需要两个额外的指令周期。

对于使用 PSV 而又在 REPEAT 循环内执行的指令：

• 下列情况，除了规定的指令执行时间之外，需要两个额外的指令周期：

- 在第一次迭代中执行的指令

- 在最后一次迭代中执行的指令

- 由于中断而退出循环之前执行的指令

- 中断得到处理后而再次进入循环时执行的指令

• REPEAT 循环的所有其他各次迭代，都允许使用 PSV 访问数据的指令在一个周期内执行。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第29页

dsPIC30F6011A/6012A/6013A/6014A

图 3-6：数据空间通过程序空间可视性页映射到程序空间的操作

程序空间

数据空间

0x0000

0x000100

0x02

(1)

23 15 0

数据读

0x010000

0x017FFF

EA<15> =

数据空间

数据空间的上半部分映射到程序空间

EA<15> = 1

BSET CORCON,#2 ; PSV bit set MOV #0x02, W0 ; Set PSVPAG register MOV W0, PSVPAG MOV 0x8000, W0 ; Access program memory location

注： PSVPAG 是 8 位寄存器，包含程序空间地址的 bit <22:15> （即，它定义了程序空间页，数据空间

的上半部分要映射到这个程序空间页）。

; using a data space access

0x8000

0xFFFF

PSVPAG

地址连接

DS70143B_CN 第30页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

3.2 数据地址空间

内核具有两个数据空间。数据空间可以看作是独立的

（对于某些 DSP 指令而言），或者看作是统一的线性地

址范围（对于 MCU 指令而言）。使用两个地址发生单元（Address Generation Units， AGU）和独立的数据路径访问数据空间。

3.2.1 数据存储空间映射

数据存储空间分为两块，X 和 Y 数据空间。这个架构的关键之处在于，Y 空间是 X 空间的子集，Y 空间完全包含在 X 中。为了提供外在的线性寻址空间，X 和 Y 空间要有连续的地址。

在执行除 MAC 类指令之外的任何指令时， X 块由 64K 字节数据地址空间（包括全部 Y 地址）组成。在执行一条 MAC 类指令时，X 块由 64K 字节数据地址空间组成，但不包括 Y 地址块（只用来读数据）。换句话说，所有其他指令把整个数据存储空间当作一个复合的地址空间。 MAC 类指令把 Y 地址空间从数据空间中抽取出来，使用源自 W10 和 W11 的 EA 来寻址 Y 地址空间。剩下的 X 数据空间则使用 W8 和 W9 来寻址。只有 MAC 类指令才能同时访问两个地址空间。

数据存储空间映射如图 3-7 和图 3-8 所示。

3.2.2 数据空间

X 数据空间为全部指令所使用，支持全部的寻址模式。

读数据总线和写数据总线是独立的。X 读数据总线是所有指令的返回数据路径，它把数据空间视为复合的 X 和 Y 地址空间。对于双操作数读指令（MAC 类），它还是 X 地址空间的数据路径。对于所有指令而言，X 写数据总线是至数据空间的只写路径。

X 数据空间还支持所有指令的模寻址，不过要受到寻址模式的限制。位反转寻址只是在写 X 数据空间时才支持。

MAC 类指令（CLR、ED、EDAC、MAC、MOVSAC、MPY、 MPY.N和 MSC）使用的 Y数据空间，协同 X数据空间，提

供了两条并行的数据读取路径。Y 总线上不会出现写操作。MAC 类指令使用两个专用的 W 寄存器指针，W10 和 W11，它们始终寻址 Y 数据空间，与 X 数据空间独立；而 W8 和 W9 则始终寻址 X 数据空间。注意，在累加器回写期间，数据地址空间视为 X 和 Y 数据空间的组合，从而写操作通过 X 总线进行。所以，可以写整个数据空间中的任何地址。

Y 数据空间仅用于与 MAC 类指令关联的数据预取操作。它也支持自动循环缓冲区的模寻址。当然，所有其他指令可以通过 X 数据路径来把 Y 数据地址空间作为复合线性空间的一部分来进行访问。

图 3-7 和图 3-8 给出了 X 和 Y 数据空间之间的边界定义，用户不能设定改变边界。如果 EA 指向其所在地址空间之外的数据，或者指向物理存储器之外的存储单元，将返回全零的字 / 字节。例如，尽管 Y 地址空间对于使用任何寻址模式的所有非 MAC 指令而言，是可见的，如果一条 MAC 指令试图使用 W8 或 W9 （X 空间指针）从 Y 地址空间取数据，将返回 0x0000。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第31页

dsPIC30F6011A/6012A/6013A/6014A

图 3-7： dsPIC30F6011A/6013A 的数据存储空间映射

2K 字节 SFR 空间

6K 字节

SRAM 空间

MSB

地址

0x0001

0x07FF 0x0801

0x17FF 0x1801

0x1FFF 0x1FFE

0x8001

16 位

LSBMSB

SFR 空间

X 数据 RAM (X)

Y 数据 RAM (Y)

LSB

地址

0x0000

0x07FE 0x0800

8K 字节 Near

数据空间

0x17FE 0x1800

0x1FFE 0x1FFF

0x20000x2001

0x8000

可以被映射到程序存储器

（也可以不映射）

0xFFFF

X 数据

未用（X）

0xFFFE

DS70143B_CN 第32页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

图 3-8： dsPIC30F6012A/6014A 的数据存储空间映射

2 K 字节 SFR 空间

8 K 字节

SRAM 空间

MSB

地址

0x0001

0x07FF 0x0801

0x17FF 0x1801

0x27FF 0x27FE

0x8001

16 位

LSBMSB

SFR 空间

X 数据 RAM（X）

Y 数据 RAM（Y）

LSB

地址

0x0000

0x07FE 0x0800

8K 字节 Near

数据空间

0x17FE 0x1800

0x1FFE 0x1FFF

0x28000x2801

0x8000

可以被映射到

程序存储器

（也可以不映射）

0xFFFF

X 数据

未用（X）

0xFFFE

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第33页

dsPIC30F6011A/6012A/6013A/6014A

图 3-9：用于MCU 和 DSP （MAC 类）指令的数据空间示例

SFR 空间

未用

（Y 空间）

X 空间

非 MAC 类操作（读） MAC 类操作（读）

来自任何 W 寄存器的间接 EA 来自 W10 和 W11 的间接 EA 来自 W8 和 W9 的间接 EA

Y 空间

未用

SFR 空间

未用

X 空间

表 3-2：无效存储器访问的结果

试图进行的操作返回数据

EA = 未实现的地址 0x0000* 在 MAC 指令中，使用 W8 或 W9 来

访问 Y 数据空间在 MAC 指令中，使用 W10 或 W11

来访问 X 数据空间

* 在访问未实现的存储器地址时，将产生地址错误

陷阱。

所有有效地址都是 16 位宽的，且指向数据空间内的字节。所以，数据空间地址范围是 64K 字节或 32K 字。

0x0000

3.2.3 数据空间宽度

内核数据宽度为 16 位。所有内部寄存器都按照 16 位宽的字来组织。数据存储空间以字节可寻址的、 16 位宽的块来组织。

3.2.4 数据对齐

为了维持与 PICmicro 存储空间的使用效率，dsPIC30F指令集既支持字操作，也支持字节操作。在数据存储器和寄存器中，数据按照字来对齐，但是，所有数据空间有效地址都将解析为字节。数据字节读取将读取包含字节的整个字，使用有效地址的 LSb 确定要选取的字节。选取的字节将存放到 X 数据路径的 LSB 中（不可能出现来自 Y 数据路径的字节访问，因为 MAC 类指令只能取整字）。这就是说，数据存储器和寄存器组织为两个并行的字节宽的实体，它们共享（字）地址译码，但写入线独立。数据字节写，将只写阵列或寄存器中与字节地址匹配的那一侧。

这种字节可访问能力的结果是，所有的有效地址计算

（包括那些由 DSP 操作产生的有效地址，它们只能是字

长度的数据）在内部进行换算，以适应字对齐的存储空间。例如，内核将识别执行后修改寄存器间接寻址模式 [Ws++] 的结果，对于字节操作产生的值是 Ws+1，而对于字操作产生的值是 Ws+2。

器件的向后兼容性，并提高数据

DS70143B_CN 第34页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

所有的字访问必须按照偶数地址对齐。不支持没有对齐的字数据取，所以在混和字节和字操作时，或者从 8 位 MCU 代码进行转换时，必须要小心。如果试图进行未对齐的读或写，将产生地址错误陷阱。如果在读操作时产生错误，正在执行的指令将完成，而如果在写操作时产生错误，指令仍将执行，但不会进行写入。无论是哪种情况，都将产生陷阱，从而系统和 / 或用户能够检查地址错误发生之前的机器状态。

图 3-10：数据对齐

15 8 7 0

0001

0003

0005

字节 1 字节 0

字节 3 字节 2

字节 5 字节 4

所有载入 W 寄存器的字节都将载入 W 寄存器的 LSB， W 寄存器的 MSB 不变。

提供了一条符号扩展（SE）指令，允许用户把 8 位的有符号数据转换为 16 位有符号值。或者，对于 16 位无符号数据，用户可以清零任何 W 寄存器的 MSB，方法是在相应的地址处执行一条零扩展（ZE）指令。

尽管大多数指令能够对字或字节大小的数据进行操作，但应该注意的是，一些指令，包括 DSP 指令，只对字大小的数据进行操作。

LSBMSB

0000

0002

0004

3.2.5 NEAR 数据空间

X 地址存储空间中，在 0x0000 和 0x1FFF 之间保留了一

个 8K 字节的 near 数据空间；在所有的存储器直接寻址指令中，可以通过一个 13 位的绝对地址来直接访问这个数据空间。其余的 X 地址空间和全部的 Y 地址空间都是间接可寻址的。此外，使用 MOV 指令可以寻址整个 X 数据空间，这支持通过 16 位地址字段进行存储器直接寻址。

3.2.6 软件堆栈

dsPIC DSC 器件具备一个软件堆栈。 W15 用作堆栈指

针。

堆栈指针总是指向堆栈顶部第一个可供使用的字，从低地址到高地址方向增长。堆栈指针在弹出堆栈之前递减，而在压入堆栈后递增，如图 3-11 所示。注意，对于任何 CALL 指令时的 PC 压栈，在压入堆栈之前， PC 的MSB要进行零扩展，从而确保了MSB始终是清零的。

注：在异常处理期间，在 PC 压入堆栈之前，要

先将PC 的MSB与SRL寄存器组合在一起。

堆栈指针限制寄存器（SPLIM）与堆栈指针相关联。复位时 SPLIM 未被初始化。与堆栈指针的情况一样， SPLIM<0> 强制为 0，因为所有的堆栈操作必须是字对齐的。每当使用 W15 作为源指针或目的指针产生有效地址时，将与 SPLIM 中的值进行比较。如果堆栈指针

（W15）与 SPLIM 寄存器的内容相等，则执行压入操

作，不产生堆栈错误陷阱。但在随后的压栈操作时将会产生堆栈错误陷阱。这样的话，当堆栈增长超过 RAM 中地址 0x2000 时，如果要想产生堆栈错误陷阱，用值 0x1FFE 来初始化 SPLIM 即可。

类似地，当堆栈指针地址小于 0x0800 时，就会产生堆栈指针下溢（堆栈错误）陷阱，这避免了堆栈进入、干预特殊功能寄存器（SFR）空间。

在对 SPLIM 寄存器进行写操作之后，不应紧跟着使用 W15 进行间接读操作的指令。

图 3-11： CALL 堆栈帧

0x0000

堆栈向高地址

000000000

方向增长

PC<15:0>

PC<22:16>

< 空字 >

015

W15 （CALL 前）

W15 （CALL 后）

POP : [--W15] PUSH : [W15++]

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第35页

DS70143B_CN 第36页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 3-3：内核寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

W0 0000 W0 / WREG 0000 0000 0000 0000

W1 0002 W1 0000 0000 0000 0000

W2 0004 W2 0000 0000 0000 0000

W3 0006 W3 0000 0000 0000 0000

W4 0008 W4 0000 0000 0000 0000

W5 000A W5 0000 0000 0000 0000

W6 000C W6 0000 0000 0000 0000

W7 000E W7 0000 0000 0000 0000

W8 0010 W8 0000 0000 0000 0000

W9 0012 W9 0000 0000 0000 0000

W10 0014 W10 0000 0000 0000 0000

W11 0016 W11 0000 0000 0000 0000

W12 0018 W12 0000 0000 0000 0000

W13 001A W13 0000 0000 0000 0000

W14 001C W14 0000 0000 0000 0000

W15 001E W15 0000 1000 0000 0000

SPLIM 0020 SPLIM 0000 0000 0000 0000

ACCAL 0022 ACCAL 0000 0000 0000 0000

ACCAH 0024 ACCAH 0000 0000 0000 0000

ACCAU 0026 符号扩展（ACCA<39>） ACCAU 0000 0000 0000 0000

ACCBL 0028 ACCBL 0000 0000 0000 0000

ACCBH 002A ACCBH 0000 0000 0000 0000

ACCBU 002C 符号扩展（ACCB<39>） ACCBU 0000 0000 0000 0000

PCL 002E PCL 0000 0000 0000 0000

PCH 0030

TBLPAG 0032

PSVPAG 0034

RCOUNT 0036 RCOUNT uuuu uuuu uuuu uuuu

DCOUNT 0038 DCOUNT uuuu uuuu uuuu uuuu

DOSTARTL 003A DOSTARTL 0 uuuu uuuu uuuu uuu0

DOSTARTH 003C

DOENDL 003E DOENDL

DOENDH 0040

图注： u = 未初始化位

— — — — — — — — —PCH0000 0000 0000 0000

— — — — — — — —TBLPAG0000 0000 0000 0000

— — — — — — — — PSVPAG 0000 0000 0000 0000

— — — — — — — — —DOSTARTH0000 0000 0uuu uuuu

uuuu uuuu uuuu uuu0

— — — — — — — — — DOENDH 0000 0000 0uuu uuuu

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 37 页

表 3-3：内核寄存器映射（续）

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

SR 0042 OA OB SA SB OAB SAB DA DC IPL2 IPL1 IPL0 RA N OV Z C 0000 0000 0000 0000

CORCON 0044

MODCON 0046 XMODEN YMODEN

XMODSRT 0048 XS<15:1> 0 uuuu uuuu uuuu uuu0

XMODEND 004A XE<15:1> 1 uuuu uuuu uuuu uuu1

YMODSRT 004C YS<15:1> 0 uuuu uuuu uuuu uuu0

YMODEND 004E YE<15:1> 1 uuuu uuuu uuuu uuu1

XBREV 0050 BREN XB<14:0> uuuu uuuu uuuu uuuu

DISICNT 0052

图注： u = 未初始化位

— — — US EDT DL2 DL1 DL0 SATA SATB SATDW ACCSAT IPL3 PSV RND IF 0000 0000 0010 0000

— — BWM<3:0> YWM<3:0> XWM<3:0> 0000 0000 0000 0000

dsPIC30F6011A/6012A/6013A/6014A

— — DISICNT<13:0> 0000 0000 0000 0000

注：寄存器中各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第38页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

4.0 地址发生器单元

注：本数据手册总结了 dsPIC30F 系列器件的功能，

dsPIC DSC 内核包含两个独立的地址发生器单元：X AGU 和 Y AGU。Y AGU 仅支持 DSP MAC 类指令的字数据读取。 dsPIC30F AGU 支持：

• 线性寻址

• 模（循环）寻址

• 位反转寻址

线性和模数据寻址模式可应用于数据空间或程序空间。位反转寻址只能用于数据空间地址。

4.1 指令寻址模式

寻址模式经过优化可以支持各指令的具体功能，基本的寻址模式在表 4-1 中给出。MAC 类指令中提供的寻址模式，与其他指令类型中的寻址模式略有不同。

但是不应把本手册当作无所不包的参考手册来使用。有关 CPU、外设、寄存器说明和一般器件功能的更多信息，请参阅

考手册》

和编程的更多信息，请参阅《dsPIC30F/33F

序员参考手册》

（DS70046D_CN）。有关器件指令集

（DS70157B_CN）。

《

dsPIC30F

系列参

程

4.1.1 文件寄存器指令

大多数文件寄存器指令使用一个 13 位地址字段（f）来直接寻址数据存储器中的前 8192 字节（Near 数据空间）。大多数文件寄存器指令使用工作寄存器 W0， W0 在这些指令中表示为 WREG。目的寄存器通常是同一个文件寄存器或者 WREG（MUL 指令除外），把结果写入寄存器或寄存器对。使用 MOV 指令能够获得更大的灵活性，可以访问整个数据空间。

4.1.2 MCU 指令

三操作数 MCU 指令的形式是：

操作数 3 = 操作数 1 < 功能 > 操作数 2

其中，操作数 1 始终是工作寄存器（即，寻址模式只能是寄存器直接寻址），称为 Wb。操作数 2 可以是一个 W 寄存器，取自数据存储器或一个 5 位立即数。结果位置（操作数 3）可以是 W 寄存器或数据存储单元。MCU 指令支持下列寻址模式：

• 寄存器直接寻址

• 寄存器间接寻址

• 执行后修改的寄存器间接寻址

• 执行前修改的寄存器间接寻址

•5位或 10 位立即数寻址

注：并非所有的指令都支持上面给出的全部寻

址模式。各条指令可能支持这些寻址模式的某些模式，指令不同支持的寻址模式可能不同。

表 4-1：支持的基本寻址模式

寻址模式说明

文件寄存器直接寻址寄存器直接寻址直接访问寄存器的内容。寄存器间接寻址 Wn 的内容形成 EA。执行后修改的寄存器间接寻址 Wn 的内容形成 EA。然后用一个常量值来修改 Wn （递增或递减）。执行前修改的寄存器间接寻址先用一个有符号常量值修改 Wn （递增或递减）， Wn 的内容形成 EA。

寄存器偏移量的寄存器间接寻址立即数偏移量的寄存器间接寻址

显式地指定文件寄存器的地址。

Wn 和 Wb 的和形成 EA。 Wn 和立即数的和形成 EA。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第39页

dsPIC30F6011A/6012A/6013A/6014A

4.1.3 传送指令和累加器指令

与其他指令相比，传送和 DSP 累加器类指令提供了更为零活的寻址模式。除了大多数 MCU 指令支持的寻址模式以外，传送和累加器指令还支持寄存器偏移量的寄存器间接寻址模式，这也叫做寄存器变址寻址模式。

注：对于 MOV 指令，指令中指定的寻址模式对

于源寄存器和目的寄存器有效地址，可以是不同的。然而， 4 位 Wb （寄存器偏移量）字段为源寄存器和目寄存器所共用

（但通常只由源寄存器或目的寄存器之一

使用）。

概括地说，传送指令和累加器指令支持下列寻址模式：

• 寄存器直接寻址

• 寄存器间接寻址

• 执行后修改的寄存器间接寻址

• 执行前修改的寄存器间接寻址

• 寄存器偏移量的寄存器间接寻址（变址寻址）

• 立即数偏移量的寄存器间接寻址

•8位立即数寻址

•16位立即数寻址

注：并非所有的指令都支持上面给出的全部寻

址模式。各条指令可能支持这些寻址模式的某些模式，指令不同支持的寻址模式可能不同。

4.1.4 MAC 指令

双源操作数 DSP 指令（CLR、ED、EDAC、MAC、MPY、 MPY.N、MOVSAC 和 MSC），也叫做 MAC 指令，它们使用一组简化的寻址模式，允许用户通过寄存器间接寻址表高效地对数据指针进行操作。

双源操作数预取寄存器必须是集合 {W8, W9, W10,

W11} 的成员。对于数据读取，W8 和 W9 总是分配给 X RAGU，而 W10 和 W11则始终用于 Y AGU。从而，产生

的有效地址（无论是在修改之前还是之后），对于 W8 和 W9 必须是 X 数据空间中的有效地址，对于 W10 和 W11 而言则必须是 Y 数据空间中的有效地址。

概括地说， MAC 类指令支持下列寻址模式：

• 寄存器间接寻址

• 执行后修改（修改量为 2）的寄存器间接寻址

• 执行后修改（修改量为 4）的寄存器间接寻址

• 执行后修改（修改量为 6）的寄存器间接寻址

• 带寄存器偏移量的寄存器间接寻址（变址寻址）

4.1.5 其他指令

除了上述的各种寻址模式之外，一些指令使用各种大小的立即数。例如， BRA （转移）指令使用 16 位有符号立即数来直接指定转移的目标，而 DISI 指令使用一个

14 位无符号立即数字段。在一些指令中，比如 ADD Acc，操作数的来源和运算结果已经暗含在操作码中。某些操作，比如 NOP，没有任何操作数。

4.2 模寻址

模寻址模式，是一种使用硬件来自动支持循环数据缓冲区的方法。目的是在执行紧密循环代码时（这在许多 DSP 算法中很典型），不需要用软件来执行数据地址边界检查。

可以在数据空间或程序空间中进行模寻址（因为这两种空间的数据指针机制本质上是相同的）。每个 X （也提供指向程序空间的指针）和 Y 数据空间中都可支持一个循环缓冲区。模寻址可以对任何 W 寄存器指针进行操作。然而，最好不要将 W14 或 W15 用于模寻址，因为这两个寄存器分别用作堆栈帧指针和堆栈指针。

总的来说，任何特定的循环缓冲区只能配置为单向工作，因为根据缓冲区的方向，对缓冲区起始地址（对于递增缓冲区）或结束地址（对于递减缓冲区）有某些限制。

使用限制的唯一例外是那些长度为 2 的幂的缓冲区。这些缓冲区满足起始和结束地址判据，它们可以双向工作

（即，在低地址边界和高地址边界上都将进行地址边界

检查）。

注：带寄存器偏移量的寄存器间接寻址，仅可

DS70143B_CN 第40页初稿  2006 Microchip Technology Inc.

用于 W9 （在 X 空间中）和 W11（在 Y 空间中）。

dsPIC30F6011A/6012A/6013A/6014A

4.2.1 起始地址和结束地址

模寻址机制要求指定起始和结束地址，并把它们载入 16 位模缓冲区地址寄存器（XMODSRT、 XMODEND、 YMODSRT 和 YMODEND，见表 3-3）中。

注： Y 空间模寻址的 EA 计算使用字长度的数据

（每个 EA 的 LSb 始终清零）。

循环缓冲区的长度没有直接指定，相应的起始地址、结束地址之差可以确定长度。循环缓冲区最大长度为 32K 字（64K 字节）。

图 4-1：模寻址操作示例

字节地址

0x1100

MOV #0x1100,W0 MOV W0,XMODSRT ;set modulo start address MOV #0x1163,W0 MOV W0,XMODEND ;set modulo end address MOV #0x8001,W0 MOV W0,MODCON ;enable W1, X AGU for modulo

MOV #0x0000,W0 ;W0 holds buffer fill value

4.2.2 W 地址寄存器选择

模寻址和位反转寻址控制寄存器 MODCON<15:0> 中包含使能标志以及指定 W 地址寄存器的 W 寄存器字段。

XWM和 YWM字段选择对哪些寄存器进行模寻址。如果 XWM = 15，则禁止 X RAGU 和 X WAGU 模寻址。类似

地，如果 YWM = 15，禁止 Y AGU 模寻址。

要对其进行模寻址的 X 地址空间指针 W 寄存器（XWM）位于 MODCON<3:0> 中（见表 3-3）。当 XWM 被设置为除15 之外的任何值且XMODEN 位（MODCON<15>）置 1 时， X 数据空间的模寻址被使能。

要对其进行模寻址的 Y 地址空间指针 W 寄存器

（YWM）位于 MODCON<7:4> 中。当 YWM 被设置为

除 15 之外的任何值且 YMODEN 位（MODCON<14>）置 1 时， Y 数据空间的模寻址被使能。

0x1163

起始地址 = 0x1100 结束地址 = 0x1163 长度 = 0x0032 字

MOV #0x1110,W1 ;point W1 to buffer

DO AGAIN,#0x31 ;fill the 50 buffer locations MOV W0,[W1++] ;fill the next location

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第41页

dsPIC30F6011A/6012A/6013A/6014A

4.2.3 模寻址的应用

模寻址可以应用于与任何与 W 寄存器相关的有效地址

（EA）计算中。重要的是要意识到，地址边界检查功

能，不仅会检查地址是否正好在地址边界上，而且会检查地址是否小于或大于上限（对于递增缓冲区）、是否低于下限（对于递减缓冲区）。因此，地址变化可能会越过边界，但仍然可以正确调整。

注：只有在使用执行前修改或执行后修改寻址

模式来计算有效地址时，模修正有效地址才被写回寄存器。如果使用了地址偏移量

（例如，[W7+W2]），会进行地址修正，但

寄存器的内容保持不变。

4.3 位反转寻址

位反转寻址用来简化基 -2 FFT 算法的数据重新排序。位反转寻址为 X WAGU 所支持，仅限于数据写入。

地址修改量，可以是常数或寄存器的内容，可视为将其位顺序反转。地址源和目的仍然是正常的顺序。于是，唯一需要反转的操作数就是地址修改量。

4.3.1 位反转寻址的实现

位反转寻址的使能方式如下：

1. MODCON 寄存器中 BWM （W 寄存器选择）的值，是除 15 以外的任何值（不能使用位反转寻址访问堆栈），且

2. XBREV 寄存器中 BREN 位置 1，且

3. 使用的寻址模式是预递增或后递增的寄存器间接

寻址模式。

如果位反转缓冲区的长度是 M = 2 区起始地址的最后 N 位必须为零。

XB<14:0> 是位反转地址修改量或 “中心点”（pivot point），通常是一个常数。对于 FFT 计算，其值等于 FFT 数据缓冲区长度的一半。

注：所有位反转 EA 的计算都使用字数据（每

个 EA 的 LSb 始终清零）。为了产生兼容地址（字节），要相应地调整 XB 的值。

使能位反转寻址时，仅对预递增或后递增的寄存器间接寻址、且仅对字数据写入，才会进行位反转寻址。对于任何其他寻址模式或对于字节数据，不会进行位反转寻址，而是生成正常的地址。在进行位反转寻址时，W 地址指针的增量将始终加上地址修改量（XB），与寄存器间接寻址模式相关的偏移量将被忽略。此外，由于要求是字数据， EA 的 LSb 被忽略（且始终被清零）。

注：不应同时使能模寻址和位反转寻址。如果

用户试图这么做的话，对于 X WAGU，位反转寻址将优先， X WAGU 模寻址将被禁止。然而，在 X RAGU 中，模寻址继续起作用。

如果通过将 BREN 位（XBREV<15>）置 1 使能了位反转寻址，那么，在写 XBREV 寄存器之后，不应马上进行要使用被指定为位反转指针的 W 寄存器的间接读操作。

字节，则数据缓冲

DS70143B_CN 第42页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

图 4-2：位反转地址示例

b15 b14 b13 b12

b11 b10 b9 b8

b7 b6 b5 b4

正常顺序的地址

b3 b2 b1 0

围绕二进制值的中心左右交换位位置

b15 b14 b13 b12

b11 b10 b9 b8

b7 b6 b5 b1

b2 b3 b4 0

位反转地址

中心点（Pivot Point）

XB = 0x0008，对于 16 字位反转缓冲区

表 4-2：位反转地址序列（16 项）

正常地址位反转地址

A3 A2 A1 A0 十进制 A3 A2 A1 A0 十进制

0000 0 0000 0

0001 1 1000 8

0010 2 0100 4

0011 3 1100 12

0100 4 0010 2

0101 5 1010 10

0110 6 0110 6

0111 7 1110 14

1000 8 0001 1

1001 9 1001 9

1010 10 0101 5

1011 11 1101 13

1100 12 0011 3

1101 13 1011 11

1110 14 0111 7

1111 15 1111 15

表 4-3： XBREV 寄存器的位反转地址修改量

缓冲区大小（字） XB<14:0> 位反转地址修改量

4096 0x0800

2048 0x0400

1024 0x0200

512 0x0100

256 0x0080

128 0x0040

64 0x0020

32 0x0010

16 0x0008

8 0x0004

4 0x0002

2 0x0001

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第43页

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第44页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

5.0 中断

注：本数据手册总结了 dsPIC30F 系列器件的功能，

dsPIC30F 传感器与通用系列有多达 41 个中断源和 4 个

处理器异常（陷阱），它们必须按照优先级机制来进行仲裁。

CPU 负责读取中断向量表（IVT），并把中断向量中的地址传送给程序计数器。中断向量从程序数据总线向程序计数器的传送，是经由程序计数器输入侧 24 位宽的多路开关来进行的。

中断向量表（IVT）和备用中断向量表（AIVT）的位置靠近程序存储器的开始（0x000004）。 IVT 和 AIVT 如表 5-1 所示。

在中断和处理器异常提交给处理器内核之前，中断控制器负责它们的预处理。使用下列集中式的特殊功能寄存器，对外设中断和陷阱进行允许、优先级分配和控制：

•IFS0<15:0>、 IFS1<15:0> 和 IFS2<15:0>

这三个寄存器中保存所有的中断请求标志。中断请求标志由其对应的外设或外部信号置 1，标志的清除则通过软件完成。

•IEC0<15:0>、 IEC1<15:0> 和 IEC2<15:0>

这三个寄存器保存所有的中断允许控制位。这些控制位用来单独允许来自外设或外部信号的中断。

• IPC0<15:0>... IPC10<10:0>

与 41 个中断中的每一个中断有关的用户可分配中断优先级集中存放在这 11 个寄存器中。

• IPL<3:0>

当前 CPU 优先级显式地存放在 IPL 位中。 IPL<3>在 CORCON 寄存器中，而IPL<2:0> 则在处

理器内核的状态寄存器（SR）中。

但是不应把本手册当作无所不包的参考手册来使用。有关 CPU、外设、寄存器说明和一般器件功能的更多信息，请参阅

考手册》

和编程的更多信息，请参阅《dsPIC30F/33F

序员参考手册》

（DS70046D_CN）。有关器件指令集

（DS70157B_CN）。

《

dsPIC30F

系列参

程

• INTCON1<15:0> 和 INTCON2<15:0> 全局中断控制功能由这两个寄存器提供。

INTCON1 包含处理器异常的控制和状态标志。 INTCON2 寄存器控制外部中断请求信号的操作以

及备用中断向量表的使用。

注：一旦产生中断条件，就将中断标志位置 1，

无论其对应的中断允许位状态为何。在允许一个中断之前，用户软件应确保相应的中断标志位被清零。

用户可以通过 IPCx 寄存器，为所有中断源分配 7 个优先级中的一个，优先级从 1 到 7。每个中断源都与一个中断向量关联，如表 5-1 所示。优先级 7 和 1 分别代表最高和最低的可屏蔽优先级。

注：中断源优先级指定为 0，等同于禁止该中

断。

如果 NSTDIS 位（INTCON1<15>）置 1，则禁止中断嵌套。因此，正在处理一个中断时，禁止处理新的中断，即使新中断的优先级比当前正在处理的中断优先级高。

注：一旦 NSTDIS 位置为 1，IPL 就变为只读。

某些中断具有专门的控制位，用于控制诸如边沿或电平触发中断、电平变化中断这样的功能。这些功能的控制仍然由产生中断的外设模块负责。

对于某些指令，在其执行期间如果 DISI 位

（INTCON2<14>）保持置 1 的话，那么可以用 DISI 指

令来禁止优先级为 6 或更低的中断的处理。

当中断得到服务时， PC 中装入存放在程序存储器中相应中断向量存储单元中的地址。 IVT 中有 63 个不同的向量（见表 5-1）。这些向量存放在程序存储器从 0x000004到0x0000FE的存储单元中（见表 5-1）。这些存储单元中存有 24 位地址；为了保持鲁棒性，如果在正常执行期间， PC 试图取任何这些字的话，就会产生地址错误陷阱。这避免了执行随机数据； PC 递减时意外进入向量空间，意外地把数据空间地址映射到了向量空间，或者 PC 到达可用程序空间的末尾继而返回到 0x000000，都将执行随机数据。执行 GOTO 指令跳转到向量空间，也将产生地址错误陷阱。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第45页

dsPIC30F6011A/6012A/6013A/6014A

5.1 中断优先级

对于每个中断源，用户可分配的中断优先级位

（IP<2:0>），位于 IPCx 寄存器中每个半字节的最低 3

位中。每个半字节的 bit 3 未使用，读为 0。这些位定义了用户分配给特定中断的优先级。

注：用户可选择的优先级为从 0 到 7，0 是最低

优先级， 7 是最高优先级。

自然顺序优先级由中断在向量表中的位置决定；只是在同时有多个中断——它们都具有相同的用户分配优先级 ——等待处理时，自然顺序优先级才会影响到中断操作。

表 5-1列出了dsPIC DSC器件的中断编号和中断源，以及关联的向量编号。

注 1：自然顺序优先级机制以 0 为最高优先级，

以 53 为最低优先级。

2：自然顺序优先级编号与 INT 编号相同。

用户能够为每个中断分配七个优先级之一，这就意味着，对于一个具有低自然顺序优先级的中断，用户能够分配一个非常高的总优先级。例如，可以将 PLVD （低压检测）的优先级分配为 7。 INT0 （外部中断 0）可以分配为优先级 1，这样，它的有效优先级将非常低。

表 5-1：中断向量表

中断编号

最高自然顺序优先级

08INT0 – 外部中断 0 1 9 IC1 – 输入捕捉 1 210OC1 – 输出比较 1 3 11 T1 – 定时器 1 412IC2 – 捕捉 2 513OC2 – 输出比较 2 6 14 T2 – 定时器 2 7 15 T3 – 定时器 3

816SPI1

917U1RX – UART1接收器 10 18 U1TX – UART1 发送器 11 19 ADC – ADC 转换完成 12 20 NVM – NVM 写入完成

13 21 SI2C – I

14 22 MI2C – I 15 23 输入电平变化中断 16 24 INT1 – 外部中断 1 17 25 IC7 – 捕捉 7 18 26 IC8 – 捕捉 8 19 27 OC3 – 输出比较 3 20 28 OC4 – 输出比较 4 21 29 T4 – 定时器 4 22 30 T5 – 定时器 5 23 31 INT2 – 外部中断 2 24 32 U2RX – UART2 接收器 25 33 U2TX – UART2 发送器

26 34 SPI2 27 35 C1 – CAN1 的组合 IRQ 28 36 IC3 – 捕捉 3 29 37 IC4 – 捕捉 4 30 38 IC5 – 捕捉 5 31 39 IC6 – 捕捉 6 32 40 OC5 – 输出比较 5 33 41 OC6 – 输出比较 6 34 42 OC7 – 输出比较 7 35 43 OC8 – 输出比较 8 36 44 INT3 – 外部中断 3 37 45 INT4 – 外部中断 4 38 46 C2 – CAN2 的组合 IRQ

39-40 47-48 保留

41 49 DCI – 编码解码器传输完成 * 42 50 LVD – 低压检测

43-53 51-61 保留

最低自然顺序优先级

向量编号

中断源

C™ 从中断

C 主中断

* 在dsPIC30F6011A和dsPIC30F6013A中为

保留的中断向量，因为这两种器件上没有可用的 DCI 模块。

DS70143B_CN 第46页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

5.2 复位过程

复位不是真正的异常，因为复位过程中并不涉及中断控制器。在响应强制清零 PC 的复位时，器件初始化其寄存器。然后，处理器开始在 0x000000 地址处执行程序。一条 GOTO 指令存放在第一个程序存储单元中，紧跟着的是 GOTO 指令的地址目标。处理器执行 GOTO，跳转到指定地址，然后开始指定目标（起始）地址处的操作。

5.2.1 复位的来源

除了外部复位和上电复位（POR）之外，还有 6 个错误条件会导致处理器复位。

• 看门狗定时器超时：看门狗定时器已经超时，表明处理器不再执行正确的代码流。

• 未初始化的 W 寄存器陷阱：试图把未初始化的 W 寄存器用作地址指针将导致复位。

• 非法指令陷阱：试图执行任何未使用的操作码，将产生非法指令陷阱。注意，如果由于指令流改变而在非法指令执行之前就被从流水线中舍弃的话，取非法指令并不产生非法指令陷阱。

• 欠压复位（BOR）：检测到可能导致器件故障的电源电压短暂降低。

• 陷阱锁定：多个并发的陷阱条件将导致复位。

• 软件复位指令

5.3 陷阱

可以将陷阱看作不可屏蔽中断，表明出现软件或硬件错误，陷阱遵循预定义的优先级，如表 5-1 所示。陷阱旨在为用户提供一种方法，改正在调试和在应用中工作时的错误操作。

注：如果用户不想在出现陷阱错误条件时采取

纠正措施，那么必须在这些陷阱向量中装入缺省陷阱处理程序的地址，缺省陷阱处理程序仅包含 RESET 指令。否则，如果调用了包含非法地址的陷阱向量，将产生地址错误陷阱。

注意，很多陷阱条件只有在发生的时候才能检测到。因此，在陷阱异常处理之前允许有问题的指令完成执行。如果用户选择从错误中恢复，可能不得不改正导致陷阱的错误操作的结果。

陷阱有 8 个固定的优先级：优先级 8 到优先级 15，这意味着在陷阱处理期间， IPL3 始终置 1。

如果用户目前不在执行陷阱处理，而将 IPL<3:0> 设置为 0111（优先级 7），这样就禁止了所有中断，但仍然能够处理陷阱。

5.3.1 陷阱的来源

下列陷阱的优先级依次递增。然而，由于所有陷阱都可以嵌套，优先级的作用很小：

数学错误陷阱：

在下列四种情况下，产生数学错误陷阱：

1. 如果试图进行以零作除数的除法操作，除法操作将在周期边界处中止，并产生陷阱。

2. 如果使能的话，当对累加器 A 或 B 进行的算术操作导致了 bit 31 溢出且没有使用累加器警戒位时，将产生数学错误陷阱。

3. 如果使能的话，当对累加器 A 或 B 进行的算术操作导致了 bit 39 灾难性溢出且所有饱和被禁止时，将产生数学错误陷阱。

4. 如果在移位指令中，指定的移位位数大于允许的最大移位位数，将产生陷阱。

地址错误陷阱：

当发生任何下列情形时，将产生陷阱：

1. 试图访问不对齐的数据字。

2. 试图从未实现的数据存储单元取数据。

3. 试图从未实现的程序存储单元取数据。

4. 试图从向量空间取指令。

注：在 MAC 类指令中，数据空间被分成 X 数据

空间和 Y 数据空间，未实现的 X 空间包括所有 Y 空间，而未实现的 Y 空间包括所有 X 空间。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第47页

dsPIC30F6011A/6012A/6013A/6014A

5. 执行 BRA #literal 指令或 GOTO #literal 指令，其中 literal 是未实现的程序存储器地址。

6. 修改 PC 使其指向未实现的程序存储器地址后，执行指令。通过将值装入堆栈并执行 RETURN 指令可以修改 PC。

堆栈错误陷阱：

在下列条件下，产生堆栈错误陷阱：

1. 在堆栈指针中装入了一个大于堆栈限制的值（堆栈溢出）；堆栈限制值用户可编程，存放在

SPLIM 寄存器中。

2. 堆栈指针装入了一个小于 0x0800 的值（简单堆

栈下溢）。

振荡器故障陷阱：

如果外部振荡器出现故障，器件使用备用的内部 RC 振荡器工作，就会产生振荡器故障陷阱。

5.3.2 硬陷阱和软陷阱

在同一周期内可能会产生多个陷阱（例如，把不对齐的字写入堆栈中的溢出地址）。这时，图 5-1 所示的固定优先级就会起作用；为了完全纠正错误，这可能需要用户检查是否有其他等待处理的陷阱。

“软”陷阱包括优先级 8 到 11 的异常。算术错误陷阱（优先级 11）就属于这一类陷阱。

“硬”陷阱包括优先级 12 至 15 的异常。地址错误（优

先级 12）、堆栈错误（优先级 13）和振荡器错误（优先级 14）陷阱就属于这一类。

每个硬陷阱产生时，在执行任何代码之前，必须先对它进行响应。在优先级较高的陷阱正在等待处理、被响应

或正在处理过程中时，如果产生了较低优先级的陷阱，就会产生硬陷阱冲突。

器件在硬陷阱冲突时自动复位。复位发生时，把 TRAPR 状态位（RCON<15>）置 1，从而在软件中可以检测到这一条件。

图 5-1：陷阱向量

复位 - GOTO 指令复位 - GOTO 地址

保留

振荡器故障陷阱向量

地址错误陷阱向量堆栈错误陷阱向量数学错误陷阱向量

IVT

递减

优先级

AIVT

保留向量保留向量

保留向量中断 0 向量中断 1 向量

~ ~ ~

中断 52 向量中断53向量

保留保留保留

振荡器故障陷阱向量

地址错误陷阱向量堆栈错误陷阱向量数学错误陷阱向量

保留向量

保留向量中断 0 向量中断 1 向量

~ ~ ~

中断 52 向量中断 53 向量

0x000000 0x000002

0x000004

0x000014

0x00007E 0x000080 0x000082

0x000084

0x000094

0x0000FE

5.4 中断过程

在每个指令周期的开始， IFSx 寄存器都会采样全部的中断事件标志。IFSx 寄存器中标志位等于 1，表明有等待处理的中断请求（IRQ）。如果中断允许（IECx）寄存器中相应的位置 1， IRQ 将会导致中断产生。在 IRQ 采样后余下的指令周期中，将评估所有待处理中断请求的优先级。

如果有待处理的 IRQ，它的优先级比 IPL 位中当前处理器优先级高，则处理器将被中断。

随即，处理器将把当前程序计数器和处理器状态寄存器

（SRL）的低字节压入堆栈，如图 5-2 所示。状态寄存

器低字节包含中断周期开始之前的处理器优先级。然后，处理器把中断的优先级装入状态寄存器。这将禁止所有低优先级的中断，直到中断服务程序完成为止。

DS70143B_CN 第48页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

图 5-2：中断堆栈帧

0x0000

PC<15:0> SRL IPL3 PC<22:16>

< 空字 >

方向增长

堆栈向高地址

注 1：通过把一个新值写入 SR，用户始终能降

低优先级。在降低处理器中断优先级之前，为了避免递归中断，中断服务程序必须把 IFSx 寄存器中的中断标志位清零。

2：在处理中断时，IPL3 位（CORCON<3>）

始终被清零。它仅在陷阱执行期间置 1。

RETFIE （从中断返回）指令将把程序计数器和状态寄存器弹出堆栈，使处理器返回到中断处理之前的状态。

015

W15 （ CALL 之前）

W15 （CALL 之后）

POP : [--W15]

PUSH: [W15++]

5.5 备用向量表

在程序存储器中，中断向量表（IVT）之后是备用中断向量表（AIVT），如表 5-1 所示。 INTCON2 寄存器中的 ALTIVT 位控制对 AIVT 的访问。如果 ALTIVT 位置 1，所有的中断和异常处理都将使用备用向量，而不是缺省向量。备用向量与缺省向量的组织方式是相同的。 AIVT提供了一种在应用和支持环境之间切换的方法，从而支持仿真和调试功能，而不需要对中断向量进行再编程。这个特性也支持运行时在不同应用之间切换，以便评估各种软件算法。

如果不需要 AIVT，分配给 AIVT 的程序存储空间可以作其他用途。 AIVT 不是受保护的区域，用户可以对其自由编程。

5.6 快速现场保护

可以使用影子寄存器来保存现场。为 SR 中的 DC、N、 OV、Z 和 C 位，以及寄存器 W0 到 W3 提供了影子寄存器。影子寄存器深度仅为一级。只能使用 PUSH.S 和 POP.S 指令来访问影子寄存器。

当处理器转移到中断向量开始处理中断时，可以使用 PUSH.S 指令，把上述寄存器的当前值保存到它们对应的影子寄存器中去。

如果某个优先级的 ISR 使用 PUSH.S 和 POP.S 指令来快速保存现场，那么优先级更高的 ISR 就不应再使用这两条指令。如果优先级较高的 ISR 使用了快速现场保护，那么在优先级较低的中断处理期间，用户必须保存关键寄存器。

5.7 外部中断请求

中断控制器支持多达五个外部中断请求信号， INT0- INT4。这些输入是边沿敏感的；它们需要从低至高或从高至低的跳变来产生中断请求。 INTCON2 寄存器的五个位， INT0EP-INT4EP，用来选择边沿检测电路的极性。

5.8 从休眠和空闲中唤醒

如果产生中断时器件处于休眠或空闲模式，中断控制器可以用来把处理器从休眠或空闲模式中唤醒。

如果中断控制器收到已允许的中断请求，且中断请求优先级足够高的话，则标准中断请求将提交给处理器。同时，处理器将从休眠或空闲中唤醒，开始执行处理中断请求所需的中断服务程序（ISR）。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第49页

DS70143B_CN 第50页初稿  2006 Microchip Technology Inc.

表 5-2：中断控制器寄存器映射

SFR

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

名称

INTCON1 0080 NSTDIS

INTCON2 0082 ALTIVT

IFS0 0084 CNIF MI2CIF SI2CIF NVMIF ADIF U1TXIF U1RXIF SPI1IF T3IF T2IF OC2IF IC2IF T1IF OC1IF IC1IF INT0IF

IFS1 0086 IC6IF IC5IF IC4IF IC3IF C1IF SPI2IF U2TXIF U2RXIF INT2IF T5IF T4IF OC4IF OC3IF IC8IF IC7IF INT1IF

IFS2 0088

IEC0 008C CNIE MI2CIE SI2CIE NVMIE ADIE U1TXIE U1RXIE SPI1IE T3IE T2IE OC2IE IC2IE T1IE OC1IE IC1IE INT0IE

IEC1 008E IC6IE IC5IE IC4IE IC3IE C1IE SPI2IE U2TXIE U2RXIE INT2IE T5IE T4IE OC4IE OC3IE IC8IE IC7IE INT1IE

IEC2 0090

IPC0 0094

IPC1 0096

IPC2 0098

IPC3 009A

IPC4 009C

IPC5 009E

IPC6 00A0

IPC7 00A2

IPC8 00A4

IPC9 00A6

IPC10 00A8

— — — — OVATE OVBTE COVTE — — — MATHERR ADDRERR STKERR OSCFAIL —

— — — — — — — — — — INT4EP INT3EP INT2EP INT1EP INT0EP

— — — — —LVDIF

— — — — —LVDIE

— T1IP<2:0> —OC1IP<2:0>— IC1IP<2:0> — INT0IP<2:0>

— T31P<2:0> — T2IP<2:0> — OC2IP<2:0> — IC2IP<2:0>

—ADIP<2:0>— U1TXIP<2:0> — U1RXIP<2:0> — SPI1IP<2:0>

— CNIP<2:0> —MI2CIP<2:0>— SI2CIP<2:0> — NVMIP<2:0>

—OC3IP<2:0>—IC8IP<2:0>— IC7IP<2:0> — INT1IP<2:0>

— INT2IP<2:0> — T5IP<2:0> — T4IP<2:0> — OC4IP<2:0>

— C1IP<2:0> — SPI2IP<2:0> — U2TXIP<2:0> — U2RXIP<2:0>

— IC6IP<2:0> —IC5IP<2:0>— IC4IP<2:0> — IC3IP<2:0>

—OC8IP<2:0>—OC7IP<2:0>— OC6IP<2:0> — OC5IP<2:0>

— — — — — C2IP<2:0> — INT41IP<2:0> — INT3IP<2:0>

— — — — — LVDIP<2:0> —

DCIIF

DCIIE

— — C2IF INT4IF INT3IF OC8IF OC7IF OC6IF OC5IF

— — C2IE INT4IE INT3IE OC8IE OC7IE OC6IE OC5IE

DCIIP<2:0>

— — — —

0000 0000 0000 0000

0100 0100 0100 0100

0000 0100 0100 0100

0000 0100 0100 0000

dsPIC30F6011A/6012A/6013A/6014A

注 1：寄存器中各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

2：在 dsPIC30F6011A 和 dsPIC30F6013A 上这些位不可用，因为在这些器件上没有 DCI 模块。

dsPIC30F6011A/6012A/6013A/6014A

6.0 闪存程序存储器

《

dsPIC30F

指令集和编程的更多信息，请参阅《dsPIC30F/33F

参考手册》

dsPIC30F 系列器件包含用于执行用户代码的闪存程序存储器。用户可以使用以下两种方法对闪存程序存储器编程：

1. 运行时自编程（RTSP）

2. 在线串行编程（ICSP™）

6.1 在线串行编程（ICSP）

可以在最终应用电路中对 dsPIC30F 器件进行串行编程。实现很简单，仅需一根编程时钟线（称为 PGC）、一根编程数据线（称为 PGD），以及电源线（VDD）、接地线（V 以使用未编程的器件来生产电路板，在产品发货前才对单片机进行编程。这样做还可将最新固件或用户定制的固件编程到器件中。

图 6-1：表和NVM 寄存器的寻址

系列参考手册》

（DS70157B_CN）。

SS）和主复位线（MCLR）。这使得用户可

（DS70046D_CN）。有关器件

程序员

6.2 运行时自编程（RTSP）

使用 TBLRD （表读）和 TBLWT （表写）指令来实现 RTSP。

使用 RTSP，用户可以一次擦除 32 个指令字（96 字节）的程序存储单元，一次可写入 32 个指令字（96 字节）的程序存储数据。

6.3 表指令操作概要

TBLRDL 和 TBLWTL 指令用来读或写程序存储器的 bit <15:0>。TBLRDL 和 TBLWTL 可以以字或字节模式访问

程序存储器。

TBLRDH 和 TBLWTH 指令用来读或写程序存储器的 bit <23:16>。TBLRDH 和 TBLWTH 可以以字或字节模式访问

程序存储器。

使用 TBLPAG 寄存器的 bit <7:0> 和来自表指令中指定的 W 寄存器的有效地址（EA），形成 24 位的程序存储器地址，如图 6-1 所示。

用户 / 配置空间选择

使用程序计数器

使用

NVMADR

寻址

使用

表指令

1/0

NVMADRU 寄存器

8 位 16 位

1/0

TBLPAG 寄存器

8 位

24 位

程序计数器

NVMADR 寄存器 EA

工作寄存器 EA

24 位 EA

16 位

字节选择

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第51页

dsPIC30F6011A/6012A/6013A/6014A

6.4 RTSP 操作

dsPIC30F 闪存程序存储器组织成行和板（panel）。每行由 32 个指令字（96 字节）组成。每个板由 128 行组成（4K × 24 个指令字）。 RTSP 允许用户每次擦除一行（32 个指令字）、每次编程四条指令。 RTSP 可以用来对多个程序存储器板进行编程，但在每个板的边界处必须更改表指针。

程序存储器的每个板都包含写锁存器，它能够保存 32 个指令字的编程数据。在实际编程操作前，等待写入的数据必须先装入板的写锁存器。要写入板的数据按顺序装载到写锁存器中：指令 0，指令 1，依此类推。装载的指令字必须始终来自一组 32 边界。

RTSP 编程的基本步骤是先建立一个表指针，然后执行一系列 TBLWT 指令，装载写锁存器。通过把 NVMCON 寄存器中的特殊位置 1，进行编程。装载四条指令需要四条 TBLWTL 和四条 TBLWTH 指令。如果需要对多个板进行编程，应该为下一组要写入的多个写锁存器修改表指针。

全部表写操作都是单字写入（2 个指令周期），因为只需要写表锁存器。编程每一行需要一个编程周期。

在整个 V 可读、可写且可擦除的。

DD 范围内，正常操作期间，闪存程序存储器是

6.5 控制寄存器

四个特殊功能寄存器用来读、写闪存程序存储器，它们是：

•NVMCON

• NVMADR

• NVMADRU

• NVMKEY

6.5.1 NVMCON 寄存器

NVMCON 寄存器控制要擦除的存储块、要编程的存储

器类型以及编程周期的启动。

6.5.2 NVMADR 寄存器

NVMADR 寄存器用来存放有效地址的两个低字节。它

捕捉已执行的上一条表指令的 EA<15:0>，选择要写的行。

6.5.3 NVMADRU 寄存器

NVMADRU 寄存器用来存放有效地址的高字节。它捕捉已执行的上一条表指令的 EA<23:16>。

6.5.4 NVMKEY 寄存器

NVMKEY 是只写寄存器，用于写保护。要启动编程或擦

除过程，用户必须把 0x55 和 0xAA 连续写入 NVMKEY 寄存器。更多细节，请参阅第 6.6 节 “编程操作”。

注：用户也可直接写 NVMADR 和 NVMADRU

寄存器，指定擦除或编程的程序存储器地址。

DS70143B_CN 第52页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

6.6 编程操作

在 RTSP 模式中，对内部闪存进行编程或擦除需要完整的编程过程。编程操作持续时间的标称值为 2 ms，编程操作结束之前，处理器将停顿（等待）。把 WR 位

（NVMCON<15>）置 1 开始编程操作，操作结束后将

自动清零 WR 位。

6.6.1 闪存程序存储器的编程算法

用户一次可以擦除、编程闪存程序存储器的一行。一般过程如下：

1. 读一行闪存程序存储器（32 个指令字），把读出的数据作为数据 “镜像”保存到数据 RAM。

2. 用期望的新数据更新数据镜像。

3. 擦除闪存程序存储器行。 a) 设置 NVMCON 寄存器以允许对闪存程序存

储器多字擦除，并将 WREN 位置 1。

b) 把要擦除的行地址写入寄存器 NVMADRU/

NVMADR。 c) 把“55”写入 NVMKEY。 d) 把“AA”写入 NVMKEY。 e) 将 WR 位置 1。这将开始擦除周期。 f) 在擦除周期中 CPU 将停顿。 g) 当擦除周期结束时 WR 位会被清零。

4. 从数据 RAM “镜像”中，把 32 个指令字的数据

写入闪存程序存储器写锁存器。

5. 将 32 个指令字写入闪存程序存储器。 a) 设置 NVMCON 寄存器以允许对闪存程序存

储器多字编程，并将 WREN 位置 1。 b) 把“55”写入 NVMKEY。 c) 把“AA”写入 NVMKEY。 d) 将 WR 位置 1。这将开始编程周期。 e) 在编程周期中 CPU 将停顿。 f) 当编程周期结束时 WR 位会被硬件清零。

6. 根据需要，重复步骤1 到5，对所需的闪存程序存

储器空间进行编程。

6.6.2 擦除程序存储器的一行

示例 6-1 所示的代码序列，可以用来擦除一行程序存储器（32 个指令字）。

示例 6-1：擦除程序存储器的一行

; Setup NVMCON for erase operation, multi word write ; program memory selected, and writes enabled

; Init pointer to row to be ERASED

MOV #0x4041,W0 ; MOV W0

MOV #tblpage(PROG_ADDR),W0 ; MOV W0 MOV #tbloffset(PROG_ADDR),W0 ; Intialize in-page EA[15:0] pointer MOV W0, NVMADR ; Initialize NVMADR SFR DISI #5 ; Block all interrupts with priority <7 for

MOV #0x55,W0 MOV W0 MOV #0xAA,W1 ; MOV W1 BSET NVMCON,#WR ; Start the erase sequence NOP ; Insert two NOPs after the erase NOP ; command is asserted

NVMCON ; Init NVMCON SFR

NVMADRU ; Initialize PM Page Boundary SFR

; next 5 instructions

NVMKEY ; Write the 0x55 key

NVMKEY ; Write the 0xAA key

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第53页

dsPIC30F6011A/6012A/6013A/6014A

6.6.3 装载写锁存器

示例 6-2 所示的指令序列，可以用来装载 96 字节的写锁存器。装载由表指针选择的写锁存器，需要 32 条 TBLWTL 指令和 32 条 TBLWTH 指令。

示例 6-2：装载写锁存器

; Set up a pointer to the first program memory location to be written ; program memory selected, and writes enabled

; Perform the TBLWT instructions to write the latches ; 0th_program_word

; 1st_program_word

; 2nd_program_word

; 31st_program_word

MOV #0x0000,W0 ; MOV W0 MOV #0x6000,W0 ; An example program memory address

MOV #LOW_WORD_0,W2 ; MOV #HIGH_BYTE_0,W3 ; TBLWTL W2 TBLWTH W3

MOV #LOW_WORD_1,W2 ; MOV #HIGH_BYTE_1,W3 ; TBLWTL W2 TBLWTH W3

MOV #LOW_WORD_2,W2 ; MOV #HIGH_BYTE_2,W3 ; TBLWTL W2 TBLWTH W3

•

MOV #LOW_WORD_31,W2 ; MOV #HIGH_BYTE_31,W3 ; TBLWTL W2 TBLWTH W3

TBLPAG ; Initialize PM Page Boundary SFR

[W0] ; Write PM low word into program latch

[W0++] ; Write PM high byte into program latch

[W0] ; Write PM low word into program latch

[W0++] ; Write PM high byte into program latch

[W0] ; Write PM low word into program latch

[W0++] ; Write PM high byte into program latch

[W0] ; Write PM low word into program latch

[W0++] ; Write PM high byte into program latch

注：在示例 6-2 中， W3 的高字节的内容没有影响。

6.6.4 启动编程过程

出于保护的目的，必须使用 NVMKEY 的写启动序列，以便允许进行任何擦除或编程操作。在编程命令执行后，用户必须等待一段时间（编程时间），直至编程完成。编程过程开始之后，紧接着的应该是两条 NOP 指令。

示例 6-3：启动编程过程

DISI #5 ; Block all interrupts with priority <7 for

MOV #0x55,W0 ; MOV W0 MOV #0xAA,W1 ; MOV W1 BSET NVMCON,#WR ; Start the erase sequence NOP ; Insert two NOPs after the erase NOP ; command is asserted

NVMKEY ; Write the 0x55 key

NVMKEY ; Write the 0xAA key

; next 5 instructions

DS70143B_CN 第54页初稿  2006 Microchip Technology Inc.

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 55 页

表 6-1： NVM 寄存器映射

寄存器名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 所有复位时的状态

NVMCON 0760 WR WREN WRERR

NVMADR 0762 NVMADR<15:0> uuuu uuuu uuuu uuuu

NVMADRU 0764

NVMKEY 0766

— — — — — — — — NVMADR<23:16> 0000 0000 uuuu uuuu

— — — — — — — — KEY<7:0> 0000 0000 0000 0000

图注： u = 未初始化位

— — — —TWRI — PROGOP<6:0> 0000 0000 0000 0000

dsPIC30F6011A/6012A/6013A/6014A

注：寄存器中各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第56页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

7.0 数据 EEPROM 存储器

《dsPIC30F 系列参考手册》（DS70046_CN）。有关器件指

令集和编程的更多信息，请参阅《dsPIC30F/33F 程序员参考手册》（DS70157B_CN）。

在整个 VDD 范围内的正常操作期间，数据 EEPROM 存储器是可读且可写的。数据 EEPROM 存储器直接映射到程序存储器地址空间。

用来读写闪存程序存储器的四个特殊功能寄存器，也用来访问数据 EEPROM 存储器。如在第 6.5 节 “控制寄存器”中所述，这些寄存器是：

•NVMCON

• NVMADR

• NVMADRU

• NVMKEY

EEPROM 数据存储器允许读写单字和 16 字长的块。针

对数据存储器时， NVMADR 与 NVMADRU 寄存器配合使用，用来寻址要访问的 EEPROM 地址单元。

TBLRDL 和 TBLWTL 指令用来读写数据 EEPROM。 dsPIC30F 器件有最多 8K 字节（4K 字）的数据 EEPROM，地址范围从 0x7FF000 到 0x7FFFFE。

字写操作之前，应该先擦除相应的存储单元。写操作完成通常需要 2 ms，不过它将随电压和温度的变化而变化。

对数据 EEPROM 进行编程或擦除操作，不会停止指令流。在启动另一次数据 EEPROM 写 / 擦除操作之前，用户需要等待一段适当的时间。在编程或擦除操作进行过程中，尝试读数据 EEPROM 将返回不确定的数据。

控制位 WR 启动写操作，这与闪存程序存储器写类似。可通过软件将 WR 位置 1，但不能对其清零。写操作完成时，硬件将清零 WR 位。不能用软件清零 WR 位，这样避免了意外或提早结束写操作。

WREN 位使能时将允许进行写操作。上电时，WREN 位清零。当写操作被正常工作期间的 MCLR 超时所中断时， WRERR 位置 1。在这样的情形下，复位后，用户可以检查 WRERR 位，重写存储单元。地址寄存器 NVMADR 保持不变。

注：在写操作完成时，IFS0 寄存器中的中断标

志位 NVMIF 将置 1。NVMIF 位必须在软件中清零。

复位或 WDT

7.1 读数据 EEPROM

TBLRD 指令读取位于当前程序字地址的字。下面的示例使用 W0 作为指向数据 EEPROM 的指针。结果存放在寄存器 W4 中，如示例 7-1 所示。

示例 7-1：数据EEPROM 读

MOV #LOW_ADDR_WORD,W0 ; Init Pointer MOV #HIGH_ADDR_WORD,W1 MOV W1 TBLRDL [ W0 ], W4 ; read data EEPROM

TBLPAG

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第57页

dsPIC30F6011A/6012A/6013A/6014A

7.2 擦除数据 EEPROM

7.2.1 擦除数据 EEPROM 的一块

为了擦除数据 EEPROM 的一块，首先 NVMADRU 和

NVMADR 寄存器必须指向要擦除的存储块。将 NVMCON 配置为擦除数据 EEPROM 块，并将 NVMCON 寄存器中的 ERASE 位和 WREN 位置 1。将 WR 位置 1，启动擦除操作，如示例 7-2 所示。

示例 7-2：数据EEPROM 块擦除

; Select data EEPROM block, ERASE, WREN bits

MOV #0x4045,W0 MOV W0

; Start erase cycle by setting WR after writing key sequence

DISI #5 ; Block all interrupts with priority <7 for

MOV #0x55,W0 ; MOV W0 MOV #0xAA,W1 ; MOV W1

BSET NVMCON,#WR ; Initiate erase sequence NOP NOP ; Erase cycle will complete in 2mS. CPU is not stalled for the Data Erase Cycle ; User can poll WR bit, use NVMIF or Timer IRQ to determine erasure complete

NVMCON ; Initialize NVMCON SFR

; next 5 instructions

NVMKEY ; Write the 0x55 key

NVMKEY ; Write the 0xAA key

7.2.2 擦除数据 EEPROM 的一个字

TBLPAG 和 NVMADR 寄存器必须指向存储块。在 NVMCON 寄存器中，选择擦除数据 EEPROM 的一个

字，将 ERASE 和 WREN 位置 1。将 WR 位置 1，启动擦除操作，如示例 7-3 所示。

示例 7-3：数据 EEPROM 字擦除

; Select data EEPROM word, ERASE, WREN bits

MOV #0x4044,W0 MOV W0

; Start erase cycle by setting WR after writing key sequence

DISI #5 ; Block all interrupts with priority <7 for

MOV #0x55,W0 ; MOV W0

MOV #0xAA,W1 ;

MOV W1 BSET NVMCON,#WR ; Initiate erase sequence NOP NOP ; Erase cycle will complete in 2mS. CPU is not stalled for the Data Erase Cycle ; User can poll WR bit, use NVMIF or Timer IRQ to determine erasure complete

NVMCON

; next 5 instructions

NVMKEY ; Write the 0x55 key

NVMKEY ; Write the 0xAA key

DS70143B_CN 第58页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

7.3 写数据 EEPROM

要写 EEPROM 数据存储单元，必须按照下列顺序进行：

1. 擦除数据 EEPROM 的字。 a) 在 NVMCON 寄存器中，选择字擦除数据

EEPROM，并将 WREN 位置 1。 b) 把要擦除的字的地址写入 NVMADR。 c) 允许 NVM 中断（可选）。 d) 把“55”写入 NVMKEY。 e) 把“AA”写入 NVMKEY。 f) 将 WR 位置 1。这将开始擦除周期。 g) 或者查询NVMIF位，或者等待NVMIF中断。 h) 当擦除周期结束时 WR 位会被清零。

2. 把数据字写入数据 EEPROM 的写锁存器中。

3. 把 1 个数据字编程到数据 EEPROM 中。 a) 在 NVMCON 寄存器中，选择字编程数据

EEPROM，并将 WREN 位置 1。 b) 允许 NVM 写完成中断（可选）。 c) 把“55”写入 NVMKEY。 d) 把“AA”写入 NVMKEY。 e) 将 WR 位置 1。这将开始编程周期。 f) 或者查询 NVMIF 位，或者等待 NVM 中断。 g) 当写周期结束时 WR 位会被清零。

对于每个字，如果上述序列（把 0x55 写入 NVMKEY，把 0xAA 写入 NVMCON，然后将 WR 位置 1）没有严格遵守的话，写操作不会启动。强烈建议在这段代码执行期间，禁止中断。

此外，必须将 NVMCON 中的 WREN 位置 1 来使能写操作。这样的机制，防止由于不可预料的代码执行而意外地写数据 EEPROM。除非在更新 EEPROM 时，否则 WREN 位应该始终保持清零。硬件不能清零 WREN 位。

在写过程启动之后，清零 WREN 位将不会影响当前的写周期。禁止把 WR 位置 1，除非 WREN 位已置 1。必须在前一条指令中将 WREN 位置 1。不能在同一条指令中将 WR 和 WREN 位置 1。

写周期结束时，硬件清零 WR 位，非易失性存储器写完成中断标志位（NVMIF）置 1。用户可以允许这个中断，或者查询这个标志位。 NVMIF 必须由软件清零。

7.3.1 写数据 EEPROM 的一个字

一旦用户擦除了要编程的字，则表写指令用来写写锁存器，如示例 7-4 所示。

示例 7-4：数据EEPROM 字写入

; Point to data memory

MOV #LOW_ADDR_WORD,W0 ; Init pointer MOV #HIGH_ADDR_WORD,W1 MOV W1 MOV #LOW(WORD),W2 ; Get data

TBLWTL W2 ; The NVMADR captures last table access address ; Select data EEPROM for 1 word op

MOV #0x4004,W0

MOV W0

; Operate key to allow write operation

DISI #5 ; Block all interrupts with priority <7 for

MOV #0x55,W0

MOV W0

MOV #0xAA,W1

MOV W1

BSET NVMCON,#WR ; Initiate program sequence NOP NOP ; Write cycle will complete in 2mS. CPU is not stalled for the Data Write Cycle ; User can poll WR bit, use NVMIF or Timer IRQ to determine write complete

TBLPAG

[ W0] ; Write data

NVMCON

; next 5 instructions

NVMKEY ; Write the 0x55 key

NVMKEY ; Write the 0xAA key

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第59页

dsPIC30F6011A/6012A/6013A/6014A

7.3.2 写数据 EEPROM 的一个块

要写数据 EEPROM 的一个块，首先要写入全部十六个锁存器，然后设置 NVMCON 寄存器并进行块编程。

示例 7-5：数据EEPROM 块写入

MOV #LOW_ADDR_WORD,W0 ; Init pointer MOV #HIGH_ADDR_WORD,W1 MOV W1 MOV #data1,W2 ; Get 1st data TBLWTL W2 MOV #data2,W2 ; Get 2nd data TBLWTL W2 MOV #data3,W2 ; Get 3rd data TBLWTL W2 MOV #data4,W2 ; Get 4th data TBLWTL W2 MOV #data5,W2 ; Get 5th data TBLWTL W2 MOV #data6,W2 ; Get 6th data TBLWTL W2 MOV #data7,W2 ; Get 7th data TBLWTL W2 MOV #data8,W2 ; Get 8th data TBLWTL W2 MOV #data9,W2 ; Get 9th data TBLWTL W2 MOV #data10,W2 ; Get 10th data TBLWTL W2 MOV #data11,W2 ; Get 11th data TBLWTL W2 MOV #data12,W2 ; Get 12th data TBLWTL W2 MOV #data13,W2 ; Get 13th data TBLWTL W2 MOV #data14,W2 ; Get 14th data TBLWTL W2 MOV #data15,W2 ; Get 15th data TBLWTL W2 MOV #data16,W2 ; Get 16th data TBLWTL W2 MOV #0x400A,W0 ; Select data EEPROM for multi word op MOV W0

DISI #5 ; Block all interrupts with priority <7 for

MOV #0x55,W0 MOV W0 MOV #0xAA,W1 MOV W1 BSET NVMCON,#WR ; Start write cycle NOP NOP

TBLPAG

[ W0]++ ; write data

[ W0]++ ; write data. The NVMADR captures last table access address.

NVMCON ; Operate Key to allow program operation

; next 5 instructions

NVMKEY ; Write the 0x55 key

NVMKEY ; Write the 0xAA key

DS70143B_CN 第60页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

7.4 写校验

根据不同的应用，良好的编程习惯可能要求把已写入存储器中的值与原始值进行校验。如果在应用中进行了量非常大的写操作，从而可能接近规格说明中的上限时，应该进行写校验。

7.5 防止误写入

某些情况下，并不打算写数据 EEPROM 存储器。器件内置了各种机制来防止误写入 EEPROM。上电时，WREN 位清零；而且，上电延时定时器禁止 EEPROM 写操作。

写启动序列与 WREN 位一起，有助于防止欠压、电源干扰或软件故障期间的意外写入。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第61页

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第62页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

8.0 I/O 端口

《

dsPIC30F

所有的器件引脚（除 VDD、VSS、MCLR 和 OSC1/CLKI 之外），均为外设与并行 I/O 端口所共用。

全部 I/O 输入端口都是施密特触发器输入，以便增强抗干扰性。

8.1 并行 I/O （PIO）端口

如果外设使能，并且外设正在使用其关联引脚时，引脚将不再作为通用 I/O 引脚使用。这时，可以读 I/O 引脚，但是对应并行端口位的输出驱动器将被禁止。如果外设使能，但外设不在使用某引脚，则该引脚可以被端口驱动。

所有的端口引脚，都有三个与端口引脚的操作直接相关的寄存器。数据方向寄存器（TRISx）决定引脚是输入还是输出。如果数据方向位是 1，则引脚是输入。复位后，全部端口引脚均定义为输入。读锁存器（LATx），读的是锁存值；写锁存值，写的是锁存器（LATx）。读端口（PORTx），读的是端口引脚值，写端口引脚，写的是锁存器（LATx）。

系列参考手册》

（DS70046D_CN）。

任何位及其关联的数据和控制寄存器，如果对于特定器件而言是无效的话，则将被禁止。这意味着，相应的 LATx 和 TRISx 寄存器以及端口引脚，都将读为零。

当端口引脚与另一个外设共用或与只定义为输入的功能共用时，它将被视为专用端口，因为没有任何其他竞争的输出资源。 INT4 引脚就是例子。

PORTA 的寄存器的格式，如表 8-1 所示。

TRISA（数据方向控制）寄存器控制 RA<7:0> 引脚的方向，以及 INTx 引脚和 V

REF 引脚的方向。LATA 寄存器

提供数据到输出，它是可读 / 可写的。读 PORTA 寄存器得到输入引脚的状态，而写 PORTA 寄存器修改 LATA 寄存器的内容。

与外设共用引脚的并行 I/O （PIO）端口一般屈从于外设。外设的输出缓冲数据和控制信号提供给一对多路开关。多路开关选择外设还是相关的端口将拥有 I/O 引脚输出数据和控制信号的所有权。图 8-2 显示了端口是如何与其他外设共用，以及与外设连接的相关 I/O 引脚单元。表 8-2 至表 8-9 给出了从 PORTB 到 PORTG 的共用端口的寄存器的格式。

注：实际使用的位将随器件而变化。

图 8-1：专用端口结构框图

专用端口模块

读 TRIS

数据总线

写 TRIS

写锁存器 + 写端口

读锁存器

读端口

TRIS 锁存器

数据锁存器

I/O 引脚单元

I/O 端子

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第63页

dsPIC30F6011A/6012A/6013A/6014A

8.2 配置模拟端口引脚

使用 ADPCFG 和 TRIS 寄存器控制 A/D 端口引脚的操作。对于要用作模拟输入的端口引脚，必须将其相应的 TRIS 位置 1（输入）。如果 TRIS 位清零（输出），则将转换数字输出电平（V

图 8-2：共用端口结构框图

OH 或 VOL）。

数据总线

写 TRIS

外设模块

外设输入数据

外设模块使能

外设输出使能

外设输出数据

PIO 模块

读 TRIS

TRIS 锁存器

当读取端口寄存器时，所有配置为模拟输入通道的引脚，都将读为零（低电平）。

配置为数字输入的引脚，将不会对模拟输入进行转换。当将模拟电压加在任何定义为数字输入的引脚（包括 ANx 引脚）上时，可能导致输入缓冲器消耗的电流超出器件规范中规定的值。

输出多路开关

I/O 引脚单元

输出使能

输出数据

I/O 端子

写锁存器 + 写端口

读端口

数据锁存器

读锁存器

输入数据

DS70143B_CN 第64页初稿  2006 Microchip Technology Inc.

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 65 页

表 8-1： dsPIC30F6013A/6014A 的 PORTA 寄存器映射

SFR

名称

TRISA 02C0 TRISA15 TRISA14 TRISA13 TRISA12

PORTA 02C2 RA15 RA14 RA13 RA12

LATA 02C4 LATA15 LATA14 LATA13 LATA12

注：在 dsPIC30F6011A/6012A 器件上，不使用 PORTA。

Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

地址

— TRISA10 TRISA9 — TRISA7 TRISA6 — — — — — —

— RA10 RA9 —RA7 RA6 — — — — — —

— L ATA10 LATA9 —LATA7LATA6 — — — — — —

复位状态

1111 0110 1100 0000

0000 0000 0000 0000

dsPIC30F6011A/6012A/6013A/6014A

表 8-2： dsPIC30F6011A/6012A/6013A/6014A 的 PORTB 寄存器映射

SFR

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

名称

TRISB 02C6 TRISB15 TRISB14 TRISB13 TRISB12 TRISB11 TRISB10 TRISB9 TRISB8 TRISB7 TRISB6 TRISB5 TRISB4 TRISB3 TRISB2 TRISB1 TRISB0 1111 1111 1111 1111

PORTB 02C8 RB15 RB14 RB13 RB12 RB11 RB10 RB9 RB8 RB7 RB6 RB5 RB4 RB3 RB2 RB1 RB0 0000 0000 0000 0000

LATB 02CB LATB15 LATB14 LATB13 LATB12 LATB11 LATB10 LATB9 LATB8 LATB7 LATB6 LATB5 LATB4 LATB3 LATB2 LATB1 LATB0 0000 0000 0000 0000

表 8-3： dsPIC30F6011A/6012A 的 PORTC 寄存器映射

SFR

名称

TRISC 02CC TRISC15 TRISC14 TRISC13

PORTC 02CE RC15 RC14 RC13

LATC 02D0 LATC15 LATC14 LATC13

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

— — — — — — — — — — TRISC2 TRISC1 — 1110 0000 0000 0110

— — — — — — — — — — RC2 RC1 — 0000 0000 0000 0000

— — — — — — — — — —LATC2LATC1— 0000 0000 0000 0000

表 8-4： dsPIC30F6013A/6014A 的 PORTC 寄存器映射

SFR

名称

TRISC 02CC TRISC15 TRISC14 TRISC13

PORTC 02CE RC15 RC14 RC13

LATC 02D0 LATC15 LATC14 LATC13

注：寄存器中各位的说明，请参阅《dsPIC30F

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

— — — — — — — — TRISC4 TRISC3 TRISC2 TRISC1 — 1110 0000 0001 1110

— — — — — — — — RC4 RC3 RC2 RC1 — 0000 0000 0000 0000

— — — — — — — — LATC4 LATC3 LATC2 LATC1 — 0000 0000 0000 0000

系列参考手册》

（DS70046D_CN）。

DS70143B_CN 第66页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 8-5： dsPIC30F6011A/6012A 的 PORTD 存器映射

SFR

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

名称

TRISD 02D2

PORTD 02D4

LATD 02D6

— — — — TRISD11 TRISD10 TRISD9 TRISD8 TRISD7 TRISD6 TRISD5 TRISD4 TRISD3 TRISD2 TRISD1 TRISD0 0000 1111 1111 1111

— — — — RD11 RD10 RD9 RD8 RD7 RD6 RD5 RD4 RD3 RD2 RD1 RD0 0000 0000 0000 0000

— — — — LATD11 LATD10 LATD9 LATD8 LATD7 LATD6 LATD5 LATD4 LATD3 LATD2 LATD1 LATD0 0000 0000 0000 0000

表 8-6： dsPIC30F6013A/6014A 的 PORTD 寄存器映射

SFR

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

名称

TRISD 02D2 TRISD15 TRISD14 TRISD13 TRISD12 TRISD11 TRISD10 TRISD9 TRISD8 TRISD7 TRISD6 TRISD5 TRISD4 TRISD3 TRISD2 TRISD1 TRISD0 1111 1111 1111 1111

PORTD 02D4 RD15 RD14 RD13 RD12 RD11 RD10 RD9 RD8 RD7 RD6 RD5 RD4 RD3 RD2 RD1 RD0 0000 0000 0000 0000

LATD 02D6 LATD15 LATD14 LATD13 LATD12 LATD11 LATD10 LATD9 LATD8 LATD7 LATD6 LATD5 LATD4 LATD3 LATD2 LATD1 LATD0 0000 0000 0000 0000

表 8-7： dsPIC30F6011A/6012A 的 PORTF 寄存器映射

SFR

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

名称

TRISF 02DE

PORTF 02E0

LATF 02E2

— — — — — — — — — TRISF6 TRISF5 TRISF4 TRISF3 TRISF2 TRISF1 TRISF0 0000 0000 0111 1111

— — — — — — — — — RF6 RF5 RF4 RF3 RF2 RF1 RF0 0000 0000 0000 0000

— — — — — — — — — LATF6 LATF5 LATF4 LATF3 LATF2 LATF1 LATF0 0000 0000 0000 0000

表 8-8： dsPIC30F6013A/6014A 的 PORTF 寄存器映射

SFR

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

名称

TRISF 02DE

PORTF 02E0

LATF 02E2

— — — — — — — TRISF8 TRISF7 TRISF6 TRISF5 TRISF4 TRISF3 TRISF2 TRISF1 TRISF0 0000 0001 1111 1111

— — — — — — — RF8 RF7 RF6 RF5 RF4 RF3 RF2 RF1 RF0 0000 0000 0000 0000

— — — — — — — LATF8 LATF7 LATF6 LATF5 LATF4 LATF3 LATF2 LATF1 LATF0 0000 0000 0000 0000

表 8-9： dsPIC30F6011A/6012A/6013A/6014A 的 PORTG 寄存器映射

SFR名称

TRISG 02E4 TRISG15 TRISG14 TRISG13 TRISG12

PORTG 02E6 RG15 RG14 RG13 RG12

LATG 02E8 LATG15 LATG14 LATG13 LATG12

注：寄存器中各位的说明，请参阅《dsPIC30F

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

— — TRISG9 TRISG8 TRISG7 TRISG6 — — TRISG3 TRISG2 TRISG1 TRISG0 1111 0011 1100 1111

— — RG9 RG8 RG7 RG6 — — RG3 RG2 RG1 RG0 0000 0000 0000 0000

— — L ATG 9 LA TG8 L ATG 7 LAT G6 — — LATG3 LATG2 LATG1 LATG0 0000 0000 0000 0000

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

8.3 输入电平变化通知模块

输入电平变化通知模块，使得 dsPIC30F 器件能够产生中断请求并传递给处理器，以响应所选取输入引脚上的状态变化。即便是在休眠模式下、时钟被禁止时，该模块也能检测输入的状态变化。对于在输入状态变化时产生中断请求，可以选择（使能）的外部信号多达 24 个

（CN0 到 CN23）。

表 8-10：

SFR

名称

CNEN1 00C0 CN15IE CN14IE CN13IE CN12IE CN11IE CN10IE CN9IE CN8IE 0000 0000 0000 0000

CNEN2 00C2

CNPU1 00C4 CN15PUE CN14PUE CN13PUE CN12PUE CN11PUE CN10PUE CN9PUE CN8PUE 0000 0000 0000 0000

CNPU2 00C6

dsPIC30F6011A/6012A

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 复位状态

— — — — — — — — 0000 0000 0000 0000

的输入电平变化通知寄存器映射（

BIT 15-8

）

表 8-11： dsPIC30F6011A/6012A 的输入电平变化通知寄存器映射（BIT 7-0）

SFR

名称

CNEN1 00C0 CN7IE CN6IE CN5IE CN4IE CN3IE CN2IE CN1IE CN0IE 0000 0000 0000 0000

CNEN2 00C2 — — — — — CN18IE CN17IE CN16IE 0000 0000 0000 0000

CNPU1 00C4 CN7PUE CN6PUE CN5PUE CN4PUE CN3PUE CN2PUE CN1PUE CN0PUE 0000 0000 0000 0000

CNPU2 00C6

地址 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

— — — — — CN18PUE CN17PUE CN16PUE 0000 0000 0000 0000

表 8-12： dsPIC30F6013A/6014A 的输入电平变化通知寄存器映射（BIT 15-8）

SFR

名称

CNEN1 00C0 CN15IE CN14IE CN13IE CN12IE CN11IE CN10IE CN9IE CN8IE 0000 0000 0000 0000

CNEN2 00C2 — — — — — — — — 0000 0000 0000 0000

CNPU1 00C4 CN15PUE CN14PUE CN13PUE CN12PUE CN11PUE CN10PUE CN9PUE CN8PUE 0000 0000 0000 0000

CNPU2 00C6

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 复位状态

— — — — — — — — 0000 0000 0000 0000

表 8-13： dsPIC30F6013A/6014A 的输入电平变化通知寄存器映射（BIT 7-0）

SFR

名称

CNEN1 00C0 CN7IE CN6IE CN5IE CN4IE CN3IE CN2IE CN1IE CN0IE 0000 0000 0000 0000

CNEN2 00C2 CN23IE CN22IE CN21IE CN20IE CN19IE CN18IE CN17IE CN16IE 0000 0000 0000 0000

CNPU1 00C4 CN7PUE CN6PUE CN5PUE CN4PUE CN3PUE CN2PUE CN1PUE CN0PUE 0000 0000 0000 0000

CNPU2 00C6 CN23PUE CN22PUE CN21PUE CN20PUE CN19PUE CN18PUE CN17PUE CN16PUE 0000 0000 0000 0000

注：寄存器中各位的说明，请参阅《dsPIC30F

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第67页

地址 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第68页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

9.0 TIMER1 模块

《

dsPIC30F

本节叙述 16 位通用（GP） Timer1 模块及其相关的工作模式。图 9-1 所示为 16 位 Timer1 模块的简化框图。

对于定时器的工作模式，下面的各小节将详细说明设置、控制寄存器以及相应的框图。

Timer1 模块是16位定时器，可以用作实时时钟的时间计数器，或者用作自由运行的时段定时器 / 计数器。16 位定时器有下列模式：

•16位定时器

•16位同步计数器

•16位异步计数器

而且，支持下列操作特征：

• 定时器门控操作

• 可选择的预分频比设置

•CPU空闲和休眠模式下的定时器操作

• 在 16 位周期寄存器匹配时产生中断，或者在外部

门控信号下降沿产生中断

通过设定 16 位 SFR T1CON 中的相应位来决定这些工作模式。图 9-1 所示为 16 位 Timer1 模块的框图。

系列参考手册》

（DS70046D_CN）。

16 位定时器模式：在 16 位定时器模式下，定时器将在每个指令周期递增，直到等于 PR1 中预先装入的值，然后复位至 0，继续计数。

当 CPU 进入空闲模式时，定时器将停止递增，除非 TSIDL （T1CON<13>）位 = 0。如果 TSIDL = 1，则定时器模块逻辑将在 CPU 空闲模式结束后继续递增。

16 位同步计数器模式：在 16 位同步计数器模式下，定时器将在外部时钟信号的上升沿递增，外部时钟与内部时钟同步。定时器计数，直到等于 PR1 中预先装入的值，然后复位至 0，继续计数。

当 CPU 进入空闲模式时，定时器将停止递增，除非对应的 TSIDL 位 = 0。如果 TSIDL = 1，则定时器模块逻辑将在 CPU 空闲模式结束后继续递增。

16 位异步计数器模式：在 16 位异步计数器模式下，定时器将在外部时钟信号的上升沿递增。定时器计数，直到等于 PR1 中预先装入的值，然后复位至 0，继续计数。

当定时器配置为异步工作模式时，且 CPU 进入空闲模式的话，如果 TSIDL = 1，则定时器将停止递增。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第69页

dsPIC30F6011A/6012A/6013A/6014A

图 9-1： 16 位 TIMER1 模块框图

T1IF

事件标志

SOSCO/

T1CK

SOSCI

TGATE

9.1 定时器门控操作

相等

复位

LPOSCEN

PR1

比较器 x 16

TMR1

门控同步

TSYNC

同步

TGATE

TCS

TGATE

TON

1 x

0 1

0 0

TCKPS<1:0>

预分频器

1, 8, 64, 256

9.3 休眠模式下的定时器操作

16 位定时器可以置为门控时间累加模式（Gated Time Accumulation mode）。该模式使得当门控输入信号

（T1CK 引脚）为高电平时，内部 T

CY 能够递增相应的

定时器。要使能该模式，必须把控制位 TGATE 置 1

（T1CON<6>）。必须使能定时器（TON = 1），且定时

器时钟源设置为外部时钟源（TCS = 0）。

当 CPU 进入空闲模式时，定时器将停止递增，除非 TSIDL = 0。如果 TSIDL = 1，则定时器将在 CPU 空闲模式终止后继续递增。

9.2 定时器预分频器

16 位定时器的输入时钟（FOSC/4 或外部时钟）有如下预分频选择：1:1、 1:8、 1:64 或 1:256 ；通过控制位 TCKPS<1:0> （T1CON<5:4>）来选择预分频比。当出现下列事件之一时，预分频器的计数器将清零：

• 写 TMR1 寄存器

• 写 T1CON 寄存器

• 器件复位，如 POR 和 BOR

但是，如果定时器被禁止（TON = 0），那么定时器的预分频器将不会复位，因为预分频器的时钟停止了。

当写 T1CON 时，TMR1 不会被清零。当写 TMR1 寄存器时， TMR1 将被清零。

在 CPU 休眠模式期间，定时器将继续工作，如果：

• 定时器模块被使能（TON = 1），且

• 定时器时钟源选用外部时钟（TCS = 1），且

• TSYNC 位（T1CON<2>）为逻辑 “0”，这将外

部时钟源定义为异步的。

如果所有这三个条件都得到满足，定时器将继续计数，直到等于周期寄存器中的值，然后复位至 0x0000。

当定时器与周期寄存器之间匹配时，如果相应的定时器中断允许位置 1 的话，将产生中断。

DS70143B_CN 第70页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

9.4 定时器中断

16 位定时器具有在周期匹配时产生中断的能力。当定时器计数与周期寄存器相匹配时， T1IF 位将置 1，如果允许中断的话将产生中断。 T1IF 位必须在软件中清除。定时器中断标志 T1IF 位于中断控制器的 IFS0 控制寄存器中。

当使能了门控时间累加模式时，还将在门控信号的下降沿（累加周期的末尾）产生中断。

通过相应的定时器中断允许位T1IE 来允许定时器中断。定时器中断允许位位于中断控制器的 IEC0 控制寄存器中。

9.5 实时时钟

当 Timer1 工作在实时时钟（RTC）模式下时，提供了当天时间和事件时间标记的能力。关键的 RTC 工作特性如下：

• 使用 32 kHz LP 振荡器工作

•8位预分频器

• 低功耗

• 实时时钟中断工作模式，由 T1CON 控制寄存器中的相应位决定。

9.5.1 RTC 振荡器操作

当 TON = 1、 TCS = 1 且 TGATE = 0 时，定时器在 32 kHz LP 振荡器输出信号的上升沿递增，一直递增到

周期寄存器中指定的值，然后复位至 0。

为确保正确工作， TSYNC 位必须置为逻辑 0 （异步模式）。

使能 LPOSCEN（OSCCON<1>）将禁止通常的定时器和计数器模式而使能定时器溢出唤醒事件。

当 CPU 进入休眠模式时，如果 32 kHz 外部晶体振荡器处于工作状态、且控制位没有改变的话， RTC 将继续工作。要使 RTC 在空闲模式下继续工作， TSIDL 位应当置为 0。

9.5.2 RTC 中断

当中断事件发生时，相应的中断标志 T1IF 将置 1，如果允许中断的话就将产生中断。 T1IF 位必须在软件中清零。相应的定时器中断标志 T1IF位于中断控制器的 IFS0 状态寄存器中。

通过相应的中断允许位 T1IE 来允许中断。定时器中断允许位位于中断控制器的 IEC0 控制寄存器中。

图 9-2： TIMER1 LP 振荡器 RTC 的推荐元件

SOSCI

32.768 kHz XTAL

C1 = C2 = 18 pF；R = 100K

dsPIC30FXXXX

SOSCO

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第71页

DS70143B_CN 第72页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 9-1： TIMER1 寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

TMR1 0100 Timer1 寄存器 uuuu uuuu uuuu uuuu

PR1 0102 周期寄存器 1 1111 1111 1111 1111

T1CON 0104 TON

图注： u = 未初始化位

—TSIDL— — — — — — TGATE TCKPS1 TCKPS0 —TSYNCTCS — 0000 0000 0000 0000

注：寄存器各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

10.0 TIMER2/3 模块

注：本数据手册总结了 dsPIC30F 系列器件的功能，

但是不应把本手册当作无所不包的参考手册来

使用。有关 CPU、外设、寄存器说明和一般器

件功能的更多信息，请参阅

考手册》

本节叙述 32 位通用（GP）定时器模块（Timer2/3）和相关工作模式。图 10-1 所示为 32 位 Timer2/3 模块的简化框图。图 10-2和图 10-3所示分别为将Timer2/3 配置成的两个独立 16 位定时器 Timer2 和 Timer3 的框图。

Timer2/3 模块是 32 位定时器（可配置为两个 16 位定时器），具有可选择的工作模式。这些定时器为其他外设模块所使用，例如：

• 输入捕捉

• 输出比较 / 简单 PWM

对于定时器的工作模式，下面的各小节将详细说明其设置和控制寄存器以及相应的框图。

32 位定时器有下列模式：

• 两个独立的 16 位定时器（Timer2 和 Timer3），支持所有 16 位工作模式（异步计数器模式除外）

• 一个 32 位定时器

• 一个 32 位同步计数器

此外，支持如下工作特性：

• ADC事件触发信号

• 定时器门控操作

• 可选择的预分频比设定

• 空闲和休眠模式下的定时器操作

• 在 32 位周期寄存器匹配时产生中断

通过设定 16 位T2CON 和 T3CON SFR 中的相应位来决定这些工作模式。

对于 32 位定时器 / 计数器操作， Timer2 是最低有效字

（lsw），而 Timer3 是最高有效字（msw）。

（DS70046D_CN）。

《

dsPIC30F

系列参

16 位定时器模式：在 16 位模式下，Timer2 和 Timer3 可以配置为两个独立的 16 位定时器。每个定时器均可设置为 16 位定时器模式或 16 位同步计数器模式。这两种工作模式的细节，请参见第 9.0 节 “Timer1 模块 ”。

Timer2 和 Timer3 之间唯一的功能差异是， Timer2 提供了时钟预分频器输出同步。这对于高频外部时钟输入很有用。

32 位定时器模式：在 32 位定时器模式下，定时器在每个指令周期递增，一直递增到与预先装入组合 32 位周期寄存器 PR3/PR2 中的值匹配，然后复位至 0，继续计数。

对于 Timer2/Timer3 对的同步 32 位读操作，读 lsw

（TMR2 寄存器）将导致 msw 被读取并锁存到一个 16

位保持寄存器（称作 TMR3HLD）。

对于同步 32 位写操作，必须首先写入保持寄存器

（TMR3HLD）。如果后续操作是写 TMR2 寄存器的话，

则 TMR3HLD 的内容将传送并锁存到 32 位定时器

（TMR3）的 MSB 中。

32 位同步计数器模式：在 32 位同步计数器模式下，定时器将在外部时钟信号的上升沿递增，外部时钟信号与内部时钟同步。定时器计数，一直递增到与预先装入组合 32 位周期寄存器 PR3/PR2 中的值匹配，然后复位至 0，继续计数。

当定时器配置为同步计数器工作模式时，且 CPU 进入空闲模式的话，定时器将停止递增，除非 TSIDL

（T2CON<13>）位 = 0。如果 TSIDL = 1，定时器模块

逻辑将继续递增，直到 CPU 空闲模式终止。

注：对于 32 位定时器操作， T3CON 控制位将被忽

略。设置和控制只使用 T2CON 控制位。对于 32 位定时器模块，使用的是 Timer2 时钟和门控输入，但是，中断产生由 Timer3 中断标志

（T3IF）反映，而且中断通过 Timer3 中断允许

位（T3IE）来允许。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第73页

dsPIC30F6011A/6012A/6013A/6014A

图 10-1： 32 位 TIMER2/3 框图

数据总线 <15:0>

ADC 事件触发信号

T3IF

事件标志

（T2CON<6>）

T2CK

TGATE

写 TMR2

读 TMR2

复位

相等

TMR3HLD

TMR3 TMR2

比较器 x 32

PR3 PR2

LSB MSB

TGATE（T2CON<6>）

TCS

1 x

同步

TGATE

TON

TCKPS<1:0>

门控同步

注：对于 32 位定时器 / 计数器操作，定时器配置位 T32 （T2CON<3>）必须置为

器相对应。

0 1

0 0

预分频器

1, 8, 64, 256

1。所有控制位都与 T2CON 寄存

DS70143B_CN 第74页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

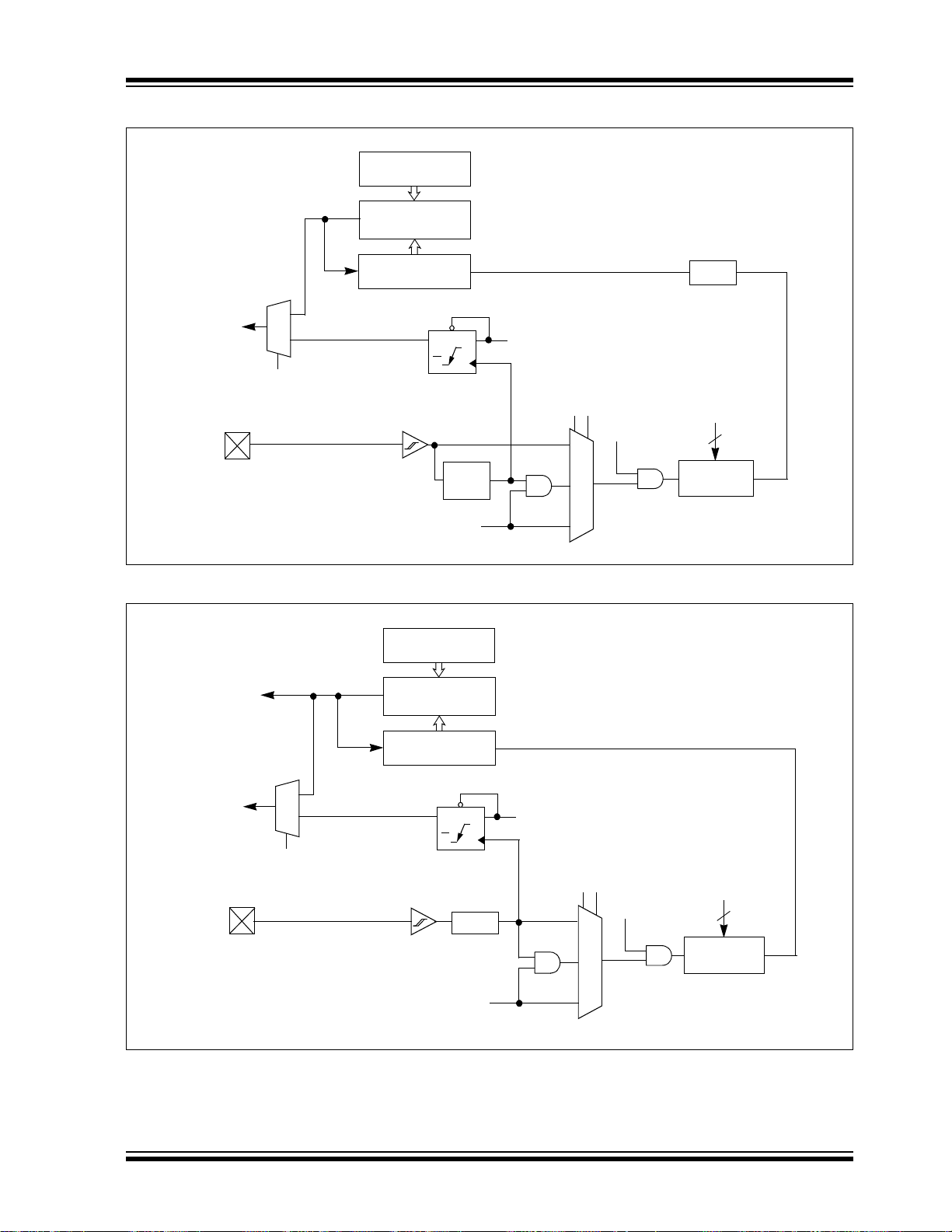

图 10-2： 16 位 TIMER2 框图

T2IF

事件标志

T2CK

相等

复位

TGATE

比较器 x 16

图 10-3： 16 位 TIMER3 框图

PR2

TMR2

门控同步

TGATE

TCS

1 x

0 1

0 0

TGATE

TON

同步

TCKPS<1:0>

预分频器

1, 8, 64, 256

ADC 事件触发信号

T3IF

事件标志

TGATE

T3CK

相等

复位

PR3

比较器 x 16

TMR3

同步

TGATE

TCS

1 x

0 1

0 0

TGATE

TON

TCKPS<1:0>

预分频器

1, 8, 64, 256

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第75页

dsPIC30F6011A/6012A/6013A/6014A

10.1 定时器门控操作

32 位定时器可以置为门控时间累加模式。该模式使得当门控输入信号（T2CK 引脚）为高电平时，内部 T 够递增相应的定时器。要使能该模式，必须将控制位 TGATE（T2CON<6>）置 1。在此模式下，Timer2 是发起时钟源。对于 Timer3， TGATE 设定被忽略。必须使能定时器（TON = 1），且定时器时钟源设置为内部时钟源（TCS = 0）。

外部信号的下降沿终止计数操作，但不会复位定时器。要从零开始计数，用户必须复位定时器。

CY 能

10.2 ADC 事件触发信号

当 32 位定时器（TMR3/TMR2）与 32 位组合周期寄存器（PR3/PR2）出现匹配，或者 16 位定时器 TMR3 与 16位周期寄存器PR3出现匹配时，Timer3将生成ADC特殊事件触发信号。

10.3 定时器预分频器

定时器的输入时钟（FOSC/4 或外部时钟），有 1:1、

1:8、 1:64 或 1:256 的预分频比选择；通过控制位 TCKPS<1:0>（T2CON<5:4> 和 T3CON<5:4>）来选择

预分频比。对于 32 定时器操作，发起时钟源是 Timer2。在此模式下不能进行 Timer3 的预分频器操作。当出现下列事件之一时，预分频器的计数器将清零：

• 写 TMR2/TMR3 寄存器

• 写 T2CON/T3CON 寄存器

• 器件复位，如 POR 和 BOR

但是，如果定时器被禁止（TON = 0），那么 Timer2 预分频器将不会被复位，因为预分频器的时钟停止了。

当写 T2CON/T3CON 时， TMR2/TMR3 不会被清零。

10.4 休眠模式下的定时器操作

在 CPU 休眠模式期间，定时器不工作，因为内部时钟被禁止。

10.5 定时器中断

32 位定时器模块具有在周期匹配时，或者在外部门控信号下降沿产生中断的能力。当 32 位定时器计数与相应的周期寄存器相匹配时，或者检测到外部 “门控”信号的下降沿时， T3IF 位（IFS0<7>）将置 1，如果允许中断的话则将产生中断。在此模式下，T3IF 中断标志用作中断源。 T3IF 位必须在软件中清零。

通过相应的定时器中断允许位 T3IE （IEC0<7>）来允许中断。

DS70143B_CN 第76页初稿  2006 Microchip Technology Inc.

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 77 页

表 10-1： TIMER2/3 寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

TMR2 0106 Timer2 寄存器 uuuu uuuu uuuu uuuu

TMR3HLD 0108 Timer3 保持寄存器（仅限 32 位定时器操作） uuuu uuuu uuuu uuuu

TMR3 010A Timer3 寄存器 uuuu uuuu uuuu uuuu

PR2 010C 周期寄存器 2 1111 1111 1111 1111

PR3 010E 周期寄存器 3 1111 1111 1111 1111

T2CON 0110 TON

T3CON 0112 TON

—TSIDL — — — — — — TGATE TCKPS1 TCKPS0 T32 —TCS — 0000 0000 0000 0000

—TSIDL — — — — — — TGATE TCKPS1 TCKPS0 — —TCS — 0000 0000 0000 0000

图注： u = 未初始化位

dsPIC30F6011A/6012A/6013A/6014A

注：寄存器各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第78页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

11.0 TIMER4/5 模块

（DS70046D_CN）。

本节叙述 32 位通用（GP）定时器模块（Timer4/5）和相关工作模式。图 11-1 所示为 32 位Timer4/5 模块的简化框图。图 11-2 和图 11-3 所示分别为将 Timer4/5 配置成的两个独立 16 位定时器 Timer4 和 Timer5 的框图。

Timer4/5 模块的工作与 Timer2/3 模块相似。然而，有如下区别：

图 11-1： 32 位 TIMER4/5 框图

《

dsPIC30F

数据总线 <15:0>

写 TMR4

读 TMR4

系列参考手册》

TMR5HLD

• Timer4/5 模块不支持 ADC 事件触发信号功能

• Timer4/5 不能被其他外设模块使用，例如，不能被

输入捕捉和输出比较模块使用

16 位 T4CON 和 T5CON 特殊功能寄存器中相应位的设定，决定了 Timer4/5 模块的工作模式。

对于 32 位定时器 / 计数器操作， Timer4 是 32 位定时器的 lsw，而 Timer5 是 msw。

注：对于 32 位定时器操作， T5CON 控制位被

忽略。只使用 T4CON 控制位来设置和控制。 Timer4 时钟和门控输入用于 32 位定时器模块，但产生中断将把 Timer5 中断标志（T5IF）置 1，允许中断使用 Timer5 中断允许位（T5IE）。

复位

相等

T5IF

事件标志

T4CK

注：对于 32 位定时器 / 计数器操作，定时器配置位 T32（T4CON<3>）必须设置为 1。所有的控制位都与 T4CON

TGATE

（T4CON<6>）

寄存器相对应。

TMR5

MSB

比较器 x 32

PR5 PR4

TMR4

LSB

TGATE（T4CON<6>）

门控同步

TCS

1 x

0 1

0 0

同步

TGATE

TON

TCKPS<1:0>

预分频器

1, 8, 64, 256

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第79页

dsPIC30F6011A/6012A/6013A/6014A

图 11-2： 16 位 TIMER4 框图

T4IF

事件标志

T4CK

相等

复位

TGATE

比较器 x 16

图 11-3： 16 位 TIMER5 框图

PR4

TMR4

同步

门控同步

TGATE

TCS

1 x

0 1

0 0

TGATE

TON

TCKPS<1:0>

预分频器

1, 8, 64, 256

PR5

ADC 事件触发信号

T5IF

事件标志

TGATE

T5CK

注：在 dsPIC30F6011A 和 dsPIC30F6012A 器件中，没有 T5CK 引脚。从而，对于这两种器件， Timer5 不能

工作在下列模式：

TCS = 1 （16 位计数器）

TCS = 0， TGATE = 1 （门控时间累加）

相等

复位

比较器 x 16

TMR5

同步

TGATE

TCS

1 x

0 1

0 0

TGATE

TON

TCKPS<1:0>

预分频器

1, 8, 64, 256

DS70143B_CN 第80页初稿  2006 Microchip Technology Inc.

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 81 页

表 11-1： TIMER4/5 寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

TMR4 0114 Timer4 寄存器 uuuu uuuu uuuu uuuu

TMR5HLD 0116 Timer5 保持寄存器（仅限 32 位操作） uuuu uuuu uuuu uuuu

TMR5 0118 Time5 寄存器 uuuu uuuu uuuu uuuu

PR4 011A 周期寄存器 4 1111 1111 1111 1111

PR5 011C 周期寄存器 5 1111 1111 1111 1111

T4CON 011E TON

T5CON 0120 TON

—TSIDL— — — — — — TGATE TCKPS1 TCKPS0 T32 —TCS — 0000 0000 0000 0000

—TSIDL— — — — — — TGATE TCKPS1 TCKPS0 — —TCS — 0000 0000 0000 0000

图注： u = 未初始化位

dsPIC30F6011A/6012A/6013A/6014A

注：寄存器各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第82页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

12.0 输入捕捉模块

《

dsPIC30F

本节叙述输入捕捉模块及其相关工作模式。捕捉模块提供的功能，对于需要测量频率（周期）和脉冲的应用是很有用的。图 12-1 所示为输入捕捉模块的框图。输入捕捉可用于如下模式：

• 频率 / 周期 / 脉冲测量

• 增加外部中断源

输入捕捉模块的主要工作特性如下：

• 简单捕捉事件模式

•Timer2和 Timer3 模式选择

• 在发生输入捕捉事件时中断

图 12-1：输入捕捉模块框图

系列参考手册》

（DS70046D_CN）。

通过在 ICxCON 寄存器（其中， x = 1,2,...,N）中设置相应的位，选择上述工作模式。 dsPIC DSC 器件具有多达 8 个捕捉通道（即， N 的最大值为 8）。

12.1 简单捕捉事件模式

dsPIC30F 产品系列中的简单捕捉事件是：

• 在每个下降沿进行捕捉

• 在每个上升沿进行捕捉

• 在每第 4 个上升沿进行捕捉

• 在每第 16 个上升沿进行捕捉

• 在每个上升沿和下降沿进行捕捉

通过设置适当的位 ICM<2:0> （ICxCON<2:0>），选择上述简单输入捕捉模式。

12.1.1 捕捉预分频器

有四种输入捕捉预分频器设置，它们由位 ICM<2:0>

（ICxCON<2:0>）指定。每当捕捉通道关闭时，预分频

器计数器将清零。另外，任何复位都将清零预分频器计数器。

来自通用定时器模块

T2_CNT

T3_CNT

ICx 引脚

预分频器

1, 4, 16

模式选择

ICxCON

数据总线

注：图中的 “x”指的是与相应输入捕捉通道 1 至 N 相关的寄存器或位。

时钟

同步

ICM<2:0>

ICBNE 和 ICOV

ICI<1:0>

边沿检测

逻辑

中断逻辑

置 1 标志位

ICxIF

FIFO

读 / 写逻辑

16 16

ICxBUF

ICTMR

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第83页

dsPIC30F6011A/6012A/6013A/6014A

12.1.2 捕捉缓冲器操作

每个捕捉通道都有一个关联的 FIFO 缓冲器，缓冲器宽 16 位，深度为四级。有两个状态标志，提供 FIFO 缓冲器的状态：

•ICBFNE——输入捕捉缓冲器非空

•ICOV—— 输入捕捉溢出

ICBFNE将在第一个输入捕捉事件发生时被置1，并且一

直保持置 1 状态，直到所有的捕捉事件都已从 FIFO 中读出。每次从 FIFO 中读出一个字，余下的字将在缓冲器中前进一个位置。

当 FIFO 已满（FIFO 中有四个捕捉事件）时，如果在读 FIFO 之前发生第五个捕捉事件，则将产生溢出，且 ICOV 位将被设置成逻辑 1。第五个捕捉事件将丢失，不会存入 FIFO。而且之后不会再捕捉任何事件，除非已经从缓冲器中读出了全部四个事件。

如果 FIFO 已空、且还没有收到新的捕捉事件，这时读

FIFO 将产生不确定的结果。

12.1.3 TIMER2 和 TIMER3 选择模式

输入捕捉模块有多达 8 个输入捕捉通道。每个通道均可选择两个定时器（Timer2 和 Timer3）之一作为时基。

通过特殊功能寄存器位 ICTMR （ICxCON<7>），来进行定时器资源的选择。对于输入捕捉模块， Timer3 是缺省的可用定时器资源。

12.1.4 霍尔传感器模式

当输入捕捉模块设置为在每个边沿（上升沿和下降沿， ICM<2:0> = 001）进行捕捉时，输入捕捉逻辑将执行下列操作：

• 输入捕捉中断标志在每个边沿（上升沿和下降沿）置 1。

• 捕捉时产生中断模式设置位 ICI<1:0> 被忽略，因为每次捕捉都产生中断。

• 在这个模式下，不产生捕捉溢出。

12.2 休眠和空闲模式期间的输入捕捉工作

当器件在 CPU 空闲或休眠模式下时，输入捕捉事件将使器件唤醒。如果允许中断，还将产生中断。

如果 ICM<2:0> = 111 且中断允许位置 1，那么当捕捉事件发生时，输入捕捉模块将使 CPU 从休眠或空闲模式中唤醒，这与使能的时钟无关。如果处理中断的条件已经得到满足的话，前述的唤醒还将产生中断。唤醒特性可以用来增加额外的外部引脚中断。

12.2.1 CPU 休眠模式下的输入捕捉

CPU 休眠模式允许输入捕捉模块以功能受到限制的方

式工作。在 CPU 休眠模式下， ICI<1:0> 位不适用，输入捕捉模块只能用作外部中断源。

当器件处于休眠模式下时，为了使用输入捕捉模块，必须把捕捉模块设置成仅在上升沿产生中断（ICM<2:0> = 111）。在此模式下，4:1 或 16:1 的预分频比设定不适用。

12.2.2 CPU 空闲模式下的输入捕捉

CPU 空闲模式允许输入捕捉模块以功能受到限制的方

式工作。在 CPU 空闲模式下，通过 ICI<1:0> 位选择的中断模式是适用的，由控制位 ICM<2:0> 定义的 4:1 和 16:1 捕捉预分频比设定同样也适用。这个模式要求使能所选择的定时器。此外， ICSIDL 位必须置为逻辑 0。

在 CPU 空闲模式下，如果输入捕捉模块定义为 ICM<2:0> = 111，则输入捕捉引脚仅用作外部中断引脚。

12.3 输入捕捉中断

输入捕捉通道具有根据选定的捕捉事件数来产生中断的能力。通过控制位 ICI<1:0> （ICxCON<6:5>）来设定选定的捕捉事件数。

每个通道都有一个中断标志位（ICxIF。各捕捉通道中断变址位于相应的 IFSx 状态寄存器中。

通过捕捉通道中断允许位（ICxIE）来允许中断；捕捉通道中断允许位位于相应的 IEC 控制寄存器中。

DS70143B_CN 第84页初稿  2006 Microchip Technology Inc.

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第 85 页

表 12-1：输入捕捉寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

IC1BUF 0140 输入 1 捕捉寄存器 uuuu uuuu uuuu uuuu

IC1CON 0142

IC2BUF 0144 输入 2 捕捉寄存器 uuuu uuuu uuuu uuuu

IC2CON 0146

IC3BUF 0148 输入 3 捕捉寄存器 uuuu uuuu uuuu uuuu

IC3CON 014A

IC4BUF 014C 输入 4 捕捉寄存器 uuuu uuuu uuuu uuuu

IC4CON 014E

IC5BUF 0150 输入 5 捕捉寄存器 uuuu uuuu uuuu uuuu

IC5CON 0152

IC6BUF 0154 输入 6 捕捉寄存器 uuuu uuuu uuuu uuuu

IC6CON 0156

IC7BUF 0158 输入 7 捕捉寄存器 uuuu uuuu uuuu uuuu

IC7CON 015A

IC8BUF 015C 输入 8 捕捉寄存器 uuuu uuuu uuuu uuuu

IC8CON 015E

图注： u = 未初始化位

— —ICSIDL— — — — — ICTMR ICI<1:0> ICOV ICBNE ICM<2:0> 0000 0000 0000 0000

dsPIC30F6011A/6012A/6013A/6014A

注：寄存器中各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

注：

DS70143B_CN 第86页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

13.0 输出比较模块

《

dsPIC30F

本节叙述输出比较模块及其相关工作模式。输出比较模块提供的功能，对于需要下列工作模式的应用是很有用的：

• 可变宽度输出脉冲的生成

• 功率因数校正

输出比较模块的框图，如图 13-1 所示。

图 13-1：输出比较模块框图

系列参考手册》

（DS70046D_CN）。

OCxRS

OCxR

比较器

输出比较模块的主要工作特性如下：

•Timer2和 Timer3 选择模式

• 简单输出比较匹配模式

• 双输出比较匹配模式

• 简单 PWM （脉宽调制）模式

• 休眠和空闲模式期间的输出比较

• 在发生输出比较 /PWM 事件时产生中断

通过在 16 位特殊功能寄存器 OCxCON 中设置恰当的位，选择上述工作模式（其中， x = 1,2,...,N）。 dsPIC DSC器件具有多达8个比较通道（即，N的最大值为8）。

图 13-1 中， OCxRS 和 OCxR 表示双比较寄存器。在双比较模式中，OCxR 寄存器用于第一个比较，OCxRS 用于第二个比较。

置 1 标志位

OCxIF

输出逻辑

OCM<2:0>

模式选择

输出使能

OCx

来自通用定时器模块

注：图中的 “x”指的是与输出比较通道 1 至 N 中相应通道相关的寄存器或位。

OCTSEL

T2P2_MATCHTMR2<15:0 TMR3<15:0> T3P3_MATCH

OCFA

（对于 x = 1、2、3 或 4）

或者 OCFB

（对于 x = 5、6、7 或 8）

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第87页

dsPIC30F6011A/6012A/6013A/6014A

13.1 Timer2 和 Timer3 模式选择

每个输出比较通道均可选择两个 16 位定时器（Timer2 和 Timer3）中的一个。

通过 OCTSEL 位（OCxCON<3>）来控制定时器的选择。 Timer2 是输出比较模块缺省的定时器资源。

13.2 简单输出比较匹配模式

当控制位 OCM<2:0> （OCxCON<2:0>） = 001、 010 或 011 时，所选输出比较通道被配置为下列三种简单输出比较匹配模式之一：

• 比较强制 I/O 引脚为低电平

• 比较强制 I/O 引脚为高电平

• 比较使 I/O 引脚状态翻转

上述模式中使用了 OCxR 寄存器。OCxR 寄存器将装入一个值，然后与所选的递增定时器的计数值作比较。进行比较时，将出现上述比较匹配模式之一。如果在取出 OCxR 中的值之前，计数器复位为零，则 OCx 引脚的状态保持不变。

13.3 双输出比较匹配模式

当控制位 OCM<2:0>（OCxCON<2:0>） = 100 或 101 时，所选输出比较通道被配置为下列两种双输出比较匹配模式之一：

• 单输出脉冲模式

• 连续输出脉冲模式

13.3.1 单脉冲模式

用户将模块配置为生成单输出脉冲，需要执行下列步骤

（假设定时器已关闭）：

• 确定指令周期时间 T

• 根据 TCY 计算所需的脉冲宽度值。

• 计算从定时器起始值 0x0000 到脉冲开始的时间。

• 把脉冲宽度开始和停止时间分别写入 OCxR 和 OCxRS 比较寄存器（x 表示通道 1, 2, ...,N）。

• 设置定时器周期寄存器的值，使之等于或大于 OCxRS 比较寄存器中的值。

• 设置 OCM<2:0> = 100。

• 使能定时器， TON （TxCON<15>） = 1。

要启动另一个单脉冲，进行另一次写操作设置

OCM<2:0> = 100 即可。

CY。

13.3.2 连续脉冲模式

将模块配置为生成连续输出脉冲，则需要执行下列步骤：

• 确定指令周期时间 T

• 根据 TCY 计算所需的脉冲宽度值。

• 计算从定时器起始值 0x0000 到脉冲开始的时间。

• 把脉冲宽度开始和停止时间分别写入 OCxR 和 OCxRS 比较寄存器（x 表示通道 1, 2, ...,N）。

• 设置定时器周期寄存器的值，使之等于或大于 OCxRS 比较寄存器中的值。

• 设置 OCM<2:0> = 101。

• 使能定时器， TON （TxCON<15>） = 1。

CY。

13.4 简单 PWM 模式

当控制位 OCM<2:0>（OCxCON<2:0>）= 110 或 111 时，所选输出比较通道配置为 PWM 工作模式。当配置为 PWM 工作模式时， OCxR 是主锁存器（只读）， OCxRS 是辅助锁存器。这样能够产生 PWM 电平跳变时无毛刺。

为了把输出比较模块配置为 PWM 工作模式，用户必须执行下列步骤：

1. 写适当的周期寄存器，设置 PWM 周期。

2. 写 OCxRS 寄存器，设置 PWM 占空比。

3. 把输出比较模块配置为 PWM 工作模式。

4. 设置 TMRx 预分频比，使能定时器， TON

（TxCON<15>） = 1。

13.4.1 PWM 的输入引脚故障保护

当控制位 OCM<2:0> （OCxCON<2:0>） = 111 时，所选输出比较通道还是配置为 PWM 工作模式，但具有输入故障保护的附加功能。在此模式下，如果在 OCFA/B 引脚上检测到逻辑 0，则对应的 PWM 输出引脚将被置于高阻输入状态。 OCFLT 位（OCxCON<4>）表明是否产生故障条件。此状态将保持，直到下列事件都已发生：

• 外部故障条件已经消除。

• 通过写适当的控制位，重新使能了 PWM 模式。

DS70143B_CN 第88页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

13.4.2 PWM 周期

通过写 PRx 寄存器来指定 PWM 周期。PWM 周期可以使用公式 13-1 计算。

公式 13-1：

PWM 周期 = [(PRx) + 1] • 4 • T

(TMRx 预分频值 )

PWM 频率定义为 1 / [PWM 周期 ]。

OSC •

图 13-2： PWM 输出时序

周期

占空比

TMR3 = PR3

T3IF = 1

（中断标志）

OCxR = OCxRS

TMR3 = 占空比

（OCxR）

当所选 TMRx 等于其对应的周期寄存器 PRx 时，在下一个递增周期将发生如下四个事件：

•TMRx清零。

•OCx引脚置 1。

- 例外 1：如果 PWM 占空比为 0x0000，则 OCx

引脚将保持为低电平。

- 例外 2：如果占空比大于 PRx，则引脚将保持为高电平。

• 把 PWM 占空比从 OCxRS 锁存到 OCxR 中。

• 相应的定时器中断标志置 1。

参见图 13-2 的关键 PWM 周期比较。为了清晰起见，图 13-2 中引用的是 Timer3 。

TMR3 = PR3

T3IF = 1

（中断标志）

OCxR = OCxRS

TMR3 = 占空比

（OCxR）

13.5 CPU 休眠模式期间的输出比较工作

当CPU进入休眠模式时，所有的内部时钟都将停止。从而，输出比较通道将把引脚驱动为与 CPU 进入休眠模式之前的有效状态。

例如，当 CPU 进入休眠状态时，如果引脚为高电平，则引脚将继续保持为高电平。类似地，当 CPU 进入休眠状态时，如果引脚为低电平，它将继续保持为低电平。在这两种情况下，当器件唤醒时，输出比较模块都将恢复工作。

13.6 CPU 空闲模式期间的输出比较工作

但 CPU 进入空闲模式时，输出比较模块仍然能够全功能工作。

如果 OCSIDL 位（OCxCON<13>）为逻辑 0，所选时基（Timer2 或 Timer3）使能且所选定时器的 TSIDL 位为逻辑 0，输出比较通道将在 CPU 空闲模式期间工作。

13.7 输出比较中断

输出比较通道具有在比较匹配时产生中断的能力，而与选择的匹配模式无关。

对于除 PWM 之外的所有模式，当比较事件发生时，相应的中断标志（OCxIF）置 1，如果允许中断的话还将产生中断。ICxIF 位位于相应的 IFSx 状态寄存器中，它的清零必须在软件中进行。通过相应的比较中断允许位

（ICxIE），来允许中断； OCxIE 位位于相应的 IEC 控

制寄存器中。

对于 PWM 模式，当事件发生时，对应的定时器中断标志位（T2IF 或 T3IF）置 1，如果允许中断的话还将产生中断。 TxIF 位在 IFS0 状态寄存器中，它的清零必须在软件中进行。通过位于 IEC0 控制寄存器中的定时器中断允许位（T2IE 或 T3IE），来允许相应的中断。在 PWM 工作模式下，输出比较中断标志始终不会置 1。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第89页

DS70143B_CN 第90页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 13-1：输出比较寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

OC1RS 0180 输出比较 1 辅助寄存器 0000 0000 0000 0000

OC1R 0182 输出比较 1 主寄存器 0000 0000 0000 0000

OC1CON 0184

OC2RS 0186 输出比较 2 辅助寄存器 0000 0000 0000 0000

OC2R 0188 输出比较 2 主寄存器 0000 0000 0000 0000

OC2CON 018A

OC3RS 018C 输出比较 3 辅助寄存器 0000 0000 0000 0000

OC3R 018E 输出比较 3 主寄存器 0000 0000 0000 0000

OC3CON 0190

OC4RS 0192 输出比较 4 辅助寄存器 0000 0000 0000 0000

OC4R 0194 输出比较 4 主寄存器 0000 0000 0000 0000

OC4CON 0196

OC5RS 0198 输出比较 5 辅助寄存器 0000 0000 0000 0000

OC5R 019A 输出比较 5 主寄存器 0000 0000 0000 0000

OC5CON 019C

OC6RS 019E 输出比较 6 辅助寄存器 0000 0000 0000 0000

OC6R 01A0 输出比较 6 主寄存器 0000 0000 0000 0000

OC6CON 01A2

OC7RS 01A4 输出比较 7 辅助寄存器 0000 0000 0000 0000

OC7R 01A6 输出比较 7 主寄存器 0000 0000 0000 0000

OC7CON 01A8

OC8S 01AA 输出比较 8 辅助寄存器 0000 0000 0000 0000

OC8R 01AC 输出比较 8 主寄存器 0000 0000 0000 0000

OC8CON 01AE

图注： u = 未使用位

— —OCSIDL— — — — — — — — OCFLT OCTSEL OCM<2:0> 0000 0000 0000 0000

— —OCSIDL— — — — — — — — OCFLT OCTSE OCM<2:0> 0000 0000 0000 0000

— —OCSIDL— — — — — — — — OCFLT OCTSEL OCM<2:0> 0000 0000 0000 0000

— —OCSIDL— — — — — — — — OCFLT OCTSEL OCM<2:0>

0000 0000 0000 0000

注：寄存器中各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

14.0 SPI 模块

《

dsPIC30F

串行外设接口（Serial Peripheral Interface, SPI）模块是同步串行接口，可用于与其他外设（如 EEPROM、移位寄存器、显示驱动器和 A/D 转换器等）或者单片机进行通信。SPI 模块与 Motorola 的 SPI 和 SIOP 接口兼容。

14.1 功能说明

每个 SPI 模块由一个 16 位移位寄存器（SPIxSR，其中 x = 1 或 2）和一个缓冲器寄存器（SPIxBUF）组成；移

位寄存器用来移入和移出数据。一个控制寄存器（SPIxCON）用来配置模块。此外，一个状态寄存器（SPIxSTAT）用来表明各种状态条件。

串行接口有 4 个引脚：SDIx （串行数据输入）、 SDOx （串行数据输出）、 SCKx （移位时钟输入或输出）以

及 SSx

在主模式下工作时， SCK 是时钟输出，但在从模式下

它是时钟输入。

一组 8 或 16 个时钟脉冲将数据位从 SPIxSR 移出到

SDOx 引脚，同时将 SDIx 引脚的数据位移入 SPIxSR。

当传输完成后将产生中断，相应的中断标志位（SPI1IF

或 SPI2IF）置 1。通过中断允许位（SPI1IE 或 SPI2IE）

可以禁止该中断。

接收操作是双缓冲的。当接收完字节时，将字节从

SPIxSR 送到 SPIxBUF。

当从 SPIxSR 传输新数据到 SPIxBUF 时，如果接收缓

冲器满，模块将置 1 SPIROV 位，表明产生溢出条件。

数据从 SPIxSR 向 SPIxBUF 的传送不会完成，新数据

将丢失。当 SPIROV 为 1 时，模块将不会对 SCK 电平

跳变进行响应；实际上会禁止模块，直到用户软件读

SPIxBUF 为止。

发送写操作同样也是双缓冲的。用户写入 SPIxBUF。当

主器件或从器件传输完成后，移位寄存器（SPIxSR）

的内容将送至接收缓冲器。如果已经向缓冲器寄存器写

了任何发送数据，发送缓冲器的内容将送至 SPIxSR。

于是，接收到的数据存放在 SPIxBUF 中，而 SPIxSR 中

的发送数据已经准备就绪，可进行下一次传输。

系列参考手册》

（低电平有效从选择）。

（DS70046D_CN）。

在主模式下，通过对系统时钟进行预分频来产生时钟。只要数据写入 SPIxBUF 就会被发送。在最后一个位传送的过程中产生中断。

在从模式下， SCK 上出现外部时钟时，进行数据的发送和接收。同样，当最后一个位被锁存时产生中断。如果使能了 SSx 接收。在 SSx 禁止。

提供给模块的时钟是 F

（PPRE<1:0>）和辅助主预分频因子（SPRE<2:0>），

对这个时钟进行分频。CKE 位决定发送的时钟边沿，是在时钟从有效状态跳变到空闲状态进行发送，还是反之。CKP 位选择时钟的空闲状态（高电平或低电平）。

控制，那么仅当 SSx 为低时使能发送和模式下，当 SSx 为高时 SDOx 输出将被

OSC/4。而后，使用主预分频因子

14.1.1 字和字节通信

控制位 MODE16（SPIxCON<10>）允许模块在 8 位或 16 位模式下通信。16 位的通信，除了发送的位数是 16

而不是 8 以外，与 8 位通信功能相同。

在更改 MODE16 位之前，用户软件必须禁止模块。用户更改 MODE16 位时， SPI 模块将复位。

8 位和 16 位工作之间的基本区别是， 8 位工作模式下数据是从 SPIxSR 的 bit 7 发送的；而在 16 位工作模式下，则是从 SPIxSR 的 bit 15 发送的。在两种模式下，数据都会移入 SPIxSR 的 bit 0。

14.1.2 SDOx 禁止

SPIxCON寄存器中的控制位 DISSDO，用来禁止 SDOx 输出。这样可以使 SPIx 模块配置为仅输入的工作模式。 SDO 也可用于一般的 I/O 口。

14.2 帧 SPI 支持

当工作在主模式或从模式时，模块支持基本的帧 SPI 协议。控制位 FRMEN 使能帧 SPI 模式支持，并使 SSx 脚用作帧同步脉冲（FSYNC）功能。控制位 SPIFSD 决定 SSx 引脚是输入还是输出（即，模块是接收还是产生帧同步脉冲）。帧脉冲在一个 SPI 时钟周期内是高电平有效脉冲。当帧同步使能时，仅在 SPI 时钟的下一个发送边沿开始发送数据。

引

注：发送缓冲器（SPIxTXB）和接收缓冲器

（SPIxRXB）都映射到相同的寄存器地址

SPIxBUF。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第91页

dsPIC30F6011A/6012A/6013A/6014A

图 14-1： SPI 框图

内部

数据总线

读写

SPIxBUF

接收

SPIxSR

SDIx

SDOx

SS和FSYNC

SSx

SCKx

注：x = 1 或 2。

bit 0

控制

图 14-2： SPI 主 / 从器件连接

SPI 主器件

移位时钟

时钟控制

SDOx

SPIxBUF

发送

边沿选择

SDIy

辅助

预分频器

1:1 – 1:8

使能主时钟

SPI 从器件

主

预分频器

1, 4, 16, 64

串行输入缓冲器

（SPIxBUF）

移位寄存器

（SPIxSR）

MSb

处理器 1

注：x = 1 或 2，y = 1 或 2。

LSb

SDIx

SCKx

串行时钟

SDOy

SCKy

串行输入缓冲器

（SPIyBUF）

移位寄存器

（SPIySR）

MSb

LSb

处理器 2

DS70143B_CN 第92页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

14.3 从选择同步

SSx 引脚允许同步从模式。必须使用 SSx 引脚控制使能

位把 SPI 配置为 SPI 从模式（SSEN = 1）。当 SSx

脚为低时，使能发送和接收且驱动 SDOx 引脚。当 SSx

引脚变高时，将不再驱动 SDOx 引脚。另外，可以重新

同步 SPI 模块，所有的计数器 / 控制电路都将复位。于

是，当 SSx

开始，即使 SSx

引脚再次为低时，发送 / 接收又将从 MSb

是在发送 / 接收过程中变高。

引

14.4 CPU 休眠模式期间的 SPI 工作

在休眠模式期间，SPI 模块关闭。SPIx 模块正在进行处

理时，如果 CPU 进入休眠模式，则发送 / 接收将中止。

在休眠模式下，发送器和接收器将停止。但进入或退出

休眠模式不影响寄存器内容。

14.5 CPU 空闲模式期间的 SPI 工作

当器件进入空闲模式时，所有的系统时钟源继续工作。 SPISIDL 位（SPIxSTAT<13>）选择 SPI 模块在空闲模式下是停止工作还是继续工作。如果 SPISIDL = 0，模块将继续工作。如果 SPISIDL = 1，模块将停止。

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第93页

DS70143B_CN 第94页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

表 14-1： SPI1 寄存器映射

SFR

名称

SPI1STAT 0220 SPIEN

SPI1CON 0222

SPI1BUF 0224 发送和接收缓冲器 0000 0000 0000 0000

地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

— SPISIDL — — — — — — SPIROV — — — — SPITBF SPIRBF 0000 0000 0000 0000

— FRMEN SPIFSD — DISSDO MODE16 SMP CKE SSEN CKP MSTEN SPRE2 SPRE1 SPRE0 PPRE1 PPRE0 0000 0000 0000 0000

表 14-2： SPI2 寄存器映射

SFR 名称地址 Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 复位状态

SPI2STAT 0226 SPIEN

SPI2CON 0228

SPI2BUF 022A 发送和接收缓冲器 0000 0000 0000 0000

— SPISIDL — — — — — — SPIROV — — — — SPITBF SPIRBF 0000 0000 0000 0000

— FRMEN SPIFSD — DISSDO MODE16 SMP CKE SSEN CKP MSTEN SPRE2 SPRE1 SPRE0 PPRE1 PPRE0 0000 0000 0000 0000

注：寄存器中各位的说明，请参阅《dsPIC30F

系列参考手册》

（DS70046D_CN）。

dsPIC30F6011A/6012A/6013A/6014A

15.0 I2C 模块

《

dsPIC30F

I2C 模块（16位接口）为 I2C 串行通信标准的从模式和多

主器件模式提供完全的硬件支持。

模块具有以下主要特性：

C 接口支持主、从模式工作。

•I

•I2C 从模式支持 7 位和 10 位地址。

•I

C 主模式支持 7 位和 10 位地址。

•I2C 端口允许主器件和从器件之间的双向传输。

•I2C 端口的串行时钟同步可以用作握手机制来暂停

和继续串行传输（SCLREL 控制）。

C 支持多主器件工作；检测总线冲突并相应地进

•I

行仲裁。

15.1 功能说明

硬件完全实现了 I2C 标准和快速模式规范的全部主从功

能，以及 7 位和 10 位寻址。

从而， I

可作为 I

系列参考手册》

C 模块既可作为 I2C 总线上的主器件工作，也

C 总线上的从器件工作。

（DS70046D_CN）。

15.1.1 各种 I2C 模式

支持 I2C 模块工作在以下模式：

•7位地址的 I

•10位地址的 I

C 从模式

•7位或 10 位地址的 I2C 主模式

参见图 15-1 中的 I

C 编程模型。

15.1.2 I2C 模块的引脚配置

I2C 有一个双引脚接口，SCL 引脚是时钟线，SDA 引脚

是数据线。

15.1.3 I2C 寄存器

I2CCON 和 I2CSTAT 分别是控制寄存器和状态寄存器。 I2CCON 寄存器是可读且可写的。I2CSTAT 的低 6 位是

只读的，它的其余位则是可读且可写的。

I2CRSR 是移位寄存器，用来对数据进行移位。I2CRCV 是接收缓冲寄存器，可写入、读出数据字节，如图 15-1 所示。 I2CTRN 是发送寄存器，发送操作期间，字节将会写入 I2CTRN，如图 15-2 所示。

I2CADD 寄存器存放从地址。状态位 ADD10 表明是否为 10 位地址模式。I2CBRG 用来保存波特率发生器的重载

值。

在进行接收时，I2CRSR 和 I2CRCV 一起形成双缓冲接收器。在 I2CRSR 接收到一个完整的字节后，字节被送至 I2CRCV 并产生中断脉冲。在发送期间， I2CTRN 不是双缓冲的。

图 15-1：编程模型

Bit 15

Bit 9

Bit 8

Bit 7

注：在 10 位寻址方式下，在重复启动条件之

后，用户只需匹配前 7 位地址。

I2CRCV（8 位）

Bit 0

I2CTRN（8 位）

Bit 0

I2CBRG（9 位）

Bit 0

I2CCON（16 位）

Bit 0

I2CSTAT（16 位）

Bit 0

I2CADD（10 位）

Bit 0

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第95页

dsPIC30F6011A/6012A/6013A/6014A

图 15-2： I2C™ 框图

内部

数据总线

SCL

SDA

移位时钟

启动、重复启动和

I2CRCV

I2CRSR

匹配检测

I2CADD

启动和

停止位检测

停止位产生

冲突检测

LSB

地址匹配

控制逻辑

读

写

读

写

I2CSTAT

读

写

移位时钟

应答产生

时钟低电平

时间延长

I2CTRN

重载控制

BRG 向下

计数器

LSB

FCY

I2CBRG

I2CCON

读

写

读

写

读

DS70143B_CN 第96页初稿  2006 Microchip Technology Inc.

dsPIC30F6011A/6012A/6013A/6014A

15.2 I2C 模块地址

I2CADD 寄存器包含从模式地址，它是 10 位宽的寄存

器。

如果 A10M 位（I2CCON<10>）为 0，模块把地址解释

为 7 位地址。在接收地址时，将收到的地址与 I2CADD

寄存器中的低 7 位进行比较。

如果 A10M 位为 1，将认为地址是 10 位地址。在接收

地址时，将收到的地址与二进制数 “11110 A9 A8” （其中 A9 和 A8 是 I2CADD 的最高两位）进行比较。如

果匹配的话，下一个地址将与 I2CADD 的低 8 位进行比

较，这是 10 位寻址协议规定的。

dsPIC30F 器件支持的 7 位 I

0x00 0x01-0x03 保留 0x04-0x77 有效 7 位地址 0x78-0x7b 有效 10 位地址（低 7 位） 0x7c-0x7f 保留

广播呼叫地址或启动字节

C 从地址：

15.3 I2C 7 位从模式的工作

一旦使能（I2CEN = 1），从模块将等待一个启动位出

现（即， I

个位将移入I2CRSR，然后地址将与I2CADD进行比较。

在 7 位寻址方式下（A10M = 0），位 I2CADD<6:0> 与

位 I2CRSR<7:1> 进行比较，而 I2CRSR<0> 是 R_W

位。所有进入的位都是在 SCL 的上升沿采样的。

如果地址匹配的话，将发送一个应答，在第九个位（ACK

地址被装载到 I2CRCV 缓冲器， RBF 位置 1。

15.3.1 从模式发送

如果收到的 R_W 位为 1，串行端口将进入发送模式。模

块将在第九位发送 ACK

CPU 写I2CTRN 进行响应为止。通过把 SCLREL 置 1 释

放 SCL，而后数据的 8 个位被移出。数据位在 SCL 下

降沿移出，因此 SCL 为高时 SDA 有效。将在第九个时

钟脉冲的下降沿发出中断脉冲，而与从主器件接收到的

ACK

C 模块 “空闲”）。检测到启动位之后， 8

）的下降沿，从事件中断标志（SI2CIF）置 1。

，并使 SCL 保持为 0，直到

状态无关。

如果 RBF 标志置 1，表明 I2CRCV 仍然存有前一次收到的数据（RBF = 1），则不发送 ACK 中断脉冲。如果出现溢出，I2CRSR 的内容不会被装载到 I2CRCV 中。

注：如果 I2COV 位为 1 且 RBF 标志为 0，将

装入 I2CRCV。在这种情况下，要对 I2CRCV进行读操作，但在下一次接收操作发生之前，不会清零 I2COV 位。不发送应答（ACK = 1），但 I2CRCV 位会被更新。

；然而，仍将产生

15.4 I2C 10 位从模式的工作

在 10 位寻址方式下，基本的接收和发送操作与 7 位寻址方式下的操作相同。不过，地址匹配的判据更加复杂。

C规范要求，对于写操作，必须在一个启动位后跟两个

地址字节来寻址从器件。

A10M控制位置1 表明 I2CADD中的地址是10 位地址，而不是 7 位地址。报文地址首字节的地址检测协议，对于 7位和 10 位报文地址而言，是完全相同的，但首字节各位进行比较的机制不同。

I2CADD 存放完整的 10 位地址。在接收到启动位后的地址时， I2CRSR <7:3> 与立即数 11110 （缺省 10 位地址）进行比较，I2CRSR<2:1> 与 I2CADD<9:8> 进行比较。如果出现匹配且 R_W = 0，则发出中断脉冲。 ADD10 位清零，表明地址部分匹配。如果地址不匹配，或者 R_W = 1，则 ADD10 位清零，模块返回到空闲状态。

然后，接收地址的低字节，与 I2CADD<7:0> 进行比较。如果出现匹配，则产生中断脉冲且置 1 ADD10 位，表明 10 位地址完全匹配。如果地址不匹配的话， ADD10 位清零，模块返回到空闲状态。

15.4.1 10 位地址从模式接收

一旦以上述方式使用完整的10 位地址寻址到从器件（我们把这个状态叫做“PRIOR_ADDR_MATCH”），主器件就可以开始送数据字节，从器件接收。

15.3.2 从模式接收

如果地址匹配时，接收到的 R_W 位是 0，就将启动接

收模式。在 SCL 上升沿采样进入的位。接收到 8 个位之

后，如果 I2CRCV 未满或者 I2COV 没有置 1，I2CRSR

中的数据将被送至 I2CRCV。在第九个时钟发送 ACK

 2006 Microchip Technology Inc. 初稿 DS70143B_CN 第97页

。

dsPIC30F6011A/6012A/6013A/6014A

15.4.2 10 位地址从模式发送

一旦寻址到从器件，主器件就可以产生重复的启动位，复位地址的高字节，并置 1 R_W 位，但不产生停止位，于是开始进行从器件发送操作。

15.5 自动时钟低电平时间延长

当模块工作在从模式下时，通过时钟低电平时间延长，模块能够同步读缓冲器与写主器件。

15.5.1 发送时钟低电平时间延长

在 10 位或 7 位地址发送模式下，如果 TBF 位清零（这表明缓冲器为空），则在第九个时钟的下降沿后清零 SCLREL 位，就实现了时钟延长。

在从发送模式下，始终进行时钟延长，无论 STREN 位的状态为何。

在发送序列的第九个时钟之后，发生时钟同步。如果器件在第九个时钟的下降沿采样到 ACK 然清零的话，则 SCLREL 位自动清零。 SCLREL 的清零，将使得 SCL 线变低。在允许继续发送之前，用户中断服务程序必须置 1 SCLREL 位。通过使 SCL 线保持为低，在主器件启动另一个发送序列之前，用户就有时间执行中断服务程序并载入 I2CTRN 的内容。

注 1：如果用户载入 I2CTRN 的内容，在第九个

时钟下降沿之前置 1 TBF 位，则 SCLREL 位将不会被清零，也不会发生时钟延长。

2：可以在软件中置 1 SCLREL 位，无论 TBF

位的状态为何。

15.5.2 接收时钟低电平时间延长

I2CCON 寄存器中的 STREN 位可以用来使能从件接收模式下的时钟低电平时间延长。当 STREN 位置 1 时， SCL 引脚将在每个数据接收序列结束后保持为低。

15.5.3 7 位寻址时的时钟低电平时间延长

（STREN = 1）

从接收模式下，当 STREN 置 1 时，缓冲器已满时 SCL 线保持为低。延长 SCL 输出低电平时间的方法，对于使用 7 位和 10 位寻址的从接收模式是相同的。

在接收序列第九个时钟之后进行时钟低电平时间延长。在 ACK 序列末端的第九个时钟的下降沿，如果 RBF 位置 1 的话， SCLREL 位将自动清零，这将强制 SCL 输出保持为低。在允许继续接收之前，用户中断服务程序必须置 1 SCLREL 位。通过使 SCL 线保持为低，在主器件启动另一个接收序列之前，用户就有时间执行中断服务程序并读出 I2CRCV 的内容。这将防止缓冲器溢出。

，并且 TBF 位仍

注 1：如果用户读 I2CRCV 的内容，在第九个时

钟下降沿之前置 1 RBF 位，则 SCLREL 位将不会被清零，也不会发生时钟延长。

2：可以在软件中置 1 SCLREL 位，无论 RBF

位的状态为何。为了防止溢出，在下一个接收序列之前，用户应该在中断服务程序中清零 RBF 位。

15.5.4 10 位寻址时的时钟低电平时间延长（STREN = 1）

在寻址过程中自动进行时钟低电平时间延长。由于模块有寄存器存放完整的地址，协议不必等待地址更新。

寻址过程完成后，每个数据接收或发送序列都要进行时钟延长，如前所述。

15.6 软件控制的时钟低电平时间延长

（STREN = 1）

当 STREN 位为 1 时，软件可清零 SCLREL 位，从而软件能够控制时钟延长。思路是把写 SCLREL 位的操作与 SCL时钟进行同步。清零 SCLREL 位不会使SCL输出保持为低，除非模块检测到 SCL 输出的下降沿且采样到

SCL 为低。在 SCL 线采样为低时，如果用户清零 SCLREL 位，则 SCL 输出将保持为低。SCL 输出将保持

为低，一直到 SCLREL 位置 1，且 I 器件都已经释放了 SCL。这确保了写 SCLREL 位的操作，不会违背 SCL 的最小高电平时间要求。

如果 STREN 位为 0，软件对 SCLRE 位的写操作将被忽略，不会对 SCLREL 位产生影响。

C 总线上所有其他

15.7 中断

I2C 模块产生两个中断标志：MI2CIF（I2C 主中断标志）和 SI2CIF （I 在主器件报文事件完成时置1（从而激活中断）。SI2CIF 中断标志，在检测到发往从器件的报文时置 1 （从而激活中断）。

C 从中断标志）。 MI2CIF 中断标志，会

DS70143B_CN 第98页初稿  2006 Microchip Technology Inc.

MICROCHIP dsPIC30F6012A, dsPIC30F6013A, dsPIC30F6014A Technical data

Specifications and Main Features

Frequently Asked Questions

User Manual

1.0 器件概述

图 1-1： dsPIC30F6011A/6012A 框图

图 1-2： dsPIC30F6013A/6014A 框图

表 1-1： 引脚排列 I/O 说明

2.0 CPU 架构概述

2.1 内核概述

2.2 编程模型

图 2-1：编程模型

2.3 除法支持

表 2-1： 除法指令

2.4 DSP 引擎

表 2-2： DSP 指令汇总

图 2-2： DSP 引擎框图

3.0 存储器构成

3.1 程序地址空间

表 3-1： 程序空间地址构成

图 3-3： 访问程序空间中数据的地址生成

图 3-5： 表访问程序数据 （MSB）

图 3-6： 数据空间通过程序空间可视性页映射到程序空间的操作

3.2 数据地址空间

图 3-7： dsPIC30F6011A/6013A 的数据存储空间映射

图 3-8： dsPIC30F6012A/6014A 的数据存储空间映射

图 3-9：用于MCU 和 DSP （MAC 类）指令的数据空间示例

表 3-2： 无效存储器访问的结果

图 3-10：数据对齐

图 3-11： CALL 堆栈帧

表 3-3： 内核寄存器映射

4.0 地址发生器单元

4.1 指令寻址模式

表 4-1： 支持的基本寻址模式

4.2 模寻址

图 4-1： 模寻址操作示例

4.3 位反转寻址

图 4-2： 位反转地址示例

表 4-2： 位反转地址序列 （16 项）

表 4-3： XBREV 寄存器的位反转地址修改量

5.0 中断

5.1 中断优先级

表 5-1： 中断向量表

5.2 复位过程

5.3 陷阱

图 5-1：陷阱向量

5.4 中断过程

图 5-2： 中断堆栈帧

5.5 备用向量表

5.6 快速现场保护

5.7 外部中断请求

5.8 从休眠和空闲中唤醒

表 5-2： 中断控制器寄存器映射

6.0 闪存程序存储器

6.1 在线串行编程 （ICSP）

图 6-1：表和NVM 寄存器的寻址

6.2 运行时自编程 （RTSP）

6.3 表指令操作概要

6.4 RTSP 操作

6.5 控制寄存器

6.6 编程操作

示例 6-1： 擦除程序存储器的一行

示例 6-2： 装载写锁存器

示例 6-3： 启动编程过程

表 6-1： NVM 寄存器映射

7.0 数据 EEPROM 存储器

7.1 读数据 EEPROM

示例 7-1：数据EEPROM 读

7.2 擦除数据 EEPROM

示例 7-2：数据EEPROM 块擦除

示例 7-3：数据 EEPROM 字擦除

7.3 写数据 EEPROM

示例 7-4：数据EEPROM 字写入

示例 7-5：数据EEPROM 块写入

7.4 写校验

7.5 防止误写入

8.0 I/O 端口

8.1 并行 I/O （PIO）端口

图 8-1： 专用端口结构框图

8.2 配置模拟端口引脚

表 1-1：引脚排列 I/O 说明

表 2-1：除法指令

表 3-1：程序空间地址构成

图 3-3：访问程序空间中数据的地址生成

图 3-5：表访问程序数据（MSB）

图 3-6：数据空间通过程序空间可视性页映射到程序空间的操作

表 3-2：无效存储器访问的结果

表 3-3：内核寄存器映射

表 4-1：支持的基本寻址模式

图 4-1：模寻址操作示例

图 4-2：位反转地址示例

表 4-2：位反转地址序列（16 项）

表 5-1：中断向量表

图 5-2：中断堆栈帧

表 5-2：中断控制器寄存器映射

6.1 在线串行编程（ICSP）

6.2 运行时自编程（RTSP）

示例 6-1：擦除程序存储器的一行

示例 6-2：装载写锁存器

示例 6-3：启动编程过程

图 8-1：专用端口结构框图

图 8-2：共用端口结构框图

表 8-11： dsPIC30F6011A/6012A 的输入电平变化通知寄存器映射（BIT 7-0）

表 8-12： dsPIC30F6013A/6014A 的输入电平变化通知寄存器映射（BIT 15-8）

表 8-13： dsPIC30F6013A/6014A 的输入电平变化通知寄存器映射（BIT 7-0）

图 12-1：输入捕捉模块框图

表 12-1：输入捕捉寄存器映射

图 13-1：输出比较模块框图

表 13-1：输出比较寄存器映射

图 15-1：编程模型
