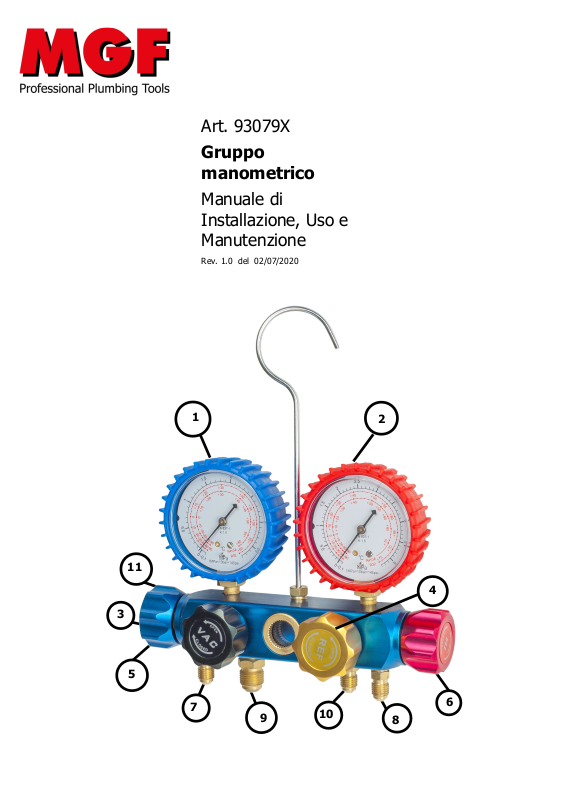

Page 1
Art. 93079X
2
1
5
7
9
10
8
6
11
3
4
Gruppo
manometrico
Manuale di
Installazione, Uso e
Manutenzione
Rev. 1.0 del 02/07/2020
Page 2
Premessa
Premessa
La lettura attenta di questo manuale e l'applicazione corretta delle istruzioni in esso contenute è
un'importante condizione per la garanzia e per un uso sicuro del gruppo manometrico.
L'utilizzatore finale è inoltre tenuto a fornire tutte le istruzioni necessarie a chiunque utilizzi il
gruppo manometrico per un uso corretto e sicuro.
Il produttore declina ogni responsabilità per danni causati da un uso non corretto e/o una cattiva
applicazione delle istruzioni in esso contenute.
Informazioni generali
Informazioni generali
Manometri pulse-free con vite di regolazione, impugnature ergonomiche, grande distanza tra i raccordi, non ci
sono membrane da sostituire.
MODELLI DISPONIBILI:
Art. 930792:
Scala Gas: R410A - R32 - Attacchi: 3 x 5/16'' + 1 x 3/8'' SAE - Vie: 4
Manometro: Ø80 mm classe 1.0 - Materiale: alluminio anodizzato
Tenute: HNBR
Art. 930793:
Scala Gas: R22, R134a, R410A, R407C - Attacchi: 3x1/4'' + 1x3/8'' SAE - Vie: 4
Manometro: Ø80 mm classe 1.0 - Materiale: alluminio anodizzato
Tenute: HNBR
ASSISTENZA TECNICA
Per qualsiasi forma di assistenza tecnica potete contattarci in uno dei seguenti modi:
telefono: +39 0521/818301
fax: +39 0521/818202
email: [email protected]
Provvederemo a servirvi nel più breve tempo possibile.
E' possibile usufruire di un servizio di assistenza in loco, gratuito per interventi in garanzia o precedentemente
concordati, alla tariffazione vigente in tutti gli altri casi.
La spedizione di materiale in riparazione deve essere preventivamente autorizzata mediante modulo RMA
(condizione vincolante per il ritiro di qualsiasi merce in riparazione).
Page 3
Avvertenze per la Sicurezza
Avvertenze per la Sicurezza
1. Utilizzare lo strumento solo se non presenta segni di danneggiamento o perdite, in particolare dagli
attacchi filettati
2. Indossare sempre DPI adeguati a proteggere da ustioni da freddo (es. guanti) e occhiali protettivi
3. Aprire gradualmente le valvole e arrestare immediatamente il sistema in caso di fuoriuscite di gas
4. Proteggere e proteggersi da eventuali colpi di frusta generati dai tubi in pressione
5. Utilizzare un gruppo manometrico adeguato alla tipologia di gas utilizzato
6. Rispettare le prescrizioni riportate sulla scheda di sicurezza del gas impiegato
7. Il prodotto deve essere utilizzato solo da personale specializzato e dotato di patentino F-GAS
8. Operare esclusivamente all’aperto e con adeguata ventilazione
Verifiche Preliminari
Verifiche Preliminari
Prima di qualsiasi utilizzo verificare:
1. che lo strumento sia stato pulito con con un panno asciutto al termine del precedente utilizzo. E’ vietato
l’uso di detergenti o di sostanze aggressive
2. Gli attacchi dello strumento non presentino parti danneggiate
3. La strumentazione utilizzata sia adeguata al tipo di gas utilizzato dall’impianto
4. Tutte le valvole dello strumento siano chiuse
5. Tutti gli indici dei quadranti di misurazione siano sullo 0 della scala della pressione
Controllo Pressione di esercizio
Controllo Pressione di esercizio
Come controllare la pressione di esercizio in bassa pressione (modalità raffreddamento)
1. Effettuare i controlli preliminari sullo strumento
2. Collegare un’estremità del tubo flex blu all’attacco di bassa pressione (7), collegare l’altra estremità
all’attacco di servizio dell’impianto
3. Azionare l’impianto nella funzione “climatizzazione” ed attendere che la pressione dello strumento si
stabilizzi
4. Leggere la pressione misurata dallo strumento sul manometro di bassa pressione (1)
5. Controllare che la temperatura della tubazione in rame (alla quale è collegato lo strumento) corrisponda a
quella indicata dal manometro in corrispondenza alla pressione misurata.
Come controllare la pressione di esercizio in bassa pressione (modalità pompa di calore)
1. Effettuare i controlli preliminari sullo strumento
2. Collegare un estremità del tubo flex rosso all’attacco di alta pressione (8), collegare l’altra
estremità all’attacco di servizio dell’impianto
3. Azionare l’impianto nella funzione “pompa di calore” ed attendere che la pressione dello
strumento si stabilizzi
4. Leggere la pressione misurata dallo strumento sul manometro di alta pressione (2)
5. Controllare che la temperatura della tubazione in rame (alla quale è collegato lo strumento)
corrisponda a quella indicata dal manometro in corrispondenza alla pressione misurata
Page 4
Dichiarazione di Conformità
Dichiarazione di Conformità
MGF
MGF srl - Via Chico Mendes, 8 – 43058 Sorbolo Mezzani (PR) - Italia dichiara sotto la propria responsabilità che
i gruppi manometrici art. 93079X con numero di serie a partire da: 190101999 sono conformi alle seguenti
normative:
EN12284:2003 Impianti di refrigerazione e pompe di calore -Valvole -Requisiti, prove e marcatura
2014/68/UE (PED)
In particolare ai sensi dell’art.4, paragrafo 3 della direttiva 2014/68/UE non sono soggetti a marcatura CE
MGF
MGF
srl
srl
MGF
MGF srl –– Via Chico Mendes, 8 – 43058 Sorbolo Mezzani (PR) ITALY – Tel. +39 0521-818301 Fax: +39 0521-
818202
