MGE UPS Systems Pulsar Evolution 800, Pulsar Evolution 1100, Pulsar Evolution 500 Rack, Pulsar Evolution 1500 Rack, Pulsar Evolution 1100 Rack Installation And User Manual

www.mgeups.com

MGE UPS SYSTEMS

Pulsar Evolution

1500 /1500 Rack
1100 /1100 Rack
800 /800 Rack

500 Rack

Installation and user
manual

English

Français

Deutsch

Italiano

Español

Nederlands

W

O

N

U

O

Y

P

O

T

S

L

L

I

W

G

N

I

H

T

O

N

3400711700/AB

www.mgeups.com

MGE UPS SYSTEMS

Pulsar Evolution

1500 /1500 Rack
1100 /1100 Rack
800 /800 Rack

500 Rack

Installation and user
manual

W

O

N

U

O

Y

P

O

T

S

L

L

I

W

G

N

I

H

T

O

N

34007117EN/AB - Page 1

Page 2 - 34007117EN/AB

Introduction

Thank you for selecting an MGE UPS SYSTEMS product to protect your electrical equipment.

The Pulsar Evolution range has been designed with the utmost care. We recommend that you take the time to read this
manual to take full advantage of the many features of your UPS.

MGE UPS SYSTEMS pays great attention to the environmental impact of its products. Measures that have made Pulsar
Evolution a reference in environmental protection include:

◗ the eco-design approach used in product development,
◗ recycling of Pulsar Evolution at the end of its service life.

To discover the entire range of MGE UPS SYSTEMS products and the options available for the Pulsar Evolution range,
we invite you to visit our web site at www.mgeups.com or contact your MGE UPS SYSTEMS representative.

Important: before installing and using the UPS, always read the safety instructions (document n° 3400722200).

34007117EN/AB - Page 3

Foreword

Using this document

Information may be found in two ways, using:

◗ the contents;
◗ the index.

Pictograms

Important instructions that must always be followed.

Information, advice, help.

Visual indication.

Action.

Audio indication.

Page 4 - 34007117EN/AB

In the illustrations on the following pages, the symbols below are used:

LED off.

LED on.

LED flashing.

Contents

1. Presentation

1.1 Overall view ................................................................................................................................. 7

Tower models .................................................................................................................................. 7

Rack models ................................................................................................................................... 7

1.2 Back ............................................................................................................................................. 8

1.3 Control panel ................................................................................................................................. 9

2. Installation

2.1 Unpacking and parts check ....................................................................................................... 10

Tower models ................................................................................................................................ 10

Rack models ................................................................................................................................. 11

2.2 Installation ................................................................................................................................... 12

Tower models ................................................................................................................................ 12

800/1100/1500 Rack models ........................................................................................................ 13

500 Rack model ............................................................................................................................ 14

2.3 Connecting the protected equipment ....................................................................................... 15

2.4 Connection to the RS232 or USB communications port (optional)......................................... 16

2.5 Connection to the data-line protection port (optional) ............................................................. 16

2.6 Installation of the communications-card option ...................................................................... 17

3. Operation

3.1 Start-up ........................................................................................................................................ 18

3.2 Shift to booster or fader mode (during voltage variations in the AC-input power)..................... 18

3.3 Operation on battery power (following failure of AC-input power) ............................................. 19

Transfer to battery power .............................................................................................................. 19

Threshold for the low-battery warning...........................................................................................19

3.4 Personalisation (optional) ........................................................................................................... 20

Function ........................................................................................................................................ 20

ON / OFF conditions tab ............................................................................................................... 20

Battery tab..................................................................................................................................... 20

Voltage-thresholds tab .................................................................................................................. 21

Sensitivity tab ................................................................................................................................ 21

34007117EN/AB - Page 5

Contents

4. Maintenance

4.1 Trouble-shooting......................................................................................................................... 22

4.2 Replacement of the battery module .......................................................................................... 23

Tower models ................................................................................................................................ 23

Rack models ................................................................................................................................. 25

5. Environment ..................................................................................................................................... 27

6. Appendices

6.1 Technical data ............................................................................................................................. 28

Simplified diagram ........................................................................................................................ 26

Technical characteristics ............................................................................................................... 29

Examples of battery backup times ................................................................................................30

6.2 Glossary....................................................................................................................................... 31

6.3 Index............................................................................................................................................. 32

Page 6 - 34007117EN/AB

1.1 Overall view

Tower models

1. Presentation

Dimensions in mm

D

Evolution 800
Evolution 1100
Evolution 1500

H

Evolution 800
Evolution 1100

P U L S A R
Evolution

1 1 0 0

Evolution 1500

W

(W x H x D)

150 x 237 x 415
150 x 237 x 415
150 x 237 x 483

Weight in kg

10.5

11.5
15

Rack models

P U L S A R
Evolution

1500 Rack

Dimensions in mm

D

Evolution 500 Rack
Evolution 800 Rack

Evolution 1100 Rack

H

Evolution 1500 Rack

(W x H x D)

438 x 43.5 x 353
438 x 43.5 x 499
438 x 43.5 x 499
438 x 43.5 x 522

(19") (1U)

W

Evolution 500 Rack

Evolution 800 Rack
Evolution 1100 Rack
Evolution 1500 Rack

Weight in kg

9

15.5
16
19

34007117EN/AB - Page 7

1. Presentation

1.2 Back

Pulsar Evolution 800 / 1100 / 1500

Pulsar Evolution 1500:

7

8

5

6

2

1

Pulsar Evolution 500 / 800 / 1100 Rack

1

2

7

6

USB communications port.

1

4

2

1

3

1238 45

2

RS232 communications port.

3

Data-line protection.

4

Slot for communications-card option.

5

Outlets for direct connection of
protected equipment.

6

Programmable outlets (1 and 2).

7

Input circuit-breaker.

Socket for connection to AC-power

8

source.

Page 8 - 34007117EN/AB

Pulsar Evolution 1500 Rack

12384 5

7

1

2

6

1.3 Control panel

10

Iluminated ON/OFF button for the outlets.

11

Operation on battery power.

1. Presentation

12

UPS fault.

Battery fault.

Overload.

13

Group 1 programmable outlets supplied with power.

1

2

%

%

14

Group 2 programmable outlets supplied with power.

15
16

Booster or fader mode.

17

Bargraph indicating percent load at output.

18

Bargraph indicating the battery charge level.

76 to 100%.

51 to 75%.

26 to 50%.

0 to 25%.

34007117EN/AB - Page 9

2. Installation

2.1 Unpacking and parts check

Tower models

30

23

P U L S A R
Evolution

1 1 0 0

Two cords for connection of the protected equipment.

20

RS232 communications cable.

21

22

USB communications cable.

23

CD-ROM with the Solution-Pac and UPS Driver software.

24

Product documentation.

21

2220

24

Page 10 - 34007117EN/AB

Rack models

2. Installation

21 2220

23 25

20

Two cords for connection of the protected equipment.

21

RS232 communications cable.

22

USB communications cable.

23

CD-ROM with the Solution-Pac and UPS Driver software.

24

Product documentation.

25

Telescopic rails for mounting in 19" bay with mounting hardware.

26

Securing system for equipment power cords.

24

P U L S A R
Evolution

1500 Rack

26

34007117EN/AB - Page 11

2. Installation

2.2 Installation

Tower models

P U L S A R
Evolution

1 1 0 0

P U L S A R
Evolution

1 1 0 0

Page 12 - 34007117EN/AB

800/1100/1500 Rack models

Follow steps 1 to 6 for rack mounting of the UPS on the rails.

2. Installation

2

1

6

2

2

4

2

P U L S A R

Evolution

1500 Rack

3

5

6

5

3

The rails and the necessary mounting hardware are supplied by MGE UPS SYSTEMS.

34007117EN/AB - Page 13

2. Installation

500 Rack model

2

1

P U L S A R
Evolution

1500 Rack

3

1

3

Page 14 - 34007117EN/AB

P U L S A R
Evolution

1500 Rack

P U L S A R
Evolution

1500 Rack

2.3 Connecting the protected equipment

A Pulsar Evolution 1500 tower UPS has been used below to illustrate the instructions. The principle is the same for all the
other tower and rack models.

Check that the indications on the rating plate on the back of the UPS correspond to your AC-power system and to
the actual electrical consumption of all the equipment to be connected to the UPS.

2

1

2. Installation

1 - Remove the power cord supplying the
equipment to be protected.

8

2 - Connect the power cord
from the equipment to the AC-power socket
␣ ␣ 8 , and then to the AC-power wall outlet.

3 - Connect the protected equipment to the
UPS using the two cords 20 .
Connect priority loads to the two standard
outlets ␣ 5 and any non-priority loads to the
two programmable outlets ␣ ␣ 6 (1 and 2).

If the UPS is connected to a
computer running MGE
communications software, it is
possible to program the
interruption of power to the
programmable outlets 6 during
operation on battery power, thus

6

5

4 - Lock the connections using the securing

20

system 26 (for rack models only).

reserving backup power for the
priority loads.

(1)

just removed

As soon as the UPS is energised, the battery begins charging. Eight hours are required to charge to the full rated
backup time.

(1) Make sure the cord has the following
characteristics: 250 V, 10 A, cross-sectional area

2

, type HO5.

1␣ mm

34007117EN/AB - Page 15

2. Installation

A Pulsar Evolution 1500 tower UPS has been used below to illustrate the instructions. The principle is the same for all the
other tower and rack models.

2.4 Connection to the RS232 or USB communications port (optional)

21

1 - Connect the RS232 21 or USB 22
communications cable to the serial port or

RS232

2

the USB port on the computer.

22

1

2 - Connect the other end of the
communications cable 21 or 22 to the
RS232 2 or USB 1 communications
port on the UPS.

The UPS can now communicate with all
MGE UPS SYSTEMS supervision, set-up or
safety software.

The RS232 and USB
communications ports cannot
operate simultaneously.

2.5 Connection to the data-line protection port (optional)

The data-line protection function on the UPS
eliminates overvoltages flowing on the
computer-network lines.
Simply connect the line to be protected to
the UPS using the data-line protection
connectors (IN and OUT) as indicated
opposite (RJ45 cables not supplied).

Page 16 - 34007117EN/AB

RS232

IN OUT

DATA LINE
PROTECTION

2.6 Installation of the communications-card option

2. Installation

4

Restricted-access slot for
the communications card

RS232

DATA LINE PROTECTION

IN

It is not necessary to shut down the UPS to install the communications card.
This operation must be carried out by qualified personnel.

OUT

1 - Remove the slot cover 4 secured by
two screws.

2 - Insert the card in the slot.

3 - Secure the cover with the two screws.

34007117EN/AB - Page 17

3. Operation

3.1 Start-up

Press the ON / OFF button 10 .
The buzzer beeps and all the LEDs come ON.
The buzzer beeps twice during the self-test, then button 10 remains

10

ON, indicating that the outlets are supplied with power.

- AC power is present: Only button 10 is ON. The protected

11

equipment is supplied by the AC-power source.

12

1

2

%

%

If button 10 or LED 11 are not ON or if LED 12 is ON, there is a fault (see section 4.1).
Note: The battery is charged as soon as the UPS is connected to the AC-power source, even if button 10 is in the OFF
position.

3.2 Shift to booster or fader mode

(during voltage variations in the AC-input power)

1

2

16

%

%

- AC power is absent: Button 10 and LED 11 are ON. The protected
equipment is supplied by the UPS, operating on battery power.

All the connected equipment is supplied with power.

The booster and fader functions maintain the output voltage supplied by
the UPS within close tolerances around the rated value even if
significant voltage variations occur in the AC-input power. This avoids
calling on battery power.
The values defining the voltage range may be set using the UPS Driver
software.
During operation in booster or fader mode, LED 16 is ON, signalling a
significant voltage variation in the AC-input power.

Page 18 - 34007117EN/AB

3. Operation

3.3 Operation on battery power (following failure of AC-input power)

Transfer to battery power

The AC-input power is out of tolerances, LED 11 goes ON.
During operation on battery power, the buzzer beeps every ten seconds.

The equipment connected to the UPS is supplied by the battery.

11

1

2

%

%

Threshold for the low-battery warning

When the threshold is reached, the buzzer beeps every three seconds.
The low-battery warning threshold can be set by the user, with the “UPS
Driver” software.

There is very little remaining battery backup time. Close all

11

applications because UPS automatic shutdown is imminent.

1

2

When the battery reaches the end of its backup time, the UPS shuts
down and all the LEDs go OFF.

%

%

The equipment is no longer supplied with power.

The UPS automatically restarts when power returns.

If the UPS does not restart, check that the “automatic restart when power returns” function has not been disabled (see
section 3.4 Personalisation).

34007117EN/AB - Page 19

3. Operation

3.4 Personalisation (optional)

Function

Personalisation parameters can be set and modified using the UPS Driver software installed on a computer that is
connected to the UPS (see section 2.4 Connection to the RS232 communications port).

Check that the RS232 21 communications cable is connected.

UPS Driver installation:

1 - Insert the Solution-Pac CD-ROM containing the UPS Driver software in the drive of a PC running Windows.
2 - Open the Windows File manager or Explorer and select the CD-ROM drive.
3 - Double-click "\Emb\Evolutio\Config\upsdriv.exe".

Once UPS Driver has been installed, UPS parameters can be modified in a window containing a number of tabs, each
presenting a set of parameters :

ON / OFF conditions tab

Battery tab

Page 20 - 34007117EN/AB

Configurable function

Automatic restart

Cold start

Forced reboot

Energy saving

UPS ON / OFF via software

Configurable function

Interval between automatic battery tests

Low-battery warning threshold

Protection against deep discharges

Default setting

Enabled

Enabled

Enabled

Disabled

Enabled

Default setting

Once a week

20% of the remaining battery

backup time

Enabled

Options

Disabled

Disabled

Disabled

Enabled

Disabled

Options

Every day

Once a month

No test

10 to 40% of the remaining battery

backup time

Disabled

Voltage-thresholds tab

3. Operation

Sensitivity tab

Configurable function

Output voltage on battery power

Upper threshold for transfer to battery power

Fader-mode cut-in threshold

Booster-mode cut-in threshold

Lower threshold for transfer to battery power

Maximum input-voltage range

(1) Lower threshold for transfer to battery power = 150 V

Configurable function

UPS sensitivity level

For more informations about these settings, refer to the Help function of the "UPS Driver" software.

Default setting

230 V

294 V

265 V

184 V

160 V

Disabled

Default setting

Normal

200 V - 220 V - 240 V

Options

271 to 294 V

244 to 265 V

184 to 207 V

160 to 180 V

Enabled

High or low

(1)

Options

34007117EN/AB - Page 21

4. Maintenance

4.1 Trouble-shooting

Troubleshooting not requiring MGE UPS SYSTEMS after-sales support (all versions)

Indication

LED 13 flashes and the
buzzer beeps once.

LED 12 flashes.

UPS overload. The power drawn by the connected
equipment exceeds UPS capacity.

A battery fault was detected during the automatic
battery test.

Signification

Troubleshooting requiring MGE UPS SYSTEMS after-sales support

Indication

LED 12 goes ON and
the buzzer sounds
continuously.

UPS electronics have detected a UPS fault.

◗ The connected equipment is no longer supplied.

The equipment connected to the UPS is no
longer protected.

Signification

Correction

Check the power drawn by the
equipment and disconnect any non­priority devices.

Replace the battery module (see
section 4.2).

Correction

Call the after-sales support
department.

Page 22 - 34007117EN/AB

4.2 Replacement of the battery module

Safety rules

Batteries constitute a danger (electrical shock, burns). The short-circuit current may be very high. Precautions
must be taken for all handling:

◗ remove all watches, rings, bracelets and any other metal objects;
◗ use tools with insulated handles.

Tower models

Removal of the battery module

This operation may be carried out with the UPS supplying power to the load.

C

P U L S A R
Evolution
1 5 0 0

4. Maintenance

A - Unclip the small plate with the MGE
logo on the front panel of the UPS.
B - Remove the two screws.
C - Remove the left-hand side of the front
panel by pulling it slightly up and then
forward.

B

A

D - Disconnect the battery module by
pulling apart the connectors (never pull on
the cables).

D

34007117EN/AB - Page 23

4. Maintenance

Installation of the new battery module

Carry out the above operation in reverse order.

◗ Caution: risk of electric arc when connecting the battery.
◗ To maintain an identical level of performance and safety, use a battery module identical to that previously

mounted in the UPS.

◗ Press the two parts of the battery connector tightly together to ensure proper connection.

E - Remove the battery module by pulling
on the plastic tab and proceed with
replacement.

E

Page 24 - 34007117EN/AB

Rack models

Removal of the battery module

This operation may be carried out with the UPS supplying power to the load.

PULSAR
Evolution
1 5 0 0

4. Maintenance

A - Unclip the small plate with the MGE
logo on the front panel of the UPS.
B - Remove the two screws.
C - Remove the left-hand side of the front
panel by pulling it forward.

B

C

A

D - Disconnect the battery module by
pulling apart the connectors (never pull on
the cables).

D

34007117EN/AB - Page 25

4. Maintenance

E - Remove the cover.

E

F - Remove the battery module by pulling

on the plastic tab and proceed with
replacement.

Page 26 - 34007117EN/AB

F

Installation of the new battery module

Carry out the above operation in reverse order.

◗ Caution: risk of electric arc when connecting the battery.
◗ To maintain an identical level of performance and safety, use a battery module identical to that previously

mounted in the UPS.

◗ Press the two parts of the battery connector tightly together to ensure proper connection.

5. Environment

This product has been designed to respect the environment:

It does not contain CFCs or HCFCs.

UPS recycling at the end of service life:

MGE UPS SYSTEMS undertakes to recycle, by certified companies and in compliance with all applicable regulations, all
UPS products recovered at the end of their service life (contact your MGE branch office).

Packing:

UPS packing materials must be recycled in compliance with all applicable regulations.

Warning:

This product contains lead-acid batteries. Lead is a dangerous substance for the environment if it is not properly recycled
by specialised companies.

Web site: www.mgeups.com

34007117EN/AB - Page 27

6. Appendices

6.1 Technical data

Simplified diagram

Input

Booster / fader transformerFilter

Output

Inverter

Charger

Battery

Page 28 - 34007117EN/AB

Technical characteristics

6. Appendices

Pulsar Evolution 500

Output rating

500 VA / 350 W

800 / 800 rack

800 VA / 560 W

AC-input power

◗ Voltage
◗ Frequency

47 Hz to 70 Hz (50 Hz system) or 56.5 Hz to 70 Hz

Single-phase, 160 V to 294 V

Output power (operation
on battery power)

◗ Voltage
◗ Frequency

Single-phase, 230 V

50/60 Hz +/- 0.1 Hz

Battery (sealed lead-acid,
maintenance free)

◗ Tower models
◗ Rack models

2 x 6 V - 9 Ah,

2 x 12 V - 7.2 Ah,

4 x 6 V - 7.2 Ah

Environment

◗ Noise level (operation on

<40 dBA

AC-input power)

◗ Operating temperature
◗ Relative humidity

(without condensation)

0 to 35° C

20 to 90%

(1) The upper and lower thresholds may be set using the UPS Driver software.
(2) Or 40 Hz in low-sensitivity mode (may be set using the UPS Driver software).
(3) Adjustable from 200 to 240 V using the UPS Driver software.

1100 / 1100 rack

1100 VA / 700 W

(1)

, 230V nominal.

(3)

(+ 6% / - 10%)

2 x 12 V - 9 Ah,

4 x 6 V - 9 Ah

1500 / 1500 rack

1500 VA / 1000 W

(2)

(60 Hz system)

3 x 12 V - 9 Ah,

6 x 6 V - 9 Ah

<40 dBA

0 to 40° C

20 to 90%

34007117EN/AB - Page 29

6. Appendices

Examples of battery backup times

Pulsar Evolution 500

2 rack-optimized dense servers

1 router

1 hub

Pulsar Evolution 800

3 rack-optimized dense servers

2 file/print servers

1 data server + 1 hub + 1 router

1 router

1 hub

Pulsar Evolution 1100

3 rack-optimized dense servers

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

Page 30 - 34007117EN/AB

2 file/print servers

1 data server + 1 hub + 1 router

1 router

1 hub

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

Pulsar Evolution 1500

5 rack-optimized dense servers

3 file/print servers

2 data servers + 1 hub + 1 router

1 router

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

6.2 Glossary

Backup time Time that the connected equipment can operate on battery power if AC-input power fails.

Bargraph Device on the front panel indicating the percent remaining backup time or the percent

Booster mode Automatic UPS operating mode whereby the input-power voltage is increased if it drops

De-energised The UPS must be physically disconnected from the AC-input power.

Equipment Devices and systems connected to the UPS output.

Fader mode Automatic UPS operating mode whereby the input-power voltage is decreased if it rises

Input circuit breaker Circuit breaker protecting the upstream distribution system against UPS faults.

Outlets Pulsar Evolution has a group of four non-programmable outlets.

Personalisation The parameters for a number of UPS functions may be modified using the UPS Driver

Programmable outlets Pulsar Evolution has two groups of two programmable outlets. They may be used for

6. Appendices

load.

below a value set in the personalisation parameters, thus avoiding a battery discharge.

above a value set in the personalisation parameters, thus avoiding a battery discharge.

software to adapt UPS operation to user needs.

sequential start-up of protected equipment, shedding of non-priority loads during
operation on battery power or management of operating priorities to provide the most
critical devices with more backup time before battery power runs out. These outlets may
be programmed using the Solution-Pac software on the CD-ROM supplied with the
UPS.

RS232 communications port For UPS connection to a computer via the serial port.

Solution-Pac MGE UPS SYSTEMS safety, set-up and supervision software suite on the CD-ROM

supplied with the UPS.

UPS Uninterruptible Power Supply.

UPS Driver Communications software on the CD-ROM supplied with the UPS. It may be used to

personalise the default settings.

USB communications port For UPS connection to a computer via the USB port.

34007117EN/AB - Page 31

6. Appendices

6.3 Index

A

Automatic start ............................................................... 20

B

Bargraph .......................................................................... 9

Battery

Backup time ............................................................ 30

End of backup time ................................................. 19

Fault ......................................................................... 9

Personalisation ....................................................... 20

Recycling ................................................................ 27

Replacement .............................................. 22, 23, 24

Threshold for low-battery warning .......................... 19

Transfer to battery power ................................... 9, 19

Buttons ............................................................................. 9

Buzzer ............................................................................ 19

C

Circuit breakers

Battery circuit breaker .............................................. 8

Input circuit breaker .................................................. 8

Communication

Cards .................................................................. 8, 17

Ports ................................................................... 8, 16

Connections

Data-line protection ................................................ 16

RS232 communications port .................................. 16

USB communications port ...................................... 16

D

Dimensions ...................................................................... 7

E

Environment ................................................................... 27

M

Mode

Booster mode ..................................................... 9, 18

Fader mode ........................................................ 9, 18

Sleep mode (automatic start) ................................. 20

O

Overloads ................................................................... 9, 22

P

Personnalisation ........................................................... 20

Battery ....................................................................20

ON / OFF conditions .............................................. 20

Output .................................................................... 21

Ports

RS232 ................................................................8, 16

USB ....................................................................8, 16

Programmable outlets ..................................................8, 9

S

Safety .............................................................................23

Start-up .......................................................................... 18

T

Technical characteristics ................................................ 29

Temperature (excessive ambient) ..................................29

U

UPS Driver .................................................. 18, 19, 20, 29

UPS ON / OFF via software ...........................................20

W

Web site ........................................................................ 27

Weight ..............................................................................7

Page 32 - 34007117EN/AB

F

Fault (UPS) ...................................................................... 9

L

LEDs ................................................................................ 9

www.mgeups.com

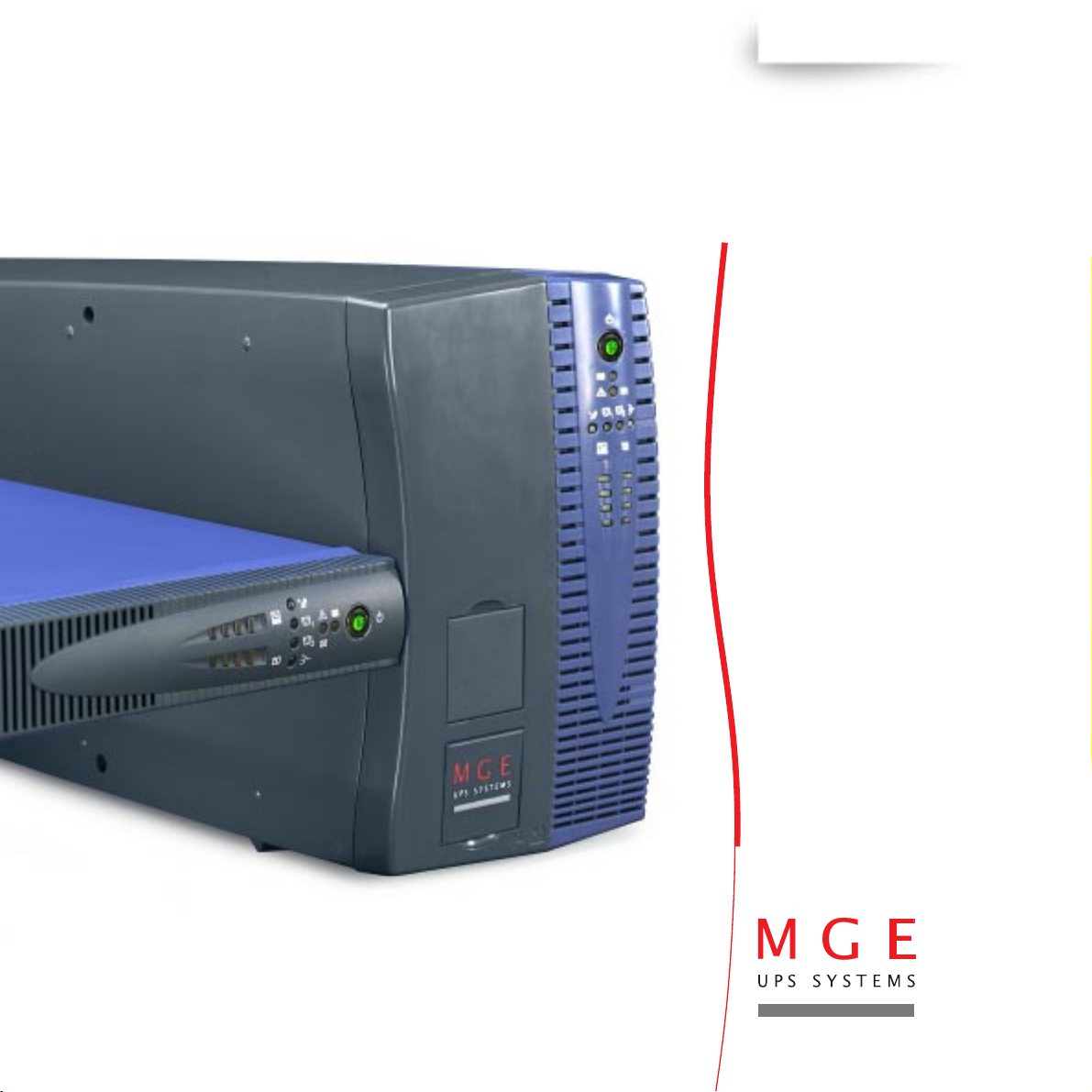

MGE UPS SYSTEMS

Pulsar Evolution

1500 /1500 Rack
1100 /1100 Rack
800 /800 Rack

500 Rack

Installations- und
Bedienungsanleitung

W

O

N

U

O

Y

P

O

T

S

L

L

I

W

G

N

I

H

T

O

N

34007117DE/AB - Seite 1

Seite 2 - 34007117DE/AB

Einleitung

Wir danken Ihnen, daß Sie sich für ein Produkt von MGE UPS SYSTEMS zur sicheren Stromversorgung Ihrer Systeme
entschieden haben.

Die Baureihe Pulsar Evolution wurde mit größter Sorgfalt entwickelt.
Um die Leistungen Ihrer USV (Unterbrechungsfreien Stromversorgung) optimal nutzen zu können, empfehlen wir Ihnen,
sich ein wenig Zeit zu nehmen und die vorliegende Anleitung aufmerksam zu lesen.

Für MGE UPS SYSTEMS ist Umweltschutz ein wichtiger Aspekt bei der Entwicklung und Herstellung seiner Produkte.
Die ökologische Gesamtkonzeption sowie der konsequente Einsatz der erforderlichen Mittel machen Pulsar Evolution zu
einem beispielhaften Produkt in punkto Umweltfreundlichkeit. Es zeichnet sich besonders aus durch :

◗ den ökologischen Ansatz in allen Phasen der Produktentwicklung,
◗ das Recycling von Pulsar Evolution nach Ablauf der Lebensdauer.

Entdecken Sie das umfassende Angebot von MGE UPS SYSTEMS sowie weitere Optionen zur Baureihe Pulsar
Evolution auf unseren WEB-Sites www.mgeups.com und www.mgeups.de, oder wenden Sie sich persönlich an den

Vertreter von MGE UPS SYSTEMS in Ihrer Nähe.

Achtung: Vor Installation und Inbetriebnahme der USV Sicherheitshinweise lesen! (Anleitung Nr. 3400722200).

34007117DE/AB - Seite 3

Vorbemerkungen

Aufbau der Installations- und Bedienungsanleitung

Die Suche nach bestimmten Informationen erfolgt auf einfachste Weise:

◗ über das Inhaltsverzeichnis,
◗ über das Stichwortregister.

Bedeutung der Piktogramme

WICHTIG, Hinweise unbedingt befolgen.

Informationen, Ratschläge, Hilfen.

Optische Anzeige.

Maßnahmen, Handlungen.

Akustischer Alarm.

Seite 4 - 34007117DE/AB

In den Abbildungen der nachfolgenden Seiten sind die LED-Anzeigen mit folgenden Symbolen dargestellt:

LED AUS.

LED AN.

LED blinkt.

1. Ansichten und Beschreibung

1.1 Gesamtansicht ............................................................................................................................ 7

Tower- Modell.................................................................................................................................. 7

Rack- Modell ................................................................................................................................... 7

1.2 Rückansicht................................................................................................................................. 8

1.3 Anzeige- und Bedienfeld .............................................................................................................. 9

2. Aufstellung und Installation

2.1 Entfernen der Verpackung und Überprüfung des Lieferumfangs.......................................... 10

Tower- Modell................................................................................................................................ 10

Rack- Modell ................................................................................................................................. 11

2.2 Aufstellung .................................................................................................................................. 12

Tower- Modell................................................................................................................................ 12

Rack- Modell 800/1100/1500 ........................................................................................................ 13

Rack- Modell 500 .......................................................................................................................... 14

2.3 Anschluß der Verbraucher ......................................................................................................... 15

2.4 Anschluß des Kommunikationskabels für RS232- bzw. USB-Schnittstelle (wahlweise) ...... 16

2.5 Anschluß der Verbindung für Datenleitungsschutz (wahlweise) ............................................ 16

2.6 Einbau einer Kommunikationskarte (Option)............................................................................ 17

Inhalt

3. Betriebszustände

3.1 Inbetriebnahme ........................................................................................................................... 18

3.2 Booster- bzw. Fader-Modus (Ausgleich von Netzspannungsschwankungen) ........................... 18

3.3 Batteriebetrieb (bei Netzausfall).................................................................................................. 19

Umschaltung auf Batteriebetrieb................................................................................................... 19

Voralarm "Ende der Autonomiezeit" .............................................................................................. 19

3.4 Kundenspezifische Anpassung per Software (wahlweise) ...................................................... 20

Software, Installation und Funktion ............................................................................................... 20

Registerkarte "Ein/Aus-Bedingungen" .......................................................................................... 20

Registerkarte "Batterie"................................................................................................................. 20

Registerkarte "Spannungsgrenzwerte" ......................................................................................... 21

Registerkarte "Ansprechempfindlichkeit" ...................................................................................... 21

34007117DE/AB - Seite 5

Sommaire

4. Wartung und Service

4.1 Fehlerbehebung .......................................................................................................................... 22

4.2 Austausch des Batteriemoduls .................................................................................................23

Tower- Modell ................................................................................................................................ 23

Rack- Modell ................................................................................................................................. 25

5. Umgebungsbedingungen ........................................................................................................... 27

6. Anhang

6.1 Technische Daten ....................................................................................................................... 28

Blockschaltbild .............................................................................................................................. 26

Kenndaten..................................................................................................................................... 29

Beispiele für Batterie-Autonomiezeiten ......................................................................................... 30

6.2 Fachbegriffe ................................................................................................................................ 31

6.3 Stichwortregister ........................................................................................................................ 32

Seite 6 - 34007117DE/AB

1.1 Gesamtansicht

Tower- Modell

1. Ansichten und Beschreibung

Abmessungen in mm

T

Evolution 800
Evolution 1100
Evolution 1500

H

Evolution 800
Evolution 1100

P U L S A R
Evolution

1 1 0 0

Evolution 1500

B

(B x H x T)

150 x 237 x 415
150 x 237 x 415
150 x 237 x 483

Gewicht in kg

10,5
11,5

15

Rack- Modell

P U L S A R
Evolution

1500 Rack

Abmessungen in mm

T

Evolution 500 Rack
Evolution 800 Rack

Evolution 1100 Rack

H

Evolution 1500 Rack

(B x H x T)

438 x 43,5 x 353
438 x 43,5 x 499
438 x 43,5 x 499
438 x 43,5 x 522

(19") (1U)

B

Evolution 500 Rack

Evolution 800 Rack
Evolution 1100 Rack
Evolution 1500 Rack

Gewicht in kg

9

15,5

16
19

34007117DE/AB - Seite 7

1. Ansichten und Beschreibung

1.2 Rückansicht

Pulsar Evolution 800 / 1100 / 1500

Pulsar Evolution 1500 :

7

8

5

6

2

1

Pulsar Evolution 500 / 800 / 1100 Rack

1

2

7

6

USB-Schnittstelle.

1

4

2

1

3

1238 45

2

RS232-Schnittstelle.

3

Datenleitungsschutz.

4

Steckplatz für Kommunikationskarte
(Option).

5

2 normale (nicht programmierbare)
Ausgangssteckdosen.

6

2 programmierbare
Ausgangssteckdosen (1 und 2).

7

Eingangsschalter.

8

Netzanschluß.

Seite 8 - 34007117DE/AB

Pulsar Evolution 1500 Rack

12384 5

7

1

2

6

1.3 Anzeige- und Bedienfeld

1. Ansichten und Beschreibung

10

EIN/AUS-Taster (ON/OFF) mit LED zur Freischaltung/Trennung der
Ausgangssteckdosen.

11

Batteriebetrieb.

12

USV-Störung.

Batteriestörung.

Überlast.

13

Programmierbare Steckdosengruppe 1 an Spannung.

1

2

%

%

14

Programmierbare Steckdosengruppe 2 an Spannung.

15
16

Booster- oder Fader-Modus.

17

Balkenanzeige Auslastungsgrad.

18

Balkenanzeige Batterieladezustand.

76 bis 100%.

51 bis 75%.

26 bis 50%.

0 bis 25%.

34007117DE/AB - Seite 9

2. Aufstellung und Installation

2.1 Entfernen der Verpackung und Überprüfung des Lieferumfangs

Tower- Modell

30

23

P U L S A R
Evolution

1 1 0 0

2 Verbraucher-Anschlußkabel.

20

RS232-Schnittstellenkabel.

21

22

USB-Schnittstellenkabel.

23

CD ROM mit USV-Software "Solution Pac" und "UPS Driver".

24

Dokumentation.

21

2220

24

Seite 10 - 34007117DE/AB

Rack- Modell

2. Aufstellung und Installation

21 2220

23 25

20

2 Verbraucher-Anschlußkabel.

21

RS232-Schnittstellenkabel.

22

USB-Schnittstellenkabel.

23

CD ROM mit USV-Software "Solution Pac" und "UPS Driver".

24

Dokumentation.

25

Montagekit für Einbau in 19"-Schränke.

26

Verriegelungsabdeckung für Verbraucher-Anschlußkabel.

24

P U L S A R
Evolution

1500 Rack

26

34007117DE/AB - Seite 11

2. Aufstellung und Installation

2.2 Aufstellung

Tower- Modell

P U L S A R
Evolution

1 1 0 0

P U L S A R
Evolution

1 1 0 0

Seite 12 - 34007117DE/AB

Rack- Modell 800/1100/1500

Montage und Befestigung der Teleskopschienen für Rackeinbau (Schritte 1 bis 6 befolgen)

2. Aufstellung und Installation

2

1

6

2

2

4

2

P U L S A R

Evolution

6

1500 Rack

3

5

5

3

Befestigungsschrauben und Teleskopschienen liegen dem Gerät bei.

34007117DE/AB - Seite 13

2. Aufstellung und Installation

Rack- Modell 500

2

1

P U L S A R
Evolution

1500 Rack

1

3

3

Seite 14 - 34007117DE/AB

P U L S A R
Evolution

1500 Rack

P U L S A R
Evolution

1500 Rack

2.3 Anschluß der Verbraucher

Die nachstehenden Abbildungen zur Illustration der Informationen zeigen das Tower-Modell einer Pulsar Evolution 1500.
Alle Hinweise gelten sinngemäß auch für die übrigen Tower- und Rack-Modelle.

Kenndaten auf dem Typenschild (siehe Geräte-Rückseite) hinsichtlich Übereinstimmung mit den vorhandenen
Netzparametern und der Leistungsaufnahme aller angeschlossenen Verbraucher überprüfen.

2

1

2. Aufstellung und Installation

1 - Netzkabel der Verbraucher abziehen.

8

2 - Abgezogenes Verbraucher-Netzkabel
in die Gerätesteckdose 8 der USV und
dann in die Netzsteckdose einstecken.

3 - Verbraucher mit Hilfe der Anschlußkabel
␣ 20 an die USV anschließen.
Verbraucher höherer Priorität sollten
vorzugsweise an die beiden Steckdosen 5
und weniger wichtige Verbraucher an die
beiden programmierbaren Steckdosen 6
angeschlossen werden.

Um den Abwurf der Steckdosen 6
im Batterietrieb zu programmieren
und so die Nutzung der
Autonomiereserve zu optimieren,
wird die mitgelieferte USV­Software benötigt.

6

4 - Verriegelungsabdeckung 26 mit Hilfe

5

der Befestigungsschrauben anbringen (nur
Rack-Modelle).

20

(1)

Nach dem erstmaligen Netzanschluß der USV benötigt das Gerät eine Ladezeit von mindestens 8 Stunden, um die
volle Autonomiezeit der Batterie zur Verfügung zu stellen.

(1) Kenndaten des Anschlußkabels überprüfen
(Mindestens 250 V - 10 A, Querschnitt 1 mm
HO5).

34007117DE/AB - Seite 15

2

Typ

2. Aufstellung und Installation

Die nachstehenden Abbildungen zur Illustration der Informationen zeigen das Tower-Modell einer Pulsar Evolution 1500.
Alle Hinweise gelten sinngemäß auch für die übrigen Tower- und Rack-Modelle.

2.4 Anschluß des Kommunikationskabels für RS232- bzw. USB­Schnittstelle (wahlweise)

21

1 - RS232- 21 oder USB-Kabel 22 an die
serielle Schnittstelle bzw. den USB-Port des

RS232

2

1

22

zu schützenden Systems anschließen.

2 - Kabel 21 bzw. 22 mit dem anderen
Ende an die RS232-Schnittstelle 2 oder
den USB-Port 1 der USV anschließen.

Die USV kann nun über verschiedene
Softwarepakete von MGE UPS SYSTEMS
mit dem angeschlossenen Rechnersystem
kommunizieren (Überwachung,
Konfiguration, Sicherheitsparameter).

RS232- und USB-Schnittstelle
können nicht gleichzeitig
verwendet werden.

2.5 Anschluß der Verbindung für Datenleitungsschutz (wahlweise)

Mit Hilfe der USV-Funktion
"Datenleitungsschutz" können
Überspannungen in den Datenleitungen des
EDV-Systems verhindert werden.
Hierzu ist die zu schützende Datenleitung
gemäß nebenstehender Abbildung an die
Steckbuchsen "Data line protection" IN/OUT
anzuschließen (RJ45-Kabel (OUT) nicht im
Lieferumfang).

Seite 16 - 34007117DE/AB

RS232

IN OUT

DATA LINE
PROTECTION

2. Aufstellung und Installation

2.6 Einbau einer Kommunikationskarte (Option)

4

Steckplatz für
Kommunikationskarte
(beschränkter Zugang).

RS232

DATA LINE PROTECTION

IN

Die Kommunikationskarten können bei eingeschalteter USV installiert werden.
Der Einbau darf nur durch Fachpersonal erfolgen.

OUT

1 - Abdeckung 4 durch Herausdrehen der
zwei Schrauben von der USV lösen.

2 - Karte in den Steckplatz einstecken.

3 - Karte mit den zwei Schrauben
befestigen.

34007117DE/AB - Seite 17

3. Betriebszustände

3.1 Inbetriebnahme

EIN/AUS-Taste 10 drücken.
Der Summer ertönt kurz, und sämtliche LEDs leuchten gleichzeitig auf.
Während des anschließenden Selbstests ertönt der Summer zweimal.

10

Die LED der Drucktaste 10 leuchtet kontinuierlich und zeigt an, daß die
Ausgangssteckdosen versorgt werden.

11

- Einspeisenetz vorhanden: Nur die LED der EIN/AUS-Taste 10

12

1

2

%

%

Bleiben die Anzeigen 10 oder 11 erloschen, oder leuchtet LED 12 auf, liegt eine Störung vor (siehe Abschnitt 4.1).
Hinweis: Die Aufladung der Batterie beginnt sofort nach dem Netzanschluß der USV, selbst wenn die EIN/AUS-Taste 10
noch nicht betätigt wurde.

3.2 Booster- bzw. Fader-Modus

(Ausgleich von Netzspannungsschwankungen)

1

2

16

%

%

leuchtet. Die Verbraucherversorgung erfolgt aus dem Einspeisenetz.

- Einspeisenetz nicht vorhanden: Die LED der EIN/AUS-Taste 10
und die LED 16 leuchten. Die Verbraucherversorgung erfolgt aus der
Batterie über den Wechselrichter der USV.

Alle angeschlossenen Verbraucher werden versorgt.

Die Booster- bzw. Fader-Funktion der USV ermöglicht es, die
Ausgangsspannung innerhalb eines definierten Toleranzbereichs zu
halten. Dabei werden größere Netzspannungsschwankungen ohne
Inanspruchnahme der Batterie durch entsprechendes Anheben bzw.
Absenken der Ausgangsspannung ausgeglichen.
Die Grenzwerte dieses Bereichs können über die USV-Software "UPS
Driver" festgelegt werden.
Während des Betriebs der USV im Booster- bzw. Fader-Modus leuchtet
die LED 16 auf und zeigt eine entsprechende
Netzspannungsabweichung an.

Seite 18 - 34007117DE/AB

3.3 Batteriebetrieb (bei Netzausfall)

Umschaltung auf Batteriebetrieb

11

1

2

%

%

Voralarm "Ende der Autonomiezeit"

3. Betriebszustände

Verläßt das Einspeisenetz den zulässigen Toleranzbereich, schaltet die
USV auf Batteriebetrieb und die LED 11 leuchtet auf.
Während des Batteriebetriebs ertönt alle 10 Sekunden ein akustisches
Signal.

Die an die USV angeschlossenen Verbraucher werden
unterbrechungsfrei über die Batterie weiter versorgt.

Wird dieser Grenzwert erreicht, ertönt der Summer alle 3 Sekunden.
Dieser Alarmgrenzwert kann über die Software "UPS Driver"
kundenspezifisch angepaßt werden.

Die Batterie ist kurz vor dem Entladeende. Es sollten alle

11

Anwendungen geschlossen werden, da die Abschaltung der USV
kurz bevorsteht.

1

2

Erreicht die Batterie das Ende ihrer Autonomiezeit, schaltet die USV ab

%

%

und alle LEDs erlöschen.

Die Verbraucher werden NICHT mehr versorgt.

Bei Rückkehr des Einspeisenetzes schaltet sich die USV automatisch wieder ein.

Ist dies nicht der Fall, ist zu überprüfen, ob die Funktion "Automatischer Neustart" deaktiviert wurde (siehe Abschnitt 3.4
"Kundenspezifische Anpassung per Software").

34007117DE/AB - Seite 19

3. Betriebszustände

3.4 Kundenspezifische Anpassung per Software (wahlweise)

Software, Installation und Funktion

Die kundenspezifische Anpassung der USV kann mit Hilfe der Software "UPS Driver" über einen Rechner erfolgen, der
über die serielle RS232-Schnittstelle mit der USV verbunden ist (siehe Abschnitt 2.4).

Vorhandensein der RS232- 21 Verbindung überprüfen.

Installation der Software "UPS Driver":

1. CD-ROM "Solution Pac" in das Laufwerk des PCs (mit Windows-Betriebssystem) einlegen.

2. Windows-Dateimanager bzw. -Explorer öffnen und CD-ROM-Laufwerk auswählen.

3. Doppelklicken auf die Datei Setup.exe im Verzeichnis "\Emb\Evolutio\Config\".

Nach Installation der Software "UPS Driver" stehen folgende Einstellungsmöglichkeiten zur Verfügung:

Registerkarte "Ein/Aus-Bedingungen"

Automatischer Neustart

Kaltstart über Batterie

Zwangsabschaltung

USV-Start/Stop über Software

Registerkarte "Batterie"

Zeitintervall für automatischen Batterietest

Grenzwert Voralarm "Ende der Autonomiezeit"

Tiefentladungsschutz

Seite 20 - 34007117DE/AB

Einstellungen

Sleep-Modus

Einstellungen

Default-Einstellung

Aktiviert

Aktiviert

Aktiviert

Deaktiviert

Aktiviert

Default-Einstellung

Einmal pro Woche

20% Restautonomiezeit

Aktiviert

Kundenspezifische Anpassung

Deaktiviert

Deaktiviert

Deaktiviert

Aktiviert

Deaktiviert

Kundenspezifische Anpassung

Einmal pro Tag

Einmal pro Monat

Kein Test

10 bis 40% Restautonomiezeit

Deaktiviert

Registerkarte "Spannungsgrenzwerte"

3. Betriebszustände

Einstellungen

Ausgangsspannung (Batteriebetrieb)

Oberer Spannungsgrenzwert für

Umschaltung auf Batterie

Grenzwert für Einschaltung des Fader-Modus’

Grenzwert für Einschaltung des Booster-Modus’

Unterer Spannungsgrenzwert für

Umschaltung auf Batterie

Maximaler Eingangsspannungsbereich

(1) Unterer Spannungsgrenzwert für Umschaltung auf Batterie = 150 V

Registerkarte "Ansprechempfindlichkeit"

Einstellungen

Ansprechempfindlichkeit der USV

Nähere Informationen zu den Kennwerten können den Hilfetexten der Software "UPS Driver" entnommen werden.

Default-Einstellung

230 V

294 V

265 V

184 V

160 V

Deaktiviert

Default-Einstellung

Normal

Kundenspezifische Anpassung

200 V - 220 V - 240 V

271 bis 294 V

244 bis 265 V

184 bis 207 V

160 bis 180 V

(1)

Aktiviert

Kundenspezifische Anpassung

Hoch oder niedrig

34007117DE/AB - Seite 21

4. Wartung und Service

4.1 Fehlerbehebung

Fehlerbehebung ohne Inanspruchnahme des MGE-Kundendienstes (alle Modelle)

Fehleranzeige

LED 13 blinkt und
Summer ertönt.

LED 12 blinkt.

Überlastung der USV. Die Leistungsaufnahme der
angeschlossenen Verbraucher übersteigt die
Nennleistung der USV.

Es wurde beim Batterietest eine Batteriestörung
festgestellt.

Fehlerursache

Leistungsaufnahme der
angeschlossenen Systeme
überprüfen und weniger wichtige
Verbraucher abschalten.

Batterien auswechseln (siehe
Abschnitt 4.2).

Fehlerbehebung, die eine Inanspruchnahme des MGE-Kundendienstes erfordert

Fehleranzeige

LED 12 blinkt und
Summer erzeugt
Dauerton.

Es liegt eine interne USV-Störung vor.

◗ Die Versorgung sämtlicher angeschlossenen

Verbraucher ist unterbrochen.

Die an die USV angeschlossenen Systeme
sind nicht mehr geschützt.

Fehlerursache

Kundendienst benachrichtigen.

Fehlerbehebung

Fehlerbehebung

Seite 22 - 34007117DE/AB

4.2 Austausch des Batteriemoduls

Sicherheitsmaßnahmen:
Die Batterie hat einen hohen Kurzschlußstrom und kann Stromschläge verursachen.
Bei jeder Handhabung der Batterien sind daher folgende Sicherheitsmaßnahmen einzuhalten:

◗ Armbanduhren, Ringe, Armreifen und sonstige an Händen oder Armen getragene Metallgegenstände abnehmen.
◗ Werkzeuge mit Isoliergriff verwenden.

Tower- Modell

Ausbau des Batteriemoduls

Die Batterien können bei eingeschalteter USV ausgetauscht werden.

C

P U L S A R
Evolution
1 5 0 0

4. Wartung und Service

A - An der Frontseite den Schildträger mit
dem MGE-Logo herausdrücken.
B - Die beiden dahinter liegenden
Schrauben lösen.
C - Linken Teil der Frontabdeckung leicht
anheben nach vorn abziehen.

B

A

D - Batteriemodul durch Lösen der
Steckverbindung (niemals an den
Verbindungskabeln ziehen!) abklemmen.

D

34007117DE/AB - Seite 23

4. Wartung und Service

Einbau des neuen Batteriemoduls

Die oben beschriebenen Handgriffe in umgekehrter Reihenfolge ausführen.

◗ Achtung! Beim Einschieben der neuen Batterie kann es zur Lichtbogenbildung zwischen den Kontakten

kommen.

◗ Zur Gewährleistung der Sicherheit und des Betriebsverhaltens dürfen nur Austauschmodule verwendet werden,

die mit den eingebauten Batterien baugleich sind.

◗ Es ist sicherzustellen, daß der Batteriestecker vollständig in die zugehörige Steckbuchse eingesteckt ist.

E - Batteriemodul durch Greifen der
Kunststofflasche herausziehen und durch
neues ersetzen.

E

Seite 24 - 34007117DE/AB

Rack- Modell

Ausbau des Batteriemoduls

Die Batterien können bei eingeschalteter USV ausgetauscht werden.

PULSAR
Evolution
1 5 0 0

4. Maintenance

A - An der Frontseite den Schildträger mit
dem MGE-Logo herausdrücken.
B - Die beiden dahinter liegenden
Schrauben lösen.
C - Linken Teil der Frontabdeckung nach
vorn abziehen.

B

C

A

D - Batteriemodul durch Lösen der
Steckverbindung (niemals an den
Verbindungskabeln ziehen!) abklemmen.

D

34007117DE/AB - Seite 25

4. Wartung und Service

E - Abdeckung entfernen.

E

F - Batteriemodul durch Greifen der
Kunststofflasche herausziehen und durch
neues ersetzen.

Seite 26 - 34007117DE/AB

F

Einbau des neuen Batteriemoduls

Die oben beschriebenen Handgriffe in umgekehrter Reihenfolge ausführen.

◗ Achtung! Beim Einschieben der neuen Batterie kann es zur Lichtbogenbildung zwischen den Kontakten

kommen.

◗ Zur Gewährleistung der Sicherheit und des Betriebsverhaltens dürfen nur Austauschmodule verwendet werden,

die mit den eingebauten Batterien baugleich sind.

◗ Es ist sicherzustellen, daß der Batteriestecker vollständig in die zugehörige Steckbuchse eingesteckt ist.

5. Umweltschutz

Bei der Entwicklung des vorliegenden Produkts wurde besonders auf seine Umweltverträglichkeit
geachtet:

Es enthält weder FKW- noch FCKW-Verbindungen.

Recycling der USV nach Ablauf der Lebensdauer:

MGE UPS SYSTEMS verpflichtet sich, sämtliche nach Ablauf der Lebensdauer rückgeführten Komponenten durch
zugelassene Entsorgungsunternehmen einer Wiederverwertung gemäß den gesetzlichen Bestimmungen zuzuführen
(wenden Sie sich bitte an Ihre MGE-Vertretung).

Verpackung:

Verpackungsmaterial muß gemäß den gesetzlichen Bestimmungen entsorgt werden.

Hinweis:

Dieses Produkt enthält Bleibatterien. Blei kann die Umwelt schädigen, wenn es nicht gemäß den gesetzlichen Vorschriften
durch Spezialunternehmen entsorgt wird.

Web-Site: www.mgeups.com

34007117DE/AB - Seite 27

6. Anhang

6.1 Technische Daten

Blockschaltbild

Netz

Booster-/Fader-TrafoFilter

Verbraucher

Wechselrichter

Gleichrichter/
Ladegerät

Batterie

Seite 28 - 34007117DE/AB

Kenndaten

6. Anhang

Pulsar Evolution

Ausgangsleistung

500

500 VA / 350 W

800 / 800 Rack

800 VA / 560 W

1100 / 1100 Rack

1100 VA / 700 W

1500 / 1500 Rack

1500 VA / 1000 W

Einspeisenetz

◗ Spannung
◗ Frequenz

160 bis 294 V

47 - 70 Hz (50-Hz-Netz) bzw. 56,5 - 70 Hz

(1)

, einphasig, Un = 230 V

(2)

(60-Hz-Netz)

USV-Ausgang
(Batteriebetrieb)

(3)

230 V

◗ Spannung
◗ Frequenz

(+6% / - 10%), einphasig

50/60 Hz +/- 0,1 Hz

Batterie (wartungsfreie
Bleiakkus)

◗ Tower- Modell
◗ Rack- Modell

2 x 6 V - 9 Ah,

2 x 12 V - 7,2 Ah,

4 x 6 V - 7,2 Ah

2 x 12 V - 9 Ah,

4 x 6 V - 9 Ah

3 x 12 V - 9 Ah,

Umgebungsbedingungen

◗ Geräuschpegel

<40 dBA

(Netzbetrieb)

◗ zul. Betriebstemperatur
◗ relative Luftfeuchtigkeit

0 bis 35° C

20 bis 90%

(ohne Kondensation)

(1) Oberer und unterer Grenzwert über Software "UPS Driver" einstellbar.
(2) Bis 40 Hz bei niedriger Ansprechempfindlichkeit der USV (einstellbar über USV-Software "UPS Driver").
(3) Einstellbar zwischen 200 und 240 V über USV-Software "UPS Driver".

6 x 6 V - 9 Ah

<40 dBA

0 bis 40° C

20 bis 90%

34007117DE/AB - Seite 29

6. Anhang

Beispiele für Batterie-Autonomiezeiten

Pulsar Evolution 500

2 optimierte Rack-Server

1 Router

1 Hub

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

Pulsar Evolution 800

3 optimierte Rack-Server

2 Print-Server

1 Server + 1 Router + 1 Hub

1 Router

1 Hub

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

Pulsar Evolution 1100

3 optimierte Rack-Server

Seite 30 - 34007117DE/AB

2 Print-Server

1 Server + 1 Router + 1 Hub

1 Router

1 Hub

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

Pulsar Evolution 1500

5 optimierte Rack-Server

3 Print-Server

2 Server + 1 Router + 1 Hub

1 Router

0 10 20 50 100 t (min)30 40 60 70 80 90 110 120

6.2 Fachbegriffe

Ausgangssteckdosen Pulsar Evolution verfügt abgangsseitig über eine Gruppe von 2 nicht

Autonomiezeit Betriebsdauer des Geräts mit Verbraucherversorgung über die Batterie bei Ausfall des

Balkenanzeige LED-Leiste am Bedienfeld zur Anzeige des Auslastungsgrads und der

Booster-Modus Automatische Betriebsart der USV, mit deren Hilfe eine zu geringe Netzspannung ohne

Eingangsschalter Schalter zum Schutz des Einspeisenetzes gegen Störungen der USV-Anlage.

Fader-Modus Automatische Betriebsart der USV, mit deren Hilfe eine zu hohe Netzspannung ohne

Kundenspezifische Bestimmte USV-Funktionen können über die Software "UPS Driver" an individuelle
Anpassung Kundenbedürfnisse angepaßt werden.

Programmierbare Pulsar Evolution verfügt abgangsseitig über eine Gruppe von 2 programmierbaren
Steckdosen Ausgangssteckdosen. Sie ermöglichen eine sequentielle Aufschaltung der geschützten

6. Anhang

programmierbaren Ausgangssteckdosen.

Einspeisenetzes.

Restautonomiezeit.

Inanspruchnahme der Batterie um einen einstellbaren Wert angehoben werden kann.

Inanspruchnahme der Batterie um einen einstellbaren Wert abgesenkt werden kann.

Verbraucher und den Abwurf im Batteriebetrieb, um die Versorgung der kritischsten
Verbraucher am längsten aufrechterhalten zu können. Die Programmierung erfolgt über
die USV-Software "Solution Pac" (mitgelieferte CD-ROM).

RS232-Schnittstelle Serielle Schnittstelle zur Herstellung einer Kommunikationsverbindung zwischen USV

und geschütztem Rechnersystem.

Solution-Pac USV-Software zur kundenspezifischen Anpassung von Überwachungs-, Konfigurations-

und Sicherheitsparametern. CD-ROM im Lieferumfang der USV-Anlage.

Spannungsfreischaltung Physikalische Trennung der USV vom Einspeisenetz.
der USV

UPS Driver Kommunikationssoftware zur kundenspezifischen Anpassung von USV-Einstellungen.

Auf CD-ROM "Solution-Pac" enthalten.

USB-Schnittstelle Schnittstelle zur Herstellung einer Kommunikationsverbindung zwischen USV und

geschütztem Rechnersystem.

USV Unterbrechungsfreie Stromversorgung.

34007117DE/AB - Seite 31

6. Anhang

6.3 Stichwortregister

A

Abmessungen und Gewichte ........................................... 7

Alarmton (Summer) ........................................................ 19

Anschlüsse

Datenleitung ........................................................... 16

RS232-Schnittstelle ................................................16

USB-Schnittstelle .................................................. 16

Ausschalten der USV über Software ............................. 20

Austausch des Batteriemoduls ......................... 22, 23, 24

Automatischer Neustart ................................................. 20

B

Balkenanzeige ................................................................. 9

Batterie-Autonomiezeiten ............................................... 30

Batterie

Austausch ..................................................... 22-23-24

Abschaltung am Ende der Autonomiezeit .............. 19

Recycling ................................................................ 27

Störung ..................................................................... 9

Umschaltung auf Batteriebetrieb ........................ 9, 19

Voralarm "Ende der Autonomiezeit" ....................... 19

Booster-Modus ........................................................... 9, 18

D

Drucktasten ...................................................................... 9

F

Fader-Modus .............................................................. 9, 18

G

Gewicht ............................................................................7

I

Inbetriebnahme .............................................................. 18

K

Kenndaten ...................................................................... 29

Kommunikationskarte ................................................ 8, 17

Kundenspezifische Anpassung ..................................... 20

Ausgang ................................................................. 21

Batterie .................................................................. 20

Ein/Aus-Bedingungen .............................................20

L

Leistungsschalter

Batterieschalter ........................................................ 8

Eingangsschalter ...................................................... 8

Leuchtanzeigen ................................................................9

P

Programmierbare Steckdosen ..................................... 8, 9

R

RS232-Schnittstelle .................................................. 8, 16

S

Sicherheit ...................................................................... 23

Sleep-Modus .................................................................. 20

Automatischer Neustart .......................................... 20

Störung der USV .............................................................. 9

U

Überlast ...................................................................... 9, 22

Umgebungstemperatur zu hoch ..................................... 29

Umweltschutz ................................................................. 27

UPS Driver .................................................. 18, 19, 20, 29

USB-Schnittstelle .......................................................8, 16

W

Web Site........................................................................ 27

Seite 32 - 34007117DE/AB
