mft multi-cargo2 User Manual

Page 1
Heck-Fahrradträger für Anhängevorrichtung
Towbar-mounted bicycle carrier
multi-cargo2-family
Page 2
Page 3
1
Contents
Inhaltsverzeichnis
Zusammenbau Heckträger 11Carrier assembly
Montage am Fahrzeug
Montage Fahrräder 19Mounting the bicycles
Nutzung ohne Fahrräder 19Use without bicycles
Heckträger absenken 21Lowering the carrier

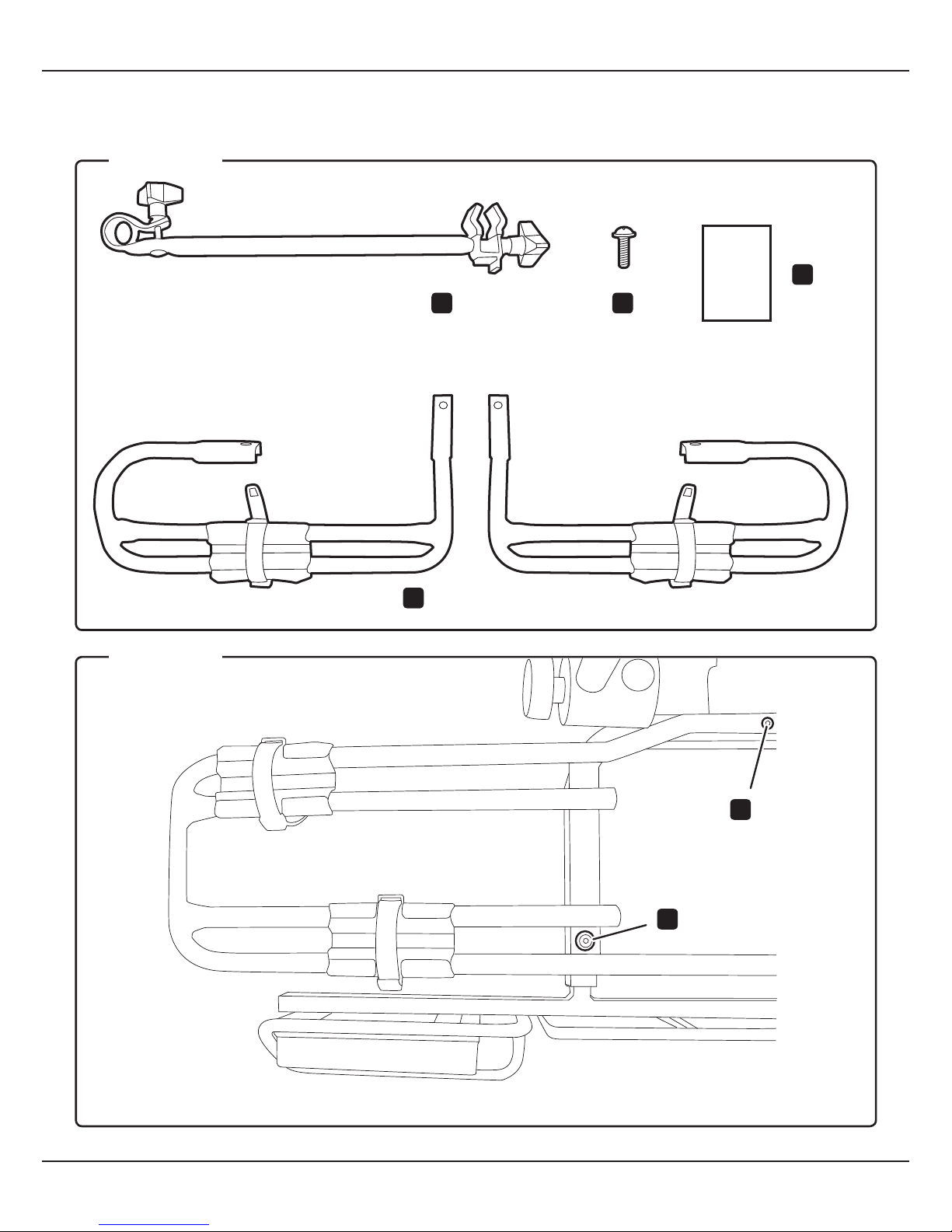

Stückliste 3. Rad Kit 23Parts included 3rd bicycle kit
Erstmontage 3. Rad Kit 23Mounting of kit for 3rd bicycle

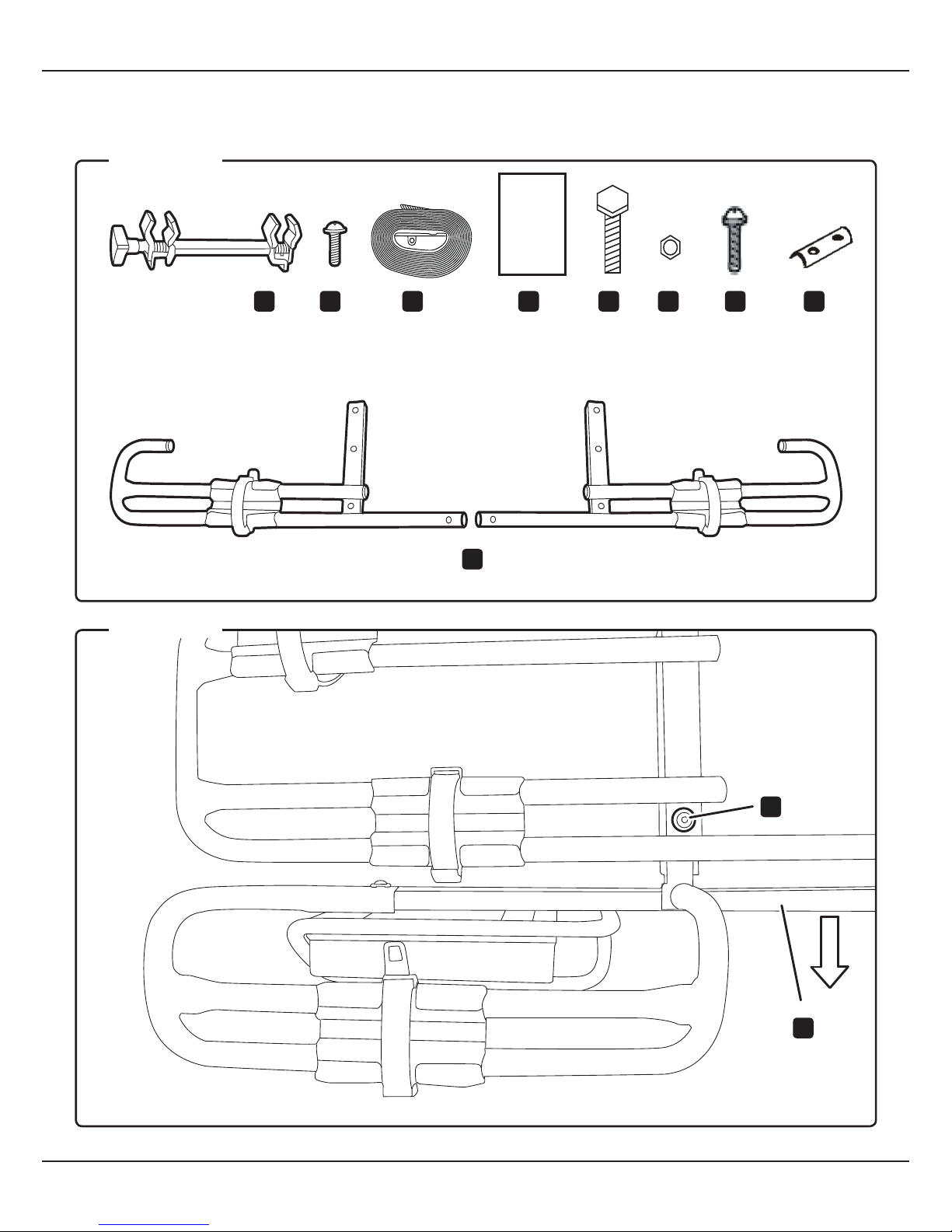

Stückliste 4. Rad Kit 27Parts included 4th bicycle kit
Erstmontage 4. Rad Kit 27Mounting of kit for 4th bicycle
Wartung, Pege 33Precautions, maintenance
Aufbewahrung 33Storage
Mounting onto the vehicle 15
Demontage vom Fahrzeug 21Removing from the vehicle
Bestandteile / Lieferumfang 3Parts / Items included
Technische Daten 2Technical data
Page 4
Montage- und Bedienungsanleitung
2
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
RechtsLinks
Technical data
Unloaded weight: approx. 18 kg Maximum load: 80 kg (note the towball capacity!) Maximum bicycle weight: 30 kg
Item number: 8200 / bl
Technische Daten
Eigengewicht: ca. 18 kg Maximale Zuladung: 80 kg (Stützlast der Anhängekupplung beachten!) Maximales Fahrradgewicht: 30 kg
Artikelnummer: 8200 / bl
Abbildung 1
Page 5
3

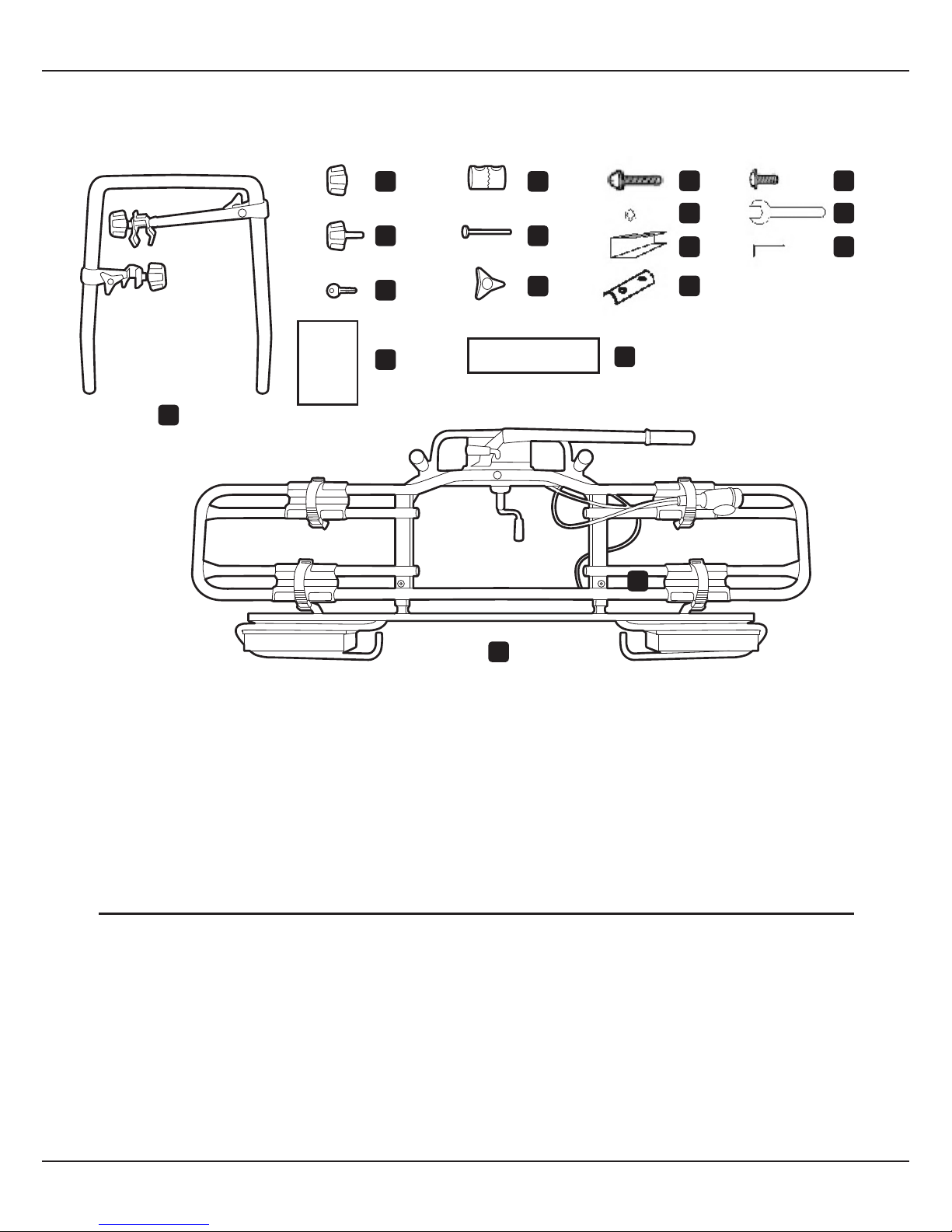

Parts / Items included
Bestandteile / Lieferumfang
Fahrradträger (Tragemodul + Tragerah­men) (1x)
Haltestange (1x)
Handrad abschließbar (3x)
Sicherheitshandrad mit Gewindebolzen / Diebstahlsicherung (1x)
Schlüssel (2x)
Montage- und Bedienungsanleitung
Rasterscheibe (2x)
Schlossschrauben M8 x 100 (2x)
Sternrad M8 (1x)
Kennzeichenhalterung (1x)
Linsenschraube M8 x 40 (6x)
Stoppmutter M8 (4x)
U-Prol (1x)
C-Prol (3x)
Linsenschraube M8 x 16 (2x)
Gabelschlüssel SW 13 mm (1x)
Inbusschlüssel 5 mm (1x)
Anschluss 3. Bremsleuchte (3. Bremsleuchte als Zubehör erhältlich)
C
B
A
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
bicycle carrier (base + support frame) (1x)
upright bar (1x)
lockable handwheel (3x)
security handwheel with threaded bolts / security against theft (1x)
key (2x)
Instructions for Mounting and Using
toothed mounts (2x)
carriage bolts M8 x 100 (2x)
star wheel M8 (1x)
number plate holder (1x)
clamping screw M8 x 40 (6x)
lock nut M8 (4x)
U-prole (1x)
C-prole (3x)
clamping screw M8 x 16 (2x)
open end spanner SW 13 mm (1x)
allen key 5 mm (1x)
connection for 3rd brake light (3rd brake light available as accessory)
C
B
A
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
Page 6
4
Notieren Sie hier Ihre Schlüsselnummer:
Notizen:
Write down your key number here:
Notes:
Page 7
5
General information
The vehicle should be equipped with a 13-pin
socket, according to the German Road Trafc
Licensing Regulations as of 01.01.90. The vehi­cle's fog lamp must be switched off via contact or relay when the carrier lighting is plugged in.
An unstamped (unvalidated) number plate, corresponding to the vehicle's registered number plate, must be mounted on the carrier.
The multi-cargo2 carrier has an EU-operation approval with number:
EG-BE: e4*79/488*87/354*0013*_ _
(the nal two digits vary according to the certica­tion e.g.: 00, 01, 02, ...)
This carrier has been approved and therefore does not have to be submitted to TÜV, Dekra, etc.
See second page for a statement from TÜV­Rheinland, Kraftfahrt GmbH on their assent to the issue of a third number plate.!
Do not exceed the towball load capacity (weight of carrier 18 kg approx. plus payload).
An extension (item no. 8333/bl) is available for the transport of a third bicycle. For the transport of a fourth bicyle asecond extension (item no. 8444/bl) is avilable.
A spare wheel kit is available (for vehicles with an exterior spare wheel item no. 8299) and a bracket XL (for frame diameters from 45 to 72 mm) ( item no. 8075XL).
Safety instructions
Sicherheitshinweise
Allgemeine Informationen
Das Fahrzeug sollte entsprechend der StVZO vom 01.01.90 mit einer 13-poligen Steckdose ausgerüstet sein. Die fahrzeugeigene Nebel­schlussleuchte muss bei eingesteckter Heck­trägerbeleuchtung über Kontakt oder Relais ausgeschaltet sein.
Am Heckträger muss ein mit dem polizeilichen Kennzeichen des Fahrzeugs übereinstimmen­des, ungestempeltes Kennzeichen montiert sein.
Der Heckträger besitzt eine EG-Betriebserlaubnis als selbstständige technische Einheit:
EG-BE: e4*79/488*87/354*0013*_ _
(die beiden letzten Ziffern lauten je nach Gutach­tenstand: 00, 01, 02, …)
Das Tragesystem ist freigeprüft und muss des­halb NICHT zu TÜV, DEKRA, etc.!
Ein Schreiben des TÜV-Rheinland, Kraftfahrt GmbH zur anstandslosen Ausgabe eines dritten
Kennzeichens nden Sie auf der 2. Seite dieses
Dokuments.
Die zulässige Stützlast der Anhängekupplung darf nicht überschritten werden (Gewicht des Fahrradträgers ca. 18 kg plus Nutzlast).
Für den Transport eines dritten Fahrrads ist eine Erweiterung (Artikelnr. 8333/bl) erhältlich. Für den Transport eines vierten Fahrrads ist eine zweite Erweiterung (Artikelnr. 8444/bl) erhältlich. Mit der Wandhalterung ist der Träger platzspa­rend an der Wand zu verstauen.
Zusätzlich sind ein Reserveradkit (für Fahrzeuge mit außenliegendem Reserverad Artikelnr. 8299) und eine Halteklammer XL für ein Fahrrad (mit Ovalrahmen bis 72 mm Durchmesser (Artikelnr. 8075XL) erhältlich.
Page 8
6
Assembly
If you have any questions when assembling this
product, please use a qualied service centre.
Technical details are subject to change and may differ from the gures in the installation instruc­tions.
Each individual step of these instructions as well as all of the safety instructions should be followed exactly. If the carrier is installed and handled properly it will not damage the vehicle and its towbar. mft transport systems gmbh is not liable for damages caused by disregard for the assembly sequence and safety instructions.
The towball must be free from grease, clean and undamaged when the carrier is mounted.
Before travelling
Never cover the load with a sheet or other mate-
rials, as it will make the vehicle more difcult to
handle.
Ensure that all locks on the carrier are always locked.
Check that the lights on the carrier are fully func­tioning before every journey.
Check that the carrier and its cargo are securely
xed. Only the vehicle owner or the driver is res­ponsible for the condition and the secure xing of the carrier according to road trafc regulations!
After the rst installation, all moving parts such
as frame holders, wheel rails, upright bar, etc. must be checked after a test drive of approx. 15 km and be tightened if necessary. Repeat this test regularly, especially if the road conditions are bad. Handwheels, bolts, and securing bands are also to be checked after every 2 hours of driving time. An improperly mounted carrier can detach and cause an accident.
Montage
Sollten bei der Montage Fragen auftreten, wenden Sie sich bitte an eine qualizierte Fach­werkstatt. Änderungen von technischen Details gegenüber Abbildungen der Montageanleitung sind vorbehalten.
Jeder einzelne Arbeitsschritt sowie sämtliche Sicherheitshinweise sind genau zu befolgen. Bei sachgemäßer Montage und Handhabung können keine Schäden an Fahrzeug und Anhängekupp­lung auftreten. Für Schäden, die durch Missach­tung der Arbeitsreihenfolgen und Sicherheits­hinweise entstehen, übernimmt die mft transport systems gmbh keine Haftung.
Zur Montage des Heckträgers muss der Kugel­kopf fettfrei, sauber und unbeschädigt sein.
Vor Fahrtantritt
Auf keinen Fall die Ladung mit einer Folie oder sonstigen Materialien abdecken, da dadurch das
Fahrverhalten stark beeinusst wird.
Beachten Sie, dass alle Schlösser des Heckträ­gers immer abgeschlossen werden müssen.
Überprüfen Sie vor jeder Fahrt die volle Funktion der Beleuchtungseinrichtung des Heckträgers.
Überprüfen Sie die Befestigung des Heckträgers und dessen Ladung. Für den Zustand und die sichere Befestigung ist laut StVO der Fahrzeug­halter bzw. der Fahrer allein verantwortlich!
Nach der Erstmontage müssen alle beweglichen Teile wie Haltearme, Radschienen, Haltestan­genbefestigung usw. nach einer Fahrtstrecke von ca.15 km geprüft und gegebenenfalls nachge­zogen werden. Diese Prüfung regelmäßig wie­derholen, besonders bei schlechter Wegstrecke. Handräder, Schrauben und Spannbänder jeweils nach 2 Stunden Fahrt kontrollieren. Ein nicht richtig befestigter Heckträger kann sich lösen und einen Unfall verursachen.
Page 9
7
Safety instructions
Sicherheitshinweise
Before travelling
When transporting the bicycles, all loose parts (air pumps, water bottles, baskets, child seats, etc.) must be removed. They can detach and put you and other road users in danger. Always lock the bicycles onto the carrier.
Each function of the carrier must be checked be­fore travel even when it is empty. Always tighten and lock the frame holders, secure and lock the lock rod with the fastening handwheel and secu­rely clamp the tyre bands and close the clip.
The carrier can alter the handling of the vehicle, especially when navigating curves or driving through a crosswind. Always adjust your speed according to the load and road conditions.
The boot can only be opened when the carrier is lower down. Use care with automatic boot lids and electric convertible roofs. If necessary deac-
tivate these functions. Otherwise people may be
injured or the vehicle and carrier damaged.
In some vehicles the exhaust pipe is positioned high so that hot exhaust fumes stream against the carrier or the bicycle tyres. This can result in damage. Protect the carrier and its load from such exhaust fumes.
Vor Fahrtantritt
Beim Transport der Fahrräder müssen alle
losen Teile (Luftpumpen, Trinkaschen, Körbe,
Kindersitze u.ä.) entfernt werden. Sie könnten sich lösen und Sie und nachfolgende Verkehrs­teilnehmer in Gefahr bringen. Die Fahrräder am Heckträger immer abschließen.
Auch ohne Ladung müssen vor Fahrtantritt alle Funktionen des Heckträgers überprüft werden. Haltearme immer feststellen und abschließen, den Schließhebel mit dem Sicherungshandrad immer sichern und abschließen, die Reifenbän­der immer festzurren und den Clip schließen.
Durch den Fahrradträger kann sich das Fahrver­halten, insbesondere beim Bremsen in Kurven oder bei Seitenwind, verändern. Die Geschwin­digkeit stets der Beladung und dem Straßenzu­stand anpassen.
Der Kofferraumdeckel kann nur geöffnet werden, wenn der Heckträger abgeklappt ist. Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken. Funktion gegebenenfalls de­aktivieren. Ansonsten könnten Personen verletzt werden oder Sachschäden am Fahrzeug und am Heckträger entstehen.
Bei manchen Fahrzeugen kann das Auspuffrohr so hoch liegen, dass heiße Abgase gegen den Fahrradträger oder die Fahrradreifen strömen. Dies kann zu Zerstörungen führen. Fahrradträger und Ladung gegen den Abgasstrom schützen.
Page 10
8
Precautions during travel
Regularly check the carrier using the rear-view mirror throughout the journey. Immediately stop
if you notice any signicant change in the carrier
or its cargo. Identify the cause and continue your journey only after solving the problem.
The provisions of both the Road Trafc Regulati­ons and the Road Trafc Licensing Regulations
apply to the carrier and its load. The recommen­ded top speed when driving with a loaded carrier is 130 km/h.
When driving abroad, observe the applicable
trafc regulations.
Changed handling of the vehicle
Due to the fact that the carrier juts out from the vehicle, there is a great tendency to oversteer, a changed reaction to crosswinds and a changed braking function, especially when navigating curves. Always adjust your speed according to the road conditions. You could lose control of your vehicle and cause an accident which may result in injury to you or other persons. Note the length of the vehicle also when parking or driving in reverse.
The carrier is not suitable for use off-road.
Vorsichtsmaßnahmen während der Fahrt
Beobachten Sie den Heckträger während der Fahrt regelmäßig durch den Rückspiegel. Bei ei­ner erkennbaren Veränderung des Trägers oder seiner Ladung sofort anhalten. Suchen Sie nach der Ursache und setzen Sie Ihre Fahrt erst nach Behebung des Problems fort.
Bezüglich Heckträger und Ladung gelten die Vorschriften der StVO, sowie der StVZO. Die empfohlene Höchstgeschwindigkeit bei belade­nem Heckträger beträgt 130km/h.
Beachten Sie bei Auslandsfahrten die jeweiligen Verkehrsvorschriften.
Verändertes Fahrverhalten des Fahrzeuges
Durch den über das Fahrzeug hinausragenden Heckträger kann besonders bei Beladung eine starke Tendenz zum Übersteuern, ein verän­dertes Seitenwindansprechverhalten und ein verändertes Bremsverhalten, besonders bei Kurvenfahrt, auftreten. Passen Sie daher Ihre Geschwindigkeit stets den Straßenverhältnissen an. Sie könnten die Kontrolle über Ihr Fahrzeug verlieren und so einen Unfall verursachen, bei dem Sie oder andere Personen verletzt werden könnten. Beachten Sie die Länge des Fahrzeu­ges auch beim Parken und Rückwärtsfahren.
Der Heckträger ist für den Geländeeinsatz nicht geeignet.
Page 11
9
Safety instructions
Sicherheitshinweise
Maintenance
It is recommended that the carrier be cleaned and maintained regularly so that you can enjoy the product for longer. Lubricate all moving parts and screw threads with bicycle grease or chain spray lubricant, and grease the bracket of the clamp and the pivot of the lock rod.
Damage to the paint surface can be repaired to a silky gloss with black spray (RAL 9005).
Pege
Damit Sie lange Freude an Ihrem Heckträger
haben, empehlt es sich den Heckträger regel­mäßig zu reinigen und zu pegen. Alle beweg-
lichen Teile und Gewinde mit Fahrradöl oder Kettenspray schmieren, das Lager der Klappe und die Rolle des Schließhebels fetten.
Lackschäden mit Lackspray schwarz, seiden­glänzend (RAL 9005) nachlackieren.
Page 12
2
2
1
H
B
C
I
A
H
G
10
POS. 1
POS. 2
POS. 3
POS. 4
POS. 4
Abbildung 2
Abbildung 3
Page 13
11

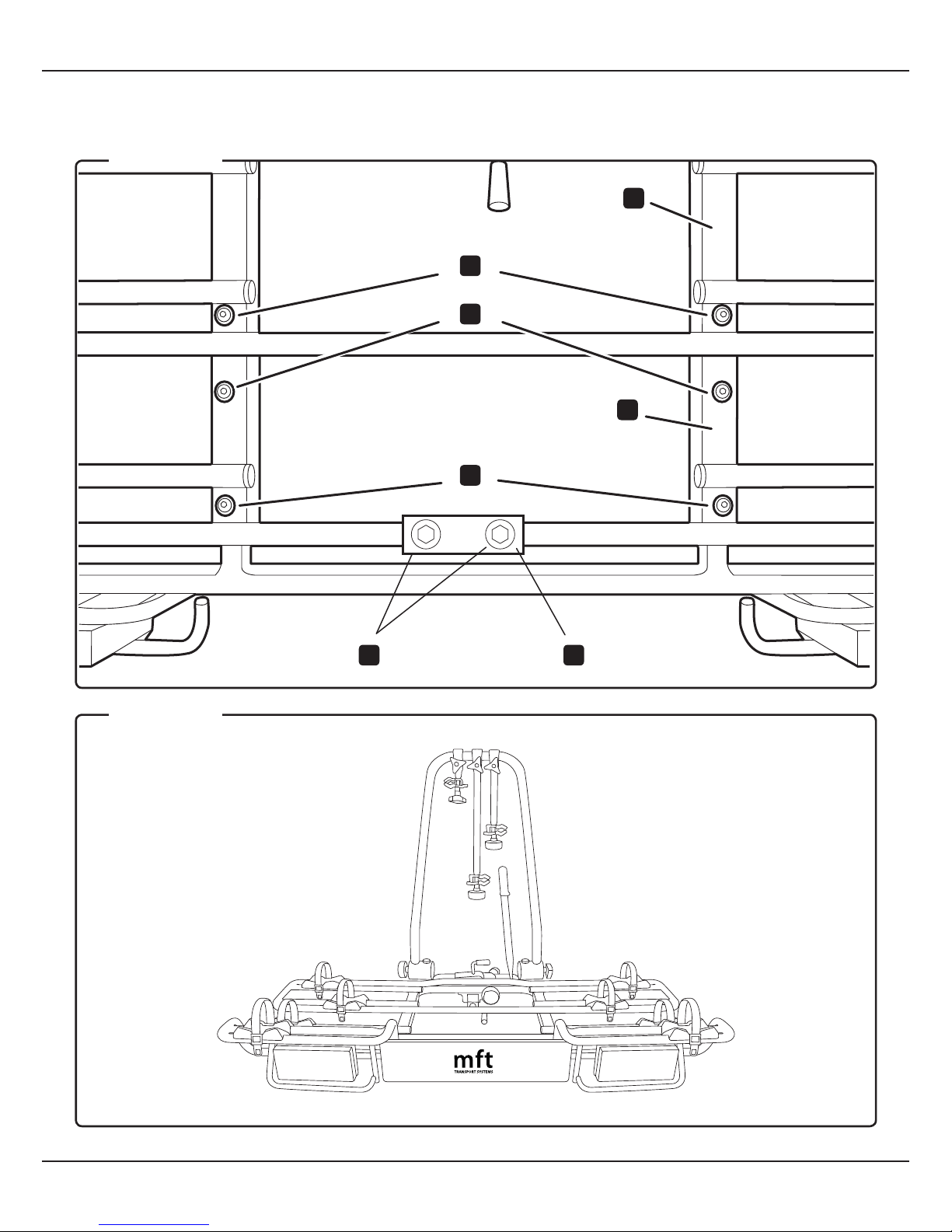

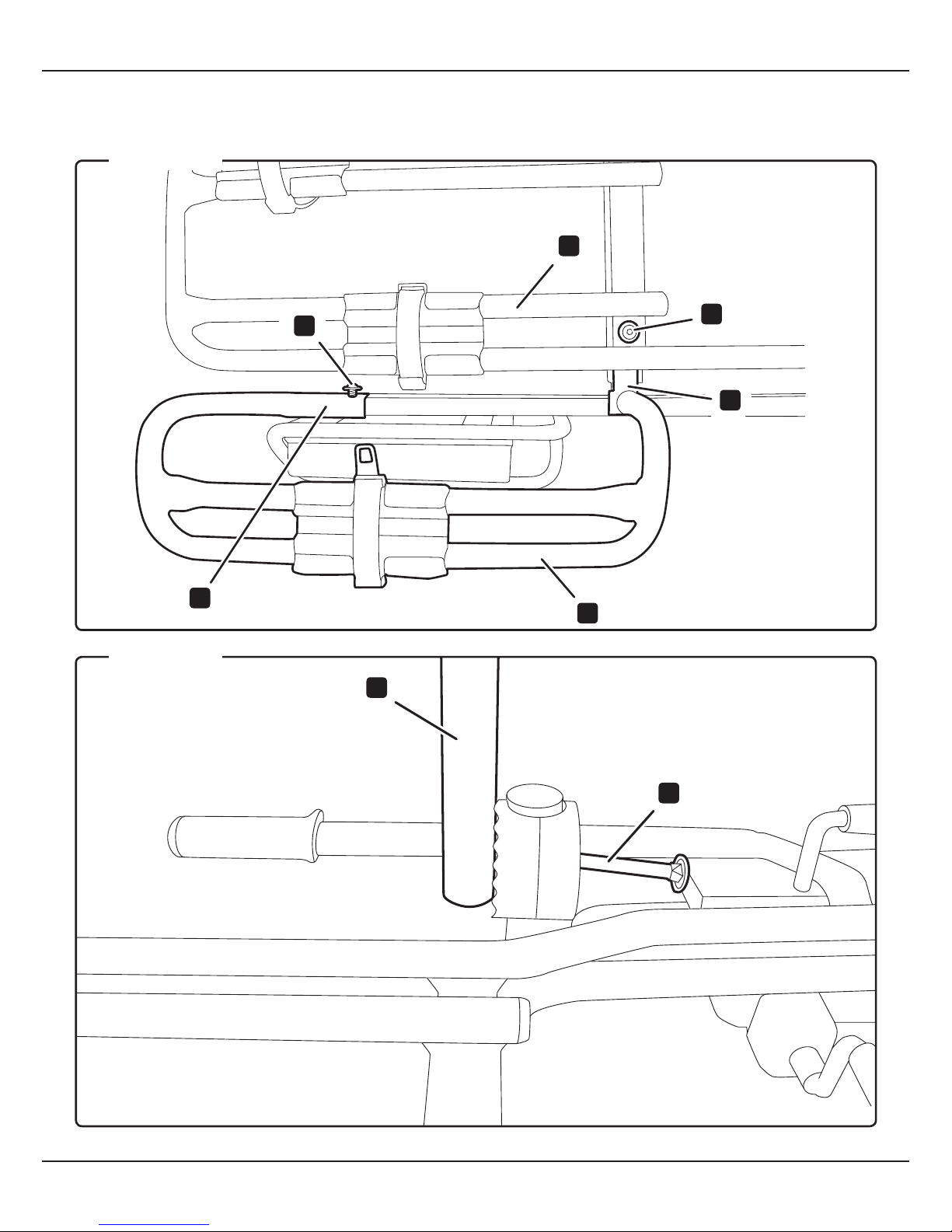

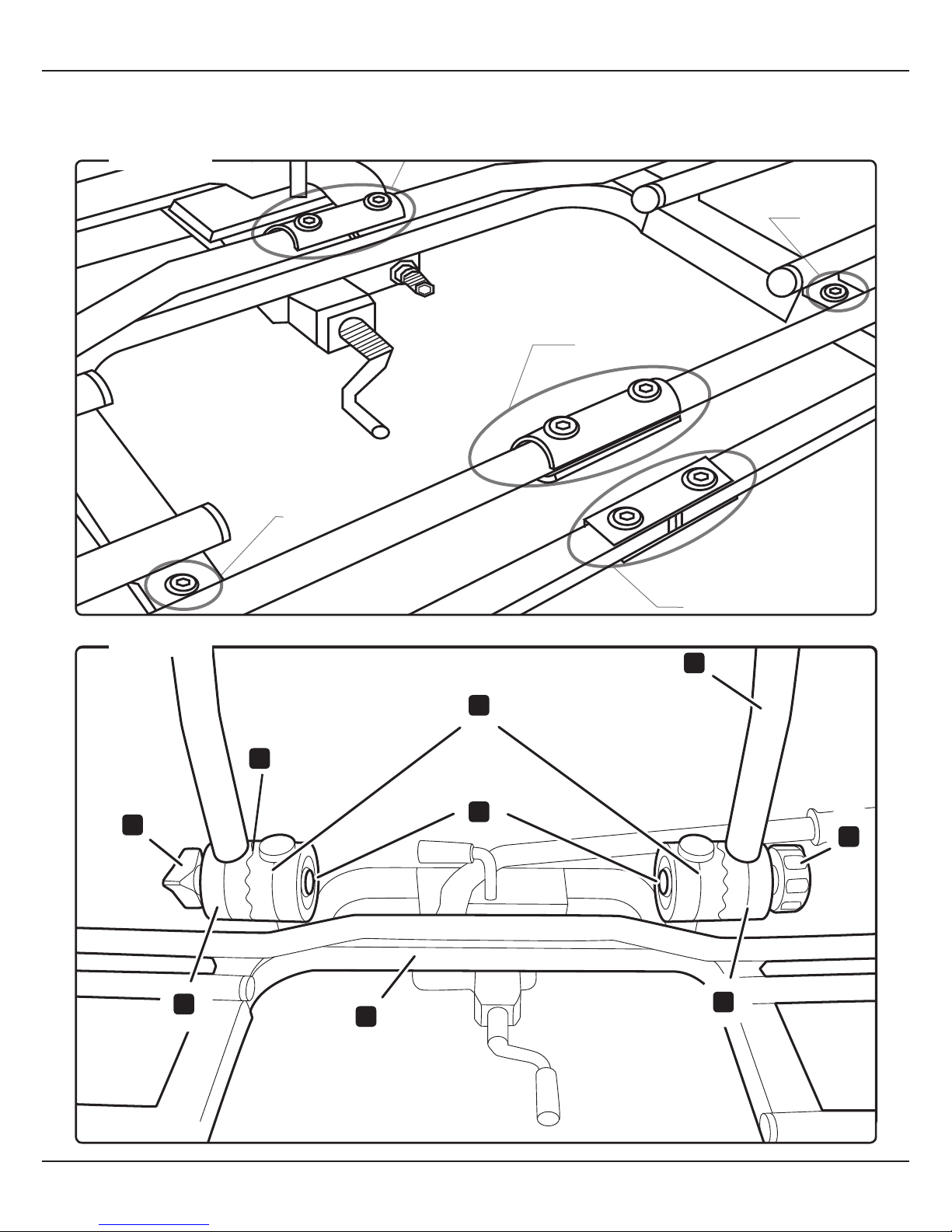

Mounting the support frame
Note: Place all bolts in position before tightening any. Position the support frames (left and right) and lighting units (left and right) on the base as
in gure 1.
POS. 1 Place a C-prole (N) from above onto the support frame and x to the base with 2 bolts (K).
POS. 2 Fix one C-prole (N) above, and one C-prole (N) below with 2 bolts (K) und 2 lock
nuts (L).
Slide the lighting unit into the base.
POS.3 Slide the U-prole over the lighting unit from the inside toward the outside, as in gure 2,
and secure with 2 bolts (K) and 2 lock nuts (L).
POS. 4 screw in the 2 clamping screws M8 x 16.
Mounting upright bar
Position the upright bar (B) at a right angle to the carrier. Screw the lockable handwheel (C) onto the left side. Screw the star wheel (I) onto the right side.
Warning
The lockable handwheels (C) should always be locked on for safety before any journey.
Carrier assembly
Zusammenbau Heckträger
Montage des Tragerahmens
Hinweis: Erst alle Schrauben nur ansetzen, dann anziehen. Tragerahmen (links und rechts) und Leuchtbalkenteile (links und rechts) wie auf
Abbildung 1 auf das Tragemodul auegen.
POS. 1 Ein C-Prol (N) von oben auf den Tra- gerahmen legen und mit 2 Schrauben (K) mit Tragemodul verschrauben.
POS. 2 Ein C-Prol (N) von oben, ein C-Prol (N) von unten mit 2 Schrauben (K) und 2 Stopp­muttern (L) befestigen.
Leuchtbalken in das Tragemodul einschieben.
POS.3 Das U-Prol wie auf Bild 2 von innen
nach außen über den Leuchtbalken schieben und mit 2 Schrauben (K) und 2 Stoppmuttern (L) befestigen.
POS. 4 2 Linsenschrauben M8 x 16 eindrehen.
Erstmontage Haltestange
Die Haltestange (B) senkrecht zum Fahrradträger ausrichten. Auf der linken Seite das abschließ­bare Handrad (C) aufschrauben. Auf der rechten Seite das Sternrad (I) aufschrauben.
Achtung!
Die abschließbaren Handräder (C) müssen aus Sicherheitsgründen während des Betriebs immer abgeschlossen sein.
Page 14
1
J
2
2
3
3
3
1
12
H
Abbildung 4
Abbildung 5
Page 15
13

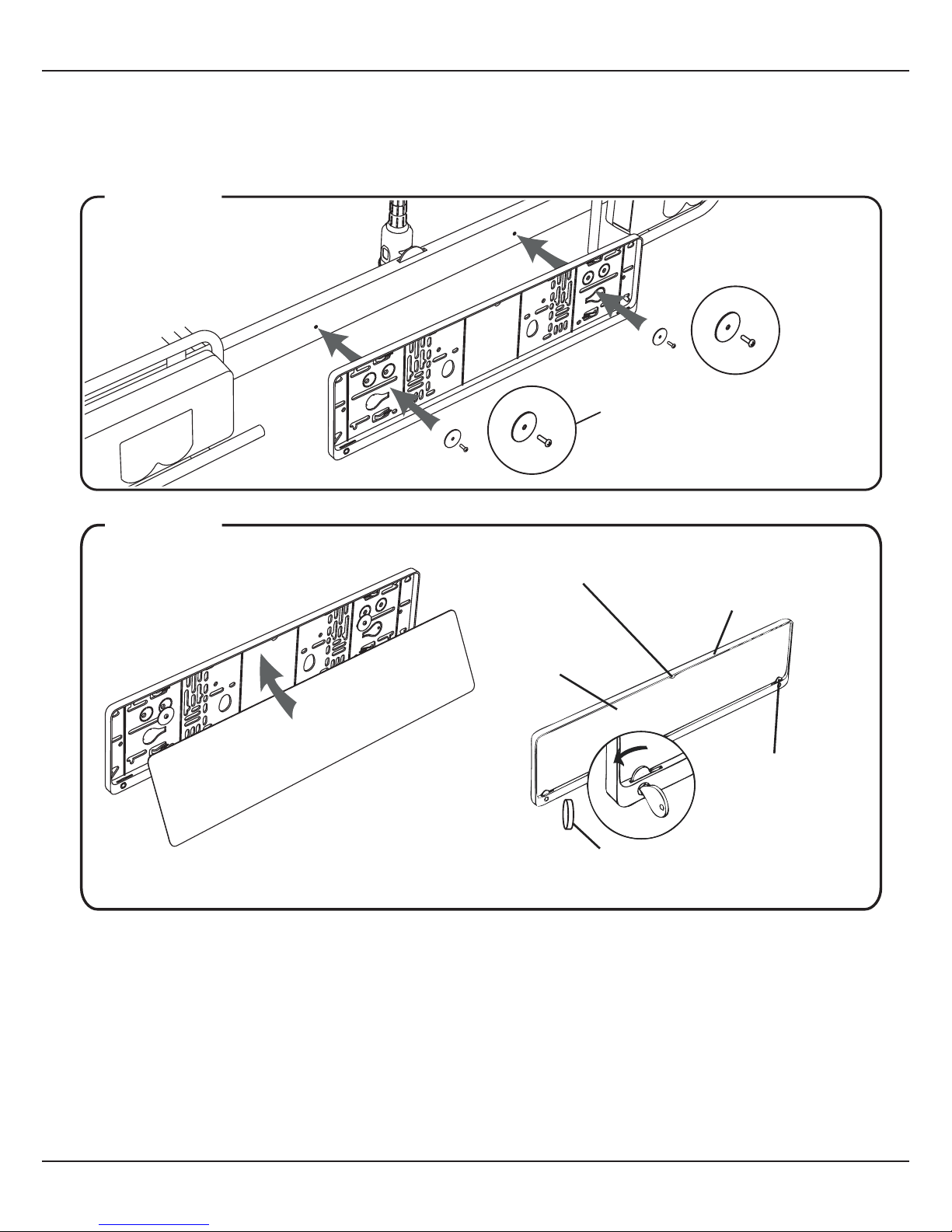

Mounting number plate holder
Unscrew the bolts (1) of the number plate holder
(J) (gure 4). Position the number plate holder (J)
centrally and attach with the bolts (1).
Mounting number plate holder
To attach the number plate (1), rst unpack the number plate locks (2) and the key (3) (gure
5). Slide the number plate locks (2) through the number plate holder.
Slide the number plate (1) up from below. Turn the number plate locks 90° with the key.
Carrier assembly
Zusammenbau Heckträger
Erstmontage Kennzeichenhalterung
Die Schrauben (1) der Kennzeichenhalterung (J) herausdrehen (Abbildung 4). Die Kennzeichen­halterung (J) mittig positionieren und mit den Schrauben (1) befestigen.
Erstmontage Kennzeichenhalterung
Zur Befestigung des Kennzeichens (1) die Kenn­zeichenverriegelungen (2) und die Schlüssel (3) herausbrechen (Abbildung5). Die Kennzeichen­verriegelungen (2) in die Kennzeichenhalterung einschieben.
Das Kennzeichen (1) von unten einstecken. Mit dem Schlüssel (3) die Kennzeichenverriegelun­gen um 90° drehen.
Page 16
4
2
2
D
D
3
14
2
3
1
Abbildung 6
Abbildung 7
Page 17
15

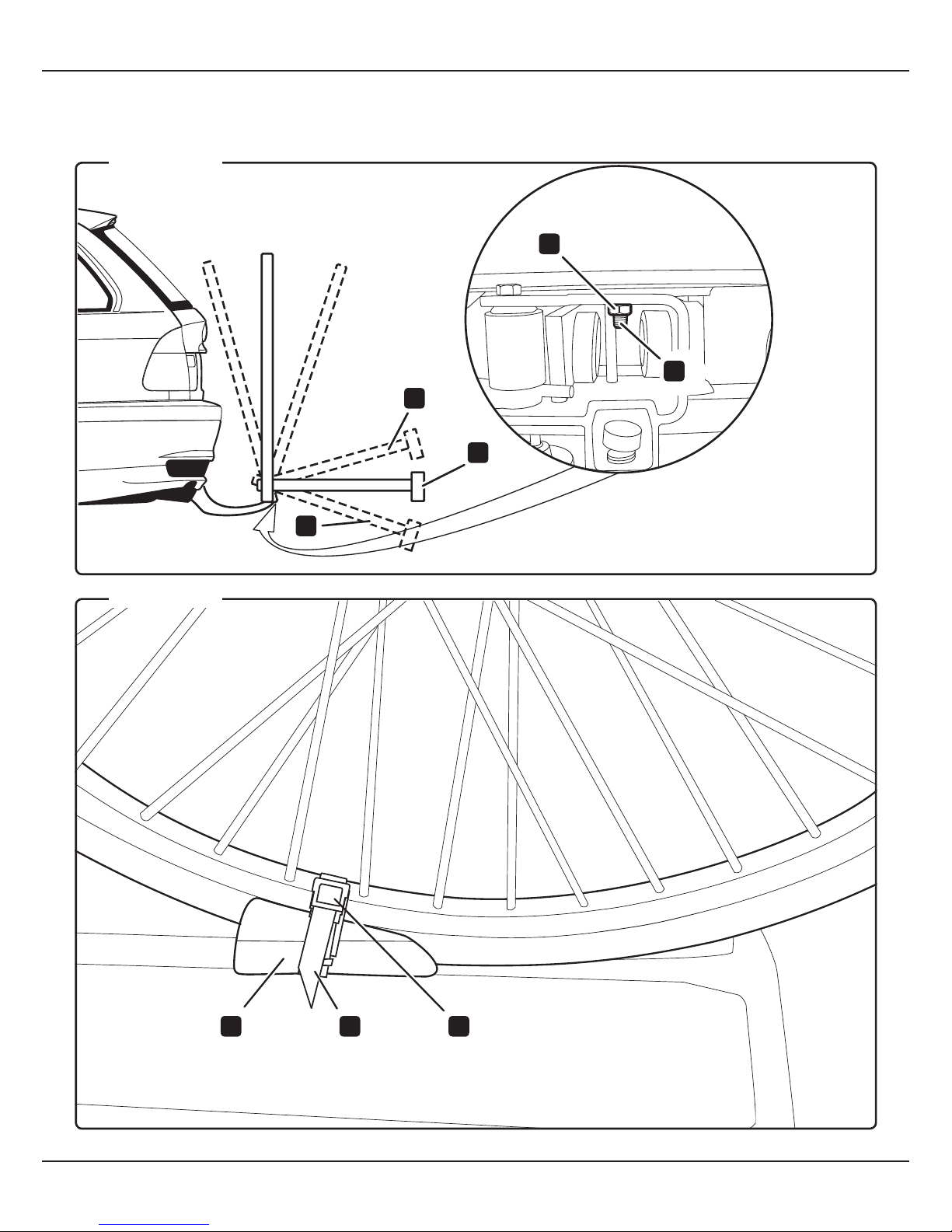

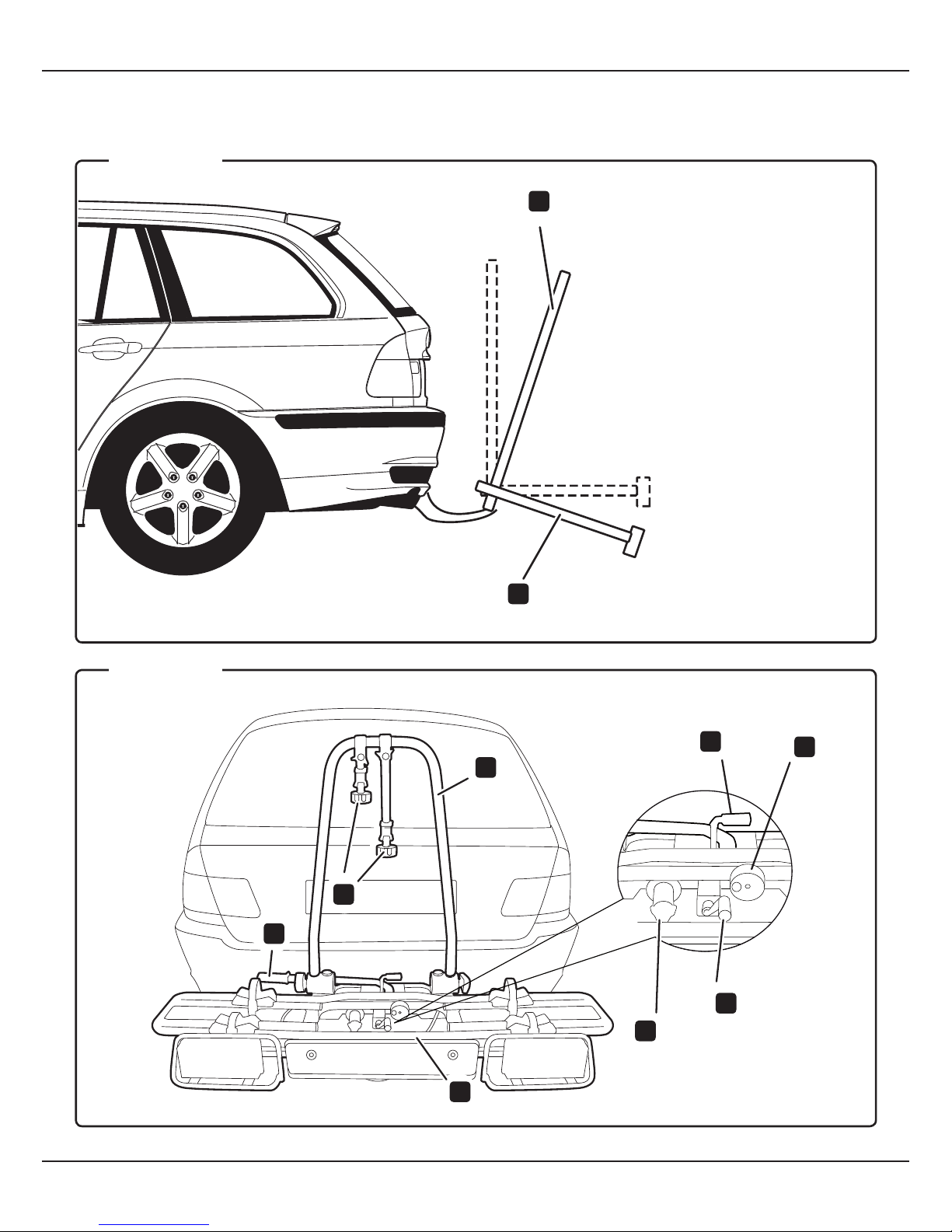

Mounting onto the vehicle
Screw out the crank (3). Swing the locking rod (2) vertical.
Warning!
Do not use the bicycle carrier without the alumi­nium spring catch (1), as otherwise it can slip off the back.
Mounting onto the vehicle
Place the carrier on the towball and press into the left half-shell. You may need to press down
rmly to close the clamp. Place the carrier
horizontal and swing the locking rod (2) to the left downwards.
Warning!
Screw the security handwheel (D) in until it is past the thread on the locking lever, so that the locking rod (2) cannot swing open on a journey. The carrier must not be used unless the thread protrudes past the locking lever. Fully screw
in the crank (3) to ensure the carrier is rmly
attached to the towball.
Warning!
The security handwheel (C) should always be locked on for safety before any journey. Connect the 13-pin plug (4) with the vehicle socket. The connecting cable should not touch the ground. Secure it if necessary. Test all the lighting.
Mounting the carrier onto the vehicle
Montage am Fahrzeug
Montage am Fahrzeug
Die Kurbel (3) herausdrehen. Den Spannhebel (2) senkrecht stellen.
Achtung!
Den Fahrradträger nicht ohne das Aludruckstück (1) in Gebrauch nehmen, da er sonst abrutschen kann.
Montage am Fahrzeug
Den Fahrradträger auf die Anhängekupplung auf­setzen und nach links in die Halbschale drücken. Evtl. die Klappe mit etwas Druck nach unten führen. Anschließend den Heckträger waage­recht ausrichten und den Spannhebel (2) nach links unten drücken.
Achtung!
Das Sicherungshandrad (D) hineinschrauben bis das Gewinde am Spannhebel vorbeigeführt ist, damit der Spannhebel (2) sich nicht während der Fahrt öffnen kann. Der Heckträger darf nicht in Betrieb genommen werden, wenn das Gewinde nicht am Spannhebel vorbeigeführt ist. Die Kur­bel (3) ganz eindrehen, damit der sichere Halt des Fahrradträgers auf der Anhängekupplung gewährleistet ist.
Achtung!
Das Sicherungshandrad (D) muss aus Sicher­heitsgründen während des Betriebs immer abge­schlossen sein. Den 13-poligen Stecker (4) mit der Fahrzeugsteckdose verbinden. Das Kabel darf nicht über den Boden schleifen, gegebenen­falls das Kabel hochbinden. Funktionstest aller Leuchten durchführen.
Page 18
16
A
1
3
2
4
231
Abbildung 8
Abbildung 9
Page 19
17
Mounting onto the vehicle
The carrier (A) must be aligned parallel to the road.
If the carrier (A) is at too high an angle (1), the adjusting screws (2) should be screwed into the
adaptor housing by 0.5 to 1 rotation and xed
with the nut (3).
If the carrier (A) does not fold out horizontal (4), the adjusting screws (2) should be unscrewed by
0.5 to 1 rotation and xed with the nut (3).
Re-attach the carrier (A), check the position and adjust again if necessary.
Attaching the wheels
When carrying two bicycles, always load the heaviest bicycle with the handle bar to the right onto the rail closest to the vehicle.
Centre the bicycle on the carrier. Push the rim holder (1) from the inside against the wheel. Hook and fasten the band (3). Then close the clip (3).
Mounting the carrier onto the vehicle
Montage am Fahrzeug
Montage am Fahrzeug
Der Fahrradträger (A) muss parallel zur Fahr­bahn ausgerichtet sein.
Sollte der Fahrradträger (A) zu weit hochklappen (1), so muss die Justierschraube (2) ca. 0,5 bis 1 Umdrehung in das Adaptergehäuse hineinge­schraubt und anschließend mit der Mutter (3) gekontert werden.
Sollte der Fahrradträger (A) nicht in die Horizon­tale klappbar sein (4), so muss die Justierschrau­be (2) ca. 0,5 bis 1 Umdrehung herausgeschraubt und anschließend mit der Mutter (3) gekontert werden.
Den Fahrradträger (A) erneut aufsetzen, Position kontrollieren und gegebenenfalls erneut justieren.
Befestigung der Laufräder
Beim Transport von zwei Fahrrädern immer das schwerere Fahrrad auf der dem Fahrzeug nächsten Schiene mit dem Lenker nach rechts transportieren.
Das Fahrrad mittig auf dem Fahrradträger aufset­zen. Den Felgenhalter (1) von innen gegen das Laufrad schieben. Das Reifenband (3) einha­ken und festzurren. Anschließend den Clip (2) schließen.
Page 20
18
2
1
3
4
C
1
B
D
4
3
2
A
5
Abbildung 10
Abbildung 11
Page 21
19

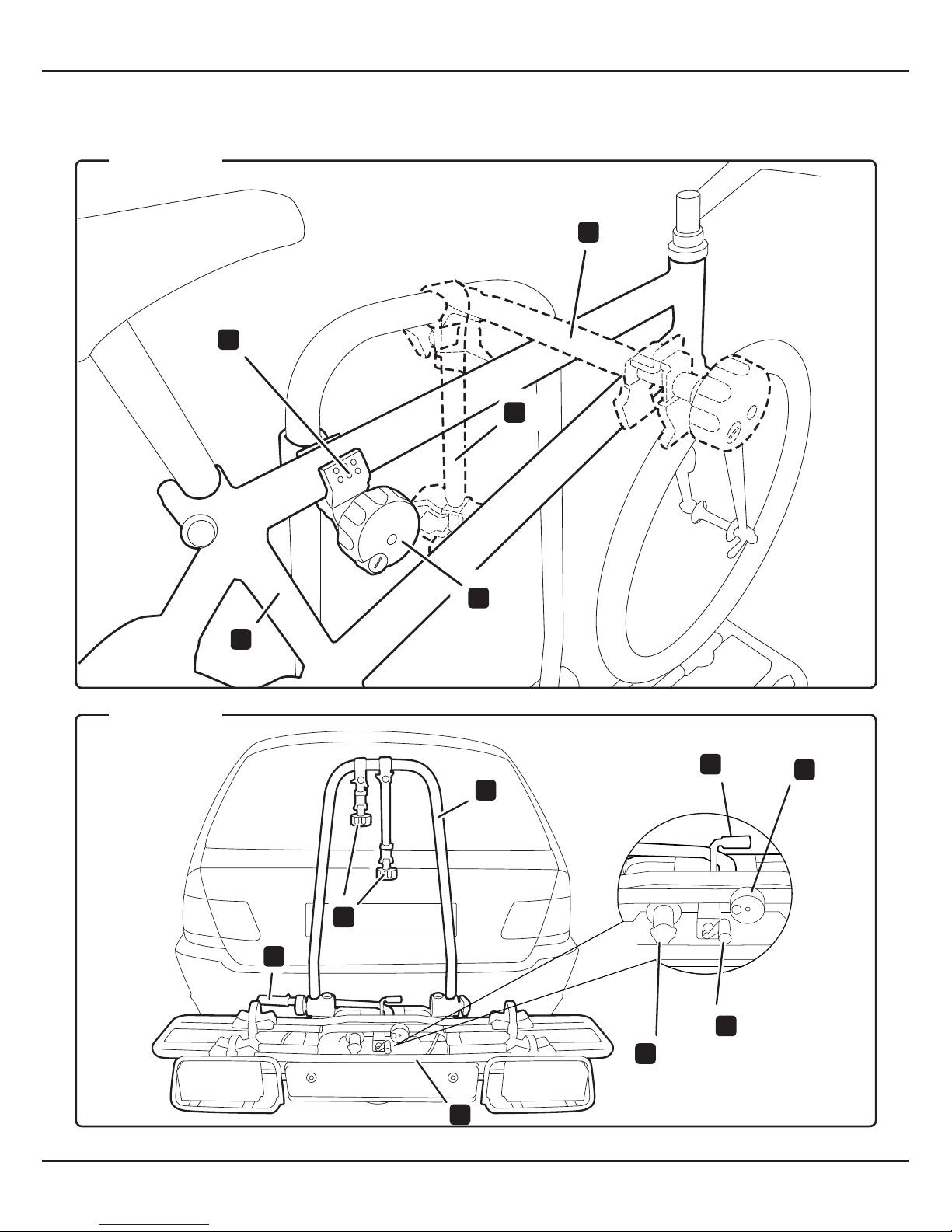

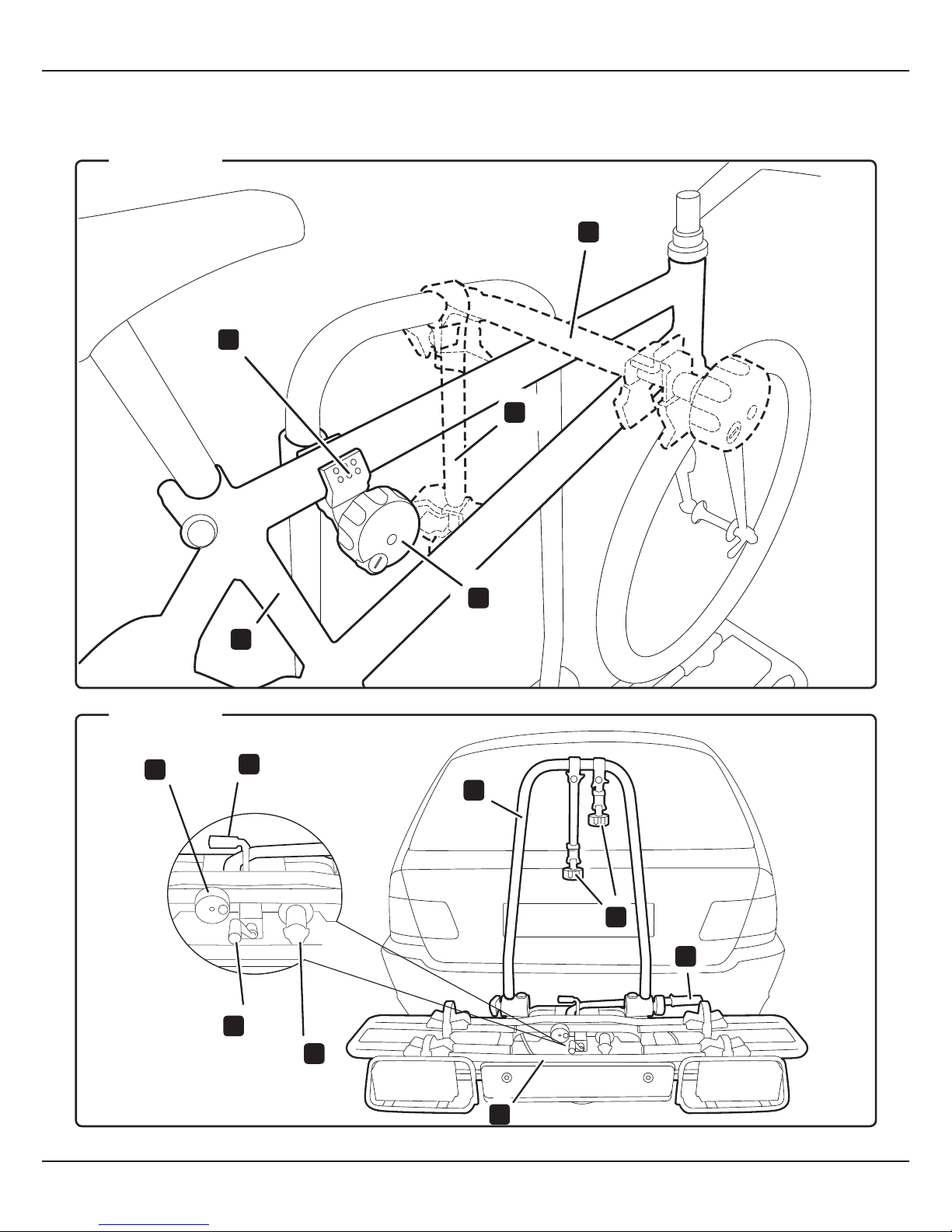

Mounting the bicycles
If a single bicycle is being carried, then the long holder arm (1) is screwed in position vertical to the road. If two bicycles are being carried, then position the long holder arm (2) horizontal.
Position the clamp (3) of the short holder arm on the corresponding part of the bicycle frame (4) and screw home. Close the lockable handwheel (C) with the key (E). Tighten the securing bands.
The same applies to the second bicycle. Remove the bicycles by following the mounting steps in reverse order.
Warning!
The lockable handwheel (C) should always be locked for safety before any journey.
Use without bicycles
When no bicycles are being carried the holding arms (1) should be vertical. The star wheel and/ or handwheels must be screwed shut. The clips of the band must be closed.
Warning!
The lockable handwheels (C) should always be locked for safety before any journey.
Mounting the bicycles onto the carrier
Fahrräder auf Heckträger montieren
Montage der Fahrräder
Wird ein Fahrrad transportiert, so muss der Fahr­radhalter lang (1) senkrecht zur Fahrbahn festge­schraubt werden. Beim Transport von zwei Fahr­rädern den Fahrradhalter lang (2) waagrecht stellen.
Die Halteklammer (3) des Fahrradhalters kurz an passender Stelle des Fahrradrahmens (4) posi­tionieren und festschrauben. Das abschließbare Handrad (C) mit dem Schlüssel (E) abschließen. Die Reifenbänder festziehen.
Analog mit dem zweiten Fahrrad vorgehen. Die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge der Montage.
Achtung!
Das abschließbare Handrad (C) muss aus Si­cherheitsgründen während des Betriebs immer abgeschlossen sein.
Nutzung ohne Fahrräder
Wird kein Fahrrad transportiert, so müssen die Haltearme (1) senkrecht ausgerichtet sein. Die Stern- bzw. Handräder müssen fest angezo­gen sein. Die Clips der Reifenbänder müssen geschlossen sein.
Achtung!
Die abschließbaren Handräder (C) müssen aus Sicherheitsgründen während des Betriebs immer abgeschlossen sein.
Page 22
20
B
A
1
B
D
4
3
2
A
5
Abbildung 12
Abbildung 13
Page 23
21

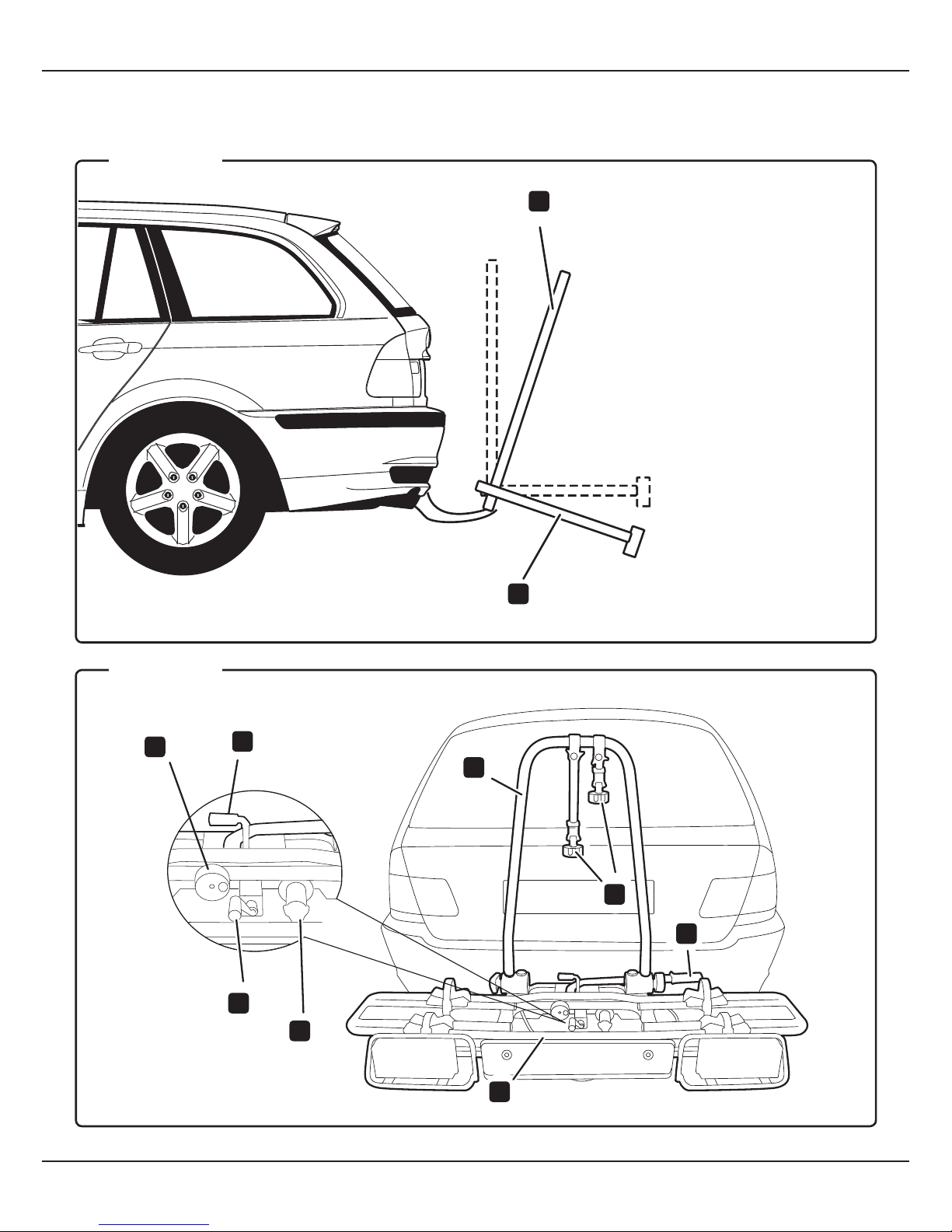

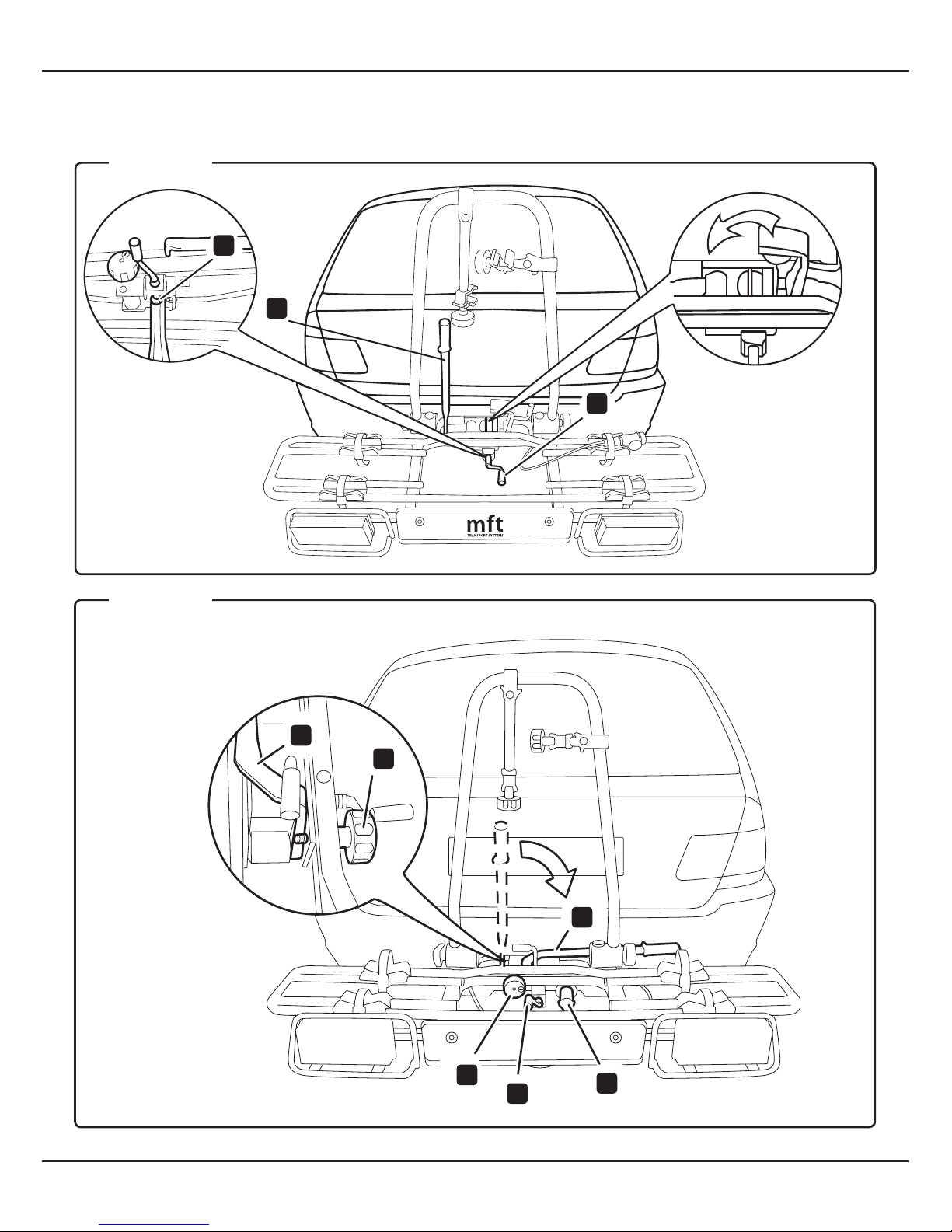

Lowering the carrier
The carrier can be lowered smoothly even when loaded (A) so as to open the boot or back hatch.
Screw out the crank. Push the carrier down by the upright bar (B).
Finally bring the carrier back to the original positi­on and screw home the crank once again.
Warning!
The locking lever should not be opened when lowering the carrier.
Removing the carrier
Only remove the carrier when empty.
Disconnect the 13-pin plug (5) from the vehicle socket. Screw out the crank (2). Screw out the securing wheel (D) far enough so that the locking lever (3) is free. Swing the locking lever (3) upwards to the right.
Open the clamp by the grip (4). Remove the
carrier from the towball.
Removing the carrier from the vehicle
Demontage vom Fahrzeug
Heckträger absenken
Zum Öffnen der Kofferraum- bzw. Heckklappe kann der Fahrradträger stufenlos im beladenen Zustand (A) abgesenkt werden.
Dazu die Kurbel herausdrehen. Den Fahrradträ­ger an der Haltestange (B) nach unten drücken.
Anschließend den Fahrradträger wieder in die Ausgangslage bringen und die Kurbel wieder fest eindrehen.
Achtung!
Der Spannhebel darf zum Absenken nicht geöff­net werden.
Fahrradträger demontieren
Den Fahrradträger nur unbeladen demontieren.
Den 13-poligen Stecker (5) von der Fahrzeug­steckdose abziehen. Die Kurbel (2) herausdre­hen. Das Sicherungshandrad (D) soweit heraus­drehen, bis der Spannhebel (3) frei beweglich ist. Den Spannhebel (3) nach rechts oben schwen­ken.
Am Griff (4) die Klappe öffnen. Fahrradträger von der Anhängekupplung abnehmen.
Page 24
Montage- und Bedienungsanleitung
22
D
CB
A
2
1
Abbildung 14
Abbildung 15
Page 25
23
Mounting of kit for 3rd bicycle
Erstmontage 3. Rad Kit
Erweiterung für drittes Fahrrad (links und rechts)
Fahrradhalter extralang (1x)
Linsenanschkopfschraube M8 x16 (2x)
Montage- und Bedienungsanleitung (1x)
C
B
A
D
Erstmontage 3. Rad Kit
Die Schraube (1) herausschrauben. Die Schrau­be (2) um einige Gewindegänge lösen und den Tragerahmen etwas anheben.
Stückliste 3. Rad Kit
extension rail for third bicycle (left and right)
extra long bicycle holder arm (1x)
clamping screw M8 x 16 (2x)
Instructions for Mounting and Using (1x)
C
B
A
D
Mounting of kit for 3rd bicycle
Unscrew bolt (1). Loosen bolt (2) by a few threads and lift the support frame a little.
Parts included with kit for 3rd bicycle
Page 26
24
2
C
4
1
A
3
2
1
Abbildung 16
Abbildung 17
Page 27
25
Mounting of kit for 3rd bicycle, left side
Insert the extension rail for the third bicycle (A) into the inner bracket (1) under the support frame. Attach the exterior fastening point (3) to
the light xture. Fix the extension rail for the third
bicycle (A) with the bolts (4) and (C) and screw tight.
Mounting for the right side proceeds the same way.
Warning!
Retighten bolt 2 in gure 15, page 22 after moun­ting is complete.
Do not remove the lighting unit during mounting.
Mounting extra long bicycle holder arm
Unscrew the lockable handwheel. Unscrew the carriage bolt (1) halfway and remove the left side of the toothed mount. Insert the extra long holder arm (B) between the short holder arm and the long holder arm (see page 24).
Attach the left side of the toothed mount to the upright bar (2) once more and insert the carriage bolt (1). Screw home and then lock the lockable handwheel.
Swap the lockable handwheel from the short hol­der arm for the star grip of the long holder arm.
Security against theft
Swap the lockable handwheel from the short bicycle holder arm for the star grip of the long bicycle holder arm.
Mounting of kit for 3rd bicycle
Erstmontage 3. Rad Kit
Montage 3. Rad Kit links
Die Erweiterung für das dritte Fahrrad (A) mit der inneren Lasche (1) unter den Tragerahmen (2) einschieben. Die äußere Befestigung (3) an der Leuchtenhalterung aufstecken. Die Erweiterung für das dritte Fahrrad (A) mit den Schrauben (4) und (C) befestigen und festziehen.
Die Montage für die rechte Seite erfolgt sinnge­mäß.
Achtung!
Schraube 2 von Seite 22, Bild 15 nach Montage wieder anziehen.
Das Leuchtenmodul für die Montage nicht her­ausziehen.
Montage Fahrradhalter extralang
Das abschließbare Handrad abschrauben. Die Schlossschraube (1) bis zur Hälfte herausziehen und die linke Seite der Rasterscheibe abnehmen. Den Fahrradhalter extralang (B) zwischen den Fahrradhalter kurz und Fahrradhalter lang ein­führen (siehe Seite 24).
Die linke Seite der Rasterscheibe wieder auf den Haltebügel (2) aufstecken und die Schlossschrau­be (1) durchstecken. Das abschließbare Handrad festschrauben und abschließen.
Das abschließbare Handrad vom Fahrradhalter kurz gegen den Sterngriff des Fahrradhalter lang austauschen.
Diebstahlsicherung
Das abschließbare Handrad vom Fahrradhalter kurz gegen den Sterngriff des Fahrradhalter lang austauschen.
Page 28
Montage- und Bedienungsanleitung
26
CB
A
D E F G H I
RechtsLinks
1
2
Abbildung 19
Abbildung 20
Page 29
27
Mounting of kit for 4th bicycle
Erstmontage 4. Rad Kit
Erweiterung für das vierte Fahrrad (1x)
Fahrradhalter doppelt für das vierte Fahr­rad (1x)
Linsenschraube M8 x 16 (2x)
Zugentlastungsband (1x)
Montage- und Bedienungsanleitung (1x)
Sechskantschraube M8 x 45 (2x)
Stoppmutter M8 (4x)
Linsenschraube M8 x 40 (2x)
C-Prol (2x)
C
B
A
D
E
F
G
H
I
Montage 4. Rad Kit
Die Schraube (1) demontieren. Die Leuchtenhal­terung (2) herausziehen, bis die 3. Gewindeboh­rung bei (1) sichtbar wird.
Stückliste 4. Rad Kit
extension rail for the fourth bicycle (1x)
extra bicycle holder arm for the fourth bicycle (1x)
clamping screw M8 x 16 (2x)
securing strap (1x)
Instructions for Mounting and Using (1x)
hexagon bolt M8 x 45 (2x)
lock nut M8 (4x)
clamping screw M8 x 40 (2x)
C-prole (2x)
C
B
A
D
E
F
G
H
I
Mounting of kit for 4th bicycle
Unscrew and remove bolt (1). Pull out light xture
(2) until the 3rd threaded hole at (1) becomes visible.
Parts included with kit for 4th bicycle
Page 30
28
1
2
C
F
A
IH
Abbildung 21
Abbildung 22
Page 31
29
Mounting of kit for 4th bicycle
Fit in the extension rail (A) for the fourth bicycle under the wheel rail (1) of the carrier. Secure with bolts (C) and (2).
Screw in bolt (F) fully from above and secure underneath with lock nuts (G).
Attach one C-prole (I) from above, and one C­prole (I) from underneath with bolts (H) and
2 lock nuts (G).
Note:
Check that all bolts are positioned correctly and are not loose.
Mounting on vehicle
Attach the carrier to the towball (see Instructions for Mounting and Using for two bicycles).
Mounting of kit for 4th bicycle
Erstmontage 4. Rad Kit
Montage 4. Rad Kit
Die Erweiterung für das vierte Rad (A) unter der Radschiene des Fahrradträgers (1) einfädeln. Mit den Schrauben (C) und (2) festschrauben.
Schrauben (F) von oben ganz eindrehen und von unten mit Stoppmuttern (G) sichern.
Ein C-Prol (I) von oben, ein C-Prol (I) von
unten mit Schrauben (H) und 2 Stoppmuttern (G) befestigen.
Hinweis:
Abschließend alle Schrauben auf festen Sitz kontrollieren.
Montage am Fahrzeug
Den Fahrradträger auf der Anhängekupplung befestigen (siehe Montage- und Bedienungs­anleitung für zwei Fahrräder).
Page 32
2
30
1
D
D
4
3
5
2
B
1
Abbildung 23
Abbildung 24
Page 33
31

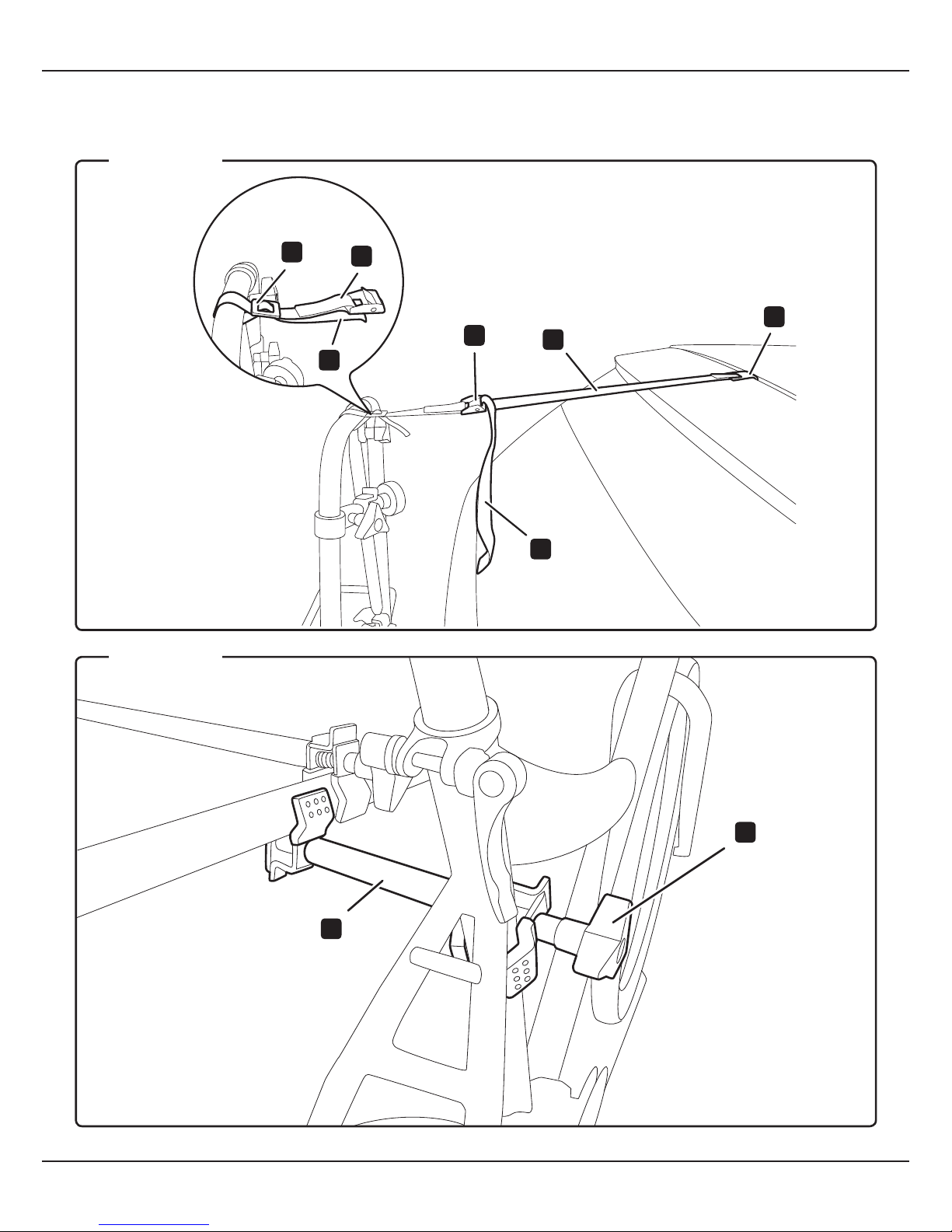

Attaching the securing strap
Run the strap (D) through the buckle (1) and pass it around the upright bolt. Pass the free end (2) of the strap back through the buckle (1) and
cut off any excess length. Seal the bres of the
cut end with a lighter.
Clip the clasp (3) onto the boot / back hatch lid. Pass the other end through the clamping buckle (4) and draw tight.
Tie or fasten the loose end of the strap (5).
If carrier is installed correctly it will not damage the vehicle.
Mounting extra bicycle holder arm
Attach the extra bicycle holder arm for the fourth cycle (B) to corresponding positions on the frames of the third and fourth bicycle. Tighten the star wheel (1).
To protect against theft it is recommended that the star wheel (1) be swapped for the lockable handwheel on the long holder arm.
Mounting of kit for 4th bicycle
Erstmontage 4. Rad Kit
Montage Zugentlastungsband
Die Zugentlastung (D) durch die Schnalle (1) ziehen und um die Haltestange legen. Das Ende (2) der Zugentlastung wieder durch die Schnalle (1) ziehen und die Überlänge abschneiden. Die Schnittkante mit einem Feuerzeug versiegeln.
Den Haken (3) an der Kofferraum- oder Heck­klappe einhängen. Das andere Ende durch das Klemmstück (4) einfädeln und straffziehen.
Den Überhang (5) festbinden.
Bei sachgemäßer Montage können keine Schä­den am Fahrzeug entstehen.
Montage Fahrradhalter doppelt
Den Fahrradhalter doppelt für das vierte Fahrrad (B) an geeigneter Stelle an den Rahmen des drit­ten und vierten Fahrrades befestigen. Sternrad (1) festziehen.
Zum Diebstahlschutz empehlt es sich, das
Sternrad (1) gegen das abschließbare Handrad des Fahrradhalters lang auszutauschen.
Page 34
32
mft on the web:
www.mftgmbh.de
This website provides you with an overview of our product portfolio, all of which is tested by TÜV, the German Technical Inspection Associa­tion, and allows us to offer individually optimised transport solutions to a wide target audience.
Whether it’s a stylish lightweight model or a value-for-money all-rounder – all mft products are simple and convenient to t and to use. In addi­tion, they also guarantee a high level of safety, regardless of whether bicycles or other loads are being transported.
You can nd even more useful facts about mft
transport systems gmbh and our products by browsing our site. We thank you for your interest.
mft im Internet:
www.mftgmbh.de
Auf dieser Website erhalten Sie einen Überblick über unser TÜV-geprüftes Produktportfolio, mit dem wir einer breiten Zielgruppe mit der jeweils optimalen Transportlösung begegnen.
Stylisches Leichtgewicht oder preis-leistungs­starker Allrounder: Sämtliche mft-Produkte sind unkompliziert und komfortabel in Montage und Handhabung. Darüber hinaus garantieren sie eine hohe Sicherheit, ganz egal ob Fahrräder oder andere Lasten transportiert werden sollen.
Noch mehr Wissenswertes über die mft transport systems gmbh und ihre Produkte erfahren Sie beim Durchklicken. Wir freuen uns über Ihr Interesse!
Page 35
33
Precautions and maintenance
It is recommended that the carrier be cleaned and maintained regularly so that you can enjoy the product for longer.
Lubricate all moving parts and screw threads with bicycle grease or chain spray lubricant, and grease the bracket of the clamp and the pivot of the lock rod.
Damage to the paint surface can be repaired to a silky gloss with black spray (RAL 9005).
Accessories:
Spare wheel kit (for vehicles with an exterior spare wheel) 8299/bl
Kit for 3rd bicycle 8333/bl
Kit for 4th bicycle 8444/bl
Bracket XL (for frame diameters from 45 to 72 mm) 8075XL
Wall bracket 8999
3rd stoplight 2228
Platform 8499
Ski rack 8277
Replacement parts:
Clampset ( Clamp, spring, spacing roller, star grip) 402275
Lockable handwheel 402277
Securing strap 432230
Tyre holder with strap 8018
Adaptor plug 7-13 8029
We wish a safe journey.
Precautions, maintenance, storage
Wartung, Pege, Aufbewahrung
Wartung und Pege
Es empelht sich den Fahrradträger regelmäßig zu reinigen und zu pegen.
Alle beweglichen Teile und Gewinde mit Fahrrad­öl oder Kettenspray schmieren. Das Lager der Klappe und die Rolle des Spannhebels regelmä­ßig fetten.
Lackschäden mit Lackspray schwarz, seiden­glänzend (RAL 9005) nachlackieren.
Zubehör:
Reserveradkit (für Fahrzeuge mit außenliegen­dem Reserverad) 8299/bl
Erweiterung 3. Rad 8333/bl
Erweiterung 4. Rad 8444/bl
Halteklammer XL (für Fahrräder mit Ovalrahmen bis 72mm Durchmesser) 8075XL
Wandhalterung 8999
3. Bremslicht 2228
Plattform 8499
Skiträger 8277
Ersatzteile:
Klemmsatz (Klammer, Feder, Distanzröllchen, Sterngriff) 402275
Abschließbares Handrad 402277
Zugentlastungsband 432230
Reifenhalter mit Nylonband 8018
Adpaterstecker 7-13 8029
Wir wünschen allzeit gute Fahrt.
Page 36
mft transport systems gmbh
Almarstraße 12 74532 Ilshofen
tel.: +49 (0)7904 / 944478-0
www.mftgmbh.de [email protected]
Page 37
multi-cargo 2 family
Fahrradheckträger für Anhängekupplung
Porte-vélos arrière pour attelage de remorque
Page 38
1
Sommaire
Inhaltsverzeichnis
Sicherheitshinweise Consignes de sécurité 5
Zusammenbau Heckträger Assemblage du support arrière 11
Montage am Fahrzeug
Montage Fahrräder Montage des vélos 19
Nutzung ohne Fahrräder Utilisation sans vélo 19
Heckträger absenken Abaisser le support arrière 21
Zubehör Accessoires 33
Ersatzteile Pièces de rechange 33
Montage sur le véhicule 15
Demontage vom Fahrzeug Démontage bas du véhicule 21
Bestandteile / Lieferumfang Composants/Fournitures 3
Technische Daten Données techniques 4
Page 39
Montage- und Bedienungsanleitung
2
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
droitegauche
Figure 1
Notieren Sie hier Ihre Schlüsselnummer:
Notez ici le numéro de votre clé :
Page 40
3
Composants/Fournitures
Bestandteile / Lieferumfang
Fahrradträger (Tragemodul + Tragerah­men) (1x)
Haltestange (1x)
Handrad abschließbar (3x)
Sicherheitshandrad mit Gewindebolzen / Diebstahlsicherung (1x)
Schlüssel (2x)
Montage- und Bedienungsanleitung
Rasterscheibe (2x)
Schlossschrauben M8 x 100 (2x)
Knauf M8 (1x)
Kennzeichenhalterung (1x)
Linsenschraube M8 x 35 (6x)
Stoppmutter M8 (4x)
UProfil(1x)
CProfil(3x)
Linsenschraube M8 x 20 (2x)
Gabelschlüssel SW 13 mm (1x)
Inbusschlüssel 5 mm (1x)
Anschluss 3. Bremsleuchte (3. Bremsleuchte als Zubehör erhältlich)
C
B
A
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
Porte-vélos (module porteur + châssis porteur) (1 pce)
Barre de retenue (1 pce)
Molette verrouillable (3 pces)
Molette de sécurité avec boulons filetés/sécurité antivol (1 pce)
Clé (2 pces)
Instructions de montage et d'utilisation
Disque à encoches (2 pces)
Vis à tête bombée M8 x 100 (2 pces)
Molette étoile M8 (1 pce)
Fixation pour plaque d'immatriculation (1 pce)
Vis à tête bombée M8 x 35 (6 pces)
Écrou autobloquant M8 (4 pces)
Profilé en U (1 pce)
Profilé en C (3 pces)
Vis à tête bombée M8 x 20 (2 pces)
Clé plate de13 mm (1 pce)
Clé carrée 5 mm (1 pce)
Raccordement pour 3e feu de stop (3e feu de stop disponible comme accessoire)
C
B
A
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
Page 41
4
Données techniques
Technische Daten
Länge: 490 mm Breite: 1360 mm Höhe: 900 mm
Gewicht des multi-cargo 2 family: 18 kg*
Maximale Ladung des mulit-cargo 2 family: 82 kg
(Stützlast der Anhängekupplung beachten!)
Artikelnummer: 8200/bl
Erweiterung 3. Fahrrad
Länge: + 40 mm
Gewicht: + 2,3 kg*
Artikelnummer: 8333/bl
Erweiterung 4. Fahrrad
Länge: + 170 mm
Gewicht: + 2,6 kg*
Artikelnummer: 8444/bl
*Gewichtsangaben +/- 5 Prozent
Longueur : 490 mm Largeur : 1360 mm Hauteur : 900 mm
Poids du multi-cargo 2 family : 18 kg*
Charge maximale du mulit-cargo 2 family : 82 kg
(Tenir compte de la charge d'appui de l'attelage de remorque !)
Réf. : 8200/bl
Extension pour un 3e vélo
Longueur : +40 mm
Poids : + 2,3 kg*
Réf. : 8333/bl
Extension pour un 4e vélo
Longueur : +170 mm
Poids : + 2,6 kg*
Réf. : 8444/bl
*Poids indiqué pouvant varier de +/- 5 %
Page 42
5
Informations générales
Le véhicule doit être équipé d'une prise à 13 broches conformément à la réglementation routière nationale. Quand l'éclairage du support arrière est branché, le feu antibrouillard arrière du véhicule doit être éteint au niveau du contact ou du relais.
Une plaque d'immatriculation visible correspondant à la plaque d'immatriculation réglementaire du véhicule doit être montée sur le support arrière.
Le support arrière possède une autorisation d'exploitation CE en tant qu'unité technique autonome :
Certification CE: e4*79/488*87/354*0013*_ _
(les deux derniers chiffres sont 00, 01, 02... en fonction de la certification)
Le porte-charge est approuvé et n'a donc pas besoin d'une autorisation TÜV, DEKRA, etc.
La charge d'appui autorisée de l'attelage de remorque ne doit pas être dépassée (poids du porte-vélos +/- 18 kg plus la charge utile).
Pour transporter un troisième vélo, une extension (réf. 8333/bl) est disponible. Pour transporter un quatrième vélo, une deuxième extension (réf. 8444/bl) est disponible. Pour le rangement, le porte-vélo peut s'accrocher au mur afin d'économiser de la place.
Un kit pour roue de secours (pour les véhicules dont la roue de secours est fixée à l'extérieur, réf.
8299) et une pince XL pour un vélo (à cadre ovale d'un diamètre max. de 72 mm, réf. 8075XL) sont également disponibles.
mm) ( item no. 8075XL).
Consignes de sécurité
Sicherheitshinweise
Allgemeine Informationen
Das Fahrzeug sollte entsprechend der StVZO vom 01.01.90 mit einer 13-poligen Steckdose ausgerüstet sein. Die fahrzeugeigene Nebel­schlussleuchte muss bei eingesteckter Heck­trägerbeleuchtung über Kontakt oder Relais ausgeschaltet sein.
Am Heckträger muss ein mit dem polizeilichen Kennzeichen des Fahrzeugs übereinstimmen­des, ungestempeltes Kennzeichen montiert sein.
Der Heckträger besitzt eine EG-Betriebserlaubnis als selbstständige technische Einheit:
EG-BE: e4*79/488*87/354*0013*_ _
(die beiden letzten Ziffern lauten je nach Gutach­tenstand: 00, 01, 02, …)
Das Tragesystem ist freigeprüft und muss des­halb NICHT zu TÜV, DEKRA, etc.!
Die zulässige Stützlast der Anhängekupplung darf nicht überschritten werden (Gewicht des Fahrradträgers ca. 18 kg plus Nutzlast).
Für den Transport eines dritten Fahrrads ist eine Erweiterung (Artikelnr. 8333/bl) erhältlich. Für den Transport eines vierten Fahrrads ist eine zweite Erweiterung (Artikelnr. 8444/bl) erhältlich. Mit der Wandhalterung ist der Träger platzspa­rend an der Wand zu verstauen.
Zusätzlich sind ein Reserveradkit (für Fahrzeuge mit außenliegendem Reserverad Artikelnr. 8299) und eine Halteklammer XL für ein Fahrrad (mit Ovalrahmen bis 72 mm Durchmesser (Artikelnr. 8075XL) erhältlich.
Ab 45mm Durchmesser des
Fahrradrahmens muss eine
XL-Klammer (Art.-Nr. 8075XL)
verwendet werden!
Auch bei Ovalrahmen bis 72mm !
Il aut utiliser une pince XL (réf. 8075XL) pour les cadres de vélo de plus de 45 mm de diamètre.
Cela vaut aussi pour les cadres ovales de max. 72 mm.
Page 43
6
Montage
Si vous avez des questions lors du montage, veuillez contacter un atelier spécialisé. Sous réserve de modifications techniques par rapport aux figures de la notice de montage.
Chaque étape et chaque consigne de sécurité doit être scrupuleusement observée. Si le montage et la manipulation sont effectués correctement, il n'y a aucun risque d'endommager le véhicule ou l'attelage de remorque. mft transport systems GmbH décline toute responsabilité en cas de dommages dus au non-respect des étapes et des consignes de sécurité.
Pour le montage du support arrière, la boule d'attelage doit être exempte de graisse, propre, non endommagée et présenter un aspect métallique parfaitement poli.
Avant de prendre la route
Ne jamais recouvrir la charge à l'aide d'un film ou d'autres types de matériaux car cela risque d'affecter très fortement la conduite.
À noter que les verrous du support arrière doivent toujours être verrouillés.
Avant chaque trajet, vérifiez que l'équipement d'éclairage du support arrière est parfaitement fonctionnel.
Vérifiez la fixation du support arrière ainsi que celle de sa charge. Conformément au code de la route, le conducteur/détenteur du véhicule est le seul et unique responsable de l'état et de la bonne fixation de l'équipement.
Après le premier montage, toutes les pièces mobiles telles les bras de fixation, les rails, la fixation de la barre de retenue, etc. doivent être contrôlées au bout d'un trajet de +/- 15 km et être resserrées si nécessaire. Refaire régulièrement ce contrôle, en particulier si la route n'est pas en bon état.
Contrôler les molettes, les vis et les sangles de serrage toutes les 2 heures de route. Un support arrière mal fixé peut se détacher et provoquer un accident.
Montage
Sollten bei der Montage Fragen auftreten,
wendenSiesichbitteaneinequalifizierteFach
werkstatt. Änderungen von technischen Details gegenüber Abbildungen der Montageanleitung sind vorbehalten.
Jeder einzelne Arbeitsschritt sowie sämtliche Sicherheitshinweise sind genau zu befolgen. Bei sachgemäßer Montage und Handhabung können keine Schäden an Fahrzeug und Anhängekupp­lung auftreten. Für Schäden, die durch Missach­tung der Arbeitsreihenfolgen und Sicherheits­hinweise entstehen, übernimmt die mft transport systems gmbh keine Haftung.
Zur Montage des Heckträgers muss der Kugel­kopf fettfrei metallisch blank, sauber und unbe-
Vor Fahrtantritt
Auf keinen Fall die Ladung mit einer Folie oder sonstigen Materialien abdecken, da dadurch das
Fahrverhaltenstarkbeeinflusstwird.
Beachten Sie, dass alle Schlösser des Heckträ­gers immer abgeschlossen werden müssen.
Überprüfen Sie vor jeder Fahrt die volle Funktion der Beleuchtungseinrichtung des Heckträgers.
Überprüfen Sie die Befestigung des Heckträgers und dessen Ladung. Für den Zustand und die sichere Befestigung ist laut StVO der Fahrzeug­halter bzw. der Fahrer allein verantwortlich!
Nach der Erstmontage müssen alle beweglichen Teile wie Haltearme, Radschienen, Haltestan­genbefestigung usw. nach einer Fahrtstrecke von ca.15 km geprüft und gegebenenfalls nachge­zogen werden. Diese Prüfung regelmäßig wie­derholen, besonders bei schlechter Wegstrecke. Handräder, Schrauben und Spannbänder jeweils nach 2 Stunden Fahrt kontrollieren. Ein nicht richtig befestigter Heckträger kann sich lösen und einen Unfall verursachen.
schädigt sein.
Page 44
7
Consignes de sécurité
Sicherheitshinweise
Avant de prendre la route
Quand vous transportez des vélos, toutes les pièces non fixées (pompes à air, gourdes, paniers, sièges enfants, etc.) doivent être retirées. Elles peuvent se détacher et mettre en danger les usagers de la route derrière vous. Toujours cadenasser les vélos au support arrière.
Même sans charge, toutes les fonctions du support arrière doivent être contrôlées avant de prendre la route. Toujours bloquer et verrouiller les bras de fixation, toujours sécuriser le levier de verrouillage à l'aide de la molette de fixation, toujours serrer fermement les sangles à pneus et fermer le clip.
Le porte-vélos peut modifier la conduite, en particulier lors du freinage dans les virages ou par vent latéral. Toujours adapter la vitesse à la charge et à l'état de la route.
Le hayon ne peut être ouvert que si le support arrière est abaissé. Procéder avec précaution avec les hayons et bâches de cabriolet électriques. Le cas échéant, désactiver cette fonction. Sinon, elle risque de blesser des personnes ou de provoquer des dommages au véhicule et au support arrière.
Sur certains véhicules, il est possible que le pot d'échappement soit haut au point que les gaz brûlants s'échappent au niveau du porte-vélos ou des pneus des vélos, ce qui risque de les détruire. Protéger le porte-vélos et la charge du flux des gaz d'échappement.
Vor Fahrtantritt
Beim Transport der Fahrräder müssen alle
losenTeile(Luftpumpen,Trinkflaschen,Körbe,
Kindersitze u.ä.) entfernt werden. Sie könnten sich lösen und Sie und nachfolgende Verkehrs­teilnehmer in Gefahr bringen. Die Fahrräder am Heckträger immer abschließen.
Auch ohne Ladung müssen vor Fahrtantritt alle Funktionen des Heckträgers überprüft werden. Haltearme immer feststellen und abschließen, den Schließhebel mit dem Sicherungshandrad immer sichern und abschließen, die Reifenbän­der immer festzurren und den Clip schließen.
Durch den Fahrradträger kann sich das Fahrver­halten, insbesondere beim Bremsen in Kurven oder bei Seitenwind, verändern. Die Geschwin­digkeit stets der Beladung und dem Straßenzu­stand anpassen.
Der Kofferraumdeckel kann nur geöffnet werden, wenn der Heckträger abgeklappt ist. Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken. Funktion gegebenenfalls de­aktivieren. Ansonsten könnten Personen verletzt werden oder Sachschäden am Fahrzeug und am Heckträger entstehen.
Bei manchen Fahrzeugen kann das Auspuffrohr so hoch liegen, dass heiße Abgase gegen den Fahrradträger oder die Fahrradreifen strömen. Dies kann zu Zerstörungen führen. Fahrradträger und Ladung gegen den Abgasstrom schützen.
Page 45
8
Mesures de précaution à prendre pendant le trajet
Au cours du trajet, observez régulièrement le support arrière dans le rétroviseur. En cas de modification visible du support ou de la charge, arrêtez-vous immédiatement. Recherchez la cause et reprenez la route seulement une fois le problème résolu.
Les prescriptions du code de la route et de la législation allemande sur les licences routières s'appliquent pour l'utilisation des supports arrières et des charges. La vitesse maximale recommandée lorsque le support arrière est chargé est de 130 km/h.
Lors de vos déplacements à l'étranger, tenez compte des règles de circulation du pays concerné.
Conduite modifiée du véhicule
En raison du support arrière qui déborde du véhicule, il peut arriver, quand il est chargé, qu'une tendance au survirage survienne, ou une réactivité modifiée en présence de vent latéral ainsi qu'un comportement au freinage altéré, en particulier dans les virages. Pour ces raisons, adaptez toujours votre vitesse aux conditions routières. Vous risquez sinon de perdre le contrôle de votre véhicule, de provoquer un accident ainsi que des blessures sur vous-même ou sur des tiers. Tenez compte de la longueur du véhicule quand vous vous garez ou quand vous effectuez une marche arrière.
Le support arrière n'est pas adapté pour une utilisation tout-terrain.
Vorsichtsmaßnahmen während der Fahrt
Beobachten Sie den Heckträger während der Fahrt regelmäßig durch den Rückspiegel. Bei ei­ner erkennbaren Veränderung des Trägers oder seiner Ladung sofort anhalten. Suchen Sie nach der Ursache und setzen Sie Ihre Fahrt erst nach Behebung des Problems fort.
Bezüglich Heckträger und Ladung gelten die Vorschriften der StVO, sowie der StVZO. Die empfohlene Höchstgeschwindigkeit bei belade­nem Heckträger beträgt 130km/h.
Beachten Sie bei Auslandsfahrten die jeweiligen Verkehrsvorschriften.
Verändertes Fahrverhalten des Fahrzeuges
Durch den über das Fahrzeug hinausragenden Heckträger kann besonders bei Beladung eine starke Tendenz zum Übersteuern, ein verän­dertes Seitenwindansprechverhalten und ein verändertes Bremsverhalten, besonders bei Kurvenfahrt, auftreten. Passen Sie daher Ihre Geschwindigkeit stets den Straßenverhältnissen an. Sie könnten die Kontrolle über Ihr Fahrzeug verlieren und so einen Unfall verursachen, bei dem Sie oder andere Personen verletzt werden könnten. Beachten Sie die Länge des Fahrzeu­ges auch beim Parken und Rückwärtsfahren.
Der Heckträger ist für den Geländeeinsatz nicht geeignet.
Page 46
9
Consignes de sécurité
Sicherheitshinweise
Entretien
Pour vous permettre de profiter longtemps de votre support arrière, il est recommandé de le nettoyer et de l'entretenir régulièrement. Graisser toutes les pièces mobiles et les filetages à l'huile pour vélos ou à l'huile de chaîne en aérosol, graisser le palier de l'élément de serrage et le galet du levier de verrouillage.
Retoucher les dommages sur la peinture à l'aide d'une peinture en bombe de couleur noir satiné (RAL 9005).
Pflege
Damit Sie lange Freude an Ihrem Heckträger
haben,empfiehltessichdenHeckträgerregel mäßigzureinigenundzupflegen.Allebeweg
lichen Teile und Gewinde mit Fahrradöl oder Kettenspray schmieren, das Lager der Klappe und die Rolle des Schließhebels fetten.
Lackschäden mit Lackspray schwarz, seiden­glänzend (RAL 9005) nachlackieren.
Page 47
2
2
1
H
B
C
I
A
H
G
10
POS. 1
POS. 2
POS. 3
POS. 4
POS. 4
Figure 2
Figure 3
Page 48
11
Montage du châssis porteur
Remarque : commencer par placer toutes les vis avant de les serrer. Placer le châssis porteur (gauche et droit) et les parties de la rampe d'éclairage (gauche et droite) sur le module porteur, comme représenté sur la Figure 1.
POS. 1 Placer un profilé en C (N) par le haut sur le châssis porteur et visser au module porteur à l'aide de 2 vis (K).
POS. 2 Amener un profilé en C (N) par le haut, un profilé en C (N) par le bas, et les fixer à l'aide de 2 vis (K) et 2 écrous autobloquants (L).
Insérer la rampe d'éclairage dans le module porteur.
POS.3 Insérer le profilé en U de l'intérieur vers l'extérieur, comme représenté sur la Figure 2 et fixer à l'aide de 2 vis (K) et de 2 écrous autobloquants (L).
POS. 4 Visser 2 vis à tête bombée M8 x 20.
Premier montage de la barre de retenue
Positionner la barre de retenue (B) perpendiculairement au porte-vélos. Sur le côté gauche, visser la molette verrouillable (C). Sur le côté droit, visser la molette étoile (I).
Attention!
Pour des raisons de sécurité, les molettes verrouillables (C) doivent toujours être verrouillées pendant l'utilisation.
Assemblage du support arrière
Zusammenbau Heckträger
Montage des Tragerahmens
Hinweis: Erst alle Schrauben nur ansetzen, dann anziehen. Tragerahmen (links und rechts) und Leuchtbalkenteile (links und rechts) wie auf
Abbildung1aufdasTragemodulauflegen.
POS. 1 EinCProfil(N)vonobenaufdenTra
gerahmen legen und mit 2 Schrauben (K) mit Tragemodul verschrauben.
POS. 2 EinCProfil(N)vonoben,einCProfil
(N) von unten mit 2 Schrauben (K) und 2 Stopp­muttern (L) befestigen.
Leuchtbalken in das Tragemodul einschieben.
POS.3 DasUProfilwieaufBild2voninnen
nach außen über den Leuchtbalken schieben und mit 2 Schrauben (K) und 2 Stoppmuttern (L) befestigen.
POS. 4 2 Linsenschrauben M8 x 20 eindrehen.
Erstmontage Haltestange
Die Haltestange (B) senkrecht zum Fahrradträger ausrichten. Auf der linken Seite das abschließ­bare Handrad (C) aufschrauben. Auf der rechten Seite das Sternrad (I) aufschrauben.
Achtung!
Die abschließbaren Handräder (C) müssen aus Sicherheitsgründen während des Betriebs immer
Page 49
12
Figure 5
Vis cruciforme avec rondelle
Kreuzschlitzschraube mit Unterlagscheibe
1.- 2.
Figure 4
Kennzeichen
Plaque d'immatriculation
Münze
Pièce de monnaie
Kunststoffnasen
Taquets en plastique
Kennzeichengrundplatte
Plaque de montage pour plaque d'immatriculation
Sicherung
Sécurité
3.- 4.
Page 50
13
Assemblage du support
Zusammenbau Heckträger
Une plaque d'immatriculation visible correspondant à la plaque d'immatriculation réglementaire du véhicule doit être montée sur le support arrière..
Remarque importante!
Am Heckträger muss ein mit dem polizeilichen Kennzeichen des Fahrzeugs übereinstimmendes, ungestempeltes Kennzeichen montiert sein.
Wichtiger Hinweis!
1. Dévisser les vis cruciformes et les rondelles du support arrière.
2. Positionner la plaque de montage sur le support arrière et fixer à l'aide des rondelles et des vis cruciformes.
3. IInsérer la plaque d'immatriculation par le bas dans la plaque de montage de sorte que le bord supérieur de la plaque d'immatriculation soit retenu par les taquets en plastique.
4. Enfoncer la plaque d'immatriculation dans la plaque de montage sur tout son pourtour et à l'aide d'une pièce de monnaie ou d'un objet similaire, verrouiller les fixations inférieures.
1. Aus dem Heckträger die Kreuzschlitz­schrauben mit den Unterlagscheiben herausdrehen.
2. Die Grundplatte am Heckträger ausrich­ten und mit den Unterlagscheiben und den Kreuzschlitzschrauben befestigen.
3. Das Kennzeichen von unten in die Kenn­zeichengrundplatte einführen, so dass der obere Kennzeichenrand von den drei Kunststoffnasen gehalten wird.
4. Das Kennzeichen rundherum in die Grund­platte eindrücken und mit einer Münze o.Ä. die unteren Sicherungen verriegeln.
Montage de la plaque de montage pour plaque d'immatriculation sur le support arrière
Montage der Kennzeichengrundplatte am Heckträger
Page 51
4
2
2
D
D
3
14
2
3
1
Figure 6
Figure 7
Page 52
15
Montage sur le véhicule
Desserrer la manivelle (3). Positionner le levier de serrage (2) à la verticale.
Attention!
Ne pas utiliser le porte-vélos sans l'élément de pression en aluminium (1) car le porte-vélos risque sinon de glisser. La boule de l'attelage de remorque doit être exempte de graisse, propre et intacte.
Montage sur le véhicule
Placer le porte-vélos sur l'attelage de remorque et le pousser vers la droite dans la demi-coquille. Le cas échéant, enfoncer l'élément de serrage en exerçant une légère pression. Ensuite, aligner le support arrière à l'horizontale et abaisser le levier de serrage (2) vers la droite.
Attention!
Visser la molette de fixation (D) jusqu'à ce que le filetage passe devant le levier de serrage pour empêcher l'ouverture du levier de serrage (2) pendant le trajet. Le support arrière ne doit pas être mis en service si le filetage ne passe pas devant le levier de serrage. Tourner la manivelle jusqu'au bout (3) pour assurer la fixation du porte­vélos sur l'attelage de remorque.
Attention!
Pour des raisons de sécurité, la molette de fixation (C) doit toujours être verrouillée pendant l'utilisation. Relier le connecteur à 13 broches (4) à la prise du véhicule. Le câble ne doit pas frotter au sol. Le cas échéant, relever et accrocher le câble. Test de bon fonctionnement.
Montage sur le véhicule
Montage am Fahrzeug
Montage am Fahrzeug
Die Kurbel (3) herausdrehen. Den Spannhebel (2) senkrecht stellen.
Achtung!
Den Fahrradträger nicht ohne das Aludruckstück (1) in Gebrauch nehmen, da er sonst abrutschen
kann. Der Kugelkopf der Anhängekupplung fettfrei, sauber undunbeschädigt sein.
Montage am Fahrzeug
Den Fahrradträger auf die Anhängekupplung auf­setzen und nach rechts in die Halbschale drücken. Evtl. die Klappe mit etwas Druck nach unten führen. Anschließend den Heckträger waage­recht ausrichten und den Spannhebel (2) nach rechts unten drücken.
Achtung!
Das Sicherungshandrad (D) hineinschrauben bis das Gewinde am Spannhebel vorbeigeführt ist, damit der Spannhebel (2) sich nicht während der Fahrt öffnen kann. Der Heckträger darf nicht in Betrieb genommen werden, wenn das Gewinde nicht am Spannhebel vorbeigeführt ist. Die Kur­bel (3) ganz eindrehen, damit der sichere Halt des Fahrradträgers auf der Anhängekupplung gewährleistet ist.
Achtung!
Das Sicherungshandrad (D) muss aus Sicher­heitsgründen während des Betriebs immer abge­schlossen sein. Den 13-poligen Stecker (4) mit der Fahrzeugsteckdose verbinden. Das Kabel darf nicht über den Boden schleifen, gegebenen­falls das Kabel hochbinden. Funktionstest aller
Page 53
16
A
1
3
2
4
231
Figure 8
Figure 9
Page 54
17
Montage sur le véhicule
Le porte-vélos (A) doit être positionné parallèlement à la chaussée.
Si le porte-vélos (A) est trop relevé (1), il faut visser la vis de réglage (2) dans le boîtier de l'adaptateur sur 0,5 à 1 tour puis la bloquer avec l'écrou (3).
S'il est impossible de rabattre le porte-vélos (A) à l'horizontale (4), il faut dévisser la vis de réglage (2) sur env. 0,5 à 1 tour puis la bloquer avec l'écrou (3).
Recommencer la mise en place du porte-vélos (A), contrôler la position et corriger la position si nécessaire.
Fixation des roues de vélo
Pour le transport de deux vélos, toujours placer le vélo le plus lourd sur le rail le plus proche du véhicule avec le guidon vers la droite.
Placer le vélo au centre sur le porte-vélos. Insérer la fixation pour jante (1) par l'intérieur pour caler la roue. Accrocher la sangle à pneu (3) et la serrer fermement. Ensuite, fermer le clip (2).
Montage sur le véhicule
Montage am Fahrzeug
Montage am Fahrzeug
Der Fahrradträger (A) muss parallel zur Fahr­bahn ausgerichtet sein.
Sollte der Fahrradträger (A) zu weit hochklappen (1), so muss die Justierschraube (2) ca. 0,5 bis 1 Umdrehung in das Adaptergehäuse hineinge­schraubt und anschließend mit der Mutter (3) gekontert werden.
Sollte der Fahrradträger (A) nicht in die Horizon­tale klappbar sein (4), so muss die Justierschrau­be (2) ca. 0,5 bis 1 Umdrehung herausgeschraubt und anschließend mit der Mutter (3) gekontert werden.
Den Fahrradträger (A) erneut aufsetzen, Position kontrollieren und gegebenenfalls erneut justieren.
Befestigung der Laufräder
Beim Transport von zwei Fahrrädern immer das schwerere Fahrrad auf der dem Fahrzeug nächsten Schiene mit dem Lenker nach rechts transportieren.
Das Fahrrad mittig auf dem Fahrradträger aufset­zen. Den Felgenhalter (1) von innen als Keil gegen das Laufrad schieben. Das Reifenband (3) einhaken und festzurren. Anschließend den Clip (2) schließen.
Page 55
18
2
1
3
4
C
1
B
D
4
3
2
A
5
Figure 10
Figure 11
Page 56
19
Montage des vélos
Si un seul vélo est transporté, la fixation longue pour vélos (1) doit être vissée perpendiculairement à la chaussée. Si deux vélos sont transportés, la fixation longue pour vélos (2) doit être en position horizontale.
Positionner les pinces de retenue (3) de la fixation courte pour vélos à l'emplacement adapté du cadre du vélo (4) et les visser fermement. Verrouiller la molette (C) en extrémité à l'aide de la clé (E). Serrer les sangles à pneus.
Procéder de la même manière pour le deuxième vélo. Le démontage des vélos se fait dans l'ordre inverse de celui du montage.
Attention!
Pour des raisons de sécurité, la molette verrouillable (C) doit toujours être verrouillée pendant l'utilisation.
Utilisation sans vélo
Si aucun vélo n'est transporté, les bras de fixation (1) doivent être positionnés à la verticale. Les molettes doivent être fermement serrées. Les clips des sangles à pneus doivent être fermés.
Attention!
Pour des raisons de sécurité, les molettes verrouillables (C) doivent toujours être verrouillées pendant l'utilisation.
Monter les vélos sur le support arrière
Fahrräder auf Heckträger montieren
Montage der Fahrräder
Wird ein Fahrrad transportiert, so muss der Fahr­radhalter lang (1) senkrecht zur Fahrbahn festge­schraubt werden. Beim Transport von zwei Fahr­rädern den Fahrradhalter lang (2) waagrecht stellen.
Die Halteklammer (3) des Fahrradhalters kurz an passender Stelle des Fahrradrahmens (4) posi­tionieren und festschrauben. Das abschließbare Handrad (C) mit dem Schlüssel (E) abschließen. Die Reifenbänder festziehen.
Analog mit dem zweiten Fahrrad vorgehen. Die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge der Montage.
Achtung!
Das abschließbare Handrad (C) muss aus Si­cherheitsgründen während des Betriebs immer abgeschlossen sein.
Nutzung ohne Fahrräder
Wird kein Fahrrad transportiert, so müssen die Haltearme (1) senkrecht ausgerichtet sein. Die Stern- bzw. Handräder müssen fest angezo­gen sein. Die Clips der Reifenbänder müssen geschlossen sein.
Achtung!
Die abschließbaren Handräder (C) müssen aus Sicherheitsgründen während des Betriebs immer abgeschlossen sein.
Il aut utiliser une pince XL (réf.
8075XL) pour les cadres de vélo de plus de 45 mm de diamètre.
Cela vaut aussi pour les cadres ovales de max. 72 mm.
Ab 45mm Durchmesser des Fahrradrahmens muss eine XL-Klammer (Art.-Nr. 8075XL) verwendet werden! Auch bei Ovalrahmen bis 72mm !
Page 57
20
B
A
1
B
D
4
3
2
A
5
Figure 12
Figure 13
Page 58
21
Abaisser le support arrière
Pour ouvrir le coffre ou le hayon, il est possible d'abaisser progressivement le porte-vélos chargé (A).
Pour ce faire, desserrer la manivelle. Pousser le porte-vélos vers le bas au niveau de la barre de retenue (B).
Ensuite, ramener le porte-vélos en position initiale et serrer fermement la manivelle.
Attention!
Pour abaisser, le levier de serrage ne doit pas être ouvert.
Démonter le porte-vélos
Ne démonter le porte-vélos qu'une fois déchargé.
Débrancher le connecteur à 13 broches (5) de la prise électrique du véhicule. Desserrer la manivelle (2). Dévisser la molette de fixation (D) jusqu'à ce que le levier de serrage (3) devienne mobile. Basculer le levier de serrage (3) vers le haut et vers la gauche.
Ouvrir l'élément de serrage par la poignée (4). Retirer le porte-vélos de l'attelage de remorque.
Démontage bas du véhicule
Demontage vom Fahrzeug
Heckträger absenken
Zum Öffnen der Kofferraum- bzw. Heckklappe kann der Fahrradträger stufenlos im beladenen Zustand (A) abgesenkt werden.
Dazu die Kurbel herausdrehen. Den Fahrradträ­ger an der Haltestange (B) nach unten drücken.
Anschließend den Fahrradträger wieder in die Ausgangslage bringen und die Kurbel wieder fest eindrehen.
Achtung!
Der Spannhebel darf zum Absenken nicht geöff­net werden.
Fahrradträger demontieren
Den Fahrradträger nur unbeladen demontieren.
Den 13-poligen Stecker (5) von der Fahrzeug­steckdose abziehen. Die Kurbel (2) herausdre­hen. Das Sicherungshandrad (D) soweit heraus­drehen, bis der Spannhebel (3) frei beweglich ist. Den Spannhebel (3) nach links oben schwen­ken.
Am Griff (4) die Klappe öffnen. Fahrradträger von der Anhängekupplung abnehmen.
Page 59
32
mft transport systems im Internet:
www.mft.systems
Auf unserer Webseite erhalten Sie einen Über­blick über unsere TÜV-geprüften Produkte, die optimale Transportlösungen für jedermann bieten.
Stylisches Leichtgewicht oder preis-leistungs­starke Allrounder: Sämtliche mft transport systems-Produkte sind unkompliziert und kom­fortabel in Montage und Handhabung. Darüber hinaus garantieren sie eine hohe Sicherheit, ganz egal ob Fahrräder oder andere Lasten transportiert werden sollen.
Noch mehr Wissenswertes über die mft trans­port systems GmbH und ihre Produkte erfahren Sie beim Durchklicken auf www.mft.systems. Wir freuen uns über Ihr Interesse!
Auf unserer Homepage finden Sie nochmals
die Bedienungsanleitung zu Ihrem Produkt.
Site Internet de mft transport systems :
www.mft.systems
Sur notre site Internet, vous trouverez un aperçu de nos produits certifiés par le TÜV qui offrent des solutions de transport optimales pour tout un chacun.
Objets poids plume chics ou polyvalents et économiques : tous les produits de mft transport systems sont faciles et pratiques à monter et à manipuler. En outre, ils garantissent une sécurité élevée, que ce soit pour le transport de vélos ou d'autres types de charges.
Parcourez le site www.mft.systems pour en savoir plus sur la société mft transport systems GmbH et sur ses produits. Merci pour l'intérêt que vous portez à nos produits.
Vous pouvez retrouver la notice d'utilisation de votre produit sur notre site Internet.
Page 60
33
Accessoires :
Kit pour roue de secours 8299/bl
Extension pour 3e vélo 8333/bl
Extension pour 4e vélo 8444/bl
Pince XL 8075XL (jusqu'à 72 mm de diamètre)
Fixation murale 8999
3e feu de stop 2228
Pièces de rechange :
Kit de serrage (pince, ressort, 8075 rouleau d'écartement, poignée étoile)
Molette verrouillable 077
Sangle de décharge de 8403 traction
Support de pneus avec 8018 sangles en nylon
Adaptateur 7-13 8029
Clé de rechange 079
Accessoires, pièces de rechange
Zubehör, Ersatzteile
Zubehör:
Reserveradkit 8299/bl
Erweiterung 3. Rad 8333/bl
Erweiterung 4. Rad 8444/bl
Halteklammer XL 8075XL (bis 72 mm Durchmesser)
Wandhalterung 8999
3. Bremslicht 2228
Ersatzteile:
Klemmsatz (Klammer, 8075 Feder, Distanzröllchen,
Sterngriff)
Abschließbares Handrad 077
Zugentlastungsband 8403
Reifenhalter mit Nylonband 8018
Adpaterstecker 7-13 8029
Ersatzschlüssel 079
Page 61
mft transport systems GmbH Almarstraße 9 74532 Ilshofen
Tél. +49 7904 / 9444 78 - 0 Fax +49 7904 / 9444 78 - 44
www.mft.systems [email protected]
Loading...
