Page 1
euro-select compact
Fahrradträger für die Anhängekupplung
Bicycle carrier for trailer hitch
Page 2
Page 3
Inhaltsverzeichnis / Contents
Inhaltsverzeichnis / Contents
Technische Daten Technical data 2
Bestandteile Component parts 3
Sicherheitshinweise Safety instructions 4 - 7
Montage am Fahrzeug Mounting to the vehicle 8 - 11

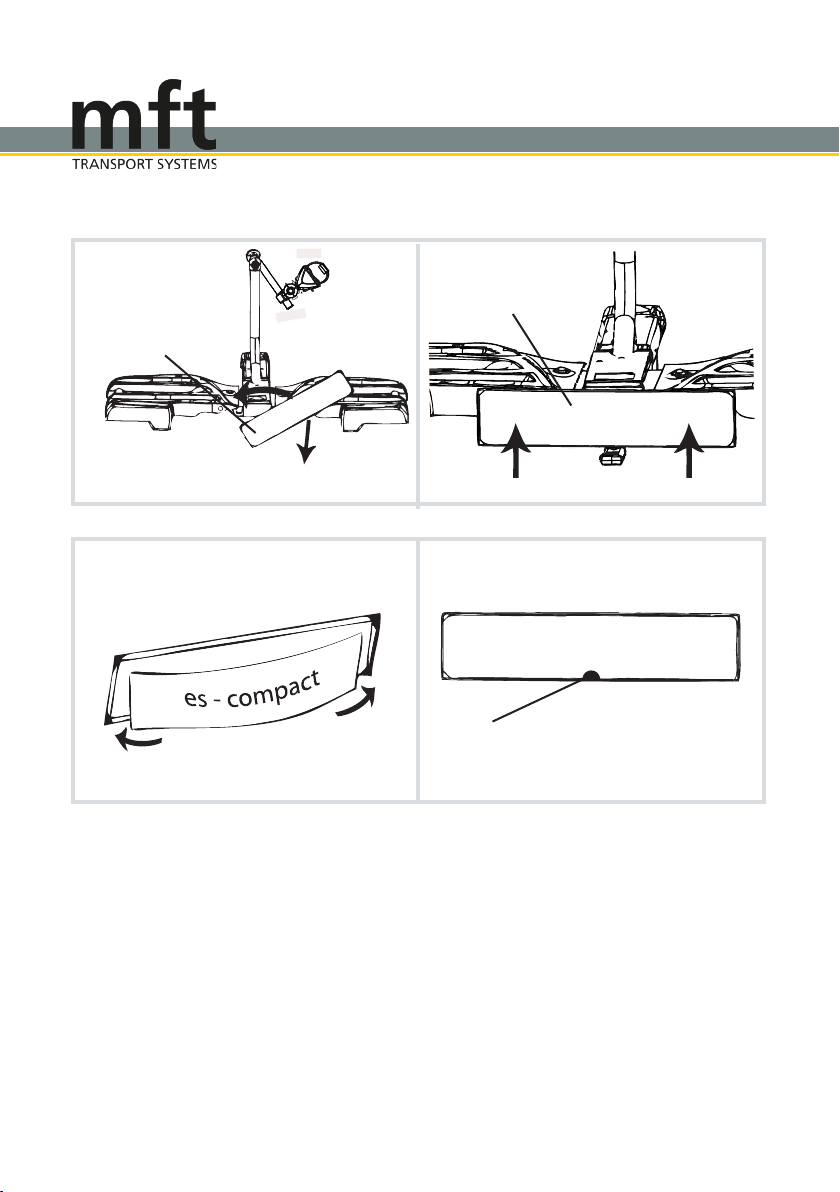

Kennzeichenmontage Mounting of the number plate 12 - 13

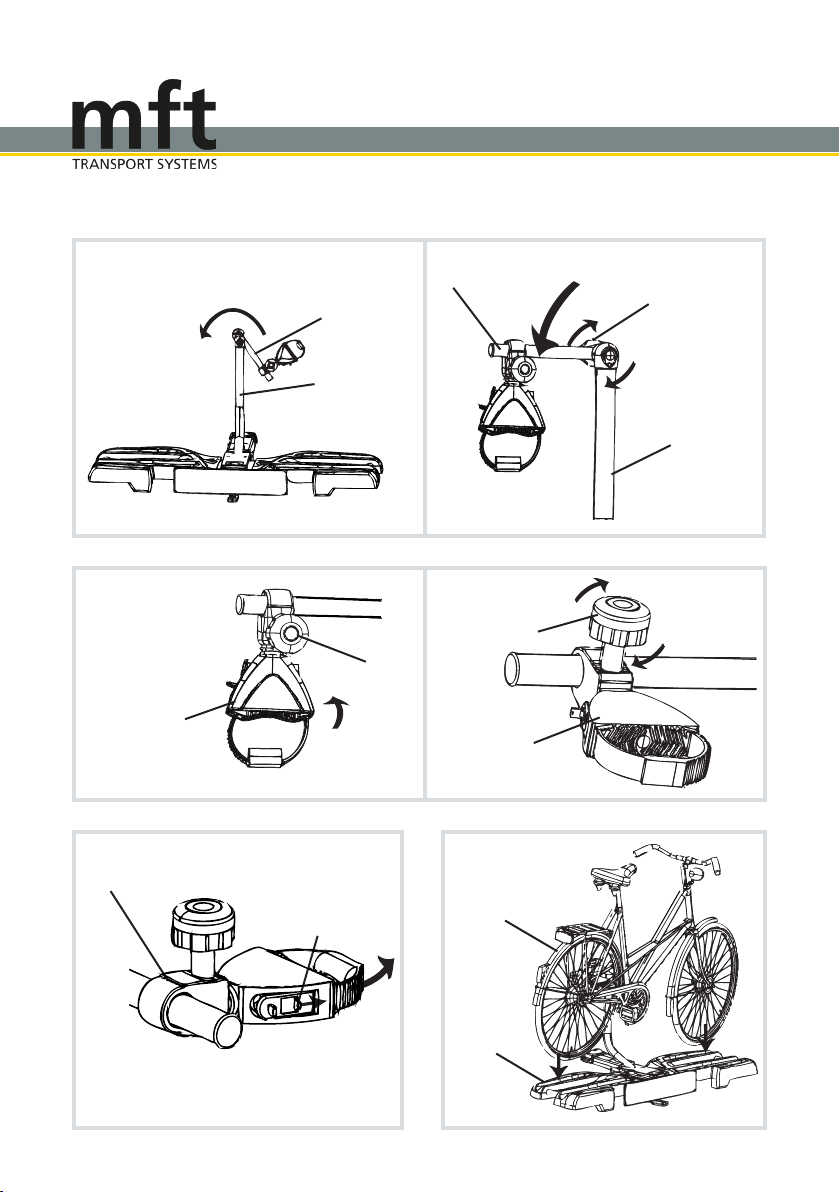

Montage der Fahrräder Mounting of the bicycles 14 - 21

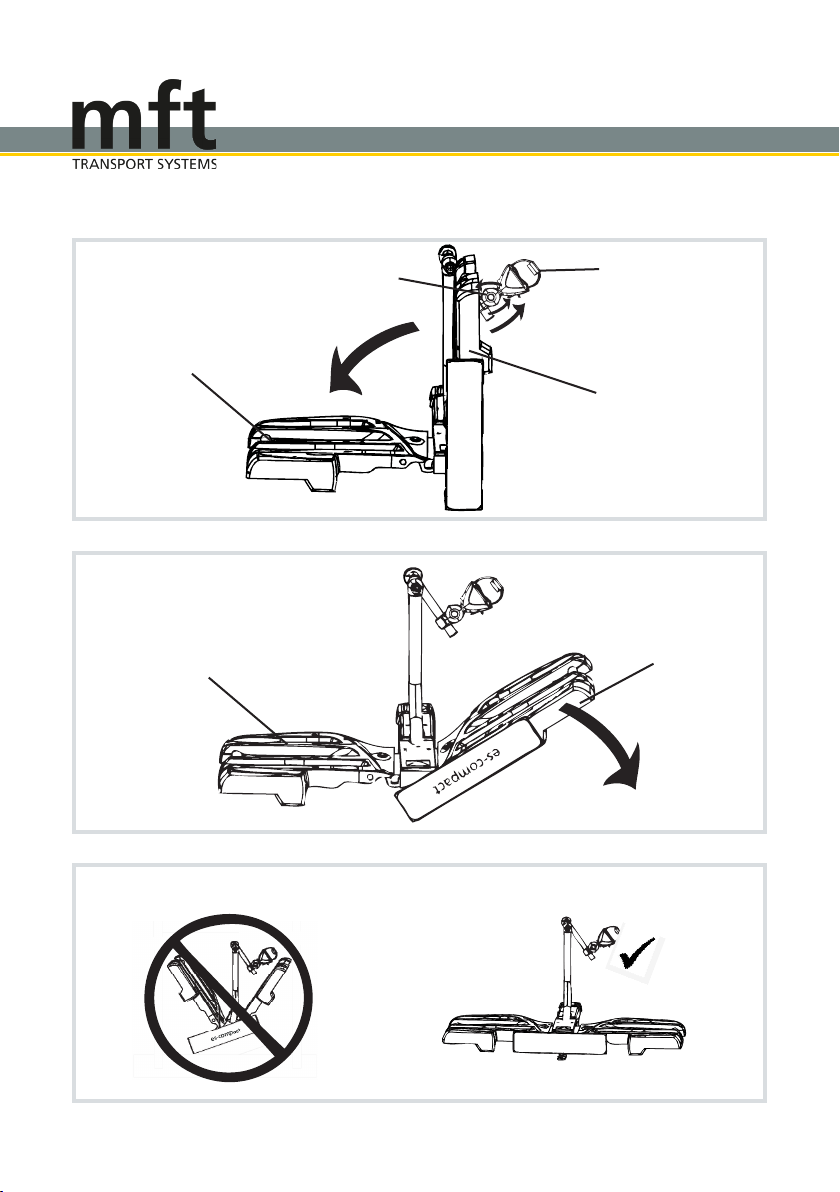

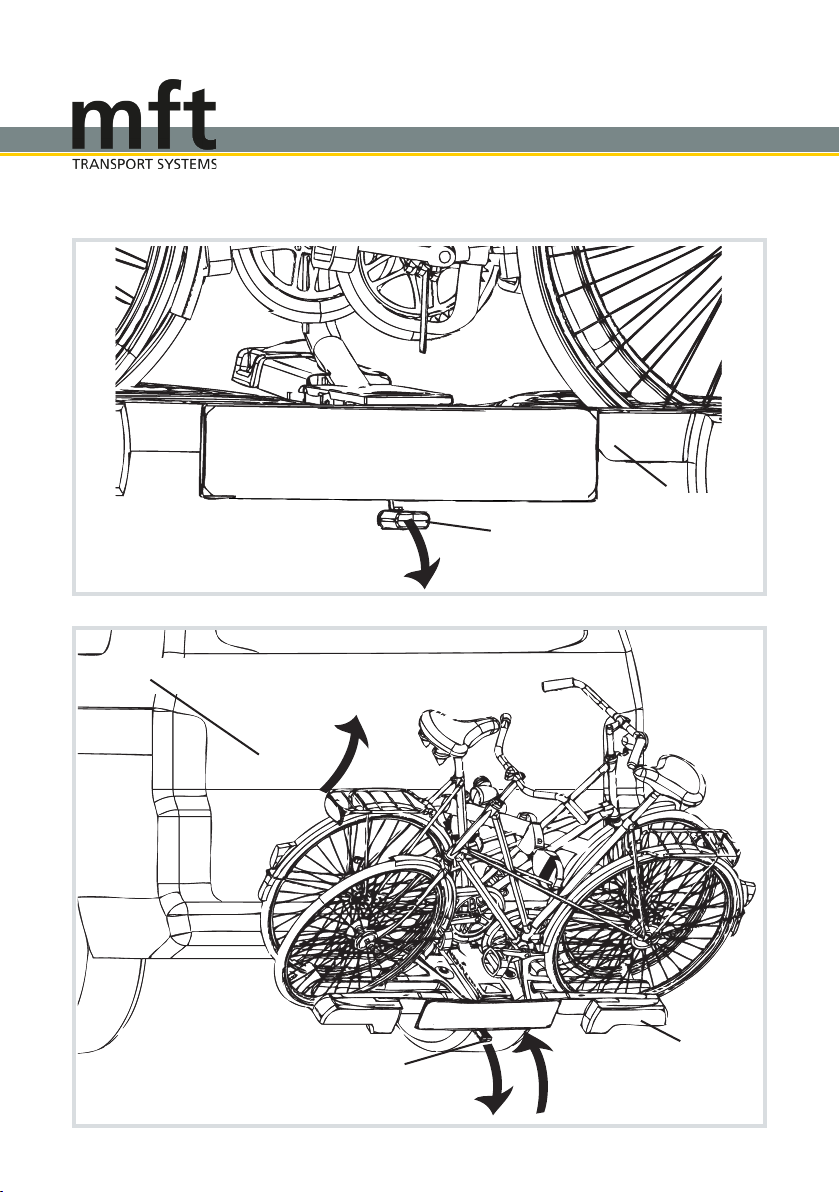

Abklappfunktion Fold-down function 22 - 23

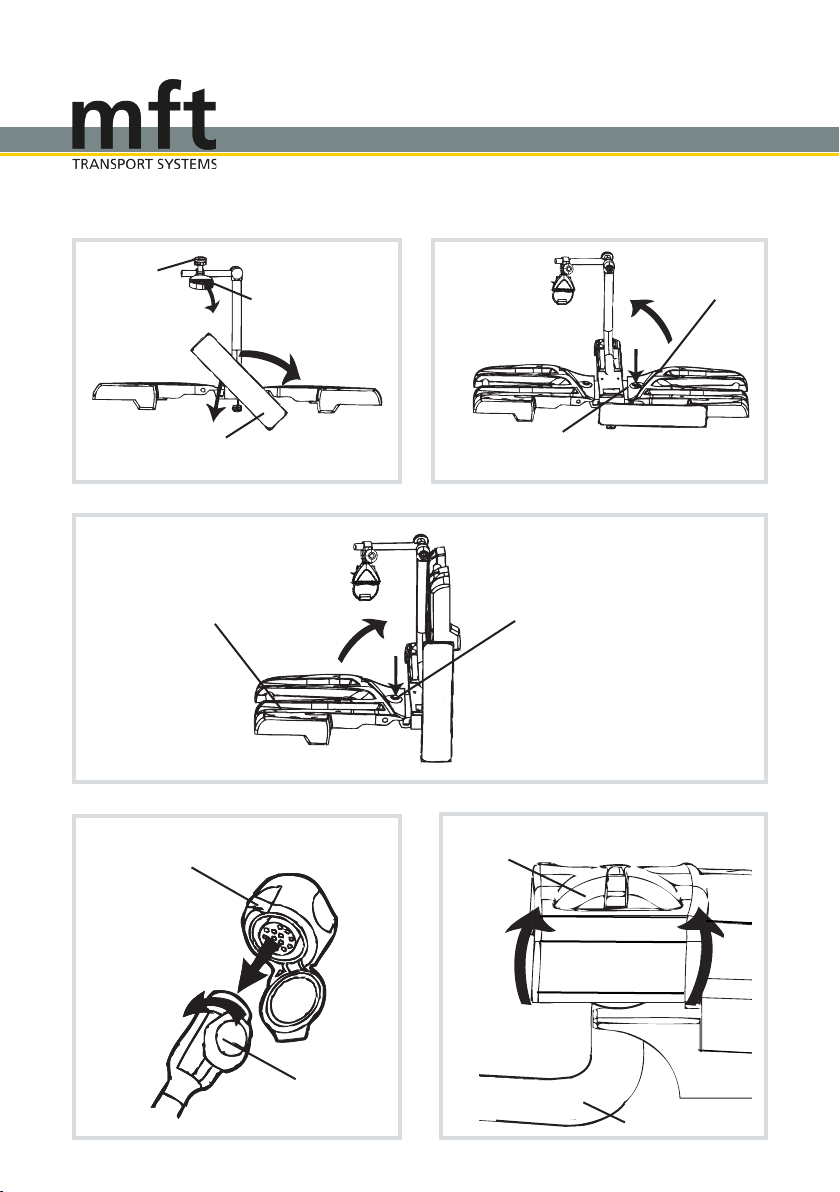

Demontage vom Fahrzeug Removal from the vehicle 24 - 25
Pege und Wartung Maintenance and precautions 27
Zubehör Accessories 27
1
Page 4
8
14
7
6
5
4
3
1
2
13
Technische Daten
Länge: 650
Breite: 1320
Höhe: 740
Gewicht Fahrradträger: ca. 13 kg
Maximale Zuladung: 60 kg
(Stützlast der Anhängekupplung beachten!)
Maximales Fahrradgewicht
pro Radschiene: 30 kg
mm
mm
mm
9
1
10
12
11
Technical data
Length: 650
Width: 1320
Height: 740
Weight of the bicycle carrier: approx. 13 kg
Maximum load: 60 kg
(Note the towball capacity!)
Maximum weight of payload
per cycle rail: 30 kg
mm
mm
mm
Artikelnummer: 4200
2
Item number: 4200
Page 5
Bestandteile / Component parts
Bestandteile / Component parts
euro-select compact : euro-select compact :
Reifenband (4 Stück)
1
2
Entriegelungsknopf links
3
Abdeckklappe für Anhängekupplung (AHK)
4
Haltestange
5
Fahrradhalter Kurz
6
Verlängerungsbügel
Knauf
7
Abschließbares Handrad
8
9
Entriegelungsknopf rechts
Leuchte rechts
10
Kennzeichenhalterung
11
Abklapppedal
12
Leuchte links
13
Weitere Bestandteile:
Doppelhalterung
14
Retaining strap of the rail (4 straps)
1
2
Left release button
3
Cover for trailer hitch
4
Support bar
5
Short bicycle holder
6
Extension handle
Knob
7
Lockable hand wheel
8
9
Right release button
Right light
10
Number plate bracket
11
12
Folding foot pedal
Left light
13
Further components:
Double fastener
14
Schlüssel für den Fahrradträger
15
Stecker für Beleuchtung
16 16
15
Key for bicycle carrier
15
Lighting plug
16
3
Page 6
Allgemeine Informationen
General information
Das Fahrzeug sollte entsprechend der StVZO
vom 01.01.1990 mit einer 13-poligen Steckdose
ausgerüstet sein.
Die fahrzeugeigene Nebelschlussleuchte
muss bei eingesteckter Beleuchtung des Fahrradträgers über Kontakt oder Relais ausgeschaltet sein.
Am Fahrradträger muss ein, mit dem polizeilichen Kennzeichen des Fahrzeugs übereinstimmendes, ungestempeltes Kennzeichen montiert
sein.
In Exportländern sind die jeweiligen Zulassungsbestimmungen und gesetzlichen Vorschriften
zu beachten.
Der euro-select compact besitzt eine EG-
Betriebserlaubnis als selbständige technische
Einheit: E4*79/488*2007/15*0121*00
Die EG-Betriebserlaubnisnummer ist am Fahrradträger angebracht. Dieses Typenschild
genügt als Bestätigung für die Betriebserlaubnis.
Die zulässige Stützlast der Anhängerkupplung
darf nicht überschritten werden.
Gewicht Fahrradträger: ca. 13 kg
Gewicht Nutzlast max. 30 kg pro Radschiene
Zuladung bis max. 60 kg
The vehicle should be equipped with a 13-pin
socket, according to the German Road Trafc
Licensing Regulations as of 1990-01-01.
The vehicle’s fog lamp must be switched off via
contact or relay when the bicycle carrier lighting
is plugged in.
An unstamped (invalidated) number plate, corresponding to the vehicle’s registered number
plate, must be mounted on the bicycle carrier.
In export countries, the relevant approval conditions and legal requirements must be observed.
The euro-select compact is licensed within the
EC as a self-contained technical unit:
E4*79/488*2007/15*0121*00
The EC type-approval number is imprinted to
the type label of the bicycle carrier. This type
label is sufcient as a verication of the type approval.
The permitted bearing load of the trailer hitch
must not be exceeded.
Weight of the bicycle carrier: approx. 13 kg
Weight of payload max. 30 kg per rail
Maximum load 60 kg
Die fahrzeugspezischen Daten sind zu
beachten.
es-compact
4
Additional specic information of the vehicle
must be observed.
Achtung!
Der Fahrradträger darf nur gespannt auf der
Anhängekupplung transportiert werden!
Attention!
The bicycle carrier must be transported
clamped on the trailer hitch!
Page 7
Sicherheitshinweise / Safety instructionsSicherheitshinweise / Safety instructions
Montage
Sollten sich bei der Montage oder Bedienung
Fragen ergeben, wenden Sie sich bitte an eine
technischen Details gegenüber Abbildungen
der Montageanleitung sind vorbehalten.
Jeder einzelne Arbeitsschritt sowie sämtliche
Sicherheitshinweise sind genau zu befolgen.
Bei sachgemäßer Montage und Handhabung
können keine Schäden an Fahrzeug und Anhängekupplung auftreten.
Für Schäden, die durch Missachtung der Arbeitsreihenfolge und Sicherheitshinweise entstehen, übernimmt die mft transport systems
GmbH keine Haftung.
Zur Montage des Fahrradträgers muss der
Kugelkopf fettfrei, metallisch blank, sauber und
unbeschädigt sein.
Transport von Fahrrädern
Auf keinen Fall darf die Ladung mit einer Folie
oder sonstigen Materialien abgedeckt werden,
werden kann.
Mounting
If you have any questions when assembling or
service centre. Technical details are subject to
-
structions for assembling.
Each individual step of these instructions should
be followed exactly. If the bicycle carrier is installed and handled properly it will not damage
the vehicle and its trailer hitch.
Mft transport systems GmbH is not liable for
damages caused by disregard of the assembly
sequence and safety instructions.
The towball must be clean, undamaged and free
from grease and metallic bright for assembling
of bicycle carrier.
Transport of bicycles
Never cover the load with a foil or other materials, as it can affect the handling of your vehicle.
Beachten Sie, dass alle Schlösser des Fahrradträgers sowie der Haltearme immer abgeschlossen werden müssen.
Beim Transport der Fahrräder müssen alle
losen Teile (Luftpumpen, Kindersitze, Fahr-
entfernt werden.
folgende Verkehrsteilnehmer in Gefahr bringen.
Ensure that all locks on the bicycle carrier and
the frame holders are always locked.
All loose parts (air pumps, water bottles, baskets, child seats etc.) must be removed when
).wsu skcapukkA ,nehcsatdarrhaF ,ebrökdar
transporting the bicycles.
-hcan redo eiS dnu nesöl hcis netnnök eiS
They can detach and put you or other road users in danger.
5
Page 8
Vor Fahrtantritt
Before travelling
Vor jeder Fahrt ist die Funktion aller Leuchten
und der sichere Halt des euro-select compact
inklusive der montierten Fahrräder zu überprüfen. Laut StVO ist der Fahrzeugführer bzw.
der Fahrzeughalter allein für den Zustand und
die sichere Befestigung des Fahrradträgers
verantwortlich!
Nach der Erstmontage müssen alle Befestigungselemente des euro-select compact nach
einer Fahrtstrecke von ca. 15 km auf festen Sitz
überprüft und gegebenenfalls nachjustiert werden.
Auch alle beweglichen Teile wie Haltearme und
Haltestangenbefestigungen usw. müssen in die
Prüfung einbezogen werden.
Bei längeren Fahrten oder schlechter Wegstrecke die Prüfung regelmäßig wiederholen.
Ein nicht richtig befestigter Fahrradträger kann
sich vom Fahrzeug lösen und einen Unfall
verursachen.
Auch ohne Ladung müssen vor Fahrtantritt alle
Funktionen des euro-select compact überprüft
werden. Haltearme immer festratschen und abschließen, die Reifenbänder immer festziehen
und zuclipsen. Der Kofferraumdeckel darf nur
geöffnet werden, wenn der Fahrradträger abgeklappt ist. Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken.
Bevor travelling check the lights if they are fully
functioning and if the euro-select compact and
its cargo are securely xed. According to the
road trafc regulations, only the vehicle owner
or the driver is responsible for the condition and
the secure xing of the bicycle carrier!
After the rst installation, all fastening elements
of the euro-select compact must be checked
after a test drive of approx. 15 km and be tightened if necessary. All mobile parts such as
frame holders and upright bar etc., must also be
included into this inspection.
Repeat this test regularly, especially if the road
conditions are bad. An improperly mounted
bicycle carrier can detach and cause an accident.
Each function of the euro-select compact must
be checked before travelling even when they
are not used for transporting of bicycles. Always
tighten and lock the frame holders and x the
retaining straps of the rails securely. The boot
can be opened only when the bicycle carrier is
folded down. Be careful with automatic boot lids
and electric convertible roofs.
Es könnten Personen verletzt werden oder
Sachschäden am Fahrzeug und am euro-select
compact entstehen.
Vorsichtsmaßnahmen während der
Fahrt
Beobachten Sie den euro-select compact
während der Fahrt regelmäßig durch den Rückspiegel.
6
People may be injured or the vehicle and the
euro-select compact damaged.
Precautions during travel
Check regularly the euro-select compact using
the rear-view mirror throughout the journey.
Page 9
Sicherheitshinweise / Safety instructions
Sicherheitshinweise / Safety instructions
Bei einer erkennbaren Veränderung des
euro-select compact oder seiner Ladung sofort
anhalten, nach der Ursache suchen und die
Fahrt erst nach Behebung des Problems fortsetzen.
Bezüglich des euro-select compact und Ladung
gelten die Vorschriften der StVO, sowie der
StVZO. Die empfohlene Höchstgeschwindigkeit
beträgt 130 km/h. Beachten Sie bei Auslandsfahrten die jeweiligen Verkehrsvorschriften.
Verändertes Fahrverhalten des
Fahrzeuges
Durch den über das Fahrzeug hinausragenden
euro-select compact kann besonders bei Beladung eine starke Tendenz zum Übersteuern, ein
verändertes Seitenwindansprechverhalten und
ein verändertes Bremsverhalten, besonders
bei Kurvenfahrt, auftreten. Passen Sie daher
Ihre Geschwindigkeit stets den Straßen-, Witterungs- und Windverhältnissen an.
Beachten Sie die veränderte Länge des
Fahrzeuges auch beim Parken und Rückwärtsfahren. Beim Befahren von Ab- und Auffahrten
und beim Überfahren von Rampen sowie in
verkehrsberuhigten Zonen ist auf Freigängigkeit des Fahrradträgers zu achten, um ein
Aufsetzen zu vermeiden. In jedem Fall ist die
Geschwindigkeit auf ein angemessenes Maß zu
reduzieren.
Stop immediately if you notice any signicant
change of the euro-select compact or its cargo.
Identify the cause and continue your journey
after resolving of problem only.
The euro-select compact and its load apply to
the provisions of the Road Trafc Regulations.
The recommended maximum speed with a
loaded bicycle carrier is 130 km/h. When driving
abroad, observe the applicable trafc regula-
tions.
Changed handling of the vehicle
Due to the fact that the euro-select compact juts
out of the vehicle, there is a great tendency to
oversteer, a changed reaction to crosswinds
and a changed braking function, especially
when navigating curves. Always adjust your
speed according to the road, weather and wind
conditions.
Note the length of the vehicle also when parking
or driving in reverse. When driving up or down
very steep inclines or when driving over ramps,
for instance in trafc-calmed areas, the bicycle
carrier must be allowed clearance in order to
avoid bumping. In any case, the speed must be
reduced to an appropriate level.
Pege
Damit Sie lange Freude an Ihrem euro-select
compact haben, empehlt es sich sämtliche
Teile regelmäßig mit geeignetem Reinigungsmittel zu reinigen und zu pegen (siehe Seite 27).
Maintenance
It is recommended that the euro-select compact
is cleaned and maintained regularly with suitable detergents so that you can enjoy the product
for a longer time (see page 27).
7
Page 10
Abdeckklappe für AHK
Cover for trailer hitch
Kugelkopf
towball
Anhängekupplung
1.
Abdeckklappe für AHK
Cover for trailer hitch
Klick!
2
Click!
Kugelkopf
towball
trailer hitch
1
2. 3.
Öse
loop
Fahrzeugsteckdose
vehicle power socket
1
2
Stecker
plug
8
Page 11
Montage am Fahrzeug / Mounting to the vehicle
Montage am Fahrzeug / Mounting to the vehicle
Information
Zur Montage des Fahrradträgers muss der
Kugelkopf der Anhängekupplung fettfrei, sauber
und unbeschädigt sein.
Montage auf die Anhängekupplung
Nehmen Sie den euro-select compact und
setzen Sie diesen im zusammengeklappten
Zustand wie nachfolgend beschrieben auf den
Kugelkopf der Anhängekupplung:
1. Führen Sie die Öse des Fahrradträgers von
unten rechts schräg unter den Kugelkopf der
Anhängekupplung ein. Halten Sie den Träger
dabei leicht nach oben Richtung Fahrzeug
gekippt.
2. Schließen Sie die Abdeckklappe für AHK (3),
um den Fahrradträger auf dem Kugelkopf zu xieren. Beim Schließen ist ein Klicken zu hören.
Elektroanschluss
3. Unterhalb der rechten Seite des Fahrradträgers
nden Sie den Stecker für die Beleuchtung (16).
Diesen in die Fahrzeugsteckdose einstecken und
mit einer Viertelumdrehung nach rechts verriegeln.
Das Verbindungskabel darf den Boden keinesfalls
berühren.
Information
The towball must be clean, undamaged and
free from grease for assembling of the bicycle
carrier.
Mounting onto the towbar
Put the euro-select compact folded on the towball of the trailer hitch as described below:
1. Insert the loop of the bicycle carrier obliquely
from below right under the towball. Slightly tilt
the bicycle carrier upwards in the direction of
the vehicle.
2. Close the cover for trailer hitch (3) to x the
bicycle carrier on the towball. If you close the
cover you will hear a click.
Electrical connection
3. You will nd the lighting plug (16), which has
to be connected with the vehicle power socket,
below the right side of the bicycle carrier. Lock
the plug with one quarter turn to the right. Ensure that the connection cable does not touch
the oor.
Je nach Belieben lässt sich die Halterung des
Steckers auch auf die linke Unterseite des Fahrradträgers montieren.
Information
Der Fahrradträger besitzt einen 13-poligen
Stecker. Für eine 7-polige Steckdose am
Fahrzeug wird ein Adapterstecker benötigt. In
diesem Fall ist das Rückfahrlicht ohne Funktion.
It is possible to x the plug holder on the left bottom side of the bicycle carrier.
Information
The bicycle carrier has a 13-pin plug. An adaptor is necessary for a 7-pin vehicle socket. In
this case the reverse light is not operating.
9
Page 12
es-compact
Knauf
knob
1
Fahrradhalter Kurz
short bicycle holder
5.
6.
linke Seite
left side
Fahrradträger
bicycle carrier
2
3
Fahrradträger
bicycle carrier
rechte Seite
right side
Attention!Achtung!
10
es-compact
Page 13
Montage am Fahrzeug / Mounting to the vehicle
Montage am Fahrzeug / Mounting to the vehicle
Auseinanderklappen des Fahrradträgers
4. Oberhalb der Steckerhalterung am Träger
nden Sie das Sicherungshalteband gegen ungewolltes Auseinanderklappen. Öffnen Sie den
Halteclip und entfernen Sie diesen vom Haken.
Führen Sie das Halteband durch den Träger auf
die linken Seite und befestigen Sie es dort an
dem vorgesehenen Haken hinter der Leuchte.
5. Lockern Sie den Knauf (7) des Fahrradhalters
Kurz (5) und bewegen Sie diesen vom Fahrradträger weg nach hinten. Klappen Sie die linke
Seite des Fahrradträgers nach unten, bis diese
hörbar einrastet. In diesem Zustand können Sie
den Träger noch ausrichten.
6. Klappen Sie als nächstes die rechte Seite des
Fahrradträgers nach unten, bis auch diese hör-
bar einrastet. Während dieses Vergangs wird
der Fahrradträger auf dem Kugelkopf gespannt.
7. Im Falle eines abgenutzen Kugelkopfes besteht die
Möglichkeit des Nachspannens des Fahrradträgers.
Hierfür drücken Sie den Entriegelungskopf (siehe
Seite 25), heben die rechte Seite des Fahrradträgers
leicht an bis Sie ein “Klick” hören und spannen Sie
erneut nach unten bis diese hörbar einrastet. Wiederholen Sie diesen Vorgang ggf. noch einmal.
Unfolding the bicycle carrier
4. You can nd the securing strap which pre-
vents unintentional folding above the plug holder on the bicycle carrier. Open the retaining clip
and remove it from the mattock. Lead the retaining strap along the left side of the bicycle carrier
and attach it to the provided mattock behind the
light.
5. Loosen the knob (7) of the short bicycle holder (5) and move it backwards away from bicycle
carrier. Fold the left side of the bicycle carrier
downwards until it engages audibly. In this state
you can still align the carrier.
6. Now put the right side of the bicycle carrier
downwards until it audibly engage. During this
process the bicycle carrier is clamped onto the
towball.
7. In case of a worn towball, it is possible to
retighten the bicycle carrier. To do this, press
the release button (see page 25), lift the right
side of the bike carrier slightly until you hear a
“click” and clamp down the bicycle carrier again
until it clicks. Repeat this process again if necessary.
Achtung!
Klappen Sie immer zuerst die linke Seite nach
unten. Keinesfalls die rechte Seite zuerst nach
unten führen.
Der Fahrradträger darf nur gespannt auf der Anhängekupplung transportiert werden.
Attention!
Always fold down the left side rst; never start
with the right side.
The bicycle carrier must be transported clamped
on the trailer hitch!
11
Page 14
Kennzeichenhalterung
es-compact
number plate bracket
Kennzeichenhalterung
number plate bracket
2
es-compact
1
8.
Kennzeichengrundplatte
number plate bracket
1.
33
es-compact
Befestigungsnase
nib
12
Page 15
Kennzeichenmontage / Mounting of the number plate
Kennzeichenmontage / Mounting of the number plate
8. Nun lässt sich die Kennzeichenhalterung
(11) in die Mittelstellung bringen. Hierzu die
Kennzeichenhalterung (11) nach hinten ziehen
und durch eine halbe Umdrehung gegen den
Uhrzeigersinn in die Mittelstellung bringen. Zum
Fixieren wieder eindrücken. Achten Sie beim
eindrücken darauf, dass der Schlüssel auf “offen” steht. Die linke Seite der Kennzeichenhalterung (11) muss fest einrasten.
9. Schließen Sie jetzt den Fahrradträger ab. Der
Schlüssel kann nur in der geschlossenen Position abgezogen werden.
Vorsicht!
Vor jeder Fahrt muss die Beleuchtung und
die Befestigung des Fahrradträgers geprüft
werden. Sie sollten vor allem bewegliche Teile
regelmäßigen überprüfen und gegebenenfalls
nachziehen. Sollten Sie auch einmal ohne Fahrräder unterwegs sein, müssen alle Bänder und
Hebel festgezogen und abgeschlossen werden.
Montage des Kennzeichens in der
Kennzeichenhalterung
1. Das Kennzeichen leicht biegen und seitlich in die
Kennzeichenhalterung (11) einführen. Anschließend
mit der unteren Befestigungsnase xieren.
8. The number plate bracket (11) has to be
moved into central position. For this pull the
number plate bracket (11) backward, and make
a half rotation counterclockwise into central po-
sition. Then push the carrier in to x it. Make
sure that the key is “open” when pushing on.
The left side of the number plate bracket (11)
has to snap securely into place.
9. Lock the bicycle carrier with the key. The key
can be only removed in closed position.
Caution!
You must check the function of the lights and
the xing of the carrier before every journey.
You should check regularly all mobile parts and
tighten them if necessary. Even if the carrier is
empty you have to tighten and lock all bands
and hand gears.
Fitting the number plate to the number plate bracket
1. Bend the number plate slightly and insert laterally into the number plate bracket (11). Then
x it with the nib.
Vorsicht!
Vergewissern Sie sich, dass das Kennzeichen
rundherum in der Rahmenkonstruktion verankert
ist, ansonsten könnte es verloren gehen.
Information
Am Fahrradträger muss ein, mit dem polizeilichen
Kennzeichen des Fahrzeugs übereinstimmendes,
ungestempeltes Kennzeichen montiert sein.
Caution!
Please make sure the number plate is xed in
the frame structure. Otherwise it can get lost.
Information
An unstamped (invalidated) number plate, corresponding to the vehicle’s registered number plate,
must be mounted on the bicycle carrier.
13
Page 16
Verlängerungsbügel
extension handle
Verlängerungsbügel
extension handle
abschließbares Handrad
lockable hand wheel
es-compact
1.
Fahrradhalter Kurz
short bicycle holder
2.
Fahrradhalter Kurz
short bicycle holder
Haltestange
support bar
1
Sicherung
safety lever
Knauf
knob
2
Knauf
knob
Fahrradhalter Kurz
short bicycle holder

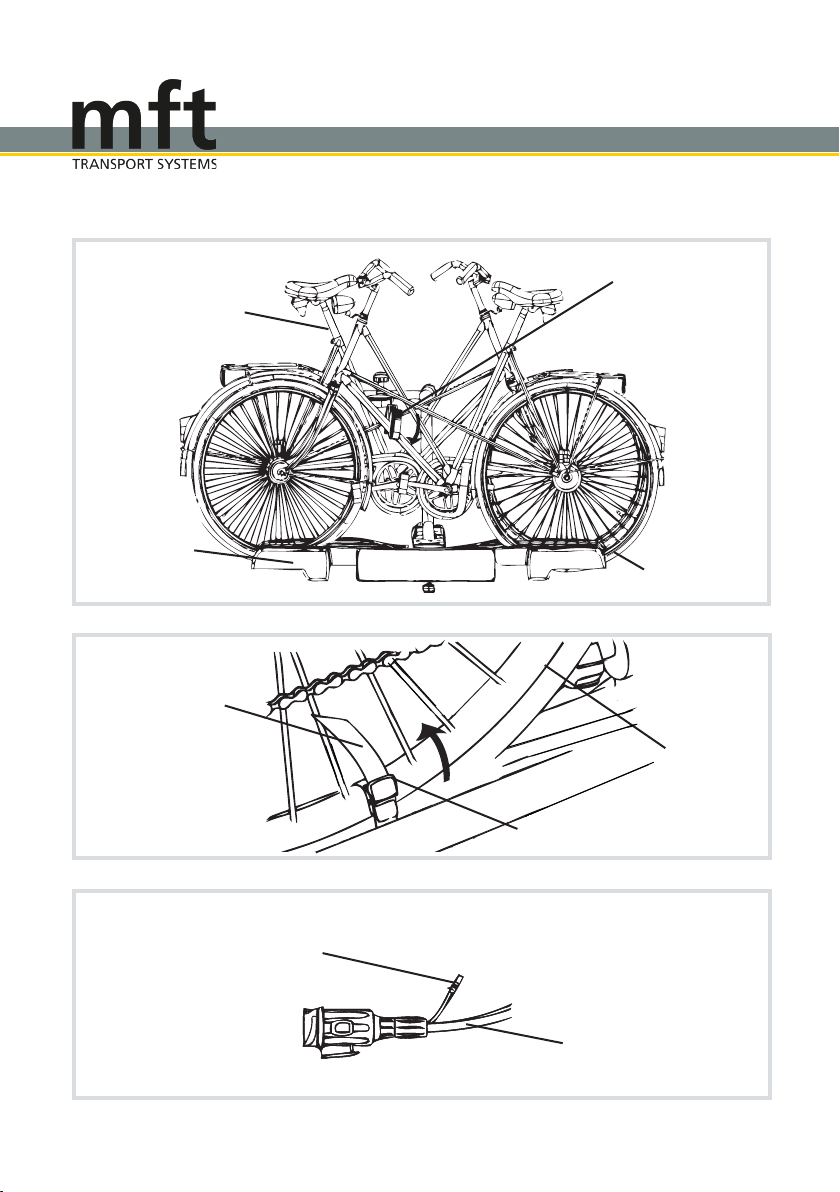

erstes Fahrrad
rst bicycle
1
Haltestange
support bar
2
14
3.
2
1
Radschiene
wheel rail
es-compact
4.
Page 17
Montage der Fahrräder / Mounting of the bicycles
Montage der Fahrräder / Mounting of the bicycles
Information
Das Fahrrad mit dem höheren Gewicht zuerst
auf die zum Fahrzeug nächstgelegene Schiene
montieren.
Montage des ersten Fahrrades
Vorbereitung
1. Lockern Sie das abschließbare Handrad (8)
des Verlängerungsbügels (6) und bewegen Sie
diesen in die Horizontale.
2. Den Fahrradhalter Kurz (5) nach oben in die
Horizontale bewegen, danach wieder leicht andrehen.
3. Öffnen Sie nun das Halteband am Fahrradhalter Kurz (5), indem Sie die Sicherung am
Fahrradhalter Kurz (5) in Richtung des Haltebands drücken und dieses dabei herausziehen.
4. Öffnen Sie nun die Reifenbänder (1) und
platzieren Sie das Fahrrad mit Sattel links auf
der zum Fahrzeug nächstgelegenen Radschiene. Das Fahrrad muss mittig auf dem
Fahrradträger und die Räder müssen in den
Radschienen stehen.
Information
Place the heaviest bike on the rail nearest to
the vehicle.
Mounting the rst bike
Preparation
1. You have to loosen the lockable hand wheel
(8) of the extension handle (6) and move to a
horizontal position.
2. Move the short bicycle holder (5) upwards to
a horizontal position, after that slightly tighten
it again.
3. Now open the retaining strap of the short bicycle holder (5) by pressing the safety lever on
the short bicycle holder (5). Do this in direction
of the retaining strap and pull this out.
4. Open the retaining straps of the rails (1).
Place the bicycle on the nearest rail of the vehicle, with the bicycle seat to the left. The bicycle
should be placed centred into the rails of the
bicycle carrier.
Halten Sie das Fahrrad während der Montage
stets fest.
Hold the bike during assembly.
15

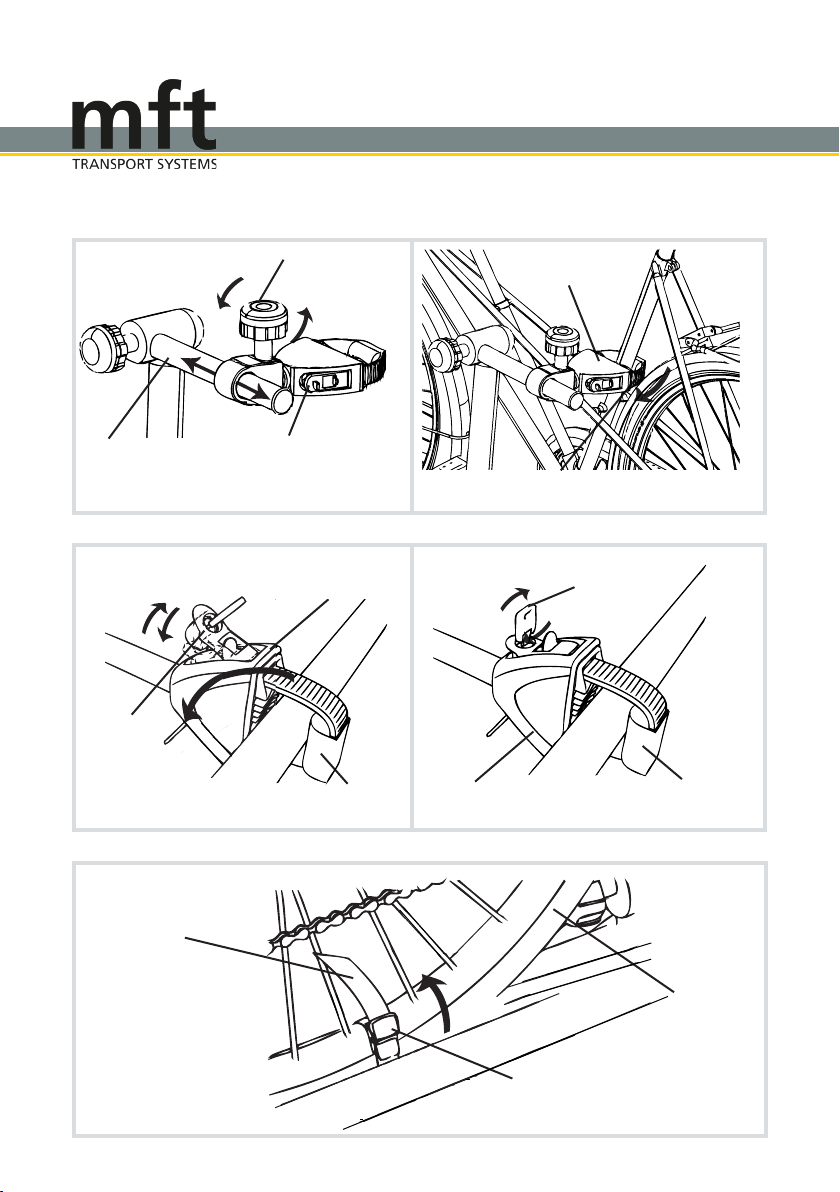

Page 18
1
Verlängerungsbügel
extension handle
4. - 5.
Knauf
knob
2
Fahrradhalter Kurz
short bicycle holder
Fahrradhalter Kurz
short bicycle holder
Halteband
retaining strap
2
1
Hebel
lever
6.
Reifenband
retaining strap of the rail
7. - 8.
Fahrradhalter Kurz
short bicycle holder
Halteband
retaining strap
2
Schlüssel
key
3
Fahrradhalter Kurz
short bicycle holder
1
verhaktes Reifenband
hooked retaining strap of the rail
Halteband
retaining strap
Rad
wheel
16
Page 19
Montage der Fahrräder / Mounting of the bicycles
Montage der Fahrräder / Mounting of the bicycles
4. Lockern Sie erneut den Knauf (7) am Fahrradhalter Kurz (5). Bewegen Sie nun den Fahrradhalter Kurz (5) auf dem Verlängerungsbügel
(6) nach rechts oder links, so dass die halbrunde
Vertiefung des Fahrradhalters kurz (5) am
Fahrradrahmen anliegt. Der Knauf (7) muss
danach wieder festgedreht werden.
Befestigung des Fahrrades am
Haltearm
5. Schieben Sie das Halteband in die dafür
vorgesehene Haltebandöffnung und führen Sie
es so weit wie möglich durch.
6. Durch den Hebel am Fahrradhalter Kurz (5) muss
das Halteband so weit wie möglich festgezogen
werden. Dazu den Hebel abwechselnd auf und
ab bewegen, bis das Band straff am Rahmen
sitzt. Schließen Sie den Hebel anschließend
mit dem Schlüssel ab.
Vorsicht!
Das Halteband nicht überspannen.
Fixierung der Räder an der Schiene
4. Loosen the knob (7) of the short bicycle
holder (5). Move the short bicycle holder (5)
on the extension handle (6) to the left or to the
right. The half-round hollow of the short bicycle
holder (5) has to sit closely at the bicycle frame.
Tighten the knob (7) again.
Mounting the bicycle at the supporting arm
5. Push the retaining strap into the appropriate
opening and pull it through as far as possible.
6. The retaining strap has to be tightened as
much as possible with the hand gear at the side
of the short bicycle holder (5). Move the lever
alternately up and down until the retaining strap
sits rm at the bicycle frame. Lock the key afterwards.
Caution!
Do not overstretch the retaining strap.
Fixing the wheels on the rails
7. Um einen sicheren Halt zu gewähren, müssen
anschließend auch die Laufräder des Fahrrades
xiert werden. Legen Sie die Reifenbänder der
Fahrradschiene jeweils um das Vorder- und
Hinterrad des Fahrrades.
8. Nun muss der Clip des einen Endes des
Reifenbandes (1) am anderen Ende eingehakt
und straff angezogen werden. Anschließend
den Clip zudrücken. Führen Sie diesen Vorgang auch beim zweiten Reifenband (1) durch.
Fortsetzung auf der nächsten Seite
7. The wheels have to be xed to ensure a
secured support. Put the retaining straps of
the rails around the front and rear wheel of the
bicycle.
8. Now hook one end of the retaining strap of
the rail (1) into the other end and tight it. Then
push the clip. Carry out this action with the second retaining strap of the rail (1).
Continues on the next page
17
Page 20

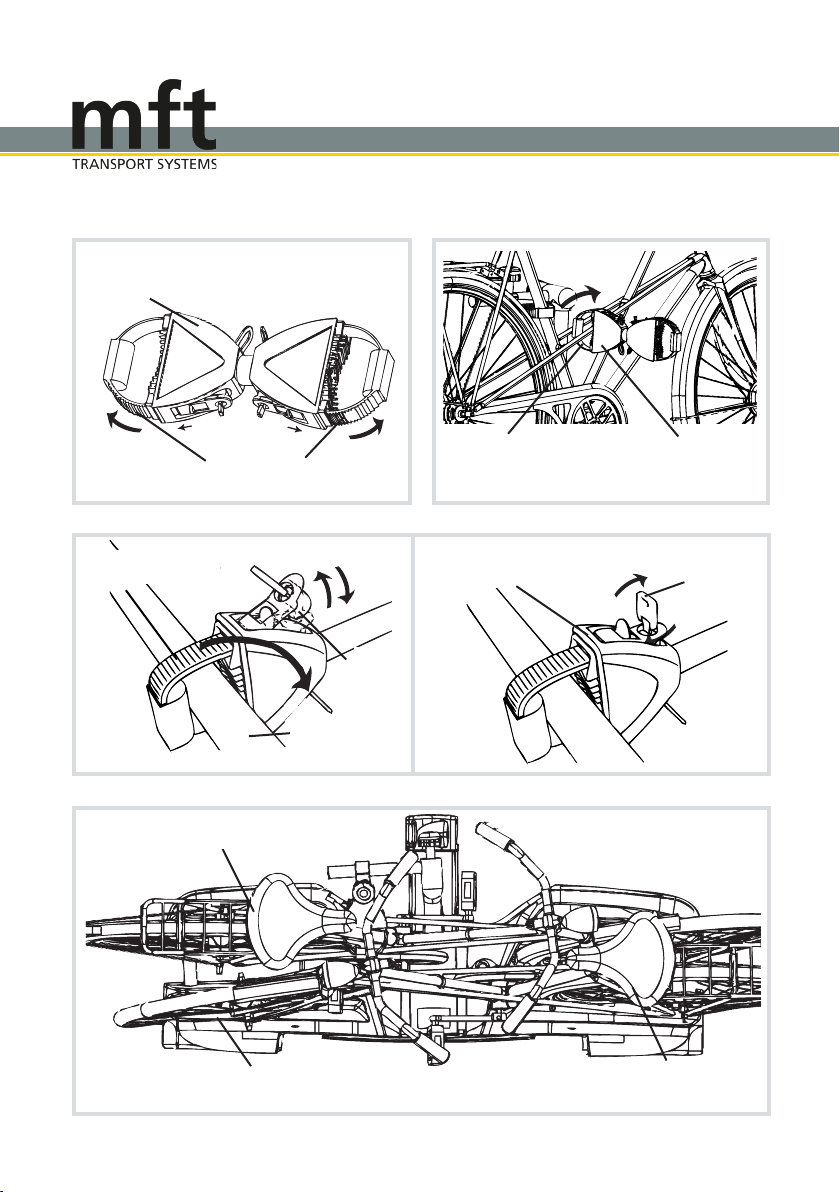

Doppelhalterung
double fastener
1.
Halteband
retaining strap
3.
erstes Fahrrad
rst bicycle
1
Halteband
retaining strap
1
1
2
Hebel
lever
Fahrradrahmen
bicycle frame
2
Doppelhalterung
double fastener
Halteband
retaining strap
2.
Doppelhalterung
double fastener
3
Schlüssel
key
18
4.
zweite Radschiene
second wheel rail
zweites Fahrrad
second bicycle
Page 21
Montage der Fahrräder / Mounting of the bicycles
Montage der Fahrräder / Mounting of the bicycles
Information
Zur Montage eines zweiten Fahrrades muss die
beiliegende Doppelhalterung (14) verwendet
werden.
Montage des zweiten Fahrrades
Das zweite Fahrrad entgegengesetzt zum
ersten Fahrrad mit dem Sattel nach rechts montieren.
Befestigung der Doppelhalterung
am ersten Fahrrad
1. Lösen Sie an beiden Seiten der Doppelhalterung (14) die Haltebänder, indem Sie die Sicherungen an der Doppelhalterung (14) nach
unten drücken und anschließend die Bänder
herausziehen.
2. Legen Sie nun eines der Haltebänder um den
Rahmen des ersten Fahrrades.
3. Führen Sie das Halteband in die Öffnung der
Halterung ein. Ziehen Sie es nun durch auf und
ab bewegen des Hebels fest und schließen Sie
es daraufhin ab.
Information
You need the included double fastener (14) to
mount a second bike.
Mounting the second bicycle
The second bicycle has to be mounted oppo-
sitely to the rst bike, with the bicycle seat to
the right.
Mounting the double fastener on
the rst bike
1. Loosen the retaining strap at both sides of the
double fastener (14). Press the safety lever of
the double fastener (14) downwards, after that
pull the retainig strap out.
2. Put one of the retaining straps around the bi-
cycle frame of the rst bicycle.
3. Push the retaining strap into the appropriate
opening and tighten it by moving the lever up
and down, lock it afterwards with the key.
Vorsicht!
Das Halteband nicht überspannen.
Zweites Fahrrad montieren
4. Setzen Sie das zweite Fahrrad mittig auf die
zweite Radschiene, so dass sich der Sattel auf
der rechten Seite bendet.
Fortsetzung auf der nächsten Seite
Caution!
Do not overstretch the retaining strap.
Mounting the second bicycle
4. Place the second bicycle centred on the
second wheel rail, with the bicycle seat to the
right.
Continues on the next page
19
Page 22
erstes Fahrrad
rst bicycle
Fahrradträger
bicycle carrier
5. - 6.
Reifenband
retaining strap of the rail
es-compact
Doppelhalterung
double fastener
zweites Fahrrad
second bicycle
20
7.
8.
2
Steckanschluss für dritte Bremsleuchte
socket connection for third brake light
1
verhaktes Reifenband
hooked retaining strap of the rail
Stecker für die Beleuchtung
lighting plug
Rad
wheel
Page 23
Montage der Fahrräder / Mounting of the bicycles
Montage der Fahrräder / Mounting of the bicycles
5. Mit dem zweiten Band der Doppelhalterung
(14) wird der Rahmen des zweiten Fahrrades
xiert. Dazu muss das zweite Halteband um
den Fahrradrahmen des zweiten Fahrrades gelegt werden.
6. Führen Sie das Halteband in die Öffnung der
Halterung ein. Ziehen Sie es nun durch auf und
ab bewegen des Hebels fest und schließen Sie
es daraufhin ab.
Vorsicht!
Das Halteband nicht überspannen.
Fixierung der Räder an der Schiene
7. Auch beim zweiten Fahrrad muss das Vorderund Hinterrad mit den Reifenbändern (1) an der
Radschiene xiert werden. Die Reifenbänder
(1) um die Räder legen, einhaken und festziehen. Anschließend die Clips zudrücken.
Drittes Bremslicht
8. Am Stecker für die Beleuchtung (16) ist ein
Steckanschluss für die dritte Bremsleuchte.
Diese kann bei der mft transport systems GmbH
bestellt werden (Artikel-Nr. 2228). Sie wird oben
am äußersten Fahrrad angebracht.
5. You have to x the frame of the second bike
with the second retaining strap of the double
fastener (14). Put the second strap around the
frame of the second bicycle.
6. Push the retaining strap into the appropriate
opening and tighten it by moving the lever up
and down, lock it afterwards with the key.
Caution!
Do not overstretch the retaining strap.
Fixing the wheels on the rails
7. You have to x also the front and rear wheel
of the second bicycle with the retaining straps of
the rails (1). Put the retaining straps of the rails
(1) around the wheels, hook and tighten it. Then
push the clipy.
Third brake light
8. The lighting plug (16) has a socket for the
third brake light. For a third brake light can be
ordered through mft transport systems GmbH
(item no. 2228). It is mounted on the top of the
outermost bicycle.
Vorsicht!
Beim Transport der Fahrräder müssen alle
losen Teile entfernt werden. Die Ladung darf
auf keinen Fall mit einer Folie oder ähnlichem
abgedeckt werden, da dies das Fahrverhalten
beeinträchtigen könnte. Sämtliche Schlösser
des Heckträgers sowie der Haltearme müssen
stets abgeschlossen werden.
Caution!
Remove all loose parts when transporting the
bicycles. Never cover the load with a foil or
other materials, as it will make the vehicle more
difcult to handle. Always lock all keys of the bicycle carrier and the frame holders.
21
Page 24
es-compact
1.
Kofferraumdeckel
boot
es-compact
2
Abklapppedal
Abklapppedal
folding foot pedal
folding foot pedal
Fahrradträger
bicycle carrier
22
2. - 3.
Abklapppedal
folding foot pedal
Fahrradträger
1
3
bicycle carrier
Page 25
Abklappfunktion / Fold-down function
Abklappfunktion / Fold-down function
Vorsicht!
Den Kofferraumdeckel nur öffnen, wenn der
euro-select compact abgeklappt ist. Vorsicht mit
elektrischen Heckklappen, sowie mit Cabrioverdecken. Funktionen wenn möglich deaktivieren. Es könnten Personen verletzt werden
oder Sachschäden am Fahrzeug oder am euroselect compact entstehen.
Information
Für das Öffnen des Kofferraumes muss der
euro-select compact abgeklappt werden. Hierzu
muss das Abklapppedal (12) benutzt werden.
Abklappen des Fahrradträgers
1. Ziehen Sie das Abklapppedal (12) heraus und
drücken Sie es mit Ihrem Fuß nach unten.
2. Der komplette Fahrradträger kann nun
zusammen mit den Fahrrädern langsam nach
hinten abgeklappt werden. Im beladenen Zustand müssen die Fahrräder mit beiden Händen
festgehalten werden, um ein schnelles Abklappen zu verhindern.
Caution!
Only open the boot when the euro-select
compact is folded down. Be careful with automatic tailgate and electric convertible roofs. If
possible deactivate the function. People may be
injured or the vehicle and euro-select compact
could be damaged.
Information
To open the boot you have to fold down the euro-select compact. You have to make use of the
folding foot pedal (12).
Fold-down the bicycle carrier
1. Pull out the folding foot pedal (12), place your
foot on it and push it down.
2. The complete bicycle carrier can be folded
down slowly with the bicycles. If the carrier is
loaded you have to hold the bicycles with both
hands to prevent a fast folding.
Vorsicht!
Achten Sie darauf, dass sich keine Personen,
Tiere oder Gegenstände im Schwenkbereich
des Fahrradträgers benden.
Zurückklappen des Fahrradträgers
3. Schließen Sie den Kofferraum und klappen
Sie den Fahrradträger wieder zurück, bis dieser
hörbar einrastet.
Caution!
Please make sure that no person, animals and
objects are positioned in the pivoting range of
the bicycle carrier.
Folding back the bicycle carrier
3. Close the boot and fold the bicycle carrier
again back until it engages audibly.
23
Page 26
Knauf
es-compact
knob
rechte Seite
3
Fahrradhalter Kurz
shot bicycle holder
right side
2
1
Kennzeichenhalterung
2.
number plate bracket
linke Seite
left side
4.
Fahrzeugsteckdose
vehicle power socket
es-compact
2
Entriegelungsknopf rechts
right release button
3.
Entriegelungsknopf links
2
1
left release button
Abdeckklappe für AHK
Cover for trailer hitch
1
es-compact
24
5.
2
1
Stecker
plug
6.
Anhängekupplung
trailer hitch
Page 27
Demontage vom Fahrzeug / Removal from the vehicle
Demontage vom Fahrzeug / Removal from the vehicle
Information
Die Demontage des Fahrradträgers erfolgt in
umgekehrter Reihenfolge wie die Montage.
Demontage
1. Vor der Demontage des Fahrradträgers müssen alle Fahrräder entfernt und die Schlösser
des Heckträgers geöffnet werden.
2. Die Kennzeichenhalterung (11) durch Ziehen
aus der Halterung lösen und mit einer halben
Umdrehung im Uhrzeigersinn drehen. Lockern
Sie den Knauf (7) am Fahrradhalter kurz (5) und
führen Sie diesen nach unten.
3. Zum kraftlosen Drücken des Entriegelungsknopfes üben Sie leichten Druck auf die rechte
Seite des Fahrradträgers aus. Klappen Sie anschließend die rechte Seite des Fahrradträgers
nach oben.
4. Im nächsten Schritt muss auch der Entriegelungsknopf links (2) gedrückt und die linke
Trägerseite nach oben bewegt werden.
5. Drehen Sie den Stecker für die Beleuchtung (16) gegen den Uhrzeigersinn, ziehen Sie
diesen aus der Fahrzeugsteckdose und stecken
Sie ihn in die dafür vorgesehene Halterung am
euro-select compact.
Information
The removal of the bicycle carrier is done in reverse order of mounting.
Removal
1. Before removing the bicycle carrier you have
to take the bicycles off and to open all locks of
the bicycle carrier.
2. Pull the number plate bracket (11) backward
and make a half rotation clockwise. Loosen the
knob (7) on the short bicycle holder (5) and
move it upwards.
3. To press the release button powerless practice a slight pressure on the right side of the
bicycle carrier. Then fold the right side of the
bicycle carrier to the top.
4. Then press the left release button (2) inward
and move the right side of the bicycle carrier to
the top.
5. Turn the lighting plug (16) counterclockwise.
Remove it from the vehicle socket and place it
into the provided mounting at the euro-select
compact.
6. Sichern Sie den Fahrradträger mit dem Sicherungshalteband gegen ungewolltes Auseinanderklappen (siehe Seite 11).
Öffnen Sie die Abdeckklappe für die Anhängekupplung (3). Anschließend den Fahrradträger
vorsichtig zum Fahrzeug hin kippen und seitlich
wegziehen, bis sich der Fahrradträger von der
Kupplung löst.
6. Secure the bicycle carrier against unintentional
folding by using the securing strap (see page 11).
Open the cover for trailer hitch (3). Afterwards
fold the bicycle carrier carefully towards the
vehicle and pull it lateral away until it comes
off.
25
Page 28
26
Page 29
Pege und Wartung / Maintenance and precautions
Pege und Wartung / Maintenance and precautions
Pege
Wir empfehlen den euro-select compact regelmäßig zu reinigen und zu pegen.
Alle beweglichen Teile und Gewinde mit Fahrradöl oder Kettenspray bearbeiten, Lager fetten.
Wartung
Befestigung, Ladungen und die Funktionen des
euro-select compact müssen vor jeder Autofahrt
überprüft werden.
Lackschäden können mit Lackspray (schwarz,
seidenglänzend RAL 9005) einfach nachgebessert werden.
Zubehör
Dritte Bremsleuchte Artikel-Nr. 2228
Compact Bag Artikel-Nr. 4299
Maintenance
It is recommended to clean and maintain the
euro-select-compact regularly.
Lubricate all moving parts and screw threads
with bicycle grease or chain spray, and grease
the brackets.
Precautions
You have to check the mounting, the loading
and all functions of the euro-select compact
before every journey.
Damage to the paintwork can be repaired easily
with paint spray (black, silky gloss RAL 9005).
Accessories
Third brake light item no. 2228
Compact Bag item no. 4299
27
Page 30
28
Page 31
mft transport systems im
Internet:
mft transport systems online:
www.mftgmbh.de
Auf unserer Webseite erhalten Sie einen Überblick über unsere TÜV-geprüften Produkte,
die optimale Transportlösungen für jedermann
bieten.
Stylisches Leichtgewicht oder preis-leistungsstarke Allrounder: Sämtliche mft transport
systems-Produkte sind unkompliziert und komfortabel in Montage und Handhabung. Darüber
hinaus garantieren sie eine hohe Sicherheit,
ganz egal ob Fahrräder oder andere Lasten
transportiert werden sollen.
Noch mehr Wissenswertes über die mft transport systems GmbH und ihre Produkte erfahren
Sie beim Durchklicken auf www.mftgmbh.de
sowie www.heck-box.de.
Wir freuen uns über Ihr Interesse !
Auf unserer Homepage nden Sie nochmals
die Bedienungsanleitung als PDF zum Download, sowie eine Video-Montageanleitung zu
Ihrem Produkt.
www.mftgmbh.de
Our web site gives you an overview of our
products, tested by TÜV. Our products offer individual optimised transport solutions.
Whether it’s a stylish lightweight model or a value-for-money all-rounder all mft transport sys-
tems products are simple and convenient to t
and use. In addition, they also guarantee a high
level of safety, regardless of whether bicycles or
other loads are being transported.
More useful facts about mft transport systems
GmbH and its products can be found on our website www.mftgmbh.de and www.heck-box.de.
We thank you for your interest !
You can nd another copy of the instruction
manual to download as pdf and a video mounting instructions for your product on our website.
29
Page 32
mft transport systems GmbH
Almarstraße 9
74532 Ilshofen
tel. +49 7904 / 9444 78-0
fax +49 7904 / 9444 78-44
www.mftgmbh.de
[email protected]
Loading...
