euro select-
Heck-Fahrradträger auf der Anhängekupplung
Towball-mounted bicycle carrier on tow coupling
Page 2
mft
transport systeme gmbh
almarstraße 12
74532 ilshofen
tel.: ++49 (0)7904 / 7671
www.mftgmbh.de
Page 3
Inhaltsverzeichnis
Contents
Bestandteile / Lieferumfang
Technische Daten
Sicherheitshinweise
Zusammenbau Heckträger
Montage am Fahrzeug
Montage Fahrräder
Abklappfunktion
Demontage vom Fahrzeug
Wartung, Pflege
Parts / Items included
Technical data
Safety instructions
Carrier assembly
Mounting onto the vehicle
Mounting the bicycles
Fold-down function
Removing from the vehicle
Precautions, maintenance
3
3
4
9
13
17
21
23
25
Aufbewahrung
Storage
25
1
Page 4

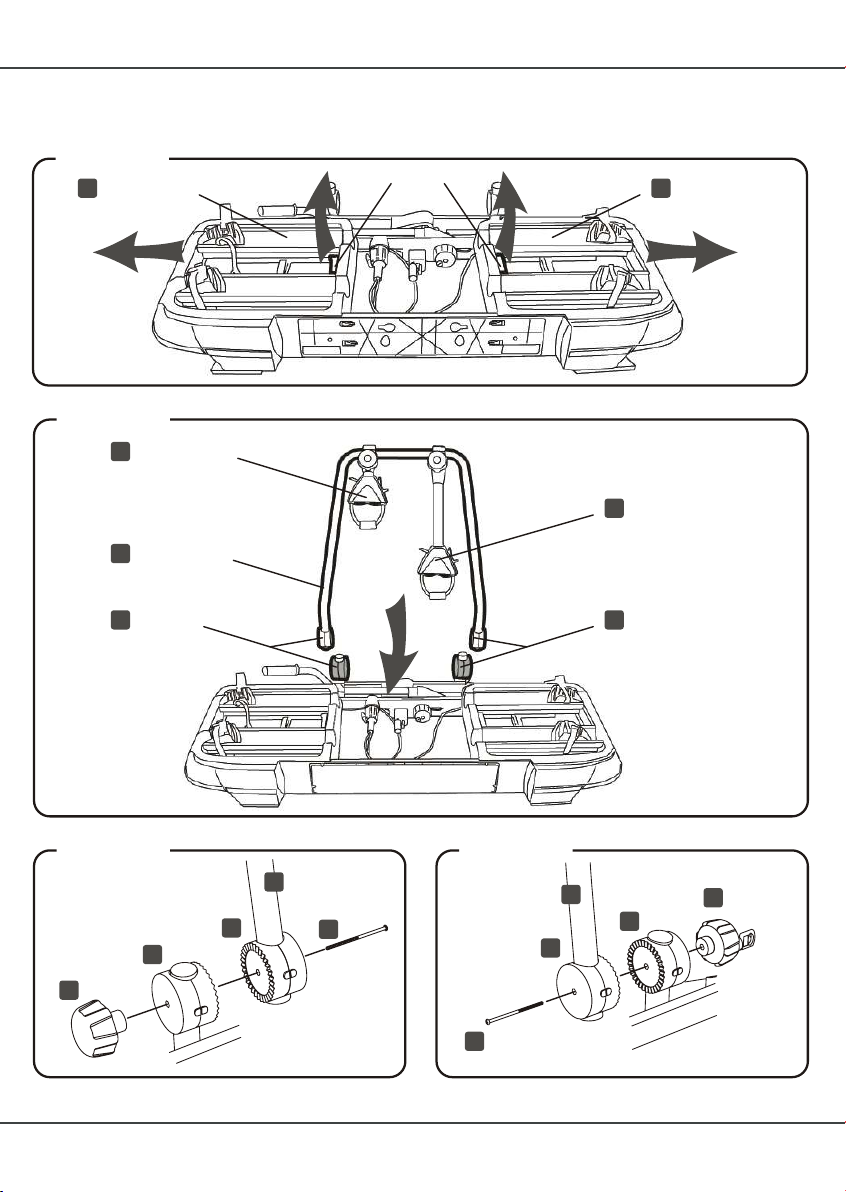

Abbildung 1
B
T
Abbildung 2
A
D D
F
U
C
G
K
O
H
M
N

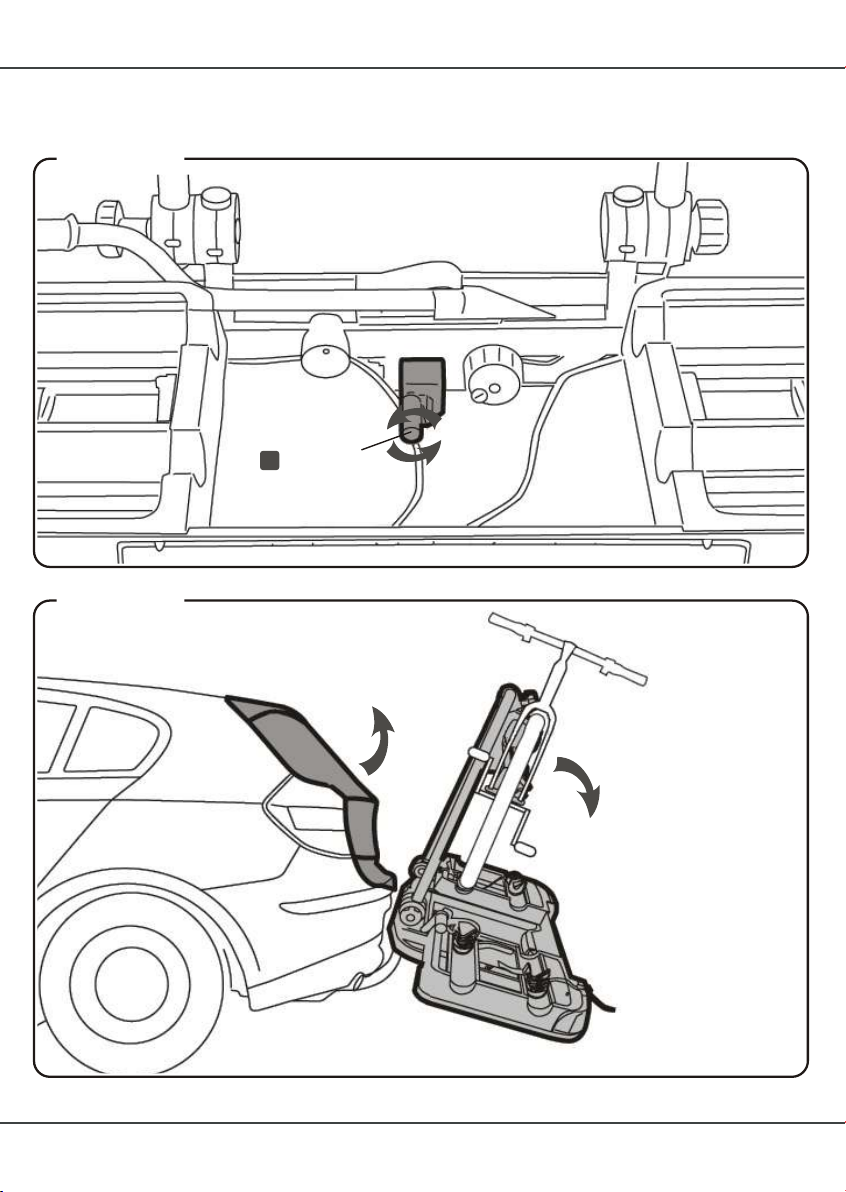

Schlüssel (2 Stk.)Haltestange mit HaltearmenHeckträger
carrier
frame holder
key (2 pieces)upright bar with bicycle
2
Page 5
Bestandteile / Lieferumfang
Parts / Items included
Haltestange 2020
A
Fahrradhaltearm kurz 3201
B
Fahrradhaltearm lang 3202
C
Rasterscheiben 8014
D
Schlossschraube M8x100 701403 (nicht
E
sichtbar, zur Befestigung der Rasterscheiben)
Knauf 402270
F
abschließbares Handrad 402277
G
Sicherungshandrad 402277B
H
mit Kunststoffdistanzröllchen 3000-270-00
Reifenband mit Clip 8031
K
Abklappkurbel mit Aluminiumdruckstück
M
601154/18
Leuchte links 2025
N
Leuchte rechts 2026
O
Schließhebel 2007
T
Klappe 2005
U
Upright bar 3020
A
Short bicycle frame holder 3201
B
Long bicycle frame holder 3202
C
Toothed mounts 8014
D
Carriage bolt M8x100 701403
E
(not visible; for fastening the ratchet discs)
Knob 402270
F
Lockable handwheel 402277
G
Fastening handwheel 402277B
H
with plastic distance tube 3000-270-00
Tyre band with clip 8031
K
Pivot crank with an aluminium spring
M
catch 601154/18
Left light 3025
N
Right light 3026
O
Lock rod 3007
T
Clamp 3005
U
Items included as three parts (figure 2)Lieferumfang dreiteilig (Abbildung 2)
Technische Daten
Eigengewicht: ca. 20 kg
Maximale Zuladung: 45 kg,
(Stützlast der Anhängekupplung beachten!)
Maximales Fahrradgewicht: 30 kg
Artikelnummer: 2.200
Technical data
Unloaded weight: approx. 20 kg
Maximum load: 45 kg,
(Note the towball capacity!)
Maximum bicycle weight: 30 kg
Item number: 2.200
3
Page 6
Allgemeine Informationen
General information
Das Fahrzeug sollte entsprechend der StVZO
vom 01.01.90 mit einer 13-poligen Steckdose
ausgerüstet sein.
Die fahrzeugeigene Nebelschlussleuchte muss
bei eingesteckter Heckträgerbeleuchtung über
Kontakt oder Relais ausgeschaltet sein.
Am Heckträger muss ein mit dem polizeilichen
Kennzeichen des Fahrzeugs übereinstimmendes, ungestempeltes Kennzeichen montiert sein.
Der Heckträger besitzt eine EG-Betriebserlaubnis als selbstständige technische Einheit:
E4*74/483*2007/15*0228*RA
Die EG-Betriebsgenehmigungsnummer ist
am Typschild des Fahrradhalters eingeprägt.
Dieses Typschild genügt als Bestätigung.
Systemnutzlast: 30 kg (Stützlast = 50 kg)
Systemnutzlast: 45 kg (Stützlast >= 75 kg)
(>= größer gleich)
Die zulässige Stützlast der Anhängerkupplung
darf nicht überschritten werden und ermittelt sich
aus dem Gewicht des Fahrradhalters (ca. 20 kg)
plus dem Gewicht der Nutzlast (Beladung). Die
fahrzeugspezifischen Daten sind zu beachten.
The vehicle should be equipped with a 13-pin
socket, according to the German Road Traffic
Licensing Regulations as of 01.01.90.
The vehicle's fog lamp must be switched off
via contact or relay when the carrier lighting is
plugged in.
An unstamped (unvalidated) number plate, corresponding to the vehicle's registered number
plate, must be mounted on the carrier.
The carrier is licensed within the EC as a selfcontained technical unit:
E4*74/483*2007/15*0228*RA
The EC operating licence number is embossed
on the identification plate of the bicycle carrier.
This identification plate is sufficient as authentication.
system payload: 30 kg (towbar load = 50 kg)
system payload: 45 kg (towbar load >= 75 kg)
(>= greater than or equal to)
The permitted towball capacity must not be exceeded and is determined from the weight of
the bicycle carrier (approx. 20 kg) plus the
weight of the load. Vehicle-specific information
must also be observed.
4
Page 7
Sicherheitshinweise
Safety instructions
Montage
Sollten bei der Montage Fragen auftreten, wenden Sie sich bitte an eine qualifizierte Fachwerkstatt. Änderungen von technischen Details
gegenüber Abbildungen der Montageanleitung
sind vorbehalten.
Jeder einzelne Arbeitsschritt sowie sämtliche
Sicherheitshinweise sind genau zu befolgen.
Bei sachgemäßer Montage und Handhabung
können keine Schäden an Fahrzeug und
Anhängekupplung auftreten. Für Schäden, die
durch Missachtung der Arbeitsreihenfolgen und
Sicherheitshinweise entstehen, übernimmt die
mft transport systeme GmbH keine Haftung.
Zur Montage des Heckträgers muss der Kugelkopf fettfrei, sauber und unbeschädigt sein.
Transport von Fahrrädern
Auf keinen Fall die Ladung mit einer Folie oder
sonstigen Materialien abdecken, da dadurch
das Fahrverhalten stark beeinflusst wird.
Achten Sie bei der Befestigung der Fahrräder
darauf, dass die Haltearme nicht das benachbarte Fahrrad berühren. Verwenden Sie den
kurzen Haltearm für das Fahrrad auf den dem
Fahrzeug nächstgelegenen Radschienen des
Heckträgers.
Beachten Sie, dass alle Schlösser des Heckträgers immer abgeschlossen werden müssen.
Beim Transport der Fahrräder müssen alle
losen Teile (Luftpumpen, Trinkflaschen, Körbe,
Kindersitze u.ä.) entfernt werden. Sie könnten
sich lösen und Sie und nachfolgende Verkehrsteilnehmer in Gefahr bringen. Die Fahrräder am
Heckträger immer abschließen.
Assembly
If you have any questions when assembling
this product, please use a qualified service
centre. Technical details are subject to change
and may differ from the figures in the installation instructions.
Each individual step of these instructions as
well as all of the safety instructions should be
followed exactly. If the carrier is installed and
handled properly it will not damage the vehicle
and its towbar.
mft transport systems GmbH is not liable for
damage caused by disregard for the assembly
sequence and safety instructions.
The towball must be free from grease, clean
and undamaged when the carrier is mounted.
Transport of bicycles
Never cover the load with a sheet or other
materials, as it will make the vehicle more
difficult to handle.
When securing the bicycles, ensure that the
frame holders are not in contact with the
neighbouring bicycle. Use the short frame
holder for the bicycle closest to the vehicle,
positioned on the wheel rails of the carrier.
Ensure that all locks on the carrier are always
locked.
When transporting the bicycles, all loose parts
(air pumps, water bottles, baskets, child seats,
etc.) must be removed. They can detach and
put you and other road users in danger.
Always lock the bicycles onto the carrier.
5
Page 8
Vor Fahrtantritt
Before travelling
Überprüfen Sie vor jeder Fahrt die volle Funktion
der Beleuchtungseinrichtung des Heckträgers.
Überprüfen Sie die Befestigung des Heckträgers
und dessen Ladung. Für den Zustand und die
sichere Befestigung ist laut StVO der Fahrzeughalter bzw. der Fahrer allein verantwortlich!
Nach der Erstmontage müssen alle beweglichen
Teile wie Haltearme, Radschienen, Haltestangenbefestigung usw. nach einer Fahrtstrecke von ca.
15 km geprüft und gegebenenfalls nachgezogen
werden. Diese Prüfung regelmäßig wiederholen,
besonders bei schlechter Wegstrecke. Ein nicht
richtig befestigter Heckträger kann sich lösen und
einen Unfall verursachen.
Auch ohne Ladung müssen vor Fahrtantritt alle
Funktionen des Heckträgers überprüft werden.
Haltearme immer zuratschen und abschließen,
den Schließhebel mit dem Sicherungshandrad
immer sichern und abschließen, die Reifenbänder immer festzurren.
,
Der Kofferraumdeckel kann nur geöffnet werden,
wenn der Heckträger abgeklappt ist.
Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken. Funktion gegebenenfalls deaktivieren. Ansonsten könnten Personen
verletzt werden oder Sachschäden am Fahrzeug
und am Heckträger entstehen.
Der Fahrradhalter darf nie ohne oder mit beschä-
digtem Druckstück und/oder mit beschädigtem
Griff an der Kurbel verwendet werden, da er sonst
vom Hals der Anhängekupplung abrutschen bzw.
herunterfallen und Personen- und Sachschäden
verursachen kann.
Check that the lights on the carrier are fully
functioning before every journey.
Check that the carrier and its cargo are securely fixed. Only the vehicle owner or the driver
is responsible for the condition and the secure
fixing of the carrier according to road traffic
regulations!
After the first installation, all moving parts such
as frame holders, wheel rails, upright bar, etc.
must be checked after a test drive of approx.
15 km and be tightened if necessary. Repeat
this test regularly, especially if the road conditions are bad. An improperly mounted carrier
can detach and cause an accident.
Each function of the carrier must be checked
before travel even when it is empty. Always
tighten and lock the frame holders, secure and
lock the lock rod with the fastening handwheel
and securely clamp the tyre bands.
The boot can only be opened when the carrier
is lower down.
Use care with automatic boot lids and electric
convertible roofs. If necessary deactivate these
functions. Otherwise people may be injured or
the vehicle and carrier damaged.
The bicycle carrier must never be used with a
damaged or missing spring catch and/or with
a damaged grip on the crank, as it may slip or
fall off from the neck of the tow coupling and
cause injury or damage.
6
Page 9
Sicherheitshinweise
Safety instructions
Vorsichtsmaßnahmen während der Fahrt
Beobachten Sie den Heckträger während der
Fahrt regelmäßig durch den Rückspiegel. Bei
einer erkennbaren Veränderung des Trägers
oder seiner Ladung sofort anhalten. Suchen
Sie nach der Ursache und setzen Sie Ihre
Fahrt erst nach Behebung des Problems fort.
Bezüglich Heckträger und Ladung gelten die
Vorschriften der StVO, sowie der StVZO.
Die empfohlene Höchstgeschwindigkeit bei
beladenem Heckträger beträgt 130 km/h.
Beachten Sie bei Auslandsfahrten die jeweiligen Verkehrsvorschriften.
Verändertes Fahrverhalten des
Fahrzeuges
Durch den über das Fahrzeug hinausragenden
Heckträger kann besonders bei Beladung eine
starke Tendenz zum Übersteuern, ein verändertes Seitenwindansprechverhalten und ein
verändertes Bremsverhalten, besonders bei
Kurvenfahrt, auftreten. Passen Sie daher Ihre
Geschwindigkeit stets den Straßenverhältnissen
an. Sie könnten die Kontrolle über Ihr Fahrzeug
verlieren und so einen Unfall verursachen, bei
dem Sie oder andere Personen verletzt werden
könnten. Beachten Sie die Länge des Fahrzeuges auch beim Parken und Rückwärtsfahren.
Precautions during travel
Regularly check the carrier using the rear-view
mirror throughout the journey. Immediately stop
if you notice any significant change in the carrier or its cargo. Identify the cause and continue
your journey only after resolving the problem.
The provisions of both the Road Traffic Regulations and the Road Traffic Licensing Regulations
apply to the carrier and its load.
The recommended top speed when driving with
a loaded carrier is 130 km/h.
When driving abroad, observe the applicable
traffic regulations.
Changed handling of the vehicle
Due to the fact that the carrier juts out from the
vehicle, there is a great tendency to oversteer, a
changed reaction to crosswinds and a changed
braking function, especially when navigating
curves. Always adjust your speed according to
the road conditions. You could lose control of
your vehicle and cause an accident which may
result in injury to you or other persons.
Note the length of the vehicle also when parking
or driving in reverse.
The carrier is not suitable for use off-road.
Der Heckträger ist für den Geländeeinsatz nicht
geeignet.
Pflege
Damit Sie lange Freude an Ihrem Heckträger
haben, empfiehlt es sich den Heckträger regelmäßig zu reinigen und zu pflegen. Alle beweglichen Teile und Gewinde mit Fahrradöl oder
Kettenspray schmieren, das Lager der Klappe
und die Rolle des Schließhebels fetten.
Maintenance
It is recommended that the carrier be cleaned
and maintained regularly so that you can enjoy
the product for longer. Lubricate all moving
parts and screw threads with bicycle grease or
chain spray lubricant, and grease the bracket
of the clamp and the pivot of the lock rod.
7
Page 10

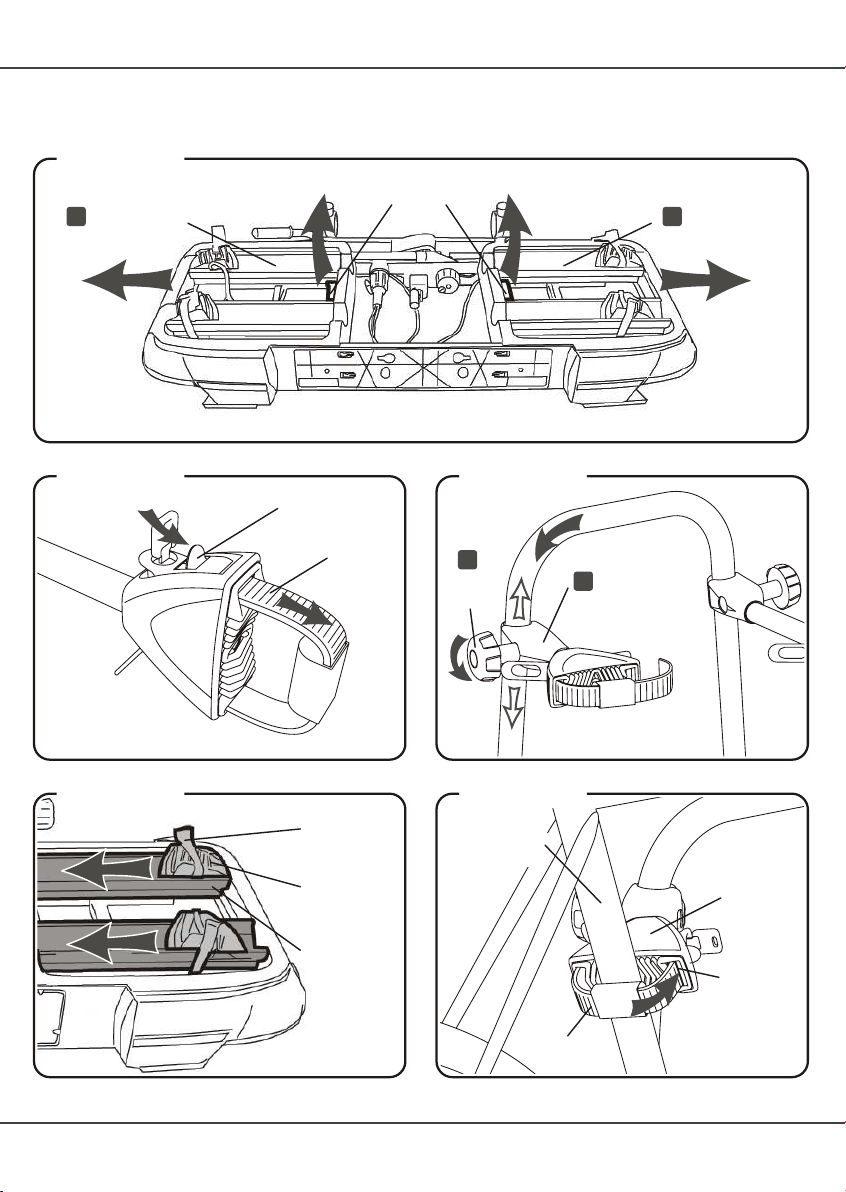

Abbildung 3
Abbildung 4
kurzer Fahr-
B
radhaltearm
short bicycle
frame holder
Haltestange
A
upright bar
Hebel
lever
langer Fahr-
C
radhaltearm
long bicycle
frame holder
RadschieneRadschiene
II
wheel railwheel rail
Abbildung 5
F
8
Raster-
D D
scheiben
toothed mounts
Abbildung 6
A
D
E
D
Schlossschraube
3.
E
carriage bolt
A
D
Rasterscheiben
toothed mounts
- 2.1.
G
D
4.
Page 11
Zusammenbau Heckträger
Carrier assembly
Vorbereitung (Abbildung 3)
Hebel nach oben ziehen und gleichzeitig das
rechte Rahmenelemente mit den Radschienen
des Fahrradhalters ganz nach außen schieben.
Den Vorgang auf der anderen Seite wiederholen.
Montage Haltestange am Heckträger
1. Zur Montage der Haltestange am Heckträger die Haltestange vorab so zurechtlegen,
dass sich der kurze Haltearm links und der
lange Haltearm rechts befindet.
2. Zwei Paar der Rasterscheiben sind bereits
an den kurzen Rohrstücken des Heckträ-
gers angebracht. Weitere zwei Paar an der
Haltestange.
3. Die Haltestange erst auf der linken Seite be-
festigen. Dazu Knauf und Schlossschraube
von den Rasterscheiben an den kurzen Rohrstücken des Heckträgers entfernen; die verzahnten Flächen der Rasterscheiben (von
Heckträger & Haltestange) aneinanderfügen;
Schlossschraube von innen nach außen
durchstecken und den Knauf an der Außen-
seite wieder aufschrauben.
Preparation (figure 3)
Pull lever upwards and simultaneously push
the right-hand frame element with the wheel
rails of the bicycle carrier outwards as far as
possible. Repeat the process on the other side.
Mounting the upright bar on the carrier
1. To mount the upright bar onto the carrier,
arrange the upright bar so that the short
frame holder is to the left and the long
frame holder to the right.
2. Two pairs of toothed mounts are already
attached to the short pieces of bars on
the carrier. Another two pairs are on the
upright bar.
3. Fasten the upright bar on the left side first.
To do this, remove the knob and carriage
bolt from the toothed mounts on the short
pieces of bars on the carrier; join the teethed
surfaces of the toothed mounts (of carrier
and upright bar) together; insert the car-
riage bolt through the mounts from inside
to out and screw the knob back onto the
outer side.
4. Auf der rechten Seite das abschließbare
Handrad und die Schlossschraube entfer-
nen. Die Haltestange mit leichtem Kraftaufwand etwas zusammendrücken (steht nach
Montage unter Spannung) und die verzahnten Flächen der Rasterscheibe aneinanderfügen. Schlossschraube wie bei 3. von
innen nach außen durchstecken und das
Handrad an der Außenseite wieder aufschrauben.
Sicherheitshinweis!
Das abschließbare Handrad immer abschließen!
4. Remove the lockable handwheel and
carriage bolt on the right-hand side. Press
the upright bar together firmly yet lightly
(after assembly it should be under tension)
and join the teethed surfaces of the toothed
mounts together. Insert the carriage bolt
as described in step 3 from inside to out and
screw the handwheel back onto the outer
side.
Safety note!
Always lock the lockable handwheel!
9
Page 12

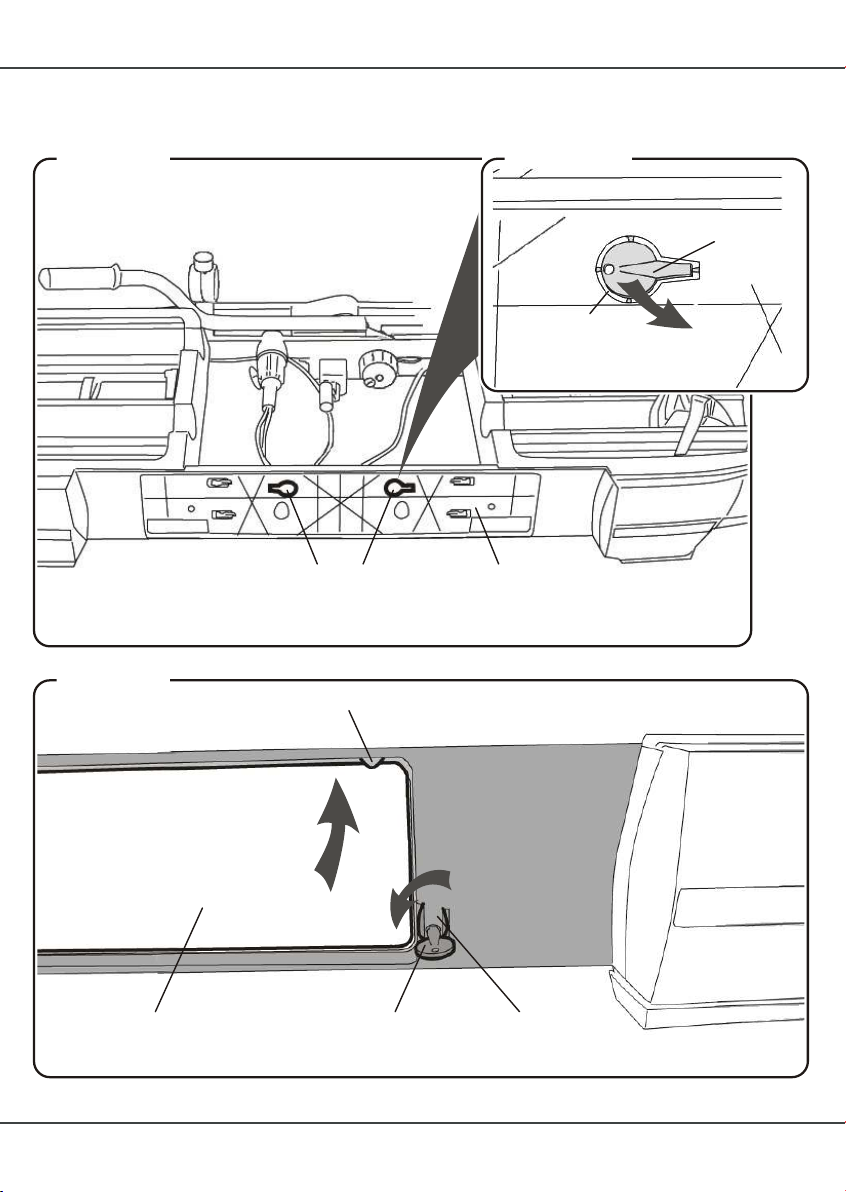

Abbildung 7
Abbildung 7a
Schlüssel
key
Stanzgrad
perforations
1.
Abbildung 8
keys number plate bracket
KennzeichengrundplatteSchlüssel
Kunststoffnase
plastic nib
SicherungSchlüsselKennzeichen
fastenerkeynumber plate
- 3.2.
10
Page 13
Zusammenbau Heckträger
Carrier assembly
Hinweis!
Zur Montage des Kennzeichens wird nur ein
Schlüssel für die Kennzeichensicherung be-
nötigt. Der zweite Schlüssel kann als Reserve
in der Kennzeichengrundplatte des Heckträgers verbleiben.
Montage des Kennzeichens an der
Kennzeichengrundplatte
1. Einen der Schlüssel an den Stanzgraden
aus der Grundplatte des Heckträger herausbrechen.
2. Das Kennzeichen von unten in die Kennzeichengrundplatte einführen, so dass
der obere Kennzeichenrand von den drei
Kunststoffnasen gehalten wird.
3. Das Kennzeichen rundherum in die Grundplatte eindrücken und mit dem Schlüssel
die seitlichen Sicherungen mit einer viertel
Umdrehung verriegeln.
Note!
During assembly of the number plate, just one
key is required to secure the number plate.
The second key can remain in the number plate
bracket of the carrier as a spare.
Fitting the number plate to the number
plate bracket
1. Remove one of the keys from the perforations on the bracket of the carrier.
2. Insert the number plate into the bracket
from the bottom up, so that the upper edge
is held by the three plastic nibs.
3. Press the number plate into the bracket
all around and secure the side fasteners
with one quarter turn of the key.
Wichtiger Hinweis!
Am Heckträger muss ein mit dem polizeilichen
Kennzeichen des Fahrzeugs übereinstimmendes,
ungestempeltes Kennzeichen montiert sein.
Important note!
An unstamped (unvalidated) number plate,
corresponding to the vehicle's registered
number plate, must be mounted on the carrier.
11
Page 14

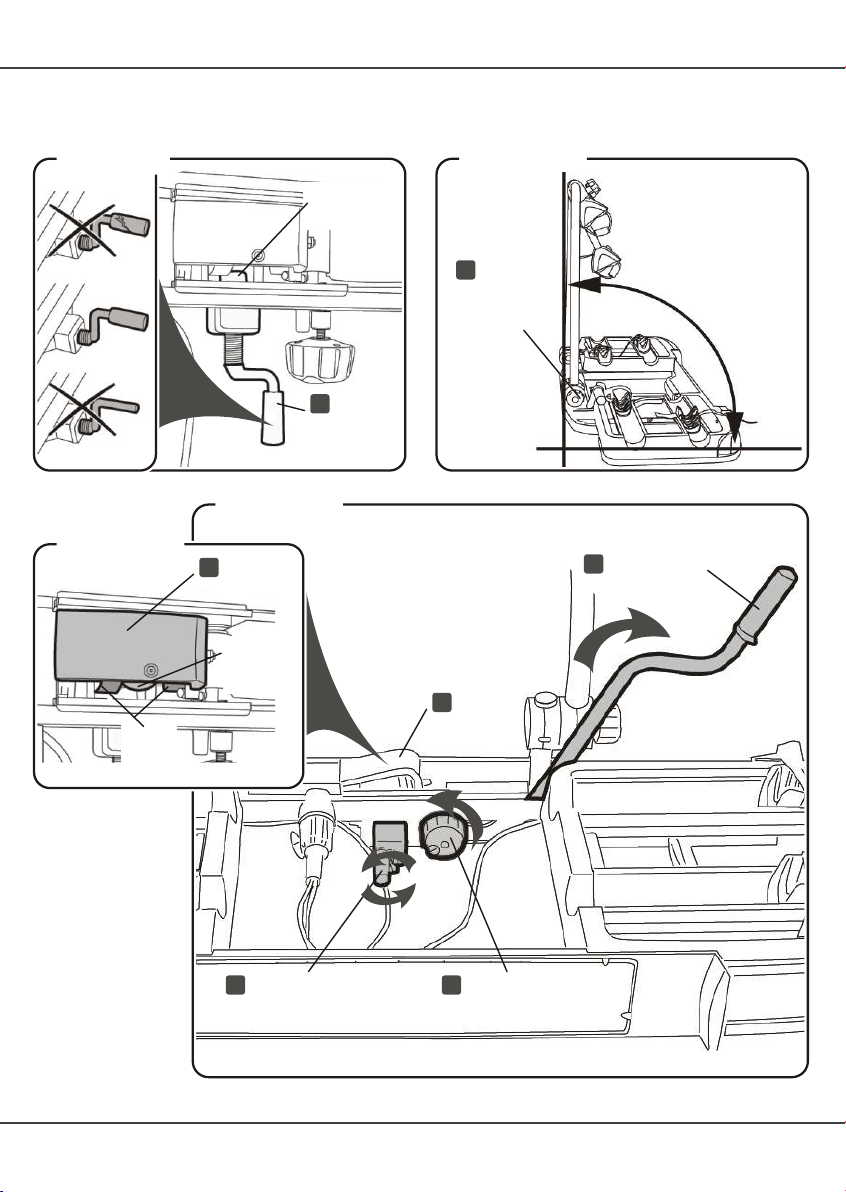

Abbildung 9
Druckstück
spring catch
H
Abbildung 11
Abklappkurbel
pivot
crank
Abbildung 10
Raster-
D
scheiben
toothed
mounts
90°
Abbildung 12
Halbschalen
half-shells
Klappe
U
clamp
Anhängekupplung
towbar
- 4.3.
pivot crank
Schließhebel
T
lock rod
3
Klappe
U
clamp
2
1
SicherungshandradAbklappkurbel
HM
fastening handwheel
- 2.1.
12
Page 15
Montage am Fahrzeug
Mounting the carrier onto the vehicle
Sicherheitshinweise!
Zur Montage des Heckträgers muss der Kugelkopf der Anhängekupplung fettfrei, sauber und
unbeschädigt sein.
Achtung Unfallgefahr! Heckträger nie ohne
oder mit beschädigter Abklappkubel und/oder
mit beschädigtem Druckstück am Kurbelende
verwenden (Abb. 9). Der Heckträger kann sonst
abrutschen bzw. herunterfallen.
Hinweis!
Haltestange muss senkrecht zum Heckträger
sein. Durch leichtes lösen der Rasterscheiben
lässt sich der Winkel justieren (Abb. 10).
Bei der Montage des Heckträgers auf die Anhängekupplung ist eine zweite Person hilfreich.
Montage auf Anhängekupplung
1. Vor dem Aufsetzen des Heckträgers auf die
Anhängekupplung die Abklappkurbel bis
zum Anschlag nach außen drehen.
2. Das Sicherungshandrad des Schließhebels
so weit aufdrehen bis sich der Schließhebel
nach rechts öffnen lässt.
3. Den Heckträger unter der Klappe auf die
Anhängekupplung des Fahrzeugs aufsetzen.
Dabei die Anhängekupplung zwischen die
beiden Halbschalen bringen.
4. Die Halbschalen an den Kugelkopf andrücken,
Heckträger dabei in der Waagrechten halten.
5. Den Schließhebel nach links unten drücken.
Safety note!
The towball must be free from grease, clean
and undamaged when the carrier is mounted.
Warning risk of accidents! Never use the
carrier with a damaged or missing pivot crank
and/or with a damaged spring catch on the
end of the crank (fig. 9). Otherwise, the carrier
may slip or fall off.
Note!
The upright bar must be at right angles to the
carrier. The angle can be adjusted by slightly
loosening the (fig. 10). When
installing the carrier on the tow coupling, it is
useful to have a second person available to help.
toothed mounts
Mounting onto the towbar
1. Turn the pivot crank outwards until it stops
before attaching the carrier to the towbar.
2. Unscrew the fastening handwheel of the
lock rod until the lock rod can be opened
towards the right.
3. Place the carrier on the tow coupling of
the vehicle, beneath the clamp. When doing
so, position the tow coupling between the
two half-shells.
4. Press the half-shells against the towball,
whilst ensuring that the carrier remains level.
5. Push the lock rod down towards the left.
Achtung!
Lässt sich der Schließhebel beim Schließen
nicht ohne Widerstand nach unten drücken, die
Klappe nochmals auf korrekten Sitz überprüfen.
Warning!
If the lock rod cannot be pushed down without
resistance, check again that the clamp is in the
correct position.
Continues on the next pageFortsetzung nächste Seite
13
Page 16

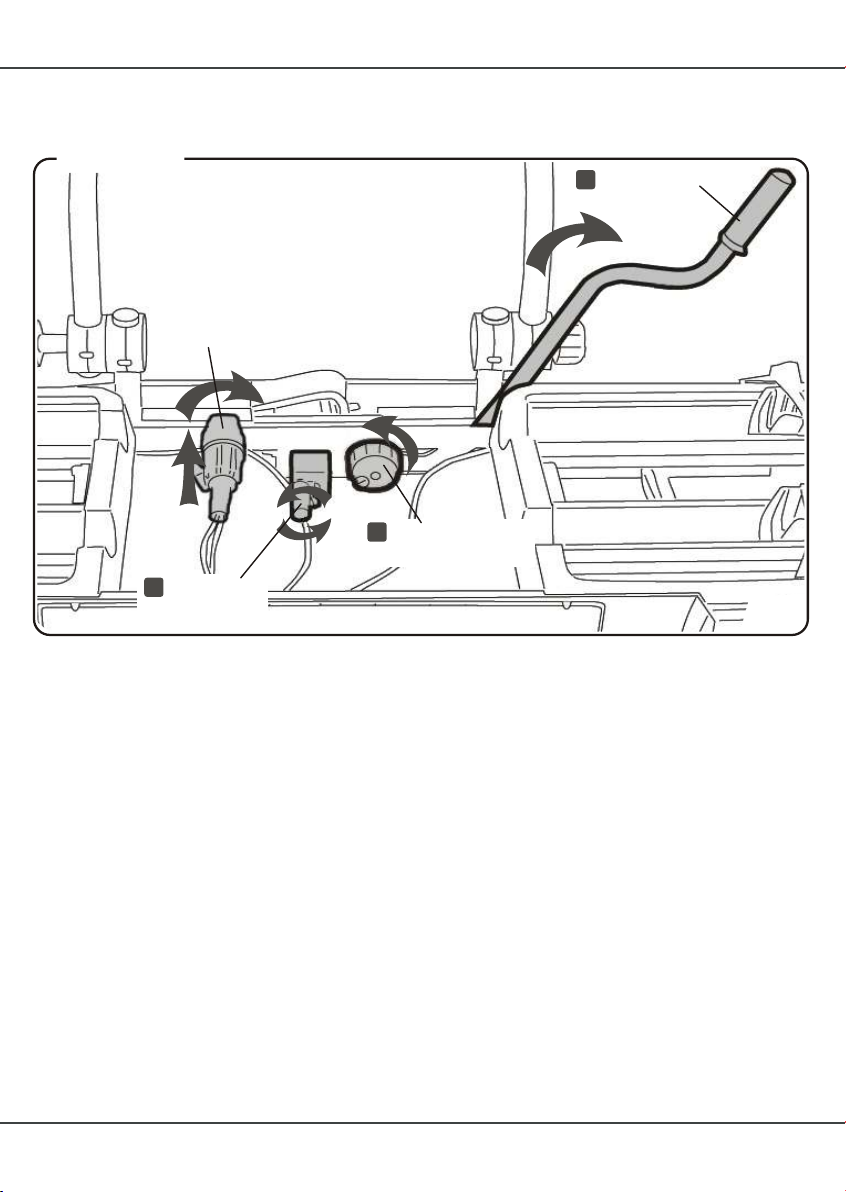

Abbildung 13
U
Klappe
clamp
Schließhebel
T
lock rod
1
2
M

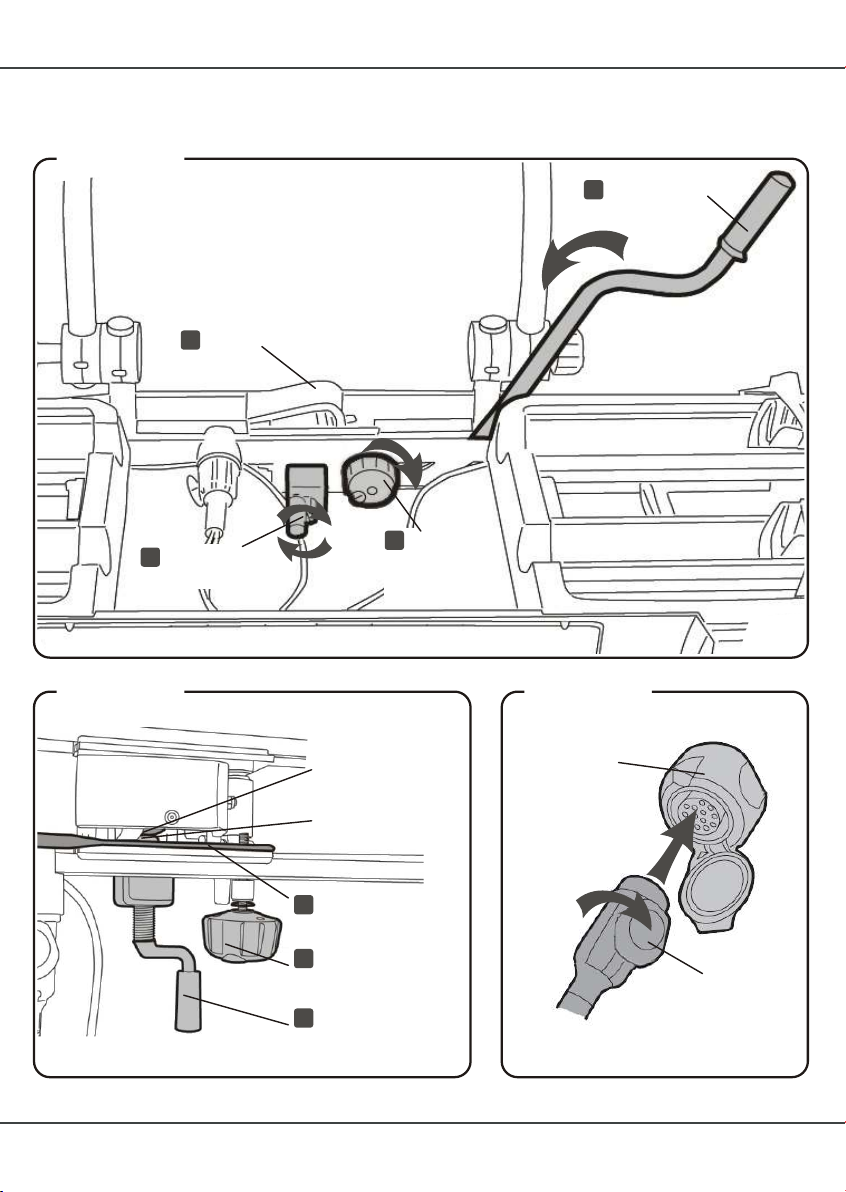

Abbildung 14
Abklappkurbel
pivot crank
3
Anhängekupplung
towbar
Druckstück
spring catch
Schließhebel
T
lock rod
Sicherungshandrad
H
fastening handwheel
Abklappkurbel
M
pivot crank
H
Sicherungshandrad
fastening
handwheel
7.
- 7.5.
Abbildung 15
Fahrzeugsteckdose
vehicle power
outlet
1
2
Stecker
plug
Elektroanschluss
Electrical connection
14
Page 17
Montage am Fahrzeug
Mounting the carrier onto the vehicle
Montage auf Anhängekupplung (Fortsetzung)
6. Das Sicherungshandrad ganz eindrehen
und mit dem Schlüssel abschließen, um ein
Lösen des Schließhebels zu verhindern.
7. Die Abklappkurbel bis zum Anschlag eindre-
hen, um das Druckstück gegen den Hals der
Anhängekupplung zu drücken. Der Heckträger ist jetzt an der Kupplung sicher befestigt.
Sicherheitswarnung!
Der Gewindebolzen des Sicherungshandrades muss links am Schließhebel vorbei-
gehen, damit ein unbeabsichtigtes Aufspringen
des Schließhebels nicht möglich ist.
Elektroanschluss
Stecker in die Fahrzeugsteckdose einstecken und
mit einer viertel Drehung nach rechts verriegeln.
Wichtiger Hinweis!
Der Heckträger besitzt einen 13-poligen Stecker.
Für eine 7-polige Steckdose am Fahrzeug wird
ein Adapterstecker benötigt. In diesem Fall ist
das Rückfahrlicht ohne Funktion.
Die fahrzeugeigene Nebelschlussleuchte muss
bei eingesteckter Heckträgerbeleuchtung über
Kontakt oder Relais ausgeschaltet sein.
Mounting onto the towbar (continued)
6. Screw in the fastening hand wheel completely and lock with the key, in order to
prevent the lock rod from becoming loose.
7. Screw in the pivot crank until it stops, so
that the spring catch presses against the
neck of the tow coupling. The carrier is
now secured to the coupling.
Safety warning!
The threaded bolt of the fastening handwheel must pass to the left of the lock rod,
so that the lock rod cannot unintentionally
spring up.
Electrical connection
Insert the plug into the vehicle socket and
lock with one quarter turn to the right.
Important note!
The carrier has a 13-pin plug. An adaptor is
necessary for 7-pin vehicle socket. In this
case the reverse light will not function.
The vehicle's fog lamp must be switched off
via contact or relay when the carrier lighting
is plugged in.
Sicherheitshinweis!
Vor jeder Fahrt Beleuchtung und Befestigung
des Heckträgers prüfen. Bewegliche Teile
regelmäßig überprüfen und evtl. nachziehen.
Auch bei Fahrten ohne Fahrräder Haltearme
zuratschen und abschließen, Reifenbänder
festzurren und den Schließhebel mit dem
Sicherungshandrad sichern und abschließen.
Safety note!
Check that the carrier is secure and that the
lights function before every journey. Regularly
check moving parts and tighten if necessary.
Even if the carrier is empty, tighten and lock
the frame holders, securely clamp the tyre
bands and secure and lock the lock rod with
the fastening handwheel.
15
Page 18
Abbildung 16
Hebel
lever
RadschieneRadschiene
II
wheel railwheel rail
1.

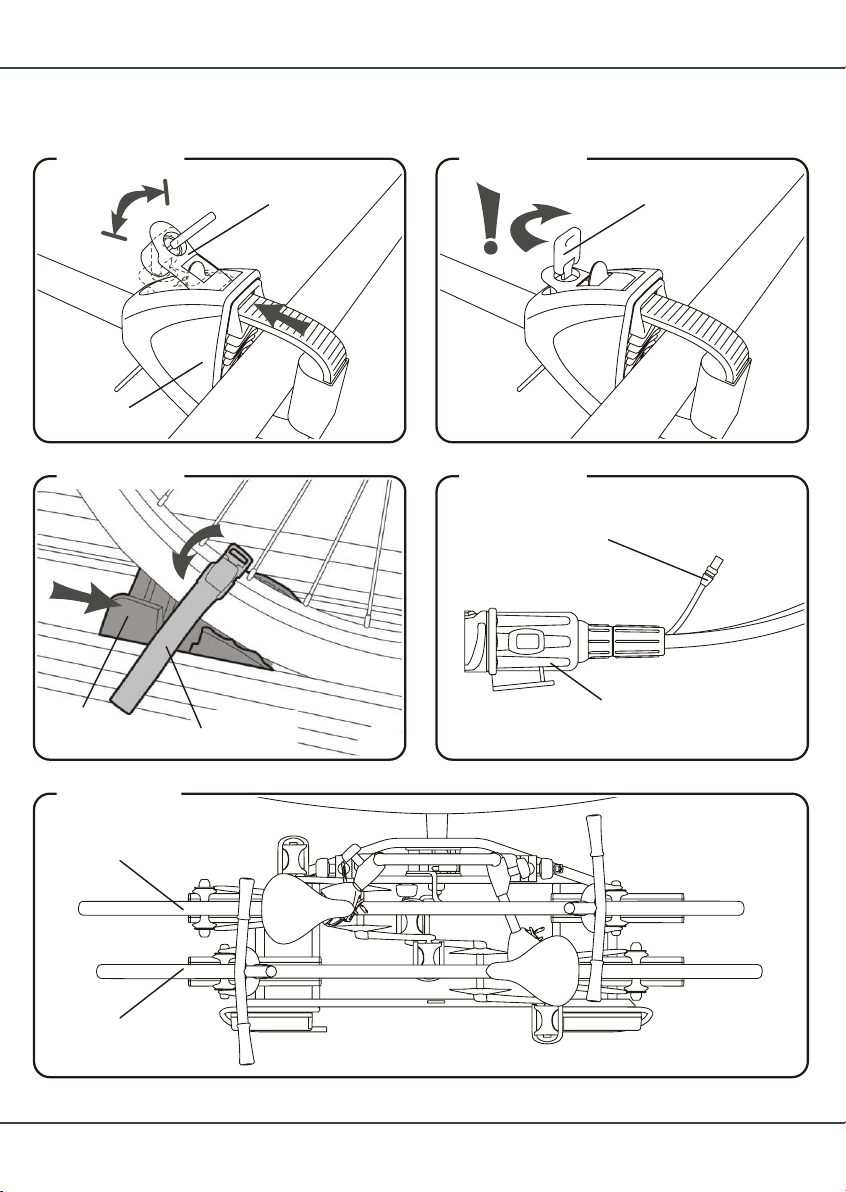

Abbildung 17
Abbildung 19
Abbildung 18
Sicherung
1
fastener
Band
band
2
F
Knauf
knob
2.
kurzer Fahr-
B
radhaltearm
short bicycle
frame holder
2.
Abbildung 20
Reifenband
tyre bands
Laufradhalter
wheel holder
Radschiene
wheel rail
3.
Rahmenrohr
bicycle frame
Band
band
Ratsche
ratchet
Spannverschluss
clasp
5.
16
Page 19
Fahrräder auf Heckträger montieren
Mounting the bicycles onto the carrier
Wichtiger Hinweis!
Das Fahrrad mit dem höchsten Gewicht zuerst
und auf die dem Fahrzeug nächst gelegenen
Schienen montieren.
Befestigung grundsätzlich am senkrechten
Rahmen des Fahrrades zwischen Sattel und
Tretlager.
Erstes Fahrrad montieren
Vorbereitung
1. Für den Transport von Fahrrädern die
seitlichen Rahmenelemente mit den Rad-
schienen mit Hilfe des Hebels immer in
die äußere Einrastposition bringen.
2. Ratsche am kurzen Haltearm für das erste
Rad öffnen. Dazu die Sicherung der Ratsche drücken und das Band herausziehen.
Zur Positionsbestimmung des Haltearmes
an der Haltestange den Knauf öffnen und
den Haltearm nach links über die Rundung
zur senkrechten führen.
3. Die Laufradhalter zum inneren Rand der
Radschienen schieben und die Reifenbänder öffnen.
4. Das Fahrrad mit dem Sattel nach links mittig
auf die fahrzeugnahen Radschienen des
Heckträger stellen und festhalten.
Important note!
Load the heaviest bicycle first onto the wheel
rail closest to the vehicle.
Secure the bicycle strictly via the vertical part
of the bicycle frame between the seat and the
bottom bracket.
Mounting the first bicycle
Preparation
1. To transport bicycles, always move the side
frame elements with the wheel rails into
the outer latching position using the lever.
2. Open the ratchet on the short frame holder
for the first bicycle. To do this, press the fas-
tener on the ratchet and pull out the band.
To move the frame holder into the desired
position on the upright bar, open the knob
and move the frame holder to the left over
the curved part into an upright position.
3. Move the wheel holder to the inner edge
of the wheel rail and open the tyre bands.
4. Place the bicycle with the seat on the left-
hand side in the middle of the wheel rails
on the carrier that are closest to the vehicle
and hold it steady.
Befestigung am kurzen Haltearm
5. Band des Haltearms um das Rahmenrohr
des Fahrrades legen und in den Spannverschluss der Ratsche einrasten.
Den Haltearm wenn möglich parallel zur
Fahrtrichtung ausrichten.
Fortsetzung nächste Seite
Securing to the short frame holder
5. Place the band of the frame holder around
the bicycle frame and insert into the clasp
of the ratchet until it clicks.
If possible align the frame holder so that it
is parallel to the direction of travel.
Continues on the next page
17
Page 20
Abbildung 21
Abbildung 22
Ratsche
ratchet
Abbildung 23
1
Laufradhalter
wheel holder
2
Hebel
lever
1
6.
Schlüssel
key
7.
Abbildung 24
Steckanschluss
für 3. Bremsleuchte
2
Reifenband
tyre bands
8.
plug and socket
connection for
3. brake light
Elektrostecker
electrical plug
9.
Abbildung 25
erstes Fahrrad
first bicycle
zweites Fahrrad
second bicycle
18
Zweites Fahrrad
Second bicycle
Page 21
Fahrräder auf Heckträger montieren
Mounting the bicycles onto the carrier
Befestigung am kurzen Haltearm (Fortsetzung)
6. Halteband durch mehrfaches Spannen des
Hebels festziehen. (Eine Zugkraftbegrenzung
der Ratsche verhindert zu festes Spannen.)
7. Die Ratsche abschließen.
Den Knauf an den Haltearmen nach befestigen der Fahrräder wieder festziehen.
Sichern der Räder an den Schienen
8. Laufradhalter an den Fahrradreifen schieben, Reifenbänder um Reifen schließen.
Den Clip einhaken, das Reifenband festzurren und den Clip zudrücken.
Drittes Bremslicht am Fahrrad
9. Am Elektrostecker des Heckträgers ist ein
Steckanschluss für die 3. Bremsleuchte.
Letztere kann bei mft bestellt werden
(Artikelnr. 2.228). Sie wird oben am äußersten Fahrrad angebracht.
Zweites Fahrrad montieren
Securing to the short frame holder (continued)
6. Pull the band tight by moving the lever on
the ratchet back and forth. (The ratchet will
not allow the band to be pulled too tightly.)
7. Lock the ratchet. Tighten the knob on
the frame holder again after securing the
bicycle.
Securing the bicycles on the rails
8. Push the wheel holders onto the bicycle
tyres and fasten the tyre bands around the
tyres. Hook the clip, clamp the tyre band
and push the clip closed.
Third brake light on the bicycle
9. The carrier's electrical connector has a
socket for the third brake light.
The brake light can be ordered through
mft (item no. 2.228). It is mounted on the
top of the outermost bicycle.
Mounting the second bicycle
Das zweite Fahrrad entgegengesetzt zum
ersten Fahrrad mit dem Sattel nach rechts
montieren. Die Montage erfolgt entsprechend
dem ersten Fahrrad. Den langen Haltearm
zur Befestigung verwenden und abschließen.
Sicherheitshinweis!
Beim Transport der Fahrräder alle losen Teile
entfernen. Die Ladung auf keinen Fall mit einer
Folie oder ähnlichem abdecken, da hierdurch
das Fahrverhalten stark beeinflusst wird. Die
Fahrräder am Heckträger immer abschließen.
Die Haltearme an der Haltestange dürfen sich
gegenseitig und das jeweils andere Fahrrad
nicht berühren.
The second bicycle has to face the opposite
direction to the first bicycle, with the seat on the
right-hand side. Mounting then follows the same
steps as with the first bicycle. Use and lock the
long frame holder to secure the second bicycle.
Safety note!
Remove all loose parts when transporting the
bicycles. Never cover the load with a sheet or
other materials, as it will make the vehicle more
difficult to handle. Always lock the bicycles onto
the carrier.
The frame holders on the upright bar must not
come into contact with each other or any of the
bicycles.
19
Page 22
Abbildung 26
Abbildung 27
Abklappkurbel
M
pivot crank
1.
20
2
1
2.
Page 23
Abklappfunktion
Fold-down function
Sicherheitshinweis!
Der Kofferraumdeckel kann nur geöffnet werden,
wenn der Heckträger abgeklappt ist.
Vorsicht mit elektrischen Heckklappen und elektrischen Cabrioverdecken. Funktion gegebenenfalls deaktivieren. Ansonsten könnten Personen
verletzt werden oder Sachschäden am Fahrzeug
und am Heckträger entstehen.
Abklappen des Heckträgers
1. Heckträger an der Haltestange festhalten
und Abklappkurbel bis zum Anschlag
herausdrehen.
Achten Sie darauf, dass das Aludruck-
stück am Kurbelende nicht verloren geht.
Sicherheitswarnung!
Der Schließhebel darf in keinem Fall geöffnet
werden!
2. Heckträger nun an der Haltestange langsam
nach unten kippen.
Safety note!
The boot can only be opened when the carrier
is lower down.
Use care with automatic boot lids and electric
convertible roofs. If necessary deactivate these
functions. Otherwise people may be injured or
the vehicle and carrier damaged.
Swinging out the carrier
1. Hold the carrier steady by the upright bar
and turn back the pivot crank until it stops.
Ensure that the aluminium spring catch at
the end of the crank does not get lost.
Safety warning!
Never open the lock rod!
2. Now tilt the carrier down slowly by the
upright bar.
Achtung Verletzungsgefahr!
Es dürfen sich keine Personen bzw. Gegenstände im Schwenkbereich des Heckträger
befinden.
3. Nach beendeter Ladetätigkeit den Heckträger an der Haltestange in die Ausgangsposition nach oben kippen und Abklapp-
kurbel bis zum Anschlag gegen den Kugelhals drehen.
Warning - Risk of injury!
Never allow people or objects into the pivot
range of the carrier.
3. After loading the boot, tilt the carrier upwards into its original position and turn the
pivot crank against the narrow part of the
towball until it stops.
21
Page 24
Abbildung 28
M
Elektrostecker
electrical
plug
1
Abklappkurbel
pivot crank
Schließhebel
T
lock rod
4
1
3
2
Sicherungshandrad
H
fastening handwheel
- 4.1.
22
Page 25
Demontage vom Fahrzeug
Removing the carrier from the vehicle
Wichtiger Hinweis!
Arbeitsschritte sinngemäß in umgekehrter
Reihenfolge wie Montage.
Heckträger nur unbeladen demontieren.
1. Stecker des Heckträgers aus der Fahr-
zeugsteckdose ziehen, in die dafür vorgesehene Aufnahme am Heckträgers
stecken und mit einer viertel Umdrehung
nach rechts verriegeln.
2. Die Abklappkurbel bis zum Anschlag
herausdrehen.
3. Sicherungshandrad mit dem Schlüssel
aufschließen und herausdrehen.
4. Heckträger an der Haltestange halten und
den Schließhebel nach rechts öffnen.
5. Heckträger von der Kupplung abnehmen.
Important note!
Follow the mounting steps in reverse order
correspondingly.
Remove the carrier only when it is empty.
1. Unplug the carrier plug from the vehicle
socket
; insert it into the socket provided
for this purpose on the carrier and lock with
one quarter turn to the right.
2. Unscrew the pivot crank until it stops.
3. Unlock the fastening handwheel with the
key and unscrew it.
4. Hold the carrier by the upright bar and open
the lock rod towards the right.
5. Remove the carrier from the coupling.
23
Page 26
24

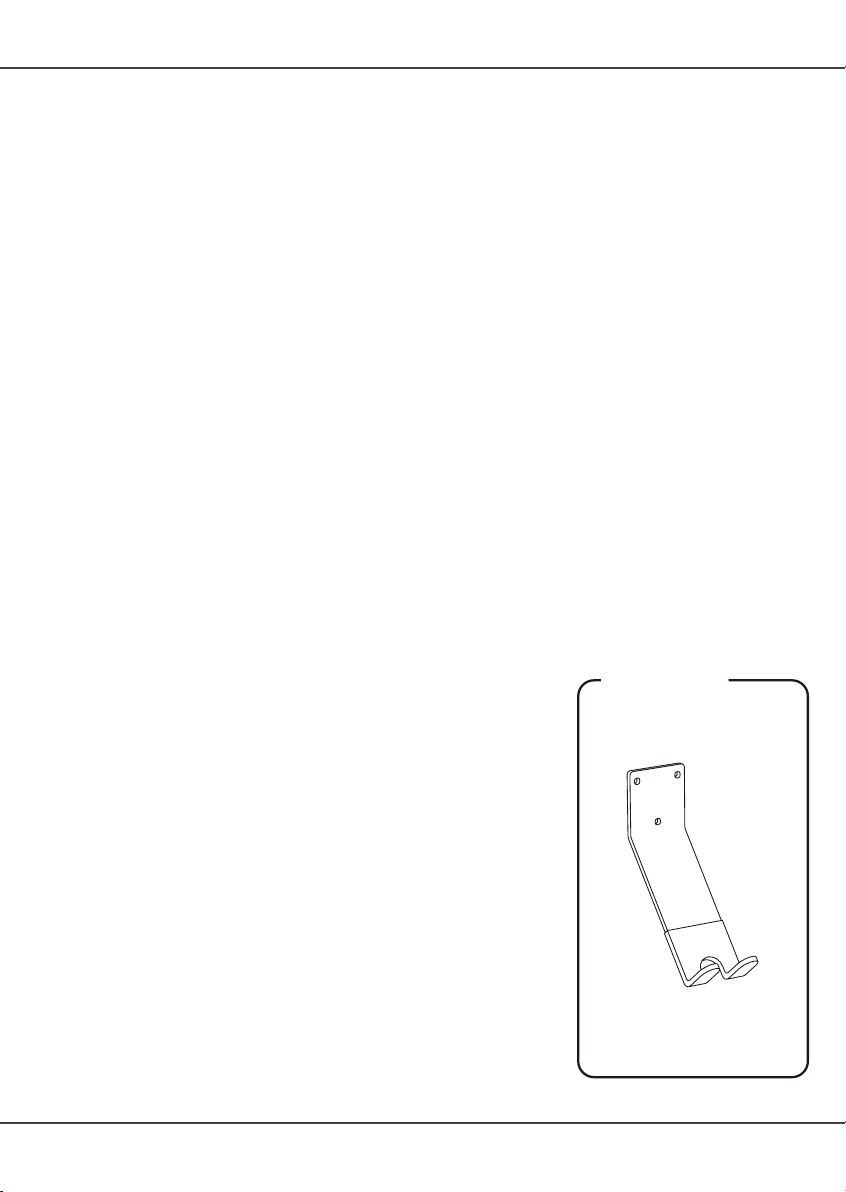

Abbildung 29
mft - Wandhalter
mft wall bracket
Page 27
Wartung, Pflege, Aufbewahrung
Precautions, maintenance, storage
Wartung
Befestigung, Ladung und Funktion des Heckträgers müssen vor jedem Fahrantritt überprüft
werden.
Nach der Erstmontage müssen alle beweglichen
Teile (Haltearme, Radschienen, Haltestangenbefestigung usw.) nach einer Fahrtstrecke von
ca. 15 km geprüft und gegebenenfalls nachgezogen werden.
Pflege
Es empfiehlt sich den Heckträger regelmäßig zu
reinigen und zu pflegen. Alle beweglichen Teile
und Gewinde mit Fahrradöl oder Kettenspray
schmieren, das Lager der Klappe und die Rolle
des Schließhebels fetten.
Aufbewahrung
Wir empfehlen die Aufbewahrung hängend am
mft-Wandhalter in der Garage oder im Keller.
Vor dem Einhängen am Halter die Haltestange
in Richtung der Radschienen abklappen:
Dazu den Knauf (links) und das abschließbare
Handrad (rechts) an den Rasterscheiben, die
Haltestange und Träger verbinden, öffnen. Die
Haltestange abschwenken und wieder festschrauben.
Precautions
The functions and the stability of the carrier and
its cargo must be checked before every journey.
After the first installation, all moving parts such
as frame holders, wheel rails, upright bar, etc.
must be checked after a test drive of approx.
15 km and be tightened if necessary.
Maintenance
It is recommended that the carrier be cleaned
and maintained regularly. Lubricate all moving
parts and screw threads with bicycle grease or
chain spray lubricant, and grease the bracket
of the clamp and the pivot of the lock rod.
Storage
We recommend storing the carrier on the mft
wall bracket in the garage or cellar.
Before hanging the carrier on the wall bracket,
swing the upright bar in the direction of the
wheel rails:
To do this, open the knob (left) and the locking
handwheel (right) on the which
connect the upright bar and the carrier. Fold
the upright bar and then screw it shut again.
toothed mounts
Hinweis!
Die Wandhalterung kann als Zubehör zum
Fahrradheckträger bestellt werden.
Artikelnummer: 8.999
Note!
The wall bracket can be ordered as an accessory to the bicycle carrier.
Item number: 8.999
25
Loading...
