MFB Dominion 1 operation manual [de]

Bedienungsanleitung

IMPRESSUM

MFB – Ingenieurbüro Manfred Fricke
Neue Straße 13
14163 Berlin
www.mfberlin.de

2

Haftungsausschluss

MFB übernimmt für Fehler, die in dieser Anleitung auf­treten können, keinerlei Verantwortung. Der Inhalt dieser
Anleitung kann ohne Vorankündigung geändert werden.
Bei der Erstellung der Anleitung wurde mit aller Sorgfalt
gearbeitet, um Fehler und Widersprüche auszuschließen.
MFB übernimmt keinerlei Garantien für diese Anleitung,
außer den von den Handelsgesetzen vorgeschriebenen.
Diese Anleitung darf ohne Genehmigung des Herstellers –
auch auszugsweise – nicht vervielfältigt werden.

Allgemeine Sicherheitshinweise

Bitte lesen Sie die nachstehenden Sicherheitshinweise
sorgfältig! Sie enthalten einige grundsätzliche Regeln für
den Umgang mit elektrischen Geräten. Lesen Sie bitte
alle Hinweise, bevor Sie das Gerät in Betrieb nehmen.

Geeigneter Aufstellungsort

 Betreiben Sie das Gerät nur in geschlossenen

Räumen, vermeiden Sie Feuchtigkeit und Staub.

 Achten Sie auf ungehinderte Luftzufuhr zu allen

Seiten des Gerätes. Stellen Sie das Gerät nicht in
unmittel-barer Umgebung von Wärmequellen auf.

 Setzen Sie das Gerät keiner direkten Sonnenein-

strahlung und keinen starken Vibrationen aus.

Stromanschluss

 Verwenden Sie nur das im Lieferumfang befindliche

Stromversorgungskabel.

 Falls der mitgelieferte Netzstecker nicht in Ihre Steck-

dose passt, fragen Sie einen qualifizierten Elektriker.

 Ziehen Sie den Netzstecker aus der Steckdose, wenn

Sie das Gerät über längere Zeit nicht benutzen.

 Fassen Sie den Netzstecker niemals mit nassen

Händen an.

 Ziehen Sie beim Ausstecken immer am Stecker und

nicht am Kabel.

3

Betrieb

 Stellen Sie keine Behälter mit Flüssigkeit auf das

Gerät.

 Achten Sie beim Betrieb auf einen festen Stand.
 Stellen Sie sicher, dass keine Gegenstände in das

Geräteinnere gelangen. Falls doch, schalten Sie das
Gerät aus und ziehen Sie den Netzstecker. Setzen Sie
sich anschließend mit einem qualifizierten
Fachhändler in Verbindung.

Pflege

 Öffnen Sie das Gerät nicht. Reparatur und Wartung

dürfen nur von qualifiziertem Fachpersonal vorge­nommen werden. Es befinden sich keine vom An­wender zu wartenden Teile im Geräteinnern.
Außerdem verlieren Sie durch Öffnen des Gerätes Ihre
Garantieansprüche.

 Verwenden Sie zur Reinigung des Gerätegehäuses

ausschließlich ein trockenes, weiches Tuch oder einen
Pinsel. Alkohol, Lösungsmittel oder ähnliche Chemi­kalien beschädigen die Oberfläche!

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich zur Erzeugung und Verar­beitung von Audiosignalen und von Steuersignalen nach
der MIDI- bzw. CV/Gate-Norm bestimmt. Weitergehende
Verwendung ist nicht zulässig und schließt jegliche
Gewährleistungsansprüche gegenüber MFB aus.

Entsorgung

Das Gerät wird in Übereinstimmung mit der Richtlinie des
Europäischen Parlamentes und des Rates RoHS-konform
gefertigt und ist somit frei von Blei, Quecksilber, Cadmium
und sechswertigem Chrom.

Dennoch handelt es sich bei der Entsorgung dieses
Produktes um Sondermüll, der nicht über die
gewöhnliche Hausmülltonne entsorgt werden darf!

4

Zur Entsorgung wenden Sie sich bitte an Ihren Händler
oder an: MFB, Neue Straße 13, 14163 Berlin

Inhalt

Allgemeines 6
Inbetriebnahme 6
OSZILLATOREN 7
VCO - Modulation 8
VCO - Synchronisation 9
VCO - Frequenzmodulation 10
MIXER 11
FILTER 12
VCF - Modulation 13

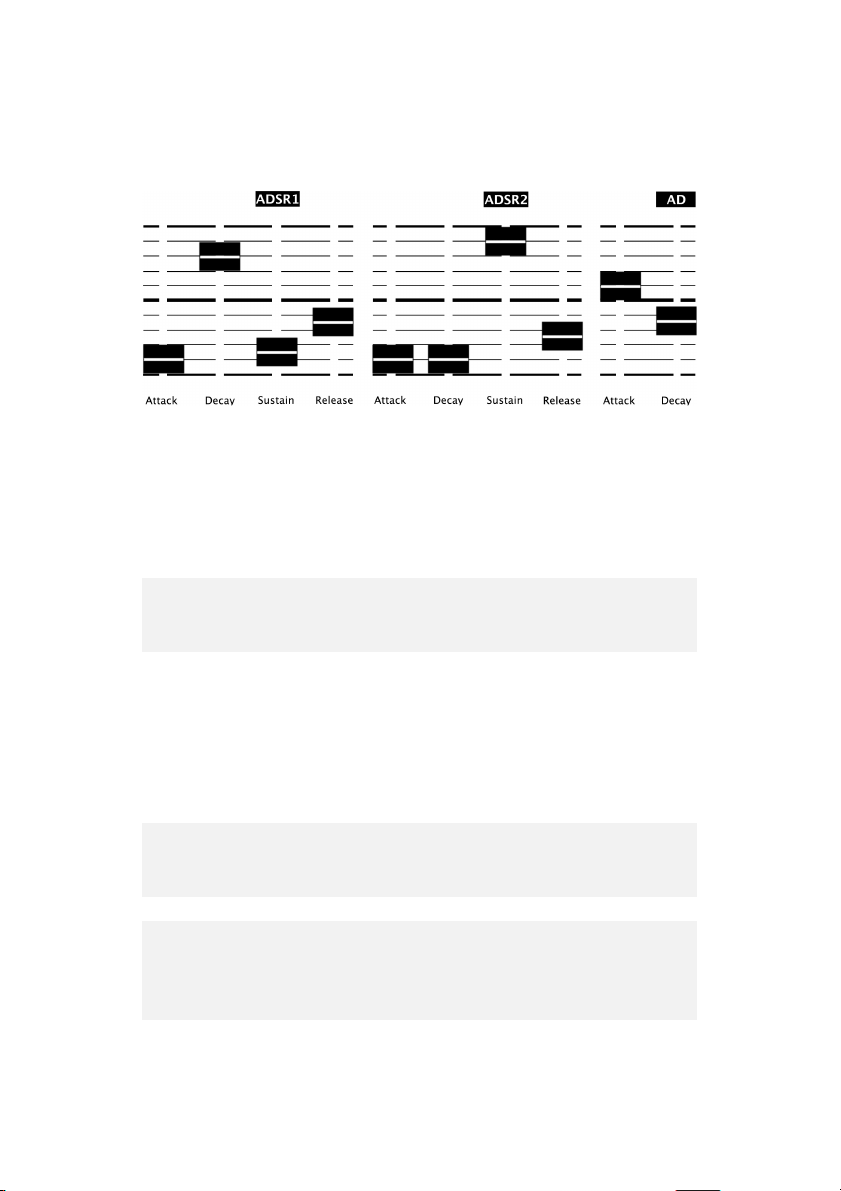

HÜLLKURVEN 14

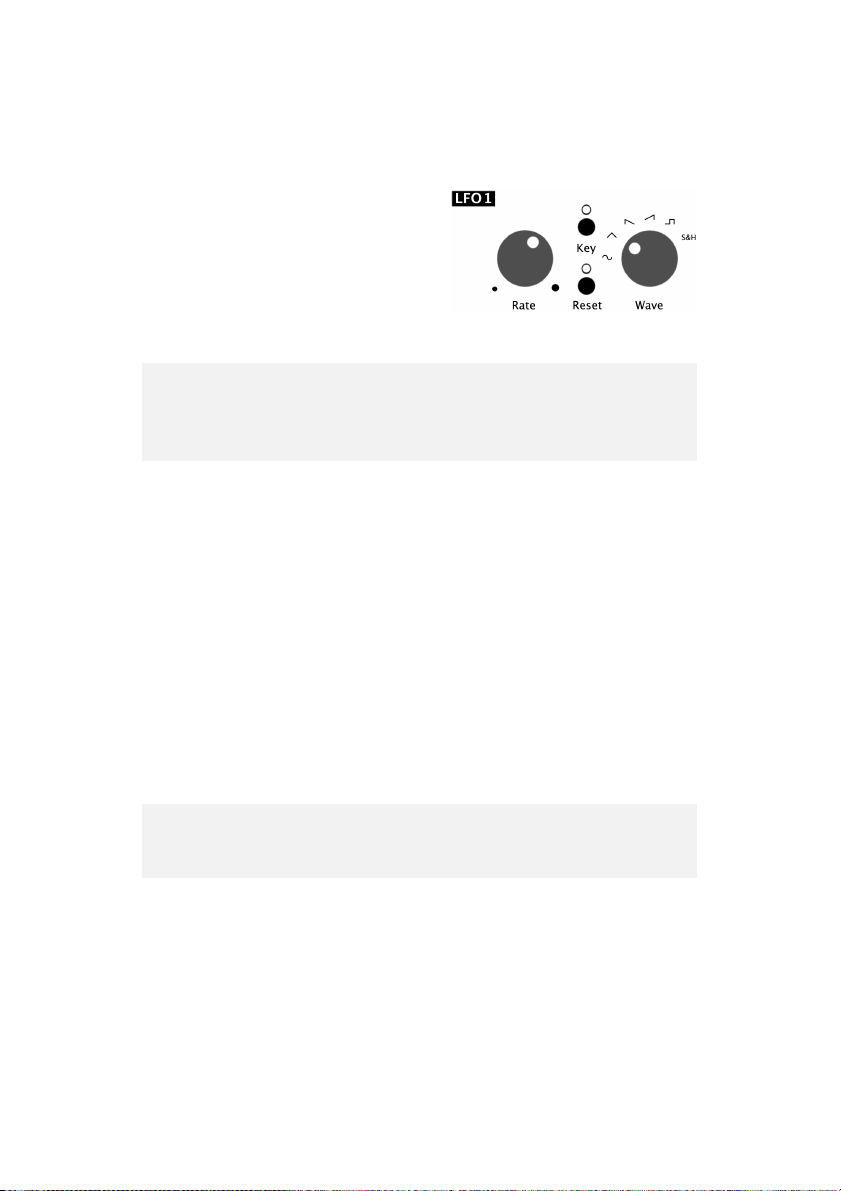

LFOs 15

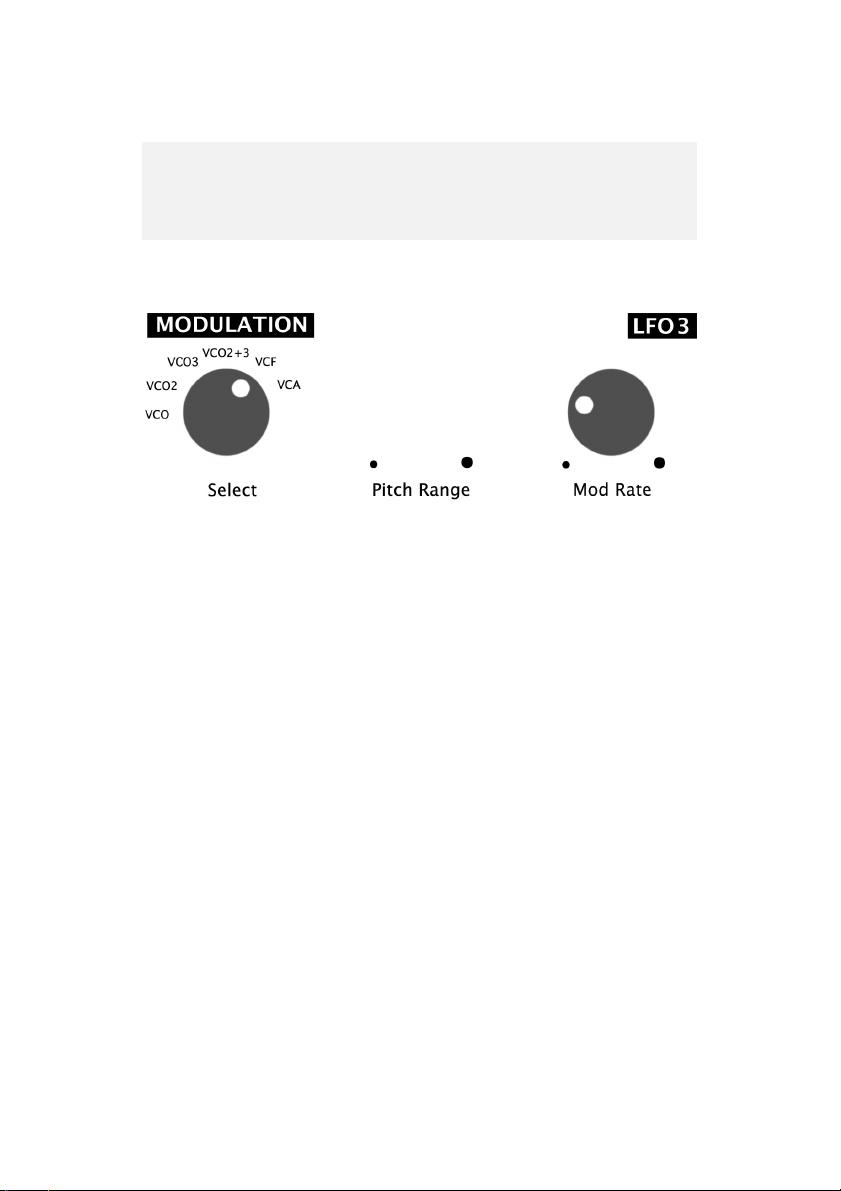

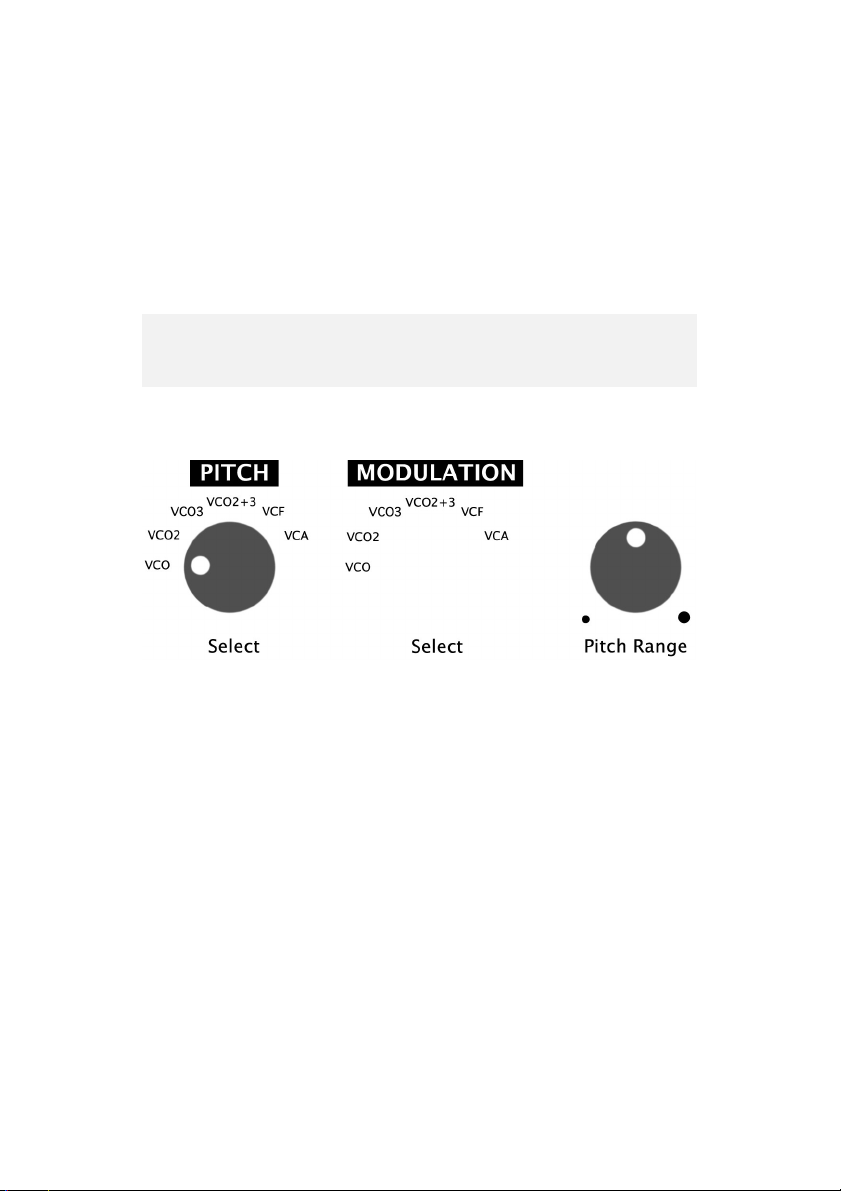

MODULATION / LFO3 16
PITCH 17

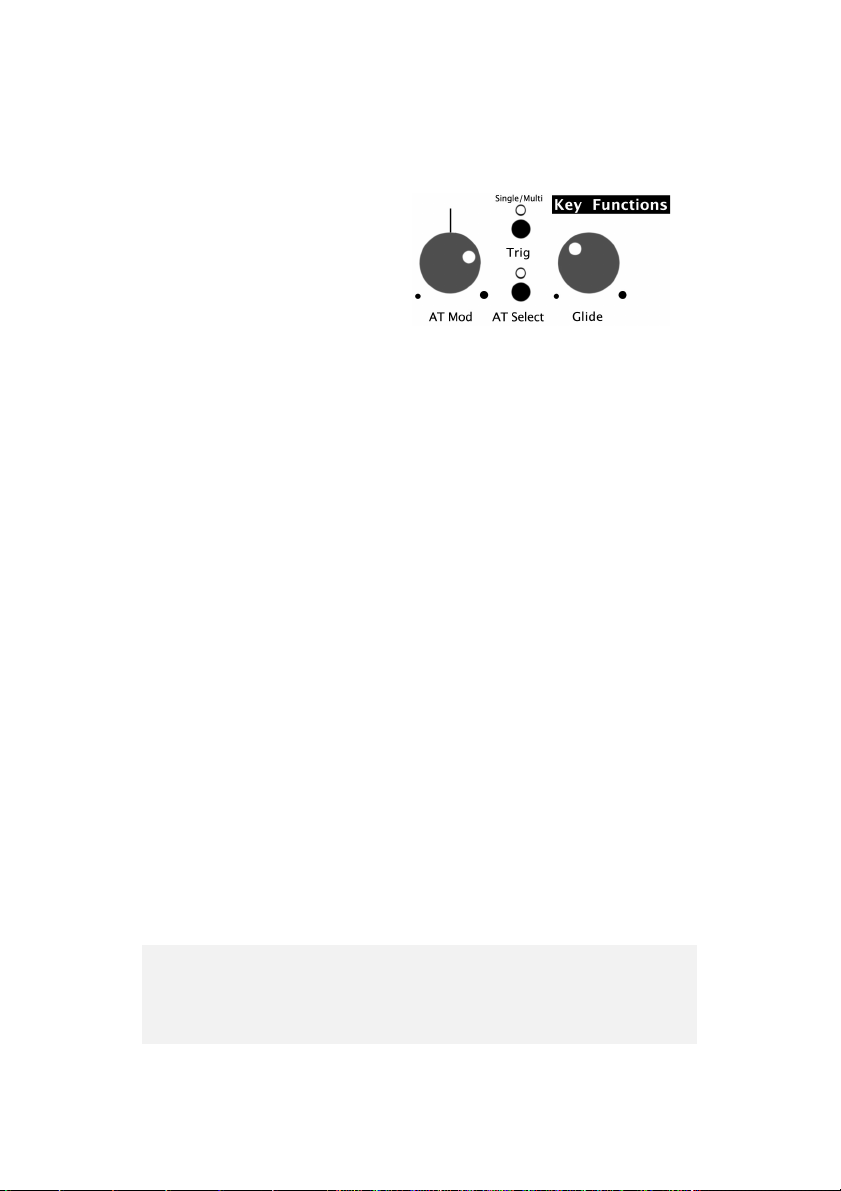

Key Functions - Aftertouch 18
Single-/Multi-Trigger 19
Glide 19

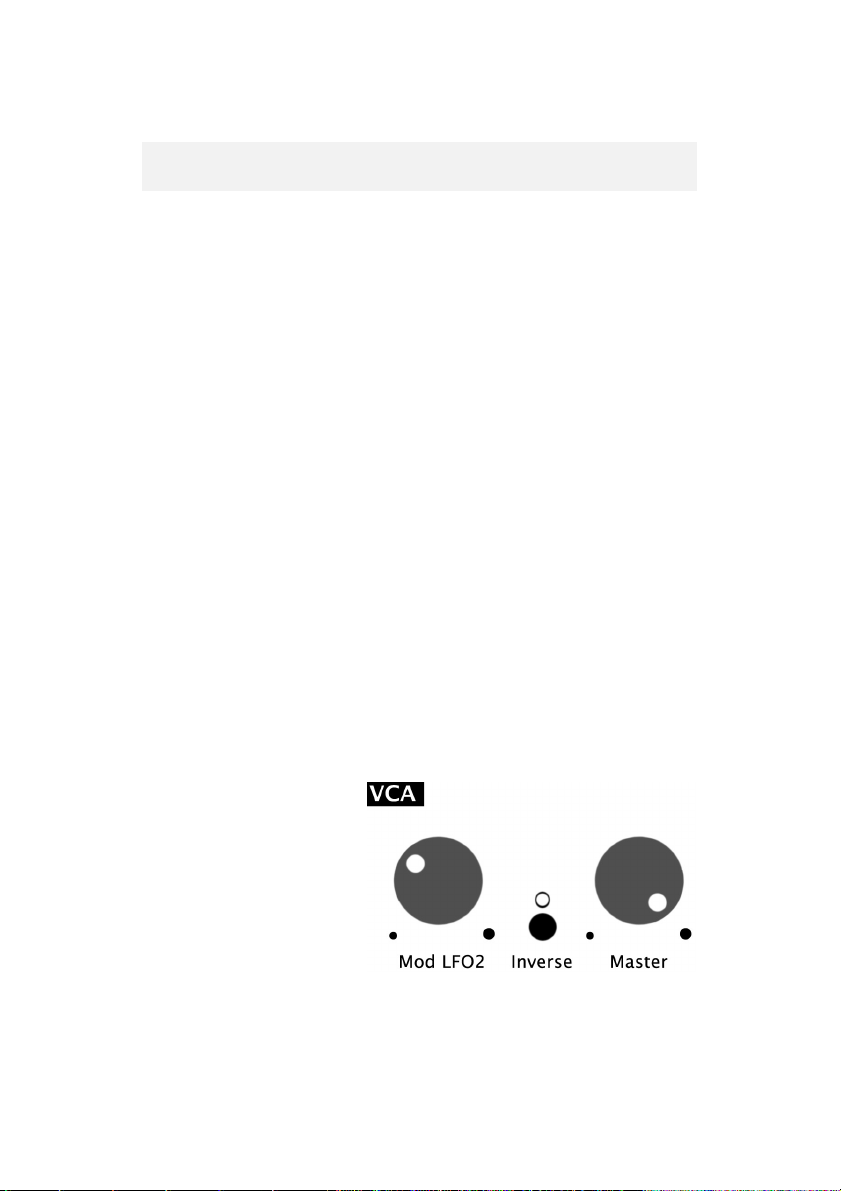

VCA 19

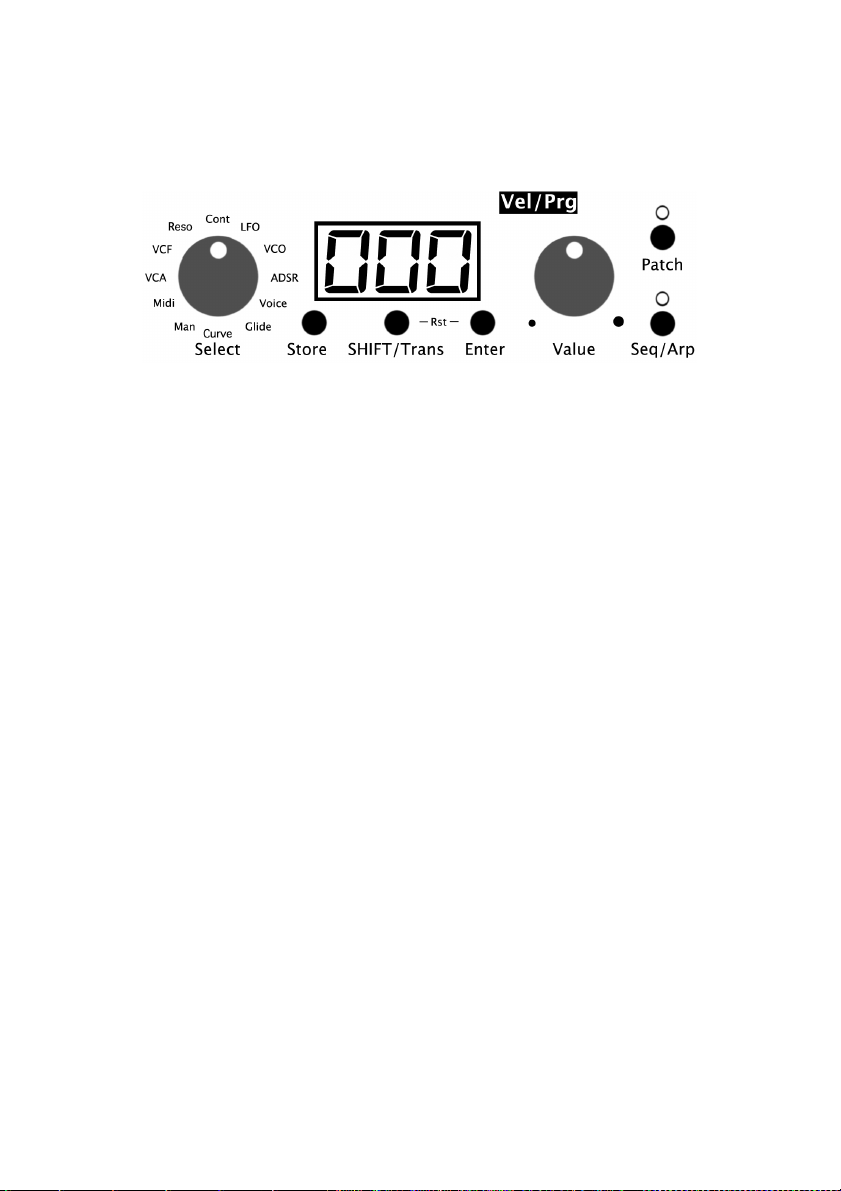

VELOCITY/PROGRAMMIERUNG 20
VELOCITY - Routing 20
SYSTEMEINSTELLUNGEN 22
Presetanwahl und Speichern 24
Program Change 24
SHIFT - Funktionen 24

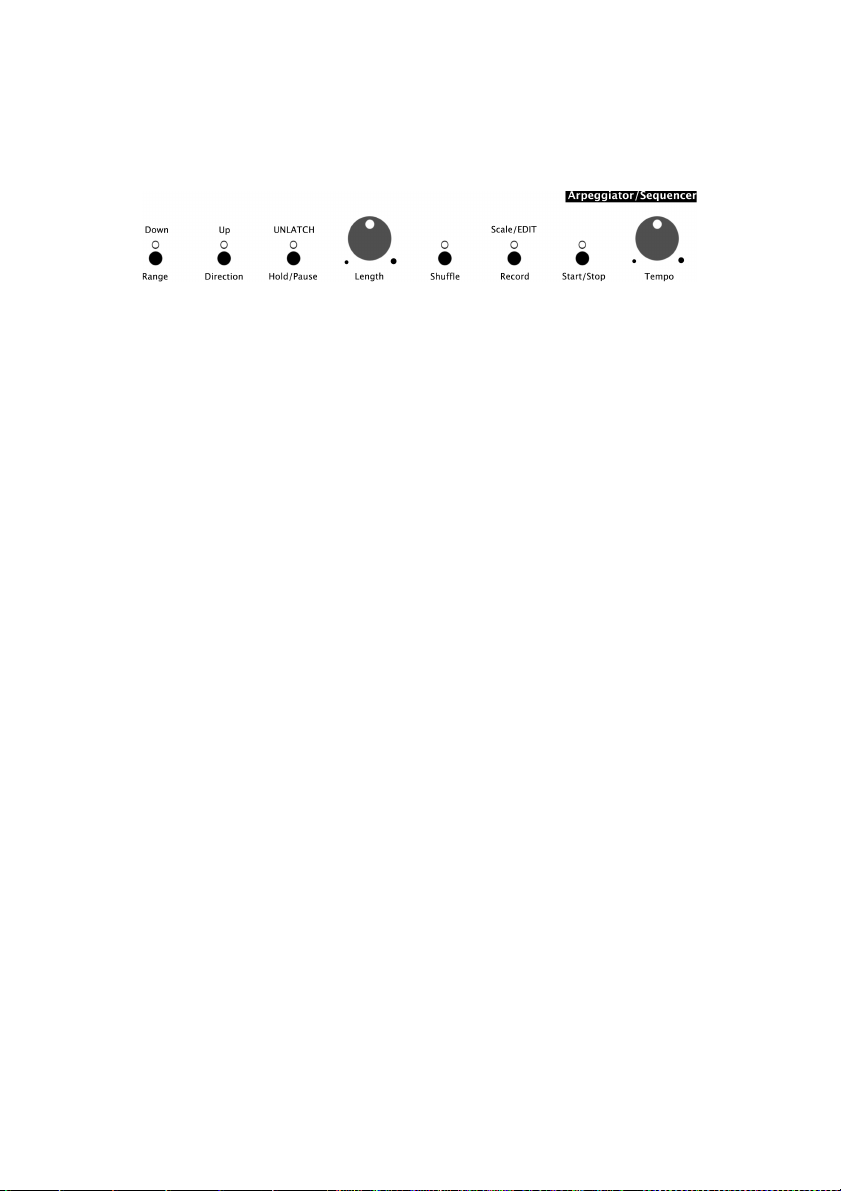

ARPEGGIATOR 26
SEQUENZER 28
Sequenzen abspielen 28
Sequenzen erstellen 28
Sequenzen editieren 29

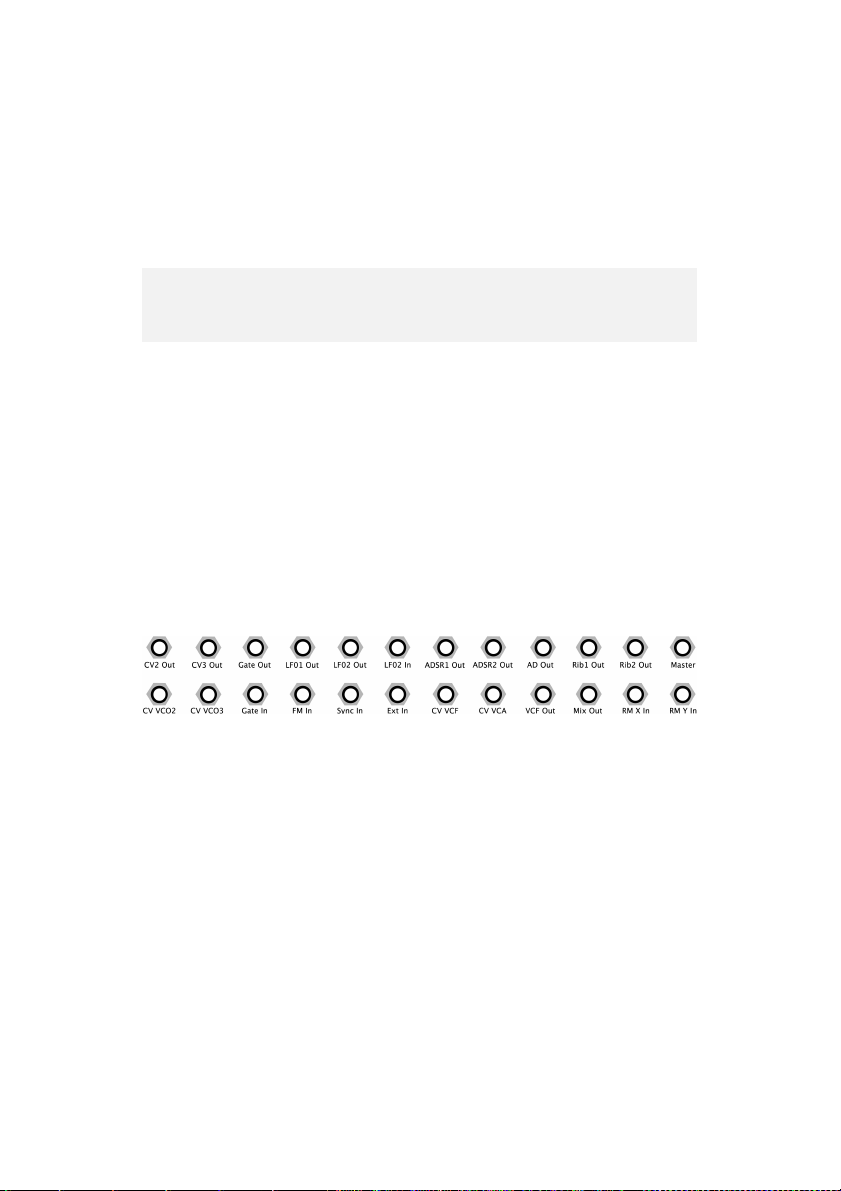

PATCHFELD - Anschlüsse 30
Rückseite - Anschlüsse 33

Hinweis: Zur besseren Übersicht finden Sie in den Kapiteln
eine schematische Darstellung der beschriebenen
Sektion. Alle Bezeichnungen der Regler, Taster und

5

Buchsen sind in der Anleitung jeweils fett gedruckt und
genau wie auf der Geräteoberfläche geschrieben.

6

Allgemeines

Dominion I ist ein monofoner Synthesizer mit analoger
Tonerzeugung. Zu seinen wichtigsten Merkmalen
gehören eine Triple-Oszillatorsektion, die auch drei­stimmig parafon gespielt werden kann, ein neu designtes
Multimodefilter, welches über zwölf verschiedene
Betriebsarten verfügt, 128 Speicherplätze, Stepsequenzer
und Arpeggiator, umfassende Steuerbarkeit über MIDI
und CV/Gate sowie eine 3-Oktaven-Tastatur mit zwei
Ribbon-Controllern für Pitch und Modulation.

Inbetriebnahme

Dominion I besitzt ein eingebautes Netzteil, welches mit
dem mitgelieferten Kabel an der Netzbuchse
angeschlossen wird. Direkt daneben befindet sich der
Schalter. Vor dem Einschalten sollte das Gerät über die
Buchse Audio OUT an ein Mischpult, Audio-Interface oder
Verstärker angeschlossen werden. Durch Betätigen des
Schalters wird Dominion I ein- und ausgeschaltet.

Sofern Dominion I nicht über seine Tastatur gespielt wird,
erfolgt die Ansteuerung des Synthesizers über MIDI oder
die CV/Gate-Anschlüsse. Dazu wird der Eingang Midi IN
mit dem MIDI-Ausgang eines Sequenzers oder MIDI­Interfaces eines Computers verbunden. Alternativ kann
an die Eingänge CV VCO1 (sowie VCO2 und VCO3) und
GATE ein Analogsequenzer oder ein analoges CV/Gate­Keyboard angeschlossen werden.

Hinweis: Da es sich bei Dominion I um einen analogen
Synthesizer handelt, sollte er nach dem Einschalten circa
fünf bis zehn Minuten für einen stimmstabilen Betrieb
„warmlaufen“.

7

OSZILLATOREN

Die drei Oszillatoren des Dominion I sind gleichwertige
VCOs und verfügen über fast identische Möglichkeiten.
Unterschiede gibt es nur bei den Reglern Tune sowie der
Ringmodulation. Alle hier beschriebenen Funktionen sind
daher für VCO1, VCO2 und VCO3 gleichermaßen gültig.

Mit dem vierstufigen Wahlschalter Wave wird die
Wellenform ausgewählt. Zur Verfügung stehen Dreieck,
Sägezahn, Rechteck und Ringmodulation bzw. XOR.
In der Stellung RM bzw. XOR modulieren sich die
Oszillatoren wie folgt untereinander:

VCO1 – VCO1 <> VCO2 (bzw. externe Signale RM X/Y In)
VCO2 – VCO2 <> VCO3
VCO3 – VCO3 <> VCO1

Oszillator 1 ist mit einem analogen Ringmodulator
ausgestattet, während die Oszillatoren 2 und 3 jeweils
über einen digitalen Ringmodulator mit der sogenannten
XOR-Schaltung verfügen, die einen raueren Klang besitzt.
Damit die Ringmodulation von VCO1 hörbar wird, muss
im Mixer der Regler RM Y In geöffnet werden. Alternativ
zu VCO2 und/oder VCO1 können externe Audiosignale
über die Buchsen RM X In und RM Y In auf der Geräte­oberseite eingespeist werden (siehe Seite 32).

Der Regler Tune am VCO1 ändert die Gesamtstimmung
aller drei Oszillatoren gemeinsam um circa ± 6 Halbtöne.
Die Regler Tune an VCO2 und VCO3 ändern die
Stimmung des betreffenden Oszillators um jeweils

8

ungefähr ± 13 Halbtöne, also etwas mehr als eine
Oktave, sodass hier eine zusätzliche Oktavlage zur
Verfügung steht.

Mit dem sechsstufigen Wahlschalter Octave erfolgt die
Einstellung der Oktavlage (bzw. Fußlage) für jeden
Oszillator. Zur Auswahl stehen 32’, 16’, 8’, 4’, 2’ und 1’.

VCO – Modulation

Jeder VCO kann individuell moduliert werden. Der Regler
Modulation bestimmt dabei die jeweilige Modulations­tiefe. Das Modulationsziel ist jeweils abhängig von der
Stellung des Wahlschalters Mod Select.

Mit dem sechsstufigen Wahlschalter Mod Select wird eine
bestimmte Modulationsverbindung für den betreffenden
Oszillator gewählt. Zur Auswahl stehen:

Level – Lautstärke vor dem Mixer durch LFO1
Pitch1 – Tonhöhe durch LFO1 (max. ± 2 Oktaven)
Pitch2 – Tonhöhe durch LFO2 (max. ± 2 Oktaven)
AD – Tonhöhen durch Hüllkurve AD
PWM – Wellenformsymmetrie durch LFO1
PW – manuelle Änderung der Wellenformsymmetrie über
den Regler Modulation

Hinweis: Wenn der Wahlschalter Mod Select von PW auf

eine andere Position umgeschaltet wird, bleibt die
Einstellung von Modulation, also der Wellenform­symmetrie, erhalten. So kann z. B. auch ein schmales
Rechteck in Lautstärke oder Tonhöhe moduliert werden.
Auch wenn bereits eine Tonhöhenmodulation, etwa
durch einen LFO, ausgewählt wurde, kann die Symmetrie
zusätzlich per Hand eingestellt bzw. moduliert werden.
In der Position PWM von Mod Select wird die Pulsweite
allerdings immer von 50 % ausgehend moduliert.

9

Hinweis: Beim Umschalten von Mod Select wird die neue
Funktion erst aktiv, wenn der Regler Modulation bewegt
wird.

Erklärung: Obwohl die Funktion PWM bzw. PW, also
Pulsweitenmodulation benannt ist, bezieht sie sich auf die
Symmetrie aller VCO-Wellenformen. Die Wellenformen
ändern sich von Links- bis Rechtsanschlag des Reglers

Modulation wie folgt:

Wave Dreieck – Dreieck nach Sinus
Wave Sägezahn – Sägezahn nach Dreieck
Wave Rechteck – 50 bis 95 % Pulsweite (Mitte: ca. 75 %)

VCO – Synchronisation

Die drei Oszillatoren des
Dominion I können zu­einander synchronisiert
werden, der sogenannte
Hardsync. Dabei wird
dem synchronisierten
Oszillator die Tonhöhe
des Hauptoszillators aufgezwungen. Wird dann die
Stimmung des synchronisierten Oszillators am Regler Tune
oder per Modulation verändert, ändert sich damit der
Klang drastisch.

Optimal für markante Sync-Sounds sind die Einstellungen
Pitch1 bzw. 2 und AD bei den Modulationsverknüpfungen
über Mod Select.
VCO1 arbeitet als synchronisierender Hauptoszillator.
Alternativ kann ein externes Signal an der Buchse Sync In
für diese Funktion eingespeist werden (siehe Seite 31). Mit
den beiden Tastern Sync bei den Oszillatoren 2 und 3
kann die Synchronisation individuell aktiviert werden. Die
jeweilige rote LED leuchtet dann auf.

10

VCO – Frequenzmodulation

Mit der Frequenzmodulation lassen sich VCO1 und VCO2
durch VCO3 in der Tonhöhe modulieren, was je nach
Einstellung der Verhältnisse zueinander metallische bis
atonale Klänge erzeugt. Mit dem vierstufigen
Wahlschalter FM Source wird das Modulationsziel
ausgewählt:

OFF – keine Frequenzmodulation
VCO1 – wird von VCO3 moduliert
VCO2 – wird von VCO3 moduliert
VCO1+2 – werden gemeinsam von VCO3 moduliert

Über den Regler FM Mod wird die Tiefe bzw. Intensität der
Frequenzmodulation eingestellt.
Mit dem sechsstufigen Wahlschalter FM Mod Select kann
ein Modulator für die FM-Intensität ausgewählt werden.
In der Position Manual wird mit dem Regler FM Mod die
FM-Intensität per Hand moduliert.
Ist LFO1, LFO2, ADSR1, ADSR2 oder AD ausgewählt, dosiert
FM Mod die Modulationstiefe der ausgewählten
Modulationsquelle.

Alternativ zu VCO3 kann ein externes Signal als
Modulator verwendet werden, das an der Buchse FM In
(siehe Seite 31) eingespeist wird.

11

MIXER

Die Regler VCO1, VCO2 und
VCO3 bestimmen die

Lautstärke der Oszillatoren,
bevor sie in das Filter
gelangen. Sind alle Regler bis
zum Rechtsanschlag aufge­dreht, wird der Filtereingang
leicht übersteuert.

Der Regler Noise/Ext be­stimmt die Lautstärke des
internen Rauschgenerators
(White Noise). Ist jedoch an
der Buchse Ext In ein Kabel
gesteckt, wird der Rausch­generator abgeschaltet. Nun
kann mit dem Regler
Noise/Ext das extern einge­speiste Audiosignal den
Oszillatoren hinzugemischt
werden.

Mit dem Regler RM Y In wird das ringmodulierte Signal
von VCO2 bzw. ein über die Buchse RM Y In
eingespeistes Signal in der Lautstärke geregelt.

Hinweis: Damit die Ringmodulation hörbar wird, muss
auch der Mixerregler VCO1 geöffnet sein. Ist am VCO1
nicht RM gewählt, hat der Regler RM Y In keine Funktion
(siehe Seite 7).

12

FILTER

Das Filter ist gegenüber dem MFB Dominion X stark
erweitert, denn es bietet zwölf verschiedene Filtermodi
auf Basis der SED-Schaltung (Single Ended & Discrete).
Mit dem Wahlschalter Filter Select wird der Modus
ausgewählt:

LP1 – 24 dB Tiefpass
LP2 – 18 dB Tiefpass
LP3 – 12 dB Tiefpass
LP4 – 6 dB Tiefpass
BP1 – Bandpass mit 18 dB Tiefpass und 6 dB Hochpass
BP2 – Bandpass mit 12 dB Tiefpass und 12 dB Hochpass
BP3 – Bandpass mit 6 dB Tiefpass und 6 dB Hochpass
BP4 – Bandpass mit 6 dB Tiefpass und 12 dB Hochpass
NO1 – Bandsperre mit 6 dB Tiefpass und 6 dB Hochpass
NO2 – Bandsperre mit 6 dB Tiefpass und 6 dB Hochpass

sowie zusätzlichem 6 dB Tiefpass

HP1 – 6 dB Hochpass
HP2 – 12 dB Hochpass

Die Filtereckfrequenz wird mit dem Regler Cutoff und die
Resonanz, die in allen Modi bis zur Selbstoszillation reicht,
mit dem Regler Resonance eingestellt.

Mit dem Taster Key wird eine tonhöhenabhängige
Steuerung der Filtereckfrequenz (Key-Follow) aktiviert:

LED aus – Key-Follow beträgt 0 %,
LED leuchtet schwach – Key-Follow beträgt 50 %,
LED leuchtet stark – Key-Follow beträgt 100 %

13

Über den Taster Inverse kann die Hüllkurvenmodulation
invertiert werden, was durch die leuchtende LED
angezeigt wird. (siehe auch Hinweis Seite 14)

Mit dem Regler Contour wird die Modulationstiefe der
Hüllkurve ADSR1 auf die Filtereckfrequenz dosiert.

Die Resonanz kann wahlweise von LFO2 oder der
Hüllkurve AD moduliert werden. Mit dem Taster Reso Sel
wird zwischen den beiden Modulationsquellen
umgeschaltet. Leuchtet die LED, ist LFO2 aktiv.

VCF – Modulation

Parallel zur manuellen Steuerung über
den Regler Cutoff sowie durch die
Hüllkurve ADSR1, lässt sich die Filter­eckfrequenz auch durch eine von vier
weiteren Quellen modulieren.

Mit dem vierstufigen Wahlschalter Mod

Select können LFO1, LFO2, VCO2 oder
VCO3 als Modulationsquelle für den

Parameter Cutoff ausgewählt werden.
Der darunter liegende Regler Modulation
bestimmt die Modulationstiefe.

14

HÜLLKURVEN

Dominion I besitzt zwei ADSR-Hüllkurven und eine AD­Hüllkurve. Die Hüllkurve ADSR1 ist fest mit dem Filter über
Contour verbunden, kann jedoch parallel dazu über
VCO > Mod Select auch die Oszillatoren 1 und 2
modulieren.

Hinweis: Wenn Inverse neben dem Regler Contour
aktiviert ist, gilt die Invertierung der Hüllkurve auch für die
Modulation der Oszillatoren.

Die Hüllkurve ADSR2 steuert hauptsächlich den VCA und
somit die Gesamtlautstärke des Dominion I, kann aber
auch für FM Mod (siehe Seite 10) eingesetzt werden.
Die Hüllkurve AD kann Oszillator 3 und die Filterresonanz
(siehe Seite 13) modulieren.

Hinweis: Die Geschwindigkeit der drei Hüllkurven lässt sich
separat zwischen normal und vierfach verlangsamt
umstellen (siehe Seite 25).

Hinweis: Die Steuersignale der drei Hüllkurven können an
ihren PATCHFELD-Buchsen zusätzlich abgegriffen und zur
Modulation externer Geräte parallel zur internen
Tonerzeugung verwendet werden. (siehe Seite 32)

15

LFOs

LFO1 und LFO2 sind identisch

ausgestattet. Der Regler Rate
bestimmt jeweils die
Geschwindigkeit, die im
Normalbetrieb von ca. 10
Sekunden bis ca. 100 Hz reicht.

Hinweis: Wie die Hüllkurven können auch die LFOs in
einen langsamen Bereich umgeschaltet werden (siehe
Seite 25). Hier reicht die Geschwindigkeit von ca. 40
Sekunden bis ca. 25 Hz.

Mit dem sechsstufigen Wahlschalter Wave wird die
Wellenform ausgewählt. Zur Wahl stehen Sinus, Dreieck,
fallender Sägezahn, steigender Sägezahn, Rechteck und
Sample & Hold.

Das Neustartverhalten der LFO-Wellenform wird über den
Taster Reset eingestellt:

LED grün – LFO läuft frei, die LED blinkt im Takt
LED rot/grün – Neustart des LFOs mit jeder Note, die LED
wechselt im Takt die Farbe
LED rot – LFO arbeitet im One-Shot-Modus

Erklärung: Im One-Shot-Modus wird die gewählte Wellen­form mit einer gespielten Note nur ein Mal durchlaufen,
was durch ein grünes Aufblinken der LED angezeigt wird.

Mit dem Taster Key wird die LFO-Geschwindigkeit in
Abhängigkeit der Tonhöhe verändert. Höhere Noten
beschleunigen die Geschwindigkeit.

LED aus – kein Key-Follow
LED leuchtet schwach – 50 % Key-Follow
LED leuchtet stark – 100 % Key-Follow

16

Erklärung: Bei 100 % Key-Follow verdoppelt sich die
Geschwindigkeit des LFOs pro gespielter Oktave. Somit
steigert sich auch die maximale Geschwindigkeit auf bis
zu ungefähr 1,2 kHz.

MODULATION / LFO3

Der dritte LFO des Dominion I besitzt eine
Dreieckswellenform und arbeitet in Abhängigkeit des
Ribbon-Controllers MODULATION bzw. des ent­sprechenden MIDI-Controllers CC#1 (von einer externen
MIDI-Quelle). Je weiter der Ribbon vertikal betätigt wird,
desto größer ist die Modulationstiefe.
Dieser Ribbon arbeitet wie ein herkömmliches
Modulationsrad, d. h. er bleibt in einer beliebigen Position
stehen, wenn der Finger vom Ribbon genommen wird.
Aktivität wird durch die dazugehörige LED angezeigt. Die
LED erlischt, wenn die Modulation nach unten auf Null
geregelt wird.

Mit dem sechsstufigen Wahlschalter Select wird das
Modulationsziel von MODULATION / LFO3 ausgewählt:

VCO – Tonhöhe aller drei Oszillatoren
VCO2 – Tonhöhe von VCO2 (z. B. für Sync)
VCO3 – Tonhöhe von VCO3 (z. B. für XOR)
VCO2+3 – Tonhöhe von VCO2 und VCO3 gemeinsam
VCF – Cutoff-Frequenz des Filters
VCA – Ausgangslautstärke

17

Der Regler Mod Rate bestimmt die LFO-Geschwindigkeit,
was durch die LED mit rhythmischem Blinken angezeigt
wird. In der linken Anschlagsposition des Reglers erfolgt
keine LFO-Modulation, jedoch kann der Ribbon zur
manuellen Steuerung des gewählten Zielparameters
genutzt werden. Die LED leuchtet in diesem Fall rot.

Hinweis: Die Einstellungen von MODULATION / LFO3
werden nicht mit den Presets abgespeichert. Sie stellen
eine reine Spielhilfe dar.

PITCH

Dieser Ribbon-Controller arbeitet wie ein herkömmliches
Pitch-Rad, d. h. er „springt“ in die Ausgangsposition
zurück, sobald der Finger vom Ribbon genommen wird.

Mit dem sechsstufigen Wahlschalter Select wird das
Modulationsziel des PITCH-Controllers ausgewählt:

VCO – Tonhöhe aller drei Oszillatoren
VCO2 – Tonhöhe von VCO2
VCO3 – Tonhöhe von VCO3
VCO2+3 – Tonhöhe von VCO2 und VCO3 gemeinsam
VCF – Cutoff-Frequenz des Filters
VCA – Ausgangslautstärke

18

Der Regler Pitch Range definiert den Bereich des
Ribbons. Dieser beträgt maximal eine Oktave.

19

Key Functions - Aftertouch

Der Aftertouch der
Keyboardtastatur kann
zur punktuellen Steuerung
verschiedener Parameter
eingesetzt werden.

Der bipolar arbeitende Regler AT Mod bestimmt die
Modulationstiefe. Nach rechts gedreht erfolgt eine
normale, positive Modulation, nach links gedreht eine
invertierte Modulation. Bei Mittelstellung wirkt sich
Aftertouch nicht aus.

Das Modulationsziel wird über AT Select und die
Programmiersektion ausgewählt. Nachdem der Taster AT
Select gedrückt wurde, leuchtet die dazugehörige LED
rot auf und das Display wechselt die Anzeige.
Mit dem Regler Value kann nun ein Ziel ausgewählt
werden, das nach Bestätigung durch Enter aktiviert ist. Im
Display erscheint die Meldung On und die AT Select-LED
erlischt. Zur Auswahl stehen Tonhöhe, VCO-Modulation
und Eckfrequenz des Filters.

OAP – Tonhöhe aller drei Oszillatoren gemeinsam
O1P / O2P / O3P – Tonhöhe von Oszillator 1, 2 oder 3
OAA – Modulation aller Oszillatoren gemeinsam, gemäß

Einstellungen von Mod Select und Modulation
O1A / O2A / O3A – Modulation von Oszillator 1, 2 oder 3,
gemäß Einstellungen von Mod Select
und Modulation

Hinweis: Sind die Modulation-Regler an den Oszillatoren
auf Null gestellt, wird durch Betätigen von Aftertouch
diese Modulation quasi aktiviert. Ausschlaggebend ist
hierbei die Modulationstiefe, die bei AT Mod eingestellt

20

wurde. Ist an den Oszillatoren bereits eine Modulation­stiefe eingestellt, wird AT Mod hinzuaddiert.

CUt – Modulation der Filtereckfrequenz

CUA – Tiefe der Modulation von Mod Select am Filter

Mit einem Druck auf den Taster AT Select kann das Menü
verlassen werden, ohne das eine Änderung vorge­nommen wurde.

Single-/Multi-Trigger

Mit dem Taster Trig wird zwischen Single- oder Multi­Trigger gewechselt. Mit Multitrigger (LED leuchtet rot)
werden die Hüllkurven auch bei gebundener Spielweise
einer zweiten Keyboardtaste ausgelöst während die
erste Keyboardtaste noch gehalten wird.
Im Normalmodus (LED aus) ist Single-Trigger aktiv.

Glide

Mit dem Regler Glide wird die Zeit für das Portamento
eingestellt. Es wirkt auf alle drei Oszillatoren gleichmäßig.
(siehe auch Glide-Einstellungen Seite 22 und 23)

VCA

Der Regler Master
bestimmt die Aus­gangslautstärke des
Dominion I.

Mit dem Regler Mod
LFO2 kann eine
Amplitudenmodula­tion (Tremolo) durch
den LFO2 eingestellt
werden, die sich mit dem Taster Inverse invertieren lässt.

21

VELOCITY/PROGRAMMIERUNG

Die Sektion Vel/Prg erfüllt mehrere Aufgaben. Hier
können Systemeinstellungen sowie das Routen der
Anschlagsstärke des Keyboards auf einen oder mehrere
Parameter vorgenommen werden.
Die Vorgehensweise ist dabei stets gleich: Mit dem Wahl­schalter Select wird das Modulationsziel bzw. die System­funktion ausgewählt. Über den Taster Enter können ggf.
Unterfunktionen durchgeschaltet werden, was durch drei
Punkte am unteren Displayrand angezeigt wird. Mit dem
Regler Value werden die Werte eingegeben.

VELOCITY – Routing

In den sieben Positionen von VCA bis ADSR kann die
Anschlagsstärke des Keyboards (Velocity) auf diese
Zielparameter wirken. Alle Funktionen sind gleichzeitig
verfügbar und können mit unterschiedlicher Intensität

beeinflusst werden. Beim Wert 00 im Display erfolgt keine
Modulation, positive Werte wirken additiv, negative

Werte subtraktiv zu den Reglerpositionen der modulierten
Parameter. Alle Einstellungen werden mit dem Preset
gespeichert. Nach dem Wechsel durch Select wird
zunächst der bereits eingestellte Wert angezeigt, beim
Betätigen von Value kann es daher unter Umständen zu
Wertesprüngen kommen.
Werden die Taster SHIFT und Enter ( –Rst– ) gemeinsam
gedrückt, werden alle Velocity-Routings auf 00 gesetzt.

22

Hinweis: Wenn die Velocity-Kurve 0 eingestellt ist (siehe
Seite 23), wirken die Routing-Einstellungen nicht auf die

Parameter.

VCA – wirkt auf die Ausgangslautstärke (-63 bis 63)

VCF – wirkt auf die Filtereckfrequenz (-63 bis 63)

Im Untermenü (Enter) kann eine Filterkalibrierung
vorgenommen werden: Key Follow (mittlerer LED-Punkt)
und Resonanz (rechter LED-Punkt) lassen sich zur
Abstimmung der Tonalität kalibrieren. Die
Displayanzeigen hierfür sind hexadezimal (000 bis FF5).
Da die analoge Tonerzeugung Toleranzen unterliegt,
sollte nach Gehör abgestimmt werden.

Reso – wirkt auf die Filterresonanz (-63 bis 63)

Cont – wirkt auf die Modulationstiefe von Contour, also
die Filtermodulation durch ADSR1 (-15 bis 15)

LFO – wirkt auf die Geschwindigkeit der LFOs (-63 bis 63).

Im Untermenü wird mit Enter zwischen LFO1 (linker LED­Punkt), LFO2 (mittlerer LED-Punkt) und LFO3 (rechter LED­Punkt) gewechselt.

VCO – wirkt auf die Symmetrie (Mod Select > PM) der
VCO-Wellenformen (-63 bis 63).
Im Untermenü wird mit Enter zwischen VCO1 (linker LED­Punkt), VCO2 (mittlerer LED-Punkt) und VCO3 (rechter
LED-Punkt) gewechselt.

ADSR – wirkt auf Attack, Decay und Release der
Hüllkurven (-15 bis 15).
Im Untermenü wird mit Enter zwischen ADSR1 (linker LED­Punkt), ADSR2 (mittlerer LED-Punkt) und AD (rechter LED­Punkt) gewechselt.

23

Hinweis: Diese Modulation erfolgt invertiert, d.h. höhere
Werte verkürzen die Hüllkurvenphasen bei steigender An­schlagsstärke. Zusammen mit der Filtersteuerung lässt sich
auf diese Weise eine Accent-Funktion ähnlich der Roland
TB-303 nachempfinden.

SYSTEMEINSTELLUNGEN

Mit den Positionen Voice bis Midi des Wahlschalters
werden die Systemeinstellungen des Dominion I
vorgenommen.

Voice – Umschaltung zwischen monofonem (1) und drei-
stimmig parafonem Modus (3)
Im Untermenü (mittlerer LED-Punkt) wird mit LO und HI für

den parafonen Modus gewählt, ob die Key-Follow­Funktion des Filters sich an der tiefsten oder höchsten
Note orientiert.

Hinweis: Im parafonen Modus arbeiten die drei VCOs
unisono, solange nur eine Note gespielt wird. Für jede
weitere gespielte Note wird jeweils ein Oszillator vom
Unisono-Klang abgezogen.

Glide – Art (linker LED-Punkt)
t-C – die Glide-Zeit ist unabhängig vom gespielten
Intervall stets gleich (zeitkonstant)
l-C – die Glide-Zeit ist vom gespielten Intervall abhängig,
ein größerer Notenabstand bedeutet längere Glide-Zeit.

Glide – Modus (mittlerer LED-Punkt)

Std – der Glide-Effekt wird bei jeder Note ausgelöst
LEG – der Glide-Effekt wird nur bei gebunden gespielten

Noten (Legato) ausgelöst

Glide – Kurve (rechter LED-Punkt)

24

Die Displayanzeigen sollen den Verlauf illustrieren:
logarithmisch – linear – exponentiell

25

Curve – Einstellung von Velocity-Kurve und Pitch-Ribbon
Untermenü 1 (linker LED-Punkt) – Velocity-Kurve (0 bis 3).
Bei 0 ist die Velocity abgeschaltet, die eingestellten

Velocity-Routings (siehe Seite 20) haben keine
Auswirkung.
Untermenü 2 (mittlerer LED-Punkt) – Geschwindigkeit des
Rückstellverhaltens vom Pitch-Ribbon (Pb1 bis Pb3). Bei

Pb1 erfolgt die Rückkehr in die Grundposition ohne
Verzögerung.

Man – in dieser Stellung entspricht der Sound des
Dominion I den aktuellen Reglerpositionen.

Midi – Einstellung von Kanal, Local-On/Off und Dump
Untermenü 1 (linker LED-Punkt) – MIDI-Kanal (1 bis 16)
Untermenü 2 (mittlerer LED-Punkt) – Abkoppeln des Key­boards von der Tonerzeugung (LOn / LOF).

Hinweis: Local-Off bietet sich etwa an, wenn der interne
Sequenzer läuft. Dann kann mit dem Keyboard ein
externer Synthesizer gespielt werden.

Untermenü 3 (rechter LED-Punkt) – MIDI-Dump des
Speicherinhaltes (01n bis ALL). Mit Druck auf Store wird
die ausgewählte Speicherbank 1 bis 16 oder der

gesamte Speicher gesendet.

Hinweis: Wird ein Dump an den Dominion I gesendet,
stellt sich das Gerät automatisch auf Empfang.

26

Presetanwahl und Speichern

Dominion I verfügt über 128 Speicherplätze, die in 16
Bänken zu je acht Sounds organisiert sind.
Um ein Preset aufzurufen, muss der Modus Patch aktiv
sein, was durch die dazugehörige LED angezeigt wird.

Mit dem Regler Value wird im Display eine Bank von 01n
bis 16n ausgewählt. Anschließend wird mit den Tasten 1
bis 8 ein Preset aufgerufen, das dann sofort aktiv ist.

Nachdem ein eigener Sound erstellt wurde (am besten
im Select-Menü Man), kann dieser auf einem der 128
Plätze gespeichert werden. Dazu wird der Taster Store
gedrückt gehalten, ggf. mit Value eine Bank ausgewählt
und dann mit einem der Taster 1 bis 8 ein Speicherplatz
adressiert. Mit Loslassen des Tasters Store ist das Preset
gespeichert.

Program Change

Dominion I empfängt und sendet zum Wechsel der
Presets Program-Change-Befehle von 001 bis 128.

SHIFT – Funktionen

Alle auf der Oberfläche groß geschriebenen Funktionen
können über den Taster SHIFT erreicht werden.

Transponierung

Das Keyboard kann über einen Bereich von ± 1 Oktave in
Halbtonschritten transponiert werden. Wird der Taster
SHIFT/Trans gedrückt, zeigt das Display die aktuelle
Transponierung (-12 bis 12) an. Bei gedrückt gehaltenem
SHIFT/Trans kann das Keyboard mit den Tasten C1 bis C3
um den entsprechenden Wert transponiert werden.

27

Funktionstaster 1 bis 8

Die Presetanwahltaster 1 bis 8 dienen in Verbindung mit
SHIFT zur Aktivierung verschiedener Funktionen. Welche

Funktionen aktiviert sind, wird angezeigt, solange der
Taster SHIFT gedrückt gehalten wird.

Taster 1 ARP und 5 SEQ
Wenn mit dem Taster Seq/Arp der Modus des Dominion I
gewechselt wurde, wird mit diesen beiden Tastern
gewählt, ob der Arpeggiator oder der Sequenzer
aktivierbar ist. Diese beiden Taster sind die einzigen
Funktionstasten, die sich gegenseitig ausschließen.

Taster 2, 3 und 4 (Hüllkurvengeschwindigkeiten)
Die Hüllkurven ADSR1, ADSR2 und AD können hiermit
separat um den Faktor 4 verlangsamt werden. Das
betrifft die Phasen Attack, Decay und Release
gleichermaßen.

Taster 6, 7 und 8 (LFO-Geschwindigkeiten)
Die Tempi von LFO1, LFO2 und LFO3 können hiermit
separat um den Faktor 4 verlangsamt werden.

28

ARPEGGIATOR

Mit dem Taster Seq/Arp wechselt der Dominion I den
Modus, in dem wahlweise der Arpeggiator oder der
Sequenzer gestartet werden kann. Mit SHIFT + Taster 1

ARP wird der Arpeggiator ausgewählt.

Start/Stop - durch Drücken dieses Tasters ist der

Arpeggiator spielbereit. Gespielte Noten bzw. Akkorde
werden nun als Arpeggio wiedergegeben.

Hold/Pause – wirkt wie ein Sustainpedal. Wenn Hold aktiv
ist (LED leuchtet), wird das Arpeggio weitergespielt, auch
wenn die Keyboardtasten losgelassen wurden.

Hinweis: Pause hat im Arpeggiator-Modus keine Funktion.

UNLATCH – ist UNLATCH nicht aktiv, wird bei Hold jede

weitere gespielte Note dem Arpeggio hinzugefügt. Wird
UNLATCH über SHIFT aktiviert, löst ein neu gespielter
Akkord das bis dahin gespielte Arpeggio ab.

Direction (> Value) – über das Display kann die
Abspielrichtung des Arpeggios eingestellt werden:

UP – aufsteigendes Arpeggio
dO – absteigendes Arpeggio
UdE – auf- und absteigend, ohne dass die erste und

letzte Note wiederholt wird
UdI – auf- und absteigend, die erste und letzte Note wird
jeweils wiederholt
rnd – zufällige Reihenfolge des Arpeggios

29

OrG – Notenwiedergabe in der gespielten Reihenfolge
Die gleichen Abspielrichtungen sind in drei weiteren
Modi vorhanden. Leuchtet der linke LED-Punkt (z. B. U.P),
wird jede Note des Arpeggios zwei Mal gespielt.
Leuchten der linke und der mittlere LED-Punkt (z. B. d.O.),
wird jede Note drei Mal gespielt. Bei allen drei LED­Punkten (z. B. r.n.d.) wird jede Note vier Mal gespielt.

Scale/EDIT (> Value) – Einstellen der Auflösung von 2 bis
32tel. Grundeinstellung ist 16.

Hinweis: EDIT hat im Arpeggiator-Modus keine Funktion.

Range (> Value) – Einstellen des Oktavbereichs

rA0 – die Noten des Arpeggios werden nur ein Mal in der
gespielten Oktave wiedergegeben
rA1 bis rA4 – die Noten des Arpeggios werden zusätzlich
in einer bis fünf höheren Oktaven

wiederholt

Die Änderung muss mit Enter bestätigt werden.

Shuffle (> Value) – Swingfaktor
Am Display wird ein Shuffle (000 bis 127) für das
Arpeggio eingestellt. Dieser Wert gilt global und wird
nicht mit dem Preset abgespeichert.

Length

Mit dem Regler Length kann die Notenlänge innerhalb
des Arpeggios verändert werden.

Tempo

Mit dem Regler Tempo wird die Geschwindigkeit des
Arpeggios in BPM (30 bis 280) eingestellt.
Liegt am Midi In eine MIDI-Clock und ein MIDI-Startbefehl

an, startet auch der Arpeggiator/Sequenzer. Wird der
Taster Start/Stop gedrückt, hält der Sequenzer an und

30

kann manuell auf die nächste Achtelnote wieder
eingestartet werden.

31

SEQUENZER

Mit dem Taster Seq/Arp wechselt der Dominion I den
Modus, in dem wahlweise der Arpeggiator oder der
Sequenzer gestartet werden kann. Mit SHIFT + Taster 5

SEQ wird der Sequenzer ausgewählt.

Sequenzen abspielen

Über den Taster Start/Stop wird die Sequenz manuell
eingestartet. Mit dem Regler Tempo wird die
Geschwindigkeit in BPM (30 bis 280) eingestellt. Shuffle
und Scale arbeiten entsprechend wie im Arpeggiator­Modus (siehe Seite 27).

Sequenzen erstellen

Um eine eigene Sequenz einzuspielen, wird zuerst der
Taster Record einmalig gedrückt. Das Display zeigt nun
die aktuelle Auflösung an (Grundeinstellung Scale16),
die sich bei Bedarf nun ändern lässt. Mit einem erneuten
Druck auf Record ist der Sequenzer zur Aufnahme bereit,
das Display zeigt 000.

Auf dem Keyboard können nun Noten gespielt werden.
Nach jeder Note schaltet das Display einen Step weiter.
Vor dem Drücken jeder Note können die Regler Length,

AT Mod und Glide (bei gebundenen Noten) sowie der
Modulation-Ribbon in eine beliebige Stellung gebracht

werden, die für den jeweiligen Step mit aufgezeichnet
wird.

32

Hinweis: Ist in den Systemeinstellungen Voice auf
dreistimmig gestellt (siehe Seite 22), kann der Sequenzer
auch zwei oder drei Noten auf einem Step aufzeichnen.
Es kann ein Akkord gedrückt oder alternativ die erste
Note gehalten und dann um eine bzw. zwei weitere
Noten ergänzt werden. Nach dem Loslassen der ersten
Note ist der Step gespeichert.

Mit dem Taster Hold/Pause können längere Noten und
Pausen aufgezeichnet werden. Wird der Taster kurz
gedrückt, wird die Note des vorherigen Steps um ein
16tel verlängert. Wird Hold/Pause gedrückt gehalten bis
das Display auf den nächste Step umschaltet, ist eine
Pause programmiert worden.

Es können maximal 128 Steps programmiert werden.
Wenn alle Noten eingegeben sind, kann die Aufnahme
mit einem Druck auf den Taster Record verlassen und die
Sequenz mit Start/Stop abgespielt werden.
Mit SHIFT/Trans und den Keyboardtasten von C1 bis C3
lässt sich die Sequenz während des Spielens in Echtzeit
transponieren.

Sequenzen editieren

Die Noten einer eingespielten Sequenz können
nachträglich verändert werden. Mit SHIFT und Record
(Scale/EDIT) wird der Editier-Modus aufgerufen. Zuerst
erscheint im Display wieder die Scale-Auflösung. Mit
einem erneuten Druck auf Record (Scale/EDIT) wechselt
das Display zur Anzeige 000. Mit den Tastern Down
(Range) und Up (Direction) können die Steps angewählt
und dann mit dem Keyboard neu eingegeben werden.

Sequenz- und Arpeggiator-Einstellungen speichern

Zum Abspeichern einer Sequenz oder der Einstellungen
des Arpeggiators wird zuerst der Taster Seq/Arp gedrückt

33

(auch wenn diese LED bereits leuchtet), das Display
wechselt in die Bankanzeige 01n. Mit dem Taster Store
und einem der Taster 1 bis 8 wird ein Speicherplatz

gewählt.

Hinweis: Eine neue Sequenz kann während des
laufenden Betriebs geladen werden. Der Wechsel erfolgt
nach Ablauf der aktuellen Sequenz.

PATCHFELD – Anschlüsse

Die Anschlüsse auf der Geräteoberseite ermöglichen die
Ansteuerung des Dominion I mit analogen CV- und
Gate-Spannungen. Geeignet sind zum Beispiel der
Stepsequenzer URZWERG PRO oder der MEGAZWERG zur
Funktionserweiterung. Außerdem ist Dominion I mit allen
gängigen Eurorack-Modulsystemen kompatibel.

CV VCO1 / CV VCO2 / CV VCO3 – über diese Eingänge
können die drei VCOs mit CV-Spannungen nach der
1V/Okt.-Norm angesteuert werden. Ist nur ein Eingang
verbunden, liegt das Signal an den nachfolgenden
VCOs parallel dazu an, d. h., über Eingang VCO1 können
alle drei Oszillatoren gemeinsam gesteuert werden.

CV1 Out / CV2 Out / CV3 Out – über diese Ausgänge
können externe VCO-Module oder Synthesizer mit dem
Dominion-Keyboard oder dem Arpeggiator/Sequenzer

angesteuert werden. Wenn der Modus Voice auf 3 ge­stellt ist, werden an den Ausgänge CV2 und CV3

34

separate Stimmen bei mehrstimmiger Spielweise
ausgegeben.

35

Gate In – ein hier angeschlossenes 5-V-Gate-Signal
triggert die Hüllkurven. Sofern LFO1 und/oder LFO2 auf
Reset bzw. One Shot gestellt sind, werden diese ebenfalls
durch das externe Gate-Signal getriggert.

Gate Out – über diese Buchse wird ein Gate-Signal vom
Dominion-Keyboard oder dem Arpeggiator/Sequenzer
zur Ansteuerung einer externen Hüllkurve ausgegeben.

FM In – wird an diesem Eingang ein externes Signal
eingespeist, moduliert dieses anstelle von VCO3 die
Oszillatoren 1 und 2 bei Verwendung der Frequenz­modulation (siehe Seite 10). Die Einstellungen von Select
und Freq Mod dieser Sektion behalten ihre Funktion bei.
Mit dem Einstecken eines Kabels wird die interne FM­Verbindung deaktiviert.

Sync In – wird an diesem Eingang ein externes Signal
eingespeist, dient dieses als Sync-Referenz anstelle von

VCO1 (siehe Seite 9). Die Einstellung des Wahlschalters
Sync behält ihre Funktion bei. Mit dem Einstecken eines

Kabels wird die interne Sync-Verbindung deaktiviert.

Ext In – an dieser Buchse kann ein Audiosignal anstelle
des Rauschgenerators in den Mixer eingespeist werden
(siehe Seite 11). Die Lautstärke wird mit dem Mixer-Regler
Noise/Ext eingestellt. Mit dem Einstecken eines Kabels
wird der interne Rauschgenerator deaktiviert.

CV VCF – über diesen Eingang kann die Filtereckfrequenz
mit einer analogen Steuerspannung moduliert werden.
Diese Modulation wird zu den Signalen von Hüllkurve, LFO
und Ribbon hinzuaddiert.

CV VCA – dieser Eingang dient zur Ansteuerung des
VCAs mit einer analogen Steuerspannung. Dieses Signal
kann den VCA auch dann öffnen, wenn keine Taste am
Keyboard gespielt wird.

36

VCF Out – diese Buchse gibt das Signal nach dem Filter
aus (jedoch vor dem VCA) und kann z. B. in ein Modular­system eingespeist werden.

Mix Out – an dieser Buchse liegt das rohe Signal der
Oszillatoren nach dem Mixer an (jedoch vor dem VCF
und VCA) und kann z. B. in ein Modularsystem
eingespeist werden.

RM X In / RM Y In – an diesen beiden Buchsen können ein
oder zwei externe Signale in den analogen
Ringmodulator eingespeist werden. Ein Signal an RM X In
ersetzt das Signal von VCO1, ein Signal an RM Y In ersetzt
das Signal von VCO2. Die beiden Signale können im

Mixer mit den Reglern VCO1 und RM Y In dosiert werden.

LFO1 Out / LFO2 Out – an diesen Buchsen können die

Signale der beiden LFOs zur Modulation externen Ziele
abgegriffen werden.

LFO2 In - über diesen Eingang kann die Geschwindigkeit
von LFO2 mit einer analogen Steuerspannung moduliert
werden.

ADSR1 Out / ADSR2 Out / AD Out - an diesen Buchsen
können die Signale der drei Hüllkurven zur Modulation
externer Ziele abgegriffen werden.

Rib1 Out / Rib2 Out - an diesen Buchsen können die
Signale der beiden Ribbons zur Modulation externer Ziele
abgegriffen werden.

Master – an dieser Buchse liegt das gleiche Ausgangs­signal wie am rückseitigen Audio OUT an. Diese Buchse
bietet sich für den Anschluss an Eurorackmodule an.

37

Rückseite - Anschlüsse

Power – an dieser Buchse wird das mitgelieferte Netz-

kabel angeschlossen. Mit dem danebenliegenden
Schalter wird der Dominion I ein- und ausgeschaltet.

Midi IN / Midi OUT / Midi THRU – diese drei Buchsen
dienen zum Anschluss von MIDI-Geräten.

Sustain FSW – diese Buchse dient dem Anschluss eines
Haltepedals (Schließer).

Audio OUT – an dieser Buchse liegt das Ausgangssignal
an und kann zu einem Mixer, Audio-Interface oder
Verstärker verbunden werden.

38

MIDI IMPLEMENTATION

Model: MFB Dominion I, Version: 1.0, Datum 26.06.2014

Funktion Wert/Parameter

Basic Channel T/R: 1-16, stored, TX = RX

Mode*

1

Default T/R: 4
Messages T/R: x
Altered T: ***, R: x

Note Number T/R: 36-127 *

2

True Voice T: ***, R: 36-127 *

3

Velocity Note On T: 9nh, 1-127, R: 1-127

Note Off T/R: x

Aftertouch Channel T/R: o

Key T/R: x
Pitch Bender T/R: o, 7 bit Auflösung
Control Change 1, 64 T/R: o, Mod Wheel, Sustain

Prog Change T/R: 0-127

System Exclusive T/R: o
System Common Song Pos T/R: x

Sel T/R: x

Tune T/R: x
System Realtime Clock T/R: x

Commands T/R: x

Aux Messages Local On/Off T: x, R: o

All Notes off T: x, R: o (123)

Active Sense T/R: x

Reset T/R: x

All Sound Off T/R: x

Index: o: Yes, x: No, T: Transmitted, R: Recognized

Notes: *1Modes: 1(Omni on/Poly), 2(Omni On/Mono),

3 (Omni Off/Poly), 4 (Omni Off/ Mono)

*2wird auch bei aktivem Arpeggiator übertragen,

transponierter Keyboardbereich begrenzt auf 36–
96

*3 begrenzt durch VCO-Oktave & Tune-Einstellungen

39

CE

Dieses Produkt ist konform zu folgenden harmonisierten
europäischen Standards:
EN 55013: 2003, CENELEC EN 55020: 2003, EN61000-3-2:
2000 und EN 61000-3-3: 1995 + Korrektur 1998

Dieses Gerät entspricht der EG-Richtlinie 89/336/EC.

40
