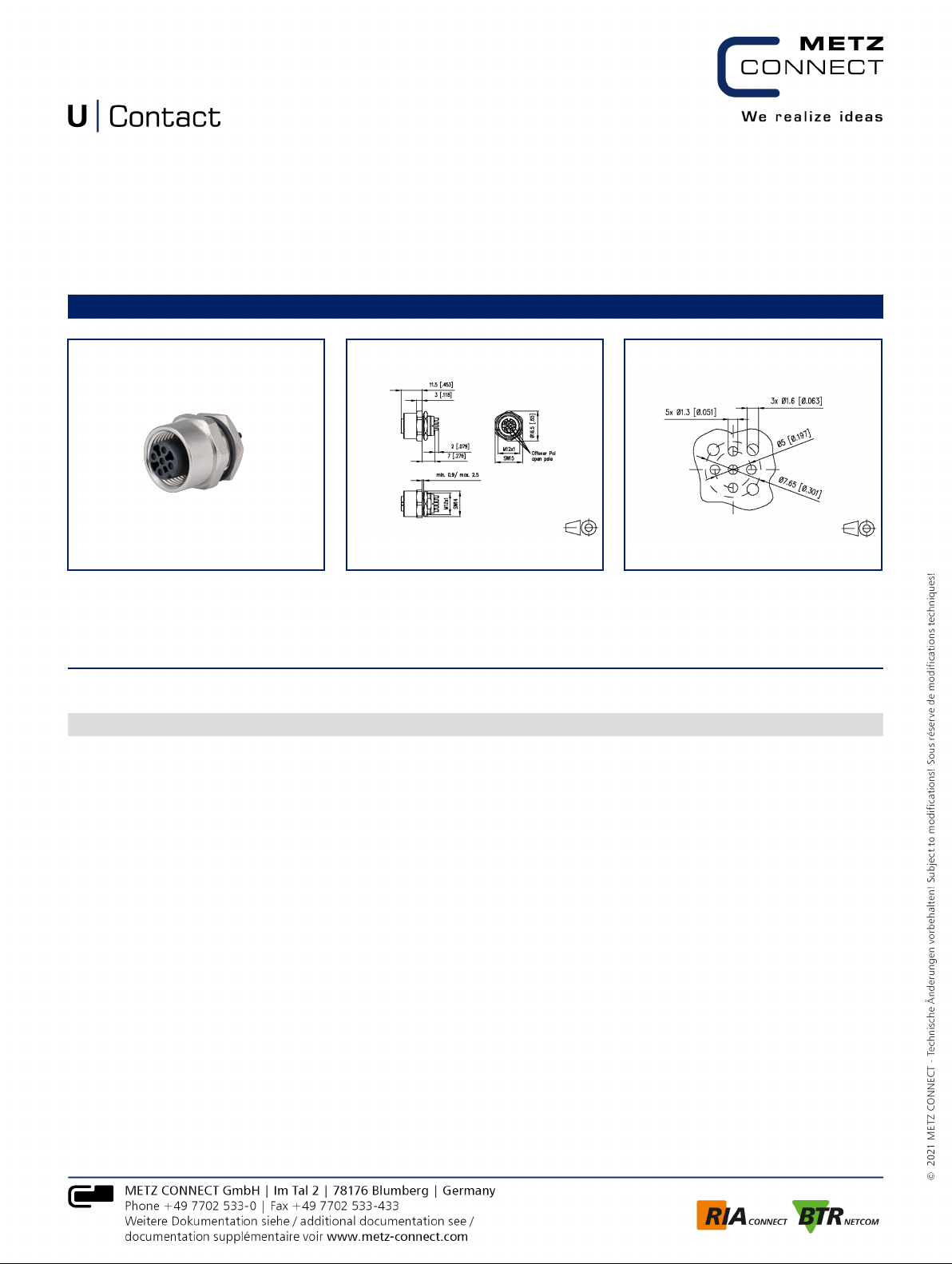

METZ CONNECT MMT361A715 Datasheet [de]

Datenblatt
Leiterplattenbuchse M12, A-kodiert, 4-polig, IP67
Maßzeichnung Einbauausschnitt
Seite 1/4
Art.-Nr.
MMT361A715
EAN 4251394631950
18.05.2021 Version: B
Produktbeschreibung
• Leiterplattenbuchse M12
• Vorderwandmontage
• 4-polig, A-kodiert nach IEC 61076-2-101
• THR lötbar
• Steckrichtung senkrecht
• Kontaktträger schwarz
• Schutzart IP67 in gestecktem Zustand
• geeignet für Anwendungen in der Bahnindustrie
Vergrößerte Zeichnungen am Dokumentende
Datenblatt
Leiterplattenbuchse M12, A-kodiert, 4-polig, IP67
Technische Daten
Allgemeine Daten
Abmessungen
Abmessung (D x H)
Abmessung (D x H) 0,65 in. x 0,807 in. Ports Singleport Lötbarkeit Nach IPC/JEDEC J-STD-020E-MSL 1 Kodierung A-kodiert
Elektrische Eigenschaften
Bemessungsspannung 250 V Bemessungsstrom bei 40 °C 4 A Isolationswiderstand min. 100 MOhm Überspannungskategorie II Verschmutzungsgrad 2
Ø 16,5 mm x 20,5 mm
Seite 2/4
Art.-Nr.
MMT361A715
EAN 4251394631950
18.05.2021 Version: B
Mechanische Eigenschaften
Material
Werkstoff - Gehäuse CuZnPb Werkstoff - Kontakt CuZnPb Kontaktoberfläche Ni + Au Werkstoff - Isolierkörper LCP UL94 V0 Farbe schwarz
RoHS konform Lebensdauer Steckzyklen >= 100 Anzugsdrehmoment - Stecker 0,6 - 1 Nm Anzugsdrehmoment - Buchsenbefestigung 3 Nm +/- 0,5 Nm Schutzart IP IP67 im gesteckten Zustand
Klimatische Eigenschaften
Temperatur - Betrieb °C -40 °C Temperatur - Betrieb °C 85 °C Temperatur - Betrieb °F -40 °F Temperatur - Betrieb °F 185 °F
Datenblatt
Leiterplattenbuchse M12, A-kodiert, 4-polig, IP67
Technische Daten
Zertifikate
Zulassung UL / CSA geplant
Das Produkt erfüllt folgende Normen
Bahnanwendungen
Elektronische Einrichtungen auf Schienenfahrzeugen in Anlehnung an DIN EN 50155
Brandschutz in Schienenfahrzeugen in Anlehnung an DIN EN 45545-2
Klassifikationen
ETIM 7.0 EC002637
Seite 3/4
Art.-Nr.
MMT361A715
EAN 4251394631950
18.05.2021 Version: B
Datenblatt
Leiterplattenbuchse M12, A-kodiert, 4-polig, IP67
Maßzeichnung
Seite 4/4
Art.-Nr.
MMT361A715
EAN 4251394631950
18.05.2021 Version: B
Einbauausschnitt
