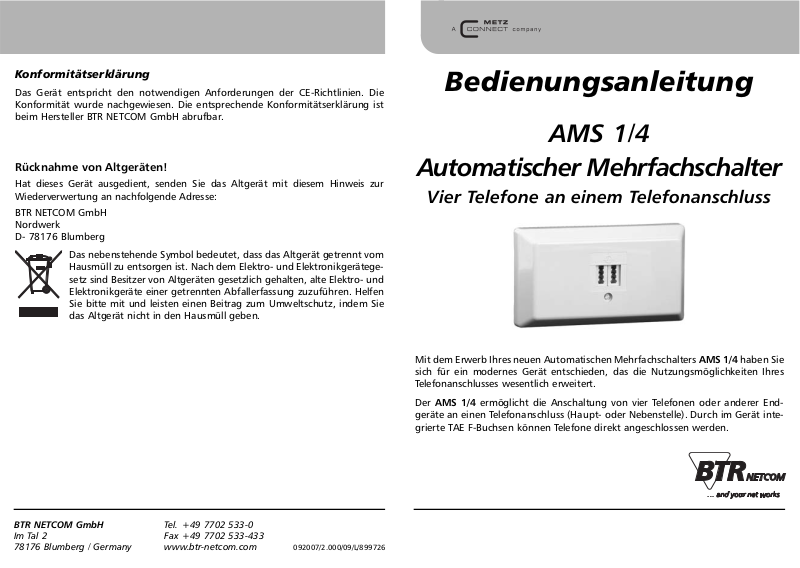

Bedienungsanleitung
AMS 1/4
Automatischer Mehrfachschalter
Vier Telefone an einem Telefonanschluss
Mit dem Erwerb Ihres neuen Automatischen Mehrfachschalters AMS 1/4 haben Sie
sich für ein modernes Gerät entschieden, das die Nutzungsmöglichkeiten Ihres
Telefonanschlusses wesentlich erweitert.
Der AMS 1/4 ermöglicht die Anschaltung von vier Telefonen oder anderer Endgeräte an einen Telefonanschluss (Haupt- oder Nebenstelle). Durch im Gerät integrierte TAE F-Buchsen können Telefone direkt angeschlossen werden.
Rücknahme von Altgeräten!
Hat dieses Gerät ausgedient, senden Sie das Altgerät mit diesem Hinweis zur
Wiederverwertung an nachfolgende Adresse:
BTR NETCOM GmbH
Nordwerk
D- 78176 Blumberg
Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom
Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und
Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Helfen
Sie bitte mit und leisten einen Beitrag zum Umweltschutz, indem Sie
das Altgerät nicht in den Hausmüll geben.
092007/2.000/09/L/899726
BTR NETCOM GmbH
Im Tal 2
78176 Blumberg / Germany
Tel. +49 7702 533-0
Fax +49 7702 533-433
www.btr-netcom.com
Konformitätserklärung
Das Gerät entspricht den notwendigen Anforderungen der CE-Richtlinien. Die
Konformität wurde nachgewiesen. Die entsprechende Konformitätserklärung ist
beim Hersteller BTR NETCOM GmbH abrufbar.
Installation des AMS 1/4 Bedienung des AMS 1/4
An den Klemmen a1/b1 und a2/b2 des AMS 1/4 können Sie bei
Bedarf eine abgesetzte TAE anschließen. Sie haben dann die
Möglichkeit Ihr Telefon 1 und 2* direkt am AMS 1/4 oder an der
abgesetzten TAE einstecken zu können. Stecken Sie Ihr Telefon
direkt an den AMS 1/4, ist der Leitungsweg zu Ihrer abgesetzten
TAE unterbrochen.
Die Verdrahtung der E-Ader (Klemme E des AMS 1/4) ist nur bei
speziellen TK-Anlagen erforderlich.
Soll ein Tonrufzweitgerät an den AMS 1/4 angeschaltet werden,
so erfolgt dies wie der Anschluss einer abgesetzten TAE an den
Ausgängen 2 bis 4. Allerdings können Sie dann nur noch maximal
drei Telefone anschalten.
1. Telefonverbindung herstellen
(gehend)
Nehmen Sie an einem der Telefone 1 bis 4 den
Hörer wie gewohnt ab und wählen Sie die
gewünschte Rufnummer.
Sollte nach dem Abheben des Hörers kein Freiton zu hören sein, so ist Ihr Telefonanschluss
bereits durch ein anderes Telefon belegt.
2. Telefonanruf entgegennehmen
(kommend)
Ein Telefonanruf wird an allen Telefonen
signalisiert.
Sie können das Gespräch an einem Telefon
entgegennehmen. Die anderen Telefone sind
automatisch abgeschaltet, um ein Mithören
auszuschließen.
3. Weitergabe eines Telefongespräches
(kommend und gehend)
Von einem Telefon soll das Gespräch an ein
anderes Telefon weitergegeben werden. Bsp.
von Telefon 2 an Telefon 3.
Heben Sie den Hörer an Telefon 3 ab.
Die Gesprächsweitergabe erfolgt erst durch
das Auflegen des Hörers an Telefon 2.
Verdrahtung bei der Aufputz-Installation mit dem AMS 1/4
Eine Gesprächsweitergabe ist erst 10 Sekunden nach der Wahl einer
Rufnummer oder erst 10 Sekunden nach dem Entgegennehmen eines
Gesprächs möglich.
Telefon 1, 2, 3, oder 4
Telefon 1-4
Telefon 1, 2, 3, oder 4
Telefon 2 Telefon 3
Telefon 2 Telefon 3
Telefon 3 Telefon 4
Telefon 1 Telefon 2
AMS 1/4 (*enfällt bei AMS 1/4, Telefon 3 wird hier
immer über die abgesetzte TAE angeschlossen)
z. B. Netzbetreiber Anschlussdose
oder Nebenstelle
*
*
Notizen
Wandmontage
Nehmen Sie den Gehäusedeckel des AMS 1/4 durch Lösen der Schraube ab.
Markieren Sie die äußeren Befestigungslöcher des Gehäuseunterteils am
gewünschten Einsatzort und schrauben Sie den AMS 1/4 dort fest.

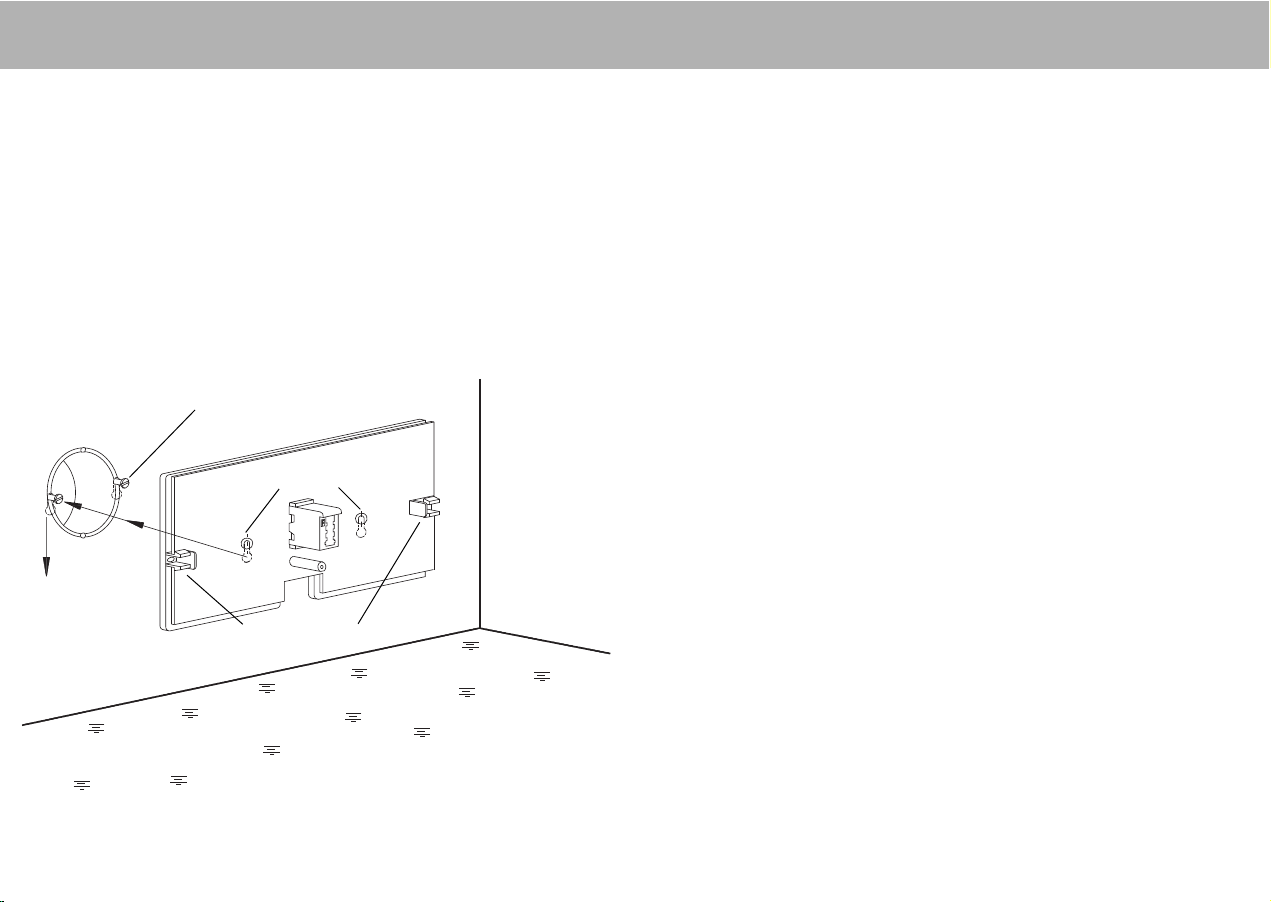

Montage auf einer Unterputzschalterdose
Nehmen Sie den Gehäusedeckel des AMS 1/4 durch Lösen der Schraube ab.
Drehen Sie die Schrauben am Rand der Unterputzdose etwa 3-4 mm heraus.
Setzen Sie den AMS 1/4 mit den inneren Befestigungslöchern auf die Schrauben
und drücken das Gerät leicht nach unten. Ziehen Sie die Befestigungs-schrauben
nun fest.
Unterputzdose
Schrauben 3-4 mm herausdrehen
äußere Befestigungslöcher
innere Befestigungslöcher
Montage des AMS 1/4
* zwei Buchsen bei AMS 1/4
*
