Datenblatt

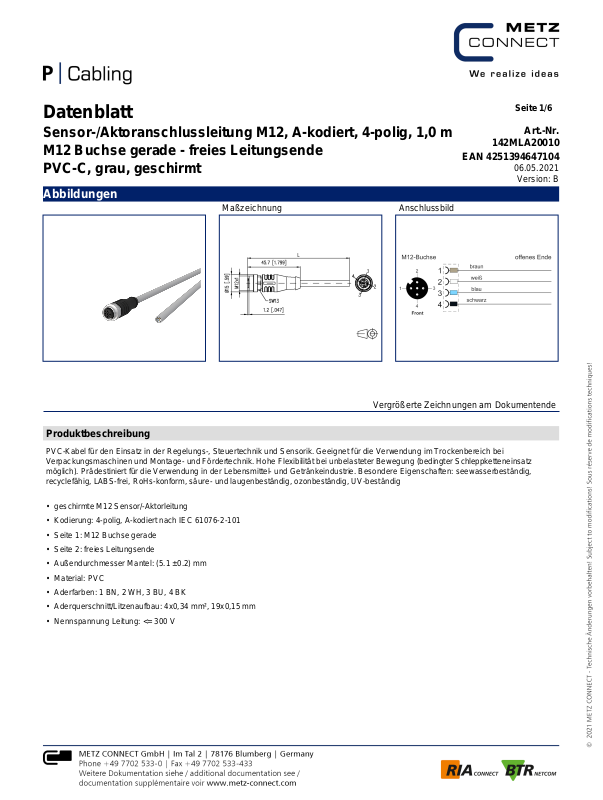

Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 1,0 m
M12 Buchse gerade - freies Leitungsende
PVC-C, grau, geschirmt
Abbildungen
Maßzeichnung Anschlussbild
Seite 1/6
Art.-Nr.
142MLA20010
EAN 4251394647104
06.05.2021
Version: B
Vergrößerte Zeichnungen am Dokumentende
Produktbeschreibung
PVC-Kabel für den Einsatz in der Regelungs-, Steuertechnik und Sensorik. Geeignet für die Verwendung im Trockenbereich bei
Verpackungsmaschinen und Montage- und Fördertechnik. Hohe Flexibilität bei unbelasteter Bewegung (bedingter Schleppketteneinsatz
möglich). Prädestiniert für die Verwendung in der Lebensmittel- und Getränkeindustrie. Besondere Eigenschaften: seewasserbeständig,
recyclefähig, LABS-frei, RoHs-konform, säure- und laugenbeständig, ozonbeständig, UV-beständig
• geschirmte M12 Sensor/-Aktorleitung
• Kodierung: 4-polig, A-kodiert nach IEC 61076-2-101
• Seite 1: M12 Buchse gerade
• Seite 2: freies Leitungsende
• Außendurchmesser Mantel: (5.1 ±0.2) mm
• Material: PVC
• Aderfarben: 1 BN, 2 WH, 3 BU, 4 BK
• Aderquerschnitt/Litzenaufbau: 4x0,34 mm², 19x0,15 mm
• Nennspannung Leitung: <= 300 V
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 1,0 m
M12 Buchse gerade - freies Leitungsende
PVC-C, grau, geschirmt
Technische Daten
Allgemeine Daten
Einsatzgebiete
Industrial Ethernet
Bauart Sensor-/Aktoranschlussleitung M12, A-kodiert
Schirmung geschirmt
Übertragungstechnik Kupfer
Farbkodierung Faser/ Ader(n) braun, weiß, blau, schwarz
Farbe grau
Abmessungen
Abmessung - Schnittstelle 1 (L x B x H) 45,7 mm x 15 mm x 15 mm
Abmessung - Schnittstelle 1 (L x B x H) 1,799 in. x 0,591 in. x 0,591 in.
Kabellänge (m) 1 m
Kabellänge (ft) 3.28 ft
Beschriftungsmöglichkeit Beschriftungseinlagenträger
EAN 4251394647104
Seite 2/6
Art.-Nr.
142MLA20010
06.05.2021
Version: B
Anschlüsse/Schnittstellen
Anschlusstechnik Schnittstelle 1 M12-Buchse
Anschlusstechnik Schnittstelle 2 freies Leitungsende
Kodierung Schnittstelle 1 A-kodiert
Anzahl Positionen/Kontakte Schnittstelle 1 4
Anschlusswerte, mehrdrähtig (min. - max.)
Leiterquerschnitt, mehrdrähtig (Kupfer blank) 0,34 mm²
Litzenaufbau 19x0,15mm
Kabelmanteldurchmesser (min. - max.)
Kabelmanteldurchmesser 5,1 mm
Kabelmanteldurchmesser 0,201 in.
Elektrische Eigenschaften
Strombelastbarkeit 4 A bei 40 °C
Bemessungsspannung 60 V DC
Isolationswiderstand min. 100 MOhm
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 1,0 m
M12 Buchse gerade - freies Leitungsende
PVC-C, grau, geschirmt
Technische Daten
Mechanische Eigenschaften
Lebensdauer - Steckzyklen min. 100
Biegeradius in Betrieb 51 mm
Wechselbiegeradius 51 mm
Werkstoffe und Werkstoffeigenschaften
Werkstoff - Leiter Cu (Kupfer)
Werkstoff - Leiter-Isolierung PVC
Werkstoff - Kabelmantel PVC
Werkstoff - Griffkörper Schnittstelle 1 Kunststoff
Werkstoff - Schutzgehäuse Schnittstelle 1 FPM/FKM
Werkstoff - Kontakt Schnittstelle 1 CuSn (Zinnbronze)
Werkstoff - Kontakt Oberfläche Schnittstelle 1 Au (Gold)
Werkstoff - Kontaktträger Schnittstelle 1 Kunststoff
Werkstoff - Überwurfmutter Schnittstelle 1 CuZn (Messing)
Werkstoff - Überwurfmutter Oberfläche Schnittstelle 1 Ni (Nickel)
UV-Beständigkeit ja
RoHS konform
Seite 3/6
Art.-Nr.
142MLA20010
EAN 4251394647104
06.05.2021
Version: B
Umgebungsbedingungen
Temperatur (min. - max.)
Temperatur - Betrieb °C -25 °C - 80 °C
Temperatur - Betrieb °F -13 °F - 176 °F
Temperatur - Installation °C 0 °C - 80 °C
Temperatur - Installation °F 32 °F - 176 °F
Eindringen von Teilchen Schnittstelle 1 IP6X im gesteckten Zustand
Eindringen von Flüssigkeit/Untertauchen Schnittstelle 1 IPX5, IPX7, IPX8 im gesteckten Zustand
Verschmutzungsgrad Schnittstelle 1 3
Zulassungen
CE konform
UL listed (file no.) Zulassung in Vorbereitung
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 1,0 m
M12 Buchse gerade - freies Leitungsende
PVC-C, grau, geschirmt
Technische Daten
Das Produkt erfüllt folgende Normen
Steckverbinder für elektronische Einrichtungen
Rundsteckverbinder DIN EN 61076-2-101
Klassifikationen
ETIM 5.0 EC001855
ETIM 6.0 EC001855
ETIM 7.0 EC001855
Verpackungsinformationen
Verpackungsart 1 Stück / Polybeutel
Seite 4/6
Art.-Nr.
142MLA20010
EAN 4251394647104
06.05.2021
Version: B
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 1,0 m
M12 Buchse gerade - freies Leitungsende
PVC-C, grau, geschirmt
Abbildungen
Maßzeichnung
Seite 5/6
Art.-Nr.
142MLA20010
EAN 4251394647104
06.05.2021
Version: B
Anschlussbild
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 1,0 m
M12 Buchse gerade - freies Leitungsende
PVC-C, grau, geschirmt
Abbildungen
Prinzipbild
Seite 6/6
