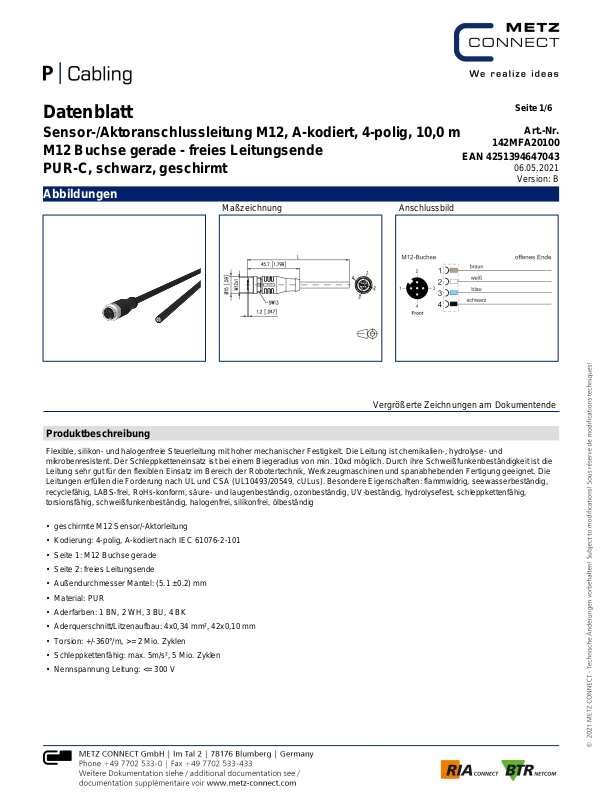

Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 10,0 m
M12 Buchse gerade - freies Leitungsende
PUR-C, schwarz, geschirmt

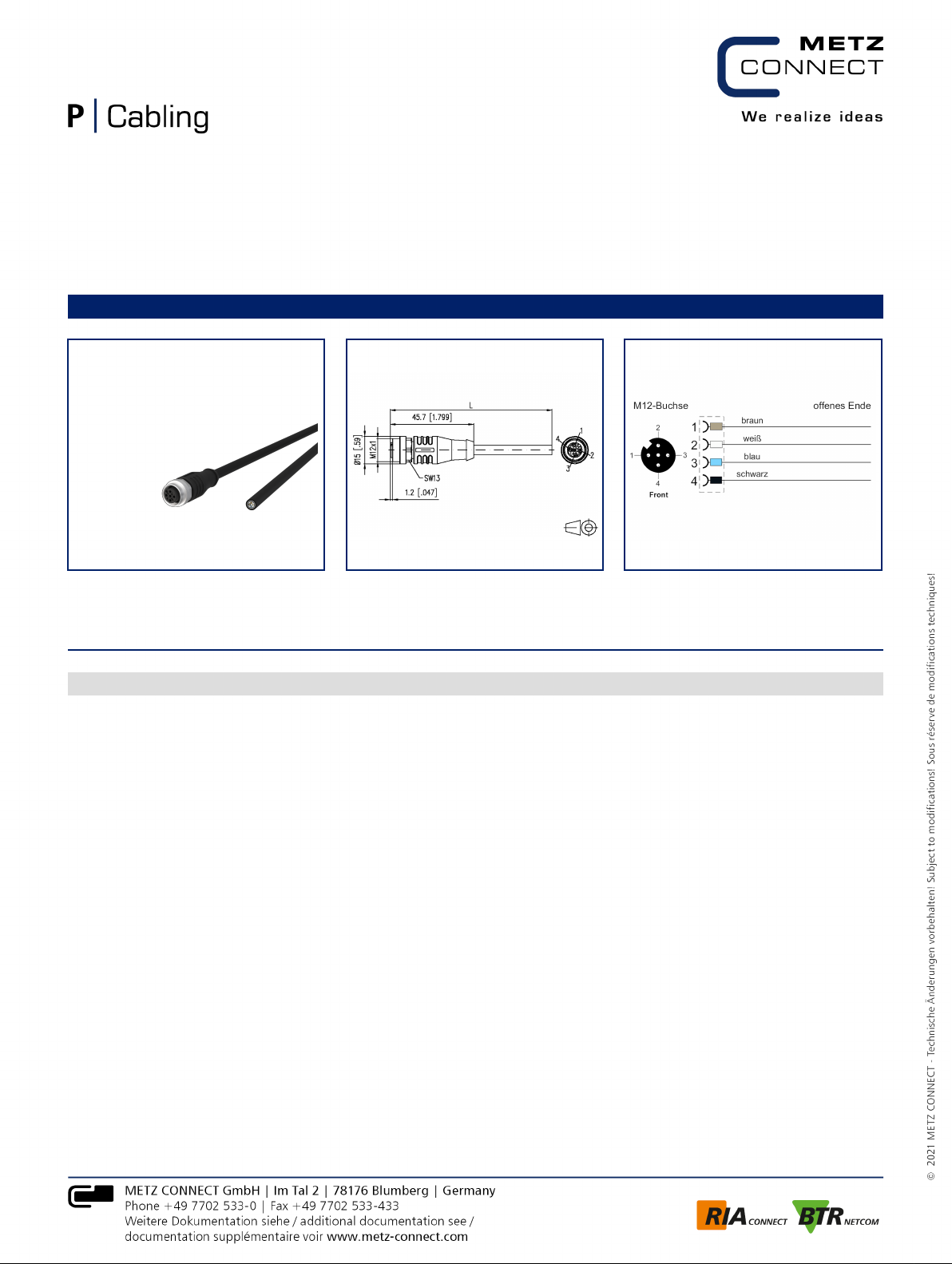

Abbildungen
Maßzeichnung Anschlussbild
Seite 1/6
Art.-Nr.
142MFA20100
EAN 4251394647043
06.05.2021
Version: B
Vergrößerte Zeichnungen am Dokumentende
Produktbeschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und
mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die
Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die
Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549, cULus). Besondere Eigenschaften: flammwidrig, seewasserbeständig,
recyclefähig, LABS-frei, RoHs-konform, säure- und laugenbeständig, ozonbeständig, UV-beständig, hydrolysefest, schleppkettenfähig,
torsionsfähig, schweißfunkenbeständig, halogenfrei, silikonfrei, ölbeständig
• geschirmte M12 Sensor/-Aktorleitung
• Kodierung: 4-polig, A-kodiert nach IEC 61076-2-101
• Seite 1: M12 Buchse gerade
• Seite 2: freies Leitungsende
• Außendurchmesser Mantel: (5.1 ±0.2) mm
• Material: PUR
• Aderfarben: 1 BN, 2 WH, 3 BU, 4 BK
• Aderquerschnitt/Litzenaufbau: 4x0,34 mm², 42x0,10 mm
• Torsion: +/-360°/m, >= 2 Mio. Zyklen
• Schleppkettenfähig: max. 5m/s², 5 Mio. Zyklen
• Nennspannung Leitung: <= 300 V
Page 2
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 10,0 m
M12 Buchse gerade - freies Leitungsende
PUR-C, schwarz, geschirmt
Technische Daten
Allgemeine Daten
Einsatzgebiete
Industrial Ethernet
Bauart Sensor-/Aktoranschlussleitung M12, A-kodiert
Schirmung geschirmt
Übertragungstechnik Kupfer
Farbkodierung Faser/ Ader(n) braun, weiß, blau, schwarz
Farbe schwarz
Abmessungen
Abmessung - Schnittstelle 1 (L x B x H) 45,7 mm x 15 mm x 15 mm
Abmessung - Schnittstelle 1 (L x B x H) 1,799 in. x 0,591 in. x 0,591 in.
Kabellänge (m) 10 m
Kabellänge (ft) 32.81 ft
Beschriftungsmöglichkeit Beschriftungseinlagenträger
EAN 4251394647043
Seite 2/6
Art.-Nr.
142MFA20100
06.05.2021
Version: B
Anschlüsse/Schnittstellen
Anschlusstechnik Schnittstelle 1 M12-Buchse
Anschlusstechnik Schnittstelle 2 freies Leitungsende
Kodierung Schnittstelle 1 A-kodiert
Anzahl Positionen/Kontakte Schnittstelle 1 4
Anschlusswerte, mehrdrähtig (min. - max.)
Leiterquerschnitt, mehrdrähtig (Kupfer blank) 0,34 mm²
Litzenaufbau 42x0,10mm
Kabelmanteldurchmesser (min. - max.)
Kabelmanteldurchmesser 5,1 mm
Kabelmanteldurchmesser 0,201 in.
Elektrische Eigenschaften
Strombelastbarkeit 4 A bei 40 °C
Bemessungsspannung 60 V DC
Isolationswiderstand min. 100 MOhm
Page 3
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 10,0 m
M12 Buchse gerade - freies Leitungsende
PUR-C, schwarz, geschirmt
Technische Daten
Mechanische Eigenschaften
Lebensdauer - Steckzyklen min. 100
Torsion +/-360°/m, >= 2 Mio. Zyklen
Biegeradius in Betrieb 61 mm
Wechselbiegeradius 61 mm
Beschleunigung 5 m/s²
Werkstoffe und Werkstoffeigenschaften
Werkstoff - Leiter Cu (Kupfer)
Werkstoff - Leiter-Isolierung Polypropylen
Werkstoff - Kabelmantel PUR
Werkstoff - Griffkörper Schnittstelle 1 Kunststoff
Werkstoff - Schutzgehäuse Schnittstelle 1 FPM/FKM
Werkstoff - Kontakt Schnittstelle 1 CuSn (Zinnbronze)
Werkstoff - Kontakt Oberfläche Schnittstelle 1 Au (Gold)
Werkstoff - Kontaktträger Schnittstelle 1 Kunststoff
Werkstoff - Überwurfmutter Schnittstelle 1 CuZn (Messing)
Werkstoff - Überwurfmutter Oberfläche Schnittstelle 1 Ni (Nickel)
Flammwidrigkeit ja
Halogenfreiheit ja
Silikonfreiheit ja
Ölbeständigkeit ja
UV-Beständigkeit ja
schleppkettentauglich ja
torsionsfähig ja
RoHS konform
Seite 3/6
Art.-Nr.
142MFA20100
EAN 4251394647043
06.05.2021
Version: B
Umgebungsbedingungen
Temperatur (min. - max.)
Temperatur - Betrieb °C -40 °C - 90 °C
Temperatur - Betrieb °F -40 °F - 194 °F
Temperatur - Installation °C -30 °C - 90 °C
Temperatur - Installation °F -22 °F - 194 °F
Temperatur - Schleppkette °C -25 °C - 60 °C
Temperatur - Schleppkette °F -13 °F - 140 °F
Eindringen von Teilchen Schnittstelle 1 IP6X im gesteckten Zustand
Page 4
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 10,0 m
M12 Buchse gerade - freies Leitungsende
PUR-C, schwarz, geschirmt
Technische Daten
Umgebungsbedingungen
Eindringen von Flüssigkeit/Untertauchen Schnittstelle 1 IPX5, IPX7, IPX8 im gesteckten Zustand
Verschmutzungsgrad Schnittstelle 1 3
Zulassungen
CE konform
UL listed (file no.) Zulassung in Vorbereitung
Das Produkt erfüllt folgende Normen
Steckverbinder für elektronische Einrichtungen
Rundsteckverbinder DIN EN 61076-2-101
Klassifikationen
ETIM 5.0 EC001855
ETIM 6.0 EC001855
ETIM 7.0 EC001855
Seite 4/6
Art.-Nr.
142MFA20100
EAN 4251394647043
06.05.2021
Version: B
Verpackungsinformationen
Verpackungsart 1 Stück / Polybeutel
Page 5
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 10,0 m
M12 Buchse gerade - freies Leitungsende
PUR-C, schwarz, geschirmt
Abbildungen

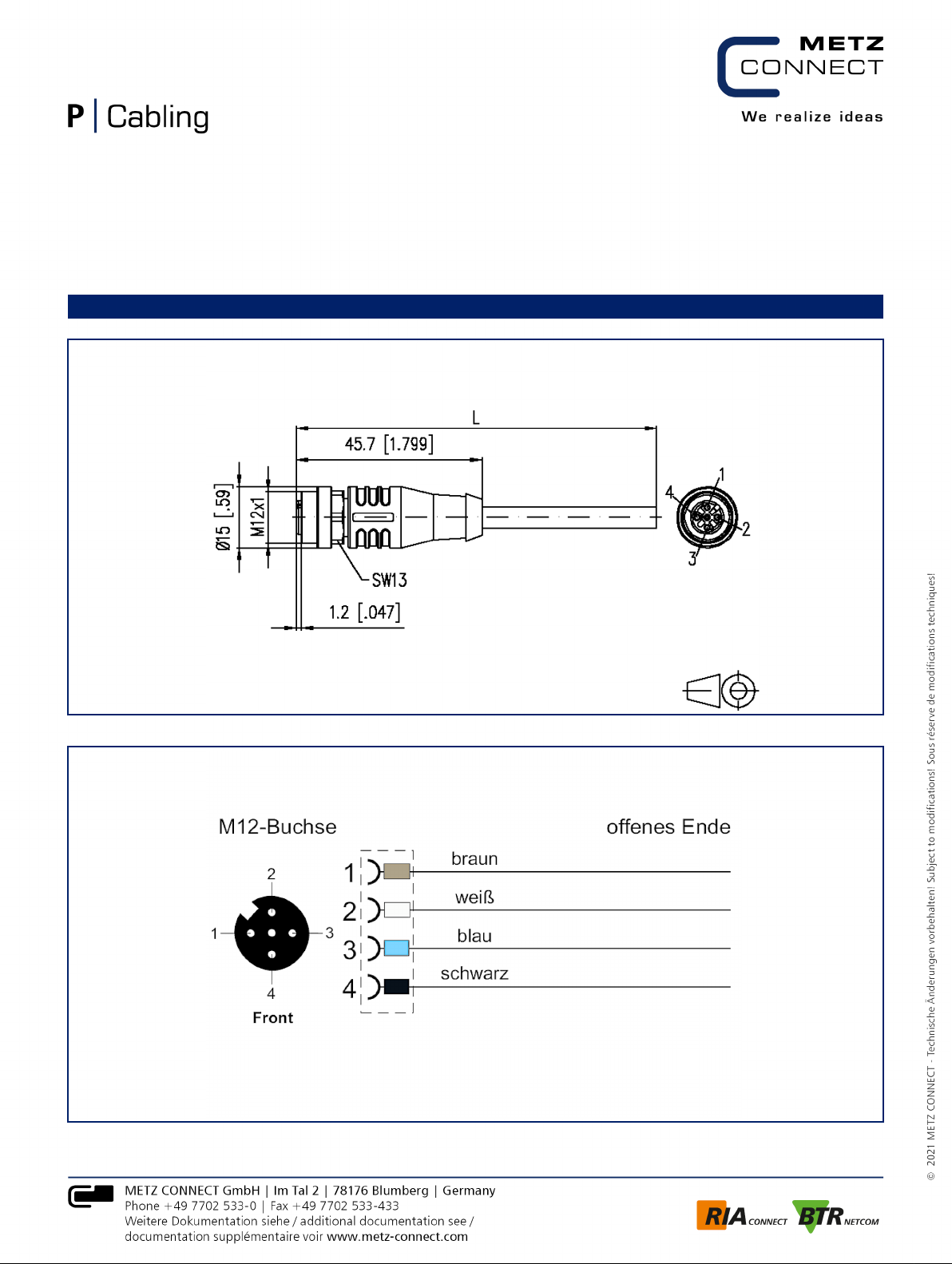

Maßzeichnung
Seite 5/6
Art.-Nr.
142MFA20100
EAN 4251394647043
06.05.2021
Version: B
Anschlussbild
Page 6
Datenblatt
Sensor-/Aktoranschlussleitung M12, A-kodiert, 4-polig, 10,0 m
M12 Buchse gerade - freies Leitungsende
PUR-C, schwarz, geschirmt
Abbildungen

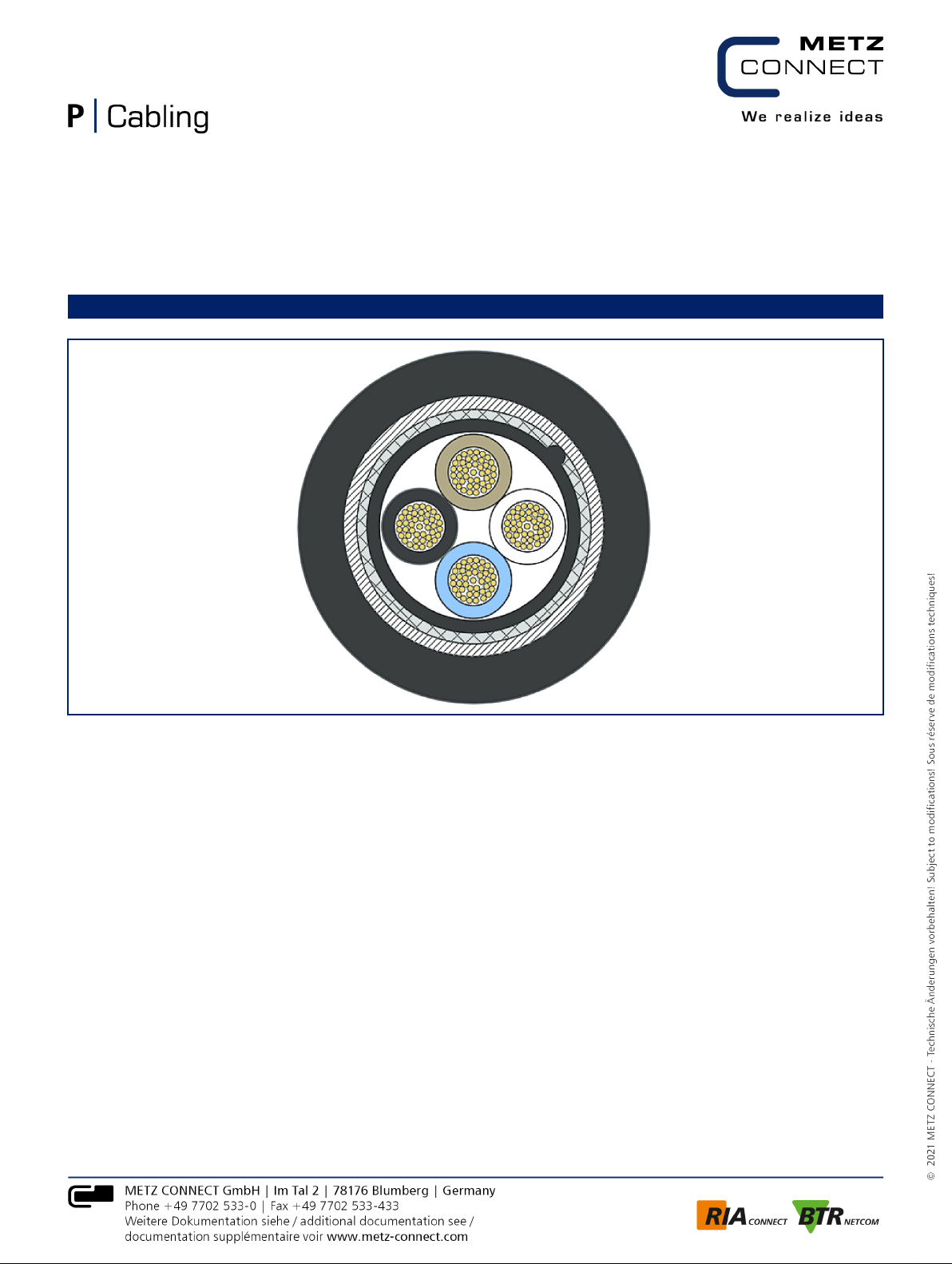

Prinzipbild
Seite 6/6
Art.-Nr.
142MFA20100
EAN 4251394647043
06.05.2021
Version: B
