Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt

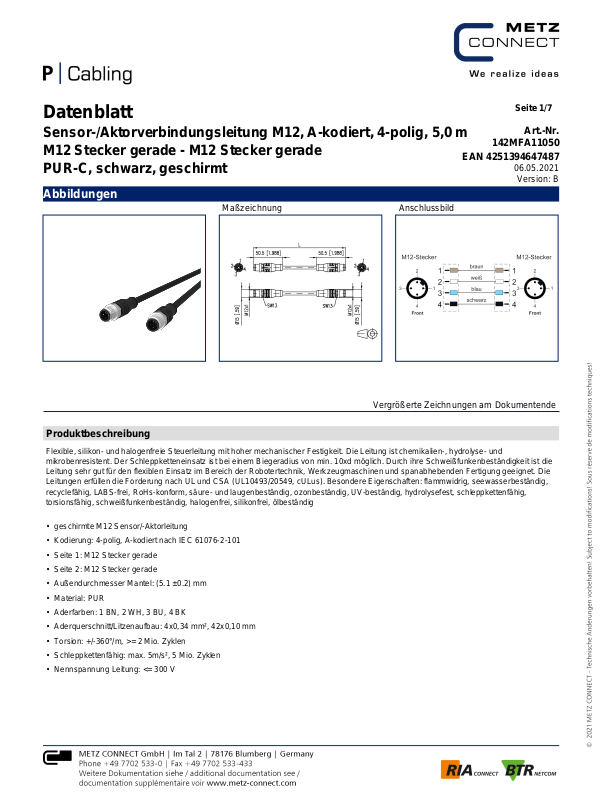

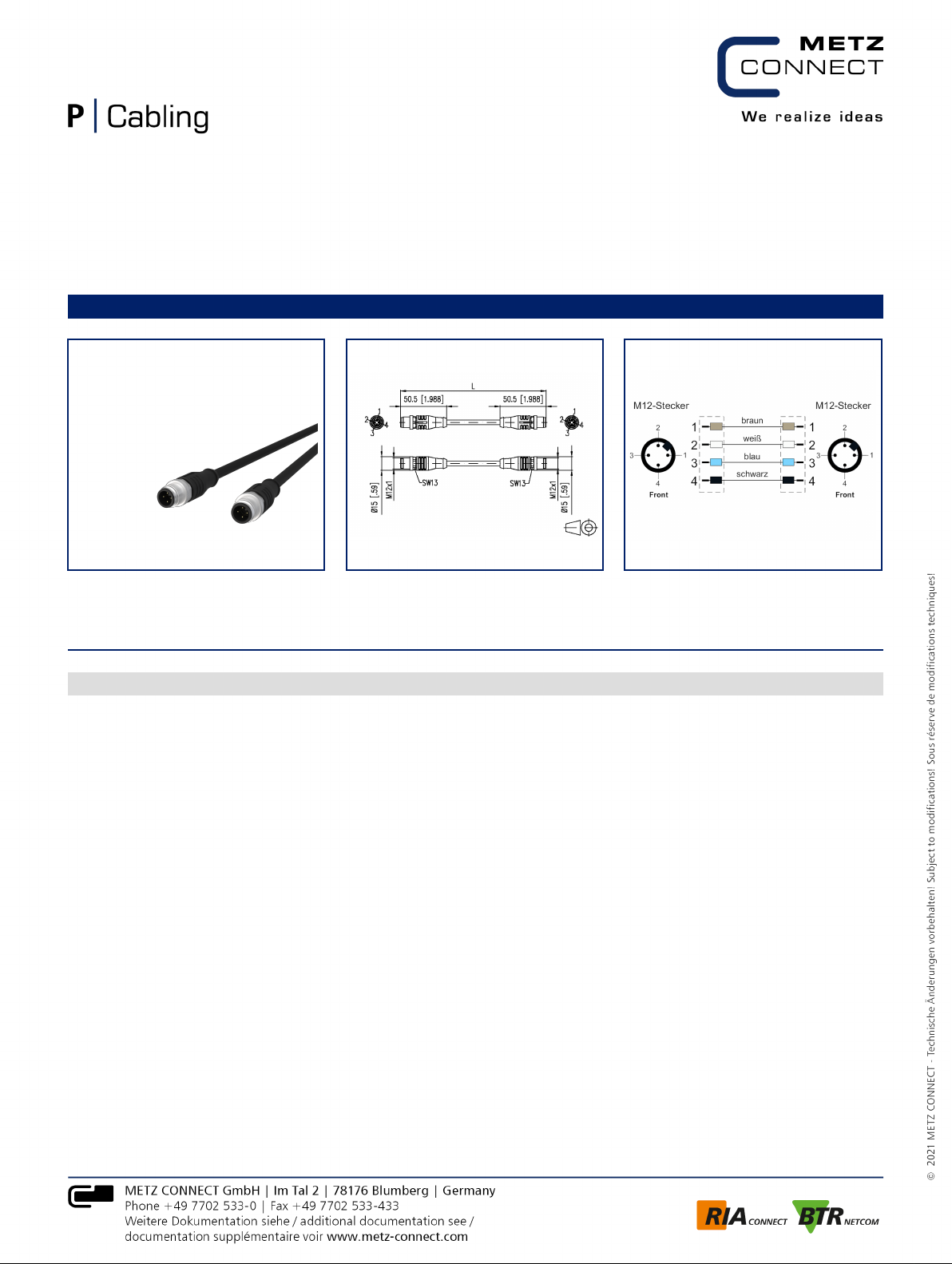

Abbildungen
Maßzeichnung Anschlussbild
Seite 1/7
Art.-Nr.
142MFA11050
EAN 4251394647487
06.05.2021
Version: B
Vergrößerte Zeichnungen am Dokumentende
Produktbeschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und
mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die
Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die
Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549, cULus). Besondere Eigenschaften: flammwidrig, seewasserbeständig,
recyclefähig, LABS-frei, RoHs-konform, säure- und laugenbeständig, ozonbeständig, UV-beständig, hydrolysefest, schleppkettenfähig,
torsionsfähig, schweißfunkenbeständig, halogenfrei, silikonfrei, ölbeständig
• geschirmte M12 Sensor/-Aktorleitung
• Kodierung: 4-polig, A-kodiert nach IEC 61076-2-101
• Seite 1: M12 Stecker gerade
• Seite 2: M12 Stecker gerade
• Außendurchmesser Mantel: (5.1 ±0.2) mm
• Material: PUR
• Aderfarben: 1 BN, 2 WH, 3 BU, 4 BK
• Aderquerschnitt/Litzenaufbau: 4x0,34 mm², 42x0,10 mm
• Torsion: +/-360°/m, >= 2 Mio. Zyklen
• Schleppkettenfähig: max. 5m/s², 5 Mio. Zyklen
• Nennspannung Leitung: <= 300 V
Page 2
Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt
Technische Daten
Allgemeine Daten
Einsatzgebiete
Industrial Ethernet
Bauart Sensor-/Aktoranschlussleitung M12, A-kodiert
Schirmung geschirmt
Übertragungstechnik Kupfer
Farbkodierung Faser/ Ader(n) braun, weiß, blau, schwarz
Farbe schwarz
Abmessungen
Abmessung - Schnittstelle 1 (L x B x H) 50,5 mm x 15 mm x 15 mm
Abmessung - Schnittstelle 1 (L x B x H) 1,988 in. x 0,591 in. x 0,591 in.
Abmessung - Schnittstelle 2 (L x B x H) 50,5 mm x 15 mm x 15 mm
Abmessung - Schnittstelle 2 (L x B x H) 1,988 in. x 0,591 in. x 0,591 in.
Kabellänge (m) 5 m
Kabellänge (ft) 16.4 ft
Beschriftungsmöglichkeit Beschriftungseinlagenträger
EAN 4251394647487
Seite 2/7
Art.-Nr.
142MFA11050
06.05.2021
Version: B
Anschlüsse/Schnittstellen
Anschlusstechnik Schnittstelle 1 M12-Stecker
Anschlusstechnik Schnittstelle 2 M12-Stecker
Kodierung Schnittstelle 1 A-kodiert
Kodierung Schnittstelle 2 A-kodiert
Anzahl Positionen/Kontakte Schnittstelle 1 4
Anzahl Positionen/Kontakte Schnittstelle 2 4
Anschlusswerte, mehrdrähtig (min. - max.)
Leiterquerschnitt, mehrdrähtig (Kupfer blank) 0,34 mm²
Litzenaufbau 42x0,10mm
Kabelmanteldurchmesser (min. - max.)
Kabelmanteldurchmesser 5,1 mm
Kabelmanteldurchmesser 0,201 in.
Page 3
Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt
Technische Daten
Elektrische Eigenschaften
Strombelastbarkeit 4 A bei 40 °C
Bemessungsspannung 60 V DC
Isolationswiderstand min. 100 MOhm
Mechanische Eigenschaften
Lebensdauer - Steckzyklen min. 100
Torsion +/-360°/m, >= 2 Mio. Zyklen
Biegeradius in Betrieb 61.2 mm
Wechselbiegeradius 61 mm
Beschleunigung 5 m/s²
Werkstoffe und Werkstoffeigenschaften
Werkstoff - Leiter Cu (Kupfer)
Werkstoff - Leiter-Isolierung Polypropylen
Werkstoff - Kabelmantel PUR
Werkstoff - Griffkörper Schnittstelle 1 Kunststoff
Werkstoff - Griffkörper Schnittstelle 2 Kunststoff
Werkstoff - Kontakt Schnittstelle 1 CuSn (Zinnbronze)
Werkstoff - Kontakt Schnittstelle 2 CuSn (Zinnbronze)
Werkstoff - Kontakt Oberfläche Schnittstelle 1 Au (Gold)
Werkstoff - Kontakt Oberfläche Schnittstelle 2 Au (Gold)
Werkstoff - Kontaktträger Schnittstelle 1 Kunststoff
Werkstoff - Kontaktträger Schnittstelle 2 Kunststoff
Werkstoff - Überwurfmutter Schnittstelle 1 CuZn (Messing)
Werkstoff - Überwurfmutter Schnittstelle 2 CuZn (Messing)
Werkstoff - Überwurfmutter Oberfläche Schnittstelle 1 Ni (Nickel)
Werkstoff - Überwurfmutter Oberfläche Schnittstelle 2 Ni (Nickel)
Flammwidrigkeit ja
Halogenfreiheit ja
Silikonfreiheit ja
Ölbeständigkeit ja
UV-Beständigkeit ja
schleppkettentauglich ja
torsionsfähig ja
Ätzende Dämpfe ja
Seite 3/7
Art.-Nr.
142MFA11050
EAN 4251394647487
06.05.2021
Version: B
Page 4
Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt
Technische Daten
Werkstoffe und Werkstoffeigenschaften
RoHS konform
Umgebungsbedingungen
Temperatur (min. - max.)
Temperatur - Betrieb °C -40 °C - 90 °C
Temperatur - Betrieb °F -40 °F - 194 °F
Temperatur - Installation °C -30 °C - 90 °C
Temperatur - Installation °F -22 °F - 194 °F
Temperatur - Schleppkette °C -25 °C - 60 °C
Temperatur - Schleppkette °F -13 °F - 140 °F
Eindringen von Teilchen Schnittstelle 1 IP6X im gesteckten Zustand
Eindringen von Flüssigkeit/Untertauchen Schnittstelle 1 IPX5, IPX7, IPX8 im gesteckten Zustand
Eindringen von Teilchen Schnittstelle 2 IP6X im gesteckten Zustand
Eindringen von Flüssigkeit/Untertauchen Schnittstelle 2 IPX5, IPX7, IPX8 im gesteckten Zustand
Verschmutzungsgrad Schnittstelle 1 3
Verschmutzungsgrad Schnittstelle 2 3
Seite 4/7
Art.-Nr.
142MFA11050
EAN 4251394647487
06.05.2021
Version: B
Zulassungen
CE konform
UL listed (file no.) Zulassung in Vorbereitung
Das Produkt erfüllt folgende Normen
Steckverbinder für elektronische Einrichtungen
Rundsteckverbinder DIN EN 61076-2-101
Klassifikationen
ETIM 5.0 EC001855
ETIM 6.0 EC001855
ETIM 7.0 EC001855
Page 5
Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt
Technische Daten
Verpackungsinformationen
Verpackungsart 1 Stück / Polybeutel
Seite 5/7
Art.-Nr.
142MFA11050
EAN 4251394647487
06.05.2021
Version: B
Page 6
Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt
Abbildungen

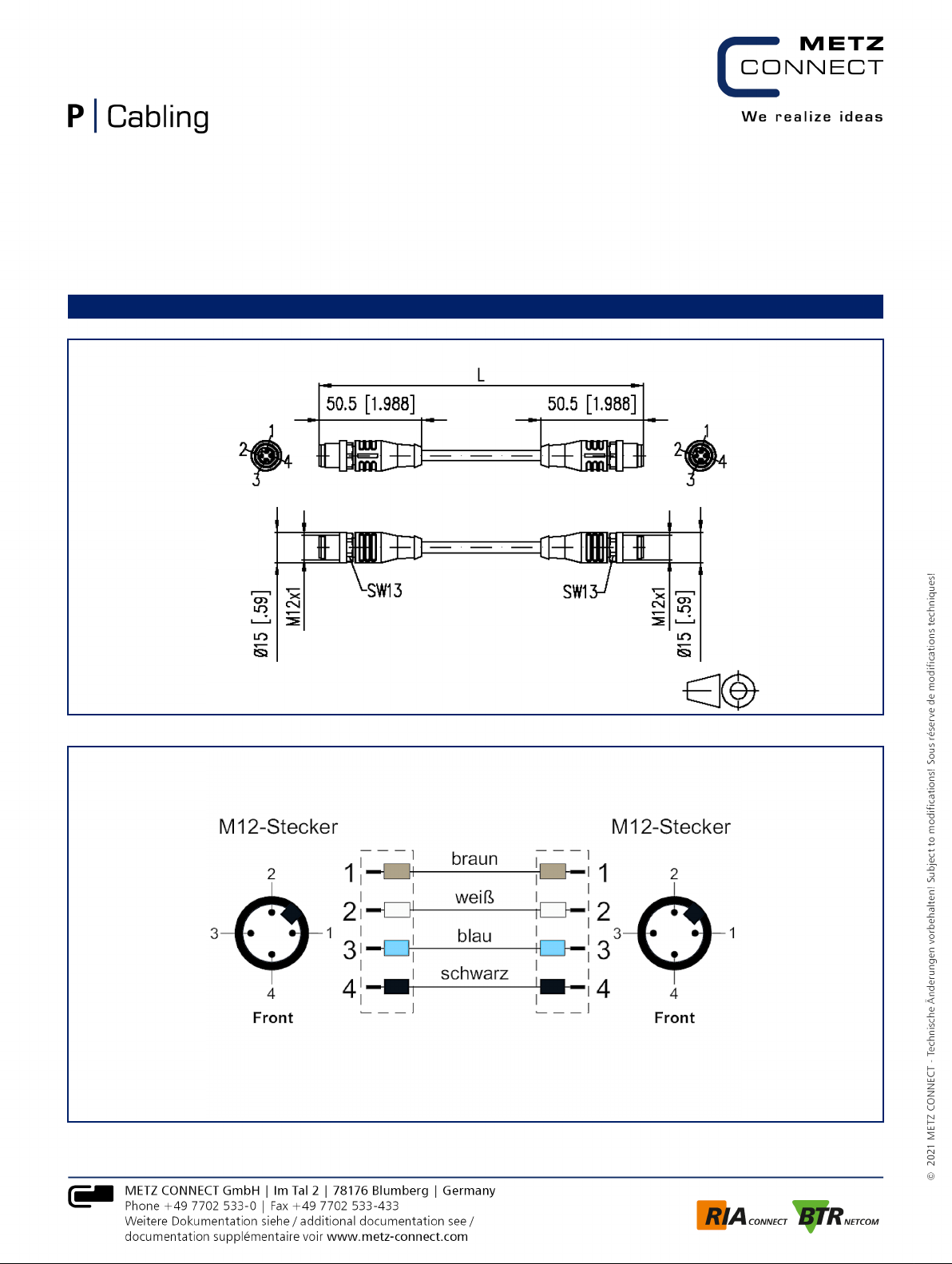

Maßzeichnung
Seite 6/7
Art.-Nr.
142MFA11050
EAN 4251394647487
06.05.2021
Version: B
Anschlussbild
Page 7
Datenblatt
Sensor-/Aktorverbindungsleitung M12, A-kodiert, 4-polig, 5,0 m
M12 Stecker gerade - M12 Stecker gerade
PUR-C, schwarz, geschirmt
Abbildungen

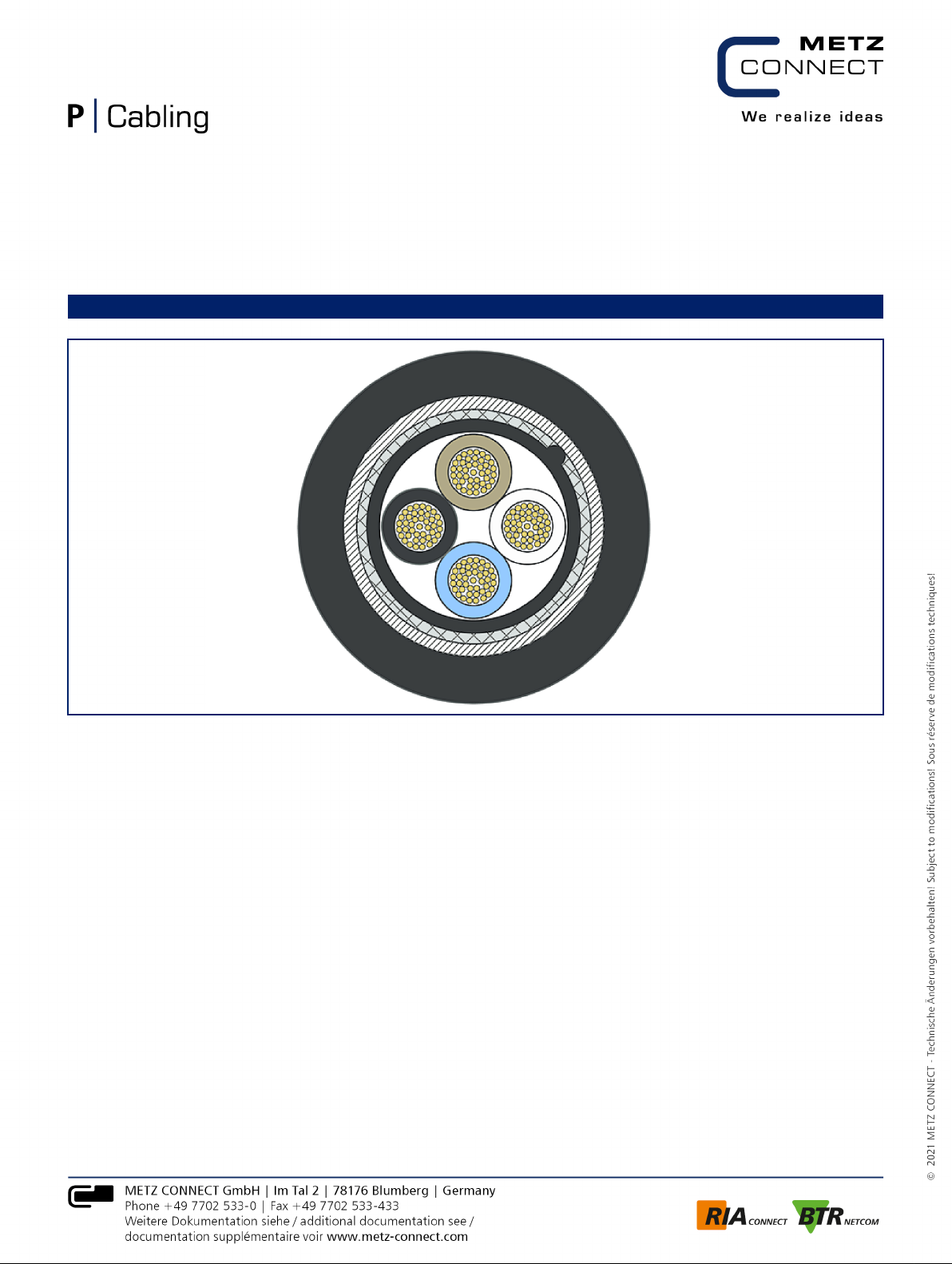

Prinzipbild
Seite 7/7
Art.-Nr.
142MFA11050
EAN 4251394647487
06.05.2021
Version: B
