METZ CONNECT 130B12D30002, 130B23-E, 130B12D11102, 130B12D31200, 130B12D31002 Instructions
...
C6Amodul / C6Amodul K
AWG 26/1 - 22/1, AWG 26/7 - 22/7
Montagehinweis für den Installateur
de
Mounting note for the installer
en
Notice d‘installation pour l‘installateur
fr
HINWEIS / NOTE / NOTICE
Anschlussfehler vermeiden!
de
Vor dem Anschluss Montageanleitung sorgfältig lesen!
Avoid connection errors!
en
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
fr
A lire attentivement avant de procéder au
raccordement !
899426
Modul
130 B12-E 270 °
Modul
130 B13-E 90 °
de en fr de en fr
Keystone
130 B22-E 270 °
Keystone
130B23-E 90°
de en fr de en fr
Versio nen: 90° & 270 °
Versions: 90° & 270°
min. 35 mm
min. 1.378 in.
5 mm
0.19 7 in .
10 mm
0.394 in.
Anschlussbelegung / PIN assignments
Affectation des brins
PIN Nr. / No. T568A T568B
1 WH-GN WH-OG
2 GN OG
3 WH-OG WH-GN
4 BU BU
5
6 OG GN
7 WH-BN WH-BN
8 BN BN
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see/
Plus de documentation technique à télécharger sur www.metz-connect.com
18 mm / 0.708 in.
25 mm
0.984 in.
35 mm
1.378 in.
18 mm
0.708 in.
WH-BU WH-BU
50 mm
1,968 in
.
130B12-E / 130B22-E 270° 130B13-E /130B23-E 90°
1a a
HINWEIS / NOTE / NOTICE
Kabel AWG 26!
de
Schirmgeflecht 5 mm über den Kabelmantel
aufbringen.
Cable AWG 26!
en
Wrap the braided shield 5 mm over the cable sheath.
Câble AWG 26 !
fr
Enrouler le blindage tressé 5 mm autour du gainage.

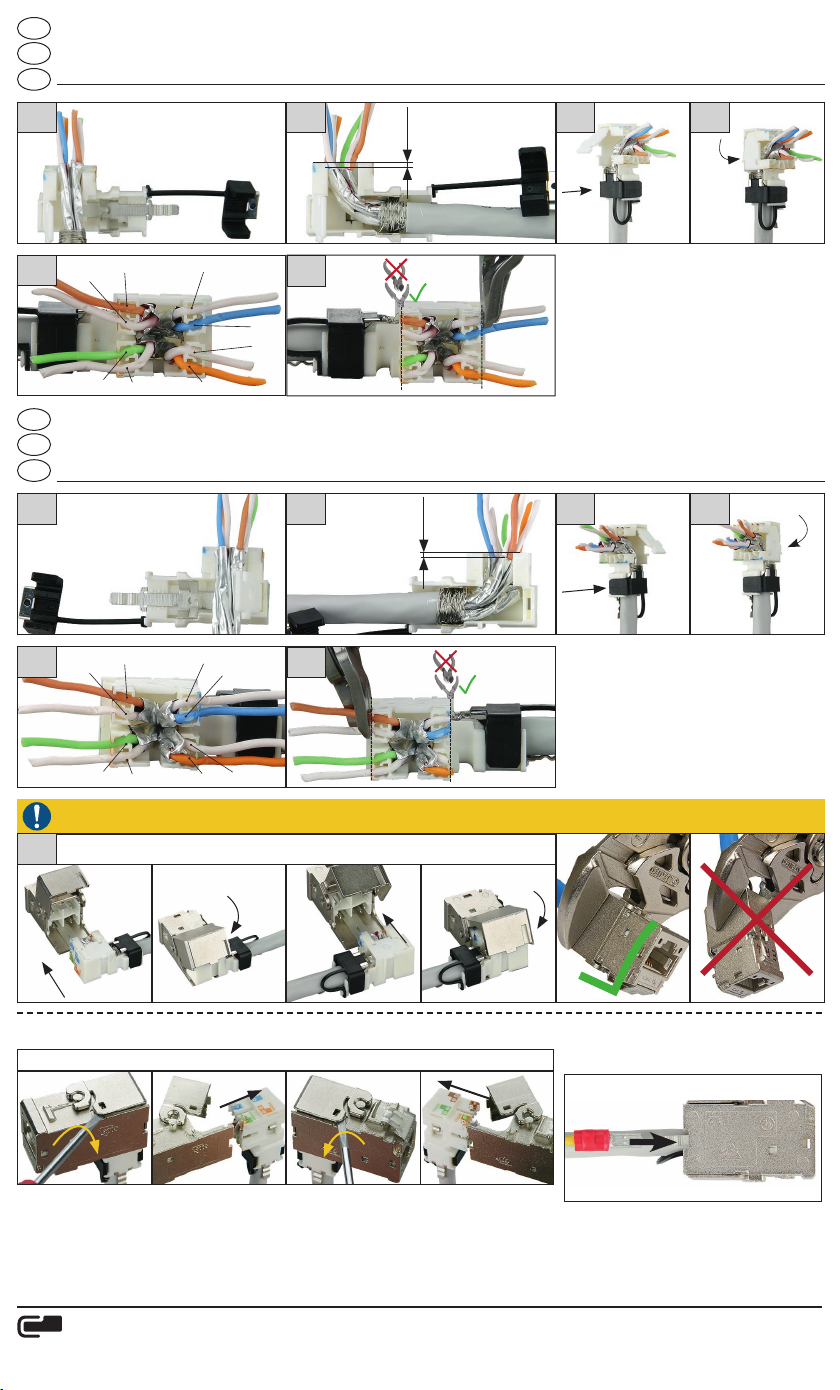

Kabelmontage Modul/Keystone 270°
de
Cable Termination Module/Keystone 270°
en
Installation d’un câble Module/Keystone 270°
fr
1
4
de
Kabelmontage Modul/Keystone 90°
en
Cable Termination Module/Keystone 90°
Installation d’un câble Module/Keystone 90°
fr
8
7
2
1
5
6
1
4
8
7
5
4
2 3a
5
4
3
2 3a
5
3b
1-2 mm
cut flush
3b
1-2 mm
cut flush
2
1
Nicht schräg einstecken! - Do not plug diagonally! - Ne pas insérer en diagonal !
130B12-E / 130B22-E 270° 130B13-E /130B23-E 90°
6
Demontage / Disassembly / Démontage
130B12-E / 130B22-E 270° 130B13-E /130B23-E 90°
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see/
Plus de documentation technique à télécharger sur www.metz-connect.com
3
6
Potentialausgleich
Potential equalisation
Compensation de potentiel
Optionaler Pote ntialaus gleich mi t 2,8 mm
Flachstecker
Optional potential equalisation with 2.8 mm
flat plu g
Compensation de potentiel optionnelle par
langue tte à 2,8 mm
