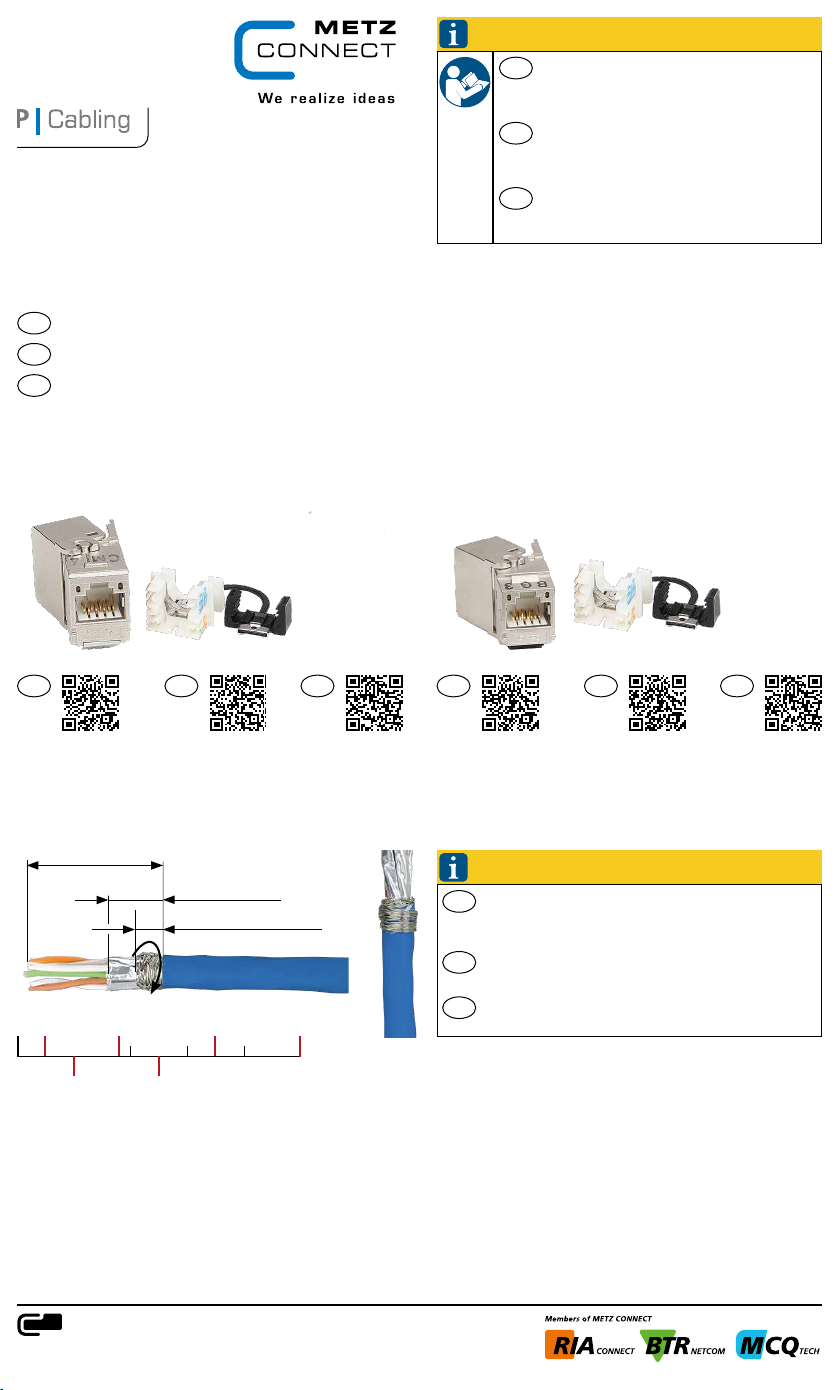

Page 1
C6Amodul / C6Amodul K
AWG 26/1 - 22/1, AWG 26/7 - 22/7
Montagehinweis für den Installateur
de
Mounting note for the installer
en
Notice d‘installation pour l‘installateur
fr
HINWEIS / NOTE / NOTICE
Anschlussfehler vermeiden!
de
Vor dem Anschluss Montageanleitung sorgfältig lesen!
Avoid connection errors!
en
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
fr
A lire attentivement avant de procéder au
A07 7/899425
raccordement !
Modul
130B 11- E 18 0°
Keystone
130 B21-E 180 °
de en fr de en fr
min. 25 mm
min. 0.984 in.
5 mm
0.19 7 in .
10 mm
0.394 in.
10 mm / 0.394 in.
ca. 5 mm / about 0.2 in.
18 mm
0.708 in.
25 mm
0.984 in.
35 mm
1.378 in.
50 mm
1,968 in
.
HINWEIS / NOTE / NOTICE
Kabel AWG 26!
de
Schirmgeflecht 5 mm über den Kabelmantel
aufbringen.
Cable AWG 26!
en
Wrap the braided shield 5 mm over the cable sheath.
Câble AWG 26 !
fr
Enrouler le blindage tressé 5 mm autour du gainage.
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see/
Plus de documentation technique à télécharger sur www.metz-connect.com

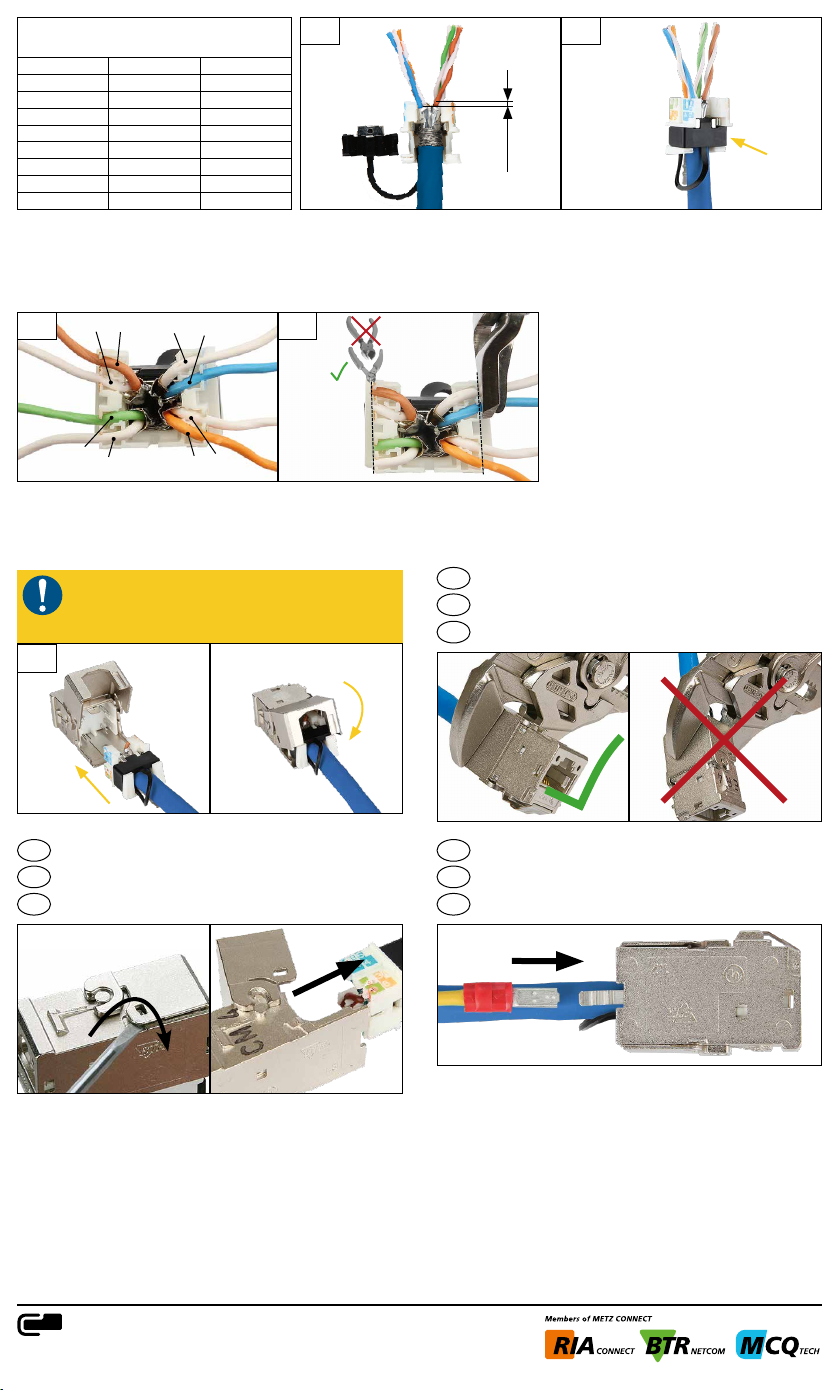

Page 2
Anschlussbelegung / PIN assignments
Affectation des brins
PIN Nr. / No. T568A T568B
1 WH-GN WH-OG
2 GN OG
3 WH-OG WH-GN
4 BU BU
5
6 OG GN
7 WH-BN WH-BN
8 BN BN
3
WH-BU WH-BU
8
7
5
4
1
4
cut flush
2
1-2 mm
2
1
Nicht schräg einstecken!
Do not plug diagonally!
Ne pas insérer en diagonal !
5
Demontage
de
Disassembly
en
Démontage
fr
3
6
Schließen des Moduls bei Verwendung von Werkzeug
de
Closing the module by using a tool
en
Fermeture du module en utilisant un outil
fr
Potentialausgleich
de
Potential equalisation
en
Compensation de potentiel
fr
Optionaler Potentialausgleich mit 2,8 mm Flachstecker
Optional potential equalisation with 2.8 mm flat plug
Compe nsation de potentie l optionnelle par languette à 2,8 mm
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see/
Plus de documentation technique à télécharger sur www.metz-connect.com
