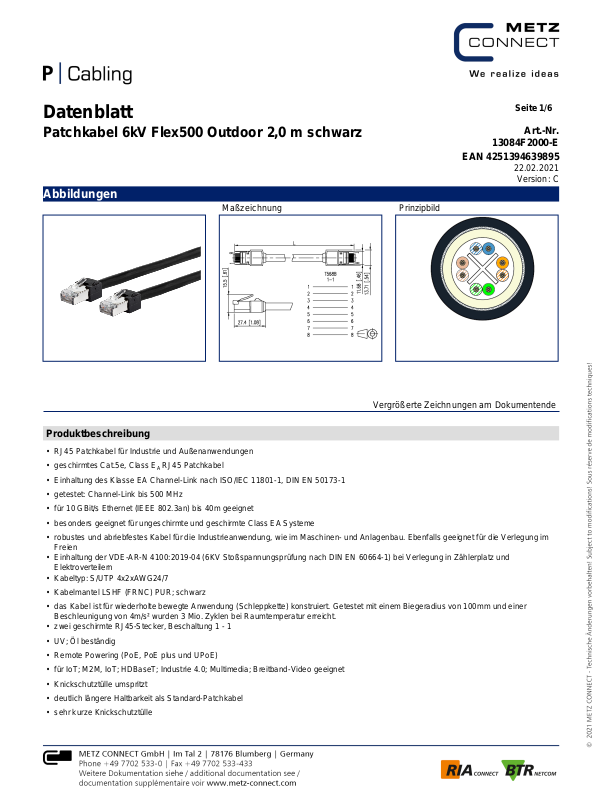

Page 1
Datenblatt
Patchkabel 6kV Flex500 Outdoor 2,0 m schwarz

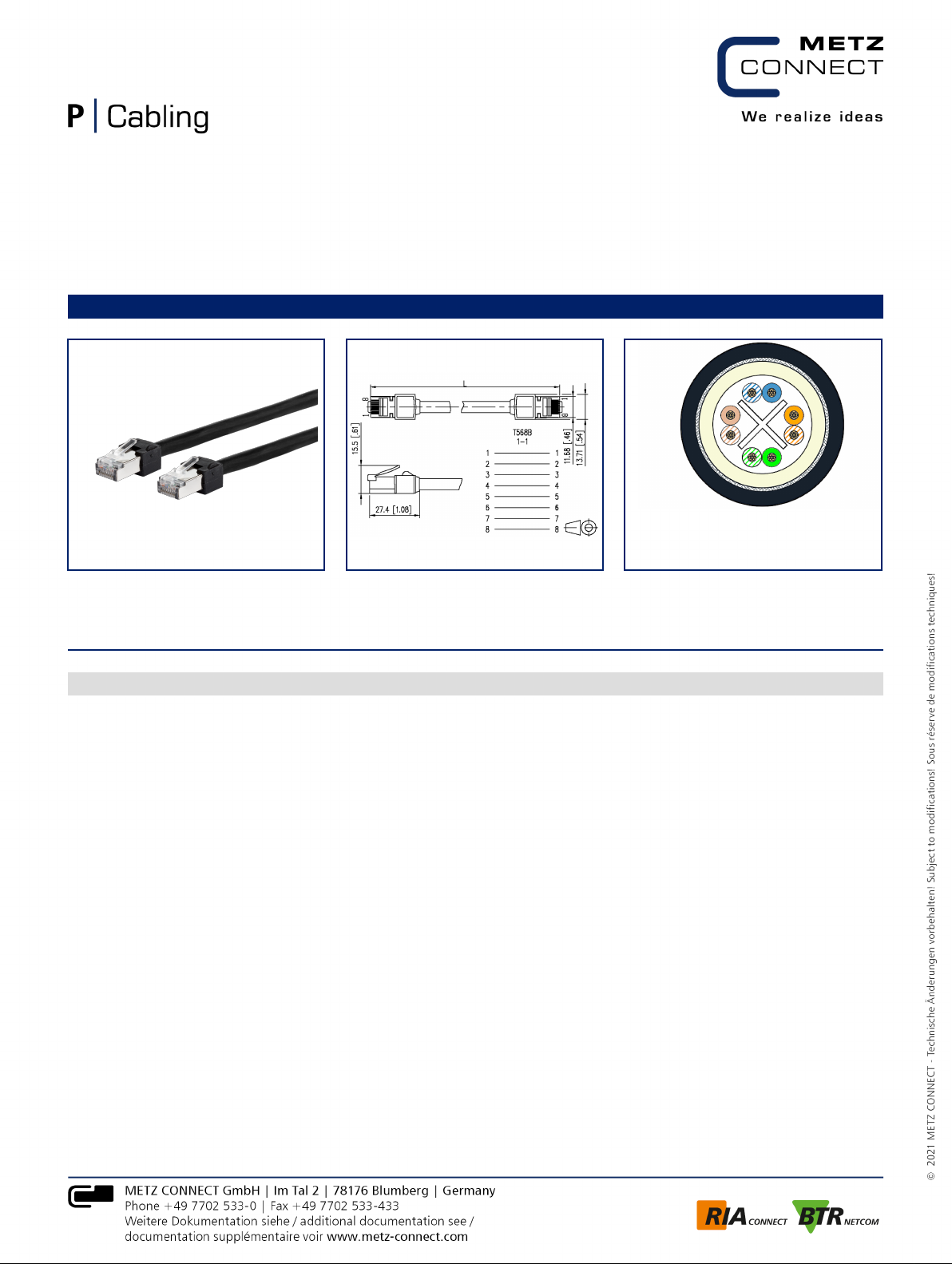

Abbildungen
Maßzeichnung Prinzipbild
Seite 1/6
Art.-Nr.
13084F2000-E
EAN 4251394639895
22.02.2021
Version: C
Vergrößerte Zeichnungen am Dokumentende
Produktbeschreibung
• RJ45 Patchkabel für Industrie und Außenanwendungen
• geschirmtes Cat.5e, Class EA RJ45 Patchkabel
• Einhaltung des Klasse EA Channel-Link nach ISO/IEC 11801-1, DIN EN 50173-1
• getestet: Channel-Link bis 500 MHz
• für 10 GBit/s Ethernet (IEEE 802.3an) bis 40m geeignet
• besonders geeignet für ungeschirmte und geschirmte Class EA Systeme
• robustes und abriebfestes Kabel für die Industrieanwendung, wie im Maschinen- und Anlagenbau. Ebenfalls geeignet für die Verlegung im
Freien
• Einhaltung der VDE-AR-N 4100:2019-04 (6KV Stoßspannungsprüfung nach DIN EN 60664-1) bei Verlegung in Zählerplatz und
Elektroverteilern
• Kabeltyp: S/UTP 4x2xAWG24/7
• Kabelmantel LSHF (FRNC) PUR; schwarz
• das Kabel ist für wiederholte bewegte Anwendung (Schleppkette) konstruiert. Getestet mit einem Biegeradius von 100mm und einer
Beschleunigung von 4m/s² wurden 3 Mio. Zyklen bei Raumtemperatur erreicht.
• zwei geschirmte RJ45-Stecker, Beschaltung 1 - 1
• UV; Öl beständig
• Remote Powering (PoE, PoE plus und UPoE)
• für IoT; M2M, IoT; HDBaseT; Industrie 4.0; Multimedia; Breitband-Video geeignet
• Knickschutztülle umspritzt
• deutlich längere Haltbarkeit als Standard-Patchkabel
• sehr kurze Knickschutztülle
Page 2
Datenblatt
Patchkabel 6kV Flex500 Outdoor 2,0 m schwarz
Technische Daten
Allgemeine Daten
Einsatzgebiete
Industrial Ethernet, Raue Umgebung, METZ CONNECT Patch
Management System, Tertiär
Bauart Patchkabel
Schirmung geschirmt
Übertragungstechnik Kupfer
Kabeltyp S/UTP
Anzahl der Verseilelemente 4
Verseilelement Paar
Beschaltung 1 - 1
Farbe schwarz
Abmessungen
Abmessung - Schnittstelle 1 (L x B x H) 27,4 mm x 13,71 mm x 15,5 mm
Abmessung - Schnittstelle 1 (L x B x H) 1,079 in. x 0,54 in. x 0,61 in.
Abmessung - Schnittstelle 2 (L x B x H) 27,4 mm x 13,71 mm x 15,5 mm
Abmessung - Schnittstelle 2 (L x B x H) 1,079 in. x 0,54 in. x 0,61 in.
Kabellänge (m) 2 m
Kabellänge (ft) 6.56 ft
Gewicht 71.8 kg/km
Kennzeichnungsmöglichkeit per Knickschutztülle
Seite 2/6
Art.-Nr.
13084F2000-E
EAN 4251394639895
22.02.2021
Version: C
Übertragungstechnische Eigenschaften
Kategorie (ISO) 5
Klasse (ISO/IEC) E
Kategorie (TIA) 5e
Remote Powering ja
PoE IEEE 802.3af
PoE plus IEEE 802.3at
UPoE ja
HDBaseT ja
Übertragungsgeschwindigkeit bis 100 MBit (Fast
Ethernet)
Übertragungsgeschwindigkeit bis 1 GBit (GigabitEthernet)
Übertragungsgeschwindigkeit bis 10 GBit IEEE 802.3an
A
IEEE 802.3u
IEEE 802.3ab
Page 3
Datenblatt
Patchkabel 6kV Flex500 Outdoor 2,0 m schwarz
Technische Daten
Anschlüsse/Schnittstellen
Anschlusstechnik Schnittstelle 1 RJ45-Stecker
Anschlusstechnik Schnittstelle 2 RJ45-Stecker
Portanzahl Schnittstelle 1 1
Portanzahl Schnittstelle 2 1
Portanzahl Schnittstelle 1 bestückt 1
Portanzahl Schnittstelle 2 bestückt 1
Anzahl Positionen/Kontakte Schnittstelle 1 8P/8C
Anzahl Positionen/Kontakte Schnittstelle 2 8P/8C
Anschlusswerte, mehrdrähtig (min. - max.)
Leiterquerschnitt, mehrdrähtig (Kupfer blank) AWG 24/7
Leiterquerschnitt, mehrdrähtig (Kupfer blank) 0,227 mm² - 0,227 mm²
Leiterdurchmesser, mehrdrähtig (Kupfer blank) 0,61 mm - 0,61 mm
Leiterdurchmesser, mehrdrähtig (Kupfer blank) 0,024 in. - 0,024 in.
Aderdurchmesser (min. - max.)
Aderdurchmesser (Leiter mit Isolation) 0,96 mm - 0,96 mm
Aderdurchmesser (Leiter mit Isolation) 0,038 in. - 0,038 in.
Kabelmanteldurchmesser (min. - max.)
Kabelmanteldurchmesser mm 8 mm - 8 mm
Kupferzahl 33.9 kg/km
Seite 3/6
Art.-Nr.
13084F2000-E
EAN 4251394639895
22.02.2021
Version: C
Elektrische Eigenschaften
Strombelastbarkeit max. 1 A
Bemessungsspannung max. 60 V DC
Bemessungsstoßspannung
Ader / Kabelmantel nach DIN EN 60664-1 6000 V
Schirm / Kabelmantel nach DIN EN 60664-1 6000 V
Ader / Schirm 1500 V
Ader / Ader 800 V
Kontaktwiderstand max. 20 mOhm
Durchgangswiderstand max. 200 mOhm
Isolationswiderstand min. 1000 MOhm
Widerstandsunsymmetrie max. 2 %
Kapazität bei 800 Hz Nom. 45 nF/km
Kapazitätsunsymmetrie Paar/Erde max. 1200 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 65 %
Page 4
Datenblatt
Patchkabel 6kV Flex500 Outdoor 2,0 m schwarz
Technische Daten
Elektrische Eigenschaften
Laufzeitunterschied max. 45 ns/100 m
Spannungsfestigkeit Leiter-Leiter (primär) max. 500 V DC
Spannungsfestigkeit Leiter-Leiter (primär) max. 500 V AC
Spannungsfestigkeit Leiter-Leiter (sekundär) max. 500 V DC
Spannungsfestigkeit Leiter-Leiter (sekundär) max. 500 V AC
Mechanische Eigenschaften
Zugkraft 100 N
Position/Aufnahme Rasthebel in
Standard-Einbauposition
Biegeradius ohne Zugbelastung max. 60 mm
Biegeradius mit Zugbelastung max. 80 mm
Anzahl der Wechselbiegezyklen max. 8500
Wechselbiegeradius 100 mm
Beschleunigung 4 m/s²
oben
Seite 4/6
Art.-Nr.
13084F2000-E
EAN 4251394639895
22.02.2021
Version: C
Werkstoffe und Werkstoffeigenschaften
Werkstoff - Leiter Cu (Kupfer)
Werkstoff - Leiter-Isolierung Polyethylen
Werkstoff - Kabelmantel PUR
Werkstoff - Kabel-Innenmantel HFFR
Werkstoff - Stecker Gehäuse Schnittstelle 1 PC (Polycarbonat)
Werkstoff - Stecker Gehäuse Schnittstelle 2 PC (Polycarbonat)
Werkstoff - Kontakt Schnittstelle 1 CuSn (Zinnbronze)
Werkstoff - Kontakt Schnittstelle 2 CuSn (Zinnbronze)
Werkstoff - Kontakt Oberfläche Schnittstelle 1 Au (Gold)
Werkstoff - Kontakt Oberfläche Schnittstelle 2 Au (Gold)
Werkstoff - Kontaktträger Schnittstelle 1 Kunststoff
Werkstoff - Kontaktträger Schnittstelle 2 Kunststoff
Werkstoff - Schirm Schnittstelle 1 CuSn (Zinnbronze)
Werkstoff - Schirm Schnittstelle 2 CuSn (Zinnbronze)
Werkstoff - Schirm Oberfläche Schnittstelle 1 Sn (Zinn)
Werkstoff - Schirm Oberfläche Schnittstelle 2 Sn (Zinn)
Werkstoff - Gesamtschirm Cu (Kupfer) Geflecht
Flammwidrigkeit ja
Halogenfreiheit ja
Page 5
Datenblatt
Patchkabel 6kV Flex500 Outdoor 2,0 m schwarz
Technische Daten
Werkstoffe und Werkstoffeigenschaften
Ölbeständigkeit ja
UV-Beständigkeit ja
schleppkettentauglich ja
REACH - Substanz (SVHC) keine
Umgebungsbedingungen
Temperatur (min. - max.)
Temperatur - Lager °C -40 °C - 70 °C
Temperatur - Lager °F -40 °F - 158 °F
Temperatur - Betrieb °C 0 °C - 50 °C
Temperatur - Betrieb °F 32 °F - 122 °F
Temperatur - Installation °C 0 °C - 50 °C
Temperatur - Installation °F 32 °F - 122 °F
Seite 5/6
Art.-Nr.
13084F2000-E
EAN 4251394639895
22.02.2021
Version: C
Zulassungen
CE ja
Das Produkt erfüllt folgende Normen
Universelle Gebäudeverkabelung
Allgemeine Anforderungen ISO/IEC 11801-1 | DIN EN 50173-1
Prüfung der vertikalen Flammenausbreitung an einer
Ader, einer isolierten Leitung oder einem Kabel
Messung der Rauchdichte von Kabeln & isolierten
Leitungen beim Brennen
Bestimmung der Azidität (durch Messung des pHWertes) und Leitfähigkeit
Spezifikation für die Prüfung der symmetrischen und koaxialen informationstechnischen Verkabelung
Schnüre nach ISO/IEC 11801 und entsprechenden
Normen
ANSI/TIA-568,2-D
IEC 60332-1
IEC 61034
IEC 60754-2
IEC 61935-2
Klassifikationen
ETIM 7.0 EC001262
Page 6
Datenblatt
Patchkabel 6kV Flex500 Outdoor 2,0 m schwarz
Abbildungen

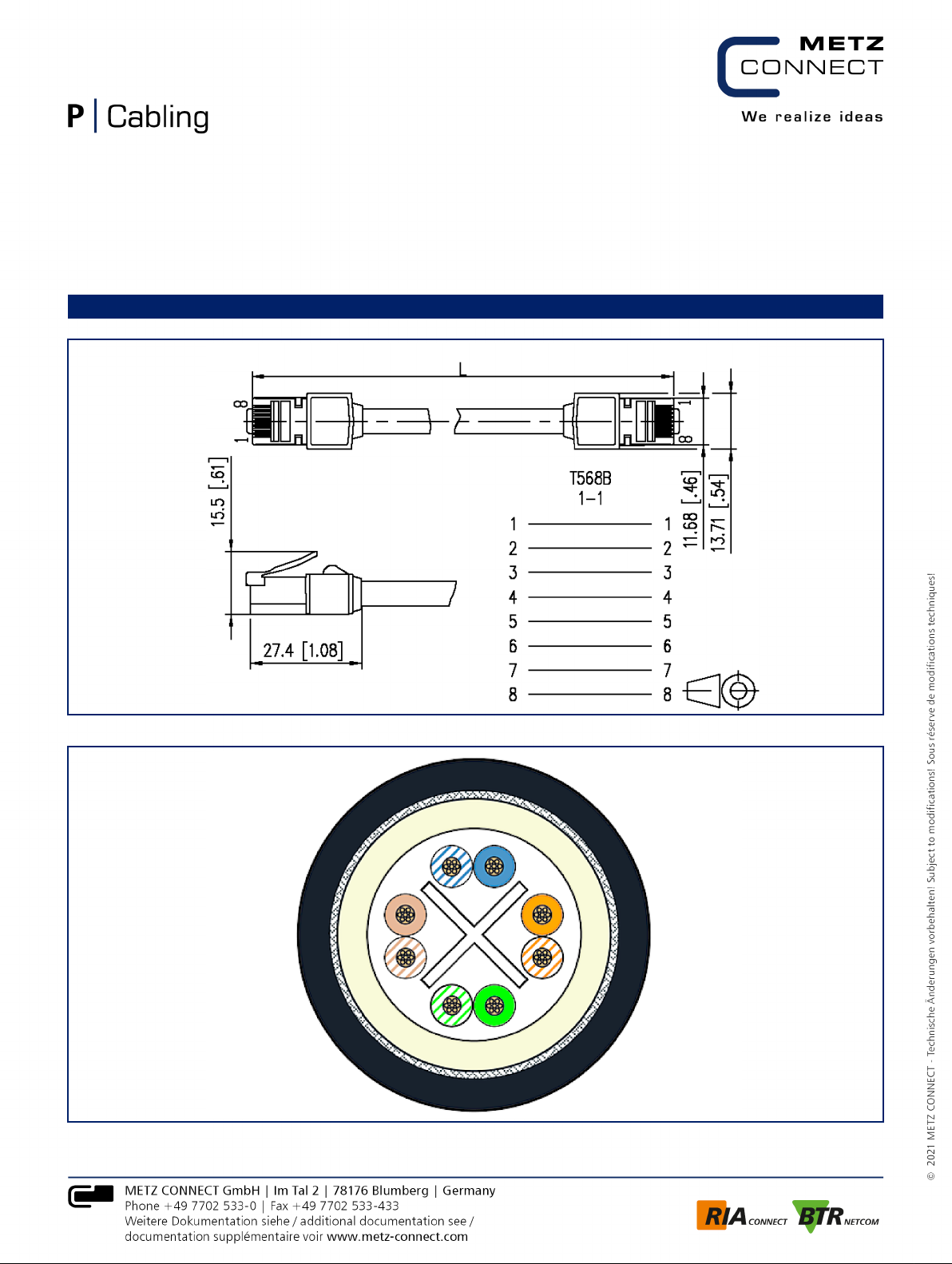

Maßzeichnung
Seite 6/6
Art.-Nr.
13084F2000-E
EAN 4251394639895
22.02.2021
Version: C
Prinzipbild
