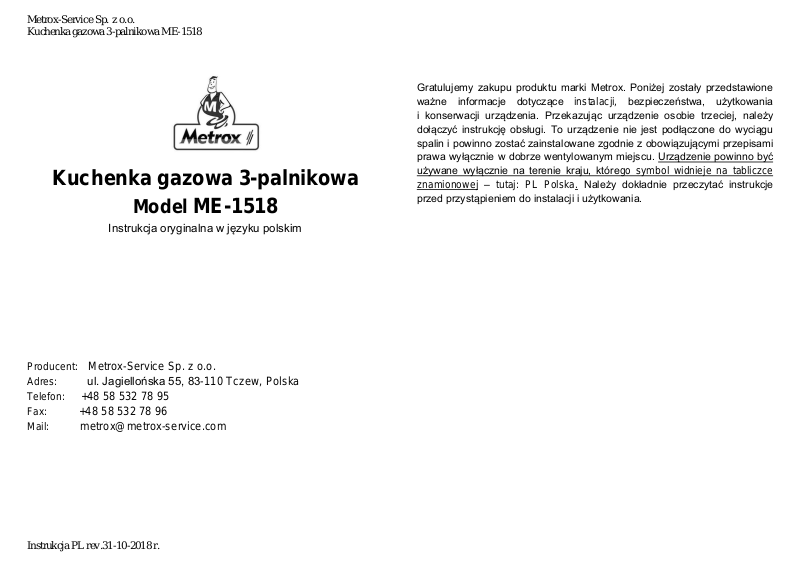

Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Kuchenka gazowa 3-palnikowa
Model ME-1518
Instrukcja oryginalna w języku polskim
Producent: Metrox-Service Sp. z o.o.
Adres: ul. Jagiellońska 55, 83-110 Tczew, Polska
Telefon: +48 58 532 78 95
Fax: +48 58 532 78 96
Mail: [email protected]
Gratulujemy zakupu produktu marki Metrox. Poniżej zostały przedstawione
ważne informacje dotyczące instalacji, bezpieczeństwa, użytkowania
i konserwacji urządzenia. Przekazując urządzenie osobie trzeciej, należy
dołączyć instrukcję obsługi. To urządzenie nie jest podłączone do wyciągu
spalin i powinno zostać zainstalowane zgodnie z obowiązującymi przepisami
prawa wyłącznie w dobrze wentylowanym miejscu. Urządzenie powinno być
używane wyłącznie na terenie kraju, którego symbol widnieje na tabliczce
znamionowej – tutaj: PL Polska. Należy dokładnie przeczytać instrukcje
przed przystąpieniem do instalacji i użytkowania.
Page 2
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Rysunek ogólny produktu
rys.1
1. Płyta szklana
2. Panel sterowania
3. Palnik
4. Ruszt
5. Pokrętło sterujące
6. Króciec do podłączenia przyłącza do gazu
7. Zabezpieczenie przeciwwypływowe gazu
8. Nóżka antypoślizgowa
Tabliczka znamionowa produktu
Produkt: Kuchenka gazowa 3-palnikowa
Model: ME-1518
Producent: Metrox-Service Sp. z o.o.
Numer seryjny: …………………………….
Wydatek gazowy: 8.05kW (585g/h)
Typ gazu: Mieszanina propan-butan 1008-18
Kod
kraju
Klasa
Kategoria
Ciśnienie
gazu
Gaz
Rozmiary
wtryskiwaczy mm
Moc palników
kW
PL
3
I
3B/P
37 mbar
G31/
G30
0.84 & 0.40
0.84/0.40
A B C
4.0
3.5
0.75
UWAGA! Części urządzenia mogą być bardzo gorące i stwarzać ryzyko poparzenia.
To urządzenie powinno być instalowane i użytkowane wyłącznie na terenie Polski.
Urządzenie powinno być zainstalowane zgodnie z obowiązującymi przepisami prawa
i używane wyłącznie w odpowiednio wentylowanym miejscu. Należy uważnie
przeczytać instrukcję przed instalacją i użyciem urządzenia. Nie należy używać gazu
innego niż wymieniony na tabliczce znamionowej.
Przed użyciem (instrukcja instalacji):
1. Przed instalacją należy upewnić się, że lokalne warunki dystrybucji
(rodzaj gazu i ciśnienie gazu) oraz regulacji urządzenia są odpowiednie.
2. Warunki regulacji dla tego urządzenia podano na tabliczce znamionowej.
3. To urządzenie nie jest podłączone do wyciągu spalin. Powinno być
zainstalowane i podłączone zgodnie z obowiązującymi przepisami
instalacyjnymi. Szczególną uwagę należy zwrócić na odpowiednie
wymagania dotyczące wentylacji.

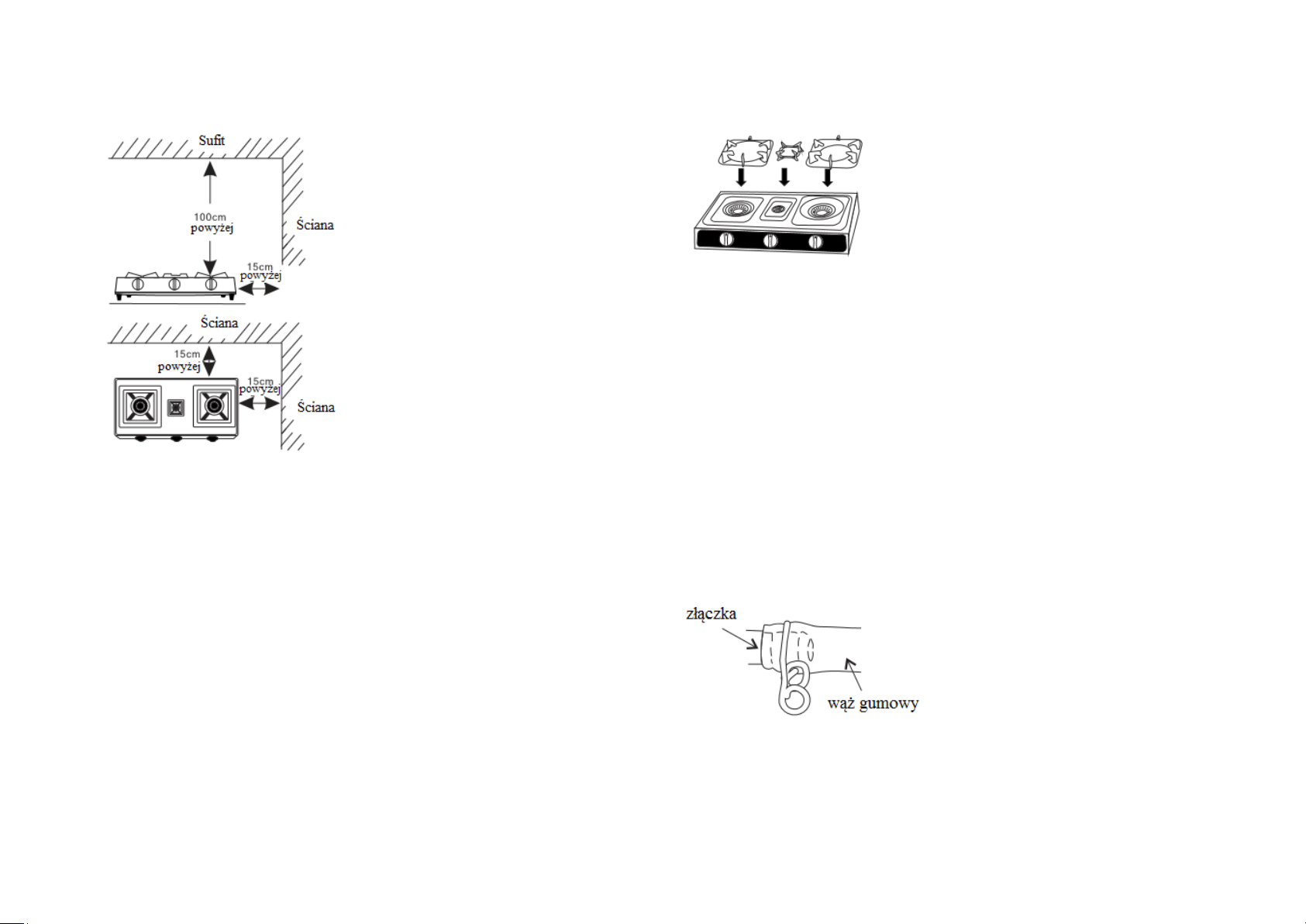

4. To urządzenie może być zainstalowane wyłącznie w pomieszczeniu nie
mniejszym niż 8m3 i o wysokości co najmniej 2,2m. Urządzenie ustawić w
odległości co najmniej 15cm od ścian, mebli, innych urządzeń, co najmniej
100cm od sufitu i 50cm od okien licząc od boku urządzenia. Jeśli przestrzeń
jest mniejsza niż 15 cm od ścian, należy użyć płyty termoizolacyjnej. Nie
korzystać z urządzenia w pobliżu materiałów łatwopalnych (rys.2).
5. Pomieszczenie, w którym ma być zainstalowane urządzenie powinno być
przewiewne i posiadać sprawną wentylację. System wentylacyjny powinien
Palnik A
Palnik B
Palnik C
Page 3
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
składać się przynajmniej z kratki wentylacyjnej lub okapu (prawidłowo
zainstalowanego zgodnie z dołączoną do niego instrukcją).
rys.2
6. Urządzenia gazowe instalowane w budynkach mogą być zasilane gazem
płynnym z indywidualnych butli o nominalnej zawartości gazu maksymalnie
11kg. Należy pamiętać, że w jednym lokalu nie należy instalować więcej niż
dwóch butli, a butle powinny posiadać aktualną legalizację. Z jednego
przyłącza zasilającego może korzystać maksymalnie jedno urządzenie(nie
należy stosować rozgałęzień). Butlę należy instalować wyłącznie w pozycji
pionowej i zabezpieczyć przed uszkodzeniami mechanicznymi. W
pomieszczeniu należy zachować temperaturę nieprzekraczającą 35
o
C.
7. Między butlą a urządzeniem promieniującym ciepło (z wyłączeniem
zestawów urządzeń gazowych z butlami) należy zachować odległość co
najmniej 1,5m.
8. Butli nie należy umieszczać w odległości mniejszej niż 1m od urządzeń
mogących powodować iskrzenie.
9. Podczas rozpakowywania należy sprawdzić, czy znajdują się wszystkie
części kuchenki gazowej.
10. Należy umieścić ruszty na górze palników (rys.3).
rys.3
11. Należy podłączyć kuchenkę do butli gazowej za pomocą przyłącza
gazowego. Urządzenie należy łączyć z reduktorem ciśnienia gazu na butli za
pomocą elastycznego przewodu o długości nieprzekraczającej 3m
i wytrzymałości na ciśnienie co najmniej 300kPa, odpornego na składniki
gazu płynnego, uszkodzenia mechaniczne oraz temperaturę do 60
o
C.
Gumowy wąż przyłącza wsunąć na króciec gazowy z tyłu kuchenki najdalej
jak to możliwe i zabezpieczyć za pomocą opaski zaciskowej. Nie należy
używać winylowych lub plastikowych przewodów, ponieważ mogą stwarzać
niebezpieczeństwo. Przyłącze nie powinno się stykać z kuchenką w żadnym
innym miejscu oraz nie powinno znajdować się pod nią (powinien być
zainstalowany w taki sposób, aby nie mógł wejść w kontakt z ruchomą
częścią obudowy i nie przechodził przez jakąkolwiek przestrzeń podatną na
zagniecenie)(rys.4).
rys.4
12.Kuchenkę postawić na płaskiej, stabilnej, suchej, żaroodpornej
powierzchni.
13. Producent nie zezwala na wymianę wtryskiwaczy zamontowanych
fabrycznie.
14. Do urządzenia nie mogą być montowane części zamienne.
Page 4
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Ostrzeżenia:
• Zastosowanie kuchenki gazowej powoduje wytwarzanie ciepła i
wilgoci w pomieszczeniu, w którym jest zainstalowana. Upewnij się, że
kuchnia jest dobrze wentylowana: zachowaj otwarte otwory
wentylacyjne lub zainstaluj mechaniczne urządzenie wentylacyjne
(wyciąg mechaniczny).
• Długie i intensywne użytkowanie kuchenki może powodować
konieczność zastosowania dodatkowej wentylacji np. otwarcia okna
lub zwiększenia poziomu wentylacji działającego okapu.
• Nie należy przemieszczać urządzenia podczas użytkowania.
• Wszelkie modyfikacje urządzenia mogą być niebezpieczne.
• Dostępne części kuchenki mogą być gorące podczas użytkowania.
Należy powstrzymać dzieci poniżej 8 roku życia od zbliżania się do
urządzenia.
• Ta kuchenka jest przeznaczona wyłącznie do celów gotowania
żywności. Nie należy używać jej w innych celach np. ogrzewania
pomieszczenia.
• Szklana płyta może pęknąć podczas ogrzewania. W przypadku
pęknięcia szklanej płyty należy natychmiast wyłączyć wszystkie palniki
i zamknąć dopływ gazu. Nie należy dotykać powierzchni urządzenia ani
nie używać go do czasu naprawy przez wykwalifikowaną osobę.
• W przypadku zauważenie jakiegokolwiek uszkodzenia należy
natychmiast wyłączyć urządzenie i zaprzestać jego użytkowania do
czasu naprawy przez wykwalifikowaną osobę.
• Urządzenie nie jest przeznaczone do zmiany typu użytkowanego
gazu.
• Niniejszy sprzęt może być używany przez dzieci w wieku minimum 8
lat i osoby z ograniczeniami fizycznymi, czuciowymi albo umysłowymi
albo brakiem doświadczenia i wiedzy, wyłącznie jeśli odbywa się to
pod nadzorem osoby odpowiadające za ich bezpieczeństwo. Należy
zwracać szczególną uwagę na dzieci, aby nie bawiły się sprzętem.
Czyszczenie i czynności związane z konserwacją nie powinny być
wykonywane przez dzieci bez nadzoru.
• Smażenie bez użycia tłuszczu może być niebezpieczne i grozić
pożarem. Również oleje i tłuszcze mogą się zapalić z powodu
przegrzania. Należy zwrócić na to szczególną uwagę.
• Nie należy przechowywać rzeczy na powierzchni kuchenki.
• Jeśli kuchenka nie jest używana główny zawór gazu powinien być
zamknięty.
Warunki bezpieczeństwa:
1. Należy uważnie przeczytać instrukcje.
2. Nie należy używać gazu innego niż wymieniony na tabliczce
znamionowej.
3. Nigdy nie rozkręcać samemu obudowy.
4. Nie wolno samodzielnie naprawiać urządzenia oraz wprowadzać innych
modyfikacji w konstrukcji. Nie zastosowanie się do tego punktu skutkuje
utratą gwarancji. Jeśli uszkodzenie nastąpi w okresie gwarancyjnym
należy zgłosić się do punktu, w którym produkt został zakupiony. Po
upływie gwarancji należy skontaktować się serwisantem lub odpowiednio
wykwalifikowaną osobą.
5. Należy trzymać z dala od innych źródeł ciepła.
6. Należy używać tylko do gotowania. Nie suszyć ręczników, ubrania itp.
nad urządzeniem
7. Nie należy pozostawiać bez nadzoru włączonego urządzenia.
8. Unikać zakrywania płomienia dużymi naczyniami kuchennymi (garnek,
patelnia itp.), który zasłaniają całą powierzchnię kuchenki gazowej.
9. Nie należy używać kuchenki gazowej, w miejscu gdzie płomień może być
zdmuchiwany przez wiatr lub panują przeciągi.
10. Należy upewnić się, że w pobliżu kuchenki gazowej nie ma gazów
łatwopalnych.
11. Po zakończeniu użytkowania należy oprócz wyłączenia kuchenki za
pomocą pokrętła sterującego również zamknąć główny zawór gazu.
12. Przed rozpoczęciem użytkowania upewnić się, że pomieszczenie jest
dobrze wentylowane.
13. Jeśli wykryty zostanie wyciek gazu, należy zamknąć główny zawór
gazowy, otworzyć wszystkie okna, przewietrzyć pomieszczenie.
Page 5
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Powstrzymać się od włączania i wyłączania elektrycznego przełącznika,
zapalania zapalarki lub zapałek.
14. Pokrętło sterujące porusza się w kierunku odwrotnym do ruchu
wskazówek zegara.
15. W przypadku zgaśnięcia płomienia pokrętło sterujące ustawić w pozycję
OFF i ponownie zapalić. Jeżeli sytuacja będzie się powtarzać urządzenie
należy oddać do naprawy w punkcie zakupu.
16. Nie należy stawiać na kuchence pojemników nieprzeznaczonych do
ogrzewania np. z PCV, papieru itp.
17. Po włączeniu urządzenia nie należy dotykać obudowy, gdyż grozi to
poparzeniem. Po wyłączeniu kuchenka jest nadal gorąca, należy
odczekać, aż wystygnie.
18. Nie należy gasić płomieni palników poprzez dmuchanie.
19. Nie należy korzystać z urządzenia w pobliżu materiałów łatwopalnych.
20. Do usuwania zabrudzeń nie należy używać materiałów ściernych oraz
żrących płynów.
21. Urządzenie służy wyłącznie do użytku domowego.
22. Należy zachować instrukcję na przyszłość.
Sposób użycia:
1. Umieścić urządzenie na płaskiej, suchej i żaroodpornej powierzchni.
2. Otworzyć główny zawór gazu, wcisnąć pokrętło i obrócić na pozycję ON
(oznakowanie ,,ON” oznacza ,,włączony”) do momentu, aż nastąpi kliknięcie.
Przytrzymać wciśnięte pokrętło przez 5 sekund. Upewnić się, że palnik
został zapalony. Regulacja wielkości płomienia następuje poprzez obrót
pokrętła wzdłuż skali (rys.5).
rys.5

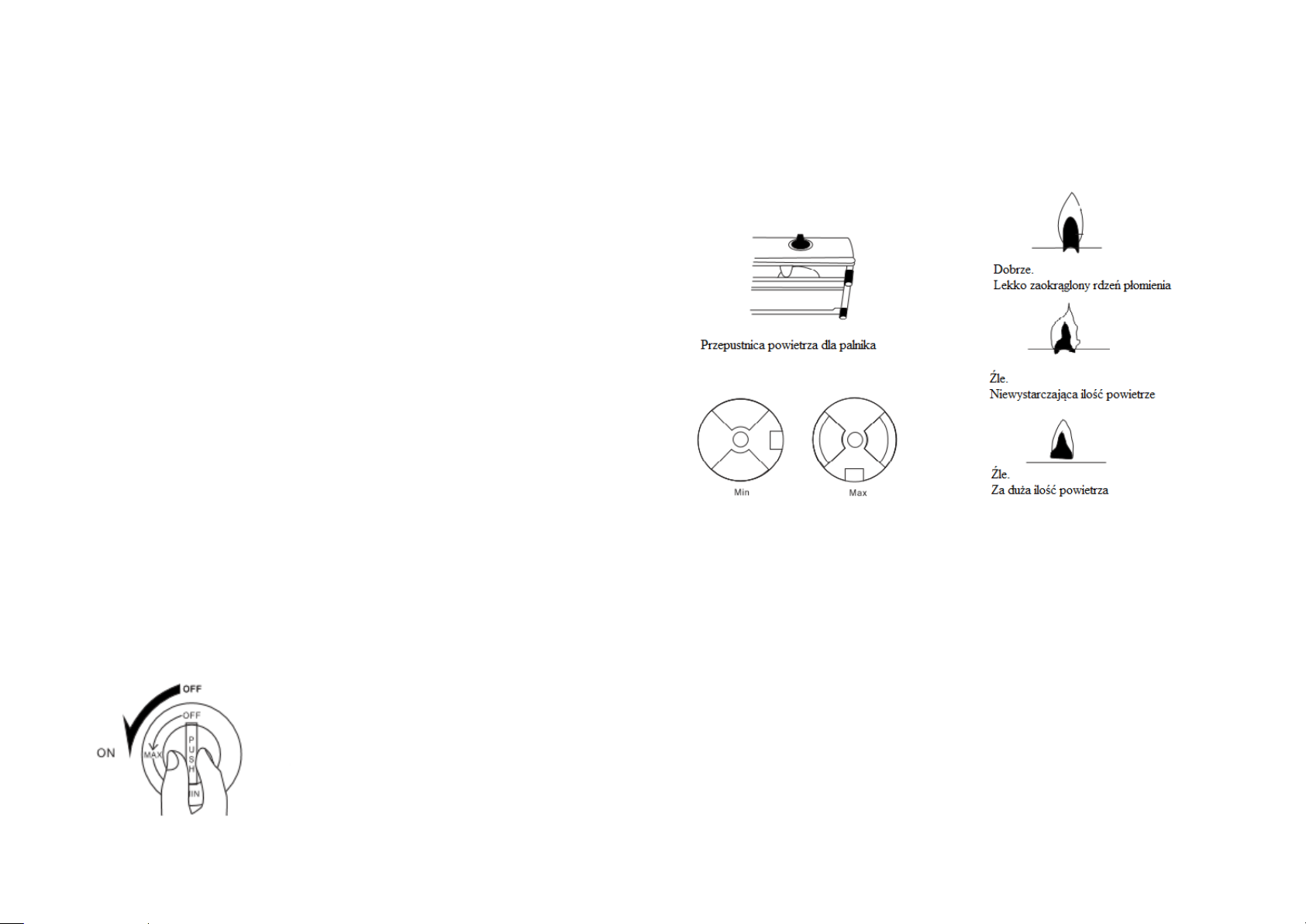

3. Regulacja przepływu powietrza. Palniki zwykle nie wymagają regulacji
przepływu powietrza. Spalanie gazu osiąga najwyższą efektywność, gdy
płomień ma jasno błękitną barwę. Urządzenie regulacyjne znajduje się w
spodniej części kuchenki. Regulację jakości płomienia można dokonać przy
pomocy przepustnic powietrza zgodnie z poniższymi rysunkami (rys.6).
rys.6
4. W przypadku wystąpienia problemu z odpaleniem palnika należy
przekręcić pokrętło na pozycję OFF (oznakowanie ,,OFF” oznacza
,,wyłączony”) i spróbować ponownie odpalić. Przyczyną problemu może być
powietrze w przyłączu gazowym.
5. Aby wyłączyć palniki należy przekręcać pokrętło gazu na pozycję OFF do
momentu, aż nastąpi kliknięcie. Należy upewnić się, że palnik został
wyłączony. Następnie należy zamknąć główny zawór gazu.
6. Na palnikach gazowych nie należy umieszczać garnków o średnicach
mniejszych lub znacznie większych od średnicy płomienia. Zalecane
rozmiary: dla dużych palników – 180mm-260mm, dla małego
palnika – 120mm-180mm.
7. Garnki, patelnie oraz naczynia stawiane na palnikach gazowych muszą
mieć zawsze płaskie i równe dno.
Page 6
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Czyszczenie i konserwacja:
1. Przed czyszczeniem należy sprawdzić czy zawór gazu jest zamknięty.
2. Kuchenkę należy czyścić dopiero po zupełnym ostygnięciu.
3. Należy regularnie sprawdzać czy wąż doprowadzający gaz jest sprawny,
szczelny i nieuszkodzony. Przyłącze należy wymienić zgodnie z zaleceniami
producenta przyłącza. Przewód powinien mieć oznaczoną graniczną datę
użytkowania. Jeżeli termin użytkowania upłynął należy wymienić taki
przewód na nowy. Należy trzymać go z dala od źródeł ciepła i utrzymywać w
czystości.
4. Kuchenkę należy czyścić miękką, wilgotną ściereczką. W przypadku
uciążliwych zabrudzeń użyć płynu do mycia naczyń, następnie dokładnie
wytrzeć do sucha.
5. Ruszt umyć w wodzie, wysuszyć.
6. Automatyczny zapłon nie będzie działać, jeśli jest mokry. Należy uważać,
aby nie rozlewać wody, zupy itp.
7. W celu zapewnienia lepszej obsługi i dłuższej żywotności kuchenka
powinna być utrzymana w czystości.
8. Ostrzeżenie: Nie należy czyścić gorącej płyty szklanej. Wstrzymać się,
aż do jej wystygnięcia.
Problem
Przyczyna
Rozwiązanie
Nie zapala się
Zamknięty zawór gazowy
Otworzyć zawór
Zgięty przewód gazowy
Ułożyć odpowiednio lub wymienić
Brak gazu
Uzupełnić lub wymienić butlę
Mokry zapłon
Wyczyścić i wysuszyć
Zapach gazu
Wyciek gazu
W razie podejrzenia ulatniania się
gazu nie wolno otwierać
jakichkolwiek źródeł ognia, palić
papierosów oraz używać urządzeń
elektrycznych. Należy natychmiast
zamknąć zawór na butli gazowej
oraz wezwać wykwalifikowaną
osobę
Uszkodzenia przewodu
Należy natychmiast zamknąć
zawór na butli gazowej oraz
wezwać wykwalifikowaną osobę w
celu wymiany przewodu
Palnik nie jest zapalony
Należy zapalić palnik
Płomień przy
zapalaniu
palnika gaśnie
Pokrętło kurka zwolnione
za szybko
Przytrzymać wciśnięte pokrętło
kurka dłużej
Nieprawidłowe
spalanie
Niskie ciśnienie
dopływającego gazu
Uzupełnić lub wymienić butlę
gazową
Zapchane ujścia gazu w
palniku
Wyczyścić
Złe ułożenie palnika
Umieścić w odpowiedniej pozycji
Page 7
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Gwarancja:
W przypadku wad fabrycznych urządzenie należy zwrócić do sklepu,
w którym zostało zakupione. Na produkt udzielana jest dwuletnia gwarancja
rozpoczynająca się od dnia zakupu. W tym czasie usuwamy bezkosztowo
wady fabryczne lub materiałowe. Następuje to poprzez naprawę lub
wymianę sprzętu. Warunek - urządzenie było wykorzystywane zgodnie
z instrukcją obsługi. Wady wynikające z nieprawidłowego obchodzenia się
z urządzeniem, błędów spowodowanych ingerencją osób trzecich albo
instalowaniem obcych części zamiennych, nie podlegają gwarancji.
Metrox-Service Sp. z o.o.
Ul. Jagiellońska 55
Tel. +48 58 532 78 95
Fax. +48 58 532 78 96
PL 83-110 Tczew
www.metrox-service.com
Wyprodukowane w Chinach.
Utylizacja
Nie należy wyrzucać urządzenia razem z innymi odpadami gospodarstwa
domowego po zakończeniu użytkowania.
Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzkie
wskutek niekontrolowanego usuwania odpadów, prosimy o odpowiedzialny
recykling w celu promowania ponownego użycia zasobów materialnych.
Należy skontaktować się z punktem, w którym Państwo dokonali zakupu produktu
lub z organem władz lokalnych w celu otrzymania informacji na temat miejsca
i sposobu utylizacji produktu.
Page 8
Metrox-Service Sp. z o.o.
Kuchenka gazowa 3-palnikowa ME-1518
Instrukcja PL rev.31-10-2018 r.
Loading...
