z a p b o x single 2

Référence 441507

Adaptateur Numérique Terrestre

Verrouillage parental

2 Péritels

Timer

Regarder les chaînes numériques terrestres gratuites

MET628

Page 2

Page 3

À LIRE ABSOLUMENT

L’intérieur de votre terminal ZAPBOX contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N’installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. L’appareil ne doit pas être exposé à des

égouttements d’eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

En cas d’orage, débranchez tous vos appareils audio-vidéo du secteur : ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 4

A l’heure où cette notice est rédigée, il est prévu une réorganisation

des multiplexes, c’est-à-dire une modiﬁcation du regroupement des chaînes par fréquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation surviendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 14) sufﬁra à les récupérer.

La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Installation / Recherche auto.

c’est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.

• Appuyez sur la touche  pour sélectionner le menu Installation.

• Appuyez sur la touche  pour sélectionner le sous-menu Recherche auto.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 5

SOMMAIRE

1 Installation 06 2 Description de la télécommande 09 3 Description de l’adaptateur 10 4 Utilisation au quotidien 11 5 Personnaliser la liste des chaînes 11 6 Blocage parental 13 7 Réinitialiser l’adaptateur 14 8 Options diverses 14 9 Radios 15 10 Enregistrements 16 11 Recherche de chaînes 18 12 Sous-titres et télétexte 18 13 EPG 19 14 En cas de problème de réception 20 15 Glossaire 22 16 Canaux utilisés pour les émetteurs mis en service en 2006 23 Assistance et conseils 26 Questionnaire qualité 27 Garantie 28

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 6

1 - Installation

a - Installation simplifiée

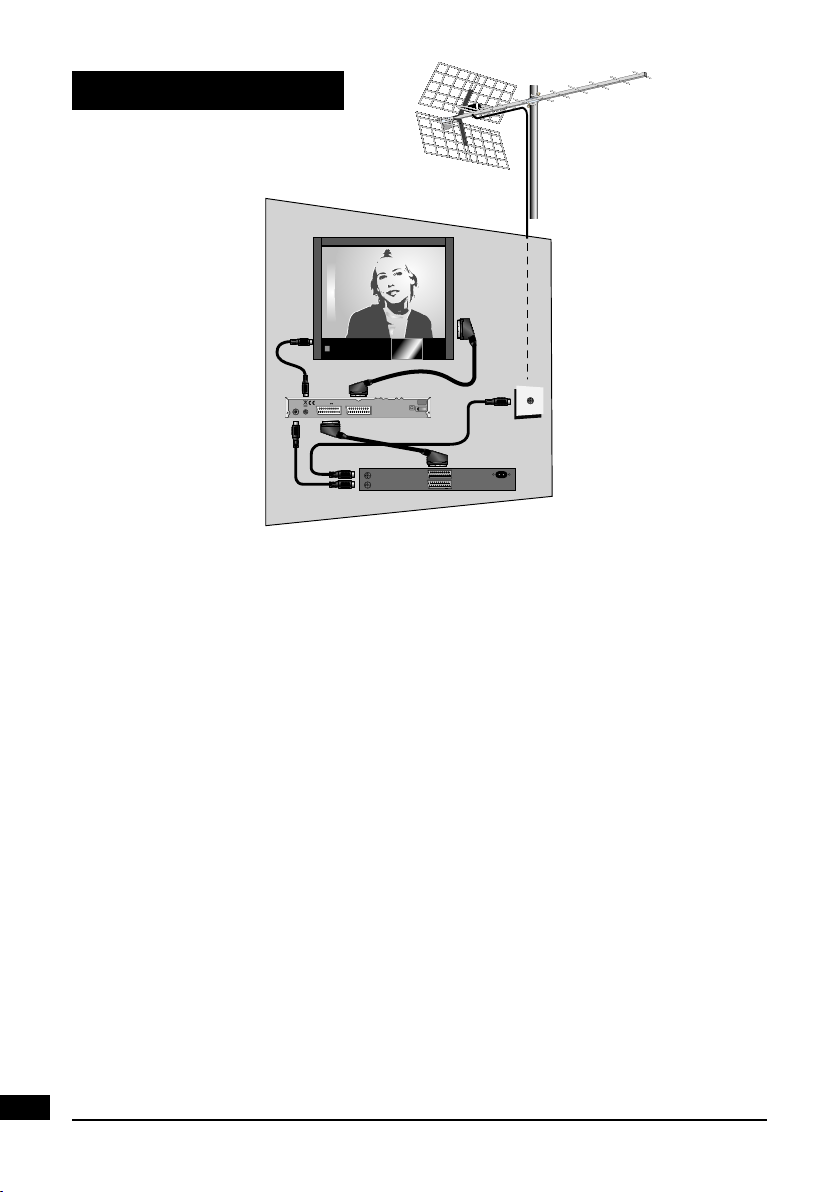

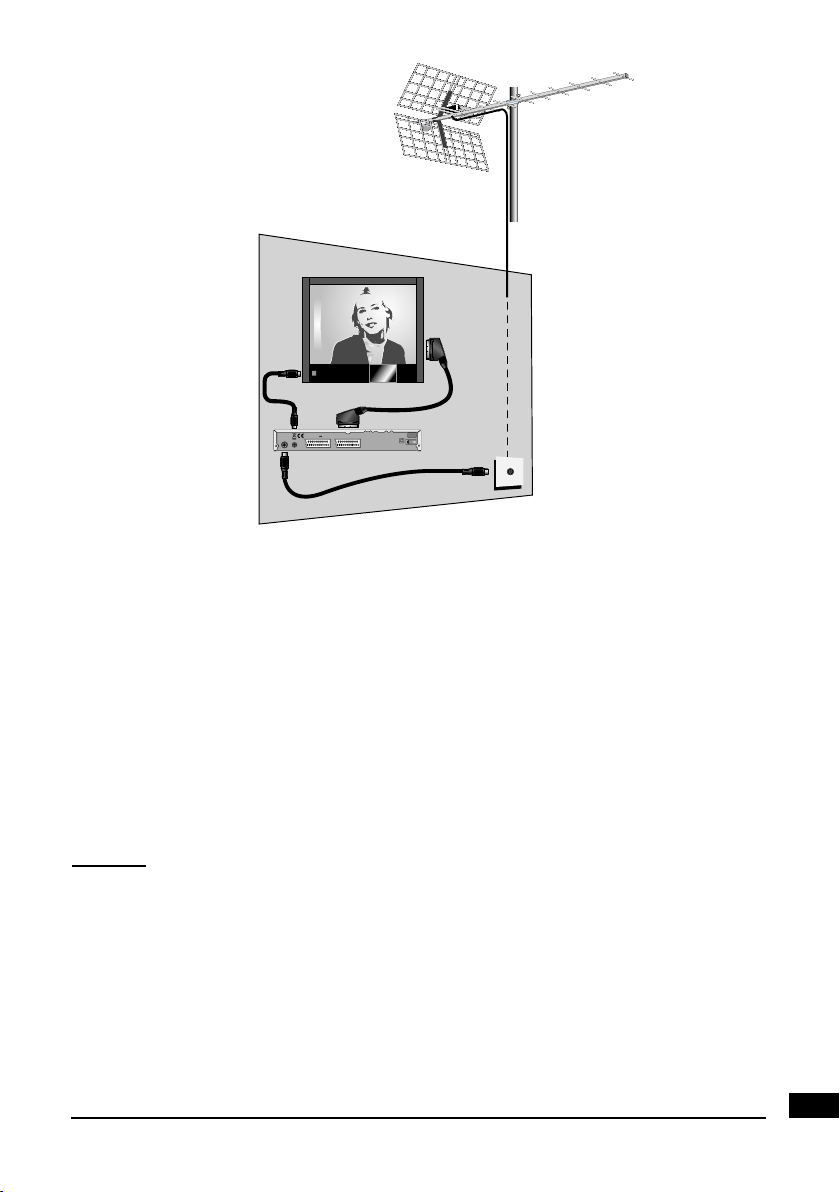

L’adaptateur étant débranché du secteur, connectez directement l’antenne râteau à l’entrée ANT (F page 10) de l’adaptateur. Dès maintenant, reliez l’adaptateur et le téléviseur par un câble d’antenne mâle/femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur. L’absence de ce câble ne nuit pas à l’installation TNT. Reliez le téléviseur à la sortie péritel TV de l’adaptateur. Allumez le téléviseur et branchez l’adaptateur sur le secteur. Poussez sur ON l’interrupteur d’alimentation situé à l’arrière de l’adaptateur ; le voyant rouge en façade s’allume. Insérez les piles dans la télécommande.

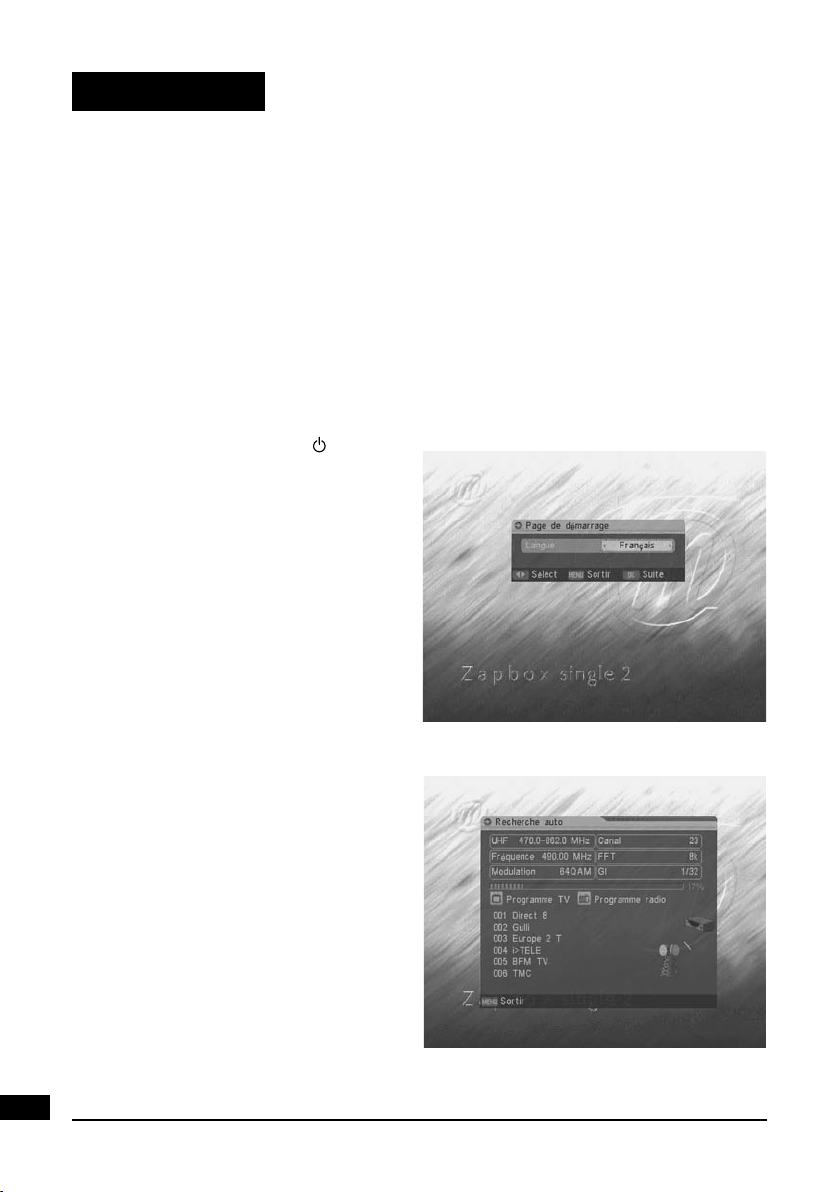

Appuyez sur la touche de la télécommande. Le voyant vert en façade s’allume puis l’écran du téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches puis appuyez sur OK.

La recherche automatique de chaîne démarre. A l’issue de cette recherche, l’adaptateur affiche la première chaîne, l’installation de base est terminée, il ne vous reste plus qu’à brancher votre magnétoscope ou enregistreur DVD sur la péritel VCR.

Si la recherche n’a pas trouvé toutes les chaînes (ou aucune), c’est probablement qu’il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n’est trouvée après l’amélioration, c’est probablement que votre zone n’est pas encore couverte par la TNT.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 7

























b - Calage / orientation de l’antenne

Aucune chaîne n’a été trouvée sur votre râteau actuel, c’est donc vraisemblablement qu’il pointe vers un émetteur qui n’émet qu’en analogique. Si votre zone est couverte par le numérique, c’est que les émissions viennent d’un autre émetteur, il va falloir modifier l’orientation de votre antenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

Note : Pour les émetteurs mis en service en 2006, la liste des canaux est indiquée en fin de cette notice.

Cas n°1

Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Allez dans Menu / Installation/ Recherche manuelle.

• Si nécessaire, appuyez sur la flèche  pour sélectionner UHF sur la première ligne. Descendez sur la deuxième ligne et sélectionnez avec les flèches , un numéro de canal utilisé dans votre région (voir en fin de notice pour les émetteurs mis en service en 2006).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 8

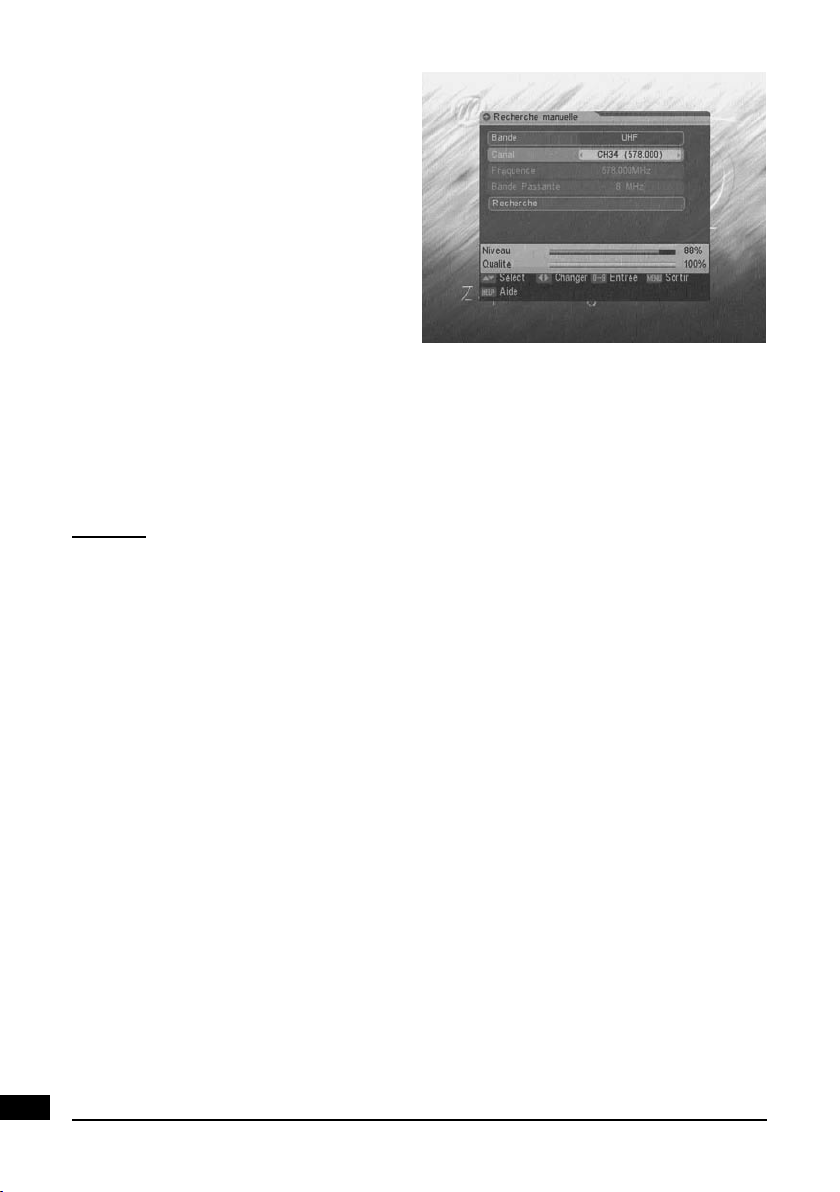

• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.

• Tournez l’antenne pour maximiser le signal. Lorsque vous approchez de la direction de l’émetteur, le

Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le

minimum pour une image stable. Si la Qualité n’augmente jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou que l’émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne.

• Lancez une recherche par Menu / Installation / Recherche auto.

Cas n°2

Vous recevez les chaînes nationales en analogique et vous n’avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous êtes certain que vous pouvez capter d’autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l’entrée ANT de la ZAPBOX. Orientez votre nouvelle antenne dans la même direction que l’ancienne et faites une recherche automatique de chaînes (Menu / Installation / Recherche auto.).

Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau, remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez deux fois sur la touche INFO pour afficher l’indicateur de signal en bas à droite. Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche automatique de chaînes.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 9























 











  

 



 





















































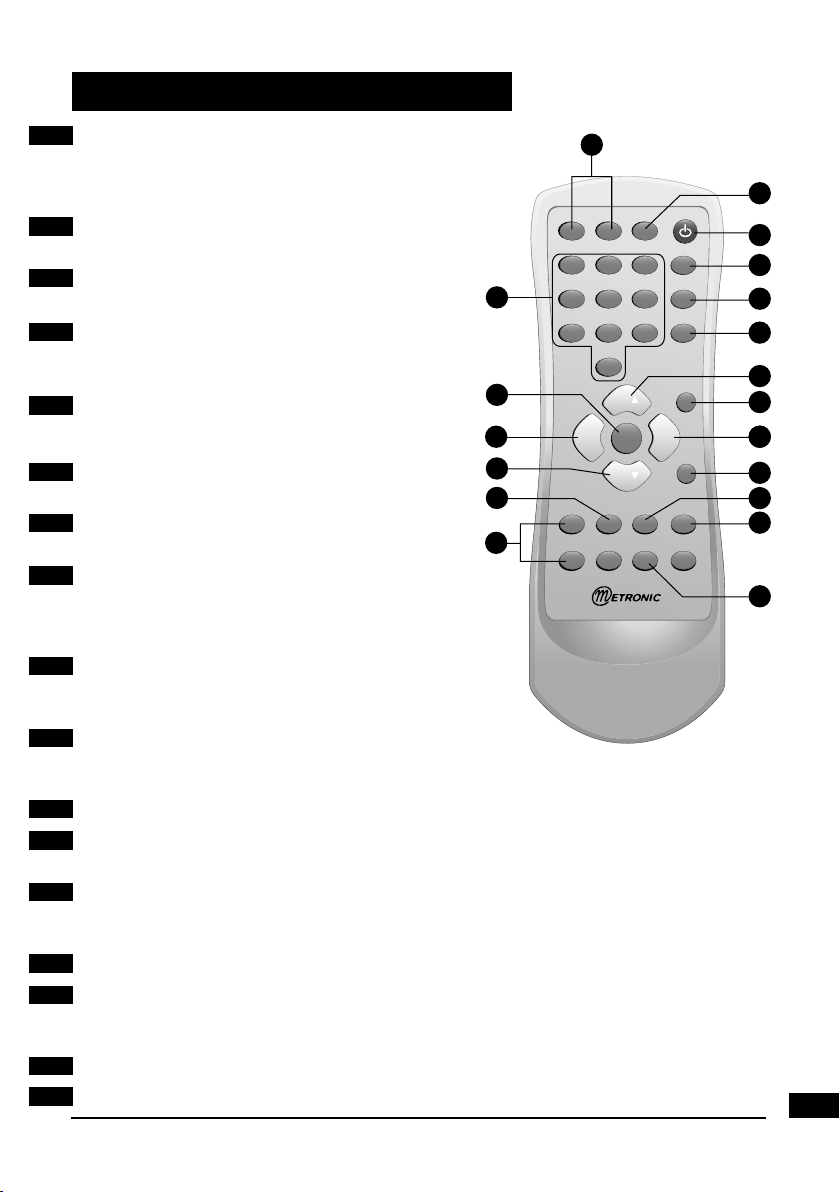

2 - Description de la télécommande

Touches numériques. En utilisation normale, per-

met de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.

Touche marche / arrêt. Permet de mettre en veille l’adaptateur ou de l’allumer.

Touche MENU. Permet d’entrer dans le menu

principal.

Touches . Dans le menu, permet de modifier les différents paramètres. En utilisation normale, permet de changer le volume.

Touches . En utilisation normale, fait changer

de chaîne. Dans les menus, permet de passer d’une ligne à la suivante.

Touche PAUSE. Gèle l’image. Un second appui revient en mode normal.

Touche TEXT. Permet d’accéder aux sous-titres et télétexte (si diffusé).

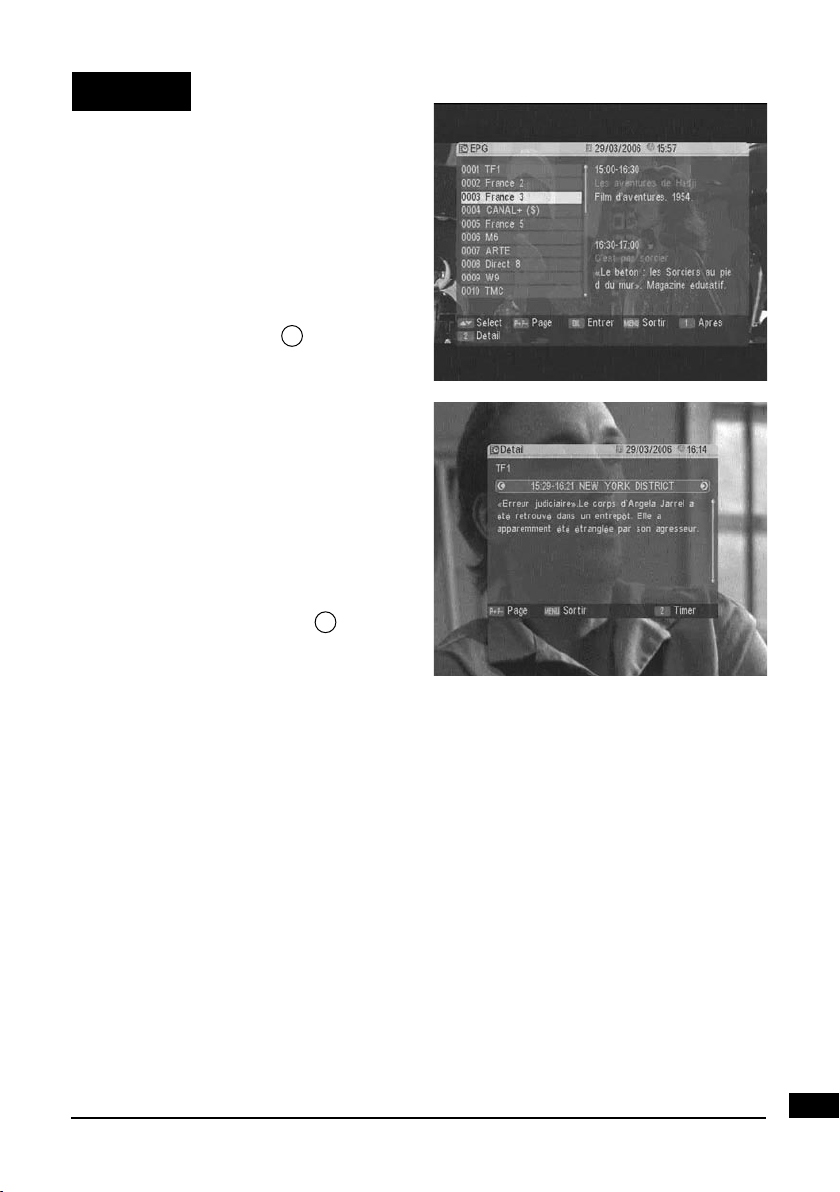

Touche EPG (guide électronique des program-

mes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.

Touche AUDIO. Lorsque plusieurs voies audio

sont transmises, permet de choisir la langue de l’émission.

Touche EXIT. Pour revenir d’un écran en arrière

dans les menus et sortir complètement des menus.

Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple).

Touche OK. Permet de valider un choix quand vous êtes dans les menus. En mode normal

(visualisation d’une chaîne), affiche la liste des chaînes.

Touche TV/RADIO. Permet de basculer du mode TV en mode RADIO et inversement. En

mode Radio, les touches  et  font défiler les radios. Pour information, la diffusion des radios n’est pas prévue à cours terme en France.

Touche RECALL. Permet de revenir à la dernière chaîne regardée.

Touche INFO. Un premier appui fait apparaître la bannière information de la chaîne, com-

prenant, entre autre, le titre de l’émission actuelle (ACT) et la prochaine (PRO). Un double appui fait apparaître les caractéristiques techniques, y compris le niveau de signal.

Touches Page +/-. Permet de passer de page en page dans les longues listes.

Touches inutilisées sur ce modèle.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 10

3 -

/&&

110-240V

50/60Hz

15W

VCR /

ANT

TV/VCR

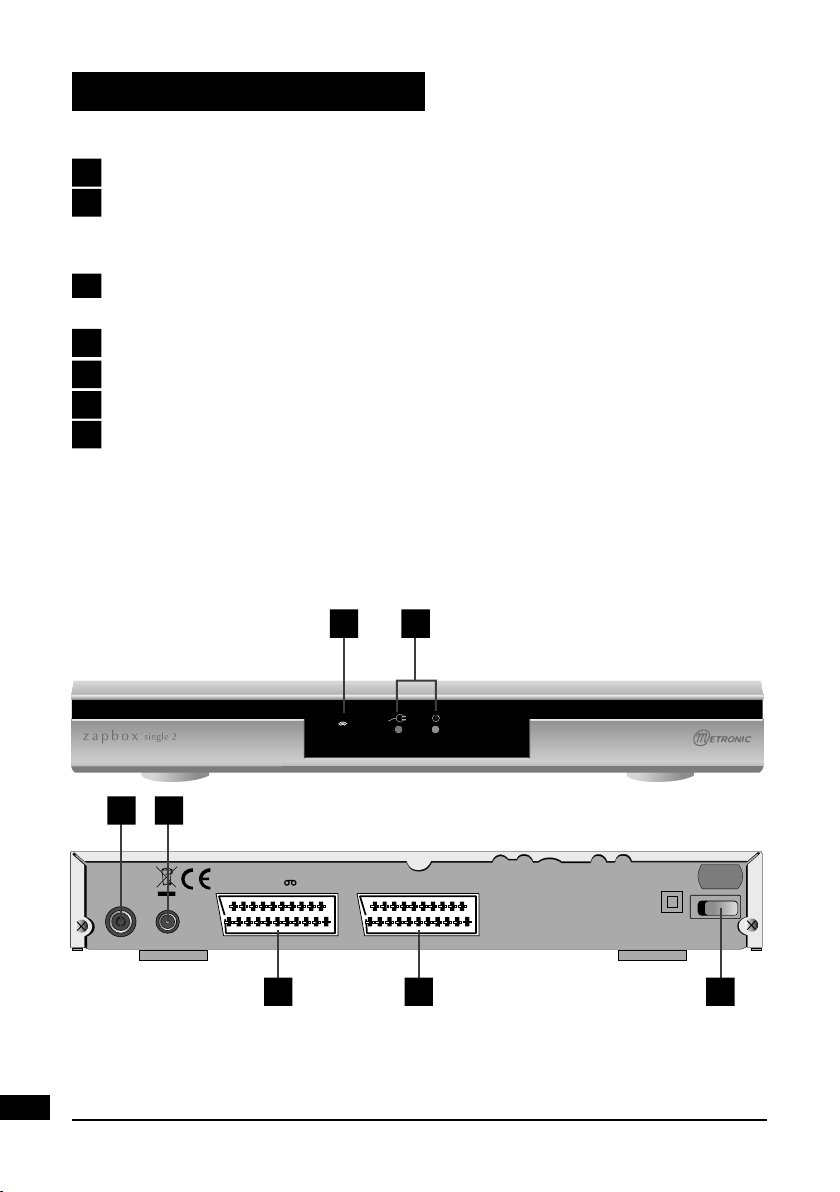

Description de l’adaptateur

Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande).

Indicateurs lumineux. Le voyant rouge témoigne de l’alimentation secteur.

Le voyant vert signifie que l’appareil est allumé (voyant vert éteint et voyant rouge allumé : l’adaptateur est en veille).

Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l’adaptateur.

Sortie péritel TV. Pour connecter l’adaptateur au téléviseur. Interrupteur alimentation.

Entrée antenne terrestre (râteau).

Sortie TV (ou magnétoscope).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 11

4 -

Utilisation au quotidien

En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches  pour régler le volume sonore.

• Touches  pour changer de chaîne.

• Touche pour couper et remettre le son.

• Touches numériques pour aller directement à une chaîne.

• Touche EPG pour accéder au guide des programmes.

• Touche OK pour accéder à la liste des chaînes TV.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer des listes de chaînes favorites (jusqu’à 5). La deuxième consiste à supprimer, déplacer ou renommer les chaînes existantes.

a - Chaînes favorites

Sélectionner les chaînes

• Allez dans Menu / Chaînes /

Liste des TV.

• Dans la fenêtre de sélection

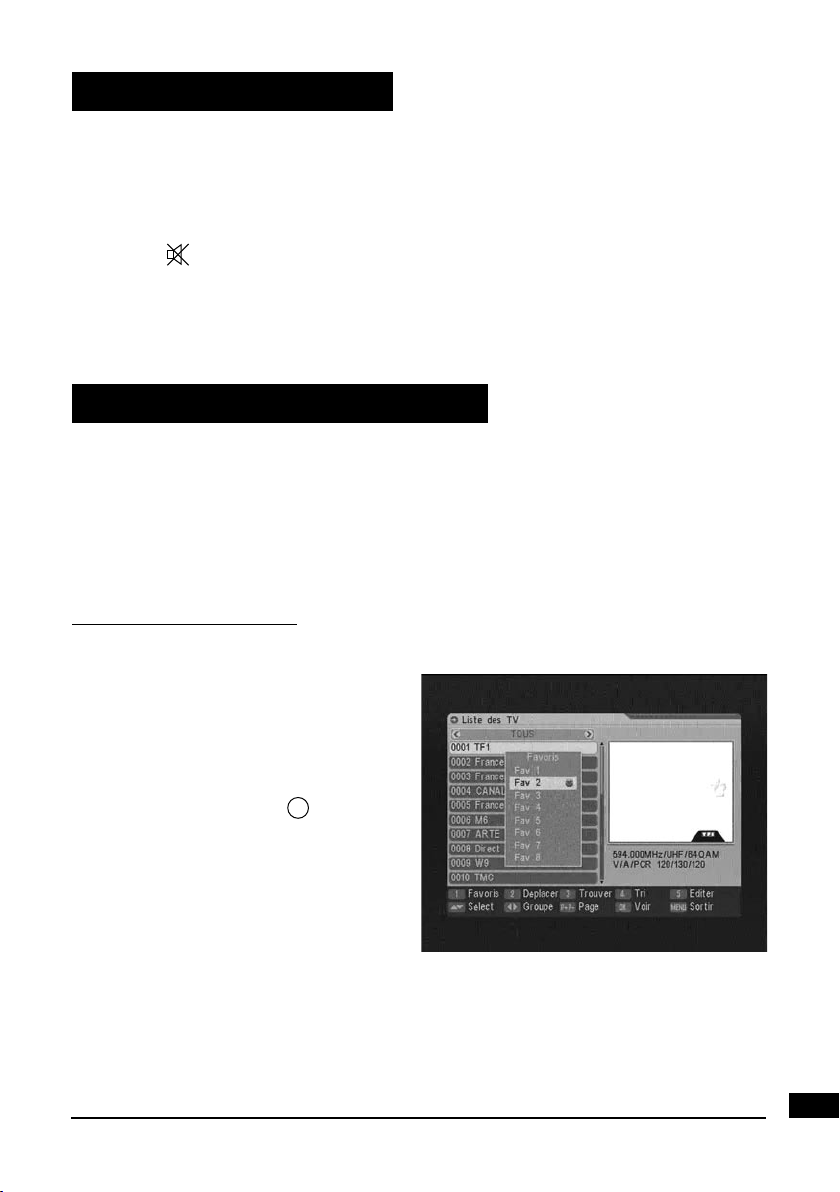

des favoris (voir image cicontre), sélectionnez la chaîne que vous voulez ajouter à la liste et appuyez sur 1 .

• Sélectionnez la liste FAV dans

laquelle vous souhaitez mettre la chaîne et appuyez sur OK. Un petit logo apparaît. Note, vous pouvez valider plusieurs listes FAV, la chaîne en question apparaîtra alors dans plusieurs listes.

• Appuyez sur EXIT, un coeur s’affiche après le nom de la chaîne.

• Appuyez sur EXIT pour quitter les menus et mémoriser votre sélection.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 12

Visualiser les chaînes favorites

Appuyez sur la touche FAV, la première liste favorite apparaît. Avec les flèches  vous pouvez sélectionner d’autres listes FAV. Avec les flèches , sélec- tionnez la chaîne que vous voulez regarder. Dorénavant, l’utilisation des flèches CH et CH vous fera naviguer parmi les chaînes de la liste FAV sélectionnée. Pour sortir du mode FAV, appuyez sur OK pour faire apparaître la liste des chaînes, puis, avec la touche , faites apparaître la liste TOUS.

b - Modifier la liste des chaînes

Effacer des chaînes

• Allez dans Menu / Chaînes / Liste des TV.

• Appuyez sur la touche

• Entrez votre mot de passe (0000 en sortie d’usine)

• Avec les flèches , sélectionnez la chaîne à supprimer.

• Appuyez sur la touche 1 , une croix apparaît après le nom de la chaîne.

• Vous pouvez sélectionnez ainsi plusieurs chaînes.

• Appuyez sur EXIT pour quitter et sauvegarder.

Déplacer des chaînes

5 pour entrer dans le menu Editer.

• Allez dans MENU / Chaînes / Liste des TV.

• Avec les flèches , sélectionnez la chaîne à déplacer.

• Appuyez sur la touche 2 , un petit curseur apparaît après le nom de la chaîne.

• Avec les flèches , déplacez la chaîne à sa nouvelle place.

• Appuyez sur OK pour valider la nouvelle place.

Note : Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacer France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler sur NON l’option MENU / Réglage Système / Système TV / Numérotation Auto.

Renommer une chaîne

• Allez dans MENU / Chaînes / Liste des TV.

• Appuyez sur la touche 5 pour entrer dans le menu Editer.

• Entrez votre mot de passe (0000 en sortie d’usine).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 13

• Avec les flèches  , sélectionnez la chaîne à renommer.

• Appuyez sur la touche 4 , le menu Edition chaînes apparaît.

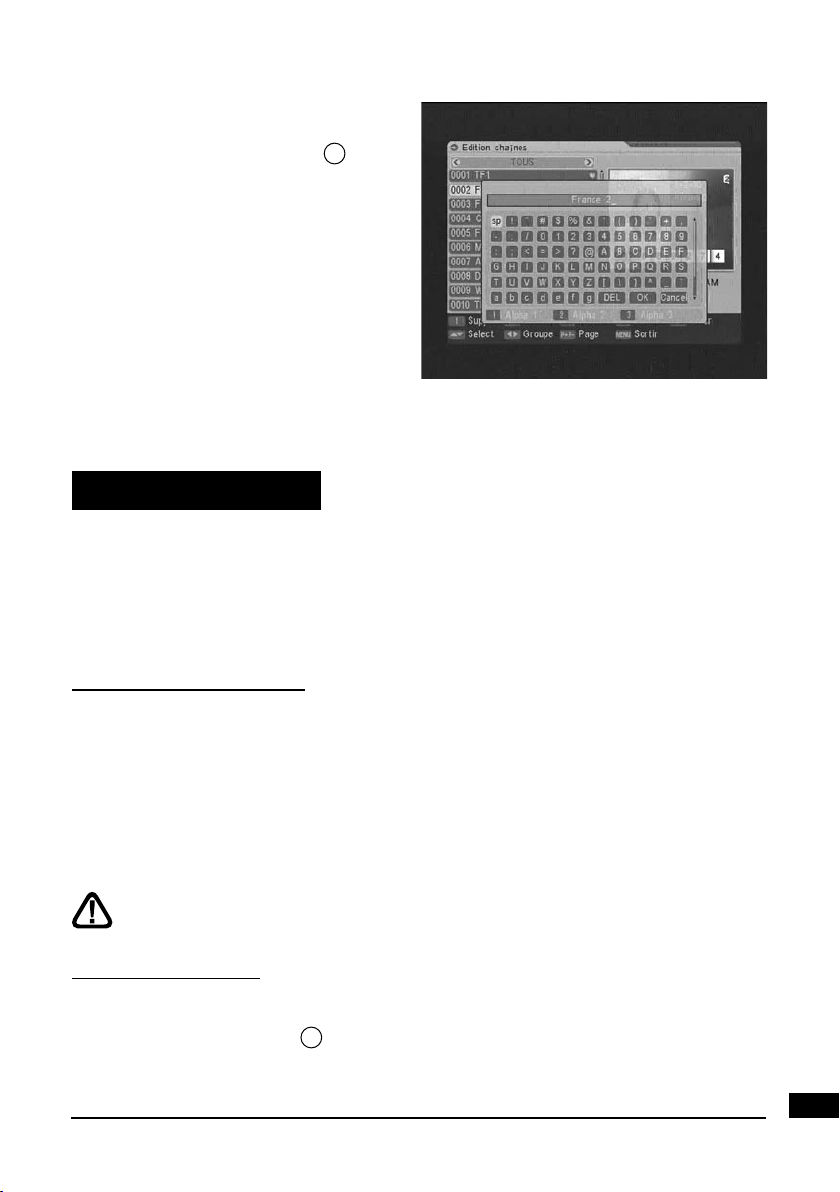

• Appuyez sur OK pour faire apparaître le clavier. Avec les flèches sélectionnez une à une les lettres que vous désirer, en validant à chaque fois par OK. Choisissez DEL pour supprimer une lettre et OK, pour valider le nouveau nom.

• Sélectionnez Mémoriser et taper sur OK pour valider l’opération.

6 - Blocage parental

Votre adaptateur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour protéger la configuration de l’adapateur. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans MENU / Réglages Système / Verrouillage parental.

• Entrez votre mot de passe (0000 en sortie d’usine).

• Sur la ligne Verrouillage Menus, sélectionnez Oui avec la flèche 

• Sur la ligne Blocage Chaînes, sélectionnez Oui avec la flèche 

• Sur la ligne Nouveau PIN, entrez les 4 chiffres du nouveau code.

• Sur la ligne Confirmez le PIN, entrez à nouveau le nouveau code.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Allez dans MENU / Chaînes / Liste des TV.

• Appuyez sur la touche 5 pour entrer dans le menu Editer.

• Entrez votre mot de passe (0000 en sortie d’usine).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 14

• Avec les flèches , sélectionnez la chaîne à verrouiller.

• Appuyez sur la touche 3 , un cadenas apparaît après la chaîne.

• Appuyez deux fois sur EXIT pour quitter et sauvegarder.

7 - Réinitialiser l’adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l’adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.

• Allez dans MENU / Outils / Réinitialisation Usine.

• Entrez votre mot de passe (0000 en sortie d’usine).

8 - Options diverses

Alimentation d’antenne

Votre adaptateur ZAPBOX Single 2 n’est pas équipé d’alimentation d’antenne, le menu est donc sans effet.

Options TV

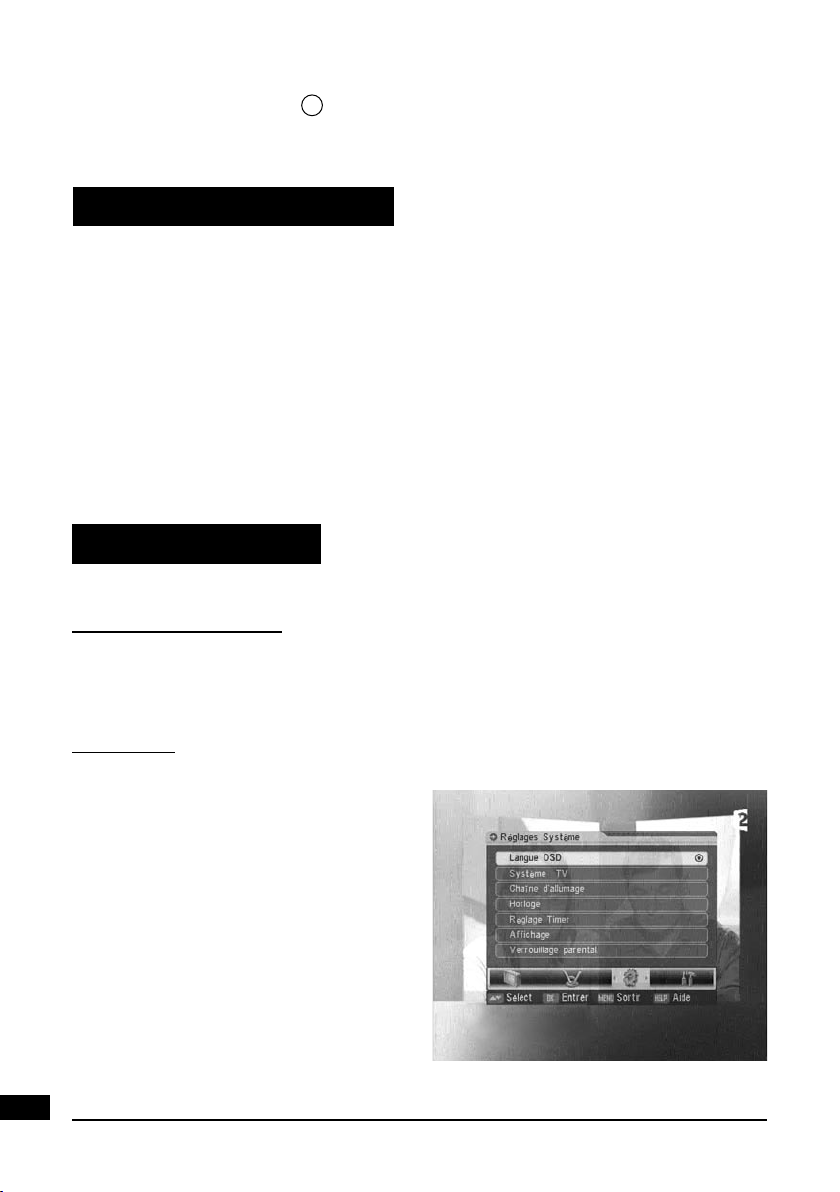

Le menu Réglage système regroupe des options diverses :

Le menu Réglages Système / Système TV permet de choisir différentes options. Sur la ligne Standard, vous pouvez forcer un mode vidéo. Laissez Automatique. La ligne Format TV permet de déclarer un écran 16:9 ou choisir le type de conversion des chaînes 16:9 si vous avez un écran 4:3.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 15

La ligne Sortie Vidéo permet de choisir entre le mode RGB et le mode classique CVBS. Le RGB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches câblées. La ligne Numérotation Auto permet de désactiver la numérotation automatique des chaînes.

Chaîne par défaut

Le menu Réglages Système / Chaîne d’allumage vous permet de choisir une chaîne sur laquelle l’adaptateur s’allume toujours. Si vous ne réglez pas cette option, la chaîne d’allumage est celle que vous regardiez lors de la dernière extinction.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. Dès que vous appuyez sur la touche TV/RADIO, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaître la liste des radios, et vous ne voyez plus d’images à l’écran.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 16



























10 - Enregistrements

Connectez simplement votre magnétoscope sur la péritel VCR de l’adaptateur.

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l’enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...)

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l’antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour lire une cassette, mettez l’adaptateur en veille puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l’adaptateur. Si ce n’est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÎNE EN MÊME TEMPS.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 17

Pour information, il existe dans notre gamme de produits TNT un adaptateur double tuner permettant de regarder une chaîne et d’en enregistrer une autre différente en même temps.

Programmateur d’enregistrements

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

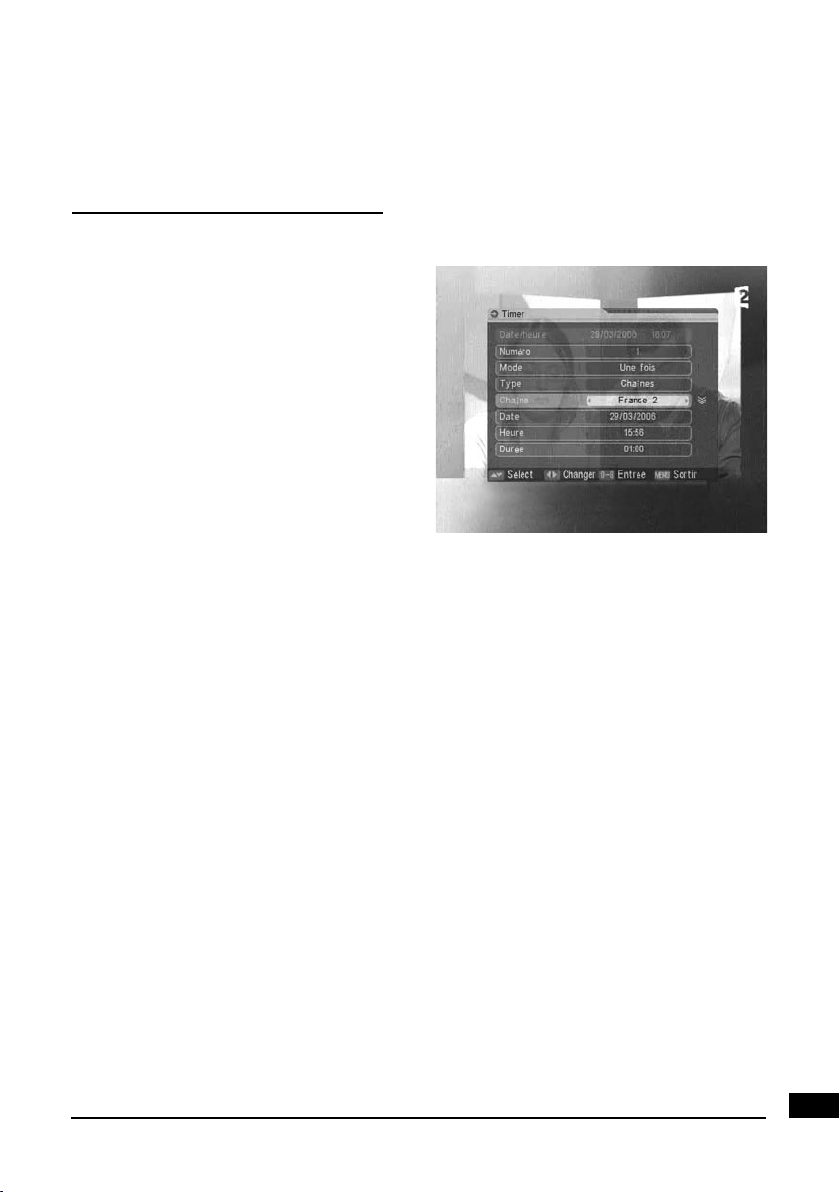

• Allez dans MENU / Réglages

Système / Réglage Timer / Timer complet.

• Sur la ligne Numéro, choisissez un numéro libre (la première fois, choisissez 1).

• Sur la ligne Mode, choisissez Une fois avec la flèche 

• Sur la ligne Type, choisissez Chaînes avec la flèche 

• Sur la ligne Chaîne, la chaîne en cours s’affiche. Vous pouvez encore changer de chaîne à ce stade.

• Sur les lignes Date, Heure et Durée, entrez la date, heure et durée de l’émission.

• Appuyez sur EXIT et confirmez par Oui. Appuyez encore sur EXIT pour quitter les menus.

• Réglez maintenant un timer sur votre magnétoscope, pour qu’il enregistre la chaîne AV au même moment.

Note 1 : Sur la ligne Mode, vous pouvez choisir Quotidien, Hebdomadaire, Mensuel ou Annuel pour déclarer un événement périodique.

Note 2 : Sur la ligne Type, vous pouvez choisir Message pour vous remémorer un événement particulier.

Si vous allumez l’adaptateur pendant qu’un enregistrement est censé être en cours, il vous est demandé de confirmer tout changement de chaîne en appuyant sur EXIT.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 18

11 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Installation / Recherche auto.

• Sur la ligne Mode, laissez Tout.

• Allez sur la ligne Recherche et appuyez sur OK.

Note 1 : Sur la ligne Mode, vous pouvez choisir Clair pour limiter la recherche aux chaînes qui diffusent gratuitement. Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes qui possèdent des plages en clair (Canal+, Paris Première, TPS Star,...) seraient ignorées si la chaîne est cryptée au moment de la recherche.

12 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l’heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche TEXT puis sur OK.

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche TEXT, sur la première ligne, appuyez sur la flèche  pour afficher Sous-titres.

• Sur la ligne Sous-titres, affichez Standard avec la touche 

• Appuyez sur OK.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 19

13 - EPG

Appuyez sur la touche EPG pour accéder au guide électronique des programmes. La première page présente un résumé des événements en cours et les suivants.

Appuyez sur la touche 2 pour accéder aux informations détaillées, si diffusées.

Les flèches  permettent de basculer entre le programme en cours et le suivant. La fenêtre est vide si les informations ne sont pas transmises par l’opérateur. Certaines chaînes (NT1, par exemple) diffusent le guide des programmes sur plusieurs jours. Vous y accédez en appuyant sur la touche 1 à partir de la fenêtre EPG principale.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 20

14 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Vous habitez en appartement.

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Vous recevez certaines chaînes numériques correctement, mais d’autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n’est pas très élevé. En analogique, votre image n’est pas parfaite.

Votre antenne pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur.

Votre système d’antenne collective n’est pas adapté au numérique terrestre.

Votre zone n’est pas encore couverte par le numérique terrestre.

Vous êtes situé loin de l’émetteur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Modifiez l’orientation de votre antenne (voir paragraphe 1b page 7).

Consultez votre propriétaire ou votre syndic de co-propriété.

Aucune solution dans l’immédiat. Attendez que votre zone soit couverte.

1 - Essayez un amplificateur d’intérieur. 2 - Essayez un amplificateur de mât. 3 - Procurez-vous une antenne plus performante.

Page 21

Symptôme Cause possible Solution(s) à essayer

Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s’allume, par exemple).

Vous recevez certains multiplexes (certains canaux) mais d’autres sont perturbés ou pas reçus du tout.

Vous recevez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout.

Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l’inverse).

Vous êtes perturbé par des parasites.

Vous êtes victimes d’échos.

Votre antenne coupe le haut de la bande UHF.

Votre antenne ne capte qu’une partie de la bande UHF.

1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé. 2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés. 3 - Remplacez le câble entre l’antenne et la prise.

1 - modifiez légèrement l’orientation de l’antenne. 2 - remplacez l’antenne par une nouvelle ayant des grilles anti-échos plus performantes.

Procurez-vous une antenne performante sur toute la bande UHF.

Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.

Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires.

Qu’est-ce qu’une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son, ou des bruits bizarres qui s’ajoutent au son.

Réception avec antenne d’intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur. Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Vous êtes en limite de zone.

Procurez-vous une antenne plus performante.

Page 22

15 - Glossaire

Adaptateur

Terminal

Analogique

Canal

Emetteur

EPG

FTA

Multiplex

Appareil permettant de recevoir les chaînes en clair de la TNT.

Equipement final d’une communication. L’adaptateur Zapbox est un terminal numérique.

Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l’arrivée du numérique, l’analogique terrestre est voué à disparaître à moyen terme.

Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.

Pylône truffé d’antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

Guide électronique des programmes.

En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs mis en service en 2006, la liste des canaux est indiquée en fin de cette notice.

Numérique

Polarisation

Terrestre

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

TNT

Nature des signaux utilisés dans les transmissions modernes. Par rapport à l’analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l’analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.

Orientation de l’onde émise par l’émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux.

Dans le cas qui nous intéresse, se rapporte aux transmissions dans l’air, par opposition à «câble» ou «satellite».

Télévision Numérique Terrestre.

Page 23

16 - Canaux utilisés pour les émetteurs mis en service en 2006

Massif de l'Etoile 4 3 6 2 1

Pomegues 4 3 6 2 1

Toulouse Toulouse Est

2 4 3 6 1

Caudéran 3 1 2 6 4

Bordeaux Est 1 6 4 2 3

Rennes Bécherel 6 1 4 3 2

Brest Monts d'Arrée 2 4 3 6

Vannes Landes les Lanvaux 2 4 1 6 3

Lille Lambersart 2 4 3 6

Lyon Fourviere 3 6 2 4 1

Sud / Villebon 1 4 2 6 3

Nord / Sannois

1 4 2 6 3

Est / Chennevieres 1 4 2 6 3

Tour Eiffel 2 4 3 6 1

Mantes Maudétour 2 6 3 4

Rouen Rouen Sud 2 4 3 1 6

Niort Canton de Melle 6 1 4 2 3

Caen Caen Nord 2 1 3 4 6

Bourges Collines du Sancerrois 2 4 6 1 3

Ajaccio Baie d'Ajaccio 2 1 4 3 6

Toulouse Pic du Midi 4 6 2 3 1

Grenoble Tour sans Venin 2 3 4 6 1

St Etienne Croix du Guizay 2 6 3 1 4

Nantes Nantes Sud Est 6 4 1 2 3

Orléans La Plaine Poteau 2 1 4 6 3

Cherbourg Digosville 6 2 3 4 1

Reims Hautvilliers 2 1 4 3 6

Bayonne La Rhune 2 4 3 6

Lyon Mont Pilat 2 3 1 6 4

Le Mans Canton de Mayet

2 1 4 6 3

Le Havre Harfleur 2 1 36 4

Toulouse Pic du Midi 4 6 2 3 1

Toulon Cap Sicié 2 4 3 6 1

Marseille

septembre 2005 mars 2005

Paris

Bordeaux

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 24

Agen Agglomération 1 3 4 6 2

Alençon Monts d'Amain 1 4 3 6 2

Angers Rochefort-sur-Loire 2 4 1 6 3

Arcachon Agglomération 1 6 4 2 3

Argenton-sur-Creuse Malicornay 4 1 6 2 3

Bastia Serra di Pigno 1 6 3 2 4

Besançon Brégille 1 2 4 3 6

Brive Lissac 1 3 2 6 4

Caen Mont Pinçon 4 1 2 3 6

Cannes Vallauris 1 2 3 6 4

Clermont-Ferrand Puy de Dôme 2 6 3 1 4

Evreux Agglomération

4 6 2 3 1

Laval Mont Rochard 2 3 1 4 6

Lorient Ploemeur

1 6 4 2 3

Meaux Agglomération 6 1 4 2 3

Nice Mont Alban

2 3 1 6 4

Roanne Agglomération 1 6 4 2 3

Saint-RaphaÎl Pic de l'Ours 1 2 3 6 4

Tours Chissay 1 2 4 6 3

Albi Agglomération 6 4 3 1 2

Agglomération 1 4 6 3 2

Mont Bouquet 1 6 4 2 3

Aubenas Nord 2 1 3 4 6

Aurillac Agglomération 2 3 4 1 6

Autun Bois du Roi 2 1 3 4 6

Bergerac Audrix 4 6 1 2 3

Carcassonne Montagne Noire 2 4 3 6 1

Chartres Montlandon 4 2 6 1 3

Dieppe Agglomération 4 2 3 1 6

Guéret St-Léger-le-G. 2 6 1 3 4

Hyères Cap Benat

1 6 3 2 4

La Rochelle Mireuil 1 4 6 2 3

Le Puy-en-Velay Agglomération

6 2 1 4 3

Limoges Agglomération 4 6 2 3 1

Mende Truc de Fortunio

2 3 1 6 4

Montluçon Agglomération 3 1 4 2 6

Montpellier St-Baudille 6 1 3 4 2

Neufch‚tel-en-Bray Croixdalle 4 3 2 1 6

Perpignan Pic de Neulos 2 1 3 4 6

Poitiers Agglomération 1 4 2 6 3

Privas Sud 6 4 1 2 3

Ussel Meymac 2 6 1 3 4

Valence Agglomération 6 2 3 1 4

juin 2006octobre 2006

Ales

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 25

* présence d'une chaîne analogique

Chaînes gratuites :

1 France 2

France 3 France 5

Arte La Chaîne parlementaire

2 Direct 8

TM i >TELE Europe 2 TV BFM TV Gulli

3 Canal + (plages en clair)

4 M6

NT1

5 tests

6 TF1

NRJ 1

Exemple : TF1 est sur le multiplexe R6. Elle est donc émise sur le canal 35 à Lille

France 4

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Si votre ville n’apparaît pas dans cette liste, consultez notre site web ou notre assistance téléphonique.

Page 26

ASSISTANCE ET CONSEILS

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d’appel : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : [email protected]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle d’adaptateur : ZAPBOX Single 2 (441507)

Dans un souci constant d’amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d’affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 27

ZAPBOX Single 2 - 441507

QUESTIONNAIRE QUALITÉ

Nom Adresse Code postal Ville Date d’achat Lieu d’achat Nom du magasin

Captez-vous correctement les chaînes numériques ?

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? Si oui, avez-vous eu recours à un installateur ?

Avez vous eu recours à l’assistance téléphonique METRONIC ? Si oui, globalement, êtes vous satisfait de ce service.

Globalement êtes-vous satisfait de votre achat ?

La notice vous paraît-elle bien réalisée pour installer votre récepteur TNT? Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

oui non

oui non oui non

oui non

A renvoyer à SAV Metronic, BP 56, La Tombe,

37320 ESVRES SUR INDRE, FRANCE

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 28

CERTIFICAT DE

GARANTIE

Le terminal ZAPBOX Single 2 est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX Single 2 (441507)

Date d’achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe,

37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d’appareil sans avoir au préalable obtenu un accord de retour.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste ﬁxe.

Page 29
