zapbox EH-M5
Cod. 441538
Decoder digitale terrestre
con porta USB, lettore card SD/MS ed ecoscart
Per la ricezione dei canali digitali terrestri gratuiti, la visione dei
file multimediali (interfaccia USB) e la registrazione in digitale su
Hard Disk USB esterno, chiavette USB o card SD/MS
MET632
DA LEGGERE ATTENTAMENTE
L’interno del decoder contiene dei componenti soggetti ad alta tensione: NON
APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica.
Solitamente, gli apparecchi audio-video non sono collegati alla messa a terra:
potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il cavo d’antenna). Vi
consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato tutti
gli altri collegamenti.
Per pulire il vostro decoder o il telecomando non usare nè solventi nè detergenti.
E’ consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere
la polvere.
Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla
seguente guida di sicurezza.
Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende
ecc.. Lasciare uno spazio di circa 5cm intorno all’apparecchio per consentire una
corretta ventilazione. Non posizionare l’apparecchio vicino a oggetti infiammabili
come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre
l’apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull’apparecchio.
Per rispettare l’ambiente, la batteria non va abbandonata: ne’ lungo le strade,
ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli
appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori
della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti
vendita (applicabile soltanto se il prodotto è venduto con batterie).
Il telecomando necessita di due pile AAA 1.5 V. Rispettate la polarità indicata. Per
rispetto dell’ambiente e per legge, non buttare mai le pile usate nella spazzatura.
Tasto SOS:
Quando la televisione analogica si spegnerà nella vostra regione,
alcuni canali Digitali Terrestri cambieranno frequenza: di conseguenza
alcuni canali potrebbero non vedersi più.
Grazie al tasto SOS (tasto BLU del telecomando) potete recuperare
facilmente tutti i vostri canali.
Premendo per 3 secondi il tasto SOS si avvierà automaticamente una
nuova ricerca dei canali.
Il decoder EH-M5 è il primo ad integrare la tecnologia ecoSCART. Grazie a questa tecnologia il vostro decoder si accende e si spegne in base allo stato del televisore. Da recenti
studi emerge il fatto che molti utenti spengono il televisore ma
lasciano il decoder digitale terrestre acceso. Metronic ha dunque creato ecoSCART che consente di fare delle sostanziali economie di energia
(diverse dozzine di kWh all’anno). Inoltre, grazie ad un controllo intelligente dell’ingresso scart del televisore, non dovrete più chiedervi se accendere prima la TV o
il decoder perché ecoSCART si occupa di tutto.
La programmazione del decoder si fa usando i menu. Per facilitare la lettura del
presente manuale, presenteremo l’accesso ai menu sotto questa forma:
MENU / menu / sotto menu
Ad esempio, quando leggerete:
- Premere MENU / DTT / Canali / Organiz. canali
Significa:
- Premere il tasto MENU del telecomando per accedere al menu principale
- Premere i tasti
56per selezionare il menu DTT
- Premere il tasto OK per convalidare
- Premere i tasti
56per selezionare il menu Canali
- Premere OK per convalidare.
- Premere i tasti
56per selezionare il menu Organiz. canali
- Premere OK per convalidare.
Noterete che le parole in grassetto corrispondono alle parole dei menu del decoder
3
SOMMARIO
1 Installazione p. 5
2 Descrizione del telecomando p. 8
3 Descrizione del decoder p. 9
4 Utilizzo quotidiano p. 10
5 Personalizzare la lista dei canali p. 10
6 Blocco genitori e modifica password p. 12
7 Resettare il decoder (reset) p. 13
8 Impostazioni TV p. 13
9 Radio p. 13
10 Ricerca canali p. 14
11 Sottotitoli e televideo p. 14
12 EPG p. 14
13 Registrazioni con videoregistratore p. 16
14 Programmazione della registrazione (timer) p. 17
15 Lettore / Registratore digitale p. 18
16 Ecoscart p. 21
17 In caso di problemi di ricezione p. 22
18 Accessori utili p. 23
Certificato di garanzia p. 24
4
1 - Installazione
a - Installazione semplificata
Con il decoder staccato dalla rete elettrica, collegare direttamente l’antenna
da tetto all’ingresso ANT (E a pagina 9) del decoder. Collegare decoder e
televisore tramite un cavo d’antenna maschio / femmina. Questo cavo vi
consentirà di continuare a ricevere i canali analogici terrestri. L’assenza di
questo cavo non influisce sul corretto funzionamento del decoder. Collegare,
mediante cavo scart, il televisore all’uscita SCART TV del decoder. Accendere
il televisore, quindi collegare il decoder alla rete elettrica.
La spia verde si accenderà sul display
del decoder e lo schermo del televisore
visualizzerà un menu di selezione
lingue. Se così non fosse, verificare
i collegamenti del cavo SCART e/o
forzare la modalità A/V o EXT del
televisore (riportarsi al manuale d’uso
del vostro televisore). Selezionare
la lingua usando i tasti 56
confermare con OK.
La ricerca automatica dei canali inizierà.
Una volta finita, il decoder visualizza il
primo canale: l’installazione è finita.
Potete infine collegare al decoder un
dispositivo VCR o DVD-R all’uscita
SCART VCR.
quindi
Se la ricerca canali non ha trovato
nessun canale (o pochi), significa
che probabilmente bisogna migliorare
l’impianto d’antenna (vedere paragrafo
successivo). Se nessun canale è stato
trovato dopo l’intervento sull’impianto
significa che, probabilmente, la vostra
zona non è ancora coperta dal digitale
terrestre (verificare su www.dgtvi.it).
5
100 - 240V
R
~
ANT.
TV/VCR
TV
50Hz
VCR/
ZAPBOX
b - Orientamento / puntamento dell’antenna da tetto
Se durante la ricerca automatica non sono stati trovati canali (o pochissimi),
probabilmente l’antenna da tetto è puntata verso un ripetitore che trasmette
solamente in analogico. Se, invece, siete certi che la vostra zona è coperta dal
digitale terrestre, probabilmente le trasmissioni digitali vengono trasmesse da
un altro ripetitore. E’ necessario quindi, modificare l’orientamento della vostra
antenna da tetto. Distingueremo due casi a seconda se siete a conoscenza o
meno di un numero di canale UHF/VHF sul quale dovreste ricevere dei canali
digitali terrestri.
Caso n°1:
Conoscete almeno un numero di canale UHF (compreso tra 21 e 69) o
VHF (compreso tra 5 e 15) che trasmette in digitale terrestre nella vostra
regione.
• Premere MENU / DTT / Installazione / Ricerca manuale. Se richiesto
immettere la password (0000 in uscita di fabbrica).
• Sulla riga No canale, scegliere il canale che conoscete, usando i tasti 34.
• Aspettare qualche secondo e osservare le righe di Segnale e Qualità.
6
• Girare l’antenna per massimizzare
i valori. Quando sarete vicini al
ripetitore, deve aumentare la
Qualità. Una Qualità del 65% è
il minimo per avere un’immagine
stabile. Se tale valore non aumenta
mai, significa che il numero del
canale UHF o VHF selezionato non
è esatto, oppure che l’emissione dal
ripetitore è troppo lontana.
• Una volta raggiunto il livello massimo
di ricezione, fissare definitivamente
l’antenna da tetto.
• Avviare una ricerca automatica: MENU / DTT / Installazione / Ricerca Auto.
Se richiesto, immettere la password (0000 in uscita di fabbrica) o premere il
tasto SOS del telecomando per 3 secondi.
• Attendere che il decoder termini la ricerca e che salvi i canali in memoria.
• L’installazione è terminata.
Caso n°2
Ricevete i canali analogici ma non avete nessuna idea di quello che potete
ricevere in digitale terrestre.
Oppure, siete certi che potete ricevere il digitale terrestre, ma non conoscete i
canali UHF o VHF di trasmissione.
• Procurarsi un’antenna da tetto UHF con un buon guadagno (almeno 15dB)
e collegare il cavo d’antenna direttamente all’ingresso ANT del decoder.
Orientare la nuova antenna nella stessa direzione della vecchia e lanciare una
ricerca automatica dei canali (MENU / DTT / Installazione / Ricerca Auto) o
premere il tasto SOS del telecomando per 3 secondi.
• Se trovate dei canali che non avete trovato con la vecchia antenna, sostituire
le antenne.
• In caso contrario: girare la nuova antenna di 1/8 di giro e lanciare una nuova
ricerca automatica. Finchè non si ricevono canali, continuare a girare la nuova
antenna di 1/8 di giro e lanciare una ricerca automatica ogni volta. Dovreste
finire per trovare dei canali.
• Sintonizzarsi su uno dei canali trovati, quindi premere 2 volte il tasto
del telecomando per visualizzare gli indicatori di Qualità e Segnale. Girare
l’antenna per massimizzare i valori. Una volta raggiunti i valori massimi,
fissare definitivamente la nuova antenna. Lanciare infine una nuova ricerca
automatica.
7
2 - Descrizione del telecomando
1
Tasto on/off
1
Tastiera numerica. Nell’ uso normale vi permette di digitare il
2
numero del canale che si vuole vedere. Nel menu vi permette di
inserire valori numerici.
3
Tasto S-T. Per attivare o disattivare i sottotitoli (DVB- se trasmessi).
4
T asto (info): premendo una volta, appariranno delle informazioni
sul programma in corso e quello successivo (nome, trasmissione in
corso, prossimo programma). Premendo una seconda volta compari-
ranno le caratteristiche tecniche ed il livello del segnale del canale.
Tasti VOL+ / VOL- : per regolare il volume.
5
Tasti direzionali.
6
e di passare da una riga all’altra.
Tasto OK: per convalidare le scelte nei menu. Fuori dal menu:
7
permette di visualizzare l’elenco dei canali.
Tasto EXIT: per uscire dai menu.
8
Tasti colorati utilizzati in alcuni menu.
9
(SOS) per 3 secondi si cancellerà l’attuale lista canali e il decoder effettuerà una nuova scansione automatica.
Tasto MUTE. Per togliere l’audio
10
Tasto TV/RAD: per commutare sul modo radio o, al contrario,
11
tornare al modo TV
Tasto 16:9. Per cambiare l’aspetto TV
12
Tasti dedicati al videoregistratore digitale:
13
- REC: per registrare la trasmissione in corso
- STOP: per fermare la registrazione o la riproduzione in corso
- PLAY: per lanciare la riproduzione o riprendere la lettura dopo una pausa.
- FRW: per il rewind (premendo più volte sul tasto aumenta la velocità
del rewind).
- FFW: per il fast forward (premendo più volte sul tasto aumenta la
velocità del fast forward).
- PAUSE: per mettere in pausa la riproduzione in corso
- SLOW: per lanciare la riproduzione a rallentatore
- HH:MM: permette di andare all’HH:MM del video in corso di lettura.
Tasto TV/VCR:
14
strazioni da VCR).
Tasto USB . Per accedere direttamente alla lista delle registrazioni presenti sul supporto USB.
15
Tasto . Permette di tornare all’ultimo canale visualizzato.
16
Tasti CH+ / CH-.
17
Tasto EPG (guida elettronica ai programmi). Fa comparire il programma in corso e il programma successivo: infor-
18
mazioni disponibili solamente se trasmesse dal canale.
Tasto MENU: per accedere al menu principale e ai sottomenu.
19
Tasto TXT. Per accedere al televideo (se trasmesso).
20
Tasto FAV. Accede all’elenco dei canali preferiti.
21
Tasto AUDIO: permette di scegliere la lingua della trasmissione (solamente se trasmesse). Inoltre permette di sele-
22
zionare il canale audio in uscita: centrale, destro o sinistro.
23
Tasto GAME: per accedere direttamente ai giochi (poi premere 1 volta il tasto OK).
24
Tasto TIMER: per accedere direttamente alla programmazione delle registrazioni.
8
Nei menu permettono di modificare diversi parametri.
Premendo Il tasto BLU
Per forzare il passaggio del segnale dalla scart VCR alla scart TV (utilizzato per visualizzare le regi-
Per cambiare canale.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
3 -
Descrizione del decoder
Porta USB
A
Ricevitore del telecomando.
B
Spie di stato: rossa (decoder in stand by), verde (decoder acceso).
C
Lettore di card SD/MS
D
Ingresso antenna terrestre (ANT)
E
Uscita TV/VCR. Per collegare l’antenna alla TV.
F
Uscita SCART TV. Per collegare il decoder alla TV.
G
SCART VCR. Per collegare un videoregistratore. Quando si guarda una
H
videocassetta, il videoregistratore prende automaticamente la precedenza
sul decoder.
Uscita audio digitale
I
L
Alimentazione elettrica.
C
BC
A
D
SD / MS
ON
E
F
G
H L
zapbox EH-M5
I
9
4 -
Utilizzo quotidiano
Per l’uso normale, utilizzerete solamente i seguenti tasti del telecomando
(funzioni spiegate a pagina 8).
• Tasti CH+ / CH- per cambiare canale.
• Tasti VOL+ / VOL- per modificare il volume.
• Tasto
• Tasti numerici per digitare il numero di un canale.
• Tasto OK per accedere alla lista canali.
• Tasto EPG per accedere alla guida programmi

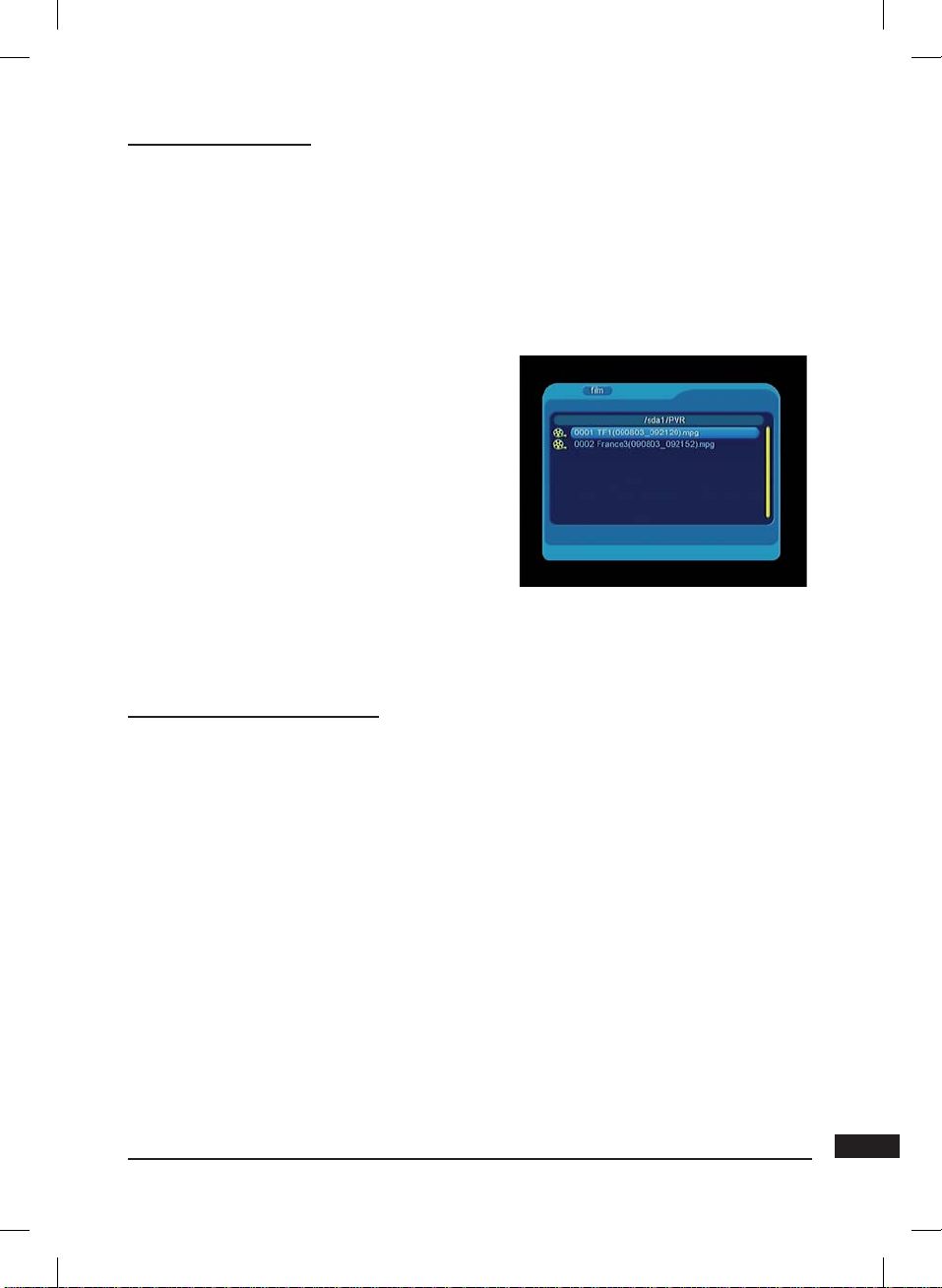

• Tasto USB per accedere alla lista delle registrazioni presenti sul supporto
per togliere l’audio.
USB.
5 - Personalizzare la lista canali
Ci sono diverse possibilità per personalizzare
la lista canali. La prima consiste nel creare
una lista canali favoriti. La seconda, nel
cancellare o spostare dei canali esistenti.
Potete anche raggruppare i canali per
temi.
a - Lista canali favoriti
Selezionare i canali:
• Premere MENU/ DTT / Canali / Organiz. canali.
• Usando i tasti
favoriti.
• Premere il tasto ROSSO del telecomando: un cuore compare dopo il
nome del canale.
• Potete così selezionare diversi canali.
• Premere EXIT per uscire dai menu.
Visualizzare i canali favoriti:
• Premendo il tasto FA V del telecomando, si visualizzerà la lista Favoriti. Usare
65
i tasti
10
per passare da un canale favorito all’altro.
65
selezionare il canale che volete collocare nella lista
b - Modificare la lista canali
Cancellare un canale:
• Premere
• Usando i tasti 56 selezionare il canale da cancellare.
• Premere i tasto BLU del telecomando: una croce compare dopo il nome del
canale.
• Potete così selezionare più canali.
• Finita la selezione, premere il tasto EXIT per confermare.
• Nel menu di conferma premere 3per selezionare Sì, quindi premere OK.
• Premere EXIT per uscire dai menu.
Spostare un canale:
Per spostare i canali all’interno della memoria è necessario disattivare
l’opzione LCN (numerazione automatica dei canali) che crea automaticamente
la disposizione dei canali in memoria impostando il numero e bloccando lo
spostamento.
• Premere
• Usando i tasti 56 spostarsi sulla riga LCN e premere i tasti 34 per
selezionare OFF.
• Premere il tasto OK per salvare l’impostazione ed il tasto EXIT per lasciare
il menu.
A questo punto è possibile procedere allo spostamento manuale dei canali in
memoria:
• Premere
• Usando i tasti 56 selezionare il canale da spostare.
• Premere con il tasto VERDE: una freccia compare dopo il nome del
canale.
• Usando i tasti 56 spostare il cursore verso la sua nuova posizione.
• Premere il tasto OK per confermare la nuova posizione.
• Finita l’operazione premere il tasto EXIT per uscire dal menu e salvare i
cambiamenti.
MENU /
MENU
MENU /
DTT / Canali / Organiz. canali.
/ DTT / Configurazione / Setup.
DTT / Canali / Organiz. canali.
11
Rinominare un canale:
• Premere
canali.
• Usando i tasti 56 selezionare il canale
da rinominare.
• Premere il tasto 4 per accedere alla
tastiera di modifica.
• Utilizzare i tasti numerici del telecomando
per selezionare le lettere desiderate e
comporre il nuovo nome.
• Premere il tasto OK per salvare ed il tasto
EXIT per lasciare il menu.
MENU /
DTT / Canali / Organiz.
6 - Blocco genitori e modifica password
Il decoder viene consegnato con una password preimpostata (0000) che
permette di bloccare i canali di cui volete impedirne l’accesso o per proteggere
la configurazione del decoder.
Bloccare un canale
•
Premere
•
Usando i tasti 56 selezionare il canale da bloccare.
•
Premere il tasto GIALLO del telecomando.
• Immettere la password (0000 in uscita di fabbrica)
dopo il nome del canale.
•
Potete così bloccare più canali.
• Finita la selezione premere il tasto EXIT per uscire dal menu e salvare i
cambiamenti.
Per visualizzare il canale bloccato il decoder richiederà di immettere la password.
MENU / DTT
/ Canali / Organizzare canali.
: un lucchetto compare
Modificare la password
• Premere MENU / DTT / Configurazione / Blocco genitori
• Digitare la Password attuale (0000 in uscita di fabbrica).
• Digitare la Nuova password
• Digitare ancora la nuova password (Conferma password): apparirà la scritta
Password modificata.
• Premere più volte il tasto EXIT per uscire dai menu.
ATTENZIONE: prendere nota della nuova password !
12
7 - Resettare il decoder (reset)
Il reset di fabbrica può essere utile se avete modificato le impostazioni del
decoder e alcune funzioni non rispondono correttamente. Resettando il decoder,
tornerete ad una configurazione di fabbrica (quella del prodotto nuovo).
Tutte le personalizzazioni (canali favoriti, radio, etc…) verranno perse.
•
Premere MENU / DTT / Ripristino impost. fabbr.
•
Digitare la password (0000 in uscita di fabbrica).
•
Convalidare selezionando Si’ e premere OK sul telecomando.
Il decoder si riavvierà automaticamente tornando alla pagina di selezione
della lingua (vedasi pag. 5).
8 - Impostazioni TV
In MENU / DTT / Configurazione / TV,
sono raggruppate le varie funzioni relative
alle impostazioni TV. Selezionare la voce
desiderata usando i tasti 56e modificare
i valori usando i tasti34.
- Sulla riga Standard TV: selezionare
PAL, NTSC o AUTO (PAL è lo standard
europeo).
- Sulla riga Formato schermo potete
scegliere differenti visualizzazioni dello
schermo: 16:9, oppure 4:3 PS (PAN SCAN) o 4:3 LB (LETTER BOX).
- Sulla riga Uscita video: selezionare RGB, CVBS, YUV o S-VIDEO a
seconda della vostra TV (RGB è il formato più comune).
- Le righe successive consentono la regolazione di Luminosità, Contrasto,
Tono e Saturazione.
9 - Radio
Oltre ai canali TV, il digitale terrestre permette di ricevere le radio digitali.
Premendo il tasto TV/RAD entrerete nella modalità radio. Premendo OK,
comparirà la lista dei canali radio in memoria. Non ci sono più immagini sullo
schermo tranne che il logo Metronic.
E’ possibile modificare la lista canali radio esattamente come quella TV (vedasi
paragrafo 5, pag.10).
13

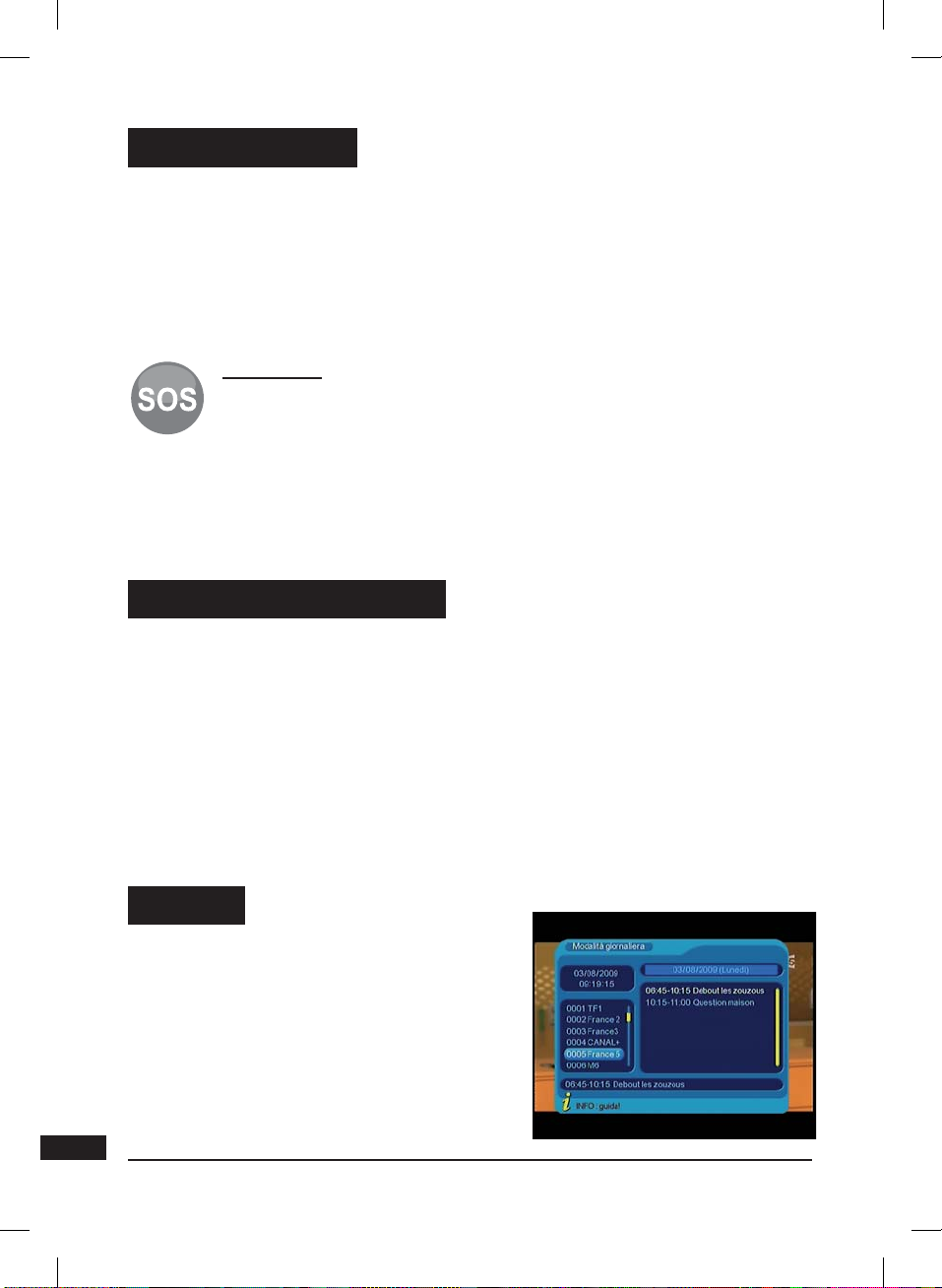

10 - Ricerca canali
Quest’operazione è da eseguire non appena si perde un canale oppure
quando nuovi canali sono disponibili.
• Premere MENU / DTT / Installazione / Ricerca Auto. Se richiesto immettere
la password (0000 in uscita di fabbrica).
• Apparirà il menu di ricerca canali che indicherà i canali trovati.
I canali verranno memorizzati automaticamente.
TOUCHE
OUCHE
SOS
Tasto SOS:
Quando la televisione analogica si spegnerà nella vostra regione,
alcuni canali Digitali T errestri cambieranno frequenza: di conseguenza
alcuni canali potrebbero non vedersi più.
Grazie al tasto SOS (tasto BLU del telecomando) potete recuperare
facilmente tutti i vostri canali.
Premendo per 3 secondi il tasto SOS si avvierà automaticamente
una nuova ricerca dei canali.
11 - Sottotitoli e televideo
Alcuni canali trasmettono il televideo.
Per accedervi, premere il tasto TXT del telecomando. Usando i tasti 56 se-
lezionare la voce TTX e premere OK.
Alcuni canali trasmettono, in alcuni momenti, i sottotitoli. Per attivarli:
• Premere il tasto S-T del telecomando.
• Usando i tasti 56 selezionare la lingua di sottotitoli disponibile.
• Premere OK.
Se appare una scritta Nessuna informazione vuol dire che i sottotitoli e/o il
televideo non sono trasmessi.
12 - EPG
Premere sul tasto EPG del telecomando
per accedere alla guida elettronica dei
programmi. Premendo i tasti 56 del
telecomando selezionare il canale.
La parte destra della tabella (vedi fig. a lato) elenca
le trasmissioni in corso e quelle seguenti. In Italia
la maggior parte dei canali trasmette solamente
la trasmissione in corso e la seguente.
14
NOTA: Premendo i tasti FRW e FFW è possibile cambiare il giorno relativo alle
informazioni (massimo una settimana).
Per ottenere maggiori informazioni sulla trasmissione in corso:
• Premere il tasto 4 del telecomando per attivare la parte destra della tabella.
• Selezionare la trasmissione di vostro interesse usando i tasti 56 e premere
il tasto OK del telecomando.
• Premendo il tasto BLU del telecomando, accedete direttamente al
programmatore di registrazioni: potete così programmare direttamente una
registrazione. Ricordarsi di impostare correttamente la riga Azione (VCR per
registrare sul VCR, Registrator per registrare su hard disk USB esterno).
15
13 - Registrazioni con videoregistratore
ZAPBOX
100 - 240V
~
ANT.
TV/VCR
Collegare il vostro videoregistratore all’uscita SCART VCR del decoder.
Registrazione:
Per registrare un canale, bisogna visualizzarlo sullo schermo. Lanciare allora la
registrazione sul canale A V del videoregistratore (0, A V , EXT…) o del registratore
DVD.
50Hz
TV
RVCR/
VCR
In caso di necessità, riportarsi al manuale d’uso del VCR.
Riproduzione:
Per guardare una videocassetta, mettere il decoder in stand-by , quindi lanciare
la lettura. Il videoregistratore prenderà automaticamente la precedenza sul
decoder. Se così non fosse, premere sul tasto TV/VCR del telecomando del
videoregistratore.
Nota: lo stesso vale per i DVD-R
IMPORTANTE: non si puo’ guardare un canale digitale e registrare un
altro canale digitale conteporaneamente.
Per informazione, esiste nella gamma Metronic un decoder doppio tuner
che consente di registrare e guardare 2 canali digitali terrestri diversi.
16
14 - Programmazione della registrazione (timer):
Potete programmare fino a 8 registrazioni
differenti. Per programmare una registrazione
su un canale, posizionarsi sul canale che si
vuole registrare.
• Premere il tasto TIMER del telecomando.
• Muoversi tra le varie voci utilizzando i
tasti 56.
• La riga Programma n° propone la
prima programmazione disponibile (1 per
la prima programmazione). Usando i tasti
34,56 è possibile cambiare il n° del
programma.
• Sulla riga Tipo Programma, usando i
tasti 34, selezionare: Una Volta per una
registrazione unica, Ogni Giorno per una
registrazione quotidiana alla stessa ora, Ogni
Settimana per una registrazione settimanale
(stesso giorno, stessa ora), Ogni anno o
OFF per disattivare una programmazione
senza cancellarla.
• Sulla riga Modo Accensione, usando
i tasti 34, selezionare: VCR (se volete
registrare normalmente sul VCR o DVD-R) o Registrator (per programmare una
registrazione sul hard disk esterno USB / chiavetta USB / scheda SD/MS).
• La riga Canale Accens. indica l’ultimo canale che stavate guardando: sarà
questo canale che verrà registrato. E’ possibile cambiare il canale di accensione
premendo il tasto4 per accedere alla lista canali a destra. Selezionare il canale
desiderato usando i tasti 56e premere OK per confermare.
• Sulla riga Data Accensione, immettere la data della trasmissione da
registrare: premere il tasto 4 per accedere al calendario e i tasti 56, 34 per
selezionare il giorno desiderato. Confermare premendo OK.
• Sulla riga Ora, digitare l’ora di inizio della registrazione (utilizzando la tastiera
numerica del telecomando).
• Sulla riga Durata, digitare la durata della registrazione (ad esempio 0130 per
una durata di un’ora e mezzo).
• Premere OK: un messaggio indica che i dati sono salvati.
• Premere EXIT per uscire dai menu.
Se avete selezionato la voce VCR, dovete programmare il vostro VCR
(o DVD-R) per fare che esso registri il suo canale AV (AUX, EXT,....)
allo stesso momento.
Se spegnete il televisore mentre una registrazione è in corso, la funzione
ecoSCART spegnerà anche il decoder che fermerà la registrazione.
17
15 - Lettore / Registratore digitale
Una volta collegato un hard disk o una chiavetta USB alla presa USB (posta sul
frontalino del decoder) oppure una card SD/MS nell’apposito ingresso, potrete
registrare una trasmissione TV premendo semplicemente il tasto REC del
telecomando. Premere STOP per fermare la registrazione. Potete riprodurre la
registrazione da MENU/ Film sul decoder oppure su un computer.
I menu Foto e Musica consentono di visualizzare immagini ed ascoltare
musica che si trovano sull’HD, sulla
Media Accettati
La porta USB sul frontalino del decoder è prevista per il collegamento di un HD
esterno o una chiavetta USB. Il lettore di schede è previsto per l’inserimento di
schede di memoria SD/MS. Vista la varietà di questo tipo di schede, potrebbe
essere necessario l’uso di un adattatore (non in dotazione).
Tutti i supporti di memoria devono essere formattati con il sistema FAT32. Se
un HD, una chiavetta o una scheda non sono riconosciuti (messaggio d’errore
USB/SD assente), usare il proprio computer per verificare la formattazione. Se
il supporto è formattato NTFS, il che è frequente, dovete creare una partizione
FAT32 dedicata al decoder.
Il decoder Zapbox EH-M5 è concepito per funzionare con degli HD ad
alimentazione autonoma (cioè con proprio trasformatore). Visto il grande numero
di HD disponibili non possiamo garantire un corretto funzionamento con tutti i tipi
di HD. Una velocità minima di rotazione di 5400 rpm è necessaria.
Benché non garantito, il funzionamento con HD non alimentati, chiavette USB,
schede di memoria SD/MS, lettori MP3 / MP4, macchine fotografiche è spesso
possibile. Ancora una volta con condizione obbligatoria la formattazione
FAT32.
Metronic declina ogni tipo di responsabilità in caso di perdita di dati dovuta
all’utilizzo del decoder Zapbox EH-M5. Vi consigliamo di usare memorie o hard
disk ad uso esclusivo del decoder.
chiavetta USB o sulla scheda SD/MS.
18
Registrare un canale
Per registrare il canale che state guardando, premere il tasto REC del
telecomando. La scritta REC sarà visualizzata in alto a sinistra dello schermo.
Tenere presente i seguenti punti:
- É vostra responsabilità verificare che il supporto di registrazione abbia
abbastanza spazio libero per registrare. Considerare 1,5Gb per un’ora di
registrazione. Una volta piena la memoria, la registrazione si ferma.
- La registrazione riguarda solamente
il video e l’audio principale: sottotitoli,
multi audio, televideo etc... non saranno
registrati.
- Una volta fermata la registrazione, verrà
creato un file in formato .mpg nella cartella
PVR del supporto. Questo file può essere
visionato dal decoder Zapbox EH-M5
tramite MENU / Film o da un PC.
- I file creati hanno una dimensione
massima di 3,8Gb. Dunque se registrate
un programma di più di 3 ore circa, un secondo file sarà generato. Non noterete
nulla durante la riproduzione (la creazione e la lettura della traccia successiva
è automatica).
Riprodurre una registrazione
- Premere MENU / Film.
- Utilizzare i tasti 34,56 per muoversi nel menu.
- Selezionare il supporto di memoria: sarà indicato come / 0001 USB1 oppure
0001 sda1... e premere OK.
NOTA: se collegate un HD con più partizioni, dovrete scegliere tra più unità.
Nell’elenco delle cartelle presenti sul disco, scegliere la cartella PVR che
contiene la lista delle registrazioni.
- Selezionare la registrazione e convalidare con OK.
- Una volta finita la riproduzione della registrazione selezionata, l’apparecchio
passa automaticamente alla riproduzione della registrazione successiva.
Premere STOP e 4 volte EXIT per tornare alla modalità TV.
19
Gestire l’HD
Il MENU / Gestione disco consente soprattutto di cancellare le registrazioni.
In questo menu si visualizza la lista delle registrazioni presenti nella cartella
PVR. Usando i tasti 34,56 del telecomando potete selezionare un file:
compare la sua dimensione e la durata della registrazione. Premere più volte
il tasto VERDE del telecomando per selezionare diverse azioni (vedere in alto
a sinistra dello schermo).
- Play. Questa modalità è di default quando entrate nel menu.
Premere il tasto OK per avviare la lettura del file selezionato nella finestra di destra.
- Cancellare uno. In questa modalità si cancella il file selezionato.
Premere il tasto OK e selezionare Sì usando i tasti
- Cancellare tutto. In questa modalità è possibile cancellare tutti i filmati
presenti nella cartella.
Premere il tasto OK e selezionare Sì usando i tasti 34. Poi confermare con OK.
- Rinomina. In questa modalità è possibile modificare il nome del filmato.
- Usando i tasti 56 selezionare il filmato da rinominare.
- Premere il tasto OK per accedere alla tastiera di modifica.
- Utilizzare i tasti numerici del telecomando per selezionare le lettere desiderate
e comporre il nuovo nome.
- Premere il tasto OK per salvare ed il tasto EXIT per lasciare il menu.
Leggere un contenuto multimediale
Oltre alle registrazioni video, si possono leggere i file video archiviati sull’HD.
• Tramite il MENU/ Film si ha l’accesso ai contenuti nella stessa maniera
descritta nel paragrafo “Riprodurre una registrazione” (vedasi pagina 19). La
maggior parte dei files .AVI e .MPG sono supportati.
• Le foto sono accessibili dal MENU / Foto. Una volta selezionata una foto
usando il tasto OK del telecomando, potete visualizzare quelle seguenti
premendo il tasto FFW del telecomando (sono supportati i file foto .jpg).
• I file musicali (esclusivamente .wav) sono accessibili dal MENU / Musica.
34. Poi confermare con OK.
20
16 - Ecoscart
Parametri della funzione ecoSCART
Grazie a questa tecnologia il vostro decoder si accende e si spegne in base allo
stato del televisore. Questa tecnologia ha due obiettivi:
1- Economizzare l’elettricità spegnendo sistematicamente il decoder quando si
spegne il televisore
2- Accendere il decoder al momento giusto, per assicurare un passaggio automatico del televisore in modalità scart (AV, EXT….)
Regolazione del tempo ecoSCART
La funzione ecoSCART è utile soprattutto con certi televisori che si accendono
quando si preme un tasto numerico del telecomando (il tasto 1 ad esempio). Una
volta acceso, il televisore non sarà in modalità scart (AV, EXT…) ma vi passerà
quando rileverà l’accensione del decoder digitale terrestre. Esiste un certo lasso
di tempo tra il momento in cui il televisore si accende e il momento in cui rileva
l’accensione del decoder digitale terrestre. E’ il motivo per il quale abbiamo impostato un tempo di 4 secondi in uscita di fabbrica. Quando il decoder EH-M5 rileva
l’accensione del televisore lampeggerà per 4 secondi quindi invierà il segnale di
controllo al televisore. Se il vostro televisore è veloce, potete ridurre questo tempo.
Al contrario. Se il televisore ha un tempo di reazione più lungo, sarà necessario
allungare il tempo ecoSCART procedendo così:
– Premere MENU / DTT / Configurazione / Setup
– Selezionare la voce
– Usando i tasti 56, 34 modificare il valore del tempo espresso in secondi (OFF
significa Ecoscart disabilitata).
– Premere il tasto OK per confermare ed il tasto EXIT per uscire dal menu.
EcoSCART usando i tasti 56.
Benché la funzione ecoSCART sia compatibile con la maggior parte dei televisori,
potrebbe essere che non funzioni perfettamente con il vostro televisore, in particolar modo se l’avete comprato al’estero. In questo caso, vi consigliamo di disattivare
la funzione nel modo seguente:
- Premere
- Usando il tasto 6 andare sulla riga EcoSCART
- Premere il tasto
- Scegliere
- Premere 4 volte il tasto EXIT per lasciare e salvare le modifiche.
Nota: per avvalersi di questa funzione bisogna utilizzare un cavo scart 21 PIN
collegati e il decoder non deve trovarsi all’interno di un menu.
MENU / DTT / Configurazione / Setup
4 per andare sulla finestra di destra.
OFF usando il tasto 5 e convalidare premendo OK.
21
17 - In caso di problemi di ricezione
Disturbo Possibile causa Soluzione
Ricevete perfettamente i
canali analogici ma nessun
canale digitale terrestre
Ricevete perfettamente i
canali analogici ma nessun
canale digitale terrestre.
Abitate in un condominio
Ricevete perfettamente i
canali analogici ma nessun
canale digitale terrestre
Ricevete correttamente
alcuni canali digitali terrestri
ma per altri la ricezione è
cattiva, oppure non sono
ricevuti. Sui canali che
ricevete il livello di ricezione
non è elevato. In analogico,
l’immagine non è perfetta.
Ricevete tutti i canali digitali
terrestri ma la ricezione è
disturbata in alcuni momenti.
(quando si accende un
apparecchio elettrico ad
esempio).
La vostra antenna
è puntata verso
un ripetitore
analogico, mentre
i canali digitali
terrestri sono
trasmessi da un
altro ripetitore.
Il sistema di
ricezione del
condominio non è
adatto al digitale
terrestre
La vostra regione
non è ancora
coperta dal
segnale digitale
terrestre
Siete lontani dal
ripetitore
La ricezione è
disturbata da
parassiti
Modificare l’orientamento
dell’antenna (vedere
paragrafo 1b a pagina 6)
Consultare
l’amministratore del
condominio
Nessuna soluzione
1- Provare un
amplificatore da interno
2- Provare un
amplificatore da palo
3- Provare un antenna
da tetto con alte
prestazioni
1- Rimpiazzare il cavo
tra la presa TV e il
decoder con un cavo TV
con blindatura rafforzata.
2- Sostituire gli accessori
(partitori, derivatori) con
prodotti blindati
3- Sostituire il cavo tra
l’antenna e la presa TV.
22

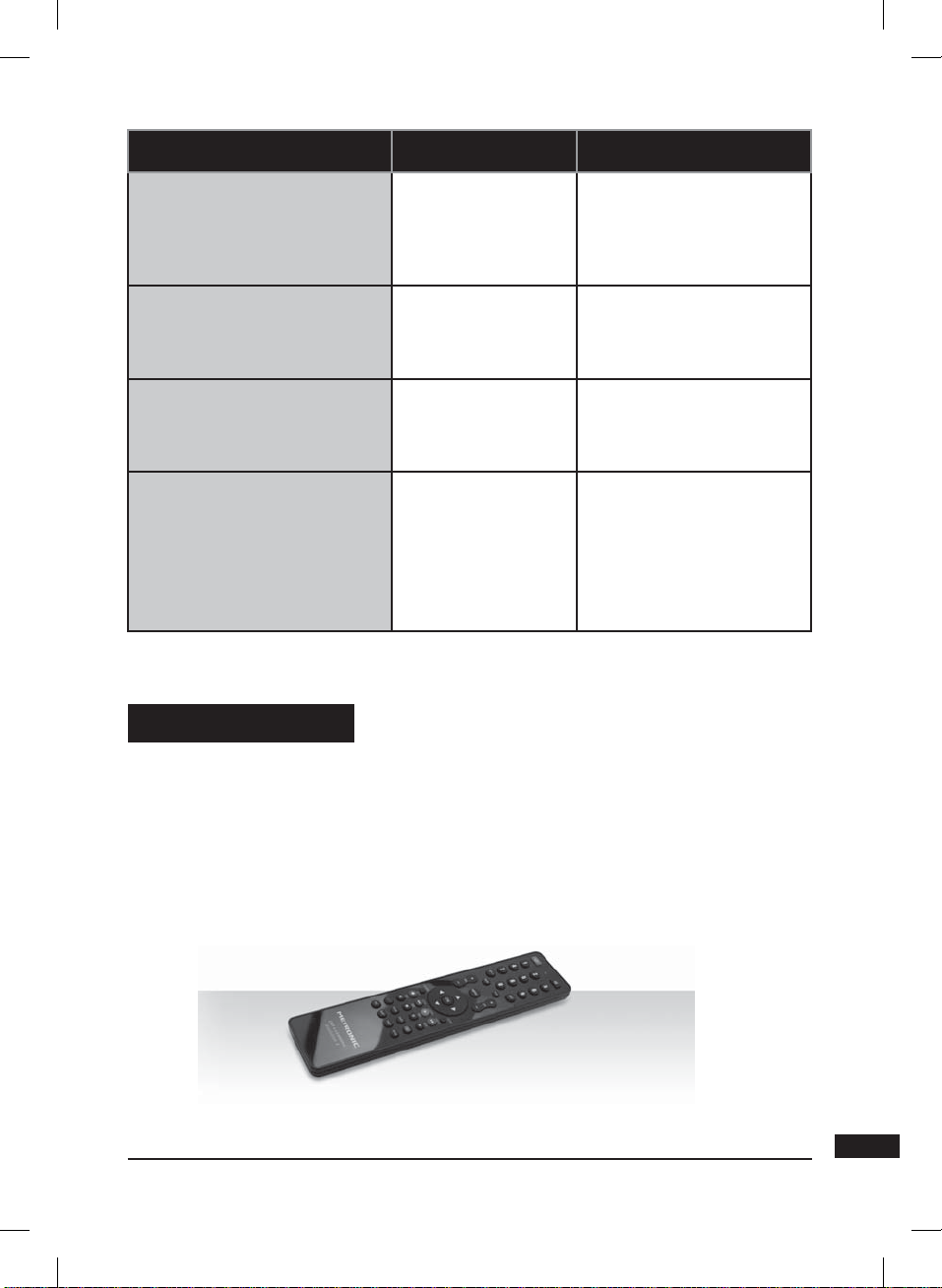

Ricevete alcuni multiplex
(alcuni canali) ma altri sono
disturbati o non li ricevete
del tutto
Eco 1- Modificare
leggermente
l’orientamento
dell’antenna
2- Sostituire l’antenna
con un modello con
griglia anti-eco
Disturbo Possibile causa Soluzione
Ricevete alcuni canali ma i
canali superiori a 60 sono
disturbati o non ricevuti
Ricevete i canali compresi
tra 21 e 35, ma non quelli
compresi tra 36 e 69 (o vice
versa)
Alcuni canali non si vedono
più
Il decoder non si accende
o non si spegne quando
dovrebbe.
18 - Accessori utili
L’antenna taglia
la parte alta della
banda UHF
L’antenna riceve
solamente una
parte della banda
UHF
Sono state cambiate
le frequenze di
trasmissione di
alcuni canali
Non avete
impostato
correttamente
il tempo dell’
ecoSCART
Procurarsi un’antenna
UHF banda larga.
Procurarsi un ‘antenna
UHF banda larga
Premere 3 secondi il tasto
SOS (blu) per avviare una
nuova ricerca automatica
dei canali.
Modificare la durata del
tempo ecoSCART in
MENU /DTT /
Configurazione /
Setup. Se nessuna
durata conviene, scegliere OFF.
Per completare il vostro impianto, esistono nella gamma METRONIC, dei
prodotti compatibili con il vostro decoder.
- La gamma di telecomandi universali evoluzione 4.
•
Zap 6 Learning (495336): la funzione learning permette di memorizzare
tutti i tasti dei vostri telecomandi originali (TV, decoder, DVD...) e quindi di
utilizzare un solo telecomando per TV e decoder.
23
Certifi cato di garanzia
A TTENZIONE: La garanzia non è valida senza lo scontrino fiscale o la fattura di acquisto.
1- L’ apparecchio è garantito per dodici mesi – salvo estensione - dalla data di acqui-
sto contro difetti di materiale e di fabbricazione.
2- Sono escluse dalla garanzia le parti estetiche, le batterie, le manopole, le parti
asportabili soggette ad usura, i danni provocati da incuria, uso, installazione errata o
impropria non conforme alle avvertenze riportate sul libretto di istruzioni o comunque
causati da fenomeni estranei al normale funzionamento dell’ apparecchio.
3- La garanzia decade qualora l’apparecchio sia stato manomesso o riparato da personale non autorizzato.
4- L’ apparecchio dovrà essere fatto riparare solo presso un Centro Assistenza
Metronic Italia. Le spese e i rischi del trasporto sono a carico dell’ acquirente.
5- Per garanzia si intende la sostituzione o la riparazione dei componenti riconosciuti
difettosi di fabbricazione, compresa la manodopera necessaria.
6- A discrezione della Metronic Italia potrà essere sostituita l’ intera apparecchiatura
con lo stesso modello o prodotto alternativo, senza che ciò costituisca prolungamento
della garanzia.
7- E’ escluso il risarcimento di danni diretti o indiretti di qualsiasi natura a persone o
cose per l’uso o la sospensione d’uso dell’ apparecchio.
INFORMAZIONE AGLI UTENTI
ai sensi dell’art. 13 del Decreto Legislativo 25 Luglio 2005, n. 151 ˝Attuazione
delle Direttive 2002/95/CE e 2003/108/CE, relative alla riduzione dell’uso di
sostanze pericolose nelle apparecchiature elettriche e elettroniche, nonchè allo
smaltimento dei rifiuti˝
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta
differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata
raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni
amministrative di cui al D.Lgs. n. 22/1997” (articolo 50 e seguenti del D.Lgs. n. 22/1997).
24
Importato da:
Metronic Italia srl
via Marconi 31, 20080 Vermezzo (MI) - Italy
Made in PRC
Loading...
