Metronic TouchBox 8 User Manual

TouchBox 8

Ref. 441371

Receptor satélite DVB-S HD con puerto USB

Receptor satélite DVB-S HD com porta USB

Satellite receiver DVB-S HD with USB port

Decoder satellitare DVB-S HD con porta USB

ES

PT

EN

IT

ES608

ES

Servicio técnico: [email protected] · 902 09 01 36

LEER ATENTAMENTE

El interior de su terminal TouchBox8 contiene componentes frágiles; no abra
jamás el aparato. Generalmente, los aparatos audio-video no se conectan a
la tierra, puede entonces sufrir descargas eléctricas (no peligrosas) tocando
dos aparatos simultáneamente (o bien un aparato y un cable de antena). Le
aconsejamos conectar los aparatos a la red después de efectuar todas las
conexiones.

Para limpiar su terminal o su mando a distancia, no utilizar ni disolventes ni
detergentes. Basta un paño seco o ligeramente húmedo para sacar el polvo.

No instale el terminal cerca de otros aparatos. Elija un lugar aireado y lo
coloque nada encima de las rejillas de aireación. No exponer el aparato a
salpicaduras de agua o bien de otros líquidos. No situar el aparato encima
de otro aparato. El sobrecalentamiento puede dañar los componentes. En
caso de tormenta, desconectar todos los aparatos audio-video de la red elé­ctrica: pueden sufrir daños no cubiertos por la garantía.

El mando a distancia necesita dos pilas AAA 1.5V. Respete la polaridad
indicada en el compartimento. Con el fin de respetar la ley, no tire jamás las
pilas junto con la basura ordinaria. Debe entregarlas a su punto de venta,
donde encontrará recipientes especiales.

La instalación y utilización del terminal se basa en canales pre-programa­dos. En caso de problema en un canal, consulte una revista especializada
para saber si este canal emitie actualmente en abierto. Para información, los
operadores cambian frecuentemente las características de los canales sin
pre-aviso.

Su terminal TouchBox8 es compatible DiSEqC 1.0 en caso de instalación
con más de 1 LNB, y puede controlar un motor DiSEqC 1.2. En el caso de
una instalación motorizada DiSEqC 1.2, es aconsejable instalar el motor
en un lugar fácilmente accesible (evitar chimeneas, por ejemplo) para poder
revisar el motor. El standard DiSEqC es una marca registrada por Eutelsat.
En caso de necesidad de instalación de un motor, consulte nuestro servicio

técnico: [email protected] • 902 09 01 36

3

ES

Servicio técnico: [email protected] · 902 09 01 36

Conforme con la norma EN 60065, le pedimos atención acerca de los elementos
de seguridad siguientes: No obstruir las aperturas de ventilación con objetos
como: periódicos, paños, etc. Dejar una distancia mínima de 5cm alrededor del

aparato para una ventilación suciente. No situar el aparato cerca de llamas. No

exponer el aparato a salpicaduras de agua ni cerca de recipientes con líquidos.
El enchufe debe estar en un lugar accesible. Por respeto al medio ambiente y
la ley, no tirar las pilas usadas con la basura ordinaria. Entregarlas en un centro
de reciclaje

4

ES

Servicio técnico: [email protected] · 902 09 01 36

INDICE

1 Instalación - Generalidades 06
2 Instalación de una parabólica fija sobre un satélite 08
3 Instalación de una parabólica motorizada 10
4 Descripción del mando 11
5 Descripción del receptor 12
6 Utilización cotidiana 12
7 Primera instalación 12
8 Operaciones básicas 13
Ajustes de canales 13

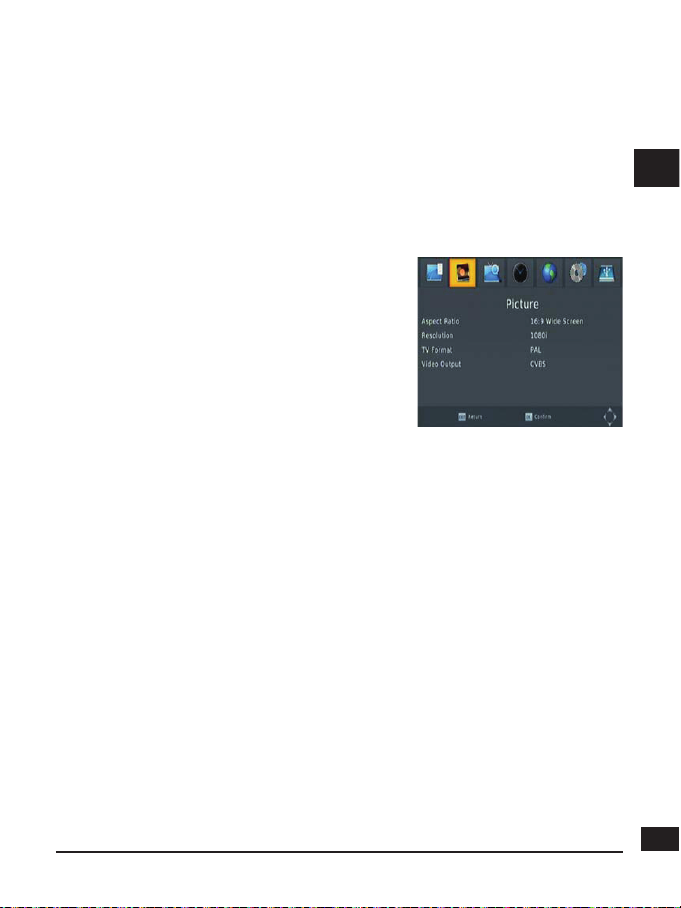

Ajustes de imagen 15
Búsqueda de canales 16
Opciones 16

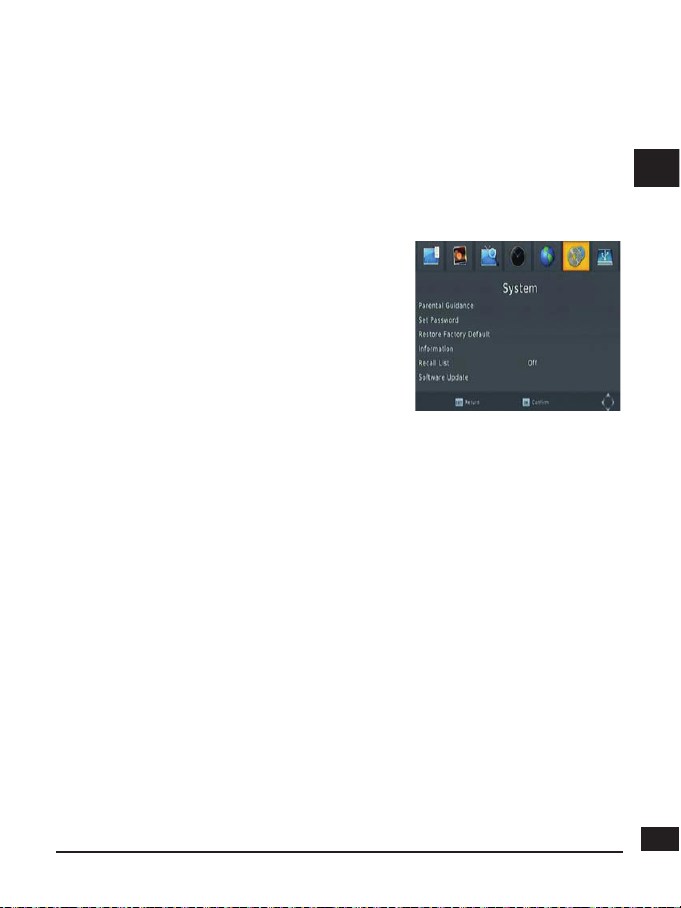

Ajustes de sistema 17

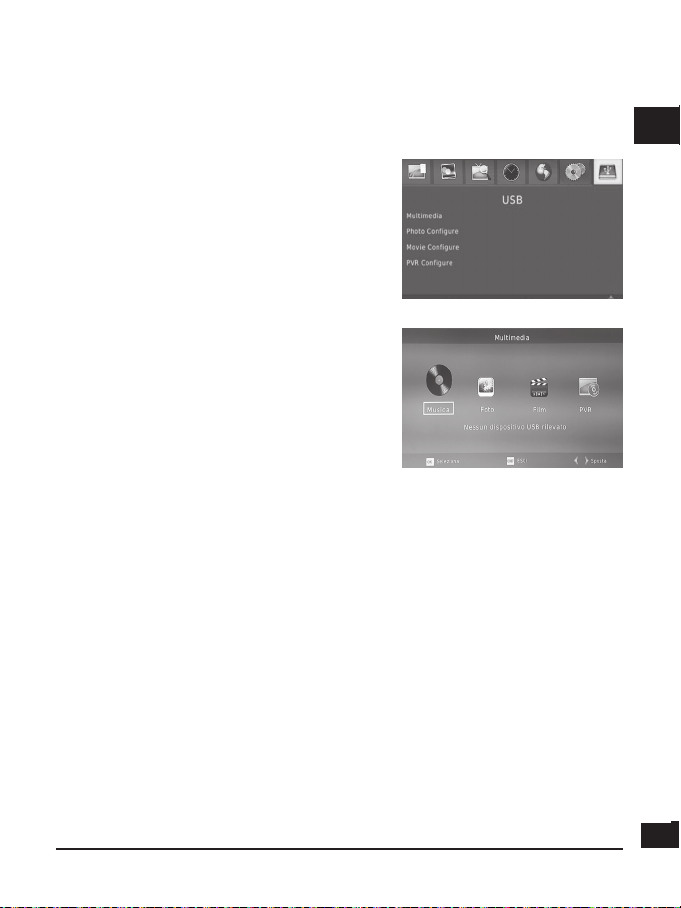

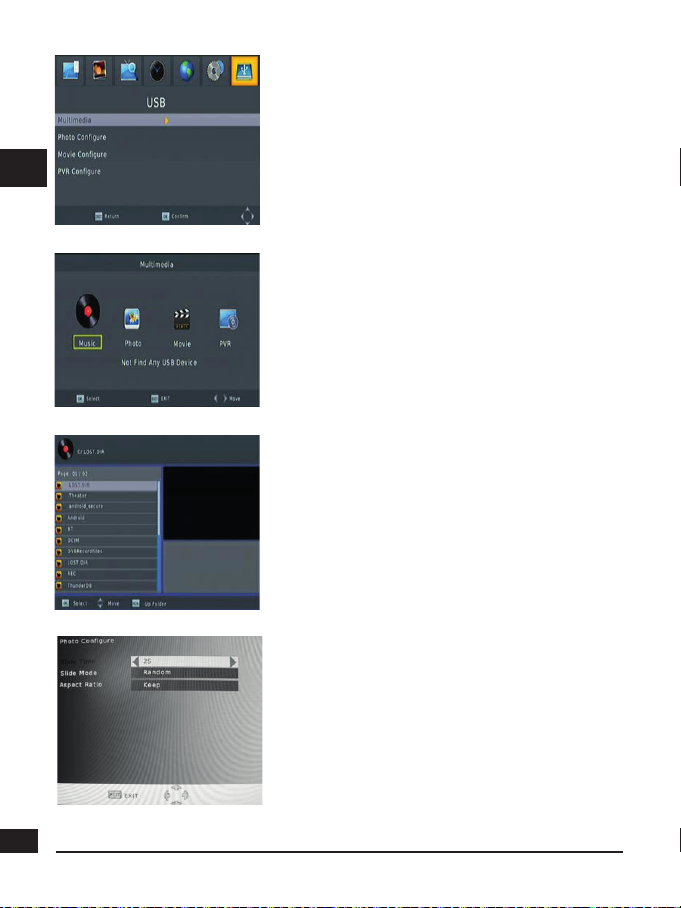

USB 17
Asistencia y consejos 20

5

ES

Servicio técnico: [email protected] · 902 09 01 36

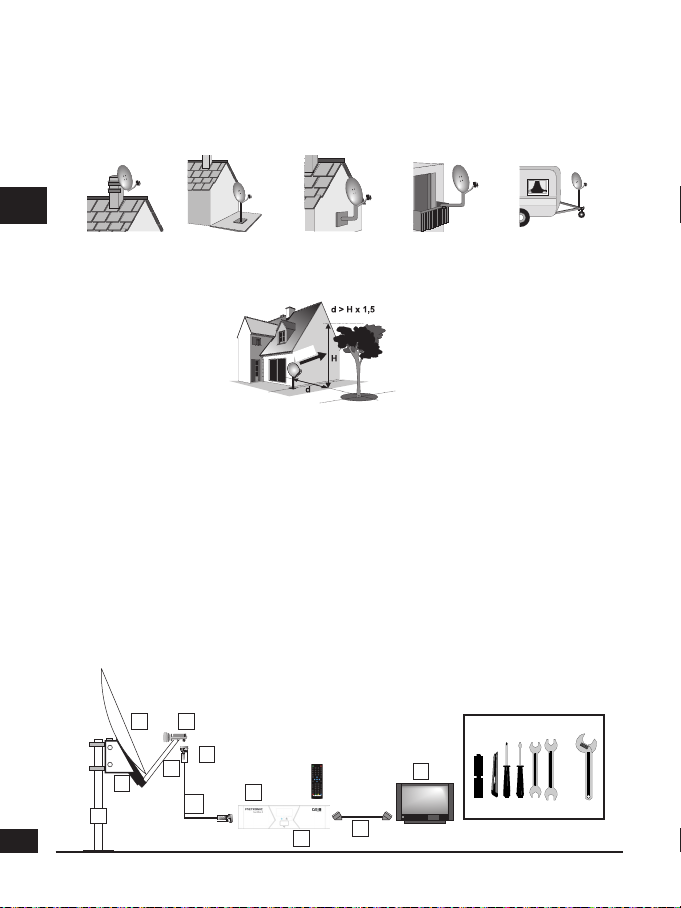

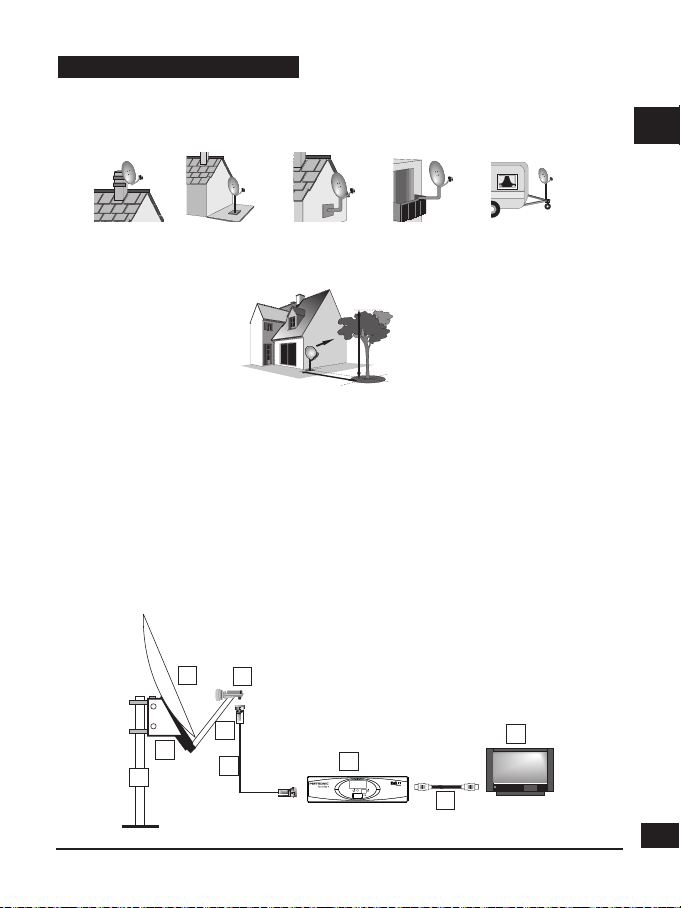

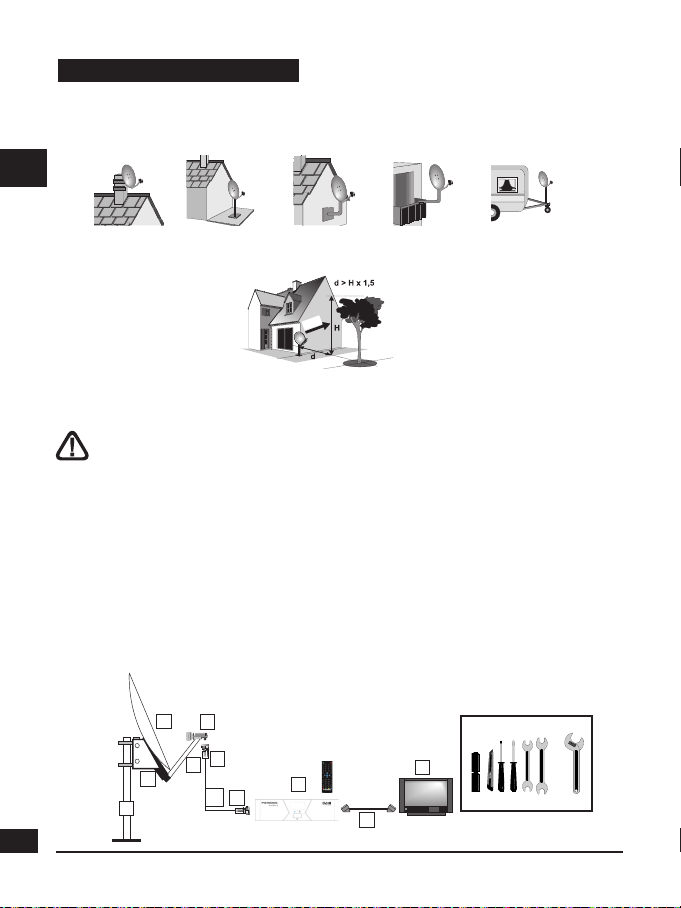

1 - Instalación - Generalidades

A - Elección del emplazamiento y montaje de la parabólica

Sea cual sea el tipo de instalación, la fijación debe ser estable y vertical.

• En caso de obstáculo, respetar la regla de distancias siguiente. Para un sistema motori­zado, utilizar pies de terraza y desplazamiento mural.

SUR

• Para el montaje de la parabólica, consultar el manual incluido en la bolsa de tornillos de

la parabólica.

ATENCIÓN : Manipular la parabólica con precaución para no cortarse con
los bordes

B - Elementos y herramientas:

1 - Parabólica 6 - Terminal digital con mando
2 - Tornillos / Fijación 7 - TV PAL / SECAM
3 - Brazo 8 -

4 - LNB universal 9 - Tomas F

5 - Mástil o brazo de desplazamiento 10 - Cable especial satélite, no
Ø mínimo recomendado : 40 mm utilizar cable TV standard

Cordón euroconector 21 pins con cable

1

4

9

3

2

10

9

5

6

8

1,5V
AAA

7

18

13

11

10

12

17

6

ES

Servicio técnico: [email protected] · 902 09 01 36

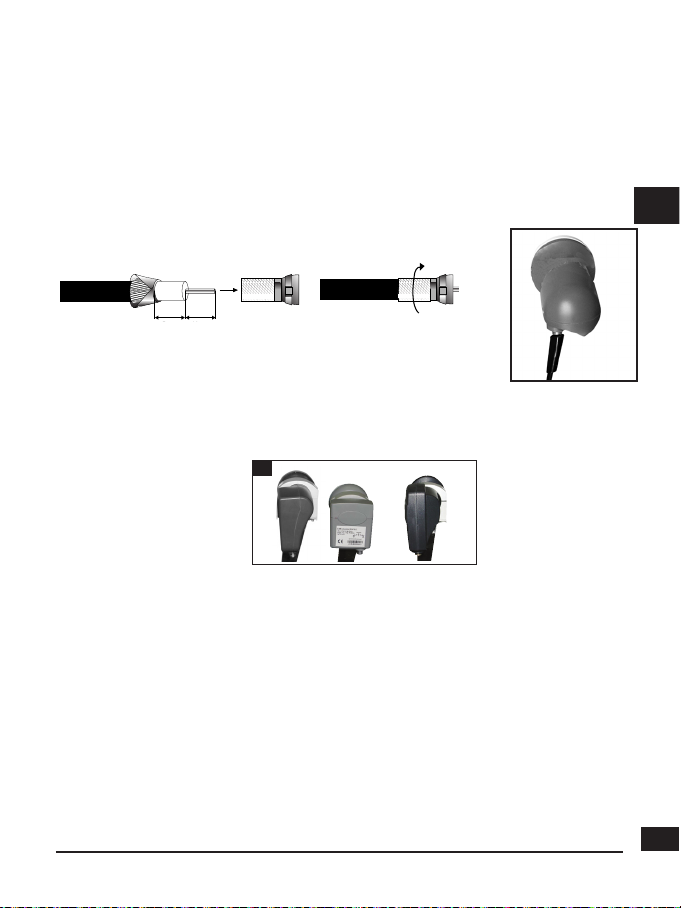

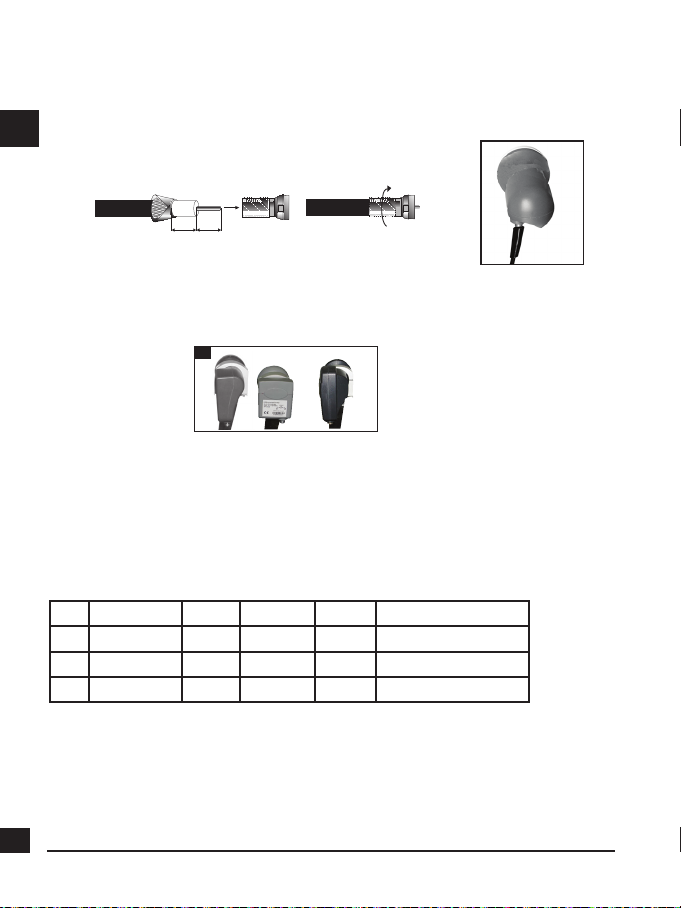

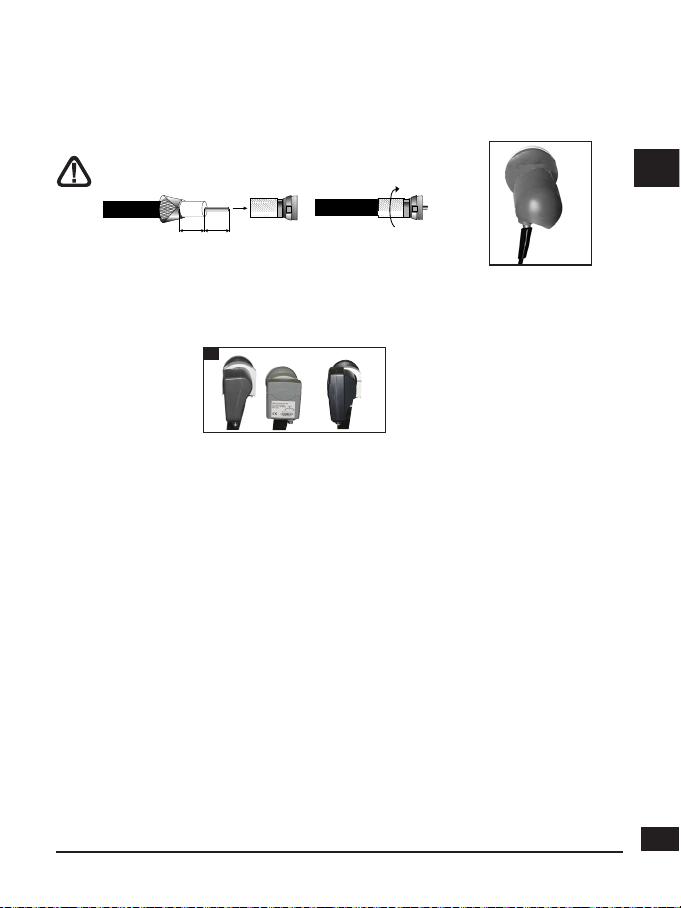

C - Montaje y aislamiento de las tomas F

• Atornillar la toma sobre la hoja de aluminio. Verificar que los hilos no tocan la parte central

del cable coaxial (alma).

• Cuando ha terminado la instalación, aislar el LNB con la pasta de aislamiento o con gel

silicona.

Los LNB mal aislados no están cubiertos por la garantía.

8 mm

5 mm

D- Montaje del LNB

El LNB debe estar posicionado verticalmente. Ver esquema D (el cable baja verticalmente).
No sacar el capuchón de protección

D

E - Canales y satélites pre-programados

Su terminal TouchBox8 se entrega programado con los principales satélites disponibles en su zona: Astra
1, Hotbird y Turksat. No obstante, dispone de una lista completa de satélites para dar de alta el satélite
deseado. Algunos satélites necesitan parabólicas de diferentes diámetros, los cuales no podrá recibirlos
con una parabólica de diámetro inferior, incluso si este satélite aparece en la lista de canales pre-progra­mados.
Estos canales servirán para orientar su parabólica hacia el satélite que desea captar.

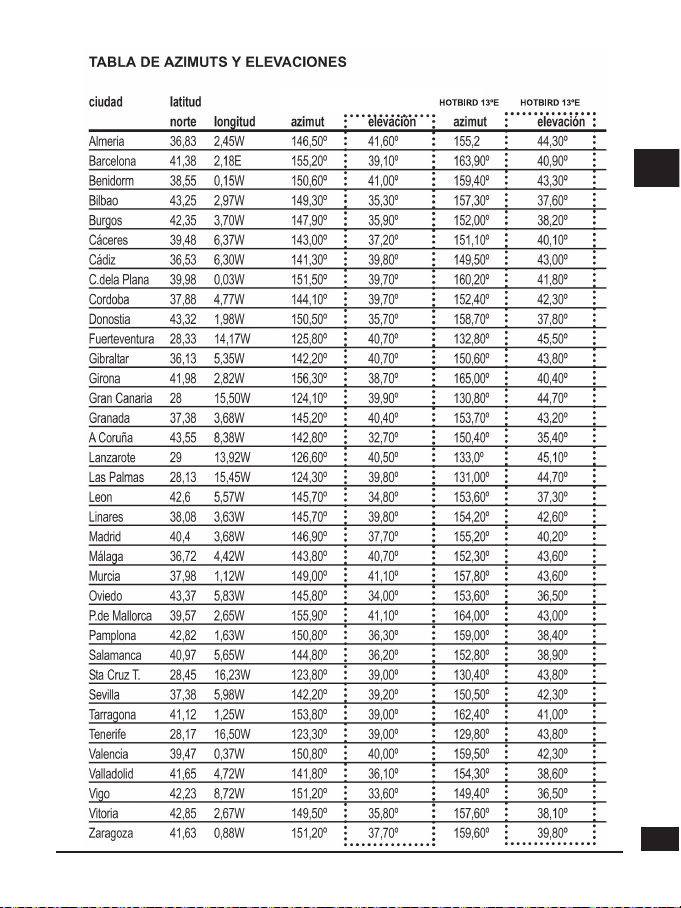

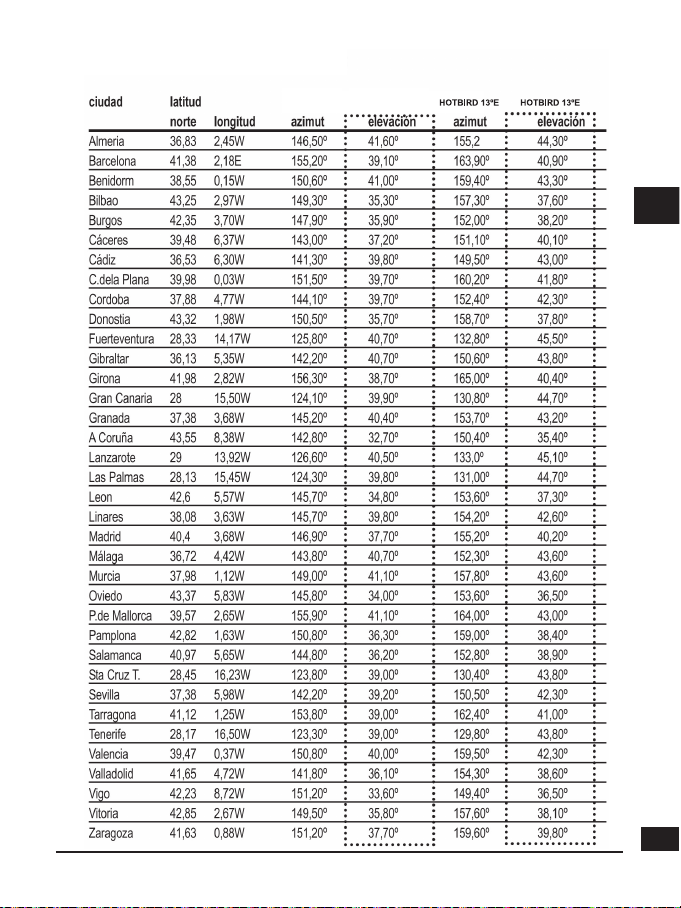

La de azimuts y elevaciones ofrece el diámetro requerido por la parabólica, en España, para cada satélite.

Notas importantes :

• La lista de canales preprogramada ha sido validada en el momento de realizar este

manual. No podemos asegurar su permanencia. En caso de problema en la búsqueda de un
satélite, consultar una revista especializada para verificar que el canal de referencia emite
en abierto. Si el canal de referencia no es válido, elegir otro canal del mismo satélite, en una
frecuencia válida (consultar el final del manual).

• Para la búsqueda, debe saber qué satélite desea recibir para poder orientar su antena.

7

ES

Servicio técnico: [email protected] · 902 09 01 36

2 - Instalación de una parabólica ja en un satélite

• Posicionar la parabólica verticalmente (las graduaciones de la parte trasera

indican la elevación de la antena). Comprobar la elevación correcta dependien­do del lugar de residencia (ver tabla azimuts y elevaciones) y dirigirla aproxima­damente al sur.

• Efectuar un barrido lento (aproximadamente 20 segundos) de un cuarto de

giro a la izquierda (caso en el que el satélite está en el ESTE) y después un
cuarto de giro a la derecha (caso de un satélite que está en el OESTE) miran­do el televisor. En una de las posiciones del giro, el indicador de nivel debería
aumentar. Si no es el caso, deberíamos aumentar o disminuir 2 grados la ele­vación de la antena (es posible que el mástil de sujeción no esté perpendicular

al suelo). Ejemplo: Barcelona: 39º de elevación +/- 2º

• Inclinar la parabólica 2 grados (unos 2 cm en la parte superior de la parabóli-

ca) hacia arriba y reiniciar el mismo barrido.

• Proceder así con etapas de 2 grados hasta que el indicador aumenta y apa­rece la imagen. Cuando aparece el canal, afinar el calado (vertical y horizontal)
para obtener el máximo de calidad. Apretar definitivamente todas las tuercas,
excepto las que fijan el LNB en su soporte.

Ajuste de la contra-polarización

Girar el LNB en su soporte en el sentido de las agujas del reloj algunos grados
para aumentar más la calidad. Si disminuye la señal, girar en sentido contrario.
Una vez obtenida la mejor señal, apretar definitivamente los tornillos de la pinza
LNB. Su instalación ha terminado.

8

ES

Servicio técnico: [email protected] · 902 09 01 36

ASTRA

19,2ºE H

ASTRA

19,2ºE H

9

ES

Servicio técnico: [email protected] · 902 09 01 36

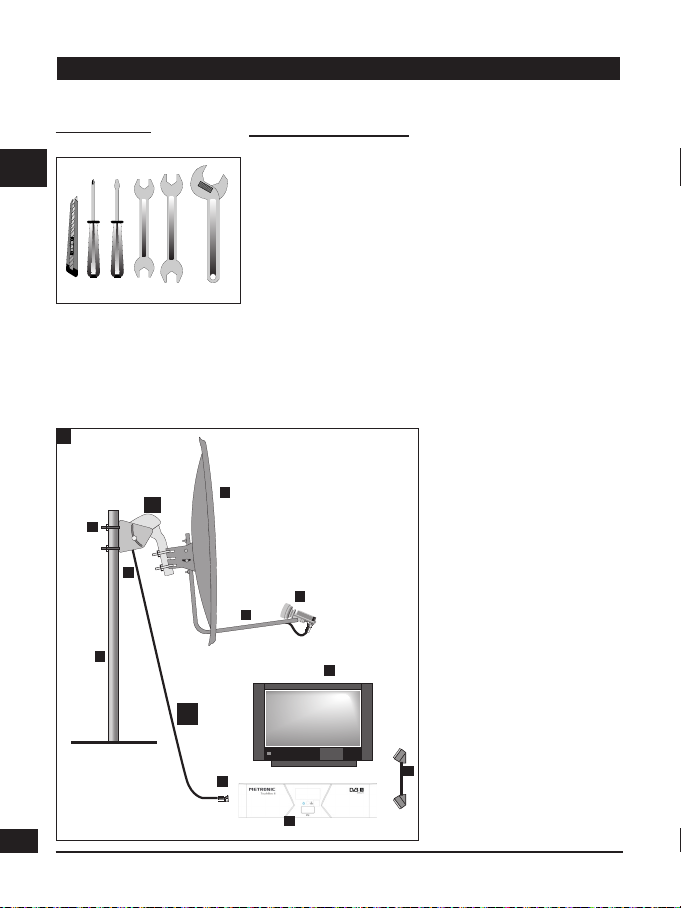

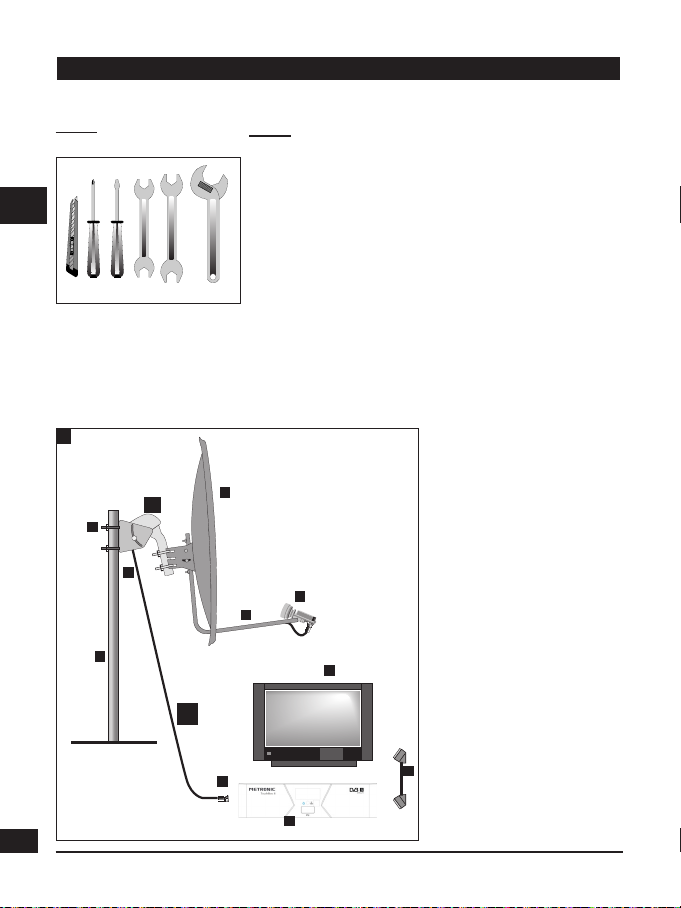

3 - Instalación de una parabólica motorizada

Elementos y herramientas necesarias:

Herramientas

11

13

Elementos (página 11)

1 Parabólica
2 Tornillos / Fijación
3 Brazo offset
4 LNB universal
5 Mástil o brazo de desplazamiento Ø mínimo
recomendado : 40mm

10

12

6 Terminal digital con mando
7 TV PAL/SECAM
8 Cordón euroconector 21 pins con cable

9 Tomas «F»

10 Cable especial satélite, (no utilizar cable TV
standard)
11 Motor

10

1

En caso de necesidad de
instalación de un motor,

11

2

9

5

1

4

3

7

10

9

6

consulte nuestro servicio
técnico:

[email protected] •
902 09 01 36

8

ES

Servicio técnico: [email protected] · 902 09 01 36

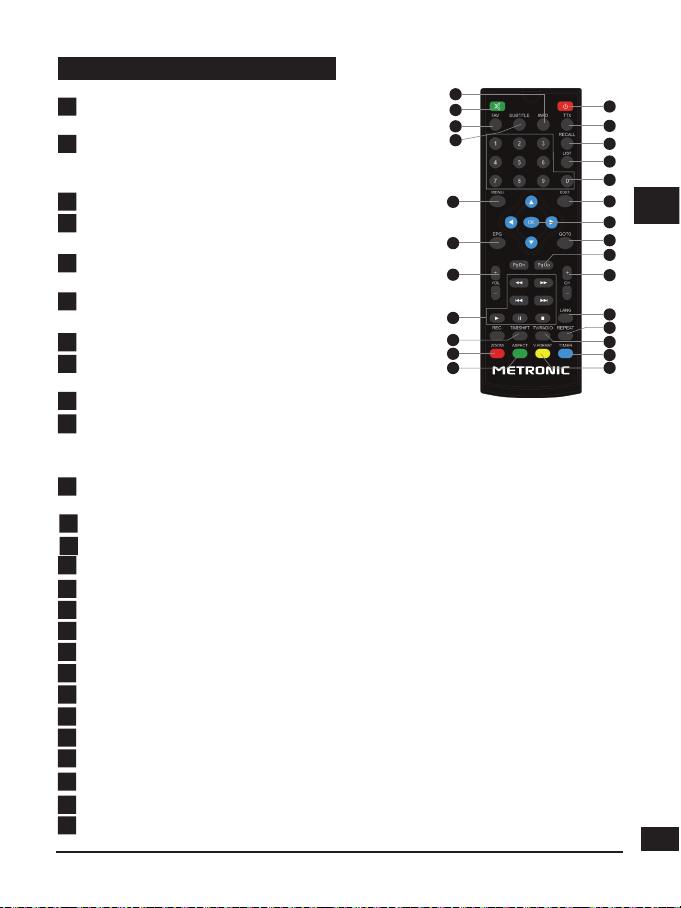

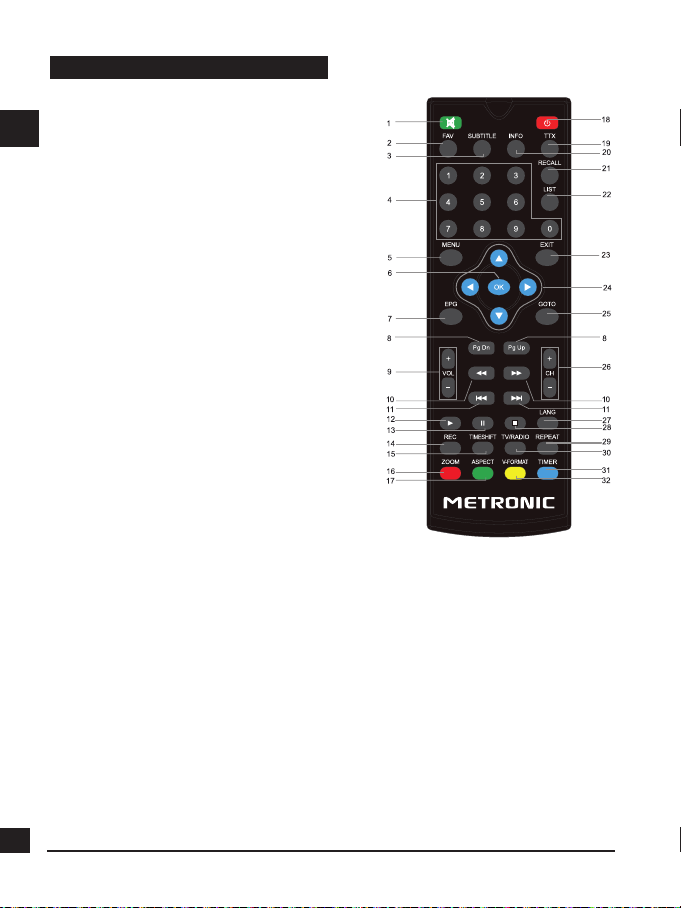

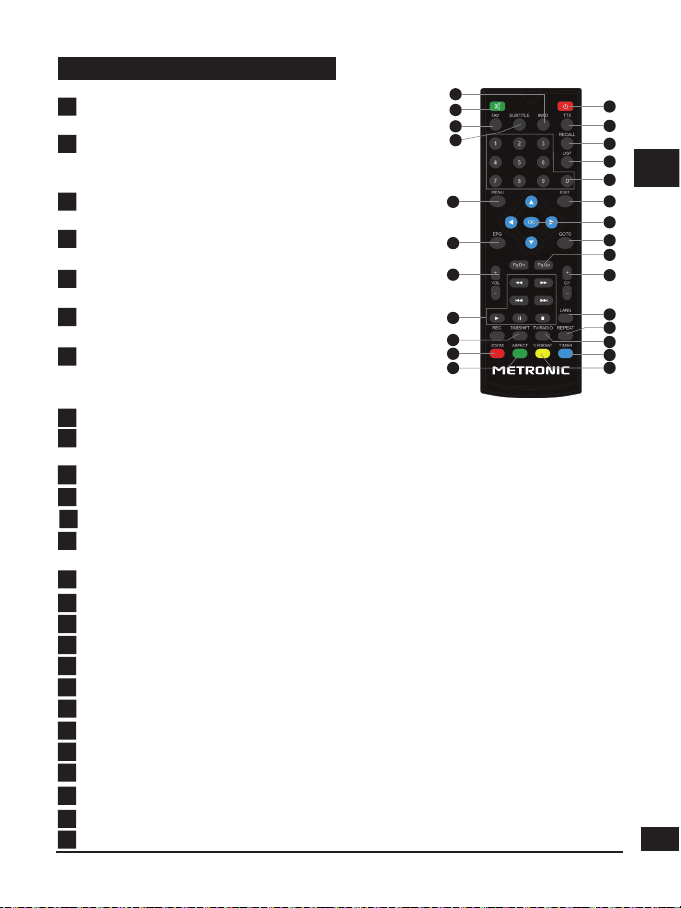

4 - Descripción del mando

Tecla encender / apagar. Permite poner en standby el

1

terminal o encenderlo.
Teclas numéricas. En utilización normal, permiten

2

pulsar el número de canal solicitado. En el modo
programación, permiten introducir valores numéricos.

Teclas6 CH5. En utilización normal, un pulsación

3

cambia de canal.
Tecla MENU. Permite mostrar o bien ocultar el menu

4

principal.
Tecla OK. Permite mostrar la lista de canales. Validar

5

los menus.

6

Teclas VOL +/-. Permiten ajustar el volumen en
utilización normal.

7

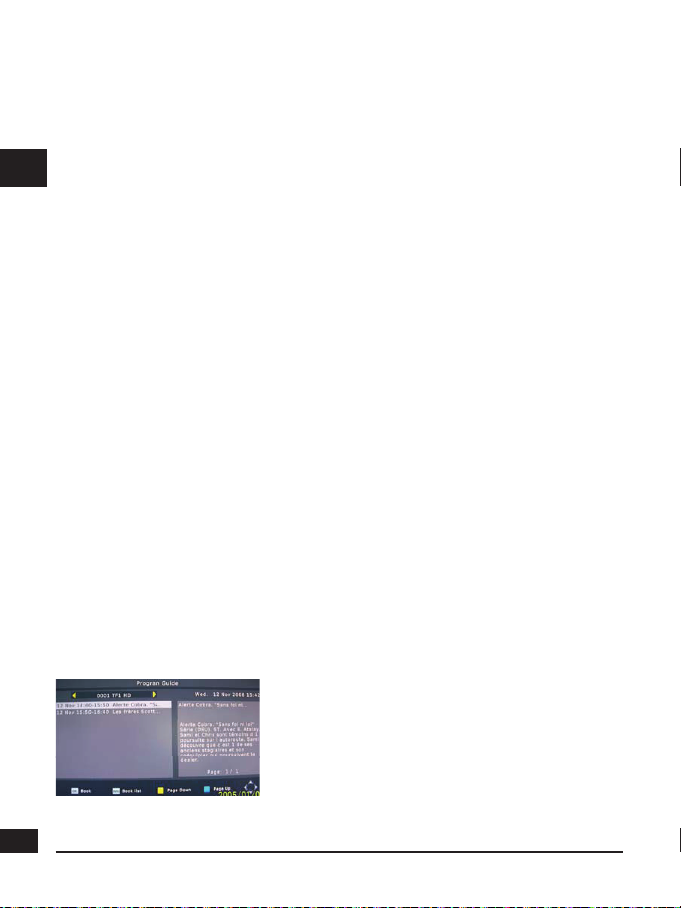

Tecla EPG. Muestra el programa en curso y los
programas siguientes, con sus informaciones, si éstas
están disponibles.

Tecla FAV. Para acceder a canales favoritos.

8

Tecla V-FORMAT. Conmuta el HDMI entre 720P y

9

1080i.

10

Tecla RECALL. Vuelve al último canal visualizado.

11

Tecla TXT para mostrar el teletexto, si está disponible.

12

Tecla SUBTITLE: para activar los subtítulos, si están disponibles.

13

Tecla LANG. Cambia el idioma audio y su canal de salida (izquierda/derecha) si está
disponible

14

Tecla EXIT. Para salir de los menus.
Tecla INFO. Una pulsación muestra las informaciones del programa actual.

15

Tecla TV/RADIO. Para bascular del modo TV al modo Radio y al revés.

16

17

Tecla MUTE. Corta el sonido.

18

Teclas Pag.+/ Pag-. Para navegar dentro de los menus.

19

Tecla ASPECT. Conmuta entre 4:3 / 16:9.

20

Tecla TIMESHIFT

21

Tecla ZOOM (sólo para el modo «lector fotos» en USB).

22

Tecla LIST

23

Tecla GOTO

24

Tecla REPEAT
Tecla TIMER

25

Teclas multimedia

26

15

17

8

12

4

7

6

26

20

21

19

1

11

10

22

2

14

5

23

18

3

13
24

16
25
9

11

ES

Servicio técnico: [email protected] · 902 09 01 36

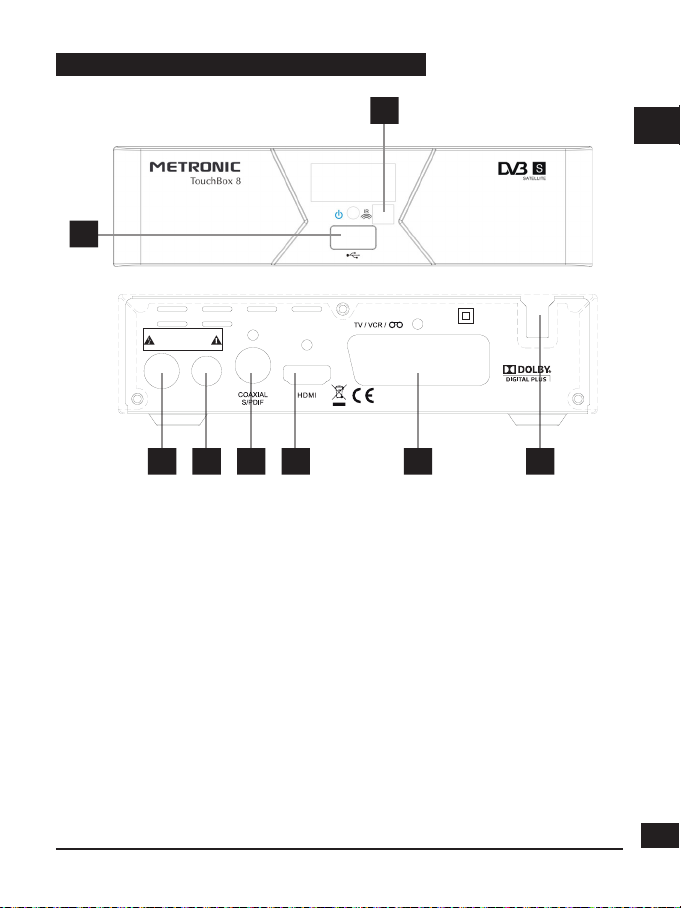

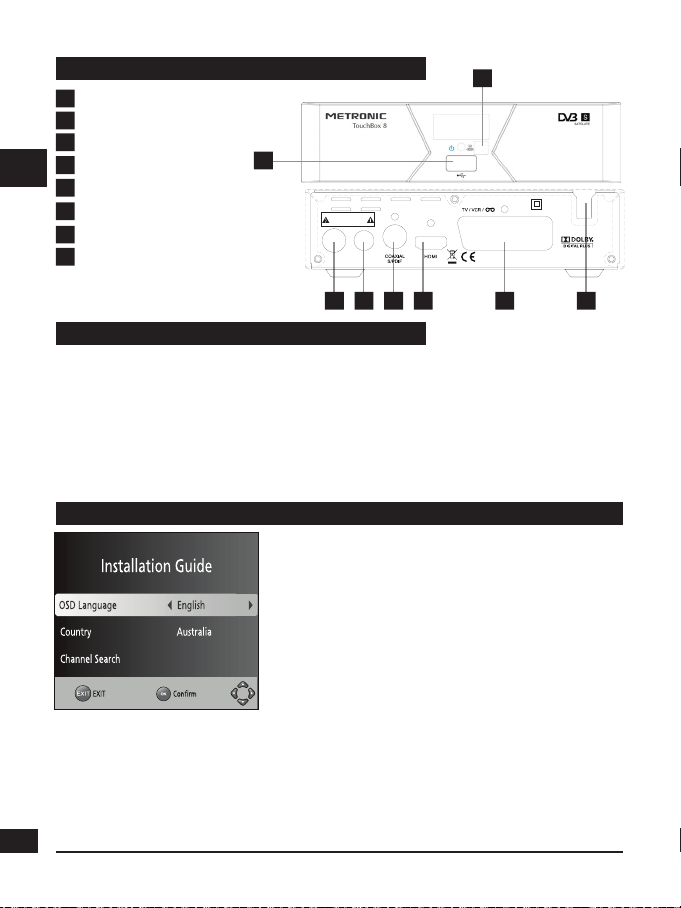

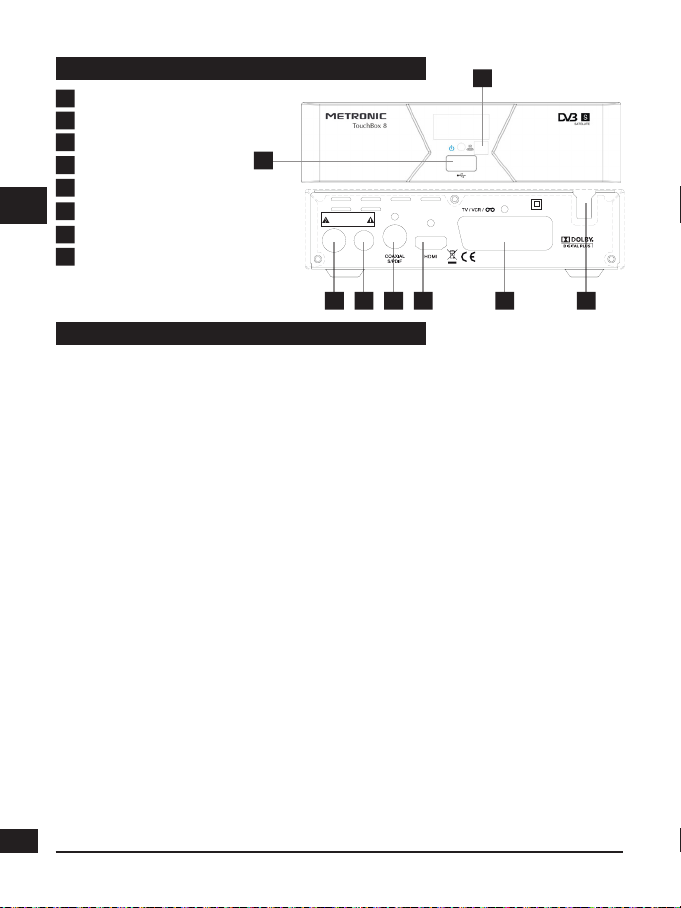

5 - Descripción del receptor

Sensor IR

A

Puerto USB

B
C

Entrada RF

D

Salida RF

E

Toma coaxial
Toma HDMI

F

Euroconector TV

G

Alimentación AC

H

B

ATENCIÓN: RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

ATENÇÃO: RISCO DE CHOQUE ELÉTRICO. NÃO ABRIR
ATTENZIONE: RISCHIO DI SCOSSE ELETTRICHE. NON APRIRE
ATTENTION: RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

RF IN RF OUT

C D E F G H

6 - Utilización cotidiana

En utilización normal, sólo utilizará las teclas siguientes :

• Teclas 34 para ajustar el volumen sonoro.

• Teclas 56 para cambiar de canal.

• Tecla «MUTE» para cortar el sonido.

• Teclas numéricas o tecla OK para ir directamente a un canal.

• Tecla «TV/RADIO» para escuchar radios en calidad digital.

• Tecla EPG para acceder a la guía de programas

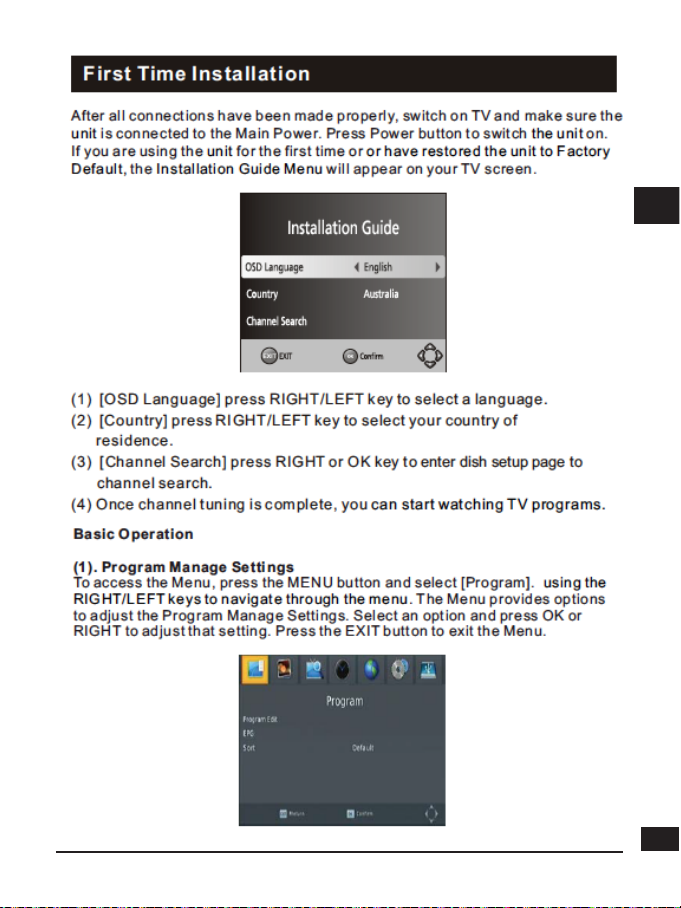

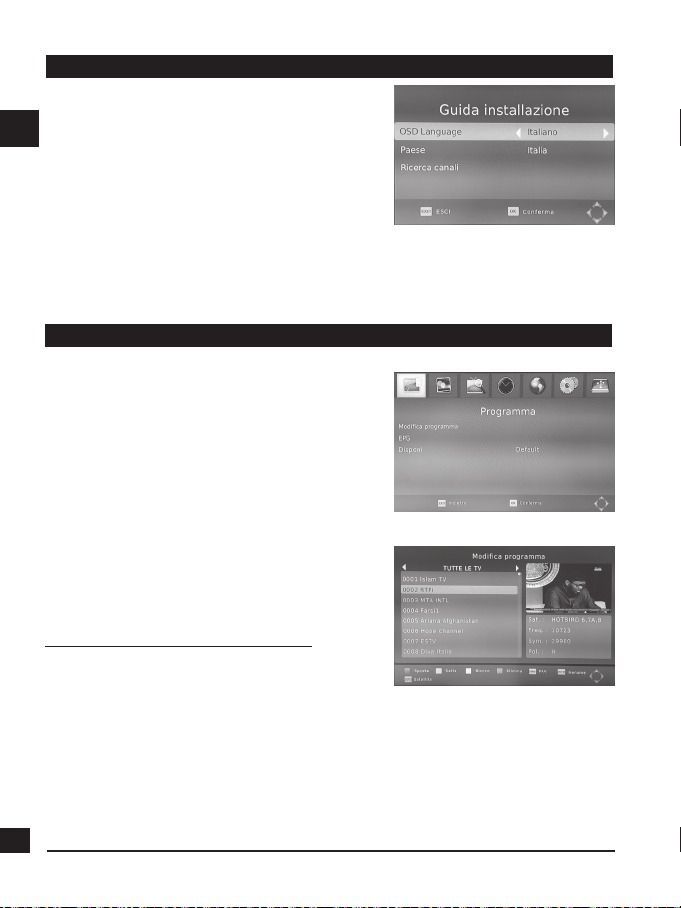

7 - Primera instalación

Conectar este receptor, los demás dispositivos y encen­der el TV.
Conectar el cable de alimentación, pulsar STANDBY
Si es la primera vez que utiliza el receptor o bien ha res­taurado los parámetros por defecto, aparecerá el menu
de instalación.

· Pulsar CH34 para seleccionar idioma.

· Pulsar CH34 para seleccionar el país de residencia.

· Pulsar CH4 o bien OK para iniciar la búsqueda de
canales.

Búsqueda de canales

· Pulsar MENU y seleccionar buscar canales con las teclas CH34

· Seleccionar una opción con las teclas 56 y pulsar 34 para realizar ajustes.

· Pulsar EXIT para salir del menu.

A

220-240
~50/60Hz 6W

12

ES

Servicio técnico: [email protected] · 902 09 01 36

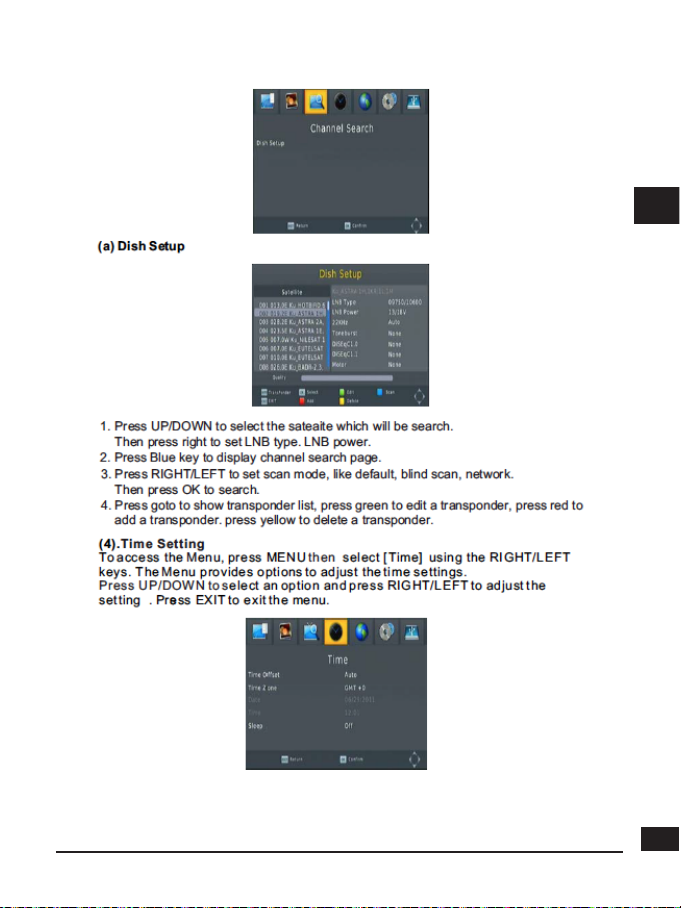

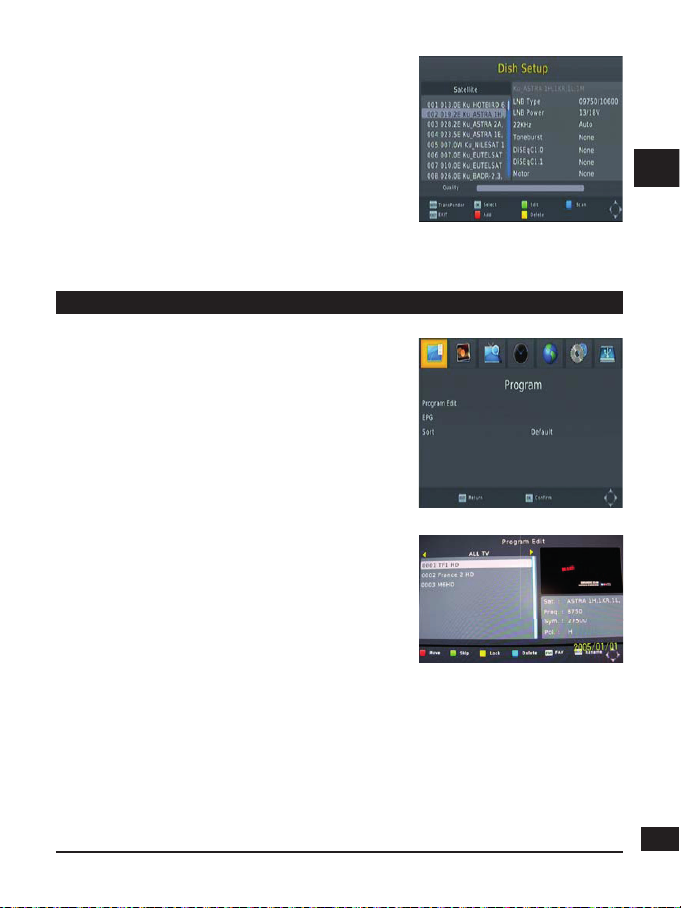

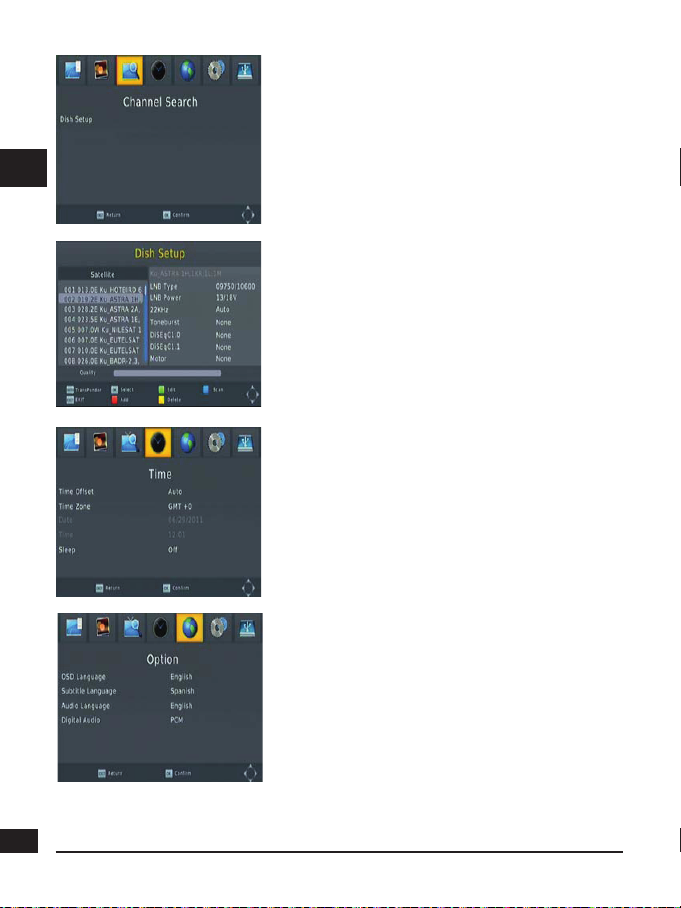

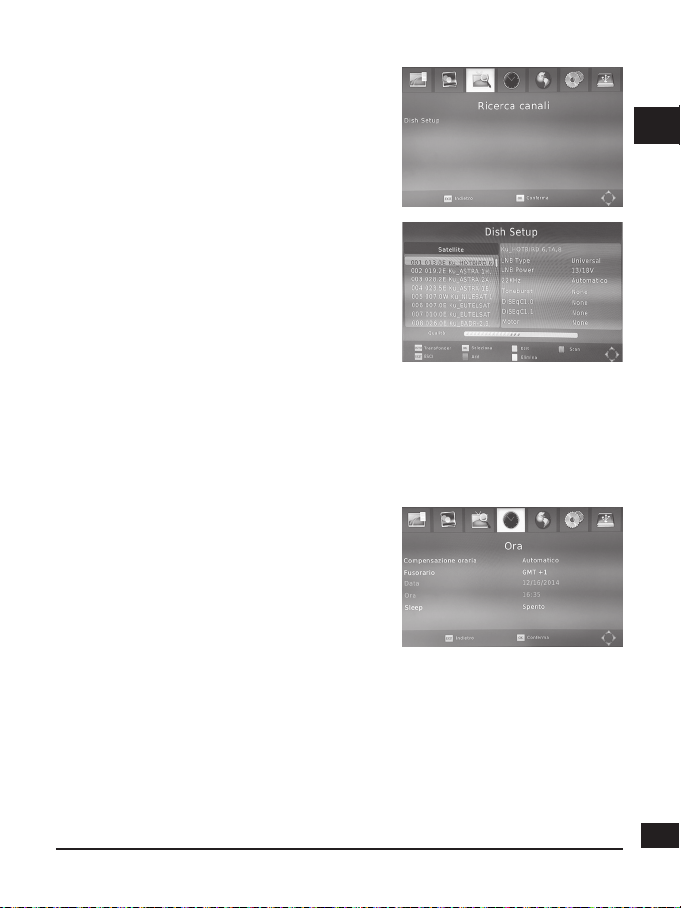

Configuración parabólica

· Pulsar 56 para seleccionar el satélite que desea
buscar. Pulsar 4 para ajustar el tipo de LNB y la alimen­tación LNB.

· Pulsar GOTO para mostrar la lista de transpondedores.

· Pulsar el botón VERDE para editar un transponder,
ROJO para añadir transponder, AMARILLO para borrar
transponder.

· Pulsar la tecla AZUL para mostrar la búsqueda de
canales.

· Pulsar 34 para ajustar el modo de búsqueda (por
defecto, búsqueda recomendada, búsqueda de red).

· Pulsar OK para buscar.

8 - Operaciones básicas

1. Ajustes de canales

· Pulsar MENU y seleccionar canales con las teclas
CH34

· Seleccionar una opción y pulsar OK o bien CH4 reali­zar ajustes.

· Pulsar EXIT para salir del menu.

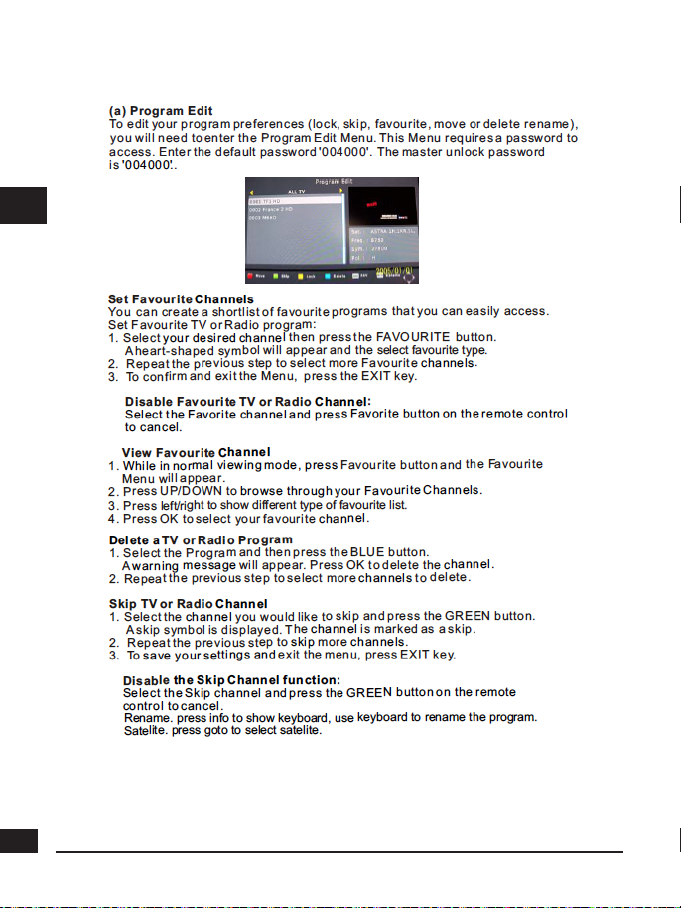

A. Editar canales

Para editar canales (bloquear, mover, borrar o renom­brar) es necesario entrar en el menu Editar canales.
Este menu necesita una contraseña para acceder. La

contraseña por defecto es «000000».

Canales favoritos

· Seleccionar el canal deseado y pulsar el botón FAV.

· Aparece un corazón junto al canal seleccionado.

· Repetir la misma operación para seleccionar más
canales favoritos.

· Para confirmar y salir del menu, pulsar EXIT.

Desactivar favoritos

· Seleccionar los canales favoritos y pulsar el botón FAV del mando.

Visualizar canales favoritos

· Mientras visualiza en modo normal, pulsar FAV. Aparece el menu Favoritos.

· Pulsar 56 para navegar a través de los canales favoritos.

· Pulsar 34 para mostrar diferentes tipos de listas de favoritos.

· Pulsar OK para seleccionar su canal favoritos.

13

ES

Servicio técnico: [email protected] · 902 09 01 36

Borrar canales de TV o radio

· Seleccionar el canal y pulsar el botón AZUL.

· Aparece un mensaje de advertencia. Pulsar OK para borrar el canal.

· Repetir la misma operación para borrar más canales.

Saltar canales TV o radio

· Seleccionar el canal que desea saltar y pulsar el botón VERDE.

· Aparece un símbolo.

· Repetir la misma operación para saltar más canales.

· Para confirmar y salir del menu, pulsar EXIT.

Desactivar la función saltar

· Seleccionar el canal a saltar y pulsar el botón VERDE del mando.

Renombrar canales

· Pulsar INFO para mostrar el teclado en pantalla y así poder renombrar el canal.

Seleccionar satélite

· Pulsar GOTO para seleccionar un satélite.

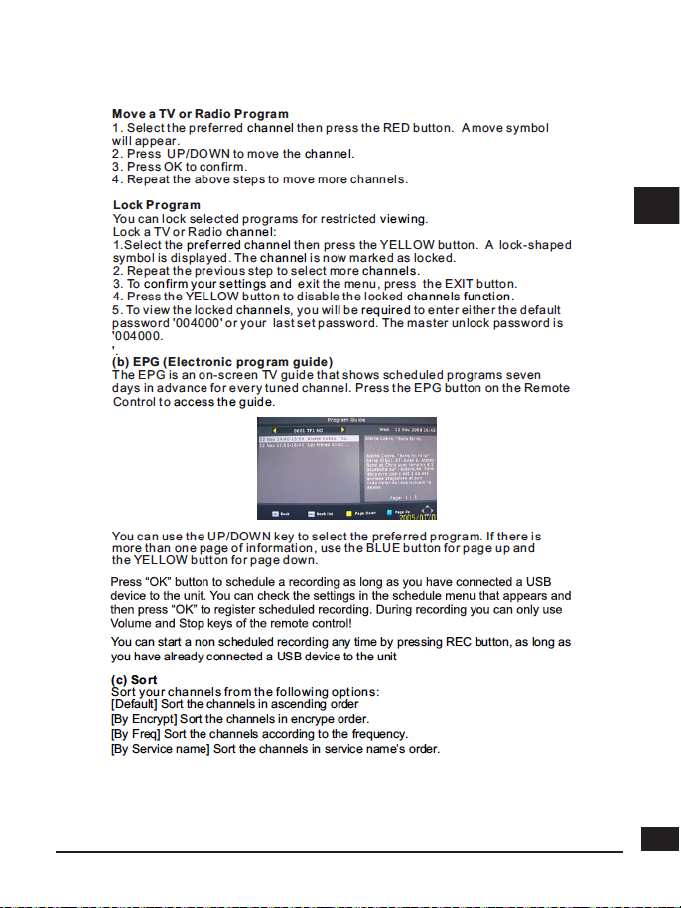

Mover canales

· Seleccionar el canal deseado y pulsar el botón ROJO.

· Aparece un símbolo.

· Pulsar 56 para mover el canal.

· Pulsar OK para confirmar.

· Repetir la misma operación para mover más canales.

Bloquear canales

Puede bloquear los canales deseados para restringir su visualización

· Seleccionar los canales deseados y pulsar el botón AMARILLO. Aparece un candado. El
canala ahora está bloqueado.

· Repetir la misma operación para bloquear más canales.

· Para confirmar los ajustes y salir del menu, pulsar el botón EXIT.

· Pulsar el botón AMARILLO para desactivar la función Bloquear canales.

· Para visualizar los canales bloqueados, necesita la contraseña por defecto «000000»

B. EPG

La guía de programas permite consultar los programas
TV por horas o días (si están disponibles).

· Pulsar el botón EPG del mando para acceder a la guía.

· Pulsar 56 para seleccionar el canal deseado. Si hay
más de una página de información, utilizar el botón AZUL
para subir página y el botón AMARILLO para bajar.

· Pulsar OK para programar una grabación. Para esto,
debe conectar previamente un disco duro externo USB.

· Verificar los ajustes en el menu de programación y pul-

14

sar OK para grabar la programación.

ES

Servicio técnico: [email protected] · 902 09 01 36

· ATENCIÓN: durante la grabación sólo puede usar las teclas VOL y STOP del mando.

· Puede iniciar una grabación pulsando directamente el botón REC.

C. Organizar

Puede organizar los canales con las siguientes opciones:

· Por defecto: organiza los canales en orden ascendente

· Codificados: organiza los canales según si están codificados o no.

· Frecuencia: organiza los canales de acuerdo con la frecuencia.

· Nombre de servicio: organiza los canales según el nombre de servicio.

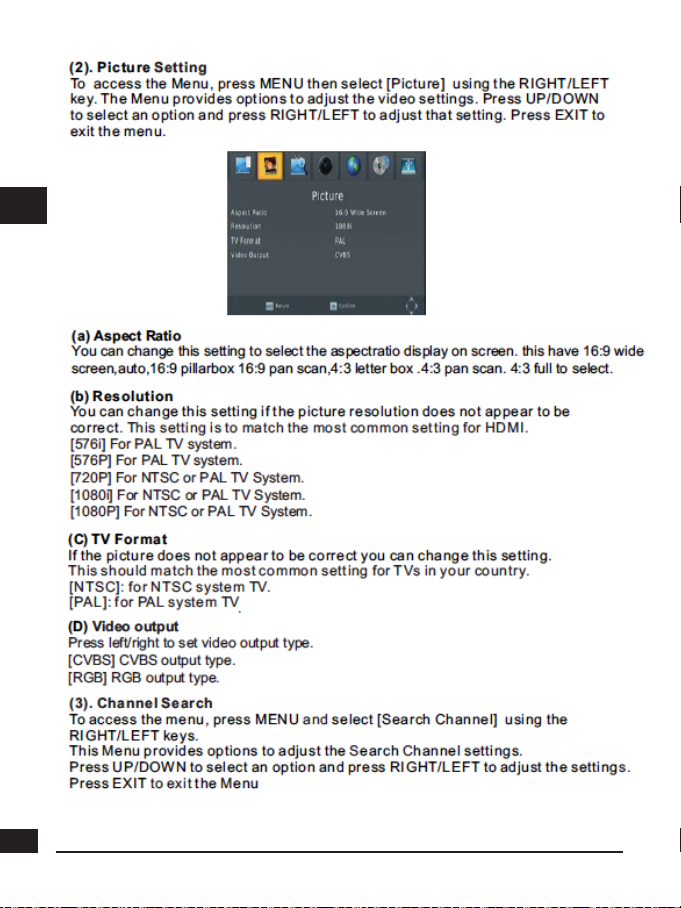

2. Ajustes de imagen

· Pulsar MENU y seleccionar canales con las teclas
CH34

· Seleccionar una opción con las teclas 56 y pulsar
34 para realizar ajustes.

· Pulsar EXIT para salir del menu.

A. Relación de aspecto

La opción Ajustes de pantalla permite gestionar los
siguientes formatos :

· 16:9 pantalla completa, auto, 16:9 Panscan.

· 4:3 LB (Letter Box), 4:3 PS (Panscan).

B. Resolución

Puede cambiar estos ajustes si la resolución de la imagen no es correcta. Estos ajustes se
adaptan a la mayoria de ajustes HDMI.

· 576i: Para TV con sistema PAL

· 576P: Para TV con sistema PAL

· 720P, 1080i, 1080P: Para TV con sistema PAL o NTSC

C. Formato TV

Puede cambiar estos ajustes si la resolución de la imagen no es correcta. Estos ajustes se
adaptan a la mayoria de televisores.

· NTSC: Para TV con sistema NTSC.

· PAL: Para TV con sistema PAL.

D. Salida video

Pulsar 34 para ajustar la salida de video entre CVBS o RGB.

15

ES

Servicio técnico: [email protected] · 902 09 01 36

3. Búsqueda de canales

· Pulsar MENU y seleccionar buscar canales con las
teclas CH34

· Seleccionar una opción con las teclas 56 y pulsar
34 para realizar ajustes.

· Pulsar EXIT para salir del menu.

A. Configuración parabólica

· Pulsar 56 para seleccionar el satélite que desea
buscar. Pulsar 4 para ajustar el tipo de LNB y la alimen­tación LNB.

· Pulsar GOTO para mostrar la lista de transpondedores.

· Pulsar el botón VERDE para editar un transponder,
ROJO para añadir transponder, AMARILLO para borrar
transponder.

· Pulsar la tecla AZUL para mostrar la búsqueda de
canales.

· Pulsar 34 para ajustar el modo de búsqueda (por
defecto, búsqueda recomendada, búsqueda de red).

· Pulsar OK para buscar.

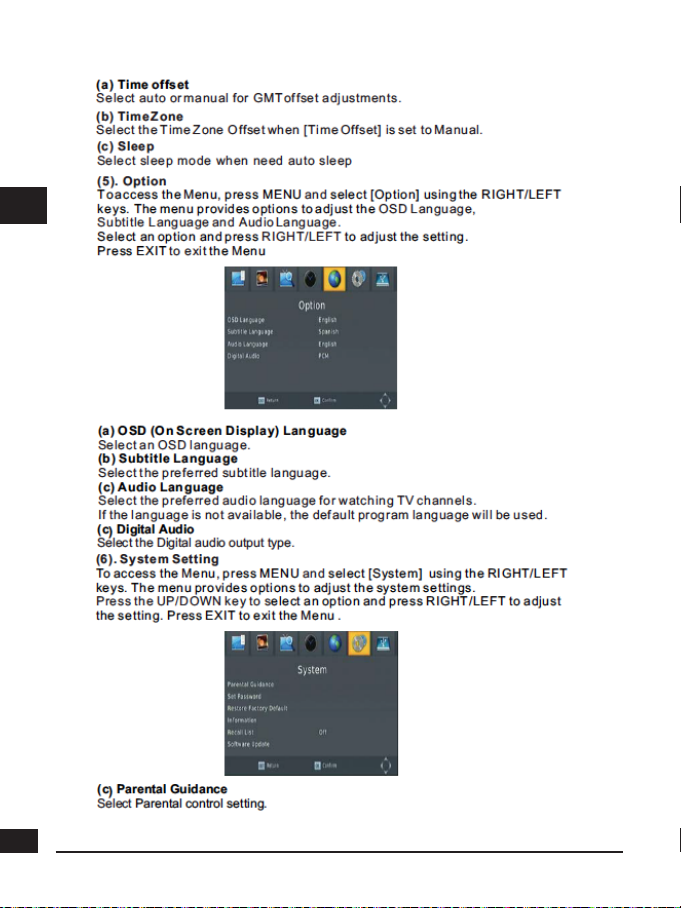

4. Ajustar hora

· Pulsar MENU y seleccionar Hora con las teclas
CH34

· Seleccionar una opción con las teclas 56 y pulsar
34 para realizar ajustes.

· Pulsar EXIT para salir del menu.

A. Ajustar hora local

· Seleccionar auto o normal para horario GMT.
B. Zona horaria

· Seleccionar la zona horaria cuando la opción de ajuste
de hora local está en modo Manual.

C. Autoapagado

5. Opciones

· Pulsar MENU y seleccionar Opciones con las teclas
CH34

· Este menu contiene opciones para ajustar el idioma
OSD, idiomas de subtítulos y también idioma audio.

· Seleccionar una opción con las teclas 34 para reali­zar ajustes.

· Pulsar EXIT para salir del menu.

16

ES

Servicio técnico: [email protected] · 902 09 01 36

A. Idioma OSD

· Para seleccionar el idioma OSD.

B. Idioma de subtítulos

· Para seleccionar el idioma de los subtítulos.

C. Idioma audio

· Para seleccionar el idioma audio para los canales TV

· Si el idioma no está disponible, se utilizará el idioma por defecto.

D. Audio digital

· Para seleccionar el tipo de salida audio digital.

6. Ajustes de sistema

· Pulsar MENU y seleccionar Sistema con las teclas
CH34

· Seleccionar una opción con las teclas 56 y pulsar
34 para realizar ajustes.

· Pulsar EXIT para salir del menu.

A. Orientación paternal

· Para seleccionar el control paternal.

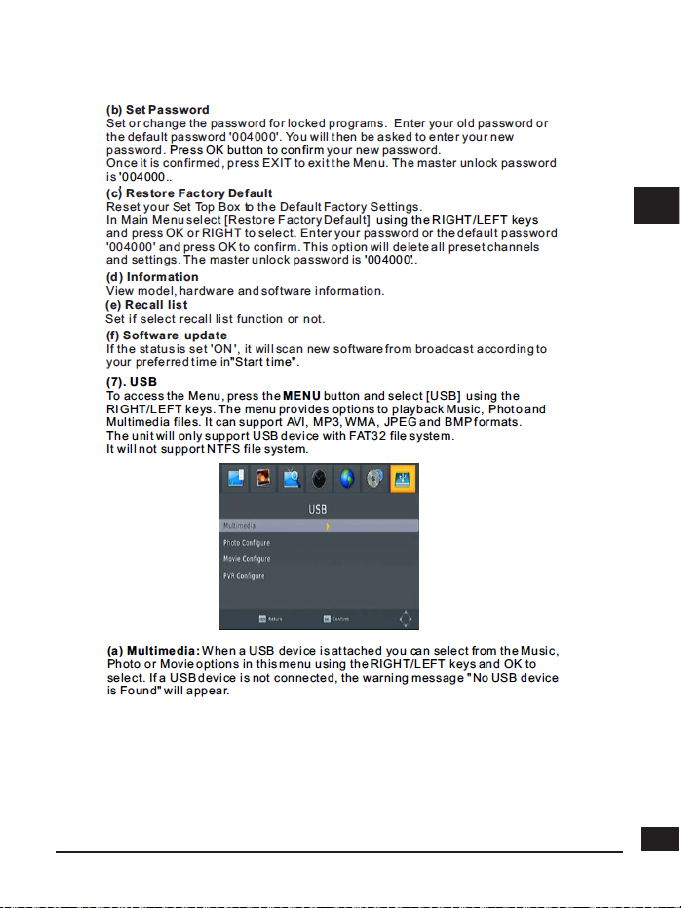

B. Modificar contraseña

· Para modificar la contraseña de bloqueo de canales.

· Introducir la contraseña antigua o bien la contraseña por defecto «000000».

· Introducir la contraseña nueva.

· Pulsar OK para confirmar la contraseña nueva.

· Una vez confirmada, pulsar EXIT para salir del menu.

C. Restaurar parámetros de fábrica

· En el menu principal, seleccionar Restaurar parámetros de fábrica con las teclas34

· Pulsar OK o bien la tecla4

· Introducir la contraseña o bien la contraseña por defecto «000000» y pulsar OK para

confirmar.

· El reinicio de fábrica puede ser útil si modifica la programación de su terminal y algunas
funciones no funcionan. Reiniciando el terminal, éste vuelve a una configuración idéntica
a la del producto nuevo. Todos ajustes personalizados (canales favoritos, radio, etc.) se
perderán.

D. Información

· Muestra información acerda del modelo de hardware y software.

E. Lista «RECALL»

· Para ajustar la función de último canal visualizado.

F. Actualizar software

· Si la opción está en ON el aparato buscará nuevo software.

7. USB

· Pulsar MENU y seleccionar USB con las teclas CH34

· Este menu contiene opciones para reproducir música, foto y archivos multimedia. Soporta
.AVI, .MP3, .WMA, .JPEG y .BMP.

17

ES

Servicio técnico: [email protected] · 902 09 01 36

· Este aparato sólo soporta dispositivos USB (discos
duros, llaves, etc) con formato FAT32.

· No soporta los dispositivos USB con formato NTFS

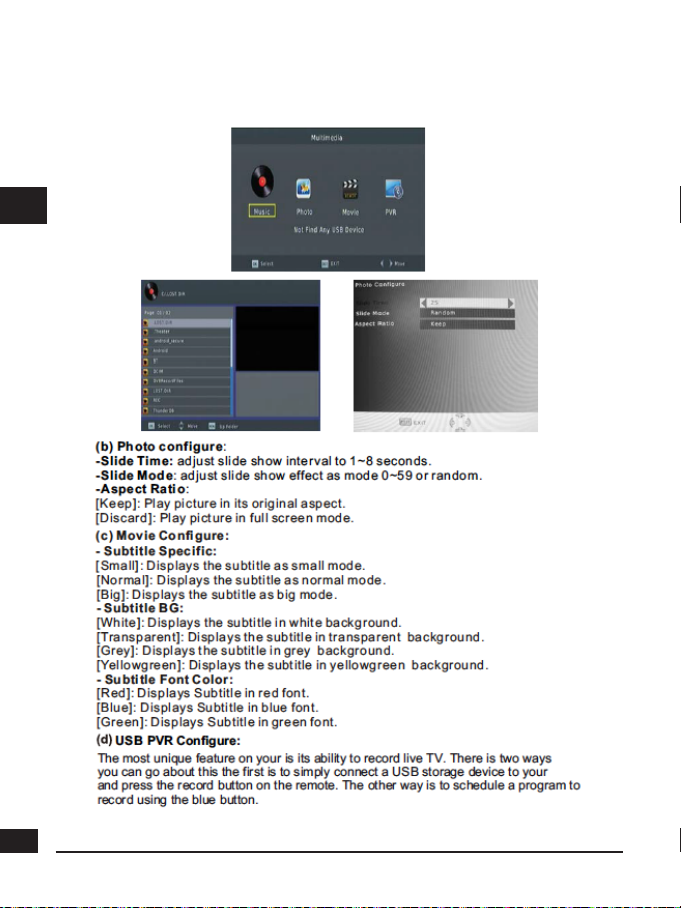

A. Multimedia

· Conectar un dispositivo USB.

· Con las teclas 34 seleccionar música, foto o pelí-
cula y pulsar OK para confirmar.

· Si no hay ningún dispositivo USB conectado, aparece

el mensaje «no hay dispositivo USB».

B. Configurar foto

· Tiempo de presentación: ajusta el intervalo de tiempo
entre fotos de 1 a 8 segundos.

· Modo de presentación: ajusta el efecto. Puede selec-

cionar entre 0 a 59 o bien aleatorio.

· Formato de pantalla:

- Mantener: reproduce la foto en aspecto original

- Estirar: reproduce la foto en pantalla completa
C. Configurar película

· Subtítulos: Puede configurar los subtítulos en tres
tamaños: pequeño, mediano y grande.

· Color de fondo de subtítulos: Puede ajustar el color de
fondo de los subtítulos entre: blanco, transparente, gris,
amarillo

· Color de letra de subtítulos: Puede ajustar el color del
texto de los subtítulos entre: rojo, azul, verde.

D. Configuración USB PVR

Aparecen 2 opciones:

A-Disk:

1 Indica el tipo de dispositivo conectado
2 Tamaño timer: Capacidad de grabación

B-Formato:

Formatear dispositivo USB

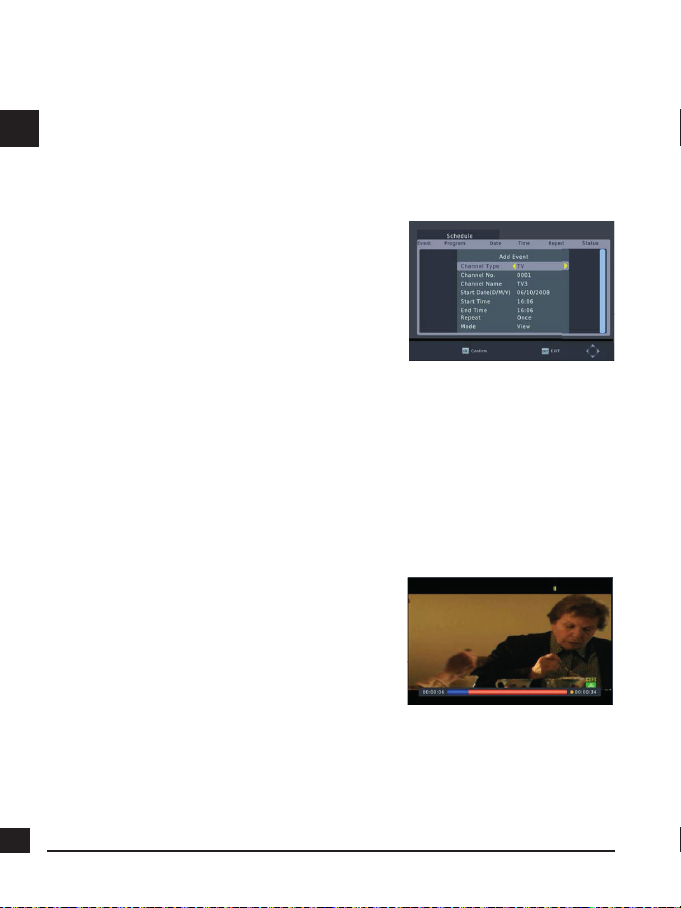

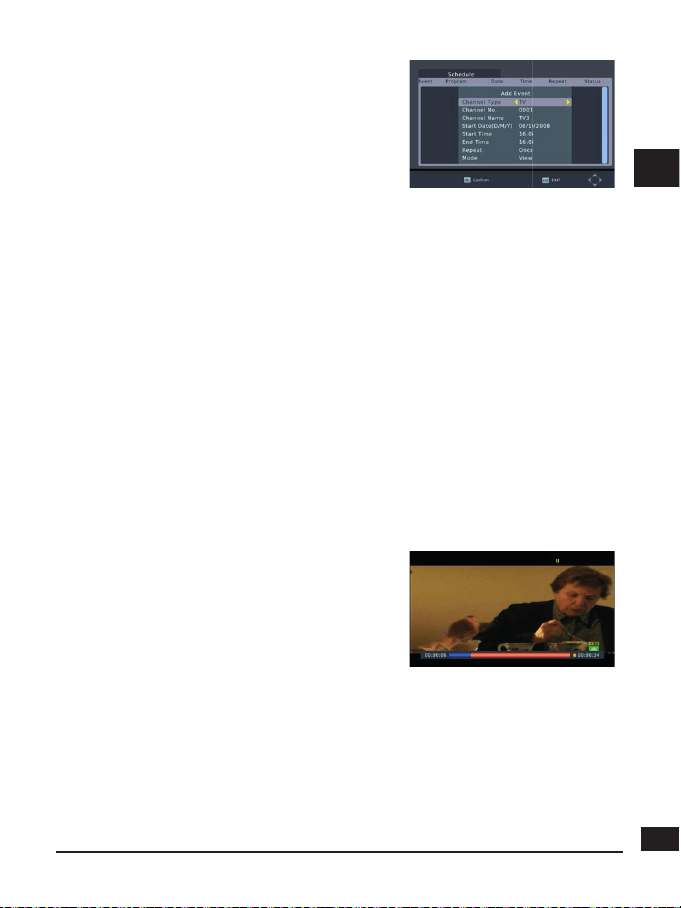

E. Funciones grabación

· Existen dos modos de grabación: mediante conexión
de un dispositivo USB y pulsando el botón REC. O bien
programando el canal a grabar con el botón azul.

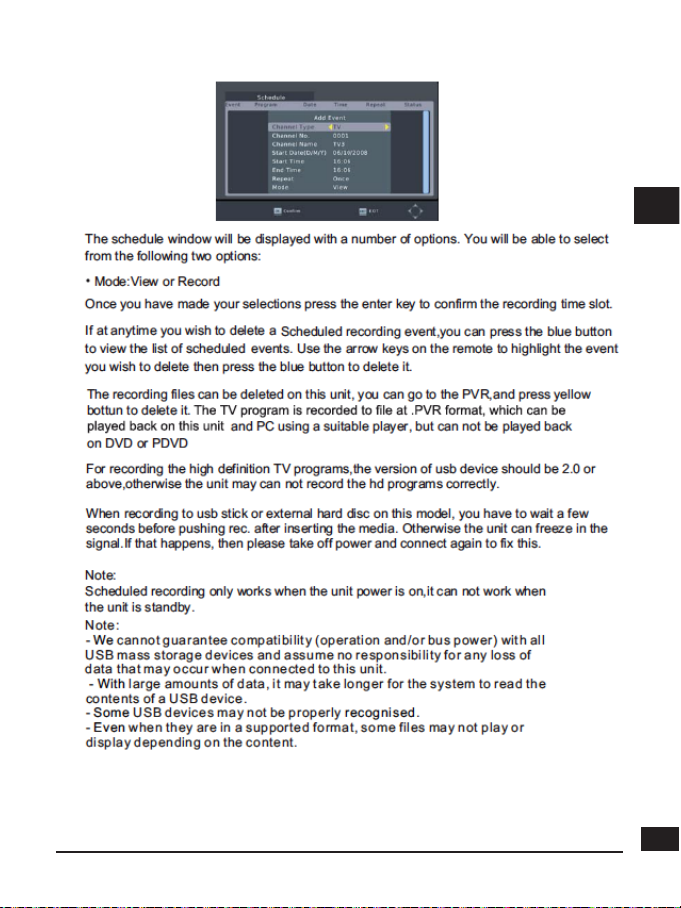

· Aparece la ventana de programación con un número
de opciones. Puede seleccionar las siguientes opciones:

· Modo: ver o grabar

· Después de seleccionar, pulsar OK para confirmar la
franja de tiempo a grabar.

· Para cancelar un evento a grabar, pulsar el botón
AZUL para ver la lista de eventos programados.

18

ES

Servicio técnico: [email protected] · 902 09 01 36

· Con las flechas del mando, seleccionar el evento que
desea borrar y pulsar el botón AZUL para borrarlo.

· Para borrar grabaciones, seleccionar la opción PVR
del menu Multimedia.

· Con las flechas, desplazarse hasta encontrar la gra­bación deseada y pulsar el botón AMARILLO.

· Las grabaciones pueden reproducirse en un PC
utilizando un reproductor adecuado, pero no pueden
reproducirse en un DVD.

· Para grabar canales HD, la versión del dispositivo USB debe ser 2.0 o superior. De lo
contrario, el aparato no podrá grabar los canales HD correctamente.

· Cuando se inserta el dispositivo USB, esperar unos segundos antes de pulsar el botón
REC. De lo contrario, puede congelarse la imagen. Si esto ocurre, apagar el aparato y vol­ver a encenderlo para solucionar el problema.

NOTA: Las grabaciones programadas sólo funcionan cuando el aparato está encendido.
No se grabarán si el aparato está en standby.

El puerto USB del frontal está pensado para conectar un disco duro externo. La utilización
de llaves USB, no se recomienda, por razones de velocidad de transmisión en general muy
bajas. Puede probar con llaves de 4Gb mínimo, pero el funcionamiento no está garanti­zado.

Debido a la gran variedad de modelos, no podemos garantizar un funcionamiento con
todos los discos. Se necesita una velocidad de rotación mínima de 5400 vueltas / minuto.
Si tiene algún problema con un modelo en particular, puede contactar con nosotros para
informarnos acerca del modelo.

METRONIC declina toda responsabilidad en caso de pérdida de datos en el media debido
a una utilización con el receptor TDT. Es recomendable
efectuar una copia de seguridad y dedicar un disco
únicamente a este uso.

F. Timeshift

· El Time shift permite pausar una emisión y retomarla
en el momento deseado. Cuando visualice una emi­sión y hay alguna interrupción (llamada telefónica, por
ejemplo), puede pausar la emisión y retomarla donde

la dejó. Para esto, conectar un disco duro USB y esperar la aparición del mensaje « Disco
USB conectado ». Luego, pulsar simplemente la tecla PAUSA, la imagen se para, y su

vuelta, pulsar PLAY para retomar la emisión.

19

ES

Servicio técnico: [email protected] · 902 09 01 36

ASISTENCIA Y CONSEJOS

&HORJR VLJQLILHTXLO QH IDXWSDV
MHWHU OHV DSSDUHLOV KRUV GXVDJH
DYHF OHV RUGXUHV PpQDJqUHV
/HV VXEVWDQFHV GDQJHUHXVHV

TXLOV VRQW VXVFHSWLEOHVGH
FRQWHQLU SHXYHQW QXLUHjOD VDQWpHW j
OHQYLURQQHPHQW )DLWHV UHSUHQGUH FHV
DSSDUHLOV SDU YRWUH GLVWULEXWHXU RX XWLOLVH]
OHVPR\HQVGHFROOHFWHVpOHFWLYHPLVjYRWUH
GLVSRVLWLRQSDUYRWUHFRPPXQH

A pesar de nuestro esfuerzo en la concepción de nuestros productos y rea­lización de este manual, puede encontrar dificultades. No dude en llamar­nos, le atenderemos como se merece: de lunes a jueves

de 9 a 12,30h y de 14.30 a 17h. al 902 09 01 36.
Viernes: de 9 a 13h

o bien en: [email protected]
En ocasiones, contactar con el servicio técnico le ahorrará tiempo y le
proporcionará un funcionamiento correcto.
Compruebe la siguiente información antes de llamar :

• Modelo terminal : TouchBox8 (441371)

Satélites captados :...........................

Si durante el uso del receptor aparece alguna anomalia, disfunción o blo­queo, desconecte y vuelva a conectar el receptor (el software se cargará en
caso de que el receptor haya perdido algún dato, y lo recuperará respetando
su configuración personal.

20

(VWH ORJRWLSR VLJQLILFD TXHQR
GHEHWLUDUORVDSDUDWRVDYHULDGRVR
\DXVDGRVFRQOD EDVXUDRUGLQDULD
(VWRV DSDUDWRV VRQ VXVFHSWLEOHV

GHFRQWHQHU VXVWDQFLDV SHOLJURVDV
TXHSXHGHQ SHUMXGLFDU OD VDOXG \ HO PHGLR
DPELHQWH ([LMDOD UHFRJLGDGH HVWRV
DSDUDWRVSRUVXGLVWULEXLGRURELHQXWLOLFHORV
PHGLRV GH UHFRJLGD VHOHFWLYD TXH HVWiQ D
VXGLVSRVLFLyQHQVXORFDOLGDG

Este aparato tiene una garantía legal de 2 años (24 meses) en mano de obra

CERTIFICADO DE GARANTIA

y materiales a partir de la fecha de compra del producto. En caso de avería, el
cliente debe enviar el producto para su reparación. Es recomendable enviar el pro­ducto en su embalaje original, bien protegido para evitar daños en el transporte.
Enviar el aparato (INCLUIDO MANDO) junto con el Certificado de Garantía legal y
una copia del COMPROBANTE DE COMPRA (factura o ticket de caja).

METRONIC comprobará que el aparato está en garantía y no ha sido objeto de un
mal uso o manipulación, y, posteriormente será reparado. Una vez reparado, los
gastos de transporte de vuelta a su domicilio son a nuestro cargo (sólo Península
y Baleares). Quedan excluídos de esta garantía los daños producidos debidos a
la manipulación del aparato o mando a distancia, daños físicos producidos por
líquidos corrosivos, manchas, etc. También quedan excluídos daños producidos
por subidas de tensión de la red eléctrica y las averías producidas por catástrofes
naturales (fuego, rayos, inundaciones, golpes y caídas).

Las pilas o baterias que hayan alcanzado el final de su vida útil no estarán cubiertas por
la garantia. El cambio por avería del equipo o de cualquier pieza del msimo no implicará
prorroga de garantía.

Durante el resto del tiempo de garantía el aparato será reparado siempre que no haya sido
objeto de un mal uso o manipulación. En caso de un aparato manipulado previamente,
METRONIC proporcionará un presupuesto de reparación que deberá pagar ANTES
de la reparación. Si el periodo de garantía ha finalizado, también se podrá realizar un
presupuesto de reparación. Es IMPRESCINDIBLE contactar con el servicio técnico de
METRONIC antes de enviar cualquier aparato.

Ref. del material : TouchBox8 (441371)
Fecha de compra:
Numero de serie:

Pol. Ind. Can Vinyalets

08130 Sta. Perpètua de la Mogoda (Barcelona)

C/ Can Vinyalets, 6

[email protected]

www.metronic.com
Fabricado en China

PT

Serviço técnico: [email protected] · [phone]

LER ATENCIOSAMENTE

O interior de seu terminal TouchBox8 contém componentes frágeis; não abra
jamais o aparelho. Geralmente, os aparelhos áudio-video não se conectam à terra,
pode então sofrer descargas elétricas (não perigosas) tocando dois aparelhos
simultaneamente (ou bem um aparelho e um cabo de antena). Aconselhamos-lhe
conectar os aparelhos à rede depois de efetuar todas as conexões

Para limpar seu terminal ou seu comando a distância, não utilizar nem solventes
nem detergentes. Basta um pano seco ou ligeiramente úmido para sacar o pó

Não instale o terminal cerca de outros aparelhos. Eleja um lugar arejado e o
coloque nada em cima das ventilações de aireación. Não expor o aparelho
a salpicaduras de água ou bem de outros líquidos. Não situar o aparelho em
cima de outro aparelho. O sobrecalentamiento pode danar os componentes.
Em caso de tormenta, desconectar todos os aparelhos áudio-video da rede
elétrica: podem sofrer danos não cobertos pela garantia.

O comando a distância precisa duas pilhas AAA 1.5V. Respeite a polaridade
indicada no compartimento. Com o fim de respeitar a lei, não atire jamais as pilhas
junto com o lixo ordinário. Deve entregá-las a seu ponto de venda, onde encontrará
recipientes especiais

A instalação e utilização do terminal se baseia em canais pré-programados.
Em caso de problema num canal, confira uma revista especializada para
saber se este canal emitie atualmente em aberto. Para informação, os
operadores mudam freqüentemente as características dos canais sem pré­aviso.

Seu terminal TouchBox8 é compatível DiSEqC 1.0 em caso de instalação
com mais de 1 LNB, e pode controlar um motor DiSEqC 1.2 No caso de
uma instalação motorizada DiSEqC 1.2, é aconselhável instalar o motor
num lugar facilmente acessível (evitar chaminés, por exemplo) para poder
revisar o motor. O standard DiSEqC é uma marca registrada por Eutelsat.
Em caso de necessidade de instalação de um motor, confira nosso serviço

técnico: [email protected] • 902 09 01 36

.

.

.

3

PT

Serviço técnico: [email protected] · [phone]

Conforme com a norma EM 60065, pedimos-lhe atendimento a respeito dos ele­mentos de segurança seguintes: Não obstruir as aberturas de ventilação com
objectos como: jornais, panos, etc. Deixar uma distância mínima de 5cm ao redor
do aparelho para uma ventilação suciente. Não situar o aparelho perto de cha­mas. Não expor o aparelho a salpicaduras de àgua nem perto de recipientes
com líquidos. O plugue deve estar num lugar acessível. Por respeito do meio
ambiente e a lei, não depositar as pilhas usadas com o lixo comum. Depositá-las
nos recipientes especiais nos pontos de venda.

4

PT

Serviço técnico: [email protected] · [phone]

INDICE

1 Instalação - Generalidades 06
2 Instalação de uma parabólica fixa sobre um satélite 08
3 Instalação de uma parabólica motorizada 10
4 Descrição do comando 11
5 Descrição do receptor 12
6 Utilização comum 12
7 Primeira instalação 12
8 Operações básicas 13
Ajustes de canais 13
Ajustes de imagem 15
Busca de canais 16
Opções 16
Ajustes do sistema 17
USB 17
Assistência e conselhos 20

5

PT

Serviço técnico: [email protected] · [phone]

1 - Instalação - Generalidades

A - Eleição da localização e montagem da parabólica

Seja qual seja o tipo de instalação, a fixação deve ser estável e vertical

• Em cas obstáculo, respeitar a regra de distâncias seguinte. Para um sistema motori­zado, utilizar pés de sacada e deslocamento mural.

SUL

• Para a montagem da parabólica, conferir o manual incluso na bolsa de parafusos da

parabólica.

ATENDIMENTO : Manipular a parabólica com precaução para não se cortar
com os bordes

B - Elementos e ferramentas:

1 - Parabólica 6 - Terminal digital coM mando
2 - Parafusos / Fixação 7 - TV PAL / SECAM
3 - Braço 8 -

4 - LNB universal 9 - Fichas F

5 - Mastro ou braço de deslocamento 10 - Cabo especial satélite, Não utili­zar cabo Ø mínimo recomendado : 40 mm TV standard

Cordão euroconector 21 pins com cabo

1

4

9

3

2

10

9

5

6

8

1,5V
AAA

7

18

13

11

10

12

17

6

PT

Serviço técnico: [email protected] · [phone]

C - Montagem e isolamento das tomas F

• Atornillar a tomada sobre a folha de alumínio. Verificar que os fios não tocam a parte cen­tral do cabo coaxial (alma).

• Quando terminou a instalação, isolar o LNB com a massa de isolamento ou com gel sili­cone.

Os LNB mau isolados não estão talheres pela garantia.

8 mm

5 mm

D- Montagem do LNB

O LNB deve estar posicionado verticalmente. Ver esquema D (o cabo baixa verticalmente).
Não sacar o capuchón de proteção

D

E - Canais e satélites pre-programados

Seu terminal TouchBox8 se entrega programado com os principais satélites dis­poníveis em sua zona: Astra 1, Hotbird e Turksat. Não obstante, dispõe de uma
lista completa de satélites para cadastrar o satélite desejado. Alguns satélites
precisam parabólicas de diferentes diâmetros, os quais não poderá recebê-los
com uma parabólica de diâmetro inferior, inclusive se este satélite aparece
na lista de canais pré-programados. Estes canais servirão para orientar sua
parabólica para o satélite que deseja captar

Notas importantes :

• A lista de canais preprogramada foi validada no momento de realizar este manual. Não

podemos assegurar sua permanência. Em caso de problema na busca de um satélite,
conferir uma revista especializada para verificar que o canal de referência emite em aberto.
Se o canal de referência não é válido, eleger outro canal do mesmo satélite, numa freqüên­cia válida (conferir o final do manual).

• Para a busca, deve saber que satélite deseja receber para poder orientar sua antena

7

PT

Serviço técnico: [email protected] · [phone]

2 - Instalação de uma parabólica xa num satélite

• Posicionar a parabólica verticalmente (as graduações da parte traseira indi­cam a elevação da antena). Comprovar a elevação correta dependendo do
lugar de residência (ver tabela azimuts e elevações) e dirigí-la aproximada­mente ao sul.

• Efetuar um varrido lento (aproximadamente 20 segundos) de um quarto de

giro à esquerda (caso no que o satélite está no LESTE) e depois um quarto
de giro à direita (caso de um satélite que está no OESTE) olhando o televisor.
Numa das posições do giro, o indicador de nível deveria aumentar. Se não
é o caso, deveríamos aumentar ou diminuir 2 graus a elevação da antena (é

possível que o mastro de sujeição não esteja perpendicular ao solo).• Inclinar

a parabólica 2 graus (uns 2 cm na parte superior da parabólica) para acima e
reiniciar o mesmo varrido.

• Proceder assim com etapas de 2 graus até que o indicador aumenta e apa­rece a imagem. Quando aparece o canal, afinar o calado (vertical e horizontal)
para obter o máximo de qualidade. Apertar definitivamente todas as porcas,
exceto as que fixam o LNB em seu suporte.

Ajuste da contra-polarização

Girar o LNB em seu suporte no sentido das agulhas do relógio alguns graus
para aumentar mais a qualidade. Se diminui o sinal, girar em sentido contrário.
Uma vez obtida o melhor sinal, apertar definitivamente os parafusos da pinça
LNB. Sua instalação terminou.

8

PT

Serviço técnico: [email protected] · [phone]

ASTRA

19,2ºE H

ASTRA

19,2ºE H

9

PT

Serviço técnico: [email protected] · [phone]

3 - Instalação de uma parabólica motorizada

Elementos e ferramentas necessárias:

Ferramentas

Elementos (página 11)

13

11

1 Parabólica
2 Parafusos / Fixação
3 Braço offset
4 LNB universal
5 Mastro ou braço de deslocamento Ø mínimo
recomendado : 40mm

10

12

6 Terminal digital com comando
7 TV PAL/SECAM
8 Cabo scart

9 Fichas «F»

10 Cabo especial satélite, (não utilizar cable TV
standard)
11 Motor

1

Em caso de necessidade
de instalação de um motor,

11

2

9

5

1

4

3

7

10

confira nosso serviço
técnico:
[email protected]

902 09 01 36

10

9

6

8

PT

Serviço técnico: [email protected] · [phone]

4 - Descrição do comando

Tecla acender / apagar. Permite pôr em standby o

1

terminal ou acendê-lo.
Teclas numéricas. Em utilização normal, permitem

2

pulsar o número de canal solicitado. No modo
programação, permitem introduzir valores numéricos.

Teclas6 CH5. Em utilização normal, um pulsação

3

muda de canal.
Tecla MENU. Permite mostrar ou bem ocultar o menu

4

principal.
Tecla OK. Permite mostrar a lista de canais. Validar os

5

menus.

6

Teclas VOL +/-. Permitem ajustar o volume em
utilização normal.

7

Tecla EPG. Mostra o programa em curso e os
programas seguintes, com suas informações, se estas
estão disponíveis.

Tecla FAV. Para aceder a canais favoritos.

8

Tecla V-FORMAT. Comuta o HDMI entre 720P e

9

1080i.

10

Tecla RECALL. Volta ao último canal visualizado.

11

Tecla TXT para mostrar o teletexto, se está disponível.

12

Tecla SUBTITLE: para ativar os subtítulos, se estão disponíveis.

13

Tecla LANG. Muda o idioma áudio e seu canal de saída (esquerda/direita) se está
disponível

14

Tecla EXIT. Para sair dos menus.
Tecla INFO. Uma pulsação mostra as informações do programa atual.

15

Tecla TV/RADIO. Para bascular do modo TV ao modo Radio e ao revés.

16

17

Tecla MUTE. Corta o som.

18

Teclas Pag.+/ Pag-. Para navegar dentro dos menus.

19

Tecla ASPECT. Comuta entre 4:3 / 16:9.

20

Tecla TIMESHIFT

21

Tecla ZOOM (só para o modo «leitor fotos» em USB).

22

Tecla LIST

23

Tecla GOTO

24

Tecla REPEAT
Tecla TIMER

25

Teclas multimédia

26

15

17

8

12

4

7

6

26

20

21

19

1

11

10

22

2

14

5

23

18

3

13
24

16
25
9

11

PT

Serviço técnico: [email protected] · [phone]

5 - Descrição do receptor

Sensor IR

A

Porto USB

B
C

Entrada RF

D

Saída RF

E

Ficha coaxial
Ficha HDMI

F

Scart TV

G

Alimentação AC

H

B

ATENCIÓN: RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

ATENÇÃO: RISCO DE CHOQUE ELÉTRICO. NÃO ABRIR
ATTENZIONE: RISCHIO DI SCOSSE ELETTRICHE. NON APRIRE
ATTENTION: RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

RF IN RF OUT

C D E F G H

6 - Utilização cotidiana

Em utilização normal, só utilizará as teclas seguintes :

• Teclas 34 para ajustar o volume sonoro.

• Teclas 56 para mudar de canal.

• Tecla «MUTE» para cortar o som.

• Teclas numéricas ou tecla OK para ir diretamente a um canal.

• Tecla «TV/RADIO» para escutar rádios em qualidade digital.

• Tecla EPG para aceder à guia de programas

7 - Primeira instalação

Conectar este receptor, os demais dispositivos e acender
o TV.
Ligar o cabo de alimentação, carregar STANDBYSe é a
primeira vez que utiliza o receptor ou bem restaurou os
parâmetros por defeito, aparecerá o menu de instalação.

· Carregar CH34 para selecionar idioma.

· Carregar CH34 para selecionar o país de residência.

· Carregar CH4 ou bem OK para iniciar a busca de
canais.

· Carregar MENU e selecionar busca de canais com as teclas CH34

· Selecionar uma opção com as teclas 56 e carregar 34 para realizar ajustes.

· Carregar EXIT para sair do menu.

Busca de canais

A

220-240
~50/60Hz 6W

12

PT

Serviço técnico: [email protected] · [phone]

Configuração parabólica

· Carregar 56 para selecionar o satélite que deseja
procurar. Carregar 4 para ajustar o tipo de LNB e a
alimentação LNB.

· Carregar GOTO para mostrar a lista de transponde­dores.

· Carregar o botão VERDE para editar um transponder,
VERMELHO para adicionar transponder, AMARELO
para apagar transponder.

· Carregar a tecla AZUL para mostrar a busca de canais.

· Carregar 34 para ajustar o modo de busca (por
defeito, busca recomendada, busca de rede).

· Carregar OK para procurar.

8 - Operações básicas

1. Ajustes de canais

· Carregar MENU e selecionar canales com as teclas
CH34

· Selecionar una opção e carregar OK ou bem CH4 rea­lizar ajustes.

· Carregar EXIT para sair do menu.

A. Editar canais

Para editar canais (bloquear, mover, apagar ou renomear)
é necessário entrar no menu Editar canais. Este menu
precisa uma contra-senha para aceder. A contra-senha

por defeito é «000000».

Canais favoritos

· Selecionar o canal desejado e carregar o botão FAV.

· Aparece um coração junto ao canal selecionado.

· Repetir a mesma operação para selecionar mais canais
favoritos.

· Para confirmar e sair do menu, carregar EXIT.

Desativar favoritos

· Selecionar os canais favoritos e carregar o botão FAV do comando.

Visualizar canais favoritos

· Enquanto visualiza em modo normal, carregar FAV. Aparece o menu Favoritos.

· Carregar 56 para navegar através dos canais favoritos.

· Carregar 34 para mostrar diferentes tipos de listas de favoritos.

· Carregar OK para selecionar seu canal favoritos.

13

PT

Serviço técnico: [email protected] · [phone]

Apagar canais de TV ou radio

· Selecionar o canal e carregar o botão AZUL.

· Aparece uma mensagem de advertência. Carregar OK para apagar o canal.

· Repetir a mesma operação para apagar mais canais.

Saltar canais TV ou rádio

· Selecionar o canal que deseja saltar e carregar o botão VERDE.

· Aparece um símbolo.

· Repetir a mesma operação para saltar mais canais.

· Para confirmar e sair do menu, carregar EXIT.

Desativar a função saltar

· Selecionar o canal a saltar e carregar o botão VERDE do comando.

Renomear canais

· Carregar INFO para mostrar o teclado em tela e assim poder renomear o canal.

Selecionar satélite

· Carregar GOTO para selecionar um satélite.

Mover canais

· Selecionar o canal desejado e carregar o botão VERMELHO.

· Aparece um símbolo.

· Carregar 56 para mover o canal.

· Carregar OK para confirmar.

· Repetir a mesma operação para mover mais canais.

Bloquear canais

Pode bloquear os canais desejados para restringir sua visualização

· Selecionar os canais desejados e carregar o botão AMARELO. Aparece um cadeado. O
canala agora está bloqueado.

· Repetir a mesma operação para bloquear mais canais.

· Para confirmar os ajustes e sair do menu, carregar o botão EXIT.

· Carregar o botão AMARELO para desativar a função Bloquear canais.

· Para visualizar os canais bloqueados, precisa a contra-senha por defeito «000000»

B. EPG

A guia de programas permite conferir os programas TV
por horas ou dias (se estão disponíveis).

· Carregar o botão EPG do comando para aceder à guia.

· Carregar 56 para selecionar o canal desejado. Se há
mais de uma página de informação, utilizar o botão AZUL
para subir página e o botão AMARELO para baixar.

· Carregar OK para programar uma gravação. Para isto,
deve ligar previamente um disco duro externo USB.

· Verificar os ajustes no menu de programação e carregar

14

OK para gravar a programação.

PT

Serviço técnico: [email protected] · [phone]

ATENDIMENTO: durante a gravação só pode usar as teclas VOL e STOP do comando.

· Pode iniciar uma gravação pulsando diretamente o botão REC.

C. Organizar

Pode organizar os canais com as seguintes opções:

· Por defeito: organiza os canais em ordem ascendente

· Codificados: organiza os canais segundo se estão codificados ou não.

· Freqüência: organiza os canais de acordo com a freqüência.

· Nome de serviço: organiza os canais segundo o nome de serviço.

2. Ajustes de imagem

· Carregar MENU e selecionar canais com as teclas
CH34

· Selecionar uma opção com as teclas 56 e carregar
34 para realizar ajustes.

· Carregar EXIT para sair do menu.

A. Relação de aspecto

A opção Ajustes de ecrãn permite gerir os seguintes
formatos :

· 16:9 ecrãn completo, auto, 16:9 Panscan.

· 4:3 LB (Letter Box), 4:3 PS (Panscan).

B. Resolução

Pode mudar estes ajustes se a resolução da imagem não é correta. Estes ajustes se adap­tam à mayoria de ajustes HDMI.

· 576i: Para TV com sistema PAL

· 576P: Para TV com sistema PAL

· 720P, 1080i, 1080P: Para TV com sistema PAL ou NTSC

C. Formato TV

Pode mudar estes ajustes se a resolução da imagem não é correta. Estes ajustes se adap­tam à mayoria de televisores.

· NTSC: Para TV com sistema NTSC.

· PAL: Para TV com sistema PAL.

D. Saída video

Carregar 34 para ajustar a saída de video entre CVBS ou RGB.

15

PT

Serviço técnico: [email protected] · [phone]

3. Busca de canais

· Carregar MENU e selecionar buscar canais com as
teclas CH34

· Selecionar uma opção com as teclas 56 e carregar
34 para realizar ajustes.

· Carregar EXIT para saír do menu.

A. Configuração parabólica

· Carregar 56 para selecionar o satélite que deseja
procurar. Carregar 4 para ajustar o tipo de LNB e a
alimentação LNB.

· Carregar GOTO para mostrar a lista de transponde­dores.

· Carregar o botão VERDE para editar um transponder,
VERMELHO para adicionar transponder, AMARELO
para apagar transponder.

· Carregar a tecla AZUL para mostrar a busca de canais.

· Carregar 34 para ajustar o modo de busca (por
defeito, busca recomendada, busca de rede).

· Carregar OK para buscar.

4. Ajustar hora

· Carregar MENU e selecionar Hora com as teclas
CH34

· Selecionar uma opção com as teclas 56 e carregar
34 para realizar ajustes.

· Carregar EXIT para sair do menu.

A. Ajustar hora local

· Selecionar auto ou normal para horário GMT.

B. Zona horaria

· Selecionar a zona horária quando a opção de ajuste de
hora local está em modo Manual.

C. Autoapagado

5. Opções

· Carregar MENU e selecionar Opções com as teclas
CH34

· Este menu contém opções para ajustar o idioma OSD,
idiomas de subtítulos e também idioma áudio.

· Selecionar uma opção com as teclas 34 para realizar
ajustes.

16

PT

Serviço técnico: [email protected] · [phone]

· Carregar EXIT para sair do menu.

A. Idioma OSD

· Para selecionar o idioma OSD.

B. Idioma de subtítulos

· Para selecionar o idioma dos subtítulos.

C. Idioma audio

· Para selecionar o idioma audio para os canais TV

· Se o idioma não está disponível, se utilizará o idioma por defeito.

D. Audio digital

· Para selecionar o tipo de saída áudio digital.

6. Ajustes de sistema

· Carregar MENU e selecionar Sistema com as teclas
CH34

· Selecionar uma opção com as teclas 56 e carregar
34 para realizar ajustes.

· Carregar EXIT para sair do menu.

A. Orientação paternal

· Para selecionar o controle paternal.

B. Para selecionar o controle paternal

· Para modificar a contra-senha de bloqueio de canais.

· Introduzir a contra-senha antiga ou bem a contra-senha por defeito «000000».

· Introduzir a contra-senha nova.

· Carregar OK para confirmar a contra-senha nova.

· Uma vez confirmada, carregar EXIT para sair do menu.

C. Restaurar parâmetros de fábrica

· No menu principal, selecionar Restaurar parâmetros de fábrica com as teclas34

· Carregar OK ou bem a tecla4

· Introduzir a contra-senha ou bem a contra-senha por defeito «000000» e carregar OK

para confirmar.

· O reinicio de fábrica pode ser útil se modifica a programação de seu terminal e algumas
funções não funcionam. Reiniciando o terminal, este volta a uma configuração idêntica à
do produto novo. Todos ajustes personalizados (canais favoritos, rádio, etc.) se perderão

D. Informação

· Mostra informação acerda do modelo de hardware e software.

E. Lista «RECALL»

· Para ajustar a função de último canal visualizado.

F. Atualizar software

· Se a opção está em ON o aparelho procurará novo software.

7. USB

· Carregar MENU e selecionar USB com as teclas CH34

· Este menu contém opções para reproduzir música, foto e arquivos multimídia. Suporta
AVI, .MP3, .WMA, .JPEG e .BMP.

17

PT

Serviço técnico: [email protected] · [phone]

· Este aparelho só suporta dispositivos USB (discos
duros, chaves, etc) com formato FAT32.

· Não suporta os dispositivos USB com formato NTFS

A. Multimédia

· Ligar um dispositivo USB.

· Com as teclas 34 selecionar música, foto ou película
e carregar OK para confirmar.

· Se não há nenhum dispositivo USB conectado, apa-

rece a mensagem «não há dispositivo USB».

B. Configurar foto

· Tempo de apresentação: ajusta o intervalo de tempo
entre fotos de 1 a 8 segundos.

· Modo de apresentação: ajusta o efeito. Pode selecio-

nar entre 0 a 59 ou bem aleatório.

· Formato de tela:

- Manter: reproduz a foto em aspecto original

- Esticar: reproduz a foto em tela completa
C. Configurar película

· Subtítulos: Pode configurar os subtítulos em três
tamanhos: pequeno, médio e grande.

· Cor de fundo de subtítulos: Pode ajustar a cor de fundo
dos subtítulos entre: alvo, transparente, cinza, amarelo

· Cor de letra de subtítulos: Pode ajustar a cor do texto
dos subtítulos entre: vermelho, azul, verde.

D. Configuração USB PVR

Aparecem 2 opções:

A-Disk:

1 Indica o tipo de dispositivo conectado
2 Tamanho timer: Capacidade de gravação

B-Formato:

Formatar dispositivo USB

E. Funciones gravação

· Existem dois modos de gravação: mediante conexão
de um dispositivo USB e pulsando o botão REC. Ou
bem programando o canal a gravar com o botão azul.

· Aparece a janela de programação com um número de
opções. Pode selecionar as seguintes opções:

· Modo: ver ou gravar

· Depois de selecionar, carregar OK para confirmar a
faixa de tempo a gravar.

· Para cancelar um evento a gravar, carregar o botão
AZUL para ver a lista de eventos programados.

· Com as setas do comando, selecionar o evento que

18

PT

Serviço técnico: [email protected] · [phone]

deseja apagar e carregar o botão AZUL para apagá­lo.· Para apagar gravações, selecionar a opção PVR
do menu Multimédia.

· Com as setas, deslocar-se até encontrar a gravação
desejada e carregar o botão AMARELO.

· As gravações podem reproduzir-se num PC utilizando
um reprodutor adequado, mas não podem reproduzir­se num DVD.

· Para gravar canais HD, a versão do dispositivo USB
deve ser 2.0 ou superior. Caso contrário, o aparelho não poderá gravar os canais HD cor­retamente.

· Quando se insere o dispositivo USB, esperar uns segundos antes de carregar o botão
REC. Caso contrário, pode congelar-se a imagem. Se isto ocorre, apagar o aparelho e vol­tar a acendê-lo para solucionar o problema.

NOTA: As gravações programadas só funcionam quando o aparelho está acendido. Não se
gravarão se o aparelho está em standby.

O porto USB do frontal está pensado para ligar um disco duro externo. A utilização de
chaves USB, não se recomenda, por razões de velocidade de transmissão em general
muito baixas. Pode provar com chaves de 4Gb mínimo, mas o funcionamento não está
garantido.

Devido à grande variedade de modelos, não podemos garantir um funcionamento com
todos os discos. Precisa-se uma velocidade de rotação mínima de 5400 voltadas / minuto.
Se tem algum problema com um modelo em particular, pode contatar conosco para infor­mar-nos a respeito do modelo.

METRONIC declina toda responsabilidade em caso de perda de dados no média devido a
uma utilização com o receptor TDT. É recomendável
efetuar uma cópia de segurança e dedicar um disco
unicamente a este uso.

F. Timeshift

· O Time shift permite pausar uma emissão e retomá-la
no momento desejado. Quando visualize uma emissão
e há alguma interrupção (telefonema telefônico, por
exemplo), pode pausar a emissão e retomá-la onde

a deixou. Para isto, ligar um disco duro USB e esperar a aparição da mensagem « Disco
USB conectado ». Depois, carregar simplesmente a tecla PAUSA, a imagem se pára, e

sua volta, carregar PLAY para retomar a emissão.

19

PT

Serviço técnico: [email protected] · [phone]

ASSISTÊNCIA E CONSELHOS

(VWH ORJRWLSR VLJQLILFD TXHQR
GHEHWLUDUORVDSDUDWRVDYHULDGRVR
\DXVDGRVFRQODEDVXUD RUGLQDULD
(VWRV DSDUDWRV VRQ VXVFHSWLEOHV

GHFRQWHQHU VXVWDQFLDV SHOLJURVDV
TXHSXHGHQ SHUMXGLFDU OD VDOXG \ HO PHGLR
DPELHQWH ([LMDOD UHFRJLGDGH HVWRV
DSDUDWRVSRUVXGLVWULEXLGRURELHQXWLOLFHORV
PHGLRV GH UHFRJLGD VHOHFWLYD TXH HVWiQ D
VXGLVSRVLFLyQHQVXORFDOLGDG

Apesar de nosso esforço na concepção de nossos produtos e realização deste
manual, pode encontrar dificuldades.
Não duvide em chamar-mos, lhe atenderemos como se merece: de segunda-

feira à quinta-feira de 9h às 12:30 h e 14:30 à 17h ao 902 09 01 36.
Sexta-feira: de 9 a 13h, ou bem ao e-mail:

[email protected].

• Modelo terminal : TouchBox8 (441371)

Satélites captados :...........................

Se durante o uso do terminal aparece alguma anormalía, desfunção ou blo­queio, desconecte e conecte o aparelho (O software se carregará e em caso
de que o terminal haja perdido algum dado, o recuperará respeitando a sua
configuraçao pessoal (lista de canais, etc).

(VWH ORJRWLSR VLJQLILFD TXH QmR
GHYHDWLUDURVDSDUHOKRVDYDULDGRV
RX Mi XVDGRV FRP R OL[R FRPXP
(VWHV DSDUHOKRV VmR VXVFHSWtYHLV

GH FRQWHU VXEVWkQFLDV SHULJRVDV
TXH SRGHP SUHMXGLFDU D VD~GH H R PHLR
DPELHQWH ([LMDD UHFROKLGD GHVWHV
DSDUHOKRV SRU VHX GLVWULEXLGRURX EHP
XWLOL]HRV PHLRVGH UHFROKD VHOHWLYD TXH
HVWmRjVXDGLVSRVLomRQDVXDORFDOLGDGH

20

Este aparelho tem uma garantia legal de 2 anos (24 meses) em mãos de obra e mate-

CERTIFICADO DE GARANTIA

riais a partir da data de compra do produto. Em caso de avaria, o cliente deve enviar
o produto para sua reparação. É recomendável enviar o produto na sua embalagem
original, bem protegido para evitar danos no transporte. Enviar o aparelho junto com o
Certificado de Garantia legal e uma cópia do COMPROVATIVO DE COMPRA (fatura
ou ticket de caixa).

A METRONIC comprovará que o aparelho está em garantia e não foi objeto de um
mau uso ou manipulação, e, posteriormente será consertado. Uma vez consertado,
os gastos de transporte de volta a seu domicílio são a nosso cargo (só Península e
Baleares).Ficam excluídos desta garantia os danos produzidos devidos à manipu­lação do aparelho ou comando a distância, danos físicos produzidos por líquidos
corrosivos, manchas, etc. Também ficam excluídos danos produzidos por subidas de
tensão da rede elétrica e as avarias produzidas por catástrofes naturais (fogo, raios,
inundações, golpes e quedas).

Durante o resto do tempo de garantia o aparelho será consertado sempre que não
tenha sido objeto de um mau uso ou manipulação. Em caso de um aparelho manipu­lado previamente, METRONIC proporcionará um orçamento de reparação que deverá
pagar ANTES da reparação. Se o período de garantia finalizou, também se poderá
realizar um orçamento de reparação. É IMPRESCINDÍVEL contatar com o serviço
técnico de METRONIC antes de enviar qualquer aparelho.

Ref. do material : TouchBox 8 (441371)
Data de compra:
Numero de serie:

Pol. Ind. Can Vinyalets

08130 Sta. Perpètua de la Mogoda (Barcelona)

C/ Can Vinyalets, 6

[email protected]

www.metronic.com
Fabricado en China

EN

Technical service: [email protected]

Important Notice

The inside of your TouchBox8 contains components submitted to high tension. Never
open the product, even after having removed the mains cable. In general, audio
video products are not related to the earth so you can actually feel electric waves
(which are not dangerous) by touching the two products simultaneously (or one
product and the antenna cable). We advise that you plug the products in the mains
after having made all the connections.

To clean the box or its remote, do not use any solvent or detergent. A dry or slightly
humid cloth is all you need to remove the dust.

Do not install the box near other electric products. Find a spacious area and do not
place anything on top of the box. The box must never be exposed to water, even
water splashing, and you must never leave objects filled with liquid, such as vases,
on top of the box. Never place the box on another product, as the overheating would
make the components age prematurely. If you are subject to a storm, unplug all
your audio video products from the mains: the storm could cause damages that the
warranty would not cover.

The remote needs two AAA 1.5V batteries. Please respect the environment and the
law and do not throw used batteries with domestic rubbish. Take them back to your
point of sale where you will find containers for used batteries.

The installation and usage of the product is based on pre-programmed channels. If
you have a problem with a channel you should look for a specialised magazine that
will advise if this specific channel is sometimes transmitted clearly. Operators often
change the channels characteristics without warning.

Your TouchBox8 is DiSEqC 1.2. compatible so it can control any DiSEqC 1.2. motor.
In the case of a motorised DiSEqC 1.2. installation, we advise that the motor is
installed in an accessible area (avoid chimneys for example). Indeed, a motor might
need to be re-screwed, oiled … For your information, the DiSEqC 1.2. standard is a
brand from Eutelsat.

If you only have one satellite receiver, you will not be able to view a satellite channel
different from the one that you are recording. We also advise you to keep your ter­restrial antenna if you have one. If necessary to install a motor, please contact our
technical service: [email protected]

1

EN

Technical service: [email protected]

We accordance with EN 60065, we ask attention to the following security: Do
not obstruct the ventilation openings with items such as newspapers, cloths, etc.

Leave a minimum distance of 5cm around the apparatus for sufcient ventila­tion. Do not place the unit near ames. Do not expose the unit to splash or near

containers with liquids. The plug must be accessible. By respecting the environ­ment and the law, not throw used batteries with ordinary trash. Deliver them to a
recycling center

2

EN

Technical service: [email protected]

INDEX

1 Installation: General 06
2 Installation of a fixed antenna on a satellite 08
3 Installation of motorised equipment 10
4 Remote description 11
5 TouchBox8 description 12
6 Daily usage 12
7 First installation 12
8 Basic operation 13
Channel settings 13
Image settings 15
Channel search 16
Options 16
System settings 17
USB 17
Assistance and advice 20

3

EN

Technical service: [email protected]

1 - Installation – General

A - Choosing the right place and installing the antenna

However you decide to install your antenna, it has to be stable and vertical.

• If there are any obstacles you should follow the rules of below that explain distances.

For a motorised system, only terrace bases or wall brackets can be used.

SOUTH

• To assemble the antenna, please refer to the manual included with the screws bag

that is provided with the antenna.

B - Necessary items and utensils :

1 - Antenna
2 - Screws 7 - TV PAL / SECAM
3 - Arm 8 - Scart cable 21 screened pins

4 - universal LNB 9 - Sockets tomas

5 - Mast or wall bracket 10 ­ Ø minimum diameter = 40mm

1

4

9

3

2

5

10

9

4

6 - Digital box with remote

Special satellite cable, standard cable is not compatible

8

6

18

13

11

1,5V
AAA

7

10

12

17

EN

Technical service: [email protected]

C - Mounting and isolating the F sockets

• The socket must be screwed on the aluminium flat strapping. Ensure

there is not one bit of the braid in contact with the coaxial cable.

• When you have finished mounting the product, do not forget to isolate the

LNB with isolation paste or silicone gel (see photo below).

Attention! Badly or non isolated LNBs are not covered by the warranty.

5 mm

8 mm

D - Mounting the LNB

The LNB must be positioned vertically (image D2).
In either case, never remove the protection cap.

D

E - Pre-programmed channels and satellites

Your terminal TouchBox8 comes with major satellites scheduled in your
area: Astra 1, Hotbird and Turksat. However, it has a list of satellites to enlist
the desired satellite. Some satellites need dishes of different diameters,
which can not receive them with a smaller diameter dish, even if the satellite
appears in the list of pre-programmed channels.
These channels will guide your dish to the satellite you want to capture.
The azimuths and elevations of features required by the diameter dish in
Spain, for each satellite.

5

EN

Technical service: [email protected]

2 - Installing a xed dish on a satellite

• Place the dish vertically (the graduations on the back indicate the elevation of

the antenna). Check the correct elevation depending on the place of residence
(see Table azimuths and elevations) and direct about south.

• Perform a slow scan (about 20 seconds) a quarter turn to the left (case in

which the satellite is in the east) and then a quarter turn to the right (if a satellite
is in the west) watching TV. In one position of rotation, the level indicator should
be increased. If this is not the case, should increase or decrease 2 degrees ele­vation of the antenna (it is possible that the attachment pole is not perpendicular

to the ground). Example: Barcelona: 39 ° elevation + / - 2 º

• Tilt the dish 2 degrees (about 2 cm in the top of the dish) up and restart the

same sweep.

• Proceed with steps and 2 degrees until the indicator increases and the image

appears. When the channel, tune the depth (vertical and horizontal) for maxi­mum quality. Tighten all nuts, except that secure the LNB in its holder.

Setting the anti-polarization

Turn the LNB holder in the direction of clockwise a few degrees to further
increase the quality. If you decrease the signal, turn counterclockwise. Once the
best signal, tightening the caliper bolts LNB. Your installation is complete.

6

EN

Technical service: [email protected]

azimuths and elevations

ASTRA

19,2ºE H

ASTRA

19,2ºE H

7

EN

Technical service: [email protected]

3 - Installing a motorized satellite dish

Necessary parts:

Tools

Parts

13

11

1 Antenna
2 Screws
3 Bracket
4 Universal LNB
5 Mast or bracket (minimum diameter recommended:
40mm)

10

12

6 Receiver and remote
7 PAL/SECAM TV
8 Scart cable 21 pins

9 F sockets

10 Satellite cable (a standard TV cable will not work)
11 Motor

1

If an engine installation is
necessary, please, contact

11

2

9

5

1

4

3

7

10

our technical service:
[email protected]

9

6

8

8

EN

Technical service: [email protected]

4 - Remote control description

POWER: Switch the receiver in and out of Standby

1

mode.

<0>-<9>: Numeric keys.

2

6CH5Keys. Program changing keys.

3

MENU key. Display main menu on TV screen, and

4

press again to disappear menu.
OK. To confirm current setting, or display all programs

5

in no-menu mode.

VOL +/-. To increase / decrease volume. Press to move

6

the cursor.
EPG: Shows the Electronic Program Guide.

7

FAV: Displays your favorite channels list. Press FAV

8

again to access to the other favorite lists.

9

V-FORMAT: Switch the HDMI 720P and 1080i.
RECALL: Go back to the previous viewed channel.

10

Red/green/yellow /blue: Use to navigate between pages
in teletext mode

TXT: Switch on Teletext, if current channel has this option, and use EXIT key to quit

11

Teletext.

12

SUBTITLE: Display subtitle options (availability depends on the channel).

13

LANG: Change the Audio language and Left/Right channel (availability depends on the channel)

14

EXIT. Use this key to quit current menu.

15

INFO. Display information about the current channel.

16

TV/RADIO. Switch between Digital Radio and DVB-T modes.

17

MUTE.

18

Pag.+/ Pag-. To navigate inside the menus.

19

ASPECT. Switch 4:3/16:9.

20

TIMESHIFT

21

ZOOM (only for USB mode).

22

LIST

23

GOTO

24

REPEAT
TIMER

25

26

Multimedia keys

15

17

8

12

4

7

6

26

20

21

19

1

11

10

22

2

14

5

23

18

3

13
24

16
25
9

9

EN

Technical service: [email protected]

5 - Touchbox 8 description

IR sensor

A

USB port

B
C

RF input

D

RF output

E

Coaxial input
HDMI input

F

TV Scart

G

AC power

H

B

ATENCIÓN: RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

ATENÇÃO: RISCO DE CHOQUE ELÉTRICO. NÃO ABRIR
ATTENZIONE: RISCHIO DI SCOSSE ELETTRICHE. NON APRIRE
ATTENTION: RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

RF IN RF OUT

C D E F G H

6 - Daily use

In normal use, only use the following keys:

• 34 keys to adjust the sound volume.

• 56 keys to change channels.

• Key «MUTE» to cut the sound.

• Number keys or OK button to go directly to a channel.

• Key «TV / RADIO» to listen radio in digital quality.

• EPG button to access the program guide

A

220-240
~50/60Hz 6W

10

EN

Technical service: [email protected]

11

EN

Technical service: [email protected]

12

EN

Technical service: [email protected]

13

EN

Technical service: [email protected]

14

EN

Technical service: [email protected]

15

EN

Technical service: [email protected]

16

EN

Technical service: [email protected]

17

EN

Technical service: [email protected]

18

EN

Technical service: [email protected]

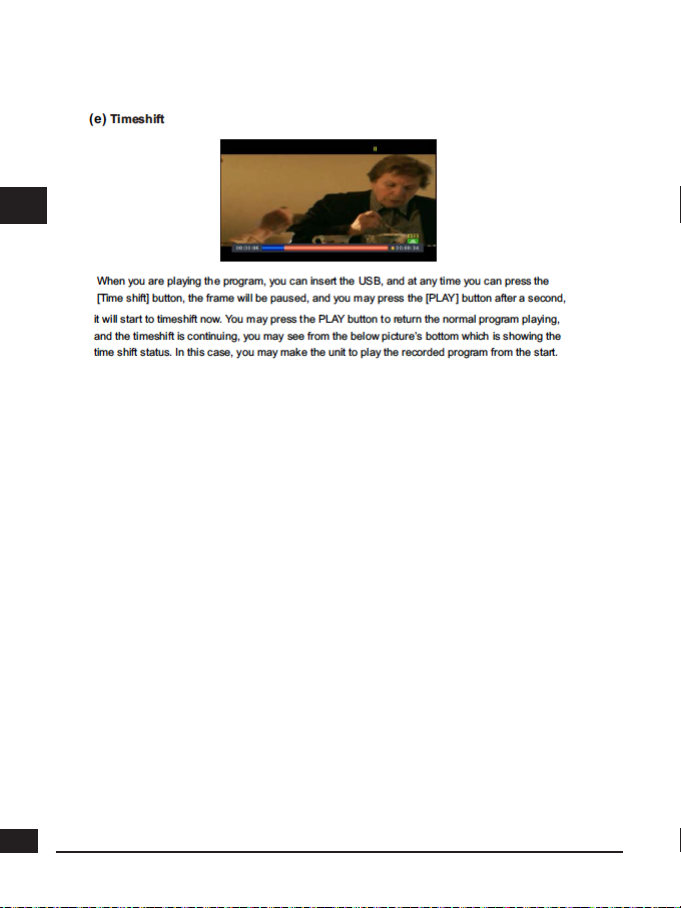

19

EN

Technical service: [email protected]

20

EN

Technical service: [email protected]

&HORJR VLJQLILHTXLO QH IDXWSDV
MHWHU OHV DSSDUHLOV KRUV GXVDJH
DYHF OHV RUGXUHV PpQDJqUHV
/HV VXEVWDQFHV GDQJHUHXVHV

TXLOV VRQW VXVFHSWLEOHVGH
FRQWHQLU SHXYHQW QXLUHjOD VDQWpHW j
OHQYLURQQHPHQW )DLWHV UHSUHQGUH FHV
DSSDUHLOV SDU YRWUH GLVWULEXWHXU RX XWLOLVH]
OHVPR\HQVGHFROOHFWHVpOHFWLYHPLVjYRWUH
GLVSRVLWLRQSDUYRWUHFRPPXQH

(VWH ORJRWLSR VLJQLILFD TXHQR
GHEHWLUDUORVDSDUDWRVDYHULDGRVR
\DXVDGRVFRQODEDVXUD RUGLQDULD
(VWRV DSDUDWRV VRQ VXVFHSWLEOHV

GHFRQWHQHU VXVWDQFLDV SHOLJURVDV
TXHSXHGHQ SHUMXGLFDU OD VDOXG \ HO PHGLR
DPELHQWH ([LMDOD UHFRJLGDGH HVWRV
DSDUDWRVSRUVXGLVWULEXLGRURELHQXWLOLFHORV
PHGLRV GH UHFRJLGD VHOHFWLYD TXH HVWiQ D
VXGLVSRVLFLyQHQVXORFDOLGDG

(VWH ORJRWLSR VLJQLILFD TXH QmR

GHYHDWLUDURVDSDUHOKRVDYDULDGRV

RX Mi XVDGRV FRP R OL[R FRPXP

(VWHV DSDUHOKRV VmR VXVFHSWtYHLV

GH FRQWHU VXEVWkQFLDVSHULJRVDV
TXH SRGHP SUHMXGLFDU D VD~GH H R PHLR
DPELHQWH ([LMDD UHFROKLGD GHVWHV
DSDUHOKRV SRU VHX GLVWULEXLGRURX EHP
XWLOL]HRV PHLRVGH UHFROKD VHOHWLYD TXH
HVWmRjVXDGLVSRVLomRQDVXDORFDOLGDGH

Assistance and advice

Despite our efforts in the design of our products and performing manual, may
encounter difficulties. Please call us, we will respond as it deserves: Monday
to Thursday

9 to 12.30 am and from 14.30 to 17h. 902 09 01 36
Friday: from 9 to 13h. or contact: [email protected]

Sometimes, contact the technical service will save you time and provide
proper operation.
Check the following information before calling:

• terminal Model: TouchBox8 (441371)

Satellites detected: ...........................

It is for the use of the recipient is any abnormality, dysfunction or blockage,
disconnect and reconnect the receiver (the software will be loaded if the
receiver has lost some data, and get it back respecting your personal set­tings.

7KLV ORJR PHDQV WKDW LW GRHV QRW
KDYHWRWKURZHTXLSPHQWGDPDJHG
RU DOUHDG\ XVHG ZLWK WKH RUGLQDU\
VZHHSLQJV 7KHVH HTXLSPHQW DUH

VXVFHSWLEOH WR FRQWDLQ GDQJHURXV
VXEVWDQFHV WKDW FDQ KDUP WKH KHDOWK DQG
WKHHQYLURQPHQW ,W GHPDQGV WKH FROOHFWLRQ
RI WKHVH HTXLSPHQWE\ KLV GLVWULEXWHURU
XVHVWKH PHDQV RI VHOHFWLYHFROOHFWLRQ WKDW
DUHWRWKHLUGLVSRVLWLRQLQWKHLUORFDOLW\

21

This device has a legal guarantee of two years (24 months) in materials and work-

GUARANTEE

manship from the date of purchase. In case of failure, the client must send the
product for repair. It is advisable to send the product in its original packaging, well
protected to prevent damage in transit. Send the device (INCLUDING REMOTE
CONTROL) with the legal Guarantee Certificate and a copy of proof of purchase
(invoice or receipt).

METRONIC will verify that the device is under warranty and has not been subject
to misuse or manipulation, and subsequently be repaired. Once repaired, the cost
of transportation back to your home are in our care (only Peninsula and Balearic
Islands). Excluded from this warranty is damage due to handling of the unit or
remote control, physical damage caused by corrosive liquids, stains, etc.. Also
excluded damage caused by power surges from the power supply and the damage
caused by natural disasters (fire, lightning, floods, shocks and drops).

Batteries or batteries that have reached the end of its useful life will not be covered by war­ranty. Changing damaged equipment or any part of MSIM not involve extended warranty.

During the remainder of the warranty period will be repaired if it has not been subject to
misuse or manipulation. If a device previously manipulated, METRONIC provide a repair
estimate to be paid prior to repair. If the warranty period has ended, you can also perform
a repair estimate. You MUST contact the technical service METRONIC before sending any
device.

Item nº : TouchBox8 (441371)
Purchase date:

Serial nº:

Pol. Ind. Can Vinyalets

08130 Sta. Perpètua de la Mogoda (Barcelona)

C/ Can Vinyalets, 6

[email protected]

www.metronic.com

Fabricado en China

DA LEGGERE ATTENTAMENTE

L’interno del decoder Touch box 8 contiene dei componenti soggetti ad alta tensione:
NON APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica.
Solitamente, gli apparecchi audiovideo non sono collegati a terra : potete quindi
risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente
due apparecchi (o un apparecchio e il cavo d’antenna). Vi consigliamo di collegare
gli apparecchi alla rete elettrica solo dopo aver realizzato tutti gli altri collegamenti.
Per pulire il vostro decoder o il telecomando non usare ne solventi ne detergenti. E’
consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere.

Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla
seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con
oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno
all’apparecchio per consentire una corretta ventilazione. Non posizionare l’appa­recchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio
di fuoco o scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun
liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e
vasi, siano posizionati sull’apparecchio. Il telecomando necessita due pile AAA

1.5 V. Rispettate la polarità indicata. Per rispettare l’ambiente, le batterie non
vanno abbandonate: ne’ lungo le strade, ne’ dentro i cassonetti per i normali
rifiuti solidi urbani. La batteria va posta negli appositi siti messi a disposizione dai
Comuni o nei contenitori che gli operatori della Grande Distribuzione Organizzata
mettono a disposizione presso i loro punti vendita (applicabile soltanto se il pro­dotto è venduto con batterie).

L’installazione e l’uso del decoder si basa su transponder pre-programmati.
In caso di problema con un canale, consultare una rivista specializzata per vedere
se questo canale emette in modo FTA. Per informazione, gli operatori cambiano
spesso le caratteristiche dei canali senza pre-avviso.
N.B.: non è possibile registrare e guardare contemporaneamente un canale non
appartenente allo stesso mux o transponder.

Il decoder Touch box 8 supporta DiSEqC 1.1 può controllare un motore.
In caso di installazione di un motore è consigliabile installarlo in un luogo facil­mente accessibile (evitare camini, per esempio) per un eventuale controllo. Lo
standard DiSEqC è un marchio registrato Eutelsat.

IT

3

INDICE

1 - Installazione 05

IT

2 - Installazione di una parabola fissa su un satellite 07
3 - Installazione di una parabola motorizzata 07
4 - Descrizione del telecomando 08
5 - Descrizione del decoder 09
6 - Prima installazione 10
7 - Utilizzo quotidiano 10

7.1 - Impostazioni canali 10

7.2 - Impostazioni immagini 12

7.3 - Ricerca canali 13

7.4 - Impostazioni orologio 13

7.5 - Opzioni 14

7.6 - Informazioni sistema 14

7.7 - Porta USB 15
Garanzia 19

4

1 - Installazione

A - Consigli per l’installazione

Scegliere un posto orientato verso sud senza ostacolo. Il fissaggio deve essere stabile
e verticale.

IT

• In caso d’ostacolo, rispettare le regole di distanza. Per un sistema motorizzato, utiliz
zare un supporto da terrazza o un supporto a muro.

d > H x 1,5

SUD

H

d

ATTENZIONE: maneggiare con cura la parabola perché il bordo può essere tagliente.

B - Elementi necessari:

1 - Parabola

2 - Viti di fissaggio
3 - Braccio per parabola
4 - LNB universale

5 - Palo o supporto a muro

1

3

2

5

6

4

6 - Cavo satellitare «F»

7 - Decoder Touch box 8
8 - Cavo HDMI
9 - TV HD

7

9

8

-

5

C - Montaggio delle spine F sul cavo:

• La spina deve essere avvitata sul nastro d’alluminio.
N.B: assicurarsi che i fili della treccia del cavo non siano in contatto con l’anima centrale.

• Una volta finito l’impianto, conviene rendere stagna la connessione con LNB, usando una

IT

pasta d’isolamento o del gel silicone.

8 mm

5 mm

D - Montaggio del LNB

L’ LNB deve essere posizionato in verticale . Vedere schema D2 (il cavo esce verticalmente)
Non rimuovere mai il tappo di protezione.

D

E - Canali e satelliti pre-programmati

Il decoder Touch box 8 è già programmato per i principali satelliti in Europa. Alcuni satelliti
richiedono una parabola di diametro superiore ad un metro: non potete quindi riceverli con
una parabola di diametro inferiore anche se tale satellite compare nell’elenco dei canali
pre-programmati. Questi canali Vi serviranno per puntare la parabola verso il satellite che
desiderate vedere. La tabella 1 dà la dimensione necessaria della parabola per ogni satellite
e il canale di riferimento che utilizzerete per puntare la parabola.

N° Satellite MUX Position Ø mini Freq / Pol / SR

1 Astra 19 92 19°E 60 cm 12246 V 27500

2 Hotbird 52 13°E 60 cm 11733 V 27500

3 Eurobird 9 55 9°E 80 cm 11823 H 27500

IMPORTANTE:

• La tabella 1 non fa figurare i satelliti che non emettono (o poco) in digitale gratuito.

• Le frequenze di riferimento sono state convalidate al momento della redazione del manua
le. Non possiamo assicurarvi sulla loro permanenza. In caso di problema per la ricerca di un
satellite, conviene procurarsi una rivista per verificare che il canale emette sempre in chiaro.

• Per il puntamento dovete imperativamente sapere quale satellite desiderate ricevere.

Tabella 1

-

6

2 - Installazione di una parabola ssa su un satellite

• Collegamenti

Scollegare il decoder dalla rete elettrica e collegarlo (ingresso LNB) all’ LNB (che sta sul
braccio della parabola). Collegare il televisore all’uscita HDMI o SCART del decoder.
Accendere il televisore e collegare il decoder alla rete elettrica.

• Puntamento della parabola

Posizionare la parabola in verticale (le graduazioni della parte posteriore indicano l’ele­vazione dell’antenna). Controllare l’elevazione corretta in funzione del luogo di residenza
(vedi tabella azimut e elevazioni) e orientarla verso SUD.
Verificare nella tabella 1 la frequenza di riferimento del MUX che volete vedere. (ad esem­pio: 11733 = MUX 52 per HotBird). Premere il tasto MENU del telecomando e posizionarsi
su RICERCA CANALI / DISH SETUP quindi tasto BLU del telecomando.

Il puntamento:
E una operazione facile se si procede con metodo.

1) Verificare le connessioni del cavo satellitare: una connessione errata non permetterà mai
al segnale di arrivare.

2) Mettere la parabola sulla posizione 15° (vedere il supporto della parabola).

3) Orientare la parabola verso SUD.

4) Girare LENTAMENTE la parabola da destra verso sinistra. E normale che non si veda
niente. Tornare sulla posizione sud.

5) Alzare di 2 gradi la parabola (da 15° a 17°) e girare LENTAMENTE la parabola da destra
verso sinistra.
Procedere così per passi da 2 gradi (circa 2 cm) fino ad ottenere il massimo del segnale
disponibile per la visualizzazione del canale. Se l’indicatore aumenta ma non compare
nessuna immagine, vuol dire che siete su un altro satellite. Ripristinare la procedura di
puntamento.

• Regolazione della contro polarizzazione

Fare girare l’LNB nel suo supporto in senso orario di qualche grado per far aumentare il
livello di segnale. Se diminuisce il segnale giratela nell’altro senso. Stringete i dadi. L’instal­lazione è finita. Premere una volta su EXIT per lasciare tutti i menu. Potete adesso guarda­re tutti i canali del satellite selezionato.

IT

3 - Installazione di una parabola motorizzata

Il decoder Touch box 8 è compatibile DiSEqC 1.1 ed è quindi possibile collegare un motore
per parabola al decoder permettendo di ruotare la parabola a piacimento.
Per l’utilizzo del motore rifersi al manuale del motore.

7

4 - Descrizione del telecomando

① - Tasto MUTE: per togliere l’audio.
② - Tasto FAV: per accedere ai canali favoriti.

IT

③ - Tasto SUBTITLE: per i sottotitoli (se disponibili).
④ - Tasto < 0 > - < 9 > : tasti numerici.
⑤ -

Tasto MENU: permette di entrare / uscire nei menu.

⑥ - Tasto OK: permette di visualizzare l’elenco dei

canali in memoria. Permette di convalidare all’in­terno dei menu.

⑦ - Tasto EPG (guida elettronica ai programmi): Fa

comparire dei dettagli sulla trasmissione in corso o
sulle successive (quando trasmesse).

⑧ - Tasti PAG Dn/ PAG Up: per navigare da una pagi-

na all’altra nei menu.

- Tasti VOL-/VOL +: per aumentare o diminuire il volume.

⑨
⑩ - Tasti REW / FWD: in riproduzione multimediale

permette di andare in avanti / indietro velocemente.

⑪ - Tasti PREV / NEXT: in riproduzione multimediale

permette di andare in avanti / all’indietro a blocchi.

⑫ - Tasto PLAY
⑬ - Tasto PAUSE
⑭ - Tasto REC: registrazione
⑮ - Tasto TIMESHIFT: se un dispositivo USB è colle-

gato al decoder è possibile accedere alla funzione
Timeshift.

⑯ - Tasto ZOOM: per ingrandire le immagini.

- Tasto ASPECT: per passare al formato 16:9 o 4:3.

⑰
⑱

- Tasto POWER: per accendere/spegnere il decoder.

⑲ - Tasto TTX: per attivare il televideo se il canale

lo consente. Utilizzare il tasto EXIT per uscire dal
televideo.

⑳ - Tasto INFO: per visualizzare informazioni sul canale corrente.
㉑ - Tasto RECALL: per tornare al canale che si stava guardando in precedenza.
㉒ - Tasto LIST: elenco delle registrazioni.
㉓ - Tasto EXIT: consente di uscire dal menu corrente
㉔ - Tasti 3456: per navigare all’interno dei menu.
㉕ - Tasto GOTO: nel menu RICERCA CANALI/DISH SETUP permette di selezionare il nome

satellite o la frequenza.

㉖ - Tasti CH-/CH +: per cambiare canale.
㉗ - Tasto LANG: per cambiare la lingua Audio o l’uscita audio dell’altoparlante (sinistra o destra).

La disponibilità dell’audio della lingua dipende dal canale.

㉘ - Tasto STOP
㉙ - Tasto REPEAT: riproduzione ripetuta.
㉚ - Tasto TV / RADIO: per passare tra le modalità di radio digitale e TV digitale.
㉛ - Tasto TIMER: per accesso alla programmazione.
㉜ - Tasto V-FORMAT: per cambiare la risoluzione di uscita video HDMI 720P e 1080i

8

5 - Descrizione del decoder

A

B

220-240

ATENCIÓN: RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

ATENÇÃO: RISCO DE CHOQUE ELÉTRICO. NÃO ABRIR
ATTENZIONE: RISCHIO DI SCOSSE ELETTRICHE. NON APRIRE
ATTENTION: RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR

RF IN RF OU T

C D

E F G

Ⓐ - Sensore ad IR. Utilizzato per ricevere il segnale dal telecomando.
Ⓑ - Porta USB: per aggiornare il software, riprodurre o registrare file multimediali.
Ⓒ - Ingresso RF IN: per collegare una parabola.
Ⓓ - Uscita RF OUT: per collegamento ad un secondo decoder
Ⓔ - Uscita audio digitale (Dolby)
Ⓕ - Uscita HDMI
Ⓖ - Uscita SCART
Ⓗ - Alimentazione

~50/60Hz 6W

H

IT

9

6 - Prima installazione

Una volta effettuati i collegamenti, accendere il tele­visore e assicurarsi che il decoder sia collegato alla
rete. Premere il tasto POWER del telecomando per

IT

accendere il decoder.
Alla prima accensione o in caso di “reset di fabbrica”,
dovrete selezionare la lingua del decoder. Apparirà un
menu di impostazione:

- OSD Language: premere 34per selezionare la
lingua.

- Paese: premere 34 per selezionare Italia.

- Ricerca canali: premendo il tasto OK inizierà la scansione automatica. Una volta comple­tata la ricerca si possono visualizzare i canali.

7 - Utilizzo quotidiano

7.1 - IMPOSTAZIONI CANALI

Per accedere al menu premere il tasto MENU e
selezionare Programma utilizzando i tasti 34 per
navigare nel menu.
Il menu offre varie funzioni per regolare le impostazioni.
Selezionare la funzione desiderata e premere OK.
Usare i tasti direzionali per scegliere altre funzioni.
Premere il tasto EXIT per uscire dal menu.

Modificare i canali

Per modificare le preferenze del canale (bloccare,
saltare, preferiti, spostare o eliminare), è necessario
andare in Modifica programma. Questo menu richie-
de un accesso. Inserire il PIN predefinito “000000”.

• Creare una lista canali TV o radio preferiti

È possibile creare la propria lista di canali preferiti per
un facile accesso.

- Selezionare il canale desiderato, premere il tasto
FAV del telecomando: si aprirà un menu dove è possibile selezionare la categoria del cana­le. Premendo OK un’icona a forma di stella apparirà accanto al canale che ora è inserito
nella lista Preferiti.

- Ripetere l’operazione per aggiungere più canali alla tua lista dei preferiti.

- Per confermare e uscire dal menu, premere il tasto EXIT.

10

• Disabilitare un canale dalla lista dei canali preferiti

- Selezionare il canale desiderato e premere il tasto FAV del telecomando: si aprirà un
menu dove sarà possibile disabilitare il canale (selezionare Disattiva).

• Guardare i canali preferiti

- Premere il tasto FAV: apparirà la lista dei canali preferiti.

- Premere 56 per muoversi all’interno della lista preferiti.

- Premere OK per selezionare il canale da guardare.

• Cancellare un canale TV o radio

- Selezionare il canale da cancellare e premere il tasto BLU del telecomando: verrà visua­lizzato un messaggio di avviso, premere il tasto OK per cancellare il canale.

- Ripetere l’operazione per eliminare più canali.

- Per salvare le modifiche e uscire dal menu premere il tasto EXIT.

• Saltare un canale TV o radio

- Selezionare il canale che si desidera saltare e premere il tasto VERDE: apparirà un’icona
SKIP sul canale. Il canale sarà contrassegnato da saltare.

- Ripetere l’operazione per saltare più canali.

- Per salvare le modifiche e uscire dal menu premere il tasto EXIT.

• Disattivare la funzione skip per un canale

- Selezionare il canale e premere il tasto VERDE sul telecomando.

• Spostare un canale TV o radio

- Selezionare il canale da spostare e premere il tasto ROSSO del telecomando: apparirà il
sul canale.

simbolo

- Premere 56 per spostare il canale.

- Premere OK per confermare.

- Ripetere l’operazione per spostare più canali.

• Bloccare un canale TV o radio

È possibile bloccare i canali selezionati per impedirne la visione.

- Selezionare il canale e premere il tasto GIALLO del telecomando: apparirà simbolo

BLOCCARE accanto al canale. Il canale è bloccato.

- Ripetere l’operazione per bloccare più canali.

- Per confermare e uscire dal menu premere il tasto EXIT.

- Premere nuovamente il tasto GIALLO per sbloccare il canale.

N.B: per vedere i canali bloccati è necessario immettere il pin “000000” o pin impostato.

IT

11

EPG (guida elettronica ai programmi)

Questa funzione consente di visualizzare la programmazione per ogni canale fino a 7 giorni
successivi. Di default, mostra la lista dei programmi del canale che si sta guardando. Per
visualizzare l’elenco degli altri canali premere i tasti 34 per andare avanti e indietro.

N.B: questa funzione non è disponibile su tutti i canali.

IT

• Visualizzazione della programmazione di un canale

- Premere EPG per aprire l’elenco delle programmazioni.

- Selezionare il canale premendo i tasti 34.

- Selezionare il programma che si desidera guardare in seguito.

- Premere OK: verrà visualizzata una finestra dove sarà possibile cambiare il canale, la
data e l’ora. È inoltre possibile specificare se questa opzione sarà ripetuta regolarmente o
sarà effettuata solo una volta.

- Selezionare Visualizza nell’opzione Modalità

- Premere EXIT
Pochi secondi prima che si verifichi il cambio del canale, si otterrà un messaggio di avviso

con conto alla rovescia con conseguente cambiamento del canale.

7.2 - IMPOSTAZIONI IMMAGINI

Per accedere al menu, premere il tasto MENU e sele­zionate Immagine con i tasti 34 per navigare nel
menu.
Il menu offre varie funzioni per regolare le impostazio­ni. Selezionare una funzione e premere OK. Usare i
tasti direzionali per scegliere altre funzioni. Premere il
tasto EXIT per uscire dal menu.

Risoluzione

È possibile modificare le impostazioni per la risoluzione dell’immagine se non appare cor­retta. Questa opzione è progettata per una migliore risoluzione tramite HDMI.
[480P]: per i sistemi NTSC
[576P]: per i sistemi PAL
[720P]: per i sistemi PAL e NTSC
[1080i]: per i sistemi PAL e NTSC

Formato TV

Se l’immagine non viene visualizzata correttamente è possibile modificare questa impo­stazione da PAL a NTSC. Questa deve essere la scelta più comune del proprio paese (in
Europa solitamente è PAL).

Uscita video

Personalizzare il formato di uscita video SCART: RGB o CVBS.

12

7.3 - RICERCA CANALI

Per accedere al menu, premere il tasto MENU e
selezionare Ricerca canali utilizzando i tasti 34 per
navigare nel menu.

Dish setup

- Premere 56 per selezionare il satellite che si desi-

dera cercare.

- Premere il tasto

tipo di LNB, l’alimentazione dell’ LNB o attivare le
varie DiSEqC a seconda dell’installazione.

Nota: in caso di installazione in condominio la
potenza dell’LNB deve essere disabilitata.

- Premere il tasto BLU per visualizzare la pagina fun-

zioni di ricerca.

- Premere 34 per cambiare la modalità di ricerca, come le impostazioni predefinite, la

ricerca o la rete.
È inoltre possibile modificare i parametri di ricerca a seconda del tipo di servizio (radio / TV)
o se si desidera solo cercare i canali gratuiti (non a pagamento). Premere OK per avviare
la ricerca.

4

per accedere a funzioni quali il

7.4 - IMPOSTAZIONI OROLOGIO

Per accedere al menu, premere il tasto MENU e
selezionare ORA usando i tasti 34 per navigare nel
menu.
Il menu offre varie funzioni per regolare le impostazio­ni. Selezionare la funzione desiderata e premere OK.
Usare i tasti direzionali per scegliere altre funzioni.
Premere il tasto EXIT per uscire dal menu.

Compensazione oraria: selezionare Automatico o
Manuale per impostare l’ora GMT (per l’Italia selezionare GMT+1).
Fuso orario: impostare il dato quando la modalità ora è impostata su Manuale.
Sleep: per programmare lo spegnimento del decoder (da 1 a 12 ore).

IT

13

7.5 - OPZIONI

Per accedere al menu, premere il tasto MENU e sele­zionare Opzione utilizzando i tasti 34 per navigare.
Il menu offre varie funzioni per regolare le impostazio­ni. Selezionare la funzione desiderata e premere OK.

IT

Usare i tasti direzionali per scegliere altre funzioni.
Premere il tasto EXIT per uscire dal menu.

OSD Language

Scegliere la lingua del menu OSD (informazioni che appaiono sullo schermo).

Lingua sottotitolo

Selezionare la lingua preferita per i sottotitoli.

Lingua audio

Selezionare la lingua dell’audio per i canali televisivi. Se la lingua non è disponibile, il cana­le TV userà la sua lingua di default.

7.6 – INFORMAZIONI SISTEMA

Per accedere al menu, premere il tasto MENU e sele­zionare Sistema utilizzando i tasti 34 per navigare.
Il menu offre varie funzioni per regolare le impostazio­ni. Selezionare la funzione desiderata e premere OK.
Usare i tasti direzionali per scegliere altre funzioni.
Premere il tasto EXIT per uscire dal menu.

Il blocco genitori

Selezionare Controllo parentale, questa opzione
deve essere inserita con il pin (di default “000000”).

Imposta password

Immettere o modificare il PIN per bloccare o sbloccare i programmi. Per modificare la
password, inserire prima la vecchia password (di default è 000000). Stabilire la nuova pas­sword e confermare la nuova password. Premere EXIT per salvare.

Ripristina impostazione predefinite (reset)

Per ripristinare tutti i valori di origine, così come fornito di default, premete OK sull’opzio­ne. Immettere la password del decoder o la password di default (000000), premere OK. Il
decoder si riavvierà con tutti i parametri impostati all’origine.

Informazione

Informazioni relative al modello, hardware e software del decoder.

Recall list

Questa funzione può essere usata per richiamare i canali già visti in precedenza.

14

Software update

E’ possibile aggiornare il software tramite porta USB.
Nota: Metronic non sarà responsabile di eventuali aggiornamenti che non sono originaria-

mente forniti da Metronic.

7.7 - PORTA USB

Per accedere al menu, premere il tasto MENU e
selezionare USB utilizzando i tasti 34 per navigare
nel menu.
Il menu ha funzioni per riprodurre file musicali, imma­gini e video. Il decoder supporta i formati AVI, MP3,
JPEG e BMP. Premere EXIT per uscire dal menu.
I dispositivi USB supportati devono essere formattati
FAT32 o NTFS.

Multimedia

Quando viene inserito un dispositivo USB, è possibile
selezionare le funzioni per musica, foto, film e registra­zioni con i tasti 34 premendo OK per selezionare. Se
nessun dispositivo viene introdotto o riconosciuto dal
decoder, apparirà un messaggio avvertendo che non è
stato rilevato nessuna periferica USB.

Photo configure (Configurazione foto)

- Durata diapositiva: per impostare l’intervallo di tempo tra le foto.

- Modalità: per configurare la modalità di visualizzazione delle foto (è possibile scegliere fra

59 effetti diversi oppure attivarli in modo casuale).

Movie configure (Configurazione video)

- Sottotitolo specifico: permette di visualizzare i sottotitoli in tre diverse dimensioni: gran-

di, medie e piccole.

- BG sottotitolo: permette di impostate il colore di sfondo della riga che visualizza i sottoti-

toli: trasparente, bianco, grigio, giallo.

- Font sottotitoli: permette di scegliere vari colori (rosso, blu, verde) per i sottotitoli.

IT

PVR configure (Configurazione PVR)

Questa funzione è disponibile solo se un dispositivo USB è collegato.
Il dispositivo USB servirà da contenitore per le registrazioni. E’ consigliato riservare uno
spazio per le registrazioni in Timeshift.
Il decoder offre la possibilità di formattare il dispositivo USB in NFTS o FAT32.

Modalità di registrazione

• Instant recording: con questa opzione, è possibile registrare il programma che si sta
guardando premendo il tasto REC del telecomandi. Premere il tasto STOP per fermare
la registrazione.

15

• Registrazione tramite EPG:

- Premere il tasto EPG del telecomando

- Selezionare il canale con i tasti 34.

IT

- Selezionare il programma da registrare.

- Premere OK.
Nota : Il decoder deve essere acceso perché inizi la registrazione.

• Registrazione oraria:

- Premere il tasto TIMER del telecomando.

- Premere il tasto ROSSO per aggiungere alla lista
un nuovo evento.

- Inserire gli elementi per la programmazione: tipo
canale, numero del canale, ora inizio evento.

- Premere OK

- Per eliminare una pianificazione, selezionare l’e­vento da eliminare e premere il tasto BLU.

- Per modificare una pianificazione, selezionare
l’evento e premere il tasto VERDE.

- Premere EXIT per uscire dalla modalità di programmazione.
Nota:

- Non è garantita la compatibilità con tutti i dispositivi USB. METRONIC non assume
alcuna responsabilità per l’eventuale perdita di dati su un dispositivo collegato al decoder.

- Una grande quantità di dati nel dispositivo USB potrebbe causare rallentamenti del
sistema al momento della riproduzione.

- Alcuni dispositivi USB potrebbero non essere riconosciuti dal decoder.

- Pur essendo in un formato valido, i file potrebbero non essere riproducibili sul decoder
seconda del loro contenuto.

Timeshift

Durante la visione di un programma, è possibile inserire
un dispositivo USB e in qualsiasi momento premendo
il tasto TIMESHIFT del telecomando, l’immagine si
blocca. Nel momento in cui si preme il tasto PLAY, il
programma tornerà alla riproduzione dal punto in cui è
stato interrotto con modalità di visione differita .
È possibile visualizzare lo stato della visione differita.
È possibile premere i tasti AVANTI/INDIETRO per muo­versi attraverso la barra di avanzamento.
Premere il tasto STOP per fermare la funzione Timeshift.

Nota: la funzione Timeshift è disponibile solo quando un dispositivo USB è collegato e lo
spazio disponibile necessario per la riproduzione/scrittura è sufficiente.

a

16

Garanzia

Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità

prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo) .

ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto.

Assistenza Tecnica Metronic: Telefono + 02 94 94 36 91

INFORMAZIONE AGLI UTENTI

ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 ”Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolo-

se nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto,
conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziale dei rifiuti elettronici ed
elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo
equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchia­tura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o il riciclo dei materiali di cui è
composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione
delle sanzioni amministrative di cui al dlgs. n. 22/1997 (articolo 50 e seguenti del dlgs. n. 22/1997).

Pol. Ind. Can Vinyalets

08130 Sta. Perpètua de la Mogoda (Barcelona)

Fabricado en China · Fabricados na China · Fabriqué en Chine

C/ Can Vinyalets, 6

[email protected]

www.metronic.com

Made in China · Prodotto in Cina
