METRONIC TOUCHBOX 7 User Manual

Download

Ref : 441333

TouchBox 7

Terminal Satellite Numérique TouchBox 7

MET235

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvrez

jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit

demeurer aisément accessible.

Par respect de l’environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

L'installation et l'utilisation du terminal repose sur des chaînes pré-programmées. En cas

de problème sur une chaîne, procurez-vous une revue spécialisée pour savoir si cette

chaîne émet toujours en clair. Pour information, les opérateurs changent fréquemment les caractéristiques des chaînes sans préavis.

Le bon fonctionnement de l’appareil sous-entend une utilisation conforme à cette notice.

Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de

garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère.

À LIRE ABSOLUMENT

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste xe.

SOMMAIRE

1 Installation - Généralités 04 2 Installation d’une parabole fixe sur un satellite 06 3 Installation d’une parabole + monobloc Astra / Hotbird 08 4 Branchements avec une parabole fixe déjà calée sur un satellite 09 5 Installation sur plusieurs satellites 09 6 Description de la télécommande 10 7 Description du terminal TouchBox 7 11 8 Utilisation au quotidien 11

9 Ajouter des chaînes 12

10 Organiser des chaînes 13 11 Options avancées 14 12 Enregistrements sur un magnétoscope standard 16 13 Lecteur / enregistreur numérique 16

14 Radios 19

15 - Economie d’énergie 19 16 - Télécommandes universelles 19

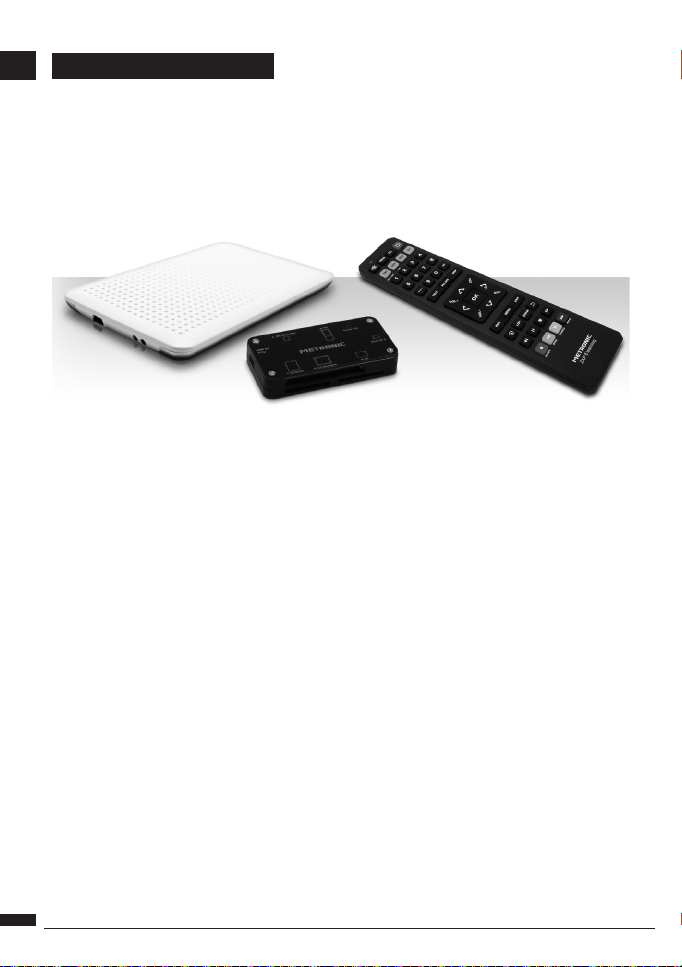

17 - Accessoires utiles 20

Assistance et conseils 21

Guide des chaînes 22

Questionnaire qualité 23

Certificat de garantie 25

1,5V AAA

1 - Installation - Généralités

A - Choix de l’emplacement et assemblage de la parabole

Quel que soit votre choix d’installation, votre fixation doit être stable et verticale.

• En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. Pour un système motorisé, seuls les pieds de terrasse et le déport mural conviennent.

• Pour l’assemblage de la parabole, référez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s’avérer coupant.

B - Elements et outils nécessaires :

1 - Parabole 6 - Terminal numérique avec télécommande 2 - Visserie / Fixation 7 - TV PAL / SECAM 3 - Bras d’offset 8 - Cordon péritel 21 broches câblées 4 - LNB universel 9 - Fiches F

5 - Mât ou bras de déport 10 - Câble spécial satellite, du câble

minimum recommandé : 40 mm

TV standard ne convient pas.

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste xe.

C - Montage et isolation des ches F

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact avec l’âme centrale du câble coaxial.

• Lorsque votre installation sera terminée, n’oubliez pas d’isoler le LNB avec de la pâte d’isolation ou, à défaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

8 mm

5 mm

D- Montage du LNB

Le LNB doit être positionné verticalement. Voir schéma D (le câble part verticalement). Ne jamais enlever le capuchon de protection du cornet.

E - Chaînes et satellites pré-programmés

Votre terminal TouchBox 7 est livré pré-programmé sur les principaux satellites disponibles en Europe. Certains satellites nécessitent une parabole d'un mètre, vous ne pourrez donc

pas les recevoir avec une parabole de taille inférieure, même si ce satellite apparaît dans

la liste des chaînes pré-programmées. Ces chaînes vous serviront à pointer votre parabole vers le satellite que vous souhaitez. Le tableau 1 donne la taille requise de la parabole, en

France, pour chaque satellite, ainsi que la chaîne de référence qui vous servira pour le

calage.

Tableau 1 Chaînes de référence

Satellite Chaînes de référence

N°

EUTELSAT 5W A (ex Atlantic Bird) 20 France 2 5°W 80 cm

3 4 5 7 8

9 10 11 12

Satellite Ch n° Chaînes Pos. Ø min

HOT BIRD 13A,B,C 1 Rai 1 13°E 80 cm

ASTRA 19 (1E,1F,1G) 22 Arte 19°E 60 cm

EUTELSAT 16A 27 TVRi 16°E 95 cm

EUTELSAT 7A 30 TRT TÜRK 7°E 80 cm

ASTRA 28 (2A, 2B, 2D) 33 CNN 28°E 80 cm

ASTRA 4A 35 2+2 5°E 80 cm

HISPASAT 1C, 1D 39 Parlameto 30°W 80 cm

TURKSAT 2A, 3A 41 EURO D 42°E 80 cm

Eutelsat 9A 44 CCTV 4 Europe 9°E 80 cm

Notes importantes :

• Le tableau 1 ne mentionne pas les satellites qui n'émettent pas (ou très peu) en numérique clair.

• Les chaînes de références ont été validées au moment de la rédaction de cette notice, nous ne pouvons vous assurer de leur pérennité. En cas de problème lors de la recherche d'un

satellite, procurez-vous une revue spécialisée pour vérifier que la chaîne de référence est

toujours émise en clair. Si la chaîne de référence n’est plus valide, choisissez une autre chaîne du même satellite, sur une fréquence valide (voir fin de notice), de préférence sur un débit supérieur à 20000.

• Pour le calage, vous devez impérativement savoir quel satellite vous souhaitez recevoir. En cas d’hésitation, consultez la liste des chaînes pré-programmées en fin de notice.

2 - Installation d’une parabole xe sur un satellite

Lisez les conseils d’installation, et particulièrement le paragraphe E (page 5).

A - Branchements

Le terminal étant débranché du secteur, connectez

directement le LNB à l'entrée LNB du terminal. Reliez le téléviseur à la sortie péritel TV du terminal.

Allumez le téléviseur et branchez le terminal

sur le secteur. Le voyant vert allumé en façade signifie que l’appareil est allumé. Le téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, forcez le mode AV du téléviseur (voir sa notice si nécessaire). Sélectionnez la langue par les touches6CH5et validez par OK.

B - Calage / orientation de la parabole

Repérez dans le Tableau 1 (page 5) le numéro de la chaîne de référence du satellite que vous souhaitez capter (exemple : 1 = RAI 1 si vous souhaitez capter HOTBIRD). Tapez sur la télécommande le numéro de cette chaîne.

• L'écran indique «

apparaître le niveau de réception (voir photos ci-dessous). La barre du haut indique le

niveau, et la barre du bas indique la qualité. Sur l’exemple de gauche, le signal est insuffisant (fond d’écran noir, message « Pas de signal») et le signal est correct à droite (image de Rai 1 en fond d’écran).

Pas de signal». Appuyez deux fois sur la touche INFO pour faire

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste xe.

• Positionnez la parabole verticalement (les graduations à l'arrière indiquent

20-25°) et dirigez-la approximativement vers le sud. Faites un balayage lent (une vingtaine de secondes) d'un quart de tour à gauche puis un quart de tour à droite tout en surveillant le téléviseur. L'indicateur de niveau ne devrait pas monter à ce stade.

• Inclinez la parabole de 2 degrés (environ 2 cm sur le haut de la parabole)

vers le haut et recommencer le même balayage.

• Procédez ainsi par pas de 2 degrés jusqu'à ce que l'indicateur monte et que l'image appa-

raisse. Lorsque la chaîne apparaît, affinez le calage (en vertical et en horizontal) pour obtenir le maximum de qualité. Serrez définitivement tous les écrous, sauf ceux qui fixent le LNB dans son support.

C - Réglage de la contre polarisation

Faites tourner le LNB dans son support dans le sens des aiguilles d’une montre de quelques degrés pour encore augmenter la qualité. Si le signal diminue, tournez dans l’autre sens.

Une fois le meilleur signal obtenu, serrez définitivement les vis de serrage de la pince LNB. Votre installation est terminée.

D - Déclaration du satellite et recherche des chaînes

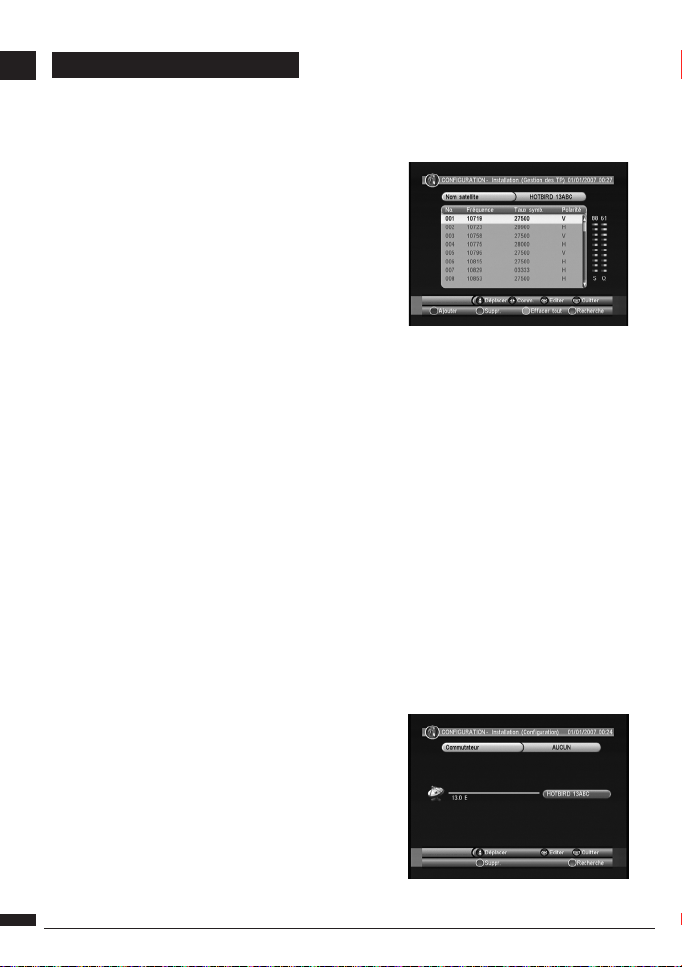

• Allez dans le MENU / Installation / Configuration

& Rech. des chaînes.

• Sur la ligne COMMUTATEUR, choisissez AUCUN

avec les flèches 34.

• Avec les flèches 56, sélectionnez la ligne

AUCUN et appuyez sur OK.

• Une fenêtre Editer s’affiche à l’écran, appuyez la

touche ROUGE de la télécommande pour afficher

la liste des satellites.

• Avec les flèches 56, sélectionnez le satellite

(exemple : HOTBIRD 13A,B,C) et appuyez sur OK.

• Descendez sur la ligne OK et appuyez sur la touche OK pour fermer la fenêtre Editer.

Pour ensuite rechercher toutes les chaînes présentes sur le satellite, procédez comme suit :

• Toujours dans le MENU / Installation / Configuration & Rech. des chaînes.

• Avec les flèches 56, sélectionnez la ligne du satellite sélectionné précédemment (ex.

HOTBIRD 13A,B,C)

• Appuyez sur la touche Bleu (Recherche) de la

commande pour lancer la recherche sur les

télé

satellites.

• Une fenêtre Mode Recherche s’affiche à l’écran.

• Sur la ligne Programme, vous pouvez choisir de

rechercher toutes les chaînes (Tous) ou seulement les chaînes gratuites (Libre uniquement), en utilisant les touches 34.

• Appuyez sur la touche OK de la télécommande

pour lancer la recherche automatique.

10°

3 - Installation d’une parabole + monobloc Astra / Hotbird

Le moyen le plus simple pour recevoir Astra et HotBird consiste à installer un LNB dit «monobloc» sur une parabole 80. Un LNB monobloc contient un commutateur DiSEqC

1.0 qu’il faut déclarer avant de caler la parabole :

A - Déclaration du commutateur

• Allez dans le MENU / Installation / Configuration & Rech. des chaînes.

• Sur la ligne COMMUTATEUR, choisissez DiSEqC 1.0/1.1 avec les flèches 34.

• Avec les flèches 56, sélectionnez la ligne LNB1 (AUCUN) et appuyez sur OK.

• Une fenêtre Editer s’affiche à l’écran, appuyez la touche ROUGE de la télécommande

pour afficher la liste des satellites.

• Avec les flèches 56, sélectionnez le satellite

ASTRA 1E,1F,1G (Astra 19) et appuyez sur OK.

• Descendez sur la ligne OK et appuyez sur la tou-

che OK pour fermer la fenêtre Editer.

• Avec les flèches 56, sélectionnez ensuite la

ligne LNB2 (AUCUN) et appuyez sur OK.

• Dans la fenêtre Editer, appuyez sur la touche

ROUGE pour afficher la liste des satellites.

• Avec les flèches 56, sélectionnez le satellite

HOTBIRD 13A,B,C et appuyez sur OK.

• Descendez sur la ligne OK et appuyez sur la tou-

che OK pour fermer la fenêtre Editer.

• Appuyer 3 fois sur EXIT.

B - Installation / Calage

• Installez le monobloc comme schématisé sur le dessin ci-

dessous.

• Faites le calage sur HOTBIRD comme indiqué au paragra-

phe précédent (parabole fixe sur un satellite). Une fois que vous captez HOTBIRD, vous devriez automati-

•

quement capter les chaînes d’Astra. Parfois, il est nécessaire d’ajuster le calage pour optimiser la réception des deux satellites.

ATTENTION : Certains monoblocs ont une comman-

de inversée. Il peut être alors nécessaire d’inverser

LNB1

LNB2

dans la ligne DiSEqC 1.0.

C - Recherche automatique des chaînes

Pour recherchez toutes les chaînes présente sur le satellite, procédez comme suit :

• Allez dans le MENU / Installation / Configuration & Rech. des chaînes.

• Avec les flèches 56, sélectionnez la ligne LNB1 ou LNB2 et appuyez sur OK.

• Appuyez sur la touche ROUGE (Scan all) de la télécommande pour lancer la recherche

sur les satellites.

• Une fenêtre Mode Recherche s’affiche à l’écran.

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste xe.

• Sur la ligne Programme, vous pouvez choisir de rechercher toutes les chaînes (Tous) ou

Commutateur DiSEqC 1.0

Astra Atlantic Bird 3

Astra = 1

Atlantic Bird 3 = 2

2 LNB sur

support bi-tête

Astra + Hot BirdAtlantic Bird 3

Hot Bird = 1

Astra = 2

Atlantic Bird 3 = 3

DiSEqC 1.0

seulement les chaînes gratuites (Libre uniquement), en utilisant les touches 34.

• Appuyez sur la touche OK de la télécommande pour lancer la recherche automatique.

4 - Branchement avec une parabole xe déjà calée sur un satellite

Le terminal étant débranché du secteur, connectez directement le LNB à l'entrée LNB du terminal. Reliez le téléviseur à la sortie péritel TV du terminal. Allumez le téléviseur, branchez le terminal sur le secteur, le téléviseur affiche «Pas de signal». Appuyez sur la touche OK, la liste de chaînes pré-programmées apparaît. Regardez en fin de notice la liste des chaînes préprogrammées par satellite, vous pourrez accéder à toutes les chaînes du satellite vers lequel pointe votre parabole.

5 - Installation sur plusieurs satellites

A - Installation sur deux satellites

Le cas du couple Astra + HOTBIRD a été traité au paragraphe 3 page 8 (monobloc). Ce paragraphe traite du cas général, avec un commutateur «normal». Dans ce cas, installez un commutateur à deux entrées (Tone Burst ou DiSEqC 1.0).

B - Installation sur trois satellites

Si vous ne motorisez pas l’installation, vous souhaiterez

peut-être recevoir 3 satellites ; par exemple Atlantic Bird 3, Astra et HOTBIRD. Dans ce cas, vous aurez besoin d’un

commutateur à 4 entrées, les commutateurs à 3 entrées

n’existant pas.

Notez qu’il n’est pas possible de faire descendre un seul

câble si Astra et HotBird sont reçus par un monobloc.

EXEMPLE
