METRONIC TERMINAL NUMERIQUE TOUCHBOX 5 User Manual

Terminal Satellite Numérique TouchBox 5

Réf : 441322-5

3500 canaux

Verrouillage parental

2 Péritels

Compatible 16/9

DiSEqC 1.2

MET906

A LIRE ABSOLUMENT

L'intérieur de votre terminal TouchBOX 5 contient des composants
soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retiré
le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés
à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses)
en touchant deux appareils simultanément (ou un appareil et le câble d'antenne).
Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué
toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant
ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour
enlever la poussière.

N'installez pas le terminal à proximité d'autres appareils. Choisissez un
endroit aéré et ne posez rien sur les grilles d'aération. L'appareil ne doit pas être

exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet
rempli de liquide tel que des vases ne doit être placé sur l'appareil. Ne posez

jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait
vieillir prématurément les composants. En cas d'orage, débranchez tous vos appa­reils audio-vidéo du secteur : ils pourraient subir des dommages non couverts
par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la pola­rité indiquée dans le logement. Dans un respect de l'environnement et de la loi,
ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre
point de vente où vous trouverez des containers pour piles usagées.

L'installation et l'utilisation du terminal repose sur des chaînes pré­programmées. En cas de problème sur une chaîne, procurez-vous une revue
spécialisée pour savoir si cette chaîne émet toujours en clair. Pour information,
les opérateurs changent fréquemment les caractéristiques des chaînes sans préavis.

Votre terminal TouchBOX 5 est compatible DiSEqC 1.2, il peut donc
commander tout moteur DiSEqC 1.2. Dans le cas d'une installation motorisée
DiSEqC 1.2

, nous vous conseillons d'installer le moteur à un endroit facilement
accessible (évitez les cheminées, par exemple). En effet, un moteur peut avoir
besoin d'être revissé, graissé,... L'installation à un endroit peu accessible vous péna­liserait. Pour information, le standard DiSEqC est une marque déposée par Eutelsat.

Si vous n'avez qu'un récepteur satellite, vous ne pouvez pas regarder
une émission satellite différente de celle que vous enregistrez. Aussi, nous vous
conseillons de garder l'antenne terrestre (râteau) si vous en avez une.

2

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

Ce logo signifie qu'il ne faut pas
jeter les appareils hors d'usage
avec les ordures ménagères.
Les substances dangereuses

qu'ils sont susceptibles de
contenir peuvent nuire à la santé et à
l'environnement. Faites reprendre ces
appareils par votre distributeur ou utilisez
les moyens de collecte sélective mis à votre
disposition par votre commune.

Sommaire

1 - Installation - Généralités ...............................................................

2 - Installation d'une parabole fixe sur un satellite ...............................

3 - Installation d'une parabole + monobloc Astra / Hotbird ..................

4 - Installation d'un ensemble motorisé ..............................................

5 - Branchements avec une parabole fixe déjà calée sur un satellite .....

6 - Installation sur plusieurs satellites ................................................

7 - Description de la télécommande ...................................................

8 - Description du terminal TouchBOX 5 ...............................................

9 - Utilisation au quotidien .................................................................

10 - Ajouter des chaînes ......................................................................

11 - Organiser des chaînes ..................................................................

12 - Options avancées .........................................................................

13 - Radios .........................................................................................

14 - Utilisation avec un magnétoscope .................................................

15 - Télécommandes universelles .........................................................

16 - Questions / Réponses ..................................................................

Questionnaire qualité ...........................................................................

Guide des chaînes ...............................................................................

Raccourci d’installation

Achat du terminal seul

votre parabole est déjà calée

page 4
page 6
page 7
page 8
page 20
page 21
page 22
page 23
page 23
page 24
page 26
page 28
page 29
page 29
page 30
page 30
page 33
page 35

page 20

Achat du terminal + parabole

Conseils d’installation page 4

Parabole fixe

Parabole fixe

mono-tête

Page 6 Page 7

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

bi-tête

Parabole

motorisée

Page 8

3

1

Installation - Généralités

A

B

Choix de l'emplacement et assemblage de la parabole

Quel que soit votre choix d’installation, votre fixation doit être stable et verticale.

• En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. Pour
un système motorisé, seuls les pieds de terrasse et le déport mural conviennent.

• Pour l’assemblage de la parabole, référez-vous à la notice fournie dans le sachet
de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s’avérer coupant.

Eléments et outils nécessaires :

1 - Parabole
2 - Visserie / Fixation 7 - TV PAL / SECAM
3 - Bras d’offset 8 - Cordon péritel 21 broches câblées
4 - LNB universel 9 - Fiches F
5 - Mât ou bras de déport 10 - Câble spécial satellite, du câble

Ø

minimum recommandé : 40 mm

1

4

9

2

5

4

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

3

10

9

6 - Terminal numérique avec télécommande

TV standard ne convient pas.

6

8

18

13

1,5V
AAA

7

11

10

12

17

C

Montage et isolation des fiches F

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu’il n’y ait pas un
brin de la tresse en contact avec l’âme centrale du câble coaxial.

• Lorsque votre installation sera terminée, n’oubliez pas d’isoler le LNB avec de la
pâte d’isolation ou, à défaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

5 mm

8 mm

D

E

Montage du LNB

Le LNB doit être positionné verticalement. Voir schéma D
(le câble part verticalement).
Ne jamais enlever le capuchon de protection du cornet.

D

Chaînes et satellites pré-programmés

Votre terminal TouchBOX 5 est livré pré-programmé sur les principaux
satellites disponibles en Europe. Certains satellites nécessitent une parabole d'un
mètre, vous ne pourrez donc pas les recevoir avec une parabole de taille infé­rieure, même si ce satellite apparaît dans la liste des chaînes pré-programmées.
Ces chaînes vous serviront à pointer votre parabole vers le satellite que vous souhaitez.
Le Tableau 1 donne la taille requise de la parabole, en France, pour chaque
satellite, ainsi que la chaîne de référence qui vous servira pour le calage.

Satellite Chaînes de référence

Satellite ch n° chaînes pos Ø min (freq / SR / pol)

N°

Atlantic Bird 3 953 France 2 5° W 80 cm 11590 V 20000

1

Astra 19 556 TV 5 monde 19° E 60 cm 11568 V 22000

3

Hot Bird 94 ZDF 13° E 80 cm 11054 H 27500

4

Eutelsat W2 914 TVRi 16° E 95 cm 11471 V 29950

5

Turk 1C 42.0 1404 TRT 1 42° E 80 cm 11919 V 24444

7

Astra 28 (2A) 1242 CNN 28° E 80 cm 12051 V 27500

8

Hispasat 30.0 1348 TVE 30° E 80 cm 11972 V 27500

9

Eurobird 9 1491 Luxe.TV 9° E 80 cm 11804 V 27500

10

Eutelsat W3 941 M6 Suisse 7° E 80 cm 11283 V 27500

11

Sirius 2 1327 Star TV UKR 4° E 80 cm 11766 H 27500

12

Tableau 1 Chaînes de référence

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

5

Pas de signal»

Notes importantes :

• Le Tableau 1 ne mentionne pas les satellites qui n'émettent pas (ou très peu)

en numérique clair.

•

Les chaînes de références ont été validées au moment de la rédaction de cette

notice, nous ne pouvons vous assurer de leur pérennité. En cas de problème lors
de la recherche d'un satellite, procurez-vous une revue spécialisée pour vérifier
que la chaîne de référence est toujours émise en clair. Si la chaîne de référence
n’est plus valide, choisissez une autre chaîne du même satellite, sur une fréquence
valide (voir fin de notice), de préférence sur un débit supérieur à 20000.

•

Pour le calage, vous devez impérativement savoir quel satellite vous souhaitez

recevoir. En cas d’hésitation, consultez la liste des chaînes pré-programmées en
fin de notice.

2

A

B

Installation d'une parabole fixe sur un satellite

Lisez les conseils d’installation, et particulièrement le
paragraphe E (page 5).

Branchements

Le terminal étant débranché du secteur,
connectez directement le LNB à l'entrée LNB
du terminal. Reliez le téléviseur à la sortie
péritel TV du terminal. Allumez le téléviseur
et branchez le terminal sur le secteur. Le
voyant vert allumé en façade signifie que
l’appareil est allumé. Le téléviseur affiche
un menu de sélection de langue. Si ce n’est
pas le cas, forcez le mode AV du téléviseur
(voir sa notice si nécessaire). Sélectionnez la langue par les touches

dez par OK

Calage / orientation de la parabole

Repérez dans le Tableau 1 (page 5) le numéro de la chaîne de référence du
satellite que vous souhaitez capter (exemple : 94 = ZDF si vous souhaitez capter
HotBird). Tapez sur la télécommande le numéro de cette chaîne.

•

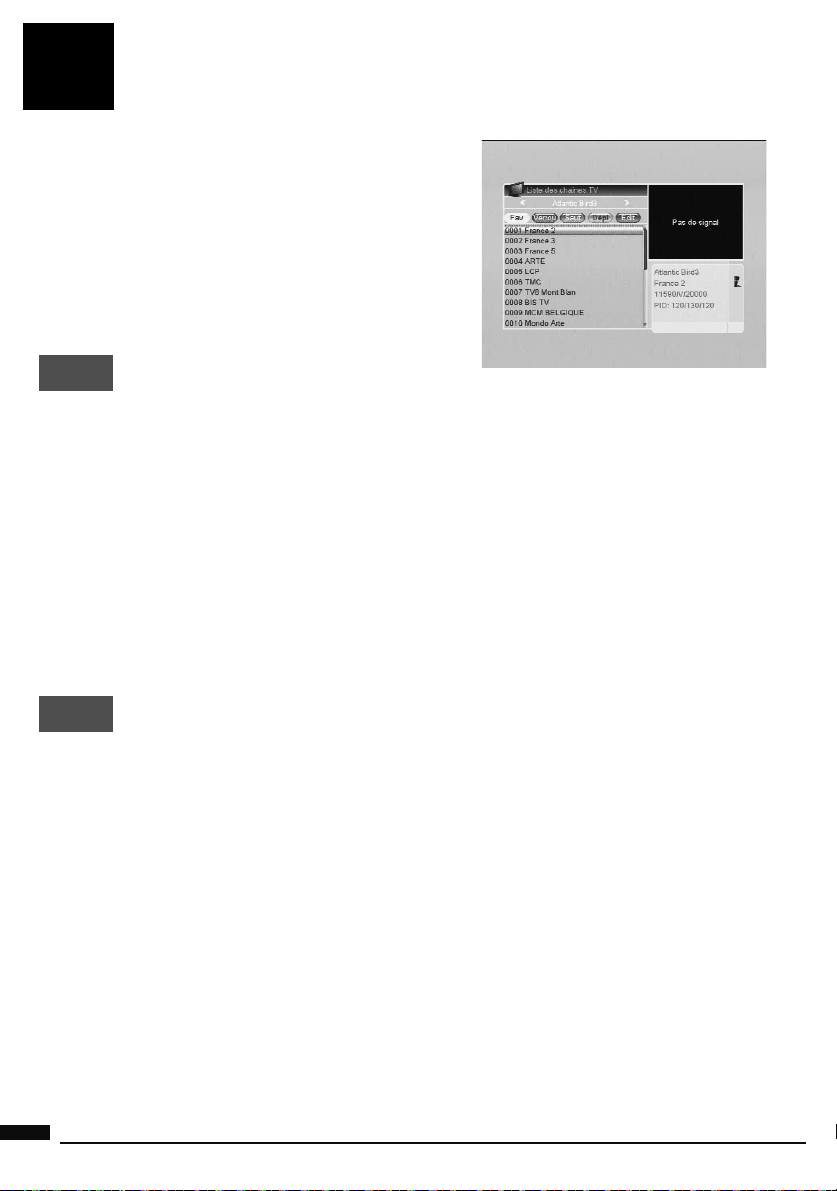

L'écran indique «

apparaître le niveau de réception (voir photos ci-dessous). La barre du haut
indique le niveau, et la barre du bas indique la qualité.

Pas de signal». Appuyez deux fois sur la touche INFO pour faire

CH

et vali-

6

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

Sur l’exemple d’avant, le signal est insuffisant à gauche (fond d’écran noir, message
« Pas de signal») et le signal est correct à droite (image de ZDF en fond d’écran).

• Positionnez la parabole verticalement (les graduations à l'arrière indiquent
20-25°) et dirigez-la approximativement vers le sud. Faites un balayage lent
(une vingtaine de secondes) d'un quart de tour à gauche puis un quart de tour
à droite tout en surveillant le téléviseur. L'indicateur de niveau ne devrait pas
monter à ce stade.

•

Inclinez la parabole de 2 degrés (environ 2 cm sur le haut de la parabole)

vers le haut et recommencer le même balayage.

•

Procédez ainsi par pas de 2 degrés jusqu'à ce que l'indicateur monte et que

l'image apparaisse. Lorsque la chaîne apparaît, affinez le calage (en vertical et
en horizontal) pour obtenir le maximum de qualité. Serrez définitivement tous les
écrous, sauf ceux qui fixent le LNB dans son support.

Réglage de la contre polarisation

C

Faites tourner le LNB dans son support dans le sens des aiguilles d’une montre de
quelques degrés pour encore augmenter la qualité. Si le signal diminue, tournez
dans l’autre sens.
Une fois le meilleur signal obtenu, serrez définitivement les vis de serrage de la
pince LNB.
Votre installation est terminée.

3

A

Installation d'une parabole + monobloc Astra / Hotbird

Le moyen le plus simple pour recevoir Astra et HotBird consiste à installer un LNB
dit «monobloc» sur une parabole 80. Un LNB monobloc contient un commutateur
DiSEqC 1.0 qu’il faut déclarer avant de caler la parabole :

Déclaration du commutateur

• Allez dans MENU / Installation/Réglage
de l’antenne.

•

Sur la ligne Satellite, choisissez Hot Bird

avec les flèche  

•

Sur la ligne DiSEqC 1.0, choisissez

Port1.

•

Remontez sur la ligne Satellite et

choisissez Astra 19.

•

Descendez sur la ligne DiSEqC 1.0,

choisissez 2.

•

Appuyez 3 fois sur EXIT.

*

Ce réglage est déja fait sur votre TouchBox5 en sortie d’usine.

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

*

7

B

Installation / Calage

• Installez le monobloc comme schématisé sur le dessin ci-dessous.

• Faites le calage sur HotBird comme indiqué au paragraphe précédent (parabole
fixe sur un satellite).

• Une fois que vous captez HotBird, vous devriez automatiquement capter les
chaînes d’Astra. Parfois, il est nécessaire d’ajuster le calage pour optimiser la
réception des deux satellites.

ATTENTION : Certains monoblocs ont une commande inversée. Il peut être alors nécessaire
d’inverser Port1 et Port2 dans la ligne DiSEqC 1.0.

Vous pouvez maintenant regarder les chaînes pré-programmées d’Astra 19.2 et de
Hotbird ( de 001 à 897).

10°

4

Installation d'un ensemble motorisé

A

8

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

Avant-propos

Le calage d’un système motorisé n’est absolument pas difficile, car il ne requiert
aucune compétence ou expérience particulière. En revanche, c’est assez fasti­dieux, car il y a un grand nombre d’opérations à effectuer. Pour mener à bien cette
mission, armez-vous d’un peu de patience, et suivez très scrupuleusement et
méticuleusement ce qui suit.

Cette partie vous indique comment installer un ensemble motorisé avec le moteur
réf. 450907. Si vous avez un autre moteur, reportez-vous à sa notice. Dans tous
les cas, vous aurez à effectuer les opérations suivantes :

0 - Allumer le récepteur
Branchez le terminal sur le secteur, si le voyant est rouge, appuyez sur la touche de

la télécommande, patientez, l’écran reste noir ou indique «pas de signal».
1 - Mettre le récepteur sur la chaîne de référence d’un satellite
Repérez dans le tableau 1 page 5 quelle est la chaîne de référence du satellite. Tapez ce

numéro sur la télécommande. Ex : 94 pour HotBird.
2- Aller dans le menu DiSEqC 1.2

Avant d’accéder au menu de réglage du moteur, vous devez déclarer une antenne motorisée :

•

Allez dans MENU / Installation / Antenne

•

Appuyez sur la touche  pour afficher Motorisée.

Dorénavant, vous pouvez accéder au menu DiSEqC 1.2 :

•

Allez dans MENU / Installation / Réglage de l’antenne

•

Descendez sur Réglages du moteur et appuyez sur OK.

3 - Remise à zéro du moteur

Dans le menu DiSEqC 1.2

(2)

• Sélectionnez la case Aller à et appuyez sur OK

• Sélectionnez Reference

• Appuyez sur OK.

• Patientez une minute.
4 - Rotation continue
Dans le menu DiSEqC 1.2

(2)

• Allez sur la case centrale Est  Sauver  Ouest

• Pour une rotation continue vers l’ouest (vers la droite quand vous regardez le sud), appuyez
et maintenez la touche

• Procédez de la même manière pour une rotation vers l’Est avec la touche



. La rotation s’arrête lorsque vous relâchez la touche.



5 - Rotation pas-à-pas
Dans le menu DiSEqC 1.2

(2)

• Allez sur la case centrale Est  Sauver  Ouest

• Pour une rotation d’un pas vers l’ouest (vers la droite quand vous regardez le sud),
pressez brièvement la touche

• Procédez de la même manière pour une rotation vers l’Est avec la touche



.



6 - Attribuer un numéro à un satellite
Dans le menu DiSEqC 1.2

(2)

• Allez sur la ligne N° de Position.

• Avec les flèches



choisissez le nouveau numéro.

• Allez sur la case Allez à

• Appuyez sur OK et selectionnez le nouveau numéro puis appuyez sur OK pour faire
tourner le moteur sur la nouvelle position

• Allez sur la case centrale Est



Sauver  Ouest

• Appuyez sur OK

• Confirmez par OUI

7 - Mémoriser la position d’un satellite

Dans le menu DiSEqC 1.2

• Allez sur la case centrale

(2)

Est  Sauver  Ouest

• Appuyez sur OK

• Confirmez par

Oui.

8 - Afficher l’indicateur de signal

Appuyez deux fois sur la touche INFO. L’indicateur se présente sous la forme de deux
barres horizontales. La barre du haut indique la quantité de niveau et la barre du bas indi­que la qualité. Pour le calage, il faut maximiser le niveau puis, lorsqu’il monte, optimiser
la qualité. Si le niveau est haut, mais que la qualité ne monte pas, c’est que vous êtes sur
un autre satellite, il faut continuer à balayer.

(2)

Voir paragraphe ci-dessus.

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

9

B

Eléments et outils nécessaires:

Outils

13

11

10

12

Eléments (page 11)

1 Parabole

2 Visserie / Fixation
3 Bras d’offset
4 LNB universel
5 Mât ou bras de déport Ø minimum recommandé : 40mm
6 Terminal numérique avec télécommande
7 TV PAL/SECAM
8 Cordon péritel 21 broches câblées
9 Fiches «F»
10 Câble spécial satellite,
(du câble TV standard ne convient pas)
11 Moteur 450907

10

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

1

11

1

2

9

4

3

5

7

10

8

9

6

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

11

C

Préparation du moteur (voir schéma 2)

Assemblage

• Assurez-vous que la fixation (tube ou bras de déport) soit bien stable et rigou­reusement verticale. Un écart de plus de 1 degré (2 cm par mètre) par rapport à la
verticale empêchera le bon fonctionnement de votre motorisation. Au besoin, ajou­tez des cales entre le mur et la fixation. Vérifiez la verticalité avec un niveau à bulle
ou un fil à plomb.

• Assemblez les éléments du moteur comme indiqué sur le schéma ci-dessous.
Faites passer les étriers (1) dans la monture (2) avant d’assembler celle-ci sur le
corps du moteur. Prêtez attention au type de rondelles. Celles marquées «DOWN»
(3) doivent permettre de lire l’élévation du moteur, comme indiqué sur la photo
page 13.

• Lorsque le moteur est assemblé, ne le montez pas tout de suite sur le mât ou le
bras de déport, quelques opérations sont à faire à proximité du terminal.

2

(3)

(4)

12

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

(3)

(2)

(1)

Réglage de l’inclinaison

Répérez-vous sur la carte d’Europe (figure 3) et déterminez votre inclinaison par
rapport aux lignes horizontales. Par exemple, environ 31,5° pour Glasgow, 38° pour
Bordeaux et 39,5° pour Naples, 34,5 pour Bruxelles.

Exemple pour Bruxelles

3

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

13

D

5 mm 8 mm

Connexion

Pour l’installation, vous avez
besoin de 2 morceaux de câble.
Le premier, d’environ 1,5m pour
aller du LNB au moteur, le deuxiè­me de la longueur nécessaire
pour aller du moteur au terminal.

Préparez ces câbles et montez les
fiches F aux extrémités.

Respectez les cotes indiquées sur le schéma 4 ; la fiche doit se visser sur le feuillard
aluminium retroussé. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact
avec l’âme centrale du câble.

4

5

receiver

LNB

Reliez le terminal au téléviseur avec un cordon péritel. Mettez le moteur à proximité
du terminal, sur une table ou par terre, et reliez l’entrée LNB du terminal à la sortie
«Receiver» du moteur avec le câble de 1,5m puis allumez le récepteur.

E

F

14

Remise à zéro du moteur et vérification des butées

La remise à zéro du moteur consiste à réinitialiser sa position, donc à le mettre à
zéro degré, c’est-à-dire plein sud.

Allez dans le menu DiSEqC 1.2

(2)

et faites une remise à zéro du moteur

Préparation du moteur

Vous allez maintenant mémoriser la position de HotBird puis ramener le moteur
précisément à 0° pour y monter la parabole.

(2)(3)

Voir paragraphes correspondants page 9

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

(3)

.

1) Mettez le récepteur sur la chaîne de référence de HotBird

(1)

(chaîne 94).

2) Attribuez un numéro au satellite

(6)

HotBird, (dans le doute, laissez 4), et attendez

que le moteur s’arrête de tourner.

3) Repérez-vous sur la carte d’Europe (voir shéma 3 page 13) et déterminez votre
lecture angulaire de HotBird par rapport aux lignes verticales. Par exemple, 18°E
à Glasgow, 15°E à Bordeaux, 20°E à Brest et 2°W à Naples.

4) Allez dans le menu DiSEqC 1.2 puis, grâce à une rotation continue
approximativement le moteur sur l’angle de HotBird pour votre région. Amenez
ensuite le moteur précisément à cet angle grâce à une rotation pas-à-pas

(4)

, amenez

(5)

.

Exemple : Le Havre = 14°E

La personne manipulant la télécommande doit faire tourner le moteur jusqu’à ce que
l’encoche métallique servant à la lecture angulaire se positionne à 14°. Lorsqu’on
regarde les graduations, l’encoche doit aller jusqu’à 14° vers la droite (dans notre
exemple) afin que la parabole se dirige vers la gauche donc vers l’Est.

6

Exemple pour le Havre

5) Mémorisez la position de Hotbird

(7)

.

G

6) Faites une réinitialisation, ou remise à zéro

(3)

pour amener précisément le moteur

à la position 0°.

7) Eteignez le terminal, retirez les câbles et montez le moteur sur le mât.

8) Dirigez approximativement le moteur vers le sud. En cas de montage sur un mur,
assurez-vous que le mur est dirigé plein sud (à 20° près).

9) Reliez le démodulateur et le moteur par le long câble préparé à l’étape D (page

14).

Assemblage de la parabole

Assemblez les différents éléments de la parabole en vous référant à la notice fournie
avec celle-ci.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s’avérer cou­pant.

(1)(3)(4)(5)(6)(7)

Voir paragraphes correspondants page 9

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.

15

H

Montage de la parabole sur le moteur

Le moteur étant sur la position 0, vous pouvez monter la parabole sur le moteur.
Le positionnement de la parabole sur le moteur est très important si vous souhaitez
recevoir un maximum de satellite avec une bonne qualité.

H1

CORRECT

H2

Nord

MAUVAIS

Montage de la tête LNB

I

Reportez-vous à la notice du LNB ou du terminal. Attention, certains LNB’s
se montent inclinés à 45° !

Sud

16

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fi xe.
