METRONIC SUPPORT 3 LNB User Manual

Support 3 LNB

Réf : 450018

MET744

SOMMAIRE

1 Vue éclatée - Nomenclature page 04

2 Assemblage du support
A Montage du bras cintré sur le support pour bras d’offset page 05
B Assemblage du bras cintré sur la parabole page 06
C Montage des supports LNB orientables page 07

3 Installation page 10
A Choix de l’emplacement page 13
B Eléments nécessaires page 14
C Préparation du support LNB AB-3 page 16
D Calage / orientation de la parabole page 17
E Réglage de la contre polarisation page 18
F Calage du LNB HOTBIRD page 18
G Calage du LNB ASTRA 19 page 19
H Affinage de l’orientation page 20

4 Câblage final page 22

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

3

1 - Vue éclatée - Nomenclature

1 - Bras cintré x1

6 - Support bras d’offset modèle A x1

3 - Demi-collier LNB inférieur x3

Matériel nécessaire

pour l’assemblage

10mm

8mm

5 - Support bras d’offset modèle B x1

11 - Vis Ø8 5/10 x2

12 - Rondelle frein
éventail x2

4 - Demi-collier LNB supérieur x3

7 - Vis cruciforme 5/10 x3

2 - Fixation du collier LNB x3

13 - Vis Ø10 6/35 x1

14 - Rondelle frein
éventail x1

15 - Ecrou M6 x1

4

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

8 - Vis cruciforme 4/10 x8

9 - Rondelle frein éventail x2

10 - Ecrou M4 x2

2 - Assemblage du support

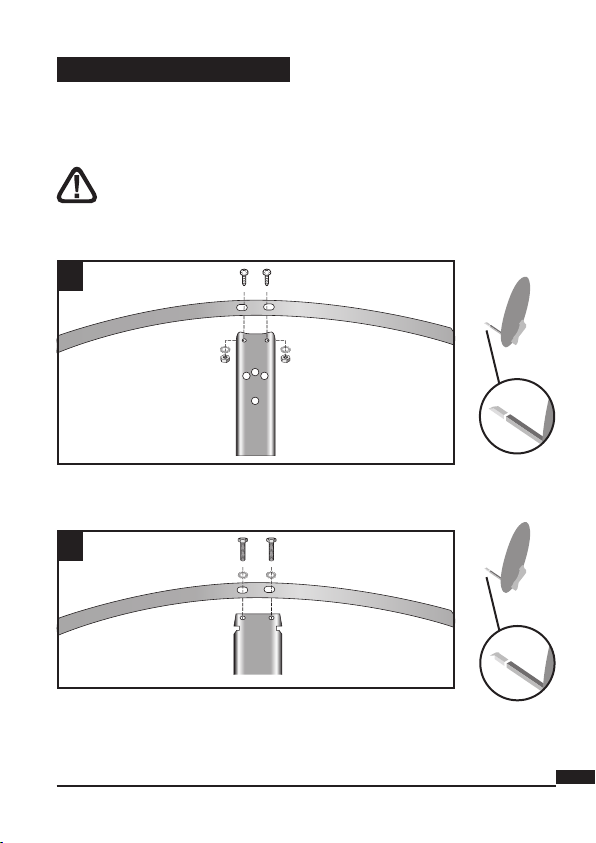

A - Montage du bras cintré sur le support pour bras d’offset

Choisir le support qui s’adapte le plus facilement sur le bras d’offset de

la parabole. Utiliser le modèle A pour une parabole Métronic.

A

8

9

10

Ou

B

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

10

11

5

B - Assemblage du bras cintré sur la parabole

- Retirer le support LNB initial ou ne pas l’installer si la parabole est neuve.

- Fixer directement le bras cintré sur le bras d’offset.

Note : il peut être nécessaire de perforer le bras d’offset afin d’insérer la vis

de fixation.

13

14

15

6

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

C - Montage des supports LNB orientables

- Insérer l’axe du demi-collier inférieur 3 dans la pièce de fixation 2, puis

le maintenir avec la vis 8 sans la bloquer.

3

8

- Insérer la pièce de fixation sur le bras cintré puis mettre la vis 8 sans la blo-

quer. On doit pouvoir faire coulisser le support LNB sur le bras cintré.

8

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

7

- Placer la LNB (avec le cornet plastique dirigé vers la parabole) sur le support

inférieur et la maintenir avec le demi collier supérieur 4.

La vis 7 ne doit pas être entièrement bloquée.

7

4

8

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

Répéter les opérations du paragraphe C pour les deux autres supports LNB en

les disposant comme indiqué ci-dessous.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste xe.

9
