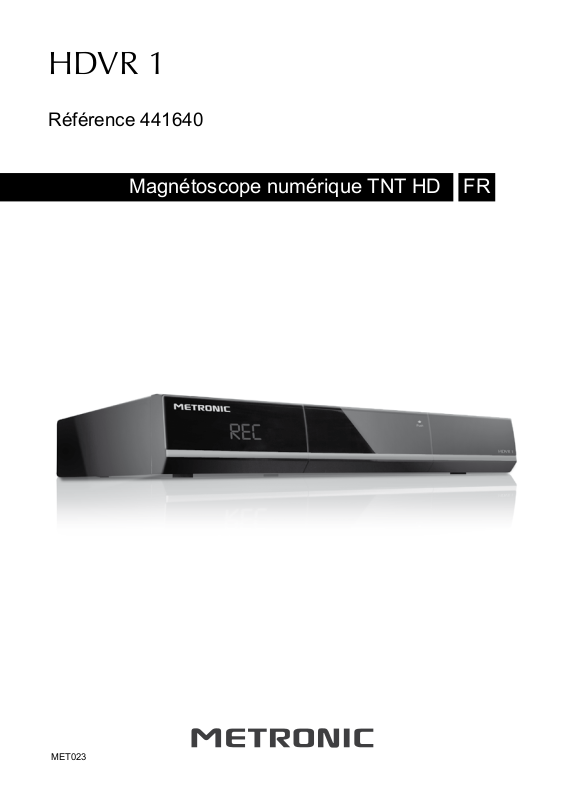

HDVR 1

Référence 441640

Magnétoscope numérique TNT HD FR

MET023

À LIRE ABSOLUMENT

L’intérieur de votre magnétoscope numérique contient des composants soumis à haute tension ; ne démontez jamais l’appareil, même après avoir retiré le

cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas

reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et

le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie "Glossaire" en fin de notice, la plupart des mots techniques sont

expliqués brièvement.

Pour nettoyer votre magnétoscope numérique ou sa télécommande, n’employez

ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065,

nous attirons votre attention sur les éléments de sécurité suivants. Il convient

de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux,

nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur

l’appareil, ou à proximité, des sources de flammes nues telles que des bougies

allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des

éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne

doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l’environnement et de la réglementation, les piles usagées

ne doivent pas être jetées avec les ordures ménagères. Elles doivent être

collectées, par exemple, dans votre point de vente où un container spécifique

est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

Le bon fonctionnement de l’appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

TOUCHE

SOS

chaînes. Grâce à la touche SOS (touche bleue de la télécommande) vous pourrez récupérer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.

Lorsque la télévision analogique s’éteindra dans votre région, puis en novembre 2011, certaines chaînes de la TNT vont changer de

fréquence. La conséquence pratique sera que vous perdrez ces

La programmation du magnétoscope numérique se fait par l’intermédiaire des

menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu

donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Gestion Disque / Infos Disque.

C’est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.

• Appuyez sur la touche  pour sélectionner le menu Gestion Disque et

appuyez sur OK.

• Appuyez sur la touche  pour sélectionner le sous-menu Infos Disque.

• Appuyez sur OK pour valider et voir les informations du disque dur.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

SOMMAIRE

1 Installation 06

2 Description de la télécommande 10 3 Description du magnétoscope 11

4 Utiliser le magnétoscope au quotidien 12

5 Enregistrer une émission en cours 12 6 Programmer un enregistrement différé 14 7 Lire un enregistrement 16

8 Fonction TIME SHIFT 16

9 Editer les enregistrements 17

10 Supprimer un enregistrement 18

11 Enlever le disque dur 18 12 Exporter un enregistrement sur un ordinateur 18

13 Options avancées 19

14 Radios 21 15 Télécommandes universelles 22

16 Questions / réponses 22

17 Accessoires utiles 24 18 Glossaire 25 19 Chaînes gratuites par multiplex 26 20 Caractéristiques techniques 27 Assistance et conseils 28 Questionnaire qualité 30 Garantie 31

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

HDVR1

Cordon HDMI

Cordon péritel

1 - Installation

A - Installation du magnétoscope numérique

Le magnétoscope numérique étant débranché du secteur, conne ctez direc tement

l’antenne à l’entrée ANT (I, P11) du magnétoscope. Reliez le

magnétoscope et le téléviseur

par un câble coaxial d’antenne.

Ce câble permet de continuer à recevoir les chaînes sur le

téléviseur. Reliez votre téléviseur

au magnétoscope numérique

grâce à un cordon HDMI, allumez le téléviseur et mettezle en mode HDMI (voir notice du téléviseur si nécessaire). Si

votre téléviseur ne possède pas

d'entrée HDMI, vous pouvez

relier vos appareils avec un

cordon péritel. Branchez le

cordon d’alimentation sur le

secteur. L’afficheur de la façade s’allume. Insérez les piles dans la télécommande.

L’écran du téléviseur affiche un

menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions et le mode HDMI de votre téléviseur.

Choisissez la langue avec les touches

, puis appuyez sur OK.

La recherche automatique de chaîne

démarre. A l’issue de cette recherche,

le magnétoscope affiche la première chaîne, l’installation de base est

terminée.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Pour satisfaire le plus grand nombre, nous avons réglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage

16/9 zoom). Si vous souhaitez voir les

émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l’écran, nous vous invitons à régler,

dans MENU / Configuration / Système / TV, le paramètre Format d’écran sur

16:9 HDMI.

B - Installation du disque dur

Le magnétoscope numérique supporte les disques durs SATA au format 2,5" (2,5 pouce). Ses connecteurs se présentent ainsi :

Un disque dur est sensible aux décharges électrostatiques, nous vous

conseillons de le tenir par les bords et d’éviter de toucher les connecteurs, ainsi

que les composants de la face inférieure.

Mettez le magnétoscope en mode arrêt en poussant sur OFF, l'interrupteur

situé en face arrière, puis ouvrez la façade en appuyant sur  PUSH.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

La façade ouverte, poussez vers la droite le bouton de la trappe (voir ci-dessous).

La trappe ouverte, insérez le disque dur doucement, les connecteurs vers le

fond et le capot métallique du disque dur vers le haut.

Refermez la trappe puis la façade. C'est en refermant la trappe que le disque va s'enfoncer complètement, et se connecter au magnétoscope. Poussez sur ON l'interrupteur de la face arrière.

Lors du premier démarrage avec un disque dur au format FAT32, le magnétoscope initialise le disque dur pour vérifier son bon fonctionnement,

cette initialisation peut prendre plusieurs minutes. Cette vérification s’effectue également après une coupure secteur. Lors d’un allumage normal, l’initialisation ne prend que quelques secondes. A la fin de l'initialisation le magnétoscope affiche "Disque prêt".

Si le magnétoscope affiche le message "disque pas prêt", le disque n’est pas

au format FAT32 (c'est souvent le cas des disques durs neufs), il faut formater

le disque dur comme expliqué ci-après.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

C - Formatage du disque dur

Le formatage d’un disque dur efface toutes les données et le prépare à recevoir

des enregistrements.

• Allez dans le MENU / Gestion Disque / Infos Disque.

• Appuyez sur la touche jaune de la télécommande.

• Appuyez sur la touche et OK pour confirmer.

• Entrez le mot de passe (mot de passe d’origine 0000).

• Patientez quelques secondes.

Le formatage terminé, le magnétoscope affiche le message "opération terminée" comme suit :

Le magnétoscope est maintenant prêt à enregistrer.

Si le disque dur possède plusieurs partitions, il est possible de formater

seulement l’une d’entre elles en sélectionnant la partition et en appuyant sur la

touche de couleur rouge (Touche n°15 page10). A la fin du formatage apparaît le message "Disque correctement formaté".

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

0606 40

3 7

1515

4 5

2 - Description de la télécommande

Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée.

Dans le mode programmation, permet de rentrer les valeurs numériques.

Touche

ou de l’allumer.

Touche MENU. Permet d’entrer dans le menu principal.

Touches +VOL-. Permet de régler le volume. Touches +CH-. Permet de changer de chaîne.

Touche OK. Permet d’afficher la liste des chaînes.

Validation dans les menus.

Touche EXIT. Permet de revenir à la chaîne en cours. Touche EPG. Fait apparaître le Guide Electronique des

Programmes.

Touche

deuxième appui revient en mode normal.

Touche

la chaîne, l’enregistrement ou la lecture en cours.

Touche S-T. Pour activer ou désactiver les sous-titres

(DVB).

Touche TV/R. Pour basculer du mode TV au mode

Radio et inversement.

Touche

Touche AUDIO. Pour choisir parmi les voies audio dis-

ponibles (autre langue, Dolby Digital, ...)

Touches de couleurs. Utilisées dans certains menus.

Touche SOS. Un appui prolongé (3 secondes) lance automatiquement une nouvelle recherche de chaînes.

Touche BACK. Permet de revenir à la chaîne regardée

précédemment. Touches. Pour naviguer dans les menus et modifier les différents paramètres. Hors des

menus, permet de changer de chaînes et de régler le volume.

TOUCHES DÉDIÉES AUX ENREGISTREMENTS :

REC STOP PLAY PAUSE

plus tard (TIME SHIFT).

SLOW FRW FFW HH:MM. Permet d’aller au temps HH.MM de la vidéo en cours de lecture.

Touche TIMER. Pour programmer un enregistrement.

Touche LIST. Permet d’accéder directement au menu des vidéos enregistrées.

Touche TV/AV. Lorsque le magnétoscope est connecté au téléviseur par un cordon péritel, cette

touche permet de redonner la main au téléviseur (mode TV).

. Permet de mettre en veille le magnétoscope

. Un appui permet de couper le son. Un

(info). Permet d’afficher des informations sur

. Accès rapide au format d’écran.

. Pour lancer un enregistrement du programme en cours.

. Pour arrêter l’enregistrement ou la lecture en cours.

. Pour lancer la lecture ou la reprendre après une pause.

. Pour faire une pause dans la lecture ou mettre en pause une émission et la reprendre

. Permet de ralentir la lecture de la vidéo en cours.

. Pour un retour en arrière (des appuis successifs augmentent la vitesse de retour).

. Pour une avance rapide (des appuis successifs augmentent la vitesse d’avance).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

3 -

HDVR 1

Push

S/N

L/G

AUX

HDMI

ANT

TV/VCR

RS232

R/D

OFF

POWER

110 - 240 V~

50/60Hz

14W

DIGITAL

AUDIO

Réf : 441640

Description du magnétoscope

Bouton marche/veille.

Indicateur d'enregistrement. Le voyant allumé rouge signifie en cours

d’enregistrement (ou TIME SHIFT).

Afficheur. Indique la chaîne en cours, l'heure en veille ou rEC pendant

un enregistrement.

Touches REC, STOP, PAUSE, PLAY, OK, CH+/CH- identiques à celles

de la télécommande.

Rabat de la façade pour accéder au disque.

Récepteur infrarouge (détecte le signal infrarouge de la télécommande).

Entrée / Sortie péritel Auxiliaire. Lorsque vous branchez un appareil sur

cette prise, celui-ci prend automatiquement la main sur le magnétoscope lorsqu’il est en veille. Le signal qui vient de l’auxiliaire est analogique, il

n’est donc pas disponible sur la sortie HDMI.

Interrupteur Marche/Arrêt.

Entrée antenne terrestre (râteau). Sortie antenne TV.

Connecteur RS232 pour SAV uniquement.

Sortie péritel TV. Pour connecter le magnétoscope au téléviseur si celui-ci

ne possède pas de prise HDMI.

Sortie HDMI (haute définition numérique).

Sorties YUV (haute définition analogique).

Sortie audio numérique. Sorties audio analogique.

Alimentation secteur.

C B A

J N

M OP Q

HGI K

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

4 -

Utiliser le magnétoscope au quotidien

En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches  pour régler le volume sonore.

• Touches  pour changer de chaîne.

• Touches numériques ou touche OK pour aller directement à une chaîne.

• Touche EPG pour accéder au guide des programmes.

• Touche REC pour enregistrer une émission en cours.

• Touche TIMER pour programmer un enregistrement.

• Touche PLAY pour visualiser un programme déjà enregistré.

• Touche STOP pour arrêter l’enregistrement ou la lecture.

• Touche PAUSE pour mettre en pause une émission ou la lecture d’un

enregistrement et la reprendre plus tard.

5 - Enregistrer une émission en cours

A - Enregistrement simple

Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :

• Allumez votre magnétoscope avec la touche marche/arrêt ( ).

• Sélectionnez la chaîne à enregistrer avec les touches , en tapant son numéro, ou en sélectionnant la chaîne dans la liste (touche OK)

• Patientez quelques secondes jusqu'à ce que l'indication "disque prêt" s'affiche puis disparaisse.

• Appuyez sur la touche REC ; l'enregistrement de l'émission en cours démarre (le voyant rouge s'allume).

• Un message vous indique combien de temps l'enregistrement va durer. La

durée proposée provient des informations diffusées par l'opérateur concernant

l'émission en cours augmentée d'une marge de quelques minutes. Si cette

durée vous convient, laissez ce message disparaître tout seul ou validez par OK. Si cette durée ne vous convient pas modifiez-la avec les touches  ou en tapant le nombre de minutes (sélectionnez au préalable l'option saisie avec les flèches ) sur la télécommande, puis en validant par OK.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Vous pouvez interrompre à tout moment l’enregistrement en appuyant sur la

touche STOP de la télécommande et en confirmant l’arrêt (sélectionnez OUI et validez par OK).

B - Double enregistrement

Lorsque le magnétoscope enregistre une émission, la liste des chaînes

(disponible par la touche OK) n'affiche pas toutes les chaînes de la même manière.

Les chaînes dont le nom est en blanc sont celles qui sont sur la même fréquence que celle qui est en cours d'enregistrement, vous pouvez y accéder

pour enregistrer une autre chaîne.

La liste des chaînes vous indique en permanence les chaînes qui sont en cours

d'enregistrement, grâce à un pictogramme. Lorsque vous appuyez sur STOP

pendant un double enregistrement, le magnétoscope vous demande de choisir

sur quelle chaîne l'enregistrement doit s'arrêter.

C - Astuces

• Si vous quittez définitivement le salon pendant un enregistrement (par exemple si vous allez vous coucher) appuyez sur la touche marche/arrêt (

Le magnétoscope se mettra en veille légère, tout en continuant à enregistrer,

puis passera en veille profonde lorsque l'enregistrement sera terminé.

• Si vous souhaitez enregistrer deux chaînes simultanément, vous êtes obligé de sélectionner deux chaînes du même multiplex. Pensez à consulter la composition des multiplex (page 26) pour augmenter vos possibilités. Par

exemple si vous voulez enregistrer France 2 et France 3, c'est possible à

condition d'enregistrer France 2 en SD (chaîne n°52) au lieu de France 2 HD (chaîne n°2).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

• Le magnétoscope est conçu pour une utilisation principale avec un téléviseur équipé d'un tuner TNT. En utilisation normale, le magnétoscope est donc en veille quand vous regardez la télé. Vous pouvez toutefois

utiliser le magnétoscope pour regarder la télé, ce qui permettra d'enregistrer une chaîne ou de lancer le mode TIME SHIFT avec beaucoup plus de

spontanéité. De plus, vous bénéficierez peut-être d'une meilleure ergonomie

qu'avec votre téléviseur, par exemple au niveau du contrôle parental qui est

particulièrement soigné sur votre magnétoscope HDVR1.

6 - Programmer un enregistrement différé

Votre magnétoscope possède une horloge interne qui permet de programmer un ou plusieurs enregistrements différés. Il ne peut pas y avoir plusieurs programmations sur une même plage horaire.

A - Programmation d’un enregistrement

• Mettez-vous sur la chaîne à enregistrer.

• Allez dans MENU / Programmateur ou appuyez sur la touche TIMER.

• Sur la ligne Programme No, choisissez

un numéro de programme libre (1 pour le premier enregistrement, 2 ensuite,

etc.).

• Sur la ligne Mode, choisissez une fois pour un enregistrement unique. Vous pouvez aussi programmer un

événement quotidien ou hebdomadaire,

par exemple.

• Sur la ligne Mode réveil, laissez Enregistrement.

• Sur la ligne Enregistrement, laissez la chaîne proposée, mais vous pouvez encore changer si vous le voulez.

• Sur la ligne Date, appuyez sur la flèche  pour afficher le calendrier. Vous pouvez alors choisir l’année, le mois puis le jour en vous déplaçant avec les flèches.

• Sur la ligne Heure, entrez l’heure de démarrage de l’émission.

• Sur la ligne Durée, entrez la durée de l’émission (heure et minutes).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

• Appuyez sur OK, un message "Attendez, SVP" / "Sauvegarde terminée" apparaît.

• Appuyez sur EXIT pour quitter tous les menus et revenir à l’émission en cours,

ou bien éteignez le magnétoscope (il se réveillera pour faire l’enregistrement

automatiquement).

Note : Si le message "Programme non valable" apparaît, vérifiez que

l’émission que vous désirez enregistrer n’est pas déjà passée ou en cours, que la durée n'est pas nulle ou que le programme ne chevauche

pas un autre programme.

B - Guide électronique des programmes (EPG)

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à venir (selon les chaînes qui diffusent ces

informations). Vous pouvez alors programmer un enregistrement par simple

sélection du programme dans le guide :

• Appuyez sur la touche EPG de la télécommande.

• Sélectionnez l’événement à enregistrer

avec les touches  de la

télécommande.

• Appuyez sur la touche jaune de la

télécommande, vous êtes alors transféré dans le programmateur avec

toutes les informations pré-remplies.

• Vous pouvez modifier l’horaire de programmation ou la durée.

• Appuyez sur OK pour valider.

• Appuyez plusieurs fois sur EXIT pour revenir à l'émission en cours ou éteignez

le magnétoscope (il se réveillera pour faire l’enregistrement programmé

automatiquement).

Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes

soient inexactes ou peu précises dans le temps. Nous vous conseillons

de prendre des marges de temps lors de la programmation d’un

enregistrement. Vous devez pour cela éditer la programmation dans le MENU / Programmateur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

7 - Lire un enregistrement

Lecture d’un enregistrement :

• Allez dans MENU / Gestion Disque /

Vidéo ou appuyez sur la touche

LIST.

• Les enregistrements s’affichent sous forme de vignette.

• Sélectionnez l’enregistrement souhaité

avec les touches  et appuyez

sur OK.

• La lecture de l’enregistrement se lance.

• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur

les touches avance rapide  (FFW), retour rapide  (FRW) ou sur la

touche HH : MM (aller à Heure : Minutes).

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP, vous pouvez alors sélectionner une autre vidéo ou bien regarder une émission en cours en appuyant plusieurs fois sur la touche EXIT.

8 - Fonction TIME SHIFT

Le TIME SHIFT permet de mettre en pause une émission et de la reprendre

quand vous le souhaitez. Lorsque vous regardez une émission et que vous

êtes interrompu (par le téléphone par exemple), vous pouvez mettre en

pause l’émission et la reprendre là où vous l’avez laissée. Pour cela, appuyez

simplement sur la touche PAUSE, l’image se fige, et à votre retour, appuyez sur la touche PLAY pour reprendre l’émission.

En mode TIME SHIFT, vous avez la possibilité d’utiliser la touche  (FFW) pour une avance rapide ou la touche  (FRW) pour un retour en arrière. Vous avez donc intérêt à entrer en mode TIME SHIFT dès que vous pressentez que vous souhaiterez à un moment ou un autre revoir une action d'un programme,

par exemple, lors d’un match de football.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

9 - Editer les enregistrements

A - Épurer un enregistrement

Ce magnétoscope permet d’effacer

des parties d’enregistrement.

• Allez dans MENU / Gestion Disque /

Vidéo ou appuyez sur la touche LIST.

• Sélectionnez l’enregistrement à

épurer à l’aide des touches .

• Appuyez sur la touche bleue (Edition).

• Vous êtes maintenant dans le menu édition.

• Appuyez sur la touche PLAY, FFW ou FRW pour aller au début de la zone que vous souhaitez effacer.

• Appuyez sur la touche rouge pour placer le curseur de début.

• Appuyez sur la touche PLAY, FFW ou FRW pour aller à la fin de la zone que vous souhaitez effacer.

• Appuyez sur la touche rouge pour placer le curseur de fin.

• Appuyez sur OK pour valider.

• Après quelques instants, la partie sélectionnée est effacée.

Après modification, il est possible que lors de l'exportation de la vidéo sur un ordinateur, la vidéo ne soit plus lisible par certains logiciels

B - Renommer un enregistrement

Affichez la liste des enregistrements et sélectionnez celui que vous voulez renommer

• Appuyez sur la touche rouge, le clavier virtuel apparaît

• Appuyez sur la touche rouge pour effacer les lettres du nom actuel

• Entrez une à une les lettres du nouveau nom de votre enregistrement.

Comme avec un téléphone portable, la saisie d'une lettre s'opère en appuyant

plusieurs fois sur le chiffre correspondant.

• Validez par OK une fois la saisie terminée.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

10 - Supprimer un enregistrement

Pour supprimer un enregistrement.

• Allez dans MENU / Gestion Disque / Vidéo ou appuyez sur la touche LIST.

• Sélectionnez l’enregistrement à supprimer à l’aide des touches .

• Appuyez sur la touche verte de la télécommande.

• Appuyez suret OK pour confirmer.

11 - Enlever le disque dur

Vous pouvez enlever le disque dur pour exporter les vidéos sur un ordinateur ou le remplacer par un autre.

• Allez dans MENU / Gestion Disque / Infos disques.

• Appuyez sur la touche verte.

• Un message de confirmation apparaît "Voulez-vous enlever le disque ?"

• Appuyez suret OK pour confirmer.

• Un message apparaît "disque déconnecté en sécurité".

• Eteignez et débranchez le magnétoscope.

• Ouvrez la façade et retirez le disque dur de la trappe.

Vous pouvez alors le réinstaller plus tard ou en installer un nouveau, (voir paragraphe B page 7, Installation du disque dur).

12 - Exporter un enregistrement sur un ordinateur

Pour lire les enregistrements sur un ordinateur, il faut sortir le disque dur de la

trappe du magnétoscope et utiliser un accessoire (boîtier ou câble SATA/USB) pour connecter le disque dur sur l’ordinateur.

Les enregistrements sont enregistrés au format H.264 ou MPEG2 et se trouvent dans le répertoire vidéo du disque dur. Ils sont lisibles sur un ordinateur avec un logiciel capable de lire ces formats vidéos.

VLC version 1.0.5 ou supérieure, par exemple : www.videolan.org Si vous visualisez un enregistrement sur votre ordinateur et que l’image présente

des effets "peigne" (entrelacement), activez le filtre de désentrelacements de

votre lecteur vidéo (voir l’aide de VLC).

Note : Le décodage de vidéo en Haute Définition peut nécessiter beaucoup de ressource à un ordinateur, assurez vous d’avoir un ordinateur (avec un processeur ou carte graphique) d’une puissance de calcul capable de décoder

de la vidéo en haute définition. Le manque de puissance apparaît souvent sous forme d’images saccadées.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

13 - Options avancées

A - Changer le code secret

Votre magnétoscope est livré avec un code secret (PIN) par défaut 0000. Le

code permet de bloquer les programmes dont vous voulez restreindre l’accès

(blocage parental) ou pour protéger la configuration du magnétoscope.

• Allez dans MENU / Configuration / Système / Verrouillage.

• Descendez sur la ligne Ancien code, et tapez le code actuel (0000 en sortie d’usine).

• Sur la ligne Nouveau code, tapez le nouveau code secret.

• Sur la ligne Confirmer le code, tapez une deuxième fois le nouveau code secret.

• Si votre deuxième saisie confirme la première, le nouveau code est sauvegardé automatiquement.

Notez précieusement votre mot de passe (par exemple sur le ticket de

caisse).

B - Réinitialiser le magnétoscope

La réinitialisation usine peut être utile si vous modifiez la programmation

de votre magnétoscope et que certaines fonctions ne marchent plus. En

réinitialisant le magnétoscope, vous revenez dans une configuration identique

à celle du produit neuf. Vos enregistrements ne seront pas perdus.

Afin d’éviter une perte de données non intentionnelle, un mot de passe est

demandé pour autoriser la réinitialisation.

• Allez dans MENU / Configuration / Réinitialisation.

• Appuyez suret OK pour confirmer.

• Tapez les 4 chiffres de votre code secret (0000 en sortie d’usine).

• Patientez quelques secondes.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

C - Réglage de l’écran

Le menu Configuration / système / TV permet de régler différents paramètres de visualisation de l’image :

• La ligne Format d’écran permet de gérer les écrans 4:3 et 16:9 :

- 4:3 Letter Box. Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

- 4:3 Panscan. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l’écran, amputées des extrémités droite et gauche.

- Auto. Pour un téléviseur 16:9 relié par péritel. Si votre téléviseur est

réglé correctement, le zoom 16:9 s’activera automatiquement en fonction

de l’émission.

- 16:9 HDMI. Pour un téléviseur 16:9 relié au magnétoscope par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.

- 16:9 ZOOM. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l’écran.

Nous avons choisi ce mode par défaut car il satisfait la majorité des

téléspectateurs. Nous attirons votre attention sur le fait que ce mode

altère votre perception de la normalité.

• La ligne Alim. Antenne permet d’activer l’alimentation 5V pour une antenne

d’intérieure, par exemple.

• Lip Sync (ms). Permet d'ajuster le décalage du son par rapport à l'image.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

D - Blocage parental

Votre magnétoscope utilise un blocage parental évolué qui vérifie, en utilisant

des informations envoyées par les opérateurs, que le programme en cours

peut être visualisé. Par exemple, si vous réglez une limite d’âge à 9 ans, les émissions déconseillées aux moins de 10 ans seront bloquées.

• Allez dans MENU / Configuration / Système / Verrouillage.

• Sur la ligne niveau moral, sélectionnez l’âge limite avec les flèches ¶ ·.

• Appuyez sur OK pour valider votre choix.

• Entrez votre code secret pour valider la modification.

Note : Nous ne pourrons pas être tenus pour responsables des

informations (éventuellement erronées) diffusées par les opérateurs. Il

arrive en effet que les informations diffusées soient inexactes ou peu

précises dans le temps.

Note : Si vous enregistrez une chaîne sur une période qui contient une

émission bloquée par le niveau moral, c'est tout l'enregistrement qui sera

bloqué.

14 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. Dès que vous appuyez sur la touche TV/R, vous entrez dans le mode radio. Vous pouvez alors enregistrer la radio de la même façon qu'un programme de télévision.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

15 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code

(généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné.

C’est le fabricant de la télécommande universelle qui choisit ce code, et non le

fabricant de l’appareil à commander.

Votre magnétoscope étant de conception récente, il se peut que certaines

télécommandes universelles ne le pilotent pas, même si le constructeur fournit

des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c’est

probablement parce que les codes de votre magnétoscope n’ont pas été mis

dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourra pas vous

aider sur les codes d’une télécommande universelle qui n’est pas de la marque

METRONIC.

16 - Questions / Réponses

• J’ai un problème d’image ou de son sur la sortie HDMI.

Connectez le téléviseur au magnétoscope par un cordon péritel, afin d’accéder

aux menus. Allez dans MENU / Configuration / Système / TV et essayez les différentes possibilités de résolution offertes.

• Pourquoi l’écran reste noir ?

La chaîne que vous voulez regarder est probablement cryptée. Pour information,

un opérateur peut transmettre une chaîne cryptée avec une information faisant

croire au magnétoscope qu’elle est en clair. L’inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal.

- Remplacez les piles par des piles neuves.

- Veillez à vous éloigner au moins d’un mètre de l’appareil.

• France 3 ne correspond pas à ma région.

Certains émetteurs diffusent deux versions régionales de France 3. La première sur la chaîne n°3, l’autre en fin de liste. Si vous n’avez pas France

3 de votre région sur la chaîne n°3, c’est que votre antenne est orientée vers

l’émetteur d’une région voisine.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

• L'image et/ou le son saccade un peu.

Ça peut être le cas si votre antenne ne délivre pas un signal assez puissant. Lorsque le disque dur fonctionne, le niveau de signal minimum requis augmente. Il est donc possible que le problème n'apparaisse que lors des enregistrements ou lors du TIME SHIFT. Amplifiez votre antenne ou remplacez-la par un modèle plus performant.

• Pourquoi le magnétoscope s'éteint au bout de 3 heures?

Pour des raisons d'économie d'énergie, le magnétoscope se met automatiquement en veille au bout de 3 heures sans interaction avec

l'utilisateur (changement de chaîne ou de volume par exemple).

• Je n'arrive pas à enregistrer l'émission en cours.

Vérifiez que votre disque dur est bien inséré dans le magnétoscope (paragraphe B page 7). Retirez et remettez le disque dur dans le magnétoscope, celui-ci

doit afficher le message suivant "initialisation en cours" et attendez le message

"disque prêt". Quand le disque est prêt, appuyez sur la touche enregistrement (REC) pour enregistrer le programme en cours. Il se peut également que votre

disque dur ne soit pas au bon format, il faut le formater en FAT32 (paragraphe

C "Formatage du disque dur" page 9).

• Mon magnétoscope affiche "disque pas prêt" au démarrage.

Vérifiez que votre disque dur est bien au format FAT32, si ce n'est pas la cas vous devez formater votre disque dur ou une partition de celui-ci (paragraphe C "Formatage du disque dur" page 9).

• Lorsque je programme un enregistrement, le magnétoscope affiche

"programme non valable"

Vérifiez :

- Que votre programme n'est pas déjà passé ou en cours.

- Que la durée de l’enregistrement n'est pas nulle.

- Que la programmation ne chevauche pas une autre programmation.

Si le programme est en cours, enregistrez le programme directement avec la

touche enregistrement (REC) sans passer par le menu programmateur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

17 - Accessoires utiles

Pour compléter votre installation il existe dans la gamme de produit METRONIC des produits compatibles avec votre magnétoscope numérique.

• Disque dur SATA 2,5”

- 250Go (495261)

- 500Go (495262)

• La gamme de télécommandes universelles évolution 4

- Zap 6 Learning (495336) sa fonction learning permet de mémoriser

toutes les touches de votre télécommande d’origine

Bientôt disponible

Dans la gamme de produits METRONIC sera bientôt disponible un large choix

d'accessoires tel que des housses de protection en silicone, des boîtiers de

transport, des stations d'accueil, etc.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

18 - Glossaire

Magnétoscope Appareil permettant d’enregistrer des chaînes de

télévision sur un support magnétique (cassette, disque

dur..)

Analogique Nature des signaux utilisés pour la télévision terrestre

depuis le milieu du 20e siècle. Depuis fin 2009, la télévision analogique terrestre s'éteint région par région jusqu'en novembre 2011 où la dernière région

sera éteinte.

Disque dur Le disque dur est un support composé de disques

magnétiques rigides sur lesquels on peut stocker

de très grandes quantités d’informations. Ce

magnétoscope numérique supporte les disques durs

de type SATA 2,5" (pouce).

Canal Numéro donné à une bande de fréquence. En UHF, les

canaux sont numérotés de 21 à 69.

Codec Codeur / Décodeur. Moyen d’encoder un contenu

audio-vidéo, et de le décoder.

Code PIN Numéro d’Identification Personnel = mot de passe.

Emetteur Pylône truffé d’antennes qui retransmet des chaînes

(numériques ou analogiques) et vers lequel il faut

diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes.

EPG Guide électronique des programmes.

FTA En clair, gratuit. Vient de l’anglais free-to-air. Votre

magnétoscope peut recevoir toutes les chaînes

numériques terrestres gratuites et uniquement cellesci.

Multiplex Ensemble de chaînes émises sur la même fréquence,

le même canal. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée page suivante.

Numérique Par opposition à l'analogique, le numérique est basé sur

des informations de type "tout ou rien". Les principaux

avantages qui en découlent sont une meilleure immunité aux brouillages, une meilleure occupation des canaux permettant de diffuser des chaînes plus nombreuses et de meilleure qualité, ainsi que la

possibilité d'enregistrement sans perte de qualité.

Terrestre Dans le cas qui nous intéresse, se rapporte aux

transmissions dans l’air, par opposition à "câble" ou "satellite".

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

TIME SHIFT Fonction qui permet de mettre en pause une émission,

puis de la reprendre ultérieurement. Pendant le TIME SHIFT, l'appareil restitue l'émission enregistrée à

partir du moment où la pause a été opérée, tout en

enregistrant l'émission en cours de diffusion.

TNT Télévision Numérique Terrestre.

19 - Chaînes gratuites par multiplex

Chaînes gratuites par multiplex (fréquence) pour la France.

Multiplex Chaînes

R1 France 2

France 3 France 5 France Ô La chaîne parlementaire Chaînes locales

R2 Direct 8

France 4

I - TELE Virgin 17 BFM TV

Gulli

R3 Canal + (plages en clair)

TPS Star (plages en clair)

R4 M6

W9 NT1 Arte HD Paris Première (plages en clair)

R5 TF1 HD

France 2 HD M6 HD

R6 TF1

NRJ12 TMC Arte

Selon les régions, d'autres multiplex peuvent être disponibles, émettant des

chaînes locales

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

20 - Caractéristiques techniques

Spécifications Techniques

Alimentation 110/240V~50/60Hz

Tuner 170-240/460-870 MHz

Décodage vidéo Standard MPEG-2 MP@ML

Décodage Audio MPEG-1 Audio layer 2

Connecteurs 1 Sortie HDMI 1.2

Disque dur

Dimensions Largeur: 360 mm

Consommation En marche: jusqu'à 14W avec disque dur

MPEG-4 (H.264)

Dolby Digital Dolby Digital plus

HE-AAC

1 Sortie YUV 2 péritels (50049-1)

1 sortie audio audio analogique 1 sortie audio numérique

Jusqu'à 2 Téra Octet maximum, 1A

Profondeur: 210 mm Hauteur: 65 mm

Mode veille: 6W (amplification antenne) Mode Arrêt: 0W

ASSISTANCE ET CONSEILS

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d’appel : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : hotline@metronic.com

Munissez-vous des informations suivantes a v a n t t o u t

a p p e l :

• Modèle de votre appareil : Magnétoscope numérique HDVR1 (441640)

Dans un souci constant d’amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d’affranchisse-

ment remboursés sur simple demande). Le fait de nous retourner le ques-

tionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Magnétoscope numérique HDVR1 (441640)

QUESTIONNAIRE QUALITÉ

Nom Adresse Code postal

Ville

Date d’achat Lieu d’achat Nom du magasin

Avez-vous facilement trouvé un disque dur compatible avec votre magnétoscope ?

Avez-vous eu des problèmes pour insérer le disque dur dans votre magnétoscope ?

Connaissez-vous les accessoires associés à votre magnétoscope HDVR1 METRONIC ? Si oui les utilisez-vous ? Sont-ils facilement accessibles en magasin ?

La notice vous paraît-elle suffisamment claire dans les différentes étapes d'utilisation de votre magnétoscope ? Quelles modifications souhaiteriez-vous voir apportées?

non

oui

oui non

oui non oui non

oui non

Avez vous eu recours à l’assistance téléphonique

METRONIC ? Si oui, globalement, êtes vous satisfait de ce service.

Autres remarques ou suggestions :

A renvoyer à SAV Metronic,

100 rue Gilles de Gennes

Node Pack Touraine

37310 TAUXIGNY, FRANCE

oui non

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

CERTIFICAT DE

GARANTIE

Le Magnétoscope numérique HDVR1 (441640) est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport

aller sont à la charge du client, les frais de port retour à notre

charge.

Pour être valable, le bon de garantie doit être dûment complété

et retourné accompagné de la photocopie de la facture ou du

ticket de caisse.

Réf. du matériel : Magnétoscope numérique HDVR1 (441640)

Date d’achat :

N° de série :

A renvoyer à SAV Metronic,

100 rue Gilles de Gennes

Node Pack Touraine

37310 TAUXIGNY, FRANCE

N'envoyez jamais d’appareil sans avoir au préalable obtenu

un accord de retour.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

100, Rue Gilles de Gennes

NODE PARK TOURAINE

37310 TAUXIGNY

www.metronic.com

Produit fabriqué en Asie

Made in Asia

METRONIC HDVR 1 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
