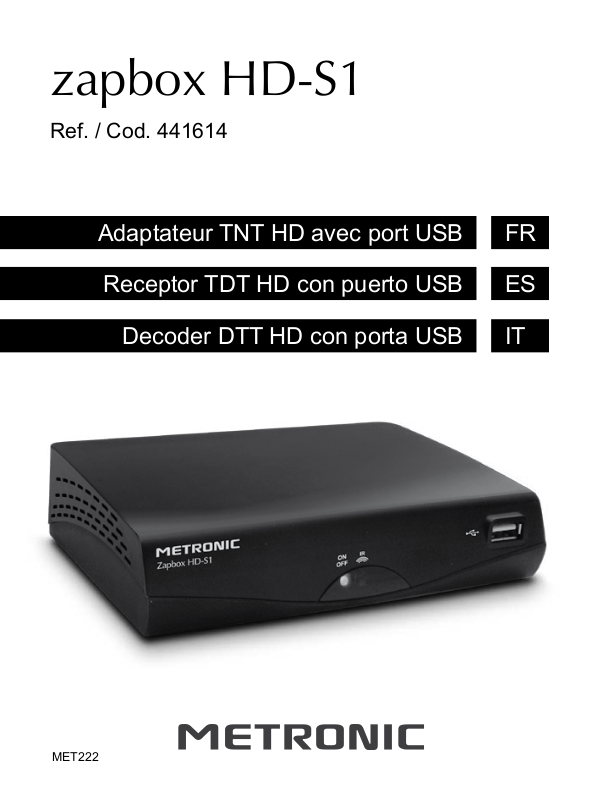

METRONIC HD-S1 User Manual

zapbox HD-S1

Ref. / Cod. 441614

Adaptateur TNT HD avec port USB

Receptor TDT HD con puerto USB

Decoder DTT HD con porta USB IT

FR

ES

MET222

À LIRE ABSOLUMENT

FR

L’intérieur de votre terminal contient des composants soumis à haute tension ;
n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De
manière générale, les appareils audio-vidéo ne sont pas reliés à la terre,
vous pouvez donc ressentir des décharges électriques (non dangereuses) en
touchant deux appareils simultanément (ou un appareil et le câble d’antenne).
Nous vous conseillons de brancher les appareils sur le secteur après avoir
effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans
la partie «Glossaire» en fin de notice, la plupart des mots techniques sont
expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni
détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever
la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065,
nous attirons votre attention sur les éléments de sécurité suivants. Il convient
de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux,
nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de

l’appareil pour assurer une aération sufsante. Il convient de ne pas placer sur
l’appareil, ou à proximité, des sources de ammes nues telles que des bougies

allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des
éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne
doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme
dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l’environnement et de la réglementation, les piles usagées
ne doivent pas être jetées avec les ordures ménagères. Elles doivent être

collectées, par exemple, dans votre point de vente où un container spécique

est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V.
Respectez la polarité indiquée dans le logement.

Ce symbole est utilisé à plusieurs reprises dans cette notice.
Prêtez toute l’attention nécessaire au texte important qu’il repère.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

3

La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter

FR

la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme
simplifiée suivante :
MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Installation / Recherche manuelle.

c’est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.

• Appuyez sur la touche 6 pour sélectionner le menu Installation

et appuyez sur OK.

• Appuyez sur la touche 6 pour sélectionner le sous-menu
Recherche manuelle.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrits en gras dans cette notice

correspondent aux mots qui apparaissent dans les menus sur l’écran du
téléviseur.

Aucune fonction présente dans l’appareil, mais non décrite dans cette notice
ne présente de garantie. Aussi, certaines fonctions considérées comme non
essentielles ont volontairement été occultées dans ce document.

4

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

SOMMAIRE

1 Installation 06
2 Description de la télécommande 08
3 Description de l’adaptateur 10
4 Utilisation au quotidien 11
5 Personnaliser la liste des chaînes 11
6 Blocage parental 13
7 Réinitialiser l’adaptateur 14
8 Réglages de l’écran 14
9 Radios 15
10 Economie d’énergie 15
11 Guide Electronique des Programmes (EPG) 16
12 Recherche de chaînes 17
13 Télécommandes universelles 17
14 Sous-titres et télétexte 17
15 Lecteur / enregistreur numérique 18
16 Fonction Lecteur Multimédia 22
17 Accessoires utiles 22
18 En cas de problème d’utilisation 23
19 En cas de problème de réception 24
20 Glossaire 26
QUESTIONNAIRE QUALITÉ 27
GARANTIE 28
ASSISTANCE ET CONSEILS 29

FR

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

5

1 - Installation

HDMI

PÉRITEL

FR

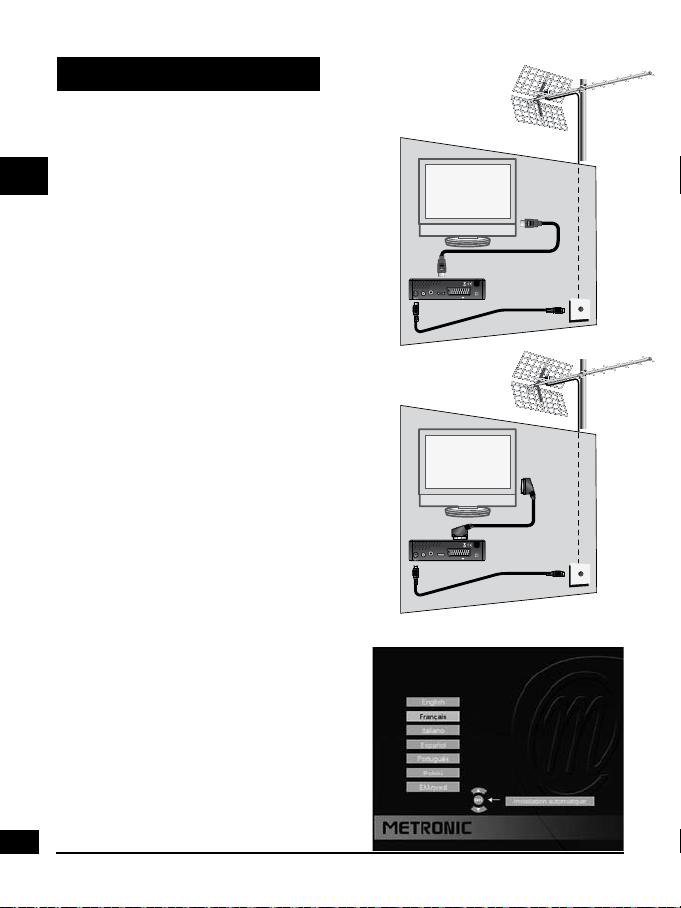

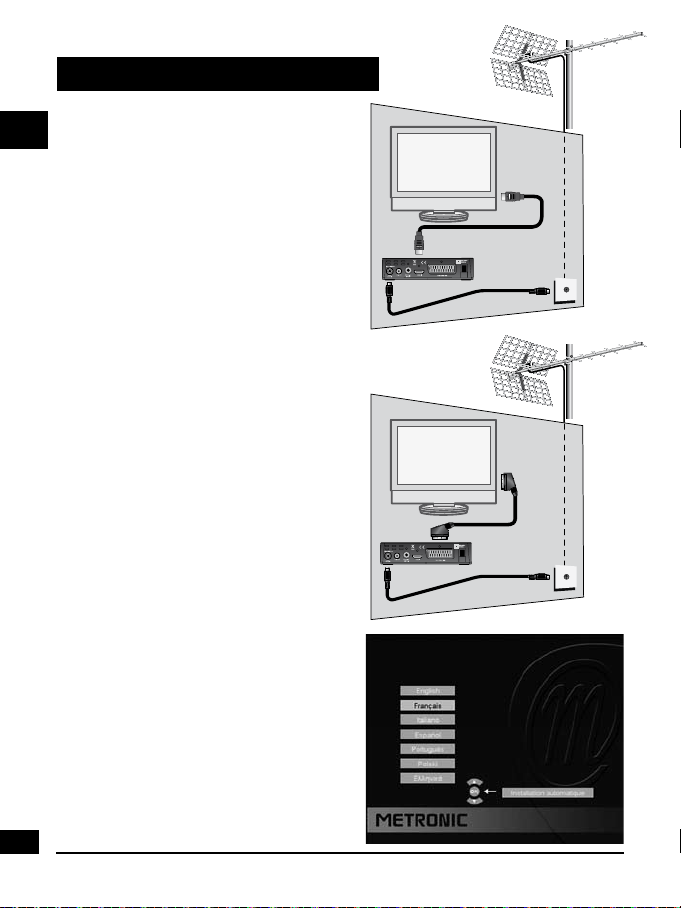

A - Installation simplifiée

L’adaptateur étant débranché du
secteur, connectez directement
l’antenne à l’entrée ANT. (D page 10)
de l’adaptateur. Reliez votre téléviseur
à votre adaptateur grâce à un cordon
HDMI, puis allumez le téléviseur et
mettez-le en mode HDMI (voir notice
du téléviseur si nécessaire). Si votre
téléviseur ne possède pas d’entrée
HDMI, vous pouvez relier vos appareils
avec un cordon péritel. Branchez le
cordon d’alimentation sur le secteur.
Insérez les piles dans la télécommande.
Le voyant vert en façade s’allume.

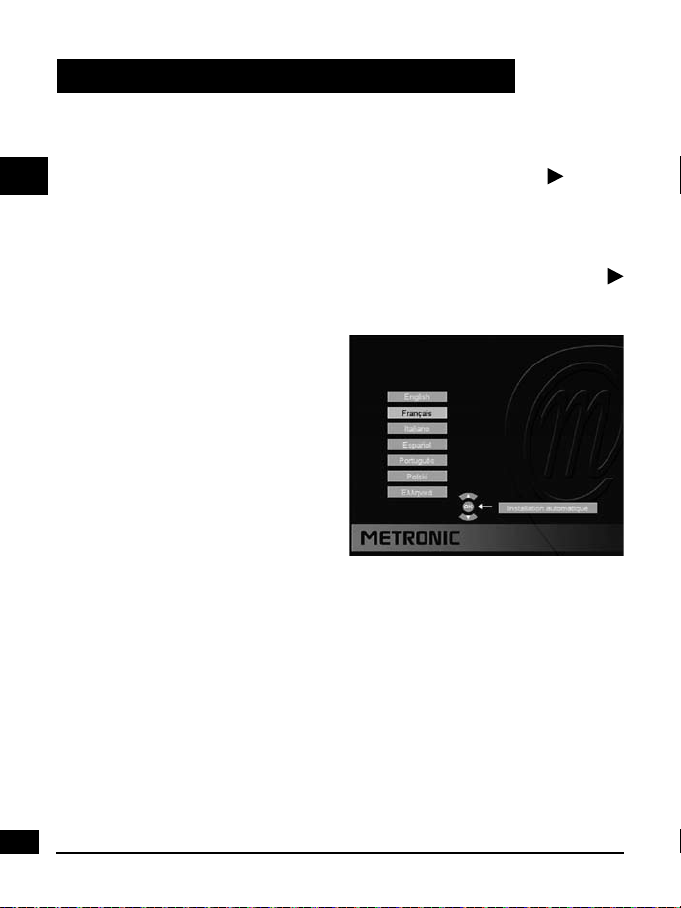

L’écran du téléviseur affiche un menu
de sélection de langue.
Si ce n’est pas le cas, vérifiez les
connexions et le mode HDMI de votre
téléviseur.
Choisissez la langue avec les touches
6, puis appuyez sur OK.
La recherche automatique de chaîne
démarre. A l’issue de cette recherche,
l’adaptateur affiche la première chaîne,
l’installation de base est terminée.

Pour satisfaire le plus grand nombre,
nous avons réglé les paramètres usine
de telle manière que les émissions 4:3
soient déformées pour occuper la totalité
de votre écran 16:9 (réglage 16:9 zoom).
Si vous souhaitez voir les émissions 4:3
non déformées, avec des barres noires à
gauche et à droite de l’écran, nous vous

6

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

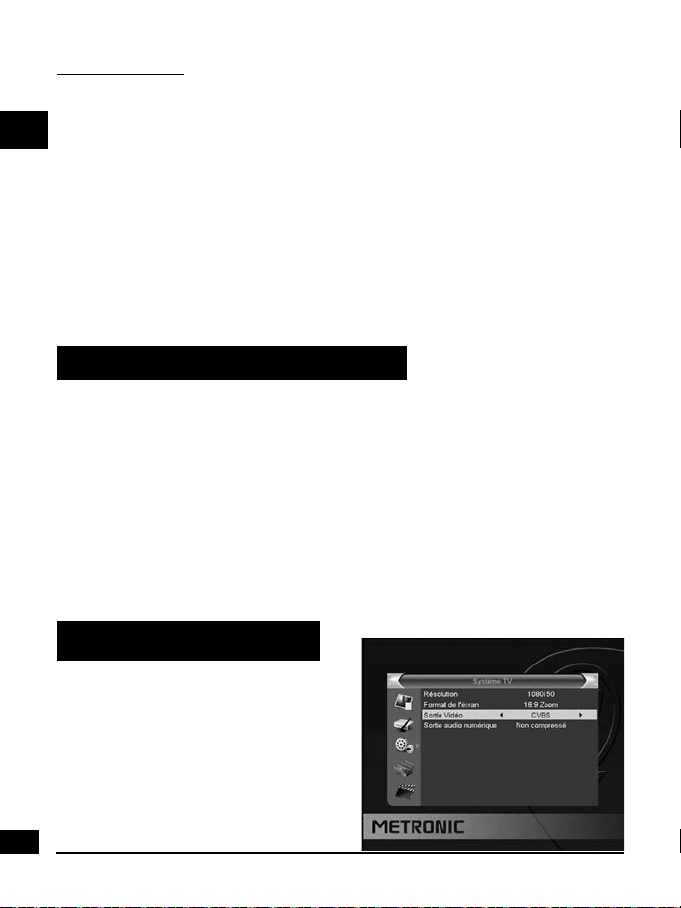

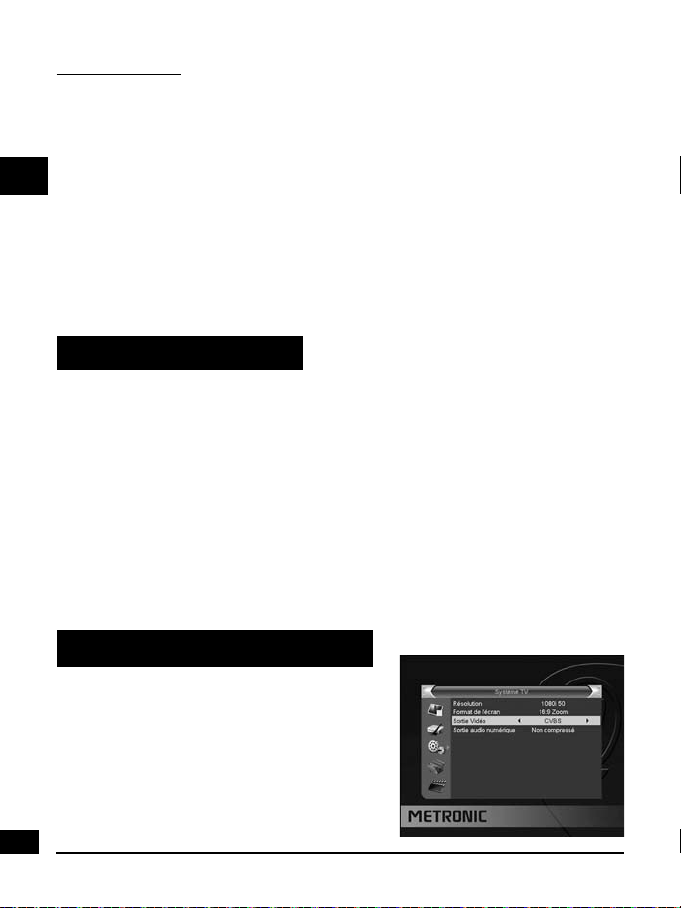

invitons à régler, dans MENU / Réglages

Système / Système TV, le paramètre
Format d’écran sur 16:9 HDMI.
Note : Si votre adaptateur est relié à

votre téléviseur par un cordon péritel,
nous vous conseillons de modifier
dans le MENU / Réglages Système /

Système TV le paramètre Résolution
en RGB pour une image plus adaptée à

ce cordon.

B - Calage / orientation de l’antenne

Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de
canal UHF sur lequel vous êtes censé capter le numérique.

Cas n°1

Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet
dans votre région.

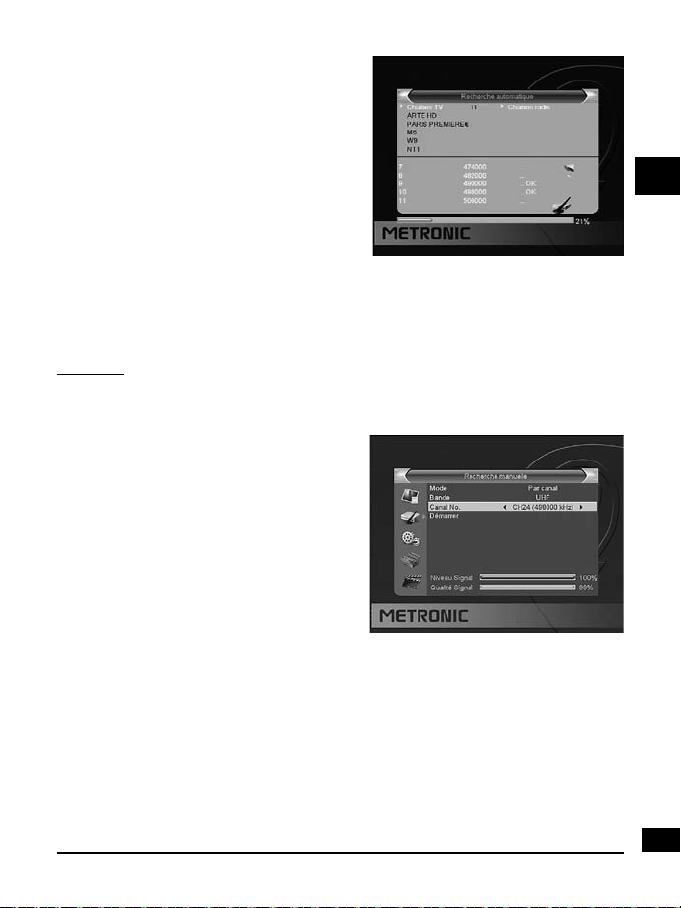

• Allez dans Menu / Installation/
Recherche manuelle.

• Descendez sur la troisième ligne

sélectionnez avec les flèches 34
numéro de canal utilisé dans votre
région.

• Patientez quelques secondes et

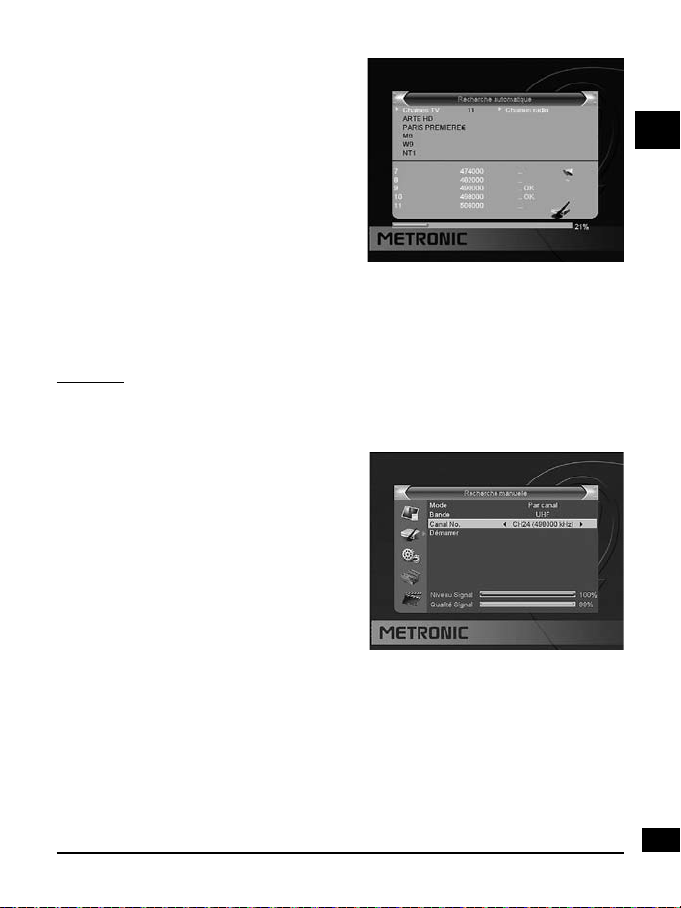

observez les graphes de Qualité de
réception et Niveau de signal.

• Tournez l’antenne pour maximiser le

signal. Lorsque vous approchez de la
direction de l’émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité
de 65% est le minimum pour une image stable. Si la Qualité n’augmente
jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou
que l’émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de

l’antenne.

• Lancez une recherche par Menu / Installation / Recherche auto.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

et

un

FR

7

Cas n°2

FR

Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT,
nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB)
et connectez-la directement à l’entrée ANT de l’adaptateur. Orientez votre nouvelle
antenne dans la même direction que l’ancienne et faites une recherche automatique
de chaînes (MENU / Recherche / Recherche automatique).

Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau,
remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez
l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique.
Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième
de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir
quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois
sur la touche INFO pour afficher l’indicateur de signal en bas.
Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint,
serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche
automatique de chaînes.

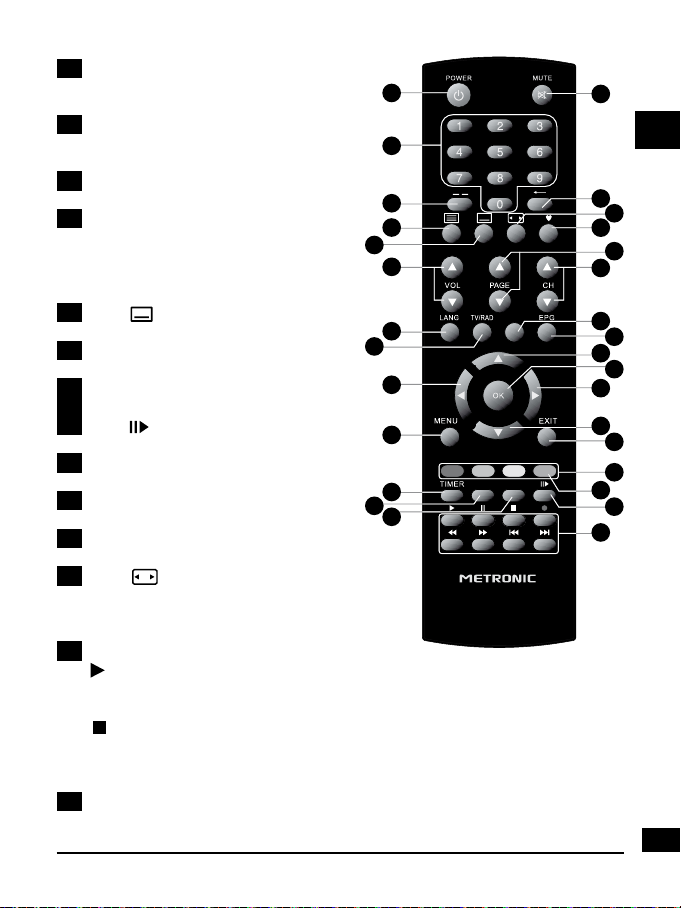

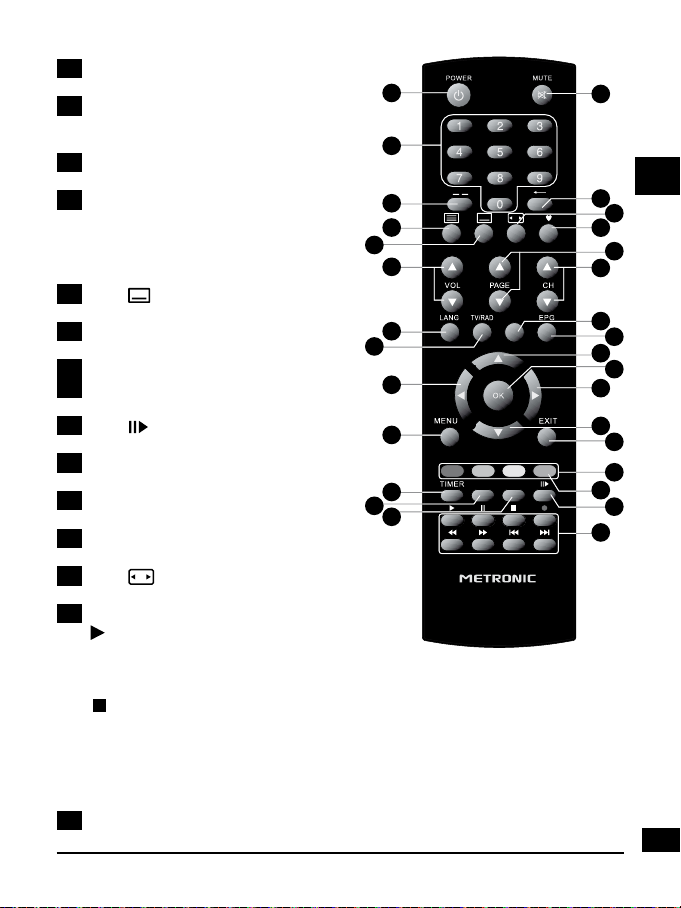

2 - Description de la télécommande

1

Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne
souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.

2

Touche

3

Touche MENU. Permet d’entrer dans le menu principal.

4

Touches 34. Dans le menu, permet de modier les différents paramètres. En mode
normal, permet de régler le volume.

5

Touches 6. En utilisation normale, fait changer de chaîne. Dans les menus, permet

de passer d’une ligne à la suivante. Lors de la lecture d’un enregistrement ou d’une

vidéo, permet de d’avancer ou reculer rapidement par saut.

6

Touche

7

Touche

8

Touche

9

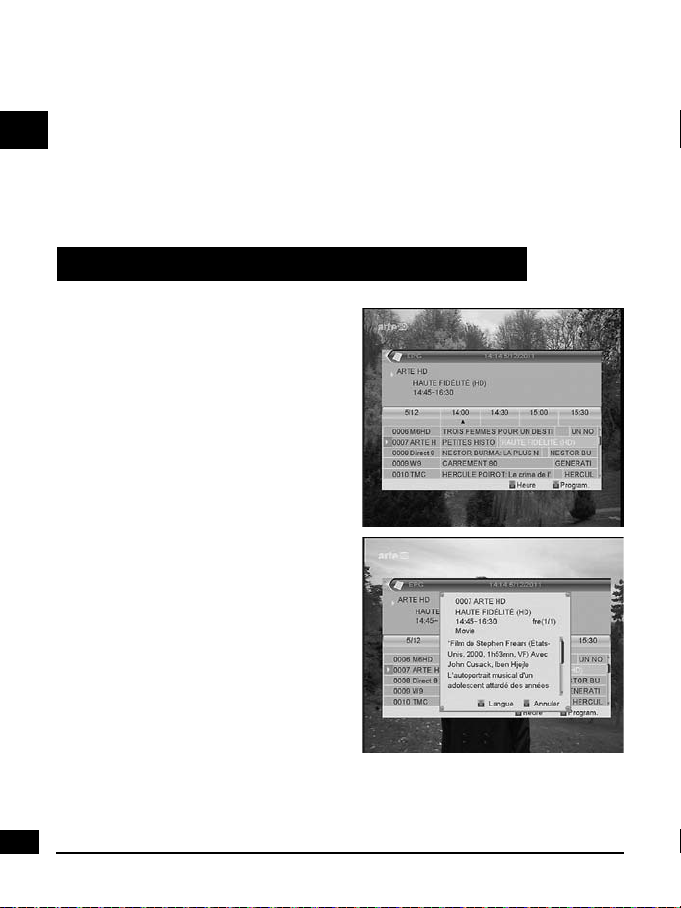

Touche EPG (guide électronique des programmes). Fait apparaître le programme en
cours et le programme suivant, lorsque ces informations sont transmises par la chaî­ne.

10

Touche

11

Touche LANG. Lorsque plusieurs voies audio sont transmises, permet de choisir la

8

langue de l’émission.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

. Permet de mettre en veille l’adaptateur ou de l’allumer.

. Permet de couper le son (pour répondre au téléphone par ex.).

. Permet de revenir à la dernière chaîne regardée.

. Pour accéder au magazine télétexte.

. Pour accéder à la liste des chaînes favorites.

12

INFO

SOS

EJECTLIST

060532

2

1

8

20

3

22

24

4

4

5

16

19

26

6

7

10

5

13

18

21

14

15

25

9

11

12

23

17

5

27

Touche TV/RAD. Permet le passage du
mode TV au mode Radio et inversement.

13

Touche EXIT. Pour revenir d’un écran en
arrière dans les menus et sortir complète­ment des menus.

14

Touche OK. Permet de valider un choix
quand vous êtes dans les menus. En
mode normal (visualisation d’une chaîne),

afche la liste des chaînes.

15

Touches Page 6. Permet de passer de
page en page dans les longues listes.

16

Touche INFO. Un premier appui fait appa­raître la bannière information de la chaîne,
comprenant, entre autre, le titre de l’émis­sion actuelle et la prochaine. Un double
appui fait apparaître les caractéristiques

techniques, y compris le niveau de signal.

17

Touche
sous-titres (DVB).

18

Touches de couleurs. Utilisées dans cer-

tains menus.

19

Touche SOS. Inutilisée sur ce modèle.

20

Touches VOL. Permet de régler le volume.

21

Touche

la vidéo en cours.

22

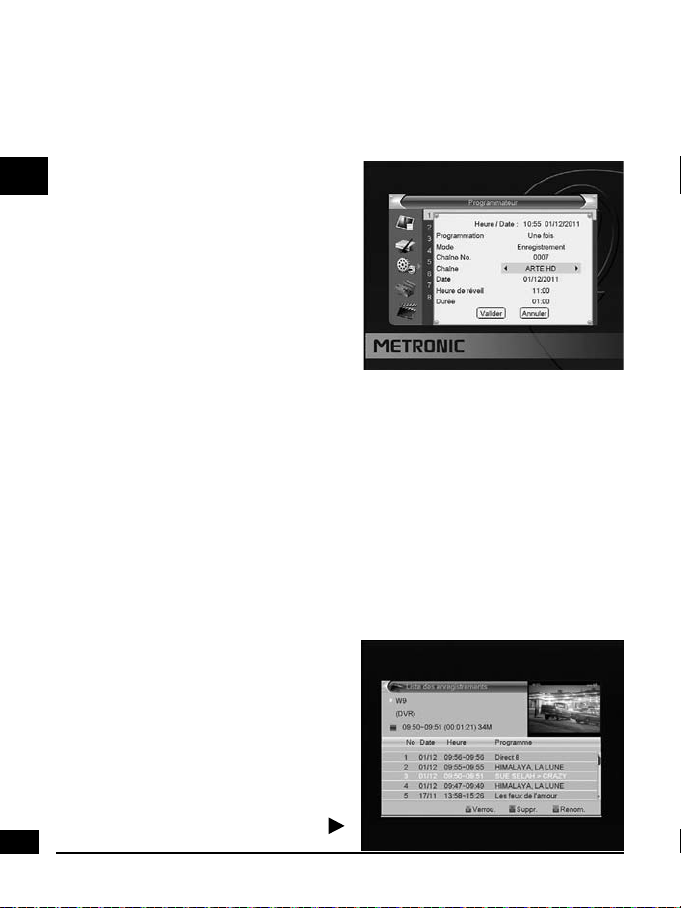

Touche TIMER. Permet de programmer un
enregistrement.

23

Touche EJECT. Pour déconnecter en toute
sécurité le support USB.

24

Touche LIST. Permet d’accéder directe­ment au menu des enregistrements.

25

Touche
d’écran. Il permet de choisir entre diffé­rents modes de gestion des programmes 4:3 et 16:9.

26

Touches dédiées aux enregistrements :

timédia.

; : pour faire une pause dans la lecture

= : pour lancer un enregistrement sur le port USB
7 : pour un retour en arrière 9 : chier précédent
8 : pour une avance rapide : : chier suivant

27

Touche - -. Inutilisée sur ce modèle.

. Pour activer ou désactiver les

. Permet de ralentir la lecture de

. Permet de changer le format

: pour lancer la lecture ou reprendre après une pause. Accès rapide au lecteur mul-

: pour arrêter l’enregistrement ou la lecture en cours

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

FR

9

Zapbox HD-S1

ON

OFF

6W

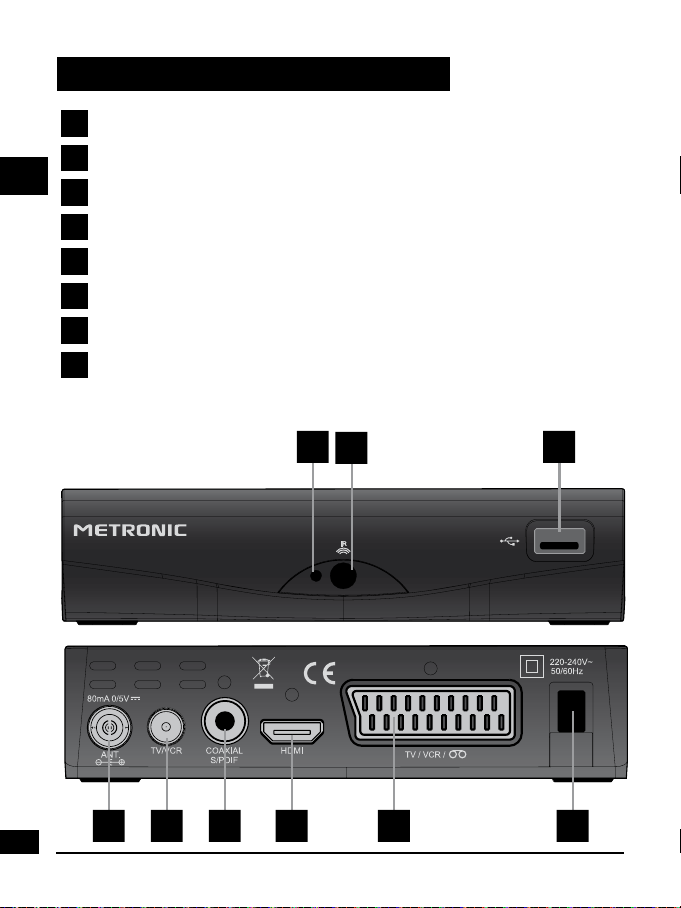

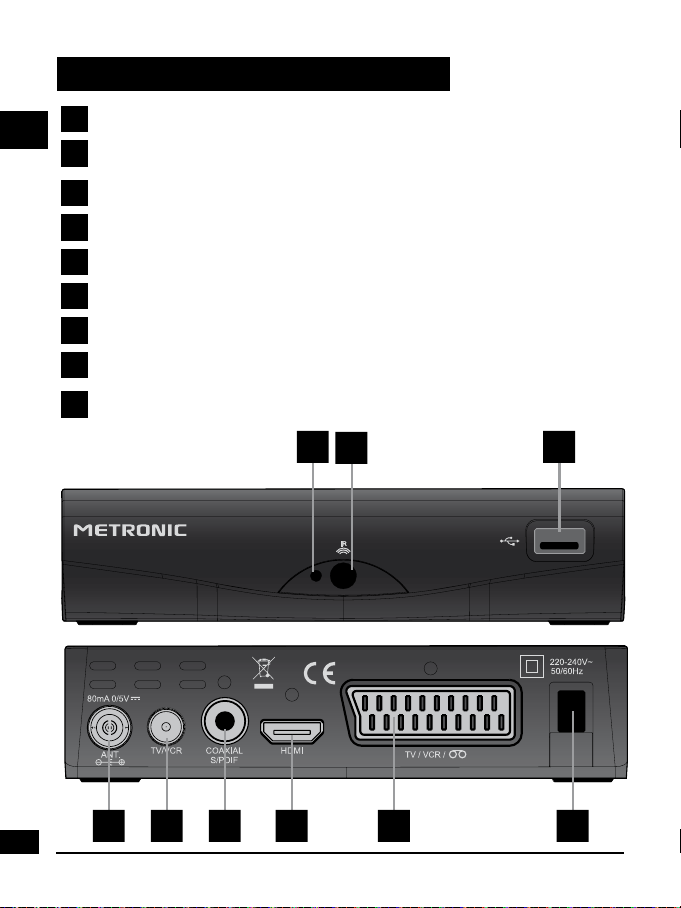

3 - Description de l’adaptateur

FR

Récepteur infrarouge (détecte le signal infrarouge de la télécommande).

A

Indicateur lumineux. Le voyant allumé vert signifie : en marche. Le voyant

B

allumé rouge signifie : en veille.
Port USB.

C

Entrée antenne terrestre (râteau).

D

Sortie antenne TV (ou magnétoscope).

E

Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.

F

Sortie HDMI (Haute définition numérique).

G

Sortie Péritel. Pour connecter l’adaptateur au téléviseur si celui-ci ne

H

possède pas de prise HDMI.
Alimentation secteur.

I

B C

A

D E F G H I

10

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

4 - Utilisation au quotidien

En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction
est décrite au paragraphe précédent :

• Touches 34 pour régler le volume sonore (ou VOL et VOL6).

• Touches 6 pour changer de chaîne (ou CH et CH6).

• Touche pour couper et remettre le son.

• Touches numériques pour aller directement à une chaîne.

• Touche EPG pour accéder au guide des programmes.

• Touche = pour lancer directement un enregistrement.

• Touche TIMER pour programmer un enregistrement.

• Touche LIST pour visualiser la liste des programmes déjà enregistrée.

• Touche  pour arrêter l’enregistrement ou la lecture.

• Touche PAUSE pour mettre en pause la lecture d’un enregistrement et le

reprendre plus tard.

• Touche OK pour accéder à la liste des chaînes.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première
consiste à créer une liste de chaînes favorites. La deuxième consiste à supprimer
ou déplacer les chaînes existantes.

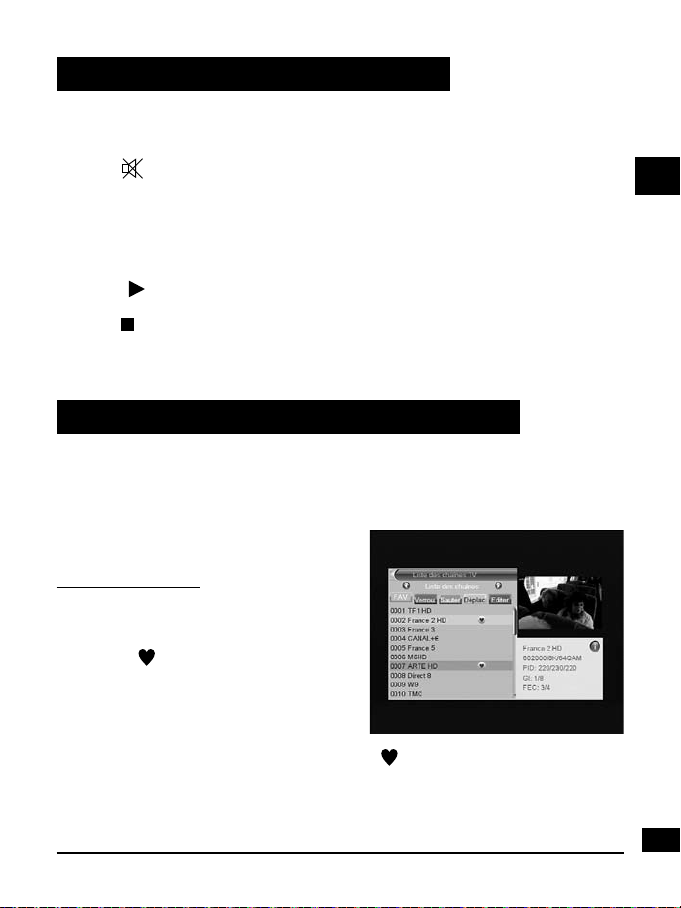

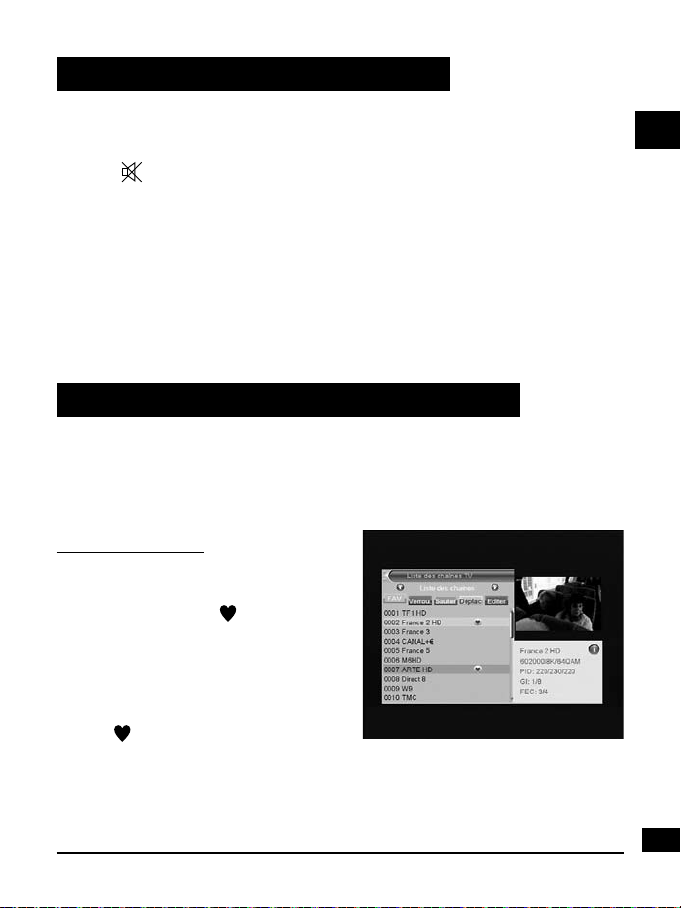

A - Chaînes favorites

Sélectionner les chaînes

•

Allez dans Menu / Edition des
chaînes / Liste des chaînes TV.

•

Appuyez sur la touche pour activer
la sélection des chaînes favorites,
puis sélectionnez la chaîne que vous
voulez ajouter à la liste et appuyez
sur OK. Un petit logo apparaît.

•

Vous pouvez ainsi ajouter plusieurs
chaînes à la liste .

•

Appuyez 2 fois sur EXIT pour quitter la sélection.

•

Appuyez sur OK pour mémoriser votre sélection.

•

Appuyez plusieurs fois sur EXIT pour quitter les menus.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

FR

11

Visualiser les chaînes favorites

FR

Appuyez sur la touche pour afficher la liste des chaînes favorites. Choisir la
chaîne avec les flèches 6 puis valider par OK. Un appui sur la touche OK
ou les touches CH et CH6 vous permet de revenir dans la liste complète
des chaînes.

B - Modifier la liste des chaînes

Effacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.

• Appuyez 2 fois sur la touche BLEU pour activer la sélection des chaînes à

éditer.

• Avec les flèches 6, sélectionnez la chaîne à supprimer.

• Appuyez sur la touche OK, une marque de sélection apparaît après le nom

de la chaîne.

• Vous pouvez sélectionnez ainsi plusieurs chaînes.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

•

Appuyez sur OK pour mémoriser votre sélection.

• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.

• Appuyez la touche JAUNE pour activer la sélection des chaînes à déplacer.

• Avec les flèches 6, sélectionnez la chaîne à déplacer.

• Appuyez sur la touche OK, un petit curseur apparaît après le nom de la

chaîne.

• Avec les flèches 6, déplacez la chaîne à sa nouvelle place.

• Appuyez sur OK pour valider la nouvelle place.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

•

Appuyez sur OK pour mémoriser votre sélection.

• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note : Par défaut, déplacer une chaîne ne change pas son numéro logique.

Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle
gardera le numéro 14. Pour que le numéro de chaîne change avec sa
position, il faut régler l’option MENU / Installation / Numéro. Chaîne auto
sur < Désactivé > avec les touches 34.

12

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

6 - Blocage parental

Votre terminal Zapbox HD-S1 est livré avec un code secret (PIN) qui est 0000. Le
code secret permet de bloquer les chaînes dont vous voulez restreindre l’accès ou
pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans MENU / Réglages Système / Contrôle parental.

• Entrez votre mot de passe (0000 en sortie d’usine).

• Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.

• Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.

•

Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus

Notez précieusement votre mot de passe (par exemple sur le ticket de
caisse).

Blocage par niveau moral

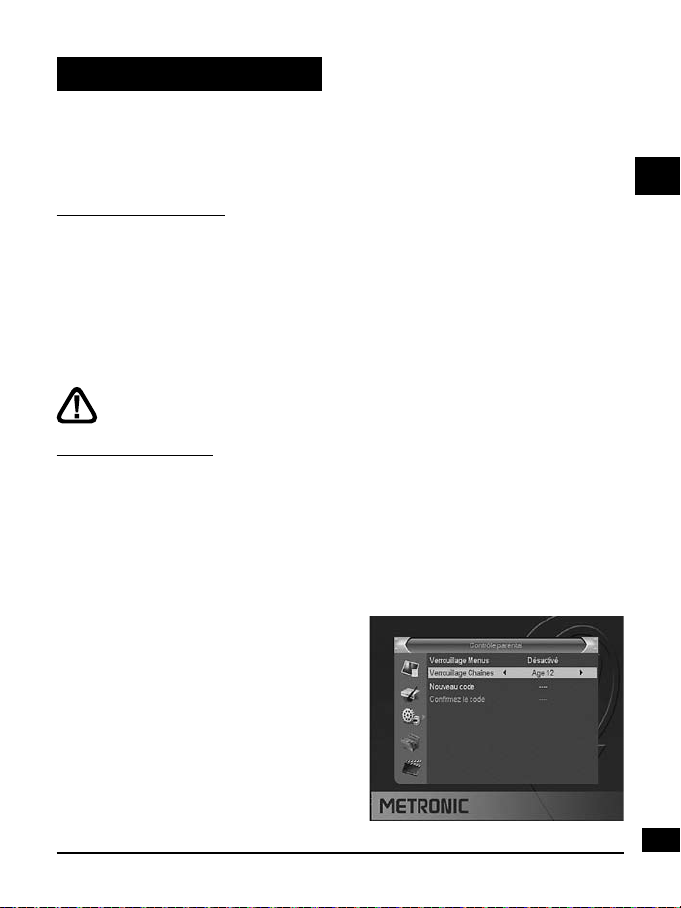

Votre terminal utilise un blocage parental évolué qui analyse les informations
diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez
la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout
public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare
déconseillées aux moins de 12 ans seront bloquées.
Le blocage n’est efficace que si votre enfant ignore le code d’accès que vous
aurez réglé. Modifiez donc ce code d’accès comme expliqué ci-dessus.

Pour sélectionner le niveau moral :

•

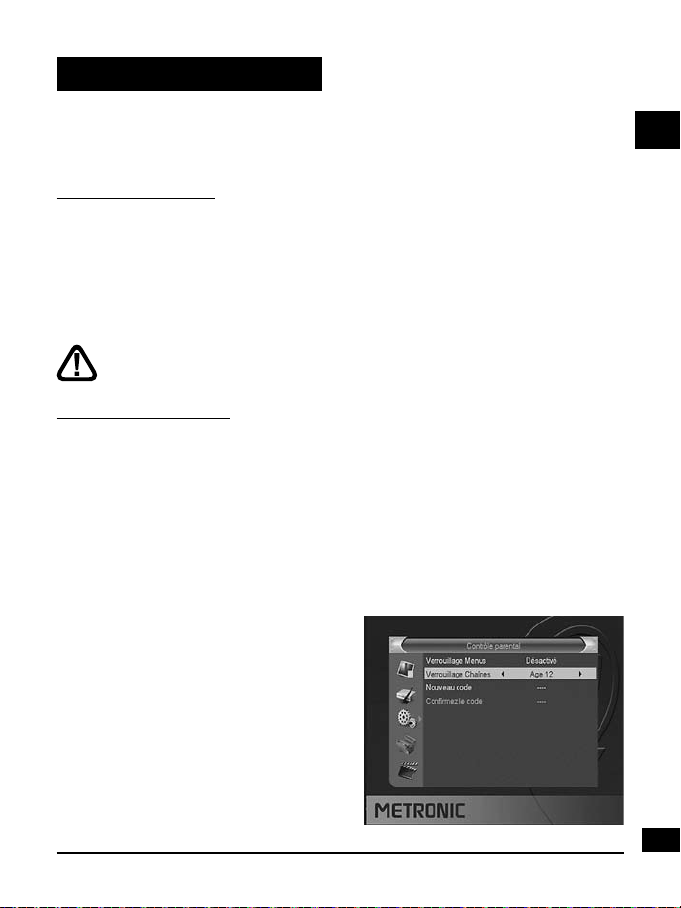

Allez dans MENU / Réglages Système / Contrôle parental.

•

Entrez le mot de passe (0000 si vous
n’avez pas modifié le mot de passe à
l’étape précédente).

•

Sélectionnez la ligne Verrouillage
chaînes avec la flèche 6.

•

Sélectionnez le paramètre avec les
flèches 34.

•

Tapez 3 fois sur la touche EXIT pour
sortir des menus.

.

FR

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

13

Bloquer des chaînes

FR

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.

• Appuyez la touche ROUGE pour activer la sélection des chaînes à bloquer.

• Avec les flèches 6, sélectionnez la chaîne à déplacer.

• Appuyez sur la touche OK.

• Entrez le mot de passe (0000 en sortie d’usine),

le nom de la chaîne.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

•

Appuyez sur OK pour mémoriser votre sélection.

• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

un cadenas apparaît après

7 - Réinitialiser l’adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre
adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l’adap­tateur, vous revenez dans une configuration identique à celle du produit neuf.
Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.

• Appuyez sur MENU.

• Sélectionnez le 4

• Appuyez sur 4et sélectionnez le 2

• Entrez votre mot de passe (0000 en sortie d’usine).

• Tapez 3 puis OK pour confirmer, patientez jusqu’à ce que le menu de

séléction de langue apparaisse.

ème

menu (boîte à outils) avec les flèches 6.

ème

menu (configuration usine).

8 - Réglages de l’écran

Le MENU / Réglages système / Système
TV permet de choisir différentes options :

• La ligne Sortie Vidéo permet de choisir

entre le mode RGB et le mode classique
CVBS. Si l’adaptateur est connecté avec
un câble HDMI au téléviseur, laissez la
sortie en mode CVBS pour avoir une
image en haute définition. Par contre, avec
un câble péritel, préférez le mode RGB

14

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

car en résolution standard, celui-ci donne une meilleure image sur la plupart
des téléviseurs.

• La ligne Format d’écran permet de gérer les écrans 4:3 et 16:9 :

- 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront

affichées entièrement, avec des bandes noires en haut et en bas.

- 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées

sur toute la surface de l’écran, amputées des extrémités droite et gauche.

- Auto. Pour un téléviseur 16:9 relié par péritel. Si votre téléviseur est réglé

correctement, le zoom 16:9 s’activera automatiquement en fonction de
l’émission.

- 16:9 HDMI. Pour un téléviseur 16:9 relié à l’adaptateur par un cordon HDMI.

Les images 4:3 sont affichées sans déformation, avec des bandes noires à
gauche et à droite.

- 16:9 ZOOM. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3

sont donc étirées horizontalement pour occuper la totalité de l’écran. Nous
avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs.
Nous attirons votre attention sur le fait que ce mode altère votre perception
de la normalité.

9 - radio

Outre des chaînes TV, le numérique terrestre permet également de diffuser des
radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion
n’est pas prévu en France.

Dès que vous appuyez sur la touche TV/RAD vous

L’écran vous affiche alors le message «Aucune radio».

entrez dans le mode radio.

FR

10 - Economie d’énergie

Afin de limiter la consommation d'énergie inutile, et conformément à la
réglementation européenne relative aux appareils qui consomment de l'électricité,
des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche
inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous
ne l'utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

15

sans utiliser la télécommande, un message vous avertit de la mise en veille

FR

imminente. Appuyez simplement sur une touche VOL6, par exemple, pour
faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

• Allez dans MENU / Réglages Système / Veille Automatique.

• Sélectionner < Désactivé > à l’aide des flèches 34

• Appuyez 3 fois sur EXIT pour quitter les menus.

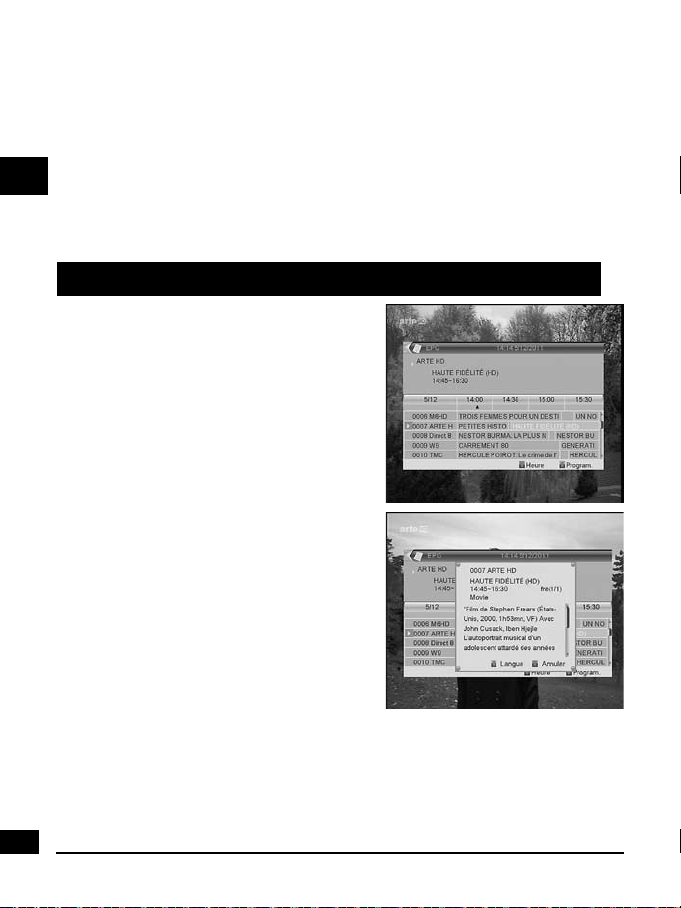

11 - Guide Electronique des Programmes (EPG)

Le guide de programme permet de
consulter les programmes de télévisions
pour les heures ou jours à venir (selon les
chaînes qui diffusent ces informations).

Avec les flèches 634 , vous pouvez
sélectionner une émission et appuyer sur
la touche OK pour afficher les détails (si
diffusés par l’opérateur).
La fenêtre reste vide si les informations
ne sont pas diffusées.

Vous avez la possibilité de programmer
l’enregistrement d’une émission en
mettant en surbrillance l’émission que
vous souhaitez enregistrer, puis en
appuyant sur le touche ROUGE (n°18
page 9).
Pensez à connecter un disque dur sur le
port USB en façade

Note : Les informations du guide des
programmes sont diffusées par les
opérateurs ; il arrive que les informations
du guide des programmes soient

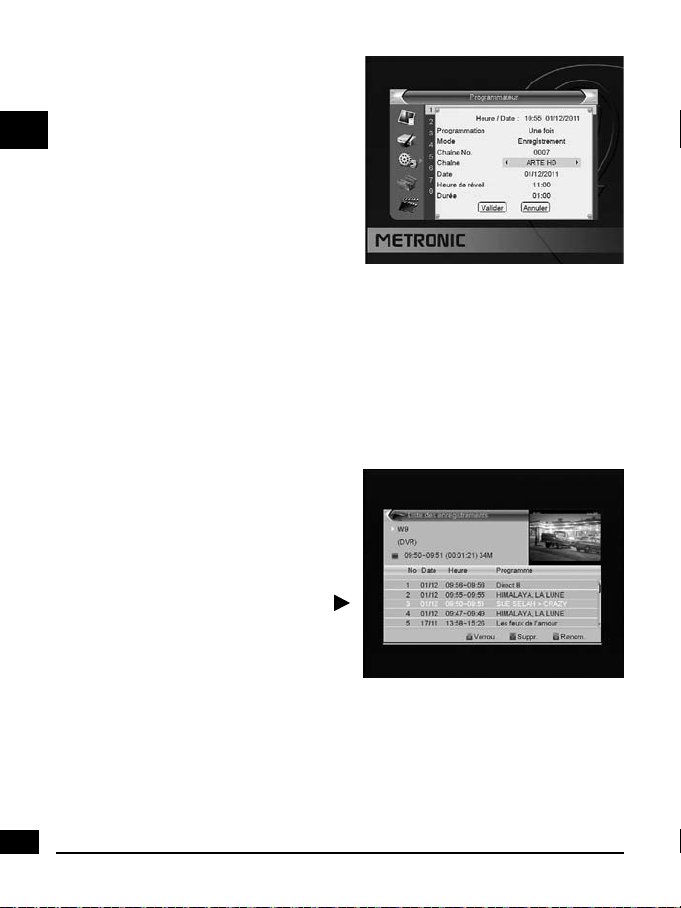

inexactes ou peu précises dans le temps. Nous vous conseillons de prendre
des marges de temps lors de la programmation d’un enregistrement. Vous
devez pour cela éditer la programmation dans le MENU / Réglages Système
/ Programmateur.

16

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

12 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de
nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Installation / Recherche automatique.

• Allez sur la ligne Recherche et appuyez sur OK.

13 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code
(généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C’est
le fabricant de la télécommande universelle qui choisit ce code, et non le fabri­cant de l’appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécomman­des universelles ne le pilotent pas, même si le constructeur fournit des codes
METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche
automatique. Si la recherche automatique échoue, c’est probablement parce que
les codes de votre terminal n’ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider sur
les codes d’une télécommande universelle qui n’est pas de la marque METRONIC.
Pour une télécommande universelle de la marque METRONIC (voir exemple
au § 17 page 22 ou notre gamme complète sur www.metronic.com ), il y a deux
options :

- Soit la référence de votre adaptateur est clairement indiquée (télécommandes

évolution 5 ou supérieures), il suft alors de rentrer le code indiqué.

- Soit la référence n’apparaît pas, vous devrez utiliser le code d’un autre adapta-

teur METRONIC compatible, tel le modèle DVR01.

FR

14 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l’heure où nous
rédigeons cette notice). Pour y accéder, appuyez sur la touche
Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les
activer :

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

.

17

• Appuyez sur la touche pour afficher la fenêtre Sous-titres.

FR

• Appuyez sur 6 pour sélectionner une langue de sous-titre.

• Tapez OK pour valider.

15 - Lecteur / enregistreur numérique

Description rapide

Ce paragraphe décrit de manière très rapide le fonctionnement général. Il est
important de lire les paragraphes suivants où vous trouverez tout ce qu’il faut
savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade,

vous pouvez enregistrer une émission en appuyant sur la touche REC (=).

• Appuyez sur OK pour valider la durée de l’enregistrement proposée par

l’adaptateur (et calculée automatiquement en fonction du guide des pro­grammes) ou changez la durée avec les touches numériques de la télécom­mande.

• Appuyez sur STOP () pour arrêter l’enregistrement

Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dès

que le message « Disque USB connecté » apparaît et disparaît à l’écran.
Avec des disques de grandes capacités, il est normal de devoir attendre
plusieurs secondes.

Vous pouvez lire votre enregistrement à partir du MENU / Enregistreur / Liste
des enregistrements.

Pour la lecture de contenus autres que ceux enregistrés par l’adaptateur Zapbox
HD-S1 lui-même, reportez-vous au § 16 page 22.

Type de médias acceptés

Le port USB en façade est prévu pour accueillir un disque dur externe.
L’utilisation de clés USB, n’est pas recommandée, en raison des vitesses de
transfert en général trop faibles. Vous pouvez toutefois essayer, avec des
clés d’au moins 4 Go, c’est sans risque, même si le fonctionnement n’est pas
garanti.

Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32
ou NTFS. Si votre disque comporte plusieurs partitions, la première utilisable est
sélectionnée par votre adaptateur lors de la connexion du disque dur.
S’il y a plusieurs partitions, vous pouvez changer la partition dans le Menu /

18

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Enregistreur / Configuration de l’enregistreur. Si un disque ou une clé n’est
pas reconnu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés
dans l’explorateur de fichiers Windows). Si votre disque n’est pas formaté, ce
qui est assez fréquent, formatez-le avec MENU / Enregistreur / Formatage du
disque.

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir
un fonctionnement avec tous les disques, y compris les plus exotiques. Une
vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous ren­contrez un problème avec un modèle particulier, n’hésitez pas à nous contacter
pour nous informer du modèle qui poserait problème.

METRONIC décline toute responsabilité en cas de perte de données sur le
média due à une utilisation avec l’adaptateur TNT. Nous vous conseillons de
sauvegarder vos données au préalable, et de dédier un disque uniquement à
cet usage.

A - Enregistrement simple

Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :

• Allumez votre adaptateur avec la touche (n°2 page 8).

• Sélectionnez la chaîne à enregistrer avec les touches 6 , en tapant son

numéro, ou en sélectionnant la chaîne dans la liste (touche OK).

• Si vous n’avez pas branché le disque dur, branchez-le et patientez quelques
secondes jusqu’à ce que le message « disque USB connecté » s’affiche
puis disparaisse, il vous informe que le disque est prêt.

• Appuyez sur la touche REC (=) ; l’enregistrement de l’émission en cours
démarre sur le support connecté en USB.

• L’adaptateur vous propose la durée de l’enregistrement, la durée est automa­tiquement calculée à partir du guide des programmes, validez en appuyant
sur OK ou changer la valeur avec les touches numériques (N° 1 page 8) de
la télécommande (vous pouvez modifiez par la suite la durée de l’enregistre­ment en appuyant à nouveau sur la touche REC).

Vous pouvez interrompre à tout moment l’enregistrement en appuyant sur la
touche STOP (
et validez par OK).



) de la télécommande et en confirmant l’arrêt (sélectionnez OUI

B - Programmer un enregistrement différé

Vous pouvez programmer jusqu’à 8 enregistrements différés.
Pour programmer un enregistrement sur une chaîne, commencez par visualiser
cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

FR

19

• Allez dans MENU / Réglages Système

FR

/ Programmateurs ou appuyez sur la
touche TIMER (n°22 page 9).

• Choisissez un numéro libre parmi les

lignes marquées Désactivé (la pre­mière fois, choisissez 1) et appuyer sur
OK.

• Sur la ligne Programmation, choisis-

sez Une fois avec la flèche 4.

• Sur la ligne Chaîne, la chaîne en cours

s’affiche. Vous pouvez encore changer
de chaîne à ce stade.

• Sur la ligne Date, entrez la date de l’enregistrement avec les touches numé-

riques, et validez avec OK.

• Sur la ligne Heure, entrez de la même manière l’heure de démarrage de

l’émission (en heures et minutes).

• Sur la ligne Durée, entrez de la même manière la durée de l’émission (en

heures et minutes).

• Sélectionnez Valider et appuyez sur OK. Appuyez encore sur EXIT pour quitter

les menus.

Note : Vous avez aussi la possibilité de programmer l’enregistrement d’une
émission à partir de l’EPG en appuyant sur la touche VERTE sur l’émission
que vous souhaitez enregistrer.

C - Lire un enregistrement

• Allez dans MENU / Enregistreur /

Listes des enregistrements ou
appuyez sur la touche LIST.

• Les enregistrements s’affichent sous

forme de liste.

• Sélectionnez l’enregistrement souhai-

té avec les touches 6 et appuyez
sur la touche (PLAY) pour débuter
la lecture.

• La lecture de l’enregistrement se lance.

• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur

les touches avance rapide 8 (FFW), retour rapide 7 (FRW) ou en plaçant
à l’aide des touches 6 le curseur à l’endroit voulu, ensuite appuyez sur

20

OK.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP (). L’appareil affiche la liste des
enregistrements, vous pouvez alors sélectionner une autre vidéo ou bien revenir
en mode TV normale en appuyant plusieurs fois sur la touche EXIT.

Note : si vous avez déjà regardé une partie d’un enregistrement, vous avez la
possibilité de reprendre la lecture à partir de là où vous l’avez laissé en sélec­tionnant l’enregistrement dans la liste des enregistrements et en appuyant
sur la touche OK.

D - Exporter un enregistrement sur PC

Les enregistrements sont sauvegardés dans le répertoire RECORDS du disque
dur. Chaque enregistrement crée un répertoire spécifique, dont le nom contient la
date, l’heure et le nom de la chaîne. Le répertoire contient deux types de fichiers.
Les fichiers avec l’extension .dvr sont utilisés par le HD-S1 pour sauvegarder
des données relatives à l’enregistrement, comme par exemple les informations
de contrôle parental. Les fichiers .ts contiennent les enregistrements audio-vidéo
proprement dits.
Ils sont lisibles sur un ordinateur avec un logiciel capable de lire ces formats
vidéos. VLC version 1.0.5 ou supérieure, par exemple : www.videolan.org

Le blocage parental ne fonctionne pas sur l’ordinateur, il fonctionne
uniquement sur le HD-S1.

Si vous visualisez un enregistrement sur votre ordinateur et que l’image présente
des effets «peigne» (entrelacement), activez le filtre de désentrelacements de
votre lecteur vidéo (voir l’aide de VLC).

Note : Le décodage de vidéo en Haute Définition nécessite beaucoup de
ressources à un ordinateur, assurez vous d’avoir un ordinateur (avec un pro­cesseur ou carte graphique) d’une puissance de calcul capable de décoder de
la vidéo en haute définition. Le manque de puissance apparaît souvent sous
forme d’images saccadées.

FR

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

21

16 - Fonction Lecteur Multimédia

FR

Outre les enregistrements faits par l’appareil lui-même, vous pouvez lire d’autres
vidéos stockées sur le disque. L’accès à ces contenus se fait par le MENU /
Outils / Lecteur Multimédia ou par la touche (PLAY) lorsque vous regardez
la télévision.

Ce menu affiche le contenu du disque USB et vous pouvez ainsi regarder des
vidéos (la plupart des fichiers au format .AVI, .MPG et MP4 sont supportés) en
sélectionnant le fichier et en appuyant sur la touche

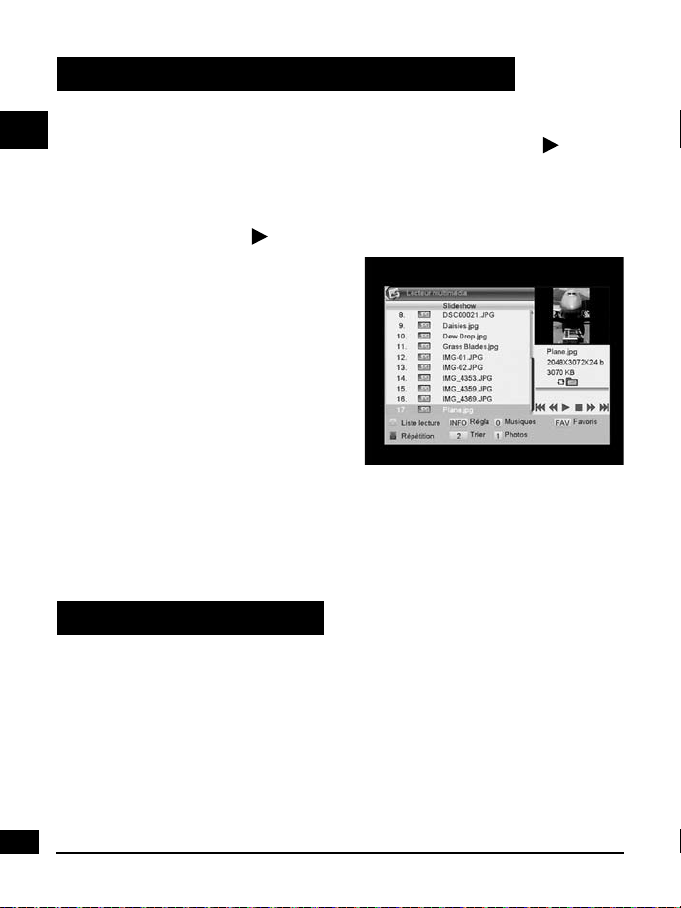

De la même manière, les photos (au format
JPEG) sont accessibles dans ce même
menu. Une fois que vous avez sélectionné
une première photo avec la touche OK, la
Zapbox HD-S1 va ensuite afficher les
photos suivantes automatiquement sous
forme de diaporama.
Pour désactiver la fonction diaporama
automatique, quittez le diaporama en
appuyant sur EXIT, puis appuyez sur
la touche INFO de la télécommande
et mettez la «Durée de transition» sur <Désactivé>. Vous pouvez ensuite
visualiser les photos suivantes ou précédentes avec les touches 6.

Votre adaptateur Zapbox HD-S1 permet également de lire les fichiers musicaux
au format MP3.

(PLAY) ou OK.

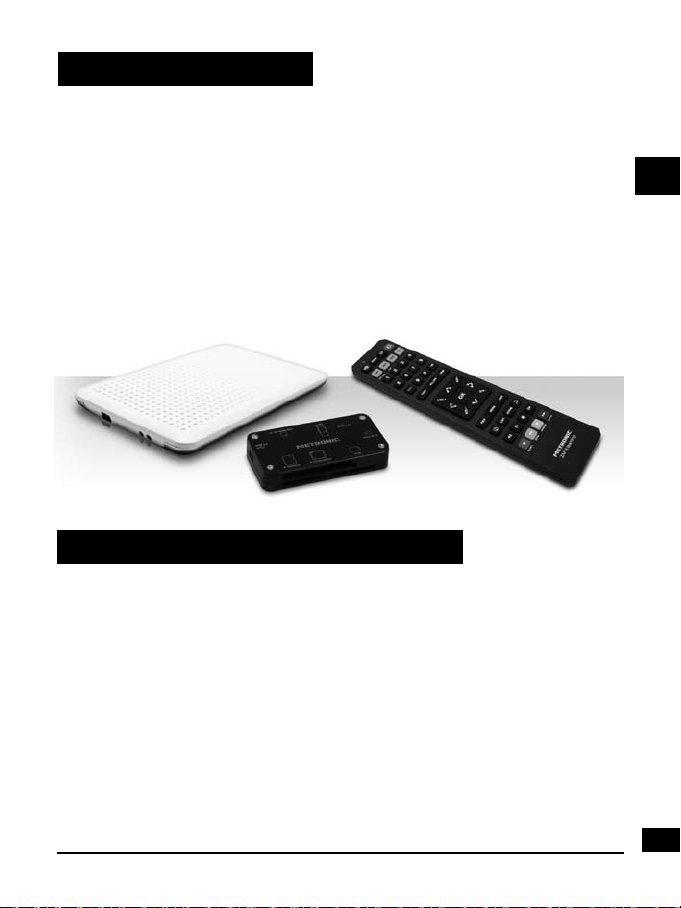

17 - Accessoires utiles

Pour compléter votre installation de l’adaptateur Zapbox HD-S1 il existe dans la
gamme de produit METRONIC des produits compatibles.

- Disque dur externe portable (495260) - 2,5” - 250 Go. Permet d’avoir toujours

à portée vos photos, vos lms.

- La gamme de télécommandes universelles.

- Zap 6 Learning (495398) sa fonction Learning permet de mémoriser toutes les
touches de votre télécommande d’origine.

- Lecteur de carte 19 en 1 (495250) spécialement destiné au transfert et à

22

l’échange rapide et facile de données.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

18 - En cas de problèmes d’utilisation

Certaines chaînes ne fonctionnent plus.
Lancez une nouvelle recherche de chaînes grâce au MENU / Installation /

Recherche AUTO.

Quand j’appuie sur la touche REC, rien ne se passe.

Vérifier que le disque dur ou la clé USB est bien branché. S’il s’agit d’un disque
dur USB externe et qu’il possède une alimentation propre, vérifiez qu’elle est
bien connectée, généralement un voyant s’allume ou clignote sur le disque dur.
Si le disque est bien alimenté, vérifiez qu’il est formaté et qu’il contient au moins
une partition en FAT32 ou NTFS.

Pourquoi l’appareil afche « Disque USB trop lent » lorsque ma clé USB

est insérée ?

L’appareil a besoin d’un disque ou d’une clé USB capable de recevoir les
informations enregistrés rapidement, pour cela, l’appareil teste chaque clé (ou
disque dur) pour être sûr qu’il lui sera possible d’enregistrer les émissions de
façon à ce qu’il n’y ait pas de perte de qualité ou d’information.
La solution consiste à changer de disque ou de clé par un modèle plus rapide.

FR

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

23

19 - En cas de problème de réception

FR

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous
renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF
utilisés.

Important : en cas de problème de réception en numérique terrestre,
il est nécessaire de définir le plus précisément possible le symptôme
exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une
cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer

Vous recevez certaines
chaînes numériques
correctement, mais d’autres
sont mal reçues ou pas
reçues du tout. Sur les
chaînes que vous recevez, le
niveau de réception n’est pas
très élevé. En analogique,
votre image n’est pas parfaite.

Vous êtes situé loin
de l’émetteur.

1 - Essayez un amplificateur
d’intérieur.
2 - Essayez un amplificateur
de mât.
3 - Procurez-vous une
antenne plus performante.

Vous recevez toutes les
chaînes numériques, mais
la réception est perturbée à
certains moments (quand un
appareil électrique s’allume,
par exemple).

Vous recevez certains
multiplexes (certains
canaux) mais d’autres sont
perturbés ou pas reçus
du tout.

Vous êtes perturbé
par des parasites.

Vous êtes
victimes d’échos.

1 - Remplacez le cordon TV
qui va de la prise TV à votre
terminal par un cordon à
blindage renforcé.
2 - Remplacez les
accessoires (répartiteurs,
dérivateurs) par des produits
blindés.
3 - Remplacez le câble
entre l’antenne et la prise.

1 - modifiez légèrement
l’orientation de l’antenne.
2 - remplacez l’antenne
par une nouvelle ayant
des grilles anti-échos plus
performantes.

24

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Symptôme Cause possible Solution(s) à essayer

Vous recevez certains
multiplexes (certains canaux)
mais les canaux supérieurs
à 60 sont perturbés ou pas
reçus du tout.

Votre antenne
coupe le haut de la
bande UHF.

Procurez-vous une antenne
performante sur toute la
bande UHF.

FR

Vous recevez les canaux
compris entre 21 et 35, mais
pas ceux compris entre 36 et
69 (ou l’inverse).

Votre réception est correcte
la plupart du temps, mais
elle est perturbée quand
il pleut, ou à certains
moments apparemment
aléatoires.

Votre antenne ne
capte qu’une partie
de la bande UHF.

Vous êtes en
limite de zone.

Procurez-vous une antenne
prévue pour fonctionner sur
toute la bande UHF.

Procurez-vous une
antenne plus performante.

Qu’est-ce qu’une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle,
partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son,
ou des bruits bizarres qui s’ajoutent au son.

Réception avec antenne d’intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception
portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir
correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur.
Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants
(téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par
moments.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

25

20 - Glossaire

FR

Adaptateur

Canal

Codec Codeur / Décodeur. Moyen d’encoder un contenu audio-vidéo,

Emetteur

Multiplex

Numérique

Polarisation

Terminal

Terrestre

Appareil permettant de recevoir les chaînes en clair de la
TNT.

Numéro donné à une bande de fréquence. En UHF, les canaux
sont numérotés de 21 à 69.

et de le décoder.
Pylône truffé d’antennes qui retransmet des chaînes

(numériques ou analogiques) et vers lequel il faut diriger
l’antenne râteau. ATTENTION, un émetteur peut ne pas
émettre toutes les chaînes disponibles.

EPG

Guide électronique des programmes.

FTA

En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal
peut recevoir toutes les chaînes numériques terrestres
gratuites et uniquement celles-ci.

En terrestre, ensemble de chaînes émises sur la même
fréquence, le même canal.

Nature des signaux utilisés dans les transmissions modernes.
Par rapport à l’analogique, le numérique permet de moins
encombrer le spectre (ensemble des fréquences disponibles).
A bande passante constante, le numérique permet de diffuser
plus de chaînes que l’analogique. Les chaînes numériques
existent depuis plusieurs années sur le câble et le satellite.
Elle remplaceront, à terme, les chaînes analogiques en
transmission terrestre. Attention, une même chaîne (ex TF1)
peut être émise en analogique et en numérique.

Orientation de l’onde émise par l’émetteur. La plupart des
émissions en UHF sont en horizontal. Les brins de votre
râteau doivent donc être horizontaux.

Equipement final d’une communication. Cet adaptateur est un
terminal numérique.

Dans le cas qui nous intéresse, se rapporte aux transmissions
dans l’air, par opposition à «câble» ou «satellite».

TNT

Télévision Numérique Terrestre.

26

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

Zapbox HD-S1 - 441614

QUESTIONNAIRE QUALITÉ

Nom

Adresse

Code postal

Ville

Date d’achat

Lieu d’achat

Nom du magasin

Captez-vous correctement les chaînes numériques ?

Avez-vous dû intervenir sur votre antenne pour capter les
chaînes numériques?
Si oui, avez-vous eu recours à un installateur ?

Avez vous eu recours à l’assistance téléphonique
METRONIC ?
Si oui, globalement, êtes vous satisfait de ce service.

Globalement êtes-vous satisfait de votre achat ?

La notice vous paraît-elle bien réalisée pour installer votre
terminal ?
Quelles modifications souhaiteriez-vous voir apportées?

non

oui

oui non
oui non

oui non
oui non

oui non

oui non

FR

Autres remarques ou suggestions :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes

Node Park Touraine 37310 TAUXIGNY

Produit fabriqué hors UE

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

27

FR

CERTIFICAT DE

GARANTIE

L’adaptateur numérique terrestre Zapbox HD-S1 est
garanti deux ans pièces et main d’œuvre. En cas de panne, les
frais de transport aller sont à la charge du client, les frais de port
retour à notre charge.

Pour être valable, le bon de garantie doit être dûment
complété et retourné accompagné de la photocopie de la facture
ou du ticket de caisse.

Réf. du matériel : Zapbox HD-S1 (441614)
Date d’achat :

N° de série :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes

Node Park Touraine 37310 TAUXIGNY

Produit fabriqué hors UE

N'envoyez jamais d’appareil sans avoir au préalable obtenu
un accord de retour.

28

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

ASSISTANCE ET CONSEILS

Malgré le soin que nous avons apporté à la conception de nos produits
et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour
vous conseiller :

Assistance technique : 0892 350 315*
*Prix d’appel : 0,34 € TTC la minute depuis un poste fixe.
du lundi au vendredi de 9h à 12h / 14h à 18h

Vous pouvez également nous envoyer un courrier électronique
à l’adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : Zapbox HD-S1 (441614)

Dans un souci constant d’amélioration de nos produits, nous vous remercions
de bien vouloir nous retourner le questionnaire qualité (frais d’affranchissement
remboursés sur simple demande). Le fait de nous retourner le questionnaire
qualité en fin de notice vous donne droit à trois mois de garantie supplémen-
taire (pièces uniquement).

FR

Fabriqué sous licence de Dolby Laboratories. Le terme
Dolby et le sigle double-D sont des marques commerciales
de Dolby Laboratories.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

29

LEER ATENTAMENTE

El interior de su terminal contiene componentes sometidos a alta tensión; no
abra jamás el aparato, incluso después de desenchufarlo. Generalmente los
aparatos audio-video no están conectados a la tierra, puede notar descargas
eléctricas (no peligrosas) tocando dos aparatos simultáneamente (o bien un
aparato y el cable de antena). Le aconsejamos conectar los aparatos a la red
después de efectuar todas las conexiones.

Si encuentra algún término que no comprende, en la parte «vocabulario» al
final del manual, encontrará la mayoría de los términos técnicos explicados
brevemente.

Para limpiar su terminal o su mando, no utilizar disolvente ni detergente. Es
suficiente con un paño suave ligeramente humedecido para limpiar el polvo.

Conforme a las obligaciones referidas en la norma EN 60065, preste atención
sobre los elementes de seguridad siguientes. No obstruir las aperturas de
aireación con objetos (papeles, revistas, paños, etc). Dejar una distancia
mínima de 5cm alrededor del aparato para segurar una aireación suficiente.
No situar sobre el aparato o cerca de éste, fuentes de calor (velas, etc.) No
exponer el aparato a salpicaduras de agua o cualquier otro líquido. No situar el
aparato cerca de recipientes con líquido. Dejar el enchufe en un lugar accesible
para ser usado como dispositivo de desconexión.

El mando necesita 2 pilas AAA 1.5V. Respetar la polaridad indicada en el
compartimento. Por respeto del medio ambiente y la ley, no depositar las pilas
usadas con la basura ordinaria. Depositarlas en los contenedores especiales
en los puntos de venta.

Este símbolo se utiliza en varias ocasiones en el manual. Preste
atención al texto que le acompaña

ES

Este logotipo significa que no debe tirar los aparatos averiados o ya usados con la basura
ordinaria. Estos aparatos son susceptibles de contener sustancias peligrosas que pueden
perjudicar la salud y el medio ambiente. Exija la recogida de estos aparatos por su
distribuidor o bien utilice los medios de recogida selectiva que están a su disposición en
su localidad

Servicio técnico: [e-mail] · 902 09 01 36

1

La programación del terminal se realiza con menus. Para facilitar la
lectura de este manual, el acceso a los menus se describe así : MENU / menu
/ sub-menu.

ES

Por ejemplo, cuando observe :

• Ir a MENU / Instalación / Búsqueda manual.

esto equivale a :

• Pulsar la tecla MENU para acceder al menu principal.

• Pulsar la tecla 6 para seleccionar el menu Instalación y pulsar

OK.

• Pulsar la tecla 6 para seleccionar el sub-menu Búsqueda
manual.

• Pulsar OK para validar.

• Las palabras escritas en negrita corresponden a las palabras que

aparecen en los menus de la pantalla del TV.

Las funciones presentes en el aparato, pero no descritas en el manual no
están cubiertas por la garantia. Asimismo, algunas funciones consideradas
como no esenciales se han ocultado voluntariamente en este documento.

2

Servicio técnico: [e-mail] · 902 09 01 36

INDICE

1 Instalación 04
2 Descripción del mando 06
3 Descripción del receptor 08
4 Utilización cotidiana 09
5 Personalizar la lista de canales 09
6 Bloqueo parental 11
7 Reiniciar el receptor 12
8 Ajustes de pantalla 12
9 Radios 13
10 Ahorro de energía 13
11 Guia Electrónica de Programas (EPG) 14
12 Búsqueda de canales 15
13 Mandos a distancia universales 15
14 Subtítulos y teletexto 15
15 Reproductor / grabador digital 16
16 Función Reproductor Multimedia 20
17 Accesorios útiles 20
18 En caso de problema de utilización 21
19 En caso de problema de recepción 22
20 Vocabulario 24
CUESTIONARIO DE CALIDAD 25
GARANTIA 26
ASISTENCIA Y CONSEJOS 27

ES

Servicio técnico: [e-mail] · 902 09 01 36

3

HDMI

EUROCONECTOR
SCART

1 - Instalación

A - Instalación simplificada

ES

Con el aparato desconectado de la red,
conectar directamente la antena a la
entrada ANT (D página 8) del adaptador.
Conectar el adaptador y el televisor con
un cable HDMI. Encender el televisor y
seleccionar el modo HDMI (consultar el
manual del TV si es necesario). Si el TV
no tiene entrada HDMI, puede conectar
los aparatos con un cable euroconector.
Conectar el cable de alimentación a la red.
Insertar las pilas en el mando. El testigo
verde del frontal de enciende.

En la pantalla del televisor muestra
un menu de selección de idioma. Si
no es el caso, verificar las conexiones y el
modo HDMI de su TV.
Elegir el idioma con las teclas 6, y
pulsar OK.

Comienza la búsqueda automática de
canales. Al final de esta búsqueda, el
adaptador muestra el primer canal,
la instalación de base ha finalizado.

Para satisfacer a la mayoría, hemos
ajustado los parámetros de fábrica de
tal manera que las emisiones 4:3 se
deforman para ocupar la totalidad de su
pantalla 16:9 (ajuste 16:9 zoom). Si desea
ver las emisiones 4:3 no deformadas,
con barras negras a izquierda y derecha
de la pantalla, puede ajustar en MENU

4

Servicio técnico: [e-mail] · 902 09 01 36

/ Ajustes sistema / Sistema TV, la
opción Formato de pantalla en 16:9

HDMI.
Nota : Si su receptor está conectado a

su TV con un cable euroconector, puede
modificar en MENU / Ajustes sistema

/ Sistema TV la opción Resolución en
RGB para una imagen más adaptada a

este cable.

B - Calado / orientación de la antena

Se distinguen dos casos dependiendo si conoce o no el número de canal UHF
sobre el cual pretende captar la TDT.

Caso n°1

Conoce al menos un número de canal (entre 21 y 69) que emite en su región.

• Ir hasta MENU / Instalación /
Búsqueda manual.

• Bajar hasta la tercera línea y

seleccionar con las flechas 34 un
número de canal utilizado en su
región.

• Espere algunos segundos y observe
los gráficos de Nivel de recepción y
Calidad.

• Girar la antena para maximizar la
señal. Cuando se aproxime hacia el
repetidor, aumentará el Nivel, después
la Calidad. Para una imagen estable, es necesaria una calidad mínima de
65%. Si la Calidad no aumenta, significa que el número de canal elegido es
incorrecto, o bien la emisión está demasiado lejos de su antena.

• Una vez conseguido el nivel máximo, apretar las tuercas de fijación de la
antena.

• Lanzar una búsqueda con Menu / Instalación / Búsqueda automática.

ES

Servicio técnico: [e-mail] · 902 09 01 36

5

Caso n°2

Si no sabe qué canal se utiliza para captar los canales TDT, sugerimos el
método siguiente :

ES

Debe conseguir primero una antera terrestre UHF con ganancia importante
(mínimo 15 dB) y conectarla directamente a la entrada ANT del adaptador.
Orientar la nueva antena en la misma dirección que la antigua y efectuar una
búsqueda automática de canales

(MENU / Búsqueda / Búsqueda automática).

Si encuentra canales que no había encontrado con la antigua antena, cambiar
la antena antigua por la nueva. Si no, girar la antena 1/8 de vuelta y lanzar
de nuevo una búsqueda automática. Si continúa sin encontrar canales, seguir
girando 1/8 de vuelta efectuando una búsqueda cada vez. Finalmente, debería
acabar recibiendo algunos canales. Situarse en uno de estos canales, pulsar
INFO para mostrar el indicador de señal en la parte inferior. Girar la antena para
maximizar la señal. Una vez conseguiro el nivel máximo, apretar las tuercas de
fijación de la antena. Efectuar una nueva búsqueda automática de canales.

2 - Descripción del mando

1

Teclas numéricas. En utilización normal, para pulsar el número de canal deseado. En
modo programación, permite introducir valores numéricos.

2

Tecla

3
4

5

Teclas 6. En utilización normal, para cambiar de canal. En los menus, permite pa-

6
7
8
9

10
11

12

6

. Permite poner en standby el receptor o encenderlo.
Tecla MENU. Permite entrar en el menu principal.
Teclas 34. En el menu, permite modicar los diferentes parámetros. En modo normal,
permite ajustar el volumen.

sar de una línea a la siguiente. En reproducción de una grabación, permite avanzar o
retroceder por saltos.

Tecla

. Permite cortar el sonido.
Tecla

. Vuelve al último canal visualizado.
Tecla
Tecla EPG (guía electrónica de programas). Muestra el programa en curso y el pro­grama siguiente, si estas informaciones están disponibles.
Tecla
Tecla LANG. Permite elegir el idioma de emisión, si están disponibles varias vias de
audio.
Tecla TV/RAD. Permite el paso del modo TV al modo Radio e inversamente.

. Para acceder al teletexto.

. Para acceder a la lista de canales favoritos.

Servicio técnico: [e-mail] · 902 09 01 36

13

INFO

SOS

EJECTLIST

060532

2

1

8

20

3

22

24

4

4

5

16

19

26

6

7

10

5

13

18

21

14

15

25

9

11

12

23

17

5

27

Tecla EXIT. Para volver a la pantalla ante­rior del menu y salir completamente de los
menus.

14

Tecla OK. Permite validar una eleccíon en

los menus. En modo normal (visualización

de un canal), muestra la lista de canales.

15

Teclas Página 6. Permite pasar de pá­gina en las listas largas.

16

Tecla INFO. Una pulsación muestra el ban­ner de información del canal que incluye
el título de la emisión actual y la próxima.

Una pulsación doble muestra las caracte-

rísticas técnicas y el nivel de señal.

17

Tecla
subtítulos (DVB).

18

Teclas de colores. Utilizadas en ciertos
menus.

19

Tecla SOS. No se utiliza en este modelo.

20

Teclas VOL. Permiten ajustar el volumen.

21

Tecla
ción del video en curso.

22

Tecla TIMER. Permite programar una gra-

23

Tecla EJECT. Para desconectar con segu­ridad el soporte USB.

24

Tecla LIST. Permite acceder directamente
al menu de grabaciones.

25

Tecla
de pantalla. Permite seleccionar entre di-

4:3 y 16:9.

26

Teclas dedicadas a las grabaciones :

: para lanzar la reproducción o retomarla después de una pausa. Acceso rápido al

reproductor multimedia.

; : para pausar la reproducción

= : para lanzar una grabación en el puerto USB
7 : para retroceso rápido 9 : archivo anterior
8 : para avance rápido : : archivo siguiente

27

Tecla - -. inutilizada en este modelo.

. Para activar o desactivar los

. Permite ralentizar la reproduc-

bación.

. Permite cambiar el formato

ferentes modos de gestión de programas

: para parar la grabación o reproducción en curso

ES

Servicio técnico: [e-mail] · 902 09 01 36

7

3 - Descripción del receptor

Zapbox HD-S1

ON

OFF

6W

Receptor infrarrojo (detecta la señal procedente del mando).

A

ES

Indicador luminoso. Testigo en color verde : en funcionamiento. Testigo en

B

color rojo : en standby.
Puerto USB.

C

Entrada antena terrestre.

D

Salida antena TV (o video).

E

Salida audio digital (S/PDIF) para el amplificador Home Cinema.

F

Salida HDMI (Alta Definición digital).

G

Salida euroconector. Para conectar el receptor al TV si éste no tiene toma

H

HDMI.
Alimentación eléctrica.

I

B C

A

8

D E F G H I

Servicio técnico: [e-mail] · 902 09 01 36

4 - Utilización cotidiana

En utilización normal, sólo utilizará las teclas siguientes :

• Teclas 34 para ajustar el volumen sonoro (o VOL y VOL6).

• Teclas 6 para cambiar de canal (o CH y CH6).

• Tecla para cortar el sonido.

• Teclas numéricas para ir directamente a un canal.

• Tecla EPG para acceder a la guia de programas.

• Tecla = para lanzar directamente una grabación.

• Tecla TIMER para programar una grabación.

• Tecla LIST para visualizar la lista de programas grabados.

• Tecla  para parar la grabación o reproducción.

• Tecla PAUSE para pausar la reproducción de una grabación.

• Tecla OK para acceder a la lista de canales.

5 - Personalizar la lista de canales

Tiene varias posibilidades para personalizar la lista de canales. La primera
consiste en crear una lista de canales favoritos. La segunda consiste en suprimir
o desplazar los canales existentes.

A - Canales favoritos

Seleccionar canales

•

Ir a Menu / Edición de canales /
Lista de canales TV.

•

Pulsar la tecla para activar
la selección de canales favoritos,
y seleccionar el canal que desea
añadir a la lista y pulsar OK.
Aparece un pequeño logo.

•

Puede añadir varios canales a la
lista .

•

Pulsar 2 veces EXIT para abandonar
la selección.

•

Pulsar OK para memorizar su selección.

•

Pulsar varias veces EXIT para salir de los menus.

Servicio técnico: [e-mail] · 902 09 01 36

ES

9

Visualizar canales favoritos

Pulsar la tecla para mostrar la lista de canales favoritos. Seleccionar el canal
con las flechas 6 y validar con OK. Una pulsación en la tecla OK o las teclas

ES

CH y CH6 permite volver a la lista completa de canales.

B - Modificar la lista de canales

Borrar canales

• Ir a Menu / Edición de canales / Lista de canales TV.

• Pulsar 2 veces la tecla AZUL para activar la selección de canales a editar.

• Con las flechas 6, seleccionar el canal a suprimir.

• Pulsar la tecla OK, aparece una marca de selección después del nombre de

canal.

• Puede seleccionar así varios canales.

• Pulsar 2 veces EXIT para abandonar la selección.

•

Pulsar OK para memorizar su selección.

• Pulsar varias veces EXIT para salir de los menus.

Desplazar canales

• Ir a Menu / Edición de canales / Lista de canales TV.

• Pulsar la tecla AMARILLA para activar la selección de canales a desplazar.

• Con las flechas 6, seleccionar el canal a desplazar.

• Pulsar la tecla OK, aparece un pequeño cursor junto al nombre del canal.

• Con las flechas 6, desplazar el canal a su nueva posición.

• Pulsar OK para validar la nueva posición.

• Pulsar 2 veces EXIT para salir de la selección.

•

Pulsar OK para memorizar su selección.

• Pulsar varias veces EXIT para salir de los menus.

10

Servicio técnico: [e-mail] · 902 09 01 36

6 - Bloqueo paternal

Su receptor zapbox HD-S1 incluye un código secreto (PIN) que es 0000. El código
secreto permite bloquear los canales para restringir su acceso. Es aconsejable
cambiarlo.

Modificar contraseña

• Ir a MENU / Ajustes sistema / Control paternal.

• Introducir contraseña (0000 en salida de fábrica).

• En la línea Contraseña nueva, entrar las 4 cifras del código nuevo.

• En la línea Confirmar contraseña, entrar de nuevo la contraseña nueva.

•

Pulsar OK y pulsar varias veces EXIT para salir de todos los menus

Anotar y conservar la nueva contraseña.

Bloqueo por nivel moral

Este receptor utiliza un bloqueo paternal evolucionado que analiza las informaciones
difundidas por los canales sobre el programa en curso. Si selecciona el límite a 12
años, su hijo podrá ver las emisiones declaradas «aptas» o «acuerdo paternal». Las
emisiones que el canal declara no aptas a menores de 12 años se bloquearán.
El bloqueo sólo es eficaz si su hijo ignora el código de acceso previamente
ajustado. Para modificar el código de acceso:

Para seleccionar el nivel moral :

•

Ir a MENU / Ajustes sistema /
Control paternal.

•

Introducir la contraseña (0000 si no
ha modificado la contraseña, pasar a
la siguiente etapa).

•

Seleccionar la línea Bloqueo de
canales con la flecha 6.

•

Seleccionar el parámetro con las
flechas 34.

•

Pulsar 3 veces la tecla EXIT para
salir de los menus.

Servicio técnico: [e-mail] · 902 09 01 36

.

ES

11

Bloquear canales

• Ir a Menu / Edición de canales / Lista de canales TV.

• Pulsar la tecla ROJA para activar la selección de canales a bloquear.

ES

• Con las flechas 6, seleccionar el canal desplazar.

• Pulsar la tecla OK.

• Teclear la contraseña (0000 en salida de fábrica),

al nombre del canal.

• Pulsar 2 veces EXIT para salir de la selección.

•

Pulsar OK para memorizar su selección.

• Pulsar varias veces EXIT para salir de los menus.

Nota : El bloqueo por canal está desaconsejado cuando el nivel moral está

activado.

aparece un candado junto

7 - Reiniciar el receptor

El reinicio de fábrica puede ser útil si modifica la programación de su terminal y
algunas funciones no responden. Reiniciando el terminal, vuelve a la configura­ción idéntica a la de un producto nuevo. Todas las personalizaciones (canales
favoritos, bloqueados, etc.) se perderán

• Pulsar MENU.

• Seleccionar el cuarto menu (caja de herramientas) con las flechas 6.

• Pulsar 4y seleccionar el segundo menu (configuración de fábrica).

• Introducir la contraseña (0000 en salida de fábrica).

• Pulsar 3 y OK para confirmar, esperar hasta que aparezca el menu de

selección de idioma.

.

8 - Ajustes de pantalla

El MENU / Ajustes sistema / Sistema
TV permite seleccionar diferentes opcio-

nes:

• La línea Salida Video permite
seleccionar entre el modo RGB y el
modo clásico CVBS. Si el receptor está
conectado con un cable HDMI al TV,
dejar la salida en modo CVBS para tener

12

Servicio técnico: [e-mail] · 902 09 01 36

una imagen en alta definición. Por contra, con un cable euroconector, ajustar el
modo RGB puesto que en resolución standard, éste ofrece una mejor imagen
en la mayoría de televisores.

• La línea Formato de pantalla permite gestionar pantallas de 4:3 y 16:9 :

- 4:3 LB (Letter Box). Para un TV 4:3 standard. Las imágenes 16:9 se
visualizarán enteras, con bandas negras arriba y abajo.

- 4:3 PS (Panscan). Para un TV 4:3. Las imágenes 16:9 se visualizarán en
toda la superfície de la pantalla, cortadas por la izquierda y derecha.

- Auto. Para un TV 16:9 conectado con euroconector. Si su TV está ajustado
correctamente, el zoom 16:9 se activará automáticamente en función de la
emisión.

- 16:9 HDMI. Para un TV 16:9 conectado al receptor con cable HDMI. Las
imágenes 4:3 se muestran sin deformar, con bandas negras a izquierda y
derecha.

- 16:9 ZOOM. Para un TV 16:9 en modo pantalla completa. Las imágenes
4:3 se estiran horizontalmente para ocupar la totalidad de la pantalla. Se ha
elegido este modo por defecto. Atención: este modo altera su percepción de
la normalidad.

9 - Radios

La TDT también emite radios.
Pulsar la tecla TV/RAD, para entrar en el modo radio, la tecla OK muestra la lista
de radios. No habrá imágenes en la pantalla.

10 - Ahorro de energía

ES

Para limitar el consumo inútil de energía, y de acuerdo con la normativa europea
relativa al consumo de los aparatos eléctricos, se han tomado medidas para
evitar que el receptor se quede en marcha inútilmente. Así, su receptor entrará
automáticamente en modo standby cuando no se utilice durante 3 horas.

En el caso excepcional en el que visualiza una emisión de más de 3 horas sin
utilizar el mando, un mensaje advierte del inminente modo standby.

Servicio técnico: [e-mail] · 902 09 01 36

13

Pulsar simplemente la tecla VOL6, por ejemplo, para que el mensaje
desaparezca.

Si, por cualquier razón, desea desactivar esta función,

ES

• Ir a MENU / Ajustes sistema / Standby automático.

• Seleccionar < Desactivado > con las flechas 34

• Pulsar 3 veces EXIT para salir de los menus.

11 - Guía electrónica de programas (EPG)

La guía de programas permite consultar
los programas TV por horas o días (si
están disponibles).

Con las flechas 634 , puede
selecconar una emisión y pulsar la
tecla OK para mostrar los detalles (si
los ofrece el operador).
La ventana estará vacía si las
informaciones no se ofrecen.

Tiene la posibilidad de programar la
grabación de una emisión seleccionando
la emisión que desea grabar y pulsando
la tecla ROJA (n°18 página 7).
Conectar ahora un disco duro en el
puerto USB del frontal.

Nota : Las informaciones de la guía de
programas las difunden los operadores.
Es posible que las informaciones no
sean exactas. Es recomendable dejar un
margen de tiempo en la programación.
Para editar la programación: MENU / Ajustes sistema / Programador.

14

Servicio técnico: [e-mail] · 902 09 01 36

12 - Búsqueda de canales

Esta operación se efectúa cuando pierde un canal o cuando hay nuevos canales
ofrecidos por los operadores.

• Ir a MENU / Instalación / Búsqueda automática.

• Ir a la línea Búsqueda y pulsar OK.

13 - Mandos universales

Los mandos universales deben estar programados con un código (generalmente,
de 3 cifras) para funcionar con aparato. El fabricante del mando es quien
selecciona este código, y no el fabricante del aparato a controlar.

Su terminal es de fabricación reciente y es posible que no funcione con algunso
mandos universales, incluso si el fabricante ha incluido códigos Metronic. Si
no funciona ningún código Metronic, intentar una búsqueda automática. Si la
búsqueda automática no funciona, probablemente los códigos de su terminal no
han sido introducidos en el mando universal. Es aconsejable contactar con el
fabricante del mando universal.

Les rogamos que comprenda que METRONIC no puede ayudar con los códigos
de un mando universal que no es de la marca METRONIC.

Para un mando universal METRONIC (ver ejemplo en § 17 página 21 o la gama
completa en www.metronic.com ), hay dos opciones :

- La referencia de su receptor está claramente indicada (mandos évolution 5 o

superiores), es suciente entonces con introducir el código indicado.

- La referencia no aparece, debe utilizar el código de otro receptor METRONIC
compatible, como el modelo DVR01.

ES

14 - Subtítulo y teletexto

Algunos canales difunden un teletexto. Para entrar, pulsar
Algunos canales difunden, en algún momento, subtítulos DVB. Para activar:

• Pulsar para visualizar la ventana Subtítulos.

• Pulsar 6 para seleccionar un idioma de subtítulos.

• Pulsar OK para validar.

Servicio técnico: [e-mail] · 902 09 01 36

.

15

15 - Reproductor / grabador digital

Descripción rápida

ES

Este apartado describe rápidamente el funcionamiento general. Es importante
leer los párrafos siguientes para utilizar correctamente el puerto USB.

• Una vez conectado el disco duro o la llave USB en el puerto USB del frontal,

puede grabar una emisión pulsando la tecla REC (=).

• Pulsar OK para validar la duración de la grabación propuesta por el receptor

(y calculada automáticamente en función de la guía de programas) o cambiar
la duración con las teclas numéricas del mando.

• Pulsar STOP () para parar la grabación

Nota : cuando inserta un dispositivo USB, aparece el mensaje « Disco USB
conectado ». Con los discos de gran capacidad, es normal esperar varios

segundos.

Puede leer su grabación desde MENU / Grabador / Lista de grabaciones.

Para la reproducción de contenidos no grabados con el receptor Zapbox HD-S1
consultar § 16 página 20.

Tipos de formatos aceptados

El puerto USB del frontal está pensado para conectar un disco duro externo. La
utilización de llaves USB, no se recomienda, por razones de velocidad de trans­misión en general muy bajas. Puede probar con llaves de 4Gb mínimo, pero el
funcionamiento no está garantizado.

Los dispositivos USB (llave o disco) deben estar formateados con el sistema
FAT32 o bien NTFS. Si su disco tiene varias particiones, la primera útil será
seleccionada por su receptor al conectar el disco duro.

Si existen varias particiones, puede cambiar la partición en el Menu / grabador
/ Configuración del grabador. Si un disco o bien una llave no ha sido recono­cido, utilice su ordenador para verificar el formato (clic derecho / propiedades
en el explorador de ficheros Windows). Si su disco no está formateado, puede
formatearlo con MENU / Grabador / Formatear disco.

16

Servicio técnico: [e-mail] · 902 09 01 36

Debido a la grand variedad de modelos, no podemos garantizar un funciona­miento con todos los discos. Se necesita una velocidad de rotación mínima de
5400 vueltas / minuto. Si tiene algún problema con un modelo en particular,
puede contactar con nosotros para informarnos acerca del modelo.

METRONIC declina toda responsabilidad en caso de pérdida de datos en el
media debido a una utilización con el receptor TDT. Es recomendable efectuar
una copia de seguridad y dedicar un disco únicamente a este uso.

A - Grabación simple

Para grabar una emisión TDT proceder así :

• Encender el receptor con la tecla (n°2 página 6).

• Seleccionar el canal a grabar con las teclas 6 , pulsando el número, o

bien seleccionando en la lista (tecla OK).

• Si no ha conectado el disco duro, conéctelo y espere algunos segundos

hasta que aparezca el mensaje « disco USB conectado » . Cuando el men-
saje desaparece, el disco duro está listo.

• Pulsar la tecla REC (=) ; la grabación de la emisión en curso se inicia en el

soporte conectado en el USB.

• El receptor propone la duración de la grabación, la duración es automática

desde la guia de programas, validar pulsando OK o cambiar el valor con las
teclas numéricas (N° 1 página 6) del mando (puede modificar la duración de
la grabación pulsando de nuevo la tecla REC).

Puede interrumpir en todo momento la grabación pulsando la tecla STOP ()
del mando y confirmando el paro (seleccionar SI y validar con OK).

ES

B - Programar una grabación

Puede programar hasta 8 grabaciones.
Para programar una grabación en un canal, visualizar este canal pulsando su
número o mediante la tecla OK.

• Ir a MENU / Ajustes sistema / Programadores o pulsar la tecla TIMER (n°22

página 7).

• Seleccionar un número libre entre las líneas marcadas Desactivado (la pri-

mera vez, seleccionar 1) y pulsar OK.

Servicio técnico: [e-mail] · 902 09 01 36

17

• En la línea Programación, seleccionar

Una vez con la flecha 4.

• En la línea Canal, el canal en curso apa-

ES

rece. En este momento, todavía puede
cambiar de canal.

• En la línea Fecha, introducir la fecha de

la grabación con las teclas numéricas y
validar con OK.

• En la línea Hora, introducir de la misma

manera la hora de inicio de la emisión
(en horas y minutos).

• En la línea Duración, introducir de la

misma manera la duración de la emisión (en horas y minutos).

• Seleccionar Validar y pulsar OK. Pulsar EXIT para salir de los menus.

Nota : Tiene también la posibilidad de programar la grabación de una

emisión desde el EPG pulsando la tecla VERDE en la emisión que desea
grabar.

C - Leer una grabación

• Ir a MENU / Grabador / Listas de

grabaciones o pulsar la tecla LIST.

• Las grabaciones aparecen en una

lista.

• Seleccionar la grabación deseada con

las teclas 6 y pulsar la tecla
(PLAY) para iniciar la reproducción.

• La reproducción de la grabación se

inicia.

• Puede avanzar o retroceder en una

grabación pulsando las teclas avance rápido 8 (FFW), retroceso rápido
7 (FRW) o bien colocando el cursor en el lugar deseado con las teclas
6 y pulsar OK.

18

Servicio técnico: [e-mail] · 902 09 01 36

Parar la reproducción :

Para parar la reproducción, pulsar STOP (). El aparato muestra la lista de gra­baciones, puede ahora seleccionar otro video o bien volver al modo TV normal
pulsando varias veces la tecla EXIT.

Nota : si ya ha visualizado una parte de la grabación, tiene la posibilidad de
retomar la reproducción desde el punto donde lo había dejado seleccionando
la grabación en la lista de grabaciones y pulsando la tecla OK.

D - Exportar una grabación en PC

Las grabaciones se guardan en la carpeta RECORDS del disco duro. Cada
grabación crea una carpeta específica, con el nombre, fecha, hora y nombre del
canal. La carpeta contiene dos tipos de archivos. Los archivos con extensión
.dvr se utilizan por el HD-S1 para guardar los datos relativos a la grabación. Los
archivos .ts contienen las grabaciones audio-video propiamente dichas.
Pueden leerse en un ordenador con un software capaz de leer estos formatos
video. VLC versión 1.0.5 o superior, por ejemplo : www.videolan.org

El bloqueo paternal no funciona en el ordenador, sólo funciona en el
receptor HD-S1.

Si visualiza una grabación en su ordenador y la imagen está «entrelazada»,
active el filtro de desentrelazar de su reproductor video (ver ayuda de VLC ).

Nota : La decodificación video en Alta Definición necesita muchos recursos
en el ordenador. Verificar que el ordenador tiene un procesador o tarjeta grá­fica con potencia suficiente para decodificar el video en alta definición.

ES

Servicio técnico: [e-mail] · 902 09 01 36

19

16 - Función reproductor multimedia

Además de las grabaciones efectuadas por el receptor, puede reproducir otros
videos almacenados en el disco. Para acceder a estos contenidos: MENU /

ES

Herramientas / Reproductor Multimedia o mediante la tecla (PLAY)
cuando está mirando la televisión.

Este menu muestra el contenido del disco USB y puede mirar los video (la
mayoría en formato .AVI, .MPG y MP4 son reproducibles) seleccionando el
archivo y pulsando la tecla

De la misma manera, las fotos (en
formato JPEG) son accesibles en este
menu. Una vez que ha seleccionado
una primera foto con la tecla OK, el
Zapbox HD-S1 mostrará las fotos
siguientes automáticamente en forma de
diaporama.
Para desactivar la funcón diaporama
automático, salir del diaporama pulsando
EXIT, y pulsar la tecla INFO del mando y
ajustar la «Duración de la transición»
en <Desactivado>. Ahora puede visualizar las fotos siguientes o anteriores con
las teclas 6.

Su receptor Zapbox HD-S1 permite igualmente reproducir archivos musicales
en formato MP3.

(PLAY) o bien OK.

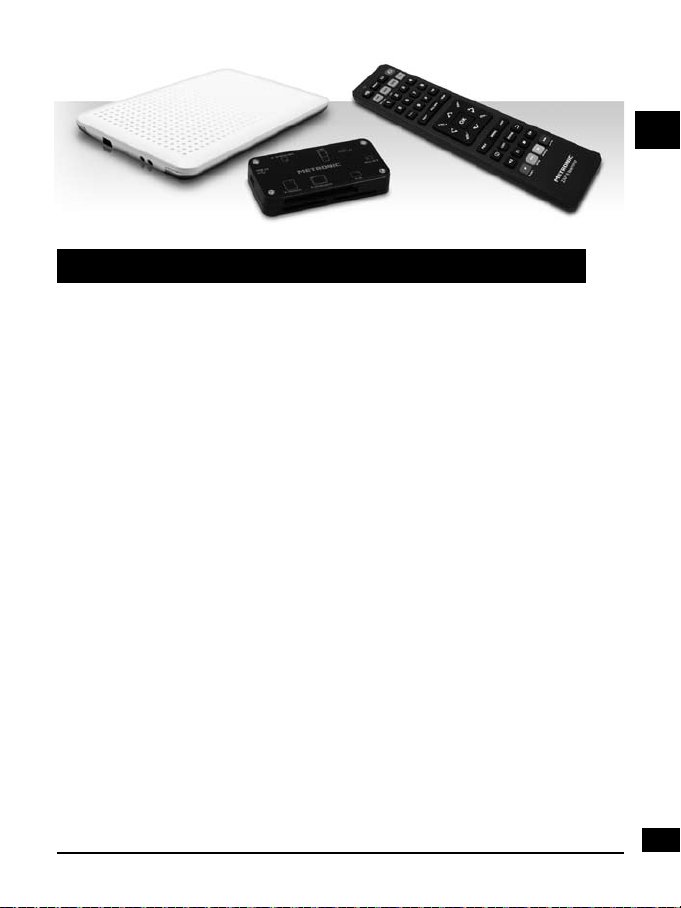

17 - Accesorios útiles

Para completar su instalación del receptor Zapbox HD-S1 la gama METRONIC
ofrece los siguientes productos compatibles.

- Disco duro externo portátil (495260) - 2,5” - 250 Go. Permite tener a mano sus
fotos y películas.

- La gama de mandos universales.

- Zap 6 Learning (495336) su función Learning permite memorizar todas las
teclas del mando original.

- Lector de tarjetas 19 en 1 (495250) destinado a la transmisión e intercambio

20

rápido y fácil de datos.

Servicio técnico: [e-mail] · 902 09 01 36

18 - En caso de problema de utilización

Algunos canales no funcionan.
Lanzar una nueva búsqueda de canales mediante MENU / Instalación /

Búsqueda AUTO.

Cuando pulso la tecla REC, no ocurre nada.

Verificar que el disco duro o la llave USB está bien conectado. Si se trata de
un disco duro USB externo con alimentación propia, verificar que está bien
conectado. Si el disco está bien alimentado, verificar que está formateado y
tiene una partición en FAT32 o bien NTFS.

Por qué el receptor muestra « Disco USB demasiado lento » cuando se
inserta la llave USB ?

El receptor necesita un disco o una llave USB capaz de recibir las informaciones
grabadas rápidamente. Para esto, el aparato prueba cada llave (o disco duro)
para estar seguro que será posible grabar las emisiones para que no se
produzca pérdida de calidad o información.
La solución consiste en cambiar de disco o de llave por un modelo más rápido.

ES

Servicio técnico: [e-mail] · 902 09 01 36

21

19 - En caso de problema recepción

En función del tipo de problema que tenga, la siguiente table ofrece una causa

ES

posible, y una o varias soluciones a intentar.

Síntoma Causa posible

Recibe algunos canales
digitales correctamente, pero
otros se reciben mal o no se
reciben. En los canales que
recibe, el nivel de recepción
no es muy elevado. En
analógico, la imagen no es
perfecta.

Recepciónn de canales
digitales, pero la recepción
está perturbada en ciertos
momentos (cuando se
enciende algún aparato
eléctrico, por ejemplo).

Ud. recibe ciertos canales
multiplex pero otros se
reciben mal o no se reciben.

Ud. recibe ciertos canales
multiplex pero los canales
superiores a 60 están
perturbados o no se reciben..

Ud. está lejos del
repetidor.

Perturbación por
parásitos.

Ud. tiene
interferencias.

Si antena no
alcanza la banda
alta de UHF.

Solución(es) a intentar

1 - Pruebe un
amplificador de interior
2 - Pruebe un
amplificador de mástil
3 - Pruebe una antena
con más prestaciones.

1 - Reemplazar el cable
TV que va de la toma TV
al receptor por un cable
con blindaje reforzado.
2 - Reemplazar los
accesorios (repartidores,
derivadores) por productos
blindados.
3 - Reemplazar el cable
entre la antena y la toma.

1 - Modifique
ligeramente la
orientación de la antena.
2 - Reemplace la antena
por una nueva con más
prestaciones.

Debe conseguir una
antena con más
prestaciones UHF.

22

Servicio técnico: [e-mail] · 902 09 01 36

Síntoma Causa posible

Solución(es) a intentar

Ud. recibe los canales
comprendidos entre 21 y 35,
pero no los comprendido
entre 36 y 69 (o al revés).

Su recepción es correcta la
mayoría parte del tiempo,
pero hay interferencias
cuando llueve.

Su antena sólo
capta una parte de
la banda UHF.

Ud. está en límite
de zona.

Debe conseguir una
antena prevista para
funcionar en la banda
UHF.

Consiga una antena
con más prestaciones.

Qué es una recepción perturbada en digital:

En recepción digital, una recepción perturbada se manifiesta por una imagen
congelada parcialmente o totalmente (efecto mosaico) o problemas de sonido.

Recepción con una antena de interior?

Los parámetros de difusión actualmente utilizados en España no son los ópti­mos para la recepción portátil, es decir con una antena de interior, no obstante
es posible recibir correctamente si esta cerca de un repetidor.
Para más información de cobertura y canales emitidos, visitar www.tdt.es

ES

Servicio técnico: [e-mail] · 902 09 01 36

23

20 - Vocabulario

ES

Receptor

Canal

Codec Codecador / Decodicador: medio de codicar un contenido

Emetteur

EPG

Multiplex

Digital

Polarización

Terminal

Terrestre

Aparato que permite recibir canales gratuitos de TDT

Número dado a una banda de frecuencia. En UHF, los canales
están numerados del 21 al 69

audio-video y descodicarlo.

Torre con antenas que retransmiten canales (digitales o
analógicos) y hacia el cual es necesario dirigir la antena
terrestre. ATENCIÓN: un repetidor no puede emitir todos los
canales disponibles.

Guía Electrónica de Programas.

FTA

En abierto, gratuito. Del inglés Free To Air. Su terminal puede
recibir todos los canales digitales terrestres gratuitos.

En terrestre, conjunto de canales emitidos en la misma
frecuencia, el mismo canal.

Señal utilizado en las transmisiones modernas. Respecto al
analógico, el digital permite entorpecer menos el espectro
(conjunto de las frecuencias disponibles). A banda de
transmisión constante, el digital permite difundir más cadenas
que el analógico. Las cadenas digitales existen desde hace
varios años sobre el cable y el satélite. Sustituirá, a término,
a las cadenas analógicas en transmisión terrestre. Atención,
una misma cadena (ej. TVE1) puede emitirse en analógico
y en digital.

Orientación de la onda emitida por el repetidor. La mayoría
de las emsiones en UHF son en horizontal.

Equipamiento final de una comunicación. El adaptador
Zapbox es un terminal digital.

En este caso, se refiere a las transmisiones en el aire,
contrariamente al cable o satélite.

TDT

Televisión Digital Terrestre.

.

.

24

Servicio técnico: [e-mail] · 902 09 01 36

Zapbox HD-S1 - 441614

CUESTIONARIO DE CALIDAD

Nombre
Dirección

Código postal

Localidad

Fecha de compra

Lugar de compra

Nombre del establecimineto

Recibe correctamente los canales digitales ?

Ha necesitado manipular la antena para recibir canales
digitales?
Ha necesitado un instalador ?

Ha necesitado la asistencia telefónica METRONIC ?

Está satisfecha con este servicio.

Globalmente, está satisfecho de su compra ?

Este manual le parece suficientemente claro a la hora de
utilizar el aparato ?
Qué modificaciones aportaría?

no

si

si no
si no

si no
si no

si no

si no

ES

Otras sugerencias :

Carretera de Sentmenat, 47-49 - 08213 Polinyà (Barcelona)

Servicio técnico: [e-mail] · 902 09 01 36

902 09 01 36 · [e-mail]

25

ES

CERTIFICADO DE

GARANTIA

El adaptador Zapbox HD-S1 tiene una garantía legal de 2 años
piezas y mano de obra. En caso de avería, los gastos de transporte
ida son a cargo del cliente, los gastos de transporte de vuelta a su
domicilio son a nuestro cargo.

Quedan excluídos de esta garantía los daños producidos debidos a
la manipulación del sintonizador o mando a distancia, daños físicos
producidos por líquidos corrosivos, manchas, etc.
También quedan excluídos daños producidos por subidas de tensión
de la red eléctrica.

Para ser válido, el bono de Garantía legal debe ser debidamente
rellenado y acompañado de la factura o del ticket de caja.
Ref. del material : zapbox HD-S1 (441614)
Fecha de compra:
Numero de serie:

26

Carretera de Sentmenat, 47 - 49

08213 Polinyà (Barcelona)

[e-mail]

www.metronic.com

Producto fabricado fuera de la UE

Servicio técnico: [e-mail] · 902 09 01 36

ASISTENCIA Y CONSEJOS

A pesar de nuestro esfuerzo en la concepción de nuestros
productos y realización de este manual, puede encontrar difi­cultades.
No dude en llamarnos, le atenderemos como se merece: de
lunes a viernes de 9 a 12,30h y de 14.30 a 18h. al 902 09 01 36
o bien al e-mail: [e-mail] :

Recuerde las informaciones siguientes ANTES DE LLAMAR :

• Modelo de receptor: zapbox HD-S1 (441614)

ES

Fabricado bajo licencia de Dolby Laboratories. El término
Dolby y el símbolo doble-D son marcas comerciales de
Dolby Laboratories.

Servicio técnico: [e-mail] · 902 09 01 36

27

IMPORTANTE

L’interno del decoder contiene dei componenti soggetti ad alta tensione: NON
APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica.
Solitamente, gli apparecchi audio-video non sono collegati alla massa a terra:
potete quindi risentire delle scariche elettriche (non pericolose) se toccate
contemporaneamente due apparecchi (o un apparecchio e il cavo d’antenna).
Vi consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato
tutti gli altri collegamenti.

Per pulire il vostro decoder o il telecomando non usare nè solventi nè detergenti.
E’ consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere
la polvere.

Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla
seguente guida di sicurezza.
Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti,
tende ecc.. Lasciare uno spazio di circa 5cm intorno all’apparecchio per
consentire una corretta ventilazione. Non posizionare l’apparecchio vicino
a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o
scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun liquido e
assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano
posizionati sull’apparecchio.

Per rispettare l’ambiente, la batteria non va abbandonata: ne’ lungo le strade,
ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli
appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori
della Grande Distribuzione Organizzata mettono a disposizione presso i loro
punti vendita (applicabile soltanto se il prodotto è venduto con batterie).
Il telecomando necessita di due pile AAA 1.5 V. Rispettate la polarità indicata.
Per rispetto dell’ambiente e per legge, non buttare mai le pile usate nella
spazzatura.

IT

Questo simbolo è presente più volte all’interno del seguente manuale.
Durante la lettura, prestare attenzione al testo che lo accompagna.

1

La programmazione del decoder si fa usando i menu. Per facilitare la lettura del
presente manuale, presenteremo l’accesso ai menu sotto questa forma:

MENU / menu / sottomenu.

IT

• Si ricordi che le parole scritte in grassetto in questo manuale corrispondono

Alcune funzioni presenti nell’apparecchio, ma non descritte su questo manuale
non sono garantite. Anche certe funzioni considerate come non essenziali sono
state omesse volontariamente in questo documento

Per esempio quando si legge:

• Andare nel MENU / Installazione / Scansione Canali

questo equivale a

• Premere sul tasto MENU del telecomando per accedere al menu

principale.

• Premere sul tasto 6 del telecomando per selezionare il menu
Installazione e premere il tasto OK del telecomando.

• Premere sul tasto 6 del telecomando per selezionare il sotto-menu

Scansione Canali.

• Premere sul tasto OK del telecomando per convalidare.

alle parole del menu visualizzabili sullo schermo del televisore.

2

SOMMARIO

1 Installazione 04

Descrizione del telecomando 06

2

Descrizione del decoder 08

3

Utilizzo quotidiano 09

4
5

Personalizzazione della lista dei canali 09
Controllo genitori 11

6

Reset del decoder 12

7

Regolazioni dello schermo 12

8
9 Radio 13
10

Risparmio energetico 13
Guida elettronica dei programmi (EPG) 14

11

Ricerca dei canali 15

12
13

Telecomandi universali 15
Sottotitoli e teletext 15

14

Riproduzione / Registrazione digitale 16

15

Funzione riproduttore Multimediale 20

16
17

Accessori utili 21
In caso di problemi di utilizzo 21

18

In caso di problemi di ricezione 22

19
GARANZIA 24

IT

3

HDMI

SCART

1 - Installazione

A–Installazione semplificata

Con il decoder non collegato alla rete, collegare

IT

il cavo d’antenna al connettore coassiale con
l’indicazione ANT. (D pagina 8) del decoder.
Collegare il televisore al decoder con cavo
HDMI, dopodiché accendere il televisore e
attivare la sorgente HDMI nella corrispondente
porta in cui è collegato il decoder (per ulteriori
informazioni consultare il manuale del TV). Se
il vostro televisore non possiede un ingresso
HDMI, potete collegare il decoder al TV
tramite un cavo SCART. Collegare il cavo di
alimentazione alla rete. Inserire le pile nel
telecomando. Il led frontale diventa verde.

Lo schermo del televisore presenta una
schermata di selezione della lingua. In caso
contrario, controllare le connessioni HDMI sul
televisore (o quella SCART se collegata in
modalità SCART). Scegliere la lingua tramite i
tasti del telecomando 6 e premere il tasto OK
del telecomando per convalidare la scelta della
lingua. Si avvierà così la ricerca automatica dei
canali. Dopo la ricerca, il decoder visualizzerà il
primo canale presente nella lista canali TV.
L’installazione di base è così completata.

Per soddisfare il maggior numero di
utenti, abbiamo impostato i parametri
in modo che le trasmissioni in 4:3 siano
distorte per riempire l’intero schermo 16:9
(16:9 impostazione dello zoom). Se volete
vedere le trasmissioni in 4:3 con bande
nere a sinistra e a destra dello schermo,
è possibile modificare i parametri di

4

visualizzazione nel sottomenu:
MENU / Configurare Sistema / Sistema

TV

Si può così impostare Formato dello
schermo in 16: 9 HDMI.

Nota:

Se il decoder è collegato al televisore
con un cavo scart, è consigliabile modificare
in MENU / Configurare Sistema / Sistema
TV la risoluzione in RGB per un immagine

più adatta a questo tipo di cavo.

B - Calibrazione / orientamento dell’antenna

Si possono distinguere due casi a seconda che si conosca o meno il numero di
canale UHF sul quale si suppone di ricevere il canale digitale.

Caso n°1

Siete al corrente di un numero di un canale (compreso tra 21 e 69) che emette
nella vostra zona.

• Andare nel MENU / Installazione /

Scansione Canali.

• Posizionarsi sulla terza riga tramite

le frecce 6 e selezionare con
le frecce 34 numero del canale
utilizzato nella vostra zona.

• Attendere qualche secondo e guardare

il livello di qualità di ricezione e il
livello del segnale.

• Ruotare l’antenna per massimizzare il

segnale. Quando ci si avvicina alla
direzione del trasmettitore, il livello del
segnale deve aumentare, e conseguentemente il livello della qualità. Una
qualità del 65% è il minimo per un’immagine stabile. Se il livello di qualità
non aumenta, allora il numero del canale che avete scelto non è corretto, o è
troppo lontano dall’antenna.

• Una volta raggiunto il livello massimo di segnale e qualità, serrare i dadi di

fissaggio dell’antenna.

• Lanciare una ricerca da MENU/Installazione/Scansione automatica.

IT

5

Caso n°2

Ricevete i canali analogici ma non avete nessuna idea di quello che potete ricevere
in digitale terrestre. Se siete certi che potete ricevere il digitale terrestre, ma non
conoscete i canali UHF o VHF di trasmissione, suggeriamo il metodo seguente:

• Procurarsi un’antenna da tetto UHF con un buon guadagno (almeno 15dB) e

IT

collegarla direttamente all’ingresso ANT del decoder. Orientare la nuova antenna
nella stessa direzione della vecchia e lanciare una ricerca automatica dei canali
MENU/ Installazione / Scansione Automatica.

• Se trovate dei canali che non avevate rilevato con la vecchia antenna, sostituirtela

con la nuova.

• Se non trovate canali: girare la nuova antenna di 1/8 di giro e lanciare una nuova

ricerca automatica. Se ancora non si ricevono canali, continuare a girare la nuova
antenna di 1/8 di giro e lanciare una ricerca automatica, ogni volta, finché non si
riceveranno dei canali.

• Guardare allora uno dei canali trovati, quindi premere 2 volte il tasto

telecomando per visualizzare l’indicatore di qualità del segnale in basso. Girare
l’antenna per massimizzare il segnale. Una volta raggiunto il segnale massimo,
fissare definitivamente la nuova antenna. Lanciare di nuovo una ricerca automatica.

2 - Descrizione del telecomando

1

Tasti numerici. Durante l’uso normale, permettono di digitare il numero del canale che si
desidera. Nella modalità programmazione permette di inserire i valori numerici.

2

Tasto

3
4

5

Tasti 6.

6
7
8
9

10
11

12

6

ON/OFF
Tasto MENU. Per accedere al menu principale.
Tasti 34. In uso normale, permettono di regolare il volume. Nei menu permettono di

modicare diversi parametri.

passare da una riga all’altra. Durante la riproduzione di una registrazione o un video,
consente un rapido avanzamento e riavvolgimento per saltare.
Tasto
Tasto
Tasto
Tasto EPG (guida elettronica ai programmi). Tasto EPG (guida elettronica ai program­mi), informazioni disponibili solamente se trasmesse dal canale.
Tasto
Tasto LANG. Quando i canali trasmettono più lingue audio, il tasto usato per accedere
al menu di selezione della lingua del programma.
Tasto TV/RAD. Permette di passare dalla TV alla modalità radio e viceversa.

In uso normale, permettono di cambiare canale. Nei menu permettono di

. Permette di disattivare / attivare l’audio.

. Permette di ritornare all’ultimo canale visualizzato.

. Per accedere al televideo (se trasmesso).

. Per accedere all’elenco dei canali preferiti.

INFO

del

13

INFO

SOS

EJECTLIST

060532

2

1

8

20

3

22

24

4

4

5

16

19

26

6

7

10

5

13

18

21

14

15

25

9

11

12

23

17

5

27

Tasto EXIT. Per uscire dai menu e per tor­nare ad una schermata del menu.

14

Tasto OK. per convalidare le scelte nei
menu. Fuori dai menu: permette di visua-

lizzare l’elenco dei canali.

15

Tasti 6. Negli elenchi lunghi permette di
saltare da una pagina all’altra.

16

Tasto INFO. per visualizzare le caratte­ristiche tecniche e la qualità del segnale
del canale. Premendo una seconda volta
compariranno le caratteristiche tecniche
ed il livello del segnale del canale.

17

Tasto

18

19
20

21

22

23

24

25

26

: Permette di avviare l’evento registrato

; : Permette di mettere in pausa durante la riproduzione di un evento. Permette inoltre

= : Permette di registrare il programma in corso.
7 : Permette di riavvolgere il video: premendolo più volte aumenta la velocità di riavvol-

8 : Permette un avanzamento rapido del video: premendolo più volte aumenta la velo-

27

. Per attivare o disattivare i sotto-

titoli (DVB) e selezionare la lingua.

Tasti colorati. Permettono di effettuare al-

cune modiche all’interno del menu.

Tasto SOS. Non utilizzato su questo modello.
Tasti VOL. Consente la regolazione del vo-

lume.

Tasto

. Permette di rallentare la lettura
del video in corso.
Tasto TIMER. Permette di programmare le
registrazioni.
Tasto EJECT. Per disconnettere il supporto

USB in tutta sicurezza.
Tasto LIST. Permette di accedere diretta­mente alla play list (Gestione PVR)
Tasto

tazioni di visualizzazione dello schermo.
Tasti dedicati alla registrazione:

o riprendere dopo una pausa.

di fare una pausa durante una trasmissione televisiva.

gimento. 9 : le precedente

cità di avanzamento. : : le successivo
Tasto - -. Non utilizzato su questo modello.

. Per accesso rapido alle impos-

: Permette di fermare la registrazione in corso.

IT

7

3 - Descrizione del decoder

Zapbox HD-S1

ON

OFF

6W

Ricevitore del telecomando

A

Led di stato. Rosso: stand-by, verde: ON.

B

IT

Porta USB.

C

Ingresso Antenna

D

Uscita antenna TV (o videoregistratore).

E

Uscita audio digitale (S / PDIF) per il vostro amplicatore home theater.

F

HDMI (High Denition Digital).

G

SCART. Per collegare il decoder al televisore se non ha HDMI.

H

Alimentazione da rete

B C

A

8

D E F G H I

4 - Utilizzo quotidiano

In uso normale, utilizzare i seguenti tasti del telecomando:

• Tasti 34 per regolare il volume audio (o VOL et VOL6).

• Tasti 6 per cambiare canale (o CH e CH6).

• Tasto per disattivare/attivare il suono.

• Tasti numerici per cambiare il canale.

• Tasto EPG per accedere alla guida dei programmi

• Tasto = per registrare una trasmissione in corso

• Tasto TIMER per programmare una registrazione

• Tasto LIST per visualizzare la lista degli eventi registrati

• Tasto per avviare la riproduzione di un programma dall’elenco dei pro-

grammi già registrati.

• Tasto : per fermare una registrazione o un video

• Tasto PAUSE per mettere in pausa una registrazione o una trasmissione.

• Tasto OK per accedere all’elenco dei canali.

5 - Personalizzare la lista dei canali

Ci sono due possibilità per personalizzare la lista canali. La prima consiste nel
creare una lista canali “favoriti”. La seconda, nel cancellare o spostare dei canali
esistenti

A - Canali favoriti

Selezionare i canali

IT

• Andare nel MENU /

canale / Canale TV Lista.

• Premere per attivare la selezione
dei canali preferiti,

• Selezionare il canale che si desidera

aggiungere alla lista e premere OK.
Un piccolo logo appare.

• È possibile aggiungere più canali alla lista .

• Premere EXIT 2 volte per uscire dalla selezione.

• Premere OK per salvare la selezione.

• Premere EXIT più volte per uscire dai menu.

Modificare

9

Visualizza preferiti

• Premere per visualizzare la lista dei canali preferiti.

• Scegliere il canale con le frecce 6 e fare clic su OK. Premere il tasto OK o

il CH e CH6 per tornare alla lista dei canali.

IT

B - Modificare l’elenco dei canali

Eliminare canali

• Andare nel MENU / Modificare canale / Canale TV Lista.

• Premere 2 volte il tasto BLU per attivare la selezione del canale da

modificare.

• Tramite i tasti 6, selezionare il canale da eliminare.

• Premere il pulsante OK, appare un segno di spunta dopo il nome del canale. È

possibile selezionare in questo modo molti canali .

• Premere EXIT 2 volte per uscire dalla selezione.

• Premere OK per salvare la selezione.

• Premere EXIT più volte per uscire da tutti i menu.

Spostare i canali

• Andare nel MENU / Modificare canale / Canale TV Lista.

• Premere il tasto GIALLO per abilitare lo spostamento del canale.

• Tramite i tasti 6 del telecomando , selezionare il canale da spostare.

• Premere il tasto OK del telecomando, un piccolo cursore appare dopo il nome

del canale.

• Tramite i tasti 6 del telecomando, per spostare il canale al nuovo posto
desiderato.

• Premere OK per confermare la nuova posizione.

• Premere EXIT 2 volte per uscire dalla selezione.

• Premere OK per salvare la selezione.

• Premere EXIT più volte per uscire dai menu.

Nota: se le impostazioni sono quelle predefinite, lo spostamento di un canale non
cambia il suo numero logico. Per esempio, se ci si sposta tra RAI 3, manterrà il
numero assegnato che è 3. Per le modificare il numero del canale con la sua
posizione, è necessario impostare su MENU / Installazione / LCN la riga LCN su
Spento con i tasti 34.

10

6 - Controllo genitori

Il decoder Zapbox HD-S1 viene consegnato con una password pre-impostata
(0000). Questa permette di bloccare i canali di cui volete impedire l’accesso o per
proteggere la configurazione del decoder.

Modificare la password

• Andare nel MENU / Impostazioni Sistema / Blocco genitori.

• Inserire la password (0000 di fabbrica).

• Posizionarsi sulla riga Nuova password tramite i tasti 6, immettere la

nuova password a 4 cifre.

• Posizionarsi sulla riga Confermare password tramite i tasti 6, immettere
nuovamente la nuova password.

• Premere OK e digitate EXIT ripetutamente per uscire tutti i menu.

Si noti con attenzione la tua password (per esempio sulla ricevuta).

Blocco relativo all’età

Il decoder può essere impostato in modo da riprodurre trasmissioni solo per una
certa fascia di età. Per esempio si può limitare la visione a persone di età inferiore
agli 11 anni. Se l’emittente informa che la trasmissione in corso è rivolta ad un
pubblico non inferiore a 12 anni, il decoder blocca automaticamente la riproduzione
chiedendo la password (che si suppone sia in possesso solo dei genitori). Per
operare questo blocco occorre seguire la seguente procedura:

• Andare nel MENU / Configurare Sistema

/ Blocco genitori

• Inserire la password (0000 se non hai

cambiato la password nel passaggio
precedente).

• Selezionare i canali da bloccare sulla riga

Blocco Canale con la freccia 6.

• Selezionare le impostazioni con le frecce

34

.

• Premere 3 volte il tasto EXIT per uscire

dal menu.

IT

11

Blocco dei canali

• Andare nel Menu / Modificare canale / Canale TV Lista

• Premere il tasto ROSSO per attivare la selezione del blocco dei canali.

• Tramite i tasti 6, selezionare il canale da spostare.

• Premere il pulsante OK.

IT

• Inserire la password (0000 dalla fabbrica), un lucchetto appare dopo il nome

del canale.

• Premere EXIT 2 volte per uscire dalla selezione.

• Premere OK per salvare la selezione.

• Premere EXIT più volte per uscire dai menu.

Nota: il blocco per canale non è consigliato quando il controllo genitori è
abilitato.

7 - Reset del decoder

Il reset di fabbrica può essere utile se avete modificato le impostazioni del deco­der e alcune funzioni non rispondono più correttamente. Resettando il decoder,
tornerete ad una configurazione di fabbrica (quella del prodotto nuovo).
Tutte le personalizzazioni (canali favoriti, radio, etc…) verranno perse e dovrete
eseguire una nuova installazione.

• Premere il tasto MENU.

• Selezionare il 4°menu (toolbox) con le frecce 6

• Premere 4 e selezionare il 2° menu (default).

• Inserire la password (0000 di fabbrica).

• Premere 3 poi premere il tasto OK del telecomando per confermare, attendere

che appaia il menu di selezione della lingua.

8 - Regolazioni dello scher­mo

La sezione MENU / Configurare Sistema
/ Sistema TV permette di scegliere diverse

opzioni video :

• La riga output video consente di scegliere

tra RGB e CVBS, modalità classica. Se
il decoder è collegato con un cavo HDMI
al televisore, lasciare la modalità di uscita
CVBS per un’immagine ad alta definizione.

12

Per contro, con un cavo Scart, scegliete la modalità RGB come in risoluzione
standard, dà un immagine più accurata sulla maggior parte degli apparecchi
televisivi.

• La riga formato dello schermo linea consente di gestire schermi 4:3 e 16:9:

- 4:3 LB (Letter Box). Per una TV standard 4:3. Le immagini 16:9 sarà

visualizzata completamente, con bande nere sopra e sotto.

- 4:3 PS (Panscan). Per una TV 4:3. Le immagini 16:9 verranno visualizzate

sulla superficie dello schermo e le estremità destra e sinistra saranno
tagliate.

- Auto. Per un televisore 16:9 collegati da scart. Se il televisore è impostato

correttamente, il 16:9 zoom verrà attivata automaticamente a seconda dello
spettacolo.

- 16:9 HDMI. Per un TV 16:9 collegato con un cavo HDMI al decoder. 4:3

immagini vengono visualizzate senza distorsioni, con barre nere a sinistra
e a destra.

- 16:9 ZOOM. Per uno schermo 16:9 pieno. Immagini in formato 4:3 sono

stirate orizzontalmente per riempire l’intero schermo. Abbiamo scelto questa
modalità per default, perché soddisfa la maggior parte dei telespettatori.
Richiamiamo la vostra attenzione sul fatto che questo metodo cambia la
percezione di normalità.

9 - Radio

Oltre ai canali TV, il digitale terrestre permette di ricevere le radio digitali.
Premendo il tasto TV/RAD, entrerete nella modalità radio. Premendo OK, com­parirà la lista dei canali radio in memoria. Non ci sono più immagini sullo
schermo se non il logo Metronic.
Potete personalizzare la lista canali radio esattamente come quella tv Oltre ai
canali TV, digitale terrestre consente inoltre di stazioni. Si noti che al momento
della stesura di questo foglio, questo mezzo non è previsto in Francia.
Una volta che si preme il tasto TV / RAD si entra nella modalità radio. Lo scher­mo visualizza il messaggio “No Radio” questo si verifica quando il data base dei
canali radio è vuoto. Il suddetto database si riempie quando si opera una ricerca
canali, in quanto il decoder insieme ai canali TV trova anche quelli radio.

IT

10 - Risparmio energetico

Per limitare il consumo energetico inutile, e in conformità con la regolamentazio­ne europea relativa agli apparecchi che consumano elettricità, sono state prese
delle misure per evitare di lasciare funzionare l’apparecchio inutilmente.

13

Nel caso eccezionale in cui si sta guardando oltre 3 ore senza il telecomando,
comparirà un messaggio di standby imminente. Basta premere un pulsante
VOL6, per esempio, per cancellare il messaggio e continuare la visione .

Se per qualsiasi motivo, si desidera disabilitare questa funzione,

IT

• Andare su MENU / Configurare Sistema / Auto Standby

• Selezionare Spento con frecce 34

• Premere EXIT 3 volte per uscire dai menu.

11 - Guida elettronica dei programmi (EPG)

La guida del programma consente di
visualizzare programmi televisivi per le
prossime ore o giorni (a seconda dei canali
che trasmettono queste informazioni).

Con le frecce 634 , è possibile
selezionare un programma e premere
OK per visualizzare i dettagli (se emessa
dall’operatore).
La finestra rimane vuoto se le informazioni
non vengono diffuse.

È possibile programmare la registrazione di

un programma evidenziando il programma
che si desidera salvare, quindi premendo il
tasto ROSSO (n. 18 pagina 7).
Ricordarsi di collegare un hard disk sulla
porta USB frontale, prima di avviare
qualsiasi registrazione.

Nota: le informazioni contenute nella guida del programma sono distribuite
dagli operatori. A volte le informazioni relative ai tempi di inizio e di fine dei
programmi sono inesatti o imprecisi. Si consiglia di prendere i margini di tempo
necessari per la programmazione di una registrazione. E’ necessario modificare
il programma nel MENU / Configurare Sistema / La stabilizzazione del

tempo-registratore.

14

12 - Ricerca dei canali

Quest’operazione è da eseguire non appena si perde un canale oppure quando
nuovi canali sono disponibili.

• Andare su MENU / Installazione / Scansione automatica

• Posizionarsi sulla riga Scansione e premere il tasto OK del telecomando .

13 - Telecomandi universali

Il telecomando universale deve essere programmato con un codice (Di solito 3 o
4 cifre) per l’utilizzo con un determinato dispositivo. Il costruttore di telecomando
universale seleziona il codice e non il produttore del dispositivo da controllare.

Il vostro terminale è di nuova concezione, ci possono essere alcuni telecomandi
universali non pilotano il dispositivo, anche se il produttore fornisce i codici ME­TRONIC. Se non METRONIC codice non riesce, prova una ricerca automatica.
Se la scansione non riesce, probabilmente perché i codici per il dispositivo non
sono stati messi in telecomando universale.

Grazie per la comprensione sul fatto METRONIC non può essere di aiuto con i
codici di un telecomando universale che non è di marca METRONIC.
Per un telecomando universale di marca METRONIC (vedi esempio nel § 17
a pagina 21 o la nostra gamma completa di www.metronic.com), ci sono due
opzioni:

- Se il riferimento del decoder è chiaramente indicato (5 o più modiche remoto),

è sufciente inserire il codice visualizzato.

- Se il riferimento non è indicato, è necessario utilizzare il codice di un altro deco-

der METRONIC compatibile come il DVR01 modello.

14 - Sottotitoli e teletext

IT

Alcuni canali trasmettono il televideo (RAI 1, per esempio). Per accedere,
premere il tasto del telecomando
Alcuni canali, a volte, trasmettono i sottotitoli DVB. Per accedere a questi sot­totitoli:

.

15

• Premere per visualizzare i sottotitoli premere il tasto del telecomando.

• Premere 6 per selezionare la lingua dei sottotitoli.

• Premere OK del telecomando per confermare.

IT

15 - Riproduzione / Registrazione digitale

Introduzione rapida

Questo paragrafo descrive in modo veloce il funzionamento in generale. E
‘importante leggere i paragrafi seguenti dove troverete tutto ciò che serve sapere
per usare correttamente la porta USB.

• Una volta che l’hard disk o una chiave USB collegata alla porta USB frontale,

è possibile registrare un programma premendo il tasto REC (=).

• Premere OK per confermare la durata della registrazione prevista per il

decoder (che calcolata automaticamente a base alla guida elettronica dei
programmi) o è possibile modificare la durata della registrazione con i tasti
numerici del telecomando.

• Premere STOP ( ) per interrompere la registrazione

Nota: Quando si inserisce un dispositivo USB, diventa utilizzabile non appena

il messaggio “disco USB connesso” appare e scompare sullo schermo. Con
dischi di grandi dimensioni , è normale dover attendere diversi secondi.

È possibile riprodurre la registrazione dal MENU / Registrare / Gestione regis­trazioni

Per riprodurre contenuti diversi da quelli registrati dal decoder Zapbox HD-S1,
fare riferimento al § 16 a pagina 20.

Tipo di Media accettati

La porta USB frontale è progettato per supportare un hard disk esterno. L’utilizzo
di chiavette USB non sono raccomandate, perché il trasferimento velocità gene­ralmente troppo basso. Tuttavia, si può provare, con chiavette di almeno 4 GB,
non si corre nessun rischio, anche se il funzionamento non è garantito.

16

Dispositivi (chiavetta USB o disco) devono essere formattati con file system
FAT32 o NTFS. Se ci sono più partizioni, è possibile cambiare la partizione di
accesso nel MENU / Registrare / Configurazione DVR.

Se un disco o una chiavetta non viene riconosciuta, utilizzare il computer per
controllare il formato (click destro / proprietà nel file di Windows Explorer). Se
il disco non è formattato, che è abbastanza comune, formattare con MENU /

Registrare / Formattare HD

Data la grande varietà di modelli, non possiamo garantire il funzionamento con
tutti i dischi. È richiesto una velocità minima di 5400 giri / minuto. Se c’è un pro­blema con un modello particolare, non si esiti a contattarci per comunicarcelo.

METRONIC non è responsabile per i dati persi dai medias a causa del loro uti­lizzo con il decoder. Si consiglia di eseguire il backup dei dati prima, e di dedicare
un disco solo per questo scopo.

A - Registrazione di Semplice

Per registrare un programma che va su DTT, procedere come segue:

• Accendere il decoder con il tasto ON/OFF (n°2 pagina 6).

• Selezionare il canale da registrare con i tasti 6 del telecomando digitando

il numero, oppure selezionando il canale dalla lista usando il tasto OK del
telecomando.

• Se non avete collegato il disco rigido, collegarlo e attendere qualche secondo

fino a quando il messaggio “USB connesso” appare e poi scompare: informa
che il disco è pronto.

• Premere il tasto REC (=) e la registrazione del programma in corso ha inizio
sul supporto USB collegato.

• Il decoder propone un durata di default di registrazione, la durata viene cal­colato automaticamente dalla guida del programma.Confermare con OK o
modificare il valore con i tasti numerici (n. 1 a pagina 6) sul (si può modifi­care in un secondo momento la durata della registrazione premendo il tasto
REC).

IT

È possibile interrompere la registrazione in qualsiasi momento premendo il

STOP ( ) del telecomando e confermando selezionando YES e premendo OK
successivamente).

17

B - Impostare una registrazione con timer

È possibile programmare fino a otto registrazioni ritardate. Per programmare una

registrazione su un canale si inizia visualizzandolo :

• Andare in MENU / Configurare sistema

IT

/ La stabilizzazione del tempo-re­gistratore o premere TIMER (n. 22

pagina 7).

• Scegliere un numero tra le linee non

attive la prima volta scegliere 1 e pre­mere OK.

• Posizionarsi sulla riga Numero pro-

gramma tramite 6, selezionare il

tempo con la freccia 4.

• Posizionarsi sulla riga Canale Sveglia

tramite 6, Il canale viene visualiz-

zato. È comunque possibile cambiare il canale in questa fase.

• Posizionarsi sulla riga Data, tramite 6, immettere la data di registrazione

con i tasti numerici e premere OK.

• Posizionarsi sulla riga Tempo, tramite 6, inserire nello stesso modo l’orario

di inizio dell’evento(in ore e minuti).

• Posizionarsi sulla riga Durata, tramite 6, immettere allo stesso modo la

durata dell’evento (in ore e minuti).

• Posizionarsi sulla riga OK tramite 6, e premere il tasto OK del telecomando.

• Premere EXIT per uscire dal menu.

Nota: È inoltre possibile programmare la registrazione di un programma da

EPG premendo il pulsante verde sul programma che si desidera registrare.

C - Leggere una Registrazione

• Andare nel MENU / Registrare /

Gestione registrazioni o premere Il
tasto LIST.

• Le registrazioni vengono visualizzati in

un elenco.

• Selezionare la registrazione desiderata

con i tasti 6 e premere il tasto

18

(PLAY) per avviare la riproduzione.

• La riproduzione della registrazione ha inizio.

• È possibile andare avanti o indietro in una registrazione premendo il tasto

avanti veloce 8 (FFW), Rewind 7 (FRW) o posizionare tramite i tasti 6
il cursore nella posizione desiderata, quindi premere OK.

Interrompere la riproduzione:

Per interrompere la riproduzione, premere STOP ( ). Il decoder mostra l’elenco
delle registrazioni quando è stoppato,per cui è possibile selezionare un altro
evento o uscire dalla modalità riproduzione premendo più volte il tasto EXIT del
telecomando.

Nota: se una parte di una registrazione è stata già visionata , è possibile
riprendere la riproduzione dal punto in cui è stata interrotta la visione selezio­nando la registrazione nell’elenco e premendo il tasto OK del telecomando.

E - Esportazione di registrazione al PC

Le registrazioni vengono salvate sul disco rigido in RECORDS. Ogni registra­zione crea una directory specifica il cui nome contiene la data, l’ora e nome del
canale. La directory contiene due tipi di file. I file con estensione .DVR sono
utilizzati da HD-S1 per il backup dei dati relativi alla registrazione, come ad
esempio informazioni di controllo dei genitori. I file .Ts contengono i contenuti
audio/ video.
Sono leggibili su un computer con software in grado di riprodurre questi formati
video. VLC versione 1.0.5 o superiore, ad esempio: www.videolan.org

Il blocco dei genitori non funziona sul computer, funziona solo su
HD-S1.

Se si visualizza una registrazione sul proprio computer,e si visualizzano delle
righe (striping), attivare il filtro di deinterlacciamento sul tuo lettore video (vedi
usando VLC).

Nota: La decodifica di video ad alta definizione richiede molte risorse al compu­ter, assicuratevi di avere un computer (con un processore o scheda grafica) di
potenza di calcolo in grado di decodificare il video ad alta definizione. La man­canza di potenza è spesso genera rallentamento dei della velocità di frame.

IT

19

16 - Funzione lettore multimediale

In aggiunta alle registrazioni effettuate dal dispositivo stesso, è possibile
riprodurre altri video memorizzati su disco. L’accesso a questi contenuti si
effettua in MENU / Strumenti / Dispositivo USB o tramite il tasto (PLAY)

IT

mentre si guarda la TV.

Questo menu visualizza il contenuto del drive USB in modo da poter guardare
i video (maggior parte dei formati di file. AVI,. MPG e MP4 sono supportati),
selezionando il file tramite i tasti 6 del telecomando il file e premendo
(PLAY) o OK.

Allo stesso modo, le foto (in formato
JPEG) sono disponibili in questo
menu. Una volta che avete selezionato
una prima foto con il pulsante OK, il
Zapbox HD-S1 poi automaticamente
visualizzare le seguenti immagini come
presentazione.
Per disattivare la presentazione
automatica, uscire dalla presentazione
premendo il tasto EXIT e premere il
tasto INFO sul telecomando e inserire
«Durata transazione» in Spento. È
quindi possibile visualizzare la foto successiva o precedente con i tasti 6

Il decoder Zapbox HD-S1 può anche riprodurre file musicali in formato MP3.

20

17 - Accessori utili

Per completare il vostro impianto, esistono nella gamma METRONIC, dei
prodotti compatibili con il decoder Zapbox EH-D1.

- La gamma di telecomandi universali evoluzione 4.

• Zap 6 Learning (495336): la funzione learning permette di memorizzare tutti i

tasti dei vostri telecomandi originali (TV, decoder, DVD...) e quindi di utilizzare
un solo telecomando per TV e decoder.

• Lettore di scheda 17 a 1 (cod. 495250) utilizzato per il trasferimento e lo

scambio di dati in modo semplice e veloce.

• L’Hard Disk esterno 2,5’’- 250GB (cod. 495260). Permette

di conservare foto, fi lm e altri fi le multimediali.

18 - In caso di problemi di utilizzo

Alcuni canali non sono più visualizzabili:
Lanciare una nuova ricerca canali da MENU / Installazione / Scansione
automatica

Perchè l’apparecchio mostra il banner di dispositivo USB assente, quando
è connesso un dispositivo USB?

L’apparecchio necessita di un certo tempo per analizzare il disco connesso, può
impiegare anche dei minuti se si utilizzano dischi di grosse dimensioni. Dopo
aver ricevuto il banner di disco USB non connesso si attenda qualche minuto e
si riprovi un po più tardi. Se il dispositivo è equipaggiato di led di stato, quando il
led termina di lampeggiare il disco è pronto per essere utilizzato.

IT

21

20 - In caso di problemi di ricezione

Disturbo Possibile causa Soluzione

Ricevete perfettamente

IT

i canali analogici ma
nessun canale digitale
terrestre

Ricevete perfettamente
i canali analogici ma
nessun canale digitale
terrestre. Abitate in un
condominio

Ricevete perfettamente
i canali analogici ma
nessun canale digitale
terrestre

Ricevete correttamente
alcuni canali digitali
terrestri ma per altri
la ricezione è cattiva,
oppure non sono
ricevuti. Sui canali che
ricevete il livello di
ricezione non è elevato.
In analogico, l’immagine
non è perfetta.

La vostra antenna
è puntata verso un
ripetitore analogico,
mentre i canali digitali
terrestri sono trasmessi
da un altro ripetitore.

Il sistema di ricezione del
condominio non è adatto
al digitale terrestre

La vostra regione non
è ancora coperta dal
segnale digitale terrestre

Siete lontani dal ripetitore 1- Provare un

Modificare l’orientamento
dell’antenna (vedere
paragrafo 1b a pagina 5)

Consultare
l’amministratore del
condominio

Nessuna soluzione

amplificatore da interno
2- Provare un
amplificatore da palo
3- Provare un antenna da
tetto con alte prestazioni

22

Disturbo Possibile causa Soluzione

Ricevete tutti i canali
digitali terrestri ma la
ricezione è disturbata in
alcuni momenti. (quando
si accende un apparecchio
elettrico ad esempio)

Ricevete alcuni multiplex
(alcuni canali) ma altri sono
disturbati o non li ricevete
del tutto

Ricevete alcuni canali ma i
canali superiori a 60 sono
disturbati o non ricevuti

Ricevete i canali compresi
tra 21 e 35, ma non quelli
compresi tra 36 e 69 (o
vice versa)

Alcuni canali non si vedono
più

.

La ricezione è disturbata
da segnali parassiti

Eco 1- Modificare

L’antenna taglia la parte
alta della banda UHF

L’antenna riceve
solamente una parte
della banda UHF

Sono state cambiate le
frequenze di
trasmissione di alcuni
canali

1- Rimpiazzare il cavo
tra la presa TV e il
decoder con un cavo
TV con blindatura
rafforzata.
2- Sostituire gli
accessori (partitori,
derivatori) con prodotti
blindati
3- Sostituire il cavo tra
l’antenna e la presa
TV.

leggermente
l’orientamento
dell’antenna
2- Sostituire l’antenna
con un modello con
griglia anti-eco

Procurarsi un’antenna
UHF banda larga.

Procurarsi un ‘antenna
UHF banda larga

Lanciare una nuova
ricerca canali da
MENU / Installazione /

Scansione automatica

IT

23

Certicato di garanzia

ATTENZIONE: La garanzia non è valida senza lo scontrino fiscale o la fattura di acquisto.

1- L’ apparecchio è garantito per dodici mesi – salvo estensione - dalla data di

acquisto contro difetti di materiale e di fabbricazione.

IT

2- Sono escluse dalla garanzia le parti estetiche, le batterie, le manopole, le parti
asportabili soggette ad usura, i danni provocati da incuria, uso, installazione errata o
impropria non conforme alle avvertenze riportate sul libretto di istruzioni o comunque
causati da fenomeni estranei al normale funzionamento dell’ apparecchio.
3- La garanzia decade qualora l’apparecchio sia stato manomesso o riparato da
personale non autorizzato.
4- L’ apparecchio dovrà essere fatto riparare solo presso un Centro Assistenza
Metronic Italia srl.
Le spese e i rischi del trasporto sono a carico dell’ acquirente.
5- Per garanzia si intende la sostituzione o la riparazione dei componenti riconosciuti
difettosi di fabbricazione, compresa la manodopera necessaria.
6- A discrezione della Metronic Italia srl potrà essere sostituita l’ intera apparecchia­tura con lo stesso modello o prodotto alternativo, senza che ciò costituisca prolunga­mento della garanzia.
7- E’ escluso il risarcimento di danni diretti o indiretti di qualsiasi natura a persone o
cose per l’uso o la sospensione d’uso dell’ apparecchio.

INFORMAZIONE AGLI UTENTI

ai sensi dell’art. 13 del Decreto Legislativo 25 Luglio 2005, n. 151 ˝Attuazione delle

Direttive 2002/95/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze

pericolose nelle apparecchiature elettriche e elettroniche, nonchè allo smaltimento dei

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto

alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri
di raccolta differenziale dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al
rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente,
in ragione di uno a uno. L’adeguata raccolta differenziata per l’avviso successivo dell’ap­parecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute
e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento
abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni ammi-

nistrative di cui al D.Lgs. n. 22/1997” (articolo 50 e seguenti del D.Lgs. n. 22/1997).

24

Prodotto fabbricato al di fuori dell'UE

rifiuti˝
