Référence : 495206
Adaptateur CPL courant porteur en ligne
Idéal pour compléter une installation existante
NetPlug 200+
MET930
SOMMAIRE
1 Généralités
2 Description de l’adaptateur CPL
3 Conformité CE
4 Branchements
5 Instructions de sécurité
6 Maintenance
Assistances et conseils
Certificat de garantie
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
04
08
09
10
14
15
3
1 - Généralités
Bienvenue dans l’univers des Courants Porteurs en Ligne
(CPL) où le réseau électrique devient un réseau intelligent
permettant de transporter des informations à haut débit.
Grâce aux modems CPL que nous vous proposons (les
NetPlugs), il est désormais possible de partager un accès
Internet ou des données entre différents équipements
connectés sur une prise électrique.
L’adaptateur est un module d’interface Ethernet/courants
porteurs en ligne permettant de transférer des informations
(données, audio ou vidéo) à haut débit sur le réseau
électrique de votre résidence entre vos équipements
informatiques, vidéo, audio.
Le réseau électrique étant le réseau le mieux distribué dans
un bâtiment ou une maison, chaque prise électrique devient
donc un point d’accès réseau. L’adaptateur permet ainsi de
connecter au réseau électrique tout équipement disposant
d’une interface Ethernet 10/100 base-T afin d’échanger des
données avec les autres équipements également connectés
au moyen d’un adaptateur sur ce même réseau électrique
et ce, en toute sécurité grâce à l’encryptage qui est réalisé
sur les données.
Une mise en oeuvre simple et rapide vous permet de créer
votre propre réseau local sans réaliser aucun nouveau
câblage :
1 - CONNECTEZ (raccordement de l’adaptateur avec
l’équipement à rajouter sur un réseau).
2 - PARTAGEZ ET SURFEZ (échange de données entre
équipements ou depuis Internet).
4
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
5
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
Vous pourrez ainsi vous connecter de manière totalement
« Plug & Play » entre un modem et un PC pour accéder à
Internet ou partager des données entre deux PC, ou un PC/
une imprimante …
La norme Homeplug vous assure une interopérabilité
entre adaptateurs de la même génération. Elle vous
assure également la possibilité de faire coexister dans
un réseau domestique deux réseaux logiques basés sur
des générations différentes. Par exemple, vous pouvez
avoir dans votre habitation deux adaptateurs 85Mb/s qui
dialoguent entre eux, et en parallèle deux adaptateurs
200Mb/s qui fonctionnent.
En revanche, un adaptateur 85 ne peut pas communiquer
avec un adaptateur 200. Les versions ultérieures du standard
HomePlug seront toutes compatibles 200Mb/s, la pérennité
de vos adaptateurs 200+ est donc assurée.
Contenu de l’emballage de la référence 495206 :
• 1 NetPlug 200+
• 1 câble RJ45
• Un manuel d’installationw
ADSL
ADSL
Regarder
la télévision
par ADSL
ADSL
ADSL
Regarder
la télévision
par ADSL
Tous les exemples suivants nécessite deux adaptateurs
CPL 200+ (les références suivantes : 495206, 495202, 495204
et 495205).
Exemple d’application n°1 :
Recevoir la TV ADSL dans toute la maison.
Si votre box TV ADSL (décodeur) n’est pas dans la même
pièce que votre modem ADSL, branchez l’adaptateur CPL
sur une prise électrique puis reliez-le à votre modem ADSL
par un cordon RJ45 (fourni).
Dans la pièce où se trouve votre box TV ADSL, branchez un
adaptateur CPL sur une prise électrique et reliez-le à votre
box TV ADSL par un cordon RJ45 (fourni).
Ensuite allumez votre modem ADSL ainsi que votre Box TV
ADSL (décodeur) attendez quelque minutes, les voyants
doivent être allumés. (voir page 8).
Exemple d’application n°2 :
Connexion à Internet via le réseau électrique.
En connectant un adaptateur CPL Ethernet à votre modem
ADSL, vous pourrez injecter les données haut débit ADSL
sur une prise électrique et les récupérer sur une autre prise
6
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
7
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
ADSL
Surfer sur
Internet
dans toute
la maison
ADSL
Surfer sur
Internet
dans toute
la maison
électrique via un second adaptateur CPL connecté à votre
PC. Vous n’êtes donc plus limité à l’emplacement de la
prise téléphonique pour installer votre PC. Si votre modem
incorpore la fonction routeur, vous pourrez connecter
plusieurs ordinateurs par CPL.

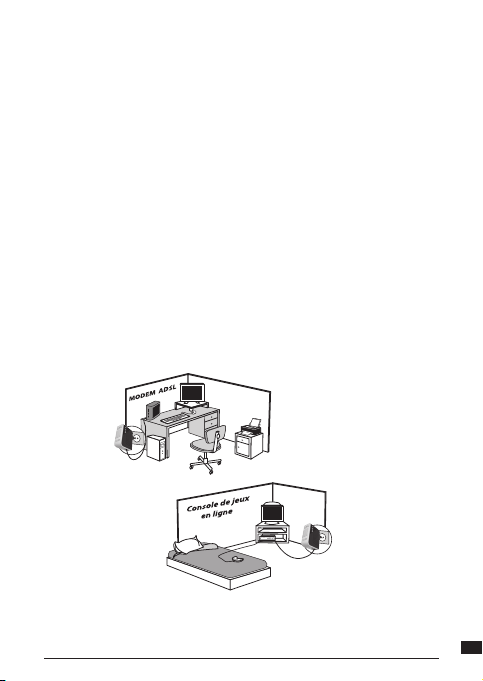

Exemple d’application n°3 :
Connecter sa console de jeux à Internet.
De la même manière, si vous voulez connecter votre console
de jeux à Internet mais que votre modem est dans le bureau
et votre console de jeux dans votre salon ou votre chambre,
appliquez la procédure de l’exemple n°1. Branchez le 1
adaptateur CPL dans votre bureau, reliez-le à votre modem
ADSL puis dans votre salon branchez le 2
ème
adaptateur CPL
et reliez-le à votre console.
er
2 - Description de l’adaptateur CPL
L’adaptateur CPL est muni de voyants indiquant les différents
états de l’adaptateur.
8
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
9
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
3 - Conformité CE
Installé dans sa configuration finale, le produit respecte les
standards de sécurité et recommandations applicables du
pays dans lequel il est vendu.
Les produits METRONIC sont conçus pour être utilisés au
sein de la Communauté Européenne.
Les produits METRONIC, installés et utilisés conformément
à leur manuel utilisateur, ont été déclarés conformes aux
normes d’essais CEM EN55022, EN55024 et EN60950
selon les dispositions des directives européennes 2004/108/
CE et 2006/95/CE.
4 - Branchements

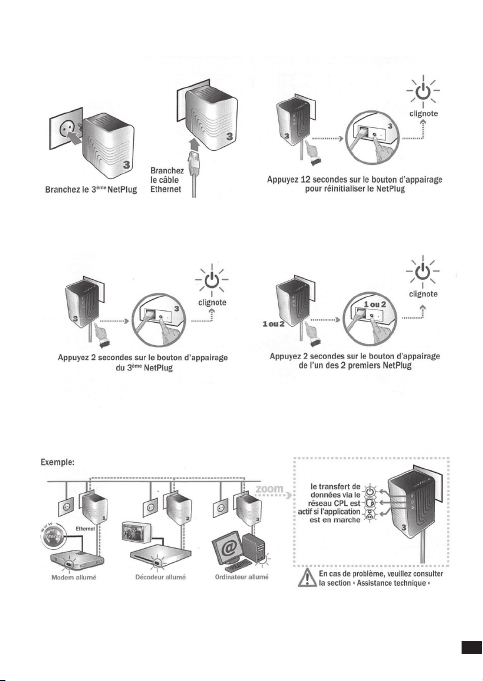

1 - Insérer un NetPlug 200+ dans un réseau CPL
existant.
Pour notre exemple nous partons d’un réseau CPL
existant composé de deux adaptateurs CPL 200+.
1 - Branchez une extrémité du câble RJ-45 sur le port RJ-45
du NetPlug 200+.
2 - Branchez l’autre extrémité du câble sur le port RJ-45 de
votre ordinateur ou de tout autre équipement Ethernet.
Le voyant L/A * (lien Ethernet) s’allume.
3 - Branchez le NetPlug 200+ dans une prise électrique.
4 - Appuyez sur le bouton d’appairage * pendant 12
secondes pour initialiser la NetPlug 200+.
5 - Afin de faire communiquer le nouvel adaptateur CPL
avec les autres il faut les appairer. Appuyez pendant 2
secondes sur le bouton d’appairage du NetPlug 200+
(voir p. 8), puis appuyez sur le bouton d’appairage de l’un
ou l’autre de vos autres adaptateurs pendant 2 secondes
également.
ATTENTION : Vous ne devez pas mettre plus de 2
minutes pour appuyer sur les boutons d’appairage des deux
adaptateurs CPL.
10
* Voir page 8
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
11
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
2 - Créer son réseau CPL avec un NetPlug 200+ et un
adaptateur CPL 200+ (495202, 495204, 495205)
1 - Branchez une extrémité du câble RJ-45 sur le port RJ-45
de l’adaptateur CPL.
2 - Branchez l’autre extrémité du câble sur le port RJ-45 de
votre ordinateur ou de tout autre équipement Ethernet.
Le voyant L/A * (lien Ethernet) s’allume.
3 - Branchez l’adaptateur CPL dans une prise électrique.
4 - Répétez les mêmes opérations sur le 2
ème
adaptateur
CPL.
5 - Le voyant Link * s’allume, les deux adaptateurs CPL
sont présents sur le réseau.
ATTENTION si cela ne fonctionne pas ils faut appairer, pour
cela suivre les indications ci-dessous :
1- Appuyez sur le bouton d’appairage * pendant 12
secondes pour initialiser la NetPlug 200+.
2 - Afin de faire communiquer le nouvel adaptateur CPL
avec les autres il faut les appairer. Appuyez pendant 2
secondes sur le bouton d’appairage du NetPlug 200+
(voir p. 8), puis appuyez sur le bouton d’appairage de l’un
ou l’autre de vos autres adaptateurs pendant 2 secondes
également.
ATTENTION : Vous ne devez pas mettre plus de 2
minutes pour appuyer sur les boutons d’appairage des deux
adaptateurs CPL.
* Voir page 8
12
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
13
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
1er adaptateur
ème
adaptateur
2
Exemple avec une NetStrip (495205)
OU
une NetSocket (495204)
5 - Instructions de sécurité
Avant de raccorder les produits et de les mettre sous
tension, merci de lire les consignes de sécurité ci-dessous :
Lire et suivre attentivement toutes les instructions et
avertissements inclus dans ce manuel avant toute installation
et mise en marche de ce produit.
Positionnement :
• A l’abri de toute source liquide et gazeuse pouvant
entraîner la détérioration du produit.
• Sur une surface non conductrice et non inflammable.
• Eloigné de toute source de chaleur directe ainsi que du
rayonnement solaire.
• Dans un espace non confiné où la ventilation alentour est
normale.
• Sans obturation des aérations du produit.
• Ce produit est destiné pour un fonctionnement sur le
secteur 230V, 50Hz.
• Branchez l’adaptateur CPL sur des prises électriques de
type Europe (2 pôles).
• N’utilisez pas de rallonge ou de multiprise entre l’adaptateur
CPL et la prise murale.
• N’utilisez que les cordons fournis avec le produit pour
le raccordement au secteur ou à d’autres équipements
informatiques et électroniques.
• Ne laissez aucun objet reposer sur le câble de connexion
et pouvant l’endommager.
• Positionnez le câble de connexion de manière à ce qu’on
ne puisse pas marcher dessus.
14
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
15
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
6 - Maintenance
• Ne pas réparer ou entretenir vous-même ce produit. Seul du
personnel qualifié peut intervenir en cas de maintenance.
L’ouverture du produit expose à des tensions dangereuses
et autres risques. Pour la réparation ou l’entretien faire
appel à votre revendeur.
• La garantie délivrée avec le produit au moment de l’achat
ne pourra être appliquée en cas d’ouverture ou de
manipulation non-conforme du produit.
• Contacter d’office votre revendeur dans les cas suivants :
- Lorsque le câble a été endommagé
- Si un liquide quelconque s’est renversé sur le produit
- Si le produit a été exposé à la pluie
- Si le produit ne fonctionne pas normalement alors que
vous avez suivi l’ensemble des instructions et consignes
de sécurité.
ASSISTANCE ET CONSEILS
Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.
N’hésitez pas à nous contacter, nos spécialistes sont à votre
disposition pour vous conseiller :
Assistance technique : 0892 350 315*
*Prix d’appel : 0,34 € TTC la minute depuis un poste
fixe.
du lundi au vendredi de 9h à 12h / 14h à 19h
et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet
et Août)
Vous pouvez également nous envoyer un courrier électronique à
l’adresse suivante : hotline@metronic.com
IMPORTANT : dans la partie objet de votre message, veillez
à faire apparaître le mot METRONIC.
Munissez-vous des informations suivantes
• Produit : Adaptateur CPL NetPlug 200+(495206)
a v a n t t o u t a p p e l :
16
Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.
CERTIFICAT DE
GARANTIE
Le NetPlug 200+ est garanti un an, pièces et main
d’oeuvre. En cas de panne, les frais de transport aller
sont à la charge du client, les frais de port retour à notre
charge.
Pour être valable, le bon de garantie doit être dûment
complété et retourné accompagné de la photocopie de
la facture ou du ticket de caisse.
Réf. du matériel : Adaptateur CPL NetPlug 200+
(495206)
Date d’achat :
N° de série :
A renvoyer à SAV METRONIC,
100 Rue de Gilles de Gennes
Node Park Touraine
37310 TAUXIGNY
N'envoyez jamais d’appareil sans avoir au préalable
obtenu un accord de retour.
METRONIC
BENELOM
METRONIC IBERICA
METRONIC ITALIA
LINIA
100 Rue Gilles de Gennes
Node Park Touraine
37310 TAUXIGNY
CEDEX FRANCE
www.metronic.com
Produit fabriqué en Asie.
Loading...
