INSTRUCTIONS FOR USE

Every 1” (25mm)

Grooved

Every 2” (50mm)

Numbered

Every 8”

(203mm)

Double Grooved For Easy Shelf Positioning

S-Hooks

Important System Information

Informations importantes sur le système

Información importante sobre los sistemas

11 12

12 12

Product Support

SES Stationary Unit

SES Mobile Unit-Stem Casters

SASE Stationary Unit

SASE Mobile Unit-Stem Casters

4 6

Handle

5, 8

Dolly Unit

Joining Clamps

Shelf Divider

Ledge Label Holder

Color Shelf Markers Post Clamps Foot Plates

Threaded Split Post

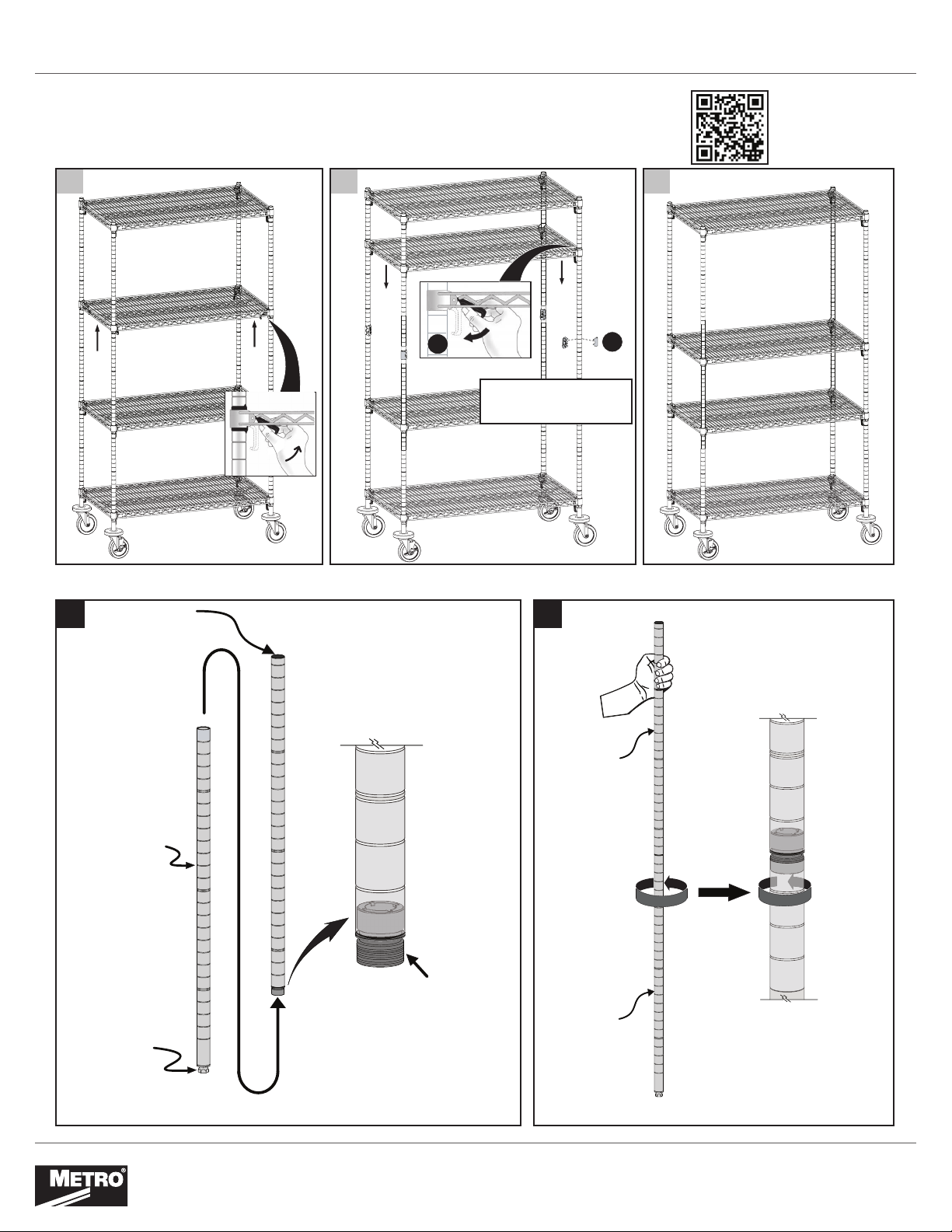

Adjusting SASE Shelf

Éléments d’assemblage

Séparateur d’étagère

Rebord Porte-étiquette

Repères de couleur pour étagère Éléments d’assemblage de montants Plaques d’assise

Montant fendu fileté

Positionnement d’étagère SASE

Abrazadera de unión

Divisor de estante

Repisa Porta etiquetas

Marcadores de color para estante Abrazaderas de poste Placas de pie

Poste de división roscado

Ajuste del estante de SASE

Crochets en S

Support technique

Unité Stationnaire SES

Unité mobile SES -Roulettes à tige

Unité Stationnaire SASE

Unité mobile SASE -Roulettes à tige Poignée

Chariot

Ganchos en S

Asistencia técnica del producto

Unidad inmóvil SES

Unidad móvil SES -Ruedas con varilla

Unidad inmóvil SASE

Unidad móvil SASE -Ruedas con varilla Asa

Plataforma rodante

MODE D’EMPLOI INSTRUCCIONES DE USO

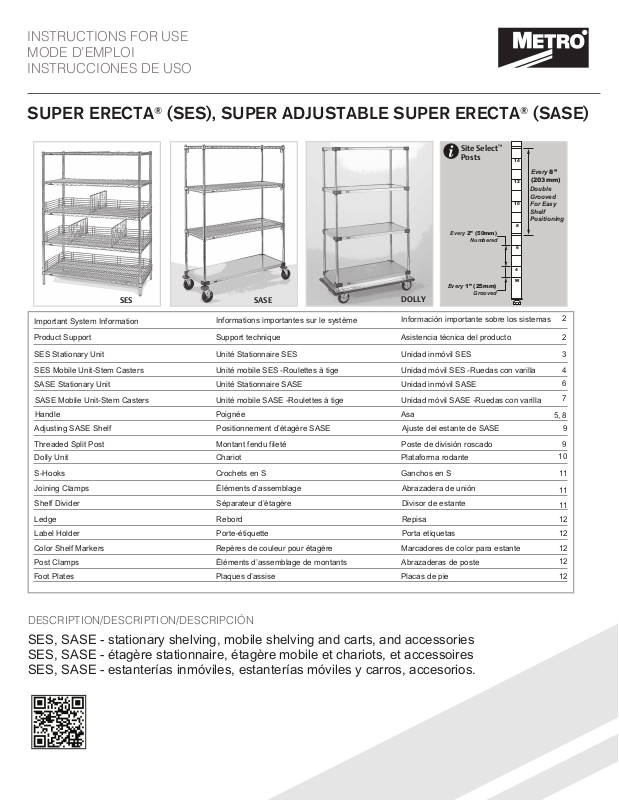

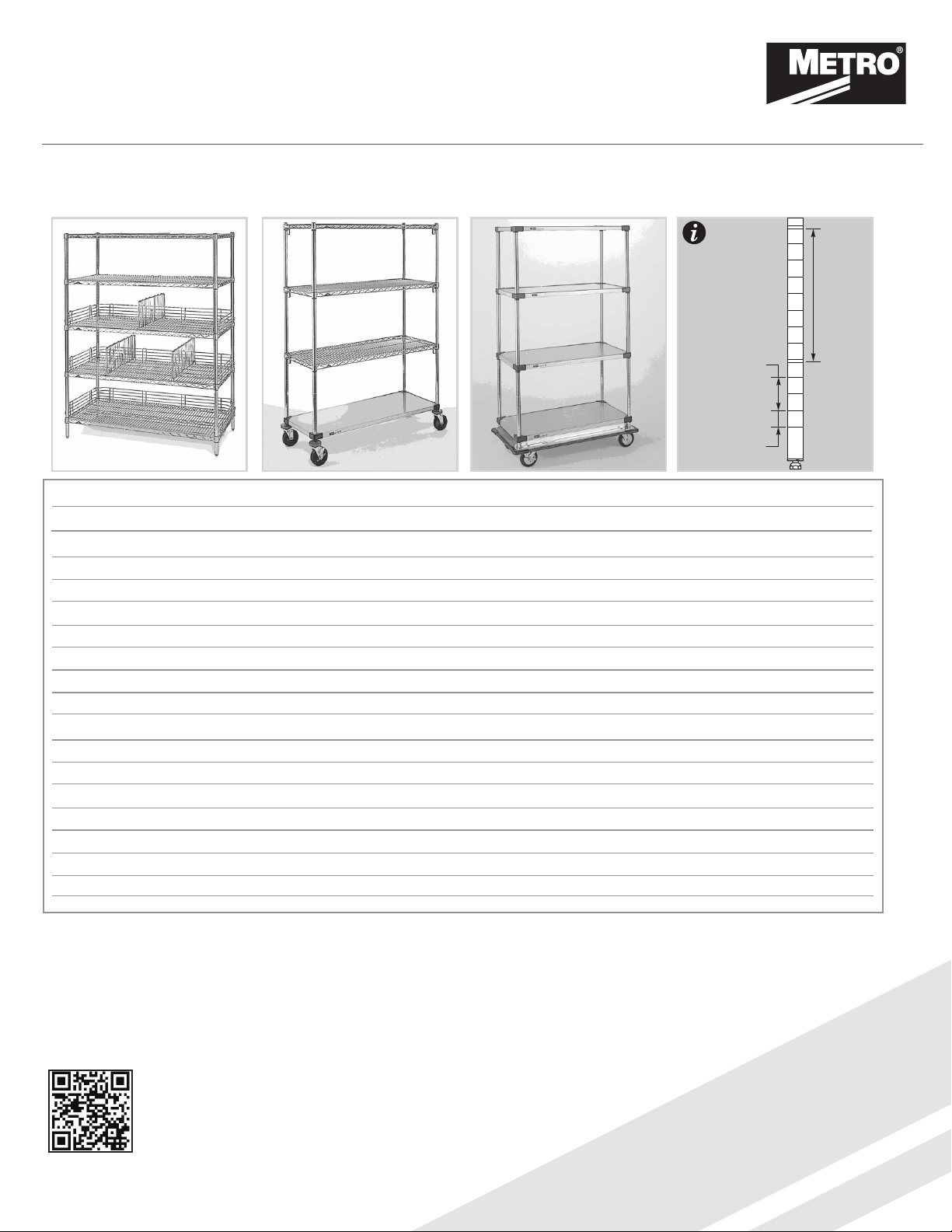

SUPER ERECTA® (SES), SUPER ADJUSTABLE SUPER ERECTA® (SASE)

Site Select

™

Posts

SASESES

DOLLY

DESCRIPTION/DESCRIPTION/DESCRIPCIÓN

SES, SASE - stationary shelving, mobile shelving and carts, and accessories SES, SASE - étagère stationnaire, étagère mobile et chariots, et accessoires SES, SASE - estanterías inmóviles, estanterías móviles y carros, accesorios.

Page 2

SES SASE SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

FOR BEST PERFORMANCE...

POUR DE MEILLEURES PERFORMANCES...

PARA OBTENER MEJORESRESULTADOS:



Unitsover 50" (127cm)high must be assembledwithatleast threeshelves, and preferablyfour or more.

Placeshelving on solid and levelfloors. Level the unitby adjusting thelevelingfeet. Install bottomshelfaslow as possible. NSFrequiresthat the

lowestshelfbeatleast6”(152mm) abovethe floor. Formobile units:lubricatethe castersregularly and replace worn

castersimmediately.

Super Erecta&Super Adjustable

Stability Guidelines/Allowable Height

Stationary Units

Shelf Depth

14” (356mm) 18” (457mm) 21” (533mm) 24” (610mm) 30” (762mm) 36” (914mm)

*For allstationary units with footplates or wallbracketsproperlyattachedto the floor or wall, the maximum allowable post height is 96" (2438mm).Stationaryunits over 96” (2438mm) high are considered Hi-Rise applications and mus engineering for review priortoapproval. Consult your Metro representativefordetails.

Shelf Depth

14” (356mm) 18” (457mm) 21” (533mm) 24” (610mm) 30” (762mm) 36” (914mm)

(free-standing without footplates or wallbrackets)

Maximum Allowable Post Height*

63” (1600mm) 86” (2184mm) 86” (2184mm) 96” (2438mm) 96” (2438mm) 96” (2438mm)

tbe submittedtoInterMetro

Mobile Units with stem casters Unités mobilesàroulettesàtige

Maximum Allowable Post Height

54” (1372mm) 74” (1880mm) 74” (1880mm) 86” (2184mm) 86” (2184mm) 86” (2184mm)

Mobile Units with dolly platforms Unités mobilesàchariots

Shelf/Dolly

Depth

18" (457mm) 21" (533mm) 24" (610mm)

Maximum Allowable Post Height

5" &6"Casters 8" Casters

63" (1600mm) 74" (1880mm) 86" (2184mm)

WARNING-TIPPING HAZARD

Do not stand or climbon shelving. Place heavy objectsonlowest shelf. Distribute weight as evenlyas possible. Do not drop heavy objectson shelves or subject units to shock such

as forklifts or dollies. Move mobile units along long axis only( ). 8” (203mm) diameter casters must notbeusedonunitsless than

21” (533mm) wide. Strictly follow weight capacity guidelines below. NEVER exceed 2000 lbs. (900 kg) on any Storage

System or 1000 lbs. (450 kg) on any Storage System.

Failure to follow these instructions could result

in personal injury or property damage.

mobile

stationary

Les unitésdeplusde1,27mde haut doivent être assemblées avec

au moinstrois étagères,etdepréférence quatre ou plus. Posezles étagères surunsol horizontal et ferme. Ajustezl'horizontalitéàl'aide des pieds de mise àniveau. Installezl'étagèreinférieureleplus bas possible. La norme NSF exige que l'étagèreinférieuresetrouveàau moins 15,2cmdu sol. Unitésmobiles:lubrifiezles roulettesetremplacez immédiatement les

Super Erecta

N/A 63" (1600mm) 74" (1880mm)

roulettesusées.

Guide de stabilité/hauteur autorisée pour les étagères

Super Erecta et Super Erecta super ajustable

Unités fixes

Profondeur d'étagère

356mm 457mm 533mm 610mm 762mm 914mm

* Pour toutes les unités fixesàplaques d'assise ou à supports muraux boulonnées au sol ou au mur, la hauteur de montant maximum autorisée est2,4 m. Les unités fixes de hauteur supérieureà2,4 m sont considérées comme des applications de grande hauteur et doivent être discutées avec les ingénieurs InterMetro avant approbation. Veuillez vous renseigner auprèsde votrereprésentant Metro.

Profondeur d'étagère

356mm 457mm 533mm 610mm 762mm 914mm

Profondeur de l'étagère du chariot

457mm 533mm 610mm

(sans plaques d'assise ou supports muraux)

Hauteur de montantmaximumautorisée*

Hauteur de montantmaximumautorisée

Roulettes de 12,7 et 15,24cm

1600mm 1880mm 2184mm

ATTENTION-RISQUE DE BASCULEMENT

Ne grimpez pas et ne vous tenez pas deboutsur les étagères. Placez les objetsles plus lourds sur l'étagère la plus basse. Répartissezle poids aussi régulièrement que possible. Ne laissez pas tomber d'objetslourds sur lesétagères et évitez de les

heurter avec un chariot élévateur ou une plate-formeàroulettes. Déplacez les unitésmobiles dans

le sens de leur longueur uniquement (). N'utilisez de roulettes de 20,3cmdediamètre que sur les unités de plus

de 53,3cmdelargeur. Respectez strictement les limitesde capacité ci-dessous. Ne dépassez JAMAIS 900 kg sur un systèmedestockage fixe,ou 450 kg

sur un systèmede stockage mobile.

Ne pas respecter ces instructions risque de

provoquer un accident ou des dégâts matériels.

Weight Capacity (Evenly Distributed)

Capacité de poids (réparti uniformément)

Capacidad de peso (distribuido uniformemente)

Shelf

Length of Shelf

Tablette

Estante

Super Erecta

Super Adjustable Super Erecta

Super Erecta Dunnage

Longueur de tablette Largo del estante

24" 48" = 800 lbs. (610mm 1220mm = 363kg) 54" 72" = 600 lbs. (1372mm 1828mm = 272kg)

24" 36" = 1600 lbs. (610mm 910mm = 725kg) 48" = 1300 lbs. (1220mm = 590kg) 60" = 1000 lbs. (1525mm = 454kg)

1600mm 2184mm 2184mm 2438mm 2438mm 2438mm

1372mm 1880mm 1880mm 2184mm 2184mm 2184mm

Roulettesde 20,32 cm

Armarlas unidadesdemás de 50" (127 cm.) de altura al menos con tres estantes, preferiblemente4omás.

Colocar la unidad sobreunpiso sólidoynivelado. La nivelación final se puede hacer con las patas niveladoras. Instalar el estanteinferiorlo más bajo posible. NSFindica que el estante

inferior debe quedar al menosa6" (152 mm.) sobreelpiso. Unidades móviles: lubricar lasruedas regularmenteycambiar

inmediatamentelas ruedas desgastadas.

Pautas de estabilidad /Altura admisible

N/D 1600mm 1880mm

paraSuper ErectaySuper AdjustableSuper Erecta

Unidades fijas

Profundidad del estante

* Para unidades fijas con placas de apoyooménsulas firmemente fijadas al pisooalapared respectivamente, la altura máxima admisible de la columna es 96" (2438 mm.). Las unidades fijas de más de 96" (2438 mm.) de altura son consideradas como aplicaciones de "gran altura" y las condicionesymedidas deben ser comunicadas a Ingeniería de InterMetro para que se apruebe el uso. Consultar detalles con su representante de Metro.

Profundidad del estante

Profundidaddel estante / carretilla

18" (457mm) 21" (533mm) 24" (610mm)

(autosostenidas, sinplacas de apoyo ni ménsulas en la pared)

14” (356mm) 18” (457mm) 21” (533mm) 24” (610mm) 30” (762mm) 36” (914mm)

Altura máxima admisible de la columna*

Unidades móviles de ruedas convástago

14” (356mm) 18” (457mm) 21” (533mm) 24” (610mm) 30” (762mm) 36” (914mm)

Unidades móviles concarretilla

Altura máxima admisible de la columna

Altura máximaadmisible de la columna

Ruedas de 5" (y6" (127mm) 152mm)

63" (1600mm) 74" (1880mm) 86" (2184mm)

ADVERTENCIA: PELIGRODEVUELCO

No pararseenlos estantes ni usarlos como peldaños. Colocar los objetos más pesados en el estanteinferior. Distribuirel peso de la carga lo más uniformemente posible. No dejar caer objetos pesados en losestantes ytomar precauciones para no

golpearlos con montacargas ni carretillas. Desplazarlas unidades móviles únicamenteenladirección de su ejemás largo. Cumplaestrictamenteloslímites

de carga indicadosacontinuación( ).

usar ruedas de 8" (203 mm) en unidades de menos de 21" (533 mm)

No de ancho.

No cargar NUNCA másde 2000 libras (900 kg)de peso en ningún Sistemade Almacenamientofijo,nimás de 1000 libras (450 kg) en ningún Sistemade Almacenamientomóvil.

El incumplimiento de estas instrucciones podría ser

causa de lesionespersonalesodaños materiales.

63” (1600mm) 86” (2184mm) 86” (2184mm) 96” (2438mm) 96” (2438mm) 96” (2438mm)

54” (1372mm) 74” (1880mm) 74” (1880mm) 86” (2184mm) 86” (2184mm) 86” (2184mm)

Ruedas de 8" (203mm)

N/C 63" (1600mm) 74" (1880mm)

Product Support

Product support information can be found by visiting: http://www.metro.com/services-support

» Storage and Cleaning Guidelines » Warranty

» Replacement Parts You can scan the following QR codes to access these important documents quickly.

De plus amples informations en matière de support technique sont disponibles sur le site: http://www.metro.com/services-support

» Recommandations de nettoyage et de stockage » Garanties

» Pièces détachées Scanner les codes QR suivants pour accéder rapidement à ces documents importants.

Support technique

Asistencia técnica del producto

Puede informarse sobre la asistencia técnica del producto en: http://www.metro.com/services-support

» Directrices sobre almacenaje y limpieza » Garantía

» Piezas de repuesto Puede leer los siguientes códigos QR para acceder con rapidez a estos documentos importantes.

Corrosion Warranty Metroseal 3

Garantie anticorrosion Metroseal 3

Garantía de corrosión Metroseal 3

L01-344

www.metro.com

REV G 06/20

Page 3

SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

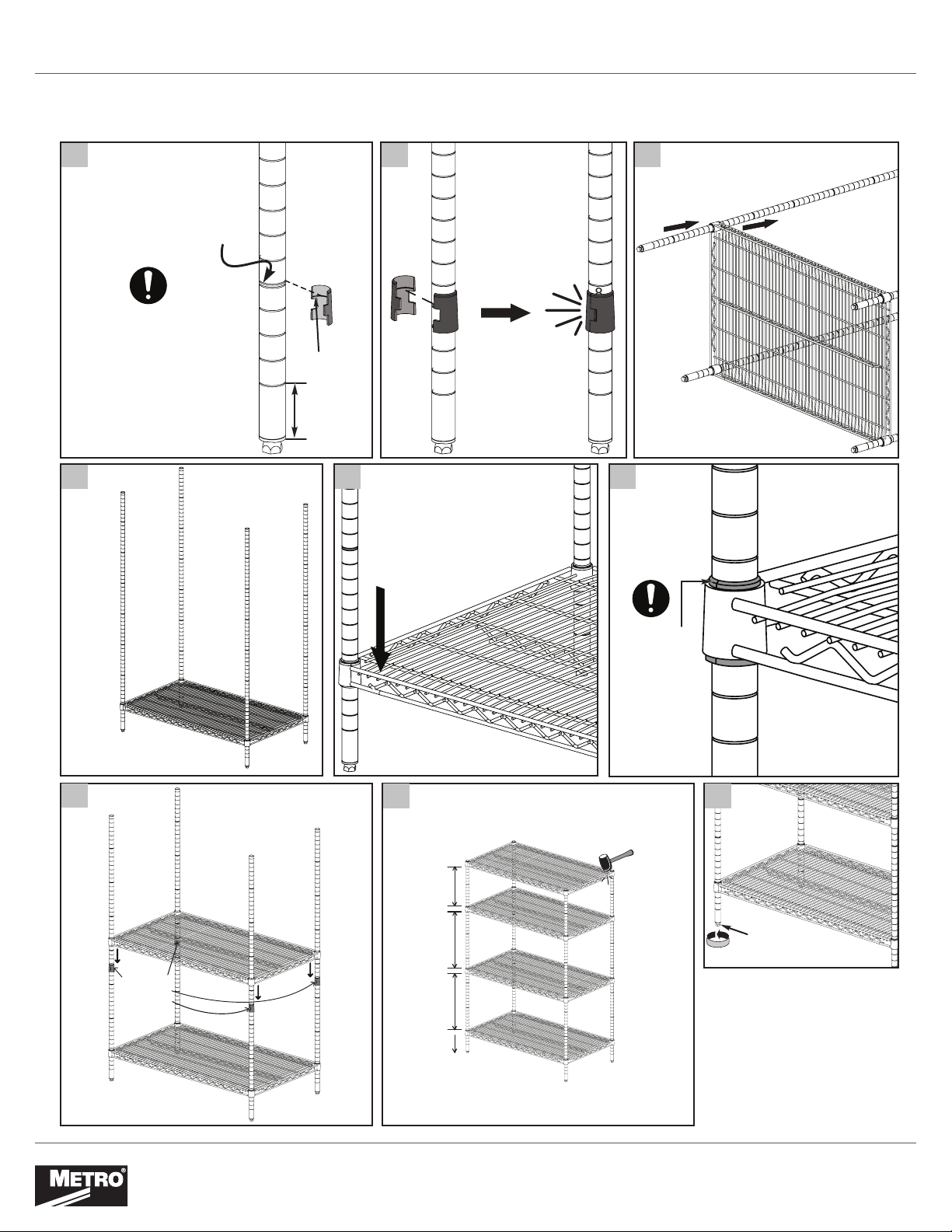

STATIONARY UNIT / UNITÉ STATIONNAIRE / UNIDAD INMÓVIL

(Two people required to assemble unit) / (Deux personnes sont requises pour le montage) / (se necesitan dos personas para ensamblarla)

Groove # 7 Gorge n° 7

Ranura n.º 7

6" (152mm) MUST be maintained

between shelf bottom and oor for proper

cleaning

Maintenir un espace de 152mm (6") entre

le bas de l’étagère et le plancher pour

permettre un nettoyage correct

Debe mantenerse una separación de

152 mm (6") entre la parte inferior del

estante y el suelo para facilitar la limpieza

Sleeve Bead

Manchon avec

saillie

Talón de la

manga

2 1/8"

ALL CORNERS

TOUS LES COINS

TODAS LAS ESQUINAS

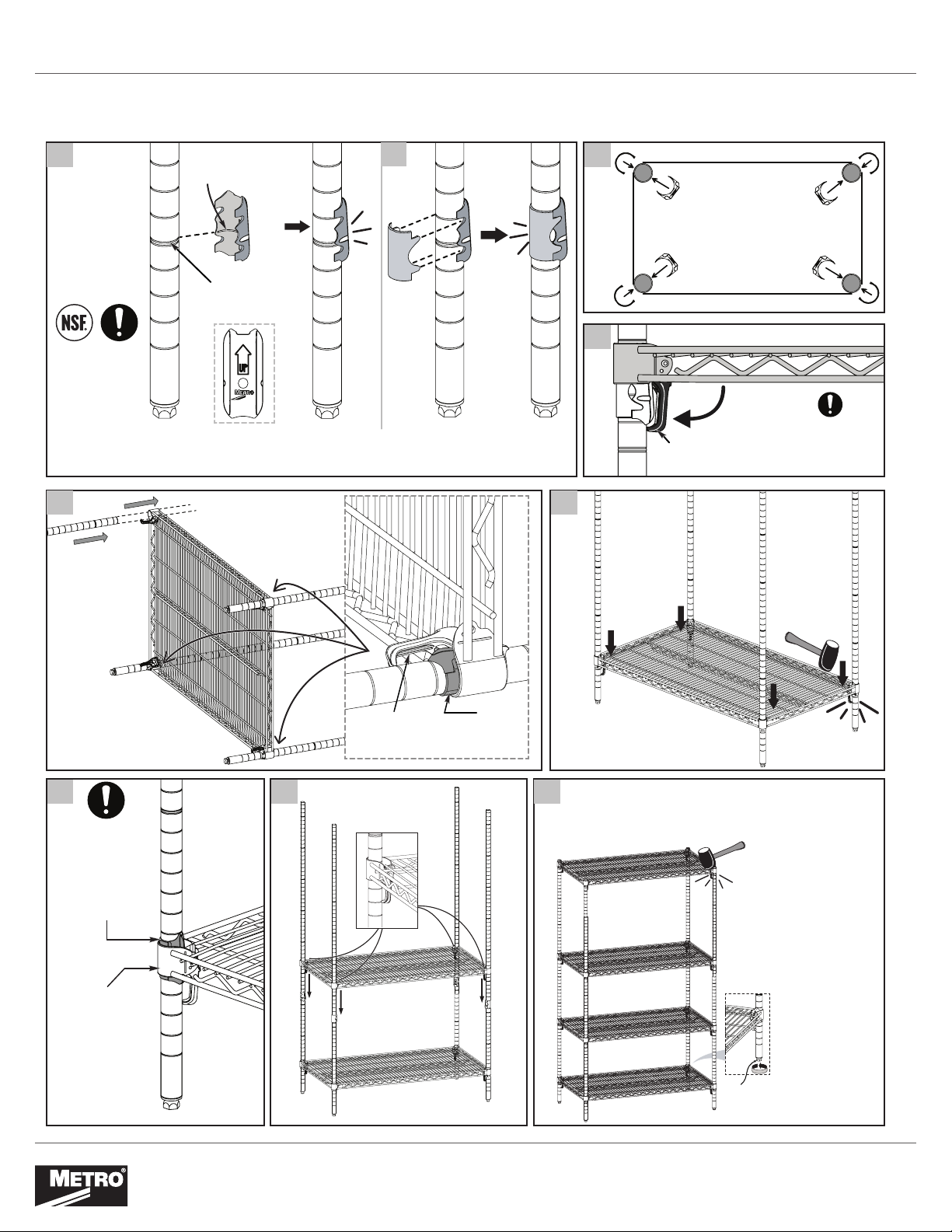

STAND THE UNIT UPRIGHT

TENIR L’UNITÉ VERTICALEMENT

COLOQUE LA UNIDAD VERTICAL

Same groove Même gorge

Misma ranura

Visible Sleeve

Above Shelf Corner

Manchon visible

au-dessus du coin

de l’étagère

Manga visible

sobre la esquina

del estante

Spacing as required

Espacement suivant les besoins La separación que sea necesaria

ALL CORNERS

TOUS LES COINS

TODAS LAS ESQUINAS

Level the unit Mettre à niveau l’unité Nivele la unidad

Note: Do not use a steel hammer to strike the shelf.

Remarque: Ne pas utiliser de marteau en acier pour taper sur l’étagère. Nota: no utilice un martillo de acero para golpear el estante.

www.metro.com

L01-344

REV G 06/20

Page 4

SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

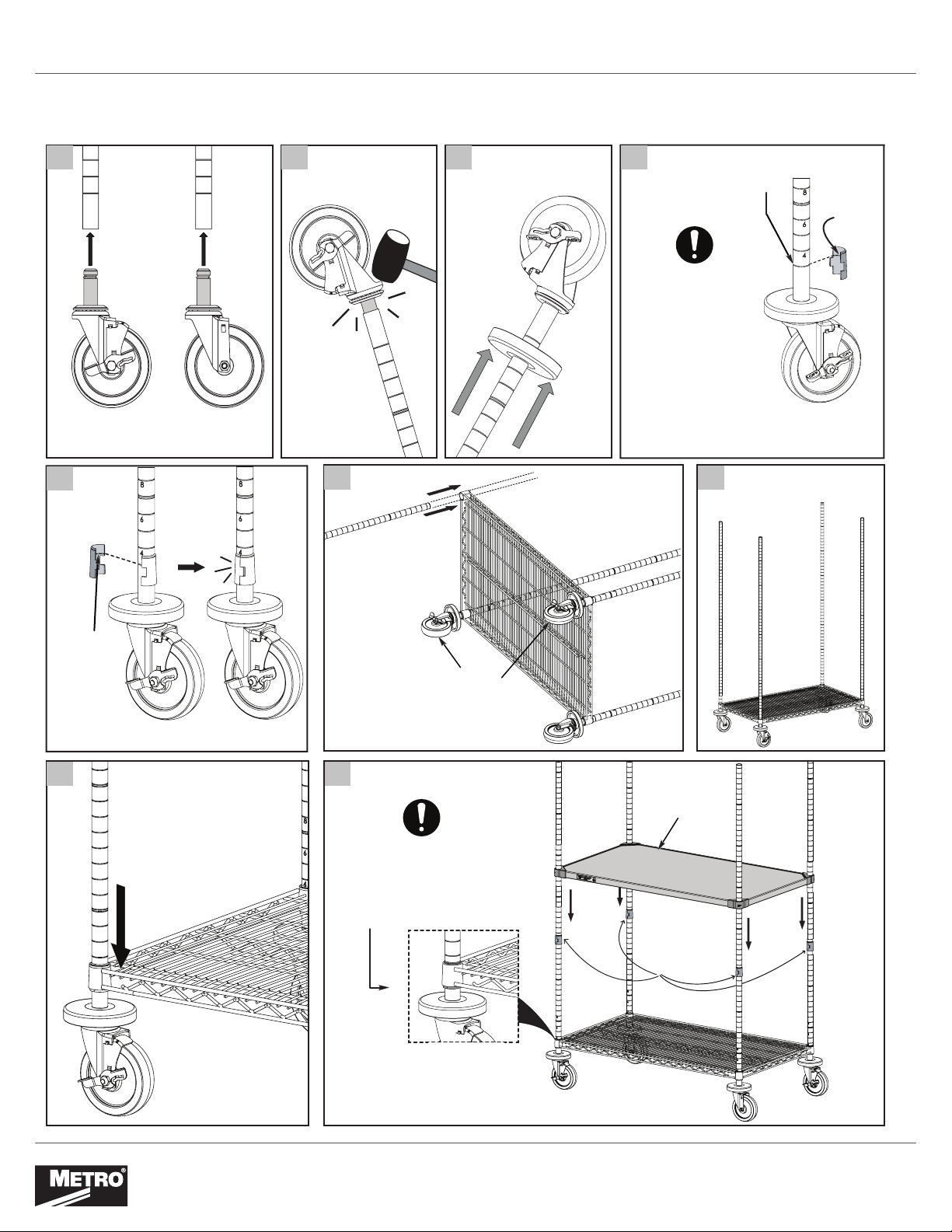

MOBILE UNIT / UNITÉ MOBILE / UNIDAD MÓVIL

(Two people required to assemble unit) / (Deux personnes sont requises pour le montage) / (se necesitan dos personas para ensamblarla)

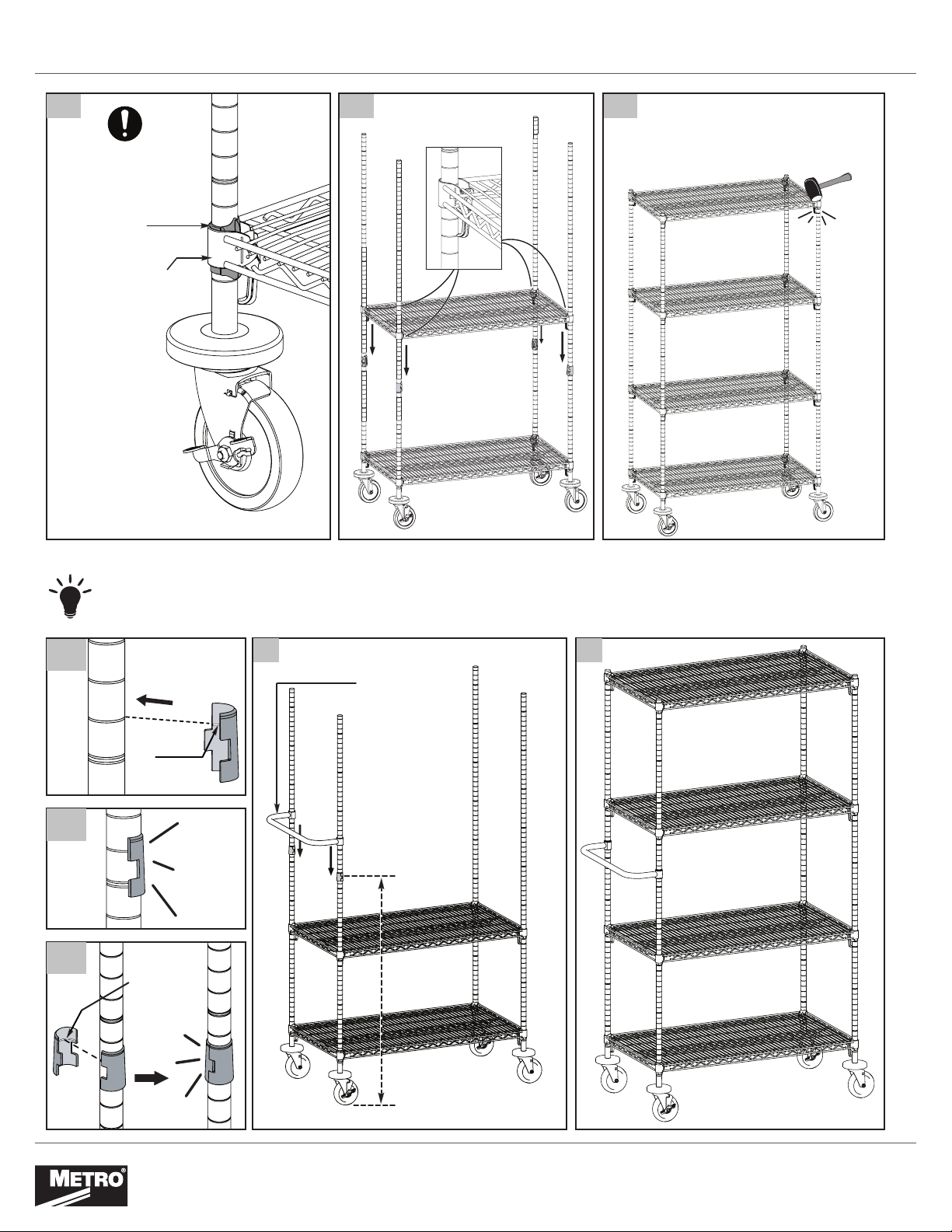

Brake caster

Roulette avec frein

Rueda con freno

Swivel caster

Roulette pivotante

Rueda giratoria

2 3

inférieure.

Lowest Groove

Gorge inférieure

Ranura más baja

TENIR L’UNITÉ VERTICALEMENT

COLOQUE LA UNIDAD VERTICAL

Stem caster units: the

bottom shelf MUST be on

the bottom groove.

Unités à roulettes à tige : l’étagère inférieure

DOIT être sur la gorge

Unidades de ruedas

con varillas: el estante

inferior DEBE estar en la

ranura inferior.

Sleeve Bead Manchon avec saillie Talón de la manga

STAND THE UNIT UPRIGHT

Sleeve Bead Manchon avec saillie Talón de la manga

ALL CORNERS

TOUS LES COINS

TODAS LAS ESQUINAS

Brake caster

Roulette avec frein

Rueda con freno

Visible Sleeve Above Shelf Corner

Manchon visible au-dessus du coin de

l’étagère

Manga visible sobre la esquina del estante

SES Solid Shelf

Étagère pleine SES

Estante sólido de SES

Same groove

Même gorge

Misma ranura

www.metro.com

L01-344

REV G 06/20

Page 5

SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

ALL CORNERS

TOUS LES COINS

TODAS LAS ESQUINAS

SES Shelf SES Étagère SES Estante

Spacing as required Espacement suivant les besoins La separación que sea necesaria

Note: Do not use a steel hammer to strike the shelf. Remarque: Ne pas utiliser de marteau en acier pour taper sur l’étagère. Nota: no utilice un martillo de acero para golpear el estante.

Visible Sleeve Above Shelf Corner

Manchon visible au-dessus du coin de

l’étagère

Manga visible sobre la esquina del estante

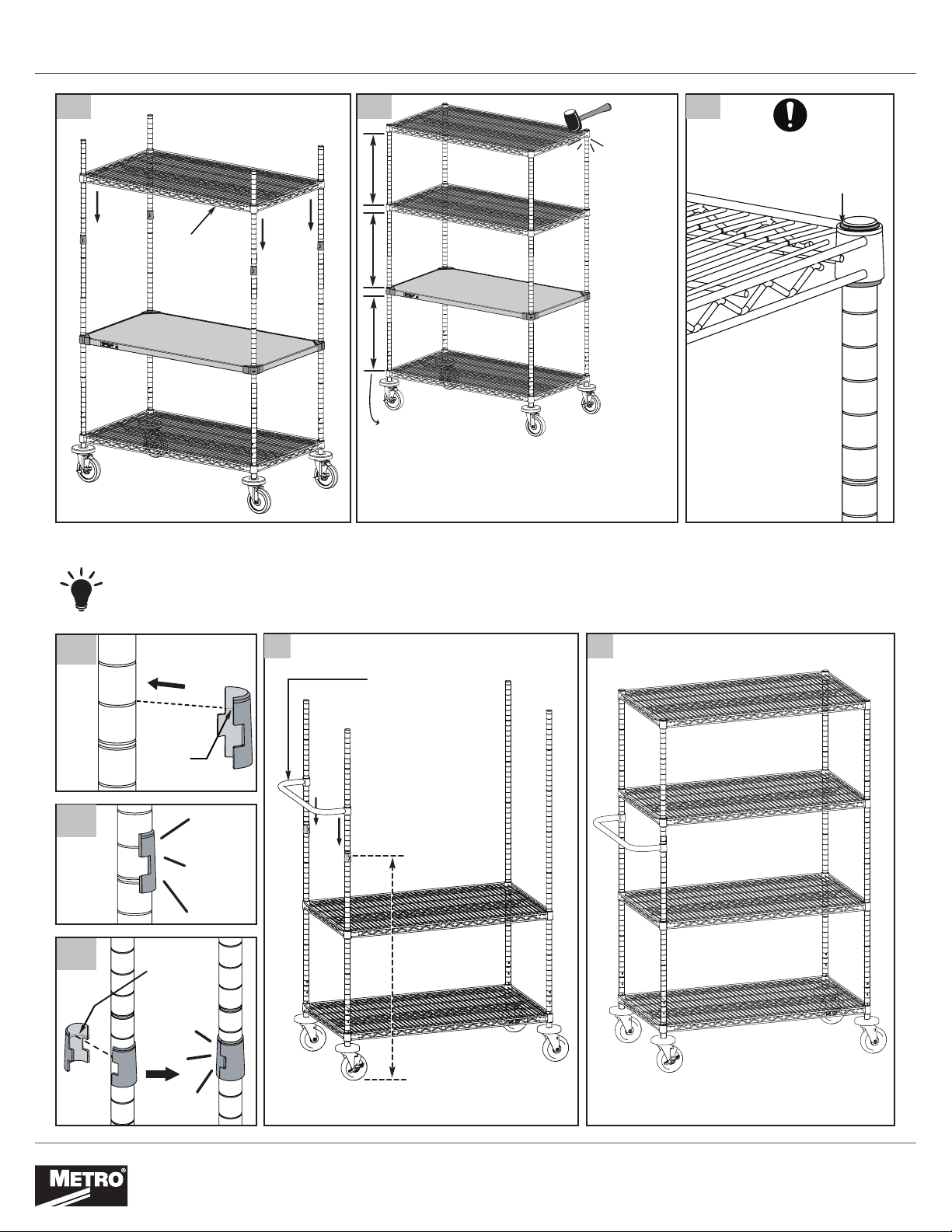

MOBILE UNIT WITH EXTENDED HANDLE / UNITÉS MOBILES AVEC POIGNÉE ALLONGÉE / UNIDAD MÓVIL CON ASA EXTENDIDA

If installing an Extended/Push Handle, install before step 10 above. Si vous installez une poignée allongée/de poussée, faites-le avant l'étape 10 indiquée ci-dessus. Si instala una Asa de empuje/extendida, instale antes de realizar el paso 10 que se describió anteriormente.

1-A

1-B

1-C

Sleeve Bead Manchon avec saillie Talón de la manga

Extended handle

Poignée allongée Asa extendida

42" (1067 mm)

www.metro.com

L01-344

REV G 06/20

Page 6

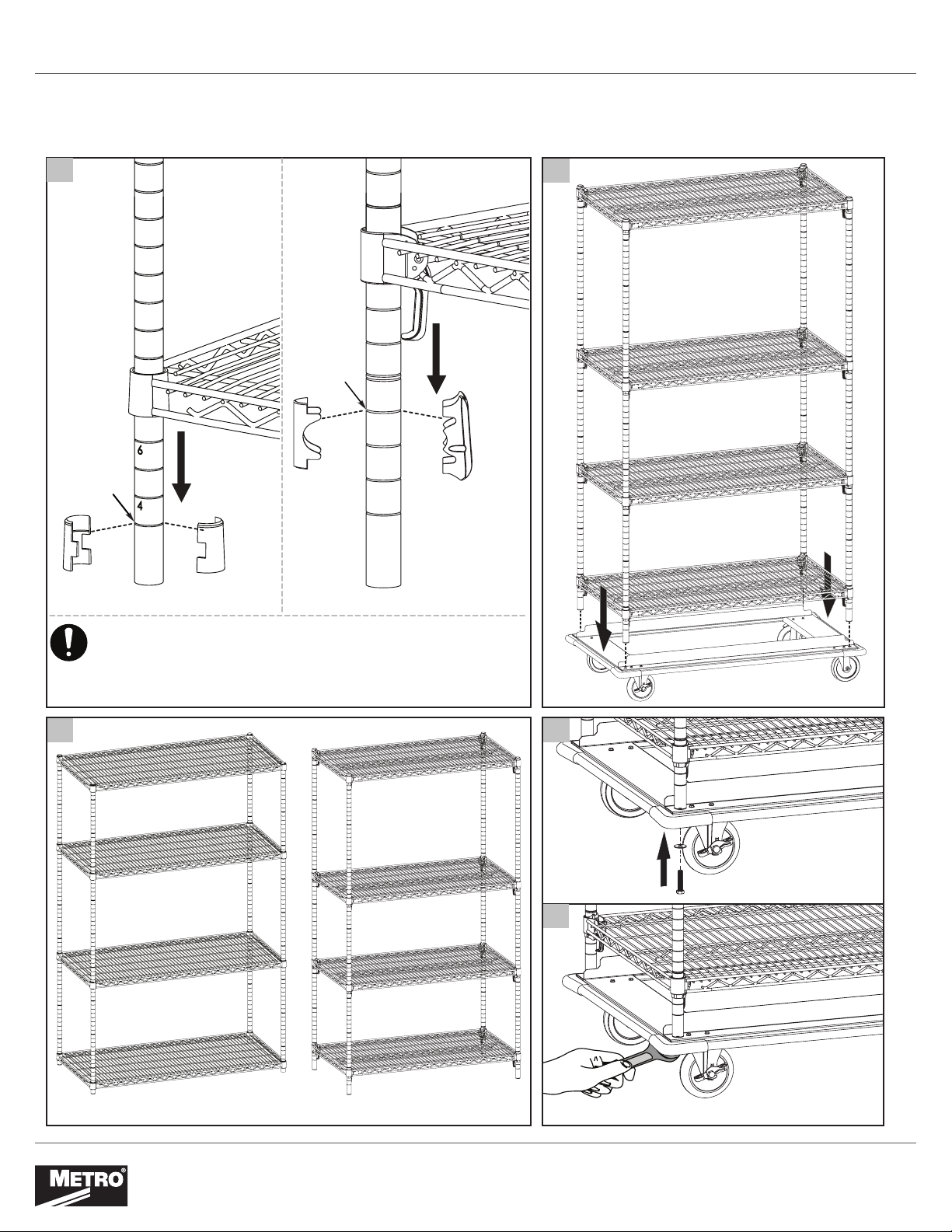

SUPER ADJUSTABLE SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

STATIONARY UNIT / UNITÉ STATIONNAIRE / UNIDAD INMÓVIL

(Two people required to assemble unit) / (Deux personnes sont requises pour le montage) / (se necesitan dos personas para ensamblarla)

(Snap Sleeve Bead on

Sleeve Bead Manchon avec saillie Talón de la manga

Post Groove)

(emboîter le manchon

avec saillie dans la gorge du montant)

(Coloque el talón de

la manga

en la ranura del

poste)

Groove # 7 Gorge n° 7

Ranura n.º 7

6" (152mm) MUST be

maintained between

shelf bottom and oor

for proper cleaning

Maintenir un espace de 152mm (6") entre le bas de l’étagère et le plancher pour permettre un nettoyage correct

Debe mantenerse una separación de 152 mm (6") entre la parte

inferior del estante y el suelo para facilitar la limpieza

TOP VIEW / VUE DU DESSUS / VISTA SUPERIOR

VERROUILLAGE /

BLOQUEO

Release Lever Manette de déverrouillage Palanca de liberación

LOCK /

SASE SHELF WITH RELEASE LEVER IN

LOCKED POSITION / ÉTAGÈRE SASE

AVEC MANETTE DE DÉVERROUILLAGE

EN POSITION VERROUILLÉE /

ESTANTE DE SASE CON PALANCA DE

LIBERACIÓN EN POSICIÓN BLOQUEADA

Visible Sleeve Above

Shelf Corner

Manchon visible

au-dessus du coin de

Manga visible sobre la

esquina del estante

Properly Seated Shelf

Étagère bien installée

Estante instalado

l’étagère

on Groove 7

sur la gorge 7

correctamente en la ranura 7

Lock Position

Position de verrouillage

Posición de bloqueo

Sleeves

Manchons

Mangas

STAND THE UNIT UPRIGHT

TENIR L’UNITÉ VERTICALEMENT

COLOQUE LA UNIDAD VERTICAL

Note: Do not use a steel hammer to strike the shelf.

Remarque: Ne pas utiliser de marteau en acier pour taper sur l’étagère. Nota: no utilice un martillo de acero para golpear el estante.

ALL CORNERS

TOUS LES COINS

TODAS LAS ESQUINAS

Level the unit

Mettre à niveau l’unité

Nivele la unidad

L01-344

www.metro.com

REV G 06/20

Page 7

SUPER ADJUSTABLE SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

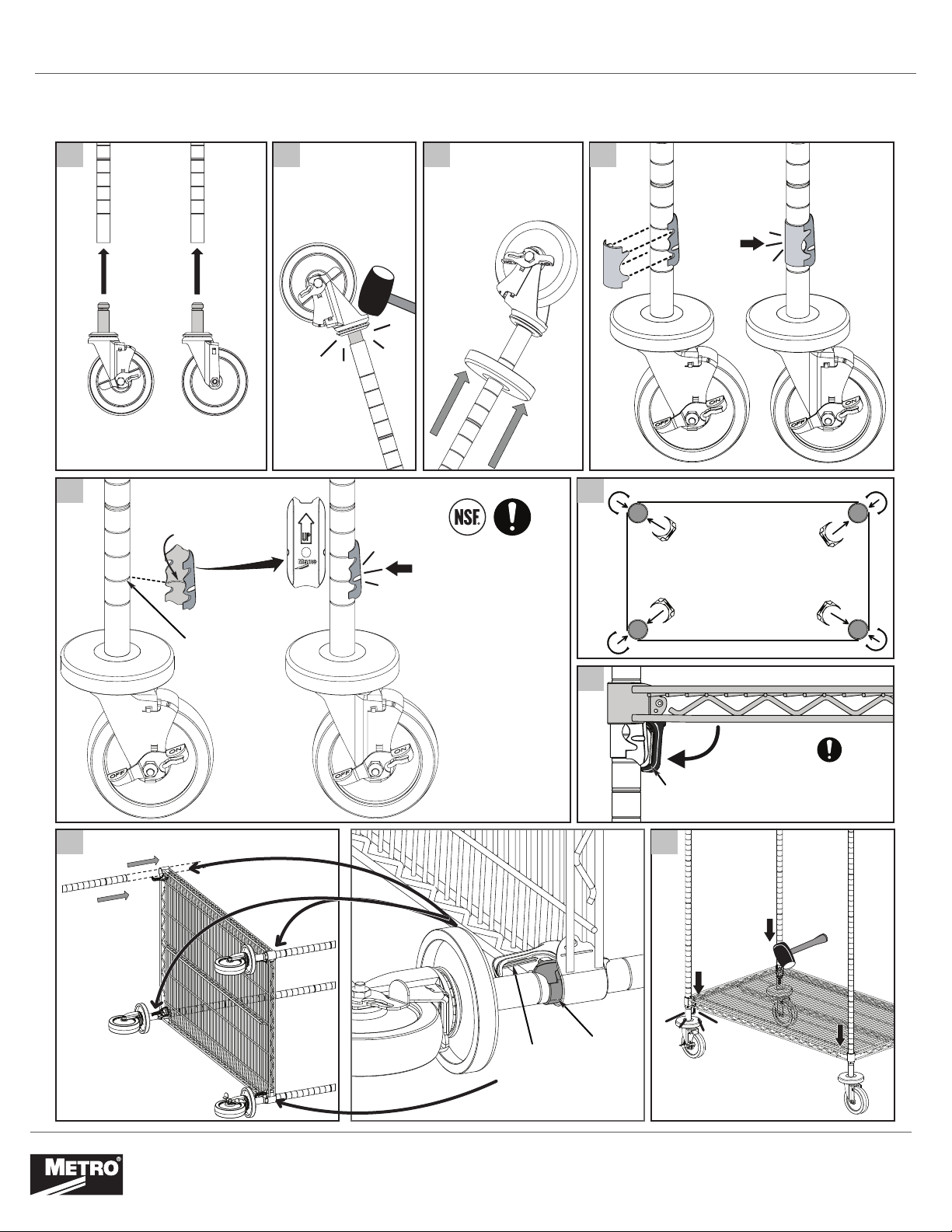

MOBILE UNIT / UNITÉ MOBILE / UNIDAD MÓVIL

(Two people required to assemble unit) / (Deux personnes sont requises pour le montage) / (se necesitan dos personas para ensamblarla)

x2 x2

Brake caster

Roulette avec frein

Rueda con freno

Swivel caster

Roulette pivotante

Rueda giratoria

Sleeve Bead Manchon avec saillie Talón de la manga

Groove # 4 Gorge n° 4

Ranura n.º 4

(Snap Sleeve Bead on

(emboîter le manchon

avec saillie dans la

gorge du montant)

(Coloque el talón de

Post Groove)

la manga

en la ranura del

poste)

Stem caster units: the

bottom shelf MUST be on

groove #4.

Unités à roulettes à tige:

l’étagère inférieure DOIT se

trouver sur la gorge n° 4.

Unidades provistas de

ruedas con varilla: el

estante inferior DEBE estar en

la ranura n.º 4.

TOP VIEW / VUE DU DESSUS / VISTA SUPERIOR

LOCK /

VERROUILLAGE /

BLOQUEO

Release Lever Manette de déverrouillage Palanca de liberación

SASE SHELF WITH RELEASE LEVER IN

LOCKED POSITION / ÉTAGÈRE SASE

AVEC MANETTE DE DÉVERROUILLAGE

EN POSITION VERROUILLÉE /

ESTANTE DE SASE CON PALANCA DE

LIBERACIÓN EN POSICIÓN BLOQUEADA

Sleeves

Lock Position

Position de verrouillage

Posición de bloqueo

Manchons

Mangas

STAND THE UNIT UPRIGHT

TENIR L’UNITÉ VERTICALEMENT

COLOQUE LA UNIDAD VERTICAL

L01-344

www.metro.com

REV G 06/20

Page 8

SUPER ADJUSTABLE SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

Visible Sleeve Above Shelf Corner

Manchon visible au-dessus du coin

de l’étagère

Manga visible sobre la esquina del

estante

Properly Seated Shelf Étagère bien installée

Estante correctamente asentado

Note: Do not use a steel hammer to strike the shelf.

Remarque: Ne pas utiliser de marteau en acier pour taper sur l’étagère. Nota: no utilice un martillo de acero para golpear el estante.

ALL CORNERS

TOUS LES COINS

TODAS LAS ESQUINAS

MOBILE UNIT WITH EXTENDED HANDLE / UNITÉS MOBILES AVEC POIGNÉE ALLONGÉE / UNIDAD MÓVIL CON ASA EXTENDIDA

If installing an Extended/Push Handle, install after step 11 above. Si vous installez une poignée allongée/de poussée, faites-le avant l'étape 11 indiquée ci-dessus. Si instala una Asa de empuje/extendida, instale antes de realizar el paso 11 que se describió anteriormente.

1-A

PLASTIC SPLIT SLEEVE

MANCHON FENDU EN

PLASTIQUE

MANGA DE DIVISIÓN PLÁSTICA

Sleeve Bead Manchon avec saillie Talón de la manga

Extended handle

Poignée allongée Asa extendida

1-B

1-C

Sleeve Bead Manchon avec saillie Talón de la manga

42" (1067 mm)

www.metro.com

L01-344

REV G 06/20

Page 9

SUPER ADJUSTABLE SUPER ERECTA SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

ADJUSTING SASE SHELVES / RÉGLAGE DES ÉTAGÈRES SASE / AJUSTE DE ESTANTES SASE

(Two people required to adjust unit) / (Deux personnes sont requises pour régler une unité )/ (Se necesitan dos personas para ajustar la unidad)

Change the Sleeve Location

Déplacer le manchon

Cambie la ubicación de la manga

THREADED SPLIT POST (OPTIONAL) / MONTANT FENDU FILETÉ (OPTIONNEL) / POSTE DE DIVISIÓN ROSCADO (OPCIONAL)

Top Section Section supérieure Sección superior

Bottom Section Section inférieure Sección inferior

Leveling Bolt Boulon de nivellement Perno de nivelación

Top Section Section supérieure Sección superior

Threaded Split Post Connector Embout de montant fendu leté Conector del poste de división roscado

Bottom Section Section inférieure Sección inferior

L01-344

www.metro.com

REV G 06/20

Page 10

SES SASE SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

DOLLY BASE UNIT FROM STATIONARY UNIT / UNITÉ À BASE CHARIOT D’UNE UNITÉ STATIONNAIRE / UNIDAD BASE DE PLATAFORMA RODANTE PROCEDENTE DE UNIDAD INMÓVIL

(Two people required to assemble Unit) / (Deux personnes sont requises pour le montage) / (se necesitan dos personas para ensamblarla)

Lowest Groove

Gorge inférieure

Ranura más baja

6" (152mm) MUST be

maintained between

shelf bottom and oor for

Groove # 6 Gorge n° 6

Ranura n.º 6

SES SASE

Maintenir un espace de 152mm

(6") entre le bas de l’étagère et

le plancher pour permettre un

proper cleaning

nettoyage correct

Debe mantenerse una

separación de 152 mm (6")

entre la parte inferior del

estante y el suelo para facilitar

la limpieza

SES SASE

www.metro.com

Torque: 20-25 ft.lbs. Couple: 27-33 Nm Par de torsión: 27-33 Nm

L01-344

REV G 06/20

Page 11

SES SASE SHELVING — INSTRUCTIONS FOR USE / MODE D’EMPLOI / INSTRUCCIONES DE USO

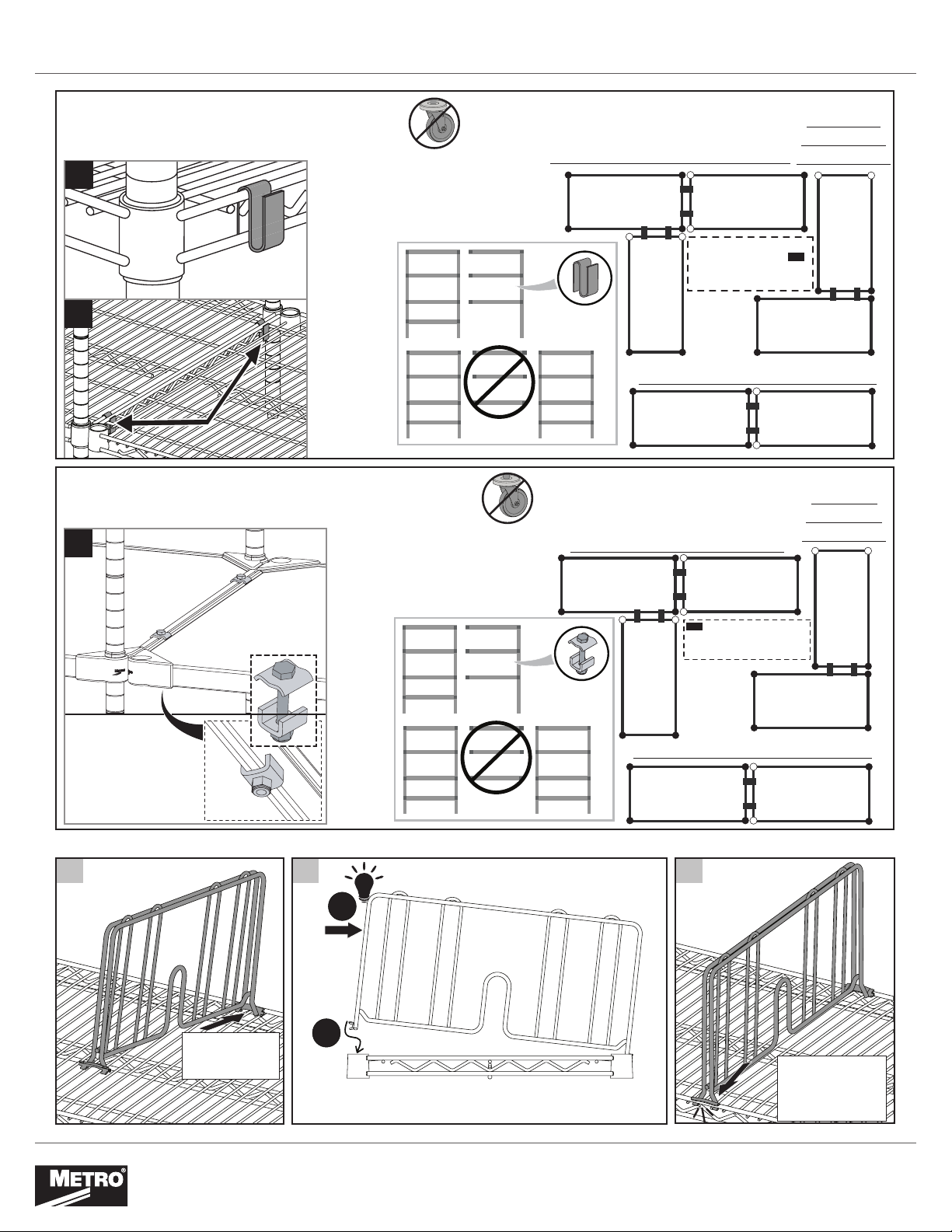

Joining Clamp Location Emplacement des éléments d’assemblage Ubicación de la abrazadera de unión

“S” Hook Location Emplacement des crochets en S Ubicación de gancho en “S”

S-Hooks (Stationary units only) Crochets en S (Unités stationnaires uniquement) Ganchos en S (solo unidades inmóviles)

Joining Clamps (Solid shelves combinations) Éléments d’assemblage (combinaisons d'étagères pleines) Abrazaderas de unión (combinaciones de estantes sólidos)

Use S-hooks to join units as shown. / Utiliser des crochets en S pour

joindre les unités, comme illustré. / Utilice ganchos en S para acoplar

unidades como se muestra.

COMBINATION / COMBINAISON / COMBINACIÓN

S-Hook Crochet en S Gancho en S

END-TO-END / BOUT À BOUT / EXTREMO A EXTREMO

Starter unit (4 Posts)

Unité de base (4montants)

Unidad inicial (cuatro postes)

Use Joining Clips to join units as shown.

Utiliser des dispositifs d'assemblage pour assembler

les unités comme illustré.

Utilice abrazaderas de unión para unir las unidades tal y

como se muestra

COMBINATION / COMBINAISON / COMBINACIÓN

Unité supplémentaire (2montants)

Unidad añadida (dos postes)

RIGHT ANGLES

EN ANGLE DROIT

ÁNGULOS RECTOS

Add-on unit (2 Posts)

RIGHT ANGLES

EN ANGLE DROIT

ÁNGULOS RECTOS

SHELF DIVIDER / SÉPARATEUR D’ÉTAGÈRE / DIVISOR DE ESTANTE

PUSH DOWNWARDS / POUSSER VERS LE BAS / EMPUJE HACIA ABAJO

REAR PARTIE ARRIÈRE PARTE TRASERA

PARTIE AVANT DE L’ÉTAGÈRE

PARTE DELANTERA DEL ESTANTE

SNAP / EMBOÎTER / FIJE

FRONT OF SHELF

Joining Clip

Dispositif d’assemblage

Sujetador de unión

END-TO-END / BOUT À BOUT / EXTREMO A EXTREMO

REAR OF SHELF

PARTIE ARRIÈRE DE L’ÉTAGÈRE

PARTE TRASERA DEL ESTANTE

Starter unit (4 Posts)

Unité de base (4montants)

Unidad inicial (cuatro postes)

Add-on unit (2 Posts)

Unité supplémentaire (2montants)

Unidad añadida (dos postes)

FRONT OF DIVIDER

PARTIE AVANT DU

SÉPARATEUR

PARTE DELANTERA

DEL DIVISOR

www.metro.com

L01-344

REV G 06/20

Page 12

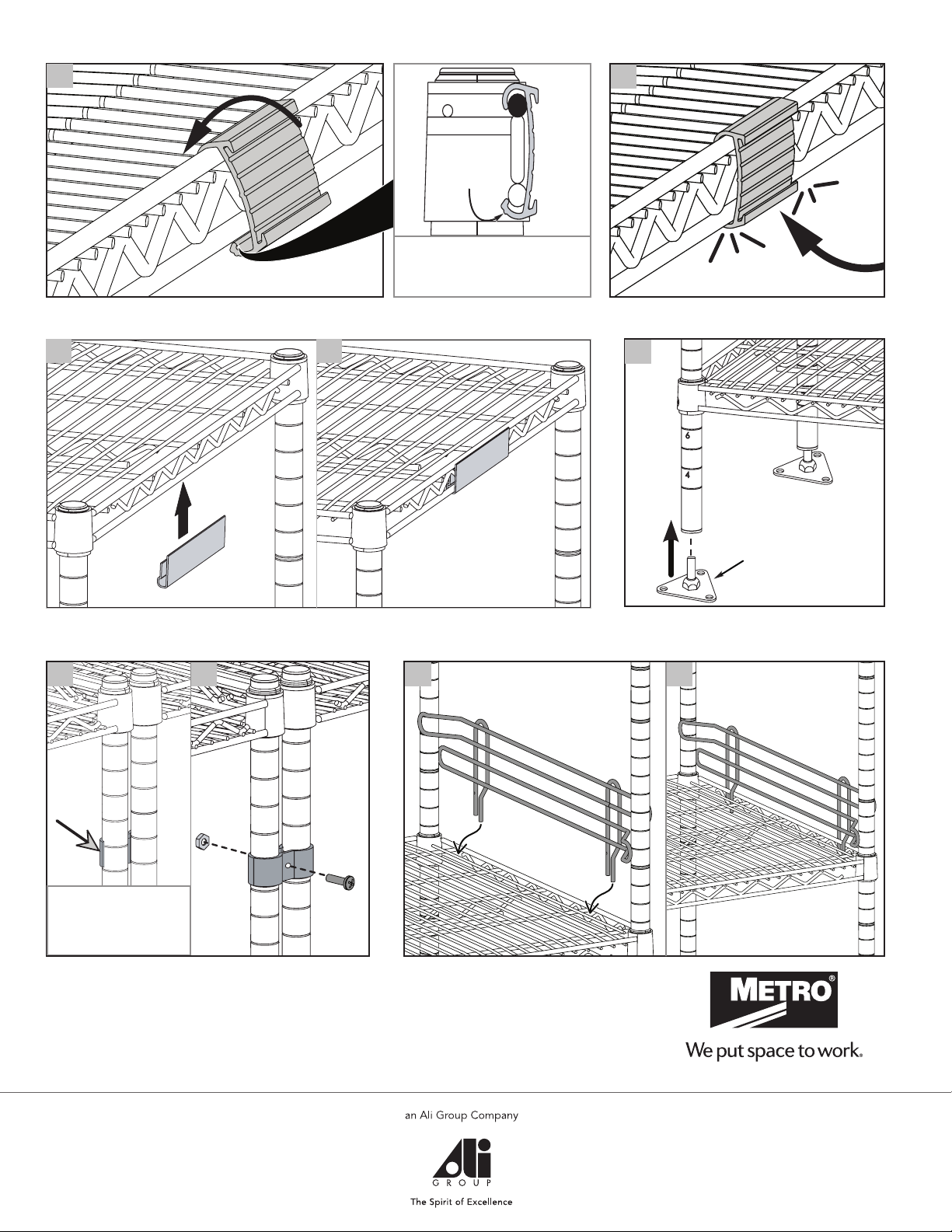

LABEL HOLDER / PORTE-ÉTIQUETTE / PORTA ETIQUETAS

Protuberancia

Label Holder Bump Must Face Downwards

La protubérance du porte-étiquette doit être orientée

La protuberancia del soporte de etiqueta

debe estar orientada hacia abajo

COLOR SHELF MARKERS / REPÈRES DE COULEUR POUR ÉTAGÈRE / MARCADORES DE COLOR PARA ESTANTE

Bump Saillie

vers le bas

FOOT PLATE / PLAQUE D’ASSISE / PLACA DE PIE

POST CLAMPS / ÉLÉMENTS D’ASSEMBLAGE DE MONTANTS / ABRAZADERAS DE POSTE

Taped Post Clamp

Élément d’assemblage de

montants xé

Abrazadera de poste pegada

* Save this document for future application, load rating and/or safety reference. * Conserver ce document pour une utilisation ultérieure; pour vérier la capacité de charge et/ou la référence de sécurité. * Conserve este documento en caso de que lo necesite en aplicaciones futuras, especicaciones de carga y/o por consultas de seguridad.

LEDGES / REBORDS / REPISAS

Foot Plate

Plaque d’assise

Placa de pie

L01-344 REV G 06/20
