Metrix VX0100 BioTest, VX0003 BioTest User Manual

VVVVXXXX0003

00030003

0003

BioTest

Testeur de champs électriques BF

Electric Field Tester

Prüfer für NF elektrische Felder

Rivelatore di campi elettrici BF

Medidor de campos eléctricos

VVVVXXXX0100

01000100

0100

BioTest

Testeur de champs électriques BF

Electric Field Tester

Prüfer für NF elektrische Felder

Rivelatore di campi elettrici BF

Medidor de campos eléctricos

Notice de fonctionnement

User's manual

Bedienungsanleitung

Libretto d'istruzioni

Manual de instrucciones

VX0003 / VX0100 X03551A00 - Ed. 02 - 09/10

VX0003

VX0003VX0003

VX0003
VX0100

VX0100VX0100

VX0100

BioTest

Testeur de champs électriques BF

Electric Field Tester

Prüfer für NF elektrische Felder

Rivelatore di campi elettrici BF

Medidor de campos eléctricos

Notice de fonctionnement....Chapitre I - p. 2

User's manual ................... Chapter II - p. 20

Bedienungsanleitung .........Kapitel III - S. 38

Libretto d'istruzioni ...........Capitolo IV - p. 56

Manual de instrucciones .. Capítulo V - p. 74

Chapitre I

2 VX0003 / VX0100

TABLE DES MATIERES

1. INSTRUCTIONS GÉNÉRALES....................................3

1.1. P

RECAUTIONS ET MESURES DE SECURITE

...................3

1.1.1. Avant l’utilisation.............................................3

1.1.2. Pendant l’utilisation.........................................3

1.1.3. Entretien..........................................................3

1.2. G

ARANTIE

................................................................3

1.3. M

AINTENANCE

..........................................................4

2. DESCRIPTION DE L’APPAREIL .................................5

2.1. VX0003...................................................................5

2.1.1. Face avant......................................................5

2.1.2. Bornier.............................................................5

2.2. VX0100...................................................................6

2.2.1. Face avant.....................................................6

2.2.2. Bornier.............................................................6

2.3. F

ACE ARRIERE

(VX0003

ET

VX0100)........................7

2.3.1. Mise en place, remplacement de la pile..........7

3. DESCRIPTION GENERALE.........................................8

3.1. VX0003...................................................................8

3.2. VX0100...................................................................9

4. DESCRIPTION FONCTIONNELLE............................10

4.1. U

TILISATION

...........................................................10

4.1.1. Méthode 1 : référence à l’individu.................10

4.1.2. Méthode 2 : référence à la terre....................10

4.2. M

ISE EN SERVICE

...................................................10

4.2.1. VX0003.........................................................10

4.2.2. VX0100.........................................................10

4.3. F

ONCTIONNEMENT DU

VX0003 ...............................11

4.4. F

ONCTIONNEMENT DU

VX0100 ...............................11

5. DIAGNOSTICS ET REMEDES...................................12

5.1. R

EMEDES LIES A L’INSTALLATION ELECTRIQUE

..........12

5.2. E

QUIPEMENTS / DISTANCES DE SECURITE ET

PRECAUTIONS

.........................................................13

5.3. N

IVEAUX DE CHAMPS ELECTRIQUES /

RECOMMANDATIONS

................................................17

5.4. F

ONCTION DE DETECTION DE CABLES SOUS TENSION

17

6. SPECIFICATIONS TECHNIQUES..............................18

6.1. VX0003.................................................................18

6.2. VX0100.................................................................18

6.3. S

ECURITE

..............................................................19

6.4. I

NFORMATIONS GENERALES

.....................................19

6.5. E

NVIRONNEMENT

....................................................19

6.5.1. Température..................................................19

6.5.2. C.E.M............................................................19

6.6. E

TAT DE LIVRAISON

.................................................19

Chapitre I

VX0003 / VX0100 3

1. INSTRUCTIONS GENERALES

1.1. Précautions et mesures de sécurité

1.1.1. Avant l’utilisation

Vous venez d'acquérir un testeur de champs électriques basse
fréquence. Nous vous remercions de votre confiance.

Cet appareil est conforme aux normes de sécurité relative aux
instruments de mesures électroniques CEI 61010-1 - Ed 2
(2001).

Pour votre propre sécurité et celle de l'appareil, vous devez
respecter les consignes décrites dans cette notice.

Symboles figurant sur l’instrument :

Attention : Risque de danger
Reportez-vous à la notice de fonctionnement,
afin de connaître la nature des dangers
potentiels et les actions à mener pour éviter
ces dangers.

Borne de terre
Tri sélectif des déchets pour le recyclage des

matériels électriques et électroniques.
Conformément à la directive WEEE
2002/96/EC : ne doit pas être traité comme
déchet ménager.

Conformité Européenne

Alimentation par pile type 9V (6LR61)

Y

Antenne

Signal sonore

1.1.2. Pendant l’utilisation

N’utilisez que les accessoires fournis (capteur et câble)
conformes aux normes de sécurité (EN 61010-031).

1.1.3. Entretien

Mettez l’appareil hors tension. Nettoyez-le avec un chiffon
humide et du savon. N’utilisez jamais de produits abrasifs, ni
de solvants.

1.2. Garantie

Ce matériel est garanti 2 ans contre tout défaut de matière ou
vice de fabrication, selon nos conditions générales de vente.

La garantie ne s’applique pas suite à :

1. une utilisation impropre du matériel ou par association de
celui-ci avec un équipement incompatible ;

2. une modification du matériel sans autorisation explicite
des services techniques du constructeur ;

3. l’intervention effectuée par une personne non agréée par
le constructeur ;

4. l'adaptation à une application particulière, non prévue par
la définition du matériel ou par la notice

5. un choc, une chute ou une inondation.

Chapitre I

4 VX0003 / VX0100

1.3. Maintenance

Réparation sous garantie et hors garantie

Contactez votre agence commerciale Chauvin-Arnoux la plus
proche ou votre centre technique régional Manumesure qui
établira un dossier de retour et vous communiquera la
procédure à suivre.

Coordonnées disponibles sur notre site :

http://www.chauvin-arnoux.com

ou par téléphone aux numéros suivants :
02 31 64 51 55 (Centre technique Manumesure)
01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous
garantie et hors garantie, retournez l’appareil à votre agence
Chauvin Arnoux ou à votre distributeur.

Chapitre I

VX0003 / VX0100 5

2. DESCRIPTION DE L’APPAREIL

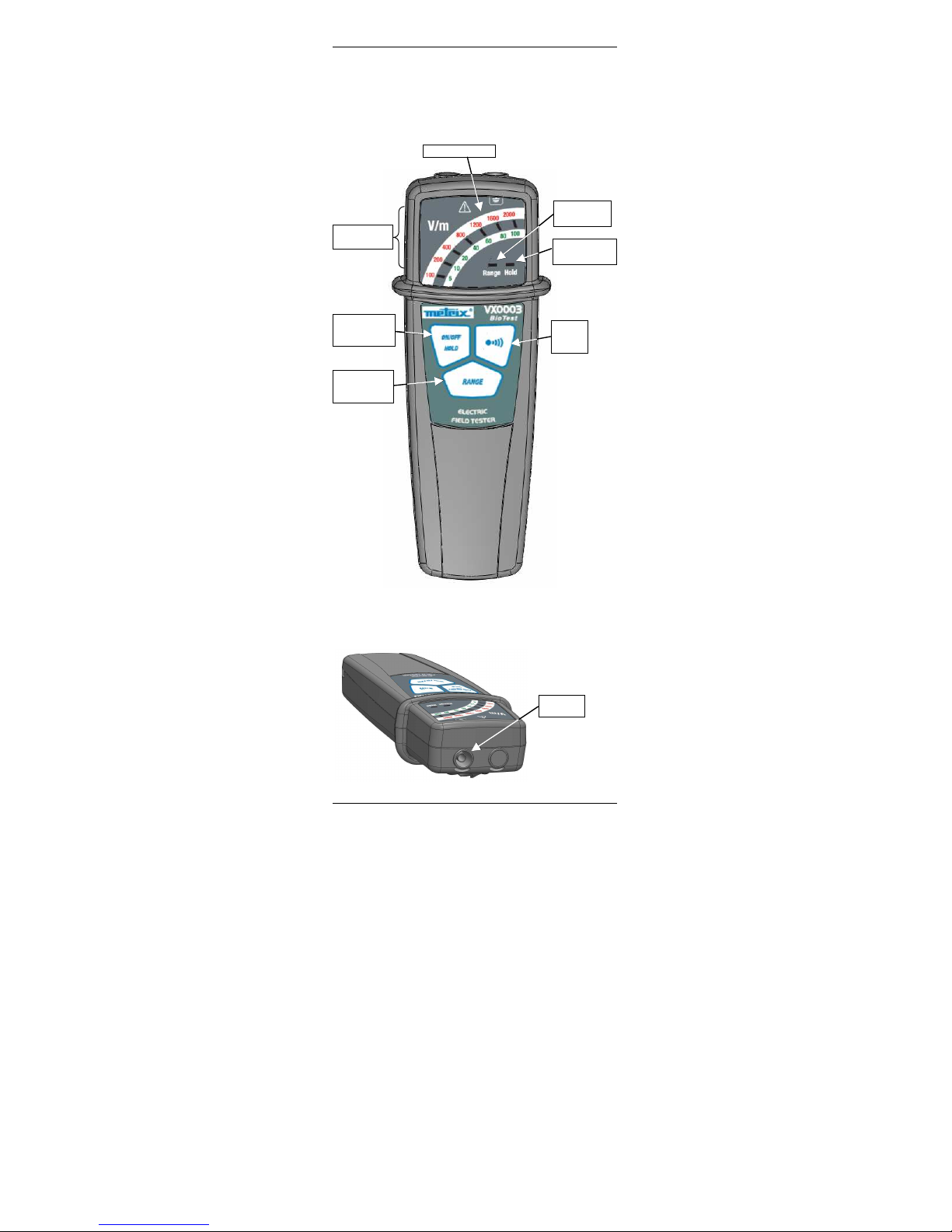

2.1. VX0003

2.1.1. Face avant

2.1.2. Bornier

Touche de
sélection de
la gamme
de mesure

Touche de
mise en et
hors service +
fonction HOLD

Touche
signal
sonore

Bargraph à LEDs

Indication de

la gamme
Affichage du
résultat de la
mesure

Indication de la
fonction HOLD

Borne de
liaison à
la terre

Chapitre I

6 VX0003 / VX0100

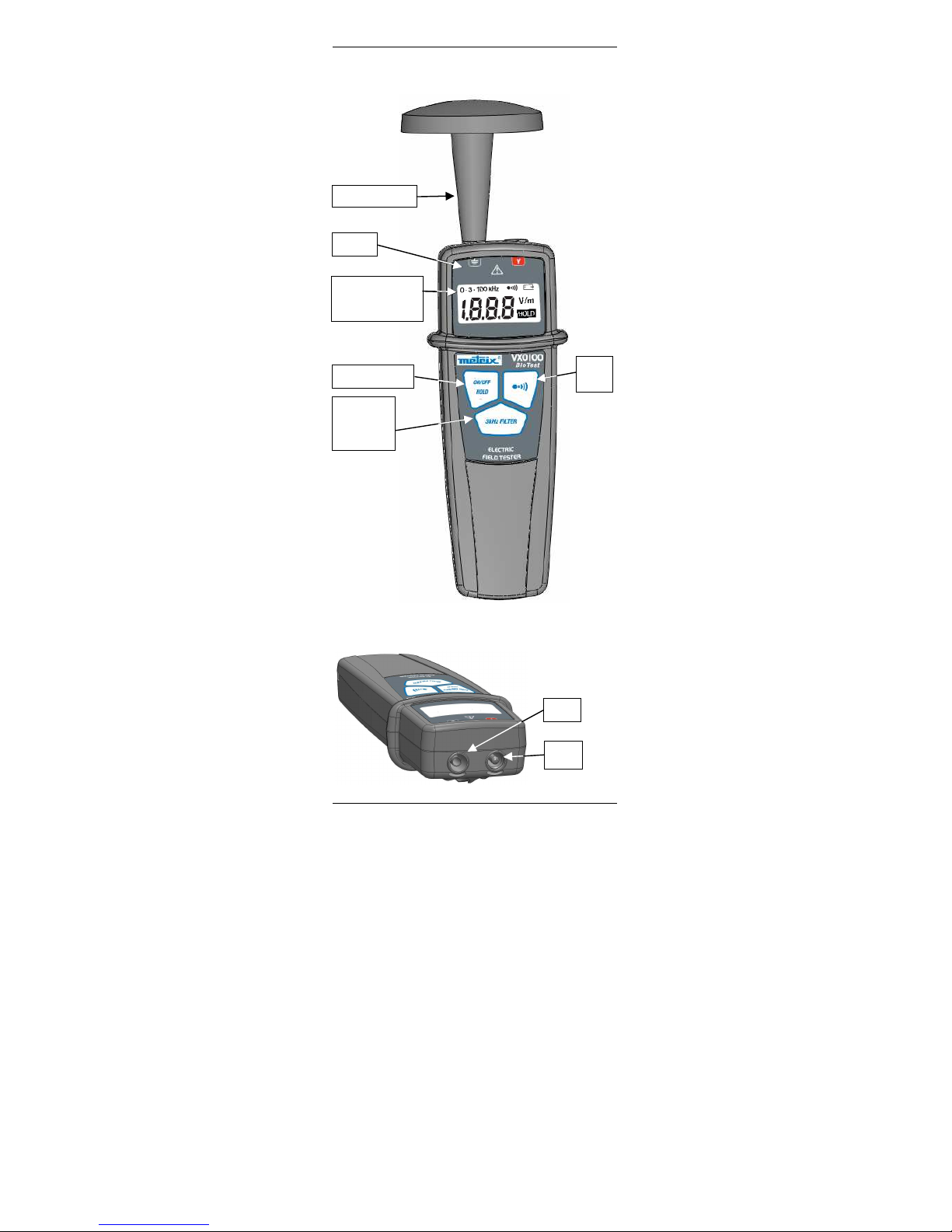

2.2. VX0100

2.2.1. Face avant

2.2.2. Bornier

Borne
antenne

Antenne champs et
détection de câbles

sous tension

Borne de liaison

Touche du choix de
la bande passante :
« Filtre 3 kHz »
BP par défaut
0 - 3 kHz

Affichage de la
mesure V/m, fonction
HOLD, batterie, filtre
et signal sonore

Touche de mise en
et hors service ;
fonction HOLD

Touche
signal
sonore

Afficheur
LCD

Chapitre I

VX0003 / VX0100 7

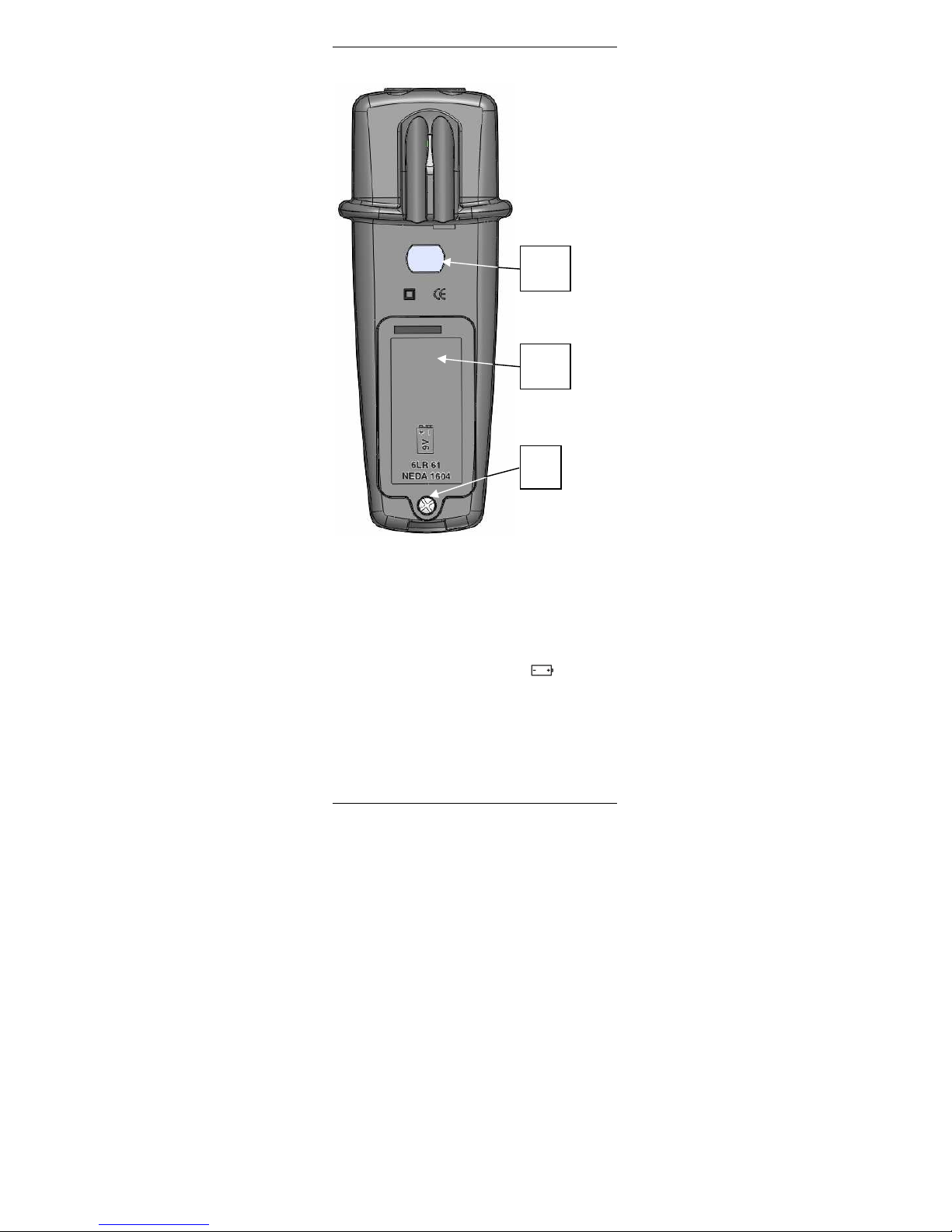

2.3. Face arrière (VX0003 et VX0100)

2.3.1. Mise en place, remplacement de la pile

La pile 9V, type 6LR61 NEDA 1604, doit être remplacée dès
que l’indication de batterie faible est donnée, car les mesures
ne sont plus garanties :

VX0003 : clignotement de « HOLD »
VX0100 : affichage du symbole « »

Pour accéder à la pile, démontez la vis à l'aide d'un outil, puis
retirez la trappe.

Zone de
contact

utilisateur

Trappe
logement

pile

Vis de
bouclage
de la

trappe

Chapitre I

8 VX0003 / VX0100

3. DESCRIPTION GENERALE

Les testeurs VX0003 et VX0100 de type capacitif sont
unipolaires, c’est-à-dire qu’ils réalisent des mesures en
asymétrique contre la masse. La connexion de ces testeurs
avec l’amplificateur d’entrée, monté en inverseur, permet de
garantir une très faible différence de potentiel aux bornes de
l’antenne et, donc, de ne pas avoir d’influence sur les champs
à mesurer.
La masse de mesure peut être référencée via un contact avec
le doigt de l’opérateur sur la zone appropriée en face arrière
ou par la mise à la terre de l’instrument.
Pour mémoire, l’intensité d’un champ électrique est inversement
proportionnelle à la distance de sa source (10 V/m mesurés à
1 m équivalent à 100 V/m mesurés à 10 cm).

3.1. VX0003

Le testeur indique la valeur de champs électriques à basse
fréquence. Les mesures sont réalisées dans la bande de
fréquence 10 Hz - 3 kHz.



Attention : le déplacement rapide du testeur provoque

la détection de champs électriques parasites.

Il dispose des fonctions supplémentaires suivantes :
Signal sonore : Indication sonore du niveau des champs

mesurés. La hauteur de l’émission est
proportionnelle à l’intensité des champs
mesurés.
Activez et désactivez avec la touche « ».

Hold : Maintien de la valeur mesurée jusqu’à un
nouvel appui sur la touche « HOLD ».
Activez et désactivez par un appui court sur
la touche « HOLD ».

Gamme : Choix manuel de la gamme 100 V/m ou
2000 V/m à l’aide de la touche « RANGE » :

- gamme 100 V/m  échelle verte

- gamme 2000 V/m  échelle rouge
Changement de gamme par appui sur la
touche « RANGE ».

Low bat : Batterie faible : le sigle « HOLD » clignote.
Auto-off : Extinction automatique de l’instrument après

une durée de 30 min, si aucune action n’est
effectuée sur une touche (l’instrument est
réactivé par un appui sur l’une des
touches). Un signal sonore retentit 2 s avant
l’extinction automatique.

Arrêt du VX003 :
Maintenez enfoncée la touche « ON/OFF » pendant 2 s ; un

signal sonore aigu retentit jusqu’à ce que la touche soit
relâchée.

Chapitre I

VX0003 / VX0100 9

3.2. VX0100

Le testeur mesure les champs électriques à basse fréquence.
Les mesures peuvent être réalisées dans les bandes de

fréquence suivantes :
10 Hz - 3 kHz  Affichage : 0 - 3 kHz
3 kHz - 100 kHz  Affichage : 3 - 100 kHz
10 Hz - 100 kHz Affichage : 0 - 100 kHz



Attention : le déplacement rapide du testeur provoque

la détection de champs électriques parasites.

Le testeur dispose des fonctions supplémentaires suivantes :
Signal sonore : Indication sonore du niveau des champs

électriques mesurés. La hauteur de l’émission
est proportionnelle à l’intensité des champs
mesurés.
Activez et désactivez avec la touche « ».

Hold : Maintien de la valeur mesurée jusqu’à un
nouvel appui sur la touche « HOLD ».
Activez et désactivez par un appui court sur
la touche « HOLD ».

Filtre : Changements successifs en appuyant sur la
touche « FILTRE ».
Mesures dans les bandes :

1) 10 Hz - 3 kHz

2) 3 kHz - 100 kHz

3) 10 Hz - 100 kHz
Remarque : le LCD indique la bande

de fréquence sélectionnée.

Gamme : Le choix de la gamme (200 ou 2000 V/m)
est automatique.

Low bat : « » s’affiche en cas de batterie faible.
Auto-off : Arrêt automatique de l’instrument après une

durée de 30 min, si aucune action n’est
effectuée sur une touche (l’instrument est
réactivé par un appui sur l’une des
touches). Un signal sonore retentit 2 s avant
l’extinction automatique.

Backlight : Allumage au démarrage de l’appareil.
Extinction temporisée automatique (15 s).
Réactivez en appuyant sur l’une des
touches.
Remarque : en fonction « », le rétro-

éclairage est désactivé.

Arrêt du VX0100 :
Maintenez enfoncée la touche « ON/OFF » pendant env. 2 s ;

le LCD affiche « OFF » et un signal sonore aigu retentit
jusqu’à ce que la touche soit relâchée.

Chapitre I

10 VX0003 / VX0100

4. DESCRIPTION FONCTIONNELLE

4.1. Utilisation

Il existe deux méthodes de mesures de champs électriques
avec les testeurs VX0003 / VX0100.

4.1.1. Méthode 1 : référence à l’individu

Tenez le testeur de champs
électriques en maintenant un
contact direct de l’un de vos
doigts avec la zone
appropriée située sur la face
arrière de l’appareil.
Pour effectuer votre mesure,
reportez-vous au paragraphe
correspondant à votre testeur.

4.1.2. Méthode 2 : référence à la terre

Vérifiez, à l’aide du testeur de
prises, la présence de la
terre.
Reliez le testeur de champs
électriques à la borne de terre
d’une prise électrique, au
moyen du câble de 5 m fourni
avec l’appareil.
Pour effectuer votre mesure,
reportez-vous au paragraphe
correspondant à votre testeur.

4.2. Mise en service (appui sur « ON »)

4.2.1. VX0003

Phase 1 : Test des LEDs

1. La LED verte « RANGE » et la LED rouge « HOLD »,
ainsi que la LED 2000 V/m s’allument pendant env. 2 s.

2. Puis, toutes les LEDs s’allument pendant env. 3 s.

Phase 2 : Configuration automatique de la gamme au
démarrage

1. La LED verte « RANGE » devient rouge.

2. Indication de la gamme : par défaut 2000 V/m, échelle
de mesure rouge.

3. La LED « HOLD » s’arrête.



Si les valeurs mesurées sont > 120 % de leur gamme
nominale, alors la LED « RANGE » clignote et le
signal sonore s’arrête

.

4.2.2. VX0100

1. « ON » s’affiche sur le LCD pendant env. 2 s.

2. Tous les segments s’affichent pendant env. 3 s.

3. Les mesures s’affichent.



Si vous maintenez la touche « ON » enfoncée, le
VX0100 affiche la version logicielle, avant de passer
à l’étape 3.
Si les valeurs mesurées sont > 120 % de la gamme,
alors le VX0100 affiche « OL » et le segment V/m
clignote.

Chapitre I

VX0003 / VX0100 11

4.3. Fonctionnement du VX0003

• Tenez
l’instrument en
position verticale
(recherche du
champ émis
depuis un mur
vertical) en
explorant les
zones où
stationnent les
personnes.

• Choisissez la
hauteur

correspondant à
l’emplacement possible de la tête des personnes,
lorsqu’elles stationnent dans ce lieu.

• Procédez ensuite par balayage horizontal du local, par
rapport aux sources potentielles.

• Recherchez les valeurs maximales du champ, soit à partir
du bargraph, soit à partir de la hauteur du son émis par le
signal sonore.

• Pour des sources situées au sol ou au plafond, changez la
position de l’instrument, de façon à positionner l’électrode du
capteur parallèlement à ces surfaces :

- Plancher VX0003 en position horizontale, lecture sur le
dessus.

- Plafond VX0003 en position horizontale, lecture sur le
dessous.

4.4. Fonctionnement du VX0100

• Tenez l’instrument
en position
horizontale
(recherche du champ
émis depuis un mur

vertical) en explorant

les zones où
stationnent les
personnes.

• Choisissez la
hauteur
correspondant à

l’emplacement
possible de la tête des personnes lorsqu’elles stationnent
dans ce lieu.

• Procédez ensuite par balayage horizontal du local, par
rapport aux sources potentielles.

• Recherchez les valeurs maximales du champ, soit à partir
de l’afficheur LCD, soit à partir de la hauteur du son émis par
le signal sonore.

• Pour des sources situées au sol ou au plafond, changez la
position de l’instrument, de façon à positionner le plan de
l’électrode du capteur parallèlement à ces surfaces.



Le LCD n’est pas opérationnel au-delà d’un champ

électrique de 3000 V/m. Le fonctionnement du LCD est
rétabli lorsque le champ électrique est inférieur à cette
valeur.

Chapitre I

12 VX0003 / VX0100

5. DIAGNOSTICS ET REMEDES

Ces testeurs mesurent l’intensité des champs électriques
« RMS » en V/m, et la contrôlent conformément aux normes et
directives actuelles et à venir :

•

Recommandations de l’OMS / ICNIRP (Office Mondial de la Santé)
Guide pour l’établissement de limites d’exposition aux champs
électriques, magnétiques et électromagnétiques - publication :
n° 182 -1er trimestre 2001.

•

IEEE C95.6-2002 (Norme Internationale - Public, domaine 0-3 kHz)
Niveaux de sécurité concernant l’exposition de l’individu aux
champs électromagnétiques 0 - 3 kHz - publication : Octobre 2002.

•

Directive Européenne 1999/519/CE (Public, domaine 0-100 kHz et
au-delà). Appareils électrodomestiques et analogues champs
électromagnétiques. Méthodes d'évaluation et de mesure ­publication : Juillet 2004, Octobre 2006.

•

Directive Européenne 2004/40/CE (Travailleurs, domaine
0 - 100 kHz et au-delà)

Prescriptions minimales de sécurité et de santé relatives à

l'exposition des travailleurs aux risques dus aux agents physiques
(champs électromagnétiques) - publication : Avril 2004.

•

Projet de Norme 2010, EN IEC 62493 (Systèmes d’Eclairage)

Évaluation d‘un équipement d‘éclairage relativement à l‘exposition

humaine aux champs électromagnétiques - publication : à venir.

•

Norme EN50366, puis IEC 62233 en 2012 (Appareils
Electrodomestiques)
Méthodes de mesure des champs électromagnétiques des
appareils électrodomestiques et similaires en relation avec
l'exposition humaine - publication : Janvier 2007.

5.1. Remèdes liés à l’installation électrique

1. Raccordez et contrôlez les terres de l’installation électrique

correctement.

2. Contrôlez les niveaux de champs électriques émis (voir

recommandations §. 5.3).

3. Pour les équipements sans connexion de terre, vérifiez le sens

correct de raccordement Ph/N. S’il est inversé, le niveau de
champs émis sera nettement supérieur

(ex : lampe de chevet à interrupteur unipolaire).

4. Utilisez des dispositifs limitant les champs électriques :

• des gaines pré-filées avec fils de phase H07-VU écrantés.

• des fils et des câbles écrantés. Ces câbles remplissent

pleinement leur fonction lorsque les écrans sont reliés aux
réseaux de terre. Le champ électrique est évacué vers le sol
grâce au blindage raccordé à la terre.

• des boîtes d’appareillages équipées d’un écran métallique
assemblé au dos de la boîte. Il permet de réduire les
rayonnements électriques de l’ensemble boîte + câble +
appareillage.

• un dispositif de coupure automatique de courant bipolaire.
C’est un boîtier qui est placé après le fusible correspondant
au circuit de la pièce. Il est destiné à couper auto­matiquement la tension électrique à l’origine des champs
électriques dès l’instant où le dernier appareil ou luminaire
s’éteint. Il rétablit le courant aussitôt qu’un interrupteur de la
pièce est déclenché.

5. Positionnez les sources potentielles de champs à distance de
sécurité des zones de stationnement prolongé ou inversement
(voir exemples §. 5.2).

Chapitre I

VX0003 / VX0100 13

5.2. Equipements / Distances de sécurité et précautions



• Pour assurer un sommeil réparateur et un bien-être dans la maison, il faut limiter l’intensité des champs électriques dans les zones de repos et de sommeil.

• L’intensité des champs électriques est inversement proportionnelle à la distance.

Catégorie Equipement Domestique Bureau Précautions / Remèdes

Distance

sécurité (en m)

Champs électriques

Chauffage Climatisation, pompe à chaleur x x

Eloignez des zones de repos ou de
stationnement

1

Câbles

50 Hz - permanent

Chauffage Plancher électrique chauffant x

Optez pour une autre solution de
chauffage

3

Câbles

50 Hz - permanent

Chauffage Radiateur électrique x x

Sens Ph/N correct
Eloignez des zones de repos

1

Câbles et carcasse
50 Hz - permanent

Chauffage Ventilateur de foyer fermé x

Phase avec écran à la terre
Eloignez de zones de repos

1

Câbles

50 Hz - permanent

Distribution
secteur

Bloc multiprises x x Bloc avec terre, bloc multiprises blindé 0,3

Câbles et connexions

50 Hz - permanent

Distribution
secteur

Câbles électriques, prises, interrupteurs x x

Phase avec écran à la terre
Boîtiers blindés à la terre

1

Câbles

50 Hz - permanent

Distribution
secteur

Compteur et tableau électrique x

Eloignez des zones de repos ou de
stationnement

1

Connexions

50 Hz - permanent

Distribution
secteur

Lignes électriques 240 V, 20 kV, 63 kV,
90 kV, 250 kV, 400 kV

x x Respectez la distance de sécurité

10, 30, 80,

120, 200, 350

Câbles

50 Hz - permanent

Chapitre I

14 VX0003 / VX0100

Catégorie Equipement Domestique Bureau Précautions / Remèdes

Distance

sécurité (en m)

Champs électriques

Distribution
secteur

Transformateur EDF basse tension x x Respectez la distance de sécurité 10

Câbles et connexions

50 Hz - permanent

Eclairage Ampoule basse consommation x x

Phase avec écran à la terre ou
interrupteur bipolaire

0,8

Alim. à découpage

10-50 kHz - permanent

Eclairage Halogène 230 V (sur pied …) x

Sens Ph/N correct ou interrupteur
bipolaire

0,6

Câbles

50 Hz - permanent

Eclairage

Halogène basse tension déco. ou lampe de

bureau (transfo, câbles)

x x

Sens Ph/N correct ou interrupteur
bipolaire

1

Câbles

50 Hz - permanent

Eclairage Lampe de chevet, applique de tête de lit x

Sens Ph/N correct ou bipolaire
Respectez la distance de sécurité

0,6

Câbles et armature
50 Hz - permanent

Eclairage Luminaire de plafond sans terre x x

Sens Ph/N correct ou bipolaire
Respectez la distance de sécurité

1,5

Câbles et armatures

50 Hz - permanent

Eclairage Tube fluo compact x x

Phase avec écran à la terre ou
interrupteur bipolaire

0,8

Alims. Découpage

10-50 kHz - permanent

Equipement
bâtiments

Ascenseur (machinerie) x x Respectez la distance de sécurité 2

Câbles et connexions

50 Hz - permanent

Equipement
bâtiments

Porte (garage) ou volet motorisé x

Zone de passage (OK) ou éloignez des
zones de repos

1

Câbles

50 Hz - permanent

Equipements
électroniques

Aquarium (éclairage, pompes…) x x

Sens Ph/N correct
Eloignez des zones de repos

1,5

Câbles

Alim. à découpage 10-50 kHz

Chapitre I

VX0003 / VX0100 15

Catégorie Equipement Domestique Bureau Précautions / Remèdes

Distance

sécurité (en m)

Champs électriques

Equipements
électroniques

Chaîne Hi Fi, amplificateur, radio,
console de jeux

x

Sens Ph/N correct ou terre
Respectez la distance de sécurité
Evitez la mise en veille

1

Câbles - 50 Hz

Alim. à découpage 10-50 kHz

Equipements
électroniques

Chargeur, téléphone portable x x

Eloignez des zones de repos ou de
stationnement

1

Câbles

Alim. à découpage 10-50 kHz

Equipements
électroniques

Ecran cathodique (TV ou ordinateur) x x

Sens Ph/N correct ou terre
Respectez la distance de sécurité
Evitez la mise en veille

1

Câbles et carcasse

Alim. à découpage 10-50 kHz

Equipements
électroniques

Ecran plat (TV ou ordinateur) x x

Respectez la distance de sécurité
Evitez la mise en veille

1

Câbles - 50 Hz

Alim. à découpage 10-50 kHz

Equipements
électroniques

Ordinateur, imprimante, fax,
photocopieur …

x x

Sens Ph/N correct ou terre
Respectez la distance de sécurité
Evitez la mise en veille

1

Câbles - 50 Hz

Alim. à découpage 10-50 kHz

Equipements
électroniques

Purificateur d’air, brumisateur x x

Eloignez des zones de repos ou de
stationnement

1

Câbles

50 Hz - permanent

Equipements
ménagers

Aspirateur x

Sens Ph/N correct
Respectez la distance de sécurité

1

Câbles

50 Hz - permanent

Equipements
ménagers

Cafetière, grille-pain x x

Sens Ph/N correct ou terre
Respectez la distance de sécurité
Coupez l’alimentation

1

Câbles

50 Hz - permanent

Chapitre I

16 VX0003 / VX0100

Catégorie Equipement Domestique Bureau Précautions / Remèdes

Distance

sécurité (en m)

Champs électriques

Equipements
ménagers

Fer à repasser x

Respectez la mise à la terre, si
existante, et la distance de sécurité

1

Câbles et carcasse
50 Hz - permanent

Equipements
ménagers

Hotte aspirante x

Sens Ph/N correct ou terre
Respectez la distance de sécurité

1

Câbles et carcasse
50 Hz - permanent

Equipements
ménagers

Lave-vaisselle, lave-linge, sèche­linge, réfrigérateur, congélateur

x

Sens Ph/N correct ou terre
Respectez la distance de sécurité

1

Câbles

50 Hz - permanent

Equipements
ménagers

Plaque de cuisson à induction x

Sens Ph/N correct ou terre
Respectez la distance de sécurité

1

Câbles

50 Hz - permanent

Equipements
ménagers

Plaque de cuisson halogène x

Sens Ph/N correct ou terre
Respectez la distance de sécurité

1

Câbles

50 Hz - permanent

Equipements
ménagers

Plaque de cuisson à résistance
électrique ou four

x

Sens Ph/N correct ou terre
Respectez la distance de sécurité

1

Câbles

50 Hz - permanent

Chapitre I

VX0003 / VX0100 17

5.3. Niveaux de champs électriques / recommandations

Graphe normes C95.1 - 2005 (public / travailleurs) :

Biologie du bâtiment (SBM-2008)

Valeurs indicatives pour les zones de
repos SBM-2008 (page 1)

non

significatif

faiblement

significatif

fortement
significatif

extrêmement

significatif

A

CHAMPS, ONDES, RAYONNEMENT

1

CHAMPS ELECTRIQUES ALTERNATIFS

(basses fréquences)
Intensité de champs liée à la terre en V/m < 1 1 - 5 5 - 50 > 50
Tension induite corporelle à la terre en mV < 10 10 - 100 100 - 1000 > 1000
Intensité de champs hors potentiel en V/m < 0,3 0,3 -1,5 1,5 - 10 > 10
Les valeurs sont valables pour la plage jusqu’à et autour de 50 Hz, les fréquences plus

élevées et les harmoniques distinctes sont à considérer d’un œil plus critique.

5.4. Fonction de détection de câbles sous tension

Le testeur VX0100 permet de détecter le cheminement des
câbles sous tension dans le domaine de la rénovation.

Travailleurs

Public

Hz

Plateau à 87 V/m
entre 3 kHz et 1 MHz

E (5v/m)

Chapitre I

18 VX0003 / VX0100

6. SPÉCIFICATIONS TECHNIQUES

6.1. VX0003

Sensibilité et précision
2 gammes de sensibilité 5 à 100 V/m
100 à 2000 V/m
Sélection de gamme manuelle (« RANGE »)
Précision de mesure ± 10 % sur seuils LEDs

Plage de fréquence
Analyse de la distribution électrique 10 Hz à 3 kHz
Analyse des équipements connectés au secteur 10 Hz à 3 kHz

Affichage et signal sonore
Affichage sur 2 échelles de 7 LEDs
Affichage direct en V/m
Signal sonore proportionnel au niveau du champ électrique
Indicateurs « batterie faible » et « HOLD»

Commandes
Marche / Arrêt (avec arrêt automatique)
Maintien de la mesure (« HOLD »)
Marche / Arrêt signal sonore

Antenne et référence
Antenne « champs » intégrée au boîtier
Référence de mesure du champ « individu » (par contact
manuel au dos de l’appareil)
Référence de mesure du champ « terre » (câble de liaison terre)

6.2. VX0100

Sensibilité et précision
2 gammes de sensibilité 1 à 200 V/m
200 à 2000 V/m
Sélection de gamme automatique
Précision de mesure ± 3 % ± 20 D de 40 à 800 Hz
sur 10 à 100 % de la gamme

Plage de fréquence
Analyse de la distribution électrique
10 Hz à 3 kHz (filtre 3 kHz passe-bas)
Analyse des équipements connectés au secteur
3 kHz à 100 kHz (filtre 3 kHz passe-haut)
10 Hz à 100 kHz (sans filtre 3 kHz)

Affichage et signal sonore
Affichage LCD 2000 points rétro-éclairé
Affichage direct en V/m
Signal sonore proportionnel au niveau du champ électrique
Indication de la plage de fréquence de mesure
Indicateurs « batterie faible » et « HOLD »

Commandes
Marche / Arrêt (avec arrêt automatique)
Maintien de la mesure (« HOLD»)
Marche / Arrêt Signal sonore
Sélection du filtre 3 kHz (<, >, pleine bande)

Antenne et référence
Antenne « champs + détection de câbles » amovible Ø 62 mm
Référence de mesure du champ « individu » (par contact
manuel au dos de l’appareil)
Référence de mesure du champ « terre » (câble de liaison terre)

Chapitre I

VX0003 / VX0100 19

6.3. Sécurité

CEI 61010-1 : Ed. 2 - 2001

- Isolation : classe II

- Degré de pollution : 2

- Altitude : < 2000 m

6.4. Informations générales

Affichage

VX0003 : Bargraph à LED
VX0100 : Afficheur LCD 2000 points

Indicateur de pile déchargée

VX0003 : la LED « HOLD » clignote.
VX0100 : le symbole « » s'affiche quand la tension fournie
par la pile est inférieure à la tension de fonctionnement ; les
mesures ne sont alors plus garanties.

Alimentation

Pile : 9V, NEDA 1604, 6LR61
Autonomie typique :
VX0003 : 21 h (sans signal sonore)
VX0100 : 30 h (sans backlight, ni signal sonore)

Dimensions

Dimensions du boîtier : 163 x 63,6 x 40 mm
VX0100, avec l’antenne externe : 225 x 63,6 x 40 mm

Masse

environ 200 g (sans la pile)

6.5. Environnement

6.5.1. Température

Fonctionnement : 5 à 50°C
Stockage : -40 à 70°C (sans la pile)
Humidité relative : 20 à 96 % hors condensation

6.5.2. C.E.M.

Immunité, Emission selon :
EN 61326-1 (2006) + EN 61326-2-2 (2006)

6.6. Etat de livraison

• Appareil livré avec :
pour le VX0003 :

Câble de terre 5 m.....................................................HX0103

Testeur de prises................................................P01101997Z

Sacoche de ceinture..................................................HX0104

pour le VX0100 :

Antenne externe champs électriques........................ HX0100

Câble de terre 5 m.....................................................HX0103

Testeur de prises................................................P01101997Z

Mallette 270 x 195 x 65 mm ......................................HX0009

• En option :
pour le VX0003 :

Mallette 270 x 195 x 65 mm ......................................HX0009

pour le VX0100 :

Sacoche de ceinture..................................................HX0104

Perchette conductrice (*)......................................P01102084

Adaptateur de perchette (x 2)...............................P01102034

(*) A n’utiliser qu’avec le câble HX0103 fourni.

Chapter II

20 VX0003 / VX0100

CONTENTS

1. GENERAL INSTRUCTIONS.......................................21

1.1. P

RECAUTIONS AND SAFETY MEASURES

....................21

1.1.1. Before use.....................................................21

1.1.2. During use.....................................................21

1.1.3. Maintenance..................................................21

1.2. W

ARRANTY

............................................................21

1.3. M

AINTENANCE

........................................................22

2. DESCRIPTION OF THE APPLIANCE........................23

2.1. VX0003.................................................................23

2.1.1. Front face......................................................23

2.1.2. Terminal board..............................................23

2.2. VX0100.................................................................24

2.2.1. Front face.....................................................24

2.2.2. Terminal board..............................................24

2.3. R

EAR FACE

(VX0003

AND

VX0100)........................25

2.3.1. Fitting, replacing the battery..........................25

3. GENERAL DESCRIPTION.........................................26

3.1. VX0003.................................................................26

3.2. VX0100.................................................................27

4. FUNCTIONAL DESCRIPTION ...................................28

4.1. USE.......................................................................28

4.1.1. Method 1: user reference..............................28

4.1.2. Method 2: earth reference.............................28

4.2. P

OWERING UP (PRESS

"ON")..................................28

4.2.1. VX0003.........................................................28

4.2.2. VX0100.........................................................28

4.3. O

PERATING THE

VX0003........................................29

4.4. O

PERATING THE

VX0100........................................29

5. DIAGNOSTICS AND REMEDIES...............................30

5.1. R

EMEDIES RELATED TO THE ELECTRIC INSTALLATION

30

5.2. E

QUIPMENT / SAFETY DISTANCES AND PRECAUTIONS

31

5.3. E

LECTRIC FIELD LEVELS / RECOMMENDATIONS

..........35

5.4. L

IVE WIRE DETECTION FUNCTION

.............................35

6. TECHNICAL SPECIFICATIONS ................................36

6.1. VX0003.................................................................36

6.2. VX0100.................................................................36

6.3. S

AFETY

..................................................................37

6.4. G

ENERAL INFORMATION

..........................................37

6.5. E

NVIRONMENT

........................................................37

6.5.1. Temperature..................................................37

6.5.2. E.M.C............................................................37

6.6. S

HIPPING

...............................................................37

Chapter II

VX0003 / VX0100 21

1. GENERAL INSTRUCTIONS

1.1. Precautions and safety measures

1.1.1. Before use

You have purchased a low frequency electric field tester.
Thank you for your custom.

This appliance is compliant with safety standards covering
electronic measurement instruments IEC 61010-1 - Ed 2
(2001).

For your own safety and that of the appliance you are advised
to follow the safety instructions described in this document.

Symbols used on the instrument:

Warning: Possible hazard
Refer to the operating instructions in order to
find out about the potential hazards and how to
prevent them.

Earth terminal
Selective sorting of waste for recycling

electrical and electronic equipment.
In compliance with the WEEE 2002/96/CE
directive: must not be considered as household
waste.

European Conformity (Conformité Européenne)

Powered by a 9V battery (6LR61) type

Y

Antenna

Sound signal

1.1.2. During use

Only use the supplied accessories (sensor and cable) they are
compliant with safety standards (EN 61010-031).

1.1.3. Maintenance

Power off the appliance; clean with a damp cloth and soap.
Never use abrasive products or solvents.

1.2. Warranty

This equipment has a 2 year warranty for faulty manufacture or
materials as per our sales terms and conditions.

The warranty will not apply in the event of:

1. improper use of the equipment or use of the equipment
with incompatible equipment;

2. a modification to the equipment without an explicit
authorisation from the manufacturer's technical
services;

3. intervention on the equipment by a person not approved
by the manufacturer;

4. adaptation to a specific application that was not part of
the definition of the equipment or mentioned in the
instructions

5. shocks, falls or flooding.

Chapter II

22 VX0003 / VX0100

1.3. Maintenance

Repairs under warranty and outside the warranty

Return your instrument to your distributor for any work to be
done within or outside the warranty.

Chapter II

VX0003 / VX0100 23

2. DESCRIPTION OF THE APPLIANCE

2.1. VX0003

2.1.1. Front face

2.1.2. Terminal board

Measurement
range

selection key

ON and OFF
key + HOLD

function

Sound
signal
key

LED Bargraph

Range
indicator

Measurement
result display

HOLD function
indicator

Earth

terminal

Chapter II

24 VX0003 / VX0100

2.2. VX0100

2.2.1. Front face

2.2.2. Terminal board

Antenna
terminal

Field and live cable

detection antenna

Earth

Bandwidth
selection key:
"3 kHz filter"
Default BW
0 - 3 kHz

Display of V/m
measurement, HOLD
function, battery, filter
and sound signal

ON and OFF key;
HOLD function

Sound
signal
key

LCD
Display

Chapter II

VX0003 / VX0100 25

2.3. Rear face (VX0003 and VX0100)

2.3.1. Fitting, replacing the battery

The 9V battery, type 6LR61 NEDA 1604, should be replaced
as soon as the battery low indicator is shown because from
this time on the measurements are no longer guaranteed:

VX0003: "HOLD" blinks
VX0100: the following symbol is displayed .

To access the battery, remove the screw using a tool and
remove the cover.

User
contact

area

Battery
housing

cover

Cover
fixing

screw

Chapter II

26 VX0003 / VX0100

3. GENERAL DESCRIPTION

The VX0003 and VX0100 capacity type testers are single pole,
i.e. they carry out asymmetrical measurements on the exposed
metal parts. The connection of these testers to the input
amplifier used as an inverting amplifier, guarantees a very low
difference in potential at the antenna terminals, and, therefore,
no effect on the fields being measured.
The measurement part can be referenced by touching the
appropriate zone on the rear face with a finger or by earthing
the appliance.
You are reminded that the intensity of an electric field is inversely
proportional to the distance from its source (10 V/m measured at
1 m are equivalent to 100 V/m measured at 10 cm).

3.1. VX0003

The tester indicates the value of low frequency electric fields.
The measurements are made in the 10 Hz - 3 kHz bandwidth.



Warning: moving the tester too quickly will cause

detection of parasite electric fields.

It has the following additional functions:
Sound signal: Sound indicating the measured field level.

The sound emitted is proportional to the
measured field intensity. This is switched on
and off using the key.

Hold: Keeps the measured value until "HOLD" is
pressed again.

Activate and deactivate by applying a short
push on the "HOLD" key.

Range: Manual choice of the 100 V/m or 2000 V/m
range using the "RANGE" key:

- 100 V/m range  green scale

- 2,000 V/m range  red scale
The range can be changed by pressing the
"RANGE" key.

Low bat: Low battery: the "HOLD" symbol blinks.
Auto-off: The appliance switches off automatically after

30 minutes if no keys are used (the
appliance can be reactivated by pressing
one of the keys). A sound signal is given 2
secs. before automatic switch-off.

Switching off the VX003:
Keep the "ON/OFF" key pressed down for 2 secs. ; a high

sound signal will be emitted until the key is released.

Chapter II

VX0003 / VX0100 27

3.2. VX0100

The tester measures low frequency electric fields.
Measurements can be made in the following bandwidths:

10 Hz - 3 kHz  Display: 0 - 3 kHz
3 kHz - 100 kHz  Display: 3 - 100 kHz
10 Hz - 100 kHz Display: 0 - 100 kHz



Warning: moving the tester too quickly will cause

detection of parasite electric fields.

It has the following additional functions:
Sound signal: Sound indicating the measured field

levels. The sound emitted is proportional to the
measured field intensity. This is switched on
and off using the key.

Hold: Keeps the measured value until "HOLD" is
pressed again.

Activate and deactivate by applying a short
push on the "HOLD" key.

Filter: Repeat changes by pressing the "FILTER"
key.
Measurements in the bandwidths:

1) 10 Hz - 3 kHz

2) 3 kHz - 100 kHz

3) 10 Hz - 100 kHz
Remark: the LCD indicates the selected

frequency bandwidth.

Range: The choice of the range (200 or 2000 V/m)
is automatic.

Low bat: is displayed when the battery is low.
Auto-off: The appliance switches off automatically

after 30 minutes if no keys are used (the
appliance can be reactivated by pressing
one of the keys). A sound signal is given 2
secs. Before automatic switch-off.

Backlight: Activated when the appliance is switched

on.
Automatic timed switch-off (15 secs).
Reactivate by pressing one of the keys.
Remark: for the function the back-

light is turned off.

Switching off the VX0100:
Press the "ON/OFF" key for approximately. 2 secs; the LCD

displays "OFF" and a high sound signal is emitted until the key
is released.

Chapter II

28 VX0003 / VX0100

4. FUNCTIONAL DESCRIPTION

4.1. Use

There are two methods used to measure electric fields with the
VX003 / VX0100 testers.

4.1.1. Method 1: user reference

Hold the electric field tester
keeping one of your fingers in
direct contact with the correct
area of the rear face of the
appliance.
To carry out a measurement
refer to the section that
covers your tester.

4.1.2. Method 2: earth reference

Check the presence of earth
using the socket tester.
Connect the electric field
tester to the earth terminal of
an electric socket using the 5
m cable shipped with the
appliance.
To carry out the
measurement please refer to
the section covering your
tester.

4.2. Powering up (press "ON")

4.2.1. VX0003

Phase 1: LED test

1. The green "RANGE" LED and the red "HOLD” LED, as
well as the 2000 V/m LED light up for about 2 secs.

2. Then all the LEDS light for about 3 secs.

Phase 2: Automatic range configuration at start-up

1. The green "RANGE" LED becomes red.

2. Indication of the range: 2000 V/m by default, red scale.

3. The "HOLD" LED stops.



If the measured values are > 120 % of their nominal
range, then the "RANGE" LED blinks and the
sound signal stops

.

4.2.2. VX0100

1. "ON" is displayed on the LCD for about. 2 secs.

2. All the segments are displayed for about. 3 secs.

3. The measurements are displayed.



If you keep the "ON" key pressed down the
VX0100 displays the software version before
passing on to phase 3.

If the measured values are > 120 % of their nominal

range the VX0100 displays "OL" and the V/m
segment will blink.

Chapter II

VX0003 / VX0100 29

4.3. Operating the VX0003

• Hold the
appliance
vertically (search
for a field emitted
from a vertical
wall) and
examine the
areas where
people gather.

• Choose the
height that
corresponds to
the likely location
of the heads of

the persons gathering there.

• Next sweep the premises horizontally in relation to potential
sources.

• Try and find the maximum field values either using the
bargraph, or by listening to the highest sound signal emitted
by the appliance.

• For source located in the floor or ceiling change the
appliance’s position so that the sensor electrode is parallel to
these surfaces:

- Floor VX0003 is horizontal; the reading is on the top.

- Ceiling VX0003 is horizontal; the reading is on the
bottom.

4.4. Operating the VX0100

• Hold the appliance
horizontally (search
for a field emitted
from a vertical wall)
and examine the
areas where people
gather.

• Choose the height
that corresponds to
the likely location of
the heads of the
persons gathering
there.

• Next sweep the premises horizontally in relation to potential
sources.

• Try to find the maximum field values either using the LCD
display, or by listening to the highest sound signal emitted by
the appliance.

• For sources located in the floor or ceiling change the
appliance’s position so that the electrode surface of the
sensor is parallel to these surfaces.



The LCD is not operational for an electric field greater

than 3000 V/m. The LCD resumes operation
when the electric field is below this value.

WALL

WALL

CEILING

FLOOR

CEILING

FLOOR

Chapter II

30 VX0003 / VX0100

5. DIAGNOSTICS AND REMEDIES

These testers measure the "RMS" intensity of electric fields in
V/m and check them in compliance with current and future
standards and directives:

•

WHO / ICNIRP recommendations (World Health Organisation)
Guide for defining the limits of exposure to electric, magnetic and
electro-magnetic fields - publication: n° 182 -1st quarter 2001.

•

IEEE C95.6-2002 (International standard - Public, domain 0-3 kHz)
Safety levels covering the exposure of persons to electro-magnetic
fields from 0 - 3 kHz - publication: October 2002.

•

European directive 1999/519/EC (Public, domain 0-100 kHz and
higher). Household appliances and assimilated electro-magnetic
fields. Assessment and measurement methods - publication: July
2004, October 2006.

•

European directive 2004/40/EC (Workers, domain 0 - 100 kHz and
higher)

Minimum health and safety rules for the exposure of workers to

risks due to physical agents (electro-magnetic fields) - publication:
April 2004.

•

Draft standard 2010, EN IEC 62493 (Lighting systems)

Assessment of lighting equipment for human exposure to electro-

magnetic fields - publication: to be published.

•

EN 50366 standard, then IEC 62233 in 2012 (Household electric
appliances)
Methods of measuring electro-magnetic fields emitted by
household appliances and assimilated in relation to human
exposure - publication: January 2007.

5.1. Remedies related to the electric installation

1. Connect and check the electrical installation's earth correctly.

2. Check the levels of emitted electric fields (see § 5.3).

3. For appliances that are not earthed, check that the Ph/N

connection is made correctly. If it is inversed the level of the
fields will be much higher

(e.g.: bedside lamp with a single pole switch).

4. Use devices to limit electric fields:

• pre-cabled sheaths with shielded H07-VU phase wires.

• shielded wires and cables. These cables are most efficient

when the screens are connected to the earth network. The
electric field is directed to the earth using the shielding
connected to the earth.

• equipment casing fitted with a metal screen at the rear of the
casing. This is used to reduce electric radiation from the
case + cable + equipment.

• an automatic two pole current cut-off device. This is a box
that is fitted after the fuse corresponding to the room's
circuit. It is designed to automatically cut-off electric voltage
causing electric fields as soon as the last appliance or light
is switched off. It switches power back on whenever a switch
in the room is used.

5. Place the potential sources of fields at a safety distance from
the zones where persons gather for long periods of time or vice
versa (see examples § 5.2).

Chapter II

VX0003 / VX0100 31

5.2. Equipment / Safety distances and precautions



• In order to ensure good sleep and well-being inside a home, the intensity of electric fields in rest and sleeping areas should be limited.

• The intensity of electric fields is inversely proportional to the distance.

Category Appliance Household Office Precautions / Remedies

Safety

distance (in m)

Electric fields

Heating Air conditioning, heat pump x x

Place away from resting or living
areas

1

Cables

50 Hz - permanent

Heating Electric heating floor x Choose another heating system 3

Cables

50 Hz - permanent

Heating Electric radiator x x

Correct Ph/N connection
Away from rest areas

1

Cables and casing
50 Hz - permanent

Heating Closed hearth ventilator x

Earthed and shielded phase
Place away from rest areas

1

Cables

50 Hz - permanent

Mains outlet Multi-socket block x x

Earthed block, multi-socket shielded
block

0,3

Cables and connections

50 Hz - permanent

Mains outlet Electric cables, outlets, switches x x

Earthed shielded phase
earthed shielded boxes

1

Cables

50 Hz - permanent

Mains outlet Meter and distribution board x

Place away from resting or living
areas

1

Connections

50 Hz - permanent

Mains outlet

240 V, 20 kV, 63 kV, 90 kV,
250 kV, 400 kV
electric lines

x x Respect the safety distances

10, 30, 80,

120, 200, 350

Cables

50 Hz - permanent

Chapter II

32 VX0003 / VX0100

Category Appliance Household Office Precautions / Remedies

Safety

distance (in m)

Electric fields

Mains outlet

Low voltage electric utility company
transformer

x x Respect the safety distances 10

Cables and connections

50 Hz - permanent

Lighting Low consumption bulb x x

Earthed shield phase or two pole
switch

0,8

Switched mode power supply

10-50 kHz - permanent

Lighting 230 V halogen (on a stand...) x

Correct Ph/N connection or two pole
switch

0,6

Cables

50 Hz - permanent

Lighting

Low voltage decorative halogen or desk
lamp (transformer, wiring)

x x

Correct Ph/N connection or two pole
switch

1

Cables

50 Hz - permanent

Lighting Bedside or headboard lamp x

Correct Ph/N connection or two pole
Respect the safety distances

0,6

Cables and shielding

50 Hz - permanent

Lighting Ceiling lamp without earth x x

Correct Ph/N connection or two pole
Respect the safety distances

1,5

Cables and shielding

50 Hz - permanent

Lighting Compact fluorescent tube x x

Earthed shield phase or two pole
switch

0,8

Switched mode power supply

10-50 kHz - permanent

Building machinery Lifts (machinery) x x Respect the safety distances 2

Cables and connections

50 Hz - permanent

Building machinery Door (garage) or motorised curtain x

Transit areas (OK) or keep away from
rest areas

1

Cables

50 Hz - permanent

Electronic
equipment

Aquarium (lighting, pumps...) x x

Correct Ph/N connection
Away from rest areas

1,5

Cables

10-50 kHz switch-mode power supply

Chapter II

VX0003 / VX0100 33

Category Appliance Household Office Precautions / Remedies

Safety

distance (in m)

Electric fields

Electronic
equipment

Hi Fi, amplifier, radio, game console x

Correct Ph/N connection or earth
Respect the safety distances
Avoid standby mode

1

Cables - 50 Hz

10-50 kHz switch-mode power

supply

Electronic
equipment

Charger, mobile phone x x

Place away from resting or living
areas

1

Cables

10-50 kHz switch-mode power

supply

Electronic
equipment

Cathode ray screen (TV or computer) x x

Correct Ph/N connection or earth
Respect the safety distances
Avoid standby mode

1

Cables and casing

10-50 kHz switch-mode power

supply

Electronic
equipment

Flat screen (TV or computer) x x

Respect the safety distances
Avoid standby mode

1

Cables - 50 Hz

10-50 kHz switch-mode power

supply

Electronic
equipment

Computer, printer, fax, copy
machine...

x x

Correct Ph/N connection or earth
Respect the safety distances
Avoid standby mode

1

Cables - 50 Hz

10-50 kHz switch-mode power

supply

Electronic
equipment

Air cleanser, mist device x x

Place away from resting or living
areas

1

Cables

50 Hz - permanent

Household
appliances

Vacuum cleaner x

Correct Ph/N connection
Respect the safety distances

1

Cables

50 Hz - permanent

Chapter II

34 VX0003 / VX0100

Category Appliance Household Office Precautions / Remedies

Safety

distance (in m)

Electric fields

Household
appliances

Coffee machine, toaster x x

Correct Ph/N connection or earth
Respect the safety distances
Disconnect from the power outlet

1

Cables

50 Hz - permanent

Household
appliances

Iron x

Respect the earth (is there is one)
and the safety distance

1

Cables and casing
50 Hz - permanent

Household
appliances

Extractor hood x

Correct Ph/N connection or earth
Respect the safety distances

1

Cables and casing
50 Hz - permanent

Household
appliances

Dish washer, washing machine,
clothes drier, refrigerator, freezer

x

Correct Ph/N connection or earth
Respect the safety distances

1

Cables

50 Hz - permanent

Household
appliances

Induction cooker x

Correct Ph/N connection or earth
Respect the safety distances

1

Cables

50 Hz - permanent

Household
appliances

Halogen cooker x

Correct Ph/N connection or earth
Respect the safety distances

1

Cables

50 Hz - permanent

Household
appliances

Electric cooker or oven x

Correct Ph/N connection or earth
Respect the safety distances

1

Cables

50 Hz - permanent

Chapter II

VX0003 / VX0100 35

5.3. Electric field levels / recommendations

C95.1 - 2005 standard graph (public / workers):

Building biology (SBM-2008)

Suggested values for rest areas SBM­2008 (page 1)

not

significant

slightly

significant

highly

significant

extremely
significant

A

FIELDS, WAVES, RADIATION

1

ALTERNATING ELECTRIC FIELDS

(low frequency)
Field intensity connected to earth in V/m < 1 1 - 5 5 - 50 > 50
Body induction voltage for earth in mV < 10 10 - 100 100 - 1000 > 1000
Intensity of fields outside potential in V/m < 0,3 0,3 -1,5 1,5 - 10 > 10
The values are valid for the range up to and around 50 Hz, higher frequencies and distinct

harmonics should be considered with more attention.

5.4. Live wire detection function

The VX0100 can be used to detect the paths of live wires for
renovation projects.

Workers

Public

Hz

Surface at 87 V/m
between 3 kHz and
1 MHz

E (5v/m)

Chapter II

36 VX0003 / VX0100

6. TECHNICAL SPECIFICATIONS

6.1. VX0003

Sensitivity and precision
2 ranges of sensitivity 5 to 100 V/m
100 to 2,000 V/m
Range selection manual ("RANGE")
Measurement precision ± 10 % on LED thresholds

Frequency range
Analysis of electric distribution 10 Hz to 3 kHz
Analysis of equipment connected to mains 10 Hz to 3 kHz

Display and sound signal
Display on two 7 LED scales
Direct display in V/m
Sound signal proportional to the level of the electric field
"Low battery" and "HOLD" indicators

Commands
On / Off (with automatic switch-off)
Keeping the measurement on hold ("HOLD")
Sound signal On / Off

Antenna and reference
"field" antenna fitted within the appliance
"individual" field reference measurement (by manual contact at
the rear of the appliance)
"Earth" field reference measurement (earth connection cable)

6.2. VX0100

Sensitivity and precision
2 ranges of sensitivity 1 to 200 V/m
200 to 2000 V/m
Range selection automatic
Measurement precision ± 3 % ± 20 D from 40 to 800 Hz
for 10 to 100 % of the range

Frequency range
Analysis of electrical distribution
10 Hz to 3 kHz (3 kHz low-pass filter)
Analysis of equipment connected to mains power supply
3 kHz to 100 kHz (3 kHz high-pass filter)
10 Hz to 100 kHz (without 3 kHz filter)

Display and sound signal
2000 point back-light LCD display
Direct display in V/m
Sound signal proportional to the level of the electric field
Indication of the measurement frequency range
"Low battery" and "HOLD" indicators

Commands
On / Off (with automatic switch-off)
Keeping the measurement on hold ("HOLD")
Sound signal On / Off
3 kHz filter selection (<, >, full bandwidth)

Antenna and reference
Removable "field + cable detection" antenna Ø 62 mm
"individual" field reference measurement (by manual contact at
the rear of the appliance)
"Earth" field reference measurement (earth connection cable)

Chapter II

VX0003 / VX0100 37

6.3. Safety

IEC 61010-1: Ed. 2 - 2001

- Insulation: class II

- Pollution level: 2

- Altitude: < 2000 m

6.4. General information

Display
VX0003: LED Bargraph
VX0100: 2000 point LCD display

Low battery indicator
VX0003: the "HOLD" symbol blinks.
VX0100: the " " symbol is displayed when the voltage from
the battery is lower than the operating voltage; the
measurements are no longer guaranteed.

Power supply

Battery: 9V, NEDA 1604, 6LR61
Typical autonomy:
VX0003: 21 hrs (without sound signal)
VX0100: 30 hrs (without backlight and sound signal)

Size

Appliance size: 163 x 63.6 x 40 mm
VX0100, with external antenna: 225 x 63.6 x 40 mm

Weight

200 g approx. (without the battery)

6.5. Environment

6.5.1. Temperature

Operating: 5 to 50°C
Storage: -40 to 70°C (without the battery)
Relative humidity: 20 to 96 % not including condensation

6.5.2. E.M.C.

Immunity, emission according to
EN 61326-1 (2006) + EN 61326-2-2 (2006)

6.6. Shipping

• Appliance shipped with:
VX0003:

5 m earth cable..........................................................HX0103

Power outlet tester..............................................P01101997Z

Waist holder .............................................................. HX0104

VX0100:

External electric field antenna................................... HX0100

5 m earth cable .......................................................HX0103

Power outlet tester..............................................P01101997Z

Case 270 x 195 x 65 mm........................................... HX0009

• Optional:
VX0003:

Case 270 x 195 x 65 mm........................................... HX0009

VX0100:

Waist holder .............................................................. HX0104

Conducting perch (*).............................................P01102084

Perch adapter (x 2)...............................................P01102034

(*) Only use with delivered HX0103 cable.

Kapitel III

38 VX0003 / VX0100

INHALTSVERZEICHNIS

1. ALLGEMEINE ANWEISUNGEN ................................39

1.1. V

ORSICHTS- UND SICHERHEITSMAßNAHMEN

.............39

1.1.1. Vor dem Gebrauch........................................39

1.1.2. Während des Gebrauchs..............................39

1.1.3. Instandhaltung...............................................39

1.2. G

ARANTIE

..............................................................39

1.3. W

ARTUNG

..............................................................40

2. BESCHREIBUNG DES GERÄTS...............................41

2.1. VX0003.................................................................41

2.1.1. Vorderseite....................................................41

2.1.2. Anschlussleiste.............................................41

2.2. VX0100.................................................................42

2.2.1. Vorderseite...................................................42

2.2.2. Anschlussleiste.............................................42

2.3. R

ÜCKSEITE

(VX0003

UND

VX0100)........................43

2.3.1. Einlegen, Ersetzen der Batterie....................43

3. ALLGEMEINE BESCHREIBUNG ..............................44

3.1. VX0003.................................................................44

3.2. VX0100.................................................................45

4. BESCHREIBUNG DER FUNKTIONSWEISE.............46

4.1. E

INSATZ

.................................................................46

4.1.1. 1. Methode: Bezug zur Person......................46

4.1.2. 2. Methode: Bezug zur Erde..........................46

4.2. E

INSCHALTEN (DRÜCKEN AUF

„ON“)........................46

4.2.1. VX0003.........................................................46

4.2.2. VX0100.........................................................46

4.3. F

UNKTIONSWEISE DES

VX0003...............................47

4.4. F

UNKTIONSWEISE DES

VX0100...............................47

5. DIAGNOSE UND ABHILFEN.....................................48

5.1. A

BHILFEN IN ELEKTRISCHEN ANLAGEN

.....................48

5.2. A

USRÜSTUNGEN / SICHERHEITSENTFERNUNGEN UND

V

ORSICHTSMAßNAHMEN

..........................................49

5.3. P

EGEL ELEKTRISCHER FELDER / EMPFEHLUNGEN

.....53

5.4. D

AS ERFASSEN VON KABELN UNTER SPANNUNG

......53

6. TECHNISCHE SPEZIFIKATIONEN............................54

6.1. VX0003.................................................................54

6.2. VX0100.................................................................54

6.3. S

ICHERHEIT

............................................................55

6.4. A

LLGEMEINE INFORMATIONEN

..................................55

6.5. U

MGEBUNG

............................................................55

6.5.1. Temperatur....................................................55

6.5.2. E.M.V............................................................55

6.6. L

IEFERZUSTAND

.....................................................55

Kapitel III

VX0003 / VX0100 39

1. ALLGEMEINE ANWEISUNGEN

1.1. Vorsichts- und Sicherheitsmaßnahmen

1.1.1. Vor dem Gebrauch

Sie haben ein Testgerät für elektrische Niederfrequenzfelder
erworben. Wir danken Ihnen für Ihr Vertrauen in unsere
Produkte.

Dieses Gerät entspricht den Sicherheitsnormen für elektro­nische Messgeräte IEC 61010-1 – Version 2 (2001).

Für Ihre Sicherheit und die des Geräts, halten Sie bitte alle in
diesem Handbuch beschriebenen Anweisungen ein.

Auf dem Gerät stehende Symbole:

Achtung: Potenzielle Gefahr
Bitte beachten sie die Funktionsbeschreibung,
um die Art der potenziellen Gefahren und der
zum Vermeiden dieser Gefahren nötigen
Maßnahmen zu kennen.

Erdungsklemme
Abfalltrennung für das Recycling von

elektrischem und elektronischem Material.
Gemäß der Richtlinie WEEE 2002/96/EG: darf
nicht mit dem Hausmüll entsorgt werden.

Entspricht den EU-Richtlinien

Funktioniert mit einer Batterie zu 9 V (6LR61)

Y

Antenne

Akustisches Signal

1.1.2. Während des Gebrauchs

Verwenden Sie ausschließlich das mitgelieferte Zubehör
(Sensor und Kabel), das den Sicherheitsnormen entspricht
(EN 61010-031).

1.1.3. Instandhaltung

Schalten Sie das Gerät aus. Reinigen Sie das Gerät mit einem
feuchten Tuch und Seife. Verwenden Sie auf keinen Fall
scheuernde Produkte oder Lösemittel.

1.2. Garantie

In Übereinstimmung mit unseren Allgemeinen Geschäfts­bedingungen, verfügt das Material über eine 2-Jahres-Garantie
gegen Material- oder Herstellungsmängel.

Die Garantie verfällt bei:

1. einem unsachgemäßen Gebrauch des Materials oder
wenn es gemeinsam mit einer nicht kompatiblen
Ausrüstung verwendet wird;

2. Änderungen, die an dem Material ohne ausdrückliche
Genehmigung der technischen Stellen des Herstellers
vorgenommen wurde;

3. Eingriffen eines Dritten, der vom Hersteller nicht
zugelassen wurde;

Kapitel III

40 VX0003 / VX0100

4. Anpassung an eine besondere Anwendung, die von der
Definition des Materials oder im Handbuch nicht
vorgesehen ist;

5. Sturz, Herunterfallen oder Überschwemmung.

1.3. Wartung

Reparatur unter Garantie oder nach Ablaufen der Garantie

Für alle Reparaturen vor oder nach Ablauf der Garantie,
senden Sie bitte das Gerät an Ihren Händler.

Kapitel III

VX0003 / VX0100 41

2. BESCHREIBUNG DES GERÄTS

2.1. VX0003

2.1.1. Vorderseite

2.1.2. Anschlussleiste

Taste für
Meßbereichs­auswahl

Ausschalttaste
+ Funktion
HOLD

Taste
akustisches
Signal

LED-Balkengrafik

Bereichs-

anzeige
Anzeige
des Mess­resultats

Anzeige der

Funktion

HOLD

Erdan­schluss­klemme

Kapitel III

42 VX0003 / VX0100

2.2. VX0100

2.2.1. Vorderseite

2.2.2. Anschlussleiste

Antennenan­schlussstelle

Feldantenne zum
Erfassen von Kabeln mit

anliegender Spannung

Erdanschluss-

Bandauswahltaste:
„Filter 3 kHz“
Taste Standard
0 - 3 kHz

Anzeige der Messung
V/m, Funktion HOLD,
Batterie, Filter &
akustisches Signal

Ein-/Austaste;
Funktion HOLD

Taste
akus­tisches
Signal

LCD

Kapitel III

VX0003 / VX0100 43

2.3. Rückseite (VX0003 und VX0100)

2.3.1. Einlegen, Ersetzen der Batterie

Die 9 V-Batterie, Typ 6LR61 NEDA 1604, muss ersetzt
werden, sobald der niedrige Ladezustand der Batterie
angezeigt wird, anderenfalls kann keine Gewähr für die
Messungen gegeben werden:

VX0003: Blinken von „HOLD“
VX0100: Anzeige des Symbols „ “

Um Zugang zur Batterie zu erhalten, mit einem Werkzeug die
Schraube und dann den Deckel entfernen.

Finger­Kontakt-

zone

Batterie­fachdeckel

Befestigungs­schraube
Deckel

Kapitel III

44 VX0003 / VX0100

3. ALLGEMEINE BESCHREIBUNG

Die Prüfer VX0003 und VX0100 sind einpolige, kapazitive
Geräte, das heißt, dass sie einseitige Messungen gegen die
Masse ausführen. Der Anschluss dieser Prüfgeräte mit dem
Eingangsverstärker, als Wender montiert, erlaubt es, einen
sehr geringen Potenzialunterschied an den Klemmen der
Antenne zu garantieren, und daher die zu messenden Felder
nicht zu beeinflussen.
Die Messmasse kann über einen Kontakt mit dem Finger des
Bedieners auf dem entsprechenden Bereich auf der Rückseite
oder durch Erden des Geräts referenziert werden.
Bitte beachten Sie, dass die Stärke eines elektrischen Felds zu
der Entfernung von seiner Quelle umgekehrt proportional ist
(10 V/m gemessen in 1 m Abstand entsprechen 100 V/m
gemessen in 10 cm Abstand).

3.1. VX0003

Dieser Prüfer zeigt den Wert des elektrischen Nieder­frequenzfelds an. Die Messungen erfolgen in dem Frequenz­band 10 Hz - 3 kHz.



Achtung: Ein schnelles Verlagern des Prüfgeräts

verursacht das Erfassen elektrischer Störfelder.

Das Gerät verfügt über die folgenden zusätzlichen Funktionen:
Akustisches Signal: Akustische Anzeige des Pegels der

gemessenen Felder. Die Emissionshöhe
ist zur Stärke der gemessenen Felder
proportional.Aktivieren und deaktivieren Sie
die Taste „ “.

Hold: Halten des gemessenen Werts bis zu einem

neuen Druck auf die Taste „HOLD“.

Aktivieren und deaktivieren Sie durch einen

kurzen Druck auf die Taste „HOLD’.

Bereich: Manuelle Auswahl des Bereichs 100 V/m

oder 2000 V/m mit der Taste „RANGE“:

- Bereich 100 V/m  grüne Skala

- Bereich 2000 V/m  rote Skala
Bereichswechsel mit der Taste „RANGE“.

Low bat: Ladezustand der Batterie schwach: das

Symbol „HOLD“ blinkt.

Auto-off: Automatisches Ausschalten des Geräts

nach 30 Minuten, wenn keine Taste des
Geräts betätigt wird (das Gerät wird durch
einen Druck auf eine seiner Tasten wieder
aktiviert). Ein akustisches Signal ertönt 2 s
vor dem automatischen Abschalten.

Stoppen des VX003:
Drücken Sie die Taste „ON/OFF“ 2 s lang; ein schrilles

akustisches Signal ertönt, bis die Taste ausgelassen wird.

Kapitel III

VX0003 / VX0100 45

3.2. VX0100

Das Prüfgerät misst elektrische Niederfrequenzfelder.
Die Messungen können in den folgenden Frequenzbereichen

ausgeführt werden:
10 Hz - 3 kHz  Anzeige: 0 - 3 kHz
3 kHz - 100 kHz  Anzeige: 3 kHz - 100 kHz
10 Hz - 100 kHz Anzeige: 0 - 100 kHz



Achtung: Ein schnelles Verlagern des Prüfgeräts
verursacht das Erfassen elektrischer Störfelder.

Das Gerät verfügt über die folgenden zusätzlichen Funktionen:
Akustisches Signal: Akustische Anzeige des Pegels der

gemessenen elektrischen Felder. Die
Emissionshöhe ist zur Stärke der

gemessenen Felder proportional.
Aktivieren und deaktivieren Sie mit der Taste
« ».

Hold: Halten des gemessenen Werts bis zu einem

neuen Druck auf die Taste „HOLD“.
Aktivieren und deaktivieren Sie durch einen

kurzen Druck auf die Taste „HOLD’.
Filter: Aufeinanderfolgende Änderungen durch

Drücken auf die Taste „FILTER“.
Messungen in den Bändern:

1) 10 Hz - 3 kHz

2) 3 kHz - 100 kHz

3) 10 Hz - 100 kHz
Hinweis: Auf dem LCD wird das

ausgewählte Frequenzband angezeigt.
Bereich: Die Auswahl des Bereichs (200 oder

200V/m) erfolgt automatisch.
Low bat: „ wird “ bei schwachem Batterieladezustand

angezeigt.
Auto-off: Automatisches Ausschalten des Geräts

nach 30 Minuten, wenn keine Taste des

Geräts betätigt wird (das Gerät wird durch

einen Druck auf eine seiner Tasten wieder

aktiviert). Ein akustisches Signal ertönt 2 s

vor dem automatischen Abschalten.
Hintergrundbeleuchtung: Schaltet sich beim Starten des

Geräts ein.
Automatisches verzögertes Erlöschen (15 s).
Wiederaktivieren durch Betätigen einer der

Tasten.
Hinweis: bei der Funktion „ “ wird die

Hintergrundbeleuchtung deaktiviert.

Stoppen des VX0100:
Halten Sie die Taste „EIN/AUS“ etwa 2 s gedrückt; das LCD

zeigt „OFF“ an, ein schrilles akustisches Signal ertönt, bis die
Taste wieder ausgelassen wird.

Kapitel III

46 VX0003 / VX0100

4. BESCHREIBUNG DER FUNKTIONSWEISE

4.1. Einsatz

Zum Messen elektrischer Felder mit den Prüfgeräten VX0003 /
VX0100 gibt es zwei Methoden.

4.1.1. 1. Methode: Bezug zur Person

Halten Sie das Prüfgerät mit
einem direkten Kontakt eines
Fingers auf dem entsprechen­den Bereich auf der Rück­seite des Geräts.
Zum Ausführen der Messung,
lesen Sie den Absatz, der
Ihrem Gerätmodell entspricht.

4.1.2. 2. Methode: Bezug zur Erde

Prüfen Sie mit dem Steck­dosenprüfgerät das Vorliegen
der Erdung. Verbinden Sie
das Prüfgerät für elektrische
Felder mit dem Erdungspol
einer Steckdose mit dem 5 m
langen Kabel, das mit dem
Gerät geliefert wird. Zum
Ausführen der Messung,
lesen Sie den Absatz, der
Ihrem Gerät entspricht.

4.2. Einschalten (Drücken auf „ON“)

4.2.1. VX0003

1. Phase: Testen der LEDs

1. Die grüne LED „RANGE“ und die rote LED „HOLD“
sowie die LED 2000 V/m schalten sich während etwa
2s ein.

2. Danach schalten sich alle LEDs während etwa 3s ein.

2. Phase: Automatisches Konfigurieren des Bereichs beim
Starten

1. Die grüne LED „RANGE“ wird rot.

2. Anzeige des Bereichs: Standardmäßig 2000 V/m, rote
Messskala.

3. Die LED „HOLD“ stoppt.



Wenn die Messwerte > 120 % ihres Nennbereichs
erreichen, blinkt die LED „RANGE“ und das akustische

Signal stoppt.

4.2.2. VX0100

1. „ON“ wird auf dem LCD während etwa 2s angezeigt.

2. Alle Segmente werden während etwa 3s angezeigt.

3. Die Messungen werden angezeigt.



Wenn Sie die Taste „ON“ gedrückt halten, zeigt das
VX0100 die Softwareversion an und geht dann zum

Schritt 3 weiter.
Wenn die Messwerte > 120 % des Bereichs erreichen,
zeigt das VX0100 „OL“ an und das Segment V/m blinkt.

Kapitel III

VX0003 / VX0100 47

4.3. Funktionsweise des VX0003

• Halten Sie das
Gerät vertikal
(Suchen des
gesendeten
Felds ausgehend
von einer
vertikalen Wand)
unter
Durchsuchen der
Zonen, in
welchen sich
Personen
aufhalten.

• Wählen Sie die

Höhe aus, die
der möglichen Lage des Kopfs der Personen entspricht,
wenn sie sich an diesem Ort aufhalten.

• Arbeiten Sie dann mit horizontalem Abtasten des Raums in
Bezug zu den potenziellen Quellen weiter.

• Suchen Sie die Höchstwerte des Felds, entweder
ausgehend vom Balkendiagramm oder von der Höhe des
Tons, den das akustische Signal erreicht.

• Bei Quellen auf dem Boden oder an der Decke, wechseln
Sie die Position des Geräts so, dass die Elektrode des
Sensors zu diesen Flächen parallel ist:

- Fußboden VX0003 in horizontaler Position, Ablesen auf
der Oberseite.

- Decke VX0003 in horizontaler Position, Ablesen auf der
Unterseite.

4.4. Funktionsweise des VX0100

• Halten Sie das
Gerät horizontal
(Suchen des
gesendeten Felds

ausgehend von einer

vertikalen Wand)
unter Durchsuchen
der Zonen, in
welchen sich
Personen aufhalten.

• Wählen Sie die
Höhe aus, die der

möglichen Lage des
Kopfs der Personen entspricht, wenn sie sich an diesem Ort
aufhalten.

• Arbeiten Sie dann mit horizontalem Abtasten des Raums in
Bezug zu den potenziellen Quellen weiter.

• Suchen Sie die Höchstwerte des Felds, entweder
ausgehend vom LCD oder von der Höhe des Tons, den das
akustische Signal erreicht.

• Bei Quellen auf dem Boden oder an der Decke, wechseln
Sie die Position des Geräts so, dass die Elektrode des
Sensors zu diesen Flächen parallel ist:



Das LCD ist über ein elektrisches Feld von 3000 V/m nicht
nutzbar. Das Funktionieren des LCD wird

wiederhergestellt, wenn das elektrische Feld niedriger
wird als dieser Wert.

WAND

WAND

DECKE

FUßBODEN

DECKE

FUßBODEN

Kapitel III

48 VX0003 / VX0100

5. DIAGNOSE UND ABHILFEN

Die Prüfgeräte messen die Stärke der elektrischen Felder „RMS“ in
V/m und kontrollieren diese in Übereinstimmung mit den
derzeitigen und künftigen Normen und Richtlinien:

•

Empfehlungen der OMS / ICNIRP (Weltgesundheitsbehörde)
Führer zum Erstellen der Limits für die Exposition mit elektrischen,
magnetischen und elektromagnetischen Feldern - Veröffentlichung:
Nr. 182 – 1. Quartal 2001.

•

IEEE C95.6-2002 (Internat. Norm - Öffentlich, Bereich 0-3 kHz)
Sicherheitsniveaus in Zusammenhang mit der Personenexposition
mit elektromagnetischen Feldern 0 – 3 kHz – Veröffentlichung:
Oktober 2002.

•

Europäische Richtlinie 1999/519/EG (Öffentlich, Bereich 0-100 kHz
und darüber). Elektrohaushaltsgeräte und ähnliche Geräte
elektromagnetische Felder. Bewertungs- und Messmethoden –
Veröffentlichung: Juli 2004, Oktober 2006.

•

Europäische Richtlinie 2004/40/EG (Arbeitnehmer , Bereich 0 - 100
kHz und darüber).
Mindestvorschriften zum Schutz von Sicherheit und Gesundheit
der Arbeitnehmer vor der Gefährdung durch physikalische
Einwirkungen (elektromagnetische Felder) – Veröffentlichung:
April 2004.

•

Norm-Entwurf 2010, EN IEC 62493 (Beleuchtungssysteme)

Beurteilung einer Beleuchtungsausrüstung hinsichtlich der

Personenexposition mit elektromagnetischen Feldern –
Veröffentlichung: läuft.

•

Norm EN50366, dann IEC 62233 für 2012 (Elektrohaushaltsgeräte)
Verfahren zur Messung der elektromagnetischen Felder von
Haushaltgeräten und ähnlichen Elektrogeräten im Hinblick auf
die Sicherheit von Personen in elektromagnetischen Feldern –
Veröffentlichung: Januar 2007.

5.1. Abhilfen in elektrischen Anlagen

1. Schließen Sie die Erdungen der elektrischen Anlage ordnungs-

gemäß an und kontrollieren Sie sie.

2. Kontrollieren Sie die Pegel der gesendeten elektrischen Felder

(siehe Empfehlungen in § 5.3).

3. Für Ausrüstungen ohne Erdungsanschluss, prüfen Sie die korrekte

Anschlussrichtung Ph/N. Ist sie umgekehrt, wird ein viel stärkeres
Feld gesendet

(zum Beispiel: Nachttischlampe mit einpoligem Schalter).

4. Verwenden Sie Vorrichtungen, die elektrische Felder einschränken:

• Vorverdrahtete Mäntel mit geschirmten Phasenleitern H07-VU.

• geschirmte Leiter und Kabel. Diese Kabel erfüllen ihre Aufgabe

komplett, wenn Ihre Schirme mit den Erdungsnetzen verbunden
werden. Das elektrische Feld wird dank der an die Erdung
angeschlossenen Schirmung zum Boden hin abgeleitet.

• Gerätegehäuse mit einer Metallabschirmung, an der Rückseite
des Gehäuses zusammengebaut. Das erlaubt das Verringern
der elektrischen Abstrahlungen der Einheiten aus Gehäuse +
Kabel + Gerät.

• eine zweipolige automatische Abschaltvorrichtung. Das ist ein
Gehäuse, das nach der dem Raumstromkreislauf
entsprechenden Sicherung angebracht wird. Es ist dazu
bestimmt, die Spannung, die die elektrischen Felder verursacht,
ab dem Augenblick abzuschalten, in dem das letzte Gerät oder
die letzte Beleuchtungsvorrichtung ausgeschaltet wird. Es stellt
die Stromversorgung wieder her, sobald in dem Raum ein
Schalter betätigt wird.

5. Positionieren Sie eventuelle Feldquellen in einem Sicherheits­abstand von den Bereichen, in welchen sich Personen länger
aufhalten oder umgekehrt (siehe Beispiele im § 5.2).

Kapitel III

VX0003 / VX0100 49

5.2. Ausrüstungen / Sicherheitsentfernungen und Vorsichtsmaßnahmen



• Um für erholsamen Schlaf und allgemeines Wohlbefinden im Haus zu sorgen, muss die Stärke der elektrischen Felder in den Ruhe- und Schlafbereichen

eingeschränkt werden.

• Die Stärke der elektrischen Felder ist zur Entfernung umgekehrt proportional.

Kategorie Ausrüstung Haushalt Büro Vorsichtsmaßnahmen / Abhilfen

Sicherheits-

entfernung (in m

)

Elektrische Felder

Heizung Klimaanlage, Wärmepumpe

x x

Von Ruhe- und
Aufenthaltsbereichen entfernt

1

Kabel

50 Hz - ständig

Heizung Elektrische Bodenheizung

x

Wählen Sie eine andere
Heizungslösung aus

3

Kabel

50 Hz - ständig

Heizung Elektrischer Heizkörper

x x

Richtung Ph/N OK
Von den Ruhebereichen entfernt

1

Kabel und Gehäuse

50 Hz - ständig

Heizung Geschlossener Ventilator

x

Phase mit geerdeter Schirmung
Von den Ruhebereichen entfernt

1

Kabel

50 Hz - ständig
Netzstrom­verteilung

Mehrfachsteckdose

x x

Einheit mit Erdung, geschirmte
Mehrfachsteckdose

0,3

Kabel und Anschlüsse

50 Hz - ständig
Netzstrom­verteilung

Stromkabel, Steckdosen, Schalter

x x

Phase mit geerdeter Schirmung
Geschirmte Gehäuse geerdet

1

Kabel

50 Hz - ständig
Netzstrom­verteilung

Stromzähler und -tafel

x

Von Ruhe- und
Aufenthaltsbereichen entfernt

1

Anschlüsse

50 Hz - ständig
Netzstrom­verteilung

Stromleitungen 240 V, 20 kV, 63
kV, 90 kV, 250 kV, 400 kV

x x

Die Sicherheitsentfernung einhalten

10, 30, 80,

120, 200, 350

Kabel

50 Hz - ständig

Kapitel III

50 VX0003 / VX0100

Kategorie Ausrüstung Haushalt Büro Vorsichtsmaßnahmen / Abhilfen

Sicherheits-

entfernung (in m

)

Elektrische Felder

Netzstrom­verteilung

Stromwerke­Niederspannungstransformator

x x

Die Sicherheitsentfernung einhalten 10

Kabel und Anschlüsse

50 Hz - ständig
Beleuchtung Niederspannungssparlampe

x x

Phase mit geerdeter Schirmung
oder zweipoliger Schalter

0,8

Schaltnetzteil

10-50 kHz – permanent

Beleuchtung Halogen 230 V (auf Ständer…)

x

Richtung Ph/N OK oder zweipoliger
Schalter

0,6

Kabel

50 Hz - ständig
Beleuchtung

Halogen Niederspannung Deko od.
Bürolampe (Trafo, Kabel)

x x

Richtung Ph/N OK oder zweipoliger
Schalter

1

Kabel

50 Hz - ständig
Beleuchtung

Nachttischlampe, Leselampe am
Kopfende des Betts

x

Richtung Ph/N OK oder zweipoliger
Stecker
Die Sicherheitsentfernung einhalten

0,6

Kabel und Bewehrung

50 Hz - ständig

Beleuchtung Deckenleuchte ohne Erdung

x x

Richtung Ph/N OK oder zweipoliger
Stecker
Die Sicherheitsentfernung einhalten

1,5

Kabel und Bewehrung

50 Hz - ständig
Beleuchtung Kompakt-Leuchtstoffröhre

x x

Phase mit geerdeter Schirmung
oder zweipoliger Schalter

0,8

Schalt- -Netzteile

10-50 kHz - ständig
Gebäude­ausrüstung Lift (Maschinenraum)

x x

Die Sicherheitsentfernung einhalten

2

Kabel und Anschlüsse

50 Hz - ständig

Kapitel III

VX0003 / VX0100 51

Kategorie Ausrüstung Haushalt Büro Vorsichtsmaßnahmen / Abhilfen

Sicherheits-

entfernung (in m

)

Elektrische Felder

Gebäude­ausrüstung

Tor (Garage) oder motorisierter
Rollladen

x

Begangener Bereich (OK) oder von
den Ruhebereichen entfernt

1

Kabel

50 Hz - ständig
Elektronische
Ausrüstungen

Aquarium (Beleuchtung, Pumpe…)

x x

Richtung Ph/N OK
Von den Ruhebereichen entfernt

1,5

Kabel

Schaltnetzteil 10-50 kHz

Elektronische
Ausrüstungen

Stereoanlage, Verstärker, Radio,
Spielkonsole

x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten
Standby-Zustand vermeiden

1

Kabel – 50 Hz

Schaltnetzteil 10-50 kHz

Elektronische
Ausrüstungen

Aufladegerät, Handy

x x

Von Ruhe- und
Aufenthaltsbereichen entfernt

1

Kabel

Schaltnetzteil 10-50 kHz

Elektronische
Ausrüstungen

Kathodenstrahlröhre
(Fernsehgerät oder Computer)

x x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten
Standby-Zustand vermeiden

1

Kabel und Gehäuse

Schaltnetzteil 10-50 kHz

Elektronische
Ausrüstungen

Flachbildschirm (Fernsehgerät
oder Computer)

x x

Die Sicherheitsentfernung einhalten
Standby-Zustand vermeiden

1

Kabel – 50 Hz

Schaltnetzteil 10-50 kHz

Elektronische
Ausrüstungen

Computer, Drucker, Fax,
Fotokopiergerät…

x x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten
Standby-Zustand vermeiden

1

Kabel – 50 Hz

Schaltnetzteil 10-50 kHz

Elektronische
Ausrüstungen

Luftreiniger, Zerstäuber

x x

Von Ruhe- und
Aufenthaltsbereichen entfernt

1

Kabel

50 Hz - ständig

Kapitel III

52 VX0003 / VX0100

Kategorie Ausrüstung Haushalt Büro Vorsichtsmaßnahmen / Abhilfen

Sicherheits-

entfernung (in m

)

Elektrische Felder

Haushaltsgeräte Staubsauger

x

Richtung Ph/N OK
Die Sicherheitsentfernung einhalten

1

Kabel

50 Hz - ständig
Haushaltsgeräte Kaffeemaschine, Toaster

x x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten
Stromversorgung ausschalten

1

Kabel

50 Hz - ständig
Haushaltsgeräte Bügeleisen

x

Erdu

ng einhalten, wenn sie existiert,

und die Sicherheitsentfernung

1

Kabel und Gehäuse

50 Hz - ständig
Haushaltsgeräte Dampfabzughaube

x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten

1

Kabel und Gehäuse

50 Hz - ständig
Haushaltsgeräte

Geschirrspüler, Waschmaschine,
Wäschetrockner, Kühlschrank,
Tiefkühler

x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten

1

Kabel

50 Hz - ständig
Haushaltsgeräte Induktionskochplatte

x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten

1

Kabel

50 Hz - ständig
Haushaltsgeräte Halogenkochplatte

x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten

1

Kabel

50 Hz - ständig
Haushaltsgeräte

Kochplatte mit elektrischem
Widerstand oder Backofen

x

Richtung Ph/N OK oder Erdung
Die Sicherheitsentfernung einhalten

1

Kabel

50 Hz - ständig

Kapitel III

VX0003 / VX0100 53

5.3. Pegel elektrischer Felder / Empfehlungen

Grafik Normen C95.1 - 2005 (Öffentlich / Arbeitnehmer:

Gebäudebiologie (SBM-2008)

Richtwerte für Ruhebereiche SMB-2008
(Seite 1)

nicht

signifikant

schwach

signifikant

sehr

signifikant

extrem

signifikant

A

FELDER, WELLEN, STRAHLUNG

1

ELEKTRISCHE

W

ECHSELSTROMFELDER

(Niederfrequenz)

Mit der Erdung verbundene Feldstärke in
V/m

< 1 1 - 5 5 - 50 > 50

Induzierte Körperspannung an der
Erdung in mV

< 10 10 - 100 100 - 1000 > 1000

Feldstärke potentialfrei in V/m

< 0,3 0,3 -1,5 1,5 - 10 > 10

Die Werte gelten für den Bereich bis um 50 Hz, höhere Frequenzen und getrennte
Harmonische sind kritischer zu untersuchen.

5.4. Das Erfassen von Kabeln unter Spannung

Das Prüfgerät Modell VX0100 erlaubt das Erfassen des
Verlaufs von Kabeln mit anliegender Spannung für den
Bereich der Gebäudesanierung.

Arbeitnehmer

Öffentl.

Hz

E (5v/m)

Stufe bei 87 V/m
zwischen 3 kHz und 1 MHz

Kapitel III

54 VX0003 / VX0100

6. TECHNISCHE SPEZIFIKATIONEN

6.1. VX0003

Empfindlichkeit und Präzision
2 Empfindlichkeitsbereiche 5 bis 100 V/m
100 bis 2000 V/m
Bereichauswahl manuell („RANGE“)
Messpräzision ± 10 % auf LEDs Schwellenwerten

Frequenzbereich
Analyse der Stromverteilung 10 Hz bis 3 kHz
Analyse der an den Netzstrom angeschlossenen
Ausrüstungen 10 Hz bis 3 kHz

Anzeige und akustisches Signal
Anzeige auf 2 Skalen zu 7 LEDs
Direktanzeige in V/m
Akust. Signal proportional zum Pegel des elektrischen Felds
Anzeigen „Batterie schwach“ und „HOLD“

Bedienelemente
Ein / Aus (mit automatischem Abschalten)
Halten der Messung („HOLD“)
Ein / Aus des akustischen Signals

Antenne und Bezug
„Feld“-Antenne, in das Gehäuse eingebaut
Bezug der Feldmessung „Person“ (durch manuelles Berühren
auf der Rückseite des Geräts)
Bezug der Feldmessung „Erde“ (Erdanschlusskabel)

6.2. VX0100

Empfindlichkeit und Präzision
2 Empfindlichkeitsbereiche 1 bis 200 V/m
200 à 2000 V/m
Bereichsauswahl automatisch
Messpräzision ± 3 % ± 20 D von 40 bis 800 Hz

auf 10 bis 100 % des Bereichs

Frequenzbereich
Analyse der Stromverteilung
10 Hz bis 3 kHz (3 kHz-Tiefpassfilter)
Analyse der an den Netzstrom angeschlossenen
Ausrüstungen
3 Hz bis 100 kHz (3 kHz-Hochpassfilter)
10 Hz bis 100 kHz (ohne 3 kHz-Filter)

Anzeige und akustisches Signal
LCD 2000 Punkte mit Hintergrundbeleuchtung
Direktanzeige in V/m
Akust. Signal proportional zum Pegel des elektrischen Felds
Anzeige des Frequenzmessbereichs
Anzeigen „Batterie schwach“ und „HOLD“

Bedienelemente
Ein / Aus (mit automatischem Abschalten)
Halten der Messung („HOLD“)
Ein / Aus des akustischen Signals
Auswahl des 3 kHz-Filters (<, >, komplette Bandbreite)

Antenne und Bezug
Antenne „Feld + Kabelerfassung“ abnehmbar Ø 62 mm
Bezug der Feldmessung „Person“ (durch manuelles Berühren
auf der Rückseite des Geräts)
Bezug der Feldmessung „Erde“ (Erdanschlusskabel)

Kapitel III

VX0003 / VX0100 55

6.3. Sicherheit

IEC 61010-1: Ausg. 2 - 2001

- Isolation: Klasse II

- Verschmutzungsgrad: 2

- Seehöhe: < 2000 m

6.4. Allgemeine Informationen

Display

VX0003: LED-Balkengrafik
VX0100: LCD 2000 Punkte

Anzeige für schwachen Batterieladezustand

VX0003: die LED „HOLD“ blinkt.
VX0100: Das Symbol « » wird angezeigt, wenn die von
der Batterie gelieferte Spannung unter die Betriebsspannung
fällt; ab dem Anzeigen des Symbols können die Messwerte
nicht mehr garantiert werden.

Stromversorgung

Batterie: 9 V, NEDA 1604, 6LR61
Typische Autonomie:
VX0003: 21 Std. (ohne akustisches Signal)
VX0100: 30 Std. (ohne Hintergrundbeleuchtung und
akustisches Signal)

Abmessungen

Gehäuse: 163 x 63,6 x 40 mm
VX0100, mit ext. Antenne: 225 x 63,6 x 40 mm

Gewicht

ca. 200 g (ohne Batterie)

6.5. Umgebung

6.5.1. Temperatur

Betrieb: 5 bis 50 °C
Lagerung: - 40 bis 70 °C (ohne Batterie)
Rel. Luftfeuchtigkeit: 20 bis 96 % kondensatfrei

6.5.2. E.M.V.

Unempfindlichkeit, Emission gemäß:
EN 61326-1 (2006) + EN 61326-2-2 (2006)

6.6. Lieferzustand

• Das Gerät wird geliefert mit:
für das VX0003:

Erdungskabel 5 m. .................................................... HX0103

Steckdosentester ...............................................P01101997Z

Gürteltasche..............................................................HX0104

für das VX0100:

Externe Antenne elektrische Felder.......................... HX0100

Erdungskabel 5 m. .................................................... HX0103

Steckdosentester ...............................................P01101997Z

Köfferchen 270 x 195 x 65 mm.................................. HX0009

• Optional:
für das VX0003:

Köfferchen 270 x 195 x 65 mm.................................. HX0009

für das VX0100:

Gürteltasche..............................................................HX0104

Leitende Stange (*)...............................................P01102084

Adapter für Stange (x 2)...................................... P01102034

(*) Verwenden Sie nur mit geliefertem HX0103 Kabel.

Capitolo IV

56 VX0003 / VX0100

SOMMARIO

1. ISTRUZIONI GENERALI.............................................57

1.1. P

RECAUZIONI E MISURE DI SICUREZZA

......................57

1.1.1. Prima dell’uso................................................57

1.1.2. Durante l’uso.................................................57

1.1.3. Cura ..............................................................57

1.2. G

ARANZIA

..............................................................57

1.3. M

ANUTENZIONE

......................................................58

2. DESCRIZIONE DELL’APPARECCHIO......................59

2.1. VX0003.................................................................59

2.1.1. Lato anteriore................................................59

2.1.2. Morsettiera....................................................59

2.2. VX0100.................................................................60

2.2.1. Lato anteriore...............................................60

2.2.2. Morsettiera....................................................60

2.3. L

ATO POSTERIORE

(VX0003

E

VX0100)..................61

2.3.1. Posizionamento, sostituzione della batteria..61

3. DESCRIZIONE GENERALE.......................................62

3.1. VX0003.................................................................62

3.2. VX0100.................................................................63

4. DESCRIZIONE FUNZIONALE....................................64

4.1. USO.......................................................................64

4.1.1. Metodo 1: riferimento all’individuo.................64

4.1.2. Metodo 2: riferimento alla terra.....................64

4.2. M

ESSA IN SERVIZIO (PRESSIONE SU

« ON »)............64

4.2.1. VX0003.........................................................64

4.2.2. VX0100.........................................................64

4.3. F

UNZIONAMENTO DEL

VX0003................................65

4.4. F

UNZIONAMENTO DEL

VX0100................................65

5. DIAGNOSI E RIMEDI..................................................66

5.1. R

IMEDI COLLEGATI ALL’IMPIANTO ELETTRICO

............66

5.2. I

MPIANTI / DISTANZE DI SICUREZZA E PRECAUZIONI

....67

6.3. S

ICUREZZA

.............................................................73

6.4. I

NFORMAZIONI GENERALI

.........................................73

6.5. A

MBIENTE

..............................................................73

6.5.1. Temperatura..................................................73

6.5.2. C.E.M............................................................73

6.6. S

TATO DI FORNITURA

..............................................73

Capitolo IV

VX0003 / VX0100 57

1. ISTRUZIONI GENERALI

1.1. Precauzioni e misure di sicurezza

1.1.1. Prima dell’uso

Avete appena acquistato un rivelatore a bassa frequenza. Vi
ringraziamo della vostra fiducia.

Quest’apparecchio è conforme alle norme di sicurezza relative
agli strumenti di misure elettronici CEI 61010-1 - Ed 2 (2001).

Per la vostra sicurezza e quella dell’apparecchio, dovete
rispettare le istruzioni descritte in questo libretto d’istruzioni.

Simboli raffigurati sullo strumento:

Attenzione: Rischio di pericolo
Riferitevi al libretto di istruzioni, in modo da
conoscere la natura dei potenziali pericoli e le
azioni da svolgere per evitare questi pericoli.

Morsetto di terra
Selezione dei detriti per il riciclaggio dei

materiali elettrici ed elettronici.
Conformemente alla direttiva WEEE
2002/96/EC: non deve essere trattato come
rifiuto domestico.

Conformità Europea

Alimentazione a batteria tipo 9V (6LR61)

Y

Antenna

Segnale acustico

1.1.2. Durante l’uso

Usate unicamente gli accessori forniti (sensore e cavo)
conformi alle norme di sicurezza (EN 61010-031).

1.1.3. Cura

Mettete l’apparecchio fuori tensione. Pulitelo con uno straccio
umido e del sapone. Non utilizzate mai dei prodotti abrasivi, né
dei solventi.

1.2. Garanzia

Questo materiale è garantito 2 anni contro qualsiasi difetto di
materia o difetto di fabbricazione, secondo le nostre condizioni
generali di vendita.

La garanzia non si applica in seguito a:

1. un uso scorretto del materiale o ad un’associazione di
questo con un’attrezzatura incompatibile ;

2. una modifica del materiale senza autorizzazione esplicita
da parte dei servizi tecnici del costruttore;

3. l’intervento effettuato da una persona non autorizzata dal
costruttore;

4. l'adattamento ad un’applicazione particolare, non prevista
dalla definizione del materiale o dal libretto

5. un urto, una caduta o un’inondazione.

Capitolo IV

58 VX0003 / VX0100

1.3. Manutenzione

Riparazione sotto garanzia e fuori garanzia

Per qualunque intervento in garanzia o a garanzia scaduta
siete pregati di inviare l’apparecchio al distributore di fiducia, o
alla filiale italiana.

Capitolo IV

VX0003 / VX0100 59

2. DESCRIZIONE DELL’APPARECCHIO

2.1. VX0003

2.1.1. Lato anteriore

2.1.2. Morsettiera

Tasto di
selezione
della
gamma di
misura

Tasto di
messa in e
fuori servizio
+ funzione
HOLD

Tasto
segnale
acustico

Bargraph a LED

Indicazione
della gamma

Visualizzazio
ne del
risultato della

misura

Indicazione
della funzione
HOLD

Morsetto
di messa
a terra

Capitolo IV

60 VX0003 / VX0100

2.2. VX0100

2.2.1. Lato anteriore

2.2.2. Morsettiera

Morsetto
antenna

Antenna campi e
rivelazione di cavi

s

otto tensione

Morsetto di
messa a terra

Tasto per la scelta
della banda
passante:
« Filtro 3 kHz »
BP per default
0 - 3 kHz

Visualizzazione della
misura V/m, funzione
HOLD, batteria, filtro
e segnale acustico

Tasto di messa in e
fuori servizio;
funzione HOLD

Tasto
segnale
acustico

Display
LCD

Capitolo IV

VX0003 / VX0100 61

2.3. Lato posteriore (VX0003 e VX0100)

2.3.1. Posizionamento, sostituzione della batteria

La batteria 9V, tipo 6LR61 NEDA 1604, deve essere sostituita
non appena l’indicazione di batteria scarica viene data, perché
le misure non sono più garantite:

VX0003: lampeggiamento di « HOLD »
VX0100: visualizzazione del simbolo « »

Per avere accesso alla batteria, svitare la vite con l’aiuto di un
attrezzo, poi rimuovere il coperchio.

Zona di
contatto

utilizzatore

Coperchio
alloggio

batteria

Vite di
bloccaggio
del

coperchio

Capitolo IV

62 VX0003 / VX0100

3. DESCRIZIONE GENERALE

I rivelatori VX0003 e VX0100 di tipo capacitivo sono unipolari,
ovvero effettuano delle misure in asimmetrico contro la massa.
Il collegamento di questi rivelatori all’amplificatore d’ingresso,
con segnale applicato su morsetto invertente, permette di
garantire una debolissima differenza di potenziale ai morsetti
dell’antenna e, dunque, di non avere influenza sui campi da
misurare.
La massa di misura può essere referenziata via un contatto col
dito dell’operatore sulla zona appropriata sul lato posteriore o
tramite la messa a terra dello strumento.
A titolo informativo, l’intensità di un campo elettrico è
inversamente proporzionale alla distanza della sua sorgente
(10V/m misurati ad 1 m equivalgono a 100V/m misurati a 10 cm).

3.1. VX0003

Il rivelatore indica il valore di campi elettrici a bassa frequenza.
Le misure sono realizzate nella banda di frequenza 10Hz - 3kHz.



Attenzione: lo spostamento rapido del misuratore

provoca la rivelazione di campi elettrici parassiti.

Esso dispone delle seguenti funzioni supplementari:
Segnale acustico: Indicazione acustica del livello dei campi

misurati. L’altezza dell’emissione è
proporzionale all’intensità dei campi
misurati.
Attivate e disattivate con il tasto « ».

Hold: Mantenimento del valore misurato fino ad

una nuova pressione sul tasto « HOLD ».
Attivate e disattivate mediante breve
pressione sul tasto « HOLD ».

Gamma: Scelta manuale della gamma 100 V/m o
2000 V/m mediante il tasto « RANGE »:

- gamma 100 V/m  scala verde

- gamma 2000 V/m  scala rossa
Cambio di gamma mediante pressione sul
tasto « RANGE ».

Low bat : Batteria scarica: la sigla « HOLD »

lampeggia.

Auto-off : Spegnimento automatico dello strumento

dopo una durata di 30 min, se non si preme
nessun tasto (lo strumento viene riattivato
da una pressione su uno dei tasti). Un
segnale acustico viene emesso 2 s prima
dello spegnimento automatico.

Spegnimento del VX003 :
Mantenete premuto il tasto « ON/OFF » per 2 s; un segnale

acustico acuto viene emesso finché il tasto non viene
rilasciato.

Capitolo IV

VX0003 / VX0100 63

3.2. VX0100

Il rivelatore misura i campi elettrici a bassa frequenza.
Le misure possono essere effettuate nelle seguenti bande di

frequenza :

10 Hz - 3 kHz  Visualizzazione: 0 - 3 kHz
3 kHz -100 kHz  Visualizzazione: 3 - 100 kHz
10 Hz - 100 kHz  Visualizzazione: 0 - 100 kHz



Attenzione: lo spostamento rapido del misuratore

provoca la rivelazione di campi elettrici parassiti.

Il rivelatore dispone delle seguenti funzioni supplementari:
Segnale acustico: Indicazione acustica del livello dei campi

misurati. L’altezza dell’emissione è
proporzionale all’intensità dei campi
misurati.
Attivate e disattivate con il tasto « ».

Hold: Mantenimento del valore misurato fino ad

una nuova pressione sul tasto « HOLD ».
Attivate e disattivate mediante breve
pressione sul tasto « HOLD ».

Filtro: Cambi successivi premendo sul tasto

« FILTRO ».

Misure nelle bande:

1) 10 Hz - 3 kHz

2) 3 kHz - 100 kHz

3) 10 Hz - 100 kHz
Nota: l’LCD indica la banda di frequenza

selezionata.

Gamma: La scelta della gamma (200 o 2000 V/m)
è automatica.

Low bat: « » è visualizzato in caso di batteria

scarica.

Auto-off: Spegnimento automatico dello strumento

dopo una durata di 30 min, se non si preme
nessun tasto (lo strumento viene riattivato
da una pressione su uno dei tasti). Un
segnale acustico viene emesso 2 s prima
dello spegnimento automatico.

Backlight: Accensione all’avvio dell’apparecchio.
Spegnimento temporizzato automatico (15 s).
Riattivate premendo su uno dei tasti.
Nota : con la funzione « », la retro

illuminazione viene disattivata.

Spegnimento del VX0100:
Mantenete premuto il tasto « ON/OFF » per circa 2 s; l’LCD

visualizza « OFF » ed un segnale acustico acuto viene
emesso finché il tasto non viene rilasciato.

Capitolo IV

64 VX0003 / VX0100

4. DESCRIZIONE FUNZIONALE

4.1. Uso

Esistono due metodi di misure dei campi elettrici con i
rivelatori VX0003 / VX0100.

4.1.1. Metodo 1: riferimento all’individuo

Reggete il rivelatore di campi
elettrici e con un vostro dito
mantenete un contatto diretto
con la zona appropriata
situata sul lato posteriore
dell’apparecchio.
Per effettuare la vostra
misura, fate riferimento al
paragrafo che corrisponde al
vostro rivelatore.

4.1.2. Metodo 2: riferimento alla terra

Verificate con l’aiuto del tester
per prese elettriche, la
presenza della terra.
Collegate il rivelatore di
campi elettrici al morsetto di
terra di una presa elettrica,
con l’aiuto di un cavo lungo 5
m fornito con l’apparecchio.
Per effettuare la vostra
misura, fate riferimento al
paragrafo che corrisponde al
vostro rivelatore.

4.2. Messa in servizio (pressione su « ON »)

4.2.1. VX0003

Fase 1: Test dei LED

1. Il LED verde « RANGE » ed il LED rosso « HOLD »,
così come il LED 2000 V/m si accendono per circa 2 s.

2. Poi, tutti i LED si accendono per circa 3 s.

Fase 2: Configurazione automatica della gamma all’avvio

1. Il LED verde « RANGE » diventa rosso.

2. Indicazione della gamma: per default 2000 V/m, scala
di misura rossa.

3. Il LED « HOLD » si ferma.



Se i valori misurati sono > 120 % della loro gamma
nominale, allora il LED « RANGE » lampeggia ed il
segnale acustico si interrompe

.

4.2.2. VX0100

1. « ON » viene visualizzato sull’LCD per circa 2 s.

2. Tutti i segmenti vengono visualizzati per circa 3 s.

3. Vengono visualizzate le misure.



Se mantenete il tasto « ON » premuto, il VX0100
visualizza la versione software, prima di
passare alla tappa 3.
Se i valori misurati sono > 120 % della gamma, allora
il VX0100 visualizza « OL » ed il segmento V/m
lampeggia.

Capitolo IV

VX0003 / VX0100 65

4.3. Funzionamento del VX0003

• Reggete lo
strumento in
posizione
verticale (ricerca
del campo
emesso da un
muro verticale)
esplorando le
zone dove
sostano le
persone.

• Scegliete
l’altezza

corrispondente
alla possibile posizione della testa delle persone, quando
sostano in questo luogo.

• Procedete poi alla scansione orizzontale del locale, rispetto
alle potenziali sorgenti.

• Ricercate i valori massimi del campo, o a partire dal
bargraph, o a partire dall’altezza del suono emesso dal
segnale acustico.

• Per delle sorgenti situate sul pavimento o sul soffitto,
cambiate la posizione dello strumento, in modo da
posizionare l’elettrodo del sensore parallelamente a queste
superfici:

- Solaio VX0003 in posizione orizzontale, lettura sulla parte
sovrastante.

- Soffitto VX0003 in posizione orizzontale, lettura sulla
parte sottostante.

4.4. Funzionamento del VX0100

• Reggete lo
strumento in
posizione orizzontale
(ricerca del campo
emesso da un muro
verticale) e

splorando

le zone dove sostano

le persone.

• Scegliete l’altezza
corrispondente alla
possibile posizione
della testa delle
persone, quando

sostano in questo luogo.

• Procedete poi alla scansione orizzontale del locale, rispetto
alle potenziali sorgenti.

• Ricercate i valori massimi del campo, o a partire dal display
LCD, o a partire dall’altezza del suono emesso dal segnale
acustico.

• Per delle sorgenti situate sul pavimento o sul soffitto,

cambiate la posizione dello strumento, in modo da posizionare

il piano dell’elettrodo del sensore parallelamente a queste
superfici.



L’ LCD non è operativo oltre un campo elettrico da

3000 V/m. Il funzionamento dell’ LCD è ripristinato
quando il campo elettrico è inferiore a questo valore.

MURO

MURO

SOFFITTO

PAVIMENTO

SOFFITTO

PAVIMENTO

Capitolo IV

66 VX0003 / VX0100

5. DIAGNOSI E RIMEDI

Questi rivelatori misurano l’intensità dei campi elettrici
« RMS » in V/m, e la controllano conformemente alle norme e
direttive attuali e a venire:

•

Raccomandazioni dell’OMS / ICNIRP (Organizzazione Mondiale della
Sanità)
Guida per l’instaurazione di limiti d’esposizione ai campi elettrici,
magnetici ed elettromagnetici - pubblicazione:
n° 182 -1° trimestre 2001.

•

IEEE C95.6-2002 (Norma Internazionale - Pubblico, campo 0-3 kHz)
Livelli di sicurezza riguardanti l’esposizione dell’individuo ai campi
elettromagnetici 0 - 3 kHz - pubblicazione: Ottobre 2002.

•

Direttiva Europea 1999/519/CE (Pubblico, campo 0-100 kHz ed oltre).
Apparecchi elettrodomestici ed analoghi campi elettromagnetici. Metodi
di valutazione e di misura - pubblicazione: Luglio 2004, Ottobre 2006.

•

Direttiva Europea 2004/40/CE (Lavoratori, campo
0 - 100 kHz ed oltre)

Prescrizioni minime di sicurezza e di salute relative all’esposizione dei

lavoratori ai rischi dovuti agli agenti fisici (campi elettromagnetici) ­pubblicazione: Aprile 2004.

•

Progetto di Norma 2010, EN IEC 62493 (Sistemi d’Illuminazione)
Valutazione di un impianto d’illuminazione in relazione all’esposizione
umana ai campi elettromagnetici - pubblicazione: a venire.

•

Norma EN50366, poi IEC 62233 nel 2012 (Apparecchi Elettrodomestici)
Metodi di misura dei campi elettromagnetici degli apparecchi
elettrodomestici e simili in relazione all’esposizione umana ­pubblicazione: Gennaio 2007.

5.1. Rimedi collegati all’impianto elettrico

1. Collegate e controllate le terre dell’impianto in modo corretto.

2. Controllate i livelli dei campi elettrici emessi (vedere

raccomandazioni §. 5.3).

3. Per gli impianti senza connessione di terra, verificate il senso

corretto di collegamento F/N. Se è invertito, il livello di campi
emessi sarà nettamente superiore

(es: lampada da notte con interruttore unipolare).

4. Utilizzate dei dispositivi che limitano i campi elettrici:

• delle guaine con i fili preinseriti e con i fili della fase H07-VU
schermati.

• dei fili e dei cavi schermati. Questi cavi adempiono
pienamente alla loro funzione quando gli schermi sono
collegati alle reti di terra. Il campo elettrico è evacuato verso
il pavimento grazie alla schermatura collegata alla terra.

• delle scatole di apparecchiature dotate di uno schermo
metallico assemblato sulla parte posteriore della scatola.
Esso permette di ridurre gli irradiamenti elettrici dell’insieme
scatola + cavo + apparecchiatura.

• un dispositivo di interruzione automatica di corrente bipolare.
Si tratta di una scatola che viene posizionata dopo il fusibile
corrispondente al circuito della stanza. Questo dispositivo è
destinato ad interrompere automaticamente la tensione
elettrica all’origine dei campi elettrici dal momento in cui
l’ultimo apparecchio o lampada viene spento. Ripristina la
corrente non appena un interruttore della stanza viene fatto
scattare.

5. Posizionate le potenziali sorgenti di campi a distanza di
sicurezza dalle zone di sosta prolungata o viceversa (vedere
esempi §. 5.2).

Capitolo IV

VX0003 / VX0100 67

5.2. Impianti / Distanze di sicurezza e precauzioni



• Per assicurare un sonno ristoratore ed un benessere in casa, bisogna limitare l’intensità dei campi elettrici nelle zone di riposo e di sonno.

• L’intensità dei campi elettrici è inversamente proporzionale alla distanza.

Categoria Impianto Domestico Ufficio Precauzioni / Rimedi

Distanza

sicurezza (in m)

Campi elettrici

Riscaldamento Climatizzazione, pompa di calore x x

Allontanate dalle zone di riposo o di
sosta

1

Cavi

50 Hz - permanente

Riscaldamento Pavimento elettrico che scalda x

Optate per un’altra soluzione di
riscaldamento

3

Cavi

50 Hz - permanente

Riscaldamento Stufa elettrica x x

Senso F/N corretto
Allontanate dalle zone di riposo

1

Cavi e carcassa

50 Hz - permanente

Riscaldamento Motorino ventilatore chiuso x

Fase con schermo a terra
Allontanate dalle zone di riposo

1

Cavi

50 Hz - permanente

Distribuzione rete
elettrica

Blocco multiprese x x

Blocco con terra, blocco multiprese
schermato

0,3

Cavi e collegamenti
50 Hz - permanente

Distribuzione rete

elettrica

Cavi elettrici, prese, interruttori x x

Fase con schermo a terra
Scatole schermate a terra

1

Cavi

50 Hz - permanente

Distribuzione rete

elettrica

Contatore e quadro elettrico x

Allontanate dalle zone di riposo o di
sosta

1

Collegamenti

50 Hz - permanente

Distribuzione rete

Linee elettriche 240 V, 20 kV, 63 kV,

x x Rispettate la distanza di sicurezza

10, 30, 80,

Cavi

Capitolo IV

68 VX0003 / VX0100

Categoria Impianto Domestico Ufficio Precauzioni / Rimedi

Distanza

sicurezza (in m)

Campi elettrici

elettrica 90 kV, 250 kV, 400 kV 120, 200, 350 50 Hz - permanente
Dist

ribuzione rete

elettrica

Trasformatore EDF (Elettr. di
Francia) bassa tensione

x x Rispettate la distanza di sicurezza 10

Cavi e collegamenti
50 Hz - permanente

Illuminazione Lampadina a basso consumo x x

Fase con schermo a terra o interru

ttore

bipolare

0,8

Alimentazione commutata

10-50 kHz - permanente

Illuminazione Alogena 230 V (su stelo …) x

Senso F/N corretto o interruttore
bipolare

0,6

Cavi

50 Hz - permanente

Illuminazione

Alogena bassa tensione deco. o

lampada da ufficio (trasformatore, cavi)

x x

Senso F/N corretto o interruttore
bipolare

1

Cavi

50 Hz - permanente

Illuminazione

Lampada da notte, applique della
testa del letto

x

Senso F/N corretto o bipolare
Rispettate la distanza di sicurezza

0,6

Cavi e armatura

50 Hz - permanente

Illuminazione Lampada da soffitto non a terra x x

Senso F/N corretto o bipolare
Rispettate la distanza di sicurezza

1,5

Cavi e armature

50 Hz - permanente

Illuminazione Tubo fluorescente compatto x x

Fase con schermo a terra o interruttore

bipolare

0,8

Alimentazioni commutate

10-50 kHz - permanente

Impianto palazzi Ascensore (impianto) x x Rispettate la distanza di sicurezza 2

Cavi e collegamenti
50 Hz - permanente

Impianto palazzi

Porta (garage) o persiana
motorizzata

x

Zona di passaggio (OK) o allontanate
dalle zone di riposo

1

Cavi

50 Hz - permanente

Capitolo IV

VX0003 / VX0100 69

Categoria Impianto Domestico Ufficio Precauzioni / Rimedi

Distanza

sicurezza (in m)

Campi elettrici

Impianti
elettronici

Acquario (illuminazione, pompe…) x x

Senso F/N corretto
Allontanate dalle zone di riposo

1,5

Cavi

Alimentazione commutata 10-50

kHz

Impianti
elettronici

Stereo, amplificatore, radio,
playstation

x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza
Evitate di mettere in stand-by

1

Cavi - 50 Hz

Alimentazione commutata

10-50 kHz

Impianti
elettronici

Caricabatteria, telefono portatile x x

Allontanate dalle zone di riposo o di
sosta

1

Cavi

Alimentazione commutata

10-50 kHz

Impianti
elettronici

Schermo catodico (TV o PC) x x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza
Evitate di mettere in stand-by

1

Cavi e carcassa

Alimentazione commutata

10-50 kHz

Impianti
elettronici

Schermo piatto (TV o PC) x x

Rispettate la distanza di sicurezza
Evitate di mettere in stand-by

1

Cavi - 50 Hz

Alimentazione commutata

10-50 kHz

Impianti
elettronici

PC, stampante, fax, fotocopiatrice … x x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza
Evitate di mettere in stand-by

1

Cavi - 50 Hz

Alimentazione commutata

10-50 kHz
Impianti
elettronici

Depuratore d’aria, nebulizzatore x x

Allontanate dalle zone di riposo o di
sosta

1

Cavi

50 Hz - permanente

Capitolo IV

70 VX0003 / VX0100

Categoria Impianto Domestico Ufficio Precauzioni / Rimedi

Distanza

sicurezza (in m)

Campi elettrici

Elettrodomestici Aspirapolvere x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza

1

Cavi

50 Hz - permanente

Elettrodomestici Caffettiera, tostapane x x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza
Interrompete l’alimentazione

1

Cavi

50 Hz - permanente

Elettrodomestici Ferro da stiro x

Rispettate la messa a terra, se
esistente, e la distanza di sicurezza

1

Cavi e carcassa

50 Hz - permanente

Elettrodomestici Cappa di aspirazione x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza

1

Cavi e carcassa

50 Hz - permanente

Elettrodomestici

Lavastoviglie, lavatrice, asciugatrice,
frigorifero, congelatore

x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza

1

Cavi

50 Hz - permanente

Elettrodomestici Piastra di cottura ad induzione x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza

1

Cavi

50 Hz - permanente

Elettrodomestici Piastra di cottura alogena x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza

1

Cavi

50 Hz - permanente

Elettrodomestici Piastra a resistenza elettrica o forno x

Senso F/N corretto o terra
Rispettate la distanza di sicurezza

1

Cavi

50 Hz - permanente

Capitolo IV

VX0003 / VX0100 71

5.1. Livelli di campi elettrici / raccomandazioni

Grafo norme C95.1 - 2005 (pubblico / lavoratori):

Biologia edile (SBM-2008)

Valori indicativi per le zone di riposo
SBM-2008 (pagina 1)

non

significativo

debolmente

significativo

fortemente

significativo

estremamente

significativo

A

CAMPI, ONDE,
IRRADIAMENTO
1 CAMPI ELETTRICI
ALTERNATIVI
(basse frequenze)

Intensità di campi collegata a terra in
V/m

< 1 1 - 5 5 - 50 > 50

Tensione indotta corporea a terra in
mV

< 10 10 - 100 100 - 1000 > 1000

Intensità di campi senza potenziale in
V/m

< 0,3 0,3 -1,5 1,5 - 10 > 10

I valori sono validi per il range fino a ed intorno a 50 Hz, le frequenze più elevate e le
armoniche distinte sono da considerare con un occhio più critico.

5.2. Funzione di rilevamento di cavi sotto tensione

Il rivelatore VX0100 permette di rivelare lo scorrimento dei cavi
sotto tensione nel campo della ristrutturazione.

.

Lavoratori

Pubblico

Hz

E (5v/m)

Soglia a 87 V/m
tra 3 kHz e 1 MHz

Capitolo IV

72 VX0003 / VX0100

6. SPECIFICHE TECNICHE

6.1. VX0003

Sensibilità e precisione
2 gamme di sensibilità da 5 a100 V/m
da 100 a 2000 V/m
Selezione della gamma manuale (« RANGE »)
Precisione di misura ± 10 % su soglie LED
Range di frequenza
Analisi della distribuzione elettrica da 10 Hz a 3 kHz
Analisi degli impianto collegati alla rete 10 Hz a 3 kHz
Visualizzazione e segnale acustico
Visualizzazione su 2 scale di 7 LED
Visualizzazione diretta in V/m
Segnale acustico sonoro proporzionale al livello di campo
elettrico
Indicatori « batteria scarica» e « HOLD»
Comandi
Avvio / Arresto (con arresto automatico)
Mantenimento della misura « HOLD »
Avvio / Arresto segnale acustico
Antenna e riferimento
Antenna « campi » integrata alla scatola
Riferimento di misura del campo « individuo » (tramite contatto
manuale alle spalle dell’apparecchio)
Riferimento di misura del campo « terra » (cavo di collegamento
terra )

6.2. VX0100

Sensibilità e precisione
2 gamme di sensibilità da 1 a 200 V/m
da 200 a 2000 V/m
Selezione della gamma automatica
Precisione di misura ± 3 % ± 20 D da 40 a 800 Hz
su 10 a 100 % della gamma
Range di frequenza
Analisi della distribuzione elettrica
da 10 Hz a 3 kHz (filtro 3 kHz passa-basso)
Analisi degli elementi collegati alla rete elettrica
da 3 kHz a 100 kHz (filtro 3 kHz passa-alto)
da 10 Hz a 100 kHz (senza filtro 3 kHz)

Visualizzazione e segnale acustico
Visualizzazione LCD 2000 punti retroilluminati
Visualizzazione diretta in V/m
Segnale acustico proporzionale al livello del campo
Indicazione del range di frequenza di misura
Indicatori « batteria scarica » e « HOLD »

Comandi
Avvio / Arresto (con arresto automatico)
Mantenimento della misura (« HOLD»)
Avvio / Arresto Segnale acustico
Selezione del filtro 3 kHz (<, >, piena banda)

Antenna e riferimento
Antenna « campi + rilevamento di cavi » amovibile Ø 62 mm
Riferimento di misura del campo « individuo » (tramite contatto
manuale sulla parte posteriore dell’apparecchio)
Riferimento di misura del campo « terra » (cavo di collegamento
terra)

Capitolo IV

VX0003 / VX0100 73

6.3. Sicurezza

CEI 61010-1 : Ed. 2 - 2001

- Isolamento: classe II

- Grado di inquinamento: 2

- Altitudine: < 2000 m

6.4. Informazioni generali

Visualizzazione

VX0003 : Bargraph a LED
VX0100 : Display LCD 2000 punti

Indicatore di batteria scarica

VX0003 : il LED « HOLD » lampeggia.
VX0100 : il simbolo « » viene visualizzato quando la
tensione fornita dalla batteria è inferiore alla tensione di
funzionamento; le misure allora non sono più garantite.

Alimentazione

Batteria: 9V, NEDA 1604, 6LR61
Autonomia tipica:
VX0003 : 21 ore (senza segnale acustico)
VX0100 : 30 ore (senza retroilluminazione, né segnale
acustico)

Dimensioni

Dimensioni della scatola: 163 x 63,6 x 40 mm
VX0100, con l’antenna esterna: 225 x 63,6 x 40 mm

Massa

circa 200 g (senza la batteria)

6.5. Ambiente

6.5.1. Temperatura

Funzionamento: da 5 a 50°C
Stoccaggio: da -40 a 70°C (senza la batteria)
Umidità relativa: da 20 a 96 % eccetto condensazione

6.5.2. C.E.M.

Immunità, Emissione secondo:
EN 61326-1 (2006) + EN 61326-2-2 (2006)

6.6. Stato di fornitura

• Apparecchio consegnato con:
per il VX0003:

Conduttore di terra 5 m.............................................. HX0103

Tester di prese ................................................P01101997Z

Borsa da cintura HX0104
per il VX0100:

Antenna esterna campi elettrici.................................HX0100

Conduttore di terra 5 m.............................................. HX0103

Tester di prese ................................................P01101997Z

Valigetta 270 x 195 x 65 mm..................................... HX0009

• Opzionale:
per il VX0003 :

Valigetta 270 x 195 x 65 mm..................................... HX0009

per il VX0100 :

Borsa da cintura ....................................................... HX0104

Asta conduttrice (*)...............................................P01102084

Adattatore per asta (x 2).......................................P01102034

(*) Utilizzare solamente con cavo fornito HX0103.

Capítulo V

74 VX0003 / VX0100

ÍNDICE

1. INSTRUCCIONES GENERALES...............................75

1.1. P

RECAUCIONES Y MEDIDAS DE SEGURIDAD

...............75

1.1.1. Antes del uso................................................75

1.1.2. Durante el uso...............................................75

1.1.3. Mantenimiento...............................................75

1.2. G

ARANTÍA

..............................................................75

1.3. M

ANTENIMIENTO

.....................................................76

2. DESCRIPCIÓN DEL APARATO ................................76

2.1. VX0003.................................................................77

2.1.1. Cara delantera..............................................77

2.1.2. Terminal........................................................77

2.2. VX0100.................................................................78

2.2.1. Cara delantera.............................................78

2.2.2. Terminal........................................................78

2.3. C

ARA TRASERA

(VX0003

Y

VX0100)......................79

2.3.1. Colocación, sustitución de la pila..................79

3. DESCRIPCIÓN GENERAL.........................................80

3.1. VX0003.................................................................80

3.2. VX0100.................................................................81

4. DESCRIPCIÓN FUNCIONAL.....................................82

4.1. USO.......................................................................82

4.1.1. Método 1: referencia al individuo..................82

4.1.2. Método 2: referencia a tierra.........................82

4.2. P

UESTA EN SERVICIO (PULSACIÓN EN

«ON»)...........82

4.2.1. VX0003.........................................................82

4.2.2. VX0100.........................................................82

4.3. F

UNCIONAMIENTO DEL

VX0003...............................83

4.4. F

UNCIONAMIENTO DEL

VX0100...............................83

5. DIAGNÓSTICO Y SOLUCIONES...............................84

5.1. S

OLUCIONES RELACIONADAS CON LA INSTALACIÓN

ELÉCTRICA

.............................................................84

5.2. E

QUIPOS / DISTANCIAS DE SEGURIDAD Y

PRECAUCIONES

......................................................85

5.3. N

IVELES DE CAMPOS ELÉCTRICOS /

RECOMENDACIONES

................................................89

5.4. F

UNCIÓN DE DETECCIÓN DE CABLES BAJO TENSIÓN

..89

6. ESPECIFICACIONES TÉCNICAS..............................90

6.1. VX0003.................................................................90

6.2. VX0100.................................................................90

6.3. S

EGURIDAD

............................................................91

6.4. I

NFORMACIÓN GENERAL

..........................................91

6.5. E

NTORNO

...............................................................91

6.5.1. Temperatura..................................................91

6.5.2. C.E.M............................................................91

6.6. E

STADO DE ENTREGA

.............................................91

Capítulo V

VX0003 / VX0100 75

1. INSTRUCCIONES GENERALES

1.1. Precauciones y medidas de seguridad

1.1.1. Antes del uso

Acaba de adquirir un medidor de campos eléctricos de baja
frecuencia. Le agradecemos su confianza.

Este aparato está conforme a las normas de seguridad
relativas a los dispositivos de mediciones electrónicas CEI
61010-1 - Ed 2 (2001).

Para garantizar su propia seguridad y la del aparato, respete
las recomendaciones descritas en este manual.

Símbolos que figuran en el aparato:

Atención: Riesgo de peligro
Consulte las instrucciones de funcionamiento
para conocer el tipo de peligros potenciales y
las acciones que se han llevar a cabo para
evitar tales peligros.

Borne de tierra
Clasificación selectiva de residuos para el

reciclaje de aparatos eléctricos y electrónicos.
De conformidad con la directiva WEEE
2002/96/EC: no debe tratarse como un residuo
doméstico.

Conformidad Europea

Alimentación mediante pila de 9V (6LR61)

Y

Antena

Señal sonora

1.1.2. Durante el uso

Utilice solamente los accesorios suministrados (detector y cable)
de conformidad con las normas de seguridad (EN 61010-031).

1.1.3. Mantenimiento

Apague el aparato. Límpielo con un paño húmedo y con jabón.
No utilice nunca productos abrasivos ni disolventes.

1.2. Garantía

Este aparato está garantizado durante 2 años contra cualquier
defecto de material o vicio de fabricación, según nuestras
condiciones generales de venta.

La garantía no se aplica en caso de:

1. un uso incorrecto del material o la asociación de éste con
un equipo incompatible;

2. una modificación del material sin autorización explícita
por parte de los servicios técnicos del constructor;

3. la intervención por parte de una persona no autorizada
por el constructor;

4. la adaptación a una aplicación específica, no prevista por
la definición del material ni por el manual;

5. golpes, caídas o inundaciones.

Capítulo V

76 VX0003 / VX0100

1.3. Mantenimiento

Reparación en garantía y fuera de garantía

Para toda intervención en el marco de la garantía o fuera de
dicho marco, entregue el aparato a su distribuidor.

Capítulo V

VX0003 / VX0100 77

2. DESCRIPCIÓN DEL APARATO

2.1. VX0003

2.1.1. Cara delantera

2.1.2. Terminal

Tecla de
selección de
la gama de
medición

Tecla de puesta en
servicio y fuera de
servicio; función
HOLD

Tecla
señal
sonora

Gráfico de barras

Indicación de

la gama
Visualización del
resultado de la
medición

Indicación de

la función

HOLD

Borne de
conexión
a tierra

Capítulo V

78 VX0003 / VX0100

2.2. VX0100

2.2.1. Cara delantera

2.2.2. Terminal

Borne de
antena

Borne de
conexión
atierra

Tecla de selección
de banda pasante:
«Filtro 3 kHz»
BP por defecto
0 - 3 kHz

Tecla de puesta en
servicio y fuera de
servicio ; función
HOLD

Tecla
señal
sonora

Pantalla
LCD

Antena campos y
detección de cables

bajo tensión

Pantalla de medición
V/m, función HOLD,
batería, filtro y señal
sonora

Capítulo V

VX0003 / VX0100 79

2.3. Cara trasera (VX0003 y VX0100)

2.3.1. Colocación, sustitución de la pila

La pila de 9V, de tipo 6LR61 NEDA 1604, debe sustituirse en
cuanto aparezca la indicación de batería baja, porque las
mediciones ya no estarán garantizadas:

VX0003: parpadeo de «HOLD»
VX0100: visualización del símbolo « »

Para acceder a la pila, extraiga el tornillo con la herramienta
adecuada y luego retire la tapa.

Zona de
contacto

del usuario

Tapa de
alojamiento

de la pila

Tornillo de
bloqueo de
la tapa

Capítulo V

80 VX0003 / VX0100

3. DESCRIPCIÓN GENERAL

Los medidores VX0003 y VX0100 de tipo capacitivo son
unipolares, es decir que realizan mediciones en asimetría con
respecto a la masa. La conexión de estos medidores con el
amplificador de entrada, en montaje inversor, permite
garantizar una mínima diferencia de potencial en los bornes
de la antena y, por lo tanto, no influir en los campos que se
van a medir.
La masa de medición puede ser referenciada a través de un
contacto con el dedo del operador sobre la zona
correspondiente en la cara trasera o mediante la puesta a
tierra del aparato.
Cabe recordar que la intensidad de un campo eléctrico es
inversamente proporcional a la distancia de su fuente (10 V/m
medidos a 1 m equivalen a 100 V/m medidos a 10 cm).

3.1. VX0003

El medidor indica el valor de los campos eléctricos de baja
frecuencia. Las mediciones se realizan en la banda de
frecuencia 10 Hz - 3 kHz.



Atención: el desplazamiento rápido del medidor

provoca la detección de campos eléctricos parásitos.

Dispone de las funciones adicionales siguientes:
Señal sonora: Indicación sonora del nivel de los campos

medidos. La altura de la emisión es
proporcional a la intensidad de los campos
medidos.
Active y desactive con la tecla « ».

Hold: Mantenimiento del valor medido hasta una
nueva pulsación de la tecla « HOLD ».
Active y desactive pulsando brevemente
la tecla « HOLD ».

Gama: Elección manual de la gama 100 V/m o
2000 V/m con la tecla « RANGE »:

- gama 100 V/m  escala verde

- gama 2000 V/m  escala roja
Cambio de la gama pulsando la tecla
« RANGE ».

Low bat: Batería baja: la sigla « HOLD » parpadea.
Auto-off: Apagado automático del aparato después

de 30 min, si no se realiza ninguna acción
en ninguna tecla (el aparato se
reactiva con la pulsación de una de las
teclas). Una señal sonora se emite durante
2 s antes del apagado automático.

Parada del VX003:
Mantenga pulsada la tecla « ON/OFF » durante 2 s; se emitirá

una señal sonora aguda hasta que se suelte la tecla.

Capítulo V

VX0003 / VX0100 81

3.2. VX0100

El medidor mide los campos eléctricos de baja frecuencia.
Las mediciones pueden realizarse en las bandas de frecuencia

siguientes:
10 Hz - 3 kHz  Visualización: 0-3 kHz
3 kHz - 100 kHz  Visualización: 3-100 kHz
10 Hz - 100 kHz Visualización: 0-100 kHz



Atención: el desplazamiento rápido del medidor

provoca la detección de campos eléctricos parásitos.

El medidor dispone de las funciones adicionales siguientes:
Señal sonora: Indicación sonora del nivel de los campos

eléctricos medidos. La altura de la emisión
es proporcional a la intensidad de los
campos medidos.
Active y desactive con la tecla « ».

Hold: Mantenimiento del valor medido hasta una
nueva pulsación de la tecla « HOLD ».
Active y desactive pulsando brevemente
la tecla «HOLD».

Filtro: Cambios sucesivos pulsando la tecla
«FILTRO».
Mediciones en las bandas:

1) 10 Hz - 3 kHz

2) 3 kHz - 100 kHz

3) 10 Hz - 100 kHz
Nota: la LCD indica la banda de
frecuencia seleccionada.

Gama: La elección de la gama (200 ó 2000 V/m)
es automática.

Low bat: « » aparece en caso de batería baja.
Auto-off: Parada automática del aparato después de

30 min, si no se realiza ninguna acción
en ninguna tecla (el aparato se
reactiva con la pulsación de una de las
teclas). Una señal sonora se emite durante
2 s antes del apagado automático.

Backlight: Encendido en la puesta en marcha del
aparato.
Apagado temporizado automático (15 s).
Reactive pulsando una de las teclas.
Nota: durante la función « », la
rétro-iluminación está desactivada.

Parada del VX0100:
Mantenga pulsada la tecla « ON/OFF » durante aproxima-

damente 2 s; la LCD muestra « OFF » y se emitirá una señal
sonora aguda hasta que se suelte la tecla.

Capítulo V

82 VX0003 / VX0100

4. DESCRIPCIÓN FUNCIONAL

4.1. Uso

Existen dos métodos de medición de campos eléctricos con
los medidores VX0003 / VX0100.

4.1.1. Método 1: referencia al individuo

Sostenga el medidor de
campos eléctricos manteniendo
un contacto directo entre uno de
sus dedos con la zona
correspondiente situada en la
cara trasera del aparato.
Para realizar la medición,
consulte el apartado correspon­diente al medidor.

4.1.2. Método 2: referencia a tierra

Compruebe la presencia de la
tierra con el medidor de tomas.
Conecte el medidor de campos
eléctricos al borne de tierra de
una toma eléctrica utilizando el
cable de 5 m incluido con el
aparato.
Para realizar la medición,
consulte el apartado correspon­diente al medidor.

4.2. Puesta en servicio (pulsación en « ON »)

4.2.1. VX0003

Fase 1: Comprobación de los LEDs

1. El LED verde « RANGE » y el LED rojo « HOLD », así
como el LED 2000 V/m se encienden durante
aproximadamente 2 s.

2. A continuación, todos los LED se encienden durante
aproximadamente 3 s.

Fase 2: Configuración automática de la gama durante la
puesta en marcha

1. El LED verde « RANGE » se vuelve rojo.

2. Indicación de la gama: por defecto 2000 V/m, escala de
medición roja.

3. El LED « HOLD » se detiene.



Si los valores medidos son > 120 % de su gama
nominal, entonces el LED « RANGE » parpadea y la
señal sonora se detiene.

4.2.2. VX0100

1. « ON » se muestra en la LCD durante aprox. 2 s.

2. Todos los segmentos aparecen durante unos 3 s.

3. Aparecen las mediciones.



Si mantiene pulsada la tecla « ON », el VX0100

muestra la versión de software antes de pasar a la
etapa 3.
Si los valores medidos son > 120 % de la gama,
el VX0100 muestra « OL » y el segmento V/m
parpadea.

Capítulo V

VX0003 / VX0100 83

4.3. Funcionamiento del VX0003

• Sostenga el
aparato en
posición vertical
(búsqueda del
campo emitido
desde una pared
vertical)
explorando las
zonas donde
permanecen las
personas.

• Escoja la altura
correspondiente

al emplazamiento
posible de la cabeza de las personas cuando éstas
permanecen en ese lugar.

• Proceda a continuación mediante barrido horizontal del
local, con respecto a las fuentes potenciales.

• Busque los valores máximos del campo, ya sea a partir del
gráfico de barras, ya sea a partir de la altura del sonido
emitido por la señal sonora.

• Cuando se trate de fuentes situadas en el suelo o en el
techo, cambie la posición del aparato, de manera que el
electrodo del detector se posicione en paralelo con respecto
a estas superficies:

- Suelo VX0003 en posición horiz., lectura en la parte superior.

- Techo VX0003 en posición horiz., lectura en la parte inferior.

4.4. Funcionamiento del VX0100

• Sostenga el
aparato en posición

horizontal (búsqueda

del campo emitido
desde una pared
vertical) explorando
las zonas donde
permanecen las
personas.

• Escoja la altura
correspondiente al
emplazamiento
posible de la cabeza

de las personas cuando éstas permanecen en ese lugar.

• Proceda a continuación mediante barrido horizontal del
local, con respecto a las fuentes potenciales.

• Busque los valores máximos del campo, ya sea a partir de
la pantalla LCD, ya sea a partir de la altura del sonido emitido
por la señal sonora.

• Cuando se trate de fuentes situadas en el suelo o en el
techo, cambie la posición del aparato, de manera que el

electrodo del detector se posicione en paralelo con respecto a

estas superficies.



La pantalla LCD no está operativa cuando el campo
eléctrico supera los 3000 V/m. El funcionamiento de la
LCD se restablece cuando el campo eléctrico es
inferior a este valor.

PARED

TECHO

SUELO

PARED

TECHO

SUELO

Capítulo V

84 VX0003 / VX0100

5. DIAGNÓSTICO Y SOLUCIONES

Estos medidores miden la intensidad de los campos eléctricos
«RMS» en V/m, y la controlan de conformidad con las normas y
directivas actuales y futuras:

•

Recomendaciones de la OMS / ICNIRP (Organización Mundial de
la Salud) Guía para el establecimiento de límites de exposición a
campos eléctricos, magnéticos y electromagnéticos - publicación:
n° 182 -1er trimestre de 2001.

•

IEEE C95.6-2002 (Norma Internacional - Público en general,
0 - 3 kHz) Niveles de seguridad relativos a la exposición del
individuo a los campos electromagnéticos 0 - 3 kHz - publicación:
octubre de 2002.

•

Directiva Europea 1999/519/CE (Público en general, 0 - 100 kHz y
superior). Aparatos electrodomésticos y análogos - campos
electromagnéticos. Métodos de evaluación y de medición ­publicación: julio de 2004, octubre de 2006.

•

Directiva Europea 2004/40/CE (Trabajadores, 0 - 100 kHz y sup.)
Recomendaciones mínimas de seguridad y de salud relativas a la
exposición de trabajadores con riesgos derivados de agentes
físicos (campos electromagnéticos) - publicación: abril de 2004.

•

Proyecto de Norma 2010, EN IEC 62493 (Sistemas de
iluminación) Evaluación de un equipamiento de iluminación con
respecto a la exposición humana a los campos electromagnéticos ­publicación: próximamente.

•

Norma EN50366 y luego IEC 62233 en 2012 (Aparatos Electro­domésticos) Métodos de medición de los campos electro­magnéticos de los aparatos electrodomésticos y similares en
relación con la exposición humana - publicación: enero de 2007.

5.1. Soluciones relacionadas con la instalación eléctrica

1. Conecte y revise las tierras de la instalación eléctrica

correctamente.

2. Revise los niveles de campos eléctricos emitidos (ver §. 5.3).

3. Para los equipos sin conexión de tierra, compruebe el sentido

correcto de conexión F/N. Si está invertido, el nivel de los
campos emitidos será netamente superior (por ejemplo:
lámpara de mesilla de noche con interruptor unipolar).

4. Utilice dispositivos que limiten los campos eléctricos:

• tubos precableados con hilos de fase H07-VU apantallados.

• hilos y cables apantallados. Estos cables cumplen

plenamente su función cuando las pantallas están
conectadas a las redes de tierra. El campo eléctrico es
evacuado hacia el suelo gracias al blindaje conectado a la
tierra.

• unidades de equipos eléctricos dotadas de una pantalla
metálica montada en la trasera de la unidad. Permite reducir
las radiaciones eléctricas del conjunto unidad + cable +
equipos.

• un dispositivo de corte automático de corriente bipolar. Se
trata de una unidad situada después del fusible
correspondiente al circuito de la estancia. Está destinado a
cortar automáticamente la tensión eléctrica que origina los
campos eléctricos desde el instante en que se apaga el
último aparato o la última luz. Restablece la corriente en
cuanto se activa un interruptor de la estancia.

5. Coloque las fuentes potenciales de campos a una distancia de
seguridad de las zonas de permanencia prolongada o
inversamente (ver ejemplos §. 5.2).

Capítulo V

VX0003 / VX0100 85

5.2. Equipos / Distancias de seguridad y precauciones



••••

Para garantizar un sueño reparador y bienestar en el hogar, es preciso limitar la intensidad de los campos eléctricos en las zonas de descanso y en los dormitorios.

• La intensidad de los campos eléctricos es inversamente proporcional a la distancia.

Categoría

Equipo

Doméstico Oficina

Precauciones / Soluciones

Distancia

seguridad (en m)

Campos eléctricos

Calefacción Climatización, bomba de calor

x

x

Aleje de las zonas de descanso o de
permanencia

1

Cables

50 Hz - permanente

Calefacción Suelo eléctrico radiante

x

Opte por otra solución de calefacción

3

Cables

50 Hz - permanente

Calefacción Radiador eléctrico

x

x

Sentido F/N correcto
Aleje de las zonas de descanso

1

Cables y carcasa

50 Hz - permanente

Calefacción Ventilador de hogar cerrado

x

Fase con pantalla a tierra

Aleje de las zonas de descanso

1

Cables

50 Hz - permanente
Suministro
eléctrico

Regleta tomas múltiples

x

x

Regleta con tierra, regleta tomas
múltiples blindada

0,3

Cables y conexiones

50 Hz - permanente
Suministro
eléctrico

Cables eléctricos, tomas, interruptores

x

x

Fase con pantalla a tierra
Unidades blindadas a tierra

1

Cables

50 Hz - permanente
Suministro
eléctrico

Contador y cuadro eléctrico

x

Aleje de las zonas de descanso o de
permanencia

1

Conexiones

50 Hz - permanente
Suministro
eléctrico

Líneas eléctricas 240 V, 20 kV, 63 kV,
90 kV, 250 kV, 400 kV

x

x Respete la distancia de seguridad

10, 30, 80,

120, 200, 350

Cables

50 Hz - permanente
Suministro
eléctrico

Transformador eléctrico de baja tensión x x Respete la distancia de seguridad 10

Cables y conexiones

50 Hz - permanente

Capítulo V

86 VX0003 / VX0100

Categoría

Equipo

Doméstico Oficina

Precauciones / Soluciones

Distancia

seguridad (en m)

Campos eléctricos

Iluminación Bombilla de bajo consumo x x

Fase con pantalla a tierra o interruptor
bipolar

0,8

Fuente conmutada

10-50 kHz - permanente

Iluminación Halógeno 230 V (con pie…) x Sentido F/N correcto o interruptor bipolar 0,6

Cables

50 Hz - permanente
Iluminación

Halógeno baja t

ensión decorativo o lámpara

de escritorio (transformador, cables)

x x Sentido F/N correcto o interruptor bipolar

1

Cables

50 Hz - permanente
Iluminación

Lámpara de mesilla de noche, aplique
de cabecero de cama

x

Sentido F/N correcto o bipolar
Respete la distancia de seguridad

0,6

Cables y armadura

50 Hz - permanente
Iluminación Luminaria tipo plafón sin tierra x x

Sentido F/N correcto o bipolar
Respete la distancia de seguridad

1,5

Cables y armaduras

50 Hz - permanente
Iluminación Tubo fluorescente compacto x x

Fase con pantalla a tierra o interruptor
bipolar

0,8

Fuente conmutada

10-50 kHz - permanente
Equipamiento
edificios

Ascensor (maquinaria) x x Respete la distancia de seguridad 2

Cables y conexiones

50 Hz - permanente
Equipamiento
edificios

Puerta (garaje) o persiana motorizada x

Zona de paso (OK) o aleje de las zonas
de descanso

1

Cables

50 Hz - permanente
Equipamientos
electrónicos

Acuario (iluminación, bombas…) x x

Sentido F/N correcto
Aleje de las zonas de descanso

1,5

Cables

Fuente conmutada 10-50 kHz

Equipamientos
electrónicos

Cadena Hi Fi, amplificador, radio,
consola de juegos

x

Sentido F/N correcto o tierra
Respete la distancia de seguridad
Evite la puesta en espera

1

Cables - 50 Hz

Fuente conmutada 10-50 kHz

Capítulo V

VX0003 / VX0100 87

Categoría

Equipo

Doméstico Oficina

Precauciones / Soluciones

Distancia

seguridad (en m)

Campos eléctricos

Equipamientos
electrónicos

Cargador, teléfono móvil x x

Aleje de las zonas de descanso o de
permanencia

1

Cables

Fuente conmutada 10-50 kHz

Equipamientos
electrónicos

Pantalla catódica (TV u ordenador) x x

Sentido F/N correcto o tierra
Respete la distancia de seguridad
Evite la puesta en espera

1

Cables y carcasa

Fuente conmutada 10-50 kHz

Equipamientos
electrónicos

Pantalla plana (TV u ordenador) x x

Respete la distancia de seguridad
Evite la puesta en espera

1

Cables - 50 Hz

Fuente conmutada 10-50 kHz

Equipamientos
electrónicos

Ordenador, impresora, fax,
fotocopiadora…

x x

Sentido F/N correcto o tierra
Respete la distancia de seguridad
Evite la puesta en espera

1

Cables - 50 Hz

Fuente conmutada 10-50 kHz

Equipamientos
electrónicos

Purificador de aire, nebulizador x x

Aleje de las zonas de descanso o de
permanencia

1

Cables

50 Hz - permanente
Electrodomésticos Aspirador x

Sentido F/N correcto
Respete la distancia de seguridad

1

Cables

50 Hz - permanente
Electrodomésticos Cafetera, tostadora x x

Sentido F/N correcto o tierra
Respete la distancia de seguridad
Corte la alimentación

1

Cables

50 Hz - permanente
Electrodomésticos Plancha x

Respete la puesta a tierra, si existe, y la
distancia de seguridad

1

Cables y carcasa

50 Hz - permanente
Electrodomésticos Campana extractora x

Sentido F/N correcto o tierra
Respete la distancia de seguridad

1

Cables y carcasa

50 Hz - permanente
Electrodomésticos

Lavavajillas, lavadora, secadora,
frigorífico, congelador

x

Sentido F/N correcto o tierra
Respete la distancia de seguridad

1

Cables

50 Hz - permanente

Capítulo V

88 VX0003 / VX0100

Categoría

Equipo

Doméstico Oficina

Precauciones / Soluciones

Distancia

seguridad (en m)

Campos eléctricos

Electrodomésticos Placa de inducción x

Sentido F/N correcto o tierra
Respete la distancia de seguridad

1

Cables

50 Hz - permanente
Electrodomésticos Placa halógena x

Sentido F/N correcto o tierra
Respete la distancia de seguridad

1

Cables

50 Hz - permanente
Electrodomésticos Placa con resistencia eléctrica u horno x

Sentido F/N correcto o tierra
Respete la distancia de seguridad

1

Cables

50 Hz - permanente

Capítulo V

VX0003 / VX0100 89

5.3. Niveles de campos eléctricos / recomendaciones

Gráfico normas C95.1 - 2005 (publico en general /
trabajadores):

Biología del edificio (SBM-2008)

Valores indicativos para las zonas
de descanso SBM-2008 (página 1)

no

significativo

poco

significativo

muy

significativo

extremadamente

significativo

A

CAMPOS, ONDAS, RADIACIÓN

1

CAMPOS ELÉCTRICOS

A

LTERNATIVOS

(bajas frecuencias)

Intensidad de campos relacionada
con la tierra en V/m

< 1 1 - 5 5 - 50 > 50

Tensión inducida corporal a
tierra en mV

< 10 10 - 100 100 - 1000 > 1000

Intensidad de campos salvo
potencial en V/m

< 0,3 0,3 -1,5 1,5 - 10 > 10

Los valores son válidos para la franja hasta y alrededor de 50 Hz; las frecuencias más altas y los
armónicos distintos se han de considerar con un ojo más crítico.

5.4. Función de detección de cables bajo tensión

El medidor VX0100 permite detectar la trayectoria de los
cables bajo tensión en el ámbito de la renovación.

Trabajadores

Público

Hz

Planicie a 87 V/m
entre 3 kHz y 1 MHz

E (5v/m)

Capítulo V

90 VX0003 / VX0100

6. ESPECIFICACIONES TÉCNICAS

6.1. VX0003

Sensibilidad y precisión
2 gamas de sensibilidad 5 a 100 V/m
100 a 2000 V/m
Selección de gama manual (« RANGE »)
Precisión de medición ± 10 % en umbrales LEDs

Rango de frecuencia
Análisis de la distribución eléctrica 10 Hz a 3 kHz
Análisis de los equipos conectados a la red 10 Hz a 3 kHz

Visualización y señal sonora
Visualización en 2 escalas de 7 LEDs
Visualización directa en V/m
Señal sonora proporcional al nivel del campo eléctrico
Indicadores «batería baja» y « HOLD »

Mandos
Marcha / Parada (con parada automática)
Mantenimiento de la medición (« HOLD »)
Marcha / Parada señal sonora

Antena y referencia
Antena «campos» integrada a la unidad
Referencia de medición del campo « individuo » (mediante
contacto manual en la trasera del aparato)
Referencia de medición del campo « tierra » (cable de conexión
a tierra)

6.2. VX0100

Sensibilidad y precisión
2 gamas de sensibilidad 1 a 200 V/m
200 a 2000 V/m
Selección de gama automática
Precisión de medición ± 3 % ± 20 D de 40 a 800 Hz
del 10 al 100 % de la gama

Rango de frecuencia
Análisis de la distribución eléctrica
10 Hz a 3 kHz (filtro 3 kHz pasa bajo)
Análisis de los equipos conectados a la red
3 kHz a 100 kHz (filtro 3 kHz pasa alto)
10 Hz a 100 kHz (sin filtro 3 kHz)

Visualización y señal sonora
Pantalla LCD 2000 puntos retroiluminada
Visualización directa en V/m
Señal sonora proporcional al nivel del campo eléctrico
Indicación del rango de frecuencia de medición
Indicadores « batería baja » y « HOLD »

Mandos
Marcha / Parada (con parada automática)
Mantenimiento de la medición (« HOLD »)
Marcha / Parada señal sonora
Selección del filtro 3 kHz (<, >, banda completa)

Antena y referencia
Antena «campos + detección de cables» amovible Ø 62 mm
Referencia de medición del campo « individuo » (mediante
contacto manual en la trasera del aparato)
Referencia de medición del campo «tierra» (cable de conexión
a tierra)

Capítulo V

VX0003 / VX0100 91

6.3. Seguridad

CEI 61010-1: Ed. 2 - 2001

- Aislamiento: clase II

- Grado de contaminación: 2

- Altitud: < 2000 m

6.4. Información general

Visualización

VX0003: Gráfico de barras de LED
VX0100: Pantalla LCD 2000 puntos

Indicador de pila descargada

VX0003: el LED « HOLD » parpadea.
VX0100: el símbolo « » aparece cuando la tensión
suministrada por la pila es inferior a la tensión de
funcionamiento; a partir de ese momento, las mediciones ya
no están garantizadas.

Alimentación

Pila: 9V, NEDA 1604, 6LR61
Autonomía típica:
VX0003: 21 h (sin señal sonora)
VX0100: 30 h (sin retroiluminación ni señal sonora)

Dimensiones
Dimensiones de la unidad: 163 x 63,6 x 40 mm
VX0100, con la antena externa: 225 x 63,6 x 40 mm

Peso

aprox. 200 g (sin la pila)

6.5. Entorno

6.5.1. Temperatura

Funcionamiento: 5 a 50 °C
Almacenaje: -40 a 70 °C (sin la pila)
Humedad relativa: del 20 al 96 % salvo condensación

6.5.2. C.E.M.

Inmunidad, Emisión según:
EN 61326-1 (2006) + EN 61326-2-2 (2006)

6.6. Estado de entrega

• Aparato entregado con:
para el VX0003:

Cable de tierra 5 m.................................................... HX0103

Medidor de tomas...............................................P01101997Z

Bolsa para la cintura..................................................HX0104

para el VX0100:

Antena externa campos eléctricos............................ HX0100

Cable de tierra 5 m.................................................... HX0103

Medidor de tomas...............................................P01101997Z

Maletín 270 x 195 x 65 mm .......................................HX0009

• Opcional:
para el VX0003:

Maletín 270 x 195 x 65 mm .......................................HX0009

para el VX0100:

Bolsa para la cintura..................................................HX0104

Pértiga conductora (*)...........................................P01102084

Adaptador para pértiga (x 2).................................P01102034

(*) Utilice únicamente con el cable suministrado HX0103
