Metrix PX 110, PX 120 User guide [ml]

Download

PX 110 - PX 120

PUISSANCEMÈTRE

POWER METER

WA TTMETER

WATTOMETRI

VATÍMETROS

PX 110 - PX 120

PUISSANCEMÈTRE

POWER METER

WATTMETER

WATTOMETRI

VATÍMETROS

Notice de fonctionnement page 6 Chapitre I

User's manual page 21 Chapitre II

Bedienungsanleitung Seite 36 Kapitel III

Libretto d'Istruzioni pagina 51 Capitolo IV

Manual de Instrucciones página 66 Capítulo V

3Puissancemètres

➀➀

➀

➀➀

➁➁

➁

➁➁

HOLD

SMOOTH

ON/OFF

HOLD

DISPLAY

SMOOTH

kVAR

kVA

INRUSH

PX 110

POWER METER

➂➂

➂

➂➂

➃➃

➃

➃➃

Se reporter au § 2. Description

See § 2. Description

Siehe § 2. Beschreibung

Vedi § 2. Descrizione

Remitirse al § 2. Descripción

4 Puissancemètres

➀➀

➀

➀➀

➁➁

➁

➁➁

HOLD

SMOOTH

T3FE

HOLD

DISPLAY

SMOOTH

kVAR

kVA

INRUSH

T3FEON/OFF

INRUSH

PX 120

POWER METER

➂➂

➂

➂➂

➃➃

➃

➃➃

Se reporter au § 2. Description

See § 2. Description

Siehe § 2. Beschreibung

Vedi § 2. Descrizione

Remitirse al § 2. Descripción

5Puissancemètres

SOMMAIRE

1. INSTRUCTIONS GENERALES ..................................................................................................7

1.1. Précautions et mesures de sécurité ..................................................................................7

1.2. Dispositifs de protection.....................................................................................................8

1.3. Garantie..............................................................................................................................8

1.4. Réparation et vérification métrologique .............................................................................9

1.5. Déballage - Réemballage...................................................................................................9

2. DESCRIPTION DE L'APPAREIL ...............................................................................................9

2.1. Boîtier .............................................................................................................................. 10

2.2. Afficheur .......................................................................................................................... 10

2.3. Fonction INRUSH............................................................................................................ 11

3. MISE EN ŒUVRE - CARACTERISTIQUES FONCTIONNELLES .......................................... 11

3.1. Conditions de référence .................................................................................................. 11

3.2. Mesure de tensions (V) ............................................................................................... 12

3.3. Mesure de courants (A) .............................................................................................. 12

3.4. Mesures de puissance ................................................................................................ 13

3.5Communication (option) .................................................................................................. 16

3.6 Alimentation secteur (option) .......................................................................................... 17

4. CARACTERISTIQUES GENERALES ...................................................................................... 17

4.1 Dimensions et masse...................................................................................................... 17

4.2 Alimentation..................................................................................................................... 17

4.3 Conditions d'environnement............................................................................................ 17

4.4 Conformité aux normes................................................................................................... 18

4.5 Variations dans le domaine d’utilisation.......................................................................... 18

5. ACCESSOIRES ....................................................................................................................... 19

5.1 Livrés avec les wattmètres.............................................................................................. 19

5.2Livrés en option ............................................................................................................... 19

6. MAINTENANCE....................................................................................................................... 20

6.1 Remplacement des piles................................................................................................. 20

6.2 Remplacement du fusible ............................................................................................... 20

6.2 Stockage ......................................................................................................................... 20

6.3 Nettoyage ........................................................................................................................ 20

6 Puissancemètres

1. INSTRUCTIONS GENERALES

Vous venez d’acquérir un wattmètre PX 110 ou PX 120 et nous vous remercions de votre confiance. Cet appareil est conforme à la norme de sécurité NF EN 61010 Ed. 95, relative aux instruments de mesure électroniques. V ous devez respecter, pour v otre sécurité et celle de l'appareil, les consignes décrites dans cette notice. Le contenu de cette notice ne peut être reproduit sous quelque forme que ce soit sans notre accord.

1.1 Précautions et mesures de sécurité

1.1.1Avant l'utilisation

* Cet instrument est utilisable pour des mesures sur des circuits de catégorie

d'installation III pour des tensions n'excédant jamais 600 V (AC ou DC) par rapport à la terre.

* Définition des catégories d'installation (cf. publications CEI 664-1) :

CAT I : Les circuits de catégorie I sont des circuits protégés par des dispositifs

limitant les surtensions transitoires à un faible niveau. Exemple : circuits électroniques protégés

CAT II : Les circuits de CAT II sont des circuits d'alimentation d'appareils domestiques

ou analogues, pouvant comporter des surtensions transitoires de valeurs moyennes. Exemple : alimentation d'appareils ménagers et d'outillage portable

CAT III : Les circuits de CAT III sont des circuits d'alimentation d'appareils de

puissance pouvant comporter des surtensions transitoires importantes. Exemple : alimentations de machines ou appareils industriels

CAT IV : Les circuits de CAT IV sont des circuits pouvant comporter des surtensions

transitoires très importantes. Exemple : arrivée d'énergie

*L'utilisation de cet appareil implique de la part de l'utilisateur, le respect des règles de

sécurité habituelles permettant :

- de se protéger contre les courants électriques,

- de préserver l'appareil contre toute fausse manœuvre.

*Pour votre sécurité, n'utilisez que des cordons livrés a vec l'appareil : ils sont conformes

à la norme EN 61010-1 + A1 + A2, Ed. 95. A v ant chaque utilisation, vérifiez qu'ils sont en parfait état de fonctionnement.

Chapitre I

1.1.2Pendant l'utilisation

* Ne dépassez jamais les valeurs limites de protection indiquées dans les spécifications

propres à chaque type de mesure.

* Lorsque l'appareil est connecté aux circuits de mesure, ne touchez pas une borne

non utilisée.

*En dépannage TV, ou lors de mesures sur des circuits de commutation de puissance,

des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager l'appareil. L'utilisation d'une sonde filtrage permet d'atténuer ces impulsions.

7Puissancemètres

Chapitre I

1.1.3 Symboles

Les symboles suivants sont utilisés :

ATTENTION

Cet appareil est protégé par une isolation double ou une isolation renforcée. Il ne nécessite pas de raccordement à la borne de terre de protection pour assurer la sécurité électrique.

1.1.4 Consignes

*Avant toute ouverture de l'appareil, déconnectez-le impérativement de toute source

de courant électrique ainsi que des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique, ce qui pourrait entrainer la destruction d'éléments internes.

* Les fusibles doivent être remplacés par des modèles identiques aux fusibles d'origine. *Tout réglage, entretien ou réparation de l'appareil ne doit-être effectué que par un

personnel qualifié. Une l'installation, la construction, l'utilisation et les dangers présentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements, conformément aux règles de sécurité.

* En cas de défauts ou contraintes anormales, mettre l'appareil hors service et empêcher

son utilisation jusqu'à ce qu'il soit procédé à sa vérification.

* Il est recommandé de retirer les piles de l'instrument en cas de non utilisation prolongée.

: Référez-vous à la notice.

Une utilisation incorrecte peut endommager l'appareil et mettre en jeu la sécurité de l'utilisateur.

"personne qualifiée"

1.2 Dispositifs de protection

Cet appareil est équipé de dispositifs assurant sa protection :

*1 fusible assure la protection de l'entrée destinée aux mesures de courant, * un surmoulage du boîtier assure l'étanchéité à la poussière et aux chutes d'eau dans

la position de fonctionnement.

est une personne familière avec

1.3 Garantie

Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant la période de garantie (1 ans), l'appareil ne peut être réparé que par le constructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, le transport aller est à la charge du client.

La garantie ne s'applique pas suite à :

1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible ;

2. une modification de l'appareil sans autorisation explicite des services technique du constructeur ;

3. l'intervention effectuée par une personne non agréée par le constructeur ;

4. l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement ;

5. un choc, une chute ou une inondation.

8 Puissancemètres

1.4Réparation et vérification métrologique

Renseignements et coordonnées sur demande : Tél. 02.31.64.51.53 - Fax 02.31.64.51.09

1.5 Déballage - Réemballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition. Toutes les précautions ont été pr ises pour que le matér iel vous parvienne sans dommage.

Toutefois, il est prudent de procéder à une vérification rapide pour détecter toute détérioration éventuelle pouvant avoir été occasionnée lors du transport.

S'il en est ainsi, faites immédiatement les réserves d'usage auprès du transporteur.

Attention ! Dans le cas d'une réexpédition, utilisez de préférence l'emballage d'origine

et indiquez, le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Nota Nos produits sont brevetés FRANCE et ETRANGER. Les logotypes sont

déposés. Nous nous réservons le droit de modifier caractéristiques et prix dans le cadre d'évolutions technologiques qui l'exigeraient.

2. DESCRIPTION DE L'APPAREIL

Les wattmètres PX 110 et PX 120 permettent la mesure en alternatif et continu des

puissances, des tensions et des courants. Ils ont été conçus particulièrement pour les lycées d'enseignement généraux et techniques, les installateurs et les services de maintenance.

Le PX 110 est un wattmètre uniquement monophasé, le PX 120 dispose d'une possibilité de mesure des puissances triphasées, uniquement en T3FE (Triphasé 3 Fils Equilibrés), ces deux modèles permettent la mesure dans les quatre quadrants.

Ces wattmètres privilégient fiabilité, robustesse, sécurité, simplicité d'emploi et rapidité de mise en œuvre (changement de gamme automatique).

Les deux modèles disposent d’une interface de communication bidirectionnelle (tête optique). Les deux modèles mesurent :

-les tensions alter natives de 500 mV à 600 V eff.,

-les tensions continues de 500 mV à 600 V,

-les courants alter natifs de 10 mA à 10 A,

-les courants continus de 10 mA à 10 A,

- les puissances en continues jusqu’à 6 kW,

-les puissances actives en alternatif jusqu’à 6 kW,

-les puissances réactives en alternatif jusqu’à 6 kVAR,

-les puissances apparentes en alternatif jusqu’à 6 kVA,

-le facteur de puissance. Le domaine de mesure concernant la fréquence fondamentale est de 40 à 70 Hz. La bande passante est de 1 kHz (harmoniques). Les composantes AC et DC ne sont pas dissociables (valeurs RMS).

Chapitre II

9Puissancemètres

HOLD

T3FE

SMOOTH

INRUSH

kVAR

kVA

Chapitre II

2.1Boîtier

(voir schémas en tête de cette notice de fonctionnement)

➀➀

➀ Douilles de sécurité pour l'entrée des courants à mesurer

➀➀ ➁➁

➁ Douilles de sécurité pour l'entrée des tensions à mesurer

➁➁

➂➂

➂ Touches de commande (5 pour le PX 110 et 6 pour le PX120)

➂➂

ON / OFF Mise en / hors service DISPLAY Permet l'accès aux différents écrans, par appuis successifs T3FE Permet l'accès aux mesures de puissance et du PF (facteur de puissance)

HOLD Permet de figer l'affichage des valeurs (appui bref) SMOOTH Permet le filtrage des valeurs mesurées (appui bref) INRUSH Permet sur un appui bref, l'acquisition du courant de pointe de démarrage

➃➃

➃ Logement de la tête optique de communication

➃➃

Au dos de l'appareil se situe :

- La trappe d'accès permettant le remplacement des piles (voir § 7.1)

- La béquille permettant de placer l'appareil en position inclinée

- L'option alimentation secteur qui se connecte en lieu et place de la trappe à pile

en T3FE, uniquement sur le PX 120 (appui bref)

d'un moteur. La valeur du courant RMS mesurée est maintenue jusqu'à la mesure d'une valeur supérieure, où jusqu'à la sortie de la fonction

2.2 Afficheur

L'afficheur à cristaux liquides permet l'affichage des valeurs numériques et le symbole de l'unité correspondante, ainsi que les symboles des différentes fonctions.

2.2.1Affichage numérique

Il est composé de 3 afficheurs (4 digits, 9999 points, 3 points décimaux et 1 signe "-") chacun ayant une affectation particulière selon la fonction et le mode de mesure sélectionné. Le dépassement de mesure est symbolisé par l'affichage OL au centre de l'afficheur numérique correspondant.

Afficheur du haut :

Premier écran : Affiche la valeur de la tension en V Deuxième écran : Affiche la valeur de la puissance réactive en VAR ou kVAR

Afficheur du milieu :

Premier écran :Affiche la valeur du courant en A Deuxième écran : Affiche la valeur de la puissance apparente en VA ou kVA

Afficheur du bas :

10 Puissancemètres

Premier écran : Affiche la valeur la valeur de la puissance active en W ou kW Deuxième écran : Affiche la valeur du facteur de puissance PF : Indique que la valeur numérique affichée est le facteur de puissance

Chapitre III

2.2.2Affichage des symbole des fonctions

HOLD Indique l'utilisation de la touche correspondante (voir § 2.1) SMOOTH Indique l'utilisation de la touche correspondante (voir § 2.1)

T3FE Indique l'utilisation de la touche correspondante en mesure Triphasé 3

INRUSH Indique l'utilisation de la touche correspondante en mesure du courant de

Indique qu'une communication est activée (voir § 3.6)

Fils Equilibrés (uniquement sur PX 120) Indique que l'autonomie des piles est < 1 heure

pointe de démarrage (voir § 2.3)

2.3 Fonction INRUSH

Cette fonction permet de suivre une évolution rapide du courant, du type sinusoïde amortie, en effectuant la mesure des valeurs efficaces successives calculées sur une demi période et réactualisée sur une demi période. Les applications sont :

- Mesure des courants de démarrage moteur

- Définition correcte de fusibles et disjoncteurs (relation amplitude-temps du signal)

- Stress des composants par surcharge de courant Le domaine d'application est limité aux fréquences industrielles (40 Hz... 70 Hz).

3. MISE EN ŒUVRE - CARA CTERISTIQUES FONCTIONNELLES

La mise en marche et l'arrêt de l'appareil s'effectue à l'aide de la touche ON/OFF (appui long pour l'arrêt), il s'arrête automatiquement au bout de 10 minutes de non utilisation.

L'entrée et la sortie dans chacune des fonctions s'effectuent par des appuis brefs successifs sur les touches concernées.

A la mise en marche tous les segments s'allument pendant 1 seconde.

Ne pas brancher de tension dépassant 600 V par rapport à la terre

3.1Conditions de référence

Les caractéristiques fonctionnelles sont garanties dans les domaines de référence suivants :

- Température : +23°C ±3°C

- Taux d’humidité : 45% à 80% HR

- Tension d’alimentation : 9 V ±0,1 V

- Domaine de fréquence : DC, 50 Hz ±3 Hz sinusoïdal (THD < 0,1%)

- Champ magnétique continu :< 40 A/m (champ terrestre)

- Absence de champ magnétique alternatif extérieur

- Absence de champ électrique

Nota : Il existe des conditions de référence propres à chaque fonction : celles-ci seront

explicitées dans les caractéristiques de chaque fonction.

11Puissancemètres

Chapitre III

3.2 Mesure de tensions (V)

1. Appuyer sur la touche ON/OFF : le premier écran apparait

2. Brancher les cordons de mesure sur les bornes mesure de tension de l’appareil (à droite),

en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

3. Raccorder l’ensemble à la source de tension à mesurer en s’assurant si possible que

celle-ci ne dépasse pas les limites maximales admissibles (voir tableau ci-dessous). L'afficheur numérique du haut indique la valeur de la tension et l'unité correspondante (V).

3.2.1. Conditions de référence particulières .

En DC : Composante AC < 0,1% du signal DC En AC : Signal sinusoïdal (THD < 0,1%)

3.2.2. Caractéristiques

Gamme d’affichage 600 V Etendue de mesure 0,5...600 V Précision en AC 0,5% L ±2 pt Précision en DC 1% L ±3 pt Résolution 0,1 V Stabilité de l’affichage 5 pt en mode normal - 2 pt en mode SMOOTH Répétabilité de la mesure 0,2% typique Temps de réponse de l’affichage 500 ms en mode normal - 3 s en mode SMOOTH Impédance d’entrée 1 MΩ

(1) Au-delà de 600 V +5%, l’afficheur indique "OL"

(1)

3.3 Mesure de courants (A)

1. Appuyer sur la touche ON/OFF : le premier écran apparait

2. Brancher les cordons de mesure sur les bornes mesure de courant de l’appareil (à gauche),

en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

Si les bornes "Tension" ne sont pas raccordées, la mesure de courant est possible, mais la fréquence prise par défaut est de 50 Hz

3. Appliquer le schéma de branchement ci-dessous en s’assurant si possible que celle-ci

ne dépasse pas les limites maximales admissibles (voir tableau ci-dessous).

U U

Fig 3.3.1 Schéma de branchement en monophasé

Nota : La commutation de gamme est automatique.

12 Puissancemètres

3.3.1 Conditions de référence par ticulières

En DC : Composante AC 0,1% du signal DC . En AC : Signal sinusoïdal (THD < 0,1%).

3.3.2Caractéristiques en mode normal et SMOOTH

Gamme d’affichage 2 A 10 A Etendue de mesure 10 mA...1,999 A 2,00...9,99 A Précision en AC 0,5% L ±2 pt +1 mA 0,5% L ±2 pt Précision en DC 1% L ±3 pt +1 mA 1% L ±3 pt Résolution 1 mA 10 mA Seuil de détection 5 mA 50 mA Stabilité de l’affichage 5 pt en mode normal 2 pt en mode SMOOTH

5 pt en mode normal 2 pt en mode SMOOTH

Temps de réponse 500 ms en mode normal de l’affichage numérique 3s en mode SMOOTH

(1) Au-delà de 10 A +5%, l’afficheur indique "OL"

3.3.3Caractéristiques en mode INRUSH

Gamme d’affichage A Etendue de mesure 5 A...65 A (valeurs crêtes) Précision 10% L ±2 pt Résolution 100 mA Méthode de mesure Valeur RMS sur ½ période Fréquence d’échantillonnage 2 kHz (0,5 ms)

(1) Au-delà de 65 A, l’afficheur indique "OL"

Chapitre III

(1)

3.4 Mesures de puissance

Fig 4.4.1 Schéma de branchement en monophasé

U U

13Puissancemètres

Chapitre III

L3 L3

U U

Fig 4.4.2 Schéma de branchement en

Triphasé 3 Fils Equilibrés (uniquement PX 120)

3.4.1 Conditions de référence par ticulières

En DC : Composante AC < 0,1% du signal DC. En AC : - Signaux sinusoïdaux

- PF = 1

- Fréquence : 50 Hz

3.4.2Mesures de puissance active

1. Appuyer sur la touche ON/OFF : le premier écran apparait

2. Brancher les cordons de mesure sur les bornes mesure de courant de l’appareil (à

gauche), en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM". Brancher les cordons de mesure sur les bornes mesure de tension de l’appareil (à droite), en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM". Appliquer le schéma de branchement de la Fig.4.4.1 (monophasé) ou Fig.4.4.2 (T rifasé équilibré, T3FE uniquement PX 120), suiv ant le cas, en s’assurant si possib le que celle-ci ne dépasse pas les limites maximales admissibles (voir tableau suiv ant). La commutation de gamme est automatique.

■■

■ Caractéristiques

■■

Gamme d’affichage 1000 W 6 kW Etendue de mesure 10,00 W...999,9 W 1000 W...5999 kW Précision à 50 Hz pour PF=1 1% L ±2 pt 1% L ±2 pt Précision en DC 2% L ±3 pt 2% L ±3 pt Résolution 0,1 W 1 W Stabilité de l’affichage 5 pt en mode normal

2 pt en mode SMOOTH

Temps de réponse 400 ms en mode normal de l’affichage 3 s en monophasé, en mode SMOOTH

Nota 1 :La mesure de puissance active est une mesure signée.

Au-delà de 6 kW +10%, l’afficheur indique "OL".

Nota 2 : En triphasé la mesure de la puissance active est effectuée uniquement sur

les composantes fondamentales, donc valab le uniquement pour des signaux sinusoïdaux.

14 Puissancemètres

3.4.3Mesures de puissance apparente

1. Appuyer sur la touche ON/OFF : le premier écran apparait

2. Brancher les cordons de mesure sur les bornes mesure de courant de l’appareil (à

gauche), en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

Brancher les cordons de mesure sur les bornes mesure d e te nsion de l’appareil (à droite), en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

3. Appliquer le schéma de branchement de la Fig.4.4.1 (monophasé) ou Fig.4.4.2 (T rif asé équilibré, T3FE uniquement PX 120), suiv ant le cas, en s’assurant si possible que celle-ci ne dépasse pas les limites maximales admissibles (voir tableau suiv ant). La commutation de gamme est automatique.

4. L'afficheur numérique du haut indique la valeur de la tension et l'unité correspondante (V). L'afficheur numérique du milieu indique la valeur du courant et l'unité correspondante (A). L'afficheur numérique bas indique la valeur de la puissance active (W). Appuyer sur la touche DISPLAY, pour afficher le 2

ème

écran : L'afficheur numérique du milieu indique la valeur de la puissance apparente et l'unité correspondante (VA).

■■

■ Caractéristiques

■■

Gamme d’affichage 1000 VA 6 kVA Etendue de mesure 10,0 VA...999,9 VA 1000 VA...5999 kVA Précision 2% L ±2 pt 2% L ±2 pt Résolution 0,1 VA 1 VA Stabilité de l’affichage 5 pt en mode normal

2 pt en mode SMOOTH

Temps de réponse de l’affichage 400 ms en mode normal

3 s en monophasé en mode SMOOTH

Nota 1 : La mesure de puissance apparente est une mesure signée.

Au-delà de 6 kVA +10%, l’afficheur indique "OL"

Nota 2 : En triphasé, la mesure de puissance active peut présenter des imprécisions

pour les signaux non sinusoïdaux.

Chapitre III

3.4.4Mesures de puissance réactive

1. Appuyer sur la touche ON/OFF : le premier écran apparait.

2. Brancher les cordons de mesure sur les bornes mesure de courant de l’appareil (à

15Puissancemètres

Chapitre III

Appuyer sur la touche DISPLAY, pour afficher le 2

ème

écran :

-l'afficheur numérique du haut indique la valeur de la puissance réactive et l'unité

correspondante (VAR).

■■

■ Caractéristiques

■■

Gamme d’affichage 1000 VAR 6 kVA R Etendue de mesure 10,0 VAR...999,9 VAR 1000 VAR...5999 kVAR Précision 2% L ±2 pt 2% L ±2 pt Résolution 0,1 V AR 1 VAR Stabilité de l’affichage 5 pt en mode normal

2 pt en mode SMOOTH

Temps de réponse 400 ms en mode normal de l’affichage 3 s en monophasé en mode SMOOTH

Nota 1 : La mesure de puissance réactive est une mesure signée.

Au-delà de 6 kVAR +10%, l’afficheur indique "OL".

Nota 2 :En triphasé, pour des signaux non sinusoïdaux, la mesure peut présenter

une imprécision supplémentaire.

3.4.5Mesure du facteur de puissance PF

1. Appuyer sur la touche ON/OFF : le premier écran apparait.

2. Brancher les cordons de mesure sur les bornes mesure de courant de l’appareil (à

gauche), en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

Brancher les cordons de mesure sur les bornes mesure de te nsio n de l’appareil (à droite), en respectant les polarités indiquées : cordon rouge sur la borne "+" et cordon noir sur la borne "COM".

3. Appliquer le schéma de branchement de la Fig.4.4.1 ou Fig.4.4.2 (T3FE uniquement PX 120), suivant le cas, en s’assurant si possible que celle-ci ne dépasse pas les limites maximales admissibles (voir tableau suivant). La commutation de gamme est automatique.

4. Appuyer sur la touche DISPLAY, pour afficher le 2

ème

écran :

- l'afficheur numérique du bas indique le facteur de puissance et le symbole PF s'affiche .

■■

■ Caractéristiques

■■

Gamme d’affichage 1,00 Etendue de mesure 0,00 - 0,20 0,21 - 0,50 0,51 - 1,00 Précision 10% ±2 pt 5% ±2 pt 3% ±2 pt Résolution 0,01 Temps de réponse 400 ms en mode NORMAL

de l’affichage 3 s en mode SMOOTH Stabilité de l’affichage 2 pt

Nota 1 : La mesure est valide dans les 4 quadrants

En dessous de 10 W, la mesure n'est pas garantie

Nota 2 : La mesure de puissance n'est pas une mesure signée

3.5 Communication (option)

Les wattmètres disposent d’une voie communication de type RS 232C bidirectionnelle. La communication s’effectue par l'intermédiaire d'une tête optique et dispose des fonctions suivantes :

16 Puissancemètres

- Calibrage de l'appareil en usine ou agence Manumesure

-Avec un logiciel d'exploitation (en option) installé sur un PC, il est possible de lire et d'enregistrer les mesures des wattmètres selon le mode de fonctionnement, il est possible de :

- visualiser sur l'écran du PC, une ou deux grandeurs parmis six,

- de faire des impressions d'écran,

- de transférer des fichiers de mesure vers un fichier Excel et de les stocker.

■■

■ Caractéristiques

■■

-1 bit de start

-8 bits de données

- pas de parité

-1 bit de stop

- 9600 bauds.

Ces paramètres sont non configurables.

3.6 Alimentation secteur (option)

Les wattmètres PX110 et PX 120 dispose d'un adaptateur alimentation secteur en option. La trappe à pile se démonte et se remplace par un adaptateur raccordé au réseau secteur alternatif.

4. CARACTERISTIQUES GENERALES

4.1 Dimensions et masse

■ 211 x 108 x 60 mm ■ 835 g environ

4.2 Alimentation

■ 6 piles 1,5 V alcaline (type 6LR6) ou 6 batteries NiCd 1,2 V (14,5 x 50 mm) ou alimentation

secteur 230 V (option)

■ Autonomie moyenne : 40 h avec piles

■ Indicateur d'usure de la pile

Fixe : < 1 h, changement de la pile

■ Arrêt automatique après 10 minutes sans action les touches et pour S < 1 VA, U < 0,5 V ou

I < 5 mA, en mesure permanente (remise en service par action sur la touche ON)

Chapitre IV

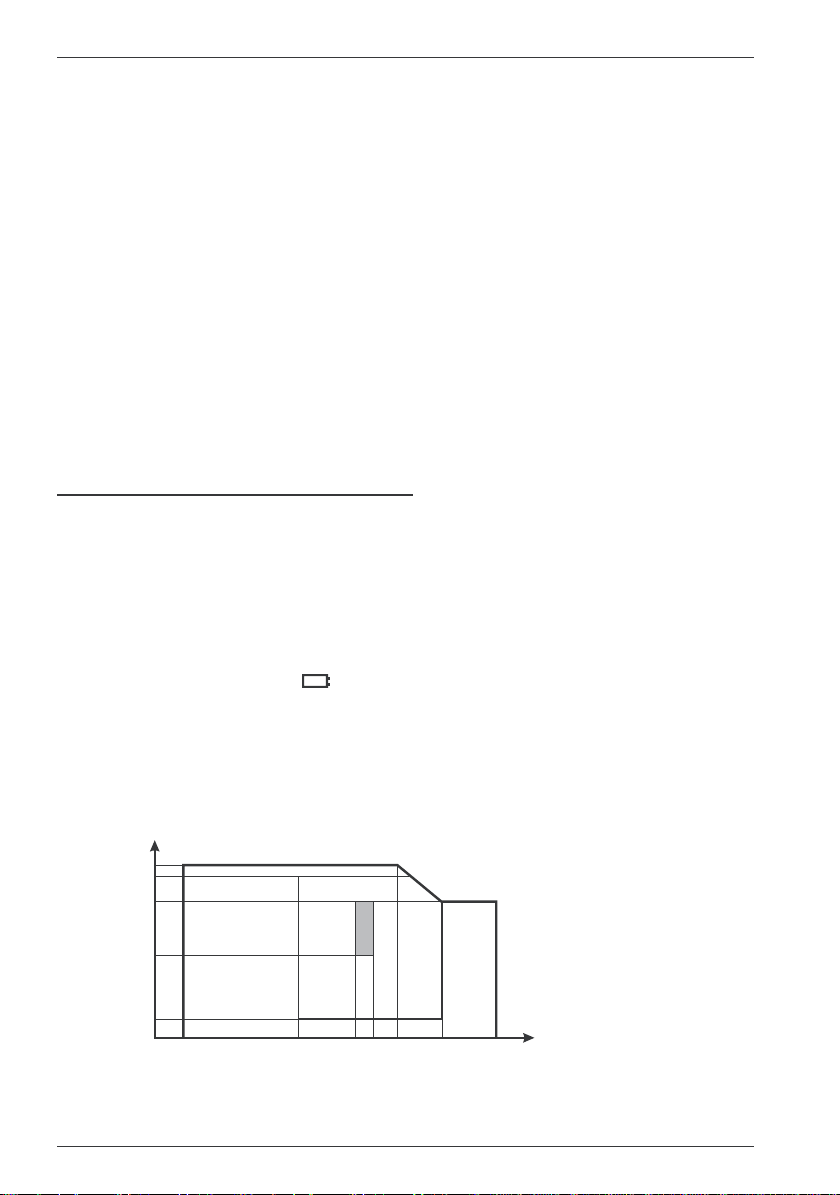

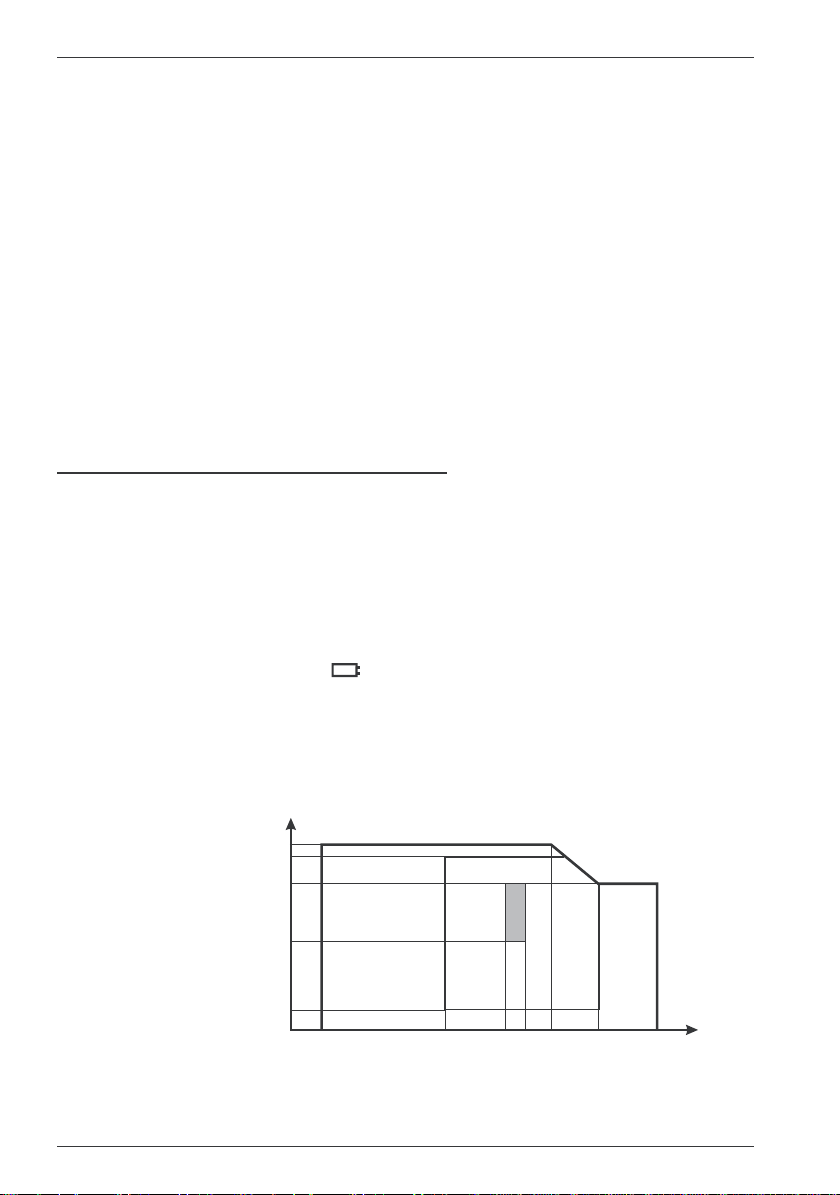

4.3 Conditions d'environnement

■■

■ Climatiques

■■

95 90

Humidité relative en % HR

-40

➀ Domaine de référence ➁ Domaine de d'utilisation ➂ Domaine de stockage (sans la pile)

➂

Température en °C

➀

➁

➂

17Puissancemètres

Chapitre IV

■■

■ Altitude

■■

- Fonctionnement : ≤ 2000 m

- Stockage : ≤ 10000 m

■■

■ Etanchéité : indice de protection IP 54

■■

(IP2X électrique pour les bornes)

4.4 Conformité aux normes

■■

■ Sécurité électrique

■■

(selon EN 61010-1, éd. 95)

- Double isolation :

-Catégorie d'installation : III

-Degré de pollution : 2

-Tension assignée : 600 V

■■

■ Compatibilité électromagnétique

■■

■ Décharges électrostatiques (CEI 61000-4-2)

■■

- 4 kV contact, 8 kV air

- critère d’aptitude A, site industriel

■■

■ Champ électromagnétique (CEI 61000-4-3)

■■

- 10 V/m

- critère d’aptitude A, site industriel

■■

■ Salves (CEI 61000-4-4)

■■

- 2 kV Niveau III

- critère d’aptitude B, site industriel

■■

■ Onde de choc (CEI 61000-4-5)

■■

- 1 kV mode différentiel, 2 kV mode commun

- critère d’aptitude A, site industriel

■■

■ Perturbations conduites (CEI 61000-4-6)

■■

- 3 V

- critère d’aptitude A, site industriel

■■

■ Tenue mécanique

■■

-Position de fonctionnement : indifférente - Chocs : 100 g

-Chute libre : 1 m

■■

■ Auto-extinguibilité

■■

- Boîtier : V0

-Fenêtre d'affichage : V0

(essai selon CEI 68-2-32)

(selon EN 60529, éd. 2000)

(EN 61326-1 éd.98)

- Vibrations : 0,15 mm

(essai selon CEI 68-2-27)

(essai selon CEI 68-2-6)

4.5Variations dans le domaine d’utilisation

Grandeur d’influence Fréquence 40 à 70 Hz Courant 0,07% < 0,2%

Harmoniques

18 Puissancemètres

Domaine Grandeurs d’utilisation influencées

Tension 0,04% < 0,1% P active, PF = 1 0,1% < 0,2% P active, 0,5 < PF < 1 0,3% < 0,8% P active, 0,2 < PF < 0,5 0,7% < 2% P active, 0 < PF < 0,2 3% < 5% P réactive, PF = 0 0,05% < 0,1% P réactive, 0 < PF < 0,2 0,1% < 0,2% P réactive, 0,2 < PF < 0,5 0,2% < 0,5% P réactive, 0,5 < PF < 1 2% < 3% P apparente 0,2% < 0,4%

Courant pour THD = 40% 0,2% 0,5% Tension pour THD = 20% 0,2% 0,5%

Erreur T ypique Erreur Max

Chapitre V

Grandeur d’influence

Facteur de crête 1 à 5

PF 0,5 < PF < 1

PF 0,2 < PF < 0,5

PF 0 < PF < 0,2

Température 0 à 50°C T ension 200 ppm/10°C 300 ppm/10°C

Humidité relative 10…95% HR Tension 0,7% 1%

Tension pile 6,5 à 10 VTension 0,04% 0,1%

Mode commun Courant

Domaine Grandeurs d’utilisation influencées

Courant 0,2% 0,5%

Tension 0,2% 0,2% Puissance active 0,3% < 1%

Puissance réactive 1% < 2% ±10 VAR Puissance active 0,7% < 2%

Puissance réactive 0,7% < 2% Puissance active 3% < 5% ±10 W

Puissance réactive 0,5% < 1% Courant 300 ppm/10°C 600 ppm/10°C

Puissance 300 ppm/10°C 600 ppm/10°C Courant 0,7% 1%

Puissance 0,7% 1% Courant 0,04% 0,1%

Puissance 0,1% 0,3%

Erreur T ypique Erreur Max

0,2% pour

U = 230V 50 Hz

0,5%

Nota : Le terme Puissance fait référence à la puissance activ e et ses grandeurs associées Q, S et PF.

5. ACCESSOIRES

5.1Livrés avec les wattmètres PX 110 / PX 120

- 2 jeux de câbles de sécurité

- 2 pointes de touche noir et rouge

- 6 piles type LR6 ou AA

- 1 notice de fonctionnement

5.2 Livrés en option

Logiciel d’exploitation (boite + tête optique) .............................................................. HX0013

Jeu de 6 batteries NiCd 1,2 V (14,5 x 50 mm) .......................................................... HX0014

Jeu de 6 piles LR6-AA ............................................................................................... HX0020

Jeu de fusibles ........................................................................................................... HX0019

Jeu de 2 cordons 20 A (rouge/noir) de 2 m pour le circuit courant ou tension......... HX2004

Jeu de 2 pointes de touches (rouge/noir)................................................................ HA2045A

Commutateur de wattmètres ..................................................................................... HX0011

Transformateur AC multi-rapports (10, 15 et 30 A) .................................................. HX0012

Adaptateur alimentation secteur................................................................................ HX0021

19Puissancemètres

Chapitre VI

6. MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

6.1 Remplacement des piles

Débrancher les cordons de l'appareil

■ Appuyer sur la touche OFF

■ Dévisser la "vis quart de tour" située en haut de la trappe d'accès aux piles et au fusible

(au dos de l'appareil) et dégager la trappe en tirant sur la béquille.

■ Remplacer les 6 piles usagées situées de part et d'autre de l'ouverture, par des piles alcalines 1,5 V de type 6LR6, en prenant soin de respecter les polarités indiquées sur le circuit imprimé.

■ Remettre la trappe en place et verrouiller la vis quart de tour.

6.2 Remplacement du fusible

Débrancher les cordons de l'appareil

■ Appuyer sur la touche OFF

■ Procéder comme indiqué au § 6.1 remplacement des piles.

■ Remplacer le fusible usagé par un fusible 10 A de même type (10 A - 200 kA - 10 x 38 -

600 V - classe CCMR).

■ Remettre la trappe en place et verrouiller la vis quart de tour.

6.3 Stockage

Si le wattmètre n'est pas mis en service pendant une durée dépassant 60 jours, enlevez les piles et stockez-les séparément.

6.4 Nettoyage

Débrancher les cordons de l'appareil et appuyer sur la touche OFF

■ Pour nettoyer le boîtier utiliser un chiffon légèrement imbibé d'eau savonneuse. Rincer avec un chiffon humide. Ensuite, sécher rapidement avec un chiffon ou de l'air pulsé.

20 Puissancemètres

ENGLISH

CONTENTS

1. GENERAL INSTRUCTIONS ................................................................................................... 22

1.1 Precautions and safety measures .................................................................................. 22

1.2 Protective systems.......................................................................................................... 23

1.3 Guarantee........................................................................................................................ 23

1.4 Repair and metrological verification ................................................................................ 24

1.5 Unpacking - Repacking ................................................................................................... 24

2. DESCRIPTION OF THE INSTRUMENT.................................................................................. 24

2.1 Casing ............................................................................................................................. 25

2.2Display ............................................................................................................................. 25

2.3. INRUSH function .............................................................................................................26

3. IMPLEMENTATION - FUNCTIONAL CHARACTERISTICS .................................................... 26

3.1. Reference conditions ...................................................................................................... 26

3.2 Voltage measurements (V) ......................................................................................... 27

3.3 Current measurements (A) ......................................................................................... 27

3.4 Power measurements ................................................................................................. 28

3.5Communication (option) .................................................................................................. 32

3.6 Mains power supply (option) ........................................................................................... 32

4. GENERAL SPECIFICATIONS.................................................................................................. 32

4.1 Dimensions and weight ................................................................................................... 32

4.2Power supply ................................................................................................................... 32

4.3 Environmental parameters .............................................................................................. 32

4.4 Compliance with norms................................................................................................... 33

4.5 Variations in operating range .......................................................................................... 33

5. ACCESSORIES ....................................................................................................................... 34

5.1 Delivered with the wattmeters......................................................................................... 34

5.2 Delivered as options........................................................................................................ 34

6. MAINTENANCE....................................................................................................................... 35

6.1 Replacing the batteries ................................................................................................... 35

6.2 Replacing the fuse .......................................................................................................... 35

6.2 Storage ............................................................................................................................ 35

6.3 Cleaning .......................................................................................................................... 35

21Wattmeters

Chapter I

1. GENERAL INSTRUCTIONS

Thank you for purchasing this PX 110 or PX 120 wattmeter. This instrument complies with the NF EN 61010 Ed. 95 safety standard concerning electronic measurement instruments. For your own safety and to prevent damage to the instrument, it is essential to respect the instructions given in this manual. The contents of this manual must not be reproduced in any form without our consent.

1.1 Precautions and safety measures

1.1.1Before using

* This instrument can be used for testing category-III installations, with voltages which

never exceed 600 V (AC or DC) in relation to the earth.

*Definition of installation categories (see publication IEC 664-1):

CAT I: Category I circuits are circuits protected by low level transient over-voltage

CAT II :CAT II circuits are household appliance or similar power circuits, which may

CAT III : CAT III circuits are high-power appliance power circuits, which may carry

CAT IV : CAT IV circuits are circuits which can carry very substantial transient over-

*To use this instrument, the user must comply with the usual safety rules in order to:

- ensure protection against electric currents,

- protect the instrument against incorrect operations.

*For your safety, only use the leads delivered with the instrument: they comply with the

norm EN 61010-1 + A1 + A2, Ed. 95. Before using, always check that they are in perfect working order.

limiters Example: protected electronic circuits

carry medium-level transient over-voltages. Example: household appliance and portable tool power supplies

high-level transient over-voltages. Example: industrial machinery or instrument power supplies

voltages. Example: power feeder

1.1.2When using the instrument

*Never exceed the protection limit values indicated in the specifications for each type

of measurement.

*When the instrument is connected to the measurement circuits, do not touch any

unused terminals.

* When repairing TVs or measuring on power switching circuits, there may be high-

amplitude voltage surges on the measuring points which can damage the instrument. These surges can be attenuated by using a filtering probe.

22 Wattmeters

1.1.3 Symbols

The following symbols are used:

ATTENTION

This appliance is protected by dual insulation or reinforced insulation. It does not have to be connected to an earth protection terminal for electrical safety.

1.1.4 Instructions

* Before opening the instrument, disconnect if from all sources of electrical current and

from the measuring circuits; make sure that you are not charged with static electricity, which could irreparably damage the instrument’s internal elements.

* The fuses must be replaced by models identical to those fitted originally. * Adjustments, maintenance or repair work on the instrument must only be carried out

by qualified personnel. A installation, the construction, the application and the dangers at hand. This person is authorized to power up and power down the installation and equipment, in compliance with safety regulations.

*In the event of faults or abnormal constraints, cut off the power to the instrument and

do not allow anyone to use it until it has been checked.

* It is advisable to remove the batteries if the instrument is not going to be used for a

long time.

:Consult the manual.

Incorrect use may damage the instrument and endanger the user.

“qualified person”

1.2Protective systems

This instrument is equipped with systems to protect it:

*1 fuse protects the input for the current measurements, * the external moulding of the casing ensures that it is dustproof and waterproof in the

operating position.

Chapter I

is someone who is familiar with the

1.3 Guarantee

This equipment is guaranteed against any material or manufacturing defects, in accordance with the general conditions of sale.

During the warranty period (1 year), the instrument can only be repaired by the manufacturer , who reserves the right to repair the instrument or to exchange all or part of it. If the equipment is returned to the manufacturer, the outgoing transport costs are borne by the customer.

The warranty is not applicable in the following cases:

1. improper use of the equipment or use of it in conjunction with incompatible equipment;

2. modifications to the equipment without the explicit authorisation of the manufacturer’s

technical department;

3. work carried out on the instrument by a person not approved by the manufacturer;

4. adaptation for a specific application, not included in the definition of the equipment or the

user’s manual;

5. knocks, falls or flooding.

23Wattmeters

Chapter II

1.4 Repair and metrological verification

Information and address details available on request: Tel. (33) (0)2.31.64.51.53 - Fax (33) (0)2.31.64.51.09

1.5 Unpacking - Repacking

All the equipment was checked mechanically and electronically before shipment. Every precaution was taken to ensure that you receive the instrument undamaged.

It is a good idea however to check quickly to detect any damage that may have occurred during transport.

If there is any damage, immediately notify the transporter of the customary reser vations.

Caution! If you ship this instrument on elsewhere, use preferably the original

packaging and indicate the reasons for reshipment as clearly as possible in a note enclosed with the equipment.

Note: Our pr oducts are patented in FRANCE and ABROAD. Our logos are

registered trade marks. We reserve the right to modify the characteristics and prices should technological advances make it necessary.

2. DESCRIPTION OF THE INSTRUMENT

The PX 110 and PX 120 wattmeters can be used to measure AC and DC power levels,

voltages and currents. They hav e been designed specifically for gener al and technical colleges, installers and maintenance departments.

The PX 110 is a single-phase only wattmeter, while the PX 120 provides the possibility of measuring three-phase power levels, but only three-phase with 3 balanced wires (T3FE); both models enable measurement in all four quadrants.

These wattmeters give priority to reliability, robustness, safety, simplicity of use and rapidity of implementation (automatic range change).

The two models have a two-way communication interface (optical head). The two models measure:

-AC voltages from 500 mV to 600 V rms,

- DC voltages from 500 mV to 600 V,

-AC currents from 10 mA to 10 A,

- DC currents from 10 mA to 10 A,

-DC power levels up to 6 kW,

-AC active power levels up to 6 kW,

-AC reactive power levels up to 6 kVAR,

-AC apparent power levels up to 6 kVA

- the power factor.

The measurement range concerning the fundamental frequency is 40 to 70 Hz. The bandwidth is 1 kHz (harmonics). The AC and DC components are not dissociable (RMS values).

24 Wattmeters

Chapter II

2.1Casing

➀➀

➀ Safety sockets for input of the currents to be measured

➀➀ ➁➁

➁ Safety sockets for input of the voltages to be measured

➁➁

➂➂

➂ Control keys (5 for the PX 110 and 6 for the PX120)

➂➂

➃➃

➃ Housing of the optical communication head

➃➃

On the back of the instrument, there are:

- The access hatch for replacing the batteries (see § 7.1)

- The stand enabling the instrument to be set up in a tilted position.

- The mains power supply option which is connected in place of the battery hatch.

(see the diagrams at the beginning of this operating manual)

ON / OFF Activation / shutdown DISPLAY Gives access to the various screens by successive presses T3FE Gives access to measurement of the power and PF (power factor) in three-

phase mode with balanced wires , only on the PX 120 (short press) HOLD Used to freeze the display of the values (short press) SMOOTH Enables filtering of the values measured (short press) INRUSH If pressed briefly , enab les acquisition of the peak startup current for a motor.

The RMS current value measured is maintained until a higher value is

measured or until you exit from the function.

2.2 Display

The liquid crystal display allows the display of numeric values and the symbol of the corresponding unit, as well as the symbols of the different functions.

2.2.1 Digital display

This is made up of 3 display blocks (4 digits, 9,999 counts, 3 decimals and 1 sign “-”) each with a specific assignment depending on the function and measurement mode selected. If the measurement capacity is exceeded, it is indicated by OL in the centre of the corresponding numeric display.

Upper display:

First screen: Displays the value of the voltage in V Second screen: Displays the value of the reactive power in VAR or kVAR

Middle display:

First screen: Displays the value of the current in A Second screen: Displays the value of the apparent power in VA or kVA

Lower display:

First screen: Displays the value of the active power in W or kW Second screen: Displays the value of the power factor PF: Indicates that the numeric value displayed in the power factor

HOLD

SMOOTH

T3FE

kVAR

kVA

INRUSH

25Wattmeters

Chapter III

2.2.2 Display of the function symbols

HOLD Indicates use of the corresponding key (see § 2.1) SMOOTH Indicates use of the corresponding key (see § 2.1)

T3FE Indicates use of the corresponding key for three-phase/balanced wires

INRUSH Indicates use of the corresponding key for peak start-up current measurement

Indicates that communication is activated (see § 3.6)

measurement (only on PX 120) Indicates that the remaining battery charge life is < 1 hour

(see § 2.3)

2.3. INRUSH function

This function can be used to follow rapid, damped sinusoidal evolution of the current by measuring the successive RMS values calculated over a half-period and updated over a half-period. The applications are:

- Measurement of motor start-up currents

- Correct definition of fuses and circuit breakers (signal amplitude-time relationship)

- Stress on components by current overload The field of application is limited to industrial frequencies (40 Hz... 70 Hz).

3. IMPLEMENTATION - FUNCTIONAL CHARACTERISTICS

The instrument is activated and shut down by pressing the ON/OFF key (long press for shutdown); it shuts down automatically if it is not used for 10 minutes.

Input and output in each of the functions is performed by successive brief presses in the keys concerned.

When the instrument is switched on, all the segments are lit up for 1 second.

Do not connect any voltages exceeding 600 V in relation to the earth

3.1. Reference conditions

The functional characteristics are guaranteed in the following reference ranges:

- Temperature: +23°C ± 3°C

- Humidity: 45% to 80% RH

- Supply voltage: 9 V ±0.1V

- Frequency range: DC, 50 Hz ±3 Hz sinusoidal (THD < 0.1%)

- DC magnetic field: < 40 A/m (earth field)

- No external AC magnetic field

- No electrical field

Note: There are reference conditions specific to each function: these will be indicated in

the characteristics of each function.

26 Wattmeters

3.2Voltage measurements (V)

1. Press the ON/OFF key: the first screen appears

2. Connect the measurement leads to the instrument’s voltage measurement terminals (on

the right), complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” ter minal.

3. Connect the assembly to the voltage source to be measured, making sure if possible that this voltage does not exceed the maximum acceptable limits (see table below). The upper digital display indicates the value of the v oltage and the corresponding unit (V).

3.2.1Specific reference conditions

DC: AC component < 0.1% of the DC signal AC: Sinusoidal signal (THD < 0.1%)

3.2.2 Characteristics

Display range 600 V Measuring range 0.5...600 V Accuracy for AC 0.5% of reading ±2 counts Accuracy for DC 1% of reading ±3 counts Resolution 0.1 V Display stability 5 cts in normal mode - 2 cts in SMOOTH mode Repeatability of the measurement 0.2% typical Display response time 500 ms in normal mode - 3 s in SMOOTH mode Input impedance 1 MΩ

(1) Above 600 V +5%, the display indicates “OL”

(1)

Chapter III

3.3 Current measurements (A)

1. Press the ON/OFF key: the first screen appears

2. Connect the measurement leads to the instrument’s current measurement terminals (on

the left), complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” ter minal.

If the “Voltage” terminals are not connected, current measurement is possible but the frequency taken by default is 50 Hz

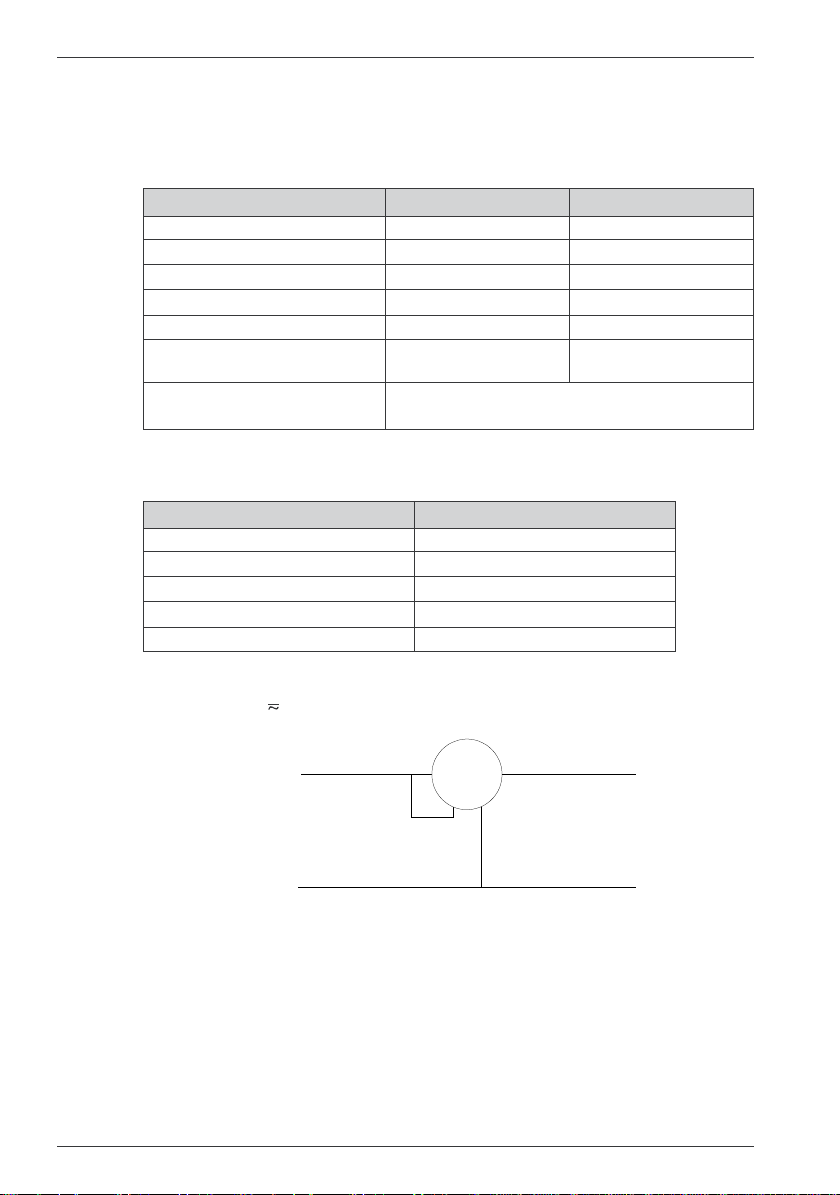

3. Set up as shown in the diagram below, making sure if possible that the maximum acceptable limits are not exceeded (see table below).

Fig 3.3.1 Single-phase connection diagram

Note: Range switching is automatic.

U U

27Wattmeters

Chapter III

3.3.1Specific reference conditions

DC: AC component 0.1% of the DC signal AC: Sinusoidal signal (THD < 0.1%)

3.3.2Characteristics in normal and SMOOTH modes

Display range 2 A 10 A Measuring range 10 mA...1.999 A 2.00...9.99 A Accuracy for AC 0.5% reading ±2 cts +1 mA 0.5% of reading ±2 cts Accuracy for DC 1% reading ±3 cts +1 mA 1% of reading ±3 cts Resolution 1 mA 10 mA Detection threshold 5 mA 50 mA Display stability 5 cts in nor mal mode 2 cts in SMOOTH mode

5 cts in normal mode 2 cts in SMOOTH mode

Response time 500 ms in normal mode of the digital display 3 s in SMOOTH mode

(1) Above 10 A +5%, the display indicates “OL”

3.3.3Characteristics in INRUSH mode

Display range A Measuring range 5 A...65 A (peak values) Accuracy 10% of reading ±2 counts Resolution 100 mA Measurement method RMS value over half-per iod Sampling frequency 2 kHz (0.5 ms)

(1) Above 65 A, the display indicates “OL”

(1)

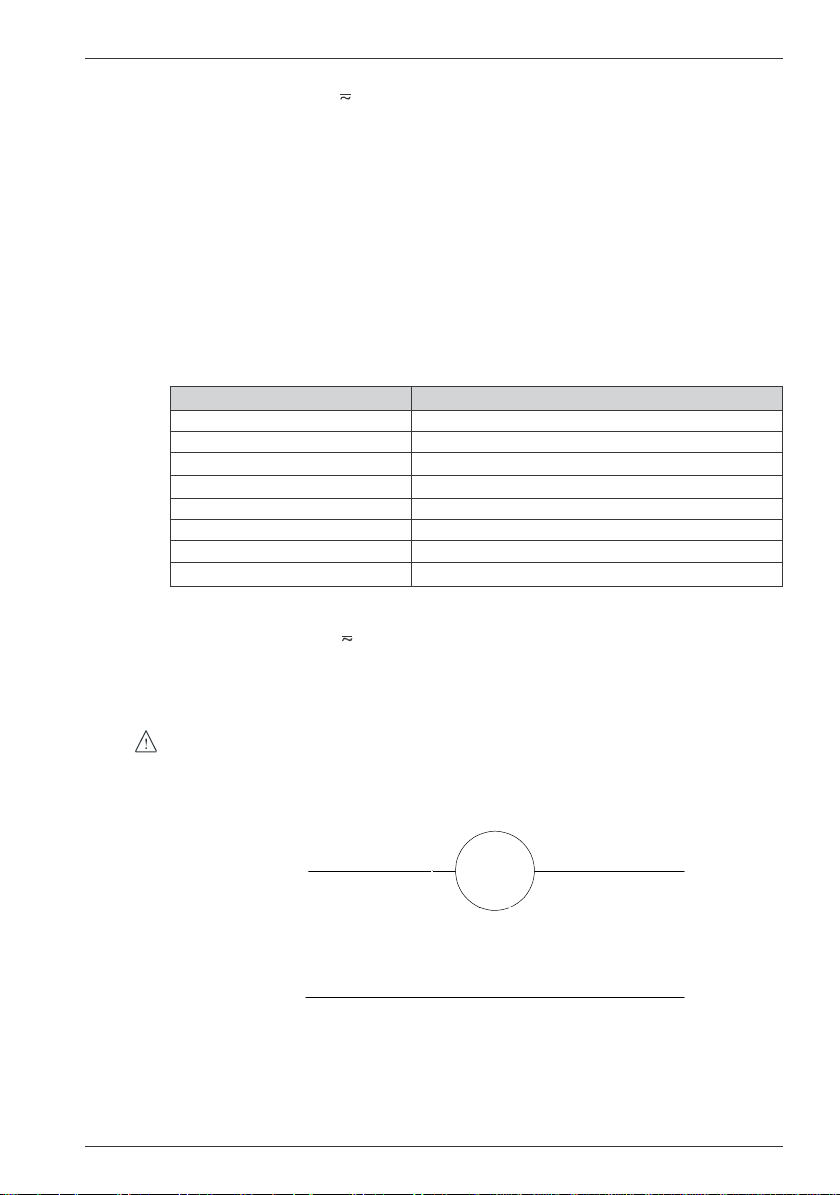

3.4Power measurements

U U

Fig 4.4.1 Single-phase connection diagram

28 Wattmeters

Chapter III

L3 L3

U U

Fig 4.4.2 Three-phase/balanced wires (T3FE)

connection diagram (PX 120 only)

3.4.1Specific reference conditions

DC: AC component < 0.1% of the DC signal AC: - Sinusoidal signals

- PF = 1

- Frequency: 50 Hz

3.4.2 Active power measurements

1. Press the ON/OFF key: the first screen appears

2. Connect the measurement leads to the instrument’s current measurement terminals

(on the left), complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” ter m inal. Connect the measurement leads to the instrument’s voltage measurement terminals (on the right), complying with the polarities indicated: red lead on the “+” terminal and black lead on the “COM” terminal. Set up as indicated in the connection diagrams in Fig.4.4.1 (single phase) or Fig.4.4.2 (balanced three-phase, T3FE only PX 120), depending on the case, making sure if possible that the maximum acceptable limits are not exceeded (see table below). Range switching is automatic.

■■

■ Characteristics

■■

Display range 1000 W 6 kW Measuring range 10.00 W...999.9 W 1000 W...5999 kW Accuracy 1% of reading ±2 cts 1% of reading ±2 cts Accuracy for DC 2% of reading ±3 cts 2% of reading ±3 cts Resolution 0.1 W 1 W Display stability 5 counts in normal mode

2 counts in SMOOTH mode

Response time 400 ms in normal mode of the display 3 s in single-phase, in SMOOTH mode

Note 1:The measurement of the active power is a signed measurement.

Above 6 kW +10%, the display indicates “OL”.

Note 2: In three-phase, the active power is only measured on the fundamental

components so it is only valid for sinusoidal signals.

29Wattmeters

Chapter III

3.4.3 Apparent power measurements

1. Press the ON/OFF key: the first screen appears

2. Connect the measurement leads to the instrument’s current measurement terminals

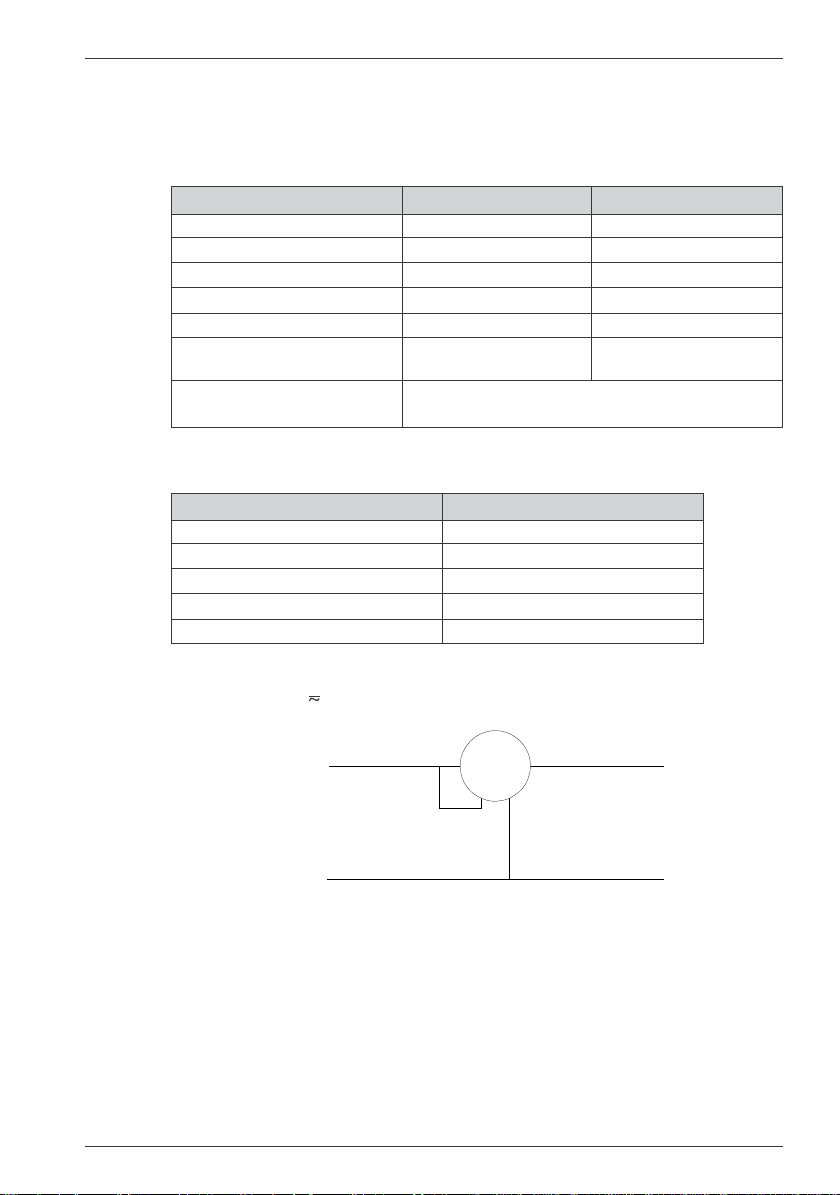

3. Set up as indicated in the connection diagrams in Fig.4.4.1 (single phase) or Fig.4.4.2 (balanced three-phase, T3FE only PX 120), depending on the case, making sure if possible that the maximum acceptable limits are not exceeded (see table below). Range switching is automatic.

4. The upper digital display indicates the value of the v oltage and the corresponding unit (V). The middle digital display indicates the value of the current and the corresponding unit (A). The lower digital display indicates the active power (W) Press the DISPLAY key to display the 2nd screen: The middle digital display indicates the value of the apparent power and the corresponding unit (VA).

■■

■ Characteristics

■■

Display range 1000 VA 6 kVA Measuring range 10.0 VA...999.9 VA 1000 VA...5999 kVA Accuracy at 50 Hz for cos ϕ =1 2% of reading ±2 cts 2% of reading ±2 cts Resolution 0.1 VA 1 VA Display stability 5 counts in normal mode

Display response time 400 ms in nor mal mode

Note 1:The measurement of the apparent power is a signed measurement.

Above 6 kVA +10%, the display indicates “OL”.

Note 2:In three-phase, the active power measurement may be inaccurate for non-

sinusoidal signals.

2 counts in SMOOTH mode

3 s in single-phase in SMOOTH mode

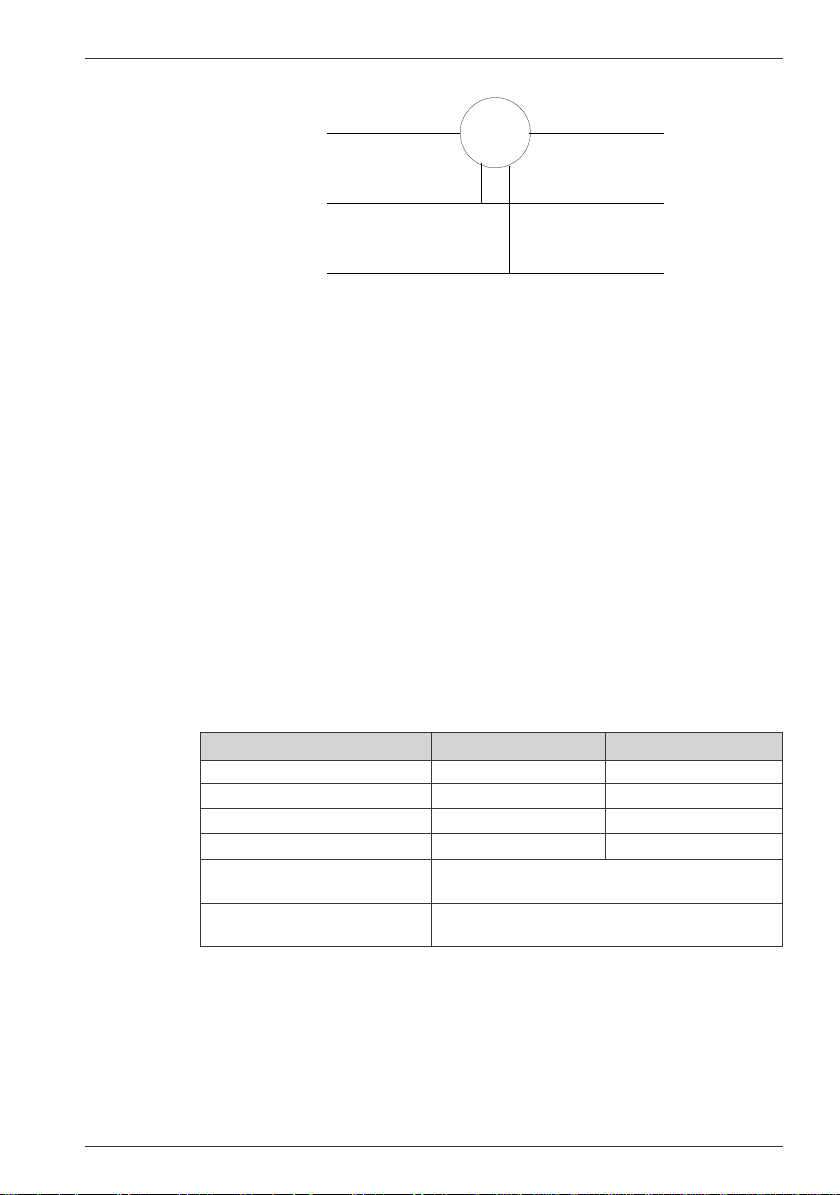

3.4.4Reactive power measurements

1. Press the ON/OFF key: the first screen appears.

2. Connect the measurement leads to the instrument’s current measurement terminals

30 Wattmeters

Press the DISPLAY key to display the 2nd screen:

-the upper digital display indicates the value of the reactive power and the corresponding unit (VAR).

■■

■ Characteristics

■■

Display range 1000 VAR 6 kVAR Measuring range 10.0 VAR...999.9 VAR 1000 VAR...5999 kVAR Accuracy 2% of reading ±2 cts 2% of reading ±2 cts Resolution 0.1 V AR 1 VAR Display stability 5 counts in normal mode

Response time 400 ms in normal mode of the display 3 s in single-phase in SMOOTH mode

2 counts in SMOOTH mode

Note 1: The measurement of the reactive power is a signed measurement.

Above 6 kVAR +10%, the display indicates “OL”.

Note 2: In three-phase, for non-sinusoidal signals, the measurement may be

additionally inaccurate.

3.4.5 Measurement of the power factor (PF)

1. Press the ON/OFF key: the first screen appears.

2. Connect the measurement leads to the instrument’s current measurement terminals

3. Set up as indicated in the connection diagrams in Fig.4.4.1 or Fig.4.4.2 (T3FE only PX 120), depending on the case, making sure if possible that the maximum acceptable limits are not exceeded (see table below). Range switching is automatic.

4. Press the DISPLAY key to display the 2nd screen:

- the lower display indicates the power factor and the symbol PF is displayed.

Chapter III

■■

■ Characteristics

■■

Display range 1.00 Measuring range 0.00 - 0.20 0.21 - 0.50 0.51 - 1.00 Accuracy 10% ± 2 cts 5% ± 2 cts 3% ± 2 cts Resolution 0.01 Response time 400 ms in NORMAL mode

of the display 3 s in SMOOTH mode Display stability 2 counts

Note 1:The measurement is valid in all 4 quadrants

Below 10 W, the measurement is not guaranteed

Note 2:The power measurement is not a signed measurement.

3.5 Communication (option)

The wattmeters are equipped with a two-way RS 232C communication channel. Communication takes place via an optical head and the following functions are available:

31Wattmeters

Chapter IV

- Calibration of the instrument in the factory or at a Manumesure branch.

-With operating software (availab le as an option) installed on a PC , it is possible to read and record the wattmeter measurements; depending on the operating mode, you can:

- view one or two of six parameters on the PC screen,

- print out the contents of the screen,

- transfer measurement files into an Excel file and store them.

■■

■ Characteristics

■■

-1 star t bit

-8 data bits

- no parity

-1 stop bit

- 9600 bauds.

These parameters are not configurable.

3.6 Mains power supply (option)

The PX110 and PX 120 wattmeters are equipped with a mains power supply adapter as an option. The battery hatch can be removed and replaced with an adapter connected to the AC mains network.

4. GENERAL SPECIFICATIONS

4.1 Dimensions and weight

■ 211 x 108 x 60 mm ■ Approx. 835 g

4.2 Power supply

■ Six 1.5 V alkaline batteries (type 6LR6) or 6 NiCd 1.2 V batteries (14.5 x 50 mm) or 230 V

mains power supply (option)

■ Average battery charge life: 40 hours with batteries

■ Battery charge indicator

Fixed: < 1 hour, change battery

■ Automatic shutdown after 10 minutes without action on the keys and for S < 1 VA, U < 0.5 V

or I < 5 mA, in constant measurement (restart by pressing the ON key)

4.3 Environmental parameters

■■

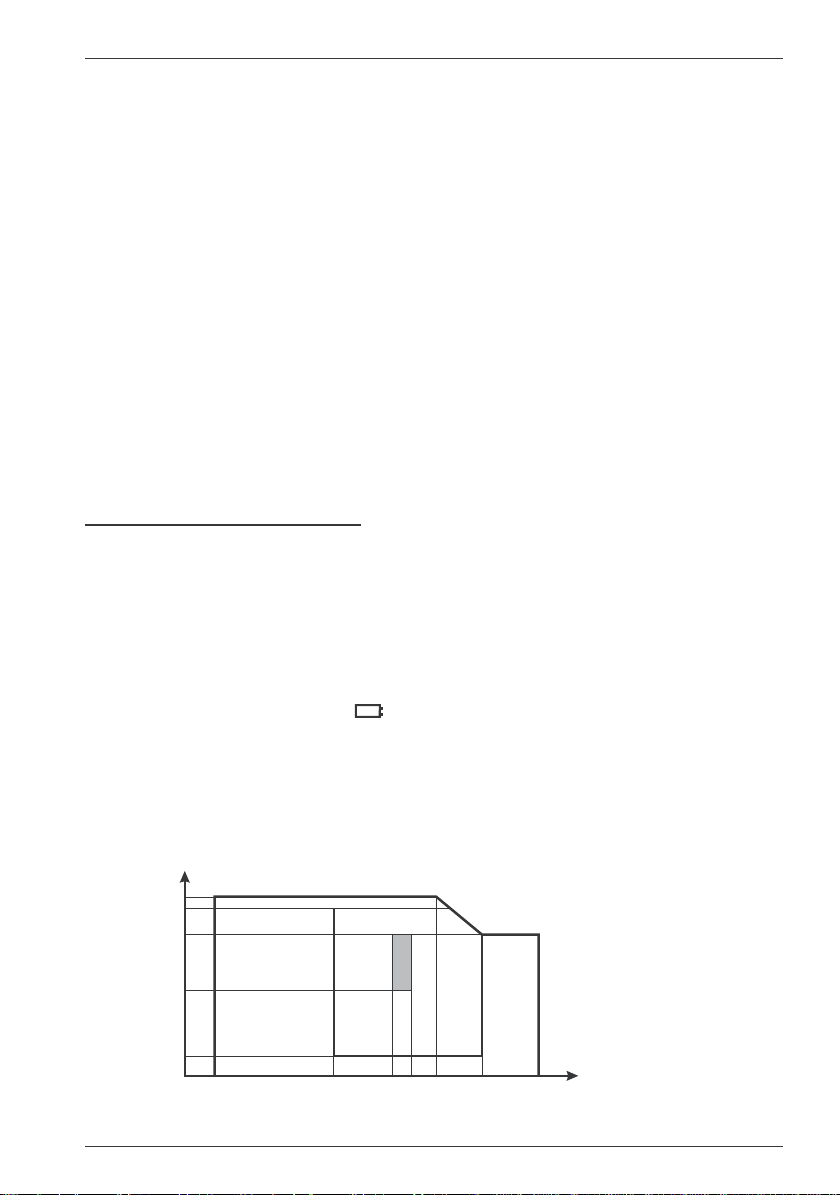

■ Climatic conditions

■■

95 90

Relative humidity in % RH

32 Wattmeters

➂

-40

Temperaturein °C

➁

➀

➂

➀ Reference range ➁ Operating range ➂ Storage range (without battery)

■■

■ Altitude

■■

- Operation: ≤ 2,000 m

- Storage ≤ 10,000 m

■■

■ Impermeability: protection index IP 54

■■

(IP2X electrical protection for the terminals)

4.4 Compliance with norms

■■

■ Electrical safety

■■

(as per EN 61010-1 ed. 95)

-Dual insulation:

-Installation category: III

-Pollution level: 2

- Rated voltage: 600 V

■■

■ Electromagnetic compatibility

■■

■ Electrostatic discharge (IEC 61000-4-2)

■■

- 4 kV contact, 8 kV air

- aptitude criterion A, industrial site

■■

■ Electromagnetic field (IEC 61000-4-3)

■■

- 10 V/m

- aptitude criterion A, industrial site

■■

■ Bursts (IEC 61000-4-4)

■■

- 2 kV Level III

- aptitude criterion B, industrial site

■■

■ Shock wave (IEC 61000-4-5)

■■

- 1 kV differential mode, 2 kV common mode

- aptitude criterion A, industrial site

■■

■ Conducted interference (IEC 61000-4-6)

■■

-3 V

- aptitude criterion A, industrial site

■■

■ Mechanical resistance

■■

- Operating position: any - Impacts: 100 g

-Free fall: 1 m

■■

■ Auto-extinguishability

■■

-Housing: V0

-Display window: V0

(test as per IEC 68-2-32)

(according to EN 60529, ed. 2000)

(EN 61326-1 éd.98)

- Vibrations: 0.15 mm

Chapter IV

(test as per IEC 68-2-27)

(test as per IEC 68-2-6)

4.5 Variations in operating range

Influence parameter Frequency 40 to 70 Hz Current 0,07% < 0,2%

Harmonics

Operating Parameters range influenced

Voltage 0,04% < 0,1% Active power, PF = 1 0,1% < 0,2% Active power, 0,5 < PF < 1 0,3% < 0,8% Active power, 0,2 < PF < 0,5 0,7% < 2% Active power , 0 < PF < 0,2 3% < 5% Reactive power, PF = 0 0,05% < 0,1% Reactive power, 0 < PF < 0,2 0,1% < 0,2% Reactive power, 0,2 < PF < 0,5 0,2% < 0,5% Reactive power, 0,5 < PF < 1 2% < 3% Apparent power 0,2% < 0,4%

Current (THD = 40%) 0,2% 0,5% Voltage (THD = 20%) 0,2% 0,5%

Typical error Max error

33Wattmeters

Chapter V

Influence parameter

Peak factor 1 to 5

PF 0,5 < PF < 1

PF 0,2 < PF < 0,5

PF 0 < PF < 0,2

Temperature 0 to 50°C Voltage 200 ppm/10°C 300 ppm/10°C

Relative humidity 10…95% RH V oltage 0,7% 1%

Battery voltage 6.5 to 10 V Voltage 0,04% 0,1%

Common mode Current

Operating Parameters range influenced

Current 0,2% 0,5%

Voltage 0,2% 0,2% Active power 0,3% < 1%

Reactive power 1% < 2% ±10 V AR Active power 0,7% < 2%

Reactive power 0,7% < 2% Active power 3% < 5% ±10 W

Reactive power 0,5% < 1% Current 300 ppm/10°C 600 ppm/10°C

Power 300 ppm/10°C 600 ppm/10°C Current 0,7% 1%

Power 0,7% 1% Current 0,04% 0,1%

Power 0,1% 0,3%

Typical error Max error

0,2% for

U = 230V 50 Hz

0,5%

Note: The term Power covers the active power P and its associated values Q, S and PF.

5. ACCESSORIES

5.1 Delivered with the wattmeters

2 sets of safety leads 1 set of leads with touch prods Six 1.5 V batteries 1 operating manual

5.2 Delivered as options

Operating software (box + optical head) ................................................................... HX0013

Set of 6 NiCd 1.2 V batteries, size 14.5 x 50 mm ..................................................... HX0014

Set of six LR6-AA alkaline batteries.......................................................................... HX0020

Set of fuses ................................................................................................................ HX0019

Set of two 20 A leads (red/black) 2 m long for the voltage or current circuit ............ HX2004

Set of 2 touch prods (red/black) .............................................................................. HA2045A

Wattmeter switcher .................................................................................................... HX0011

Multi-ratio AC transformer (10, 15 and 30 A) ............................................................ HX0012

Mains power supply adapter...................................................................................... HX0021

34 Wattmeters

6. MAINTENANCE

Only use specified spare parts for maintenance purposes. The manufacturer cannot accept any responsibility for accidents occurring following repairs carried out outside its after-sales department or approved maintenance network.

6.1 Replacing the batteries

Disconnect the leads from the instrument

■ Press the OFF key

■ Unscrew the “quarter-turn screw” located at the top of the battery and fuse access hatch

(on the back of the instrument) and remove the hatch by pulling the stand.

■ Replace the 6 batteries located on either side of the opening with 6LR6-type 1.5 V alkaline batteries, taking care to comply with the polarities indicated on the printed circuit.

■ Reinstall the hatch and lock the quarter-tur n screw.

6.2 Replacing the fuse

Disconnect the leads from the instrument

■ Press the OFF key

■ Proceed as indicated in § 6.1 for replacement of the batteries.

■ Replace the fuse with a 10 A fuse of the same type (10 A - 200 kA - 10 x 38 - 600 V -

CCMR class).

■ Reinstall the hatch and lock the quarter-tur n screw.

6.2 Storage

If the wattmeter is not used for a period of more than 60 days, remov e the batteries and store them separately.

Chapter VI

6.3 Cleaning

Disconnect the leads from the instrument and press the OFF key

■ Clean the unit with a cloth slightly moistened with soapy water. Clean off with a damp cloth. Then dry quickly with a cloth or pulsed air.

35Wattmeters

DEUTSCH

INHALT

1. ALLGEMEINE ANWEISUNGEN ............................................................................................. 37

1.1 Vorsichts- und Sicherheitsmaßnahmen .......................................................................... 37

1.2 Schutzvorrichtungen ....................................................................................................... 38

1.3Garantie........................................................................................................................... 38

1.4 Reparatur und messtechnische Überprüfung................................................................. 39

1.5 Auspacken – Ver packen.................................................................................................. 39

2. BESCHREIBUNG DES GERÄTS ........................................................................................... 39

2.1 Gehäuse.......................................................................................................................... 40

2.2Anzeige............................................................................................................................ 40

2.3 Funktion INRUSH............................................................................................................ 41

3. GEBRAUCH - BETRIEBSDATEN ............................................................................................ 41

3.1 Bezugsbedingungen ....................................................................................................... 41

3.2 Spannungsmessung (V) .............................................................................................. 42

3.3 Strommessung (A) ...................................................................................................... 42

3.4 Leistungsmessung ...................................................................................................... 43

3.5Kommunikation (option) .................................................................................................. 46

3.6 Netzteil (Option) .............................................................................................................. 47

4. ALLGEMEINE DATEN.............................................................................................................. 47

4.1 Abmessungen und Gewicht............................................................................................ 47

4.2 Stromversorgung............................................................................................................. 47

4.3 Umgebungsbedingungen ................................................................................................ 47

4.4 Einhaltung der Normen ................................................................................................... 48

4.5 Abweichungen beim Betriebsbereich ............................................................................. 48

5. ZUBEHÖR................................................................................................................................49

5.1 Geliefert mit den Wattmetern .......................................................................................... 49

5.2 Geliefert als Option .........................................................................................................49

6. WARTUNG ............................................................................................................................... 50

6.1 Batteriewechsel............................................................................................................... 50

6.2 Austausch der Sicherung................................................................................................ 50

6.2 Lagerung ......................................................................................................................... 50

6.3 Reinigung ........................................................................................................................ 50

36 Wattmeters

1. ALLGEMEINE ANWEISUNGEN

Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf dieses Wattmeters PX 110 oder PX 120 entgegengebracht haben. Dieses Gerät entspricht der Sicherheitsnorm NF EN 61010 Ausg. 95 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Geräts sollten Sie die in der v orliegenden Bedienungsanleitung beschriebenen Anweisungen befolgen. Der Inhalt dieser Anleitung darf ohne unsere Zustimmung in keiner Weise vervielfältigt werden.

1.1Vorsichts- und Sicherheitsmaßnahmen

1.1.1Vor der Benutzung

*Dieses Gerät ist einsetzbar für Messungen an Kreisen der Überspannungskategorie

CAT III mit Spannungen, die einen Wert von 600 V (AC oder DC) gegenüber Erde nicht übersteigen.

*Definition der Überspannungskategorien (siehe Veröffentlichung IEC 664-1):

CAT I: Bei den Kreisen nach CAT I handelt es sich um Kreise, die durch

Vorr ichtungen zur Begrenzung von vorübergehenden Überspannungen geringer Größe geschützt werden. Beispiel: geschützte elektronische Kreise

CAT II: Bei den Kreisen nach CAT II handelt es sich um Versorgungskreise für

Haushaltsgeräte oder ähnliche, bei denen vorübergehende Überspannungen mittlerer Größe auftreten können. Beispiel: Stromversorgung von Haushaltsgeräten oder tragbaren Elektrowerkzeugen

CAT III: Bei den Kreisen nach CAT III handelt es sich um Versorgungskreise für

Leistungsgeräte, bei denen vorübergehende große Überspannungen auftreten können. Beispiel: Stromversorgung von Industriemaschinen oder -geräten

CAT IV: Bei den Kreisen nach CAT IV handelt es sich um Stromkreise, bei denen

sehr große vorübergehende Überspannungen auftreten können. Beispiel: Energiezuleitung

*Die Verwendung dieses Geräts setzt voraus, dass der Benutzer die üblichen

Sicherheitsbestimmungen beachtet, d.h.:

- sich gegen elektrische Ströme schützt,

- das Gerät vor jeglicher falscher Anwendung bewahrt.

*Verwenden Sie zu Ihrer eigenen Sicherheit nur die mit diesem Gerät gelieferten Kabel.

sie entsprechen der Norm EN 61010-1 + A1 + A2, Ausg. 95. Vergewissern Sie sich vor jeder Benutzung, dass sie sich in einwandfreiem Zustand befinden.

Kapitel I

1.1.2Während des Betriebs

* Überschreiten Sie niemals die in den Spezifikationen für jede Art von Messung

angegebenen Schutzgrenzwerte.

* Berühren Sie niemals eine nicht benutzte Klemme, wenn das Gerät an einen Messkreis

angeschlossen ist.

* Bei der Reparatur eines Fernsehgeräts oder bei Messungen an Leistungs-

Schaltkreisen können an den Messpunkten Hochspannungs-Impulse auftreten, die zu einer Beschädigung des Geräts führen konnen. Durch Verwendung eines FilterTastkopfes können diese Impulse gedämpft werden.

37Wattmeters

Kapitel I

1.1.3 Symbole

Die folgenden Symbole werden verwendet:

1.1.4 Anweisungen

*Vor einem Öffnen des Geräts müssen Sie unbedingt sämtliche elektrischen Stromquellen

und Messkreise abklemmen. Stellen Sie sicher , dass keine elektrostatischen Ladungen vorliegen, durch die inter ne Bauteile zerstör t werden könnten.

*Die Sicherungen dürfen nur durch Modelle ersetzt werden, die identisch zu den

ursprünglichen Sicherungen sind.

*Einstellung, Wartung und Reparatur des Geräts dürf en nur von qualifiziertem P ersonal

durchgeführt werden. Eine Installation, deren Aufbau und Betrieb und den vorhandenen Gefahren vertraut ist. Sie ist dazu autorisiert, die Installation und die Anlagen entsprechend den Sicherheitsbestimmungen in und außer Betrieb zu nehmen.

* Setzen Sie das Gerät bei Fehlern oder anormalen Bedingungen außer Betrieb und

verhindern Sie seine Benutzung, bis es überprüft worden ist.

* Es wird empfohlen, die Batterien bei einer längeren Nichtbenutzung des Geräts

herauszunehmen.

ACHTUNG

Das Gerät ist schutzisoliert bzw. durch eine verstärkte Isolierung geschützt. Der Anschluss an einen Erdleiter ist für die Gewährleistung der elektrischen Sicherheit nicht erforderlich.

:Siehe Bedienungsanleitung.

Falsche Bedienung kann zu Schäden am Gerät führen und die Sicherheit des Benutzers gefährden.

„qualifizierte Person“

ist eine Person, die mit der

1.2 Schutzvorrichtungen

Dieses Gerät ist mit den folgenden Schutzvorrichtungen ausgestattet:

*1 Sicherung zum Schutz des Eingangs für Strommessungen, *ein Gehäuseschutz stellt die Staubdichtheit des Geräts sicher und schützt vor

Wassereinwirkungen in der Betriebsposition.

1.3 Garantie

Für dieses Gerät wird entsprechend den allgemeinen Verkaufsbedingungen eine Garantie bei Material- und Herstellungsschäden gewährt.

Während der Garantiezeit (1 Jahr) darf das Gerät nur vom Hersteller repariert werden, der sich die Entscheidung vorbehält, das Gerät entweder zu reparieren oder ganz oder teilweise auszutauschen. Bei einem Einsenden des Geräts an den Hersteller hat der Kunde die Versandkosten zu tragen.

Die Garantie erlischt, wenn:

1. das Gerät unsachgemäß oder zusammen mit nicht kompatiblen Ausrüstungen verwendet wurde;

2. ohne ausdrückliche Zustimmung der technischen Abteilung des Herstellers Änderungen am Gerät durchgeführt wurden;

3. von einer nicht vom Hersteller zugelassenen Person Eingriffe in das Gerät durchgeführt wurden;

4. das Gerät an eine spezielle Anwendung angepasst wurde, die nicht der Bestimmung des Geräts entspricht und in der Bedienungsanleitung nicht vorgesehen ist;

5. einem Stoß, einem Fall oder der Einwirkung von Wasser ausgesetzt wurde.

38 Wattmeters

1.4 Reparatur und messtechnische Überprüfung

Informationen und Anschriften erhalten Sie auf Anfrage: T el. 02.31.64.51.53 - Fax 02.31.64.51.09

1.5 Auspacken – Verpacken

Das gesamte Material wurde vor dem Versand mechanisch und elektr isch über prüft. Es wurde alle Vor kehrungen dafür getroffen, dass dieses Gerät ohne Beschädigungen bei Ihnen eintrifft.

Es ist jedoch ratsam, eine kurze Überprüfung vorzunehmen, um eventuelle Transportschäden herauszufinden.

Werden Transportschäden entdeckt, melden Sie diese sofort dem Spediteur.

Achtung! Verwenden Sie bei einer Rüc ksendung möglichst die Originalverpackung

und geben Sie so genau wie möglich in einer dem Gerät beigefügten Notiz den Grund für die Rücksendung an.

Anmerkung Unsere Produkte sind in FRANKREICH und ALLEN ANDEREN LÄNDERN

patentiert. Die Firmenzeichen sind eingetragen. Wir behalten uns das Recht vor , die Eigenschaften und Preise im Rahmen der technischen Weiterentwicklung anzupassen.

2. BESCHREIBUNG DES GERÄTS

Die Wattmeter PX 110 und PX 120 ermöglichen die Messung von AC- und DC-Leistungen,

-Spannungen und -Strömen. Sie wurden insbesondere für allgemeine und technische Schulen, für Installateure und für Wartungsdienste entwickelt.

Das PX 110 ist ein Wattmeter nur für einphasige Messungen, das PX 120 verfügt über die Möglichkeit zur dreiphasigen Leistungsmessung nur im symmetrischen 3 Leiter-System. Beide Modelle ermöglichen Messungen in allen vier Quadranten.

Die Wattmeter sind besonders zuverlässig, robust, sicher, einfach zu bedienen und schnell einzusetzen (automatische Messbereichswahl).

Beide Modelle verfügen über eine bidirektionale Kommunikationsschnittstelle (optische Datenübertragung).

Beide Modelle messen:

-Wechselspannungen von 500 mV bis 600 V eff.,

-Gleichspannungen von 500 mV bis 600 V,

-Wechselströme von 10 mA bis 10 A,

-Gleichströme von 10 mA bis 10 A,

- DC-Leistungen bis 6 kW,

-Wirkleistungen bis 6 kW,

-Blindleistungen bis 6 kVAR,

- Scheinleistungen bis 6 kVA,

- Leistungsfaktor. Der Messbereich hinsichtlich der Grundfrequenz reicht von 40 bis 70 Hz. Die Bandbreite beträgt 1 kHz (harmonisch). Die AC- und DC-Komponenten können nicht voneinander getrennt werden (RMS-Werte).

Kapitel II

39Wattmeters

HOLD

T3FE

SMOOTH

INRUSH

kVAR

kVA

Kapitel II

2.1 Gehäuse

➀➀

➀ Sicherheitsbuchsen für den Eingang der zu messenden Ströme

➀➀ ➁➁

➁ Sicherheitsbuchsen für den Eingang der zu messenden Spannungen

➁➁

➂➂

➂ Steuertasten (5 beim PX 110 und 6 beim PX120)

➂➂

➃➃

➃ Fach für den Kopf zur optischen Datenübertragung

➃➃

Auf der Rückseite des Geräts befinden sich:

- Der Batteriefachdeckel für das Austauschen der Batterien

- Der Standbügel zum Aufstellen des Geräts in geneigter Position

- Das optionale Netzteil wird anstelle des Batteriefachs angeschlossen

(siehe Schemazeichnungen am Anfang dieser Bedienungsanleitung)

ON / OFF Ein- / Ausschalten DISPLAY Erlaubt durch mehrmaliges Drücken den Zugriff auf verschiedene Bildschirme T3FE Ermöglicht den Zugriff auf die Messungen der Leistung und des

Leistungsfaktors in der Betriebsart T3FE (sym. 3 Leitersystem) , nur beim

PX 120 (kurzes Drücken) HOLD Ermöglicht das Halten der angezeigten Werte (kurzes Drücken) SMOOTH Ermöglicht die Filterung der gemessenen Werte (kurzes Drücken) INRUSH Ermöglicht durch kurzes Drücken die Erfassung des Spitzenstroms beim

Start eines Motors.

Der RMS-Wert des gemessenen Stroms wird bis zur Messung eines höheren

Wertes oder bis zum Ver lassen der Funktion beibehalten.

2.2 Anzeige

Die Flüssigkristallanzeige (LCD) erlaubt die Anzeige von digitalen W erten und dem Symbol der zugehörigen Einheit sowie von den Symbolen der verschiedenen Funktionen.

(siehe § 7.1)

2.2.1 Digitalanzeige

Diese besteht aus 3 Anzeigen (4 Digits, 9999 Punkte, 3 Dezimalpunkte und 1 Zeichen „-“), von denen jede je nach Funktion und gewähltem Messmodus eine andere Zuordnung hat. Eine Überschreitung des Messbereichs wird durch die Anzeige von OL in der Mitte der entsprechenden Digitalanzeige symbolisiert.

Obere Anzeige:

Erster Bildschirm: Anzeige der Spannung in V Zweiter Bildschirm: Anzeige der Blindleistung in VAR oder kVAR

Mittlere Anzeige:

Erster Bildschirm: Anzeige des Stroms in A

40 Wattmeters

Zweiter Bildschirm: Anzeige der Scheinleistung in VA oder kVA

Untere Anzeige:

Erster Bildschirm: Anzeige der Wirkleistung in W oder kW Zweiter Bildschirm: Anzeige des Leistungsfaktor PF: zeigt an, dass der angegebene digitale Wert der Leistungsfaktor ist

2.2.2Anzeige der Funktionssysmbole

HOLD Zeigt die Verwendung der entsprechenden Taste an (siehe § 2.1) SMOOTH Zeigt die Verwendung der entsprechenden Taste an (siehe § 2.1)

T3FE Zeigt die Verwendung der entsprechenden Taste bei dreiphasiger

INRUSH Zeigt die Verwendung der entsprechenden Taste bei der Messung des

Zeigt an, dass eine Kommunikation aktiviert wurde (siehe § 3.6)

Messung im symmetrischen Leiter-System an (nur beim PX 120) Zeigt an, dass die Betriebsdauer der Batterien < 1 Stunde beträgt

Spitzen-Einschaltstromes an (siehe § 2.3)

2.3 Funktion INRUSH

Diese Funktion ermöglicht die Verf olgung einer schnellen Stromänderung des T yps gedämpfte Sinusschwingung, indem aufeinander folgende Effektivwer te gemessen werden, die über eine Halbwelle berechnet und über eine Halbwelle neu aktualisiert werden. Die Anwendungen sind:

- Messung von Einschaltströmen bei Motoren

- Genaue Definition von Sicherungen und Schutzschaltern (Verhältnis Amplitude - Signalzeit)

- Belastung von Komponenten durch Stromüberlast Der Anwendungsbereich ist auf die industriellen Frequenzen begrenzt (40 Hz... 70 Hz).

3. GEBRAUCH - BETRIEBSDATEN

Das Ein- und Ausschalten des Geräts erfolgt über die Taste ON/OFF (zum Ausschalten lange drücken). Wird das Gerät 10 Minuten lang nicht verwendet, schaltet es sich automatisch aus.

Die Ein- und Ausgabe für jeden Funktion erfolgt durch mehrmaliges kurzes Drücken der entsprechenden Tasten.

Beim Einschalten werden alle Segmente für ca. 1 Sekunden angezeigt.

Schließen Sie keine Spannungen von mehr als 600 V gegenüber Erde an

Kapitel III

3.1 Bezugsbedingungen

Die Betriebsdaten werden unter den folgenden Bezugsbedingungen garantiert:

- Temperatur: +23°C ± 3 °C

- Relative Feuchte: 45 % bis 80 % r. F.

- Versorgungsspannung: 9 V ± 0,1V

- Frequenzbereich: DC, 50 Hz ± 3 Hz sinusförmig (THD < 0,1 %)

- Magnetisches Gleichstromfeld:< 40 A/m (Erdmagnetfeld)

- Ohne externes Wechselstrom-Magnetfeld

- Ohne elektrisches Feld

Anmerkung: Zu jeder Funktion gibt es eigene Bezugsbedingungen: diese sind bei den

technischen Daten zu jeder Funktion angegeben.

41Wattmeters

Kapitel III

3.2 Spannungsmessung (V)

1. Drücken Sie die Taste ON/OFF: Der erste Bildschir m erscheint.

2. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur

Spannungsmessung des Geräts an (rechts): rote Leitung an die Klemme „+“ und schwarze Leitung an die Klemme „COM“.

3. Verbinden Sie den A ufbau mit der zu messenden Spannungsquelle und stellen Sie wenn möglich sicher, dass diese die maximal zulässigen Grenzwerte nicht übersteigt

Tabelle unten).

Die obere Digitalanzeige zeigt die Spannung und die entsprechende Einheit (V) an.

3.2.1 Besondere Bezugsbedingungen

Bei DC: Komponente AC < 0,1 % des DC-Signals Bei AC: Sinusförmiges Signal (THD < 0,1 %)

3.2.2Technische Daten

Anzeigebereich 600 V Messbereich 0,5...600 V Genauigkeit bei AC 0,5 % Anz. ± 2 Digits Genauigkeit bei DC 1 % Anz. ± 3 Digits Auflösung 0,1 V

Stabilität der Anzeige

5 Digits im Normalmodus

2 Digits im Modus SMOOTH Wiederholbarkeit der Messung 0,2 % typisch Ansprechzeit der Anzeige 500 ms im Normalmodus - 3 s im Modus SMOOTH Eingangsimpedanz 1 MΩ

(1) Oberhalb von 600 V + 5 % wird „OL“

angezeigt.

(1)

(siehe

3.3 Strommessung (A)

1. Drücken Sie die Taste ON/OFF: Der erste Bildschirm erscheint.

2. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur

Strommessung des Geräts an (links): rote Leitung an die Klemme „+“ und schwarze Leitung an die Klemme „COM“.

Sind die Klemmen „Spannung“ nicht angeschlossen, ist eine Strommessung möglich, die standardmäßig gewählte Frequenz beträgt jedoch 50 Hz

3. Verfahren Sie nach dem unten gezeigten Anschlussschema und stellen Sie wenn möglich sicher, dass dabei die maximal zulässigen Grenzwerte nicht überschritten werden

Tabelle unten).

U U

Abb. 3.3.1 Anschlussschema für einphasige Messung

Anmerkung: Die Umschaltung des Messbereichs erfolgt automatisch.

42 Wattmeters

(siehe

3.3.1 Besondere Bezugsbedingungen

Bei DC: Komponente AC < 0,1 % des DC-Signals Bei AC: Sinusförmiges Signal (THD < 0,1 %)

3.3.2Technische Daten in den Modi Normal und SMOOTH

Anzeigebereich 2 A 10 A Messbereich 10 mA...1,999 A 2,00...9,99 A Genauigkeit bei AC 0,5 % Anz. ± 2 D + 1 mA 0,5 % Anz. ± 2 D Genauigkeit bei DC 1 % Anz. ± 3 D + 1 mA 1 % Anz. ± 3 D Auflösung 1 mA 10 mA Erkennungsbereich 5 mA 50 mA

Stabilität der Anzeige

5 D im Normalmodus 2 D im Modus SMOOTH 5 D im Normalmodus 2 D im Modus SMOOTH

Ansprechzeit 500 ms im Normalmodus der Digitalanzeige 3 s im Modus SMOOTH

(1) Oberhalb von 10 A + 5 % wird „OL“ angezeigt.

3.3.3Technische Daten im Modus INRUSH

Anzeigebereich A Messbereich 5 A...65 A (Spitzenwerte) Genauigkeit 10 % Anz. ± 2 Digits Auflösung 100 mA Messverfahren RMS-Wert über ½ Periode Abtastrate 2 kHz (0,5 ms)

(1) Oberhalb von 65 A wird „OL“ angezeigt.

Kapitel III

(1)

3.4 Leistungsmessung

U U

Abb. 4.4.1 Anschlussschema für einphasige Messung

43Wattmeters

Kapitel III

L3 L3

U U

Abb. 4.4.2 Anschlussschema für dreiphasige Messung

im symmetrischen 3 Leitersystem (nur PX 120)

3.4.1 Besondere Bezugsbedingungen

Bei DC: Komponente AC < 0,1 % des DC-Signals Bei AC: - Sinusförmige Signale

- PF = 1

- Frequenz: 50 Hz

3.4.2 Wirkleistungsmessung

1. Drücken Sie die Taste ON/OFF: Der erste Bildschir m erscheint.

2. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur

Strommessung des Geräts an (links): rote Leitung an die Klemme „+“ und schwarze Leitung an die Klemme „COM“. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur Spannungsmessung des Geräts an (rechts): rote Leitung an die Klemme „+“ und schwarze Leitung an die Klemme „COM“. Verfahren Sie nach dem Anschlussschema aus Abb. 4.4.1 (einphasig) oder Abb . 4.4.2 (Dreiphasig ausgeglichen, T3FE nur PX 120) und stellen Sie wenn möglich für den entsprechenden Fall sicher, dass dabei die maximal zulässigen Grenzwerte nicht überschritten werden (siehe Tabelle unten). Die Umschaltung des Messbereichs erfolgt automatisch.

■■

■ Technische Daten

■■

Anzeigebereich 1000 W 6 kW Messbereich 10,00 W...999,9 W 1000 W...5999 kW Genauigkeit bei 50 Hz für PF = 1 1 % Anz. ± 2 Di gits 1 % Anz. ± 2 Dig its Genauigkeit bei DC 2 % Anz. ± 3 Digits 2 % Anz. ± 3 Digits Auflösung 0,1 W 1 W

Stabilität der Anzeige

5 Digits im Normalmodus

2 Digits im Modus SMOOTH

Ansprechzeit 400 ms im Normalmodus der Anzeige 3 s bei Einphasenmessung im Modus SMOOTH

Anmerkung 1:Die Wirkleistungsmessung ist eine Messung mit Vorzeichen.

Oberhalb von 6 kW + 10 % wird „OL“ angezeigt.

Anmerkung 2:Eine Dreiphasen-Wirkleistungsmessung erfolgt nur für die

Grundschwingung und ist deshalb nur für Sinusförmige Signale gültig.

44 Wattmeters

3.4.3 Scheinleistungsmessung

1. Drücken Sie die Taste ON/OFF: Der erste Bildschir m erscheint.

2. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur

3. Verfahren Sie nach dem Anschlussschema aus Abb. 4.4.1 (einphasig) oder Abb.

4.4.2 (Dreiphasig ausgeglichen, T3FE nur PX 120) und stellen Sie wenn möglich für den entsprechenden Fall sicher, dass dabei die maximal zulässigen Grenzwerte nicht überschritten werden (siehe Tabelle unten). Die Umschaltung des Messbereichs erfolgt automatisch.

4. Die obere Digitalanzeige zeigt die Spannung und die entsprechende Einheit (V) an. Die mittlere Digitalanzeige zeigt den Strom und die entsprechende Einheit (A) an. Die untere Digitalanzeige zeigt den Wert für die Wirkleistung (W) Drücken Sie die Taste DISPLAY, um den 2. Bildschirm anzuzeigen: Die mittlere Digitalanzeige zeigt die Scheinleistung und die entsprechende Einheit (VA) an.

■■

■ Technische Daten

■■

Anzeigebereich 1000 V A 6 kVA Messbereich 10,0 VA...999,9 VA 1000 VA...5999 kVA Genauigkeit 2 % Anz. ± 2 Digits 2 % Anz. ± 2 Digits Auflösung 0,1 VA 1 VA Stabilität der Anzeige 5 Digits im Normalmodus

2 Digits im Modus SMOOTH

Ansprechzeit der Anzeige 400 ms im Normalmodus

3 s bei Einphasenmessung im Modus SMOOTH

Anmerkung 1:Die Scheinleistungsmessung ist eine Messung mit Vorzeichen.

Oberhalb von 6 kVA + 10 % wird „OL“ angezeigt

Anmerkung 2:Bei Dreiphasenmessungen kann der Wert für die Wirkleistung bei nicht

sinusförmigen Signalen ungenau sein.

Kapitel III

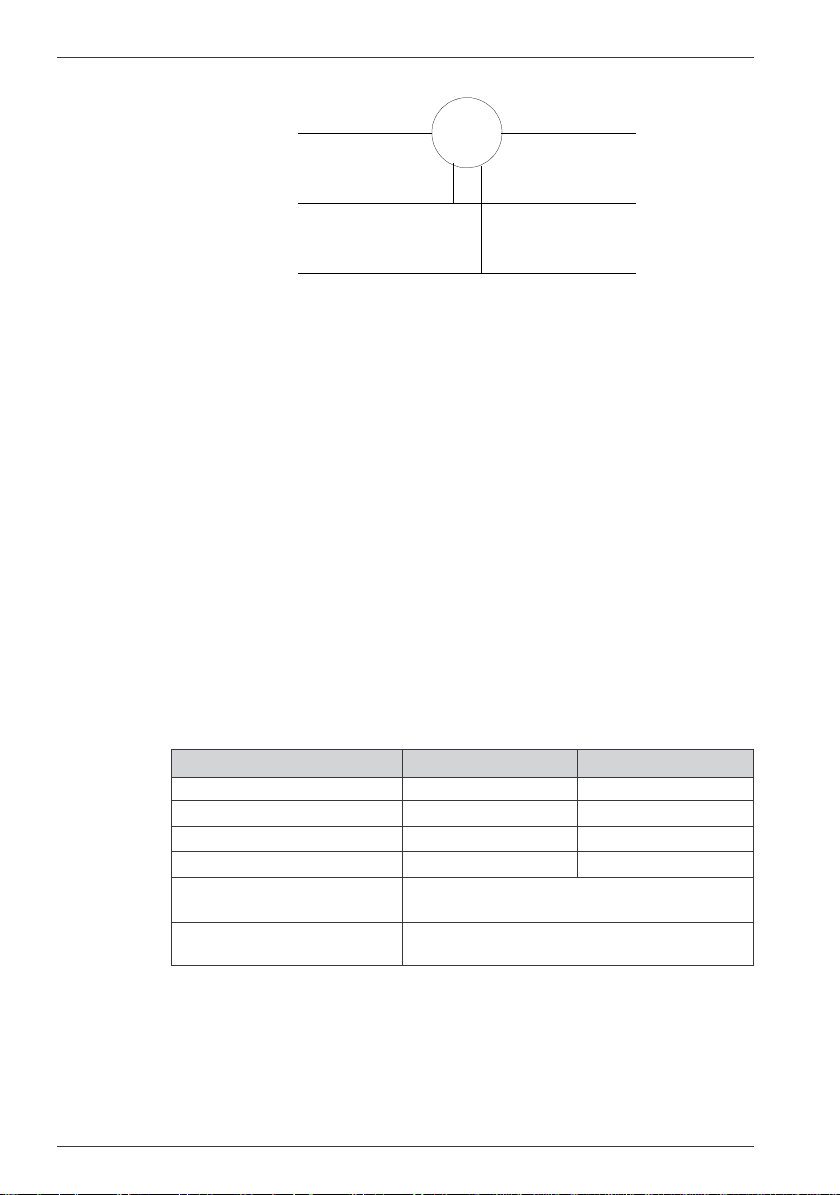

3.4.4 Blindleistungsmessung

1. Drücken Sie die Taste ON/OFF: Der erste Bildschirm erscheint.

2. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur

3. Verfahren Sie nach dem Anschlussschema aus Abb. 4.4.1 (einphasig) oder Abb.

-Die obere Digitalanzeige zeigt die Blindleistung und die entsprechende Einheit (VAR) an.

45Wattmeters

Kapitel III

■■

■ Technische Daten

■■

Anzeigebereich 1000 VAR 6 kVAR Messbereich 10,0 VAR...999,9 VAR 1000 VAR...5999 kVAR Genauigkeit 2 % Anz. ± 2 Digits 2 % Anz. ± 2 Digits Auflösung 0,1 VAR 1 V AR Stabilität der Anzeige 5 Digits im Normalmodus

Ansprechzeit 400 ms im Normalmodus der Anzeige 3 s bei Einphasenmessung im Modus SMOOTH

Anmerkung 1:Die Blindleistungsmessung ist eine Messung mit Vorzeichen.

Oberhalb von 6 kVAR + 10 % wird „OL“ angezeigt.

Anmerkung 2:Bei Dreiphasenmessungen kann der Wert bei nicht sinusförmigen

Signalen eine zusätzliche Ungenauigkeit enthalten.

3.4.5 Messung des Leistungsfaktors PF

1. Drücken Sie die Taste ON/OFF: Der erste Bildschir m erscheint.

2. Schließen Sie die Messleitungen unter Beachtung der Polarität an die Klemmen zur

3. Verfahren Sie nach dem Anschlussschema aus Abb. 4.4.1 oder Abb. 4.4.2 (T3FE nur bei PX 120) und stellen Sie wenn möglich für den entsprechenden Fall sicher, dass dabei die maximal zulässigen Grenzwerte nicht überschritten werden (siehe Tabelle unten). Die Umschaltung des Messbereichs erfolgt automatisch.

4. Drücken Sie die Taste DISPLAY, um den 2. Bildschirm anzuzeigen: Die untere Digitalanzeige gibt den Leistungsfaktor an und das Symbol PF wird angezeigt.

2 Digits im Modus SMOOTH

■■

■ Technische Daten

■■

Anzeigebereich 1,00 Messbereich 0,00 - 0,20 0,21 - 0,50 0,51 - 1,00 Genauigkeit 10 % ± 2 Digits 5 % ± 2 Digits 3 % ± 2 Digits Auflösung 0,01 Ansprechzeit 400 ms im Nor malmodus

der Anzeige 3 s im Modus SMOOTH Stabilität der Anzeige 2 Digits

Anmerkung 1:Die Messung ist für alle 4 Quadranten gültig

Unterhalb von 10 W wird die Messung nicht garantiert

Anmerkung 2:Die Leistungsmessung ist eine Messung ohne Vorzeichen

3.5 Kommunikation (option)

Die Wattmeter verfügen über eine bidirektionale Schnittstelle RS 232C. Die Kommunikation erfolgt über eine optische Datenübertragung und ermöglicht die folgenden Funktionen:

46 Wattmeters

- Kalibrierung des Geräts im Werk oder in einer Manumesure Niederlassung

-Mit einer auf einem PC installierten Auswertungssoftware (optional) können die Messwerte des Wattmeters je nach Betriebsart eingelesen und gespeichert werden. Möglich sind:

- die Anzeige von einer oder zwei Größen von sechs möglichen auf dem Bildschirm des PC,

- die Durchführung eines Bildschirmausdrucks,

- die Übertragung der Messwertdateien in eine Excel-Datei und deren Speicherung.

■■

■ Technische Daten

■■

-1 Startbit

-8 Datenbits

- ohne Parität

-1 Stoppbit

- 9600 Baud

Diese Parameter sind nicht konfigurierbar.

3.6 Netzteil (Option)

Die Wattmeter PX110 und PX 120 können optional mit einem Netzteil ausgestattet werden. Dazu wird das Batteriefach ausgebaut und durch ein an das Stromnetz angeschlossenes Netzteil ausgetauscht.

4. ALLGEMEINE DATEN

4.1 Abmessungen und Gewicht

■ 211 x 108 x 60 mm ■ ca. 835 g

4.2 Stromversorgung

■ 6 Stück 1,5V-Alkali-Batterien (Typ 6LR6) oder 6 NiCd-Akkus 1,2 V (14,5 x 50 mm) oder

Netzteil 230 V (Option)

■ Durchschnittliche Betriebsdauer : 40 Std. mit Batterien

■ Anzeige für Batteriezustand

■ Automatisches Abschalten nach 10 Minuten, wenn keine Tasten betätigt werden und für S

< 1 VA, U < 0,5 V oder I < 5 mA bei Dauermessung (Wiedereinschalten durch Drücken der Taste ON).

: Dauernd: < 1 Std., Batteriewechsel

Kapitel IV

4.3 Umgebungsbedingungen

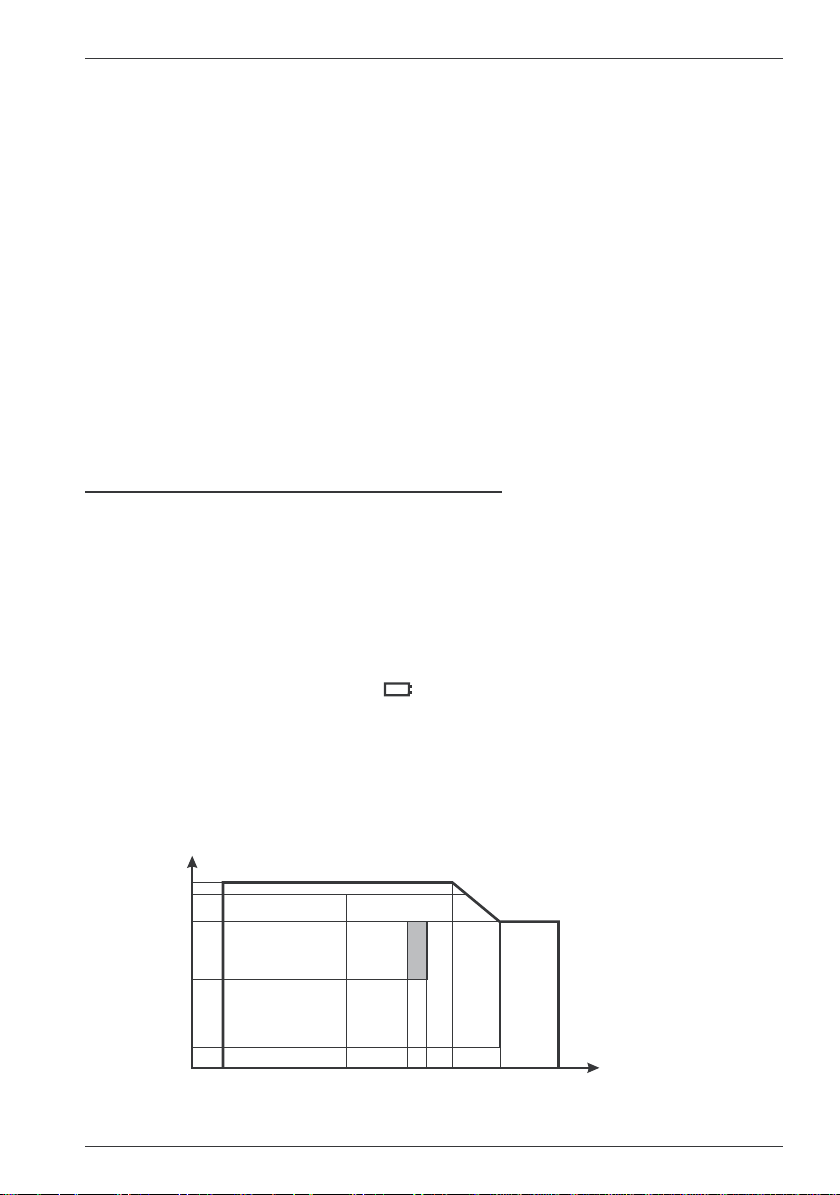

■ Klima

95 90

Relative Feuchte in % r. F.

➂

-40

Temperaturin °C

➁

➀

➂

➀ Referenzbereich ➁ Betriebsbereich ➂ Lagerbereich (ohne Batterie)

47Wattmeters

Kapitel IV

■■

■ Höhe

■■

- Betrieb: < 2.000 m

- Lagerung: < 10.000 m

■■

■ Dichtheit: Schutzart IP 54

■■

(gemäß EN 60529, Ausg. 2000)

(IP2X elektrisch für die Klemmen)

4.4 Einhaltung der Normen

■■

■ Elektrische Sicherheit

■■

(gemäß EN 61010-1, Ausg. 95)

- Schutzisolierung:

-Überspannungskategorie: III

-Verschmutzungsgrad: 2

- Betriebsspannung: 600 V

Elektromagnetische Verträglichkeit Elektrostatische Entladungen (IEC 61000-4-2)

- 4 kV Kontakt, 8 kV Luft

- Eignungskriterium A, Industrieanlage

Elektromagnetisches Feld (IEC 61000-4-3)

- 10 V/m

- Eignungskriterium A, Industrieanlage

Stoß (IEC 61000-4-4)

- 2 kV Niveau III

- Eignungskriterium B, Industrieanlage

Stoßwelle (IEC 61000-4-5)

- 1 kV Differenz-Modus, 2 kV Gleichtakt-Modus

- Eignungskriterium A, Industrieanlage

Geleitete Störungen (IEC 61000-4-6)

- 3 V

- Eignungskriterium A, Industrieanlage

■■

■ Mechanische Festigkeit

■■

- Betriebsposition: beliebig

- Stoß: 100 g

-Freier Fall: 1 m

- Vibrationen: 0,15 mm

■■

■ Selbstlöschfähigkeit

■■

-Gehäuse: V0

-Anzeigefenster: V0

(Versuch gemäß IEC 68-2-27)

(Versuch gemäß IEC 68-2-32)

(Versuch gemäß IEC 68-2-6)

(EN 61326-1 Ausg. 98)

4.5 Abweichungen beim Betriebsbereich

Einflussgröße Betriebsbereich Frequenz 40 bis 70 Hz Strom 0,07% < 0,2%

48 Wattmeters

Beeinflusste Größen

Typischer Fehler Max. Fehler

Spannung 0,04% < 0,1% Wirkleistung, PF = 1 0,1% < 0,2% Wirkleistung, 0,5 < PF < 1 0,3% < 0,8% Wirkleistung, 0,2 < PF < 0,5 0,7% < 2% Wirkleistung, 0 < PF < 0,2 3% < 5% Blindleistung, PF = 0 0,05% < 0,1% Blindleistung, 0 < PF < 0,2 0,1% < 0,2% Blindleistung, 0,2 < PF < 0,5 0,2% < 0,5% Blindleistung, 0,5 < PF < 1 2% < 3% Scheinleistung 0,2% < 0,4%

Kapitel V

Einflussgröße Betriebsbereich

Oberwellen

Scheitelfaktor 1 bis 5

PF 0,5 < PF < 1

PF 0,2 < PF < 0,5

PF 0 < PF < 0,2

Temperatur 0 bis 50°C Spannung 200 ppm/10°C 300 ppm/10°C

Relative Feuchte 10…95 % r. F. Spannung 0,7% 1%

Batteriespannung 6,5 bis 1 0 V Spannung 0,04% 0,1%

Gleichtakt Strom

Strom 0,2% 0,5%

Beeinflusste Größen

Strom (THD = 40%) 0,2% 0,5% Spannung (THD = 20%) 0,2% 0,5%

Spannung 0,2% 0,2% Wirkleistung 0,3% < 1%

Blindleistung 1% < 2% ±10 VAR Wirkleistung 0,7% < 2%

Blindleistung 0,7% < 2% Wirkleistung 3% < 5% ±10 W

Blindleistung 0,5% < 1% Strom 300 ppm/10°C 600 ppm/10°C

Leistung 300 ppm/10°C 600 ppm/10°C Strom 0,7% 1%

Leistung 0,7% 1% Strom 0,04% 0,1%

Leistung 0,1% 0,3%

Typischer Fehler Max. Fehler

0,2%

(U = 230V 50 Hz)

0,5%

Anmerkung: Der Begriff Leistung umfasst die Wirkleistung P und ihre zugehörigen Größen Q, S und PF.

5. ZUBEHÖR

5.1 Geliefert mit den Wattmetern

2 Sätze Sicherheitsmessleitungen 1 Satz Messleitungen mit Prüfspitzen 6 Batterien 1,5 V 1 Bedienungsanleitung

5.2 Geliefert als Option

Auswertungssoftware (Gerät + Optik-Kopf)............................................................... HX0013

Satz mit 6 NiCd-Akkus 1,2 V Größe 14,5 x 50mm .................................................... HX0014

Satz mit 6 Alkali-Batterien LR6-AA ........................................................................... HX0020

Satz Sicherungen ...................................................................................................... HX0019

Satz mit 2 Leitungen 20 A (rot/schwarz) 2 m für den Strom- oder Spannungskreis...... HX2004

Satz mit 2 Prüfspitzen (rot / schwarz) ..................................................................... HA2045A

Phasenwechsler (Wattmeter-Umschalter)................................................................. HX0011

Mehrbereichswandler AC (10, 15 und 30 A) ............................................................. HX0012

Netzteil ....................................................................................................................... HX0021

49Wattmeters

Kapitel VI

6. WARTUNG

Für die War tung sind ausschließlich die angegebenen Ersatzteile zu verwenden. Der Hersteller kann nicht für Unfälle haftbar gemacht werden, die auf eine Reparatur zurückzuführen sind, die nicht von seinem Kundendienst oder einem zugelassenen Reparaturservice durchgeführt wurde.

6.1 Batteriewechsel

Klemmen Sie die Leitungen vom Gerät ab.

■ Drüc ken Sie die Taste OFF.

■ Lösen Sie die „Vierteldrehung-Schraube“ am Deckel des Batterie- und Sicherungsfach

(auf der Rückseite des Geräts) und nehmen Sie ihn durch Ziehen des Bügels ab.

■ Tauschen Sie die 6 leeren Batterien, die sich auf beiden Seiten der Öffnung befinden, durch 1,5V-Alkali-Batterien des Typs 6LR6 aus. Achten Sie dabei auf die auf der Leiterplatte angegebene Polarität.

■ Schließen Sie den Deck el wieder und verriegeln Sie ihn mit der Vierteldrehung-Schraube.

6.2Austausch der Sicherung

Klemmen Sie die Leitungen vom Gerät ab.

■ Drüc ken Sie die Taste OFF.

■ Gehen Sie wie in § 6.1 Batteriewechsel vor.

■ Tauschen Sie die alte Sicherung durch eine Sicherung 10 A des gleichen Typs aus (10 A -

200 kA - 10 x 38 - 600 V - CCMR).

■ Schließen Sie den Deck el wieder und verriegeln Sie ihn mit der Vierteldrehung-Schraube.

6.2 Lagerung

Wird das Wattmeter für einen Zeitraum von mehr als 60 Tagen nicht in Betrieb genommen, nehmen Sie die Batterien heraus und lagern Sie diese getrennt.

6.3 Reinigung

Klemmen Sie die Leitungen vom Gerät ab und drücken Sie die Taste OFF

■ Verwenden Sie zur Reinigung des Gehäuses einen Lappen und etwas Seifenwasser. Mit einem angefeuchteten Tuch nachwischen. Anschließend das Gerät mit einem Tuch trocknen oder mit Luft abblasen.

50 Wattmeters

ITALIANO

SOMMARIO

1. ISTRUZIONI GENERALI ......................................................................................................... 52

1.1 Precauzioni e misure di sicurezza .................................................................................. 52

1.2 Dispositivi di protezione .................................................................................................. 53

1.3 Garanzia.......................................................................................................................... 53

1.4 Riparazione e verifica metrologica.................................................................................. 54

1.5 Sballatura - Reimballaggio.............................................................................................. 54

2. DESCRIZIONE DELL’APPARECCHIO ................................................................................... 54

2.1 Scatola ............................................................................................................................ 55

2.2 Visualizzatore.................................................................................................................. 55

2.3 Funzione INRUSH........................................................................................................... 56

3. MESSA IN OPERA - CARATTERISTICHE FUNZIONALI ...................................................... 56

3.1 Condizioni di riferimento ................................................................................................. 56

3.2 Misura di tensione (V) ................................................................................................. 57

3.3 Misura di correnti (A) ................................................................................................... 57

3.4 Misure di potenza ........................................................................................................ 58

3.5 Comunicazione (optional) ............................................................................................... 61

3.6 Alimentazione rete elettrica (optional) ............................................................................ 62

4. CARATTERISTICHE GENERALI............................................................................................. 62

4.1Dimensioni e massa ........................................................................................................ 62

4.2 Alimentazione.................................................................................................................. 62

4.3 Condizioni ambientali ...................................................................................................... 62

4.4 Conformità alle norme..................................................................................................... 63

4.5 Variazioni nel campo di utilizzo....................................................................................... 63

5. ACCESSORI ............................................................................................................................ 64

5.1 Forniti con i wattmetri......................................................................................................64

5.2 Forniti in optional............................................................................................................. 64

6. MANUTENZIONE .................................................................................................................... 65

6.1 Sostituzione delle pile ..................................................................................................... 65

6.2 Sostituzione del fusibile .................................................................................................. 65

6.2 Stoccaggio....................................................................................................................... 65

6.3 Pulizia.............................................................................................................................. 65

51Wattometri

Capitolo I

1. ISTRUZIONI GENERALI

Avete appena acquistato un wattmetro PX 110 o PX120 e vi r ingraziamo per la vostra fiducia Il presente apparecchio è conforme alla norma di sicurezza NF EN 61010 Ed. 95, relativa agli strumenti di misura elettronici. P er la sicurezza vostra e dell’apparecchio , dovete rispettare le raccomandazioni riportate nel presente libretto. Il contenuto del libretto non deve essere riprodotto in alcun formato senza nostra previa autorizzazione.

1.1Precauzioni e misure di sicurezza

1.1.1Prima dell’uso

* Il presente strumento è utilizzabile per misure sui circuiti di categoria di impianto III

per tensioni che non superino mai i 600 V (AC o DC) in rapporto alla terra.

* Definizione delle categorie di impianto (vedi pubblicazione IEC 664-1) :

CAT I : I circuiti di categoria I sono circuiti protetti da dispositivi che limitano le

CAT II : I circuiti di CAT II sono circuiti di alimentazione per apparecchi domestici o

CAT III : I circuiti di CAT III sono circuiti di alimentazione per apparecchi di potenza

CAT IV :I circuiti di CAT IV sono circuiti che possono comportare sovratensioni

*L’utilizzazione del presente apparecchio implica da parte dell’utilizzatore, il rispetto

delle solite regole di sicurezza che permettono :

- di proteggersi contro le correnti elettriche,

- di proteggere l’apparecchio contro qualsiasi manovra errata.

*Per la vostra incolumità, utilizzate solamente i cavi forniti assieme all’apparecchio:

essi sono conformi alla norma EN 61010-1 +A1 + A2, Ed. 95. Prima dell’uso, v erificare che siano in perfetto stato di funzionamento.

sovratensioni transitorie a basso livello. Esempio: circuiti elettronici protetti

simili che possono comportare sovratensioni transitorie di medio valore. Esempio: alimentazione di apparecchio domestici e di strumenti portatili

che possono comportare sovrantensioni transitorie elevate. Esempio: alimentazioni di macchine o di apparecchi industriali

transitorie molto elevate. Esempio: ingresso d’energia

1.1.2Durante l’uso

*Non oltrepassare i valori limite di protezione indicati nelle specifiche relative ai vari

tipi di misura.

*Quando l’apparecchio è collegato ai circuiti di misura, non toccare le boccole

inutilizzate.

*Per le r iparazioni di televisori, o le misure di circuiti di commutazione di potenza

possono esistere impulsi di tensione a forte amplitudine sui punti di misura che rischiano di danneggiare l’apparecchio. L’utilizzazione di una sonda di filtraggio permette di limitare questi impulsi.

52 Wattometri

1.1.3 Simboli

Sono utilizzati i seguenti simboli:

Attenzione: Vedi il libretto.

Uno utilizzo non corretto può danneggiare l’apparecchio e porre in gioco l’incolumità dell’utilizzatore.

Il presente apparecchio è protetto da doppio isolamento. Non richiede collegamento al morsetto di terra di protezione per garantire la sicurezza elettrica

1.1.4 Norme cautelari

Prima di aprire l’apparecchio

elettrica ed anche dai circuiti di misura; assicurarsi di non essere carichi di elettricità statica : questo potrebbe causare la distruzione di elementi interni.

*I fusibili devono essere sostituiti da modelli uguali ai fusibili originali. *Qualsiasi regolazione, manutenzione o riparazione dell’apparecchio deve essere

effettuata solamente da personale autorizzato. Con intendono le persone familiarizzate all’impianto, alla struttura, all’utilizzazione e ai rischi incorsi. Tali persone sono autorizzate a mettere in ser vizio e fuori servizio l’impianto e le relative attrezzature, conformemente alle norme di sicurezza.

*In caso di anomalia o riduzioni funzionali anomale, mettere l’apparecchio fuori servizio

e impedirne l’uso fino a che non sia effettuata una verifica.

*Si consiglia di togliere le pile dall’apparecchio in caso di non utilizzo prolungato.

, è opportuno scollegarlo da qualsiasi fonte di corrente

“personale autorizzato”

1.2Dispositivi di protezione

Il presente apparecchio è dotato di dispositivi che ne garantiscono la protezione.

*1 fusibile assicura la protezione dell’ingresso destinato alle misure di corrente. *la sovrastruttura della scatola assicura la protezione contro la polvere e gli schizzi

d’acqua in posizione di funzionamento.

Capitolo I

1.3 Garanzia

Questo materiale è garantito contro qualsiasi difetto materiale o vizio di fabbricazione, conformemente ai termini generali di vendita.

Durante il periodo di garanzia (1 anno), lo strumento può essere riparato solo dal costruttore, e questi si riserva la decisione di procedere alla riparazione o alla permuta dell’apparecchio, o di una sua parte. In caso di rispedizione del materiale al costruttore, le spese di invio sono a carico del cliente.

La garanzia non è applicabile in caso di :

1. uso improprio del materiale o dietro collegamento dello stesso a uno strumento

incompatibile ;

2. modifica dell’apparecchio senza autorizzazione esplicita dei servizi tecnici del costruttore:

3. intervento effettuato da una persona non autorizzata dal costruttore ;

4. adeguamento ad una particolare applicazione, non prevista dalla definizione del materiale

o dalle istruzioni per l’uso ;

5. urto, caduta o inondazione.

53Wattometri

Capitolo II

1.4Riparazione e verifica metrologica

Informazioni e coordinate a richiesta : Tel. 039.2457545 - Telefax 039.481561

1.5 Sballatura - Reimballaggio

Tutto il materiale è stato verificato meccanicamente ed elettricamente prima dell’invio. Sono state prese tutte le precauzioni affinché il materiale Vi giunga esente da danni.

Tuttavia, è prudente procedere ad una rapida verifica per individuare gli eventuali degradi causati dal trasporto.

Nel caso si riscontrino degradi, emettere immediatamente le debite riserve presso lo spedizioniere.

Attenzione ! In caso di rispedizione, utilizzare di preferenza l’imballaggio originale e

indicare, nel modo più chiaro possibile, in una nota allegata al materiale i motivi della rispedizione.

Nota I nostri prodotti sono brevettati in FRANCIA e all’ESTERO. I nostri logo sono

registrati.

Ci riserviamo il diritto di modificare le caratteristiche e i prezzi nell’ambito delle

evoluzioni tecnologiche che comportassero tali modifiche.

2. DESCRIZIONE DELL’APPARECCHIO

I wattmetri PX 110 e PX 120 permettono la misura delle potenze, delle tensioni e delle

correnti. Essi sono stati progettati specificatamente per l’insegnamento generale e tecnico, per gli installatori e per i servizi di manutenzione.

Il PX 110 è un wattmetro unicamente monofase, il PX 120 dispone di una possibilità di misura delle potenze trifase, unicamente in T3FE (T rif ase 3 Fili Equilibrati), questi due modelli permettono la misura nei quattro quadranti

Questi Wattmetri privilegiano affidabilità, robustezza, sicurezza, semplicità di utilizz o e rapidità di messa in opera (cambio di gamma automatico).

I due modelli dispongono di una interfaccia di comunicazione bidirezionale (testa ottica). I due modelli misurano:

-le tensioni alter nate da500 mV a 600 V eff.,

- le tensioni continue da 500 mV a 600 V,

-le correnti alternate da 10 mA a 10 A,

-le correnti continue da 10 mA a 10 A,

-le potenze in continuo fino a 6 kW,

-le potenze attive in alternata fino a 6kW,

-le potenze reattive in alternata fino a 6 kVAR,

-le potenze apparenti in alternata fino a 6 kVA,

- il fattore di potenza,

Il campo di misura relativo alla frequenza fondamentale è da 40 a 70 Hz. La banda passante è di 1 kHz (armoniche). I componenti AC e DC non sono dissociabili (valori RMS).

54 Wattometri

Capitolo II

2.1 Scatola

➀➀

➀ Boccole di sicurezza per l’entrata delle correnti da misurare

➀➀ ➁➁

➁ Boccole di sicurezza per l’entrata delle tensioni da misurare

➁➁

➂➂

➂ Tasti di comando (5 per il PX 110 e 6 per il PX120)

➂➂

➃➃

➃ Vano della testina ottica di comunicazione

➃➃

A tergo dello strumento si trova :

- Lo sportello di accesso per la sostituzione delle pile (vedi § 7.1)

- Il sostegno per mettere lo strumento in posizione inclinata

- L’opzione alimentazione rete elettrica da collegare al vano della pila

(vedi schemi all’inizio del presente libretto di istruzioni di funzionamento)

ON / OFF Messa in servizio / fuori ser vizio DISPLAY Permette l’accesso ai differenti schermi, con pressioni successive T3FE Permette l’accesso alle misure di potenza e del PF (fattore di potenza) in

T3FE, unicamente sul PX 120 (breve pressione) HOLD Permette di fissare la visualizzazione dei valori (breve pressione) SMOOTH Permette il filtraggio dei valori misurati (breve pressione) INRUSH Permette con breve pressione, l’acquisizione della corrente di punta

dell’accensione di un motore.

Il valore della corrente RMS misurata è mantenuta fino alla misura di un

valore superiore, oppure fino all’uscita dalla funzione

2.2 Visualizzatore

Il visualizzatore a cristalli liquidi permette la visualizzazione dei valori numerici ed il simbolo dell’unità relativo, ed anche i simboli delle differenti funzioni.

2.2.1 Display digitale

E’ composto da 3 visualizzatori (4 digits, 9999 punti, 3 punti decimali ed 1 segno “-”) ciascuno ha una funzione specifica a seconda la funzione ed il modo di misura selezionato. Il superamento di misura è simbolizzato dalla visualizzazione display digitale relativo.

Visualizzatore superiore :

Primo schermo : Visualizza il valore della tensione in V Secondo schermo : Visualizza il valore della potenza relativ a in VAR oppure kVAR

Visualizzatore centrale :

Primo schermo : Visualizza il valore della corrente in A Secondo schermo : Visualizza il valore della potenza apparente in VA o kVA

Visualizzatore inferiore :

Primo schermo : Visualizza il valore della potenza attiva in W o kW Secondo schermo : Visualizza il valore del fattore di potenza PF : indica che il valore digitale visualizzato è il fattore di potenza

al centro del

SMOOTH

HOLD

T3FE

kVAR

kVA

INRUSH

55Wattometri

Capitolo III

2.2.2Visualizzazione dei simboli delle funzioni

HOLD Indica l’utilizzazione del tasto corrispondente (vedi § 2.1) SMOOTH Indica l’utilizzazione del tasto corrispondente (vedi § 2.1)

T3FE Indica l’utilizzazione del tasto corrispondente in misura Trifase 3 Fili

INRUSH Indica l’utilizzazione del tasto corrispondente in misura di corrente di spunto

Indica che una comunicazione è attivata (vedi § 3.6)

Equilibrati (unicamente su PX 120) Indica che l’autonomia delle pile è < 1 ora

di avvio (vedi § 2.3)

2.3 Funzione INRUSH

Questa funzione permette di seguire una rapida evoluzione della corrente, di tipo sinusoide, effettuando la misura dei valori efficaci successivi calcolati su un semi periodo. Le applicazioni sono:

- Misura delle correnti di accensione motore (spunto)

- Definizione corretta dei fusibili e degli interruttori (relazione ampiezza – tempo di segnale)

- Stress dei componenti per sovracarico di corrente Il settore di applicazione è limitato alle frequenze industriali (40 Hz... 70 Hz).

3. MESSA IN OPERA - CARATTERISTICHE FUNZIONALI

La messa in funzione e lo spegnimento dello strumento si effettuano per mezzo del tasto ON/OFF (pressione prolungata per lo spegnimento), si spegne automaticamente dopo 10 minuti di non utilizzo.

L’entrata e l’uscita in ciascuna delle funzione si effettua per mezzo di brevi pressioni successive sui tasti interessati.

Al momento della messa in funzione tutti i segmenti si accendono per 1 secondo.

Non collegare tensioni che superino 600 V in rapporto alla terra

3.1 Condizioni di riferimento

Le caratteristiche funzionali sono garantite nei seguenti settori di riferimento.

- Temperatura : +23°C ± 3°C

- Tasso di umidità : da 45% a 80% HR

- Tensione di alimentazione : 9 V ± 0,1V

- Ambito di frequenza : DC, 50 Hz ±3 Hz sinusoidale (THD < 0,1%)

- Campo magnetico continuo :< 40 A/m (campo terrestre)

- Assenza di campo magnetico alternativo esterno

- Assenza di campo elettrico

Nota: Esistono condizioni di referenza proprie ad ogni funzione : queste saranno spiegate

nelle caratteristiche di ogni funzione.

56 Wattometri

3.2Misura di tensione (V)

1. Premere sul tasto ON/OFF : appare il primo schermo

2. Collegare i cavi di misura sui morsetti di misura di tensione dello strumento (a destra),

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

3. Collegare il tutto alla fonte di tensione da misurare verificando, se possibile, che questa non superi i limiti massimi ammessi (vedi tabbella di sotto) Il display digitale superiore indica il valore della tensione e l’unità corrispondente (V).

3.2.1 Condizioni di riferimento particolari

In DC : Componente AC < 0,1% del segnale DC In AC : Segnale sinusoidale (THD < 0,1%)

3.2.2 Caratteristiche

Portata 600 V Campo di misura 0,5...600 V~ Precisione in AC 0,5% L ±2 pt Precisione in DC 1% L ±3 pt Risoluzione 0,1 V Stabilità della visualizzazione 5 pt in modo normale - 2 pt in modo SMOOTH Ripetibilità della misura 0,2% tipico Tempi di risposta della visualizzazione 500 ms in modo normale - 3 s in modo SMOOTH Impedenza d’ingresso 1 MΩ

(1) Oltre 600 V +5%, il visualizzatore indica “OL”

(1)

Capitolo III

3.3 Misura di correnti (A)

1. Premere sul tasto ON/OFF : appare il primo schermo

2. Collegare i cavi di misura sui morsetti di misura di corrente dello strumento (a sinistra),

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

Se i morsetti “Tensione” non sono collegati, la misura di corrente è possibile, ma la frequenza assunta per difetto è di 50 Hz.

3. Applicare lo schema di collegamento qui di sotto, verificando, se possibile, che la corrente non superi i limiti massimi ammissibili (vedi tabella di sotto).

U U

Fig 3.3.1 Schema di collegamento in monofase

Nota: La commutazione di portata è automatica.

57Wattometri

Capitolo III

3.3.1 Condizioni di riferimento particolari.

In DC : Componente AC < 0,1% del segnale DC In AC : Segnale sinusoidale (THD < 0,1%)

3.3.2. Caretteristiche in modo normale e SMOOTH

Gamma di visualizzazione 2 A 10 A Escursione di misura 10 mA...1,999 A 2,00...9,99 A Precisione in AC 0,5% L ±2 pt +1 mA 0,5% L ±2 pt Precisione in DC 1% L ±3 pt +1 mA 1% L ±3 pt Risoluzione 1 mA 10 mA Soglia di rilevazione 5 mA 50 mA Stabilità della visualizzazione 5 pt in modo normale 2 pt in modo SMOOTH

5 pt in modo normale 2 pt in modo SMOOTH

Tempi di risposta 500 ms in modo normale del display digitale 3 s in modo SMOOTH

(1) Oltre 10 A +5%, il visualizzatore indica “OL”

3.3.3 Caratteristiche in modo INRUSH

Portata A Campo di misura 5 A...65 A (valori di cresta) Precisione 10% L ±2 pt Risoluzione 100 mA Metodo di misura Valore RMS su ½ periodo Frequenza di campionamento 2 kHz (0,5 ms)

(1) Oltre 65 A, il visualizzatore indica “OL”

(1)

3.4 Misure di potenza

U U

Fig 4.4.1 Schema di collegamento in monofase

58 Wattometri

Capitolo III

L3 L3

U U

Fig 4.4.2 Schema di collegamento in

Trifase 3 Fili Equilibrati (unicamente PX 120)

3.4.1 Condizioni di riferimento particolari.

In DC : Componente AC < 0,1% del segnale DC In AC : - Segnali sinusoidali

- PF = 1

- Frequenza: 50 Hz

3.4.2Misure di potenza attiva

1. Premere sul tasto ON/OFF : appare il primo schermo

2. Collegare i cavi di misura sui morsetti di misura di corrente dello strumento (a sinistra),

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”. Collegare i cavi di misura sui morsetti di misura di tensione dello strumento (a destra), rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”. Applicare lo schema di collegamento della Fig. 4.4.1. (monofasato) oppure della Fig.

4.4.2. (Trifasato equilibrato, T3FE unicamente PX 120), a seconda i casi, verificando, se possibile, che non superi i limiti massimi ammissibili (vedi tabella di sotto) La commutazione di portata è automatica.

■■

■ Caratteristiche

■■

Portata 1000 W 6 kW Campo di misura 10,00 W...999,9 W 1000 W...5999 kW Precisione 1% L ±2 pt 1% L ±2 pt Precisione in DC 2% L ±3pt 2% L ±3pt Risoluzione 0,1 W 1 W Stabilità della visualizzazione 5 pt in modo normale

2 pt in modo SMOOTH

Tempi di risposta 400 ms in modo normale di visualizzazione

3 s in monofase, in modo SMOOTH

Nota 1 :La misura di potenza attiva è una misura firmata.

Oltre 6 kW +10%, il visualizzatore indica “OL”.

Nota 2 :In trifase, la misura della potenza attiva è effettuata unicamente sui componenti

fondamentali, dunque valida solamente per dei segnali sinusoidali.

59Wattometri

Capitolo III

3.4.3Misure di potenza apparente

1. Premere sul tasto ON/OFF : appare il primo schermo

2. Collegare i cavi di misura sui morsetti di misura di corrente dello strumento (a sinistra),

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cav o nero sul morsetto “COM”. Collegare i cavi di misura sui morsetti di misura di tensione dello strumento (a destra), rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

3. Applicare lo schema di collegamento della Fig. 4.4.1. (monofasato) oppure della Fig.

4. Il display digitale superiore indica il valore della tensione e l’unità corrispondente (V). Il display digitale centrale indica il valore della corrente e l’unità relativa (A). Il visualizzatore numerico inferiore indica il valore della potenza attiva (W) Premere sul tasto DISPLAY, per visualizzare il 2° scher mo : Il display digitale del centro indica il valore di potenza apparente e l’unità corrispondente (VA).

■■

■ Caratteristiche

■■

Portata 1000 VA 6 kVA Campo di misura 10,0 VA...999,9 VA 1000 VA...5999 kVA Precisione a 50 Hz per cos j =1 2% L ±2 pt 2% L ±2 pt Risoluzione 0,1 VA 1 VA Stabilità della visualizzazione 5 pt in modo normale

Tempi di r isposta 400 ms in modo normale della visualizzazione 3 s in monofase, in modo SMOOTH

Nota 1 : La misura di potenza apparente è una misura firmata.

Oltre 6 kVA +10%, il visualizzatore indica “OL”.

Nota 2 :In trifasato, la misura di potenza attiva può presentare delle imprecisioni per i

segnali non sinuisoidali.

2 pt in modo SMOOTH

3.4.4Misure di potenza reattiva

1. Premere sul tasto ON/OFF : appare il primo schermo

2. Collegare i cavi di misura sui morsetti di misura di corrente dello strumento (a sinistra),

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cav o nero sul morsetto “COM”. Collegare i cavi di misura sui morsetti di misura di tensione dello strumento (a destra), rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

3. Applicare lo schema di collegamento della Fig. 4.4.1. (monofasato) oppure della Fig.

- il display digitale superiore indica il valore della potenza reattiva e l’unità

corrispondente (VAR).

60 Wattometri

Capitolo III

■■

■ Caratteristiche

■■

Portata 1000 VAR 6 kVAR Campo di misura 10,0 VAR...999,9 VAR 1000 VAR...5999 kVAR Precisione 2% L ±2 pt 2% L ±2 pt Risoluzione 0,1 VAR 1 VAR Stabilità della visualizzazione 5 pt in modo normale

Tempi di r isposta 400 ms in modo normale di visualizzazione 3 s in monofase, in modo SMOOTH

2 pt in modo SMOOTH

Nota 1 : La misura di potenza reattiva è una misura firmata.

Oltre 6 kVAR +10%, il visualizzatore indica “OL”.

Nota 2 : In trifasato, per dei segnali non sinuisoidali, la misura può presentare una

imprecisione complementare.

3.4.5Misura del fattore di potenza PF

1. Premere sul tasto ON/OFF : appare il primo schermo

2. Collegare i cavi di misura sui morsetti di misura di corrente dello strumento (a sinistra),

rispettando le polarità indicate : cavo rosso sul morsetto “+” e cav o nero sul morsetto “COM”. Collegare i cavi di misura sui morsetti di misura di tensione dello strumento (a destra), rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto “COM”.

3. Applicare lo schema di collegamento della Fig. 4.4.1. oppure della Fig. 4.4.2. (T3FE unicamente PX 120), a seconda i casi, verificando, se possibile, che non superi i limiti massimi ammissibili (vedi tabella di sotto) La commutazione di portata è automatica.

4. Premere sul tasto DISPLAY, per visualizzare il 2° scher mo :

- il display digitale inferiore indica il fattore di potenza ed il simbolo PF si visualizza.

■■

■ Caratteristiche

■■

Portata 1,00 Campo di misura 0,00 - 0,20 0,21 - 0,50 0,51 - 1,00 Precisione 10% ±2 pt 5% ±2 pt 3% ±2 pt Risoluzione 0,01 Tempi di risposta 400 ms in modo NORMALE

di visualizzazione 3 s in modo SMOOTH Stabilità della visualizzazione 2 pt

Nota 1 : La misura è valida nei 4 quadranti

Al di sotto di 10 W, la misura non è garantita

Nota 2 : La misura di potenza non è una misura fir mata.

3.5 Comunicazione (optional)

I wattmetri dispongono di una via di comunicazione di tipo RS 232C bidirezionale. La comunicazione si effettua per mezzo di una fibra ottica e dispone delle seguenti funzioni:

-Calibratura dello strumento in fabbrica o agenzia Manumesure

- Con un software di gestione (optional) installato in un PC, è possibile leggere e registrare le misure dei wattmetri a seconda il modo di funzionamento, è possibile:

61Wattometri

Capitolo IV

- visualizzare sullo schermo del PC, una o due grandezze fra sei,

- realizzare delle impressioni dello schermo,

- trasferire i file di misura verso un file di tipo Excel.

■■

■ Caratteristiche

■■

-1 bit di start

-8 bits di dati

-niente parità

-1 bit di stop

- 9600 bauds.

Questi parametri non sono configurabili.

3.6Alimentazione rete elettrica (optional)

I wattometri PX110 e PX 120 dispongono di un adattatore alimentazione rete elettrica in opzione. Il vano pila si smonta e si sostituisce con un adattatore collegato alla rete elettrica alternativa.

4. CARATTERISTICHE GENERALI

4.1 Dimensioni e massa

■ 211 x 108 x 60 mm ■ 835 g circa

4.2 Alimentazione

■ 6 pile 1,5 V alcalina (tipo 6LR6) o 6 batterie NiCd 1,2 V (14,5 x 50 mm) oppure alimentazione

rete elettrica 230 V (optional)

■ Autonomia media 40 h con pile

■ Indicatore di usura della pila

Fisso : < 1 h, sostituzione della pila

■ Arresto automatico dopo 10 minuti senza azione sui tasti e con S < 1 V A , U < 0,5 V o I < 5

mA, in misura permanente (rimessa in servizio con azione sul tasto ON)

4.3 Condizioni ambientali

■■

■ Climatiche

■■

Umidità relativa in % HR

➂

-40

Temperatura in °C

➁

➀

➀ Settore di riferimento ➁ Settore di utilizzazione

➂ Settore di stoccaggio (senza la pila)

62 Wattometri

➂

■■

■ Altitudine

■■

- Funzionamento: ≤ 2.000 m

- Stoccaggio : ≤ 10.000 m

■■

■ Ermeticità: indice di protezione IP 54 (secondo EN 60529, ed.

■■

(IP2X elettrico per i morsetti)

4.4 Conformità alle norme

■■

■ Sicurezza elettrica

■■

(secondo EN 61010-1, ed. 95)

- Doppio isolamento:

-Categoria d’impianto: III

-Livello di inquinamento: 2

-Tensione assegnata: 600 V

■■

■ Compatibilità elettromagnetica

■■

■ Scariche elettrostatiche (CEI 61000-4-2)

■■

- 4 kV contatto, 8 kV aria

- criterio di attitudine A, sito industriale

■■

■ Campo elettromagnetico (CEI 61000-4-3)

■■

- 10 V/m

- criterio di attitudine A, sito industriale

■■

■ Salve (CEI 61000-4-4)

■■

- 2 kV Livello III

- criterio di attitudine B, sito industriale

■■

■ Onda di urto (CEI 61000-4-5)

■■

- 1 kV modo differenziale, 2 kV modo comune

- criterio di attitudine A, sito industriale

■■

■ Perturbazioni condotte (CEI 61000-4-6)

■■

- 3 V

- criterio di attitudine A, sito industriale

■■

■ Tenuta meccanica

■■

-Posizione di funzionamento : indifferente

- Shock : 100 g

- Caduta libera : 1 m

-Vibrazioni : 0,15 mm

■■

■ Auto-estinguibilità:

■■

(test secondo IEC 68-2-27)

(test secondo IEC 68-2-32)

(test secondo IEC 68-2-6)

- Contenitore: V0

-Finestra di visualizzazione : V0

(EN 61326-1 ed.98)

Capitolo IV

2000)

4.5Variazioni nel campo di utilizzo

Grandezze di influenza influenzate

Portata

Frequenza da 40 a 70 Hz Corrente 0,07% < 0,2%

Grandezze

Errore Tipico Errore Massimo

Tensione 0,04% < 0,1%

Potenza attiva, PF = 1 0,1% < 0,2% P attiva, 0,5 < PF < 1 0,3% < 0,8% P attiva, 0,2 < PF < 0,5 0,7% < 2% P attiva, 0 < PF < 0,2 3% < 5% Potenza reattiva, PF = 0 0,05% < 0,1% P reattiva, 0 < PF < 0,2 0,1% < 0,2% P reattiva, 0,2 < PF < 0,5 0,2% < 0,5% P reattiva, 0,5 < PF < 1 2% < 3% Potenza apparente 0,2% < 0,4%

63Wattometri

Capitolo V

Grandezze di influenza influenzate

Armoniche

Fattore di cresta da 1 a 5

PF 0,5 < PF < 1

PF 0,2 < PF < 0,5

PF 0 < PF < 0,2

Temperatura da 0 a 50°C Tensione 200 ppm/10°C 300 ppm/10°C

Umidità relativa 10…95% HR Tensione 0,7% 1%

Tensione pila da 6,5 V a 10 V Tensione 0,04% 0,1%

Mode commun

Portata

Corrente 0,2% 0,5%

Grandezze

Corrente (THD = 40%) 0,2% 0,5%

Tensione (THD = 20%) 0,2% 0,5%

Tensione 0,2% 0,2%

Potenza attiva 0,3% < 1% Potenza reattiva 1% < 2% ±10 VAR

Potenza attiva 0,7% < 2% Potenza reattiva 0,7% < 2%

Potenza attiva 3% < 5% ±10 W Potenza reattiva 0,5% < 1%

Corrente 300 ppm/10°C 600 ppm/10°C Potenza 300 ppm/10°C 600 ppm/10°C

Corrente 0,7% 1% Potenza 0,7% 1%

Corrente 0,04% 0,1% Potenza 0,1% 0,3%

Corrente

Errore Tipico Errore Massimo

0,2%

(U = 230V 50 Hz)

0,5%

Nota: Il termine Potenza comprende la potenza attiva P e le grandezze relative Q, S e PF.

5. ACCESSORI

5.1 Forniti con i wattmetri

2 serie di cavi di sicurezza 1 serie di cavi a puntale 6 pile 1,5 V 1 libretto di istruzioni

5.2 Forniti in optional

Software di gestione (scatola + testa ottica) ............................................................. HX0013

Serie di 6 batterie NiCd 1,2 V taglia 14,5 x 50 mm ................................................... HX0014

Serie di 6 pile alcaline LR5-AA .................................................................................. HX0020

Serie di fusibili............................................................................................................ HX0019

Serie di 2 cavi 20A (rosso/nero) di 2 m per il circuito corrente o tensione ............... HX2004

Serie di 2 puntali (rosso/nero) ................................................................................. HA2045A

Commutatore di wattmetri.......................................................................................... HX0011

Trasformatore AC multi rapporti (10, 15 e 30 A) ...................................................... HX0012

Adattatore alimentazione rete elettrica...................................................................... HX0021

64 Wattometri

6. MANUTENZIONE

Per la manutenzione, utilizzare solo i pezzi di ricambio specificati. Il costruttore non è responsabile degli incidenti conseguenti a riparazioni non effettuate dal suo servizio di assistenza o da riparatori autorizzati.

6.1 Sostituzione delle pile

Scollegare i cavi dello strumento

■ Premere sul tasto OFF

■ Svitare la “vite “ che si trova sulla parte superiore della botola di accesso alle pile ed al

fusibile (a tergo dello strumento) e liberare la botola tirando sul sostegno.

■ Sostituire le 6 pile usate che si trovano sui due lati dell’apertura, con delle pile alcaline

1,5 V di tipo 6LR6, avendo cura di rispettare le polarità indicate sul circuito stampato.

■ Riposizionare la botola e chiudere la vite.

6.2 Sostituzione del fusibile

Scollegare i cavi dello strumento

■ Premere sul tasto OFF

■ Procedere come indicato al § 6.1 Sostituzione delle pile.

■ Sostituire il fusibile usato con un fusibile 10A di pari tipo (10 A - 200 kA - 10 x 38 - 600 V -

CCMR).

■ Riposizionare la botola e chiudere la vite.

6.2 Stoccaggio

Se il wattmetro non viene posto in servizio per una durata che supera i 60 giorni, togliere le pile e stoccarle separatamente.

Capitolo VI

6.3 Pulizia

Scollegare i cavi dello strumento e premere sul tasto OFF

■ Per pulire il contenitore utilizzare un panno leggermente umidificato con acqua e sapone.

Sciacquare con un panno umido. In seguito, asciugare rapidamente con un panno oppure con aria a pressione.

65Wattometri

ESPAÑOL

INDICE

1. INSTRUCCIONES GENERALES............................................................................................ 67

1.1 Precauciones y medidas de seguridad........................................................................... 67

1.2 Dispositivos de protección .............................................................................................. 68

1.3 Garantía........................................................................................................................... 68

1.4. Reparación y verificación metrólogica............................................................................ 69

1.5. Desembalaje - Embalaje repetido................................................................................... 69

2. DESCRIPCION DEL APARATO.............................................................................................. 69

2.1 Carcasa ........................................................................................................................... 70

2.2Display ............................................................................................................................. 70

2.3 Función INRUSH............................................................................................................. 71

3. APLICACION - CARACTERISTICAS FUNCIONALES ........................................................... 71

3.1. Condiciones de referencia .............................................................................................. 71

3.2 Medida de tensiones (V) ............................................................................................. 72

3.3 Medida de corrientes (A) ............................................................................................. 72

3.4 Medidas de potencia ................................................................................................... 73

3.5 Comunicación (opción) ................................................................................................... 76

3.6 Alimentación red eléctrica (opción) ................................................................................ 77

4. CARACTERISTICAS GENERALES......................................................................................... 77

4.1 Dimensiones y peso........................................................................................................ 77

4.2 Alimentación.................................................................................................................... 77

4.3 Condiciones ambientales ................................................................................................ 77

4.4. Conformidad a las normas .............................................................................................. 78

4.5. Variaciones en el campo de utilización .......................................................................... 78

5. ACCESORIOS ......................................................................................................................... 79

5.1 Suministrados con los vatímetros................................................................................... 79

5.2 Suministrados opcionalmente ......................................................................................... 79

6. MANTENIMIENTO................................................................................................................... 80

6.1 Cambio de las pilas......................................................................................................... 80

6.2Cambio del fusible...........................................................................................................80

6.2 Almacenamiento ............................................................................................................. 80

6.3Limpieza .......................................................................................................................... 80

66 Vatímetros

1. INSTRUCCIONES GENERALES

Usted acaba de adquirir un vatímetro PX 110 o PX 120 y le agradecemos su confianza. Este aparato es conforme a la norma de seguridad NF EN 61010 Ed. 95, relativa a los instrumentos de medida electrónicos. Usted debe respetar , para su seguridad y la del aparato, las consignas descritas en este manual de instrucciones. El contenido de este manual de instrucciones no se puede reproducir bajo cualquier forma sin nuestro previo acuerdo.

1.1 Precauciones y medidas de seguridad

1.1.1 Antes de la utilización

* Este instrumento es utilizable para medidas en circuitos de categoría de instalación

III para tensiones que nunca exceden 600 V (CA o CD) respecto a la tierra.

* Definición de las categorías de instalación (véase publicaciones CEI 664-1):

CAT I: Los circuitos de categoría I son circuitos protegidos por dispositivos que

limitan las sobretensiones transitorias a un nivel reducido. Ejemplo: circuitos electrónicos protegidos

CAT II: Los circuitos de CA T II son circuitos de alimentación de aparatos domésticos

o análogos, que pueden comprender sobretensiones transitorias de valores medios. Ejemplo: alimentación de aparatos domésticos y utillaje portátil

CAT III: Los circuitos de CAT III son circuitos de alimentación de apar atos de potencia

que pueden comprender sobretensiones transitorias importantes. Ejemplo: alimentaciones de máquinas o aparatos industriales

CAT IV:Los circuitos de CAT IV son circuitos que pueden comprender sobretensiones

transitorias muy importantes. Ejemplo: entrada de energía

* La utilización de este aparato implica por parte del usuario, el respeto de las reglas

de seguridad habituales que permiten:

- protegerse contra las corrientes eléctricas,

- preservar el aparato contra toda falsa maniobra.

*Para su seguridad, sólo utilice los cables suministrados con el aparato: conformes a

la norma EN 61010-1 + A1 + A2, Ed. 95. Antes de cada utilización, verifique que los cables se encuentran en perfecto estado de funcionamiento.

Capítulo I

1.1.2 Durante la utilización

*Nunca supere los valores limites de protección indicados en las especificaciones

propias a cada tipo de medida.

* Cuando el aparato está conectado a los circuitos de medida, no toque los terminales

sin utilización.

*En reparación TV, o durante las medidas en los circuitos de conmutación de potencia,

los impulsos de tensión de fuerte amplitud pueden existir en los puntos de medida y dañar el aparato. La utilización de una sonda filtrado permite atenuar estos impulsos.

67Vatímetros

Capítulo I

1.1.3 Símbolos

Se utilizan los símbolos siguientes:

ATENCIÓN:

Este aparato está protegido por un doble aislamiento o un aislamiento reforzado. No requiere conexión al terminal de tierra de protección para asegurar la seguridad eléctrica.

1.1.4 Consignas

*Antes de cualquier apertura del aparato, desconéctelo imperativamente de toda fuente

de corriente eléctrica, así como los circuitos de medida y asegúrese de que no está cargado de electricidad estática, lo que podría ocasionar la destrucción de elementos internos.

* Los fusibles se deben cambiar por modelos idénticos a los fusibles originales. *Cualquier ajuste, mantenimiento o reparación del aparato debe ser efectuado por un

personal cualificado. Una la instalación, la construcción, la utilización y los peligros que se puedan presentar. Esta persona está autorizada a poner en y fuera de servicio la instalación y los equipos, conforme a las reglas de seguridad.

*En caso de defectos o apremios anormales, apagar el aparato e impedir su utilización

hasta que se efectúe su verificación.

* Se recomienda retirar las pilas del instrumento en caso de inutilización prolongada.

Remítase al manual de instrucciones. Un uso incorrecto puede dañar el aparato y poner en juego la

seguridad del usuario.

«persona cualificada»

1.2Dispositivos de protección

Este aparato está equipado de dispositivos que aseguran su protección:

*1 fusible asegura la protección de la entrada destinada a las medidas de corriente, * un sobredimensionado de la carcasa asegura la hermeticidad al polvo y al agua en la

posición de funcionamiento.

es una persona familiarizada con

1.3 Garantía

Este material está garantizado contra todo defecto de material o de fabricación, conforme a las condiciones generales de venta.

Durante el periodo de garantía (1 año), el aparato sólo lo puede reparar el constructor, éste se reserva la decisión de proceder ya sea a la reparación, bien al cambio de todo o parte del aparato. En caso de devolución del material al constructor, el transporte de ida está a cargo del cliente.

La garantía no se aplica en los casos siguientes:

1. utilización impropia del material o por asociación de éste con un equipo incompatible;

2. modificación del aparato sin autorización explícita de los servicios técnico del constructor;

3. intervención efectuada por una persona no autorizada por el constructor;

4. adaptación a una aplicación particular, no prevista por la definición del material o por el manual de instrucciones de funcionamiento;

5. golpe, caída o inundación.

68 Vatímetros

1.4. Reparación y verificación metrólogica

Información y datos a pedido: Tel. 02.31.64.51.53 - Fax 02.31.64.51.09

1.5. Desembalaje - Embalaje repetido

El conjunto del material ha sido verificado mecánica y eléctricamente antes de la expedición. Se han tomado en cuenta todas las precauciones para que el material llegue a su destino sin daño alguno.

No obstante, se aconseja proceder a una verificación rápida para detectar cualquier deterioro eventual que se pudo haber efectuado durante el transporte.

Si este es el caso, efectúe inmediatamente las objeciones necesarias ante el transportista.

¡ATENCION! En el caso de una reexpedición, utilice preferentemente el embalaje de

origen e indique lo más claramente posible, adjuntando una nota al material, los motivos de la devolución.

Nota Nuestros productos están homologados en FRANCIA y en el EXTRANJERO. Los

logotipos están registrados. Nos reservamos el derecho de modificar las características y el precio dentro del marco de las evoluciones tecnológicas que lo exijan.

2. DESCRIPCION DEL APARATO

Los vatímetros PX 110 y PX 120 permiten medir en corriente alterna y continua las potencias,

tensiones y corrientes. Han sido diseñados particularmente para los institutos de enseñanza secundaria, académias técnicas, los instaladores y los servicios de mantenimiento.

El PX 110 es un vatímetro únicamente monofásico, el PX 120 dispone de una posibilidad de medida de las potencias trifásicas, únicamente en T3FE (Trifásico 3 Cables Equilibrados) estos dos modelos permiten medir en los cuatro cuadrantes.

Estos vatímetros privilegian fiabilidad, solidez, seguridad, sencillez de empleo y rapidez de aplicación (cambio de gama automática).

Los dos modelos disponen de un interfaz de comunicación bidireccional (salida óptica). Los dos modelos miden:

-las tensiones alter nas de 500 mV a 600 V ef.,

-las tensiones continuas de 500 mV a 600 V,

-las corrientes alternas de 10 mA a 10 A,

-las corrientes continuas de 10 mA a 10 A,

-las potencias en continuo hasta 6 kW,

- las potencias activas en c.a. hasta 6 kW,

- las potencias reactivas en c.a. hasta 6 kVAR,

-las potencias auxiliares en c.a. hasta 6 kVA,

-el factor de potencia. El campo de medida que concierne la frecuencia fundamental es de 40 a 70 Hz. El ancho de banda es de 1 kHz (armónicos). Los componentes c.a y c.c no son disociables (valores RMS).

Capítulo II

69Vatímetros

HOLD

T3FE

SMOOTH

INRUSH

kVAR

kVA

Capítulo II

2.1 Carcasa

➀➀

➀ Bornas de seguridad para la entrada de las corrientes a medir

➀➀ ➁➁

➁ Bornas de seguridad para la entrada de las tensiones a medir

➁➁

➂➂

➂ Botones de mando (5 para el PX 110 y 6 para el PX120)

➂➂

➃➃

➃ Alojamiento de la salida óptica de comunicación

➃➃

En la parte posterior del aparato se encuentra:

- La lengüeta de acceso que permite cambiar las pilas (véase § 7.1)

- El soporte que permite colocar el aparato en posición inclinada

- La opción alimentación de red eléctrica que se conecta en lugar de la lengüeta para pilas

(véase esquemas en el encabezado de este manual de instrucciones de funcionamiento)

ON / OFF Encendido/apagado DISPLAY Permite acceder a las diferentes pantallas, mediante sucesiv as pulsaciones T3FE Permite acceder a las medidas de potencia y del PF (factor de potencia) en

T3FE, únicamente en el PX 120 (pulsación cor ta) HOLD Permite mantener la visualización de las medidas (pulsación corta) SMOOTH Permite filtrar los valores medidos (pulsación corta) INRUSH Permite en una pulsación corta, adquirir la corriente de pico de arranque de

un motor.

El valor de la corriente RMS medida se visualiza hasta la medida de un valor

superior, o hasta la salida de la función

2.2 Display

El display de cristales líquidos permite visualizar los valores digitales y el símbolo de la unidad correspondiente, así como los símbolos de las diferentes funciones.

2.2.1Visualización digital

Está compuesto de 3 displays (4 dígitos, 9999 puntos, 3 puntos decimales y 1 signo «-») cada uno tiene una asignación particular según la función y el modo de medida seleccionado. El rebasamiento de escala se simbolizada por la visualización OL en el centro del display digital correspondiente.

Display superior:

Pantalla pricipal: Visualiza el valor de la tensión en V Pantalla secundaria: Visualiza el valor de la potencia reactiva en VAR o kVAR

Display central:

Pantalla pricipal: Visualiza el valor de la corriente en A Pantalla secundaria: Visualiza el valor de la potencia auxiliar en VA o kVA

70 Vatímetros

Display inferior:

Pantalla principal: Visualiza el valor el valor de la potencia activa en W o kW Pantalla secundaria: Visualiza el valor del factor de potencia PF: indica que el valor digital visualizado es el factor de potencia

2.2.2Visualización de los símbolo de las funciones

HOLD Indica la utilización de la tecla correspondiente (véase § 2.1) SMOOTH Indica la utilización de la tecla correspondiente (véase § 2.1)

T3FE Indica la utilización de la tecla correspondiente en medida Trifásica 3

INRUSH Indica la utilización de la tecla correspondiente en medida de corriente de

Indica que una comunicación está activada (véase § 3.6)

Cables Equilibrados (únicamente en PX 120) Indica que la autonomía de las pilas es < 1 hora

pico de arranque (véase § 2.3)

2.3 Función INRUSH

Esta función permite seguir una evolución rápida de la corriente, del tipo sinusoide atenuado , efectuando la medida de los valores eficaces sucesivos calculados en un semiperiodo y reactualizado en un semiperiodo. Las aplicaciones son:

- Medida de las corrientes de arranque motor

- Definición correcta de fusibles y disyuntores (relación amplitud-tiempo de la señal)

- Envejecimiento de los componentes por sobrecarga de corriente El campo de aplicación está limitado a las frecuencias industriales (40 Hz... 70 Hz).

3. APLICACION - CARACTERISTICAS FUNCIONALES

La puesta en marcha y la parada del aparato se efectúa con la tecla ON/OFF (pulsación larga para la parada), el equipo se apaga automáticamente al cabo de 10 minutos de no utilización.

La entrada y la salida en cada una de las funciónes se efectúa mediante sucesivas pulsaciones breves de las teclas correspondientes.

En el momento del encendido se encienden todos los segmentos durante 1 segundo.

No conectar tensiones que superen 600 V respecto a la tierra

Capítulo III

3.1. Condiciones de referencia

Las características funcionales están garantizadas en los campos de referencia siguientes:

- Temperatura: +23°C ±3°C

- Tasa de humedad: de 45% a 80% HR

- Tensión de alimentación: 9 V ±0,1V

- Campo de frecuencia: c.c., 50 Hz ±3 Hz sinusoidal (THD < 0,1%)

- Campo magnético continuo: < 40 A/m (campo terrestre)

- Ausencia de campo magnético alterno exterior

- Ausencia de campo eléctrico

Nota: Existen condiciones de referencia propias a cada función: éstas se explicarán en las

características de cada función.

71Vatímetros

Capítulo III

3.2 Medida de tensiones (V)

1. Pulsar la tecla ON/OFF: aparece la pantalla principal

2. Conectar los cables de medida en los terminales de medida de tensión del aparato (a la

derecha), respetando las polaridades indicadas: cable rojo en el terminal «+» y cable negro en el terminal «COM».

3. Conectar el conjunto a la fuente de tensión a medir asegurándose si es posible que los valores de tensión, no superan los límites máximos admisibles (véase la siguiente tabla). El display superior indica el valor de la tensión y la unidad correspondiente (V).

3.2.1 Condiciones de referencia particulares .

En c.c.: Componente c.a. < 0,1% de la señal c.c. En c.a.: Señal sinusoidal (THD < 0,1%)

3.2.2Características

Escalas 600 V Alcance de medida: 0,5...600 V Precisión en c.a. 0,5% L ±2 pt Precisión en c.c. 1% L ±3 pt Resolución 0,1 V Estabilidad de la lectura 5 pt en modo normal - 2 pt en SMOOTH Repetibilidad de la medida 0,2% típico Tiempo de respuesta de la indicación 500 ms en modo normal - 3 s en SMOOTH Impedancia de entrada 1 MΩ

(1) Al rebasar 600 V +5%, el display indica «OL»

(1)

3.3Medida de corrientes (A)

1. Pulsar la tecla ON/OFF: aparece la pantalla principal

2. Conectar los cables de medida en los terminales de medida de corriente del aparato (a

la izquierda), respetando las polaridades indicadas: cable rojo en el terminal «+» y cable negro en el terminal «COM».

Si no están conectados los terminales «Tensión», la medida de corriente es posible, pero la frecuencia que se toma por defecto es de 50 Hz

3. Aplicar el esquema de conexión indicado a continuación asegurándose si es posible que los valores de corriente no supera los límites máximos admisibles (véase la siguiente tabla).

U U

Fig 3.3.1 Esquema de conexión en monofásico

Nota: El cambio de escala es automático.

72 Vatímetros

3.3.1 Condiciones de referencia particulares

En c.c.: Componente c.a. 0,1% de la señal c.c. En c.a.: Señal sinusoidal (THD < 0,1%).

3.3.2 Características en modo normal y SMOOTH

Escalas 2 A 10 A Alcance de medida: 10 mA...1,999 A 2,00...9,99 A Precisión en c.a. 0,5% L ±2 pt +1 mA 0,5% L ±2 pt Precisión en c.c. 1% L ±3 pt +1 mA 1% L ±3 pt Resolución 1 mA 10 mA Sensibilidad 5 mA 50 mA Estabilidad de la visualización 5 pt en modo normal 2 pt en modo SMOOTH

5 pt en modo normal 2 pt en modo SMOOTH

Tiempo de respuesta 500 ms en modo normal de la visualización digital 3s en modo SMOOTH

(1)Al rebasar 10 A +5%, el display indica «OL»

3.3.3 Características en modo INRUSH

Escala A Alcance de medida: 5 A...65 A (valores picos) Precisión 10% L ±2 pt Resolución 100 mA Método de medida Valor RMS en ½ periodo Frecuencia de muestreo 2 kHz (0,5 ms)

(1) Al rebasar 65 A, el display indica «OL»

Capítulo III

(1)

3.4 Medidas de potencia

U U

Fig 4.4.1 Esquema de conexión en monofásico

73Vatímetros

Capítulo III

L3 L3

U U

Fig 4.4.2 Esquema de conexión en

Trifásico 3 Cables Equilibrados (únicamente PX 120)

3.4.1 Condiciones de referencia particulares

En c.c.: Componente CA < 0,1% de la señal CD. En c.a.: - Señales sinusoidales

- PF = 1

- Frecuencia: 50 Hz

3.4.2Medidas de potencia activa

1. Pulsar la tecla ON/OFF: aparece la pantalla pr incipal:

2. Conectar los cables de medida en los terminales de medida de corriente del aparato

(a la izquierda), respetando las polaridades indicadas: cable rojo en el terminal «+» y cable negro en el terminal «COM». Conectar los cables de medida en los terminales de medida de tensión del aparato (a la derecha), respetando las polaridades indicadas: cable rojo en el terminal «+» y cable negro en el terminal «COM». Aplicar el esquema de conexión de la Fig.4.4.1 (monofásico) o Fig.4.4.2 (Trifásico equilibrado, T3FE únicamente PX 120), según el caso, asegurándose si es posible que los valores medidos no superan los límites máximos admisibles (véase tabla siguiente). El cambio de escala es automático.

■■

■ Características

■■

Escalas 1000 W 6 kW Alcance de medida: 10,00 W...999,9 W 1000 W...5999 kW Precisión 1% L ±2 pt 1% L ±2 pt Precisión en c.c. 2% L ±3 pt 2% L ±3 pt Resolución 0,1 W 1 W Estabilidad de la lectura 5 pt en modo normal

2 pt en modo SMOOTH

Tiempo de respuesta 400 ms en modo normal de la medida 3 s en monofásico, en modo SMOOTH

Nota 1: La medida de potencia activa esta precedida de signo + / -.

Al rebasar 6 kW +10%, el display indica «OL».

Nota 2:En trifásico la medida de la potencia activa se efectúa solamente a la

frecuencia fundamental, por lo tanto, válida únicamente para las señales sinusoidales.

74 Vatímetros

3.4.3Medidas de potencia aparente

1. Pulsar la tecla ON/OFF: aparece la pantalla pr incipal.

2. Conectar los cables de medida en los terminales de medida de corriente del aparato

3. Aplicar el esquema de conexión de la Fig.4.4.1 (monofásico) o Fig.4.4.2 (Trifásico equilibrado, T3FE únicamente PX 120), según el caso, asegurándose si es posible que los valores medidos no superan los límites máximos admisibles (véase la siguiente tabla). El canmbio de escala es automático.

4. El display superior indica el valor de la tensión y la unidad correspondiente (V). El display central indica el valor de la corriente y la unidad correspondiente (A). El display digital inferior indica el valor de la potencia activa (W). Pulsar la tecla DISPLAY, para visualizar la 2° pantalla: El display central indica el valor de la potencia aparente y la unidad correspondiente (VA).

■■

■ Características

■■

Escala 1000 VA 6 kVA Alcance de medida: 10,0 VA...999,9 VA 1000 VA...5999 kVA Precisión a 50 Hz para cos ϕ =1 2% L ±2 pt 2% L ±2 pt Resolución 0,1 VA 1 VA Estabilidad de la lectura 5 pt en modo normal

2 pt en modo SMOOTH

Tiempo de respuesta 400 ms en modo normal de la medida 3 s en monofásico en modo SMOOTH

Nota 1: La medida de potencia aparente esta precedida de signo + / -.

Al rebasar 6 kVA +10%, el display indica «OL»

Nota 2:En trifásico, la medida de potencia activa puede presentar imprecisiones para

las señales no sinusoidales.

Capítulo III

3.4.4 Medidas de potencia reactiva

1. Pulsar la tecla ON/OFF: aparece pantalla principal.

2. Conectar los cables de medida en los terminales de medida de corriente del aparato

3. Aplicar el esquema de conexión de la Fig.4.4.1 (monofásico) o Fig.4.4.2 (Trifásico equilibrado, T3FE únicamente PX 120), según el caso, asegurándose si es posible que los valores medidos no superan los límites máximos admisibles (véase tabla siguiente). El cambio de escala es automático.

4. El display superior indica el valor de la tensión y la unidad correspondiente (V). El display central indica el valor de la corriente y la unidad correspondiente (A). El display digital inferior indica el valor de la potencia activa (W) Pulsar la tecla DISPLAY, para visualizar la 2° pantalla: el display superior indica el valor de la potencia reactiva y la unidad correspondiente (VAR).

75Vatímetros

Capítulo III

■■

■ Características

■■

Escalas 1000 VAR 6 kVAR Alcance de medida: 10,0 VAR...999,9 VAR 1000 VAR...5999 kVAR Precisión 2% L ±2 pt 2% L ±2 pt Resolución 0,1 VAR 1 VAR Estabilidad de la lectura 5 pt en modo normal

Tiempo de respuesta 400 ms en modo nor mal de la medida 3 s en monofásico en modo SMOOTH

Nota 1: La medida de potencia reactiva está precedida de signo + / -.

Al rebasar 6 kVAR +10%, el display indica «OL».

Nota 2:En trifásico, para las señales no sinusoidales, la medida puede presentar

una imprecisión suplementaria.

3.4.5 Medida del factor de potencia PF

1. Pulsar la tecla ON/OFF: aparece la pantalla pr incipal.

2. Conectar los cables de medida en los terminales de medida de corriente del aparato

3. Aplicar el esquema de conexión de la Fig.4.4.1 o Fig.4.4.2 (T3FE únicamente PX

120), según el caso, asegurándose si es posible que los valores medidos no super an los límites máximos admisibles (véase tabla siguiente). El cambio de escala es automático.

4. Pulsar la tecla DISPLAY, para visualizar la pantalla secundaria:

- el display inferior indica el factor de potencia y se visualiza el símbolo PF.

2 pt en modo SMOOTH

■■

■ Características

■■

Escala 1,00

Alcance de medida: 0,00 - 0,20 0,21 - 0,50 0,51 - 1,00

Precisión 10% ±2 pt 5% ±2 pt 3% ±2 pt

Resolución 0,01

Tiempo de respuesta 400 ms en modo NORMAL

de la medida 3 s en modo SMOOTH

Estabilidad de la lectura 2 pt

Nota 1: La medida se valida en los 4 cuadrantes

Por debajo de 10 W, no se garantiza la medida

Nota 2:La medida de potencia no es una medida señalada

3.5 Comunicación (opción)

Los vatímetros disponen de una salida de comunicación de tipo RS 232C bidireccional. La comunicación se efectúa por medio de salida óptica y dispone de las funciones siguientes:

- Calibrado del aparato en fábrica o agencia Manumesure

- Con un software de explotación (recomendado) instalado en un PC, es posible leer y registrar las medidas de los vatímetros según el modo de funcionamiento, es posible:

76 Vatímetros

- visualizar en la pantalla del PC, una o dos magnitudes entre seis,

- efectuar impresiones de pantalla,

- transferir los archivos de medida hacia un archivo Excel y almacenarlos.

■■

■ Características

■■

- 1 bit de start

- 8 bits de datos

- no hay paridad

- 1 bit de stop

- 9600 baudios.

Estos parámetros no son configurables.

3.6 Alimentación red eléctrica (opción)

Los vatímetros PX110 y PX 120 disponen de un adaptador de alimentación red eléctrica facultativo. La lengüeta para pilas se desmonta y se reemplaza mediante un adaptador conectado a la red de corriente alterna.

4. CARACTERISTICAS GENERALES

4.1Dimensiones y peso

■ 211 x 108 x 60 mm ■ 835 g aproximadamente

4.2 Alimentación

■ 6 pilas 1,5 V alcalina (tipo 6LR6) o 6 baterías NiCd 1,2 V (14,5 x 50 mm) o alimentación

red eléctrica 230 V (facultativo)

■ Autonomía media: 40 h con pilas

■ Indicador de desgaste de la pila

Fijo: autonomía < 1 h, cambiar la pila

■ Parada automática después de 10 minutos sin pulsar las teclas y para S < 1 VA, U < 0,5 V

o I < 5 mA, en medida permanente (nueva puesta en servicio pulsando la tecla ON)

Capítulo IV

4.3 Condiciones ambientales

■ Climáticas

Humedad relativa en % HR

➂

-40 Temperatura en °C

➀

➁

➂

➀ Campo de referencia ➁ Campo de utilización ➂ Campo de almacenamiento

(sin la pila)

77Vatímetros

Capítulo IV

■ Altitud

- Funcionamiento: ≤ 2000 m

- Almacenamiento: ≤ 10000 m

■ Hermeticidad: índice de protección IP 54

(IP2X eléctrico para los terminales)

4.4. Conformidad a las normas

■ Seguridad eléctrica

(según EN 61010-1, ed. 95)

-Doble aislamiento:

-Categoría de instalación: III

-Grado de contaminación: 2

-Tensión asignada: 600 V

■■

■ Compatibilidad electromagnética

■■

■ Descargas electrostáticas (CEI 61000-4-2)

■■

- 4 kV contacto, 8 kV aire

- criterio de aptitud A, sitio industrial

■■

■ Campo electromagnético (CEI 61000-4-3)

■■

- 10 V/m

- criterio de aptitud A, sitio industrial

■■

■ Salvas (CEI 61000-4-4)

■■

- 2 kV Nivel III

- criterio de aptitud B, sitio industrial

■■

■ Onda de choque (CEI 61000-4-5)

■■

- 1 kV modo diferencial, 2 kV modo común

- criterio de aptitud A, sitio industrial

■■

■ Perturbaciones conducidas (CEI 61000-4-6)

■■

- 3 V

- criterio de aptitud A, sitio industrial

■ Resistencia mecánica

-Posición de funcionamiento: indiferente

- Choques: 100 g

- Caída libre: 1 m

-Vibraciones: 0,15 mm

■ Autoextinción

-Cracasa: V0

-Pantalla: V0

(ensayo según CEI 68-2-27)

(ensayo según CEI 68-2-32)

(ensayo según CEI 68-2-6)

(según EN 60529, ed. 2000)

(EN 61326-1 e1.98)

4.5. Variaciones en el campo de utilización

Magnitud Campo Magnitudes de influencia de utilización influenciadas

Frecuencia de 40 a 70 Hz Corriente 0,07% < 0,2%

Tensión 0,04% < 0,1%

Potencia activa, PF = 1 0,1% < 0,2% P activa, 0,5 < PF < 1 0,3% < 0,8% P activa, 0,2 < PF < 0,5 0,7% < 2% P activa, 0 < PF < 0,2 3% < 5% Potencia reactiva, PF = 0 0,05% < 0,1% P reactiva, 0 < PF < 0,2 0,1% < 0,2% P reactiva, 0,2 < PF < 0,5 0,2% < 0,5% P reactiva, 0,5 < PF < 1 2% < 3% Potencia aparente 0,2% < 0,4%

78 Vatímetros

Error Típico Error Máx

Capítulo V

Magnitud Campo Magnitudes de influencia de utilización influenciadas

Armónicos

Factor de pico de 1 a 5

PF 0,5 < PF < 1

PF 0,2 < PF < 0,5

PF 0 < PF < 0,2

Temperatura de 0 a 50°C Tensión 200 ppm/10°C 300 ppm/10°C

Humedad relativa 10…95% HR Tensión 0,7% 1%

Tensión pila de 6,5 a 10 V Tensión 0,04% 0,1%

Modo común Corriente

Corriente 0,2% 0,5%

Corriente para THD = 40% 0,2% 0,5% Tensión para THD = 20% 0,2% 0,5%

Tensión 0,2% 0,2%

Potencia activa 0,3% < 1% Potencia reactiva 1% < 2% ±10 VAR

Potencia activa 0,7% < 2% Potencia reactiva 0,7% < 2%

Potencia activa 3% < 5% ±10 W Potencia reactiva 0,5% < 1%

Corriente 300 ppm/10°C 600 ppm/10°C Potencia 300 ppm/10°C 600 ppm/10°C

Corriente 0,7% 1% Potencia 0,7% 1%

Corriente 0,04% 0,1% Potencia 0,1% 0,3%

Error Típico Error Máx

0,2% para

U = 230V 50 Hz

0,5%

Nota: El término Potencia comprende la potencia activa P y sus magnitudes asociadas Q, S y PF.

5. ACCESORIOS

5.1 Suministrados con los vatímetros

2 juego de cables de seguridad 1 juego de cables de puntas de prueba 6 pilas 1,5 V 1 manual de instrucciones de funcionamiento

5.2 Suministrados opcionalmente

Software de explotación (con salida óptica).............................................................. HX0013

Juego de 6 baterías NiCd 1,2 V tamaño 14,5 x 50mm ............................................. HX0014

Juego de 6 pilas alcalinas LR6-AA............................................................................ HX0020

Juego de fusibles ....................................................................................................... HX0019

Juego de 2 cables 20 A (rojo/negro) de 2 m para el circuito o tensión .................... HX2004

Juego de 2 puntas de pruebas (rojo/negro) ............................................................HA2045A

Perturbador (conmutador de vatímetros) .................................................................. HX0011

Transformador CA multirrelaciones (10, 15 y 30 A) .................................................. HX0012

Adaptador alimentación red eléctrica ........................................................................ HX0021

79Vatímetros

Capítulo VI

6. MANTENIMIENTO

Para el mantenimiento, utilice solamente las piezas de recambio que han sido especificadas. El fabricante no se podrá considerar responsable de cualquier accidente ocurrido de improviso como resultado a una reparación efectuada fuera de su servicio posventa o por reparadores homologados.

6.1 Cambio de las pilas

Desconectar los cables del aparato

■ Pulsar la tecla OFF

■ Destornillar el «tornillo cuarto de vuelta» situado en la parte super ior de la lengüeta de

acceso a las pilas y al fusible (en la parte posterior del aparato) y liberar la lengüeta tirando hacia el soporte.

■ Cambiar las 6 pilas usadas situadas por ambos lados de la apertura, por pilas alcalinas 1,5 V de tipo 6LR6, teniendo cuidado de respetar las polaridades indicadas en el circuito impreso.

■ Volver a colocar la lengüeta en su lugar y bloquear el tornillo cuarto de vuelta.

6.2 Cambio del fusible

Desconectar los cables del aparato

■ Pulsar la tecla OFF

■ Proceder como se indica en el § 6.1 cambio de las pilas.

■ Cambiar el fusib le usado por un fusible 10 A del mismo tipo (10 A - 200 kA - 10 x 38 - 600 V -

CCMR).

■ Volver a colocar la lengüeta en su lugar y bloquear el tornillo cuarto de vuelta.

6.2 Almacenamiento

Si el vatímetro no se utiliza durante un tiempo que supera los 60 días, retire las pilas y almacénelas por separado.

6.3 Limpieza

Desconectar los cables del aparato y pulsar la tecla OFF

■ Para limpiar la carcasa utilizar un paño ligeramente humedecido con agua jabonosa. Aclarar con un paño húmedo. Luego , secar rápidamente con un paño o aire comprimido .

80 Vatímetros

METRIX

Parc des Glaisins 6, avenue du Pré de Challes B.P. 330 F- 74943 ANNECY-LE-VIEUX Cedex Tél. 04 50 64 22 22 - Fax 04 50 64 22 00

84 Vatímetros

688 919 A00 - Ed. 1 - 03/2001

Metrix PX 110, PX 120 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
