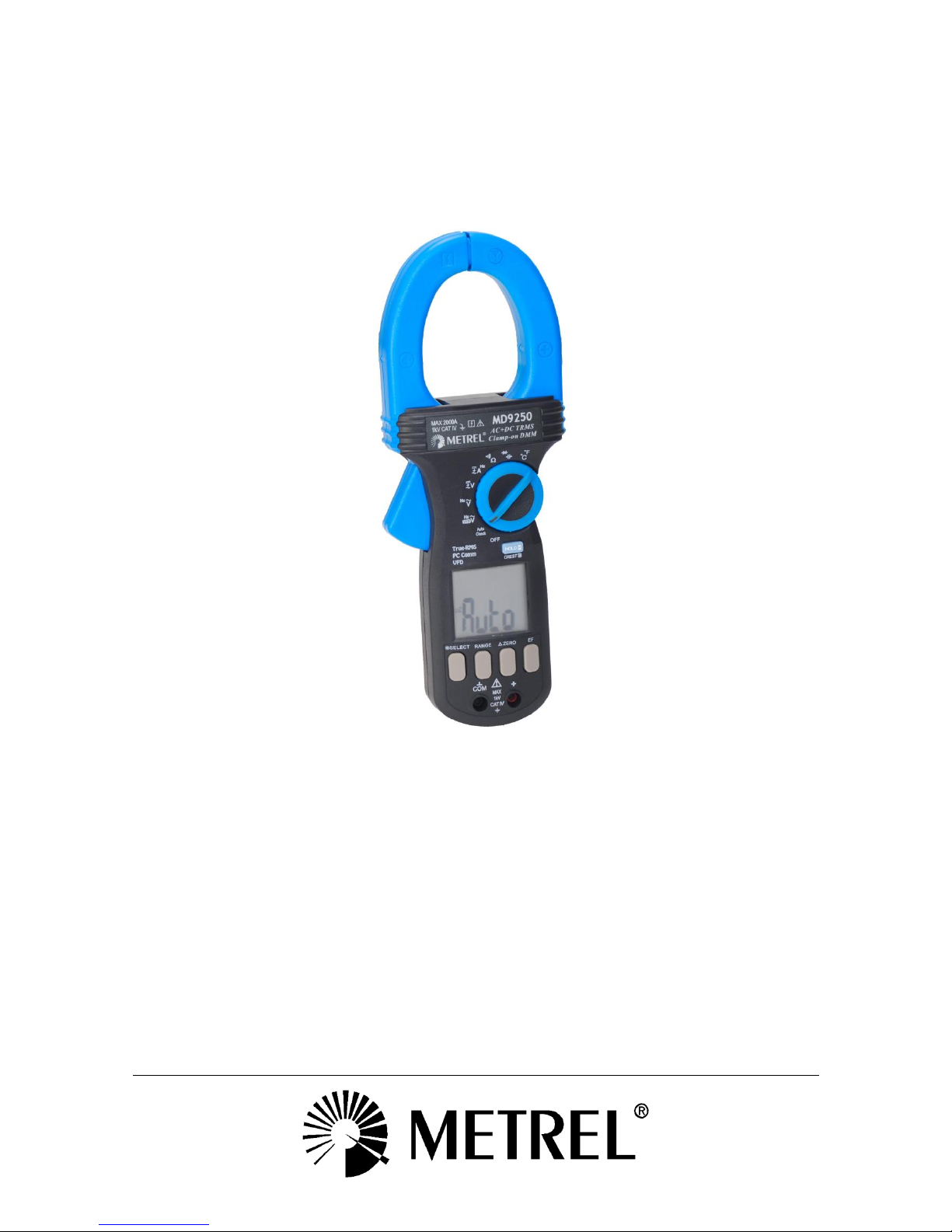

METREL MD 9250 User Manual

METREL MD 9250

Industrial TRMS AC/DC CAT IV 1000 V

MD 9250

User Manual

Bedienungsanleitung

Version 1.1, Code no. 20 752 003

2

Distributor:

METREL d.d.

Ljubljanska cesta 77
1354 Horjul
Slovenia
e-mail: [e-mail]
web site: http://www.metrel.si/

Metrel GmbH

Mess und Prüftechnik
Orchideenstrasse 24
90542 Eckental -Brand
Germany
E-mail: [e-mail]
Internet: http://www.metrel.de/

Metrel UK Ltd.

Test & Measurement
Unit 16, 1st Qtr Business Park
Blenheim Road
Epsom
Surrey
KT19 9QN,
Great Britain
E-mail: [e-mail]
Internet: http://www.metrel.co.uk

© 2012 – 2016 METREL

Mark on your equipment certifies that this equipment meets the requirements of the EC
(European Community) regulations concerning safety and electromagnetic compatibility.

No part of this publication may be reproduced or utilized in any form or by any means
without permission in writing from METREL.

MD 9250 Clamp Meter Series Table of contents / Inhalt

3

Table of contents/ Inhalt

English

1 Safety ........................................................................................................................... 4

2 Cenelec Directives ........................................................................................................ 6

3 Product Description ...................................................................................................... 7

4 Operation ...................................................................................................................... 8

5 Specifications.............................................................................................................. 16

6 Maintenance ............................................................................................................... 21

Deutsch

1 Sicherheitsbestimmungen .......................................................................................... 23

2 Cenelec-Richtlinien ..................................................................................................... 24

3 Produktbeschreibung .................................................................................................. 25

4 Betrieb ........................................................................................................................ 26

5 Spezifikationen ........................................................................................................... 34

6 Wartung ...................................................................................................................... 39

MD 9250 Clamp Meter Series Safety

4

1 Safety

MaintenanceThis manual contains information and warnings that must be followed for
operating the instrument safely and maintaining the instrument in a safe operating
condition. If the instrument is used in a manner not specified by the manufacturer, the
protection provided by the instrument may be impaired.

The meter protection rating, against the users, is double insulation per IEC/EN61010-1
2nd Ed., UL61010-1 2nd Ed., CAN/CSA C22.2 No. 61010.1-0.92, IEC/EN61010-2-032,
UL61010B-2-032, CAN/CSA C22.2 No. 61010-2-032-04 & IEC/EN61010­031:2002/A1:2008:

Measurement Category IV 1000V AC & DC.

PER IEC61010 OVERVOLTAGE INSTALLATION CATEGORY
OVERVOLTAGE CATEGORY II

Equipment of OVERVOLTAGE CATEGORY II is energy-consuming equipment to be
supplied from the fixed installation.
Note – Examples include household, office, and laboratory appliances.

OVERVOLTAGE CATEGORY III

Equipment of OVERVOLTAGE CATEGORY III is equipment in fixed installations.
Note – Examples include switches in the fixed installation and some equipment for
industrial use with permanent connection to the fixed installation.

OVERVOLTAGE CATEGORY IV

Equipment of OVERVOLTAGE CATEGORY IV is for use at the origin of the installation.
Note – Examples include electricity meters and primary over-current protection
equipment.

TERMS IN THIS MANUAL
WARNING identifies conditions and actions that could result in serious injury or even

death to the user.
CAUTION identifies conditions and actions that could cause damage or malfunction in

the instrument.
WARNING

To reduce the risk of fire or electric shock, do not expose this product to rain or moisture.
The meter is intended only for indoor use.

To avoid electrical shock hazard, observe the proper safety precautions when working
with voltages above 60 VDC or 30 VAC rms. These voltage levels pose a potential
shock hazard to the user.

Keep your hands/fingers behind the hand/finger barriers (of the meter and the test leads)
that indicate the limits of safe access of the hand-held part during measurement.
Inspect test leads, connectors, and probes for damaged insulation or exposed metal
before using the instrument. If any defects are found, replace them immediately.

MD 9250 Clamp Meter Series Safety

5

This Clamp-on meter is designed to apply around or remove from uninsulated
hazardous live conductors. But still, individual protective equipment must be used if
hazardous live parts in the installation where measurement is to be carried out could be
accessible.

CAUTION
Disconnect the test leads from the test points before changing meter functions.

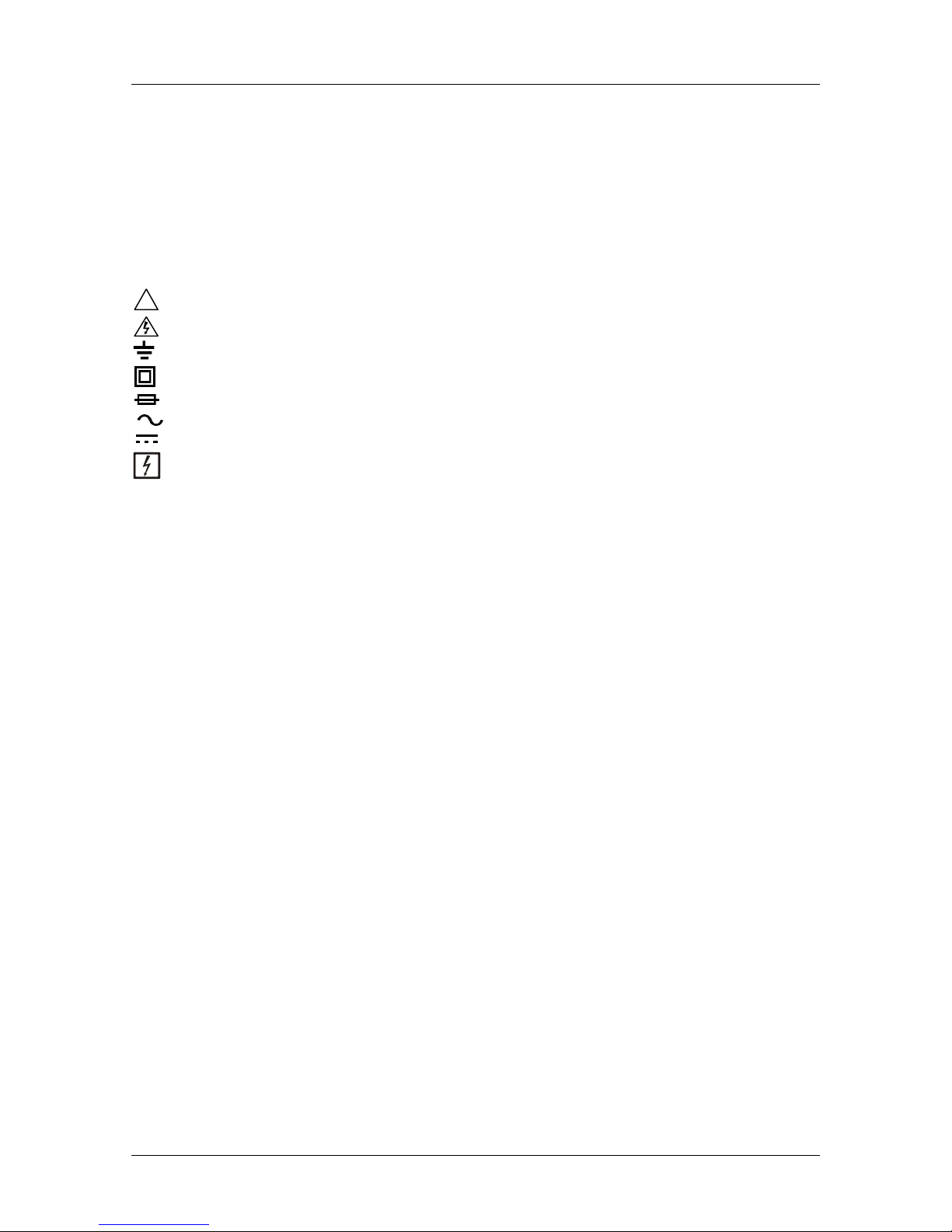

INTERNATIONAL ELECTRICAL SYMBOLS

!

Caution ! Refer to the explanation in this Manual
Caution ! Risk of electric shock

Earth (Ground)

Double Insulation or Reinforced insulation

Fuse

AC--Alternating Current

DC--Direct Current

Application around and removal from hazardous live conductors is

permitted

MD 9250 Clamp Meter Series Cenelec Directives

6

2 Cenelec Directives

The instruments conform to CENELEC Low-voltage directive 2006/95/EC and
Electromagnetic compatibility directive 2004/108/EC

MD 9250 Clamp Meter Series Product Description

7

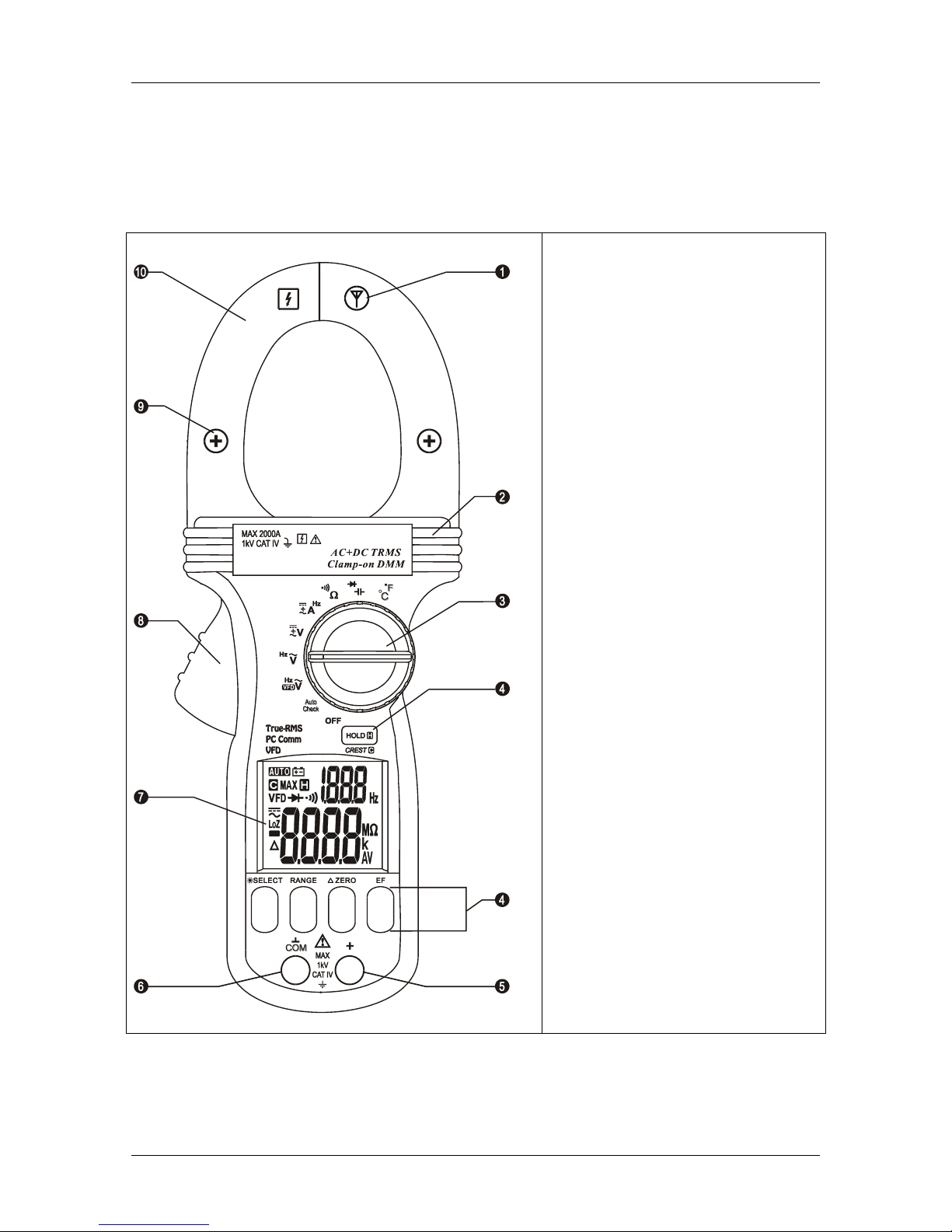

3 Product Description

This user's manual uses only representative model(s) for illustrations. Please refer
specification details for function availability to each model.

1) Antenna for Non-Contact EF­Detection

2) Hand/Finger Barrier to indicate
the limits of safe access of the
meter during measurement

3) Rotary-switch Selector to turn
the power ON/OFF and Select a
function

4) Push-buttons for special
functions & features.

5) Input Jack for all functions
EXCEPT non-invasive DCA &
ACA current functions

6) Common (Ground reference)
Input Jack for all functions
EXCEPT non-invasive DCA &
ACA current functions

7) 3-5/6 digits 6000 counts & 3­1/2 digits 2000 counts dual
numeric LCD display

8) Jaw trigger for opening the
clamp jaw

9) Jaw center (& DCA polarity)
Indicator, at where best DCA &
ACA accuracy is specified

10) Hall-effect Clamp Jaw for AC
& DC current magnetic field pick
up

MD 9250 Clamp Meter Series Operation

8

4 Operation

CAUTION: Before and after hazardous voltage measurements, test the voltage
function on a known source such as line voltage to determine proper meter
functioning.

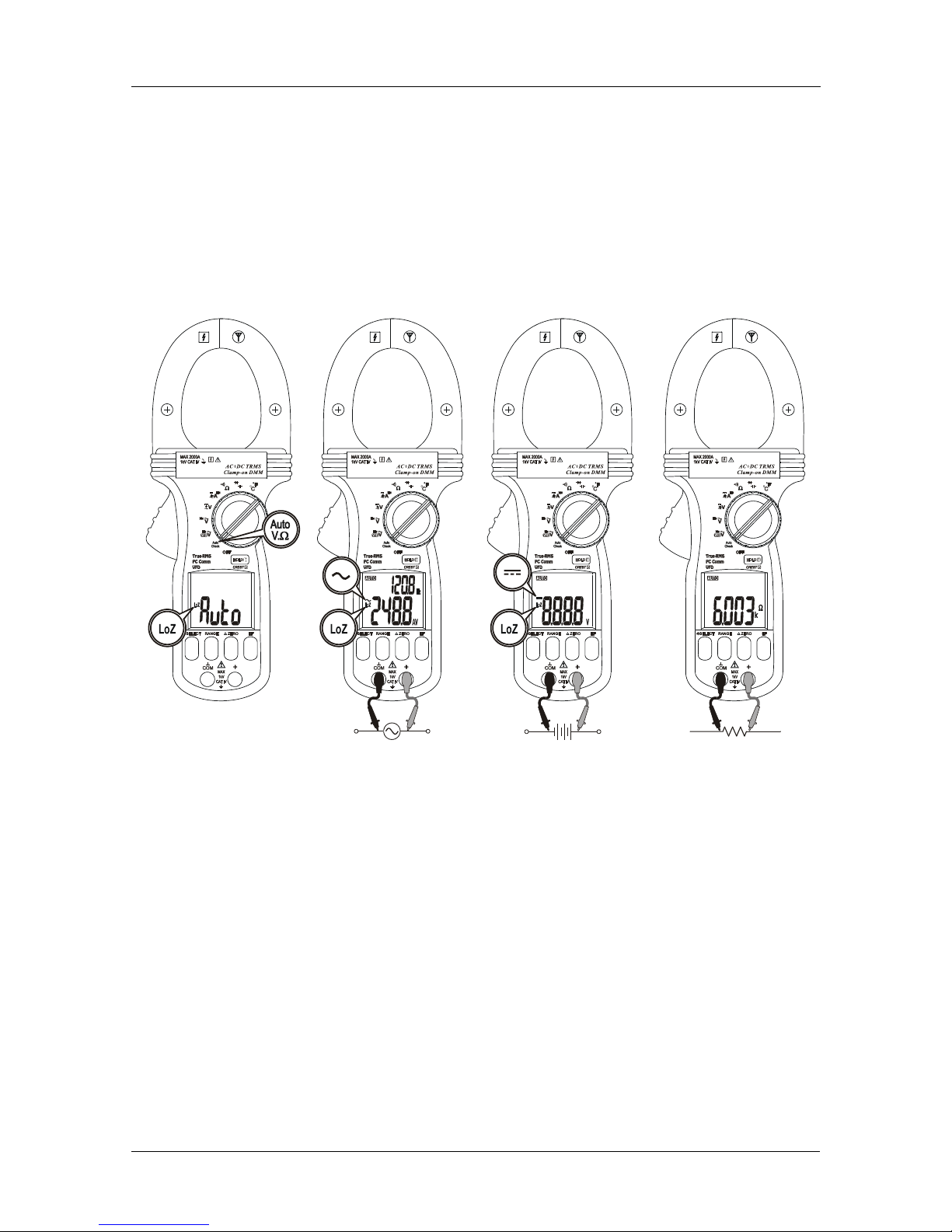

AutoCheckTM mode
This innovative AutoCheckTM feature automatically selects measurement function of
ACV

Hz

, DCV, or Resistance () based on the input via test leads.

 ●With no input, the meter displays “Auto” when it is ready.
 ●With no voltage signal but a resistance below 10M (nominal) is present, the meter

displays the resistance value. When the resistance is below the “Audible Threshold”,
the meter further gives a continuity beep tone.

 ●When a signal above the voltage threshold of 1.5V DC or AC up to the rated 1000V

is present, the meter displays the voltage value in appropriate DCV or ACV,
whichever larger in peak magnitude.

Note:
*Range-Lock and Function-Lock Feature: When a measurement reading is being

displayed in AutoCheckTM mode, press the RANGE or SELECT button momentarily 1
time can lock the range or function it was in. Press the button momentarily repeatedly to
step through the ranges or functions.
*As Hazardous-Alert: When making resistance measurements in AutoCheckTM mode,
an unexpected display of voltage readings alerts you that the object under test is being
energized.

MD 9250 Clamp Meter Series Operation

9

*Ghost-voltage Buster: Ghost-voltages are unwanted stray signals coupled from
adjacent hard signals, which confuse common multimeter voltage measurements. Our
AutoCheckTM mode provides low (ramp-up) input impedance (approx. 2.5kΩ at low
voltage) to drain ghost voltages leaving mainly hard signal values on meter readings. It
is an invaluable feature for precise indication of hard signals, such as distinguishing
between hot and open wires (to ground) in electrical installation applications.

WARNING:
AutoCheckTM mode input impedance increases abruptly from initial 2.5kΩ to a few
hundred kΩ’s on high voltage hard signals. “LoZ” displays on the LCD to remind the

users of being in such low impedance mode. Peak initial load current, while probing
1000VAC for example, can be up to 566mA (1000V x 1.414 / 2.5kΩ), decreasing
abruptly to approx. 3.37mA (1000V x 1.414 / 420kΩ) within a fraction of a second. Do
not use AutoCheckTM mode on circuits that could be damaged by such low input
impedance. Instead, use rotary-switch selector or high input impedance voltage
modes to minimize loading for such circuits.

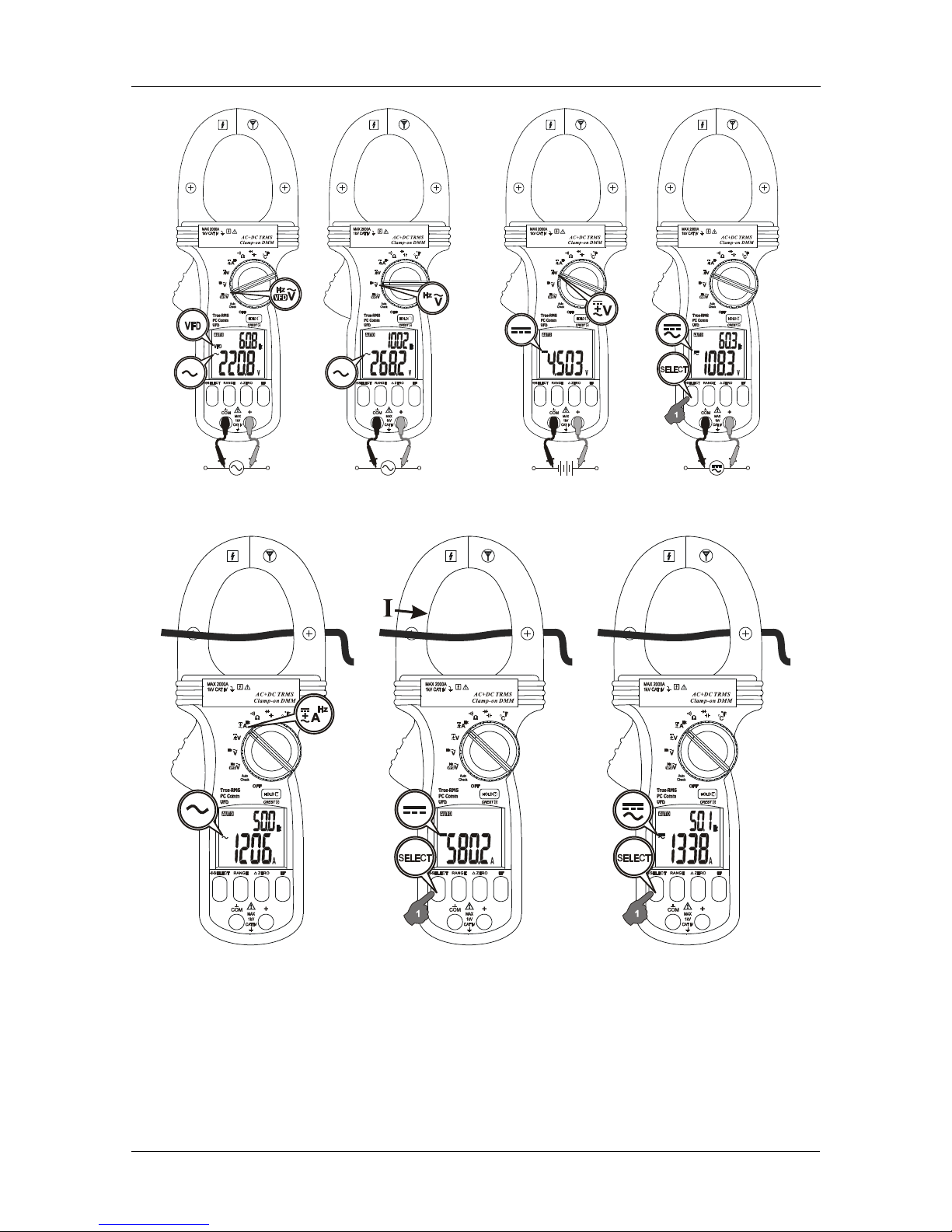

VFD-ACV

Hz

& ACV

Hz

functions

Inputs are made through the test leads terminals.

VFD-ACV

Hz

function is to deal with VFD (Variable Frequency Device) signals. It,
however, further pre-selects the most appropriate voltage-ranges and thus the Hz
trigger levels to best cope with most VFD-Voltage and VFD-Frequency applications.

Note: The Hz trigger level is determined by the AC/DC+AC Voltage or Current
function-range being in use. Press RANGE button to select different function-ranges
and thus trigger levels manually.

DCV & DC+ACV

Hz

functions

Inputs are made through the test leads terminals. Defaults at DCV Function. Press
SELECT button momentarily and release to select DC+ACV

Hz

.

MD 9250 Clamp Meter Series Operation

10

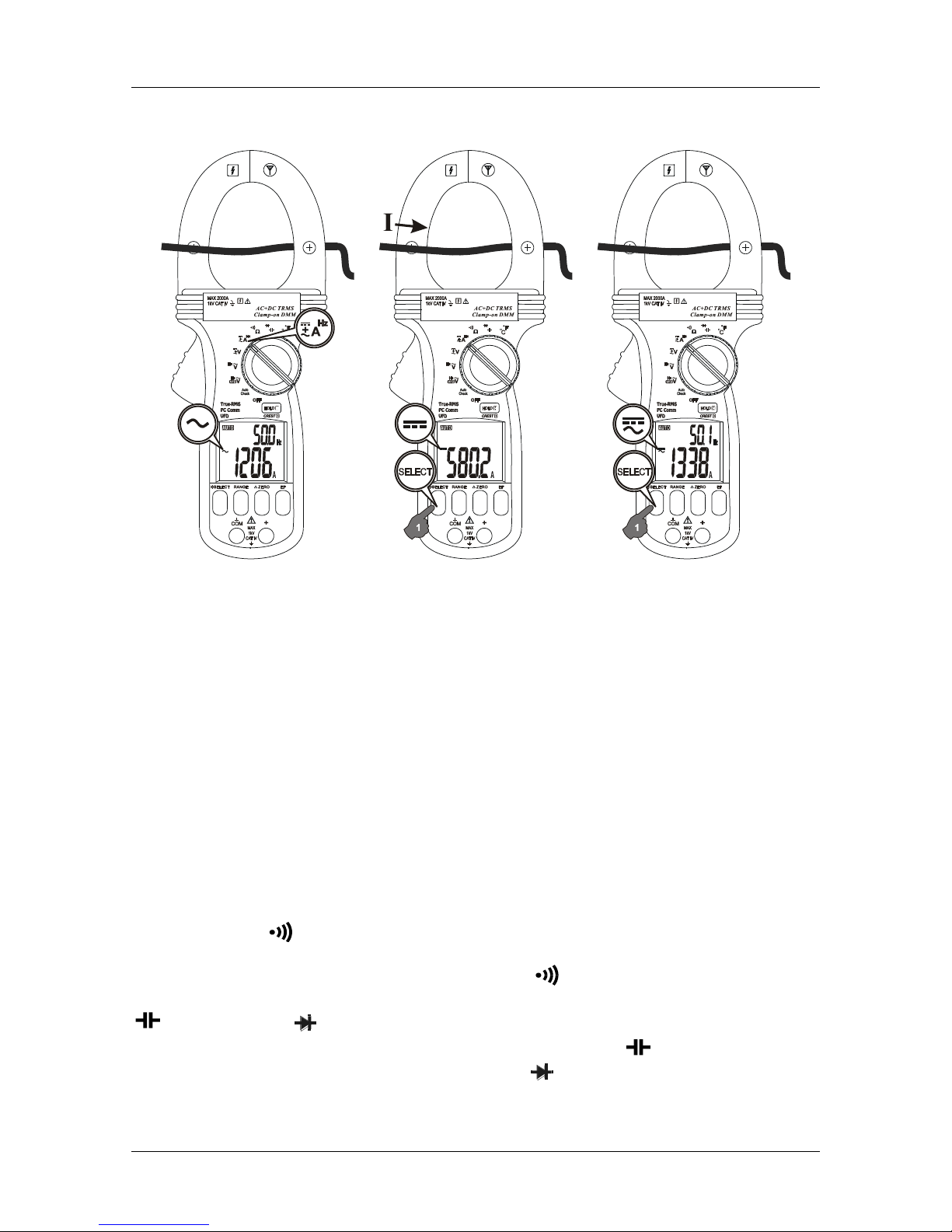

ACA Hz, DCA & DC+ACA

Hz

functions

Input is made through the clamp jaws for non-invasive current measurements. Defaults
at ACA

Hz

Function. Press SELECT button momentarily and release to select the

subject functions in sequence.

CAUTION (Application and removal of the Clamp-on meter)

For non-invasive current measurements, press the jaw trigger and clamp the jaws
around conductor(s) of only one single pole of a circuit for load current measurement.
Make sure the jaws are completely closed, or else it will introduce measurement errors.
Enclosing conductor(s) of more than one pole of a circuit may result in differential
current (like identifying leakage current) measurement. Locate the conductor(s) at the
Jaws center as much as possible to get the best measuring accuracy. For removal,
press the jaw trigger and remove the jaws from the conductor(s).

Adjacent current-carrying devices such as transformers, motors and conductor wires will
affect measurement accuracy. Keep the jaws away from them as much as possible to
minimize influence.

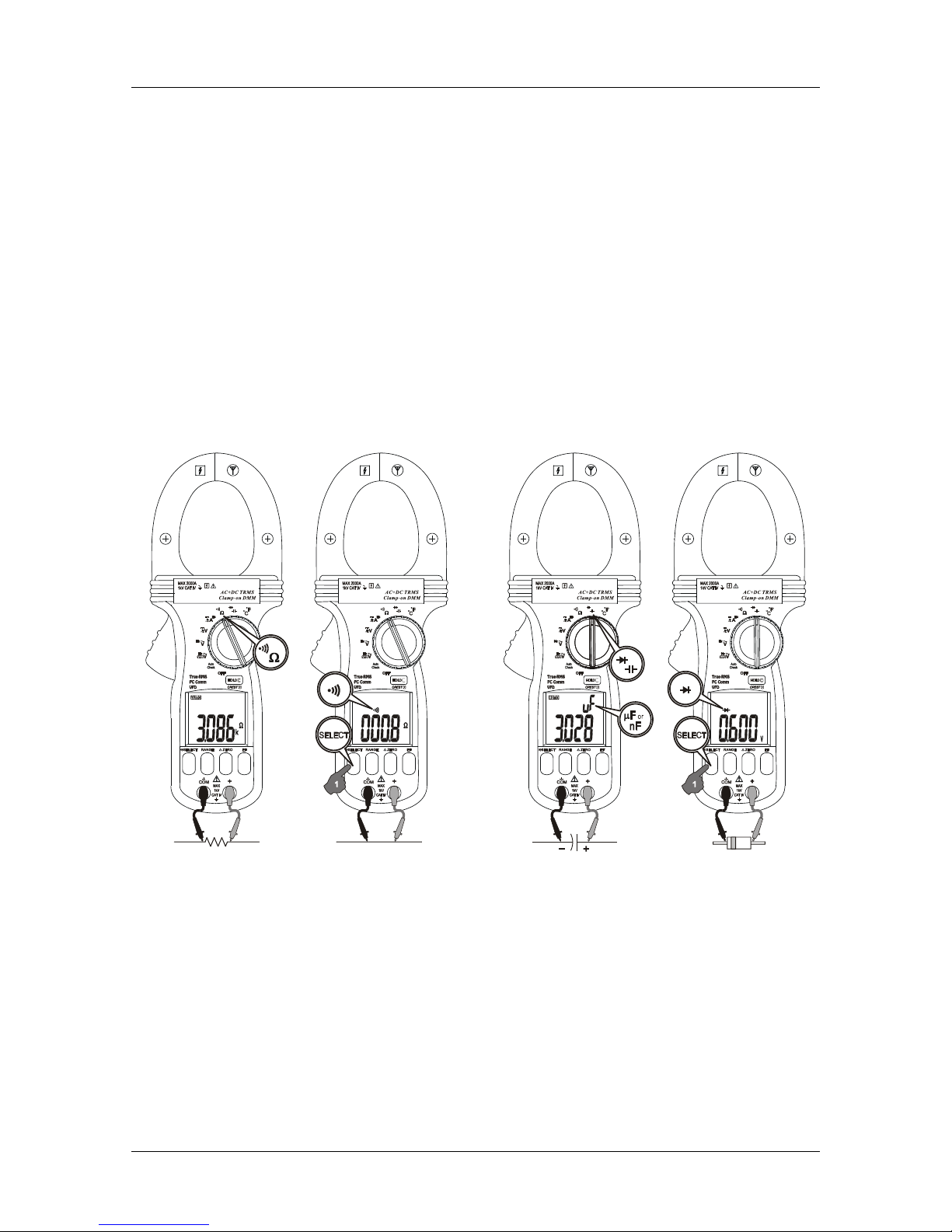

 Resistance & Continuity functions

Inputs are made through the test leads terminals. Defaults at  Resistance. Press
SELECT button momentarily and release to select. Continuity

Capacitance & Diode functions

Inputs are made through the test lead terminals. Defaults at Capacitance. Press
SELECT button momentarily and release to select Diode.

MD 9250 Clamp Meter Series Operation

11

Note

When using Diode test function, normal forward voltage drop (forward biased) for a
good silicon diode is between 0.400V to 0.900V. A reading higher than that indicates a
leaky diode (defective). A zero reading indicates a shorted diode (defective). An OL
indicates an open diode (defective). Reverse the test leads connections (reverse
biased) across the diode. The digital display shows OL if the diode is good. Any other
readings indicate the diode is resistive or shorted (defective).

CAUTION

1. Using Resistance, Continuity, Diode or Capacitance function in a live circuit will
produce false results and may damage the meter. In many cases the suspected
component(s) must be disconnected from the circuit to obtain an accurate measurement
reading.

2. When using Capacitance function, discharge capacitor(s) before making any
measurements. Large value capacitors should be discharged through an appropriate
resistance load

MD 9250 Clamp Meter Series Operation

12

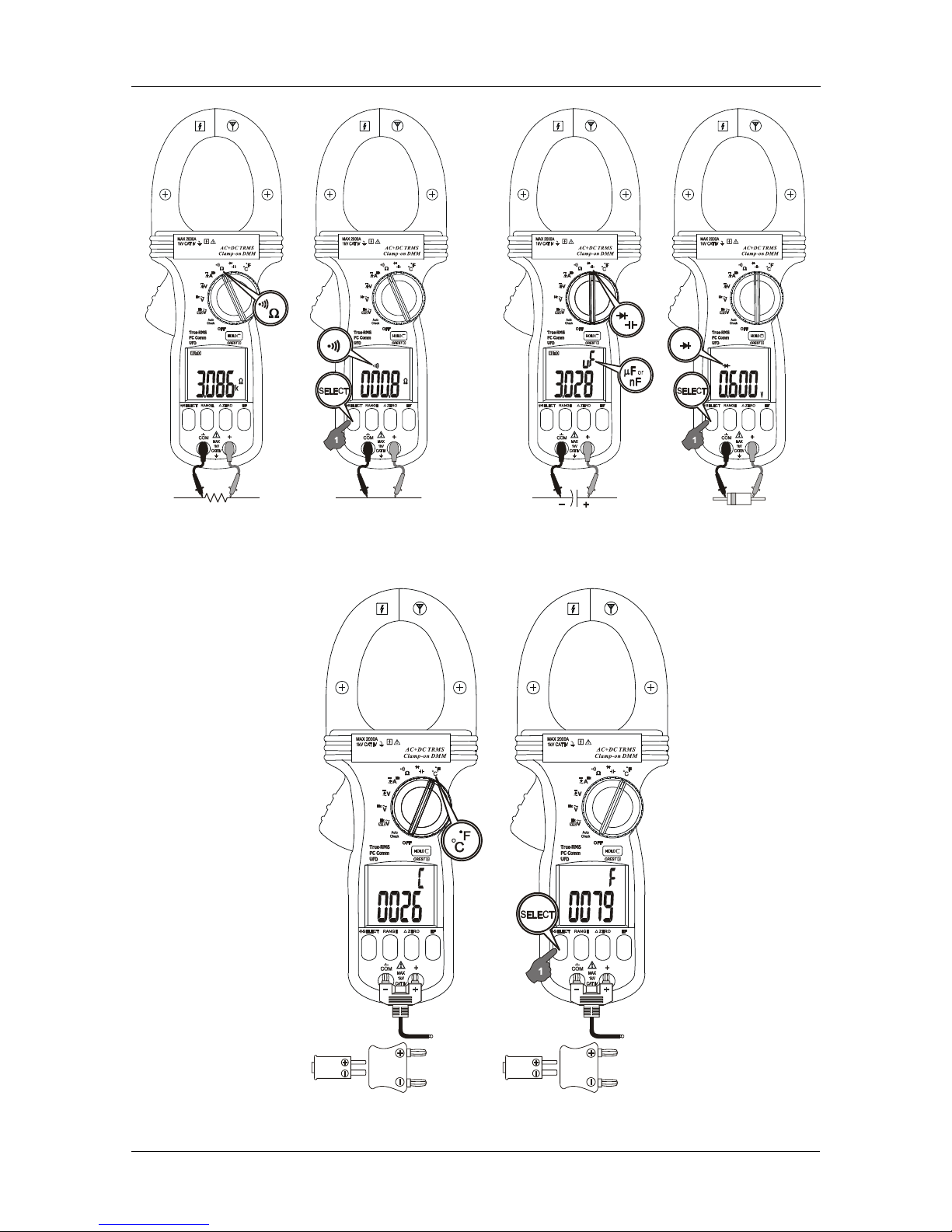

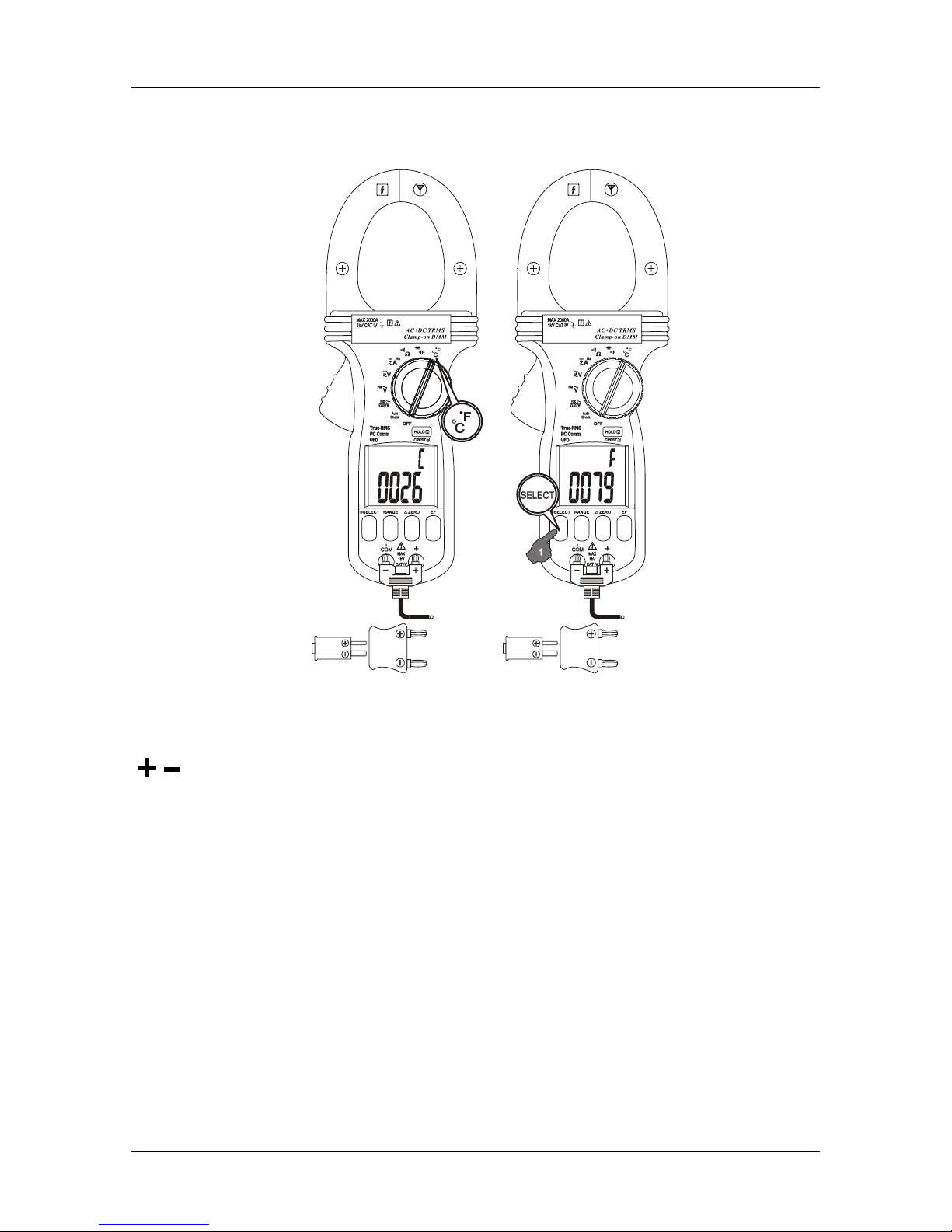

Temperature function

Defaults at oC (Celsius) readings. Press SELECT button momentarily and release to
select oF (Fahrenheit) readings. Inputs are made through the test leads terminals. Be
sure to insert the banana plug type-K temperature bead probe AMD 9023 with correct

polarities. You can also use a plug adapter AMD 9024 (Optional purchase) with
banana pins to type-K socket to adapt other type-K standard mini plug temperature
probes.

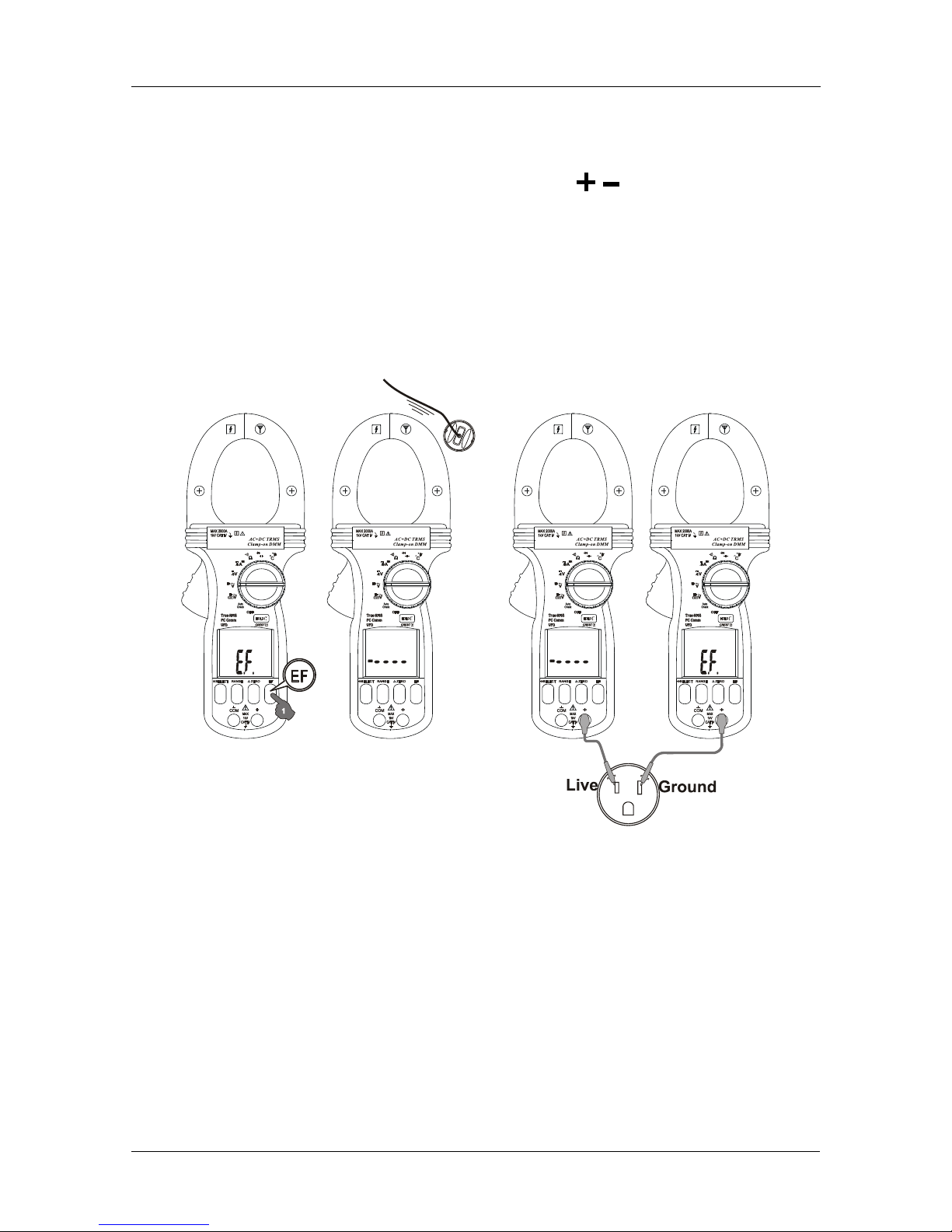

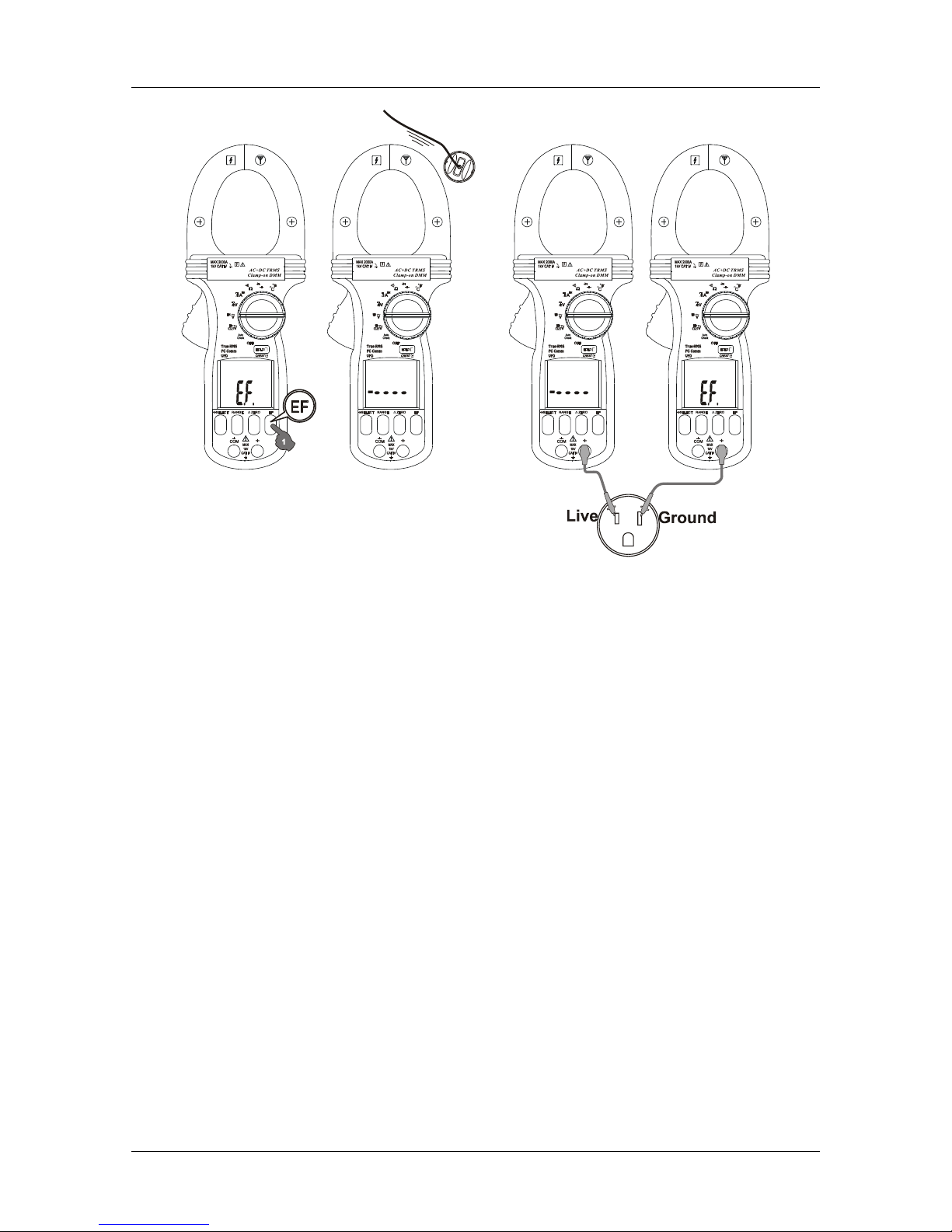

Electric Field EF-Detection

In Voltage or Current function, press the EF button for one second or more and release
to toggle to EF-Detection feature. The meter displays “E.F.” when it is ready. Signal
strength is indicated as a series of bar-graph segments on the display together with
variable beep tones.

MD 9250 Clamp Meter Series Operation

13

●Non-Contact EF-Detection: An antenna is located along the top-right end of the clamp
jaw, which detects electric field surrounds energized conductors. It is ideal for tracing
live wiring connections, locating wiring breakage and to distinguish between live or earth
connections.

●Probe-Contact EF-Detection: For more precise indication of live wires, such as
distinguishing between live and ground connections, use the Red (+) test probe for
direct contact measurements.

PC computer interface capabilities
The instrument equips with an optical isolated interface port at the meter back for
data communication. Optional purchase PC interface kit AMD 9250 is required to
connect the meter to the PC computer RS232 or USB ports. Press and hold the
HOLD button while turning the meter on to enable meter PC-COMM output.

Hold

The hold feature freezes the display for later view. Press the HOLD button momentarily
and release to toggle the hold feature.

5ms CREST-MAX capture mode

Press CREST (HOLD) button for one second or more and release to activate CREST­MAX capture (Instantaneous Peak-Hold) mode to capture signal peak of voltage or

current in duration as short as 5ms. The LCD “C” & “MAX” turn on. Press again the

button momentarily and release can toggle the combination use of HOLD feature. Press
the button for 1 second or more and release to exit CREST-MAX capture mode. Auto­ranging and Auto-Power-Off are disabled automatically in this mode.

MD 9250 Clamp Meter Series Operation

14

Backlighted LCD display

Press the SELECT button for 1 second or more to toggle the LCD backlight. The
backlight will also be turned off automatically after 32 seconds to extend battery life.

Relative-Zero ( ) mode

Relative-Zero allows the user to offset the meter consecutive measurements with the
main display displaying reading as the reference value. Press the REL button
momentarily and release to toggle Relative-Zero mode.

Manual or Auto-ranging

Press the RANGE button momentarily and release to select manual-ranging, and the
meter will remain in the range it was in, the LCD turns off. Press the button

again to step through the ranges. Press and hold the button for 1 second or more and
release to resume auto-ranging.

Note: Manual-ranging feature is not available in Hz and function ranges.

Set Beeper Off

Press the RANGE button while turning the meter on to temporarily disable the Beeper
feature. Turn the rotary switch OFF and then back on to resume.

Auto-Power-Off (APO)

The Auto-Power-Off (APO) mode turns the meter off automatically to extend battery life
after approximately 34 minutes of no rotary switch or push button operations. To wake
up the meter from APO, press the SELECT button momentarily and release or turn the
rotary switch OFF and then back on. Always turn the rotary switch to the OFF position
when the meter is not in use

Disabling Auto-Power-Off

Press and hold the SELECT button while turning the meter on to temporarily disable the
Auto-Power-Off (APO) feature. Turn the rotary switch OFF and then back on to resume.

MD 9250 Clamp Meter Series Operation

15

Relative Zero mode allows the user to offset the meter consecutive measurements
with the displaying reading as the reference value. The display will now show readings
relative to the stored reference value. That is, display = reading - stored value. Press

the button momentarily to toggle to the relative zero mode. The annunciator “ ”
turns on. The meter also enters manual ranging mode where available. The annunciator
“ ” turns off.

Display Backlight

Press the SELECT button for 1 second or more to toggle the display backlight on and
off.

Auto Power Off (APO)

When the meter is on, the Auto Power Off (APO) feature will switch the meter to sleep
mode automatically after approximately 30 minutes of neither slide-switch nor push
button operations to extend battery life. To wake up the meter from APO, press any
push-button momentarily or set the slide-switch to the OFF position and then slide back
on again. Always set the slide-switch to the OFF position manually when the meter is
not in use.

MD 9250 Clamp Meter Series Specifications

16

5 Specifications

Display: 3-5/6 digits 6000 counts. & 3-1/2 digits 1,999

counts for Hz
Polarity: Automatic
Update Rate: 5 per second nominal;
Operating Temperature: 0C to 40C
Relative Humidity: Maximum relative humidity 80% for temperature up

to 31C decreasing linearly to 50% relative

humidity at 40C
Pollution degree: 2

Storage Temperature: -20C to 60C, < 80% R.H. (with battery removed)
Altitude: Operating below 2000m
Temperature Coefficient: nominal 0.15 x (specified accuracy)/ C @(0C --

18C or 28C -- 40C), or otherwise specified
Sensing: True RMS
Safety: Double insulation per IEC/EN61010-1 2nd Ed.,

UL61010-1 2nd Ed. & CAN/CSA C22.2 No.

61010.1-0.92 to CAT IV 1000V AC & DC

Transient Protection: 12kV (1.2/50s surge)
Overload Protections:
Clamp-on jaws: 2000A rms continuous
“ + “ & COM Terminals (all other functions): 1000V rms
E.M.C.: Meets EN61326-1:2006 (EN55022, EN61000-3-2,

EN61000-3-3, EN61000-4-2, EN61000-4-3,

EN61000-4-4, , EN61000-4-5, EN61000-4-6,

EN61000-4-8, EN61000-4-11)
In an RF field of 3V/m:
Capacitance function is not specified
Other function ranges: Total Accuracy = Specified Accuracy + 200 digits
Performance above 3V/m is not specified
Power Supply: 1.5V AA Size (IEC LR6) battery X 2
Power Consumption: Typical 14mA for Current functions, and 5.2mA for

others
Low Battery: Below approx. 2.4V
APO Timing: Idle for 34 minutes
APO Consumption: 10A typical
Dimension: L264mm X W97mm X H43mm
Weight: 608 gm
Jaw opening & Conductor diameter: 55mm max
Accessories: Test leads (pair), user's manual, banana plug K-

type thermocouple x 1
Optional purchase accessories: USB interface kit AMD 9250; AMD9024 banana

plug to type-K socket plug adaptor
Special Features: AutoCheckTM V&; VFD-V & VFD-Hz; Backlighted

LCD; 5ms CREST-MAX Capture mode (Peak

Hold); Auto-ranging Relative-Zero mode; Display

Hold; EF-Detection (NCV); Optional Interface

capabilities with PC computers

MD 9250 Clamp Meter Series Specifications

17

Electrical Specifications
Accuracy is (% reading digits + number of digits) or otherwise specified, at 23C  5C
& less than 75% relative humidity.
True RMS voltage accuracies are specified from 5 % to 100 % of range or otherwise
specified. Maximum Crest Factor < 1.4 : 1 at full scale & < 2.8 : 1 at half scale, and with
frequency components within the specified frequency bandwidth for non-sinusoidal
waveforms.

DC Voltage

RANGE

Accuracy

6.000V, 60.00V,

600.0V & 1000V

0.5%+5d

Input Impedance: 10M, 50 pF nominal

AutoCheckTM_ DCV

RANGE

Accuracy

6.000V, 60.00V,

600.0V & 1000V

1.3% + 5d

AutoCheckTM Lo-Z DCV Threshold:

> +1.5VDC & < -1.5VDC nominal

AutoCheckTM Lo-Z DCV Input Impedance:

Initially approx. 2.5k, 600pF nominal; Impedance increases abruptly within a fraction
of a second as display voltage is above 50V (typical). Ended up impedances vs display

voltages typically are:
10k @100V
60k @300V
200k @600V
420k @1000V

AC Voltage

RANGE

Accuracy

50Hz ~ 400Hz

6.000V, 60.00V,

600.0V & 1000V

1.2% + 5d

Input Impedance: 10M, 50 pF nominal

MD 9250 Clamp Meter Series Specifications

18

AC+DC Voltage

RANGE

Accuracy

DC, 50Hz ~ 400Hz

6.000V, 60.00V,

600.0V & 1000V

1.4% + 7d

Input Impedance: 10M, 50 pF nominal

AutoCheck_ACV

RANGE

Accuracy

1)

50Hz ~ 60Hz

6.000V, 60.00V,

600.0V & 1000V

1.5%+5d

AutoCheckTM Lo-Z ACV Threshold:

> 1.5V(50/60Hz) nominal

AutoCheckTM Lo-Z ACV Input Impedance:

Initially approx. 2.5k, 600pF nominal; Impedance increases abruptly within a fraction

of a second as display voltage is above 50V (typical). Ended up impedances vs display

voltages typically are:
10k @100V
60k @300V
200k @600V
420k @1000V

VFD_ACV (with Low Pass Filter )

RANGE

Accuracy

1)

10Hz ~ 20Hz

6.000V, 60.00V,

600.0V & 1000V

4%+80d

20Hz ~ 200Hz

6.000V, 60.00V,

600.0V & 1000V

2%+60d

200Hz - 400Hz

2)

6.000V, 60.00V,

600.0V & 1000V

7%+80d

1)

Not specified for fundamental frequency > 400Hz

2)

Accuracy linearly decreases from 2% + 50d @ 200Hz to 7% + 80d @ 400Hz

CREST-MAX Capture Mode
Accuracy: Specified accuracy plus 250 digits for changes > 5ms in duration

Ohm & AutoCheckTM_Ohm

1)

RANGE

Accuracy

600.0, 6.000K, 60.00K

0.5%+5d

600.0K

0.8%+5d

6.000M

1.2%+5d

40.00M

2.3%+5d

Open Circuit Voltage: 0.45VDC typical

MD 9250 Clamp Meter Series Specifications

19

1)

AutoCheckTM Ohm Threshold:

< 10.00M nominal

Audible Continuity Tester
Audible Threshold: Between 10 and 200

Response time: 32ms approx.

Capacitance

RANGE

Accuracy

1)

60.00nF, 600.0nF, 6.000F

2.0%+5d

60.00F,600.0uF

3.5%+5d

2)

2000F

4.0%+5d

2)

1)

Accuracies with film capacitor or better

2)

Temperature Coefficient: 0.25 x (specified accuracy)/ C @(0C -- 18C or 28C --

40C)

Diode Tester

RANGE

Accuracy

1.000V

1.0% + 3d

Test Current: 0.56mA typically
Open Circuit Voltage: < 1.8VDC typically

DCA Current (Clamp on)

RANGE

Accuracy

1) 2)

200.0A

2.0%+5d

0~500A

2.0%+5d

500~2000A

3.0%+5d

1)

Induced error from adjacent current-carrying conductor: <0.1A/A

2)

Specified with Relative Zero mode applied to offset the non-zero residual readings,

if any

ACA Current (Clamp on)

RANGE

Accuracy

1)

50Hz ~ 60Hz

200.0A

2.0%+5d

0~500A

2.5%+5d

500~2000A

3.0%+5d

40Hz ~ 50Hz & 60Hz ~ 400Hz

200.0A

2.0%+5d

0~500A

3%+5d

500~1000A

3.5%+5d

1000~2000A

indicative

True RMS Crest Factor :

< 1.4 : 1 at full scale & < 2.8: 1 at half scale

1)

Induced error from adjacent current-carrying conductor: < 0.1A/A

MD 9250 Clamp Meter Series Specifications

20

DC+ACA Current (Clamp on)

RANGE

Accuracy

1) 2)

DC, 50Hz ~ 60Hz

200.0A, 2000A

3.0%+8d

40Hz ~ 50Hz & 60Hz ~ 400Hz

200.0A

3.5%+8d

0~1000A

3.5%+8d

1000~2000A

indicative

True RMS Crest Factor:

< 1.4 : 1 at full scale & < 2.8 : 1 at half scale

1)

Induced error from adjacent current-carrying conductor: < 0.1A/A

2)

Specified with Relative Zero mode applied to offset the non-zero residual readings,

if any

Temperature

RANGE

Accuracy

-50 oC ~ 1000 oC

0.3% +4d

-58 oF ~ 1832 oF

0.3% + 6d

K-type thermocouple range & accuracy not included

Hz Line Level Frequency

Function

Sensitivity
(Sine RMS)

Range

6V

2V

40Hz ~ 1999Hz

60V

20V

40Hz ~ 1999Hz

600V

100V

40Hz ~ 1999Hz

1000V

600V

40Hz ~ 1999Hz

200A

10A

20Hz ~ 400Hz

2000A

40A

20Hz ~ 400Hz

VFD 6V

1)

1V~2V

10Hz ~ 400Hz

VFD 60V

1)

6~20V

10Hz ~ 400Hz

VFD 600V

1)

60V~200V

10Hz ~ 400Hz

Accuracy: 0.1%+4d

1)

VFD sensitivity linearly decreases from 10% F.S. @ 200Hz to 40% F.S. @ 400Hz

Non-Contact EF-Detection

Typical Voltage

Bar-Graph Indication

20V (TOLERANCE: 10V ~ 36V)

-

55V (TOLERANCE: 23V ~ 85V)

- - -

MD 9250 Clamp Meter Series Maintenance

21

6 Maintenance

WARNING

To avoid electrical shock, disconnect the meter from any circuit, remove the test leads
from the input jacks and turn OFF the meter before opening the case. Do not operate
with open case.

Trouble Shooting

If the instrument fails to operate, check batteries and test leads etc., and replace as
necessary. Double check operating procedure as described in this user’s manual

If the instrument voltage-resistance input terminal has subjected to high voltage
transient (caused by lightning or switching surge to the system) by accident or abnormal
conditions of operation, the series fusible resistors will be blown off (become high
impedance) like fuses to protect the user and the instrument. Most measuring functions
through this terminal will then be open circuit. The series fusible resistors and the spark
gaps should then be replaced by qualified technician. Refer to the LIMITED
WARRANTY section for obtaining warranty or repairing service.

Cleaning and Storage

Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents. If the meter is not to be used for periods of longer than 60 days, remove the
batteries and store them separately

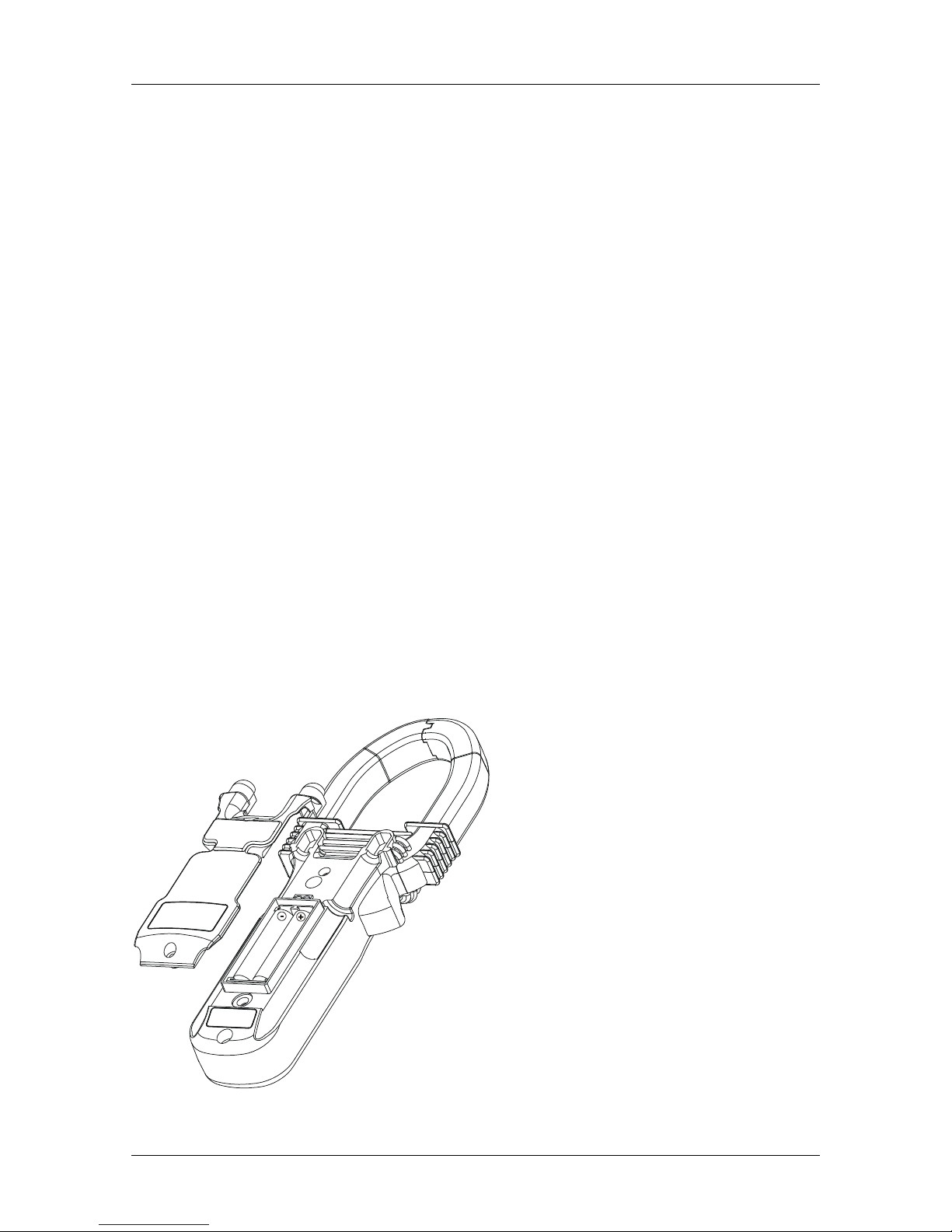

Battery replacement
The meter uses standard 1.5V AAA Size (NEDA 24A or IEC LR03) battery X 2

Loosen the 2 captive screws from the battery cover case. Lift the battery cover case.
Replace the batteries. Replace battery cover case. Re-fasten the screws.

MD 9250 Clamp Meter Series Limited warranty

22

LIMITED WARRANTY

This equipment is warranted against any defects of manufacture or materials.
During the warranty period (2 years), defective parts will be replaced, the manufacturer

reserving the right to repair or replace the product. In the event of the equipment being
returned to the after sale department or to a local agency, the outward transport is
payable by the consignor. For delivery indicate, by means of an enclosed note, as clear
as possible, the reasons for returning it. Any damage caused by shipment using not
original packing will be charged in any case to the consignor.
The manufacturer will not be responsible for any damage to persons or things.

The warranty is not valid in the following cases:

 Accessories and battery are not included in warranty.
 Repairs following unsuitable use of the equipment.
 Repairs necessitated by attempts to repair by a person not approved by the

manufacturer.

 Modification of the equipment without the explicit authorisation of the manufacturer.
 Adaptation to a specific application not provided for in the specifications of the

equipment or the user manual.

 Damage after a drop, a shock or flooding.
The contents of this manual must not be reproduced in any form whatsoever without the

consent of the manufacturer.

Service

The life span of the equipment is 7 years. If the equipment should not work properly,
before the service, test the battery conditions, the test leads, etc., and change them if
necessary.
If the equipment still does not work check if your operating procedure agrees with the
latter described in this manual.

In the event of returning the equipment it must be re-sent to the after-sales service of
the local Metrel distributor, the outward transport is payable by customer. The delivery
must be agreed in advance with consignee. For delivery indicate, by means of an
enclosed note, as clear as possible, the reasons for returning it. Use only the original
packing. Any damage caused by delivery with NO original packing will be charged in
any case to the consignor.

THIS WARRANTY IS EXCLUSIVE AND IS IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED
WARRANTY OR MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE
OR USE. METREL WILL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES.

PRINTED ON RECYCLABLE PAPER, PLEASE RECYCLE

MD 9250 Stromzange Serie Sicherheitsbestimmungen

23

1 Sicherheitsbestimmungen

Dieses Handbuch weist Informationen und Warnhinweise aus, die für einen sicheren
Betrieb des Messgeräts und sichere Betriebsbedingungen beachtet werden müssen.

Wenn das Gerät nicht wie vom Hersteller vorgeschrieben verwendet wird, kann der
Schutz, den das Messgerät während des Betriebs bietet, nicht aufrecht erhalten werden.

Die Schutzkategorien für dieses Gerät werden mit Doppelisolierung gemäß

IEC/EN61010-1 2. Ausgabe, UL61010-1 2. Ausgabe, CAN/CSA C22.2 Nr. 61010.1-0.92,
IEC/EN61010-2-032, UL61010B-2-032, CAN/CSA C22.2 Nr. 61010-2-032-04 und
IEC/EN61010-031: 2002/A1:2008 angegeben:

Messkategorie IV 1000V AC und DC.

GEMÄß IEC61010 ÜBERSPANNUNGSINSTALLATIONEN
ÜBERSPANNUNGSKATEGORIE II

Geräte nach ÜBERSPANNUNGSKATEGORIE II sind energieverbrauchende Geräte,
die von festen Installationen gespeist werden müssen.
Hinweis – Beispiele sind: Haushalt, Büro und Laboranwendungen.

ÜBERSPANNUNGSKATEGORIE III

Geräte nach ÜBERSPANNUNGSKATEGORIE III sind Geräte in festen Installationen.
Hinweis – Beispiele sind Schalter in festen Installationen und einige Anlagen im
Industriegebrauch mit permanentem Anschluss an die feste Installation.

ÜBERSPANNUNGSKATEGORIE IV

Geräte nach ÜBERSPANNUNGSKATEGORIE IV sind Geräte am Anschlusspunkt der
Installation. Hinweis – Beispiele sind Strommessgeräte und primäre
Überspannungsschutzgeräte.

Bezeichnungen in diesem Handbuch
WARNUNG bezeichnet Bedingungen und Handlungen, die zur schweren

Verletzungen oder gar Tod des Benutzers führen können.

ACHTUNG bezeichnet die Bedingungen und Handlungen, die zu Schäden
oder Fehlfunktionen des Messgeräts führen können.

WARNUNG

Um die Gefahr vor Feuer oder elektrischen Schlägen zu reduzieren, sollte dieses
Produkt nicht im Regen oder bei Feuchtigkeit verwendet werden. Das Messgerät ist

ausschließlich für den Gebrauch in Innenräumen ausgelegt.
Vermeiden Sie die Gefahr elektrischer Schläge, indem Sie die Sicherheits-

bestimmungen beachten, sollten Sie bei Spannungen über 60 V DC bzw. 30 V AC

(Effektivwerte) arbeiten. Diese Spannungen stellen eine erhöhte Gefahr für den

Benutzer dar.

Halten Sie Ihre Hände und Finger hinter dem Hand-/Fingerschutz (des Testgeräts und
der Prüfkabel), diese stellen die Grenze des Bereichs der sicheren Handhabung von

MD 9250 Stromzange Serie Sicherheitsbestimmungen

24

Handmessgeräten dar. Prüfen Sie die Prüfleitungen, Stecker und Sensoren auf
freiliegende Metallflächen und beschädigte Isolierungen. Ersetzen Sie die betreffenden

Bauteile sofort, wenn Sie Schäden feststellen.
Diese Stromzange wurde so vorgesehen, dass sie an gefährliche, unisolierte und

stromführende Leiter angeschlossen und wieder von ihnen getrennt werden kann.
Dennoch sollten individuelle Schutzmaßnahmen getroffen werden, wenn Benutzer bei

der Messung mit stromführenden Teilen in Berührung kommen könnten.

ACHTUNG

Trennen Sie die Prüfkabel von den Prüfpunkten, bevor Sie die Messfunktionen ändern.

INTERNATIONALE ELEKTRISCHE SYMBOLE

!

Achtung ! Siehe Erklärung in diesem Handbuch
Achtung ! Gefahr vor elektrischen Schlägen

Erdung (Masse)

Doppelte Isolierung oder verstärkte Isolierung

Sicherung

AC – Wechselstrom

DC – Gleichstrom

Der Anschluss an und das Entfernen von gefährlichen, stromführenden

Leitern ist erlaubt.

2 Cenelec-Richtlinien

Die Messgeräte entsprechen den Richtlinien des CENELEC für Niederspannung

2006/95/EG und für elektromagnetische Verträglichkeit 2004/108/EG

MD 9250 Stromzange Serie Produktbeschreibung

25

3 Produktbeschreibung

In diesem Benutzerhandbuch werden zu Illustrationszwecken nur repräsentative

Modelle verwendet. In den Spezifikationen finden Sie Angaben zu jedem einzelnen
Modell.

1) Antenne für kontaktfreie EF­Erfassung

2) Der Hand-/Fingerschutz stellt
die Grenze zur sicheren Hand-

habung des Geräts während der

Messung dar.

3) Drehschalter zum Ein-/

Ausschalten und Auswählen der

Funktion

4) Drucktasten für

Sonderfunktionen

5) Eingangsbuchse für alle

Funktionen AUSSER nicht
invasiver AC- und DC-Strom­messfunktionen

6) Gemeinsame Eingangsbuchse

(Erdungsreferenz) für alle

Funktionen AUSSER
nichtinvasiver AC- und DC­Strommessfunktionen

7) 3-5/6 Ziffern bis 6000 und 3-1/2
Ziffern bis 2000, duales
numerisches LCD-Display

8) Hebel zum Öffnen der Zange

9) Zangenmittenindikator (und
DC-Polarität), wo höchste
Genauigkeit für DC- und AC­Strommessungen besteht

10) Hall-Effekt-Zange für AC- und
DC-Strom-Magnetfelderfassung

MD 9250 Stromzange Serie Betrieb

26

4 Betrieb

ACHTUNG: Führen Sie vor und nach Messungen gefährlicher Spannungen einen
Test an bekannten Spannungsquellen durch (z.B. Netzspannung), um zu prüfen,

ob das Messgerät korrekt funktioniert.

AutoCheckTM-Modus
Die innovative Funktion AutoCheckTM wählt die Messfunktion automatisch zwischen
ACV

Hz

, DCV bzw. Widerstand () je nach Eingangssignal über die Prüfkabel aus.

 ●Wenn kein Eingangssignal anliegt, wird bei Betriebsbereitschaft „Auto“ angezeigt.
 ●Wenn kein Spannungssignal anliegt, jedoch ein Widerstand von unter 10 M

(Nennwert) vorhanden ist, zeigt das Messgerät den Widerstandswert an. Wenn der

Widerstand unterhalb der “Hörschwelle” liegt, gibt das Messgerät einen

durchgehenden Piepton aus.

 ●Wenn ein Signal über der Spannungsschwelle von 1,5 V DC oder AC bis zum

Nennwert von 1000 V anliegt, zeigt das Messgerät den entsprechenden DC- bzw.
AC-Spannungswert an, je nach dem welcher den höchsten Spitzenwert aufweist.

Anmerkung:

*Verriegelung für den Messbereich und die Messfunktion: Wenn der Messwert im

AutoCheckTM-Modus angezeigt wird, kann durch Drücken der Taste RANGE bzw.
SELECT der jeweilige Messbereich bzw. die jeweilige Messfunktion verriegelt werden.

Drücken Sie die Taste mehrmals, um zu weiteren Bereichen oder Funktionen zu

wechseln.
*Gefahren-Warnfunktion: Wenn Sie Widerstandsmessungen im AutoCheckTM-Modus,
warnt Sie eine unerwartete Spannnungswertanzeige, dass das Prüfobjekt Strom führt.

*Streuspannungsausgleich: Streuspannungen sind unerwünschte Streusignale von

MD 9250 Stromzange Serie Betrieb

27

nebenliegenden harten Signalen, die die Spannungsmessungen des Multimeters

beeinträchtigen. Unser AutoCheck

TM

-Modus bietet geringe Eingangsimpedanzen (ca.

2,5 kΩ bei Niederspannung), um Streuspannungen abzuführen und fast ausschließlich

harte Signale auf dem Messgerät anzuzeigen. Dies ist eine äußerst nützliche Funktion
zur präzisen Anzeige harter Signale, wie zum Beispiel zur Unterscheidung zwischen

stromführenden und offenen Leitungen (zur Erdung) in elektrischen Installationen.

WARNUNG:
Im Modus AutoCheckTM wird der anfängliche Wert der Eingangsimpedanz plötzlich

von 2,5 kΩ zu einigen Hundert kΩ für harte Hochspannungssignale erhöht. Auf dem
Display wird “LoZ” angezeigt, um den Benutzer daran zu erinnern, dass sich das Gerät
im geringen Impedanzmodus befindet. Der Spitzenlaststrom kann beim Erfassen von
z.B. 1000 V AC anfänglich bis zu 566 mA (1000 V x 1,414 / 2,5 kΩ) betragen, jedoch
innerhalb von Sekundenbruchteilen auf 3,37 mA (1000 V x 1,414 / 420 kΩ) abfallen.

Verwenden Sie nicht den AutoCheckTM-Modus an Stromkreisen, da diese durch eine

derart geringe Eingangsimpedanz beschädigt werden können. Verwenden Sie

stattdessen den Drehschalter oder Spannnungsmodi mit hoher
Eingangsimpedanz, um die Last für solche Stromkreise zu reduzieren.

Funktionen VFD-ACVHz und ACVHz

Die Eingabe erfolgt über die Prüfleitungsanschlüsse.
Die Funktion VFD-ACVHz wurde für VFD-Signale (Frequenzumrichter) eingerichtet. Sie

wählt zudem vorab die geeignetsten Spannungsbereiche und daher auch den

geeignetsten Hz-Auslösepegel, um den meisten VFD-Spannungs- und VFD-Frequenz­Anwendungen gerecht zu werden.

Hinweis: Der Hz-Auslösepegel wird vom Funktionsbereich der verwendeten

AC/DC+AC-Spannung bzw. Strom bestimmt. Drücken Sie die Taste RANGE, um die
verschiedenen Funktionsbereiche und somit den Auslösepegel manuell zu bestimmen.

Funktionen DCV und DC+ACVHz

Die Eingabe erfolgt über die Prüfleitungsanschlüsse. Standardeinstellung auf DCV-
Funktion. Drücken Sie die Taste SELECT und lassen Sie sie wieder los, um DC+ACV

Hz

auszuwählen.

MD 9250 Stromzange Serie Betrieb

28

Funktionen ACA

Hz

, DC A und DC+AC A

Hz

Die Eingabe erfolgt für nicht-invasive Strommessungen über die Stromzangenbacken.
Standardeinstellung auf ACA

Hz

-Funktion. Drücken Sie die Taste SELECT und lösen

Sie sie wieder, um die Funktionen nacheinander anzuzeigen und auszuwählen.

MD 9250 Stromzange Serie Betrieb

29

ACHTUNG (Anlegen und Entfernen des Stromzangenmessgeräts)

Drücken Sie den Hebel zum Öffnen der Zange, wenn Sie nicht-invasive
Wechselstrommessungen durchführen möchten und umklemmen Sie für die
Laststrommessungen nur einen Leiter des Stromkreises. Stellen Sie sicher, dass die

Backen vollständig verschlossen sind, da sonst Messfehler auftreten. Wenn mehr als

ein Leiter eines Stromkreises gegriffen wird, führt dies zu Stromdifferenzmessungen

(ähnlich der Identifizierung von Ableitstrom). Platzieren Sie den (die) Leiter so nah wie
möglich in die Mitte der Zange, um eine bestmögliche Messgenauigkeit zu erzielen.

Wenn Sie die Zange wieder entfernen wollen, drücken Sie den Zangenhebel und
nehmen Sie die Zangenbacken vom Leiter weg.

Nebenstehende stromführende Geräte wie Transformatoren, Motoren und Kabelleiter

beeinträchtigen die Messgenauigkeit. Halten Sie die Zange so weit weg wie möglich
von diesen Geräten, um die Beeinträchtigung zu minimieren.

 Widerstands- und Durchgangsfunktionen

Die Eingabe erfolgt über die Prüfleitungsanschlüsse. Standardeinstellung auf 
Widerstand. Drücken Sie die Taste SELECT und lassen Sie sie wieder los, um eine
Auswahl zu treffen. Kontinuierliche Messung

Kapazitäts- und Diodenfunktion

Die Eingabe erfolgt über die Prüfleitungsanschlüsse. Standardeinstellung auf

Kapazität. Drücken Sie die Taste SELECT und lassen Sie sie wieder los, um Diode
auszuwählen.

Hinweis

Wenn Sie die Dioden-Prüffunktion verwenden, liegt ein normaler Wert für eine
Vorwärtsspannung einer guten Silizium-Diode zwischen 0,4 V bis 0,9 V. Sollte ein
höherer Ablesewert als dieser auftreten, liegt eine defekte Diode vor. Sollte der

Ablesewert Null lauten, so liegt ein Kurzschluss vor (Diode defekt).OL deutet auf eine

offene Diode hin (Diode defekt).Vertauschen Sie die Prüfleitungsanschlüsse

(Sperrspannung) des Flusses durch die Diode. Das digitale Display zeigt nun OL an,
wenn die Diode funktionstüchtig ist. Alle anderen Ablesewerte deuten auf eine resistive
oder kurzgeschlossene Diode hin (defekt).

ACHTUNG

1. Wenn die Widerstands-, kontinuierliche Durchgangs-, Dioden- und

Kapazitätsfunktionen in einem spannungsführenden Stromkreis verwendet werden,

kann dies zu falschen Ergebnissen und Schäden am Messgerät führen. In vielen Fällen

muss die wahrscheinlich fehlerhafte Komponente vom Stromkreis getrennt werden, um
ein genaues Messergebnis zu erhalten.

2. Wenn die Kapazitätsfunktion verwendet wird, müssen die Kondensator(en) vor

Messungen zunächst entladen werden. Kondensatoren mit hohen Werten sollten mit

einer geeigneten Widerstandslast entladen werden.

MD 9250 Stromzange Serie Betrieb

30

Temperaturfunktion

MD 9250 Stromzange Serie Betrieb

31

Standardeinstellungen bei oC (Celsius). Drücken Sie die Taste SELECT und lösen Sie
sie wieder, um oF (Fahrenheit) auszuwählen. Die Eingabe erfolgt über die

Prüfleitungsanschlüsse. Stellen Sie sicher, dass der Bananenstecker des

Temperaturfühlers AMD 9023 Typ K mit der richtigen Polarität angeschlossen

ist. Sie können zudem den Steckeradapter AMD 9024 (optional erhältlich) mit

Bananenpins an den Eingang des Typs K verwenden, so dass auch andere Standard­Temperaturfühler-Ministecker des Typs K angeschlossen werden können.

Erfassung eines elektrischen Feldes (EF)

Drücken Sie während der Spannungs- oder Strom-Funktion die Taste EF mindestens
eine Sekunde lang, um zur EF-Erfassung zu gelangen. Das Messgerät zeigt „E.F.“ an,

sobald es bereit ist. Die Signalstärke wird in mehreren Balkendiagramm-Segmenten auf
dem Display und zusätzlichen Pieptönen angezeigt.

●Kontaktfreie EF-Erfassung: Am oberen rechten Rand der Stromzange befindet sich

eine Antenne, die elektrische Felder um stromführende Leiter erfasst. Somit können

stromführende Kabelverbindungen, Kabelbrüche gefunden oder zwischen Spannungs-

bzw. Masse-Verbindungen unterschieden werden.

●EF-Erfassung mit Sondenkontakt: Wenn Sie genauere Angaben zu den stromführenden
Kabeln (z.B. zur Unterscheidung zwischen Spannungs- und Masseverbindungen) möchten,
verwenden Sie die rote (+) Prüfspitze für direkte Messungen.

Mögliche PC-Schnittstellen
Das Messgerät ist für die Datenübertragung mit einer optischen Schnittstelle

ausgestattet. Optional kann das PC-Schnittstellen-Set AMD 9250 erstanden
werden, wenn eine Verbindung des Messgeräts zum PC über RS232- oder USB-

MD 9250 Stromzange Serie Betrieb

32

Anschlüsse erforderlich ist.Halten Sie die Taste HOLD gedrückt, während das
Messgerät, um eine PC-COMM-Ausgabe zu erhalten.

Halten

Mit der Funktion Halten kann die Displayanzeige zur späteren Ansicht gehalten werden.

Drücken Sie die Taste HOLD und lösen Sie sie wieder, um diese Funktion ein- oder

auszuschalten.

5 ms CREST-MAX-Erfassungsmodus

Halten Sie die Taste CREST (HOLD) mindestens eine Sekunde lang gedrückt und
lösen Sie sie wieder, um die CREST-MAX-Erfassung zu aktivieren (Halten des

Momentanspitzenwerts) und um die Signalspitzen der Spannung und des Stroms
innerhalb von 5 ms zu erfassen. Die LCDs “C” und “MAX” leuchten auf. Drücken Sie

die Taste erneut, um eine kombinierte Verwendung der Haltefunktion zu ermöglichen.

Halten Sie die Taste mindestens eine Sekunde gedrückt und lassen Sie sie los, um den
CREST-MAX-Erfassungsmodus zu verlassen. In diesem Modus werden die
automatische Bereichseinstellung und die automatische Abschaltung (APO)
automatisch deaktiviert.

Hintergrundbeleuchtetes LCD-Display

Halten Sie die Taste SELECT mindestens eine Sekunde gedrückt, um die
Hintergrundbeleuchtung des Displays ein - oder auszuschalten. Die
Hintergrundbeleuchtung wird nach 32 Sekunden wieder ausgeschaltet, um die
Batterieladezeit zu verlängern.

Modus Relativer Nullpunkt ( )

Der Modus Relativer Nullpunkt gibt dem Benutzer die Möglichkeit, momentane
Ablesewerte als Referenzwerte für folgende Messungen zu bestimmen. Drücken Sie die

Taste REL und lösen Sie sie wieder, um den Modus Relativer Nullpunkt ein- oder
auszuschalten.

Manuelle oder automatische Bereichseinstellung

Drücken Sie die Taste RANGE und lösen Sie sie wieder, um die manuelle
Bereichseinstellung auszuwählen. Das Messgerät verbleibt dann in den Bereich, in dem

es zuvor war, und die LCD-Anzeige wird ausgeschaltet. Drücken Sie die Taste

erneut, um schrittweise zwischen den Bereichen zu wählen. Halten Sie die Taste

mindestens eine Sekunde gedrückt und lassen Sie sie los, um zur automatischen
Bereichseinstellung zurückzukehren.

Hinweis: Die manuelle Bereichseinstellung ist nicht für die Hz- und -Funktionen
verfügbar.

Piepton ausschalten

Drücken Sie die Taste RANGE, wenn Sie das Messgerät einschalten, um den Piepton

vorübergehend zu deaktivieren. Drehen Sie den Drehschalter auf OFF und gehen Sie

zurück um fortzufahren.

MD 9250 Stromzange Serie Betrieb

33

Auto-Power-Off (APO)

Der automatische Abschaltmodus Auto-Power-Off (APO) schaltet das Messgerät
automatisch ab, um Batterieleistung zu sparen, wenn innerhalb von ca. 34 Minuten kein
Dreh- oder Druckschalter bedient wird. Um das Messgerät aus dem APO-Modus in
Betrieb zurückzusetzen, drücken Sie die Taste SELECT und lassen Sie sie wieder los
oder drehen Sie den Drehschalter auf OFF und schalten Sie das Gerät wieder ein.
Stellen Sie den Drehschalter immer auf OFF, wenn Sie das Gerät nicht verwenden.

Auto-Power-Off deaktivieren

Halten Sie die Taste SELECT gedrückt, während Sie das Messgerät einschalten, um
die Funktion Auto-Power-Off (APO) vorübergehend zu deaktivieren. Drehen Sie den
Drehschalter auf OFF und gehen Sie zurück um fortzufahren.

Der Modus Relativer Nullpunkt gibt dem Benutzer die Möglichkeit, momentane
Ablesewerte als Referenzwerte für aufeinanderfolgende Messungen zu bestimmen. Das
Display zeigt die Messwerte nun im Vergleich zu den gespeicherten Referenzwerten an.

Das heißt Anzeige = Messwert - gespeicherter Wert. Drücken Sie die Taste , um zum

Modus Relativer Nullpunkt zu schalten. Der Warnmelder “ ” leuchtet auf. Das
Messgerät geht, wenn möglich, in den Modus manuelle Bereichseinstellung über. Der

Anzeiger “ ” erlischt.

Display mit Hintergrundbeleuchtung

Drücken Sie die Taste SELECT mindestens eine Sekunde lang, um die
Hintergrundbeleuchtung des Displays ein- und auszuschalten.

Auto-Power-Off (APO)

Wenn das Messgerät eingeschaltet ist, versetzt der automatische Abschaltmodus (APO)

das Messgerät in Bereitschaft, um die Batterieleistung zu verlängern, wenn ca. 30
Minuten lang weder ein Schiebeschalter noch ein Druckschalter betätigt wurde. Um das
Messgerät wieder zu aktivieren, können Sie jede Drucktaste drücken oder den

Schiebeschalter auf OFF stellen und das Gerät erneut einschalten. Stellen Sie den
Schiebeschalter immer manuell auf OFF, wenn Sie das Gerät nicht verwenden.

MD 9250 Stromzange Serie Spezifikationen

34

5 Spezifikationen

Display: 3-5/6 Ziffern bis 6000 und 3-1/2 Ziffern bis 1999

für Hz

Polarität: automatisch

Updaterate: 5 pro Sekunde (Nennwert)
Betriebstemperatur: 0C bis 40C

Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit 80% bei einer

Temperatur bis 31oC und bei linearem Sinken bis
auf 50% der relativen Luftfeuchtigkeit bei 40C

Verschmutzungsgrad: 2
Lagertemperatur: -20oC bis 60oC, < 80% rel. LF.
(Akku entnommen)
Meereshöhe: Betrieb unter 2000 m
Temperaturkoeffizient: Nennwert 0,15 x (Genauigkeit laut Spezifikation)/

C bei (0C ~ 18C oder 28C ~ 40C) bzw. wie

sonst spezifiziert
Erfassung: Tatsächlicher Effektivwert
Sicherheit: Doppelisolierung laut IEC/EN61010-1 2. Ausgabe,

UL61010-1 2. Ausgabe und CAN/CSA C22.2 No.

61010.1-0.92 der Kategorie IV 1000V AC und DC
Transientenschutz: 12 kV (1,2/50s Spitzen)
Überlastschutz:
Zange angebracht: 2000 A Eff fortlaufend
" + " und COM-Anschlüsse (alle anderen Funktionen): 1000 V Eff
EMV: Erfüllt EN61326-1:2006 (EN55022, EN61000-3-2,

EN61000-3-3, EN61000-4-2, EN61000-4-3,
EN61000-4-4, EN61000-4-5, EN61000-4-6,

EN61000-4-8, EN61000-4-11)
in einem Hochfrequenzfeld von 3 V/m:
Kapazitätsfunktionen nicht spezifiziert
Weitere Funktionsbereiche: Genauigkeit gesamt = spezifizierte Genauigkeit +

200 Ziffern (d)
Leistung über 3 V/m wurde nicht spezifiziert
Stromversorgung: 1,5 V AA (IEC LR6) Batterie x 2
Leistungsaufnahme: 14 mA (normal) für Strommessfunktionen und

5,2 mA für alle weiteren
Geringer Batterieladestand: unter ca. 2,4 V
APO-Timer: bei Inaktivität ab 34 Minuten
Verbrauch automatische
Abschaltung: 10 A (normal)
Abmessung: LxBxH 264 mm x 97 mm x 43 mm
Gewicht: 608 g
Durchmesser der Leitung und bei

geöffneter Zange: max. 55 mm
Zubehör: Prüfkabel (Paar), Benutzerhandbuch,

Thermoelement Typ K mit Bananenstecker x 1
Optionale Zubehörteile: USB-Schnittstellenset AMD 9250; AMD 9024

Steckeradapter AMD 9024 mit Bananenpins

MD 9250 Stromzange Serie Spezifikationen

35

Spezialfunktionen: AutoCheckTM V&; VFD-V und VFD-Hz; LCD mit

Hintergrundbeleuchtung; 5 ms CREST-MAX

Erfassungsmodus (Halten des Spitzenwerts);

Automatische Bereichseinstellung Modus Relativer

Nullpunkt; Halten der Displayanzeige; EF-

Erfassung (NCV); optionale

Schnittstellenmöglichkeiten mit PC
Elektrische Spezifikationen
Die Genauigkeit beträgt (% Ziffern des Ablesewerts + Anzahl der Ziffern) bzw.
sonstige Spezifizierung, bei 23C  5C und unter 75 % relative Luftfeuchtigkeit.

Die Genauigkeit des tatsächlichen Effektivwerts für die Spannung wird von 5 % bis
100 % des Messbereichs angegeben, wenn nicht anders spezifiziert. Höchstwert Crest-

Faktor < 1,4:1 bei voller Skala und < 2,8:1 bei halber Skala sowie mit
Frequenzkomponenten innerhalb der spezifizierten Frequenzbandbreite für Nicht-Sinus­Wellenformen.

Gleichspannung

Messbereich

Genauigkeit

6 V, 60 V,
600 V und 1000 V

0,5 % + 5 d

Eingangsimpedanz: 10M, 50 pF (Nennwert)

AutoCheckTM_ DCV

Messbereich

Genauigkeit

6 V, 60 V,
600 V und 1000 V

1,3 % + 5 d

AutoCheckTM Lo-Z DC V-Schwelle:

> +1,5 V DC und < -1,5 V DC (Nennwert)

AutoCheckTM Lo-Z DC V-Eingangsimpedanz:

Initialwert ca. 2,5 k, 600 pF (Nennwert); Impedanzwert steigt innerhalb von

Sekundenbruchteilen stark an, da die Spannungsanzeige 50 V (normal) übersteigt.

Mögliche Impedanzwerte sind bei jeweiligen Spannungsgrößen:

10 k @ 100 V
60 k @ 300 V
200 k @ 600 V
420 k @ 1000 V

Wechselspannung

Messbereich

Genauigkeit

50 Hz ~ 400 Hz

6 V, 60 V,
600 V und 1000 V

1,2 % + 5 d

Eingangsimpedanz: 10M, 50 pF (Nennwert)

MD 9250 Stromzange Serie Spezifikationen

36

Spannung AC+DC

Messbereich

Genauigkeit

DC, 50 Hz ~ 400 Hz

6 V, 60 V,
600 V und 1000 V

1,4 % + 7 d

Eingangsimpedanz: 10M, 50 pF (Nennwert)

AutoCheck_ACV

Messbereich

Genauigkeit

1)

50 Hz ~ 60 Hz

6 V, 60 V,
600 V und 1000 V

1,5 % + 5 d

AutoCheckTM Lo-Z AC V-Schwelle:

> 1,5 V (50/60 Hz) nominal

AutoCheckTM Lo-Z AC V-Eingangsimpedanz:

Initialwert ca. 2,5 k, 600 pF (Nennwert); Impedanzwert steigt innerhalb von

Sekundenbruchteilen stark an, da die Spannungsanzeige 50 V (normal) übersteigt.

Mögliche Impedanzwerte sind bei jeweiligen Spannungsgrößen:

10 k @ 100 V
60 k @ 300 V
200 k @ 600 V
420 k @ 1000 V

VFD_ACV (mit Tiefpassfilter)

Messbereich

Genauigkeit

1)

10 Hz ~ 20 Hz

6 V, 60 V,
600 V und 1000 V

4 % + 80 d

20 Hz ~ 200 Hz

6 V, 60 V,
600 V und 1000 V

2 % + 60 d

200 Hz - 400 Hz

2)

6 V, 60 V,
600 V und 1000 V

7 % + 80 d

1)

Nicht spezifiziert für Basisfrequenz > 400 Hz

2)

Genauigkeit linear abfallend von 2 % + 50 d bei 200 Hz bis 7 % + 80 d bei 400Hz

CREST-MAX Erfassungsmodus
Genauigkeit: Spezifizierte Genauigkeit plus 250 Ziffern bei Änderungen > 5 ms

Ohm und AutoCheckTM_Ohm

1)

Messbereich

Genauigkeit

600 , 6 k, 60 k

0,5 % + 5 d

600 K

0.8 % + 5 d

6M

1,2 % + 5 d

40 M

2,3 % + 5 d

Leerlaufspannung: 0,45 V DC (normal)

MD 9250 Stromzange Serie Spezifikationen

37

1)

AutoCheckTM Ohm-Schwelle:

< 10 M (Nennwert)

Akustische Durchgangsprüfung
Hörschwelle: zwischen 10  und 200 

Reaktionszeit: ca. 32 ms

Kapazität

Messbereich

Genauigkeit

1)

60 nF, 600 nF, 6 F

2,0 % + 5 d

60 F,600 uF

3,5 % + 5 d

2)

2000 F

4,0 % + 5 d

2)

1)

Genauigkeitswerte mit Folienkondensator oder besser

2)

Temperaturkoeffizient: 0,25 x (spezifizierte Genauigkeit)/ C bei (0C - 18C oder 28C

- 40C)

Diodenprüfung

Messbereich

Genauigkeit

1 V

1,0% + 3d

Prüfstrom: 0,56 mA (normal)
Leerlaufspannung: 1,8 V DC (normal)

Gleichstrom (Zange angelegt)

Messbereich

Genauigkeit

1) 2)

200 A

2,0 % + 5 d

0~500 A

2,0 % + 5 d

500 ~ 2000 A

3,0 % + 5 d

1)

Induzierter Fehler von nächstem stromführenden Leiter: < 0,1 A/A

2)

Der Modus Relativer Nullpunkt wird angewendet, um eventuell vorhandene

Restablesewerte ungleich Null auszugleichen

Wechselstrom (Zange angelegt)

Messbereich

Genauigkeit

1)

50Hz ~ 60Hz

200.0A

2.0%+5d

0~500A

2.5%+5d

500~2000A

3.0%+5d

40Hz ~ 50Hz & 60Hz ~ 400Hz

200.0A

2.0%+5d

0~500A

3%+5d

500~1000A

3.5%+5d

1000~2000A

Wert ist indikativ

Crest-Faktor des tatsächlichen Effektivwerts:

< 1,4 : 1 volle Skala und < 2,8 : 1 halbe Skala

1)

Induzierter Fehler von nächstem stromführenden Leiter: < 0,1 A/A

MD 9250 Stromzange Serie Spezifikationen

38

Gleich- und Wechselstrom (Zange angelegt)

Messbereich

Genauigkeit

1) 2)

DC, 50Hz ~ 60Hz

200.0A, 2000A

3.0%+8d

40Hz ~ 50Hz & 60Hz ~ 400Hz

200.0A

3.5%+8d

0~1000A

3.5%+8d

1000~2000A

Wert ist indikativ

Crest-Faktor des tatsächlichen Effektivwerts:

< 1,4 : 1 volle Skala und < 2,8 : 1 halbe Skala

1)

Induzierter Fehler von nächstem stromführenden Leiter: < 0,1 A/A

2)

Der Modus Relativer Nullpunkt wird angewendet, um eventuell vorhandene

Restablesewerte ungleich Null auszugleichen

Temperatur

Messbereich

Genauigkeit

-50 oC ~ 1000 oC

0,3 % + 4 d

-58 oF ~ 1832 oF

0,3 % + 6 d

Bereich und Genauigkeit für Thermoelement Typ K nicht vorhanden

Hz-Bezugspegelfrequenz

Funktion

Empfindlichkeit
(Sinus­Effektivwert)

Messbereich

6 V

2 V

40 Hz ~ 1999 Hz

60 V

20 V

40 Hz ~ 1999 Hz

600 V

100 V

40 Hz ~ 1999 Hz

1000 V

600 V

40 Hz ~ 1999 Hz

200 A

10 A

20 Hz ~ 400 Hz

2000 A

40 A

20 Hz ~ 400 Hz

VFD 6 V

1)

1 V ~ 2 V

10 Hz ~ 400 Hz

VFD 60 V

1)

6 ~ 20 A

10 Hz ~ 400 Hz

VFD 600 V

1)

60 V ~ 200 V

10 Hz ~ 400 Hz

Genauigkeit: 0,1 % + 4 d

1)

VFD-Empfindlichkeit linear absteigend von 10 % volle Skala bei 200 Hz bis 40% volle

Skala bei 400Hz

Kontaktfreie EF-Erfassung

Normale Spannung

Anzeige im Balkendiagramm

20 V (TOLERANZ: 10 V ~ 36 V)

-

55 V (TOLERANZ: 23 V ~ 85 V)

- - -

MD 9250 Stromzange Serie Wartung

39

6 Wartung

WARNUNG

Um einen elektrischen Schlag zu vermeiden ist das Messgerät stets vom Stromkreis zu

trennen, müssen die Testkabel von den Eingangsbuchsen gelöst und das Messgerät
vor Öffnung des Gehäuses ausgeschaltet werden. Betreiben Sie das Messgerät nicht

bei geöffnetem Gehäuse.

Fehlerbehebung

Wenn das Messgerät nicht funktioniert, prüfen Sie die Batterie, die Prüfleitungen etc.
und sorgen Sie für Ersatz, wenn erforderlich. Führen Sie einen Doublecheck des

Betriebsvorgangs laut diesem Handbuch aus.
Wenn das Messgerät am Spannung/Widerstand-Eingangsanschluss (durch Blitz oder

Spannungsspitzen am System) versehentlich hohen Spannungstransienten oder

anormalen Betriebsbedingungen ausgesetzt wurde, werden die Schmelzwiderstände
(ähnlich einer Sicherung) ausgelöst (Hochimpedanz), um den Benutzer und das

Messgerät zu schützen. Die meisten Messfunktionen dieses Anschlusses laufen dann

im offenen Schaltkreis. Die Schmelzwiderstände und die Funkenstrecken sollten von

einem qualifizierten Techniker ersetzt werden. Im Abschnitt HERSTELLERGARANTIE
finden Sie Angaben zur Garantie und zum Reparaturservice.

Reinigung und Lagerung

Wischen Sie das Gehäuse regelmäßig mit einem feuchten Lappen und einem leichten

Reinigungsmittel ab, verwenden Sie dabei keine Scheuer- bzw. Lösungsmittel. Wenn
das Messgerät über einen Zeitraum von mehr als 60 Tage nicht benutzen, entfernen

Sie die Batterien und lagern Sie sie getrennt.

Batterien austauschen
Das Messgerät verwendet die Standardgröße 1,5V AAA (NEDA 24A oder IEC LR03)
x 2

Lösen Sie die 2 Schrauben von der Batteriegehäuseabdeckung. Heben Sie die

Abdeckung hoch. Tauschen Sie die Batterien aus. Bringen Sie die Abdeckung wieder
an. Ziehen Sie die Schrauben wieder fest.

MD 9250 Stromzange Serie Wartung

40

EINGESCHRÄNKTE GARANTIE

Bei sorgfältiger Behandlung und Beachtung der Bedienungsanleitung gewährleistet der

Hersteller Metrel 2 Jahre Garantie ab Kaufdatum.

Wir verpflichten uns, das Gerät kostenlos instand zu setzen, soweit es sich um Material-

oder Konstruktionsfehler handelt. Instandsetzungen dürfen nur ausschließlich von

autorisierten Metrel Service-Stationen mit freigegeben Reparaturauftrag durchgeführt
werden.

Weitere Ansprüche sind ausgeschlossen.

Schäden, die sich aus der unsachgemäßen Benutzung des Gerätes ergeben, werden

nicht ersetzt.
Innerhalb der ersten 2 Jahre ab Kaufdatum, beseitigen wir, die als berechtigt

anerkannten Mängel, ohne Abrechnung der entstandenen Nebenkosten.
Die Kostenübernahme ist vorher zu klären.

Die Einsendung des Gerätes muss in jedem Fall unter Beifügung des Kaufbeleges

erfolgen.

Ohne Nachweis des Kaufdatums erfolgt eine Kostenanrechung ohne Rückfrage. Die
Rücksendung erfolgt dann per Nachnahme.

Kaufbeleg bitte unbedingt Aufbewahren! Kaufbeleg ist gleich Garantieschein!
Von der Gewährleistung/Garantie ausgeschlossen sind:

 Unsachgemäßer Gebrauch, wie z.B. Überlastung des Gerätes oder Verwendung

von nicht zugelassenen Zubehör

 Gewaltanwendung, Beschädigung durch Fremdeinwirkungen oder durch

Fremdkörper, z.B. Wasser, Sand oder Steine

 Schäden durch Nichtbeachtung der Gebrauchsanleitung, z.B. Anschluss an eine

falsche Netzspannung oder Stromart oder Nichtbeachtung der Aufbauanleitung

 Gewöhnlicher/normaler Verschleiß/Verbrauch
 und alle anderen von außen auf das Gerät einwirkenden Ereignisse, die nicht auf

den gewöhnlichen Gebrauch/Nutzung zurückzuführen sind.

 Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile
 Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder

jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet,
verändert, vernachlässigt oder versehentlich oder durch abnorme

Betriebsbedingungen oder Behandlung beschädigt worden ist.

DIESE GARANTIE GILT AUSSCHLIESSLICH UND TRITT AN DIE STELLE ALLER
ANDEREN – AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN – GARANTIEN,
EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF, ALLE MÄNGEL- ODER
GEBRAUCHSTAUGLICHKEITSGARANTIEN FÜR EINEN BESONDEREN ZWECK

ODER GEBRAUCH. METREL IST NICHT HAFTBAR FÜR ALLE BESONDEREN,

INDIREKTEN, NEBEN- ODER FOLGESCHÄDEN.

GEDRUCKT AUF RECYCLINGPAPIER, BITTE WIEDERVERWERTEN
