Metran Руководство по эксплуатации: Система питания пневматическая СП-10 Manuals & Guides [ru]

СИСТЕМА ПИТАНИЯ

ПНЕВМАТИЧЕСКАЯ СП/10

Руководство по эксплуатации

16.0003.000.00 РЭ

2

Закрытое акционерное общество «Промышленная группа «Метран»

Приемная: тел.:

[phone]

факс:

[phone]

Отдел технической поддержки и рекламы

[phone]

добавочные 10-33, 11-32, 11-33

Сервисный центр

добавочный 14-69

пр. Победы

ост. "ул.

Красного Урала"

ул. Красного Урала

К

о

м

с

о

м

о

л

ь

с

к

и

й

п

р

.

у

л

.

Ч

а

й

к

о

в

с

к

о

г

о

ул. Чайковского

ост. "ул.

Красного Урала"

ЗАО «ПГ «МЕТРАН»

Россия, 454138, г. Челябинск, Комсомольский пр-т, 29

E-mail: [e-mail]

Web: http://www.metran.ru

По возникающим вопросам обращаться по телефонам:

Проезд городским транспортом:

трамвай №16 до ост. «Ул. Красного Урала»;
от аэропорта: автобус №45 до ост. «Ул. Красного Урала».

от ж/д вокзала: автобус №18 до ост. «Ул. Красного Урала»;

3

1 Описание и работа ............................................................................................................................. 4

1.1 Назначение изделия ....................................................................................................................... 4

1.2 Технические характеристики.......................................................................................................... 4

1.3 Комплектность ................................................................................................................................. 5

1.4 Описание конструкции .................................................................................................................... 5

1.5 Принцип работы............................................................................................................................... 7

1.6 Маркировка....................................................................................................................................... 8

1.7 Упаковка............................................................................................................................................ 8

2 Использование по назначению ......................................................................................................... 8

2.1 Эксплуатационные ограничения ................................................................................................... 8

2.2 Подготовка изделия к использованию .......................................................................................... 9

2.3 Использование СП .......................................................................................................................... 9

2.4 Возможные неисправности и способы их устранения .............................................................. 10

3 Меры безопасности .......................................................................................................................... 10

4 Техническое обслуживание ............................................................................................................. 11

4.1 Общие указания ............................................................................................................................. 11

5 Транспортирование и хранение ..................................................................................................... 15

6 Срок службы и гарантии изготовителя .......................................................................................... 15

7 Свидетельство об упаковывании ................................................................................................... 16

8 Свидетельство о приемке ............................................................................................................... 16

9 Движение СП при эксплуатации и учет технического обслуживания ........................................ 16

ПРИЛОЖЕНИЕ А ................................................................................................................................. 21

Содержание

4

Настоящее руководство по эксплуатации (РЭ) распространяется на систему питания

пневматическую СП/10 (в дальнейшем СП) и содержит технические данные, устройство, опис а­ние принципа действия и правила эксплуатации, хранения и транспортирования на все выпус-

каемые исполнения.

Ссылочные нормативные документы приведены в приложении А.

1 Описание и работа

1.1 Назначение изделия
СП предназначена для с оздания и аккумулирования избыточного давлением в диапазоне

от 1,0 до 12 МПа, обеспечения пневматических систем давлением в рабочем диапазоне СП.

СП применима для метрологических стендов с пневматическими калибраторами­контроллерами. Источником сжатого воздуха в СП является: компрессор с электроприводом
(первая ступень сжатия) или пневматическая система предприятия, где установлена СП, и уси­литель давления (вторая ступень сжатия).

СП имеет три исполнения:

- система питания СП/10-БД;

- система питания СП/10-4 МПа;

- система питания СП/10-12 МПа;

СП изготовляется в климатическом исполнении УХЛ 4.2 по ГОСТ 15150, но для работы
при температуре окружающего воздуха от плюс 15 С до плюс 35 С.

1.2 Технические характеристики

1.2.1 Диапазон регулирования поддерживаемого выходного

давления, МПа (бар)

- СП/10-БД от 1,0 до 12 (от 10 до 120);

- СП/10-4 МПа от 1,0 до 4 (от 10 до 40);

- СП/10-12 МПа от 1,0 до 12 (от 10 до 120);

1.2.2 Класс загрязненности воздуха на выходе из СП по ГОСТ 17433 1;

1.2.3 Тонкость фильтрации, мкм 0,3;

1.2.4 Расход воздуха, обеспечиваемый СП, приведенный к условиям, указанным

в ГОСТ 2939, м

1.2.5 Уровень шума, дБ, не более 97;

1.2.6 Габаритные размеры (длина×ширина×высота), мм, не более

- компрессор (для исполнения СП/10-4 МПа) 750×460×950;

- компрессор (для исполнения СП/10-12 МПа) 900×1100×1500;

- блок усиления давления 440х360х410.

1.2.7 Масса, кг, не более

- компрессор (для исполнения СП/10-4 МПа) 87;

- компрессор (для исполнения СП/10-12 МПа) 420;

- блок усиления давления 15.

1.2.8 Электрическое питание:

- компрессор (для исполнения СП/10-4 МПа) 2,7 кВт / 220 В;

- компрессор (для исполнения СП/10-12 МПа) 11 кВт / 380 В;

- блок усиления давления 0,3 кВт / 220В.

3

/ч (нл/мин), не менее 0,6(10);

5

1.3 Комплектность

Обозначение

Наименование

Кол-во

16.0003.000.00 РЭ

Система питания пневматическая СП/10
Руководство по эксплуатации

1 шт.

16.0003.100.00

Блок усиления давления

1 шт.

Трубка TRN 8/6

6 м.

Рукав термопластиковый (530 бар) L=3 м, DCOS

M14x1,5

1 шт.

16.0003.000.01 Штуцер

2 шт.

Кольцо UG-04-RS-CS

2 шт.

Компрессор Abac Silent B 2800B LN M3

1 шт.*

Фитинг 1511 8/6-1/4

2 шт. *

Винтовой компрессорный агрегат с ременной переда­чей тип COMPRAG AR-1108

1 шт.**

Фитинг 1511 8/6-1/4

1 шт.**

Фитинг 1511 8/6-1/2

1 шт.**

ЗИП

1551.000.74

Прокладка

2 шт.

16.0003.100.03-02

Прокладка

1 шт.

Прокладка 04UG-RS-CS

2 шт.

Фильтрующий элемент AF20P-060S

1 шт.

Фильтрующий элемент AFM30P-060AS

1 шт.

004-006-14-2-(РС-26ч-5) Кольцо уп. ГОСТ 18829-73

4 шт.

1.3.1 Комплектность поставки СП приведена в таблице 1.

Таблица 1

* для исполнения СП/10-4 МПа
** для исполнения СП/10-12 МПа

1.4 Описание конструкции

СП (см. рис. 1) состоит из двух ступеней сжатия: первая ступень - компрессор (поз. 1), где
происходит сжатие до 0,8-1,0 МПа; вторая ступень - блок усиления давления (поз. 2), где происходит
повышение давления до 12 МПа.

6

2

1

Компрессор размещен в шумоподавляющем корпусе и имеет панель с органами управле-

ния на которую выведен тумблер включения электрического питания, манометр индицирующий
давление в ресивере компрессора, счетчик времени работы, регулятор давления и манометр
индицирующий заданное регулятором давление. Более подробное описание устройства и прин­цип работы см. в руководстве по эксплуатации на компрессор.

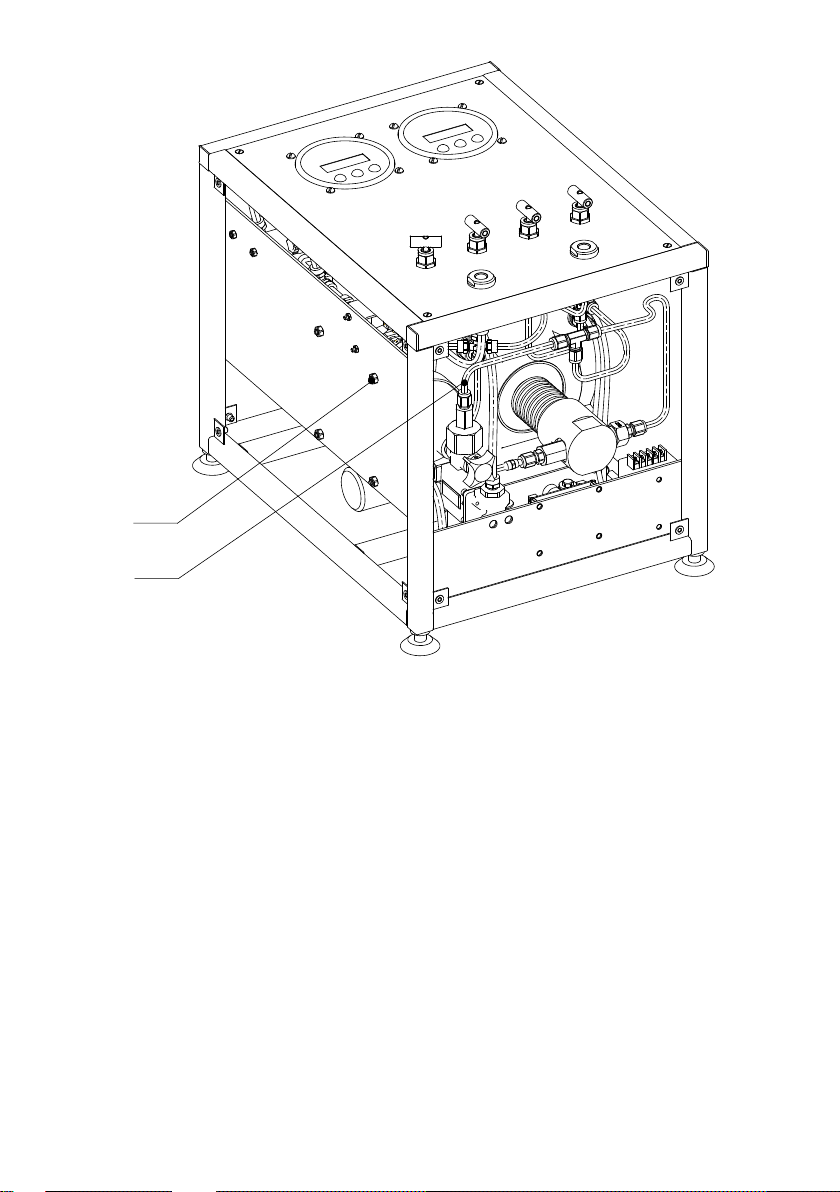

Блок усиления давления (см. рис. 2) состоит из каркаса, панели с органами управления (поз.

2), усилителя давления, ресивера (баллон) с вентилем (поз. 1). Блок усиления имеет регулируемых
опор (поз. 11) для установки блока в горизонтальном положения.

На панель с органами управления выведены следующие элементы:

- входной и выходной штуцеры (поз. 3 и поз. 4) с резьбой G1/4;

- манометр МН1 (поз. 5), для контроля входного давления;

- манометр МН2 (поз. 6) для контроля давления на выходе;

- ручки отсечных клапанов К1 и К3 (поз. 7 и поз. 9);

- ручки дренажных клапанов К2 и К4 (поз. 8 и поз. 10).

Рисунок 1 – Система питания СП/10

7

6

4

11

3

10

7

5

8

9

1

2

Рисунок 2 – Блок усиления давления

1.5 Принцип работы

Компрессор сжимает воздух до 0,8-1,0 МПа, через выходной порт сжатый воздух п о-

ступает на входной порт блока усиления. Пройдя через систему фильтров сжатый воздух попа­дает на клапан К1 и электромагнитный клапан ЭК1 (см. рис. 3). ЭК1 отсекает подачу сжатого воз­духа в рабочую полость усилителя давления АА-30 при падении давления на входе ниже уста­новленного уставкой 1 манометра МН1. Клапан К1 отсекает полость усиления давления усилите­ля АА-30 и манометр МН1 от сжатого воздуха, позволяя (совместно с дренажным клапаном К2)
сбросить давление в линии манометра МН1 и прекратить работу усилителя давл ения. Давление
созданное усилителем давления АА-30 поступает (при открытом клапане К5) в аккумулятор дав­ления (баллон) АД, на манометр МН2 и клапан К3.

Клапан ЭК1 управляется с помощью платы управления, в которой заложен алгоритм

работы зависящий от срабатывания всех четырех уставок манометров МН1 и МН2.

Манометр МН1, уставка 1 - при падении давления ниже значения уставки (размыка-

нии) происходит отключение ЭК1, тем самым давая возможность компрессору создать давление
в диапазоне от 0,6 до 1,0 МПа.

Манометр МН1, уставка 2 - при превышении давления значения уставки (замыкании)

происходит включения ЭК1, тем самым включая вторую ступень усиления системы.

8

Манометр МН2, уставка 1 и 2 – задают величину выходного давления поддерживае-

мого системой (при замыкании уставок происходит отключения ЭК1, при размыкании уставок
происходит включение ЭК1).

Заводские настройки уставок: МН1 УСТ1 – 0,4 МПа; МН1 УСТ2 – 0,8…1,0 МПа; МН2

УСТ1 и УСТ2 – 4,6 (12,0) МПа;

Клапан предохранительный КП1 предназначен для автоматического выпуска сжатого

воздуха при превышении давления питания блока усиления (настроен на давление срабатыва­ния 1,05 МПа).

Рисунок 3 – Схема пневматических соединений

ВНИМАНИЕ:

При закрытии клапанов не применять значительных усилий (во избежание
повреждения).

1.6 Маркировка

1.6.1 На табличке, расположенной на блоке усиления, нанесены следующие знаки и над-

писи:

 товарный знак и (или) наименование предприятия-изготовителя;
 наименование изделия;
 технические характеристики;
 порядковый номер по системе нумерации предприятия-изготовителя;
 дата изготовления (месяц, год).

1.6.2 На транспортной таре в соответствии с ГОСТ 14192 нанесены основные, дополни-

тельные и информационные надписи и м анипуляционные знаки, с оответствующие обозначени­ям: “Хрупкое. Осторожно”, “Беречь от влаги”, “Верх”.

1.7 Упаковка
Упаковка СП состоит из транспортной тары, изготавливаемой по чертежам предприятия-

изготовителя, и обеспечивает сохранность СП при транспортировании и складском хранении в
течение гарантийного срока хранения.

2 Использование по назначению

2.1 Эксплуатационные ограничения

2.1.1 Запрещается подключать компрессор СП к сети с напряжением отличным от ука-

занного в руководстве по эксплуатации на компрессор.

9

2.1.2 Запрещается принудительная блокировка предохранительных клапанов в блоке усиле-

ния давления и компрессоре.

2.1.3 Не допускается устанавливать СП в местах подверженных воздействию воды и

прямых солнечных лучей.

2.1.4 Подключения компрессора и блока усиления производить только в электрическую

сеть с заземляющим контактом.

2.2 Подготовка изделия к использованию

2.2.1 Рекомендуется компресс ор СП размещать в отдельном звуко- и виброизолирован-

ном боксе или помещении для исключения влияния шума и вибрации на рабочее место операт о­ра. В случае, когда невозможно удалить систему питания.

2.2.2 Размещение СП должно обеспечить свободный доступ ко всем узлам для проведе-

ния регламентных работ и отвечать требованиям действующих нормативов по технике безопасно­сти.

2.2.3 После завершения размещения узлов СП произвести коммутацию компрессора с
блоком усиления давления, соединив выходной порт компрессора с входным портом блока уси­ления давления с помощью трубки TRN 8/6, предварительно в порт компрессора и блока усиле­ния установив фитинги 1511 8/6.

2.2.4 Подсоединить СП к входному порту потребителя сжатого воздуха с помощью рукава
высокого давления, предварительно установив на выходной порт блока усиления штуцер

16.0003.000.01 с армированным кольцом. СП укомплектована дополнительным штуцером

16.0003.000.01 с выходной резьбой G1/4 (внешняя) для установки во входной порт потребителя.

2.3 Использование СП

2.3.1 Убедиться в том, что СП находится в исходном состоянии: регулятор на компрессо­ре разгружен, дренажные клапан открыты (дренажный клапан на компрессоре, дренажный кла­паны на блоке усиления давления К2 и К4), отсечные клапаны закрыты (клапаны на блоке усиле­ния давления К1, К3 и К5).

2.3.2 Подключить вилки компрессора и блока усиления к розетке с напряжением 220 В,
±50 Гц (с заземляющим контактом);

2.3.3 Задать уставки манометра МН2 на необходимое значение выходного давления СП.

 на манометре МН2 нажать и удерживать (в течении не менее 3 с ек.) кнопку

«ВВОД», на экране должна появиться надпись «ИСП»;

 нажать кнопку «↓», на экране должно отобразиться пункт меню «УСТ»;
 нажать кнопку «ВВОД», на экране должно отобразиться пункт меню «УСТ1», с п о-

мощью кнопок «↑» и «↓» установить значение в зависимости от требуемого рабочего диа­пазона, изменяющегося в пределах от 20 до 120 атм, нажать кнопку «ВВОД», на экране
должно отобразиться пункт меню «УСТ1»;

 нажать кнопку «↓», на экране должно отобразиться следующий пункт меню

«УСТ2», с помощью кнопок «↑» и «↓» установить значение аналогичное УСТ1, нажать
кнопку «ВВОД» на экране должно отобразиться пункт меню «УСТ2»;

 нажать кнопку «↓», на экране должно отобразиться следующий пункт меню

«ВЫН», нажать кнопку «ВВОД» на экране должно отобразиться пункт меню «УСТ»;

 тремя нажатиями кнопки «↓» перейти на пункт меню «ВЫН», нажать кнопку

«ВВОД» на экране должно отобразиться текущее значение давления.

2.3.5 Закрыть клапаны К2, К3 и К4 на блоке усиления давления и дренажный клапан ком­прессора.

2.3.6 Открыть клапаны К1 и К5 на блоке усиления давления.

2.3.7 Включить компрессор тумблером.

10

2.3.8 Дождаться завершения заполнения аккумулятора давления до заданного давления

(уставки м анометра МН2). В случае длительной работы системы питания произвести вручную
отключения компрессора, тумблером подачи электрического питания компрессора, предпочти­тельное время работы компрессора 15 минут и 15 минут отдыха.

2.3.9 По окончании работы необходимо закрыть клапан К5, обесточить компрессор и блок
усиления давления, сбросить давление из ресивера компрессор, открыв клапаны дренажа ком­прессора и с бросить давления в трубопроводах блока усиления открыв дренажные клапаны К2 и
К4.

ВНИМАНИЕ:

Заземление компрессора и блока усиления осуществляется через вилки. За­прещается работать без заземления.

Примечание:

Блок усиления поставляется с опорожненным аккумулятором давления. Пер­вичный запуск системы и выход на рабочий режим (при заводских настро й­ках) занимает не более 12 минут. В последующей работе для сокращения вр е­мени выхода системы на рабочий режим перед сброса давления с системы

закрывать клапан К5.

2.4 Возможные неисправности и способы их устр анения

2.4.1 Возможности неисправности компрессора, их причины и действия по их устранению
приведены в руководстве по эксплуатации компрессора.

2.4.2 Возможные неисправности усилителя давления, их причины и действия по их устра-

нению приведены в руководстве по эксплуатации на усилитель давления.

3 Меры безопасности

3.1. К работе с СП допускается персонал прошедший обучение по настоящему руководству,
документации на комплектующие приборы, имеющий квалификационную группу по технике без о­пасности II согласно «Межотраслевым правилам по охране труда (правилам безопасности) при
эксплуатации электроустановок» (ПОТ Р М-016-2001 РД 153-34.0-03.150-00) и допущенный к рабо­те.

3.2 При монтаже, эксплуатации и ремонте необходимо соблюдать общие требования безо­пасности по ГОСТ 12.3.001, ГОСТ 12.2.007.0 и ГОСТ 12.1.038.

К ремонту СП допускается персонал, имеющий квалификационную группу по технике безо-

пасности не ниже III согласно «Межотраслевым правилам по охране труда (правилам безопасно­сти) при эксплуатации электроустановок» и допущенный к работе с давлением.

3.3 Работы по устранению неисправностей СП должны выполняться только после отключе­ния компрессора и блока усиления от электрической сети и сбросе давления из ресивера компрес­сора и аккумулятора давления блока усиления.

3.4 Запрещается эксплуатация СП с неисправными манометрами МН1 и МН2.

3.5 Запрещается использовать трубки имеющие перегибы, надрезы и другие повреждения.

3.6 В случае появления при работе СП запаха гари или дыма, следует немедленно отклю-

чить компрессор и блок усиления давления от сети электропитания, и сбросить давление (открыть
дренажные клапаны). Работу возобновлять только после ликвидации причин неисправности.

3.7 В случае прямого возгорания СП тушение производить углекислотным огнетушителем
типа ОУ. Огнетушителем СП не комплектуется.

11

4 Техническое обслуживание

4.1 Общие указания

4.1.1 Техническое обслуживание СП производить в с оответствии с настоящим руково-

дством по эксплуатации и с прилагаемыми руководствами по эксплуатации на компрессор, ус и­литель давления и манометр.

4.1.2 Техническое обслуживание СП заключается в проверке уровня масла в компрессоре и
своевременной его замене (см. руководство по эксплуатайции на компрессор), удалении конденса­та из ресивера компрессора, фильтров, проверке, чистке или замене фильтрующего элемента на
всасывании компрессора и фильтров, сробатывания предохранительного клапана, а так же перио­дическая аттестация баллона.

4.1.3 Для удаления конденсата из ресивера компрессора и необходимо открыть дренаж­ный клапан. При удалении конденсата из фильтра рекомендуется предварительно в системе
создать избыточное давление равное 0,05 МПа (0,5 бар).

4.1.4 Для удаления конденсата из фильтров необходимо выполнить операции в следую­щей последовательности:

- отключить систему от сети электрического питания и сбросить давление в ресивере
компрессора до 0,5 бара;

- открутить и снять заднюю крышку блока усиления;

- нажать на клапан-конденсатоотводчик до полного удаления жидкости;

- привести СП в исходное состояние.

4.1.5 Для замены фильтрующих элементов необходимо выполнить операции в следую­щей последовательности:

- отключить систему от сети электрического питания и сбросить давление в ресивере
компрессора, открыть клапан К1 и К2;

- открутить и снять заднюю крышку блока усиления;

- Вращением по часовой стрелке открутить стаканы фильтров и произвести замену
фильтрующих элементов;

- привести СП в исходное состояние.

4.1.6 Демонтаж усилителя давления производить в следующей последовательности

(см. рис. 4):

 отключить блок усиления от сети электрического питание;
 сбросить давление открыв все клапаны;
 снять заднюю, переднюю (предварительно демонтировав барашек клапана К5) и пра-

вую боковую панели блока усиления давления;

 отсоединить трубки (поз. 2), подходящие к усилителю открутив накидные гайки;
 выкрутить болты крепления усилителя (поз. 1);
 извлечь усилитель давления из корпуса блока усиления;
 произвести ремонтные работы;
 установить усилитель давления на место в обратной последовательности.

12

2

1

Рисунок 4 – Демонтаж усилителя давления

4.1.7 Демонтаж аккумулятора давления (баллона), необходим для проведения очередной

аттестации (раз в 5 лет) или при неисправном клапане К5, производить в следующей последова­тельности
(см. рис. 5):

 отключить блок усиления от сети электрического питание;
 сбросить давление открыв все клапаны;
 снять заднюю, переднюю (предварительно демонтировав барашек клапана К5) и ле-

вую боковую панели блока усиления давления;

 отсоединить трубку (поз. 1), подходящую к клапану К5 открутив накидную гайку;
 открутить верхние гайки (поз. 2) хомутов крепления баллона;
 извлечь баллон из каркаса;
 произвести ремонтные / регламентные работы;
 установить баллон на место в обратной последовательности.

13

2

1

Рисунок 5 – Демонтаж аккумулятора давления

4.1.8 Возможности неисправности манометров, их причины и действия по их устранению

приведены в руководстве по эксплуатации манометры.

Демонтаж манометров производить в следующей последовательности

(см. рис. 6):

 отключить блок усиления от сети электрического питание;
 сбросить давление, открыв все клапаны;
 снять заднюю и правую боковую панели блока усиления давления;
 отсоединить разъемы питания и уставок (поз. 1);
 отсоединить трубки, подходящие к манометрам открутив накидные гайки;
 открутить манометры от лицевой панели (поз. 2);
 извлечь манометры из каркаса;
 произвести ремонтные работы;
 установить манометры на место в обратной последовательности.

14

2

1

Рисунок 6 – Демонтаж манометров

4.1.9 Периодически, раз в полгода, проводить проверку настройки предохранительного

клапана КП1 вне СП в следующем порядке:

 отключить систему от сети электрического питания и сбросить давление в ресивере

компрессора, открыть клапан К1 и К2;

 снять заднюю и боковую левую панель блока усиления;
 отсоединить клапан от пневмосистемы стенда;
 снять клапан с кронштейна;
 произвести контроль срабатывания клапана с соблюдением требований безопасно-

сти, в случае необходимости произвести регулировку (Рср=1,05 МПа);

 произвести установку клапана в обратном порядке;
 сделать отметку в разделе 9 данного руководства.

4.1.10 Проверка СП на герметичность заключается в проверке герметичности узлов и

компонентов. Проверку СП на герметичность проводить в следующем порядке:

 включить СП, вывести систему на рабочий режим (давление в аккумуляторе давл е-

ния равняется значению уставок манометра МН2);

 закрыть клапаны К1 и К5;
 открыть клапаны К2 и К4 (клапан К3 должен быть закрытым);
 закрыть клапан К2 и К4;
 через 5 минут проконтролировать натекание давление в линии от клапана К1 до ус и-

лителя давления и от усилителя давления до клапана К4 по манометрам МН1 и МН2. Натекания
давления должно отсутствовать (клапан К1, К5 считаются исправными);

15

 открыть клапаны К1 и К5;
 закрыть клапан К1;
 сбросить давление с ресивера компрессора;
 через пять минут проконтролировать падение давления по манометрам МН1 и МН2;
 падение давления должно отсутствовать, линии считаются герметичными, а клапаны

К2, К3 и К4 исправными.

5 Транспортирование и хранение

5.1 Условия транспортирования должны соответствовать условиям хран ения 3 по

ГОСТ 15150.

5.2 Транспортирование стендов в упаковке предприятия-изготовителя разрешено произ­водить всеми видами транспорта в крытых транспортных средствах в соответствии с правилами
перевозки грузов, действующими на данном виде транспорта.

6 Срок службы и гарантии изготовителя

6.1 Срок службы СП не менее 8 лет.

6.2 Гарантии изготовителя

6.2.1 Изготовитель гарантирует соответствие СП требованиям конструкторской докуме н­тации при соблюдении условий транспортирования, монтажа, эксплуатации и хранения.

6.2.2 Гарантийный срок хранения СП 6 месяцев со дня изготовления.

6.2.3 Гарантийный срок эксплуатации СП 12 месяцев с момента ввода в эксплуатацию, но
не более 18 месяцев со дня отгрузки с предприятия-изготовителя.

6.2.4 Гарантийный срок эксплуатации компрессора и усилителя в соответствии с гаран­тийными обязательствами заводов-изготовителей.

16

7 Свидетельство об упаковывании

Система питания пневматическая СП/10-__________ №_______ упакована в ЗАО «ПГ
«Метран»,
г. Челябинск, согласно требованиям, предусмотренным конструкторской документацией.

(должность) (личная подпись) (расшифровка подписи)

(год, месяц, число)

8 Свидетельство о приемке

Система питания пневматическая СП/10-__________ №______ изготовлен и принят в со­ответствии с обязательными требованиями действующей технической д окументации и признан
годным для эксплуатации.

Начальник ОТК:

М. П.

(личная подпись) (расшифровка подписи)

(год, месяц, число)

9 Движение СП при эксплуатации и учет технического обслуживания

Техническое состояние СП в процессе эксплуатации и после ремонта отражать в табли­цах 2÷5.

Работы при эксплуатации (таблица 4) включают в себя:

 учет выполнения работ;

 особые замечания по эксплуатации и аварийным случаям;

 учет внеплановых работ по текущему ремонту

 проверка средств измерений;

 техническое освидетельствование контрольными органами;

 сведения о рекламации.

17

Дата

установки

Где

установлено

Дата снятия

Наработка

Причина снятия

Подпись лица,

проводившего

установку (снятие)

с начала экс-

плуатации

после

последнего

ремонта

1 2 3 4 5 6 7

Таблица 2 - Движение изделия при эксплуатации

18

Дата

Вид тех.

обслуживания

Наработка

Основание (наименование,

номер и

дата

документа)

Должность, фамилия и подпись

Прим.

после

последнего

ремонта

с начала

эксплуатации

выполнившего

работу

проверившего

работу

Таблица 3- Учет технического обслуживания

19

Дата

Наименование работы и причина её выполнения

Должность, фамилия и подпись

Примечание

выполнившего

работу

проверившего

работу

Таблица 4 - Работы при эксплуатации

20

Наименование и единица

измерения проверяемой ха-

рактеристики

Номинальное

значение

Предельное

отклонение

Периодичность

контроля

Результаты контроля

дата

значение

дата

значение

дата

значение

Таблица 5 - Периодический контроль основных технических характеристик

Обозначение документа

ГОСТ 2939-63 Газы. Условия для определения объема.
ГОСТ 14192-96 Маркировка грузов.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различ-

ных климатических районов. Категории, условия эксплуатации, хранения и транспортиров а­ния в части воздействия климатических факторов внешней среды.

ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности.
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Пре-

дельно допустимые значения напряжений прикосновения и токов.
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические.

Общие требования безопасности.
ГОСТ 12.3.001-85 Система стандартов безопасности труда. Пневмоприводы. О бщие требо-

вания безопасности к монтажу, испытаниям и эксплуатации.
Правилам техники безопасности при эксплуатации электроустановок потребителей.

ПРИЛОЖЕНИЕ А

Ссылочные нормативные документы

(справочное)

21
