Metran Руководство по эксплуатации: Коммуникатор Метран-650 - Приложение Г Специальные функции коммуникатора Метран-650 при работе с различными устройствами|Metran, Руководство по эксплуатации: Коммуникатор Метран-650 Приложение Г|Metran Manuals & Guides [ru]

КОММУНИКАТОР

МЕТРАН-650

Руководство по эксплуатации

Приложение Г

Специальные функции коммуникатора Метран-650

при работе с различными устройствами

СПГК.5263.000.00 РЭ

Продолжение Приложения Г

Содержание

Г.1 Общие указания............................................................................................................... 4

Г.2 Работа с датчиками давления Метран-100, Метран-150, Метран-49 .......................... 5

Г.2.1 Изменение единиц измерения датчика................................................................. 5

Г.2.2 Перенастройка пределов измерений.................................................................... 6

Г.2.3 Функция преобразования..................................................................................... 11

Г.2.4 Режим датчика...................................................................................................... 12

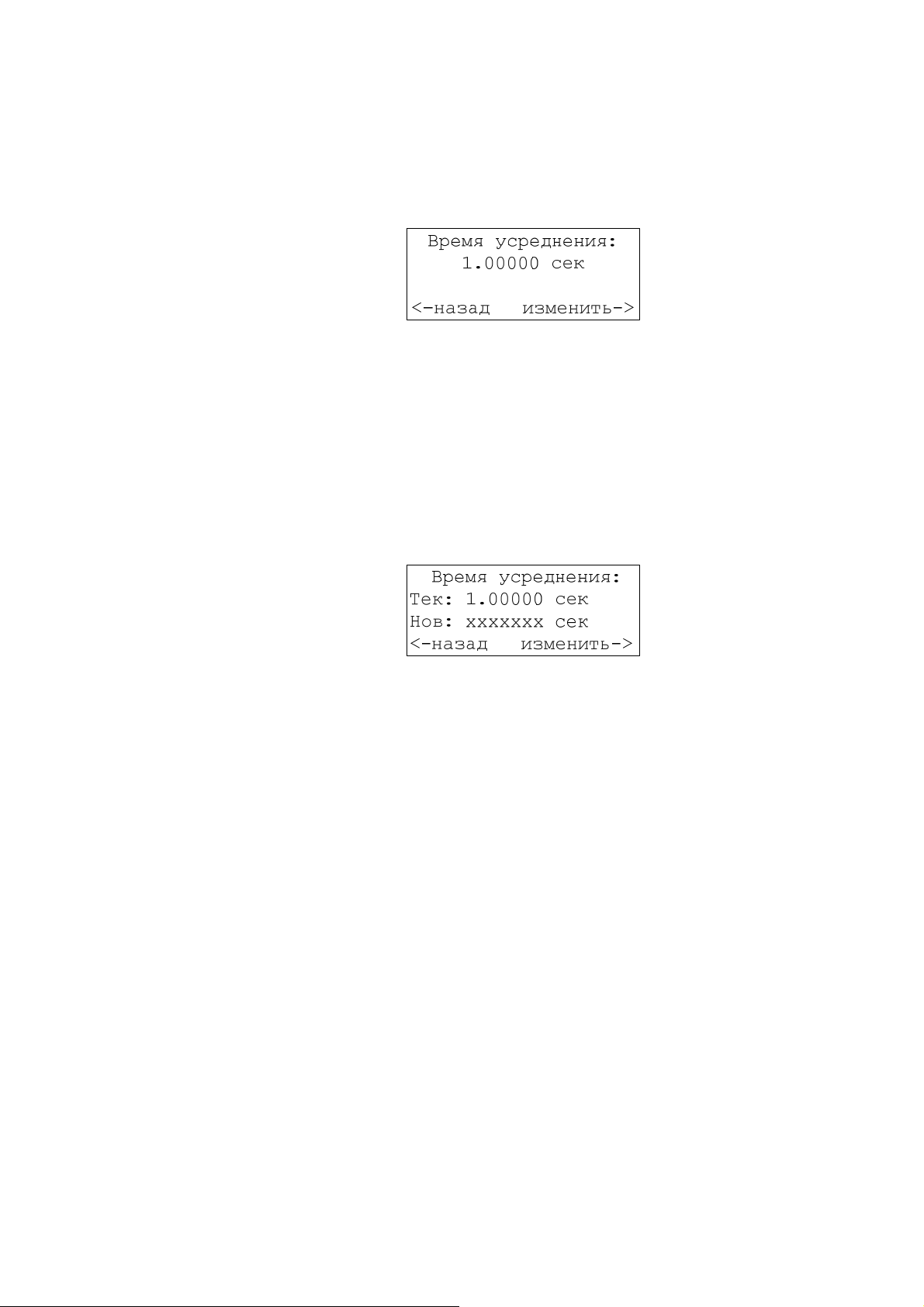

Г.2.5 Время усреднения выходного сигнала ............................................................... 13

Г.2.6 Подстройка аналогового выхода (калибровка цифро-аналогого

преобразователя).......................................................................................................... 14

Г.2.7 Калибровка диапазона ......................................................................................... 18

Г.2.8 Калибровка нуля................................................................................................... 20

Г.2.9 Паспортные данные датчика и сенсора.............................................................. 22

Г.3 Работа с датчиками давления модели 3051С/G/Т, 1151 и 2088 фирмы Rosemount23

Г.3.1 Измерение температуры сенсора датчика 3051С/G/Т....................................... 23

Г.3.2 Восстановление заводских настроек датчика 3051С/G/Т.................................. 24

Г.3.3 Управление кнопками датчика............................................................................. 25

Г.3.4 Информация о датчике ........................................................................................ 26

Г.3.5 Информация о сенсоре........................................................................................ 27

Г.3.6 Информация о выносной мембране ................................................................... 28

Г.4 Работа с датчиком давления модели 3051S фирмы Rosemount ............................... 30

Г.4.1 Информация о датчике ........................................................................................ 30

Г.4.2 Выбор сигнала аварии ......................................................................................... 31

Г.4.3 Установка уровней аварии................................................................................... 32

Г.4.4 Установка уровней насыщения ........................................................................... 33

Г.4.5 Установка уровней тревоги.................................................................................. 33

Г.4.6 Выбор состояния тревоги .................................................................................... 34

Г.5 Работа с датчиками температуры Метран-280-1, Метран-280-2................................ 35

Г.5.1 Установка и снятие защиты записи датчика....................................................... 35

2

Продолжение Приложения Г

Г.5.2 Настройка фильтра питания аналого-цифрового преобразователя

Метран-280-1 ................................................................................................................. 37

Г.5.3 Настройка токового выхода ИПТ Метран-280-1................................................. 38

Г.6 Работа с датчиками температуры модели 248, 644 фирмы Rosemount.................... 39

Г.6.1 Настройка сенсора ............................................................................................... 39

Г.7 Работа с кориолисовым расходомером Метран-360 .................................................. 41

Г.7.1 Измерение массового расхода............................................................................ 41

Г.7.2 Измерение объемного расхода ........................................................................... 42

Г.7.3 Выполнение сброса массового сумматора......................................................... 43

Г.7.4 Самотестирование и диагностика расходомера ................................................ 43

Г.7.5 Конфигурирование переменных расходомера................................................... 45

Г.8 Работа с расходомером Метран-303 ПР...................................................................... 47

Г.8.1 Переменные процесса ......................................................................................... 47

Г.8.2 Параметры импульсного выхода......................................................................... 48

3

Г.1 Общие указания

В данном приложении описаны особенности работы коммуникатора с конкретны-

ми устройствами.

Продолжение Приложения Г

4

Продолжение Приложения Г

Г.2 Работа с датчиками давления Метран-100, Метран-150, Метран-49

Алгоритм работы коммуникатора при управлении датчиками давления Мет-

ран-100 и Метран-49 приведен на рисунке В.2 в приложении В в СПГК.5263.000.00 РЭ,

при управлении датчиком Метран-150 – на рисунке В.3. Описание некоторых стандарт-

ных окон меню работы коммуникатора с датчиками Метран-100, Метран-150 и Метран-

49 в этом разделе не приводится, поскольку они совпадают с соответствующими окнами

меню произвольного датчика.

Коммуникатор поддерживает работу с датчиками Метран-100 и Метран-150 в

полном объеме, с датчиком Метран-49 в объеме команд датчиков Метран-100.

Г.2.1 Изменение единиц измерения датчика

Процедура изменения единиц измерения датчика следующая:

1) в главном меню выберите настройку датчика (пункт «Настройка») в соответст-

вии с рисунком Г.2.1;

Рисунок Г.2.1

2) в меню настройки выберите пункт «Единицы измерения» в соответствии с ри-

сунком Г.2.2 для установки единиц измерения датчика;

Рисунок Г.2.2

3) на экране коммуникатора появится окно в соответствии с рисунком Г.2.3, пока-

зывающее текущую единицу измерения датчика. Нажмите клавишу Enter, чтобы про-

должить процедуру установки единиц измерения, или клавишу Esc, чтобы выйти из ре-

жима без изменений;

5

Продолжение Приложения Г

Рисунок Г.2.3

4) после нажатия клавиши Enter на экране появится окно, отображающее доступ-

ные единицы измерения. Текущая единица измерения датчика выделена значком

«звездочка» в соответствии с рисунком Г.2.4. Выберите необходимые единицы измере-

ния и нажмите клавишу Enter для продолжения процедуры или нажмите клавишу ESC

для выхода из меню установки единиц измерения без изменения;

Рисунок Г.2.4

Г.2.2 Перенастройка пределов измерений

Перенастроить пределы измерения, соответствующих нижнему предельному

(4 мА) и верхнему предельному (20 мА) значениям выходного сигнала можно двумя спо-

собами: с помощью коммуникатора и источника давления, с помощью коммуникатора

без подачи давления.

Г.2.2.1 Перенастройка пределов измерения с помощью коммуникатора и источни-

ка давления

Перенастройка пределов измерения выполняется установкой давления, соответ-

ствующего нижнему предельному значению выходного сигнала (4 мА), и установкой

давления, соответствующего верхнему предельному значению выходного сигнала

(20 мА). Настройка нижнего предельного значения выходного сигнала (4 мА) выполня-

ется при подаче на вход датчика давления РН, которое выбирается из следующих усло-

вий:

- для всех датчиков, кроме датчика давления избыточного вакууметрического

(далее – ДИВ): Р

от 0 до (Р

Н

рений данной модели датчика, Р

mах

– Р

), где Р

min

- минимальный верхний предел измерений данной

min

– максимальный верхний предел изме-

mах

модели датчика;

6

Продолжение Приложения Г

- для датчиков ДИВ: Р

предел измерений разрежения данной модели, Р

от Р

Н

mах(-)

до Р

min(-)

, где Р

- минимальный верхний предел

min(-)

– максимальный верхний

mах(-)

измерений разрежения данной модели датчика.

Данная операция не изменяет диапазон измерений.

Пример: если датчик был настроен так, что:

4 мА = 10 кПа; 20 мА = 80 кПа, т.е. диапазон измерений 70 кПа.

Подаем на вход датчика давление, например, 20 кПа, которое мы хотим принять

за новый нижний (4 мА) предел датчика.

Новая настройка диапазона измерений датчика будет следующей:

4 мА = 20 кПа; 20 мА = 90 кПа, то есть диапазон измерений остается неизменным.

Настройка верхнего предельного значения входного сигнала (20 мА) выполняется

при подаче на вход датчика давления РВ, которое выбирается от Р

Данная операция приводит к изменению диапазона измерений.

Процедура установки пределов измерений, соответствующих нижнему или верх-

нему предельным значениям выходного сигнала следующая:

min

до Р

mах

.

1) в главном меню выберите настройку датчика (пункт «Настройка») в соответ-

ствии с рисунком Г. 2.1;

2) в меню настройки выберите пункт «Выходные параметры» в соответствии с

рисунком Г.2.5;

3) в меню «Выходные параметры» выберите пункт «Ток. выход 4-20 мА» в соот-

ветствии с рисунком Г.2.6;

Единицы измерения

Инф-ция о датчике

>Выходные параметры
Время усреднения

Рисунок Г.2.5

Рисунок Г. 2.6

4) в меню «Ток. выход 4-20 мА» выберите пункт «Диапазон измерения» в соот-

ветствии с рисунком Г.2.7;

7

5) в меню «Диапазон измерений» выберите пункт «Реальн.воздействие» в соот-

ветствии с рисунком Г.2.8;

Продолжение Приложения Г

Рисунок Г.2.7

6) в меню «Реальн.воздействие» выберите пункт в соответствии с рисунком Г.2.9

для установки нужного предела;

7) на экране коммуникатора появится предупреждение о фиксации аналогового

выхода в соответствии с рисунком Г.2.10;

Рисунок Г.2.8

Рисунок Г.2.9

Рисунок Г.2.10

8) для продолжения нажмите клавишу Enter. На экране появится окно в соответ-

ствии с рисунком Г2.11, в котором вам будет предложено приложить входное воздейст-

вие к датчику, которое вы хотите использовать в качестве предельного воздействия;

8

Продолжение Приложения Г

Рисунок Г.2.11

9) для продолжения нажмите клавишу Enter. На экране появится окно в соответ-

ствии с рисунком Г.2.12, отображающее выставленное значение, предлагающее при-

нять текущее значение давления за нижнее предельное значение выходного сигнала

или за верхнее предельное значение выходного сигнала. Если Вас не устраивают дан-

ные установки, нажмите клавишу ESC, если устраивают, нажмите

дуйте появляющимся инструкциям

Рисунок Г.2.12

Г.2.2.2 Перенастройка пределов измерений с помощью коммуникатора

При выполнении данной операции задаются отдельно значения давления, соот-

ветствующие нижнему и верхнему предельным значениям выходного сигнала. Измене-

ние настройки только верхнего или только нижнего предельного значения изменяет ра-

нее установленный диапазон измерений.

Процедура установки пределов измерений соответствующих нижнему предель-

и верхнему предельному значению выходного сигнала следующая:

ному

клавишу Enter и сле-

1) в главном меню выберите настройку датчика (пункт «Настройка») в соответст-

вии с рисунком Г.2.1;

2) в меню настройки выберите пункт «Выходные параметры», затем «Ток.выход

4-20 мА», затем «Диапазон измерения» для настройки диапазона измерений датчика в

соответствии с рисунками Г.2.5 – Г.2.7;

3) в меню «

ветствии с рисунком Г.2.13;

9

Диапазон измерения» выберите пункт «Ввод с клавиатуры» в соот-

Продолжение Приложения Г

Рисунок Г.2.13

4) на экране коммуникатора появится окно, показывающее текущий диапазон из-

мерений датчика в соответствии с рисунком Г.2.14. Нажмите клавишу Enter, чтобы про-

должить процедуру установки диапазона измерений, или клавишу Esc, чтобы выйти из

режима без изменений настроек датчика;

Рисунок Г.2.14

5) после нажатия клавиши Enter, на экране коммуникатора появится диалоговое

окно в соответствии с рисунком 2.7. Если вы хотите продолжить, то нажмите клавишу

Enter. На экране появится окно предлагающее ввести с клавиатуры значение давления,

которое будет соответствовать нижнему предельному значению выходного сигнала

(4 мА) в соответствии с рисунком Г.2.15. Введите с клавиатуры желаемое значение дав-

ления и нажмите клавишу Enter для продолжения процедуры установки диапазона или

нажмите клавишу Esc для выхода из режима без изменений настроек датчика.

Рисунок Г.2.15

6) после ввода на экране коммуникатора появится диалоговое окно, предлагаю-

щее ввести с клавиатуры значение давления, которое будет соответствовать верхнему

предельному значению выходного сигнала (20 мА) в соответствии с рисунком Г.2.16.

Введите желаемое значение давления и нажмите клавишу Enter для ввода новой ин-

формации или нажмите клавишу Esc для выхода из режима без изменений настроек

датчика;

10

Продолжение Приложения Г

Рисунок Г.2.16

7) на экране коммуникатора появится окно, показывающее новый диапазон из-

мерений датчика и предлагающее подтвердить установку. Если вам не подходят дан-

ные установки, нажмите клавишу Esc, если подходят, нажмите клавишу Enter в соответ-

ствии с рисунком Г.2.17 и следуйте появляющимся инструкциям.

Рисунок Г.2.17

Г.2.3 Функция преобразования

Функция преобразования изменяет математическое соотношение между входным

давлением и выходом 4 – 20 мА.

Процедура изменения функции преобразования датчика следующая:

1) в главном меню выберите настройку датчика (пункт «Настройка») в соответст-

вии с рисунком Г.2.1;

2) в меню настройки выберите пункт «Выходные параметры» в соответствии с

рисунком Г.2.5. Затем

экране появится окно в соответствии с рисунком Г.2.18. Перейдите в меню «Функция

преобр-ния», нажав клавишу Enter;

пункт «Ток. выход 4-20 мА» в соответствии с рисунком Г.2.6, на

Рисунок Г.2.18

3) на экране коммуникатора появится окно, показывающее текущую функцию

преобразования датчика, в соответствии с рисунком Г.2.19. Нажмите клавишу Enter,

11

Продолжение Приложения Г

чтобы изменить функцию преобразования, или клавишу Esc, чтобы выйти из режима без

изменений;

Рисунок Г.2.19

4) после нажатия клавиши Enter, на экране коммуникатора появится перечень

функций преобразования. Текущая функция преобразования датчика отмечена знаком

«звездочка» (рисунок Г.2.20). Выберите желаемую функцию преобразования датчика и

нажмите клавишу Enter, чтобы продолжить процедуру установки функции преобразова-

ния датчика, или нажмите клавишу Esc, чтобы выйти из режима без изменений;

Рисунок Г.2.20

Г.2.4 Режим датчика

Коммуникатор позволяет установить один из двух режимов работы токовой петли

датчика: прямой и инверсный.

Процедура изменения режима датчика следующая:

1) в главном меню выберите настройку датчика (пункт «Настройка») в соответст-

вии с рисунком Г.2.1;

2) в меню настройки выберите пункт «Выходные параметры» в соответствии с ри-

сунком Г.2.5. Затем «Ток.выход 4-20 мА», в соответствии с рисунком Г.2.6. Далее выбе-

рите меню «Режим датчика» для вызова меню установки режима токовой петли датчика

(рисунок Г.2.21);

Рисунок Г.2.21

12

Продолжение Приложения Г

3) на экране коммуникатора появится окно, показывающее текущий режим датчи-

ка, в соответствии с рисунком Г.2.22. Нажмите клавишу Enter, чтобы продолжить проце-

дуру установки режима датчика, или клавишу Esc для выхода из режима без изменений;

Рисунок Г.2.22

4) после нажатия клавиши Enter на экране коммуникатора появится перечень

возможных режимов датчика. Текущий режим отмечен знаком «звездочка» в соответст-

вии с рисунком Г.2.23. Выберите желаемый режим датчика и нажмите клавишу Enter,

чтобы продолжить процедуру установки режима датчика, или нажмите клавишу EsC,

чтобы выйти из режима без изменений.

Рисунок Г.2.23

Г.2.5 Время усреднения выходного сигнала

Изменение времени усреднения переменной процесса влияет на время реакции

датчика при сглаживании выходного сигнала 4-20 мА при быстром изменении давления

на входе.

Процедура изменения времени усреднения датчика следующая:

1) в главном меню выберите настройку датчика (пункт «Настройка») в соответст-

вии с рисунком Г.2.1;

меню настройки выберите пункт «Время усреднения» для установки времени

2) в

усреднения выходного сигнала в соответствии с рисунком Г.2.24;

Рисунок Г.2.24

13

Продолжение Приложения Г

3) на экране коммуникатора появится окно, показывающее текущее время усред-

нения выходного сигнала в соответствии с рисунком Г.2.25. Нажмите клавишу Enter, что-

бы продолжить процедуру установки времени усреднения, или клавишу Esc, чтобы вый-

ти из режима без изменений;

Рисунок Г.2.25

4) на экране коммуникатора появится диалоговое окно, предлагающее ввести с

клавиатуры желаемое время усреднения в секундах, в соответствии с рисунком Г.2.26.

Введите желаемое время усреднения и нажмите клавишу Enter, чтобы продолжить про-

цедуру настройки времени усреднения, или клавишу Esc, чтобы выйти из режима без

изменений.

Рисунок Г.2.26

Г.2.6 Подстройка аналогового выхода (калибровка цифро-аналогого преобразова-

теля)

Для калибровки цифро-аналогого преобразователя (далее – ЦАП) необходимо

включить образцовый прибор (амперметр) в петлю 4-20 мА.

Подстройка аналогового выхода является калибровкой выходной цепи датчика

путем установки точек 4 и 20 мА. Как только установлены точки 4 и 20 мА, автоматиче-

ски происходит подстройка всех промежуточных значений.

Процедура калибровки ЦАП датчика следующая:

1) в главном меню выберите калибровку датчика (пункт «Тест и калибровка») в

соответствии с рисунком Г.2.27;

14

2) в меню «Тест и калибровка» выберите пункт «Калибровка» в соответствии с

рисунком Г.2.28;

Продолжение Приложения Г

Рисунок Г.2.27

Рисунок Г.2.28

3) в меню «Калибровка» выберите пункт «Калибровка 4-20 мА» в соответствии с

рисунком Г.2.29;

Рисунок Г.2.29

4) после выбора пункта «Калибровка 4-20 мА» на экране коммуникатора появит-

ся окно в соответствии с рисунком Г.2.30.

Рисунок Г.2.30

5) после нажатия клавиши Enter на экране появится окно в соответствии с рисун-

ком Г.2.31

Рисунок Г.2.31

15
