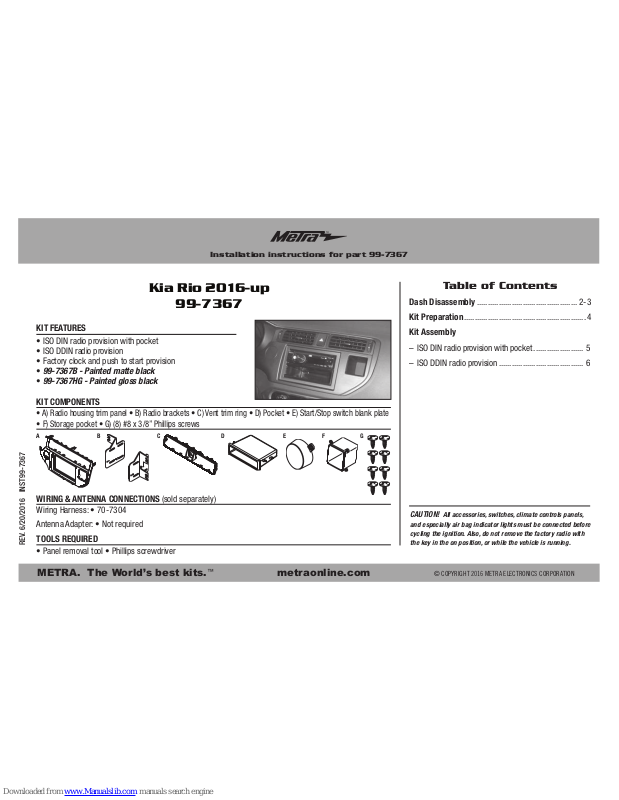

Page 1
METRA. The World’s best kits.
™
metraonline.com
© COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
REV. 6/20/2016 INST99-7367
Installation instructions for part 99-7367
CAUTION!
All accessories, switches, climate controls panels,
and especially air bag indicator lights must be connected before
cycling the ignition. Also, do not remove the factory radio with
the key in the on position, or while the vehicle is running.

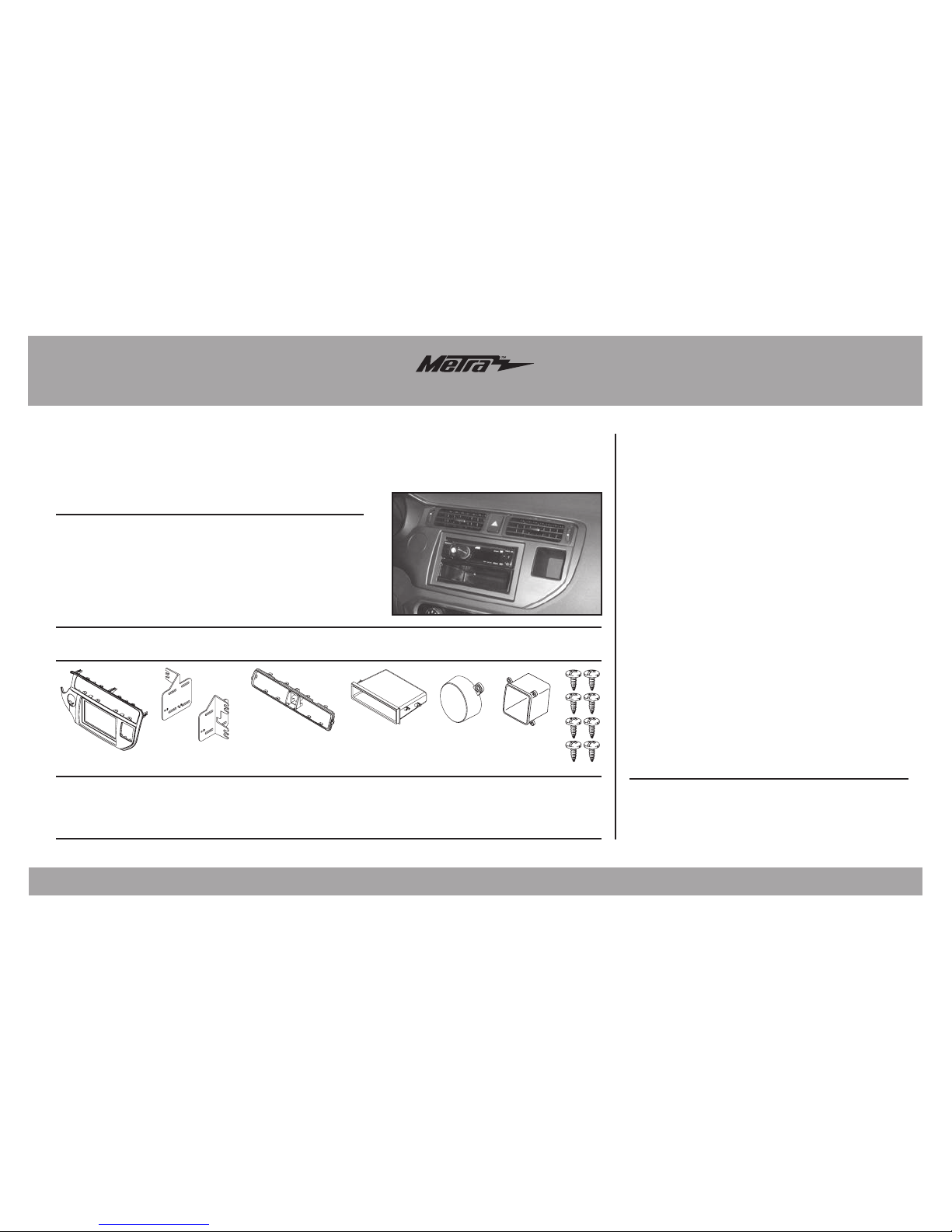

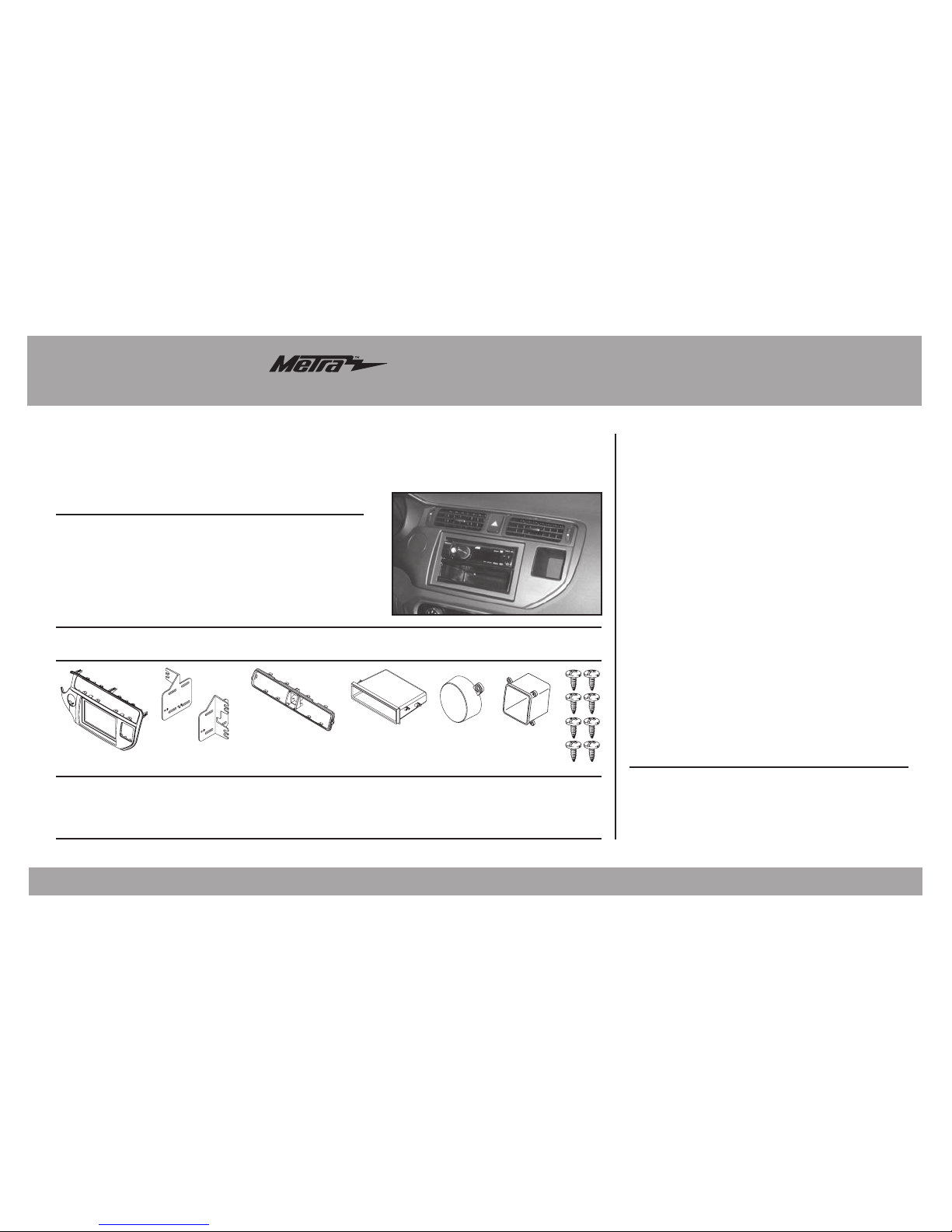

• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Factory clock and push to start provision
• 99-7367B - Painted matte black
• 99-7367HG - Painted gloss black
• A) Radio housing trim panel • B) Radio brackets • C) Vent trim ring • D) Pocket • E) Start/Stop switch blank plate
• F) Storage pocket • G) (8) #8 x 3/8” Phillips screws
KIT COMPONENTS
KIT FEATURES
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-7304
Antenna Adapter: • Not required
• Panel removal tool • Phillips screwdriver
TOOLS REQUIRED
Kia Rio 2016-up
99-7367
Dash Disassembly .............................................. 2-3
Kit Preparation ........................................................ 4
Kit Assembly
– ISO DIN radio provision with pocket ....................... 5
– ISO DDIN radio provision ....................................... 6
Table of Contents
A
B DC
E F
G
Page 2
99-7367
2

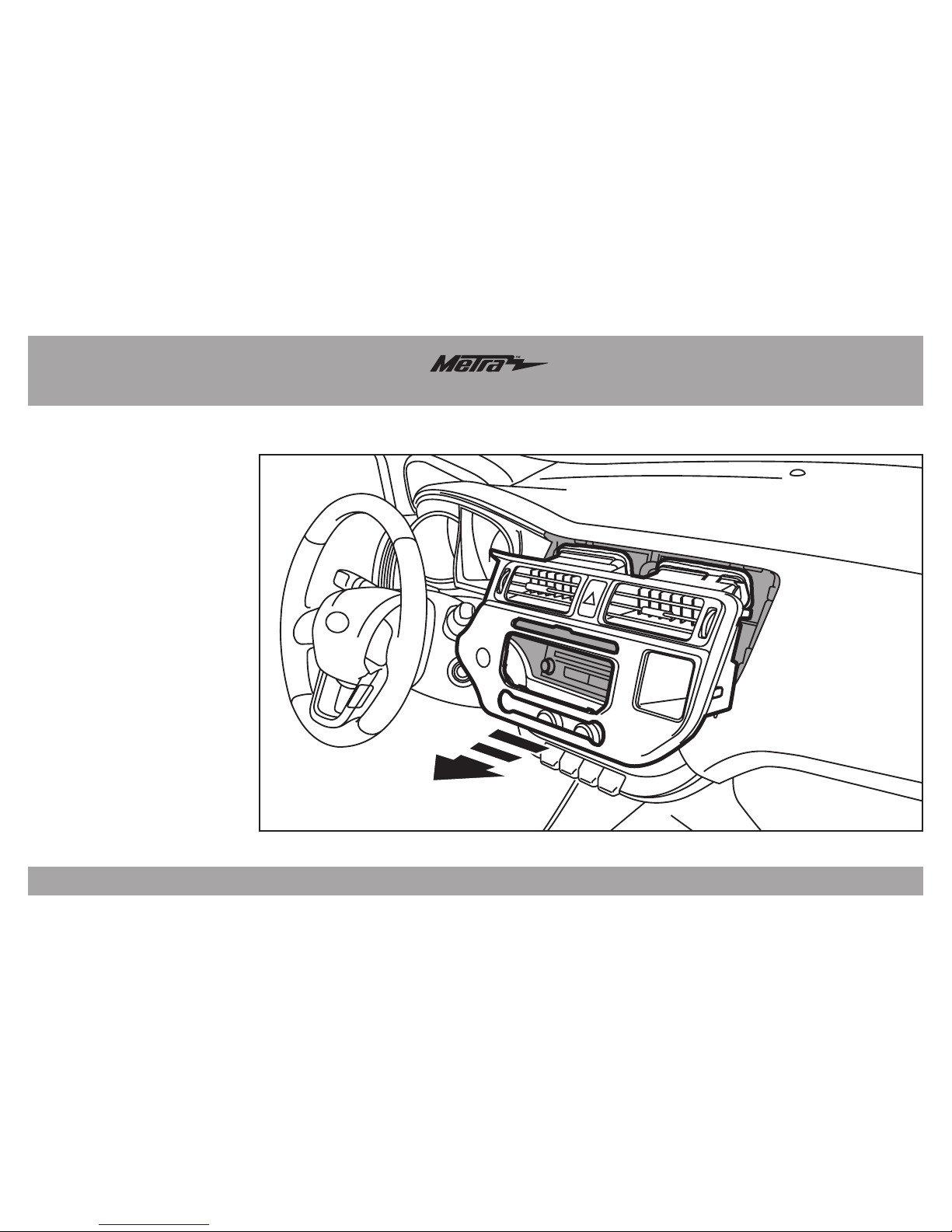

1. Unclip and remove the factory
radio trim panel including the a/c
vents. (Figure A)
Note:
Remove the (8) retaining
clips to be reused in Kit Assembly.
2.
Remove (4) Phillips screws
securing the radio in the dash.
Continued on the next page
Dash Disassembly
(Figure A)
Page 3
99-7367
3
3. Remove (2) Phillips screws
securing the start/stop switch if
equipped. (Figure B)
4.
Remove (4) Phillips screws securing
the storage pocket, or factory clock
if equipped. (Figure B)
5. Remove the (6) Phillips screws
securing the a/c vents then unclip
and remove them from the radio
trim panel. (Figure B)
6. Unclip and remove the hazard
switch. (Figure B)
Continue to kit preparation
Dash Disassembly
(Figure B)
Step 3
Step 4
Step 5
Step 6
Page 4
99-7367
4

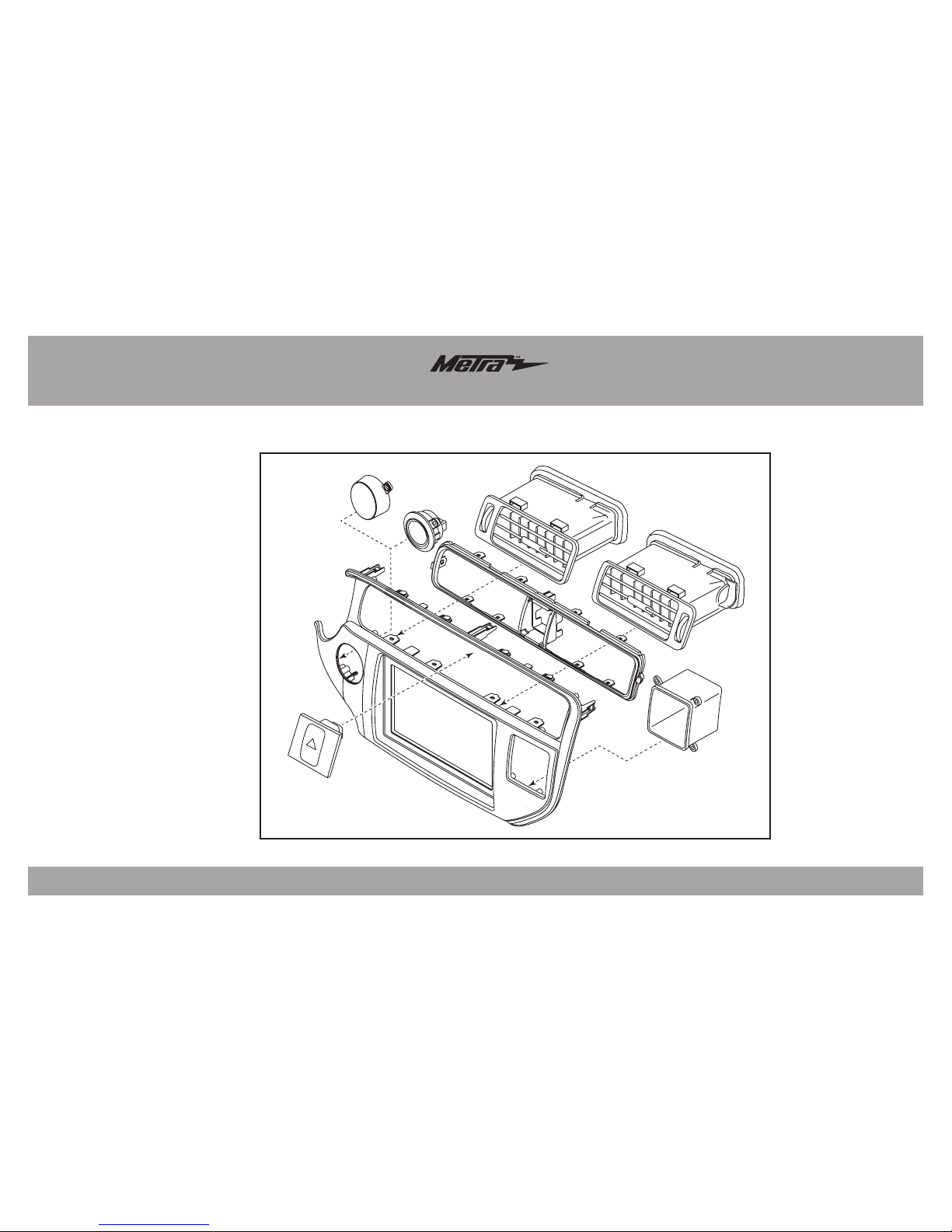

1. Place the vent trim ring into the
radio housing trim panel and
mount the vents using the factory
screws removed in disassembly.
Mount the clock and hazard
switch into the radio housing trim
panel using screws removed in
disassembly.
(Figure A)
Note: If no factory clock is present,
a storage pocket and (4) # 8 x 3/8”
Phillips screws are provided.
2. Mount the start/stop switch or
blank plate depending on your
application into the radio housing
trim panel.
Note: If no switch is present there
are (2) #8 X 3/8” Phillips screws
supplied to mount the blank plate.
3. Install the (8) panel clips removed
in disassembly onto the
radio
housing trim panel
.
Continue to kit assembly
Kit Preparation
(Figure A)
Page 5
99-7367
Kit Assembly
(Figure A) (Figure B)

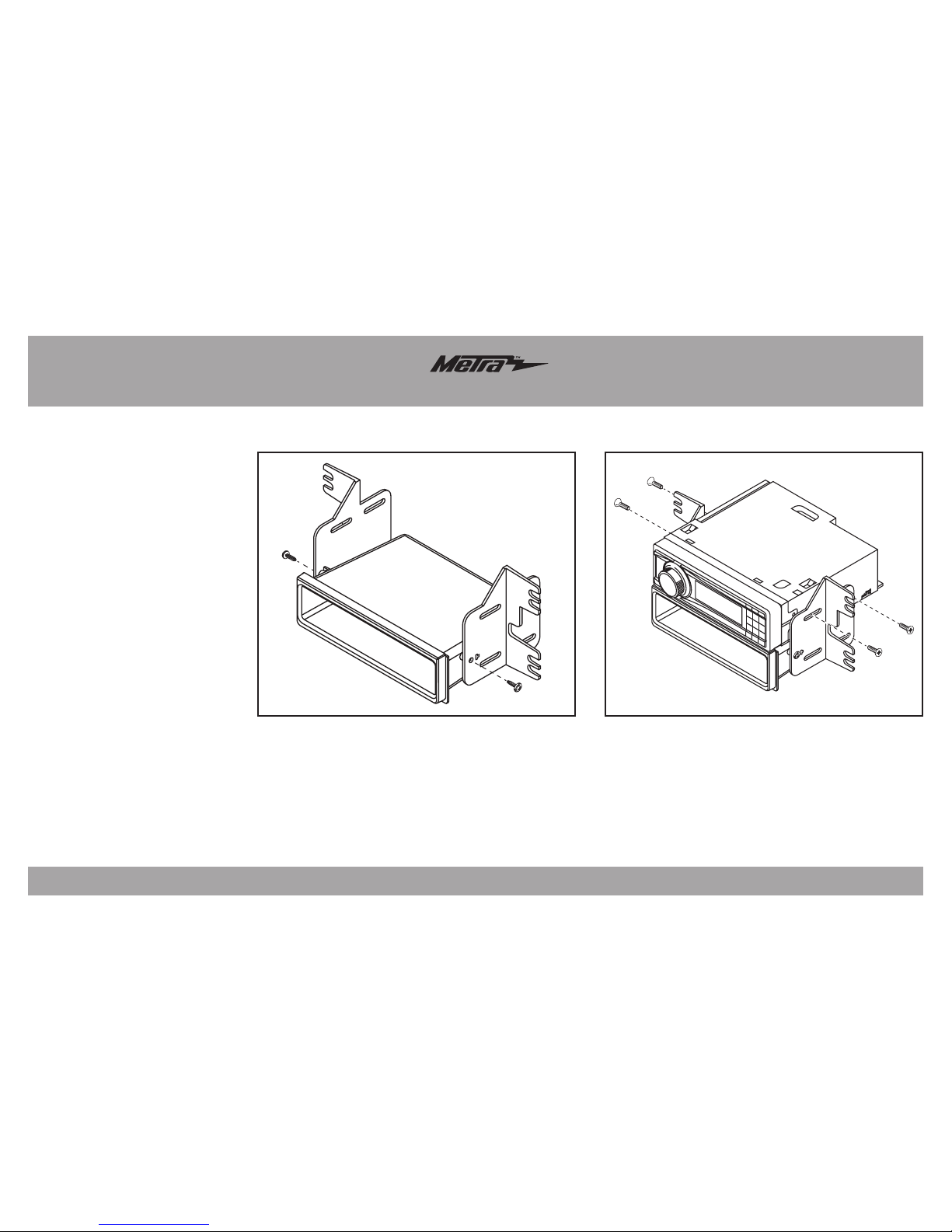

ISO DIN radio provision with pocket
1. Mount the pocket to the radio
brackets with the (2) #8 x 3/8”
Phillips screws supplied. (Figure A)
2.
Remove the metal DIN sleeve and
trim ring from the aftermarket radio
.
3. Slide the radio between the radio
brackets and secure with screws
supplied with the radio. (Figure B)
4. Locate the factory wiring harness
in the dash. Metra recommends
using the proper mating adapter
from Metra or AXXESS. Re-connect
the negative battery terminal and
test the radio for proper operation.
5. Reassemble the dash in reverse
order of disassembly.
5
Page 6
99-7367
Kit Assembly
(Figure A)
ISO DDIN radio provision
1. Mount the radio brackets to the
radio with the screws supplied with
the radio. (Figure A)
2. Locate the factory wiring harness
in the dash. Metra recommends
using the proper mating adapter
from Metra or AXXESS. Re-connect
the negative battery terminal and
test the radio for proper operation.
3. Reassemble the dash in reverse
order of disassembly.
6
Page 7
99-7367
7
Page 8
METRA. The World’s best kits.
™
metraonline.com
© COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
REV. 6/20/2016 INST99-7367
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 99-7367
IMPORTANT
If you are having difficulties with the installation
of this product, please call our Tech Support line
at 1-800-253-TECH. Before doing so, look over
the instructions a second time, and make sure
the installation was performed exactly as the
instructions are stated. Please have the vehicle
apart and ready to perform troubleshooting
steps before calling.
Page 9
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7367
METRA. The World’s best kits.
™
metraonline.com1-800-221-0932
© COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
REV. 6/20/2016 INST99-7367
¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de
Controles de temperatura interior, y especialmente las luces
indicadoras de bolsas de aire deben estar antes de un ciclo del
encendido. Además, no se retire el radio de fábrica con la llave en
la posición de encendido, o mientras el vehículo está en marcha.
Indice
• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Reloj de fábrica y provisión de botón de arranque
• 99-7367B - Pintura de negra mate
• 99-7367HG - Pintura negro brillante
• A) Panel de la moldura de la carcasa del radio • B) Soportes del radio • C) Anillo de moldura de las rejillas • D) Cavidad
• E) Placa vacía del interruptor de inicio/paro • F) Bolsillo de almacenamiento • G) (8) tornillos Phillips #8 de 3/8”
COMPONENTES DEL KIT
CARACTERÍSTICAS DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cables: • 70-7304
Adaptador de antena: • No requerido
• Herramienta para quitar paneles • Destornillador Phillips
HERRAMIENTAS REQUERIDAS
Kia Rio 2016 y mas
99-7367
A
B DC
E F
G
Desmontaje del tablero ...................................... 2-3
Preparación del kit .................................................4
Ensamble del kit
– Provisión de radio ISO DIN con cavidad .................. 5
– Provisión de radio ISO DDIN .................................. 6
Page 10
99-7367
Desmontaje del tablero
2
(Figura A)
1. Desenganche y quite el panel de
la moldura del radio de fábrica,
incluyendo las rejillas del aire
acondicionado. (Figura A)
Nota: Quite los (8) ganchos de
retención que se volverán a usar
en el ensamble del kit.
2. Quite los (4) tornillos Phillips que
sostienen el radio en el tablero.
Continúa en la siguiente página
Page 11
99-7367
3
3. Quite los (2) tornillos Phillips que
sostienen el interruptor de inicio/
paro si se incluye. (Figura B)
4. Quite los (4) tornillos Phillips
que sujetan la cavidad de
almacenamiento o el reloj de
fábrica si está equipado. (Figura B)
5. Quite los (6) tornillos Phillips
que sujetan las rejillas del
aire acondicionado y luego
desengánchelos y quítelos del
panel de la moldura del radio.
(Figura B)
6. Desenganche y quite el interruptor
de las luces intermitentes.
(Figura B)
Continúe con la preparación del kit
Desmontaje del tablero
(Figura B)
Paso 3
Paso 4
Paso 5
Paso 6
Page 12
99-7367
4

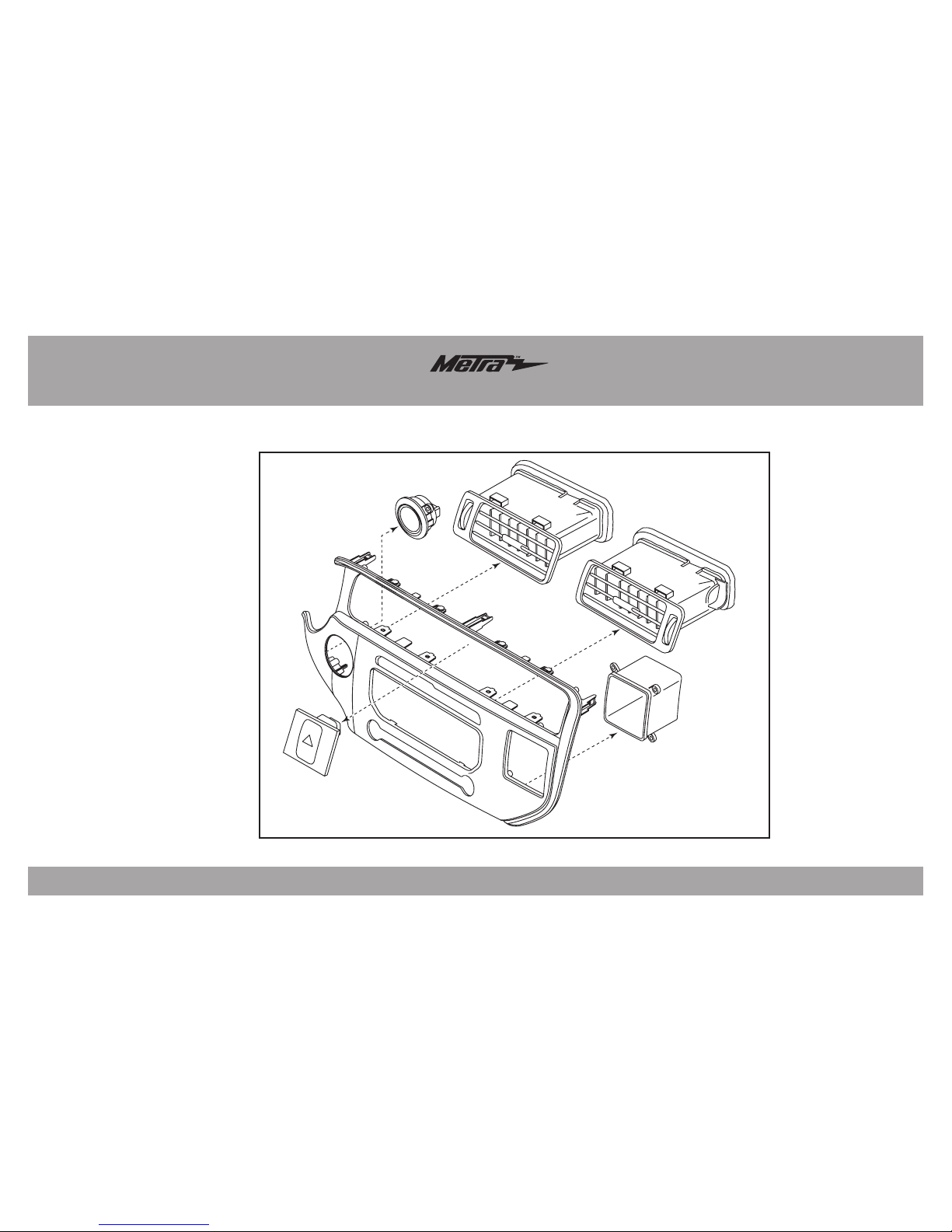

1. Coloque el anillo de moldura de las
rejillas en el panel de la moldura de la
carcasa del radio y monte las rejillas
usando los tornillos de fábrica que se
quitaron al desarmarlo. Monte el reloj y
el interruptor de las luces intermitentes
en el panel de la moldura de la carcasa
del radio usando los tornillos que se
quitaron en el desensamble. (Figura A)
Nota: Si no hay reloj de fábrica presente,
se proporcionan una cavidad de
almacenamiento y (4) tornillos Phillips
#8 de 3/8”.
2. Monte el interruptor o la placa vacía de
inicio/paro dependiendo de su aplicación
en el panel de la moldura de la carcasa
del radio.
Nota: Si no hay interruptor presente, se
suministran (2) tornillos Phillips #8 de
3/8” para montar la placa vacía.
3. Instale los (8) ganchos para panel que se
quitaron en el desensamble en el panel
de la moldura de la carcasa del radio.
Continúe con el ensamble del kit
Preparación del kit
(Figura A)
Page 13
99-7367
Ensamble del kit
5
(Figura A) (Figura B)

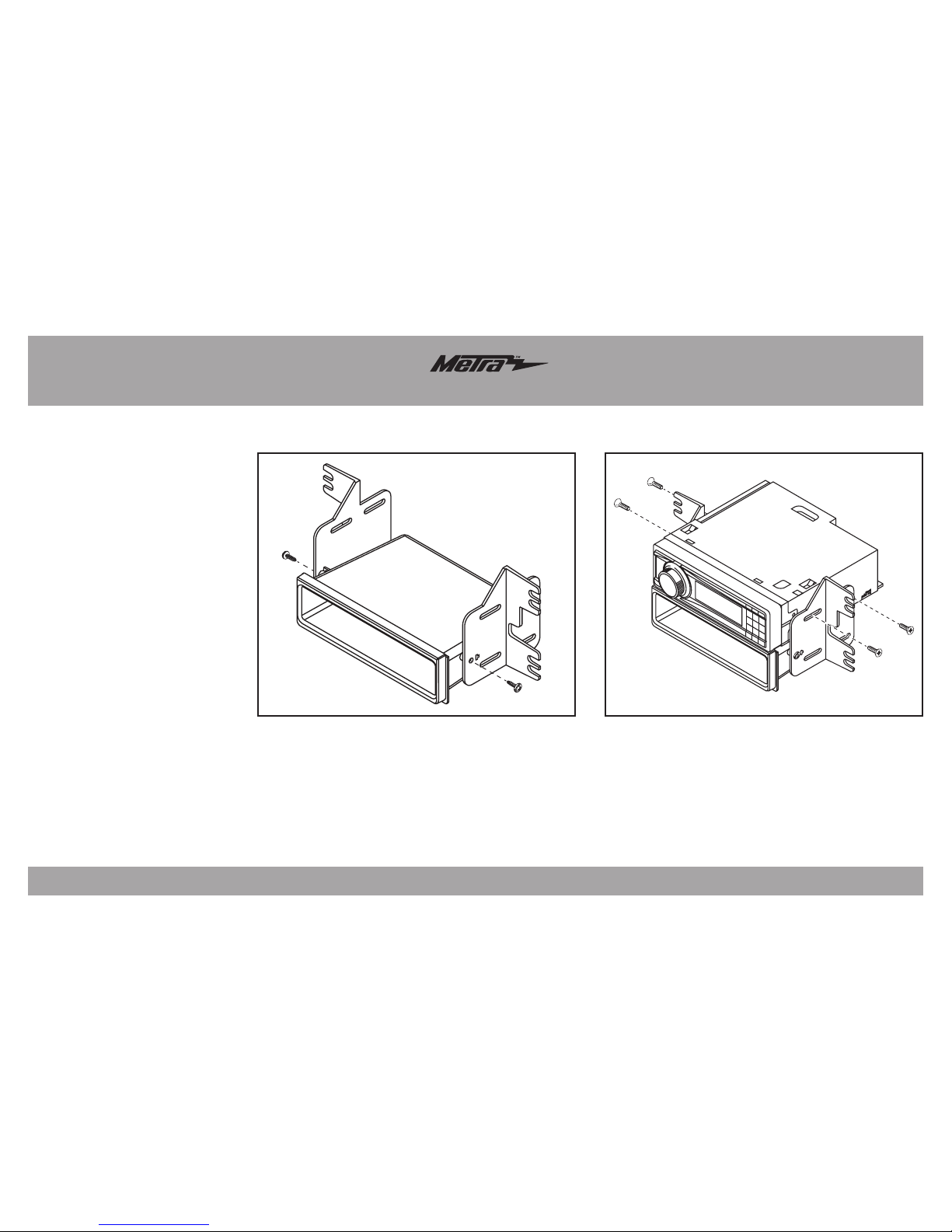

Provisión de radio ISO DIN con
cavidad
1. Monte la cavidad en los soportes
del radio con los (2) tornillos
Phillips #8 de 3/8” suministrados.
(Figura A)
2. Quite la manga de metal DIN y
el anillo de moldura del radio de
mercado secundario.
3. Deslice el radio entre los soportes
del radio y sujételos con los
tornillos suministrados con el radio.
(Figura B)
4. Localice el arnés de cables
de fábrica en el tablero. Metra
recomienda el uso de un adaptador
adecuado de acoplamiento de
Metra o de AXXESS. Vuelva a
conectar la terminal negativa
de la batería y pruebe el radio
para verificar que funcione
correctamente.
5. Vuelva a armar el tablero al revés
de como lo desarmó.
Page 14
99-7367
Ensamble del kit
(Figura A)
6

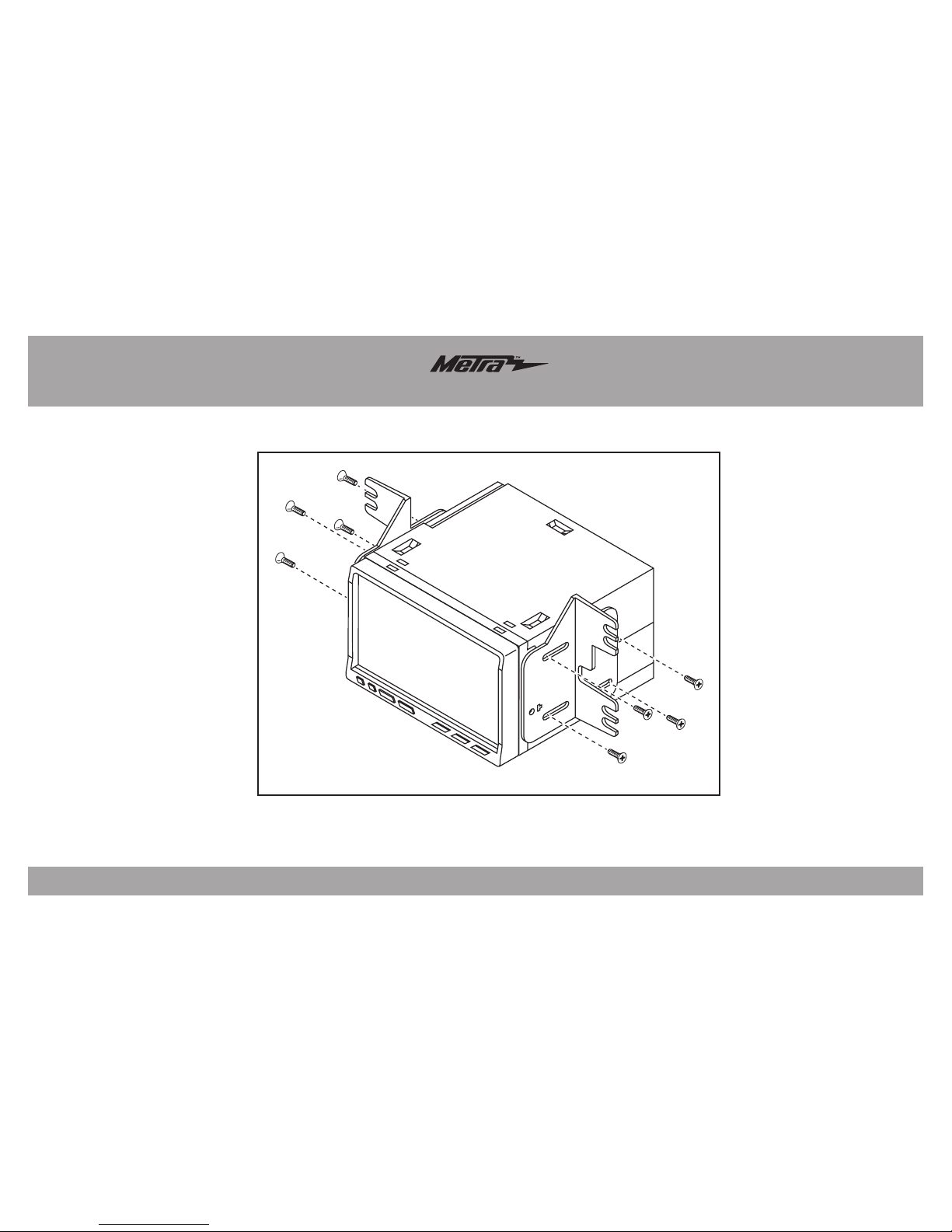

Provisión de radio ISO DDIN
1. Monte los soportes en el radio con
los tornillos que vienen con
el radio. (Figura A)
2. Localice el arnés de cables
de fábrica en el tablero. Metra
recomienda el uso de un adaptador
adecuado de acoplamiento de
Metra o de AXXESS. Vuelva a
conectar la terminal negativa
de la batería y pruebe el radio
para verificar que funcione
correctamente.
3. Vuelva a armar el tablero al revés
de como lo desarmó.
Page 15
99-7367
7
Page 16
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7367
METRA. The World’s best kits.
™
metraonline.com1-800-221-0932
© COPYRIGHT 2016 METRA ELECTRONICS CORPORATION
REV. 6/20/2016 INST99-7367
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y fabricación
inscribiéndose en la escuela de dispositivos electrónicos
móviles más reconocida y respetada de nuestra industria.
Regístrese en www.installerinstitute.com o llame al
800-354-6782 para obtener más información y avance
hacia un futuro mejor.
IMPORTANTE
Si tiene dificultades con la instalación de este
producto, llame a nuestra línea de soporte técnico
al 1-800-253-TECH. Antes de hacerlo, revise las
instrucciones por segunda vez y asegúrese de que
la instalación se haya realizado exactamente como
se indica en las instrucciones. Por favor tenga el
vehículo desarmado y listo para ejecutar los pasos
de resolución de problemas antes de llamar.
