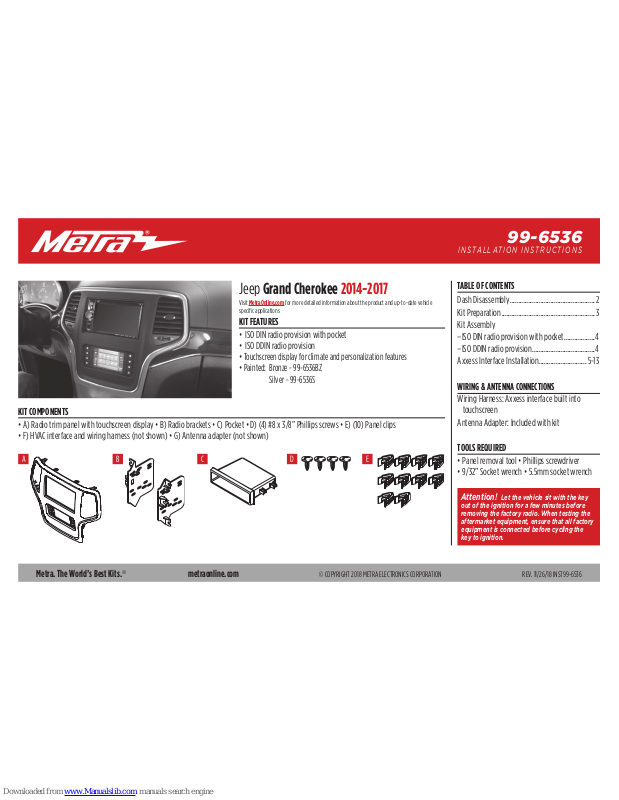

Metra Electronics 99-6536 Installation Manual

Metra. The World’s Best Kits.

®



metraonline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 11/26/18 INST99-6536

INSTALLATION INSTRUCTIONS

99-6536

Attention! Let the vehicle sit with the key

out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.

KIT FEATURES

• ISO DIN radio provision with pocket

• ISO DDIN radio provision

•

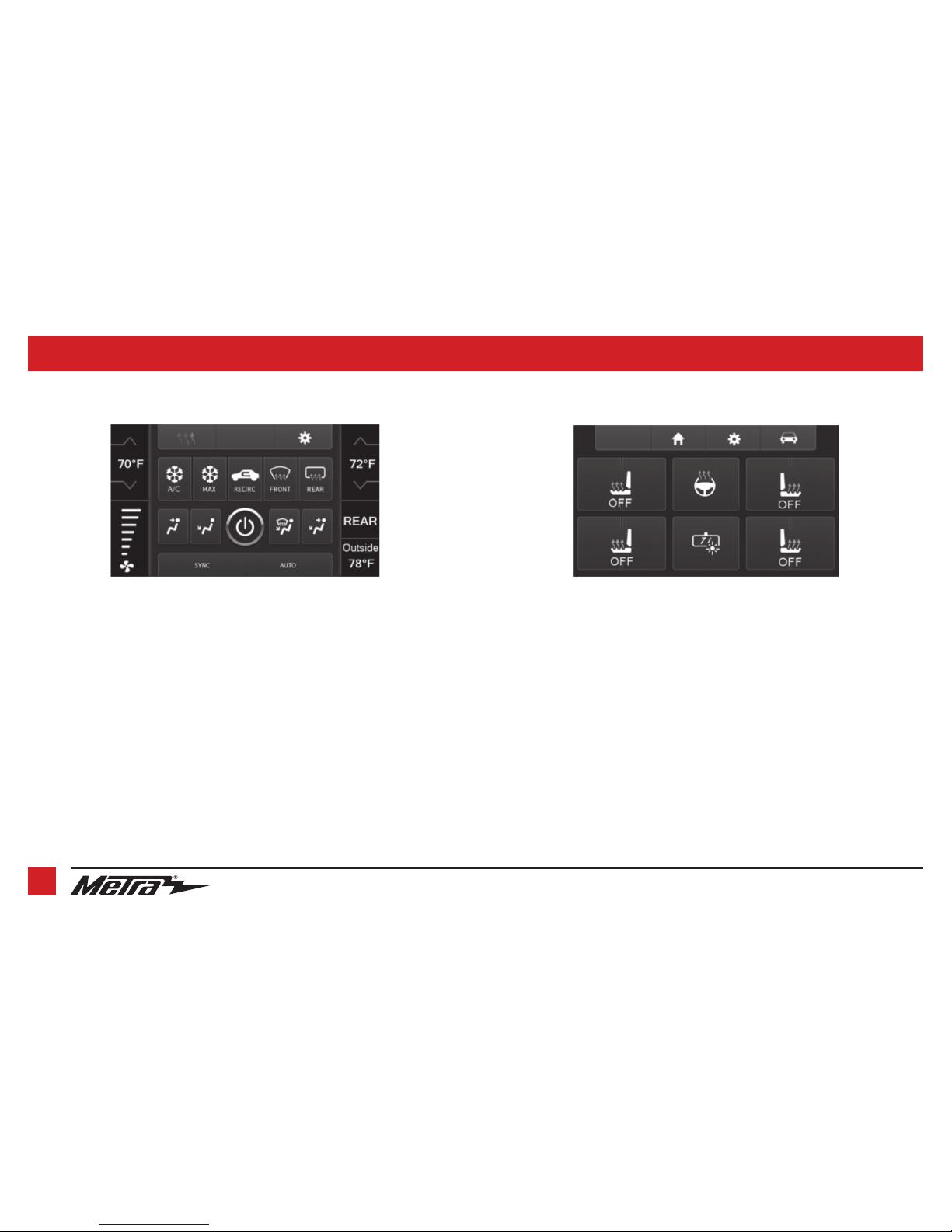

Touchscreen display for climate and personalization features

•

Painted: Bronze - 99-6536BZ

Silver - 99-6536S

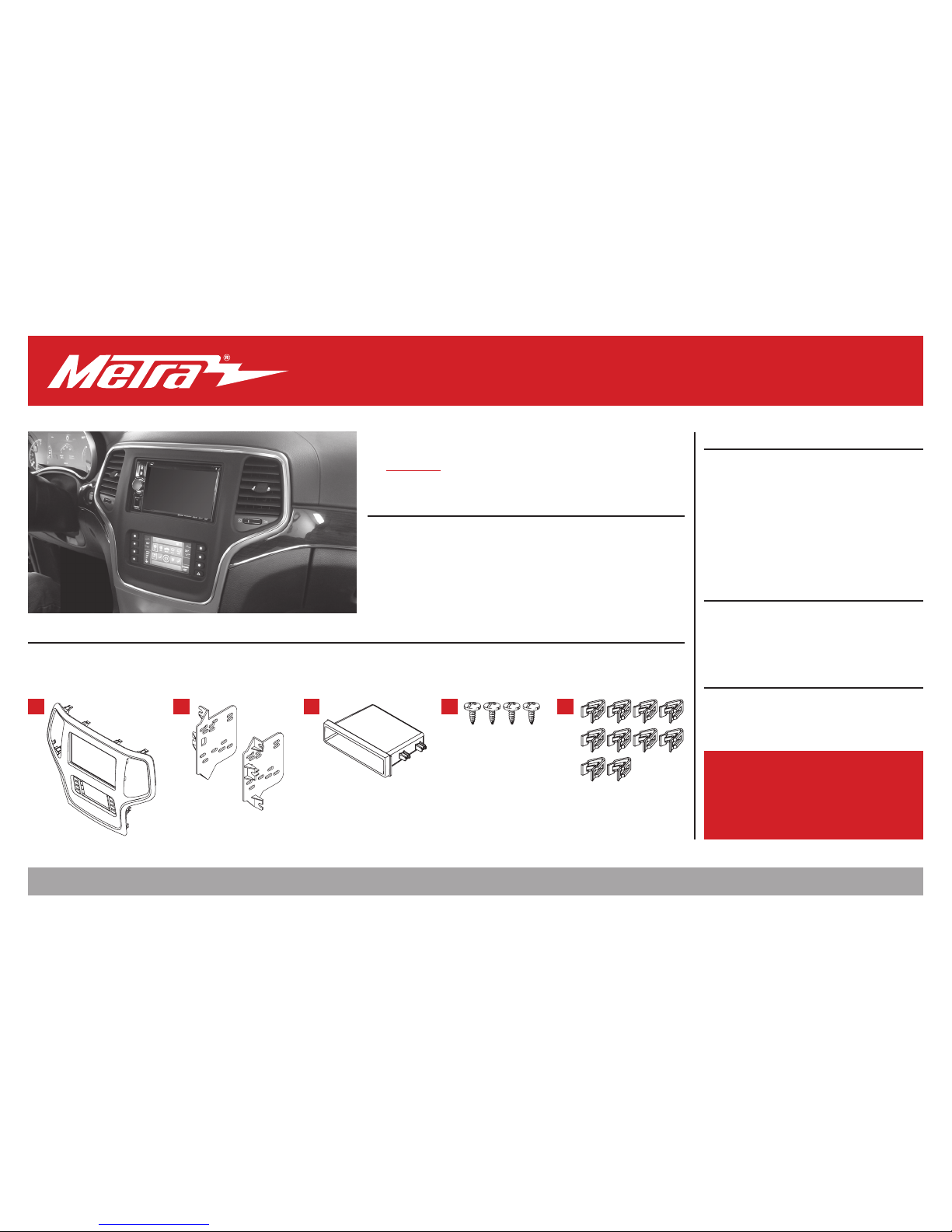

KIT COMPONENTS

• A) Radio trim panel with touchscreen display • B) Radio brackets • C) Pocket • D) (4) #8 x 3/8” Phillips screws • E) (10) Panel clips

• F) HVAC interface and wiring harness (not shown) • G) Antenna adapter (not shown)

TOOLS REQUIRED

• Panel removal tool • Phillips screwdriver

• 9/32” Socket wrench • 5.5mm socket wrench

TABLE OF CONTENTS

Dash Disassembly ..................................................2

Kit Preparation .......................................................3

Kit Assembly

–ISO DIN radio provision with pocket ..................4

–ISO DDIN radio provision .....................................4

Axxess Interface Installation ............................ 5-13

WIRING & ANTENNA CONNECTIONS

Wiring Harness: Axxess interface built into
touchscreen

Antenna Adapter: Included with kit

A B C D E

Jeep Grand Cherokee 2014-2017

Visit MetraOnline.com for more detailed information about the product and up-to-date vehicle
specific applications

1.800.221.0932 | MetraOnline.com

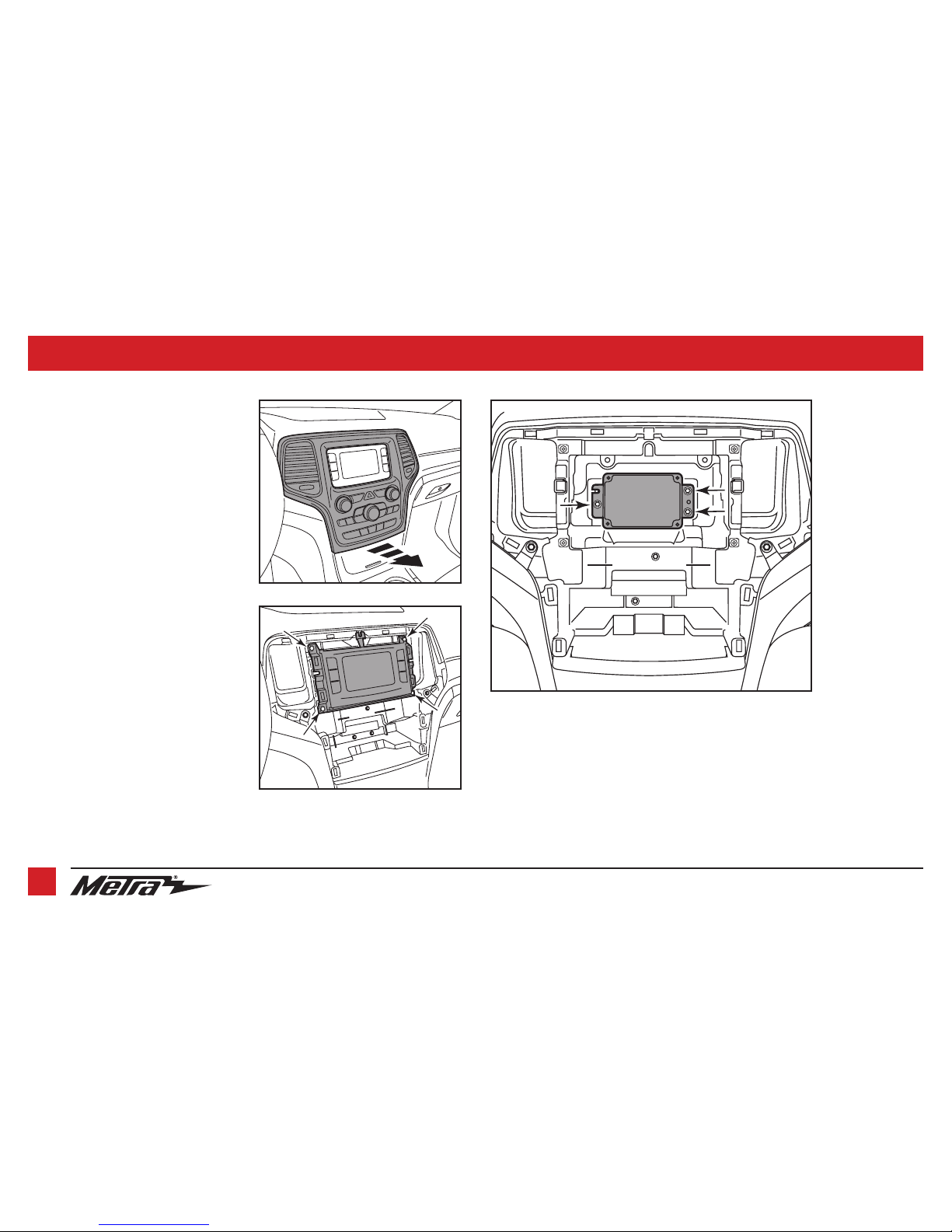

DASH DISASSEMBLY

2

1. Unclip and remove the radio/climate

control panel. (Figure A)

2. Remove the (4) 9/32” screws securing

the radio/display screen, and then
unplug and remove. (Figure B)

3. Remove the (3) 5.5mm screws securing

the black control module in the
sub-dash, and then relocate lower to
allow clearance for the aftermarket
radio. (Figure C)

Continue to Kit Preparation

(Figure B)

(Figure A)

(Figure C)

REV. 11/26/2018 INST99-6536

KIT PREPARATION

3

(Figure A) (Figure B)

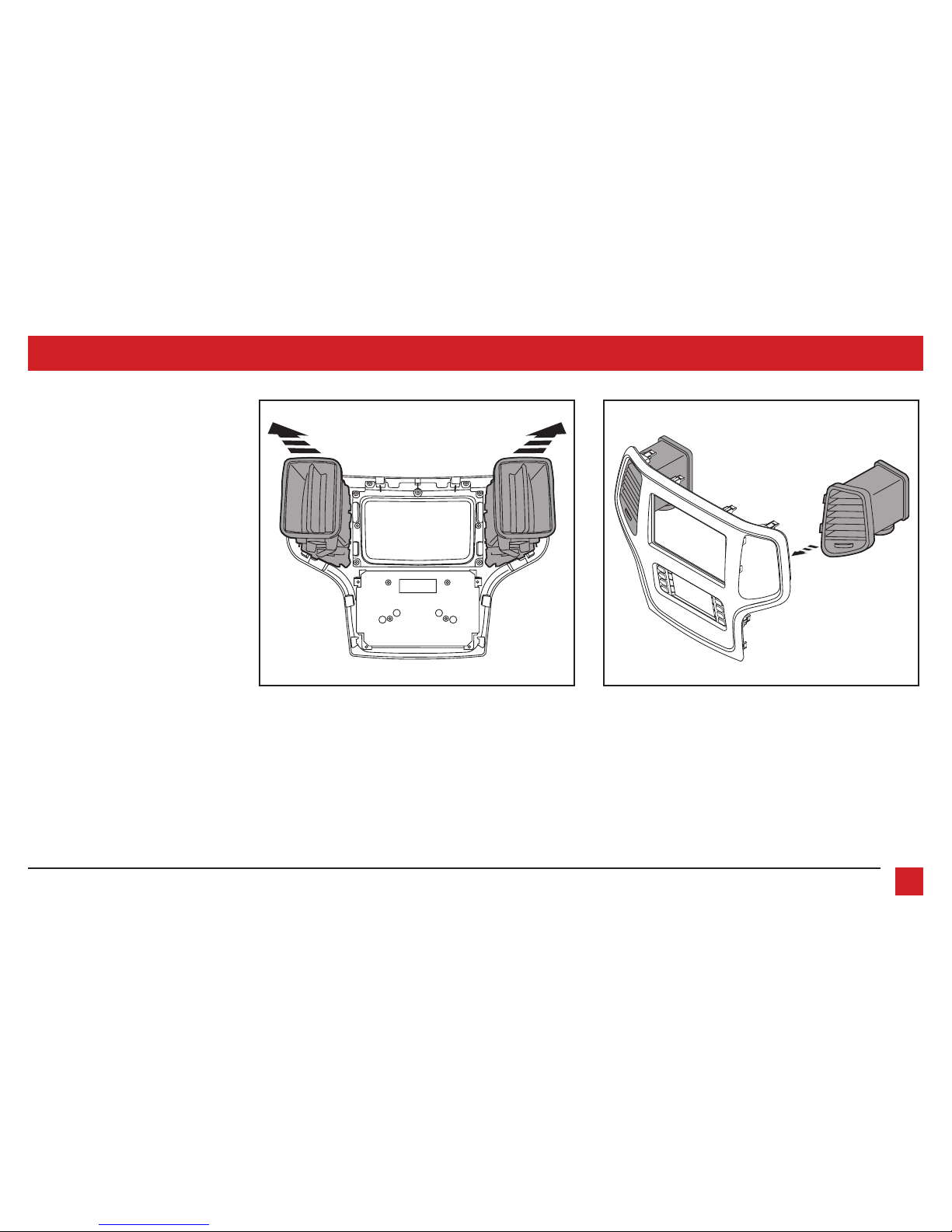

From the factory radio/climate control panel:

1. Unclip the vents from the back of the

panel. (Figure A)

To the 99-6536 radio trim panel:

1. Attach the vents to the back of the panel.

(Figure B)

2. Attach the (10)

panel clips

provided.

Continue to Kit Assembly

1.800.221.0932 | MetraOnline.com

4

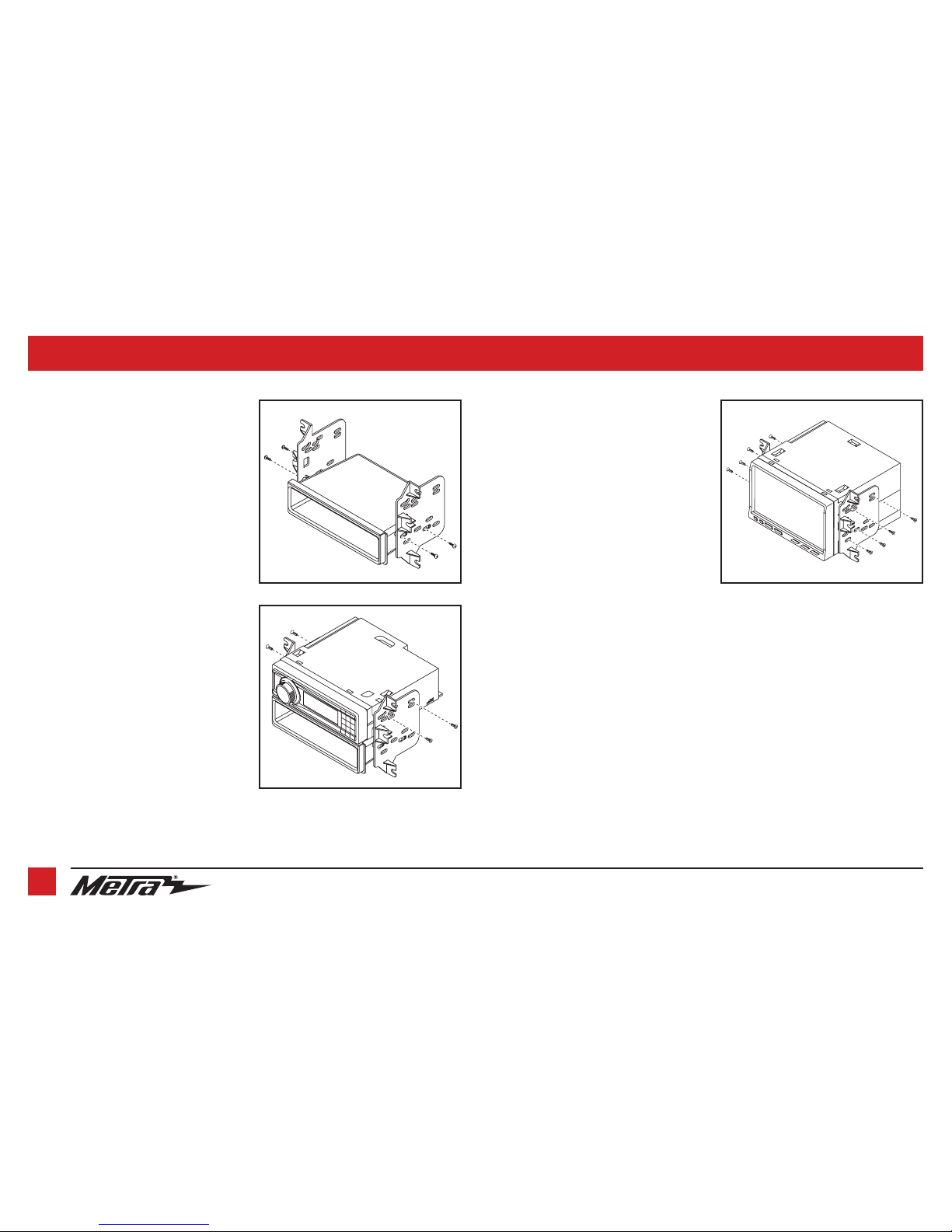

KIT ASSEMBLY

(Figure A)

(Figure B)

(Figure A)

ISO DIN radio provision with pocket

1. Attach the

pocket

to the

radio brackets

using the (4) #8 x 3/8” Phillips screws
provided. (Figure A)

2. Remove the metal DIN sleeve and trim

ring from the aftermarket radio.

3. Slide the radio into the bracket/pocket

assembly, and then secure it using the
screws supplied with the radio.
(Figure B)

Continue to Axxess

Interface Installation

ISO DDIN radio provision

1. Attach the

brackets

to the radio using
the screws supplied with the radio.
(Figure A)

Continue to Axxess

Interface Installation

REV. 11/26/2018 INST99-6536

5

AXXESS INTERFACE INSTALLATION

• Provides accessory power (12-volt 10-amp)

• Retains R.A.P. (retained accessory power)

• Provides NAV outputs (parking brake, reverse, speed sense)

• Retains audio controls on the steering wheel

• Retains safety chimes

• Retains the factory backup camera

• Retains the factory AUX-IN jack

• Retains balance and fade*

• Micro-B USB updatable
* Non-amplified models only.

INTERFACE FEATURES

• Crimping tool and connectors, or solder gun, solder, and heat shrink

• Tape • Wire cutter • Zip ties

TOOLS REQUIRED

• Axxess interface (built into the touchscreen display)

• 6536 harness

• 16-pin harness with stripped leads

• 4-pin harness with yellow RCA jacks

• Hazard harness

• Female 3.5mm connector with stripped leads

Connections ............................................................................................................................... 6-8

Installation ....................................................................................................................................9

Programming ................................................................................................................................9

Final Assembly ..............................................................................................................................9

Touchscreen Display Operation .............................................................................................10-11

Steering Wheel Control Settings ...........................................................................................12-13

Troubleshooting ...........................................................................................................................13

INTERFACE COMPONENTS

TABLE OF CONTENTS

1.800.221.0932 | MetraOnline.com

CONNECTIONS

6

From the 6536 harness to the aftermarket radio:

• Connect the Black wire to the ground wire.

• Connect the Yellow wire to the battery wire.

• Connect the Gray wire to the right front positive speaker output.

• Connect the Gray/Black wire to the right front negative speaker output.

• Connect the White wire to the left front positive speaker output.

• Connect the White/Black wire to the left front negative speaker output.

• Connect the (2) 4-pin connectors together.

• If retaining the factory backup camera, connect the Yellow RCA jack to the reverse
camera input.

• If the AUX-IN jack in the dash is desired to be used, connect the Red and White RCA jacks to
the audio AUX-IN jacks of the aftermarket radio.

• Disregard the DIN jack, it will not be used in this application.

Continue to 3.5mm jack steering wheel control retention

Attention! This interface will work with models that are either non-amplified, or amplified.
Please follow the instructions carefully for your model vehicle. Failure to do so will result in
either no sound, or low sound. If you are unsure if your vehicle is factory amplified or not,
please contact your local dealership.

For models

without

a factory amplifier:

From the 16-pin harness with stripped leads to the aftermarket radio:

• Connect the Red wire to the accessory wire.

• If the aftermarket radio has an illumination wire, connect the Orange/White wire to it.

• Connect the Green wire to the left rear positive speaker output.

• Connect the Green/Black wire to the left rear negative speaker output.

• Connect the Purple wire to the right rear positive speaker output.

• Connect the Purple/Black wire to the right rear negative output.

• Tape off and disregard the following (6) wires, they will not be used in this application.

Blue/White, Brown, Gray, Gray/Black, White, White/Black

The following (3) wires are only for multimedia/navigation radios that require these wires.

• Connect the Blue/Pink wire to the VSS/speed sense wire.

• Connect the Green/Purple wire to the reverse wire.

• Connect the Light Green wire to the parking brake wire.

REV. 11/26/2018 INST99-6536

CONNECTIONS (CONT.)

7

The following (3) wires are only for multimedia/navigation radios that require these wires.

• Connect the Blue/Pink wire to the VSS/speed sense wire.

• Connect the Green/Purple wire to the reverse wire.

• Connect the Light Green wire to the parking brake wire.

From the 6536 harness to the aftermarket radio:

• Connect the Black wire to the ground wire.

• Connect the Yellow wire to the battery wire.

• Tape off and disregard the following (4) wires, they will not be used in this application:
Gray, Gray/Black, White, White/Black

• Connect the (2) 4-pin connectors together.

• If retaining the factory backup camera, connect the Yellow RCA jack to the reverse
camera input.

• If the AUX-IN jack in the dash is desired to be used, connect the Red and White RCA jacks to
the audio AUX-IN jacks of the aftermarket radio.

• Disregard the DIN jack, it will not be used in this application.

Continue to 3.5mm jack steering wheel control retention

Attention! This interface will work with models that are either non-amplified, or amplified. Please
follow the instructions carefully for your model vehicle. Failure to do so will result in either no
sound, or low sound. If you are unsure if your vehicle is factory amplified or not, please contact
your local dealership.

For models

with

a factory amplifier:

From the 16-pin harness with stripped leads to the aftermarket radio:

• Connect the Red wire to the accessory wire.

• Connect the Blue/White wire to the amp turn on wire. This wire must be connected to hear
sound from the factory amplifier.

• If the aftermarket radio has an illumination wire, connect the Orange/White wire to it.

• Connect the Gray wire to the right front positive speaker output.

• Connect the Gray/Black wire to the right front negative speaker output.

• Connect the White wire to the left front positive speaker output.

• Connect the White/Black wire to the left front negative speaker output.

• Connect the Green wire to the left rear positive speaker output.

• Connect the Green/Black wire to the left rear negative speaker output.

• Connect the Purple wire to the right rear positive speaker output.

• Connect the Purple/Black wire to the right rear negative output.

• Tape off and disregard the following (1) wire, it will not be used in this application: Brown

1.800.221.0932 | MetraOnline.com

8

4-pin harness with yellow RCA jacks:

• If retaining the factory backup camera to the touchscreen display is desired, connect the

Yellow RCA jack labeled “Rearview camera”, to the Yellow RCA jack from the

6536 harness

.

Note: If this method is chosen, the backup camera option must be enabled in the Settings

screen

.

• Disregard the Yellow RCA jack labeled “AUX video”, it will not be used in this application.

CONNECTIONS (CONT.)

3.5mm jack steering wheel control retention:

The 3.5mm jack is to be used to retain audio controls on the steering wheel.

• For the radios listed below: Connect the

female 3.5mm connector with stripped leads to the

male 3.5mm SWC jack from the 6536 harness. Any remaining wires tape off and disregard

.

•

Eclipse: Connect the steering wheel control wire, normally Brown, to the Brown/White
wire from the connector. Then connect the remaining steering wheel control wire,
normally Brown/White, to the Brown wire from the connector

.

•

Metra OE:

Connect the steering wheel control Key 1 wire

(Gray)

to the

Brown

wire.

•

Kenwood or select JVC with a steering wheel control wire:

Connect the

Blue/Yellow

wire

to the

Brown

wire.

Note:

If your Kenwood radio auto detects as a JVC, manually set the radio type to Kenwood.

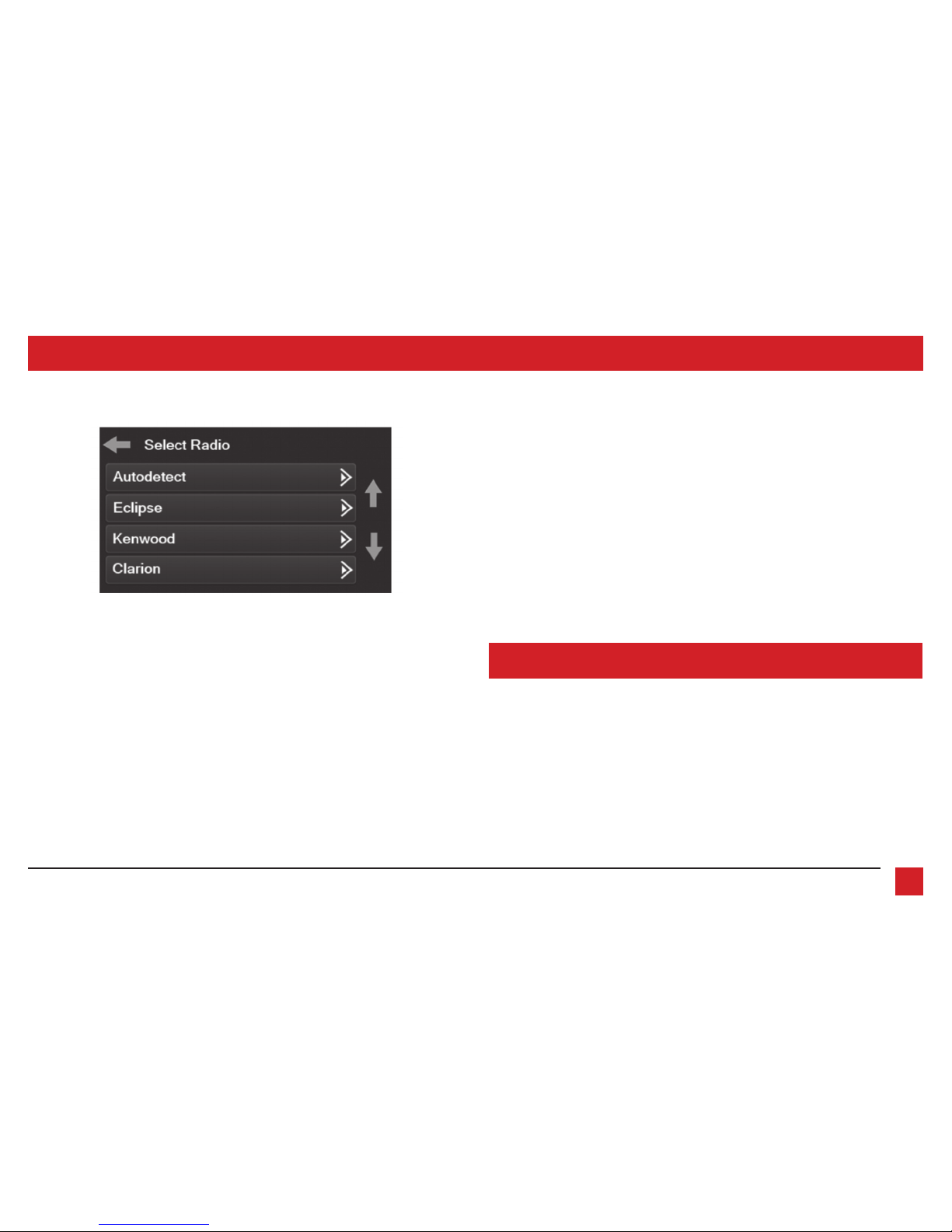

See the instructions under changing radio type.

•

XITE:

Connect the steering wheel control SWC-2 wire from the radio to the

Brown

wire.

•

Parrot Asteroid Smart or Tablet:

Connect the 3.5mm jack into the AX-SWC-PARROT (sold

separately), and then connect the 4-pin connector from the AX-SWC-PARROT into the radio

.

Note:

The radio must be updated to rev. 2.1.4 or higher software.

•

Universal “2 or 3 wire” radio:

Connect the steering wheel control wire, referred to as Key-A

or SWC-1, to the

Brown

wire from the connector. Then connect the remaining steering wheel

control wire, referred to as Key-B or SWC-2, to the

Brown/White

wire from the connector. If

the radio comes with a third wire for ground, disregard this wire

.

Note:

After the interface has been programmed to the vehicle, refer to the manual provided
with the radio for assigning the SWC buttons. Contact the radio manufacturer for more
information.

• For all other radios: Connect the 3.5mm jack from the 6536 harness to the jack on the

aftermarket radio designated for an external steering wheel control interface. Please refer to
the aftermarket radios manual if in doubt as to where the 3.5mm jack goes to.

REV. 11/26/2018 INST99-6536

9

It is highly advisable to read the following steps beforehand, to ensure a clear understanding of
what is to be expected. The following steps must be done in the order that they are numbered.

With the vehicle completely off:

1. Connect the

16-pin harness with stripped leads

into port “B” in the touchscreen display.

2. Connect the

6536 harness

to the wiring harnesses in the vehicle. These harnesses are the

ones removed in step 7 from dash disassembly. Then insert the

6536 harness

into port “A”

in the touchscreen display. But do not install this harness until exactly before step 1 from the

Programming section. This is a timed process.

3. Connect the

4-pin harness with yellow RCA jacks

into port “C” in the touchscreen display.

4. Connect the

hazard harness

into port “D” in the touchscreen display, and then to the wiring

harness in the vehicle.

5. Disregard port “E”, it will not be used in this application.

6. Port “F” is an update port for future firmware upgrades.

7. Locate the factory antenna connector in the dash and complete all necessary connections to

the radio. Use the antenna adapter provided to adapt the factory antenna connector to the
aftermarket radio.

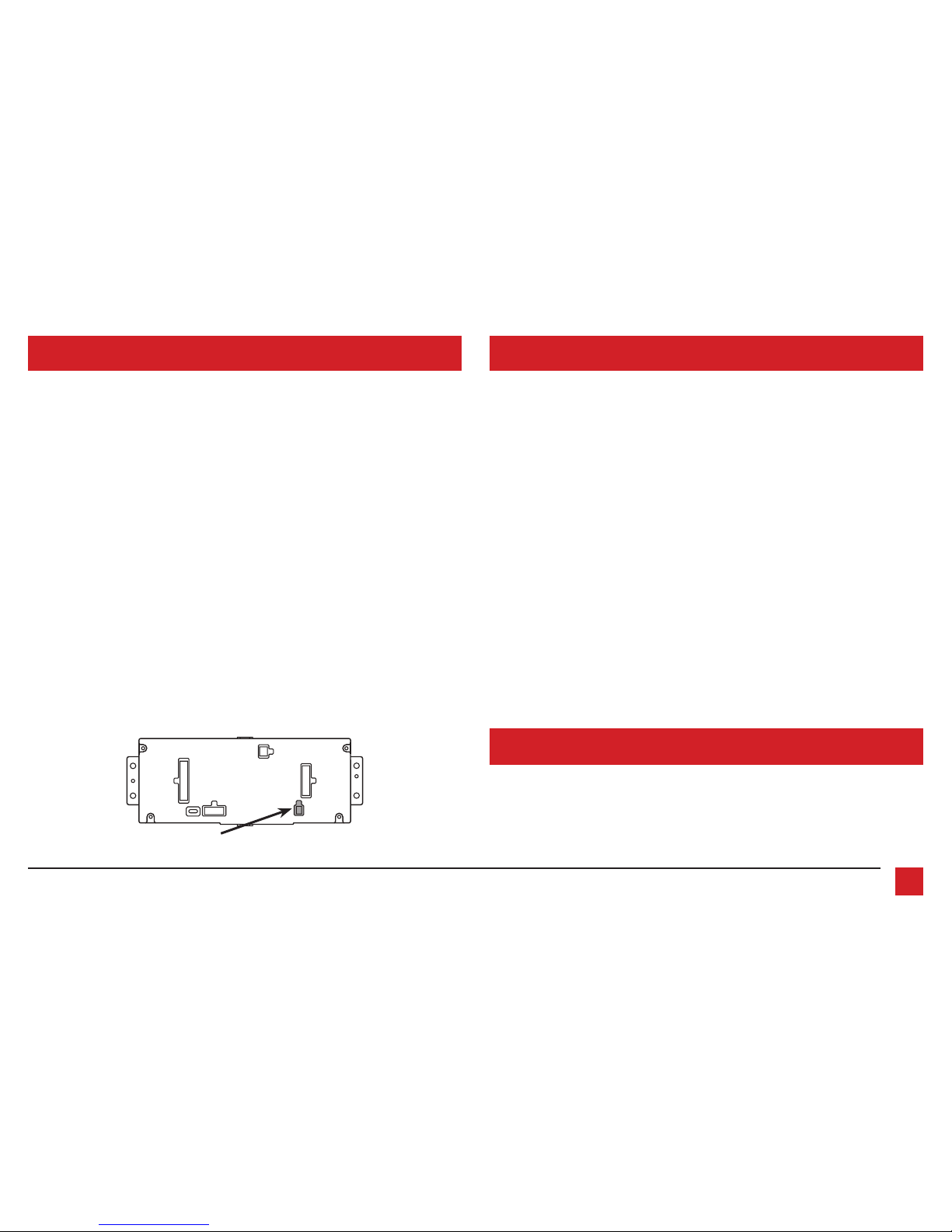

A

B

C

E

F

D

1. Refer to step 2 from the Installation section.

2. Press the push-to-start button to start the vehicle.

3. Program the kit:

a. Once the touchscreen display loads up, select the vehicle type.
b. Wait until the radio comes on, and the touchscreen display shows SWC Configured.

This process may take up to 3 minutes.

Note: If the touchscreen display does not load up, or the radio doesn’t come on within 3

minutes, and/or the touchscreen display does not show SWC Configured, turn the vehicle off
and disconnect the

6536 harnesse

s from port “A” in the touchscreen display. Check all the

connections, reconnect the harness into the touchscreen display, and then try again.

4. Cycle the key off, then back on. If the driver’s door is closed, open and close the door.

5.

Refer to the Settings page within the Touchscreen Display Operation section. Ensure that all
factory features have been selected properly according to the options available for the vehicle

.

6. Test all functions of the installation for proper operation, before reassembling the dash.
Note: The clock and compass in the driver’s information center will no longer be functional.

1. Secure the completed assembly to the dash using the factory hardware.

2. Reassemble the dash in reverse order of disassembly to complete the installation.

FINAL ASSEMBLY

IN STAL LATI ON PROGRAMMING

Note: DO NOT CONNECT!

1.800.221.0932 | MetraOnline.com

10

• This is the climate control screen which will be displayed on the touchscreen display.

This is considered the Main Menu screen.

• The upper left tab with (3) arrows will take you to the Heated/Cooled Seats* screen,
Heated Steering* screen, Mirror Dimming* screen, and also to the screen where the
hard buttons that were on the factory radio panel are now placed.

• The upper right tab with a gear icon will take you to the Settings screen.

• The climate controls will function in the same manner that they did with the factory
climate controls.

• For models with rear climate controls, the button labeled REAR will take you to the
rear climate control menu.

* If applicable.

• This is the Heated/Cooled Seats, Heated Steering, and Mirror Dimming screen which will be

displayed on the touchscreen display.

• The upper left-middle tab with a home icon will take you back to the Main Menu screen.

•

The upper right-middle tab with a gear icon will take you to the Settings screen.

• The upper right tab with a car icon will take you to the screen where the hard buttons that
were on the factory radio panel are now placed.

Continued on the next page

Climate Control screen Heated/Cooled Seats screen

TOUCHSCREEN DISPLAY OPERATION

REV. 11/26/2018 INST99-6536

11

TOUCHSCREEN DISPLAY OPERATION

(CONT.)

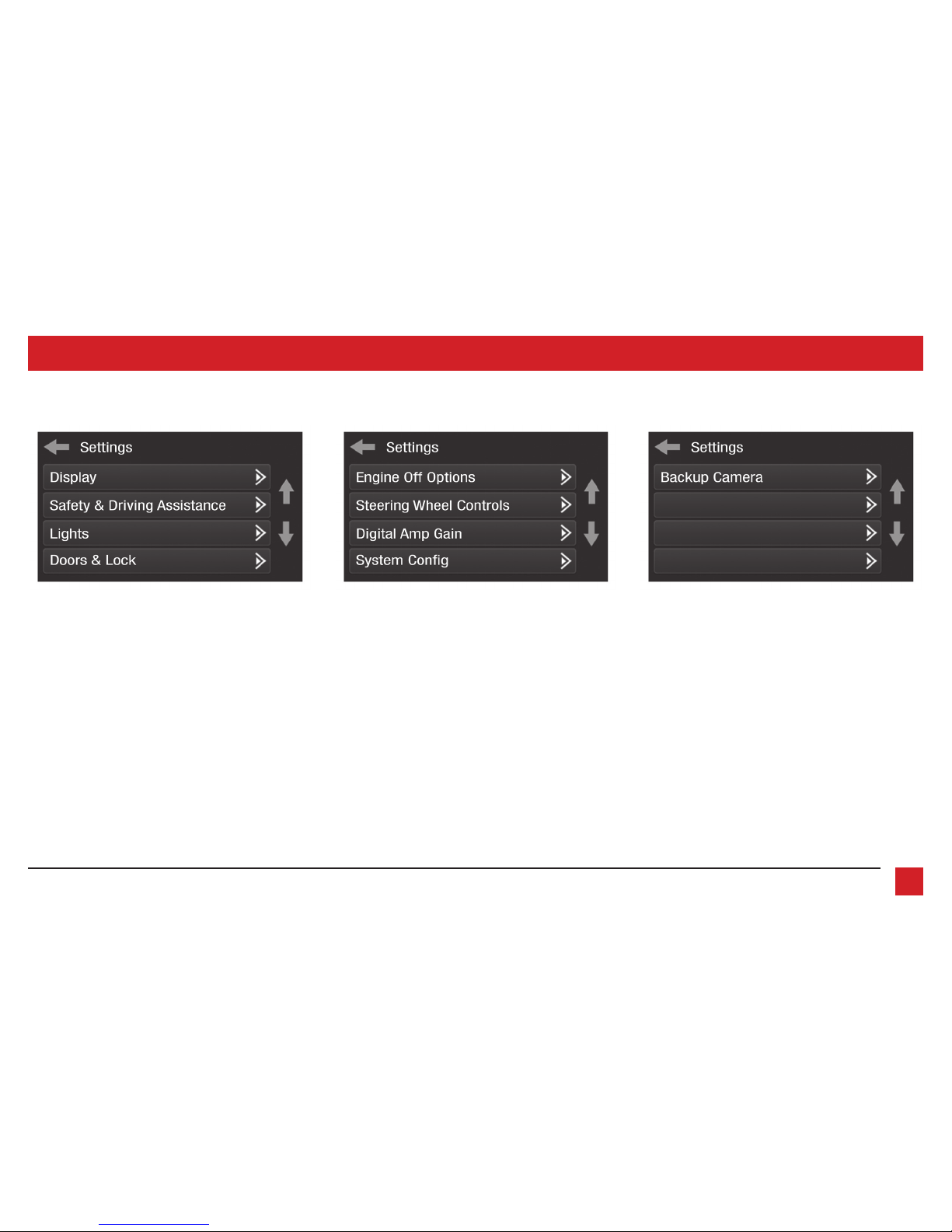

Settings screen

• Display

• Backlight - For controlling the color of the buttons
and back-light intensity.

• Language

• Units

• Safety & Driving Assistance - Factory features

• Lights - Factory features

• Doors & Locks - Factory features

• Engine Off Options - Factory features

• Steering Wheel Controls

• Remap Buttons – For remapping the steering
wheel control buttons

• Dual Assign – For dual assigning the steering wheel
control buttons (long button press)

• Select Radio – For auto detecting the radio, or
changing the radio type

• Digital Amp Gain - For adjusting the output gain

to the amplifier

• System Configuration

• About - Information regarding the software in the kit

• Reset Vehicle Type - To reset the kit to default settings

• Comfort Options Override - Provides the ability to
disable/enable certain factory options

• Backup Camera

• Enable/disables the backup camera image to the
touchscreen display. Disabled by default.

1.800.221.0932 | MetraOnline.com

12

STEERING WHEEL CONTROL SETTINGS

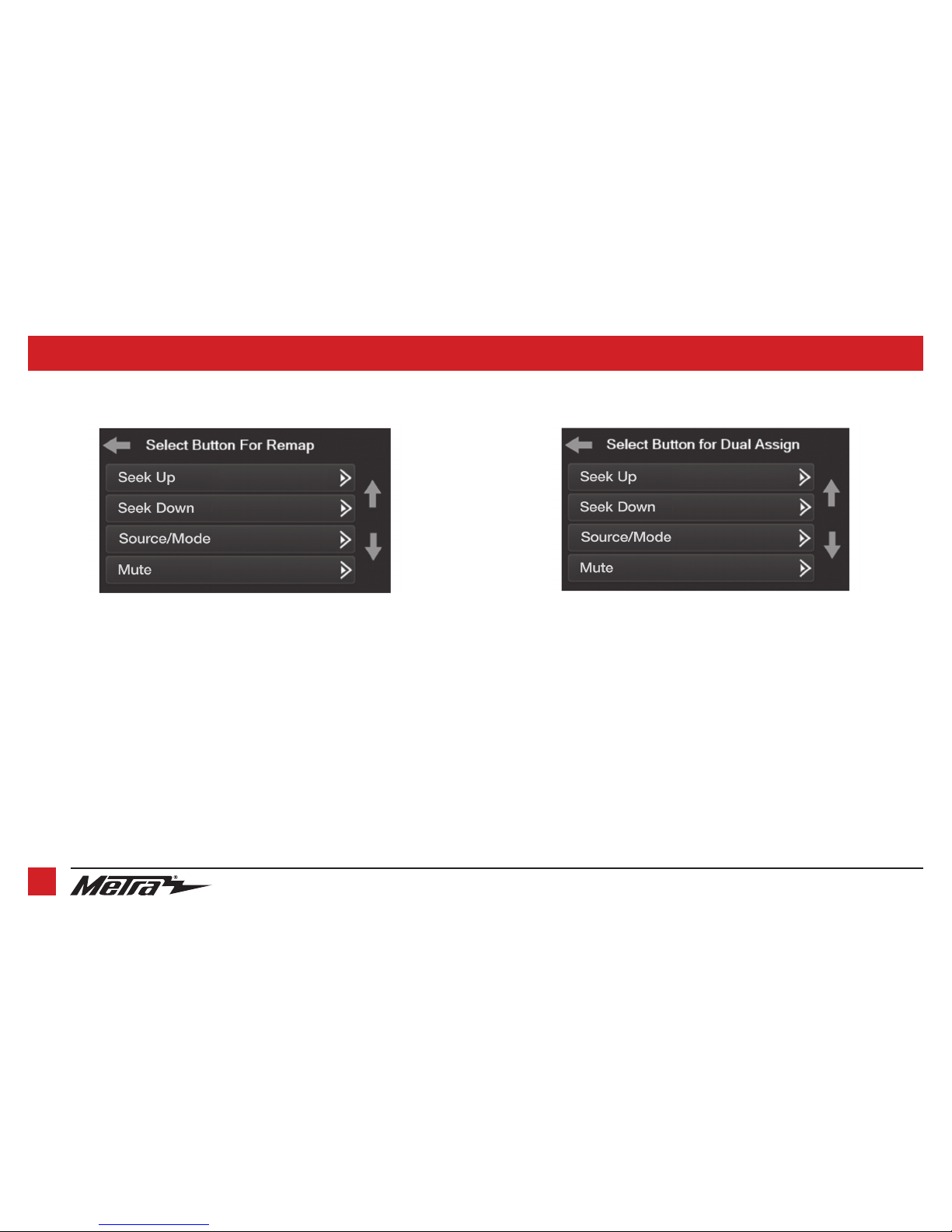

Remap Button screen Dual Assign screen

• The interface has the ability to change the button assignment for the steering wheel
control audio buttons, except Volume-Up and Volume-Down. Follow the prompts on the
touchscreen display to remap the steering wheel control audio button(s) to your liking.

Note: The aftermarket radio may not have all of these commands. Please refer to the
manual provided with the radio, or contact the radio manufacturer, for specific commands
recognized by that particular radio.

• The interface has the capability to assign two functions to a single button, except

Volume-Up and Volume-Down. Follow the prompts on the touchscreen display to
program the button(s) to your liking.

Note: Seek-Up and Seek-Down come programmed as Preset-Up and Preset-Down
for a long button press.

Continued on the next page

REV. 11/26/2018 INST99-6536

13

Select Radio screen

* Note: If the interface shows an Alpine radio, and you do not have an Alpine radio, that means

the interface does not detect a radio connected it, i.e., an open connection. Verify that the 3.5mm
jack is connected to the correct steering wheel jack/wire in the radio.

** Note: The AX-SWC-PARROT is required (sold separately). Also, the Parrot radio must be
updated to rev. 2.1.4 or higher through www.parrot.com.

† Note: If you have a Clarion radio and the steering wheel controls do not work, change the radio
type to the other Clarion radio type; same for Eclipse.

‡ Note: If you have a Kenwood radio and the touchscreen display shows a JVC radio, change the
radio type to Kenwood.

Eclipse (Type 1) †
Kenwood ‡
Clarion (Type 1) †
Sony / Dual

JVC
Pioneer/Jensen
Alpine *
Visteon
Valor

Clarion (Type 2) †
Metra OE
Eclipse (Type 2) †
LG

• To show which brand radio is “auto detected” to the interface, press the “Autodetect”
button. The radio detected will have a filled in circle. If the incorrect radio is shown,
select the proper radio.

• Following is a list of radio manufacturers that the interface presently acknowledges.
Others may be added at a later date. Universal “2 or 3 wire” radios can show up as any of
these radio manufacturers.

Parrot **
XITE
Philips
JBL

STEERING WHEEL CONTROL SETTINGS (CONT.)

Resetting the interface

1. With the vehicle running, press the Reset Vehicle Type button mentioned in
System Configuration.

2. Refer to Programming, step 2, from this point.

TROUBLESHOOTING

1.800.221.0932 | MetraOnline.com

14

REV. 11/26/2018 INST99-6536

15

Metra. The World’s Best Kits.

®



metraonline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 11/26/18 INST99-6536

INSTALLATION INSTRUCTIONS

99-6536

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.

®

Metra recommends MECP
certified technicians

If you are having difficulties with the installation
of this product, contact our Tech Support line
either by phone at 1-800-253-TECH, or email at
[e-mail]. Before
doing so, look over the instruction booklet a
second time and ensure that the installation was
performed exactly as the instruction booklet
is stated. Have the vehicle apart and ready to
perform troubleshooting steps before contacting
Metra/Axxess Tech Support.

Metra. The World’s Best Kits.

®



metraonline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 11/27/18 INST99-6536

INSTRUCCIONES DE INSTALACIÓN

99-6536

Attention! Let the vehicle sit with the key

out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad

• Provisión de radio ISO DDIN

• Pantalla táctil con clima y características de visualización

• Pintura: Bronce - 99-6536BZ
Plata - 99-6536S

COMPONENTES DEL KIT

• A) Panel de moldura de radio con pantalla táctil • B) Sujetadores de radio • C) Cavidad • D) (4) tornillos Phillips #8 x 3/8”

• E) (10) seguros de panel • F) Interfaz HVAC y arnés de cableado (no se muestra en la imagen) • Adaptador de antena (no mostrado)

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles

• Destornillador Phillips • Llave del tubo 9/32”

• Llave del tubo 5.5mm

INDICE

Desmontaje del tablero ........................................2

Preparación del kit .................................................3

Ensamble del kit

– Provisión de radio ISO DIN con cavidad ............4

– Provisión de radio ISO DDIN ...............................4

Instalación de la interfase Axxess ................... 5-14

CABLEADO Y CONEXIONES DE ANTENA

Arnés de cables: Interfaz Axxess incorporada
en pantalla táctil

Adaptador de antena: Incluido con el kit

A B C D E

Jeep Grand Cherokee 2014-2017

Visite MetraOnline.com para obtener información más detallada sobre el producto y aplicaciones
actualizadas específicas para vehículos.

1.800.221.0932 | MetraOnline.com

2

(Figura B)

(Figura A)

(Figura C)

1. Desenganche y quite el panel del control

de radio/clima. (Figura A)

2. Quite los (4) tornillos de 9/32” que

fijan la pantalla/radio para después,
desconectarla y retirarla. (Figura B)

3. Quite los (3) tornillos 5.5 mm que fijan

el módulo de control negro en el tablero
alterno; posteriormente, reubíquelos en
una posición inferior para dar espacio al
radio de mercado secundario. (Figura C)

Continuar la Preparación del Kit

DESMONTAJE DEL TABLERO

REV. 11/26/2018 INST99-6536

3

(Figura A) (Figura B)

Desde el panel de control de clima/radio
de fábrica:

1. Quite las rejillas de la parte posterior

del panel. (Figura A)

Al panel de moldura de radio 99-6536:

1. Fije las rejillas a la parte posterior del

panel. (Figura B)

2. Conecte los (10) ganchos de panel

incluidos.

Continúe con el Ensamble del Kit

PREPARACIÓN DEL KIT

1.800.221.0932 | MetraOnline.com

4

(Figura A)

(Figura B)

(Figura A)

ENSAMBLE DEL KIT

Provisión de radio ISO DIN con cavidad

1. Sujete una cavidad a los soportes del

radio usando los (4) tornillos Phillips #8
de 3/8” incluidos. (Figura A)

2. Quite la manga de metal DIN y el anillo

de moldura del radio de mercado
secundario.

3. Deslice el radio hacia adentro del

ensamble del soporte/cavidad y después,
sujételo usando los tornillos incluidos con
el radio. (Figura B)

Continúe con la Instalación

de la interfaz Axxess

Provisión de radio ISO DDIN

1. Coloque los soportes en el radio usando

los tornillos que vienen con el radio.
(Figura A)

Continúe con la Instalación

de la interfaz Axxess

REV. 11/26/2018 INST99-6536

5

INSTALACIÓN DE LA INTERFASE AXXESS

• Provee corriente a accesorios (12 voltios 10 amperes)

• Retiene R.A.P. (corriente de accesorio retenida)

• Cuenta con salidas de NAV (freno de mano, reversa, sensor de velocidad)

• Conserva los controles de audio en el volante

• Retiene los tonos de seguridad

• Conserva la cámara de reversa de fábrica

• Retiene el conector AUX-IN de fábrica

• Retiene el balance y la intensidad*

• Actualizable por micro-B USB
*Únicamente en modelos no amplificados

CARACTERÍSTICAS DE LA INTERFAZ

• Herramienta de ponchadora y conectores, o pistola de soldadura, soldadura y termocontracción

• Cinta • Cortacables • Zip lazos

HERRAMIENTAS REQUERIDAS

• Interfaz Axxess (incluida en la pantalla táctil)

• Arnés 6536

• Arnés de 16 pins con conectores pelados

• Arnés de 4 pins con puerto RCA amarillo

• Arnés de peligro

• Conector hembra de 3.5 mm con conectores pelados

Conexiones ................................................................................................................................6-8

Instalación .....................................................................................................................................9

Programación ................................................................................................................................9

Ensamble final ..............................................................................................................................9

Operación de pantalla táctil ................................................................................................... 10-11

Configuración de control en volante ..................................................................................... 12-13

Resolución de problemas ............................................................................................................13

COMPONENTES DE LA INTERFAZ

INDICE

1.800.221.0932 | MetraOnline.com

CONEXIONES

6

Desde el arnés 6536 al radio de mercado secundario:

• Conecte el cable negro al cable de tierra.

• Conecte el cable amarillo al cable de la batería.

• Conecte el cable gris con la salida positiva de la bocina derecha delantera.

• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.

• Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.

• Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera.

• Conecte los (2) conectores de 4 pins entre sí.

• Si conserva la cámara de reversa de fábrica, conecte la entrada RCA amarilla a la

entrada de la cámara.

• Si se desea utilizar el conector AUX-IN en el tablero, conecte los conectores RCA

rojo y blanco a los conectores AUX-IN de audio del radio de mercado secundario.

• Encinte e ignore los siguientes (2) cables ya que no se usarán en esta aplicación.

Azul/blanco con la etiqueta “Amplificador de 500L encendido”, rojo.

• Ignore el puerto DIN ya que no se utilizará en esta aplicación.

Proceda a la retención del control de volante con entrada de 3.5 mm

¡Atención! Esta interfaz funcionará con modelos amplificados y no amplificados. Siga las
instrucciones cuidadosamente para su modelo de vehículo. Ignorar las instrucciones ocasionará
que no haya sonido o que el sonido sea bajo. Si no está seguro de si su vehículo está amplificado
de fábrica o no, comuníquese con su concesionario local.

Para los modelos

sin

un amplificador de fábrica:

Del arnés de 16 pins con conectores pelados al radio de mercado secundario:

• Conecte el cable rojo al cable de accesorios.

• Si el radio de mercado secundario tiene cable de iluminación, conéctele el cable
anaranjado/blanco.

• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.

• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.

• Conecte el cable morado con la salida positiva de la bocina derecha trasera.

• Conecte el cable morado/negro a la salida negativa de la bocina derecha trasera.

• Encinte e ignore los siguientes (6) cables ya que no se usarán en esta aplicación.
Azul/blanco, café, gris, gris/negro, blanco, blanco/negro

Los siguientes (3) cables son únicamente para radios con multimedios/navegación que
requieren estos cables.

• Conecte el cable azul/rosa al cable VSS/de detección de velocidad.

• Conecte el cable verde/morado al cable de reversa.

• Conecte el cable verde claro al cable de freno de mano.

REV. 11/26/2018 INST99-6536

CONEXIONES (C ONT.)

7

Los siguientes (3) cables son únicamente para radios con multimedios/navegación que
requieren estos cables.

• Conecte el cable azul/rosa al cable VSS/de detección de velocidad.

• Conecte el cable verde/morado al cable de reversa.

• Conecte el cable verde claro al cable de freno de mano.

Desde el arnés 6536 al radio de mercado secundario:

• Conecte el cable negro al cable de tierra.

• Conecte el cable amarillo al cable de la batería.

• Encinte e ignore los siguientes (4) cables ya que no se usarán en esta aplicación.

Gris, gris/negro, blanco, blanco/negro

• Conecte los (2) conectores de 4 pins entre sí.

• Si conserva la cámara de reversa de fábrica, conecte la entrada RCA amarilla a la entrada

de la cámara.

• Si se desea utilizar el conector AUX-IN en el tablero, conecte los conectores RCA rojo y blanco

a los conectores a los conectores AUX-IN de audio del radio de mercado secundario.

• Ignore el puerto DIN ya que no se utilizará en esta aplicación.

Proceda a la retención del control de volante con entrada de 3.5 mm

¡Atención! Esta interfaz funcionará con modelos amplificados y no amplificados. Siga las
instrucciones cuidadosamente para su modelo de vehículo. Ignorar las instrucciones ocasionará
que no haya sonido o que el sonido sea bajo. Si no está seguro de si su vehículo está amplificado
de fábrica o no, comuníquese con su concesionario local.

Para los modelos

con

amplificador de fábrica:

Del arnés de 16 pins con conectores pelados al radio de mercado secundario:

• Conecte el cable rojo con el cable de accesorios.

• Conecte el cable azul/blanco con el cable de encendido del amplificador. Este cable debe
estar conectado para escuchar sonido del amplificador de fábrica.

• Si el radio de mercado secundario cuenta con un cable de iluminación, conéctele el cable
anaranjado/blanco.

• Conecte el cable gris con la salida positiva de la bocina derecha delantera.

• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.

• Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.

• Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera.

• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.

• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.

• Conecte el cable morado con la salida positiva de la bocina derecha trasera.

• Conecte el cable morado/negro a la salida negativa de la bocina derecha trasera.

• Encinte e ignore el siguiente (1) cable ya que no se usará en esta aplicación. Café

1.800.221.0932 | MetraOnline.com

8

Arnés de 4 pins con puerto RCA amarillo

• Si desea conservar la cámara de reversa de fábrica a la pantalla táctil, conecte el puerto RCA
amarillo con la etiqueta “Cámara de reversa” al puerto RCA amarillo desde el

arnés 6536

.

Nota: Si elige este método, debe activarse la opción de la cámara de reversa en la

pantalla

de ajustes de configuración

.

• Ignore el puerto RCA amarillo con la etiqueta “AUX video” ya que no se utilizará en esta
aplicación.

CONEXIONES (C ONT.)

La retención del control en volante con conector de 3.5 mm:

El conector de 3.5 mm se debe usar para retener los controles de audio en el control del volante.

• Para los siguientes radios

,

conecte el

conector hembra de 3.5 mm incluido con conectores

pelados

en el conector macho SWC de 3.5 mm del arnés 6536. Cualquier cable restante debe

cubrirse con cinta e ignorarse

.

•

Eclipse: Conecte el cable del control en el volante, normalmente marrón, al cable del
conector marrón/blanco. Después conecte el cable del control en el volante restante,
normalmente marrón/blanco, al cable del conector marrón

.

•

Equipo original Metra:

Conecte el cable Key 1

(gris)

del control en el volante al cable

marrón

.

•

Kenwood o seleccione JVC con un cable de control en el volante:

Conecte el cable

azul/

amarillo

al cable

marrón

.

Nota :

Si su radio Kenwood se detecta automáticamente como JVC, ajuste manualmente el tipo

de radio como Kenwood. Vea las instrucciones a continuación para cambiar el tipo de radio

.

•

XITE:

Conecte el cable SWC-2 del control en el volante del radio al cable marrón.

•

Parrot Asteroid Smart o Tablet:

Conecte el conector de 3.5 mm al AX-SWC-PARROT (se vende

por separado), y después conecte el conector de 4 pins del AX-SWC-PARROT al radio

.

Nota:

El radio debe estar actualizado a la versión de software 2.1.4 o posterior.

•

Radio universal de “2 o 3 cables”:

Conecte el cable del control en el volante, conocido como

Key-A SWC-1, al cable

marrón

del conector. Después conecte el cable restante del control en el

volante, conocido como Key-B o SWC-2, al cable

marrón/blanco

del conector. Si el radio llega

con un tercer cable para hacer tierra, ignore este cable

.

Nota:

Después de haber programado la interfaz al vehículo, haga referencia al manual
provisto con el radio para asignar los botones SWC. Contacte al fabricante del radio para
mayor información.

• Para todos los demás radios: Conecte el conector de 3.5 mm dentro del puerto en el radio

designado para una interfaz externa de control en el volante. Haga referencia al manual
provisto con el radio si tiene duda de dónde va el conector de 3.5mm.

REV. 11/26/2018 INST99-6536

9

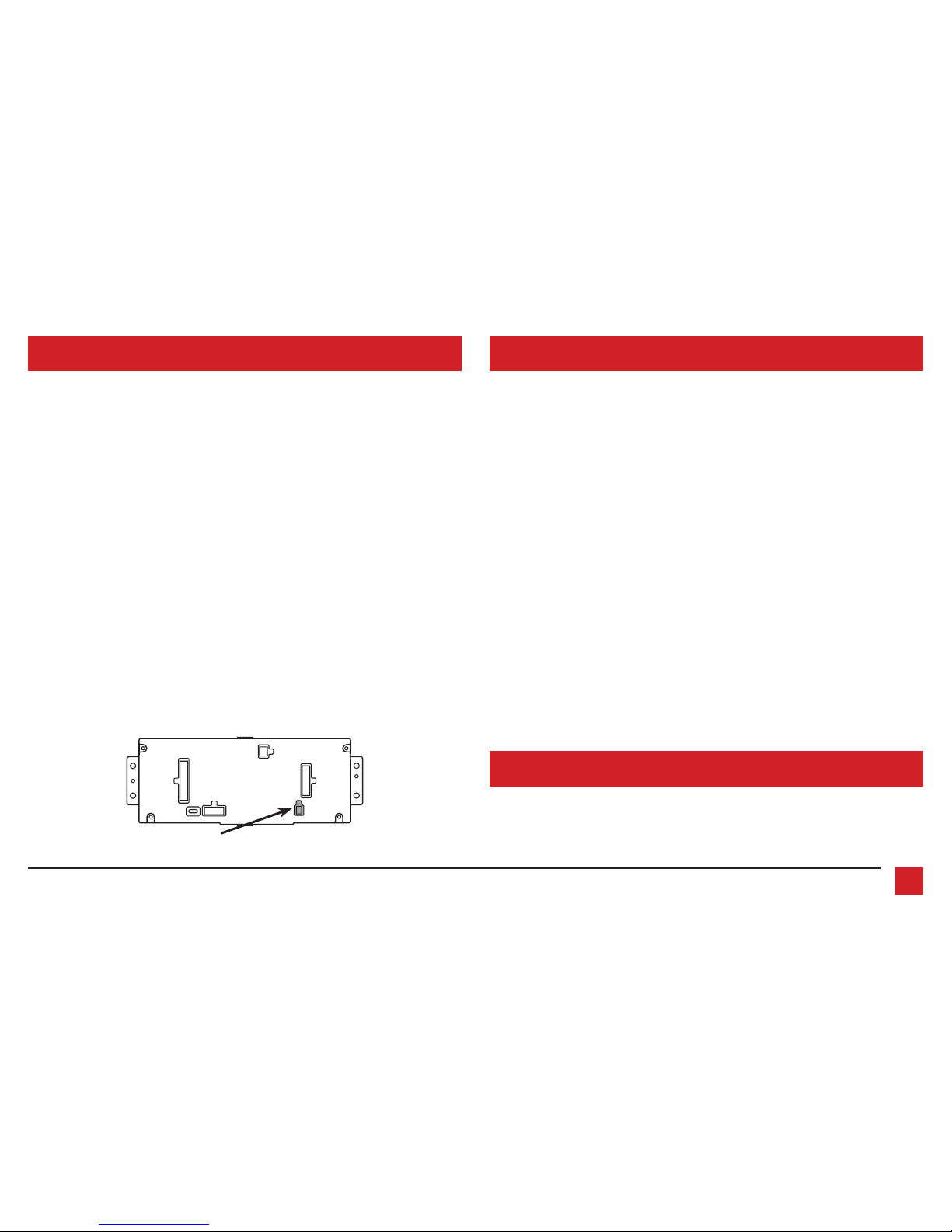

Es altamente recomendable que lea los siguientes pasos con antelación para asegurarse de que comprende
lo que debe hacer. Los siguientes pasos deben realizarse en el mismo orden que indican los números.

Con el vehículo completamente apagado:

1. Conecte el

arnés de 16 pins con conectores pelados

al puerto “B” que se encuentra en la

pantalla táctil.

2. Conecte el

arnés 6536

a los arneses de cableado que se encuentran en el vehículo. Estos arneses

son

los que retiró en el paso 7 del desarmado del tablero. Posteriormente inserte el

arnés

6536

al puerto “

A” que se encuentra en la pantalla táctil. Pero no instale este arnés hasta después

de haber llevado a cabo el paso 1 de la sección “Programación”. Este es un proceso cronometrado

.

3. Conecte el

arnés de 4 pins con los puertos RCA amarillos

al puerto “C” que se encuentra en

la pantalla táctil.

4. Conecte el

arnés de peligro

al puerto “D” que se encuentra en la pantalla táctil y después, al

arnés de cableado en el vehículo.

5. Ignore el puerto “E” ya que no se utilizará en esta aplicación.

6. El puerto “F” es un puerto de actualización para futuras actualizaciones de firmware.

7.

Localice el conector de la antena de fábrica en el tablero y realice todas las conexiones necesarias
al radio. Metra recomienda el uso de un adaptador de acoplamiento adecuado de Metra.

A

B

C

E

F

D

1. Refer to step 2 from the Installation section.

2. Press the push-to-start button to start the vehicle.

3. Program the kit:

a. Once the touchscreen display loads up, select the vehicle type.
b. Wait until the radio comes on, and the touchscreen display shows SWC ConFigurad.

This process may take up to 3 minutes.

Note: If the touchscreen display does not load up, or the radio doesn’t come on within 3

minutes, and/or the touchscreen display does not show SWC ConFigurad, turn the vehicle
off and disconnect the

6536 harnesse

s from port “A” in the touchscreen display. Check all

the connections, reconnect the harness into the touchscreen display, and then try again.

4. Cycle the key off, then back on. If the driver’s door is closed, open and close the door.

5.

Consulte la página de configuración dentro de la sección Operación de la pantalla táctil.
Asegúrese de que todas las funciones de fábrica se hayan seleccionado correctamente de
acuerdo con las opciones disponibles para el vehículo

.

6. Test all functions of the installation for proper operation, before reassembling the dash.
Note: The clock and compass in the driver’s information center will no longer be functional.

1. Fije el ensamble completo al tablero superior usando la tornillería de fábrica.

2. Vuelva el tablero en el orden inverso de cómo lo desarmó.

ENSAMBLE FINAL

IN STAL ACI ÓN PROGRAMACIÓN

Nota: NO SE CONECTA!

1.800.221.0932 | MetraOnline.com

10

• Esta es la pantalla de control de clima que se mostrará en la pantalla táctil. Esta reciba el nombre

de menú principal.

• La pestaña superior izquierda con (3) flechas lo dirigirá a la pantalla de calefacción/enfriamiento

de asientos*, la pantalla de calefacción de volante*, la pantalla de control de intensidad de luz
en espejos*, así como a la pantalla en que se encontrarán ahora los botones físicos que estaban

en el panel de radio de fábrica.

• La pestaña superior derecha con un ícono de engrane le dirigirá a la pantalla de Ajustes.

• Los controles de clima funcionarán de la misma manera que lo hacen los controles de clima
de fábrica.

• Para modelos con controles de clima trasero, el botón marcado ATRÁS lo dirigirá al menú de
control de clima trasero.

* Si corresponde.

• Esta es la pantalla de calefacción/enfriamiento de asientos, calefacción de volante y control
de intensidad de luz en espejos que se mostrará en la pantalla táctil.

• La pestaña superior izquierda media con un ícono de inicio le dirigirá al menú principal.

• La pestaña superior derecha media con un ícono de engrane le dirigirá a la pantalla de
ajustes de configuración.

• La pestaña superior derecha con un ícono de auto le dirigirá a la pantalla donde se
encontrarán los botones físicos que estaban en el panel de radio de fábrica.

Continua en la siguiente pagina

Pantalla de control de clima Asientos calefaccionados / refrigerados

OPERACIÓN DE PANTALLA TÁCTIL

REV. 11/26/2018 INST99-6536

11

OPERACIÓN DE PANTALLA TÁCTIL

(CONT.)

Pantalla de configuración

• Display

• Retroiluminación: para controlar el color de los botones
y la intensidad de la luz de fondo.

• Idioma

• Unidades

• Safety & Driving Assistance - Características de fábrica

• Lights - Características de fábrica

• Doors & Locks - Características de fábrica

• Engine Off Options - Características de fábrica

• Steering Wheel Controls

• Remap Buttons – para reasignar la dirección.
botones de control de la rueda

• Dual Assign – Para la asignación doble del volante
botones de control (pulsación larga del botón)

• Select Radio – Para detectar automáticamente la radio,
o cambiando el tipo de radio

• Digital Amp Gain - Para ajustar la ganancia de salida al

amplificador

• System Configuration

• About - Información sobre el software en el kit

• Reset Vehicle Type - Para restablecer el kit a la
configuración predeterminada

• Comfort Options Override - Proporciona la capacidad
de deshabilitar / habilitar ciertas opciones de fábrica

• Backup Camera

• Habilita/deshabilita la imagen de la cámara de respaldo
en el pantalla táctil. Deshabilitado por def

1.800.221.0932 | MetraOnline.com

12

CONFIGURACIÓN DE CONTROL EN VOLANTE

Remap Button screen Dual Assign screen

• La interfaz tiene la capacidad de cambiar la asignación de botones para los botones de
audio de control del volante, excepto Volume-Up y Volume-Down. Siga las indicaciones en la
pantalla táctil para volver a asignar los botones de audio de control del volante a su gusto.

Nota: La radio no original puede no tener todos estos comandos. Consulte el manual provisto
con la radio o comuníquese con el fabricante de la radio para conocer los comandos específicos
reconocidos por esa radio en particular.

•

La interfaz tiene la capacidad de asignar dos funciones a un solo botón, excepto Volume-Up y
Volume-Down. Siga las indicaciones en la pantalla táctil para programe el botón (s) a su gusto

.

Note: La Seek-Up y Seek-Down vienen programadas como predefinidas y predefinidas
para una pulsación larga del botón.

Continua en la siguiente pagina

REV. 11/26/2018 INST99-6536

13

Select Radio screen

* Nota: Si la interfaz muestra una radio Alpine y no tiene una radio Alpine, eso significa que la

interfaz no detecta una radio conectada, es decir, una conexión abierta. Verifique que el conector
de 3.5 mm esté conectado al cable / enchufe correcto del volante en la radio.

** Nota: se requiere el AX-SWC-PARROT (se vende por separado). Además, la radio Parrot debe
actualizarse a rev. 2.1.4 o superior a través de www.parrot.com.

† Nota: Si tiene una radio Clarion y los controles del volante no funcionan, cambie el tipo de radio
al otro tipo de radio Clarion; Lo mismo para Eclipse.

‡ Nota: si tiene una radio Kenwood y la pantalla táctil muestra una radio JVC, cambie el tipo de
radio a Kenwood.

Eclipse (Tipo 1) †
Kenwood ‡
Clarion (Tipo 1) †
Sony / Dual

JVC
Pioneer/Jensen
Alpine *
Visteon
Valor

Clarion (Tipo 2) †
Metra OE
Eclipse (Tipo 2) †
LG

• Para mostrar qué marca de radio se “detecta automáticamente” en la interfaz, presione el

botón “Detectar automáticamente”. La radio detectada tendrá un círculo lleno. Si se muestra
la radio incorrecta, seleccione la radio adecuada.

• A continuación hay una lista de fabricantes de radio que la interfaz reconoce actualmente.

Otros pueden ser agregados en una fecha posterior. Las radios universales de “2 o 3 cables”
pueden aparecer como cualquiera de estos fabricantes de radio.

Parrot **
XITE
Philips
JBL

CONFIGURACIÓN DE CONTROL EN VOLANTE

Restablecer la interfaz

1. Con el vehículo en marcha, presione el botón Restablecer tipo de vehículo mencionado en
System Configuration.

2. Consulte Programming, paso 2, desde este punto.

RESOLUCIÓN DE PROBLEMAS

1.800.221.0932 | MetraOnline.com

14

REV. 11/26/2018 INST99-6536

15

Metra. The World’s Best Kits.

®



metraonline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 11/27/18 INST99-6536

INSTRUCCIONES DE INSTALACIÓN

99-6536

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.

®

Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.

Si tiene dificultades con la instalación de este
producto, comuníquese con nuestra línea de soporte
técnico, ya sea por teléfono al 1-800-253-TECH, o
envíe un correo electrónico a techsupport@metra-
autosound.com. Antes de hacerlo, revise el folleto
de instrucciones por segunda vez y asegúrese de
que la instalación se realizó exactamente como
se indica en el manual de instrucciones. Tenga el
vehículo separado y listo para realizar los pasos de
solución de problemas antes de ponerse en contacto
con el soporte técnico de Metra / Axxess.
