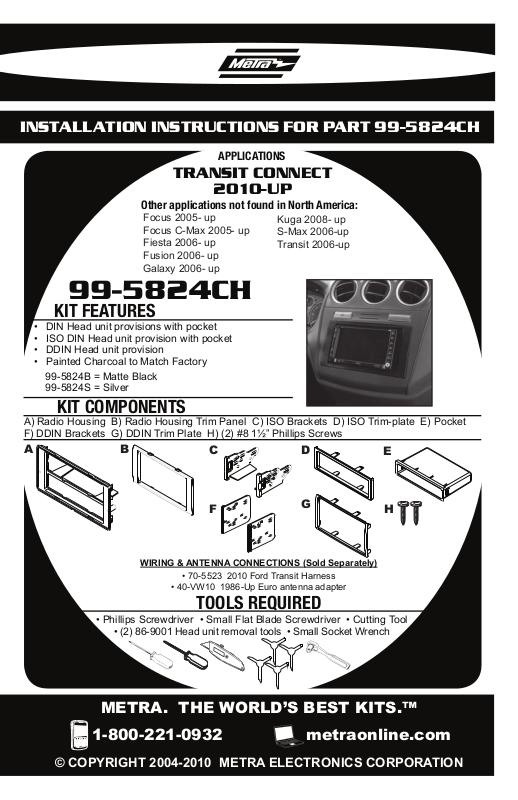

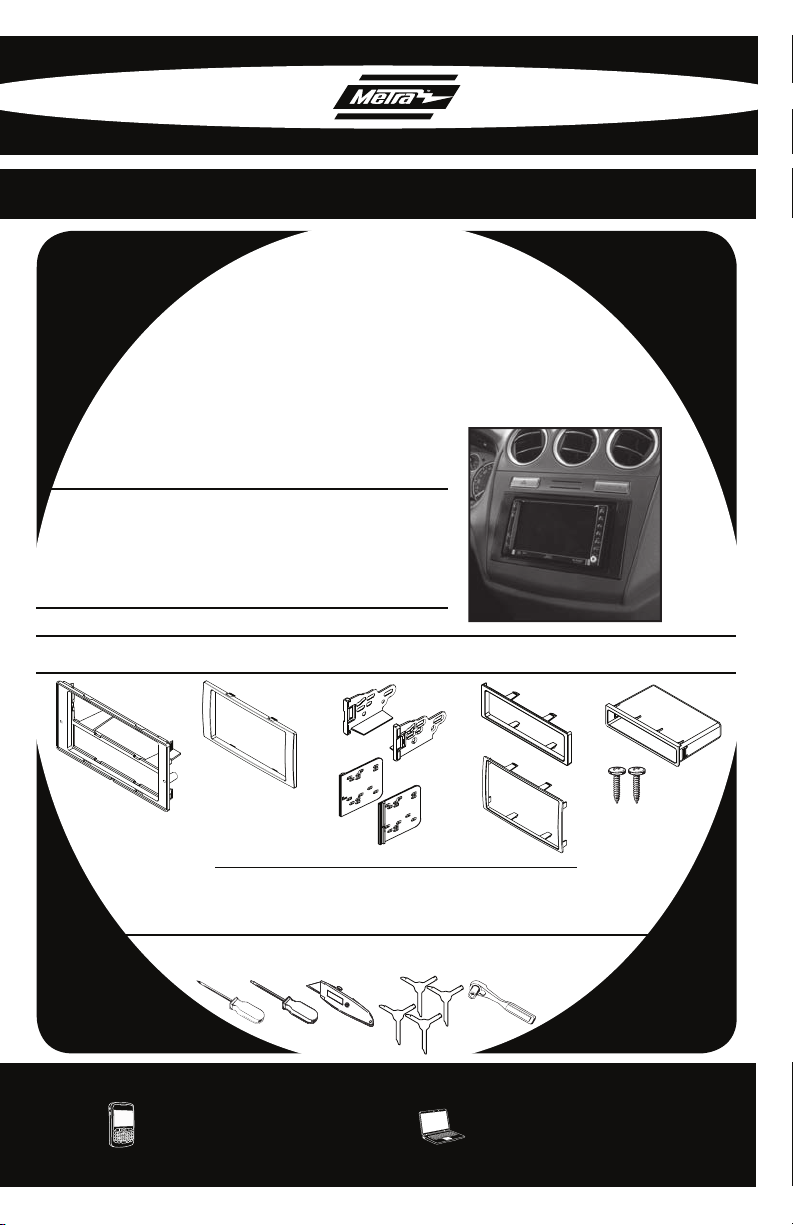

INSTALLATION INSTRUCTIONS FOR PART 99-5824CH
APPLICATIONS
TRANSIT CONNECT
2010 -UP
Other applications not found in North America:
Focus 2005- up
Focus C-Max 2005- up
Fiesta 2006- up
Fusion 2006- up
Galaxy 2006- up
Kuga 2008- up
S-Max 2006-up
Transit 2006-up
99-5824CH
KIT FEATURES
• DIN Head unit provisions with pocket
• ISO DIN Head unit provision with pocket
• DDIN Head unit provision
• Painted Charcoal to Match Factory
99-5824B = Matte Black
99-5824S = Silver
KIT COMPONENTS
A) Radio Housing B) Radio Housing Trim Panel C) ISO Brackets D) ISO Trim-plate E) Pocket
F) DDIN Brackets G) DDIN Trim Plate H) (2) #8 1½” Phillips Screws
A
B
C D
E
F
WIRING & ANTENNA CONNECTIONS (Sold Separately)
• 70-5523 2010 Ford Transit Harness
• 40-VW10 1986-Up Euro antenna adapter
G
H
TOOLS REQUIRED
• Phillips Screwdriver • Small Flat Blade Screwdriver • Cutting Tool
• (2) 86-9001 Head unit removal tools • Small Socket Wrench
METRA. THE WORLD’S BEST KITS.™
1-800-221-0932 metraonline.com
© COPYRIGHT 2004-2010 METRA ELECTRONICS CORPORATION
INSTALLATION INSTRUCTIONS FOR PART 99-5824CH
TABLE OF CONTENTS
DASH DISASSEMBLY
•TRANSIT CONNECT 2010-UP . . . . . . . . . . . . . . . . 1
KIT ASSEMBLY
TRANSIT CONNECT 2010-UP
•DIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . . . . . 2
•ISO DIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . 3
•DDIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . . . 4
CAUTION: Metra recommends disconnecting the negative battery terminal
before beginning any installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before reconnecting the battery
or cycling the ignition.
*NOTE: Refer also to the instructions included with the aftermarket radio.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP certified
technicians
99-5824CH DASH DISASSEMBLY
TRANSIT CONNECT 2010-UP
Insert Metra’s 86-9001 into the slots
1
in the factory head unit and pull the
unit out. (Fig. A)
2
Remove (2) 7 MM screws from sub
dash. (Fig. B)
3
Disconnect the wiring.
A
B
1
Continue to Kit Assembly..............

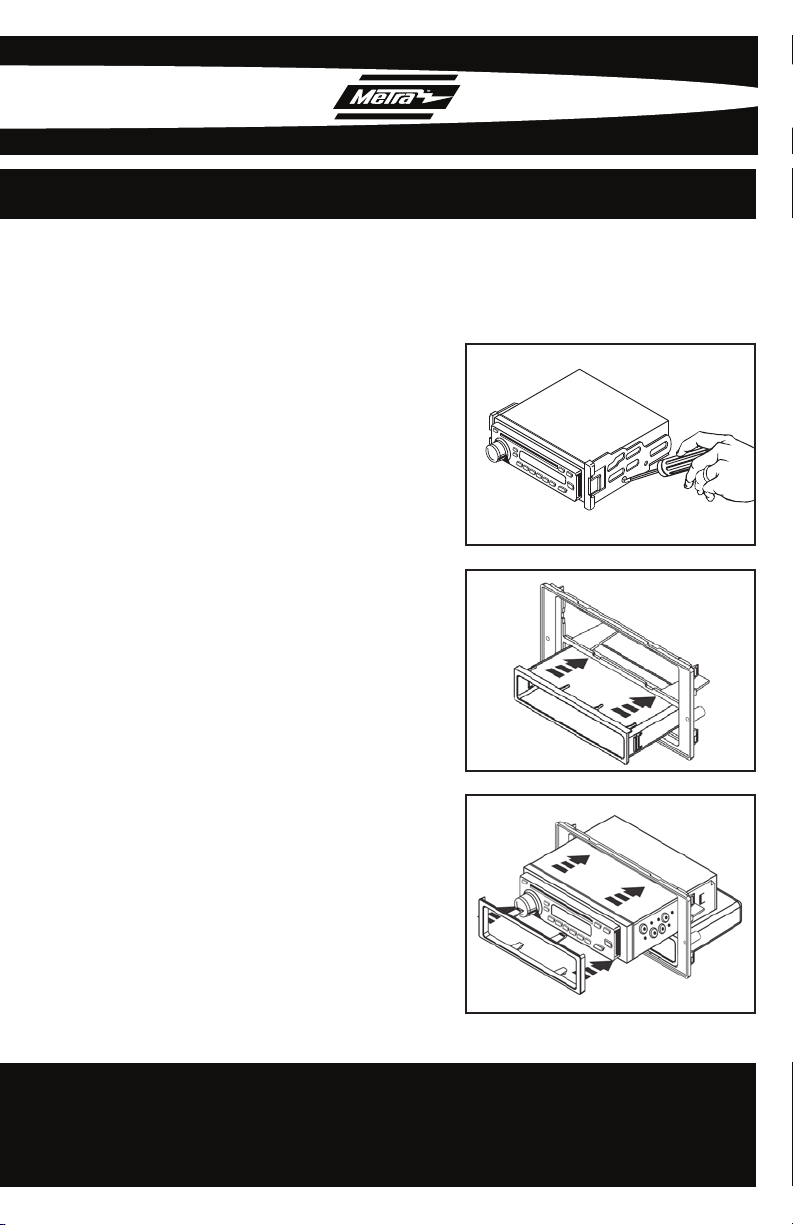

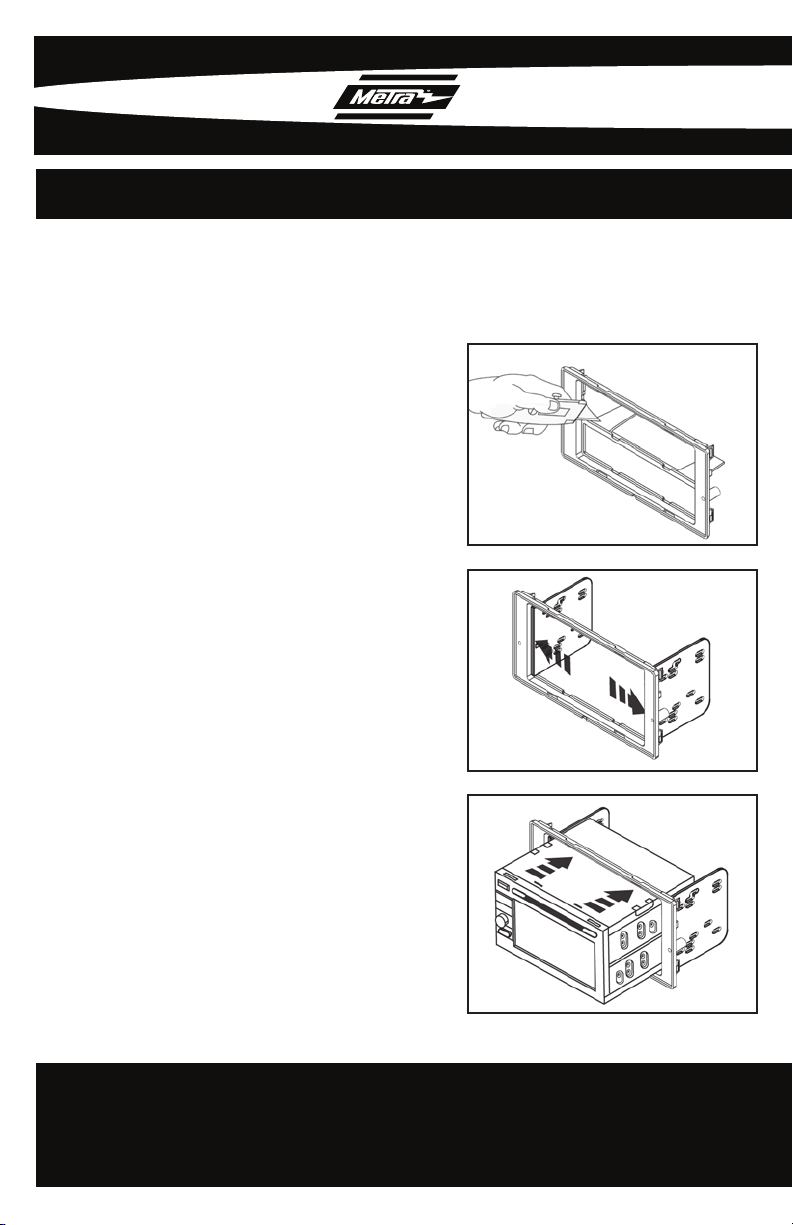

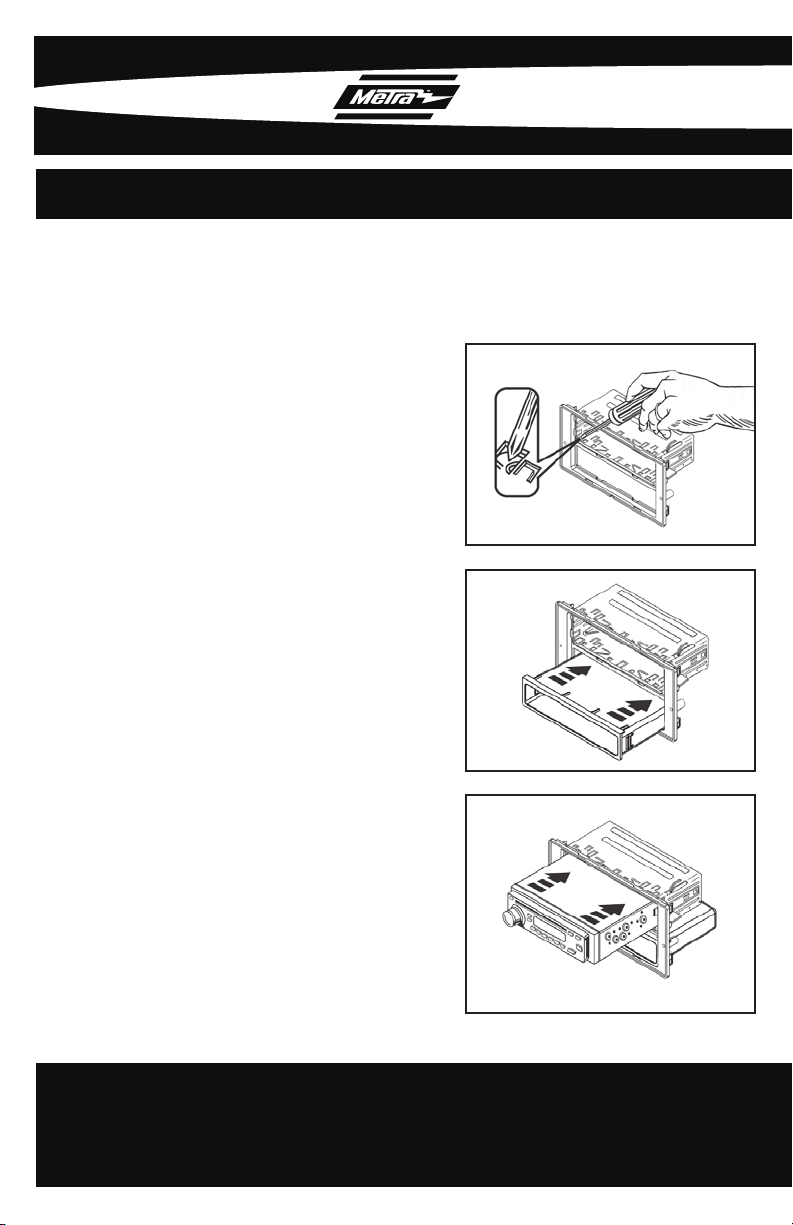

99-5824CH KIT ASSEMBLY
TRANSIT CONNECT 2010-UP
DIN HEAD UNIT PROVISION
Locate the factory wiring harness in
1
the dash. Metra recommends using
the proper mating adapter from
Metra or AXXESS. Re-connect the
negative battery terminal and test
the unit for proper operation.
2
Slide the DIN cage into the Radio
Housing and secure by bending the
metal locking tabs down. (Fig. A)
3
Snap the pocket into the bottom
opening of the radio housing.
(Fig. B)
A
B
Slide the aftermarket head unit into
4
the cage and secure. (Fig. C)
Mount the radio housing assembly
5
into the sub dash using the supplied
#8 Phillips screws then clip the radio
housing trim panel onto the radio
housing.
C
2
99-5824CH KIT ASSEMBLY
TRANSIT CONNECT 2010-UP
ISO DIN HEAD UNIT PROVISION
Locate the factory wiring harness in
1
the dash. Metra recommends using
the proper mating adapter from
Metra or AXXESS. Re-connect the
negative battery terminal and test
the unit for proper operation.
Mount the ISO Brackets to the head
2
unit with the screws supplied with
the unit. (Fig. A)
Snap the pocket into the bottom
3
opening of the radio housing. (Fig. B)
Slide the head unit into the radio
4
opening until the side clips engage.
(Fig. C)
A
B
C
5
Snap the Trim plate into the Radio
Housing. (Fig. C)
Mount the radio housing assembly
6
into the sub dash using the supplied
#8 Phillips screws then clip the radio
housing trim panel onto the radio
housing.
3
99-5824CH KIT ASSEMBLY
TRANSIT CONNECT 2010-UP
DDIN HEAD UNIT PROVISION
Locate the factory wiring harness in
1
the dash. Metra recommends using
the proper mating adapter from
Metra or AXXESS. Re-connect the
negative battery terminal and test
the unit for proper operation.
2
Cut and remove the center bar from
the radio housing. (Fig. A)
3
Snap the Double DIN brackets to the
inside edge of the Radio Housing.
(Fig. B)
4
Slide the Double DIN head unit
or into the bracket/radio housing
assembly and secure the Double
DIN head unit to the assembly using
the screws supplied with the radio.
(Fig. C)
A
B
C
5
Mount the radio housing assembly
into the sub dash using the supplied
#8 Phillips screws then clip the radio
housing trim panel onto the radio
housing.
4

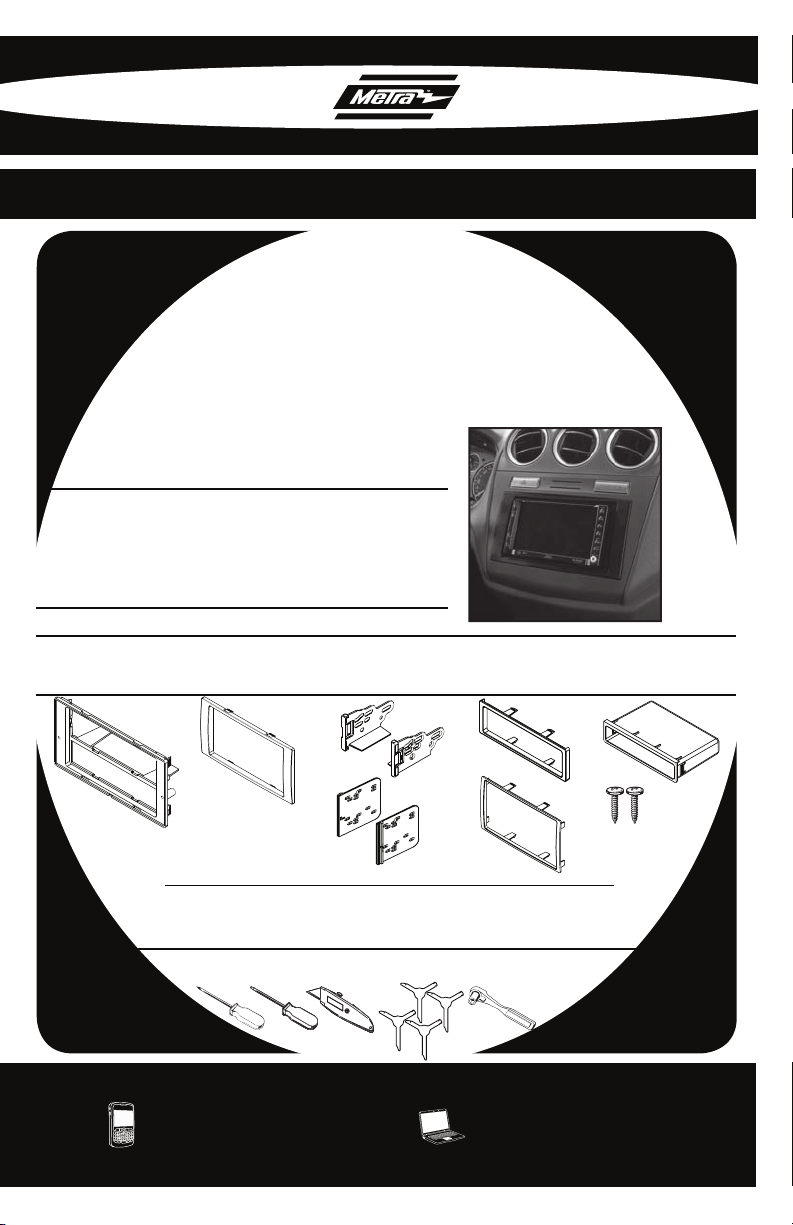

INSTRUCCIONES DE INSTALACIÓN 99-5824CH
APPLICATIONS
TRANSIT CONNECT
2010 -UP
Otras aplicaciones no encontradas en Norteamérica:
Focus 2005- up
Focus C-Max 2005- up
Fiesta 2006- up
Fusion 2006- up
Galaxy 2006- up
Kuga 2008- up
S-Max 2006-up
Transit 2006-up
99-5824CH
CARACTERÍSTICAS DEL KIT
• Accesorios para unidades centrales DIN con bolsillo
• Accesorio para unidades centrales DIN ISO con bolsillo
• Accesorio para unidades centrales DDIN
• Pintado de carbón para que coincida con la fábrica
99-5824S = Plateado
99-5824B = Negro Mate
COMPONENTES DEL KIT
A) Alojamiento del radio B) Panel de terminación del alojamiento del radio C) Soportes ISO D)
Placa de terminación ISO E) Bolsillo F) Soportes DDIN G) Placa de terminación DDIN
H) (2) tornillos Phillips de cabeza ovalada n.° 8 de 1½ in
A
B
C D
E
F
CONEXIONES DE CABLEADO Y ANTENA (se venden por separado)
• 70-5523 2010 Arnés de Ford Transit
• 40-VW10 1986-Up Adaptador de antena Euro
G
H
TOOLS REQUIRED
• Destornillador Phillips • Destornillador de hoja plana • herramienta de corte
• (2) herramientas de extracción para la unidad central 86-9001 • llave de vaso
METRA. THE WORLD’S BEST KITS.™
1-800-221-0932 metraonline.com
© COPYRIGHT 2004-2010 METRA ELECTRONICS CORPORATION
INSTALLATION INSTRUCTIONS FOR PART 99-5824CH
TABLA DE CONTENIDOS
DESMONTAJE DEL TABLERO
•TRANSIT CONNECT 2010-UP . . . . . . . . . . . . . . . . 1
MONTAJE DEL KIT
TRANSIT CONNECT 2010-UP
•Accesorio para unidades centrales DIN . . . . . . 2
•Accesorios para unidades centrales DIN ISO. . . 3
•Accesorios para unidades centrales DIN dobles . . 4
CAUTION: Metra recomienda desconectar el terminal negativo de la batería
antes de comenzar cualquier instalación. Todos los accesorios, los interruptores, y sobre todo de aire luces indicadoras de la bolsa debe estar conectado antes de volver a conectar la batería o en bicicleta el encendido.
* NOTA: Consulte también las instrucciones incluidas con la radio del mercado de accesorios.
Conocimiento es Poder
Convierta su hobby en una carrera en Installer Institute,
el líder educativo de la industria de dispositivos
electrónicos portátiles.
Regístrese en www.installerinstitute.com o llame al
800-354-6782 para obtener más información y empiece
su nueva carrera hoy mismo.
Metra recomienda MECP certificados
técnicos

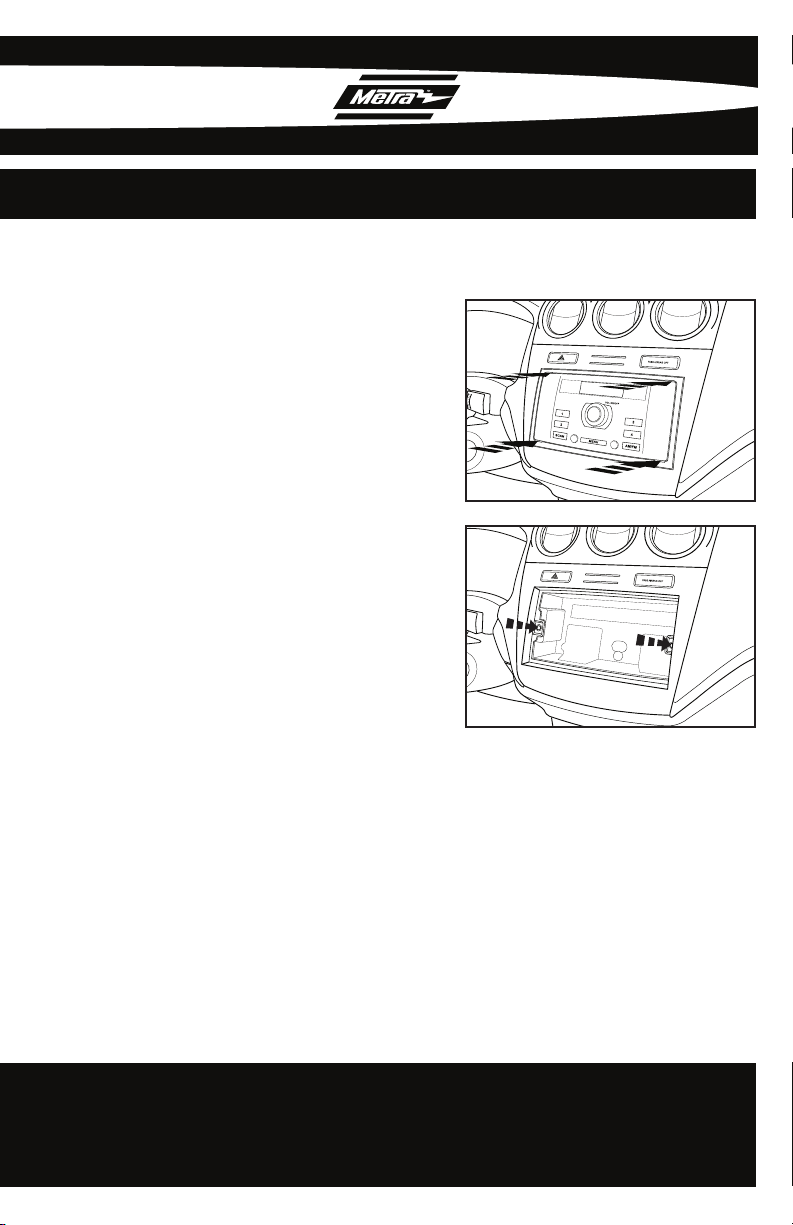

99-5824CH DESMONTAJE DEL TABLERO
TRANSIT CONNECT 2010-UP
Inserte la herramienta 86-9001 de
1
Metra en las ranuras de la unidad
central de fábrica y jale la unidad
hacia afuera. (Fig. A)
Retire (2) tornillos de 7 mm del
2
subtablero. (Fig. B)
A
Desconecte el cableado.
3
B
Continuar hasta el montaje del kit ..........
1
99-5824CH MONTAJE DEL KIT
TRANSIT CONNECT 2010-UP
ACCESORIO PARA UNIDADES CENTRALES DIN
Ubique el arnés del cableado
1
de fábrica en el tablero. Metra
recomienda usar el adaptador de
acoplamiento adecuado de Metra
o AXXESS. Vuelva a conectar el
terminal negativo de la batería y
pruebe la unidad para vericar que
funcione correctamente.
2
Deslice la caja DIN en el alojamiento
del radio y sujétela doblando las
lengüetas de cierre de metal hacia
abajo. (Fig. A)
Coloque a presión el bolsillo en la
3
abertura inferior del alojamiento del
radio. (Fig. B)
Deslice la unidad central de posventa
4
en la caja y sujétela. (Fig. C)
Monte el conjunto del alojamiento
5
del radio en el subtablero usando los
tornillos Phillips n.° 8 suministrados
y luego enganche el panel de
terminación del alojamiento del radio
en el alojamiento del radio.
A
B
C
2
99-5824CH MONTAJE DEL KIT
TRANSIT CONNECT 2010-UP
ACCESORIOS PARA UNIDADES CENTRALES DIN ISO
1
Ubique el arnés del cableado
de fábrica en el tablero. Metra
recomienda usar el adaptador de
acoplamiento adecuado de Metra
o AXXESS. Vuelva a conectar el
terminal negativo de la batería y
pruebe la unidad para vericar que
funcione correctamente.
2
Monte los soportes ISO en la
unidad central con los tornillos
suministrados con la unidad. (Fig. A)
Coloque a presión el bolsillo en la
3
abertura inferior del alojamiento del
radio. (Fig. B)
Deslice la unidad central en la
4
abertura del radio hasta que
enganchen los ganchos laterales.
(Fig. C)
Coloque a presión la placa de
5
terminación en el alojamiento del
radio. (Fig. C)
A
B
C
Monte el conjunto del alojamiento
6
del radio en el subtablero usando los
tornillos Phillips n.° 8 suministrados
y luego enganche el panel de
terminación del alojamiento del radio
en el alojamiento del radio.
3
99-5824CH MONTAJE DEL KIT
TRANSIT CONNECT 2010-UP
ACCESORIOS PARA UNIDADES CENTRALES DIN DOBLES
Ubique el arnés del cableado
1
de fábrica en el tablero. Metra
recomienda usar el adaptador de
acoplamiento adecuado de Metra
o AXXESS. Vuelva a conectar el
terminal negativo de la batería y
pruebe la unidad para vericar que
funcione correctamente.
2
Corte y retire la barra central del
alojamiento del radio. (Fig. A)
Coloque a presión los soportes DIN
3
dobles en el borde interno de la
placa de terminación DIN doble.
(Fig .B)
Deslice la unidad central DIN
4
doble en el conjunto del soporte/
alojamiento del radio y sujete
la unidad central DIN doble en
el conjunto usando los tornillos
suministrados con el radio. (Fig. C)
Monte el conjunto del alojamiento
5
del radio en el subtablero usando los
tornillos Phillips n.° 8 suministrados
y luego enganche el panel de
terminación del alojamiento del radio
en el alojamiento del radio.
A
B
C
4
