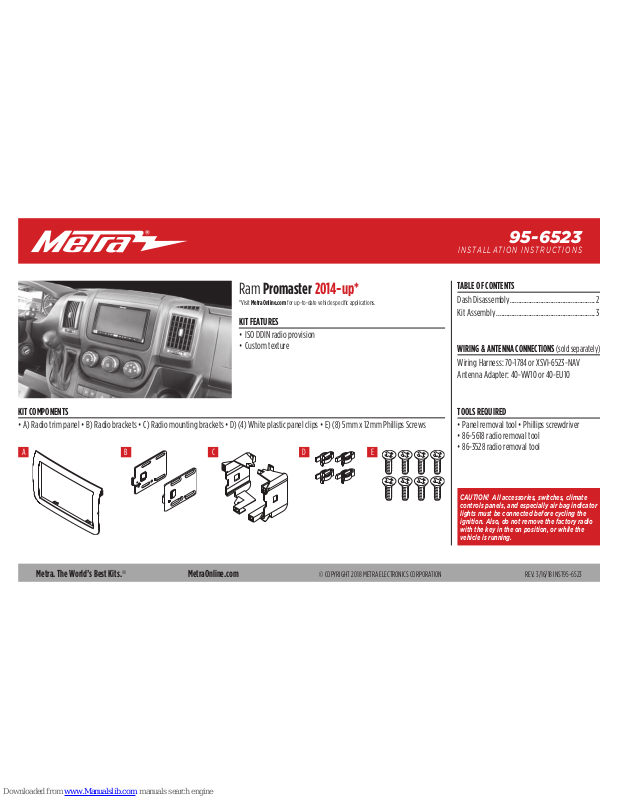

Metra Electronics 95-6523 Installation Manual

Page 1

CAUTION!

All accessories, switches, climate controls panels, and especially air bag indicator lights must be connected before cycling the ignition. Also, do not remove the factory radio with the key in the on position, or while the vehicle is running.

Metra. The World’s Best Kits.



INSTALLATION INSTRUCTIONS

95-6523

KIT FEATURES

• ISO DDIN radio provision

• Custom texture

KIT COMPONENTS

• A) Radio trim panel • B) Radio brackets • C) Radio mounting brackets • D) (4) White plastic panel clips • E) (8) 5mm x 12mm Phillips Screws

TOOLS REQUIRED

• Panel removal tool • Phillips screwdriver

• 86-5618 radio removal tool

• 86-3528 radio removal tool

TABLE OF CONTENTS

Dash Disassembly ..................................................2

Kit Assembly ..........................................................3

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: 70-1784 or XSVI-6523-NAV Antenna Adapter: 40-VW10 or 40-EU10

A B C D E

Ram Promaster 2014-up*

*Visit MetraOnline.com for up-to-date vehicle speciﬁc applications.

Page 2

1.800.221.0932 | MetraOnline.com

(Figure A)

DASH DISASSEMBLY

With radio delete or Single DIN factory radio:

1. Using Metra’s 86-5618 radio removal tools

pull the factory radio from the dash. (Figure A)

2. Remove (2) Phillips screws in bottom of

dash opening.

3. Unclip and remove the factory radio

trim panel.

With Double Din factory radio:

1. Using Metra’s 86-3528 radio removal

tools pull the factory radio from the dash. (Figure A)

2. Remove (2) Phillips screws from the

bottom of the dash opening.

Continue to Kit Assembly

Page 3

REV. 3/16/2018 INST95-6523

KIT ASSEMBLY

1. Attach the (4)

panels clips

to the radio

trim panel. (Figure A)

2. Break the small locating pin

from inside surface of each radio bracket. (Figure B)

3. Position the

radio mounting brackets

into the sub dash opening and secure with the (2) Phillips screws removed in disassembly. (Figure C)

4. Attach the

radio brackets

to the aftermarket radio using the screws supplied with the radio or the supplied (8) Phillips screws. Note: Screws must not protrude from slot in

radio brackets

as interference

with

mounting bracket

will occur when sliding radio into mounting brackets. (Figure D)

5. Locate the factory wiring harness in

the dash. Metra recommends using the proper mating adapter from Metra or AXXESS. Re-connect the negative battery terminal and test the unit for proper operation.

6. Slide the aftermarket radio into the

radio opening between the

radio

mounting brackets

until it clips into the

opening. (Figure E)

7. Snap the

radio trim panel

into the opening around the aftermarket radio to complete the installation.

(Figure C)

(Figure A)

(Figure B)

(Figure E)

(Figure D)

Remove pin

Page 4

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry. Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow.

Metra recommends MECP certiﬁed technicians

IMPORTANT If you are having difﬁculties with the installation of this product,

please call our Tech Support line at 1-800-253-TECH. Before doing so, look over the instructions a second time, and make sure the installation was performed exactly as the instructions are stated. Please have the vehicle apart and ready to perform troubleshooting steps before calling.

Metra. The World’s Best Kits.



INSTALLATION INSTRUCTIONS

95-6523

Page 5

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

The World’s best kits.

INSTRUCCIONES DE INSTALACIÓN

95-6523

COMPONENTES DEL KIT

• A) Panel de moldura para radio • B) Soportes para radio • C) Soportes de montaje del radio • D (4) ganchos plásticos blancos para panel

• E) (8) tornillos Phillips 5mm x 12mm

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles

• Destornillador Phillips

• 86-5618 Llave de remoción de radio

• 86-3528 Llave de remoción de radio

INDICE

Desmontaje del tablero ........................................2

Ensamble del kit ....................................................3

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado) Arnés de cables: 70-1784 o XSVI-6523-NAV

Adaptador de antena: 40-VW10 o 40-EU10

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DDIN

• Textura especial

Ram Promaster 2014 y mas*

* Visite MetraOnline.com para las aplicaciones especíﬁcas del vehículo hasta la fecha.

A B C D E

Page 6

1.800.221.0932 | MetraOnline.com

DESMONTAJE DEL TABLERO

(Figura A)

Sin radio o con radio de fábrica de DIN sencillo:

1. Usando las herramientas de remoción del

radio 86-5618 saque el radio de fábrica del tablero. (Figura A)

2. Quite los (2) tornillos Phillips de abajo de

la apertura del tablero.

3. Desenganche y quite el panel de la

moldura del radio de fábrica.

Con radio de fábrica doble DIN:

1. Usando las herramientas de remoción del

radio 86-3528 saque el radio de fábrica del tablero. (Figura A)

2. Quite los (2) tornillos Phillips de la parte

inferior de la apertura del tablero.

Continúe con el ensamble del kit

Page 7

REV. 3/16/2018 INST95-6523

ENSAMBLE DEL KIT

1. Una los (4)

ganchos de panel

a la

moldura del radio. (Figura A)

2. Quiebre el pequeño pin localizador que

está en la superﬁcie interior de cada

soporte del radio

. (Figura B)

3. Posicione los

soportes de montaje del

radio

en la apertura del sub tablero y sujete con los (2) tornillos Phillips retirados al desensamblar. (Figura C)

4. Coloque los

soportes del radio

en el radio de mercado secundario usando los tornillos suministrados con el radio o los (8) tornillos Phillips suministrados. Nota: Los tornillos no deben sobresalir de la ranura en los

soportes del radio

, dado que habrá interferencia con el soporte de montaje al deslizar el radio en los soportes de montaje. (Figura D)

5. Ubique el arnés de cableado de fábrica

en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para veriﬁcar que funcione correctamente.

6. Deslice el radio de mercado secundario

en la apertura del radio entre los

soportes de montaje del radi

o hasta que entre con un chasquido en la apertura. (Figura E)

7. Coloque a presión el panel de la moldura

del radio en la apertura alrededor del radio de mercado secundario.

(Figura C)

(Figura A)

(Figura B)

Retirar el pasador

(Figura E)

(Figura D)

Page 8

KNOWLEDGE IS POWER

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Regístrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda MECP Técnicos certiﬁcados

IMPORTANTE Si tiene diﬁcultades con la instalación de este producto, llame

a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

The World’s best kits.

INSTRUCCIONES DE INSTALACIÓN

95-6523
