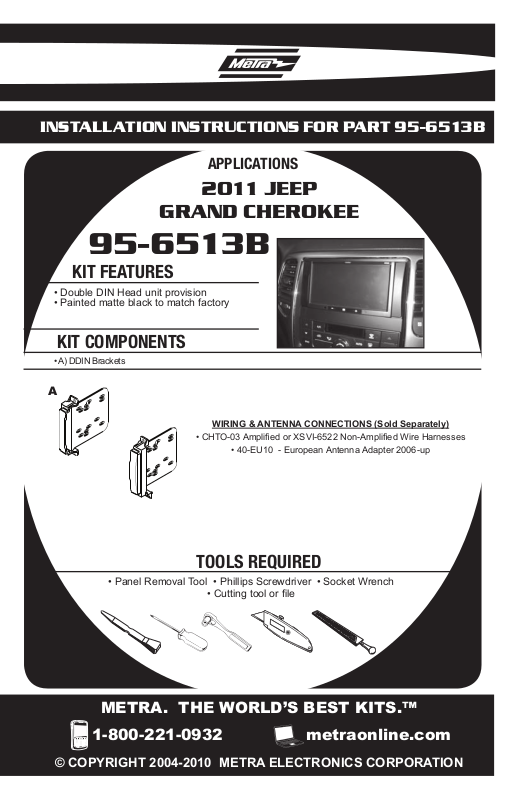

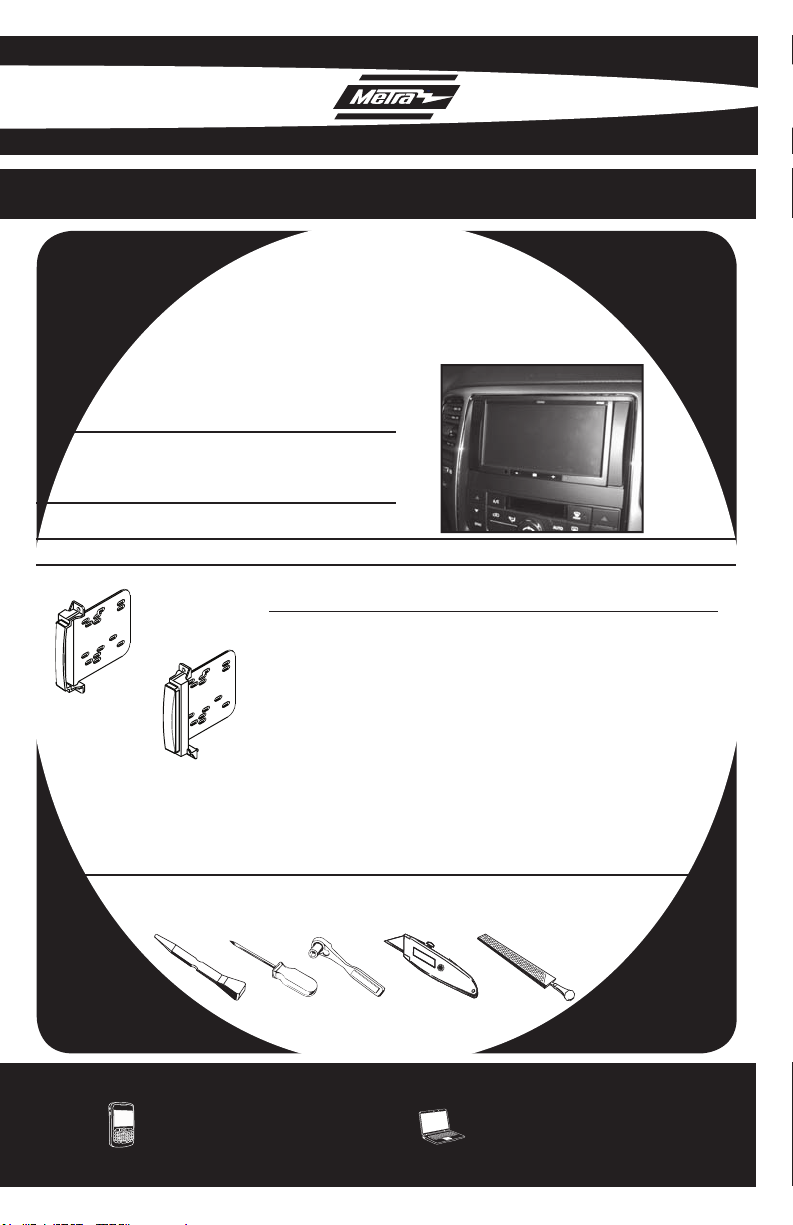

INSTALLATION INSTRUCTIONS FOR PART 95-6513B
APPLICATIONS
2011 JEEP
GRAND CHEROKEE
95-6513B
KIT FEATURES
• Double DIN Head unit provision
• Painted matte black to match factory
KIT COMPONENTS
• A) DDIN Brackets
A
WIRING & ANTENNA CONNECTIONS (Sold Separately)
• CHTO-03 Ampli ed or XSVI-6522 Non-Ampli ed Wire Harnesses
• 40-EU10 - European Antenna Adapter 2006-up
TOOLS REQUIRED
• Panel Removal Tool • Phillips Screwdriver • Socket Wrench
METRA. THE WORLD’S BEST KITS.™
1-800-221-0932 metraonline.com
© COPYRIGHT 2004-2010 METRA ELECTRONICS CORPORATION
• Cutting tool or le
INSTALLATION INSTRUCTIONS FOR PART 95-6513B
TABLE OF CONTENTS
DASH DISASSEMBLY
• 2011 JEEP GRAND CHEROKEE . . . . . . . . . . . . . . . . 1
DASH PREPARATION
• 2011 JEEP GRAND CHEROKEE . . . . . . . . . . . . . . . . 2
KIT ASSEMBLY
2011 JEEP GRAND CHEROKEE
• DDIN HEAD UNIT PROVISION . . . . . . . . . . . . . . . . . . 3
CAUTION : Metra recommends disconnecting the negative battery
terminal before beginning any installation. All accessories, switches and especially air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
*NOTE: Refer also to the instructions included with the aftermarket radio.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP certified
technicians
95-6513B DASH DISASSEMBLY
2011 JEEP GRAND CHEROKEE

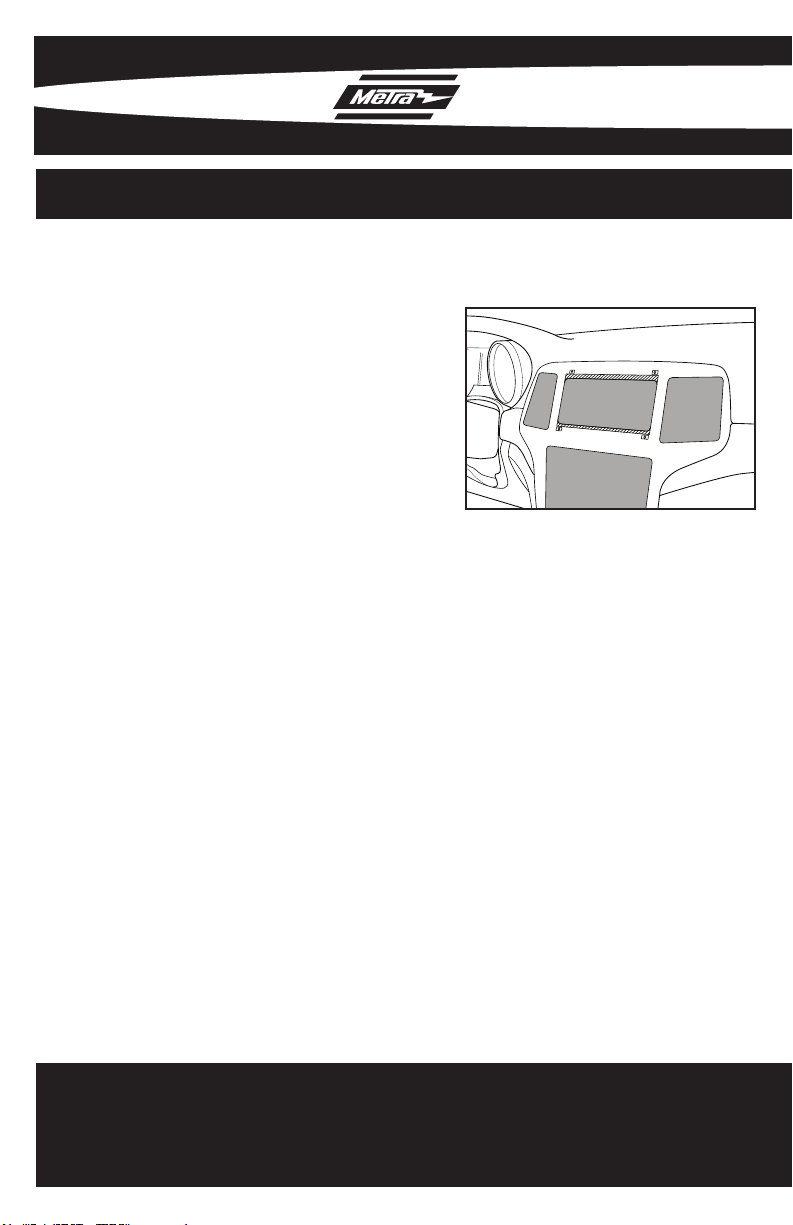

Unclip and remove panel from
1
around the radio including the vents
and the climate controls. (Fig. A)
2
Remove (4) 7MM screws securing
radio to dash to remove. (Fig. B)
Remove (3) 7MM screws securing
3
the radio bracket to the sub dash.
(Fig. C)
A
B
1
C
Continue to Kit Preparation ..........
95-6513B DASH PREPARATION
2011 JEEP GRAND CHEROKEE
Modication to the sub dash is
1
necessary for the aftermarket
DDIN radio to t. You will need to
trim the top and bottom of the sub
dash cavity. (Fig. A)
A
2
Continue to Kit Assembly .............
95-6513B KIT ASSEMBLY
DDIN HEAD UNIT PROVISION

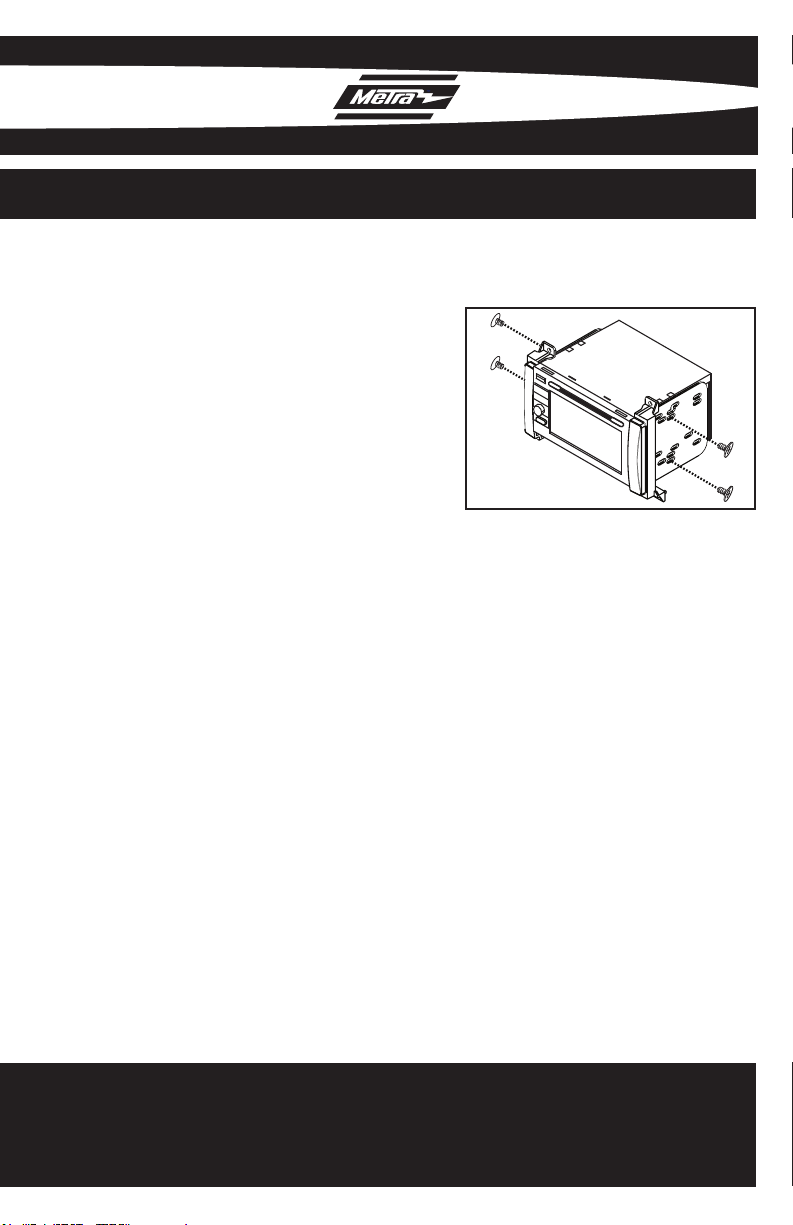

Attach the Double DIN brackets
1
to the after market radio using the
screws supplied with the radio.
(Fig. A)
2
Locate the factory wiring harness
and antenna plug in the dash. Metra
recommends using the proper
mating adapters from Metra and/or
AXXESS.
3
Reassemble dash in reverse order
of disassembly.
A
3
