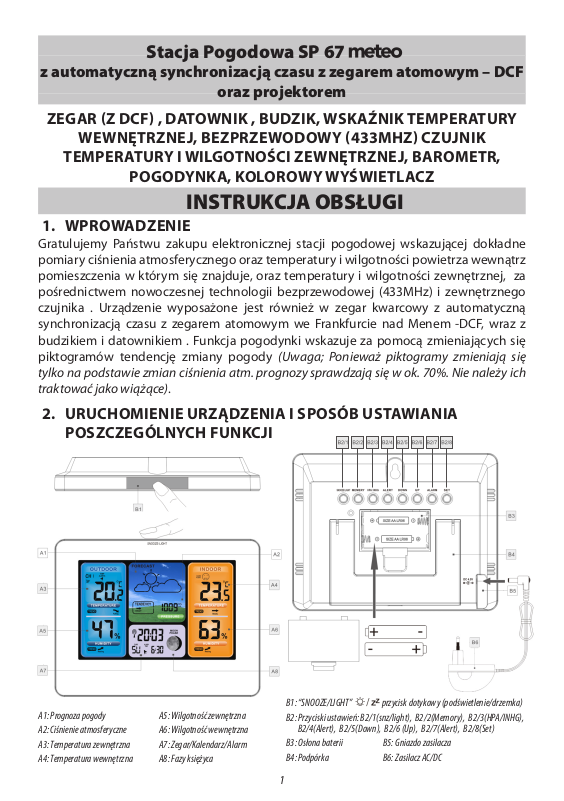

Stacja Pogodowa SP 67
z automatyczną synchronizacją czasu z zegarem atomowym – DCF
oraz projektorem
ZEGAR Z DCF , DATOWNIK , BUDZIK, WSKAŹNIK TEMPERATURY
WEWNĘTRZNEJ, BEZPRZEWODOWY 433MHZ CZUJNIK
TEMPERATURY I WILGOTNOŚCI ZEWNĘTRZNEJ, BAROMETR,
POGODYNKA, KOLOROWY WYŚWIETLACZ
INSTRUKCJA OBSŁUGI
1. WPROWADZENIE
Gratulujemy Państwu zakupu elektronicznej stacji pogodowej wskazującej dokładne
pomiary ciśnienia atmosferycznego oraz temperatury i wilgotności powietrza wewnątrz
pomieszczenia w którym się znajduje, oraz temperatury i wilgotności zewnętrznej, za
pośrednictwem nowoczesnej technologii bezprzewodowej (433MHz) i zewnętrznego
czujnika . Urządzenie wyposażone jest również w zegar kwarcowy z automatyczną
synchronizacją czasu z zegarem atomowym we Frankfurcie nad Menem -DCF, wraz z
budzikiem i datownikiem . Funkcja pogodynki wskazuje za pomocą zmieniających się
piktogramów tendencję zmiany pogody (Uwaga; Ponieważ piktogramy zmieniają się
tylko na podstawie zmian ciśnienia atm. prognozy sprawdzają się w ok. 70%. Nie należy ich
traktować jako wiążące).
2. URUCHOMIENIE URZĄDZENIA I SPOSÓB USTAWIANIA
POSZCZEGÓLNYCH FUNKCJI

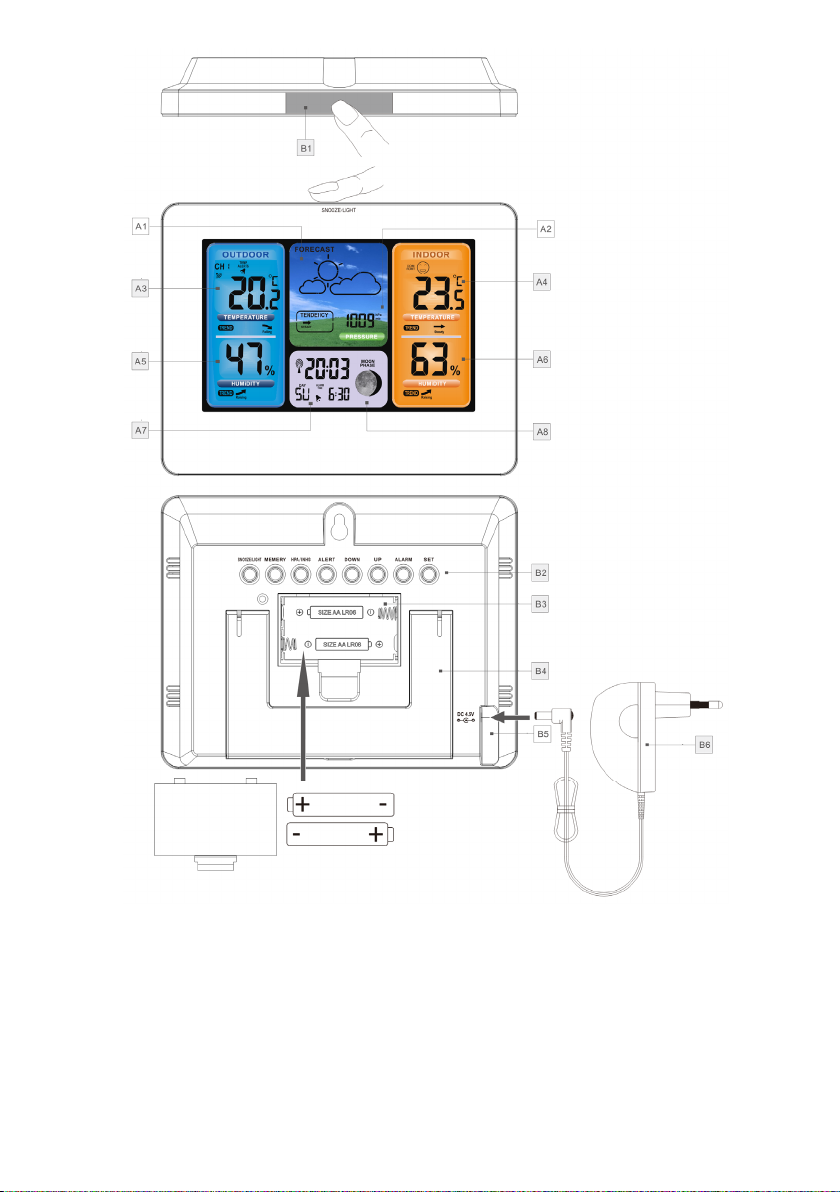

A1: Prognoza pogody
A2: Ciśnienie atmosferyczne
A3: Temperatura zewnętrzna
A4: Temperatura wewnętrzna
A5: Wilgotność zewnętrzna
A6: Wilgotność wewnętrzna
A7: Zegar/Kalendarz/Alarm
A8: Fazy księżyca
B1: “SNOOZE/LIGHT”
B2: Przyciski ustawień: B2/1(snz/light), B2/2(Memory), B2/3(HPA/INHG),
B2/4(Alert), B2/5(Down), B2/6 (Up), B2/7(Alert), B2/8(Set)
B3: Osłona baterii B5: Gniazdo zasilacza
B4: Podpórka B6: Zasilacz AC/DC
1
przycisk dotykowy (podświetlenie/drzemka)
Page 2
A STACJA GŁÓWNA ODBIORNIK
- po otwarciu znajdującej się z tylnej strony urządzenia pokrywy zamontować 2 baterie
AA/1,5 V, zwracając uwagę na biegunowość lub/i podłączyć stację do zasilacza AC/
DC dostarczonego w zestawie (w przypadku zamontowania baterii oraz podłączenia
stacji do sieci el. za pośrednictwem zasilacza, połączenie z bateriami wyłącza się
automatycznie, gdy wtyczka zasilacza jest podłączona)
Po usłyszeniu sygnału dźwiękowego należy odczekać, aż stacja ustawi pomiar
temperatury wewnętrznej, odbierze sygnał od czujnika zewnętrznego (w tym
czasie miga ikona - do 3 minut) oraz odbierze sygnał radiowy DCF umożliwiający
automatyczne ustawienie zegara i datownika (operacja ta może trwać do 7 minut
).W czasie poszukiwania sygnału DCF oraz sygnału czujnika zewnętrznego przyciski
ustawień nie są aktywne ( z wyjątkiem przycisku B2/6 (up) który pozwala wyłączyć
lub aktywować poszukiwanie DCF). Zaleca się zainstalować baterie w czujniku
zewnętrznym w pierwszej kolejności. Gdy stacja odbierze sygnał DCF – obok czasu
ukaże się ikonka: . W przypadku wystąpienia zakłóceń w odbiorze sygnału, czas i
datę można ustawić manualnie wg wskazówek jak niżej.
Ustawianie poszczególnych funkcji stacji:
- Ustawianie automatyczne daty i czasu
Stacja odbiera sygnał radiowy DCF i automatycznie synchronizuje ustawienia daty
i zegara. Aktualizacja odbywa się co dobę, 3-krotnie w godzinach nocnych (godz.
1,2,3). Można też manualnie wymusić poszukiwanie sygnału DCF przytrzymując 2
sek. przycisk B2/6 (up)
- Ustawianie manualne daty i czasu
Przytrzymać ok., 3 sek. przycisk B2/8(set). Migające kolejno funkcje (tryb 12/24 h<
strefa czasowa(-12….+12)<godziny<minuty<rok <kolejność pokazywania miesiąc/
dzień<rok<miesiąc<dzień<język opisujący dni tygodnia )zmieniać odpowiednio
przyciskiem B2/5(down) lub B2/6(up) i zatwierdzać znów przyciskiem B2/8 (set) .
UWAGA; Należy uważać na pojawiającą się podczas ustawiania czasu wartość 0:00
(inna strefa czasowa),ponieważ przestawienie tej wartości powoduje wskazywanie czasu
skorygowane o ustawioną wartość -12….+12 godzin).Należy pozostawić wartość 00,
jeżeli chcemy mieć na wyświetlaczu czas środkowoeuropejski.
Skróty nazw dni tygodnia mogą być pokazywane w języku: niemieckim, angielskim,
francuskim, włoskim, hiszpańskim, holenderskim, duńskim.
Język Niedziela Poniedziałek Wtorek Środa Czwartek Piątek Niedziela
German, GE SO MO DI MI DO FR SA
English, EN SU MO TU WE TH FR SA
French, FR DI LU MA ME JE VE SA
Italian, IT DO LU MA ME GI VE SA
Spanish, SP DO LU MA MI JU VI SA
Dutch, DU ZO MA DI WO DO VR ZA
Danish, DA SO MA TI ON TO FR LO
- Pomiar Temperatury powietrza
Krótkie wciśnięcie przycisku B2/2 (Memory) pozwala na odczyt temperatury
2
Page 3
maksymalnej i minimalnej zmierzonej od czasu ostatniego resetu urządzenia. Dane te
można zresetować przytrzymując 2 sek. ten sam przycisk.
Czujnik temperatury zamontowany w stacji głównej, jak też w nadajniku zewnętrznym
charakteryzuje się tolerancją +/- 1,2 st C.
- Aler t Temperaturowy
Wciskając krótko przycisk B2/4(alert) aktywujemy funkcję alert temperaturowy. Gdy
temperatura zewnętrzna znajdzie się w przedziale -1st.C …+3st.C zacznie migać na
ekranie ikona ostrzegawcza. Można też ustawić najniższą i najwyższą temperaturę
alertu. W takim wypadku stacja ostrzega sygnałem dźwiękowym gdy osiągnie
ustawiony poziom Hi (max) lub Lo (min). Alert ustawiamy przytrzymując przycisk B2/4
i zmieniając ustawiane wartości przyciskiem B2/5 lub B2/6.
- Odbiór sygnału nadawanego przez czujnik zewnętrzny:
przytrzymanie przez ok. 2 sek. przycisku B2/5(down) powoduje gotowość stacji
do odebrania sygnału od czujnika zewnętrznego (na wyświetlaczu obok odczytu
temperatury zacznie migać ikona ) . W tym trybie stacja poszukuje przez kilka minut
sygnału czujnika.
Krótkie wciśnięcie przycisku „B2/4” pozwala na ustawienie odczytu konkretnego
czujnika na stałe (ukaże się ikona Ch1 lub Ch2 lub Ch3) lub naprzemiennie ( ).
Stacja może współpracować maksymalnie z 3-ma czujnikami zewnętrznymi.
Dodatkowe czujniki można dokupić na www.pogodawkratke.pl
Uwaga: W przypadku użycia dwóch lub trzech czujników należy każdy czujnik
ustawić na inny kanał (1,2,lub 3) . W przypadku braku odbioru efektywnego sygnału
od któregoś z czujników stacja pokazuje na danym kanale symbol „- - „. Należy wtedy
sprawdzić i ew. wymienić baterie w czujniku i ponownie wymusić zarejestrowanie czujnika
przytrzymując przez ok. 2 sek przycisk”B2/5”. Najlepiej zastosować w czujniku baterie
litowo-jonowe odporne na niskie temperatury lub ew. baterie alkaliczne dobrej jakości.
Zestaw zawiera 2 czujniki zewnętrzne. Każdy powinien mieć ustawiony inny kanał
nadawania: 1,2 lub 3.
- Ustawianie budzika (alarmu)
Krótkie wciśnięcie przycisku B2/8(set) powoduje zmianę na wyświetlaczu w sekcji
zegar
- zamiast daty ukaże się czas alarmu (lub po kolejnym wciśnięciu sekundnik . W trybie
wyświetlania alarmu, przytrzymując 2 sek. przycisk B2/7(alarm) umożliwiamy
ustawienie godziny alarmu. Migające kolejno godziny i minuty alarmu 1 ustawiamy
przyciskiem B2/5 lub B2/6 i zatwierdzamy przyciskiem B2/7. Alarm aktywujemy
przyciskiem B2/7(alarm) – obok godziny alarmu ukaże się ikona .
Sygnał alarmu można wyłączyć dowolnym przyciskiem, przy czym przycisk „B2/1”
(snz) uruchamia funkcję „drzemka (ponowne załączenie się alarmu po 5 minutach).
Sygnał alarmu wyłącza się automatycznie po upływie 2 minut.
- Podświetlenie ekranu
Jeżeli stacja jest zasilana tylko bateriami, podświetlenie ekranu można włączyć
wciskając krótko przycisk B2/1 lub przycisk dotykowy B1. W takim przypadku
podświetlenie wyłącza się po ok. 10 sekundach . Gdy podłączony jest zasilacz AC/DC
ekran jest podświetlony na stałe. Podświetlenie można wyłączyć lub ew. ustawić na
jeden z 4 poziomów jasności wciskając krótko przycisk B2/3 (Hpa/INhg).
3
Page 4
- Pogodynka i ciśnienie atmosferyczne
Piktogramy obrazujące stan pogody zmieniają się w zależności od zmian ciśnienia
atmosferycznego (oczywiście są mniej dokładne, niż prognozy przygotowywane
przez profesjonalne serwisy pogodowe). Polecamy skorygowanie piktogramu np.
co miesiąc do aktualnej sytuacji pogodowej. Przytrzymując przycisk B2/3(Hpa/Inhg)
możemy zmienić aktualnie wyświetlany piktogram (przyciskiem B2/5 lub B2/6) oraz
ew. zmienić jednostkę pomiaru ciśnienia HPa lub InHg (hectopascal lub cal słupa rtęci).
Strzałka obok piktogramu obrazuje tendencję zmian ciśnienia atmosferycznego.
słonecznie
Lekkie
zachmurzenie
pochmurno deszczowo burzowo śnieżnie
- Fazy księżyca – stacja pokazuje aktualną fazę księżyca, zależną od bieżącej daty
kalendarzowej
Nów Wzrastający Półksiężyc Półksiężyc Wzrastająca pełnia Pełnia Malejąca pełnia Półksiężyc Malejący Półksiężyc
B CZUJNIK ZEWNĘTRZNY:
- po otwarciu znajdującej się w tylnej części czujnika pokrywy zamontować 2 baterie
AA/1,5V zwracając uwagę na biegunowość.
W otwartej przestrzeni gwarantowany zasięg nadajnika wynosi 60 m, jednak w przypadku
istniejących w danych warunkach przeszkód typu mury, zbrojenia, blachy okna z szybami
powlekanymi warstwami ochronnymi mogą wystąpić ograniczenia odbioru sygnału. W
takim przypadku należy wypróbować najkorzystniejszą lokalizację. Tolerancja pomiaru
czujnika wynosi +/- 1,2 st C.
Przyciskiem C4 można zmienić jednostkę pomiaru temperatury. Suwak C6 pozwala na
ustawienie kanału nadawania (1,2 lub 3). Przycisk C 5 aktywuje sygnał nadawczy, ułatwiając
połączenie ze stacją główną. W przypadku braku kontaktu stacji z czujnikiem można
zmienić kanał nadawania, wcisnąć przycisk C5 (TX) i ew. przytrzymać 2 sek. przycisk B2/5
(down) w stacji głównej.
Dodatkowe czujniki można
zamówić w naszym sklepie
internetowym:
www.pogodawkratke.pl
C1: Wyświetlacz LCD – Temperatura
C2: Wyświetlacz LCD – Wilgotność
C3: Kontrolka transmisji
C4: “°C/°F” – zmiana jednostki pomiaru temp.
C5: TX- nadanie sygnału kontrolnego
C6: Przełącznik kanałów
C7: Komora baterii
4
Page 5
Usuwanie wyeksploatowanych urządzeń elektrycznych i elektro-
naturalnego
ZUŻYTE BATERIE NALEŻY OBOWIĄZKOWO PRZEKAZAĆ DO RECYKLINGU LUB
WYRZUCIĆ DO SPECJALNYCH POJEMNIKÓW. NIE WOLNO WYRZUCAĆ ICH Z ODPADAMI
KOMUNALNYMI
3. DANE TECHNICZNE:
Zakres pomiaru temperatury:
- wewnętrznej: 0......+60 st. C
- zewnętrznej: -20......+50st. C
- tolerancja : +/- 1,2 st \C
nicznych (dotyczy krajów Unii Europejskiej i innych krajów
europejskich z wydzielonymi systemami zbierania odpadów).
Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie
powinien być zaliczany do odpadów domowych. Należy go przekazać do
odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń
elektrycznych i elektronicznych. Prawidłowe usunięcie produktu zapobiegnie
potencjalnym negatywnym konsekwencjom dla środowiska
i zdrowia ludzkiego, których przyczyną mogłoby być niewłaściwe usuwanie
produktu. Recykling materiałów pomaga w zachowaniu surowców
naturalnych. Aby uzyskać szczegółowe informacje o recyklingu tego
produktu, należy się skontaktować z władzami lokalnymi, rmą świadczącą
usługi oczyszczania lub sklepem, w którym produkt został kupiony.
Zakres pomiaru wilgotności powietrza:
20% ….95% (+/- 8%)
Zakres pomiaru ciśnienia atmosferycznego:
900hPa….1100hPa (+/- 5 hPa)
Zasilanie: 2 x AA/1,5V(stacja główna) + 2 x AA/1,5V
(czujnik zewn.) lub/i zasilacz AC/DC 230V/ 5 V
4. WARUNKI GWARANCJI
Na urządzenie udzielamy 24 miesięcznej gwarancji. Ujawnione w tym czasie wady
będą usuwane bezpłatnie przez producenta na terenie RP .W przypadku stwierdzenia
nieprawidłowego działania należy urządzenie z dokładnym opisem usterki oraz danymi
właściciela przesłać na koszt odbiorcy za pośrednictwem Pocztex , podając numer
odbiorcy 4355 (kurier tel.0-804104104) lub DHL (numer odbiorcy: 1250038) na adres
producenta:
PHU METREX, Dział Serwisu ul. Ks. Wujka 9, 61 581 Poznań,tel. 0-61 8331227
Można też zgłosić reklamację za pośrednictwem sklepu, w którym urządzenie
zakupiono. W przypadku wątpliwości co do właściwego działania urządzenia prosimy o
kontakt telefoniczny z naszym działem serwisu ([email protected]).
Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego
wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
Niniejszym , PHU METREX – Marek Chuchracki, 61-581 Poznań, ul.Ks. Wujka 9, oświadcza,
że produkt: Stacja Pogodowa METEO SP66 jest zgodny z zasadniczymi wymaganiami
oraz innymi stosowanymi postanowieniami dyrektywy 1999/5/WE. Aktualna
wersja deklaracji zgodności CE jest dostępnana stronie internetowej producenta:
www.metrex.com.pl/deklaracje
PRODUCENT: PHU METREX, ul. Ks. Wujka 9, 61 581 Poznań
www.pogodawkratke.pl
5
Page 6
EM3373-DCF Manual
EM3373-DCF Manual
Features:
DCF Radio control time function
Perpetual Calendar Up to Year 2099
Day of week in 7 languages user selectable: English, German, Italian, French, Spanish, Netherlands and Danish
Time in optional 12/24 hour format.
Daily Alarm Function
Automatic snooze function
The moon phase display
Barometric pressure:
— Barometric pressure measurement ranges: 600 hPa/mb～1100 hPa/mb & 17.72 inHg～32.50 inHg
— Pressure alternatively in hPa/mb or inHg
Humidity: Indoor & Outdoor measurable range: 20%RH ~ 95%RH
Temperature:
— Indoor temperature measurement ranges: 0°C (32°F) ~ 50°C (122°F)
— Outdoor temperature measurement ranges: -20°C (-4°F) ~ 60°C (140°F)
— Temperature alternatively in °C or °F.
— Outdoor thermometer and frost alert
Minimum/maximum display for air humidity and temperature
Wireless Outdoor Sensor:
— Wall Mount or Table Stand
— One Wireless Thermo Sensor Included
— 433.92MHz RF transmitting frequency
— 60 meter transmission range in an open area
The weather forecasting function
Power Supply:
Weather Station:
Battery: 2 x LR6 AA
Wireless Outdoor Sensor:
Battery:2 x LR03 AAA
EM3373-DCF Manual
A7: Time/Calendar or Alarm time/ Weed
A8: Time Moon Phase
B2: Keypad
B3: Battery compartment
B4: Support frame
B5: Power supply socket
B6:
Mains adapter
EM3373-DCF Manual
A7: Time/Calendar or Alarm time/ Weed
A8: Time Moon Phase
Part B – Back button and power
B1: “SNOOZE/LIGHT” touch field
B2: Keypad
B3: Battery compartment
B4: Support frame
B5: Power supply socket
B6:
Mains adapter
C1: LCD display – Temperature
Features:
DCF Radio control time function
Perpetual Calendar Up to Year 2099
Day of week in 7 languages user selectable: English, German, Italian, French, Spanish, Netherlands and Danish
Time in optional 12/24 hour format.
Daily Alarm Function
Automatic snooze function
The moon phase display
Barometric pressure:
— Barometric pressure measurement ranges: 600 hPa/mb～1100 hPa/mb & 17.72 inHg～32.50 inHg
— Pressure alternatively in hPa/mb or inHg
Humidity: Indoor & Outdoor measurable range: 20%RH ~ 95%RH
Temperature:
— Indoor temperature measurement ranges: 0°C (32°F) ~ 50°C (122°F)
— Outdoor temperature measurement ranges: -20°C (-4°F) ~ 60°C (140°F)
— Temperature alternatively in °C or °F.
— Outdoor thermometer and frost alert
Minimum/maximum display for air humidity and temperature
Wireless Outdoor Sensor:
— Wall Mount or Table Stand
— One Wireless Thermo Sensor Included
— 433.92MHz RF transmitting frequency
— 60 meter transmission range in an open area
The weather forecasting function
Power Supply:
Weather Station:
Battery: 2 x LR6 AA
Wireless Outdoor Sensor:
Battery:2 x LR03 AAA
Weather Station Appearance
Part C –Wireless Outdoor Sensor:
C2: LCD display – Humidity
C3: Transmit signal LED
C4: “°C/°F” button
C5: “TX” button
C6:
C7: Battery compartment
Channel selector switch
6
Page 7
EM3373-DCF Manual
EM3373-DCF Manual
A7: Time/Calendar or Alarm time/ Weed
A8: Time Moon Phase
B3: Battery compartment
B4: Support frame
EM3373-DCF Manual
Part A-Positive LCD
A1: Weather Forecasting,
A2: Barometric pressure
A3: Outdoor Temperature
A4: Indoor Temperature
A5: Outdoor Humidity
A6: Indoor Humidity
A7: Time/Calendar or Alarm time/ Weed
A8: Time Moon Phase
Part B – Back button and power
B2: Keypad
B5: Power supply socket
Mains adapter
B6:
7
Page 8
EM3373-DCF Manual
Initial operation:
Open Weather Station battery compartment cover
Insert 2 x AA batteries observing polarity [ “+” and “ –“ marks]
When you insert the batteries, all the icon on the LCD display will briefly light up for 3 seconds, and you will hear a
beep tone, and detect indoor temperature & humidity.
The Weather Station will now start to make a connection to the outdoor remote sensor. This operation takes about 3
minutes and is displayed by a flashing reception RF antenna symbol in the “OUTDOOR” display area on the
receiver.
This now, replace Wireless Outdoor Sensor battery compartment cover ,Open Weather Station battery compartment
cover ,Insert 2 x AA batteries observing polarity [ “+” and “–“ marks]
After receiver has created a connection to the outdoor remote sensor, it will then b enters the Radio control time
receive mode.
Reception of the Radio signal:
The clock automatically starts the DCF signal search after 7 minutes of any restart or changing of new fresh batteries.
The radio mast icon starts to flash.
At 1:00 /2:00 / 3:00 am, the clock automatically carries out the synchronization procedure with the DCF signal to
correct any deviations to the exact time. If this synchronization attempt is unsuccessful (the radio mast icon
disappears from the display), the system will automatically attempt another synchronization at the next full one hour.
This procedure is repeated automatically up to total 5 times.
To start manual DCF signal reception, press and hold down the “UP” button for two seconds. If no signals received
within 7 minutes, then the DCF signal search stops (the radio mast icon disappears) and start again at the next full one
hour.
During RC reception，to stop searching radio signal, press the “UP” button once.
F.Y.I.:
A flashing radio mast icon indicates that the DCF signal reception has started
A continuously displayed radio mast icon indicates that the DCF signal was received successfully
We recommend a minimum distance of 2.5 meters to all sources of interference, such as televisions or computer
monitors
Radio reception is weaker in rooms with concrete walls (e.g.: in cellars) and in offices. In such extreme
circumstances, place the system close to the window.
During the RC receive mode, only the "UP" button function, other button operation have no function, If you want
to carry out other functions of operation, please press "UP" button to exit the RC receiving mode.
Manual time setting:
Press once “SET” button, can switch the display calendar or second or alarm time
Press and hold down the “SET” button for 2 seconds, the 12/24 hour mode display starts to flash. Now use “+” and “-”
buttons to set the correct 12/24 hour mode.
Press “SET” to confirm your setting, the Time zones start to flash, Now use “UP” and “DOWN” buttons set a correct
time zone (-12 to +12).
Press “SET” to confirm your setting, the Hour display starts to flash. Now use “UP” and “DOWN” buttons to set the
correct hour.
Press “SET” to confirm your setting, the Minute displays starts to flash. Now use “UP” and “DOWN” buttons to set
8
Page 9
EM3373-DCF Manual
the correct minute.
Press “SET” button to confirm your setting, the Month and Date icon display starts to flash. Now use “UP” and
“DOWN” buttons to set the date display on Month/Date or Date/Month.
Press “SET” button to confirm your setting, the Year display 2014 starts to flash. Now use “UP” and “DOWN” buttons
to set the correct year.
Press “SET” button to confirm your setting, the Month display starts to flash. Now use “UP” and “DOWN” buttons to
set the correct month.
Press “SET” button to confirm your setting, the Date display starts to flash. Now use “UP” and “DOWN” buttons to set
the correct date.
Press “SET” button to confirm your setting, the language selection for the Weekday displays starts to flash. Now use
“UP” and “DOWN” buttons to select a language.
Language Sunday Monday Tuesda
y
German, GE SO MO DI MI DO FR SA
English, EN SU MO TU WE TH FRI SA
French, FR DI LU MA ME JE VEN SA
Italian, IT DO LU MA ME GI VEN SA
Spanish, SP DO LU MA MI JU VIE SA
Dutch, DU ZO MA DI WO DO VRI ZA
Danish, DA SO MA TI ON TO FRE LO
Press“SET” to confirm your setting and to end the setting procedures, enter the clock mode.
F.Y.I.:
After 20 seconds without pressing any button, the clock switches automatically from Set Mode to Normal Time Mode.
There are 7 languages of Weekday: English, German, Italian, French, Spanish, Dutch and Danish.
Setting the daily alarms:
Press once “ALARM” button, LCD display the “ ” icon, the alarm function is open
Press and hold down “ALARM” button for 2 seconds until Alarm Time hour display of the Alarm time starts to flash.
Use the “UP” and “DOWN” buttons to set the required hour.
Press “ALARM” button to confirm your setting, The Minute display of the Alarm time starts to flash. Use the “UP” and
“DOWN” buttons to set the required minute.
Press “ALARM” button to confirm your setting and to end the setting procedure.
F.Y.I.:
After 20 seconds without pressing any button the clock switches automatically from setting mode to Normal clock
mode.
The alarm will sound for 2 minutes if you do not deactivate it by pressing any button. In this case the alarm will be
repeated automatically after 24 hours.
Rising alarm sound (crescendo, duration: 2 minutes) changes the volume 4 times whilst the alarm signal is heard.
Switching off the alarm signal
Press any button except the “SNOOZE/LIGHT” button to stop the alarm signal. It is not necessary to reactivate the
alarm. It switches itself automatically to the alarm time which has already been set.
Wednesda
y
Thursda
y
Frida
y
Saturday
9
Page 10
EM3373-DCF Manual
Snooze function:
Touch the "SNOOZE/LIGHT" field or press the “SNOOZE/LIGHT” button the alarm signal sounds to get to SNOOZE
mode. The alarm signal sounds again after approx. 5 minutes.
Lunar phases and tide indicator:
The weather station has a display which automatically displays the current lunar phase
New
moon
Waxing
half-moon
Half-moon
Waxing full
Full
moon
moon
Waning full
moon
Half-moon
Waning
half-moon
°C/°F temperature display
The temperature is displayed either in °C/°F. Briefly pressing the “UP” button allows you to switch between the
individual modes.
Comfort display
Indoor comfort level is calculated according to the indoor temperature and humidity, a total of 5 levels.
Comfortable too cold or too hot
Displaying temperature/humidity/ barometric pressure and temperature/humidity trend
The current indoor temperature/humidity/barometric pressure and the temperature/humidity trend (indoors) are
shown in the LCD display.
After successfully connecting with the outdoor sensor, the weather station can display the outdoor
temperature/humidity and the temperature/humidity trend (outdoor)
You may see the following displays:
The temperature/humidity is rising.
The temperature/humidity is remaining constant.
The temperature/humidity is falling.
RF Transmission Procedure:
The weather station automatically starts receiving transmission from outdoor thermo sensor for outdoor temperature
& humidity after batteries inserted.
The outdoor sensor will automatically transmit temperature and humidity signal to the Weather Station after batteries
inserted.
The weather station can connect up to 3 channel wireless sensor registration, the use of multiple wireless sensor,
the wireless sensor channel can not choose the same channel at the same time (A total of 1, 2, and 3 channels can
be selected by wireless sensor channel selector switch)
10
Page 11
EM3373-DCF Manual
Press the “DOWN” button to select a channel (1 to 3). This gives you the option of polling 3 outdoor sensors with 1
weather station.
If Weather Station failed to receive transmission from outdoor sensor (“- -”display on the LCD), press and hold
“DOWN” button for 3 seconds to receive transmission manually. RF icon “
to receive the outdoor sensor.
Maximum/Minimum Temperature/Relative Humidity
To toggle indoor/outdoor maximum, minimum temperature and humidity data, press the “MEMERY” button:
Once to show the maximum temperature and humidity values.
Twice to sow the minimum temperature and humidity values
Three times to return to the current temperature and humidity levels
To reset the maximum and minimum temperature and humidity, press and hold down the “MEMERY” button about 2
seconds. This will reset all minimum and maximum data recorded to the current displayed values.
F.Y.I.:
If the temperature reading is below ranges, the LL.L will be displayed. If the temperature reading is above ranges,
the HH.H will be displayed.
Outdoor Temperature alert setting
Press and hold down the “ALERT” button for 2 seconds until the icon for the Temperature Alert” starts to flash
The icon of Upper limit of the Temperature alarm starts to flash. Use the “UP” and “DOWN” buttons to set the
required maximum temperature. Press “ALERT” to confirm your setting.
The icon of the Lower limit of the Temperature alarm starts to flash. Use the “UP” and “DOWN” buttons to set the
required minimum temperature. Press “ALERT” button to confirm your setting and to end the setting procedure
F.Y.I.:
Before entering the setup, you must select the outdoor channel, different channels can set different temperature
alarm range
Temperature and frost alert
Activate and deactivating the temperature alert or frost alert: Briefly press “ALERT” button to activate or deactivate
the temperature alert
If the frost alarm alert is activated, the corresponding symbol appears next to the outdoor temperature. The alarm
signal sounds at –1℃ to + 3 ℃ or +30℉ to + 37℉
If the temperature alarm is activated, the corresponding symbol appears next to the outdoor temperature. The alarm
signal sounds at the set values.
If the temperature and frost alarm are activated, both symbols appear in the display.
F.Y.I.:
If the temperature reading is below ranges, the LL.L will be displayed. If the temperature reading is above ranges,
the HH.H will be displayed.
Low battery:
If the battery symbol “ ” appears the batteries in the outdoor sensor should be replaced as soon as possible.
11
” flashes on the LCD，The Weather Station
Page 12
EM3373-DCF Manual
The weather forecast:
The weather station calculates a weather forecast for about the next 12 hours based on the barometric pressure
trend. Of course this forecast can‘t compare to that of professional weather services supported by satellites and high
performance computers, but merely provides an approximate indication of current developments. Please take the
weather forecast from your local weather forecasting service into account as well as the forecast from your weather
station. If there are discrepancies between the information from your device and from the local weather forecasting
service, please take the advice of the latter as authoritative.
Press and hold the “HPA/INHG” button for 2 seconds to enter the air pressure unit and weather settings,
pressure units will be flashing display, Use the "UP" and "DOWN" button to set the pressure unit to display in the
"hPa/mb" or "inHg".
Press the “HPA/INHG” key to confirm the settings and switch to the weather, the weather graphics will be flashing
display, Use the "UP" and "DOWN" button to set
accurate.
The weather station displays the following weather symbols:
the current weather conditions, so that the weather forecast is more
the
sunny
The weather station can display the barometric pressure trend.
You may see the following displays:
The barometric pressure will rise.
The barometric pressure will remain constant.
The barometric pressure will fall.
slightly
cloudy
cloudy rainy
Heavy rainy Snowy
Background lighting
If the product is powered by batteries, touch the "SNOOZE/LIGHT" field. Backlight lit 15 seconds.
When the power supply of the product is inserted into the power supply adapter, the battery will automatically
disconnect the power supply, and the backlight will always be bright. Press the “HPA/INHG” button to adjust the
brightness of the backlight, you can adjust the 5 state: 4 different brightness backlight and close the backlight.
can choose according to the personal preferences of different brightness backlight or turn off the backlight.
backlight when you can touch the "SNOOZE/LIGHT" field to light the backlight 15 seconds
Users
Turn off
12
Loading...
