Metabo HPT G 18SCY, G 23SCY Safety Instructions And Instruction Manual

Download

Model Modèle Modelo

G 18SCY • G 23SCY

G23SCY

Disc Grinder Meuleuse Amoladora angular

SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL

WARNING

IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!

This manual contains important information about product safety. Please read and understand this manual BEFORE operating the power tool. Please keep this manual available for other users and owners before they use the power tool. This manual should be stored in safe place.

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI

AVERTISSEMENT

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE

English

IMPORTANT SAFETY INFORMATION ......................3

MEANINGS OF SIGNAL WORDS ..............................3

SAFETY..........................................................................3

GENERAL POWER TOOL SAFETY WARNINGS .......3

SAFETY WARNINGS COMMON FOR GRINDING

OPERATIONS ........................................................ 4

KICKBACK AND RELATED WARNINGS ...................5

SAFETY WARNINGS SPECIFIC FOR GRINDING

OPERATIONS ........................................................ 6

GENERAL SAFETY INSTRUCTIONS

FOR GRINDERS ....................................................6

SPECIFIC SAFETY RULES AND SYMBOLS ............. 6

DOUBLE INSULATION FOR SAFER OPERATION ....8

CONTENTS

Page

FUNCTIONAL DESCRIPTION ......................................9

NAME OF PARTS .......................................................9

SPECIFICATIONS ...................................................... 9

ASSEMBLY AND OPERATION ...................................10

APPLICATIONS ........................................................ 10

PRIOR TO OPERATION ........................................... 10

GRINDER OPERATION ...........................................11

DEPRESSED CENTER WHEEL

ASSEMBLY AND DISASSEMBLY ........................ 12

MAINTENANCE AND INSPECTION ...........................13

ACCESSORIES ...........................................................14

STANDARD ACCESSORIES....................................14

OPTIONAL ACCESSORIES .....................................14

PARTS LIST .................................................................41

Français

INFORMATIONS IMPORTANTES DE SÉCURITÉ ...15 SIGNIFICATION DES MOTS

D’AVERTISSEMENT ............................................ 15

SECURITE ...................................................................15

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

CONCERNANT LES OUTILS ÉLECTRIQUES ....15

AVERTISSEMENTS DE SÉCURITÉ COURANTS

AUX OPÉRATIONS DE MEULAGE ......................17

RECUL DE L’APPAREIL ET AVERTISSEMENTS

ASSOCIÉS ...........................................................18

AVERTISSEMENTS DE SÉCURITÉ SPÉCIFIQUES

AUX OPÉRATIONS DE MEULAGE ......................18

CONSIGNES DE SECURITE GENERALES

RELATIVES AUX MEULEUSES DROITES ..........18

REGLES DE SECURITE SPECIFIQUES

ET SYMBOLES .................................................... 19

Español

INFORMACIÓN IMPORTANTE

SOBRE SEGURIDAD ..........................................28

SIGNIFICADO DE LAS PALABRAS

DE SEÑALIZACIÓN ............................................. 28

SEGURIDAD ................................................................28

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA

HERRAMIENTA ELÉCTRICA ..............................28

ADVERTENCIAS COMUNES DE SEGURIDAD

PARA LAS OPERACIONES DE MOLIDO ............30

REBOTE Y ADVERTENCIAS RELACIONADAS ....... 31

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS

PARA LAS OPERACIONES DE MOLIDO ............31

INSTRUCCIONES GENERALES DE SEGURIDAD

PARA AMOLADORAS .........................................31

NORMAS Y SÍMBOLOS ESPECÍFICOS

DE SEGURIDAD .................................................. 32

TABLE DES MATIÈRES

Page Page

Página Página

DOUBLE ISOLATION POUR UN

FONCTIONNEMENT PLUS SUR ........................20

DESCRIPTION FONCTIONNELLE .............................22

NOM DES PARTIES .................................................22

SPECIFICATIONS .................................................... 22

ASSEMBLAGE ET FONCTIONNEMENT ....................23

UTILISATIONS ......................................................... 23

AVANT L’UTILISATION .............................................23

UTILISATION DE LA MEULEUSE ............................24

ASSEMBLAGE ET DESASSEMBLAGE

DE LA MEULE A DEPRESSION CENTRALE ......25

ENTRETIEN ET INSPECTION ....................................26

ACCESSOIRES ...........................................................27

ACCESSOIRES STANDARD.................................... 27

ACCESSOIRES SUR OPTION .................................27

LISTE DES PIECES .....................................................41

ÍNDICE

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA ......................33

DESCRIPCIÓN FUNCIONAL ......................................35

NOMENCLATURA ................................................... 35

ESPECIFICACIONES ...............................................35

MONTAJE Y OPERACIÓN ..........................................36

APLICACIONES ......................................................36

ANTES DE LA OPERACIÓN .................................... 36

OPERACIÓN DE LA AMOLADORA ANGULAR .......37

MONTAJE Y DESMONTAJE DE LA

RUEDA DE DISCO ABOMBADO .........................38

MANTENIMIENTO E INSPECCIÓN ............................39

ACCESORIOS .............................................................40

ACCESORIOS ESTÁNDAR .....................................40

ACCESORIOS OPCIONALES .................................40

LISTA DE PEIZAS .......................................................41

English

IMPORTANT SAFETY INFORMATION

Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before operating or maintaining this power tool.

Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs, and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identiﬁ ed by WARNINGS on the power tool and in this Instruction Manual.

NEVER use this power tool in a manner that has not been speciﬁ cally recommended by metabo HPT.

MEANINGS OF SIGNAL WORDS WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.

CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or

may cause machine damage.

NOTE emphasizes essential information.

SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1) Work area safety a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk

of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

English

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

A moment of inattention while operating power

tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ -position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught

in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch does

not turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk

of starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power tool’s operation.

If damaged, have the power tool repaired

before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent

from those intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a

qualiﬁ ed repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

SAFETY WARNINGS COMMON FOR GRINDING OPERATIONS

a) This power tool is intended to function as a

grinder. Read all safety warnings, instructions, illustrations and speciﬁ cations provided with this power tool.

Failure to follow all instructions listed below may result

in electric shock, ﬁ re and/or serious injury.

b) Operations such as sanding, wire brushing,

polishing or cutting-oﬀ are not recommended to be performed with this power tool.

Operations for which the power tool was not designed

may create a hazard and cause personal injury.

c) Do not use accessories which are not speciﬁ cally

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your

power tool, it does not assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on the power tool.

Accessories running faster than their rated speed can

break and ﬂ y apart.

e) The outside diameter and the thickness of your

accessory must be within the capacity rating of your power tool.

Incorrectly sized accessories cannot be adequately

guarded or controlled.

English

f) Threaded mounting of accessories must match

the grinder spindle thread. For accessories mounted by ﬂ anges, the arbour hole of the accessory must ﬁ t the locating diameter of the ﬂ ange.

Accessories that do not match the mounting hardware

of the power tool will run out of balance, vibrate excessively and may cause loss of control.

g) Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart

during this test time.

h) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments.

The eye protection must be capable of stopping

ﬂ ying debris generated by various operations. The dust mask or respirator must be capable of ﬁ ltrating particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear personal protective equipment.

Fragments of workpiece or of a broken accessory

may ﬂ y away and cause injury beyond immediate area of operation.

j) Hold the power tool by insulated gripping

surfaces only, when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and could give the operator an electric shock.

k) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged

and your hand or arm may be pulled into the spinning accessory.

l) Never lay the power tool down until the accessory

has come to a complete stop.

The spinning accessory may grab the surface and

pull the power tool out of your control.

m) Do not run the power tool while carrying it at your

side.

Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into your body.

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal may cause electrical hazards.

o) Do not operate the power tool near ﬂ ammable

materials.

Sparks could ignite these materials.

p) Do not use accessories that require liquid

coolants.

Using water or other liquid coolants may result in

electrocution or shock.

KICKBACK AND RELATED WARNINGS

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding. For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. Abrasive wheels may also break under these conditions. Ki ckbac k is t he re sult o f pow er t ool mi suse a nd/o r inc orrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a ﬁ rm grip on the power tool and

position your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up.

The operator can control torque reactions or kickback

forces, if proper precautions are taken.

b) Never place your hand near the rotating

accessory.

Accessory may kickback over your hand.

c) Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to

the wheel’s movement at the point of snagging.

d) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the accessory.

Corners, sharp edges or bouncing have a tendency to

snag the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade or

toothed saw blade.

Such blades create frequent kickback and loss of

control.

English

SAFETY WARNINGS SPECIFIC FOR GRINDING OPERATIONS

a) Use only wheel types that are recommended for

your power tool and the speciﬁ c guard designed for the selected wheel.

Wheels for which the power tool was not designed

cannot be adequately guarded and are unsafe.

b) The grinding surface of center depressed wheels

must be mounted below the plane of the guard lip.

An improperly mounted wheel that projects through

the plane of the guard lip cannot be adequately protected.

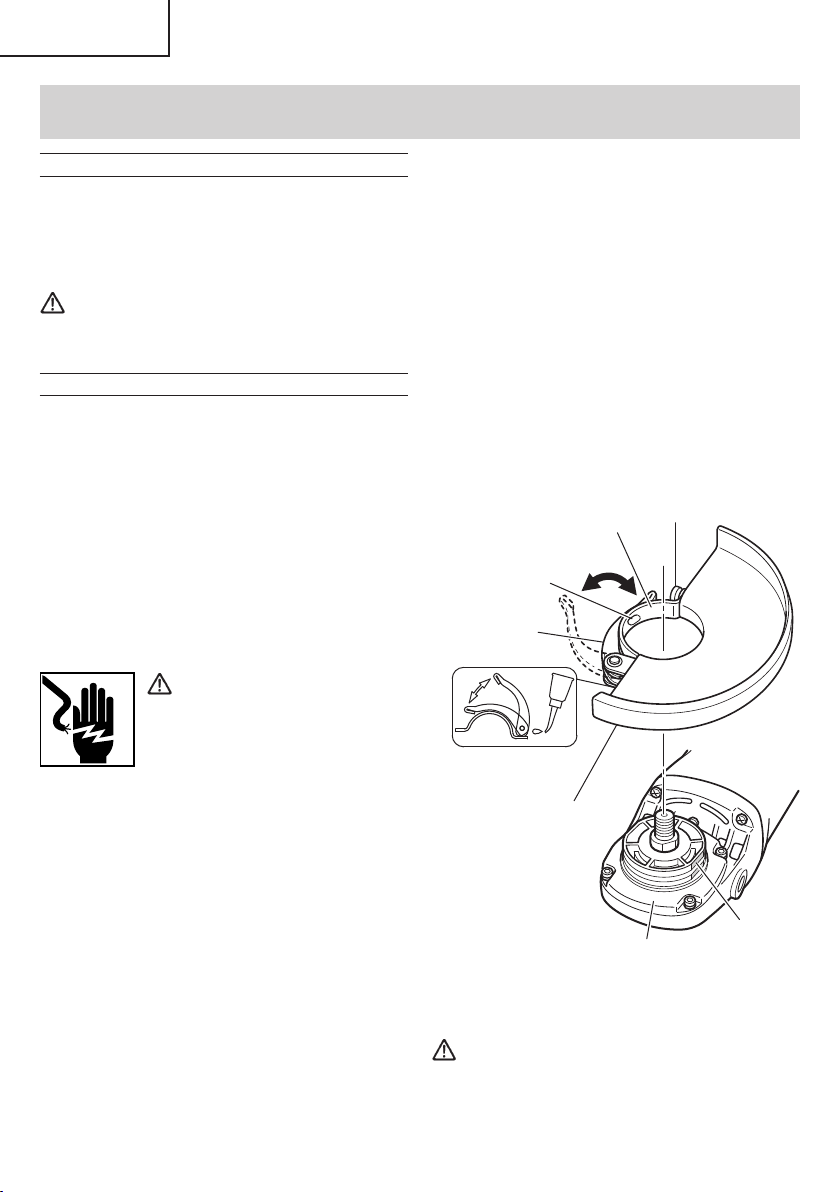

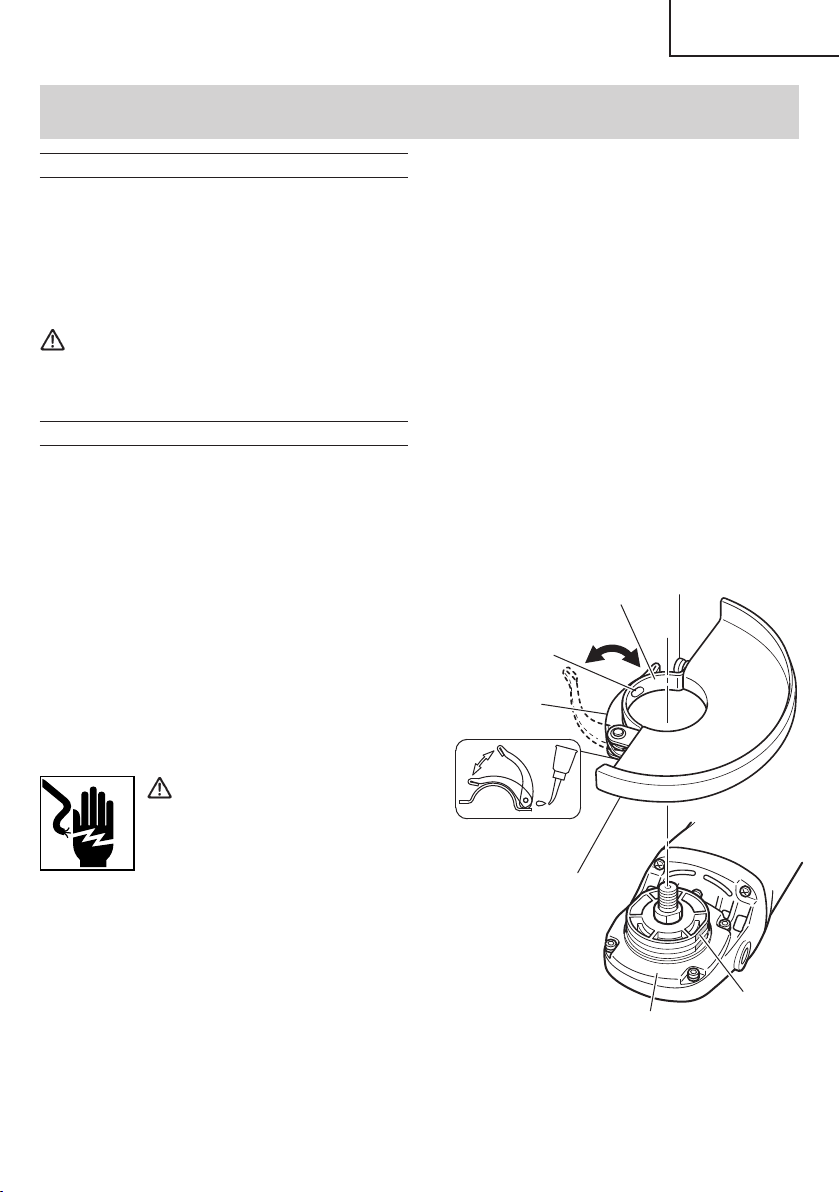

c) The guard must be securely attached to the

power tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator.

The guard helps to protect the operator from broken

wheel fragments, accidental contact with wheel and sparks that could ignite clothing.

d) Wheels must be used only for recommended

applications. For example: do not grind with the side of cut-oﬀ wheel.

Abrasive cut-oﬀ wheels are intended for peripheral

grinding, side forces applied to these wheels may cause them to shatter.

e) Always use undamaged wheel ﬂ anges that are of

correct size and shape for your selected wheel.

Proper wheel ﬂ anges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut-oﬀ wheels may be diﬀ erent from grinding wheel ﬂ anges.

f) Do not use worn down wheels from larger power

tools.

Wheel intended for larger power tool is not suitable for

the higher speed of a smaller tool and may burst.

GENERAL SAFETY INSTRUCTIONS FOR GRINDERS

– Check that speed marked on the wheel is equal to or

greater than the rated speed of the grinder;

– Ensure that the wheel dimensions are compatible with

the grinder;

– Abrasive wheels shall be stored and handled with

care in accordance with manufacturer’s instructions;

– Inspect the grinding wheel before use, do not use

chipped, cracked or otherwise defective products;

– Ensure that mounted wheels and points are ﬁ tted in

accordance with the manufacturer’s instructions;

– Ensure that blotters are used when they are provided

with the bonded abrasive product and when they are required;

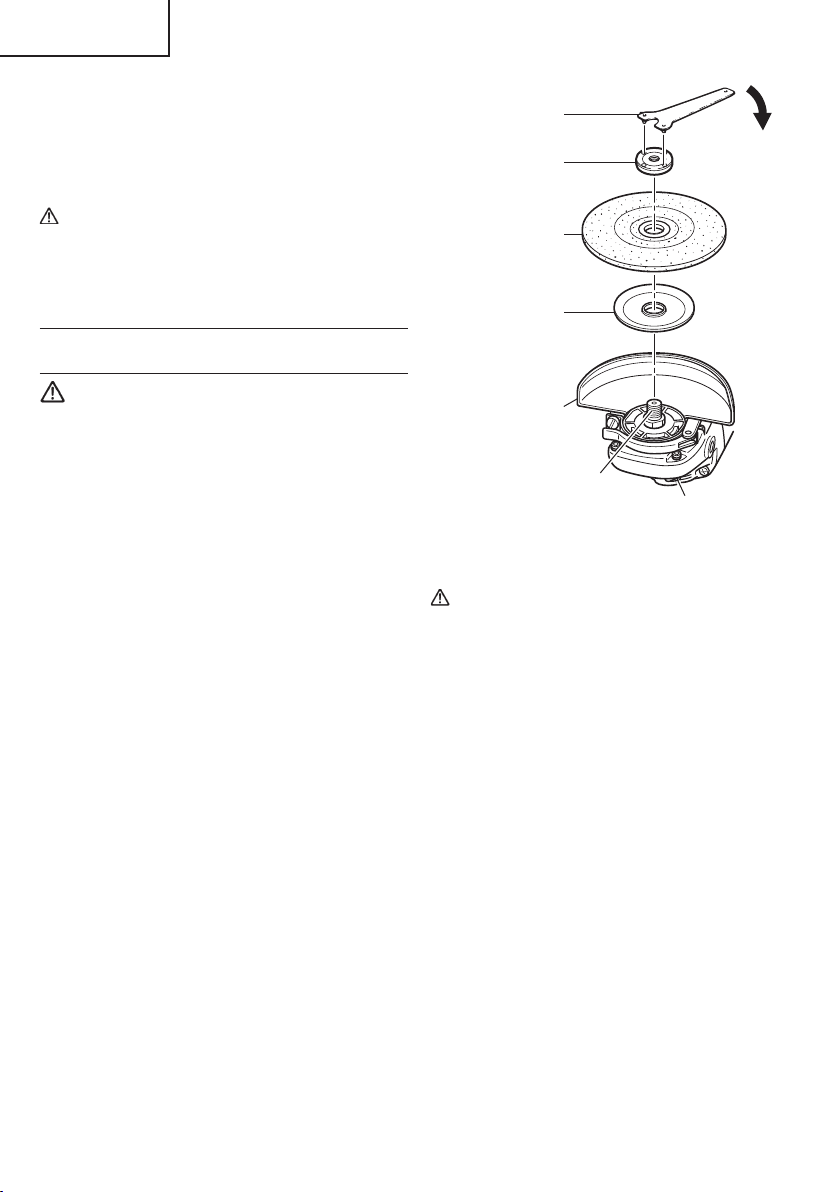

– Ensure that the abrasive product is correctly mounted

and tightened before use and run the tool at no-load for 30 s in a safe position, stop immediately if there is considerable vibration or if other defects are detected. If this condition occurs, check the machine to determine the cause;

– If a guard is equipped with the tool never use the tool

without such a guard;

– Do not use separate reducing bushings or adapters to

adapt large hole abrasive wheels;

– For tools intended to be ﬁ tted with threaded hole

wheel, ensure that the thread in the wheel is long enough to accept the spindle length;

– Secure the workpiece and check that the workpiece

is properly supported. A workpiece clamped with clamping devices or in a vice is held more securely than by hand;

– Do not use cutting oﬀ wheel for side grinding; – Ensure that sparks resulting from use do not create

a hazard e.g. do not hit persons, or ignite ﬂ ammable substances;

– Ensure that ventilation openings are kept clear when

working in dusty conditions, if it should become necessary to clear dust, ﬁ rst disconnect the tool from the mains supply (use non metallic objects) and avoid damaging internal parts;

– Always use eye and ear protection. Other personal

protective equipment such as dust mask, gloves, helmet and apron should be worn;

– Pay attention to the wheel that continues to rotate

after the tool is switched oﬀ .

SPECIFIC SAFETY RULES AND SYMBOLS

1. ALWAYS use proper guard with grinding wheel. A guard protects operator from broken wheel fragments.

2. Accessories must be rated for at least the speed recommended on the tool warning label. Wheels and other accessories running over rated speed can ﬂ y apart and cause injury.

3. Hold tools by insulated gripping surfaces when

performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

4. ALWAYS wear ear protectors when using the tool

for extended periods.

Prolonged exposure to high intensity noise can cause hearing loss.

5. Use only a depressed center wheel with a rated capacity which is GREATER than 6600 RPM. Using any wheel a rated capacity LESS than 6600 RPM and/ or an incorrect sized wheel (see SPECIFICATIONS at page 9) may result in wheel breakage, ﬂ ying wheel fragments, and resulting in death or serious injury.

6. NEVER touch moving parts.

NEVER place your hands, ﬁ ngers or other body parts near the tool’s moving parts.

English

7. NEVER operate without all guards in place. NEVER operate this tool without all guards or safety

features in place and in proper working order. If maintenance or servicing requires the removal of a guard or safety feature, be sure to replace the guard or safety feature before resuming operation of the tool.

8. Use right tool. Don’t force small tool or attachment to do the job of a

heavy-duty tool.

Don’t use tool for purpose not intended —for

example— don’t use circular saw for cutting tree limbs or logs.

9. NEVER use a power tool for applications other

than those speciﬁ ed.

NEVER use a power tool for applications other than

those speciﬁ ed in the Instruction Manual.

10. Handle tool correctly. Operate the tool according to the instructions provided

herein. Do not drop or throw the tool. NEVER allow the tool to be operated by children, individuals unfamiliar with its operation or unauthorized personnel.

11. Keep all screws, bolts and covers tightly in place. Keep all screws, bolts, and plates tightly mounted.

Check their condition periodically.

12. Do not use power tools if the plastic housing or

handle is cracked.

Cracks in the tool’s housing or handle can lead to

electric shock. Such tools should not be used until repaired.

13. Blades and accessories must be securely

mounted to the tool.

Prevent potential injuries to yourself or others. Blades,

cutting implements and accessories which have been mounted to the tool should be secure and tight.

14. Keep motor air vent clean. The tool’s motor air vent must be kept clean so that

air can freely ﬂ ow at all times. Check for dust build-up frequently.

15. Operate power tools at the rated voltage. Operate the power tool at voltages speciﬁ ed on its

nameplate.

If using the power tool at a higher voltage than the

rated voltage, it will result in abnormally fast motor revolution and may damage the unit and the motor may burn out.

16. NEVER use a tool which is defective or operating

abnormally.

If the tool appears to be operating unusually, making

strange noises, or otherwise appears defective, stop using it immediately and arrange for repairs by a metabo HPT authorized service center.

17. NEVER leave tool running unattended. Turn

power oﬀ .

Don’t leave tool until it comes to a complete stop.

18. Carefully handle power tools. Should a power tool be dropped or struck against

hard materials inadvertently, it may be deformed, cracked, or damaged.

19. Do not wipe plastic parts with solvent.

Solvents such as gasoline, thinner benzine, carbon

tetrachloride, and alcohol may damage and crack plastic parts. Do not wipe them with such solvents.

Wipe plastic parts with a soft cloth lightly dampened

with soapy water and dry thoroughly.

20. NEVER use a depressed center wheel which is cracked or deformed or worn away (see the MAINTENANCE AND INSPECTION section on page 13).

21. NEVER use the grinder in places where the sparks generated by the grinder can cause explosion, such as where ﬂ ammable materials or gases are present.

22. NEVER push in the push button while the spindle is running.

23. ALWAYS wear eye protection that meets the

requirement of the latest revision of ANSI Standard Z87.1.

24. ALWAYS wear a mask or respirator to protect yourself from dust or potentially harmful particles generated during the grinding operation.

25. ALWAYS ﬁ rmly grip the body handle and side handle while operating the grinder.

26. ALWAYS have a trial run before grinding commence (see “Test the grinder before using” on page 11).

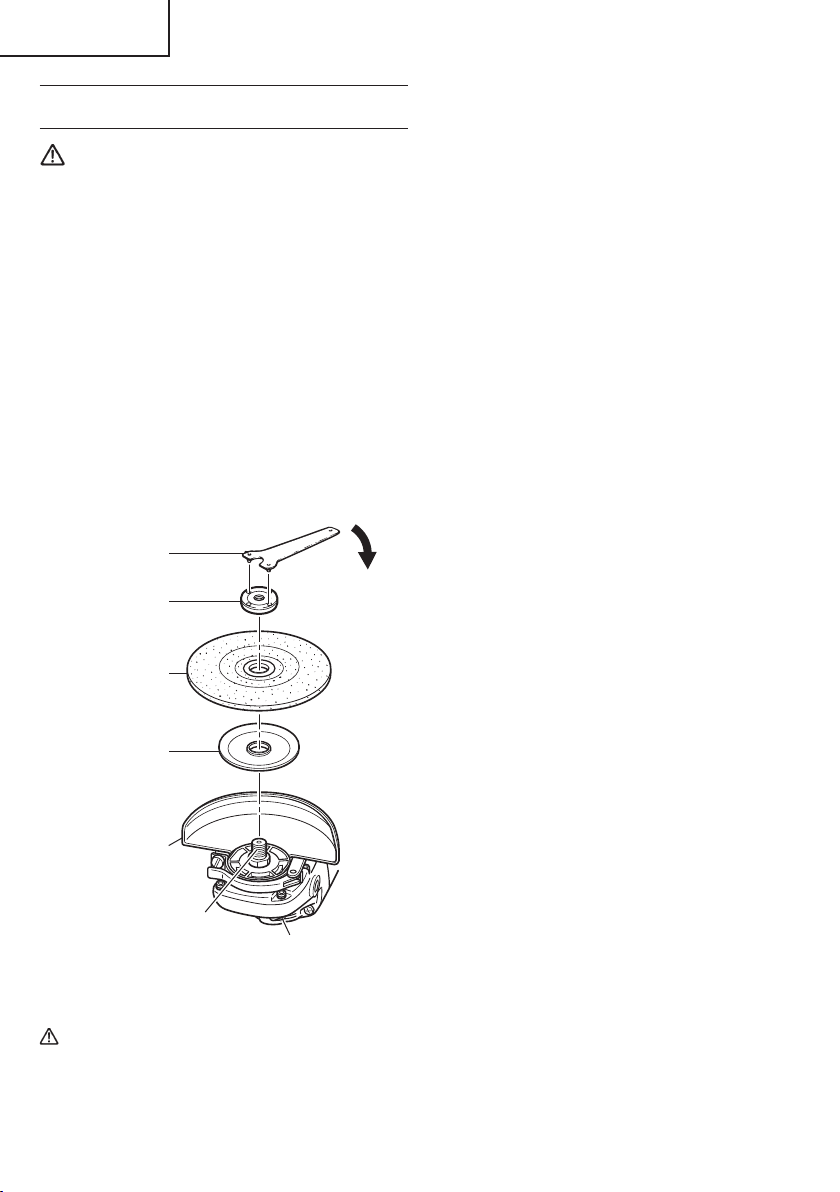

27. ALWAYS follow the instructions contained in this manual when replacing the depressed center wheel.

28. ALWAYS be careful with buried object such as an underground wiring.

Touching these active wiring or electric cable with this

tool, you may receive an electric shock.

Comﬁ rm if there are any buried object such as electric

cable within the wall, ﬂ oor or ceiling where you are going to operate here after.

29. Secure the workpiece and check that the workpiece is properly supported. A workpiece clamped with clamping devices or in a vice is held more securely than by hand.

30. Deﬁ nitions for symbols used on this tool

...........

volts

Hz ............hertz

A ..............amperes

n ..............rated speed

W .............watt

...........Class II Construction

---/min ......revolutions per minute

English

DOUBLE INSULATION FOR SAFER OPERATION

To ensure safer operation of this power tool, metabo HPT has adopted a double insulation design. “Double insulation “ means that two physically separated insulation systems have been used to insulate the electrically conductive materials connected to the power supply from the outer frame handled by the operator. Either the symbol “ ” or the words “Double insulation” appear on the power tool or on the nameplate. Although this system has no external grounding, you must still follow the normal electrical safety precautions given in this Instruction Manual, including not using the power tool in wet environments. To keep the double insulation system eﬀ ective, follow these precautions:

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO OTHER USERS

○

Only metabo HPT AUTHORIZED SERVICE CENTER should disassemble or assemble this power tool, and only genuine metabo HPT replacement parts should be installed.

○

Clean the exterior of the power tool only with a soft cloth moistened with soapy water, and dry thoroughly.

Never use solvents, gasoline or thinners on plastic

components; otherwise the plastic may dissolve.

AND

OWNERS OF THIS TOOL!

English

FUNCTIONAL DESCRIPTION

NOTE The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance

of the power tool.

NEVER operate, or attempt any maintenance on the tool unless you have ﬁ rst read and understood all safety

instructions contained in this manual.

Some illustrations in this Instruction Manual may show details or attachments that diﬀ er from those on your own

power tool.

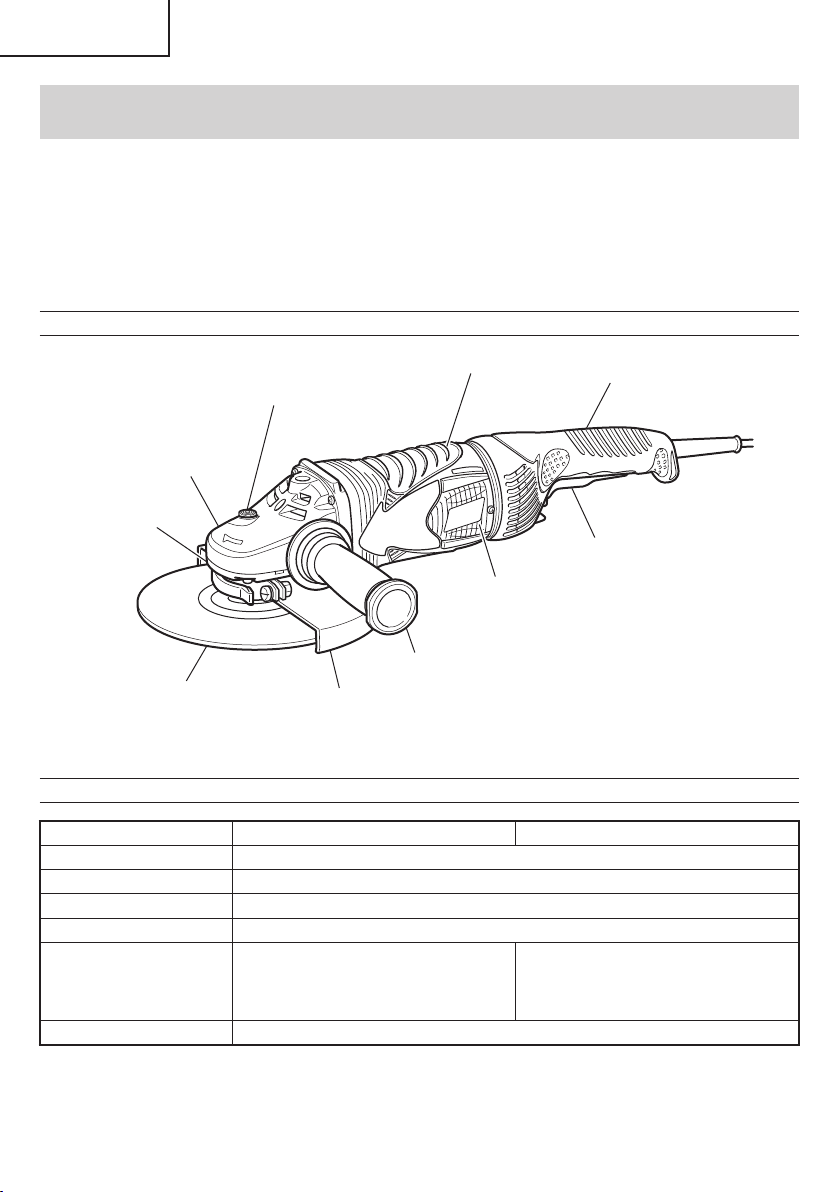

NAME OF PARTS

Housing

Push Button

Gear Cover

Packing Gland

Brush Cover

Side Handle

Depressed Center Wheel

SPECIFICATIONS

Model G18SCY G23SCY Motor Single-Phase Series Commutator Motor Power Source Single-Phase 120 V AC 60 Hz / DC Current 15 A Rated Speed 6200 /min Wheel Size:

External diam. Thickness Hole diam.

Weight 11.2 lbs (5.1 kg)

Wheel Guard

Fig. 1

7" (180 mm)

1/4" (6 mm)

7/8" (22.23 mm)

Handle

Switch

9" (230 mm)

1/4" (6 mm)

7/8" (22.23 mm)

English

ASSEMBLY AND OPERATION

APPLICATIONS

○

Removal of casting ﬁ n and ﬁ nishing of various type of steel, bronze and aluminum materials and castings.

○

Grinding of welded sections or sections cut by means of an acetylene torch.

○

Grinding of synthetic resins, slate, brick, marble.

WARNING

To avoid the risk of serious injury, NEVER use this grinder with cup wheels and/or saw blades.

PRIOR TO OPERATION

1. Power source Ensure that the power source to be utilized conforms

to the power source requirements speciﬁ ed on the product nameplate.

2. Power switch Ensure that the switch is in the OFF position. If the

plug is connected to a receptacle while the switch is in the ON position, the power tool will start operating immediately and can cause serious injury.

3. Extension cord When the work area is far away from the power

source, use an extension cord of suﬃ cient thickness and rated capacity. The extension cord should be kept as short as practicable.

WARNING

Damaged cord must be replaced or repaired.

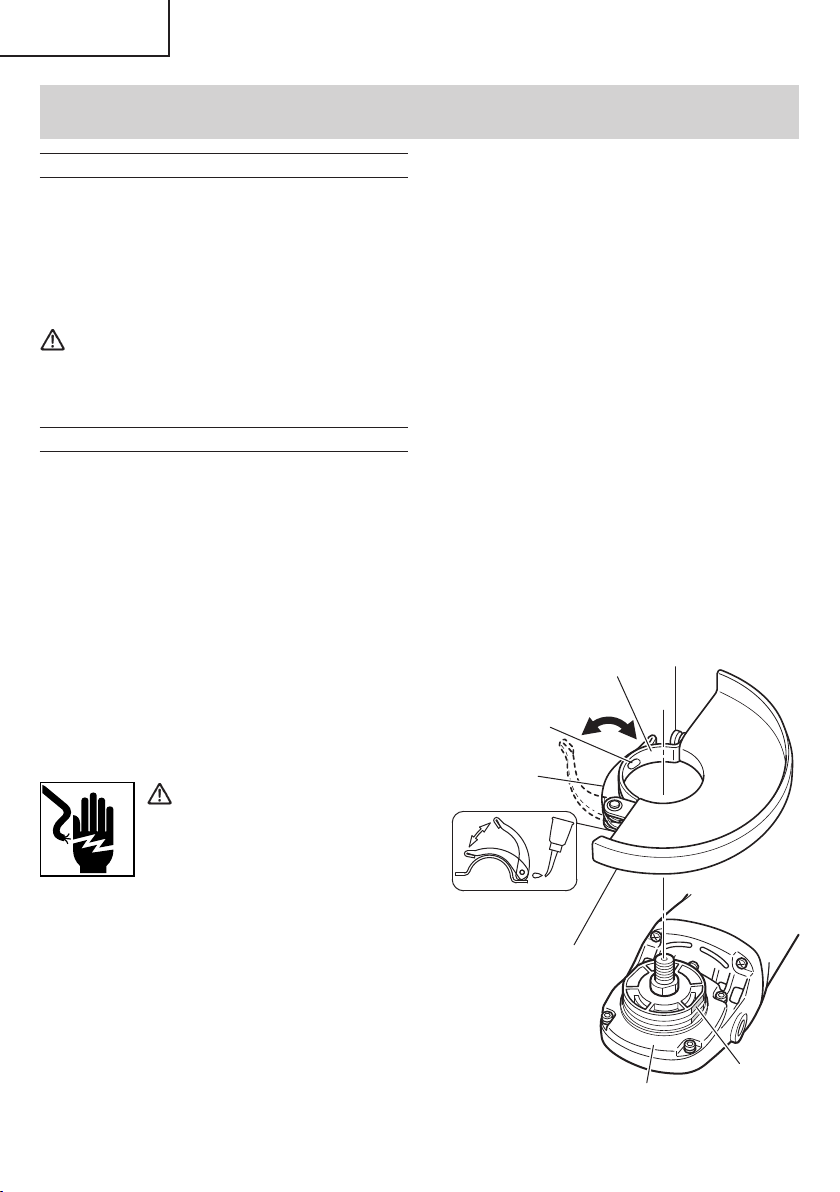

6. Mounting the wheel guard Be sure to mount the wheel guard at an angle that will

protect the operator’s body from injury by a broken

wheel piece. [Installing and adjusting the wheel guard] ○

Open the lever and insert the locating pin of wheel

guard, bringing it into line with the across ﬂ ats of

packing ground. ○

Then, turn the wheel guard to a desired position (for

use). ○

Close the lever and ﬁ x it. If and when required, carry

out adjustments by tightening or loosening the screw. ○

If the lever does not move smoothly, apply some

lubricating oil to the sliding section between the set

piece and the lever. Fasten the wheel guard at the position where the

across ﬂ ats of the wheel guard positioning pin and

packing ground are aligned (the position where the

wheel guard is inserted), but do not use it.

Set Piece

Locating Pin

Lever

Screw

4. Check the receptacle If the receptacle only loosely accepts the plug, the

receptacle must be repaired. Contact a licensed electrician to make appropriate repairs.

If such a faulty receptacle is used, it may cause

overheating, resulting in a serious hazard.

5. Check your work environment Ensure the following before operation;

○

No ﬂ ammable gas, liquid, or object at worksite.

○

When grinding thin steel sheet it may cause a high booming noise.

To avoid such noise, place a rubber mat under the

workpiece.

○

Clear the area of children or unauthorized personnel.

Wheel Guard

Across Flats

Packing Gland

Fig. 2

WARNING

If the wheel guard is not attached properly, a

broken wheel may result in and cause death or

serious injury.

English

7. Thoroughly check that the depressed center wheel is free of cracks, splits and other abnomalities before mounting. Make sure it is ﬁ rmly clamped and has been properly mounted. Refer to page 12 of this manual for Depressed Center Wheel Assembly and Disassembly.

8. Test the grinder before using

Before actually beginning the grinding work, test the

grinder by ﬁ rst clearing the area of all other personnel. Make sure the wheel guard is in place and that you are wearing eye protection. Turn the grinder “on”, and make sure the grinder runs smoothly and shows no abnormalities.

Duration of the trial run is as follows:

When depressed center wheel is replaced

............................................. 3 minutes or more

When starting daily work

...............................................1 minute or more

9. Use only properly rated depressed center wheels

Use only depressed center wheels rated at 6600

RPM or more.

Using a depressed center wheel rated less can lead

to wheel disintegration during operation and cause serious bodily injury.

10. Check the push button

Make sure that the push button is disengaged by

pushing push button two or three times before turning on the grinder. (Fig. 5)

GRINDER OPERATION

1. Hold the grinder ﬁ rmly by its handle and side handle (Fig. 1)

The grinder produces a counterforce which must be

controlled by ﬁ rmly holding onto the grinder.

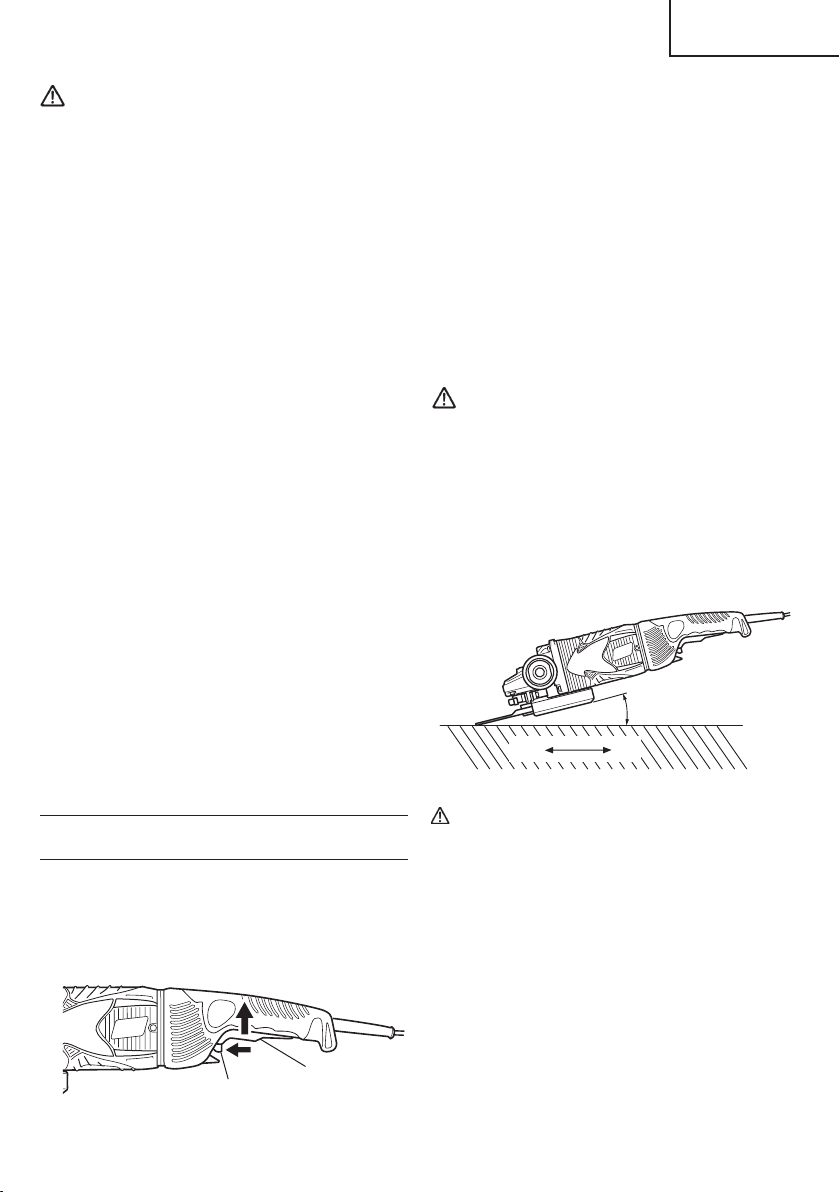

2. Turn the grinder “on” (Fig. 3)

3. Use light grinding pressure There is no need to press hard when grinding. Usually

the grinder’s own weight is suﬃ cient to allow the required light contact with the surface to be ground.

WARNING

Do not press the grinder forcibly against the

surface to be ground. Heavy pressure can result in wheel breakage and serious injury. It can also damage the surface being ground or damage the grinder’s motor.

4. Use proper grinding angle Grind only with the wheel’s edge by lifting the grinder

15° to 30°, as shown in Fig. 4.

15° – 30°

Fig. 4

CAUTION

Do not use the entire surface of the depressed

center wheel. Use only the edge of the depressed center wheel.

5. Move the grinder in the proper direction When using a new depressed center wheel in

direction A (Fig. 4), the wheel edge may cut into the workpiece. In this case, grind in direction B (Fig. 4).

Once the wheel edge is worn, the workpiece can be

ground in both directions.

Locking Button

Fig. 3

While holding the grinder ﬁ rmly, use one ﬁ nger to

switch to the “on” position.

Switch ON: Push the locking button forward and then

press the switch lever.

* For continuous use, press the switch

lever. The switch lever is locked by pushing the locking button forward once again.

(*Subject to change depending on

area.)

Switch OFF: Press and release the switch lever.

Switch Lever

NOTE The wheel provided (resinoid wheel) is rated as Class

A grain and # 24 grain size. It is most suitable for heavy grinding of steel and other types of materials.

6. Adjust operation to desired ﬁ nish For a ﬁ ne ﬁ nish, decrease pressure by lifting slightly.

Grind slowly and at the appropriate speed.

CAUTION

The revolving depressed center wheel will create

air turbulence.

Do no lay the grinder down in areas of dust or dirt

until it has come to a complete stop.

English

DEPRESSED CENTER WHEEL ASSEMBLY AND DISASSEMBLY

WARNING

Never attempt to assemble or disassemble the depressed center wheel, unless the power switch is in the “OFF” position and the electrical cord has been disconnected from the receptacle.

1. Assembly (1) Turn the disc grinder upsidedown so that the

spindle is facing upward.

(2) Align the oval-shaped indentation of the wheel

washer with the notched part of the spindle, then attach them.

(3) Fit the protuberance of the depressed center

wheel onto the wheel washer. (4) Screw the wheel nut onto the spindle. (5) While pushing the push button with one hand, lock

the spindle by turning the depressed center wheel

slowly with the other hand. Tighten the wheel nut by using the supplied

wrench as shown in Fig. 5.

Wrench

Wheel Nut

Tighten

2. Disassembly To remove the depressed center wheel, simply

reverse the above-mentioned procedure.

Depressed Center Wheel

Wheel Washer

Wheel Guard

Spindle

Push Button

Fig. 5

CAUTION

Tighten the wheel nut securely and conﬁ rm that

the depressed center wheel does not wobble.

English

MAINTENANCE AND INSPECTION

WARNING

Be sure to switch power OFF and disconnect the plug from the receptacle during maintenance and inspection.

Using cracked, deformed or damaged wheels can lead to wheel breakage and resulting serious injury.

○

1. Replacing the depressed center wheel Replace the depressed center wheel when it has been

worn out to about 2-3/8" (60mm) in external diameter. Conﬁ rm that there is no crack or any damage to the depressed center wheel. If there is a crack or a transformation in the wheel, replace it immediately.

2. Inspecting the screws Regularly inspect all screws and ensure that they are

fully tightened. Should any of the screws be loosened, retighten them immediately.

WARNING

Using this grinder with loosened screws is extremely dangerous.

3. Conﬁ rm that there is no damage in the wheel guard, the electrical cord and the housing, etc.

Check that the on/oﬀ switch operates normally.

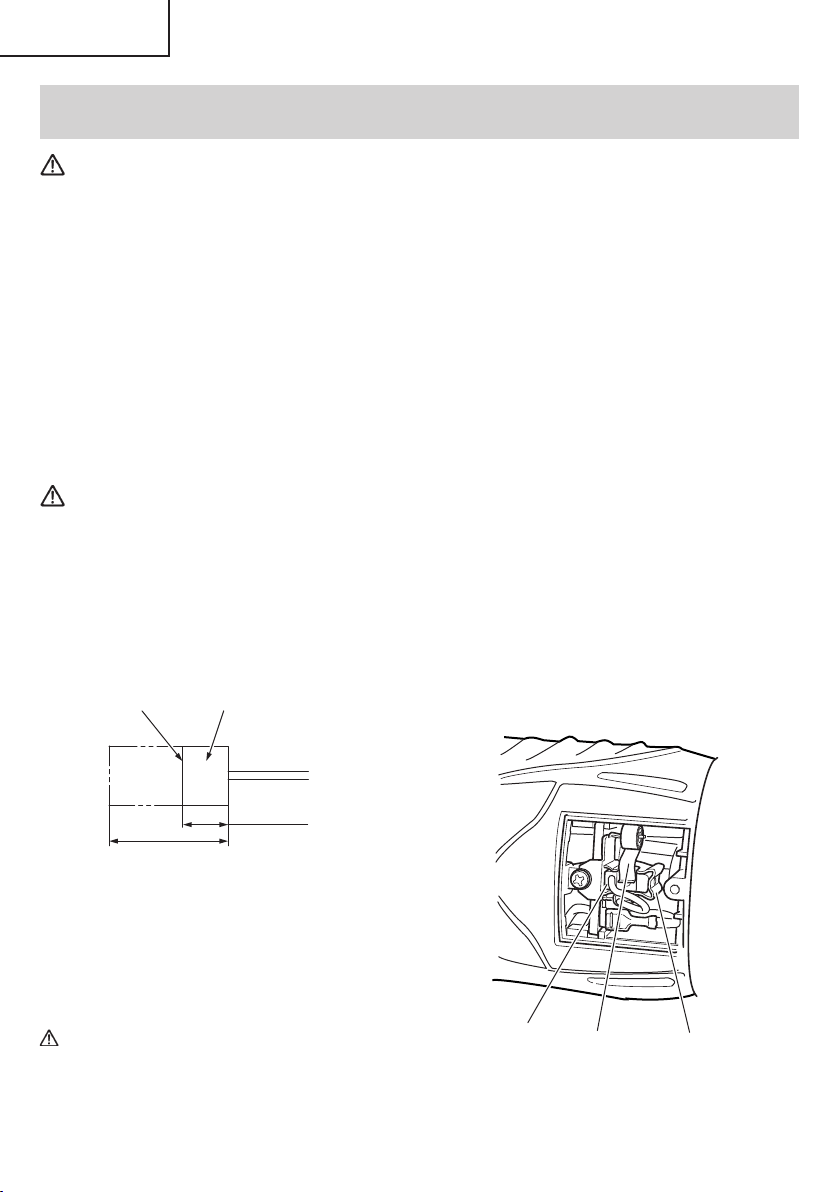

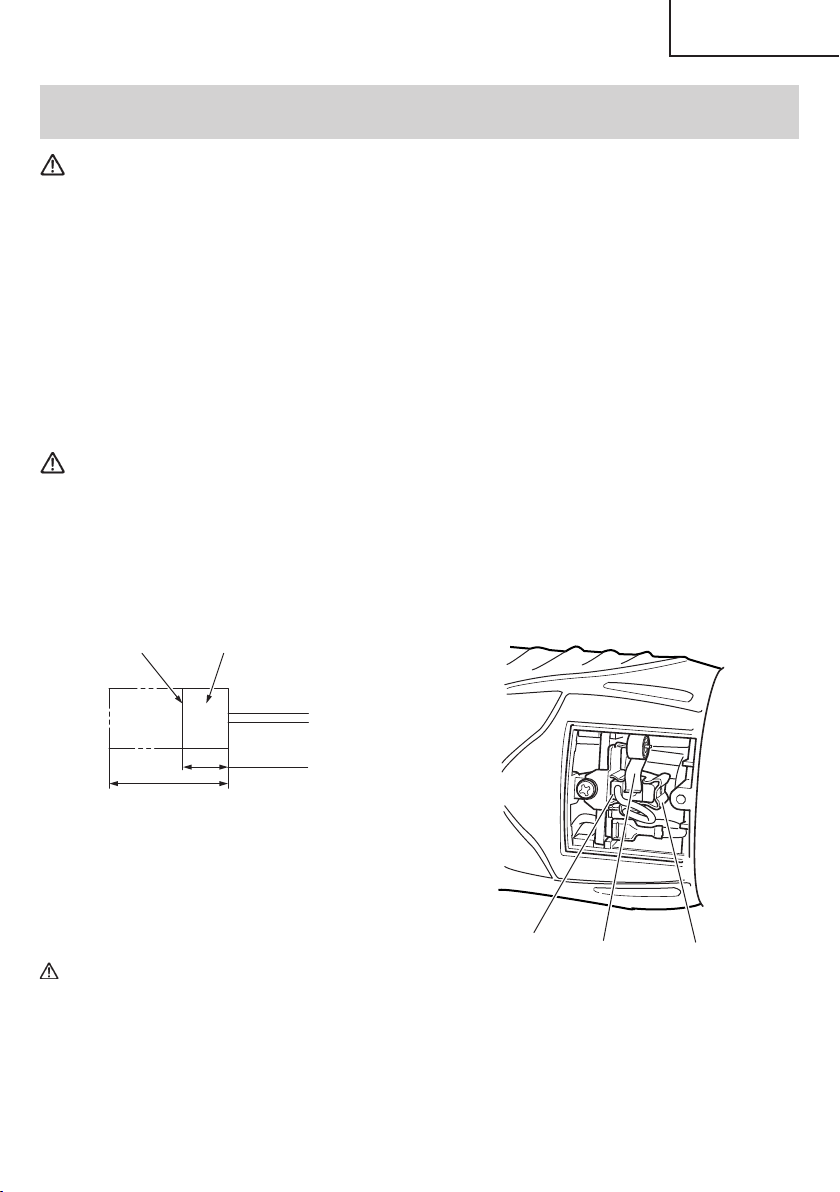

4. Inspecting the carbon brushes (Fig. 6)

Wear limit

No. of carbon brush

Replacing carbon brushes:

(1) Loosen the D4 tapping screw retaining the brush

cover and remove the brush cover.

(2) Use the auxiliary hexagonal wrench or small

screwdriver to pull up the edge of the spring that is holding down the carbon brush. Remove the edge of the spring toward the outside of the brush holder.

(3) Remove the end of the pig-tail on the carbon brush

from the terminal section of brush holder and then remove the carbon brush form the brush holder.

(1) Insert the end of the pig-tail of the carbon brush in

the terminal section of brush holder. (2) Insert the carbon brush in the brush holder. (3) Use the auxiliary hexagonal wrench or small

screwdriver to return the edge of the spring to the

head of the carbon brush. (4) Mount the tail cover and tighten the D4 tapping

screw.

0.26" (6.5mm)

0.89" (22.5mm) Fig. 6

The motor employs carbon brushes which are

consumable parts. Replace the carbon brush with a new one when it becomes worn to its wear limit. Always keep carbon brushes clean and ensure that they slide freely within the brush holders.

CAUTION

Using this grinder with a carbon brush which is

worn in excess of the wear limit will damage the motor.

NOTE Use metabo HPT carbon brush No. 61 indicated in

Fig. 6.

Carbon Brush

5. Service and repairs All quality power tools will eventually require servicing

or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by a metabo HPT AUTHORIZED SERVICE CENTER, ONLY.

Spring

Fig. 7

Brush Holder

English

6. Service parts list

CAUTION

Repair, modiﬁ cation and inspection of metabo HPT

Power Tools must be carried out by a metabo HPT Authorized Service Center.

This Parts List will be helpful if presented

with the tool to the metabo HPT Authorized Service Center when requesting repair or other maintenance.

In the operation and maintenance of power tools,

the safety regulations and standards prescribed in each country must be observed.

MODIFICATIONS

metabo HPT Power Tools are constantly being

improved and modiﬁ ed to incorporate the latest technological advancements.

Accordingly, some parts may be changed without

prior notice.

ACCESSORIES

WARNING

Never use any accessories other than those mentioned below.

The use of any accessories other than those mentionded below or attachments not intended for use

such as cup wheel, cut-oﬀ wheel or saw blade is dangerous and may cause personal injury or property damage.

NOTE Accessories are subject to change without any obligation on the part of the metabo HPT.

STANDARD ACCESSORIES

○

Wrench (Code No. 937913Z) ...................................1

○

Side Handle (Code No. 322411) ............................... 1

OPTIONAL ACCESSORIES…sold separately

○

Depressed center wheel (10pcs. per package)

7" (180 mm) external dia. × 1/4" (6 mm) thickness ×

7/8" (22.23 mm) hole dia. (Code No. 701070)

9" (230 mm) external dia. × 1/4" (6 mm) thickness ×

7/8" (22.23 mm) hole dia. (Code No. 701090)

NOTE Speciﬁ cations are subject to change without any

obligation on the part of the metabo HPT.

Français

INFORMATIONS IMPORTANTES DE SÉCURITÉ

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé.

La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identiﬁ és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi.

NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spéciﬁ quement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner

la mort ou de sérieuses blessures. PRÉCAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de

mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des

incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à

piles (sans ﬁ l).

1) Sécurité de l’aire de travail a) Maintenir l’aire de travail propre et bien

éclairée.

Les endroits encombrés ou sombres sont

propices aux accidents.

b) Ne pas utiliser d’outils électriques en

présence de liquides, gaz ou poussière inﬂ ammables, au risque de provoquer une explosion.

Les outils électriques créent des étincelles

susceptibles d’enﬂ ammer la poussière.

c) Ne pas laisser les enfants et les visiteurs

s’approcher de vous lorsque vous utiliser un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique a) Les prises de l’outil électrique doivent

correspondre à la prise secteur. Ne jamais modiﬁ er la prise. Ne pas utiliser d’adaptateurs avec les outils

électriques mis à la masse.

Les prises non modiﬁ ées et les prises secteurs

correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises

à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de

mise à la masse du corps.

c) Ne pas exposer les outils électriques à la

pluie ou à des conditions humides.

Si l’eau pénètre dans l’outil, cela augmente les

risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais

utiliser le cordon pour transporter ou débrancher l’outil électrique.

Maintenir le cordon loin de la chaleur, de l’huile,

des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent

les risques de choc électrique.

Français

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser un cordon de rallonge

adapté à un usage extérieur.

L’utilisation d’un cordon adapté à l’usage extérieur

réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une alimentation

protégée contre les courants résiduels.

L’utilisation d’un dispositif de protection contre

les courants résiduels réduit le risque de choc

électrique.

3) Sécurité personnelle a) Restez alerte, regarder ce que vous faites et

usez de votre bon sens en utilisant un outil électrique.

Ne pas utiliser d’outil électrique si vous êtes

sous l’inﬂ uence de drogues, d’alcool ou de médicaments.

Pendant l’utilisation d’outils électrique, un instant

d’inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection

individuelle. Toujours porter des verres de protection.

L’utilisation d’équipements de protection tels

que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter.

Transporter les outils électriques avec le doigt sur

l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de

mettre l’outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une

partie mobile de l’outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une

bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l’outil

électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter

de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs

peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au

raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés.

L’utilisation d’un dispositif de collecte de la

poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d’un outil électrique a) Ne pas forcer sur l’outil électrique. Utiliser

l’outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en

toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l’outil électrique si

l’interrupteur ne le met pas en position de marche et d’arrêt.

Tout outil ne pouvant être contrôlé par l’interrupteur

est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant

de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent

les risques de démarrage accidentel de l’outil électrique.

d) Stockez les outils électriques inutilisés hors

de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique.

Les outils électriques sont dangereux entre les

mains d’utilisateurs non habilités.

e) Entretenir les outils électriques. Vériﬁ er

l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’aﬀ ecter l’opération de l’outil.

Si l’outil est endommagé, le faire réparer

avant utilisation.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Maintenir les outils coupants aiguisés et

propres.

Des outils coupants bien entretenus avec des

bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l’outil électrique, les accessoires et

les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser.

L’utilisation de l’outil électrique pour des

opérations diﬀ érentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service a) Faire entretenir l’outil électrique par un

technicien habilité à l’aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l’outil

électrique.

Français

AVERTISSEMENTS DE SÉCURITÉ COURANTS AUX OPÉRATIONS DE MEULAGE

a) Cet outil électrique est conçu pour fonctionner

comme meule. Lisez tous les avertissements, instructions, illustrations et spéciﬁ cations accompagnant le présent outil.

L’inobservation des instructions énumérées ci-

dessous peut entraîner un choc électrique, un incendie et/ou une blessure grave.

b) Il est déconseillé d’utiliser cet outil électrique

pour le ponçage, le brossage métallique, le polissage ou le découpage.

Toute utilisation de cet appareil à une ﬁ n autre que

celles prévues est dangereuse et peut provoquer une blessure corporelle.

c) N’utilisez pas d’accessoires autres que ceux

spéciﬁ quement désignés et recommandés par le fabricant.

Le fait de pouvoir ﬁ xer un accessoire sur l’appareil ne

signiﬁ e pas que son utilisation est sécurisée.

d) La vitesse nominale de l’appareil doit être au

moins égale à la vitesse maximale indiquée sur l’outil électrique.

Les accessoires utilisés à une vitesse supérieure à la

vitesse nominale peuvent se briser et se détacher.

e) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être inférieurs à la capacité nominale de votre outil électrique.

Les accessoires de taille incorrecte ne peuvent être

correctement protégés ou contrôlés.

f) Le ﬁ letage de montage des accessoires

doit correspondre à celui du mandrin de la meuleuse. Pour les accessoires montés avec des brides, l’oriﬁ ce de l’arbre de l’accessoire doit correspondre au diamètre de positionnement de la bride.

Les accessoires qui ne correspondent pas au

matériel de montage de l’outil motorisé vont se trouver déséquilibrés, vibreront excessivement et pourront entraîner une perte de contrôle.

g) N’utilisez pas d’accessoire endommagé. Avant

chaque utilisation, vériﬁ ez que l’accessoire (par exemple les meules) n’est pas ébréché, craquelé ou défectueux, que la plaque n’est pas ﬁ ssurée ou usée, et que la brosse est bien ﬁ xée et en bon état. Si l’outil électrique ou l’accessoire est tombé, vériﬁ ez qu’il n’est pas endommagé ou installez un accessoire en bon état. Après avoir vériﬁ é l’accessoire ou en avoir installé un nouveau, restez à l’écart de l’accessoire et faites tourner l’outil à vide pendant une minute à vitesse maximale.

Si les accessoires sont endommagés, ils se cassent

pendant ce test.

h) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque ou des lun et tes de s écurité. Si b esoin, portez un m asque anti-poussière, des protecteurs d’oreille, des gants et un tablier capable d’arrêter les petits fragments abrasifs.

La protection oculaire doit être capable d’arrêter

les projections de débris générés au cours des diﬀ érentes opérations. Le masque à poussière et le respirateur doivent être capables de ﬁ ltrer les particules générées par votre opération. Une exposition prolongée à des bruits de haute intensité peut entraîner une perte d’audition.

i) Toutes les personnes à proximité doivent rester

à distance de l’aire de travail. Toute personne entrant dans l’aire de travail doit porter un équipement de protection individuelle.

Les fragments de pièce usinée ou d’accessoire brisé

peuvent être projetés au delà de la zone d’opération immédiate et provoquer une blessure.

j) Maintenez l’outil par les surfaces de saisie

isolées lorsque vous eﬀ ectuez une opération où l’accessoire de coupe peut entrer en contact avec des ﬁ ls cachés ou avec son propre cordon.

l’accessoire de coupe rentrant en contact avec un

ﬁ l “sous tension” peut rendre les pièces métalliques exposées de l’outil motorisé “sous tension” et pourrait donner à l’opérateur un choc électrique.

k) Éloignez le cordon de l’accessoire en rotation.

Si vous perdez le contrôle, le cordon risque d’être

découpé, et vous risquez de vous coincer le main ou le bras dans l’accessoire en rotation.

I) Ne posez jamais l’outil électrique avant l’arrêt

complet de l’accessoire.

L’accessoire en rotation risque d’accrocher la surface

et de vous faire perdre le contrôle de l’outil électrique.

m) Ne faites pas tourner l’outil électrique pendant

que vous le transportez à la main.

L’accessoire en rotation risque d’accrocher vos

vêtements ou de vous blesser.

n) Nettoyez régulièrement les évents de l’outil

électrique.

Le ventilateur du moteur risque d’attirer la poussière

à l’intérieur du logement et l’accumulation excessive de métaux en poudre risque de provoquer un courtcircuit.

o) N’utilisez pas l’outil électrique à proximité de

matériaux inﬂ ammables.

Ces matériaux risquent de prendre feu sous l’eﬀ et des

étincelles.

p) N’utilisez pas d’accessoires nécessitant des

liquides de refroidissement.

L’usage d’eau ou d’autres liquides de refroidissement

peut entraîner une électrocution ou un choc électrique.

Français

RECUL DE L’APPAREIL ET AVERTISSEMENTS ASSOCIÉS

Le recul est une réaction soudaine provoquée par le pincement ou le coincement d’une meuleuse, d’une plaque, d’une brosse ou autre type d’accessoire. L’accessoire en rotation cale alors rapidement, ce qui projette l’outil électrique dans la direction opposée à la rotation de l’accessoire. Par exemple, si une meule est coincée par la pièce à usiner, le rebord de la meule entrant dans le point de pincement peut accrocher la surface du matériau, entraînant un déchaussement de la meule. La meule peut alors dévier de sa trajectoire, vers l’opérateur ou dans la direction opposée, selon la direction de la meule au point de pincement. Les meules abrasives risquent de se briser. Le recul est le résultat d’une utilisation abusive de l’outil électrique et/ou de l’inobservation des procédures d’utilisation. Il peut être évité en suivant les quelques précautions indiquées ci-dessous.

a) Maintenez fermement l’outil électrique et

positionnez-vous de manière à résister aux reculs. Utilisez toujours la poignée auxiliaire, si prévue sur l’appareil, aﬁ n de contrôler au mieux ou recul ou la réaction de couple au cours du démarrage.

L’opérateur peut contrôler les réactions de couple

ou les forces de recul s’il prend les précautions adéquates.

b) Ne placez jamais votre main à proximité de

l’accessoire en rotation.

En reculant, l’accessoire peut blesser votre main.

c) Ne placez pas votre corps dans la zone de recul

de l’appareil.

Le recul propulse l’outil dans la direction opposée au

mouvement de la meule au point de pincement.

d) Faites particulièrement attention lorsque

vous travaillez sur des coins ou des rebords tranchants, etc. Evitez de faire rebondir l’accessoire et de le coincer.

Les coins, rebords tranchants ou les rebonds

ont tendance à coincer l’accessoire en rotation, provoquant une perte de contrôle ou un recul.

e) Ne ﬁ xez pas de scie à chaîne, de lame à sculpter

ou autre lame de scie à dents.

Ces lames sont souvent à l’origine de retours et de

pertes de contrôle.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIFIQUES AUX OPÉRATIONS DE MEULAGE

a) Utilisez uniquement des types de meules

recommandées pour votre outil électrique ainsi que le dispositif de protection spéciﬁ quement conçu pour la meule utilisée.

Les meules autres que celles pour lesquelles cet outil

électrique a été conçu ne peuvent être protégées de manière adéquate et ne sont pas sécurisées.

b) La surface de meulage des meules à dépression

centrale doit être montée au-dessous du plan de la lèvre du carter de protection.

Une meule mal montée qui dépasse du plan de la lèvre

du carter de protection ne peut pas être correctement protégée.

c) Le dispo siti f de prote ction doit être c orr ecte ment

ﬁ xé à l’outil électrique et positionné de manière à assurer une sécurité optimale, en laissant exposée la plus petite partie possible de la meule.

Le dispositif de protection protège l’opérateur en cas

de bris de la meule, de contact accidentel avec la meule et des étincelles susceptibles d’enﬂ ammer les vêtements.

d) Les meules doivent uniquement être utilisées

pour les applications recommandées. Par exemple : n’utilisez pas le côté à tronçonner de la meule pour abraser.

Les meules de tronçonnage par abrasion sont

prévues pour un meulage périphérique. L’application d’une force latérale peut les faire briser en éclats.

e) Utilisez toujours des brides de taille et de forme

adaptées à la meule utilisée.

Les brides supportent la meule, réduisant ainsi le

risque de bris. Les brides de meules de tronçonnage être diﬀ érentes des brides de meules de remouleur.

f) N’utilisez pas de meules usées provenant

d’outils électriques plus puissants.

Les meules prévues pour des outils électriques

plus puissants ne sont pas adaptées à la vitesse (supérieure) d’un outil de plus petite taille et risquent d’éclater.

CONSIGNES DE SECURITE GENERALES RELATIVES AUX MEULEUSES DROITES

– Vériﬁ ez que la vitesse indiquée sur la meule est égale

ou supérieure à la vitesse nominale de la meuleuse.

– Vériﬁ ez que les dimensions des meules sont

compatibles avec la meuleuse.

– Les meules abrasives doivent être stockées et

manipulées conformément aux instructions du fabricant.

– Inspectez la meule de la meuleuse avant utilisation,

n’utilisez pas de produits ébréchés, craquelés ou défectueux.

– Vériﬁ ez que les meules et les points montés sont

installés conformément aux instructions du fabricant.

– Vériﬁ ez que les buvards sont utilisés lorsqu’ils sont

équipés du produit abrasif stratiﬁ é et lorsqu’ils sont nécessaires.

Français

– Vériﬁ ez que le produit abrasif est correctement

monté et serré avant d’utiliser et de démarrer l’outil sans charge pendant 30 secondes en position sûre ; en cas de vibrations excessives ou autres défauts, arrêtez immédiatement l’outil. Si tel est le cas, vériﬁ ez la machine pour en déterminer la cause.

– Si l’outil est équipé d’un protecteur, ne jamais utiliser

cet outil sans ce protecteur.

– N’utilisez pas de douilles de réductions ou

d’adaptateurs pour adapter des meules abrasives à grand oriﬁ ce.

– Pour les outils destinés à être équipés d’une meule

à oriﬁ ce ﬁ leté, vériﬁ ez que le ﬁ l dans la meule est suﬃ samment long pour accueillir la longueur de la broche.

– Immobilisez la pièce et vériﬁ ez qu’elle est

correctement supportée. Une pièce serrée par des dispositifs de serrage ou dans un étau est mieux tenue qu’à la main.

– Ne pas utiliser de meule de coupe pour l’aﬀ ûtage

latéral.

– Vériﬁ ez que les étincelles dues à l’utilisation ne

représentent pas un danger, par ex. ne touchent pas des personnes ou enﬂ amment des substances inﬂ ammables.

– Vériﬁ ez que les bouches d’aération ne sont pas

obstruées en travaillant dans un environnement poussiéreux ; s’il est nécessaire de nettoyer la poussière, débranchez d’abord l’outil de la prise d’alimentation (utilisez des objets non métalliques) et évitez d’endommager les pièces internes ;

– Utilisez toujours des lunettes et des protections

auriculaires. Il est recommandé de porter des équipements de protection personnelle tels qu’un masque, des gants, un casque et un tablier.

– Prenez garde à la meule qui continue de tourner une

fois l’outil éteint.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. TOUJOURS utiliser un capot couvre-meule approprié avec la meuleuse. En eﬀ et, le capot

couvre-meule met l’opérateur à l’abri d’éventuelles projections de fragments de meule cassés.

2. Les accessoires doivent être utilisés à une

cadence équivalent au moins à la vitesse de rotation de la meule telle qu’elle est indiquée sur l’étiquette de mise en garde de l’outil. En eﬀ et,

les meules et les autres accessoires qui sont utilisés à une cadence supérieure à la vitesse nominale risquent d’être projetés aux alentours et de blesser quelqu’un.

3. Tenir les outils par les surfaces de grippage

lors de la réalisation d’opérations où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un

ﬁ l “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.

4. TOUJOURS porter des protecteurs d’oreille lors

de l’utilisation de l’outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.

5. Utiliser uniquement un disque à moyen déporté

d’une capacité nominale SUPERIEURE à 6600 t/mn. L’utilisation d’un disque d’une capacité

nominale INFERIEURE à 6600 t/mn et/ou d’une taille incorrecte (voir les SPECIFICATIONS de la page 22) risque d’entraîner une rupture du disque, de faire voler des éclats et de provoquer la mort ou des blessures graves.

6. NE JAMAIS toucher les parties mobiles. NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

7. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet outil sans que tous

les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

8. Utiliser l’outil correct.

Ne pas forcer sur un petit outil ou accessoire pour

faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu : par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

9. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spéciﬁ ées.

NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spéciﬁ ées dans le mode d’emploi.

10. Manipuler l’outil correctement.

Utiliser l’outil de la façon indiquée dans ce mode

d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

11. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les

couvercles fermement montés. Vériﬁ er leurs conditions périodiquement.

12. Ne pas utiliser les outils motorisés si le

revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent

entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

Français

13. Les lames et les accessoires doivent être fermement montés sur l’outil.

Eviter les blessures potentielles personnelles et aux

autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être ﬁ xés et serrés fermement.

14. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus

propres de façon que l’air puisse circuler librement tout le temps. Vériﬁ er les accumulations de poussière fréquemment.

15. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spéciﬁ ée sur sa

plaque signalétique.

Si l’on utilise l’outil motorisé avec une tension

supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

16. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement.

Si l’outil n’a pas l’air de fonctionner normalement, fait

des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé.

17. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension.

Ne pas abandonner l’outil avant qu’il ne soit

complètement arrêté.

18. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur

accidentellement, il risque d’être déformé, fendu ou endommagé.

19. Ne pas essuyer les parties en plastique avec du

solvant.

Les solvants comme l’essence, les diluants, la

benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et ﬁ ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiﬀ on doux

légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

20. NE JAMAIS utiliser de meule à dépression centrale fendue, déformée ou usée (voir la section ENTRETIEN ET INSPECTION, page 26).

21. NE JAMAIS utiliser la meuleuse dans des endroits où les étincelles générées par la meuleuse peuvent causer une explosion. Par exemple, en présence de matériaux inﬂ ammables ou de gaz.

22. NE JAMAIS appuyer sur la bouton-poussoir pendant que l’arbre est en train de tourner.

23. TOUJOURS porter des lunettes des protections

conformes aux exigences des dernières révisions du standard ANSI Z87.1.

24. TOUJOURS porter un masque ou un respirateur

pour se protéger de la poussière et des particules dangereuses générées pendant l’opération de meulage.

25. TOUJOURS tenir fermement la poignée principale et

la poignée latérale lors de l’utilisation de la meuleuse.

26. TOUJOURS réaliser un essai de fonctionnement

avant de commencer le meulage. (Voir “Essayer la meuleuse avant de l’utiliser”, la page 24).

27. TOUJOURS suivre les instructions contenues dans

ce mode d’emploi lors du remplacement de la meule à dépression centrale.

28. TOUJOURS vériﬁ er s’il y a des objets encastrés, par

exemple des ﬁ ls électriques.

Le fait de toucher avec l’outil un ﬁ l ou un câble

électrique sous tension encastré dans le mur risque de provoquer une décharge électrique.

Vériﬁ er s’il y des objets encastrés, par exemple

un câble électrique, dans le mur, le plancher ou le planfond avant d’y commencer le travail.

29. Immobilisez la pièce et vériﬁ ez qu’elle est correctement supportée. Une pièce serrée par des dispositifs de serrage ou dans un étau est mieux tenue qu’à la main.

30. Déﬁ nitions pour les symboles utilisés sur cet outil

V ..............volts

Hz ............hertz

A ..............ampères

n ..............vitesse nominale

W .............watt

...........Construction de classe II

---/min ......tours par minute

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, metabo HPT a adopté une conception à double insolation. “Double isolation” signiﬁ e que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. Le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation eﬀ ectif, suivre ces précautions : ○

Seuls les CENTRES DE SERVICE AUTORISES metabo HPT peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange metabo HPT garanties d’origine doivent être utilisées.

Français

○

Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiﬀ on doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l’essence ou

des diluants sur les parties en plastique ; sinon le plastique risquerait de se dissoudre.

CONSERVER CES INSTRUCTIONS

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS

PROPRIETAIRES DE CET OUTIL !

Français

DESCRIPTION FONCTIONNELLE

REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans

danger et un entretien de l’outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de

sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diﬀ érents de ceux de

l’outil motorisé utilisé.

NOM DES PARTIES

Boîtier

Bouton-poussoir

Couvercle du pignon

Presse-étoupe

Cache de coussinet

Poignée latérale

Meule à dépression centrale

SPECIFICATIONS

Modèle G18SCY G23SCY Moteur Moteur série monophasé à collecteur Source d’alimentation Monophasé 120 V CA 60 Hz / CC Courant 15 A Vitesse nominale 6200 /min Taille de la meule:

Diamètre extérieur Épaisseur Diamètre du trou central

Poids 11.2 lbs (5.1 kg)

Capot couvre-meule

Fig. 1

7" (180 mm)

1/4" (6 mm)

7/8" (22.23 mm)

Poignée

Interrupteur

9" (230 mm)

1/4" (6 mm)

7/8" (22.23 mm)

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATIONS

○

Retrait des ébarbures de moulage et ﬁ nition de divers type de matériaux en métal, bronze et aluminium ainsi que des moulages.

○

Meulage des sections soudées ou des sections coupées à l’acétylène.

○

Meulage des résines synthétiques, des ardoises, des briques, du marbre.

AVERTISSEMENT

Pour éviter tout risque de blessures graves,

NE JAMAIS utiliser cette meuleuse avec des meules-boisseaux et/ou des lames de scie.

AVANT L’UTILISATION

1. Source d’alimentation S’assurer que la source d’alimentation qui doit être

utilisée est conforme à la source d’alimentation requise spéciﬁ ée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation S’assurer que l’interrupteur est sur la position OFF

(arrêt). Si la ﬁ che est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur Quand la zone de travail est éloignée de la source

d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suﬃ sante. Le cordon prolongateur doit être aussi court que possible.

Français

○

Eloigner de la pièce tous les enfants et le personnel non autorisé.

6. Montage du capot couvre-meule

S’assurer de monter le capot couvre-meule avec un

angle qui protège le corps de l’opérateur de blessures causées par une pièce de métal cassée.

[Installation et réglage du carter de protection] ○

Ouvrir le levier et insérer la tige de positionnement du carter de protection, en l'alignant sur les aplats en couronne de la base de garniture.

○

Ensuite, tourner le carter de protection sur la position voulue (pour l'utilisation).

○

Refermer le levier et le ﬁ xer. Si et quand cela est nécessaire, eﬀ ectuer les réglages en serrant ou desserrant la vis.

○

Si le levier ne bouge pas facilement, appliquer un peu d'huile de graissage sur la section coulissante entre la pièce ﬁ xée et le levier.

Fixer le carter de protection à l’endroit où l’aplat de

la tige de positionnement du carter de protection s’aligne sur l’aplat de la masse de garniture (l’endroit où le carter de protection est inséré), mais ne pas l’utiliser.

Pièce ﬁ xée

Tige de positionne-ment

Levier

Vis

AVERTISSEMENT

Tout cordon endommagé devra être remplacé ou réparé.

4. Vériﬁ er la prise Si la prise reçoit la ﬁ che avec beaucoup de jeu, elle

doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut

causer une surchauﬀ e entraînant des dangers sérieux.

5. Vériﬁ er l’environnement de travail S’assurer des points suivants avant d’utiliser l’outil ;

○

Il n’y a pas de gaz, de liquides ni d’objets inﬂ ammables sur le site de travail.

○

Le meulage de feuilles de métal ﬁ nes peut engendrer un son très aigu.

Pour éviter les bruits de ce genre, placer un tapis

de caoutchouc sous la pièce.

Capot couvre-meule

Meule à dépression centrale

Aplats en couronne

Fig. 2

Français

AVERTISSEMENT

Si le cap ot couvre- meule n’est pas correcte ment

ﬁ xé, cela risque de provoquer une rupture de la meule et d’entraîner la mort ou des blessures graves.

7. Avant le montage, inspecter attentivement la meule à dépression centrale pour voir si elle a des ﬁ ssures, fentes ou autres anomalies. S’assurer qu’elle est solidement ﬁ xée et qu’elle est montée correctement. Pour assemblage et desassemblage de la meule a depression centrale, voir page 25.

8. Essayer la meuleuse avant de l’utiliser

Avant de commencer le travail de meulage, essayer

la meuleuse en éloignant d’abord toutes les autres personnes de la pièce. S’assurer que le capot couvremeule est en place et que l’on porte des lunettes de protection. Mettre la meuleuse en marche et s’assurer que la meule tourne en douceur et ne présente pas d’anomalie.

La durée de l’essai de fonctionnement est comme suit :

Quand la meule à dépression centrale a été

remplacée

..............................................3 minutes ou plus

Avant de commencer le travail quotidien

................................................1 minute ou plus

9. Utiliser seulement des meules à dépression centrale à valeur correcte

Utiliser uniquement des disques à moyeu déporté

d’une capacité nominale de 6600 t/mn ou plus.

L’utilisation d’une meule à dépression centrale de

valeur inférieure peut conduire à une désintégration de la meule pendant son fonctionnement et causer de sérieuses blessures corporelles.

10. Vériﬁ er la bouton-poussoir

S’assurer que la bouton-poussoir n’est pas engagée

appuyant dessus deux ou trois fois avant de mettre la meuleuse en marche. (Fig. 5)

UTILISATION DE LA MEULEUSE

1. Tenir la meuleuse fermement par sa poignée et sa poignée latérale (Fig. 1)

La meuleuse produit une contre-force qui doit être

maîtrisée en la maintenant fermement.

2. Mettre la meuleuse sous tension. (Fig. 3)

Tout en maintenant la meuleuse fermement, utiliser

un doigt pour glisser l’interrupteur sur la position “ON”.

Mise en marche:

Pousseur sur la touche de verrouillage vers

l’avant, puis sur le levier.

* Pour un usage ininterrompu, appuyer sur le

levier. Celui-ci est verrouillé lorsque la touche de verrouillage est poussée de nouveau vers l’avant. (* Peut être diﬀ érent selon les pays de

Mise hor service: Appuyer et relâcher le levier.

3. Utiliser une légère pression de meulage Il n’y a pas besoin d’appuyer for tement sur la meuleuse

commercialisation.)

pendant le meulage. Normalement le propre poids de la meuleuse est suﬃ sant pour permettre le léger contact requis avec la surface à travailler.

AVERTISSEMENT

Ne pas presser avec force la meuleuse sur la surface à rectiﬁ er. Une forte pression peut casser la meule et causer de sérieuses blessures. Cela peut aussi endommager la surface en train d’être rectiﬁ ée et le moteur de la meuleuse.

4. Utiliser un angle de meulage correct Meuler seulement avec le rebord de la meule en

soulevant la meuleuse de 15° à 30°, comme montré sur la Fig. 4.

15° – 30°

Fig. 4

PRECAUTION

Ne pas utiliser la surface entière de la meule à dépression centrale. Utiliser seulement le rebord de la meule à dépression centrale.

5. Déplacer la meuleuse dans la direction correcte Lors de l’utilisation d’une nouvelle meule

à dépression centrale dans la direction A (Fig. 4), le rebord de la meule risque de couper la

Touche de verrouillage

Fig. 3

Levier d‘interrupteur

pièce à usiner. Dans ce cas meuler dans la direction B (Fig. 4).

Une fois que la meule est usée, la pièce à usiner peut

être meulée dans les deux directions.

REMARQUE La meule fournie (meule en résine) est classée

comme grain de classe A avec une taille de grain de #24. Elle est plus adaptée aux lourds travaux de meulage sur du métal et d’autres types de matériaux.

6. Opération d’ajustement pour la ﬁ nition souhaitée

Pour une ﬁ nition ﬁ ne, diminuer la pression en soulevant

légèrement la meuleuse. Meuler doucement et à la vitesse appropriée.

PRECAUTION

La meule à dépression centrale en rotation crée

une turbulence d’air.

Ne pas poser la meuleuse dans des endroits

poussiéreux ou sales avant qu’elle ne soit complètement arrêtée.

Clef

Ecrou de meule

Meule à dépression centrale

Rondelle de la meule

Français

Serrer

ASSEMBLAGE ET DESASSEMBLAGE DE LA MEULE A DEPRESSION CENTRALE

AVERTISSEMENT

Ne jamais essayer d’assembler ou de désassembler la meule à dépression centrale si l’interrupteur d’alimentation n’est pas sur la position “OFF” et que le cordon électrique n’est pas débranché de la prise secteur.

1. Assemblage (1) Mettre la meuleuse à l’envers de façon que l’arbre

soit dirigé vers le haut.

(2) Aligner l’entaille de forme ovale de la rondelle de

meule avec l’encoche de l’arbre, puis les attacher.

(3) Positionner la protubérance de la meule à

dépression centrale sur la rondelle de meule. (4) Visser l’écrou de meule sur l’arbre. (5) Tout en poussant sur la bouton-poussoir avec une

main, verrouiller l’arbre en tournant doucement la

meule à dépression centrale avec l’autre main. Serrer l’écrou de meule en utilisant la clef fournie

comme montré sur la Fig. 5.

Couvre-meule

Arbre

Boutonpoussoir

Fig. 5

PRECAUTION

Serrer l’écrou de meule fermement et s’assurer que la meule à dépression centrale n’oscille pas.

2. Déassemblage Pour retirer la meule à dépression centrale, il suﬃ t de

suivre la procédure ci-dessus dans l’ordre inverse.

Français

ENTRETIEN ET INSPECTION

AVERTISSEMENT

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la ﬁ che de la prise secteur avant l’entretien et l’inspection de la meuleuse.

L’utilisation d’une meule ﬁ ssurée, déformée ou endommagée risque de provoquer une rupture de la

meule et d’entraîner la mort ou des blessures graves.

1. Remplacement de la meule à dépression centrale Remplacer la meule à dépression centrale quand

elle est usée sur environ 2-3/8" (60 mm) du diamètre extérieur. Vériﬁ er qu’il n’y a pas de ﬁ ssure ni aucun dommage à la meule à dépression centrale. S’il y avait une ﬁ ssure ou une modiﬁ cation de la meule, la remplacer immédiatement.

2. Inspection des vis Inspecter régulièrement toutes les vis et s’assurer

qu’elles sont serrées à fond. Si l’une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT

Utiliser la meuleuse avec des vis desserrées est extrêmement dangereux.

3. Vériﬁ er que le capot couvre-meule, le cordon, le boîtier, etc. ne sont pas endommagés

Vériﬁ er que l’interrupteur de marche/arrêt fonctionne

normalement.

4. Inspection des balais en carbone (Fig. 6)

No. du balai en

Limite d’usure

carbone

REMARQUE Utiliser le balai en carbone metabo HPT No. 61

indiqué sur la Fig. 6.

○

Remplacement d’un balai en carbone:

<Démontage>

(1) Desserrer la vis autotaraudeuse D4 qui ﬁ xe le

couvercle de charbon et retirer le couvercle de charbon.

(2) Utiliser la clé auxiliaire à six pans ou un petit

tournevis pour soulever le bord du ressort qui retient le balai en carbone. Retirer le bord du ressort vers l’extérieur du support du balai.

(3) Enlever le bord du ﬂ exible du balai en carbone de

la section du support de balai et retirer lebalai en carbone de son support.

(1) Insérer l’extémité du ﬂ exible du balai en carbone

dans la section ﬁ nale du support du balai. (2) Insérer le balai en carbone dans son support. (3) Utiliser la clé auxiliaire à six pans ou un petit

tournevis pour remettre le bord du ressort contre

la tête du balai en carbone. (4) Fermer le couvercle arrière et serrer la vis

taraubeuse D4.

0.26" (6.5mm)

0.89" (22.5mm) Fig. 6

Le moteur utilise des balais en carbone qui sont des

pièces qui s’usent. Remplacer un balai en carbone par un nouveau quand il est usé jusqu’à sa limite d’usure. Toujours garder propres les balais en carbone et s’assurer qu’ils glissent librement à l’intérieur des porte-balais.

PRECAUTION

Utiliser la meuleuse avec un balai en carbone qui

est usé au-delà de la limite d’usure endommagera le moteur.

Balai en carbone

Ressort

Fig. 7

Support de balai

Français

5. Entretien et réparation Tous les outils motorisés de qualité auront

éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eﬀ ectués uniquemen t par UN CENTRE DE SERVICE m etabo HP T AUTORISE.

6. Liste des pièces de rechange

PRECAUTION

Les réparations, modiﬁ cations et inspections

des outils électriques metabo HPT doivent être conﬁ ées à un service après-vente metabo HPT agréé.

Il sera utile de présenter cette liste de pièces au

service après-vente metabo HPT agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l’utilisation et de l’entretien d’un outil

électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils électriques metabo HPT sont constamment

améliorés et modiﬁ és aﬁ n d’incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces

soient modiﬁ ées sans avis préalable.

ACCESSOIRES

AVERTISSEMENT

Ne jamais utiliser de pièces d’accessoires autres que ceux mentionnés ci-dessous.

L’utilisation de tout autre accessoire que ceux mentionnés ci-dessous ou de tout équipement non conçu

pour cet outil, tel qu’une meule-boisseau, une meule en cuvette ou une lame de scie est dangereuse et peut provoquer des blessures ou des dommages du matériel.

REMARQUE Les accessoires sont sujets à changement sans obligation de la part de metabo HPT.

ACCESSOIRES STANDARD

○

Clef (No. de code 937913Z) .....................................1

○

Poignée latérale (No. de code 322411)..................... 1

ACCESSOIRES SUR OPTION…vendus séparément

○

Meule à dépression centrale (10 unités par paquet)

7" (180 mm) dia. extérieur × 1/4" (6 mm) épaisseur ×

7/8" (22.23 mm) trou central (No. de code 701070)

9" (230 mm) dia. extérieur × 1/4" (6 mm) épaisseur ×

7/8" (22.23 mm) trou central (No. de code 701090)

REMARQUE Les spéciﬁ cations sont sujettes à modiﬁ cation sans

aucune obligation de la part de metabo HPT.

Español

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identiﬁ cados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté especíﬁ camente recomendada por metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en

lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores

o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños

graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con

la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas o oscuras pueden

provocar accidentes.

b) No utilice las herramientas eléctricas en

entornos explosivos como, por ejemplo, en presencia de líquidos inﬂ amables, gases o polvo.

Las herramientas eléctricas crean chispas que

pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el

control.

2) Seguridad eléctrica a)

Los enchufes de las herramientas eléctricas

tienen que ser adecuados a la toma de corriente. No modiﬁ que el enchufe. No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modi ﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su

cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No

utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del

aceite, de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

Español

e) Cuando utilice una herramienta eléctrica

al aire libre, utilice un cable prolongador

adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse

al air e libre red uce el r ies go de descar ga eléc tri ca.

f) Si no se puede evitar el uso de una

herramienta eléctrica en un lugar húmedo,

utilice un suministro protegido mediante un

dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando

esté cansado o esté bajo la inﬂ uencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza

herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice

siempre una protección ocular.

El equipo de protección como máscara para el

polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “oﬀ ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con

el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender

la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden

pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para

la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor

y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios

o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen

el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no

se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas

eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada,

llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas

y limpias.

Las herramientas de corte correctamente

mantenidas con los bordes de corte aﬁ lados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los

accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Revisión a) Lleve su herramienta a que la revise un

experto cualiﬁ cado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

Español

ADVERTENCIAS COMUNES DE SEGURIDAD PARA LAS OPERACIONES DE MOLIDO

a) Esta herramienta eléctrica está diseñada

para utilizarse como amoladora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especiﬁ caciones proporcionadas con esta herramienta.

Si no se siguen todas las instrucciones indicadas

a continuación, podría producirse una descarga eléctrica, un incendio y/o daños graves.

b) No se recomienda realizar operaciones como

lijado, cepillado metálico, pulido o corte con esta herramienta.

Las operaciones para las que no se diseñó la

herramienta eléctrica podrían producir un riesgo y causar daños personales.

c) No utilice accesorios que no estén diseñados

y estén recomendados especíﬁ camente por el fabricante de la herramienta.

El hecho de que el accesorio pueda acoplarse en

la herramienta eléctrica no garantiza una operación segura.

d) La velocidad nominal del accesorio debe ser al

menos igual a la velocidad máxima marcada en la herramienta eléctrica.

Los accesorios que se utilizan con una velocidad

superior a la indicada podrían romperse o descomponerse.

e) El diámetro externo y el grosor de su accesorio

debe estar dentro de la clasiﬁ cación de capacidad de su herramienta metálica.

Los accesorios de tamaño incorrecto no pueden

supervisarse o controlarse adecuadamente.

f) La instalación de accesorios por rosca debe

coincidir con la rosca del eje de la amoladora. En los accesorios montados por bridas, el oriﬁ cio para el eje del accesorio debe adaptarse al diámetro de la brida.

Los accesorios que no coincidan con el sistema

de montaje de la herramienta eléctrica se desequilibrarán, vibrarán excesivamente y podrían provocar la pérdida del control de la herramienta.

g) No utilice un accesorio dañado. Antes de cada

uso, inspeccione el accesorio, mirando si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, inspeccione si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a máxima velocidad sin carga durante un minuto.

Los accesorios dañados se romperán durante este

periodo de prueba.

h) Utilice equipo protector personal. Dependiendo

de la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo.

El protector ocular debe ser capaz de deterner los

desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de ﬁ ltrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

i) Mantenga a los viandantes alejados del área

de trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal.

Los fragmentos de un trabajo o un accesorio roto

pueden salir despedidos y causar daños más allá del área de operación inmediata.

j) Sujete la herramienta eléctrica solamente por las

superﬁ cies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable.

El accesorio de corte que entra en contacto con

un cable bajo tensión podría hacer que las partes metálicas expuestas de la herramienta eléctrica entren en tensión, pudiendo dar una descarga eléctrica al operario.

k) Coloque el cable cerca del accesorio giratorio.

Si pierde el control, podría cortarse el cable o

engancharse y la mano o brazo podrían entrar en el accesorio giratorio.

l) No coloque boca abajo la herramienta eléctrica

hasta que el accesorio se haya parado completamente.

El accesorio giratorio podría agarrar la superﬁ cie y

descontrolar la herramienta eléctrica.

m) No ponga en marcha la herramienta eléctrica

cuando la lleve al lado.

Un contacto accidental con el accesorio giratorio

podría enganchar la ropa y el accesorio podría herirle.

n) Limpie regularmente los conductos de aire de la

herramienta eléctrica.

El ventilador del motor sacará el polvo de dentro del

alojamiento y la acumulación excesiva de metal en polvo podría producir peligros eléctricos.

o) No utilice la herramienta eléctrica cerca de

materiales inﬂ amables.

Las chispas podrían quemar dichos materiales.

p) No utilice accesorios que requieran refrigerantes

líquidos.

Al utilizar agua u otros refrigerantes líquidos podría

producirse una electrocución o descarga.

Español

REBOTE Y ADVERTENCIAS RELACIONADAS

El rebote es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio pinchado o enganchado. El pinchazo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. Por ejemplo, si una rueda abrasiva es enganchada o pinchada por la pieza de trabajo, el borde de la rueda que entra en el punto de pinchazo puede enterrarse en la superﬁ cie del material haciendo que la rueda se salga. La rueda puede saltar hacia el operario o salir despedida de este, dependiendo de la dirección del movimiento de la rueda en el punto de pinchazo. Las ruedas abrasivas también pueden romperse bajo estas condiciones. El rebote es el resultado de un uso incorrecto y/o procedimientos o condiciones operativos incorrectos de la herramienta eléctrica y puede evitarse tomando las precauciones adecuadas indicadas a continuación.

a) Agarre la herramienta eléctrica ﬁ rmemente

y coloque el cuerpo y el brazo para que pueda resistirse a las fuerzas de retroceso. Utilice siempre una agarradera auxiliar, si se proporciona, para un control máximo sobre el rebote o reacción del par durante la puesta en marcha.

El operario puede controlar las reacciones del par o

las fuerzas de rebote, si se toman las precauciones adecuadas.

b) No coloque la mano cerca del accesorio giratorio.

El accesorio puede rebotarse en la mano.

c) No coloque el cuerpo en la zona en la que la

herramienta eléctrica se mueva si se produce un rebote.

El rebote impulsará a la herramienta en dirección

opuesta al movimiento de la rueda en el punto de enganche.

d) Tenga especial cuidado cuando trabaje con

esquinas, bordes aﬁ lados, etc. Evite rebotar y enganchar el accesorio.

Las esquinas, bordes aﬁ lados o el rebote tienden a

enganchar el accesorio giratorio y causan la pérdida de control y rebote.

e) No coloque una cuchilla talladora de madera o

cuchilla dentada en la sierra.

Dichas cuchillas a menudo producen rebote y pérdida

de control.

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS PARA LAS OPERACIONES DE MOLIDO

a) Utilice sólo tipos de ruedas recomendados para

su herramienta eléctrica y el protector especíﬁ co diseñado para la rueda seleccionada.

Las ruedas para las que no se diseñó la herramienta

eléctrica no pueden protegerse adecuadamente y no son seguras.

b) La superﬁ cie de amolado de las ruedas de disco

abombado debe colocarse debajo del plano del borde protector.

Una rueda mal colocada que sobresalga del

plano del borde del protector no podrá protegerse correctamente.

c) La protección debe colocarse ﬁ rmemente en el

herramienta eléctrica y colocarse para máxima seguridad, de forma que se expone al operario la cantidad mínima de rueda.

El protector ayuda a proteger al operario de

fragmentos de disco rotos, del contacto accidental con el disco y de chispas que podrían prenderle fuego la ropa.

d) Las ruedas deben utilizarse sólo para las

aplicaciones recomendadas. Por ejemplo, no muela con el lado de la rueda de corte.

Las ruedas de corte abrasivas están diseñadas para

un molido periférico. Las fuerzas laterales aplicadas a estas ruedas pueden hacer que se rompan.

e) Utilice siempre bridas de ruedas sin dañar

de tamaño y forma correcta para la rueda seleccionada.

Las bridas de rueda adecuadas soportan la rueda,

reduciendo la posibilidad de rotura de rueda. Las bridas para ruedas de corte pueden ser diferentes de las bridas de rueda de molido.

f) No utilice ruedas de herramientas eléctricas más

grandes.

La rueda diseñada para una herramienta eléctrica

más grande no es adecuada para la velocidad superior de una herramienta inferior y podría estallar.

INSTRUCCIONES GENERALES DE SEGURIDAD PARA AMOLADORAS

– Compruebe que la velocidad marcada en la rueda es

igual o superior a la velocidad media de la amoladora;

– Asegure que las dimensiones de la rueda son

compatibles con la amoladora;

– Las ruedas abrasivas deben almacenarse y

manipularse con cuidado de acuerdo con las instrucciones del fabricante;

– Inspeccione la rueda amoladora antes de utilizarla.

No utilice productos descascarillados, agrietados o defectuosos;

– Asegure que las ruedas y puntos montados se

ajustan a las instrucciones del fabricante;

– Asegure que se utilizan secantes cuando se

proporcionan con el producto abrasivo y cuando se requiera;

– Asegure que le producto abrasivo está correctamente

montado y ajustado antes de la utilización y ponga en marcha la herramienta sin carga durante 30 segundos en una posición segura; pare inmediatamente si hay vibración considerable o si se detectan otros

Español

defectos. Si ocurre esto, compruebe la máquina para determinar la causa;

– Si la herramienta se proporciona con una tapa, no

utilice nunca la herramienta sin dicha tapa;

– No utilice cojinetes reductores o adaptadores

diferentes para adaptar ruedas abrasivas de oriﬁ cio grande;

– Para herramientas que se utilicen con rueda de

oriﬁ cio roscado, asegúrese de que la rosca de la rueda es lo suﬁ cientemente larga para aceptar la longitud del eje;

– Asegure la pieza de trabajo y veriﬁ que que esté bien

sujeta. Una pieza de trabajo sujeta con dispositivos de sujeción o en un banco se sostiene mejor que con

la mano; – No utilice una rueda de recorte para el amole lateral; – Asegúrese de que las chispas emitidas al utilizar

la herramienta no crean ningún riesgo, es decir, no

alcanzan a ninguna persona ni sustancia inﬂ amable; – Asegúrese de que las aperturas de ventilación están

despejadas cuando trabaje en condiciones con polvo.

Si es necesario limpiar el polvo, desconecte primero

la herramienta de la toma de corriente (utilice objetos

no metálicos) y evite dañar las piezas internas; – Utilice siempre protección de ojos y de oídos, así

como otro equipo protector personal como máscara

de polvo, guantes, casco y mono; – Preste atención a la rueda que sigue girando tras

apagar la herramienta.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Emplee SIEMPRE un protector adecuado con

muela abrasiva. Un protector que proteja al operador

de los fragmentos de la rueda rota.

2. Los accesorios deben tener un valor nominal por

lo menos para la velocidad recomendada en la

etiqueta de advertencia de la herramienta. Los

discos y los otros accesorios que funcionan a una

velocidad superior a la nominal pueden salir volando

y causar daños.

3. Sujete las herramientas por las superﬁ cies

de empuñadura aisladas cuando realice una

operación en que la herramienta de corte pueda

entrar en contacto con cables ocultos o con su

propio cable de alimentación. El contacto con un

conductor “activo” “activará” las partes metálicas de

la herramienta y el operador recibirá una descarga

eléctrica.

4. Emplee SIEMPRE protectores auditivos cuando

tenga que utilizar la herramienta durante mucho

tiempo.

La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

5. Utilice únicamente una rueda de disco

abombado con una capacidad nominal SUPERIOR a 6600 RPM. El uso de una rueda con

una capacidad INFERIOR a 6600 RPM y/o una rueda del tamaño incorrecto (véase ESPECIFICACIONES en la página 35) podría producir rotura de la rueda y proyección de fragmentos de la rueda, provocando la muerte o lesiones de gravedad.

6. NO toque NUNCA las piezas móviles. NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

7. NO utilice NUNCA la herramienta sin los

protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los

protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

8. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para

realizar un trabajo pesado.

No utilice las herramientas para ﬁ nes no proyectados,

por ejemplo, no utilice esta amoladora angular para cortar madera.

9. NO utilice NUNCA una herramienta eléctrica para

aplicaciones que no sean las especiﬁ cadas.

NO utilice NUNCA una herramienta eléctrica para

aplicaciones no especiﬁ cadas en este Manual de instrucciones.

10. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las

instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

11. Mantenga todos los tornillos, pernos, y cubiertas

ﬁ rmemente ﬁ jados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas

ﬁ rmemente montados. Compruebe periódicamente su condición.

12. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de

plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

13. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta.

Evite lesiones personales y de otras personas.

Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán ﬁ jarse con seguridad.

Español

14. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que

el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

15. Utilice las herramientas eléctricas con la tensión

de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones

indicadas en sus placas de características.

La utilización e una herramienta eléctrica con una

tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

16. NO utilice NUNCA una herramienta defectuosa o

que funcione anormalmente.

Si la herramienta parece que funciona anormalmente,

produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

17. NO deje N UNCA la herramie nta en funcionam iento

desatendida. Desconecte su alimentación.

No deje sola la herramientas hasta mientras no se

haya parado completamente.

18. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado

inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

19. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura,

bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un paño suave

ligeramente humedecido en agua jabonosa y después séquelas bien.

20. NUNCA utilice una rueda de disco abombada que esté agrietada, deformada o gastada (consulte la sección MANTENIMIENTO E INSPECCIÓN en la página 39).

21. NUNCA utilice la amoladora en lugares en los que las chispas generadas por la misma puedan causar una explosión, como cerca de materiales o gases inﬂ amables.

22. NUNCA presione el botón pulsador mientras el eje esté girando.

23. SIEMPRE utilice protección para los ojos que

satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

24. SIEMPRE utilice una mascarilla para protegerse contra el polvo o las partículas potencialmente dañinos generados durante la operación de la amoladora.

25. SIEMPRE sujete ﬁ rmemente la empuñadura del

cuerpo y la empuñadura lateral cuando utilice la amoladora.

26. SIEMPRE realice una operación de prueba antes de

utilizar la amoladora. (Véase “Pruebe la amoladora antes de utilizarla” en la página 37).

27. SIEMPRE siga las instrucciones indicadas en

este manual cuando reemplace la rueda de disco abombado.

28. Tenga cuidado SIEMPRE con los objetos que puedan

estar enterrados o emparedados, tales como cables eléctricos.

Si tocase un cable activo con esta herramienta,

podría recibir una descarga eléctrica.

Conﬁ rme que no haya ningún objeto enterrado o

emparedado, como cables eléctricos, en el suelo, el techo, o en las paredes en los que vaya a trabajar.

29. Asegure la pieza de trabajo y veriﬁ que que esté bien sujeta. Una pieza de trabajo sujeta con dispositivos de sujeción o en un banco se sostiene mejor que con la mano.

30. Deﬁ niciones para los símbolos utilizados en esta herramienta

V .............voltios

Hz ...........hertzios

A .............amperios

n ..............velocidad nominal

W ............vatios

...........Construcción de clase II

---/min .....revoluciones por minuto

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, metabo HPT ha adoptado un diseño de aislamiento doble. “Aislamiento doble” signiﬁ ca que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. En la herramienta eléctrica o en la placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: ○

Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de metabo HPT.

Español

○

Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.

No utilice disolventes, gasolina, ni diluidor de pintura

para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

PROPIETARIOS DE ESTA HERRAMIENTA!

Español

DESCRIPCIÓN FUNCIONAL

NOTA La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad

y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las

instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la

propia herramienta eléctrica.

NOMENCLATURA

Carcasa

Botón pulsador

Cubierta de engranajes

Prensaestopas

Tapa de la escobilla

Empuñadura lateral

Rueda de disco abombado

ESPECIFICACIONES

Modelo G18SCY G23SCY Motor Motor conmutador en serie monofásico Fuente de alimentación Monofásica 120 V CA, 60 Hz / CC Corriente 15 A Velocidad nominal 6200 /min Tamaño de la rueda:

Diámetro externo Grosor Diámetro del oriﬁ cio

Peso 11.2 lbs (5.1 kg)

Protector de la rueda

Fig. 1

7" (180 mm)

1/4" (6 mm)

7/8" (22.23 mm)

Empuñadura

Interruptor

9" (230 mm)

1/4" (6 mm)

7/8" (22.23 mm)

Español

MONTAJE Y OPERACIÓN

APLICACIONES

○

Eliminación de rebabas de piezas fundidas y acabado de varios tipos de materiales y piezas fundidas de acero, bronce, y aluminio.

○

Amoladura de secciones soldadas o de secciones cortadas con un soplete oxiacetilénico.

○

Amoladura de resinas sintéticas, pizarra, ladrillo, y mármol.

ADVERTENCIA

Para evitar el riesgo de lesiones de gravedad, NO utilice NUNCA esta amoladora con muelas de cubeta y/u hojas de sierra.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación Cerciórese de que la fuente de alimentación que vaya

a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación Cerciórese de que el interruptor de alimentación

esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador Cuando el área de trabajo esté alejada de la fuente

de alimentación, utilice un cable prolongador de suﬁ ciente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

ADVERTENCIA

Si un cable esta dañado deberá reemplazar o repararse.

○

La amoladura de una plancha de acero delgada puede producir ruidos retumbantes.

Para evitar tales ruidos, coloque una esterilla de

goma debajo de la pieza de trabajo.

○

No permita que en el área de trabaja haya niños ni personal no autorizado.

6. Montaje del protector de la rueda

Cerciórese de montar el protector de la rueda con

un ángulo que proteja el cuerpo del operador contra lesiones debidas a un trozo de rueda roto.

[Instalación y ajuste del protector de la rueda] ○

Abra la palanca e inserte el pasador de posicionamiento del protector de la rueda, alineándolo con la distancia entre caras del prensaestopas.

○

Luego, gire el protector de la rueda hasta la posición deseada (de uso).

○

Cierre la palanca y fíjela. De requerirse, realice el ajuste apretando o aﬂ ojando el tornillo.

○

Si la palanca no se mueve con suavidad, aplique una ligera capa de aceite lubricante en la sección deslizante entre la pieza de ajuste y la palanca.

Sujete el protector de la muela en una posición

que permita que las entre caras del pasador de posicionamiento del protector de la muela y del prensaestopas se encuentren alineados (la posición en que se inserta el protector de la muela), pero no lo utilice.

Pieza de ajuste

Pasador de posicionamiento

Palanca

Tornillo

4. Comprobación del tomacorriente Si el enchufe del cable de alimentación queda ﬂ ojo

en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualiﬁ cado para que realice las reparaciones adecuadas.

Si utilizase un tomacorriente en este estado, podría

producirse recalentamiento, lo que supondría un riesgo serio.

5. Comprobación del entorno de trabajo Antes de la operación, compruebe lo siguiente;

○

No hay gases, líquidos ni objetos inﬂ amables en el sitio de trabajo.

Protector de la rueda

Prensaestopas

Fig. 2

Distancia entre caras

Español

ADVERTENCIA

Si el protector de la rueda no está colocado

correctamente, la rueda se podría romper y ocasionar la muerte o lesiones de gravedad.

7. Antes de montar la rueda de disco abombado, inspeccione atentamente para comprobar que se encuentre libre de grietas, hendiduras y otras anormalidades. Asegúrese de que haya quedado ﬁ rmemente ﬁ jada y que esté correctamente instalada. En cuanto a las instrucciones sobre el montaje y demontaje de la rueda de disco abombado, consulte la página 38 de este manual.

8. Pruebe la amoladora antes de utilizarla

Antes de comenzar el trabajo de amoladura, pruebe

la amoladora después de haber despejado el área de personal.Cerciórese de que el protector de la rueda esté instalado, y utilice protección para sus ojos. Conecte la alimentación de la amoladora y compruebe si gira suavemente y no muestra anormalidades.

La duración del funcionamiento de prueba es el

siguiente: Cuando haya reemplazado la rueda de disco

abombado

................................................3 minutos o más

Cuando comience diariamente el trabajo

..................................................1 minuto o más

9. Utilice ruedas de disco abombado de la capacidad apropiada

Utilice únicamente ruedas de disco abombado con

una capacidad nominal de 6600 RPM o más.

La utilización de una rueda de disco abombado de

menor capacidad podría conducir a su desintegración durante la operación y a lesiones serias.

10. Compruebe el botón pulsador

Cerciórese de que el botón pulsador esté

desenganchado presionándolo dos o tres veces antes de conectar la alimentación de la amoladora. (Fig. 5)

OPERACIÓN DE LA AMOLADORA ANGULAR

1. Sujete ﬁ rmemente la amoladora mediante su empuñadura y el asa lateral (Fig. 1)

La amoladora producirá una contrafuerza que habrá

que controlar sujetándola ﬁ rmemente.

2. Conecte la alimentación de la amoladora (Fig. 3)

Sujetando ﬁ rmemente la amoladora, utilice un dedo

para deslizar el interruptor hasta la posición “ON”. Puesta en funcionamento: Presione el botón de seguridad hacia adelante y

depués presione la palanca del interruptor.

* Para una utilización continua, presione la

palanca del interruptor. Esta palanca quedará trabada al volver a presionar el botón de seguridad hacia adelante.

(*Sujeto a cambios dependiendo de la zona.)

Parada: Presione y suelte la palanca del interruptor.

3. Presione con poca fuerza la amoladora No es necesario presionar con fuerza para amolar.

Normalmente el propio peso de la amoladora será

suﬁ ciente para permitir el contacto ligero con la

superﬁ cie requerido para amolar.

ADVERTENCIA

No presione a la fuerza la amoladora contra la

superﬁ cie que desee amolar.la presión excesiva

podría re sul ta r en rot ura de l a rued a y en le sio nes

serias. También podría dañar la superﬁ cie que

esté amolando o el motor de la amoladora.

4. Utilice el ángulo de amoladura apropiado Realice la operación de amoladura con el borde de la

rueda levantando la amoladora de 15° a 30°, como se

muestra en la Fig. 4.

15° – 30°

Fig. 4

PRECAUCIÓN

No utilice toda la superﬁ cie de la rueda de disco

abombado. Use solamente el borde de dicha

rueda.

5. Mueva la amoladora en el sentido apropiado Cuando utilice una rueda de disco abombado nueva

en el sentido A (Fig. 4), el borde de la rueda puede

cortar la pieza de trabajo. En este caso, realice la

operación de amoladura en el sentido B (Fig. 4). Cuando se haya gastado el borde de la rueda, la

pieza de trabajo podrá amolarse en ambos sentidos.

Botón de segaridad

Fig. 3

Palanca del interruptor

NOTA La rueda suministrada (rueda resinoide) tiene

grano de clase A y tamaño de grano #24. Es la más

adecuada para amoladura intensa de acero y otros

tipos de materiales.

Español

6. Ajuste la operación de acuerdo con el acabado deseado

Para realizar un acabado preciso, reduzca la presión

levantando ligeramente la amoladora. Realice la operación de amoladura lentamente y con la velocidad apropiada.

Llave

Tuerca de la rueda

Aprieta

PRECAUCIÓN

El giro de la rueda de disco abombado creará turbulencia de aire.

No coloque la amoladora en áreas de polvo

o suciedad hasta que se haya parado completamente.

MONTAJE Y DESMONTAJE DE LA RUEDA DE DISCO ABOMBADO

ADVERTENCIA

No intente nunca armar o desarmar la rueda de

disco abombado a menos que el interruptor de alimentación esté en la posición “OFF”, y que el cable de alimentación esté desenchufado del tomacorriente.

1. Armado (1) Dé la vuelta a la amoladora de forma que el eje

quede encarado hacia arriba.

(2) Alinee la muesca ovalada de la arandela de la

rueda con la musca del eje, y después fíjelas.

(3) Fije la parte saliente de la rueda de disco

abombado en la arandela de la rueda. (4) Atornille la rueda en el eje. (5) Presionando el botón pulsador con una mano,

bloquee el eje girando lentamente la rueda de

disco abombado con la otra mano. Apriete la tuerca de la rueda utilizando la llave

suministrada como se muestra en la Fig. 5.

Rueda de disco abombado

Arandela de rueda

Protector de la rueda

Eje

Botón pulsador

Fig. 5

PRECAUCIÓN

Apriete con seguridad la tuerca de la rueda y conﬁ rme que no se bambolee.

2. Desarmado Para desmontar la rueda de disco abombado, invierta

simplemente el procedimiento indicado arriba.

Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

El uso de ruedas agrietadas, deformadas o dañadas puede ocasionar la rotura de la rueda y lesiones de

gravedad.

○

1. Reemplazo de la rueda de disco abombado Reemplace la rueda de disco abombado cuando

se haya desgastado hasta aproximadamente 2-3/8" (60 mm) de diámetro externo. Conﬁ rme que no haya rajas ni daños en la rueda de disco abombado. Si existe una raja o deformación en la rueda de disco abombado, reemplácela inmediatamente.

2. Inspección de los tornillos Inspeccione regularmente todos los tornillos y

asegúrese de que estén completamente apretados. Si hay algún tornillo ﬂ ojo, apriételo inmediatamente.

ADVERTENCIA

La utilización de esta amoladora con tornillos ﬂ ojos es extremadamente peligroso.

3. Conﬁ rme que no haya ningún daño en el protector de la rueda, el cable de alimentación, la carcasa, etc.

Veriﬁ que que el interruptor de conexión/desconexión

funcione de la manera normal.

4 Inspección de la escobillas (Fig. 6)

Límite de desgaste

Núm. de escobilla

Reemplazo de las escobillas:

(1) Aﬂ oje el tornillo autorroscante D4 que retiene a la

cubierta de la escobilla y retire esta cubierta.

(2) Emplee la llave macho hexagonal auxiliar o un

pequeño destornillador para tirar del borde del resorte helicoidal que empuja hacia abajo el carbón de contacto. Extraiga el dorde del resorte hacia afuera el soporte del carbón de contacto.

(3) Extraiga la sección del soporte carbón de

contacto en la sección del terminal del soporte del carbón de contacto y después extraiga el carbón de contacto de su soporte.

(1) Inserte el extremo del conductor helicoidal del

carbón de contacto en la sección del terminal del soporte del carbón de contacto.

(2) Inserte el carbón de contacto en el soporte del

mismo.

(3) Emplee la llave macho hexahonal auxiliar o un

pequeño destornillador para devolver el borde del resorte helicoidal hasta la cabeza del carbón de contacto.

(4) Cierre la cubierta de la cola y apriete el tornillo

autorroscante D4.

0.26" (6.5mm)

0.89" (22.5mm) Fig. 6

El motor utiliza escobillas de carbón, que son

piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas.

PRECAUCIÓN

La utilización de esa amoladora con escobillas desgastadas más allá del límite dañará el motor.

NOTA Utilice las escobillas metabo HPT Núm. 61 indicadas

en la Fig. 6.

Carbón de contacto

Resorte

Fig. 7

Portaescobilla

Español

5. Mantenimiento y reparación Todas las herramientas eléctricas de calidad

requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT.

6. Lista de repuestos

PRECAUCIÓN

La reparación, modiﬁ cación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT.

Esta lista de repuestos será de utilidad si es

presentada junto con la herramienta al Centro de Servicio Autorizado de metabo HPT, para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las

herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

metabo HPT Power Tools introduce constantemente

mejoras y modiﬁ caciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden ser

modiﬁ cadas sin previo aviso.

ACCESORIOS

ADVERTENCIA

No utilice nunca ningún accesorio distinto de los mencionados más abajo.

La utilización de cualquier otro accesorio distinto de los mencionados más abajo o no previstos para el

uso, como una rueda de copa, una rueda de corte o una hoja de sierra, podría resultar peligroso y causar lesiones o daños materiales.

NOTA Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

ACCESORIOS ESTÁNDAR

○

Llave (Núm. de código 937913Z) .............................1

○

Empuñadura lateral (Núm. de código 322411) ........1

ACCESORIOS OPCIONALES…De venta por separado

○

Rueda de disco abombado (10 pzas. por paquete)

7" (180 mm) de dia. externo × 1/4" (6 mm) de grosor ×

7/8" (22.23 mm) de diá. de oriﬁ cio

9" (230 mm) de dia. externo × 1/4" (6 mm) de grosor ×

7/8" (22.23 mm) de diá. de oriﬁ cio

NOTA Las especiﬁ caciones están sujetas a cambio sin

ninguna obligación por parte de metabo HPT.

(Núm. de código 701070)

(Núm. de código 701090)

Part Name Q’TY

Item

Part Name Q’TY

Item

G18SCY

TAPPING SCREW

(W/FLANGE) D4×16

CARBON BRUSH

7×17×22 .5

52 HANDLE DAMPER 1

HEX. HD. TAPPING

SCREW D5×75

17 STAT OR 1

18 FELT WASHE R 1

57 BRUSH COVER 1

59 NAME PLATE 1

56 HANDLE (B) 1

58 BRAND LABEL 1

55 BRUSH HOLDER SET 2

19 SIDE HANDLE 1

21 LOCK PIN 1

20 O-RING 1

60 O-RING (I.D. 24.7) 1

RETAINING RING FOR D10

SHAFT

24 COUPLING COVER 1

22 GEAR ASS’Y 1

TAPPING SCREW

(W/FLANGE) D4×16

61 O-RING (I.D. 31.2) 1

62 SWITCH 1

63 CORD CLIP 1

65 SWITCH COVER 1

66 HANDLE (A) 1

BALL BEARING

6302DDCMPS2L

27 GEAR 1

28 MACHINE SCREW M5×10 2

25 COUPLING DAMPER 4

26 COUPLING 1

29 BEARING COVER (B) 1

70 CORD 1

67 TERMINAL M4.0 2

69 CORD ARMOR 1

68 TUBE (D) 2

501 WRENCH 1

HEX. SOCKET HD. BOLT

(W/FLANGE) M5×16

31 FELT PACKING (B) 1

32 SPINDLE 1

33 SEAL PLATE 1

36 LABEL 1

34 PACKING GLAND 1

FOR D5 SHAFT

5SPRING 1

D. C. WHEELS 180MM

43 WHEEL GUARD ASS’Y 1

44 WHEEL WASHER (A) 1

6 GEAR COVER ASS’Y 1

7 SPECIAL NUT M10 1

8PINION 1

RETAINING RING (E-TYPE)

37 SET PIN 1

No.

SEAL LOCK HEX. SOCKET

No.

41 SE T PIE CE 1

39 BOLT M8×22 1

40 SPRING WASHER M8 1

38 LEVER 1

HD. BOLT M5×14

TAPPING SCREW

(W/FLANGE) D5×35

2 SPRING WASHER M5 2

4PUSHING BUTTON 1

A24R

9 SEAL WASHER 1

47 DUST SEAL 1

46 WHEEL NUT M14×2 1

BALL BEARING

10 FELT PACKING 1

BALL BEARING

6200VVCMPS2L

49 BEARING BUSHING 1

6301DDCMPS2L

12 RUBBER RING (B) 1

13 BEARING COVER (A) 1

51 BRUSH COV ER 1

50 HOUSING 1

14 AR MATUR E 1

15 FAN G UIDE 1

Part Name Q’TY

Item

Part Name Q’TY

Item

G23SCY

TAPPING SCREW

(W/FLANGE) D4×16

CARBON BRUSH

7×17×22 .5

52 HANDLE DAMPER 1

HEX. HD. TAPPING

SCREW D5×75

17 STAT OR 1

18 FELT WASHE R 1

57 BRUSH COVER 1

59 NAME PLATE 1

56 HANDLE (B) 1

58 BRAND LABEL 1

55 BRUSH HOLDER SET 2

19 SIDE HANDLE 1

21 LOCK PIN 1

20 O-RING 1

60 O-RING (I.D. 24.7) 1

RETAINING RING FOR D10

SHAFT

24 COUPLING COVER 1

22 GEAR ASS’Y 1

TAPPING SCREW

(W/FLANGE) D4×16

61 O-RING (I.D. 31.2) 1

62 SWITCH 1

63 CORD CLIP 1

65 SWITCH COVER 1

66 HANDLE (A) 1

BALL BEARING

6302DDCMPS2L

27 GEAR 1

28 MACHINE SCREW M5×10 2

25 COUPLING DAMPER 4

26 COUPLING 1

29 BEARING COVER (B) 1

70 CORD 1

67 TERMINAL M4.0 2

69 CORD ARMOR 1

68 TUBE (D) 2

501 WRENCH 1

HEX. SOCKET HD. BOLT

(W/FLANGE) M5×16

31 FELT PACKING (B) 1

32 SPINDLE 1

33 SEAL PLATE 1

36 LABEL 1

34 PACKING GLAND 1

FOR D5 SHAFT

5SPRING 1

D. C. WHEELS 230MM

43 WHEEL GUARD ASS’Y 1

44 WHEEL WASHER (A) 1

6 GEAR COVER ASS’Y 1

7 SPECIAL NUT M10 1

8PINION 1

RETAINING RING (E-TYPE)

37 SET PIN 1

No.

SEAL LOCK HEX. SOCKET

No.

41 SE T PIE CE 1

39 BOLT M8×22 1

40 SPRING WASHER M8 1

38 LEVER 1

HD. BOLT M5×14

TAPPING SCREW

(W/FLANGE) D5×35

2 SPRING WASHER M5 2

4PUSHING BUTTON 1

A24R

9 SEAL WASHER 1

47 DUST SEAL 1

46 WHEEL NUT M14×2 1

BALL BEARING

10 FELT PACKING 1

BALL BEARING

6200VVCMPS2L

49 BEARING BUSHING 1

6301DDCMPS2L

12 RUBBER RING (B) 1

13 BEARING COVER (A) 1

51 BRUSH COV ER 1

50 HOUSING 1

14 AR MATUR E 1

15 FAN G UIDE 1

WARNING:

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

●

Lead from lead-based paints,

●

Crystalline silica from bricks and cement and other masonry products, and

●

Arsenic and chromium from chemically-treated lumber. Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

AVERTISSEMENT:

La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l’Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

●

Plomb des peintres à base de plomb,

●

Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

●

Arsenic et chrome du bois d’oeuvre traité chimiquement. Le risque d’exposition à ces substances varie en fonction de la fréquence d’exécution de ce genre de travail. Pour réduire l’exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour ﬁ lter les particules microscopiques.

ADVERTENCIA:

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

●

El plomo de las pinturas a base de plomo,

●

El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

●

El arsénico y el cromo de la madera tratada químicamente. El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo

abajo. Para reducir la exposicíon a esta sustancias químicas: tr

de tr

entilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscar

a el polvo especialmente diseñados para eliminar las partículas minúsculas.

par

abaje en un lugar bien

Issued by

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

1111 Broadway Ave,

Braselton, Georgia, 30517

3405 American Drive, Units 9-10,

Mississauga, ON, L4V 1T6

806 Code No. C99155262 M Printed in Malaysia

Metabo HPT G 18SCY, G 23SCY Safety Instructions And Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
