Metabo HPT EC 710SA Instruction Manual And Safety Instructions

INSTRUCTION MANUAL AND SAFETY INSTRUCTIONS FOR AIR COMPRESSOR MANUEL D’UTILISATION ET CONSIGNES DE SÉCURITÉ DU COMPRESSEUR MANUAL DE INSTRUCCIONES Y INSTRUCCIONES DE SEGURIDAD PARA EL COMPRESOR DE AIRE

MODEL MODÈLE MODELO

EC 710SA

WARNING

Improper and unsafe use of this compressor can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual before operating the compressor. Please keep this manual available for others before they use the compressor.

AVERTISSEMENT

Une utilisation du compresseur de manière incorrecte ou ne respectant pas les consignes de sécurité peut entraîner la mort ou de graves blessures! Ce manuel renferme des informations importantes relatives à la sécurité. Veuillez lire attentivement toutes les instructions avant de mettre le compresseur en service. Laissez ce manuel à la disposition des personnes qui vont utiliser le compresseur.

ADVERTENCIA

¡La utilización inadecuada e insegura de este compresor puede resultar en la muerte o en lesiones serias! Este manual contiene información importante sobre la seguridad del producto. Antes de utilizar el compresor, lea y entienda bien este manual. Guarde este manual as mano para que otras personas puedan leerlo antes de utilizar el compresor.

English

IMPORTANT INFORMATION

Read and understand all of the operating instructions, safety precautions and warnings in the Instruction Manual before operating or maintaining this compressor.

Most accidents that result from compressor operation and maintenance are caused by the failure to observe basic safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs, and by observing appropriate safety procedures.

Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which contain the operation and maintenance instructions.

Hazards that must be avoided to prevent bodily injury or machine damage are identiﬁ ed by WARNINGS on the compressor and in this Instruction Manual.

Never use this compressor in a manner that has not been speciﬁ cally recommended by metabo HPT, unless you ﬁ rst conﬁ rm that the planned use will be safe for you and others.

MEANINGS OF SIGNAL WORDS WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious personal

injury.

CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury,

or may cause machine damage.

NOTE emphasizes essential information.

SAFETY

IMPORTANT SAFETY INSTRUCTIONSFOR USE OF THE COMPRESSOR

English

WARNING:

1. NEVER TOUCH MOVING PARTS.

Never place your hands, ﬁ ngers or other body parts

near the compressor’s moving parts.

Never insert your ﬁ ngers or other objects into the

shroud ventilator. Such an action invites the danger of injuries or electric shocks.

2. NEVER OPERATE WITHOUT ALL GUARDS IN PLACE.

Never operate this compressor without all guards or

safety features in place and in proper working order. If maintenance or servicing requires the removal of a guard or safety features, be sure to replace the guard or safety features before resuming operation of the compressor.

3. ALWAYS WEAR PROTECTION.

Risk of injury. Always wear ANSI Z87.1 safety glasses

with side shields or equivalent eye protection. Compressed air must never be aimed at anyone or any part of the body. Use ear protection as air ﬂ ow noise is loud when draining.

4. PROTECT YOURSELF AGAINST ELECTRIC SHOCK.

Prevent body contact with grounded surfaces such as

pipes, radiators, ranges and refrigeration enclosures.

This compressor must be properly grounded. Don’t

expose compressor to rain. Never operate the compressor in damp or wet locations.

To reduce risk of electric shock, do not remove

shroud.

5. DISCONNECT THE COMPRESSOR.

Always disconnect the compressor from the power

source and remove the compressed air from the air tank before servicing, inspecting, maintaining, cleaning, replacing or checking any parts.

6. AVOID UNINTENTIONAL STARTING.

Do not carry the compressor while it is connected

to its power source or when the air tank is ﬁ lled with compressed air. Be sure the power switch in the “OFF” position before connecting the compressor to its power source.

Death or serious bodily injury could result from improper or unsafe use of compressor.

To avoid these risks, follow these basic safety instructions:

READ ALL INSTRUCTIONS

7. STORE COMPRESSOR PROPERLY.

When not in use, the compressor should be stored in

indoor dry place. Keep out of reach of children. Lockout the storage area.

8. KEEP WORK AREA CLEAN.

Cluttered areas invite injuries. Clear all work areas of

unnecessary tools, debris, furniture, etc.

9. CONSIDER WORK AREA ENVIRONMENT.

Keep work area well lit and well ventilated. Operate the compressor in an open area at least 18

inches (457 mm) away from any wall or object that could restrict the ﬂ ow of fresh air to the ventilation openings. Do not place rags or other objects on or near these openings.

Risk of ﬁ re or explosion. Do not carry and operate the

compressor or any other electrical device near the spray area. Do not use compressor in the presence of

ﬂ ammable liquids or gases. Never place objects against or on top of compressor. Compressor produces sparks during operation.

Never use compressor in sites containing lacquer,

paint, benzine, thinner, gasoline, gases, adhesive

agents, and other materials which are combustible or

explosive. Always operate the compressor in a stable and

secure position to prevent accidental movement of

the unit. Never operate the compressor on a roof

or other elevated positon. Never use on a ladder or

unstable support. Use an additional air hose to reach

high locations. This compressor contains some components parts

that tend to produce arcs or sparks, and therefore,

when located in a garage, it should be in a room or

enclosure provided for this purpose, and should be 18

inches (457 mm) or more above the ﬂ oor.

10. KEEP COMPRESSORS AS FAR FROM THE

SPRAYING AREA AS POSSIBLE.

Risk of ﬁ re or explosion. Do not spray ﬂ ammable

liquid in a conﬁ ned area. The spray area must be

well ventilated. Do not smoke while spraying or spray

where parks or a ﬂ ame is present. Use spray gun hose

English

at least 25 feet (7.6 m) long and keep the compressor/ motor at least 20 feet (6.1 m) away from explosive vapours. Do not use this air compressor to spray chemicals. Your lungs can be damaged by inhaling toxic fumes.

A respirator may be necessary in dusty environments

or when spraying paint. Do not carry while painting.

11. KEEP CHILDREN AWAY.

Do not let visitors contact compressor extension cord. All visitors should be kept safely away from work area.

12. DRESS PROPERLY.

Do not wear loose clothing or jewelry. They can be

caught in moving parts.

Wear protective hair covering to contain long hair.

13. DON’T ABUSE CORD.

Never yank it to disconnect from receptacle. Keep cord from heat, oil and sharp edges.

14. MAINTAIN COMPRESSOR WITH CARE.

Follow maintenance chart (refer to page 13). Inspect cords periodically and if damaged, have

repaired by authorized service center. Inspect extension cords periodically and replace if damaged.

15. OUTDOOR USE EXTENSION CORDS.

When compresso r is used outdoors, use only

extension cords intended for use outdoors and so marked.

16. STAY ALERT.

Watch what you are doing. Use common sense.

Never stand on the compressor. Do not allow the compressor to operate unattended. Do not operate compressor when you are tired. Compressor should never be used by you if you are under the inﬂ uence of alcohol, drugs or medication that makes you drowsy.

17. CHECK DAMAGED PARTS AND AIR LEAK.

Before further use of the compressor, a guard or

other part is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting, air leak, and any other conditions that may aﬀ ect its operation.

A guard or other part that is damaged should be

properly repaired or replaced by a metabo HPT authorized service center.

Have defective pressure switches replaced by a

metabo HPT authorized service center.

Do not use compressor if switch does not turn it on

and oﬀ .

18. NEVER USE COMPRESSOR FOR APPLICATIONS

OTHER THAN THOSE SPECIFIED.

Never use compressor for applications other than

those speciﬁ ed in the Instruction Manual. Following all safety precautions in this manual and the

manufacturer’s instructions in the application manual. Never use compressed air for breathing or respiration.

19. HANDLE COMPRESSOR CORRECTLY.

Operate the compressor according to the instructions

provided herein. Never allow the compressor to be

operated by children, individuals unfamiliar with its

operation or unauthorized personnel.

20. KEEP ALL SCREWS, BOLTS AND GUARDS

TIGHTLY IN PLACE.

Keep all screws, bolts, and guards tightly mounted.

Check their conditions periodically.

21. KEEP MOTOR AIR VENT CLEAN.

The motor air vent must be kept clean so that air

can freely ﬂ ow at all times. Check for dust build-up

frequently.

22. OPERATE COMPRESSOR AT THE RATED

VOLTAGE.

Operate the compressor at voltages speciﬁ ed on their

nameplates. If using the compressor at a higher voltage than the

rated voltage, it will result in abnormally fast motor

revolution and may damage the unit and burn out the

motor. If compressor is connected to a circuit protected by

fuse, use time delay fuses. Time delay fuses should

be marked “D” in Canada and “T” in the U.S.

23. NEVER USE A COMPRESSOR WHICH IS

DEFECTIVE OR OPERATING ABNORMALLY.

If the compressor appears to be operating unusually,

making strange noises or vibration, or otherwise

appears defective, stop using it immediately and

arrange for repairs by a metabo HPT authorized

service center.

24. DO NOT WIPE PLASTIC PARTS WITH SOLVENT.

Solvents such as gasoline, thinner, benzine, carbon

tetrachloride, and alcohol may damage and crack

plastic parts. Do not wipe them with such solvents. Wipe plastic parts with a soft cloth lightly dampened

with soapy water and dry thoroughly.

25. USE ONLY GENUINE metabo HPT REPL ACEMENT

PARTS.

Replacement parts not manufactured by metabo HPT

may void your warranty and can lead to malfunction

English

and resulting injuries. Genuine metabo HPT parts are available from your dealer.

26. DO NOT MODIFY THE COMPRESSOR.

Do not modify the compressor. Do not drill into, weld,

patch or modif y the air tanks. Do not make adjustments to the components that control tank pressure. Do not make alterations to the factory operating pressure settings. Do not operate at pressures or speeds in excess of the manufacturer’s recommendations. Always contact the metabo HPT authorized service center for any repairs. Unauthorized modiﬁ cation may not only impair the compressor performance but may also result in accidents or injury to repair personnel who do not have the required knowledge and technical expertise to perform the repair operations correctly.

27. TURN OFF THE POWER SWITCH WHEN THE COMPRESSOR IS NOT USED.

When the compressor is not used, turn oﬀ the power

switch, disconnect the plug from the power source and open the drain cock to discharge the compressed air from the air tank.

28. NEVER TOUCH HOT SURFACE.

To reduce the risk of burns, do not touch the delivery

pipe, check valve or pump.

These areas can remain hot for at least 45 minutes

after this compressor is shutdown.

Allow compressor to cool prior to servicing.

29. DO NOT DIRECT AIR STREAM AT BODY.

Risk of injury. Do not direct air stream at persons or

animals.

30. DRAIN TANK.

Risk of bursting. Water will condense in the air tank.

If not drained, water will corrode and weaken the air tank causing a risk of air tank rupture.

Drain tank daily or after 4 hours of use. To drain the air

tank, open valves slowly and tilt compressor to empty accumulated water.

Keep face and the other body parts away from outlet

of drain.

Use ANSI Z87.1 safety glasses with side shields when

draining as debris can be kicked up into face.

31. DO NOT STOP COMPRESSOR BY PULLING OUT THE PLUG.

This could result in damage to the unit. Use the power switch.

32. MAKE SURE THE COMPRESSOR OUTLET PRESSURE IS SET LOWER THAN THE MAXIMUM OPERATING PRESSURE OF THE TOOL.

Too much air pressure causes a hazardous risk of

bursting.

Check the manufacturer’s maximum pressure rating

for air tools and accessories. The regulator outlet pressure must never exceed the maximum pressure rating.

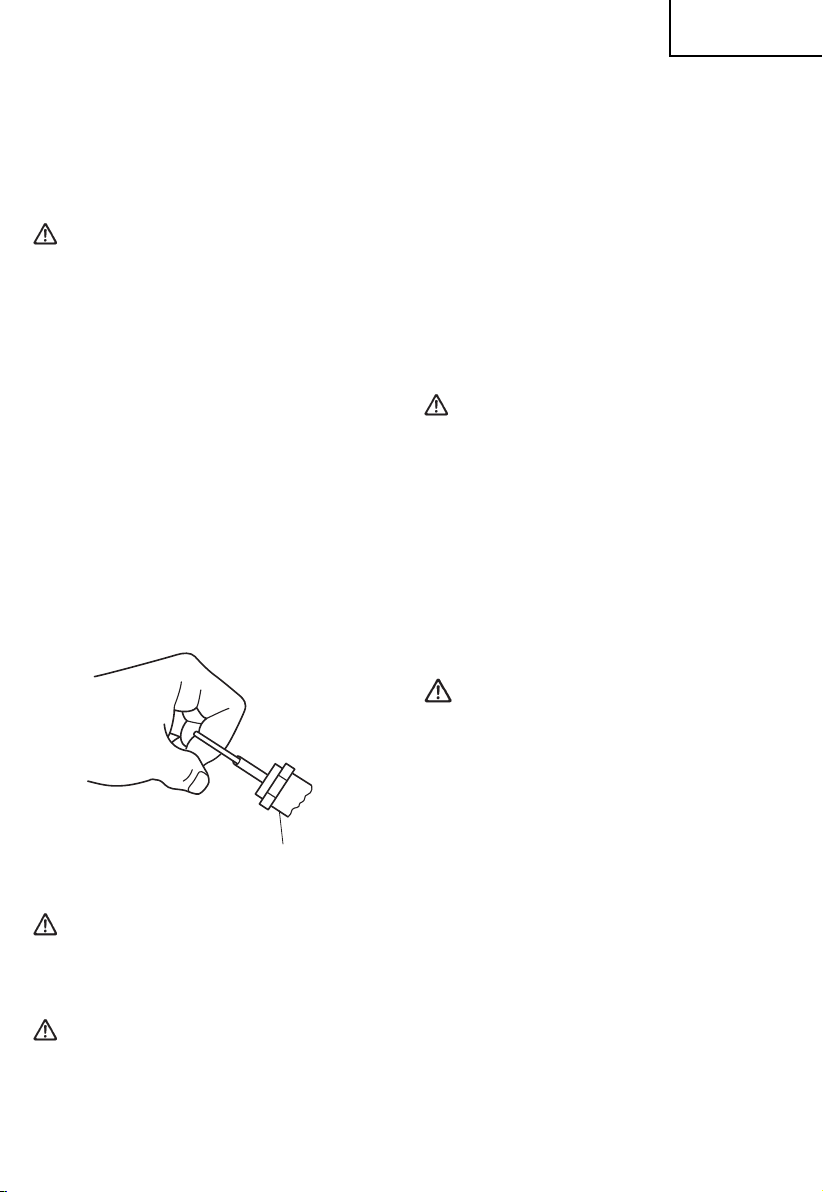

33. THE SAFETY VALVE MUST WORK PROPERLY.

Risk of bursting. Before starting the compressor,

pull the ring on the safety valve to make sure that the safety valve operates smoothly. If the safety valve does not work properly, over-pressurization may occur, causing air tank rupture or an explosion. Do not use compressor if the safety valve is stuck or does not operate smoothly. Have defective safety valve replaced by a metabo HPT authorized service center.

34. USE OF THIS PRODUCT WILL EXPOSE YOU TO CHEMICALS KNOWN TO THE STATE OF CALIFORNIA.

Some dust created by this product contains chemicals

known to State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are: – compounds in fertilizers – compounds in insecticides, herbicides and

pesticides

– arsenic and chromium from chemically treated

lumber

To reduce your exposure to these chemicals, wear

approved safety equipment such as dust masks that are specially designed to ﬁ lter out microscopic particles. Use of this product will expose you to chemicals known to the State of California to cause cancer, birth defects and other reproductive harm. Avoid inhaling vapors and dust, and wash hands after using. This product contains chemicals, including lead, known to the State of California to cause cancer, and birth defects or other reproductive harm. Wash hands after handling.

REPLACEMENT PARTS

When servicing use only identical replacement parts.

Repairs should be conducted only by a metabo HPT authorized service center.

English

SAFETY — Continued

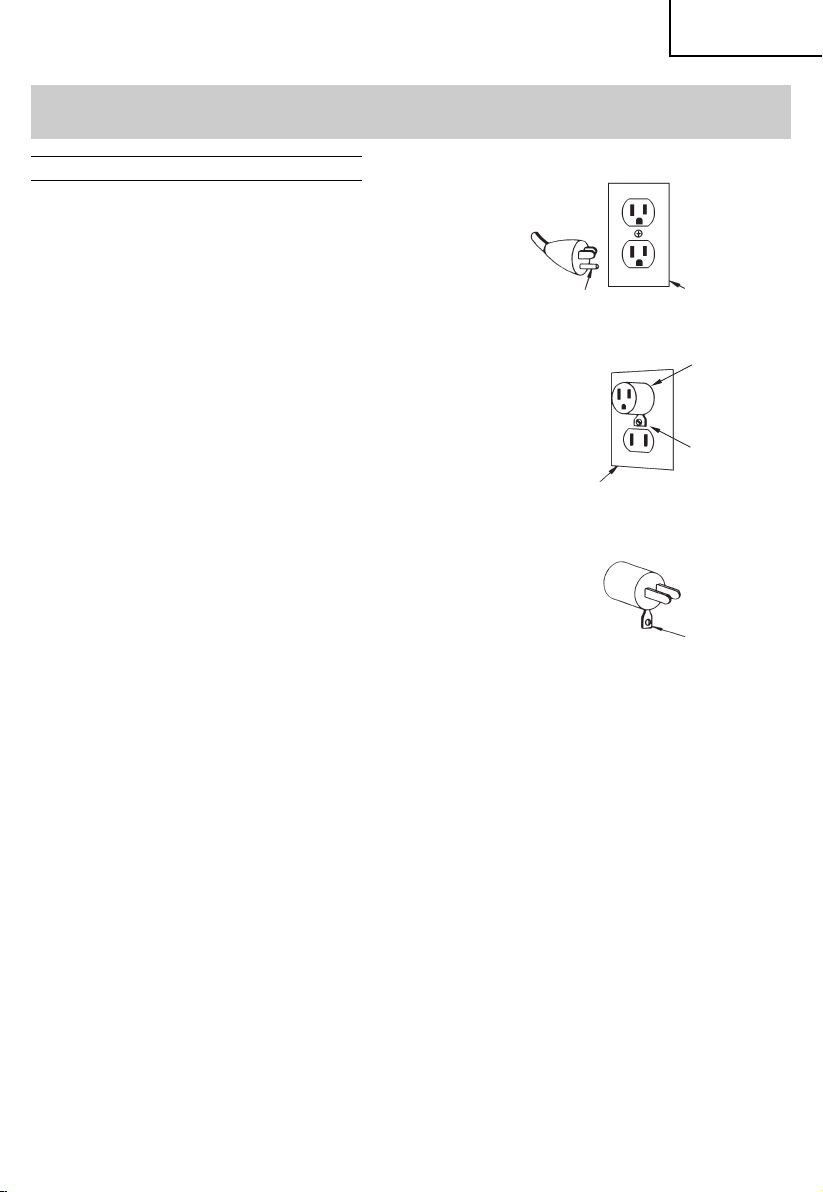

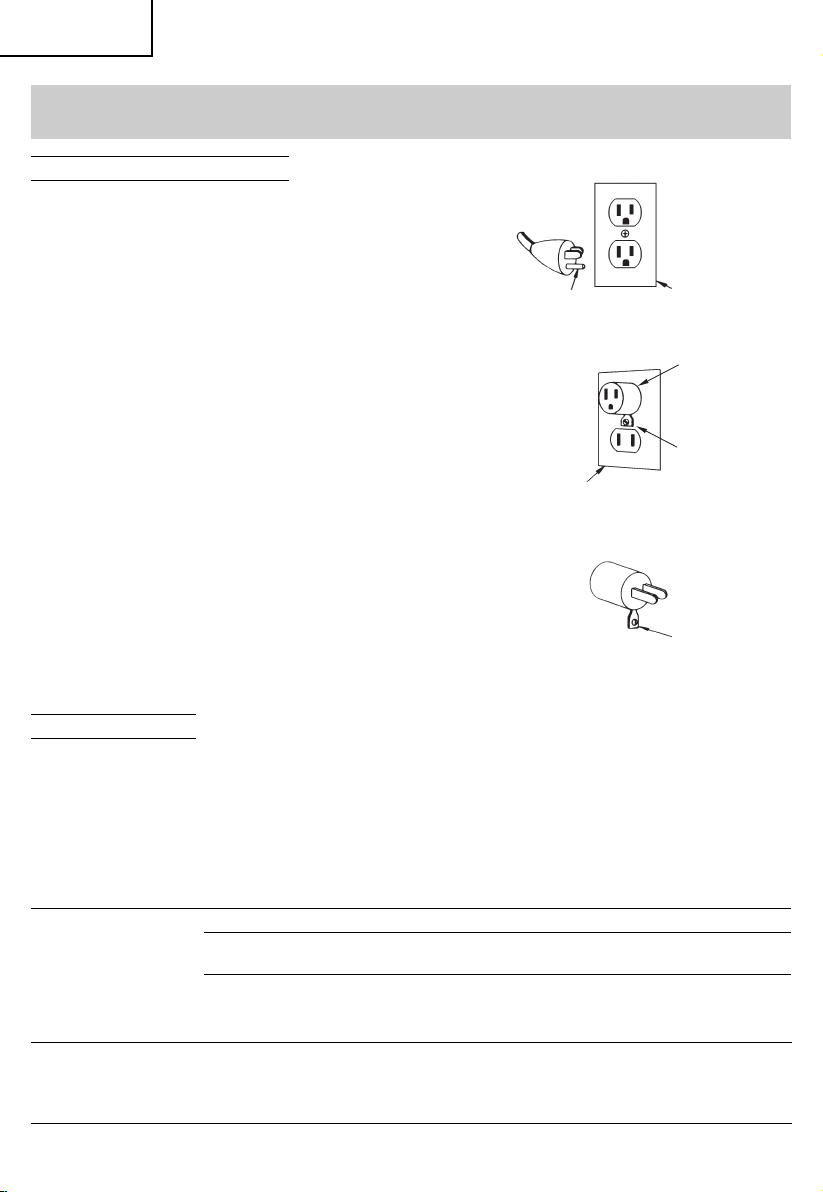

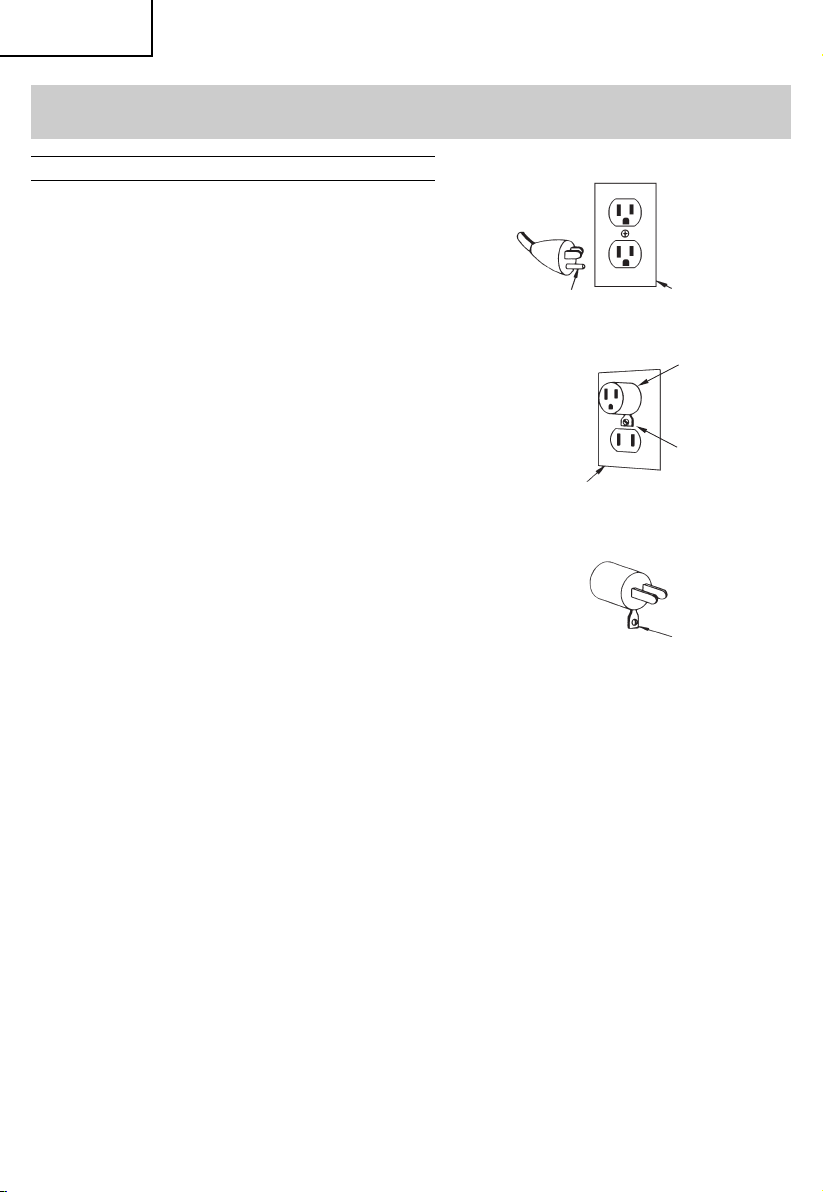

GROUNDING INSTRUCTIONS

This compressor should be grounded while in use to protect the operator from electric shock. The compressor is equipped with a three-conductor cord and three-prong grounding type plug to ﬁ t the proper grounding type receptacle. The green (or green and yellow) conductor in the cord is the grounding wire. Never connect the green (or green and yellow) wire to a live terminal. If your unit is for use on less than 150 volts, it has a plug that looks like that shown in sketch (A) in Figure on the right. An adapter, see sketches (B) and (C), is available for connecting sketch (A) type plugs to two-prong receptacles. The green-colored rigid ear, lug, or the like extending from the adapter must be connected to a permanent ground, such as a properly grounded outlet box.

Grounding pin

Grounded outlet box

(A)

Adapter

NOTE: The grounding adaptor, sketch (C), is prohibited in

Canada by Canadian Electrical Code Part 1. Therefore, the instructions for its use are not applicable in Canada.

We recommend that you never disassemble the compressor or try to do any rewiring in the electrical system. Any repairs should be performed only by metabo HPT Service Centers. Should you be determined to make a repair yourself, remember that the green colored wire is the “grounding” wire. Never connect this green wire to a “live” terminal. If you replace the plug on the power cord, be sure to connect the green wire only to the grounding (longest) prong on a 3-prong plug. If in doubt, call a qualiﬁ ed electrician and have the receptacle checked for ground.

EXTENSION CORD

Use only three-wire extension cords that have three-prong grounding-type plugs and three-pole receptacles that accept the compressor’s plug. Replace or repair damaged cord. Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. Table shows the correct size to use depending on cord length and name plate ampere rating. If in doubt, use the next heavier gage. The smaller the gage number, the heavier the cord.

MINIMUM GAUGE FOR EXTENSION CORDS

Total Length of Cord in Feet (Meter)

0 – 25

(0 – 7.6)

Ampere Rating Wire size (A. W. G)

Not More

Than

0 – 6

6 – 10 10 – 12 12 – 16

16 14 14 14

Grounded outlet box

26 – 50

(7.9 – 15.2)

14 14 14 12

(B)

Adapter

Tab for grounding screw

(C)

51 – 100

(15.5 – 30.5)

12 10 10 Not Recomme nded

Metal screw

English

WARNING:

Avoid electrical shock hazard. Never use this compressor with a damaged or frayed

electrical cord or extension cord. Inspect all electrical cords regularly. Never use in or near water or in any environment where electric shock is possible.

SAVE THESE INSTRUCTIONS

AND

MAKE THEM AVAILABLE TO

OTHER USERS OF THIS TOOL!

English

OPERATION AND MAINTENANCE

NOTE:

The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance of the compressor.

Some illustrations in this Instruction Manual may show details or attachments that diﬀ er from those on your own compressor.

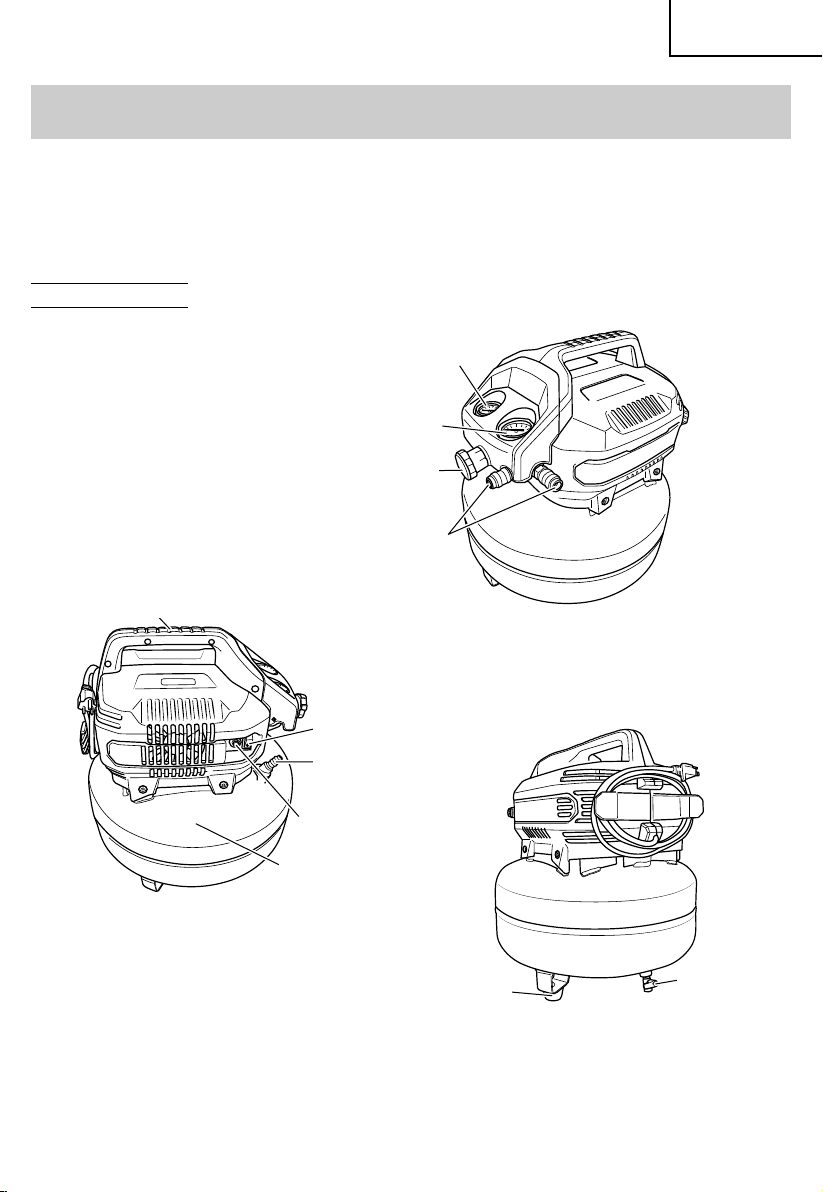

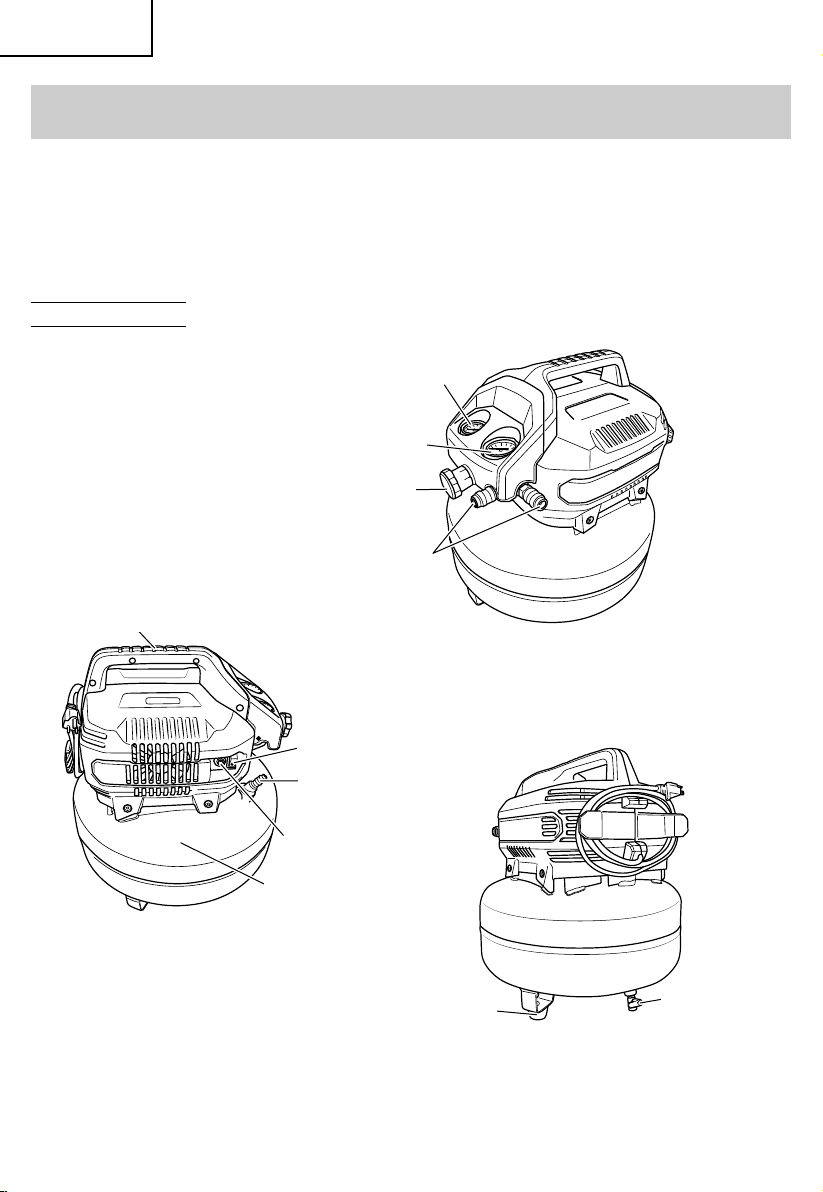

NAME OF PARTS

Pressure gauge (A) indicates the pressure in the air tank

Pressure gauge (B) indicates the working pressure

Knob of the pressure reducer

Quick air connect (air outlet)

Handle

Power switch Safety valve

Reset switch

Tank

Rubber bumper (Foot)

Fig. 1

Drain cock

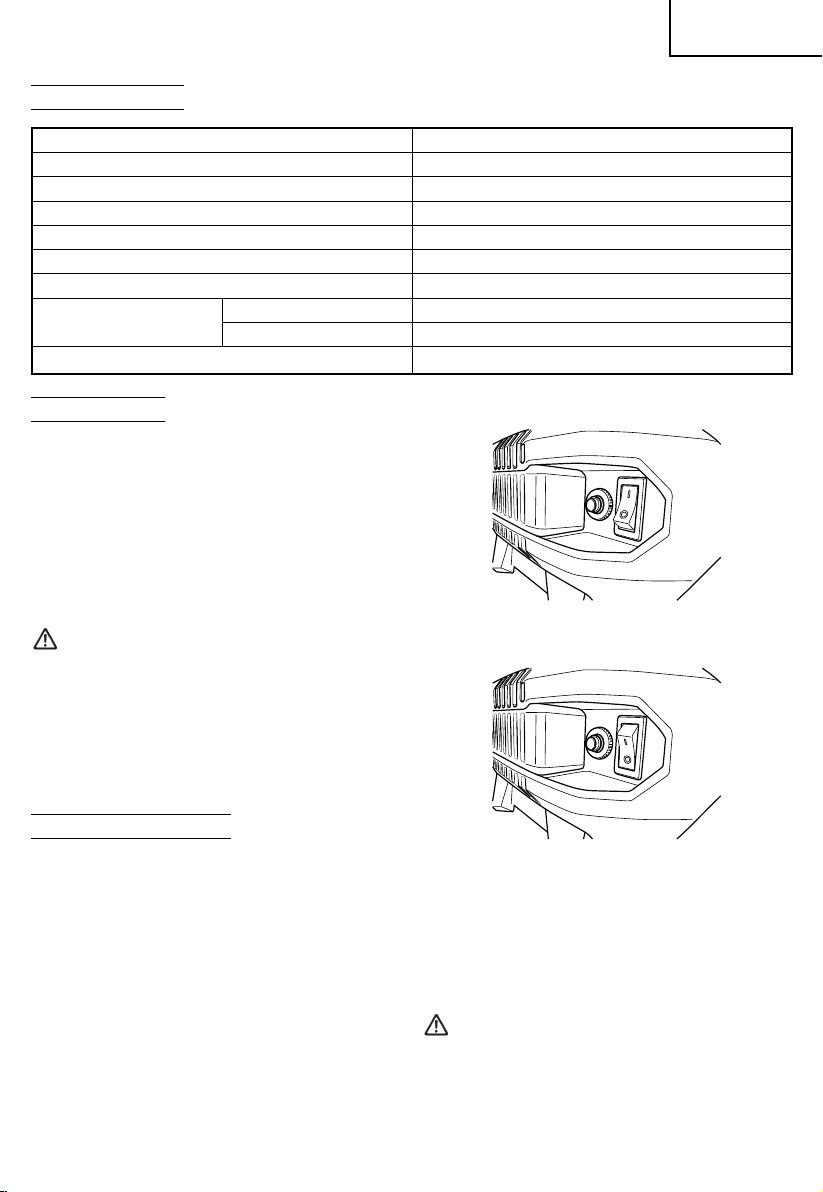

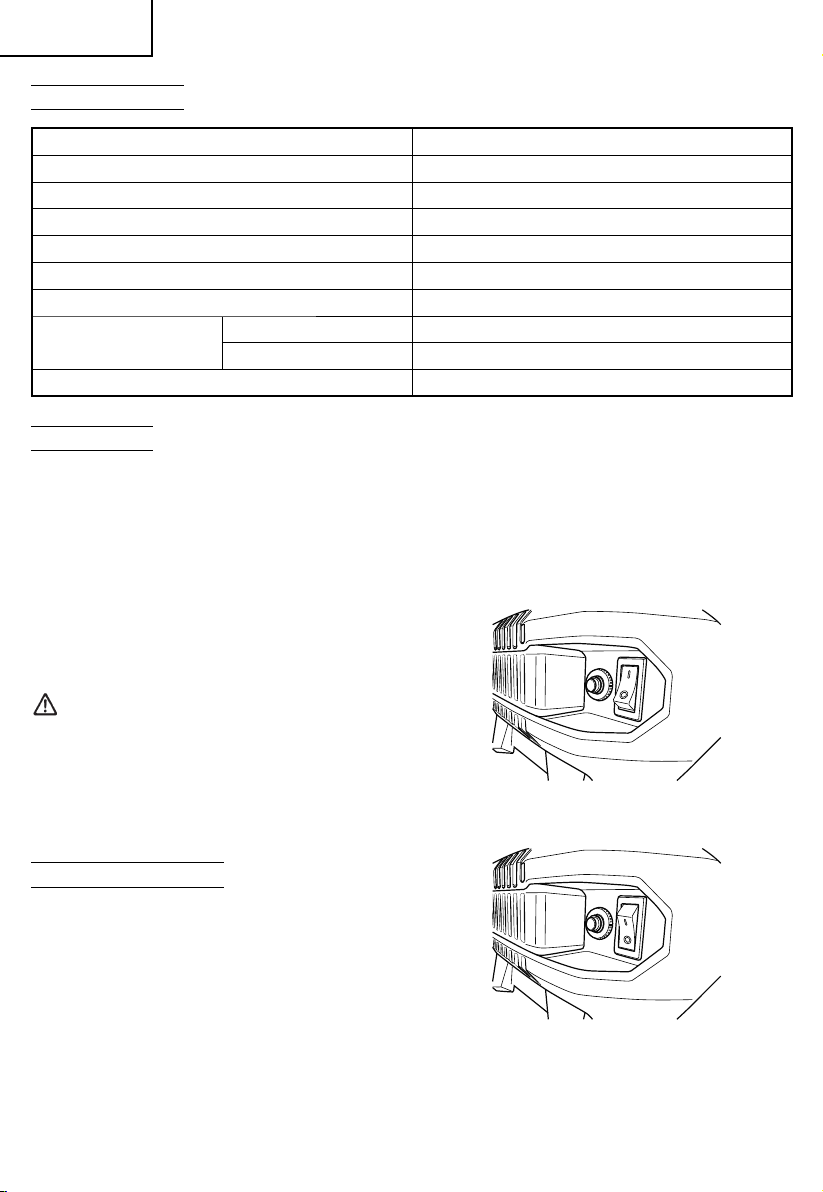

SPECIFICATIONS

Model EC 710SA Motor Single-Phase, universal motor Power Source Single-Phase, 120 V AC 60 Hz Running Horse Power 1.2 HP (0.86 kW) Current 12 A Tank Capacity 6 gal. (22.7 ltr) Maximum Pressure 150 PSI (10.3 bar)

Free Air Delivery

Lubrication Oil-less

at 40 PSI (2.8 bar) 3.8 CFM (106.6 ltr/min) at 90 PSI (6.2 bar) 2.8 CFM (79.3 ltr/min)

English

APPLICATIONS

Air compressors are utilized in a variety of air system applications. Match hoses, connectors, air tools, and accessories to the capabilities of the air compressor. You may use this tool for purposes listed below: Operating air powered tools requiring less than 2.8 CFM @ 90 PSI or 3.8 CFM @ 40 PSI. Powering pneumatic nail guns, inﬂ ating tires, cleaning / blowing with pressurized air.

WARNING:

Following these rules will

PRIOR TO OPERATION

1. Power source Ensure that the power source to be utilized conforms

to the power source requirements speciﬁ ed on the product nameplate.

NOTE: If compressor is connected to a circuit protected

by fuse, use time delay fuses.

Time delay fuses should be marked “D” in Canada

and “T” in the U.S.

2. Power switch Ensure that the power switch is in the “OFF” position

(Fig. 2). If the plug is connected to a receptacle while the power switch is in the “ON” position, the compressor will start operating immediately and can cause serious injury.

Always follow all safety rules recommended by the manufacturer of your tool, in addition to all safety rules for the air compressor.

reduce the risk of serious personal injury.

OFF

Fig. 2

3. Extension cord When the work area is far away from the power

source, use an extension cord of suﬃ cient thickness and rated capacity (refer page 6). The extension cord should be kept as short as practicable.

WARNING:

Damaged cord must be replaced or repaired.

English

4. Conﬁ rm the power receptacle If the power receptacle only loosely accepts the plug,

the receptacle must be repaired. Contact a licensed electrician to make appropriate repairs.

If such a faulty receptacle is used, may cause

overheating, resulting in a serious hazard.

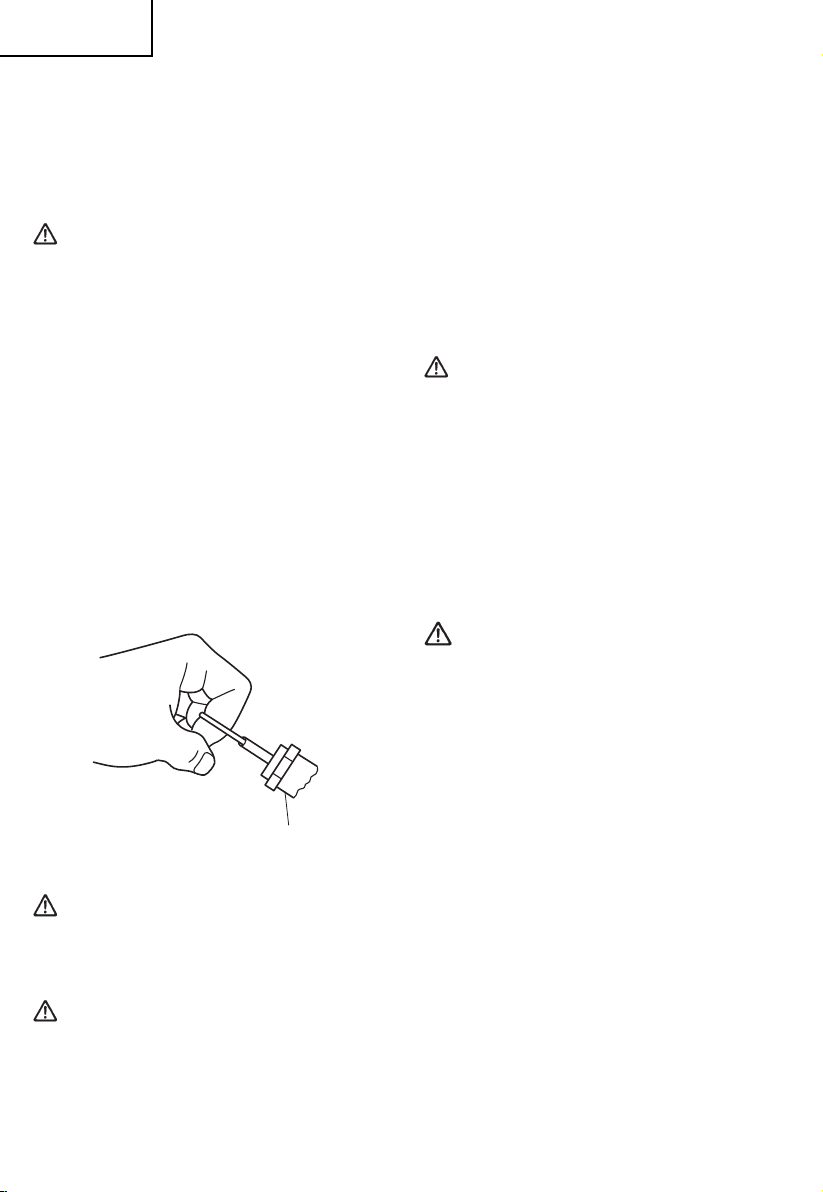

5. To check the safety valve. Before starting compressor, pull the ring on the safety

valve to make sure that the safety valve operates smoothly. (Fig. 3) Do not use compressor if the safety valve is stuck or does not operate smoothly. Have defective safety valve replaced by a metabo HPT authorized service center.

Safety valve

Fig. 3

WARNING:

If the safety valve does

6. Right running position Always operate the compressor in a stable and

secure position to prevent accidental movement of the unit. Never operate the compressor on a roof or other elevated positon. Never use on a ladder or unstable support. Use an additional air hose to reach high locations.

Operate the compressor in an open area at least 18 in.

(45 cm) away from any wall or object that could restrict the ﬂ ow of fresh air to the ventilation openings. Do not place rags or other objects on or near these openings.

Drain tank to release air

pressure before pull the ring on the safety valve.

Risk of bursting.

not work properly, overpressurization may occur, causing air tank rupture or an explosion.

WARNING:

NOTE: When operating or storing the compressor, set 3

rubber bumpers downward on the ﬂ oor (Refer to Fig. 1).

7. Te mp er at u re Operating temperatures are between 32°F and 104°F

(0°C and 40°C).

CAUTION:

8. Air hose Check the air hose for weak or worn condition before

each use, making certain all connections are secure. Do not use it if a defect is found. Purchase a new air hose or notify a metabo HPT authorized service center for examination or repair.

Make sure the air hose is free of obstructions or

snags.

If it is entangled or snarled, the air hose can cause

loss of balance or footing and may become damaged. Keep the air hose away from sharp objects, chemical spills, oil, solvents, and wet ﬂ oors.

9. Breaking in the pump. (1) Turn the knob of the pressure reducer fully clockwise

to open air ﬂ ow.

(2) Place the power switch in the “OFF” position and

insert the plug into the receptacle. (3) Open the drain cock completely. (4) Turn the air compressor “ON” and run it for 10 minutes

to break in the pump parts. (5) Place the power switch in the “OFF” position. (6) Close the drain cock.

TRANSPORT

Turn oﬀ the power switch, and disconnect the plug from the power source before transport the compressor. Transport the compressor in the correct manner.

When transporting the compressor, grasp the handle.

A portable compressor can

fall from a table, workbench, or roof causing damage to the compressor and could result in serious injury or death.

Never operate in temperatures below 32°F (0°C) or above 104°F (40°C).

English

WARNING:

Do not carry while painting.

OPERATION

1. Start-up Insert the plug into the receptacle and start the

compressor using the power switch. (Refer to Fig. 2).

WARNING:

The operation of the compressor is automatic and is

controlled by the power switch which stops it when the pressure in the air-tank reaches the maximum level and restart it when the air pressure drops during use to the restart level.

The motor has a thermal protector. The thermal

protector will stop the motor when the temperature is too high for any reason.

The motor must be allowed to cool down before

restarting.

CAUTION:

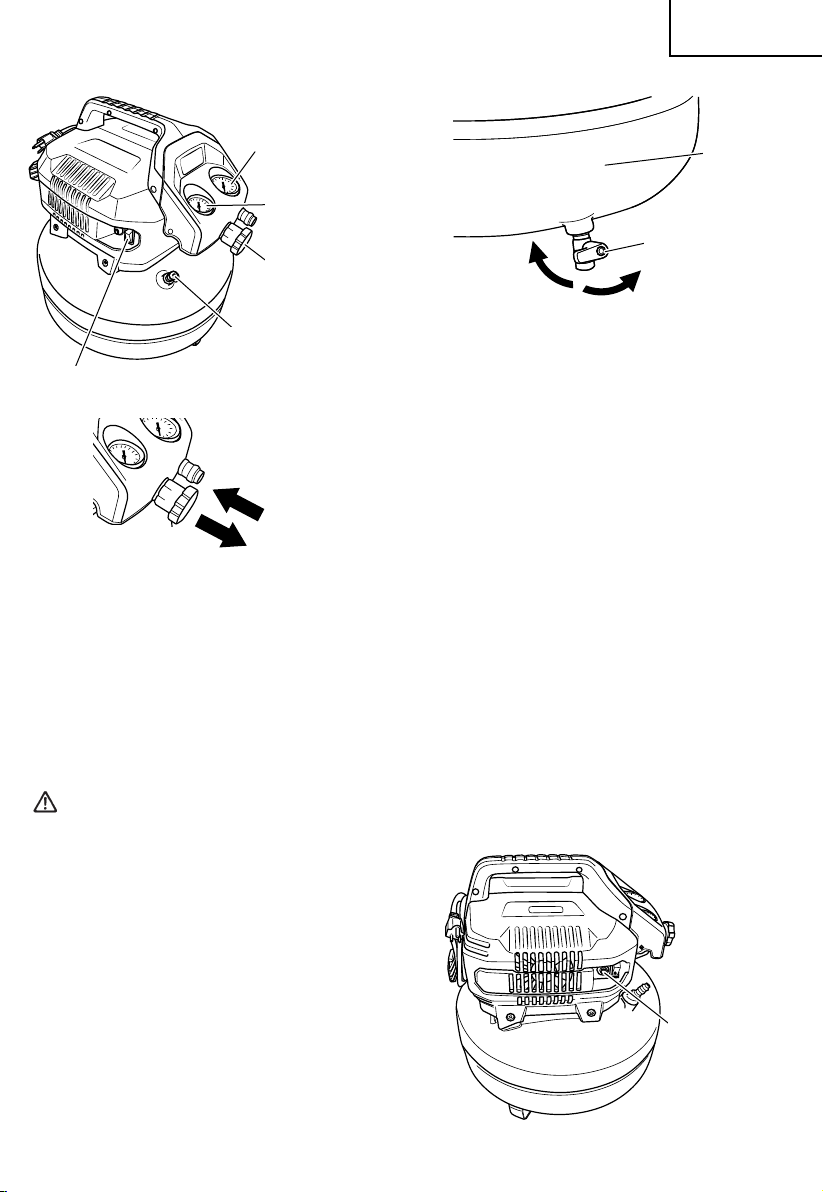

2. Adjustment of outlet pressure Pull the knob of the pressure reducer to allow the

knob to rotate. Then, adjust the outlet pressure to the required level by turning the knob of the pressure reducer clockwise to increase the outlet pressure and counterclockwise to decrease it.

A pressure gauge (B) is provided to show when the

required pressure is reached.

When adjusting the pressure, check and make

sure that a pressure gauge (A) for the tank has the pressure level that is higher than that of the pressure to be adjusted.

It is also imperative that you make adjustment by

slowly starting up the pressure from the level that is lower than the pressure to be adjusted.

Risk of unsafe operation.

Ensure proper footing and use caution when carrying compressor to avoid a loss of balance.

Do not stop or start the

compressor by use of the plug. Always use “ON/OFF” button located on the power switch.

Wear appropriate personal hearing protection during use. Under some conditions and duration of use, noise from this product may contribute to hearing loss.

After adjusting the outlet pressure, push in the knob

of the pressure reducer to lock the knob and use the

tool.

WARNING:

Power switch

Check the manufacturer’s

maximum pressure rating for nailers, staplers and accessories. Compressor outlet pressure must be regulated so as to never exceed the maximum pressure rating of the nailers, staplers and accessories.

Make sure the air ﬂ ow to

the pressure reducer is completely closed (the pressure gauge (B) attached reads 0 psi) before attaching and disconnecting the air hose and applications.

Pressure gauge (B) indicates the working pressure

Pressure gauge (A) indicates the pressure in the air tank

Knob of the pressure reducer

Safety valve

Rotation locked

Rotation unlocked

Fig. 4

English

3. Shutdown (1) Place the power switch in the “OFF” position.

(Refer to Fig. 2). (2) Unplug the plug from power source. (3) Open the drain cock located at the lower part of

the tank (Fig. 5). Tank pressure should be below

10 psi when draining the tank.

WARNING:

To drain tank open valve

Risk of bursting. When the

tank gets corroded, there is a risk of breakdown. Water will condense in the air tank. If not drained, water will corrode and weaken the air tank causing a risk of air tank rupture. Drain tank daily or after 4 hours of use. The drain contains moisture in the air, abrasion particles, rust, etc..

slowly and tilt compressor to empty accumulated water. Keep face and eyes away from drain cock.

Tank

(3) If the extension cord does not conform to the

speciﬁ cations given on page 6 replace with an extension cord such as that shown on page 6. If the capacity of the power supply is insuﬃ cient, increase the power supply capacity to remove the cause of a

ﬂ ow of excessive current (over-current). (4) Wait approximately 30 minutes. (5) Start up. If the motor still stops during operation,

please contact the metabo HPT authorized service

center.

Reset switch

Fig. 6

MAINTENANCE

Drain cock

Fig. 5

4. About the thermal protection The thermal protection operates to stop the motor

when a problem such as a motor overload, etc. occurs.

If the motor stops during operating, reset by pushing

the Reset switch (Refer to Fig. 6).

If the motor does not start or if it stops immediately,

proceed as follows.

(1) Place the power switch in the “OFF” positon and

disconnect the plug from the receptacle (Fig. 2).

(2) Check for the following possible causes ﬁ rst: lack

of proper ventilation, or an outside-air or room temperature that is too high.

Open

WARNING:

1. Draining tank Drain tank daily or after 4 hours of use. Open drain

cock and tilt compressor to empty accumulated water

(Refer to Fi g. 5). Tank pressure sho uld be below 10 p si

when draining the tank.

Disconnect the compressor

from the power source and remove the compressed air from the air tank before performing the maintenance operations. Allow the compressor to cool before performing the maintenance operations.

English

2. Maintenance chart:

MAINTENANCE CHART PROCEDURE AFTER USE DAILY WEEKLY Drain condensation in air tank × × Inspect guards/shrouds × Check for unusual noise/vibration × Check for air leaks × Clean exterior of compressor × Check safety valve ×

SERVICE AND REPAIRS

All quality compressors will eventually require servicing or replacement of parts because of wear and tear from no rmal use. To a ssure t hat o nly genu ine re placemen t parts will be used, all service and repairs must be performed by a metabo HPT AUTHORIZED SERVICE CENTER, only.

NOTE: Speciﬁ cations are subject to change without any

obligation on the part of the metabo HPT.

Français

INFORMATIONS IMPORTANTES

Lire attentivement toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde contenues dans ce manuel avant de faire fonctionner le compresseur ou de procéder à son entretien.

La majorité des accident résultant de l’utilisation ou de l’entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En identiﬁ ant à temps les situations potentiellement dangereuses et en observant les consignes de sécurité appropriées, on évite bien souvent des accidents.

Les consignes élémentaires de sécurité sont décrites dans la section « SÉCURITÉ » de ce manuel ainsi que dans les sections renfermant les instructions d’utilisation et d’entretien.

Les situations dangereuses à éviter pour prévenir tout risque de blessure grave ou de dommages de la machine sont signalées par des « AVERTISSEMENT » sur le compresseur et dans el manuel d’utilisation.

Ne jamais utiliser le compresseur d’une manière autre que celles spéciﬁ quement recommandées par metabo HPT, à moins de s’être préalablement assuré que l’utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

SIGNIFICATION DU VOCABULAIRE DE SIGNALISATION AVERTISSEMENT indique des situations potentiellement dangereuses qui, si ignorées, pourraient entraîner la mort ou

des blessures graves.

PRÉCAUTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner des

blessures légères ou modérées, ou d’endommager l’outil.

REMARQUE souligne une information essentielle.

Français

SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L’UTILISATION DU COMPRESSEUR

AVERTISSEMENT

1. NE TOUCHEZ PAS LES PARTIES EN MO UVEMENT.

Ne posez jamais les mains, les doigts ou toutes

autres parties du corps à proximité des parties en mouvement du compresseur.

Ne jamais insérer vos doigts ou des objets dans

le carter du ventilateur. Telles actions sont trés dangereuses et portent shocks éléctriques.

2. NE JAMAIS FAIRE FONCTIONNER LE COMPRESSEUR SI TOUS LES GARDES PROTECTEURS NE SONT PAS EN PLACE.

Ne jamais faire fonctionner le compresseur si tous

les gardes protecteurs ou dispositifs de sécurité ne sont pas en place et en bon état. Si une opération d’entretien ou de réparation nécessite le démontage d’un garde protecteur ou d’un dispositif de sécurité, bien tous les remonter avant de remettre le compresseur en marche.

3. PORTEZ TOUJOURS DES PROTECTIONS.

Porter impérativement des lunettes de protection

homologuées conformes à la norme ANSI Z87.1 avec protections latérales ou une protection oculaire équivalente. Ne dirigez jamais l’air comprimé vers des personnes ou parties du corps. Utilisez des protections auriculaires adéquates à cause du bruit important provoqué par le ﬂ ux d’air durant le drainage.

: Une utilisation du compresseur de manière incorrecte ou qui ne respecte

pas les consignes de sécurité peut entraîner la mort ou de graves blessures. Pour éviter tout danger, observer ces consignes élémentaires de sécurité:

BIEN LIRE TOUTES LES INSTRUCTIONS

5. DÉBRANCHER LE COMPRESSEUR.

Toujours débrancher le compresseur de sa source

d’alimentation et évacuer l’air comprimé de son réservoir avant toute opération de réparation, d’inspection, d’entretien, de nettoyage, de remplacement ou de vériﬁ cation des pièces.

6. ÉVITER TOUTE MISE EN MARCHE ACCIDENTELLE.

Ne pas transporter le compresseur alors qu’il est

encore raccordé à sa source d’alimentation ou que le réservoir d’air comprimé est plein. Assurez-vous que l’interrupteur d’alimentation est sur la position « OFF » avant de raccorder le compresseur à sa source d’alimentation.

7. ENTREPOSER CORRECTEMENT LE COMPRESSEUR.

Lorsqu’il n’est pas utilisé, le compresseur doit être

rangé à l’intérieur dans un endroit sec. Veiller à ce qu’il soit hors de portée des enfants. Fermer à clé le local d’entreposage.

8. MAINTENIR L’AIRE DE TRAVAIL PROPRE.

Une aire de travail encombrée augemente les risque

d’accident. La débarrasser des outils inutiles, débris, meubles, etc.

4. SE PROTÉGER CONTRE LES DÉCHARGES ÉLECTRIQUES.

Empêcher tout contact du corps avec les surfaces

mises à la terre, par exemple les tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération.

Ce compresseur d’air doit être adéquatement mis à

la terre. Ne jamais exposer le compresseur à la pluie. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée.

Pour réduire le risque de décharge électrique, ne

retirez pas le carter.

9. PRETEZ UNE ATTENTION PARTICULIERE AUX CONDITIONS ENVIRONNEMENTALES.

La zone de travail doit être bien éclairée et

correctement aérée.

Faites fonctionner le compresseur dans un espace

ouvert à au moins 18 pouces (457 mm) de tout mur ou objet susceptibles de restreindre le ﬂ ux d’air frais vers les ouvertures d’aération. Ne placez pas de chiﬀ ons ou d’autres objets sur ou à proximité de ces ouvertures.

Risque d’incendie ou d’explosion. Ne portez pas et

n’utilisez pas le compresseur ou tout autre dispositif électrique à proximité de la zone d’intervention du spray. N’utilisez pas le compresseur en présence de liquide ou de gaz inﬂ ammables.

Français

Ne positionnez jamais d’objet contre ou sur le

compresseur.

Lorsqu’il est en service, le compresseur produit des

étincelles. Ne l’utilisez jamais dans les lieux où se trouvent des laques, peintures, carburants, solvants, de l’essence, du gaz, des agents collants ou autres matières combustibles ou explosives.

Faites toujours fonctionner le compresseur dans

une position stable et sécurisée pour éviter un déplacement accidentel de l’appareil. Ne faites jamais fonctionner le compresseur sur un toit ou tout autre endroit en hauteur. N’utilisez jamais le compresseur sur une échelle ou un support instable. Utilisez un tuyau d’air supplémentaire pour atteindre les endroits élevés.

Ce compresseur contenant certains composants

susceptibles de produire des arcs ou des étincelles, s’il se trouve dans un garage, il doit être placé dans une pièce ou un espace prévu à cet eﬀ et et doit être à 18 pouces (457 mm) ou plus au-dessus du sol.

10. ÉLOIGNEZ AUTANT QUE POSSIBLE LES COMPRESSEURS DE LA ZONE DE PULVERISATION.

Risque d’incendie ou d’explosion. Ne pulvérisez pas

de liquide inﬂ ammable dans un espace conﬁ né. La zone de pulvérisation doit être bien aérée. Ne fumez pas pendant la pulvérisation, ni ne pulvérisez en présence d’étincelles ou de ﬂ ammes. Utilisez un tuyau de pistolet pulvérisateur d’au moins 25 pieds (7.6 m) de long et éloignez le compresseur/moteur d’au moins 20 pieds (6.1 m) des vapeurs d’explosif. N’utilisez pas ce compresseur d’air pour pulvériser des produits chimiques. Vos poumons pourraient souﬀ rir des lésions suite à l’inhalation des fumées toxiques.

Un masque ﬁ ltrant peut s’avérer nécessaire dans

les environnements poussiéreux ou lors de la pulvérisation de peinture. Ne le transportez pas en peignant.

11. ÉLOIGNER LES ENFANTS.

Ne pas laisser les visiteurs toucher au cordon de

rallonge du compresseur.

Tous les visiteurs devront se tenir suﬃ samment

éloignés de l’aire de travail.

12. SE VÊTIR CORRECTEMENT.

Ne porter ni vêtements lâches ni bijoux. Ils pourraient

se prendre dans les pièces mobiles.

Porter un coiﬀ e recouvrant les cheveux longs.

13. FAIRE ATTENTION AU CORDON.

Ne jamais tirer brusquement sur le cordon pour le

débrancher.

Tenir le cordon loin des sources de chaleur, de

graisse et des surfaces tranchantes.

14. ENTRETENIR LE COMPRESSEUR AVEC SOIN.

Suivez le tableau d’entretien (voir page 26). Inspecter régulièrement les cordons et, s’ils sont

endommagés, les faire réparer dans un centre de service après-vente agréé. Inspecter périodiquement les cordons de rallonge et les faire réparer s’ils sont endommagés.

15. CORDONS DE RALLONGE POUR UTILISATION À L’ E X T ÉR I E U R.

Si l’outil doit être utilisé dehors, utiliser exclusivement

des cordons de rallonge conçus pour l’extérieur et identiﬁ és comme tels.

16. FAITES TOUJOURS ATTENTION.

Prêtez attention à ce que vous faites. Travaillez en

connaissance de cause et avec du bon sens. Ne restez pas debout sur le compresseur. Ne laissez pas le compresseur fonctionner sans surveillance. N’utilisez pas le compresseur en cas de fatigue. N’utilisez jamais le compresseur sous l’eﬀ et de l’alcool, de drogues ou de médicaments avec risque de somnolence.

17. CONTRÔLER LES PIÉCES ENDOMMAGÉES ET LES FUITES D’AIR.

Avant de continuer à utiliser le compresseur, inspecter

attentivement les protections ou autres pièces endommagées pour s’assurer que le compresseur pourra fonctionner correctement et eﬀ ectuer le travail pour lequel il est conçu. Vériﬁ ez l’alignement et le couplage des pièces mobiles, la présence de pièces brisées, le montage, les fuites d’air et tout autre élément susceptible d’altérer le bon fonctionnement.

Les protections ou autre composant endommagé

doivent être réparés selon les règles de l’art ou remplacés par un centre de service après-vente autorisé metabo HPT.

Tous les switches doivent etre rémplacés par un

centre de service après-vente autorisé metabo HPT.

Ne utiliser pas le compresseur si le switch est bloqué

et on ne peut pas le positionner en position on/oﬀ .

18. N’UTILISEZ JAMAIS LE COMPRESSEUR POUR DES APPLICATIONS AUTRES QUE CELLES SPECIFIEES.

N’utilisez jamais le compresseur pour des

applications autres que celles spéciﬁ ées dans le manuel d’instructions.

Suivez toutes les consignes de sécurité de ce mode

d’emploi et les instructions du fabricant dans le manuel d’application.

N’utilisez jamais l’air comprimé pour la respiration/

respiration artiﬁ cielle.

Français

19. MANIPULER LE COMPRESSEUR CORRECTEMENT.

Faire fonctionner le compresseur conformément

aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

25. UTILISER EXCLUSIVEMENT DES PIÈCES DE RECHANGE metabo HPT D’ORIGINE.

L’utilisation de pièces de rechange autres que celles

fabriquées par metabo HPT peut entraîner l’annulation de la garantie et être la cause d’un mauvais fonctionnement et des blessures en résultant. Les pièces d’origine metabo HPT sont disponible auprès de son distributeur.

20. MAINTENEZ TOUS LES BOULONS, VIS ET GARDES PROTECTEURS FERMEMENT EN PLACE.

Maintenez tous les boulons, vis et gardes protecteurs

fermement serrés. Vériﬁ er périodiquement le serrage.

26. NE MODIFIEZ PAS LE COMPRESSEUR.

Ne modiﬁ ez pas le compresseur. Ne pas percer,

souder, réparer ou modiﬁ er les réservoirs d’air. Ne pas faire des ajustements à des composants qui contrôlent la pression du réservoir. Ne pas apporter

21. MAINTENIR L’ÉVENT D’AÉRATION DU MOTEUR PROPRE.

L’évent d’aération du moteur doit rester propre en

permanence de façon à ce que l’air puisse circuler librement. Contrôler fréquemment l’accumulation de poussière.

de modiﬁ cations aux réglages d’usine de la pression de fonctionnement. Ne le mettez pas en service à une pression ou une vitesse excessive par rapport aux recommandations du fabricant. Contactez toujours le centre de service après-vente agréé metabo HPT pour toutes les réparations. Une modiﬁ cation non autorisée peut non seulement compromettre les

22. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION NOMINALE.

Faire fonctionner le compresseur à la tension

spéciﬁ ée sur la plaque signalétique.

Si le compresseur est utilisé à une tension supérieure

performances du compresseur mais aussi provoquer des accidents ou blessures au personnel chargé des réparations et ne possédant pas les connaissances et la compétence technique requises pour eﬀ ectuer

correctement les interventions de réparation. à la tension nominale, il en résultera une vitesse de rotation du moteur anormalement élevée risquant d’endommager le compresseur et de griller le moteur.

Si le compresseur est raccordé à un circuit protégé

par fusible, utilisez des fusibles temporisés. Les fusibles temporisés sont marqués d’un « D » au Canada et d’un « T » aux États-Unis.

27. ÉTEIGNEZ L’INTERRUPTEUR D’ALIMENTATION LORSQUE LE COMPRESSEUR N’EST PAS UTILISÉ.

Lorsque le compresseur n’est pas utilisé, éteignez

l’interrupteur d’alimentation, débranchez la ﬁ che de la source d’alimentation et ouvrez le robinet de vidange pour évacuer l’air comprimé provenant du réservoir.

23. NE JAMAIS UTILISEER UN COMPRESSEUR DÉFECTUEUX OU DONT LE FONCTIONNEMENT EST ANORMAL.

Si vous constatez que le compresseur fonctionne

de manière inhabituelle, émet des bruits ou vibrations étranges ou semble défectueux, cessez immédiatement de l’utiliser et sollicitez sa réparation auprès d’un service après-vente metabo HPT agréé.

28. NE TOUCHEZ JAMAIS LES SURFACES CHAUDES.

Pour écarter tout risque de brûlure, ne touchez pas

le tuyau d’alimentation, le clapet de retenue ou la pompe.

Ces zones peuvent rester chaudes pendant au moins

45 minutes après avoir éteint le compresseur.

Laissez le compresseur refroidir avant de le dépanner.

24. NE PAS NETTOYER LES PIÈCES DE PLASTIQUE AVEC DU SOLVANT.

Les solvants tels qu’essence, diluant, benzine,

tétrachlorure de carbone et alcool risquent d’endommager et de fendre les pièces de plastique. Ne pas les nettoyer avec ce genre de produit.

Pour nettoyer le pièces de plastique, utiliser un

linge doux humecté d’eau savonneuse puis sécher complètement.

29. NE DIRIGEZ JAMAIS LE JET D’AIR VERS DES PARTIES DU CORPS.

Risque de blessure. Ne dirigez pas le jet d’air sur des

personnes ou des animaux.

30. VIDEZ LE RESERVOIR.

Risque d’explosion. L’eau se condense dans le

réservoir d’air. S’il n’est pas vidé, le réservoir d’air est corrodé et usé par l’eau qui l’expose à des risques de ruptures.

Français

Videz le réservoir tous les jours et toutes les 4 heures

d’utilisation. Pour vidanger le réservoir d’air, ouvrez lentement les soupapes et inclinez le compresseur pour vider l’eau accumulée.

Éloignez le visage et d’autres parties du corps de la

sortie de vidange.

Portez des lunettes de sécurité ANSI Z87.1 avec

protections latérales lors de la vidange, car des débris peuvent être projetés sur votre visage.

31. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT SUR LA FICHE.

Cela pourrait endommager l’appareil. Utilisez l’interrupteur d’alimentation.

32. VERIFIEZ QUE LA PRESSION DE SORTIE DU COMPRESSEUR EST PROGRAMMEE À UNE VALEUR INFERIEURE A LA PRESSION DE FONCTIONEMENT MAXIMALE DE L’ I NS T RU M E N T.

Une pression de l’air excessive provoque un danger

d’explosion.

Contrôlez la pression maximale nominale indiquée

par le fabricant pour les instruments pneumatiques et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser la valeur de la pression nominale maximale.

33. LA VANNE DE SECURITE DOIT FONCTIONNER CORRECTEMENT.

Risque d’explosion. Avant de démarrer le

compresseur, tirez l’anneau sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne correctement. Si la soupape de sûreté ne fonctionne pas correctement, cela présente un risque de surpression pouvant rompre le réservoir d’air ou provoquer une explosion. Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne bouge pas librement. Ayez toute soupape de sécurité défectueuse remplacée par un centre de service agréé metabo HPT.

34. L’UTILISATION DE CE PRODUIT EXPOSE L’OPERATEUR A DES PRODUITS CHIMIQUES SIGNALES PAR L’ETAT DE LA CALIFORNIE.

La poussière produite par cet appareil contient des

substances chimiques qui, sur la base de ce que sait l’Etat de la Californie, causent l’apparition de cancers, de défauts congénitaux ou d’autres lésions à l’appareil reproducteur. Voici quelques exemples de ces substances chimiques:

– composés contenus dans les fertilisants – composés contenus dans les insecticides, les

herbicides et pesticides

– l’arsenic et le chrome contenus dans le bois traité

chimiquement

Pour réduire l’exposition à ces produits chimiques, il

est impératif de porter des équipements homologués de protection individuelle, comme les masques de protection anti-poussière spéciﬁ quement conçus pour bloquer les particules microscopiques. L’utilisation de ce produit espose l’opérateur à des produits chimiques qui, sur la base de ce que sait l’Etat de la Californie, causent l’apparition de cancers, de défauts congénitaux ou d’autres lésions à l’appareil reproducteur. Eviter de respirer les vapeurs et la poussière et se laver soigneusement les mains après l’utilisation. Ce produit contient des substances chimiques, y compris du plomb qui sur la base de ce que sait l’Etat de la Californie, causent l’apparition de cancers, de défauts congénitaux ou d’autres lésions à l’appareil reproducteur. Se laver les mains après toute manipulation.

PIÈCES DE RECHANGE

Pour les réparations, utiliser uniquement des pièces de rechange identiques aux pièces remplacées.

Conﬁ er toute réparation à un centre de service après-vente metabo HPT agréé.

SÉCURITÉ — Suite

INSTRUCTIONS DE MISE À LA TERRE

Ce compresseur devra être mis à la terre pendant le fonctionnement de manière à protèger l’opérateur des décharges électriques. Le compresseur est doté d’un cordon à trois conducteurs et d’une ﬁ che à trois broches qui s’insère dans une prise de courant avec mise à la terre. Le conducteur vert (ou vert et jaune) du cordon est le ﬁ l de te rre. Ne j amais r accor der le ﬁ l ver t (ou vert et jaune) à une prise sous tension. Si l’appareil fonctionne sous moins de 150 volts, il possède une ﬁ che qui ressemble à celle du schéma (A) de la ﬁ gure de droite. Un adaptateur (voir schémas (B) et (C)) est disponible en option pour le raccordement d’une ﬁ che de type (A) à une prise sans mise à la terre externe. Il faudra raccorder l’oeillet ou la patte, etc. rigide de couleur verte qui fait saillie sur l’adaptateur à une terre permanente, par exemple une boîte de prises correctement mise à la terre.

REMARQUE: L’adaptateur de mise à la terre (schéma (C)) est

interdit aux termes du Code électrique canadien, partie 1. Par conséquent, les instructions qui s’y rapportent ne sont pas applicables au Canada.

Il est recommandé de ne jamais démonter le compresseur ou d’essayer de refaire le câblage du système électrique. Les réparations doivent être eﬀ ectuées uniquement par des centres de service après-vente metabo HPT. Si l’on décide de faire la réparation soi-même, bien avoir à l’esprit que le ﬁ l de couleur verte est le ﬁ l de « terre ». Ne jamais raccorder ce ﬁ l vert à une prise « sous tension ». Si l’on remplace la ﬁ che du cordon d’alimentation, bien raccorder le ﬁ l vert uniquement à la broche de terre (la plus longue) d’une ﬁ che avec mise à la terre. En cas de doute, consulter un électricien qualiﬁ é ou faire vériﬁ er la mise à la terre de la prise.

Broche de mise à la terre

(A)

Boîte de mise à la terre

(B)

Adaptateur

Ergot pour vis de mise à la terre

(C)

Français

Boîte de prises avec mise à la terre

Adaptateur

Vis en métal

Français

CORDON DE RALLONGE

Utiliser exclusivement des cordons de rallonge avec ﬁ che de mise à la terre à trois broches et des prises à trois pôles capables de recevoir la ﬁ che du compresseur. Remplacer ou faire remplacer le cordon s’il est endommagé. Vériﬁ er que le cordon de rallonge est en bon état. Lorsqu’on utilise un cordon de rallonge, veiller à ce que la valeur de son courant maximal admissible soit suﬃ samment élevée pour qu’il puisse supporter le courant dont l’appareil aura besoin. L’utilisation d’un cordon sous dimensionné provoquera une chute de tension en ligne entraînant perte de puissance et surchauﬀ e. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un cordon de calibre supérieur. Plus le numéro de calibre est petit, plus le cordon peut supporter un courant élevé.

JAUGE MINIMUM POUR LES RALLONGES

Longueur totale du cordon en pieds (mètres)

0 – 25

(0 – 7.6)

Intensité nominale Taille du câble (CALIBRE)

Supérieure àInférieure ou

0 – 6

6 – 10 10 – 12 12 – 16

égale à

16 14 14 14

26 – 50

(7.9 – 15.2)

14 14 14 12

51 – 100

(15.5 – 30.5)

12 10 10 Non recommandé

AVERTISSEMENT:

Év iter tou t risque de décharge élec trique. Ne jamais utiliser le compresseur

av ec un cordon électrique ou un c or don de r allong e endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l’eau ou à proximité de l’eau, ou dans un environnement susceptible de provoquer des décharges électriques.

CONSERVER CES INSTRUCTIONS

LES METTRE À LA DISPOSITION

DES PERSONNES QUI VONT UTILISER

L’A P P A R E I L !

Français

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations que vous trouverez dans ce manuel sont conçues pour vous aider à utiliser et à entretenir ce compresseur en toute sécurité.

Certaines illustrations de ce manuel peuvent montrer des détails qui diﬀ èrent de ceux de votre compresseur.

NOM DES PIÈCES

Manomètre (A) indiquant la pression dans le réservoir d’air.

Indicateur de pression (B) indique la pression de travail.

Bouton du régulateur de pression

Raccord rapide d’air (sortie d’air)

Poignée

Interrupteur d’alimentation

Soupape de sûreté

Interrupteur de réinitialisation

Réservoir vidange

Pare-chocs en caoutchouc (Pieds)

Fig. 1

Robinet de vidange

Français

SPÉCIFICATIONS

Modèle Moteur Moteur universel monophasé Alimentation Monophasée. 120 V AC 60 Hz Puissance nominale Courant Contenance du réservoir 6 gal. (22.7 L) Pression maximale 150 PSI (10.3 bars)

Refoulement d’air libre

Lubrication

APPLICATION

Les compresseurs d’air sont utilisés dans un éventail d’application de système d’aération. Faites correspondre les tuyaux, connecteurs, outils pneumatiques et accessoires à la capacité du compresseur d’air. Vous pouvez utiliser cet outil pour les activités répertoriées ci-dessous: Utilisation d’outils alimentés par air nécessitant moins de

2.8 CFM @ 90 PSI ou 3.8 CFM @ 40 PSI. Alimentation de pistolets cloueurs pneumatiques, gonﬂ age de pneus, nettoyage/souﬄ age par air pressurisé.

à 40 PSI (2.8 bar) à 90 PSI (6.2 bar)

2. Interrupteur d’alimentation Assurez-vous que l’interrupteur d’alimentation est sur

la position « OFF » (Fig. 2). Si la ﬁ che est branchée dans une prise alors que l’interrupteur d’alimentation est sur la position « ON », le compresseur se mettra immédiatement à fonctionner et pourra causer de graves blessures.

EC 710SA

1.2 CV (0.86 kW) 12 A

3.8 CFM (106.6 L/min)

2.8 CFM (79.3 L/min) Sans huile

AVERTISSEMENT:

Suivez toujours l’ensemble des règles de

sécurité recommandées par le fabricant de votre outil, en plus de toutes les règles de sécurité pour le compresseur d’air.

En respectant ces règles, vous réduisez les

risques de graves blessures.

OFF

AVANT L’UTILISATION

1. Source d’alimentation Vériﬁ er que la source d’alimentation que l’on

prévoit d’utiliser est conforme aux spéciﬁ cations mentionnées sur la plaque signalétique de l’appareil.

REMARQUE: Si le compresseur est raccordé à un circuit

protégé par fusible, utilisez des fusibles temporisés.

Les fusibles temporisés sont marqués d’un

« D » au Canada et d’un « T » aux ÉtatsUnis.

Fig. 2

Français

3. Cordon de rallonge Si l’aire de travail est éloignée de la source

d’alimentation, utiliser un cordon de rallonge de diamètre et de courant nominal suﬃ sants (Voir page 20). Le cordon de rallonge devra être le plus court possible.

AVERTISSEMENT:

Tout cordon endommagé devra être remplacé ou

réparé.

4. Vériﬁ er la prise d’alimentation Si la ﬁ che ne peut s’insérer solidement dans la prise

d’alimentation, réparer la prise. Communiquez avec un électricien agréé pour réaliser les réparations nécessaires.

Si l’on utilise une prise défectueuse, on risque des

provoquer une surchauﬀ e, ce qui pourrait être très dangereux.

5. Vériﬁ cation de la soupape de sûreté Avant de démarrer le compresseur, tirez l’anneau

sur la soupape de sécurité pour vous assurer que la soupape de sécurité fonctionne en douceur. (Fig. 3) Ne pas utiliser le compresseur si la soupape de sécurité est coincée ou ne bouge pas librement. Ayez toute soupape de sécurité défectueuse remplacée par un centre de service agréé metabo HPT.

6. Position de fonctionnement correcte Faites toujours fonctionner le compresseur dans

Faites fonctionner le compresseur dans un espace

ouvert à au moins 18 pouces (45 cm) de tout mur ou objet susceptibles de restreindre le ﬂ ux d’air frais vers les ouvertures d’aération. Ne placez pas de chiﬀ ons ou d’autres objets sur ou à proximité de ces ouvertures.

AVERTISSEMENT:

Un compresseur portable peut tomber d’une

table, d’un établi ou d’un toit inﬂ igeant des dommages au compresseur et pouvant entraîner des blessures corporelles ou mortelles.

REMARQUE: Quand on utilise ou on range le

compresseur, appliquer les 3 protections en caoutchouc, en bas, sur le sol (Consulter la Fig. 1).

7. Te mp ér at u re Les températures de fonctionnement sont comprises

entre 0 et 40°C (32 et 104°F).

Soupape de sûreté

Fig. 3

AVERTISSEMENT:

Vider le réservoir pour libérer la pression

d’air avant de tirer l’anneau sur la soupape de sécurité.

AVERTISSEMENT:

Risque d’explosion. Si la soupape de sûreté ne fonctionne pas

correctement, cela présente un risque de surpression pouvant rompre le réservoir d’air ou provoquer une explosion.

N e j am ai s m e tt re en ma r ch e s i

PRÉCAUTION

8. Tuyau d’air Vériﬁ ez l’usure ou la faiblesse du tuyau d’air avant

chaque utilisation, en vous assurant que tous les raccordements sont solides. Ne l’utilisez pas si vous trouvez une défaillance. Achetez un tuyau d’air neuf ou conﬁ ez son examen ou sa réparation à un service après-vente metabo HPT agréé.

Assurez-vous que le tuyau d’air n’est pas bouché ou

coincé.

Un tuyau d’air enchevêtré ou emmêlé peut vous faire

perdre l’équilibre et subir des dommages. Éloignez le tuyau d’air des objets tranchants, des déversements de produits chimiques, d’huile, de solvants et des sols mouillés.

la température est inférieure à 0°C (32°F) ou supérieure à 40°C (104°F).

Français

9. Rodage de la pompe (1) Tournez complètement dans le sens des aiguilles

d’une montre le bouton du régulateur de pression pour ouvrir le ﬂ ux d’air.

(2) Placez l’interrupteur d’alimentation sur la position

« OFF » et insérez la ﬁ che dans la prise. (3) Ouvrez complètement le robinet de vidange. (4) Mettez le compresseur d’air sous tension (« ON ») et

faites-le tourner pendant 10 minutes pour roder les

pièces de la pompe. (5) Placez l’interrupteur d’alimentation sur la position

« OFF ». (6) Fermez le robinet de vidange.

TRANSPORT

Éteignez l’interrupteur d’alimentation et débranchez la ﬁ che de la source d’alimentation avant de transporter le compresseur. Transportez le compresseur correctement.

Lors du transport du compresseur, saisir la poignée.

AVERTISSEMENT:

Risque de fonctionnement dangereux. Garder

une bonne assise et redoubler de précaution

lors du transport du compresseur pour éviter de

perdre l’équilibre. Ne le transportez pas en peignant.

UTILISATION

1. Démarrage Insérez la ﬁ che dans la prise et démarrez le

compresseur avec l’interrupteur d’alimentation. (Voir

Fig. 2).

AVERTISSEMENT:

Ne pas arrêter ou démarrer le compresseur au

moyen de la ﬁ che. Utilisez toujours le bouton

« ON/OFF » situé sur l’interrupteur d’alimentation.

Le compresseur fonctionne automatiquement et

est commandé par l’interrupteur d’alimentation qui

l’arrête lorsque la pression dans le réservoir atteint le

niveau maximum et le redémarre lorsque la pression

de l’air redescend pendant l’utilisation au niveau de

redémarrage.

Le moteur comporte un protecteur thermique.

Le protecteur thermique arrêtera le moteur si la température augmente trop pour quelque raison que ce soit.

Laisser le moteur refroidir avant de redémarrer le

compresseur.

PRÉCAUTION

2. Réglage de la pression de sortie Tirez sur le bouton du régulateur de pression pour

permettre au bouton de tourner. Ensuite, réglez la pression de sortie au niveau requis en tournant le bouton du régulateur de pression dans le sens des aiguilles d’une montre pour augmenter la pression de sortie et dans le sens inverse des aiguilles d’une montre pour la diminuer.

Un manomètre (B) est fourni pour indiquer le moment

où la pression requise est atteinte.

Lorsqu’on vériﬁ e la pression, bien s’assurer que

l’indicateur de pression (A) du résevoir a un niveau de pression supérieur à celui de la pression à régler.

De même, il faudra impérativement eﬀ ectuer le

réglage en démarrant la pression lentement à partir d’un niveau inférieur à la pression à régler.

Après avoir réglé la pression de sortie, enfoncez le

bouton du régulateur de pression pour verrouiller le bouton et utiliser l’outil.

: Portez une protection de

l’ouïe adéquate durant l’utilisation. Dans certaines conditions et selon la durée d’utilisation, le bruit de ce produit peut provoquer une perte auditive.

AVERTISSEMENT:

Contrôlez la pression nominale maximale

indiquée par le fabricant pour les cloueuses, agrafeuses et accessoires. La pression de sortie du compresseur doit être réglée de façon qu’elle ne dépasse jamais la pression nominale maximale des cloueuses, agrafeuses et accessoires.

AVERTISSEMENT:

Assurez-vous que le ﬂ ux d’air du régulateur de

pression est complètement fermé (le manomètre (B) ﬁ xé indique 0 psi) avant de ﬁ xer et retirer le tuyau d’air et les applications.

Interrupteur d’alimentation

Manomètre (B) indiquant la pression de sortie

Manomètre (A) indiquant la pression dans le réservoir d’air

Bouton du régulateur de pression

Soupape de sûreté

Rotation bloquée

Français

Réservoir vidange

Robinet de

Fermer

4. À propos de la protection thermique La protection thermique permet d’arrêter le moteur en

cas de problème comme une surcharge du moteur, etc.

Si le moteur s’arrête en cours de fonctionnement,

réinitialiser en appuyant sur l’interrupteur de réinitialisation (voir Fig. 6).

Si le moteur ne démarre pas ou s’il s’arrête

immédiatement, procédez comme suit.

vidange

Ouvrir

Fig. 5

Rotation déverrouillée

Fig. 4

3. Arrêt

(1) Placez l’interrupteur d’alimentation sur la position

« OFF ». (Voir Fig. 2) (2) Débrancher la ﬁ che de la source d’alimentation. (3) Ouvrir le robinet de vidange qui se trouve sous la

partie inférieure du réservoir (Fig. 5). La pression

du réservoir doit être en dessous de 10 psi lors de

la vidange du réservoir.

AVERTISSEMENT:

Risque d’explosion. Si le réservoir est corodé,

des pannes risquent de survenir. L’eau se condense à l’intérieur du réservoir d’air. Si ce dernier n’est pas vidé, il est soumis à la corrosion et à l’usure à cause de l’eau, ce qui risque de provoquer des ruptures. Videz le réservoir tous les jours et toutes les 4 heures d’utilisation. La condensation évacuée contient l’humidité présente dans l’air, des particules abrasives, de la rouille, etc. Pour vider le réservoir, ouvrez lentement la vanne et inclinez le compresseur pour que l’eau accumulée s’écoule. N’approchez pas le visage et les yeux du robinet de vidange.

(1) Placez l’interrupteur d’alimentation sur la position

« OFF » et débranchez la ﬁ che de la prise (Fig. 2).

(2) Vériﬁ ez d’abord les causes possibles suivantes :

aération incorrecte, température externe ou température ambiante trop élevée.

(3) Si le cordon prolongateur n’est pas conforme aux

spéciﬁ cations données à la page 20, le remplacer par un cordon prolongateur comme ceux montrés à la page 20. Si la capacité de l’alimentation secteur est insuﬃ sante, augmenter la capacité pour éliminer la

cause d’un ﬂ ux de courant excessif (surintensité). (4) Patientez environ 30 minutes. (5) Démarrez. Si le moteur s’arrête à nouveau pendant

le fonctionnement, communiquez avec le centre de

service metabo HPT autorisé.

Interrupteur de réinitialisation

Fig. 6

Français

ENTRETIEN

AVERTISSEMENT:

Débrancher le compresseur de sa source

d’alimentation et vider le réservoir d’air comprimé avant toute opération d’entretien. Laisser le compresseur refroidir avant de réaliser toute opération d’entretien.

2. Tableau d’entretien :

TABLEAU D’ENTRETIEN PROCÉDURE APRÈS UTILISATION QUOTIDIENNE HEDBOMADAIRE Éliminer la condensation du réservoir d’air × × Inspecter les gardes protecteurs/carters × Vériﬁ er s’il y a des bruits/vibrations anormaux/ales × Vériﬁ er s'il y a des fuites d'air × Nettoyer l’extérieur du compresseur × Vériﬁ er la soupape de sûreté ×

DÉPANNAGE ET RÉPARATIONS

Tous les compresseurs de qualité nécessitent à long terme un dépannage ou le remplacement des pièces en raison de l’usure due à une utilisation normale. Pour s’assurer que seules des pièces de rechange authentiques sont utilisées, le dépannage et les réparations doivent être uniquement conﬁ és à un SERVICE APRÈS-VENTE metabo HPT AGRÉÉ.

1 Vidange du réservoir Vidanger le réservoir tous les jours ou toutes les 4

heures d’utilisation. Ouvrir le robinnet de vidange et incliner le compresseur pour vider l’eau qui s’est accumulée (Voir Fig. 5). La pression du réservoir doit être en dessous de 10 psi lors de la vidange du réservoir.

REMARQUE : Les spéciﬁ cations sont susceptibles d’être

modiﬁ ées sans aucune obligation de la part de metabo HPT.

Español

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar el servicio de mantenimiento de este compresor, lea y entienda todas las instrucciones de operación, las precauciones de seguridad y las advertencias del Manual de Instrucciones.

La mayoría de los accidentes que resultan de la operación y el mantenimiento del compresor, se deben a la falta de observación de estas reglas y precauciones básicas de seguridad. Los accidentes podrán evitarse reconociendo una situación potencialmente peligrosa antes de que ocurra, y observando los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de Instrucciones, y en las secciones que contienen las instrucciones sobre la operación y el mantenimiento.

Los peligros que se deben de evitar para prevenir lesiones ﬁ sicas o daños a la máquina se identiﬁ can por medio de ADVERTENCIAS en el compresor y en el Manual de Instrucciones.

Nunca utilice este compresor de forma no recomendada especíﬁ camente por metabo HPT, a menos que primeramente conﬁ rme que el plan de uso sea sin peligro para usted y otros.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si son ignoradas, podrían resultar en la muerte o en

lesiones personales graves.

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores,

o en el daño de la máquina.

NOTA enfatiza información esencial.

Español

SEGURIDAD

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LA UTILIZACIÓN DEL COMPRESOR

ADVERTENCIA:

1. NO TOCAR LAS PIEZAS MÓVILES.

No apoyar nunca las manos, los dedos u otras partes

del cuerpo cerca de las partes móviles del compresor.

Nunca inserte sus dedos ni otros objetos en el

ventilador cubierto. Esto comporta el riesgo de accidentes y choques eléctricos.

2. NUNCA OPERAR SIN QUE TODAS LAS GUARDAS PROTECTORAS ESTÉN EN SU LUGAR.

Nunca opere este compresor sin que todas las

guardas o elementos de protección estén en su lugar y en buenas condiciones de trabajo. Si por servicio o mantenimiento se requiere la remoción de una guarda o elemento de protección, asegure de reponer la guarda antes de reanudar la operación del compresor.

3. USAR SIEMPRE EQUIPOS DE PROTECCIÓN INDIVIDUAL.

Riesgo de lesiones. Usar siempre gafas protectoras

conformes a la norma ANSI Z87.1, con protección lateral o protección ocular equivalente. No dirigir nunca el aire comprimido hacia personas o partes del cuerpo. Usar adecuadas protecciones del oído a causa del intenso ruido del ﬂ ujo de aire durante el drenaje.

4. PROTÉJASE CONTRA CHOQUES ELÉCTRICOS.

Prevenir que su cuerpo tenga contacto c on superﬁ cies

con toma de tierra, tales como tubos, radiadores, estufas, y los recintos del refrigerador.

Este compresor de aire debe estar adecuadamente

conectado a tierra. No exponer el compresor a la lluvia. Nunca operar la compresora en lugares húmedos o mojados.

Para reducir el riesgo de descarga eléctrica, no

remueva la cobertura.

5. DESCONECTAR EL COMPRESOR.

Antes de iniciar cualquier servicio, inspección,

mantenimiento, limpieza, reemplazo, o al examinar cualquier pieza, desconecte siempre el compresor de la toma de corriente y remueva el aire comprimido del tanque.

La utilización inapropiada o el manejo inseguo de este compresor, puede

resultar en muerte o en lesiones ﬁ sicas serias. Para evitar estos riesgos, siga estas instrucciones básicas de seguridad:

LEA TODAS LAS INSTRUCCIONES

6. MARCHA NO-INTENCIONAL.

No porte el compresor mientras esté conectado a la

fuente de corriente eléctrica o cuando el tanque de aire esté lleno de aire comprimido. Asegúrese de que el interruptor de alimentación esté apagado antes de conectar el compresor a su fuente de alimentación.

7. ALMACENAR EL COMPRESOR APROPIADAMENTE.

Cuando no esté siendo usado, el compresor debe ser

almacenado en un lugar interior seco. Manténgalo fuera del alcance de los niños. Cierre el lugar de almacenamiento.

8. MANTENGA EL ÁREA DE TRABAJO LIMPIO.

Da lugar a ser lesionado en áreas conglomeradas.

Despejar toda área de trabajo, herramientas no necesarias, despojos, muebles, etc.

9. CUIDAR LAS CONDICIONES DEL LUGAR DE TRABAJO.

Mantenga el área de trabajo bien illuminada y

ventilada.

Opere el compresor en un área abierta alejada al

menos 18 pulgadas (457 mm) de cualquier pared u objeto que pueda restringir el ﬂ ujo de aire fresco hacia las aberturas de ventilación. No coloque trapos ni otros objetos en estas aberturas o cerca de ellas.

Riesgo de fuego o de explosión. No llevar ni operar

el compresor ni dispositivo eléctrico alguno cerca del area del rociado. No utilice el compresor cerca de líquidos, ni gases inﬂ amables. No colocar nunca objetos contra el compresor o encima del mismo.

El compresor produce chispas durante la operación.

No utilice el compresor en lugares en donde haya laca, pintura, bencina, deluidor de pintura, gasolina, gases, compuestos adhesivo, ni materiales que sean combustibles o explosivos.

Asegúrese siempre de operar el compresor en

una posición estable y segura, para prevenir el movimiento accidental de la unidad. Nunca opere el compresor en un techo ni en otra posición elevada.

Español

No lo utilice nunca en una escalera o un soporte inestable. Utilice una manguera de aire adicional para llegar a ubicaciones altas.

Este compresor contiene algunas partes de

componentes que tienden a producir arcos o chispas y, por lo tanto, cuando se ubica en un garaje, debe estar en una habitación o alojamiento proporcionado para este propósito, y debe estar 18 pulgadas (457 mm) o más por encima del suelo.

10. MANTENGA LOS COMPRESORES TAN LEJOS DEL ÁREA DE PULVERIZACIÓN COMO SEA POSIBLE.

Riesgo de fuego o explosión. No pulverice líquido

inﬂ amable en un área conﬁ nada. El área de pulverización debe estar bien ventilada. No fume mientras pulveriza ni pulverice donde haya chispas o una llama. Utilice una manguera de pistola de pulverización de 25 pies (7.6 m) de largo como mínimo y mantenga el compresor/motor al menos a 20 pies (6.1 m) de los vapores explosivos. No utilice este compresor de aire para pulverizar productos químicos. Sus pulmones pueden resultar dañados por la inhalación de gases tóxicos.

Puede ser necesario un respirador en entornos

polvorientos o al pulverizar pintura. No mover mientras se pinta.

11. MANTENGA A LOS NIÑOS ALEJADOS.

No permita que nadie entre en contacto con el cable

prolongador.

Los espectadores deberán mantenerse a distancia

prudencial del área de trabajo.

12. VESTIR ADECUADAMENTE.

No utilice ropa suelta ni joyas, ya que pueden

atraparse en las partes en moción.

Para contener el cabello largo, utilice cubiertas

protectoras para cabello.

13. NO MALTRATE EL CABLE.

Nunca tire del cable para desenchuﬂ ario de la fuente

de corriente eléctrica.

Mantenga el cable alejado de calor, aceites, y bordes

cortantes.

14. MANTENGA EL COMPRESOR CON CUIDADO.

Siga el diagrama de mantenimiento (reﬁ érase a la

página 39).

Periódicamente inspeccione el cable, y si halla daños,

llevar o enviar al centro de servicios autorizado para ser reparado. Inspeccione periódicamente los cables prolongadores y si están dañados, reemplácelos.

15. CABLES PROLONGADORES PARA EL USO EXTERIOR.

Cuando la compresora esté en uso exterior mente,

use solamente cable de extención designado para el uso al aire libre (exterior) así descrita en su etiqueta.

16. PRESTAR ATENCIÓN SIEMPRE.

Prestar atención al efectuar todas las maniobras.

Trabajar con conciencia y sentido común. No permita que el compresor opere desatendido. No ponerse de pie sobre el compresor. No usar el compresor cuando se está cansado. No usar nunca el compresor bajo el efecto de alcohol, drogas o fármacos que causen somnolencia.

17. COMPRUEBE SI HAY PIEZAS DAÑADAS O FUGAS DE AIRE.

Antes de utilizar el compresor, compruebe

cuidadosamente si hay algún protector u otra pieza dañada a ﬁ n de determinar si puede funcionar adecuadamente y realizar la función pretendida. Compruebe la alineación de las piezas móviles, si presenta ataduras o roturas, el estado del montaje, fuga de aire, o cualquier otra condición que pueda afectar la operación del compresor.

Un resguardo u otra parte que estén dañados

deberán ser apropiadamente reparados o sustituidos en un centro de asistencia autorizado metabo HPT.

Tenga el circuito de presión defectuoso reemplazado

por un centro de servicio autorizado metabo HPT.

No utilice el compresor si su circuito de inicio de

marcha o de apagar (ON and OFF switch) no funcione.

18. NO USAR NUNCA EL COMPRESOR PARA APLICACIONES DIFERENTES A LAS ESPECIFICADAS.

No usar nunca el compresor para aplicaciones

diferentes a las especiﬁ cadas en el Manual de instrucciones.

Siguiendo todas las precauciones de seguridad de

este manual y las instrucciones del fabricante del manual de aplicación.

No usar nunca aire comprimido para la respiración o

respiración artiﬁ cial.

19. UTILICE CORRECTAMENTE EL COMPRESOR.

Utilice el compresor de acuerdo con las instrucciones

proveido aquí. Nunca permita que un niño, individuos no familiarizadas con su operación, ni personas no autorizadas, usen el compresor.

20. MANTENGA TODOS LOS TORNILLOS, PERNOS Y PROTECTORES EN SU SITIO BIEN APRETADOS.

Mantenga todos los tornillos, pernos y protectores

montados con seguridad. Veriﬁ car periódicamente sus condiciónes.

Español

21. MANTENGA EL RESPIRADERO DEL MOTOR LIMPIO.

El respirador del motor deberá mantenerse limpio

para que el aire pueda circular libremente en todo momento. Veriﬁ car con frecuencia si existen acumulación de polvo.

22. OPERAR EL COMPRESOR AL VOLTAJE ESPECIFICADO.

Operar la compresor al voltaje especiﬁ cado en su

etiqueta.

Si el compresor está en uso a un voltaje mayor que el

voltaje especiﬁ cado, resultaria en la anormal rápida revolución del motor, y pudiera producir daños a la unidad y quemar el motor.

Si el compresor está conectado a un circuito protegido

por un fusible, utilice fusibles de demora de tiempo. Los fusibles de demora de tiempo deben presentar la marca “D” en Canadá y “T” en los Estados Unidos.

23. NUNCA UTILICE UN COMPRESOR DEFECTUOSO O QUE FUNCIONE ANORMALMENTE.

Si el compresor parece estar operando inusualmente,

emitiendo vibraciones o ruidos extraños o exhibe cualquier otro tipo de defecto, deje de usarlo inmediatamente y solicite la reparación en un centro de servicio autorizado metabo HPT.

24. NO FROTAS LAS PARTES DE PLÁSTICO CON DISOLVENTES.

Los disolventes, como gasolina, diluidor de pintura,

bencina, tetracloruro de carbono, y alcohol pueden dañar y rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes plástico con un paño suave

ligeramente humedecido en agua jabonosa y séquelas bien.

25. UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE metabo HPT.

Las piezas de reemplazo no fabricadas por

metabo HPT puede anular la garantía, provocar el mal funcionamiento, y resultar en lesiones. Su proveedor dispone de piezas genuinas de metabo HPT.

26. NO MODIFICAR EL COMPRESOR.

No modiﬁ car el compresor. No taladre, suelde,

parchee ni modiﬁ que los tanques de aire. No haga ajustes en los componentes que controlan la presión del tanque. No altere las conﬁ guraciones de presión operativa de fábrica. No ponerlo en función bajo presión o velocidad excesivas respecto a los valores recomendados por el fabricante. Contactar siempre

el centro de asistencia autorizado de metabo HPT para todas las reparaciones. Una modiﬁ cación no autorizada puede no sólo afectar las prestaciones del compresor sino también provocar accidentes al personal encargado de las reparaciones que no disponen de los conocimientos y competencias técnicas requeridas para efectuar correctamente las operaciones de reparación.

27. APAGUE EL INTERRUPTOR DE ALIMENTACIÓN CUANDO NO SE ESTÉ UTILIZANDO EL COMPRESOR.

Cuando no se esté utilizando el compresor, apague

el interruptor de alimentación, desconecte el enchufe de la fuente de alimentación y abra la llave de vaciado para descargar el aire comprimido del tanque de aire.

28. NO TOCAR NUNCA LAS SUPERFICIES CALIENTES

Para reducir el riesgo de quemaduras, no toque la

tubería de suministro, la válvula de veriﬁ cación o la bomba.

Estas áreas pueden mantenerse calientes durante

al menos 45 minutos después del apagado del compresor.

Espere a que el compresor se enfríe para realizar las

labores de servicio.

29. NO DIRIGIR NUNCA EL CHORRO DE AIRE HACIA PARTES DEL CUERPO.

Riesgo de lesiones físicas. No dirija el chorro de aire

a personas ni animales.

30. VACIAR EL DEPÓSITO

Riesgo de explosión. El agua se condensa en el

depósito de aire. Si no se vacía, el agua puede corroer y desgastar el depósito de aire, exponiéndolo a riesgos de rotura.

Vaciar el depósito diariamente o después de 4

horas de uso. Para drenar el tanque de aire, abra las válvulas con lentitud e incline el compresor para vaciar el agua acumulada.

Mantenga la cara y otras partes corporales alejadas

de la salida de drenaje.

Utilice gafas de seguridad ANSI Z87.1 con

protecciones laterales cuando drene, puesto que la suciedad puede caerle en la cara.

31. NO PARE EL COMPRESOR TIRANDO DEL ENCHUFE.

Esto podría producir daños a la unidad. Utilice el interruptor de alimentación.

Español

32. VERIFICAR QUE LA PRESIÓN DE SALIDA DEL COMPRESOR ESTÉ ESTABLECIDA EN UN VALOR INFERIOR A LA PRESIÓN MÁXIMA DE FUNCIONAMIENTO DEL INSTRUMENTO.

Una presión de aire excesiva provoca el peligro de

explosión.

Controlar la máxima presión nominal indicada por

el fabricante para los instrumentos neumáticos y accesorios. La presión de salida del regulador no deberá superar nunca el valor de presión máxima nominal.

34. EL USO DE ESTE PRODUCTO LO EXPONDRÁ A PRODUCTOS QUÌMICOS QUE EN EL ESTADO DE CALIFORNIA

Algunos polvos producidos por este producto

contiene n sustancias químicas que, por lo que sabe en el Estado de California, pueden provocar cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de estas sustancias son: – compuestos de fertilizantes; – compuestos de insecticidas, herbicidas y

pesticidas,

– arsénico y cromo provenientes de madera de

33. LA VÁLVULA DE SEGURIDAD DEBERÁ FUNCIONAR CORRECTAMENTE.

Riesgo de explosión. Antes de poner en marcha

el compresor, tire del anillo de la válvula de seguridad para asegurarse de que la válvula opera suavemente. Si la válvula de seguridad no se mueve apropiadamente podría ocurrir sobrepresurización y causar una ruptura del tanque de aire o una explosión. No utilice el compresor si la válvula de seguridad está bloqueada o no opera suavemente. Solicite que la válvula de seguridad defectuosa sea reparada a un centro de servicio autorizado metabo HPT.

construcción tratada químicamente.

Para reducir la exposición a estas sustancias

químicas, usar equipos de protección aprobados tales como máscaras antipolvos, especialmente diseñadas para ﬁ ltra r las partículas microscópicas. El uso de este producto expone a sustancias químicas que, por lo que sabe en el Estado de California, pueden causar cáncer, defectos congénitos y otros daños reproductivos. Evitar inhala r vapores y polvos y lavarse las manos después de usar. Este producto contiene sustancias químicas, tales como plomo, que, por lo que se sabe en el Estado de California, causan cáncer, defectos congénitos y daños reproductivos. Lavarse las manos antes de usar.

PIEZAS DE REEMPLAZO

Para reparación, utilice solamente piezas de reemplazo idénticas.

Las reparaciones deberán realizarse solamente por un centro de servicio autorizado por metabo HPT.

Español

SEGURIDAD — Continuación

INSTRUCCIONES PARA LA PUESTA A TIERRA

Este compresor debe conectarse a tierra mientras esté en uso para proteger al operador de choques eléctricos. El compresor esta equipado con un cable de tres conductores, y enchufe de tres terminales para encajar en un tomacorriente de tipo puesta a tierra. El conductor verde (o verde y amarillo) del cable es la puesta a tierra. Nunca conecte el conductor verde (o verde y amarillo) a un terminal activo. Si su unidad es para utilizarse con menos de 150 voltios, tendrá un enchufe como el mostrado en la ilustración (A) la tomacorrientes de dos contactos, existen adaptadores (C), e ilustrado en (B). La lengüeta rígida, el contacto, o el conductor de color verde del adaptador deberá conectarse a tierra permanente, como en el caso de un tomacorrientes adecuadamente puesto a tierra.

NOTA: El adaptador par puesta a tierra (C) está prohibido en

Canadá por Código eléctrico canadiense, Parte 1. Por lo tanto, las instrucciones para su utilización no se aplican en Canadá.

Le recomendamos que nunca desarme el compresor ni trate de cambiar el sistema eléctrico. Las reparaciones deberán ser realizadas solo por centros de servicio metabo HPT. Si decide reparer el compresor usted mismo, tenga en cuenta que el conductor de color verde es del “puesta a tierra”. Nunca conecte este conductor verde a un terminal “activo”. Si reemplaza el enchufe del cable de corriente, cerciorarse de conectar el conductor verde solamente al contacto de puesta a tierra (más largo) de un enchufe de 3 contactos. Si tiene dudas, llame a un electricista cualiﬁ cado y haga que le compruebe la puesta del tomacorriente.

Clavija de conexión a tierra

Tomacorriente con puesta a tierra

Caja de tomacorriente conectada a tierra

(A)

(B)

Adaptador

Pestaña para tornillo de conexión a tierra

(C)

Adaptador

Tornillo de metal

Español

CABLE PROLONGADOR

Utilice solamente cables prolongadores que posean enchufes y tomacorrientes de tres contactos con puesta a tierra que acepten el enchufe del cable del compresor. Reemplace o repare los cables dañados. Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que posea el calibre suﬁ ciente para dar paso a la corriente que su producto necesita. Un cable de menor calibre causaría una caída en voltaje en la línea, lo que resultaria en pérdida de potencia y recalentamiento. En la tabla siguiente se muestra el calibre correcto a utilizar dependiendo de la longitud del cable y el amperaje indicado en la placa de características. En caso de alguna duda, utilice un cable de mayor calibre siguiente. Cúanto menor sea el número de calibre, más pesado es el cable.

CALIBRE MÍNIMO DE LOS CABLES DE EXTENSIÓN

Longitud total del cable en pies (Metros)

0 – 25

(0 – 7.6)

Amperaje Tamaño del cable (CALIBRE)

Más de No Más de

0 – 6

6 – 10 10 – 12 12 – 16

16 14 14 14

26 – 50

(7.9 – 15.2)

14 14 14 12

51 – 100

(15.5 – 30.5)

12 10 10 No recomendado

ADVERTENCIA:

Evite el riesgo de choque eléctricas. No utilice nunca este compresor con un

cable de eléctrico dañado o frágil, lo mismo es aplicable a un cable prolongador. Inspeccione regularmente los cables eléctricos. Nunca utilice el compresor en agua, ni cerca del agua, ni en un ambiente en que puedan producirse choques eléctricos.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS

USUARIOS DE ESTA HERRAMIENTA!

Español

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este Manual de Instrucciones ha sido diseñada para asistirle en la operación segura y mantenimiento del compresor.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios que posiblemente sean diferentes a los de su compresor.

NOMENCLATURA

El manómetro (A) indica la presión del tanque de aire

Indicador de presión (B) indica la presión de trabajo

Perilla del reductor de presión

Acoplador de aire rápido (salida de aire)

Mando

Interruptor de alimentación

Válvula de seguridad

Interruptor de reinicio

Depósito

Protector de goma (pata)

Fig. 1

Grifo de drenaje

ESPECIFICACIONES

Español

Modelo Motor Motor universal, monofásico Fuente de energía 120 V CA, 60 Hz, monofásica Caballos de vapor de funcionamiento 1.2 CV (0.86 kW) Corriente Capacidad del depósito 6 galones (22.7 litros) Presión máxima 150 PSI (10.3 barias) Distribución de aire libre à 40 PSI (2.8 barias)

à 90 PSI (6.2 barias)

Lubriﬁ cación

APLICACIONES

Los compresores de aire son utilizados en una variedad de aplicaciones de sistemas de aire. Utilice mangueras, conectores, herramientas de aire y accesorios coincidentes con las capacidades del compresor de aire. Puede utilizar esta herramienta para los propósitos indicados a continuación: Operación de herramientas alimentadas por aire que requieran menos de 2.8 CFM a 90 PSI o 3.8 CFM a 40 PSI. Alimentación de pistolas clavadoras neumáticas, inﬂ ado de neumáticos, limpieza/soplado con aire a presión.

2. Interruptor de alimentación Asegúrese de que el interruptor de alimentación

esté apagado (Fig. 2). Si el enchufe se conecta a un tomacorriente mientras el interruptor de alimentación está encendido, el compresor comenzará a funcionar de inmediato, lo que podría ocasionar lesiones graves.

EC 710SA

12 A

3.8 CFM (106.6 litros/min)

2.8 CFM (79.3 litros/min) Sin aceite

ADVERTENCIA:

Siempre siga todas las reglas de seguridad

recomendadas por el fabricante de su herramienta, además de todas las reglas de seguridad del compresor de aire.

S eg uir e sta s re glas r edu cir á el rie sgo d e les ion es

personales graves.

OFF

ANTES DE LA OPERACIÓN

1. Fuente de energía Cerciórese de que la fuente de energía utilizada

esté de acuerdo con los requisitos de alimentación especiﬁ cados en la placa de características del producto.

NOTA: Si el compresor está conectado a un circuito

protegido por un fusible, utilice fusibles de demora de tiempo. Los fusibles de demora de tiempo deben presentar la marca “D” en Canadá y “T” en los Estados Unidos.

Fig. 2

Español

3. Cable prolongador Cuando el área de trabajo esté alejada de la fuente

de energía, utilice un cable prolongador de calibre y capacidad nominal suﬁ cientes (Consulte la página 33). El cable prolongador deberá mantenerse lo más corto posible.

ADVERTENCIA:

Si el cable está dañado deberá reemplazar o

repararlo.

4. Conﬁ rmación del tomacorriente Si el tomacorriente solo acepta el enchufe de forma

ﬂ oja, el receptáculo debe ser reparado. Contacte con un electricista profesional para realizar las reparaciones pertinentes.

Si tal receptaculo dañado es usado, podria causar

recalenmiento resultando en serío peligro.

5. Para veriﬁ car la válvula de seguridad. Antes de poner en marcha el compresor, tire del anillo

de la válvula de seguridad para asegurarse de que la válvula opera suavemente. (Fig. 3) No utilice el compresor si la válvula de seguridad está bloqueada o no opera suavemente. Solicite que la válvula de seguridad defectuosa sea reparada a un centro de servicio autorizado metabo HPT.

6. Posición correcta de funcionamiento Asegúrese siempre de operar el compresor en

una posición estable y segura, para prevenir el movimiento accidental de la unidad. Nunca opere el compresor en un techo ni en otra posición elevada. No lo utilice nunca en una escalera o un soporte inestable. Utilice una manguera de aire adicional para llegar a ubicaciones altas.

Opere el compresor en un área abierta alejada al

menos 18 pulgadas (45 cm) de cualquier pared u objeto que pueda restringir el ﬂ ujo de aire fresco hacia las aberturas de ventilación. No coloque trapos ni otros objetos en estas aberturas o cerca de ellas.

ADVERTENCIA:

Un compresor portátil puede caer de una mesa,

un banco de trabajo o del techo y causar daños al compresor, que pueden causar lesiones graves o la muerte.

NOTA: Cuando se usa o se guarda el compresor, colocar

3 parachoques de goma debajo del piso del compresor (Consulte la Fig. 1).

7. Te mp er at u ra La temperatura de funcionamiento está comprendid a

entre 32 °F y 104 °F (0 °C y 40 °C).

No usar nunca a temperatura

PRECAUCIÓN

inferior a 32 °F (0 °C) ni superior a 104 °F (40 °C).

Válvula de seguridad

Fig. 3

ADVERTENCIA:

Drene el tanque para liberar la presión del

aire antes de tirar del anillo de la válvula de seguridad.

ADVERTENCIA:

Riesgo de explosión. Si la válvula de seguridad

no se mueve apropiadamente podría ocurrir sobrepresurización y causar una ruptura del tanque de aire o una explosión.

8. Manguera de aire Veriﬁ que la manguera de aire en busca de

condiciones de debilidad o desgaste antes de cada uso, asegurándose de que todas las conexiones se han realizado correctamente. No utilizar si se encuentra un defecto. Compre una manguera de aire nueva o notiﬁ que a un centro de servicio autorizado de metabo HPT para su revisión o reparación.

Asegúrese de que la manguera de aire esté libre de

obstrucciones o jalones.

Si se enreda o atasca, la manguera de aire puede

causar pérdida de equilibrio y sufrir daños. Mantenga la manguera de aire alejada de objetos aﬁ lados, vertidos químicos, aceite, disolventes y suelos mojados.

9. Irrupción en la bomba. (1) Gire la perilla del reductor de presión totalmente

hacia la derecha para abrir el ﬂ ujo de aire.

(2) Apague el interruptor de alimentación e inserte el

enchufe en el tomacorriente.

(3) Abra el grifo de drenaje por completo.

Español

(4) Encienda el compresor de aire y hágalo operar por 10

minutos para que irrumpa en las partes de la bomba. (5) Apague el interruptor de alimentación. (6) Cierre el grifo de drenaje.

TRANSPORTE

Apague el interruptor de alimentación y desconecte el enchufe de la fuente de alimentación antes de transportar el compresor. Transporte el compresor de la manera correcta.

Cuando transporte el compresor, agarre el asidero.

ADVERTENCIA:

Riesgo de operación insegura. Asegúrese de que

está estable y tenca precaución al transportar el

compresor, para evitar una pérdida de equilibrio. No mover mientras se pinta.

OPERACIÓN

1. Puesta en funcionamiento Inserte el enchufe en el tomacorriente y encienda el

compresor utilizando el interruptor de alimentación.

(Consulte la Fig. 2)

ADVERTENCIA:

No pare ni ponga en funcionamiento el

compresor utilizando el enchufe. Utilice siempre

el botón de encendido y apagado del interruptor

de alimentación.

2. Ajuste de la presión de salida Tire de la perilla del reductor de presión para que

esta pueda girar. A continuación, ajuste la presión de salida en el nivel necesario girando la perilla del reductor de presión hacia la derecha para aumentar la presión de salida y hacia la izquierda para reducirla.

Se incluye un manómetro (B) para mostrar cuándo se

alcanza la presión requerida.

Cuando ajuste la presión, veriﬁ que que el indicador

de presión (A) del tanque marque un nivel de presión superior a la presión que se va a ajustar.

Asimismo, es imperativo realizar el ajuste

aumentando lentamente la presión desde un nivel inferior a la presión que se va a ajustar.

Tras ajustar la presión de salida, presione la perilla

del reductor de presión para bloquearla y utilice la herramienta.

ADVERTENCIA:

Compruebe la presión máxima indicada por el fabricante del martillo, o grapador, y los accesorios neumáticos. La presión de salida del compresor deberá regularse de forma que la presión máxima indicado por el fabricante del martillo, el gra pador y los accesorios, nunca aplicar excede de presion.

ADVERTENCIA:

Asegúrese de que el ﬂ ujo de aire hacia el

reductor de presión esté completamente cerrado (el manómetro (B) conectado indica 0 psi) antes de conectar y desconectar la manguera de aire y las aplicaciones.

El funcionamiento del compresor es automático y

se controla mediante el interruptor de alimentación,

que lo detiene cuando la presión del tanque de

aire alcanza el nivel máximo y lo reinicia cuando la

presión del aire desciende durante el uso hasta el

nivel de reinicio.

El motor incluye un protector térmico. El protector

térmico detendrá el motor cuando la temperatura sea

demasiado elevada por cualquier razón. El motor debe enfriarse antes de ser reiniciado.

PRECAUCIÓN:

Usar protecciones de oídos

adecuadas durante el uso. Bajo ciertas condiciones y duración de uso, el ruido ocasionado por este producto puede contribuir a la pérdida de la capacidad auditiva.

Español

El manómetro (B) indica la presión de salida

El manómetro (A) indica la presión del tanque de aire.

Perilla del reductor de presión

Válvula de seguridad

Interruptor de alimentación

Rotación bloqueada

Rotación desbloqueada

Fig. 4

3. Cierre

(1) Apague el interruptor de alimentación. (Consulte

la Fig. 2) (2) Desconecte el enchufe del tomacorriente. (3) Abra el grifo de drenaje situado en la parte inferior

del depósito (Fig. 5). La presión del tanque debe

estar por debajo de 10 psi cuando se drene el

tanque.

ADVERTENCIA:

Riesgo de explosión. Si el depósito está oxidado,

existe el riesgo de fallo.

El agua se condensa en el depósito de aire. Si no

se vacía, el agua corroe y desgasta el depósito de aire, exponiéndolo a riesgos de rotura.

Vaciar el depósito diariamente o después de 4

horas de uso. Los gases de escape contienen la humedad presente en el aire, partículas abrasivas, óxido, etc. Para vaciar el depósito, abrir lentamente la válvula e inclinar el compresor para eliminar el agua acumulada. Tener alejado el rostro y ojos del grifo de vaciado.

Depósito

Grifo de drenaje

Cerrado

4. Acerca de la protección térmica La protección térmica opera para detener el motor

cuando ocurre un problema como sobrecarga del motor, etc.

Si el motor se detiene durante la operación, reinicie

pulsando el interruptor de reinicio (Consulte la Fig. 6).

Si el motor no se pone en funcionamiento o si se

detiene inmediatamente, proceda del modo siguiente.

(1) Apague el interruptor de alimentación y desconecte el

enchufe del tomacorriente (Fig. 2).

(2) Veriﬁ que primero las siguientes causas posibles: falta

de ventilación apropiada, o una temperatura del aire exterior o de la habitación demasiado elevada.

(3) Si el cable de extensión no cumple con las

especiﬁ caciones indicadas en la página 33, cámbiela por la indicada en esta página 33. Si la capacidad de la fuente de alimentación es insuﬁ ciente, auméntela para eliminar la causa de la circulación de corriente

excesiva (sobrecorriente). (4) Espere aproximadamente 30 minutos. (5) Póngalo en marcha. Si el motor sigue deteniéndose

durante la operación, contacte con el Centro de

Servicio Autorizado de metabo HPT.

Abierto

Fig. 5

Interruptor de reinicio

Fig. 6

Español

MANTENIMIENTO

ADVERTENCIA:

Antes de realizar las operaciones de

mantenimiento, desconecte el compresor de la fuen te de a lime nt aci ón y vací e el ai re co mpri mid o del depósito de aire. Deje que el compresor se enfríe antes de realizar las operaciones de mantenimiento.

2. Diagrama de mantenimiento:

DIAGRAMA DE MANTENIMIENTO PROCEDIMIENTO DESPUÉS DEL USO DIARIO SEMANAL Drene la condensación en el tanque de aire × × Inspeccione los protectores/las coberturas × Veriﬁ car ruidos o vibraciones inusuales × Veriﬁ car fugas de aire × Limpiar el exterior del compresor × Veriﬁ que la válvula de seguridad ×

SERVICIO Y REPARACIONES

Todos los compresores de calidad requerirán servicios o el reemplazo de partes debido al desgaste provocado por el uso normal. Para asegurar que solo se usan partes de reemplazo genuinas, todas las tareas de servicio y reparaciones deben ser realizadas únicamente por un CENTRO DE SERVICIOS AUTORIZADO DE metabo HPT.

1. Drenaje del depósito Drene el depósito diariamente, o después de 4 horas

de utilización. Abra el grifo de drenaje e incline el compresor para vaciar el agua acumulada (Consulte la Fig. 5). La presión del tanque debe estar por debajo de 10 psi cuando se drene el tanque.

NOTA: Las especiﬁ caciones están sujetas a cambios sin

obligaciones por parte de metabo HPT.

Issued by

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distributed by

1111 Broadway Ave,

Braselton, Georgia, 30517

3405 American Drive, Units 9-10,

Mississauga, ON, L4V 1T6

812 Code No. C 99253361 Printed in China

Metabo HPT EC 710SA Instruction Manual And Safety Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
