Metabo HPT DH 28PC Handling Instructions Manual

Rotary Hammer Martillo perforador Martelo perfurador

DH 28PC

Read through carefully and understand these instructions before use. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções.

Handling instructions Instrucciones de manejo Instruções de uso

910

13 14

15 16

(

)

17 18

17 mm

6 mm 04

English Español Português

Drill bit Broca Broca

Part of SDS-plus shank Parte del SDS plus vástago Cabo de peça SDS-plus

Front cap Cubierta frontal Tampa frontal

Grip Sujetador Punho

Dust cup Capa de polvo Receptáculo para poeira

Dust collector (B) Colector de polvo (B) Coletor de poeira (B)

Push button Tecla Botão de pressão

Change lever Palanquita selectora Seletor

Push button Tecla Botão de pressão

Drill chuck Portabrocas Mandril

Chuck adapter Adaptador del portabrocas Adaptador do mandril

Chuck adapter (D) Adaptador (D) del portabrocas Adaptador do mandril (D)

Bit Broca Broca

Socket Cubo Encaixe

Side handle Mango lateral Cabo lateral

Stopper Tope Batente

Mounting hole Agujero de montaje Orifício de montagem

Wing bolt Tornillo de mariposa Parafuso-borboleta

(

Tape shank adapter Adaptador de la espiga ahusada Adaptador de haste cônica

)

Cotter Chaveta Chaveta

Rests Apoyo Suporte

Core bit Barrena tubular Broca anular

Core bit shank Espiga de la barrena tubular Cabo da broca anular

Thread Rosca Rosca

Center pin Pasador central Pino central

Guide plate Placa guía Placa-guia

Core bit tip Punta de barrena tubular Ponta da broca anular

Crank cover Cubierta del motor Tampa do cárter

Wear limit Límite de desgaste Limite de desgaste

No. of carbon brush No. de contacto de carbón N° da escova de carvão

Usual carbon brush Escobilla de carbón usual Escova de carvão comum

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work ar ea s afe t y a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust.

Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed

(grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂ uence of drugs, alcohol or medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ -position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁ nger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught

in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used.

Use of dust collection can reduce dust related

hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ .

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source

and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power to ols are dangero us in the hands of untrained

users.

e) Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts and any other condition that may aﬀ ect the power tools operation.

If damaged, have the power tool repaired

before use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations diﬀ erent from

those i ntended coul d result in a haza rdous situati on.

English

5) Service a) Have your power tool serviced by a qualiﬁ ed

repair person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION Keep children and inﬁ rm persons away. When not in use, tools should be stored out of reach of children and inﬁ rm persons.

PRECAUTIONS ON USING ROTARY HAMMER

1. Wear ear protectors. Exposure to noise can cause hearing loss.

2. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury.

3. Do not touch the bit during or immediately after operation. The bit becomes very hot during operation and could cause serious burns.

4. Before starting to break, chip or drill into a wall, ﬂ oor or ceiling, thoroughly conﬁ rm that such items as electric cables or conduits are not buried inside.

5. Always hold the body handle and side handle of the power tool ﬁ rmly. Otherwise the counterforce produced may result in inaccurate and even dangerous operation.

6. Wear a dust mask

Do not inhale the harmful dusts generated in drilling or

chiseling operation. The dust can endanger the health of yourself and bystanders.

SPECIFICATIONS

Voltage (by areas)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Power input 720 W* No-load speed 0 – 1050 / min Full-load impact rate 0 – 4000 / min Capacity: concrete

Weight (without cord and side handle) 3.5 kg

* Be sure to check the nameplate on product as it is subject to change by areas.

steel wood

4 – 28 mm

13 mm 32 mm

STANDARD ACCESSORIES

(1) Plastic case .................................................................1

(2) Side handle .................................................................1

(3) Stopper .......................................................................1

Standard accessories are subject to change without notice.

English

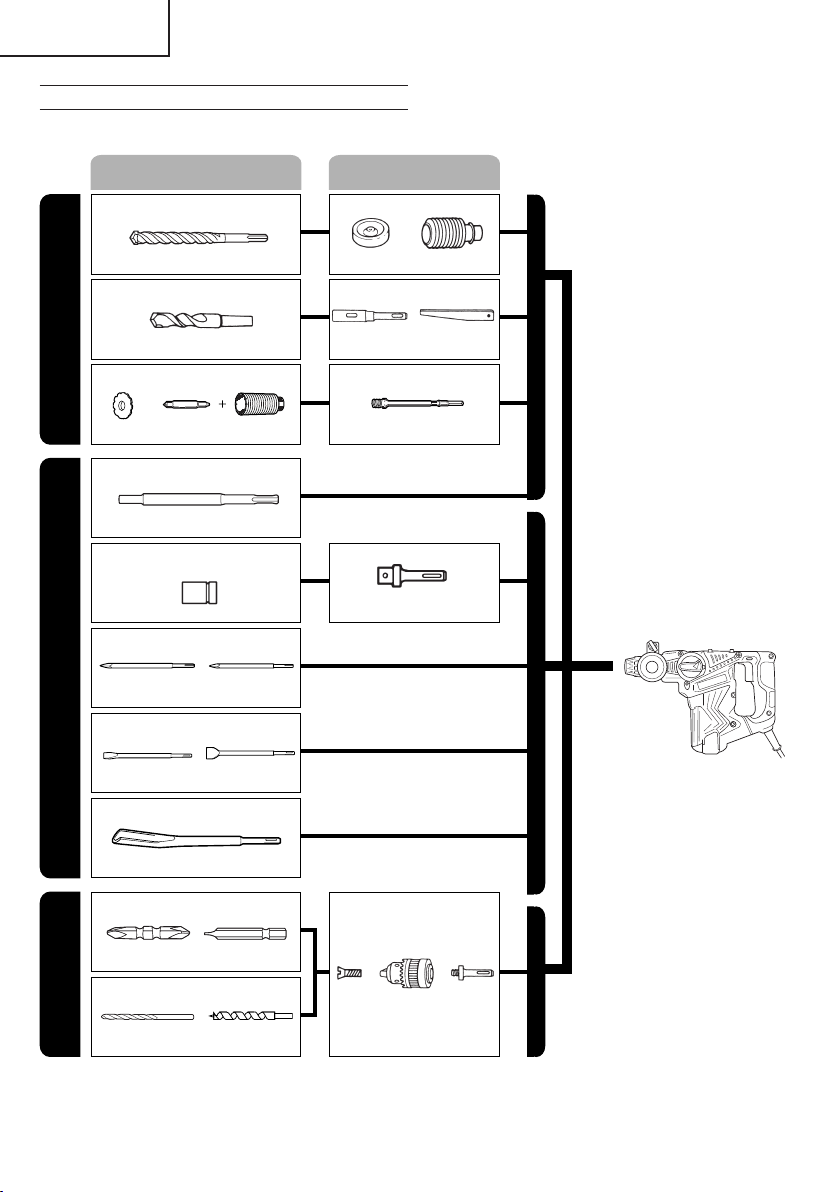

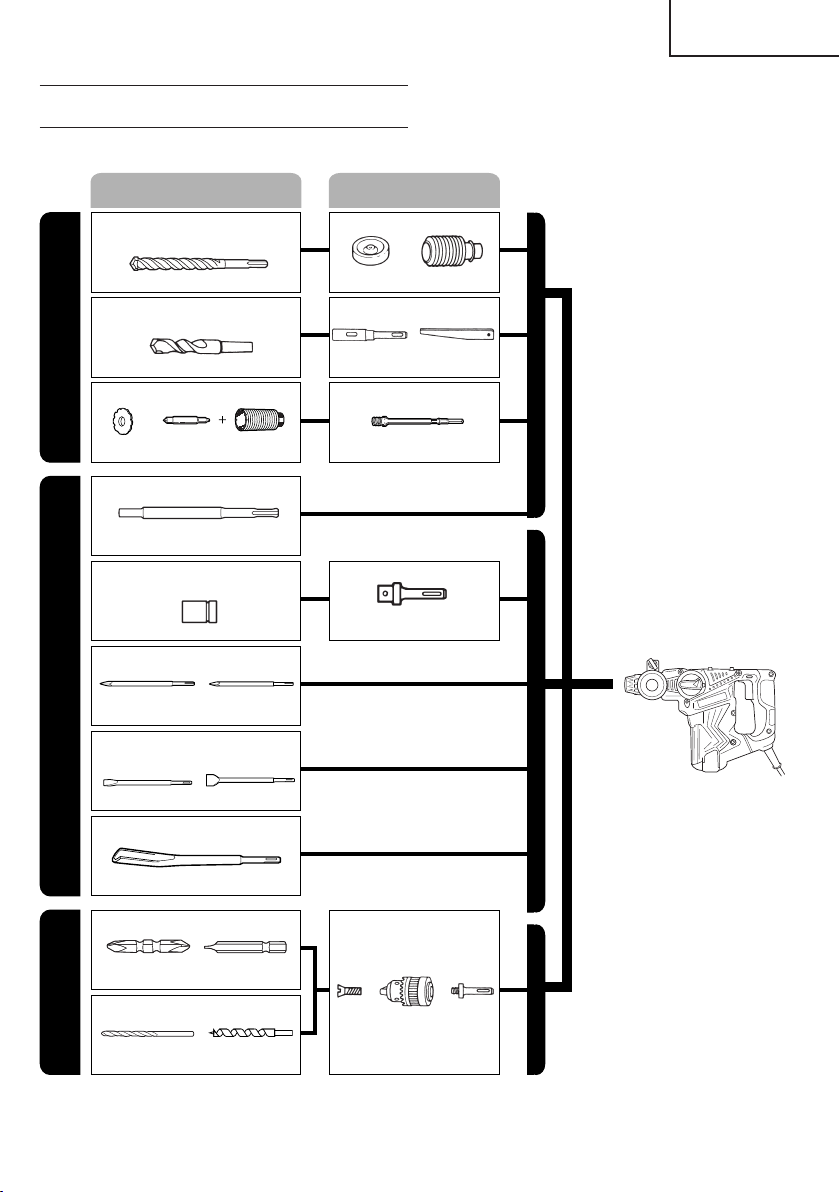

OPTIONAL ACCESSORIES (sold separately)

Tool Ad apters

●

Drilling holes in concrete or tile

Use on jobs facing upwards

Drill bit

● Drilling anchor holes

Drill bit (Taper shank)

● Large hole boring

Rotation + Hammering

Guide plate Center pin Core bit

● Anchor setting

Anchor setting adapter

● Bolt placing operation with Chemical Anchor

Hexagon socket

● Demolishing operation

Bull point

(Square t ype)

Bull point*

(Round t ype)

● Groove digging and edging

Cold chisel Cutter

● Grooving

Dust cup Dust c ollector (B)

Taper shank adapter

Cotter

Core bit shank

Chemical anchor adapter

● Driving screws

⊕

Driver bit

● Drilling in steel or wood

Rotation only Hammering only

Drill bit for steel Drill bit for wood

Grooving chisel

⊖

Driver bit

+ +

Special screw

Drill chuck

(13 VLRB-D)

Chuck adapter

English

● Drilling holes in concrete or tile

SDS-plus Drill bit

Outer dia. Overall length Eﬀ ective length

4.0 mm 110 mm 50 mm

5.0 mm

5.5 mm 110 mm 50 mm

6.5 mm 160 mm 100 mm

7.0 mm 160 mm 100 mm

8.0 mm 160 mm 100 mm

8.5 mm 160 mm 100 mm

9.0 mm 160 mm 100 mm

12.0 mm

12.7 mm 166 mm 100 mm

14.0 mm 166 mm 100 mm

15.0 mm 166 mm 100 mm

16.0 mm

17.0 mm 166 mm 100 mm

19.0 mm 260 mm 200 mm

20.0 mm 250 mm 200 mm

22.0 mm 250 mm 200 mm

25.0 mm 450 mm 400 mm

● Drilling anchor holes

Optional accessories are subject to change without notice.

110 mm 50 mm 160 mm 100 mm

166 mm 100 mm 260 mm 200 mm

Taper shank adapter

Tap er m ode

Morse taper No.1

Morse taper No.2

A-Taper

B-taper

● Large hole boring

Core bit

Outer dia.

25 mm* 29 mm*

32 mm

38 mm 45 mm 50 mm 65 mm 80 mm

* Without guide plate

● Anchor setting

Not applicable

Anchor setting adapter

Center pin

(A)35 mm

(B) 300 mm

Anchor size

W 1/4”

W 5/16”

W 3/8” W 1/2” W 5/8”

Core bit shank

Overall length

105 mm 300 mm

English

APPLICATIONS

Rotation and hammering function

○ Drilling anchor holes ○ Drilling holes in concrete ○ Drilling holes in tile

Rotation only function ○ Drilling in steel or wood (with optional accessories) ○ Tightening machine screws, wood screws

(with optional accessories) Hammering only function ○ Light-duty chiselling of concrete, groove digging and

edging.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms

to the power requirements speciﬁ ed on the product

nameplate.

2. Power switch

Ensure that the power switch is in the OFF position. If

the plug is connected to a receptacle while the power

switch is in the ON position, the power tool will start

operating immediately, which could cause a serious

accident.

3. Extension cord

When the work area is removed from the power source,

use an extension cord of suﬃ cient thickness and rated

capaci ty. The extension c ord should be kept a s short as

practicable.

4. Mounting the drill bit (Fig. 1) CAUTION

To prevent accidents, make sure to turn the switch oﬀ

and disconnect the plug from the receptacle.

NOTE

When using tools such as bull points, drill bits, etc.,

make sure to use the genuine parts designated by our

company. (1) Clean the shank portion of the drill bit. (2) Insert the drill bit in a twisting manner into the tool

holder until it latches itself (Fig. 1). (3) Check the latching by pulling on the drill bit. (4) To remove the drill bit, fully pull the grip in the direction

of the arrow and pull out the drill bit (Fig. 2).

5. Installation of dust cup or dust collector (B)

(Optional accessories) (Fig. 3, Fig. 4)

When using a rotary hammer for upward drilling

operations attach a dust cup or dust collector (B) to

collect dust or particles for easy operation. ○ Installing the dust cup Use the dust cup by attaching to the drill bit as shown in

Fig. 3. When using a bit which has big diameter, enlarge the

center hole of the dust cup with this rotary hammer. ○ Installing dust collector (B) When using dust collector (B), insert dust collector (B)

from the tip of the bit by aligning it to the groove on the

grip (Fig. 4).

CAUTION

○ The dust cup and dust collector (B) are for exclusive

use of concrete drilling work. Do not use them for wood

or metal drilling work.

○ Insert dust collector (B) completely into the chuck part

of the main unit.

○ When turning the rotary hammer on while dust collector

(B) is detached from a concrete surface, dust collector (B) wil l rot ate tog ether wit h the dri ll bit . Ma ke su re to tur n on the swi tch after pre ssing the dus t cup on the conc rete surface. (When using dust collector (B) attached to a drill bit that has more than 190 mm of overall length, dust collector (B) cannot touch the concrete surface and will rotate. Therefore please use dust collector (B) by attaching to drill bits which have 166 mm, 160 mm, and 110 mm overall length.)

○ Dump particles after every two or three holes when

drilling.

○ Please replace the drill bit after removing dust collector

(B).

6. Selecting the driver bit

Screw heads or bits will be damaged unless a bit

appropriate for the screw diameter is employed to drive in the screws.

7. C o nﬁ rm the direction of bit rotation (Fig. 5)

The bit rotates clockwise (viewed from the rear side) by

pushing the R-side of the push button.

The L-side of the push button is pushed to turn the bit

counterclockwise.

8. Selecting the function mode

You can switch functions to the 3 modes of “hammering

only, “rotation + hammering”, and “rotation only” by turning the change lever while pressing the push button. Set the ▲ mark position of the change lever to that of the mode to be used.

CAUTION:

○ Before operating the change lever, check and make

sure that the motor has stopped.

A failure can occur if it is operated while the motor is

running.

○ To operate the change lever, press the push button,

and release the lock of the change lever. Also, check and make sure after operation that the push button has returned and that the change lever has been locked.

○ Switch the change lever without mistake. If it is used at

a position halfway, there is a fear that the service life of the switching mechanism may be shortened.

HOW TO USE

CAUTION:

To prevent accidents, make sure to turn the switch oﬀ and disconnect the plug from the receptacle when the drill bits and other various parts are installed or removed. The power switch should also be turned oﬀ during a work break and after work.

NOTE:

Ensure that the wing bolt in the side handle is properly

tightened before using the tool.

1. Switch operation

The rotation speed of the drill bit can be controlled

steplessly by varying the amount that the trigger switch is pulled. Speed is low when the trigger switch is pulled slightly and increases as the switch is pulled more.

However, the switch trigger can only be pulled in

halfway during reverse and rotates at half the speed of forward operation.

English

2. Rotation + hammering

This rotary hammer can be set to rotation and

hammering mode by pressing the push button and

turning the change lever to the Turn the grip slightly and conﬁ rm that the clutch has

been engaged with a click. (1) Mount the drill bit. (2) Pull the trigger switch af ter applying the drill bit tip to the

drilling position. (Fig. 7) (3) Pushing the rotary hammer forcibly is not necessary

at all. Pushing slightly so that drill dust comes out

gradually is suﬃ cient.

CAUTION:

When the drill bit touches construction iron bar, the bit

will stop immediately and the rotary hammer will react

to revolve. Therefore grip the side handle and handle

tightly as shown in Fig. 7.

3. Rotation only

This rotary hammer can be set to rotation only mode by

pussing the push button and turning the change lever to

the

mark. (Fig. 8)

Turn the grip slightly and conﬁ rm that the clutch has

been engaged with a click. To drill wood or metal material using the drill chuck

and chuck adapter (optional accessories), proceed as

follows. Installing drill chuck and chuck adapter: (Fig. 9) (1) Attach the drill chuck to the chuck adapter. (2) The part of the SDS-plus shank is the same as the drill

bit. Therefore, refer to the item of “Mounting the drill bit”

for attaching it.

CAUTIONS:

○ Application of force more than necessary will not only

expedite the work , but will deteriorate the tip edge of the

drill bit and reduce the service life of the rotary hammer

in addition. ○ Drill bits may snap oﬀ while withdrawing the rotary

hammer from the drilled hole. For withdrawing, it is

important to use a pushing motion. ○ Do not attempt to drill anchor holes or holes in concrete

with the machine set in the rotation only function. ○ Do not attempt to use the rotary hammer in the rotation

and hammering function with the drill chuck and chuck

adapter attached. This would seriously shorten the

service life of every component of the machine.

4. When driving machine screws (Fig. 10)

First, insert the bit into the socket in the end of chuck

adapter (D). Next, mount chuck adapter (D) on the main unit using

procedures described in 4 (1), (2), (3), put the tip of the

bit in the slots in the head of the screw, grasp the main

unit and tighten the screw.

CAUTIONS:

○ Exercise care not to excessively prolong driving time,

otherwise, the screws may be damaged by excessive

force. ○ Apply the rotary hammer perpendicularly to the screw

head when driving the screw; otherwise, the screw

head or bit will be damaged, or driving force will not be

fully transferred to the screw. ○ Do not attempt to use the rotary hammer in the rotation

and hammering function with the chuck adapter and bit

attached.

mark (Fig. 6).

5. When driving wood screws (Fig. 10)

(1) Selecting a suitable driver bit Employ cross-recessed screws, if possible, since the

driver bit easily slips oﬀ the heads of slotted-head

screws. (2) Driving in wood screws ○ Prior to driving in wood screws, make pilot holes

suitable for them in the wooden board. Apply the bit to

the screw head grooves and gently drive the screws

into the holes. ○ After rotating the rotary hammer at low speed for a

while until the wood screw is partly driven into the

wood, squeeze the trigger more strongly to obtain the

optimum driving force.

CAUTION:

Exercise care in preparing a pilot hole suitable for

the wood screw taking the hardness of the wood into

consideration. Should the hole be excessively small or

shallow, requiring much power to drive the screw into

it, the thread of the wood screw may sometimes be

damaged.

6. Hammering only

This rotary hammer can be set to hammering only mode

by pressing the push button and turning the change

lever to the (1) Mount the bull point or cold chisel. (2) Press the push button and set the change lever to

mark. (Fig. 12) The rotation is released, turn the tool and adjust the tool

to desired position. (Fig. 13) (3) Turn the change lever to Then bull point or cold chisel is locked.

7. Using the stopper (Fig. 14)

(1) Loosen the wing bolt, and insert the stopper into the

mounting hole on the side handle. (2) Adjust the stopper position according to the depth of

the hole and tighten the wing bolt securely.

8. How to use the drill bit (taper shank) and the taper

shank adapter

(1) Mount the taper shank adapter to the rotary hammer.

(Fig. 15) (2) Mount the drill bit (taper shank) to the taper shank

adapter. (Fig. 15) (3) Turn the switch ON, and drill a hole in prescribed depth. (4) To remove the drill bit (taper shank), insert the cotter

into the slot of the taper shank adapter and strike the

head of the cotter with a manual hammer supporting on

a rests. (Fig. 16)

9. Using the side handle

When you wish to change a position of the side handle,

turn grip of the side handle counterclockwise to loosen

it, and then fasten it ﬁ rmly.

CAUTION:

When boring a hole, there can be a case where the

machine attempts to rotate by the reaction at the time

of penetrating a concrete wall and/or when a tip of the

blade comes in contact with the rebar. Firmly fasten the side handle and hold the machine

with both of your hands. Unless you hold it securely, an

accident can occur.

mark (Fig. 11).

mark. (Fig. 11)

English

HOW TO USE THE CORE BIT (FOR LIGHT LOAD)

When boring penerating large holes use the core bit (for light loads). At that time use with the center pin and the core bit shank provided as optional accessories.

1. Mounting CAUTION

Be su re to turn power OFF an d disconnect the plug from

the receptacle.

(1) Mount the core bit to the core bit shank. (Fig. 17). Lubricate the thread of the core bit shank to facilitate

disassembly.

(2) Mount the core bit to the rotary hammer (Fig. 18). (3) Insert the center pin into the guide plate until it stops. (4) Engage the guide plate with the core bit, and turn the

guide plate to the left or the right so that it does not fall even if it faced downward. (Fig. 19).

2. How to bore (Fig. 20)

(1) Connect the plug to the power source. (2) A spring is installed in the center pin. Push it lightly to the wall or the ﬂ oor straight. Connect the core bit tip ﬂ ush to the surface and start

operating.

(3) When boring about 5 mm in depth the position of the

hole will be established. Bore after that removing the center pin and the guide plate from core bit.

(4) Application of excessive force will not only expedite

the work, but will deteriorate the tip edge of the drill bit, resulting in reduced service life of the rotary hammer.

CAUTION

When removing the center pin and the guide plate,

turn OFF the switch and disconnect the plug from the receptacle.

3. Dismounting (Fig. 21)

Remove the core bit shank from the rotary hammer

and strike the head of the core bit shank strongly two or three times with a manual hammer holding the core bit, then the thread becomes loose and the core bit can be removed.

GREASE REPLACEMENT

This machine is full air-tight construction to protect against dust incursion and to prevent lubricant leakage. This machine can be used without grease replenishment for an extended period of time. However, perform the grease replacement to extend the service life. Replace the grease as described below.

1. Grease Replacement Period

You should look at the grease when you change the

carbo n brush. (See i tem 4 in the sec tion MAINTE NANCE AND INSPECTION.)

Ask for grease replacement at the nearest authorized

metabo HPT Service Center.

In the case that you are forced to change the grease by

yourself, please follow the following points.

2. How to replace grease CAUTION:

Before replacing the grease, turn the power oﬀ and pull

out the plug from the receptacle.

(1) Disassemble the crank cover and thoroughly wipe oﬀ

the old grease inside. (Fig. 22)

(2) Supply 25g of metabo HPT Electric Hammer Grease

A (standard accessory, contained in tube) in the crank case.

(3) After replacing the grease, reassemble the crank cover

securely. At this time, do not damage or lose the oil

seal.

NOTE:

The metabo HPT Electric Hammer Grease A is of the

low viscosity type. When the grease is consumed,

purchase from the authorized metabo HPT Service

Center.

MAINTENANCE AND INSPECTION

1. Inspecting the drill bits

Since use of a dull tool will cause motor malfunctioning

and degraded eﬃ ciency, replace the drill bit with new

ones or resharpen them without delay when abrasion is

noted.

2. Inspecting the mounting screws:

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws

be loose, retighten them immediately. Failure to do so

could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very heart” of the power

tool. Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes (Fig. 23)

The Motor employs carbon brushes which are

consumable parts. When they become worn to or near

the “wear limit ”, it could result in motor trouble. At that time, replace both carbon brushes with new

ones which have the same carbon brush Numbers

shown in the ﬁ gure. In addition, always keep carbon

brushes clean and ensure that they slide freely within

the brush holders.

5. Replacing carbon brushes

Loosen the set screw and remove the tail cover.

Remove the brush caps and carbon brushes. After

replacing the carbon brushes, do not forget to tighten

the brush caps securely and to install the tail cover.

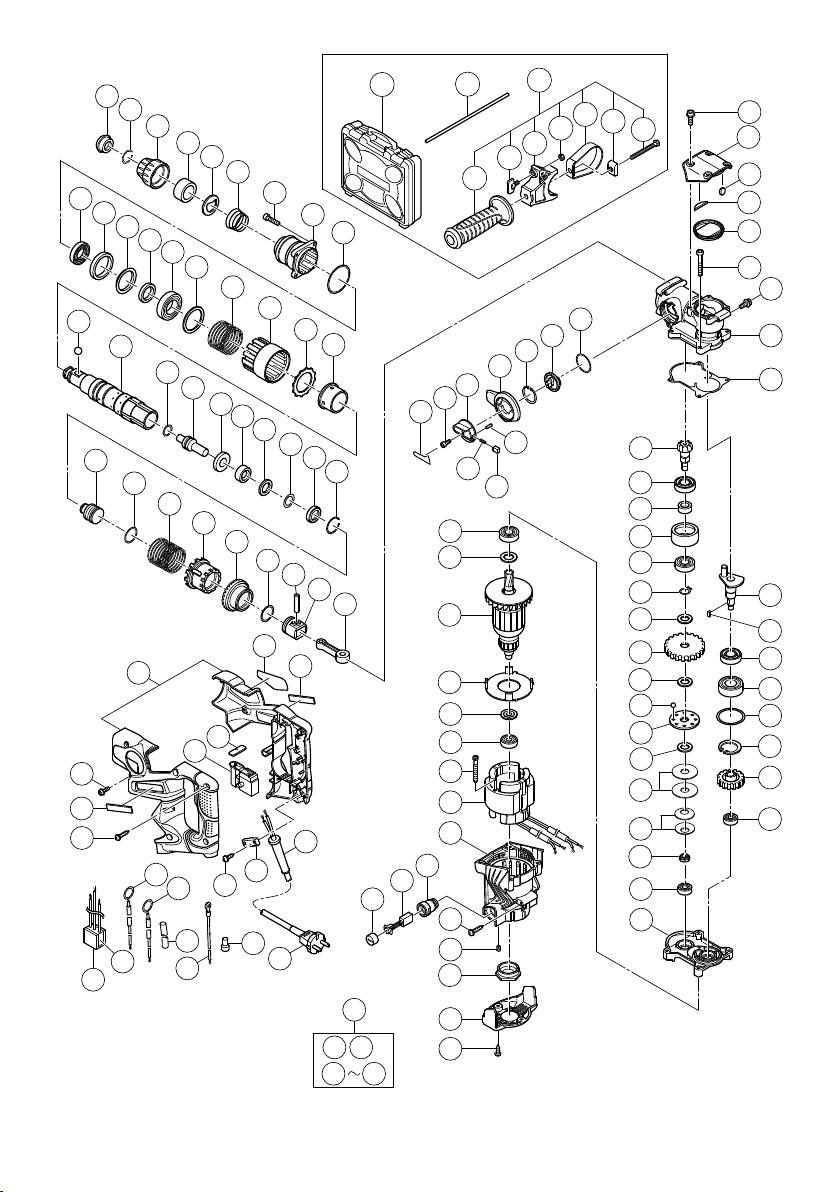

6. Service parts list

A: Item No. B: Code No. C: No. Used D: Remarks

CAUTION

Repair, modiﬁ cation and inspection of metabo HPT

Power Tools must be carried out by an metabo HPT

Authorized Service Center. This Parts List will be helpful if presented with the tool

to the metabo HPT Authorized Service Center when

requesting repair or other maintenance. In the operation and maintenance of power tools, the

safety regulations and standards prescribed in each

country must be observed.

MODIFICATIONS

metabo HPT Power Tools are constantly being

improved and modiﬁ ed to incorporate the latest

technological advancements. Accordingly, some parts (i.e. code numbers and/or

design) may be changed without prior notice

NOTE:

Due to metabo HPT’s continuing program of research and development, the speciﬁ cations herein are subject to change without prior notice.

Español

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea tod as las instruc ciones y adver tencias de s eguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo a) Mantenga la zona de trabajo limpia y bien

iluminada.

Las zonas desordenadas u oscuras pueden

provocar accidentes.

b) No utilice las herramientas eléctricas en entornos

explosivos como, por ejemplo, en presencia de líquidos inﬂ amables, gases o polvo.

Las herramientas eléctricas crean chispas que

pueden inﬂ amar el polvo o los humos.

c) Mantenga a los niños y transeúntes alejados

cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica a) Los enchufes de las herramientas eléctricas

tiene n que ser adecu ados a la toma de co rriente. No modiﬁ que el enchufe. No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modiﬁ can los enchufes y se utilizan tomas

de corriente adecuadas se reducirá el riesgo de

descarga eléctrica.

b) Evite el contacto corporal con superﬁ cies

conectadas a tierra como tuberías, radiadores

y frigoríﬁ cos.

Hay mayor riesgo de descarga eléctrica si su

cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la

lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el

cable para transportar, tirar de la herramienta

eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite,

de bordes aﬁ lados o piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire

libre, utilice un cable prolongador adecuado

para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al

aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta

eléctrica en un lugar húmedo, utilice un

suministro protegido mediante un dispositivo

de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga

eléctrica.

3) Seguridad personal a) Esté atento, preste atención a lo que hace y

utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando

esté cansado o esté bajo la inﬂ uencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza

herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre

una protección ocular.

El equipo de protección como máscara para el

polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que

el interruptor está en “oﬀ ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

E l t ran sp or te de her ra mi en ta s el éc tr ic as c on el de do

en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la

herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la

herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio

adecuado en todo momento.

Esto permite un mayor control de la herramienta

eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas

sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden

pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para

la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conec tados y se util izan adecu adamente.

La utilización de un sistema de recogida de polvo

puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas a) No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y

de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden

controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica

y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas m edidas de seguridad preventivas reducen el

riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no

se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son

utilizadas por usuarios sin formación.

Español

e) Mantenimiento de las herramientas eléctricas.

Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela

a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte aﬁ ladas y

limpias.

Las herramientas de corte correctamente

mantenidas con los bordes de corte aﬁ lados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Revisión a) Lleve su herramienta a que la revise un experto

cualiﬁ cado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

PRECACIONES A LA HORA DE UTILIZAR EL MARTILLO PERFORADOR

1. Utilice protectores auditivos La exposición al ruido puede provocar una pérdida de

audibilidad.

2. Utilice los mangos auxiliares incluidos con la

herramienta.

La pérdida de control puede provocar lesiones

personales.

3. No toque la broca cuando la herramienta esté en marcha o inmediatamente después de utilizarla. La broca se caliente mucho al utilizarla y puede provocar quemaduras graves.

4. Antes de empezar a romper, picar o perforar una pared, suelo o techo, compruebe cuidadosamente que no haya objetos empotrados como cables o conductos eléctricos.

5. Sujete siempre el mango lateral y el del cuerpo de la herramienta mecánica ﬁ rmemente. De lo contrario, la contrafuerza que se genera podría provocar un control impreciso e incluso peligroso.

6. Utilice una máscara contra el polvo

No inhale las partículas de polvo nocivas producidas

al perforar o cincelar. Las partículas de polvo pueden constituir un perjuicio para su propia salud y la de las personas cercanas al lugar de trabajo.

ESPECIFICACIONES

Voltaje (por áreas)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Acometida 720 W* Velocidad sin carga 0 – 1050 / min Velocidad de percusión a carga plena 0 – 4000 / min Capacidad: hormigón

Peso (sin cable ni mango lateral) 3,5 kg

* Veriﬁ car indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo con el país

de destino.

acero madera

4 – 28 mm

13 mm 32 mm

ACCESORIOS ESTÁNDAR

(1) Caja de plástico ..........................................................1

(2) Mango lateral ..............................................................1

(3) Tope ............................................................................1

Los accesorios estándar están sujetos a cambio sin previo aviso.

ACCESORIOS FACULTATIVOS (de venta por separado)

Herramienta Adaptadores

● Perforación de agujeros en cemento o losa

Utiliz ar en trabajos colocados hacia arriba

Español

Broca de taladro

● Tal a drar o r iﬁ cios de anclaje

Broca de taladro (Vástago cónico)

● Perforación de oriﬁ cio de diámetro grande

Rotación + golpeteo

Placa guia Pasador central Barrena tubular

● Montaje de ancla

Adaptador de montaje de ancla

● Trabajo de colocación de pernos para anclaje químico

Cabeza hexagonal

● Trabajo de roturación

Puntero (tipo cuadrado)

● Formación de ranuras y ajuste preciso del ancho

Golpeteo solamente

Cortafríos Cortador

● Ranurado

Puntero* (tipo redondo)

Copa de polvo

Adaptador cónico

Espiga de la barrena tubular

Adaptador de anclaje químic o

Colector de polvo (B)

Chaveta

Cortafríos ranurador

● Colocación de tornillos

⊕

Punta del

destornillador

● Taladrar en acero o madera

Rotación

solamente

Broca para acero Broca para madera

⊖ Punta del

destornillador

+ +

Tornillo especial

Portabrocas (13 VLRB-D)

Adaptador de portabrocas

Español

● Perforación de agujeros en cemento o losa

Broca SDS-plus

Diám. externo Longitud total Longitud efectiva

4,0 mm 110 mm 50 mm

5,0 mm

5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm

12,0 mm

12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm

16,0 mm

17,0 mm 166 mm 100 mm 19,0 mm 260 mm 200 mm 20,0 mm 250 mm 200 mm 22,0 mm 250 mm 200 mm 25,0 mm 450 mm 400 mm

● Tal a drar ori ﬁ cios de anclaje

Los acce sorios de norma están sujetos a cambio sin previo aviso.

110 mm 50 mm 160 mm 100 mm

166 mm 100 mm 260 mm 200 mm

Adaptador cónico

Modo cónico

Cono Morse (No.1)

Cono Morse (No.2)

Cono A Cono B

● Pertoración de oriﬁ cio de diámetro grande

Barrena tubular

Diám. externo

25 mm* 29 mm*

32 mm

38 mm 45 mm 50 mm 65 mm 80 mm

* Sin placa guía

● Montaje de ancla

Pasador central

No aplicable

Adaptador de montaje de ancla

(A)35 mm

(B) 300 mm

Medida de ancla

Espiga de la barrena tubular

Longitud total

W 1/4”

W 5/16”

W 3/8” W 1/2” W 5/8”

105 mm 300 mm

Español

APPLICACIÓN

Funciones de rotación y percusión

○ Perforación de oriﬁ cios de anclaje ○ Perforación de oriﬁ cios de hormigón ○ Perforación de oriﬁ cios de baldosa

Rotación solamente ○ Perforación de oriﬁ cios en hormigón o madera (con accesorios facultativos) ○ Apretar tornillos en metal o madera. (con accesorios facultativos) Función únicamente de percusión ○ Cincelado leve de hormigón, ranuración, y retoque de

bordes

ANTES DE LA PUESTA EN MARCHA

1. Alimentación

Asegurarse de que la alimentación de red que ha de

ser utilizada responda a las exigencias de corriente especiﬁ cadas en la placa de características del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación

esté en la posición OFF (desconectado). Si la clavija está conectada en la caja del enchufe mientras el conmutador de alimentación esté en posición ON (conectado) las herramientas eléctricas empezarán a trabajar inmediatamente, provocando un serio accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red de

alimentación, usar un cable de prolongación de un grosor y potencia nominal suﬁ ciente. El cable de prolongación debe ser mantenido lo más corto posible.

4. Montaje de la broca (Fig. 1) PRECAUCIÓN

Con el ﬁ n de evitar accidentes, asegúrese de apagar el

interruptor y desconectar el enchufe del receptáculo.

NOTA

Cuando utilice herramientas como punteros, brocas,

etc., asegúrese de que sean piezas originales

diseñadas por nuestra empresa. (1) Limpie la parte del vástago de la broca de taladro. (2) Inserte la broca de taladro girando en el sujetador de la

herramienta hasta que se asegure bien (Fig. 1). (3) Veriﬁ que si esta bien asegurado tirando de la broca de

taladro. (4) Para extraer la broca, tire completamente de la

empuñadura en el sentido de la ﬂ echa y tire hacia

afuera de la broca (Fig. 2).

5. Cuando instale la copa de polvo o el lector de

polvo (B) (Accesorios facultativos)(Fig. 3, Fig. 4)

Cuando emplee un martillo perforador para trabajos

de taladrado hacia arriba, extraiga el adaptador de

recolección de polvo e instale una copa de polvo o un

colector de polvo (B) para recolectar las partículas a ﬁ n

de facilitar la operación. ○ Instalación de la copa de polvo Emplee la copa de polvo instalando la broca como se

muestra en la Fig. 3. Cuando emplee una broca de gran diámetro, agrande

el oriﬁ cio central de la copa de polvo con este martillo

perforador.

○ Instalación del colector de polvo (B) Para emplear el colector de polvo (B), Insértelo desde

la punta de la broca alineándolo con la ranura de la empuñadura (Fig. 4).

PRECAUCIÓN

○ La copa de polvo y el colector de polvo (B) son para

emplearse exclusvamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal.

○ Inserte completamente el colector de polvo (B) en la

parte del portabrocas de la unidad principal.

○ Cuando ponga en funcionamiento del martillo

perforador meintras el colector de polvo (B) esté separado de la superﬁ cie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interr uptor después de haber presionado la copa de polvo sobre la superﬁ cie de hormigón. (Cuando emplee la copa de polvo con una broca de no más de 190 mm de longitud total, el colector de polvo (B) no podrá tocar la superﬁ cie de hormigón girará. Por lo tanto, emplee el colector de polvo (B) con brocas de 166, 160, y 110 mm de longitud total.)

○ Vacíe las partículas del colector de polvo (B) después

de haber taladrado dos o tres oriﬁ cios.

○ Después de haber extraído el colector de polvo (B),

vuelva a colocar a broca.

6. Selección de la broca destornillador

Puede dañarse las cabezas de tornillos y las brocas

de atornillar menos que se emplee la broca apropiada según sea el diámetro del tornillo.

7. C o nﬁ rmar la dirección de rotación de la broca (Fig. 5)

La broca gira en el sentido de las agujas del reloj (visto

desde el lado trasero) empujando el lado R del botón.

Si e mpuja el l ado L de l botón , la bro ca girará en s entid o

contrario a las agujas del reloj.

8. Selección del modo de función

Puede seleccionar cualquiera de las 3 funciones

(“únicamente percusión”, “rotación + percusión” y “únicamente rotación”) girando la palanquita selectora mientras mantiene presionado el pulsador. Colocar la marca de la palanca de cambio frente a la marca ▲ correspondiente al modo que desea usar.

PRECAUCIÓN:

○ Antes de operar la palanca de cambio, comprobar que

el motor esté detenido.

De accionar la palanca con el motor funcionando,

podría producirse una avería.

○ Para operar la palanca de cambio, presionar el pulsador

y desbloquear la palanca de cambio. Asimismo, después de la operación, comprobar el retorno del pulsador y el bloqueo de la palanca de cambio.

○ Conmutar correctamente la palanca de cambio.

De utilizarla en una posición intermedia, existe el riesgo de que se acorte la vida útil del mecanismo de conmutación.

COMO SE USA

PRECAUCIÓN:

Con el ﬁ n de evitar accidentes, asegúrese de apagar la máquina y de desconectar el enchufe del receptáculo cuand o coloque o reti re brocas y otra s piezas. El inte rruptor de alimentación eléctrica también debe apagarse al realizar pausas y al ﬁ nalizar el trabajo.

Español

NOTA:

Compruebe que el tornillo de mariposa del asa lateral

está bien apretado antes de utilizar la herramienta.

1. Operación del conmutador

La velocidad rotatoria de la broca de taladro puede ser

controlada variando la fuerza con la que se aprieta el pulsador. La velocidad está baja cuando se aprieta ligeramente el pulsador y se aumenta al apretar más el pulsador.

Sin embargo, el gatillo del interruptor solo puede

retraerse hasta la mitad durante el movimiento de retroceso y gira a la mitad de la velocidad que en el movimiento de avance.

2. Rotación + percusión

El martillo perforador puede ﬁ jarse en el modo de

rotación y percusión presionando el pulsador y girando la palanquita selectora hasta la

Gire ligeramente el sujetador y espere a oír un clic para

conﬁ rmar que el embrague está engranado. (1) Montar la broca. (2) Presionar el interruptor de gatillo después de poner la

punta de la broca en la posición para taladrar. (Fig. 7) (3) No es necesario presionar con fuerza la broca.

Presionar ligeramente la broca de forma que el polvo

producido al taladrar salga al exterior gradualmente.

PRECAUCIÓN:

Cuando la broca toque una barra de hierro de

construción se detendrá inmediatamente y el martillo

perforador tenderá a girar. Por lo tanto, sujetar el

mango lateral y sostenerlo ﬁ rmemente como se ilustra

en la Fig. 7.

3. Rotación solamente

Este martillo perforador puede usarse en el modo de

rotación solamente presionando el pulsador y girando

la palanca selectora hasta la marca Gire ligeramente el sujetador y espere a oír un clic para

conﬁ rmar que el embrague está engranado. Para perforar madera o metal empleando el

portabrocas y el adaptador del portabrocas (accesorio

facultativo), proceder como sigue. Instalación del portabrocas y adaptador del

portabrocas: (Fig. 9) (1) Acople el portabrocas al adaptador de portabrocas. (2) La parte del SDS plus vástago es igual que una broca.

Por lo tanto, para instalarla, consulte ”Montaje de la

broca”.

PRECAUCIÓN:

○ La aplicación de fuerza excesiva acelerará el trabajo

pero dañará la punta de la broca y reducirá la vida útil

del martillo perforador. ○ La broca puede desprenderse al retirar el martillo

perforador del agujero perforado. Para retirar el

martillo, es importante realizar un movimiento de

empuje. ○ No intentar perforar oriﬁ cios de anclaje o perforar

el concreto con la máquina puesta en la función de

rotación solamente. ○ No intente utilizar el martillo perforador para la función

de rotación y percusión con el portabrocas y el

adaptador de portabrocas acoplados. Esto reducirá considerablemente la vida útil de cada

componente de la máquina.

señal (Fig. 6)

.(Fig. 8)

4. Cuando coloque tornillos para metal (Fig. 10)

En primer lugar, inserte la broca en el cubo del extremo

del adaptador (D) de portabroca.

A continuación, monte el adaptador (D) de portabroca

en la unidad principal empleando los procedimientos descritos en 4 (1), (2), y (3), coloque la punta de la broca en las ranura s de la cabeza del tor nillo, sujet e la unidad principal, y apriete el tornillo.

PRECAUCION:

○ Tener cuidado en no prolongar excesivamente

el accionamiento de la herramienta, ya que de lo contrario, pueden dañarse los tornillos por el exceso de fuerza.

○ Colocar el martillo perforador en forma perpendicular

sobre la cabeza del tornillo al atornillarlo, ya que en caso contrario, puede dañarse la cabeza del tornillo o la broca, e incluso, la fuerza de accionamiento puede que no se transﬁ era por completo al tornillo.

○ No intente utilizar el martillo perforador para la función

de rotación y percusión con la broca y el adaptador de portabrocas acoplados.

5. Atornillando tornillos para madera (Fig. 10)

(1) Selección de una broca adecuada Emplear en lo posible tornillos de cabeza en cruz,

debido a que el des tornillador p uede zafarse fácilme nte

de los tornillos con cabeza ranurada. (2) Atornillado ○ Antes de atornillar los tornillos para madera, hay que

hacer oriﬁ cios apropiados en la madera, aplicando

luego la broca destornilladora en la cabeza del tornillo

y colocar asi éste en los oriﬁ cios. ○ Luego de hacer rotar la herramienta lentamente hasta

que el tornillo quede parcialmente metido en la madera,

apretar más el gatillo para obtener la fuerza óptima de

atornillado.

PRECAUCIÓN:

Tener cuidado al preparar el oriﬁ cio para que sea

apropiado para el tornillo, teniendo en cuenta la dureza

de la madera. Si el oriﬁ cio es excesivamente pequeño

o estrecho, se requiere mucha fuerza para atornillar y a

veces puede dañarse la rosca.

6. Únicamente percusión

El martillo perforador puede ﬁ jarse en el modo de

únicamente rotación presionando el pulsador y girando

la palanquita selectora hasta la (1) Monte el puntero o el cincel. (2) Presione el pulsador y mueva la palanquita selectora

hasta la señal Cuando cese la giro, gire la herramienta y ajústela a la

posición deseada. (Fig. 13) (3) Gire la palanca de cambio hasta la marca El puntero o el cincel se bloqueará.

7. Modo de usar el tope (Fig. 14)

(1) Aﬂ oje el tornillo de mariposa e introduzca el tope en el

oriﬁ cio de montaje del asa lateral. (2) Ajuste la posición del tope en función de la profundidad

del oriﬁ cio y apriete con fuerza el tornillo de mariposa.

8. Modo de usar la broca (espiga ahusada) y el

adaptador de la espiga ahusada

(1) Montar el adaptador de la espiga ahusada en el martillo

perforador (Fig. 15). (2) Montar la broca (espiga ahusada) en el adaptador de la

espiga ahusada (Fig. 15)

. (Fig. 12)

señal (Fig. 11).

.(Fig. 11)

Español

(3) Poner el interruptor en la posición de encendido (ON), y

taladrar un agujero de la profundidad especiﬁ cada.

(4) Para quitar la broca (espiga ahusada), insertar la

chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de la chaveta con un martillo. Usar apoyos como se muestra en la (Fig. 16).

9. Uso del asa lateral

Para cambiar la posición del asa lateral, girar la

empuñadura del asa lateral en el sentido de las agujas del reloj para aﬂ ojarla, y luego sujetarla ﬁ rmemente.

PRECAUCIÓN:

Cuando taladre un oriﬁ cio, puede suceder que la

máquina intente girar por la fuerza de reacción en el momento de penetrar en la pared de hormigón y/o cuando la punta de la hoja entre en contacto con la varilla “Rebar”.

Sostener ﬁ rmemente el asa lateral y sujetar la máquina

con sus dos manos. Si no la sujeta ﬁ rmemente, podría producirse un accidente.

MODO DE USAR LA BARRENA TUBULAR (PARA CARGAS LIGERAS)

Cuando se tengan que taladrar agujeros grandes, usar la barrena tubular (para cargas ligeras). Usar también el pasador central y la espiga de la barrena tubular provistos como accesorios opcionales.

1. Montaje PRECAUCIÓN

Cerciorarse de poner el interruptor de la alimentación

en la posición de apagado (OFF) y de desconectar el enchufe de la toma de alimentación.

(1) Montar la barrena tubular en su espiga. (Fig. 17) Lubricar la rosca de la espiga de la barrena tubular para

facilitar el desmontaje.

(2) Montar la espiga de la barrena tubular en el martillo

perforador. (Fig. 18)

(3) Insertar el pasador central en la placa guía hasta que

se pare.

(4) Unir la placa guía con la barrena tubular y girar la placa

guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de estar indicando hacia abajo. (Fig. 19)

2. Modo de taladrar (Fig. 20)

(1) Conectar el enchufe a la toma de alimentación. (2) Se coloca un muelle en el pasador central. Empújelo suavemente hacia la pared o el suelo en línea

recta. Procurar que toda la punta de la barrena tubular esté en contacto con la superﬁ cie a taladrar y luego, empezar la operación.

(3) Al taladrar aproximadamente 5 mm en profundidad, la

posición del agujero queda ya establecida. Quitar el pasador central y la placa guía de la barrena tubular y seguir taladrando.

(4) La aplicación de una fuerza excesiva acelerará el

cumplimiento del trabajo, pero deteriorará la punta de la broca reduciendo la duración del martillo perforador.

PRECAUCION

Cuando se quite el pasador central y la placa guía,

poner el interruptor en la posición de apagado (OFF) y desconectar el enchufe de la toma de alimentación.

3. Desmontaje (Fig. 21)

Como otro método, quitar la espiga de la barrena

tubular del martillo perforador y golpear fuertemente la

cabeza de la espiga de la barrena tubular dos o tres

veces con un martillo sujetanto la punta de la barrena.

La parte roscada se aﬂ ojará y la barrena tubular podrá

quitarse.

CAMBIO DE GRASA

Esta máquina es completamente hermética, por lo que se evita la entrada de polvo y las fugas de lubricante. Esta unidad podrá utilizarse sin rellenarla con grasa durante mucho tiempo. Sin embargo, reemplace la grasa para prolongar la duración de servicio Cuando se requiere cambiar la grasa, proceder como sigue.

1. Periodo de cambio de grasa

Usted deberá inspeccionar la grasa cuando cambie

las escobillas. (Consulte el ítem 4 de la sección

MANTENIMIENTO E INSPECCIÓN.) Consultar para ello al Agente de Servicio metabo HPT

autorizado. En caso de tener que cambiar la grasa por sí mismo,

hágalo de acuerdo con los puntos siguientes.

2. Cambio de grasa PRECAUCION:

Antes de cambiar la grasa, desconectar el aparato y

desenchufarlo del tomacorriente. (1) Quitar la cubierta del motor y limpiar completamente la

grasa vieja interna. (Fig. 22) (2) Aplique 25g d e gr as a A par a mar t il lo el éc tr ic o met ab o HPT

(accesorio estándar, presentado en forma de tubo) en

la caja del motor. (3) Luego d e cambiar l a grasa, in stalar el cá rter ﬁ rmemente.

En este momento, no dañe ni pierda el sello de aceite.

NOTA:

La grasa A del Mart illo Eléctri co metabo HPT es d el tipo

de baja densidad. Cuando se acabe la grasa adquirir

más a un Agente se Servicio metabo HPT autorizado.

MANTENIMENTO E INSPECCION

1. Inspeccionar la broca de taladro

Debido a que el uso de brocas desaﬁ ladas pueden

causar mal funcionamiento del motor y desmejorar la

eﬁ cacia del taladro, hay que reemplazar las brocas en

malas condiciones por nuevas o aﬁ larlas de inmediato

al advertir abrasión.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de

montaje y asegurarse de que estén apretados

ﬁ rmemente. Si cualquier tornillo estuviera suelto,

volver a apretarlo inmediatamente. El no hacer esto

provocaría un riesgo serio.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero

corazón” de las herramientas eléctricas. Prestar el

mayor cuidado y asegurarse de que el bobinado no se

dañe y/o se humedezca con aceite o agua.

Español

4. Inspeccionar los carbones de contacto (Fig. 23)

El motor emplea escobillas de carbón que son partes

consumibles. Cuando se gastan o están cerca del “limite de desgaste” pueden causar problemas al motor. En ese momento hay que procedera cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la ﬁ gura. Además siempre hay hay que manten er las escobil las de carbón l impias y aseg urarse de que se muevan libremente en sus porta-escobillas.

5. Reemplazar el carbón de contacto

Quita r la cubier ta de trasera y luego aﬂ ojar el tornillo de

ﬁ jactón. Aﬂ o jan do la ta pa de esco bil la, p ueden qu itars e

las excobillas de carbón. Al colocar las escobillas, apretar ﬁ rmemente la tapa de escobillas y recolocar la cubierta de trasera.

6. Lista de repuestos

A: N°. ítem B: N°. código C: N°. usado D: Observaciones

PRECAUCIÓN

La reparación, modiﬁ cación e inspección de las

herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT.

Est a lista de repue stos será de util idad si es prese ntada

junto con la herramienta al Centro de Servicio Autorizado de metabo HPT, para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas

eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

metabo HPT Power Tools introduce constantemente

mejoras y modiﬁ caciones para incorporar los últimos avances tecnológicos.

Por cons iguiente, al gunas par tes (por eje mplo, númer os

de códigos y/o diseño) pueden ser modiﬁ cadas sin previo aviso.

OBSERVACION:

Debido al programa continuo de investigación y desarrollo de metabo HPT estas especiﬁ caciones están sujetas a cambio sin previo aviso.

Português

ADVERTÊNCIAS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉTRICA

ADVERTÊNCIA Leia todas as advertências de segurança e todas as instruções.

Deixar de seguir as instruções e as advertências pode provocar um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as advertências e instruções para futuras consultas.

O termo “ferramenta elétrica” em todas as advertências refere-se à sua ferramenta conectada à corrente (com um cabo de alimentação) ou à ferramenta elétrica alimentada por bateria (sem um cabo de alimentação).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem

iluminada.

Áreas escuras ou desordenadas são propícias a

acidentes.

b) Não trabalhe com ferramentas elétricas em

ambientes explosivos, como na presença de líquidos, gases ou pós inﬂ amáveis.

As ferramentas elétricas criam faíscas que podem

inﬂ amar os pós ou gases.

c) Mantenha as crianças e outras pessoas

afastadas ao trabalhar com uma ferramenta elétrica.

As distrações podem fazer com que perca o

controle da ferramenta.

2) Segurança elétrica

a) O plugue da ferramenta elétrica deve

corresponder à tomada elétrica. Nunca modiﬁ que o plugue. Não use adaptadores de plugue com

ferramentas elétricas conectadas à terra.

Plugues inalterados e tomadas correspondentes

reduzirão o risco de choques elétricos.

b) Evite o contato corporal com superfícies

conectadas à terra, como canos, radiadores,

fogões e geladeiras.

Existe um risco maior de choque elétrico se o seu

corpo estiver conectado à terra.

c) Não exponha ferramentas elétricas à chuva ou

condições de umidade.

A entrada de água numa ferramenta elétrica

aumentará o risco de choques elétricos.

d) Não abuse do cabo elétrico. Nunca use o cabo

para transportar, puxar ou desconectar a

ferramenta elétrica. Mantenha o cabo afastado do calor, óleo,

bordas agudas ou peças móveis.

Cabos daniﬁ cados ou emaranhados podem

aumentar o risco de choques elétricos.

e) Quando trabalhar com uma ferramenta elétrica

ao ar livre, use uma extensão adequada para

uso em exteriores.

O uso de um cabo adequado para uso ao ar livre

reduz o risco de choques elétricos.

f) Se não for possível evitar o uso de uma

ferramenta elétrica num local úmido, use uma

fonte de energia protegida por um dispositivo

de corrente residual (RCD).

O uso de um RCD reduz o risco de choques

elétricos.

3) Segurança pessoal a) Mantenha-se alerta, esteja atento ao que

estiver fazendo e use o bom senso ao trabalhar com uma ferramenta elétrica.

Não use uma ferramenta elétrica quando

estiver cansado ou sob a inﬂ uência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha

com ferramentas elétricas pode resultar em ferimentos pessoais graves.

b) Use equipamento de proteção pess oal. Sempre

use uma proteção para os olhos.

O equipamento de proteção, como uma máscara

de pó, sapatos de segurança antiderrapantes, capacete ou protetores auditivos usados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite ligar a ferramenta acidentalmente.

Certiﬁ que-se de que o interruptor esteja na posição de desligado antes de conectar a fonte de energia e/ou bateria, pegar ou transportar a ferramenta.

Transportar ferramentas elétricas com o dedo no

interruptor ou energizar ferramentas que estão com o interruptor ligado é perigoso e aumenta a probabilidade de acidentes.

d) Remova qualquer chave de ajuste ou de aperto

antes de ligar a ferramenta.

Uma chave de ajuste ou de aperto instalada

na parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha-se sempre

ﬁ rmemente apoiado e em equilíbrio.

Isso lhe permite obter um melhor controle da

ferramenta em situações inesperadas.

f) Vista-se adequadamente. Não use roupas

largas ou joias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, joias ou cabelo comprido podem

ser apanhados em peças móveis.

g) Se forem fornecidos componentes para a

conexão de dispositivos de extração e coleta de pó, certiﬁ que-se de que os mesmos sejam conectados e usados adequadamente.

O uso de um coletor de pó pode reduzir os perigos

relacionados com o pó.

4) Uso da ferramenta e manutenção a) Não forc e a ferramen ta elétric a. Use a ferr amenta

correta para a sua aplicação.

A ferramenta correta fará o trabalho melhor e

com mais segurança à velocidade para a qual foi concebida.

b) Não use a ferramenta elétrica se o interruptor

não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada

com o interruptor é perigosa e deve ser reparada.

c) Desligue o plugue da fonte de energia e/ou a

bateria da ferramenta elétrica antes de efetuar quaisquer ajustes, mudar os acessórios ou guardar a ferramenta elétrica.

Tais medidas preventivas de segurança reduzem o

risco de ligar a ferramenta elétrica acidentalmente.

d) Guarde as ferramentas elétricas fora do

alcance de crianças e não permita que pessoas não habituadas à ferramenta elétrica ou estas instruções trabalhem com a ferramenta.

As ferramentas elétricas são perigosas nas mãos

de usuários inexperientes.

Português

e) Efetue a manutenção de ferramentas elétricas.

Veriﬁ que a existência de desalinhamentos ou curvaturas das peças móveis, rupturas de peças e quaisquer outras condições que possam afetar o funcionamento das ferramentas elétricas.

Se e ncontrar qu alquer dano, s olicite o cons erto

da ferramenta elétrica antes de usá-la.

Muitos acidentes são causados por ferramentas

elétricas com manutenção inadequada.

f) Mantenha as ferramentas de corte aﬁ adas e

limpas.

As ferramentas de corte com uma manutenção

adequada e extremidades aﬁ adas são menos propensas a curvar-se e mais fáceis de controlar.

g) Use a ferramenta elétrica, acessórios e

brocas de ferramentas, etc., de acordo com estas instruções, levando em consideração as condições de trabalho e o trabalho a ser efetuado.

O uso de uma ferramenta elétrica para operações

diferentes das concebidas pode criar uma situação perigosa.

5) Manutenção a) A manutenção da sua ferramenta elétrica deve

ser realizada por pessoal técnico qualiﬁ cado e somente peças idênticas devem ser usadas para substituição de peças defeituosas.

Isto garantirá que a segurança da ferramenta

elétrica seja mantida.

ADVERTÊNCIA Mantenha fora do alcance de crianças e pessoas debilitadas. Quando não estiverem sendo usadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas debilitadas.

PRECAUÇÕES AO USAR O MARTELO PERFURADOR

1. Use protetores auditivos. A exposição a ruídos pode provocar a perda de

audição.

2. Use os cabos auxiliares fornecidos com a

ferramenta.

A perda de controle pode provocar danos pessoais.

3. Não toque na broca durante ou imediatamente após o seu uso. A broca ﬁ ca muito quente durante o funcionamento e pode provocar queimaduras graves.

4. Antes de partir, lascar ou perfurar uma parede, piso ou teto, veriﬁ que se não há cabos elétricos ou conduítes embutidos em tais locais.

5. Sempre segure o cabo e o cabo lateral da ferramenta lateral. Caso contrário, a força contrária produzida pode resultar num funcionamento errado e perigoso.

6. Use uma máscara contra poeiras

Não inale as poeiras nocivas produzidas durante a

perfuração ou britamento. As poeiras podem pôr em perigo a sua saúde e a das pessoas que o rodeiam.

ESPECIFICAÇÕES

Voltagem (por região)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Potência de entrada 720 W* Rotação sem carga 0 – 1050 / min Taxa de impacto com carga completa 0 – 4000 / min Capacidade: concreto

Peso (sem cabo de alimentação e cabo lateral) 3,5 kg

* Certiﬁ que-se de veriﬁ car a placa de identiﬁ cação no produto, pois existe a possibilidade de modiﬁ cações dependendo

da região.

aço madeira

4 – 28 mm

13 mm 32 mm

ACESSÓRIOS PADRÕES

(1) Invólucro de plástico ..................................................1

(2) Cabo lateral ................................................................1

(3) Batente .......................................................................1

Os acessórios padrões estão sujeitos a modiﬁ cações sem aviso prévio.

ACESSÓRIOS OPCIONAIS (vendidos separadamente)

Ferramenta Adaptadores

● Perfuração em cimento ou azulejos

Português

Use em trabalhos virados para cima

Broca

● Perfuração de furos para ancoragem de tubos

Broca (haste cônica)

● Perfuração de furos grandes

Rotação e martelagem

Placa-guia Pino central Broca anular

● Montagem de âncora

Adaptador de montagem de âncora

● Operação de colocação de parafuso com Âncora Química

Encaixe sextavado

● Operação de trituração

Ponteira (tipo quadrado)

● Abertura de ranhura e alinhamento

Ponteira* (Tipo redondo)

Apenas para martelagem

Buril Cortador

● Abertura de ranhuras

Receptáculo de poeira Coletor de poeira (B)

Adaptador de haste cônica

Adaptador de Âncora Química

Chaveta

Haste de broca anular

Buril para abertura de ranhuras

● Aparafusamento

⊕

Ponta de

aparafusar

⊖

Ponta de aparafusar

● Perfuração em aço ou Madeira

Broca para aço Broca para

Apenas rotação

madeira

+ +

Parafuso especial

Mandril

(13 VLRB-D)

Adaptador de mandril

Português

● Perfuração em cimento ou azulejos

Broca SDS-plus

Diâ. exterior Comprimento total Comprimento efetivo

4,0 mm 110 mm 50 mm

5,0 mm

5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm

12,0 mm

12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm

16,0 mm

17,0 mm 166 mm 100 mm 19,0 mm 260 mm 200 mm 20,0 mm 250 mm 200 mm 22,0 mm 250 mm 200 mm 25,0 mm 450 mm 400 mm

● Perfuração de furos para ancoragem de tubos

Os acessórios opcionais estão sujeitos a modiﬁ cações sem aviso prévio.

110 mm 50 mm 160 mm 100 mm

166 mm 100 mm 260 mm 200 mm

Adaptador de haste cônica

Modo cônico Cone Morse (No 1) Cone Morse (No 2)

Cone A Cone B

● Perfuração de furos grandes

Broca anular

Diâ. exterior

25 mm* 29 mm*

32 mm

38 mm 45 mm 50 mm 65 mm 80 mm

* Sem placa-guia

● Montagem de âncora

Pino central

Não aplicável

(A)35 mm

(B) 300 mm

Adaptador de montagem de âncora

Tamanho da âncora

W 1/4”

W 5/16”

W 3/8” W 1/2” W 5/8”

Haste da broca anular

Comprimento total

105 mm 300 mm

Português

APLICAÇÕES

Função de rotação e martelagem

○ Fazer furos para ancoragem ○ Fazer furos em concreto ○ Fazer furos em azulejo

Função de rotação apenas

○ Perfurar em aço ou madeira (com acessórios opcionais) ○ Apertar parafusos para metal, parafusos de madeira

(com acessórios opcionais) Função de apenas martelagem ○ Tarefa leve de talhar concreto, perfurar ranhuras e

fresar.

ANTES DA OPERAÇÃO

1. Fonte de energia

Certiﬁ que-se de que a fonte de energia que será usada

satisfaça as exigências especiﬁ cadas na placa de identiﬁ cação do produto.

2. Interruptor

Certiﬁ que-se de que o interruptor de alimentação

esteja na posição de desligado (OFF). Se o plugue for conectado a uma tomada elétrica com o interruptor na posiç ão de ligado (ON), a ferram enta elétric a começará a funcionar imediatamente, podendo provocar um grave acidente.

3. Cabo de extensão

Se não houver uma fonte de energia no local de

trabalho, use um cabo de extensão de espessura e de potência nominal suﬁ cientes. O cabo de extensão deve ser mantido o mais curto possível.

4. Montagem da broca (Fig. 1) PRECAUÇÃO

Para evitar acidentes, certiﬁ que-se de desligar a

máquina e desconectar o plugue da tomada.

NOTA

Quando usar ferramentas como ponteiras, brocas, etc.,

certiﬁ que-se de usar as peças genuínas designadas

pela nossa empresa. (1) Limpe a parte da haste da broca. (2) Insira a broca enroscando-a no encaixe da ferramenta

até que ela se trave sozinha (Fig. 1). (3) Veriﬁ que se a broca está travada puxando-a para fora. (4) Para retirar a broca, puxe completamente a garra na

direção da seta e puxe a broca para fora (Fig. 2).

5. Instalação do receptáculo de poeira ou do coletor

de poeira (B) (Acessórios opcionais) (Fig. 3, Fig. 4)

Para uma operação mais fácil, ao usar um martelo

perfurador para fazer furos para cima, prenda um

receptáculo de poeira ou um coletor de poeira (B) para

coletar a poeira ou partículas que se soltam durante a

operação. ○ Instalação do receptáculo de poeira Use o receptáculo de poeira prendendo-o à broca,

como mostra a Fig. 3. Ao usar uma broca que possua um diâmetro grande,

aumente o furo do centro do receptáculo de poeira com

este martelo perfurador. ○ Instalação do coletor de poeira (B) Ao usa r o coletor de poeira (B), insira -o a partir da p onta

da broca alinhando-o com a ranhura da garra (Fig. 4).

PRECAUÇÃO

○ O receptáculo de poeira e o coletor de poeira (B)

são para uso exclusivo de trabalho de perfuração no concreto. Não os use para trabalhos de perfuração em madeira ou em metal.

○ Insira o coletor de poeira (B) completamente no mandril

do aparelho principal.

○ Ao ligar o martelo perfurador enquando o coletor de

poeira (B) estiver separado de uma superfície de concreto, esse coletor de poeira (B) vai girar junto com a broca. Certiﬁ que-se de ligar o interruptor depois de pressionar o receptáculo de poeira na superfície de concreto. (Ao usar o coletor de poeira (B) preso a uma broca que possui mais de 190 mm de comprimento total, o coletor de poeira (B) não pode tocar a superfície de concreto e vai girar. Porta nto, use o coletor de poeira (B) prendendo-o às brocas de comprimento total de 166 mm, 160 mm e 110 mm.)

○ Jogue fora as partículas depois de dois ou três furos

perfurados.

○ Substitua a broca depois de retirar o coletor de poeira

(B).

6. Seleção da broca

As cabeças de parafusos ou brocas podem se

daniﬁ car se uma broca não apropriada para o diâmetro do parafuso for usada para o trabalho de apertar os parafusos.

7. C o nﬁ rme a direção da rotação da broca (Fig. 5)

A broca gira no sentido horário (vista a partir do lado de

trás) ao se apertar o lado direito (R) da tecla. Apertase o lado esquerdo (L) da tecla para fazer com que a broca gire no sentido anti-horário.

8. Seleção do modo de função

Pod e-se mudar as f unções para o s 3 modos de “apen as

martelagem”, “rotação + martelagem” e “apenas rotação”, girando o seletor ao mesmo tempo em que se pressiona o botão de pressão. Ajuste a posição da marca ▲ do seletor para a do modo a ser usado.

PRECAUÇÃO:

○ Antes de operar seletor, veriﬁ que e se certiﬁ que de que

o motor parou.

Se a máquina for operada enquanto o motor estiver em

funcionamento pode ocorrer falhas.

○ Para operar seletor, pressione o botão de pressão

e solte a trava do seletor. Além disso, veriﬁ que e se certiﬁ que que o botão de pressão tenha retornado e que o seletor tenha sido travado depois da operação.

○ Não cometa erros ao mudar o seletor. Caso ele seja

usado numa posição intermediária, a vida útil do mecanismo de comutação pode ser abreviada.

MODO DE USAR

PRECAUÇÃO

Para evitar aci dentes, certi ﬁ que-se de desligar a ferramenta elétrica e de desconectar o cabo de alimentação ao colocar ou remover brocas ou outras peças. O interruptor de alimentação também deve ser desligado durante uma pausa de trabalho e após o trabalho.

NOTA:

Certiﬁ que-se de que o parafuso-borboleta do cabo

lateral esteja apertado corretamente antes de usar a ferramenta.

Português

1. Operação do interruptor

A velocidade de rotação da broca pode ser controlada

sem etapas intermediárias variando-se a intensidade

de aper to do gatilho do in terruptor. A veloci dade é baixa

quando se aperta ligeiramente o gatilho e aumenta na

medida em que o interruptor for sendo mais apertado. No entanto, o gatilho do interruptor apenas pode ser

puxado para dentro até o meio durante o movimento

inverso, girando à metade da velocidade da operação

de avanço.

2. Rotação + martelagem

Este martelo per furador pode se r ajustado para o m odo

de rotação e martelagem, pressionando-se o botão de

pressão e girando o seletor para a marca Gire o punho ligeiramente e conﬁ rme se a embreagem

se encaixa com um clique. (1) Monte a broca. (2) Aperte o gatilho do interruptor depois de aplicar

a ponta da broca na posição de perfuração.

(Fig. 7) (3) Não é necessário de jeito nenhum empurrar o martelo

perfurador com força. Basta empurrá-lo ligeiramente de

maneira que a poe ira da perfu ração saia gra dualmente.

PRECAUÇÃO:

Quando a broca toca a barra de ferro da construção,

ela para imediatamente e o martelo perfurador reagirá

tendo um movimento de rotação. Portanto, segure o

cabo e o cabo lateral com ﬁ rmeza, como mostrado na

Fig. 7.

3. Apenas rotação

Este martelo perfurador pode ser ajustado para o

modo de somente rotação pressionando-se o botão de

pressão e girando o seletor para a marca Gire o punho ligeiramente e conﬁ rme se a embreagem

se encaixa com um clique. Para perfurar materiais de madeira ou de metal

usando o mandril e o adaptador de mandril (acessórios

opcionais), faça como segue. Instalação do mandril e do adaptador de mandril:

(Fig. 9) (1) Fixe o mandril ao adaptador de mandril. (2) A parte da haste SDS-plus é a mesma da broca. Para

prender o mandril, siga os mesmos passos descritos

em “Montagem da broca”.

PRECAUÇÃO:

○ A aplicação de força maior que a necessária pode

apressar o trabalho, mas também vai deteriorar a

ponta da broca, além de reduzir a vida útil do martelo

perfurador. ○ As brocas podem sair durante a remoção do martelo

perfurador do orifício de perfuração. Para as retirar, é

importante efetuar um movimento para as empurrar. ○ Não tente fazer orifícios de ancoragem de cabos ou

furos no concreto com a máquina ajustada para a

função de somente rotação. ○ Não tente usar o martelo perfurador na função de

rotação e martelagem com o mandril e o adaptador de

mandril instalados nela.

4. Ao apertar parafusos de máquina (Fig. 10)

Insira primeiro a broca no suporte situado no ﬁ m do

adaptador de mandril (D). Depois, monte o adaptador de mandril (D) no corpo

principal seguindo as instruções descritas em 4 (1),

(2), (3). Ponha a ponta da broca nas fendas da cabeça

do parafuso, segure o aparelho principal e aperte o

parafuso.

(Fig. 6).

. (Fig. 8)

PRECAUÇÃO:

○ Preste atenção para não prolongar excessivamente o

tempo de aparafusamento, do contrário os parafusos podem ﬁ car daniﬁ cados devido à força excessiva.

○ Ao aparafusar, aplique o martelo perfurador

perpendicularmente à cabeça do parafuso, do contrário, a cabeça do parafuso ou a broca serão daniﬁ cados, ou a força motriz não será completamente transferida para o parafuso.

○ Não tente usar o martelo perfurador na função de

rotação e martelagem com o adaptador de mandril e a broca instalados.

5. Ao apertar parafusos de madeira (Fig. 10)

(1) Seleção de uma broca adequada Se possível, use parafusos de cabeça Philips já que a

broca escorrega facilmente para fora das cabeças dos

parafusos de fenda simples. (2) Aperto de parafusos na madeira ○ Antes de apertar os parafusos na madeira, faça

orifícios-pilotos apropriados para eles na tábua de

madeira. Aplique a broca nas ranhuras da cabeça do

parafuso e aperte cuidadosamente os parafusos nos

orifícios. ○ Depois de girar o martelo perfurador em baixa

velocidade por um tempo até que o parafuso esteja

parcialmente preso à madeira, aperte o gatilho com

mais força para obter a força motriz ótima.

PRECAUÇÃO:

Preste atenção ao preparar o orifício-piloto apropriado

para o parafuso, levando em consideração a dureza

da madeira. Se o orifício for excessivamente pequeno

ou raso demais, requerendo muito mais força para

aparafusar, a rosca desse parafuso poderá em alguns

casos se daniﬁ car.

6. Apenas martelagem

Este martelo perfurador pode ser deﬁ nido para o modo

de apenas martelagem, pressionando o botão de

pressão e girando o seletor para a marca (1) Monte a ponteira ou o buril. (2) Pressione o botão de pressão e gire o seletor para a

marca Com a rotação destravada, gire a ferramenta e ajuste a

(3) Gire o seletor para a marca A ponteira ou o buril ﬁ cam, então, travados.

7. Uso do batente (Fig. 14)

(1) Afrouxe o parafuso-borboleta e insira o batente no

(2) Ajuste a posição do batente de acordo com a

8. Como usar a broca (haste cônica) e o adaptador

(1) Monte o adaptador de haste cônica no martelo

(2) Monte a broca (haste cônica) no adaptador de haste

(3) Ligue a máquina e faça um furo na profundidade

(4) Para retirar a broca (haste cônica), insira a chaveta

9. Uso do cabo lateral

Quando desejar mudar a posição do cabo lateral, gire

. (Fig. 12)

ferramenta para a posição desejada. (Fig. 13)

orifício de montagem do lado do cabo.

profundidade do orifício e aperte o parafuso-borboleta

ﬁ rmemente.

de haste cônica

perfurador. (Fig. 15)

cônica. (Fig. 15)

prescrita.

na ranhura do adaptador de haste cônica e martele a

cabeça da chaveta, apoiada em suportes. (Fig. 16)

o punho do cabo lateral no sentido anti-horário para

afrouxá-lo e, em seguida, aperte-o com ﬁ rmeza.

. (Fig. 11)

(Fig. 11).

Português

PRECAUÇÃO:

Ao fazer um furo, pode haver casos em que a máquina

tenta girar pela reação no momento de penetrar a parede de concreto e/ou quando uma ponta da lâmina entra em contato com a barra de concreto.

Prenda ﬁ rmemente o cabo lateral e segure a máquina

com ambas as mãos. Se não segurar com ﬁ rmeza, pode haver ocorrência de acidente.

MODO DE USAR A BROCA ANULAR (PARA CARGA LEVE)

Quando a perfuração penetra em grandes furos, use a broca anular (para cargas leves). Nesse momento, use com o pino central e a haste de broca anular fornecidos como acessórios adicionais.

1. Montagem PRECAUÇÃO

Certiﬁ que-se de desligar a máquina e desconectar o

plugue da tomada.

(1) Monte a broca anular na haste de broca anular. (Fig. 17) Lubriﬁ que a rosca da haste da broca anular para

facilitar a desmontagem.

(2) Monte a broca anular no martelo perfurador. (Fig. 18) (3) Insira o pino central na placa-guia até que ele pare. (4) Engrene a placa-guia com a broca anular. Gire a placa-

guia para a esquerda ou para a direita de maneira que ela não caia mesmo se for virada para baixo. (Fig.19)

2. Como fazer furos (Fig. 20)

(1) Conecte o plugue à tomada elétrica. (2) Há uma mola instalada no pino central. Empurre-a ligeiramente para a parede ou para o piso,

em linha reta.

Conecte a ponta da broca anular nivelada à superfície

e comece a operação.

(3) Ao perfurar cerca de 5 mm de profundidade a posição

do furo estará estabelecida. Faça o furo depois de retirar o pino central e a placa-guia da coroa.

(4) A aplicação de força maior que a necessária pode

apressar o trabalho, mas também vai deteriorar a ponta da broca, além de reduzir a vida útil do martelo perfurador.

PRECAUÇÃO

Ao retirar o pino central e a placa-guia, desligue o

interruptor e desconecte o plugue da tomada.

3. Desmontagem (Fig. 21)

Retire a haste de broca anular do martelo perfurador

e martele duas ou três vezes com força a cabeça da haste de broca anular segurando a broca anular. A rosca, então, se afrouxa e a broca anular pode ser retirada.

TROCA DE LUBRIFICANTE

Esta máquina possui uma construção estanque para proteção contra a entrada de poeiras e para evitar a fuga de lubriﬁ cante. Ela pode ser usada sem precisar reabastecimento de lubriﬁ cante por um longo período de tempo. No entanto, faça a troca de lubriﬁ cante para aumentar a vida útil da ferramenta. Para trocar o lubriﬁ cante proceda da maneira descrita abaixo.

1. Período para troca de lubriﬁ cante

Ao trocar as escovas de carvão, veriﬁ que o estado do

lubriﬁ cante. (Ver item 4 da seção MANUTENÇÃO E INSPEÇÃO.)

Peça à oﬁ cina autorizada da metabo HPT para fazer a

troca do lubriﬁ cante.

Caso precise você mesmo trocar o lubriﬁ cante, siga as

seguintes instruções.

2. Como trocar o lubriﬁ cante PRECAUÇÃO:

Antes de trocar o lubriﬁ cante, desligue a máquina e

desconecte o plugue da tomada. (1) Desmonte a tampa do cárter e limpe totalmente o

lubriﬁ cante velho que está no interior. (Fig. 22) (2) Fornecimento de 25g de Massa Lubriﬁ cante A para

o Martelo Elétrico metabo HPT (acessório padrão,

incluída no tubo) no cárter. (3) Depois de trocar o lubriﬁ cante, recoloque a tampa do

cárter cuidadosamente de modo a não daniﬁ car ou

perder a impermeabilização contra óleo.

NOTA:

O Lubriﬁ cante A para Martelo Elétrico da metabo HPT

é do tipo de baixa viscosidade. Ele pode ser adquirido

numa oﬁ cina autorizada da metabo HPT.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção das brocas

Como o uso de uma ferramenta cega provocará

defeitos no motor e uma eﬁ ciência menor, substitua

a broca por uma nova ou mande aﬁ á-la sem demora

quando notar o desgaste.

2. Inspeção dos parafusos de montagem

Inspecione regularmente todos os parafusos de

montagem e se certiﬁ que de que estejam apertados

corretamente. Se algum deles estiver frouxo,

reaperte-o imediatamente. Caso isso não seja feito,

pode resultar em perigo grave.

3. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro

“coração” da ferramenta elétrica. Cuide bem para

assegurar que o enrolamento não se daniﬁ que e/ou se

molhe com óleo ou água.

4. Inspeção das escovas de carvão (Fig. 23)

O motor emprega escovas de carvão que são peças

de consumo. Quando elas estiverem gastas ou quase

chegando ao “limite de uso”, podem causar problemas

no motor. Nesse momento, troque ambas as escovas

de carvão por novas que possuam o mesmo número

mostrado na ilustração. Além disso, mantenha sempre

limpas as escovas de carvão e certiﬁ que-se de que

elas deslizem livremente nos suportes de escova.

5. Troca das escovas de carvão

Afrouxe o parafuso de ﬁ xação e retire a cobertura da

tampa. Retire as tampas da escova e as escovas de

carvão. Depois de trocar as escovas de carvão, não

se esqueça de apertar bem as tampas da escova e de

instalar a cobertura da tampa.

6. Lista de peças para conserto

A: Item N° B: Código N° C: N° Usado D: Observações

PRECAUÇÃO

Consertos, modiﬁ cações e inspeção de Ferramentas

Elétricas da metabo HPT devem ser realizados por

uma Oﬁ cina Autorizada da metabo HPT. Esta lista de peças pode ser útil se apresentada com

a ferramenta na Oﬁ cina Autorizada da metabo HPT ao

solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas

elétricas, devem-se observar as normas de segurança

e os padrões prescritos por cada país.

Português

MODIFICAÇÃO

As Fe rramenta s Elétricas d a metabo HPT es tão sempre

sendo aperfeiçoadas e modiﬁ cadas para incorporar os mais recentes avanços tecnológicos.

Dessa forma, algumas peças (isto é, números de

código e/ou design) podem mudar sem aviso prévio.

NOTA

Devido ao contínuo programa de pesquisa e desenvolvimento da metabo HPT, as especiﬁ cações contidas aqui estão sujeitas a mudanças sem aviso prévio.

501

502

504

112

503

505

506

507

508

509

510

100

101

102

103

104

105

106

107

108

109

110

111

87 96

ABCD 13063451

23063401 33245271 43301921 53245261 63301911 79928034M6×20 83301741

99900671 10 328867 1 11 33 017 5 1 12 33 0184 1 13 3040 20 1 14 6905DD 1 6905DDCMPS2L 15 33 0176 1 16 33 0177 1 17 3 3017 8 1 18 33 0179 1 19 33 0187 1

20 959156 1 D7.0

21 330180 1

22 323058 1 23 330181 1

24 330182 1

25 330183 1 26 331672 1

27 330186 1 28 331673 1

29 323062 1 30 330185 1

31 319577 2 I.D. 19.2

32 330188 1 33 330189 1 34 330190 1 35 330173 1 36 330172 1

37 319585 1

38 ———— 1 39 886342 2 40 330256 1

41 3 3167 7 1

42 322853 1 43 316228 4 M4×10

44 307028 3 D4×25 45-1 330254 1 45-2 330217 1 “GBR(110V)” 46-1 330255 1 46-2 330218 1 “GBR(110V)”

47 984750 2 D 4×16 48 960266 1 49 953327 1 D8.8 50 317492 1

51 325 566 1

52 321332 1 53 330216 1 L270 54 959140 1 55 ———— 1 56 321867 1

57 983162 1 M4×12 58 321309 1 59 330207 1 60 939556 1

61 330206 1 62 330205 1 63 321312 1 D2×10 64 321310 1 65 321311 1

ABCD

66 6001DD 1 6001DDCMPS2L

67 971736 1 68-1 360857C 1 110V 68-2 360857U 1 120V “66, 67, 70, 71” 68-3 360857E 1 220V-230V 68-4 360857F 1 240V 68-5 360858G 1 127V

69 330202 1

70 982631 1

71 608VVM 1

72 980864 2 D5×40 73-1 340739C 1 110V 73-2 340739G 1 120V 73-3 340739E 1 220V-230V 73-4 340739H 1 230V “SIN” 73-5 340-739J 1 240V 73-6 340739K 1 127V

74 330201 1 “77, 79”

75 935829 2

76 999004 2

77 957051 2

78 302089 2 D5×20

79 938477 2 M5×8

8 0 3 10 111 1

81 330203 1

82 307811 2 D4×16

83 330196 1

84 981851 2

85 330197 1

86 330194 1

87 6001DD 1 6001DDCMPS2L

88 939542 1

89 992503 3

90 330198 1

91 959155 8 D3.97

92 992916 1

93 992926 2

94 980877 2

95 330199 1

96 608VVM 2

97 330200 1

98 994192 6 M5×16

99 330204 1

100 324544 1 101 331674 1 102 331675 1 103 3 24060 4 M 5×40 104 3 30169 1 105 33167 6 1 106 330170 1 107 9 44109 1 3×3 ×8 108 6002DD 1 6002DDCMPS2L 109 8 72767 1 S -32

110 9 48 0 01 1 111 3 3 0171 1

112 330195 1 “83, 85, 87-96” 501 330220 1 502 982671 1 503 330208 1 “504-510” 504 330209 1 505 307947 1 M6×12 506 330210 1 507 949556 1 M6 508 330212 1 509 330211 1 510 3 30213 1 M8 ×45

Issued by

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,

Minato-ku, Tokyo 108-6020, Japan

Distribuido por

Calle Isaac Newton No.286, 2do Piso, Col. Polanco V Sección,

Del. Miguel Hidalgo, C. P. 11560

Ciudad de México, México.

Code No. C99174842 F Printed in China

806

Metabo HPT DH 28PC Handling Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
