Wir erklären in alleiniger Verantwortlichkeit: Diese
Winkelschleifer, identifiziert durch Type und
Seriennummer *1), entsprechen allen
einschlägigen Bestimmungen der Richtlinien *2)
und Normen *3). Technische Unterlagen bei *4) siehe Seite 3.
2. Bestimmungsgemäße
Verwendung
Die Akku-Winkelschleifer sind mit original MetaboZubehör geeignet zum Schleifen,
Sandpapierschleifen, Arbeiten mit Drahtbürsten
und Trennschleifen von Metall, Beton, Stein und
ähnlichen Materialien ohne Verwendung von
Wasser.
Maschinen mit der Bezeichnung WVB.. sind wegen
des Stellrades zur Drehzahleinstellung besonders
geeignet für Arbeiten mit Drahtbürsten.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.
3. Allgemeine
Sicherheitshinweise
Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.
WARNUNG – Lesen Sie alle
Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit
denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.
4. Spezielle Sicherheitshinweise
4.1 Gemeinsame Sicherheitshinweise zum
Schleifen, Sandpapierschleifen, Arbeiten
mit Drahtbürsten oder Trennschleifen:
a) Dieses Elektrowerkzeug ist zu verwenden
als Schleifer, Sandpapierschleifer,
Drahtbürste, Lochschneider oder
6
Trennschleifmaschine. Lesen Sie alle
Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem Gerät
erhalten. Wenn Sie nicht alle folgenden
Anweisungen beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungen
kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen, für die das
Elektrowerkzeug nicht vorgesehen ist, können
Gefährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Einsatzwerkzeug, das
vom Hersteller nicht speziell für dieses
Elektrowerkzeug vorgesehen und empfohlen
wurde. Nur weil Sie das Zubehör an Ihrem
Elektrowerkzeug befestigen können, garantiert das
keine sichere Verwendung.
d) Die zulässige Drehzahl des
Einsatzwerkzeugs muss mindestens so hoch
sein wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl. Ein
Einsatzwerkzeug, das sich schneller als zulässig
dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des
Einsatzwerkzeugs müssen den Maßangaben
Ihres Elektrowerkzeugs entsprechen. Falsch
bemessene Einsatzwerkzeuge können nicht
ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz
müssen genau auf das Gewinde der
Schleifspindel passen. Bei
Einsatzwerkzeugen, die mittels Flansch
montiert werden, muss der Lochdurchmesser
des Einsatzwerkzeuges zum
Aufnahmedurchmesser des Flansches passen.
Einsatzwerkzeuge, die nicht passgenau am
Elektrowerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten
Einsatzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung Einsatzwerkzeuge wie
Schleifscheiben auf Absplitterungen und
Risse, Schleifteller auf Risse, Verschleiß oder
starke Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte. Wenn das
Elektrowerkzeug oder das Einsatzwerkzeug
herunterfällt, überprüfen Sie, ob es beschädigt
ist, oder verwenden Sie ein unbeschädigtes
Einsatzwerkzeug. Wenn Sie das
Einsatzwerkzeug kontrolliert und eingesetzt
haben, halten Sie und in der Nähe befindliche
Personen sich außerhalb der Ebene des
rotierenden Einsatzwerkzeugs auf und lassen
Sie das Gerät eine Minute lang mit
Höchstdrehzahl laufen. Beschädigte
Einsatzwerkzeuge brechen normalerweise in
dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie
Page 7
Staubmaske, Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine Schleif- und
Materialpartikel von Ihnen fernhält. Die Augen
sollen vor herumfliegenden Fremdkörpern
geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder
Atemschutzmaske müssen den bei der Anwendung
entstehenden Staub filtern. Wenn Sie lange lautem
Lärm ausgesetzt sind, können Sie einen Hörverlust
erleiden.
i) Achten Sie bei anderen Personen auf
sicheren Abstand zu Ihrem Arbeitsbereich.
Jeder, der den Arbeitsbereich betritt, muss
persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochener
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
j) Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen treffen kann. Der
Kontakt mit einer spannungsführenden Leitung
kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle
über das Gerät verlieren, kann das Netzkabel
durchtrennt oder erfasst werden und Ihre Hand
oder Ihr Arm in das sich drehende Einsatzwerkzeug
geraten.
l) Legen Sie das Elektrowerkzeug niemals ab,
bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende
Einsatzwerkzeug kann in Kontakt mit der
Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung
kann durch zufälligen Kontakt mit dem sich
drehenden Einsatzwerkzeug erfasst werden und
das Einsatzwerkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das
Motorgebläse zieht Staub in d as Gehäuse, und eine
starke Ansammlung von Metallstaub kann
elektrische Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken
könnten diese Materialien entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
4.2 Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
blockierten oder hakenden drehenden
Einsatzwerkzeugs wie Schleifscheibe, Schleifteller,
Drahtbürste usw. Verhaken oder Blockieren führt zu
einem abrupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein
unkontrolliertes Elektrowerkzeug gegen die
DEUTSCH de
Drehrichtung des Einsatzwerkzeugs an der
Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht,
verfangen und dadurch die Schleifscheibe
ausbrechen oder einen Rückschlag verursachen.
Die Schleifscheibe bewegt sich dann auf die
Bedienperson zu oder von ihr weg, je nach
Drehrichtung der Scheibe an der Blockierstelle.
Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge einer falschen
Verwendung des Elektrowerkzeugs und/oder
fehlerhaften Arbeitsbedingungen. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in eine
Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die
größtmögliche Kontrolle über
Rückschlagkräfte oder Reaktionsmomente
beim Hochlauf zu haben. Die Bedienperson kann
durch geeignete Vorsichtsmaßnahmen die
Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das
Einsatzwerkzeug kann sich beim Rückschlag über
Ihre Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in
den das Elektrowerkzeug bei einem
Rückschlag bewegt wird. Der Rückschlag treibt
das Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der Schleifscheibe
an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im
Bereich von Ecken, scharfen Kanten usw.
Verhindern Sie, dass Einsatzwerkzeuge gegen
das Werkstück prallen und verhaken. Das
rotierende Einsatzwerkzeug neigt bei Ecken,
scharfen Kanten oder wenn es abprallt dazu, sich
zu verhaken. Dies verursacht einen Kontrollverlust
oder Rückschlag.
e) Verwenden Sie kein Kettensägenblatt zum
Holzschneiden, keine segmentierte
Diamanttrennscheibe mit einem
Segmentabstand über 10 mm und kein
gezähntes Sägeblatt. Solche Einsatzwerkzeuge
verursachen häufig einen Rückschlag und den
Verlust der Kontrolle.
4.3 Besondere Sicherheitshinweise zum
Schleifen und Trennschleifen:
a) Verwenden Sie ausschließlich die für Ihr
Elektrowerkzeug zugelassenen Schleifkörper
und die für diese Schleifkörper vorgesehene
Schutzhaube. Schleifkörper, die nicht für das
Elektrowerkzeug vorgesehen sind, können nicht
ausreichend abgeschirmt werden und sind
unsicher.
b) Gekröpfte Schleifscheiben müssen so
montiert werden, dass ihre Schleiffläche nicht
über der Ebene des Schutzhaubenrandes
7
Page 8
DEUTSCHde
hervorsteht. Eine unsachgemäß montierte
Schleifscheibe, die Ober die Ebene des
Schutzhaubenrandes hinausragt, kann nicht
ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am
Elektrowerkzeug angebracht und für ein
Höchstmaß an Sicherheit so eingestellt sein,
dass der kleinstmögliche Teil des
Schleifkörpers offen zum Bediener zeigt. Die
Schutzhaube hilft, die Bedienperson vor
Bruchstücken, zufälligem Kontakt mit dem
Schleifkörper sowie Funken, die Kleidung
entzünden könnten, zu schützen.
d) Schleifkörper dürfen nur für die
empfohlenen Einsatzmöglichkeiten verwendet
werden. Zum Beispiel: Schleifen Sie nie mit der
Seitenfläche einer Trennscheibe.
Trennscheiben sind zum Materialabtrag mit der
Kante der Scheibe bestimmt. Seitliche
Krafteinwirkung auf diese Schleifkörper kann sie
zerbrechen.
e) Verwenden Sie immer unbeschädigte
Spannflansche in der richtigen Größe und
Form für die von Ihnen gewählte
Schleifscheibe. Geeignete Flansche stützen die
Schleifscheibe und verringern so die Gefahr eines
Schleifscheibenbruchs. Flansche für
Trennscheiben können sich von den Flanschen für
andere Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten
Schleifscheiben von größeren
Elektrowerkzeugen. Schleifscheiben für größere
Elektrowerkzeuge sind nicht für die höheren
Drehzahlen von kleineren Elektrowerkzeugen
ausgelegt und können brechen.
g) Verwenden Sie beim Einsatz von Scheiben
für einen doppelten Zweck immer die
geeignete Schutzhaube für die durchgeführte
Anwendung. Nichtverwendung der richtigen
Schutzhaube kann die erwünschte Abschirmung
verfehlen und zu schweren Verletzungen führen.
4.4 Weitere besondere Sicherheitshinweise
zum Trennschleifen:
a) Vermeiden Sie ein Blockieren der
Trennscheibe oder zu hohen Anpressdruck.
Führen Sie keine übermäßig tiefen Schnitte
aus. Eine Überlastung der Trennscheibe erhöht
deren Beanspruchung und die Anfälligkeit zum
Verkanten oder Blockieren und damit die
Möglichkeit eines Rückschlags oder
Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die
Trennscheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das
Elektrowerkzeug mit der sich drehenden Scheibe
direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie
die Arbeit unterbrechen, schalten Sie das
Elektrowerkzeug aus und halten Sie es ruhig,
bis die Scheibe zum Stillstand gekommen ist.
Versuchen Sie nie, die noch laufende
Trennscheibe aus dem Schnitt zu ziehen, sonst
8
kann ein Rückschlag erfolgen. Ermitteln und
beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht
wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst ihre
volle Drehzahl erreichen, bevor Sie den Schnitt
vorsichtig fortsetzen. Anderenfalls kann die
Scheibe verhaken, aus dem Werkstück springen
oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke
ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu
vermindern. Große Werkstücke können sich
unter ihrem eigenen Gewicht durchbiegen. Das
Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der Nähe
der Schnittlinie als auch an der Kante.
f) Seien Sie besonders vorsichtig bei
"Tauchschnitten" in bestehende Wände oder
andere nicht einsehbare Bereiche. Die
eintauchende Trennscheibe kann beim Schneiden
in Gas- oder Wasserleitungen, elektrische
Leitungen oder andere Objekte einen Rückschlag
verursachen.
g) Führen Sie keine Kurvenschnitte aus. Eine
Überlastung der Trennscheibe erhöht deren
Beanspruchung und die Anfälligkeit zum Verkanten
oder Blockieren und damit die Möglichkeit eines
Rückschlags oder Schleifkörperbruchs, was zu
schweren Verletzungen führen kann.
4.5 Besondere Sicherheitshinweise zum
Sandpapierschleifen:
a) Benutzen Sie Schleifblätter der richtigen
Größe und befolgen Sie die Herstellerangaben
zur Auswahl der Schleifblätter. Schleifblätter, die
über den Schleifteller hinausragen, können
Verletzungen verursachen sowie zum Verhaken,
Zerreißen der Schleifblätter oder zum Rückschlag
führen.
4.6 Besondere Sicherheitshinweise zum
Arbeiten mit Drahtbürsten:
a) Beachten Sie, dass die Drahtbürste auch
während des üblichen Gebrauchs Drahtstücke
verliert. Überlasten Sie die Drähte nicht durch
zu hohen Anpressdruck. Wegfliegende
Drahtstücke können sehr leicht durch dünne
Kleidung und/oder die Haut dringen.
b) Wird eine Schutzhaube empfohlen,
verhindern Sie, dass sich Schutzhaube und
Drahtbürste berühren können. Teller- und
Topfbürsten können durch Anpressdruck und
Zentrifugalkräfte ihren Durchmesser vergrößern.
4.7 Weitere Sicherheitshinweise:
WARNUNG – Tragen Sie immer eine
Schutzbrille.
Tragen Sie Gehörschutz.
Page 9
WARNUNG – Verwenden Sie das
Elektrowerkzeug immer mit beiden Händen.
Verwenden Sie die Schleif-Schutzhaube
nicht für Trennschleifarbeiten. Für Arbeiten
mit Trennscheiben aus Sicherheitsgründen
die Trennschleifschutzhaube verwenden.
Elastische Zwischenlagen verwenden, wenn diese
mit dem Schleifmittel zur Verfügung gestellt werden
und wenn sie gefordert werden.
Angaben des Werkzeug- oder Zubehörherstellers
beachten! Scheiben vor Fett und Schlag schützen!
Schleifscheiben müssen sorgsam nach
Anweisungen des Herstellers aufbewahrt und
gehandhabt werden.
Einsatzwerkzeuge müssen sorgsam nach
Anweisungen des Herstellers aufbewahrt und
gehandhabt werden.
Niemals Trennscheiben zum Schruppschleifen
oder Entgraten verwenden! Trennscheiben dürfen
keinem seitlichen Druck ausgesetzt werden.
Das Werkstück muss fest aufliegen und gegen
Verrutschen gesichert sein, z.B. mit Hilfe von
Spannvorrichtungen. Große Werkstücke müssen
ausreichend abgestützt werden.
Werden Einsatzwerkzeuge mit Gewindeeinsatz
verwendet, darf das Spindelende den Lochboden
des Schleifwerkzeugs nicht berühren. Darauf
achten, dass das Gewinde im Einsatzwerkzeug
lang genug ist, um die Spindellänge aufzunehmen.
Das Gewinde im Einsatzwerkzeug muss zum
Gewinde auf der Spindel passen. Spindellänge und
Spindelgewinde siehe Seite 2 und Kapitel 14.
Technische Daten.
Es wird empfohlen, eine geeignete stationäre
Absauganlage einzusetzen. Schalten sie immer
einen FI-Schutzschalter (RCD) mit einem max.
Auslösestrom von 30 mA vor. Bei Abschaltung des
Winkelschleifers durch den FI-Schutzschalter muss
die Maschine überprüft und gereinigt werden. Siehe
Kapitel 9. Reinigung.
Beschädigte, unrunde bzw. vibrierende Werkzeuge
dürfen nicht verwendet werden.
Schäden an Gas- oder Wasserrohren, elektrischen
Leitungen und tragenden Wänden (Statik)
vermeiden.
Ein beschädigter oder rissiger Zusatzgriff ist zu
ersetzen. Maschine mit defektem Zusatzgriff nicht
betreiben.
Eine beschädigte oder rissige Schutzhaube ist zu
ersetzen. Maschine mit defekter Schutzhaube nicht
betreiben.
Kleine Werkstücke befestigen. Z. B. in einen
Schraubstock einspannen.
Wenn flansch-montierte Scheiben für einen
doppelten Zweck (kombinierte Schleif- und
Trennschleifscheiben) verwendet werden, dürfen
nur folgende Schutzhauben-Typen verwendet
werden: Typ A, Typ C.
Siehe Kapitel 11.
DEUTSCH de
Die richtige Schutzhaube verwenden:
Die falsche Schutzhaube kann zu Kontrollverlust
und schweren Verletzungen führen. Beispiele für
falsche Verwendung:
- beim Einsatz einer Schutzhaube des Typs A zum
Seitenschleifen können sich Schutzhaube und
Werkstück gegenseitig stören, was zu einer
ungenügenden Kontrolle führt.
- beim Einsatz einer Schutzhaube des Typs B zum
Trennschleifen mit gebundenen Trennscheiben
besteht ein erhöhtes Risiko, den ausgeworfenen
Funken und Schleifpartikeln sowie Bruchstücken
der Schleifscheibe im Fall eines
Schleifscheibenbruchs ausgesetzt zu sein.
- beim Einsatz einer Schutzhaube des Typs A, B, C
zum Trenn- oder Seitenschleifen in Beton oder
Mauerwerk besteht ein erhöhtes Risiko durch
Staubexposition sowie durch Verlust der Kontrolle
mit Rückschlag als Folge.

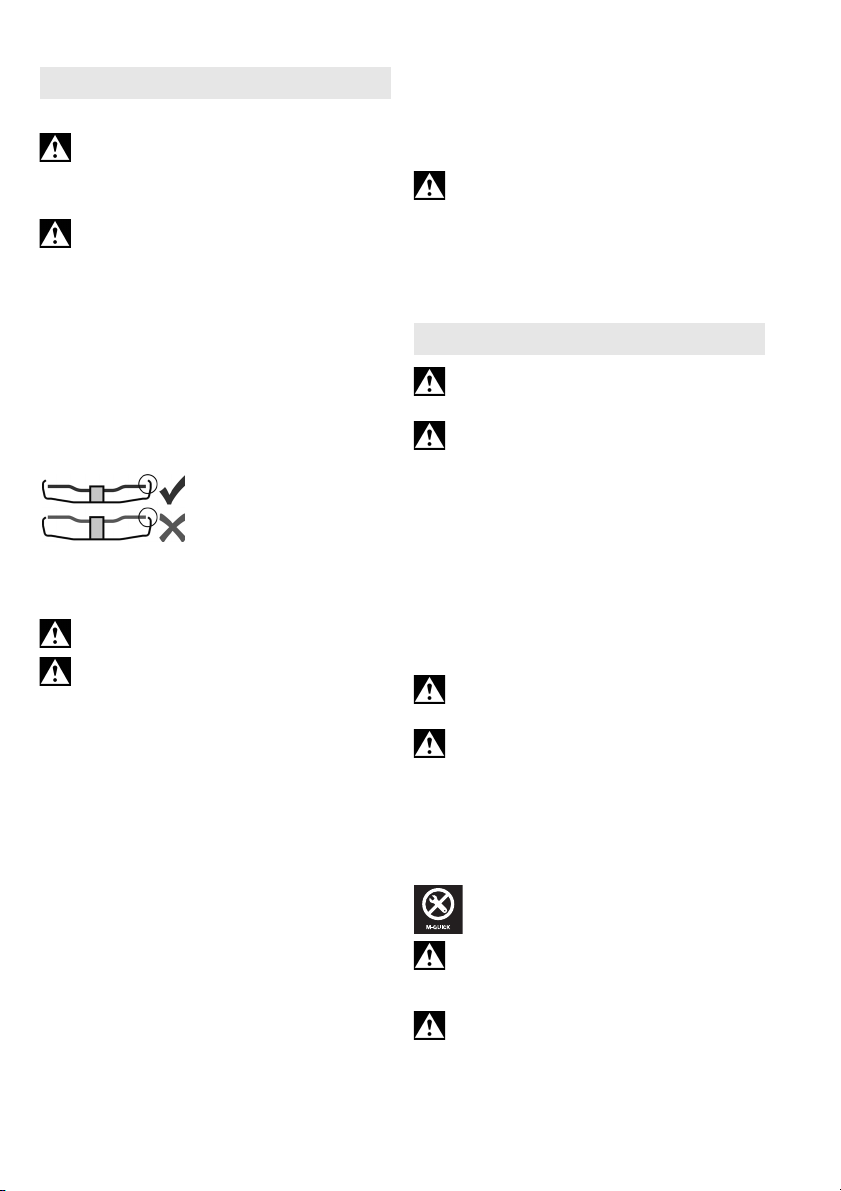

- beim Einsatz einer Schutzhaube des Typs A, B, C
mit einer Tellerbürste, die dicker als zulässig ist,
können die Drähte auf die Schutzhaube treffen
und dies zum Bruch der Drähte führen.
Verwenden Sie immer die zum Einsatzwerkzeug
passende Schutzhaube. Siehe Kapitel 11.
Sorgen Sie dafür, dass beim Arbeiten unter
Staubbedingungen die Lüftungsöffnungen frei sind.
Falls es erforderlich werden sollte, den Staub zu
entfernen, entnehmen Sie zuerst den Akkupack
(verwenden Sie nichtmetallische Objekte) und
vermeiden Sie das Beschädigen innerer Teile.
Staubbelastung reduzieren:
WARNUNG - Einige Stäube, die durch
Sandpapierschleifen, Sägen, Schleifen,
Bohren und andere Arbeiten erzeugt werden,
enthalten Chemikalien, von denen bekannt ist, dass
sie Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen. Einige
Beispiele für diese Chemikalien sind:
- Blei aus bleihaltigem Anstrich,
- mineralischer Staub aus Mauersteinen, Zement
und anderen Mauerwerkstoffen, und
- Arsen und Chrom aus chemisch behandeltem
Holz.
Ihr Risiko durch diese Belastung variiert, je
nachdem, wie oft Sie diese Art von Arbeit
ausführen. Um Ihre Belastung mit diesen
Chemikalien zu reduzieren: Arbeiten Sie in einem
gut belüfteten Bereich und arbeiten Sie mit
zugelassener Schutzausrüstung, wie z. B. solche
Staubmasken, die speziell zum Herausfiltern von
mikroskopisch kleinen Partikeln entwickelt wurden.
Dies gilt ebenso für Stäube von weiteren
Werkstoffen, wie z. B. einige Holzarten (wie Eichenoder Buchenstaub), Metalle, Asbest. Weitere
bekannte Krankheiten sind z. B. allergische
Reaktionen, Atemwegserkrankungen. Lassen Sie
Staub nicht in den Körper gelangen.
Beachten Sie die für Ihr Material, Personal,
Anwendungsfall und Einsatzort geltenden
Richtlinien und nationale Vorschriften (z.B.
Arbeitsschutzbestimmungen, Entsorgung).
Erfassen Sie die entstehenden Partikel am
Entstehungsort, vermeiden Sie Ablagerungen im
Umfeld.
9
Page 10
DEUTSCHde
Verwenden Sie für spezielle Arbeiten geeignetes
Zubehör. Dadurch gelangen weniger Partikel
unkontrolliert in die Umgebung.
Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:
- die austretenden Partikel und den Abluftstrom der
Maschine nicht auf sich, oder in der Nähe
befindliche Personen oder auf abgelagerten
Staub richten,
- eine Absauganlage und/oder einen Luftreiniger
einsetzen,
- den Arbeitsplatz gut lüften und durch saugen
sauber halten. Fegen oder blasen wirbelt Staub
auf.
- Saugen oder waschen Sie Schutzkleidung. Nicht
ausblasen, schlagen oder bürsten.
4.8 Sicherheitshinweise zum Akkupack:
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Keine defekten oder deformierten Akkupacks
verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder
kurzschließen!
Aus defekten Li-Ion-Akkupacks kann eine
leicht saure, brennbare Flüssigkeit
austreten!
Falls Akkuflüssigkeit austritt und mit der
Haut in Berührung kommt, spülen Sie sofort
mit reichlich Wasser. Falls Akkuflüssigkeit in
Ihre Augen gelangt, waschen Sie sie mit sauberem
Wasser aus und begeben Sie sich unverzüglich in
ärztliche Behandlung!
Akkupack aus der Maschine entnehmen bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Vergewissern Sie sich, dass die Maschine beim
Einstecken des Akkupacks ausgeschaltet ist.
Die Maschine beim Entnehmen und Einsetzen des
Akkupacks so festhalten, dass der Ein-/Ausschalter
nicht unbeabsichtigt betätigt werden kann.
Bei einer defekten Maschine den Akkupack aus der
Maschine nehmen.
Transport von Li-Ion-Akkupacks:
Der Versand von Li-Ion Akkupacks unterliegt dem
Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie
beim Versand von Li-Ion Akkupacks die aktuell
gültigen Vorschriften. Informieren sie sich ggfs. bei
ihrem Transportunternehmen. Zertifizierte
Verpackung ist bei Metabo erhältlich.
Versenden Sie Akkupacks nur wenn das Gehäuse
unbeschädigt ist und keine Flüssigkeit austritt. Zum
Versenden den Akkupack aus der Maschine
nehmen. Die Kontakte gegen Kurzschluss sichern
(z. B. mit Klebeband isolieren).
5. Überblick

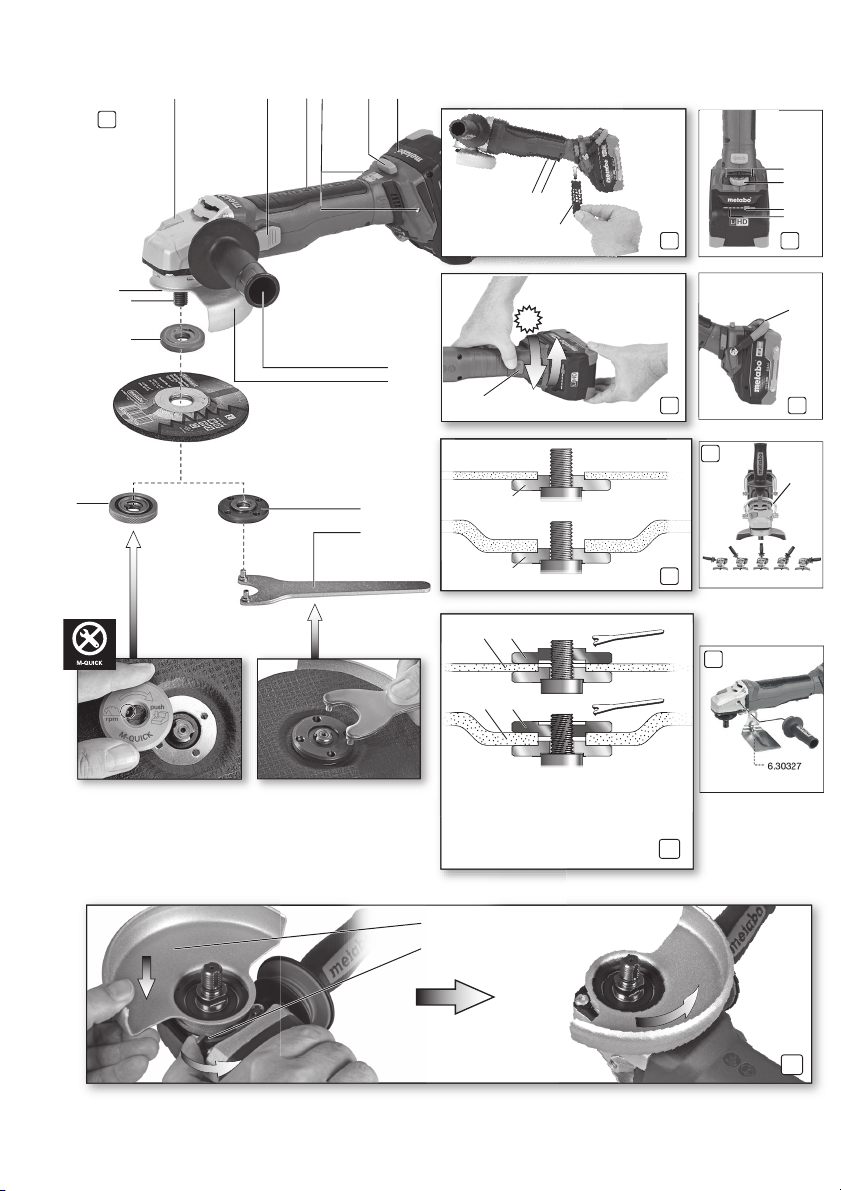

Siehe Seite 2.
1 Quick-Spannmutter*
2 Stützflansch
3Spindel
4 Autobalancer-Stützflansch *
5Spindelarretierknopf
6 Schaltschieber zum
7Handgriff
8 Befestigungsbohrungen für Tethering (zur
Absturzsicherung)
9 Taste zur Akkupack-Entriegelung
10 Akkupack*
11 Einschaltsperre*
12 Schalterdrücker *
13 Staubfilter
14 Elektronik-Signalanzeige
15 Stellrad*
16 Taste der Kapazitätsanzeige
17 Kapazitäts- und Signalanzeige
18 Tetheringbügel (zur Absturzsicherung)
19 Arretierknopf
20 Zusatzgriff / Zusatzgriff mit
Vibrationsdämpfung *
21 Schutzhaube
22 Zweilochmutter *
23 Zweilochschlüssel *
24 Hebel zur Schutzhaubenbefestigung
25 Multipositionsbügel*
* ausstattungsabhängig / nicht im Lieferumfang
*
Ein-/Ausschalten *
*
6. Inbetriebnahme
6.1 Zusatzgriff anbringen
Nur mit angebrachtem Zusatzgriff (20)
arbeiten! Den Zusatzgriff auf der linken oder
rechten Maschinenseite fest einschrauben.
6.2 Schutzhaube anbringen
Verwenden Sie aus Sicherheitsgründen
ausschließlich die für das jeweilige
Einsatzwerkzeug vorgesehene Schutzhaube! Die
falsche Schutzhaube kann zu Kontrollverlust und
schweren Verletzungen führen. Siehe auch Kapitel
11. Zubehör!
Siehe Seite 2, Abbildung H.
- Hebel (24) drücken und gedrückt halten. Die
Schutzhaube (21) in der gezeigten Stellung
aufsetzen.
- Hebel loslassen und Schutzhaube verdrehen, bis
der Hebel einrastet.
- Hebel drücken und Schutzhaube so verdrehen,
dass der geschlossene Bereich zum Anwender
zeigt.
- Auf sicheren Sitz prüfen: Der Hebel muss
eingerastet sein und die Schutzhaube darf sich
nicht verdrehen lassen.
10
Page 11

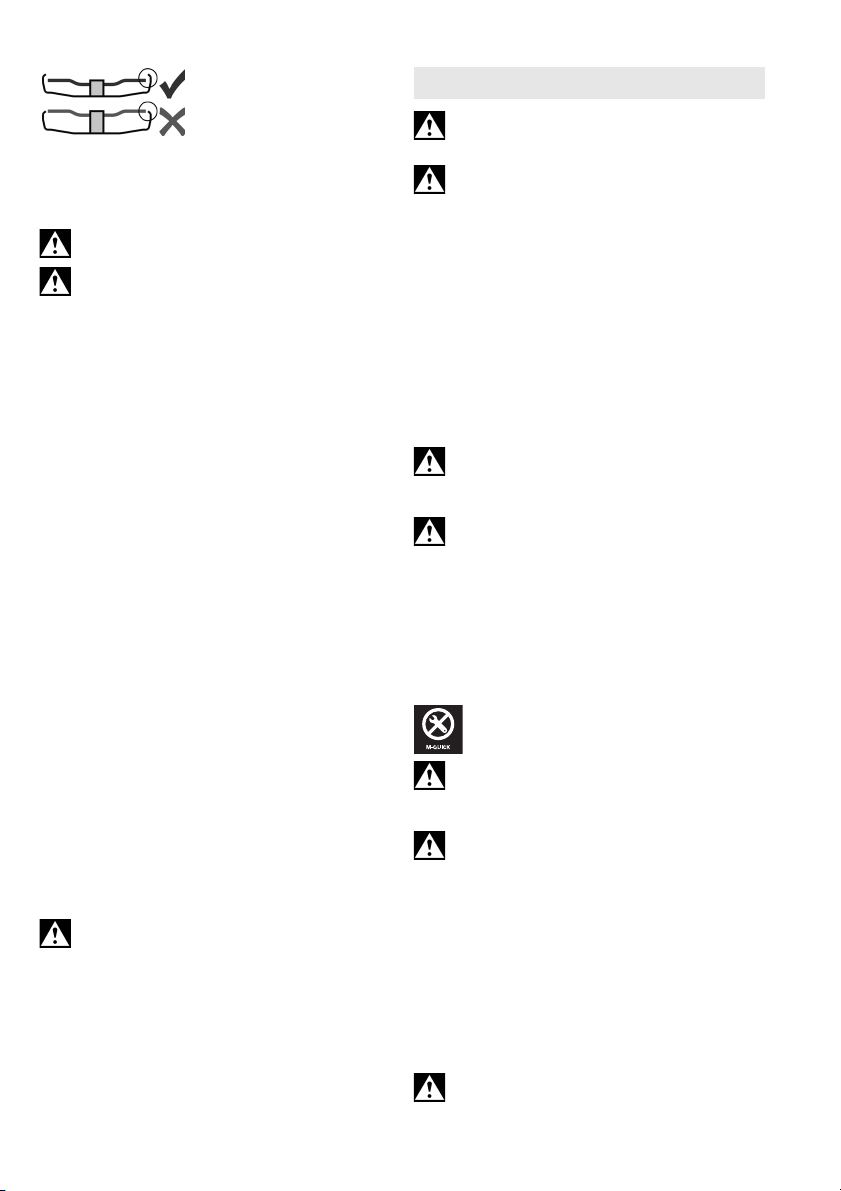

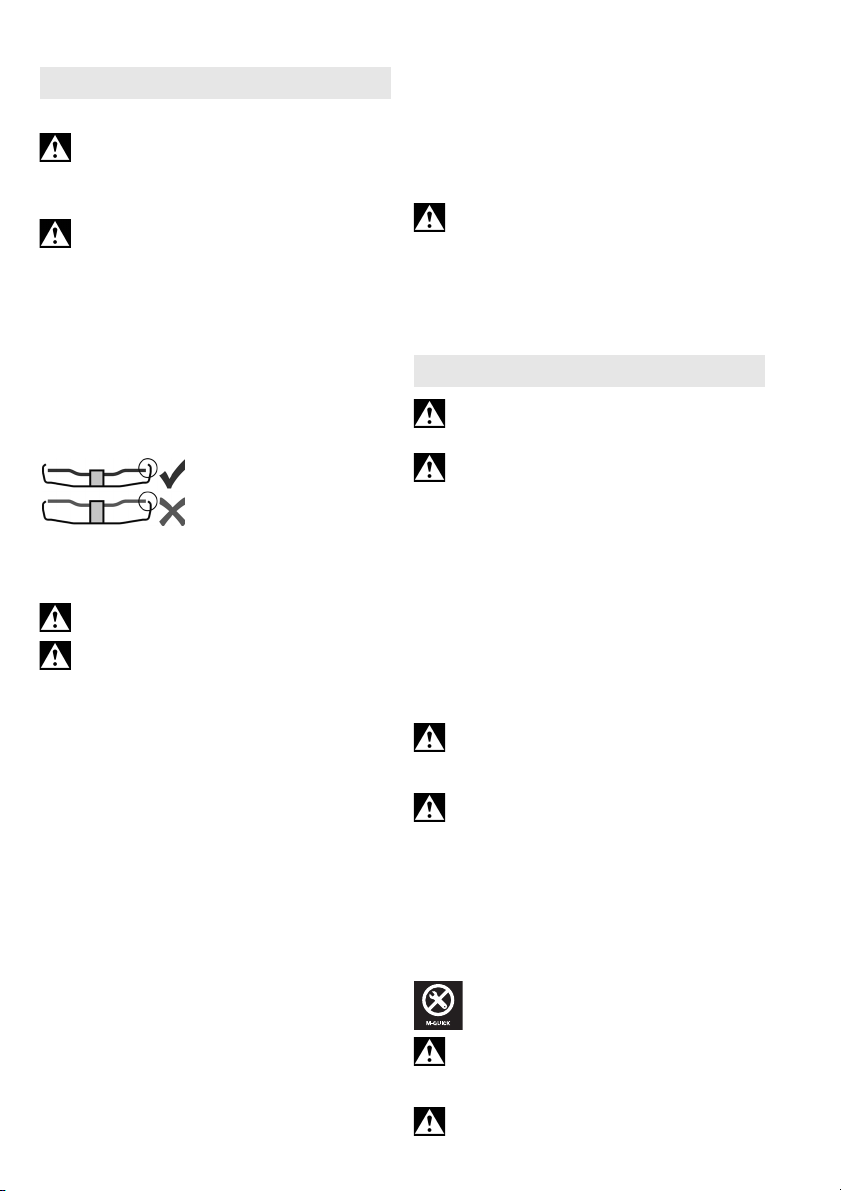

Nur Einsatzwerkzeuge
verwenden, die von der
Schutzhaube um
mindestens 3,4 mm überragt
werden.
(Abnehmen in umgekehrter Reihenfolge.)
6.3 Staubfilter
Siehe Seite 2, Abbildung B.
Bei stark verschmutzter Umgebung stets den
Staubfilter (13) anbringen.
Mit angebrachtem Staubfilter (13) erwärmt
sich die Maschine schneller. Die Elektronik
schützt die Maschine vor Überhitzung (Siehe
Kapitel 10.).
Anbringen:
Staubfilter (13) wie gezeigt anbringen.
Abnehmen:
Den Staubfilter (13) an den oberen Kanten
geringfügig anheben und nach unten abnehmen.
6.4 Drehbarer Akkupack
Siehe Seite 2, Abbildung D.
Der hintere Maschinenteil lässt sich in 3 Stufen um
270° drehen und dadurch die Form der Maschine
den Arbeitsbedingungen anpassen. Nur in
eingerasteter Stellung arbeiten.
Zuerst Arretierknopf (19) drücken, im gedrückten
Zustand den hinteren Teil der Maschine drehen.
Während der Drehung den Knopf loslassen. Die
Arretierung muss mit einem hörbaren "click"
einrasten.
6.5 Akkupack
Vor der Benutzung den Akkupack (10) aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder
auf.
Anweisungen zum Laden des Akkupacks finden
Sie in der Betriebsanleitung des MetaboLadegerätes.
Bei Li-Ion-Akkupacks mit Kapazitäts- und
Signalanzeige (17) (ausstattungsabhängig):
- Taste (16) drücken und der Ladezustand wird
durch die LED-Leuchten angezeigt.
- Blinkt eine LED-Leuchte, ist der Akkupack fast
leer und muss wieder aufgeladen werden.
6.6 Akkupack entnehmen, einsetzen
Die Maschine beim Entnehmen und Ein setzen
des Akkupacks so festhalten, dass der Ein-/
Ausschalter nicht unbeabsichtigt betätigt werden
kann.
Entnehmen:
Taste zur Akkupack-Entriegelung (9) drücken und
Akkupack (10) herausziehen.
Einsetzen:
Akkupack (10) bis zum Einrasten aufschieben.
DEUTSCH de
7. Schleifscheibe anbringen
Vor allen Umrüstarbeiten: Akkupack aus der
Maschine entnehmen. Die Maschine muss
ausgeschaltet sein und die Spindel stillstehen.
Für Arbeiten mit Trennscheiben aus
Sicherheitsgründen die Trennschleifschutzhaube (siehe Kapitel 11. Zubehör)
verwenden.
7.1 Spindel arretieren
- Spindelarretierknopf (5) eindrücken und Spindel
(3) von Hand drehen, bis der Spindelarretierknopf
spürbar einrastet.
7.2 Schleifscheibe auflegen
Siehe Seite 2, Abbildung A.
Stützflansch (2) auf die Spindel aufsetzen. Er ist
richtig angebracht wenn er sich auf der Spindel
nicht verdrehen lässt.
WPBA 18...:
Der Autobalancer-Stützflansch (4) ist fest auf
der Spindel angebracht. Es ist, wie bei
anderen Winkelschleifern üblich, ein abnehmbarer
Stützflansch nicht erforderlich.
Die Auflageflächen von Autobalancer-
Stützflansch (4), Schleifscheibe und QuickSpannmutter (1) müssen sauber sein.
Gegebenenfalls reinigen.
Schleifscheibe auf den Autobalancer-Stützflansch
(4) auflegen.
Die Schleifscheibe muss gleichmäßig auf dem
Autobalancer-Stützflansch aufliegen.

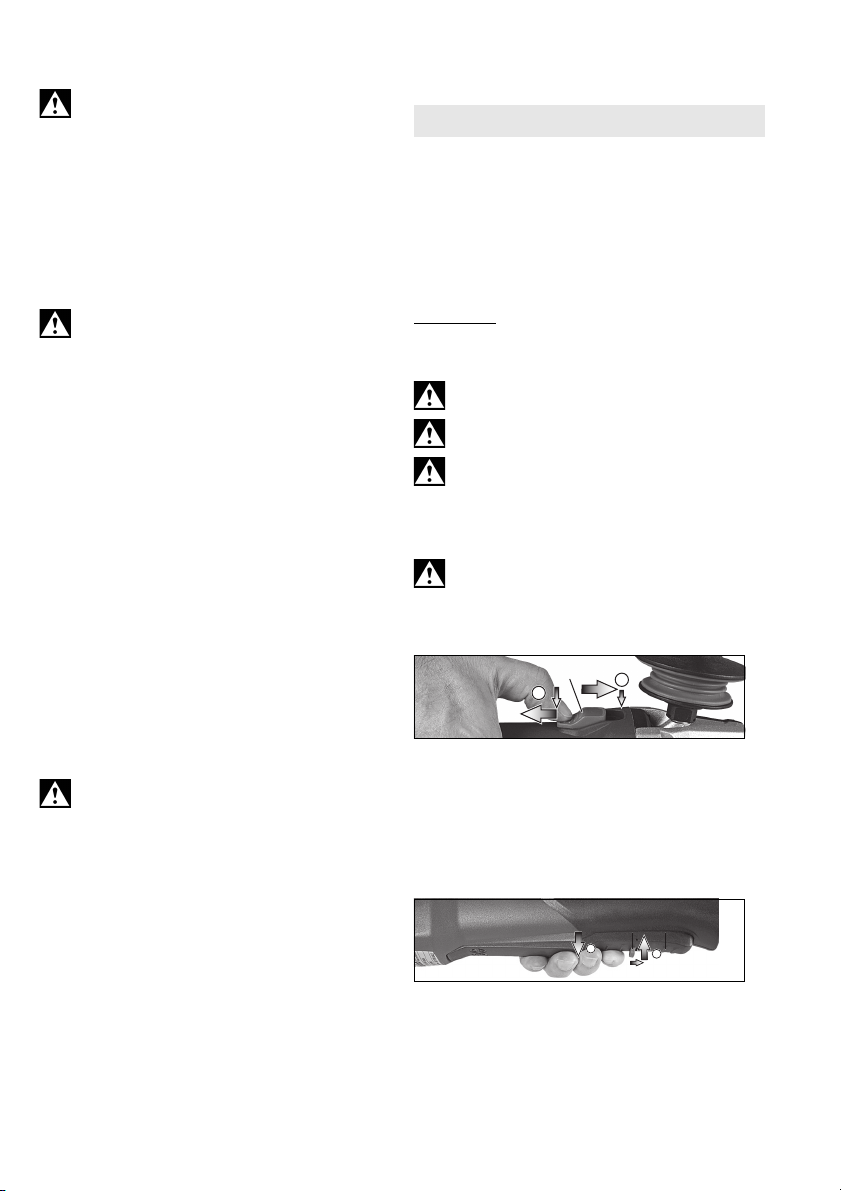

7.3 Quick-Spannmutter befestigen/lösen
(austattungsabhängig)
Quick-Spannmutter (1) befestigen:
Die Quick-Spannmutter (1) nur an Maschinen
mit „Metabo Quick-System“ anbringen. Diese
Maschinen sind erkennbar am roten
Spindelarretierknopf (5) mit „M-Quick“-Schriftzug
Wenn das Einsatzwerkzeug im Spannbereich
dicker als 7,1 mm ist, darf die
Spannmutter nicht verwendet werden
Sie dann die
Zweilochschlüssel (23).
- Spindel arretieren (siehe Kapitel 7.1).
- Quick-Spannmutter (1) so auf die Spindel (3)
aufsetzen, dass die 2 Nasen in die 2 Nuten der
Spindel eingreifen. Siehe Abbildung, Seite 2.
- Kurz vor Stillstand der Schleifscheibe den roten
M-Quick-Spindelarretierknopf (5) eindrücken. Die
Quick-Spannmutter (1) löst sich selbsttätig um ca.
eine halbe Umdrehung und kann ohne
zusätzlichen Kraftaufwand oder Werkzeug
abgeschraubt werden.
7.4 Zweilochmutter befestigen/lösen
(austattungsabhängig)
Bei Verwendung der Zweilochmutter darf der
Spindelarretierknopf (5) nur gedrückt werden,
wenn die Spindel stillsteht.
Zweilochmutter (22) befestigen:
Die 2 Seiten der Zweilochmutter sind
unterschiedlich. Die Zweilochmutter wie folgt auf
die Spindel aufschrauben:
Siehe Seite 2
- X) Bei dünnen Schleifscheiben:
Der Bund der Zweilochmutter (22) zeigt nach
oben, damit die dünne Schleifscheibe sicher
gespannt werden kann.
Y) Bei dicken Schleifscheiben:
Der Bund der Zweilochmutter (22) zeigt nach
unten, damit die Zweilochmutter sicher auf der
Spindel angebracht werden kann.
Zweilochmutter lösen:
- Spindel arretieren (siehe Kapitel 7.1). Die
Zweilochmutter (22) mit dem Zweilochschlüssel
(23) gegen den Uhrzeigersinn abschrauben.
7.5 Tetheringbügel (18) (zur
Absturzsicherung)
Um das Gerät gegen Absturz zu sichern, kann an
den beiden Befestigungsbohrungen (8) ein
Tetheringbügel (Absturzsicherung) (18) befestigt
werden.
Der Tetheringbügel darf nur mit
Maschinen mit Paddle-Schalter (Best.-Nr.
613059xx0,601734xx0, 601745xx0,
601746xx0) verwendet werden.
Bei Verwendung muss die
Bedienungsanleitung des Tetheringbügels
beachtet werden.
Tetheringbügel (18) nur in Verbindung mit
folgendem Zubehör verwenden:
Sicherungsverbindung für Akkupack:
Best.-Nr.: 628965000
12
8. Benutzung
8.1 Drehzahl einstellen
(ausstattungsabhängig)
Am Stellrad (15) die empfohlene Drehzahl
einstellen. (Kleine Zahl = niedrige Drehzahl; große
Zahl = hohe Drehzahl)
Trennschleif-, Schruppscheibe, Schleiftopf,
Diamant-Trennscheibe: hohe Drehzahl
Bürste: mittlere Drehzahl
Haftstützteller (Schleifteller): niedrige bis mittlere
Drehzahl
Hinweis:
Für Polierarbeiten empfehlen wir unsere
Winkelpolierer.

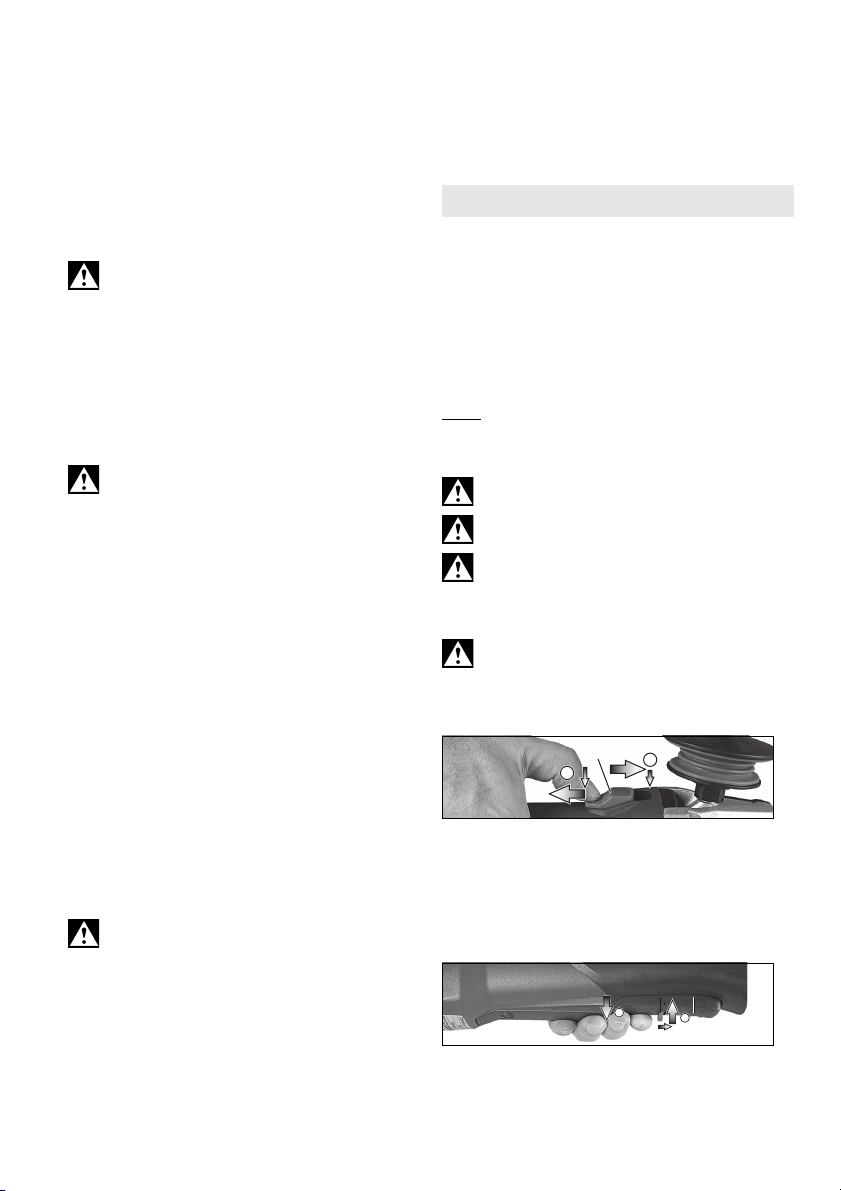

8.2 Ein-/Ausschalten
Maschine immer mit beiden Händen führen.
Erst einschalten, dann das
das Werkstück bringen.
Bei Dauereinschaltung läuft die Maschine
weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen an
den vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.
Vermeiden Sie, dass die Maschine Staub und
Späne aufwirbelt oder einsaugt. Maschine
nach dem Ausschalten erst dann ablegen, wenn
der Motor zum Stillstand gekommen ist.

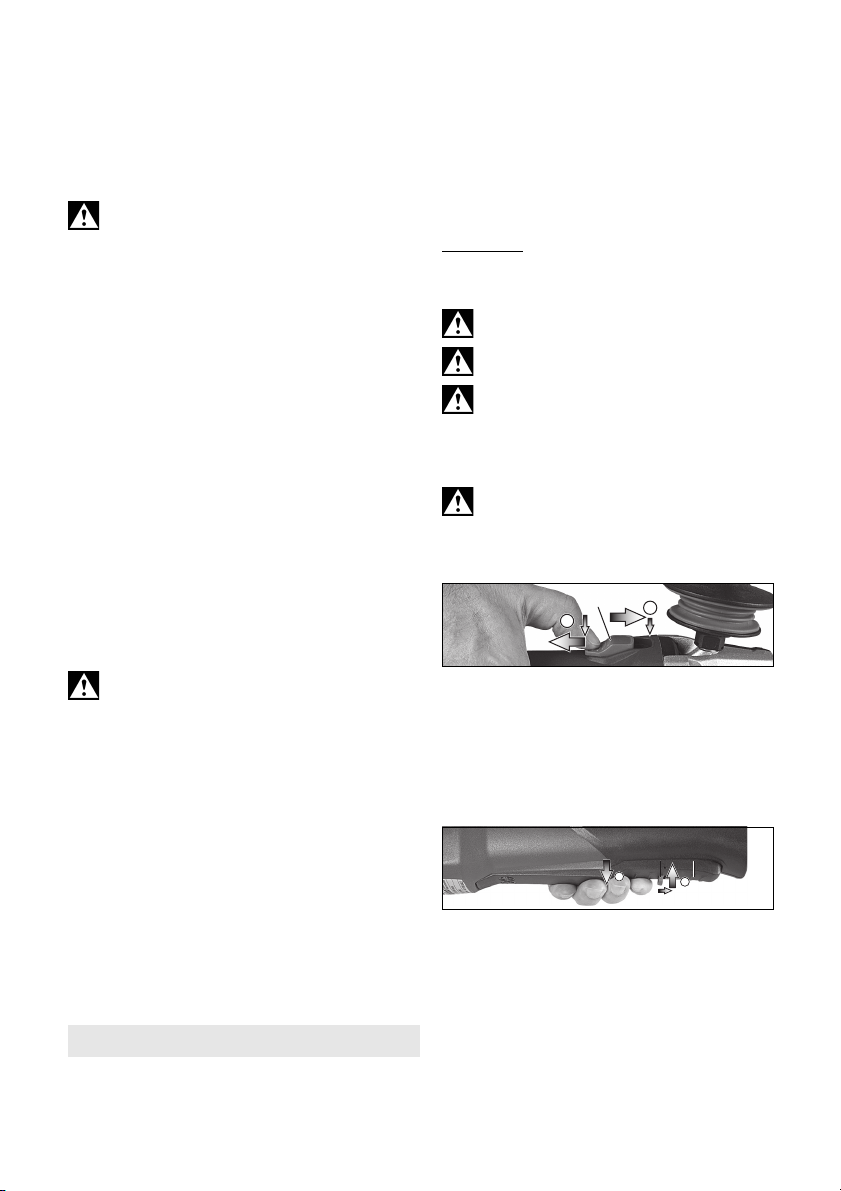

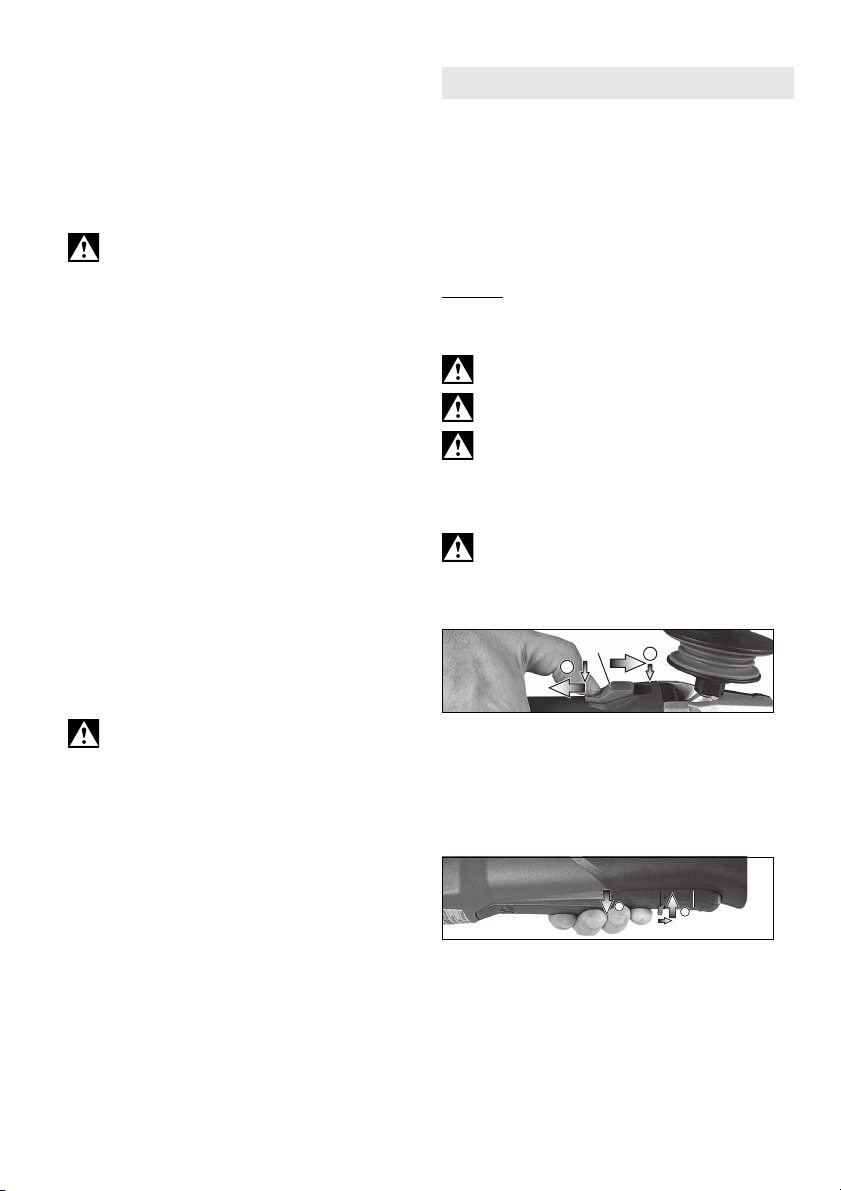

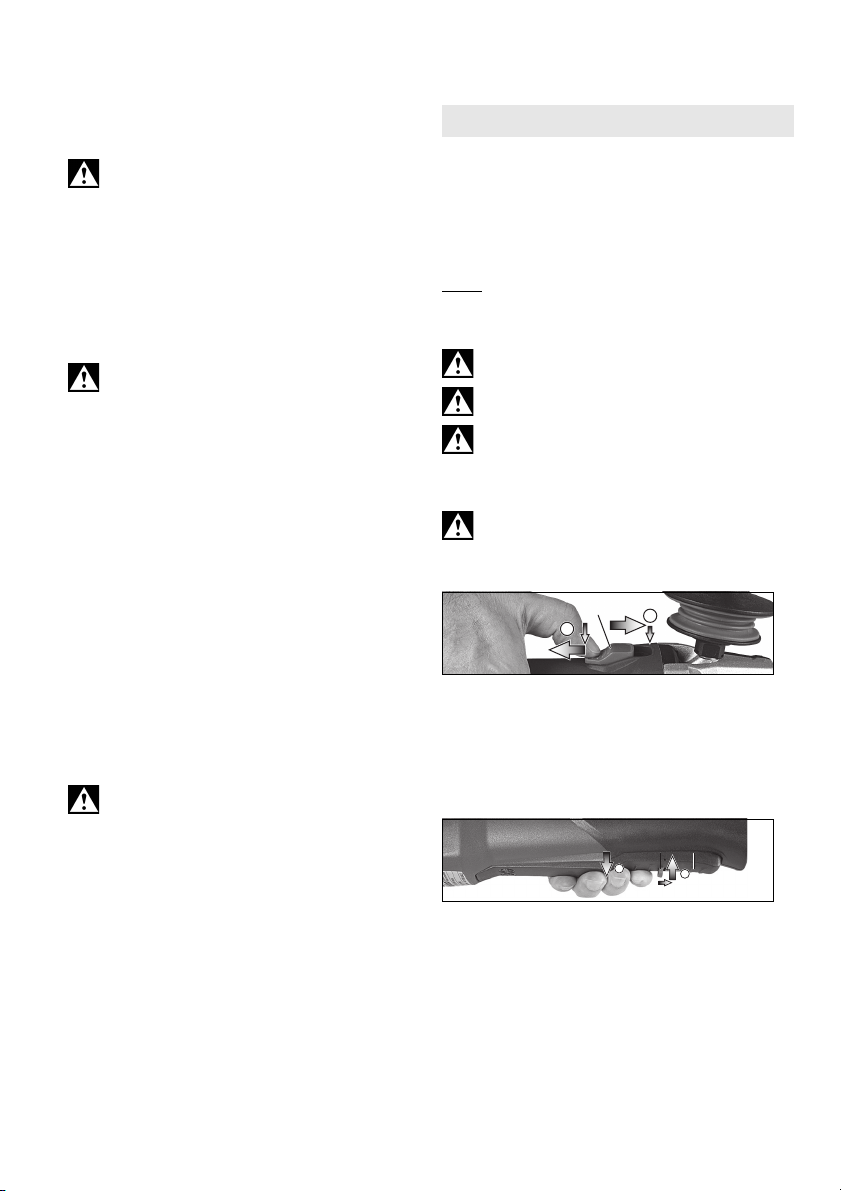

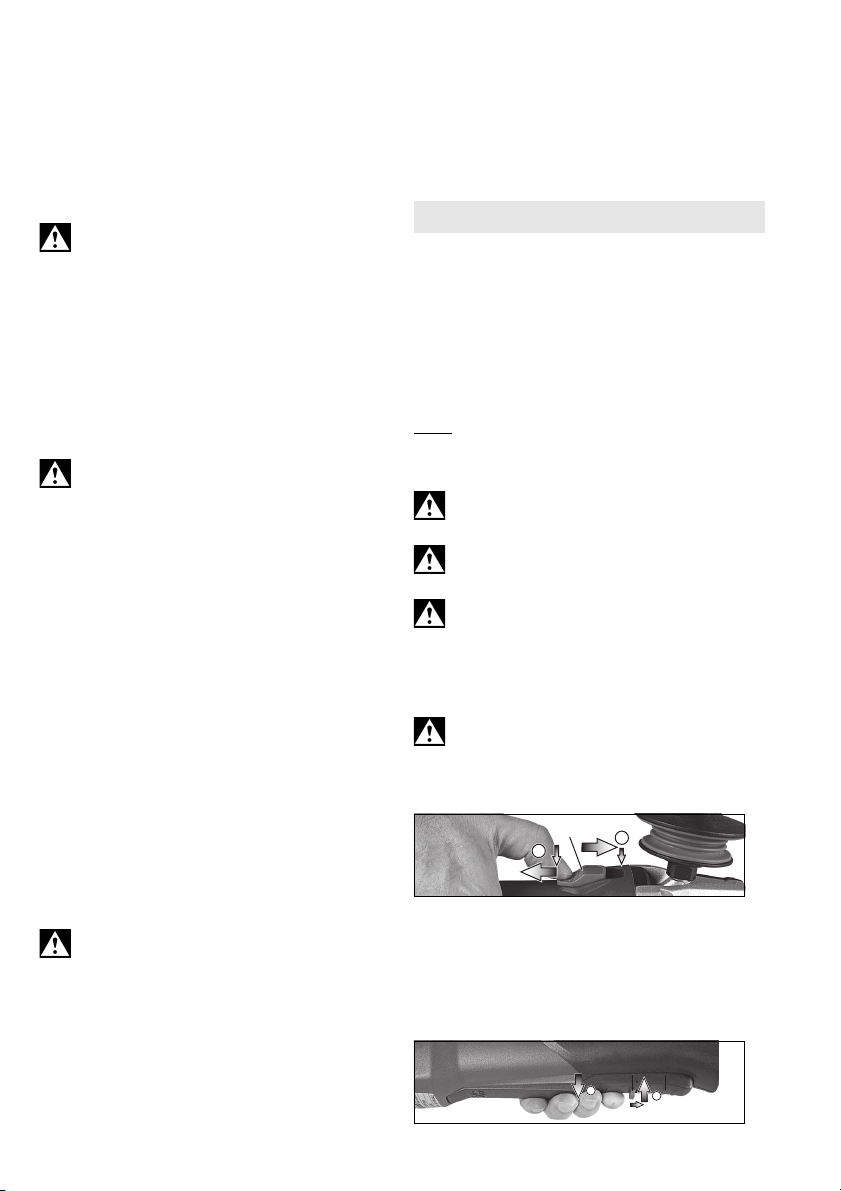

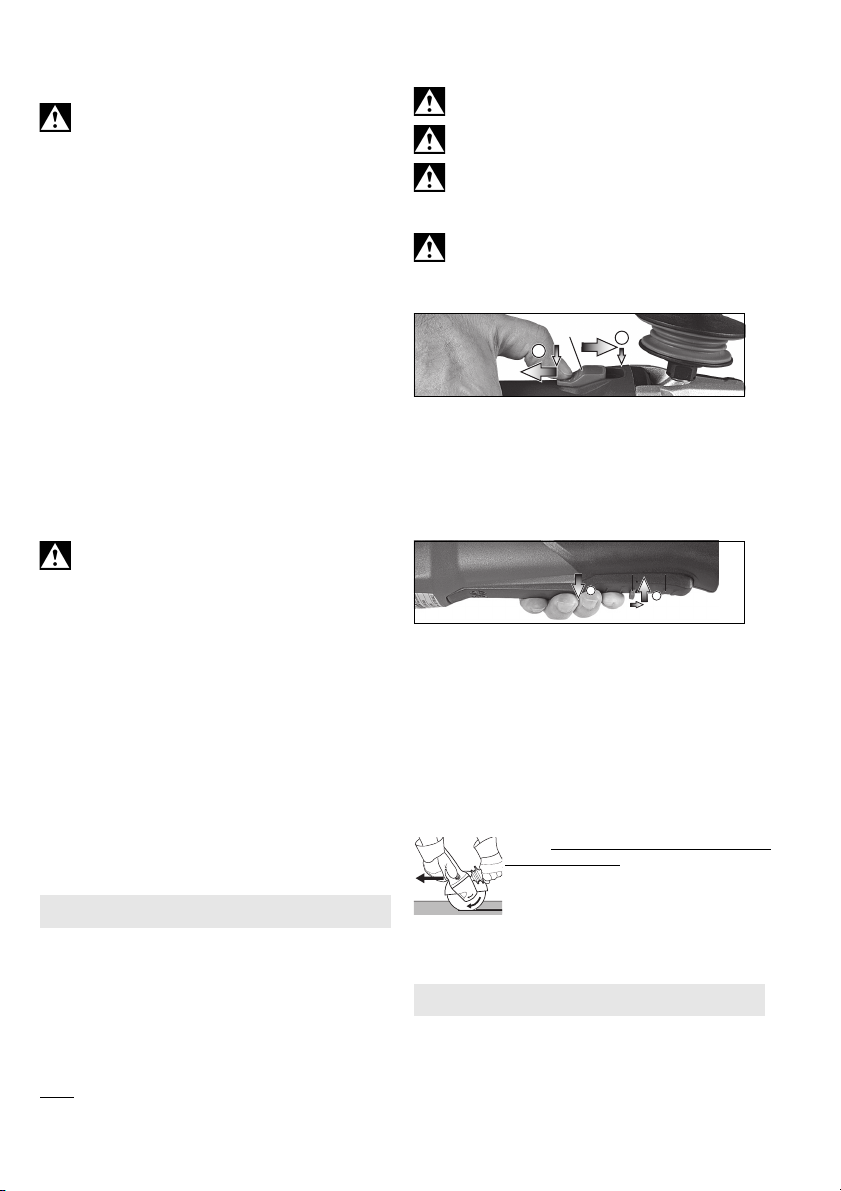

Maschinen mit Schaltschieber:
Einschalten: Schaltschieber (6) nach vorn
schieben. Zur Dauereinschaltung dann nach
unten kippen bis er einrastet.
Ausschalten: Auf das hintere Ende des
Schaltschiebers (6) drücken und loslassen.

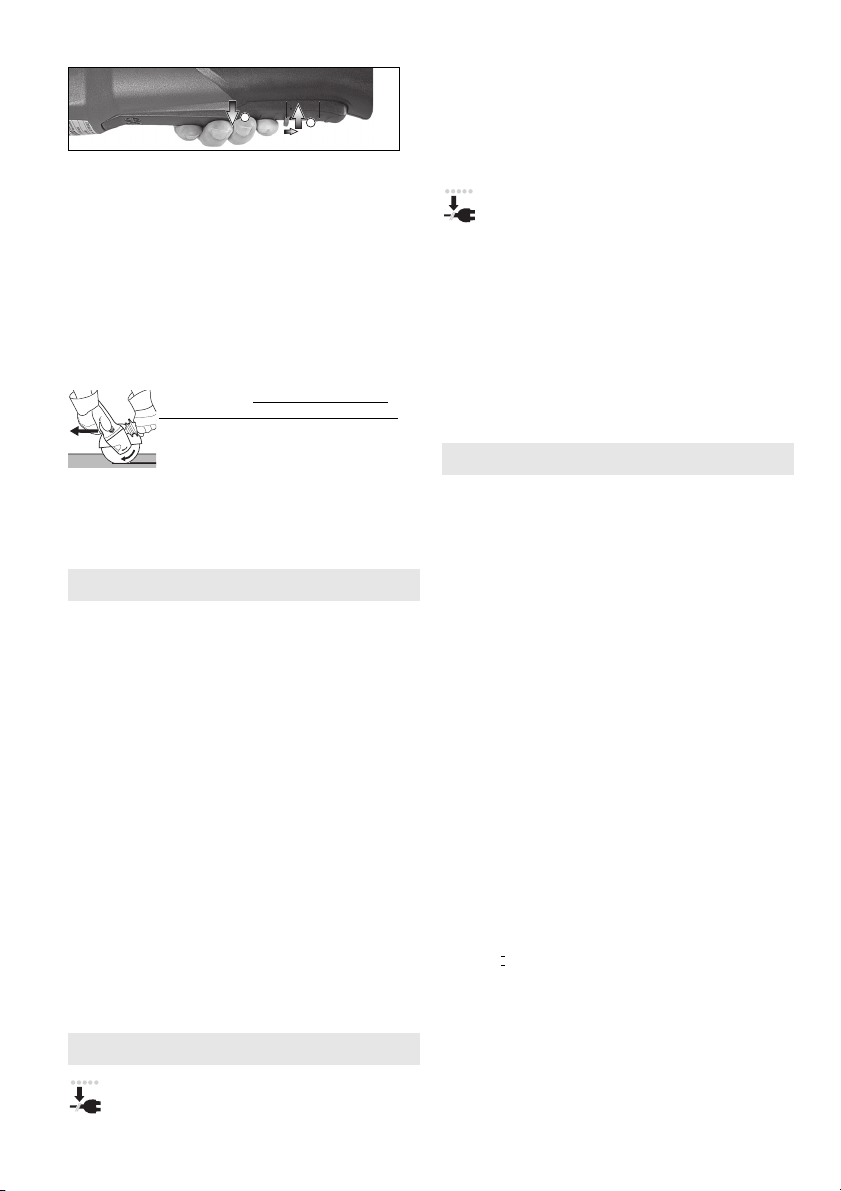

Maschinen mit „Paddle-Schalter“
(mit Totmannfunktion):
Einschalten: Einschaltsperre (11) in Pfeilrichtung
schieben und Schalterdrücker (12) drücken.
Ausschalten: Schalterdrücker (12) loslassen.
8.3 Arbeitshinweise
Schleifen und Sandpapierschleifen:
Maschine mäßig andrücken und über die Fläche
hin- und herbewegen, damit die Werkstückoberfläche nicht zu heiß wird.
Schruppschleifen: Für ein gutes Arbeitsergebnis in
einem Anstellwinkel von 30° - 40° arbeiten.
Einsatzwerkzeug an
Page 13
Trennschleifen:
Material angepasstem Vorschub arbeiten. Nicht
verkanten, nicht drücken, nicht schwingen.
Arbeiten mit Drahtbürsten:
Maschine mäßig andrücken.

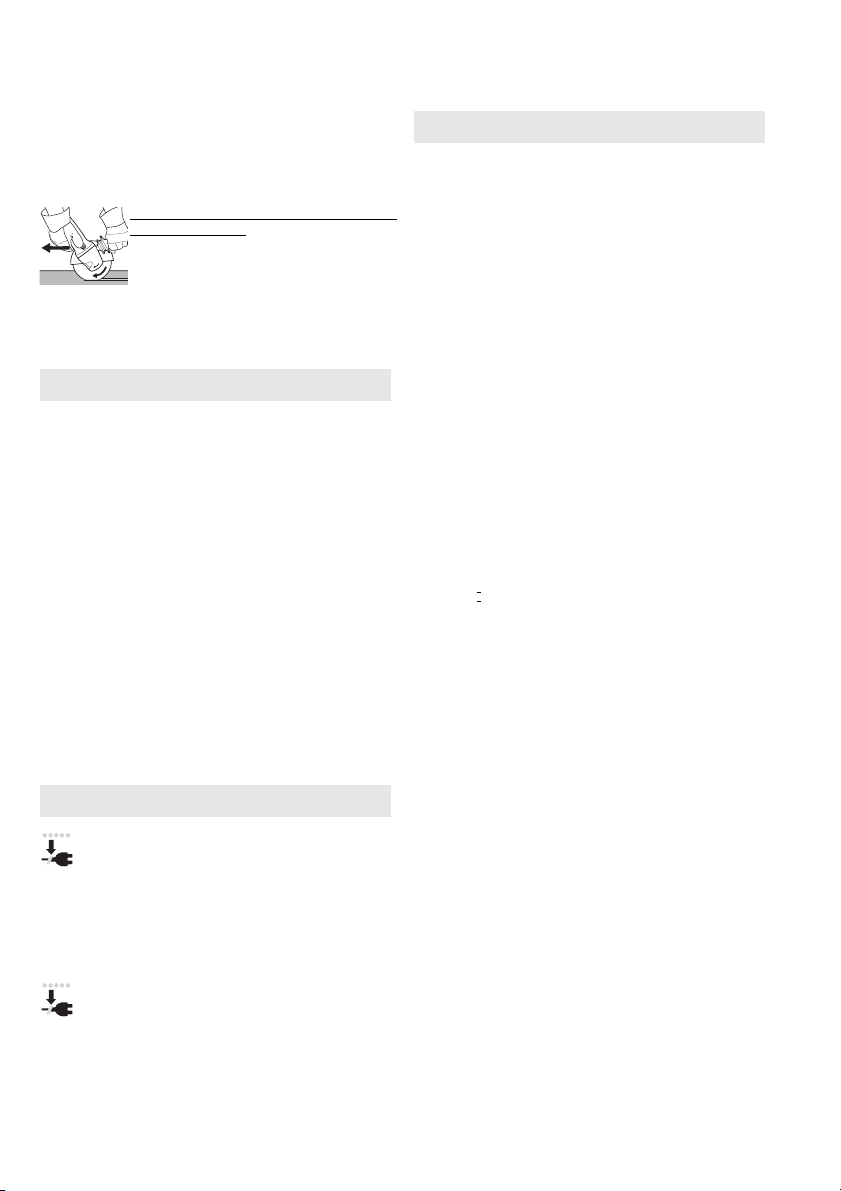

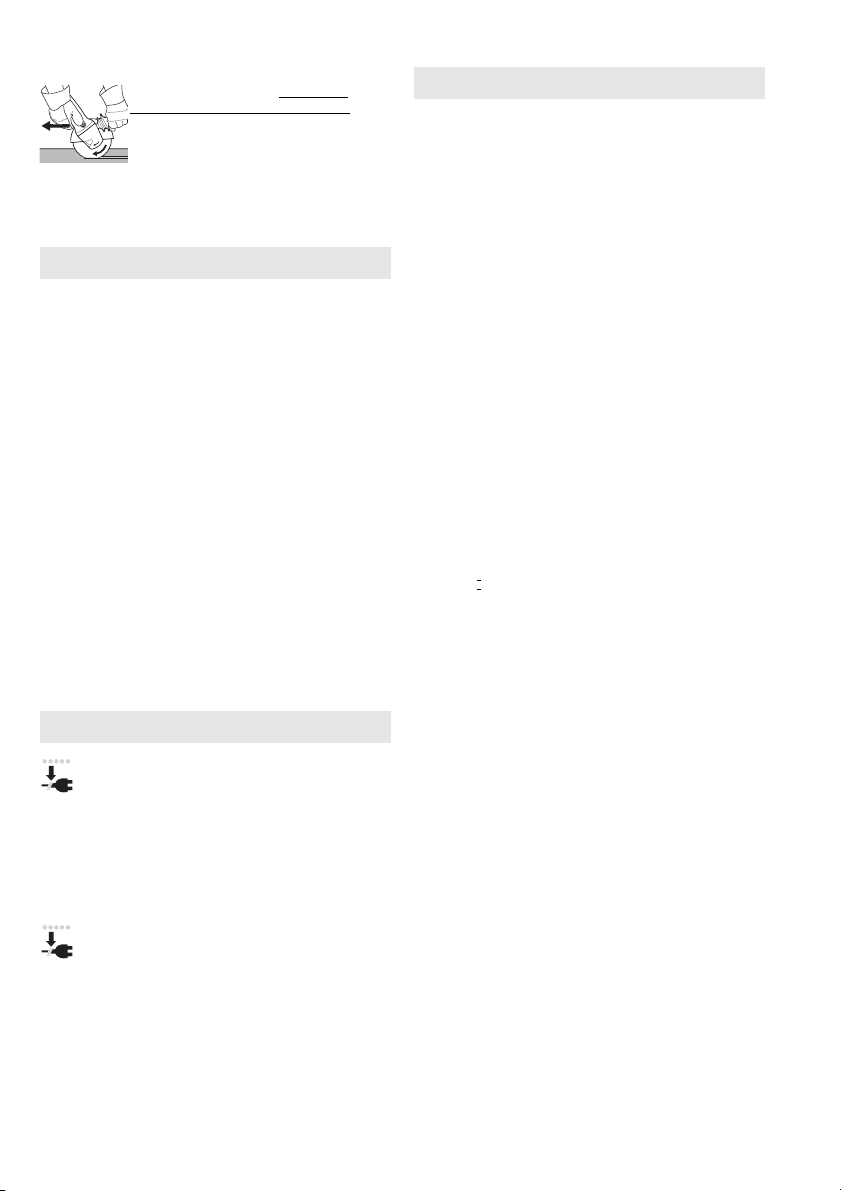

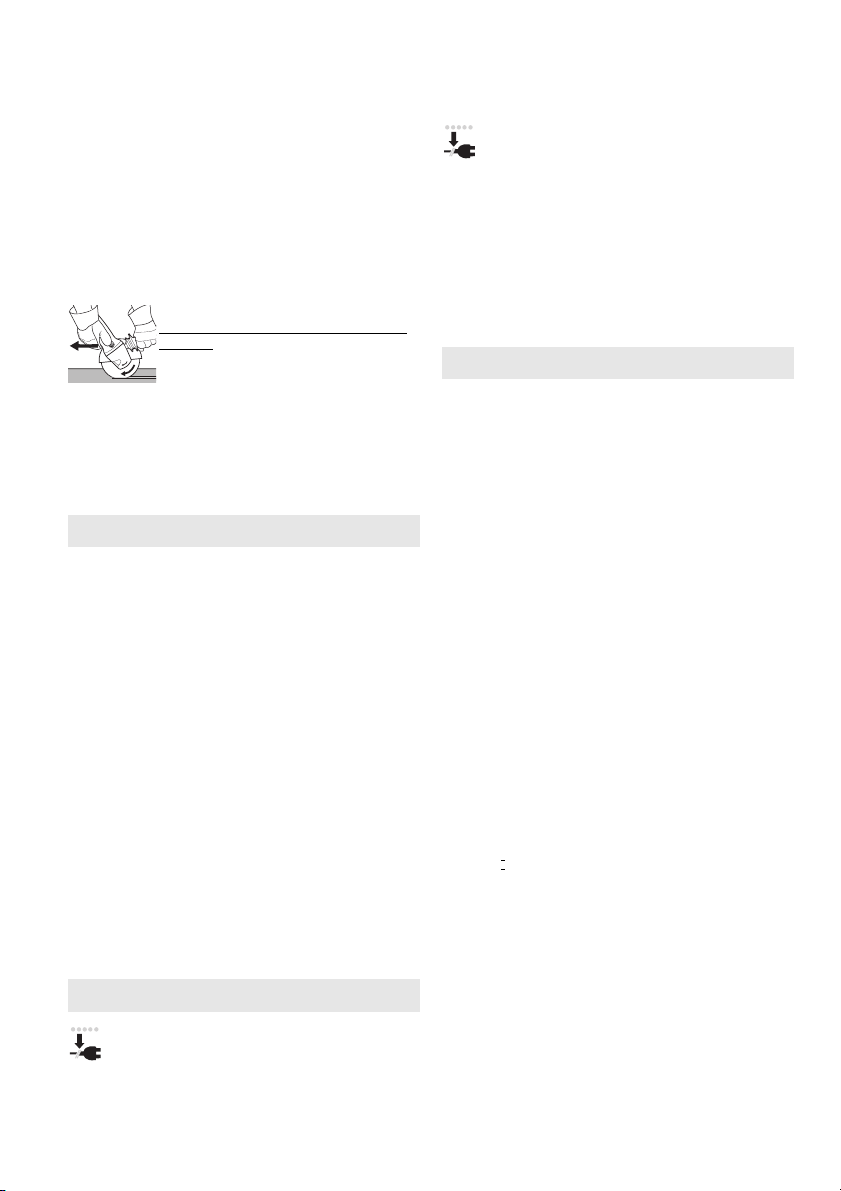

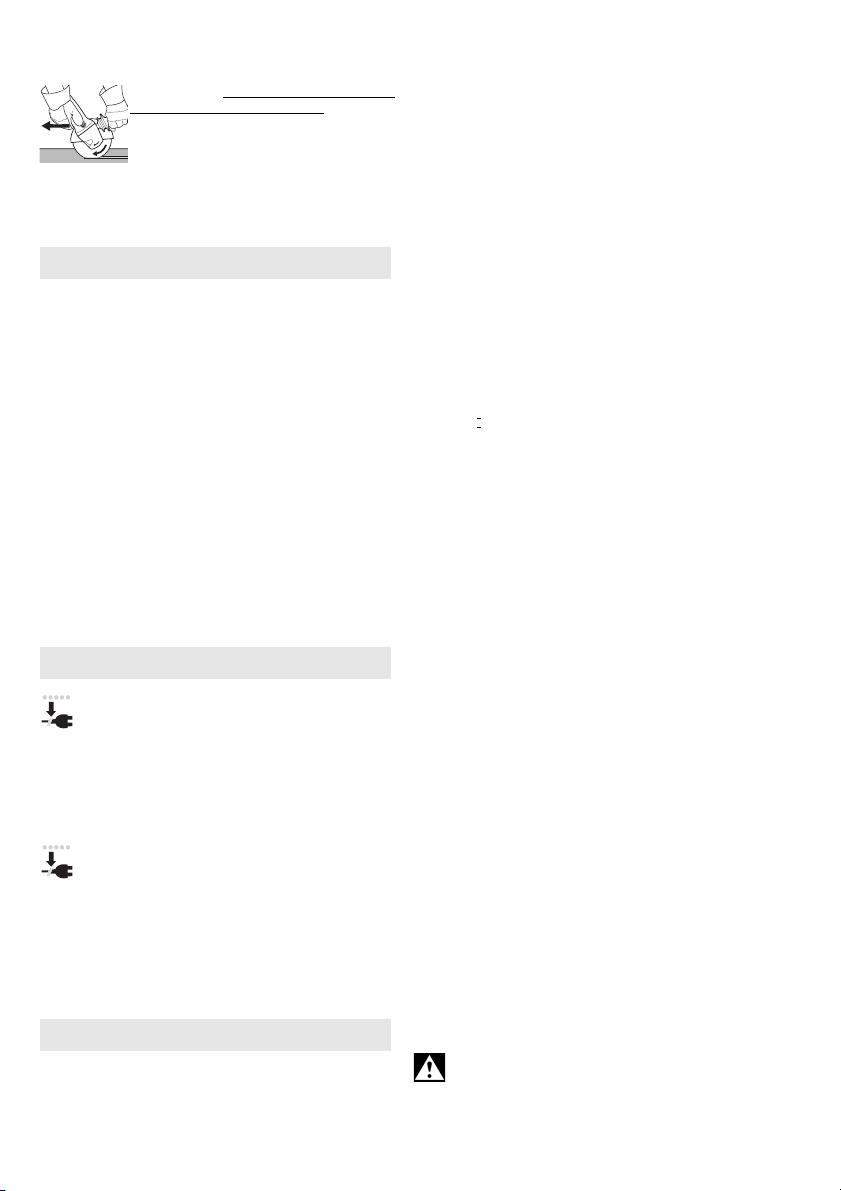

Beim Trennschleifen immer im
Gegenlauf (siehe Bild) arbeiten. Sonst
besteht die Gefahr, dass die Maschine
unkontrolliert aus dem Schnitt springt.
Mit mäßigem, dem zu bearbeitenden
9. Reinigung
Akkupack aus der Maschine entnehmen bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Staubfilter regelmäßig reinigen: Abnehmen und
mit Druckluft ausblasen.
Den Akkupack gelegentlich abnehmen und den
Kontaktbereich von Akkupack und Maschine mit
einem trockenen Tuch abwischen und
Ablagerungen entfernen. Sollte sich der Akkupack
nicht entnehmen lassen: siehe Kapitel Reparatur.
Bei der Bearbeitung können sich Partikel im Innern
des Elektrowerkzeugs absetzen. Das beeinträchtigt
die Kühlung des Elektrowerkzeugs. Leitfähige
Ablagerungen können die Schutzisolierung des
Elektrowerkzeugs beeinträchtigen und elektrische
Gefahren verursachen.
Elektrowerkzeug regelmäßig, häufig und gründlich
durch alle vorderen und hinteren Luftschlitze
aussaugen oder mit trockener Luft ausblasen.
Trennen Sie vorher das Elektrowerkzeug von der
Energieversorgung und tragen Sie dabei
Schutzbrille und geeignete Staubmaske. Achten
Sie beim Ausblasen auf eine fachgerechte
Absaugung.
10. Störungsbeseitigung
Die Elektronik-Signal-Anzeige (14) blinkt
und die Maschine läuft nicht.
Der Akkupack ist leer, die Temperatur ist zu
hoch oder der Wiederanlaufschutz hat
angesprochen.
Die Maschine aus- und wieder einschalten.
Wird der Akkupack bei eingeschalteter Maschine
eingesteckt, läuft die Maschine nicht an.
Bei Verwendung eines Akkupack, der nicht zum
CAS gehört, läuft die Maschine nicht an.
Die Elektronik-Signal-Anzeige (14)
leuchtet dauerhaft
Es ist eine Überlast während des Arbeitens
aufgetreten, die Leistung kann vorübergehend
reduziert sein. Arbeitsdruck reduzieren.
Elektronische Sicherheitsabschaltung: Die
Maschine wurde selbsttätig ABGESCHALTET.
Bei zu hoher Strom-Anstiegsgeschwindigkeit (wie
sie z.B. bei einer plötzlichen Blockierung oder
einem Rückschlag auftritt) wird die Maschine
abgeschaltet. Maschine ausschalten. Danach
wieder einschalten und normal weiterarbeiten.
Vermeiden sie weitere Blockierungen. Siehe
Kapitel 4.2.
DEUTSCH de

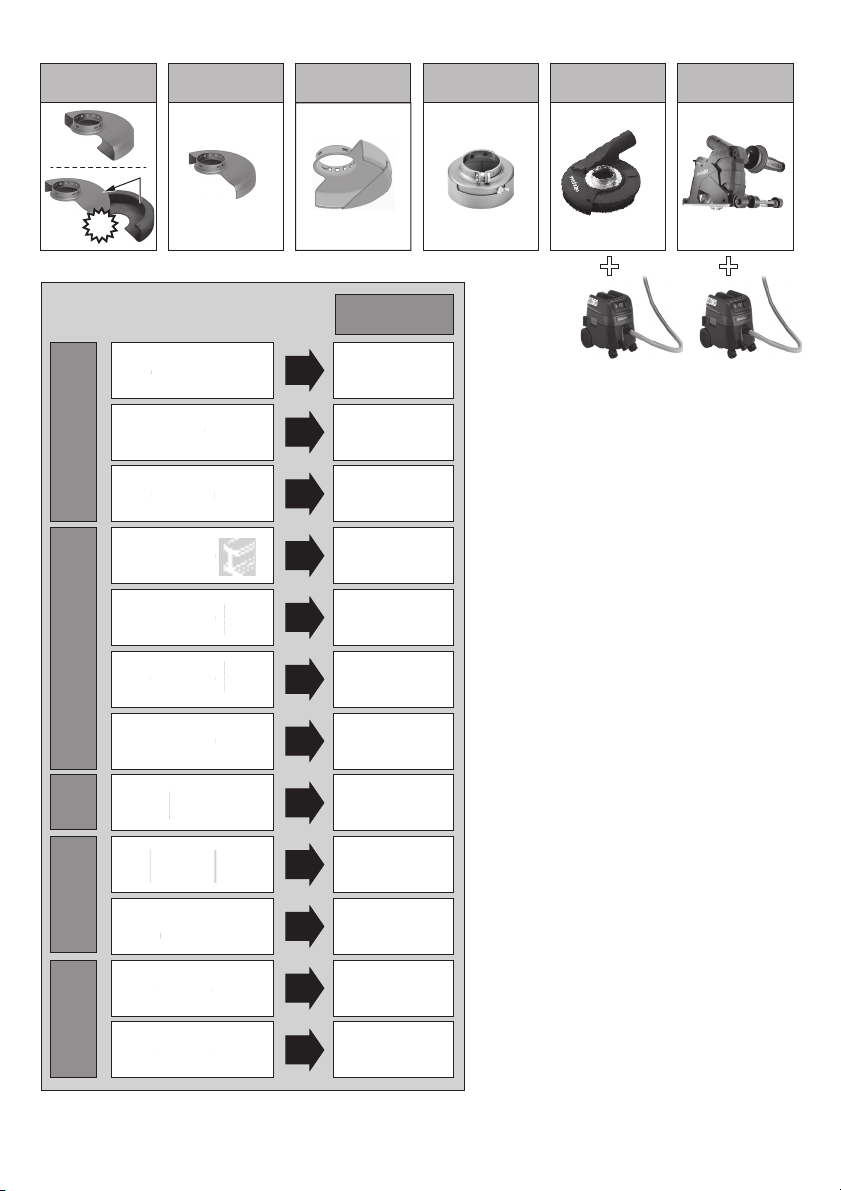

11. Zubehör
Verwenden Sie nur original Metabo- oder CAS(Cordless Alliance System) Akkupacks und
Zubehör.
Verwenden Sie nur Zubehör, das die in dieser
Betriebsanleitung angegebenen Anforderungen
und Kenndaten erfüllt.
Arbeitsaufgabe:
1 = Schleifen mit der Fläche
2 = Trennschleifen
3 = Lochbohren
4 = Drahtbürsten
5 = Sandpapierschleifen
Einsatzwerkzeuge:
1.1 = Schruppschleifscheibe
1.2 = Schleiftopf (keramisch)
1.3 = Diamantschleiftopf „Mauerwerk/Beton“
2.1 = Trennscheibe „Metall“
2.2 = Trennscheibe „Mauerwerk/Beton“
2.3 = Diamant-Trennscheibe „Mauerwerk/Beton“
2.4 = Trennscheibe für einen doppelten Zweck
(kombinierte Schleif- und
Trennschleifscheibe)
3.1 = Diamantbohrkronen
4.1 = Rundbürste
4.2 = Topfbürste
5.1 = Lamellenschleifteller
5.2 = Schleifteller für Schleifblätter
vorgeschriebene Schutzhaube:
Type A =
Type B = Schutzhaube zum Schleifen
Type C = Schutzhaube zum Schleifen und
Type D = Schutzhaube für Schleiftopf
Type E = Absaugschutzhaube zum
Type F = Absaugschutzhaube zum Trennschleifen
Weiteres Zubehör:
(siehe auch www.metabo.com)
- Quick-Spannmutter (werkzeuglos) (1)
- Staubfilter (13)
Der feinmaschige Filter verhindert das Eindringen
von groben Partikeln in das Motorgehäuse.
Regelmäßig abnehmen und reinigen.
- Zweilochmutter (22)
- Absaugschutzhaubenclip
Bestimmt zum Anschluss einer geeigneten
Absaugeinrichtung beim Trennen von
mineralischen Werkstoffen, wie z.B. Stahlbeton und
Mauerwerk, ausschließlich mit DiamantTrennscheiben, ohne Verwendung von Wasser.
Best.-Nr.: 630401000; D
Bestimmt zum Arbeiten mit Stützteller,
Haftstützteller (Schleifteller), Drahtbürsten und
Fliesen-Diamantbohrkronen.
Handschutz unter dem seitlichen Zusatzgriff
anbringen.
Best.-Nr.: 630327000
Trennschutzhaube / Schutzhaube inkl.
Trennschutzhauben-Clip zum
Trennschleifen
Absaugschutzhaube zum
Flächenschleifen darf nur in Verbindung
mit der Zweilochmutter verwendet werden
Zubehör-Komplettprogramm siehe
www.metabo.com oder Katalog.
12. Reparatur
Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt
werden!
Mit reparaturbedürftigen Metabo Elektrowerk-
zeugen wenden Sie sich bitte an Ihre MetaboVertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com
herunterladen.
13. Umweltschutz
Der entstehende Schleifstaub kann Schadstoffe
enthalten: Nicht über den Hausmüll, sondern
sachgerecht an einer Sammelstelle für Sondermüll
entsorgen.
Verpackungsmaterialien müssen entsprechend
Ihrer Kennzeichnung nach kommunalen Richtlinien
entsorgt werden. Weitere Hinweise finden Sie auf
www.metabo.com im Bereich Service.
Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.
Akku-Packs dürfen nicht mit dem Hausmüll entsorgt
werden! Geben Sie defekte oder verbrauchte AkkuPacks an den Metabo-Händler zurück!
Akku-Packs nicht ins Wasser werfen.
Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Euro-
päischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss
sichern (z. B. mit Klebeband isolieren).
zeugs im Spannbereich bei Verwendung
von Zweilochmutter (22)
=max. zulässige Dicke des Einsatzwerk-
t
max,2
t
max,3
M=Spindelgewinde
l=Länge der Schleifspindel
n=Leerlaufdrehzahl (Höchstdrehzahl)
n
v
m=Gewicht (mit kleinstem Akkupack)
zeugs im Spannbereich bei Verwendung
von Quickspannmutter (1)
=Schruppscheibe/Trennscheibe:
max. zulässige Dicke des
Einsatzwerkzeugs
=Leerlaufdrehzahl (einstellbar)
Messwerte ermittelt gemäß EN 60745.
Gleichstrom
Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).
Emissionswerte
Diese Werte ermöglichen die Abschätzung
der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.
Schwingungsgesamtwert
Richtungen) ermittelt entsprechend EN 60745:
a
h, SG
a
h, DS
K
h,SG/DS
= Schwingungsemissionswert
(Oberflächen schleifen)
= Schwingungsemissionswert
(Schleifen mit Haftstützteller/
Haftstützteller/Schleifteller)
= Unsicherheit (Schwingung)
Typische A-bewertete Schallpegel
L
pA
L
WA
KpA, K
Beim Arbeiten kann der Geräuschpegel 80 dB(A)
Erläuterungen zu den Angaben auf Seite 2.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
U=Spannung des Akkupacks
D
=max. Durchmesser des Einsatzwerk-
max
t
max,1
14
zeugs
=max. zulässige Dicke des Einsatzwerk-
Page 15
Original instructions
1. Declaration of Conformity
We, being solely responsible: Hereby declare that
these angle grinders, identified by type and serial
number *1), meet the requirements of all relevant
directives *2) and standards *3). Technical
documents for *4) - see page 3.
2. Specified Conditions of Use
The cordless angle grinders, when fitted with
original Metabo accessories, are suitable for
grinding, sanding, separating and wire brushing
metal, concrete, stone and similar materials without
the use of water.
Machines with the designation WVB.. are
particularly suited for working with wire brushes due
to thumbwheel for speed selection.
The user bears sole responsibility for any damage
caused by inappropriate use.
Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.
3. General Safety Information
For your own protection and for the
protection of your power tool, pay
attention to all parts of the text that are
marked with this symbol!
WARNING – Read the operating
instructions to reduce the risk of injury.
WARNING – Read all safety warnings,
instructions, illustrations and
specifications provided with this power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Keep all safety instructions and information for
future reference.
Always include these documents when passing on
your power tool.
4. Special Safety Instructions
4.1 Safety Warnings Common for Grinding,
Sanding, Wire Brushing or Cutting-Off
Operations:
a) This power tool is intended to function as a
grinder, sander, wire brush, hole cutter or cutoff tool. Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire and/or
serious injury.
b) Operations such as polishing are not to be performed with this power tool. Operations for
ENGLISH en
which the power tool was not designed may create
a hazard and cause personal injury.
c) Do not use accessories which are not
specifically designed and specified by the tool
manufacturer. Just because an accessory can be
attached to your power tool, it does not assure safe
operation.
d) The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and fly apart.
e) The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded or
controlled.
f) Threaded mounting of accessories must
match the grinder spindle thread. For
accessories mounted by flanges, the arbour
hole of the accessory must fit the locating
diameter of the flange. Accessories that do not
match the mounting hardware of the power tool will
run out of balance, vibrate excessively and may
cause loss of control.
g) Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks, backing
pad for cracks, tear or excess wear, wire brush
for loose or cracked wires. If the power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After
inspecting and installing an accessory,
position yourself and bystanders away from
the plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally break
apart during this test time.
h) Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must be
capable of stopping flying debris generated by
various operations. The dust mask or respirator
must be capable of filtrating particles generated by
your operation. Prolonged exposure to highintensity noise may cause hearing loss.
i) Keep bystanders a safe distance away from
the work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of the workpiece or of a broken
accessory may fly away and cause injury beyond
immediate area of operation.
j) When carrying out tasks that involve a risk of
the mounted tool contacting hidden wiring,
make sure you hold the power tool on the
insulated gripping surfaces only. Cutting
accessory contacting a “live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
15
Page 16
ENGLISHen
k) Position the cord clear of the spinning accessory. If you lose control, the cord may be cut
or snagged and your hand or arm may be pulled into
the spinning accessory.
l) Never lay the power tool down until the accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.
m) Do not run the power tool while carrying it at your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
n) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
o) Do not operate the power tool near flammable materials. Sparks could ignite these
materials.
p) Do not use accessories that require liquid coolants. Using water or other liquid coolants may
result in electrocution or shock.
4.2 Kickback and related warnings
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad. brush or any
other accessory. Pinching or snagging causes rapid
stalling of the rotating accessory, which in turn
causes the uncontrolled power tool to be forced in
the direction opposite of the accessory’s rotation at
the point of the binding.
For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel
that is entering into the pinch point can dig into the
surface of the material causing the wheel to climb
out or kickback. The wheel may either jump toward
or away from the operator, depending on direction
of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.
a) Maintain a firm grip with both hands on the
power tool and position your body and arms to
allow you to resist kickback forces. Always use
the auxiliary handle, if provided, for maximum
control over kickback or torque reaction during
start-up. The operator can control torque reactions
or kickback forces, if proper precautions are taken.
b) Never place your hand near the rotating
accessory. Accessory may kickback over your
hand.
c) Do not position your body in the area where
the power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to
the wheel’s movement at the point of snagging.
d) Use special care when working corners,
sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing
ha ve a te nde ncy to snag the rotating accessory and
cause loss of control or kickback.
16
e) Do not attach a saw chain woodcarving
blade, segmented diamond wheel with a
peripheral gap greater than 10 mm or toothed
saw blade. Such blades create frequent kickback
and loss of control.
4.3 Safety warnings specific for grinding and
cutting-off operations:
a) Use only wheel types that are specified for
your power tool and the specific guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
b) The grinding surface of centre depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot be
adequately protected.
c) The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect
the operator from broken wheel fragments,
accidental contact with wheel and sparks that could
ignite clothing.
d) Wheels must be used only for specified
applications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off wheels
are intended for peripheral grinding, side forces
applied to these wheels may cause them to shatter.
e) Always use undamaged wheel flanges that
are of correct size and shape for your selected
wheel. Proper wheel flanges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel flanges.
f) Do not use worn down wheels from larger power tools. Wheels intended for larger power
tools are not suitable for the higher speed of a
smaller tool and may burst.
g) When using dual purpose wheels always use
the correct guard for the application being
performed. Failure to use the correct guard may
not provide the desired level of guarding, which
could lead to serious injury.
4.4 Additional safety warnings specific for
cutting-off operations:
a) Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make an
excessively deep cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibility
of kickback or wheel breakage.
b) Do not position your body in line with and behind the rotating wheel. When the wheel, at the
point of operation, is moving away from your body,
the possible kickback may propel the spinning
wheel and the power tool directly at you.
c) When the wheel is binding or when
interrupting a cut for any reason, switch off the
power tool and hold it motionless until the
wheel comes to a complete stop. Never attempt
to remove the cut-off wheel from the cut while
Page 17
the wheel is in motion otherwise kickback may
occur. Investigate and take corrective action to
eliminate the cause of wheel binding.
d) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
the workpiece.
e) Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under
their own weight. Supports must be placed under
the workpiece near the line of cut and near the edge
of the workpiece on both sides of the wheel.
f) Use extra caution when making a “pocket cut” into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes,
electrical wiring or objects that can cause kickback.
g) Do not attempt to do curved cutting.
Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in
the cut and the possibility of kickback or wheel
breakage, which can lead to serious injury.
4.5 Safety warnings specific for sanding
operations:
a) Use proper sized sanding disc paper. Follow
the manufacturer’s recommendations, when
selecting sanding paper. Larger sanding paper
extending too far beyond the sanding pad presents
a laceration hazard and may cause snagging,
tearing of the disc or kickback.
4.6 Safety warnings specific for wire
brushing operations:
a) Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily
penetrate light clothing and/or skin.
b) If the use of a guard is specified for wire
brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work load
and centrifugal forces.
4.7 Additional Safety Instructions:
WARNING – Always wear protective
goggles.
Wear ear protectors.
WARNING – Always operate the power tool
with two hands.
Do not use the guard for cutting-off
operations. When working with cut-off
wheels, always use the parting safety guard
for safety reasons.
Use elastic cushioning layers if they have been
supplied with the sanding media and if required.
ENGLISH en
Observe the specifications of the tool or accessory
manufacturer! Protect discs from grease or impact!
Grinding wheels must be stored and handled with
care in accordance with the manufacturer's
instructions.
Accessories must be stored and handled with care
in accordance with the manufacturer's instructions.
Never use cut-off wheels for roughing work or
deburring! Do not apply pressure to the side of the
cut-off wheels.
The workpiece must lay flat and be secured against
slipping, e.g. using clamps. Large workpieces must
be sufficiently supported.
If accessories with threaded inserts are used, the
end of the spindle may not touch the base of the
hole on the sanding tool. Make sure that the thread
in the accessory is long enough to accommodate
the full length of the spindle. The thread in the
accessory must match the thread on the spindle.
See page 2 and chapter 14. Technical
Specifications for more information on the spindle
length and thread.
Use of a suitable fixed extractor system is
recommended. Always install an RCD with a
maximum trip current of 30 mA upstream. If the
angle grinder is shut down via the GFCI, it must be
checked and cleaned. See chapter 9. Cleaning.
Damaged, eccentric or vibrating tools must not be
used.
Avoid damage to gas or water pipes, electrical
cables and load-bearing walls (building structure).
A damaged or cracked side handle must be
replaced. Never operate the machine with a
defective additional handle.
A damaged or cracked safety guard must be
replaced. Never operate a machine with a defective
safety guard.
Secure small workpieces, for example by clamping
them in a vice.
When using dual-purpose (combined grinding and
cut-off wheels), only the following guard types must
be used: type A, type C.
See chapter 11.
Using the correct guard:
Using an incorrect guard can lead to loss of control
and serious injuries. Examples for incorrect use:
- when using a type A guard for lateral grinding, the
guard may interfere with the workpiece causing
poor control.
- when using a type B guard for cutting-off
operations with bonded cut-off wheels, there is an
increased risk of exposure to emitted sparks and
particles, as well as exposure to wheel fragments
in the event of a wheel burst.
- when using a type A, B, C guard for cutting-off
operations or lateral grinding in concrete or
masonry, there is an increased risk of exposure to
dust and loss of control resulting in kickback.
- when using a type A, B, C guard with a wheel-type
wire brush with a thickness greater than the
maximum permitted thickness, the wires may
17
Page 18
ENGLISHen
catch on the guard leading to breaking of the
wires.
Always use the matching guard for the accessory.
See chapter 11.
When working in dusty conditions, ensure that
ventilation openings are not blocked. If it becomes
necessary to remove dust, first remove the battery
pack (use non-metallic objects) and avoid
damaging internal components.
Reducing dust exposure:
WARNING - Some dust created by power
sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
- Lead from lead-based paints,
- crystalline silica from bricks and cement and other
masonry products, and
- arsenic and chromium from chemically treated
lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals,work in a wellventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.
This also applies to dust from other materials, such
as some timber types (like oak or beech dust),
metals, asbestos. Other known diseases are e.g.
allergic reactions, respiratory diseases. Do not let
dust enter the body.
Observe the relevant guidelines and national
regulations for your material, staff, application and
place of application (e.g. occupational health and
safety regulations, disposal).
Collect the particles generated at the source, avoid
deposits in the surrounding area.
Use suitable accessories for special work. In this
way, fewer particles enter the environment in an
uncontrolled manner.
Use a suitable extraction unit.
Reduce dust exposure with the following measures:
- do not direct the escaping particles and the
exhaust air stream towards yourself or nearby
persons or towards dust deposits,
- use an extraction unit and/or an air purifier,
- ensure good ventilation of the workplace and keep
it clean using a vacuum cleaner. Sweeping or
blowing stirs up dust.
- Vacuum or wash protective clothing. Do not blow,
beat or brush protective gear.
4.8 Safety instructions for battery packs:
Protect battery packs from water and
moisture!
Do not expose battery packs to fire!
Do not use faulty or deformed battery packs!
Do not open battery packs!
Do not touch or short circuit battery pack contacts!
18
A slightly acidic, flammable fluid may leak
from defective Li-Ion battery packs!
If battery fluid leaks out and comes into
contact with your skin, rinse immediately
with plenty of water. If battery fluid leaks out
and comes into contact with your eyes, wash them
with clean water and seek medical attention
immediately!
Remove the battery pack from the machine before
making any adjustments, changing tools,
maintaining or cleaning.
Make sure that the tool is switched off before fitting
the battery pack.
Hold the machine when removing and inserting the
battery pack so that the on/off switch cannot be
unintentionally pressed.
If the machine is defective, remove the battery pack
from the machine.
Transport of Li-Ion battery packs:
The shipping of Li-Ion battery packs is subject to
laws related to the carriage of hazardous goods (UN
3480 and UN 3481). Inform yourself of the currently
valid specifications when shipping Li-Ion battery
packs. If necessary, consult your freight forwarder.
Certified packaging is available from Metabo.
Only send the battery pack if the housing is intact
and no fluid is leaking. Remove the battery pack
from the machine for sending. Prevent the contacts
from short-circuiting (e.g. by protecting them with
adhesive tape).
5. Overview
See page 2.
1Quick clamping nut*
2Support flange
3Spindle
4 Autobalancer support flange *
5 Spindle locking button
6 Sliding on/off switch *
7Handle
8 Fixture bores for tethering (for fall protection)
9 Battery pack release button
10 Battery pack*
11 Switch-on lock*
12 Trigger switch *
13 Dust filter*
14 Electronic signal indicator
15 Adjustment wheel*
16 Capacity indicator button
17 Capacity and signal indicator
18 Tethering bracket (for fall protection)*
19 Locking button
20 Side handle/Additional handle with vibration
damping *
21 Safety cover
22 2-hole nut *
23 2-hole spanner *
24 Lever for safety guard attachment
25 Multi-position bracket*
* depending on equipment/not in scope of delivery
Page 19

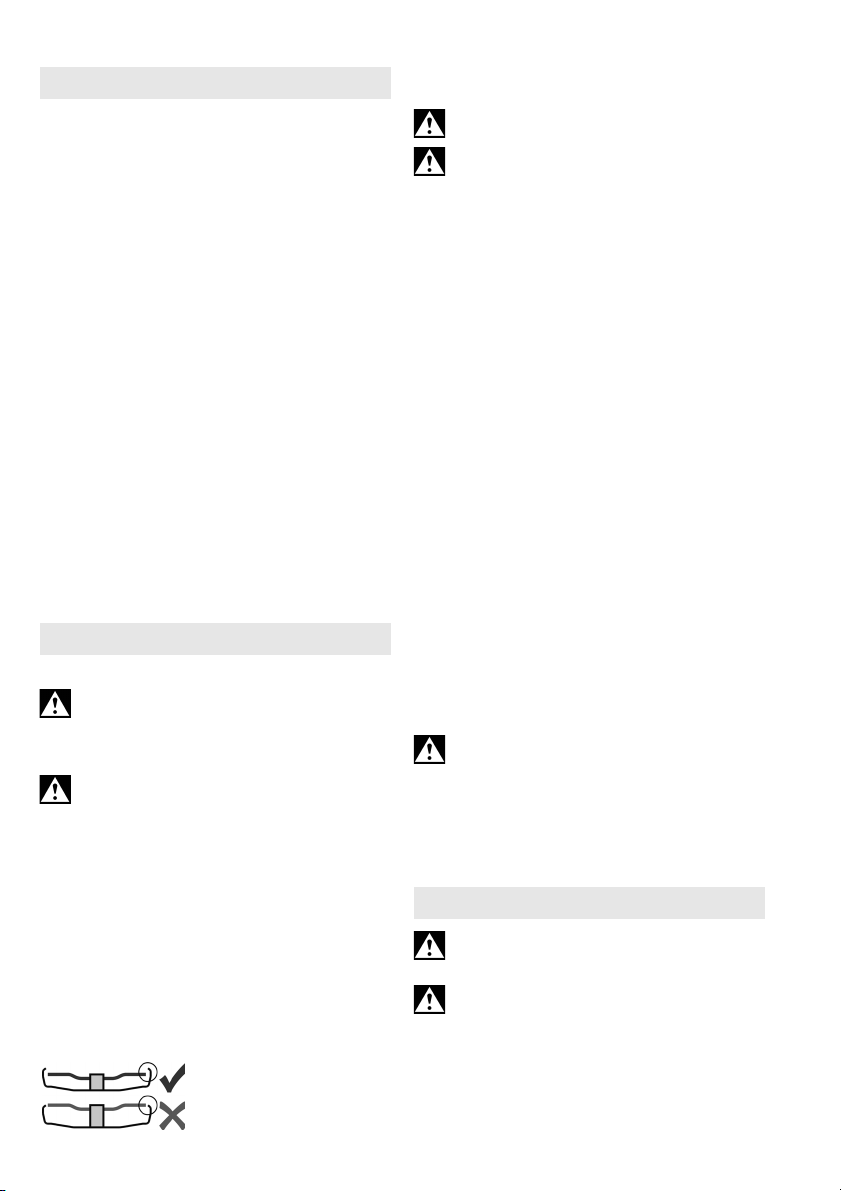

6. Initial Operation
6.1 Attaching the additional handle
Always work with the additional handle (20)
attached! Attach the additional handle on the
left or right of the machine and secure.
6.2 Attach the safety guard
For safety reasons, only use the guard
provided for the respective accessory! Using
an incorrect guard can lead to loss of control and
serious injuries. See also chapter 11. Accessories!
See illustration H on page 2.
- Push and hold the lever (24). Place the safety
guard (21) in the position indicated.
- Release the lever and turn the safety guard until
the lever engages.
- Push the lever and turn the safety guard until the
closed section is facing the operator.
- Make sure that the guard is attached securely:
The lever must engage and you should not be able
to turn the safety guard.
6.3 Dust filter
See illustration B on page 2.
Always fit the dust filter (13) if the surroundings
are heavily polluted.
The machine heats up faster when the dust
filter (13) is fitted. It is protected by the
electronics system from overheating (see Section
10.).
To fit:
Fit the dust filter (13) as shown.
Removal:
Holding the dust filter (13) at the edges, raise it
slightly and then pull it downwards and remove.
6.4 Rotating battery pack
See illustration D on page 2.
The rear section of the machine can be rotated 270°
in 3 stages, thus allowing the machine's shape to be
adapted to the working conditions. Only operate the
machine when it is in an engaged position.
First press the locking button (19), rotate the rear
part of the machine while keeping it pressed.
Release the button while rotating the machine. The
locking mechanism must engage with an audible
“click”.
6.5 Battery pack
Charge the battery pack (10) before use.
Recharge the battery pack if performance
diminishes.
Instructions on charging the battery pack can be
found in the operating instructions of the Metabo
charger.
Use only accessories that
are covered by at least 3.4
mm by the safety guard.
(Disassemble in reverse
order.)
ENGLISH en
In case of Li-Ion battery packs with capacity and
signal display (17) (equipment-specific):
- Press the button (16), the LEDs indicate the
charge level.
- The battery pack is almost empty and must be
recharged if one LED is flashing.
6.6 Removing and inserting the battery pack
Hold the machine when removing and
inserting the battery pack so that the on/off
switch cannot be unintentionally pressed.
Removing:
Press the battery pack release (9) button and
remove the battery pack (10).
Inserting:
Slide in the battery pack (10) until it engages.
7. Attaching the grinding wheel
Prior to any conversion work: remove battery
pack from machine. The machine must be
switched off and the spindle at a standstill.
For reasons of safety, attach the cut-off
grinding guard before performing cut-off
grinding work (see Chapter 11. Accessories).
7.1 Locking the spindle
- Press in the spindle locking button (5) and turn the
spindle (3) by hand until the spindle locking button
engages.
7.2 Placing the grinding wheel in position
See illustration A on page 2.
Fit the support flange (2) on the spindle. The flange
should not turn on the spindle when properly
attached.
WPBA 18...:
The Autobalancer support flange (4) is
permanently fitted on the spindle. As is the
case with most other angle grinders, a detachable
support flange is not necessary.
The contact surfaces of the Autobalancer
support flange (4), grinding wheel and the
"Quick" clamping nut (1) must be clean. Clean if
necessary.
Place the grinding wheel on the Autobalancer
support flange (4).
The grinding wheel must lie flat on the Autobalancer
supporting flange.
7.3 Securing/Releasing the "Quick"
clamping nut (depending on features)
Securing the "Quick" clamping nut (1):
Only attach the "Quick" clamping nut (1) to
tools with "Metabo Quick System". These
tools can be identified by the red spindle lock button
(5) with "M-Quick" logo
Do not use the "Quick" clamping nut if the
accessory has a clamping shank thicker than
19
Page 20
ENGLISHen
0
I
6
0
I
11 12
7.1 mm! In this case, use the 2-hole nut (22) with 2hole spanner (23).
- Lock the spindle (see chapter 7.1).
- Position the "Quick" clamping nut (1) on the
spindle (3) so that the 2 lugs engage in the 2
grooves on the spindle. See illustration on page 2.
- Tighten the "Quick"clamping nut by turning
clockwise by hand.
- Turn the grinding wheel firmly clockwise to tighten
the "Quick"clamping nut.
Releasing the clamping nut (1):
Only when the "Quick" clamping nut (1) is
attached must the spindle be stopped using
the red M-Quick spindle locking button (5)!
- The machine continues to run after switching off.
- Press in the M-Quick spindle locking button (5)
just before the grinding disc stops. The "Quick"
clamping nut (1) loosens itself by around half a
turn and can be removed without additional effort
or tools.
7.4 Securing/Releasing the 2-hole nut
(depending on features)
When using the two-hole nut, the spindle
locking button (5) when the spindle is at a
standstill.
Securing the 2-hole nut (22):
The 2 sides of the two-hole nut are different.
Screw the two-hole nut onto the spindle as follows:
See page 2
- X) For thin grinding discs:
The edge of the 2-hole nut (22) faces upwards so
that the thin grinding disc can be attached
securely.
Y) For thick grinding discs:
The edge of the two-hole nut (22) faces
downwards so that the two-hole nut can be
attached securely to the spindle.
Releasing the 2-hole nut:
- Lock the spindle (see chapter 7.1). Turn the twohole nut (22) anti-clockwise using the two-hole
spanner (23) to unscrew.
7.5 Tethering bracket (18) (for fall
protection)
In order to protect the tool against falling, (8) a
tethering bracket (fall protection) (18) can be fixed
to the two fixture bores.
The tethering bracket may only be used
with machines with paddle switch (order
no. 613059xx0, 601734xx0, 601745xx0,
601746xx0).
When using the tethering bracket, pay
attention to the operating instructions.
Order no.: 624991000 10.0 Ah (LiHD)
Metabo tool safety belt:
Order no.: 628970000
Safety connection for battery packs:
Order no.: 628965000
8. Use
8.1 Adjusting the speed (depending on
features)
Set the recommended speed using the thumbwheel
(15). (Lower number = lower speed; higher number
= higher speed)
Cutting disc, roughing disc, cup wheel and diamond
cutting disc: high speed
Brush: medium speed
Hook and loop backing pad (sanding pad): low to
medium speed
Note:
We recommend using our angle polisher for
polishing work.
8.2 Switching on and off
Always guide the machine with both hands.
Switch on first, then guide the accessory
towards the workpiece.
In continuous operation, the machine
continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands using the handles provided, stand
securely and concentrate.
Avoid the machine swirling up or taking in dust
and chips. After switching off the machine,
only place it down when the motor has come to a
standstill.
Machines with a slide switch:
Switching on: push the slide switch (6) forwards.
For continuous operation, tilt it downwards
until it engages.
Switching off: press the rear end of the slide switch
(6) and release it.
Machines with paddle switch
(with dead man function):
Use the tethering bracket (18) only in connection
with the following accessories:
Tethering bracket (17):
Order no.: 628967000
Battery packs:
20
Order no.: 624990000 5.5 Ah (LiHD)
Switching on: Slide the switch-on lock (11) in the
direction of the arrow and press the trigger (12) .
Switching off: Release the trigger switch (12).
Page 21
8.3 Working Directions
Grinding and sanding operations:
Press down the machine evenly on the surface and
move it back and forth so that the surface of the
workpiece does not become too hot.
Rough grinding: position the machine at an angle of
30° - 40° for the best working results.
Cut-off grinding:
the material being processed. Do not tilt, apply
excessive force or sway from side to side.
Wire brushing:
Press down the machine evenly.
Always work against the run of the disc
(see illustration). Otherwise the
machine may kick back from the cut in
an out of control manner. Guide the
machine evenly at a speed suitable for
9. Cleaning
Remove the battery pack from the machine before
making any adjustments, changing tools,
maintaining or cleaning.
Clean the dust filter regularly: remove and clean
with a jet of compressed air.
Remove the battery pack periodically and wipe the
contact area of the battery pack and machine with a
dry cloth and remove deposits. If the battery pack
cannot be removed: see the Repairs chapter.
Particles may become deposited inside the power
tool during operation. This impairs the cooling of the
power tool. Conductive build-up can impair the
protective insulation of the power tool and create an
electrical hazard.
The power tool should be cleaned regularly, often
and thoroughly through all front and rear air vents
using a vacuum cleaner or by blowing in dry air.
Prior to this operation, separate the power tool from
the power source and wear protective glasses and
a suitable dust mask. Ensure appropriate suction is
available when blowing out vents.
10. Troubleshooting
The electronic signal display (13) flashes
and the machine does not start.
The battery pack is empty; the temperature is
too high or the restart protection has triggered.
Switch the machine off and back on again.
The machine will not start if the battery pack is
inserted while the machine is on.
When using a battery pack that is not part of CAS,
the machine will not start.
The electronic signal display (13) is
permanently on.
There has been an overload while working,
therefore the performance may be reduced
temporarily. Reduce working pressure.
Electronic safety shutdown: the machine has
SHUT DOWN by itself. If the slew rate of the
current is too high (for example, if the machine
suddenly seizes or kickback occurs), the machine
switches off. Switch off the machine. Switch it on
ENGLISH en
again and continue to work as normal. Try to
prevent the machine from seizing. See Section 4.2.
11. Accessories
Use only original Metabo or CAS (Cordless Alliance
System) battery packs and accessories.
Use only accessories that fulfil the requirements
and specifications listed in these operating
instructions.
Application:
1 = surface grinding
2 = cut-off grinding
3 = drilling of holes
4 = wire brushes
5 = grinding with sanding paper
Type B = guard for grinding
Type C = guard for grinding and cutting-off
Type D = guard for cup wheel
Type E = extraction guard for surface grinding
Type F = extraction guard for cutting-off operations
Other accessories:
(see also www.metabo.com)
- Quick clamping nut (tool-free) (1)
- Dust filter (13)
The fine mesh filter prevents coarse particles from
entering the motor housing. Remove regularly and
clean.
- Two hole nut (22)
- Extraction guard clip
It is intended for connecting a suitable extraction
unit when cutting mineral materials, such as
reinforced concrete and masonry exclusively with
diamond cutting discs, without using water.
Order no.: 630401000; D
-Multi-position bar (25)for side handle
Permits numerous handle positions.
Order no.: 627362000
- Hand protection
Intended for work with backing pads, hook and loop
packing pads (sanding pads), wire brushes and
diamond drill bits for tiles.
Install the hand guard under the additional sidemounted handle.
Order no.: 630327000
- Battery packs:
cutting guard / guard incl. cutting guard
slip for cutting-off operations
operations (combination)
=125 mm (5‘‘)
max
Order no.: 625368000 5.5 Ah (LiHD)
21
Page 22
ENGLISHen
Order no.: 625369000 8.0 Ah (LiHD)
Order no.: 625549000 10.0 Ah (LiHD)
etc.
- Chargers: ASC 55, ASC 145, etc.
Extraction guard for surface grinding may
only be used in conjunction with the 2-
hole nut
For a complete range of accessories, see
www.metabo.com or the catalogue.
12. Repairs
Repairs to electrical tools must ONLY be
carried out by qualified electricians!
Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.
You can download a list of spare parts from
www.metabo.com.
13. Environmental Protection
The sanding dust generated may contain
hazardous materials: do not dispose of dust with
household waste, but at a special collection point
for hazardous waste.
Packaging materials must be disposed of according
to their labelling in accordance with municipal
guidelines. Further information can be found at
www.metabo.com in the “Service” section.
Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.
Battery packs must not be disposed of with regular
waste! Please return faulty or used battery packs to
your Metabo dealer!
Do not throw battery packs into water.
Only for EU countries: never dispose of
power tools in your household waste!
According to European Directive 2012/19/EU
on Waste from Electric and Electronic Equipment
and implementation in national law, used power
tools must be collected separately and recycled in
an environmentally-friendly manner.
Discharge the battery pack in the power tool before
disposal. Prevent the contacts from short-circuiting
(e.g. by protecting them with adhesive tape).
=roughing disc/cutting disc:
t
max,3
M=Spindle thread
l=Length of the sanding spindle
n=No-load speed (maximum speed)
n
v
m=Weight (with smallest battery pack)
Measured values determined in conformity with EN
60745.
max. permitted thickness of accessory
=no-load speed (adjustable)
direct current
The technical specifications quoted are subject to
tolerances (in compliance with relevant valid
standards).
Emission values
These values make it possible to assess the
emissions from the power tool and to compare
different power tools. The actual load may be higher
or lower depending on operating conditions, the
condition of the power tool or the accessories used.
Please allow for breaks and periods when the load
is lower for assessment purposes. Arrange
protective measures for the user, such as
organisational measures based on the adjusted
estimates.
Total vibration value
determined in accordance with EN 60745:
a
h, SG
a
h, DS
K
h,SG/DS
Typical A-effective perceived sound levels
L
pA
L
WA
K
pA
During operation the noise level can exceed 80
dB(A).
= Uncertainty (vibration)
, K
WA
(vector sum of three directions)
= Vibration emission value (surface
grinding)
= vibration emission value (sanding
with hook and loop sanding pad)
=sound pressure level
=acoustic power level
:
= Uncertainty
Wear ear protectors!
14. Technical Data
Explanatory notes on the specifications on page 2.
Subject to change in accordance with technical
progress.
U=Voltage of battery pack
D
=max. diameter of accessory
max
t
=max. permitted thickness of the clamping
max,1
t
max 2
22
shank on accessory when using two-hole
nut (22)
=max. permitted thickness of the clamping
shank on accessory when using a quick
clamping nut (1)
Page 23
Notice originale
1. Déclaration de conformité
Nous déclarons sous notre seule responsabilité,
que ces meuleuses d'angle, identifiées par le type
et le numéro de série *1), sont conformes à toutes
les prescriptions applicables des directives *2) et
normes *3). Documents techniques pour *4) - voir
page 3.
2. Utilisation conforme à l'usage
Les meuleuses d'angle sans fil sont destinées avec
les accessoires Metabo d'origine au meulage, au
ponçage, aux travaux à la brosse métallique et au
tronçonnage de pièces de métal, de béton, de
pierre et d'autres matériaux similaires, sans utiliser
d'eau.
Maschinen mit der Bezeichnung WVB.. sind wegen
des Stellrades zur Drehzahleinstellung besonders
geeignet für Arbeiten mit Drahtbürsten.
L’utilisateur est entièrement responsable de tous
les dommages résultant d’une utilisation non
conforme.
Il est impératif de respecter les consignes
générales de prévention contre les accidents ainsi
que les consignes de sécurité ci-jointes.
3. Consignes générales de
sécurité
Dans l'intérêt de votre propre sécurité et
afin de protéger votre outil électrique,
respecter les passages de texte marqués
de ce symbole !
AVERTISSEMENT – Lire la notice
d’utilisation afin d’éviter tout risque de
blessure.
AVERTISSEMENT – Lire tous les
avertissements de sécurité, les
instructions, les illustrations et les
caractéristiques techniques relatifs à cet outil
électrique. Ne pas suivre les instructions
énumérées ci-dessous peut provoquer une
électrocution, un incendie et/ou de sérieuses
blessures.
Conserver toutes les consignes de sécurité et
instructions pour une utilisation ultérieure.
Remettre votre outil électrique uniquement
accompagné de ces documents.
4. Consignes de sécurité
particulières
4.1 Consignes de sécurité communes pour
le meulage, le ponçage avec du papier
abrasif, le travail avec des brosses
métalliques ou le tronçonnage :
FRANÇAIS fr
a) Cet outil électrique est conçu pour une
utilisation en tant que meuleuse, ponceuse au
papier de verre, brosse métallique, scie cloche
ou tronçonneuse. Lisez toutes les consignes
de sécurité, instructions, illustrations et
spécifications fournies avec cet outil
électrique. Le non-respect des consignes ci-
dessous peut avoir pour conséquence une
électrocution, un incendie et/ou des blessures
graves.
b) Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les
opérations pour lesquelles l’outil électrique n’a pas
été conçu peuvent provoquer un danger et causer
un accident corporel.
c) N’utilisez pas d’accessoires qui n’ont pas été
conçus spécifiquement et recommandés par le
fabricant de l’outil électrique. Le fait qu’un
accessoire puisse être fixé sur votre outil électrique
ne suffit pas à assurer un fonctionnement en toute
sécurité.
d) La vitesse de rotation autorisée de
l'accessoire doit être au moins aussi élevée
que la vitesse de rotation maximale indiquée
sur l'outil électrique. Des accessoires
fonctionnant à une vitesse supérieure à la vitesse
autorisée peuvent se casser et se détacher de
l’outil.
e) Le diamètre extérieur et l’épaisseur de votre
accessoire doivent correspondre aux
dimensions indiquées de votre outil électrique.
Les accessoires n’ayant pas les dimensions
correctes ne peuvent pas être protégés ni contrôlés
de manière adaptée.
f) Les accessoires avec insert fileté doivent
être adaptés avec précision à la broche portemeule de l'outil électrique. Dans le cas
d'accessoires fixés au moyen de brides, le
perçage de fixation doit être adapté avec
précision à la forme de la bride. Les accessoires
qui ne s'adaptent pas avec précision au dispositif
de fixation fonctionnent de façon irrégulière, vibrent
excessivement et peuvent conduire à une perte de
contrôle.
g) Ne pas utiliser d’accessoire endommagé.
Avant chaque utilisation des accessoires,
contrôler si les meules ne présentent pas
d'éclats et de fissures, si les plateaux abrasifs
ne présentent pas de fissures ou de traces
d’usure importantes et si les brosses
métalliques ne présentent pas de fils
métalliques mal fixés ou cassés. Si l’outil
électrique ou l’accessoire a subi une chute,
examiner les dommages éventuels ou installer
un accessoire non endommagé. Après examen
et installation d’un accessoire, placez-vous
ainsi que les personnes présentes à distance
du plan de l’accessoire rotatif et faire marcher
l’outil électrique à vitesse maximale à vide
pendant 1 min. Normalement, les accessoires
endommagés se cassent pendant cette période
d’essai.
23
Page 24
FRANÇAISfr
h) Porter un équipement de protection
individuelle. En fonction de l’application,
utiliser un écran facial, des lunettes de sécurité
ou des lunettes de protection. Si nécessaire,
porter un masque anti-poussière, une
protection auditive, des gants et un tablier
capable d’arrêter les petits fragments abrasifs
ou les fragments provenant de l’ouvrage. Les
lunettes de sécurité doivent pouvoir arrêter les
débris expulsés au cours des différentes
opérations. Le masque anti-poussière ou le
masque de protection des voies respiratoires doit
pouvoir filtrer les particules générées lors des
applications. Une exposition prolongée à des bruits
de forte intensité peut être à l’origine d’une perte
auditive.
i) Maintenir les personnes présentes à une
distance de sécurité par rapport à la zone de
travail. Toute personne entrant dans la zone de
travail doit porter un équipement de protection
individuelle. Des fragments provenant de la pièce
à usiner ou d’un accessoire endommagé peuvent
être expulsés et causer des blessures au-delà de la
zone immédiate de travail.
Le contact avec un câble électrique sous tension
peut également mettre les parties métalliques de
l'appareil sous tension et provoquer une
électrocution.
k) Tenir le câble secteur éloigné de l’accessoire en rotation. Si vous perdez le contrôle, le câble
secteur peut être coupé ou être entraîné et votre
main ou votre bras peut être entraîné dans
l’accessoire de rotation.
l) Ne jamais reposer l’outil électrique avant l’arrêt complet de l’accessoire En tournant,
l'accessoire peut agripper la surface et rendre l’outil
électrique incontrôlable.
m) Ne pas faire fonctionner l’outil électrique en le transportant. Un contact accidentel avec
l’accessoire rotatif pourrait accrocher vos
vêtements et l'accessoire risque de percer votre
corps.
n) Nettoyer régulièrement les orifices d’aération de votre outil électrique. Le
ventilateur du moteur attirera les poussières à
l’intérieur du boîtier et une accumulation excessive
de poussière métallique peut provoquer des
dangers électriques.
o) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Les
étincelles pourraient enflammer ces matériaux.
p) Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou
d’autres réfrigérants fluides peut entraîner une
électrocution.
4.2 Rebonds et mises en garde
correspondantes
Le rebond est une réaction soudaine au blocage ou
au coincement d’un accessoire en rotation comme
une meule, un plateau abrasif, une brosse
métallique, etc. Le coincement ou le blocage
entraîne un arrêt soudain de l’accessoire en
rotation. L’outil électrique hors de contrôle accélère
24
alors dans le sens de rotation opposé de
l’accessoire au point du blocage.
Par exemple, si une meule s'accroche ou se bloque
dans la pièce à usiner, le bord de la meule qui entre
dans la pièce à usiner peut y être bloqué
provoquant l’éjection de la meule ou un rebond. La
meule peut sauter en direction de l’opérateur ou
encore en s’en éloignant, selon le sens du
mouvement de la meule au point de blocage. Les
meules peuvent également se rompre.
Le rebond est le résultat d’une mauvaise utilisation
de l’accessoire et/ou de mauvaises conditions de
travail. et peut être évité en prenant les précautions
adéquates spécifiées ci-dessous.
a) Maintenir fermement l’outil et positionner le
corps et les bras de manière à pouvoir résister
aux forces de rebond. Toujours utiliser la
poignée latérale, le cas échéant, pour contrôler
au maximum les rebonds ou les réactions de
couple au moment du démarrage. L’opérateur
est en mesure de contrôler les réactions de couple
ou les forces de rebond, si des précautions
appropriées ont été prises.
b) Ne jamais placer la main à proximité de l’accessoire en rotation. En cas de rebond,
l’accessoire peut passer sur votre main.
c) Ne pas se placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le
rebond pousse l’outil électrique dans le sens
opposé au mouvement de la meule au point
d’accrochage.
d) Apporter un soin particulier lors de travaux
effectués dans les coins, sur les arêtes vives,
etc. Éviter que l’accessoire heurte la pièce à
usiner ou s’y accroche. Sur les coins, les arêtes
vives ou en cas de choc, l’accessoire en rotation a
tendance à accrocher. Cela provoque une perte de
contrôle ou un rebond.
e) N'utilisez pas de meule de tronçonnage pour
couper le bois, pas de meule de tronçonnage
diamantée segmentée avec une distance entre
les segments supérieure à 10 mm et pas de
lame de scie dentée. Ces accessoires provoquent
souvent des rebonds ou des pertes de contrôle.
4.3 Consignes de sécurité spécifiques aux
opérations de ponçage et de
tronçonnage :
a) Utiliser uniquement des types de meules
recommandés pour l'outil électrique et le capot
de protection spécifique conçu pour la meule
choisie. Les meules pour lesquelles l’outil
électrique n’a pas été conçu ne peuvent pas être
protégées de façon satisfaisante et sont
dangereuses.
b) Les meules coudées doivent être fixées de
façon à ce que la surface de rectification se
tr ou ve sou s l e b ord d u c apot de pr ot ecti on . Une
meule mal fixée, qui dépasse du bord du capot de
protection, ne peut pas être protégée de manière
adaptée.
c) Le capot de protection doit être solidement
fixé à l’outil électrique et réglé de façon à ce
que l’opérateur soit exposé le moins possible à
Page 25
la meule afin d’assurer une sécurité maximale.
Le capot de protection contribue à protéger
l'utilisateur contre les fragments, le contact
accidentel avec la meule, ainsi que contre les
étincelles, qui pourraient enflammer les vêtements.
d) Les meules doivent uniquement être
utilisées pour les applications recommandées.
Exemple : ne jamais meuler avec la surface
latérale d'une meule de tronçonnage. Les
meules de tronçonnage sont destinées au meulage
avec le bord de la meule. les forces transversales
appliquées à ces meules peuvent les briser.
e) Toujours utiliser des flasques de serrage
non endommagés qui sont de taille et de forme
correctes pour la meule choisie. Les flasques
adaptés supportent les meules et réduisent ainsi le
risque de ru ptur e de c elle s-ci . Les flas ques pour les
meules de tronçonnage peuvent être différents des
autres flasques de meule.
f) Ne pas utiliser de meules usées d’outils électriques plus grands. La meule destinée à un
outil électrique plus grand n’est pas appropriée pour
la vitesse plus élevée d’un outil plus petit et elle peut
éclater.
g) Lorsque vous utilisez des meules pour un
double usage, utilisez toujours le capot de
protection adapté pour les travaux que vous
effectuez. Si vous n’utilisez pas le bon capot, la
protection attendue ne sera pas assurée ce qui peut
causer de graves blessures.
4.4 Mises en garde de sécurité
additionnelles spécifiques aux
opérations de tronçonnage abrasif :
a) Ne pas «coincer» la meule de tronçonnage
ou ne pas appliquer une pression excessive.
Ne pas tenter de réaliser une découpe trop
profonde Une surcharge de la meule de
tronçonnage augmente la charge et la susceptibi lité
de torsion ou de blocage de la meule à l’intérieur de
la coupe et la possibilité de rebond ou de cassure
de la meule.
b) Ne pas se placer dans l’alignement de la
meule de tronçonnage en rotation ni derrière
celle-ci. Lorsque vous éloignez la meule de vous,
l'outil électrique avec la meule de tronçonnage en
rotation peut être propulsé vers vous en cas de
choc en arrière.
c) Lorsque la meule de tronçonnage se bloque
ou lorsque la coupe est interrompue pour une
raison quelconque, mettre l’outil électrique
hors tension et tenir l’outil électrique immobile
jusqu’à ce que la meule soit à l’arrêt complet.
Ne jamais essayer de sortir la meule de
tronçonnage de la coupe tant que celle-ci est
en mouvement, sinon il peut se produire un
phénomène de rebond. Examiner la situation et
corriger de manière à éliminer la cause du blocage
de la meule.
d) Ne pas reprendre l’opération de coupe dans
la pièce à usiner. Laisser la meule de
tronçonnage atteindre sa pleine vitesse et la
replacer avec précaution dans la coupe La
meule peut se coincer, se rapprocher ou provoquer
FRANÇAIS fr
un rebond si l’outil est redémarré lorsqu’elle se
trouve dans l’ouvrage.
e) Prévoir un support de panneaux ou de toute
pièce à usiner surdimensionnée pour réduire le
risque de pincement et de rebond de la meule
de tronçonnage. Les ouvrages de grande
dimension ont tendance à fléchir sous l’effet de
leur propre poids. La pièce à usiner doit être
soutenue des deux côtés de la meule, et ce près de
la ligne de coupe et au niveau du bord.
f) Être particulièrement prudent lors d'une
« coupe en retrait » dans des parois existantes
ou dans d’autres zones sans visibilité.
Lorsqu’elle s’enfonce dans le matériau, la meule de
tronçonnage peut couper des conduites de gaz ou
d’eau, des fils électriques ou des objets, ce qui peut
entraîner des rebonds.
g) Ne pas effectuer de coupes courbes. Une
surcharge de la meule de tronçonnage augmente
sa sollicitation et la susceptibilité de torsion ou de
blocage de la meule et donc la possibilité de rebond
ou de cassure de la meule, ce qui peut causer des
blessures graves.
4.5 Consignes de sécurité particulières pour
le ponçage avec du papier abrasif :
a) Utilisez des feuilles abrasives de la bonne
taille et respectez les indications du fabricant
pour choisir les feuilles abrasives. Des feuilles
abrasives qui dépassent du plateau abrasif peuvent
causer des blessures et l’accrochage et le
déchirement des feuilles abrasives ou encore un
rebond.
4.6 Consignes de sécurité spécifiques aux
opérations de brossage métallique :
a) Gardez à l’esprit que la brosse métallique
perd des fils métalliques au cours de l'usage
normal. N'exercez pas une pression trop
importante sur les fils métalliques. Les fils
métalliques peuvent aisément pénétrer dans des
vêtements légers et/ou la peau.
b) Si l’utilisation d’un capot de protection est
recommandée, éviter tout contact entre le
capot de protection et la brosse métallique. Les
brosses circulaires ou les brosses boisseaux
peuvent s'élargir en raison de la pression et des
forces centrifuges.
4.7 Autres consignes de sécurité :
AVERTISSEMENT – Toujours porter des
lunettes de protection.
Porter une protection auditive.
AVERTISSEMENT – Utilisez toujours l’outil
électrique avec les deux mains.
N'utilisez pas le capot de protection pour le
ponçage pour des travaux de tronçonnage.
Pour des raisons de sécurité, utilisez le capot
de protection pour le tronçonnage lors des travaux
avec des meules de tronçonnage.
25
Page 26
FRANÇAISfr
Utiliser des intercalaires souples s'ils ont été fournis
avec l'accessoire de ponçage et que leur utilisation
s'impose.
Respecter les indications de l'outil ou du fabricant
d'accessoires ! Protéger les disques de la graisse et
des coups !
Les meules doivent être conservées et manipulées
avec soin, conformément aux instructions du
fabricant.
Les accessoires doivent être conservés et
manipulés avec soin, conformément aux
instructions du fabricant.
Niemals Trennscheiben zum Schruppschleifen
oder Entgraten verwenden! Ne pas appliquer de
pression latérale sur les meules de tronçonnage.
La pièce à usiner doit être fermement fixée de façon
à ne pas glisser, par exemple à l'aide de dispositifs
de serrage. Les pièces à usiner de grande taille
doivent être suffisamment soutenues.
Si les outils de travail sont utilisés avec un insert
fileté, l'extrémité de la broche ne doit pas toucher le
fond perforé de l'outil de ponçage. S'assurer que le
filetage de l'accessoire soit suffisamment long pour
accueillir la broche dans sa longueur. Le filetage de
l'accessoire doit s'adapter au filetage de la broche.
Voir la longueur et le filetage du mandrin à la page 2
au chapitre 14. Caractéristiques techniques.
Es wird empfohlen, eine geeignete stationäre
Absauganlage einzusetzen. Toujours monter un
interrupteur de protection contre les courants de
court-circuit (RCD) avec un courant de
déclenchement max. de 30 mA en amont. Lorsque
la ponceuse d'angle est arrêtée par son interrupteur
de protection contre les courants de court-circuit,
elle doit être vérifiée et nettoyée. Voir chapitre 9.
Nettoyage.
Ne jamais utiliser un outil endommagé, présentant
des faux-ronds ou des vibrations.
Éviter les dommages sur les conduites de gaz ou
d'eau, les câbles électriques et les murs porteurs
(statiques).
Une poignée supplémentaire endommagée ou
craquelée doit être remplacée. Ne pas utiliser la
machine si la poignée supplémentaire est
défectueuse.
Un capot de protection endommagé ou craquelé
doit être remplacé. Ne pas utiliser la machine si le
capot de protection est défectueux.
Les pièces de petite taille doivent être fixées, par
ex. dans un étau.
Lors de l’utilisation de meules montées sur flasque
avec double usage (meules et meules de
tronçonnage combinées), seuls les types de capots
de protection suivants peuvent être utilisés : type A,
type C.
Voir chapitre 11.
Utiliser le bon capot de protection :
L’utilisation du mauvais capot de protection peut
entraîner une perte de contrôle et des blessures
graves. Exemples de mauvaise utilisation :
- En cas d’utilisation d'un capot de protection de
type A pour le ponçage latéral, le capot de
26
protection et la pièce à usiner peuvent se gêner
mutuellement ce qui entraîne un manque de
contrôle.
- En cas d’utilisation d'un capot de protection de
type B pour le tronçonnage avec des meules de
tronçonnage composites, il y a un risque accru
d’être exposé aux étincelles et aux particules de
ponçage ainsi qu’aux éclats de la meule si la
meule se casse.
- En cas d’utilisation d’un capot de protection de
type A, B, C pour le tronçonnage ou le ponçage
latéral sur du béton ou de la maçonnerie, il y a un
risque accru d’exposition aux poussières et de
perte de contrôle avec rebond.
- En cas d’utilisation d’un capot de protection de
type A, B, C avec une brosse circulaire plus
épaisse que ce qui est autorisé, les fils
métalliques peuvent entrer en contact avec le
capot de protection ce qui peut casser les fils
métalliques.
Utilisez toujours le capot de protection adapté à
l’accessoire utilisé. Voir chapitre 11.
Si le travail à effectuer génère de la poussière,
veillez à ce que les orifices d'aération soient
dégagés. S'il devait s'avérer nécessaire d'enlever la
poussière, retirer tout d'abord la batterie (utiliser
des objets non métalliques) et éviter d'endommager
les composants internes.
Réduction de la pollution aux particules fines :
AVERTISSEMENT - Certaines poussières
produites par le ponçage électrique, le sciage,
le ponçage, le perçage et d'autres activités de
construction contiennent des agents chimiques qui
causent des cancers, des anomalies congénitales
ou d'autres dangers pour la reproduction. Voici
quelques exemples de tels agents chimiques :
- Le plomb des peintures à base de plomb,
- La silice cristalline des briques, du ciment et
d'autres produits de maçonnerie, et
- L'arsenic et le chrome du bois d'œuvre traité
chimiquement.
Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien
ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.
Cela vaut également pour les poussières d'autres
matériaux, comme par exemple certains types de
bois (comme la poussière de chêne ou de hêtre), de
métaux et l'amiante. D'autres maladies connues
incluent par exemple les réactions allergiques et les
affections des voies respiratoires. Il est souhaitable
que le corps n'absorbe pas ces poussières.
Respecter les directives et les dispositions locales
applicables au matériau, au personnel, à
l'application et au lieu d'utilisation (par exemple
directives en matière de protection au travail,
élimination des déchets).
Collecter les particules émises sur le lieu d'émission
et éviter les dépôts dans l'environnement.
Page 27
Utiliser des accessoires adaptés pour les travaux
spécifiques. Cela permet d'éviter l'émission
incontrôlée de particules dans l'environnement.
Utiliser un système d'aspiration des poussières
adapté.
Réduire l'émission de poussières en :
- évitant d'orienter les particules sortantes et l'air
d'échappement de la machine vers vous ou vers
des personnes se trouvant à proximité ou vers des
dépôts de poussière,
- utilisant un système d'aspiration et/ou un
purificateur d'air,
- aérant convenablement le lieu de travail et en
l'aspirant pour le maintenir propre. Balayer ou
souffler les poussières les fait tourbillonner.
- Aspirer ou laver les vêtements de protection. Ne
pas les souffler, les battre, ni les brosser.
4.8 Consignes de sécurité relatives à la
batterie :
Protéger les batteries de l’humidité !
Ne pas exposer les batteries au feu !
N’utilisez pas de batteries défectueuses ou
déformées !
N’ouvrez pas les batteries !
Ne touchez ni court-circuitez jamais entre eux les
contacts d’une batterie.
Une batterie Li-Ion défectueuse peut
occasionner une fuite de liquide légèrement
acide et inflammable !
En cas de fuite d’acide de batterie et de
contact avec la peau, rincez immédiatement
et abondamment à l’eau. En cas de
projection dans les yeux, les laver à l'eau propre et
consulter immédiatement un médecin !
Retirer la batterie de l'outil avant toute opération de
réglage, de changement d'accessoire, de
maintenance ou de nettoyage.
S'assurer que la machine est débranchée avant
d'installer la batterie.
Lors du retrait et de la mise en place de la batterie,
tenir l’outil de telle sorte que l'interrupteur de
marche/arrêt ne puisse pas être actionné
involontairement.
Si la machine est défectueuse, retirer la batterie de
la machine.
Transport de batteries Li-Ion :
L’expédition de batteries Li-Ion est soumise à la
législation sur les produits dangereux (UN 3480 et
UN 3481). Lors de l’envoi de batteries Li-Ion,
clarifiez les prescriptions actuellement valables. Le
cas échéant, veuillez vous renseigner auprès de
votre transporteur. Un emballage certifié est
disponible chez Metabo.
Envoyez uniquement des batteries dont le boîtier
est intact et qui ne présentent pas de fuite. Pour
l’envoi, sortez la batterie de l’outil. Protégez les
contacts de tout court-circuit (par exemple isolezles à l’aide de ruban adhésif).
FRANÇAIS fr
5. Vue d’ensemble
Voir page 2.
1
2Flasque d'appui
3Broche
4 Flasque d'appui à équilibrage automatique *
5 Bouton de blocage de la broche
6 Interrupteur coulissant de marche/arrêt *
7Poignée
8 Trous de fixation pour attache (comme
protection anti-chute)
9 Touche de déverrouillage de la batterie
10 Batterie*
11 Sécurité antidémarrage**
12 Gâchette *
13 Filtre antipoussières*
14 Témoin électronique
15 Molette de réglage*
16 Touche de l'indicateur de capacité
17 Indicateur de capacité et de signalisation
18 Bride d’attache (comme protection anti-chute)*
19 Bouton d'arrêt
20 Poignée supplémentaire / poignée
supplémentaire avec amortissement des
vibrations *
21 Capot de protection
22 Écrou à deux trous frontaux *
23 Clé à ergots *
24 Levier de fixation du capot de protection
25 Étrier multipositions*
* suivant version/non compris dans la fourniture
6. Mise en service
6.1 Montage de la poignée supplémentaire
Travailler toujours avec une poignée
supplémentaire (20) appropriée ! Visser la
poignée supplémentaire sur le côté gauche ou droit
de la machine.
6.2 Fixation du capot de protection
Verwenden Sie aus Sicherheitsgründen
ausschließlich die für das jeweilige
Einsatzwerkzeug vorgesehene Schutzhaube!
L’utilisation du mauvais capot de protection peut
entraîner une perte de contrôle et des blessures
graves. Voir également chapitre 11. Accessoires !
Voir page 2, figure H.
- Appuyer sur le levier (24) et le maintenir abaissé.
Placer le capot de protection (21) dans la position
indiquée.
- Relâcher le levier et orienter le capot de protection
jusqu'à ce que le levier s'enclenche.
- Appuyer sur le levier et orienter le capot de
protection de sorte que la zone fermée soit
tournée vers l'utilisateur.
- Vérifier la fixation : le levier doit être encliqueté et
le capot de protection ne doit pas changer de
position.
27
Page 28
FRANÇAISfr

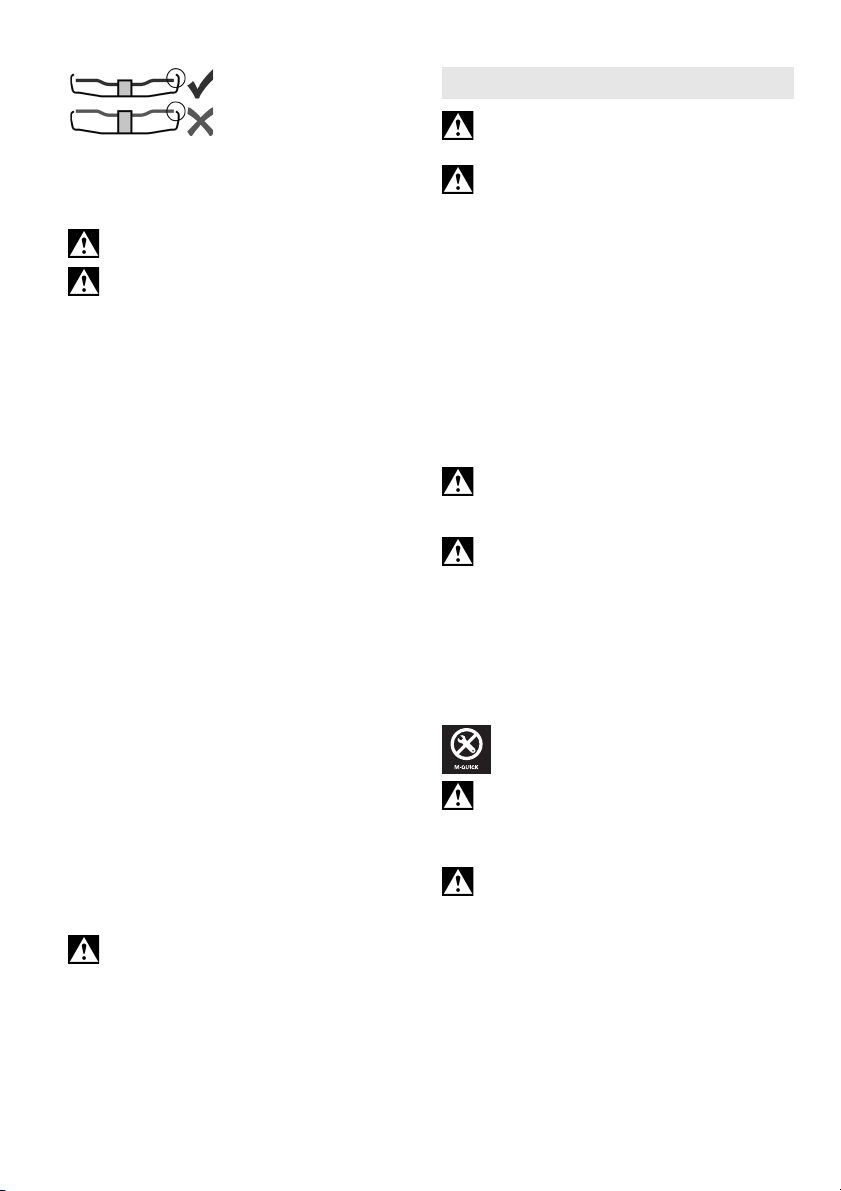

Utiliser exclusivement des
outils, qui sont au minimum
en retrait de 3,4 mm par
rapport au capot de
protection.
(Démontage dans l'ordre inverse.)
6.3 Filtre antipoussières
Voir page 2, figure B.
En cas d'environnement fortement encrassé,
toujours monter le filtre antipoussières (13).
Lorsque le filtre antipoussières (13) est monté,
la machine s'échauffe plus rapidement.
L'électronique protège la machine contre la
surchauffe (voir chapitre 10.).
Pose :
Fixer le filtre antipoussières (13) comme illustré.
Démontage :
Soulever légèrement le filtre antipoussières (13)
aux bords supérieurs et le retirer vers le bas.
6.4 Batterie rotative
Voir page 2, illustration D.
La partie arrière de la machine peut être tournée
selon 3 niveaux de 270° et adapter ainsi la forme de
la machine aux conditions de travail. Ne travailler
qu'en position enclenchée.
Commencer par enfoncer le bouton d’arrêt (19) et
tourner l’arrière de la machine en maintenant le
bouton enfoncé. Relâcher le bouton durant la
rotation. Le dispositif d’arrêt doit émettre un clic
sonore.
6.5 Batterie
Charger la batterie (10) avant l’utilisation.
En cas de baisse de puissance, recharger la
batterie.
Vous trouverez les consignes pour recharger la
batterie dans le mode d’emploi du chargeur
Metabo.
Po ur les b at teri es Li- Io n a vec in dic at eu r de ca pac it é
et de signalisation (17) (en fonction de
l’équipement) :
- Appuyer sur la touche (16) pour afficher l'état de
charge par le biais des voyants LED.
- Si un voyant LED clignote, la batterie est presque
déchargée et doit être rechargée.
6.6 Retrait et mise en place de la batterie
Lors du retrait et de la mise en place de la
batterie, tenir l’outil de telle sorte que
l'interrupteur de marche/arrêt ne puisse pas être
actionné involontairement.
Retrait :
appuyer sur le bouton pour déverrouiller la batterie
(9) et retirer la batterie (10).
Installation :
Faire glisser la batterie (10) jusqu'à ce qu'elle
s'encliquète.
7. Placement de la meule
Avant tout changement d'équipement : sortir
la batterie de la machine. La machine doit être
débranchée et la broche immobile.
Dans le cadre de travaux avec des meules à
tronçonner, utiliser le capot de protection de
ponçage pour des raisons de sécurité (voir chapitre
11. Accessoires).
7.1 Blocage de la broche
- Enfoncez le bouton de blocage de la broche (5) et
(3) tournez la broche à la main jusqu'à ce que le
bouton de blocage de la broche entre dans son
cran.
7.2 Placement de la meule
Voir page 2, figure A.
Placer la flasque d'appui (2) sur la broche. Elle est
correctement placée s'il est impossible de la
déplacer sur la broche.
WPBA 18...:
La bride de support à équilibrage automatique
(4) est fixée sur le mandrin. Une bride de
support démontable n'est pas nécessaire, comme
sur les autres ponceuses angulaires habituelles.
Les surfaces d'appui du flasque d'appui à
équilibrage automatique (4), de la meule et de
l'écrou de serrage Quick (1), doivent être propres.
Nettoyer si nécessaire.
- Placer la meule sur le flasque d'appui à
équilibrage automatique (4).
La meule doit être placée de manière équilibrée
sur la bride de support à équilibrage automatique.
7.3 Fixer/desserrer l'écrou de serrage Quick
(suivant la version)
Fixer l’écrou de serrage Quick (1) :
uniquement fixer l'écrou de serrage Quick (1)
sur des machines avec le système Quick de
Metabo. Ces machines se distinguent par le bouton
rouge de blocage de la broche (5) avec l'inscription
" M-Quick"
Si l'accessoire situé dans la zone de serrage
est d'une épaisseur supérieure à 7,1 mm, ne
pas utiliser l'écrou de serrage Quick ! Dans ce cas,
utiliser l'écrou à deux trous frontaux (22) avec la clé
à ergots (23).
- Bloquer la broche (voir chapitre 7.1).
- Placez l'écrou de serrage Quick (1) sur la broche
(3) de sorte que les 2 bords d'attaque s'insèrent
dans les 2 rainures de la broche. Voir illustration à
la page 2.
- Retirez fermement l'écrou de serrage Quick à la
main dans le sens horaire.
- En tournant fortement la meule dans le sens
horaire, tirer sur l'écrou de serrage Quick.
28
Page 29
Desserrer l'écrou de serrage Quick (1):
0
I
6
0
I
11 12
La broche peut seulement être arrêtée avec le
bouton de blocage de la broche (1) lorsque
l'écrou de serrage Quick est installé (5) !
- Après sa mise hors tension, la machine continue
de tourner.
- Peu avant l'immobilisation de la meule, appuyez
sur le bouton rouge M-Quick de blocage de la
broche (5). L'écrou de serrage Quick (1) se
desserre automatiquement d'un demi-tour et peut
être dévisser facilement ou sans outil.
7.4 Fixation/desserrage de l'écrou à deux
trous frontaux (suivant la version)
En cas d'utilisation de l’écrou à deux trous
frontaux, le bouton de blocage de la broche (5)
peut uniquement être actionné lorsque la broche
est à l’arrêt.
Fixez l'écrou à deux trous frontaux (22) :
Les 2 côtés de l'écrou à deux trous frontaux sont
différents. Visser l'écrou à deux trous frontaux sur la
broche suivant les schémas ci-dessous :
Voir page 2
- X) Pour les meules fines :
L'épaulement de l'écrou à deux trous frontaux (22)
est orienté vers le haut, afin que la meule fine
puisse être serrée de façon sûre.
Y) Pour les meules épaisses :
L'épaulement de l'écrou à deux trous frontaux (22)
est orienté vers le bas, afin que l'écrou à deux
trous frontaux puisse être fixé de façon sûre sur la
broche.
Desserrer l'écrou à deux trous frontaux :
- Bloquer la broche (voir chapitre 7.1). Dévissez
l'écrou à deux trous frontaux (22) à l'aide de la clé
à ergots (23) dans le sens anti-horaire.
FRANÇAIS fr
Fixation de sécurité pour batterie :
réf. : 628965000
8. Utilisation
8.1 Réglage de la vitesse (suivant la version)
Réglez la vitesse recommandée sur la molette (15).
(petit chiffre : vitesse faible ; grand chiffre = vitesse
élevée)
Meule à tronçonner, à dégrossir, meule-boisseau,
meule à tronçonner en diamant : vitesse élevée
Brosse : vitesse moyenne
Plateau auto-agrippant (plateau abrasif) : vitesse
faible à moyenne
Remarque :
recommandons notre lustreuse d'angle.
8.2 Marche/arrêt
tourner si elle vous échappe des mains. Afin d'éviter
tout comportement inattendu de l'outil, le tenir avec
les deux mains au niveau des poignées, veiller à un
bon équilibre et travailler de manière concentrée.
Après l'avoir arrêtée, ne poser la machine qu'une
fois que le moteur a cessé de tourner.
Outils à interrupteur coulissant :
Pour toute opération de lustrage, nous
Toujours guider la machine des deux mains.
Mettre la machine sous tension avant de
positionner la machine sur la pièce à usiner.
Lorsque la machine est en position de
fonctionnement en continu, elle continuera de
Éviter que la machine ne fasse tourbillonner
ou n'aspire de la poussière et des sciures.
7.5 Bride d’attache (18) (comme protection
anti-chute)
(8) (18)
La bride d’attache peut uniquement être
utilisée avec des machines équipée d’un
interrupteur Paddle (réf. 613059xx0,
601734xx0, 601745xx0, 601746xx0).
Bei Verwendung muss die
Bedienungsanleitung des Tetheringbügels
beachtet werden.
Uniquement utiliser la bride d’attache (18) avec les
accessoires suivants :
Sangle de sécurité pour outil Metabo :
réf. : 628970000
Mise en marche : Glisser l'interrupteur coulissant
(6) vers l'avant. Pour un fonctionnement en
continu, le basculer vers l'arrière jusqu'à ce
qu'il s'encliquète.
Arrêt : appuyer sur l'arrière de l'interrupteur
coulissant (6), puis relâcher.
Outils à interrupteur "Paddle"
(avec fonction homme mort)
Mise en marche : pousser la sécurité
antidémarrage (11) dans le sens de la flèche et
appuyer sur la gâchette (12).
Arrêt : relâcher la gâchette (12).
8.3 Consignes pour le travail
Meulage et ponçage au papier de verre :
Exercer sur la machine une pression mesurée et
effectuer des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
29
Page 30
FRANÇAISfr
chaude.
Dégrossissage : pour obtenir un résultat correct,
travailler à un angle d'application compris entre 30°
et 40°.
Tronçonnage :
une avance mesurée, adaptée au matériau à
usiner. Ne pas positionner la machine de travers, ne
pas l'appuyer ni l'osciller.
Travaux avec les brosses métalliques
Exercer une pression modérée sur la machine.

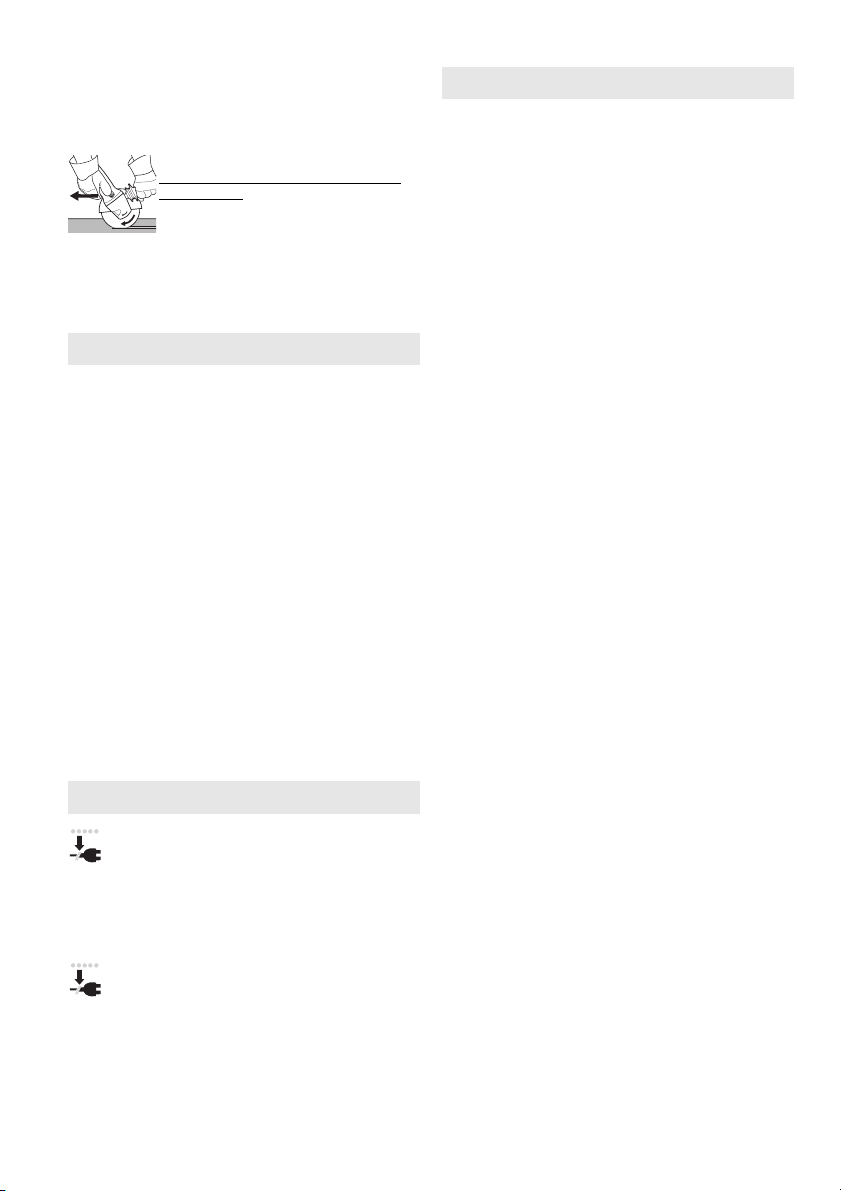

lors des travaux de tronçonnage,
travaillez toujours en sens opposé
(voir photo). Sinon, la machine risque
de sortir de la ligne de coupe de façon
incontrôlée. Toujours travailler avec
9. Nettoyage
Retirez la batterie de l’outil avant toute opération de
réglage, de changement d’accessoire, de
maintenance ou de nettoyage.
Nettoyer régulièrement le filtre antipoussières : le
retirer et le nettoyer à l'air comprimé.
Démonter occasionnellement la batterie, essuyer
la zone de contact de la batterie et de la machine
avec un chiffon sec, et éliminer les dépôts. S’il est
impossible de retirer la batterie : voir chapitre
Réparation.
Lors du travail, des particules peuvent se déposer à
l'intérieur de l'outil électrique. Cela entrave le
refroidissement de l'outil électrique. Les dépôts de
particules conductrices peuvent endommager
l'isolation de protection de l'outil électrique et
entraîner un risque d'électrocution.
Aspirer régulièrement, souvent et soigneusement
l'outil électrique à travers toutes les fentes
d'aération avant et arrière ou souffler avec de l'air
sec. Trennen Sie vorher das Elektrowerkzeug von
der Energieversorgung und tragen Sie dabei
Schutzbrille und geeignete Staubmaske. Lors du
soufflage, veiller à ce que l’aspiration soit correcte.
10. Dépannage
Die Elektronik-Signal-Anzeige (13) blinkt
und die Maschine läuft nicht.
Éteindre la machine et la remettre en marche.
Si la batterie est installée lorsque la machine est
sous tension, la machine ne démarre pas.
Bei Verwendung eines Akkupack, der nicht zum
CAS gehört, läuft die Maschine nicht an.
Die Elektronik-Signal-Anzeige (13)
leuchtet dauerhaft
Arbeitsdruck reduzieren.
Arrêt de sécurité électronique : la machine
s'est ARRÊTÉE automatiquement. Lorsque la
vitesse d'augmentation du courant est trop élevée
(comme c'est le cas par exemple lors d'un blocage
soudain ou d'un choc en arrière), la machine
s'arrête. Arrêter l'outil. Ensuite, la redémarrer et
reprendre le travail normalement. Éviter tout autre
blocage. Voir chapitre 4.2.
30
11. Accessoires
Utilisez uniquement des batteries et des
accessoires originaux Metabo ou CAS (Cordless
Alliance System).
Utiliser exclusivement des accessoires, qui sont
conformes aux exigences et aux données
caractéristiques indiquées dans la présente notice
d’utilisation.
Travail prévu :
1 = ponçage avec la surface
2 = tronçonnage
3 = perçage de trous
4 = brossage avec une brosse métallique
5 = ponçage avec du papier abrasif
2.3 = meule de tronçonnage diamantée
«maçonnerie/béton»
2.4 = meule de tronçonnage à double usage (meule
et meule de tronçonnage combinée)
3.1 = trépans de perçage diamantés
4.1 = brosse circulaire
4.2 = brosse boisseau
5.1 = plateau abrasif à lamelles
5.2 = plateau abrasif pour feuilles abrasives
Capot de protection prescrit :
Type B = capot de protection pour le ponçage
Type C = capot de protection pour le ponçage et le
Type D = capot de protection pour meule-boisseau
Type E = capot d’aspiration pour le ponçage de
Type F = capot d’aspiration pour le tronçonnage
Autres accessoires :
(Voir également www.metabo.com)
- (1)
- Filtre antipoussières (13)
Ce filtre dense empêche les grosses particules de
pénétrer dans le carter du moteur. Retirer et
nettoyer régulièrement.
- Écrou à deux trous (22)
- Absaugschutzhaubenclip
Conçu pour le raccordement d’un système
d’aspiration adapté lors du tronçonnage de
matériaux minéraux comme le béton armé et la
maçonnerie, uniquement avec des meules de
tronçonnage diamantées et sans eau.
- Étrier multipositions (25)pour poignée
Permet de nombreuses positions de préhension.
réf. : 627362000
-Protège-mains
Conçu pour les travaux avec des plateaux, des
plateaux auto-agrippant (plateaux abrasifs), des
brosses métalliques et des forets diamantés pour
carrelage.
Fixer le protège-main sous la poignée
Absaugschutzhaube zum
Flächenschleifen darf nur in Verbindung
mit der Zweilochmutter verwendet werden
Gamme d’accessoires complète, voir
www.metabo.com ou catalogue.
12. Réparations
Les travaux de réparation sur les outils
électriques peuvent uniquement être
effectués par un électricien !
Pour toute réparation sur un outil Metabo, contactez
le représentant Metabo. Voir les adresses sur
www.metabo.com.
Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.
13. Protection de l'environnement
La poussière produite lors du ponçage peut
contenir des substances toxiques : ne pas les jeter
dans les déchets ménagers, mais de manière
conforme dans une station de collecte pour les
déchets spéciaux.
Les matériaux d’emballage doivent être mis au
rebut selon les directives locales, conformément à
leur marquage. Vous trouverez de plus amples
informations à ce sujet sur www.metabo.com dans
la rubrique Service.
Les matériaux d’emballage doivent être mis au
rebut selon les directives locales, conformément à
leur marquage. Vous trouverez de plus amples
informations à ce sujet sur www.metabo.com dans
la rubrique Service.
Suivez les réglementations nationales concernant
l'élimination écologique et le recyclage des
machines, des emballages et des accessoires.
Les batteries ne doivent pas être jetées avec les
ordures ménagères ! Ramenez les batteries
défectueuses ou usagées à un revendeur Metabo !
Ne pas jeter les batteries dans l'eau.
Uniquement pour les pays de l’UE : ne pas
jeter les appareils électriques dans les
ordures ménagères ! Conformément à la
directive européenne 2012/19/UE relative aux
déchets d’équipements électriques et électro-
FRANÇAIS fr
niques (DEEE) et à sa transposition dans le droit
national, les appareils électriques usagers doivent
être séparés des autres déchets et remis à un point
de collecte des DEEE pour le recyclage.
Avant d’éliminer l’outil électrique, déchargez sa
batterie. Protégez les contacts de tout court-circuit
(par exemple isolez-les à l’aide de ruban adhésif).
14. Caractéristiques techniques
Commentaires sur les indications de la page 2.
Sous réserve de modifications allant dans le sens
du progrès technique.
U=tension de la batterie
D
=diamètre max. de l'accessoire
max
t
= épaisseur max. admise de l'outil de travail
max,1
t
max,2
t
max,3
M=filet de la broche
l=longueur de la broche porte-meule
n=vitesse de rotation à vide (vitesse
n
m=poids (avec la plus petite batterie)
Valeurs de mesure calculées selon EN 60745.
Les caractéristiques techniques indiquées sont
soumises à tolérance (selon les normes en vigueur
correspondantes).
émissions de l'outil électrique et la comparaison
entre différents outils électriques. Selon les
conditions d'utilisation, l'état de l'outil électrique ou
les accessoires utilisés, la sollicitation réelle peut
plus ou moins varier. Pour l'estimation, tenir compte
des pauses de travail et des phases de sollicitation
moindres. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures
organisationnelles.
Valeur totale de vibration
trois directions) calculée selon EN 60745 :
a
a
K
Niveaux sonores types A évalués :
L
L
KpA, K
Pendant le fonctionnement, il se peut que le niveau
sonore dépasse les 80 db(A).
dans la zone de serrage avec utilisation
d'un écrou à deux trous frontaux (22)
=épaisseur max. admise de l'accessoire
dans la zone de serrage avec utilisation
d'un écrou de serrage Quick (1)
=meule de dégrossissage/meule de
tronçonnage :
épaisseur max. admise de l'accessoire
maximale)
=vitesse de rotation à vide (réglable)
v
courant continu
Valeurs d'émission
Ces valeurs permettent l'estimation des
(somme vectorielle de
h, SG
h, DS
h,SG/DS
pA
WA
= valeur d’émission de vibrations
(ponçage de surfaces)
= valeur d’émission de vibrations
(ponçage avec plateau atoagrippant/plateau abrasif)
= danger (vibrations)
= niveau de pression acoustique
= niveau de puissance acoustique
=danger
WA
Porter des protège-oreilles !
31
Page 32
NEDERLANDSnl
Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren onder uitsluitend eigen
verantwoordelijkheid dat: deze haakse slijpers,
gekenmerkt door type en serienummer *1), voldoen
aan alle relevante bepalingen van de richtlijnen *2)
en normen *3). Technische documentatie bij *4) zie pagina 3.
2. Doelmatig gebruik
De draadloze haakse slijpers zijn met originele
Metabo-accessoires geschikt voor het schuren, het
schuren met schuurpapier, het werken met
draadborstels en het doorslijpen van metaal, beton,
steen en soortgelijke materialen zonder gebruik van
water.
Machines met de aanduiding WVB.. zijn in verband
met de stelknop voor het instellen van het toerental
bijzonder geschikt voor werkzaamheden in
combinatie met draadborstels.
Alleen de gebruiker is aansprakelijk voor schade
door oneigenlijk gebruik.
De algemeen erkende
ongevallenpreventievoorschriften en de
bijgevoegde veiligheidsinstructies moeten in acht
worden genomen.
3. Algemene
veiligheidsvoorschriften
Let voor uw veiligheid en die van het
elektrische gereedschap op de passages
die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de
gebruiksaanwijzing om het risico op letsel te
verminderen.
WAARSCHUWING – Lees alle
veiligheidsinstructies, aanwijzingen,
afbeeldingen en technische specificaties die
samen met dit elektrische gereedschap
worden geleverd. Als de hieronder vermelde
aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot
gevolg hebben.
Bewaar alle veiligheidsinstructies en
aanwijzingen met het oog op toekomstig
gebruik.
Geef uw elektrische gereedschap alleen met deze
documenten aan anderen door.
4. Speciale veiligheidsinstructies
4.1 Gemeenschappelijke
veiligheidsinstructies voor het schuren,
het schuren met schuurpapier, het
32
werken met draadborstels of het
doorslijpen:
a) Dit elektrisch gereedschap kan worden
gebruikt als slijp- en schuurmachine,
draadborstel, gatenzaag of doorslijpmachine.
Lees alle veiligheidsvoorschriften,
aanwijzingen, afbeeldingen en gegevens die u
bij het apparaat ontvangt. Wanneer u niet alle
navolgende aanwijzingen in acht neemt, kan dit
leiden tot een elektrische schok, brand en/of ernstig
letsel.
b) Dit elektrisch gereedschap is niet geschikt om te polijsten. Toepassingen waarvoor het
elektrisch gereedschap niet bestemd is, kunnen
leiden tot gevaarlijke situaties en lichamelijk letsel.
c) Gebruik geen inzetgereedschap dat door de
fabrikant niet speciaal voor dit elektrisch
gereedschap is bestemd en aanbevolen.
Wanneer u het toebehoor aan uw elektrisch
gereedschap kunt bevestigen, is dat nog geen
garantie voor veilig gebruik.
d) Het toelaatbare toerental van het
inzetgereedschap moet minstens zo hoog zijn
als het op het elektrisch gereedschap
aangegeven maximum toerental.
Inzetgereedschap dat sneller draait dan
toegestaan, kan breken en in het rond vliegen.
e) De buitendiameter en de dikte van het
inzetgereedschap dienen overeen te komen
met de maataanduidingen van uw elektrisch
gereedschap. Verkeerd bemeten
inzetgereedschap kan niet voldoende worden
afgeschermd of gecontroleerd.
f) Inzetgereedschap met draadinzet dient exact
op de schroefdraad van de slijpspindel te
passen. Bij inzetgereedschap dat met een flens
is bevestigd, moet het opnamegat van het
inzetgereedschap bij de opnamediameter van
de flens passen. Inzetgereedschap dat niet
precies passend op de opnamehouder van het
elektrisch gereedschap wordt bevestigd, draait
ongelijkmatig en trilt zeer sterk, hetgeen kan leiden
tot verlies van de controle.
g) Gebruik geen beschadigd
inzetgereedschap. Controleer
inzetgereedschap zoals slijpschijven voor
ieder gebruik op afsplinteringen en scheuren,
steunschijven op scheuren, (sterke) slijtage en
draadborstels op losse of gebroken draden.
Wanneer het elektrisch gereedschap of het
inzetgereedschap valt, controleer dan of het
beschadigd is geraakt, of gebruik
onbeschadigd inzetgereedschap. Wanneer u
het inzetgereedschap hebt gecontroleerd en
geplaatst, zorg dan dat u en eventuele
omstanders buiten het bereik van het
roterende inzetgereedschap blijven en laat het
apparaat een minuut lang draaien op het
hoogste toerental. Beschadigd inzetgereedschap
breekt normaal gesproken gedurende deze
testperiode.
Page 33
h) Draag persoonlijke beschermingsmiddelen.
Draag afhankelijk van de toepassing volledige
gezichtsbescherming, oogbescherming of een
veiligheidsbril. Draag zo nodig een stofmasker,
gehoorbescherming,
veiligheidshandschoenen of een speciaal
schort dat bescherming biedt tegen kleine
slijp- en materiaaldeeltjes. Uw ogen dienen
beschermd te worden tegen de rondvliegende
deeltjes die bij verschillende toepassingen
ontstaan. Stof- of adembeschermingsmaskers
dienen om het stof te filteren dat tijdens de
werkzaamheden ontstaat. Wanneer u lang aan
hard geluid wordt blootgesteld, kan uw gehoor
beschadigd raken.
i) Let erop dat andere personen zich op een
veilige afstand van uw werkgebied bevinden.
Iedereen die het werkgebied betreedt, dient
persoonlijke beschermingsmiddelen te
dragen. Brokstukken van het werkstuk of gebroken
inzetgereedschap kunnen wegvliegen en ook
buiten het directe werkgebied letsel veroorzaken.
j) Houd het elektrisch gereedschap alleen vast
aan de geïsoleerde greepvlakken wanneer u
werkzaamheden uitvoert waarbij het
inzetgereedschap verborgen stroomleidingen
kan raken. Door het contact met een onder
spanning staande leiding kunnen ook metalen
onderdelen van het apparaat onder spanning
worden gezet, met een elektrische schok als
gevolg.
k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over
het apparaat verliest, kan het netsnoer worden
doorgesneden of gegrepen of kan uw hand of uw
arm in het draaiende inzetgereedschap
terechtkomen.
l) Leg het elektrisch gereedschap nooit weg
voordat het inzetgereedschap volledig tot
stilstand is gekomen. Het draaiende
inzetgereedschap kan in contact komen met de
ondergrond waardoor u mogelijk de controle over
het elektrisch gereedschap kunt verliezen.
m) Laat het elektrisch gereedschap niet draaien terwijl u het draagt. Door toevallig
contact met het draaiende inzetgereedschap kan
uw kleding worden gegrepen en kan het
inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator
trekt stof de behuizing binnen en een sterke
ophoping van metaalstof kan elektrische gevaren
veroorzaken.
o) Gebruik het elektrisch gereedschap niet in de buurt van brandbaar materiaal. Door vonken
zouden deze materialen vlam kunnen vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik
van water of andere vloeibare koelmiddelen kan
leiden tot een elektrische schok.
NEDERLANDS nl
4.2 Veiligheidsinstructies met het oog op
terugslag
Een terugslag is een plotselinge reactie die optreedt
wanneer draaiend inzetgereedschap zoals een
schuurschijf, steunschijf, draadborstel enz.
blokkeert of blijft haken. Wanneer het draaiende
inzetgereedschap blijft haken of blokkeert, wordt
het onmiddellijk stopgezet. Door blokkeren of
haken wordt het elektrisch gereedschap
ongecontroleerd, tegen de draairichting van het
inzetgereedschap in, op de plaats van de
blokkering versneld.
Wanneer er bijv. een schuurschijf in het werkstuk
blijft haken of blokkeert, kan de rand van de
schuurschijf, die invalt in het werkstuk, vastraken,
met uitbreken van de schuurschijf of een terugslag
als mogelijk gevolg. De schuurschijf beweegt zich
dan naar of vanaf de bediener, afhankelijk van de
draairichting van de schijf bij de plaats van de
blokkering. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van verkeerd gebruik
van het elektrisch gereedschap en/of verkeerde
werkomstandigheden. Deze kan worden
verhinderd door passende veiligheidsmaatregelen
te nemen, zoals hieronder beschreven.
a) Houd het elektrisch gereedschap goed vast
en breng uw lichaam en uw armen in zo'n
positie dat u de terugslagkrachten kunt
opvangen. Gebruik, indien aanwezig, altijd de
extra greep om op volle toeren een zo groot
mogelijke controle over de terugslagkrachten
of reactiemomenten te hebben. De bediener kan
door geschikte voorzorgsmaatregelen te nemen de
terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het
inzetgereedschap kan zich bij een terugslag over
uw hand bewegen.
c) Kom niet met uw lichaam binnen het gebied
waarin het elektrisch gereedschap zich in
geval van een terugslag beweegt. Door de
terugslag komt het elektrisch gereedschap tegen
de bewegingsrichting van de slijpschijf in op de
plaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken,
scherpe randen enz. Voorkom dat het
inzetgereedschap tegen het werkstuk springt
en blijft haken. Het roterende inzetgereedschap
heeft de neiging om te blijven haken bij hoeken,
scherpe randen of als het terugspringt. Dit leidt tot
verlies van controle of een terugslag.
e) Gebruik geen kettingzaagblad voor het
zagen van hout, geen gesegmenteerde
diamantdoorslijpschijf met een
segmentafstand van meer dan 10 mm of een
gekarteld zaagblad. Dergelijk inzetgereedschap
leidt vaak tot een terugslag en verlies van controle.
4.3 Speciale veiligheidsvoorschriften voor
het schuren en doorslijpen:
a) Gebruik uitsluitend schuurmiddelen die voor
uw elektrisch gereedschap zijn goedgekeurd
en de hiervoor geschikte beschermkap.
Schuurmiddelen die niet geschikt zijn voor het
33
Page 34
NEDERLANDSnl
elektrisch gereedschap kunnen niet voldoende
worden afgeschermd en zijn onveilig.
b) Gebogen slijpschijven dienen zodanig te
worden aangebracht, dat het slijpvlak zich
onder de rand van de beschermkap bevindt.
Een verkeerd aangebrachte slijpschijf die boven de
rand van de beschermkap uitsteekt, kan niet naar
behoren worden afgeschermd.
c) De beschermkap moet stevig aan het
elektrische gereedschap zijn aangebracht en,
voor een optimale veiligheid, zodanig zijn
ingesteld dat een zo klein mogelijk deel van het
slijplichaam open naar de gebruiker wijst. De
beschermkap beschermt de gebruiker tegen
brokstukken, toevallig contact met het slijplichaam
en vonken, waardoor kleding vlam kan vatten.
d) De slijpmiddelen mogen alleen worden
gebruikt voor de aanbevolen
gebruiksmogelijkheden. Bijvoorbeeld: slijp
nooit met het zijvlak van een doorslijpschijf.
Doorslijpschijven zijn bedoeld voor de
materiaalafname met de rand van de schijf. Door
zijwaartse krachtinwerking op deze slijpmiddelen
kan de schijf breken.
e) Gebruik altijd onbeschadigde spanflenzen in
de juiste grootte en vorm voor de door u
gekozen doorslijpschijf. Geschikte flenzen
steunen de doorslijpschijf en gaan zo het risico
tegen dat deze breekt. Flenzen voor
doorslijpschijven kunnen verschillend zijn van
flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven
voor groter elektrisch gereedschap zijn niet
geschikt voor de hogere toerentallen van kleiner
elektrisch gereedschap en kunnen breken.
g) Gebruik bij gebruik van schijven voor een
dubbel doeleinde altijd de juiste
beschermhoes voor de toepassing die wordt
uitgevoerd. Het niet gebruiken van de juiste
beschermkap kan de gewenste afscherming
mislopen en ernstig letsel tot gevolg hebben.
4.4 Meer speciale veiligheidsvoorschriften
voor het doorslijpen:
a) Voorkom een te hoge aandrukkracht of
blokkering van de doorslijpschijf. Voer geen
overmatig diepe sneden uit. Overbelasting van
de doorslijpschijf verhoogt tevens de belasting en
de neiging tot schuin wegdraaien of blokkeren, en
daarmee de kans op een terugslag of breuk van het
slijpmiddel.
b) Mijd het gebied voor en achter de roterende doorslijpschijf. Wanneer u de doorslijpschijf in het
werkstuk van u af beweegt, kan bij een terugslag
het elektrisch gereedschap met de draaiende schijf
rechtsreeks naar u toe worden geslingerd.
c) Wanneer de doorslijpschijf klem komt te
zitten of als u het werk onderbreekt, schakel
het elektrisch gereedschap dan uit en houd het
rustig vast totdat de schijf tot stilstand
gekomen is. Probeer nooit om de nog
draaiende doorslijpschijf uit de snede te
34
trekken, dit kan een terugslag veroorzaken. Stel
de oorzaak van het klemraken vast en verhelp deze.
d) Schakel het elektrisch gereedschap nooit
opnieuw in zolang het zich in het werkstuk
bevindt. Laat de doorslijpschijf eerst het volle
toerental bereiken voordat u voorzichtig verder
gaat met de snede. Anders kan de schijf blijven
hangen, uit het werkstuk springen of een terugslag
veroorzaken.
e) Zorg voor een ondersteuning van platen of
grote werkstukken om het risico op een
terugslag als gevolg van een ingeklemde
doorslijpschijf te verminderen. Grote
werkstukken kunnen doorbuigen onder hun
eigen gewicht. Het werkstuk dient aan beide
kanten van de schijf ondersteund te worden, zowel
bij de zaaglijn als aan de rand.
f) U dient bijzonder voorzichtig te zijn bij
"invalsnedes" in bestaande wanden of andere
gebieden die niet ingezien kunnen worden. De
invallende doorslijpschijf kan bij het snijden in gasof waterleidingen, elektrische leidingen of andere
objecten een terugslag veroorzaken.
g) Maak geen bochtige sneden. Overbelasting
van de doorslijpschijf verhoogt tevens de belasting
en de neiging tot schuin wegdraaien of blokkeren,
en daarmee de kans op een terugslag of breuk van
het slijpmiddel, wat ernstig letsel tot gevolg kan
hebben.
4.5 Speciale veiligheidsvoorschriften voor
het schuren met schuurpapier:
a) Gebruik schuurbladen met de juiste
afmetingen en neem de informatie van de
fabrikant in ahcht wat betreft de keuze van de
schuurbladen. Schuurbladen die over de
steunschijf uitsteken kunnen letsel veroorzaken en
leiden tot het vasthaken of scheuren van de
schuurbladen of een terugslag.
4.6 Speciale veiligheidsvoorschriften voor
het werken met draadborstels:
a) Let erop dat draadborstels ook tijdens
gewoon gebruik stukken draad verliezen.
Overbelast de draden niet door een te hoge
aandrukkracht. Wegvliegende stukken draad
kunnen heel gemakkelijk door dunne kleding en/of
de huid dringen.
b) Wordt het gebruik van een beschermkap
aanbevolen, zorg er dan voor dat de
beschermkap en de draadborstel niet met
elkaar in aanraking kunnen komen. De diameter
van schijf- en komborstels kan door aandruk- en
centrifugale krachten worden vergroot.
4.7 Overige veiligheidsinstructies:
WAARSCHUWING – Draag altijd een
veiligheidsbril.
Draag gehoorbescherming.
Page 35
WAARSCHUWING – Het elektrisch
gereedschap altijd met beide handen
gebruiken.
Gebruik de slijp-beschermkap niet voor
doorslijpwerkzaamheden. Voor het werken
met doorslijpschijven uit
veiligheidsoverwegingen de doorslijpbeschermkap gebruiken.
Maak gebruik van elastische tussenlagen, wanneer
deze bij het slijpmiddel ter beschikking gesteld
worden en vereist zijn.
Neem de informatie van de fabrikant van het
gereedschap of het toebehoren in acht! Bescherm
de schijven tegen vet en stoten!
Slijpschijven dienen zorgvuldig, volgens de
aanwijzingen van de fabrikant, te worden bewaard
en gebruikt.
Inzetgereedschap dient zorgvuldig, volgens de
aanwijzingen van de fabrikant, te worden bewaard
en gebruikt.
Gebruik doorslijpschijven nooit voor het grof slijpen
of ontbramen! Er mag geen zijwaartse druk op
doorslijpschijven worden uitgeoefend.
Het werkstuk dient stevig vast te liggen en beveiligd
te zijn tegen wegglijden, bijv. met behulp van
spaninrichtingen. Grote werkstukken dienen
voldoende te worden ondersteund.
Wordt er inzetgereedschap met schroefdraadinzet
gebruikt, dan mag het uiteinde van de spindel de
gatenbodem van het schuurgereedschap niet
raken. Let erop dat de schroefdraad in het
inzetgereedschap lang genoeg is om de
spindellengte op te nemen. De schroefdraad van
het inzetgereedschap moet bij de schroefdraad op
de spindel passen. Zie voor de lengte en de
schroefdraad van de spindel pagina 2 en hoofdstuk
14. Technische gegevens.
Het gebruik van een geschikte stationaire
afzuiginstallatie wordt aanbevolen. Schakel altijd
een aardlekschakelaar (RCD) met een max.
aanspreekstroom van 30 mA voor de machine.
Wanneer de haakse slijper door de
aardlekschakelaar is uitgeschakeld, moet de
machine worden gecontroleerd en gereinigd. Zie
hoofdstuk 9. Reiniging.
Beschadigde, niet-ronde resp. trillende
gereedschappen mogen niet worden gebruikt.
Voorkom schade aan gas- of waterleidingen,
elektrische leidingen en dragende wanden
(statica).
Een beschadigde of gebarsten extra greep moet
worden vervangen. Gebruik de machine niet als de
extra greep defect is.
Een beschadigde of gebarsten beschermkap moet
worden vervangen. Gebruik de machine niet als de
beschermkap defect is.
Kleine werkstukken vastzetten. Bijv. in een
bankschroef spannen.
Als schijven met flens-montage voor een dubbel
doeleinde (gecombineerde slijp- en
doorslijpschijven) worden gebruikt, mogen alleen
NEDERLANDS nl
de volgende typen beschermkappen worden
gebruikt: type A, type C.
Zie hoofdstuk 11.
De juiste beschermkap gebruiken:
De verkeerde beschermkap kan verlies van
controle en ernstig letsel tot gevolg hebben.
Voorbeelden van onjuist gebruik:
- Bij gebruik van een beschermkap type A voor
zijdelings slijpen kunnen beschermkap en
werkstuk elkaar hinderen, wat leidt tot
onvoldoende controle.
- Bij gebruik van een beschermkap type B voor het
doorslijpen met gebonden doorslijpschijven
bestaat een verhoogd risico, te worden
blootgesteld aan de onstane vonken en
slijpdeeltjes evenals fragmenten van de slijpschijf
in geval van een slijpschijfbreuk.
- Bij gebruik van een beschermkap type A, B, C
voor het doorslijpen of zijdelings slijpen in beton of
metselwerk bestaat een verhoogd risico door
stopfexplosie evenals door verlies van controle
met terugslag als gevolg.
- Bij gebruik van een beschermkap type A, B, C met
een plaatborstel die dikker is dan toegestaan,
kunnen de draden de beschermkap raken wat tot
gevolg kan hebben dat de draden breken.
Gebruik altijd een bij het inzetgereedschap
passende beschermkap. Zie hoofdstuk 11.
Zorg ervoor, dat bij het werken onder stoffige
omstandigheden de ventilatieopeningen vrij zijn.
Mocht het nodig zijn om het stof te verwijderen,
neem dan eerst het accupack uit de machine
(gebruik niet-metalen voorwerpen) en zorg ervoor
dat geen inwendige delen beschadigd raken.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes
die worden geproduceerd bij het schuren,
zagen, slijpen, boren en ander werk bevatten
chemicaliën waarvan bekend is dat ze kanker,
geboorteafwijkingen of andere reproductieve
schade kunnen veroorzaken. Enkele voorbeelden
van deze chemicaliën zijn:
- lood van loodhoudende verf,
- mineraalstof van bakstenen, cement en andere
metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout.
Het risico dat u hierbij loopt varieert, afhankelijk van
hoe vaak u met dit soort werk bezig bent. Om de
blootstelling aan deze chemicaliën te verminderen:
Werk in een goed geventileerde ruimte en werk met
goedgekeurde persoonlijke
beschermingsmiddelen zoals stofmaskers die
speciaal zijn ontwikkeld voor het filteren van
microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals
sommige houtsoorten (zoals eiken- of beukenstof),
metalen, asbest. Andere bekende ziektes zijn
bijvoorbeeld allergische reacties, aandoeningen
van de luchtwegen. Laat geen stof in uw lichaam
komen.
Neem de richtlijnen en nationale voorschriften in
acht die van toepassing zijn op uw materiaal,
personeel, toepassing en locatie (bijv.
arbeidsveiligheidsbepalingen, afvoer).
35
Page 36
NEDERLANDSnl
Verzamel de ontstane deeltjes op de plaats waar ze
ontstaan en voorkom dat ze neerslaan in de
omgeving.
Gebruik geschikte toebehoren voor speciale
werkzaamheden. Daardoor komen slechts weinig
deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom
van de machine niet op de gebruiker zelf of
omstanders of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te
gebruiken,
- de werkplek goed te ventileren en schoon te
houden door te stofzuigen. Vegen of blazen
wervelt het stof op.
- Zuig of was de beschermende kleding. Niet
uitblazen, uitslaan of uitborstelen.
4.8 Veiligheidsinstructies voor het
accupack:
Accupacks tegen vocht beschermen!
Accupacks niet aan vuur blootstellen!
Geen defecte of vervormde accu-packs gebruiken!
Accupacks niet openen!
Contacten van de accu-packs niet aanraken of
kortsluiten!
Uit defecte Li-ion-accu-packs kan een licht
zure, brandbare vloeistof lekken!
Wanneer accuvloeistof eruit lekt en met de
huid in aanraking komt, onmiddellijk onder
stromend water afspoelen. Wanneer er
accuvloeistof in uw ogen terecht komt, was deze
dan uit met schoon water en zoek onmiddellijk een
arts op voor behandeling!
Haal het accupack uit de machine voordat instel-,
ombouw-, onderhouds- of
reinigingswerkzaamheden uitgevoerd worden.
Verzeker u ervan dat de machine bij het insteken
van het accupack uitgeschakeld is.
De machine bij het verwijderen en plaatsen van het
accupack zo vasthouden dat de aan-/uitschakelaar
niet per ongeluk kan worden gedrukt.
Bij een defecte machine moet u de accu-pack uit de
machine halen.
Transport van Li-ion-accu-packs:
Op de verzending van Li-ion accu-packs is het
voorschrift voor het transport van gevaarlijke stoffen
(UN 3480 en UN 3481) van toepassing. Voor het
versturen van Li-ion accu-packs moet u informatie
inwinnen omtrent de actueel geldende
voorschriften. Vraag eventueel ook informatie op bij
uw transportbedrijf. Gecertificeerde verpakking is
bij Metabo verkrijgbaar.
Verstuur accupacks alleen als de behuizing
onbeschadigd is en er geen vloeistof uit lekt. Voor
het verzenden haalt u het accupack uit de machine.
De contacten tegen kortsluiting beschermen (bijv.
met tape isoleren).
36
5. Overzicht
Zie pagina 2.
1Quick-spanmoer*
2 Steunflens
3Spindel
4 Autobalancer-steunflens *
5 Asvergrendelingsknop
6 Schakelschuif voor het in-/uitschakelen *
7 Handgreep
8 Bevestigingsgaten voor tethering (voor het
beveiligen tegen een val)
9 Knop voor de ontgrendeling van het accupack
10 Accupack*
11 Inschakelblokkering*
12 Drukschakelaar *
13 Stoffilter*
14 Elektronische signaalindicatie
15 Stelknop*
16 Toets voor de weergave van de capaciteit
17 Capaciteits- en signaalweergave
18 Tetheringbeugel (voor het beveiligen tegen een
val)*
19 Vergrendelknop
20 Extra greep/extra greep met trillingsdemping *
21 Beschermkap
22 Tweegaatsmoer *
23 Tweegaatssleutel *
24 Hendel voor de bevestiging van de
beschermkap
25 Beugel met meerdere standen*
* afhankelijk van de uitrusting/niet in de
leveringsomvang
6. Ingebruikname
6.1 Extra greep aanbrengen
Werk uitsluitend wanneer de extra greep (20)
is aangebracht! Schroef de extra greep stevig
in aan de linker- of rechterkant van de machine.
6.2 Beschermkap aanbrengen
Gebruik uit veiligheidsoverwegingen
uitsluitend de voor het betreffende
inzetgereedschap bestemde beschermkap! De
verkeerde beschermkap kan verlies van controle en
ernstig letsel tot gevolg hebben. Zie ook hoofdstuk
11. Toebehoren!
Zie pagina 2, afbeelding H.
- Houd de hendel (24) ingedrukt. Breng de
beschermkap (21) aan in de weergegeven positie.
- De hendel loslaten en aan de beschermkap
draaien tot de hendel vastklikt.
- Druk de hendel in en draai aan de beschermkap
totdat het gesloten deel naar de gebruiker wijst.
- Controleer of de hendel goed bevestigd is: deze
moet vergrendeld zijn en de beschermkap mag
niet kunnen worden gedraaid.
Page 37
Gebruik uitsluitend
inzetgereedschap waarover
de beschermkap tenminste
3,4 mm uitsteekt.
volgorde.)
6.3 Stoffilter
Zie pagina 2, afbeelding B.
Bij een sterk verontreinigde omgeving altijd
het stoffilter (13) aanbrengen.
Met een aangebracht stoffilter (13) wordt de
machine sneller warm. De elektronica
beschermt de machine tegen oververhitting (zie
hoofdstuk 10.).
Aanbrengen:
Stoffilter (13) aanbrengen zoals weergegeven.
Verwijderen:
Het stoffilter (13) aan de bovenkant enigszins
optillen en naar beneden afnemen.
6.4 Draaibaar accupack
Zie pagina 2, afbeelding D.
Het achterdeel van de machine kan in 3 stappen
270° worden gedraaid, zodat de vorm van de
machine aangepast kan worden aan de
arbeidsomstandigheden. Alleen in vastgeklikte
stand gebruiken.
Eerst de vergrendelknop (19) drukken en in
gedrukte toestand het achterste deel van het
gereedschap draaien. Tijdens het draaien laat u de
knop los. De vergrendeling moet met een hoorbare
‘klik’ vergrendelen.
6.5 Accupack
Het accupack (10) voor gebruik opladen.
Laad het accupack bij vermogensverlies weer op.
U vindt de instructies voor het opladen van het
accupack in de gebruiksaanwijzing van de Metabolader.
Bij Li-Ion-accu-packs met capaciteits- en
signaalindicatie (17) (afhankelijk van de uitvoering):
- Druk op knop (16) waarna de laadtoestand wordt
aangegeven door de LED-lampen.
- Wanneer een led-lampje knippert, is het accupack
bijna leeg en moet weer worden opgeladen.
6.6 Accupack verwijderen, plaatsen
De machine bij het verwijderen en plaatsen
van het accupack zo vasthouden dat de aan-/
uitschakelaar niet per ongeluk kan worden gedrukt.
Verwijderen:
Toets voor de accupack-ontgrendeling (9)
indrukken en accupack (10) eruit trekken.
Plaatsen:
accu-pack (10) erop schuiven tot hij vast klikt.
(Verwijderen in omgekeerde
NEDERLANDS nl
7. Schuurschijf aanbrengen
Voor alle ombouwwerkzaamheden: accupack uit de machine nemen. De machine moet
uitgeschakeld zijn en de spindel stilstaan.
Gebruik voor het werken met doorslijpschijven
uit veiligheidsoverwegingen de beschermkap
van de doorslijpschijf (zie hoofdstuk 11.
Toebehoren).
7.1 Spil vastzetten
- De spindelvastzetknop (5) indrukken en de
spindel (3) met de hand draaien tot de
spindelvastzetknop hoorbaar inklikt.
7.2 Slijpschijf plaatsen
Zie pagina 2, afbeelding A.
Plaats de steunflens (2) op de spindel. Deze is op
de juiste wijze aangebracht als hij niet op de spindel
verdraaid kan raken.
WPBA 18...:
De autobalancer-steunflens (4) wordt stevig
op de spil aangebracht. Een afneembare
steunflens is, zoals bij andere haakse slijpers
gebruikelijk, niet vereist.
De steunvlakken van de autobalancer-
steunflens (4), schuurschijf en Quickspanmoer (1) moeten schoon zijn. Indien nodig
reinigen.
- De slijpschijf op de Autobalancer-steunflens (4)
plaatsen.
De schuurschijf dient gelijkmatig op de
autobalancer-steunflens te liggen.
7.3 Quick-spanmoer bevestigen/losmaken
(afhankelijk van de uitrusting)
Quick-spanmoer (1) bevestigen:
De Quick-spanmoer (1) slecht aanbrengen op
machines met „Metabo Quick-System“. Deze
machines zijn herkenbaar aan de roder
spindelvastzetknop (5) met „M-Quick“-tekst
Wanneer het inzetgereedschap in het
spangebied dikker dan 7,1 mm is, mag de
Quick-spanmoer niet gebruikt worden! Gebruik dan
de tweegaatsmoer (22) met tweegaatssleutel (23).
- Spil vastzetten (zie hoofdstuk 7.1).
- De quick-spanmoer (1) zo op de spindel (3)
plaatsen dat de 2 neuzen in de 2 groeven van de
spindel grijpen. Zie afbeelding, pagina 2.
- De Quick-spanmoer met de hand met de klok mee
vastzetten.
- Door tegen de klok in krachtig aan de slijpschijf te
draaien de Quick-spanmoer vastzetten.
De Quick-spanmoer (1) losdraaien:
Alleen wanneer de quick-spanmoer (1) is
aangebracht, mag de spindel met de rode MQuick spindelvastzetknop (5) worden stilgezet!
- Na het uitschakelen loopt het gereedschap uit.
37
Page 38
NEDERLANDSnl
0
I
6
0
I
11 12
- Kort voordat de slijpschijf stil komt te staan de
rode M-Quick spindelvastzetknop (5) indrukken.
De quick-spanmoer (1) gaat vanzelf ca. een halve
slag los en kan zonder krachtsinspanning of
gereedschap losgeschroefd worden.
7.4 Tweegaatsmoer bevestigen/losmaken
(afhankelijk van de uitrusting)
Bij gebruik van de tweegaatsmoer mag de
spilvergrendelingsknop (5) alleen worden
ingedrukt als de spil stilstaat.
Tweegaatsmoer (22) bevestigen:
De 2 zijden van de tweegaatsmoer zijn verschillend.
Schroef de tweegaatsmoer als volgt op de spindel:
Zie pagina 2
- X) Bij dunne slijpschijven:
De kraag van de tweegaatsmoer (22) wijst naar
boven, zodat de dunne slijpschijf veilig kan
worden gespannen.
Y) Bij dikke slijpschijven:
De band van de tweegaatsmoer (22) wijst naar
beneden, zodat de tweegaatsmoer veilig op de
spindel kan worden aangebracht.
De tweegaatsmoer losmaken:
- Spil vastzetten (zie hoofdstuk 7.1). Verwijder de
tweegaatsmoer (22) met de tweegaatssleutel (23)
tegen de wijzers van de klok in.
7.5 Tetheringbeugel (18) (voor het
beveiligen tegen een val)
Om het apparaat te beveiligen tegen een val, kan
aan beide bevestigingsgaten (8) een
tetheringbeugel (voor het beveiligen tegen een val)
(18) worden bevestigd.
De tetheringbeugel mag alleen met
gereedschap met paddle-schakelaar
(bestelnr. 613059xx0, 601734xx0, 601745xx0,
601746xx0) gebruikt worden.
Bij gebruik moet de gebruiksaanwijzing van de
tetheringbeugel in acht worden genomen.
Tetheringbeugel (18) alleen in combinatie met het
volgende toebehoor gebruiken:
Eerst inschakelen, dan het inzetgereedschap
naar het werkstuk bewegen.
Bij continue inschakeling draait de machine
door wanneer hij uit uw handen wordt
getrokken. Houd de machine daarom altijd met
beide handen vast aan de hiervoor bestemde
handgrepen, zorg ervoor dat u stevig staat en werk
geconcentreerd.
Voorkom dat de machine stof en spaanders
opjaagt of naar binnen zuigt. De machine na
het uitschakelen pas wegleggen wanneer de motor
tot stilstand is gekomen.
Machines met schakelschuif:
Inschakelen: schakelschuif (6) naar voren
schuiven. Voor een langdurige inschakeling
vervolgens naar beneden klappen tot hij
vastklikt.
Uitschakelen: op het achterste uiteinde van de
schuifschakelaar (6) drukken en loslaten.
Machines met "Paddle-schakelaar"
(met dodemansfunctie):
Inschakelen: Inschakelvergrendeling (11) in de
richting van de pijl schuiven en de drukschakelaar
(12) indrukken.
Uitschakelen: drukschakelaar (12) loslaten.
8.3 Tips voor het werk
Schuren en schuren met schuurpapier:
De machine matig aandrukken en over het
oppervlak heen- en weer bewegen, zodat het
werkstukoppervlak niet te heet wordt.
Voorslijpen: voor een goed werkresultaat dient u te
werken met een invalshoek van 30° - 40°.
Page 39
Doorslijpen:
Werk met een matige, aan het te bewerken
materiaal aangepaste voorwaartse beweging. Niet
schuin wegdraaien, niet drukken, niet slingeren.
Werken met draadborstels:
De machine matig aandrukken.

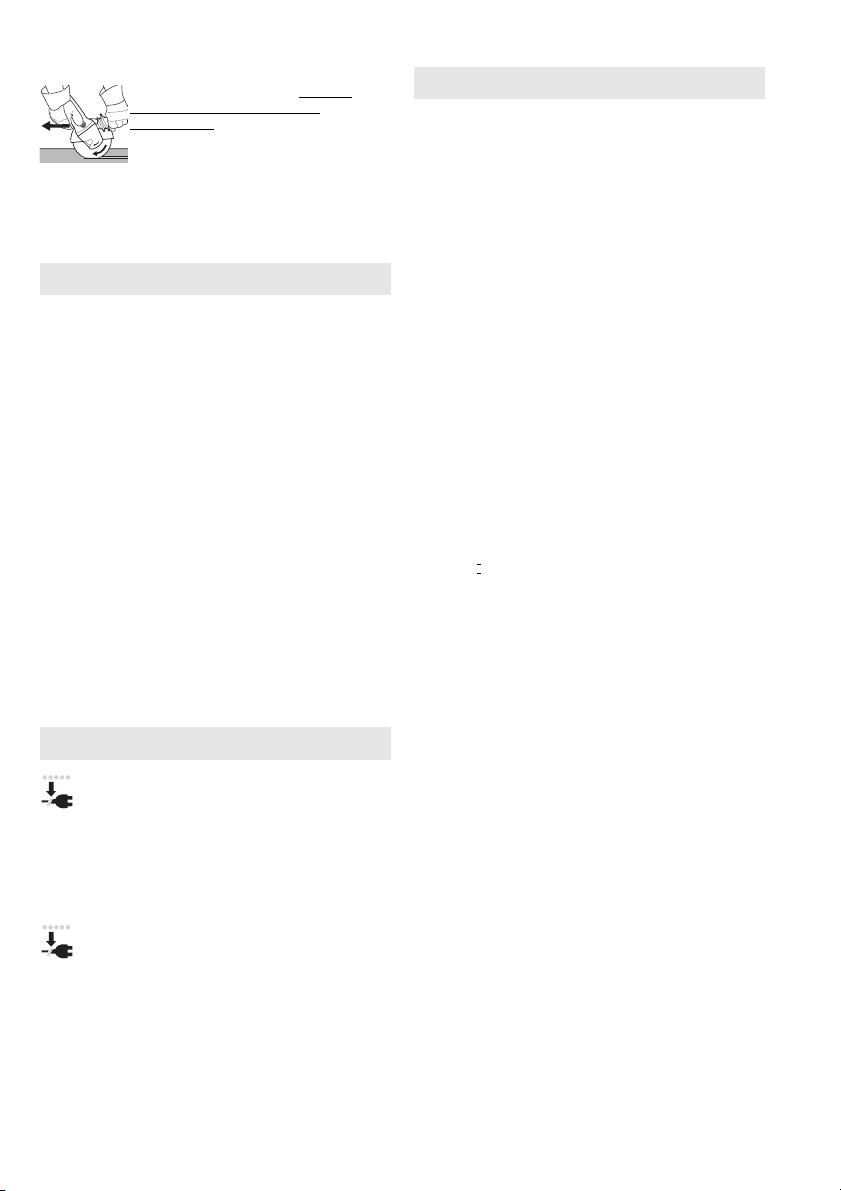

Werk bij het doorslijpen altijd in
tegengestelde richting (zie
afbeelding). Anders bestaat het
gevaar dat de machine
ongecontroleerd uit de snede springt.
9. Reiniging
Haal het accupack uit de machine voordat instel-,
ombouw-, onderhouds- of
reinigingswerkzaamheden uitgevoerd worden.
Stoffilter regelmatig reinigen: afnemen en met
perslucht doorblazen.
Het accupack af en toe eruit halen en de contacten
van het accupack en de machine met een droge
doek afgeven en afzettingen verwijderen. Mocht u
niet in staat zijn het accupack eruit te halen: zie
hoofdstuk Reparatie.
Tijdens de bewerking kunnen deeltjes in de
behuizing van het elektrisch gereedschap
binnendringen. Dit heeft invloed op de koeling van
het elektrisch gereedschap. Geleidende
afzettingen kunnen invloed hebben op de
veiligheidsisolatie van het elektrisch gereedschap
en elektrische gevaren veroorzaken.
Blaas het elektrisch gereedschap regelmatig, vaak
en grondig schoon door alle voorste en achterste
luchtsleuven uit te zuigen of met droge lucht uit te
blazen. Trek eerst de stekker van het elektrisch
gereedschap uit het stopcontact en draag een
veiligheidsbril en geschikt stofmasker. Zorg bij het
uitblazen voor geschikte afzuiging.
10. Storingen verhelpen
De elektronische signaalweergave (13)
knippert en de machine loopt niet.
Het accupack is leeg, de temperatuur is te
hoog of de herstartbeveiliging is geactiveerd.
Schakel de machine uit en weer in.
Wordt het accupack in een ingeschakelde machine
gestoken, dan start de machine niet.
Bij gebruik van een accupack dat niet tot CAS
behoort, start de machine niet.
De elektronische signaalweergave (13)
brandt continu
Er is een overbelasting ontstaan tijdens het
werken, het vermogen kan kortstondig worden
gereduceerd. De werkdruk verminderen.
Elektrische veiligheidsuitschakeling: Het
gereedschap werd zelfstandig
UITGESCHAKELD. Bij een te hoge stroom-
toenamesnelheid (zoals bijvoorbeeld bij een
plotselinge blokkering of terugslag) wordt de
machine uitgeschakeld. Machine uitschakelen.
Vervolgens weer inschakelen en normaal verder
werken. Zorg ervoor dat zich verder geen
blokkeringen voordoen. Zie hoofdstuk 4.2.
NEDERLANDS nl
11. Toebehoren
Gebruik uitsluitend originele Metabo of CAS
(Cordless Alliance System) accupacks en
toebehoor.
Gebruik alleen toebehoor dat voldoet aan de in
deze gebruiksaanwijzing genoemde eisen en
kenmerken.
Taak:
1 = slijpen met het oppervlak
2 = doorslijpen
3 = boren van gaten
4 = draadborstels
5 = schuren met schuurpapier
Inzetgereedschap:
1.1 = voorslijpschijf
1.2 = slijpkom (keramisch)
1.3 = diamantslijpkom ‘metselwerk/beton’
2.1 = doorslijpschijf ‘metaal’
2.2 = doorslijpschijf ‘metselwerk/beton’
2.3 = diamant-doorslijpschijf ‘metselwerk/beton’
2.4 = doorslijpschijf voor een dubbel doel
(gecombineerde slijp- en doorslijpschijf)
3.1 = diamantboorkronen
4.1 = ronde borstel
4.2 = komborstel
5.1 = lamellenslijpschijf
5.2 = slijpschijf voor schuurbladen
voorgeschreven beschermkap:
Type A =
Type B = beschermkap voor het slijpen
Type C = beschermkap voor het slijpen en
Type D = beschermkap voor slijpkom
Type E = afzuigbeschermkap voor het slijpen van
Type F = afzuigbeschermkap voor het doorslijpen
Verder toebehoor:
(zie ook www.metabo.com)
- Quick-spanmoer (zonder gereedschap) (1)
- Stoffilter (13)
De fijnmazige filter voorkomt het binnendringen van
grove stofdeeltjes in de motorbehuizing.
Regelmatig afnemen en reinigen.
- Tweegaatsmoer (22)
- Clip van de afzuigkap
Bestemd voor het aansluiten op een geschikte
afzuiging tijdens het doorslijpen van minerale
materialen, zoals bijvoorbeeld staalbeton en
metselwerk, uitsluitend met diamantdoorslijpschijven, zonder gebruik van water.
Bestelnr.: 630401000; D
- Beugel met meerdere standen (25)voor extra
Maakt vele handgreepposities mogelijk.
Bestelnr.: 627362000
- Handbescherming
Bestemd voor het werken met steunschijven,
hechtsteunschijven (slijpschijven), draadborstels
en diamantboorkronen voor tegels.
Handbescherming aanbrengen onder de extra
greep opzij.
Bestelnr.: 630327000
beschermkap van de doorslijpschijf/
beschermkap voor de doorslijpschijf incl.
clip voor het doorslijpen
slijpen van vlakken mag alleen in
combinatie met de tweegaatsmoer worden
gebruikt
Compleet toebehorenprogramma, zie
www.metabo.com of de catalogus.
12. Reparatie
Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!
Neem voor elektrisch gereedschap van Metabo dat
gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.
Lijsten met reserveonderdelen kunt u via
www.metabo.com downloaden.
13. Milieubescherming
Het ontstane schuurstof kan schadelijke stoffen
bevatten: niet met het huisvuil meegeven maar op
de juiste manier naar een depot voor gevaarlijke
afvalstoffen afvoeren.
Verpakkingsmateriaal moet overeenkomstig hun
codering volgens de gemeentelijke richtlijnen
worden afgevoerd. Meer informatie vindt u op
www.metabo.com onder Service
Verpakkingsmateriaal moet overeenkomstig hun
codering volgens de gemeentelijke richtlijnen
worden afgevoerd. Meer informatie vindt u op
www.metabo.com onder Service
Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en de recycling van
afgedankte machines, verpakkingen en
toebehoren.
Accupacks mogen niet bij het huisvuil gegooid
worden! Geef defecte of verbruikte accupacks terug
aan de Metabo-handelaar!
Accupacks niet in het water gooien.
Uitsluitend voor EU-landen: geef uw elektrische gereedschappen nooit met het huisvuil
mee! Volgens de Europese richtlijn 2012/19/
EG inzake gebruikte elektrische en elektronische
apparaten en de vertaling hiervan in de nationale
wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op
milieuvriendelijke wijze te worden afgevoerd.
Ontlaad eerst het accupack in het elektrisch
gereedschap alvorens het af te voeren. De
contacten tegen kortsluiting beschermen (bijv. met
tape isoleren).
14. Technische gegevens
Toelichting op de gegevens van pagina 2.
Wijzigingen in het kader van technische
verbeteringen voorbehouden.
U=spanning van het accupack
D
=max. diameter van het inzetgereedschap
max
t
=max. toelaatbare dikte van het
max,1
t
max,1
t
max,3
M=schroefdraad spindel
l=lengte van de schuurspindel
n=onbelast toerental (hoogste toerental)
n
v
m=gewicht (met kleinste accupack)
Meetgegevens vastgesteld volgens de norm
EN 60745.
De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de betreffende
geldige norm).
emissie van het elektrische gereedschap en een
vergelijking van de verschillende elektrische
gereedschappen mogelijk. Afhankelijk van het
gebruik, de toestand van het elektrische
gereedschap of het inzetgereedschap kan de
daadwerkelijke belasting hoger of lager uitvallen.
Neem voor de beoordeling werkpauzes en fasen
met een lagere belasting in aanmerking. Bepaal op
basis van de overeenkomstig aangepaste
geschatte waarden maatregelen ter bescherming
van de gebruiker, bijv. organisatorische
maatregelen.
Totale trillingswaarde
richtingen) vastgesteld conform EN 60745:
a
h, SG
a
h, DS
K
Typisch A-gekwalificeerd geluidsniveau
L
pA
L
WA
KpA, K
Tijdens het werken kan het geluidsniveau 80 dB(A)
overschrijden.
inzetgereedschap in het spanbereik bij
gebruik van de tweegaatsmoer (22)
=max. toelaatbare dikte van het
inzetgereedschap in het spanbereik bij
gebruik van Quick-spanmoer (1)
=grofslijpschijf/doorslijpschijf:
max. toelaatbare dikte van het
inzetgereedschap
=onbelast toerental (instelbaar)
gelijkstroom
Emissiewaarden
Deze waarden maken een beoordeling van de
(vectorsom van drie
= trillingsemissiewaarde
(oppervlakken schuren)
= trillingsemissiewaarde (schuren
met hechtsteunschijven/
hechtsteunschijven/slijpschijven)
Dichiariamo sotto la nostra completa responsabilità
che la presente smerigliatrice angolare, identificata
dai modelli e numeri di serie *1), è conforme a tutte
le disposizioni pertinenti delle direttive *2) e delle
norme *3). Documentazione tecnica presso *4) –
vedere a pagina 3.
2. Utilizzo conforme
Le smerigliatrici angolari a batteria, equipaggiate
con gli accessori originali Metabo, sono adatte per
eseguire operazioni di levigatura, levigatura con
carta vetrata ed operazioni con spazzole
metalliche, nonché per la troncatura di metallo,
calcestruzzo, pietra e materiali simili senza
l'impiego di acqua.
Le macchine con il contrassegno WVB... sono
particolarmente adatte per lavorare con le spazzole
metalliche, grazie alla rotellina per la regolazione
del numero di giri.
Per eventuali danni derivanti da un uso improprio
del dispositivo è responsabile esclusivamente
l’utilizzatore.
È obbligatorio rispettare le prescrizioni generali per
la prevenzione degli infortuni nonché le avvertenze
di sicurezza allegate.
3. Avvertenze generali di
sicurezza
Per proteggere la propria persona e per
una migliore cura dell'elettroutensile,
attenersi alle parti di testo
contrassegnate con questo simbolo!
AVVERTENZA – Leggere le istruzioni per
l’uso al fine di ridurre il rischio di lesioni.
AVVERTENZA - Leggere tutte le
avvertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al
presente elettroutensile. Il mancato rispetto di
tutte le istruzioni sottoelencate potrà comportare il
pericolo di scosse elettriche, incendi e/o gravi
lesioni.
Conservare tutte le avvertenze di sicurezza e le
istruzioni per un uso futuro.
L'elettroutensile va ceduto esclusivamente insieme
al presente documento.
4. Avvertenze specifiche di
sicurezza
4.1 Avvertenze di sicurezza comuni relative
a levigatura, levigatura con carta vetrata,
lavori con spazzole metalliche o
troncatura alla mola:
ITALIANO it
a) Il presente elettroutensile deve essere
utilizzato come levigatrice, levigatrice con
carta abrasiva, spazzola metallica, perforatrice
o troncatrice a mola. Leggere tutte le
avvertenze di sicurezza, le indicazioni, le
rappresentazioni e i dati che vengono forniti
con l'utensile. Qualora non venissero rispettate
tutte le seguenti istruzioni, ne potrebbero derivare
conseguenze, come scosse elettriche, incendi e/o
lesioni gravi.
b) Questo elettroutensile non è adatto per la lucidatura. Un eventuale utilizzo
dell'elettroutensile che differisca da quello previsto
potrebbe essere fonte di pericolo e di lesioni.
c) Non utilizzare alcun utensile accessorio che
non sia specificamente previsto per questo
elettroutensile e non sia raccomandato dalla
casa costruttrice. Il semplice fatto che gli
accessori possano essere fissati all'elettroutensile
non garantisce un utilizzo sicuro dell'utensile
stesso.
d) La velocità ammessa per l'utensile
accessorio deve essere almeno pari al numero
di giri massimo indicato sull'elettroutensile. Un
utensile accessorio che gira a una velocità
superiore a quella ammessa può spezzarsi ed
essere proiettato via.
e) Il diametro esterno e lo spessore
dell'utensile accessorio devono corrispondere
ai dati tecnici specifici dell'elettroutensile. Non
è possibile garantire una protezione sufficiente per
l'utilizzatore né un controllo adeguato, se gli utensili
accessori sono di dimensioni errate.
f) Gli utensili con inserto filettato devono
adattarsi con precisione al mandrino
dell’elettroutensile. In caso di utensili con
fissaggio tramite flangia, il foro di attacco
dell'utensile accessorio deve adattarsi con
precisione alla forma della flangia. Gli utensili
che non si adattano perfettamente all’attacco
dell’elettroutensile ruotano in modo irregolare,
producono forti vibrazioni e possono causare la
perdita di controllo dell’elettroutensile.
g) Non utilizzare utensili accessori danneggiati.
Prima di ogni utilizzo, controllare gli utensili
accessori: verificare che i dischi di
smerigliatura non presentino scheggiature e
cricche, che i dischi abrasivi non presentino
fenditure, tracce di usura o un forte
logoramento, che le spazzole metalliche non
abbiano fili staccati o rotti. Se l'elettroutensile
o l'utensile accessorio cade a terra, verificare
che non si sia danneggiato oppure utilizzare un
utensile integro. Una volta che l'utensile è stato
controllato e montato, non soffermarsi - né
lasciar soffermare persone eventualmente
presenti nelle vicinanze - in prossimità del
livello di funzionamento dell'utensile rotante e
tenere l'utensile in funzione al massimo dei giri
per un minuto. Gli utensili accessori
eventualmente danneggiati solitamente si rompono
durante questo test.
41
Page 42
ITALIANOit
h) Indossare l'equipaggiamento di protezione
personale. In base all'applicazione, indossare
una protezione integrale per il viso, una
protezione per gli occhi o occhiali protettivi. Se
necessario, indossare una mascherina
antipolvere, protezioni acustiche, guanti da
lavoro o un grembiule protettivo che impedisca
alle piccole particelle di abrasivo e di materiale
di raggiungere il corpo. Gli occhi devono essere
protetti da eventuali corpi estranei vaganti, prodotti
dalle diverse applicazioni. La mascherina
antipolvere e/o la protezione per le vie respiratorie
devono filtrare la polvere che si produce durante
l'impiego del dispositivo. L'esposizione prolungata
a un forte rumore può causare una perdita di udito.
i) Assicurarsi che le altre persone mantengano
una distanza di sicurezza dall'area di lavoro
dell'utilizzatore. Tutte le persone che si trovano
all'interno dell'area di lavoro devono indossare
l'equipaggiamento di protezione personale.
Eventuali frammenti del pezzo in lavorazione o di
utensili accessori rotti potrebbero saltare via e
causare lesioni anche al di fuori dell'area di lavoro.
j) Tenere l’utensile elettrico afferrando solo le
superfici di presa isolate, quando si eseguono
lavori durante i quali è possibile che l'utensile
accessorio entri in contatto con cavi elettrici
nascosti. Il contatto con un cavo sotto tensione può
mettere sotto tensione anche i componenti metallici
del dispositivo e provocare così una scossa
elettrica.
k) Tenere il cavo di alimentazione lontano dagli utensili accessori rotanti. Se si perde il controllo
dell'apparecchio, il cavo di alimentazione può
essere tagliato o danneggiato e la mano o il braccio
dell'utilizzatore possono entrare in contatto con
l'utensile accessorio rotante.
l) Non appoggiare mai l’utensile elettrico prima
che l’accessorio impiegato si sia arrestato
completamente. L'utensile accessorio in rotazione
può entrare in contatto con la superficie di
appoggio, facendo perdere all'utilizzatore il
controllo dell'elettroutensile.
m) Non mettere mai in funzione l'elettroutensile durante il trasporto. Gli indumenti dell'utilizzatore
potrebbero entrare accidentalmente in contatto con
l'utensile accessorio in rotazione e ciò potrebbe
causare lesioni.
n) Pulire regolarmente le feritoie di ventilazione dell’utensile elettrico. La ventola del motore attira
la polvere nell'alloggiamento e un forte accumulo di
polvere di metallo può causare pericoli di natura
elettrica.
o) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero
incendiare questi materiali.
p) Non utilizzare alcun utensile accessorio che richieda l'uso di refrigerante liquido. L'impiego
di acqua o di altri refrigeranti liquidi può provocare
una scossa elettrica.
42
4.2 Contraccolpo e relative avvertenze di
sicurezza
Il contraccolpo è la reazione improvvisa che si
verifica quando l'utensile accessorio in rotazione,
come una mola, un platorello o una spazzola
metallica, si inceppa o si blocca. Quando rimane
inceppato o bloccato nel materiale in lavorazione,
l'utensile accessorio rotante si arresta in modo
brusco. Nel punto di bloccaggio, un elettroutensile
privo di controllo subisce un'accelerazione
contraria al senso di rotazione dell'utensile
accessorio.
Se, ad esempio, un disco di smerigliatura resta
bloccato o inceppato nel pezzo in lavorazione, è
possibile che il bordo del disco stesso - che affonda
nel materiale - resti impigliato e quindi il disco si
rompa o provochi un contraccolpo. Il disco di
smerigliatura si sposta quindi improvvisamente
verso l'operatore o in direzione opposta, a seconda
del senso di rotazione del disco al momento
dell'inceppamento. In questo contesto è anche
possibile che i dischi di smerigliatura si rompano.
Il contraccolpo è la conseguenza di un utilizzo
errato dell’elettroutensile e/o di condizioni di lavoro
inadeguate. Può essere evitato adottando le misure
precauzionali descritte di seguito.
a) Afferrare sempre saldamente
l'elettroutensile ed assumere una postura del
corpo e delle braccia che permetta di attutire le
eventuali forze di contraccolpo. Utilizzare
sempre l'impugnatura supplementare, se
disponibile, per avere il massimo controllo
possibile sulle forze di contraccolpo o sulle
forze di reazione all'avviamento. L'utilizzatore
può dominare le forze di contraccolpo e di reazione
adottando misure di sicurezza idonee.
b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può
venire in contatto con la mano dell'utilizzatore.
c) Tenere il corpo lontano dall'area in cui si può
eventualmente spostare l'utensile elettrico in
caso di contraccolpo. Il contraccolpo spinge
l'elettroutensile nella direzione opposta al senso di
rotazione del disco di smerigliatura nel punto in cui
si è bloccato.
d) Lavorare con particolare attenzione vicino
ad angoli, spigoli vivi ecc. Evitare che l'utensile
accessorio venga sbalzato via dal pezzo in
lavorazione e che resti inceppato. In presenza di
angoli o spigoli affilati o quando viene sbalzato via,
l'utensile accessorio tende ad incepparsi. Questo
provoca una perdita del controllo o un contraccolpo.
e) Non utilizzare lame per seghe a catena per il
taglio del legno, né dischi diamantati per
troncare a segmenti con una distanza tra i
segmenti maggiore di 10 mm, né lame dentate.
Gli utensili accessori di questo tipo causano spesso
un contraccolpo o la perdita di controllo
dell'elettroutensile.
4.3 Avvertenze di sicurezza particolari per la
levigatura e la troncatura alla mola:
a) Utilizzare esclusivamente gli abrasivi
omologati per il proprio elettroutensile e il
Page 43
carter di protezione previsto per tali abrasivi.
Gli abrasivi non previsti per l'elettroutensile non
possono essere schermati adeguatamente,
pertanto non sono sicuri.
b) I dischi di smerigliatura a centro depresso
devono essere montati in modo che la
superficie levigante si trovi al di sotto del bordo
del carter di protezione. Una mola montata in
modo non corretto, che sporge oltre il bordo del
carter di protezione, non può essere schermata
adeguatamente.
c) Il carter di protezione deve essere applicato
all’elettroutensile in modo sicuro e va regolato
in modo da garantire la massima sicurezza,
ossia in modo che solo la minima parte
possibile dell’abrasivo sia rivolta verso
l’utilizzatore. Il carter di protezione contribuisce a
proteggere l’utilizzatore da eventuali frammenti,
contatti accidentali con l’abrasivo o scintille che
potrebbero innescare incendi sugli indumenti.
d) Gli abrasivi devono essere utilizzati
esclusivamente per le applicazioni
raccomandate. Per esempio: non levigare mai
con la superficie laterale di un disco da taglio. I
dischi da taglio sono concepiti per l'asportazione di
materiale per mezzo del bordo del disco. Le forze
che agiscono lateralmente su questi tipi di abrasivi
possono provocare la rottura del disco stesso.
e) Utilizzare sempre flange di serraggio non
danneggiate, di forme e dimensioni adeguate
per il disco di smerigliatura scelto. Le flange
adatte sorreggono il disco di smerigliatura,
riducendo al minimo il rischio di una rottura del
disco stesso. Le flange per dischi da taglio possono
differenziarsi dalle flange per altri dischi di
smerigliatura.
f) Non utilizzare dischi di smerigliatura usurati, concepiti per elettroutensili più grandi. I dischi
di smerigliatura per gli elettroutensili grandi non
sono adatti al numero di giri più elevato degli utensili
piccoli e possono rompersi.
g) Quando si utilizzano mole per una doppia
finalità, impiegare sempre il carter di
protezione adatto alla specifica applicazione.
Se non si usa il carter di protezione giusto, può
venire meno lo schermaggio desiderato e si
possono subire gravi lesioni.
4.4 Ulteriori particolari avvertenze di
sicurezza per la troncatura alla mola:
a) Evitare che il disco da taglio si blocchi o che
sia sottoposto ad una pressione di appoggio
eccessiva. Non eseguire tagli di profondità
eccessiva. In seguito al sovraccarico del disco da
taglio, aumenta la sollecitazione del disco stesso e
quindi la probabilità che il disco si inceppi o si
blocchi, di conseguenza aumenta anche il rischio di
contraccolpo o di rottura del disco.
b) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Se l'utilizzatore allontana
da sé il disco da taglio nel pezzo in lavorazione, in
caso di un contraccolpo l'elettroutensile con il disco
rotante viene indirizzato direttamente verso
l'utilizzatore.
ITALIANO it
c) Se la mola per troncare si inceppa o se si
desidera interrompere il lavoro, disattivare
l’elettroutensile e tenerlo fermo finché la mola
non si è arrestata completamente. Non tentare
mai di estrarre il disco dal taglio mentre è
ancora in movimento. Ciò può causare un
contraccolpo. Rilevare ed eliminare la causa del
blocco.
d) Non riattivare l'elettroutensile finché si trova
all'interno del pezzo in lavorazione. Prima di
proseguire con cautela l'incisione, aspettare
che il disco di taglio raggiunga il massimo
numero di giri. In caso contrario il disco potrebbe
incepparsi, saltare via dal pezzo in lavorazione o
causare un contraccolpo.
e) Fissare i pannelli o i pezzi in lavorazione di
grandi dimensioni, in modo da evitare il rischio
di un contraccolpo in caso di blocco del disco
da taglio. I pezzi in lavorazione di grandi
dimensioni si possono flettere sotto il loro
stesso peso. Il pezzo in lavorazione deve essere
sorretto su entrambi i lati del disco, sia in prossimità
della linea di taglio, sia sui bordi.
f) Prestare particolare attenzione in caso di
"tagli a immersione" in pareti esistenti o in altre
zone di cui non si conosce la struttura interna.
Il disco da taglio immerso nel materiale può causare
un contraccolpo in caso di taglio di tubazioni del gas
o dell'acqua, di cavi elettrici o di altri oggetti.
g) Non eseguire tagli curvi. Un sovraccarico della
mola per troncare aumenta la sollecitazione della
mola stessa e incrementa la probabilità che la mola
si inclini o si blocchi, di conseguenza aumenta il
rischio di contraccolpo o di una rottura della mola, il
che può provocare gravi lesioni.
4.5 Avvertenze di sicurezza particolari per la
levigatura con carta vetrata:
a) Utilizzare i fogli abrasivi della giusta
dimensione e seguire le istruzioni del
produttore per la scelta dei fogli. I fogli abrasivi
sporgenti dal platorello possono causare lesioni
nonché provocare inceppamento, strappo dei fogli
stessi o un eventuale contraccolpo.
4.6 Avvertenze di sicurezza particolari per le
lavorazioni con spazzole metalliche:
a) Tenere in considerazione che la spazzola
metallica perde pezzi di filo metallico anche
durante il normale utilizzo. Non sovraccaricare
i fili metallici esercitando una pressione di
appoggio eccessiva. I pezzi di filo metallico che si
staccano possono penetrare molto facilmente
attraverso i vestiti sottili e/o nella pelle.
b) Se è raccomandato l'uso di un carter di
protezione, evitare che tale carter e la spazzola
metallica entrino in contatto. Il diametro delle
spazzole circolari e delle spazzole a tazza può
aumentare a causa della pressione di appoggio e
delle forze centrifughe.
4.7 Ulteriori avvertenze di sicurezza:
AVVERTENZA – Indossare sempre gli
occhiali protettivi.
43
Page 44
ITALIANOit
Indossare le protezioni acustiche.
AVVERTENZA – Utilizzare l’utensile elettrico
sempre con entrambe le mani.
Non utilizzare il carter di protezione
levigatura per operazioni di troncatura. Per
ragioni di sicurezza, in caso di lavori di
troncatura alla mola utilizzare il carter di protezione
specifico.
Utilizzare gli spessori elastici, se questi vengono
forniti con l'abrasivo e qualora si rivelasse
necessario.
Rispettare le indicazioni del produttore dell'utensile
e degli accessori! Proteggere i dischi dal grasso e
dagli urti!
I dischi di smerigliatura devono essere conservati e
manipolati con cura secondo le istruzioni del
produttore.
Gli utensili devono essere conservati e manipolati
con cura secondo le istruzioni del produttore.
Non utilizzare mai mole per troncare per operazioni
di sgrossatura o sbavatura! I dischi da taglio non
possono essere esposti ad alcuna pressione
laterale.
Il pezzo in lavorazione dev'essere saldamente
appoggiato e fissato in modo da non scivolare, ad
es. mediante appositi dispositivi di fissaggio. I pezzi
in lavorazione di grandi dimensioni devono essere
fissati adeguatamente.
Se si utilizzano utensili accessori con inserto
filettato, l'estremità del mandrino non deve entrare
in contatto con il fondo del foro dell'utensile da
levigatura. Accertarsi che la filettatura dell'utensile
accessorio sia sufficientemente lunga da poter
alloggiare completamente il mandrino. La filettatura
dell'utensile accessorio deve essere adeguata a
quella del mandrino. Per la lunghezza e la filettatura
del mandrino, vedere pagina 2 ed il capitolo 14. Dati
Tecnici.
Si raccomanda di utilizzare un impianto di
aspirazione stazionario adeguato. Applicare
sempre a monte un interruttore di sicurezza FI
(RCD) con corrente di scatto max. di 30 mA. In caso
di spegnimento della smerigliatrice angolare per
mezzo dell'interruttore di sicurezza FI, controllare e
pulire il dispositivo. Vedere il capitolo 9. Pulizia.
Gli utensili danneggiati, ovalizzati e/o vibranti non
devono essere utilizzati.
Evitare di arrecare danno a tubazioni del gas o
dell'acqua, linee elettriche e muri portanti (statica).
Un'impugnatura supplementare eventualmente
danneggiata o logora dev'essere sostituita. Non
mettere in funzione l'utensile se l'impugnatura
supplementare è difettosa.
Un carter di protezione danneggiato o crepato
dev'essere sostituito. Non mettere in funzione il
dispositivo se il carter di protezione è difettoso.
Fissare i pezzi in lavorazione piccoli. Ad esempio,
bloccarli in una morsa a vite.
44
Se le mole montate su flangia vengono impiegate
per una doppia finalità (mole per levigatura e
troncatura combinate), si possono utilizzare
soltanto i seguenti tipi di carter di protezione: A e C.
Vedere il capitolo 11..
Utilizzare il carter di protezione giusto:
L’uso di un carter di protezione errato può
comportare una perdita del controllo e quindi
provocare gravi lesioni. Esempi di uso errato:
- se si utilizza un carter di protezione del tipo A per
la levigatura laterale, il carter di protezione e il
pezzo in lavorazione possono disturbarsi a
vicenda, pregiudicando il controllo del dispositivo.
- se si utilizza un carter di protezione del tipo B per
la troncatura con mole per troncare legate, vi è un
maggior rischio di essere esposti a scintille e
particelle di levigatura espulse, nonché a
frammenti della mola se quest’ultima si rompe.
- se si utilizza un carter di protezione del tipo A, B,
C per la troncatura alla mola o per la levigatura
laterale nel calcestruzzo o nella muratura, vi è un
maggior rischio legato all’esposizione alla polvere
e alla perdita del controllo con conseguente
contraccolpo.
- se si utilizza un carter di protezione del tipo A, B,
C con una spazzola a tazza più spessa di quanto
consentito, i fili possono colpire il carter di
protezione e quindi rompersi.
Utilizzare sempre il carter di protezione adatto
all’utensile accessorio. Vedere il capitolo 11..
Accertarsi che, in presenza di polvere durante
l'esecuzione di lavori, le aperture di ventilazione
siano libere. Se fosse necessario eliminare la
polvere, rimuovere in primo luogo la batteria
(utilizzare oggetti non metallici) ed evitare di
danneggiare i componenti interni.
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si
formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori
contengono sostanze chimiche note per essere
causa di tumori, difetti alla nascita o altre anomalie
nella riproduzione. Alcune di queste sostanze
chimiche sono per esempio:
- piombo in vernici contenenti piombo,
- polvere minerale proveniente da mattoni,
cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato
chimicamente.
Il rischio di questa esposizione varia a seconda
della frequenza con cui si effettua questo tipo di
lavoro. Per ridurre l'esposizione a queste sostanze
chimiche: lavorare in un'area ben ventilata e con
dispositivi di protezione approvati, quali ad es.
mascherine antipolvere progettate appositamente
per filtrare le particelle microscopiche.
Ciò vale anche per la polvere proveniente da altri
materiali, come ad es. alcuni tipi di legno (come la
polvere di quercia o di faggio), metalli, amianto.
Altre malattie note sono ad es. le reazioni allergiche
e le malattie alle vie respiratorie. Impedire alla
polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali
inerenti al materiale utilizzato, al personale, al tipo e
Page 45
luogo di impiego (ad es. disposizioni sulla sicurezza
del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si
depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In
questo modo, nell'ambiente si diffonde in maniera
incontrollata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come
segue:
- Non indirizzare le particelle in uscita e la corrente
dell'aria di scarico del dispositivo su di sé o sulle
persone che si trovano nelle vicinanze, né sulla
polvere depositata.
- Utilizzare un impianto di aspirazione e/o un
depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulito
tramite aspirazione. Passando la scopa o
soffiando si provoca un movimento vorticos o della
polvere.
- Aspirare o lavare gli indumenti di protezione. Non
soffiare, scuotere o spazzolare.
4.8 Avvertenze di sicurezza inerenti alla
batteria
Proteggere le batterie dall'umidità!
Non esporre le batterie al fuoco!
Non utilizzare batterie difettose o deformate!
Non aprire le batterie!
Non toccare o mettere in cortocircuito i contatti delle
batterie!
Dalle batterie agli ioni di litio difettose può
fuoriuscire un liquido leggermente acido e
infiammabile!
Se si verifica una perdita di liquido della
batteria e questo entra in contatto con la
pelle, risciacquare subito con abbondante
acqua. Se il liquido delle batterie ricaricabili entra in
contatto con gli occhi, risciacquare con ac qua pulita
ed affidarsi immediatamente alle cure di un medico!
Prima di eseguire qualsiasi lavoro di regolazione,
modifica, manutenzione o pulizia, estrarre il pacco
di batterie ricaricabili dal dispositivo.
Prima di inserire la batteria, assicurarsi che la
macchina sia spenta.
Durante la rimozione e l'inserimento della batteria,
tenere la macchina saldamente in modo tale da
evitare di azionare l'interruttore ON/OFF
accidentalmente.
In caso di guasto al dispositivo, rimuovere la
batteria.
Trasporto delle batterie agli ioni di litio:
La spedizione delle batterie agli ioni di litio è
soggetta alle norme sulle merci pericolose (UN
3480 e UN 3481). Per la spedizione di batterie agli
ioni di litio, informarsi sulle norme attualmente in
vigore. Chiedere eventualmente informazioni alla
ditta di trasporti incaricata. L’imballaggio certificato
è disponibile presso Metabo.
ITALIANO it
Inviare le batterie solo se l'alloggiamento è intatto e
non presenta perdite. Rimuovere la batteria dal
dispositivo per la spedizione. Proteggere i contatti
dai cortocircuiti (ad esempio isolandoli con del
nastro adesivo).
5. Panoramica generale
Vedere a pagina 2.
1 Dado di serraggio Quick*
2 Flangia di supporto
3Mandrino
4 Flangia di supporto Autobalancer *
5 Pulsante di arresto del mandrino
6 Interruttore a cursore di accensione/
spegnimento *
7Impugnatura
8 Fori di fissaggio per tethering (per la sicurezza
anticaduta)
9 Tasto di sbloccaggio della batteria
10 Batteria*
11 Blocco accensione*
12 Interruttore a pulsante*
13 Filtro antipolvere*
14 Spia di segnalazione elettronica
15 Rotellina di regolazione*
16 Tasto dell'indicatore di capacità
17 Indicatore di capacità e del livello di carica
18 Staffa tethering (per la sicurezza anticaduta)*
19 Pulsante di arresto
20 Impugnatura supplementare / impugnatura
supplementare con assorbimento delle
vibrazioni *
21 Carter di protezione
22 Dado a due fori *
23 Chiave a due perni *
24 Leva di fissaggio del carter di protezione
25 Staffa multiposizione*
* secondo la dotazione/non compreso nella
fornitura
6. Messa in funzione
6.1 Montaggio dell'impugnatura
supplementare
Lavorare solamente con l'impugnatura
supplementare (20) montata! Avvitare a fondo
l'impugnatura supplementare sul lato sinistro o
destro del dispositivo.
6.2 Applicazione del carter di protezione
Per motivi di sicurezza, impiegare
esclusivamente il carter di protezione
appositamente previsto per il relativo utensile
accessorio! L’uso di un carter di protezione errato
può comportare una perdita del controllo e quindi
provocare gravi lesioni. Vedere anche il capitolo 11.
Accessori!
Vedere pagina 2, figura H.
- Premere e tenere premuta la leva (24). Portare il
carter di protezione (21) nella posizione indicata.
45
Page 46
ITALIANOit
- Rilasciare la leva e ruotare il carter di protezione
finché la leva stessa non si innesta in posizione.
- Premere sulla leva e ruotare il carter di protezione
finché la zona chiusa non risulta rivolta verso
l'utilizzatore.
- Verificare che il carter sia saldamente in
posizione: la leva dev'essere innestata ed il carter
di protezione non dev'essere in condizione di
poter ruotare.
procedere invertendo la sequenza.)
6.3 Filtro antipolvere
Vedere pagina 2, figura B.
In presenza di ambienti molto polverosi
applicare sempre il filtro antipolvere (13).
Con il filtro antipolvere installato (13) il
dispositivo si surriscalda più rapidamente.
L'elettronica protegge il dispositivo dal
surriscaldamento (vedere capitolo 10.).
Applicazione:
Applicare il filtro per la polvere (13) come
rappresentato in figura.
Rimozione:
Sollevare leggermente il filtro per la polvere (13) dal
bordo superiore e rimuoverlo tirando verso il basso.
6.4 Batteria girevole
Vedere pagina 2, figura D.
La parte posteriore del dispositivo può essere
ruotata, in 3 stadi, di 270° ed in tal modo la forma del
dispositivo può adattarsi alle diverse condizioni di
lavoro. Lavorare solamente quando la parte in
questione è innestata.
Premere prima il pulsante di arresto (19) e, tenendo
il pulsante premuto, ruotare la parte posteriore della
macchina. Durante la rotazione, rilasciare il
pulsante. Il bloccaggio deve scattare in posizione
con un "clic".
6.5 Batteria
Prima dell'utilizzo, ricaricare la batteria (10).
Ricaricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contenute
nelle istruzioni per l'uso del caricabatteria Metabo.
Nelle batterie al litio con indicatore di capacità e di
segnalazione del livello di carica (17) (in base alla
dotazione):
- Premere il tasto (16): il livello di carica viene
visualizzato dalle spie LED.
- Se un LED lampeggia, significa che la batteria è
quasi scarica e dev'essere ricaricata.
6.6 Rimozione e inserimento della batteria
Durante la rimozione e l'inserimento della
batteria, tenere la macchina saldamente in
46

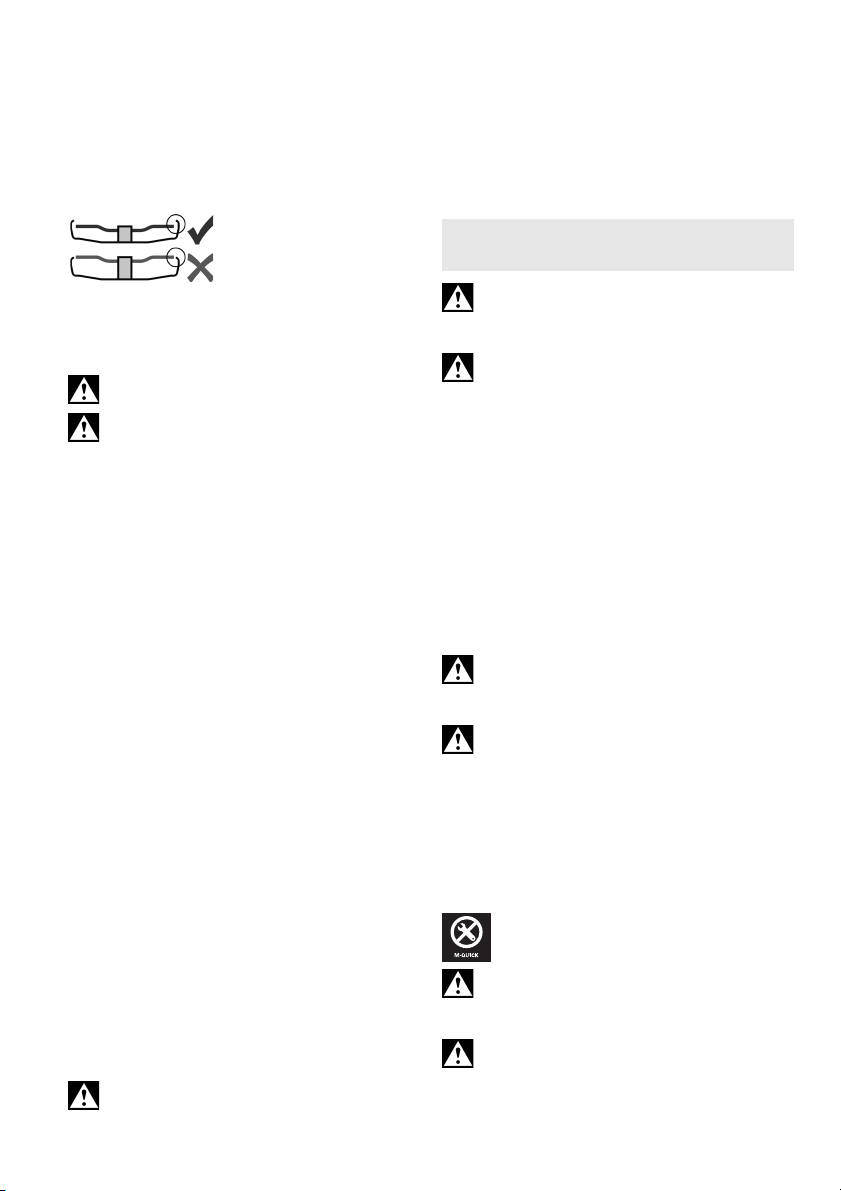

Utilizzare esclusivamente
utensili accessori sopra i
quali il carter di protezione
sporga di almeno 3,4 mm.
(Per lo smontaggio
modo tale da evitare di azionare l'interruttore ON/
OFF accidentalmente.
Rimozione:
Premere il tasto di sblocco (9) ed estrarre la batteria
(10).
Inserimento:
Spingere la batteria (10) fino a farla scattare in
posizione.
7. Montaggio del disco di
smerigliatura
Prima di effettuare qualsiasi intervento di
modifica: rimuovere la batteria dall'utensile. La
macchina dev'essere spenta e il mandrino
dev'essere fermo.
Per eseguire lavori con i dischi da taglio, per
motivi di sicurezza dev'essere utilizzato il
carter di protezione per operazioni di troncatura alla
mola (capitolo 11. Accessori).
7.1 Bloccaggio del mandrino
- Premere il pulsante di arresto del mandrino (5) e
ruotare il mandrino (3) a mano finché il pulsante di
arresto non scatta in posizione producendo un
suono udibile.
7.2 Montaggio dei dischi di smerigliatura
Vedere pagina 2, figura A.
Montare la flangia di supporto (2) sul mandrino. La
posizione è corretta se, una volta montata sul
mandrino, la flangia non può essere ruotata.
WPBA 18...:
La flangia di supporto Autobalancer è
posizionata sul mandrino (4). Non è
necessario l'impiego di una flangia di supporto
rimovibile, come in altre smerigliatrici angolari.
Le superfici di appoggio della flangia di
supporto Autobalancer (4), del disco di
smerigliatura e del dado di serraggio Quick (1)
devono essere pulite. Pulirle, se occorre.
- Appoggiare il disco di smerigliatura sulla flangia di
supporto Autobalancer (4).
Il disco di smerigliatura deve poggiare sulla flangia
di supporto Autobalancer in modo uniforme.
7.3 Stringere/allentare il dado di serraggio
Quick (in funzione della dotazione)
Stringere il dado di serraggio Quick (1):
Applicare il dado di serraggio quick (1) solo su
macchine dotate del "sistema Metabo Quick".
Queste macchine si riconoscono dal pulsante di
arresto mandrino rosso (5) con la scritta "M-Quick".
Se l'utensile accessorio montato nella zona di
serraggio ha uno spessore superiore a
7,1 mm, il dado di serraggio Quick non può essere
utilizzato! Utilizzare quindi il dado a due fori (22) con
la chiave a due perni (23).
- Bloccare il mandrino (capitolo 7.1).
Page 47
- Inserire il dado di serraggio quick (1) sul mandrino
0
I
6
0
I
11 12
(3) in modo tale che i 2 dentini facciano presa nelle
2 rispettive scanalature del mandrino. Vedere la
figura a pagina 2.
- Serrare manualmente il dado di serraggio Quick
ruotandolo in senso orario.
- Stringere il dado di serraggio Quick ruotando con
forza il disco di smerigliatura in senso orario.
Allentare il dado di serraggio quick (1):
Solo se il dado di serraggio quick (1) è
presente, è possibile bloccare il mandrino con
il relativo pulsante di arresto mandrino M-Quick (5)!
- Quando viene disinserito, la macchina riprende a
funzionare.
- Poco prima dell'arresto del disco di smerigliatura,
premere il pulsante rosso per l'arresto del
mandrino M-Quick (5). Il dado di serraggio quick
(1) si allenta automaticamente di ca. mezzo giro e
si può svitare senza ulteriori sforzi e senza l'ausilio
di attrezzi.
7.4 Stringere/allentare il dado a due fori (in
funzione della dotazione)
Utilizzando il dado a due fori, il pulsante di
arresto mandrino (5) deve essere premuto
soltanto quando il mandrino è fermo.
Stringere il dado a due fori (22):
I 2 lati del dado a due fori sono diversi. Avvitare il
dado a due fori sul mandrino come spiegato di
seguito:
Vedere a pagina 2
- X) In caso di dischi di smerigliatura sottili:
Il collarino del dado a due fori (22) è rivolto verso
l’alto, affinché il disco abrasivo sottile possa
essere fissato in modo sicuro.
X) In caso di dischi di smerigliatura spessi:
Il collarino del dado a due fori (22) è rivolto verso il
basso, affinché il dado a due fori possa essere
inserito in modo sicuro sul mandrino.
Allentare il dado a due fori:
- Bloccare il mandrino (capitolo 7.1). Svitare il dado
a due fori (22) girandolo in senso antiorario con
l'apposita chiave a due perni (23).
7.5 Staffa tethering (18) (per la sicurezza
anticaduta)
Per proteggere il dispositivo dalla caduta, a
entrambi i fori di fissaggio (8) può essere fissata una
staffa tethering (sicurezza anticaduta) (18).
La staffa tethering può essere utilizzata
soltanto con dispositivi dotati di
interruttore paddle (n. ordine 613059xx0,
601734xx0, 601745xx0, 601746xx0).
Utilizzare la staffa tethering osservando le
relative istruzioni.
Utilizzare la staffa tethering (18) soltanto
insieme ai seguenti accessori:
Staffa tethering (17):
N. ordine: 628967000
Batterie:
ITALIANO it
N. ordine: 624990000 5,5 Ah (LiHD)
N. ordine: 624991000 10,0 Ah (LiHD)
Cinghia di sicurezza per utensili Metabo:
N. ordine: 628970000
Attacco di sicurezza per batteria:
N. ordine: 628965000
8. Utilizzo
8.1 Regolazione del numero di giri (in
funzione della dotazione)
Impostare il numero di giri raccomandato con la
rotellina di regolazione (15). (Cifra bassa = numero
di giri basso; cifra elevata = numero di giri elevato.)
Dischi da taglio, dischi di sgrossatura, mola a tazza,
dischi da taglio diamantati: numero di giri elevato
Spazzola: numero di giri medio
Platorelli (dischi abrasivi): numero di giri basso-
medio
Nota:
per eventuali lavori di lucidatura consigliamo
di utilizzare le nostre lucidatrici angolari.
8.2 Attivazione/disattivazione
Tenere sempre il dispositivo con entrambe le
mani.
Mettere prima in funzione il dispositivo, quindi
avvicinare l'utensile accessorio al pezzo in
lavorazione.
In caso di funzionamento continuo, il
dispositivo continua a funzionare anche se si
lascia la presa. Pertanto, tenere sempre
saldamente il dispositivo con entrambe le mani
afferrandolo per le apposite impugnature,
assumere una postura stabile e lavorare
concentrati.
Evitare che il dispositivo aspiri polvere e
trucioli o ne provochi movimenti vorticosi.
Dopo lo spegnimento, riporre il dispositivo soltanto
dopo che il motore si è completamente arrestato.
Dispositivi con interruttore a scorrimento:
Accensione: spingere l'interruttore a scorrimento
(6) in avanti. Per il funzionamento continuo,
premerlo verso il basso fino all'innesto.
Spegnimento: premere sull'estremità posteriore
dell'interruttore a scorrimento (6) e rilasciare.
Utensili con "interruttore paddle"
(con funzione uomo morto):
47
Page 48
ITALIANOit
Accensione: spingere il blocco dell'accensione
(11) in direzione della freccia e premere il pulsante
interruttore (12).
Spegnimento: rilasciare l'interruttore a pulsante
(12).
8.3 Avvertenze per il lavoro
Levigatura e levigatura con carta abrasiva:
Esercitare con l'utensile una pressione uniforme e
spostarsi avanti e indietro, in modo che la superficie
del pezzo non si surriscaldi.
Sgrossatura: per ottenere un buon risultato lavorare
con un angolo di incidenza di 30° - 40°.
Troncatura alla mola:
taglio che si sta eseguendo. Procedere con un
avanzamento regolare, adeguato al materiale in
lavorazione. Non angolare il disco, non esercitare
pressione, non oscillare.
Lavorare con le spazzole metalliche:
Esercitare con il dispositivo una pressione
uniforme.
Durante i lavori di troncatura alla mola
lavorare sempre in controrotazione
(figura). In caso contrario esiste il
pericolo che il dispositivo possa
fuoriuscire in modo incontrollato dal
9. Pulizia
Prima di eseguire qualsiasi lavoro di regolazione,
modifica, manutenzione o pulizia, estrarre la
batteria dal dispositivo.
Pulire regolarmente il filtro per la polvere: estrarlo
dalla macchina e soffiarlo con l'aria compressa.
Di tanto in tanto, rimuovere la batteria e pulire la
zona di contatto della batteria e del dispositivo,
utilizzando un panno asciutto e badando di
eliminare i depositi. Nel caso in cui sia impossibile
rimuovere la batteria: vedi capitolo Riparazione.
Durante la lavorazione possono depositarsi delle
particelle all'interno dell'elettroutensile. Questo
compromette il raffreddamento dell'elettroutensile. I
depositi conduttori possono compromettere
l'isolamento dell'elettroutensile e provocare pericoli
elettrici.
Aspirare aria dall'elettroutensile regolarmente,
spesso e a fondo, tramite le fenditure anteriori e
posteriori, o soffiare con aria asciutta. Staccare
prima l'utensile dall'alimentazione elettrica e
indossare occhiali protettivi e una mascherina
antipolvere adeguata. Durante il soffiaggio,
accertarsi che l'aspirazione avvenga
correttamente.
10. Eliminazione dei guasti
Il sistema elettronico di segnalazione (13)
lampeggia e il dispositivo non entra in
funzione.
La batteria è scarica, la temperatura è troppo
elevata oppure è scattata la protezione contro il
riavvio.
Spegnere e riaccendere il dispositivo.
Se la batteria viene inserita mentre il dispositivo è
48
acceso, questo non entra in funzione.
Se si utilizza una batteria che non appartiene al
sistema CAS, il dispositivo non entra in funzione.
Il sistema elettronico di segnalazione (13)
si accende permanentemente
Si è verificato un sovraccarico durante il
lavoro, la potenza può essere temporaneamente
ridotta. Ridurre la pressione di lavoro.
Disattivazione elettronica di sicurezza:
l'utensile si è SPENTO automaticamente. In
caso di un'eccessiva velocità di rampa della
corrente (come in caso di blocco improvviso o
contraccolpo), il dispositivo si spegne. Spegnere il
dispositivo. Rimetterlo in funzione e continuare a
lavorare normalmente. Evitare ulteriori bloccaggi.
Vedere capitolo 4.2.
11. Accessori
Utilizzare soltanto batterie e accessori originali
Metabo o CAS (Cordless Alliance System).
Utilizzare esclusivamente accessori conformi ai
requisiti e ai parametri riportati nelle presenti
istruzioni per l'uso.
Tipo di lavoro:
1 = levigatura con la superficie
2 = troncatura alla mola
3 = foratura
4 = spazzole metalliche
5 = levigatura con carta abrasiva
Utensili accessori:
1.1 = mola per sgrossare
1.2 = mola a tazza (ceramica)
1.3 = mola a tazza diamantata “muratura/
calcestruzzo”
2.1 = mola per troncare “metallo”
2.2 = mola per troncare “muratura/calcestruzzo”
2.3 = disco diamantato per troncare “muratura/
calcestruzzo”
2.4 = mola per troncare per doppia finalità (mola per
levigatura e troncatura combinata)
3.1 = punte diamantate a corona
4.1 = spazzola circolare
4.2 = spazzola a tazza
5.1 = disco abrasivo lamellare
5.2 = platorello per fogli abrasivi
Carter di protezione previsti:
Tipo A =
Tipo B = carter di protezione per levigatura
Tipo C = carter di protezione per levigatura e
Tipo D = carter di protezione per mola a tazza
Tipo E = carter di protezione aspirazione per la
Tipo F = carter di protezione aspirazione per la
Altri accessori:
(vedi anche www.metabo.com)
- Dado di serraggio Quick (senza l'ausilio di
- Filtro antipolvere (13)
carter di protezione per troncatura / carter
di protezione incl. clip carter di protezione
per troncatura alla mola
troncatura alla mola (combinazione)
levigatura superficiale
troncatura alla mola
alcun attrezzo) (1)
Page 49
Il filtro a maglia fine impedisce la penetrazione di
particelle grossolane nel corpo motore. Rimuovere
e pulire regolarmente.
- Dado a due fori (22)
- Clip per carter di protezione aspirazione
Concepita per il collegamento di un adeguato
dispositivo di aspirazione per il taglio di materiali
minerali, come ad es. calcestruzzo armato e
muratura, esclusivamente tramite dischi da taglio
diamantati, senza l’utilizzo di acqua.
N. ordine: 630401000; D
- Staffa multiposizione (25) per impugnatura
supplementare
Permette diverse impugnature.
N. ordine: 627362000
=125 mm (5‘‘)
max
- Protezione per le mani
Specifica per lavorare con platorelli di supporto,
platorelli (dischi abrasivi), spazzole metalliche e
corone diamantate per piastrelle.
Applicare la protezione per le mani sotto
l'impugnatura supplementare laterale.
N. ordine: 630327000
- Batterie:
N. ordine: 625368000 5,5 Ah (LiHD)
N. ordine: 625369000 8,0 Ah (LiHD)
N. ordine: 625549000 10,0 Ah (LiHD)
ecc.
- Caricabatterie: ASC 55, ASC 145, ecc.
Il carter di protezione aspirazione per la
levigatura superficiale si deve utilizzare
soltanto insieme al dado a due fori
La gamma completa degli accessori è disponibile
all’indirizzo www.metabo.com oppure nel catalogo.
12. Riparazione
Le eventuali riparazioni degli elettroutensili
devono essere eseguite esclusivamente da
elettricisti specializzati.
Nel caso di elettroutensili Metabo che necessitino di
riparazioni, rivolgersi al proprio rappresentante di
zona. Per gli indirizzi consultare il sito
www.metabo.com.
Gli elenchi delle parti di ricambio possono essere
scaricati dal sito www.metabo.com.
13. Rispetto dell'ambiente
La polvere prodotta durante le lavorazioni può
contenere sostanze nocive: non gettare tali
sostanze nei rifiuti domestici, bensì procedere ad
uno smaltimento conforme ricorrendo a un punto di
raccolta per rifiuti speciali.
I materiali di imballaggio devono essere smaltiti in
base al relativo contrassegno, secondo le regole
comunali. Per ulteriori informazioni si rimanda al sito
www.metabo.com, nella sezione Assistenza.
I materiali di imballaggio devono essere smaltiti in
base al relativo contrassegno, secondo le regole
comunali. Per ulteriori informazioni si rimanda al sito
www.metabo.com, nella sezione Assistenza.
ITALIANO it
Attenersi alle norme nazionali riguardo allo
smaltimento eco-compatibile e al riciclaggio di
macchine fuori servizio, imballaggi e accessori.
Le batterie non devono essere smaltite insieme ai
rifiuti domestici! Restituire le batterie difettose o
esauste ai commercianti specializzati Metabo!
Non gettare le batterie nell'acqua.
Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Diret-
tiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto
nazionale, gli elettroutensili usati devono essere
smaltiti separatamente e sottoposti ad un sistema di
riciclaggio eco-compatibile.
Prima di effettuare lo smaltimento, scaricare la
batteria all’interno dell’utensile elettrico. Proteggere
i contatti dai cortocircuiti (ad esempio isolandoli con
del nastro adesivo).
14. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 2. Ci
riserviamo il diritto di apportare modifiche
nell’ambito dello sviluppo tecnologico.
U=tensione della batteria
D
=max. diametro dell'utensile
max
t
=spessore max. consentito dell’utensile
max,1
t
max,2
t
max,3
M=filettatura del mandrino
l=lunghezza del mandrino
n=numero di giri al minimo (massimo
n
m=peso (con la batteria più piccola)
Valori misurati a norma EN 60745.
I dati tecnici sopra indicati sono soggetti a tolleranze
(secondo gli standard specifici vigenti).
emissioni dell'elettroutensile e di raffrontarle con
altri elettroutensili. In base alle condizioni
d'impiego, allo stato dell'elettroutensile o degli
utensili accessori, il carico effettivo può risultare
superiore o inferiore. Ai fini di una corretta stima,
considerare le pause di lavoro e le fasi di carico
ridotto. Basandosi su valori stimati e
opportunamente adattati, stabilire misure di
sicurezza idonee per l'utilizzatore, ad es. di
carattere organizzativo.
Valore complessivo delle vibrazioni
vettoriale delle tre direzioni) calcolato secondo la
norma EN 60745:
a
a
nella zona di serraggio in caso di utilizzo
del dado a due fori (22)
=spessore max. consentito per l'utensile
nella zona di serraggio in presenza del
dado di serraggio Quick (1)
=disco sgrossatore/disco da taglio:
max spessore consentito per l'utensile
accessorio
numero di giri)
=numero di giri al minimo (regolabile)
v
corrente continua
Valori di emissione
Questi valori consentono di stimare le
h, SG
h, DS
= valore di emissione vibrazioni
(levigatura superficiale)
= valore di emissione vibrazioni
(levigatura con platorello/disco
(somma
49
Page 50
ITALIANOit
K
h,SG/DS
Livello sonoro classe A tipico
L
pA
L
WA
, K
K
pA
WA
Durante il lavoro è possibile che venga superato il
livello di rumorosità di 80 d(A).
Indossare le protezioni acustiche!
abrasivo)
=incertezza (vibrazioni)
:
= livello di pressione acustica
= livello di potenza acustica
=incertezza
50
Page 51
Manual original
1. Declaración de conformidad
Declaramos bajo nuestra exclusiva
responsabilidad que estas amoladoras angulares,
identificadas por tipo y número de serie *1),
cumplen todas las disposiciones pertinentes de las
directivas *2) y normas *3). Documentación técnica
en *4) - véase página 3.
2. Uso según su finalidad
Con los accesorios Metabo originales, las
amoladoras angulares a batería son adecuadas
para el lijado, esmerilado con papel de lija, trabajos
con cepillo de alambre y tronzado de metal,
hormigón, piedra y otros materiales sin utilizar
agua.
Las máquinas identificadas con las letras WVB..
tienen una ruedecilla de ajuste para regular la
velocidad, por ello son especialmente
recomendables para trabajos con cepillos de púas.
Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.
Se deberán respetar las normas generales
reconocidas sobre prevención de accidentes y las
indicaciones de seguridad adjuntas.
3. Recomendaciones generales
de seguridad
Por su propia protección y la de su
herramienta eléctrica, preste especial
atención a los puntos de texto marcados
con este símbolo.
ADVERTENCIA: – Lea el manual de
instrucciones para reducir el riesgo de
lesiones.
ADVERTENCIA - Lea íntegramente las
advertencias de peligro, las
instrucciones, las ilustraciones y los datos
técnicos provistos con esta herramienta
eléctrica. En caso de no atenerse a las
instrucciones siguientes, se puede ocasionar una
descarga eléctrica, un incendio y/o una lesión
grave.
Guarde estas indicaciones de seguridad e
instrucciones de manejo en un lugar seguro.
Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este
documento.
4. Indicaciones especiales de
seguridad
4.1 Indicaciones comunes de seguridad
para el lijado, esmerilado con papel de
ESPAÑOL es
lija, trabajos con cepillo de alambre o
tronzado:
a) Esta herramienta eléctrica puede utilizarse
como lija, papel de lija, cepillo de alambre,
sierra de coronas o tronzadora. Lea todas las
indicaciones de seguridad, instrucciones,
representaciones y datos suministrados con la
herramienta. Si no sigue estas indicaciones
pueden producirse descargas eléctricas, fuego y
lesiones graves.
b) Esta herramienta eléctrica no es apropiada para pulir. Utilizar la herramienta para
aplicaciones para las que no está prevista puede
provocar riesgos y lesiones.
c) No utilice ninguna herramienta de inserción
que no esté especialmente diseñada y
recomendada por el fabricante para esta
herramienta eléctrica en particular. El hecho de
poder montar el accesorio en la herramienta no
garantiza una utilización segura.
d) El número de revoluciones autorizado de la
herramienta de inserción debe ser al menos
igual al número de revoluciones máximo
indicado en la herramienta eléctrica. Si la
herramienta de inserción gira a una velocidad
mayor que la permitida, podría romperse y salir
despedida.
e) El diámetro exterior y el grosor de la
herramienta de inserción deben coincidir con
las medidas de la herramienta eléctrica. Las
herramientas de inserción con un tamaño
incorrecto no pueden protegerse
convenientemente ni controlarse de forma
apropiada.
f) Las herramientas de inserción con rosca
deben coincidir exactamente con el husillo
portamuelas de la herramienta eléctrica. En el
caso de las herramientas de inserción
ajustadas con bridas, el agujero del soporte
debe coincidir exactamente con la forma de la
brida. Las herramientas de inserción que no se
adaptan con precisión a la herramienta eléctrica,
giran de forma irregular, vibran fuertemente, y por lo
tanto, existe el riesgo de perder el control de la
herramienta.
g) No utilice herramientas de inserción
dañadas. Antes de cada utilización, controle si
las herramientas de inserción presentan algún
daño, por ejemplo si los discos de amolar
están astillados o agrietados, si los discos
abrasivos están agrietados o muy
desgastados, o si los cepillos de alambre
tienen alambres sueltos o rotos. En el caso de
que la herramienta eléctrica o la de inserción
caigan al suelo, compruebe si se ha dañado, o
bien utilice una herramienta sin dañar. Una vez
haya comprobado el estado de la herramienta
de inserción y la haya colocado, tanto usted
como las personas que se encuentran en las
proximidades deben colocarse fuera del nivel
de la herramienta en movimiento; póngala en
funcionamiento durante un minuto con el
51
Page 52
ESPAÑOLes
número de revoluciones máximo. Normalmente,
las herramientas de inserción dañadas se rompen
con esta prueba.
h) Utilice el equipamiento personal de
protección. En función de la aplicación, utilice
mascarilla protectora, protector ocular o gafas
protectoras. Si procede, utilice mascarilla
antipolvo, cascos protectores para los oídos,
guantes protectores o un delantal especial
para repeler las pequeñas partículas de lijado
y de material. Los ojos deben quedar protegidos
de los cuerpos extraños suspendidos en el aire y
producidos por las diferentes aplicaciones. Las
mascarillas respiratorias y antipolvo deben filtrar el
polvo que se genera con la aplicación
correspondiente. Si está expuesto a un fuerte nivel
de ruido durante un período prolongado, su
capacidad auditiva puede verse afectada.
i) Compruebe que las terceras personas se
mantienen a una distancia de seguridad de su
zona de trabajo. Cualquier persona que entre
en la zona de trabajo debe utilizar el equipo de
protección personal. Los fragmentos de la pieza
de trabajo o las herramientas de inserción rotas
pueden salir disparadas y ocasionar lesiones
incluso fuera de la zona directa de trabajo.
j) Sujete la herramienta electrónica únicamente
por las superficies de la empuñadura aisladas
cuando realice trabajos en los que la
herramienta de inserción pudiera entrar en
contacto con cables eléctricos ocultos. El
contacto con un cable conductor de corriente
puede electrizar también las partes metálicas de la
herramienta y causar una descarga eléctrica.
k) Mantenga el cable de alimentación lejos de
las herramientas de inserción en movimiento.
Si pierde el control sobre la herramienta, el cable de
alimentación puede cortarse o engancharse, y su
mano o su brazo pueden terminar en la herramienta
de inserción en movimiento.
l) Nunca deposite la herramienta eléctrica
antes de que la herramienta de inserción se
haya detenido por completo. La herramienta de
inserción en movimiento puede entrar en contacto
con la superficie sobre la que se ha depositado, lo
que puede provocar una pérdida de control sobre la
herramienta eléctrica.
m) No deje la herramienta eléctrica en marcha mientras la transporta. La ropa podría
engancharse involuntariamente en la herramienta
en movimiento y la herramienta podría perforar su
cuerpo.
n) Limpie regularmente la ranura de ventilación de su herramienta eléctrica. El ventilador del
motor introduce polvo en la carcasa, y una gran
acumulación de polvo de metal puede provocar
peligros eléctricos.
o) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden
inflamar dichos materiales.
p) No utilice ninguna herramienta de inserción que precise refrigeración líquida. La utilización
de agua u otros refrigerantes líquidos puede
provocar una descarga eléctrica.
52
4.2 Contragolpe e indicaciones de seguridad
correspondientes
Un contragolpe es la reacción repentina que tiene
lugar cuando una herramienta de inserción en
movimiento (como un disco de amolar, un disco
abrasivo, un cepillo de alambre etc.) se atasca o
bloquea. Este bloqueo provoca una parada brusca
de la herramienta de inserción. A su vez, en el punto
de bloqueo se genera una aceleración incontrolada
de la herramienta eléctrica en sentido contrario al
de giro de la herramienta de inserción.
Si, por ejemplo, se engancha o bloquea un disco de
amolar en la pieza de trabajo, el borde del disco que
se introduce en la pieza de trabajo puede
enredarse y como consecuencia romperse el disco
o provocar un contragolpe. El disco de amolar se
mueve hacia el usuario o en sentido opuesto, en
función del sentido de giro del disco en el punto de
bloqueo. Esto también puede ocasionar la rotura de
los discos de amolar.
El contragolpe es la consecuencia de un uso
inadecuado de la herramienta eléctrica o de unas
condiciones de trabajo incorrectas. Se puede evitar
tomando las medidas apropiadas como las que se
describen a continuación.
a) Sujete bien la herramienta eléctrica y
mantenga el cuerpo y los brazos en una
posición en la que pueda absorber la fuerza del
contragolpe. Utilice siempre la empuñadura
adicional, si dispone de ella, para tener el
máximo control posible sobre la fuerza de
contragolpe o el momento de reacción al
accionar la herramienta hasta plena marcha. El
usuario puede dominar la fuerza de contragolpe y
de reacción con las medidas de precaución
apropiadas.
b) No coloque nunca la mano cerca de la herramienta en movimiento. En caso de
contragolpe, la herramienta de inserción podría
desplazarse sobre su mano.
c) Evite colocar su cuerpo en la zona a la que se
desplazaría la herramienta eléctrica en caso de
contragolpe. El contragolpe propulsa la
herramienta eléctrica en la dirección contraria a la
del movimiento del disco de amolar en el punto de
bloqueo.
d) Trabaje con especial cuidado en el área de
esquinas, bordes afilados, etc. Evite que las
herramientas reboten en la pieza de trabajo y
se atasquen. La herramienta de inserción en
movimiento tiende a atascarse en las esquinas, en
los bordes afilados o cuando rebota. Esto provoca
una pérdida de control o un contragolpe.
e) No deberá utilizar un disco de sierra de
cadena para cortar madera, un disco de
tronzado diamantado y segmentado con una
distancia entre segmentos superior a 10 mm ni
un disco de sierra dentado. Con frecuencia,
dichas herramientas de inserción provocan
contragolpes y la pérdida de control.
Page 53
4.3 Indicaciones de seguridad especiales
para el lijado y el tronzado:
a) Utilice siempre las muelas abrasivas
autorizadas para su herramienta eléctrica y la
cubierta protectora prevista para ellas. Las
muelas abrasivas que no están previstas para la
herramienta eléctrica no pueden protegerse de
forma correcta y son inseguras.
b) Los discos amoladores acodados se deben
montar de tal manera que la superficie de
amolado se encuentre debajo del borde de la
cubierta protectora. Un disco de amolado mal
montado que sobresalga más allá del borde de la
cubierta protectora no se puede proteger
adecuadamente.
c) La cubierta protectora debe sujetarse
firmemente a la herramienta eléctrica y
ajustarse con la mayor seguridad posible, es
decir, la mínima parte posible de la muela
abrasiva debe permanecer abierta hacia el
usuario. La cubierta protectora ayuda a proteger al
usuario contra fragmentos, contacto involuntario
con la muela abrasiva y chispas que podrían
incendiar la ropa.
d) Las muelas abrasivas solo deben utilizarse
para las aplicaciones recomendadas. P. ej.:
nunca lije con la superficie lateral de un disco
de tronzado. Los discos de tronzado son
apropiados para el recorte de material con el borde
del disco. La aplicación de fuerza lateral sobre
estas muelas abrasivas puede romperlas.
e) Utilice siempre bridas de sujeción sin dañar
del tamaño y de la forma correctas para el
disco de amolar seleccionado. Una brida
adecuada soporta el disco de amolar y reduce así el
riesgo de la rotura del disco. Las bridas para los
discos de tronzado pueden ser diferentes a las
bridas para otros discos de amolar.
f) No utilice discos de amolar desgastados de herramientas eléctricas más grandes. Los
discos de amolar para herramientas eléctricas más
grandes no están diseñados para el alto número de
revoluciones de las herramientas más pequeñas y
pueden romperse.
g) En caso de emplear discos de doble uso, se
debe utilizar siempre la cubierta protectora
adecuada para la aplicación que se esté
realizando. Si no se utiliza la cubierta protectora
adecuada, puede perderse el blindaje y provocar
lesiones graves.
4.4 Otras indicaciones de seguridad
especiales para el tronzado:
a) Evite el bloqueo del disco de tronzado o una
presión excesiva. No realice cortes demasiado
profundos. La sobrecarga del disco de tronzado
aumenta la carga y la probabilidad de atascos o
bloqueos, y por lo tanto, la posibilidad de
contragolpe o rotura de una muela abrasiva.
b) Evite el área situada delante y detrás del disco de tronzado en movimiento. Si está
moviendo el disco de tronzado en la pieza de
trabajo en dirección opuesta a usted, en caso de
ESPAÑOL es
contragolpe, la herramienta eléctrica puede salir
disparada hacia usted con el disco en movimiento.
c) En el caso de que el disco de tronzado se
atasque o usted decida interrumpir el trabajo,
desconecte la herramienta eléctrica y sujétela
hasta que el disco se haya detenido. Nunca
trate de extraer el disco de tronzado aún en
movimiento de la hendidura de corte, ya que
puede producirse un contragolpe. Determine la
causa del atasco y soluciónela.
d) No vuelva a conectar la herramienta
eléctrica mientras se encuentre en la pieza de
trabajo. Deje que el disco de tronzado alcance
el número total de revoluciones antes de
continuar el corte con cuidado. De otro modo
puede atascarse el disco, saltar de la pieza de
trabajo o provocar un contragolpe.
e) Apoye los tableros o las piezas de trabajo
grandes para evitar el riesgo de un contragolpe
al atascarse el disco de tronzado. Las piezas
de trabajo grandes pueden doblarse por su
propio peso. La pieza de trabajo debe estar
apoyada por ambos lados del disco, cerca de la
línea de corte y también en el borde.
f) Tenga especial cuidado cuando realice
"cortes sobre conductos" en las paredes ya
existentes o en otras zonas en que no pueden
verse. El disco de tronzado que se introduce puede
provocar un contragolpe al realizar cortes en los
conductos de agua o gas, cables eléctricos u otros
objetos.
g) No realice cortes en curvas. La sob rec arga del
disco de tronzado aumenta la carga y la
probabilidad de atascos o bloqueos, y por lo tanto,
la posibilidad de contragolpe o rotura de una muela
abrasiva, lo que puede provocar lesiones graves.
4.5 Indicaciones de seguridad especiales
para el esmerilado con papel de lija:
a) Utilice hojas lijadoras del tamaño adecuado
y siga las indicaciones del fabricante sobre la
selección de hojas lijadoras. Si las hojas
lijadoras sobrepasan el disco abrasivo, pueden
producirse lesiones, así como el atasco o rasgado
de las hojas o un contragolpe.
4.6 Indicaciones de seguridad especiales
para los trabajos con cepillo de alambre:
a) Tenga presente que los cepillos de alambre
pierden fragmentos de alambre incluso
durante la utilización normal. No sobrecargue
los alambres con una presión demasiado
elevada. Los fragmentos de alambre que salen
despedidos pueden atravesar con facilidad ropas
finas y la piel.
b) Se recomienda la utilización de una cubierta
protectora. Evite que ésta y el cepillo de
alambre entren en contacto. Los cepillos de plato
y de vaso pueden aumentar su diámetro debido a la
presión y a las fuerzas centrífugas.
53
Page 54
ESPAÑOLes
4.7 Otras indicaciones de seguridad:
ADVERTENCIA – Utilice siempre gafas
protectoras.
Lleve puestos cascos protectores.
ADVERTENCIA – Emplee la herramienta
eléctrica con ambas manos.
No utilice la cubierta protectora para lijado en
los trabajos de tronzado: En caso de trabajar
con los discos de tronzado, por razones de
seguridad, se debe emplear una cubierta
protectora para tronzado.
Utilice capas de refuerzo elásticas, si se incluyen
con el material abrasivo y se requiere su utilización.
Respete las indicaciones del fabricante de la
herramienta o del accesorio. Proteja los discos de
grasa y golpes.
Los discos de amolar deben almacenarse y
manipularse cuidadosamente siguiendo las
instrucciones del fabricante.
Las herramientas de trabajo deben almacenarse y
manipularse cuidadosamente siguiendo las
instrucciones del fabricante.
No utilice nunca discos de tronzado para desbarbar
o desbastar. Los discos de tronzado no deben
someterse a presión lateral.
La pieza de trabajo debe apoyarse firmemente y
estar asegurada para evitar que se deslice,
utilizando por ejemplo dispositivos de sujeción. Las
piezas de trabajo grandes deben estar
debidamente sujetas.
Si se utilizan herramientas con inserción roscada, el
extremo del husillo no debe tocar el fondo del
orificio de la herramienta de lijado. Compruebe que
la rosca de las herramientas de inserción sea lo
suficientemente larga para alojar el husillo en toda
su longitud. La rosca de la herramienta de inserción
debe encajar en la del husillo. Para consultar la
longitud y la rosca del husillo véase la página 2 y el
capítulo 14. Especificaciones técnicas.
Se recomienda utilizar un sistema de aspiración fijo
adecuado. Preconecte siempre un dispositivo de
corriente residual FI (RCD) con una corriente de
desconexión máxima de 30 mA. Al desconectar la
amoladora angular mediante el interruptor de
protección FI, ésta deberá comprobarse y
limpiarse. Véase el capítulo 9. Limpieza.
No deben utilizarse herramientas dañadas,
descentradas o que vibren.
Evite dañar los conductos de gas y de agua, los
cables eléctricos y las paredes portantes (estática).
Las empuñaduras adicionales dañadas o
agrietadas deben cambiarse. No utilice
herramientas cuya empuñadura adicional esté
defectuosa.
Las cubiertas protectoras dañadas o agrietadas
deben cambiarse. No utilice herramientas cuya
cubierta protectora esté defectuosa.
54
Las piezas de trabajo pequeñas deberán fijarse
adecuadamente. Por ejemplo, sujetas en un tornillo
de banco.
Si los discos con brida se utilizan para un doble
propósito (discos combinados de lijado y tronzado),
solo se pueden utilizar los siguientes tipos de
cubiertas de protección: Tipo A, Tipo C.
Véase el capítulo 11..
Emplee la cubierta protectora adecuada:
En caso de utilizar una cubierta protectora
inadecuada puede producirse una pérdida de
control y lesiones graves. Ejemplos de uso
incorrecto:
- si se utiliza una cubierta protectora de tipo A para
el lijado lateral, la cubierta protectora y la pieza de
trabajo pueden perturbarse entre sí, lo que impide
un control suficiente.
- si se utiliza una cubierta protectora de tipo B para
el lijado con discos de tronzado unidos, existe un
mayor riesgo de exposición a las chispas y
partículas de amolado expulsadas, así como a los
fragmentos del disco abrasivo en caso de rotura
del mismo.
- si se utiliza una cubierta protectora de tipo A, B, C
para tronzar o lijar lateralmente en hormigón o
mampostería, existe un mayor riesgo por la
exposición al polvo, así como a la pérdida de
control rebote.
- si se utiliza una cubierta protectora de tipo A, B, C
con un cepillo de disco más grueso de lo
permitido, los cables pueden golpear la cubierta
protectora y esto puede hacer que se rompan.
Emplee siempre la cubierta protectora adecuada
para la herramienta de inserción. Véase el capítulo
11..
Asegúrese de que las aberturas de ventilación
estén bien libres cuando se trabaje en condiciones
de mucho polvo. En caso de que sea necesario
eliminar el polvo, retire primero la batería (utilice
objetos no metálicos) y evite dañar las piezas
internas.
Reducir la exposición al polvo:
ADVERTENCIA – Algunos polvos generados
por el lijado, aserrado, amolado o taladrado
con herramientas eléctricas y otras actividades
contienen sustancias químicas que se sabe que
causan cáncer, defectos de nacimiento y otros
daños sobre la reproducción. Algunos ejemplos de
estas sustancias químicas son:
- Plomo procedente de pinturas a base de plomo,
- polvo mineral procedente de ladrillos y cemento,
así como de otros productos de mampostería, y
- arsénico y cromo procedentes de madera tratada
químicamente
El riesgo por estas exposiciones varía,
dependiendo la frecuencia que ejecute este tipo de
trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.
Esto vale asimismo para polvos de otros materiales
como p.ej. algunos tipos de madera (como polvo de
Page 55
roble o de haya), metales y asbesto. Otras
enfermedades conocidas son p.ej. reacciones
alérgicas y afecciones de las vías respiratorias. No
permita que el polvo entre en su cuerpo.
Respete las directivas y normativas nacionales (p.
ej. normas de protección laboral, de eliminación de
residuos) aplicables a su material, personal, uso y
lugar de utilización.
Recoja las partículas resultantes en el mismo lugar
de emisión, evite que éstas se depositen en el
entorno.
Utilice únicamente accesorios adecuados para
trabajos especiales. Esto reducirá la cantidad de
partículas emitidas incontroladamente al entorno.
Utilice un sistema de aspiración de polvo
adecuado.
Reduzca la exposición al polvo:
- evitando dirigir las partículas liberadas y la
corriente del aparato hacia usted, hacia las
personas próximas o hacia el polvo acumulado,
- incorporando un sistema de aspiración y/o un
depurador de aire,
- ventilando bien el puesto de trabajo o
manteniéndolo limpio mediante sistemas de
aspiración. Barrer o soplar solo hace que el polvo
se levante y arremoline.
- Lave la ropa de protección o límpiela mediante
aspiración. No utilice sistemas de soplado, no la
sacuda ni cepille.
4.8 Indicaciones de seguridad acerca de la
batería:
Proteja las baterías contra la humedad.
No ponga las baterías en contacto con el
fuego.
No utilice baterías defectuosas ni deformadas.
No abra la batería.
No toque ni ponga en cortocircuito los contactos de
la batería.
De las baterías de litio defectuosas puede
llegar a salir un líquido ligeramente ácido e
inflamable
En caso de que salga líquido de la batería y
entre en contacto con la piel, lávese
inmediatamente con abundante agua. En
caso de que el líquido entrara en contacto con los
ojos, lávelos con agua limpia y acuda
inmediatamente a un centro médico.
Extraiga la batería de la máquina antes de llevar a
cabo cualquier ajuste, reequipamiento, trabajo de
mantenimiento o limpieza.
Asegúrese de que la herramienta esté
desconectada al insertar la batería.
Sujete la máquina al retirar y colocar la batería de
forma que no se pueda activar el interruptor on/off
de forma accidental.
Retire siempre la batería si la herramienta está
defectuosa.
ESPAÑOL es
Transporte de baterías Li-Ion:
El envío de baterías Li-Ion está sujeto a la ley de
transporte de mercancías peligrosas (UN 3480 y
UN 3481). En caso de envío, cumpla las normas y
directivas actualmente vigentes para el transporte
de baterías Li-Ion. Consulte, si es necesario, a su
empresa de transporte. Metabo puede facilitarle
embalajes certificados.
Envíe las baterías únicamente si la carcasa no está
deteriorada y no existe fuga de líquido. Extraiga la
batería de herramienta para enviarla. Asegure los
contactos contra un cortocircuito (p. ej. con cinta
adhesiva).
5. Descripción general
Véase la página 2.
1 Tuerca tensora Quick*
2 Brida de apoyo
3 Husillo
4 Brida de apoyo Autobalancer *
5 Botón de bloqueo del husillo
6 Relé neumático para conectar y desconectar *
7 Empuñadura
8 Orificios de sujeción para inmovilización (para
protección contra caídas)
9 Botón de desbloqueo de la batería
10 Batería*
11 Bloqueo de conexión*
12 Interruptor *
13 Filtro de polvo*
14 Visualización de señal del sistema electrónico
15 Rueda de ajuste*
16 Botón del indicador de capacidad
17 Indicador de capacidad y de señal
18 Arco de inmovilización (para protección contra
caídas)*
19 Botón de bloqueo
20 Empuñadura adicional/empuñadura adicional
con dispositivo antivibración *
21 Cubierta protectora
22 Tuerca de dos agujeros*
23 Llave de dos agujeros *
24 Palanca para la fijación de la cubierta
protectora
25 Arco de posición múltiple*
* según la versión/no se incluye en el volumen de
suministro
6. Puesta en servicio
6.1 Montaje de la empuñadura adicional
Utilice siempre una empuñadura adicional
(20) para trabajar. Enrosque la empuñadura
adicional en el lado izquierdo o derecho de la
herramienta.
6.2 Montaje de la cubierta protectora
Por motivos de seguridad utilice únicamente
la cubierta protectora prevista para la
herramienta de inserción. En caso de utilizar una
cubierta protectora inadecuada puede producirse
55
Page 56
ESPAÑOLes
una pérdida de control y lesiones graves. Véase
también el capítulo 11. Accesorios
Véase la pág. 2, Fig. H.
- Pulse la palanca (24) y manténgala pulsada.
Coloque la cubierta protectora (21) en la posición
indicada.
- Suelte la palanca y gire la cubierta protectora
hasta que la palanca encaje.
- Presione la palanca y gire la cubierta protectora
de modo que la zona cerrada quede orientada
hacia el usuario.
- Comprobar si asienta correctamente: la palanca
debe estar enclavada y la cubierta protectora no
debe poder girarse.
(El desmontaje se efectúa en orden inverso.)
6.3 Filtro de polvo
Véase página 2, figura B.
Monte el filtro de polvo (13) siempre que se
trabaje en entornos muy contaminados.
Con el filtro de polvo (13) montado, la
herramienta se calienta más rápido. El
sistema electrónico protege la máquina contra el
sobrecalentamiento (véase el capítulo 10.).
Montaje:
Monte el filtro de polvo (13) tal como se indica.
Desmontaje:
Levante ligeramente los bordes superiores del filtro
de polvo (13) y retírelo hacia abajo.
6.4 Batería giratoria
Véase página 2, figura D.
La parte posterior de la herramienta se puede girar
270° en 3 niveles. Gracias a ello, la forma de la
herramienta se adapta perfectamente a las
diversas condiciones de trabajo. Trabaje sólo en
posición de enclavamiento.
Pulse primero el botón de tope (19) y, mientras lo
mantiene pulsado, gire la parte trasera de la
máquina. Durante el giro, suelte el botón. El
bloqueo debe encajar con un "clic" audible.
6.5 Batería
Cargue la batería (10) antes de utilizar la
herramienta.
Si detecta una disminución de potencia, vuelva a
cargar la batería.
Encontrará instrucciones sobre la carga del
paquete de baterías en el manual de
funcionamiento del equipo de carga de Metabo.
En el caso de las baterías de litio con indicador de
capacidad y de señal (17) (según la versión):
- Al presionar la tecla (16), las lámparas LED
indican el nivel de carga.
- Si una lámpara LED parpadea, la batería se
encuentra prácticamente vacía y debe volver a
cargarse.
56
Use únicamente
herramientas que
sobresalga de la cubierta
protectora un mínimo de 3,4
mm.
6.6 Extracción e inserción de la batería
Sujete la máquina al retirar y colocar la batería
de fo rm a q ue no se pu ed a activar el interruptor
on/off de forma accidental.
Extracción:
Pulse el botón de desbloqueo de la batería (9) y
retire la batería (10).
Inserción:
Empuje la batería (10) hasta que quede encajada.
7. Montaje del disco de amolar
Antes de cualquier trabajo de reequipamiento:
extraiga la batería. La herramienta debe estar
desconectada y el husillo en reposo.
Por motivos de seguridad, para los trabajos
con discos de tronzar utilice la cubierta
protectora para tronzado (véase el capítulo 11.
Accesorios).
7.1 Bloqueo del husillo
- Pulse el botón de bloqueo del husillo (5) y gire el
husillo (3) con la mano, hasta que el botón encaje
de forma audible.
7.2 Colocación del disco de amolar
Véase página 2, figura A.
Monte la brida de apoyo (2) en el husillo. La
colocación es correcta cuando no es posible girar la
brida sobre el husillo.
WPBA 18...:
La brida de apoyo con Autobalancer (4) es de
montaje fijo sobre el husillo. Al igual que
ocurre con otras amoladoras angulares, puede
prescindirse de una brida de apoyo desmontable.
Las superficies de contacto de la brida de
apoyo con Autobalancer (4), el disco de
amolar y la tuerca de apriete (1) deben estar
limpias. En caso contrario deben limpiarse.
Colocar el disco de amolar en la brida de apoyo con
Autobalancer (4).
El disco de amolar debe reposar de forma uniforme
sobre la brida de apoyo con Autobalancer.
7.3 Sujeción / aflojamiento de la tuerca
tensora Quick (en función del
equipamiento)
Sujeción de la tuerca tensora Quick (1):
Utilizar la tuerca tensora Quick (1) sólo en
máquinas con el "sistema Metabo Quick".
Estas máquinas se reconocen por el botón de
bloqueo del husillo (5) identificado en letra roja con
"M-Quick".
Si la herramienta de inserción tiene un grosor
superior a 7,1 mm en la zona de tensión, no
utilice la tuerca tensora Quick. En ese caso, utilice
la (22) tuerca de dos agujeros con la llave también
de dos agujeros (23).
- Bloquee el husillo (véase el capítulo 7.1).
Page 57
- Monte la tuerca tensora Quick (1) sobre el husillo
0
I
6
(3) de forma que los 2 talones encajen en las 2
ranuras del husillo. Véase la figura de la página 2.
- Fije de forma manual la tuerca tensora Quick,
apretando en el sentido de las agujas del reloj.
- Apriete la tuerca tensora Quick girando con fuerza
el disco de amolar en el sentido de las agujas del
reloj.
Aflojamiento de la tuerca tensora Quick (1):
El husillo sólo puede detenerse con el botón
de bloqueo del husillo M-Quick, (1) si está
montada la tuerca tensora M-Quick (5).
- Tras la desconexión, el movimiento de la
herramienta continúa por inercia.
- Poco antes de detenerse el disco de amolar,
pulse el botón de bloqueo del husillo M-Quick (5).
La tuerca tensora Quick (1) se suelta
automáticamente después de media vuelta
aproximadamente, y se puede desatornillar sin
hacer esfuerzo adicional ni necesidad de
herramienta.
7.4 Sujeción / aflojamiento de la tuerca de
dos agujeros (en función del
equipamiento)
Si se utiliza la tuerca de dos agujeros, el botón
de bloqueo del husillo (5) solo debe
presionarse con el husillo parado.
Sujeción de la tuerca de dos agujeros (22):
Los 2 lados de la tuerca de dos agujeros son
diferentes. Enrosque la tuerca de dos agujeros en
el husillo como se indica a continuación:
Véase la pág. 2
- X) Con discos de amolar finos:
El collar de la tuerca de dos agujeros (22) está
orientado hacia arriba, de modo que el disco de
amolar fino pueda tensarse de forma segura.
Y) Con discos de amolar gruesos:
El collar de la tuerca de dos agujeros (22) está
orientado hacia abajo de modo que la tuerca de
dos agujeros pueda colocase sobre el husillo de
forma segura.
Aflojamiento de la tuerca tensora:
- Bloquee el husillo (véase el capítulo 7.1).
Desenrosque la tuerca de dos agujeros (22) con
la llave de dos agujeros (23) en sentido
antihorario.
7.5 Arco de inmovilización (18) (para
protección contra caídas)
Para asegurar el dispositivo y evitar caídas, se
pueden fijar en los dos orificios de sujeción (8) un
arco de inmovilización (protección contra caídas)
(18).
El arco de inmovilización solo se puede
emplear en máquinas con interruptor
"Paddle" (ref. 613059xx0, 601734xx0,
601745xx0, 601746xx0).
Durante el uso se debe tener en cuenta el
manual de instrucciones del arco de
inmovilización.
Emplee el arco de inmovilización (18) solo en
combinación con los siguientes accesorios:
ESPAÑOL es
Arco de inmovilización (17):
N.º de pedido: 628967000
Acumuladores:
N.º de pedido: 624990000 5,5 Ah (LiHD)
N.º de pedido: 624991000 10,0 Ah (LiHD)
Cinturón portaherramientas de Metabo:
N.º de pedido: 628970000
Conexión por fusible para la batería:
N.º de pedido: 628965000
8. Manejo
8.1 Ajuste del número de revoluciones (en
función del equipamiento)
Ajuste el número de revoluciones recomendado en
la ruedecilla de ajuste (15). (Número pequeño =
número de revoluciones bajo; número grande =
número de revoluciones alto)
Disco de tronzado, de desbastado, lija de vaso,
disco tronzador de diamante: alto número de
revoluciones
Cepillos: número de revoluciones medio
Discos de lijado (discos de recificado): número de
haya sido arrebatada de la mano por un tirón
accidental. Por este motivo deben sujetarse las
empuñaduras previstas siempre con ambas
manos, adoptar una buena postura y trabajar
concentrado.
herramienta, espere hasta que el motor esté parado
antes de depositarla.
Máquinas con interruptor deslizante:
Conexión: desplace el interruptor deslizante (6)
Desconexión: presione sobre el extremo posterior
Máquinas con "interruptor de paleta"
(con función de hombre muerto):
Para los trabajos de pulido
Sostenga siempre la herramienta con ambas
manos.
Conecte en primer lugar la herramienta de
inserción, y a continuación acérquela a la
En la posición de funcionamiento continuado,
la máquina continuará funcionando aunque
Evite que la herramienta aspire o levante
polvo y viruta. Una vez se ha desconectado la
hacia adelante. Para un funcionamiento
continuado, muévalo hacia abajo hasta que
quede encajado.
del interruptor deslizante (6) y suéltelo.
57
Page 58
ESPAÑOLes
0
I
11 12
Conexión: desplace el bloqueo de conexión (11)
en dirección a la flecha y mantener pulsado el
interruptor (12).
Desconexión: suelte el interruptor (12).
8.3 Indicaciones de funcionamiento
Lijado y esmerilado con papel de lija:
Presione la herramienta con fuerza moderada y
desplácela sobre la superficie a uno y otro lado,
para que la superficie de la pieza de trabajo no se
caliente en exceso.
Desbastado: para lograr un buen resultado, trabaje
con la herramienta en un ángulo de 30° - 40°.
Tronzado:
Para tronzar, trabaje siempre en
contrarrotación (véase la imagen). De
lo contrario existe el riesgo de que la
herramienta salte de forma
corte. Trabaje con un avance moderado, adaptado
al material sobre el que se trabaja. No incline,
presione ni balancee la herramienta.
descontrolada de la hendidura de
Trabajos con cepillo de alambre:
Presione la herramienta de forma moderada.
9. Limpieza
Extraiga la batería de la herramienta antes de llevar
a cabo cualquier ajuste, reequipamiento, trabajo de
mantenimiento o limpieza.
Limpiar con regularidad el: retírelo y límpielo con
aire a presión.
Retire la batería de vez en cuando y limpie el área
de contacto entre la batería y el aparato con un
trapo seco, retire el polvo acumulado por el
taladr ado. Si no se pu ede r etirar la batería: véase el
capítulo reparación.
Durante el mecanizado pueden liberarse partículas
en el interior de la herramienta eléctrica. Esto
interfiere en el enfriamiento de la herramienta
eléctrica. La sedimentación de partículas
conductoras puede deteriorar el aislamiento
protector de la herramienta eléctrica y provocar una
descarga eléctrica.
Por ello, es importante aspirar o soplar con aire
seco regularmente y con esmero todas las ranuras
de ventilación delanteras y traseras. Desconecte
antes la herramienta eléctrica de la corriente y
protéjase con gafas de protección y mascarilla
antipolvo adecuada. Tenga cuidado al limpiar con
aire en aspirar de manera correcta.
10. Localización de averías
El indicador de señal del sistema
electrónico (13) parpadea y la
herramienta no funciona.
La batería está descargada, la temperatura es
58
demasiado alta o la protección contra rearranque
se ha activado.
Desconecte y vuelva a conectar la herramienta.
Si la batería se inserta mientras la herramienta está
conectada, ésta no se pondrá en funcionamiento.
En caso de empleo de una batería que no
pertenezca a CAS, la máquina no se arrancará.
El indicador de señal del sistema
electrónico (13)se ilumina de forma
permanente.
Si se produce una sobrecarga durante el trabajo, la
potencia puede reducirse temporalmente. Se debe
reducir la presión de trabajo.
Desconexión de seguridad electrónica: la
herramienta se ha DESCONECTADO
automáticamente. Cuando la velocidad de
aceleración por corriente es demasiado alta (como
sucede en caso de un bloqueo repentino o de un
contragolpe), la herramienta se desconecta.
Desconectar la herramienta. Vuelva a conectarla y
siga trabajando normalmente. Evite que se vuelva a
bloquear. Véase capítulo 4.2.
11. Accesorios
Utilice solo baterías y accesorios originales de
Metabo o CAS (Cordless Alliance System).
Utilice únicamente accesorios que cumplan los
requerimientos y los datos indicados en este
manual de instrucciones.
Proceso de trabajo:
1 = Lijado con la superficie
2 = Tronzado
3 = Perforación de agujeros
4 = Cepillado de alambre
5 = Lijado con papel de lija
Herramientas de inserción:
1.1 = Muela abrasiva
1.2 = Muela de copa (cerámica)
1.3 = Muela de copa diamantada "Mampostería/
hormigón"
2.1 = Disco de tronzado "Metal"
2.2 = Disco de tronzado "Mampostería/hormigón"
2.3 = Disco de tronzado diamantado "Mampostería/
hormigón"
2.4 = Disco de tronzado para un doble propósito
(disco de tronzado y lijar en uno)
3.1 = Brocas diamantadas
4.1 = Cepillo redondo
4.2 = Cepillo de vaso
5.1 = Disco abrasivo laminar
5.2 = Disco abrasivo para hojas lijadoras
Cubierta protectora prescrita:
Tipo A =
Tipo B = Cubierta protectora para lijado
Tipo C = Cubierta protectora para lijado y tronzado
Tipo B = Cubierta protectora para muela de copa
Tipo E = Cubierta protectora de aspiración para el
Tipo F = Cubierta protectora de aspiración para
Cubierta protectora de corte/cubierta
protección incl. clip de cubierta protectora
de corte para tronzado
(combinación)
esmerilado superficial
tronzado
Page 59
Otros accesorios:
(véase www.metabo.com)
- Tuerca tensora Quick (sin herramienta) (1)
- Filtro de polvo (13)
El filtro de malla fina previene la entrada de
partículas gruesas en la carcasa del motor. Retirar
y limpiar regularmente.
- Tuerca de dos agujeros (22)
- Clip de la campana de extracción
Destinado a la conexión de un dispositivo de
aspiración adecuado para el corte de materiales
minerales como, por ejemplo, el hormigón armado
y la mampostería exclusivamente con discos de
corte diamantados y sin emplear agua.
N.º de pedido: 630401000; D
- Soporte de múltiples posiciones (25) para
empuñadura complementaria
Permite múltiples posiciones de agarre.
N.º de pedido: 627362000
- Protección para las manos
Desarrollada para trabajar con platos de apoyo,
discos de lijado (discos de recificado), cepillos de
púas de metal y brocas de diamante para baldosas.
Montar la protección para las manos bajo la
empuñadura adicional lateral.
=125 mm (5‘‘)
max
N.º de pedido: 630327000
- Baterías:
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625549000 10,0 Ah (LiHD)
etc.
- Cargadores: ASC 55, ASC 145, etc.
La campana de extracción solo se puede
emplear en combinación con la tuerca de
dos orificios
Para consultar el programa completo de
accesorios, véase www.metabo.com o nuestro
catálogo.
12. Reparación
Las reparaciones de herramientas eléctricas
solamente deben ser efectuadas por
electricistas especializados.
En caso de tener herramientas eléctricas que
necesiten ser reparadas, diríjase por favor a su
representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.
En la página web www.metabo.com puede usted
descargarse las listas de repuestos.
13. Protección del medio
ambiente
El polvo procedente de los trabajos de lijado puede
ser tóxico: No lo elimine con la basura doméstica,
sino de la forma apropiada en un punto de recogida
de residuos especiales.
Los materiales de embalaje deben eliminarse de
acuerdo con su etiquetado y según las directrices
municipales. Puede encontrar más información en
www.metabo.com en la sección Servicio.
ESPAÑOL es
Los materiales de embalaje deben eliminarse de
acuerdo con su etiquetado y según las directrices
municipales. Puede encontrar más información en
www.metabo.com en la sección Servicio.
Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalaje y accesorios
usados.
Las baterías no deben desecharse junto con la
basura doméstica. Devuelva las baterías
defectuosas o gastadas a su distribuidor Metabo.
No sumerja la batería en agua.
Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica.
Según la directiva europea 2012/19/UE
sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben
recogerse por separado y reciclarse de modo
respetuoso con el medio ambiente.
Antes de desechar descargue la batería en la herramienta eléctrica. Asegure los contactos contra un
cortocircuito (p. ej. con cinta adhesiva).
14. Datos técnicos
Notas explicativas sobre la información de la
página 2. Nos reservamos el derecho a efectuar
modificaciones en función de las innovaciones
tecnológicas.
U=tensión de la batería
D
=Diámetro máximo de la herramienta de
máx
t
máx,1
t
max,2
t
max,3
M=Rosca del husillo
l=Longitud del husillo de lijado
n=Número de revoluciones en ralentí
n
m=Peso (con el pack de batería más
Valores de medición establecidos de acuerdo con
EN 60745.
Las especificaciones técnicas aquí indicadas están
sujetas a rangos de tolerancia (conforme a las
normas vigentes).
de la herramienta eléctrica y la comparación de
diferentes herramientas eléctricas. Dependiendo
de las condiciones de uso, del estado de la
herramienta eléctrica o de las herramientas que se
inserción
=Grosor máximo admisible de la
herramienta de inserción en la zona de
sujeción si se utiliza una tuerca de dos
agujeros (22)
=Grosor máximo autorizado de la
herramienta de inserción en la zona de
tensión si se utiliza una tuerca tensora
rápida (1)
=Disco de desbaste / Disco de tronzar
Grosor máximo autorizado de la
herramienta de inserción
(máximo)
=Número de revoluciones en ralentí
V
(ajustable)
pequeño)
Corriente continua
Valores de emisiones
Estos valores permiten evaluar las emisiones
59
Page 60
ESPAÑOLes
utilicen, la carga real puede ser mayor o menor.
Para realizar la valoración tenga en cuenta las
pausas de trabajo y las fases de trabajo a carga
reducida. Determine, a partir de los valores
estimados, las medidas de seguridad para el
usuario, p. ej. medidas organizativas.
Valor total de vibraciones
direcciones) determinado según EN 60745:
a
h, SG
a
h, DS
K
h,SG/DS
= Valor de emisión de vibraciones
(lijado de superficies)
= Valor de emisión de vibraciones
(esmerilado con discos de lijado/
discos de esmerilado)
= Inseguridad (vibraciones)
Niveles acústicos típicos evaluados A
L
pA
L
WA
, K
K
pA
Durante el trabajo, el nivel de ruido puede superar
los 80 dB(A).
= Nivel de intensidad acústica
= Nivel de potencia acústica
=Inseguridad
WA
¡Use protección auditiva!
(suma vectorial de tres
:
60
Page 61
Manual original
1. Declaração de conformidade
Declaramos, sob nossa responsabilidade: estas
rebarbadoras angulares, identificadas por tipo e
número de série *1), estão em conformidade com
todas as disposições aplicáveis das Diretivas *2) e
Normas *3). Documentações técnicas no *4) - ver
página 3.
2. Utilização correta
As rebarbadoras angulares sem fio com acessórios
originais Metabo, são adequadas para lixar, lixar
com folha de lixa, trabalhos com escovas de arame
de aço e cortar metais, betão, pedra e materiais
semelhantes sem a utilização de água.
As máquinas com a designação WVB.. são
particularmente apropriadas para trabalhos com
escovas de arame de aço graças à roda de ajuste
para a regulação das rotações.
O utilizador é inteiramente responsável por danos
que advenham de uma utilização indevida.
Deverá sempre respeitar as normas gerais de
prevenção de acidentes aplicáveis e as indicações
de segurança juntamente fornecidas.
3. Indicações gerais de
segurança
Para a sua própria proteção e para
proteção da sua ferramenta elétrica,
respeite as partes do texto identificadas
com este símbolo!
AVISO – Ler o manual de instruções para
reduzir o risco de ferimentos.
ATENÇÃO – Leia todas as indicações de
segurança, instruções, ilustrações e
dados técnicos fornecidos juntamente com
esta ferramenta elétrica. O desrespeito das
instruções apresentadas em seguida pode
provocar choques elétricos, incêndios e/ou lesões
graves.
Guarde todas as indicações de segurança e
instruções para consultas futuras.
Quando entregar esta ferramenta elétrica a
terceiros, faça-o sempre acompanhado destes
documentos.
4. Indicações especiais de
segurança
4.1 Indicações de segurança conjuntas para
lixar, lixar com folha de lixa, trabalhos
com escovas de arame de aço ou cortar:
a) Esta ferramenta elétrica deve ser utilizada
como lixadeira, lixadeira com folha de lixa,
escova em arame, cortadora de furos ou
PORTUGUÊS pt
ferramenta com disco abrasivo de corte. Leia
todas as indicações de segurança, instruções,
representações e dados recebidos juntamente
com o aparelho. Se não respeitar todas as
instruções que se seguem, podem ocorrer choques
elétricos, fogo e/ou ferimentos graves.
b) Esta ferramenta elétrica não é adequada para polir. As utilizações, para as quais a
ferramenta elétrica não foi prevista, podem causar
riscos e ferimentos.
c) Nunca utilize ferramentas acopláveis não
previstas e não recomendadas pelo fabricante
em particular para esta ferramenta elétrica.
Apenas o facto de conseguir montar os acessórios
na sua ferramenta elétrica, não garante uma
utilização segura.
d) As rotações admissíveis da ferramenta
acoplável devem corresponder no mínimo às
rotações máximas indicadas na ferramenta
elétrica. Uma ferramenta acoplável que rode com
mais velocidade do que a admissível, pode quebrar
e ser projetada.
e) O diâmetro exterior e a espessura da
ferramenta acoplável devem corresponder às
medidas da sua ferramenta elétrica. As
ferramentas acopláveis com dimensões erradas
não podem ser suficientemente protegidas ou
controladas.
f) Ferramentas acopláveis com adaptador
roscado devem assentar com precisão sobre o
veio retificador da ferramenta elétrica. No caso
de ferramentas acopláveis que são montadas
com flanges, o diâmetro do furo da ferramenta
acoplável deve ser apropriado para o diâmetro
do encabadouro do flange. As ferramentas
acopláveis, que não encaixam com precisão sobre
o veio retificador da ferramenta elétrica, rodam de
forma irregular, vibram fortemente e podem
provocar a perda de controle.
g) Não utilize ferramentas acopláveis
danificadas. Antes de cada utilização, controle
as ferramentas acopláveis e os discos
abrasivos quanto a fragmentações e fissuras,
os pratos de lixar quanto a fissuras,
deteriorações ou forte desgaste e as escovas
de arame de aço quanto a arames soltos ou
quebrados. Caso a ferramenta elétrica ou a
ferramenta acoplável caiam, verifique se estão
danificadas ou utilize uma ferramenta
acoplável que não esteja danificada. Depois de
ter controlado e montado a ferramenta
acoplável, mantenha-se a si, bem como a todas
as pessoas nas proximidades, afastados da
ferramenta acoplável em rotação e deixe o
aparelho a funcionar durante um minuto com
rotações máximas. Geralmente, as ferramentas
acopláveis danificadas quebram durante este
período de teste.
h) Use equipamento de proteção pessoal.
Consoante a utilização use máscara integral de
proteção, proteção ocular ou óculos de
proteção. Sempre que necessário, use
61
Page 62
PORTUGUÊSpt
máscara antipoeiras, proteção auditiva, luvas
de proteção ou aventais especiais para manter
afastadas pequenas partículas de lixação e de
material. Proteger os olhos de objetos estranhos
projetados, resultantes de diversas aplicações. As
máscaras antipoeiras ou de proteção respiratória
devem filtrar o pó que se forma durante a utilização.
Se estiver exposto a ruídos fortes durante longos
períodos de tempo poderá perder capacidade
auditiva.
i) Certifique-se de que as outras pessoas se
mantém a uma distância segura da sua área de
trabalho. Todos os que acedem à área de
trabalho devem usar equipamento de proteção
pessoal. Fragmentos da peça de trabalho ou
ferramentas acopláveis quebradas podem ser
projetados e causar ferimentos mesmo fora da
própria área de trabalho.
j) Segure a ferramenta elétrica apenas nas
superfícies isoladas do punho, sempre que
executar trabalhos nos quais a ferramenta
acoplável possa atingir condutores de
corrente ocultos. O contacto com um cabo sob
tensão pode também colocar peças metálicas do
aparelho sob tensão e provocar um choque
elétrico.
k) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca
o controlo sobre o aparelho, o cabo de rede pode
ser cortado ou agarrado e a sua mão ou o seu braço
podem embater na ferramenta acoplável em
rotação.
l) Nunca pouse a ferramenta elétrica, antes da
ferramenta acoplável ter parado por completo.
A ferramenta acoplável em rotação, pode entrar em
contacto com a superfície de alojamento,
provocando a perda de controlo sobre a ferramenta
elétrica.
m) Nunca deixe a ferramenta elétrica ligada enquanto a está a transportar. Em caso de
contacto acidental com a ferramenta acoplável em
rotação, a sua roupa pode ficar presa e a
ferramenta acoplável poderá furar o seu corpo.
n) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A
ventoinha do motor puxa o pó para dentro da caixa,
e uma forte acumulação de pó de metal pode
provocar riscos a nível elétrico.
o) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As
faíscas podem incendiar estes materiais.
p) Não utilize ferramentas acopláveis que
necessitem de agentes de refrigeração
líquidos. A utilização de água ou outros agentes de
refrigeração líquidos pode provocar choques
elétricos.
4.2 Contragolpes e respetivas indicações de
segurança
Contragolpe é a reação repentina que ocorre
quando uma ferramenta acoplável em rotação, tal
como um disco abrasivo, um prato de lixar, uma
escova de arame de aço, etc., bloqueia ou prende.
Ao prender ou bloquear provoca a paragem
62
inesperada da ferramenta acoplável em rotação.
Através disso, a ferramenta elétrica descontrolada
é acelerada na zona de bloqueio, no sentido de
rotação contrário ao da ferramenta acoplável.
Se por ex. um disco abrasivo prender ou bloquear
na peça de trabalho, o canto do disco abrasivo que
entra na peça de trabalho, pode ficar preso e com
isso, quebrar o disco abrasivo ou causar um
contragolpe. Em seguida, o disco abrasivo
aproxima-se ou afasta-se do operador, consoante
o sentido de rotação do disco no local de bloqueio.
Desta forma os discos abrasivos também podem
quebrar.
O contragolpe é a consequência de uma utilização
incorreta da ferramenta elétrica e/ou de condições
de trabalho inapropriadas. Poderá evitar o
contragolpe através de medidas de precaução
adequadas, conforme descrito em seguida.
a) Segure bem a ferramenta elétrica e
posicione o seu corpo e braços numa posição,
na qual possa amortecer as forças de
contragolpe. Utilize sempre o punho
suplementar, caso disponível, para obter o
maior controlo possível sobre as forças de
contragolpe ou momentos de reação na
aceleração. O operador pode dominar as forças
de contragolpe e de reação, usando medidas de
precaução adequadas.
b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um
contragolpe, a ferramenta acoplável pode
deslocar-se para cima da sua mão.
c) Evite que o seu corpo se encontre na área
para onde a ferramenta elétrica é deslocada
durante um contragolpe. No local de bloqueio, o
contragolpe impulsiona a ferramenta elétrica na
direção contrária à de deslocação do disco
abrasivo.
d) Trabalhe com atenção redobrada em zonas
de cantos, arestas vivas, etc. Evite que as
ferramentas acopláveis façam ricochete na
peça de trabalho e encravem. A ferramenta
acoplável em rotação tende a encravar no caso de
cantos, arestas vivas ou quando rebate. Isto
provoca a perda de controlo ou contragolpes.
e) Não utilize uma lâmina para eletrosserras
para cortar madeira, nem um disco de corte
diamantado segmentado com um
espaçamento de segmento superior a 10 mm
ou uma lâmina de serra serrilhada. Estas
ferramentas acopláveis provocam frequentemente
contragolpes e a perda de controlo.
4.3 Indicações de segurança especiais para
lixar e cortar:
a) Utilize exclusivamente os corpos abrasivos
permitidos para a sua ferramenta elétrica e o
resguardo de proteção previsto para estes
corpos abrasivos. Os corpos abrasivos não
previstos para a ferramenta elétrica, não podem ser
suficientemente protegidos, tornando-se
inseguros.
b) Os discos abrasivos curvados devem ser
montados de forma a que a superfície de lixar
Page 63
se encontre por baixo da aresta do resguardo
de proteção. Um disco abrasivo montado
incorretamente e que ultrapasse a aresta do
resguardo de proteção, não pode ser protegido de
forma adequada.
c) O resguardo de proteção deve ser montado
em segurança na ferramenta elétrica e ser
ajustado de forma a que apenas uma parte
mínima do corpo abrasivo fique aberta para o
utilizador, de forma a garantir o máximo de
segurança. O resguardo de proteção ajuda a
proteger o operador contra fragmentos, contacto
involuntário com o corpo abrasivo, bem como
faíscas que podem incendiar a roupa.
d) Os corpos abrasivos apenas devem ser
utilizados para as possibilidades de aplicação
recomendadas. Por exemplo: nunca lixe com a
parte lateral de um disco de corte. Os discos de
corte destinam-se à remoção de material com a
aresta do disco. Se exercer força lateral sobre este
corpo abrasivo poderá quebrá-lo.
e) Utilize sempre flanges tensoras sem defeitos
e com a dimensão e forma corretas para o
disco abrasivo que escolheu. As flanges
apropriadas apoiam o disco abrasivo, reduzindo
assim o perigo de quebra do disco abrasivo. Os
flanges para discos de corte podem diferenciar-se
dos flanges para outros discos abrasivos.
f) Não utilize discos abrasivos desgastados de ferramentas elétricas maiores. Os discos
abrasivos de ferramentas elétricas maiores não
foram concebidos para as elevadas rotações das
ferramentas elétricas menores, podendo assim
quebrar.
g) Ao trabalhar com discos para uma finalidade
dupla, utilize sempre o resguardo de proteção
apropriado para a tarefa realizada. A não
utilização do resguardo de proteção correto pode
não oferecer a proteção desejada e resultar em
ferimentos graves.
4.4 Indicações de segurança adicionais
especiais para cortar:
a) Evite que o disco de corte bloqueie ou que
seja exercida demasiada pressão. Não efetue
cortes demasiado profundos. A sobrecarga do
disco de corte aumenta o seu desgaste e a
tendência para enviesar ou bloquear, e com isso a
possibilidade de um contragolpe ou quebra do
corpo abrasivo.
b) Evite a zona anterior e posterior ao disco de corte em rotação. Quando afasta de si o disco de
corte inserido na peça de trabalho, em caso de um
contragolpe, a ferramenta elétrica com o disco em
rotação pode ser projetada diretamente para si.
c) Caso o disco de corte encrave ou caso tenha
de interromper o trabalho, desligue a
ferramenta elétrica e mantenha-a segura, até
que o disco esteja imobilizado. Nunca tente
retirar um disco de corte ainda em rotação da
zona de corte, caso contrário poderá ocorrer
um contragolpe. Verifique e elimine a causa do
encravamento.
PORTUGUÊS pt
d) Não volte a ligar a ferramenta elétrica
enquanto a mesma se encontrar na peça de
trabalho. Deixe o disco de corte atingir as suas
rotações máximas antes de prosseguir
cuidadosamente com o corte. Caso contrário, o
disco pode prender, saltar para fora da peça de
trabalho ou provocar um contragolpe.
e) Apoie placas ou peças de trabalho de
grandes dimensões para minimizar o risco de
contragolpes provocado pelo encravamento
do disco de corte. As peças de trabalho
grandes podem dobrar-se sob o seu próprio
peso. A peça de trabalho deve ser apoiada em
ambos os lados do disco, quer na proximidade da
linha de corte, como também na proximidade da
aresta.
f) Proceda com especial cuidado no caso de
"cortes de imersão" em paredes montadas ou
outras áreas não previsíveis. Ao imergir, o disco
de corte pode provocar um contragolpe ao cortar
tubagens de gás ou água, linhas elétricas ou outros
objetos.
g) Não efetue cortes curvos. A sobrecarga do
disco de corte aumenta o desgaste do mesmo e a
tendência para este enviesar ou bl oq ue ar e, at rav és
disso, a possibilidade de ocorrência de um
contragolpe ou quebra do corpo abrasivo, podendo
provocar ferimentos graves.
4.5 Indicações de segurança especiais para
lixar com folha de lixa:
a) Utilize folhas de lixa com o tamanho correto
e respeite as determinações do fabricante
sobre a seleção das folhas de lixa. As folhas de
lixa que sobressaiam em relação ao prato de lixar,
podem causar ferimentos e provocar bloqueios,
rompimentos das folhas de lixa ou contragolpes.
4.6 Indicações de segurança especiais em
relação ao trabalho com escovas de
arame de aço:
a) Note que a escova de arame de aço perde
pedaços de arame, até mesmo na utilização
comum. Não exerça demasiada pressão sobre
os arames. Pedaços de arame projetados podem
penetrar facilmente em roupa fina e/ou na pele.
b) Caso seja recomendado um resguardo de
proteção, evite que o resguardo de proteção e
a escova de arame de aço entrem em contacto.
As escovas tipo prato e tipo tacho, podem
aumentar o seu diâmetro devido à pressão
exercida e às forças de centrífuga.
4.7 Indicações de segurança adicionais:
AVISO – Use sempre óculos de proteção.
Use proteção auditiva.
AVISO – Utilize a ferramenta elétrica sempre
com ambas as mãos.
63
Page 64
PORTUGUÊSpt
Não utilize o resguardo de proteção para
lixar para trabalhos de corte. Por motivos de
segurança, para trabalhos com discos de
corte deverá utilizar um resguardo para corte.
Usar bases de amortecimento elásticas, sempre
que sejam disponibilizadas juntamente com o
abrasivo e sempre que necessário.
Observar as indicações do fabricante da
ferramenta ou do acessório! Proteger os discos de
graxa de impactos!
Os discos abrasivos devem ser guardados e
manuseados cuidadosamente conforme as
instruções do fabricante.
Armazenar e manusear as ferramentas acopláveis
cuidadosamente e conforme as instruções do
fabricante.
Nunca utilize discos de corte para rebarbar ou
desbastar! Os discos de corte não devem ser
submetidos a uma pressão lateral.
A peça de trabalho deve ficar bem apoiada e ser
protegida contra deslizes, por ex. através de
dispositivos de fixação. Peças de trabalho grandes
tem de ser apoiadas suficientemente.
Na utilização de ferramentas acopláveis com
adaptador roscado, a extremidade do veio não
deve tocar no fundo do furo da lixadeira. Certificarse de que a rosca da ferramenta acoplável
apresenta o comprimento necessário para acolher
o comprimento do veio. A rosca da ferramenta
acoplável deve ser adequada para a rosca sobre o
veio. Comprimento do veio e rosca do veio, ver
página 2 e capítulo 14. Dados técnicos.
Recomenda-se a utilização de um dispositivo de
aspiração estacionário apropriado. Ligar sempre
previamente um disjuntor de proteção FI (RCD)
com uma corrente de disparo máx. de 30 mA. Caso
a rebarbadora angular desligue através do disjuntor
de proteção FI, deverá examinar e limpar a
máquina. Ver capítulo 9. Limpeza.
Não utilizar ferramentas danificadas, não circulares
ou que vibrem.
Evitar danos em tubagens de gás e de água,
condutores elétricos e paredes portadoras
(estática).
Se o punho suplementar estiver danificado ou
rachado deverá ser substituído. Não operar a
máquina com o punho suplementar danificado.
Substituir o resguardo de proteção caso esteja
danificado ou rachado. Não operar a máquina com
o resguardo de proteção danificado.
Fixar as peças de trabalho pequenas. Fixá-las por
ex. num torno de bancada.
Se os discos montados sobre uma flange forem
utilizados para uma finalidade dupla (discos
abrasivos e de corte combinados), apenas podem
ser utilizados os seguintes tipos de resguardos de
proteção: tipo A, tipo C.
Ver capítulo 11.
Utilizar o resguardo de proteção correto:
O resguardo de proteção errado pode provocar a
perda de controlo e ferimentos graves. Exemplos
64
de utilização errada:
- Ao utilizar um resguardo de proteção do tipo A
para efetuar lixagens laterais, o resguardo de
proteção e a peça de trabalho podem perturbarse mutuamente, resultando num controlo
insuficiente.
- Ao utilizar um resguardo de proteção do tipo B
para cortar com discos de corte combinado existe
um maior risco de exposição a faíscas e partículas
de lixagem projetadas, bem como a fragmentos
do disco abrasivo, em caso de quebra do disco
abrasivo.
- Ao utilizar um resguardo de proteção do tipo A, B,
C para corte ou lixagem lateral em betão ou
alvenaria, existe um maior risco de exposição a
poeiras, bem como de perda do controlo com um
contragolpe como resultado.
- Ao utilizar um resguardo de proteção do tipo A, B,
C com uma escova tipo prato mais espessa do
que o permitido, os arames podem atingir o
resguardo de proteção e causar a quebra dos
arames.
Utilize sempre o resguardo de proteção apropriado
para a ferramenta acoplável. Ver capítulo 11.
Providencie para que durante o trabalho sob
condições de pó, as aberturas de ventilação
estejam livres. Caso seja necessário remover o pó,
retire primeiro a bateria (utilize objetos não metais)
e evite danificar peças internas.
Reduzir os níveis de pó:
AVISO - Determinadas poeiras, que são
geradas ao lixar com folha de lixa, serrar, lixar,
furar e ao executar outros trabalhos, contém
químicos conhecidos por causar cancro,
malformações congénitas ou outros problemas
reprodutivos. Alguns exemplos destes químicos
são:
- chumbo de tintas à base de chumbo,
- pó mineral de pedras de paredes, cimento e
outros materiais de alvenaria, e
- arsénio e cromados de madeiras tratadas
quimicamente.
O risco para si, proveniente desta sobrecarga, varia
consoante o número de vezes que executa este
tipo de trabalho. Para reduzir o efeito destes
químicos em relação a si: trabalhe numa área bem
ventilada e use sempre equipamento de proteção
autorizado, como por ex. máscaras antipoeiras que
tenham sido desenvolvidas especialmente para
filtrar partículas microscópicas.
Isto aplica-se igualmente a poeiras de outros
materiais, como por ex. determinados tipos de
madeiras (como pó de carvalho ou faia), metais e
amianto. Outras doenças conhecidas são por ex.
reações alérgicas e doenças respiratórias. Não
deixe que o pó entre em contacto com o seu corpo.
Respeite as diretivas e as normas nacionais (por
ex. disposições relativas à segurança no trabalho,
eliminação) aplicáveis para o seu material, pessoal,
caso de utilização e local de utilização.
Apanhe as partículas geradas no local de origem
das mesmas e evite deposições nas imediações.
Utilize acessórios apropriados para trabalhos
especiais. Através disso é reduzida a expulsão
descontrolada de partículas no ambiente.
Page 65
Utilize um aspirador de pó adequado.
Reduza os níveis de pó:
- direcionando as partículas expelidas e o fluxo de
ar de exaustão da máquina para longe de si e das
pessoas que se encontram nas proximidades ou
do pó acumulado,
- montando um dispositivo de aspiração e/ou um
purificador de ar,
- arejando bem o local de trabalho e aspirando-o
para o manter limpo. Varrer ou soprar por jato de
ar forma remoinhos de pó.
- Aspire ou lave o vestuário de proteção. Não
limpar soprando, batendo ou escovando.
4.8 Indicações de segurança sobre a bateria:
Proteger as baterias de humidade!
Não expor as baterias a fogo!
Não utilizar baterias danificadas ou deformadas!
Não abrir as baterias!
Não tocar nem curto-circuitar os contactos das
baterias!
As baterias de iões de lítio danificadas
podem verter um líquido ligeiramente ácido
e inflamável!
Caso as baterias vertam líquido e o mesmo
entre em contacto com a pele, deverá lavar
imediatamente com água abundante. Se o
líquido das baterias entrar em contacto com os
seus olhos, lave-os com água limpa e consulte
imediatamente um médico!
Remover a bateria da máquina antes de realizar
qualquer ajuste, conversão, manutenção ou
limpeza.
Certifique-se de que a máquina está desligada ao
inserir a bateria.
Segurar firmemente a máquina ao retirar e colocar
a bateria, de forma a que a o botão de ligar/desligar
não possa ser acionado inadvertidamente.
Retirar a bateria da máquina, caso a máquina
esteja avariada.
Transporte das baterias de iões de lítio:
a expedição de baterias de iões de lítio deverá
ocorrer em conformidade com as leis de transporte
de mercadorias perigosas (UN 3480 e UN 3481).
Informe-se sobre as normas atualmente em vigor
para a expedição de baterias de iões de lítio. Se
necessário, informe-se junto da sua empresa
transportadora. Poderá obter uma embalagem
certificada junto da Metabo.
A bateria apenas poderá ser expedida caso a caixa
não apresente danos e não esteja a verter líquido.
Para a expedição, retirar a bateria da máquina.
Proteger os contactos contra curto-circuito (por
exemplo, isolar com fita adesiva).
5. Vista geral
Ver página 2.
1Porca de aperto Quick*
PORTUGUÊS pt
2Flange de apoio
3Veio
4 Flange de apoio do balanceador dinâmico *
5 Botão de bloqueio do veio
6 Interruptor corrediço para ligar/desligar *
7Punho
8 Furos de fixação para Tethering (para a
proteção contra quedas)
9 Botão para desbloqueio da bateria
10 Bateria*
11 Bloqueio contra ligação*
12 Gatilho *
13 Filtro de pó*
14 Sinalizador eletrónico
15 Roda de ajuste*
16 Botão do indicador de capacidade
17 Indicador de capacidade e de sinalização
18 Estribo Tethering (para a proteção contra
quedas)*
19 Botão de bloqueio
20 Punho suplementar / punho suplementar com
amortecimento de vibrações *
21 Resguardo de proteção
22 Porca de dois furos *
23 Chave de pinos *
24 Alavanca para fixação do resguardo de
proteção
25 Estribo de várias posições*
* consoante o equipamento / não incluído no
equipamento standard
6. Colocação em funcionamento
6.1 Montar o punho suplementar
Trabalhar apenas com o punho suplementar
(20) montado! Aparafusar fixamente o punho
suplementar do lado esquerdo ou direito da
máquina.
6.2 Montar o resguardo de proteção
Por motivos de segurança, utilize
exclusivamente o resguardo de proteção
previsto para a respetiva ferramenta acoplável! O
resguardo de proteção errado pode provocar a
perda de controlo e ferimentos graves. Ver também
capítulo 11. Acessórios!
Ver página 2, figura H.
- Pressionar a alavanca (24) e manter pressionada.
Colocar o resguardo de proteção (21) na posição
indicada.
- Soltar a alavanca e rodar o resguardo de proteção
até a alavanca engatar.
- Pressionar a alavanca e rodar o resguardo de
proteção de forma a que a zona fechada fique
voltada para o utilizador.
- Verificar o assentamento seguro: a alavanca deve
estar engatada e fixa, sem possibilidade de
rotação do resguardo de proteção.
Utilizar apenas ferramentas
acopláveis que fiquem
65
Page 66
PORTUGUÊSpt
sobrepostas pelo resguardo de proteção em no
mínimo 3,4 mm.
(Desmontar na sequência inversa.)
6.3 Filtro de pó
ver página 2, figura B.
Ao trabalhar em ambientes extremamente
sujos deverá montar sempre o filtro de (13) pó.
A máquina aquece com maior rapidez quando
o filtro de pó (13) está montado. O sistema
eletrónico protege a máquina de
sobreaquecimento (ver capítulo 10.).
Montar:
Montar o filtro de pó (13) conforme ilustrado.
Remover:
Levantar ligeiramente o filtro de pó (13) pelas
arestas superiores e retirá-lo por baixo.
6.4 Bateria rotativa
ver página 2, figura D.
A parte posterior da máquina pode ser rodada em 3
níveis a 270°, para assim adaptar a forma da
máquina às condições de trabalho. Trabalhar
apenas na posição engatada.
Pressionar primeiro o botão de bloqueio (19), e com
o botão pressionado rodar a parte traseira da
máquina. Durante a rotação, soltar o botão. O
bloqueio deve engatar com um "clique" audível.
6.5 Bateria
Antes de utilizar, carregar a bateria (10).
Recarregar a bateria em caso de perda de
rendimento.
Poderá encontrar instruções sobre o carregamento
da bateria no manual de instruções do carregador
Metabo.
No caso de baterias de iões de lítio com indicador
de capacidade e de sinalização (17) (consoante o
equipamento):
- Prima a tecla (16) e o estado de carga será
indicado através das lâmpadas LED.
- Assim que uma lâmpada LED piscar, significa que
a bateria está quase descarregada e terá que ser
recarregada.
6.6 Retirar, inserir a bateria
Segurar firmemente a máquina ao retirar e
colocar a bateria, de forma a que a o botão de
ligar/desligar não possa ser acionado
inadvertidamente.
Retirar:
pressionar o botão de desbloqueio da bateria (9) e
retirar a bateria (10) para fora.
Colocar:
inserir a bateria (10) até engatar.
7. Montagem do disco abrasivo
Antes de todos os trabalhos de conversão:
retirar a bateria da máquina. A máquina deve
estar desligada e o veio parado.
66
Por motivos de segurança, durante os
trabalhos com os discos de corte deverá
utilizar o resguardo para corte (ver capítulo 11.
Acessórios).
7.1 Bloquear o veio
- Pressionar o botão de bloqueio do veio (5) para
dentro e rodar o veio (3) manualmente, até o
botão de bloqueio do veio engatar de forma
percetível.
7.2 Colocação do disco abrasivo
Ver página 2, figura A.
Montar a flange de apoio (2) sobre o veio. Este está
montado corretamente quando já não é possível
rodá-lo sobre o veio.
WPBA 18...:
O flange de apoio auto-balance (4) encontra-
se montado de forma fixa ao fuso. Tal como
em outras rebarbadoras angulares, não há
necessidade de um flange de apoio desmontável.
As superfícies de apoio do flange de apoio
auto-balance (4), do disco abrasivo e da porca
de aperto-Quick" (1) têm de estar limpas. Caso
necessário, limpar as superfícies.
- Colocar o disco abrasivo sobre o flange de apoio
auto-balance (4).
O disco abrasivo deve encostar uniformemente
sobre o flange de apoio auto-balance.
7.3 Fixar/soltar a porca de aperto Quick
(consoante o equipamento)
Fixar a porca de aperto Quick (1):
A porca de aperto Quick (1) apenas deve ser
montada em máquinas com "Metabo QuickSystem". Estas máquinas podem ser identificadas
através do botão de bloqueio do veio vermelho (5)
com inscrição "M-Quick"
Caso a espessura da ferramenta acoplável
seja superior a 7,1 mm no âmbito de aperto,
não poderá utilizar a porca de aperto Quick! Nesse
caso, utilize a porca de dois furos (22) com a chave
de pinos (23).
- bloquear o veio (ver capítulo 7.1).
- Montar a porca de aperto Quick (1) sobre o veio
(3), de forma a que as 2 linguetas agarrem nas 2
ranhuras do veio. Ver figura, página 2.
- Apertar a porca de aperto Quick à mão, no sentido
dos ponteiros do relógio.
- Apertar a porca de aperto Quick, rodando
fortemente o disco abrasivo no sentido dos
ponteiros do relógio.
Soltar a (1) porca de aperto Quick:
O veio apenas pode ser parado com o botão
de bloqueio do veio M-Quick vermelho (5) se
a porca de aperto Quick (1) estiver montada!
- Depois de desligar a máquina, esta move-se por
inércia.
- Pressionar o botão de bloqueio do veio M-Quick
vermelho (5) para dentro, pouco antes da
Page 67
imobilização do disco abrasivo. A porca de aperto
0
I
6
0
I
11 12
Quick (1) solta-se autonomamente aprox. meia
volta e pode ser desaparafusada sem exercer
força adicional ou sem utilizar ferramentas.
7.4 Fixar/soltar a porca de dois furos
(consoante o equipamento)
Ao utilizar a porca de dois furos, o botão de
bloqueio do veio (5) apenas pode ser
pressionado assim que o veio estiver imobilizado.
Fixar a (22) porca de dois furos:
os 2 lados da porca de dois furos são diferentes.
Aparafusar a porca de dois furos sobre o veio da
seguinte forma:
Ver página 2.
- X) No caso de discos abrasivos finos:
o colar da porca de dois furos (22) está voltado
para cima, de forma a conseguir apertar bem o
disco abrasivo fino.
Y) No caso de discos abrasivos grossos:
o colar da porca de dois furos (22) está voltado
para baixo de forma a que a porca de dois furos
possa ser fixada em segurança sobre o veio.
Soltar a porca de dois furos:
- bloquear o veio (ver capítulo 7.1). Desaparafusar
a porca de dois furos (22) com uma chave de
pinos (23) no sentido contrário ao dos ponteiros
do relógio.
7.5 Estribo Tethering (18) (para a proteção
contra quedas)
Para proteger o aparelho contra queda, é possível
fixar em ambos os furos de fixação (8) um estribo
Tethering (proteção contra quedas) (18).
O estribo Tethering apenas pode ser
utilizado em máquinas com interruptor de
alavanca (n.º de pedido 613059xx0, 601734xx0,
601745xx0, 601746xx0).
Em caso de utilização deverá respeitar o
manual de instruções do estribo Tethering.
Utilizar o estribo Tethering (18) apenas em conjunto
com os seguintes acessórios:
Estribo Tethering (17):
N.º de pedido: 628967000
Baterias:
N.º de pedido: 624990000 5,5 Ah (LiHD)
N.º de pedido: 624991000 10,0 Ah (LiHD)
Cinto de fixação de ferramentas da Metabo:
N.º de pedido: 628970000
Ligação de fixação para a bateria:
N.º de pedido: 628965000
8. Utilização
PORTUGUÊS pt
8.1 Ajustar as rotações (consoante o
equipamento)
Ajustar as rotações recomendadas na roda de
ajuste (15). (número baixo = rotações reduzidas;
número alto = rotações elevadas)
Disco de corte, disco de rebarbar, mó de esmeril,
disco de corte diamantado: rotações elevadas
Escova: rotações médias
Prato de apoio autoaderente (prato de lixar):
rotações baixas a médias
Nota:
para os trabalhos de polimento,
recomendamos a nossa polidora angular.
8.2 Ligar/desligar
Guiar a máquina sempre com ambas as
mãos.
Primeiro ligar e em seguida colocar a
ferramenta acoplável na peça de trabalho.
No funcionamento contínuo, a máquina
continua a trabalhar mesmo se for arrancada
da mão. Por este motivo, deverá segurar a máquina
sempre com ambas as mãos nos punhos previstos,
posicionar-se de forma segura e concentrar-se no
trabalho.
Evite que a máquina forme remoinhos ou
aspire pó e aparas. Depois de desligada,
pousar a máquina apenas quando o motor estiver
parado.
Máquinas com interruptor corrediço:
Ligar: deslocar o interruptor corrediço (6) para a
frente. Para funcionamento contínuo,
pressionar depois para baixo até engatar.
Desligar: pressionar a extremidade traseira do
interruptor corrediço (6) e soltar.
Máquinas com "Interruptor de alavanca"
(com função de homem-morto):
Ligar: deslocar o bloqueio contra ligação (11) no
sentido da seta e pressionar o gatilho (12).
Desligar: soltar o gatilho (12).
8.3 Indicações de trabalho
Lixar e lixar com folha de lixa:
exercer pressão moderada sobre a máquina e
movimentá-la ao longo da superfície para a frente e
para trás, para não sobreaquecer a superfície da
peça de trabalho.
Rebarbar: para obter bons resultados de trabalho,
trabalhar num ângulo de encosto de 30° - 40°.
67
Page 68
PORTUGUÊSpt
Cortar:
moderado, adaptado ao material a trabalhar. Não
dobrar, não exercer pressão, não oscilar.
Trabalhar com escovas de arame de aço:
Exercer força moderada sobre a máquina.
ao cortar, trabalhar sempre no sentido
de rotação contrário (ver figura). Caso
contrário, existe o perigo da máquina
se soltar de forma descontrolada e
sair do corte. Trabalhar com avanço
9. Limpeza
Remover a bateria da máquina antes de realizar
qualquer ajuste, conversão, manutenção ou
limpeza.
Limpar regularmente o filtro de pó: retirar e soprar
com ar comprimido.
Remover ocasionalmente a bateria e limpar a área
de contacto da bateria e da máquina com um pano
seco para remover as deposições. Caso não seja
possível retirar a bateria: ver capítulo Reparação.
Durante o trabalho podem acumular-se partículas
no interior da ferramenta elétrica. Isto influencia a
refrigeração da ferramenta elétrica. As deposições
de substâncias condutoras podem danificar o
isolamento de proteção da ferramenta elétrica e
provocar riscos a nível elétrico.
Aspirar bem a ferramenta elétrica regularmente e
frequentemente em todas as ranhuras de ar
dianteiras e traseiras ou soprar com ar seco. Antes
disso, desligue a ferramenta elétrica do
fornecimento de energia e use óculos de proteção
e uma máscara antipoeiras apropriada. Ao soprar
certifique-se de que existe uma eliminação
apropriada.
10. Eliminação de avarias
O indicador de sinal eletrónico (13) pisca
e a máquina não funciona.
A bateria está descarregada, a temperatura é
demasiado elevada ou a proteção contra
rearranque involuntário foi ativada.
Desligar e voltar a ligar a máquina.
Se a bateria for inserida com a máquina ligada, esta
não irá arrancar.
Em caso de utilização de uma bateria que não
pertença ao CAS, a máquina não arranca.
O indicador de sinal eletrónico (13) está
aceso permanentemente
Se surgir uma sobrecarga durante o trabalho,
a potência pode ser reduzida temporariamente.
Reduzir a pressão de trabalho.
Desativação de segurança eletrónica: a
máquina foi DESLIGADA automaticamente. A
máquina é desligada caso a velocidade de
aumento de corrente seja demasiado elevada
(como por ex. em caso de bloqueio repentino ou
contragolpe). Desligar a máquina. Em seguida,
voltar a ligar e continuar a trabalhar normalmente.
Evite bloqueios adicionais. Ver capítulo 4.2.
68
11. Acessórios
Utilize apenas baterias e acessórios originais
Metabo ou CAS (Cordless Alliance System).
Utilize apenas acessórios que cumpram os
requisitos e dados caraterísticos indicados neste
manual de instruções.
Trabalho:
1 = Lixar com a superfície
2 = Cortar
3 = Efetuar furos
4 = Escovas de arame de aço
5 = Lixar com folha de lixa
Ferramentas acopláveis:
1.1 = Disco abrasivo para rebarbar
1.2 = Mó de esmeril (cerâmica)
1.3 = Mó de esmeril diamantada "alvenaria/betão"
2.1 = Disco de corte "metal"
2.2 = Disco de corte "alvenaria/betão"
2.3 = Disco de corte diamantado "alvenaria/betão"
2.4 = Disco de corte com uma finalidade dupla
(disco abrasivo e disco abrasivo de corte
combinados)
3.1 = Coroas de perfuração diamantadas
4.1 = Escova redonda
4.2 = Escova tipo tacho
5.1 = Pratos de lixa lamelados
5.2 = Pratos de lixar para folhas de lixa
Resguardo de proteção prescrito:
Tipos A =
Tipos B = Resguardo de proteção para lixar
Tipos C = Resguardo de proteção para lixar e cortar
Tipos D = Resguardo de proteção para a mó de
Tipos E = Resguardo de proteção da aspiração
Tipos F = Resguardo de proteção da aspiração
Outros acessórios:
(ver também www.metabo.com)
- Porca de aperto Quick (sem o uso de
- Filtro de pó (13)
O filtro de rede fina evita a entrada de partículas
grosseiras para dentro da caixa do motor. Retirar e
limpar regularmente.
- Porca de dois furos (22)
- Clipe do resguardo de proteção da aspiração
Destina-se para a ligação de um dispositivo de
aspiração apropriado ao cortar materiais minerais,
como por ex. betão armado e alvenaria,
exclusivamente com discos de corte diamantados,
sem a utilização de água.
N.º de pedido: 630401000; D
- Estribo de várias posições (25)para punho
Possibilita diversas posições do punho.
N.º de pedido: 627362000
-Resguardo para mãos
Adequado para trabalhar com prato de apoio, prato
de apoio autoaderente (prato de lixar), escovas de
arame de aço e coroas de perfuração diamantadas
Resguardo de proteção do disco /
resguardo de proteção com clipe do
resguardo de proteção para cortar
(combinação)
esmeril
para lixagem de superfícies
para cortes
ferramentas) (1)
adicional
=125 mm (5‘‘)
max
Page 69
para azulejos.
Montar o resguardo para mãos por baixo do punho
suplementar lateral.
N.º de pedido: 630327000
- Baterias:
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625549000 10,0 Ah (LiHD)
etc.
- Carregadores: ASC 55, ASC 145, etc.
O resguardo de proteção da aspiração
para a lixagem de superfícies apenas
pode ser utilizado em combinação com a porca
de dois furos.
Poderá consultar o programa completo de
acessórios em www.metabo.com ou no catálogo.
12. Reparações
As reparações em ferramentas elétricas
apenas devem ser efetuadas por eletricistas!
Caso as ferramentas elétricas Metabo necessitem
de reparações, dirija-se ao seu representante
Metabo. Consulte os endereços em
www.metabo.com
Poderá descarregar as listas de peças
sobressalentes em www.metabo.com
13. Proteção do ambiente
O pó de lixar formado poderá conter substâncias
nocivas: não eliminar juntamente com o lixo
doméstico, deverá eliminá-lo numa estação de
recolha de lixo especial.
Os materiais da embalagem devem ser eliminados
de acordo com a sua rotulagem, em conformidade
com as diretivas do seu município. Encontrará
indicações adicionais em www.metabo.com na
área da assistência.
Os materiais da embalagem devem ser eliminados
de acordo com a sua rotulagem, em conformidade
com as diretivas do seu município. Encontrará
indicações adicionais em www.metabo.com na
área da assistência.
Respeite as determinações nacionais sobre a
eliminação ecológica e sobre a reciclagem de
máquinas usadas, embalagens e acessórios.
As baterias não podem ser eliminadas juntamente
com o lixo doméstico! Devolver as baterias
danificadas ou usadas ao revendedor Metabo!
Não atirar as baterias para a água.
Apenas para países da UE: não colocar as
ferramentas elétricas no lixo doméstico! De
acordo com a diretriz europeia 2012/19/UE
sobre equipamentos elétricos e eletrónicos usados,
e na conversão ao direito nacional, as ferramentas
elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta.
Antes de eliminar a bateria, descarregue-a na ferramenta elétrica. Proteger os contactos contra curtocircuito (por exemplo, isolar com fita adesiva).
PORTUGUÊS pt
14. Dados técnicos
Há mais notas explicativas na Página 2.
Reservamo-nos o direito de proceder a alterações
relacionadas com o progresso tecnológico.
U=Tensão da bateria
D
=Diâmetro máx. da ferramenta acoplável
max
t
=Espessura máx. admissível da
max,1
t
max,2
t
max,3
M=Rosca do veio
l=Comprimento do veio retificador
n=Rotações em vazio (rotações máximas)
n
m=Peso (com bateria mais pequena)
Valores medidos de acordo com a norma
EN 60745.
Os dados técnicos indicados são tolerantes (de
acordo com os padrões individuais válidos).
emissões da ferramenta elétrica e a comparação
com diversas ferramentas elétricas. Consoante as
condições de utilização, o estado da ferramenta
elétrica ou das ferramentas acopláveis, a
sobrecarga efetiva poderá ser superior ou inferior.
Para a avaliação, deverá ainda considerar os
intervalos de trabalho e as fases com menores
sobrecargas. Com base nos respetivos valores
avaliados deverá determinar a aplicação de
medidas de proteção para o utilizador, por ex.
medidas a nível de organização.
Valor total de vibrações
direções) determinado de acordo com a EN 60745:
a
a
K
Valores típicos e ponderados pela escala A para o
L
L
KpA, K
Durante o trabalho, o nível de ruído pode exceder
os 80 dB(A).
ferramenta acoplável no âmbito de
aperto, com utilização da porca de dois
furos (22)
=Espessura máx. admissível da
ferramenta acoplável no âmbito de
aperto, com utilização da porca de aperto
Quick (1)
=Disco de rebarbar/disco de corte:
espessura máx. admissível da ferramenta
acoplável
=Rotações em vazio (ajustáveis)
v
Corrente contínua
Valores da emissão
Estes valores possibilitam a avaliação de
(soma vetorial de três
h, SG
h, DS
h,SG/DS
pA
WA
= Valor da emissão de vibrações
(lixar superfícies)
= Valor da emissão de vibrações
(lixar com prato de apoio
autoaderente/prato de apoio
autoaderente/prato de lixar)
= Insegurança (vibração)
ruído:
=Nível sonoro
= Nível de potência sonora
=Insegurança
WA
Usar proteção auditiva!
69
Page 70
SVENSKAsv
Bruksanvisning i original
1. Försäkran om
överensstämmelse
Vi försäkrar och tar ansvar för att: vinkelslipen med
typ- och serienummer *1) uppfyller kraven i
gällande direktiv *2) och standarder *3). Teknisk
dokumentation *4) – se sidan 3.
2. Föreskriven användning
Den sladdlösa vinkelslipen är med Metabo
originaltillbehör avsedd för slipning,
sandpappersslipning, stålborstning och kapning av
metall, betong, sten och liknande material utan
vatten.
Maskiner med beteckningen WVB lämpar sig
särskilt bra för arbeten med stålborstar tack vare
vred för varvtalsinställning.
Användaren ansvarar själv för skador som orsakas
av felaktig användning.
Allmänna föreskrifter om olycksförebyggande samt
bifogade säkerhetsanvisningar måste följas.
3. Allmänna
säkerhetsanvisningar
Följ anvisningarna i textavsnitten med
den här symbolen för att förebygga
personskador och skador på elverktyget!
VARNING – Läs igenom bruksanvisningen
för att minska risken för skador.
VARNING – Läs alla säkerhetsvarningar,
instruktioner, illustrationer och
specifikationer som medföljer detta elverktyg.
Fel som uppstår till följd av att instruktionerna nedan
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.
Spara säkerhetsanvisningar och anvisningar
för framtida bruk.
Se till så att dokumentationen medföljer elverktyget.
4. Särskilda
säkerhetsanvisningar
4.1 Säkerhetsanvisningar för slipning,
sandpappersslipning, stålborstning eller
kapning:
a) Elverktyget är avsett för slipning,
sandpappersslipning, stålborstning,
hålskärning och kapning. Följ alla
säkerhetsanvisningar, anvisningar,
illustrationer och all information som följer
med maskinen. Om anvisningarna inte följs finns
risk för elstöt, brand och/eller allvarliga
personskador.
70
b) Elverktyget är inte avsett för polering.
Använder du maskinen till sådant som den inte är
avsedd för utsätter du dig själv och andra för fara
och risk för personskador.
c) Använd bara insatsverktyg som är avsedda
för elverktyget och rekommenderas av
tillverkaren. Att tillbehöret kan fästas på
elverktyget är ingen garanti för att verktyget
fungerar säkert.
d) Verktygets tillåtna varvtal ska vara minst lika
högt som maxvarvtalet som anges på
maskinen. Insatsverktyg som roterar med för högt
varvtal kan gå sönder och delar kan flyga omkring.
e) Verktygets ytterdiameter och tjocklek ska
motsvara elverktygets specifikationer. Verktyg
med fel dimensioner går inte att skydda eller
kontrollera tillräckligt.
f) Verktyg och gänga ska passa exakt på
elverktygets slipspindel. På flänsfästa verktyg
ska gängfästet passa flänsformen exakt. Delar
som inte passar exakt på fästet orsakar obalans,
kraftiga vibrationer och kan få användaren att tappa
kontrollen.
g) Använd aldrig trasiga verktyg. Kontrollera
verktygen före användning, t.ex. så att
slipskivor inte är uppfläkta eller spräckta,
sliprondeller inte är spräckta, slitna eller
utnötta, stålborstar inte har lös eller avbruten
tråd. Tappar du maskin och verktyg, ska du
kontrollera om något är skadat och sätt i så fall
på ett helt verktyg. När du kontrollerat
verktyget och satt i det, ser du till att du själv
och andra runtomkring inte är inom räckhåll för
roterande delar och att maskinen körs på max.
varvtal under en minut. Skadade verktyg går
oftast sönder vid testet.
h) Använd personlig skyddsutrustning.
Beroende på tillämpningen, använd visir,
ögonskydd eller skyddsglasögon. Om det
behövs, använd dammask, hörselskydd,
skyddshandskar eller skyddsförkläde som
skyddar mot grader och avverkat material.
Skydda ögonen mot kringflygande skräp som
uppstår vid användningsområdena. Dammask och
andningsskydd ska klara att filtrera bort det damm
som bildas vid användning. Om du blir exponerad
för buller, kan du få hörselskador.
i) Se till att andra i närheten är på säkert
avstånd från arbetsområdet. Den som är inom
arbetsområdet ska bära personlig
skyddsutrustning. Delar av arbetsstycken eller
trasiga verktyg kan slungas iväg och orsaka
personskador utanför det aktuella arbetsområdet.
j) Håll elverktyget endast i de isolerade
handtagen när du jobbar med tillsatsverktyg
som kan komma i kontakt med dolda
elledningar. Kontakt med strömförande ledning
kan spänningssätta maskinens metalldelar, så att
du får en stöt.
k) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över
Page 71
maskinen kan sladden kapas eller snos in så att din
hand eller arm dras in i roterande delar.
l) Lägg aldrig ifrån dig elverktyget förrän roterande delar har stannat helt. Roterande
delar kan komma i kontakt med underlaget, så att
du tappar kontrollen över elverktyget.
m) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med
klädesplagg kan de haka fast och borra in sig i
kroppen.
n) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in
damm i huset, för mycket avlagringar av
metalldamm kan ge elstötar.
o) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända
materialet.
p) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel
kan ge elstötar.
4.2 Kast och motsvarande
säkerhetsanvisningar
Kast är en plötslig reaktion på grund av att
roterande delar hakar fast eller nyper, som t.ex. en
slipskiva, sliprondell, stålborste. Ihakningen eller
nypet ger den roterande delen ett abrupt stopp. Det
slungar elverktyget okontrollerat mot verktygets
rotationsriktning vid blockeringen.
Om t.ex. en slipskiva hakar fast eller nyper i
arbetsstycket, kan slipskivskanten som sitter fast
spräcka slipskivan eller ge ett kast. Slipskivan rör
sig då mot eller från användaren, allt beroende på
skivans rotationsriktning vid blockeringen. Det kan
även leda till skivsprängning.
Ett kast orsakas av felaktig användning av
elverktyget och/eller felaktiga arbetsvillkor. Det kan
förhindras med hjälp av försiktighetsåtgärderna
nedan.
a) Håll fast elverktyget ordentligt och inta en
kroppsställning som gör att du kan parera
kastrekylen med armarna. Använd alltid
stödhandtaget när det är på, så att du får så bra
kontroll som möjligt över kast och reaktioner
vid drift. Med rätt åtgärder kan du som användare
få kontroll över kastrekyler och motriktade krafter.
b) Håll aldrig handen nära roterande verktyg.
Verktyget kan röra sig över handen om du får ett
kast.
c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kastet
slungar elverktyget i motsatt riktning mot
slipskivans rotationsriktning vid blockeringen.
d) Var extra försiktig i närheten av hörn, skarpa
kanter osv. Se till så att verktyget inte stöter
mot arbetsstycket och nyper. Roterande verktyg
har lätt att nypa om de studsar vid hörn och skarpa
kanter. Det kan få dig att tappa kontrollen eller ge
kast.
e) Använd inte kedjesågblad för , sågning i trä,
inga segmenterade diamantkapskivor med ett
segmentavstånd större än 10 mm och inga
SVENSKA sv
tandade sågblad. Sådana verktyg ger ofta kast
eller får användaren att tappa kontrollen.
4.3 Särskilda säkerhetsanvisningar för
slipning och kapning:
a) Använd bara skyddskåpor och slipskivor
som är godkända för elverktyget. Slipskivor som
inte är avsedda för elverktyget går inte att skärma av
tillräckligt och ger osäkert skydd.
b)
Försänkta slipskivor ska vara monterade så
att slipytan ligger under kanten på
skyddskåpan. En felmonterad slipskiva som
sticker ut över skyddskåpans kant går inte att
skärma av ordentligt.
c) Skyddskåpan ska sitta ordentligt på
elverktyget och vara inställd så att du får
maximal säkerhet och exponeras för så liten
del som möjligt av slipskivan. Skyddskåpan
hjälper till att skydda dig mot lösa fragment, mot
kontakt med slipskivan och mot gnistor som kan
antända dina kläder.
d) Slipskivorna är bara gjorda för avsedd
användning. Exempel: Slipa aldrig med
kapskivans sidoytor. Kapskivor är avsedda för
materialavverkning med skivkanten. Sidokrafter på
en sån slipskiva kan ge skivbrott.
e) Använd alltid oskadade flänsar med rätt
dimension och form för den skiva som du ska
använda. Rätt fläns skyddar slipskivan och minskar
risken för skivbrott. Flänsar till kapskivor skiljer sig
från flänsar till andra slipskivor.
f) Använd aldrig nötta slipskivor från större elverktyg. Större elverktygs slipskivor är inte
gjorda för lika höga varvtal som mindre elverktygs
och kan spricka.
g) Vid användning av skivor för dubbla syften
ska du alltid använda lämplig skyddskåpa för
den aktuella tillämpningen. Om inte rätt
skyddskåpa används kan önskad skärmning inte
uppnås, vilket i sin tur kan leda till allvarliga skador.
4.4 Andra särskilda säkerhetsanvisningar
för kapning:
a) Se till så att kapskivan inte nyper eller får för
stor tryckkraft. Gör inte för djupa kap.
Överbelastar du kapskivan ökar belastningen och
risken för att skivan blir stukad eller nyper, vilket kan
ge kast eller skivbrott.
b) Undvik området framför och bakom kapskivan. När du för kapskivan ifrån dig i
arbetsstycket kan ett kast slunga elverktyget och
den roterande skivan rakt emot dig.
c) Om skivan nyper eller om du avbryter
arbetet, slå av elverktyget och håll den stilla
tills skivan stannat helt. Försök aldrig dra loss
kapskivan ur skåran när skivan roterar, det kan
ge ett kast. Hitta och åtgärda orsaken till att skivan
nöp.
d) Slå inte på elverktyget när det sitter i
arbetsstycket. Låt kapskivan varva upp till
max. varvtal innan du försiktigt fortsätter
kapningen. Annars kan skivan haka i, hoppa ur
arbetsstycket eller ge ett kast.
71
Page 72
SVENSKAsv
e) Palla upp plattor eller stora arbetsstycken,
så minskar risken för kast på grund av att
kapskivan nyper. Stora arbetsstycken kan böja
sig av sin egen vikt. Palla upp arbetsstycket på
båda sidor, både vid snittlinjen och kanten.
f) Var extra försiktig vid ”instickning” i
befintliga väggar eller andra ställen utan insyn.
Kapskivan kan vid insticket orsaka kast vid kapning
genom gas-, vatten- eller elledningar eller andra
föremål.
g) Utför inte kurvsågning. Överbelastar du
kapskivan ökar belastningen och risken för att
skivan blir stukad eller nyper, vilket kan ge kast eller
skivbrott. Det kan i sin tur leda till allvarliga skador.
4.5 Särskilda säkerhetsanvisningar för
sandpappersslipning:
a) Använd slippapper av rätt storlek och utan
följ tillverkarens anvisningar om val av
slippapper. Slippapper som sticker utanför
sliprondellen kan ge personskador, få rondellen att
nypa, riva sönder slippappret eller ge kast.
4.6 Särskilda säkerhetsanvisningar för
arbete med stålborste:
a) Tänk på att stålborsten tappar borst även vid
normal användning. Överbelasta inte borsten
med för stor tryckkraft. Ivägslungade borst kan
lätt tränga igenom tunna kläder och/eller in i huden.
b) Om skyddskåpa rekommenderas, så är det i
syfte att förhindra att du kommer i kontakt med
stålborsten. Skiv- och koppborstar får större
diameter av tryck- och centrifugalkrafterna.
4.7 Övriga säkerhetsanvisningar:
VARNING! – Använd alltid skyddsglasögon.
Använd hörselskydd.
VARNING – Elverktyget ska alltid användas
med båda händerna.
Använd inte skyddskåpan för slipning till
kaparbeten. När du jobbar med kapskivor,
använd skyddskåpa för kapning av
säkerhetsskäl.
Använd elastiska mellanlägg om de följer med som
en nödvändig del av slipmediet.
Följ verktygs- och tillbehörstillverkarens
anvisningar! Skydda slipskivorna mot fett och slag!
Slipskivor skall förvaras och hanteras försiktigt
enligt tillverkarens anvisningar.
Förvara och hantera verktygen helt enligt
tillverkarens anvisningar.
Använd aldrig kapskivor till grovbearbetning eller
avgradning! Kapslipskivor tål inte tryck i sidled.
Säkra arbetsstycket så att det ligger stadigt och inte
glider, t.ex. med spänntving. Palla upp stora
arbetsstycken ordentligt.
72
Använder du verktyg med gängfäste får
spindeländen inte gå i botten på slipverktyget. Se till
så att gängningen i verktyget är tillräckligt lång, så
att hela spindeln får plats. Verktygsgängningen
måste passa spindelgängan. Spindellängd och
spindelgänga, se sid. 2 och kap. 14. Tekniska data.
Vi rekommenderar att du använder lämpligt
stationärt utsug. Förkoppla alltid en jordfelsbrytare
(RCD) med en max. aktiveringsström på 30 mA.
Slår jordfelsbrytaren av vinkelslipen, måste du
kontrollera och rengöra den. Se kapitel 9.
Rengöring.
Skadade, ej runda eller vibrerande verktyg får ej
användas.
Försök att inte skada gas-, vatten- och elledningar
samt bärande väggar.
Byt ut skadade eller spruckna stödhandtag. Använd
aldrig maskinen med trasigt stödhandtag.
Byt ut skadat eller sprucket sprängskydd. Använd
aldrig maskinen med trasigt sprängskydd.
Fäst små arbetsstycken. Spänn t.ex. fast dem i
skruvstäd.
Om flänsmonterade skivor används för dubbla
ändamål (kombinerade slip- och kapskivor) får
endast följande typer av skyddskåpor användas:
typ A, typ C.
Se kapitlet 11.
Använd rätt skyddskåpa:
En felaktig skyddskåpa kan leda till kontrollförlust
och allvarliga skador. Exempel på felaktig
användning:
- Vid användning av en skyddskåpa av typ A för
sidoslipning kan skyddskåpan och arbetsstycket
störa varandra, vilket resulterar i otillräcklig
kontroll.
- Vid användning av en skyddskåpa av typ B för
slipning med limmade kapskivor finns en ökad risk
för att användaren träffas av gnistor och
slippartiklar samt av fragment av slipskivan om en
slipskiva går sönder.
- Vid användning av en skyddskåpa av typ A, B, C
för kap- eller sidoslipning i betong eller murverk,
finns en ökad risk för dammexponering och
kontrollförlust och därmed för kast.
- Vid användning av en skyddskåpa av typ A, B, C
med cirkulärborste som är tjockare än vad som
tillåts, kan trådarna slå mot skyddskåpan så att de
bryts.
Använd alltid en skyddskåpa som lämpar sig för
insatsverktyget. Se kapitlet 11.
Se till att ventilationsöppningarna är öppna vid
arbete i dammig miljö. Ta bort damm när det
behövs, men ta först ur batteriet (använd inte
metallföremål) och försök att inte skada delarna
inuti.
Minska belastning genom damm:
VARNING - Vissa typer av damm som
genereras vid sandpappersslipning, slipning,
borrning och andra arbeten innehåller kemikalier
som kan orsaka cancer, fosterskador eller andra
fortplantningsstörningar. Till dessa kemikalier hör
bland annat följande:
- Bly av blyhaltig färg.
Page 73
- Mineraliskt damm i murstenar, cement och andra
murmaterial.
- Arsenik och krom i kemiskt behandlat trä.
Den risk som du utsätts för beror på hur ofta du
genomför denna typ av arbeten. För att minska
belastningen genom dessa kemikalier: Arbeta i ett
ordentligt ventilerat område och använd godkänd
skyddsutrustning, t.ex. dammask som utvecklats
speciellt för filtrering av mikroskopiska partiklar.
Detta gäller även för damm från andra material, t.ex.
vissa trätyper (som ek- eller bokdamm), metaller,
asbest. Andra sjukdomar är t.ex. allergiska
reaktioner och andningsbesvär. Låt inte damm
hamna i din kropp.
Följ gällande bestämmelser för respektive material,
personal, arbete och användningsplats (t.ex. regler
för olycksförebyggande, avfallshantering).
Samla upp partiklarna på den plats där de uppstår,
undvik att de lagras i den omgivande miljön.
Till speciella arbetsuppgifter ska man använda
lämpliga tillbehör. På så sätt hamnar färre partiklar
okontrollerat i omgivningen.
Anslut lämpligt dammutsug.
Minska dammbelastningen genom att vidta följan de
åtgärder:
- Rikta inte partiklarna från maskinen eller
maskinens frånluftsflöde mot dig själv, mot
personer i närheten eller mot avlagrat damm.
- Använd en utsugsanordning och/eller en
luftrenare.
- Sörj för god ventilation på arbetsplatsen och
dammsug för att hålla rent. Sopning eller
luftblåsning kan göra så att damm virvlas upp.
- Dammsug eller tvätta skyddskläder. Kläder ska
inte blåsas, slås eller borstas rena.
4.8 Säkerhetsanvisningar till batteriet:
Skydda batterierna mot fukt!
Skydda batterierna mot brand!
Använd aldrig trasiga eller deformerade batterier!
Öppna aldrig batterierna!
Vidrör eller kortslut aldrig batteripolerna!
Trasiga litiumjonbatterier kan läcka en något
sur, brännbar vätska!
Om du får läckande batterivätska på huden,
spola direkt med rikliga mängder vatten. Får
du batterivätska i ögonen, skölj med rent
vatten och sök omedelbart läkarvård!
Ta ut batterierna ur maskinen innan inställningar,
ombyggnad, underhåll eller rengöring utförs.
Se till att maskinen är frånkopplad när du sätter i
batteriet.
När du tar ut och sätter in batteripaketet ska du hålla
fast maskinen så att strömbrytaren inte kan
aktiveras av misstag.
Ta ut batteriet ur maskinen om maskinen är defekt.
SVENSKA sv
Transport av litiumjonbatterier:
Frakt av litiumjonbatterier regleras av
bestämmelserna för farligt gods (UN 3480 och UN
3481). Fraktdokumenten för litiumjonbatterier ska
uppfylla gällande föreskrifter. Kontakta
transportföretaget för mer information. Det finns
certifierat förpackningsmaterial att få hos Metabo.
Skicka endast batterier om kåpan är oskadd och det
inte sipprar ut någon vätska. Ta ut batteriet ur
maskinen för att skicka det. Säkra kontakterna mot
kortslutning (isolera t.ex. med tejp).
9 Knapp för att lossa batteriet
10 Batteri*
11 Startspärr*
12 Strömbrytare *
13 Dammfilter*
14 Elektronisk signalindikering
15 Justeringsratt*
16 Laddindikeringsknapp
17 Ladd- och signalindikering
18 Tetheringbygel (för fallsäkring)*
19 Låsknapp
20 Stödhandtag/vibrationsdämpat stödhandtag *
21 Sprängskydd
22 Tvåhålsmutter*
23 Spännyckel *
24 Fästspak till sprängskyddet
25 Multipositionsbygel*
* beroende på utförande/ingår inte
6. Driftstart
6.1 Sätta på stödhandtag
Arbeta bara med påsatt stödhandtag (20)!
Skruva fast stödhandtaget ordentligt på
maskinens vänster- eller högersida.
6.2 Sätta på sprängskyddet
Av säkerhetsskäl ska endast den skyddskåpa
som lämpar sig för respektive insatsverktyg
användas! En felaktig skyddskåpa kan leda till
kontrollförlust och allvarliga skador. Se även
kapitlet 11. Tillbehör!
Se sidan 2, bild H.
- Tryck ned spaken (24) och håll den intryckt. Sätt
på sprängskyddet (21) i markerat läge.
- Släpp spaken och vrid sprängskyddet tills spaken
snäpper fast.
73
Page 74
SVENSKAsv
- Tryck på spaken och vrid sprängskyddet så att
den skyddade delen är mot användaren.
- Kontrollera att sprängskyddet sitter fast ordentligt:
Spaken ska ha snäppt fast och det får inte vara
möjligt att vrida på sprängskyddet.
6.3 Dammfilter
Se sid. 2, bild B.
Sätt alltid på dammfilter (13) i smutsiga
miljöer.
Maskinen blir fortare varm när dammfiltret (13)
är på. Elektroniken skyddar maskinen mot
överhettning (se kapitlet 10.).
Fästa:
Montera dammfiltret (13) enligt bilden.
Borttagning:
Lyft lite på ovankanten av dammfiltret (13) och ta av
det nedåt.
6.4 Vridbart batteri
Se sid. 2, bild D.
Du kan vrida den bakre maskindelen 270° i 3 steg
och på så vis anpassa formen på maskinen efter
arbetsförhållandena. Jobba bara med maskinen i
fastsnäppt läge.
Tryck först på låsknappen (19), vrid den nedre
delen av maskinen medan knappen är intryckt.
Släpp knappen medan du vrider. Låsningen måste
klicka fast.
6.5 Batteripaket
Ladda batteriet (10) före användning.
Ladda batteriet när effekten avtar.
Anvisningar för laddning av batteripaketet finns i
bruksanvisningen till Metabo-laddaren.
Gäller litiumjonbatterier med kapacitets- och
signalindikering (17) (beroende på utförande):
- Tryck på knappen (16), så ger LED-lamporna
laddindikering.
- Om en LED-lampa blinkar, så är batteriet nästan
urladdat och kräver laddning igen.
6.6 Ta ut, sätta i batteriet
När du tar ut och sätter in batteripaketet ska du
hålla fast maskinen så att strömbrytaren inte
kan aktiveras av misstag.
Ta av:
Tryck på knappen för upplåsning av batteripaketet
(9) och dra bort batteriet (10).
Montering:
Skjut på batteripaketet (10) tills det snäpper fast.
74
Använd endast verktyg som
sticker ut minst 3,4 mm
utanför sprängskyddet .
(Ta av sprängskyddet i
omvänd ordning.)
7. Sätta på slipskivan
Före alla omriggningsarbeten: Ta ut
batterierna ur maskinen. Maskinen ska vara
av och spindeln ska ha stannat.
Vid arbeten med kapskivor måste du av
säkerhetsskäl använda kapsprängskydd (se
kap 11. Tillbehör).
7.1 Låsa spindeln
- Tryck på spindellåsningen (5) och vrid spindeln
(3) för hand tills du känner att spindellåsningen
hakar fast.
7.2 Sätta på slipskivan
Se sid. 2, bild A.
Sätt på stödflänsen (2) på spindeln. Den sitter rätt
när det inte går att vrida på den på spindeln.
WPBA 18...:
Stödflänsen med autobalans (4) sitter
fastmonterad på spindeln. En avtagbar
stödfläns är inte nödvändigt som på de flesta andra
vinkelslipar.
Autobalans-stödflänsens anliggningsyta (4),
slipskiva och Quick-spännmuttern (1) måste
vara rena. Rengör vid behov.
- Lägg slipskivan på autobalans-stödflänsen (4).
Slipskivan ska ligga an jämnt mot autobalansstödflänsen.
7.3 Dra åt Quick-spännmuttrar (bara vissa
modeller)
Dra åt Quick-spännmuttrar (1):
Quick-spännmuttrar (1) får endast sättas fast
på maskiner med "Metabo Quick-system". Du
känner igen dessa maskiner på den röda
spindellåsningen (5) med märkningen "M-Quick".
Du får inte använda Quick-spännmuttrar på
verktyg med spännfästen kraftigare än 7,1
mm! Använd i stället tvåhålsmutter (22) med
spännyckel (23).
- Spindellåsning (se kapitel 7.1).
- Sätt på Quick-spännmuttern (1) på spindeln (3) så
att de 2 flänsarna går i lås på de 2 spåren på
spindeln. Se bild på sidan 2.
- Dra åt Quick-spännmuttern för hand medurs.
- Dra åt Quick-spännmuttern genom att vrida
slipskivan hårt medurs.
Lossa Quick-spännmuttrar (1):
Spindeln med den röda M-Quick-
spindellåsningen (5) får endast stoppas när
Quick-spännmuttern (1) är monterad!
- Maskinen har en viss eftergång när du slagit av
den.
- Precis innan slipskivan stannar trycker du på
knappen till M-Quick-spindellåsningen (5). Quickspännmuttern (1) lossar automatiskt ca ett halvt
varv och kan skruvas av utan större
kraftansträngning eller verktyg.
Page 75
7.4 Installera/ta av tvåhålsmutter (beroende
0
I
6
0
I
11 12
på utrustning)
Vid användning av tvåhålsmuttern får
spindellåsknappen (5) endast tryckas när
spindeln står stilla.
Installera tvåhålsmutter (22):
Tvåhålsmuttern har 2 olika sidor. Så här skruvar du
på tvåhålsmuttern på spindeln:
Se sida 2
- X) På tunna slipskivor:
förhöjningen på tvåhålsmuttern (22) ska peka
uppåt så att den tunna slipskivan kan spännas fast
säkert.
X) På tjocka slipskivor:
förhöjningen på tvåhålsmuttern (22) ska peka
nedåt så att tvåhålsmuttern sitter säkert på
spindeln.
Lossa tvåhålsmuttern:
- Spindellåsning (se kapitel 7.1). Skruva av
tvåhålsmuttern (22) moturs med spännyckeln
(23).
7.5 Tetheringbygel (18) (för fallsäkring)
För att skydda maskinen mot fall kan man sätta fast
en tetheringbygel (fallsäkring) (18) på de båda
fästhålen (8).
Tetheringbygeln får endast användas
tillsammans med maskiner med
paddelbrytare (best.nr 613059xx0, 601734xx0,
601745xx0, 601746xx0).
Beakta bruksanvisningen till tetheringbygeln
vid användning.
Tetheringbygeln (18) får endast användas
tillsammans med följande tillbehör:
Slå på maskinen först, lägg sedan an
verktyget mot arbetsstycket.
Vid permanent påslagning fortsätter maskinen
att arbeta om du tappar den. Håll alltid
maskinen med båda händerna i handtagen, stå
stadigt och koncentrera dig på arbetet.
Undvik att maskinen virvlar upp eller suger in
damm eller spån. När du slår av maskinen,
lägg inte ifrån dig den förrän motorn stannat.
Maskiner med skjutreglage:
Start: Skjut skjutreglaget (6) framåt. Tippa ned den
tills den snäpper fast vid kontinuerlig
användning.
Stopp: tryck på bakkanten av skjutreglaget (6) så
att det lossar.
Maskiner med paddelbrytare
(med dödmansfunktion):
Start: Skjut startspärren (11) i pilens riktning och
tryck på strömbrytaren (12).
Stopp: Släpp upp strömbrytaren (12).
8.3 Arbetsanvisningar
Slipning och sandpappersslipning:
Tryck lagom hårt på maskinen och för den fram och
tillbaka över ytan, så att arbetsstycksytan inte blir för
het.
Grovslipning: Du får bäst slutresultat om du jobbar
med ställvinklar på 30°- 40°.
Kapslipning:
Jobba alltid mot rotationsriktningen vid
kapning (se bild). Annars finns det risk
att maskinen hoppar ut okontrollerat ur
skåran. Jobba med lagom matning
som är anpassad till materialet du
bearbetar. Kanta inte, tryck inte, sväng inte.
Arbeta med stålborstar:
Tryck lagom hårt på maskinen.
9. Rengöring
Ta ut batterierna ur maskinen innan inställningar,
ombyggnad, underhåll eller rengöring utförs.
Rengör dammfiltret med jämna mellanrum: ta ur
och blås rent det med tryckluft.
Ta emellanåt bort batteripaketet och torka av
kontaktområdet mellan batteri och maskin med en
75
Page 76
SVENSKAsv
torr trasa och avlägsna borrdamm. Om batteriet inte
kan tas bort: se kapitel Reparation.
Under bearbetning kan partiklar avlagras på insidan
av elverktyget. Detta påverkar kylningen av
verktyget negativt. Ledande avlagringar kan
påverka elverktygets skyddsisolering och orsaka
elektriska faror.
Sug upp eller blås ut damm med torr luft från
ventilationsöppningarna på fram- och baksidan av
verktyget grundligt och med jämna mellanrum.
Koppla först elverktyget från strömmen och bär
skyddsglasögon och lämplig andningsmask. Se till
att utsugning sker korrekt i samband med
urblåsning.
10. Åtgärder vid fel
Den elektriska signalindikeringen (13)
blinkar och maskinen arbetar inte.
Batteripaketet är tomt, temperaturen är för
hög eller så har återstartspärren löst ut.
Slå av och på maskinen igen.
Sätter du i batteriet när maskinen är på, så går inte
maskinen igång.
Om du använder ett batteripaket som inte hör till
CAS-systemet startar inte maskinen.
Den elektriska signalindikeringen (13)
lyser permanent
Maskinen har överbelastats under arbetets
gång, effekten kan vara tillfälligt reducerad. Minska
strömspikar (t.ex. om skivan nyper eller du får ett
kast). Stäng av maskinen. Slå på igen och fortsätt
att jobba som vanligt. Försök att undvika att
maskinen nyper. Se kapitel 4.2.
11. Tillbehör
Använd endast Metabo- eller CAS-batteripaket
(Cordless Alliance System) och tillbehör i original.
Använd endast tillbehör som uppfyller kraven och
specifikationerna i den här bruksanvisningen.
2.4 = Kapskiva för dubbelt syfte (kombinerad slip-
och kapskiva)
3.1 = Diamantborrkrona
4.1 = Rundborste
4.2 = Skålborste
5.1 = Lamellsliprondell
5.2 = Sliprondell för slippapper
76
Föreskriven skyddskåpa:
Typ A =
Skyddskåpa för kapning/skyddskåpa inkl.
Typ B= skyddskåpa för slipning
Typ C = skyddskåpa för slipning och kapning
Typ D= skyddskåpa för slipskål
Typ E = Utsugskåpa för slipning av ytor
Typ F = Utsugskåpa för kapning
Fler tillbehör:
(se även www.metabo.com)
- Spännmutter (verktygslös) (1)
- Dammfilter (13)
Det finmaskiga filtret hindrar grova partiklar från att
tränga in i motorhuset. Ta av och rengör med jämna
mellanrum.
- Tvåhålsmutter (22)
- Klämma till utsugskåpa
Ansluts till lämplig utsugsanordning vid kapning i
mineraliska material såsom armerad betong och
tegel uteslutande med diamantkapskiva utan
användning av vatten.
Best.nr: 630401000; D
- Multipositionsbygel (25)för stödhandtag
Möjliggör flera olika handtagspositioner.
Best.nr: 627362000
-Handskydd
Avsett för arbeten med stöd- och sliprondeller,
självhäftande stödrondeller (sliprondeller),
stålborstar och diamantborrkronor för kakel.
Fäst handskyddet under stödhandtaget.
Best.nr: 630327000
- Batteripaket:
- Laddare: ASC 55, ASC 145, etc.
Ett komplett tillbehörssortiment hittar du på
www.metabo.com eller i katalogen.
Utsugskåpa för slipning av ytor får endast
användas tillsammans med tvåhålsmutter
12. Reparation
Reparation av elverktyg får endast utföras av
behörig elektriker!
Metabo-elverktyg som behöver repareras ska
skickas till din Metabo-återförsäljare. För adresser,
se www.metabo.com.
Du kan hämta reservdelslistor på
www.metabo.com.
13. Miljöskydd
Slipdamm kan innehålla farliga ämnen: Släng det
inte i hushållssoporna utan lämna det som
miljöfarligt avfall på miljöstation.
Förpackningsmaterial måste bortskaffas i enlighet
med kommunala riktlinjer baserat på
produktmärkningen. Mer information finns på
www.metabo.com under service.
Page 77
Förpackningsmaterial måste bortskaffas i enlighet
med kommunala riktlinjer baserat på
produktmärkningen. Mer information finns på
www.metabo.com under service.
Följ nationella miljöföreskrifter för
omhändertagande och återvinning av uttjänta
maskiner, förpackningar och tillbehör.
Släng aldrig batterier i hushållssoporna! Lämna
tillbaka trasiga eller förbrukade batterier till Metabos
återförsäljare!
Kasta inte batterierna i vattnet.
Gäller endast för EU-länder: Släng inte
uttjänta elverktyg i hushållssoporna! Enligt
Europaparlamentets och rådets direktiv
2012/19/EU om avfall som utgörs av eller innehåller
elektriska eller elektroniska produkter och dess
införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på
ett miljövänligt sätt.
Ladda ur batteriet i elverktyget före återvinning.
Säkra kontakterna mot kortslutning (isolera t.ex.
med tejp).
14. Tekniska specifikationer
Förklaringar till uppgifterna finns på sida 2.
Förbehåll för tekniska ändringar.
U=Batterispänning
D
=Verktygets maxdiameter
max
t
=max. tillåten verktygstjocklek vid
max,1
t
max,2
t
max,3
M=Spindelgänga
l=Slipspindellängd
n=Tomgångsvarvtal (maxvarvtal)
n
m=vikt (med minsta batteriet)
Mätvärdena är uppmätta enligt EN 60745.
I de tekniska specifikationerna ovan tas även
hänsyn till toleranserna (i enlighet med gällande
standarder).
elverktygets utsläpp samt jämförelse med andra
eldrivna verktyg. Beroende på förhållandena,
elverktygets skick och hur verktygen används kan
de faktiska värdena vara högre eller lägre. Räkna
även med pauser och perioder med lägre
belastning. Använd de uppskattade värdena för att
ta fram skyddsåtgärder för användaren, t.ex.
organisatoriska åtgärder.
Totalt vibrationsvärde
räknas fram enligt EN 60745:
a
a
spännfästet när du använder
tvåhålsmutter (22)
=Max. tillåten verktygstjocklek vid
spännfästet när du använder Quickspännmutter (1)
=Navrondell/kapskiva:
Max. tillåten verktygstjocklek
=Tomgångsvarvtal (inställbart)
v
Likström
Utsläppsvärden
Dessa värden medger en bedömning av
(vektorsumma i tre riktningar)
h, SG
h, DS
=Vibrationsemissionsvärde
(ytslipning)
= Vibrationsemissionsvärde (slipning
med självhäftande stödrondell/
SVENSKA sv
självhäftande stödrondell/
sliprondell)
K
h,SG/DS
Typisk A-värderad bullernivå
L
pA
L
WA
K
, K
pA
När arbete utförs kan ljudnivån överskrida 80 dB(A).
= Onoggrannhet (vibration)
= Ljudtrycksnivå
= Ljudeffektnivå
= Onoggrannhet
WA
Använd hörselskydd!
:
77
Page 78
SUOMIfi
Alkuperäiset ohjeet
1. Vaatimustenmukaisuusvakuutu
s
Vakuutamme yksinomaisella vastuullamme: Nämä
kulmahiomakoneet, merkitty tyyppitunnuksella ja
sarjanumerolla *1), vastaavat direktiivien *2) ja
normien *3) kaikkia asiaankuuluvia määräyksiä.
Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.
2. Tarkoituksenmukainen käyttö
Akkukäyttöiset kulmahiomakoneet sopivat
alkuperäisillä Metabo-lisätarvikkeilla metallin,
betonin, kiven ja muiden vastaavien aineiden
laikkahiontaan, hiekkapaperihiontaan,
teräsharjaukseen ja katkaisuun ilman veden
käyttöä.
Koneet merkinnällä WVB.. sopivat kierrosluvun
säätöpyörän ansiosta erityisesti työskentelyyn
teräsharjojen kanssa.
Määräystenvastaisesta käytöstä aiheutuvista
vaurioista vastaa ainoastaan käyttäjä.
Yleisesti hyväksyttyjä
tapaturmantorjuntamääräyksiä ja oheisia
turvallisuusohjeita on noudatettava.
3. Yleiset turvallisuusohjeet
Ota huomioon tällä symbolilla merkityt
tekstikohdat suojataksesi itsesi ja
sähkötyökalusi!
VAROITUS – Lue käyttöohjeet
loukkaantumisvaaran minimoimiseksi.
VAROITUS – Lue kaikki tämän
sähkötyökalun mukana toimitetut
turvallisuusohjeet, muut ohjeet, kuvat ja
tekniset tiedot. Alla esitettyjen ohjeiden
noudattamisen laiminlyönti voi aiheuttaa
sähköiskun, tulipalon ja/tai vakavia tapaturmia.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet
huolellisesti tulevaa käyttöä varten.
Luovuta sähkötyökalu edelleen vain yhdessä
näiden asiakirjojen kanssa.
4. Erityiset turvallisuusohjeet
4.1 Yhteiset turvallisuusohjeet
laikkahiontaan, hiekkapaperihiontaan,
teräsharjaukseen tai katkaisuun:
a) Tätä sähkötyökalua saa käyttää
laikkahiontaan, hiekkapaperihiontaan,
teräsharjaukseen, reikäleikkaukseen tai
katkaisuun. Lue kaikki turvallisuusohjeet,
käyttöohjeet, kuvaukset ja tiedot, jotka saat
tämän laitteen mukana. Jos et noudata kaikkia
seuraavia ohjeita, aiheutuu sähköiskun, tulipalon ja/
tai vakavien vammojen vaara.
78
b) Tämä sähkötyökalu ei sovellu kiillotuskäyttöön. Käyttötavat, joihin tätä
sähkötyökalua ei ole tarkoitettu, voivat aiheuttaa
vaaraa ja vammoja.
c) Älä käytä sellaisia käyttötarvikkeita, joita
valmistaja ei ole nimenomaan tarkoittanut ja
suositellut tälle sähkötyökalulle. Se, että pystyt
kiinnittämään lisätarvikkeen sähkötyökaluun, ei
vielä takaa sen turvallista käyttöä.
d) Käyttötarvikkeen sallitun kierrosluvun täytyy
olla vähintään niin suuri kuin sähkötyökalussa
ilmoitettu huippukierrosluku. Käyttötarvike, joka
pyörii sallittua nopeammin, voi rikkoutua ja
sinkoutua ympäriinsä.
e) Käyttötarvikkeen ulkohalkaisijan ja
paksuuden on vastattava sähkötyökalun
mittatietoja. Väärän kokoisia käyttötarvikkeita ei
voida suojata tai valvoa riittävän hyvin.
f) Kierreosalla varustettujen käyttötarvikkeiden
täytyy sopia tarkalleen sähkötyökalun
hiomakaraan. Laippakiinnitteisissä
käyttötarvikkeissa kiinnitysreiän täytyy sopia
tarkalleen laipan muotoon. Käyttötarvikkeet,
jotka eivät sovi tarkalleen sähkötyökalussa olevaan
kiinnittimeen, pyörivät epätasaisesti, tärisevät
erittäin voimakkaasti ja voivat aiheuttaa koneen
hallinnan menetyksen.
g) Älä käytä vaurioituneita käyttötarvikkeita.
Tarkasta käyttötarvikkeet ennen jokaista
käyttökertaa, esim. hiomalaikat säröjen ja
halkeamien varalta, hiomalautanen halkeamien
ja kuluneisuuden varalta, teräsharjat
irtonaisten tai murtuneiden teräslankojen
varalta. Jos sähkötyökalu tai käyttötarvike
pääsee putoamaan lattialle, tarkasta se
vaurioiden varalta tai vaihda tilalle
vaurioitumaton käyttötarvike. Kun olet
tarkastanut käyttötarvikkeen ja asentanut sen
paikalleen, mene yhdessä muiden paikalla
olevien ihmisten kanssa riittävän kauas
pyörivästä käyttötarvikkeesta ja anna laitteen
pyöriä yhden minuutin ajan
maksimikierrosluvulla. Vaurioituneet
käyttötarvikkeet hajoavat tavallisesti tämän
testausajan kuluessa.
h) Käytä henkilökohtaisia suojavarusteita.
Käytä työtehtävästä riippuen kasvonsuojainta,
silmäsuojaimia tai suojalaseja. Käytä
käyttökohteen mukaisesti hengityssuojainta,
kuulonsuojaimia, suojakäsineitä tai
erikoissuojaesiliinaa, joka suojaa
hienojakoiselta hiontapölyltä ja
materiaalihiukkasilta. Silmät on suojattava
ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy
eri käyttötavoissa. Pöly- tai hengityssuojaimien on
suodatettava käytön yhteydessä syntyvä pöly. Voit
saada kuulovammoja, jos olet pitkään
voimakkaassa melussa.
i) Huolehdi siitä, että muut henkilöt pysyvät
turvallisella etäisyydellä työalueelta. Jokaisen
työalueelle tulevan on käytettävä
henkilökohtaisia suojavarusteita.
Page 79
Työstettävästä kappaleesta tai rikkoutuneesta
käyttötarvikkeesta murtuneet palat voivat sinkoutua
ympäriinsä ja aiheuttaa vammoja myös varsinaisen
työalueen ulkopuolella.
j) Pidä sähkötyökalusta kiinni vain sen
eristetyistä kahvapinnoista, kun teet sellaisia
töitä, joissa käyttötarvike voi koskettaa
piilossa olevia sähköjohtoja. Sähkövirtaa
johtavan johdon koskettaminen voi tehdä myös
metalliosat jännitteisiksi ja aiheuttaa sähköiskun.
k) Pidä verkkokaapeli etäällä pyörivistä käyttötarvikkeista. Jos menetät laitteen hallinnan,
verkkokaapeli voi katketa tai tarttua
käyttötarvikkeeseen, jolloin kätesi tai käsivartesi
ovat vaarassa joutua kosketuksiin pyörivän
käyttötarvikkeen kanssa.
l) Älä missään tapauksessa laita sähkötyökalua
sivuun, ennen kuin käyttötarvike on kokonaan
pysähtynyt. Pyörivä käyttötarvike voi koskettaa
säilytystasoa, jolloin voit menettää sähkötyökalun
hallinnan.
m) Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat satunnaisen
kosketuksen vuoksi takertua pyörivään
käyttötarvikkeeseen, ja käyttötarvike voi tällöin
leikkautua kehoosi.
n) Puhdista sähkötyökalusi tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä
kotelon sisään, ja suurien metallipölymäärien
kertyminen voi aiheuttaa sähköön liittyviä vaaroja.
o) Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat
sytyttää materiaaleja.
p) Älä käytä sellaisia käyttötarvikkeita, jotka
edellyttävät nestemäisen jäähdytysaineen
käyttöä. Veden tai muiden nestemäisten
jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.
4.2 Takaisku ja vastaavat turvallisuusohjeet
Takaisku on odottamaton reaktio, joka syntyy
pyörivän käyttötarvikkeen, esimerkiksi hiomalaikan,
hiomalautasen, teräsharjan tms. jumiutuessa tai
takertuessa kiinni. Kiinnitakertuminen tai
jumiutuminen saa pyörivän käyttötarvikkeen
pysähtymään äkillisesti. Tämä saa sähkötyökalun
tempaisemaan jumiutumiskohdassa
hallitsemattomasti käyttötarvikkeen
pyörimissuunnan vastaisesti.
Jos esim. hiomalaikka jumiutuu työstettävään
kappaleeseen, hiomalaikan reuna voi kiilautua
työstettävään kappaleeseen, takertua siihen ja
aiheuttaa siten hiomalaikan murtumisen tai
takaiskun. Hiomalaikan liike on tällöin käyttäjän
suuntaan tai hänestä poispäin, riippuen laikan
pyörimissuunnasta jumiutumiskohdassa. Tällöin
hiomalaikat voivat myös murtua.
Takaisku aiheutuu sähkötyökalun väärästä
käytöstä ja/tai virheellisistä työolosuhteista. Se
voidaan estää sopivilla, alla kuvatuilla
varotoimenpiteillä.
a) Pidä sähkötyökalusta tukevasti kiinni ja
siirrä koko kehosi ja käsivartesi sellaiseen
asentoon, jossa pystyt hallitsemaan
SUOMI fi
takaiskusta syntyviä voimia. Käytä aina
lisäkahvaa, mikäli sellainen kuuluu
varustukseen, jotta pystyt hallitsemaan
mahdollisimman hyvin takaiskuvoimia tai
nopeuden kiihtyessä syntyviä
reaktiomomentteja. Käyttäjä voi hallita takaisku-
ja reaktiovoimia, kun hän noudattaa asianmukaisia
varotoimenpiteitä.
b) Älä koskaan vie kättäsi pyörivien käyttövarusteiden lähelle. Käyttövaruste voi
muuten takaiskun tapahtuessa koskettaa kättäsi.
tempautumaan jumiutumiskohdassa hiomalaikan
pyörintäsuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien,
terävien reunojen yms. alueella. Estä
käyttötarvikkeen hallitsematon iskeytyminen
työstettävään kappaleeseen ja sen
jumiutuminen siihen. Pyörivä käyttötarvike
jumiutuu herkästi kulmissa ja terävissä reunoissa tai
kun se jumiutuu. Tämä aiheuttaa hallinnan
menettämisen tai takaiskun.
e) Älä käytä puun leikkaamiseen
moottorisahan terää, segmentoituja
timanttikatkaisulaikkoja, joiden segmenttiväli
on yli 10 mm, tai hammastamatonta sahanterää
Tällaiset käyttötarvikkeet aiheuttavat herkästi
takaiskun ja hallinnan menettämisen.
4.3 Erityiset turvallisuusohjeet hiontaan ja
katkaisuun:
a) Käytä yksinomaan kyseiselle
sähkötyökalulle hyväksyttyä hiomatarviketta ja
tälle hiomatarvikkeelle tarkoitettua suojusta.
Hiomatarvikkeita, joita ei ole hyväksytty kyseiselle
sähkötyökalulle, ei voida suojata riittävän hyvin ja
sen vuoksi ne eivät ole turvallisia.
b) Taivutetut hiomalaikat täytyy kiinnittää niin,
että hiomapinta on suojuksen reunan alla.
Väärin kiinnitettyä suojuksen reunan ylittävää
hiomalaikkaa ei voi suojata asiaankuuluvasti.
c) Suojuksen on oltava kunnolla kiinni
sähkötyökalussa ja sijoitettu turvallisuuden
maksimoimiseksi siten, että mahdollisimman
pieni osa hiomatarvikkeesta osoittaa
avonaisena käyttäjän suuntaan. Suojus auttaa
suojaamaan käyttäjää murtuvilta kappaleilta ja
hiomatarvikkeen tahattomalta koskettamiselta sekä
kipinöiltä, jotka voivat sytyttää vaatteet tuleen.
d) Hiomatarvikkeita saa käyttää vain
suositeltuihin tarkoituksiin. Esimerkki: Älä
missään tapauksessa hio katkaisulaikan
sivupinnan kanssa. Katkaisulaikat on tarkoitettu
materiaalin hiontaan laikan reunalla.
Hiomatarvikkeeseen sivulta kohdistuva voima voi
rikkoa sen.
e) Käytä aina kunnossa olevaa, oikean kokoista
ja muotoista kiristyslaippaa valitsemasi
hiomalaikan kanssa. Soveltuvat laipat tukevat
hiomalaikkaa ja vähentävät siten hiomalaikan
rikkoutumisvaaraa. Katkaisulaikkojen laipat voivat
erota muiden hiomalaikkojen laipoista.
79
Page 80
SUOMIfi
f) Älä käytä suuremmista sähkötyökaluista
peräisin olevia kuluneita hiomalaikkoja.
Suurempien sähkötyökalujen hiomalaikkoja ei ole
suunniteltu kestämään pienemmissä
sähkötyökaluissa käytettäviä suurempia
kierroslukuja, ja ne voivat sen vuoksi rikkoutua.
suojuksen käyttö voi estää halutun suojauksen ja
johtaa vakaviin loukkaantumisiin.
4.4 Erityiset lisäturvallisuusohjeet
katkaisuun:
a) Vältä katkaisulaikan jumiutumista ja liian
kovaa painamista. Älä leikkaa liian syvältä.
Katkaisulaikan ylikuormittaminen lisää sen
rasittumista ja saa sen kallistumaan tai
jumiutumaan herkemmin lisäten siten takaiskun tai
hiomatarvikkeen rikkoutumisen vaaraa.
b) Vältä olemasta pyörivän katkaisulaikan edessä tai takana olevalla alueella. Jos liikutat
katkaisulaikkaa työkappaleessa itsestäsi poispäin,
sähkötyökalu voi takaiskutapauksessa iskeytyä
pyörivän laikan kanssa suoraan sinua kohti.
c) Jos katkaisulaikka jumiutuu tai keskeytät
työn, kytke sähkötyökalu pois päältä ja pidä
sitä rauhallisesti paikallaan, kunnes laikka
pysähtyy kokonaan. Älä missään tapauksessa
yritä vetää pyörivää katkaisulaikkaa katkaisuurasta, koska se voi aiheuttaa takaiskun. Selvitä
ja korjaa jumiutumisen syy.
d) Älä kytke sähkötyökalua uudelleen päälle,
jos se on vielä työkappaleessa. Anna
katkaisulaikan saavuttaa ensin
maksimikierroslukunsa, ennen kuin ryhdyt
varovasti jatkamaan katkaisua. Muuten laikka
voi kiilautua, kimmota työstettävästä kappaleesta
tai aiheuttaa takaiskun.
e) Tue levyt ja suuret työstettävät kappaleet,
jotta saat vähennettyä katkaisulaikan
mahdollisen jumiutumisen aiheuttamaa
takaiskun vaaraa. Suuret työstettävät
kappaleet voivat taipua oman painonsa
vaikutuksesta. Työstettävä kappale on tuettava
laikan molemmilta puolilta siten, että tuenta on tehty
sekä katkaisulinjan läheltä että myös reunasta.
f) Ole erityisen varovainen leikatessasi
"onteloihin" valmiissa seinissä tai muihin
sellaisiin kohtiin, joihin ei voi nähdä. Seinään
uppoava katkaisulaikka voi aiheuttaa takaiskun
osuessaan leikkuun yhteydessä kaasu- tai
vesijohtoihin, sähköjohtoihin tai muihin esineisiin.
g) Älä suorita kaarileikkauksia. Katkaisulaikan
ylikuormittaminen lisää sen rasittumista ja saa sen
kallistumaan tai jumiutumaan herkemmin lisäten
siten takaiskun tai hiomatarvikkeen rikkoutumisen
vaaraa, mikä voi johtaa vakaviin loukkaantumisiin.
a) Huomaa, että teräsharjoista irtoaa
langanpaloja myös normaalin käytön
yhteydessä. Älä ylikuormita lankoja liiallisella
painamisella. Ympäriinsä sinkoutuvat langanpalat
voivat tunkeutua herkästi ohuiden vaatteiden ja/tai
ihon läpi.
b) Jos käytettäväksi suositellaan suojusta,
huolehdi siitä, että suojus ja teräsharja eivät
pääse koskettamaan toisiaan. Kartiomaisten ja
kuppimaisten harjojen halkaisija voi laajentua
painamisen ja keskipakovoiman vaikutuksesta.
4.7 Lisäturvallisuusohjeet:
VAROITUS
Käytä kuulonsuojaimia.
VAROITUS – Käännä sähkötyökalua aina
molemmin käsin.
Älä käytä hiomasuojusta katkaisuhiontaan.
Käytä katkaisulaikoilla tehtävissä töissä
turvallisuussyistä katkaisuhiontasuojusta.
Käytä elastisia välikappaleita, jos ne ovat
hiomatarvikkeen mukana ja niitä vaaditaan
käytettäväksi.
Noudata työkalun ja lisätarvikkeiden valmistajan
antamia ohjeita! Suojaa laikat rasvalta ja iskuilta!
Hiomalaikkoja on säilytettävä ja käsiteltävä
huolellisesti valmistajan ohjeiden mukaisesti.
Käyttötarvikkeita täytyy säilyttää ja käsitellä
huolellisesti valmistajan ohjeiden mukaisesti.
Älä missään tapauksessa käytä katkaisulaikkoja
rouhintahiontaan tai purseenpoistoon!
Katkaisulaikkoihin ei saa kohdistaa sivuttaista
painorasitusta.
Työstettävän kappaleen on oltava tukevasti
paikallaan ja varmistettu poisluiskahtamiselta,
esim. puristimilla. Isot työstettävät kappaleet on
tuettava riittävän hyvin.
Jos käytät kierrekiinnityksellä varustettuja
käyttötarvikkeita, karanpää ei saa koskettaa
hiomakoneen reiän pohjaa. Varmista, että
käyttötarvikkeen kierrereikä on riittävän syvä, jotta
kara menee siihen koko pituudeltaan.
Käyttötarvikkeen kierteen on sovittava karan
kierteeseen. Karan pituus ja karan kierre, ks. sivu 2
ja luku 14. Tekniset tiedot.
Suosittelemme käyttämään sopivaa kiinteää imuria.
Kytke aina ensin eteen FI-suojakytkin (RCD), jonka
maksimilaukeamisvirta on 30 mA. Jos vikavirta
katkaisee kulmahiomakoneen toiminnan, tarkasta
kone ja puhdista tarvittaessa. Katso luku 9.
Puhdistus.
– Käytä aina suojalaseja.
Page 81
Vahingoittuneita, epäkeskisiä tai täriseviä työkaluja
ei saa käyttää.
Varo aiheuttamasta vaurioita kaasu- tai vesiputkiin,
sähköjohtoihin ja kantaviin seiniin (statiikka).
Vaurioitunut tai halkeillut lisäkahva on vaihdettava
uuteen. Älä käytä konetta, jonka lisäkahva on rikki.
Vaurioitunut tai halkeillut suojus on vaihdettava
uuteen. Älä käytä konetta, jonka suojus on rikki.
Kiinnitä pienet työkappaleet kiinni. Kiristä ne esim.
ruuvipenkkiin.
Kun laippa-asennettuja laikkoja käytetään kahteen
tarkoitukseen (yhdistetty hioma- ja
katkaisuhiomalaikka), saa käyttää ainoastaan
seuraavia suojustyyppejä: tyyppi A, tyyppi C.
Katso luku 11.
Käytä oikeaa suojusta:
Vääränlainen suojus voi johtaa hallinnan
menetyksen ja aiheuttaa vakavia loukkaantumisia.
Esimerkkejä vääränlaisesta käytöstä:
- tyypin A suojusta käyttäessä sivuhionnassa
suojus ja työkappale voivat häiritä toisiaan, mikä
johtaa riittämättömään hallintaan.
- tyypin B suojusta käyttäessä katkaisuhiontaan
yhdistettyjen katkaisulaikkojen kanssa aiheutuu
suurempi riski altistua ulos lentäville kipinöille ja
hionnasta aiheutuville hiukkasille sekä
hiomalaikasta irtoaville osille, jos hiomalaikka
rikkoutuu.
- tyypin A, B, C suojusta käyttäessä katkaisu- tai
sivuhiontaan betonissa tai muurissa aiheutuu
suurempi pölyräjähdyksen riski sekä seurauksena
hallinnan menetys takaiskulla.
- tyypin A, B, C suojusta käyttäessä lautasharjan
kanssa, joka on sallittua paksumpi, teräslangat
voivat osua suojukseen, mikä voi aiheuttaa
teräslankojen katkeamisen.
Käytä aina käyttötarvikkeelle sopivaa suojusta.
Katso luku 11.
Ergonominen etusuojus optimaaliseen koneen
ohjaukseen jatkuvassa käytössä. Jos kone on
puhdistettava pölystä, irrota ensimmäiseksi akku
(käytä epämetallisia tarvikkeita) ja vältä
vaurioittamasta koneen sisäosia.
Pölyrasituksen vähentäminen:
VAROITUS – Jotkut pölyt, joita
hiekkapaperilla hiominen, sahaaminen,
hiominen, poraaminen tai muut työt voi aiheuttaa,
sisältävät kemikaaleja, joiden tiedetään aiheuttavan
syöpää, syntymävikoja tai muita lisääntymiskykyyn
liittyviä haittoja. Esimerkkejä näistä kemikaaleista
ovat:
- lyijy lyijyä sisältävistä maaleista
- mineraalipöly tiilistä, sementistä tai muista
muuratuista rakenteista
- arseeni ja kromi kemiallisesti käsitellystä puusta.
Altistumisesi näille vaaratekijöille riippuu siitä,
kuinka usein suoritat tämäntapaisia töitä. Näiden
kemikaalien aiheuttaman altistumisen
vähentämiseksi: työskentele hyvin ilmastoiduilla
alueilla ja käytä hyväksyttyjä suojavarusteita, esim.
töihin tarkoitettuja pölymaskeja, jotka on suunniteltu
suodattamaan mikroskooppisen pieniä hiukkasia.
SUOMI fi
Tämä koskee myös muiden pölyjen ainesosia,
kuten joitakin puutyyppejä (tammen tai pyökin
pölyä), metalleja, asbestia. Muita tunnettuja
sairauksia ovat esim. allergiset reaktiot,
hengitystiesairaudet. Älä anna pölyn päästä
elimistöön.
Ota huomioon myös materiaaleja, henkilöitä,
käyttökohdetta ja käyttöpaikkaa ohjeet ja
kansalliset määräykset (esim.
työsuojelumääräykset, hävittäminen).
Kerää hiukkaset niiden muodostumispaikassa, älä
levitä niitä ympäristöön.
Viallisesta litiumioniakusta voi valua ulos
lievästi happopitoista, palavaa nestettä!
Jos akkunestettä valuu ulos ja sitä joutuu
iholle, huuhtele heti runsaalla vedellä. Jos
akkunestettä joutuu silmiin, pese puhtaalla
vedellä ja hakeudu välittömästi lääkärin hoitoon!
Poista akku koneesta ennen säätöjen,
tarvikevaihdon, huollon tai puhdistuksen
suorittamista.
Varmista, että kone on pois päältä, kun laitat akun
paikalleen.
Pidä konetta akkua poistaessasi tai paikalleen
asettaessasi kädessä siten, että virtakosketinta ei
voi painaa vahingossa.
Poista akku viallisesta koneesta.
Litiumioniakkujen kuljetus:
Litiumioniakkujen lähettämiseen sovelletaan
vaarallisten aineiden kuljetusta koskevaa
lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää
voimassa olevista määräyksistä, kun lähetät
litiumioniakkuja. Kysy tarvittaessa neuvoa
kuljetusyritykseltä. Sertifioidun pakkauksen voit
hankkia Metabolta.
Lähetä akku vain, kun kotelo on ehjä eikä nestettä
valu ulos. Ota akku koneesta lähetettäväksi.
81
Page 82
SUOMIfi
Varmista koskettimet oikosululta (esim. eristä
teipillä).
Työskentele vain silloin, kun lisäkahva (20) on
asennettuna! Ruuvaa lisäkahva paikalleen
koneen vasemmalle tai oikealle sivulle.
6.2 Suojuksen kiinnitys
Käytä turvallisuussyistä vain kyseiselle
käyttötarvikkeelle tarkoitettua suojusta!
Vääränlainen suojus voi johtaa hallinnan
menetyksen ja aiheuttaa vakavia loukkaantumisia.
Katso myös luku 11. Lisätarvikkeet!
Katso sivu 2, kuva H.
- Paina vipua (24) ja pidä se painettuna. Aseta
suojus (21) näytetyssä asennossa paikalleen.
- Päästä vivusta irti ja käännä suojusta, kunnes vipu
lukittuu.
- Paina vipua ja käännä suojusta niin, että suljettu
alue osoittaa käyttäjää kohti.
- Varmista kunnollinen kiinnitys: Vivun täytyy olla
lukittunut paikalleen ja suojus ei saa enää
kääntyä.
82
Käytä vain sellaisia
käyttötarvikkeita, jotka
ulkonevat vähintään 3,4 mm
verran suojuksesta.
(Irrotus päinvastaisessa järjestyksessä.)
6.3 Pölynsuodatin
Katso sivu 2, kuva B.
Kiinnitä erittäin likaisessa ympäristössä aina
pölynsuodatin (13).
Pölynsuodattimen (13) ollessa paikallaan
kone kuumenee nopeammin. Elektroniikka
suojaa konetta ylikuumenemiselta (katso luku 10.).
Kiinnittäminen:
Kiinnitä pölynsuodatin (13) kuvan osoittamalla
tavalla.
Irrottaminen:
Nosta pölynsuodatinta (13) hieman yläreunoistaan
ja ota alakautta pois.
6.4 Käännettävä akku
Katso sivu 2, kuva D.
Koneen takaosaa voidaan kääntää 3-portaisesti
270° verran. Näin koneen muoto voidaan
mukauttaa työolosuhteisiin sopivaksi. Tee töitä vain
silloin, kun takaosa on napsautettu kunnolla
paikalleen.
Paina ensin lukitusnappia (19) ja käännä koneen
takaosaa painetussa tilassa. Vapauta nappi
käännön aikana. Lukituksen on lukkiuduttava
kuuluvalla ”klik”-äänellä.
6.5 Akku
Lataa akku (10) ennen käyttöä.
Lataa akku uudelleen sen tehon laskiessa.
Litiumioniakut kapasiteetti- ja signaalinäytöllä (17)
(riippuu varusteista):
- Painiketta (16) painamalla LED-valoilla näytetään
lataustila.
- Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja
se on jälleen ladattava.
6.6 Akun irrottaminen ja kiinnittäminen
Pidä konetta akkua poistaessasi tai paikalleen
asettaessasi kädessä siten, että
virtakosketinta ei voi painaa vahingossa.
Irrottaminen:
Paina akun avauspainiketta (9) ja vedä akku (10)
irti.
Kiinnittäminen:
Työnnä akku (10) paikalleen siten, että se lukittuu.
7. Hiomalaikan kiinnitys
Ennen kaikkia varustelutoimenpiteitä: ota
akku pois laitteesta. Koneen on oltava pois
päältä ja karan täytyy olla täysin pysähtynyt.
Käytä katkaisulaikkojen kanssa tehtävissä
töissä turvallisuussyistä
katkaisulaikkasuojusta (ks. luku 11. Lisätarvikkeet).
Page 83
7.1 Karan lukitus
- Paina karan lukitusnuppi (5) sisään ja käännä
karaa (3) kädellä, kunnes karan lukitusnuppi
lukittuu tuntuvasti paikalleen.
7.2 Hiomalaikan asennus
Katso sivu 2, kuva A.
Aseta tukilaippa (2) karalle. Se on oikein paikallaan,
kun sitä ei voi enää pyörittää karan päällä.
WPBA 18...:
Autobalancer-tukilaippa (4) on kiinnitetty
kiinteästi karaan. Siinä ei tarvita, toisin kuin
muissa kulmahiomakoneissa on tavallista,
irrotettavaa tukilaippaa.
Autobalancer-tukilaipan (4), hiomalaikan ja
Quick-kiristysmutterin (1) vastinpintojen täytyy
olla puhtaita. Puhdista tarvittaessa.
Aseta hiomalaikka Autobalancer-tukilaipalle (4).
Hiomalaikan täytyy olla tasaisesti Autobalancertukilaipalla.
7.3 Quick-kiristysmutterin kiinnitys/avaus
(varustelukohtainen)
Quick-kiristysmutterin (1) kiinnitys:
Kiinnitä Quick-kiristysmutteri (1) ainoastaan
Metabon Quick-järjestelmällä varustettuihin
koneisiin. Koneet voidaan tunnistaa punaisesta
karan lukitusnupista (5), jossa on merkintä ”MQuick”.
Jos käyttövaruste on kiinnityskohdaltaan yli
7,1 mm vahvuinen, Quick-kiristysmutteria ei
saa käyttää! Käytä siinä tapauksessa
kaksireikämutteria (22) tappiavaimen (23) kanssa.
- Lukitse kara (ks. luku 7.1).
- Aseta Quick-kiristysmutteri (1) karalle (3) niin, että
sen 2 nokkaa tarttuvat karan 2 loveen. Katso kuva
sivulla 2.
- Kiristä Quick-kiristysmutteri käsin myötäpäivään.
- Kiristä Quick-kiristysmutteri kääntämällä
hiomalaikkaa voimakkaasti myötäpäivään.
Quick-kiristysmutterin (1) avaus:
Vain silloin, kun Quick-kiristysmutteri (1) on
kiinnitetty paikalleen, karan saa pysäyttää
karan M-Quick-lukitusnupilla (5)!
- Poiskytkennän jälkeen kone pyörii jonkin aikaa
edelleen.
- Paina hieman ennen hiomalaikan pysähtymistä
karan M-Quick-lukitusnuppi (5) sisään. Quickkiristysmutteri (1) aukeaa omatoimisesti noin p uoli
kierrosta ja se voidaan ruuvata irti ilman
ylimääräistä voimankäyttöä tai työkaluja.
7.4 Kaksireikämutterin kiinnitys/avaus
(varustelukohtainen)
Pidä kaksireikämutteria käytettäessä karan
lukitusnuppia (5) painettuna vain, kun kara on
paikoillaan.
Kaksireikämutterin (22) kiinnitys:
SUOMI fi
Kaksireikämutterin molemmat puolet ovat
keskenään erilaisia. Ruuvaa kaksireikämutteri
karalle seuraavalla tavalla:
Katso sivu 2
- X) Ohuiden hiomalaikkojen yhteydessä:
Kaksireikämutterin (22) olake osoittaa ylöspäin,
jotta ohut hiomalaikka voidaan kiristää pitävästi
paikalleen.
Y) Paksujen hiomalaikkojen yhteydessä:
Kaksireikämutterin (22) olake osoittaa alaspäin,
jotta kaksireikämutteri voidaan kiinnittää pitävästi
karalle.
Kaksireikämutterin avaus:
- Lukitse kara (ks. luku 7.1). Ruuvaa
kaksireikämutteri (22) irti tappiavaimella (23)
vastapäivään.
7.5 Kytkentäkaari (18) (putoamisen
estämiseksi)
Laitteen putoamisen estämiseksi voidaan
molempiin kiinnitysreikiin (8) kiinnittää
kytkentäkaari (putoamissuoja) (18).
Kytkentäkaarta saa käyttää ainoastaan
paddle-kytkimellä varustetuissa koneissa
(tilausnro 613059xx0, 601734xx0, 601745xx0,
601746xx0).
Käytössä on huomioitava kytkentäkaaren
käyttöohje.
Kytkentäkaari (18) vain yhdessä seuraavien
lisävarusteiden kanssa:
Säädä suositeltu kierrosluku säätöpyörän (15)
avulla. (Pieni luku = pieni kierrosluku; iso luku =
suuri kierrosluku)
Katkaisulaikka, rouhintalaikka, kuppilaikka,
timanttinen katkaisulaikka: suuri kierrosluku
Harjat: keskisuuri kierrosluku
Tarratukilautanen (hiomalautanen): pieni tai
keskisuuri kierrosluku
Huom.:
Kiillotustöihin suosittelemme
valmistamaamme kulmakiillotuskonetta.
8.2 Päälle-/poiskytkeminen
Ohjaa konetta aina molemmin käsin.
83
Page 84
SUOMIfi
0
I
6
0
I
11 12
Kytke kone ensin päälle ja vie vasta sitten
käyttötarvike työstettävään kappaleeseen.
Jatkuvassa kytkennässä kone käy edelleen,
vaikka se pääsisi riistäytymään käsistä. Sen
vuoksi laitteen kahvoista on aina pidettävä kiinni,
otettava tukeva asento ja työskenneltävä
keskittyneesti.
Huolehdi siitä, että kone ei levitä pölyä ja
lastuja tai ime niitä. Kun kytket koneen pois
päältä, laske kone kädestäsi vasta sitten, kun
koneen moottori on täysin pysähtynyt.
Työntökytkimellä varustetut koneet:
Päällekytkentä: Työnnä työntökytkin (6) eteen.
Paina se jatkuvaa käyttöä varten alas siten,
että se lukittuu paikalleen.
Poiskytkeminen: Paina työntökytkimen (6)
takaosaa ja päästä kytkimestä irti.
”Työntökytkimellä” varustetut koneet
(kuolleen miehen toiminnolla):
Päällekytkentä: Työnnä kytkentäsalpaa (11)
nuolen suuntaan ja paina painokytkintä (12).
Poiskytkeminen: Vapauta painokytkin (12).
8.3 Työohjeet
Hionta ja hiekkapaperihionta:
Paina konetta kevyesti ja liikuta sitä pinnalla
edestakaisin, jotta työstettävän kappaleen pinta ei
kuumene liikaa.
Rouhintahionta: Hyvän työtuloksen
saavuttamiseksi työskentele 30–40°
asetuskulmalla.
Katkaisuhionta:
Työskentele katkaisuhionnassa aina
vastasuuntaan (ks. kuva). Muuten
kone voi kimmota hallitsemattomasti
pois katkaisu-urasta. Työskentele
materiaalille sopivalla etenemisvauhdilla. Älä
rauhallisella, työstettävälle
kallista, paina tai heiluta konetta.
Teräsharjoilla työskentely:
Paina konetta kevyesti.
9. Puhdistus
Poista akku koneesta ennen säätöjen,
tarvikevaihdon, huollon tai puhdistuksen
suorittamista.
Puhdista pölynsuodatin säännöllisesti: Poista ja
puhalla paineilmalla puhtaaksi.
84
Poista akku silloin tällöin ja pyyhi akun ja koneen
kontaktialue kuivalla liinalla ja poista porauspöly.
Jos akkua ei voi poistaa: katso luku Korjaus
Työskenneltäessä hiukkasia voi kertyä
sähkötyökalun sisälle. Se heikentää sähkötyökalun
jäähdytystä. Johtavat kerrostumat voivat heikentää
sähkötyökalun suojaeristystä ja aiheuttaa
sähkövaaroja.
Imuroi sähkötyökalun etu- ja takapuolella olevat
tuuletusraot säännöllisesti, usein ja huolellisesti tai
puhalla puhtaaksi kuivalla ilmalla. Irrota
sähkötyökalu ensin virtalähteestä ja käytä
suojalaseja ja sopivaa hengityksensuojainta.
Varmista, että ulos puhallettaessa huolehditaan
asianmukaisesta imusta.
10. Häiriöiden korjaus
Elektroniikan merkkivalo (13) vilkkuu ja
kone ei käy.
Akku on tyhjä, lämpötila on liian korkea tai
uudelleenkäynnistysesto on lauennut.
Kytke kone pois päältä ja sen jälkeen uudelleen
päälle.
Jos akku laitetaan paikalleen koneen ollessa
päällekytkettynä, kone ei käynnisty.
CAS:aan kuulumatonta akkua käytettäessä kone ei
käynnisty.
Elektroniikan merkkivalo (13) palaa
tauotta
Työskentelyssä on tapahtunut
ylikuormittuminen, teho voi olla rajoittunut
väliaikaisesti. Pienennä työpainetta.
Elektroninen varokatkaisu: Koneen toiminta on
KATKENNUT automaattisesti. Jos virran
voimakkuus kasvaa liian nopeasti (mikä voi
tapahtua esim. äkillisen jumiutumisen tai takaiskun
johdosta), laite kytkeytyy pois päältä. Kytke laite
pois päältä. Kytke laite uudelleen päälle ja
työskentele normaalisti edelleen. Vältä laitteen
jumittumista. Katso luku 4.2.
11. Lisävarusteet
Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless
Alliance System) akkuja ja lisävarusteita.
Käytä vain sellaisia lisätarvikkeita, jotka täyttävät
tässä käyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.
Tyyppi B = suojus hiontaan
Tyyppi C = suojus hiontaan ja katkaisuun
Tyyppi D = suojus kuppilaikalle
Tyyppi E = imusuojus tasohiontaan
Tyyppi F = imusuojus katkaisuhiontaan
Muita lisätarvikkeita:
(katso myös www.metabo.com)
- Quick-kiristysmutteri (ei vaadi työkalua) (1)
- Pölynsuodatin (13)
Hienojakoinen suodatin estää karkeampien
hiukkasten pääsyn moottorin koteloon. Irrota ja
puhdista se säännöllisesti.
- Kaksireikämutteri (22)
- Imusuojuksen klipsi
Tarkoitettu kiinnitykseen sopivaan
imujärjestelmään mineraalisten materiaalien, esim.
teräsbetonia ja muuria, katkaisuun ainoastaan
timanttilaikan kanssa ilman veden käyttöä.
Tilausnro: 630401000; D
- Monitoimikaari (25)lisäkahvalle
Mahdollistaa lukuisia kahvan asentoja.
Tilausnro: 627362000
katkaisusuojus / suojus ja
katkaisusuojuksen klipsi katkaisuhiontaan
(yhdistelmä)
=125 mm (5’’)
max
- Käsisuoja
Tarkoitettu hiomapaperin aluslautasten,
tarrakiinnitteisten tukilautasten (hiomalautasten),
teräsharjojen ja laattojen timanttikärkien kanssa
työskentelyyn.
Kiinnitä käsisuojus sivulla olevan lisäkahvan alle.
Tilausnro: 630327000
Pakkausmateriaalit on hävitettävä paikallisia
määräyksiä noudattaen niiden tunnisteiden
mukaisesti. Lisätietoa löytyy osoitteessa
ww.metabo.com kohdassa Asiakaspalvelu.
Noudata käytöstä poistettujen koneiden,
pakkausten ja lisätarvikkeiden
ympäristöystävällistä hävittämistä ja kierrätystä
koskevia kansallisia määräyksiä.
Akkuja ei saa hävittää talousjätteen mukana!
Palauta vialliset tai käytetyt akut Metabokauppiaallesi!
Älä heitä akkuja veteen.
Vain EU-maille: Älä hävitä sähkötyökaluja
kotitalousjätteiden mukana! Sähkö- ja elekt-
roniikkalaiteromua koskevan EU-direktiivin
2012/19/EU ja sen kansallisen täytäntöönpanon
mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.
Ennen kuin viet akun kierrätyspisteeseen, tyhjennä
akun lataus sähkötyökalussa. Varmista koskettimet
oikosululta (esim. eristä teipillä).
14. Tekniset tiedot
Selitykset sivulla 2 annetuille tiedoille. Pidätämme
oikeuden teknisen kehityksen vaatimien
muutoksien tekemiseen.
U=akun jännite
D
=käyttötarvikkeen suurin sallittu halkaisija
max
t
=käyttötarvikkeen suurin sallittu vahvuus
max,1
t
max,2
t
max,3
M=karan kierteet
l=hiomakaran pituus
n=kierrosluku kuormittamattomana
n
m=paino (pienimmällä akulla)
Mittausarvot ilmoitettu EN 60745 mukaan.
Annetut tekniset tiedot ovat toleranssien mukaisia
(vastaavat kyseisiä voimassa olevia standardeja).
päästöjen arvioimisen ja erilaisten sähkötyökalujen
keskinäisen vertailun. Kulloisistakin
käyttöolosuhteista, sähkötyökalun tai terien
kunnosta riippuen todellinen kuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Ota
arvioinnissa huomioon työtauot ja vähäisemmän
kuormituksen jaksot. Määritä nämä tekijät
huomioiden arvioitujen arvojen perusteella
käyttäjän suojaamiseen vaadittavat toimenpiteet
esim. työnjärjestelyyn liittyvät toimenpiteet.
kiinnityskohdassa, kun käytetään
kaksireikämutteria (22)
=käyttötarvikkeen suurin sallittu paksuus
kiinnityskohdassa, kun käytetään Quickkiristysmutteria (1)
=rouhintalaikka/katkaisulaikka:
käyttötarvikkeen suurin sallittu paksuus
(huippukierrosluku)
=tyhjäkäyntikierrosluku (asetettavissa)
v
Tasavirta
Päästöarvot
Nämä arvot mahdollistavat sähkötyökalun
85
Page 86
SUOMIfi
Värähtelyn kokonaisarvo (kolmen suunnan
vektorisumma) mitattu EN 60745 mukaisesti:
a
Vi erklærer på eget ansvar at disse vinkelsliperne,
identifisert med type- og serienummer *1),
overholder alle relevante bestemmelser i
direktivene *2) og standardene *3). Teknisk
dokumentasjon ved *4) – se side 3.
2. Forskriftsmessig bruk
Med originalt Metabo-tilbehør egner den
batteridrevne vinkelsliperen seg til sliping,
sandpapirsliping, arbeid med stålbørste og kapping
av metall, betong, stein og lignende materialer uten
bruk av vann.
Maskiner med betegnelsen WVB ... har ratt for
hastighetsregulering som gjør dem spesielt egnet
for bruk med stålbørster.
Bruker er alene ansvarlig for skader som måtte
oppstå som følge av ikke-forskriftsmessig bruk.
Generelt gjeldende arbeidsmiljøforskrifter og
vedlagt sikkerhetsinformasjon må overholdes.
3. Generelle
sikkerhetsanvisninger
For din egen sikkerhet og for å beskytte
det elektriske verktøyet, er det viktig at du
etterkommer anvisningene i tekster som
er merket med dette symbolet!
ADVARSEL – Les bruksanvisningen for å
minimere skaderisikoen.
ADVARSEL Les gjennom alle
sikkerhetsanvisninger, instrukser,
illustrasjoner og tekniske data som følger med
dette elektriske verktøyet. Manglende
overholdelse av anvisningene nedenfor kan
medføre elektrisk støt, brann og/eller alvorlige
personskader.
Oppbevar all sikkerhetsinformasjon og alle
anvisninger for fremtidig bruk.
Lån bare ut elektroverktøyet ditt sammen med disse
dokumentene.
4. Spesielle
sikkerhetsanvisninger
4.1 Sikkerhetsinformasjon som gjelder for
både pussing, sliping, arbeid med
stålbørster og kapping:
a) Dette elektriske verktøyet kan brukes som
slipemaskin, pussemaskin, hullsag, stålbørste
eller kappemaskin. Vær oppmerksom på all
sikkerhetsinformasjon, alle anvisninger,
symboler og data som følger med maskinen.
Dersom du ikke følger alle anvisningene nedenfor,
NORSK no
kan det føre til elektrisk støt, brann og/eller alvorlige
skader.
b) Denne maskinen egner seg ikke til polering.
Annen bruk enn den maskinen er laget for, kan føre
til farlige situasjoner og skader.
c) Bruk ikke verktøy som ikke er produsentens eget eller spesielt anbefalt for denne maskinen.
Det at du kan feste tilbehør på maskinen, garanterer
ikke at tilbehøret er trygt å bruke.
d) Tillatt turtall på innsatsverktøyet må være
minst like høyt som det maksimale turtallet
som er angitt på elektroverktøyet. Verktøy som
dreier raskere enn tillatt, kan gå i stykker og kastes
rundt omkring.
e) Utvendig diameter og tykkelse på verktøyet må stemme med dimensjonene på maskinen.
Verktøy med feil størrelse kan ikke skjermes eller
kontrolleres i tilstrekkelig grad.
f) Verktøy med gjengeinnsats må passe
nøyaktig til gjengingen på slipespindelen. På
verktøy som festes med flens, må
hulldiameteren på verktøyet passe til opptaket
i flensen. Innsatsverktøy som ikke monteres
nøyaktig på elektroverktøyet, går ujevnt rundt,
vibrerer sterkt og kan gjøre at du mister kontrollen.
g) Ikke bruk verktøy som har skader. Kontroller
alltid om innsatsverktøy, som slipeskiver, har
sprekker eller andre skader før bruk og om det
har tegn på kraftig slitasje. Kontroller om
trådene på stålbørster er løse eller brukket.
Hvis maskinen eller slipeskiven faller i bakken
skal du kontrollere nøye om den ble skadet
eller velg et nytt verktøy. Etter at du har
kontrollert innsatsverktøyet og satt det inn,
skal maskinen gå et minutt på høyeste
hastighet. Pass på at du og alle andre holder
seg borte fra fareområdet rundt maskinen. Et
skadet innsatsverktøy vil normalt brekke i løpet av
denne testen.
h) Bruk personlig verneutstyr. Etter behov må
du bruke heldekkende visir, øyebeskyttelse
eller vernebriller. Dersom det er nødvendig, må
du bruke støvmaske, hørselsvern,
vernehansker eller spesialforkle som beskytter
deg mot fine slipe- og materialpartikler. Øynene
må beskyttes mot fremmedlegemer som kan
slynges ut ved forskjellige typer bruk. Støv- eller
støvmaske må filtrere støvet som dannes under
bruk. Dersom du er utsatt for støy over tid, kan du få
hørselstap.
i) Se til at andre personer holder trygg avstand
til ditt arbeidsområde. Alle som kommer inn i
arbeidsområdet, må ha på seg personlig
verneutstyr. Deler av arbeidsstykket eller
verktøyet kan slynges ut og føre til skader selv
utenfor det direkte arbeidsområdet.
j) Det elektriske verktøyet må alltid holdes i de
isolerte gripeflatene når du utfører arbeid der
verktøyet kan komme til å treffe skjulte
strømledninger. Kontakt med en
87
Page 88
NORSKno
spenningsførende ledning kan sette metalldeler i
maskinen under spenning og føre til elektrisk støt.
k) Hold kabelen borte fra innsatsverktøy som roterer. Dersom du mister kontrollen over
maskinen, kan nettkabelen kuttes eller sette seg
fast, og din egen hånd eller arm kan komme i
kontakt med roterende verktøy.
l) Legg aldri fra deg maskinen før innsatsverktøyet har stanset helt opp. Et
innsatsverktøy som roterer, kan komme i kontakt
med underlaget. Da kan du miste kontrollen over
maskinen.
m) Ikke la maskinen gå mens du bærer den.
Dersom klærne dine skulle komme i kontakt med et
verktøy som roterer kan de sette seg fast og
verktøyet kan bore seg inn i kroppen din.
n) Rengjør ventilasjonsåpningene på maskinen regelmessig. Motorviften trekker støv inn i
motorhuset. En sterk ansamling av støv kan føre til
elektriske risikosituasjoner.
o) Ikke bruk elektriske maskiner i nærheten av brennbare materialer. Gnister kan antenne
materialene.
p) Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann og andre
flytende kjølemidler kan føre til elektrisk støt.
4.2 Rekyl og tilhørende
sikkerhetsinformasjon
Rekyl er en plutselig reaksjon som skyldes at
innsatsverktøyet henger fast eller blir blokkert,
f.eks. slipeskiver, slipetallerkener, stålbørster osv.
Fastklemming eller blokkering fører til brå stopp av
det roterende innsatsverktøyet. Maskinen vil raskt
og ukontrollert gå mot verktøyets dreieretning på
blokkeringsstedet.
Dersom f.eks. en slipeskive fester seg eller
blokkeres i arbeidsstykket, kan kanten på
slipeskiven som går inn i emnet, bli sittende fast. Da
kan slipeskiven løsne eller det kan oppstå rekyl.
Slipeskiven beveger seg da i retning av brukeren
eller bort fra hen, alt etter hvilken rotasjonsretning
slipeskiven har i blokkeringspunktet. Slipeskiven
kan også komme til å brekke.
Et tilbakeslag er resultat av feil bruk av
elektroverktøyet og/eller feil arbeidsbetingelser.
Dette kan forhindres gjennom egnede tiltak slik det
er beskrevet nedenfor.
a) Hold maskinen godt fast og still kroppen og
armene i en posisjon som gjør at du kan fange
opp rekylkreftene. Bruk alltid ekstrahåndtaket
dersom det fins. Da har du best kontroll over
rekylkrefter og reaksjonsmoment ved høy
hastighet. Ved å følge egnede sikkerhetsrutiner
kan brukeren ha kontroll over rekyl- og
reaksjonskreftene.
b) Hold hendene godt bort fra verktøy som dreier. En rekyl kan få verktøyet til å bevege seg
over hånden din.
c) Unngå å plassere kroppen i det området dit maskinen vil bevege seg ved rekyl. Rekyl driver
maskinen i motsatt retning av slipeskivens
dreieretning på blokkeringsstedet.
88
d) Arbeid særlig forsiktig rundt hjørner, skarpe
kanter osv. Unngå at verktøyet blir kastet
tilbake fra arbeidsstykket eller setter seg fast.
Verktøy som roterer kan lett sette seg fast i hjørner
og skarpe kanter. Det fører til tap av kontroll eller
rekyl.
e) Bruk aldri kjedesagblad for å kappe tre; ikke
segmenterte diamantskiver med
segmentavstand større enn 10 mm og ikke
tannet sagblad. Slikt verktøy kan ofte gi rekyl eller
tap av kontroll.
4.3 Særlig sikkerhetsinformasjon som
gjelder for sliping og kapping:
a) Bruk bare slipelegemer som er tillatt for din
maskin, samt et beskyttelsesdeksel som er
laget for slipelegemene du bruker. Slipelegemer
som ikke er laget for elektriske maskiner, kan ikke
skjermes i tilstrekkelig grad, og er derfor ikke trygge
i bruk.
b) Krumme slipeskiver må plasseres slik at
slipeflaten befinner seg nedenfor kanten på
vernedekselet. En feil plassert slipeskive, som
rager ut over kanten på vernedekselet, kan ikke
skjermes tilstrekkelig.
c) Vernedekselet må være sikkert festet på
maskinen. Det må være innstilt slik at det
oppnås høyest mulig grad av sikkerhet, altså at
minst mulig av slipelegemet vises åpent mot
brukeren. Dekselet beskytter brukeren mot løse
deler og tilfeldig kontakt med slipeskiven, og mot
gnister som kan antenne klærne.
d) Slip es ki vene sk al bare b ru ke s på de op pgit te
bruksområdene. Eksempel: Bruk aldri
sideflaten på en kappeskive til å slipe med.
Kappeskiver er laget for å fjerne materiale med
kanten av skiven. Krefter som virker fra siden på
slike slipelegemer, kan ødelegge dem.
e) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. Flenser
støtter slipeskiven og motvirker skivebrudd. Det kan
være forskjell på flenser for kappeskiver og flenser
for andre slipeskiver.
f) Ikke bruk slitte slipeskiver som er laget for større elektroverktøy. Slipeskiver for større
elektroverktøy er ikke laget for de høye
hastighetene som mindre elektroverktøy har. Derfor
kan de brekke.
g) Ved bruk av skiver for dobbelt formål alltid et
beskyttelsesdeksel som er egnet for den
aktuelle bruken. Bruk av feil beskyttelsesdeksel
gir ikke den ønskede beskyttelsen og kan resultere
i alvorlige skader.
4.4 Annen særlig sikkerhetsinformasjon i
forbindelse med kapping:
a) Unngå at kappeskiven blir blokkert. Bruk
ikke mye makt. Ikke lag for dype snitt.
Overbelastning av kappeskiven gjør at den har
lettere for å sette seg fast eller blokkeres. Dermed
økes faren for rekyl eller brudd på slipelegemet.
b) Hold avstand fra området foran og bak den roterende kappeskiven. Hvis du beveger
kappeskiven fra deg på emnet, kan maskinen med
Page 89
den roterende skiven bli kastet rett på deg dersom
det oppstår rekyl.
c) Slå av apparatet dersom kappeskiven setter
seg fast eller du tar en pause i arbeidet. Hold
apparatet rolig helt til skiven er stanset helt.
Prøv aldri å trekke kappeskiven ut av snittet
mens den fremdeles roterer. Da kan det oppstå
rekyl. Finn ut av årsaken til fastklemmingen. Fjern
den.
d) Ikke slå på maskinen igjen mens den sitter i
arbeidsstykket. Vent til kappeskiven har nådd
full hastighet før du forsiktig fortsetter med
snittet. Ellers kan skiven sette seg fast i overflaten,
sprette ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slik at risikoen
for rekyl som skyldes at kappeskiven setter
seg fast, reduseres. Store arbeidsstykker kan
bøye seg på grunn av sin egen vekt.
Arbeidsstykket må støttes på begge sider av skiven;
både i nærheten av kappesnittet og på kanten.
f) Vær særlig forsiktig når du lager "dykksnitt" i
vegg eller andre steder uten innsyn.
Kappeskiven kan gi rekyl hvis den skjærer i gasseller vannrør, elektriske ledninger eller andre
gjenstander.
g) Ikke lag kurvesnitt. Overbelastning av
kappeskiven gjør at den har lettere for å sette seg
fast eller blokkeres. Dermed økes faren for rekyl
eller brudd på slipelegemet. Det kan gi alvorlige
skader.
4.5 Særlig sikkerhetsinformasjon i
forbindelse med sandpapirsliping:
a) Bruk slipepapir med riktig størrelse og følg
produsentens anvisninger om valg av
slipepapir. Slipepapir som er større enn
slipetallerkenen, kan føre til skader og til blokkering,
rifter i slipepapirene og rekyl.
4.6 Særlig sikkerhetsinformasjon i
forbindelse med arbeid med stålbørster:
a) Vær oppmerksom på at stølbørsten mister
tråddeler under vanlig bruk. Ikke overbelast
børsten ved å trykke for hardt. Tråddeler som
slynges ut, trenger lett gjennom hud og/eller tynne
klær.
b) Dersom det anbefales beskyttelsesdeksel,
må du sørge for at det ikke blir kontakt mellom
vernedekselet og stålbørsten. Tallerken- og
koppbørster kan få større diameter dersom du
trykker for hardt, og på grunn av sentrifugalkreftene.
4.7 Andre sikkerhetsanvisninger:
ADVARSEL – Bruk alltid vernebriller.
Bruk hørselvern.
ADVARSEL – Hold alltid med to hender i
elektroverktøyet.
NORSK no
Bruk ikke slipe-beskyttelsesdekselet ved
kappeslipearbeider. Av sikkerhetsmessige
årsaker må du bruke beskyttelsesdeksel når
du arbeider med kappeskiven.
Bruk elastiske mellomlag som leveres sammen
med slipemidlene når det er påkrevet.
Følg angivelsene fra produsenten av verktøy og
tilbehør! Beskytt skivene mot fett og støt!
Slipeskiver må oppbevares og håndteres i nøye
overensstemmelse med produsentens anvisninger.
Verktøy skal oppbevares og håndteres nøyaktig
etter produsentens anvisninger.
Bruk aldri kappeskiver til grovsliping eller
avgrading! Kappeskivene skal ikke utsettes for trykk
fra siden.
Emnet må ligge godt mot underlaget og sikres mot
at det sklir, for eksempel ved hjelp av en tvinge.
Store emner må støttes tilstrekkelig opp.
Dersom det brukes innsatsverktøy med
gjengeinnsats, skal enden på spindelen ikke
komme i kontakt med enden på hullet i
slipeverktøyet. Sjekk at gjengene på
innsatsverktøyet er lange nok til spindelens lengde.
Gjengene i innsatsverktøyet må passe til gjengene
på spindelen. Om lengde og gjenging på spindelen;
se side 2 og kapittel 14. Tekniske data.
Vi anbefaler bruk av et egnet, stasjonært avsug.
Sett alltid inn en jordfeilbryter (RCD) med maks.
utløserstrøm på 30 mA. Dersom jordfeilbryteren
kobler ut vinkelsliperen, trenger maskinen kontroll
og rengjøring. Se kapittel 9. Rengjøring.
Skadde, runde eller vibrerende verktøy må ikke
brukes.
Unngå å skade gass- eller vannrør, elektriske
ledninger og bærende vegger (stabilitet).
Skift ut støttehåndtak som har sk ader eller sprekker.
Ikke bruk maskiner med defekt støttehåndtak.
Vernedeksler med skader eller sprekker må skiftes
ut. Ikke bruk maskiner med defekt
beskyttelsesdeksel.
Fest små emner. Spenn dem for eksempel fast i en
skrustikke.
Hvis det brukes flensmonterte skiver med dobbelt
formål (kombinerte slipe- og kappeskiver), skal én
av disse beskyttelsesdeksel-typene brukes: Type
A, type C.
Se kapittel 11.
Bruk riktig beskyttelsesdeksel:
Feil beskyttelsesdeksel kan gi tap av kontroll og
alvorlige skader. Eksempler på feil bruk:
- Hvis det brukes et beskyttelsesdeksel type A for
sidesliping kan beskyttelsesdekselet og
arbeidsstykke i konflikt, som igjen gir dårlig
kontroll.
- Ved bruk av beskyttelsesdeksel type B ved
kapping med bundne kappeskiver er det økt fare
for gnistdannelse og at deler slynges ut - også
deler av slipeskiven dersom den brekker under
arbeidet.
- Ved bruk av beskyttelsesdeksel type A, B eller C
ved kapping eller sidesliping i betong eller mur, er
89
Page 90
NORSKno
det økt fare for støveksplosjon og tap av kontroll/
rekyl.
- Ved bruk av beskyttelsesdeksel type A, B eller C
med platebørste som er tykkere enn tillatt, kan
trådene berøre beskyttelsesdekselet og knekke.
Bruk alltid riktig beskyttelsesdeksel til
innsatsverktøyet. Se kapittel 11.
Sørg for at lufteåpningene er fri ved arbeid i støvfylte
omgivelser. Dersom det er nødvendig å fjerne støv,
må du først ta ut batteriet (bruk ikke-metalliske
gjenstander) og unngå å skade innvendige deler.
Redusere støvbelastningen:
ADVARSEL - Enkelte typer støv, som oppstår
ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier
som kan fremkalle kreft, fødselsskader eller andre
reproduksjonsskader. Eksempler på slike
kjemikalier er:
- bly fra blyholdig maling,
- mineralstøv fra murstein, sement og andre
murermaterialer og
- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utfører denne typen
arbeider. For å redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
åndemasker med spesialfilter for mikroskopiske
partikler.
Dette gjelder også for støv fra andre typer
materialer, som f.eks. enkelte typer treverk (som eik
eller bøk), metaller og asbest. Andre kjente
sykdommer er f.eks. allergiske reaksjoner. La ikke
støv trenge inn i kroppen.
Følg de rutinene og nasjonale forskriftene som
gjelder for omgang med materialer, personale,
bruksområde og -sted (f.eks.
arbeidsvernbestemmelser, deponering).
Samle løse partikler der de oppstår; unngå
nedfelling i omgivelsene.
Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hindrer du at partiklene havner i omgivelsene.
Bruk et egnet avsug.
Minimer støvbelastningen ved å:
- unngå å rette partikkelstrømmen / utblåsingsluften
fra maskinen mot deg selv eller andre, eller mot
nedfelt støv,
- bruke et avsug og/eller en luftrenser,
- holde arbeidsplassen ren og godt utluftet. Feiing
og blåsing virvler opp støvet.
- Beskyttelsesklær skal støvsuges eller vaskes.
Ikke blås dem ut; bank eller børst dem.
4.8 Sikkerhetsanvisninger for batteriet:
Batteriene må beskyttes mot fuktighet!
Ikke utsett batteriene for åpen ild!
Ikke bruk defekte eller deformerte batterier!
Ikke åpne batteriene!
Kontaktene i batteriene må ikke berøres eller
kortsluttes!
90
Det kan lekke en lett sur, brennbar væske fra
ødelagte Li-ion batterier!
Hvis batterivæske kommer i kontakt med
huden, må du straks skylle med rikelig med
vann. Hvis du får batterivæske i øynene, må
du vaske med rent vann og straks oppsøke lege.
Ta batteriet ut av maskinen før alle former for
innstilling, verktøybytte, vedlikehold eller
rengjøring.
Kontroller at maskinen er slått av før du setter inn
batteriet.
Hold fast maskinen ved uttak og innsetting av
batteriet, slik at på/av-bryteren ikke kan betjenes
utilsiktet.
Ta batteriet ut av maskinen hvis maskinen er defekt.
Transport av Li-ion-batterier:
Frakt av Li-ion-batterier er underlagt bestemmelser
for frakt av farlig gods (UN 3480 og UN 3481). Gjør
deg kjent med gjeldende forskrifter for frakt av LiIon-batterier. Ta eventuelt kontakt med
transportforetaket du bruker. Metabo kan levere
sertifisert emballasje.
Send bare med batteriet hvis maskinhuset er
uskadet og det ikke lekker væske. Ta batteriet ut av
maskinen når den sendes. Sikre kontaktene mot
kortslutning (f.eks. med tape).
5. Oversikt
Se side 2.
1 Quick-spennmutter *
2 Støtteflens
3Spindel
4 Autobalancer-støtteflens*
5Spindelstopp
6 Skyvebryter til å slå maskinen av og på *
7Håndtak
8 Festehull for koblinger (for fallsikring)
9 Knapp for opplåsing av batteriene
10 Batteri*
11 Startsperre *
12 Bryterknapp *
13 Støvfilter*
14 Elektronikk-signalindikasjon
15 Justeringsratt*
16 Knapp for kapasitetsindikator
17 Kapasitets- og signalindikasjon
18 Koblingsbøyle (for fallsikring)*
19 Låseknapp
20 Ekstra håndtak / støttehåndtak med
vibrasjonsdemping *
21 Beskyttelsesdeksel
22 Spennmutter *
23 Tapphullsnøkkel *
24 Hendel til feste av beskyttelsesdeksel
25 Festebøyle*
* utstyrsavhengig / ikke inkludert
Page 91
6. Ta i bruk
6.1 Montering av ekstra støttehåndtak
Arbeid kun med montert støttehåndtak (20)!
Skru støttehåndtaket godt fast på venstre eller
høyre side av maskinen.
6.2 Sett på beskyttelsesdekselet
Av sikkerhetsmessige årsaker må du bare
benytte dekselet som er beregnet på det
aktuelle innsatsverktøyet! Feil beskyttelsesdeksel
kan gi tap av kontroll og alvorlige skader. Se også
kapittel 11. Tilbehør!
Se side 2, bilde H.
- Trykk på spaken (24) og hold den inne. Sett
dekselet (21) i posisjonen som vist.
- Slipp hendelen og vri på dekselet til hendelen
smekker på plass.
- Trykk inn hendelen og vri på dekselet slik at det
skjermede området er vendt mot brukeren.
- Sjekk at dekselet sitter godt Hendelen må være
smekket på plass, og det må ikke være mulig å vri
på beskyttelsesdekselet.
6.3 Støvfilter
Se bilde B på side 2.
I svært skitne omgivelser må alltid støvfilteret
brukes (13) .
Når støvfilteret (13) er montert, varmes
maskinen raskere opp. Elektronikken
beskytter maskinen mot overoppheting (se kapittel
10.).
Montering:
Monter støvfilteret (13) som anvist.
Demontering:
Løft støvfilteret (13) litt i den øverste kanten, og ta
det av ved å trekke det nedover.
6.4 Dreibart batteri
Se bilde D på side 2.
Den bakre delen av maskinen kan dreies i 3 trinn til
270° slik at formen på maskinen kan tilpasses
arbeidsforholdene. Maskinen må bare brukes når
den dreide delen er gått i inngrep.
Hold låseknappen (19) inne mens du dreier den
bakre delen av maskinen. Slipp knappen mens du
dreier. Låsen skal gå i inngrep med et tydelig “klikk”.
6.5 Batteri
Før bruk må batteriet (10) lades opp.
Lad opp batteriet på nytt hvis effekten avtar.
Anvisninger om lading av batterier finner du i
bruksanvisningen til Metabo-laderen.
Ved li-ion batterier med visning av kapasitet og
signal (17) (avhengig av utstyr):
Bruk bare verktøy som er
minst 3,4 mm lavere enn
beskyttelsesdekselet.
(Demonteres i motsatt
rekkefølge.)
NORSK no
- Trykk på tasten (16) for å lese av ladenivået ved
hjelp av LED-lampene.
- Hvis en LED-lampe lyser, er batteriet nesten tomt
og må lades opp igjen.
6.6 Ta ut og sette inn batterier
Hold fast maskinen ved uttak og innsetting av
batteriet, slik at på/av-bryteren ikke kan
betjenes utilsiktet.
Ta ut:
Trykk på knappen (9) som løser ut batteriet (10) og
trekk det ut.
Sette inn:
Skyv inn batteriet (10) til den smekker på plass.
7. Montering av slipeskiven
Før alle omstillingsarbeider: Ta batteriet ut av
maskinen. Maskinen må være slått av og
spindelen må stå stille.
Når det arbeides med kappeskiver, skal
vernedekselet (se kapittel 11. Tilbehør) alltid
brukes.
7.1 Låsing av spindelen
- Trykk inn spindellåsknappen (5) og drei på
spindelen (3) med hånden til du merker at den
smekker på plass.
7.2 Påsetting av slipeskiven
Se bilde A på side 2.
Sett støtteflensen (2) på spindelen. Den er satt på
riktig når den ikke kan dreies på spindelen.
WPBA 18...:
Autobalancer-støtteflensen (4) er godt festet
på spindelen. Som på andre vinkelslipere er
det ikke nødvendig med en avtagbar støtteflens.
Bæreflatene på autobalancer-støtteflensen
(4), slipeskive og Quick-strammemutter (1)
må være rene. Rengjøres ved behov.
Sett slipeskiven på autobalancer-støtteflensen (4).
Slipeskiven må ligge jevnt på autobalancerstøtteflensen.
7.3 Festing/løsning av Quick-spennmutter
(modellavhengig)
Festing av Quick-spennmutter (1):
Quick-spennmuttere (1) skal bare brukes på
maskiner med „Metabo Quick-System“. Disse
maskinene har en rød spindelstopp-knapp (5)
med„M-Quick“-logo
Hvis verktøyet er tykkere enn 7,1 mm i
festepunktet, skal Quick-spennmutteren ikke
brukes! Da bruker du spennmutteren (22) med
tapphullsnøkkel (23).
- Lås spindelen (se kapittel 7.1).
- Sett Quick-spennmutteren (1) på spindelen (3)
slik at de to knastene går inn i de to sporene på
spindelen. Se bildet på side 2.
91
Page 92
NORSKno
0
I
6
0
I
11 12
- Stram Quick-spennmutteren ved å dreie for hånd,
med klokken.
- Stram Quick-spennmutteren ved å dreie
slipeskiven kraftig med klokken.
Løsne Quick-spennmutteren (1):
Quick-spennmutteren (1) må være montert for
at spindelen skal kunne bremses med
spindelstopp-knappen (5)!
- Maskinen fortsetter å gå etter at den er slått av.
- Trykk inn M-Quick spindelstopp-knappen (5) rett
før slipeskiven står stille. Quick-spennmutteren
(1) løsner seg automatisk en halv omdreining og
kan skrus helt av uten ekstra kraft eller bruk av
verktøy.
7.4 Festing/løsning av spennmutter
(modellavhengig)
Ved bruk av spennmutter skal
spindellåsknappen (5) ikke trykkes før
spindelen har stanset.
Festing av spennmutter (22):
De 2 sidene på spennmutteren er forskjellige. Skru
spennmutteren på spindelen som følger:
Se side 2
- X) Tynne slipeskiver:
Kragen på spennmutteren (22) peker oppover,
slik at den tynne slipeskiven kan spennes sikkert
fast.
Y) Tykkere slipeskiver:
Skulderen på spennmutteren (22) peker nedover,
slik at den kan plasseres sikkert på spindelen.
Løsning av spennmutter:
- Lås spindelen (se kapittel 7.1). Skru av
spennmutteren (22) med tapphullsnøkkelen (23) ,
vri mot klokken.
7.5 Koblingsbøyle (18) (for fallsikring)
For å sikre maskinen mot fall, kan det settes
koblingsbøyler (18) (fallsikring) i de to festehullene
(8).
Koblingsbøylene skal bare brukes på
maskinen er med dødmannsbryter (Best.Nr. 613059xx0, 601734xx0, 601745xx0,
601746xx0).
Det er viktig at bruksanvisningen for
kolbingsbøylene følges nøye.
Sikringsfeste for batterier:
Best.nr.: 628965000
8. Bruk
8.1 Stille inn hastigheten (modellavhengig)
Still inn anbefalt hastighet med justeringsrattet (15).
(Lavt tall = lav hastighet; høyt tall = høy hastighet)
Slå maskinen på før du plasserer verktøyet på
arbeidsstykket.
Ved permanentkobling fortsetter maskinen å
gå selv om den blir revet ut av hendene dine.
Hold derfor alltid maskinen med begge hender i de
to håndtakene. Stå med god balanse og arbeid
konsentrert.
Unngå at maskinen virvler opp eller suger inn
støv og spon. Etter at maskinen er slått av, må
du først legge den fra deg når motoren er stanset.
Maskiner med skyvebryter:
Start: Skyv skyvebryteren (6) forover. Vipp den
nedover til den smekker på plass dersom du
ønsker kontinuerlig innkobling.
Slå av: Trykk på bakerste del av skyvebryteren (6)
og slipp opp.
Maskiner med vippebryter
(med dødmannsfunksjon):
Koblingsbøyler (18) skal bare brukes sammen med
følgene tilbehør:
Innkobling: Startsperren (11) skyves i pilens
retning og trykkbryteren (12) trykkes.
Koble ut: Slipp bryterknappen (12) .
8.3 Arbeidsanvisninger
Sliping og sandpapirsliping:
Legg moderat press på maskinen og beveg den
frem og tilbake over flaten, slik at overflaten på
emnet ikke blir for varm.
Grovsliping For å oppnå et godt resultat bør du
arbeide med en vinkel på 30°- 40°.
Page 93
Kapping:
passer til materialet som skal bearbeides. Ikke tipp
til siden, ikke trykk, ikke pendle.
Arbeid med stålbørster:
Legg moderat press på maskinen.
Ved kapping må du alltid arbeide mot
dreieretningen (se tegning). Ellers er
det risiko for at maskinen kan hoppe
ukontrollert ut av snittet. Arbeid med
moderat fremføringshastighet som
9. Rengjøring
Ta batteriet ut av maskinen før alle former for
innstilling, verktøybytte, vedlikehold eller
rengjøring.
Rengjør støvfilteret regelmessig: Ta ut filteret og
blås det rent med trykkluft.
Batteriet må av og til tas av og kontaktområdet
mellom batteri og mas ki n t ør ke s a v m ed et tørt tørkle
og avleiringer fjernes. Hvis batteriet ikke kan tas ut:
se kapittelet Reparasjon.
Under bearbeidingen kan det løsne partikler som
trenger inn i maskinen. Det kan påvirke kjølingen av
maskinen. Konduktive belegg kan påvirke
isoleringen av maskinen og forårsake elektriske
farer.
Derfor skal maskinen regelmessig støvsuges eller
blåses godt ut med tørr luft gjennom alle
luftåpningene, foran og bak. Før dette gjøres skal
strømmen til maskinen kuttes. Bruk vernebriller og
en egnet støvmaske. Sørg for godt avsug når du
gjennomfører slik utblåsing.
10. Utbedring av feil
Elektronikk-signalet (13) blinker og
maskinen går ikke.
Batteriet er tomt, temperaturen er for høy eller
gjenstartsperren har slått inn.
Slå maskinen av og deretter på igjen.
Hvis batteriet settes i mens maskinen er slått på,
starter ikke maskinen.
Maskinen startes ikke hvis det brukes et batteri som
ikke er CAS.
Elektronikk-signalet (13) lyser permanent
Det har oppstått en overbelastning mens
arbeidet pågikk, så effkten kan forbigående
være svekket. Reduser arbeidstrykket.
Elektronisk sikkerhetsutkobling: Maskinen ble
KOBLET automatisk UT. Ved for høy økning av
strømstyrken (som f.eks. oppstår ved plutselig
blokkering eller rekyl) slås maskinen av. Slå av
maskinen. Slå deretter på maskinen igjen og jobb
videre. Unngå flere blokkeringer. Se kapittel 4.2.
11. Tilbehør
Bruk kun original Metabo- eller CAS- (Cordless
Alliance System) batterier og tilbehør.
Bruk kun tilbehør som oppfyller kravene og
spesifikasjonene som angis i denne
bruksanvisningen.
NORSK no
Arbeidsoppgave:
1 = Sliping med flate
2 = Kapping
3 = Hullboring
4 = Stålbørster
5 = Sliping med sandpapir
Verktøy:
1.1 = Slipeskive
1.2 = Slipekopp (keramisk)
1.3 = Diamantslipekopp „mur/betong“
2.1 = Kappeskive „metall“
2.2 = Kappeskive „mur/betong“
2.3 = Diamantkappeskive „mur/betong“
2.4 = Kappeskive med to bruksområder (kombinert
slipe- og kappeskive)
3.1 = Diamantborkroner
4.1 = Rundbørste
4.2 = Gryteskrubb
5.1 = Lamellskive
5.2 = Slipeskive for slipepapir
påbudt beskyttelsesdeksel:
Type A =
Type B = Beskyttelsesdeksel for sliping
Type C = Beskyttelsesdeksel for sliping og kapping
Type D = Beskyttelsesdeksel for slipekopp
Type E = Avsugsdeksel for plansliping
Type E = Avsugsdeksel for kapping
Annet tilbehør:
(se også www.metabo.com)
- Quick-spennmutter (verktøyløs) (1)
- Støvfilter (13)
Det finmaskede filteret hindrer at det trenger grove
partikler inn i motorkassen. Ta regelmessig av og
renses.
- Spennmutter (22)
- Avsugsdekselklips
brukes for å feste et egnet avsug ved kapping av
mineralholdige materialer, som f.eks. stålbetong
eller mur, med diamantkappeskive, uten tilførsel av
vann.
Best.nr.: 630401000; D
- Festebøyle (25)for ekstrahåndtak
Gjør det mulig å stille inn forskjellige stillinger på
håndtaket.
Best.nr.: 627362000
-Håndbeskyttelse
Ment for arbeid med støttetallerken, støttetallerken
(skive), stålbørster og flis-diamantborkroner.
Håndbeskyttelse monteres under støttehåndtaket
på siden.
Best.nr.: 630327000
- Batterier:
- Ladere:: ASC 55, ASC 145, osv.
Det komplette tilbehørsprogrammet finner du på
www.metabo.com eller i katalogen.
Avsugsdekselet fr flatesliping må bare
brukes i forbindelse med spennmutter
93
Page 94
NORSKno
12. Reparasjon
Elektriske verktøy skal alltid repareres av
elektrofagfolk!
Hvis du har en Metabo-maskin som trenger
reparasjon, kan du ta kontakt med en representant
for Metabo. Adresser finner du på
www.metabo.com.
Du kan laste ned reservedelslister fra
www.metabo.com.
13. Miljøvern
Slipestøvet som oppstår, kan inneholde skadelige
stoffer: Skal ikke kastes i husholdningsavfallet, men
leveres inn til godkjent oppsamlingsplass for
spesialavfall.
Emballasjematerialene må kasseres i henhold til
merkingen og kommunale retningslinjer. Du finner
mer informasjon på www.metabo.com i området
Service.
Emballasjematerialene må kasseres i henhold til
merkingen og kommunale retningslinjer. Du finner
mer informasjon på www.metabo.com i området
Service.
Følg nasjonale forskrifter for miljøvennlig kassering
og resirkulering av gamle maskiner, emballasje og
tilbehør.
batterier må ikke kastes i husholdningsavfall! Gi
defekte eller brukte batterier tilbake til Metaboforhandleren!
Ikke kast batteriene i vann.
Gjelder kun land i EU: Elektroverktøy skal
ikke kastes i husholdningsavfallet! Iht. EU-
direktiv 2012/19/EU om kasserte elektriske
og elektroniske produkter og omsetting av direktivet
til nasjonal rett, må kassert elektroverktøy samles
spesielt og bringes til miljøvennlig gjenvinning.
Før du kasserer batterier, må de lades ut i det elektriske verktøyet. Sikre kontaktene mot kortslutning
(f.eks. med tape).
Angitte tekniske data kan variere (i henhold til de
gjeldende standardene).
Utslippsverdier
Disse verdiene gjør det mulig å anslå
emisjonen fra maskinen og å sammenlikne ulike
verktøy. Avhengig av bruksbetingelsene, tilstanden
til maskinen og verktøyet, kan den faktiske
belastningen være høyere eller lavere. Ta også
hensyn til arbeidspauser og perioder med mindre
belastning når du vurderer. Fastsett sikkerhetstiltak
for brukeren på grunn av tilpassede
vurderingsverdier, f.eks. organisatoriske tiltak.
Total svingningsverdi
formidlet iht.EN 60745:
a
h, SG
a
h, DS
K
h,SG/DS
Typiske A-veide lydnivåer
L
PA
L
WA
K
, K
pA
WA
(vektorsum tre retninger)
= Svingningsemisjonsverdi (sliping
av flater)
= Svingningsemisjonsverdi (sliping
med støttetallerken/slipetallerken)
= Usikkerhet (vibrasjon)
= Lydtrykknivå
= Lydeffektnivå
= Usikkerhet
:
Under arbeid kan lydnivået overskride 80 dB(A).
Bruk hørselsvern!
14. Tekniske data
Forklaringer til opplysningene på side 2. Vi
forbeholder oss retten til å gjøre endringer som
følge av teknisk utvikling.
U=Spenning i batteriene
D
=maks. diameter på verktøyet
max
t
=maks. tykkelse på verktøy i festepunktet
max,1
t
max,1
t
max,3
M=Spindelgjenge
l=Lengde på slipespindel
n=Tomgangshastighet (høyeste turtall)
n
m=Vekt (med minste batteri)
Måleverdier iht. EN 60745.
94
ved bruk av spennmutter (22)
=maks. tykkelse på verktøy i festepunktet
ved bruk av Quick spennmutter (1)
=Slipeskive/kappeskive:
maks. tillatt tykkelse på verktøyet
=Tomgangshastighet (justerbar)
V
Likestrøm
Page 95
Original brugsanvisning
1. Overensstemmelseserklæring
Vi erklærer under eneansvar: Disse vinkelslibere,
identificeret ved angivelse af type og serienummer
*1), opfylder alle relevante bestemmelser i
direktiverne *2) og standarderne *3). Teknisk
dossier ved *4) - se side 3.
2. Apparatets formål
Akku-vinkelsliberne er med originalt Metabotilbehør egnet til slibning, sandpapirslibning,
arbejde med stålbørster og skæring af metal, beton,
sten og lignende materialer uden anvendelse af
vand.
Maskiner med betegnelsen WVB.. er takket være
indstillingshjul til indstilling af hastighed særligt
velegnede til arbejde med stålbørster.
For skader på grund af anvendelse til andre formål
end de tiltænkte er brugeren alene ansvarlig.
Generelt anerkendte forskrifter om
ulykkesforebyggelse og vedlagte
sikkerhedsanvisninger skal overholdes.
3. Generelle
sikkerhedsanvisninger
Vær opmærksom på de tekststeder, der
er markeret med dette symbol, for din
egen og el-værktøjets sikkerhed!
ADVARSEL – læs brugsvejledningen for at
reducere risikoen for personskader.
ADVARSEL – Læs alle
sikkerhedsanvisninger, instruktioner,
illustrationer og specifikationer, som følger
med el-værktøjet. I tilfælde af manglende
overholdelse af anvisningerne nedenfor er der
risiko for elektrisk stød, brand og/eller alvorlige
personskader.
Gem alle sikkerhedsanvisninger og
instruktioner til senere brug.
Videregiv kun el-værktøjet sammen med disse
papirer.
4. Særlige
sikkerhedsanvisninger
4.1 Fælles sikkerhedsanvisninger for
slibning, sandpapirslibning, arbejde med
stålbørster eller skæring:
a) Dette el-værktøj kan anvendes som sliber,
sandpapirsliber, trådbørste, hulskæremaskine
eller skæremaskine. Læs alle
sikkerhedsanvisninger, andre anvisninger,
illustrationer og data, der følger med maskinen.
Hvis alle de følgende anvisninger ikke overholdes,
DANSK da
er der risiko for elektrisk stød, brand og/eller
alvorlige personskader.
b) Dette el-værktøj er ikke egnet til polering.
Hvis el-værktøjet anvendes til formål, som det ikke
er beregnet til, kan der opstå farer og personskader.
c) Brug kun indsatsværktøj, hvis det er
beregnet til dette el-værktøj og anbefalet af
producenten. Kun fordi tilbehøret kan fastgøres på
el-værktøjet, garanterer det ikke for en sikker
anvendelse.
d) Indsatsværktøjets tilladte hastighed skal
være mindst lige så høj som den maksimale
hastighed, der er angivet på el-værktøjet. Et
indsatsværktøj, der drejer hurtigere end tilladt, kan
gå i stykker og blive slynget rundt.
e) Indsatsværktøjets udvendige diameter og
tykkelse skal stemme overens med målene på
dit el-værktøj. Forkert dimensioneret
indsatsværktøj kan ikke afskærmes eller
kontrolleres tilstrækkeligt.
f) Indsatsværktøj med gevindindsats skal
passe nøjagtigt på el-værktøjets slibespindel.
Når indsatsværktøj fastgøres med flanger, skal
monteringshullet passe nøjagtigt til
flangeformen. Indsatsværktøj, der ikke passer helt
nøjagtigt på el-værktøjets holdeanordning, drejer
ujævnt, vibrerer meget stærkt og kan medføre, at
man mister kontrollen.
g) Brug ikke indsatsværktøj, som er
beskadiget. Kontroller før brug altid
indsatsværktøjet fx slibeskiver for
afsplintninger og revner, slibebagskiver for
revner, slid eller stærkt slid, stålbørster for løse
eller brækkede tråde. Hvis el-værktøjet eller
indsatsværktøjet tabes, skal det kontrolleres,
om det er beskadiget eller man skal anvende et
indsatsværktøj, som ikke er beskadiget. Når
indsatsværktøjet er kontrolleret og indsat, skal
du sørge for, at du selv og andre personer, der
befinder sig i nærheden, er uden for det
område, hvor indsatsværktøjet roterer, og lad
maskinen køre i et minut med maksimal
hastighed. Beskadiget indsatsværktøj brækker
normalt i dette testtidsrum.
h) Brug personlige værnemidler. Brug
helmaske til ansigtet, øjeværn eller
beskyttelsesbriller, afhængigt af det arbejde,
der skal udføres. Brug afhængigt af det
arbejde, der skal udføres, støvmaske,
høreværn, beskyttelseshandsker eller
specialforklæde, som beskytter mod små
slibe- og materialepartikler. Øjnene skal
beskyttes mod genstande, som flyver rundt i luften,
og som opstår i forbindelse med forskelligt arbejde.
Støv- eller åndedrætsmaske skal filtrere det støv,
der opstår under arbejdet. Hvis du udsættes for
kraftig støj i længere tid, kan du få et høretab.
i) Sørg for, at der er tilstrækkelig afstand
mellem arbejdsområdet og andre personer.
Enhver, der betræder arbejdsområdet, skal
bruge personlige værnemidler. Brudstykker af
emnet eller brækkede indsatsværktøjer kan flyve
95
Page 96
DANSKda
væk og medføre personskader også uden for det
direkte arbejdsområde.
j) Hold kun fast i de isolerede greb på
elværktøjet, når der udføres arbejde, hvor
værktøjet kan komme i kontakt med skjulte
strømledninger. Kontakt med en
spændingsførende ledning kan også gøre
maskinens metaldele spændingsførende og føre til
elektrisk stød.
k) Hold strømkablet væk fra roterende indsatsværktøj. Hvis du mister kontrollen over
maskinen, kan strømkablet blive skåret over eller
ramt, og din hånd eller arm kan blive trukket ind i det
roterende indsatsværktøj.
l) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende
indsatsværktøj kan komme i kontakt med
fralægningsfladen, hvorved du kan miste kontrollen
over el-værktøjet.
m) Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive fanget ved en tilfældig kontakt
med det roterende indsatsværktøj og
indsatsværktøjet kan bore sig ind i din krop.
n) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i
maskinens hus, og ved store mængder metalstøv
kan der opstå elektriske farer.
o) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister kan antænde disse
materialer.
p) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre
flydende kølemidler kan medføre elektrisk stød.
4.2 Tilbageslag og tilsvarende
sikkerhedsanvisninger
Tilbageslag er en pludselig reaktion, som skyldes,
at et blokerende eller stødvist drejendes
indsatsværktøj, fx slibeskive, slibebagskive,
stålbørste osv., sætter sig fast eller blokerer.
Fastsættelse eller blokering medfører, at det
roterende indsatsværktøj stopper pludseligt.
Derved accelereres et ukontrolleret el-værktøj mod
indsatsværktøjets omdrejningsretning på
blokeringsstedet.
Hvis fx en slibeskive sidder fast eller blokerer i et
emne, kan kanten på slibeskiven, der dykker ned i
emnet, sætte sig fast, hvorved slibeskiven brækker
af eller fører til et tilbageslag. Slibeskiven bevæger
sig derefter hen imod eller væk fra brugeren,
afhængigt af skivens omdrejningsretning på
blokeringsstedet. I denne forbindelse kan
slibeskiver også brække.
Et tilbageslag er resultatet af en forkert anvendelse
af el-værktøjet og/eller fejlagtige
arbejdsbetingelser. Det kan forhindres ved hjælp af
egnede sikkerhedsforanstaltninger, som beskrives
nedenfor.
a) Hold godt fast i el-værktøjet og sørg for at din
krop og dine arme befinder sig i en position,
der kan klare tilbageslagskræfterne. Brug altid
det ekstra håndgreb, hvis et sådant findes, for
at have så meget kontrol som muligt over
96
tilbageslagskræfterne eller
reaktionsmomenterne, når maskinen kører op i
hastighed. Brugeren kan beherske tilbageslags-
og reaktionskræfterne med egnede
sikkerhedsforanstaltninger.
b) Sørg for, at din hånd aldrig kommer i
nærheden af roterende indsatsværktøj.
Indsatsværktøjet kan bevæge sig hen over din hånd
ved et tilbageslag.
c) Undgå at din krop befinder sig i det område,
hvor el-værktøjet bevæger sig ved et
tilbageslag. Tilbageslaget får el-værktøjet til at
bevæge sig i den modsatte retning af slibeskivens
bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtigt i områder med
hjørner, skarpe kanter osv. Undgå at
indsatsværktøjet preller af på emnet og sætter
sig fast.
til at sætte sig fast ved hjørner, skarpe kanter eller
hvis det preller af på dette. Dette medfører et
tilbageslag, eller at man mister kontrollen.
e) Anvend ikke en kædesavklinge til
træskæring, ingen segmenterede
diamantskæreskiver med en segmentafstand
på ov er 10 m m og ingen fortandede savklinger.
Sådanne indsatsværktøjer fører hyppigt til
tilbageslag og til et tab af kontrol.
4.3 Særlige sikkerhedsanvisninger for
a) Brug kun slibemidler, der er godkendt til elværktøjet, og den beskyttelsesskærm, der er
beregnet til disse slibemidler. Slibemidler, der
ikke er beregnet til el-værktøjet, kan ikke
afskærmes tilstrækkeligt og er usikre.
b) Forkrøppede slibeskiver skal være monteret
således, at slibefladen ligger under
beskyttelsesskærmens kant. En ukorrekt
monteret slibeskive, som rager ud over
beskyttelsesskærmens kant, kan ikke afskærmes
tilstrækkeligt.
c) Beskyttelsesskærmen skal være monteret
sikkert på elværktøjet og være indstillet
således, at en maksimal sikkerhed opnås, dvs.
den mindst mulige del af slibemidlet skal pege
hen mod brugeren. Beskyttelsesskærmen
beskytter brugeren mod brudstykker, tilfældig
kontakt med slibekornene samt gnister, som kan
antænde tøjet.
d) Slibemidler må kun anvendes til de
anbefalede formål. For eksempel: Slib aldrig
med en skæreskives sideflade. Skæreskiver er
beregnet til materialeafslibning med kanten af
skiven. Hvis disse slibemidler udsættes for
kraftpåvirkning fra siden, kan de gå i stykker.
e) Brug altid ubeskadigede spændeflanger i
den rigtige størrelse og form, der passer til den
valgte slibeskive. Egnede flanger støtter
slibeskiven og nedsætter således risikoen for brud
på slibeskiven. Flanger til skæreskiver kan være
forskellige fra flanger til andre slibeskiver.
f) Brug ikke slidte slibeskiver fra større el-værktøjer. Slibeskiver til større el-værktøjer er ikke
Det roterende indsatsværktøj har tendens
slibning og skæring:
Page 97
konstrueret til de høje hastigheder i mindre elværktøjer.
g) Anvend altid den egnede
beskyttelsesskærm til den gennemførte
applikation ved anvendelse af skiver til et
dobbelt formål. En manglende anvendelse af den
rigtige beskyttelsesskærm kan forfejle den ønskede
afskærmning og medføre alvorlige kvæstelser.
4.4 Yderligere særlige
sikkerhedsanvisninger for skæring:
a) Undgå at skæreskiven blokerer samt et for
højt modtryk. Udfør ikke meget dybe snit. Hvis
skæreskiven overbelastes, øges skivens belastning
og der er større tendens til, at skiven sætter sig fast
eller blokerer, hvilket forøger risikoen for tilbageslag
eller brud på slibemidlet.
b) Undgå området foran og bag den roterende skæreskive. Hvis du bevæger skæreskiven i
emnet væk fra dig selv, kan el-værktøjets roterende
skive blive slynget direkte mod dig ved et
tilbageslag.
c) Hvis skæreskiven sidder fast eller arbejdet
afbrydes, skal el-værktøjet slukkes og holdes
roligt, indtil skiven står stille. Forsøg aldrig at
trække skæreskiven ud af snittet, mens den
roterer, da dette kan føre til et tilbageslag. Find
og afhjælp årsagen til at skiven sætter sig fast.
d) Tænd ikke for el-værktøjet, så længe det
befinder sig i emnet. Lad skæreskiven nå op på
dens fulde hastighed, før du forsigtigt
fortsætter snittet. Ellers kan skiven sætte sig fast,
springe ud af emnet eller forårsage et tilbageslag.
e) Understøt plader eller store emner for at
nedsætte risikoen for et tilbageslag som følge
af en fastklemt skæreskive. Store emner kan
bøje sig under deres egen vægt. Emnet skal
støttes på begge sider af skiven, både i nærheden
af skærelinjen og ved kanten.
f) Vær særlig forsigtig ved "dyksnit" i
bestående vægge eller andre områder, hvor
der ikke er direkte indblik. Den neddykkende
skæreskive kan forårsage et tilbageslag, når der
skæres i gas- eller vandledninger, elektriske
ledninger eller andre genstande.
g) Udfør ikke kurvesnit. Hvis skæreskiven
overbelastes, øges skivens belastning og der er
større tendens til, at skiven sætter sig fast eller
blokerer, hvilket forøger risikoen for tilbageslag eller
brud på slibemidlet, hvilket kan føre til alvorlige
kvæstelser.
4.5 Særlige sikkerhedsanvisninger for
sandpapirslibning:
a) Brug slibeark i den rigtige størrelse og
overhold producentens angivelser vedrørende
valg af slibeark. Slibeark, der rager ud over
slibeskiven, kan føre til kvæstelser, at slibearkene
sætter sig fast eller rives itu, eller til et tilbageslag.
4.6 Særlige sikkerhedsanvisninger for
arbejde med stålbørster:
a) Vær opmærksom på, at stålbørsten også
mister tråde ved almindelig brug. Overbelast
DANSK da
ikke trådene med for stort tryk. Flyvende tråde
kan meget let trænge ind under tyndt tøj og/eller
under huden.
b) Hvis det anbefales at bruge en
beskyttelsesskærm, skal man forhindre, at
beskyttelsesskærmen og stålbørsten berører
hinanden. Skive- og kopbørster kan som følge af
modtrykket og centrifugalkræfterne øge deres
diameter.
4.7 Yderligere sikkerhedsanvisninger:
ADVARSEL – brug altid beskyttelsesbriller.
Brug høreværn.
ADVARSEL – Anvend altid el-værktøjet med
begge hænder.
Brug ikke slibesbeskyttelsesskærmen til
skærearbejder. Brug for en sikkerheds skyld
skærebeskyttelsesskærmen, når du arbejder
med skæreskiver.
Brug elastiske mellemlæg, hvis de følger med
slibemidlet, og hvis det kræves.
Vær opmærksom på informationerne fra
producenten af værktøjet eller tilbehøret! Beskyt
skiverne mod fedt og stød!
Slibeskiverne skal opbevares og behandles
omhyggeligt i henhold til producentens anvisninger.
Indsatsværktøj skal opbevares og behandles
omhyggeligt i henhold til producentens anvisninger.
Brug aldrig skæreskiver til skrubslibning eller
afgratning! Skæreskiver må ikke udsættes for tryk
fra siden.
Emnet skal ligge fast og være sikret mod
udskridning, fx ved hjælp af spændeanordninger.
Større emner skal støttes i tilstrækkeligt omfang.
Hvis der anvendes indsatsværktøj med
gevindindsats, må spindelenden ikke berøre
slibeværktøjets hul. Sørg for, at gevindet i
indsatsværktøjet er langt nok til spindellængden.
Gevindet i indsatsværktøjet skal passe til gevindet
på spindlen. Spindellængde og spindelgevind se
side 2 og kapitel 14. Tekniske data.
Det anbefales at anvende et egnet stationært
udsugningsanlæg. Man skal altid sikre med et FIrelæ (RCD) med en maks. brydestrøm på 30 mA.
Hvis vinkelsliberen slukkes på grund af FI-relæet,
skal maskinen kontrolleres og rengøres. Se kapitel
9. Rengøring.
Beskadiget, uafbalanceret eller vibrerende værktøj
må ikke anvendes.
Undgå beskadigelser på gas- eller vandrør,
elektriske ledninger og bærende vægge (statik).
Hvis et ekstra håndgreb er beskadiget eller revnet,
skal det udskiftes. Maskinen må ikke anvendes
med et defekt ekstra håndgreb.
97
Page 98
DANSKda
Hvis beskyttelsesskærmen er beskadiget eller
revnet, skal den udskiftes. Maskinen må ikke
anvendes med en defekt beskyttelsesskærm.
Fastgør små emner. Opspænd f.eks. emnerne i en
skruestik.
Hvis flangemonterede skiver anvendes til et dobbelt
formål (kombinerede slibe- og skæreskiver), må
kun følgende typer af beskyttelsesskærme
anvendes: Type A, Type C.
Se kapitel 11.
Anvend den rigtige beskyttelsesskærm:
Den forkerte beskyttelsesskærm kan føre til et tab af
kontrol og alvorlige kvæstelser. Eksempler på en
forkert anvendelse:
- Ved anvendelse af en beskyttelsesskærm af Type
A til sideslibning kan beskyttelsesskærmen og
emnet forstyrre hinanden gensidigt, hvilket fører til
en utilstrækkelig kontrol.
- Ved anvendelse af en beskyttelsesskærm af Type
B til skæring med bundne skæreskiver er der en
øget risiko for at blive udsat for de udslyngede
gnister slibepartikler samt brudstykker af
slibeskiven i tilfælde af et brud på denne.
- Ved anvendelse af en beskyttelsesskærm af Type
A, B, C til skæring eller sideslibning i beton eller
murværk er der en øget risiko på grund af
støveksponering samt grundet tab af kontrol med
et deraf følgende tilbageslag.
- Ved anvendelse af en beskyttelsesskærm af Type
A, B, C med en skivebørste, der er tykkere end
tilladt, kan trådene ramme beskyttelsesskærmen
og føre til et brud på trådene.
Brug altid den beskyttelsesskærm, der passer til
indsatsværktøjet. Se kapitel 11.
Ergonomisk frontkappe for optimal maskinføring i
kontinuerlig drift. Hvis det bliver nødvendigt at fjern e
støvet, skal batteripakken først fjernes (brug ikke
genstande af metal), og undgå at beskadige
indvendige dele.
Reducering af støvgener:
ADVARSEL - Enkelte støvtyper, som
genereres ved slibning af sandpapir, savning,
slibning, boring og andre arbejder, indeholder
kemikalier, hvor det er kendt at de forårsager kræft,
medfødte skavanker eller andre
forplantningsskader. Enkelte eksempler på disse
kemikalier er:
- Bly fra blyholdig maling,
- mineralsk støv fra mursten, cement og andre
materialer til murværk, og
- arsen og krom fra kemisk behandlet træ.
Risikoen for dig ved denne belastning varierer alt
efter hvor ofte du udfører denne type arbejde. For at
reducere belastningen med disse kemikalier for dig:
Arbejd i et godt udluftet område og arbejd med
godkendt sikkerhedsudstyr, som f.eks. støvmasker,
der er specielt udviklet til udfiltrering af
mikroskopisk små partikler.
Dette gælder ligeledes for støv fra yderligere
materialer, som f.eks. enkelte trætyper (såsom støv
fra eg eller bøg), metaller, asbest. Yderligere kendte
lidelser er f.eks. allergiske reaktioner samt
luftvejssygdomme. Støvet må ikke optages i
kroppen.
98
Overhold de gældende direktiver og nationale
forskrifter, der gælder for dit materiale, personale,
anvendelsesformål og -sted (f.eks. sundheds- og
sikkerhedsregler, bortskaffelse).
Opfang partiklerne på oprindelsesstedet, undgå
aflejringer i omgivelserne.
Brug egnet tilbehør til specielt arbejde. Således når
færre partikler ukontrolleret ud i miljøet.
Anvend en egnet støvudsugning.
Støvbelastningen kan reduceres på følgende
måde:
- Ret ikke partikler, der kommer ud, og maskinens
udluftningsstrøm mod dig selv eller personer, der
befinder sig i nærheden, eller på aflejret støv,
- anvend et udsugningsanlæg og/eller en
luftrenser,
- sørg for god ventilation på arbejdspladsen og hold
den ren vha. støvudsugning. Fejning eller
blæsning hvirvler støv op.
- Støvsug eller vask beskyttelsestøj. Undgå
udblæsning, bankning eller børstning.
4.8 Sikkerhedsanvisninger vedrørende
batteripakken:
Beskyt batterier mod fugt!
Udsæt ikke batterier for ild!
Brug ikke defekte eller deformerede batterier!
Åbn ikke batterier!
Berør eller kortslut ikke batteriernes kontakter!
Der kan sive let sur, brændbar væske ud af
defekte Li-ion batterier!
Skyl straks med rigelige mængder vand, hvis
batterivæsken kommer i kontakt med huden.
Skyl øjnene med rent vand og søg straks
læge, hvis batterivæsken kommer i øjnene!
Tag batteripakken ud af maskinen, før der foretages
maskinindstilling, ombygning, vedligeholdelse eller
rengøring.
Sørg for, at maskinen er frakoblet, når batteripakken
placeres i maskinen.
Hold maskinen således fast, når batteripakken
fjernes og isættes, at tænd/sluk-kontakten ikke kan
aktiveres ved en fejltagelse.
Ved en defekt maskine skal man tage batteriet ud af
maskinen.
Transport af Li-ion batterier:
Forsendelse af Li-ion batterier skal ske i henhold til
reglerne om farligt gods (UN 3480 og UN 3481).
Tjek de aktuelle regler ved forsendelse af Li-ion
batterier. Spørg evt. din speditør til råds. Certificeret
emballage kan rekvireres hos Metabo.
Send kun batteripakker, hvis kabinettet er
ubeskadiget og der ikke trænger væske ud. Tag
batteripakken ud af maskinen for forsendelse.
Beskyt kontakterne mod kortslutning (isoler f.eks.
med tape).
9 Knap til frigørelse af batteripakke
10 Batteripakke*
11 Startspærre*
12 Afbryder *
13 Støvfilter*
14 Elektronik-signalindikator
15 Indstillingshjul*
16 Knap til kapacitetsindikator
17 Kapacitets- og signalindikator
18 Tetheringbøjle (til faldsikring)*
19 Låseknap
20 Ekstra håndgreb/ekstra håndgreb til
vibrationsdæmpning *
21 Beskyttelsesskærm
22 Tohulsmøtrik*
23 Tapnøgle *
24 Arm til fastgørelse af beskyttelsesskærm
25 Multipositionsbøjle*
* afhængigt af udstyr/medleveres ikke
6. Idriftsættelse
6.1 Montering af ekstra håndgreb
Arbejd kun med monteret ekstra håndgreb
(20)! Skru det ekstra håndgreb fast på den
venstre eller højre side af maskinen.
6.2 Montering af beskyttelsesskærm
Anvend af sikkerhedsmæssige årsager
udelukkende den beskyttelsesskærm, der er
beregnet til det pågældende indsatsværktøj! Den
forkerte beskyttelsesskærm kan føre til et tab af
kontrol og alvorlige kvæstelser. Se også kapitel 11.
Tilbehør!
Se side 2, illustration H.
- Tryk på armen (24) og hold den trykket. Sæt
beskyttelsesskærmen (21) på i den viste stilling.
- Slip armen, og drej beskyttelsesskærmen, indtil
armen går i indgreb.
- Tryk på armen og drej beskyttelsesskærmen,
således at det lukkede område vender mod
brugeren.
- Kontroller, at monteringen er korrekt: Armen skal
være i indgreb og beskyttelsesskærmen må ikke
kunne drejes.
Beskyttelsesskærmen skal
rage mindst 3,4 mm ud over
indsatsværktøjet.
(Afmontering i omvendt
rækkefølge.)
DANSK da
6.3 Støvfilter
Se side 2, illustration B.
Monter altid støvfilteret (13) i meget støvede
omgivelser.
Maskinen opvarmes hurtigere, når støvfilteret
(13) er monteret. Elektronikken beskytter
maskinen mod overophedning (se kapitel 10.).
Montering:
Anbring støvfilteret (13) som vist.
Afmontering:
Løft støvfilteret (13) lidt ud ved de øverste kanter, og
træk det af.
6.4 Drejelig batteripakke
Se side 2, illustration D.
Den bagerste del af maskinen kan drejes 270° i 3
trin for at tilpasse maskinens form til
arbejdsbetingelserne. Arbejd altid i fastlåst stilling.
Tryk først på låseknappen (19), hold den inde og
drej den bageste del af maskinen. Slip knappen,
mens du drejer. Låsen skal falde på plads med et
hørbart "klik".
6.5 Batteripakke
Batteripakken (10) skal oplades før den første
ibrugtagning.
Genoplad batteriet, når kapaciteten aftager.
Du finder anvisninger til opladning af batteriet i
driftsvejledningen til opladeren fra Metabo.
Ved Li-Ion batterier med kapacitets- og
signalindikator (17) (afhængigt af udstyr):
- Tryk på knappen (16), og ladetilstanden vises
med lysdioderne.
- Blinker en lysdiode, er batteriet næsten fladt og
skal genoplades.
6.6 Udtagning og isætning af batteri
Hold maskinen således fast, når batteripakken
fjernes og isættes, at tænd/sluk-kontakten
ikke kan aktiveres ved en fejltagelse.
Udtagning:
Tryk på batteriudløseren (9) og træk batteripakken
(10) ud.
Isætning:
Skub batteriet (10) i, til det går i hak.
7. Montering af slibeskive
Før alt omstillingsarbejde: Tag batteripakken
ud af maskinen. Maskinen skal være slukket
og spindlen skal stå stille.
Beskyttelsesskærmen til skæring (se kapitel
11. Tilbehør) skal af sikkerhedsmæssige
årsager anvendes til arbejde med skæreskiver.
7.1 Fastlåsning af spindlen
- Tryk spindellåseknappen (5) ind og drej spindlen
(3) manuelt, indtil det kan mærkes, at
spindellåseknappen går i indgreb.
99
Page 100
DANSKda
7.2 Påsætning af slibeskive
Se side 2, illustration A.
Sæt støtteflangen (2) på spindlen. Den er rigtigt
monteret, når spindlen ikke kan drejes.
WPBA 18...:
Autobalancer-støtteflangen (4) er
fastmonteret på spindlen. Det er ikke
nødvendigt med en aftagelig støtteflange, som det
kendes fra andre vinkelslibere.
Autobalancer-støtteflangens (4), slibeskivens
og Quick-spændemøtrikkens (1) anlægsflader
skal være rene. Rengør anlægsfladerne om
nødvendigt.
Læg slibeskiven på Autobalancer-støtteflangen (4).
Slibeskiven skal ligge jævnt på autobalancerstøtteflangen.
7.3 Fastgørelse/løsning af Quick-
spændemøtrik (afhængigt af udstyr)
Fastgørelse af Quick-spændemøtrik (1):
Quick-spændemøtrikken (1) må kun monteres
på maskiner med "Metabo Quick System".
Disse maskiner er kendetegnet ved den røde
spindellåseknap (5) med "M-Quick"-påskrift
Hvis indsatsværktøjet er tykkere end 7,1 mm i
spændeområdet, må Quickspændemøtrikken ikke anvendes! Brug i sådanne
tilfælde tohulsmøtrikken (22) med tapnøgle (23).
- Fastlås spindlen (se kapitel 7.1).
- Sæt Quick-spændemøtrikken (1) på spindlen (3),
således at de 2 noter griber ind i de 2 notgange på
spindlen. Se illustrationen på side 2.
- Spænd Quick-spændemøtrikken manuelt i urets
retning.
- Spænd Quick-spændemøtrikken ved at dreje
slibeskiven kraftigt i urets retning.
Løsning af Quick-spændemøtrik (1):
Først når Quick-spændemøtrikken (1) er
anbragt, må spindlen stoppes med den røde
M-Quick-spindellåseknap (5)!
- Efter at maskinen er slukket, kører den lidt endnu.
- Tryk den røde M-Quick-spindellåseknap (5) ind,
kort tid før slibeskiven står stille. Quickspændemøtrikken (1) løsner sig automatisk med
ca. en halv omdrejning og kan skrues af uden
yderligere kraftanvendelse eller værktøj.
7.4 Fastgørelse/løsning af tohulsmøtrik
(afhængigt af udstyr)
Ved anvendelse af tohulsmøtrikker på
spindelstophovedet (5) kun trykkes ned, når
spindlen er standset.
Fastgørelse af tohulsmøtrik (22):
Tohulsmøtrikkens 2 sider er forskellige. Skru
tohulsmøtrikken på spindlen som beskrevet
nedenfor:
Se side 2
- X) Ved tynde slibeskiver:
Brystet på tohulsmøtrikken (22) vender opad,
100
således at den tynde slibeskive kan spændes
sikkert.
Y) Ved tykke slibeskiver:
Brystet på tohulsmøtrikken (22) vender nedad,
således at tohulsmøtrikken kan anbringes sikkert
på spindlen.
Løsning af tohulsmøtrik:
- Fastlås spindlen (se kapitel 7.1). Skru
tohulsmøtrikken (22) af med tapnøglen (23) mod
urets retning.
7.5 Tetheringbøjle (18) (til faldsikring)
For at beskytte maskinen mod at falde ned, kan der
på begge fikseringsboringer (8) fastgøres en
tetheringbøjle (faldsikring) (18).
Tetheringbøjlen må kun anvendes med
maskiner med Paddle-kontakt (best.-nr.
613059xx0, 601734xx0, 601745xx0,
601746xx0).
Under brug skal brugsanvisningen til
tetheringbøjlen overholdes.
Tetheringbøjlen (18) må kun anvendes i forbindelse
med det følgende tilbehør:
