1. Izjava o skladnosti

Z izključno odgovornostjo izjavljamo: Ti kotni
brusilniki, označeni s tipom in serijsko številko *1),
ustrezajo vsem zadevnim določbam smernic *2) in
predpisov *3). Tehnična dokumentacija pri *4) ­glejte stran 4.

2. Pravilna uporaba

Kotni brusilniki so z originalno dodatno opremo
Metabo primerni za brušenje, brušenje s smirkovim
papirjem, dela z žičnatimi ščetkami in rezalno
brušenje kovine, betona, kamna in podobnih
materialov brez uporabe vode.

WEVA 15-125 Quick, WEVA 15-150 Quick je
dodatno primeren za lažja polirna dela. Za
zahtevno poliranje pri trajni uporabi priporočamo
naše kotne polirne stroje.

Stroji z oznako WEV... so zaradi nastavitvenega
kolesa za nastavitev števila vrtljajev posebej
primerni za dela z žičnatimi ščetkami.

Za škodo, nastalo zaradi nepravilne uporabe,
odgovarja uporabnik.

Upoštevati je treba splošno priznane predpise za
preprečevanje nesreč in priložene varnostne
napotke.

3. Splošni varnostni napotki

Upoštevajte besedila, označena s tem
simbolom, da zagotovite lastno varnost
in varnost svojega električnega orodja!

OPOZORILO – Za zmanjšanje tveganja
poškodb preberite navodila za uporabo.

OPOZORILO Preberite vse varnostne
napotke in navodila.

varnostnih napotkov in navodil lahko vodi do
električnega udara, požara in/ali hudih poškodb.

Vse varnostne napotke in navodila hranite za
prihodnjo uporabo.

Električno orodje vedno predajte naprej skupaj s
temu dokumenti.

4. Posebni varnostni napotki

4.1 Splošni varnostni napotki za brušenje,
brušenje z brusnim papirjem, dela z
žičnimi ščetkami in rezalno brušenje:

Uporaba
a) To električno orodje lahko uporabite kot

brusilnik, brusilni papir, žično krtačko in
rezalnik. Upoštevajte vse varnostne napotke,
navodila, slike in podatke, ki jih prejmete
skupaj z napravo. Če naslednjih navodil ne

upoštevate, lahko pride do električnega udara,
požara in/ali težkih poškodb. WEVA 15-125 Quick,

6

Neupoštevanje

WEVA 15-150 Quick je mogoče dodatno uporabiti
kot polirni stroj.

b) To električno orodje ni primerno za poliranje.
Uporabe, za katere električno orodje ni predvideno,
lahko povzročijo ogrožanja in poškodbe. (Ne velja
za WEVA 15-125 Quick, WEVA 15-150 Quick.)

c) Ne uporabljajte opreme, ki ni bila posebej za

to električno orodje predvidena in priporočena
s strani proizvajalca. Samo zato, ker lahko

opremo pritrdite na svoje električno orodje, vam to
še ne zagotavlja varne uporabe.

d) Dovoljeno število vrtljajev priključka mora

biti najmanj tako visoko, kot je najvišje število
vrtljajev, navedeno na električnem orodju.

Oprema, ki se vrti hitreje, kot je dovoljeno, se lahko
zlomi in odleti v zrak.

e) Zunanji premer in debelina priključka morata

ustrezati dimenzijskim podatkom vašega
električnega orodja. Nepravilno dimenzioniranih

priključkov ni možno dovolj zavarovati oz.
nadzorovati.

f) Obdelovalna orodja z navojnim vstavkom se

morajo natančno prilegati na navoj brusnega
vretena. Pri obdelovalnih orodjih, ki se
montirajo s pomočjo prirobnice, se mora
premer luknje orodja prilegati na premer
nastavka prirobnice. Obdelovalno orodje, ki se

točno ne pritrdi na električno orodje, se vrti
neenakomerno, močno vibrira in lahko povzroči
izgubo nadzora.

g) Ne uporabljajte poškodovanih priključkov.

Pred vsako uporabo preglejte obdelovalno
orodje kot npr. brusilne plošče glede luščenja
in razpok, brusilne krožnike glede razpok,
obrabljenosti ali močne izrabljenosti, žične
krtače pa glede zrahljanih ali zlomljenih žic. V
primeru padca električne naprave ali priključka
preverite, če sta se naprava ali priključek
poškodovala, oz. uporabite nepoškodovan
priključek. Če ste obdelovalno orodje
pregledali in ga nato vstavili, se morate vi in v
bližini nahajajoče se osebe odmakniti iz
območja vrtečega se obdelovalnega orodja in
pustiti napravo, da eno minuto deluje pri
najvišjem številu vrtljajev. Poškodovani priključki

se običajno zlomijo v tem času testiranja.
h) Uporabljajte osebno zaščitno opremo. Glede

na aplikacijo uporabite zaščito za cel obraz,
zaščito za oči ali zaščitna očala. V kolikor je
primerno, nosite masko proti prahu, glušnike,
zaščitne rokavice ali poseben predpasnik, ki
vas varujejo pred delci brušenja in materiala.

Oči zaščitite pred tujki, ki letijo naokrog in nastajajo
pri različnih aplikacijah. Protiprašne ali dihalne
maske morajo filtrirati prah, ki nastaja pri uporabi.
Če ste dalj časa izpostavljeni hrupu, lahko pride do
poslabšanja sluha.

i) Pri drugih osebah bodite pozorni na varno

oddaljenost do vašega delovnega območja.
Vsak, ki stopi v delovno območje, mora nositi
osebno zaščitno opremo. Odlomljeni deli

obdelovanca ali zlomljeni priključki lahko odletijo

proč in povzročijo poškodbe tudi zunaj
neposrednega delovnega območja.

j) Pri delih, pri katerih lahko s priključkom

zadenete prikrite električne vode ali lastni
priključni kabel, vedno držite električno orodje
samo za izolirane površine ročaja. Stik z vodom,

ki je pod napetostjo, lahko naelektri tudi kovinske
dele naprave in vodi do električnega udara.

k) Priključnega kabla ne približujte vrtečim
priključkom. Če izgubite nadzor nad napravo, se
priključni kabel lahko pretrga ali zaplete ter potegne
vašo roko do vrtečega priključka.

l) Električnega orodja nikoli ne odložite, dokler
se priključek povsem ne zaustavi. Vrteči
priključek lahko pride v stik z odlagalno površino in
izgubite lahko nadzor nad električno napravo.

m) Električno orodje ne sme delovati, ko ga
prenašate. Vaša oblačila so lahko po naključnem
stiku z vrtečim se obdelovalnim orodjem
zagrabljena in obdelovalno orodje se lahko zarine
v vaše telo.

n) Redno čistite prezračevalne odprtine
svojega električnega orodja. Ventilator motorja
povleče prah v ohišje in močno nabiranje
kovinskega prahu lahko povzroči električne
nevarnosti.

o) Električnega orodja ne uporabljajte v bližini
vnetljivih materialov. Iskre lahko povzročijo vžig
teh materialov.

p) Ne uporabljajte obdelovalnega orodja, ki
potrebuje tekoče hladilno sredstvo. Uporaba
vode ali drugih hladilnih sredstev lahko vodi do
električnega udara.

4.2 Povratni udarec in ustrezna varnostna
opozorila

Povratni udarec je nenadna reakcija zaradi
zataknjenega ali blokiranega vrtečega se
obdelovalnega orodja, kot npr. brusilne plošče,
brusilnega krožnika, žične krtače itd. Zatikanje ali
blokiranje vodi do nenadne zaustavitve vrtečega se
obdelovalnega orodja. S tem je pospešeno
nenadzorovano električno orodje v nasprotni smeri
vrtenja obdelovalnega orodja na mestu blokiranja.

Če se npr. brusilna plošča zatakne ali zablokira v
obdelovancu, se lahko rob brusilne plošče, ki se
spušča v obdelovanca, ujame in s tem uide
brusilna plošča ali povzroči povratni udarec.
Brusilna plošča se nato premika proti ali stran od
upravljavca, odvisno od smeri vrtenja plošče na
mestu blokiranja. Pri tem se brusilne plošče lahko
tudi zlomijo.

Povratni udar je posledica napačne uporabe
električnega orodja. Lahko ga preprečite z
ustreznimi ukrepi, ki so opisani v nadaljevanju.

a) Električno orodje dobro držite in postavite

vaše roke in telo v položaj, v katerem lahko
nadzorujete sile povratnega udarca. Vedno
uporabljajte dodatni ročaj, če je ta na voljo, da
imate največji možni nadzor nad silami
povratnega udarca ali reakcijskimi momenti pri
zagonu. Upravljavec lahko z ustreznimi

SLOVENSKO sl

previdnostnimi ukrepi obvladuje sile povratnega
udarca in reakcije.

b) Vaše roke ne imejte nikoli v bližini vrtečega
se obdelovalnega orodja. Obdelovalno orodje se
lahko ob povratnem udarcu premakne po vaši roki.

c) S telesom se izogibajte območja, v katerem

se bo premikalo električno orodje v primeru
povratnega udarca. Povratni udarec potisne

električno orodje v nasprotni smeri premikanja
brusilne plošče na mestu blokiranja.

d) Posebej previdno delajte v območju kotov,

ostrih robov itd. Preprečite, da bi obdelovalno
orodje odskočilo in se zataknilo v obdelovanca.

Vrteče se obdelovalno orodje je pri kotih, ostrih
robovih ali, ko se odbije, nagnjeno k temu, da se
zatakne. To povzroči izgubo nadzora ali povratni
udarec.

e) Ne uporabljajte verižnega ali nazobčanega
žaginega lista. Takšno obdelovalno orodje lahko
velikokrat povzroči povratni udarec ali izgubo
nadzora nad električnim orodjem.

4.3 Posebni varnostni napotki za brušenje in
rezalno brušenje:

a) Uporabljajte brusilno orodje, ki je dovoljeno
izključno za vaše električno orodje, ter zaščitni
pokrov za to brusilno orodje. Brusilno orodje, ki

ni predvideno za to električno orodje, ne more biti
zadostno zavarovano in je nezanesljivo.

b) Kolenaste brusne plošče je treba montirati

tako, da je njihova brusna površina pod robom
zaščitnega pokrova. Napačno montirane brusne

plošče, ki molijo preko roba zaščitnega pokrova, ni
mogoče primerno izolirati.

c) Zaščitni pokrov mora biti varno nameščen na

električno orodje in nastavljen tako, da
dosežete najvišjo mero varnosti, t.j. najmanjši
del brusilnega orodja kaže proti upravljavcu.

Zaščitni pokrov pomaga varovati upravljavca pred
odlomljenimi delci obdelovanca, naključnim stikom
z brusilnim orodjem ter iskrami, ki bi lahko zanetile
oblačila.

d) Brusilno orodje lahko uporabljate samo za

priporočene možnosti uporabe. Npr. nikoli ne
brusite s stransko površino rezalne plošče.

Rezalne plošče so predvidene za odstranjevanje
materiala z robom plošče. Stranske sile na ta
brusilna telesa lahko povzročijo razbitje plošče.

e) Vedno uporabljajte nepoškodovano

vpenjalno prirobnico ustrezne velikosti in
oblike za vašo izbrano brusilno ploščo.

Ustrezna prirobnica podpira brusilno ploščo in tako
zmanjša nevarnost zloma brusilne plošče.
Prirobnica za rezalno ploščo se lahko razlikuje od
prirobnice za druge brusilne plošče.

f) Ne uporabljajte obrabljenih brusilnih plošč
večjih električnih orodij. Brusilne plošče za večja
električna orodja niso narejene za višje število
vrtljajev manjših električnih orodij in se zato lahko
zlomijo.

7

SLOVENSKOsl

4.4 Nadaljnji posebni varnostni napotki za
rezalno brušenje:

a) Preprečite blokiranje rezalne plošče ali
premočno pritiskanje nanjo. Ne izvajajte
prekomerno globokih rezov. Preobremenitev

rezalne plošče poveča njeno obremenitev in
sposobnost preprečevanja zatikanja ali blokiranja
in s tem možnost povratnega udarca ali zloma
brusilnega orodja.

b) Izogibajte se območja pred in za vrtečo se
rezalno ploščo. Če rezalno ploščo pomikate stran
od sebe po obdelovancu, se lahko v primeru
povratnega udarca električno orodje, z vrtečo se
ploščo, obrne v vašo smer.

c) Če se rezalna plošča zatakne ali če prekinete

z delom, napravo izklopite in jo držite pri miru,
dokler se plošča ne ustavi. Nikoli ne poskušajte
vrteče se rezalne plošče potegniti iz reza; to
lahko povzroči povratni udarec. Ugotovite in

odpravite vzrok za zatikanje.
d) Električnega orodja ne smete ponovno

vklopiti, dokler se nahaja v obdelovancu.
Počakajte, da rezalna plošča doseže svoje
maksimalno število vrtljajev, preden previdno
nadaljujete z rezom. V nasprotnem primeru se

lahko plošča zatakne, skoči iz obdelovanca ali
povzroči povratni udarec.

e) Podprite plošče ali večje obdelovance, da se

izognete tveganju povratnega udarca zaradi
zataknjene rezalne plošče. Veliki obdelovanci se

lahko pod lastno težo upognejo. Obdelovanec
mora biti podprt na obeh straneh plošče kakor tudi
v bližini reza ter roba.

f) Bodite še posebej pozorni pri potopnih rezih
v stene ali druga vidna območja. Potopljena
rezalna plošča lahko ob rezu v plinske ali
vodovodne napeljave, električne napeljave ali
druge objekte povzroči povratni udarec.

4.5 Posebna varnostna opozorila za
brušenje s smirkovim papirjem:

a) Ne uporabljajte prevelikih brusnih papirjev,
ampak upoštevajte podatke proizvajalca glede
velikosti brusnega papirja. Brusilni papir, ki sega

preko brusilne plošče, lahko povzroči poškodbe
kakor tudi vodi do blokiranja, strganja brusilnega
papirja ali do povratnega udarca.

4.6 Samo za WEVA 15-125 Quick, WEVA 15­150 Quick: posebna varnostna opozorila
za poliranje:

Preprečite obstoj razrahljanih delov na
gladilnem pokrovčku, zlasti to velja za
pritrdilne vrvice. Pritrdilne vrvice zvijte ali jih
skrajšajte. Razrahljane pritrdilne vrvice, ki se

vrtijo, vam lahko zagrabijo prste ali se zapletejo v
obdelovanec.

4.7 Posebni varnostni napotki za delo z
žičnimi ščetkami:

a) Pazite, da žična ščetka tudi pri običajni
uporabi izgublja žične delčke. Žičk ne smete
preobremeniti s previsokim pritisnim tlakom.

8

Žični delčki, ki odletijo stran, lahko brez težav
prodrejo skozi tanko obleko in/ali v kožo.

b) Če se priporoča uporabo zaščitnega

pokrova, morate preprečiti, da bi zaščitni
pokrov in žična ščetka prišla v stik. Okrogle in

lončaste ščetke lahko povečajo premer zaradi
pritisnega tlaka in centrifugalnih sil.

4.8 Nadaljnji varnostni napotki:

OPOZORILO – Vedno nosite zaščitna očala.

Uporabite elastične vmesne sloje, če so ti na

voljo z brusilnimi pripomočki in če so potrebni.
Upoštevati je treba napotke proizvajalca orodja ali

dodatne opreme! Plošče zaščitite pred mastjo in
udarci!

Brusilne plošče je treba hraniti in z njimi ravnati
previdno in v skladu z navodili proizvajalca.

Rezalnih plošč nikoli ne uporabljajte za grobo
struženje! Rezalne plošče ne smejo biti
izpostavljene stranskemu pritisku.

Obdelovanec je treba čvrsto vpeti in zavarovati, da
se ne more premikati npr. s pomočjo vpenjalnih
naprav. Velike obdelovance je treba zadostno
podpreti.

Pri uporabi obdelovalnega orodja z navojnim
vstavkom, se konec vretena ne sme dotikati dna
luknje brusilnega orodja. Pazite, da je navoj v
obdelovalnem orodju dovolj dolg za celotno dolžino
vretena. Navoj v obdelovalnem orodju se mora
prilegati na navoj na vretenu. Za dolžino vretena in
navoj vretena glejte 4. stran in poglavje 14.
Tehnični podatki.

Priporočljivo je, da uporabljate stacionarno
odsesovalno napravo. Vedno predpriklopite FI­zaščitno stikalo (RCD) z najv. sprožilnim tokom
30 mA. V primeru, da FI-zaščitno stikalo izključi
kotni brusilnik, je treba stroj pregledati in očistiti.
Glejte poglavje 9. Čiščenje.

Poškodovanega, neokroglega oz. tresočega se
orodja ni dovoljeno uporabljati.

Preprečiti je treba poškodbe na plinskih ali vodnih
ceveh, električni napeljavi in nosilnih zidovih
(statika).

Izvlecite vtič iz vtičnice, preden začnete z
izvajanjem nastavitev, opremljanjem ali
vzdrževanja.

Varnostna sklopka Metabo "S-automatic". Če se
sproži varnostna sklopka, je treba stroj takoj
izključiti!

Poškodovan ali razpokan dodatni ročaj je treba
zamenjati. Stroja ne uporabljajte s poškodovanim
dodatnim ročajem.

Poškodovan ali razpokan zaščitni pokrov je treba
zamenjati. Stroja s poškodovanim zaščitnim
pokrovom ne uporabljajte.

Majhne obdelovance je treba pritrditi. Pri tem jih
npr. vpnite v primež.

Zmanjšajte obremenitve s prahom:

OPOZORILO - Nekateri prahi, ki nastajajo pri

brušenju s smirkovim papirjem, žaganju,

brušenju, vrtanju in drugih delih, vsebujejo
kemikalije, za katere je znano, da povzročajo raka,
napake pri rojstvu ali druge napake pri
razmnoževanju. Nekateri primeri teh kemikalij so:

- svinec iz premazov, ki vsebujejo svinec;

- mineralni prah iz zidakov, cementa in drugih
zidarskih materialov in

- arzen in krom iz kemično obdelanega lesa.

Vaše tveganje zaradi teh snovi se razlikuje glede
na to, kako pogosto izvajate to vrsto del. Za
zmanjšanje vaše obremenitve s temi kemikalijami:
delajte v dobro prezračevanem območju in z
odobreno zaščitno opremo, kot so npr. tiste
protiprašne maske, razvite posebej za izločevanje
mikroskopsko majhnih delcev

To prav tako velja za prahe drugih materialov, kot
so npr. nekatere vrste lesa (npr. prah hrasta ali
bukve), kovine in azbest. Nadaljnje znane bolezni
so npr. alergične reakcije, bolezni dihal ipd. Ne
dovolite, da prah pride v telo.

Upoštevajte smernice (npr. določila za varnost pri
delu, odstranjevanje), ki veljajo za vaš material,
osebje, primer uporabe in mesto uporabe.

Nastale delce na mestu nastanka prestrezite in
preprečite odlaganje v okolju.

Uporabljajte dodatno opremo, primerno za
posebna dela. Tako le malo delcev pride
nenadzorovano v okolje.

Uporabljajte primerno napravo za odsesovanje
prahu.

Obremenitev zaradi prašenja zmanjšate kot sledi:

- izstopajočih delcev in izpušnega zraka stroja ne
usmerjajte nase ali osebe v bližini oz. na
nakopičen prah;

- uporabite napravo za odsesovanje in/ali čistilnik
zraka;

- prezračujte delovno mesto in ga s sesanjem
ohranjajte čistega; prah pometite ali spihajte;

- posesajte ali operite zaščitna oblačila; ne ga
izpihovati, udarjati ali krtačiti.

5. Pregled

Glejte 2. stran.

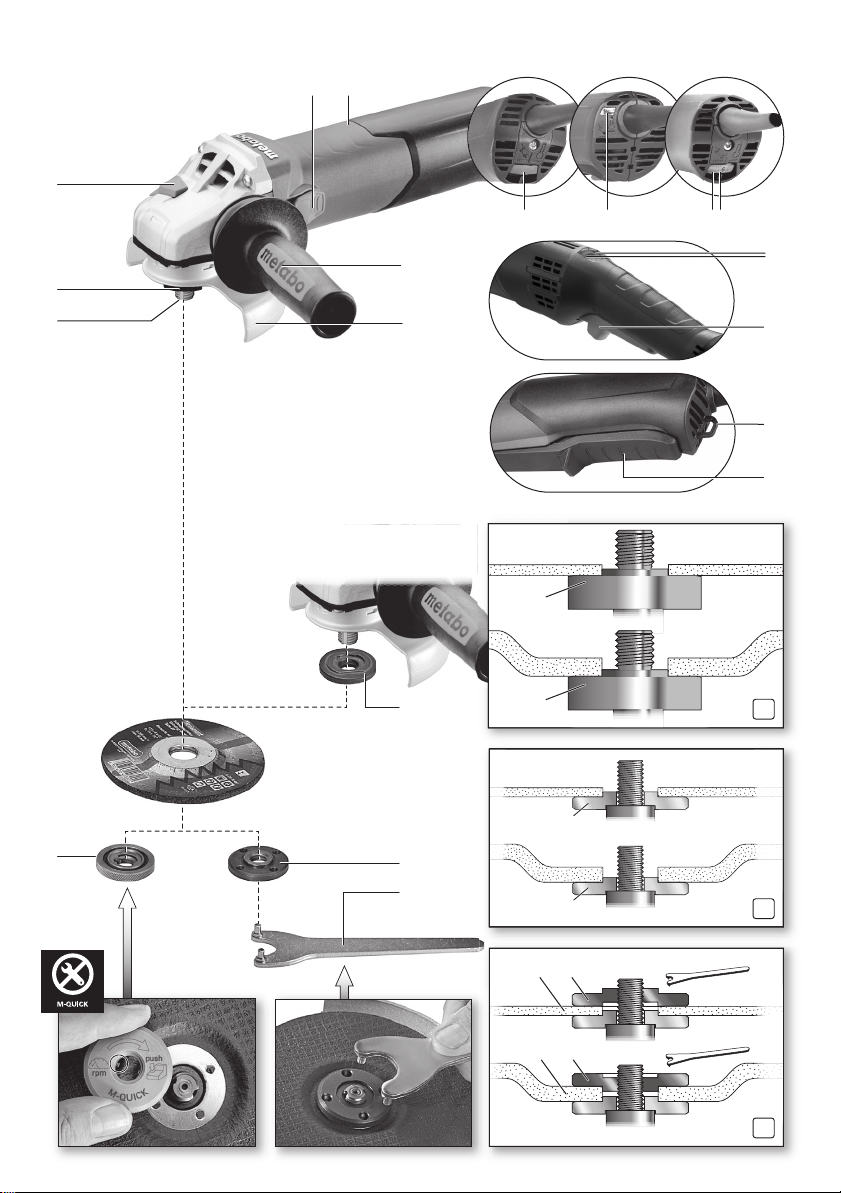

1 Natezna matica Quick *
2 Vreteno
3 Podporna prirobnica za Autobalancer *
4 Glava za blokado vretena
5 Pomično stikalo za vklop/izklop *
6 Ročaj
7 Prikaz elektronskih signalov *
8 Nastavitveno kolo za nastavitev števila vrtljajev *
9 Pritisno stikalo *

10 Transportno ušesce, pri WEPBA 17-

125 Quick, WEPBA 17-150 Quick (uporabljati

samo za transport stroja)*
11 Varnostno zaščitno stikalo *
12 Dodatni ročaj/dodatni ročaj z blaženjem vibracij *
13 Zaščitni pokrov
14 Podporna prirobnica
15 Dvoočesna matica *
16 Dvoočesni ključ *

SLOVENSKO sl

17 Vzvod za pritrditev zaščitnega pokrova

* odvisno od opreme/ni priloženo

6. Začetek uporabe

Pred zagonom preverite, ali se omrežna

napetost in omrežna frekvenca, navedeni na
tipski ploščici, ujemata s podatki vašega
električnega omrežja.

Vedno predpriklopite FI-zaščitno stikalo

(RCD) z najv. sprožilnim tokom 30 mA.

6.1 Namestitev dodatnega ročaja

Delajte samo z nameščenim dodatnim

ročajem (12)! Dodatni ročaj privijte na levo ali
desno stran stroja.

6.2 Montaža zaščitnega pokrova

Zaradi varnosti uporabljajte izključno zaščitni

pokrov, predviden za vsakokratno brusilno
orodje! Glejte tudi poglavje 11. Dodatna oprema!

Zaščitni pokrov za brušenje

Predviden za delo z brusnimi ploščami, lamelnimi
brusnimi ploščami in diamantnimi rezalnimi
ploščami.

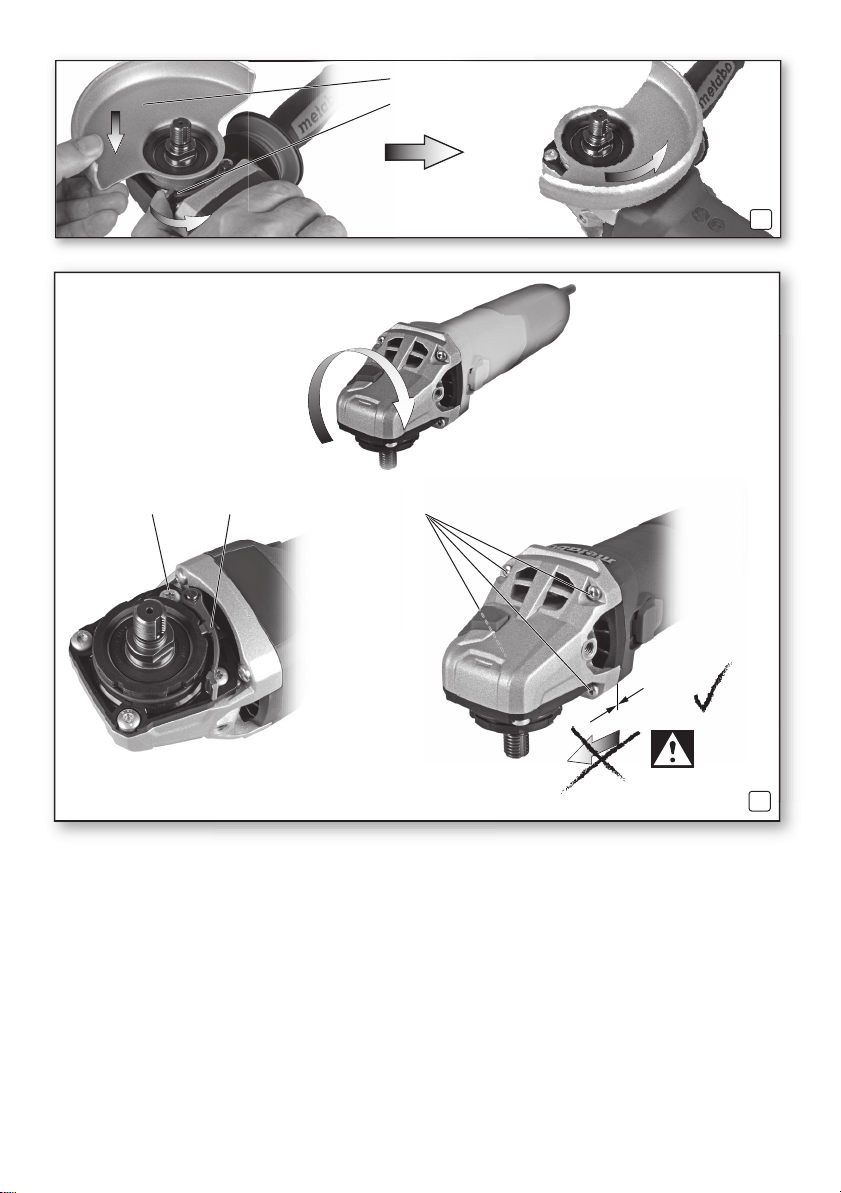

Glejte stran 3, slika D.

- Pritisnite vzvod (17) in ga zadržite. Zaščitni

pokrov (13) namestite na prikazan položaj.

- Izpustite vzvod in obrnite zaščitni pokrov, dokler

se vzvod ne zaskoči.

- Pritisnite vzvod in zaščitni pokrov obrnite tako, da

bo zaprto območje usmerjeno proti uporabniku.

- Preverite, ali je varno pritrjen: vzvod mora biti

zaskočen in zaščitnega pokrova ne sme biti
mogoče obračati.

obratnem zaporedju.)

Uporabljajte samo
obdelovalno orodje, od
katerih je zaščitni pokrov
daljši vsaj 3,4 mm.

(Snemanje poteka v

7. Namestitev brusilne plošče

Pred vsakim opremljanjem stroja: izvlecite

električni vtič iz vtičnice. Stroj mora biti
izključen in vreteno mora mirovati.

Pri delih z rezalnimi ploščami je treba zaradi

varnosti uporabiti zaščitni pokrov za rezalno
brušenje (glejte poglavje 11. Dodatna oprema).

7.1 Blokada vretena

- Pritisnite na gumb za blokado vretena (4) in

vreteno (2) ročno obračajte, dokler se gumb za
blokado vretena ne bo občutno zaskočil.

7.2 Nameščanje brusilne plošče

WA..., WBA..., WE...A...:
Glejte stran 2, slika A.

Podporna prirobnica za Autobalancer (3) je

čvrsto pritrjena na vreteno. Tako kot drugih

9

SLOVENSKOsl

0

I

5

kotnih brusilnikih snemljiva podporna prirobnica ni
potrebna.

Naležne površine podporne prirobnice za

Autobalancer (3), brusne plošče in natezne
matice Quick (1) morajo biti čiste. Po potrebi jih
očistite.

- Položite brusno ploščo na podporno prirobnico za

Autobalancer (3).
Brusna plošča mora enakomerno nalegati na
podporni prirobnici za Autobalancer.

WPB...:

Glejte stran 2, slika B.

- Namestite podporno prirobnico (14) na vreteno.

Pravilno je pritrjena tedaj, ko je na vretenu ni
mogoče vrteti.

- Položite brusilno ploščo na podporno prirobnico

(14). Brusilna plošča mora enakomerno nalegati
na podporni prirobnici.

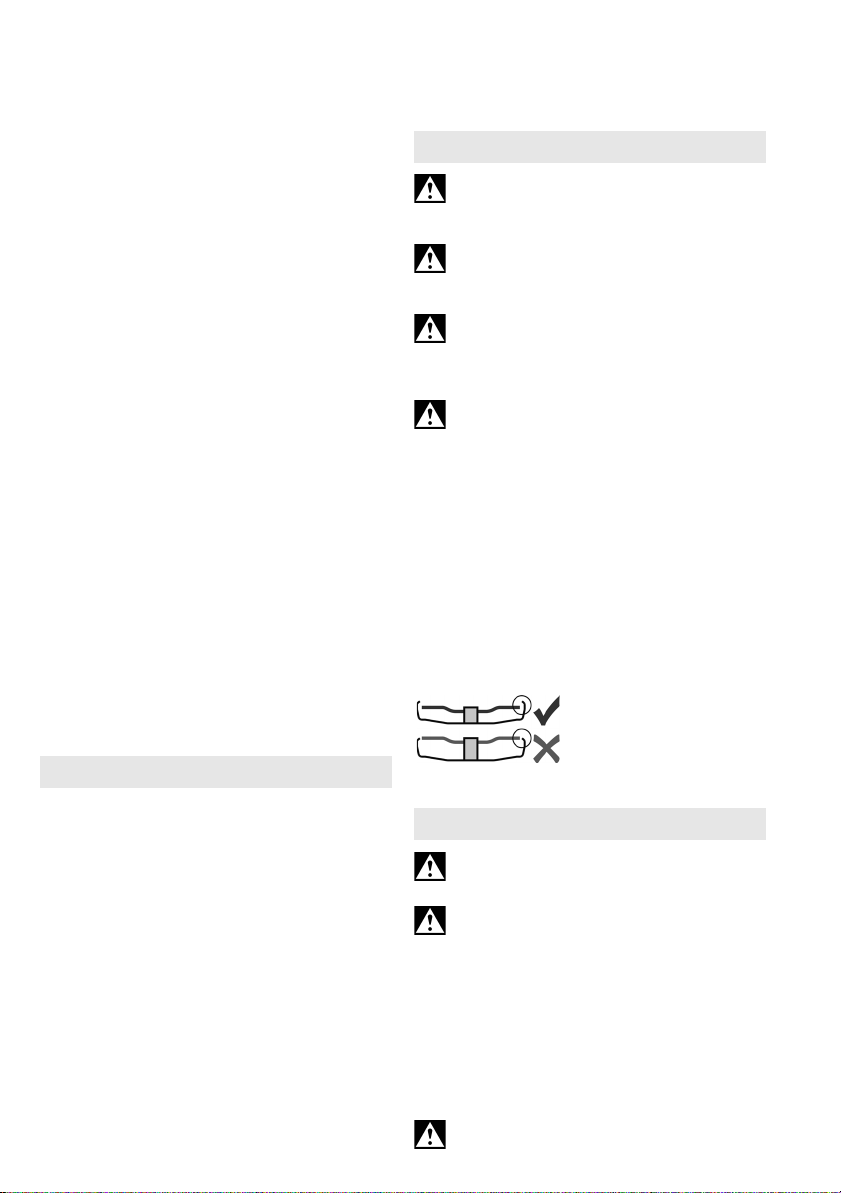

7.3 Pritrditev/popuščanje natezne matice

Quick (odvisno od opreme)

Pritrditev natezne matice Quick (1):

Natezno matico Quick (1) nameščajte samo

na stroje s "sistemom Metabo Quick". Te
stroje je mogoče prepoznati po rdečem gumbu za
blokado vretena (4) z napisom "M-Quick".

Če je obdelovalno orodje na vpenjalnem

območju debelejše kot 7,1 mm, natezne
matice Quick ni dovoljeno uporabiti! V tem primeru
uporabi dvoočesno matico (15) z dvoočesnim
ključem (16).

- Blokirajte vreteno (glejte poglavje 7.1).

- Natezno matico Quick (1) namestite na vreteno

(2) tako, da bosta 2 jezička zagrabila v 2 utora
vretena. Glejte sliko, stran 2.

- Natezno matico Quick ročno privijte v smeri

urinega kazalca.

- Z močnim obračanjem brusilne plošče v smeri

urinega kazalca zategnite natezno matico Quick.

Popuščanje natezne matice Quick (1):

Vreteno je dovoljeno zaustaviti z rdečim

gumbom za blokado vretena M-Quick (4)
samo, če je nameščena zatezna matica M-Quick
(1)!

- Po izklopu se bo stroj še nekaj časa vrtel.

- Takoj po zaustavitvi brusilne plošče pritisnite

gumb za blokado vretena M-Quick (4). Natezna
matica Quick (1) se samodejno sprosti za pribl.
polovico obrata in jo je mogoče odviti brez
dodatne moči ali orodja.

7.4 Pritrditev/popuščanje dvoočesne matice

(odvisno od opreme)

Strani dvoočesne matice se med seboj razlikujeta.
Dvoočesno matico privijte na vreteno, kot sledi:

Glejte stran 2, slika C.

- X) Pri tankih brusilnih ploščah:

Rob dvoočesne matice (15) je usmerjen navzgor,
da je mogoče tanko brusilno ploščo varno vpeti.
Y) Pri debelih brusilnih ploščah:

10

Rob dvoočesne matice (15) je usmerjen navzdol,
da je mogoče dvoočesno matico varno montirati
na vreteno.

- Blokirajte vreteno. Dvoočesno matico (15) s
pomočjo dvoočesnega ključa (16) zategnite v
smeri urinega kazalca.

Popuščanje dvoočesne matice:

- Blokirajte vreteno (glejte poglavje 7.1).
Dvoočesno matico (15) s pomočjo dvoočesnega
ključa (16) odvijte v nasprotni smeri urinega
kazalca.

8. Uporaba

8.1 Nastavitev števila vrtljajev (odvisno od

opreme)

Na nastavitvenem kolesu (8) nastavite priporočeno
število vrtljajev. (majhno število = nizko število
vrtljajev; veliko število = visoko število vrtljajev)

Rezalno brusna plošča, brusna plošča, brusni
lonec, diamantna rezalna plošča: visoko število

vrtljajev

Ščetka: srednje število vrtljajev
Brusilna plošča: nizko do srednje število

vrtljajev

Napotek:
polirne stroje.

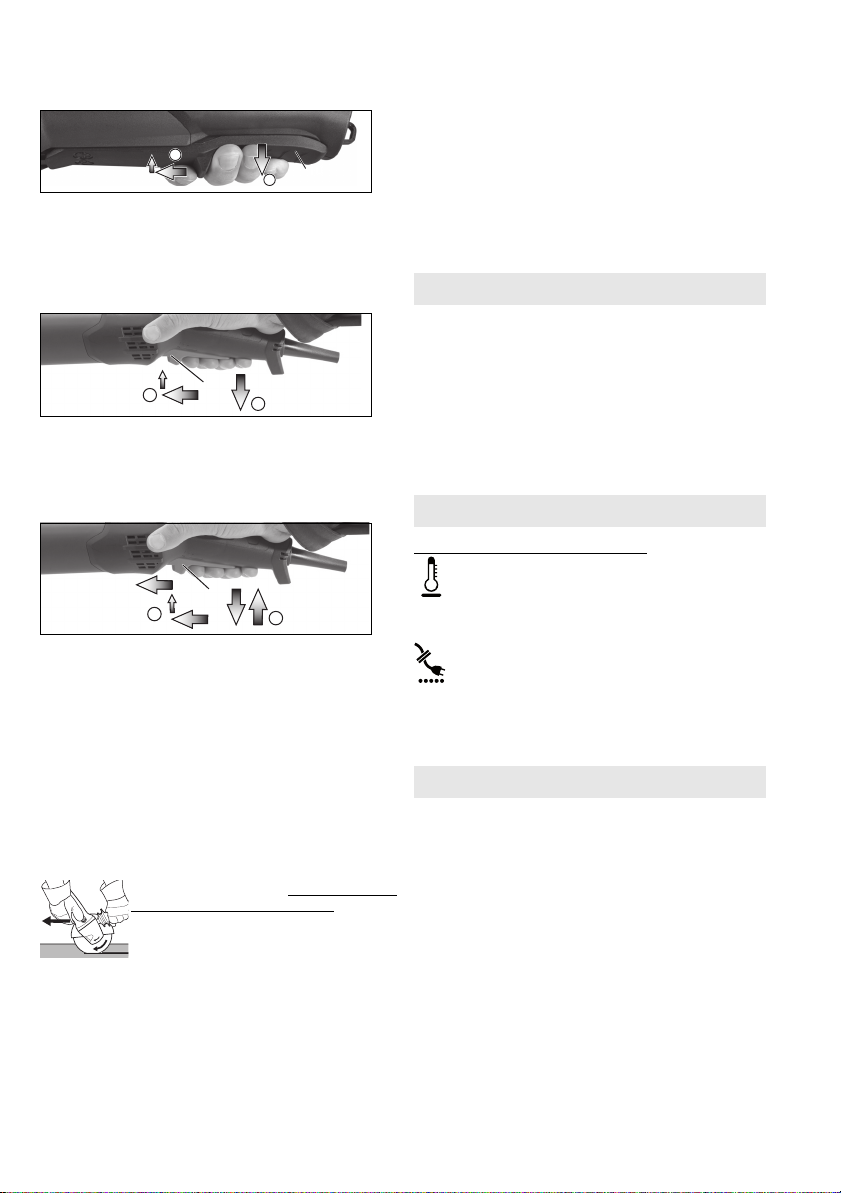

8.2 Vklop/izklop

prekinitvi električnega napajanja.

naprej, četudi vam bo padel iz roke. Zato stroj
vedno držite z obema rokama, stojte stabilno in
bodite pri delu skoncentrirani.

odložite šele, ko se motor povsem zaustavi.

Stroji s pomičnim stikalom:

Vklop: pomično stikalo (5) potisnite naprej. Za

Izklop: pritisnite na zadnji konec pomičnega stikala

Za poliranje priporočamo naše kotne

Stroj je treba vedno voditi z obema rokama.

Vklopite ga šele, ko ga prislonite ob
obdelovanec.

Preprečite nenamerni zagon: stroj vedno
izključite, ko ste izvlekli vtič iz vtičnice ali ob

A..., WBA..., WEA..., WEVA..., WEBA...,
W...RT: pri trajnem vklopu bo stroj deloval

Preprečite, da bi stroj razpihal prah in
ostružke ali jih vsesal. Stroj po izklopu

trajni vklop ga nato preklopite navzdol,
dokler se ne zaskoči.

(5) in ga izpustite.

Stroji z varnostnim zaščitnim stikalom

0

I

10

11

0

I

9

0

I

9

(z zaščitnim stikalom):

Vklop: varnostno zaščitno stikalo (11) potisnite v

smeri puščice in nato pritisnite varnostno
zaščitno stikalo (11).

Izklop: izpustite varnostno zaščitno stikalo (11).
Stroji z oznako W...RT:

Momentni vklop (z zaščitnim stikalom)

Vklop: potisnite stikalo (9) naprej in nato stikalo (9)

navzgor.

Izklop: izpustite stikalo (9).
Stroji z oznako W...RT:

Trajni vklop (odvisno od opreme)

Vklop: stroj vključite, kot je opisano zgoraj. Sedaj

stikalo (9) ponovno potisnite naprej in
izpustite na sprednjem položaju, da
blokirate stikalo (9) (trajni vklop).

Izklop: stikalo (9) potisnite navzgor in ga izpustite.

8.3 Navodila za delo
Brušenje in brušenje s smirkovim papirjem:

Stroj zmerno pritiskajte in premikajte po površini
sem ter tja, da se površina obdelovanca ne segreje
premočno.
Grobo struženje: za dober delovni rezultat delajte
pod prislonskim kotom 30° - 40°.

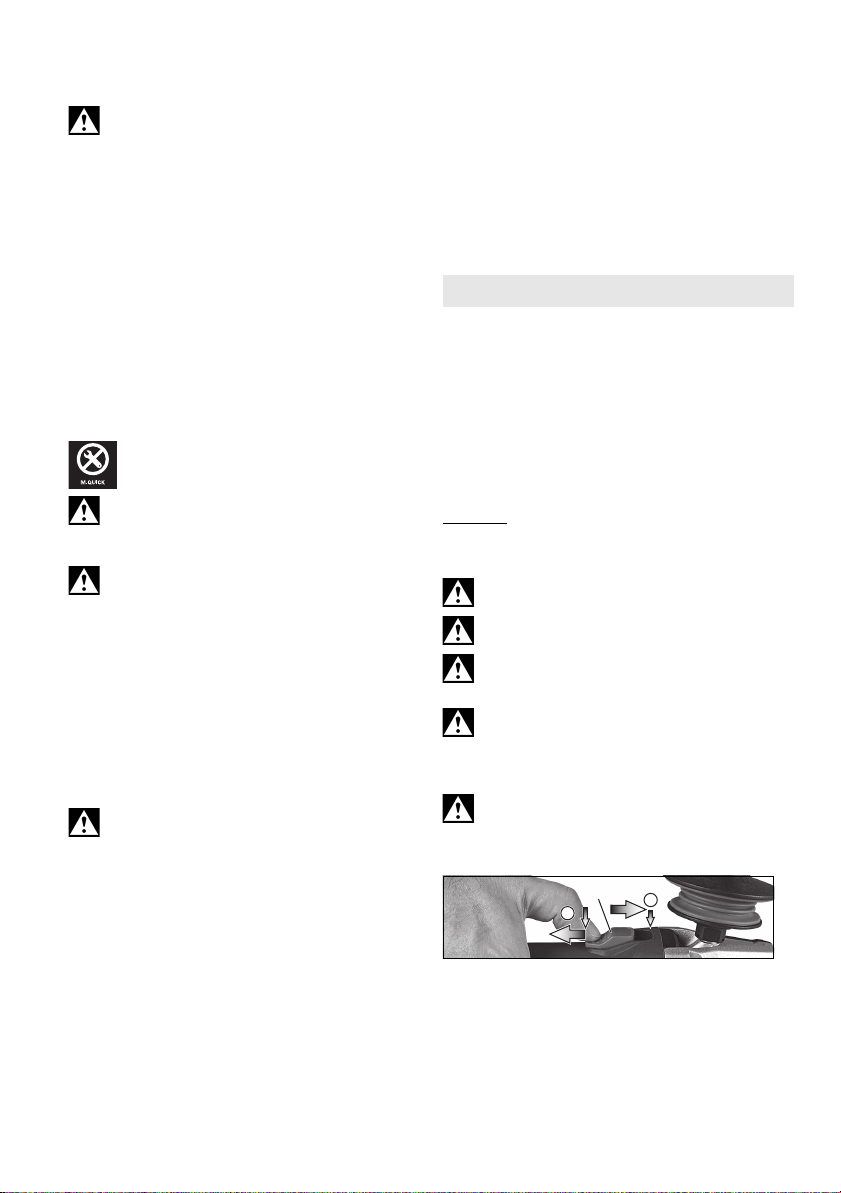

Rezalno brušenje:

Pri rezalnem brušenju vedno delajte v
nasprotni smeri (glejte sliko). Sicer
obstaja nevarnost, da stroj
nenadzorovano skoči iz reza. Delajte

prilagojenim obdelovanemu materialu. Ne zatikajte
orodja, ga premočno pritiskajte in nihajte.

Delo z žičnimi ščetkami:

Stroj zmerno pritiskajte ob površino.

z zmernim pritiskom naprej,

8.4 Obračanje ohišja menjalnika

Glejte stran 3, slika E.

- Izvlecite električni vtič.

- Odvijte pritrdilni vijak (a) ročice (17). Snemite
vijak in ročico (s pločevinastim delom) in ju
odložite na stran.

SLOVENSKO sl

- Odvijte 4 vijake ohišja menjalnika (b). POZOR!

Ohišja menjalnika ne sneti!

- Ohišje menjalnika obrnite na želeni položaj, ne da
ga snamete.

- 4 vijake ohišja menjalnika (b) privijte v obstoječe
navoje! Zatezni moment = 3,0 Nm +/- 0,3 Nm.

- Vzmet, ki drži ročico na položaju, potisnite na
stran in ponovno vstavite ročico (17) (z njenim
pločevinastim delom) in jo privijte s pritrdilnim
vijakom (a). Zatezni moment = 5,0 Nm +/- 0,5 Nm.
Preverite, ali ročica pravilno deluje: biti mora pod
vzmetno napetostjo.

9. Čiščenje

Pri obdelavi se lahko v notranjosti električnega
orodja odlagajo delci. To vpliva na hlajenje
električnega orodja. Prevodne obloge lahko
vplivajo na zaščitno izolacijo električnega orodja in
povzročijo električne nevarnosti.

Električno orodje redno, pogosto in temeljito
posesajte skozi vse sprednje in zadnje zračne reže
ali spihajte s suhim zrakom. Pred tem električno
orodje ločite iz električnega napajanja in pri tem
nosite zaščitna očala in protiprašno masko.

10. Odpravljanje motenj

Stroji z elektroniko VTC, TC, VC:

Prikaz elektronskih signalov (7) sveti in
število vrtljajev se zmanjša (ne W...RT).

Stroj je preveč obremenjen! Stroj pustite
delovati v prostem teku, dokler prikaz elektronskih
signalov ne ugasne.

Stroj ne deluje.Prikaz elektronskih

signalov (7) (odvisno od opreme) utripa.

Sprožila se je zaščita pred ponovnim
zagonom. Če pri vključenem stroju priključite
električni vtič ali se po izpadu električnega
napajanja tok ponovno vrne, se stroj ne zažene.
Stroj izključite in znova vključite.

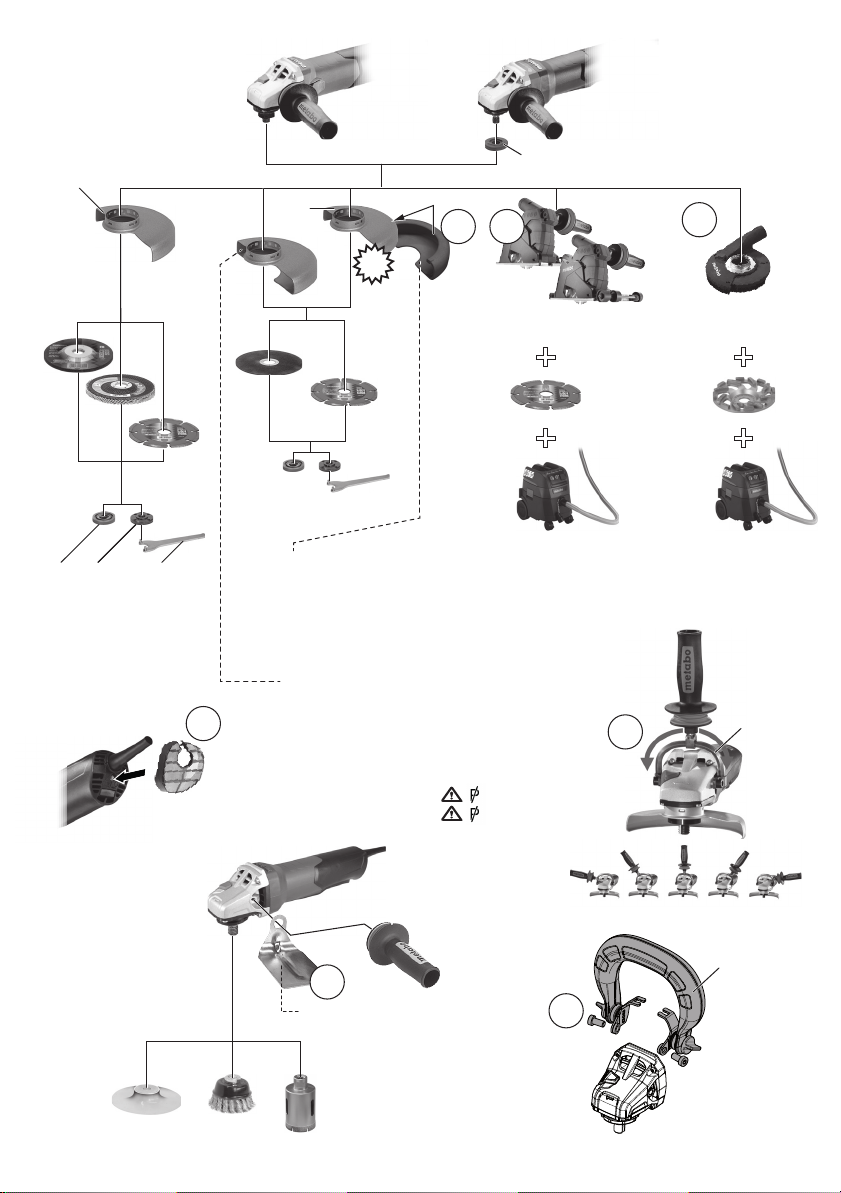

11. Dodatna oprema

Uporabljajte samo originalno dodatno opremo
Metabo.
Glejte 5. stran.

Uporabljajte samo dodatno opremo, ki ustreza
zahtevam in karakteristikam, navedenim v teh
navodilih za uporabo.

A Sponka zaščitnega pokrova za rezanje/

zaščitni pokrov za rezalno brušenje

Predviden za delo z brusnimi ploščami in
diamantnimi rezalnimi ploščami. Z montirano
sponko zaščitnega pokrova za rezanje iz
zaščitnega pokrova dobite zaščitni pokrov za
rezalno brušenje.

B Zaščitni pokrov z odsesavanjem za rezalno

brušenje

Predviden za rezanje kamnitih plošč z diamantnimi
rezalnimi ploščami. Z nastavki za odsesavanje
kamnitega prahu s primerno odsesovalno napravo.

11

SLOVENSKOsl

C Zaščitni pokrov z odsesavanjem za

površinsko brušenje

Predviden za brušenje betona, estriha, lesa in
umetnih snovi z diamantnimi ploščami oz.
vlaknastimi ploščami in primernimi brusnimi
krožniki. Z nastavki za odsesavanje prahu kamna,
lesa in umetnih snovi s primerno odsesovalno
napravo. Ni primerno za odsesavanje isker ali
brušenje kovin.

D Protiprašni filter

Filter z drobnimi zankami preprečuje vdor grobih
delcev v ohišje motorja. Redno ga snemajte in
čistite.

E Zaščita za roke

Predvidena za delo s podpornimi ploščami,
brusilnimi ploščami, žičnimi ščetkami in
diamantnimi vrtalnimi kronami za ploščice.

Zaščito za roke montirajte pod stranski dodatni
ročaj.

F Večpoložajno streme za dodatni ročaj

Omogoča različne položaje ročaja.

G Streme za dodatni ročaj

Celotni program dodatne opreme najdete na
www.metabo.com ali v katalogu.

12. Popravilo

Popravila na Metabo električnem orodju naj
opravljajo le kvalificirani električarji!

Če se priključni kabel poškoduje, ga je treba
zamenjati s posebnim priključnim kablom.

Glede električnega orodja Metabo, ki ga je treba
popraviti, se obrnite na svojega zastopnika za
Metabo. Naslov najdete na www.metabo.com.

Sezname nadomestnih delov lahko prenesete z
www.metabo.com.

13. Varstvo okolja

Nastali brusni prah lahko vsebuje škodljive snovi:
strokovno jih odstranite.

Za okolju prijazno odstranjevanje in recikliranje
izrabljenega stroja, embalaže in dodatne opreme
upoštevajte nacionalne predpise.

Samo za države EU: električnega orodja ne
mečite med gospodinjske odpadke! V skladu

z evropsko direktivo 2012/19/EU o odpadni
elektronski in električni opremi je treba v skladu z
nacionalnim zakonom izrabljeno električno orodje
zbirati ločeno in odstraniti na okolju prijazen način.

območju pri uporabi natezne matice
Quick (1)

t

max,3

M = navoj vretena
l = dolžina brusilnega vretena
n* = število vrtljajev v prostem teku

n

V

P

1

P

2

m = teža brez električnega kabla

= brusilna plošča/rezalna plošča:

Najv. dovoljena debelina
obdelovalnega orodja

* = število vrtljajev v prostem teku

(največje število vrtljajev)

(nastavljivo)
= nazivna vhodna moč
= izhodna moč

Merske vrednosti določene v skladu z EN 60745.

Stroj je razreda zaščite II

~ izmenični tok

* Stroji z oznako WE... : energetsko bogate,
visokofrekventne motnje lahko povzročijo nihanja v
številu vrtljajev. Te izginejo takoj, ko odpravite
motnje.

Navedeni tehnični podatki so odvisni od tolerance
(v skladu z vsakokratnimi veljavnimi standardi).

Emisijske vrednosti

Te vrednosti omogočajo oceniti emisije
električne orodja in primerjavo različnih električnih
orodij. Glede na pogoje uporabe, stanje
električnega orodja ali električnih orodij je lahko
dejanska obremenitev višja ali manjša. Pri oceni
upoštevajte delovne premore in faze z manjšo
obremenitvijo. Na osnovi ustrezno prilagojenih
ocenjenih vrednosti določite primerne zaščitne
ukrepe za uporabnika, kot so npr. organizacijski
ukrepi.

Skupna vrednost nihanja
smeri), določena v skladu z EN 60745:
a

h, SG

a

h, DS

a

h,P

K

h,SG/DS/P

Tipična raven hrupa z oceno A:
L

pA

L

WA

K

pA

Pri delih lahko pride do prekoračitve nivoja hrupa
80 dB(A).

= emisijska vrednost nihanja

(brušenje površine)

= emisijska vrednost nihanja

(brušenje z brusilnim krožnikom)

= emisijska vrednost nihanja

(poliranje)

= negotovost (nihanja)

= raven zvočnega tlaka
= raven zvočnega moči

, KWA= negotovost

Nosite zaščito za sluh!

(vektorska vsota treh

14. Tehnični podatki

Razlage o podatkih na 4. strani. Spremembe v
smislu tehničnega napredka so pridržane.
Ø = najv. premer obdelovalnega orodja
t

max,1

t

max,2

12

= najv. dovoljena debelina

obdelovalnega orodja na vpenjalnem
območju pri uporabi dvoočesne
matice (15)

= najv. dovoljena debelina

obdelovalnega orodja na vpenjalnem

17030014_sl_0220

Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
