Metabo W 750-115, W 750-125, W 850-125, WP 850-125, W 1100-125 User guide [en, fr, es]

W 750-115
W 750-125

W 850-125
WP 850-125

W 1100-125
WP 1100-125

en Operating Instructions 5
fr Mode d'emploi 12

www.metabo.com

es Instrucciones de manejo 20

1

2

34

5

WP ...

8
9

10 11

12
13

15

9

14

C

16

D

10Y

1

1

A

B

67

10X

2

Ø

12.

t

max1

t

max3

t

max4

M / l

n

P

1

P

2

I

120 V

m lbs (kg)

a

/

h,SG

K

h,SG

a

/

h,DS

K

h,DS

LpA/K

pA

LWA/K

WA

in

(mm)
in (mm)
in (mm)
in (mm)

- / in

(mm)

-1

min

(rpm)

W
W

A

2

m/s

2

m/s

dB(A)
dB(A)

W 750-115

4 1/

(115)

03604..

2

W 750-125

5

(125)

03605..

9

/32 (7,1)

W 850-125

5

(125)

9

03608..

1

/32 (7,1)

5/8“ - 11 UNC / 3/4 (19,5)

/4 (6)

WP 850-125

5

(125)

03610..
W 1100-125

5

(125)

5/8“ - 11 UNC / 20 (

03614..

3

/8 (10)

32

)

WP 1100-125

5

(125)

11500 12000

750 850 1100
475 520 700

7 8(AC)/7,5(DC) 11(AC) / 9,6 (DC)

4.0 (1,8) 4.7 (2,1) 4.8 (2,2)

7,5/1,5 8,0/1,5 7,5/1,5 7,0/1,5

<2,5/1,5

91/3 88/3 87/3

102/3 99/3 98/3

03612..

25

/

Metabowerke GmbH,

Postfach 1229

Metabo-Allee 1

D-72622 Nuertingen

Germany

3

A

CLICK

CED 125: 6.26730
CED 125 Plus: 6.26731

B

W1100, WP1100

6.30327

C

(10) (11)

(12)

(1)

(9)

D

(5/8“ - 11 UNC) 341101480

D

max

= 4“ (100 mm) 6.30346

D

max

= 4

1

/

2

“ (115 mm) 6.30351

D

max

= 5“ (125 mm) 6.30352

(5/8“ - 11 UNC) 316064690

E

(10)

(12)

Ø 4

1

/

2

“ (115 mm):
W(P) 850 = 339203660
W(P) 1100 = 339204490

4

Operating Instructions

1. Proper Use

The angle grinders, when fitted with original Metabo
accessories, are suitable for grinding, sanding,
separating and wire brushing metal, concrete,
stone and similar materials without the use of water.

The user bears sole responsibility for any damage
caused by inappropriate use.

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

2. General Safety Information

For your own protection and for the
protection of your electrical tool, pay
attention to all parts of the text that are
marked with this symbol!

WARNING – Reading the operating instruc­tions will reduce the risk of injury.

Pass on your electrical tool only together with these
documents.

General Power Tool Safety Warnings

WARNING – Read all safety warnings and
instructions. Failure to follow the warnings

and instructions may result in electric shock, fire
and/or serious injury.

Save all warnings and instructions for future
reference! The term "power tool" in the warnings

refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.

2.1 Work area safety

a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.

b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while
operating a power tool. Distractions can cause

you to lose control.

2.2 Electrical safety
a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use
any adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or
grounded.

c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will

increase the risk of electric shock.

ENGLISH en

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the
risk of electric shock.

f) If operating a power tool in a damp location is
unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

2.3 Personal safety
a) Stay alert, watch what you are doing and use

common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while

operating power tools may result in serious
personal injury.

b) Use personal protective equipment. Always
wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.

c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with

your finger on the switch or energising power tools
that have the switch on invites accidents.

d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may
result in personal injury.

e) Do not overreach. Keep proper footing and
balance at all times. This enables better control of

the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

2.4 Power tool use and care
a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate
for which it was designed.

b) Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and must
be repaired.

c) Disconnect the plug from the power source
and/or the battery pack from the power tool

5

ENGLISHen

before making any adjustments, changing
accessories, or storing power tools. Such

preventive safety measures reduce the risk of
starting the power tool accidentally.

d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are

dangerous in the hands of untrained users.

e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool's operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly

maintained power tools.
f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed. Use of the power tool

for operations different from those intended could
result in a hazardous situation.

2.5 Service
a) Have your power tool serviced by a qualified

repair person using only identical replacement
parts. This will ensure that the safety of the power

tool is maintained.

3. Special Safety Instructions

3.1 Safety Warnings Common for Grinding,
Sanding, Wire Brushing or Abrasive Cut­ting-Off Operations:

Use
a) This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool. Read
all

safety warnings,
and specifications provided with this power
tool. Failure to follow all the instructions may result

in electric shock, fire and/or serious injury.
b) Operations such as polishing are not recom-

mended to be performed with this power tool.
Operations for which the power tool was not
designed may create a hazard and cause personal
injury.

c) Do not use accessories which are not specif-

ically designed and recommended by the tool
manufacturer. Just because the accessory can be

attached to your power tool, it does not assure safe
operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked on
the power tool. Accessories running faster than

their rated speed can break and fly apart.
e) The outside diameter and the thickness of

your accessory must be within the capacity
rating of your power tool. Incorrectly sized acces-

sories cannot be adequately guarded or controlled.

6

instructions, illustrations

f) Treaded mounting of accessories must
match the grinder spindle thread. For
accessories mounted by flanges, the arbour
hole of the accessory must fit the locating
diameter of the flange. Accessories that do not

match the mounting hardware of the power tool will
run out of balance, vibrate excessively and may
cause loss of control.

g) Do not use a damaged accessory. Before

each use, inspect accessories such as abra­sive wheels for chips and cracks, backing pad
for cracks, tear or excess wear, wire brush for
loose or cracked wires. If a power tool or
accessory is dropped, check it for damage or
install an undamaged accessory. After
inspecting and installing an accessory, posi­tion yourself and bystanders away from the
plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally break

apart during this test time.
h) Wear personal protective equipment.

Depending on application, use a face shield,
safety goggles or safety glasses. As appro­priate, wear dust mask, hearing protectors,
gloves and workshop apron capable of stop­ping small abrasive or workpiece fragments.

The eye protection must be capable of stopping
flying debris generated by various operations. The
dust mask or respirator must be capable of filtering
particles generated by your operation. Prolonged
exposure to high intensity noise may cause hearing
loss.

i) Keep bystanders a safe distance away from

work area. Anyone entering the work area must
wear personal protective equipment. Fragments

of workpiece or of a broken accessory may fly away
and cause injury beyond immediate area of opera­tion.

j) Hold the power tool by insulated gripping

surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal
parts of the power tool "live" and could give the
operator an electric shock.

k) Position the cord clear of the spinning acces-
sory. If you lose control, the cord may be cut or
snagged and your hand or arm may be pulled into
the spinning accessory.

I) Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grip the surface and pull
the power tool out of your control.

m) Do not run the power tool while carrying it at

your side.

accessory could snag your clothing, pulling the
accessory into your body.

n) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.

Accidental contact with the spinning

o) Do not operate the power tool near flam-
mable materials. Sparks could ignite these mate­rials.

p) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution or shock.

3.2 Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush or any
other accessory. Pinching or snagging causes rapid
stalling of the rotating accessory which in turn
causes the uncontrolled power tool to be forced in
the direction opposite to the accessory’s rotation at
the point of jamming.

For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel
that is entering into the pinch point can dig into the
surface of the material causing the wheel to climb
out or kick out. The wheel may either jump toward or
away from the operator, depending on direction of
the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these condi­tions.

Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to
resist kickback forces. Always use the auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.

The operator can control torque reactions or kick­back forces, if proper precautions are taken.

b) Never place your hand near the rotating
accessory. Accessory may kickback over your
hand.

c) Do not position your body in the area
where power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to
the wheel’s movement at the point of snagging

d) Use special care when working around

corners, sharp edges etc. Avoid bouncing and
snagging the accessory. Corners, sharp edges or

bouncing have a tendency to snag the rotating
accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving
blade or toothed saw blade. Such blades create
frequent kickback and loss of control.

3.3 Safety Warnings Specific for Grinding
and Abrasive Cutting-Off Operations:

a) Use only wheel types that are recommended
for your power tool and the specific guard
designed for the selected wheel. Wheels for

which the power tool was not designed cannot be
adequately guarded and are unsafe.

b) The grinding surface of the centre depressed

wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be
adequately protected.

ENGLISH en

c) The guard must be securely attached to the

power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect

the operator from broken fragments, accidental
contact with the wheel and sparks that could ignite
clothing.

d) Whe els mus t be use d only for recommended

applications.
For example: do not grind with the side of the
cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied
to these wheels may cause them to shatter.

e) Always use undamaged wheel flanges that

are of correct size and shape for your selected
wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel flanges.

f) Do not use worn down wheels from larger
power tools. Wheels intended for larger power
tools are not suitable for the higher speed of a
smaller tool and may burst.

3.4 Additional Safety Warnings Specific for
Abrasive Cutting-Off Operations:

a) Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make
excessively deep cuts. Overstressing the wheel

increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibility
of kickback or wheel breakage.

b) Do not position your body in line with and
behind the rotating wheel. When the wheel, at the
point of operation, is moving away from your body,
the possible kickback may propel the spinning
wheel and the power tool directly at you.

c) If the wheel jams or if you interrupt a cut for

any reason, switch off the power tool and hold
the power tool motionless until the wheel
comes to a complete stop. Never attempt to
remove the cut-off wheel from the cut while the
wheel is in motion, otherwise kickback may
occur. Investigate and take corrective action to

eliminate the cause of the wheel jam.
d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and
carefully reenter the cut. The wheel may jam,

walk up or kickback if the power tool is restarted in
the workpiece.

e) Support panels or any oversized workpiece

to minimise the risk of wheel pinching and kick­back. Large workpieces tend to sag under their own

weight. Supports must be placed under the work­piece near the line of cut and near the edge of the
workpiece on both sides of the wheel.

f) Use extra caution when making a "pocket
cut" into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes, elec­trical wiring or objects that can cause kickback.

7

ENGLISHen

WARNING

3.5 Safety Warnings Specific for Sanding
Operations:

a) Do not use oversized sanding disc paper.
Follow manufacturer's recommendations when
selecting sanding paper. Larger sanding paper

extending beyond the sanding pad presents a
laceration hazard and may cause snagging, tearing
of the disc or kickback.

3.6 Safety Warnings Specific for Wire Brush­ing Operations:

a) Be aware that wire bristles are lost by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.
b) If the use of a safety guard is recommended

for wire brushing, do not allow any interference
of the wire wheel or brush with the guard. Wire

wheel or brush may expand in diameter due to work
load and centrifugal forces.

3.7 Additional Safety Instructions:

WARNING – Always wear protective

goggles.

Use elastic cushioning layers if they have been
supplied with the grinding media and if required.

Observe the specifications of the tool or accessory
manufacturer! Protect discs from grease or impact!

Grinding wheels must be stored and handled with
care in accordance with the manufacturer's
instructions.

Never use cut-off wheels for roughing work! Do not
apply pressure to the side of cut-off wheels.

The workpiece must lay flat and be secured against
slipping, e.g. using clamps. Large workpieces must
be sufficiently supported.

If accessories with threaded inserts are used, the
end of the spindle may not touch the base of the
hole on the sanding tool. Make sure that the thread
in the accessory is long enough to accommodate
the full length of the spindle. The thread in the
accessory must match the thread on the spindle.
See page 3 and the 12. Technical Specifications
chapter for more information on the spindle length
and thread.

It is recommended to use a stationary extraction
system and to place a ground fault circuit interrupter
(RCD / GFCI) downstream. If the angle grinder is
shut down via the RCD / GFCI, it must be checked
and cleaned. See the 8. Cleaning chapter for more
information on cleaning the motor.

Damaged, eccentric or vibrating tools must not be
used.

Avoid damage to gas or water pipes, electrical
cables and load-bearing walls (building structure).

Pull the plug out of the socket before making any
adjustments, converting or servicing the machine.

A damaged or cracked additional handle must be
replaced. Never operate the machine with a
defective additional handle.

8

A damaged or cracked safety guard must be
replaced. Never operate a machine with a defective
safety guard.

This power tool is not suitable for polishing work.
Improper use of the machine will void the warranty!
The motor may overheat and damage the electric
power tool. We recommend using our angle
polisher for polishing work.

Secure small workpieces, for example by clamping
them in a vice.

Additional Warnings:

drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm. Some
examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and
other masonry products, and

• Arsenic and chromium from chemicallytreated
lumber.

Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in a well
ventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.

Symbols on the tool:

..........Class II Construction

V..............volts

A..............amperes

Hz............hertz

W.............watts

Ø .............max. diameter of the accessory

.../min ......revolutions per minute

rpm..........revolutions per minute

~..............alternating current

.............alternating current /direct current

...........direct current

n ..............rated speed

0 ..............Off

I ...............On

The "C" and "US" indicators adjacent to the
CSA Mark signify that the product has been

evaluated to the applicable CSA and ANSI/
UL Standards, for use in Canada and the U.S.,
respectively.

California Prop 65 08_2018

Some dust created by power
sanding, sawing, grinding,

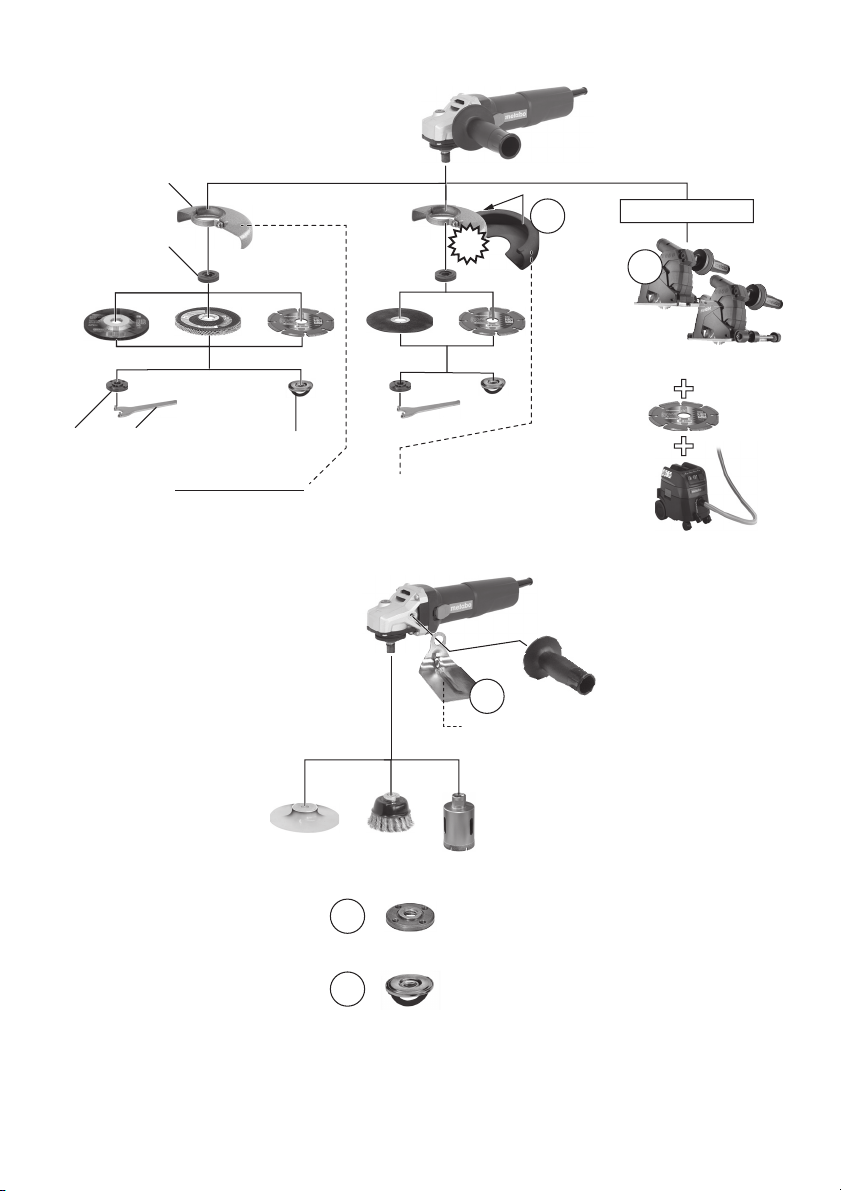

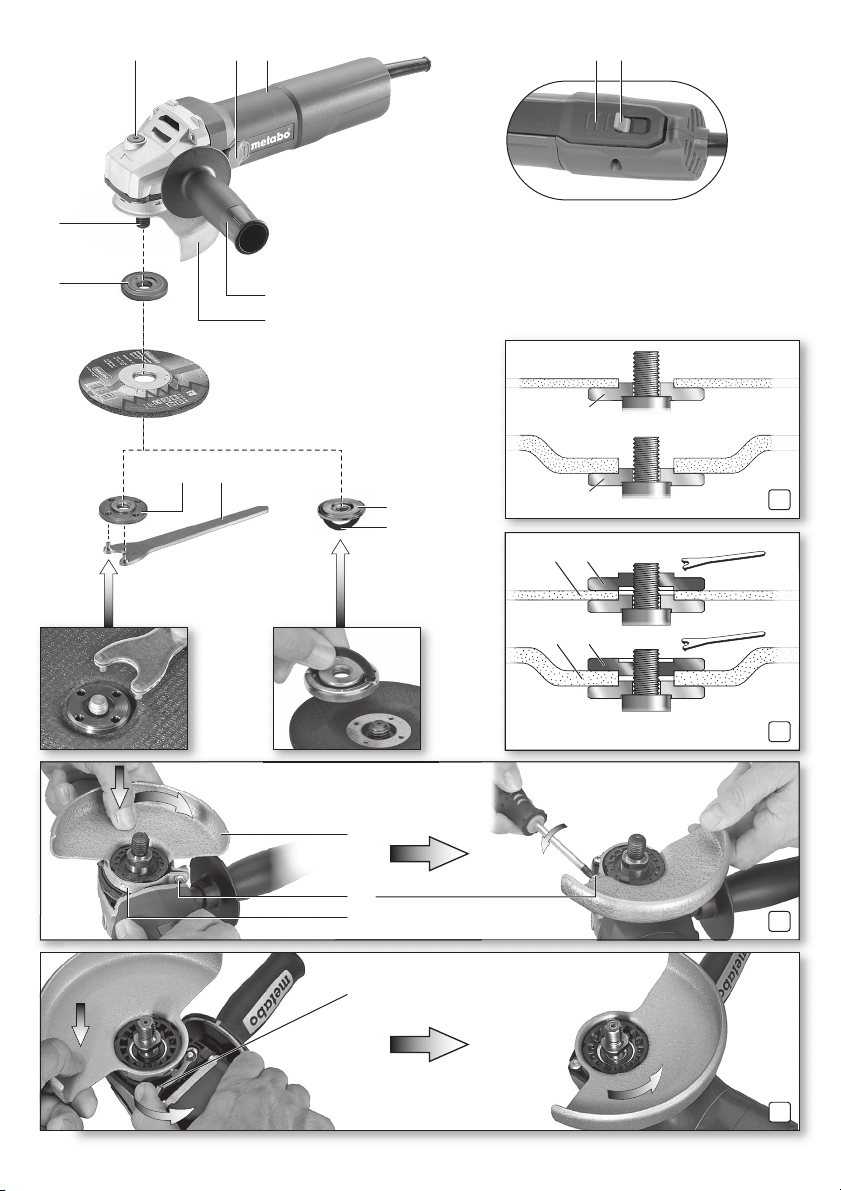

4. Overview

See page 2.

1Support flange *
2Spindle
3 Spindle locking button
4 Sliding on/off switch *
5Handle
6Trigger*
7Switch-on lock*
8 Side handle

9 Safety guard
10 2-hole nut *
11 2-hole spanner *
12 Clamping nut (tool-free) *
13 Clip to tighten/release the (tool-free) clamping

nut manually *
14 Clamping screw*
15 Clamping ring*
16 Lever for safety guard attachment *

* depending on model / not in scope of delivery

5. Commissioning

Before commissioning, check that the rated
mains voltage and mains frequency stated on

the type plate match your power supply.

Always install an upstream RCD / GFCI with a
maximum trip current of 30 mA.

ENGLISH en

Use only accessories that
are covered by at least 3.4
mm by the safety guard.

6. Attaching the grinding wheel

Prior to any conversion work: pull the mains
plug out of the socket. The machine must be

switched off and the spindle at a standstill.

For reasons of safety, attach the cut-off
grinding guard before performing cut-off

grinding work (see Chapter 9. Accessories).

6.1 Locking the spindle

- Press in the spindle locking button (3) and
turn the spindle (2) by hand until the spindle
locking button engages.

5.1 Attaching the additional handle

Always work with the additional handle (8)
attached! Attach the additional handle on the

left or right of the machine and secure.

5.2 Attach the safety guard

Use only 4-1/2" grinding wheels with 4-1/2"
guards (9) (available as an accessory). Use

only 5" grinding wheels with 5" guards (9).

For safety reasons, always use the safety
guard provided for the respective wheel! See

also chapter 9. Accessories!

Safety guard for grinding

Designed for work with roughing wheels, flap
sanding pads, diamond cutting discs.

W 750-115, W 750-125, W 850-125, WP 850-125:

See illustration C on page 2.

- Loosen the clamping screw (14) until the clamping
ring (15) on the safety guard expands sufficiently.

- Place the safety guard (9) in the position
indicated.

- Turn the safety guard until the closed section is
facing the operator.

- Tighten the clamping screw (14) firmly. Make sure
that the guard is seated securely - you should not
be able to turn the safety guard (9).

W 1100-125, WP 1100-125:

See illustration D on page 2.

- Push and hold the lever (16). Place the safety
guard (9) in the position indicated.

- Release the lever and rotate the guard
until the lever latches.

- Push the lever and turn the safety guard until the
closed section is facing the operator.

- Make sure that the guard is attached securely:
The lever must engage and you should not be able
to turn the safety guard.

6.2 Placing the grinding wheel in position

See illustration A on page 2.

- Fit the support flange (1) on the spindle. The
flange should not turn on the spindle when
properly attached.
Place the grinding wheel on the support flange (1).
The grinding wheel must lay flat on the supporting
flange.

6.3 Securing/Releasing the 2-hole nut

(depending on features)

Securing the 2-hole nut (10):

The 2 sides of the two-hole nut are different.
Screw the two-hole nut onto the spindle as follows:

See illustration B on page 2.

- X) For thin grinding discs:
The edge of the 2-hole nut (10) faces upwards so
that the thin grinding disc can be attached
securely.
Y) For thick grinding discs:
The edge of the two-hole nut (10) faces
downwards so that the two-hole nut can be
attached securely to the spindle.

- Lock the spindle. Turn the two-hole nut (10)
clockwise using the two-hole spanner (11) to
secure.

Releasing the 2-hole nut:

- Lock the spindle (see chapter 6.1). Turn the two­hole nut (10) anticlockwise using the two-hole
spanner (11) to unscrew.

6.4 Securing/releasing the (tool-free)

clamping nut
(depending on features)

Only tighten the (tool-free) clamping nut (12)
by hand!

For the machine to operate, the clip (13) must
always lie flat on the clamping nut (12).

To secure the (tool-free) clamping nut (12):

Do not use the clamping nut (tool-free) if the
accessory has a clamping shank thicker than

9

ENGLISHen

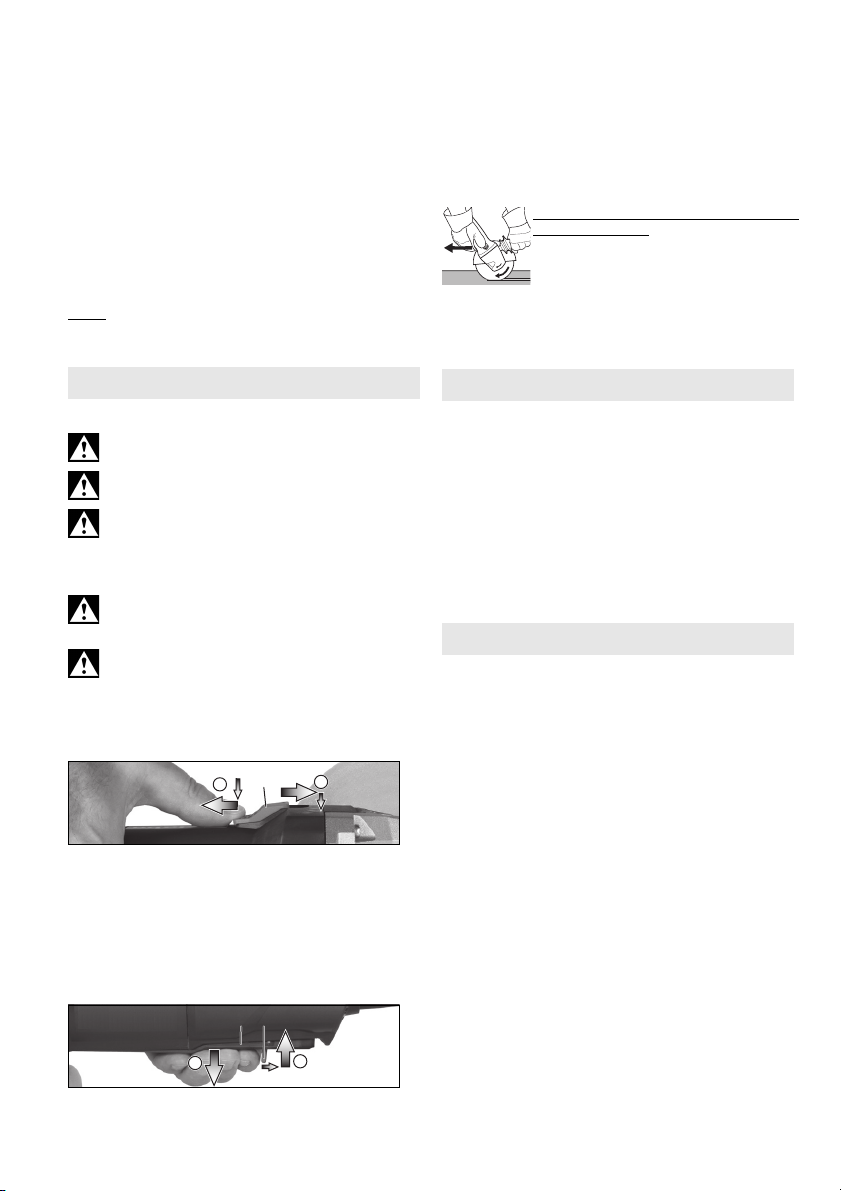

0

I

4

0

I

66 767

6 mm! In this case, use the 2-hole nut (10) with 2­hole spanner (11).

- Lock the spindle (see chapter 6.1).

- Flip up the clip (13) on the clamping nut.

- Fit the clamping nut (12) on the spindle (2). See
illustration on page 2.

- Tighten the clamping nut on the clip (13)
manually in a clockwise direction.

- Flip down the clip (13) again .

Release the (tool-free) clamping nut (12):

- Lock the spindle (see chapter 6.1).

- Flip up the clip (13) on the clamping nut.

- Unscrew the clamping nut (12), turning it
anticlockwise manually .

Note:

If the clamping nut (12) is very tightly secured
(12), you can also use a two-hole spanner to
unscrew it.

7.2 Working Directions
Grinding and sanding operations:

Press down the machine evenly on the surface and
move it back and forth so that the surface of the
workpiece does not become too hot.
Rough grinding: position the machine at an angle of
30° - 40° for the best working results.

Cut-off grinding:

Always work against the run of the disc
(see illustration). Otherwise the
machine may kick back from the cut in
an out of control manner. Guide the

the material being processed. Do not tilt, apply
excessive force or sway from side to side.

Wire brushing:

Press down the machine evenly.

machine evenly at a speed suitable for

7. Use

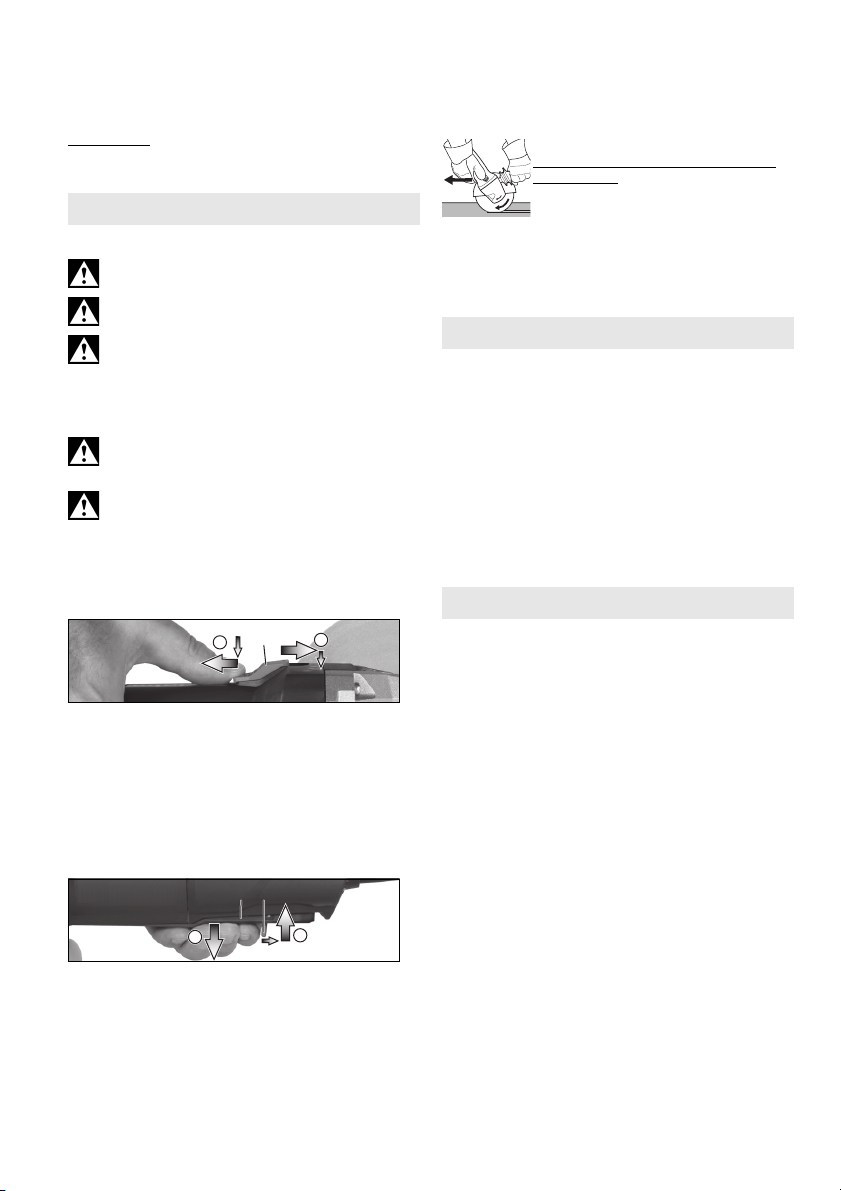

7.1 Switching on and off

Always guide the machine with both hands.

Switch on first, then guide the accessory
towards the workpiece.

The machine must not be allowed to draw in

additional dust and shavings. When switching
the machine on and off and keep it away from dust
deposits. After switching off the machine, only set it
down when the motor has come to a standstill.

Avoid inadvertent starts: always switch the

tool off when the plug is removed from the
mains socket or if there has been a power cut.

In continuous operation, the machine

continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands using the handles provided, stand
securely and concentrate.

Machines with a slide switch:

Switching on: push the slide switch (4) forwards.

For continuous operation, tilt it downwards until it
engages.
Switching off: press the rear end of the slide switch
(4) and release it.

Machine with paddle switch (with deadman
function):

(Machines with the designation WP...)

Switching on: Slide the switch-on lock (7) in the
direction of the arrow and press the trigger (6).
Switching off: Release the trigger switch (6).

10

8. Cleaning

Particles may become deposited inside the power
tool during operation. This impairs the cooling of the
power tool. Conductive build-up can impair the
protective insulation of the power tool and create an
electrical hazard.

The power tool should be cleaned regularly, often
and thoroughly through all front and rear air vents
using a vacuum cleaner or by blowing in dry air.
Before doing so, separate the power tool from the
power source and wear protective goggles and a
dust mask. Ensure appropriate suction is available
when blowing out vents.

9. Accessories

Use only genuine Metabo accessories.
See page 4.

Only use accessories which fulfil the requirements
and specifications listed in these operating
instructions.

A Cutting guard clip / guard for cut-off

grinding

Designed for work with cutting disc and diamond
cutting discs. Once the cutting guard clip is fitted,
the safety guard becomes a cutting guard.

B Extraction guard for cut-off grinding

Designed for cutting through stone slabs with
diamond cutting discs. With nozzle for extracting
stone dust using a suitable extraction unit.

C Hand protection

Intended for work with backing pads, sanding
plates, wire brushes and support plates, sanding
pads, wire brushes and diamond drill bits for tiles.

Install the hand guard under the additional side­mounted handle.

D Two hole nut (10)
E Clamping nut (tool-free) (12)

For a complete range of accessories, see
www.metabo.com or the accessories catalogue.

10. Repairs

Repairs to electrical tools must ONLY be
carried out by qualified electricians!

Contact your local Metabo representative if you
have Metabo power tools requiring repairs. See
www.metabo.com for addresses.

You can download a list of spare parts from
www.metabo.com.

11. Environmental Protection

The sanding dust generated may contain
hazardous materials: do not dispose of dust with
household waste, but at a special collection point
for hazardous waste.

Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.

12. Technical Specifications

Explanatory notes on the specifications on page 3.
Subject to change in accordance with technical
progress.
Ø =max. diameter of the accessory
t

=max. permitted thickness of the clamping

max,1

t

max,3

t

max,4

M=Spindle thread
l =Length of the sanding spindle
n* =No-load speed (maximum speed)
P
P
I

120 V

m =Weight without mains cable
The technical specifications quoted are subject to

tolerances (in compliance with relevant valid
standards).

emissions from the power tool and to compare
different power tools. The actual load may be higher
or lower depending on operating conditions, the
condition of the power tool or the accessories used.
Please allow for breaks and periods when the load
is lower for assessment purposes. Arrange
protective measures for the user, such as
organisational measures based on the adjusted
estimates.

Total vibration value
determined in accordance with EN 60745:
a

a

K

shank on accessory when using two-hole
nut (10)

=max. permitted thickness of clamping

shank on accessory when using (tool­free) clamping nut (12)

=roughing disc/cutting disc:

max. permitted thickness of accessory

=Rated input power

1

=Power output

2

=Current at 120 V

Emission values

These values make it possible to assess the

(vector sum of three directions)

h, SG

h, DS

h,SG/DS

= Vibration emission value

(surface grinding)

= Vibration emission value

(sanding with sanding plate)

= Uncertainty (vibration)

ENGLISH en

Typical A-effective perceived sound levels
L

pa

L

WA

K

pA

= Sound-pressure level
=Acoustic power level

, KWA= Uncertainty

Wear ear protectors!

:

11

FRANÇAISfr

Mode d'emploi

1. Utilisation conforme à l'usage

Les meuleuses d'angle sont destinées avec les
accessoires Metabo d'origine au meulage, au
ponçage, aux travaux à la brosse métallique et au
tronçonnage de pièces de métal, de béton, de
pierre et d'autres matériaux similaires sans utiliser
d'eau.

L’utilisateur est entièrement responsable de tous
les dommages résultant d’une utilisation non
conforme.

Il est impératif de respecter les consignes
générales de prévention contre les accidents ainsi
que les consignes de sécurité ci-jointes.

2. Consignes générales de
sécurité

Pour des raisons de sécurité et afin de
protéger l'outil électrique, respecter les
passages de texte marqués de ce
symbole !

AVERTISSEMENT – Lire la notice d'utilisa­tion afin d'éviter tout risque de blessure.

Remettre l'outil électrique uniquement accompagné
de ces documents.

Avertissements de sécurité généraux pour
l'outil

AVERTISSEMENT – Lire tous les
avertissements de sécurité et toutes les

instructions. Ne pas suivre les avertissements et

instructions peut donner lieu à un choc électrique,
un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement! Le terme «outil» dans les

avertissements fait référence à votre outil électrique
alimenté par le secteur (avec cordon d'alimentation)
ou votre outil fonctionnant sur batterie (sans cordon
d'alimentation).

2.1 Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien

éclairée. Les zones en désordre ou sombres sont

propices aux accidents.

b) Ne pas faire fonctionner les outils électri­ques en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent

des étincelles qui peuvent enflammer les pous­sières ou les fumées.

c) Maintenir les enfants et les personnes
présentes à l'écart pendant l'utilisation de
l'outil. Les distractions peuvent vous faire perdre le

contrôle de l'outil.

12

2.2 Sécurité électrique
a) Il faut que les fiches de l'outil électrique

soient adaptées au socle. Ne jamais modifier la
fiche de quelque façon que ce soit. Ne pas
utiliser d'adaptateurs avec des outils à
branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc
électrique.

b) Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les tuyaux,
les radiateurs, les cuisinières et les
réfrigérateurs. Il existe un risque accru de choc

électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des
conditions humides. La pénétration d'eau à

l'intérieur d'un outil augmentera le risque de choc
électrique.

d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l'outil. Maintenir le cordon à l'écart
de la chaleur, du lubrifiant, des arêtes ou des
parties en mouvement. Des cordons endom-

magés ou emmêlés augmentent le risque de choc
électrique.

e) Lorsqu'on utilise un outil à l'extérieur,
utiliser un prolongateur adapté à l'utilisation
extérieure. L'utilisation d'un cordon adapté à

l'utilisation extérieure réduit le risque de choc
électrique.

f) Si l'usage d'un outil dans un emplacement
humide est inévitable, utiliser une alimentation
protégée par un dispositif à courant différentiel
résiduel (RCD). L'usage d'un RCD réduit le risque

de choc électrique.

2.3 Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en

train de faire et faire preuve de bon sens dans
votre utilisation de l'outil. Ne pas utiliser un
outil lorsque vous êtes fatigué ou sous
l'emprise de drogues, d'alcool ou de médica­ments. Un moment d'inattention en cours

d'utilisation d'un outil peut entraîner des blessures
graves des personnes.

b) Utiliser un équipement de sécurité. Toujours
porter une protection pour les yeux. Les

équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions
appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer
que l'interrupteur est en position arrêt avant de
brancher l'outil au secteur et/ou au bloc de
batteries, de le ramasser ou de le porter. Porter

les outils en ayant le doigt sur l'interrupteur ou
brancher des outils dont l'interrupteur est en
position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre
l'outil en marche. Une clé laissée fixée sur une

partie tournante de l'outil peut donner lieu à des
blessures de personnes.

e) Ne pas se précipiter. Garder une position et
un équilibre adaptés à tout moment. Cela

permet un meilleur contrôle de l'outil dans des
situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements

amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le
raccordement d'équipements pour l'extraction
et la récupération des poussières, s'assurer
qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire
les risques dus aux poussières.

2.4 Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à

votre application. L'outil adapté réalisera mieux le

travail et de manière plus sûre au régime pour
lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne
permet pas de passer de l'état de marche à
arrêt et vice versa. Tout outil qui ne peut pas être

commandé par l'interrupteur est dangereux et il faut
le réparer.

c) Débrancher la fiche de la source
d'alimentation en courant et/ou le bloc de
batteries de l'outil avant tout réglage,
changement d'accessoires ou avant de ranger
l'outil. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de
l'outil.

d) Conserver les outils à l'arrêt hors de la
portée des enfants et ne pas permettre à des
personnes ne connaissant pas l'outil ou les
présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains
d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier
qu'il n'y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant
affecter le fonctionnement de l'outil. En cas de
dommages, faire réparer l'outil avant de
l'utiliser. De nombreux accidents sont dus à des

outils mal entretenus.

f) Garder affûtés et propres les outils
permettant de couper. Des outils destinés à

couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames
etc., conformément à ces instructions, en
tenant compte des conditions de travail et du
travail à réaliser. L'utilisation de l'outil pour des

opérations différentes de celles prévues pourrait
donner lieu à des situations dangereuses.

FRANÇAIS fr

2.5 Maintenance et entretien
a) Faire entretenir l'outil par un réparateur

qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera que la

sécurité de l'outil est maintenue.

3. Consignes de sécurité
particulières

3.1 Avertissements de sécurité communs
pour les opérations de meulage, de
ponçage, de brossage métallique ou de
tronçonnage par meule abrasive :

Application
a) Cet outil électrique est destiné à fonctionner

comme meuleuse, ponceuse au papier abrasif,
brosse métallique et outil à tronçonner. Lire
toutes les mises en garde de sécurité, les
instructions, les illustrations et les
spécifications fournies avec cet outil
électrique. Le non-respect des consignes ci-

dessous peut avoir pour conséquence une
électrocution, un incendie et/ou des blessures
graves.

b) Les opérations de lustrage ne sont pas
recommandées avec cet outil électrique. Les
opérations pour lesquelles l’outil électrique n’a pas
été conçu peuvent provoquer un danger et causer
un accident corporel.

c) Ne pas utiliser d’accessoires non conçus

spécifiquement et recommandés par le
fabricant d’outils. Le fait qu’un accessoire puisse

être fixé sur votre outil électrique ne suffit pas à
assurer un fonctionnement en toute sécurité.

d) La vitesse admise de l’accessoire doit être

au moins égale à la vitesse maximale indiquée
sur l’outil électrique. Des accessoires

fonctionnant à une vitesse supérieure à la vitesse
assignée peuvent se casser et se détacher de
l’outil.

e) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent correspondre aux
dimensions indiquées de votre outil électrique.

Les accessoires n’ayant pas les dimensions
correctes ne peuvent pas être protégés ni contrôlés
de manière adaptée.

f) Les accessoires avec insert fileté doivent

être adaptés avec précision à la broche porte­meule de l'outil électrique. Dans le cas
d'accessoires fixés au moyen de brides, le
perçage de fixation doit être adapté avec
précision à la forme de la bride. Les accessoires

qui ne s'adaptent pas avec précision au dispositif
de fixation fonctionnent de façon irrégulière, vibrent
excessivement et peuvent conduire à une perte de
contrôle.

g) Ne pas utiliser d’accessoire endommagé.

Avant chaque utilisation, examiner les
accessoires comme les meules abrasives pour
détecter la présence éventuelle d'ébréchures
et de fissures, les patins d’appui pour détecter
des traces éventuelles de fissures, de
déchirure ou d’usure excessive, ainsi que les
brosses métalliques pour détecter des fils

13

FRANÇAISfr

desserrés ou fissurés. Si l’outil électrique ou
l’accessoire a subi une chute, examiner les
dommages éventuels ou installer un
accessoire non endommagé. Après examen et
installation d’un accessoire, placez-vous ainsi
que les personnes présentes à distance du
plan de l’accessoire rotatif et faire marcher
l’outil électrique à vitesse maximale à vide
pendant 1 min. Les accessoires endommagés se

cassent généralement pendant cette période
d’essai.

h) Porter un équipement de protection

individuelle. En fonction de l’application,
utiliser un écran facial, des lunettes de sécurité
ou des lunettes de protection. Si nécessaire,
porter un masque anti-poussière, une
protection auditive, des gants et un tablier
capable d’arrêter les petits fragments abrasifs
ou les fragments provenant de l’ouvrage. Les

lunettes de sécurité doivent pouvoir arrêter les
débris expulsés au cours des différentes
opérations. Le masque antipoussière ou le
respirateur doit pouvoir filtrer les particules
générées lors des applications. Une exposition
prolongée à des bruits de forte intensité peut être à
l’origine d’une perte auditive.

i) Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de
travail. Toute personne entrant dans la zone de
travail doit porter un équipement de protection
individuelle. Des fragments provenant de la pièce

à usiner ou d’un accessoire endommagé peuvent
être expulsés et causer des blessures au-delà de la
zone immédiate de travail.

j) Lors de travaux où l'outil risque de rencontrer

des conducteurs électriques non apparents,
voire son câble d'alimentation, tenir l'outil
électrique exclusivement au niveau des
poignées isolées. Le contact avec un câble

électrique sous tension peut également mettre les
parties métalliques de l'appareil sous tension et
provoquer une électrocution.

k) Placer le câble éloigné de l’accessoire en
rotation. Si vous perdez le contrôle, le câble peut
être coupé ou être entraîné et votre main ou votre
bras peut être entraîné dans l’accessoire de
rotation.

l) Ne jamais reposer l’outil électrique avant que
l’accessoire n’ait atteint un arrêt complet. En
tournant, l'accessoire peut agripper la surface et
rendre l’outil électrique incontrôlable.

m) Ne pas faire fonctionner l’outil électrique en
le transportant. Un contact accidentel avec
l’accessoire rotatif pourrait accrocher vos
vêtements et l'accessoire risque de percer votre
corps.

n) Nettoyer régulièrement les orifices
d’aération de votre outil électrique. Le
ventilateur du moteur attirera les poussières à
l’intérieur du boîtier et une accumulation excessive
de poussière métallique peut provoquer des
dangers électriques.

o) Ne pas faire fonctionner l’outil électrique à
proximité de matériaux inflammables. Les

14

étincelles pourraient enflammer ces matériaux.

p) Ne pas utiliser d’accessoires qui nécessitent
des réfrigérants fluides. L’utilisation d’eau ou
d’autres réfrigérants fluides peut entraîner une
électrocution ou une décharge électrique.

3.2 Rebonds et mises en garde
correspondantes

Le rebond est une réaction soudaine au pincement
ou à l’accrochage d’un accessoire en rotation
comme une meule, un patin de ponçage, une
brosse métallique, etc. Le pincement ou
l’accrochage entraîne un arrêt soudain de
l’accessoire en rotation. L’outil électrique hors de
contrôle accélère alors dans le sens de rotation
opposé de l’accessoire au point du blocage.

Par exemple, si une meule s'accroche ou se bloque
dans la pièce à usiner, le bord de la meule qui entre
dans la pièce à usiner peut y être bloqué
provoquant l’éjection de la meule ou un rebond. La
meule peut sauter en direction de l’opérateur ou
encore en s’en éloignant, selon le sens du
mouvement de la meule au point de blocage. Les
meules peuvent également se rompre.

Le phénomène de rebond est le résultat d’une
utilisation inadéquate de l’outil et/ou de procédures
ou de conditions de fonctionnement incorrectes. Il
peut être évité en prenant les précautions
appropriées indiquées ci-dessous.

a) Maintenir solidement l’outil et positionner le

corps et le bras de manière à pouvoir résister
aux forces de rebond. Toujours utiliser une
poignée auxiliaire, le cas échéant, pour une
maîtrise maximale du rebond ou de la réaction
de couple au cours du démarrage. L’opérateur

est en mesure de contrôler les réactions de couple
et les forces de rebond, si des précautions
appropriées ont été prises.

b) Ne jamais placer la main à proximité de
l’accessoire en rotation. L’accessoire peut être
projeté en arrière sur la main

c) Éviter de placer votre corps dans la zone

dans laquelle se déplace l'outil électroportatif
en cas de rebond. Le rebond

pousse l'outil électroportatif dans le sens opposé au
mouvement de
la meule au niveau du point de blocage.

d) Apporter un soin particulier lors de travaux

effectués dans les coins, les arêtes vives, etc.
Éviter les rebondissements et les accrochages
de l’accessoire. Les coins, les arêtes vives ou les

rebondissements ont tendance à accrocher
l’accessoire en rotation et à provoquer une perte de
contrôle ou un rebond.

e) Ne pas fixer de chaîne coupante, de lame de

sculpture sur bois, de chaîne coupante ni de
lame de scie dentée. De telles lames provoquent

des rebonds ou des pertes de contrôle.

3.3 Consignes de sécurité spécifiques aux
opérations de ponçage et de
tronçonnage :

a) Utiliser uniquement des types de meules
recommandés pour l'outil électrique et le
protecteur spécifique conçu pour la meule

choisie. Les meules pour lesquelles l’outil

électrique n’a pas été conçu ne peuvent pas être
protégées de façon satisfaisante et sont
dangereuses.

b) Les meules coudées doivent être fixées de

façon à ce que la surface de rectification se
trouve sous le bord du capot de protection. Une

meule incorrectement fixée, qui dépasse du bord
du capot de protection, ne peut pas être protégée
de manière adaptée.

c) Le capot de protection doit être solidement

fixé à l’outil électrique et réglé à des fins de
sécurité maximale, de sorte que l’opérateur
soit exposé le moins possible à la meule. Le

capot de protection contribue à protéger l'utilisateur
contre les fragments, le contact accidentel avec la
meule, ainsi que contre les étincelles, qui pourraient
enflammer les vêtements.

d) Les meules doivent uniquement être

utilisées pour les applications recommandées.
Par exemple : ne jamais poncer avec la surface
latérale d'une meule de tronçonnage. Les

meules de tronçonnage abrasives sont prévues
pour un ponçage périphérique, les forces
transversales appliquées à ces meules peuvent les
briser.

e) Toujours utiliser des flasques de serrage

non endommagés qui sont de taille et de forme
correctes pour la meule choisie. Les flasques

adaptés supportent les meules et réduisent ainsi le
risq ue de rupt ure d e cel les- ci. L es fl asqu es po ur le s
meules à tronçonner peuvent être différents des
autres flasques de meule.

f) Ne pas utiliser de meules usées d’outils
électriques plus grands. La meule destinée à un
outil électrique plus grand n’est pas appropriée pour
la vitesse plus élevée d’un outil plus petit et elle peut
éclater.

3.4 Mises en garde de sécurité
additionnelles spécifiques aux
opérations de tronçonnage abrasif :

a) Ne pas «coincer» la meule à tronçonner ou
ne pas appliquer une pression excessive. Ne
pas tenter de réaliser une découpe trop
profonde Une surcharge de la meule augmente la

charge et la susceptibilité de torsion ou de blocage
de la meule à l’intérieur de la coupe et la possibilité
de rebond ou de cassure de la meule.

b) Ne pas se placer dans l’alignement de la
meule en rotation ni derrière celle-ci. Lorsque
vous éloignez la meule de vous, l'outil électrique
avec la meule en rotation peut être propulsé vers
vous en cas de choc en arrière.

c) Lorsque la meule se bloque ou lorsque la

coupe est interrompue pour une raison
quelconque, mettre l’outil électrique hors
tension et tenir l’outil électrique immobile
jusqu’à ce que la meule soit à l’arrêt complet.
Ne jamais essayer de sortir la meule de la
coupe tant que celle-ci est en mouvement,
sinon il peut se produire un phénomène de
rebond. Examiner la situation et corriger de

manière à éliminer la cause du blocage de la meule.

FRANÇAIS fr

d) Ne pas reprendre l’opération de coupe dans

la pièce à usiner. Laisser la meule atteindre sa
pleine vitesse et la replacer avec précaution
dans la coupe La meule peut se coincer, se

rapprocher ou provoquer un rebond si l’outil est
redémarré lorsqu’elle se trouve dans l’ouvrage.

e) Prévoir un support de panneaux ou de toute

pièce à usiner surdimensionnée pour réduire le
risque de pincement et de rebond de la meule.

Les ouvrages de grande dimension ont tendance à
fléchir sous l’effet de leur propre poids. Des
supports doivent être placés sous l’ouvrage près de
la ligne de coupe et du bord de l’ouvrage des deux
côtés de la meule.

f) Être particulièrement prudent lors d'une

« coupe en retrait » dans des parois existantes
ou dans d’autres zones sans visibilité.

saillante peut couper des conduites de gaz ou
d’eau, des fils électriques ou des objets, ce qui peut
entraîner des rebonds.

3.5 Mises en garde de sécurité spécifiques
aux opérations de ponçage :

a) Ne pas utiliser de papier abrasif trop
surdimensionné pour les disques de ponçage.
Suivre les recommandations des fabricants
lors du choix du papier abrasif. Un papier abrasif

plus grand s’étendant au-delà du patin de ponçage
présente un danger de lacération et peut provoquer
un accrochage, une déchirure du papier abrasif ou
un rebond.

3.6 Consignes de sécurité spécifiques aux
opérations de brossage métallique :

a) Gardez à l’esprit que la brosse métallique
perd des fils métalliques au cours de l'usage
normal. N'exercez pas une pression trop
importante sur les fils métalliques. Les fils

métalliques peuvent aisément pénétrer dans des
vêtements légers et/ou la peau.

b) Si l’utilisation d’un capot de protection est

recommandée, éviter tout contact entre le
capot de protection et la brosse métallique. Le

touret ou la brosse métallique peut se dilater en
diamètre en raison de la charge de travail et des
forces centrifuges.

3.7 Autres consignes de sécurité :

AVERTISSEMENT – Toujours porter des

lunettes de protection.

Utiliser des intercalaires souples s'ils ont été fournis
avec l'accessoire de meulage et que leur utilisation
s'impose.

Respecter les indications de l'outil ou du fabricant
d'accessoires ! Protéger les disques de la graisse et
des coups !

Les meules doivent être conservées et manipulées
avec soin, conformément aux instructions du
fabricant.

Ne jamais utiliser des meules de tronçonnage pour
les travaux de dégrossissage ! Ne pas exercer de
pression latérale sur les meules de tronçonnage.

La meule

15

FRANÇAISfr

AVERTISSEMENT

La pièce à usiner doit être fermement fixée de façon
à ne pas glisser, par exemple à l'aide de dispositifs
de serrage. Les pièces à usiner de grande taille
doivent être suffisamment soutenues.

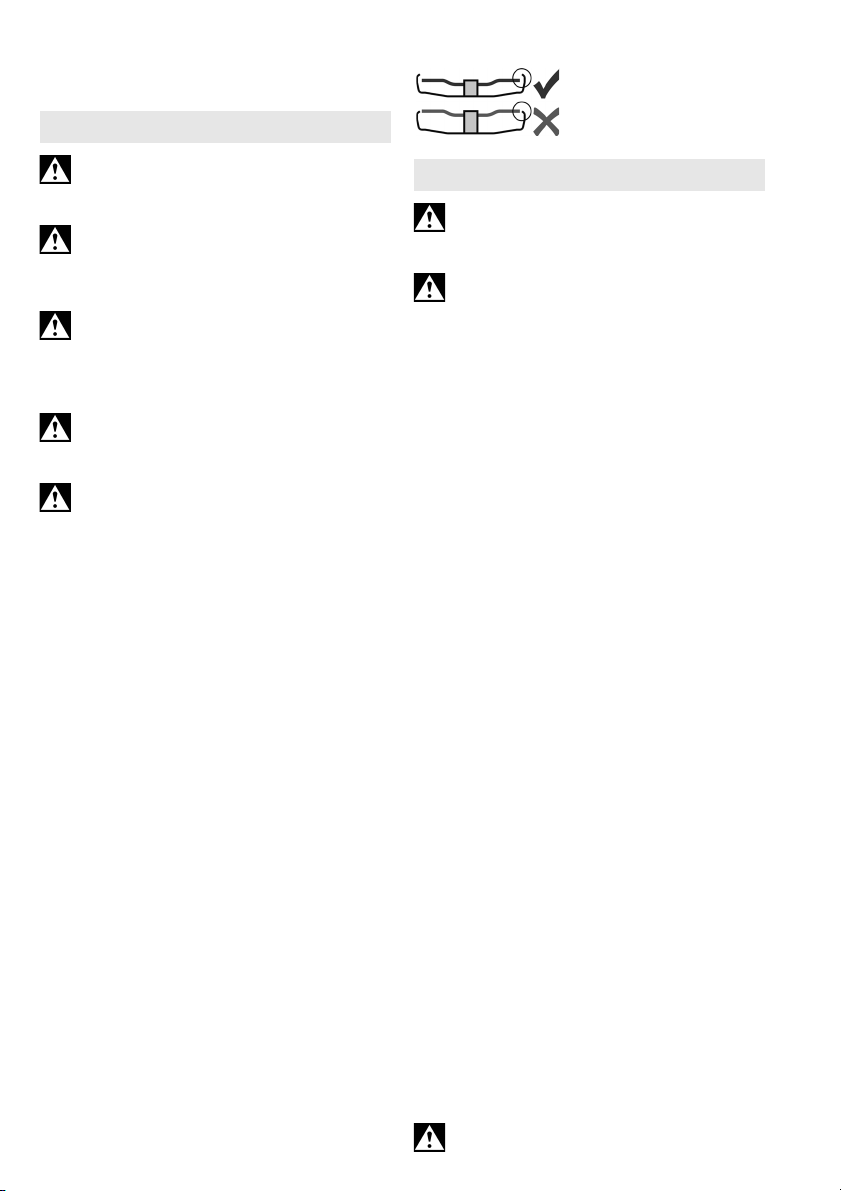

Si les outils de travail sont utilisés avec un insert
fileté, l'extrémité de la broche ne doit pas toucher le
fond perforé de l'outil de ponçage. S'assurer que le
filetage de l'accessoire soit suffisamment long pour
accueillir la broche dans sa longueur. Le filetage de
l'accessoire doit s'adapter au filetage de la broche.
Voir la longueur et le filetage du mandrin à la page 3
au chapitre 12. Caractéristiques techniques.

Il est recommandé d'installer un système
d'aspiration fixe et de prévoir un disjoncteur à
courant de défaut (RCD / GFCI). Lorsque la
ponceuse d'angle est arrêtée par son interrupteur
de protection RCD / GFCI, elle doit être vérifiée et
nettoyée. Voir le nettoyage du moteur dans le
chapitre 8. Nettoyage.

Ne jamais utiliser un outil endommagé, présentant
des faux-ronds ou des vibrations.

Éviter les dommages sur les conduites de gaz ou
d'eau, les câbles électriques et les murs porteurs
(statiques).

Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage, de
changement d'outil de travail ou de maintenance.

Une poignée supplémentaire endommagée ou
craquelée doit être remplacée. Ne pas utiliser la
machine si la poignée supplémentaire est
défectueuse.

Un capot de protection endommagé ou craquelé
doit être remplacé. Ne pas utiliser la machine si le
capot de protection est défectueux.

Les opérations de lustrage ne sont pas
recommandées avec cet outil électrique. Toute
utilisation non conforme entraîne l'expiration de la
garantie ! Le moteur peut surchauffer et
endommager l'outil électrique. Pour toute opération
de lustrage, nous recommandons notre lustreuse
d'angle.

Les pièces de petite taille doivent être fixées, par
ex. dans un étau.

Avertissements additionnels :

Certaines

produites par le ponçage électrique, le sciage,
le meulage, le perçage et d’autres activités de
construction contiennent des agents
chimiques qui causent des cancers, des
anomalies congénitales ou d’autres dangers
pour la reproduction. Voici quelques exemples
de tels agents chimiques :

• Le plomb des peintures à base de plomb,

• La silice cristalline des briques, du ciment et
d’autres produits de maçonnerie, et

• L’arsenic et le chrome du bois d’œuvre traité
chimiquement.

Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien

16

poussières

ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.

Symboles sur l'outil:

..........Construction de classe II

V..............volts

A..............ampères

Hz............hertz

W.............watts

Ø .............diamètre max. de l'outil de travail

.../min ......révolutions par minute

rpm..........révolutions par minute

~..............courant alternatif

.............courant alternatif / courant continu

...........courant continu

n ..............vitesse à vide

0 ..............Arrêt

I ...............Marche

Les mentions "C" et "US" ajoutées au label
CSA signifient qu'il s'agit d'un produit

conforme aux normes CSA et ANSI/UL,
applicables pour un emploi du produit respective­ment au Canada et aux Etats-Unis.

4. Vue d’ensemble

Voir page 2.

1 Flasque d'appui *
2Broche
3 Bouton de blocage de la broche
4 Interrupteur coulissant de marche/arrêt *
5 Poignée
6 Bouton-poussoir *
7 Sécurité antidémarrage *
8 Poignée supplémentaire

9 Capot de protection
10 Écrou à deux trous frontaux *
11 Clé à ergots *
12 Écrou de serrage (sans outil) *
13 Étrier destiné au serrage/desserrage de l'écrou

de serrage (sans outil) à la main *
14 Vis de serrage*
15 Bague de serrage*
16 Levier de fixation du capot de protection*

* selon modèle/non compris dans la fourniture

5. Mise en service

Avant la mise en service, comparer si la

tension secteur et la fréquence secteur
indiquées sur la plaque signalétique correspondent
aux caractéristiques du réseau de courant.

Toujours monter un interrupteur de protection

contre les courants de court-circuit (RCD /
GFCI) avec un courant de déclenchement max. de
30 mA en amont.

5.1 Pose de la poignée supplémentaire

Travailler toujours avec une poignée

supplémentaire (8) appropriée ! Visser la

poignée supplémentaire sur le côté gauche ou droit
de la machine.

5.2 Fixation du capot de protection

Utilisez uniquement des disques de meulage

de 4-1/2" avec des capots de protection (9) de
4-1/2" (disponibles comme accessoires). Utilisez
uniquement des disques de meulage de 5" avec
des capots de protection (9) de 5".

Pour des raisons de sécurité, utilisez

uniquement exclusivement le capot de
protection prévu pour la meule respective ! Voir
également chapitre 9. Accessoires !

Capot de protection pour le ponçage

Conçu pour les travaux avec des disques à
dégrossir, meules à lamelles, meules de
tronçonnage diamant.

W 750-115, W 750-125, W 850-125, WP 850-125:

Voir page 2, figure C.

- Desserrer la vis de serrage (14) afin que la bague

de serrage (15) soulève suffisamment le capot de
protection.

- Placer le capot de protection (9) dans la position

indiquée.

- Orienter le capot de protection de sorte que la

zone fermée soit tournée vers l'utilisateur.

- Serrer fortement la vis de serrage (14). Vérifier la

fixation, le protecteur (9) doit rester immobile.

W 1100-125, WP 1100-125 :

Voir page 2, illustration D.

- Appuyer sur le levier (16) et le maintenir abaissé.

Placer le capot de protection (9) dans la position
indiquée.

- Lâcher le levier et tourner le capot de protection

jusqu'à ce que le levier s'encliquette.

- Appuyer sur le levier et orienter le capot de

protection de sorte que la zone fermée soit
tournée vers l'utilisateur.

- Vérifier la fixation : le levier doit être encliqueté et

le capot de protection ne doit pas changer de
position.

Utiliser exclusivement des
outils accessoires, qui sont
au minimum en retrait de 3,4
mm par rapport au capot de
protection.

6. Placement de la meule

Avant tout changement d'équipement :

débrancher la fiche secteur de la prise de
courant. La machine doit être débranchée et la
broche immobile.

Dans le cadre de travaux avec des meules à

tronçonner, utiliser le capot de protection de
ponçage pour des raisons de sécurité (voir chapitre

9. Accessoires).

6.1 Blocage de la broche

- Ap puyer sur le bou ton de bloca ge d e la br och e (3)

et

FRANÇAIS fr

tourner manuellement la broche (2) jusqu'à ce que
le bo uton de bloc ag e de l a b roc he s' enc li que tt e d e
manière perceptible.

6.2 Placement de la meule

Voir page 2, figure A.

- Placer la flasque d'appui (1) sur la broche. Elle est
correctement placée s'il est impossible de la
déplacer sur la broche.

- Placer la meule sur le flasque d'appui (1). La
meule doit être placée de manière équilibrée sur
le flasque d'appui.

6.3 Fixation/desserrage de l'écrou à deux

trous frontaux (suivant la version)

Fixez l'écrou à deux trous frontaux (10) :

Les 2 côtés de l'écrou à deux trous frontaux sont
différents. Visser l'écrou à deux trous frontaux sur la
broche suivant les schémas ci-dessous :

Voir page 2, figure B.

- X) Pour les meules fines :
L'épaulement de l'écrou à deux trous frontaux (10)
est orienté vers le haut, afin que la meule fine
puisse être serrée de façon sûre.
Y) Pour les meules épaisses :
L'épaulement de l'écrou à deux trous frontaux (10)
est orienté vers le bas, afin que l'écrou à deux
trous frontaux puisse être fixé de façon sûre sur la
broche.

- Verrouiller la broche. Vissez fermement l'écrou à
deux trous frontaux (10) à l'aide de la clé à ergots
(11) dans le sens horaire.

Desserrer l'écrou à deux trous frontaux :

- Bloquer la broche (voir chapitre 6.1). Dévissez
l'écrou à deux trous frontaux (10) à l'aide de la clé
à ergots (11) dans le sens anti-horaire.

6.4 Fixation/détachement de l'écrou de

serrage (sans outil)
(selon le modèle)

Serrer l'écrou de serrage (sans outil) (12)
uniquement à la main !

Pour le travail, l'étrier (13) doit toujours être
rabattu à plat sur l'écrou de serrage (12).

Fixer l'écrou de serrage (sans outil) (12) :

Si l'accessoire situé dans la zone de serrage

est d'une épaisseur supérieure à 6 mm, ne pas
utiliser l'écrou de serrage (sans outil) ! Dans ce cas,
utiliser l'écrou à deux trous frontaux (10) avec la clé
à ergots (11).

- Bloquer la broche (voir chapitre 6.1).

- Rabattre l'étrier (13) de l'écrou de serrage vers le

haut.

- Monter l'écrou de serrage (12) sur la broche (2).

Voir illustration à la page 2.

- Au niveau de l'étrier (13), serrer l'écrou de serrage

à la main, dans le sens des aiguilles d'une
montre.

- Rabattre de nouveau l'étrier (13) vers le bas.
Desserrer l'écrou de serrage (sans outil) (12) :

- Bloquer la broche (voir chapitre 6.1).

17

FRANÇAISfr

0

I

4

0

I

66 767

- Rabattre l'étrier (13) de l'écrou de serrage vers le
haut.

- Dévisser l'écrou de serrage (12) à la main, dans
le sens inverse des aiguilles d'une montre.

Remarque :
il est possible d'utiliser une clé à ergots pour le
dévissage.

en cas d'écrou de serrage (12) grippé,

7. Utilisation

7.1 Marche/arrêt

Toujours guider la machine des deux mains.

Mettez la machine sous tension avant de
positionner la machine sur la pièce à usiner.

Veiller à éviter que la machine aspire des

poussières et des copeaux supplémentaires.
Lors de la mise en marche et de l'arrêt de la
machine, la tenir loin des dépôts de poussière.
Après l'avoir arrêtée, ne poser la machine qu'une
fois que le moteur a cessé de tourner.

Éviter les démarrages intempestifs : toujours

éteindre l'outil avant de retirer la fiche de la
prise ou en cas de coupure de courant.

Lorsque la machine est en position de

fonctionnement en continu, elle continuera de
tourner si elle vous échappe des mains. Afin d'éviter
tout comportement inattendu de l'outil, le tenir avec
les deux mains au niveau des poignées, veiller à un
bon équilibre et travailler de manière concentrée.

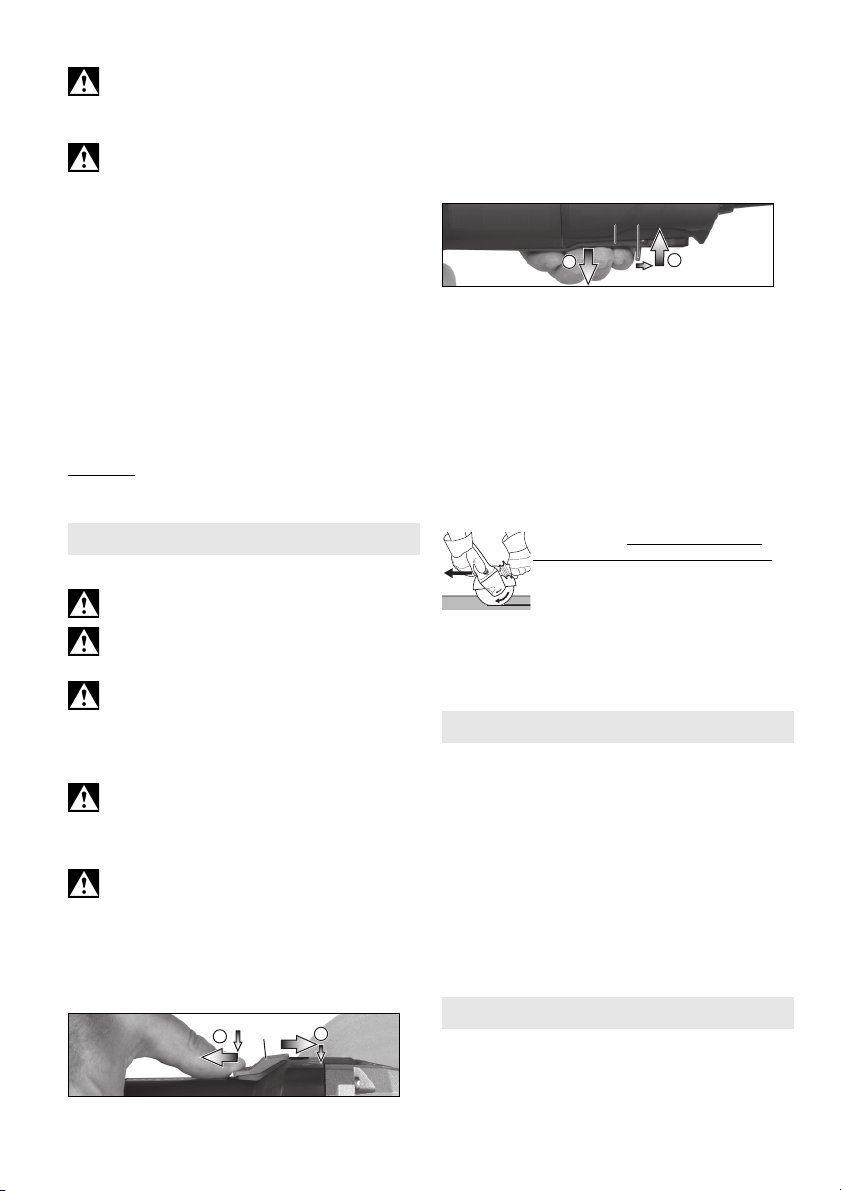

Outils à interrupteur coulissant :

Mise en marche : Glisser l'interrupteur coulissant

(4) vers l'avant. Pour un fonctionnement en continu,
le basculer vers l'arrière jusqu'à ce qu'il
s'encliquète.
Arrêt : appuyer sur l'arrière de l'interrupteur
coulissant (4), puis relâcher.

Machines avec interrupteur Paddle (à fonction
homme mort) :

(machines avec la désignation WP...)

Mise en marche : pousser le verrouillage
d'interrupteur (7) dans le sens de la flèche et
appuyer sur le bouton-poussoir (6).

Arrêt : relâcher la gâchette (6).

7.2 Consignes pour le travail
Meulage et ponçage au papier de verre :

Exercer sur la machine une pression mesurée et
effectuer des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
chaude.

18

Dégrossissage : pour obtenir un résultat correct,
travailler à un angle d'application compris entre 30°
et 40°.

Tronçonnage :

lors des travaux de tronçonnage,
travaillez toujours en sens opposé
(voir photo). Sinon, la machine risque
de sortir de la ligne de coupe de façon

une avance mesurée, adaptée au matériau à
usiner. Ne pas positionner la machine de travers, ne
pas l'appuyer ni l'osciller.

incontrôlée. Toujours travailler avec

Travaux avec les brosses métalliques

Exercer une pression modérée sur la machine.

8. Nettoyage

Lors du travail, des particules peuvent se déposer à
l'intérieur de l'outil électrique. Cela entrave le
refroidissement de l'outil électrique. Les dépôts de
particules conductrices peuvent endommager
l'isolation de protection de l'outil électrique et
entraîner un risque d'électrocution.

Aspirer régulièrement, souvent et soigneusement
l'outil électrique à travers toutes les fentes
d'aération avant et arrière ou souffler avec de l'air
sec. Débrancher au préalable l'outil électrique du
courant et porter des lunettes de protection et un
masque antipoussière. Lors du soufflage, veiller à
ce que l’aspiration soit correcte.

9. Accessoires

Utiliser uniquement des accessoires originaux
Metabo.
Voir page 4.

Utiliser uniquement des accessoires qui sont
conformes aux exigences et aux données
caractéristiques indiquées dans la présente notice
d'utilisation.

A Clip de capot de protection de meule de

tronçonnage / Capot de protection pour le
tronçonnage

Conçu pour les travaux avec des meules de
tronçonnage, meules de tronçonnage diamantées.
Avec le clip de capot de protection de meule de
tronçonnage fixé, le capot de protection devient un
capot de protection de meule de tronçonnage.

B Capot de protection d'aspiration pour le

tronçonnage

Conçu pour le tronçonnage de plaques en pierre
avec des meules de tronçonnage diamant. Avec
raccord pour l'aspiration des poussières de pierre à
l'aide d'un appareil d'aspiration approprié.

CProtège-mains

Conçu pour les travaux avec des disques supports,
des plateaux de ponçage, des brosses métalliques
et des forets diamantés pour carrelage.

Fixer le protège-main sous la poignée
supplémentaire latérale.

D Écrou à deux trous (10)
E Écrou de serrage (sans outil) (12)

Gamme d'accessoires complète, voir
www.metabo.com ou le catalogue d'accessoires.

10. Réparations

Les travaux de réparation sur les outils
électriques peuvent uniquement être

effectués par un électricien !
Pour toute réparation sur un outil Metabo, contactez

le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

11. Protection de l'environnement

La poussière produite lors du ponçage peut
contenir des substances toxiques : ne pas les jeter
dans les déchets ménagers, mais de manière
conforme dans une station de collecte pour les
déchets spéciaux.

Suivez les réglementations nationales concernant
l’élimination écologique et le recyclage des
machines, des emballages et des accessoires.

12. Caractéristiques techniques

Commentaires sur les indications de la page 3.
Sous réserve de modifications résultant de progrès
techniques.

Ø =diamètre max. de l'outil de travail
t

= épaisseur max. admise de l'outil de travail

max,1

t

max,3

t

max,4

M =filet de la broche
l =longueur de la broche porte-meule
n* =vitesse à vide (vitesse max.)
P
P
I

120 V

m =poids sans câble d’alimentation
Les caractéristiques techniques indiquées sont

soumises à tolérance (selon les normes en vigueur
correspondantes).

émissions de l’outil électrique et la comparaison
entre différents outils électriques. Selon les
conditions d’utilisation, l’état de l’outil électrique ou
les accessoires utilisés, la sollicitation réelle peut
plus ou moins varier. Pour l’estimation, tenir compte
des pauses de travail et des phases de sollicitation
moindres. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures
organisationnelles.

dans la zone de serrage avec utilisation
d'un écrou à deux trous frontaux (10)

=épaisseur max. admise de l'accessoire

dans la zone de serrage avec utilisation
d'un écrou de serrage (sans outil) (12)

=meule de dégrossissage/meule de

tronçonnage :
épaisseur max. admise de l'accessoire

=puissance absorbée

1

=puissance débitée

2

=Courant sous 120 V

Valeurs d’émission

Ces valeurs permettent l’estimation des

FRANÇAIS fr

Valeur totale de vibration
trois directions) calculée selon EN 60745 :
a

h, SG

a

h, DS

K

h,SG/DS

= valeur d'émission vibratoire

(ponçage de surfaces)

= valeur d’émission de vibrations

(meulage avec un plateau de
ponçage)

= incertitude (vibration)

Niveaux sonores types A évalués :
L

pA

L

WA

K

pA

= niveau de pression acoustique
= niveau de puissance acoustique

, KWA= incertitude

Portez des protège-oreilles !

(somme vectorielle de

19

ESPAÑOLes

Instrucciones de manejo

1. Uso según su finalidad

Las amoladoras angulares, con los accesorios
originales Metabo, son aptas para el lijado,
esmerilado con papel de lija, trabajo con cepillo de
alambre y tronzado de metal, hormigón, piedra y
materiales similares sin necesidad de utilizar agua.

Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.

Se deberán respetar las normas sobre prevención
de accidentes generalmente aceptadas y las
indicaciones de seguridad aquí incluidas.

2. Recomendaciones generales
de seguridad

Para su propia protección y la de su
herramienta eléctrica, observe las partes
marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instruc­ciones para reducir el riesgo de accidentes.

Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este docu­mento.

Instrucciones generales de seguridad para
herramientas eléctricas

¡ATENCIÓN! Lea íntegramente estas
instrucciones de seguridad. La no

observación de las instrucciones de seguridad
siguientes puede dar lugar a descargas eléctricas,
incendios y/o lesiones graves.

¡Guarde estas instrucciones en un lugar
seguro! El término "herramienta eléctrica"

empleado en las siguientes instrucciones se refiere
a su aparato eléctrico portátil, ya sea con cable de
red, o sin cable, en caso de ser accionado por
acumulador.

2.1 Puesto de trabajo
a) Mantenga limipo y bien iluminado su puesto

de trabajo. El desorden y una iluminación

deficiente en las áreas de trabajo pueden provocar
accidentes.

b) No utilice la herramienta eléctrica en un
entorno con peligro de explosión, en el que se
encuentren combustibles líquidos, gases o
material en polvo. Las herramientas eléctricas

producen chispas que pueden llegar a inflamar los
materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras
personas de su puesto de trabajo al emplear la
herramienta eléctrica. Una distracción le puede

hacer perder el control sobre el aparato.

20

2.2 Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada.
No es admisible modificar el enchufe en forma
alguna. No emplee adaptadores con
herramientas eléctricas dotadas de una toma
de tierra. Los enchufes sin modificar adecuados a

las respectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes
conectadas a tierra como tuberías, radiadores,
cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si su
cuerpo tiene contacto con tierra.

c) No exponga las herramientas eléctricas a la
lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una descarga

eléctrica si penetran ciertos líquidos en la
herramienta eléctrica.

d) No utilice el cable de red para transportar o
colgar la herramienta eléctrica, ni tire de él
para sacar el enchufe de la toma de corriente.
Mantenga el cable de red alejado del calor,
aceite, esquinas cortantes o piezas móviles.

Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la
intemperie utilice solamente cables de
prolongación homologados para su uso en
exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores
reduce el riesgo de una descarga eléctrica.

f) Si fuera necesario utilizar la herramienta
eléctrica en un entorno húmedo, utilice un
interruptor de protección diferencial. La

utilización de un cable de prolongación adecuado
para su uso en exteriores reduce el riesgo de una
descarga eléctrica.

2.3 Seguridad de personas
a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No utilice
la herramienta eléctrica si estuviese cansado,
ni tampoco después de haber consumido
alcohol, drogas o medicamentos. El no estar

atento durante el uso de una herramienta eléctrica
puede provocarle serias lesiones.

b) Utilice un equipo de protección y en todo
caso unas gafas de protección. El riesgo de

lesionarse se reduce considerablemente si,
dependiendo del tipo y la aplicación de la
herramienta eléctrica empleada, se utiliza un
equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad con
suela antideslizante, casco, o protectores
auditivos.

c) Evite una puesta en marcha fortuita del
aparato. Asegúrese de que la herramienta
eléctrica está apagada antes de conectarla a la
toma de corriente y/o la batería, de
desconectarla o de transportarla. Si transporta

la herramienta eléctrica sujetándola por el

interruptor de conexión/desconexión, o si introduce
el enchufe en la toma de corriente con el aparato
conectado, puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves
fijas antes de conectar la herramienta eléctrica.

Una herramienta o llave colocada en una pieza
rotante puede producir lesiones al ponerse a
funcionar.

e) Evite trabajar con posturas forzadas. Trabaje
sobre una base firme y mantenga el equilibrio
en todo momento. Ello le permitirá controlar mejor

la herramienta eléctrica en caso de presentarse una
situación inesperada.

f) Lleve puesta una vestimenta de trabajo
adecuada. No utilice vestimenta amplia ni
joyas. Mantenga su pelo, vestimenta y guantes
alejados de las piezas móviles. La vestimenta

suelta, las joyas y el pelo largo se pueden
enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de
aspiración o captación de polvo, asegúrese
que éstos estén montados y que sean
utilizados correctamente. La utilización de un

equipo de aspiración de polvo puede reducir los
riesgos de aspirar polvo nocivo para la salud.

2.4 Trato y uso cuidadoso de herramientas
eléctricas

a) No sobrecargue el aparato. Use la herra­mienta prevista para el trabajo a realizar. Con la

herramienta adecuada podrá trabajar mejor y más
seguro dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor
defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben
hacerse reparar.

c) Saque el enchufe de la red y/o retire la
batería antes de realizar un ajuste en la
herramienta, cambiar de accesorio o guardar
el aparato. Esta medida preventiva reduce el

riesgo de conectar accidentalmente el aparato.

d) Guarde las herramientas eléctricas fuera del
alcance de los niños. No permita que las
utilcen personas que no estén familiarizadas
con ellas o que no hayan leído estas
instrucciones. Las herramientas utilizadas por

personas inexpertas son peligrosas.

e) Cuide sus herramientas eléctricas con
esmero. Controle si funcionan correctamente,
sin atascarse, las partes móviles de la herra­mienta y si existen partes rotas o deterioradas
que pudieran afectar a su funcionamiento. Si la
herramienta eléctrica estuviese defectuosa,
hágala reparar antes de volver a utilizarla.

Muchos de los accidentes se deben a aparatos con
un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los
útiles mantenidos correctamente se dejan guiar y
controlar mejor.

g) Utilice las herramientas eléctricas, los
accesorios, las herramientas de inserción, etc.
de acuerdo con estas instrucciones. Considere
en ello las condiciones de trabajo y la tarea a

ESPAÑOL es

realizar. El uso de herramientas eléctricas para

trabajos diferentes de aquellos para los que han
sido concebidas puede resultar peligroso.

2.5 Servicio
a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando
exclusivamente piezas de repuesto originales.

Solamente así se mantiene la seguridad de la
herramienta eléctrica.

3. Indicaciones especiales de
seguridad

3.1 Indicaciones comunes de seguridad
para el lijado, esmerilado con papel de
lija, trabajos con cepillo de alambre y
tronzado:

Aplicación
a) Esta herramienta eléctrica puede utilizarse

como lija, papel de lija, cepillo de alambre o
tronzadora. Preste atención a todas las
indicaciones de seguridad, instrucciones,
representaciones y datos suministrados con la
herramienta. El incumplimiento de las

indicaciones siguientes puede producir descargas
eléctricas, fuego y lesiones graves.

b) Esta herramienta eléctrica no es apropiada
para pulir. Utilice la herramienta para aplicaciones
para las que no está prevista puede provocar
riesgos y lesiones.

c) No utilice accesorios que no estén

especialmente diseñados y recomendados por
el fabricante para esta herramienta eléctrica en
particular. El hecho de poder montar el accesorio

en la herramienta no garantiza una utilización
segura.

d) El número de revoluciones autorizado de la

herramienta de inserción debe ser al menos
tan alto como el número de revoluciones
máximo indicado en la herramienta eléctrica. Si

los accesorios giran a una velocidad mayor que la
permitida, podrían romperse y salir despedidos.

e) El diámetro exterior y el grosor de la

herramienta de inserción deben coincidir con
las medidas de la herramienta eléctrica. Las

herramientas de inserción con un tamaño
incorrecto no pueden protegerse
convenientemente ni controlarse de forma
apropiada.

f) Las herramientas de inserción con rosca

deben coincidir exactamente con el husillo
portamuelas de la herramienta eléctrica. En el
caso de las herramientas de inserción
ajustadas con bridas, el agujero del soporte
debe coincidir exactamente con la forma de la
brida. Las herramientas de inserción que no se

adaptan con precisión al husillo de la herramienta
eléctrica, giran de forma irregular, vibran
fuertemente, y por lo tanto, existe el riesgo de
perder el control de la herramienta.

g) No utilice herramientas de inserción

dañadas. Antes de cada utilización, controle si

21

ESPAÑOLes

las herramientas de inserción presentan algún
daño, por ejemplo si los discos de amolar
están astillados o agrietados, si los discos
abrasivos están agrietados o muy
desgastados, o si los cepillos de alambre
tienen alambres sueltos o rotos. En el caso de
que la herramienta eléctrica o la de inserción
caigan al suelo, compruebe si se ha dañado, o
bien utilice una herramienta sin dañar. Una vez
haya comprobado el estado de la herramienta
de inserción y la haya colocado, tanto usted
como las personas que se encuentran en las
proximidades deben colocarse fuera del nivel
de la herramienta en movimiento; póngala en
funcionamiento durante un minuto con el
número de revoluciones máximo. En la mayoría

de los casos, las herramientas de inserción
dañadas se rompen con esta prueba.

h) Utilice el equipamiento personal de

protección. En función de la aplicación, utilice
mascarilla protectora, protector ocular o gafas
protectoras. Si procede, utilice mascarilla
antipolvo, cascos protectores para los oídos,
guantes protectores o un delantal especial
para repeler las pequeñas partículas de lijado
y de material. Los ojos deben quedar protegidos

de los cuerpos extraños suspendidos en el aire y
producidos por las diferentes aplicaciones. Las
mascarillas respiratorias y antipolvo deben filtrar el
polvo que se genera con la aplicación
correspondiente. Si está expuesto a un fuerte nivel
de ruido durante un período prolongado, su
capacidad auditiva puede verse afectada.

i) Compruebe que las terceras personas se

mantienen a una distancia de seguridad de su
zona de trabajo. Cualquier persona que entre
en la zona de trabajo debe utilizar el equipo de
protección personal. Los fragmentos de la pieza

de trabajo o las herramientas de inserción rotas
pueden salir disparadas y ocasionar lesiones
incluso fuera de la zona directa de trabajo.

j) Sujete la herramienta sólo por las superficies

de la empuñadura aisladas eléctricamente
cuando realice trabajos en los que la
herramienta de inserción pudiera encontrar
conducciones eléctricas ocultas o el propio
cable del aparato. El contacto con un cable

conductor de corriente puede electrizar también las
partes metálicas de la herramienta y causar una
descarga eléctrica.

k) Mantenga el cable de alimentación lejos de
las herramientas de inserción en movimiento.
Si pierde el control sobre la herramienta, el cable de
alimentación puede cortarse o engancharse, y su
mano o su brazo pueden terminar en la herramienta
de inserción en movimiento.

I) Nunca deposite la herramienta eléctrica

antes de que la herramienta de inserción se
haya detenido por completo. La herramienta de

inserción en movimiento puede entrar en contacto
con la superficie sobre la que se ha depositado, lo
que puede provocar una pérdida de control sobre la
herramienta eléctrica.

m) No deje la herramienta eléctrica en marcha
mientras la transporta. La ropa podría

22

engancharse involuntariamente en la herramienta
en movimiento y la herramienta podría perforar su
cuerpo.

n) Limpie regularmente la ranura de ventilación
de su herramienta eléctrica. El ventilador del
motor introduce polvo en la carcasa, y una gran
acumulación de polvo de metal puede provocar
peligros eléctricos.

o) No utilice la herramienta eléctrica cerca de
materiales inflamables. Las chispas pueden
inflamar dichos materiales.

p) No utilice ninguna herramienta de inserción
que precise refrigeración líquida. La utilización
de agua u otros refrigerantes líquidos puede
provocar una descarga eléctrica.

3.2 Contragolpe e indicaciones de seguridad
correspondientes

Un contragolpe es la reacción repentina que tiene
lugar cuando una herramienta de inserción en
movimiento (como un disco de amolar, un disco
abrasivo, un cepillo de alambre etc.) se atasca o
bloquea. Este bloqueo provoca una parada brusca
de la herramienta de inserción. A su vez, en el punto
de bloqueo se genera una aceleración incontrolada
de la herramienta eléctrica en sentido contrario al
de giro de la herramienta de inserción.

Si, por ejemplo, se engancha o bloquea un disco de
amolar en la pieza de trabajo, el borde del disco que
se introduce en la pieza de trabajo puede
enredarse y como consecuencia romperse el disco
o provocar un contragolpe. El disco de amolar se
mueve hacia el usuario o en sentido opuesto, en
función del sentido de giro del disco en el punto de
bloqueo. Esto también puede ocasionar la rotura de
los discos de amolar.

Un contragolpe es la consecuencia de un uso
inadecuado o indebido de la herramienta eléctrica.
Se puede evitar tomando las medidas apropiadas
como las que se describen a continuación.

a) Sujete bien la herramienta eléctrica y

mantenga el cuerpo y los brazos en una
posición en la que pueda absorber la fuerza del
contragolpe. Utilice siempre la empuñadura
adicional, si dispone de ella, para tener el
máximo control posible sobre la fuerza de
contragolpe o el momento de reacción al
accionar la herramienta hasta plena marcha. El

usuario puede dominar la fuerza de contragolpe y
de reacción con las medidas de precaución
apropiadas.

b) No coloque nunca la mano cerca de la
herramienta en movimiento. En caso de
contragolpe, la herramienta de inserción podría
desplazarse sobre su mano.

c) Evite colocar su cuerpo en la zona

a la que se desplazaría la herramienta eléctrica
en caso de contragolpe. El contragolpe

propulsa la herramienta eléctrica en la dirección
contraria a la del movimiento del
disco de amolar en el punto de bloqueo.

d) Trabaje con especial cuidado en el área de

esquinas, bordes afilados, etc. Evite que las
herramientas reboten en la pieza de trabajo y

se atasquen. La herramienta de inserción en

movimiento tiende a atascarse en las esquinas, en
los bordes afilados o cuando rebota. Esto provoca
una pérdida de control o un contragolpe.

e) No utilice hojas de cadena u hojas de sierra
dentadas. Con frecuencia, dichas herramientas de
inserción provocan contragolpes o la pérdida de
control sobre la herramienta eléctrica.

3.3 Indicaciones de seguridad especiales
para el lijado y el tronzado:

a) Utilice siempre las muelas abrasivas
autorizadas para su herramienta eléctrica y la
cubierta protectora prevista para ellas. Las

muelas abrasivas que no están previstas para la
herramienta eléctrica no pueden protegerse de
forma correcta y son inseguras.

b) Los discos amoladores acodados deben ser

montados de tal manera que la superficie de
amolado se encuentre debajo del borde de la
cubierta protectora. Un disco amolador mal

montado que sobresalga más allá del borde de la
cubierta protectora no se puede proteger
adecuadamente.

c) La cubierta protectora debe sujetarse

firmemente a la herramienta eléctrica y
ajustarse con la mayor seguridad posible, es
decir, la mínima parte posible de la muela
abrasiva debe permanecer abierta hacia el
usuario. La cubierta protectora ayuda a proteger al

operador contra fragmentos, contacto involuntario
con la muela abrasiva y chispas que podrían
incendiar la ropa.

d) Las muelas abrasivas solo deben utilizarse

para las aplicaciones recomendadas.
Por ejemplo: no utilice nunca la superficie
lateral de un disco de tronzar para esmerilar.

Los discos de amolado son apropiados para el
recorte de material con el borde del disco. La
aplicación de fuerza lateral sobre estas muelas
abrasivas puede romperlas.

e) Utilice siempre bridas de sujeción sin dañar

del tamaño y de la forma correctas para el
disco de amolar seleccionado. Una brida

adecuada soporta el disco de amolar y reduce así el
riesgo de la rotura del disco. Las bridas para los
discos de tronzar pueden ser diferentes a las bridas
para otros discos de amolar.

f) No utilice discos de amolar desgastados de
herramientas eléctricas más grandes. Los
discos de amolar para herramientas eléctricas más
grandes no están diseñados para el alto número de
revoluciones de las herramientas más pequeñas y
pueden romperse.

3.4 Otras indicaciones de seguridad
especiales para el tronzado:

a) Evite el bloqueo del disco de tronzar o una
presión excesiva. No realice cortes demasiado
profundos. La sobrecarga del disco de tronzar

aumenta la carga y la probabilidad de atascos o
bloqueos, y por lo tanto, la posibilidad de
contragolpe o rotura de una muela abrasiva.

ESPAÑOL es

b) Evite el área situada delante y detrás del
disco de tronzar en movimiento. Si está
moviendo el disco de tronzar en la pieza de trabajo
en dirección opuesta a usted, en caso de
contragolpe, la herramienta eléctrica puede salir
disparada hacia usted con el disco en movimiento.

c) En el caso de que el disco de tronzar se

atasque o usted decida interrumpir el trabajo,
desconecte la herramienta y sujétela hasta que
el disco se haya detenido. Nunca trate de
extraer el disco de amolado aún en movimiento
de la hendidura de corte, ya que puede
producirse un contragolpe. Determine la causa

del atasco y soluciónela.
d) No vuelva a conectar la herramienta

eléctrica mientras se encuentre en la pieza de
trabajo. Deje que el disco de amolado alcance
el número total de revoluciones antes de
continuar el corte con cuidado.

puede atascarse el disco, saltar de la pieza de
trabajo o provocar un contragolpe.

e) Apoye los tableros o las piezas de trabajo

grand es p ar a evi ta r el rie sgo de u n c ontr ago lpe
al atascarse el disco de tronzar. Las piezas de

trabajo grandes pueden doblarse por su propio
peso. La pieza de trabajo debe estar apoyada por
ambos lados del disco, cerca del corte y también en
el borde.

f) Tenga especial cuidado cuando realice

"cortes sobre conductos" en las paredes ya
existentes o en otras zonas en que no pueden
verse. El disco de tronzar que se introduce puede

provocar un contragolpe al realizar cortes en los
conductos de agua o gas, cables eléctricos u otros
objetos.

3.5 Indicaciones de seguridad especiales
para el esmerilado con papel de lija:

a) No utilice hojas lijadoras excesivamente
grandes, siga las indicaciones del fabricante
sobre el tamaño de las hojas. Si las hojas

lijadoras sobrepasan el disco abrasivo, pueden
producirse lesiones, así como el bloqueo o rasgado
de las hojas o un contragolpe.

3.6 Indicaciones de seguridad especiales
para los trabajos con cepillo de alambre:

a) Tenga presente que los cepillos de alambre
pierden fragmentos de alambre incluso
durante la utilización normal. No sobrecargue
los alambres con una presión demasiado
elevada. Los fragmentos de alambre que salen

despedidos pueden atravesar con facilidad ropas
finas y la piel.

b) Se recomienda la utilización de una cubierta

protectora, evite que ésta y el cepillo de
alambre entren en contacto. Los cepillos de plato

y de vaso pueden aumentar su diámetro debido a la
presión y a las fuerzas centrífugas.

3.7 Otras indicaciones de seguridad:

ADVERTENCIA – Utilice siempre gafas

protectoras.

De otro modo

23

ESPAÑOLes

ADVERTENCIA

Utilice capas de refuerzo elásticas, si se incluyen
con el material abrasivo y se requiere su utilización.

Respete las indicaciones del fabricante de la
herramienta o del accesorio. Proteja los discos de
grasa y golpes.

Los discos lijadores deben almacenarse y
manipularse cuidadosamente siguiendo las
instrucciones del fabricante.

Nunca utilice discos de tronzar para desbastar. Los
discos de tronzar no deben someterse a presión
lateral.

La pieza de trabajo debe apoyarse firmemente y
estar asegurada para evitar que se deslice,
utilizando por ejemplo dispositivos de sujeción. Las
piezas de trabajo grandes deben estar
debidamente sujetas.

Si se utilizan herramientas con inserción roscada, el
extremo del husillo no debe tocar el fondo del
orificio de la herramienta de lijado. Compruebe que
la rosca de las herramientas de inserción sea lo
suficientemente larga para alojar el husillo en toda
su longitud. La rosca de la herramienta de inserción
debe encajar en la del husillo. Para consultar la
longitud y la rosca del husillo véase la página 3 y el
capítulo 12. Especificaciones técnicas.

Se recomienda el uso de una instalación de
aspiración fija y un interruptor de corriente de
defecto (RCD / GFCI) . Al desconectar la amoladora
angular mediante el interruptor de protección RCD
/ GFCI, ésta debe ser revisada y limpiada. Para
realizar la limpieza del motor, véase el capítulo 8.
Limpieza.

No deben utilizarse herramientas dañadas,
descentradas o que vibren.

Evite dañar los conductos de gas y de agua, los
cables eléctricos y las paredes portantes (estática).

Extraiga el enchufe de la toma de corriente antes de
realizar cualquier trabajo de ajuste, reequipamiento
o mantenimiento.

Las empuñaduras adicionales dañadas o
agrietadas deben cambiarse. No utilice
herramientas cuya empuñadura adicional esté
defectuosa.

Las cubiertas protectoras dañadas o agrietadas
deben cambiarse. No utilice herramientas cuya
cubierta protectora esté defectuosa.

Esta herramienta eléctrica no es apta para pulir. El
derecho de garantía expira si la herramienta se
utiliza de forma inadecuada. El motor puede
calentarse en exceso y dañarse así la herramienta
eléctrica. Para los trabajos de pulido
recomendamos nuestra pulidora angular.

Las piezas de trabajo pequeñas deberán fijarse
adecuadamente. Por ejemplo, sujetas en un tornillo
de banco.

Advertencias adicionales:

Algunos polvos

aserrado, amolado o taladrado con
herramientas eléctricas y otras actividades de
construcción contienen sustancias químicas
que se sabe que causan cáncer, defectos de

24

generados por el lijado,

nacimiento y otros daños sobre la
reproducción. Algunos ejemplos de estas
sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y
cemento, así como de otros productos de
mampostería, y

• Arsénico y cromo procedentes de madera de
construcción tratada químicamente.

El riesgo para usted por estas exposiciones varía,
dependiendo de qué tan a menudo haga este tipo
de trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.

Símbolos sobre la herramienta:

..........Classe II de construcción

V..............voltios

A..............amperios

Hz............hertzios

W

............. vatios

Ø .............diámetro máximo de la herramienta

.../min ......revoluciones por minuto

rpm..........revoluciones por minuto

~..............corriente alterna

.............corriente alterna / corriente continua

...........corriente continua

n ..............velocidad sin carga

0 ..............Off

I ...............On

Los indicadores "C" y "US" que se hallan
junto a la marca CSA indican que el

producto ha sido evaluado conforme a los
estándares CSA y ANSI/UL aplicables para su
utilización en Canadá y los Estados Unidos,
respectivamente.

4. Descripción general

Véase la página 2.

1 Brida de apoyo *
2 Husillo
3 Botón de bloqueo del husillo
4 Relé neumático para conectar y desconectar *
5 Empuñadura
6 Botón de interruptor *
7 Bloqueo de conexión *
8 Empuñadura adicional

9 Cubierta protectora
10 Tuerca de dos agujeros*
11 Llave de dos agujeros *
12 Tuerca tensora (sin herramienta) *
13 Argolla para fijar/soltar la tuerca de tensado (sin

herramientas) a mano *
14 Tornillo de sujeción *
15 Anillo de tensión *
16 Palanca para la fijación de la cubierta

protectora *

* según el modelo / no incluido en el volumen de
suministro

5. Puesta en servicio

Antes de conectar el aparato, compruebe que

la tensión y la frecuencia de red que se indican
en la placa de identificación coinciden con los datos
de la red eléctrica.

Preconecte siempre un dispositivo de

corriente residual FI (RCD / GFCI) con una
corriente de desconexión máxima de 30 mA.

5.1 Montaje de la empuñadura adicional

Utilice siempre una empuñadura adicional (8)

para trabajar. Enrosque la empuñadura
adicional en el lado izquierdo o derecho de la
herramienta.

5.2 Montaje de la cubierta protectora

Utilizar solo discos de amolar de 4-1/2" con

protecciones (9) de 4-1/2" (disponibles como
accesorio). Utilizar solo discos de amolar de 5" con
protecciones (9) de 5".

Por motivos de seguridad utilice únicamente

la cubierta protectora prevista para el cuerpo
de lijado respectivo. Véase también el capítulo 9.
Accesorios

Cubierta protectora para lijado

Desarrollada para realizar trabajos con discos de
desbaste, discos de lijado por láminas o discos
tronzadores de diamante.

W 750-115, W 750-125, W 850-125, WP 850-125:

Véase página 2, figura C.

- Suelte el tornillo de sujeción (14) para que la

abrazadera (15) de la cubierta protectora se
expanda lo suficiente.

- Coloque la cubierta protectora (9) en la posición

indicada.

- Gire la cubierta protectora de modo que la zona

cerrada quede orientada hacia el usuario.

- Apriete el tornillo de sujeción (14) fuertemente.

Compruebe el asiento correcto; la cubierta
protectora (9) no debe poder girar.

W 1100-125, WP 1100-125:

Véase página 2, figura D.

- Pulse la palanca (16) y manténgala pulsada.

Coloque la cubierta protectora (9) en la posición
indicada.

- Suelte la palanca y gire la cubierta protectora,

hasta que la palanca encaje.

- Presione la palanca y gire la cubierta protectora

de modo que la zona cerrada quede orientada
hacia el usuario.

- Comprobar si asienta correctamente: la palanca

debe estar enclavada y la cubierta protectora no
debe poder girarse.

ESPAÑOL es

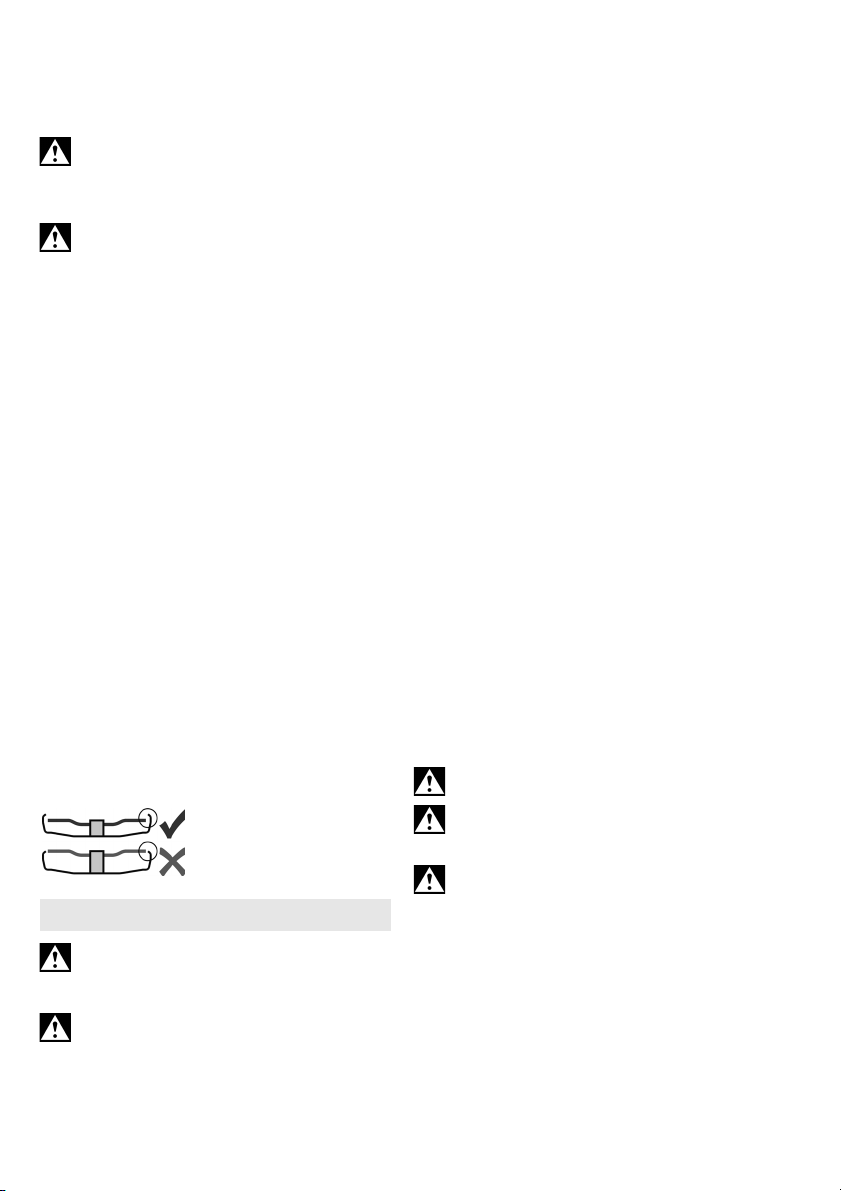

Usar únicamente
herramientas que
sobresalga de la cubierta
protectora un mínimo de 3,4
mm.

6. Montaje del disco de amolar

Extraiga el enchufe de la toma de corriente

antes de realizar cualquier tarea de
reequipamiento. La herramienta debe estar
desconectada y el husillo en reposo.

Por motivos de seguridad, para los trabajos

con discos de tronzar utilice la cubierta
protectora para tronzado (véase el capítulo 9.
Accesorios).

6.1 Bloqueo del husillo

- Pulsar el botón de bloqueo del husillo (3) y

girar el husillo (2) con la mano hasta oír que el
botón de bloqueo del husillo ha encajado
correctamente.

6.2 Colocación del disco de amolar

Véase página 2, figura A.

- Montar la brida de apoyo (1) en el husillo. La

colocación es correcta cuando no es posible girar
la brida sobre el husillo.

- Montar el disco de amolar en la brida de apoyo

(1). El disco de amolar debe reposar de forma
uniforme sobre la brida de apoyo.

6.3 Sujeción / aflojamiento de la tuerca de

dos agujeros (en función del
equipamiento)

Sujeción de la tuerca de dos agujeros (10):

Los 2 lados de la tuerca de dos agujeros son
diferentes. Enrosque la tuerca de dos agujeros en
el husillo como se indica a continuación:

Véase página 2, figura B.

- X) Con discos de amolar finos:

El collar de la tuerca de dos agujeros (10) está
orientado hacia arriba, de modo que el disco de
amolar fino pueda tensarse de forma segura.
Y) Con discos de amolar gruesos:
El collar de la tuerca de dos agujeros (10) está
orientado hacia abajo de modo que la tuerca de
dos agujeros pueda colocase sobre el husillo de
forma segura.

- Bloquee el husillo. Apriete la tuerca de dos

agujeros (10) con la llave de dos agujeros (11) en
el sentido de las agujas del reloj.

Aflojamiento de la tuerca tensora:

- Bloquee el husillo (véase el capítulo 6.1).

Desenrosque la tuerca de dos agujeros (10) con
la llave de dos agujeros (11) en sentido
antihorario.

6.4 Sujetar/soltar la tuerca tensora (sin

herramienta)
(depende del modelo)

Fijar la tuerca tensora (sin herramienta) (12)

únicamente a mano.

25

ESPAÑOLes

0

I

4

0

I

66 767

Para realizar los trabajos, la argolla (13)
siempre debe encontrarse plegada sobre la

tuerca tensora (12).
Sujetar tuerca tensora (sin herramienta) (12):

Si la herramienta de inserción tiene un grosor

superior a 6 en la zona de tensión, no utilice la
tuerca tensora (sin herramienta). En ese caso,
utilice la (10)tuerca de dos agujeros con la llave
también de dos agujeros (11).

- Bloquee el husillo (véase el capítulo 6.1).

- Pliegue la argolla (13) de la tuerca tensora hacia

arriba.

- Monte la tuerca tensora (12) en el husillo (2).

Véase la figura de la página 2.

- Fije la tuerca tensora a mano en la argolla (13) en

dirección de reloj.

- Pliegue la argolla (13) nuevamente hacia abajo.
Suelte la tuerca tensora (sin herramienta) (12):

- Bloquee el husillo (véase el capítulo 6.1).

- Pliegue la argolla (13) de la tuerca tensora hacia

arriba.

- Desatornille la tuerca tensora (12) manualmente

en dirección contrareloj.

Atención:
esté demasiado fija (12) se puede usar una llave de
dos bocas para desatornillarla.

En caso de que una tuerca tensora (12)

7. Uso

7.1 Conexión/Desconexión (On/Off)

Sostenga siempre la herramienta con ambas

manos.

Conecte en primer lugar la herramienta de

inserción, y a continuación acérquela a la
pieza de trabajo.

Evite que la herramienta aspire polvo y virutas

en exceso. Antes de conectar y desconectar
la herramienta, retire el polvo que se ha depositado
en ella. Una vez se ha desconectado la
herramienta, espere hasta que el motor esté parado
antes de depositarla.

Evite que la herramienta se ponga en

funcionamiento de forma involuntaria:
desconéctela siempre al extraer el enchufe de la
toma de corriente o cuando se haya producido un
corte de corriente.

En la posición de funcionamiento continuado,

la herramienta seguirá funcionando aunque
haya sido arrebatada de la mano por un tirón
accidental. Por este motivo deben sujetarse las
empuñaduras previstas siempre con ambas
manos, adoptar una buena postura y trabajar
concentrado.

Máquinas con interruptor deslizante:

Conexión: desplace el interruptor deslizante (4)

hacia adelante. Para un funcionamiento

26

continuado, muévalo hacia abajo hasta que quede
encajado.
Desconexión: presione sobre el extremo posterior
del interruptor deslizante (4) y suéltelo.

Máquinas con interruptor paddle (con función
de hombre muerto)

(Herramientas con la denominación WP...)

Conexión: desplace el bloqueo de conexión (7) en
dirección a la flecha y mantener pulsado el
interruptor (6).

Desconexión: suelte el interruptor (6).

7.2 Indicaciones de funcionamiento
Lijado y esmerilado con papel de lija:

Presione la herramienta con fuerza moderada y
desplácela sobre la superficie a uno y otro lado,
para que la superficie de la pieza de trabajo no se
caliente en exceso.
Desbastado: para lograr un buen resultado, trabaje
con la herramienta en un ángulo de 30° - 40°.

Tronzado:

Para tronzar, trabaje siempre en
contrarrotación (véase la imagen). De
lo contrario existe el riesgo de que la
herramienta salte de forma

corte. Trabaje con un avance moderado, adaptado
al material sobre el que se trabaja. No incline,
presione ni balancee la herramienta.

Trabajos con cepillo de alambre:

Presione la herramienta de forma moderada.

descontrolada de la hendidura de

8. Limpieza

Durante el mecanizado pueden liberarse partículas
en el interior de la herramienta eléctrica. Esto
interfiere en el enfriamiento de la herramienta
eléctrica. La sedimentación de partículas
conductoras puede deteriorar el aislamiento
protector de la herramienta eléctrica y provocar una
descarga eléctrica.

Por ello, es importante aspirar o soplar con aire
seco regularmente y con esmero todas las ranuras
de ventilación delanteras y traseras. Desconecte
antes la herramienta eléctrica de la corriente y
protéjase con gafas de protección y mascarilla
antipolvo. Tenga cuidado al limpiar con aire en
aspirar de manera correcta.

9. Accesorios

Utilice únicamente accesorios Metabo originales.
Véase la página 4.

Utilice únicamente accesorios que cumplan los
requerimientos y los datos indicados en este
manual de instrucciones.

A Cubierta protectora para tronzado-Clip /

Cubierta protectora para tronzado

Desarrollada para trabajos con discos tronzadores
y discos tronzadores de diamante. Cuando la
cubierta protectora lleva montado el clip se
convierte en una cubierta protectora para tronzado.

B Cubierta protectora de aspiración para

tronzado

Desarrollada para cortar planchas de piedra con
discos de tronzado de diamante. Equipada con
tubos para la aspiración del polvo de piedra con un
sistema de aspiración adecuado.

C Protección para las manos

Desarrollada para trabajar con platos de apoyo,
platos de lija y cepillos de púas de metal.

Montar la protección para las manos bajo la
empuñadura adicional lateral.

D Tuerca de dos agujeros (10)
ETuerca tensora (sin herramienta) (12)

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo de accesorios.

10. Reparación

Las reparaciones de herramientas eléctricas
solamente deben ser efectuadas por

electricistas especializados.
En caso de tener herramientas eléctricas que

necesiten ser reparadas, diríjase por favor a su
representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.

En la página web www.metabo.com puede usted
descargarse las listas de repuestos.

11. Protección del medio
ambiente

El polvo procedente de los trabajos de lijado puede
ser tóxico: No lo elimine con la basura doméstica,
sino de la forma apropiada en un punto de recogida
de residuos especiales.

Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalaje y accesorios
usados.

ESPAÑOL es

t

=Disco de desbaste / Disco de tronzar:

max,4

M =Rosca del husillo
l =Longitud del husillo de lijado
n* =Número de revoluciones de marcha en

P
P
I

120 V

m=Peso sin cable de red
Las datos técnicos aquí indicados están sujetos a

rangos de tolerancia (conforme a las normas
vigentes).

de la herramienta eléctrica y compararlas con las
de otras herramientas eléctricas. Dependiendo de
las condiciones de uso, del estado de la
herramienta eléctrica o de las herramientas que se
utilicen, la carga real puede ser mayor o menor.
Para realizar la valoración tenga en cuenta las
pausas de trabajo y las fases de trabajo a carga
reducida. Determine, a partir de los valores
estimados, las medidas de seguridad para el
usuario, p. ej. medidas organizativas.

Valor total de vibraciones
direcciones) determinado según EN 60745:
a

a

K
Niveles acústicos típicos compensados A

L
L
K

Grosor máximo autorizado de la
herramienta de inserción

vacío (máximo)

=Potencia de entrada nominal

1

=Potencia suministrada

2

=Corriente a 120 V

Valores de emisiones

Estos valores permiten evaluar las emisiones

(suma vectorial de tres

h, SG

h, DS

h,SG/DS

pA
WA

pA

= Valor de emisión de vibraciones

(Lijado de superficies)

= Valor de emisión de vibraciones

(Lijado con disco abrasivo)

= Inseguridad (vibraciones)

= Nivel de intensidad acústica
= Nivel de potencia acústica

, KWA= Inseguridad

¡Use cascos de protección auditiva!

:

12. Datos técnicos

Notas explicativas sobre la información de la
página 3. Nos reservamos el derecho a efectuar
modificaciones en función de las innovaciones
tecnológicas.

Ø=Diámetro máximo de la herramienta
t

=Grosor máximo admisible de la

máx,1

t

max,3

herramienta de inserción en la zona de
sujeción si se utiliza una tuerca de dos
agujeros (10)

=Grosor máximo autorizado de la

herramienta de inserción en la zona de
tensión si se utiliza una tuerca tensora
(sin herramienta) (12)

27

170 27 6310 - 0120

Metabowerke GmbH
Metabo-Allee 1
72622 Nuertingen
Germany
www.metabo.com
