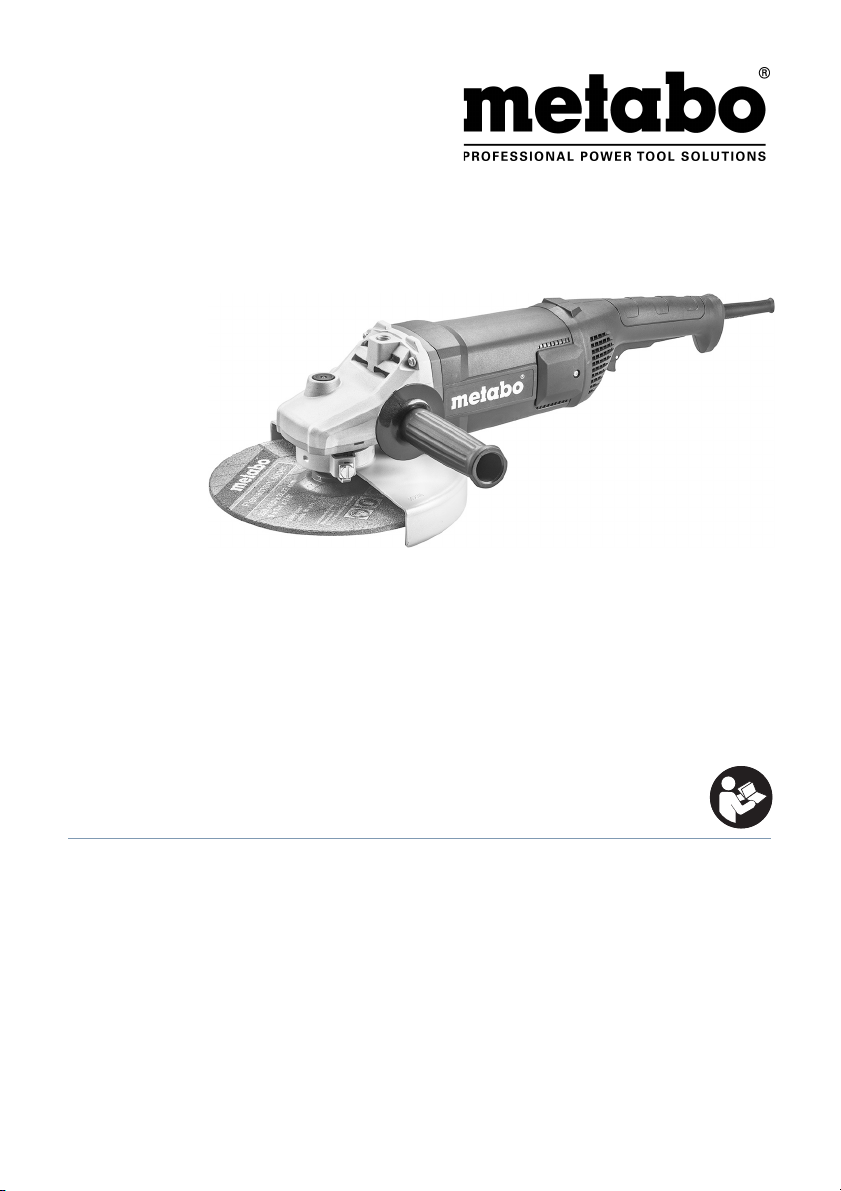

Metabo WE 2400-180, WE 2400-230, WEP 2400-230 User guide [de, en, fr, nl, it +11]

WE 2400-180
WE 2400-230
WEP 2400-230

de Originalbetriebsanleitung 5
en Original instructions 13
fr Notice originale 20
nl Oorspronkelijke gebruiksaanwijzing 28
it Istruzioni originali 36
es Manual original 44
pt Manual original 52
sv Bruksanvisning i original 60
fi Alkuperäiset ohjeet 67

no Original bruksanvisning 74
da Original brugsanvisning 81
pl Instrukcja oryginalna 88
el Πρωτότυπες οδηγίες χρήσης 96
hu Eredeti használati utasítás 105
ru Оригинальное руководство по

эксплуатации 113

uk Оригінальна інструкція з

експлуатації 123

www.metabo.com

12

1

2

3

7

5

4

6

A

B

C

D

11

8

10

9

0 mm

E

(a)

→ 3,4 Nm +/- 0,7 Nm

1

1

9A

9B

2

14.

Ø mm (in)

t

; t

; t

max2

max4

;

max1

t

max3

M / l - / mm (in)

n min

P

1

P

2

m kg (lbs)

a

h,SG/Kh,SG

a

h,DS/Kh,DS

LpA/K

pA

LWA/K

WA

mm (in)

-1

(rpm)

W

W

2

m/s

2

m/s

dB(A)

dB(A)

WE 2400-180

*1) Serial Number: 06487..

WE 2400-230

*1) Serial Number: 06484..

180 (7) 230 (9)

6; 6; 6; 15 (1/4; 1/4; 1/4; 19/32)

M 14 / 21 (13/16)

7260 6600

2400

1540

6,0 (13.2)

7,0 / 1,5

3,0 / 1,5

93 / 3

101 / 3

WEP 2400-230

*1) Serial Number: 06439..

*2) 2011/65/EU, 2006/42/EC, 2014/30/EU
*3) EN 60745-1:2009+A11:2010, EN 60745-2-

3:2011+A2:2013+A11:2014+A12:2014+A13:2015, EN IEC 63000:2018

2022-07-12, Bernd Fleischmann
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

3

TYPE A TYPE B TYPE C TYPE D TYPE F

TYPE

5.2

5.1

4.2

4.1

3.1

2.1

2.2

1.1

1.2

2.3

2.4

1

2

5

4

B / C

D

A / C

A

A / F

A / C

-

A / B / C

-

B / C

-

3

*1 *2 *3

džʸ 

max

= 230 mm (9“) 630357000

džʹ = 110 mm 623140000

*3 CED 230: 626752000

C

(M 14) 630800000

A

B

(M 14) 630706000

230 mm (9“) 635000000

4

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese
Winkelschleifer, identifiziert durch Type und
Seriennummer *1), entsprechen allen
einschlägigen Bestimmungen der Richtlinien *2)
und Normen *3). Technische Unterlagen bei *4) ­siehe Seite 3.

2. Bestimmungsgemäße
Verwendung

Die Winkelschleifer sind mit original Metabo­Zubehör geeignet zum Schleifen,
Sandpapierschleifen, Arbeiten mit Drahtbürsten
und Trennschleifen von Metall, Beton, Stein und
ähnlichen Materialien ohne Verwendung von
Wasser.

Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.

3. Allgemeine
Sicherheitshinweise

Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG – Lesen Sie alle

Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit
denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

4.1 Gemeinsame Sicherheitshinweise zum

Schleifen, Sandpapierschleifen, Arbeiten
mit Drahtbürsten oder Trennschleifen:

a) Dieses Elektrowerkzeug ist zu verwenden
als Schleifer, Sandpapierschleifer,
Drahtbürste, Lochschneider oder
Trennschleifmaschine. Lesen Sie alle
Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem Gerät
erhalten. Wenn Sie nicht alle folgenden

Anweisungen beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungen
kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet
zum Polieren. Verwendungen, für die das
Elektrowerkzeug nicht vorgesehen ist, können
Gefährdungen und Verletzungen verursachen.

c) Verwenden Sie kein Einsatzwerkzeug, das

vom Hersteller nicht speziell für dieses
Elektrowerkzeug vorgesehen und empfohlen
wurde. Nur weil Sie das Zubehör an Ihrem

Elektrowerkzeug befestigen können, garantiert das
keine sichere Verwendung.

d) Die zulässige Drehzahl des

Einsatzwerkzeugs muss mindestens so hoch
sein wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl. Ein

Einsatzwerkzeug, das sich schneller als zulässig
dreht, kann zerbrechen und umherfliegen.

e) Außendurchmesser und Dicke des

Einsatzwerkzeugs müssen den Maßangaben
Ihres Elektrowerkzeugs entsprechen. Falsch

bemessene Einsatzwerkzeuge können nicht
ausreichend abgeschirmt oder kontrolliert werden.

f) Einsatzwerkzeuge mit Gewindeeinsatz

müssen genau auf das Gewinde der
Schleifspindel passen. Bei
Einsatzwerkzeugen, die mittels Flansch
montiert werden, muss der Lochdurchmesser
des Einsatzwerkzeuges zum
Aufnahmedurchmesser des Flansches passen.

Einsatzwerkzeuge, die nicht passgenau am
Elektrowerkzeug befestigt werden, drehen sich
ungleichmäßig, vibrieren sehr stark und können
zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung Einsatzwerkzeuge wie
Schleifscheiben auf Absplitterungen und
Risse, Schleifteller auf Risse, Verschleiß oder
starke Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte. Wenn das
Elektrowerkzeug oder das Einsatzwerkzeug
herunterfällt, überprüfen Sie, ob es beschädigt
ist, oder verwenden Sie ein unbeschädigtes
Einsatzwerkzeug. Wenn Sie das
Einsatzwerkzeug kontrolliert und eingesetzt
haben, halten Sie und in der Nähe befindliche
Personen sich außerhalb der Ebene des
rotierenden Einsatzwerkzeugs auf und lassen
Sie das Gerät eine Minute lang mit
Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen normalerweise in
dieser Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie
Staubmaske, Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine Schleif- und
Materialpartikel von Ihnen fernhält. Die Augen

sollen vor herumfliegenden Fremdkörpern

DEUTSCH de

5

DEUTSCHde

geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder
Atemschutzmaske müssen den bei der Anwendung
entstehenden Staub filtern. Wenn Sie lange lautem
Lärm ausgesetzt sind, können Sie einen Hörverlust
erleiden.

i) Achten Sie bei anderen Personen auf

sicheren Abstand zu Ihrem Arbeitsbereich.
Jeder, der den Arbeitsbereich betritt, muss
persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochener
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.

j) Halten Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene
Netzkabel treffen kann. Der Kontakt mit einer

spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich drehenden
Einsatzwerkzeugen fern. Wenn Sie die Kontrolle
über das Gerät verlieren, kann das Netzkabel
durchtrennt oder erfasst werden und Ihre Hand
oder Ihr Arm in das sich drehende Einsatzwerkzeug
geraten.

l) Legen Sie das Elektrowerkzeug niemals ab,

bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende

Einsatzwerkzeug kann in Kontakt mit der
Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht
laufen, während Sie es tragen. Ihre Kleidung
kann durch zufälligen Kontakt mit dem sich
drehenden Einsatzwerkzeug erfasst werden und
das Einsatzwerkzeug sich in Ihren Körper bohren.

n) Reinigen Sie regelmäßig die
Lüftungsschlitze Ihres Elektrowerkzeugs. Das
Motorgebläse zieht Staub in das Gehäuse, und eine
starke Ansammlung von Metallstaub kann
elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht in
der Nähe brennbarer Materialien. Funken
könnten diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.

4.2 Rückschlag und entsprechende
Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines
blockierten oder hakenden drehenden
Einsatzwerkzeugs wie Schleifscheibe, Schleifteller,
Drahtbürste usw. Verhaken oder Blockieren führt zu
einem abrupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein
unkontrolliertes Elektrowerkzeug gegen die
Drehrichtung des Einsatzwerkzeugs an der
Blockierstelle beschleunigt.

6

Wenn z. B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht,
verfangen und dadurch die Schleifscheibe
ausbrechen oder einen Rückschlag verursachen.
Die Schleifscheibe bewegt sich dann auf die
Bedienperson zu oder von ihr weg, je nach
Drehrichtung der Scheibe an der Blockierstelle.
Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge einer falschen
Verwendung des Elektrowerkzeugs und/oder
fehlerhaften Arbeitsbedingungen. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und Ihre Arme in eine
Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die
größtmögliche Kontrolle über
Rückschlagkräfte oder Reaktionsmomente
beim Hochlauf zu haben. Die Bedienperson kann

durch geeignete Vorsichtsmaßnahmen die
Rückschlag- und Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das
Einsatzwerkzeug kann sich beim Rückschlag über
Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich, in

den das Elektrowerkzeug bei einem
Rückschlag bewegt wird. Der Rückschlag treibt

das Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der Schleifscheibe
an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im

Bereich von Ecken, scharfen Kanten usw.
Verhindern Sie, dass Einsatzwerkzeuge gegen
das Werkstück prallen und verhaken. Das

rotierende Einsatzwerkzeug neigt bei Ecken,
scharfen Kanten oder wenn es abprallt dazu, sich
zu verhaken. Dies verursacht einen Kontrollverlust
oder Rückschlag.

e) Verwenden Sie kein Kettensägenblatt zum

Holzschneiden, keine segmentierte
Diamanttrennscheibe mit einem
Segmentabstand über 10 mm und kein
gezähntes Sägeblatt. Solche Einsatzwerkzeuge

verursachen häufig einen Rückschlag und den
Verlust der Kontrolle.

4.3 Besondere Sicherheitshinweise zum
Schleifen und Trennschleifen:

a) Verwenden Sie ausschließlich die für Ihr
Elektrowerkzeug zugelassenen Schleifkörper
und die für diese Schleifkörper vorgesehene
Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht
ausreichend abgeschirmt werden und sind
unsicher.

b) Gekröpfte Schleifscheiben müssen so

montiert werden, dass ihre Schleiffläche nicht
über der Ebene des Schutzhaubenrandes
hervorsteht. Eine unsachgemäß montierte

Schleifscheibe, die Ober die Ebene des

Schutzhaubenrandes hinausragt, kann nicht
ausreichend abgeschirmt werden.

c) Die Schutzhaube muss sicher am

Elektrowerkzeug angebracht und für ein
Höchstmaß an Sicherheit so eingestellt sein,
dass der kleinstmögliche Teil des
Schleifkörpers offen zum Bediener zeigt. Die

Schutzhaube hilft, die Bedienperson vor
Bruchstücken, zufälligem Kontakt mit dem
Schleifkörper sowie Funken, die Kleidung
entzünden könnten, zu schützen.

d) Schleifkörper dürfen nur für die

empfohlenen Einsatzmöglichkeiten verwendet
werden. Zum Beispiel: Schleifen Sie nie mit der
Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Materialabtrag mit der
Kante der Scheibe bestimmt. Seitliche
Krafteinwirkung auf diese Schleifkörper kann sie
zerbrechen.

e) Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe und
Form für die von Ihnen gewählte
Schleifscheibe. Geeignete Flansche stützen die

Schleifscheibe und verringern so die Gefahr eines
Schleifscheibenbruchs. Flansche für
Trennscheiben können sich von den Flanschen für
andere Schleifscheiben unterscheiden.

f) Verwenden Sie keine abgenutzten

Schleifscheiben von größeren
Elektrowerkzeugen. Schleifscheiben für größere

Elektrowerkzeuge sind nicht für die höheren
Drehzahlen von kleineren Elektrowerkzeugen
ausgelegt und können brechen.

g) Verwenden Sie beim Einsatz von Scheiben

für einen doppelten Zweck immer die
geeignete Schutzhaube für die durchgeführte
Anwendung. Nichtverwendung der richtigen

Schutzhaube kann die erwünschte Abschirmung
verfehlen und zu schweren Verletzungen führen.

4.4 Weitere besondere Sicherheitshinweise
zum Trennschleifen:

a) Vermeiden Sie ein Blockieren der
Trennscheibe oder zu hohen Anpressdruck.
Führen Sie keine übermäßig tiefen Schnitte
aus. Eine Überlastung der Trennscheibe erhöht

deren Beanspruchung und die Anfälligkeit zum
Verkanten oder Blockieren und damit die
Möglichkeit eines Rückschlags oder
Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die
Trennscheibe im Werkstück von sich wegbewegen,
kann im Falle eines Rückschlags das
Elektrowerkzeug mit der sich drehenden Scheibe
direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder Sie

die Arbeit unterbrechen, schalten Sie das
Elektrowerkzeug aus und halten Sie es ruhig,
bis die Scheibe zum Stillstand gekommen ist.
Versuchen Sie nie, die noch laufende
Trennscheibe aus dem Schnitt zu ziehen, sonst
kann ein Rückschlag erfolgen. Ermitteln und

beheben Sie die Ursache für das Verklemmen.

DEUTSCH de

d) Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück
befindet. Lassen Sie die Trennscheibe erst ihre
volle Drehzahl erreichen, bevor Sie den Schnitt
vorsichtig fortsetzen. Anderenfalls kann die

Scheibe verhaken, aus dem Werkstück springen
oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags durch
eine eingeklemmte Trennscheibe zu
vermindern. Große Werkstücke können sich
unter ihrem eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der Scheibe
abgestützt werden, und zwar sowohl in der Nähe
der Schnittlinie als auch an der Kante.

f) Seien Sie besonders vorsichtig bei

"Tauchschnitten" in bestehende Wände oder
andere nicht einsehbare Bereiche. Die

eintauchende Trennscheibe kann beim Schneiden
in Gas- oder Wasserleitungen, elektrische
Leitungen oder andere Objekte einen Rückschlag
verursachen.

g) Führen Sie keine Kurvenschnitte aus. Eine
Überlastung der Trennscheibe erhöht deren
Beanspruchung und die Anfälligkeit zum Verkanten
oder Blockieren und damit die Möglichkeit eines
Rückschlags oder Schleifkörperbruchs, was zu
schweren Verletzungen führen kann.

4.5 Besondere Sicherheitshinweise zum
Sandpapierschleifen:

a) Benutzen Sie Schleifblätter der richtigen
Größe und befolgen Sie die Herstellerangaben
zur Auswahl der Schleifblätter. Schleifblätter, die

über den Schleifteller hinausragen, können
Verletzungen verursachen sowie zum Verhaken,
Zerreißen der Schleifblätter oder zum Rückschlag
führen.

4.6 Besondere Sicherheitshinweise zum
Arbeiten mit Drahtbürsten:

a) Beachten Sie, dass die Drahtbürste auch
während des üblichen Gebrauchs Drahtstücke
verliert. Überlasten Sie die Drähte nicht durch
zu hohen Anpressdruck. Wegfliegende

Drahtstücke können sehr leicht durch dünne
Kleidung und/oder die Haut dringen.

b) Wird eine Schutzhaube empfohlen,

verhindern Sie, dass sich Schutzhaube und
Drahtbürste berühren können. Teller- und

Topfbürsten können durch Anpressdruck und
Zentrifugalkräfte ihren Durchmesser vergrößern.

4.7 Weitere Sicherheitshinweise:

WARNUNG – Tragen Sie immer eine

Schutzbrille.

Tragen Sie Gehörschutz.

WARNUNG – Verwenden Sie das
Elektrowerkzeug immer mit beiden Händen.

7

DEUTSCHde

Verwenden Sie die Schleif-Schutzhaube
nicht für Trennschleifarbeiten. Für Arbeiten
mit Trennscheiben aus Sicherheitsgründen

die Trennschleifschutzhaube verwenden.
Keine segmentierten Diamant-Trennscheiben mit

Segmentschlitzen >10 mm verwenden. Zulässig
sind nur negative Segmentschneidwinkel.

Gebundene Trennscheiben nur verwenden, wenn
diese verstärkt sind.

Maschine nicht einschalten, wenn Geräteteile oder
Schutzeinrichtungen fehlen oder defekt sind.

Wenn die Maschine beim Einschalten sehr schnell
auf Maximaldrehzahl beschleunigt, liegt ein
Elektronikfehler vor. Weitere sicherheitsrelevante
Elektronikfunktionen stehen nicht mehr zur
Verfügung. Lassen sie die Maschine sofort
reparieren (Siehe Kapitel 12.).

Elastische Zwischenlagen verwenden, wenn diese
mit dem Schleifmittel zur Verfügung gestellt werden
und wenn sie gefordert werden.

Angaben des Werkzeug- oder Zubehörherstellers
beachten! Scheiben vor Fett und Schlag schützen!

Einsatzwerkzeuge müssen sorgsam nach
Anweisungen des Herstellers aufbewahrt und
gehandhabt werden.

Niemals Trennscheiben zum Schruppschleifen
oder Entgraten verwenden! Trennscheiben dürfen
keinem seitlichen Druck ausgesetzt werden.

Das Werkstück muss fest aufliegen und gegen
Verrutschen gesichert sein, z.B. mit Hilfe von
Spannvorrichtungen. Große Werkstücke müssen
ausreichend abgestützt werden.

Werden Einsatzwerkzeuge mit Gewindeeinsatz
verwendet, darf das Spindelende den Lochboden
des Schleifwerkzeugs nicht berühren. Darauf
achten, dass das Gewinde im Einsatzwerkzeug
lang genug ist, um die Spindellänge aufzunehmen.
Das Gewinde im Einsatzwerkzeug muss zum
Gewinde auf der Spindel passen. Spindellänge und
Spindelgewinde siehe Seite 3 und Kapitel 14.
Technische Daten.

Es wird empfohlen, eine geeignete stationäre
Absauganlage einzusetzen. Schalten sie immer
einen FI-Schutzschalter (RCD) mit einem max.
Auslösestrom von 30 mA vor. Bei Abschaltung des
Winkelschleifers durch den FI-Schutzschalter muss
die Maschine überprüft und gereinigt werden. Siehe
Kapitel 9. Reinigung.

Beschädigte, unrunde bzw. vibrierende Werkzeuge
dürfen nicht verwendet werden.

Schäden an Gas- oder Wasserrohren, elektrischen
Leitungen und tragenden Wänden (Statik)
vermeiden.

Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung, Umrüstung oder Wartung
vorgenommen wird.

Ein beschädigter oder rissiger Zusatzgriff ist zu
ersetzen. Maschine mit defektem Zusatzgriff nicht
betreiben.

Eine beschädigte oder rissige Schutzhaube ist zu
ersetzen. Maschine mit defekter Schutzhaube nicht

8

betreiben.

Kleine Werkstücke befestigen. Z. B. in einen
Schraubstock einspannen.

Wenn flansch-montierte Scheiben für einen
doppelten Zweck (kombinierte Schleif- und
Trennschleifscheiben) verwendet werden, dürfen
nur folgende Schutzhauben-Typen verwendet
werden: Typ A, Typ C.
Siehe Kapitel 11.

Die richtige Schutzhaube verwenden:

Die falsche Schutzhaube kann zu Kontrollverlust
und schweren Verletzungen führen. Beispiele für
falsche Verwendung:

- beim Einsatz einer Schutzhaube des Typs A zum
Seitenschleifen können sich Schutzhaube und
Werkstück gegenseitig stören, was zu einer
ungenügenden Kontrolle führt.

- beim Einsatz einer Schutzhaube des Typs B zum
Trennschleifen mit gebundenen Trennscheiben
besteht ein erhöhtes Risiko, den ausgeworfenen
Funken und Schleifpartikeln sowie Bruchstücken
der Schleifscheibe im Fall eines
Schleifscheibenbruchs ausgesetzt zu sein.

- beim Einsatz einer Schutzhaube des Typs A, B, C
zum Trenn- oder Seitenschleifen in Beton oder
Mauerwerk besteht ein erhöhtes Risiko durch
Staubexposition sowie durch Verlust der Kontrolle
mit Rückschlag als Folge.

- beim Einsatz einer Schutzhaube des Typs A, B, C
mit einer Tellerbürste, die dicker als zulässig ist,
können die Drähte auf die Schutzhaube treffen
und dies zum Bruch der Drähte führen.

Verwenden Sie immer die zum Einsatzwerkzeug
passende Schutzhaube. Siehe Kapitel 11.

Staubbelastung reduzieren:

WARNUNG - Einige Stäube, die durch

Sandpapierschleifen, Sägen, Schleifen,
Bohren und andere Arbeiten erzeugt werden,
enthalten Chemikalien, von denen bekannt ist, dass
sie Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen. Einige
Beispiele für diese Chemikalien sind:

- Blei aus bleihaltigem Anstrich,

- mineralischer Staub aus Mauersteinen, Zement

und anderen Mauerwerkstoffen, und

- Arsen und Chrom aus chemisch behandeltem

Holz.
Ihr Risiko durch diese Belastung variiert, je
nachdem, wie oft Sie diese Art von Arbeit
ausführen. Um Ihre Belastung mit diesen
Chemikalien zu reduzieren: Arbeiten Sie in einem
gut belüfteten Bereich und arbeiten Sie mit
zugelassener Schutzausrüstung, wie z. B. solche
Staubmasken, die speziell zum Herausfiltern von
mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren
Werkstoffen, wie z. B. einige Holzarten (wie Eichen­oder Buchenstaub), Metalle, Asbest. Weitere
bekannte Krankheiten sind z. B. allergische
Reaktionen, Atemwegserkrankungen. Lassen Sie
Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal,
Anwendungsfall und Einsatzort geltenden
Richtlinien und nationale Vorschriften (z.B.
Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am
Entstehungsort, vermeiden Sie Ablagerungen im
Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes
Zubehör. Dadurch gelangen weniger Partikel
unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:

- die austretenden Partikel und den Abluftstrom der
Maschine nicht auf sich, oder in der Nähe
befindliche Personen oder auf abgelagerten
Staub richten,

- eine Absauganlage und/oder einen Luftreiniger
einsetzen,

- den Arbeitsplatz gut lüften und durch Saugen
sauber halten. Fegen oder blasen wirbelt Staub
auf.

- Saugen oder waschen Sie Schutzkleidung. Nicht
ausblasen, schlagen oder bürsten.

5. Überblick

Siehe Seite 2.

1 Stützflansch
2Spindel
3Spindelarretierknopf
4Handgriff
5 Sperre (gegen unbeabsichtigtes Einschalten, ggf.

zur Dauereinschaltung)*
6 Schalterdrücker (zum
7Zusatzgriff
8Schutzhaube
9 Spannmutter

10 Zweilochschlüssel
11 Schraube (zur Schutzhaubenverstellung und

-befestigung)

* ausstattungsabhängig / nicht im Lieferumfang

Ein-/Ausschalten)

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die

auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den Daten
Ihres Stromnetzes übereinstimmen.

Schalten sie immer einen FI-Schutzschalter

(RCD) mit einem max. Auslösestrom von
30 mA vor.

Nur Verlängerungskabel mit einem
Mindestquerschnitt von 1,5 mm
Verlängerungskabel müssen für die
Leistungsaufnahme der Maschine geeignet sein
(vgl. technische Daten). Bei Verwendung einer
Kabelrolle, das Kabel immer völlig abrollen.

6.1 Zusatzgriff anbringen

Nur mit angebrachtem Zusatzgriff (7) arbeiten!

Den Zusatzgriff in die linke, mittlere oder
rechte Gewindebohrung (je nach Bedarf) von Hand
fest einschrauben.

2

verwenden.

DEUTSCH de

6.2 Schutzhaube anbringen

Verwenden Sie aus Sicherheitsgründen

ausschließlich die für das jeweilige
Einsatzwerkzeug vorgesehene Schutzhaube! Die
falsche Schutzhaube kann zu Kontrollverlust und
schweren Verletzungen führen. Siehe auch Kapitel

11. Zubehör!
Siehe Seite 2, Abbildung D.

- Schraube (11) lösen. Die Schutzhaube (8) in der

gezeigten Stellung aufsetzen.

- Schutzhaube so verdrehen, dass der

geschlossene Bereich zum Anwender zeigt.

- Schraube (11) festziehen, dabei muss die

Verdrehsicherung in die Aussparungen
eingreifen.

- Auf sicheren Sitz prüfen: Die Schutzhaube darf

sich nicht verdrehen lassen.

Vor der Inbetriebnahme:
Schutzhaube anbringen.

Nur Einsatzwerkzeuge
verwenden, die von der
Schutzhaube um
mindestens 3,4 mm überragt
werden.

7. Schleifscheibe anbringen

Vor allen Umrüstarbeiten: Netzstecker aus der

Steckdose ziehen. Die Maschine muss
ausgeschaltet sein und die Spindel stillstehen.

Für Arbeiten mit Trennscheiben aus

Sicherheitsgründen die Trennschleif­schutzhaube (siehe Kapitel 11. Zubehör)
verwenden.

7.1 Spindel arretieren

Spindelarretierknopf (3) nur bei stillstehender

Spindel eindrücken.

- Spindelarretierknopf (3) eindrücken und

Spindel (2) von Hand drehen, bis der
Spindelarretierknopf spürbar einrastet.

7.2 Schleifscheibe auflegen

Siehe Seite 2, Abbildung B.

- Stützflansch (1) auf die Spindel aufsetzen. Er ist

richtig angebracht wenn er sich auf der Spindel
nicht verdrehen lässt.

- Schleifscheibe, wie in Abbildung B gezeigt, auf

den Stützflansch (1) auflegen.
Die Schleifscheibe muss gleichmäßig auf dem
Stützflansch aufliegen. Der Blechflansch von
Trennschleifscheiben muss auf dem Stützflansch
aufliegen.

7.3 Spannmutter befestigen/lösen

Spannmutter (9) befestigen:

Die 2 Seiten der Spannmutter sind unterschiedlich.
Die Spannmutter wie folgt auf die Spindel
aufschrauben:

Siehe Seite 2, Abbildung C.

9

DEUTSCHde

- A) Bei dünnen Schleifscheiben:

Der Bund der Spannmutter (9) zeigt nach oben,
damit die dünne Schleifscheibe sicher gespannt
werden kann.
B) Bei dicken Schleifscheiben:
Der Bund der Spannmutter (9) zeigt nach unten,
damit die Spannmutter sicher auf der Spindel
angebracht werden kann.

- Spindel arretieren. Die Spannmutter (9) mit dem
Zweilochschlüssel (10) im Uhrzeigersinn
festziehen.

Spannmutter lösen:

- Spindel arretieren (siehe Kapitel 7.1). Die
Spannmutter (9) mit dem Zweilochschlüssel (10)
gegen den Uhrzeigersinn abschrauben.

8. Benutzung

8.1 Ein-/Ausschalten

Maschine immer mit beiden Händen führen.

Erst einschalten, dann das
das Werkstück bringen.

Es ist zu vermeiden, dass die Maschine

zusätzlichen Staub und Späne einsaugt. Beim
Ein- und Ausschalten die Maschine von
abgelagertem Staub fernhalten. Maschine nach
dem Ausschalten erst dann ablegen, wenn der
Motor zum Stillstand gekommen ist.

Vermeiden Sie unbeabsichtigtes Anlaufen:

stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird oder
wenn eine Stromunterbrechung eingetreten ist.

Bei Dauereinschaltung läuft die Maschine

weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen an
den vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.

Siehe Seite 2, Abbildung A.

Momenteinschaltung:

Einschalten:

Ausschalten: Schalterdrücker (6) loslassen.

Dauereinschaltung (ausstattungsabhängig):

Einschalten:

Ausschalten:

8.2 Arbeitshinweise
Schleifen:

Maschine mäßig andrücken und über die Fläche
hin- und herbewegen, damit die Werkstückober­fläche nicht zu heiß wird.

10

Sperre (5) in Pfeilrichtung schieben

und dann Schalterdrücker (6) drücken.

Sperre (5) in Pfeilrichtung schieben

und dann Schalterdrücker (6) drücken und
gedrückt halten. Maschine ist nun
eingeschaltet. Jetzt Sperre (5) ein weiteres
Mal in Pfeilrichtung schieben um
Schalterdrücker (6) zu arretieren
(Dauereinschaltung).

Schalterdrücker (6) drücken und

loslassen.

Einsatzwerkzeug an

Schruppschleifen: Für ein gutes Arbeitsergebnis in
einem Anstellwinkel von 30° - 40° arbeiten.

Trennschleifen:

Material angepasstem Vorschub arbeiten. Nicht
verkanten, nicht drücken, nicht schwingen.

Sandpapierschleifen:

Maschine mäßig andrücken und über die Fläche
hin- und herbewegen, damit die Werkstückober­fläche nicht zu heiß wird.

Arbeiten mit Drahtbürsten:

Maschine mäßig andrücken.

8.3 Getriebegehäuse drehen

Siehe Seite 2, Abbildung E.

- Netzstecker ziehen.

- Die 4 Getriebegehäuse-Schrauben (a)

herausschrauben. ACHTUNG! Das

Getriebegehäuse nicht abziehen!

- Getriebegehäuse in die gewünschte Stellung
verdrehen ohne es abzuziehen.

- Die 4 Getriebegehäuse-Schrauben (a) in die
vorhandenen Gewindegänge einschrauben!
Anzugsdrehmoment = 3,4 Nm +/- 0,7 Nm.

Beim Trennschleifen immer im
Gegenlauf (siehe Bild) arbeiten. Sonst
besteht die Gefahr, dass die Maschine
unkontrolliert aus dem Schnitt springt.
Mit mäßigem, dem zu bearbeitenden

9. Reinigung

Bei der Bearbeitung können sich Partikel im Innern
des Elektrowerkzeugs absetzen. Das beeinträchtigt
die Kühlung des Elektrowerkzeugs. Leitfähige
Ablagerungen können die Schutzisolierung des
Elektrowerkzeugs beeinträchtigen und elektrische
Gefahren verursachen.

Elektrowerkzeug regelmäßig, häufig und gründlich
durch alle vorderen und hinteren Luftschlitze
aussaugen oder mit trockener Luft ausblasen.
Trennen Sie vorher das Elektrowerkzeug von der
Energieversorgung und tragen Sie dabei
Schutzbrille und geeignete Staubmaske. Achten
Sie beim Ausblasen auf eine fachgerechte
Absaugung.

10. Störungsbeseitigung

- Wiederanlaufschutz: Die Maschine läuft nicht.
Der Wiederanlaufschutz hat angesprochen. Wird
der Netzstecker bei eingeschalteter Maschine
eingesteckt oder ist die Stromversorgung nach
einer Unterbrechung wieder hergestellt, läuft die
Maschine nicht an. Die Maschine aus- und wieder
einschalten.

- Die Maschine beschleunigt beim Einschalten
sehr schnell auf Maximaldrehzahl, d.h. die
automatische Anlaufstrombegrenzung
(Sanftanlauf) funktioniert nicht. Ein
Elektronikfehler liegt vor, weitere
sicherheitsrelevante Elektronikfunktionen stehen
nicht mehr zur Verfügung. Lassen sie die
Maschine sofort reparieren (Siehe Kapitel 12.).

11. Zubehör

Verwenden Sie nur original Metabo Zubehör.
Verwenden Sie nur Zubehör, das die in dieser

Betriebsanleitung angegebenen Anforderungen
und Kenndaten erfüllt.

Zubehör sicher anbringen. Wird die Maschine in
einem Halter betrieben: Die Maschine sicher
befestigen. Der Verlust der Kontrolle kann zu
Verletzungen führen.

Verwenden Sie immer das für die
Arbeitsaufgabe geeignete Einsatzwerkzeug

und die vorgeschriebene Schutzhaube. Siehe

Seite 4. (Abbildungen sind beispielhaft).
Arbeitsaufgabe:

1 = Schleifen mit der Fläche
2 = Trennschleifen
3 = Lochbohren
4 = Drahtbürsten
5 = Sandpapierschleifen

Einsatzwerkzeuge:

1.1 = Schruppschleifscheibe

1.2 = Schleiftopf (keramisch)

2.1 = Trennscheibe „Metall“

2.2 = Trennscheibe „Mauerwerk/Beton“

2.3 = Diamant-Trennscheibe „Mauerwerk/Beton“

2.4 = Trennscheibe für einen doppelten Zweck
(kombinierte Schleif- und
Trennschleifscheibe)

3.1 = Diamantbohrkronen

4.1 = Rundbürste

4.2 = Topfbürste

5.1 = Lamellenschleifteller

5.2 = Schleifteller für Schleifblätter

vorgeschriebene Schutzhaube:

Type A = Trennschutzhaube
Type B = Schutzhaube zum Schleifen
Type C = Schutzhaube zum Schleifen und

Type D = Schutzhaube für Schleiftopf
Type F = Absaugschutzhaube zum Trennschleifen

Weiteres Zubehör:
(siehe auch www.metabo.com)

CQuick-Spannmutter
Zubehör-Komplettprogramm siehe
www.metabo.com oder Hauptkatalog.

Trennschleifen (Kombination)

AMetalltrennständer
B Spannmutter (9)

12. Reparatur

Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt

werden!
Eine defekte Netzanschlussleitung darf nur durch

eine spezielle, originale Netzanschlussleitung von
Metabo ersetzt werden, die über den Metabo
Service erhältlich ist.

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich

DEUTSCH de

qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Elektrowerk­zeugen wenden Sie sich bitte an Ihre Metabo­Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com
herunterladen.

13. Umweltschutz

Der entstehende Schleifstaub kann Schadstoffe
enthalten: Nicht über den Hausmüll, sondern
sachgerecht an einer Sammelstelle für Sondermüll
entsorgen.

Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.

Nur für EU-Länder: Werfen Sie Elektrowerk­zeuge nicht in den Hausmüll! Gemäß

Europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerk­zeuge getrennt gesammelt und einer umweltge­rechten Wiederverwertung zugeführt werden.

14. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
Ø =max. Durchmesser des Einsatzwerk-

t

max,1

t

max,2

t

max,3

t

max,4

M =Spindelgewinde
l =Länge der Schleifspindel
n =Leerlaufdrehzahl (Höchstdrehzahl)
P
P
m =Gewicht ohne Netzkabel

Messwerte ermittelt gemäß EN 60745.

zeugs

=max. zulässige Dicke des Einsatzwerk-

zeugs im Spannbereich bei Verwendung
von Spannmutter (9)

=max. zulässige Dicke des Einsatzwerk-

zeugs im Spannbereich bei Verwendung
von Quick-Spannmutter

=Schruppscheibe/Trennscheibe:

max. zulässige Dicke des
Einsatzwerkzeugs

=max. zulässige Dicke von Tellerbürsten

=Nennaufnahmeleistung

1

=Abgabeleistung

2

Maschine der Schutzklasse II

~ Wechselstrom

Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung
der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur

11

DEUTSCHde

Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.

Das Schleifen von dünnen Blechen oder

anderen leicht vibrierenden Werkstücken mit
großer Oberfläche kann zu einer wesentlich
höheren Gesamtschallemission (bis zu 15 dB), als
die angegebenen Schall-Emissionswerte führen.
Solche Werkstücke sollten durch geeignete
Maßnahmen, wie z.B. das Anbringen schwerer,
flexibler Dämpfungsmatten, so weit wie möglich, an
der Schallabstrahlung gehindert werden. Auch bei
der Gefährdungsbeurteilung der Lärmbelastung
und der Auswahl eines geeigneten Gehörschutzes
ist die erhöhte Schallemission zu berücksichtigen.

Schwingungsgesamtwert
Richtungen) ermittelt entsprechend EN 60745:
a

=Schwingungsemissionswert

h, SG

a

K
Typische A-bewertete Schallpegel

L
L
K

(Oberflächen schleifen)

=Schwingungsemissionswert (Schleifen

h, DS

mit Schleifteller)

h,SG/DS

pA
WA

pA

= Unsicherheit (Schwingung)

= Schalldruckpegel
= Schallleistungspegel

, KWA= Unsicherheit

Gehörschutz tragen!

(Vektorsumme dreier

:

12

Original instructions

1. Conformity Declaration

We declare in our sole responsibility: These angle
grinders, identified by type and serial number *1),
comply with all relevant requirements of the direc­tives *2) and standards *3). Technical file at *4) ­see page 3.

For UK only:

We as manufacturer and authorized person to

compile the technical file, see *4) on page 3,
hereby declare under sole responsibility that these
angle grinders, identified by type and serial number
*1) on page 3, fulfill all relevant provisions of
following UK Regulations S.I. 2016/1091, S.I. 2008/
1597, S.I. 2012/3032 and Designated Standards
EN 60745-1:2009+A11:2010, EN 60745-2­3:2011+A2:2013+A11:2014+A12:2014+A13:2015,
EN IEC 63000:2018

2. Specified Use

The angle grinders, when fitted with original Metabo
accessories, are suitable for grinding, sanding,
separating and wire brushing metal, concrete,
stone and similar materials without the use of water.

The user bears sole responsibility for any damage
caused by improper use.

Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.

3. General Safety Instructions

For your own protection and for the
protection of your power tool, pay
attention to all parts of the text that are
marked with this symbol!

WARNING – Read the operating
instructions to reduce the risk of injury.

WARNING – Read all safety warnings,

instructions, illustrations and
specifications provided with this power tool.

Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future
reference.

Always include these documents when passing on
your power tool.

4. Special Safety Instructions

4.1 Safety Warnings Common for Grinding,

Sanding, Wire Brushing or Cutting-Off
Operations:

a) This power tool is intended to function as a
grinder, sander, wire brush, hole cutter or cut­off tool. Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions

ENGLISH en

listed below may result in electric shock, fire and/or
serious injury.

b) Operations such as polishing are not to be
performed with this power tool. Operations for
which the power tool was not designed may create
a hazard and cause personal injury.

c) Do not convert this power tool to operate in a

way which is not specifically designed and
specified by the tool manufacturer. Such a

conversion may result in a loss of control and cause
serious personal injury.

d) Do not use accessories which are not

specifically designed and specified by the tool
manufacturer. Just because an accessory can be

attached to your power tool, it does not assure safe
operation.

e) The rated speed of the accessory must be at

least equal to the maximum speed marked on
the power tool. Accessories running faster than

their rated speed can break and fly apart.
f) The outside diameter and the thickness of

your accessory must be within the capacity
rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or
controlled.

g) The dimensions of the accessory mounting

must fit the dimensions of the mounting
hardware of the power tool. Accessories that do

not match the mounting hardware of the power tool
will run out of balance, vibrate excessively and may
cause loss of control.

h) Do not use a damaged accessory. Before

each use inspect the accessory such as
abrasive wheels for chips and cracks, backing
pad for cracks, tear or excess wear, wire brush
for loose or cracked wires. If the power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After
inspecting and installing an accessory,
position yourself and bystanders away from
the plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally break

apart during this test time.
i) Wear personal protective equipment.

Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must be

capable of stopping flying debris generated by
various operations. The dust mask or respirator
must be capable of filtrating particles generated by
your operation. Prolonged exposure to high­intensity noise may cause hearing loss.

j) Keep bystanders a safe distance away from

work area. Anyone entering the work area must
wear personal protective equipment. Fragments

of the workpiece or of a broken accessory may fly

13

ENGLISHen

away and cause injury beyond immediate area of
operation.

k) Hold the power tool by insulated gripping

surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal
parts of the power tool "live" and could give the
operator an electric shock.

l) Position the cord clear of the spinning
accessory. If you lose control, the cord may be cut
or snagged and your hand or arm may be pulled into
the spinning accessory.

m) Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.

n) Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.

o) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.

p) Do not operate the power tool near
flammable materials. Sparks could ignite these
materials.

q) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution or shock.

4.2 Kickback and related warnings

Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad. brush or any
other accessory. Pinching or snagging causes rapid
stalling of the rotating accessory, which in turn
causes the uncontrolled power tool to be forced in
the direction opposite of the accessory’s rotation at
the point of the binding.

For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel
that is entering into the pinch point can dig into the
surface of the material causing the wheel to climb
out or kickback. The wheel may either jump toward
or away from the operator, depending on direction
of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.

Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.

a) Maintain a firm grip with both hands on the

power tool and position your body and arms to
allow you to resist kickback forces. Always use
the auxiliary handle, if provided, for maximum
control over kickback or torque reaction during
start-up. The operator can control torque reactions

or kickback forces, if proper precautions are taken.
b) Never place your hand near the rotating

accessory. Accessory may kickback over your
hand.

14

c) Do not position your body in the area where

the power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite to
the wheel’s movement at the point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory and
cause loss of control or kickback.

e) Do not attach a saw chain woodcarving

blade, segmented diamond wheel with a
peripheral gap greater than 10 mm or toothed
saw blade. Such blades create frequent kickback

and loss of control.

4.3 Safety warnings specific for grinding and
cutting-off operations:

a) Use only wheel types that are specified for
your power tool and the specific guard
designed for the selected wheel. Wheels for

which the power tool was not designed cannot be
adequately guarded and are unsafe.

b) The grinding surface of centre depressed

wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be
adequately protected.

c) The guard must be securely attached to the

power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect

the operator from broken wheel fragments,
accidental contact with wheel and sparks that could
ignite clothing.

d) Wheels must be used only for specified

applications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off wheels

are intended for peripheral grinding, side forces
applied to these wheels may cause them to shatter.

e) Always use undamaged wheel flanges that

are of correct size and shape for your selected
wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel flanges.

f) Do not use worn down wheels from larger
power tools. Wheels intended for larger power
tools are not suitable for the higher speed of a
smaller tool and may burst.

g) When using dual purpose wheels always use

the correct guard for the application being
performed. Failure to use the correct guard may

not provide the desired level of guarding, which
could lead to serious injury.

4.4 Additional safety warnings specific for
cutting-off operations:

a) Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make an
excessively deep cut. Overstressing the wheel

increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibility
of kickback or wheel breakage.

b) Do not position your body in line with and
behind the rotating wheel. When the wheel, at the
point of operation, is moving away from your body,
the possible kickback may propel the spinning
wheel and the power tool directly at you.

c) When the wheel is binding or when

interrupting a cut for any reason, switch off the
power tool and hold it motionless until the
wheel comes to a complete stop. Never attempt
to remove the cut-off wheel from the cut while
the wheel is in motion otherwise kickback may
occur. Investigate and take corrective action to

eliminate the cause of wheel binding.
d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in
the workpiece.

e) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under
their own weight. Supports must be placed under

the workpiece near the line of cut and near the edge
of the workpiece on both sides of the wheel.

f) Use extra caution when making a “pocket
cut” into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes,
electrical wiring or objects that can cause kickback.

g) Do not attempt to do curved cutting.
Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in
the cut and the possibility of kickback or wheel
breakage, which can lead to serious injury.

4.5 Safety warnings specific for sanding
operations:

a) Use proper sized sanding disc paper. Follow
the manufacturer’s recommendations, when
selecting sanding paper. Larger sanding paper

extending too far beyond the sanding pad presents
a laceration hazard and may cause snagging,
tearing of the disc or kickback.

4.6 Safety warnings specific for wire
brushing operations:

a) Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.
b) If the use of a guard is specified for wire

brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load
and centrifugal forces.

4.7 Additional Safety Instructions:

WARNING – Always wear protective

goggles.

Wear ear protectors.

ENGLISH en

WARNING – Always operate the power tool
with two hands.

Do not use the guard for cutting-off
operations. When working with cut-off
wheels, always use the parting safety guard

for safety reasons.
Do not use any segmented diamond cut-off wheels

with segment slits >10 mm. Only negative segment
cutting angles are permitted.

Use bonded cut-off wheels only if these are
reinforced.

Do not switch on the machine if tool parts or guard
devices are missing or defective.

An electronic error occurs if the machine
accelerates to maximum speed very quickly when
switched on. Other safety-related electronic
functions are no longer available. Have the machine
repaired immediately (see 12.).

Use elastic cushioning layers if they have been
supplied with the grinding media and if required.

Observe the specifications of the tool or accessory
manufacturer! Protect the discs from grease or
impacts!

Accessories must be stored and handled with care
in accordance with the manufacturer's instructions.

Never use cut-off wheels for roughing work or
deburring! Do not apply pressure to the side of the
cut-off wheels.

The workpiece must lay flat and be secured against
slipping, e.g. using clamps. Large workpieces must
be sufficiently supported.

If accessories with threaded inserts are used, the
end of the spindle may not touch the base of the
hole on the grinding tool. Make sure that the thread
in the accessory is long enough to accommodate
the full length of the spindle. The thread in the
accessory must match the thread on the spindle.
See page 3 and chapter 14. Technical
Specifications for more information on the spindle
length and thread.

Use of a suitable fixed extractor system is
recommended. Always install an RCD with a
maximum trip current of 30 mA upstream. If the
angle grinder is shut down via the GFCI, it must be
checked and cleaned. See chapter 9. Cleaning.

Damaged, eccentric or vibrating tools must not be
used.

Avoid damage to gas or water pipes, electrical
cables and load-bearing walls (static).

Pull the plug out of the socket before making any
adjustments, converting or servicing the machine.

A damaged or cracked additional handle must be
replaced. Never operate a machine with a defective
additional handle.

A damaged or cracked safety guard must be
replaced. Never operate a machine with a defective
safety guard.

Secure small workpieces. For example, clamp in a
vice.

15

ENGLISHen

When using dual-purpose (combined grinding and
cut-off wheels), only the following guard types must
be used: type A, type C.
See chapter 11.

Using the correct guard:

Using an incorrect guard can lead to loss of control
and serious injuries. Examples for incorrect use:

- when using a type A guard for lateral grinding, the
guard may interfere with the workpiece causing
poor control.

- when using a type B guard for cutting-off
operations with bonded cut-off wheels, there is an
increased risk of exposure to emitted sparks and
particles, as well as exposure to wheel fragments
in the event of a wheel burst.

- when using a type A, B, C guard for cutting-off
operations or lateral grinding in concrete or
masonry, there is an increased risk of exposure to
dust and loss of control resulting in kickback.

- when using a type A, B, C guard with a wheel-type
wire brush with a thickness greater than the
maximum permitted thickness, the wires may
catch on the guard leading to breaking of the
wires.

Always use the matching guard for the accessory.
See chapter 11.

Reducing dust exposure:

WARNING - Some dust created by power

sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:

- Lead from lead-based paints,

- crystalline silica from bricks and cement and other

masonry products, and

- arsenic and chromium from chemically treated

lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals,work in a well­ventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.

This also applies to dust from other materials, such
as some timber types (like oak or beech dust),
metals, asbestos. Other known diseases are e.g.
allergic reactions, respiratory diseases. Do not let
dust enter the body.

Observe the relevant guidelines and national
regulations for your material, staff, application and
place of application (e.g. occupational health and
safety regulations, disposal).

Collect the particles generated at the source, avoid
deposits in the surrounding area.

Use suitable accessories for special work. In this
way, fewer particles enter the environment in an
uncontrolled manner.

Use a suitable extraction unit.
Reduce dust exposure with the following measures:

- do not direct the escaping particles and the

exhaust air stream towards yourself or nearby

persons or towards dust deposits,

- use an extraction unit and/or an air purifier,

16

- ensure good ventilation of the workplace and keep
it clean using a vacuum cleaner. Sweeping or
blowing stirs up dust.

- Vacuum or wash protective clothing. Do not blow,
beat or brush protective gear.

5. Overview

See page 2.

1 Support flange
2Spindle
3 Spindle locking button
4Handle
5 Lock (to prevent the machine from being switched

on unintentionally, or for continuous operation)*
6 Trigger (
7 Additional handle
8 Safety guard
9 Clamping nut

10 2-hole spanner
11 Screw (for adjusting and securing the

* depending on equipment/not in scope of delivery

for switching on and off)

safety guard)

6. Commissioning

Before plugging in, check to see that the rated

mains voltage and mains frequency, as
specified on the rating label, match your power
supply.

Always install an RCD with a max. trip current

of 30 mA upstream.
Always use an extension cable with a minimum

diameter of 1.5 mm
suitable for the machine power rating (see
Technical Specifications). If using a roll of cable,
always roll up the cable completely.

6.1 Attaching the additional handle

Always work with the additional handle

attached (7)! Manually screw in the additional
handle securely in the left, centre or right threaded
hole (depending on requirements).

6.2 Attaching the safety guard

For safety reasons, only use the guard

provided for the respective accessory! Using
an incorrect guard can lead to loss of control and
serious injuries. See also chapter 11. Accessories!

See illustration D on page 2.

- Slacken the screw (11). Place the safety guard (8)

in the position indicated.

- Turn the safety guard until the closed section is

facing the operator.

- Tighten the screw (11), ensuring that the anti-twist

device engages in the slots.

- Make sure that the guard is seated securely: you

should not be able to turn the safety guard.

2

. The extension cable must be

Prior to commissioning: Fit the
protective cover.

Use only accessories that
are covered by at least

3.4 mm by the safety guard.

7. Attaching the grinding wheel

Disconnect the mains plug before changing
any accessories. The machine must be

switched off and the spindle at a standstill.

For reasons of safety, attach the parting guard
before performing parting work (see chapter

11. Accessories).

7.1 Locking the spindle

Press in the spindle locking button (3) only
when the spindle is stationary!

- Press in the spindle locking button (3) and turn the
spindle
(2) by hand until you feel the spindle locking
button engage.

7.2 Placing the grinding wheel in position

See illustration B on page 2.

- Fit the support flange (1) on the spindle. The
flange should not turn on the spindle when
properly attached.

- Position the grinding wheel on the support flange
(1) as shown in illustration B.
The grinding wheel must lay flat on the supporting
flange. The metal flange on the parting grinder
disc must lay flat on the support flange.

7.3 Securing/Releasing the clamping nut

Securing the clamping nut (9):

The 2 sides of the clamping nut are different. Screw
the clamping nut onto the spindle as follows:

See illustration C on page 2.

- A) For thin grinding wheels:
The edge of the clamping nut (9) faces upwards
so that the thin grinding wheel can be attached
securely.

B) For thick grinding wheels:

The edge of the clamping nut (9) faces
downwards so that the clamping nut can be
attached securely to the spindle.

- Lock the spindle. Turn the clamping nut (9)
clockwise using the 2-hole spanner (10) to
secure.

Releasing the clamping nut:

- Lock the spindle (see chapter 7.1). Turn the
clamping nut (9) anticlockwise using the 2-hole
spanner (10) to unscrew.

ENGLISH en

8. Use

8.1 Switching On and Off

Always guide the machine with both hands.

Switch on first, then guide the
towards the workpiece.

The machine must not be allowed to draw in

additional dust and shavings. When switching
the machine on and off, keep it away from dust
deposits. After switching off the machine, only place
it down when the motor has come to a standstill.

Avoid inadvertent starts: always switch the

tool off when the plug is removed from the
mains socket or if there has been a power cut.

In continuous operation, the machine

continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands at the intended handles, take a secure
stance and concentrate on the work.

See illustration A on page 2.

Torque activation

Switching on:

Switching off:

Continuous operation (depending on features)

Switching on:

Switching off:

8.2 Working instructions
Grinding:

Press down the machine evenly on the surface and
move back and forth so that the surface of the
workpiece does not become too hot.
Roughing: position the machine at an angle of 30° ­40° for the best working results.

Separating:

suitable for the material being processed. Do not tilt,
apply excessive force or sway from side to side.

Sanding:

Press down the machine evenly on the surface and
move back and forth so that the surface of the
workpiece does not become too hot.

Wire brushing:

Press down the machine evenly.

8.3 Rotate gear housing

See illustration E on page 2.

- Disconnect from the power supply.

Slide the lock (5) in the direction of

the arrow and press the trigger (6).

Release the trigger (6).

Slide the lock (5) in the direction of the
arrow, press the trigger (6) and keep it
pressed. The machine is now switched on.
Now slide the lock (5) in the direction of the
arrow once more to lock the trigger (6)
(continuous operation).

Press the trigger (6) and release.

Always work against the run o f the disc
(see illustration). Otherwise there is
the danger of the machine kicking
back from the cut out of control. Guide
the machine evenly at a speed

accessory

17

ENGLISHen

- Unscrew the 4 gear housing screws (a).

CAUTION! Do not remove the gear housing!

- Turn the gear housing to the desired position
without removing it.

- Screw in the 4 gear housing screws (a) in the
available threads! Tightening torque = 3.4 Nm +/-

0.7 Nm.

9. Cleaning

Particles may become deposited inside the power
tool during operation. This impairs the cooling of the
power tool. Conductive build-up can impair the
protective insulation of the power tool and create an
electrical hazard.

The power tool should be cleaned regularly, often
and thoroughly through all front and rear air vents
using a vacuum cleaner or by blowing in dry air.
Prior to this operation, separate the power tool from
the power source and wear protective glasses and
suitable dust mask. Ensure appropriate suction is
available when blowing out vents.

2.4 = dual-purpose diamond cutting discs
(combined grinding and cutting disc)

3.1 = diamond drill bits

4.1 = wheel brush

4.2 = cup brush

5.1 = flap disc

5.2 = backing pad for sanding sheets

prescribed guard:

Type A = cutting guard
Type B = guard for grinding
Type C = guard for grinding and cutting-off

Type D = guard for cup wheel
Type F = extraction guard for cutting-off operations

Other accessories:
(see also www.metabo.com)

For complete range of accessories, see
www.metabo.com or refer to the main catalogue.

operations (combination)

A Bench cut-off stand
B Adjusting nut (9)
C"Quick"clamping nut

10. Troubleshooting

- Restart protection: The machine does not
start. The restart protection is active. If the mains

plug is inserted with the machine switched on, or if
the current supply is restored following an
interruption, the machine does not start up. Switch
the machine off and on again.

- When switched on, the machine accelerates
to maximum speed very quickly, i.e. automatic
restriction of the starting current does not work
(soft start). An electronic error exists. Other
safety-related electronic functions are no longer
available. Have the machine repaired immediately
(see 12.).

11. Accessories

Use only genuine Metabo accessories.
Use only accessories that fulfil the requirements

and specifications listed in these operating instruc­tions.

Fit accessories securely. Secure the machine if it is
operated in a bracket. Loss of control can cause
personal injury.

Always use the suitable accessory and the
prescribed guard for the matching guard for

the application. See page 4. (Illustrations are
examples).

Application:

1 = surface grinding
2 = cut-off grinding
3 = drilling of holes
4 = wire brushes
5 = grinding with sanding paper

Accessories:

1.1 = grinding wheel

1.2 = cup wheel (ceramic)

2.1 = cut-off wheel “metal”

2.2 = cut-off wheel “masonry/concrete”

2.3 = diamond cutting disc “masonry/concrete”

18

12. Repairs

Repairs to electrical tools must be carried out
by qualified electricians ONLY!

A defective mains cable must be replaced only with
a special, original mains cable from Metabo
available from the Metabo service.

If the mains connection cable of this tool is
damaged, in order to prevent endangering
personnel and property it must be replaced by the
manufacturer, or the Customer Service of the
manufacturer, or a similarly qualified person.

Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.

You can download a list of spare parts from
www.metabo.com.

13. Environmental Protection

The sanding dust generated may contain
hazardous materials: do not dispose of with the
household waste, but at a special collection point
for hazardous waste.

Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.

Only for EU countries: Never dispose of
power tools in your household waste! In

accordance with European Guideline 2012/
19/EU on used electronic and electric equipment
and its implementation in national legal systems,
used power tools must be collected separately and
handed in for environmentally compatible recycling.

14. Technical Specifications

Explanation of details on page 3. Subject to
changes serving technical progress.

Ø =max. diameter of accessory

t

=max. permitted thickness of clamping

max,1

t

max,2

t

max,3

t

max,4

M=Spindle thread
l =Length of the grinding spindle
n =No-load speed (maximum speed)
P
P
m =Weight without mains cable

Measured values determined in conformity with
EN 60745.

shank on accessory when using clamping
nut (9)

=max. permitted thickness of clamping

shank on accessory when using
"Quick"clamping nut

=Roughing disc/Parting disc:

max. permitted thickness of accessory

=max. permitted thickness of wheel-type

wire brushes

=Nominal power input

1

=Power output

2

Machine in protection class II

~ Alternating current

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

Emission values

These values make it possible to assess the
emissions from the power tool and to compare
different power tools. Depending on the operating
conditions, the condition of the power tool or the
accessories, the actual load may be higher or lower.
For assessment purposes, please allow for breaks
and periods when the load is lower. Based on the
adjusted estimates, arrange protective measures
for the user e.g. organisational measures.

The grinding of thinner metal sheets and other

workpieces with large surfaces that easily
vibrate can lead to a significantly higher overall
sound emission (up to 15 dB) than the sound
emission values specified. The sound radiation of
such workpieces should be prevented to the
greatest extent possible by means of suitable
measures, such as fitting heavy, flexible damping
mats. The increased sound emission must also be
taken into account when assessing the risk of noise
exposure and selecting suitable hearing protection.

Vibration total value
determined in accordance with EN 60745:
a

=Vibration emission value (sanding

h, SG

a

K

surfaces)

=Vibration emission value (sanding with

h, DS

sanding pad)

h,SG/DS

= Uncertainty (vibration)

Typical A-effective perceived sound levels
L

=Sound pressure level

pA

L

=Acoustic power level

WA

KpA, KWA= Uncertainty

Wear ear protectors!

(vector sum of three directions)

:

ENGLISH en

19

FRANÇAISfr

Notice originale

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité :
Ces meuleuses d'angle, identifiées par le type et le
numéro de série *1), sont conformes à toutes les
prescriptions applicables des directives *2) et
normes *3). Documents techniques pour *4) - voir
page 3.

2. Utilisation conforme

Les meuleuses d'angle sont destinées avec les
accessoires Metabo d'origine au meulage, au
ponçage, aux travaux à la brosse métallique et au
tronçonnage de pièces de métal, de béton, de
pierre et d'autres matériaux similaires sans utiliser
d'eau.

L'utilisateur sera entièrement responsable de tous
dommages résultant d'une utilisation non conforme
de l'outil.

Il est impératif de respecter les consignes
générales de protection contre les accidents ainsi
que les consignes de sécurité ci-jointes.

3. Consignes générales de
sécurité

Dans l'intérêt de votre propre sécurité et
afin de protéger votre outil électrique,
respecter les passages de texte marqués
de ce symbole !

AVERTISSEMENT – Lire la notice
d’utilisation afin d’éviter tout risque de
blessure.

AVERTISSEMENT – Lire tous les

avertissements de sécurité, les
instructions, les illustrations et les
caractéristiques techniques relatifs à cet outil
électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer une
électrocution, un incendie et/ou de sérieuses
blessures.

Conserver toutes les consignes de sécurité et
instructions pour une utilisation ultérieure.

Toujours remettre l’outil électrique accompagné de
ces documents.

4. Consignes de sécurité
particulières

4.1 Consignes de sécurité communes pour
le meulage, le ponçage avec du papier
abrasif, le travail avec des brosses
métalliques ou le tronçonnage :

a) Cet outil électrique est conçu pour une
utilisation en tant que meuleuse, ponceuse au
papier de verre, brosse métallique, scie cloche
ou tronçonneuse. Lisez toutes les consignes
de sécurité, instructions, illustrations et
spécifications fournies avec cet outil

20

électrique. Le non-respect des consignes ci­dessous peut avoir pour conséquence une
électrocution, un incendie et/ou des blessures
graves.

b) Les opérations de lustrage ne sont pas
recommandées avec cet outil électrique. Les
opérations pour lesquelles l’outil électrique n’a pas
été conçu peuvent provoquer un danger et causer
un accident corporel.

c) Ne pas utiliser l’outil électrique pour une

fonction pour laquelle il n’a pas été conçu et
qui n’a pas été prévue par le fabricant. Une telle

transformation peut entraîner la perte de contrôle
de la machine et des blessures graves.

d) Ne pas utiliser d’accessoires qui n’ont pas

été conçus spécifiquement et recommandés
par le fabricant de l’outil électrique. Le fait qu’un

accessoire puisse être fixé sur votre outil électrique
ne suffit pas à assurer un fonctionnement en toute
sécurité.

e) La vitesse de rotation autorisée de

l'accessoire doit être au moins aussi élevée
que la vitesse de rotation maximale indiquée
sur l'outil électrique. Des accessoires

fonctionnant à une vitesse supérieure à la vitesse
autorisée peuvent se casser et se détacher de
l’outil.

f) Le diamètre extérieur et l’épaisseur de

l’accessoire doivent se situer dans les limites
des caractéristiques assignées de l’outil
électrique utilisé. Les accessoires n’ayant pas les

dimensions correctes ne peuvent pas être protégés
ni contrôlés de manière adaptée.

g) Les dimensions pour la fixation de

l’accessoire doivent correspondre aux
dimensions des dispositifs de fixation de l’outil
électrique. Les accessoires qui ne s'adaptent pas

avec précision au dispositif de fixation fonctionnent
de façon irrégulière, vibrent excessivement et
peuvent conduire à une perte de contrôle.

g) Ne pas utiliser d’accessoires endommagés.

Avant chaque utilisation des accessoires,
contrôler si les meules ne présentent pas
d'éclats et de fissures, si les plateaux abrasifs
ne présentent pas de fissures ou de traces
d’usure importantes et si les brosses
métalliques ne présentent pas de fils
métalliques mal fixés ou cassés. Si l’outil
électrique ou l’accessoire a subi une chute,
examiner les dommages éventuels ou installer
un accessoire non endommagé. Après examen
et installation d’un accessoire, placez-vous
ainsi que les personnes présentes à distance
du plan de l’accessoire rotatif et faire marcher
l’outil électrique à vitesse maximale à vide
pendant 1 min. Normalement, les accessoires

endommagés se cassent pendant cette période
d’essai.

i) Porter un équipement de sécurité

individuelle. En fonction de l’application,
utiliser un écran facial, des lunettes de sécurité
ou des lunettes de protection. Si nécessaire,

porter un masque anti-poussière, une
protection auditive, des gants et un tablier
capable d’arrêter les petits fragments abrasifs
ou les fragments provenant de l’ouvrage. Les

lunettes de sécurité doivent pouvoir arrêter les
débris expulsés au cours des différentes
opérations. Le masque anti-poussière ou le
masque de protection des voies respiratoires doit
pouvoir filtrer les particules générées lors des
applications. Une exposition prolongée à des bruits
de forte intensité peut être à l’origine d’une perte
d’acuité auditive.

j) Maintenir les personnes présentes à une

distance de la zone de travail garantissant leur
sécurité. Toute personne entrant dans la zone
de travail doit porter un équipement de
protection individuelle. Des fragments provenant

de la pièce à usiner ou d’un accessoire
endommagé peuvent être expulsés et causer des
blessures au-delà de la zone immédiate de travail.

k) Lors de travaux où l'outil risque de

rencontrer des conducteurs électriques non
apparents, voire son câble secteur, tenir l'outil
électrique exclusivement au niveau des
poignées isolées. Le contact d’un accessoire de

coupe avec un conducteur sous tension peut mettre
les parties métalliques accessibles de l’outil sous
tension et pourrait électrocuter l’opérateur.

l) Placer le câble à distance de l’outil en
rotation. Si vous perdez le contrôle, le câble peut
être coupé ou être entraîné et votre main ou votre
bras peut être entraîné dans l’accessoire de
rotation.

m) Ne jamais reposer l’outil électrique avant
son arrêt complet. En tournant, la meule peut
agripper la surface et rendre l’outil incontrôlable.

n) Ne pas faire fonctionner l’outil en le
transportant. Un contact accidentel avec
l’accessoire rotatif pourrait accrocher vos
vêtements et l'accessoire risque de percer votre
corps.

o) Nettoyer régulièrement les fentes d’aération
de l’outil électrique. Le ventilateur du moteur
attirera les poussières à l’intérieur du boîtier et une
accumulation excessive de métal fritté peut
provoquer des dangers électriques.

p) Ne pas faire fonctionner l’outil électrique à
proximité de matériaux inflammables. Les
étincelles pourraient enflammer ces matériaux.

q) Ne pas utiliser d’accessoires qui nécessitent
des réfrigérants fluides. L’utilisation d’eau ou
d’autres réfrigérants fluides peut entraîner une
électrocution.

4.2 Rebonds et mises en garde
correspondantes

Le rebond est une réaction soudaine au blocage ou
au coincement d’un accessoire en rotation comme
une meule, un plateau abrasif, une brosse
métallique, etc. Le coincement ou le blocage
entraîne un arrêt soudain de l’accessoire en
rotation. L’outil électrique hors de contrôle accélère
alors dans le sens de rotation opposé de
l’accessoire au point du blocage.

FRANÇAIS fr

Par exemple, si une meule s'accroche ou se bloque
dans la pièce à usiner, le bord de la meule qui entre
dans la pièce à usiner peut y être bloqué
provoquant l’éjection de la meule ou un rebond. La
meule peut sauter en direction de l’opérateur ou
encore en s’en éloignant, selon le sens du
mouvement de la meule au point de blocage. Les
meules peuvent également se rompre.

Le rebond est le résultat d’une mauvaise utilisation
de l’accessoire et/ou de mauvaises conditions de
travail. Il peut être évité en prenant les précautions
adéquates spécifiées ci-dessous.

a) Maintenir fermement l’outil et positionner le

corps et les bras de manière à pouvoir résister
aux forces de rebond. Toujours utiliser la
poignée latérale, le cas échéant, pour contrôler
au maximum les rebonds ou les réactions de
couple au moment du démarrage. L’opérateur

est en mesure de contrôler les réactions de couple
ou les forces de rebond, si des précautions
appropriées ont été prises.

b) Ne jamais placer la main à proximité de
l’accessoire en rotation. En cas de rebond,
l’accessoire peut passer sur votre main.

c) Ne pas se placer dans la zone où l’outil
électrique se déplacera en cas de rebond. Le
rebond pousse l’outil électrique dans le sens
opposé au mouvement de la meule au point
d’accrochage.

d) Apporter un soin particulier lors de travaux

effectués dans les coins, sur les arêtes vives,
etc. Éviter que l’accessoire heurte la pièce à
usiner ou s’y accroche. Sur les coins, les arêtes

vives ou en cas de choc, l’accessoire en rotation a
tendance à accrocher. Cela provoque une perte de
contrôle ou un rebond.

e) N'utilisez pas de meule de tronçonnage pour

couper le bois, pas de meule de tronçonnage
diamantée segmentée avec une distance entre
les segments supérieure à 10 mm et pas de
lame de scie dentée. Ces accessoires provoquent

souvent des rebonds ou des pertes de contrôle.

4.3 Consignes de sécurité spécifiques aux
opérations de ponçage et de
tronçonnage :

a) Utiliser uniquement des types de meules
recommandés pour l'outil électrique et le capot
de protection spécifique conçu pour la meule
choisie. Les meules pour lesquelles l’outil

électrique n’a pas été conçu ne peuvent pas être
protégées de façon satisfaisante et sont
dangereuses.

b) Les meules coudées doivent être fixées de

façon à ce que la surface de rectification se
trouve sous le bord du capot de protection. Une

meule mal fixée, qui dépasse du bord du capot de
protection, ne peut pas être protégée de manière
adaptée.

c) Le capot de protection doit être solidement

fixé à l’outil électrique et réglé de façon à ce
que l’opérateur soit exposé le moins possible à
la meule afin d’assurer une sécurité maximale.

Le capot de protection contribue à protéger

21

FRANÇAISfr

l'utilisateur contre les fragments, le contact
accidentel avec la meule, ainsi que contre les
étincelles, qui pourraient enflammer les vêtements.

d) Les meules doivent uniquement être

utilisées pour les applications recommandées.
Exemple : ne jamais meuler avec la surface
latérale d'une meule de tronçonnage. Les

meules de tronçonnage sont destinées au meulage
avec le bord de la meule. les forces transversales
appliquées à ces meules peuvent les briser.

e) Toujours utiliser des flasques de serrage

non endommagés qui sont de taille et de forme
correctes pour la meule choisie. Les flasques

adaptés supportent les meules et réduisent ainsi le
risque de rupture de celles-ci. Les flasques pour les
meules de tronçonnage peuvent être différents des
autres flasques de meule.

f) Ne pas utiliser de meules usées d’outils
électriques plus grands. La meule destinée à un
outil électrique plus grand n’est pas appropriée pour
la vitesse plus élevée d’un outil plus petit et elle peut
éclater.

g) Lorsque vous utilisez des meules pour un

double usage, utilisez toujours le capot de
protection adapté pour les travaux que vous
effectuez. Si vous n’utilisez pas le bon capot, la

protection attendue ne sera pas assurée ce qui peut
causer de graves blessures.

4.4 Mises en garde de sécurité
additionnelles spécifiques aux
opérations de tronçonnage abrasif :

a) Ne pas «coincer» la meule de tronçonnage
ou ne pas appliquer une pression excessive.
Ne pas tenter de réaliser une découpe trop
profonde Une surcharge de la meule de

tronçonnage augmente la charge et la susceptibilité
de torsion ou de blocage de la meule à l’intérieur de
la coupe et la possibilité de rebond ou de cassure
de la meule.

b) Ne pas se placer dans l’alignement de la

meule de tronçonnage en rotation ni derrière
celle-ci. Lorsque vous éloignez la meule de vous,

l'outil électrique avec la meule de tronçonnage en
rotation peut être propulsé vers vous en cas de
choc en arrière.

c) Lorsque la meule de tronçonnage se bloque

ou lorsque la coupe est interrompue pour une
raison quelconque, mettre l’outil électrique
hors tension et tenir l’outil électrique immobile
jusqu’à ce que la meule soit à l’arrêt complet.
Ne jamais essayer de sortir la meule de
tronçonnage de la coupe tant que celle-ci est
en mouvement, sinon il peut se produire un
phénomène de rebond. Examiner la situation et

corriger de manière à éliminer la cause du blocage
de la meule.

d) Ne pas reprendre l’opération de coupe dans

la pièce à usiner. Laisser la meule de
tronçonnage atteindre sa pleine vitesse et la
replacer avec précaution dans la coupe La

meule peut se coincer, se rapprocher ou provoquer
un rebond si l’outil est redémarré lorsqu’elle se
trouve dans l’ouvrage.

22

e) Prévoir un support de panneaux ou de toute

pièce à usiner surdimensionnée pour réduire le
risque de pincement et de rebond de la meule
de tronçonnage. Les ouvrages de grande
dimension ont tendance à fléchir sous l’effet de
leur propre poids. La pièce à usiner doit être

soutenue des deux côtés de la meule, et ce près de
la ligne de coupe et au niveau du bord.

f) Être particulièrement prudent lors d'une

« coupe en retrait » dans des parois existantes
ou dans d’autres zones sans visibilité.

Lorsqu’elle s’enfonce dans le matériau, la meule de
tronçonnage peut couper des conduites de gaz ou
d’eau, des fils électriques ou des objets, ce qui peut
entraîner des rebonds.

g) Ne pas effectuer de coupes courbes. Une
surcharge de la meule de tronçonnage augmente
sa sollicitation et la susceptibilité de torsion ou de
blocage de la meule et donc la possibilité de rebond
ou de cassure de la meule, ce qui peut causer des
blessures graves.

4.5 Consignes de sécurité particulières pour
le ponçage avec du papier abrasif :

a) Utilisez des feuilles abrasives de la bonne
taille et respectez les indications du fabricant
pour choisir les feuilles abrasives. Des feuilles

abrasives qui dépassent du plateau abrasif peuvent
causer des blessures et l’accrochage et le
déchirement des feuilles abrasives ou encore un
rebond.

4.6 Consignes de sécurité spécifiques aux
opérations de brossage métallique :

a) Gardez à l’esprit que la brosse métallique
perd des fils métalliques au cours de l'usage
normal. N'exercez pas une pression trop
importante sur les fils métalliques. Les fils

métalliques peuvent aisément pénétrer dans des
vêtements légers et/ou la peau.

b) Si l’utilisation d’un capot de protection est

recommandée, éviter tout contact entre le
capot de protection et la brosse métallique. Les

brosses circulaires ou les brosses boisseaux
peuvent s'élargir en raison de la pression et des
forces centrifuges.

4.7 Autres consignes de sécurité :

AVERTISSEMENT – Toujours porter des

lunettes de protection.

Porter une protection auditive.

AVERTISSEMENT – Utilisez toujours l’outil
électrique avec les deux mains.

N'utilisez pas le capot de protection pour le
ponçage pour des travaux de tronçonnage.

Pour des raisons de sécurité, utilisez le capot
de protection pour le tronçonnage lors des travaux
avec des meules de tronçonnage.

N’utilisez pas de meules de tronçonnage
diamantées segmentées avec une distance entre

les segments > 10 mm. Seuls les angles de coupe
négatifs sont autorisés pour les segments.

Uniquement utiliser les meules de tronçonnage
composites si elles sont renforcées.

Ne pas mettre l'outil en route si des éléments d'outil
ou de l'équipement de protection manquent ou s'ils
sont défectueux.

Si la machine, lors du démarrage, accélère très
rapidement au régime maximal, un défaut
électronique est présent. D'autres fonctions
électroniques de sécurité ne sont plus disponibles.
Faire immédiatement réparer la machine (voir
chapitre 12.).

Utiliser des intercalaires souples s'ils ont été fournis
avec l'accessoire de meulage et que leur utilisation
s'impose.

Respectez les indications de l'outil ou du fabrication
d'accessoires ! Protéger les disques des graisses
et des coups !

Les accessoires doivent être conservés et
manipulés avec soin, conformément aux
instructions du fabricant.

Ne jamais utiliser de meule de tronçonnage pour les
travaux de dégrossissage ou d’ébarbage ! Ne pas
appliquer de pression latérale sur les meules de
tronçonnage.

La pièce à usiner doit être fermement fixée de sorte
à ne pas glisser, par exemple à l'aide de dispositifs
de serrage. Les pièces à usiner de grande taille
doivent être suffisamment soutenues.

Si les outils de travail sont utilisés avec un insert
fileté, l'extrémité de la broche ne doit pas toucher le
fond perforé de l'outil de meulage. S'assurer que le
filetage de l'accessoire soit suffisamment long pour
accueillir la broche dans sa longueur. Le filetage de
l'accessoire doit s'adapter au filetage de la broche.
Voir la longueur et le filetage de la broche aux
pages 3 et au chapitre 14. Caractéristiques
techniques.

Il est recommandé d'utiliser un système d'aspiration
stationnaire adapté. Toujours monter un
interrupteur de protection contre les courants de
court-circuit (RCD) avec un courant de
déclenchement max. de 30 mA en amont. Lorsque
la ponceuse d'angle est arrêtée par son interrupteur
de protection contre les courants de court-circuit,
elle doit être vérifiée et nettoyée. Voir chapitre 9.
Nettoyage.

Ne jamais utiliser d'élément endommagé,
présentant des faux-ronds ou vibrations.

Éviter les dommages sur les conduites de gaz ou
d'eau, les câbles électriques et les murs porteurs
(statiques).

Débrancher le cordon d'alimentation de la prise de
courant avant toute opération de réglage, de
changement d'outil de travail ou de maintenance.

Une poignée supplémentaire endommagée ou
craquelée doit être remplacée. Ne pas utiliser la
machine si la poignée supplémentaire est
défectueuse.

FRANÇAIS fr

Un capot de protection endommagé ou craquelé
doit être remplacé. Ne pas utiliser la machine si le
capot de protection est défectueux.

Les pièces de petite taille doivent être serrées, par
ex. en les serrant dans un étau.

Lors de l’utilisation de meules montées sur flasque
avec double usage (meules et meules de
tronçonnage combinées), seuls les types de capots
de protection suivants peuvent être utilisés : type A,
type C.
Voir chapitre 11.

Utiliser le bon capot de protection :

L’utilisation du mauvais capot de protection peut
entraîner une perte de contrôle et des blessures
graves. Exemples de mauvaise utilisation :

- En cas d’utilisation d'un capot de protection de
type A pour le ponçage latéral, le capot de
protection et la pièce à usiner peuvent se gêner
mutuellement ce qui entraîne un manque de
contrôle.

- En cas d’utilisation d'un capot de protection de
type B pour le tronçonnage avec des meules de
tronçonnage composites, il y a un risque accru
d’être exposé aux étincelles et aux particules de
ponçage ainsi qu’aux éclats de la meule si la
meule se casse.

- En cas d’utilisation d’un capot de protection de
type A, B, C pour le tronçonnage ou le ponçage
latéral sur du béton ou de la maçonnerie, il y a un
risque accru d’exposition aux poussières et de
perte de contrôle avec rebond.

- En cas d’utilisation d’un capot de protection de
type A, B, C avec une brosse circulaire plus
épaisse que ce qui est autorisé, les fils
métalliques peuvent entrer en contact avec le
capot de protection ce qui peut casser les fils
métalliques.

Utilisez toujours le capot de protection adapté à
l’accessoire utilisé. Voir chapitre 11.

Réduction de la pollution aux particules fines :

AVERTISSEMENT - Certaines poussières

produites par le ponçage électrique, le sciage,
le ponçage, le perçage et d'autres activités de
construction contiennent des agents chimiques qui
causent des cancers, des anomalies congénitales
ou d'autres dangers pour la reproduction. Voici
quelques exemples de tels agents chimiques :

- Le plomb des peintures à base de plomb,

- La silice cristalline des briques, du ciment et

d'autres produits de maçonnerie, et

- L'arsenic et le chrome du bois d'œuvre traité

chimiquement.
Les conséquences de telles expositions varient en
fonction de la fréquence à laquelle vous faites ce
type de travail. Pour réduire votre exposition à ces
agents chimiques, travaillez dans un endroit bien
ventilé et utilisez des équipements de protection
agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour
filtrer les particules microscopiques.

Cela vaut également pour les poussières d'autres
matériaux, comme par exemple certains types de
bo is (co mm e l a po us siè re de chê ne ou d e h êtr e) , d e
métaux et l'amiante. D'autres maladies connues
incluent par exemple les réactions allergiques et les

23

FRANÇAISfr

affections des voies respiratoires. Il est souhaitable
que le corps n'absorbe pas ces poussières.

Respecter les directives et les dispositions locales
applicables au matériau, au personnel, à
l'application et au lieu d'utilisation (par exemple
directives en matière de protection au travail,
élimination des déchets).

Collecter les particules émises sur le lieu d'émission
et éviter les dépôts dans l'environnement.

Utiliser des accessoires adaptés pour les travaux
spécifiques. Cela permet d'éviter l'émission
incontrôlée de particules dans l'environnement.

Utiliser un système d'aspiration des poussières
adapté.

Réduire l'émission de poussières en :

- évitant d'orienter les particules sortantes et l'air
d'échappement de la machine vers vous ou vers
des personnes se trouvant à proximité ou vers des
dépôts de poussière,

- utilisant un système d'aspiration et/ou un
purificateur d'air,

- aérant convenablement le lieu de travail et en
l'aspirant pour le maintenir propre. Balayer ou
souffler les poussières les fait tourbillonner.

- Aspirer ou laver les vêtements de protection. Ne
pas les souffler, les battre, ni les brosser.

5. Vue d'ensemble

Voir page 2.

1 Flasque d'appui
2Mandrin
3 Bouton de blocage du mandrin
4Poignée
5 Verrouillage (contre un démarrage involontaire de

la machine, éventuellement un fonctionnement en

continu)*
6 Gâchette (mise
7 Poignée supplémentaire
8 Couvercle de protection
9 Écrou de serrage

10 Clé à ergots
11 Vis (pour régler et fixer le capot de protection)
* suivant version/non compris dans la fourniture

en route et arrêt)

6. Mise en service

Avant la mise en service, vérifier que la

tension secteur et la fréquence secteur
indiquées sur la plaque signalétique correspondent
aux caractéristiques du réseau de courant.

Montez toujours un interrupteur de protection

contre les courants de court-circuit (RCD)
avec un courant de déclenchement max. de 30 mA
en amont.

Utiliser exclusivement des câbles prolongateurs
d'une section minimale de 1,5 mm
prolongateurs doivent être adaptés à l'absorption
de puissance de l'outil électrique (voir
caractéristiques techniques). Lors de l'utilisation
d'un tambour porte-câble, toujours dérouler le câble
entièrement.

24

2

. Les câbles

6.1 Placement de la poignée supplémentaire

Toujours travailler avec une poignée

supplémentaire appropriée (7) ! Visser
manuellement la poignée supplémentaire dans
l'alésage gauche, central ou droit (selon les
besoins).

6.2 Placement du capot de protection

Avant la mise en service : placer
le capot de protection.

Pour des raisons de sécurité, utilisez

uniquement exclusivement le capot de
protection prévu pour l’accessoire utilisé !
L’utilisation du mauvais capot de protection peut
entraîner une perte de contrôle et des blessures
graves. Voir également chapitre 11. Accessoires !

Voir page 2, illustration D.

- Desserrer la vis (11). Placer le capot de protection

(8) dans la position indiquée.

- Orienter le capot de protection de sorte que la

zone fermée soit tournée vers l'utilisateur.

- Serrer la vis (11), la sécurité doit s'enclencher

dans les encoches.

- Vérifier la fixation : le carter de protection ne doit

pas pouvoir se tourner.

Utiliser exclusivement des
outils accessoires, qui sont
au minimum en retrait de 3,4
mm par rapport au capot de
protection.

7. Placement de la meule

Avant tout changement d'équipement, retirer

le cordon d'alimentation de la prise secteur !
La machine doit être débranchée et le mandrin
immobile.

Dans le cadre de travaux avec des meules à

tronçonner, utiliser le capot de protection de
meulage pour des raisons de sécurité (voir chapitre

11. Accessoires).

7.1 Blocage du mandrin/b>

N'enfoncer le bouton de blocage du mandrin

(3) que lorsque le mandrin est immobilisé.

- Enfoncer le bouton de blocage du mandrin (3) et

(2) tourner le mandrin à la main jusqu'à ce que le
bouton de blocage du mandrin entre dans son
cran.

7.2 Placement de la meule

Voir page 2, illustration B.

- Placer le flasque d'appui (1) sur le mandrin. Il est

correctement placé s'il est impossible de le
déplacer sur le mandrin.

- Placer la meule, comme indiqué sur l'illustration B,

sur le flasque d'appui (1).
La meule doit être placée de manière équilibrée
sur le flasque d'appui. Le flasque en tôle des
meules à tronçonner doit être placé sur le flasque
d'appui.

7.3 Fixation/détachement de l'écrou de
serrage

Fixer l'écrou de serrage (9):

Les 2 côtés de l'écrou de serrage sont différents.
Visser l'écrou de serrage sur le mandrin suivant les
schémas ci-dessous :

Voir page 2, illustration C.

- A) Avec une meule fine :

Le lien de l'écrou de serrage (9) est tourné vers le
haut afin qu'une meule fine y soit fixement serrée.

- B) Avec une meule épaisse :

Le lien de l'écrou de serrage (9) est tourné vers le
bas afin que l'écrou de serrage soit fixement serré
sur le mandrin.

- Bloquer le mandrin. Visser fermement l'écrou de

serrage (9) à l'aide de la clé à ergots (10) dans le
sens horaire.

Desserrage de l'écrou de serrage

- Blocage du mandrin (voir chapitre 7.1). Dévisser

l'écrou de serrage (9) à l'aide de la clé à ergots
(10) dans le sens anti-horaire.

8. Utilisation

8.1 Marche/arrêt

Toujours guider la machine des deux mains.

Mettre la machine sous tension avant de la
positionner

Veiller à éviter que la machine aspire des

poussières et copeaux supplémentaires. Lors
de la mise en route et de l'arrêt de la machine, la
tenir loin des dépôts de poussière. Après l'avoir
arrêtée, ne poser la machine qu'une fois que le
moteur a cessé de tourner.

Éviter les démarrages intempestifs : l'outil doit

toujours être arrêté lorsque l'on retire le
connecteur de la prise ou après une coupure de
courant.

Lorsque l'outil est en position de marche

continue, il continue de tourner s'il échappe
des mains. Afin d'éviter tout comportement
inattendu de l'outil, le tenir avec les deux mains au
niveau des poignées, veiller à un bon équilibre et
travailler de manière concentrée.

Voir page 2, illustration A.

Fonctionnement momentané :

Mise en route :

(5) dans le sens de la flèche et actionner la
gâchette (6).

Arrêt :

relâcher la gâchette (6).

Fonctionnement en continu (suivant

équipement) :

Mise en route :

(5) dans le sens de la flèche, actionner la
gâchette (6) et la maintenir appuyée. La
machine est activée. Pousser la sécurité (5)

sur la pièce à usiner.

Pousser la sécurité antidémarrage

Pousser la sécurité antidémarrage

FRANÇAIS fr

une nouvelle fois dans le sens de la flèche
pour bloquer la gâchette (6)(fonctionnement
en continu).

Arrêt :

appuyer sur la gâchette (6) puis la relâcher.

8.2 Consignes pour le travail
Meulage :

Exercer sur la machine une pression mesurée et
effectuer des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
chaude.
Dégrossissage : pour obtenir un résultat correct,
travailler à un angle d'application compris entre 30°
et 40°.

Tronçonnage :

une avance mesurée, adaptée au matériau à
usiner. Ne pas positionner la machine de travers, ne
pas l'appuyer ni l'osciller.

Ponçage :

Exercer sur la machine une pression mesurée et
effectuer des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
chaude.

Travaux avec les brosses métalliques

Exercer une pression mesurée sur la machine.

8.3 Tourner le carter de réducteur

Voir page 2, illustration E.

- Retirer la prise d’alimentation.

- Dévisser les 4 vis du carter de réducteur (a).

ATTENTION ! Ne pas retirer le carter de
réducteur !

- Tourner le carter de réducteur dans la position
souhaitée sans le retirer.

- Visser les 4 vis du carter de réducteur (a) dans les
pas de vis ! Couple de serrage = 3,4 Nm +/- 0,7
Nm.

Lors des travaux de tronçonnage,
toujours travailler en sens opposé (voir
l'illustration). Sinon, la machine risque
de sortir de la ligne de coupe de façon
incontrôlée. Toujours travailler avec

9. Nettoyage

Lors du travail, des particules peuvent se déposer à
l'intérieur de l'outil électrique. Cela entrave le
refroidissement de l'outil électrique. Les dépôts de
particules conductrices peuvent endommager
l'isolation de protection de l'outil électrique et
entraîner un risque d'électrocution.

Aspirer régulièrement, souvent et soigneusement
l'outil électrique à travers toutes les fentes
d'aération avant et arrière ou souffler avec de l'air
sec. Débranchez d’abord l'outil électrique de
l’alimentation électrique et portez des lunettes de
protection et un masque anti-poussière adapté.
Lors du soufflage, veiller à ce que l’aspiration soit
correcte.

10. Dépannage

- Protection contre le redémarrage : la machine
ne démarre pas. La protection contre le

25

FRANÇAISfr

redémarrage s'est déclenchée. Si le cordon
d'alimentation est branché alors que la machine
est sur « Marche », ou si l'alimentation revient
après une coupure de courant, la machine ne
démarre pas. Arrêter et redémarrer la machine.

- Après la mise en route, la machine accélère
très rapidement jusqu'au régime maximal,
cela signifie que la limitation du courant de
démarrage (démarrage progressif) ne fonctionne
pas. Un défaut électronique est présent, d'autres
fonctions électroniques de sécurité ne sont plus
disponibles. Faire immédiatement réparer la
machine (voir chapitre 12.).

11. Accessoires

Utiliser uniquement des accessoires d'origine
Metabo.

Utiliser exclusivement des accessoires, qui sont
conformes aux exigences et aux données caracté­ristiques indiquées dans la présente notice d'utilisa­tion.

Monter correctement les accessoires. Si la machine
est utilisée dans un support : fixer correctement la
machine. En cas de perte de contrôle, il y a risque
de blessures.

Utilisez toujours l’accessoire de protection
adapté aux travaux à effectuer et le capot de

protection prescrit. Voir page 4. (Images à titre
d’exemple).

Travail prévu :

1 = ponçage avec la surface
2 = tronçonnage
3 = perçage de trous
4 = brossage avec une brosse métallique
5 = ponçage avec du papier abrasif

Accessoires :

1.1 = meule d’ébarbage

1.2 = meule-boisseau (céramique)

2.1 = meule de tronçonnage « métal »

2.2 = meule de tronçonnage « maçonnerie/béton »

2.3 = meule de tronçonnage diamantée

« maçonnerie/béton »

2.4 = meule de tronçonnage à double usage (meule

et meule de tronçonnage combinée)

3.1 = trépans de perçage diamantés

4.1 = brosse circulaire

4.2 = brosse boisseau

5.1 = plateau abrasif à lamelles

5.2 = plateau abrasif pour feuilles abrasives

Capot de protection prescrit :

Type A = capot de protection pour le tronçonnage
Type B = capot de protection pour le ponçage
Type C = capot de protection pour le ponçage et le

Type D = capot de protection pour meule-boisseau
Type F = capot d’aspiration pour le tronçonnage

Autres accessoires :
(Voir également www.metabo.com)

A Support métallique de tronçonnage
B Écrou de serrage (9)
CÉcrou de serrage Quick

26

tronçonnage (combinaison)

Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.

12. Réparations

Les travaux de réparation sur les outils
électriques ne peuvent être effectués que par

un spécialiste !
Un câble d’alimentation défectueux peut

uniquement être remplacé par un câble
d’alimentation spécial de la marque Metabo
disponible auprès du service après-vente Metabo.

Au cas où le cordon d'alimentation électrique de cet
outil serait endommagé, le faire remplacer par le
fabricant, son service après-vente ou une personne
de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un outil Metabo, contacter
le représentant Metabo. Voir les adresses sur
www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

13. Protection de l'environnement

La poussière produite lors du meulage peut
contenir des substances toxiques : ne pas les jeter
dans les déchets ménagers, mais de manière
conforme dans une station de collecte pour les
déchets spéciaux.

Suivre les réglementations nationales concernant
l'élimination dans le respect de l'environnement et
le recyclage des machines, emballages et acces­soires.

Pour les pays européens uniquement : ne
pas jeter les appareils électriques dans les

ordures ménagères ! Conformément à la
directive européenne 2012/19/EU relative aux
déchets d'équipements électriques ou électro­niques (DEEE), et à sa transposition dans la législa­tion nationale, les appareils électriques doivent être
collectés à part et être soumis à un recyclage
respectueux de l’environnement.

14. Caractéristiques techniques

Commentaires sur les indications de la page 3.
Sous réserve de modifications allant dans le sens
du progrès technique.

Ø =Diamètre max. de l'accessoire
t

= Épaisseur max. admise de l'outil de travail

max,1

t

max,2

t

max,3

t

max,4

M =Filetage du mandrin
l =Longueur du mandrin porte-meule
n =Vitesse à vide (vitesse max.)
P

dans la zone de serrage avec utilisation
d'un écrou de serrage (9)

= Épaisseur max. admise de l'outil de travail

dans la zone de serrage avec utilisation
d'un écrou de serrage Quick

=Disque de dégrossissage/Meule à

tronçonner: Épaisseur max. admise de
l'outil de travail

=épaisseur max. admise pour les brosses

circulaires

=Puissance absorbée

1

P

=Puissance débitée

2

m =Poids sans cordon d'alimentation
Valeurs de mesure calculées selon EN 60745.

Outil de la classe de protection II

~ Courant alternatif

Les caractéristiques indiquées sont soumises à
tolérance (selon les normes en vigueur
correspondantes).

Valeurs d'émission

Ces valeurs permettent l'estimation des émis­sions de l'outil électrique et la comparaison entre
différents outils électriques. Selon les conditions
d'utilisation, l'état de l'outil électrique ou les acces­soires utilisés, la sollicitation réelle peut varier plus
ou moins.. Pour l'estimation, tenir compte des
pauses de travail et des phases de sollicitation
moindre. Définir des mesures de protection pour
l'utilisateur sur la base des valeurs estimatives
adaptées en conséquence, p. ex. mesures organi­sationnelles.

Le ponçage de tôles fines ou d’autres pièces

vibrant facilement et avec une grande surface
peut entraîner une augmentation sensible du
niveau de bruit (jusqu’à 15 dB) par rapport aux
valeurs d'émission de bruit indiquées. Des mesures
adaptées doivent être prises, par exemple
l’installation de tapis isolants lourds et flexibles, afin
d'éviter l'émission de bruit. L'émission de bruit plus
importante doit également être prise en compte lors
de l’analyse des risques liée au bruit et du choix
d’une protection auditive adaptée.

Valeurs totales de vibration
triaxiale) déterminées selon EN 60745 :
a

=Valeur d'émission d'oscillation (meulage

h, SG

a

K
Niveau sonore typique pondéré A

L
L
KpA, KWA= Incertitude

de surfaces)

=Valeur d'émission d'oscillation (meulage

h, DS

au plateau)

h,SG/DS

pA
WA

= Incertitude (oscillation)

=niveau de pression acoustique
=niveau de puissance sonore

Porter un casque antibruit !

(somme vectorielle

:

FRANÇAIS fr

27

NEDERLANDSnl

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoor­ding: Deze haakse slijpmachines, geïdentificeerd
door type en serienummer *1), voldoen aan alle
relevante bepalingen van de richtlijnen *2) en
normen *3). Technische documentatie bij *4) - zie
pagina 3.

2. Gebruik volgens de
voorschriften

De haakse slijpers zijn met originele Metabo­accessoires geschikt voor het schuren, het schuren
met schuurpapier, het werken met draadborstels en
het doorslijpen van metaal, beton, steen en
soortgelijke materialen, zonder gebruik van water.

Voor schade door oneigenlijk gebruik is alleen de
gebruiker aansprakelijk.

De algemeen erkende veiligheidsinstructies en de
bijgevoegde veiligheidsvoorschriften dienen te
worden nageleefd.

3. Algemene
veiligheidsvoorschriften

Let voor uw veiligheid en die van het
elektrische gereedschap op de passages
die zijn voorzien van dit symbool!

WAARSCHUWING – Lees de
gebruiksaanwijzing om het risico op letsel te
verminderen.

WAARSCHUWING – Lees alle

veiligheidsinstructies, aanwijzingen,
afbeeldingen en technische specificaties die
samen met dit elektrische gereedschap
worden geleverd. Als de hieronder vermelde

aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot
gevolg hebben.

Bewaar alle veiligheidsinstructies en
aanwijzingen met het oog op toekomstig
gebruik.

Geef uw elektrische gereedschap alleen met deze
documenten aan anderen door.

4. Speciale
veiligheidsvoorschriften

4.1 Gemeenschappelijke
veiligheidsinstructies voor het schuren,
het schuren met schuurpapier, het
werken met draadborstels of het
doorslijpen:

a) Dit elektrisch gereedschap kan worden
gebruikt als slijp- en schuurmachine,
draadborstel, gatenzaag of doorslijpmachine.
Lees alle veiligheidsvoorschriften,

28

aanwijzingen, afbeeldingen en gegevens die u

bij het apparaat ontvangt. Wanneer u niet alle

navolgende aanwijzingen in acht neemt, kan dit
leiden tot een elektrische schok, brand en/of ernstig
letsel.

b) Dit elektrisch gereedschap is niet geschikt
om te polijsten. Toepassingen waarvoor het
elektrisch gereedschap niet bestemd is, kunnen
leiden tot gevaarlijke situaties en lichamelijk letsel.

c) Gebruik het elektrisch gereedschap niet voor

een functie waarvoor het niet uitdrukkelijk is
ontworpen en door de fabrikant is bedoeld. Een

dergelijke verandering kan tot controleverlies leiden
en ernstig lichamelijk letsel tot gevolg hebben.

d) Gebruik geen inzetgereedschap dat door de

fabrikant niet speciaal voor dit elektrisch
gereedschap is bestemd en aanbevolen.

Wanneer u in staat bent de toebehoren aan uw
elektrisch gereedschap te bevestigen, betekent dat
nog geen garantie voor veilig gebruik.

e) Het toelaatbare toerental van het

inzetgereedschap moet minstens zo hoog zijn
als het op het elektrisch gereedschap
aangegeven maximum toerental.

Inzetgereedschap dat sneller draait dan
toegestaan, kan breken en in het rond vliegen.

f) De buitendiameter en de dikte van het

inzetgereedschap dienen overeen te komen
met de maataanduidingen van uw elektrisch
gereedschap. Verkeerd bemeten

inzetgereedschap kan niet voldoende worden
afgeschermd of gecontroleerd.

g) De afmetingen voor de bevestiging van het

inzetgereedschap moet overeenstemmen met
de afmetingen van het bevestigingsmiddel van
het elektrisch gereedschap. Inzetgereedschap

dat niet precies passend op het elektrisch
gereedschap wordt bevestigd, draait ongelijkmatig
en trilt zeer sterk, hetgeen kan leiden tot verlies van
de controle.

h) Gebruik geen beschadigd

inzetgereedschap. Controleer
inzetgereedschap zoals slijpschijven voor
ieder gebruik op afsplinteringen en scheuren,
steunschijven op scheuren, (sterke) slijtage en
draadborstels op losse of gebroken draden.
Wanneer het elektrisch gereedschap of het
inzetgereedschap valt, controleer dan of het
beschadigd is geraakt, of gebruik
onbeschadigd inzetgereedschap. Wanneer u
het inzetgereedschap hebt gecontroleerd en
geplaatst, zorg dan dat u en eventuele
omstanders buiten het bereik van het
roterende inzetgereedschap blijven en laat het
apparaat een minuut lang draaien op het
hoogste toerental. Beschadigd inzetgereedschap

breekt normaal gesproken gedurende deze
testperiode.

i) Draag persoonlijke beschermingsmiddelen.

Draag afhankelijk van de toepassing volledige
gezichtsbescherming, oogbescherming of een
veiligheidsbril. Draag zo nodig een stofmasker,
gehoorbescherming,

veiligheidshandschoenen of een speciaal
schort dat bescherming biedt tegen kleine
slijp- en materiaaldeeltjes. Uw ogen dienen

beschermd te worden tegen de rondvliegende
deeltjes die bij verschillende toepassingen
ontstaan. Stof- of adembeschermingsmaskers
dienen om het stof te filteren dat tijdens de
werkzaamheden ontstaat. Wanneer u lang aan
hard geluid wordt blootgesteld, kan uw gehoor
beschadigd raken.

j) Let erop dat andere personen zich op een

veilige afstand van uw werkgebied bevinden.
Iedereen die het werkgebied betreedt, dient
persoonlijke beschermingsmiddelen te
dragen. Brokstukken van het werkstuk of gebroken

inzetgereedschap kunnen wegvliegen en ook
buiten het directe werkgebied letsel veroorzaken.

k) Houd het elektrisch gereedschap alleen vast

aan de geïsoleerde greepvlakken wanneer u
werkzaamheden uitvoert waarbij het
inzetgereedschap verborgen stroomleidingen
of het eigen netsnoer kan raken. Door het

contact met een onder spanning staande leiding
kunnen ook metalen onderdelen van het apparaat
onder spanning worden gezet, met een elektrische
schok als gevolg.

l) Houd het netsnoer uit de buurt van draaiend
inzetgereedschap. Wanneer u de controle over
het apparaat verliest, kan het netsnoer worden
doorgesneden of gegrepen en kan uw hand of uw
arm in het draaiende inzetgereedschap
terechtkomen.

m) Leg het elektrisch gereedschap nooit weg

voordat het inzetgereedschap volledig tot
stilstand is gekomen. Het draaiende

inzetgereedschap kan in contact komen met de
ondergrond waardoor u mogelijk de controle over
het elektrisch gereedschap kunt verliezen.

n) Laat het elektrisch gereedschap niet draaien
terwijl u het draagt. Door toevallig contact met het
draaiende inzetgereedschap kan uw kleding
worden gegrepen en kan het inzetgereedschap
zich in uw lichaam boren.

o) Reinig regelmatig de ventilatiesleuven van
uw elektrisch gereedschap. De motorventilator
trekt stof in de behuizing en een sterke ophoping
van metaalstof kan elektrische gevaren
veroorzaken.

p) Gebruik het elektrisch gereedschap niet in

de buurt van brandbare materialen. Door
vonken zouden deze materialen vlam kunnen

vatten.
q) Gebruik geen inzetgereedschap waarvoor

vloeibare koelmiddelen nodig zijn. Het gebruik
van water of andere vloeibare koelmiddelen kan
leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op
terugslag

Een terugslag is een plotselinge reactie die optreedt
wanneer draaiend inzetgereedschap zoals een
schuurschijf, steunschijf, draadborstel enz.
blokkeert of blijft haken. Wanneer het draaiende
inzetgereedschap blijft haken of blokkeert, wordt

NEDERLANDS nl

het onmiddellijk stopgezet. Door blokkeren of
haken wordt het elektrisch gereedschap
ongecontroleerd, tegen de draairichting van het
inzetgereedschap in, op de plaats van de
blokkering versneld.

Wanneer er bijv. een schuurschijf in het werkstuk
blijft haken of blokkeert, kan de rand van de
schuurschijf, die invalt in het werkstuk, vastraken,
met uitbreken van de schuurschijf of een terugslag
als mogelijk gevolg. De schuurschijf beweegt zich
dan naar of vanaf de bediener, afhankelijk van de
draairichting van de schijf bij de plaats van de
blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik
van het elektrisch gereedschap en/of verkeerde
werkomstandigheden. Deze kan worden
verhinderd door passende veiligheidsmaatregelen
te nemen, zoals hieronder beschreven.

a) Houd het elektrisch gereedschap goed vast

en breng uw lichaam en uw armen in zo'n
positie dat u de terugslagkrachten kunt
opvangen. Gebruik, indien aanwezig, altijd de
extra greep om op volle toeren een zo groot
mogelijke controle over de terugslagkrachten
of reactiemomenten te hebben. De bediener kan

door geschikte voorzorgsmaatregelen te nemen de
terugslag- en reactiemomenten beheersen.

b) Breng uw hand nooit in de buurt van
draaiend inzetgereedschap. Het
inzetgereedschap kan zich bij een terugslag over
uw hand bewegen.

c) Kom niet met uw lichaam binnen het gebied

waarin het elektrisch gereedschap zich in
geval van een terugslag beweegt. Door de

terugslag komt het elektrisch gereedschap tegen
de bewegingsrichting van de slijpschijf in op de
plaats van de blokkering.

d) Werk bijzonder voorzichtig bij hoeken,

scherpe randen enz. Voorkom dat het
inzetgereedschap tegen het werkstuk springt
en blijft haken. Het roterende inzetgereedschap

heeft de neiging om te blijven haken bij hoeken,
scherpe randen of als het terugspringt. Dit leidt tot
verlies van controle of een terugslag.

e) Gebruik geen kettingzaagblad voor het

zagen van hout, geen gesegmenteerde
diamantdoorslijpschijf met een
segmentafstand van meer dan 10 mm of een
gekarteld zaagblad. Dergelijk inzetgereedschap

leidt vaak tot een terugslag en verlies van controle.

4.3 Speciale veiligheidsvoorschriften voor
het schuren en doorslijpen:

a) Gebruik uitsluitend schuurmiddelen die voor
uw elektrisch gereedschap zijn goedgekeurd
en de hiervoor geschikte beschermkap.

Schuurmiddelen die niet geschikt zijn voor het
elektrisch gereedschap kunnen niet voldoende
worden afgeschermd en zijn onveilig.

b) Gebogen slijpschijven dienen zodanig te

worden aangebracht, dat het slijpvlak zich
onder de rand van de beschermkap bevindt.

Een verkeerd aangebrachte slijpschijf die boven de

29

NEDERLANDSnl

rand van de beschermkap uitsteekt, kan niet naar
behoren worden afgeschermd.

c) De beschermkap moet stevig aan het

elektrische gereedschap zijn aangebracht en,
voor een optimale veiligheid, zodanig zijn
ingesteld dat een zo klein mogelijk deel van het
slijplichaam open naar de gebruiker wijst. De

beschermkap beschermt de gebruiker tegen
brokstukken, toevallig contact met het slijplichaam
en vonken, waardoor kleding vlam kan vatten.

d) De slijpmiddelen mogen alleen worden

gebruikt voor de aanbevolen
gebruiksmogelijkheden. Bijvoorbeeld: slijp
nooit met het zijvlak van een doorslijpschijf.

Doorslijpschijven zijn bedoeld voor de
materiaalafname met de rand van de schijf. Door
zijwaartse krachtinwerking op deze slijpmiddelen
kan de schijf breken.

e) Gebruik altijd onbeschadigde spanflenzen in

de juiste grootte en vorm voor de door u
gekozen doorslijpschijf. Geschikte flenzen

steunen de doorslijpschijf en gaan zo het risico
tegen dat deze breekt. Flenzen voor
doorslijpschijven kunnen verschillend zijn van
flenzen voor andere slijpschijven.

f) Gebruik geen versleten slijpschijven van
groter elektrisch gereedschap. Slijpschijven
voor groter elektrisch gereedschap zijn niet
geschikt voor de hogere toerentallen van kleiner
elektrisch gereedschap en kunnen breken.

g) Gebruik bij gebruik van schijven voor een

dubbel doeleinde altijd de juiste
beschermhoes voor de toepassing die wordt
uitgevoerd. Het niet gebruiken van de juiste

beschermkap kan de gewenste afscherming
mislopen en ernstig letsel tot gevolg hebben.

4.4 Meer speciale veiligheidsvoorschriften
voor het doorslijpen:

a) Voorkom een te hoge aandrukkracht of
blokkering van de doorslijpschijf. Voer geen
overmatig diepe sneden uit. Overbelasting van

de doorslijpschijf verhoogt tevens de belasting en
de neiging tot schuin wegdraaien of blokkeren, en
daarmee de kans op een terugslag of breuk van het
slijpmiddel.

b) Mijd het gebied voor en achter de roterende
doorslijpschijf. Wanneer u de doorslijpschijf in het
werkstuk van u af beweegt, kan bij een terugslag
het elektrisch gereedschap met de draaiende schijf
rechtsreeks naar u toe worden geslingerd.

c) Wanneer de doorslijpschijf klem komt te

zitten of als u het werk onderbreekt, schakel
het elektrisch gereedschap dan uit en houd het
rustig vast totdat de schijf tot stilstand
gekomen is. Probeer nooit om de nog
draaiende doorslijpschijf uit de snede te
trekken, dit kan een terugslag veroorzaken. Stel

de oorzaak van het klemraken vast en verhelp deze.
d) Schakel het elektrisch gereedschap nooit

opnieuw in zolang het zich in het werkstuk
bevindt. Laat de doorslijpschijf eerst het volle
toerental bereiken voordat u voorzichtig verder
gaat met de snede. Anders kan de schijf blijven

30

hangen, uit het werkstuk springen of een terugslag
veroorzaken.

e) Zorg voor een ondersteuning van platen of

grote werkstukken om het risico op een
terugslag als gevolg van een ingeklemde
doorslijpschijf te verminderen. Grote
werkstukken kunnen doorbuigen onder hun
eigen gewicht. Het werkstuk dient aan beide

kanten van de schijf ondersteund te worden, zowel
bij de zaaglijn als aan de rand.

f) U dient bijzonder voorzichtig te zijn bij

"invalsnedes" in bestaande wanden of andere
gebieden die niet ingezien kunnen worden. De

invallende doorslijpschijf kan bij het snijden in gas­of waterleidingen, elektrische leidingen of andere
objecten een terugslag veroorzaken.

g) Maak geen bochtige sneden. Overbelasting
van de doorslijpschijf verhoogt tevens de belasting
en de neiging tot schuin wegdraaien of blokkeren,
en daarmee de kans op een terugslag of breuk van
het slijpmiddel, wat ernstig letsel tot gevolg kan
hebben.

4.5 Speciale veiligheidsvoorschriften voor
het schuren met schuurpapier:

a) Gebruik schuurbladen met de juiste
afmetingen en neem de informatie van de
fabrikant in ahcht wat betreft de keuze van de
schuurbladen. Schuurbladen die over de

steunschijf uitsteken kunnen letsel veroorzaken en
leiden tot het vasthaken of scheuren van de
schuurbladen of een terugslag.

4.6 Speciale veiligheidsvoorschriften voor
het werken met draadborstels:

a) Let erop dat draadborstels ook tijdens
gewoon gebruik stukken draad verliezen.
Overbelast de draden niet door een te hoge
aandrukkracht. Wegvliegende stukken draad

kunnen heel gemakkelijk door dunne kleding en/of
de huid dringen.

b) Wordt het gebruik van een beschermkap

aanbevolen, zorg er dan voor dat de
beschermkap en de draadborstel niet met
elkaar in aanraking kunnen komen. De diameter

van schijf- en komborstels kan door aandruk- en
centrifugale krachten worden vergroot.

4.7 Overige veiligheidsvoorschriften:

WAARSCHUWING – Draag altijd een

veiligheidsbril.

Draag gehoorbescherming.

WAARSCHUWING – Het elektrisch
gereedschap altijd met beide handen
gebruiken.

Gebruik de slijp-beschermkap niet voor
doorslijpwerkzaamheden. Voor het werken

met doorslijpschijven uit
veiligheidsoverwegingen de doorslijp­beschermkap gebruiken.

Geen gesegmenteerde diamant-doorslijpschijven
met segmentsleuven van meer dan 10 mm
gebruiken. Alleen negatieve segmentsnijdhoeken
zijn toegestaan.

Gebruik gebonden doorslijpschijven al leen als deze
versterkt zijn.

Schakel de machine niet in wanneer
veiligheidsvoorzieningen of onderdelen van het
gereedschap ontbreken of defect zijn.

Wanneer de machine bij het inschakelen zeer snel
tot het maximale toerental versnelt, is er sprake van
een elektronische fout. Andere elektronische
veiligheidsfuncties staan niet meer ter beschikking.
Laat de machine direct repareren (zie hoofdstuk

12.).
Maak gebruik van elastische tussenlagen, wanneer
deze bij het schuurmateriaal ter beschikking

gesteld worden en vereist zijn.
Neem de opgaven van de fabrikant van het

gereedschap of de accessoires in acht! Zorg ervoor
dat de schijven beschermd zijn tegen vet en stoten!

Inzetgereedschap dient zorgvuldig, volgens de
aanwijzingen van de fabrikant, te worden bewaard
en gebruikt.

Gebruik doorslijpschijven nooit voor het grof slijpen
of ontbramen! Er mag geen zijwaartse druk op
doorslijpschijven worden uitgeoefend.

Het werkstuk dient stevig te liggen en beveiligd te
zijn tegen wegglijden, bijv. met behulp van
spaninrichtingen. Grote werkstukken dienen
voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet
gebruikt, dan mag het einde van de spindel de
gatenbodem van het schuurgereedschap niet
raken. Let erop dat de schroefdraad in het
inzetgereedschap lang genoeg is om de
spindellengte op te nemen. De schroefdraad van
het inzetgereedschap moet bij de schroefdraad op
de spindel passen. Zie voor de lengte en de
schroefdraad van de spindel pagina 3 en hoofdstuk

14. Technische gegevens.
Het gebruik van een geschikte stationaire

afzuiginstallatie wordt aanbevolen. Schakel altijd
een aardlekschakelaar (RCD) met een max.
aanspreekstroom van 30 mA voor de machine.
Wanneer de haakse slijper door de
aardlekschakelaar is uitgeschakeld, moet de
machine worden gecontroleerd en gereinigd. Zie
hoofdstuk 9. Reiniging.

Beschadigde, onronde resp. vibrerende
gereedschappen mogen niet gebruikt worden.

Schade aan gas- of waterleidingen, elektrische
geleiders en dragende wanden (statica)
voorkomen.

De stekker altijd uit het stopcontact halen voordat er
instellings-, ombouw- of
onderhoudswerkzaamheden worden uitgevoerd.

Een beschadigde of gebarsten extra greep dient te
worden vervangen. Indien de extra greep defect is
de machine niet gebruiken.

NEDERLANDS nl

Een beschadigde of gebarsten beschermkap dient
te worden vervangen. Indien de beschermkap
defect is de machine niet gebruiken.

Kleine werkstukken bevestigen. Bijv. in een
bankschroef spannen.

Als schijven met flens-montage voor een dubbel
doeleinde (gecombineerde slijp- en
doorslijpschijven) worden gebruikt, mogen alleen
de volgende typen beschermkappen worden
gebruikt: type A, type C.
Zie hoofdstuk 11.

De juiste beschermkap gebruiken:

De verkeerde beschermkap kan verlies van
controle en ernstig letsel tot gevolg hebben.
Voorbeelden van onjuist gebruik:

- Bij gebruik van een beschermkap type A voor
zijdelings slijpen kunnen beschermkap en
werkstuk elkaar hinderen, wat leidt tot
onvoldoende controle.

- Bij gebruik van een beschermkap type B voor het
doorslijpen met gebonden doorslijpschijven
bestaat een verhoogd risico, te worden
blootgesteld aan de onstane vonken en
slijpdeeltjes evenals fragmenten van de slijpschijf
in geval van een slijpschijfbreuk.

- Bij gebruik van een beschermkap type A, B, C
voor het doorslijpen of zijdelings slijpen in beton of
metselwerk bestaat een verhoogd risico door
stopfexplosie evenals door verlies van controle
met terugslag als gevolg.

- Bij gebruik van een beschermkap type A, B, C met
een plaatborstel die dikker is dan toegestaan,
kunnen de draden de beschermkap raken wat tot
gevolg kan hebben dat de draden breken.

Gebruik altijd een bij het inzetgereedschap
passende beschermkap. Zie hoofdstuk 11.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes

die worden geproduceerd bij het schuren,
zagen, slijpen, boren en ander werk bevatten
chemicaliën waarvan bekend is dat ze kanker,
geboorteafwijkingen of andere reproductieve
schade kunnen veroorzaken. Enkele voorbeelden
van deze chemicaliën zijn:

- lood van loodhoudende verf,

- mineraalstof van bakstenen, cement en andere

metselwerkmaterialen, en

- arseen en chroom uit chemisch behandeld hout.
Het risico dat u hierbij loopt varieert, afhankelijk van
hoe vaak u met dit soort werk bezig bent. Om de
blootstelling aan deze chemicaliën te verminderen:
Werk in een goed geventileerde ruimte en werk met
goedgekeurde persoonlijke
beschermingsmiddelen zoals stofmaskers die
speciaal zijn ontwikkeld voor het filteren van
microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals
sommige houtsoorten (zoals eiken- of beukenstof),
metalen, asbest. Andere bekende ziektes zijn
bijvoorbeeld allergische reacties, aandoeningen
van de luchtwegen. Laat geen stof in uw lichaam
komen.

Neem de richtlijnen en nationale voorschriften in
acht die van toepassing zijn op uw materiaal,

31

NEDERLANDSnl

personeel, toepassing en locatie (bijv.
arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op de plaats waar ze
ontstaan en voorkom dat ze neerslaan in de
omgeving.

Gebruik geschikte toebehoren voor speciale
werkzaamheden. Daardoor komen slechts weinig
deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:

- de vrijkomende deeltjes en de afvoerluchtstroom
van de machine niet op de gebruiker zelf of
omstanders of op neergeslagen stof te richten,

- een afzuiginstallatie en/of een luchtfilter te
gebruiken,

- de werkplek goed te ventileren en schoon te
houden door te stofzuigen. Vegen of blazen
wervelt het stof op.

- Zuig of was de beschermende kleding. Niet
uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.

1 Steunflens
2Spindel
3 Spindelvastzetknop
4Handgreep
5 Blokkering (tegen onbedoeld inschakelen, dan wel

voor de continu-inschakeling)*
6 Drukschakelaar (voor het
7 Extra greep
8Beschermkap
9Spanmoer

10 Tweegaatssleutel
11 Schroef (voor het instellen en bevestigen van de

beschermkap)

* afhankelijk van de uitrusting/niet in de
leveringsomvang

in-/uitschakelen)

6. Inbedrijfstelling

Controleer voordat de machine in gebruik

wordt genomen of de op het typeplaatje
aangegeven spanning overeenkomt met de
netspanning.

Schakel altijd een lekstroomschakelaar (RCD)

met een max. schakelstroomsterkte van
30 mA voor de machine.

Alleen verlengsnoeren met een minimale diameter
van 1,5 mm
geschikt zijn voor de vermogensopname van de
machine (vergl. de technische gegevens). Bij
gebruik van een kabelhaspel moet de kabel altijd
geheel zijn afgerold.

6.1 Extra greep aanbrengen

het draadgat links, midden of rechts met de hand
stevig inschroeven.

32

2

gebruiken. Verlengsnoeren moeten

Alleen werken wanneer de extra greep (7) is

aangebracht! De extra greep (naar wens) in

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingen

uitsluitend de voor het betreffende
inzetgereedschap bestemde beschermkap! De
verkeerde beschermkap kan verlies van controle en
ernstig letsel tot gevolg hebben. Zie ook hoofdstuk

11. Toebehoren!
Zie pagina 2, afbeelding D.

- Schroef (11) losdraaien. De beschermkap (8)

aanbrengen in de weergegeven positie.

- De beschermkap zo draaien dat het gesloten

gebied naar de gebruiker wijst.

- Schroef (11) vastdraaien, hierbij moet de

draaibeveiliging in de uitsparingen grijpen.

- Controleer of de beschermkap vastzit, hij mag niet

gedraaid kunnen worden.

Vóór de inbedrijfstelling:
beschermkap aanbrengen.

Alleen inzetgereedschap
gebruiken waar de
beschermkap minstens 3,4
mm boven uitsteekt.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: de

netstekker uit het stopcontact halen. De
machine moet uitgeschakeld zijn en de spindel
stilstaan.

Voor het werken met doorslijpschijven uit

veiligheidsoverwegingen de beschermkap
van de doorslijpschijf (zie hoofdstuk 11.
Accessoires) gebruiken.

7.1 Spindel vastzetten

De spindelvastzetknop (3) alleen bij

stilstaande spindel indrukken!

- De spindelvastzetknop (3) indrukken en de

spindel
(2) met de hand draaien tot de
spindelvastzetknop merkbaar inklikt.

7.2 De schuurschijf erop plaatsen

Zie pagina 2, afbeelding B.

- De steunflens (1) op de spindel plaatsen. Deze is

op de juiste wijze aangebracht als hij op de
spindel niet gedraaid kan worden.

- De schuurschijf, zoals in afbeelding B

aangegeven, op de steunflens (1) plaatsen.
De schuurschijf dient gelijkmatig op de steunflens
te liggen. De plaatflens van de doorslijpschijven
dient op de steunflens te liggen.

7.3 Spanmoer bevestigen/losmaken

Spanmoer (9) bevestigen:

De 2 kanten van de spanmoer zijn verschillend. De
spanmoer als volgt op de spindel schroeven:

Zie pagina 2, afbeelding C.

- A) Bij dunne schuurschijven:

De band van de spanmoer (9) wijst naar boven,
zodat de dunne schuurschijf veilig kan worden
gespannen.

B) Bij dikke schuurschijven:
De band van de spanmoer (9) wijst naar
beneden, zodat de spanmoer veilig op de spindel
kan worden aangebracht.

- De spindel vergrendelen. De spanmoer (9) met de
tweegaatssleutel (10) met de wijzers van de klok
mee vastzetten.

Spanmoer losmaken:

- Spindel vastzetten (zie hoofdstuk 7.1). De
spanmoer (9) met de tweegaatssleutel (10) tegen
de wijzers van de klok in afschroeven.

8. Gebruik

8.1 In-/uitschakelen

De machine altijd met beide handen geleiden!

Eerst inschakelen, dan het
naar het werkstuk brengen.

Het opzuigen van extra stof en spanen door

de machine dient te worden voorkomen. Bij
het in- en uitschakelen moet erop worden gelet dat
zich geen neergeslagen stof in de buurt van de
machine bevindt. De machine na het uitschakelen
pas wegzetten wanneer de motor tot stilstand is
gekomen.

Voorkom onverhoeds aanlopen: De machine

altijd uitschakelen wanneer de stekker uit het
stopcontact wordt gehaald of wanneer zich een
stroomonderbreking heeft voorgedaan.

Bij de continu-inschakeling loopt de machine

verder wanneer hij uit de hand wordt
getrokken. Daarom de machine altijd met beide
handen aan de hiervoor bestemde handgrepen
vasthouden, ervoor zorgen dat u stevig staat en
geconcentreerd werken.

Zie pagina 2, afbeelding A.

Momentinschakeling:

Inschakelen:

Uitschakelen:

Continu-inschakeling (afhankelijk van de

Inschakelen:

Uitschakelen:

De blokkering (5) in de richting van de

pijl schuiven en vervolgens de
drukschakelaar (6) indrukken.

De drukschakelaar (6) loslaten.

uitvoering):

De blokkering (5) in de richting van de

pijl schuiven en vervolgens de
drukschakelaar (6) indrukken en ingedrukt
houden. De machine is nu ingeschakeld. Nu
de blokkering (5) nogmaals in de richting van
de pijl schuiven om de drukschakelaar (6) te
vergrendelen (continu-inschakeling).

De drukschakelaar (6) indrukken en

loslaten.

inzetgereedschap

NEDERLANDS nl

8.2 Werkinstructies
Schuren:

De machine matig aandrukken en over het
oppervlak heen- en weer bewegen, zodat het werk­stukoppervlak niet te heet wordt.
Grofslijpen: Voor een goed arbeidsresultaat dient u
te werken met een invalshoek van 30° - 40°.

Doorslijpen:

aan het materiaal aangepaste voorwaartse
beweging. Niet schuin wegdraaien, niet drukken,
niet trillen.

Schuren met zandpapier:

De machine matig aandrukken en over het
oppervlak heen- en weer bewegen, zodat het werk­stukoppervlak niet te heet wordt.

Werken met draadborstels:

De machine matig aandrukken.

8.3 Overbrengingsbehuizing draaien

Zie pagina 2, afbeelding E.

- Trek de stekker uit het stopcontact.

- De vier bouten van de overbrengingsbehuizing (a)

losschroeven. Let op! De

overbrengingsbehuizing niet verwijderen!

- De overbrengingsbehuizing in de gewenste stand
draaien zonder deze te verwijderen.

- De vier bouten van de overbrengingsbehuizing (a)
in de aanwezige gaten met schroefdraad
schroeven. Aanhaalmoment = 3,4 Nm +/- 0,7 Nm.

Dij het doorslijpen altijd in
tegengestelde richting (zie afbeelding)
werken. Anders bestaat het gevaar dat
de machine ongecontroleerd uit de
snede springt. Werk met een matige,

9. Reiniging

Tijdens de bewerking kunnen deeltjes in de
behuizing van het elektrisch gereedschap
binnendringen. Dit heeft invloed op de koeling van
het elektrisch gereedschap. Geleidende
afzettingen kunnen invloed hebben op de
veiligheidsisolatie van het elektrisch gereedschap
en elektrische gevaren veroorzaken.

Blaas het elektrisch gereedschap regelmatig, vaak
en grondig schoon door alle voorste en achterste
luchtsleuven uit te zuigen of met droge lucht uit te
blazen. Trek eerst de stekker van het elektrisch
gereedschap uit het stopcontact en draag een
veiligheidsbril en geschikt stofmasker. Zorg bij het
uitblazen voor geschikte afzuiging.

10. Storingen verhelpen

- Herstartbeveiliging: De machine loopt niet.
De herstartbeveiliging is geactiveerd. Wordt de
netstekker in het stopcontact gestoken wanneer
de machine ingeschakeld is of wordt de
stroomtoevoer na een onderbreking weer
hersteld, dan start de machine niet. De machine
uit- en weer inschakelen.

- De machine versnelt bij het inschakelen zeer
snel tot het maximale toerental, d.w.z. de
automatische aanloopstroombegrenzing (zachte

33

NEDERLANDSnl

aanloop) functioneert niet. Er is sprake van een
elektronische fout, andere elektronische
veiligheidsfuncties staan niet meer ter
beschikking. Laat de machine direct repareren
(zie hoofdstuk 12.).

11. Accessoires

Gebruik uitsluitend originele Metabo toebehoren.
Gebruik alleen toebehoren die voldoen aan de in

deze gebruiksaanwijzing genoemde eisen en
kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine
in een houder gebruikt: De machine goed beves­tigen. Verlies van controle kan tot letsel leiden.

Gebruik altijd het voor de taak geschikt
inzetgereedschap en de voorgeschreven

beschermkap. Zie pagina 4. (De afbeeldingen
dienen als voorbeeld).

Taak:

1 = slijpen met het oppervlak
2 = doorslijpen
3 = boren van gaten
4 = draadborstels
5 = schuren met schuurpapier

Inzetgereedschap:

1.1 = voorslijpschijf

1.2 = slijpkom (keramisch)

2.1 = doorslijpschijf ‘metaal’

2.2 = doorslijpschijf ‘metselwerk/beton’

2.3 = diamant-doorslijpschijf ‘metselwerk/beton’

2.4 = doorslijpschijf voor een dubbel doel
(gecombineerde slijp- en doorslijpschijf)

3.1 = diamantboorkronen

4.1 = ronde borstel

4.2 = komborstel

5.1 = lamellenslijpschijf

5.2 = slijpschijf voor schuurbladen

voorgeschreven beschermkap:

Type A = beschermkap van de doorslijpschijf
Type B = beschermkap voor het slijpen
Type C = beschermkap voor het slijpen en

Type D = beschermkap voor slijpkom
Type F = afzuigbeschermkap voor het doorslijpen

Verder toebehoor:
(zie ook www.metabo.com)

A Metalen slijpstandaard
B Spanmoer (9)

CQuick-spanmoer
Compleet accessoireprogramma zie
www.metabo.com of hoofdcatalogus.

doorslijpen (combinatie)

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende vakman

worden uitgevoerd!
Een defect netsnoer mag alleen worden vervangen

door een speciaal, origineel netsnoer van Metabo.
Dit is verkrijgbaar via de Metabo Service.

34

Wanneer de elektrische leiding van dit apparaat
wordt beschadigd, dient hij ter voorkoming van
risico's door de producent, diens klantenservice of
een soortgelijke gekwalificeerde persoon te worden
vervangen.

ENeem voor elektrisch gereedschap van Metabo
dat gerepareerd dient te worden contact op met uw
Metabo-vertegenwoordiging. Zie voor adressen
www.metabo.com.

Onderdeellijsten kunt u downloaden via
www.metabo.com.

13. Milieubescherming

Het ontstane slijpstof kan schadelijke stoffen
bevatten: Niet met het huisvuil meegeven maar op
de juiste manier naar een depot voor gevaarlijke
afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een
milieuvriendelijke verwijdering en de recycling van
afgedankte machines, verpakkingen en toebe­horen.

Alleen voor EU-landen: Geef uw elektrisch
gereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU
inzake gebruikte elektrische en elektronische
apparaten en de vertaling hiervan in de nationale
wetgeving dienen oude elektrische apparaten
gescheiden te worden ingezameld en op milieu­vriendelijke wijze te worden afgevoerd.

14. Technische gegevens

Toelichting bij de gegevens op pagina 3.
Wijzigingen in verband met technische
ontwikkelingen voorbehouden.

Ø =max. diameter van het inzetgereedschap
t

=max. toelaatbare dikte van het inzet-

max,1

t

max,2

t

max,3

t

max,4

M =spindelschroefdraad
l =lengte van de schuurspindel
n =onbelast toerental (hoogste toerental)
P
P
m =gewicht zonder netsnoer
Meetgegevens volgens de norm EN 60745.

gereedschap in het spanbereik bij gebruik
van de spanmoer (9)

=max. toelaatbare dikte van het inzet-

gereedschap in het spanbereik bij gebruik
van de quick-spanmoer

=Grofslijpschijf /Doorslijpschijf:

max. toelaatbare dikte van het
inzetgereedschap

=max. toelaatbare dikte van plaatborstels

=nominaal vermogen

1

=afgegeven vermogen

2

Machine van beveiligingsklasse II

~ Wisselstroom

De vermelde technische gegevens zijn
tolerantiewaarden (overeenkomstig de
toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling moge­lijk van de emissie van het elektrisch gereedschap
en een vergelijking van de verschillende elektrische

gereedschappen. Afhankelijk van het gebruik, de
toestand van het elektrisch gereedschap of het
inzetgereedschap kan de daadwerkelijke belasting
hoger of lager uitvallen. Neem voor de beoordeling
pauzes en fases met een lagere belasting in
aanmerking. Bepaal op grond van de overeenkom­stig aangepaste taxatiewaarden maatregelen ter
bescherming van de gebruiker, bijv. organisatori­sche maatregelen.

Het slijpen van dun plaatstaal of andere snel

trillende werkstukken met een groot oppervlak
kan leiden tot een aanzienlijk hogere totale
geluidsemissie (tot 15 dB) dan de opgegeven
geluidsemissiewaarden. Bij dergelijke werkstukken
dient door middel van geschikte maatregelen zoals
het aanbrengen van zware, flexibele
dempingsmatten, de geluidsemissie zoveel
mogelijk te worden voorkomen. Ook bij de
risicobeoordeling en de keuze van de geschikte
gehoorbescherming moet er rekening worden
gehouden met de verhoogde geluidsemissie.

Totale trillingswaarde
richtingen) bepaald volgens EN 60745:
a

=trillingsemissiewaarde (oppervlakken

h, SG

a

K
Karakteristiek A-gekwalificeerd geluidsniveau

L
L
KpA, KWA= onzekerheid

schuren)

=trillingsemissiewaarde (schuren met

h, DS

steunschijf)

h,SG/DS

pA
WA

= onzekerheid (trilling)

=geluidsdrukniveau
=geluidsvermogensniveau

(vectorsom van drie

:

Draag gehoorbescherming!

NEDERLANDS nl

35

ITALIANOit

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabi­lità: Le presenti smerigliatrici angolari, identificate
dal modello e dal numero di serie *1), sono conformi
a tutte le disposizioni pertinenti delle direttive *2) e
delle norme *3). Documentazione tecnica presso
*4) - vedi pag. 3.

2. Utilizzo conforme

Le smerigliatrici angolari, equipaggiate con gli
accessori originali Metabo, sono adatte per
eseguire operazioni di levigatura, levigatura con
carta vetrata ed operazioni con spazzole
metalliche, nonché per la troncatura (alla mola) di
metallo, calcestruzzo, pietra e materiali simili senza
l'impiego di acqua.

Eventuali danni derivanti da un uso improprio
dell'utensile elettrico sono di esclusiva
responsabilità dell'operatore.

È obbligatorio rispettare le disposizioni
antinfortunistiche generalmente riconosciute
nonché le avvertenze di sicurezza allegate.

3. Avvertenze generali di
sicurezza

Per proteggere la propria persona e per
una migliore cura dell'elettroutensile,
attenersi alle parti di testo
contrassegnate con questo simbolo!

AVVERTENZA – Leggere le istruzioni per
l’uso al fine di ridurre il rischio di lesioni.

AVVERTENZA - Leggere tutte le

avvertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al
presente elettroutensile. Il mancato rispetto di

tutte le istruzioni sottoelencate potrà comportare il
pericolo di scosse elettriche, incendi e/o gravi
lesioni.

Conservare tutte le avvertenze di sicurezza e le
istruzioni per un uso futuro.

L'elettroutensile va ceduto esclusivamente insieme
al presente documento.

4. Avvertenze specifiche di
sicurezza

4.1 Avvertenze di sicurezza comuni relative
a levigatura, levigatura con carta vetrata,
lavori con spazzole metalliche o
troncatura alla mola:

a) Il presente elettroutensile deve essere
utilizzato come levigatrice, levigatrice con
carta abrasiva, spazzola metallica, perforatrice
o troncatrice a mola. Leggere tutte le
avvertenze di sicurezza, le indicazioni, le
rappresentazioni e i dati che vengono forniti

36

con l'utensile. Qualora non venissero rispettate
tutte le seguenti istruzioni, ne potrebbero derivare
conseguenze, come scosse elettriche, incendi e/o
lesioni gravi.

b) Questo elettroutensile non è adatto per la
lucidatura. Un eventuale utilizzo
dell'elettroutensile che differisca da quello previsto
potrebbe essere fonte di pericolo e di lesioni.

c) Non utilizzare l'elettroutensile per

destinazioni d’uso per le quali non è
espressamente concepito né previsto dal
produttore. Una tale trasformazione può causare

la perdita del controllo e provocare lesioni fisiche
gravi.

d) Non utilizzare alcun utensile accessorio che

non sia specificamente previsto per questo
elettroutensile e non sia raccomandato dalla
casa costruttrice. Il semplice fatto che gli

accessori possano essere fissati all'elettroutensile
non garantisce un utilizzo sicuro dell'utensile
stesso.

e) La velocità ammessa per l'utensile

accessorio deve essere almeno pari al numero
di giri massimo indicato sull'elettroutensile. Un

utensile accessorio che gira a una velocità
superiore a quella ammessa può spezzarsi ed
essere proiettato via.

f)

Il diametro esterno e lo spessore dell'utensile
devono corrispondere ai dati tecnici
dell'utensile elettrico. Non è possibile garantire

una protezione sufficiente per l'utilizzatore né un
controllo adeguato, se gli utensili sono di
dimensioni errate.

g) Le dimensioni del fissaggio dell’utensile

accessorio devono essere adatte alle
dimensioni dei mezzi di fissaggio
dell’elettroutensile. Gli utensili che non si

adattano perfettamente all’attacco
dell’elettroutensile ruotano in modo irregolare,
producono forti vibrazioni e possono causare la
perdita di controllo dell’elettroutensile.

h) Non utilizzare utensili danneggiati. Prima di

ogni utilizzo, controllare gli utensili accessori:
verificare che i dischi di smerigliatura non
presentino scheggiature e cricche, che i dischi
abrasivi non presentino fenditure, tracce di
usura o un forte logoramento, che le spazzole
metalliche non abbiano fili staccati o rotti. Se
l'elettroutensile o l'utensile accessorio cade a
terra, verificare che non si sia danneggiato
oppure utilizzare un utensile integro. Una volta
che l'utensile è stato controllato e montato, non
soffermarsi - né lasciar soffermare persone
eventualmente presenti nelle vicinanze - in
prossimità del livello di funzionamento
dell'utensile rotante e tenere l'utensile in
funzione al massimo dei giri per un minuto. Gli

utensili accessori eventualmente danneggiati
solitamente si rompono durante questo test.

i) Indossare l'equipaggiamento di protezione

personale. In base all'applicazione, indossare
una protezione integrale per il viso, una

protezione per gli occhi o occhiali protettivi. Se
necessario, indossare una mascherina
antipolvere, protezioni acustiche, guanti da
lavoro o un grembiule protettivo che impedisca
alle piccole particelle di abrasivo e di materiale
di raggiungere il corpo. Gli occhi devono essere

protetti da eventuali corpi estranei vaganti, prodotti
dalle diverse applicazioni. La mascherina
antipolvere e/o la protezione per le vie respiratorie
devono filtrare la polvere che si produce durante
l'impiego del dispositivo. Un forte rumore
prolungato può causare una perdita di udito.

j) Assicurarsi che le altre persone mantengano

una distanza di sicurezza dall'area di lavoro.
Tutte le persone che si trovano all'interno
dell'area di lavoro devono indossare
l'equipaggiamento di protezione personale.

Eventuali frammenti del pezzo in lavorazione o di
utensili accessori rotti potrebbero saltare via e
causare lesioni anche al di fuori dell'area di lavoro.

k) Afferrare l’elettroutensile soltanto dalle

superfici di presa isolate, quando si eseguono
lavori durante i quali è possibile che l’utensile
entri in contatto con cavi elettrici nascosti o
con il proprio cavo di alimentazione. Il contatto

con un cavo sotto tensione può mettere sotto
tensione anche i componenti metallici dell'attrezzo
e provocare così una scossa elettrica.

l) Tenere il cavo di alimentazione lontano dagli
utensili rotanti. Se si perde il controllo
dell'apparecchio, il cavo di alimentazione può
essere tagliato o danneggiato e la mano o il braccio
dell'utilizzatore possono entrare in contatto con
l'utensile rotante.

m) Non posare mai l'utensile elettrico prima

che l'utensile non si sia arrestato
completamente. L'utensile in rotazione può

entrare in contatto con la superficie di appoggio,
facendo perdere all'utilizzatore il controllo
dell'elettroutensile.

n) Non mettere mai in funzione l'elettroutensile
durante il trasporto. Gli indumenti dell'utilizzatore
potrebbero entrare accidentalmente in contatto con
l'utensile accessorio in rotazione e ciò potrebbe
causare lesioni.

o) Pulire regolarmente le fenditure di
ventilazione dell'elettroutensile. La ventola del
motore attira la polvere nella carcassa e un forte
accumulo di polvere di metallo può causare pericoli
di natura elettrica.

p) Non utilizzare l'elettroutensile in prossimità
di materiali infiammabili. Le scintille potrebbero
incendiare questi materiali.

q) Non utilizzare alcun utensile che richieda
l'uso di refrigerante liquido. L'impiego di acqua o
di altri refrigeranti liquidi può provocare una scossa
elettrica.

4.2 Contraccolpo e relative avvertenze di
sicurezza

Il contraccolpo è la reazione improvvisa che si
verifica quando l'utensile accessorio in rotazione,
come una mola, un platorello o una spazzola
metallica, si inceppa o si blocca. Quando rimane

ITALIANO it

inceppato o bloccato nel materiale in lavorazione,
l'utensile accessorio rotante si arresta in modo
brusco. Nel punto di bloccaggio, un elettroutensile
privo di controllo subisce un'accelerazione
contraria al senso di rotazione dell'utensile
accessorio.

Se, ad esempio, un disco di smerigliatura resta
bloccato o inceppato nel pezzo in lavorazione, è
possibile che il bordo del disco stesso - che affonda
nel materiale - resti impigliato e quindi il disco si
rompa o provochi un contraccolpo. Il disco di
smerigliatura si sposta quindi improvvisamente
verso l'operatore o in direzione opposta, a seconda
del senso di rotazione del disco al momento
dell'inceppamento. In questo contesto è anche
possibile che i dischi di smerigliatura si rompano.

Il contraccolpo è la conseguenza di un utilizzo
errato dell’elettroutensile e/o di condizioni di lavoro
inadeguate. Può essere evitato adottando le misure
precauzionali descritte di seguito.

a) Afferrare sempre saldamente

l'elettroutensile ed assumere una postura del
corpo e delle braccia che permetta di attutire le
eventuali forze di contraccolpo. Utilizzare
sempre l'impugnatura supplementare, se
disponibile, per avere il massimo controllo
possibile sulle forze di contraccolpo o sulle
forze di reazione all'avviamento. L'utilizzatore

può dominare le forze di contraccolpo e di reazione
adottando misure di sicurezza idonee.

b) Non avvicinare mai le mani agli utensili in
rotazione. In caso di contraccolpo, l'utensile può
venire in contatto con la mano dell'utilizzatore.

c) Tenere il corpo lontano dall'area in cui si può

eventualmente spostare l'utensile elettrico in
caso di contraccolpo. Il contraccolpo spinge

l'elettroutensile nella direzione opposta al senso di
rotazione del disco di smerigliatura nel punto in cui
si è bloccato.

d) Lavorare con particolare attenzione vicino

ad angoli, spigoli vivi ecc. Evitare che l'utensile
accessorio venga sbalzato via dal pezzo in
lavorazione e che resti inceppato. In presenza di

angoli o spigoli affilati o quando viene sbalzato via,
l'utensile accessorio tende ad incepparsi. Questo
provoca una perdita del controllo o un contraccolpo.

e) Non utilizzare lame per seghe a catena per il

taglio del legno, né dischi diamantati per
troncare a segmenti con una distanza tra i
segmenti maggiore di 10 mm, né lame dentate.

Gli utensili accessori di questo tipo causano spesso
un contraccolpo o la perdita di controllo
dell'elettroutensile.

4.3 Avvertenze di sicurezza particolari per la
levigatura e la troncatura alla mola:

a) Utilizzare esclusivamente gli abrasivi
omologati per il proprio elettroutensile e il
carter di protezione previsto per tali abrasivi.

Gli abrasivi non previsti per l'elettroutensile non
possono essere schermati adeguatamente,
pertanto non sono sicuri.

b) I dischi di smerigliatura a centro depresso

devono essere montati in modo che la

37

ITALIANOit

superficie levigante si trovi al di sotto del bordo
del carter di protezione. Una mola montata in

modo non corretto, che sporge oltre il bordo del
carter di protezione, non può essere schermata
adeguatamente.

c) Il carter di protezione deve essere applicato

all’elettroutensile in modo sicuro e va regolato
in modo da garantire la massima sicurezza,
ossia in modo che solo la minima parte
possibile dell’abrasivo sia rivolta verso
l’utilizzatore. Il carter di protezione contribuisce a

proteggere l’utilizzatore da eventuali frammenti,
contatti accidentali con l’abrasivo o scintille che
potrebbero innescare incendi sugli indumenti.

d) Gli abrasivi devono essere utilizzati

esclusivamente per le applicazioni
raccomandate. Per esempio: non levigare mai
con la superficie laterale di un disco da taglio. I

dischi da taglio sono concepiti per l'asportazione di
materiale per mezzo del bordo del disco. Le forze
che agiscono lateralmente su questi tipi di abrasivi
possono provocare la rottura del disco stesso.

e) Utilizzare sempre flange di serraggio non

danneggiate, di forme e dimensioni adeguate
per il disco di smerigliatura scelto. Le flange

adatte sorreggono il disco di smerigliatura,
riducendo al minimo il rischio di una rottura del
disco stesso. Le flange per dischi da taglio possono
differenziarsi dalle flange per altri dischi di
smerigliatura.

f) Non utilizzare dischi di smerigliatura usurati,
concepiti per elettroutensili più grandi. I dischi
di smerigliatura per gli elettroutensili grandi non
sono adatti al numero di giri più elevato degli utensili
piccoli e possono rompersi.

g) Quando si utilizzano mole per una doppia

finalità, impiegare sempre il carter di
protezione adatto alla specifica applicazione.

Se non si usa il carter di protezione giusto, può
venire meno lo schermaggio desiderato e si
possono subire gravi lesioni.

4.4 Ulteriori particolari avvertenze di
sicurezza per la troncatura alla mola:

a) Evitare che il disco da taglio si blocchi o che
sia sottoposto ad una pressione di appoggio
eccessiva. Non eseguire tagli di profondità
eccessiva. In seguito al sovraccarico del disco da

taglio, aumenta la sollecitazione del disco stesso e
quindi la probabilità che il disco si inceppi o si
blocchi, di conseguenza aumenta anche il rischio di
contraccolpo o di rottura del disco.

b) Evitare l'area antistante e retrostante il disco
da taglio in rotazione. Se l'utilizzatore allontana
da sé il disco da taglio nel pezzo in lavorazione, in
caso di un contraccolpo l'elettroutensile con il disco
rotante viene indirizzato direttamente verso
l'utilizzatore.

c) Se la mola per troncare si inceppa o se si

desidera interrompere il lavoro, disattivare
l’elettroutensile e tenerlo fermo finché la mola
non si è arrestata completamente. Non tentare
mai di estrarre il disco dal taglio mentre è
ancora in movimento. Ciò può causare un

38

contraccolpo. Rilevare ed eliminare la causa del
blocco.

d) Non riattivare l'elettroutensile finché si trova

all'interno del pezzo in lavorazione. Prima di
proseguire con cautela l'incisione, aspettare
che il disco di taglio raggiunga il massimo
numero di giri. In caso contrario il disco potrebbe

incepparsi, saltare via dal pezzo in lavorazione o
causare un contraccolpo.

e) Fissare i pannelli o i pezzi in lavorazione di

grandi dimensioni, in modo da evitare il rischio
di un contraccolpo in caso di blocco del disco
da taglio. I pezzi in lavorazione di grandi
dimensioni si possono flettere sotto il loro
stesso peso. Il pezzo in lavorazione deve essere

sorretto su entrambi i lati del disco, sia in prossimità
della linea di taglio, sia sui bordi.

f) Prestare particolare attenzione in caso di

"tagli a immersione" in pareti esistenti o in altre
zone di cui non si conosce la struttura interna.

Il disco da taglio immerso nel materiale può causare
un co ntra cc olpo in ca so d i t agl io di tub az ion i d el gas
o dell'acqua, di cavi elettrici o di altri oggetti.

g) Non eseguire tagli curvi. Un sovraccarico della
mola per troncare aumenta la sollecitazione della
mola stessa e incrementa la probabilità che la mola
si inclini o si blocchi, di conseguenza aumenta il
rischio di contraccolpo o di una rottura della mola, il
che può provocare gravi lesioni.

4.5 Avvertenze di sicurezza particolari per la
levigatura con carta vetrata:

a) Utilizzare i fogli abrasivi della giusta
dimensione e seguire le istruzioni del
produttore per la scelta dei fogli. I fogli abrasivi

sporgenti dal platorello possono causare lesioni
nonché provocare inceppamento, strappo dei fogli
stessi o un eventuale contraccolpo.

4.6 Avvertenze di sicurezza particolari per le
lavorazioni con spazzole metalliche:

a) Tenere in considerazione che la spazzola
metallica perde pezzi di filo metallico anche
durante il normale utilizzo. Non sovraccaricare
i fili metallici esercitando una pressione di
appoggio eccessiva. I pezzi di filo metallico che si

staccano possono penetrare molto facilmente
attraverso i vestiti sottili e/o nella pelle.

b) Se è raccomandato l'uso di un carter di

protezione, evitare che tale carter e la spazzola
metallica entrino in contatto. Il diametro delle

spazzole circolari e delle spazzole a tazza può
aumentare a causa della pressione di appoggio e
delle forze centrifughe.

4.7 Ulteriori avvertenze per la sicurezza:

AVVERTENZA – Indossare sempre gli

occhiali protettivi.

Indossare le protezioni acustiche.

AVVERTENZA – Utilizzare l’utensile elettrico
sempre con entrambe le mani.

Non utilizzare il carter di protezione
levigatura per operazioni di troncatura. Per

ragioni di sicurezza, in caso di lavori di
troncatura alla mola utilizzare il carter di protezione
specifico.

Non utilizzare dischi diamantati per troncare a
segmenti con fenditure maggiori di 10 mm. Sono
consentiti soltanto angoli di taglio negativi.

Utilizzare le mole per troncare legate soltanto se
sono rinforzate.

Non attivare l'utensile se mancano dei componenti
o i dispositivi di protezione, o se questi sono guasti.

Se dopo l'accensione l'utensile accelera e
raggiunge rapidamente il massimo numero di giri,
significa che è presente un guasto nella parte
elettronica. Ulteriori funzioni elettroniche rilevanti
per la sicurezza non sono più disponibili. Fare
riparare immediatamente l'utensile (vedere capitolo

12.).
Utilizzare spessori elastici se vengono forniti con

l'abrasivo e qualora si rivelasse necessario.
Rispettare le indicazioni del produttore dell'utensile

e degli accessori! Proteggere i dischi dal grasso e
dagli urti!

Gli utensili devono essere conservati e manipolati
con cura secondo le istruzioni del produttore.

Non utilizzare mai mole per troncare per operazioni
di sgrossatura o sbavatura! I dischi da taglio non
possono essere esposti ad alcuna pressione
laterale.

Il pezzo in lavorazione dev'essere saldamente
appoggiato ed essere fissato in modo da non
scivolare, ad es. utilizzando appositi dispositivi di
fissaggio. Pezzi in lavorazione di grandi dimensioni
devono essere sufficientemente sostenuti.

Qualora vengano utilizzati utensili con inserto
filettato, l'estremità del mandrino non deve venire in
contatto con il fondo del foro dell'utensile da
levigatura. Accertarsi che la filettatura dell'utensile
sia sufficientemente lunga da poter alloggiare
completamente il mandrino. La filettatura
dell'utensile deve adattarsi al filetto del mandrino.
Per quanto riguarda la lunghezza del mandrino e la
filettatura del mandrino vedere pagina 3 ed il
capitolo 14. Dati Tecnici.

Si raccomanda di utilizzare un impianto di
aspirazione stazionario adeguato. Applicare
sempre a monte un interruttore di sicurezza FI
(RCD) con corrente di scatto max. di 30 mA. In caso
di spegnimento della smerigliatrice angolare per
mezzo dell'interruttore di sicurezza FI, controllare e
pulire il dispositivo. Vedere il capitolo 9. Pulizia.

Utensili danneggiati, ovalizzati e/o vibranti non
devono essere utilizzati.

Evitare di arrecare danno a tubazioni del gas o
dell'acqua, linee elettriche e muri portanti (statica).

Estrarre la spina dalla presa prima di eseguire
qualsivoglia intervento di regolazione, modifica o
manutenzione della macchina.

ITALIANO it

Un'impugnatura supplementare eventualmente
danneggiata o logora dev'essere sostituita. Non
mettere in funzione l'utensile qualora l'impugnatura
sia difettosa.

Un carter di protezione danneggiato o logoro
dev'essere sostituito. Non mettere in funzione la
macchina qualora il carter di protezione sia
difettoso.

Fissare i pezzi in lavorazione piccoli. Ad esempio,
bloccarli in una morsa a vite.

Se le mole montate su flangia vengono impiegate
per una doppia finalità (mole per levigatura e
troncatura combinate), si possono utilizzare
soltanto i seguenti tipi di carter di protezione: A e C.
Vedere il capitolo 11..

Utilizzare il carter di protezione giusto:

L’uso di un carter di protezione errato può
comportare una perdita del controllo e quindi
provocare gravi lesioni. Esempi di uso errato:

- se si utilizza un carter di protezione del tipo A per
la levigatura laterale, il carter di protezione e il
pezzo in lavorazione possono disturbarsi a
vicenda, pregiudicando il controllo del dispositivo.

- se si utilizza un carter di protezione del tipo B per
la troncatura con mole per troncare legate, vi è un
maggior rischio di essere esposti a scintille e
particelle di levigatura espulse, nonché a
frammenti della mola se quest’ultima si rompe.

- se si utilizza un carter di protezione del tipo A, B,
C per la troncatura alla mola o per la levigatura
laterale nel calcestruzzo o nella muratura, vi è un
maggior rischio legato all’esposizione alla polvere
e alla perdita del controllo con conseguente
contraccolpo.

- se si utilizza un carter di protezione del tipo A, B,
C con una spazzola a tazza più spessa di quanto
consentito, i fili possono colpire il carter di
protezione e quindi rompersi.

Utilizzare sempre il carter di protezione adatto
all’utensile accessorio. Vedere il capitolo 11..

Riduzione della formazione di polvere:

AVVERTENZA - Alcune polveri che si

formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori
contengono sostanze chimiche note per essere
causa di tumori, difetti alla nascita o altre anomalie
nella riproduzione. Alcune di queste sostanze
chimiche sono per esempio:

- piombo in vernici contenenti piombo,

- polvere minerale proveniente da mattoni,

cemento e altri materiali edili,

- arsenico e cromo provenienti da legno trattato

chimicamente.
Il rischio di questa esposizione varia a seconda
della frequenza con cui si effettua questo tipo di
lavoro. Per ridurre l'esposizione a queste sostanze
chimiche: lavorare in un'area ben ventilata e con
dispositivi di protezione approvati, quali ad es.
mascherine antipolvere progettate appositamente
per filtrare le particelle microscopiche.

Ciò vale anche per la polvere proveniente da altri
materiali, come ad es. alcuni tipi di legno (come la
polvere di quercia o di faggio), metalli, amianto.
Altre malattie note sono ad es. le reazioni allergiche

39

ITALIANOit

e le malattie alle vie respiratorie. Impedire alla
polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali
inerenti al materiale utilizzato, al personale, al tipo e
luogo di impiego (ad es. disposizioni sulla sicurezza
del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si
depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In
questo modo, nell'ambiente si diffonde in maniera
incontrollata una minore quantità di particelle.

Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come

segue:

- Non indirizzare le particelle in uscita e la corrente
dell'aria di scarico del dispositivo su di sé o sulle
persone che si trovano nelle vicinanze, né sulla
polvere depositata.

- Utilizzare un impianto di aspirazione e/o un
depuratore d'aria.

- Ventilare bene il luogo di lavoro e tenerlo pulito
tramite aspirazione. Passando la scopa o
soffiando si provoca un movimento vorticoso della
polvere.

- Aspirare o lavare gli indumenti di protezione. Non
soffiare, scuotere o spazzolare.

5. Panoramica generale

Vedere pagina 2.

1 Flangia di supporto
2Mandrino
3 Pulsante per l'arresto del mandrino
4Impugnatura
5 Blocco (per evitare l'avviamento accidentale,

all'occorrenza per un funzionamento continuo)

*
6 Pulsante interruttore (
7 Impugnatura supplementare
8 Cuffia di protezione
9 Dado di serraggio

10 Chiave a due fori
11 Vite (per registrazione e fissaggio del carter di

protezione)

* in base alla dotazione/non compreso nella
fornitura

accensione/spegnimento)

6. Messa in funzione

Prima della messa in funzione verificare che la

tensione e la frequenza di alimentazione
elettrica disponibili corrispondano ai dati elettrici
riportati sulla targhetta di identificazione.

Applicare sempre a monte un interruttore di

sicurezza FI (RCD) con corrente di scatto
max. di 30 mA.

Utilizzare soltanto cavi di prolunga con sezione
minima di 1,5 mm
essere adeguati alla potenza assorbita dell'utensile
(v. dati tecnici). In caso di utilizzo di un avvolgicavo,
svolgere il cavo sempre completamente.

40

2

. I cavi di prolunga devono

6.1 Montaggio dell'impugnatura
supplementare

Lavorare solamente con l'impugnatura

supplementare montata (7)! Avvitare a fondo,
manualmente, l'impugnatura supplementare nel
foro filettato di sinistra, centrale o di destra (a
seconda della necessità).

6.2 Montaggio del carter di protezione

Prima della messa in funzione:
applicare la calotta di
protezione.

Per motivi di sicurezza, impiegare

esclusivamente il carter di protezione
appositamente previsto per il relativo utensile
accessorio! L’uso di un carter di protezione errato
può comportare una perdita del controllo e quindi
provocare gravi lesioni. Vedere anche il capitolo 11.
Accessori!

Vedere pagina 2, illustrazioni D.

- Allentare la vite (11). Portare il carte di protezione

(8)nella posizione indicata.

- Ruotare il carter di protezione finché la zona

chiusa non risulti rivolta verso l'utilizzatore.

- Serrare la vite (11); in tale fase, la protezione

antirotazione dovrà innestare negli incavi.

- Verificare il corretto inserimento in sede: il carter

di protezione non dovrà poter ruotare.

Utilizzare esclusivamente
utensili sopra i quali il carter
di protezione sporga di
almeno 3,4 mm.

7. Montaggio del disco di
smerigliatura

Prima di effettuare qualsiasi intervento di

modifica: estrarre la spina dalla presa.
L'utensile dev'essere spento e il mandrino
dev'essere fermo.

Per eseguire lavori con i dischi da taglio, per

motivi di sicurezza dev'essere utilizzato il
carter di protezione per operazioni di troncatura
(vedere capitolo 11. Accessori).

7.1 Arresto del mandrino

Premere il pulsante per l'arresto del mandrino

(3) solo quando il mandrino è fermo.

- Premere il pulsante di arresto del mandrino (3) e

ruotare il mandrino
(2) manualmente finché il pulsante di arresto non
scatta in posizione producendo un suono udibile.

7.2 Montaggio dei dischi di smerigliatura

Vedere pagina 2, illustrazione B.

- Montare la flangia di supporto (1) sul mandrino. La

posizione sarà corretta se, una volta inserita sul
mandrino, la flangia non può essere ruotata.

- Collocare il disco di smerigliatura, come

rappresentato nell'illustrazione B, sulla flangia di
supporto (1).
Il disco di smerigliatura deve poggiare sulla flangia

di supporto in modo uniforme. La flangia di
lamiera delle mole per troncare deve poggiare
sulla flangia di supporto.

7.3 Stringere/allentare il dado di serraggio

I 2 lati del dado di serraggio sono diversi. Avvitare il
dado di serraggio sul mandrino come spiegato di
seguito:

Vedere pagina 2, illustrazione C.

- A) In caso di dischi di smerigliatura sottili:

Il collarino del dado di serraggio (9) è rivolto verso
l'alto, affinché il disco abrasivo sottile possa
essere fissato in modo sicuro.
B) In caso di dischi di smerigliatura spessi:
Il collarino del dado di serraggio (9) è rivolto verso
il basso, affinché il dado di serraggio possa
essere inserito in modo sicuro sul mandrino.

- Bloccare il mandrino. Stringere il dado di
serraggio (9) ruotandolo in senso orario con
l'apposita chiave a due fori (10).

Allentare il dado di serraggio:

- Bloccaggio del mandrino (vedere capitolo 7.1).
Svitare il dado di serraggio (9) ruotandolo in senso
antiorario (10) con l'apposita chiave a due fori.

Stringere il dado di serraggio (9):

8. Utilizzo

8.1 Attivazione/disattivazione

Tenere l'utensile sempre con entrambe le
mani.

Mettere dapprima in funzione l'utensile, quindi
avvicinarlo al pezzo in lavorazione.

Evitare che l'utensile aspiri ulteriori polveri e

trucioli. Accendendo e spegnendo l'utensile,
tenerlo lontano dalla polvere residua. Dopo lo
spegnimento, riporre l'utensile soltanto dopo che il
motore si è completamente arrestato.

Evitare l'avviamento accidentale: disinserire

sempre l'utensile quando la spina viene
staccata dalla presa oppure se si è verificata
un'interruzione di corrente.

Con il funzionamento continuo, l'utensile

continua a funzionare anche se la mano lascia
la presa. Pertanto, tenere sempre saldamente
l'utensile con entrambe le mani afferrandolo per le
impugnature previste, assumere una posizione
sicura e concentrarsi durante il lavoro.

Vedere pagina 2, illustrazione A.

Accensione temporanea:

Accensione:

Spegnimento:

spingere il blocco dell'accensione (5)

in direzione della freccia e quindi premere il
pulsante interruttore (6).

rilasciare il pulsante interruttore (6).

ITALIANO it

Funzionamento continuo (in funzione della

dotazione):

Accensione:

Spegnimento:

8.2 Avvertenze per il lavoro
Levigatura:

Esercitare con l'utensile una pressione uniforme e
spostarsi avanti e indietro sulla superficie in modo
che l'utensile montato non si surriscaldi
eccessivamente.
Sgrossatura: per ottenere un buon risultato lavorare
con un angolo di incidenza di 30° - 40°.

Troncatura:

taglio che si sta eseguendo. Procedere con un
avanzamento regolare, adeguato al materiale in
lavorazione. Non angolare il disco, non esercitare
pressione, non oscillare.

Levigatura con carta vetrata:

Esercitare con l'utensile una pressione uniforme e
spostarsi avanti e indietro sulla superficie in modo
che l'utensile montato non si surriscaldi
eccessivamente.

Lavorare con le spazzole metalliche:

Esercitare con l'utensile una pressione uniforme.

8.3 Ruotare la testata ingranaggi

Vedere pagina 2, illustrazione E.

- Estrarre la spina di alimentazione.

- Svitare le 4 viti della testata ingranaggi (a).

ATTENZIONE! Non staccare la testata
ingranaggi!

- Ruotare la testata ingranaggi verso la posizione
desiderata senza staccarla.

- Avvitare le 4 viti della testata ingranaggi (a) nelle
apposite filettature! Coppia di serraggio = 3,4 Nm
+/- 0,7 Nm.

spingere il blocco dell'accensione (5)

in direzione della freccia, quindi premere e
mantenere premuto il pulsante interruttore
(6). L'utensile è ora acceso. A questo punto
spingere il blocco (5) ancora una volta nel
senso della freccia, in modo da bloccare il
pulsante interruttore (6) (Funzionamento
continuo).

premere e rilasciare il pulsante

interruttore (6).

Durante i lavori di troncatura lavorare
sempre a rotazione invertita (vedere
figura). In caso contrario sussiste il
pericolo che l'utensile possa
fuoriuscire in modo incontrollato dal

9. Pulizia

Durante la lavorazione possono depositarsi delle
particelle all'interno dell'elettroutensile. Questo
compromette il raffreddamento dell'elettroutensile. I
depositi conduttori possono compromettere
l'isolamento dell'elettroutensile e provocare pericoli
elettrici.

Aspirare aria dall'elettroutensile regolarmente,
spesso e a fondo, tramite le fenditure anteriori e
posteriori, o soffiare con aria asciutta. Staccare
prima l'utensile dall'alimentazione elettrica e
indossare occhiali protettivi e una mascherina

41

ITALIANOit

antipolvere adeguata. Durante il soffiaggio,
accertarsi che l'aspirazione avvenga
correttamente.

10. Eliminazione dei guasti

- Protezione contro il riavviamento: l'utensile
non entra in funzione.La protezione contro il

riavviamento dell'utensile è scattata. Se la spina
viene inserita con l'utensile acceso o viene
ripristinata la corrente dopo un'interruzione,
l'utensile non si riavvia. Spegnere e riaccendere
l'utensile.

- L'utensile accelera molto rapidamente

all'accensione fino a raggiungere il massimo
numero di giri, cioè la limitazione automatica

della corrente di avviamento (avviamento
morbido) non funziona. È presente un guasto
della parte elettronica, ulteriori funzioni
elettroniche rilevanti per la sicurezza non sono più
disponibili. Fare riparare immediatamente
l'utensile (vedere capitolo 12.).

11. Accessori

Utilizzare esclusivamente accessori originali
Metabo.

Utilizzare esclusivamente accessori conformi ai
requisiti e ai parametri riportati nelle presenti Istru­zioni per l'uso.

Applicare gli accessori in modo sicuro. Se l'utensile
viene azionato all'interno di un supporto: fissare
saldamente l'utensile. La perdita di controllo
dell'utensile può provocare lesioni.

Utilizzare sempre l’utensile accessorio adatto
al tipo di lavoro da eseguire e il carter di

protezione previsto. Vedere pagina 4. (Le figure
sono a titolo di esempio).

Tipo di lavoro:

1 = levigatura con la superficie
2 = troncatura alla mola
3 = foratura
4 = spazzole metalliche
5 = levigatura con carta abrasiva

Utensili accessori:

1.1 = mola per sgrossare

1.2 = mola a tazza (ceramica)

2.1 = mola per troncare “metallo”

2.2 = mola per troncare “muratura/calcestruzzo”

2.3 = disco diamantato per troncare “muratura/

calcestruzzo”

2.4 = mola per troncare per doppia finalità (mola per

levigatura e troncatura combinata)

3.1 = punte diamantate a corona

4.1 = spazzola circolare

4.2 = spazzola a tazza

5.1 = disco abrasivo lamellare

5.2 = platorello per fogli abrasivi

Carter di protezione previsti:

Tipo A = carter di protezione per troncatura
Tipo B = carter di protezione per levigatura
Tipo C = carter di protezione per levigatura e

Tipo D = carter di protezione per mola a tazza

42

troncatura alla mola (combinazione)

Tipo F = carter di protezione aspirazione per la

Altri accessori:
(vedi anche www.metabo.com)

Il programma completo degli accessori è
disponibile all'indirizzo www.metabo.com oppure
nel catalogo principale.

troncatura alla mola

A Supporto di separazione metallico
B Dado di serraggio (9)
C Dado di serraggio Quick

12. Riparazione

Le eventuali riparazioni degli utensili elettrici
devono essere eseguite esclusivamente da

tecnici / elettricisti specializzati!
Un cavo di alimentazione difettoso deve essere

sostituito solo da uno speciale cavo di
alimentazione originale Metabo disponibile tramite
l’assistenza Metabo.

Per evitare eventuali pericoli, quando la linea di
collegamento di rete del presente apparecchio è
danneggiata, farla riparare dal produttore, dal
servizio clienti o da altra persona qualificata.

Nel caso di elettroutensili Metabo che necessitino di
riparazioni rivolgersi al proprio rappresentante
Metabo di zona. Per gli indirizzi, consultare il sito
www.metabo.com.

Gli elenchi delle parti di ricambio possono essere
scaricati dal sito www.metabo.com.

13. Tutela dell'ambiente

La polvere prodotta durante le lavorazioni può
contenere sostanze nocive: non gettare tali
sostanze nei rifiuti generici, bensì procedere ad uno
smaltimento conforme ricorrendo ad un punto di
raccolta per rifiuti speciali.

Attenersi alle norme nazionali riguardo allo smalti­mento eco-compatibile e al riciclaggio di utensili
fuori servizio, confezioni ed accessori.

Solo per i Paesi UE: non smaltire gli utensili
elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2012/19/EU sugli utensili
elettrici ed elettronici usati e l'applicazione della
Direttiva stessa nel diritto nazionale, gli utensili
elettrici usati devono essere smaltiti separatamente
e sottoposti ad un sistema di riciclaggio eco-compa­tibile.

14. Dati tecnici

Spiegazioni dei dati riportati a pag. 3. Ci riserviamo
il diritto di effettuare modifiche per conformarci allo
stato della tecnica.
Ø =diametro max. dell'utensile
t

=max. spessore consentito dell'utensile

max,1

t

max,2

nella zona di serraggio in caso di utilizzo
del dado di serraggio (9)

=max. spessore consentito dell'utensile

nella zona di serraggio in caso di utilizzo
del dado di serraggio Quick

t

=Disco sgrossature/Disco da taglio: max.

max,3

t

max,4

M =Filettatura del mandrino
l =Lunghezza del mandrino
n =Numero di giri a vuoto (numero massimo

P
P
m =Peso senza cavo di alimentazione

spessore consentito dell'utensile

=max. spessore consentito delle spazzole

a tazza

di giri)

=Assorbimento di potenza nominale

1

=Potenza erogata

2

Valori rilevati secondo EN 60745.

Utensile in classe di protezione II

~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in
funzione dei rispettivi standard validi).

Valori di emissione

Tali valori consentono di stimare le emissioni
dell'elettroutensile e di raffrontarle con altri elettrou­tensili. In base alle condizioni d'impiego, allo stato
dell'elettroutensile o degli accessori, il carico effet­tivo potrà risultare superiore o inferiore. Ai fini di una
corretta stima, considerare le pause di lavoro e le
fasi di carico ridotto. Basandosi su valori stimati e
opportunamente adattati, stabilire misure di sicu­rezza per l'utilizzatore, ad es. di carattere organiz­zativo.

La levigatura di lamiere sottili o di altri pezzi

leggermente vibranti con una grande
superficie può provocare un’emissione acustica
totale notevolmente più elevata (fino a 15 dB)
rispetto ai valori di emissione acustica indicati. Per
questi pezzi si dovrebbe impedire quanto più
possibile l’emissione acustica adottando opportuni
provvedimenti, come ad es. applicando tappetini di
smorzamento pesanti e flessibili. L’aumentata
emissione acustica va considerata anche in fase di
valutazione dei rischi relativamente
all’inquinamento acustico e alla scelta di una
protezione adeguata per l’udito.

Valore totale di vibrazione
tre direzioni), rilevato secondo la norma EN 60745:
a

=Valore delle emissioni vibrazioni

h, SG

a

K
Livello sonoro classe A tipico:

L
L
KpA, KWA= grado d'incertezza

(levigatura superficiale)

=Valore delle emissioni vibrazioni

h, DS

(levigatura con platorello)

h,SG/DS

pA
WA

= Incertezza (vibrazioni)

=livello di pressione acustica
=livello di potenza sonora

Indossare protezioni acustiche!

(somma vettoriale delle

ITALIANO it

43

ESPAÑOLes

Manual original

1. Declaración de conformidad

Declaramos con responsabilidad propia: Estas
amoladoras angulares, identificadas por tipo y
número de serie *1), corresponden a las disposi­ciones correspondientes de las directivas *2) y de
las normas *3). Documentación técnica con *4) ­ver página 3.

2. Aplicación de acuerdo a la
finalidad

Las amoladoras angulares, con los accesorios
originales Metabo, son aptas para el lijado,
esmerilado con papel de lija, trabajo con cepillo de
alambre y tronzado de metal, hormigón, piedra y
materiales similares sin necesidad de utilizar agua.

Los posibles daños derivados de un uso
inadecuado son responsabilidad exclusiva del
usuario.

Deben observarse las normas para prevención de
accidentes aplicables con carácter general y la
información sobre seguridad incluida.

3. Instrucciones generales de
seguridad

Por su propia protección y la de su
herramienta eléctrica, preste especial
atención a los puntos de texto marcados
con este símbolo.

ADVERTENCIA: – Lea el manual de
instrucciones para reducir el riesgo de
lesiones.

ADVERTENCIA - Lea íntegramente las

advertencias de peligro, las
instrucciones, las ilustraciones y los datos
técnicos provistos con esta herramienta
eléctrica. En caso de no atenerse a las

instrucciones siguientes, se puede ocasionar una
descarga eléctrica, un incendio y/o una lesión
grave.

Guarde estas indicaciones de seguridad e
instrucciones de manejo en un lugar seguro.

Si entrega su herramienta eléctrica a otra persona,
es imprescindible acompañarla de este
documento.

4. Instrucciones especiales de
seguridad

4.1 Indicaciones comunes de seguridad
para el lijado, esmerilado con papel de
lija, trabajos con cepillo de alambre o
tronzado:

a) Esta herramienta eléctrica puede utilizarse
como lija, papel de lija, cepillo de alambre,
sierra de coronas o tronzadora. Lea todas las
indicaciones de seguridad, instrucciones,

44

representaciones y datos suministrados con la

herramienta. Si no sigue estas indicaciones

pueden producirse descargas eléctricas, fuego y
lesiones graves.

b) Esta herramienta eléctrica no es apropiada
para pulir. Utilizar la herramienta para
aplicaciones para las que no está prevista puede
provocar riesgos y lesiones.

c) No utilice la herramienta eléctrica para

trabajos diferentes de aquellos para los que ha
sido concebida y que no estén previstos por el
fabricante. Un ca mb io d e e ste tipo puede provocar

la pérdida de control y lesiones corporales graves.
d) No utilice ninguna herramienta de inserción

que no esté especialmente diseñada y
recomendada por el fabricante para esta
herramienta eléctrica en particular. El hecho de

poder montar el accesorio en la herramienta no
garantiza una utilización segura.

e) El número de revoluciones autorizado de la

herramienta de inserción debe ser al menos
igual al número de revoluciones máximo
indicado en la herramienta eléctrica. Si la

herramienta de inserción gira a una velocidad
mayor que la permitida, podría romperse y salir
despedida.

f) El diámetro exterior y el grosor de la

herramienta de inserción deben
corresponderse con las medidas de su
herramienta eléctrica. Las herramientas de

inserción de tamaño incorrecto no pueden
protegerse convenientemente ni controlarse de
forma apropiada.

g) Las dimensiones para la fijación de la

herramienta de inserción deben coincidir con
las dimensiones de las fijaciones de la
herramienta eléctrica. Las herramientas de

inserción que no se adaptan con precisión a la
herramienta eléctrica, giran de forma irregular,
vibran fuertemente, y por lo tanto, existe el riesgo
de perder el control de la herramienta.

h) No utilice herramientas de inserción

dañadas. Antes de cada utilización, controle si
las herramientas de inserción presentan algún
daño, por ejemplo si los discos de amolar
están astillados o agrietados, si los discos
abrasivos están agrietados o muy
desgastados, o si los cepillos de alambre
tienen alambres sueltos o rotos. En el caso de
que la herramienta eléctrica o la de inserción
caigan al suelo, compruebe si se ha dañado, o
bien utilice una herramienta sin dañar. Una vez
haya comprobado el estado de la herramienta
de inserción y la haya colocado, tanto usted
como las personas que se encuentran en las
proximidades deben colocarse fuera del nivel
de la herramienta en movimiento; póngala en
funcionamiento durante un minuto con el
número de revoluciones máximo. Normalmente,

las herramientas de inserción dañadas se rompen
con esta prueba.

i) Utilice el equipamiento personal de

protección. En función de la aplicación, utilice

mascarilla protectora, protector ocular o gafas
protectoras. Si procede, utilice mascarilla
antipolvo, cascos protectores para los oídos,
guantes protectores o un delantal especial
para repeler las pequeñas partículas de lijado
y de material. Los ojos deben quedar protegidos

de los cuerpos extraños suspendidos en el aire y
producidos por las diferentes aplicaciones. Las
mascarillas respiratorias y antipolvo deben filtrar el
polvo que se genera con la aplicación
correspondiente. Si está expuesto a un fuerte nivel
de ruido durante un período prolongado, su
capacidad auditiva puede verse afectada.

j) Compruebe que las terceras personas se

mantienen a una distancia de seguridad de su
zona de trabajo. Cualquier persona que entre
en la zona de trabajo debe utilizar el equipo de
protección personal. Los fragmentos de la pieza

de trabajo o las herramientas de inserción rotas
pueden salir disparadas y ocasionar lesiones
incluso fuera de la zona directa de trabajo.

k) Sujete la herramienta sólo por las

superficies de la empuñadura aisladas
eléctricamente cuando realice trabajos en los
que la herramienta de inserción pudiera
encontrar conducciones eléctricas ocultas o el
propio cable del aparato. El contacto con un

cable conductor de corriente puede electrizar
también las partes metálicas de la herramienta y
causar una descarga eléctrica.

j) Mantenga el cable de alimentación lejos de

las herramientas de inserción en movimiento.

Si pierde el control sobre la herramienta, el cable de
alimentación puede cortarse o engancharse, y su
mano o su brazo pueden terminar en la herramienta
de inserción en movimiento.

m) Nunca deposite la herramienta eléctrica

antes de que la herramienta de inserción se
haya detenido por completo. La herramienta de

inserción en movimiento puede entrar en contacto
con la superficie sobre la que se ha depositado, lo
que puede provocar una pérdida de control sobre la
herramienta eléctrica.

n) No deje la herramienta eléctrica en marcha
mientras la transporta. La ropa podría
engancharse involuntariamente en la herramienta
en movimiento y la herramienta podría perforar su
cuerpo.

o) Limpie regularmente la ranura de ventilación
de su herramienta eléctrica. El ventilador del
motor introduce polvo en la carcasa, y una fuerte
acumulación de polvo de metal puede provocar
peligros eléctricos.

p) No utilice la herramienta eléctrica cerca de
materiales inflamables. Las chispas pueden
inflamar dichos materiales.

q) No utilice ninguna herramienta de inserción
que precise refrigeración líquida. La utilización
de agua u otros refrigerantes líquidos puede
provocar una descarga eléctrica.

ESPAÑOL es

4.2 Contragolpe e indicaciones de seguridad
correspondientes

Un contragolpe es la reacción repentina que tiene
lugar cuando una herramienta de inserción en
movimiento (como un disco de amolar, un disco
abrasivo, un cepillo de alambre etc.) se atasca o
bloquea. Este bloqueo provoca una parada brusca
de la herramienta de inserción. A su vez, en el punto
de bloqueo se genera una aceleración incontrolada
de la herramienta eléctrica en sentido contrario al
de giro de la herramienta de inserción.

Si, por ejemplo, se engancha o bloquea un disco de
amolar en la pieza de trabajo, el borde del disco que
se introduce en la pieza de trabajo puede
enredarse y como consecuencia romperse el disco
o provocar un contragolpe. El disco de amolar se
mueve hacia el usuario o en sentido opuesto, en
función del sentido de giro del disco en el punto de
bloqueo. Esto también puede ocasionar la rotura de
los discos de amolar.

El contragolpe es la consecuencia de un uso
inadecuado de la herramienta eléctrica o de unas
condiciones de trabajo incorrectas. Se puede evitar
tomando las medidas apropiadas como las que se
describen a continuación.

a) Sujete bien la herramienta eléctrica y

mantenga el cuerpo y los brazos en una
posición en la que pueda absorber la fuerza del
contragolpe. Utilice siempre la empuñadura
adicional, si dispone de ella, para tener el
máximo control posible sobre la fuerza de
contragolpe o el momento de reacción al
accionar la herramienta hasta plena marcha. El

usuario puede dominar la fuerza de contragolpe y
de reacción con las medidas de precaución
apropiadas.

b) No coloque nunca la mano cerca de la
herramienta en movimiento. En caso de
contragolpe, la herramienta de inserción podría
desplazarse sobre su mano.

c) Evite colocar su cuerpo en la zona a la que se

desplazaría la herramienta eléctrica en caso de
contragolpe. El contragolpe propulsa la

herramienta eléctrica en la dirección contraria a la
del movimiento del disco de amolar en el punto de
bloqueo.

d) Trabaje con especial cuidado en el área de

esquinas, bordes afilados, etc. Evite que las
herramientas reboten en la pieza de trabajo y
se atasquen. La herramienta de inserción en

movimiento tiende a atascarse en las esquinas, en
los bordes afilados o cuando rebota. Esto provoca
una pérdida de control o un contragolpe.

e) No deberá utilizar un disco de sierra de

cadena para cortar madera, un disco de
tronzado diamantado y segmentado con una
distancia entre segmentos superior a 10 mm ni
un disco de sierra dentado. Con frecuencia,

dichas herramientas de inserción provocan
contragolpes y la pérdida de control.

45

ESPAÑOLes

4.3 Indicaciones de seguridad especiales
para el lijado y el tronzado:

a) Utilice siempre las muelas abrasivas
autorizadas para su herramienta eléctrica y la
cubierta protectora prevista para ellas. Las

muelas abrasivas que no están previstas para la
herramienta eléctrica no pueden protegerse de
forma correcta y son inseguras.

b) Los discos amoladores acodados se deben

montar de tal manera que la superficie de
amolado se encuentre debajo del borde de la
cubierta protectora. Un disco de amolado mal

montado que sobresalga más allá del borde de la
cubierta protectora no se puede proteger
adecuadamente.

c) La cubierta protectora debe sujetarse

firmemente a la herramienta eléctrica y
ajustarse con la mayor seguridad posible, es
decir, la mínima parte posible de la muela
abrasiva debe permanecer abierta hacia el
usuario. La cubierta protectora ayuda a proteger al

usuario contra fragmentos, contacto involuntario
con la muela abrasiva y chispas que podrían
incendiar la ropa.

d) Las muelas abrasivas solo deben utilizarse

para las aplicaciones recomendadas. P. ej.:
nunca lije con la superficie lateral de un disco
de tronzado. Los discos de tronzado son

apropiados para el recorte de material con el borde
del disco. La aplicación de fuerza lateral sobre
estas muelas abrasivas puede romperlas.

e) Utilice siempre bridas de sujeción sin dañar

del tamaño y de la forma correctas para el
disco de amolar seleccionado. Una brida

adecuada soporta el disco de amolar y reduce así el
riesgo de la rotura del disco. Las bridas para los
discos de tronzado pueden ser diferentes a las
bridas para otros discos de amolar.

f) No utilice discos de amolar desgastados de
herramientas eléctricas más grandes. Los
discos de amolar para herramientas eléctricas más
grandes no están diseñados par a el alto núme ro de
revoluciones de las herramientas más pequeñas y
pueden romperse.

g) En caso de emplear discos de doble uso, se

debe utilizar siempre la cubierta protectora
adecuada para la aplicación que se esté
realizando. Si no se utiliza la cubierta protectora

adecuada, puede perderse el blindaje y provocar
lesiones graves.

4.4 Otras indicaciones de seguridad
especiales para el tronzado:

a) Evite el bloqueo del disco de tronzado o una
presión excesiva. No realice cortes demasiado
profundos. La sobrecarga del disco de tronzado

aumenta la carga y la probabilidad de atascos o
bloqueos, y por lo tanto, la posibilidad de
contragolpe o rotura de una muela abrasiva.

b) Evite el área situada delante y detrás del
disco de tronzado en movimiento. Si está
moviendo el disco de tronzado en la pieza de
trabajo en dirección opuesta a usted, en caso de

46

contragolpe, la herramienta eléctrica puede salir
disparada hacia usted con el disco en movimiento.

c) En el caso de que el disco de tronzado se

atasque o usted decida interrumpir el trabajo,
desconecte la herramienta eléctrica y sujétela
hasta que el disco se haya detenido. Nunca
trate de extraer el disco de tronzado aún en
movimiento de la hendidura de corte, ya que
puede producirse un contragolpe. Determine la

causa del atasco y soluciónela.
d) No vuelva a conectar la herramienta

eléctrica mientras se encuentre en la pieza de
trabajo. Deje que el disco de tronzado alcance
el número total de revoluciones antes de
continuar el corte con cuidado. De otro modo

puede atascarse el disco, saltar de la pieza de
trabajo o provocar un contragolpe.

e) Apoye los tableros o las piezas de trabajo

grandes para evitar el riesgo de un contragolpe
al atascarse el disco de tronzado. Las piezas
de trabajo grandes pueden doblarse por su
propio peso. La pieza de trabajo debe estar

apoyada por ambos lados del disco, cerca de la
línea de corte y también en el borde.

f) Tenga especial cuidado cuando realice

"cortes sobre conductos" en las paredes ya
existentes o en otras zonas en que no pueden
verse. El disco de tronzado que se introduce puede

provocar un contragolpe al realizar cortes en los
conductos de agua o gas, cables eléctricos u otros
objetos.

g) No realice cortes en curvas. La sobrecarga del
disco de tronzado aumenta la carga y la
probabilidad de atascos o bloqueos, y por lo tanto,
la posibilidad de contragolpe o rotura de una muela
abrasiva, lo que puede provocar lesiones graves.

4.5 Indicaciones de seguridad especiales
para el esmerilado con papel de lija:

a) Utilice hojas lijadoras del tamaño adecuado
y siga las indicaciones del fabricante sobre la
selección de hojas lijadoras. Si las hojas

lijadoras sobrepasan el disco abrasivo, pueden
producirse lesiones, así como el atasco o rasgado
de las hojas o un contragolpe.

4.6 Indicaciones de seguridad especiales
para los trabajos con cepillo de alambre:

a) Tenga presente que los cepillos de alambre
pierden fragmentos de alambre incluso
durante la utilización normal. No sobrecargue
los alambres con una presión demasiado
elevada. Los fragmentos de alambre que salen

despedidos pueden atravesar con facilidad ropas
finas y la piel.

b) Se recomienda la utilización de una cubierta

protectora. Evite que ésta y el cepillo de
alambre entren en contacto. Los cepillos de plato

y de vaso pueden aumentar su diámetro debido a la
presión y a las fuerzas centrífugas.

4.7 Otras indicaciones de seguridad:
ADVERTENCIA – Utilice siempre gafas

protectoras.

Lleve puestos cascos protectores.

ADVERTENCIA – Emplee la herramienta
eléctrica con ambas manos.

No utilice la cubierta protectora para lijado en
los trabajos de tronzado: En caso de trabajar
con los discos de tronzado, por razones de

seguridad, se debe emplear una cubierta
protectora para tronzado.

No emplee discos de tronzado diamantados
segmentados con ranuras de segmentos > 10 mm.
Solo se admiten ángulos de corte de segmento
negativos.

Emplee solo discos de tronzado unidos si están
reforzados.

No conecte la herramienta si alguna pieza o
dispositivo de protección faltan o están
defectuosos.

Si después de arrancar la máquina acelera muy
rápido a la máxima revolución debe haber un
problema electrónico. Otras funciones electrónicas
y relevantes en cuanto a la seguridad no están a la
disposición. Reparar la máquina inmediatamente
(véase capítulo 12.).

Utilice capas de refuerzo elásticas, si se incluyen
con el material abrasivo y se requiere su utilización.

Respete las indicaciones del fabricante de la
herramienta o del accesorio. Proteja los discos de
grasa y golpes.

Las herramientas de inserción deben almacenarse
y manipularse cuidadosamente siguiendo las
instrucciones del fabricante.

No utilice nunca discos de tronzado para desbarbar
. Los discos de tronzado no deben someterse a
presión lateral.

La pieza de trabajo debe apoyarse firmemente y
estar asegurada para evitar que se deslice,
utilizando por ejemplo dispositivos de sujeción. Las
piezas de trabajo grandes deben estar
debidamente sujetas.

Si se utilizan herramientas con ins erción roscada, el
extremo del husillo no debe tocar el fondo del
orificio de la herramienta de lijado. Compruebe que
la rosca de las herramientas de inserción sea lo
suficientemente larga para alojar el husillo en toda
su longitud. La rosca de la herramienta de inserción
debe encajar en la del husillo. Para consultar la
longitud y la rosca del husillo, véase la página 3 y el
capítulo 14. Especificaciones técnicas.

Se recomienda utilizar un sistema de aspiración fijo
adecuado. Preconecte siempre un dispositivo de
corriente residual FI (RCD) con una corriente de
desconexión máxima de 30 mA. Al desconectar la
amoladora angular mediante el interruptor de
protección FI, ésta deberá comprobarse y
limpiarse. Véase el capítulo 9. Limpieza.

ESPAÑOL es

No deben utilizarse herramientas dañadas,
descentradas o que vibren.

Evite dañar los conductos de gas y de agua, los
cables eléctricos y las paredes portantes (estática).

Extraiga el enchufe de la toma de corriente antes de
realizar cualquier trabajo de ajuste, reequipamiento
o mantenimiento.

Las empuñaduras adicionales dañadas o
agrietadas deben cambiarse. No utilice
herramientas cuya empuñadura adicional esté
defectuosa.

Las cubiertas protectoras dañadas o agrietadas
deben cambiarse. No utilice herramientas cuya
cubierta protectora esté defectuosa.

Las piezas de trabajo pequeñas deberán fijarse
adecuadamente. Por ejemplo, sujetas en un tornillo
de banco.

Si los discos con brida se utilizan para un doble
propósito (discos combinados de lijado y tronzado),
solo se pueden utilizar los siguientes tipos de
cubiertas de protección: Tipo A, Tipo C.
Véase el capítulo 11..

Emplee la cubierta protectora adecuada:

En caso de utilizar una cubierta protectora
inadecuada puede producirse una pérdida de
control y lesiones graves. Ejemplos de uso
incorrecto:

- si se utiliza una cubierta protectora de tipo A para
el lijado lateral, la cubierta protectora y la pieza de
trabajo pueden perturbarse entre sí, lo que impide
un control suficiente.

- si se utiliza una cubierta protectora de tipo B para
el lijado con discos de tronzado unidos, existe un
mayor riesgo de exposición a las chispas y
partículas de amolado expulsadas, así como a los
fragmentos del disco abrasivo en caso de rotura
del mismo.

- si se utiliza una cubierta protectora de tipo A, B, C
para tronzar o lijar lateralmente en hormigón o
mampostería, existe un mayor riesgo por la
exposición al polvo, así como a la pérdida de
control rebote.

- si se utiliza una cubierta protectora de tipo A, B, C
con un cepillo de disco más grueso de lo
permitido, los cables pueden golpear la cubierta
protectora y esto puede hacer que se rompan.

Emplee siempre la cubierta protectora adecuada
para la herramienta de inserción. Véase el capítulo

11.

Reducir la exposición al polvo:

ADVERTENCIA – Algunos polvos generados

por el lijado, aserrado, amolado o taladrado
con herramientas eléctricas y otras actividades
contienen sustancias químicas que se sabe que
causan cáncer, defectos de nacimiento y otros
daños sobre la reproducción. Algunos ejemplos de
estas sustancias químicas son:

- Plomo procedente de pinturas a base de plomo,

- polvo mineral procedente de ladrillos y cemento,

así como de otros productos de mampostería, y

- arsénico y cromo procedentes de madera tratada

químicamente
El riesgo por estas exposiciones varía,
dependiendo la frecuencia que ejecute este tipo de

47

ESPAÑOLes

trabajo. Para reducir su exposición a estas
sustancias químicas: trabaje en un área bien
ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo las máscaras
antipolvo que están diseñadas especialmente para
impedir mediante filtración el paso de partículas
microscópicas.

Esto vale asimismo para polvos de otros materiales
como p.ej. algunos tipos de madera (como polvo de
roble o de haya), metales y asbesto. Otras
enfermedades conocidas son p.ej. reacciones
alérgicas y afecciones de las vías respiratorias. No
permita que el polvo entre en su cuerpo.

Respete las directivas y normativas nacionales (p.
ej. normas de protección laboral, de eliminación de
residuos) aplicables a su material, personal, uso y
lugar de utilización.

Recoja las partículas resultantes en el mismo lugar
de emisión, evite que éstas se depositen en el
entorno.

Utilice únicamente accesorios adecuados para
trabajos especiales. Esto reducirá la cantidad de
partículas emitidas incontroladamente al entorno.

Utilice un sistema de aspiración de polvo
adecuado.

Reduzca la exposición al polvo:

- evitando dirigir las partículas liberadas y la
corriente del aparato hacia usted, hacia las
personas próximas o hacia el polvo acumulado,

- incorporando un sistema de aspiración y/o un
depurador de aire,

- ventilando bien el puesto de trabajo o
manteniéndolo limpio mediante sistemas de
aspiración. Barrer o soplar solo hace que el polvo
se levante y arremoline.

- Lave la ropa de protección o límpiela mediante
aspiración. No utilice sistemas de soplado, no la
sacuda ni cepille.

5. Descripción general

Véase la página 2.

1 Brida de apoyo
2 Husillo
3 Botón de bloqueo del husillo
4 Empuñadura
5 Bloqueo (contra un arranque involuntario, en caso

dado para el funcionamiento continuado)*
6 Interruptor (para
7 Empuñadura adicional
8Cubierta protectora
9 Tuerca tensora

10 Llave de dos agujeros
11 Tornillo (para el ajuste y la fijación de la cubierta

protectora)

* según la versión/no incluido en el volumen de
suministro

conexión y desconexión)

6. Puesta en marcha

Antes de enchufar la herramienta, compruebe
que la tensión y la frecuencia de red que se

indican en la placa de identificación se

48

corresponden con las características de la red
eléctrica.

Preconecte siempre un dispositivo de
corriente residual FI (RCD) con una corriente

de desconexión máxima de 30 mA.
Utilice sólo cables de prolongación con un diámetro

mínimo de 1,5 mm
tienen que ser adecuados para el consumo de
potencia de la herramienta (consulte las
especificaciones técnicas). En caso de utilizarse un
enrollador de cable, desenrolle siempre el cable por
completo.

6.1 Montaje de la empuñadura adicional

Utilice siempre una empuñadura adicional (7)

para trabajar. Fijar manualmente la
empuñadura adicional en la perforación izquierda,
central o derecha (dependiendo de la necesidad).

6.2 Montaje de la cubierta protectora

Por motivos de seguridad utilice únicamente

la cubierta protectora prevista para la
herramienta de inserción. En caso de utilizar una
cubierta protectora inadecuada puede producirse
una pérdida de control y lesiones graves. Véase
también el capítulo 11. Accesorios

Véase página 2, figura D.

- Soltar (11) tuerca. Coloque la cubierta protectora

(8) en la posición indicada.

- Gire la cubierta protectora de modo que la zona

cerrada quede orientada hacia el usuario.

- Fijar tuerca (11), para ello el seguro de torsión

debe encajar en las ranuras.

-Compruebe el asiento correcto: la cubierta

protectora no debe poder girar.

2

. Los cables de prolongación

Previo a la puesta en marcha:
Situar la cubierta de protección.

Usar únicamente
herramientas que excedan la
cubierta protectora por lo
menos por 3,4 mm.

7. Montaje del disco de amolar

Extraiga el enchufe de la toma de corriente

antes de realizar cualquier tarea de
reequipamiento. La herramienta debe estar
desconectada y el husillo en reposo.

Por motivos de seguridad, para los trabajos

con discos de tronzar utilice la cubierta
protectora para tronzado (véase el capítulo 11.
Accesorios).

7.1 Bloqueo del husillo

Pulsar el botón de bloqueo del husillo (3) sólo

con el husillo parado.

- Pulse el botón de bloqueo del husillo (3) y gire el

husillo
(2) con la mano, hasta que el botón encaje de
forma apreciable.

7.2 Colocación del disco de amolar

Véase página 2, figura B.

- Monte brida de soporte (1) en el husillo. La
colocación es correcta cuando no es posible girar
la brida sobre el husillo.

- Monte el disco de amolar en la brida de soporte
(1), como lo indica la imagen B .
El disco de amolar debe reposar de forma
uniforme sobre la brida de apoyo. La brida de
chapa de los discos de tronzado debe reposar
sobre la brida de apoyo.

7.3 Sujetar/soltar la tuerca tensora

Los 2 lados de la tuerca tensora son diferentes.
En rosq ue l a tue rca tens ora sobr e el husi llo como se
indica a continuación:

Véase página 2, figura C.

- A) Con discos de amolar delgados:
El reborde de la tuerca tensora (9) está orientado
hacia arriba de modo que el disco de amolar fino
pueda tensarse de forma segura.
A) Con discos de amolar gruesos:
El reborde de la tuerca tensora (9) está orientado
hacia abajo de modo que la tuerca tensora pueda
colocase sobre el husillo de forma segura.

- Bloquear el husillo. Apriete la tuerca tensora (9)
con la llave de dos agujeros (10) en el sentido de
las agujas del reloj.

Aflojamiento de la tuerca tensora:

- Bloquee el husillo (véase el capítulo 7.1).
Desenrosque la tuerca tensora (9) con la llave de
dos agujeros (10) en sentido contrario a las
agujas del reloj.

Sujeción de la tuerca tensora (9):

8. Manejo

8.1 Conexión y desconexión

Sostenga siempre la herramienta con ambas
manos.

Conecte en primer lugar la herramienta de
inserción y, a continuación

de trabajo.

Evite que la herramienta aspire polvo y virutas

en exceso. Antes de conectar y desconectar
la herramienta, retirar el polvo que se ha depositado
en ella. Una vez se ha desconectado la
herramienta, espere a depositarla hasta que el
motor esté parado.

Evite que la herramienta se ponga en

funcionamiento de forma involuntaria:
desconéctela siempre cuando saque el enchufe de
la toma de corriente o cuando se haya producido un
corte de corriente.

En la posición de funcionamiento continuado,

la máquina seguirá funcionando en caso de
pérdida del control de la herramienta debido a un
tirón. Por este motivo se deben sujetar las
empuñaduras previstas siempre con ambas

acérquela a la pieza

ESPAÑOL es

manos, adoptar una buena postura y trabajar
concentrado.

Véase página 2, figura A.

Funcionamiento instantáneo:

Conexión:

Desconexión:

Posición de funcionamiento continuo

Conexión:

Desconexión:

8.2 Indicaciones de funcionamiento
Lijado:

Presione la herramienta con fuerza moderada y
desplácela sobre la superficie a uno y otro lado,
para que la superficie de la pieza de trabajo no se
caliente en exceso.
Desbastado: Para lograr un buen resultado, trabaje
con la herramienta en un ángulo de 30° - 40°.

Tronzado:

corte. Trabaje con un avance moderado, adaptado
al material que está tratando. No ladee, presione ni
haga oscilar la herramienta.

Esmerilado con papel de lija:

Presione la herramienta con fuerza moderada y
desplácela sobre la superficie a uno y otro lado,
para que la superficie de la pieza de trabajo no se
caliente en exceso.

Trabajos con cepillo de alambre:

Presione la herramienta de forma moderada.

8.3 Gire la caja de engranajes.

Véase página 2, figura E.

- Extraiga el enchufe de red.

- Desatornille los 4 tornillos (a) de la caja de

engranajes. ¡ATENCIÓN! ¡No tirar de la caja de

engranajes!

- Girar la caja de engranajes en la posición
deseada, sin tirar de ella.

- Atornille los 4 tornillos (a) de la caja de engranajes
en las roscas existentes. Par de apriete = 3,4 Nm
+/- 0,7 Nm.

Presione el bloqueo de conexión (5) en

dirección de la flecha y mantener presionado
el interruptor (6).

Suelte el interruptor (6).

(depende del equipamiento):

Presione el bloqueo de conexión (5) en

dirección de la flecha y mantenga
presionado el interruptor (6). Ahora la
máquina está conectada. Empuje
nuevamente el bloqueo (5) en dirección de
la flecha para bloquear el interruptor (6)
(funcionamiento continuo).

Presione el interruptor (6) y suéltelo.

Para tronzar trabaje siempre en
contrarrotación (véase la imagen). De
lo contrario existe el riesgo de que la
herramienta salte de forma
descontrolada de la hendidura de

9. Limpieza

Durante el mecanizado pueden liberarse partículas
en el interior de la herramienta eléctrica. Esto
interfiere en el enfriamiento de la herramienta

49

ESPAÑOLes

eléctrica. La sedimentación de partículas
conductoras puede deteriorar el aislamiento
protector de la herramienta eléctrica y provocar una
descarga eléctrica.

Por ello, es importante aspirar o soplar con aire
seco regularmente y con esmero todas las ranuras
de ventilación delanteras y traseras. Desconecte
antes la herramienta eléctrica de la corriente y
protéjase con gafas de protección y mascarilla
antipolvo adecuada. Tenga cuidado al limpiar con
aire en aspirar de manera correcta.

10. Localización de averías

- Protección contra rearranque: La máquina no
funciona. La protección contra rearranque se ha

activado. Si el enchufe se inserta con la máquina
conectada o se restablece el suministro de
corriente tras un corte, la máquina no se pondrá
en funcionamiento. Desconecte y vuelva a
conectar la herramienta.

- La máquina acelera al máximo al conectarse,
es decir, la limitación automática de arranque
(arranque suave) no funciona. Consta un error
electrónico, otras funciones de seguridad del
sistema electrónico no están a la disposición.
Reparar la máquina inmediatamente (véase
capítulo 12.).

11. Accesorios

Use únicamente accesorios Metabo originales.
Utilice únicamente accesorios que cumplan con los

requerimientos y los datos indicados en estas indi­caciones de funcionamiento.

Montar accesorios de manera segura. En caso de
usar la máquina en un soporte: montar la máquina
de manera fija. El usuario puede resultar herido por
la pérdida del control de la herramienta.

Emplee siempre la herramienta de inserción
adecuada para el proceso de trabajo, así

como la cubierta protectora prescrita. Véase la
página 4. (Las figuras se muestran a modo de
ejemplo).

Proceso de trabajo:

1 = Lijado con la superficie
2 = Tronzado
3 = Perforación de agujeros
4 = Cepillado de alambre
5 = Lijado con papel de lija

Herramientas de inserción:

1.1 = Muela abrasiva

1.2 = Muela de copa (cerámica)

2.1 = Disco de tronzado "Metal"

2.2 = Disco de tronzado "Mampostería/hormigón"

2.3 = Disco de tronzado diamantado "Mampostería/

hormigón"

2.4 = Disco de tronzado para un doble propósito

(disco de tronzado y lijar en uno)

3.1 = Brocas diamantadas

4.1 = Cepillo redondo

4.2 = Cepillo de vaso

5.1 = Disco abrasivo laminar

5.2 = Disco abrasivo para hojas lijadoras

50

Cubierta protectora prescrita:

Tipo A = cubierta protectora de corte
Tipo B = Cubierta protectora para lijado
Tipo C = Cubierta protectora para lijado y tronzado

Tipo D = Cubierta protectora para muela de copa
Tipo F = Cubierta protectora de aspiración para

Otros accesorios:
(véase www.metabo.com)

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

(combinación)

tronzado

A Soporte de separación de metal
B Tuerca tensora (9)
C Tuerca tensora Quick

12. Reparación

Las reparaciones de herramientas eléctricas
SÓLO deben efectuarlas técnicos

electricistas especializados.
Un cable de alimentación deteriorado solo se

puede sustituir por otro cable de alimentación
especial y original de Metabo que puede solicitarse
al servicio de asistencia técnica de Metabo.

En caso de que el cable de alimentación de red de
esta herramienta está dañado, sólo el fabricante, su
servicio de atención al cliente o una persona debi­damente cualificada deberá sustituirlo con el propó­sito de evitar situaciones que entrañen peligro para
el usuario.

En caso de tener herramientas eléctricas que
necesiten ser reparadas, diríjase, por favor,
a su representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.

En la página web www.metabo.com puede
descargar listas de repuestos.

13. Protección ecológica

El polvo procedente de los trabajos de lijado puede
ser tóxico: No lo elimine con la basura doméstica,
sino de la forma apropiada en un punto de recogida
de residuos especiales.

Cumpla lo estipulado por las normativas nacionales
relativas a la gestión ecológica de los residuos y al
reciclaje de herramientas, embalaje y accesorios
usados.

Sólo para países de la UE: No tire las herra­mientas eléctricas a la basura. Según la

directiva europea 2012/19/EU sobre resi­duos de aparatos eléctricos y electrónicos y apli­cable por ley en cada país, las herramientas eléc­tricas usadas se deben recoger por separado y
posteriormente llevar a cabo un reciclaje acorde
con el medio ambiente.

14. Especificaciones técnicas

Notas explicativas sobre la información de la
página 3. Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.
Ø =Diámetro máximo de la herramienta
t

=Grosor máximo autorizado de la

máx,1

t

máx,2

t

máx,3

t

max,4

M =Rosca del husillo
l =Longitud del husillo de lijado
n =Número de revoluciones en marcha en

P
P
m =Peso sin cable de red

herramienta de inserción en la zona de
tensión si se utiliza una tuerca tensora (9)

=Grosor máximo autorizado de la

herramienta de inserción en la zona de
tensión si se utiliza una tuerca tensora
Quick

=Disco de desbastado/Disco de tronzar:

Grosor máximo autorizado de la
herramienta de inserción

=grosor máx. autorizado de los cepillos de

disco

vacío (máximo)

=Potencia de entrada nominal

1

=Potencia suministrada

2

Valores de medición establecidos de acuerdo con
EN 60745.

Herramienta con clase de protección II

~ Corriente alterna

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

Valores de emisión

Estos valores permiten evaluar las emisiones
de la herramienta eléctrica y compararla con otras
herramientas eléctricas. Dependiendo de la condi­ción de uso, estado de la herramienta eléctrica o de
las herramientas de uso, la carga real puede ser
mayor o menor. Considere para la valoración las
pausas de trabajo y las fases de trabajo reducido.
Determine a partir de los valores estimados las
medidas de seguridad para el operador, p. ej.
medidas de organización.

El lijado de chapas finas u otras piezas que

vibren ligeramente y tengan una gran
superficie puede provocar un ruido total
significativamente superior (hasta 15 dB) a los
valores acústicos especificados. En la medida de lo
posible, se debe evitar que estas piezas emitan
ruido mediante medidas adecuadas, como la
colocación de alfombras amortiguadoras pesadas
y flexibles. El aumento de la emisión de ruido
también debe tenerse en cuenta a la hora de
evaluar el riesgo de exposición al ruido y de
seleccionar una protección auditiva adecuada.

Valor total de vibraciones
direcciones) determinadas según la norma
EN 60745:
a

= Valor de emisión de vibraciones (lijado de

h, SG

a

K

superficies)

=Valor de emisión de vibraciones (lijado

h, DS

con disco abrasivo)

h,SG/DS

= Inseguridad (vibraciones)

Niveles acústicos típicos compensados A

(suma de vectores de tres

:

L

=Nivel de intensidad acústica

pA

L

=Nivel de potencia acústica

WA

, KWA= Inseguridad

K

pA

¡Lleve auriculares protectores!

ESPAÑOL es

51

PORTUGUÊSpt

Manual original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: Estas
rebarbadoras angulares, identificadas pelo tipo e
número de série *1), estão em conformidade com
todas as disposições aplicáveis das Directivas *2) e
Normas *3). Documentações técnicas junto ao *4) ­vide página 3.

2. Utilização autorizada

As rebarbadoras angulares com acessórios
originais Metabo, são adequadas para lixar, lixar
com folha de lixa, trabalhos com escovas de arame
de aço e cortar metais, betão, pedra e materiais
semelhantes sem a utilização de água.

O utilizador é inteiramente responsável por
qualquer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação
aplicável à prevenção de acidentes, assim como as
indicações sobre segurança que aqui se incluem.

3. Indicações gerais de
segurança

Para a sua própria proteção e para
proteção da sua ferramenta elétrica,
respeite as partes do texto identificadas
com este símbolo!

AVISO – Ler o manual de instruções para
reduzir o risco de ferimentos.

ATENÇÃO – Leia todas as indicações de

segurança, instruções, ilustrações e
dados técnicos fornecidos juntamente com
esta ferramenta elétrica. O desrespeito das

instruções apresentadas em seguida pode
provocar choques elétricos, incêndios e/ou lesões
graves.

Guarde todas as indicações de segurança e
instruções para consultas futuras.

Quando entregar esta ferramenta elétrica a
terceiros, faça-o sempre acompanhado destes
documentos.

4. Indicações de segurança
especiais

4.1 Indicações de segurança conjuntas para
lixar, lixar com folha de lixa, trabalhos
com escovas de arame de aço ou cortar:

a) Esta ferramenta elétrica deve ser utilizada
como lixadeira, lixadeira com folha de lixa,
escova em arame, cortadora de furos ou
ferramenta com disco abrasivo de corte. Leia
todas as indicações de segurança, instruções,
representações e dados recebidos juntamente
com o aparelho. Se não respeitar todas as

instruções que se seguem, podem ocorrer choques
elétricos, fogo e/ou ferimentos graves.

52

b) Esta ferramenta elétrica não é adequada
para polir. As utilizações, para as quais a
ferramenta elétrica não foi prevista, podem causar
riscos e ferimentos.

c) Não utilize a ferramenta acoplável para uma

função para a qual ela não tenha sido
expressamente construída e prevista para o
efeito pelo fabricante. Tal conversão pode

provocar a perda do controlo e ferimentos corporais
graves.

d) Nunca utilize ferramentas acopláveis não

previstas e não recomendadas pelo fabricante
em particular para esta ferramenta elétrica.

Apenas o facto de conseguir montar os acessórios
na sua ferramenta elétrica, não garante uma
utilização segura.

e) As rotações admissíveis da ferramenta

acoplável devem corresponder no mínimo às
rotações máximas indicadas na ferramenta
elétrica. Uma ferramenta acoplável que rode com

mais velocidade do que a admissível, pode quebrar
e ser projetada.

f) O diâmetro exterior e a espessura da

ferramenta acoplável devem corresponder às
medidas da sua ferramenta elétrica. As

ferramentas acopláveis com dimensões erradas
não podem ser suficientemente protegidas ou
controladas.

g) As medidas para a fixação da ferramenta

acoplável devem corresponder com as
medidas dos meios de fixação da ferramenta
elétrica. As ferramentas acopláveis, que não

encaixam com precisão sobre o veio retificador da
ferramenta elétrica, rodam de forma irregular,
vibram fortemente e podem provocar a perda de
controle.

h) Não utilize ferramentas acopláveis

danificadas. Antes de cada utilização, controle
as ferramentas acopláveis e os discos
abrasivos quanto a fragmentações e fissuras,
os pratos de lixar quanto a fissuras,
deteriorações ou forte desgaste e as escovas
de arame de aço quanto a arames soltos ou
quebrados. Caso a ferramenta elétrica ou a
ferramenta acoplável caiam, verifique se estão
danificadas ou utilize uma ferramenta
acoplável que não esteja danificada. Depois de
ter controlado e montado a ferramenta
acoplável, mantenha-se a si, bem como a todas
as pessoas nas proximidades, afastados da
ferramenta acoplável em rotação e deixe o
aparelho a funcionar durante um minuto com
rotações máximas. Geralmente, as ferramentas

acopláveis danificadas quebram durante este
período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de
proteção, proteção ocular ou óculos de
proteção. Sempre que necessário, use
máscara antipoeiras, proteção auditiva, luvas
de proteção ou aventais especiais para manter
afastadas pequenas partículas de lixação e de

material. Proteger os olhos de objetos estranhos

projetados, resultantes de diversas aplicações. As
máscaras antipoeiras ou de proteção respiratória
devem filtrar o pó que se forma durante a utilização.
Se estiver exposto a ruídos fortes durante longos
períodos de tempo poderá perder capacidade
auditiva.

j) Certifique-se de que as outras pessoas

mantêm uma distância de segurança em
relação à sua área de trabalho. Todos os que
acedem à área de trabalho devem usar
equipamento de proteção pessoal. Fragmentos

da peça de trabalho ou ferramentas acopláveis
quebradas podem ser projetados e causar
ferimentos mesmo fora da própria área de trabalho.

k) Quando executar trabalhos nos quais a

ferramenta elétrica possa atingir condutores
de corrente ocultos ou o próprio cabo de rede,
segure a ferramenta acoplável apenas nas
superfícies do punho isoladas. O contacto com

um cabo sob tensão pode também colocar peças
metálicas do aparelho sob tensão e provocar um
choque elétrico.

l) Mantenha o cabo de rede afastado de
ferramentas acopláveis em rotação. Caso perca
o controlo sobre o aparelho, o cabo de rede pode
ser cortado ou agarrado e a sua mão ou o seu braço
podem embater na ferramenta acoplável em
rotação.

m) Nunca pouse a ferramenta elétrica, antes da

imobilização completa da ferramenta
acoplável. A ferramenta acoplável em rotação,

pode entrar em contacto com a superfície de
alojamento, provocando a perda de controlo sobre
a ferramenta elétrica.

n) Nunca deixe a ferramenta elétrica a
funcionar enquanto a está a transportar. Em
caso de contacto acidental com a ferramenta
acoplável em rotação, a sua roupa pode ficar presa
e a ferramenta acoplável poderá furar o seu corpo.

o) Limpe regularmente as aberturas de
ventilação da sua ferramenta elétrica. A
ventoinha do motor puxa o pó para dentro da caixa,
e uma forte acumulação de pó de metal pode
provocar riscos a nível elétrico.

p) Não utilize a ferramenta elétrica nas
proximidades de materiais inflamáveis. As
faíscas podem incendiar estes materiais.

q) Não utilize ferramentas acopláveis, que

necessitem de agentes de refrigeração
líquidos. A utilização de água ou outros agentes de

refrigeração líquidos pode provocar choques
elétricos.

4.2 Contragolpes e respetivas indicações de
segurança

Contragolpe é a reação repentina que ocorre
quando uma ferramenta acoplável em rotação, tal
como um disco abrasivo, um prato de lixar, uma
escova de arame de aço, etc., bloqueia ou prende.
Ao prender ou bloquear provoca a paragem
inesperada da ferramenta acoplável em rotação.
Através disso, a ferramenta elétrica descontrolada

PORTUGUÊS pt

é acelerada na zona de bloqueio, no sentido de
rotação contrário ao da ferramenta acoplável.

Se por ex. um disco abrasivo prender ou bloquear
na peça de trabalho, o canto do disco abrasivo que
entra na peça de trabalho, pode ficar preso e com
isso, quebrar o disco abrasivo ou causar um
contragolpe. Em seguida, o disco abrasivo
aproxima-se ou afasta-se do operador, consoante
o sentido de rotação do disco no local de bloqueio.
Desta forma os discos abrasivos também podem
quebrar.

O contragolpe é a consequência de uma utilização
incorreta da ferramenta elétrica e/ou de condições
de trabalho inapropriadas. Poderá evitar o
contragolpe através de medidas de precaução
adequadas, conforme descrito em seguida.

a) Segure bem a ferramenta elétrica e

posicione o seu corpo e braços numa posição,
na qual possa amortecer as forças de
contragolpe. Utilize sempre o punho
suplementar, caso disponível, para obter o
maior controlo possível sobre as forças de
contragolpe ou momentos de reação na
aceleração. O operador pode dominar as forças

de contragolpe e de reação, usando medidas de
precaução adequadas.

b) Nunca coloque a sua mão próxima de
ferramentas acopláveis em rotação. Durante um
contragolpe, a ferramenta acoplável pode
deslocar-se para cima da sua mão.

c) Evite que o seu corpo se encontre na área

para onde a ferramenta elétrica é deslocada
durante um contragolpe. No local de bloqueio, o

contragolpe impulsiona a ferramenta elétrica na
direção contrária à de deslocação do disco
abrasivo.

d) Trabalhe com atenção redobrada em zonas

de cantos, arestas vivas, etc. Evite que as
ferramentas acopláveis façam ricochete na
peça de trabalho e encravem. A ferramenta

acoplável em rotação tende a encravar no caso de
cantos, arestas vivas ou quando rebate. Isto
provoca a perda de controlo ou contragolpes.

e) Não utilize uma lâmina para eletrosserras

para cortar madeira, nem um disco de corte
diamantado segmentado com um
espaçamento de segmento superior a 10 mm
ou uma lâmina de serra serrilhada. Estas

ferramentas acopláveis provocam frequentemente
contragolpes e a perda de controlo.

4.3 Indicações de segurança especiais para
lixar e cortar:

a) Utilize exclusivamente os corpos abrasivos
permitidos para a sua ferramenta elétrica e o
resguardo de proteção previsto para estes
corpos abrasivos. Os corpos abrasivos não

previstos para a ferramenta elétrica, não podem ser
suficientemente protegidos, tornando-se
inseguros.

b) Os discos abrasivos curvados devem ser

montados de forma a que a superfície de lixar
se encontre por baixo da aresta do resguardo
de proteção. Um disco abrasivo montado

53

PORTUGUÊSpt

incorretamente e que ultrapasse a aresta do
resguardo de proteção, não pode ser protegido de
forma adequada.

c) O resguardo de proteção deve ser montado

em segurança na ferramenta elétrica e ser
ajustado de forma a que apenas uma parte
mínima do corpo abrasivo fique aberta para o
utilizador, de forma a garantir o máximo de
segurança. O resguardo de proteção ajuda a

proteger o operador contra fragmentos, contacto
involuntário com o corpo abrasivo, bem como
faíscas que podem incendiar a roupa.

d) Os corpos abrasivos apenas devem ser

utilizados para as possibilidades de aplicação
recomendadas. Por exemplo: nunca lixe com a
parte lateral de um disco de corte. Os discos de

corte destinam-se à remoção de material com a
aresta do disco. Se exercer força lateral sobre este
corpo abrasivo poderá quebrá-lo.

e) Utilize sempre flanges tensoras sem defeitos

e com a dimensão e forma corretas para o
disco abrasivo que escolheu. As flanges

apropriadas apoiam o disco abrasivo, reduzindo
assim o perigo de quebra do disco abrasivo. Os
flanges para discos de corte podem diferenciar-se
dos flanges para outros discos abrasivos.

f) Não utilize discos abrasivos desgastados de
ferramentas elétricas maiores. Os discos
abrasivos de ferramentas elétricas maiores não
foram concebidos para as elevadas rotações das
ferramentas elétricas menores, podendo assim
quebrar.

g) Ao trabalhar com discos para uma finalidade

dupla, utilize sempre o resguardo de proteção
apropriado para a tarefa realizada. A não

utilização do resguardo de proteção correto pode
não oferecer a proteção desejada e resultar em
ferimentos graves.

4.4 Indicações de segurança adicionais
especiais para cortar:

a) Evite que o disco de corte bloqueie ou que
seja exercida demasiada pressão. Não efetue
cortes demasiado profundos. A sobrecarga do

disco de corte aumenta o seu desgaste e a
tendência para enviesar ou bloquear, e com isso a
possibilidade de um contragolpe ou quebra do
corpo abrasivo.

b) Evite a zona anterior e posterior ao disco de
corte em rotação. Quando afasta de si o disco de
corte inserido na peça de trabalho, em caso de um
contragolpe, a ferramenta elétrica com o disco em
rotação pode ser projetada diretamente para si.

c) Caso o disco de corte encrave ou caso tenha

de interromper o trabalho, desligue a
ferramenta elétrica e mantenha-a segura, até
que o disco esteja imobilizado. Nunca tente
retirar um disco de corte ainda em rotação da
zona de corte, caso contrário poderá ocorrer
um contragolpe. Verifique e elimine a causa do

encravamento.
d) Não volte a ligar a ferramenta elétrica

enquanto a mesma se encontrar na peça de
trabalho. Deixe o disco de corte atingir as suas

54

rotações máximas antes de prosseguir
cuidadosamente com o corte. Caso contrário, o

disco pode prender, saltar para fora da peça de
trabalho ou provocar um contragolpe.

e) Apoie placas ou peças de trabalho de

grandes dimensões para minimizar o risco de
contragolpes provocado pelo encravamento
do disco de corte. As peças de trabalho
grandes podem dobrar-se sob o seu próprio
peso. A peça de trabalho deve ser apoiada em

ambos os lados do disco, quer na proximidade da
linha de corte, como também na proximidade da
aresta.

f) Proceda com especial cuidado no caso de

"cortes de imersão" em paredes montadas ou
outras áreas não previsíveis.

de corte pode provocar um contragolpe ao cortar
tubagens de gás ou água, linhas elétricas ou outros
objetos.

g) Não efetue cortes curvos. A sobrecarga do
disco de corte aumenta o desgaste do mesmo e a
tendência para este enviesar ou bloquear e, através
disso, a possibilidade de ocorrência de um
contragolpe ou quebra do corpo abrasivo, podendo
provocar ferimentos graves.

4.5 Indicações de segurança especiais para
lixar com folha de lixa:

a) Utilize folhas de lixa com o tamanho correto
e respeite as determinações do fabricante
sobre a seleção das folhas de lixa. As folhas de

lixa que sobressaiam em relação ao prato de lixar,
podem causar ferimentos e provocar bloqueios,
rompimentos das folhas de lixa ou contragolpes.

4.6 Indicações de segurança especiais em
relação ao trabalho com escovas de
arame de aço:

a) Note que a escova de arame de aço perde
pedaços de arame, até mesmo na utilização
comum. Não exerça demasiada pressão sobre
os arames. Pedaços de arame projetados podem

penetrar facilmente em roupa fina e/ou na pele.
b) Caso seja recomendado um resguardo de

proteção, evite que o resguardo de proteção e
a escova de arame de aço entrem em contacto.

As escovas tipo prato e tipo tacho, podem
aumentar o seu diâmetro devido à pressão
exercida e às forças de centrífuga.

4.7 Demais indicações de segurança:

AVISO – Use sempre óculos de proteção.

Use proteção auditiva.

AVISO – Utilize a ferramenta elétrica sempre
com ambas as mãos.

Não utilize o resguardo de proteção para
lixar para trabalhos de corte. Por motivos de
segurança, para trabalhos com discos de

corte deverá utilizar um resguardo para corte.

Ao imergir, o disco

Não utilizar discos de corte diamantados
segmentados com fendas de segmento >10 mm.
Apenas são permitidos ângulos de corte de
segmento negativos.

Utilizar discos de corte combinados apenas se
estes estiverem reforçados.

Não ligar a ferramenta na ausência de partes da
ferramenta ou dos equipamentos de protecção ou
quando estes com defeito.

Se ao ligar a ferramenta, ela acelerar rapidamente
à rotação máxima, há um erro no sistema
electrónico. Não estarão mais disponíveis outras
funções relevantes de segurança do sistema
electrónico. Deve mandar consertar imediatamente
a ferramenta (consultar capítulo 12.).

Usar bases de amortecimento elásticas, sempre
que sejam disponibilizadas juntamente com o
abrasivo e sempre que necessário.

Observar as indicações do fabricante da
ferramenta ou do acessório! Proteger os discos de
graxa e impactos!

Armazenar e manusear as ferramentas acopláveis
cuidadosamente e conforme as instruções do
fabricante.

Nunca utilize discos de corte para rebarbar ou
desbastar! Os discos de corte não devem ser
submetidos a uma pressão lateral.

A peça de trabalho deve ficar bem apoiada e ser
protegida contra deslizes, por ex. através de
dispositivos de fixação. Peças de trabalho maiores
tem de ser apoiadas suficientemente.

Na utilização de ferramentas acopláveis com
adaptador roscado, a extremidade do fuso não
deve tocar no fundo do furo da lixadeira. Certificar­se sempre, de que a rosca da ferramenta acoplável
apresenta o comprimento necessário para acolher
o comprimento do fuso. A rosca da ferramenta
acoplável deve ser adequada para a rosca sobre o
fuso. Comprimento e rosca do fuso, ver página 3 e
capítulo 14. Dados técnicos.

Recomenda-se a utilização de um dispositivo de
aspiração estacionário apropriado. Ligar sempre
previamente um disjuntor de proteção FI (RCD)
com uma corrente de disparo máx. de 30 mA. Caso
a rebarbadora angular desligue através do disjuntor
de proteção FI, deverá examinar e limpar a
máquina. Ver capítulo 9. Limpeza.

Não utilizar ferramentas danificadas, não circulares
ou que vibrem.

Evitar danos em tubagens de gás e de água,
condutores eléctricos e paredes portadoras
(estática).

Puxar a ficha da tomada de rede antes de proceder
a qualquer ajuste, reequipamento ou manutenção.

O punho adicional danificado ou rachado deve ser
substituído. Não operar a ferramenta com o punho
suplementar danificado.

Substituir o resguardo de protecção caso esteja
danificado ou rachado. Não operar a ferramenta
com o resguardo de protecção danificado.

Fixar as peças de trabalho pequenas. Fixá-las por
ex. num torno de bancada.

PORTUGUÊS pt

Se os discos montados sobre uma flange forem
utilizados para uma finalidade dupla (discos de
lixagem e de corte combinados), apenas podem
ser utilizados os seguintes tipos de resguardos de
proteção: tipo A, tipo C.
Ver capítulo 11.

Utilizar o resguardo de proteção correto:

O resguardo de proteção errado pode provocar a
perda de controlo e ferimentos graves. Exemplos
de utilização errada:

- Ao utilizar um resguardo de proteção do tipo A
para efetuar lixagens laterais, o resguardo de
proteção e a peça de trabalho podem perturbar­se mutuamente, resultando num controlo
insuficiente.

- Ao utilizar um resguardo de proteção do tipo B
para cortar com discos de corte combinado existe
um maior risco de exposição a faí scas e partículas
de lixagem projetadas, bem como a fragmentos
do disco abrasivo, em caso de quebra do disco
abrasivo.

- Ao utilizar um resguardo de proteç ão do tip o A, B,
C para corte ou lixagem lateral em betão ou
alvenaria, existe um maior risco de exposição a
poeiras, bem como de perda do controlo com um
contragolpe como resultado.

- Ao utilizar um resguardo de proteç ão do tip o A, B,
C com uma escova tipo prato mais espessa do
que o permitido, os arames podem atingir o
resguardo de proteção e causar a quebra dos
arames.

Utilize sempre o resguardo de proteção apropriado
para a ferramenta acoplável. Ver capítulo 11.

Reduzir os níveis de pó:

AVISO - Determinadas poeiras, que são

geradas ao lixar com folha de lixa, serrar, lixar,
furar e ao executar outros trabalhos, contém
químicos conhecidos por causar cancro,
malformações congénitas ou outros problemas
reprodutivos. Alguns exemplos destes químicos
são:

- chumbo de tintas à base de chumbo,

- pó mineral de pedras de paredes, cimento e

outros materiais de alvenaria, e

- arsénio e cromados de madeiras tratadas

quimicamente.
O risco para si, proveniente desta sobrecarga, varia
consoante o número de vezes que executa este
tipo de trabalho. Para reduzir o efeito destes
químicos em relação a si: trabalhe numa área bem
ventilada e use sempre equipamento de proteção
autorizado, como por ex. máscaras antipoeiras que
tenham sido desenvolvidas especialmente para
filtrar partículas microscópicas.

Isto aplica-se igualmente a poeiras de outros
materiais, como por ex. determinados tipos de
madeiras (como pó de carvalho ou faia), metais e
amianto. Outras doenças conhecidas são por ex.
reações alérgicas e doenças respiratórias. Não
deixe que o pó entre em contacto com o seu corpo.

Respeite as diretivas e as normas nacionais (por
ex. disposições relativas à segurança no trabalho,
eliminação) aplicáveis para o seu material, pessoal,
caso de utilização e local de utilização.

55

PORTUGUÊSpt

Apanhe as partículas geradas no local de origem
das mesmas e evite deposições nas imediações.

Utilize acessórios apropriados para trabalhos
especiais. Através disso é reduzida a expulsão
descontrolada de partículas no ambiente.

Utilize um aspirador de pó adequado.
Reduza os níveis de pó:

- direcionando as partículas expelidas e o fluxo de
ar de exaustão da máquina para longe de si e das
pessoas que se encontram nas proximidades ou
do pó acumulado,

- montando um dispositivo de aspiração e/ou um
purificador de ar,

- arejando bem o local de trabalho e aspirando-o
para o manter limpo. Varrer ou soprar por jato de
ar forma remoinhos de pó.

- Aspire ou lave o vestuário de proteção. Não
limpar soprando, batendo ou escovando.

5. Vista geral

Consultar página 2.

1Flange de apoio
2Veio
3 Botão de bloqueio do veio
4Punho
5 Bloqueio (contra ligação involuntária ou para

ligação contínua)*
6 Gatilho (para
7 Punho suplementar
8Resguardo
9Porca de aperto

10 Chave de dois furos
11 Parafuso (para regulação e fixação do resguardo)
* Conforme equipamento/não incluído no volume

de fornecimento

Ligar/desligar)

6. Colocação em operação

Antes de ligar o cabo de alimentação,

verifique se a voltagem e a frequência da rede
de alimentação se adequam aos valores inscritos
na placa técnica da ferramenta.

Ligar sempre previamente um disjuntor de

protecção FI (RCD) com uma corrente de
disparo máx. de 30 mA.

Utilizar apenas cabos adaptadores com secção
mínima de 1,5 mm
ser adequados para a potência absorvida da
ferramenta (cf. Dados técnicos). No caso em que
utilizar um rolo para cabos, deve sempre
desenrolar completamente o cabo.

6.1 Montagem do punho suplementar

Trabalhar apenas com punho suplementar (7)

montado! Aparafusar o punho suplementar à
mão no furo roscado esquerdo, central ou direito
(conforme necessidade).

6.2 Montagem do resguardo

56

2

. Os cabos adaptadores devem

Antes da colocação em
operação: montar o resguardo.

Por motivos de segurança, utilize

exclusivamente o resguardo de proteção
previsto para a respetiva ferramenta acoplável! O
resguardo de proteção errado pode provocar a
perda de controlo e ferimentos graves. Ver também
capítulo 11. Acessórios!

Consultar página 2, figura D.

- Aliviar o parafuso (11). Montar o resguardo (8) na

posição representada.

- Posicionar o resguardo de modo que a zona

fechada indique ao operador.

- Apertar o parafuso (11); nisso o bloqueio deve

engatar nas ranhuras.

- Controlar a montagem segura: Não deve ser

possível virar o resguardo.

Só deve utilizar acessórios
acopláveis que ainda
possam ser protegidos pelo
resguardo, por pelo menos
3,4 mm além da sua própria
medida.

7. Montagem do disco abrasivo

Antes de quaisquer operações de mudança:

puxar sempre a ficha da tomada eléctrica. A
ferramenta deve estar desligada e o veio parado.

Por motivos de segurança durante as

operações com os discos de corte, sempre
deve utilizar o resguardo para o disco de corte (veja
capítulo 11. Acessórios).

7.1 Bloquear o veio

Premer o botão de bloqueio do veio (3)

apenas quando o veio paralisado!

- Premer o botão de bloqueio do veio (3) e rodar o

veio
(2) manualmente até o engate notável do botão
de bloqueio do veio.

7.2 Montagem do disco abrasivo

Consultar página 2, figura B.

- Montar o flange de apoio (1) sobre o veio. O

flange está montado correctamente quando já
não mais pode ser rodado sobre o veio.

- Assentar o disco abrasivo tal como mostra a

figura B, sobre o flange de apoio (1).
O disco abrasivo deve encostar uniformemente
sobre o flange de apoio. O flange de chapa dos
discos abrasivos de corte deve encostar sobre o
flange de apoio.

7.3 Fixar/soltar a porca de aperto

Fixar a porca de aperto (9):

Os dois lados da porca de aperto são diferentes.
Aparafusar a porca de aperto sobre o veio
conforme segue:

Consultar página 2, figura C.

- A) Para discos abrasivos finos:

o colar da porca de aperto (9) indica para cima,
para poder apertar bem o disco abrasivo fino.

B) Para discos abrasivos grossos:
o colar da porca de aperto (9) indica para baixo,
para poder fixar bem a porca de aperto sobre o
veio.

- Bloquear o veio. Fixar bem a porca de aperto (9),
servindo-se da chave de dois furos (10) e rodando
no sentido horário.

Soltar a porca de aperto:

- Bloquea r o veio (veja capítulo 7.1). Desaparafusar
a porca de aperto (9), servindo-se da chave de
dois furos (10) e rodando no sentido anti-horário.

8. Utilização

8.1 Ligar/desligar

Guiar a ferramenta sempre com ambas as
mãos.

Primeiro ligar, de seguida encostar o
acoplável à peça.

Deve evitar-se com que a ferramenta aspire

ainda mais pó e aparas. Ao ligar e desligar a
ferramenta, deve afastá-la da poeira que se tenha
depositado. Pousar a ferramenta depois de
desligada apenas quando o motor tiver parado.

Evite o arranque involuntário: sempre

desligue a ferramenta aquando a ficha for
retirada da tomada ou no caso de falta de energia
eléctrica.

Na ligação contínua, a ferramenta continua a

funcionar mesmo quando é arrancada da
mão. Portanto, segurar a ferramenta sempre com
ambas as mãos nos punhos previstos, posicionar­se de forma segura e concentrar-se no trabalho.

Consultar página 2, figura A.

Ligação momentânea:

Ligar:

Avançar o bloqueio (5) no sentido da seta, de

seguida premer o gatilho (6).

Desligar:

Ligação contínua (conforme equipamento):

Ligar:

Desligar:

8.2 Indicações sobre a operação
Lixar:

Exercer força moderada sobre a ferramenta e
movimentá-la sobre toda a superfície, para não
sobreaquecer a superfície da peça a ser
trabalhada.
Lixamento de desbaste: para se obter um bom
resultado, trabalhar a um ângulo de encosto de 30°

- 40°.

Soltar o gatilho (6).

Avançar o bloqueio (5) no sentido da seta, de

seguida premer o gatilho (6) e mantê-lo
premido. A ferramenta está ligada. Agora,
avançar o bloqueio (5) mais uma vez no
sentido da seta para reter o gatilho (6)
(ligação contínua).

Premer o gatilho (6) e soltá-lo.

acessório

PORTUGUÊS pt

Cortar:

moderado, adaptado ao material a trabalhar. Não
prender, não exercer pressão, não oscilar.

Lixar com papel de lixa:

Exercer força moderada sobre a ferramenta e
movimentá-la sobre toda a superfície, para não
sobreaquecer a superfície da peça a ser
trabalhada.

Operações com escovas de arame de aço:

Exercer força moderada sobre a ferramenta.

8.3 Rodar a caixa de velocidades

Ver página 2, figura E.

- Puxar a ficha da rede.

- Desaparafusar os 4 parafusos da caixa de

velocidades (a). Atenção! Não remover a caixa

de velocidades!

- Rodar a caixa de velocidades para a posição
pretendida sem a remover.

- Aparafusar os 4 parafusos da caixa de
velocidades (a) nos furos roscados existentes!
Binário de aperto = 3,4 Nm +/- 0,7 Nm.

No caso de cortes, trabalhar sempre
na contra-rotação (veja figura). De
contrário, há perigo da ferramenta
soltar de forma incontrolada para fora
do corte. Trabalhar com avanço

9. Limpeza

Durante o trabalho podem acumular-se partículas
no interior da ferramenta elétrica. Isto influencia a
refrigeração da ferramenta elétrica. As deposições
de substâncias condutoras podem danificar o
isolamento de proteção da ferramenta elétrica e
provocar riscos a nível elétrico.

Aspirar bem a ferramenta elétrica regularmente e
frequentemente em todas as ranhuras de ar
dianteiras e traseiras ou soprar com ar seco. Antes
disso, desligue a ferramenta elétrica do
fornecimento de energia e use óculos de proteção
e uma máscara antipoeiras apropriada. Ao soprar
certifique-se de que existe uma eliminação
apropriada.

10. Detecção de avarias

- Protecção contra rearranque: A ferramenta
não funciona. A protecção contra rearranque

inadvertido reagiu. A ferramenta não funciona
quando a ficha de rede é inserida com a
ferramenta ligada ou quando a fonte de
alimentação é restabelecida após uma
interrupção. Desligar e voltar a ligar a ferramenta.

- Ao ligar a ferramenta, ela acelera
rapidamente à rotação máxima, isto é, o
limitador da corrente de arranque automático
(arranque suave) não funciona. Há um erro no
sistema electrónico, não estarão mais disponíveis
outras funções relevantes de segurança do
sistema electrónico. Deve mandar consertar
imediatamente a ferramenta (consultar capítulo

12.).

57

PORTUGUÊSpt

11. Acessórios

Utilize apenas acessórios Metabo genuínos.
Só deve utilizar acessórios que cumprem as requi-

sições e os dados de identificação, indicados
nestas Instruções de Serviço.

Montar os acessórios de forma segura. Para utilizar
a ferramenta eléctrica num suporte: Fixar devida­mente a ferramenta. A perda de controlo pode levar
a ferimentos.

Utilize sempre a ferramenta acoplável
apropriada para o trabalho, com o respetivo

resguardo de proteção. Ver página 4. (As figuras
são exemplificativas).

Trabalho:

1 = Lixar com a superfície
2 = Cortar
3 = Efetuar furos
4 = Escovas de arame de aço
5 = Lixar com folha de lixa

Ferramentas acopláveis:

1.1 = Disco abrasivo para rebarbar

1.2 = Mó de esmeril (cerâmica)

2.1 = Disco de corte "metal"

2.2 = Disco de corte "alvenaria/betão"

2.3 = Disco de corte diamantado "alvenaria/betão"

2.4 = Disco de corte com uma finalidade dupla
(disco abrasivo e disco abrasivo de corte
combinados)

3.1 = Coroas de perfuração diamantadas

4.1 = Escova redonda

4.2 = Escova tipo tacho

5.1 = Pratos de lixa lamelados

5.2 = Pratos de lixar para folhas de lixa

Resguardo de proteção prescrito:

Tipos A = Resguardo de proteção do disco
Tipos B = Resguardo de proteção para lixar
Tipos C = Resguardo de proteção para lixar e cortar

Tipos D = Resguardo de proteção para a mó de

Tipos F = Resguardo de proteção da aspiração

Outros acessórios:
(ver também www.metabo.com)

A Coluna cortadora de metal
BPorca de aperto (9)
CPorca de aperto Quick

Programa completo de acessórios, consultar
www.metabo.com ou o catálogo principal.

(combinação)

esmeril

para cortes

12. Reparações

As reparações do equipamento deste tipo
APENAS podem ser efectuadas por pessoal

qualificado!
Um cabo de ligação à rede danificado apenas pode

ser substituído por um cabo especial de ligação à
rede original da Metabo, que pode ser adquirido a
partir do serviço de assistência técnica da Metabo.

Se o cabo de conexão à rede da ferramenta for

58

danificado, deverá ser substituído pelo fabricante

ou pelo seu serviço de assistência técnica ou por
uma pessoal com qualificação semelhante, para
evitar-se perigos.

Se sua ferramenta eléctrica Metabo necessitar de
reparação, dirija-se ao seu Representante Metabo.
Os endereços poderá encontrar sob
www.metabo.com.

Poderá descarregar as Listas de peças sobressa­lentes no site www.metabo.com.

13. Protecção do meio ambiente

O pó de lixa formado pode conter substâncias
nocivas: não deitá-lo no lixo doméstico mas sim,
entregá-lo a uma estação de colecta de lixo
especial.

Siga as determinações nacionais em relação à
remoção e destruição ecológica de resíduos assim
como, em relação à reciclagem de ferramentas
usadas, embalagens e acessórios.

Só para países da UE: Não deitar as ferra­mentas eléctricas no lixo doméstico! De

acordo com a directriz europeia 2012/19/EU
sobre equipamentos eléctricos e electrónicos
usados e na conversão ao direito nacional, as ferra­mentas eléctricas usadas devem ser recolhidas em
separado e entregues a uma reciclagem ecologica­mente correcta.

14. Dados técnicos

Esclarecimento sobre as indicações na página 3.
Reserve-se o direito de proceder a alterações ao
progresso tecnológico.
Ø =Diâmetro máx. do acessório acoplável
t

=Espessura máx. admissível do acessório

max,1

t

max,2

t

max,3

t

max,4

M=Rosca do veio
l =Comprimento do veio rectificador
n =Rotações em vazio (rotações máximas)
P
P
m =Peso sem cabo de alimentação

Valores medidos de acordo com a norma
EN 60745.

acoplável no âmbito de aperto com
utilização da porca de aperto (9)

=Espessura máx. admissível do acessório

acoplável no âmbito de aperto com
utilização da porca de aperto Quick

=Disco de rebarbar/Disco de corte:

Espessura máxima admissível do
acessório acoplável

=Espessura máx. permitida das escovas

tipo prato

=Potência nominal consumida

1

=Potência útil

2

Máquina da classe de protecção II

~ Corrente alternada

Os dados técnicos indicados são tolerantes (de
acordo com os padrões válidos individuais).

Valor da emissão

Estes valores possibilitam uma avaliação de
emissões da ferramenta eléctrica, e de compará­los com diversas outras ferramentas eléctricas.
Consoante as condições de aplicação, situação da

ferramenta eléctrica ou dos acessórios acopláveis,
o carregamento efectivo poderá ser superior ou
inferior. Para a avaliação, deve ainda considerar os
intervalos de trabalho e as fases com menores
carregamentos. Em razão dos correspondentes
valores avaliados deverá determinar a aplicação de
medidas de protecção, p.ex. medidas a nível de
organização.

A lixagem de chapas finas ou outras peças de

trabalho de vibração fácil com superfícies
grandes pode provocar uma emissão total de
ruídos significativamente superior (até 15 dB) do
que os valores de emissão de ruídos especificados.
Essas peças de trabalho devem, dentro do
possível, ser impedidas de emitir ruídos através de
medidas adequadas, como por exemplo a fixação
de esteiras de insonorização pesadas e flexíveis. O
aumento das emissões de ruído também deve ser
tido em consideração ao avaliar o risco de
exposição ao ruído e ao selecionar a proteção
auditiva apropriada.

Valor total de vibrações
direcções) averiguado conforme norma EN 60745:
a

=Valor da emissão de vibrações (lixar

h, SG

a

K
Valores típicos e ponderados pela escala A para o

ruído:
L
L
KpA, KWA= Insegurança

superfícies)

=Valor da emissão de vibrações (lixar com

h, DS

prato de lixar)

h,SG/DS

pA
WA

= Insegurança (vibrações)

=Nível de pressão sonora
=Nível de energia sonora

(soma vectorial de três

Utilizar protecções auriculares.

PORTUGUÊS pt

59

SVENSKAsv

Bruksanvisning i original

1. Överensstämmelseintyg

Vi försäkrar och tar ansvar för De här vinkelslipar­named följande typ- och serienummer *1) uppfyller
kraven i alla gällande direktiv *2) och standarder
*3). Teknisk dokumentation vid *4) - se sid. 3.

2. Avsedd användning

Vinkelsliparna är med Metabo originaltillbehör
avsedda för slipning, sandpappersslipning,
stålborstning och kapning av metall, betong, sten
och liknande material utan vatten.

Användaren ansvarar för skador som uppstår pga.
ej avsedd användning.

Följ gällande föreskrifter för skadeprevention och
de medföljande säkerhetsanvisningarna.

3. Allmänna
säkerhetsanvisningar

Följ anvisningarna i textavsnitten med
den här symbolen för att förebygga
personskador och skador på elverktyget!

VARNING – Läs igenom bruksanvisningen
för att minska risken för skador.

VARNING – Läs alla säkerhetsvarningar,
instruktioner, illustrationer och

specifikationer som medföljer detta elverktyg.

Fel som uppstår till följd av att instruktionerna nedan
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.

Spara säkerhetsanvisningar och anvisningar
för framtida bruk.

Se till så att dokumentationen medföljer elverktyget.

4. Särskilda
säkerhetsanvisningar

4.1 Säkerhetsanvisningar för slipning,
sandpappersslipning, stålborstning eller
kapning:

a) Elverktyget är avsett för slipning,
sandpappersslipning, stålborstning,
hålskärning och kapning. Följ alla
säkerhetsanvisningar, anvisningar,
illustrationer och all information som följer
med maskinen. Om anvisningarna inte följs finns

risk för elstöt, brand och/eller allvarliga
personskador.

b) Elverktyget är inte avsett för polering.
Använder du maskinen till sådant som den inte är
avsedd för utsätter du dig själv och andra för fara
och risk för personskador.

c) Använd inte elverktyget för ändamål som det

inte uttryckligen har konstruerats och
godkänts av tillverkaren som. En sådan

60

ombyggnad kan leda till kontrollförlust och till
allvarliga personskador.

d) Använd bara insatsverktyg som är avsedda

för elverktyget och rekommenderas av
tillverkaren. Att tillbehöret kan fästas på

elverktyget är ingen garanti för att verktyget
fungerar säkert.

e) Verktygets tillåtna varvtal ska vara minst lika

högt som det maxvarvtal som anges på
maskinen. Insatsverktyg som roterar med för högt

varvtal kan gå sönder och delar kan flyga omkring.
f) Verktygets ytterdiameter och grovlek måste

motsvara elverktygets specifikationer. Verktyg
med fel dimensioner går inte att skydda eller
kontrollera tillräckligt.

g) Måtten för montering av insatsverktyget

måste lämpa sig för måtten på elverktygets
monteringsmaterial. Delar som inte passar exakt

på fästet orsakar obalans, kraftiga vibrationer och
kan få användaren att tappa kontrollen.

h) Använd inte skadade insatsverktyg.

Kontrollera verktygen före användning, t.ex. så
att slipskivor inte är uppfläkta eller spräckta,
sliprondeller inte är spräckta, slitna eller
utnötta, stålborstar inte har lös eller avbruten
tråd. Tappar du maskin och verktyg, ska du
kontrollera om något är skadat och sätt i så fall
på ett helt verktyg. När du kontrollerat
verktyget och satt i det, ser du till att du själv
och andra runtomkring inte är inom räckhåll för
roterande delar och att maskinen körs på max.
varvtal under en minut. Skadade verktyg går

oftast sönder vid testet.
i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir,
ögonskydd eller skyddsglasögon. Om det
behövs, använd dammask, hörselskydd,
skyddshandskar eller skyddsförkläde som
skyddar mot grader och avverkat material.

Skydda ögonen mot kringflygande skräp som
uppstår vid användningsområdena. Dammask och
andningsskydd ska klara att filtrera bort det damm
som bildas vid användning. Om du blir exponerad
för buller, kan du få hörselskador.

j) Se till att andra i närheten är på säkert

avstånd från arbetsområdet. Den som är inom
arbetsområdet ska bära personlig
skyddsutrustning. Delar av arbetsstycken eller

trasiga verktyg kan slungas iväg och orsaka
personskador utanför det aktuella arbetsområdet.

k) Håll alltid i de isolerade greppen när du

jobbar med sådana verktyg som kan komma i
kontakt med dolda elledningar eller den egna
sladden. Kontakt med strömförande ledning kan

spänningssätta maskinens metalldelar, så att du får
en stöt.

l) Se till så att sladden inte kommer nära
roterande delar. Tappar du kontrollen över
maskinen kan sladden kapas eller snos in så att din
hand eller arm dras in i roterande delar.

m) Lägg aldrig ifrån dig elverktyget förrän
roterande delar stannat helt. Roterande delar
kan komma i kontakt med underlaget, så att du
tappar kontrollen över elverktyget.

n) Elverktyget får aldrig vara igång när du bär
det. Kommer roterande delar i kontakt med
klädesplagg kan de haka fast och borra in sig i
kroppen.

o) Rengör ventilationsöppningarna på
elverktyget regelbundet. Motorfläkten suger in
damm i huset, för mycket avlagringar av
metalldamm kan ge elstötar.

p) Använd inte elverktyg i närheten av
brännbara material. Gnistor kan antända
materialet.

q) Använd aldrig verktyg som kräver
skärvätska. Vatten och andra flytande kylmedel
kan ge elstötar.

4.2 Kast och motsvarande
säkerhetsanvisningar

Kast är en plötslig reaktion på grund av att
roterande delar hakar fast eller nyper, som t.ex. en
slipskiva, sliprondell, stålborste. Ihakningen eller
nypet ger den roterande delen ett abrupt stopp. Det
slungar elverktyget okontrollerat mot verktygets
rotationsriktning vid blockeringen.

Om t.ex. en slipskiva hakar fast eller nyper i
arbetsstycket, kan slipskivskanten som sitter fast
spräcka slipskivan eller ge ett kast. Slipskivan rör
sig då mot eller från användaren, allt beroende på
skivans rotationsriktning vid blockeringen. Det kan
även leda till skivsprängning.

Ett kast orsakas av felaktig användning av
elverktyget och/eller felaktiga arbetsvillkor. Det kan
förhindras med hjälp av försiktighetsåtgärderna
nedan.

a) Håll fast elverktyget ordentligt och inta en

kroppsställning som gör att du kan parera
kastrekylen med armarna. Använd alltid
stödhandtaget när det är på, så att du får så bra
kontroll som möjligt över kast och reaktioner
vid drift. Med rätt åtgärder kan du som användare

få kontroll över kastrekyler och motriktade krafter.
b) Håll aldrig handen nära roterande verktyg.

Verktyget kan röra sig över handen om du får ett
kast.

c) Stå inte med kroppen i den riktning som
elverktyget rör sig om det får ett kast. Kastet
slungar elverktyget i motsatt riktning mot
slipskivans rotationsriktning vid blockeringen.

d) Var extra försiktig i närheten av hörn, skarpa

kanter osv. Se till så att verktyget inte stöter
mot arbetsstycket och nyper. Roterande verktyg

har lätt att nypa om de studsar vid hörn och skarpa
kanter. Det kan få dig att tappa kontrollen eller ge
kast.

e) Använd inte kedjesågblad för , sågning i trä,

inga segmenterade diamantkapskivor med ett
segmentavstånd större än 10 mm och inga
tandade sågblad. Sådana verktyg ger ofta kast

eller får användaren att tappa kontrollen.

SVENSKA sv

4.3 Särskilda säkerhetsanvisningar för
slipning och kapning:

a) Använd bara skyddskåpor och slipskivor
som är godkända för elverktyget. Slipskivor som

inte är avsedda för elverktyget går inte att skärma av
tillräckligt och ger osäkert skydd.

b) Försänkta slipskivor ska vara monterade så

att slipytan ligger under kanten på
skyddskåpan. En felmonterad slipskiva som

sticker ut över skyddskåpans kant går inte att
skärma av ordentligt.

c) Skyddskåpan ska sitta ordentligt på

elverktyget och vara inställd så att du får
maximal säkerhet och exponeras för så liten
del som möjligt av slipskivan. Skyddskåpan

hjälper till att skydda dig mot lösa fragment, mot
kontakt med slipskivan och mot gnistor som kan
antända dina kläder.

d) Slipskivorna är bara gjorda för avsedd

användning. Exempel: Slipa aldrig med
kapskivans sidoytor. Kapskivor är avsedda för

materialavverkning med skivkanten. Sidokrafter på
en sån slipskiva kan ge skivbrott.

e) Använd alltid oskadade flänsar med rätt

dimension och form för den skiva som du ska
använda. Rätt fläns skyddar slipskivan och minskar

risken för skivbrott. Flänsar till kapskivor skiljer sig
från flänsar till andra slipskivor.

f) Använd aldrig nötta slipskivor från större
elverktyg. Större elverktygs slipskivor är inte
gjorda för lika höga varvtal som mindre elverktygs
och kan spricka.

g) Vid användning av skivor för dubbla syften

ska du alltid använda lämplig skyddskåpa för
den aktuella tillämpningen. Om inte rätt

skyddskåpa används kan önskad skärmning inte
uppnås, vilket i sin tur kan leda till allvarliga skador.

4.4 Andra särskilda säkerhetsanvisningar
för kapning:

a) Se till så att kapskivan inte nyper eller får för
stor tryckkraft. Gör inte för djupa kap.

Överbelastar du kapskivan ökar belastningen och
risken för att skivan blir stukad eller nyper, vilket kan
ge kast eller skivbrott.

b) Undvik området framför och bakom
kapskivan. När du för kapskivan ifrån dig i
arbetsstycket kan ett kast slunga elverktyget och
den roterande skivan rakt emot dig.

c) Om skivan nyper eller om du avbryter

arbetet, slå av elverktyget och håll den stilla
tills skivan stannat helt. Försök aldrig dra loss
kapskivan ur skåran när skivan roterar, det kan
ge ett kast. Hitta och åtgärda orsaken till att skivan

nöp.
d) Slå inte på elverktyget när det sitter i

arbetsstycket. Låt kapskivan varva upp till
max. varvtal innan du försiktigt fortsätter
kapningen. Annars kan skivan haka i, hoppa ur

arbetsstycket eller ge ett kast.
e) Palla upp plattor eller stora arbetsstycken,

så minskar risken för kast på grund av att
kapskivan nyper. Stora arbetsstycken kan böja

61

SVENSKAsv

sig av sin egen vikt. Palla upp arbetsstycket på
båda sidor, både vid snittlinjen och kanten.

f) Var extra försiktig vid ”instickning” i

befintliga väggar eller andra ställen utan insyn.

Kapskivan kan vid insticket orsaka kast vid kapning
genom gas-, vatten- eller elledningar eller andra
föremål.

g) Utför inte kurvsågning. Överbelastar du
kapskivan ökar belastningen och risken för att
skivan blir stukad eller nyper, vilket kan ge kast eller
skivbrott. Det kan i sin tur leda till allvarliga skador.

4.5 Särskilda säkerhetsanvisningar för
sandpappersslipning:

a) Använd slippapper av rätt storlek och utan
följ tillverkarens anvisningar om val av
slippapper. Slippapper som sticker utanför

sliprondellen kan ge personskador, få rondellen att
nypa, riva sönder slippappret eller ge kast.

4.6 Särskilda säkerhetsanvisningar för
arbete med stålborste:

a) Tänk på att stålborsten tappar borst även vid
normal användning. Överbelasta inte borsten
med för stor tryckkraft. Ivägslungade borst kan

lätt tränga igenom tunna kläder och/eller in i huden.
b) Om skyddskåpa rekommenderas, så är det i

syfte att förhindra att du kommer i kontakt med
stålborsten. Skiv- och koppborstar får större

diameter av tryck- och centrifugalkrafterna.

4.7 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon.

Använd hörselskydd.

VARNING – Elverktyget ska alltid användas
med båda händerna.

Använd inte skyddskåpan för slipning till
kaparbeten. När du jobbar med kapskivor,
använd skyddskåpa för kapning av

säkerhetsskäl.
Använd inte segmenterade diamantkapskivor med

segmentspår > 10 mm. Endast negativa
segmentskärvinklar är tillåtna.

Använd endast limmade blad om de är förstärkta.
Slå aldrig på maskinen om maskindelar eller

skyddsanordningar saknas eller är trasiga.
Accelererar maskinen jättesnabbt till maxvarvtal när

du slår på, så är det fel på elektroniken. Det finns
ingen ytterligare skyddselektronik. Lämna in
maskinen på reparation direkt (se kapitel 12.).

Använd elastiska mellanlägg om de följer med som
en nödvändig del av slipmediet.

Följ verktygs- och tillbehörstillverkarens
anvisningar! Skydda slipskivorna mot fett och slag!

Förvara och hantera insatsverktyg helt enligt
tillverkarens anvisningar.

62

Använd aldrig kapskivor till grovbearbetning eller
avgradning! Kapslipskivor tål inte tryck i sidled.

Säkra arbetsstycket så att det ligger stadigt och inte
glider, t.ex. med spänntving. Palla upp stora
arbetsstycken ordentligt.

Använder du verktyg med gängfäste får
spindeländen inte gå i botten på slipverktyget. Se till
så att gängningen i verktyget är tillräckligt lång, så
att hela spindeln får plats. Verktygsgängningen
måste passa spindelgängan. Spindellängd och ­gänga, se sid. 3 och kap. 14. Tekniska data.

Vi rekommenderar att du använder lämpligt
stationärt utsug. Förkoppla alltid en jordfelsbrytare
(RCD) med en max. aktiveringsström på 30 mA.
Slår jordfelsbrytaren av vinkelslipen, måste du
kontrollera och rengöra den. Se kapitel 9.
Rengöring.

Skadade, ej runda eller vibrerande verktyg får ej
användas.

Försök att inte skada gas-, vatten- och elledningar
samt bärande väggar.

Dra alltid ur kontakten före inställning, omriggning
eller underhåll.

Byt ut skadade eller spruckna stödhandtag. Använd
aldrig maskinen med trasigt stödhandtag.

Byt ut skadat eller sprucket sprängskydd. Använd
aldrig maskinen med trasigt sprängskydd.

Fäst små arbetsstycken. Spänn t.ex. fast dem i
skruvstäd.

Om flänsmonterade skivor används för dubbla
ändamål (kombinerade slip- och kapskivor) får
endast följande typer av skyddskåpor användas:
typ A, typ C.
Se kapitlet 11.

Använd rätt skyddskåpa:

En felaktig skyddskåpa kan leda till kontrollförlust
och allvarliga skador. Exempel på felaktig
användning:

- Vid användning av en skyddskåpa av typ A för
sidoslipning kan skyddskåpan och arbetsstycket
störa varandra, vilket resulterar i otillräcklig
kontroll.

- Vid användning av en skyddskåpa av typ B för
slipning med limmade kapskivor finns en ökad risk
för att användaren träffas av gnistor och
slippartiklar samt av fragment av slipskivan om en
slipskiva går sönder.

- Vid användning av en skyddskåpa av typ A, B, C
för kap- eller sidoslipning i betong eller murverk,
finns en ökad risk för dammexponering och
kontrollförlust och därmed för kast.

- Vid användning av en skyddskåpa av typ A, B, C
med cirkulärborste som är tjockare än vad som
tillåts, kan trådarna slå mot skyddskåpan så att de
bryts.

Använd alltid en skyddskåpa som lämpar sig för
insatsverktyget. Se kapitlet 11.

Minska belastning genom damm:

VARNING - Vissa typer av damm som

genereras vid sandpappersslipning, slipning,
borrning och andra arbeten innehåller kemikalier
som kan orsaka cancer, fosterskador eller andra

fortplantningsstörningar. Till dessa kemikalier hör
bland annat följande:

- Bly av blyhaltig färg.

- Mineraliskt damm i murstenar, cement och andra
murmaterial.

- Arsenik och krom i kemiskt behandlat trä.

Den risk som du utsätts för beror på hur ofta du
genomför denna typ av arbeten. För att minska
belastningen genom dessa kemikalier: Arbeta i ett
ordentligt ventilerat område och använd godkänd
skyddsutrustning, t.ex. dammask som utvecklats
speciellt för filtrering av mikroskopiska partiklar.

Detta gäller även för damm från andra material, t.ex.
vissa trätyper (som ek- eller bokdamm), metaller,
asbest. Andra sjukdomar är t.ex. allergiska
reaktioner och andningsbesvär. Låt inte damm
hamna i din kropp.

Följ gällande bestämmelser för respektive material,
personal, arbete och användningsplats (t.ex. regler
för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår,
undvik att de lagras i den omgivande miljön.

Till speciella arbetsuppgifter ska man använda
lämpliga tillbehör. På så sätt hamnar färre partiklar
okontrollerat i omgivningen.

Anslut lämpligt dammutsug.
Minska dammbelastningen genom att vidta följan de

åtgärder:

- Rikta inte partiklarna från maskinen eller
maskinens frånluftsflöde mot dig själv, mot
personer i närheten eller mot avlagrat damm.

- Använd en utsugsanordning och/eller en
luftrenare.

- Sörj för god ventilation på arbetsplatsen och
dammsug för att hålla rent. Sopning eller
luftblåsning kan göra så att damm virvlas upp.

- Dammsug eller tvätta skyddskläder. Kläder ska
inte blåsas, slås eller borstas rena.

5. Översikt

Se sid. 2.

1Stödfläns
2Spindel
3 Spindellåsningsknapp
4 Handtag
5 Spärr (mot oavsiktlig start resp. för kontinuerlig

användning)*
6Strömbrytare (
7 Stödhandtag
8 Sprängskydd
9 Spännmutter

10 Spännyckel
11 Skruv (till sprängskyddsinställning och -fäste)
* beroende på utförande/ingår inte

PÅ/AV)

6. Driftstart

Kontrollera att den spänning och frekvens som

anges på märkskylten överensstämmer med
den aktuella nätspänningen, innan du startar
maskinen.

SVENSKA sv

Förkoppla alltid en jordfelsbrytare (RCD) med
en max. aktiveringsström på 30 mA.

Använd bara förlängningssladdar med
ledningsarea om minst 1,5 mm
Förlängningssladden måste klara maskinens effekt
(jmf tekniska data). Använder du sladdosa, dra alltid
ut hela sladden.

6.1 Sätta på stödhandtaget

Arbeta bara med påsatt stödhandtag (7)! Dra
åt stödhandtaget ordentligt för hand i vänster-

, mitt- eller högergängan (om det behövs).

6.2 Sätta på sprängskyddet

Före användning: Sätt på
sprängskyddet.

Av säkerhetsskäl ska endast den skyddskåpa

som lämpar sig för respektive insatsverktyg
användas! En felaktig skyddskåpa kan leda till
kontrollförlust och allvarliga skador. Se även
kapitlet 11. Tillbehör!

Se sid. 2, bild D.

- Lossa skruven (11). Sätt på sprängskyddet (8) i

markerat läge.

- Vrid sprängskyddet så att den skyddade delen är

mot användaren.

- Dra åt skruven (11), se till så att vridsäkringen

greppar i urtagen.

- Kontrollera att det sitter säkert: sprängskyddet ska

inte gå att vrida.

Använd endast verktyg som
sticker ut utanför sprängs­kyddet minst 3,4 mm.

2

.

7. Sätta på slipskivan

Före omriggning: dra ut kontakten ur uttaget.

Maskinen ska vara av och spindeln ska ha
stannat.

Vid arbete med kapskivor måste du av

säkerhetsskäl använda kapsprängskydd, se
kap. 11. Tillbehör.

7.1 Låsa spindeln

Tryck bara in spindellåsningsknappen (3) när

spindeln står still!

- Tryck på spindellåsningsknappen (3) och vrid

spindeln (2) för hand tills du känner att
spindellåsningen tar.

7.2 Sätta på slipskivan

Se sid. 2, bild B.

- Sätt på stödflänsen (1) på spindeln. Den sitter rätt

när den inte går att vrida på spindeln.

- Sätt slipskivan på stödflänsen (1) som bild B visar.

Slipskivan ska ligga an jämnt mot stödflänsen.
Plåtflänsen på kapslipskivorna ska ligga an mot
stödflänsen.

63

SVENSKAsv

7.3 Dra åt/loss spännmuttern

Spännmuttern har 2 olika sidor. Skruva på
spännmuttern på spindeln så här:

Se sid. 2, bild C.

- A) På tunna slipskivor:

Förhöjningen på spännmuttern (9) är uppåt, så att
den tunna slipskivan låser fast säkert.
A) På tjocka slipskivor:
Förhöjningen på spännmuttern (9) är nedåt, så att
spännmuttern sitter säkert på spindeln.

- Lås spindeln. Dra åt spännmuttern (9) medurs
med spännyckeln (10).

Lossa spännmuttern:

- Spindellåsning, se kapitel 7.1. Skruva av
spännmuttern (9) moturs med spännyckeln (10).

Dra åt spännmuttern (9):

8. Användning

8.1 Start/stopp

Hantera alltid maskinen med två händer!

Slå på maskinen först, lägg sedan an
mot arbetsstycket.

Försök undvika att maskinen suger upp

damm och spån. Håll maskinen borta från
avlagrat damm när du slår på och av den. När du
slår av maskinen, lägg inte ifrån dig den förrän
motorn stannat.

Undvik oavsiktliga starter: slå alltid av

strömbrytaren när du drar ut kontakten ur
uttaget eller om strömmen bryts.

Vid kontinuerlig användning fortsätter

maskinen att gå om du tappar den. Håll alltid
maskinen med båda händerna i handtagen, stå
stadigt och koncentrera dig på arbetet.

Se sid. 2, bild A.

Starta maskinen:

Slå PÅ:

skjut spärren (5) i pilens riktning och tryck

sedan på strömbrytaren (6).

Slå AV: släpp strömbrytaren (6) .

Kontinuerlig användning (bara vissa modeller):

skjut spärren (5) i pilens riktning och tryck

Slå PÅ:

sedan på strömbrytaren (6) och håll den
intryckt. Maskinen är PÅ. Skjut spärren (5)
ytterligare en gång i pilens riktning tills
strömbrytaren (6) låser (kontinuerlig
användning).

Slå AV:

tryck till på strömbrytaren (6) och släpp.

8.2 Arbetsanvisningar
Slipa:

Tryck lagom hårt på maskinen och för den fram och
tillbaka över ytan, så att arbetsstycksytan inte blir för
het.
Grovbearbetning: Du får bäst slutresultat om du
jobbar med ställvinklar i intervallet 30°-40°.

64

verktyget

Kapslipning:

bearbetar. Kanta inte, tryck inte, sväng inte.

Sandpappersslipning:

Tryck lagom hårt på maskinen och för den fram och
tillbaka över ytan, så att arbetsstycksytan inte blir för
het.

Arbeta med stålborstar:

Tryck lagom hårt på maskinen.

8.3 Vrida växelhuset

Se sid. 2, bild E.

- Dra ut nätkontakten.

- Skruva ur de 4 skruvarna på växelhuset (a).

Varning! Dra inte av växelhuset!

- Vrid växelhuset i önskat läge utan att dra av det.

- Skruva i de 4 skruvarna (a) på växelhuset i de
befintliga gängorna. Åtdragningsmoment =
3,4 Nm +/- 0,7 Nm.

Jobba alltid mot rotationsriktningen vid
kapning, se bild.
att maskinen hoppar ut okontrollerat ur
skåran. Jobba med lagom matning
som är anpassad till materialet du

Annars finns det risk

9. Rengöring

Under bearbetning kan partiklar avlagras på insidan
av elverktyget. Detta påverkar kylningen av
verktyget negativt. Ledande avlagringar kan
påverka elverktygets skyddsisolering och orsaka
elektriska faror.

Sug upp eller blås ut damm med torr luft från
ventilationsöppningarna på fram- och baksidan av
verktyget grundligt och med jämna mellanrum.
Koppla först elverktyget från strömmen och bär
skyddsglasögon och lämplig andningsmask. Se till
att utsugning sker korrekt i samband med
urblåsning.

10. Åtgärder vid fel

- Återstartspärr: maskinen går inte.
Återstarspärren har löst ut. Sätter du i kontakten
och maskinen är PÅ eller om strömmen kommer
tillbaka efter ett strömavbrott, så startar inte
maskinen. Slå av och på maskinen igen.

- Maskinen accelererar snabbt upp till
maxvarvtal när du slår på, dvs. den automatiska
startströmsbegränsningen (mjukstarten) fungerar
inte. Elektronikfel, det finns ingen ytterligare
skyddselektronik. Lämna in maskinen på
reparation direkt (se kapitel 12.).

11. Tillbehör

Använd bara Metabo originaltillbehör.
Använd endast tillbehör som uppfyller kraven och

specifikationerna i den här bruksanvisningen.
Montera tillbehören på ett säkert sätt. Om maskinen

används i en hållare, fäst den på ett säkert sätt. Om
du förlorar kontrollen kan du orsaka personskador.

Använd alltid lämpligt insatsverktyg och
föreskriven skyddskåpa för arbetsuppgiften.

Se sidan 4. (Bilderna fungerar som exempel).
Arbetsuppgift:

1 = Slipning med ytan
2 = Kapning
3 = Hålborrning
4 = Stålborstar
5 = Sandpappersslipning

Insatsverktyg:

1.1 = Grovslipskiva

1.2 = Slipskål (keramisk)

2.1 = Kapskiva ”Metall”

2.2 = Kapskiva ”Murverk/betong”

2.3 = Diamantkapskiva ”Murverk/betong”

2.4 = Kapskiva för dubbelt syfte (kombinerad slip­och kapskiva)

3.1 = Diamantborrkrona

4.1 = Rundborste

4.2 = Skålborste

5.1 = Lamellsliprondell

5.2 = Sliprondell för slippapper

Föreskriven skyddskåpa:

Typ A = Skyddskåpa för kapning
Typ B = skyddskåpa för slipning
Typ C = skyddskåpa för slipning och kapning

Typ D = skyddskåpa för slipskål
Typ F = Utsugskåpa för kapning

Fler tillbehör:
(se även www.metabo.com)

(Kombination)

A Metallkapstativ
B Spännmutter (9)

C Quick-spännmutter

Det kompletta tillbehörssortimentet hittar du på
www.metabo.com eller i huvudkatalogen.

12. Reparation

Elverktyg får bara repareras av behörig
elektriker!

En defekt nätanslutningskabel får endast ersättas
med en av Metabos särskilda
originalnätanslutningskablar, som kan beställas
från Metabo-service.

Blir sladden på maskinen skadad, så måste du låta
tillverkaren, service eller behörig elektriker byta den
för att undvika risk för fara.

Metabo-elverktyg som behöver repareras skickar
du till din Metabo-återförsäljare. Adresser, se
www.metabo.com.

Du kan hämta reservdelslistor på
www.metabo.com.

13. Återvinning

Slipdamm kan innehålla farliga ämnen: släng det
inte i hushållssoporna utan lämna det som miljöfar­ligt avfall på miljöstation.

Följ nationella miljöföreskrifter för för omhänderta­gande och återvinning av uttjänta maskiner,
förpackningar och tillbehör.

SVENSKA sv

Gäller bara EU-länder: släng inte uttjänta
elverktyg i hushållssoporna! Enligt EU-

direktiv 2012/19/EU om uttjänta el- och elek­tronikprodukter samt enligt harmoniserad nationell
lag ska uttjänta elverktyg källsorteras för miljövänlig
återvinning.

14. Tekniska data

Förklaringar till uppgifterna på sida 3. Vi förbehåller
oss rätten till ändringar pga. den tekniska
utvecklingen.
Ø =verktygens maximala diameter
t

=max. tillåten verktygstjocklek vid

max,1

t

max,2

t

max,3

t

max,4

M =Spindelgänga
l =Slipspindellängd
n =Varvtal obelastad (maxvarvtal)
P
P
m=Vikt utan sladd

spännfästet när du använder
spännmutter (9)

=max. tillåten verktygstjocklek vid

spännfästet när du använder Quick­spännmutter

=Navrondell/Kapslipskiva:

max. tillåten verktygstjocklek

=max. tillåten tjocklek hos cirkulärborstar

=Märkeffekt

1

=Avgiven effekt

2

Mätvärden uppmätta enligt EN 60745.

Maskinen har skyddsklass II

~ Växelström

Angivna tekniska data ligger inom tolerans (enligt
respektive gällande standard).

Utsläppsvärden

Dessa värden medger en bedömning av verk­tygets utsläpp samt jämförelse med andra eldrivna
verktyg. Beroende på förhållandena, verktygets
skick och hur verktyget används kan de faktiska
värdena vara högre eller lägre. Räkna även med
pauser och perioder med lägre belastning. Använd
de uppskattade värdena för att ta fram skyddsåt­gärder för användaren, t.ex. organisatoriska
åtgärder.

Slipning av tunna plåtar eller andra lätt

vibrerande arbetsstycken med stor yta kan
leda till betydligt högre total ljudnivå (upp till 15 dB)
än de angivna värdena för bulleremission. Om
möjligt bör bulleremissionen från sådana
arbetsstycken dämpas genom lämpliga åtgärder,
såsom användning av tunga, flexibla
dämpningsmattor. Den ökade bulleremissionen
måste även beaktas i samband med
riskbedömningen av bullret och val av lämpligt
hörselskydd.

Totalvärde vibrationer
beräknad enligt EN 60745:
a

=Vibrationsemissionsvärde (ytslipning)

h, SG

a

=Vibrationsemissionsvärde (slipning med

h, DS

h,SG/DS

pA
WA

sliprondell)

= Onoggrannhet (vibrationer)

=ljudtrycksnivå
=ljudeffektnivå

K
Normal, A-viktad ljudnivå

L
L
KpA, KWA= Onoggrannhet

(vektorsumma i tre led)

:

65

SVENSKAsv

Använd hörselskydd!

66

Alkuperäiset ohjeet

1. Vaatimustenmukaisuus­vakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä
kulmahiomakoneet, merkitty tyyppitunnuksella ja
sarjanumerolla *1), vastaavat direktiivien *2) ja
normien *3) kaikkia asiaankuuluvia määräyksiä.
Teknisten asiakirjojen säilytyspaikka *4) - katso
sivu 3.

2. Määräystenmukainen käyttö

Kulmahiomakoneet sopivat alkuperäisillä Metabo­lisätarvikkeilla metallin, betonin, kiven ja muiden
vastaavien aineiden laikkahiontaan,
hiekkapaperihiontaan, teräsharjaukseen ja
katkaisuun ilman veden käyttöä.

Käyttäjä vastaa kaikista määräysten vastaisesta
käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana
toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt
tekstikohdat suojataksesi itsesi ja
sähkötyökalusi!

VAROITUS – Lue käyttöohjeet
loukkaantumisvaaran minimoimiseksi.

VAROITUS – Lue kaikki tämän

sähkötyökalun mukana toimitetut
turvallisuusohjeet, muut ohjeet, kuvat ja
tekniset tiedot. Alla esitettyjen ohjeiden

noudattamisen laiminlyönti voi aiheuttaa
sähköiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet
huolellisesti tulevaa käyttöä varten.

Luovuta sähkötyökalu edelleen vain yhdessä
näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

4.1 Yhteiset turvallisuusohjeet

laikkahiontaan, hiekkapaperihiontaan,
teräsharjaukseen tai katkaisuun:

a) Tätä sähkötyökalua saa käyttää
laikkahiontaan, hiekkapaperihiontaan,
teräsharjaukseen, reikäleikkaukseen tai
katkaisuun. Lue kaikki turvallisuusohjeet,
käyttöohjeet, kuvaukset ja tiedot, jotka saat
tämän laitteen mukana. Jos et noudata kaikkia

seuraavia ohjeita, aiheutuu sähköiskun, tulipalon ja/
tai vakavien vammojen vaara.

b) Tämä sähkötyökalu ei sovellu
kiillotuskäyttöön. Käyttötavat, joihin tätä
sähkötyökalua ei ole tarkoitettu, voivat aiheuttaa
vaaraa ja vammoja.

SUOMI fi

c) Älä käytä sähkötyökalua tehtävään, johon

sitä ei ole nimenomaisesti valmistettu ja
valmistajan tarkoittama. Muunnos voi johtaa

hallinnan menetykseen ja vakaviin
loukkaantumisiin.

d) Älä käytä sellaisia käyttötarvikkeita, joita

valmistaja ei ole nimenomaan tarkoittanut ja
suositellut tälle sähkötyökalulle. Se, että pystyt

kiinnittämään lisätarvikkeen sähkötyökaluun, ei
vielä takaa sen turvallista käyttöä.

e) Käyttötarvikkeen sallitun kierrosluvun on

oltava vähintään niin suuri kuin
sähkötyökalussa ilmoitettu huippukierrosluku.

Käyttötarvike, joka pyörii sallittua nopeammin, voi
rikkoutua ja sinkoutua ympäriinsä.

f) Käyttötarvikkeen ulkohalkaisijan ja

vahvuuden täytyy vastata sähkötyökalun
mittatietoja. Väärän kokoisia käyttövarusteita ei

voida suojata tai valvoa riittävän hyvin.
g) Käyttötarvikkeen kiinnitysmittojen on

sovittava yhteen sähkötyökalun
kiinnitysvälineiden mittojen kanssa.

Käyttötarvikkeet, jotka eivät sovi tarkalleen
sähkötyökalussa olevaan kiinnittimeen, pyörivät
epätasaisesti, tärisevät erittäin voimakkaasti ja
voivat aiheuttaa koneen hallinnan menetyksen.

h) Älä käytä vaurioituneita käyttövarusteita.

Tarkasta käyttötarvikkeet ennen jokaista
käyttökertaa, esim. hiomalaikat säröjen ja
halkeamien varalta, hiomalautanen halkeamien
ja kuluneisuuden varalta, teräsharjat
irtonaisten tai murtuneiden teräslankojen
varalta. Jos sähkötyökalu tai käyttötarvike
pääsee putoamaan lattialle, tarkasta se
vaurioiden varalta tai vaihda tilalle
vaurioitumaton käyttötarvike. Kun olet
tarkastanut käyttötarvikkeen ja asentanut sen
paikalleen, mene yhdessä muiden paikalla
olevien ihmisten kanssa riittävän kauas
pyörivästä käyttötarvikkeesta ja anna laitteen
pyöriä yhden minuutin ajan
maksimikierrosluvulla. Vaurioituneet

käyttötarvikkeet hajoavat tavallisesti tämän
testausajan kuluessa.

i) Käytä henkilökohtaista suojavarustusta.

Käytä työtehtävästä riippuen kasvonsuojainta,
silmäsuojaimia tai suojalaseja. Käytä
käyttökohteen mukaisesti hengityssuojainta,
kuulonsuojaimia, suojakäsineitä tai
erikoissuojaesiliinaa, joka suojaa
hienojakoiselta hiontapölyltä ja
materiaalihiukkasilta. Silmät on suojattava

ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy
eri käyttötavoissa. Pöly- tai hengityssuojaimien on
suodatettava käytön yhteydessä syntyvä pöly. Voit
saada kuulovammoja, jos olet pitkään
voimakkaassa melussa.

j) Varmista, että sivulliset pysyvät turvallisella

etäisyydellä työpisteestä. Jokaisen työalueelle
tulevan on käytettävä henkilökohtaisia
suojavarusteita. Työstettävästä kappaleesta tai

rikkoutuneesta käyttötarvikkeesta murtuneet palat

67

SUOMIfi

voivat sinkoutua ympäriinsä ja aiheuttaa vammoja
myös varsinaisen työalueen ulkopuolella.

k) Pidä sähkötyökalusta kiinni vain sen

eristetyistä kahvapinnoista, kun teet sellaisia
töitä, joissa käyttötarvike voi osua piilossa
oleviin sähköjohtoihin tai koneen omaan
verkkokaapeliin. Sähkövirtaa johtavan johdon

koskettaminen voi tehdä myös metalliosat
jännitteisiksi ja aiheuttaa sähköiskun.

l) Pidä koneen verkkokaapeli etäällä pyörivästä
käyttötarvikkeesta. Jos menetät laitteen
hallinnan, verkkokaapeli voi katketa tai tarttua
käyttövarusteeseen, jolloin kätesi tai käsivartesi
ovat vaarassa joutua kosketuksiin pyörivän
työlaitteen kanssa.

m) Älä missään tapauksessa laske

sähkötyökalua sivuun ennen kuin käyttötarvike
on kokonaan pysähtynyt. Pyörivä käyttövaruste

voi koskettaa säilytysalustaa, jolloin olet vaarassa
menettää sähkötyökalun hallinnan.

n) Älä pidä sähkötyökalua käynnissä, kun
kannat sitä. Vaatteesi voivat satunnaisen
kosketuksen vuoksi takertua pyörivään
käyttötarvikkeeseen, ja käyttötarvike voi tällöin
leikkautua kehoosi.

o) Puhdista sähkötyökalun tuuletusraot
säännöllisesti. Moottorin tuuletin imee pölyä
rungon sisään, ja suurien metallipölymäärien
kertyminen voi aiheuttaa sähköön liittyviä vaaroja.

p) Älä käytä sähkötyökalua palonarkojen
materiaalien läheisyydessä. Kipinät voivat
sytyttää materiaaleja.

q) Älä käytä sellaisia käyttövarusteita, jotka

vaativat nestemäisen jäähdytysaineen käyttöä.

Veden tai muiden nestemäisten jäähdytysaineiden
käyttö voi aiheuttaa sähköiskun.

4.2 Takaisku ja vastaavat turvallisuusohjeet

Takaisku on odottamaton reaktio, joka syntyy
pyörivän käyttötarvikkeen, esimerkiksi hiomalaikan,
hiomalautasen, teräsharjan tms. jumiutuessa tai
takertuessa kiinni. Kiinnitakertuminen tai
jumiutuminen saa pyörivän käyttötarvikkeen
pysähtymään äkillisesti. Tämä saa sähkötyökalun
tempaisemaan jumiutumiskohdassa
hallitsemattomasti käyttötarvikkeen
pyörimissuunnan vastaisesti.

Jos esim. hiomalaikka jumiutuu työstettävään
kappaleeseen, hiomalaikan reuna voi kiilautua
työstettävään kappaleeseen, takertua siihen ja
aiheuttaa siten hiomalaikan murtumisen tai
takaiskun. Hiomalaikan liike on tällöin käyttäjän
suuntaan tai hänestä poispäin, riippuen laikan
pyörimissuunnasta jumiutumiskohdassa. Tällöin
hiomalaikat voivat myös murtua.

Takaisku aiheutuu sähkötyökalun väärästä
käytöstä ja/tai virheellisistä työolosuhteista. Se
voidaan estää sopivilla, alla kuvatuilla
varotoimenpiteillä.

a) Pidä sähkötyökalusta tukevasti kiinni ja

siirrä koko kehosi ja käsivartesi sellaiseen
asentoon, jossa pystyt hallitsemaan
takaiskusta syntyviä voimia. Käytä aina

68

lisäkahvaa, mikäli sellainen kuuluu
varustukseen, jotta pystyt hallitsemaan
mahdollisimman hyvin takaiskuvoimia tai
nopeuden kiihtyessä syntyviä
reaktiomomentteja. Käyttäjä voi hallita takaisku-

ja reaktiovoimia, kun hän noudattaa asianmukaisia
varotoimenpiteitä.

b) Älä koskaan vie kättäsi pyörivien
käyttövarusteiden lähelle. Käyttövaruste voi
muuten takaiskun tapahtuessa koskettaa kättäsi.

c) Vältä pitämästä kehoa sillä alueella, johon

sähkötyökalu tempautuu takaiskun
tapahtuessa. Takaisku pakottaa sähkötyökalun

tempautumaan jumiutumiskohdassa hiomalaikan
pyörintäsuuntaa vastaan.

d) Työskentele erityisen varovaisesti kulmien,

terävien reunojen yms. alueella. Estä
käyttötarvikkeen hallitsematon iskeytyminen
työstettävään kappaleeseen ja sen
jumiutuminen siihen. Pyörivä käyttötarvike

jumiutuu herkästi kulmissa ja terävissä reunoissa tai
kun se jumiutuu. Tämä aiheuttaa hallinnan
menettämisen tai takaiskun.

e) Älä käytä puun leikkaamiseen

moottorisahan terää, segmentoituja
timanttikatkaisulaikkoja, joiden segmenttiväli
on yli 10 mm, tai hammastamatonta sahanterää

Tällaiset käyttötarvikkeet aiheuttavat herkästi
takaiskun ja hallinnan menettämisen.

4.3 Erityiset turvallisuusohjeet hiontaan ja
katkaisuun:

a) Käytä yksinomaan kyseiselle
sähkötyökalulle hyväksyttyä hiomatarviketta ja
tälle hiomatarvikkeelle tarkoitettua suojusta.

Hiomatarvikkeita, joita ei ole hyväksytty kyseiselle
sähkötyökalulle, ei voida suojata riittävän hyvin ja
sen vuoksi ne eivät ole turvallisia.

b) Taivutetut hiomalaikat täytyy kiinnittää niin,

että hiomapinta on suojuksen reunan alla.

Väärin kiinnitettyä suojuksen reunan ylittävää
hiomalaikkaa ei voi suojata asiaankuuluvasti.

c) Suojuksen on oltava kunnolla kiinni

sähkötyökalussa ja sijoitettu turvallisuuden
maksimoimiseksi siten, että mahdollisimman
pieni osa hiomatarvikkeesta osoittaa
avonaisena käyttäjän suuntaan. Suojus auttaa

suojaamaan käyttäjää murtuvilta kappaleilta ja
hiomatarvikkeen tahattomalta koskettamiselta sekä
kipinöiltä, jotka voivat sytyttää vaatteet tuleen.

d) Hiomatarvikkeita saa käyttää vain

suositeltuihin tarkoituksiin. Esimerkki: Älä
missään tapauksessa hio katkaisulaikan
sivupinnan kanssa. Katkaisulaikat on tarkoitettu

materiaalin hiontaan laikan reunalla.
Hiomatarvikkeeseen sivulta kohdistuva voima voi
rikkoa sen.

e) Käytä aina kunnossa olevaa, oikean kokoista

ja muotoista kiristyslaippaa valitsemasi
hiomalaikan kanssa. Soveltuvat laipat tukevat

hiomalaikkaa ja vähentävät siten hiomalaikan
rikkoutumisvaaraa. Katkaisulaikkojen laipat voivat
erota muiden hiomalaikkojen laipoista.

f) Älä käytä suuremmista sähkötyökaluista

peräisin olevia kuluneita hiomalaikkoja.

Suurempien sähkötyökalujen hiomalaikkoja ei ole
suunniteltu kestämään pienemmissä
sähkötyökaluissa käytettäviä suurempia
kierroslukuja, ja ne voivat sen vuoksi rikkoutua.

g) Käytä aina kaksinkertaiseen tarkoitukseen

tarkoitettuja laikkoja käyttäessä suoritettavalle
sovellukselle sopivaa suojusta. Vääränlaisen

suojuksen käyttö voi estää halutun suojauksen ja
johtaa vakaviin loukkaantumisiin.

4.4 Erityiset lisäturvallisuusohjeet
katkaisuun:

a) Vältä katkaisulaikan jumiutumista ja liian
kovaa painamista. Älä leikkaa liian syvältä.

Katkaisulaikan ylikuormittaminen lisää sen
rasittumista ja saa sen kallistumaan tai
jumiutumaan herkemmin lisäten siten takaiskun tai
hiomatarvikkeen rikkoutumisen vaaraa.

b) Vältä olemasta pyörivän katkaisulaikan
edessä tai takana olevalla alueella. Jos liikutat
katkaisulaikkaa työkappaleessa itsestäsi poispäin,
sähkötyökalu voi takaiskutapauksessa iskeytyä
pyörivän laikan kanssa suoraan sinua kohti.

c) Jos katkaisulaikka jumiutuu tai keskeytät

työn, kytke sähkötyökalu pois päältä ja pidä
sitä rauhallisesti paikallaan, kunnes laikka
pysähtyy kokonaan. Älä missään tapauksessa
yritä vetää pyörivää katkaisulaikkaa katkaisu­urasta, koska se voi aiheuttaa takaiskun. Selvitä

ja korjaa jumiutumisen syy.
d) Älä kytke sähkötyökalua uudelleen päälle,

jos se on vielä työkappaleessa. Anna
katkaisulaikan saavuttaa ensin
maksimikierroslukunsa, ennen kuin ryhdyt
varovasti jatkamaan katkaisua. Muuten laikka

voi kiilautua, kimmota työstettävästä kappaleesta
tai aiheuttaa takaiskun.

e) Tue levyt ja suuret työstettävät kappaleet,

jotta saat vähennettyä katkaisulaikan
mahdollisen jumiutumisen aiheuttamaa
takaiskun vaaraa. Suuret työstettävät
kappaleet voivat taipua oman painonsa
vaikutuksesta. Työstettävä kappale on tuettava

laikan molemmilta puolilta siten, että tuenta on tehty
sekä katkaisulinjan läheltä että myös reunasta.

f) Ole erityisen varovainen leikatessasi

"onteloihin" valmiissa seinissä tai muihin
sellaisiin kohtiin, joihin ei voi nähdä. Seinään

uppoava katkaisulaikka voi aiheuttaa takaiskun
osuessaan leikkuun yhteydessä kaasu- tai
vesijohtoihin, sähköjohtoihin tai muihin esineisiin.

g) Älä suorita kaarileikkauksia. Katkaisulaikan
ylikuormittaminen lisää sen rasittumista ja saa sen
kallistumaan tai jumiutumaan herkemmin lisäten
siten takaiskun tai hiomatarvikkeen rikkoutumisen
vaaraa, mikä voi johtaa vakaviin loukkaantumisiin.

4.5 Erityiset turvallisuusohjeet
hiekkapaperihiontaan:

a) Käytä sopivankokoisia hiomalaikkoja ja
noudata valmistajan antamia ohjeita
hiomalaikkojen valinnassa. Hiomapaperit, jotka

SUOMI fi

ulottuvat hiomalautasen yli, voivat aiheuttaa
vammoja sekä johtaa takaiskuun tai
hiomapapereiden jumiutumiseen tai repeämiseen.

4.6 Erityiset turvallisuusohjeet teräsharjoilla
työskentelyyn:

a) Huomaa, että teräsharjoista irtoaa
langanpaloja myös normaalin käytön
yhteydessä. Älä ylikuormita lankoja liiallisella
painamisella. Ympäriinsä sinkoutuvat langanpalat

voivat tunkeutua herkästi ohuiden vaatteiden ja/tai
ihon läpi.

b) Jos käytettäväksi suositellaan suojusta,

huolehdi siitä, että suojus ja teräsharja eivät
pääse koskettamaan toisiaan. Kartiomaisten ja

kuppimaisten harjojen halkaisija voi laajentua
painamisen ja keskipakovoiman vaikutuksesta.

4.7 Lisäturvallisuusohjeet:

VAROITUS – Käytä aina suojalaseja.

Käytä kuulonsuojaimia.

VAROITUS – Käännä sähkötyökalua aina
molemmin käsin.

Älä käytä hiomasuojusta katkaisuhiontaan.
Käytä katkaisulaikoilla tehtävissä töissä
turvallisuussyistä katkaisuhiontasuojusta.

Älä käytä segmenttitimanttilaikkoja yli 10 mm:n
segmenttiurilla. Sallittuja ovat ainoastaan
negatiiviset segmenttileikkauskulmat.

Käytä yhdistettyjä hiomalaikkoja vain, jos ne ovat
vahvistettuja.

Älä kytke konetta päälle, jos koneen osia tai
suojalaitteita puuttuu tai ne ovat viallisia.

Jos kone kiihtyy käynnistyksen yhteydessä erittäin
nopeasti maksiminopeuteen, siinä tapauksessa
koneessa on elektroniikkavika. Tällöin muutkaan
turvallisuuteen liittyvät elektroniikkatoiminnot eivät
ole enää käytettävissä. Korjauta kone välittömästi
(katso luku 12.).

Käytä elastisia välikkeitä, jos ne ovat
hiomatarvikkeen mukana ja niitä vaaditaan
käytettäväksi.

Noudata työkalun ja lisävarusteiden valmistajan
antamia ohjeita! Suojaa laikat rasvalta ja iskuilta!

Käyttötarvikkeita täytyy säilyttää ja käsitellä
huolellisesti valmistajan ohjeiden mukaisesti.

Älä missään tapauksessa käytä katkaisulaikkoja
rouhintahiontaan tai purseenpoistoon!
Katkaisulaikkoihin ei saa kohdistaa sivuttaista
painorasitusta.

Työkappaleen tulee olla tukevasti paikallaan ja olla
varmistettu poisluiskahtamisen estämiseksi, esim.
puristimilla. Isot työkappaleet täytyy tukea riittävän
hyvin.

Jos käytät kierrekiinnityksellä varustettuja
käyttötarvikkeita, karan pää ei saa koskettaa
hiomatarvikkeen reiän pohjaa. Huolehdi siitä, että

69

SUOMIfi

käyttötarvikkeen kierrereikä on riittävän syvä, niin
että kara menee siihen koko pituudeltaan.
Käyttötarvikkeen kierteen täytyy sopia karan
kierteeseen. Karan pituus ja karan kierre ks. sivu 3
ja luku 14. Tekniset tiedot.

Suosittelemme käyttämään sopivaa kiinteää imuria.
Kytke aina ensin eteen FI-suojakytkin (RCD), jonka
maksimilaukeamisvirta on 30 mA. Jos vikavirta
katkaisee kulmahiomakoneen toiminnan, tarkasta
kone ja puhdista tarvittaessa. Katso luku 9.
Puhdistus.

Vältä tilanteita, joissa kone saattaisi imeä sisäänsä
pölyä ja lastuja.

Vältä aiheuttamista vaurioita kaasu- tai vesiputkiin,
sähköjohtoihin ja kantaviin seiniin (statiikka).

Vedä pistoke irti pistorasiasta ennen säätöjen,
muutostöiden tai huoltotöiden suorittamista.

Vaurioitunut tai halkeillut lisäkahva on vaihdettava
uuteen. Älä käytä konetta, jonka lisäkahva on rikki.

Vaurioitunut tai halkeillut suojus on vaihdettava
uuteen. Älä käytä konetta, jonka suojus on rikki.

Kiinnitä pienet työkappaleet kiinni. Kiristä ne esim.
ruuvipenkkiin.

Kun laippa-asennettuja laikkoja käytetään kahteen
tarkoitukseen (yhdistetty hioma- ja
katkaisuhiomalaikka), saa käyttää ainoastaan
seuraavia suojustyyppejä: tyyppi A, tyyppi C.
Katso luku 11.

Käytä oikeaa suojusta:

Vääränlainen suojus voi johtaa hallinnan
menetyksen ja aiheuttaa vakavia loukkaantumisia.
Esimerkkejä vääränlaisesta käytöstä:

- tyypin A suojusta käyttäessä sivuhionnassa
suojus ja työkappale voivat häiritä toisiaan, mikä
johtaa riittämättömään hallintaan.

- tyypin B suojusta käyttäessä katkaisuhiontaan
yhdistettyjen katkaisulaikkojen kanssa aiheutuu
suurempi riski altistua ulos lentäville kipinöille ja
hionnasta aiheutuville hiukkasille sekä
hiomalaikasta irtoaville osille, jos hiomalaikka
rikkoutuu.

- tyypin A, B, C suojusta käyttäessä katkaisu- tai
sivuhiontaan betonissa tai muurissa aiheutuu
suurempi pölyräjähdyksen riski sekä seura uksena
hallinnan menetys takaiskulla.

- tyypin A, B, C suojusta käyttäessä lautasharjan
kanssa, joka on sallittua paksumpi, teräslangat
voivat osua suojukseen, mikä voi aiheuttaa
teräslankojen katkeamisen.

Käytä aina käyttötarvikkeelle sopivaa suojusta.
Katso luku 11.

Pölyrasituksen vähentäminen:

VAROITUS – Jotkut pölyt, joita

hiekkapaperilla hiominen, sahaaminen,
hiominen, poraaminen tai muut työt voi aiheuttaa,
sisältävät kemikaaleja, joiden tiedetään aiheuttavan
syöpää, syntymävikoja tai muita lisääntymiskykyyn
liittyviä haittoja. Esimerkkejä näistä kemikaaleista
ovat:

- lyijy lyijyä sisältävistä maaleista

- mineraalipöly tiilistä, sementistä tai muista

muuratuista rakenteista

- arseeni ja kromi kemiallisesti käsitellystä puusta.

70

Altistumisesi näille vaaratekijöille riippuu siitä,
kuinka usein suoritat tämäntapaisia töitä. Näiden
kemikaalien aiheuttaman altistumisen
vähentämiseksi: työskentele hyvin ilmastoiduilla
alueilla ja käytä hyväksyttyjä suojavarusteita, esim.
töihin tarkoitettuja pölymaskeja, jotka on suunniteltu
suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia,
kuten joitakin puutyyppejä (tammen tai pyökin
pölyä), metalleja, asbestia. Muita tunnettuja
sairauksia ovat esim. allergiset reaktiot,
hengitystiesairaudet. Älä anna pölyn päästä
elimistöön.

Ota huomioon myös materiaaleja, henkilöitä,
käyttökohdetta ja käyttöpaikkaa ohjeet ja
kansalliset määräykset (esim.
työsuojelumääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä
levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia
lisävarusteita. Näin vähennät ympäristöön
hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria.
Vähennä pölyn muodostumista seuraavasti:

- Älä suuntaa vapautuvia hiukkasia ja koneen
poistoilmaa itseäsi, lähellä olevia henkilöitä tai
kerääntynyttä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

- Tuuleta työpiste hyvin ja pidä puhtaana
imuroimalla. Lakaiseminen tai puhaltaminen
levittää pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista
tai harjaa niitä.

5. Yleiskuva

Katso sivu 2.

1 Tukilaippa
2Kara
3 Karan lukitusnuppi
4Kahva
5 Salpa (estää tahattoman päällekytkennän, tarv.

jatkuvan kytkennän käyttöön)*
6Painokytkin (
7 Lisäkahva
8Suojus
9 Kiristysmutteri

10 Tappiavain
11 Ruuvi (suojuksen säätöön ja kiinnitykseen)
* riippuu varustuksesta / ei kuulu toimituslaajuuteen

päälle-/poiskytkentään)

6. Käyttöönotto

Ennen käyttöönottoa on verrattava, vastaako
konekilvessä ilmoitettu verkkojännite ja

verkkotaajuus paikallisen sähköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD),
jonka maks. laukeamisvirta on 30 mA.

Käytä ainoastaan sellaista jatkojohtoa, jonka
poikkipinta on vähintään 1,5 mm
täytyy olla koneen tehonottoon sopivia (ks. Tekniset

2

. Jatkojohtojen

tiedot). Jos käytät johtokelaa, kelaa johto aina
kokonaan kelasta ulos.

6.1 Lisäkahvan kiinnitys

Työskentele vain silloin, kun lisäkahva (7) on

paikallaan! Ruuvaa lisäkahva käsin pitävästi
kiinni vasempaan, keskimmäiseen tai oikeaan
kierrereikään (tarpeen mukaan).

6.2 Suojuksen kiinnitys

Käytä turvallisuussyistä vain kyseiselle

käyttötarvikkeelle tarkoitettua suojusta!
Vääränlainen suojus voi johtaa hallinnan
menetyksen ja aiheuttaa vakavia loukkaantumisia.
Katso myös luku 11. Lisätarvikkeet!

Katso sivu 2, kuva D.

- Avaa ruuvi (11). Aseta suojus (8) näytetyssä

asennossa paikalleen.

- Käännä suojusta siten, että suljettu puoli osoittaa

käyttäjää kohti.

- Kiristä ruuvi (11), tällöin kiertymisen estimen

täytyy tarttua loviin.

- Tarkasta pitävä kiinnitys: Suojus ei saa olla

käännettävissä.

Ennen käyttöönottoa: Kiinnitä
suojus.

Käytä vain sellaisia
käyttötarvikkeita, jotka
ulkonevat vähintään 3,4 mm
verran suojuksesta.

7. Hiomalaikan kiinnitys

Ennen kaikkia tarvikkeiden vaihtotöitä: Vedä

verkkopistoke irti pistorasiasta. Koneen on
oltava pois päältä ja karan täytyy olla täysin
pysähtynyt.

Käytä katkaisulaikkojen kanssa tehtävissä

töissä turvallisuussyistä
katkaisulaikkasuojusta (ks. luku 11. Lisätarvikkeet).

7.1 Karan lukitus

Paina karan lukitusnuppi (3) sisään vain

silloin, kun kara on liikkumatta paikallaan.

- Paina karan lukitusnuppi (3) sisään ja käännä

karaa (2) kädellä, kunnes karan lukitusnuppi
lukittuu tuntuvasti paikalleen.

7.2 Hiomalaikan asennus

Katso sivu 2, kuva B.

- Aseta tukilaippa (1) karalle. Se on oikein

paikallaan, kun sitä ei voi enää pyörittää karan
päällä.

- Laita hiomalaikka, kuten kuvassa B on näytetty,

tukilaipalle (1).
Hiomalaikan täytyy olla tasaisesti tukilaipalla.
Katkaisulaikan peltilaipan täytyy olla tukilaipalla.

SUOMI fi

7.3 Kiristysmutterin kiinnitys/avaus

Kiristysmutterin puolet ovat keskenään erilaisia.
Ruuvaa kiristysmutteri karalle seuraavalla tavalla:

Katso sivu 2, kuva C.

- A) Ohuiden hiomalaikkojen yhteydessä:

Kiristysmutterin (9) olake osoittaa ylöspäin, jotta
ohut hiomalaikka voidaan kiristää pitävästi
paikalleen.

B) Paksujen hiomalaikkojen yhteydessä:
Kiristysmutterin (9) olake osoittaa alaspäin, jotta
kiristysmutteri voidaan kiinnittää pitävästi karalle.

- Lukitse kara. Kiristä kiristysmutteri (9)
tappiavaimella (10) myötäpäivään.

Kiristysmutterin avaus:

- Lukitse kara (ks. luku 7.1). Ruuvaa kiristysmutteri
(9) irti tappiavaimella (10) vastapäivään.

Kiristysmutterin (9) kiinnitys:

8. Käyttö

8.1 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin päälle ja vie vasta sitten
käyttötarvike työkappaleelle.

Vältä tilanteita, joissa kone saattaisi imeä

sisäänsä pölyä ja lastuja. Kun kytket koneen
päälle tai pois, pidä se poissa kertyneen pölyn
ulottuvilta. Kun kytket koneen pois päältä, laske
kone kädestäsi vasta sitten, kun koneen moottori on
täysin pysähtynyt.

Estä tahaton käynnistyminen: Kytke kone aina

pois päältä, jos vedät pistokkeen irti
pistorasiasta tai jos sähköt ovat katkenneet.

Jatkuvassa kytkennässä kone käy edelleen,

vaikka se pääsisi riistäytymään käsistä. Pidä
sen vuoksi koneesta aina tukevasti kahvoista kiinni,
seiso tukevassa asennossa ja työskentele
keskittyneesti.

Katso sivu 2, kuva A.

Hetkellinen päällekytkentä:

Päällekytkentä:

Poiskytkentä:

Jatkuva kytkentä (riippuu varustuksesta):

Päällekytkentä:

Poiskytkentä:

Työnnä salpa (5) nuolen suuntaan

ja paina sitten painokytkintä (6).

Vapauta painokytkin (6).

Työnnä salpa (5) nuolen suuntaan

ja paina sitten painokytkintä (6) ja pidä sitä
painettuna. Sitten kone on kytketty
toimintaan. Työnnä sitten salpa (5) toisen
kerran nuolen suuntaan, jolloin painokytkin
(6) lukittuu (jatkuva kytkentä).

Paina painokytkintä (6) ja vapauta se.

71

SUOMIfi

8.2 Työohjeita
Hionta:

Paina konetta kevyesti ja liikuta sitä pinnalla
edestakaisin, jotta työkappaleen pinta ei kuumene
liikaa.
Rouhintahionta: Hyvän työtuloksen
saavuttamiseksi työskentele 30° - 40°
asetuskulmalla.

Katkaisuhionta:

työstettävälle materiaalille sopivalla
etenemisvauhdilla. Älä kallista, paina tai heiluta
konetta.

Hiekkapaperihionta:

Paina konetta kevyesti ja liikuta sitä pinnalla
edestakaisin, jotta työkappaleen pinta ei kuumene
liikaa.

Teräsharjoilla työskentely:

Paina konetta kevyesti.

8.3 Vaihteistokotelon kääntäminen

Katso sivu 2, kuva E.

- Irrota verkkopistoke virtalähteestä.

- Ruuvaa vaihteistokotelon neljä ruuvia (a) irti.

HUOMIO! Älä irrota vaihteistokoteloa!

- Käännä vaihteistokotelo haluttuun asentoon
irrottamatta sitä.

- Ruuvaa vaihteistokotelon neljä ruuvia (a) valmiina
oleviin kierteisiin!.
Vääntömomentti = 3,4 Nm +/- 0,7 Nm.

Työskentele katkaisuhionnassa aina
vastasuuntaan (ks. kuva). Muuten
kone voi kimmahtaa
hallitsemattomasti pois leikkuu-urasta.
Työskentele rauhallisella,

9. Puhdistus

Työskenneltäessä hiukkasia voi kertyä
sähkötyökalun sisälle. Se heikentää sähkötyökalun
jäähdytystä. Johtavat kerrostumat voivat heikentää
sähkötyökalun suojaeristystä ja aiheuttaa
sähkövaaroja.

Imuroi sähkötyökalun etu- ja takapuolella olevat
tuuletusraot säännöllisesti, usein ja huolellisesti tai
puhalla puhtaaksi kuivalla ilmalla. Irrota
sähkötyökalu ensin virtalähteestä ja käytä
suojalaseja ja sopivaa hengityksensuojainta.
Varmista, että ulos puhallettaessa huolehditaan
asianmukaisesta imusta.

10. Häiriöiden poisto

- Uudelleenkäynnistysesto: Kone ei toimi.
Uudelleenkäynnistysesto on lauennut toimintaan.
Kun päällekytketyn koneen verkkopistoke
kytketään virtalähteeseen tai sähköt palaavat
sähkökatkoksen jälkeen, kone ei käynnisty. Kytke
kone pois päältä ja sen jälkeen jälleen päälle.

- Kone kiihtyy päällekytkettäessä erittäin
nopeasti maksiminopeuteen, ts. automaattinen
käynnistysvirran rajoitus (pehmeä käynnistys) ei
toimi. Koneen elektroniikassa on vika, muutkaan
turvallisuuteen liittyvät elektroniikkatoiminnot

72

eivät ole enää käytettävissä. Korjauta kone
välittömästi (katso luku 12.).

11. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik­keita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät
tässä käyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

Kiinnitä lisätarvikkeet pitävästi paikoilleen. Kun
konetta käytetään pitimen kanssa: Kiinnitä kone
pitävästi paikalleen. Koneen hallinnan menetys voi
johtaa loukkaantumisiin.

Käytä aina työtehtävälle sopivaa
käyttötarviketta ja määrättyä suojusta. Katso

sivu 4. (Kuvat ovat esimerkillisiä).
Työtehtävä:

1 = hionta pinnalla
2 = katkaisuhionta
3 = reikäporaus
4 = teräsharjaus
5 = hiekkapaperihionta

Käyttötarvikkeet:

1.1 = karkea hiomalaikka

1.2 = kuppilaikka (keraaminen)

2.1 = katkaisulaikka ”metalli”

2.2 = katkaisulaikka ”muuri/betoni”

2.3 = timanttikatkaisulaikka ”muuri/betoni”

2.4 = katkaisulaikka kahteen tarkoitukseen
(yhdistetty hioma- ja katkaisuhiomalaikka)

3.1 = timanttiporanterät

4.1 = pyöröharja

4.2 = poraharja

5.1 = lamellihiomalautanen

5.2 = hiomalautanen hiomapapereille

määrätty suojus:

Tyyppi A = katkaisusuojus
Tyyppi B = suojus hiontaan
Tyyppi C = suojus hiontaan ja katkaisuun

Tyyppi D = suojus kuppilaikalle
Tyyppi F = imusuojus katkaisuhiontaan

Muita lisätarvikkeita:
(katso myös www.metabo.com)

Lisätarvikkeiden täydellinen valikoima katso
www.metabo.com tai pääluettelo.

(yhdistelmä)

A Metallikatkaisujalusta
B Kiristysmutteri (9)
C Quick-kiristysmutteri

12. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa
ainoastaan sähköalan ammattilaiset!

Viallisen verkkoliitäntäjohdon saa vaihtaa
ainoastaan erityiseen, alkuperäiseen Metabon
verkkoliitäntäjohtoon, joka on saatavilla Metabon
huollosta.

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, se
täytyy turvallisuussyistä korvata uudella. Vaihdon

saa suorittaa vain valmistaja, valmistajan huoltopal­velu tai vastaava valtuutettu ammattihenkilö.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta,
ota yhteyttä Metabo-edustajaan. Osoitteet, katso
www.metabo.com.

Varaosalistat voit imuroida osoitteesta
www.metabo.com.

13. Ympäristönsuojelu

Syntyvä hiomapöly voi sisältää haitallisia aineita:
Älä hävitä talousjätteen mukana, vaan toimita
asianmukaisesti ongelmajätteiden keräyspistee­seen.

Noudata käytöstä poistettujen koneiden, pakka­usten ja lisätarvikkeiden hävittämistä ja kierrätystä
koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökaluja
kotitalousjätteen mukana! Loppuun käytetyt

sähkötyökalut on kerättävä erikseen talteen
ja ohjattava ympäristöä säästävään kierrätykseen
käytettyjä sähkö- ja elektroniikkalaitteita koskevan
EU-direktiivin 2012/19/EU ja paikallisten lakimää­räysten mukaisesti.

14. Tekniset tiedot

Selitykset sivun 3 tietoihin. Pidätämme oikeuden
suorittaa teknisen kehityksen vaatimia muutoksia.

Ø = käyttötarvikkeen suurin sallittu halkaisija
t

= käyttötarvikkeen suurin sallittu vahvuus

max,1

t

max,2

t

max,3

t

max,4

M = karakierre
l = hiomakaran pituus
n = kierrosluku kuormittamatta

P
P2=antoteho

kiinnityskohdassa, kun käytetään
kiristysmutteria (9)

= käyttötarvikkeen suurin sallittu vahvuus

kiinnityskohdassa, kun käytetään Quick­kiristysmutteria

= Rouhintalaikka/Katkaisulaikka:

käyttötarvikkeen suurin sallittu vahvuus

= lautasharjan suurin sallittu vahvuus

(huippukierrosluku)

= nimellisottoteho

1

m = paino ilman verkkojohtoa
Mittausarvot ilmoitettu EN 60745 mukaan.

Suojausluokan II kone

~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia
(vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun
päästöjen arvioimisen ja erilaisten sähkötyökalujen
keskinäisen vertailun. Kulloisistakin käyttäolosuh­teista, sähkötyökalun kunnosta tai käyttötarvik­keesta riippuen todellinen kuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Huomioi
arvioinnissa työtauot ja vähäisemmän kuormi­tuksen jaksot. Määritä nämä tekijät huomioiden
arvioitujen arvojen perusteella käyttäjän suojaami­seen vaadittavat toimenpiteet.

Ohuiden peltien tai muiden helposti tärisevien,

laaja-alaisten työkappaleiden hiominen voi

SUOMI fi

johtaa huomattavasti korkeampaan
kokonaismelupäästöön (jopa 15 dB) kuin ilmoitetut
melupäästöarvot. Kyseisten työkappaleiden
äänisäteily tulisi estää mahdollisuuksien mukaan
sopivilla toimenpiteillä, kuten painavien, joustavien
vaimennuspatjojen kiinnittämisellä. Myös
melukuormituksen riskin arviointi sekä sopivan
kuulosuojaimen valinta on huomioitava
suuremmalla melupäästöllä.

Värähtelyn kokonaisarvo
vektorisumma), määritetty EN 60745 mukaan:

=värähtelyarvo (pintahionta)

a

h, SG

a

=värähtelyarvo (hionta hiomalautasella)

h, DS

K

h,SG/DS

= epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso
L

=äänenpainetaso

pA

L

=äänentehotaso

WA

, KWA= epävarmuus

K

pA

Käytä kuulonsuojaimia!

(kolmen suunnan

:

73

NORSKno

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar: Disse vinkelsliperne,
identifisert gjennom type og serienummer *1),
tilsvarer alle gjeldende bestemmelser i direktivene
*2) og standardene *3). Tekniske dokumenter ved
*4) - se side 3.

2. Hensiktsmessig bruk

Med originalt Metabo-tilbehør egner vinkelsliperen
seg til sliping, sandpapirsliping, arbeid med
stålbørste og kapping av metall, betong, stein og
lignende materialer uten bruk av vann.

Brukeren er alene ansvarlig for skader som oppstår
pga. uhensiktsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagte
sikkerhetshenvisninger må overholdes.

3. Generelle
sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte
det elektriske verktøyet, er det viktig at du
etterkommer anvisningene i tekster som
er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å
minimere skaderisikoen.

ADVARSEL Les gjennom alle

sikkerhetsanvisninger, instrukser,
illustrasjoner og tekniske data som følger med
dette elektriske verktøyet. Manglende

overholdelse av anvisningene nedenfor kan
medføre elektrisk støt, brann og/eller alvorlige
personskader.

Oppbevar all sikkerhetsinformasjon og alle
anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse
dokumentene.

4. Spesielle
sikkerhetsanvisninger

4.1 Sikkerhetsinformasjon som gjelder for
både pussing, sliping, arbeid med
stålbørster og kapping:

a) Dette elektriske verktøyet kan brukes som
slipemaskin, pussemaskin, hullsag, stålbørste
eller kappemaskin. Vær oppmerksom på all
sikkerhetsinformasjon, alle anvisninger,
symboler og data som følger med maskinen.

Dersom du ikke følger alle anvisningene nedenfor,
kan det føre til elektrisk støt, brann og/eller alvorlige
skader.

b) Denne maskinen egner seg ikke til polering.
Annen bruk enn den maskinen er laget for, kan føre
til farlige situasjoner og skader.

74

c) Bruk ikke elektroverktøyet til arbeider det

ikke er konstruert for eller produsenten har
bestemt. Forandringer på produktet kan gjøre at

brukeren mister kontrollen og påføres alvorlige
skader.

d) Bruk ikke verktøy som ikke er produsentens
eget eller spesielt anbefalt for denne maskinen.
Det at du kan feste tilbehør på maskinen, garanterer
ikke at tilbehøret er trygt å bruke.

e) Tillatt turtall på innsatsverktøyet må være

minst like høyt som det maksimale turtallet
som er angitt for det elektriske verktøyet.

Verktøy som dreier raskere enn tillatt, kan gå i
stykker og kastes rundt omkring.

f) Ytre diameter og tykkelse på verktøyet må
stemme med målene på elektroverktøyet.
Verktøy med feil størrelse kan ikke skjermes eller
kontrolleres i tilstrekkelig grad.

g) Dimensjonene på innfestingen av

innsatsverktøyet må stemme overens med
dimensjonene på festet i det elektriske
verktøyet. Innsatsverktøy som ikke monteres

nøyaktig på elektroverktøyet, går ujevnt rundt,
vibrerer sterkt og kan gjøre at du mister kontrollen.

h) Ikke bruk verktøy som har skader. Kontroller

alltid om innsatsverktøy, som slipeskiver, har
sprekker eller andre skader før bruk og om det
har tegn på kraftig slitasje. Kontroller om
trådene på stålbørster er løse eller brukket.
Hvis maskinen eller slipeskiven faller i bakken
skal du kontrollere nøye om den ble skadet
eller velg et nytt verktøy. Etter at du har
kontrollert innsatsverktøyet og satt det inn,
skal maskinen gå et minutt på høyeste
hastighet. Pass på at du og alle andre holder
seg borte fra fareområdet rundt maskinen. Et

skadet innsatsverktøy vil normalt brekke i løpet av
denne testen.

i) Bruk personlig verneutstyr. Etter behov må

du bruke heldekkende visir, øyebeskyttelse
eller vernebriller. Dersom det er nødvendig, må
du bruke støvmaske, hørselsvern,
vernehansker eller spesialforkle som beskytter
deg mot fine slipe- og materialpartikler. Øynene

må beskyttes mot fremmedlegemer som kan
slynges ut ved forskjellige typer bruk. Støv- eller
støvmaske må filtrere støvet som dannes under
bruk. Dersom du er utsatt for støy over tid, kan du få
hørselstap.

j) Se til at andre personer holder trygg avstand

til ditt arbeidsområde. Alle som kommer inn i
arbeidsområdet, må ha på seg personlig
verneutstyr. Deler av arbeidsstykket eller

verktøyet kan slynges ut og føre til skader selv
utenfor det direkte arbeidsområdet.

k) Elektroverktøyet må holdes i de isolerte

gripeflatene når du utfører arbeid der verktøyet
kan treffe skjulte strømledninger eller
maskinens egen nettkabel. Kontakt med en

spenningsførende ledning kan sette metalldeler i
maskinen under spenning og føre til elektrisk støt.

l) Hold nettkabelen borte fra verktøy som
roterer. Dersom du mister kontrollen over
maskinen, kan nettkabelen kuttes eller sette seg
fast, og din egen hånd eller arm kan komme i
kontakt med roterende verktøy.

m) Legg aldri fra deg maskinen før verktøyet
har stanset helt opp. Et verktøy som roterer, kan
komme i kontakt med underlaget. Da kan du miste
kontrollen over maskinen.

n) n) La ikke maskinen gå mens du bærer den.
Dersom klærne dine skulle komme i kontakt med et
verktøy som roterer kan de sette seg fast og
verktøyet kan bore seg inn i kroppen din.

o) Sørg for regelmessig rengjøring av
luftåpningene på maskinen. Motorviften trekker
støv inn i motorhuset. En sterk ansamling av støv
kan føre til elektriske risikosituasjoner.

p) Bruk ikke maskinen nær materialer som kan
ta fyr. Gnister kan antenne materialene.

q) Bruk ikke verktøy som krever flytende
kjølemiddel. Bruk av vann og andre flytende
kjølemidler kan føre til elektrisk støt.

4.2 Rekyl og tilhørende
sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at
innsatsverktøyet henger fast eller blir blokkert,
f.eks. slipeskiver, slipetallerkener, stålbørster osv.
Fastklemming eller blokkering fører til brå stopp av
det roterende innsatsverktøyet. Maskinen vil raskt
og ukontrollert gå mot verktøyets dreieretning på
blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg eller
blokkeres i arbeidsstykket, kan kanten på
slipeskiven som går inn i emnet, bli sittende fast. Da
kan slipeskiven løsne eller det kan oppstå rekyl.
Slipeskiven beveger seg da i retning av brukeren
eller bort fra hen, alt etter hvilken rotasjonsretning
slipeskiven har i blokkeringspunktet. Slipeskiven
kan også komme til å brekke.

Et tilbakeslag er resultat av feil bruk av
elektroverktøyet og/eller feil arbeidsbetingelser.
Dette kan forhindres gjennom egnede tiltak slik det
er beskrevet nedenfor.

a) Hold maskinen godt fast og still kroppen og

armene i en posisjon som gjør at du kan fange
opp rekylkreftene. Bruk alltid ekstrahåndtaket
dersom det fins. Da har du best kontroll over
rekylkrefter og reaksjonsmoment ved høy
hastighet. Ved å følge egnede sikkerhetsrutiner

kan brukeren ha kontroll over rekyl- og
reaksjonskreftene.

b) Hold hendene godt bort fra verktøy som
dreier. En rekyl kan få verktøyet til å bevege seg
over hånden din.

c) Unngå å plassere kroppen i det området dit
maskinen vil bevege seg ved rekyl. Rekyl driver
maskinen i motsatt retning av slipeskivens
dreieretning på blokkeringsstedet.

d) Arbeid særlig forsiktig rundt hjørner, skarpe

kanter osv. Unngå at verktøyet blir kastet
tilbake fra arbeidsstykket eller setter seg fast.

Verktøy som roterer kan lett sette seg fast i hjørner

NORSK no

og skarpe kanter. Det fører til tap av kontroll eller
rekyl.

e) Bruk aldri kjedesagblad for å kappe tre; ikke

segmenterte diamantskiver med
segmentavstand større enn 10 mm og ikke
tannet sagblad. Slikt verktøy kan ofte gi rekyl eller

tap av kontroll.

4.3 Særlig sikkerhetsinformasjon som
gjelder for sliping og kapping:

a)

Bruk bare slipelegemer som er tillatt for din
maskin, samt et beskyttelsesdeksel som er
laget for slipelegemene du bruker. Slipelegemer

som ikke er laget for elektriske maskiner, kan ikke
skjermes i tilstrekkelig grad, og er derfor ikke trygge
i bruk.

b) Krumme slipeskiver må plasseres slik at

slipeflaten befinner seg nedenfor kanten på
vernedekselet. En feil plassert slipeskive, som

rager ut over kanten på vernedekselet, kan ikke
skjermes tilstrekkelig.

c) Vernedekselet må være sikkert festet på

maskinen. Det må være innstilt slik at det
oppnås høyest mulig grad av sikkerhet, altså at
minst mulig av slipelegemet vises åpent mot
brukeren. Dekselet beskytter brukeren mot løse

deler og tilfeldig kontakt med slipeskiven, og mot
gnister som kan antenne klærne.

d) Slip es ki vene sk al bare b ru kes på d e o pp gitte

bruksområdene. Eksempel: Bruk aldri
sideflaten på en kappeskive til å slipe med.

Kappeskiver er laget for å fjerne materiale med
kanten av skiven. Krefter som virker fra siden på
slike slipelegemer, kan ødelegge dem.

e) Bruk alltid spennflenser med riktig størrelse
og form til slipeskivene du benytter. Flenser
støtter slipeskiven og motvirker skivebrudd. Det kan
være forskjell på flenser for kappeskiver og flenser
for andre slipeskiver.

f) Ikke bruk slitte slipeskiver som er laget for
større elektroverktøy. Slipeskiver for større
elektroverktøy er ikke laget for de høye
hastighetene som mindre elektroverktøy har. Derfor
kan de brekke.

g) Ved bruk av skiver for dobbelt formål alltid et

beskyttelsesdeksel som er egnet for den
aktuelle bruken. Bruk av feil beskyttelsesdeksel

gir ikke den ønskede beskyttelsen og kan resultere
i alvorlige skader.

4.4 Annen særlig sikkerhetsinformasjon i

forbindelse med kapping:

a) Unngå at kappeskiven blir blokkert. Bruk
ikke mye makt. Ikke lag for dype snitt.

Overbelastning av kappeskiven gjør at den har
lettere for å sette seg fast eller blokkeres. Dermed
økes faren for rekyl eller brudd på slipelegemet.

b) Hold avstand fra området foran og bak den
roterende kappeskiven. Hvis du beveger
kappeskiven fra deg på emnet, kan maskinen med
den roterende skiven bli kastet rett på deg dersom
det oppstår rekyl.

75

NORSKno

c) Slå av apparatet dersom kappeskiven setter

seg fast eller du tar en pause i arbeidet. Hold
apparatet rolig helt til skiven er stanset helt.
Prøv aldri å trekke kappeskiven ut av snittet
mens den fremdeles roterer. Da kan det oppstå
rekyl. Finn ut av årsaken til fastklemmingen. Fjern

den.
d) Ikke slå på maskinen igjen mens den sitter i

arbeidsstykket. Vent til kappeskiven har nådd
full hastighet før du forsiktig fortsetter med
snittet. Ellers kan skiven sette seg fast i overflaten,

sprette ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slik at risikoen

for rekyl som skyldes at kappeskiven setter
seg fast, reduseres. Store arbeidsstykker kan
bøye seg på grunn av sin egen vekt.

Arbeidsstykket må støttes på begge sider av skiven;
både i nærheten av kappesnittet og på kanten.

f) Vær særlig forsiktig når du lager "dykksnitt" i

vegg eller andre steder uten innsyn.

Kappeskiven kan gi rekyl hvis den skjærer i gass­eller vannrør, elektriske ledninger eller andre
gjenstander.

g) Ikke lag kurvesnitt. Overbelastning av
kappeskiven gjør at den har lettere for å sette seg
fast eller blokkeres. Dermed økes faren for rekyl
eller brudd på slipelegemet. Det kan gi alvorlige
skader.

4.5 Særlig sikkerhetsinformasjon i
forbindelse med sandpapirsliping:

a) Bruk slipepapir med riktig størrelse og følg
produsentens anvisninger om valg av
slipepapir. Slipepapir som er større enn

slipetallerkenen, kan føre til skader og til blokkering,
rifter i slipepapirene og rekyl.

4.6 Særlig sikkerhetsinformasjon i
forbindelse med arbeid med stålbørster:

a) Vær oppmerksom på at stølbørsten mister
tråddeler under vanlig bruk. Ikke overbelast
børsten ved å trykke for hardt. Tråddeler som

slynges ut, trenger lett gjennom hud og/eller tynne
klær.

b) Dersom det anbefales beskyttelsesdeksel,

må du sørge for at det ikke blir kontakt mellom
vernedekselet og stålbørsten. Tallerken- og

koppbørster kan få større diameter dersom du
trykker for hardt, og på grunn av sentrifugalkreftene.

4.7 Flere sikkerhetsanvisninger:

ADVARSEL – Bruk alltid vernebriller.

Bruk hørselvern.

ADVARSEL – Hold alltid med to hender i
elektroverktøyet.

Bruk ikke slipe-beskyttelsesdekselet ved
kappeslipearbeider. Av sikkerhetsmessige

76

årsaker må du bruke beskyttelsesdeksel når du
arbeider med kappeskiven.

Bruk ikke segmenterte diamant-kappeskiver med
slisser > 10 mm. Det er bare tillatt med negative
segmentkuttevinkler.

Bruk bare bundne kappeskiver med forsterkning.
Slå ikke på apparatet hvis det mangler deler eller

verneutstyr, eller hvis disse er defekte.
Hvis maskinen øker turtallet raskt til maksimalt

turtall når den slås på, foreligger det en
elektronikkfeil. Elektronikkfunksjoner som er
relevante for sikkerheten, er ikke lenger
tilgjengelige. Maskinen må umiddelbart repareres
(se kapittel 12.).

Bruk elastiske mellomlag som leveres sammen
med slipemidlene når det er påkrevet.

Følg angivelsene fra produsenten av verktøy og
tilbehør! Beskytt skivene mot fett og støt!

Innsatsverktøy skal oppbevares og håndteres
nøyaktig etter produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping eller
avgrading! Kappeskivene skal ikke utsettes for trykk
fra siden.

Emnet må ligge godt mot underlaget og sikres mot
at det sklir, for eksempel ved hjelp av en tvinge.
Store emner må støttes tilstrekkelig opp.

Dersom det brukes innsatsverktøy med
gjengeinnsats, skal enden på spindelen ikke
komme i kontakt med enden på hullet i
slipeverktøyet. Sjekk at gjengene på
innsatsverktøyet er lange nok til spindelens lengde.
Gjengene i innsatsverktøyet må passe til gjengene
på spindelen. Spindellengde og spindelgjenger, se
side 3 og kapittelet Tekniske spesifikasjoner.14.

Vi anbefaler bruk av et egnet, stasjonært avsug.
Sett alltid inn en jordfeilbryter (RCD) med maks.
utløserstrøm på 30 mA. Dersom jordfeilbryteren
kobler ut vinkelsliperen, trenger maskinen kontroll
og rengjøring. Se kapittel 9. Rengjøring.

Skadde, urunde eller vibrerende verktøy må ikke
brukes.

Unngå å skade gass- eller vannrør, elektriske
ledninger og bærende vegger (stabilitet).

Trekk støpselet ut av stikkontakten før du foretar
innstilling, verktøybytte eller vedlikehold av noe
slag.

Skift ut støttehåndtak som har skader eller sprekker.
Ikke bruk maskiner med defekt støttehåndtak.

Beskyttelsesdeksler med skader eller sprekker må
skiftes ut. Ikke bruk maskiner med defekt
vernedeksel.

Fest små emner. Spenn dem for eksempel fast i en
skrustikke.

Hvis det brukes flensmonterte skiver med dobbelt
formål (kombinerte slipe- og kappeskiver), skal én
av disse beskyttelsesdeksel-typene brukes: Type
A, type C.
Se kapittel 11.

Bruk riktig beskyttelsesdeksel:

Feil beskyttelsesdeksel kan gi tap av kontroll og
alvorlige skader. Eksempler på feil bruk:

- Hvis det brukes et beskyttelsesdeksel type A for
sidesliping kan beskyttelsesdekselet og
arbeidsstykke i konflikt, som igjen gir dårlig
kontroll.

- Ved bruk av beskyttelsesdeksel type B ved
kapping med bundne kappeskiver er det økt fare
for gnistdannelse og at deler slynges ut - også
deler av slipeskiven dersom den brekker under
arbeidet.

- Ved bruk av beskyttelsesdeksel type A, B eller C
ved kapping eller sidesliping i betong eller mur, er
det økt fare for støveksplosjon og tap av kontroll/
rekyl.

- Ved bruk av beskyttelsesdeksel type A, B eller C
med platebørste som er tykkere enn tillatt, kan
trådene berøre beskyttelsesdekselet og knekke.

Bruk alltid riktig beskyttelsesdeksel til
innsatsverktøyet. Se kapittel 11.

Redusere støvbelastningen:

ADVARSEL - Enkelte typer støv, som oppstår

ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier
som kan fremkalle kreft, fødselsskader eller andre
reproduksjonsskader. Eksempler på slike
kjemikalier er:

- bly fra blyholdig maling,

- mineralstøv fra murstein, sement og andre

murermaterialer og

-arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utfører denne typen
arbeider. For å redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
åndemasker med spesialfilter for mikroskopiske
partikler.

Dette gjelder også for støv fra andre typer
materialer, som f.eks. enkelte typer treverk (som eik
eller bøk), metaller og asbest. Andre kjente
sykdommer er f.eks. allergiske reaksjoner. La ikke
støv trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som
gjelder for omgang med materialer, personale,
bruksområde og -sted (f.eks.
arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå
nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hindrer du at partiklene havner i omgivelsene.

Bruk et egnet avsug.
Minimer støvbelastningen ved å:

- unngå å rette partikkelstrømmen / utblåsingsluften

fra maskinen mot deg selv eller andre, eller mot
nedfelt støv,

- bruke et avsug og/eller en luftrenser,

- holde arbeidsplassen godt utluftet og ren med

støvsuger. Feiing og blåsing virvler opp støvet.

- Beskyttelsesklær skal støvsuges eller vaskes.

Ikke blås dem ut; bank eller børst dem.

NORSK no

5. Oversikt

Se side 2.

1Støtteflens
2Spindel
3 Spindellåsknapp
4 Håndtak
5 Sperre (mot utilsiktet innkobling, ev. for

permanentkobling)*
6 Bryterknapp (til
7 Støttehåndtak
8 Vernedeksel
9 Strammemutter

10 Hakenøkkel
11 Skrue (til justering og festing av vernedeksel)
* avhengig av utstyr / ikke inkludert

start og stopp)

6. Før bruk

Kontroller før bruk at nettspenningen og
nettfrekvensen på typeskiltet stemmer

overens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med
maks. utløserstrøm på 30 mA.

Bruk kun skjøteledning med et minimumstverrsnitt
på 1,5 mm
maskinens ytelse (se tekniske data). Ved bruk av
kabelrull må kabelen alltid rulles helt ut.

6.1 Montering av støttehåndtaket

midterste eller høyre gjengeboringen (alt etter
behov) for hånd.

6.2 Montering av vernedekselet

aktuelle innsatsverktøyet! Feil beskyttelsesdeksel
kan gi tap av kontroll og alvorlige skader. Se også
kapittel 11. Tilbehør!

Se bilde D på side 2.

- Løsne skruen (11). Sett vernedekselet (8) i
posisjonen som vist.

- Vri på vernedekselet slik at det skjermede
området er vendt mot brukeren.

- Trekk til skruen (11). Vridningssikringen må gripe
inn i utsparingene.

- Pass på at det sitter godt: Vernedekselet må ikke
kunne dreies.

2

. Skjøteledningen må være egnet for

Arbeid kun med montert støttehåndtak (7)!
Skru fast ekstrahåndtaket i den venstre,

Før bruk: Monter vernedekselet.

Av sikkerhetsmessige årsaker må du bare
benytte dekselet som er beregnet på det

Bruk bare innsatsverktøy
som er minst 3,4 mm lavere
enn vernedekselet.

77

NORSKno

7. Montering av slipeskiven

Før bytte av verktøy: Trekk støpselet ut av
stikkontakten. Maskinen må være slått av og

spindelen må stå stille.

Når det arbeides med kappeskiver, må
kappeskivevernedekselet (se kapittel 11.

Tilbehør) brukes.

7.1 Låsing av spindelen

Trykk bare inn spindellåsknappen (3) når
spindelen står stille.

- Trykk inn spindellåsknappen (3) og drei på
spindelen (2) med hånden til du merker at
spindelen smekker på plass.

7.2 Påsetting av slipeskiven

Se bilde B på side 2.

- Sett støtteflensen (1) på spindelen. Den er satt på
riktig når det ikke kan dreies på spindelen.

- Legg slipeskiven på støtteflensen (1) som vist på
bilde B.
Slipeskiven må ligge jevnt på støtteflensen.
Plateflensen på kappskiver må ligge på
støtteflensen.

7.3 Festing/løsning av strammemutteren

Fest Quick-strammemutteren (9):

De to sidene på strammemutteren er forskjellige.
Skru strammemutteren på spindelen som følger:

Se bilde C på side 2.

- A) Tynne slipeskiver:
Skulderen på strammemutteren (9) peker
oppover, slik at den tynne slipeskiven kan
spennes sikkert fast.
B) Tykke slipeskiver:
Skulderen på strammemutteren (9) peker
nedover, slik at strammemutteren kan plasseres
sikkert på spindelen.

- Lås spindelen. Stram strammemutteren (9) ved å
bruke hakenøkkelen (10) til å dreie med klokken.

Løsning av strammemutteren:

- Lås spindelen (se kapittel 7.1). Skru
strammemutteren (9) ved å bruke hakenøkkelen
(10) til å dreie mot klokken.

8. Bruk

8.1 Start og stopp

Før alltid maskinen med begge hender.

Slå maskinen på før du
mot emnet.

Unngå at maskinen suger inn ekstra støv og

spon. Hold maskinen unna støvansamlinger
når den slås på og av. Etter at maskinen er slått av,
må du først legge den fra deg når motoren er
stanset.

78

fører innsatsverktøyet

Unngå utilsiktet start av maskinen: Slå alltid av
maskinen når støpselet blir trukket ut av

kontakten eller ved strømbrudd.

Under vedvarende drift fortsetter maskinen å

gå selv om den blir revet ut av hendene dine.
Hold derfor alltid maskinen med begge hender i de
to håndtakene. Stå med god balanse og arbeid
konsentrert.

Se bilde A på side 2.

Momentinnkobling:

Slå på maskinen:

og trykk deretter på bryteren (6).

Stopp:

Slipp bryterknappen (6).

Permanentkobling (avhengig av utstyret):

Slå på maskinen:

og trykk deretter på bryteren (6) og hold den
inne. Maskinen er nå slått på. Skyv sperren
(5) på nytt i pilens retning for å låse bryteren
(6) (permanentkobling).

Slå av maskinen: Trykk på

slipp den.

8.2 Tips til arbeidet
Sliping:

Legg moderat press på maskinen og beveg den
frem og tilbake over flaten, slik at overflaten på
emnet ikke blir for varm.
Skrubbsliping: For å oppnå et godt resultat bør du
arbeide med en vinkel på 30°-40°.

Kapping:

passer til materialet som skal bearbeides. Ikke tipp
til siden, ikke trykk, ikke pendle.

Sandpapirsliping:

Legg moderat press på maskinen og beveg den
frem og tilbake over flaten, slik at overflaten på
emnet ikke blir for varm.

Arbeid med stålbørster.

Legg moderat press på maskinen.

8.3 Drei girkassen

Se bilde E på side 2.

- Trekk ut støpselet.

- Skru ut de 4 skruene (a) på girkassen. OBS! Ikke

trekk av girkassen!

- Drei girkassen til ønsket stilling, uten å ta det av.

- Skru de 4 skruene (a) inn i de passende hullene

igjen! Tiltrekkingsmoment = 3,4 Nm +/- 0,7 Nm

Skyv sperren (5) i pilens retning

Skyv sperren (5) i pilens retning

bryterknappen (6) og

Under kapping må du alltid arbeide
mot dreieretningen (se tegning). Ellers
er det risiko for maskinen kan hoppe
ukontrollert ut av snittet. Arbeid med
moderat fremføringshastighet som

9. Rengjøring

Under bearbeidingen kan det løsne partikler som
trenger inn i maskinen. Det kan påvirke kjølingen av
maskinen. Konduktive belegg kan påvirke
isoleringen av maskinen og forårsake elektriske
farer.

Derfor skal maskinen regelmessig støvsuges eller
blåses godt ut med tørr luft gjennom alle
luftåpningene, foran og bak. Før dette gjøres skal
strømmen til maskinen kuttes. Bruk vernebriller og
en egnet støvmaske. Sørg for godt avsug når du
gjennomfører slik utblåsing.

10. Utbedring av feil

- Gjeninnkoblingsvern: Maskinen går ikke.

Gjeninnkoblingsvernet har slått inn. Hvis støpsele t
settes inn mens maskinen er på, eller hvis
strømforsyningen gjenopprettes etter et
strømbrudd, starter ikke maskinen. Slå maskinen
av og deretter på igjen.

- Maskinen øker turtallet svært raskt til
maksimalt turtall når den slås på, dvs. den
automatiske startstrømbegrensningen (mykstart)
fungerer ikke. Det foreligger en elektronikkfeil, og
elektronikkfunksjoner som er relevante for
sikkerheten, er ikke lenger tilgjengelige. Maskinen
må umiddelbart repareres (se kapittel 12.).

NORSK no

B Strammemutter (9)

C Quick-strammemutter

Se www.metabo.com eller hovedkatalogen for det
komplette tilbehørsprogrammet.

12. Reparasjon

Elektroverktøy må kun repareres av
elektrofagfolk!

En defekt strømkabel skal bare byttes med en
original Metabo kabel som fås fra Metabo service.

Hvis nettledningen til denne maskinen blir skadet,
må den erstattes av produsenten eller dennes
kundeservice, eller av en lignende kvalifisert
person, for å unngå skader.

Hvis du har et Metabo-elektroverktøy som trenger
reparasjon, kan du ta kontakt med en representant
fra Metabo. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra
www.metabo.com.

11. Tilbehør

Bruk kun originalt Metabo-tilbehør.
Bruk kun tilbehør som oppfyller kravene og spesifi-

kasjonene som er nevnt i denne bruksanvisningen.
Fest tilbehøret på en sikker måte. Hvis maskinen

brukes i en holder: Fest maskinen på en sikker
måte. Tap av kontroll kan føre til skader.

Tilpass alltid innsatsverktøyet og
beskyttelsesdekselet til arbeidet du skal gjøre.

Se side 4. (Illustrasjonene er eksempler).
Arbeidsoppgave:

1 = Sliping med flate
2 = Kapping
3 = Hullboring
4 = Stålbørster
5 = Sliping med sandpapir

Verktøy:

1.1 = Slipeskive

1.2 = Slipekopp (keramisk)

2.1 = Kappeskive „metall“

2.2 = Kappeskive „mur/betong“

2.3 = Diamantkappeskive „mur/betong“

2.4 = Kappeskive med to bruksområder (kombinert

slipe- og kappeskive)

3.1 = Diamantborkroner

4.1 = Rundbørste

4.2 = Gryteskrubb

5.1 = Lamellskive

5.2 = Slipeskive for slipepapir

påbudt beskyttelsesdeksel:

Type A = beskyttelsesdeksel for kappskive
Type B = Beskyttelsesdeksel for sliping
Type C = Beskyttelsesdeksel for sliping og kapping

Type D = Beskyttelsesdeksel for slipekopp
Type F = Avsugsdeksel for kapping

Annet tilbehør:
(se også www.metabo.com)

(kombinasjon)

A Metallstativ

13. Miljøvern

Slipestøvet som oppstår, kan inneholde skadelige
stoffer: Skal ikke kastes i husholdningsavfallet,
men leveres inn til godkjent oppsamlingsplass for
spesialavfall.

Følg nasjonale forskrifter for miljøvennlig kassering
og resirkulering av gamle maskiner, emballasjer og
tilbehør.

Kun for EU-land: Elektroverktøyene skal ikke
kastes i husholdningsavfallet. I henhold til

EU-direktiv 2012/19/EU om kasserte elek­triske og elektroniske produkter og direktivets
implementering i nasjonal rett, må elektroverktøy
som ikke lenger skal brukes, samles separat og
returneres til et miljøvennlig gjenvinningsanlegg.

14. Tekniske data

Forklaring til opplysningene på s. 3. Med forbehold
om endringer med sikte på teknisk forbedring.
Ø =maks. diameter på innsatsverktøyet
t

=maksimalt tillatt tykkelse på innsatsverk-

max,1

t

max,2

t

max,3

t

max,4

M =Spindelgjenger
l =Lengde på slipespindelen
n =Tomgangsturtall (høyeste turtall)
P
P
m =Vekt uten strømkabel

Måleverdier iht. EN 60745.

tøyet i festepunktet ved bruk av
strammemutter (9)

=maksimalt tillatt tykkelse på innsatsverk-

tøyet i festepunktet ved bruk av Quick­strammemutter

=Slipeskive/Kappeskive: maks. tillatt

tykkelse på innsatsverktøyet

=maks. tillatt tykkelse på platebørster

=Nominelt effektopptak

1

=Avgitt effekt

2

Maskin i beskyttelsesklasse II

~ Vekselstrøm

79

NORSKno

Angitte tekniske data kan variere i henhold til de til
enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjør det mulig å anslå
emisjonen til elektroverktøyet og å sammenlikne
ulike elektroverktøy. Avhengig av bruksbetingelser,
tilstanden til elektroverktøyet eller innsatsverktøyet,
kan den faktiske belastningen være høyere eller
lavere. Ta hensyn til arbeidspauser og perioder
med mindre belastning i vurderingen. Fastsett
sikkerhetstiltak for brukeren på grunn av tilpassede
vurderingsverdier, f.eks. organisatoriske tiltak.

Sliping av tynne plater eller andre

arbeidsstykker som lett vibrerer kan gi
betydelig høyere støyemisjon (inntil 15 dB) enn det
emisjonsverdiene som oppgis. Slike arbeidsstykker
bør hindres i å emittere støy med egnede tiltak, som
f.eks. bruk av tunge isolasjonsmatter. Den
forhøyede støyemisjonen må også tas hensyn til
hvis det gjøres en farevurdering av
støybelastningen eller det skal velges hørselsvern.

Totalverdi for vibrasjon
fastsatt iht. EN 60745:
a

=Svingningsemisjonsverdi (sliping av

h, SG

a

K
Typiske A-veide lydnivåer

L
L
KpA, KWA= Usikkerhet

flater)

=Svingningsemisjonsverdi (sliping med

h, DS

slipetallerken)

h,SG/DS

pA
WA

= Usikkerhet (vibrasjon)

=lydtrykknivå
=lydeffektnivå

Bruk hørselsvern!

(Vektorsum i tre retninger)

:

80

Original brugsanvisning

1. Overensstemmels­eserklæring

Vi erklærer under almindeligt ansvar: Disse
vinkelslibere, identificeret ved angivelse af type og
serienummer *1), opfylder alle relevante bestem­melser i direktiverne *2) og standarderne *3).
Teknisk dossier ved *4) - se side 3.

2. Tiltænkt formål

Vinkelsliberne er med originalt Metabo-tilbehør
egnet til slibning, sandpapirslibning, arbejde med
stålbørster og skæring af metal, beton, sten og
lignende materialer uden anvendelse af vand.

Brugeren hæfter fuldt ud for skader som følge af
brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og
de her medfølgende sikkerhedsanvisninger skal
altid følges.

3. Generelle
sikkerhedsanvisninger

Vær opmærksom på de tekststeder, der
er markeret med dette symbol, for din
egen og el-værktøjets sikkerhed!

ADVARSEL – læs brugsvejledningen for at
reducere risikoen for personskader.

ADVARSEL – Læs alle

sikkerhedsanvisninger, instruktioner,
illustrationer og specifikationer, som følger
med el-værktøjet. I tilfælde af manglende

overholdelse af anvisningerne nedenfor er der
risiko for elektrisk stød, brand og/eller alvorlige
personskader.

Gem alle sikkerhedsanvisninger og
instruktioner til senere brug.

Videregiv kun el-værktøjet sammen med disse
dokumenter.

4. Særlige
sikkerhedsanvisninger

4.1 Fælles sikkerhedsanvisninger for
slibning, sandpapirslibning, arbejde med
stålbørster eller skæring:

a) Dette el-værktøj kan anvendes som sliber,
sandpapirsliber, trådbørste, hulskæremaskine
eller skæremaskine. Læs alle
sikkerhedsanvisninger, andre anvisninger,
illustrationer og data, der følger med maskinen.

Hvis alle de følgende anvisninger ikke overholdes,
er der risiko for elektrisk stød, brand og/eller
alvorlige personskader.

DANSK da

b) Dette el-værktøj er ikke egnet til polering.
Hvis el-værktøjet anvendes til formål, som det ikke
er beregnet til, kan der opstå farer og personskader.

c) Anvend ikke el-værktøjet til en funktion, som

det ikke er udtrykkeligt konstrueret til og
beregnet til fra producentens side. En sådan

ombygning kan føre til tab af kontrol og alvorlige
kvæstelser.

d) Brug ikke indsatsværktøj, hvis det ikke er

beregnet specielt til dette el-værktøj og
anbefalet af producenten. Kun fordi tilbehøret kan

fastgøres på el-værktøjet, garanterer det ikke for en
sikker anvendelse.

e) Indsatsværktøjets tilladte hastighed skal

være mindst lige så høj som den maksimale
hastighed, der er angivet på el-værktøjet. Et

indsatsværktøj, der drejer hurtigere end tilladt, kan
gå i stykker og blive slynget rundt.

f) Indsatsværktøjets udvendige diameter og

tykkelse skal stemme overens med målene på
el-værktøjet. Forkert dimensioneret

indsatsværktøj kan ikke afskærmes eller
kontrolleres tilstrækkeligt.

g) Målene til fastgørelse af indsatsværktøjet

skal passe til målene på fastgørelsesmidlet til
e-værktøjet. Indsatsværktøj, der ikke passer helt

nøjagtigt på el-værktøjets holdeanordning, drejer
ujævnt, vibrerer meget stærkt og kan medføre, at
man mister kontrollen.

h) Brug ikke indsatsværktøj, som er

beskadiget. Kontroller før brug altid
indsatsværktøjet fx slibeskiver for
afsplintninger og revner, slibebagskiver for
revner, slid eller stærkt slid, stålbørster for løse
eller brækkede tråde. Hvis el-værktøjet eller
indsatsværktøjet tabes, skal det kontrolleres,
om det er beskadiget eller man skal anvende et
indsatsværktøj, som ikke er beskadiget. Når
indsatsværktøjet er kontrolleret og indsat, skal
du sørge for, at du selv og andre personer, der
befinder sig i nærheden, er uden for det
område, hvor indsatsværktøjet roterer, og lad
maskinen køre i et minut med maksimal
hastighed. Beskadiget indsatsværktøj brækker

normalt i dette testtidsrum.
i) Brug personligt beskyttelsesudstyr. Brug

helmaske til ansigtet, øjeværn eller
beskyttelsesbriller, afhængigt af det arbejde,
der skal udføres. Brug afhængigt af det
arbejde, der skal udføres, støvmaske,
høreværn, beskyttelseshandsker eller
specialforklæde, som beskytter mod små
slibe- og materialepartikler. Øjnene skal

beskyttes mod genstande, som flyver rundt i luften,
og som opstår i forbindelse med forskelligt arbejde.
Støv- eller åndedrætsmaske skal filtrere det støv,
der opstår under arbejdet. Hvis du udsættes for
kraftig støj i længere tid, kan du få et høretab.

j) Sørg for, at der er tilstrækkelig afstand

mellem arbejdsområdet og andre personer.
Enhver, der betræder arbejdsområdet, skal
bruge personlige værnemidler. Brudstykker af

81

DANSKda

emnet eller brækkede indsatsværktøjer kan flyve
væk og medføre personskader også uden for det
direkte arbejdsområde.

k) Hold kun el-værktøjet i de isolerede greb, når

der udføres arbejde, hvor indsatsværktøjet kan
komme i kontakt med skjulte strømledninger
eller maskinens eget kabel. Kontakt med en

spændingsførende ledning kan også gøre
maskinens metaldele spændingsførende og føre til
elektrisk stød.

l) Hold netkablet væk fra roterende
indsatsværktøj. Hvis du mister kontrollen over
maskinen, kan netkablet blive skåret over eller ramt,
og din hånd eller arm kan blive trukket ind i det
roterende indsatsværktøj.

m) Læg aldrig el-værktøjet til side, før
indsatsværktøjet står helt stille. Det roterende
indsatsværktøj kan komme i kontakt med
fralægningsfladen, hvorved du kan miste kontrollen
over el-værktøjet.

n) Lad ikke el-værktøjet køre, mens du bærer
det. Dit tøj kan blive fanget ved en tilfældig kontakt
med det roterende indsatsværktøj og
indsatsværktøjet kan bore sig ind i din krop.

o) Rengør el-værktøjets ventilationsåbninger
regelmæssigt. Motorventilatoren trækker støv ind i
maskinens hus og ved store mængder metalstøv
kan der opstå elektriske farer.

p) Brug ikke el-værktøjet i nærheden af
brandbare materialer. Gnister kan antænde disse
materialer.

q) Brug ikke indsatsværktøj, der kræver
flydende kølemiddel. Brug af vand eller andre
flydende kølemidler kan medføre elektrisk stød.

4.2 Tilbageslag og tilsvarende
sikkerhedsanvisninger

Tilbageslag er en pludselig reaktion, som skyldes,
at et blokerende eller stødvist drejendes
indsatsværktøj, fx slibeskive, slibebagskive,
stålbørste osv., sætter sig fast eller blokerer.
Fastsættelse eller blokering medfører, at det
roterende indsatsværktøj stopper pludseligt.
Derved accelereres et ukontrolleret el-værktøj mod
indsatsværktøjets omdrejningsretning på
blokeringsstedet.

Hvis fx en slibeskive sidder fast eller blokerer i et
emne, kan kanten på slibeskiven, der dykker ned i
emnet, sætte sig fast, hvorved slibeskiven brækker
af eller fører til et tilbageslag. Slibeskiven bevæger
sig derefter hen imod eller væk fra brugeren,
afhængigt af skivens omdrejningsretning på
blokeringsstedet. I denne forbindelse kan
slibeskiver også brække.

Et tilbageslag er resultatet af en forkert anvendelse
af el-værktøjet og/eller fejlagtige
arbejdsbetingelser. Det kan forhindres ved hjælp af
egnede sikkerhedsforanstaltninger, som beskrives
nedenfor.

a) Hold godt fast i el-værktøjet og sørg for at din

krop og dine arme befinder sig i en position,
der kan klare tilbageslagskræfterne. Brug altid
det ekstra håndgreb, hvis et sådant findes, for

82

at have så meget kontrol som muligt over
tilbageslagskræfterne eller
reaktionsmomenterne, når maskinen kører op i
hastighed. Brugeren kan beherske tilbageslags-

og reaktionskræfterne med egnede
sikkerhedsforanstaltninger.

b) Sørg for, at din hånd aldrig kommer i

nærheden af roterende indsatsværktøj.

Indsatsværktøjet kan bevæge sig hen over din hånd
ved et tilbageslag.

c) Undgå at din krop befinder sig i det område,

hvor el-værktøjet bevæger sig ved et
tilbageslag. Tilbageslaget får el-værktøjet til at

bevæge sig i den modsatte retning af slibeskivens
bevægelse på blokeringsstedet.

d) Arbejd særlig forsigtigt i områder med

hjørner, skarpe kanter osv. Undgå at
indsatsværktøjet preller af på emnet og sætter
sig fast. Det roterende indsatsværktøj har tendens

til at sætte sig fast ved hjørner, skarpe kanter eller
hvis det preller af på dette. Dette medfører et
tilbageslag, eller at man mister kontrollen.

e) Anvend ikke en kædesavklinge til

træskæring, ingen segmenterede
diamantskæreskiver med en segmentafstand
på ov er 10 m m og ingen fortandede savklinger.

Sådanne indsatsværktøjer fører hyppigt til
tilbageslag og til et tab af kontrol.

4.3 Særlige sikkerhedsanvisninger for
slibning og skæring:

a) Brug kun slibemidler, der er godkendt til el­værktøjet, og den beskyttelsesskærm, der er
beregnet til disse slibemidler. Slibemidler, der

ikke er beregnet til el-værktøjet, kan ikke
afskærmes tilstrækkeligt og er usikre.

b) Forkrøppede slibeskiver skal være monteret

således, at slibefladen ligger under
beskyttelsesskærmens kant. En ukorrekt

monteret slibeskive, som rager ud over
beskyttelsesskærmens kant, kan ikke afskærmes
tilstrækkeligt.

c) Beskyttelsesskærmen skal være monteret

sikkert på elværktøjet og være indstillet
således, at en maksimal sikkerhed opnås, dvs.
den mindst mulige del af slibemidlet skal pege
hen mod brugeren. Beskyttelsesskærmen

beskytter brugeren mod brudstykker, tilfældig
kontakt med slibekornene samt gnister, som kan
antænde tøjet.

d) Slibemidler må kun anvendes til de

anbefalede formål. For eksempel: Slib aldrig
med en skæreskives sideflade. Skæreskiver er

beregnet til materialeafslibning med kanten af
skiven. Hvis disse slibemidler udsættes for
kraftpåvirkning fra siden, kan de gå i stykker.

e) Brug altid ubeskadigede spændeflanger i

den rigtige størrelse og form, der passer til den
valgte slibeskive. Egnede flanger støtter

slibeskiven og nedsætter således risikoen for brud
på slibeskiven. Flanger til skæreskiver kan være
forskellige fra flanger til andre slibeskiver.

f) Brug ikke slidte slibeskiver fra større el-
værktøjer. Slibeskiver til større el-værktøjer er ikke

konstrueret til de høje hastigheder i mindre el­værktøjer.

g) Anvend altid den egnede

beskyttelsesskærm til den gennemførte
applikation ved anvendelse af skiver til et
dobbelt formål. En manglende anvendelse af den

rigtige beskyttelsesskærm kan forfejle den ønskede
afskærmning og medføre alvorlige kvæstelser.

4.4 Yderligere særlige
sikkerhedsanvisninger for skæring:

a) Undgå at skæreskiven blokerer samt et for
højt modtryk. Udfør ikke meget dybe snit. Hvis

skæreskiven overbelastes, øges skivens belastning
og der er større tendens til, at skiven sætter sig fast
eller blokerer, hvilket forøger risikoen for tilbageslag
eller brud på slibemidlet.

b) Undgå området foran og bag den roterende
skæreskive. Hvis du bevæger skæreskiven i
emnet væk fra dig selv, kan el-værktøjets roterende
skive blive slynget direkte mod dig ved et
tilbageslag.

c) Hvis skæreskiven sidder fast eller arbejdet

afbrydes, skal el-værktøjet slukkes og holdes
roligt, indtil skiven står stille. Forsøg aldrig at
trække skæreskiven ud af snittet, mens den
roterer, da dette kan føre til et tilbageslag. Find

og afhjælp årsagen til at skiven sætter sig fast.
d) Tænd ikke for el-værktøjet, så længe det

befinder sig i emnet. Lad skæreskiven nå op på
dens fulde hastighed, før du forsigtigt
fortsætter snittet. Ellers kan skiven sætte sig fast,

springe ud af emnet eller forårsage et tilbageslag.
e) Understøt plader eller store emner for at

nedsætte risikoen for et tilbageslag som følge
af en fastklemt skæreskive. Store emner kan
bøje sig under deres egen vægt. Emnet skal

støttes på begge sider af skiven, både i nærheden
af skærelinjen og ved kanten.

f) Vær særlig forsigtig ved "dyksnit" i

bestående vægge eller andre områder, hvor
der ikke er direkte indblik. Den neddykkende

skæreskive kan forårsage et tilbageslag, når der
skæres i gas- eller vandledninger, elektriske
ledninger eller andre genstande.

g) Udfør ikke kurvesnit. Hvis skæreskiven
overbelastes, øges skivens belastning og der er
større tendens til, at skiven sætter sig fast eller
blokerer, hvilket forøger risikoen for tilbageslag eller
brud på slibemidlet, hvilket kan føre til alvorlige
kvæstelser.

4.5 Særlige sikkerhedsanvisninger for
sandpapirslibning:

a) Brug slibeark i den rigtige størrelse og
overhold producentens angivelser vedrørende
valg af slibeark. Slibeark, der rager ud over

slibeskiven, kan føre til kvæstelser, at slibearkene
sætter sig fast eller rives itu, eller til et tilbageslag.

4.6 Særlige sikkerhedsanvisninger for
arbejde med stålbørster:

a) Vær opmærksom på, at stålbørsten også
mister tråde ved almindelig brug. Overbelast

DANSK da

ikke trådene med for stort tryk. Flyvende tråde

kan meget let trænge ind under tyndt tøj og/eller
under huden.

b) Hvis det anbefales at bruge en

beskyttelsesskærm, skal man forhindre, at
beskyttelsesskærmen og stålbørsten berører
hinanden. Skive- og kopbørster kan som følge af

modtrykket og centrifugalkræfterne øge deres
diameter.

4.7 Yderligere sikkerhedsanvisninger:
ADVARSEL – brug altid beskyttelsesbriller.

Brug høreværn.

ADVARSEL – Anvend altid elværktøjet med
begge hænder.

Brug ikke slibesbeskyttelsesskærmen til
skærearbejder. Brug for en sikkerheds skyld
skærebeskyttelsesskærmen, når du arbejder

med skæreskiver.
Anvend ikke segmenterede diamantskæreskiver

med segmentåbninger på >10 mm. Kun negative
segmentskærevinkler er tilladt.

Bundne skæreskiver må kun anvendes, hvis de er
forstærkede.

Maskinen må ikke tilkobles, hvis komponenter eller
beskyttelsesanordninger mangler eller er defekte.

Hvis maskinen accelererer meget hurtigt til den
maksimale hastighed, når den tændes, er der en
elektronisk fejl. Andre elektroniske
sikkerhedsfunktioner virker ikke mere. Få straks
maskinen repareret (se kapitel 12.).

Brug elastiske mellemlæg, hvis de følger med
slibemidlet, og hvis det kræves.

Vær opmærksom på informationerne fra
producenten af værktøjet eller tilbehøret! Beskyt
skiverne mod fedt og stød!

Indsatsværktøj skal opbevares og behandles
omhyggeligt i henhold til producentens anvisninger.

Brug aldrig skæreskiver til skrubslibning eller
afslibning! Skæreskiver må ikke udsættes for tryk
fra siden.

Emnet skal ligge fast og være sikret mod at kunne
skride, f.eks. ved hjælp af spændeanordninger.
Større emner skal støttes i tilstrækkeligt omfang.

Hvis der anvendes indsatsværktøj med
gevindindsats, må spindelenden ikke berøre
slibeværktøjets hul. Sørg for, at gevindet i
indsatsværktøjet er langt nok til spindellængden.
Gevindet i indsatsværktøjet skal passe til gevindet
på spindlen. Spindellængde og spindelgevind se
side 3 og kapitel 14. Tekniske data.

Det anbefales at anvende et egnet stationært
udsugningsanlæg. Man skal altid sikre med et FI­relæ (RCD) med en maks. brydestrøm på 30 mA.
Hvis vinkelsliberen slukkes på grund af FI-relæet,
skal maskinen kontrolleres og rengøres. Se kapitel

9. Rengøring.

83

DANSKda

Beskadiget, uafbalanceret eller vibrerende værktøj
må ikke anvendes.

Undgå beskadigelser på gas- eller vandrør,
elektriske ledninger og bærende vægge (statik).

Træk stikket ud af stikdåsen, før maskinen
indstilles, omstilles eller vedligeholdes.

Hvis et ekstra greb er beskadiget eller revnet, skal
det udskiftes. Maskinen må ikke anvendes med et
defekt ekstra greb.

Hvis beskyttelsesskærmen er beskadiget eller
revnet, skal den udskiftes. Maskinen må ikke
anvendes med en defekt beskyttelsesskærm.

Fastgør små emner. Opspænd f.eks. emnerne i et
skruestik.

Hvis flangemonterede skiver anvendes til et dobbelt
formål (kombinerede slibe- og skæreskiver), må
kun følgende typer af beskyttelsesskærme
anvendes: Type A, Type C.
Se kapitel 11.

Anvend den rigtige beskyttelsesskærm:

Den forkerte beskyttelsesskærm kan føre til et tab af
kontrol og alvorlige kvæstelser. Eksempler på en
forkert anvendelse:

- Ved anvendelse af en beskyttelsesskærm af Type
A til sideslibning kan beskyttelsesskærmen og
emnet forstyrre hinanden gensidigt, hvilket fører til
en utilstrækkelig kontrol.

- Ved anvendelse af en beskyttelsesskærm af Type
B til skæring med bundne skæreskiver er der en
øget risiko for at blive udsat for de udslyngede
gnister slibepartikler samt brudstykker af
slibeskiven i tilfælde af et brud på denne.

- Ved anvendelse af en beskyttelsesskærm af Type
A, B, C til skæring eller sideslibning i beton eller
murværk er der en øget risiko på grund af
støveksponering samt grundet tab af kontrol med
et deraf følgende tilbageslag.

- Ved anvendelse af en beskyttelsesskærm af Type
A, B, C med en skivebørste, der er tykkere end
tilladt, kan trådene ramme beskyttelsesskærmen
og føre til et brud på trådene.

Brug altid den beskyttelsesskærm, der passer til
indsatsværktøjet. Se kapitel 11.

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som

genereres ved slibning af sandpapir, savning,
slibning, boring og andre arbejder, indeholder
kemikalier, hvor det er kendt at de forårsager kræft,
medfødte skavanker eller andre
forplantningsskader. Enkelte eksempler på disse
kemikalier er:

- Bly fra blyholdig maling,

- mineralsk støv fra mursten, cement og andre

materialer til murværk, og

- arsen og krom fra kemisk behandlet træ.
Risikoen for dig ved denne belastning varierer alt
efter hvor ofte du udfører denne type arbejde. For at
reducere belastningen med disse kemikalier for dig:
Arbejd i et godt udluftet område og arbejd med
godkendt sikkerhedsudstyr, som f.eks. støvmasker,
der er specielt udviklet til udfiltrering af
mikroskopisk små partikler.

Dette gælder ligeledes for støv fra yderligere
materialer, som f.eks. enkelte trætyper (såsom støv
fra eg eller bøg), metaller, asbest. Yderligere kendte
lidelser er f.eks. allergiske reaktioner samt
luftvejssygdomme. Støvet må ikke optages i
kroppen.

Overhold de gældende direktiver og nationale
forskrifter, der gælder for dit materiale, personale,
anvendelsesformål og -sted (f.eks. sundheds- og
sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå
aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde. Således når
færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.
Støvbelastningen kan reduceres på følgende

måde:

- Ret ikke partikler, der kommer ud, og maskinens
udluftningsstrøm mod dig selv eller personer, der
befinder sig i nærheden, eller på aflejret støv,

- anvend et udsugningsanlæg og/eller en
luftrenser,

- sørg for en god ventilation på arbejdspladsen og
hold den ren vha. støvudsugning. Fejning eller
blæsning hvirvler støv op.

- Støvsug eller vask beskyttelsestøj. Undgå
udblæsning, bankning eller børstning.

5. Oversigt

Se side 2.

1Støtteflange
2Spindel
3 Spindellås
4 Håndtag
5 Spærre (mod utilsigtet tilkobling, evt. til fast

tilkobling)*
6 Afbryder (til
7 Ekstra holdegreb
8 Beskyttelsesskærm
9Spændemøtrik

10 Tapnøgle
11 Skrue (til justering og fastgørelse af

beskyttelsesskærmen)

* afhængigt af udstyr/medleveres ikke

tænd/sluk)

6. Ibrugtagning

Før De tager maskinen i brug, bør De

kontrollere, at den på mærkepladen oplyste
netspænding og frekvens er i overensstemmelse
med den fra Deres strømforsyning.

Man skal altid forkoble en FI-afbryder (RCD)

med en maks. brydestrøm på 30 mA.
Brug kun forlængerledninger med et tværsnit på

mindst 1,5 mm
egnet til maskinens optagne effekt (se tekniske
data). Hvis der anvendes en kabelrulle, skal
ledningen altid rulles helt af.

2

. Forlængerledningen skal være

84

6.1 Montering af ekstra holdegreb

Arbejd kun med monteret ekstra holdegreb

(7)! Skru det ekstra holdegreb fast i det
venstre, midterste eller højre gevindhul (alt efter
behov) med håndkraft.

6.2 Montering af beskyttelsesskærm

Anvend af sikkerhedsmæssige årsager

udelukkende den beskyttelsesskærm, der er
beregnet til det pågældende indsatsværktøj! Den
forkerte beskyttelsesskærm kan føre til et tab af
kontrol og alvorlige kvæstelser. Se også kapitel 11.
Tilbehør!

Se side 2, illustration D.

- Løsn skruen (11). Sæt beskyttelsesskærmen (8)

på i den viste stilling.

- Drej beskyttelsesskærmen, således at det

lukkede område vender mod brugeren.

- Spænd skruen (11), så drejelåsen går i indgreb i

udsparingerne.

- Kontrollér, om alt sidder korrekt –

beskyttelsesskærmen må ikke kunne drejes.

Før ibrugtagning: Anbring
beskyttelseskappen.

Beskyttelsesskærmen skal
rage mindst 3,4 mm ud over
indsatsværktøjet.

7. Montering af slibeskive

Før alle omstillinger: Træk stikket ud af

stikdåsen. Maskinen skal være slukket og
spindlen skal stå stille.

Beskyttelsesskærmen til skæring (se kapitel

11. Tilbehør) skal af sikkerhedsmæssige

årsager anvendes til arbejde med skæreskiver.

7.1 Låsning af spindel

Spindellåsen (3) må kun trykkes ind, når

spindlen står stille!

- Tryk spindellåsen (3) ind, og drej

spindlen (2) manuelt, indtil det kan mærkes, at
spindellåsen går i indgreb.

7.2 Påsætning af slibeskive

Se side 2, illustration B.

- Sæt støtteflangen (1) på spindlen. Den er rigtigt

monteret, når spindlen ikke kan drejes.

- Læg slibeskiven på støtteflangen (1) som vist i

illustration B.
Slibeskiven skal ligge jævnt på støtteflangen.
Pladeflangen fra skæreskiverne skal ligge på
støtteflangen.

7.3 Fastgørelse/løsning af spændemøtrik

Fastgørelse af spændemøtrik (9):

DANSK da

Spændemøtrikkens 2 sider er forskellige. Skru
spændemøtrikkerne på spindlen som beskrevet
nedenfor:

Se side 2, illustration C.

- A) Ved tynde slibeskiver:

Brystet på spændemøtrikken (9) viser opad,
således at den tynde slibeskive kan spændes
sikkert.
B) Ved tykke slibeskiver:
Brystet på spændemøtrikken (9) viser nedad,
således at spændemøtrikken kan anbringes
sikkert på spindlen.

- Lås spindlen. Spænd spændemøtrikken (9) med
tapnøglen (10) i urets retning.

Løsning af spændemøtrik:

- Lås spindlen (se kapitel 7.1). Skru
spændemøtrikken (9) af med tapnøglen (10) mod
urets retning.

8. Anvendelse

8.1 Tænd/sluk

Maskinen skal altid betjenes med begge
hænder.

Tænd først, anbring derefter
på emnet.

Det skal undgås, at maskinen suger ekstra

støv og spåner ind. Når maskinen tændes og
slukkes, skal den holdes væk fra aflejret støv. Læg
den slukkede maskine først til side, når motoren står
stille.

Undgå utilsigtet start: Sluk altid for maskinen,

når stikket trækkes ud af stikdåsen, eller når
strømmen afbrydes.

Ved fast tilkobling kører maskinen også

videre, når den rives ud af hånden. Hold derfor
altid fast i maskinen med begge hænder i de dertil
beregnede greb, sørg for at stå stabilt, og arbejd
koncentreret.

Se side 2, illustration A.

Midlertidig tilkobling:

Tilkobling

Frakobling

Fast tilkobling (afhængigt af udstyr):

Tilkobling

Frakobling

8.2 Arbejdsanvisninger
Slibning:

Tryk maskinen jævnt frem og tilbage over fladen,
således at emnets overflade ikke bliver for varm.
Skrubslibning: Med en arbejdsvinkel på 30° - 40°
opnås det bedste resultat.

: Skub spærren (5) i pilens retning, og tryk

på afbryderen (6).

: Slip afbryderen (6).

: Skub spærren (5) i pilens retning, tryk på

afbryderen (6), og hold den trykket ind.
Maskinen er nu tilkoblet. Skub nu igen
spærren (5) i pilens retning for at fastlåse
afbryderen (6) (fast tilkobling).

: Tryk på afbryderen (6), og slip den.

indsatsværktøjet

85

DANSKda

Skæring:

bearbejdes. Undgå at sidde fast, tryk ikke, sving
ikke.

Sandpapirslibning:

Tryk maskinen jævnt frem og tilbage over fladen,
således at emnets overflade ikke bliver for varm.

Arbejde med stålbørster:

Tryk maskinen jævnt.

8.3 Drejning af gearhus

Se side 2, illustration E.

- Træk netstikket.

- Skru de 4 skruer (a) ud af gearhuset. OBS!

Gearhuset må ikke trækkes af!

- Drej gearhuset i den ønskede stilling uden at
trække det af.

- Skru de 4 skruer (a) ind i gearhuset i de
eksisterende skruegange! Tilspændingsmoment
= 3,4 Nm +/- 0,7 Nm.

Arbejd ved skæring altid i modløb (se
billede). Ellers er der fare for, at
maskinen springer ukontrolleret ud af
snittet. Arbejd med jævn fremføring,
der passer til det materiale, der skal

9. Rengøring

Ved bearbejdningen kan partikler aflejre sig i el­værktøjets indre. Det hindrer kølingen af el­værktøjet. Ledende aflejringer kan påvirke el­værktøjets beskyttelsesisolering og forårsage
elektriske farer.

Støvsug el-værktøjet regelmæssigt, ofte og
grundigt gennem alle ventilationsåbninger foran og
bagved eller blæs dem ud med tør luft. Afbryd el­værktøjet forinden fra energiforsyningen og brug
her en egnet støvmaske. Sørg for en korrekt
udsugning ved udblæsningen.

10. Afhjælpning af fejl

- Genstartssikring: Maskinen kører ikke. Den
elektriske beskyttelse mod genindkobling er
aktiveret. Hvis netstikket stikkes i, mens maskinen
er tændt, eller når strømforsyningen etableres
igen efter en afbrydelse, kører maskinen ikke.
Sluk og tænd igen for maskinen.

- Maskinen accelererer meget hurtigt til den
maksimale hastighed, når den tændes, dvs.
den automatiske startstrømsbegrænsning
(softstart) fungerer ikke. Der er en elektronisk fejl,
og andre elektroniske sikkerhedsfunktioner virker
ikke mere. Få straks maskinen repareret (se
kapitel 12.).

11. Tilbehør

Brug kun originalt Metabo tilbehør.
Brug kun tilbehør, som opfylder de krav og specifi-

kationer, som er angivet i denne brugsanvisning.
Anbring tilbehøret sikkert. Hvis maskinen anvendes

monteret i en holder: Fastgør maskinen forsvarligt.

86

Mister De kontrollen over maskinen, er der risiko for
skader.

Brug altid det indsatsværktøj, der er egnet til
arbejdsopgaven, samt den foreskrevne

beskyttelsesskærm. Se side 4. (Figurerne er
vejledende).

Arbejdsopgave:

1 = Slibning med fladen
2 = Skæring
3 = Hulboring
4 = Trådbørstning
5 = Sandpapirslibning

Indsatsværktøjer:

1.1 = Skrubslibeskive

1.2 = Slibekop (keramisk)

2.1 = Skæreskive „Metal“

2.2 = Skæreskive „Murværk/Beton“

2.3 = Diamantskæreskive „Murværk/Beton“

2.4 = Skæreskive til et dobbelt formål (kombineret
slibe- og skæreskive)

3.1 = Diamantborekroner

4.1 = Rundbørste

4.2 = Kopbørste

5.1 = Lamelslibeskive

5.2 = Slibeskive til slibeark

foreskrevet beskyttelsesskærm:

Type A = Skærebeskyttelsesskærm
Type B = Beskyttelsesskærm til slibning
Type C = Beskyttelsesskærm til slibning og skæring

Type D = Beskyttelsesskærm til slibekop
Type F = Udsugningsbeskyttelsesskærm til

Øvrigt tilbehør:
(se også www.metabo.com)

Det komplette tilbehørsprogram findes på
www.metabo.com eller i hovedkataloget.

(kombination)

skæring med udsugning

A Stativ til metalskæring
B Spændemøtrik (9)
CQuick-spændemøtrik

12. Reparationer

Reparationer på el-værktøjer må kun
foretages af faguddannede elektrikere!

Et defekt strømkabel må kun udskiftes med et
specielt, originalt strømkabel fra Metabo, der er
tilgængeligt hos Metabo service.

Hvis netledningen til maskinen beskadiges, skal
den udskiftes af producenten eller kundeservice
eller en tilsvarende kvalificeret person for at fore­bygge farer.

Henvend Dem til Deres Metabo-forhandler, når De
skal have repareret Deres Metabo el-værktøj.
Adresser findes på www.metabo.com.

Reservedelslister kan downloades på
www.metabo.com.

13. Miljøbeskyttelse

Slibestøvet, som opstår, kan indeholde skadelige
stoffer: Bortskaf ikke støvet med husholdningsaf-

faldet, men aflever det til et indsamlingssted for
specialaffald.

Overhold de lokale regler om miljøvenlig bortskaf­felse og genbrug af udtjente maskiner, emballage
og tilbehør.

Kun for EU-lande: El-værktøj må ikke smides
i husholdningsaffaldet! I henhold til det euro-

pæiske direktiv 2012/19/EU om affald af
elektrisk og elektronisk udstyr og omsættelsen til
national lovgivning skal brugte el-værktøjer
indsamles adskilt og genanvendes i en recycling­proces.

14. Tekniske data

Uddybning af oplysningerne på side 3. Vi
forbeholder os ret til ændringer, der tjener til teknisk
fremskridt.
Ø =Maksimal diameter for indsatsværktøjet
t

=Maksimal tilladt tykkelse for

max,1

t

max,2

t

max,3

t

max,4

M =Spindelgevind
l =Slibespindlens længde
n =Friløbshastighed (maksimal hastighed)
P
P
m =Vægt uden netkabel

indsatsværktøjet i spændeområdet ved
anvendelse af spændemøtrik (9)

=Maksimal tilladt tykkelse for

indsatsværktøjet i spændeområdet ved
anvendelse af Quick-spændemøtrik

=Skrubskive/Skæreskive: Maksimal tilladt

tykkelse for indsatsværktøjet

=maks. tilladt tykkelse på skivebørster

=Nominel optagen effekt

1

=Afgiven effekt

2

Måleværdier beregnet jf. EN 60745.

Klasse II maskine

~ Vekselstrøm

De angivne tekniske data er tolerancesat (svarende
til de pågældende gyldige standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el­værktøjets emissioner og sammenligne forskellige
el-værktøjer med hinanden. Alt efter el-værktøjets
eller indsatsværktøjernes anvendelsesbetingelser
og tilstand kan den faktiske belastning være højere
eller lavere. Tag også højde for arbejdspauser og
perioder med lav belastning. Træf de nødvendige
beskyttelsesforanstaltninger for brugeren, f.eks.
organisatoriske foranstaltninger, på baggrund af de
anslåede værdier.

Slibning af tynde metalplader eller andre let

vibrerende emner med stor overflade lan føre
til en væsentligt højere støjemission (op til 15 dB),
end de angivne støjemissionsværdier. Sådanne
emner skal så vidt muligt hindres i forhold til
støjemission med egnede tiltag, f.eks. En montering
af tunge, fleksible isoleringsmåtter. Den øgede
støjemission skal også tages i betragtning ved
risikovurderingen for støjbelastning og valget af et
passende høreværn.

Samlet vibration
iht. EN 60745:
a

h, SG

(vektorsum af tre retninger) målt

=Vibrationsemission (overfladeslibning)

a

=Vibrationsemission (slibning med

h, DS

slibebagskive)

K

h,SG/DS

Typiske A-vægtede lydniveauer
L

pA

L

WA

K

pA

= Usikkerhed (vibration)

=Lydtryksniveau
=Lydeffektniveau

, KWA= Usikkerhed

Brug høreværn!

DANSK da

:

87

POLSKIpl

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy na własną odpowiedzialność: Te
szlifierki kątowe, oznaczone typem i numerem
seryjnym *1), spełniają wszystkie obowiązujące
wymogi dyrektyw *2) i norm *3). Dokumentacja
techniczna *4) - patrz strona 3.

2. Użytkowanie zgodne z
przeznaczeniem

Szlifierki kątowe z oryginalnym osprzętem firmy
Metabo są przeznaczone do szlifowania,
szlifowania papierem ściernym, obróbki szczotkami
drucianymi oraz cięcia metalu, betonu, kamienia i
podobnych materiałów bez użycia wody.

Za szkody powstałe w wyniku użytkowania
niezgodnego z przeznaczeniem odpowiedzialność
ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących
przepisów dotyczących zapobiegania wypadkom
oraz załączonych wskazówek bezpieczeństwa.

3. Ogólne wskazówki
bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w
celu ochrony elektronarzędzia zwrócić
szczególną uwagę na miejsca w tekście
oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania
ryzyka obrażeń zapoznać się
instrukcji obsługi.

OSTRZEŻENIE – Przeczytać wszystkie

uwagi dotyczące bezpieczeństwa,
instrukcje, materiały graficzne i dane
techniczne, którymi opatrzono
elektronarzędzie. Nieprzestrzeganie poniższych

uwag może się stać przyczyną porażenia prądem
elektrycznym, pożaru i/albo poważnych obrażeń
ciała.

Starannie przechowywać wszystkie uwagi
dotyczące bezpieczeństwa i zalecenia, aby
móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom,
należy przekazać również niniejszą dokumentację.

4. Specjalne wskazówki
bezpieczeństwa

4.1 Wspólne uwagi dotyczące
bezpieczeństwa odnośnie szlifowania,
szlifowania papierem ściernym, obróbki
szczotkami drucianymi oraz przecinania:

a) Niniejsze elektronarzę
przeznaczone do użytkowania jako szlifierka,
szlifierka do szlifowania papierem ściernym,
szczotka druciana, otwornica oraz szlifierko­przecinarka. Zapoznać się ze wszystkimi

88

uwagami dotyczącymi bezpieczeństwa,

dzie jest

z treścią

zaleceniami, ilustracjami i parametrami
dołączonymi do urządzenia. W przypadku

nieprzestrzegania któregokolwiek z poniższych
zaleceń może dojść do porażenia prądem, pożaru i/
lub poważnych obrażeń ciała.

b) Niniejsze elektronarzędzie nie nadaje się do
polerowania. Używanie elektronarzędzia do prac,
do których nie zostało przewidziane, może
stanowić zagrożenie i być przyczyną obrażeń ciała.

c) Nie używać elektronarzędzia do zastosowań,

do których nie zostało ono wyraźnie
zaprojektowane i przeznaczone przez jego
producenta. Taka zamiana moż

utraty panowania nad elektronarzędziem i
poważnych obrażeń ciała.

d) Nie stosować narzędzia roboczego, którego

producent nie przewidział i nie dopuścił do
współpracy z tym elektronarzędziem. Sama

możliwość zamocowania osprzętu do
elektronarzędzia nie zapewnia jego bezpiecznego
użytkowania.

e) Dopuszczalna prędkość obrotowa narzędzia

roboczego musi być co najmniej tak duża jak
maksymalna prędkość obrotowa podana na
elektronarzędziu. Narzędzie robocze wirujące z

prędkością większą od dopuszczalnej może
pęknąć i zostać odrzucone.

f) Średnica zewnętrzna i grubość narzę

roboczego muszą odpowiadać wymiarom
podanym dla danego elektronarzędzia.

Narzędzia robocze o nieprawidłowych wymiarach
mogą być niewystarczająco zabezpieczone lub
kontrolowane.

g) Wymiary mocowania narzędzia roboczego

muszą odpowiadać wymiarom uchwytu
mocującego elektronarzędzia. Narzędzia

robocze, które są nieprecyzyjnie zamontowane na
elektronarzędziu, obracają się nierównomiernie,
bardzo mocno wibrują i mogą spowodować utratę
kontroli.

h) Nie używać uszkodzonych narzędzi

roboczych. Przed każdym użyciem sprawdzić
narzędzie robocze, np. tarcze szlifierskie pod
kątem odprysków i pęknięć, talerze szlifierskie
pod kątem pęknięć, starcia lub silnego zużycia,
szczotki druciane pod kątem luźnych lub
wy

łamanych drutów. Jeśli elektronarzędzie lub
mocowane narzędzie robocze spadnie na
podłogę, należy sprawdzić, czy nie jest
uszkodzone lub użyć nieuszkodzonego
narzędzia roboczego. Po sprawdzeniu i
zamocowaniu narzędzia, należy stanąć
samemu i poprosić osoby znajdujące się w
pobliżu o pozostanie poza płaszczyzną
obrotową wirującego narzędzia oraz
uruchomić zamocowane narzędzie robocze z
maksymalną prędkością obrotową na jedną
minutę. Uszkodzone narzędzia robocze zwykle

pękają w czasie przeprowadzania tego testu.
i) Nosić środki ochrony indywidualnej. Zależnie

od rodzaju wykonywanych prac stosować
pełną ochronę

twarzy, ochronę oczu lub

e prowadzić do

dzia

okulary ochronne. O ile zachodzi taka
potrzeba, stosować maskę przeciwpyłową,
ochronniki słuchu, rękawice ochronne lub
specjalny fartuch chroniący przed drobnymi
cząstkami ściernicy i szlifowanego materiału.

Chronić oczy przed ciałami obcymi odrzucanymi
podczas wykonywania różnych prac. Maska
przeciwpyłowa i maska ochronna dróg
oddechowych muszą być w stanie odfiltrować pył
powstający podczas pracy. Długotrwałe narażenie
na duży hałas może spowodować utratę słuchu.

j) W stosunku do innych osób należy zwracać

uwagę, aby zachowały bezpieczną odległość
od strefy roboczej. Każda osoba, która wchodzi
do strefy roboczej musi nosić środki ochrony
indywidualnej. Odłamki obrabianego elementu

lub pę

knięte narzędzia robocze mogą zostać
wyrzucone i spowodować obrażenia również poza
bezpośrednią strefą roboczą.

k) Podczas wykonywania prac, w trakcie

których narzędzie robocze może natrafić na
ukryte przewody elektryczne lub na własny
kabel sieciowy, trzymać elektronarzędzie
wyłącznie za izolowane uchwyty. Kontakt z

przewodem znajdującym się pod napięciem może
spowodować przepływ prądu przez metalowe
elementy urządzenia i w efekcie doprowadzić do
porażenia prądem.

l) Przewód zasilający należy trzymać z dala od
obracających się narzędzi roboczych. W
przypadku utraty kontroli nad narzędziem może
nastąpić przecięcie albo pochwycenie kabla, a
tak

że dostanie się rąk do wirującego narzędzia

roboczego.
m) W żadnym wypadku nie wolno odkładać

elektronarzędzia przed całkowitym
zatrzymaniem się narzędzia roboczego.

Obracające się narzędzie robocze może zetknąć
się z powierzchnią, na którą zostanie odłożone i w
konsekwencji spowodować utratę kontroli nad
elektronarzędziem.

n) Nie wolno przenosić pracującego
elektronarzędzia. Na skutek przypadkowego
dotknięcia ubranie użytkownika może zostać
pochwycone przez wirujące narzędzie robocze,
które może wwiercić się w ciało.

o) W regularnych odstępach czasu czyścić

szczeliny wentylacyjne elektronarz

Wentylator silnika wciąga pył do obudowy, a duże
nagromadzenie pyłu metalowego może
spowodować zagrożenia związane z prądem
elektrycznym.

p) Nie używać elektronarzędzia w pobliżu
materiałów palnych. Iskry mogą spowodować
zapłon takich materiałów.

q) Nie używać narzędzi roboczych

wymagających stosowania ciekłych chłodziw.

Stosowanie wody lub innych chłodziw ciekłych
może spowodować porażenie prądem
elektrycznym.

ędzia.

POLSKI pl

4.2 Odrzut i odpowiednie uwagi dotyczące
bezpieczeństwa

Odrzut jest gwałtowną reakcją spowodowaną
zablokowaniem lub zahaczeniem wirującego
narzędzia roboczego, takiego jak tarcza szlifierska,
talerz szlifierski, szczotka druciana itp. Zahaczenie
lub zablokowanie powoduje nag
wirującego narzędzia roboczego. Wskutek tego
niekontrolowane elektronarzędzie uzyskuje
przyspieszenie w kierunku przeciwnym do kierunku
obrotów zablokowanego narzędzia roboczego.

Jeśli np. tarcza szlifierska ulegnie zakleszczeniu lub
zablokowaniu w elemencie, to zablokowana
krawędź tarczy zagłębiona w elemencie może
spowodować wyłamanie tarczy lub odrzut. Tarcza
szlifierska przemieszcza się wtedy w kierunku
operatora albo przeciwnym, zależnie od kierunku
obrotów zablokowanej tarczy. W takim przypadku
tarcze szlifierskie mogą również pękać.

Odrzut jest konsekwencją nieprawidłowego
użytkowania elektronarzędzia i/lub niewłaściwych
warunków roboczych. Podjęcie odpowiednich,
opisanych poniżej środków ostrożności pozwala
zapobiec temu zjawisku.

a) Mocno trzymać elektronarzędzie oraz

utrzymywać ciało i ramiona w pozycji, która
pozwoli zamortyzować siłę odrzutu. Zawsze
używać rę
najlepszą kontrolę nad siłą odrzutu lub nad
momentami reakcji podczas rozruchu. Poprzez

odpowiednie środki ostrożności operator może
zapanować nad odrzutem i cofnięciem.

b) Nigdy nie zbliżać rąk do wirujących narzędzi
roboczych. W przypadku odrzutu narzędzie
robocze może obsunąć się po ręce.

c) Unikać obszaru, w kierunku którego może

zostać odrzucone zablokowane
elektronarzędzie. W wyniku odrzutu

elektronarzędzie przemieszcza się w kierunku
przeciwnym do ruchu tarczy szlifierskiej w miejscu
zablokowania.

d) Szczególną ostrożność zachować podczas

pracy w strefie narożników, ostrych krawędzi
itp. Unikać sytuacji, w których narzędzia
robocze uderzają o element obrabiany i ulegają
zakleszczeniu. W narożnikach, na ostrych

krawędziach lub w przypadku uderzenia wirujące
narzędzie robocze łatwo się zakleszcza. Powoduje
to utratę kontroli lub odrzut.

e) Do cięcia drewna nie używać tarczy

łańcuchowej, diamentowej tarczy tnącej z
segmentami, pomiędzy którymi szczeliny są
większe niż 10 mm, oraz tarczy zębatej. Takie

narzędzia robocze często powodują odrzut lub
utratę kontroli.

4.3 Specjalne zasady bezpieczeństwa

a) Stosować wyłącznie ściernice dopuszczone
dla danego elektronarzędzia i osłonę
przewidzianą dla tej ściernicy. Ściernice, które

nie są przewidziane dla danego elektronarzędzia

kojeści pomocniczej, aby mieć jak

dotyczące szlifowania i przecinania
tarczą:

łe zatrzymanie się

89

POLSKIpl

mogą być niedostatecznie osłonięte i nie
gwarantują należytego bezpieczeństwa.

b) Wypukłe tarcze szlifierskie należy mocować

w taki sposób, aby powierzchnia szlifująca nie
wystawała ponad płaszczyznę krawędzi
osłony. Nieprawidłowo zamontowana tarcza

szlifierska wystająca ponad płaszczyznę krawędzi
osłony nie gwarantuje wystarczającego
zabezpieczenia.

c) Osłona musi być bezpiecznie zamocowana

na elektronarzędziu i ustawiona w taki sposób,
aby zapewnić najwyższy stopień
bezpieczeństwa, tzn. tak, żeby w stronę
użytkownika była skierowana możliwie
najmniejsza część nieosłoniętej ściernicy.

Zadaniem osłony jest ochrona uż
odłamkami, przypadkowym dotknięciem ściernicy,
jak również przed iskrami, które mogą spowodować
zapalenie odzieży.

d) Ściernic wolno używać tylko do zalecanych

zastosowań. Przykład: do szlifowania nigdy nie
używać bocznej powierzchni tarczy, która jest
przeznaczona do przecinania. Tarcze tnące są

przeznaczone do usuwania materiału za pomocą
krawędzi tarczy. Boczny nacisk na tarczę może
spowodować jej pęknięcie.

e) Stosować wyłącznie nieuszkodzone

kołnierze mocujące o wielkości i kształcie
odpowiednim dla wybranej ściernicy.

Prawidłowo dobrany kołnierz stanowi oparcie dla
tarczy szlifierskiej, a tym samym zmniejsza ryzyko
jej pęknięcia. Kołnierze do tarcz tnących mogą się
ró

żnić od kołnierzy do innych tarcz szlifierskich.

f) Nie stosować używanych tarcz szlifierskich

przeznaczonych do większych elektronarzędzi.

Tarcze szlifierskie przeznaczone do większych
elektronarzędzi nie są przystosowane do wysokich
prędkości obrotowych mniejszych elektronarzędzi i
mogą pękać.

g) W przypadku stosowania tarcz o podwójnym

przeznaczeniu zawsze używać osłony
odpowiedniej do wykonywanej pracy. W

przypadku niezastosowania właściwej osłony może
zabraknąć odpowiedniego zabezpieczenia, co
może być przyczyną poważnych obrażeń.

4.4 Dodatkowe specjalne uwagi dotyczące
bezpieczeństwa podczas cięcia:

a) Unikać blokowania tarczy tnącej i zbyt
dużego docisku. Nie wykonywać nadmiernie
głębokich cięć. Przeci

zwiększa jej naprężenia i podatność na
zakleszczenie lub zablokowanie, a tym samym
możliwość odrzutu lub pęknięcia tarczy.

b) Unikać strefy przed i za wirującą tarczą
tnącą. W przypadku przemieszczania tarczy tnącej
w obrabianym elemencie od siebie, w razie odrzutu
elektronarzędzie z wirującą tarczą zostaje
wyrzucone bezpośrednio w kierunku użytkownika.

c) W przypadku zakleszczenia tarczy tnącej lub

przerwania pracy wyłączyć elektronarzędzie i
przytrzymać je spokojnie, aż tarcza całkowicie
się zatrzyma. Nie wolno wyciągać obracającej
się jeszcze tarczy tnącej z nacięcia, gdyż może

90

ążenie tarczy tnącej

ytkownika przed

to spowodować odrzut. Zlokalizować i usunąć
przyczynę

d) Nie włączać elektronarzędzia dopóki

znajduje się ono w obrabianym elemencie.
Cięcie można ostrożnie kontynuować, dopiero
kiedy tarcza tnąca osiągnie maksymalną
prędkość obrotową. W przeciwnym razie tarcza

może się zakleszczyć, wyskoczyć z obrabianego
detalu lub spowodować odrzut.

e) Aby zmniejszyć ryzyko odrzutu na skutek

zakleszczenia się tarczy tnącej, obrabiane
płyty i większe elementy należy podpierać.
Duże elementy poddawane obróbce mogą się
wyginać pod własnym ciężarem. Element

obrabiany musi być podparty po obu stronach
tarczy, zarówno w pobliżu linii cięcia, jak i przy
krawędzi.

f) Szczególną ostrożność zachować

„wcięciach“ w istniejące ściany lub inne
nieznane obszary. Tarcza tnąca zagłębiona w

ścianie może natrafić na przewody gazowe, wodne,
elektryczne lub inne obiekty i spowodować odrzut.

g) Nie wykonywać cięć krzywoliniowych.
Przeciążenie tarczy tnącej zwiększa jej naprężenia
i podatność na zakleszczenie lub zablokowanie, a
tym samym możliwość odrzutu lub pęknięcia tarczy,
co może prowadzić do poważnych obrażeń.

4.5 Specjalne uwagi dotyczące

a) Używać arkuszy szlifierskich o właściwym
rozmiarze i przestrzegać informacji producenta
dotyczących wyboru arkuszy szlifierskich.

Arkusz szlifierski wystający poza talerz szlifierski
może spowodować obrażenia, a także zahaczenie,
zerwanie arkusza lub odrzut.

4.6 Specjalne uwagi dotyczące

a) Pamiętać, że szczotka druciana traci druty
również w trakcie zwykłego użytkowania. Nie
przeciążać drutów zbyt mocnym dociskiem.

Odrzucone kawałki drutu mogą bardzo łatwo
przebić cienką odzież i/lub skórę.

b) Jeżeli zalecane jest używanie osłony

zabezpieczającej, wyeliminować możliwość
dotykania osłony przez szczotkę drucianą.

Wskutek docisku i działania siły odśrodkowej
szczotki talerzowe i garnkowe mogą zwiększać
swoją średnicę.

4.7 Dalsze wskazówki bezpieczeństwa:

zakleszczenia.

przy

bezpieczeństwa odnośnie szlifowania
papierem ściernym:

bezpieczeństwa odnośnie prac z
użyciem szczotek drucianych:

OSTRZEŻENIE – Zawsze nosić

ochronne.

Nosić ochronniki słuchu.

OSTRZEŻENIE – Elektronarzędzie
obsługiwać zawsze obiema rękami.

okulary

Podczas przecinania nie używać osłony
zabezpieczającej do szlifowania. Ze
względów bezpieczeństwa do pracy z tarczą

tnącą należy używać osłony do przecinania.
Nie stosować diamentowych tarcz tnących z

segmentami, pomiędzy którymi szczeliny są
większe niż 10 mm. Dopuszczalne są tylko ujemne
kąty natarcia segmentów.

Kompozytowe tarcze tnące stosować tylko w
przypadku, gdy są wzmocnione.

Urządzenia nie wolno włączać jeśli brakuje w nim
elementów lub zabezpieczeń względnie są one
uszkodzone.

Jeśli przy włączaniu urządzenie bardzo szybko
przyspieszy do maksymalnej prędkości obrotowej,
oznacza to błąd elektroniki. Dalsze istotne dla
bezpieczeństwa funkcje elektroniki nie będą
dostępne. Należ
urządzenia (patrz rozdział 12.).

Należy używać elastycznych podkładek, jeżeli są
one dostarczone w komplecie z materiałami
szlifierskimi i są one wymagane.

Należy przestrzegać informacji producenta
narzędzia lub akcesoriów! Tarcze należy chronić
przed smarem i uderzeniami!

Narzędzia robocze przechowywać i stosować
zgodnie z zaleceniami producenta.

Nigdy nie stosować tarcz tnących do szlifowania
zdzierającego lub usuwania zadziorów! Tarcze
tnące nie mogą być poddawane naciskom
bocznym.

Obrabiany element musi być mocno oparty i
zabezpieczony przed przesunięciem, np. za
pomocą urządzeń mocujących. Duże elementy
poddawane obróbce muszą być odpowiednio
podparte.

W przypadku narzędzi roboczych z wkładką
gwintowaną końcówka wrzeciona nie mo
się ze spodem otworu narzędzia szlifierskiego.
Należy zwracać uwagę na to, aby gwint w narzędziu
roboczym był wystarczająco długi, aby pomieścił
długość wrzeciona. Gwint w narzędziu roboczym
musi pasować do gwintu na wrzecionie. Długość
wrzeciona i gwint wrzeciona patrz strona 3 i rozdział

14. Dane techniczne.
Zaleca się stosowanie odpowiedniego

stacjonarnego urządzenia odsysającego. Na
zasilaniu elektrycznym zainstalować wyłącznik
różnicowoprądowy (RCD) o maks. prądzie
wyzwalającym 30 mA. W przypadku wyłączenia
szlifierki kątowej przez wyłącznik
różnicowoprądowy sprawdzić i oczyścić
urządzenie. Patrz rozdział 9. Czyszczenie.

Nie wolno używać uszkodzonych, nieokrągł
względnie wibrujących narzędzi.

Należy unikać uszkodzenia przewodów gazowych
lub wodociągowych, przewodów elektrycznych i
ścian nośnych (statyka).

Przed przystąpieniem do regulacji ustawień,
przezbrajania lub konserwacji należy wyciągnąć
wtyczkę z gniazda sieciowego.

y natychmiast zlecić naprawę

że stykać

ych

POLSKI pl

Uszkodzony lub pęknięty uchwyt dodatkowy należy
wymienić. Nie wolno używać urządzenia z
uszkodzonym uchwytem dodatkowym.

Uszkodzoną lub pękniętą osłonę należy wymienić.
Nie wolno używać urządzenia z uszkodzoną
osłoną.

Małe elementy poddawane obróbce należy
odpowiednio zamocować. Można je zamocować na
przykład w imadle.

W przypadku stosowania tarcz o podwójnym
przeznaczeniu (kombinacja tarczy szlifierskiej i
ściernicy tn
kołnierza wolno używać wyłącznie następujących
typów osłon: typ A, typ C.
Patrz rozdział 11.

Stosowanie właściwej osłony:

Stosowanie niewłaściwej osłony może być
przyczyną utraty kontroli i poważnych obrażeń.
Przykłady nieprawidłowego zastosowania:

- W przypadku stosowania osłony typu A do
szlifowania bocznego osłona i element obrabiany
mogą sobie wzajemnie przeszkadzać, co
prowadzi do niedostatecznej kontroli.

- W przypadku stosowania osłony typu B do
przecinania kompozytowymi tarczami tnącymi
istnieje podwyższone ryzyko narażenia na
wyrzucane iskry i cząstki ścierne oraz odłamki
tarczy szlifierskiej w przypadku jej pęknięcia.

- W przypadku stosowania osłony typu A, B, C do
przecinania i szlifowania bocznego w betonie i
murze istnieje podwyższone ryzyko narażenia na
dział
odrzutem.

- W przypadku stosowania osłony typu A, B, C ze
szczotką talerzową o grubości większej niż
dopuszczalna druty mogą natrafić na osłonę, co
może spowodować ich złamanie.

Zawsze używać osłony przeznaczonej do danego
narzędzia roboczego. Patrz rozdział 11.

Redukcja zapylenia:

ściernym, cięcia, szlifowania, wiercenia i innych
prac, zawierają substancje chemiczne, o których
wiadomo, że wywołują raka, wady wrodzone lub
zaburzają zdolność rozrodczą. Takie chemikalia to
na przykład:

-ołów z farb zawierających ołów,

-pył mineralny z cegieł, cementu i innych wyrobów
murarskich,

- arsen i chrom zawarty w drewnie poddanym
obróbce chemicznej.

Ryzyko narażenia zale
wykonywania takich prac. Aby zmniejszyć
zagrożenie ze strony substancji chemicznych:
pracować w obszarze o dobrej wentylacji i
stosować atestowane środki ochronne, np. maski
przeciwpyłowe zaprojektowane do filtrowania
cząstek mikroskopijnej wielkości.

Powyższe informacje odnoszą się również do
pyłów powstających przy obróbce innych
materiałów, np. niektórych rodzajów drewna
(drewno dębowe lub bukowe), metali, azbestu. Inne
znane schorzenia, to np. reakcje alergiczne i

ącej) montowanych za pomocą

anie pyłu oraz utraty kontroli skutkującej

OSTRZEŻENIE – Niektóre rodzaje pyłów,
które powstają podczas szlifowania papierem

ży od częstotliwości

91

POLSKIpl

choroby układu oddechowego. Zapobiegać
przedostawaniu się cząstek pyłu do organizmu.

Przestrzegać wytycznych dotyczących
obrabianego materiału, pracowników, rodzaju i
miejsca zastosowania oraz przepisów krajowych
(np. przepisów dotyczących ochrony pracy,
utylizacji).

Eliminować szkodliwe cząstki z powietrza w
miejscu ich emisji i zapobiegać ich odkładaniu się w
otoczeniu.

Do prac specjalnych używać odpowiedniego
osprzętu. Pozwoli to ograniczyć ilość cząstek
przenikających w niekontrolowany sposób do
otoczenia.

Stosować odpowiedni układ odsysania pyłu.
W celu zminimalizowania zagrożenia pyłem:

-Nie kierować uwalnianych cząstek i strumienia
powietrza wylotowego z maszyny w stronę
samego siebie, w kierunku innych osób
znajdujących się w pobliżu ani na osiadły pył.

-Używać systemów odpylania i/albo oczyszczaczy
powietrza.

-Zapewnić dobrą wentylację miejsca pracy i
utrzymywa
Zamiatanie lub nadmuch powodują wzbijanie
pyłu.

-Odkurzać lub prać odzież ochronną. Nie
przedmuchiwać, nie trzepać, nie czyścić
szczotką.

ć je w czystości poprzez odkurzanie.

5. Przegląd

Patrz strona 2.

1Kołnierz wsporczy
2Wrzeciono
3 Przycisk zabezpieczający wrzeciono
4Rękojeść
5 Blokada (przed niezamierzonym włączeniem,

ewent. do włączenia trybu pracy ciągłej)*
6 Przycisk włącznika (do
7 Uchwyt dodatkowy
8Osłona
9Nakrętka mocująca

10 Klucz dwuotworowy
11 Śruba (do przestawania i mocowania osłony)
* w zależności od wyposażenia/nie objęte
zakresem dostawy

włączania i wyłączania)

6. Uruchomienie

Przed uruchomieniem urządzenia należy

porównać napięcie i częstotliwość sieci
podane na tabliczce znamionowej z parametrami
wykorzystywanej sieci zasilającej.

Na zasilaniu elektrycznym należy

zainstalować wyłącznik różnicowoprądowy z
maks. prądem wyzwalającym 30mA.

Należy stosować wyłącznie przewód przedłużający
o minimalnym przekroju poprzecznym wynoszącym

2

1,5 mm

. Przewody przedłużające muszą być
odpowiednie do wielkości poboru mocy urządzenia
(por. dane techniczne). W przypadku zastosowania

92

bębna przewodowego, przewód należy zawsze
całkowicie rozwijać.

6.1 Mocowanie uchwytu dodatkowego

Pracę należy wykonywać wyłącznie z

zamocowanym uchwytem dodatkowym (7)!
Wkręcić mocno ręcznie uchwyt dodatkowy w lewy,
środkowy lub prawy otwór gwintowany (w
zależności od potrzeb).

6.2 Mocowanie osłony

Przed uruchomieniem
urządzenia: Założyć ochronną
osłonę.

Ze względów bezpieczeństwa stosować

wyłącznie osłonę przeznaczoną do danego
narzędzia roboczego! Stosowanie niewłaściwej
osłony może by
poważnych obrażeń. Patrz także rozdział 11.
Osprzęt!

Patrz strona 2, rysunek D.

-Odkręcić śrubę (11). Nasadzić osłonę (8) w

pozycji, jak pokazano na rysunku.

-Obrócić osłonę w taki sposób, aby zamknięta

strefa była skierowana w stronę użytkownika.

-Dokręcić śrubę (11), zabezpieczenie przed

obróceniem musi przy tym znaleźć się w
wyżłobieniach.

-Sprawdzić bezpieczne zamocowanie: osłona nie

może dać się obracać.

ć przyczyną utraty kontroli i

Należy stosować wyłącznie
narzędzia mocowane, ponad
które osłona wystaje o co
najmniej 3,4 mm.

7. Mocowanie tarczy szlifierskiej

Przed każdym przystąpieniem do

przezbrajania: wyciągać wtyczkę przewodu
zasilającego z gniazda wtykowego. Urządzenie
musi być wyłączone i wrzeciono musi być
nieruchome.

Do prac ze ściernicami tnącymi ze względów

bezpieczeństwa należy stosować osłonę do
przecinania ściernicowego (patrz rozdział 11.
Akcesoria).

7.1 Blokowanie wrzeciona

Przycisk blokujący wrzeciono (3) należy

naciskać tylko przy nieruchomym wrzecionie!

-Nacisnąć przycisk blokujący wrzeciono (3) i

przekręcić wrzeciono
(2) ręką do momentu, aż przycisk blokujący
wrzeciono zatrzaśnie się w odczuwalny sposób.

7.2 Nakładanie tarczy szlifierskiej

Patrz strona 2, rysunek B.

-Nałożyć kołnierz wsporczy (1) na wrzeciono. Jest

on prawidło zamontowany, gdy nie można go
obracać na wrzecionie.

-Nał

ożyć tarczę szlifierską na kołnierz wsporczy

(1) w sposób przedstawiony na rysunku B.

Tarcza szlifierska musi równomiernie przylegać
do kołnierza wsporczego. Kołnierz blaszany
ściernic tnących musi przylegać do kołnierza
wsporczego.

7.3 Mocowanie/odkręcanie nakrętki
mocującej

Mocowanie nakrętki mocującej (9):

Obie strony nakrętki mocującej różnią się między
sobą. Wkręcić nakrętkę mocującą na wrzeciono w
następujący sposób:

Patrz strona 2, rysunek C.

- A) W przypadku cienkich tarcz szlifierskich:

Pierścień oporowy nakrętki mocującej (9)
skierowany jest do góry, aby cienka tarcza
szlifierska mogła zostać bezpiecznie
przymocowana.
B) W przypadku cienkich tarcz szlifierskich:
Pierścień oporowy nakrętki mocującej (9)
skierowany jest w dół, aby nakrętka mocująca
mog

ła zostać bezpiecznie przymocowana na

wrzecionie.

-Zablokować wrzeciono. Przykręcić nakrętkę

mocującą (9) kluczem dwuotworowym (10) w
kierunku ruchu wskazówek zegara.

Odkręcanie nakrętki mocującej:

- Blokowanie wrzeciona (patrz rozdział 7.1).

Odkręcić nakrętkę mocującą (9) kluczem
dwuotworowym (10) w kierunku przeciwnym do
ruchu wskazówek zegara.

8. Użytkowanie

8.1 Włączanie i wyłączanie

Urządzenie należy prowadzić zawsze obiema
rękami.

Najpierw włączyć urządzenie, a dopiero
potem

obrabianego elementu.

włączać i wyłączać z dala od nagromadzonego
pyłu. Po wyłączeniu urządzenia wolno je odkładać
dopiero po całkowitym zatrzymaniu silnika.

wyłączać, gdy wtyczka jest wyciągana z gniazda
wtykowego lub w przypadku przerwy w dopływie
prądu.

z ręki. Z tego względu urządzenie należy zawsze
trzymać obiema rękami za odpowiednie uchwyty,
przyjąć bezpieczną pozycję i pracować w
skupieniu.

Patrz strona 2, rysunek A.

dosunąć narzędzie mocowane do

Należy unikać zasysania dodatkowych pyłów
i wiórów przez urządzenie. Urządzenie należy

Należy unikać niezamierzonego
uruchomienia: urządzenie należy zawsze

Przy włączeniu w trybie ciągłym urządzenie
pracuje w dalej, nawet jeśli zostanie wyrwane

POLSKI pl

Włączanie chwilowe:

W

łączanie: przesunąć blokadę (5) w kierunku

strzałki i nacisnąć przycisk włącznika (6).

Wyłączanie:

Tryb pracy ciągłej (w zależności od

Włączanie:

Wyłączanie:

8.2 Wskazówki dotyczące pracy urządzenia
Szlifowanie:

Urządzenie należy dociskach umiarkowanie i
poruszać po powierzchni tam i z powrotem, aby
powierzchnia obrabianego elementu nie stała się
zbyt gorąca.
Szlifowanie zdzierające: Dla uzyskania dobrego
wyniku pracy należy pracować pod kątem 30° - 40°.

Przecinanie ściernicą:

sposób niekontrolowany wyskoczy z linii cięcia.
Należy pracować z umiarkowanym przesuwem,
który jest dopasowany do obrabianego materiału.
Urządzenia nie wolno ustawiać skosem, naciskać,
ani kołysać.

Szlifowanie z użyciem papieru ściernego:

Urządzenie należy dociskach umiarkowanie i
poruszać po powierzchni tam i z powrotem, aby
powierzchnia obrabianego elementu nie stała się
zbyt gorąca.

Praca z użyciem szczotek drucianych:

Urządzenie należy dociskać umiarkowanie.

8.3 Obracanie obudowy przekładni

Patrz strona 2, rysunek E.

-Wyciągnąć wtyczkę z gniazda.

-Wykręcić 4 śruby obudowy przekładni (a).

UWAGA! Nie ściągać obudowy przekładni!

-Obrócić obudowę przekładni do wymaganego
poł

-Wkręcić 4 śruby obudowy przekładni (a) w
istniejące otwory gwintowe! Moment dokręcający
= 3,4 Nm +/- 0,7 Nm.

zwolnić przycisk włącznika (6).

wyposażenia):

przesunąć blokadę (5) w kierunku

strzałki i nacisnąć przycisk włącznika (6) i
przytrzymać go w pozycji wciśniętej.
Urządzenie jest włączone. Następnie
przesunąć blokadę (5) kolejny raz w
kierunku strzałki, aby zablokować przycisk
włącznika (6) (tryb ciągły).

nacisnąć a następnie zwolnić przycisk

włącznika (6).

Przy przecinaniu ściernicą zawsze
należy pracować przeciwbieżnie
(patrz ilustracja). W przeciwnym
wypadku zachodzi
niebezpieczeństwo, że urządzenie w

ożenia, bez jej ściągania.

9. Czyszczenie

Podczas obróbki drobiny zanieczyszczeń mogą się
osadzać wewnątrz elektronarzędzia. Ma to
negatywny wpływ na chłodzenie elektronarzędzia.
Przewodzące prąd osady mogą zaburzyć izolację
ochronną elektronarzędzia i nieść ze sobą ryzyko
porażenia prądem.

93

POLSKIpl

Należy regularnie, często i dokładnie odsysać z
elektronarzędzia zanieczyszczenia przez wszystkie
otwory wentylacyjne z przodu i z tyłu urządzenia lub
przedmuchać suchym powietrzem. Wcześniej
odłączyć elektronarzędzie od zasilania i nosić
okulary ochronne oraz odpowiednią maskę
przeciwpyłową. Podczas przedmuchiwania
zapewnić sprawność układu odsysania pyłu.

10. Usuwanie usterek

- Zabezpieczenie przed ponownym
uruchomienie: urządzenie nie pracuje.

Zadziałało zabezpieczenie przed ponownym
uruchomieniem. W przypadku wsunięcia wtyczki
przewodu zasilającego do gniazda przy
włączonym urządzeniu lub przy ponownym
dopływie prądu po przerwie w zasilaniu,
urządzenie nie zostaje uruchomione. Wyłączyć
urządzenie i ponownie włączyć.

- Urządzenie przyspiesza przy włączaniu

bardzo szybko do maksymalnej prędko
obrotowej, tzn. że automatyczny ogranicznik

prądu rozruchowego (łagodny rozruch) nie działa.
Oznacza to błąd elektroniki, dalsze istotne dla
bezpieczeństwa funkcje elektroniki nie będą
dostępne. Należy natychmiast zlecić naprawę
urządzenia (patrz rozdział 12.).

11. Akcesoria

Należy stosować wyłącznie oryginalne akcesoria
Metabo.

Należy stosować wyłącznie akcesoria, które speł-
niają wymagania i parametry wymienione w niniej­szej instrukcji obsługi.

Akcesoria należy mocować bezpiecznie. Jeśli urzą-
dzenie pracuje w uchwycie, to należy je dobrze
przymocować. Utrata kontroli nad urządzeniem
może spowodować obrażenia ciała.

Zawsze używać narzędzia roboczego
przeznaczonego do danej pracy oraz

odpowiedniej osłony. Patrz strona 4. (Zdjęcia s
przykładowe).

Zadanie:

1 = szlifowanie powierzchniowe
2 = przecinanie
3 = wiercenie otworów
4 = obróbka przy pomocy szczotek drucianych
5 = szlifowanie z użyciem papieru ściernego

Narzędzia robocze:

1.1 = tarcza zdzierająca

1.2 = ściernica garnkowa (ceramiczna)

2.1 = tarcza tnąca „metal”

2.2 = tarcza tnąca „mur/beton”

2.3 = diamentowa tarcza tnąca „mur/beton”

2.4 = tarcza tnąca o podwójnym przeznaczeniu

(kombinacja tarczy szlifierskiej i ściernicy
tnącej)

3.1 = diamentowe koronki wiertarskie

4.1 = szczotka obwodowa

4.2 = szczotka garnkowa

5.1 = ściernica lamelkowa

5.2 = talerz szlifierski do arkuszy szlifierskich

94

ści

zalecana osłona:

Typ A = osłona do cięcia
Typ B = osłona do szlifowania
Typ C = osłona do szlifowania i przecinania

Typ D = osłona do ściernicy garnkowej
Typ F = osłona odsysająca do przecinania

Pozostały osprzęt:
(patrz również www.metabo.com)

Pełny zestaw akcesoriów patrz www.metabo.com
lub katalog główny.

(kombinacja)

AStojak do cięcia metalu
BNakrętka mocująca (9)
CNakrętka mocująca Quick

12. Naprawy

Wszelkie naprawy elektronarzędzi mog
dokonywane wyłącznie przez fachowców!

Uszkodzony przewód zasilający wolno wymienić
wyłącznie na specjalny, oryginalny przewód
zasilający Metabo, dostępny w serwisie Metabo.

W przypadku uszkodzenie przewodu zasilającego
tego urządzenia, musi on zostać wymieniony przez
producenta, jego serwis lub osobę o podobnych
kwalifikacjach, w celu uniknięcia zagrożeń.

W sprawie naprawy elektronarzędzia należy się
zwrócić do przedstawicielstwa Metabo. Adresy są
podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod
adresem www.metabo.com.

13. Ochrona środowiska

Pył ze szlifowania może zawierać substancje szko­dliwe: Nie należy wyrzucać go wraz z odpadami
domowymi, ale usuwać prawidłowo w punkcie
gromadzenia odpadów specjalnych.

Należy przestrzegać krajowych przepisów dotyczą-
cych utylizacji zużytych urządzeń, opakowań i

ą

akcesoriów zgodnie z ochroną środowiska natural­nego oraz zasadami recyklingu.

Dotyczy tylko państw UE: nie wolno
wyrzucać elektronarzędzi razem z odpadami

komunalnymi! Zgodnie z dyrektywą euro­pejską 2012/19/EU dotyczącą zużytego sprzętu
elektrycznego i elektronicznego oraz jej stosowa­niem zgodnym z prawem państwowym, zużyte
elektronarzędzia muszą być zbierane osobno i
podawane odzyskowi surowców wtórnych zgod­nemu z przepisami o ochronie środowiska.

14. Dane techniczne

Wyjaśnienia do danych na stronie 3. Zastrzega się
wprowadzanie zmian zgodnych z postępem
technicznym.

Ø =Maks. średnica narzędzia mocowanego
t

=Maks. dopuszczalna grubość narzędzia

max,1

mocowanego w zakresie mocowania za
pomocą nakrętki mocującej (9)

ą być

t

=Maks. dopuszczalna grubość narzędzia

max,2

t

max,3

t

max,4

M=Gwint wrzeciona
l=Długość wrzeciona szlifierskiego
n=Prędkość obrotowa na biegu jałowym

P
P
m=Ciężar bez przewodu zasilającego

mocowanego w zakresie mocowania za
pomocą nakrętki mocującej Quick

=Tarcza zdzierająca/Ściernica tnąca:

Maks. dopuszczalna grubość narzędzia
mocowanego

=maks. dopuszczalna grubość szczotek

talerzowych

(największa prędkość obrotowa)

=Nominalny pobór mocy

1

=Moc wyjściowa

2

Wartości pomiarów ustalone w oparciu o EN 60745.

Urządzenie w klasie ochrony II

~ Prąd przemienny

Wyszczególnione dane techniczne obarczone są
błędem tolerancji (odpowiednio do obowiązujących
standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji
urządzenia elektrycznego i porównanie różnych
urządzeń elektrycznych. W zależności od
warunków użytkowania, stanu urządzenia elek­trycznego lub narzędzi mocowanych rzeczywiste
obciążenie może być większe lub mniejsze.
Wartości te należy uwzględnić dla oszacowania
przerw w pracy i faz mniejszego obciążenia. Ustalić
na podstawie odpowiednio dopasowanych
wartości szacunkowych środki ochronne dla użyt­kownika, np. środki organizacyjne.

Przy szlifowaniu cienkich blach lub innych

lekko wibrujących elementów o dużej
powierzchni całkowita emisja hałasu (do 15 dB)
może znacznie przekraczać podane wartości emisji
ha

łasu. W przypadku takich elementów należy w
miarę możliwości zapobiegać emisji hałasu
poprzez zastosowanie odpowiednich środków,
takich jak np. montaż ciężkich, elastycznych mat
tłumiących. Podwyższony poziom emisji hałasu
trzeba również uwzględnić przy ocenie ryzyka
narażenia na hałas i wyborze odpowiednich
ochronników słuchu.

Całkowita wartość wibracji
kierunków) ustalona zgodnie z EN 60745:
a

=Wartość emisji wibracji (szlifowanie

h, SG

a

K

Typowe poziomy ciśnienia akustycznego A
L
L
KpA, KWA= nieoznaczone

powierzchni)

=Wartość emisji wibracji (szlifowanie

h, DS

talerzem szlifierskim)

h,SG/DS

pA
WA

= Nieoznaczoność (wibracja)

=poziom ciśnienia akustycznego
= poziom mocy akustycznej

Nosić ochraniacze słuchu!

(suma wektorowa trzech

:

POLSKI pl

95

ΕΛΛΗΝΙΚΑel

Πρωτότυπες οδηγίες χρήσης

1. Δήλωση πιστότητας

Δηλώνουμε με ιδία ευθύνη: Αυτοί οι γωνιακοί
τροχοί, που αναγνωρίζονται μέσω τύπου και
αριθμού σειράς *1), ανταποκρίνονται σε όλες τις
σχετικές διατάξεις των οδηγιών *2) και των
προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε
σελίδα 3.

2. Χρήση σύμφωνα με το σκοπό

προορισμού

Οι γωνιακοί λειαντήρες με γνήσιο πρόσθετο
εξοπλισμό Metabo είναι κατάλληλοι για τρόχισμα/
λείανση, λείανση με γυαλόχαρτο, εργασίες με
συρματόβουρτσες και τροχούς
σκυρόδεμα (μπετόν), πέτρα και παρόμοια υλικά
χωρίς τη χρήση νερού.

Για ζημιές που ενδέχεται να προκύψουν από τη μη
ενδεδειγμένη χρήση του εργαλείου την
αποκλειστική ευθύνη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπ’ όψη οι γενικά
αναγνωρισμένοι κανόνες αποτροπής
ατυχημάτων καθώς και οι συνημμένες υποδείξεις
ασφαλείας.

κοπής σε μέταλλο,

3. Γενικές υποδείξεις

ασφαλείας

Προσέξτε για τη δική σας προστασία,
καθώς και για την προστασία του
ηλεκτρικού σας εργαλείου εκείνα τα

χαρακτηρίζονται με αυτό το σύμβολο!

εικονογραφήσεις και όλα τα τεχνικά
στοιχεία, που
εργαλείο. Αμέλειες κατά την τήρηση των

ακόλουθων υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς
τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο
μόνο μαζί με αυτά τα έγγραφα.

σημεία του κειμένου, που

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του
κινδύνου τραυματισμού διαβάστε τις
οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις
υποδείξεις ασφαλείας, οδηγίες,

συνοδεύουν αυτό το ηλεκτρικό

4. Ειδικές υποδείξεις

ασφαλείας

4.1 Κοινές υποδείξεις ασφαλείας για
λείανση, λείανση με γυαλόχαρτο,
εργασίες με συρματόβουρτσες ή
λείανση κοπής:

α) Αυτό το ηλεκτρικό εργαλείο μπορεί να
χρησιμοποιηθεί ως λειαντήρας, λειαντήρας

96

με γυαλόχαρτο, συρματόβουρτσα,

διατρητικό εργαλείο ή εργαλείο τροχού
κοπής. Διαβάστε όλες τις υποδείξεις
ασφαλείας, τις οδηγίες, τις παραστάσεις και
τα στοιχεία, που λαμβάνετε μαζί με το
εργαλείο. Σε περίπτωση

τις ακόλουθες υποδείξεις, μπορεί να προκληθεί
ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί
τραυματισμοί.

β) Αυτό το ηλεκτρικό εργαλείο δεν είναι
κατάλληλο για στίλβωση. Οι χρήσεις, για τις
οποίες δεν προβλέπεται το ηλεκτρικό εργαλείο,
μπορούν να προκαλέσουν επικίνδυνες
καταστάσεις και τραυματισμούς.

γ) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο

για
ρητά κατασκευαστεί και προβλέπεται από
τον κατασκευαστή του. Τέτοια μετατροπή

μπορεί να έχει ως αποτέλεσμα απώλεια ή έλεγχο
και σοβαρούς τραυματισμούς.

δ) Μην χρησιμοποιείτε εξαρτήματα, τα οποία

δεν προβλέπονται και δεν συνιστώνται από
τον κατασκευαστή ειδικά για αυτό το
ηλεκτρικό εργαλείο. Μόνο το

μπορείτε να στερεώσετε τον πρόσθετο εξοπλισμό
στο ηλεκτρικό σας εργαλείο, δεν εξασφαλίζει
καμία ασφαλή χρήση.

ε) Ο επιτρεπτός αριθμός στροφών του

ηλεκτρικού εργαλείου πρέπει να είναι
τουλάχιστον ίσος με τον μέγιστο αριθμό
στροφών που αναφέρεται στο ηλεκτρικό
εργαλείο. Ένα εξάρτημα που περιστρέφεται

γρηγορότερα από το επιτρεπόμενο ενδέχεται να
σπάσει και να εκσφενδονιστεί.

στ) Η εξωτερική διάμετρος και το πάχος του

εξαρτήματος πρέπει να αντιστοιχούν με τα
στοιχεία διαστάσεων του ηλεκτρικού σας
εργαλείου. Τα λάθος διαστασιολογημένα

εξαρτήματα δεν μπορούν να θωρακιστούν ή να
ελεγχθούν επαρκώς.

ζ) Οι διαστάσεις για τη στερέωση του

εξαρτήματος πρέπει να ταιριάζουν στις
διαστάσεις των
ηλεκτρικού εργαλείου. Τα εξαρτήματα που δεν

ταιριάζουν ακριβώς στη διάταξη υποδοχής του
ηλεκτρικού εργαλείου περιστρέφονται ανώμαλα,
δημιουργούν ισχυρούς κραδασμούς και μπορούν
να οδηγήσουν στην απώλεια του ελέγχου.

η) Μη χρησιμοποιείτε κανένα χαλασμένο

εξάρτημα. Ελέγχετε πριν από κάθε χρήση τα
εξαρτήματα, όπως τους δίσκους
τροχίσματος, για τυχόν σπασίματα
ρωγμές, τους δίσκους λείανσης για ρωγμές
και φθορά, τις συρματόβουρτσες για χαλαρά
ή σπασμένα σύρματα. Όταν το ηλεκτρικό
εργαλείο ή το εξάρτημα πέσει κάτω,
ελέγξτε, εάν έχει υποστεί ζημιά ή
χρησιμοποιήστε ένα νέο άψογο εξάρτημα.
Όταν ελέγξετε και τοποθετήσετε το
εξάρτημα και τα πλησίον ευρισκόμενα άτομα
βρίσκονται εκτός του επιπέδου
περιστρεφόμενου εξαρτήματος, αφήστε το
εργαλείο να λειτουργήσει για ένα λεπτό με

που δεν τηρήσετε όλες

μια λειτουργία, για την οποία δεν έχει

γεγονός ότι

μέσων στερέωσης του

και

του

τον μέγιστο αριθμό στροφών. Τα χαλασμένα

εξαρτήματα σπάνε συνήθως σε αυτό το διάστημα
δοκιμής.

θ) Φοράτε τον προσωπικό εξοπλισμό

προστασίας. Χρησιμοποιείτε, ανάλογα με τη
χρήση πλήρη μάσκα προσώπου, προστασία
των ματιών ή προστατευτικά γυαλιά. Στον
βαθμό που είναι σκόπιμο, χρησιμοποιείτε
μάσκα προστασίας από τη σκόνη,
ωτοασπίδες, προστατευτικά γάντια ή ειδική

, που συγκρατεί μακριά σας τα μικρά

ποδιά
σωματίδια λείανσης και υλικού. Τα μάτια

πρέπει να προστατεύονται από τα εκτοξευόμενα
ξένα σώματα, που δημιουργούνται στις διάφορες
εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή
η μάσκα προστασίας αναπνοής πρέπει να
φιλτράρουν τη σκόνη που δημιουργείται κατά την
εργασία. Όταν είστε εκτεθειμένοι για
χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να
χάσετε την ακοή σας.

ι) Προσέξτε να παραμένουν τα άλλα άτομα σε

ασφαλή απόσταση από την περιοχή της
εργασίας σας. Κάθε άτομο που περνά στην
περιοχή εργασίας, πρέπει να φέρει
προσωπικό εξοπλισμό προστασίας. Τμήματα

του τεμαχίου επεξεργασίας ή σπασμένα
εξαρτήματα μπορούν να
προκαλέσουν τραυματισμούς σε άτομα που
βρίσκονται εκτός της άμεσης θέσης εργασίας.

κ) Όταν εκτελείτε εργασίες, στις οποίες το

εξάρτημα μπορεί να συναντήσει
καλυμμένους ηλεκτρικούς αγωγούς ή το δικό
του ηλεκτρικό καλώδιο, κρατάτε το
ηλεκτρικό εργαλείο μόνο από τις μονωμένες
επιφάνειες λαβής. Η επαφή μ’ έναν

ηλεκτροφόρο αγωγό
μεταλλικά μέρη του εργαλείου υπό τάση και να
προκαλέσει ηλεκτροπληξία.

ιβ) Κρατάτε το καλώδιο σύνδεσης στο ρεύμα

μακριά από τα περιστρεφόμενα εξαρτήματα.

Όταν χάσετε τον έλεγχο του εργαλείου, μπορεί
το καλώδιο του ρεύματος να κοπεί ή να μαγκωθεί
και το χέρι ή ο βραχίονάς σας να
επικίνδυνη περιοχή του περιστρεφόμενου
εξαρτήματος.

ιγ) Μην εναποθέτετε το ηλεκτρικό εργαλείο

ποτέ, προτού ακινητοποιηθεί εντελώς το
εξάρτημα. Το περιστρεφόμενο εξάρτημα μπορεί

να έρθει σε επαφή με την επιφάνεια απόθεσης και
να χάσετε έτσι τον έλεγχο του ηλεκτρικού σας
εργαλείου.

ιδ) Ποτέ μην ενεργοποιείτε το ηλεκτρικό

εργαλείο κατά τη

μπορούν κατά λάθος να έρθουν σε επαφή με το
περιστρεφόμενο εξάρτημα να μαγκωθούν και το
εξάρτημα να σας τρυπήσει.

ιε) Καθαρίζετε τακτικά τις σχισμές αερισμού
του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας
του κινητήρα τραβά σκόνη μέσα στο περίβλημα
και μια μεγάλη συγκέντρωση μεταλλικής σκόνης
μπορεί να

ιστ) Ποτέ μη χρησιμοποιείτε το ηλεκτρικό
εργαλείο κοντά σε εύφλεκτα υλικά. Οι
σπινθήρες ενδέχεται να προκαλέσουν ανάφλεξη
των υλικών αυτών.

προκαλέσει ηλεκτρικούς κινδύνους.

εκσφενδονιστούν και να

μπορεί να θέσει επίσης τα

μεταφορά. Τα ρούχα σας

μεγαλύτερο

περάσει στην

ΕΛΛΗΝΙΚΑ el

ιζ) Μη χρησιμοποιείτε εξαρτήματα που
απαιτούν ρευστά ψυκτικά μέσα. Η χρήση
νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να
οδηγήσει σε ηλεκτροπληξία.

4.2 Ανάκρουση και αντίστοιχες υποδείξεις

ασφαλείας

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω
μαγκώματος ή εμπλοκής του περιστρεφόμενου
πρόσθετου εργαλείου, όπως του δίσκου
τροχίσματος, του δίσκου λείανσης, της
συρματόβουρτσας κ.τ.λ. Το μάγκωμα ή η εμπλοκή
οδηγούν σε μια ξαφνική ακινητοποίηση του
περιστρεφόμενου εξαρτήματος. Έτσι ένα
ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται με
επιτάχυνση ενάντια στη φορά
εξαρτήματος στο σημείο εμπλοκής.

Όταν π.χ. ένας δίσκος τροχίσματος μαγκωθεί ή
μπλοκάρει στο τεμάχιο επεξεργασίας, μπορεί η
ακμή του δίσκου τροχίσματος να βυθιστεί στο
τεμάχιο επεξεργασίας, να μαγκωθεί και έτσι να
σπάσει ή να προκαλέσει μια ανάκρουση. Ο δίσκος
τροχίσματος κινείται μετά προς τον χειριστή ή
απομακρύνεται από
περιστροφής του δίσκου στο σημείο εμπλοκής. Σε
αυτή την περίπτωση μπορούν οι δίσκοι
τροχίσματος ακόμα και να σπάσουν.

Μια ανάκρουση είναι η συνέπεια μιας εσφαλμένης
χρήσης του ηλεκτρικού εργαλείου και/ή
λανθασμένων συνθηκών εργασίας. Μπορεί να
αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης,
όπως περιγράφονται στη

α) Κρατάτε το ηλεκτρικό εργαλείο σταθερά

και φέρτε το σώμα και τα χέρια σας σε μια
θέση, στην οποία μπορείτε να
αντιμετωπίσετε τις δυνάμεις ανάκρουσης.
Χρησιμοποιείτε πάντοτε την πρόσθετη λαβή,
εάν υπάρχει, για να έχετε το μέγιστο δυνατό
έλεγχο πάνω στις δυνάμεις ανάδρασης ή στη
ροπή αντίδρασης κατά την επιτάχυνση

χειριστής μπορεί με τα κατάλληλα μέτρα
προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης
και αντίδρασης.

β) Ποτέ μην πλησιάζετε τα χέρια σας κοντά
σε περιστρεφόμενα εξαρτήματα. Το εξάρτημα
μπορεί μετά από μία ανάκρουση να στραφεί προς
το χέρι σας.

γ) Αποφεύγετε με το σώμα σας την περιοχή,

στην οποία
σε περίπτωση μιας ανάκρουσης. Η ανάκρουση

μετακινεί το ηλεκτρικό εργαλείο αντίθετα στην
κατεύθυνση της κίνησης του δίσκου τροχίσματος
στο σημείο εμπλοκής.

δ) Να εργάζεστε ιδιαίτερα προσεκτικά στην

περιοχή γωνιών, κοφτερών ακμών κ.λπ. Να
αποφύγετε το χτύπημα και το μάγκωμα των
εξαρτημάτων στο τεμάχιο κατεργασίας. Το

περιστρεφόμενο εξάρτημα μπορεί να μαγκώσει
αν συναντήσει γωνίες ή μυτερές ακμές ή εάν
πέσει πάνω τους. Αυτό προκαλεί την απώλεια του
ελέγχου ή την ανάκρουση.

ε) Μην χρησιμοποιείτε αλυσοπρίονο για την

κοπή ξύλων, ούτε δίσκο διαχωρισμού με
διαμάντι με απόσταση τμήματος πάνω από 10

mm, ούτε λάμα πριονιού με οδόντωση. Τέτοια

αυτόν, ανάλογα με τη φορά

το ηλεκτρικό εργαλείο θα κινηθεί

περιστροφής του

συνέχεια.

. Ο

97

ΕΛΛΗΝΙΚΑel

εξαρτήματα προκαλούν συχνά ανάκρουση και
απώλεια του ελέγχου.

4.3 Ιδιαίτερες υποδείξεις ασφαλείας για
τις εργασίες τροχίσματος και κοπής:

α) Χρησιμοποιείτε αποκλειστικά τους δίσκους
τροχίσματος που είναι εγκεκριμένοι για το
ηλεκτρικό σας εργαλείο και το
προβλεπόμενο για αυτούς τους δίσκους
τροχίσματος προστατευτικό κάλυμμα. Οι

δίσκοι τροχίσματος, που δεν προβλέπονται για το
ηλεκτρικό
επαρκώς και είναι ανασφαλείς.

β) Οι σπαστοί δίσκοι τροχίσματος πρέπει να

τοποθετηθούν έτσι, ώστε η επιφάνεια
λείανσης να βρίσκεται κάτω από την ακμή
του προστατευτικού καλύμματος. Ένας λάθος

τοποθετημένος δίσκος τροχίσματος που
προεξέχει πάνω από την επιφάνεια της ακμής του
προστατευτικού καλύμματος δεν μπορεί να
θωρακιστεί

γ) Το προστατευτικό κάλυμμα πρέπει να είναι

σίγουρα τοποθετημένο στο ηλεκτρικό
εργαλείο και για μια μέγιστη δυνατή
ασφάλεια να είναι ρυθμισμένο έτσι, ώστε να
παραμένει ανοιχτό προς τον χειριστή το
ελάχιστο δυνατό μέρος του δίσκου
τροχίσματος. Το προστατευτικό κάλυμμα

προστατεύει τον χειριστή από θραύσματα,
αθέλητη επαφή με τον δίσκο
και από τους σπινθήρες, οι οποίοι μπορεί να
αναφλέξουν τα ρούχα.

δ) Οι δίσκοι τροχίσματος επιτρέπεται να

χρησιμοποιηθούν μόνο για τις συνιστώμενες
δυνατότητες χρήσης. Για παράδειγμα: Ποτέ
μην τροχίζετε με την πλευρά ενός δίσκου. Οι

δίσκοι κοπής προορίζονται για την αφαίρεση του
υλικού με την ακμή του δίσκου
εφαρμογή δύναμης μπορεί αυτοί οι δίσκοι να
σπάσουν.

ε) Χρησιμοποιείτε πάντοτε άψογες φλάντζες

σύσφιγξης στο σωστό μέγεθος και στη
σωστή μορφή για το δίσκο τροχίσματος που
επιλέξατε. Κατάλληλες φλάντζες στηρίζουν τον

δίσκο και μειώνουν τον κίνδυνο θραύσης του. Οι
φλάντζες για τους δίσκους κοπής μπορούν να
διαφέρουν
δίσκους τροχίσματος/λείανσης.

στ) Μη χρησιμοποιείτε φθαρμένους δίσκους

τροχίσματος από μεγαλύτερα ηλεκτρικά
εργαλεία. Οι δίσκοι τροχίσματος για τα

μεγαλύτερα ηλεκτρικά εργαλεία δεν είναι
κατασκευασμένοι για τους υψηλότερους
αριθμούς στροφών των μικρότερων ηλεκτρικών
εργαλείων και μπορούν να σπάσουν.

ζ) Κατά τη χρήση δίσκων για διπλό

χρησιμοποιείτε πάντα το κατάλληλο
προστατευτικό κάλυμμα για την εφαρμογή
που εκτελείται. Η μη χρήση του σωστού

προστατευτικού καλύμματος μπορεί να κάνει την
επιθυμητή θωράκιση να αστοχήσει και να
προκύψουν σοβαροί τραυματισμοί.

98

εργαλείο, δεν μπορούν να καλυφθούν

σωστά.

τροχίσματος καθώς

. Με την πλάγια

από τις φλάντζες για τους άλλους

σκοπό, να

4.4 Άλλες ιδιαίτερες υποδείξεις ασφαλείας
για την εργασία με τον τροχό κοπής:

α) Αποφεύγετε το μπλοκάρισμα του δίσκου
κοπής ή την πολύ υψηλή δύναμη πίεσης. Μην
εκτελείτε υπερβολικά βαθιά κοψίματα. Μια

υπερφόρτωση του δίσκου κοπής αυξάνει την
καταπόνηση και την τάση για μάγκωμα ή
μπλοκάρισμα και έτσι την πιθανότητα
ανάκρουσης ή θραύσης του δίσκου κοπής.

β) Αποφεύγετε την περιοχή μπροστά και

πίσω από τον περιστρεφόμενο δίσκο κοπής.

Όταν

κινείτε τον δίσκο κοπής στο τεμάχιο
επεξεργασίας, απομακρύνοντάς τον από το σώμα
σας, μπορεί σε περίπτωση μιας ανάκρουσης να
τιναχτεί το ηλεκτρικό εργαλείο μαζί με τον
περιστρεφόμενο δίσκο απευθείας πάνω σας.

γ) Σε περίπτωση που μαγκώσει ο δίσκος

κοπής ή διακόψετε την εργασία,
απενεργοποιήστε το ηλεκτρικό εργαλείο και
κρατήστε το
δίσκος. Μην προσπαθήσετε ποτέ να
τραβήξετε τον περιστρεφόμενο ακόμα δίσκο
από την τομή, διαφορετικά μπορεί να
ακολουθήσει μια ανάκρουση. Εξακριβώστε και

αποκαταστήστε την αιτία για το μάγκωμα.
δ) Μην ενεργοποιήσετε το ηλεκτρικό

εργαλείο ξανά, όσο αυτό βρίσκεται στο
τεμάχιο επεξεργασίας. Αφήστε τον δίσκο
κοπής να φθάσει
στροφών, προτού συνεχίσετε προσεκτικά το
κόψιμο. Σε διαφορετική περίπτωση μπορεί να

μαγκώσει ο δίσκος, να πεταχτεί έξω από το
τεμάχιο επεξεργασίας ή να προκαλέσει μια
ανάκρουση.

ε) Στηρίζετε καλά τα φύλλα ή τα μεγάλα

τεμάχια επεξεργασίας, για να μειώσετε τον
κίνδυνο μιας ανάκρουσης από τυχόν
μάγκωμα
τεμάχια επεξεργασίας μπορούν να λυγίσουν
κάτω από το ίδιο τους το βάρος. Το τεμάχιο

κατεργασίας πρέπει να στηρίζεται και στις δύο
πλευρές του δίσκου, και μάλιστα τόσο κοντά στη
γραμμή τομής όσο και στην άκρη.

στ) Προσέχετε ιδιαίτερα στο "κόψιμο

θυλάκων" σε υπάρχοντες τοίχους ή
μη εμφανείς περιοχές. Ο βυθιζόμενος δίσκος

κοπής μπορεί κατά την κοπή σε σωλήνες αερίου ή
σωλήνες νερού, ηλεκτρικούς αγωγούς ή σε άλλα
αντικείμενα να προκαλέσει μια ανάκρουση.

ζ) Να μην εκτελείτε τομές σε καμπύλη. Μια
υπερφόρτωση του δίσκου κοπής αυξάνει την
καταπόνηση και την τάση για μάγκωμα ή
μπλοκάρισμα και έτσι την πιθανότητα
ανάκρουσης ή θραύσης του δίσκου κοπής, πράγμα
που μπορεί να οδηγήσει σε σοβαρούς
τραυματισμούς.

4.5 Ιδιαίτερες υποδείξεις ασφαλείας για τη

λείανση με γυαλόχαρτο:

α) Να χρησιμοποιείτε φύλλα λείανσης
σωστού μεγέθους και να ακολουθείτε τις
οδηγίες του κατασκευαστή σχετικά με την
επιλογή των φύλλων λείανσης. Τα φύλλα

λείανσης, τα οποία προεξέχουν έξω από τον δίσκο
λείανσης, μπορούν να προκαλέσουν

ήρεμα, ώσπου να σταματήσει ο

πρώτα στον πλήρη αριθμό

του δίσκου κοπής. Τα μεγάλα

σε άλλες

τραυματισμούς καθώς και μάγκωμα, μπορούν να
σχιστούν ή να οδηγήσουν σε ανάκρουση.

4.6 Ιδιαίτερες υποδείξεις ασφαλείας για
τις εργασίες με συρματόβουρτσες:

α) Προσέξτε, ότι η συρματόβουρτσα ακόμα
και κατά τη διάρκεια της συνηθισμένης
χρήσης χάνει κομμάτια σύρματος. Μην
υπερφορτώνετε τα σύρματα με μια πολύ
υψηλή δύναμη πίεσης. Τα εκσφενδονιζόμενα

κομμάτια σύρματος
τρυπήσουν λεπτά ρούχα και/ή το δέρμα.

β) Όταν συνιστάται ένα προστατευτικό

κάλυμμα, φροντίστε να μην μπορεί το
προστατευτικό κάλυμμα να έρθει σε επαφή
με τη συρματόβουρτσα. Οι δισκοειδείς και

ποτηροειδείς βούρτσες μπορούν να διευρύνουν
τη διάμετρό τους με τη δύναμη πίεσης και τις
φυγόκεντρες δυνάμεις.

4.7 Περαιτέρω

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε

προστατευτικά γυαλιά.

Χρησιμοποιείτε προστασία ακοής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Χρησιμοποιείτε το
ηλεκτρικό εργαλείο πάντα με τα δύο χέρια.

Μην χρησιμοποιείτε το προστατευτικό
κάλυμμα εργασιών λείανσης για εργασίες

λείανσης κοπής. Για λόγους ασφαλείας στις
εργασίες με δίσκους κοπής χρησιμοποιείτε τον
προφυλακτήρα δίσκου κοπής.

Μην χρησιμοποιείτε διαμαντόδισκους κοπής με
εγκοπές τμήματος
Επιτρέπονται μόνο αρνητικές γωνίες κοπής
τμήματος.

Να χρησιμοποιείτε τους συνδεδεμένους δίσκους
κοπής μόνο όταν αυτοί είναι ενισχυμένοι.

Μην ενεργοποιείτε το εργαλείο, όταν λείπουν ή
παρουσιάζουν ελάττωμα μέρη του εργαλείου ή οι
προστατευτικές διατάξεις.

Όταν το εργαλείο κατά την ενεργοποίηση,
επιταχύνει πολύ γρήγορα στο μέγιστο αριθμό
στροφών, υφίσταται ένα
Περαιτέρω ηλεκτρονικές λειτουργίες σχετικές με
την ασφάλεια, δεν είναι πλέον διαθέσιμες.
Αναθέστε την άμεση επισκευή του εργαλείου
(Βλέπε στο κεφάλαιο 12.).
Χρησιμοποιείτε ελαστικά ενδιάμεσα στρώματα,
όταν παραδίδονται μαζί με το υλικό λείανσης και
όταν απαιτούνται.

Προσέξτε τα στοιχεία του κατασκευαστή του
εργαλείου ή του πρόσθετου εξοπλισμού!
Προστατεύετε τους δίσκους
χτύπημα!

Τα εξαρτήματα πρέπει να φυλάγονται και να
χρησιμοποιούνται προσεκτικά, σύμφωνα με τις
υποδείξεις του κατασκευαστή.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για
ξεχόνδρισμα ή αφαίρεση γρεζιών! Οι δίσκοι κοπής

μπορούν εύκολα να

υποδείξεις ασφαλείας:

πάνω από 10 mm.

ηλεκτρονικό σφάλμα.

από γράσο και

ΕΛΛΗΝΙΚΑ el

δεν επιτρέπεται να εκτεθούν σε καμία πλευρική
πίεση.

Το τεμάχιο επεξεργασίας πρέπει να ακουμπά
σταθερά και να είναι ασφαλισμένο
βοήθεια σφιγκτήρων. Τα μεγάλα τεμάχια
επεξεργασίας πρέπει να υποστηρίζονται
επαρκώς.

Όταν χρησιμοποιούνται εξαρτήματα με
σπείρωμα, δεν επιτρέπεται να ακουμπά η άκρη
του άξονα τον πάτο της τρύπας του εξαρτήματος
λείανσης. Προσέξτε, να είναι το σπείρωμα στο
εργαλείο/εξάρτημα αρκετά μακρύ, για να
υποδεχτεί το μήκος του
εργαλείο/εξάρτημα πρέπει να ταιριάζει με το
σπείρωμα στον άξονα. Για το μήκος του άξονα και
το σπείρωμα του άξονα βλέπε στη σελίδα 3 και
στο κεφάλαιο 14. Τεχνικά στοιχεία.

Συνιστάται η χρήση μιας κατάλληλης μόνιμης
εγκατάστασης αναρρόφησης. Συνδέετε πάντα
προηγουμένως ένα ρελέ διαρροής FI (RCD) με
μέγ. ρεύμα ενεργοποίησης 30 mA. Σε
απενεργοποίησης του γωνιακού τροχού μέσω του
ρελέ διαρροής FI πρέπει το εργαλείο να ελεγχθεί
και να καθαριστεί. Βλέπε στο κεφάλαιο 9.
Καθαρισμός.

Δεν επιτρέπεται η χρήση χαλασμένων, όχι
στρογγυλών και δονούμενων εργαλείων.

Αποφύγετε τις ζημιές στους σωλήνες αερίου ή
στους σωλήνες παροχής νερού, στους
ηλεκτρικούς αγωγούς και στους φέροντες
τοίχους (στατική).

Προτού πραγματοποιήσετε μία οποιαδήποτε
ρύθμιση, αλλαγή εξοπλισμού ή συντήρηση
τραβήξτε το φις από την πρίζα.

Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή
πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το
εργαλείο με ελαττωματική λαβή.

Ένας χαλασμένος ή ραγισμένος προφυλακτήρας
πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το
εργαλείο με ελαττωματικό προφυλακτήρα.

Στερεώνετε τα μικρά τεμάχια επεξεργασίας
με σφίξιμο σε μια μέγγενη.

Όταν χρησιμοποιούνται δίσκοι διπλής χρήσης
(συνδυασμός δίσκου λείανσης και λείανσης­κοπής) συναρμολογημένοι με φλάντζα, τότε
επιτρέπεται να χρησιμοποιούνται μόνο οι τύποι
προστατευτικού καλύμματος: τύπος Α, τύπος C.
Βλέπε στο κεφάλαιο 11.

Να χρησιμοποιείτε το σωστό προστατευτικό
κάλυμμα:

Ένα λάθος προστατευτικό κάλυμμα μπορεί να
οδηγήσει σε
τραυματισμούς. Παραδείγματα λανθασμένης
χρήσης:

- κατά τη χρήση ενός προστατευτικού
καλύμματος τύπου Α για πλευρική λείανση
μπορεί να πάθει ζημιά και το κάλυμμα και το
τεμάχιο κατεργασίας, πράγμα που οδηγεί σε
ανεπαρκή ικανότητα ελέγχου.

- κατά τη χρήση ενός προστατευτικού
καλύμματος τύπου Β για λείανση και
συνδεδεμένους δίσκους κοπής υπάρχει
αυξημένος κίνδυνος να εκτεθεί κανείς σε

απώλεια ελέγχου και σε σοβαρούς

άξονα. Το σπείρωμα στο

, π.χ. με τη

περίπτωση

. Π.χ.

κοπή με

99

ΕΛΛΗΝΙΚΑel

σπινθήρες και σωματίδια λείανσης που
εκτινάσσονται, καθώς και σε σπασμένα
κομμάτια του δίσκου λείανσης σε περίπτωση
που αυτός σπάσει.

- κατά τη χρήση ενός προστατευτικού
καλύμματος τύπου A, B, C για λείανση με κοπή ή
για πλευρική λείανση σε σκυρόδεμα ή σε
τοίχους υπάρχει αυξημένος κίνδυνος από την
έκθεση σε σκόνη, καθώς και από
ελέγχου με συνέπεια την ανάκρουση.

- κατά τη χρήση ενός προστατευτικού
καλύμματος τύπου Α, Β, C με μία δισκοειδή
ψήκτρα, η οποία είναι πιο παχιά απ' ό,τι
επιτρέπεται, μπορεί να πιαστούν τα σύρματα
στο προστατευτικό κάλυμμα και αυτό να
οδηγήσει σε σπάσιμο των συρμάτων.

Να χρησιμοποιείτε πάντα το προστατευτικό
κάλυμμα που ταιριάζει στο εξάρτημα. Βλέπε στο
κεφάλαιο 11.

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης

που παράγονται κατά τη λείανση με
γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα,
τρύπημα και με άλλες εργασίες, περιέχουν
χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί
να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή
άλλες βλάβες της αναπαραγωγής
παραδείγματα αυτών των χημικών ουσιών είναι:

- Μόλυβδος από μολυβδούχα επιχρίσματα,

- ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και

άλλα υλικά τοιχοποιίας και

- αρσενικό και χρώμιο από χημικά επεξεργασμένο

ξύλο.
Ο κίνδυνος που διατρέχετε από αυτήν την
επιβάρυνση, εξαρτάται από το πόσο συχνά
εκτελείτε αυτήν την εργασία. Για να μειώσετε
επιβάρυνση από αυτές τις χημικές ουσίες:
εργάζεστε σε έναν καλά αεριζόμενο χώρο
φορώντας έναν εγκεκριμένο εξοπλισμό
προστασίας, όπως π.χ. μάσκες προστασίας από τη
σκόνη, οι οποίες είναι κατασκευασμένες έτσι,
ώστε να φιλτράρουν τα μικροσκοπικά μικρά
σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων
υλικών, όπως π.χ. ορισμένα
σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες
γνωστές ασθένειες είναι π.χ. αλλεργικές
αντιδράσεις, νοσήματα του αναπνευστικού
συστήματος. Μην αφήνετε την σκόνη να
εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το
προσωπικό, την περίπτωση εφαρμογής και το
σημείο χρήσης και τους εθνικούς κανονισμούς
(π.χ. κανονισμοί εργασιακής ασφάλειας,
απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο
σημείο της δημιουργίας τους, αποφύγετε τις
συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες
πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα
σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα
αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους

100

εξής τρόπους:

την απώλεια

. Μερικά

είδη ξυλείας (όπως

- στρέφοντας τα εξερχόμενα σωματίδια και τη

σκόνη απαερίων του εργαλείου όχι πάνω σας ή
προς άτομα που βρίσκονται κοντά σας ή πάνω
σε συσσωρευμένη σκόνη,

- χρησιμοποιώντας μία εγκατάσταση
αναρρόφησης και/ή μία συσκευή καθαρισμού
του αέρα,

- αερίζοντας καλά τον χώρο εργασίας και
διατηρώντας τον καθαρό αναρροφώντας τους
ρύπους. Το σκούπισμα ή το ξεφύσημα
στροβιλίζει τη σκόνη.

- Αναρροφάτε ή πλένετε την ενδυμασία
προστασίας. Μην ξεφυσάτε, χτυπάτε ή
καθαρίζετε με βούρτσες.

5. Επισκόπηση

Βλέπε σελίδα 2.

1 Φλάντζα στήριξης
2 Άξονας
3 Κουμπί κλειδώματος του άξονα
4 Χειρολαβή
5 Ασφάλεια (έναντι ακούσιας ενεργοποίησης,

ενδεχομένως για συνεχή λειτουργία)*

6 Πληκτροδιακόπτης (για την

απενεργοποίηση)
7 Πρόσθετη λαβή
8 Προφυλακτήρας
9 Παξιμάδι σύσφιγξης

10 Γαντζόκλειδο
11 Βίδα (για τη ρύθμιση και τη στερέωση του

προφυλακτήρα)

* Ανάλογα τον εξοπλισμό/δε συμπεριλαμβάνεται

στα υλικά παράδοσης

την

ενεργοποίηση/

6. Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, αν η

τάση και η συχνότητα που αναφέρονται στην
πινακίδα τύπου ταυτίζονται με τα στοιχεία του
ηλεκτρικού σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα ρελέ

διαρροής FI (RCD) με μέγ. ρεύμα
ενεργοποίησης 30 mA.

Χρησιμοποιείτε μόνο μπαλαντέζες με μια
ελάχιστη διατομή 1,5 mm
πρέπει να είναι κατάλληλες για την
απορροφούμενη ισχύ του εργαλείου (δείτε στα
Τεχνικά στοιχεία). Σε περίπτωση χρήσης ενός
ρολού καλωδίου, ξετυλίγετε το καλώδιο πάντοτε
εντελώς.

6.1 Τοποθέτηση της πρόσθετης λαβής

Να εργάζεστε μόνο με τοποθετημένη την

πρόσθετη λαβή (7)! Βιδώστε σφιχτά με το
χέρι την πρόσθετη λαβή στην αριστερή, μεσαία
δεξιά κοχλιοτομημένη τρύπα (ανάλογα την
ανάγκη).

6.2 Τοποθέτηση του προφυλακτήρα

2

. Οι μπαλαντέζες

Πριν τη θέση σε λειτουργία:
Τοποθετήστε τον
προφυλακτήρα.

ή
