1. Izjava o skladnosti

S polno odgovornostjo izjavljamo: Te kotne brusilke, označeni s tipom
in serijsko številko *1), ustrezajo vsem zadevnim določbam smernic
*2) in standardov *3). Certifikat . Direktor razvoja in raziskav *4),
Tehnična dokumentacija - glej stran 3.

2. Uporaba v skladu z določili

Kotne brusilke opremljene z originalno Metabo opremo, navedene na
prvi strani teh navodil so namenjene za rezanje, brušenje s
podpornimi ploščami in krtačenju kovin, betona, kamna in podobnih
materialov brez vode.
WEVA 15-125 Quick, WEVA 15-150 Quick sta primerni tudi za lažja
polirna dela. Priporočamo uporabo kotnih polirnikov za vse vrste
poliranja.
Kotna brusilke z oznako WEV so predvsem primerna za delo z
drateno krtačo z možnostjo nastavitve vrtljajev.
Za vse poškodbe oziroma škodo, ki bi nastala zaradi neprimerne
uporabe, je odgovoren uporabnik.
Upoštevati je treba veljavna pravila o varstvu pri delu z električnimi
stroji in za preprečevanje nesreč pri delu.

3. Splošna varnostna navodila

OPOZORILO

zmanjšate možnost poškodb.

OPOZORILO

delo. Neupoštevanje navodil in pravil lahko pripelje do

električnega udara, požara ali/in resnih poškodb.

Shranite vse varnostne informacije in navodila za kasnejšo
uporabo.

Pred uporabo kotne brusilke natančno in v celoti preberite navodila za
uporabo in priložena Splošna varnostna navodila.
Vso dokumentacijo in navodila hranite in jih v primeru prodaje stroja
priložite novem uporabniku oz. lastniku!

4. Specifična varnostna navodila

4.1 Zbrana navodila za varno delo pri brušenju, abresivnem
rezanju ali žičnem krtačenju.
a) Kotne brusilke so namenjene za rezanje brušenje s podpornimi
ploščami in krtačenju kovin, betona, kamna in podobnih
materialov. Preberite vsa navodila za uporabo, varnostna
opozorila, ilustracije in nasvete. Neupoštevanje navodil in pravil

lahko pripelje do električnega udara, požara ali/in resnih poškodb.
WEVA 15-125 Quick, WEVA 15-150 Quick sta primerni tudi za lažja
polirna dela. Priporočamo uporabo kotnih polirnikov za vse vrste
poliranja.
b) Te kotne brusilke niso namenjene niti primerne za poliranje.
Dela za katera kotne brusilke niso predvidene lahko uničijo stroj in/ali
resno poškodujejo kotno brusilko ali uporabnika (to ne velja za WEVA
15-125 Quick, WEVA 15-125 Quick)

– Skrbno in v celoti preberite ta navodila saj

Preberite vsa priložena navodila za varno

SLOVENSKO

c) Ne uporabljajte opremo, ki ne odgovarja specifikaciji stroja
oziroma jo ne priporoča proizvajalec. Če oprema paše na vaš stroj še
ne pomeni, da bo delo z njo varno.
d) Predpisana hitrost na opremi mora biti vsaj enaka najvišji
hitrosti, predpisani s strani proizvajalca. Prehitro vrteča oprema se
lahko polomi in povzroči poškodbe.
e) Zunanji premer in debelina opreme mora biti v mejah, ki jih
predpisuje proizvajalec za posamični stroj. Preveliki premeri orodij
zmanjšajo nadzor nad brusilko in onemogočajo varovalne elemente.
f) Luknja za os, podložke, matice oz. vsa druga oprema se mora
pravilno prilegati na gred kotne brusilke. Nepravilne mere odprtin in
naknadno vgrajevanje distančnih puš lahko povzroči močno povečanje
vibracij in posledično izgubo kontrole in lom orodja.
g) Nikoli ne uporabljajte poškodovano opremo. Pred vsakim

zagonom preverite, če so diski nepoškodovani, da ne manjkajo
deli, da ni razpok po brusilni površini ali pa da ni oprema
izrabljena. Po prvi montaži opreme vedno naredite testni zagon.
Kotno brusilko odmaknite od sebe tako, da orodja so iz smeri
vrtenja ter vklopite stikalo. Naj deluje cca 1 minuto brez obremenitve

pod največjimi predpisanimi vrtljaji in opazujte, da ni nobenih
nepravilnosti v delovanju. Poškodovana oprema bo nakazala probleme
že pri testnem zagonu.
h) Vedno uporabljajte zaščitna delovna sredstva, očala in zaščitno

masko, ko delate v prahu, nedrseča obutev, pokrivalo, rokavice,
predpasnik, delovno obleko odvisno od delovišča, položaja in
materiala, ki ga obdelujete. Zaščitna očala morajo zadržati leteče

delce prahu in odrezkov. Dihalna maska oziroma aspirator mora filtrirati
ves prah, ki nastaja med delom. Po potrebi jih pogosteje menjajte.
Dolgo izpostavljanje hrupu med delom lahko poškoduje sluh.
i) Opazovalci morajo ostati na varni oddaljenosti od delovišča.

Vsakdo, ki se približa delovišču mora nositi predpisana zaščitna
sredstva. Deli obdelovanca pri obdelavi letijo na vse konce. Med delom

lahko pride tudi do loma orodja in deli z veliko hitrostjo poletijo po
prostoru.
j) Med delom držite kotno brusilko za izolirane dele. Med delom

lahko prerežete »živo» žico ali lastni kabel kotne brusilke in preko
kovinskih delov brusilke lahko pride do električnega udara, ki
lahko ogrozi delavca.
k) Električni kabel kotne brusilke naj bo stran od vrtečih se delov
brusilke. Če zgubite nadzor nad brusilko, lahko preseka kabel in vas

resno poškoduje.
I) Nikoli ne polagajte kotne brusilke na tla preden se orodje
popolnoma ne zaustavi. Vrteči del lahko premakne brusilko na tleh ali
poškoduje površino.
m) Ne zaganjajte brusilke obrnjene proti sebi. Vrtečo se orodje kotne
brusilke lahko zagrabi obleko in potegne vrteče se orodje proti Vam.
n) Redno izpihajte notranjost kotne brusilke. Odstranjujte nabran
prah s sesalnikom. Pozor! Prah je lahko tudi eksploziven. Pri brušenju
ali rezanju se material močno ogreje in nastajajo iskre.

4

o) Ne delajte z kotno brusilko v bližini vnetljivih snovi. Iskre, ki
nastanejo pri brušenju ali rezanju lahko povzročijo požar.
p) Ne uporabljajte opreme, ki zahteva vodno hlajenje.Voda oziroma
hladilne tekočine lahko povzročijo kratki stik in/ali električni udar.

4.2 Povratni udar brusilke:

Povratni udar je posledica motnje vrtilnega momenta vpetega orodja
na kotno brusilko. Motnja nastane zaradi trenutne blokade orodja,
spremembe trdote površine obdelave, stisnjenja orodja,…. Posledica
je nekontrolirano, težko obvladljivo gibanje brusilke v nasprotno smer
od obdelovanca.
Na primer, ko se obdelovanec okruši ali stisne se rob diska zadene na
poškodovanem mestu ter takrat lahko disk se odbije od obdelovanca
ali celo globlje zaskoči v material. Zgodi se tudi, da takrat odskoči
kotna brusilka proti uporabniku kar pa je odvisno tudi od smeri
vrtilnega momenta diska in točke poškodbe.
Pod takimi pogoji lahko pride tudi do pokanja obdelovalnega diska.
Največkrat je vzrok za nastanek povratnega udara nenamenska
uporaba in/ali neupoštevanja
navodil za varno delo, z previdnostjo pa se se lahko prepreči.
a) Vedno držite kotno brusilko trdno za oba ročaja in bodite v

stabilnem položaju tako lahko zadržite kotno brusilko v primeru
nasprotnega udara. Stalno nadzirajte vrtilni moment predvsem pri

začetku dela in v primeru povečanja nasprotne sile takoj zmanjšajte
pritisk na obdelovanec!
b) Nikoli ne imejte roke v bližini vrtečih se delov. V primeru
povratnega udara lahko nastane resna poškodba.
c) Ne postavljajte se v smeri možnega povratnega udara kotne
brusilke. Smer povratnega udara je največkrat nasprotna od vrtilnega
momenta in mesta naleta.
d) Bodite še posebno previdni pri obdelavi kotov, ostrih robov in
podobno. Tako se izognemo sunkom ali stiskanju opreme. Koti, ostri
robovi ali sunki imajo tendenco, da ovirajo vrteče se diske in povzročijo
izgubo nadzora ali povratni udar.
e) Ne montirajte verige verižne žage ali listov krožne žage.Taka rez­ila pogosto povzročajo povratne udare in izgubo nadzora nad orodjem.

4.3

Specifična varnostna opozorila za brusilnimi in rezilnimi diski:

a) Vedno uporabljajte pravilno nastavljeno zaščito plošče
odgovarjajoče dimenzije. Zaščita plošče-diska varuje pred

odlomljenimi deli in usmerja vroče obruske stran od operaterja.
b) Zaščita plošče mora biti vedno varno zaskočena in v takem

položaju, da čim manj delcev plošče in materiala leti proti
operaterju. Zaščita plošče pomaga zaščititi operaterja pred deli

odlomljene plošče in nenamernega dotika z vrtečo se ploščo.
c)Opremo uporabljajte samo za tista dela katerim je namenjena.Kot
na primer, z rezilno ploščo ne brusite površin ali robov! Rezilne plošče
niso konstruirane za bočne obremenitve, zato lahko pride do loma.
d) Vedno uporabljajte originalne in nepoškodovane matice in
podložke za pritrditev opreme. Preverite, da sta zunanja in notranja
premera ter debelina opreme pravih dimenzij.
Podložke za vpetje rezilnih diskov so lahko drugačne kot za vpenjanje
brusilnih diskov.
e) Ne uporabljajte obrabljene opreme iz večjih kotnih brusilk. Pri
nizkih premerih je obodna hitrost večja zato prej pride lahko do loma.

4.4

Dodatna varnostna navodila za rezanje s kotnimi brusilkami:

a) Ne dopustite blokade rezilnega diska v obdelovancu, preko­mernega pritiska preglobokega reza. Kar pomeni, da potiskajte

rezalko z občutkom ne premočno in v smeri reza.
Tako preprečimo stranske pritiske in zmanjšamo možnost proti-udara
brusilke blokade in/ali poškodbe rezalke.
b) Ne postavite svojega telesa v linijo rezilne plošče. V slučaju
povratnega udara lahko hitro vrteča se rezilna plošča resno poškoduje,
kar se nahaja na njeni poti oziroma vrže orodje direktno proti vam.
c) Ko se rezilna plošča ustavi ali karkoli zmoti rezanje takoj
izklopite brusilko in počakajte, da se plošča popolnoma zaustavi.
Nikoli ne poizkušajte odstraniti rezilne plošče dokler se vrti, saj lahko
pride do povratnega udara brusilke. Ugotovite vzrok motnje in jo
odpravite, preden ponovno zaženete kotno brusilko.
d) Ne zaženite kotne brusilke, če je rezilna plošča še v
obdelovancu. Sprostite rezalko, zaženite brusilko in
rezilna plošča doseže polne vrtljaje in počasi se spustite v rezanje.
Obratno Vam lahko brusilko vrže proti vam ali zlomi rez. ploščo.
e) Podprite panele in dolge kose ko jih režete. Daljši kosi imajo
tendenco po lomu na mestu, kjer režemo. To upoštevajte pri postav-

počakajte, da

SLOVENSKO

ljanju podpor (ki morajo biti čim bližje mesta reza), da vam ne
»zagrabi« rezilne plošče.
f) Posebno pozornost zahtevajo rezi na težko dostopnih mestih
oziroma tako imenovanih »žepni rezi«. Kaj hitro lahko prerežemo
vodno, plinsko ali električno instalacijo, celo povzročimo povratni udar.

4.5

Dodatna varnostna navodila za brušenje s kotnimi brusilkami:

a) Ne uporabljajte brusnega papirja, ki je prevelike dimenzije.
Upoštevajte navodila proizvajalca pritrdilne plošče za brušenje, ko
izbirate brusni papir. Prevelika dimenzija papirja lahko povzroči tresenje,
trganje ali celo povratni udar plošče.

4.6

Dodatna varnostna navodila za poliranje

- samo za WEVA 15-125-Quick, WEVA 15-150 Quick
Sproščeni deli na ščitniku niso dovoljeni. Pazljivi bodite z vrvicami
za privezovanje, te morajo biti pravilno skrajšane in zavezane.

Vsak nepritrjen del med poliranjem lahko poškoduje prste ali
obdelovalno površino.

4.7

Dodatna varnostna navodila za žično krtačenje s kotnimi

brusilkami:
a) Zavedajte se možnosti, da med delovanjem odleti del žične
krtače. Ne pritiskajte preveč krtačo na obdelovalno površino saj
tako povečate možnost poškodbe žične krtače. Delci žice lahko

zlahka prodrejo skozi tanke dele obleke in/ali kože.
b) Če je zaščite primerna za delo z žično ščetko ne dopustite
nobenega prepletanja med žično ščetko in zaščito. Zaradi
centrifugalne sile se lahko poveča premer žičnega kolesa med
obratovanjem.

4.7 Dodatna varnostna navodila
OPOZORILO - V

Uporabite elastične oblazinjene podloge, če je zraven pri dobavi
brusil ali je priporočeno. Upoštevajte vsa navodila proizvajalca

dodatne opreme! Varujte plošče pred mazivi in udarci. Brusilne plošče
uporabljajte in shranjujte pazljivo in v skladu z navodili proizvajalca
plošč. Ne uporabljajte finih brusilnih plošč za groba dela! Ne pritiskajte
premočno na robove plošč. Brusilko odlagajte v ležeč položaj tako, da
ne more zdrsniti Dolge obdelovance ustrezno podložite oziroma
podprite. Če se uporablja oprema z notranjim navojem se gred brusilke
ne sme dotikati konca navoja v izvrtini obdelovalnega orodja. Preden
montirajte tako opremo se prepričajte, da je globina izvrtine zadostna.
Navoja na opremi in gredi morata biti skladna; preverite v tabeli na strani
3 ter v poglavju 14 - Tehnični podatki informacijo o navoju na gredi
brusilke.
Odprtine za hlajenje. Po potrebi pogosteje izpihajte brusilko, pred tem
pa obvezno izvlecite električni vtič iz električnega omrežja.
Poškodovano, ekscentrično ali vibrajoče orodje ne uporabljajte.
Izogibajte se možnosti poškodb plinskih, električnih in vodnih instalacij
ter nosilnih zidov in profilov.
Za zunanja dela priklopite brusilko na električno instalacijo, ki je
varovana z IF odklopnikom občutljivosti 30 mA. Vedno izvlecite vtikač iz
električnega omrežja preden kakor koli posegate v brusilko.
Poškodovan ali polomljen stranski ročaj morate zamenjati. Nikoli ne
delajte s strojem če je poškodovan stranski ročaj.
Počeno ali poškodovano zaščito plošče je potrebno takoj zamenjati.
Delo brez zaščite lahko povzroči hude poškodbe.

Zmanjšajte izpostavljenost prahu

Prah, ki nastaja med delom lahko resno ogrozi zdravje (različne

vrste lesa, kitov, barv, kamna in kovin z vsebnostjo svinca ali
težkih kovin) zato uporabljajte sesalnike in zaščitne maske za dihala
tudi za opazovalce.
Nekatere vrste prahu so klasificirane kot karcerogene snovi, kot so
hrastov in bukev prah posebej v kombinaciji z raznimi kemičnimi
zaščitnimi laki in premazi.
Prah naj ne bo usmerjen proti vašemu telesom. Poskrbite za dobro
prezračevanje delavnega mesta, če se dela v notranjih prostorih.
Materiale, ki vsebujejo azbest naj obdelujejo le specialisti!

- Kjerkoli je to omogočeno, uporabljajte odsesalne sisteme.

- Delovišče naj bo dobro prezračevano.

- Priporočljiva je uporaba zaščitne maske s filtrom razreda P2
Upoštevajte nacionalna priporočila za materiale, ki jih obdelujete.
Materiali, katerih prah je nevaren zdravju, (npr. azbest) se ne smejo
obdelovati!
Zaščitno obleko posesajte ali jo operite, ne izpihujte jo z zrakom ali
krtačite.

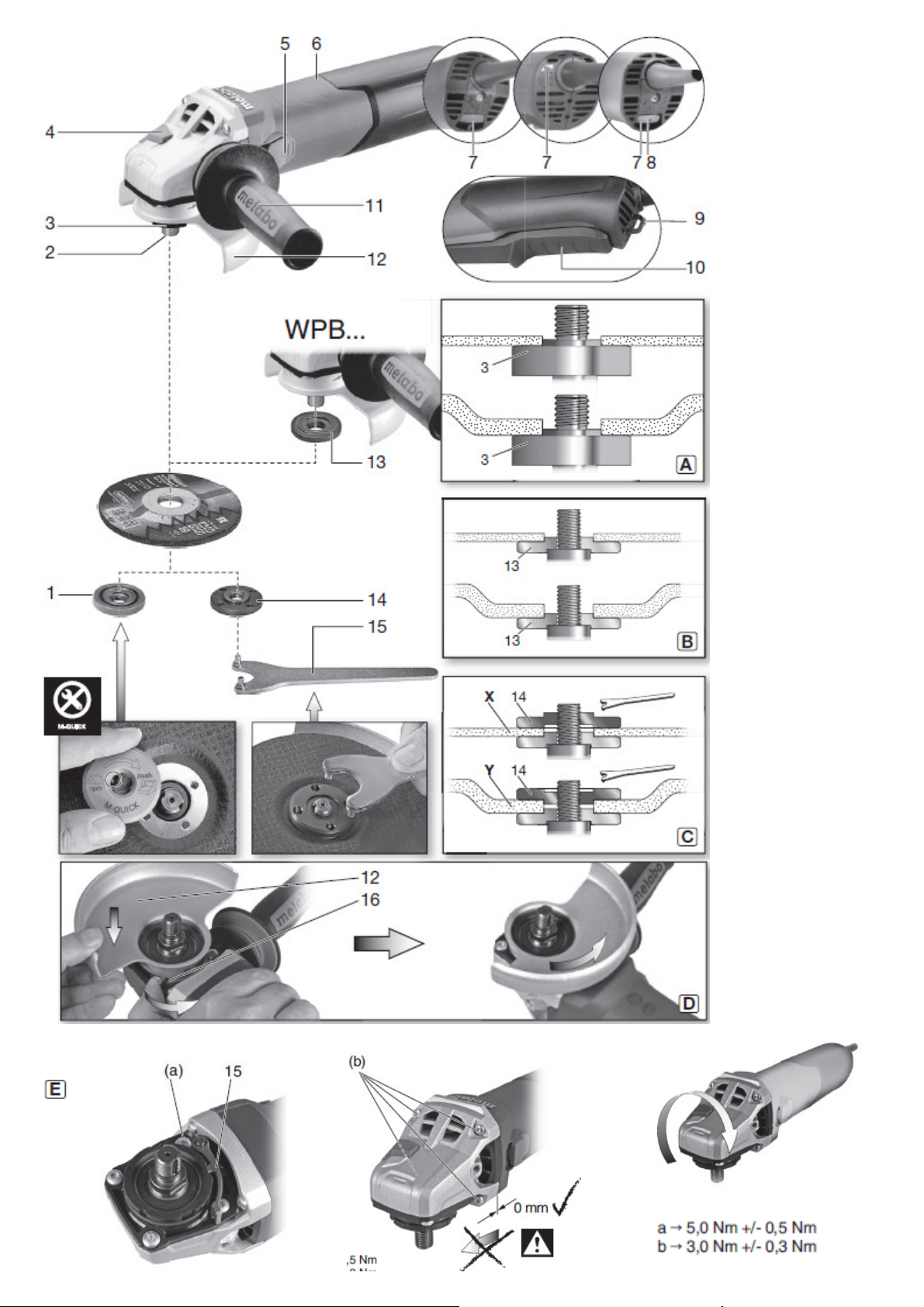

5. Legenda

Glej stran 2

edno si nadenite zaščitna delovna očala.

5

1 »Quick« Samozatezna sponska matica*
2 Gred brusilke
3 Autobalanser - Notranja podložka*
4 Gumb za blokado vretena
5 Drsno stikalo za vklop/izklop
6 Ročaj
7 Elektronski indikator*
8 Gumb za pred-nastavitev števila vrtljajev*
9 Zanka
10 Stikalo (dolgo) za vklop/izklop*
11 Stranski ročaj/stranski ročaj z dušilcem tresljajev*
12 Zaščita obdelovalne plošče
13 Notranja podložka
14 Sponska matica*
15 Ključ sponske matice*
16 Vzvod za nastavitev zaščite plošče

*

Odvisno od opreme/ni v obsegu dobave

6. Priprava za delo

Pred priklopom brusilke na omrežje preverite če se vrednosti
omrežja skladajo s podatki, navedenimi na tipski tablici brusilke

Vedno priklopite na vtičnico z varovalko občutljivosti odklopa
30 mA

.

6.1

Pritrditev stranskega ročaja

Vedno uporabljajte stranski ročaj (11) pri delu kotno brusilko.
Privijte ga na levo ali desno stran do konca!

6.2

Postavitev zaščite plošče

Zaradi varnosti pri uporabi med delom vedno uporabljajte
zaščito plošče pri brušenju, rezanju z DIA ploščami in lamelnimi

brusilnimi ploščami .
Zaradi varnosti pri rezanju uporabite rezilno zaščito plošče, če to
zahteva delovni postopek po posebni opremi za zaščito (poglejte pod

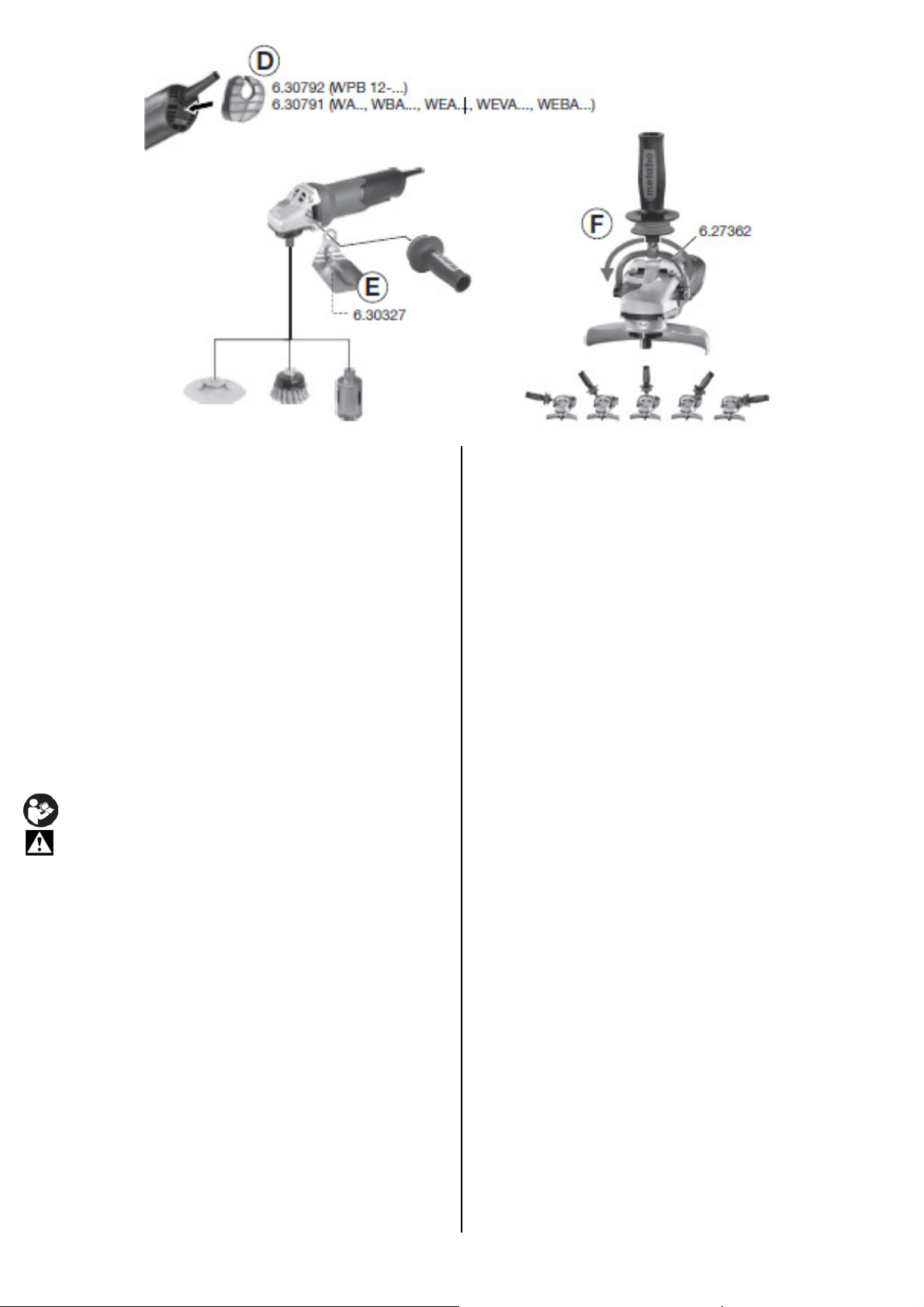

dodatno opremo). Glejte sliko D na strani 2.

- Pritisnite in držite vzvod (16). Postavite zaščito (12) v položaj kot je
označeno

- Spustite vzvod in obrnite zaščito dokler se vzvod ne zaskoči

- Pritisnite in držite vzvod ter postavite zaščito v položaj, da je zaprti
del obrnjen k operaterju.

- Prepričajte se, da je zaščita plošče pravilno nameščena zataknjena.

- Vzvod mora biti zaskočen in zaščita se ne more na roke zavrteti.

•

• Uporabljajte le pribor, ki je oddaljen od zaščite

3,4 mm
(razstavite v obratnem vrstnem redu)

7. Vpenjanje obdelovalnih plošč

Izvlecite vtičnico iz električnega omrežja preden posegajte v
stroj. Vreteno brusilke mora mirovati in stikalo izklopljeno

Zaradi varnosti pri rezanju uporabite rezilno zaščito plošče,
če to zahteva delovni postopek po posebni opremi za
zaščito (dodatna oprema poglavje 11).

7.1

Zaklepanje vretena

Pritisnite gumb za blokado gredi (4) in obračajte gred (2) z roko dokler
blokada ne zaklene vretena.

7.2

Montaža brusilne plošče

WA..., WBA..., WE..A...: (glejte sliko A stran 2)

Autobalancer” notranja podložka (3) je stalno pritrjena na gredi
brusilke. Tu dodatna notranja podporna podložka ni potrebna.

Naležna površina “Autobalancer” notranja podložka (3),
obdelovalna plošča in "Quick" vpenjalna matica (1) morajo biti
čiste. Potrebi jih očistite.

- Postavite obdelovalno ploščo na “Autobalancer” notranjo podložko.
Obdelovalna plošča mora ravno nalegati na “Autobalancer” notranjo
podložko.
WPB..: (glejte sliko B stran 2)

- Nastavite notranjo podložko (13) na ležišče vretena tako, da se ne
notranja podložka ne vrti na vretenu je podložka pravilno postavljena.

- Položite brusilno oziroma rezalno ploščo na notranjo podložko (13)
in preverite, da plošča lepo naseda. Pri rezilni plošči mora kovinski
obroč plošče ravno ležati na notranji podložki (13).

7.3

Pritrditev hitro zatezne sponske matice »Quick«

(odvisno od opreme)

6

SLOVENSKO

Zavarovanje sponske matice »Quick« (1):

»Quick« matico (1) uporabljajte sam ona Metabo kotnih brusilkah z
»Metabo Quick System«. Ti stroji imajo na rdečem gumbu blokade
gredi (4) znak »M-Quick«

Ne uporabljajte "Quick" sponske matice, če je vpenjalno držalo
na opremi tanjše od 6,8 mm! V tem primeru uporabite navadno

matico (14) na dvo-zatični ključ (15).

- Zaklenite vreteno z gumbom (poglavje 7.1).

- Navijte matico (1) na vreteno brusilke (2). Glejte sliko na strani 2.

- Z roko zavrtite matico v smeri urinega kazalca dokler ni privita.

Odvitje "Quick" sponske matice (1):

Samo ko je vpeta »Quick« matica (1) lahko zaklenite vreteno z
gumbom (4), kose gred še vrti!

- Gred se še vedno vrti, tudi ko je stikalo izklopljeno.

- Pritisnite gumb blokade (4) predno se gred z diskom zaustavi. Zaradi
momenta se matica »Quick« odvije sama. Odvijte jo do konca z
roko.

7.4

Pritrditev/odvijanje sponske matice (14)

(odvisno od opreme)
Pritrditev sponske matice (14):
Zaradi varnosti se sponska matica (14) ne sme uporabljati
pribrusilkah z oznako W..B...
Obe strani sponske matice sta različni. Privijte sponsko matico na
vreteno kot je navedeno, glej sliko C na strani 2:

X)

fina brusilna plošča: sponsko matico (14) obrnite tako, da je

distančni obroček obrnjen navzgor. Tako bo brusilna plošča bolj varno
pritrjena.

Y)

groba brusilna plošča: obrnite sponsko matico (14) tako, da je

distančni obroček obrnjen navzdol in sede varno v odprtino brusilne
plošče.
Odvijanje sponske matice: Zaklenite vreteno z gumbom za blokado
(glejte 7.1). S ključem za sponsko matico (15) odvijte sponsko matico
(14) v obratni smeri urinega kazalca.

8. Uporaba

8.1

Nastavitev hitrosti (odvisno od izvedbe)

Nastavite priporočeno hitrost vrtenja s pomočjo gumba (8) (nižja številka
= manjša hitrost; višja številka = višja hitrost)
Rezilni in brusilni diski, DIA rezilne plošče, skledni brusi: visoka hitrost
Krtače: srednja hitrost

Brusne plošče: nizka ali srednja hitrost

Opomba: Priporočamo za poliranje uporabo kotnega poliranja.

8.2

Vklop/izklop stroja

Vedno držite brusilko z obema rokama.
Najprej vklopite kotno brusilko, ko doseže polne obrate se

približamo obdelovancu!
Kotna brusilka ne sme biti v bližini prahu in odrezkov. Kotno
brusilko ne odlagajte v prašna ali vlažna mesta. Ne odložite
brusilke iz rok na tla preden se motor popolnoma ne zaustavi.

Da preprečite nenadni vklop; preverite, če je stikalo na brusilki v
položaju izklopa preden priklopite vtič v el. omrežje
WA..., WBA..., WEA..., WEVA..., WEBA...: Zaradi moči in navora med
obratovanjem brusilka stalno sili iz prijema rok. Zato držite kotno
brusilko trdno z obema rokama, postavite obe nogi stabilno na tla in
bodite kar se da zbrani pri delu.

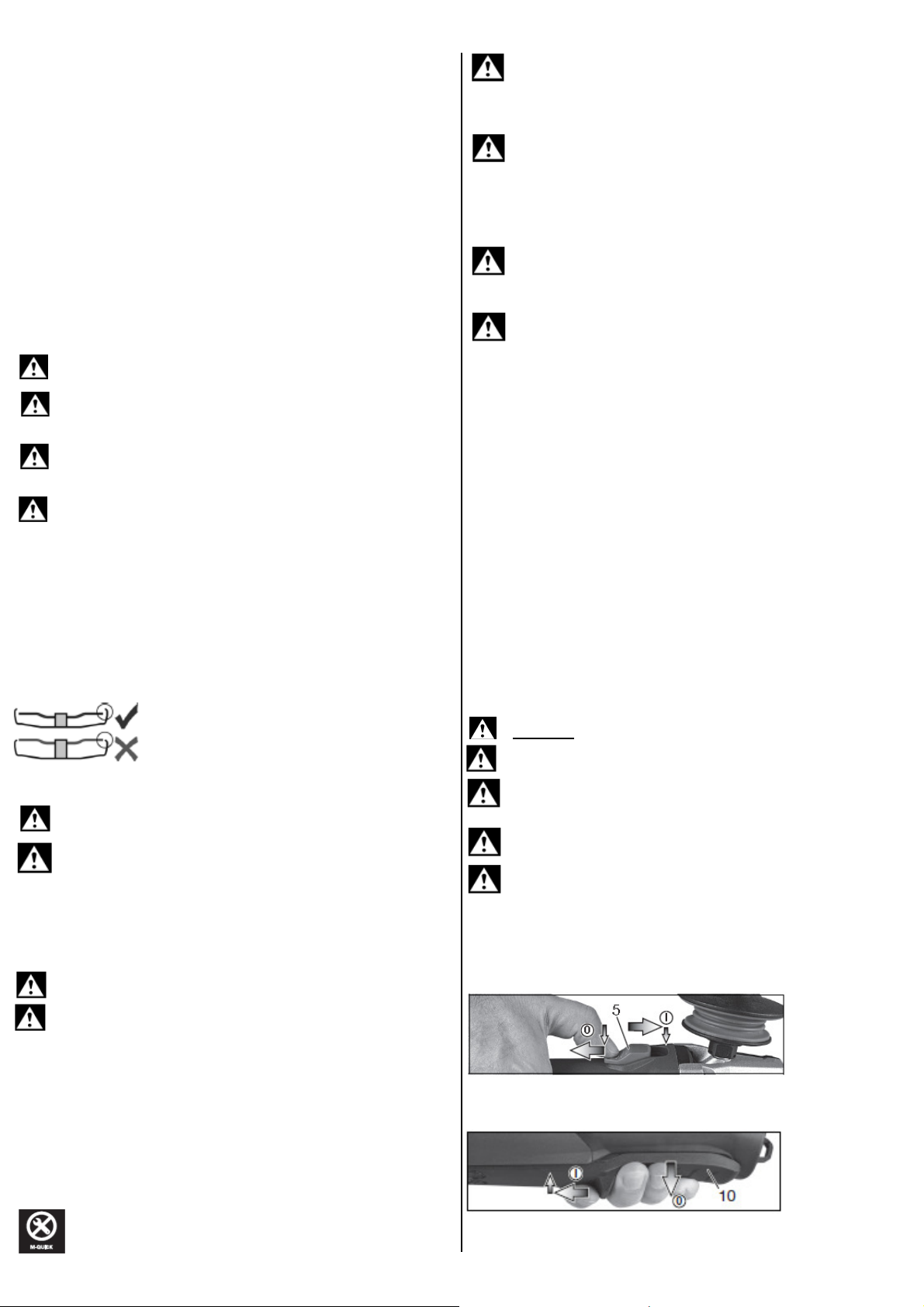

Vklop brusilke z drsnim stikalom: Pritisnite drsno stikalo (5) zadaj

Izklop brusilke: pritisnite na zadnji del stikala (5), navzdol.
Brusilke z dolgim stikalom (s funkcijo »deadman« izklopa)

navzdol, po tem
porinite ga naprej
do vklopa, ter za
blokado potisnite
prednji del gumba
navzgor.

Vklop: porinite
blokirni gumb (10)
v smer puščice in
pritisnite prožilo
(10). Izklop:
spustite prožilo (10)

8.3

Navodila za delo

Brušenje: Pritisnite kotno brusilko z brusno ploščo na obdelovalno

površino ter z občutkom drsimo po njej. Pri tem pazite, da se površina
ne segreje preveč.
Groba obdelava: Brusna plošča na površino pod kotom 30° do 40° za
najboljše rezultate.

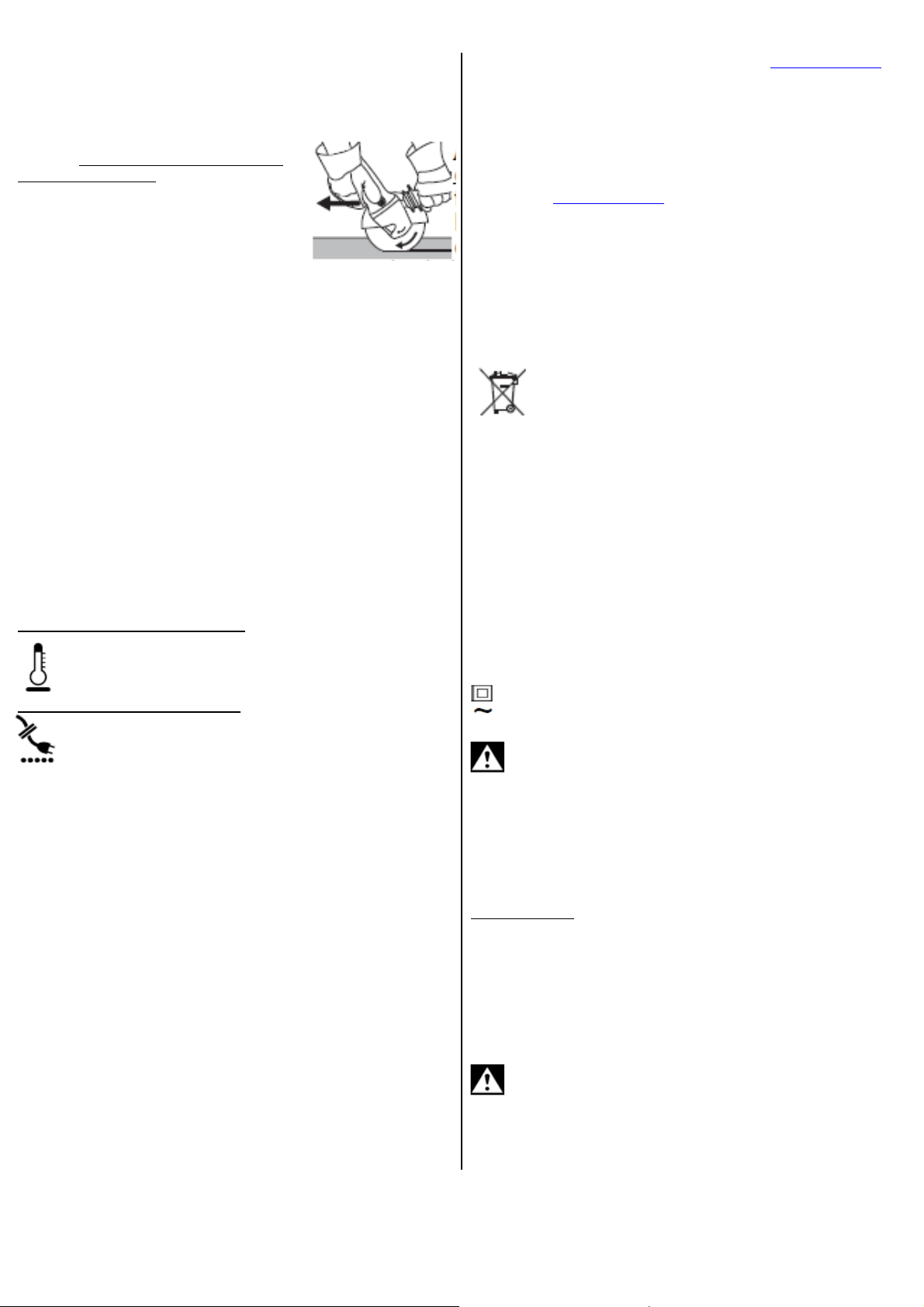

Rezanje: Vedno režite v proti smeri vrtenja
rez. plošče (glej sliko).
V nasprotnemprimeru obstaja nevarnost
proti meta brusilke ali izguba kontrole. Hitrost
rezanja prilagajate vrsti in debelini materiala.
Ne nihajte z brusilko, med obratovanjem,
brusilka mora biti čimbolj mirna.

Žično krtačenje: pritisnite brusilko enakomerno na površino.

8.4

Obračanje ohišja zobnikov Glejte skico E na strani 2.

- Izvlecite vtikač iz omrežja

- Odvijte vijak (a) pri vzvodu (16), odstranite vijak, vzvod (z kovinskim
delom) in odložite na poznano mesto.

- Odvijte vse 4 vijake ohišja (b). POZOR!!! ne odstranjujte ohišja
zobnikov!

- Obrnite ohišje zobnikov v željen položaj, brez da ga odstranjujete.

- Privijte vse 4 vijake ohišja (b) v luknje z navoji. Moment privijanja =

3.0 Nm +/-0,3 Nm

- Vstavite nazaj vzmet vzvoda v prejšnji položaj in vgradite vzvod (16)
(skupaj z kovinskim delom) in privijte nazaj vijak (a). Privijani moment:

5.0 Nm +/- 0,5 Nm. Preverite, da vzvod (15) funkcionira pravilno; mora
biti pod vzmetjo.

9. Čiščenje

Čiščenje motorja: Redno izpihajte notranjost brusilke s stisnjenim
zrakom ali zbrani prah posesajte s sesalnikom skozi ventilacijske
odprtine, vsaj po cca.15 urah dela! Tako bo daljša življenjska doba
brusilke in redkejši bodo servisni intervali. Med čiščenjem stroja
izvlecite vtič iz omrežja in nadenite si zaščita očala in dihalno zaščito..

10. Težave

Stroji z VTC, TC in VC elektroniko:

Zaščita pred preobremenitvijo: elektronski indikator se
prižge (7); močno zmanjšanje števila vrtljajev. Temperatura

motorja je previsoka, pred nadaljevanjem dela zmanjšajte
obremenitev.

Stroji z VTC, TC in VC elektroniko

Zaščita pred ponovnim zagonom. elektronski indikator se
prižge (7); brusilka se ne zažene. Aktivirala se je zaščita pred

ponovnim zagonom. Če pride do izpada električne energije ali
izklopa vtiča, stikalo pa je še vklopljeno, priklopu na elektriko

stroj ne deluje. Izklopite stikalo in ga ponovno vklopite.

11. Dodatna oprema

Uporabljate le kvalitetno Metabo dodatno opremo!
Vprašajte Vašega trgovca Metabo orodja za dodatno opremo!
Navedite trgovcu točen model brusilke, da bo lahko svetoval pravilno
dodatno opremo. Poglejte na stran 3 in 4.

A

Zaščita obdelovalnega diska

Oblikovana je za delo z abresivnimi rezilnimi diski in DIA rezilnimi
ploščami. Ko ga enkrat vgradite je to zaščita rezalnega diska.

B

Odsesovalna zaščita za rezanje

Oblikovana je za rezanje v kamen z DIA rezilnimi diski. Na nastavek
pritrdimo cev za odsesovanje.

C

Odsesovalna zaščita za površinsko brušenje.

Primerna je za brušenje betonov, estrihov, lesa in plastik z DIA
skledastimi brusi in/ali fiberglass diski in primernimi brusilnimi
ploščami. Odsesovalni priklop se ne sme uporabljati pri brušenju kovin.

D

Prašni filter

Fini prašni filter prepreči vstop prašnih delcev v notranjost stroja.

E

Zaščita za roke

Pri delu z podložnimi ploščami, brusilnimi papirji, žičnimi krtačami in
DIA vrtalnimi nastavki za ploščice. Zaščito vgradite pod stranski ročaj.

F

Vmesnik za stranski ročaj

Omogoča več različnih položajev stranskega ročaja.

SLOVENSKO

Za celotno ponudbo dodatne opreme si poglejte www.metabo.com
ali katalog Metabo.

12. Popravila

Popravila na Metabo električnem orodju naj opravljajo le kvalificirani
električarji! Če katerikoli Metabo stroj potrebuje servis, ga lahko
pošljete na naslove, ki se nahajajo na koncu teh navodil. Prosimo, da
priložite opis napake stroja.
Sestavno skico in seznam rezervnih delov si lahko ogledate na
spletni strani www.metabo.com

13. Zaščita okolja

Nabran prah, ki nastane z brušenjem lahko vsebuje nevarne
materiale. Ne odlagajte te odpadke med gospodinjske smeti, ampak v
posebne zbiralnike za nevarne odpadne snovi.
Metabo embalaža je 100 % reciklažna. Izrabljen stroj ne zavrzite
kjerkoli. Deli stroja, narejeni iz različnih zlitin in plastike se lahko
reciklirajo.
Samo za članice EU: Ne odlagajte izrabljenih strojev med hišne
odpadke. Z upoštevanjem smernice evropske skupnosti 2002/96/EC

za izrabljeno elektronsko in električno opremo in z
upoštevanjem nacionalnih zakonskih aktov se izrabljeni
električni stroji zbirajo posebej in se jih okolju prijazno
reciklira.

14. Tehnični podatki

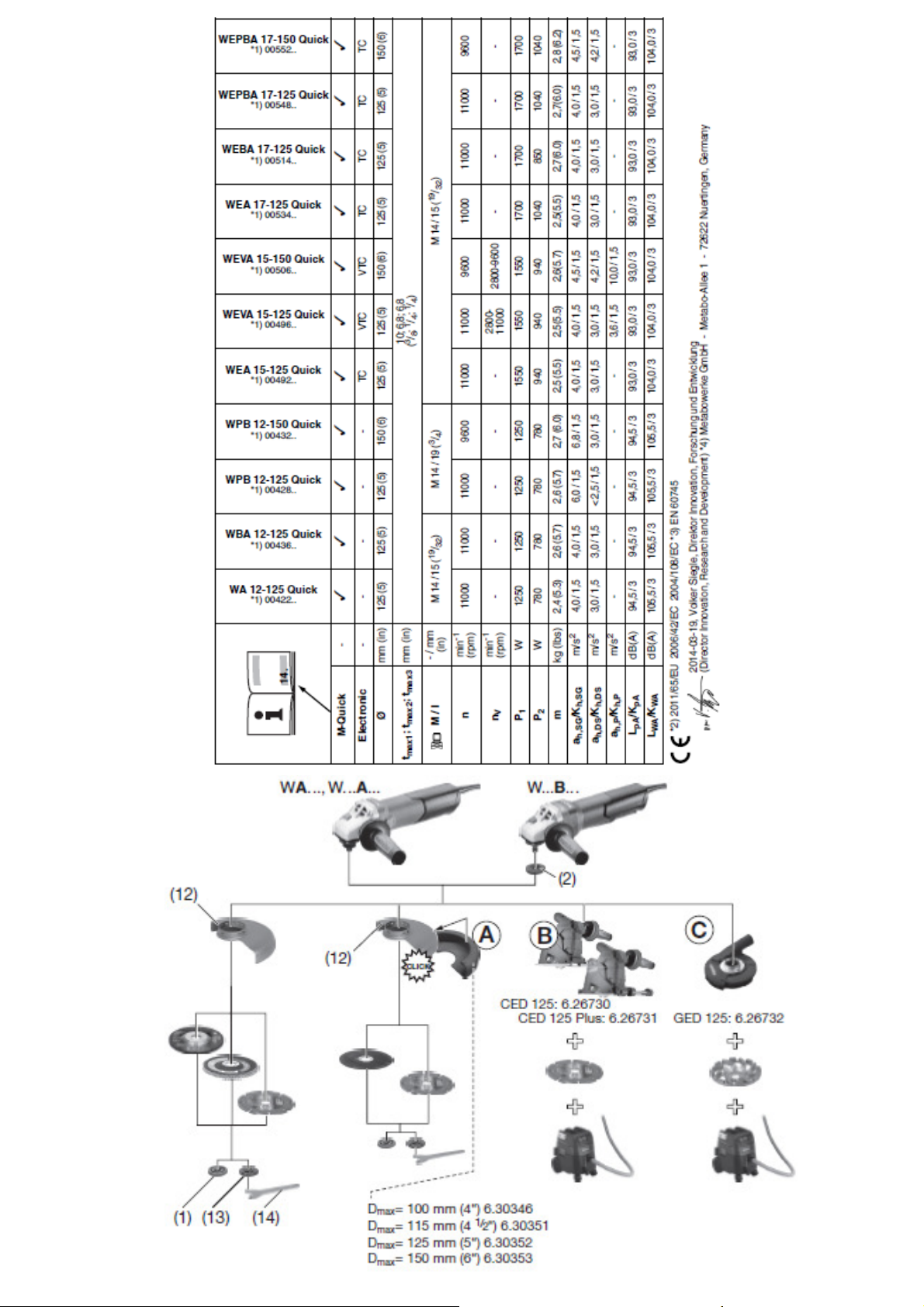

Legenda znakov v tabeli na strani 3. Spremembe so mogoče zaradi
tehničnega napredka.

ɸ

= največji premer brusilne/rezalne plošče

max

t

= največja debelina vpetja brusilne ali rezalne plošče pri kateri se

max,1

uporablja matica (13)
t

= največja debelina brusilne ali rezalne plošče, pri kateri se

max,2

uporablja »Quick« matica (1)
t

= največja dovoljena debelina rezilne opreme

max,3

M = navoj vretena
l = dolžina navojnega vretena
n* = število vrtljajev brez obremenitve
P1 = vhodna moč motorja
P2 = izhodna moč motorja
m = teža stroja brez kabla
Vrednost izmerjenih po standardu EN 60745

Stroj je v varnostnem razredu II.

Izmenična napetost

Vse vrednosti so določene z upoštevanjem veljavnih standardov.

Vrednosti emisij

Lahko se uporabi kot uvodna ocenitev izpostavljenosti. Deklarirani
tresljaji predstavljajo v glavnem le najpogostejše načine uporabe stroja.
Vseeno stroj se lahko uporablja tudi na drugačne načine, z drugačno
opremo, zato lahko vrednosti tresljajev odstopajo .To lahko pomembno
dvigne nivo z izpostavljenosti preko vsega delovnega perioda. Ocena
izpostavljenosti vibracijam lahko upošteva čas, ko se stroj izklaplja ali
obratuje brez obremenitve. To lahko pomembno zniža nivo
izpostavljenosti preko vsega delovnega obdobja.
Vrednost vibracij (vektorski seštevek treh smeri) izmerjenih po
standardu EN 60745:
a

= Vrednost emisije vibracij (pri brušenju)

h, SG

a

= Vrednost emisije vibracij (pri brušenju s papirjem )

h, DS

K

= Nevarne vibracije

h,SG/DS

Tipični A-efektivno opažen nivo zvoka:
LpA = Nivo zvočnega tlaka
LWA = Nivo zvočne moči
K

= Nevarno (nivo hrupa)

pA/WA

Med obratovanjem lahko nivo hrupa preseže 80 dB(A)

Nadenite si ustrezno zaščito sluha!

7

SLOVENSKO

GARANCIJSKI LIST

za

stroje

Oznaka in TIP: _________________________________________

Datum izročitve blaga: ___________________________________

Firma in sedež prodajalca: ______________________________________________

Žig in podpis prodajalca: ________________________________________________

Serijska številka stroja: _________________________________________________

Dvojnik garancijskega lista se ne izdaja!

1. Metabo d.o.o. jamči za lastnosti in brezhibno delovanje stroja v garancijskem roku, ki začne teči z
izročitvijo blaga potrošniku.

2. Za zgoraj navedeni stroj priznavamo 12 mesečni garancijski rok, ki začne teči od dneva izročitve blaga
potrošniku. Vse poškodovane dele bomo v tem roku brezplačno zamenjali oz. nadomestili z novimi. Kot
garancija se ne prizna obraba potrošnega materiala in pribora kot so krtačke, kabli, maziva, svedri, rezila,
obdelovalne plošče, ipd.

3. Garancija velja samo ob posegu, ki ga lahko opravi pooblaščeni serviser za Metabo stroje. Servis je
potrebno opraviti na vsakih 70-100 delovnih ur. Če serviser ugotovi, da je bil aparat v garancijskem roku
neprimerno vzdrževan, se garancija ne prizna.

4. Iz garancije izključujemo popravila, ki se opravijo zaradi nemarnega ravnanja, vzdrževanja ali neprimerne
uporabe.

5. Rok popravila ne sme biti daljši od 45 dni, v nasprotnem primeru vam aparat v celoti zamenjamo z novim.

6. V primeru, da popravilo proizvoda v garancijski dobi traja več kot 3 delovne dni, se vam garancijski rok
podaljša za toliko dni, kolikor je bil čas popravila.

7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

8. Garancija prične teči z dnem prodaje, kar dokažete s potrjenim garancijskim listom in računom. Pazite, da
vam prodajalec izpolni garancijski list s pravilnim datumom prodaje, originalnim žigom, prepisano serijsko
številko stroja in podpisom, drugače se vam garancije ne prizna.

9. Oskrbo z vsemi nadomestnimi deli zagotavljamo min. 8 let. Metabo zagotavlja popravilo stroja izven
garancijskega roka min. 5 let.

10. Garancija za Metabo stroje velja na celotnem območju Evropske skupnosti.

11. Garancija se ne prizna :

- če je v aparat posegla nepooblaščena oseba,

- če so okvare mehanske oz. fizične,

- če so okvare nastale med transportom po naši izročitvi,

- če ni potrjen garancijski list in priložen originalen račun,

- za ves potrošnji material (krtačke, kabli, maziva, redni pregled).

Servis za okvare v garancijskem roku:

VARESI d.o.o.

Prušinikova C. 73
1000 Ljubljana / Tel.: [phone]

Metabo 3-letna garancija
XXL garancija je na voljo za vse države, ki so navedena na spletni strani www.metabo.si.
Potrdilo o 3-letni garanciji in vsi pogoji so objavljeni na navedeni spletni strani.
Obiščite jo in izpolnite potrebne podatke za 3-letno XXL Metabo garancijo.

VARESI d.o.o.

Cesta v Gorice 2a
Tel.: [phone]

1000 Ljubljana
