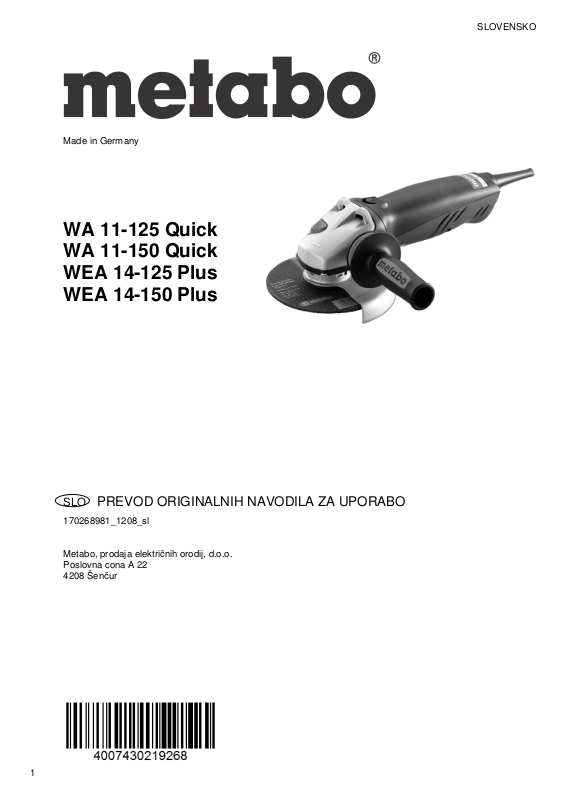

Page 1
SLOVENSKO
Made in Germany
WA 11-125 Quick
WA 11-150 Quick
WEA 14-125 Plus
WEA 14-150 Plus
SLO
170268981_1208_sl
Metabo, prodaja električnih orodij, d.o.o.
Poslovna cona A 22
4208 Šenčur
PREVOD ORIGINALNIH NAVODILA ZA UPORABO
1

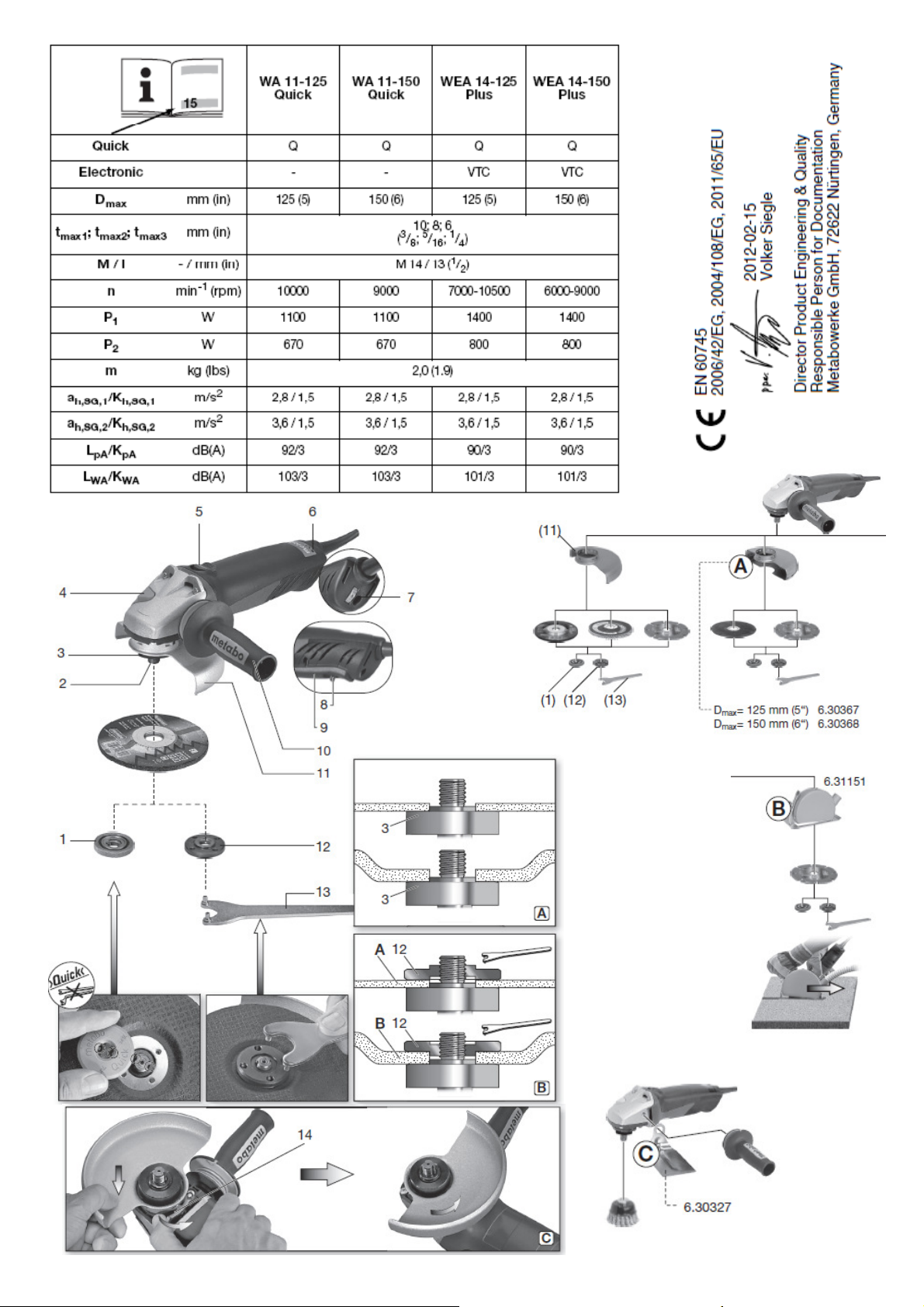

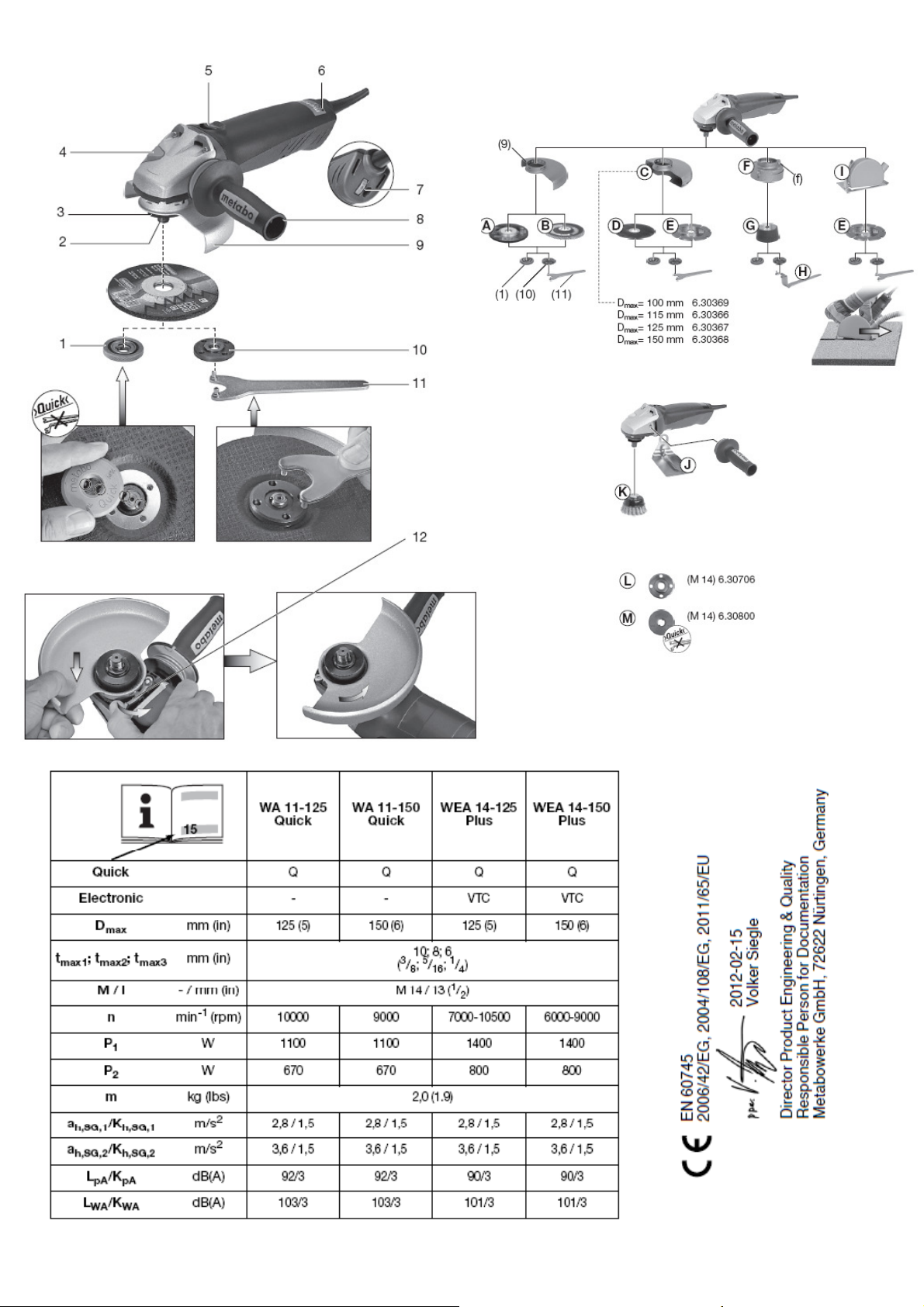

Page 2
SLOVENSKO
2
Page 3
SLOVENSKO
3
Page 4
SLOVENSKO
Navodila za uporabo
Spoštovani kupec!
Hvala za vaše zaupanje ob nakupu Metabo stroja. Vsak izdelek iz proizvodnega programa Metabo je pod skrbnim nadzorom v
proizvodnji in je na koncu podvržen vsem kontrolam kvalitete po Metabo pravilniku o kvaliteti. Vseeno je življenjska doba stroja
odvisna od vas. Zato vas prosimo, da skrbno in v celoti preberite navodilo za uporabo. Samo tako se boste seznanili z vašim novim
strojem, skrbeli za njega in ga dolgo uporabljali.
Vsebina
1 Izjava o skladnosti
2 Uporaba v skladu z določili
3 Splošna varnostna navodila
4 Specifična varnostna navodila
5 Legenda
6 Posebne lastnosti
7 Priprava za delo
8 Vpenjanje obdelovalnih plošč
9 Uporaba
10 Čiščenje
11 Težave
12 Dodatna oprema
13 Popravila
14 Zaščita okolja
15 Tehnični podatki
1. Izjava o skladnosti
S svojo polno odgovornostjo izjavljamo, da ta stroj ustreza
navedenim standardom in smernicam navedenih na strani 2.
2. Uporaba v skladu z določili
Kotne brusilke opremljene z originalno Metabo opremo, so
namenjene za rezanje, brušenje in krtačenje kovin, betona,
kamna in podobnih materialov brez vode.
Za vse poškodbe oziroma škodo, ki bi nastala zaradi neprimerne
uporabe, je odgovoren uporabnik.
Upoštevati je treba veljavna pravila o varstvu pri delu z
električnimi stroji in za preprečevanje nesreč pri delu.
3. Splošna varnostna navodila
OPOZORILO – Skrbno in v celoti preberite ta navodila
saj zmanjšate možnost poškodb.
OPOZORILO Preberite vsa priložena navodila za varno
delo. Neupoštevanje navodil in pravil lahko pripelje do
električnega udara, požara ali/in resnih poškodb.
Shranite vse varnostne informacije in navodila za kasnejšo
uporabo. Pred uporabo kotne brusilke natančno in v celoti
preberite navodila za uporabo in priložena Splošna varnostna
navodila. Vso dokumentacijo in navodila hranite in jih v primeru
prodaje stroja priložite novem uporabniku oz. lastniku!
4. Specifična varnostna navodila
4.1 Zbrana navodila za varno delo pri brušenju,
abresivnem rezanju ali žičnem krtačenju:
a) Enoročne kotne brusilke so namenjene za rezanje
brušenje s podpornimi ploščami in krtačenju kovin, betona,
kamna in podobnih materialov. Preberite vsa navodila za
uporabo, varnostna opozorila, ilustracije in nasvete.
Neupoštevanje navodil in pravil lahko pripelje do električnega
udara, požara ali/in resnih poškodb.
b) Te kotne brusilke niso namenjene niti primerne za
poliranje. Dela za katera kotne brusilke niso predvidene lahko
uničijo stroj in/ali resno poškodujejo kotno brusilko ali uporabnika.
c) Ne uporabljajte opremo, ki ne odgovarja specifikaciji
stroja oziroma jo ne priporoča proizvajalec. Če oprema paše
na vaš stroj še ne pomeni, da bo delo z njo varno.
d) Predpisana hitrost na opremi mora biti vsaj enaka najvišji
hitrosti, predpisani s strani proizvajalca. Prehitro vrteča
oprema se lahko polomi in povzroči poškodbe.
e) Zunanji premer in debelina opreme mora biti v mejah, ki
jih predpisuje proizvajalec za posamični stroj. Preveliki
premeri orodij zmanjšajo nadzor nad brusilko in onemogočajo
varovalne elemente.
f) Luknja za os, podložke, matice oz. vsa druga oprema se
mora pravilno prilegati na gred kotne brusilke. Nepravilne
mere odprtin in naknadno vgrajevanje distančnih puš lahko
povzroči močno povečanje vibracij in posledično izgubo kontrole
in lom orodja.
g) Nikoli ne uporabljajte poškodovano opremo. Pred vsakim
zagonom preverite, če so diski nepoškodovani, da ne
manjkajo deli, da ni razpok po brusilni površini ali pa da ni
oprema izrabljena. Po prvi montaži opreme vedno naredite
testni zagon. Kotno brusilko odmaknite od sebe tako, da
orodja so iz smeri vrtenja ter vklopite stikalo. Naj deluje cca
1 minuto brez obremenitve pod največjimi predpisanimi
vrtljaji in opazujte, da ni nobenih nepravilnosti v delovanju.
Poškodovana oprema bo nakazala probleme že pri testnem
zagonu.
h) Vedno uporabljajte zaščitna delovna sredstva, očala in
zaščitno masko, ko delate v prahu, nedrseča obutev,
pokrivalo, rokavice, predpasnik, delovno obleko odvisno od
delovišča, položaja in materiala, ki ga obdelujete. Zaščitna
očala morajo zadržati leteče delce prahu in odrezkov.
Dihalna maska oziroma aspirator mora filtrirati ves prah, ki
nastaja med delom. Po potrebi jih pogosteje menjajte. Dolgo
izpostavljanje hrupu med delom lahko poškoduje sluh.
i) Opazovalci morajo ostati na varni oddaljenosti od
delovišča. Vsakdo, ki se približa delovišču mora nositi
predpisana zaščitna sredstva.
Deli obdelovanca pri obdelavi letijo na vse konce. Med delom
lahko pride tudi do loma orodja in deli z veliko hitrostjo poletijo po
prostoru.
j) Med delom držite kotno brusilko za izolirane dele. Med
delom lahko prerežete »živo» žico ali lastni kabel kotne
brusilke in preko kovinskih delov brusilke lahko pride do
električnega udara, ki lahko ogrozi delavca.
k) Električni kabel kotne brusilke naj bo stran od vrtečih se
delov brusilke. Če zgubite nadzor nad brusilko, lahko preseka
kabel in vas resno poškoduje.
I) Nikoli ne polagajte kotne brusilke na tla preden se orodje
popolnoma ne zaustavi. Vrteči del lahko premakne brusilko na
tleh ali poškoduje površino.
m) Ne zaganjajte brusilke obrnjene proti sebi. Vrtečo se
orodje kotne brusilke lahko preseka kabel in vas resno
poškoduje.
n) Redno izpihajte notranjost kotne brusilke. Odstranjujte
nabran prah s sesalcem. Pozor! Prah je lahko tudi eksploziven.
Pri brušenju ali rezanju se material močno ogreje in nastajajo
iskre.
o) Ne delajte z kotno brusilko v bližini vnetljivih snovi. Iskre,
ki nastanejo pri brušenju ali rezanju lahko povzročijo požar.
p) Ne uporabljajte opreme, ki zahteva vodno hlajenje. Voda
oziroma hladilne tekočine lahko povzročijo kratki stik in/ali
električni udar.
4.2 Povratni udar brusilke:
Povratni udar je posledica motnje vrtilnega momenta vpetega
orodja na kotno brusilko. Motnja nastane zaradi trenutne blokade
orodja, spremembe trdote površine obdelave, stisnjenja
orodja, …. Posledica je nekontrolirano, težko obvladljivo gibanje
brusilke v nasprotno smer od obdelovanca. Na primer, ko se
obdelovanec okruši ali stisne se rob diska zadene na
poškodovanem mestu ter takrat lahko disk se odbije od
obdelovanca ali celo globlje zaskoči v material. Zgodi se tudi, da
takrat odskoči kotna brusilka proti uporabniku kar pa je odvisno
tudi od smeri vrtilnega momenta diska in točke poškodbe. Pod
takimi pogoji lahko pride tudi do pokanja obdelovalnega diska.
Največkrat je vzrok za nastanek povratnega udara nenamenska
uporaba in/ali neupoštevanja navodil za varno delo, z
previdnostjo pa se lahko prepreči.
4
Page 5
a) Vedno držite kotno brusilko trdno za oba ročaja in bodite
v stabilnem položaju tako lahko zadržite kotno brusilko v
primeru nasprotnega udara. Stalno nadzirajte vrtilni moment
predvsem pri začetku dela in v primeru povečanja nasprotne sile
takoj zmanjšajte pritisk na obdelovanec!
b) Nikoli ne imejte roke v bližini vrtečih se delov. V primeru
povratnega udara lahko nastane resna poškodba.
c) Ne postavljajte se v smeri možnega povratnega udara
kotne brusilke. Smer povratnega udara je največkrat nasprotna
od vrtilnega momenta in mesta naleta.
d) Bodite še posebno previdni pri obdelavi kotov, ostrih
robov in podobno. Tako se izognemo sunkom ali stiskanju
opreme. Koti, ostri robovi ali sunki imajo tendenco, da ovirajo
vrteče se diske in povzročijo izgubo nadzora ali povratni udar.
e) Ne montirajte verige verižne žage ali listov krožne žage.
Taka rezila pogosto povzročajo povratne udare in izgubo
nadzora nad orodjem.
4.3 Specifična varnostna opozorila za brusilnimi diski:
a) Vedno uporabljajte pravilno nastavljeno zaščito plošče
odgovarjajoče dimenzije. Zaščita plošče-diska varuje pred
odlomljenimi deli in usmerja vroče obruske stran od operaterja.
b) Zaščita plošče mora biti vedno varno zaskočena in v
takem položaju, da čim manj delcev plošče in materiala leti
proti operaterju. Zaščita plošče pomaga zaščititi operaterja
pred deli odlomljene plošče in nenamernega dotika z vrtečo se
ploščo.
c) Opremo uporabljajte samo za tista dela katerim je
namenjena. Kot na primer, z rezilno ploščo ne brusite površin ali
robov! Rezilne plošče niso konstruirane za bočne obremenitve,
zato lahko pride do loma.
d) Vedno uporabljajte originalne in nepoškodovane matice in
podložke za pritrditev opreme. Preverite, da sta zunanja in
notranja premera ter debelina opreme pravih dimenzij. Podložke
za vpetje rezilnih diskov so lahko drugačne kot za vpenjanje
brusilnih diskov.
e) Ne uporabljajte obrabljene opreme iz večjih kotnih brusilk.
Pri nizkih premerih je obodna hitrost večja zato prej pride lahko
do loma.
4.4 Dodatna varnostna navodila za rezanje s kotnimi
brusilkami:
a) Ne dopustite blokade rezilnega diska v obdelovancu,
preveč pritiska, preglobokega reza. Kar pomeni, da potiskajte
rezalko z občutkom ne premočno in v smeri reza. Tako
preprečimo stranske pritiske in zmanjšamo možnost proti-udara
brusilke blokade in/ali poškodbe rezalke.
b) Ne postavite svojega telesa v linijo rezilne plošče. V
slučaju povratnega udara lahko hitro vrteča se rezilna plošča
resno poškoduje, kar se nahaja na njeni poti oziroma vrže orodje
direktno proti vam.
c) Ko se rezilna plošča ustavi ali karkoli zmoti rezanje takoj
izklopite brusilko in počakajte, da se plošča popolnoma
zaustavi. Nikoli ne poizkušajte odstraniti rezilne plošče
dokler se vrti, saj lahko pride do povratnega udara brusilke.
Ugotovite vzrok motnje in jo odpravite, preden ponovno zaženete
kotno brusilko.
d) Ne zaženite kotne brusilke, če je rezilna plošča še v
obdelovancu. Sprostite rezalko, zaženite brusilko in počakajte,
da rezilna plošča doseže polne vrtljaje in počasi se spustite v
rezanje. Obratno Vam lahko brusilko vrže proti vam ali zlomi
rez.ploščo.
e) Podprite panele in dolge kose ko jih režete. Daljši kosi
imajo tendenco po lomu na mestu, kjer režemo. To
upoštevajte pri postavljanju podpor (ki morajo biti čim bližje
mesta reza), da vam ne »zagrabi« rezilne plošče.
f) Posebno pozornost zahtevajo rezi na težko dostopnih
mestih oziroma tako imenovanih »žepni rezi«. Kaj hitro lahko
prerežemo vodno, plinsko ali električno napeljavo, celo
povzročimo povratni udar.
4.5 Dodatna varnostna navodila za žično krtačenje:
a) Zavedajte se možnosti, da med delovanjem odleti del
žične krtače. Ne pritiskajte preveč krtačo na obdelovalno
površino saj tako povečate možnost poškodbe žične krtače.
SLOVENSKO
Delci žice lahko zlahka prodrejo skozi tanke dele obleke in/ali
kože.
b) Če je zaščite primerna za delo z žično ščetko ne dopustite
nobenega prepletanja med žično ščetko in zaščito. Zaradi
centrifugalne sile se lahko poveča premer žičnega kolesa med
delom.
Uporabite elastične oblazinjene podloge, če je zraven pri dobavi
brusil ali je priporočeno. Upoštevajte vsa navodila proizvajalca
dodatne opreme! Varujte plošče pred mazivi in udarci. Brusilne
plošče uporabljajte in shranjujte pazljivo in v skladu z navodili
proizvajalca plošč.
Ne uporabljajte finih brusilnih plošč za groba dela! Ne pritiskajte
premočno na robove plošč.
Brusilko odlagajte v ležeč položaj tako, da ne more zdrsniti Dolge
obdelovance ustrezno podložite oziroma podprite. Če se
uporablja oprema z notranjim navojem se gred brusilke ne sme
dotikati konca navoja v izvrtini obdelovalnega orodja. Preden
montirajte tako opremo se prepričajte, da je globina izvrtine
zadostna. Navoja na opremi in gredi morata biti skladna;
preverite v tabeli na strani 2 ter v poglavju 15 Tehnični podatki informacijo o navoju na gredi brusilke.
Zaradi lastne varnosti in zaščite ter preprečitve poškodbe
vašega stroja bodite pozorni na ta znak v teh navodilih.
Vedno si nadenite zaščitna delovna očala.
Redno izpihajte notranjost kotne
najkasneje po cca. 15 urah dela!
Tako bo podaljšana življenjska doba kotne brusilke in redkejši
bodo servisni intervali.
Med delom pride del prahu tudi v notranjost brusilke Ta lahko
zmanjša pretočnost hladilnega zraka. Kovinski prah lahko tvori
elektro-statični most na ohišje kar povzroči uničenje stroja oz.
obstaja možnost električnega udara. Zaradi tega mora biti
brusilka redno vzdrževana. Priporočamo delo s stacionarnem
odsesanemu sistemu in električno vtičnico, ki ima vgrajen z FI
varovalni odklopnik. Ko pride do odklopa z FI varovalnim
odklopnikom, očistite in preverite stanje brusilke. V poglavju 10 je
navedenih več informacij o vzdrževanju in čiščenju.
Prah, ki nastaja med delom lahko resno ogrozi zdravje (različne
vrste lesa, kitov, barv, kamna in kovin z vsebnostjo svinca ali
težkih kovin) zato uporabljajte sesalce in zaščitne maske za
dihala tudi za opazovalce. Nekatere vrste prahu so klasificirane
kot karcerogene snovi, kot so hrastov in bukev prah posebej v
kombinaciji z raznimi kemičnimi zaščitnimi laki in premazi.
Materiale, ki vsebujejo azbest naj obdelujejo le specialisti!
- Kjerkoli je to omogočeno, uporabljajte odsesalne sisteme.
- Delovišče naj bo dobro prezračevano.
- Priporočljiva je uporaba zaščitne maske s filtrom razreda P2
Upoštevajte nacionalna priporočila za materiale, ki jih obdelujete.
Materiali, katerih prah je nevaren zdravju, (npr azbest) se ne
smejo obdelovati!
Ko delate v močno zadimljenih prostorih stalno nadzirajte
odprtine za hlajenje. Po potrebi pogosteje izpihajte brusilko, pred
tem pa obvezno izvlecite električni vtič iz električnega omrežja.
Poškodovano, ekscentrično ali vibrajoče orodje ne uporabljajte.
Izogibajte se možnosti poškodb plinskih, električnih in vodnih
instalacij ter nosilnih zidov in profilov.
Za zunanja dela priklopite brusilko na električno instalacijo, ki je
varovana z IF odklopnikom občutljivosti 30 mA. Vedno izvlecite
vtikač iz električnega omrežja preden kakor koli posegate v
brusilko. Metabo »S-automatic safety clutch« varnostna sklopka;
ko se sproži takoj ugasnite brusilko!
Poškodovan ali polomljen stranski ročaj morate zamenjati. Nikoli
ne delajte s strojem če je poškodovan stranski ročaj. Počeno ali
poškodovano zaščito plošče je potrebno takoj zamenjati. Delo
brez zaščite lahko povzroči hude poškodbe.
Kotne brusilke niso namenjene za poliranje. Zaradi prevelikega
števila vrtljajev lahko pride do poškodbe površine, opreme za
poliranje in pregretja motorja. Taka nenamenska uporaba
razveljavi garancijo.
Predlagamo Vam, da uporabljate kotne polirne stroje.
5. Legenda
Glej stran 2 in 3
5
Page 6
1 Samozatezna sponska matica *
2 Notranja podložka
3 Podložka za uravnoteženje
4 Gumb za blokado vretena
5 Zagonski gumb vklop/izklop
6 Indikator elektronskega sistema (VTC) *
7 Vrtilni gumb za nastavitev hitrosti *
8 Stranski ročaj, proti-vibracijski ročaj*
9 Zaščita obdelovalne plošče
10 Sponska matica *
11 Ključ za sponsko matico *
12 Vzvod zaklepa zaščitne plošče
* Odvisno od opreme/ni v obsegu dobave
6. Posebne lastnosti
• Integriran sistem za uravnoteženje močno zmanjša tresljaje
brusilke
• Močne in zmogljive kotne brusilke z efektivnim pretokom
hladilnega zraka tudi pri najzahtevnejših delih.
• Robustni elektromotor Metabo Marathon.
• Metabo proti-prašna zaščita za optimalni kompromis med
pretokom hladilnega zraka skozi motor in zaščito pred prahom
• Priročna oblika brusilke in položaj stranskega ročaja za
natančno vodenje brusilke med delom.
• Metabo varnostna sklopka za optimalno varnost.
• Metabo Quick sistem za hitro zamenjavo opreme brez
dodatnega orodja.(samo na Quick seriji)
7. Priprava za delo
Pred priklopom brusilke na omrežje preverite če se
vrednosti omrežja skladajo z podatki, navedenimi na tipski
tablici brusilke.
7.1 Pritrditev stranskega ročaja
Vedno uporabljajte stranski ročaj (8) pri delu kotno
brusilko. Privijte ga na levo ali desno stran do konca!
7.2 Postavitev zaščite plošče
(Pri delu z brusilnim diskom)
Zaradi varnosti pri uporabi med delom vedno uporabljajte
zaščito plošče (9) predvsem grobih delih.
Zaradi varnosti pri rezanju uporabite rezilno zaščito
plošče, če to zahteva delovni postopek po posebni opremi
za zaščito (poglejte pod dodatno opremo).
Glejte slike na strani 2 in 3.
- Pritisnite in držite zaklep (12). Premaknite zaščito plošče (9) na
izbran položaj.
- Spustite zaklep in obračajte zaščito plošče toliko časa, dokler
se ne zaskoči.
- Pritisnite zaklep in obračajte zaščito plošče tako, da se zaščiti
prostor operaterja.
- Prepričajte se, da je zaščita plošče pravilno nameščena
zataknjena. Vzvod mora biti zapet in zaščito plošče ne morete
premakniti.
8. Vpenjanje obdelovalnih plošč
Izvlecite vtičnico iz električnega omrežja preden posegajte
v stroj. Vreteno brusilke mora mirovati in stikalo
izklopljeno.
Zaradi varnosti pri rezanju uporabite rezilno zaščito
plošče, če to zahteva delovni postopek po posebni
opremi za zaščito.
8.1 Zaklepanje vretena
- Pritisnite gumb za blokado vretena (4) in obračajte vreteno
brusilke z roko dokler blokada ne zaklene vretena.

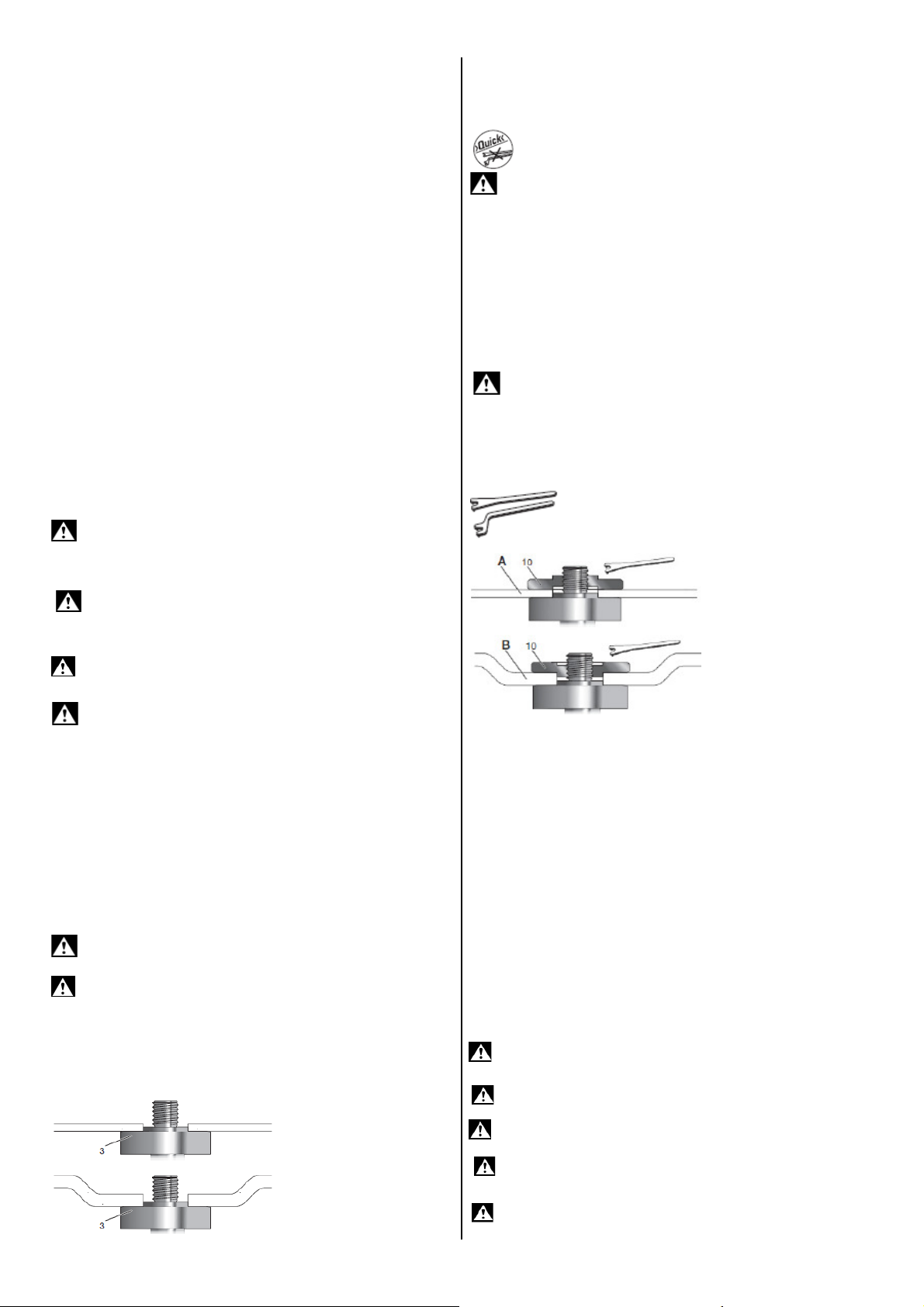

8.2 Montaža brusilne ali rezalne plošče
Podložka za ravnoteženje
(3) je stalno pritrjena na
gred brusilke. Tako kot pri
večini kotnih brusilk
notranja podložka ni
potrebna. Mesto naleganja
na podložko (3), plošče in
sponske matice (1) ali (10)
mora biti čisto.
SLOVENSKO
- Položite brusilno oziroma rezalno ploščo na notranjo podložko
(3) in preverite, da plošča lepo naseda. Pri rezilni plošči mora
kovinski obroč plošče ravno ležati na notranji podložki (3).
8.3 Pritrditev hitro zatezne sponske matice »Quick«
(odvisno od opreme)
Zavarovanje sponske matice Quick«(1):
Ne uporabljajte "Quick" sponske matice, če je vpenjalno
držalo na opremi tanjše od 8 mm! V tem primeru uporabite
navadno matico (10) na dvo-zatični ključ (11).
- Zaklenite vreteno z gumbom (4).
- Navijte sponsko matico »Quick« na vreteno brusilke tako, da
nastavite zareze samozatezne sponske matice na utora v
vretenu.
Glejte slike na strani 3.
- Z roko zavrtite matico v smeri urinega kazalca dokler ni privita.
- Obračajte disk v urinega kazalca dokler se "Quick" matice ne
privije.
Odvitje "Quick" sponske matice (1):
"Quick" sponska matica (1) mora biti privita preden
pritisnemo gumb blokade vretena (4)!
- Po izklopu se obdelovalna plošča še vrti
- Pritisnite gumb za blokado (4) preden se kotna brusilka
popolnoma ustavi. »Quick« sponska matica (1) se sprosti sama.
8.4 Pritrditev /odvijanje sponske matice
(odvisno od opreme)
Pritrditev sponske matice (10):
Obe strani sponske matice sta različni. Privijte
sponsko matico na vreteno kot je navedeno:
A) fina brusilna plošča:
sponsko matico obrnite
tako, da je distančni
obroček obrnjen navzgor.
Tako bo brusilna plošča
bolj varno pritrjena.
B) groba brusilna
plošča: obrnite sponsko
matico tako, da je
distančni obroček obrnjen
navzdol in sede varno v
odprtino brusilne plošče.
C) Samo za W 8-100: obroček na sponski matici mora gledati
navzdol, na ploščo ravni ploščati del pa navzgor.
- Zaklenite vreteno z gumbom za blokado S ključem za sponsko
matico (11) privijte sponsko matico (10) v smeri urinega kazalca.
Odvijanje sponske matice:
- Zaklenite vreteno z gumbom za blokado . S ključem za sponsko
matico (11) odvijte sponsko matico (10) v obratni smeri urinega
kazalca.
9. Uporaba
9.1 Nastavitev hitrosti
Nastavi se zahtevano hitrost z vrtilnim gumbom (7). Za rezalne in
brusilne plošče ter brusilno čašico se nastavi največja hitrost.
Za žično krtačo nastavite srednjo hitrost
Brusilni diski - počasna ali srednja hitrost
Opozorilo: Za poliranje priporočamo uporabo kotnih polirnih
strojev.
9.2 Vklop/izklop stroja
Vedno držite brusilko z obema rokama. Najprej vklopite
kotno brusilko, ko doseže polne obrate se približamo
obdelovancu!
Kotna brusilka ne sme biti v bližini prahu in odrezkov.
Kotno brusilko ne odlagajte v prašna ali vlažna mesta. Ne
odložite brusilke iz rok na tla preden se motor popolnoma
ne zaustavi.
Da preprečite nenadni vklop; preverite če je stikalo na
brusilki v položaju izklopa preden priklopite vtič v el.
omrežje.
Zaradi moči in navora med obratovanjem brusilka stalno sili
iz prijema rok. Zato držite kotno brusilko trdno z obema
(odvisno od opreme)
6
Page 7
rokama, postavite obe nogi stabilno na tla in bodite kar se da
zbrani pri delu.

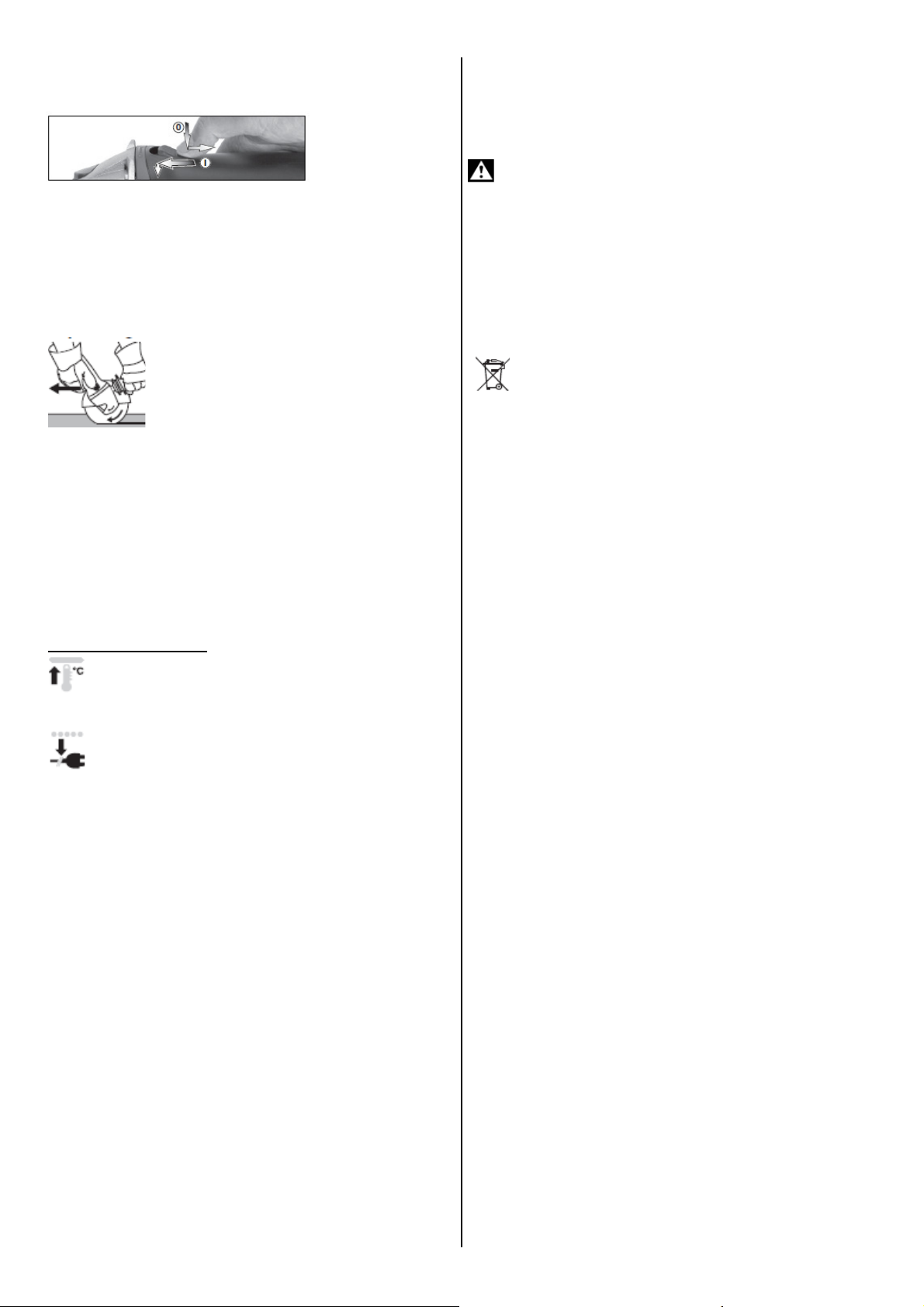

Drsno stikalo z blokado:
Vklop brusilke;
pritisnite drsno
stikalo (5) zadaj
navzdol, po tem
porinite ga naprej do
vklopa, ter za blokado potisnite prednji del gumba navzgor.
Izklop brusilke: pritisnite na zadnji del stikala (5), navzdol.
9.3 Navodila za delo
Brušenje: Pritisnite kotno brusilko z brusno ploščo na
obdelovalno površino ter z občutkom drsimo po njej Pri tem
pazite, da se površina ne segreje preveč.
Groba obdelava: Brusna plošča na površino pod kotom 30° do
40° za najboljše rezultate.
Rezanje
Vedno režite v proti smeri vrtenja rez. plošče.
(glej sliko). V nasprotnem primeru obstaja
nevarnost proti meta brusilke ali izguba
kontrole
Hitrost rezanja prilagajate vrsti in debelini
materiala. Ne nihajte z brusilko, med
obratovanjem, brusilka mora biti čimbolj mirna.
Brušenje s papirjem: Pritisnite brusilko na površino in
premikajte naprej in nazaj z občutkom, da se površina
obdelovanca ne segreva.
Žično krtačenje: pritisnite brusilko enakomerno na površino.
10. Čiščenje
Čiščenje motorja: Redno izpihajte notranjost brusilke s stisnjenim
zrakom skozi ventilacijske odprtine, vsaj po cca.15 urah dela!
Tako bo daljša življenjska doba brusilke in redkejši bodo servisni
intervali.
11. Težave
Brusilke z oznako WEA:
Indikator elektronskega sistema (6) začne svetiti. in
obrati motorja padajo. Delovna temperature je
previsoka. Pustite teči kotno brusilko neobremenjeno
dokler se indikator ne ugasne.
Indikator elektronskega sistema (6) začne utripati in
brusilka ne dela. Aktivirala se je zaščita pred ponovnim
zagonom (samo pri VTC elektroniki). Če pride do izpada
električne energije ali izklopa vtiča, stikalo pa je še
vklopljeno, priklopu na elektriko stroj ne deluje. Izklopite stikalo in
ga ponovno vklopite.
12. Dodatna oprema
Uporabljate le kvalitetno Metabo dodatno opremo!
Vprašajte Vašega trgovca Metabo orodja za dodatno opremo!
Navedite trgovcu točen model brusilke, da bo lahko svetoval
pravilno dodatno opremo.
Poglejte na stran 3.
A Brusni disk (Vedno uporabljajte zaščito obdelovalnega diska)
B Lamelni disk (Vedno uporabljajte zaščito obdelovalnega diska)
C Rezilna zaščita
D Rezilni disk (Vedno uporabljajte zaščito obdelovalnega diska)
E Diamantni diski (Vedno uporabljajte zaščito obdelovalnega
diska)
F Zaščita brusilne čašice (Vgradite jo na brusilko in jo zavarujte z
vijakom (f)). Pritrdite brusilno čašico po opisu v poglavju 8.
Uporabite ključ za sponsko matico po potrebi. S krilno matico
nastavite na oddaljenost zaščite do brusilne čašice nekje med
0.5 cm in 1 cm
G Brusilne čašice (Vedno uporabljajte zaščito za brusilne čašice )
H Ključ za sponsko matico brusilne čašice Za sponsko matico
brusilne čašice
I Zaščita rezilnega diska z vodilno režo (montirajte jo na brusilko
in jo fiksirajte z vijaki) (z vmesnikom za priklop na odsesalni
sistem, ki je potreben pri rezanju kamna in škrilavca).
J Zaščita roke na stranskem ročaju (vgradi se pod stranski ročaj)
K Žična jeklena krtača (Vedno uporabljajte pritrjeno zaščito za
roke.)
7
SLOVENSKO
L nastavljiva matica (10)
M "Quick" sponska matica (1)
Za celotno ponudbo dodatne opreme si poglejte
www.metabo.com ali katalog Metabo.
13. Popravila
Popravila na Metabo električnem orodju naj opravljajo le
kvalificirani električarji Če katerikoli Metabo stroj potrebuje
servis, ga lahko pošljete na naslove, ki se nahajajo na koncu teh
navodil. Prosimo, da priložite opis napake stroja.
14. Zaščita okolja
Nabran prah, ki nastane z brušenjem lahko vsebuje nevarne
materiale. Ne odlagajte te odpadke med gospodinjske smeti,
ampak v posebne zbiralnike za nevarne odpadne snovi.
Metabo embalaža je 100 % reciklažna. Izrabljen stroj ne zavrzite
kjerkoli. Deli stroja, narejeni iz različnih zlitin in plastike se lahko
reciklirajo. Samo za članice EU: Ne odlagajte izrabljenih
strojev med hišne odpadke. Z upoštevanjem smernice
evropske skupnosti 2002/96/EC za izrabljeno
elektronsko in električno opremo in z upoštevanjem nacionalnih
zakonskih aktov se izrabljeni električni stroji zbirajo posebej in se
jih okolju prijazno reciklira.
Ta navodila so tiskana na beljenem papirju brez uporabe klora.
15. Tehnični podatki
Legenda znakov v tabeli na strani 2. Spremembe so mogoče
zaradi tehničnega napredka.
D
=največji premer brusilne/rezalne plošče
max
t
= največja debelina vpetja brusilne ali rezalne plošče pri
amax,1
kateri se uporablja matica (10)
t
= največja debelina brusilne ali rezalne plošče, pri kateri se
max,2
uporablja »Quick« matica (1)
t
= največja dovoljena debelina opreme
max,3
M = navoj vretena
l = dolžina navojnega vretena
n* = število vrtljajev brez obremenitve
P1 = vhodna moč motorja
P2 = izhodna moč motorja
m = teža stroja brez kabla
Vrednost vibracij (vektorski seštevek treh smeri) izmerjenih po
standardu EN 60745:
a
= Vrednost emisije vibracij (pri brušenju)
h, SG1
a
= Vrednost emisije vibracij
h, SG2
(pri brušenju površin specificirane po EN 60745 )
K
= Nevarne vibracije
h,SG
Nivo tresljajev, ki je podan v tej informaciji je bil z upoštevanjem
standardiziranih testov, ki so podani po standardu EN 60745 in
lahko primerjamo eno orodje z drugim. Lahko se uporabi kot
uvodna ocenitev izpostavljenosti. Deklarirani tresljaji predstavljajo
v glavnem le najpogostejše načine uporabe stroja. Vseeno stroj
se lahko uporablja tudi na drugačne načine, z drugačno opremo,
zato lahko vrednosti tresljajev odstopajo. To lahko pomembno
dvigne nivo izpostavljenosti preko vsega delovnega perioda.
Ocena izpostavljenosti vibracijam lahko upošteva čas, ko se stroj
izklaplja ali obratuje brez obremenitve. To lahko pomembno
zniža nivo izpostavljenosti preko vsega delovnega obdobja.
Določiti povečane varnostne obsege za zaščito operaterja pred
posledicami tresljajev kot so: ohraniti stroj in orodje, držati tople
roke, organizirati delovni vzorec.
Tipični A-efektivno opažen nivo zvoka:
LpA = Nivo zvočnega tlaka
LWA = Nivo zvočne moči
K
= Nevarno (nivo hrupa)
pA/WA
Tipični prag zvočnega tlaka tega električnega stroja gre lahko
preko je 85 dB(A).
Nadenite si ustrezno zaščito sluha!
Vse vrednosti so določene z upoštevanjem standarda EN 60745.
* Kotne brusilke z oznako WEA...: z veliko energije, visoko-frekvenčnimi
interferencami lahko povzroči nestalnost hitrosti. Te nestalnosti zginejo
takoj, ko se interference odpravijo. Objavljeni tehnični podatki so predmet
tolerančnih meritev (kot je navedeno v veljavnih standardih).
Page 8
SLOVENSKO
SPLOŠNA VARNOSTNA NAVODILA
OPOZORILO! Preberite splošna varnostna navodila in navodila za uporabo pred uporabo orodja.
Neupoštevanje opozoril in navodil lahko povzroči električni udar ogenj ali/in hude poškodbe. Shranite ta
1. Vzdržujte delovišče varno
2. Zaščitite se pred električnim udarom
3. Osebna varnost
4. Uporaba stroja in vzdrževanje.
5. Baterijsko orodje in vzdrževanje
6. Servis
varnostna navodila. Izraz »ročni električni stroji« se nanaša tudi na baterijski program ročnih strojev.
a. Poskrbite, da bo delovno področje čisto dobro osvetljeno. Razmetan in temačen prostor kliče po nesreči.
b. Ne uporabljajte stroja v bližini vnetljivih tekočin ali plinov zaradi možnosti iskrenja. Električno orodje povzroča
iskrenje, ki lahko zaneti prah ali ogenj.
c. Ne dovolite približevanja opazovalcem in otrokom stroju med obratovanjem. Lahko vas zmotijo pri delu in ogrozijo
sebe, vas ali stroj.
a. Vtikač se mora prilegati omrežni vtičnici. Ne modificirajte jih in ne uporabljajte vmesnih vtičnic za ozemljitve strojev.
Varni vtiči in vtičnice bodo zmanjšali možnost električnega udara.
b. Ko delate z električnimi stroji se izogibajte dotikov z ozemljenimi deli kot so vodne pipe, radiatorje, štedilnike,
hladilnike. Obstaja velik riziko električnega udara, če je vaše telo ozemljeno.
c. Ne izpostavljajte stroja dežju ali vlagi. Ne uporabljajte orodja na mokrih ali vlažnih lokacijah saj s tem povečujete
nevarnost električnega udara.
d. Ne zlorabljajte kabla stroja. Električni kabel ni namenjen vleki, nošnji ali vezanju. Ne vlecite vtikača za kabel iz
vtičnice. Ne izpostavljajte el. kabel vročini, olju, ostrim robovom ali premikajočih delov. Poškodovan kabel lahko
povzroči električni udar.
e. Ko delate zunaj uporabljajte el. podaljške, ki so namenjeni zunanji uporabi. Uporaba zunanjih el. podaljškov zmanjša
nevarnost el. udara.
f. Pri delu v vlažnih prostorih uporabljajte omrežno diferencialno tokovno varovanje (RCD)
a. Zavzemite pravilno držo in ravnotežje med delom. Glejte kaj delate. Uporabljajte zdravo pamet. Ne delajte s strojem
ko ste utrujeni ali pod vplivom opojnih substanc. Trenutek nepazljivosti lahko povzroči poškodbo!
b. Uporabljajte zaščitna delovna sredstva (očala in zaščitno masko, ko delate v prahu, nedrseča obutev, pokrivalo,
rokavice).
c. Pred priklopom stroja na električno omrežje se prepričajte, da je izklopljeno stikalo za vklop stroja! Ko stroje ne
uporabljate, pred servisiranjem ali zamenjavo orodij ali opreme izvlecite vtič iz omrežne vtičnice oz. izvlecite
baterijski paket. Pri nošnji orodja lahko hitro s prstom dotaknete prožilo in povzročite poškodbo.
d. Odstranite ključe ali napenjala!. Pred zagonom stroja preverite, da so vsi ključi in pomožna orodja odstranjena iz
stroja. Karkoli od vpenjal lahko ob vključitvi poleti po prostoru in povzroči poškodbo.
e. Ne pretiravajte. Bodite pravilno postavljeni in stabilni med delom. To vam omogoča boljši nadzor nad strojem.
f. Bodite oblečeni delu primerno. Ne nosite ohlapnih oblačil ali visečega nakita, lase in viseče dele obleke imejte stran
od vrtečih se delov. Preprečite, da se vam nebi kaj zapletlo v vrteče se dele.
g. Če uporabljate odsesovalne sisteme se prepričajte, da so pravilno nameščeni in preklopljeni in vmesniki pašejo na
stroj. Uporaba odsesanih sistemov zmanjša nevarnost poškodb zaradi prahu.
a. Ne preobremenjujte strojev. Delo boste opravili bolje, hitreje in varnejše, če delate z občutkom. Ne uporabljajte
malih strojev za dela, ki jih opravljajo težki stroji. Ne uporabljajte strojev nenamensko! Uporabljajte pravo orodje za delo.
b. Ne vklopite stroja če je vklopni gumb ne ostane na položaju vklopljeno/izklopljeno. Noben stroj ne more biti pod
nadzorom, če stikalo za vklop/izklop ne deluje pravilno in ga je potrebno popraviti.
c. Ko stroje ne uporabljate, pred servisiranjem ali zamenjavo orodij ali opreme izvlecite vtič iz omrežne vtičnice oz.
izvlecite baterijski paket. Tako zmanjšamo možnost poškodb ob nenamenskem vklopu stroja.
d. Hranite stroje in njihova navodila za uporabo izven dosega otrok ali nepooblaščenih oseb. Stroji so lahko v rokah
nepoučenih oseb nevarno orodje!
e. Upoštevajte navodila za vzdrževanje in postopke zamenjave orodij. Redno preglejte vse vitalne dele stroja in po
potrebi obrabljene in poškodovane dele zamenjajte oz. pošljite stroj v usposobljeno servisno delavnico. Poskrbite,
da bodo mesta, kjer držimo stroj čista, suha in brez olj ali maziv.
f. Imejte rezilne površine ostre in čiste za doseganje boljših in varnejših rezultatov. Pravilno vzdrževana in servisirana
oprema olajša delo in omogoča boljšo kontrolo nad strojem.
g. Za vašo varnost uporabljajte samo namensko dodatno opremo, ki je opremljena z navodili za uporabo in jo navaja
oz. priporoča proizvajalec stroja. Uporaba stroja izven predpisanega namena in uporaba nenamenske dodatne opreme
lahko resno ogrozi osebno varnost
a. Baterije polnite le s polnilcem po navodilih proizvajalca. Polnjenje z drugimi polnilci lahko povzroči uničenje baterijskega
paketa ali celo požar.
b. Uporabljajte samo originalne baterijske pakete po Metabo specifikaciji. Uporaba drugih baterijskih paketov lahko
ustvari nevarnost poškodbe.
c. Kadar se baterijski paket ne uporablja, ga imejte stran od kovinskih predmetov kot so vijaki, žeblji , sponke,
kovanci, podložke,…. . Tako preprečimo možnost kratkega stika. Spoj obeh polov baterijskega paketa lahko povzroči
požar
d. Pod določeni mi pogoji lahko pride do izlitja tekočine iz baterijskega paketa. Vse dele telesa, ki pridejo v kontakt s
tem izpirajte z vodo in poiščite pomoč zdravnika. Izlita tekočina iz baterijskega paketa lahko povzroči opekline.
Prepustite servisne posege v vaš stroj le specializiranim servisnim delavnicam, ki bodo uporabili originalne
rezervne dele. Tako bo zagotovljeno varno delo z pravilno vzdrževanim strojem.
8
Page 9
SLOVENSKO
GARANCIJSKI LIST
za
stroje
Oznaka in TIP: _________________________________________
Datum izročitve blaga: ___________________________________
Firma in sedež prodajalca: ______________________________________________
Žig in podpis prodajalca: ________________________________________________
Serijska številka stroja: _________________________________________________
Dvojnik garancijskega lista se ne izdaja!
1. Metabo d.o.o. jamči za lastnosti in brezhibno delovanje stroja v garancijskem roku, ki začne teči z
izročitvijo blaga potrošniku.
2. Za zgoraj navedeni stroj priznavamo 12 mesečni garancijski rok, ki začne teči od dneva izročitve blaga
potrošniku. Vse poškodovane dele bomo v tem roku brezplačno zamenjali oz. nadomestili z novimi. Kot
garancija se ne prizna obraba potrošnega materiala in pribora kot so krtačke, kabli, maziva, svedri, rezila,
obdelovalne plošče, ipd.
3. Garancija velja samo ob posegu, ki ga lahko opravi pooblaščeni serviser za Metabo stroje. Servis je
potrebno opraviti na vsakih 70-100 delovnih ur. Če serviser ugotovi, da je bil aparat v garancijskem roku
neprimerno vzdrževan, se garancija ne prizna.
4. Iz garancije izključujemo popravila, ki se opravijo zaradi nemarnega ravnanja, vzdrževanja ali neprimerne
uporabe.
5. Rok popravila ne sme biti daljši od 45 dni, v nasprotnem primeru vam aparat v celoti zamenjamo z novim.
6. V primeru, da popravilo proizvoda v garancijski dobi traja več kot 3 delovne dni, se vam garancijski rok
podaljša za toliko dni, kolikor je bil čas popravila.
7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
8. Garancija prične teči z dnem prodaje, kar dokažete s potrjenim garancijskim listom in računom. Pazite, da
vam prodajalec izpolni garancijski list s pravilnim datumom prodaje, originalnim žigom, prepisano serijsko
številko stroja in podpisom, drugače se vam garancije ne prizna.
9. Oskrbo z vsemi nadomestnimi deli zagotavljamo min. 8 let. Metabo zagotavlja popravilo stroja izven
garancijskega roka min. 5 let.
10. Garancija za Metabo stroje velja na celotnem območju Evropske skupnosti.
11. Garancija se ne prizna :
- če je v aparat posegla nepooblaščena oseba,
- če so okvare mehanske oz. fizične,
- če so okvare nastale med transportom po naši izročitvi,
- če ni potrjen garancijski list in priložen originalen račun,
- za ves potrošnji material (krtačke, kabli, maziva, redni pregled).
Servis za okvare v garancijskem roku:
VARESI d.o.o.
Prušinikova C. 73
1000 Ljubljana / Tel.: 01/ 505 75 81
Metabo 3-letna garancija
XXL garancija je na voljo za vse države, ki so navedena na spletni strani www.metabo.si.
Potrdilo o 3-letni garanciji in vsi pogoji so objavljeni na navedeni spletni strani.
Obiščite jo in izpolnite potrebne podatke za 3-letno XXL Metabo garancijo.
VARESI d.o.o.
Cesta v Gorice 2a
Tel.: 01/505 75 81
1000 Ljubljana
Loading...
