Metabo W 750-100, W 750-115, W 750-125, W 850-100, W 850-115 User guide [tr]

...

Download

Page 1

W 750-100 W 750-115 W 750-125

W 850-100 W 850-115 W 850-125 WP 850-115 WP 850-125 WEV 850-115 WEV 850-125

W 900-115

W 1100-115 W 1100-125 WP 1100-115

WQ 1100-125

WEQ 1400-125

tr Orijinal işletme talimatı 5

www.metabo.com

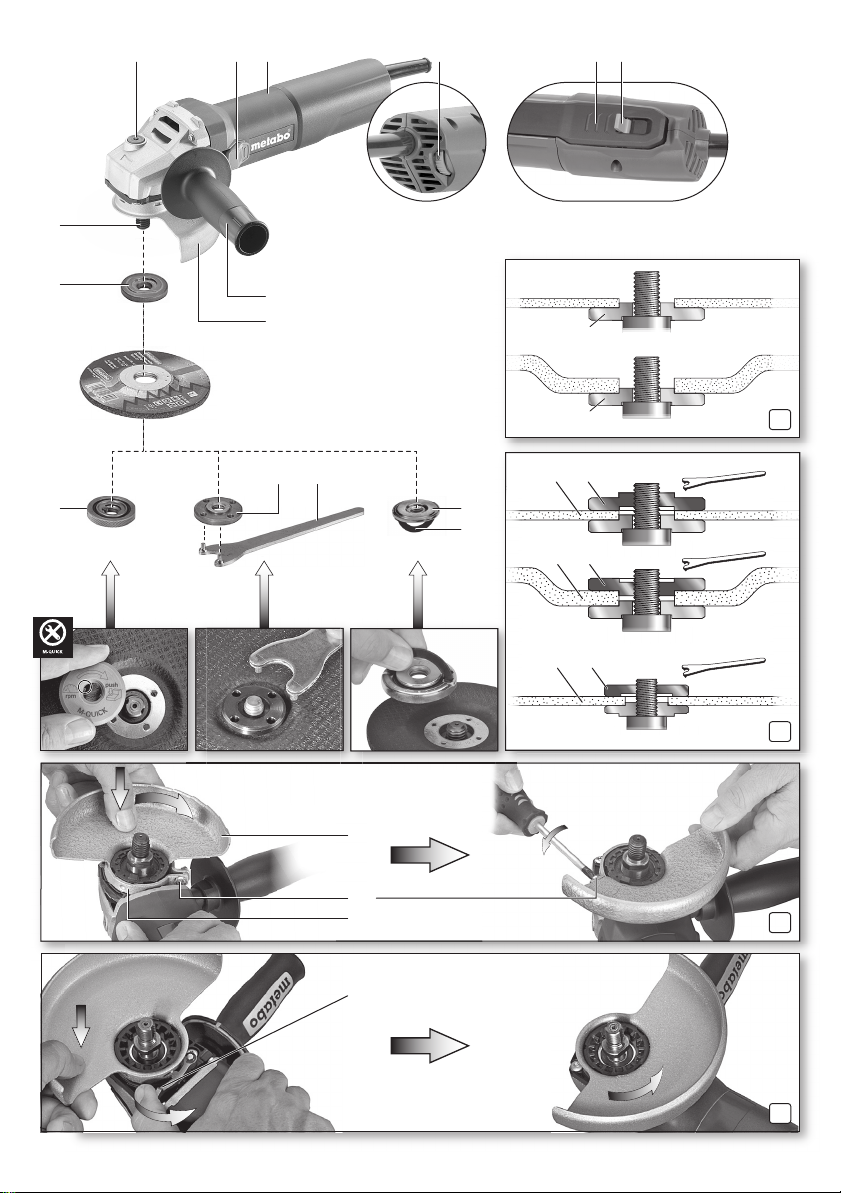

Page 2

6 7

WP ...

10 11

12 13

14 15

12Z

W ... -100

12Y

12X

Page 3

Quick

14.

max1

max2

max3

max4

max5

M / l

m kg (lbs )

h,SG

h,DS

LpA/KpAdB(A)

LWA/KWAdB(A)

(in)

mm (in)

- / mm (in)

min

(rpm)

min

(rpm)

m/s

*1) 03603..

*1) 03604..

*1) 03605..

*1) 03606..

*1) 03607..

*1) 03608..

*1) 03609..

*1) 03610..

*1) 03616..

*1) 03611..

*1) 03615..

*1) 03613..

W 750-100

W 750-115

W 750-125

W 850-100

W 850-115

W 850-125

WP 850-115

WP 850-125

WEV 850-115

WEV 850-125

W 900-115

*1) 03614..

W 1100-115

W 1100-125

--------------

100

115

125

100

115

125

115

125

115

125

115

(4)

(4 1/2)

(5)

(4)

(4 1/2)

(5)

(4 1/2)

(5)

(4 1/2)

(5)

(4 1/2)

7,1 (9/32) 10 (3/8)

--------------7,1 (9/32)

6 (1/4)

7,1 (9/32)

15 (

)

M 10 /

M 14 / 19,5

19,5

(

/4)

-1

- - - - - - - - 3000 - 11500 - - - - - -

M 10 /

(

/4)

19,5

/4)

M 14 / 19,5 (

/4) M 14 / 20 (25/32)

11500 12000

750 850 850 850 850 850 850 900 1100 1100 1100 1100 1400

475 520 480 540 700 700 700 700 780

8,0/

1,5

1,8

(4.0)

7,5/ 1,5

1,8 (4.0) 1,9 (4.2)

8,0/

7,5/

8,0/

7,5/

8,0/

7,5/1,5

1,5

<2,5/1,5

7,5/ 1,5

91/3 88/3 87/3 88/3 87/3

102/3 99/3 98/3 99/3 98/3

125

(4 1/2)

(5)

2,1 (4.7) 2,2 (4.8)

7,0/

7,5/

1,5

*1) 03612..

WP 1100-115

WQ 1100-125



115

125

(4 1/2)

(5)

7,0/

7,5/

1,5

*1) 10035..

WEQ 1400-125



125

(5)

1150

7,5/

1,5

*1) 00347..

*2) 2011/65/EU, 2006/42/EC, 2014/30/EU *3) EN 60745-1:2009+A11:2010, EN 60745-2-3:2011+A2:2013+

A11:2014+A12:2014+A13:2015, EN IEC 63000:2018

2021-11-24, Bernd Fleischmann Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality) *4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

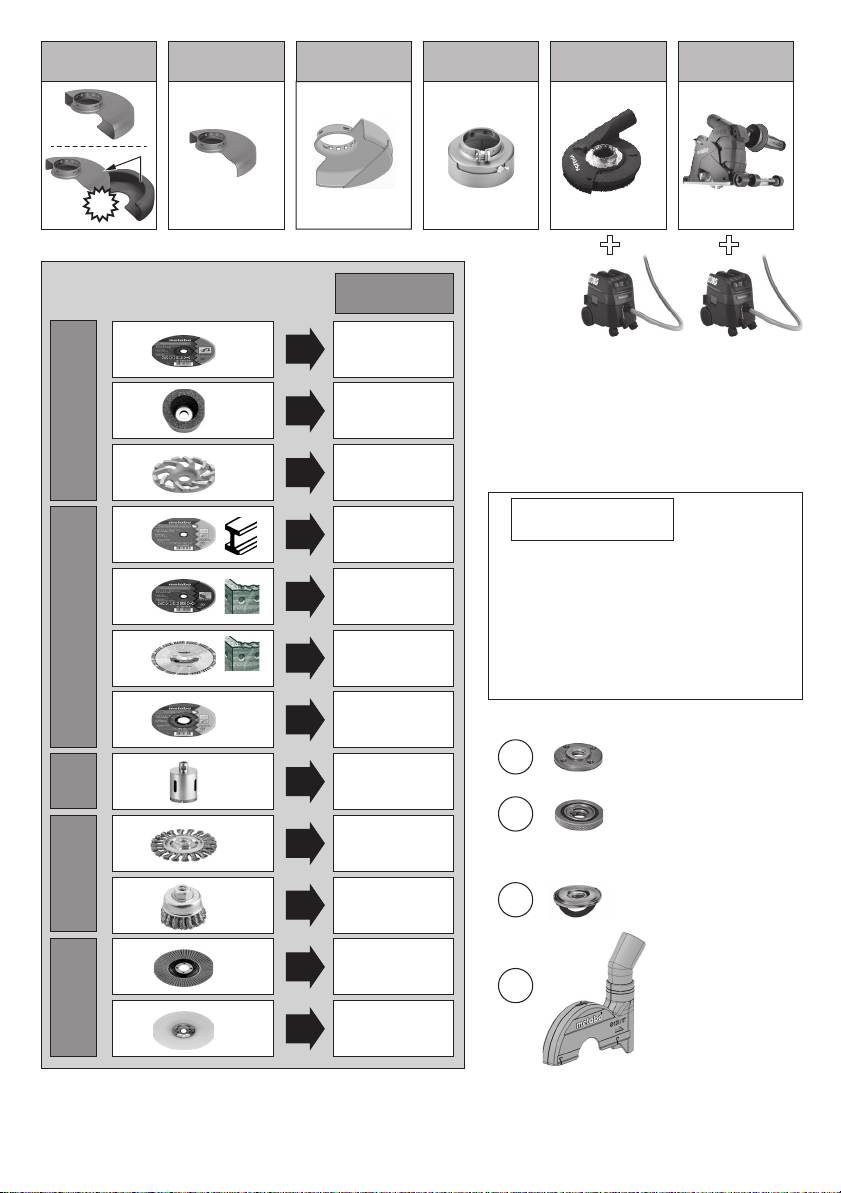

Page 4

TYPE A TYPE B TYPE C TYPE D TYPE E TYPE F

TYPE

5.2

5.1

4.2

4.1

3.1

2.1

2.2

1.1

1.2

1.3

2.3

2.4

B / C

A / C

A / F

A / C

A / B / C

B / C

CLICK

*1 *2 *3 *4

ǆʸ 

max

= 100 mm (4“) 630346000

 

max

= 115 mm (4

“) 630351000



max

= 125 mm (5“) 630352000

ǆʹ = 80 mm 623276000

*4 CED 125: 626730000

CED 125 Plus: 626731000

*3 GED 125: 626732000

W1100, WP1100, WQ1100, WEQ1400:

(M 14) 6.30706 (M 10) 34110205

(M 14) 316047600



max

= 125 mm (5“)

630401000

WQ 1100-125, WEQ 1400-125: (M 14) 6.30802

Page 5

Orijinal işletme talimatı

1. Uygunluk beyanı

Tüm sorumluluğu üstlenerek açıklamamız: Tip ve seri numarası ile tanımlı bu açılı taşlamalar *1), tüm ilgili yönetmelik kararlarının *2) ve normların *3) tüm şartlarına uygundur. Teknik belgeler için *4) bkz. sayfa 3.

2. Usulüne uygun kullanım

Açılı taşlamalar, orijinal Metabo aksesuarları ile birlikte zımparalama, zımpara kağıdı ile zımparalama, tel fırça ile çalışma ve metal, beton, taş ve benzeri malzemeyi su kullanmadan zımparalı kesme için uygundur.

Usulüne uygun olmayan kullanımdan dolayı meydana gelen hasarlar kullanıcının sorumluluğundadır.

Genel tanınmış kaza önleme kuralları ve birlikte teslim edilen güvenlik uyarıları dikkate alınmalıdır.

3. Genel güvenlik uyarıları

Kendi güvenliğiniz ve elektrikli aletinizin güvenliği için bu sembol ile işaretlenmiş metin yerlerini dikkate alın!

UYARI – Yaralanma riskini azaltmak için kullanım kılavuzunu okuyun.

UYARI – Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları,

resim ve açıklamaları okuyun.

talimatlara uyulmaması elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Tüm güvenlik uyarılarını ve talimatları saklayın. Elektrikli aletinizi sadece bu dokümanlar ile birlikte başka birine teslim edin.

4. Özel güvenlik uyarıları

4.1 Zımparalama, zımpara kağıdı ile zımparalama, tel fırça ile çalışma veya zımparalı kesme hakkında ortak güvenlik uyarıları:

a) Bu elektrikli alet; zımparalayıcı, zımpara kağıdı ile zımparalayıcı, tel fırça, delik kesici veya zımparalı kesme makinesi olarak kullanılır. Bu cihaz ile edindiğiniz tüm güvenlik bilgilerini, talimatları, şekilleri ve verileri okuyun. Aşağıdaki talimatların tamamı dikkate

alınmazsa elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir.

b) Bu elektrikli alet cilalamak için uygun değildir. Bu elektrikli alet için öngörülmeyen kullanımlar, tehlikeli durumlara ve yaralanmalara sebep olabilir.

c) Elektrikli aleti, üreticisi tarafından özel olarak

tasarlanmadığı ve amaçlanmadığı herhangi bir

Aşağıda bulunan

TÜRKÇE tr

işlev için kullanmayın. Böyle bir değişiklik, kontrol kaybına ve ciddi kişisel yaralanmalara neden olabilir.

d) Üretici tarafından özellikle bu elektrikli alet

için öngörülmeyen ve tavsiye edilmeyen ek alet kullanmayın. Aksesuarı yalnızca elektrikli alete

sabitleyebilmeniz, güvenli bir kullanımı garantilemez.

e) Ek aletin izin verilen devir sayısı, en az

elektrikli alette verilen azami devir sayısı kadar olmalıdır. İzin verilenden daha yüksek devir

sayısına sahip bir ek alet kırılabilir ve uçabilir. f) Ek aletin dış yarıçapı ve kalınlığı, elektrikli

aletin ölçü bilgilerine uymalıdır. Yanlış ölçülen ek aletler yeterince korunamaz veya kontrol edilemez.

g) Ek aleti sabitlemek için boyutlar, elektrikli

alet üzerindeki bağlantı elemanlarının boyutlarına uygun olmalıdır. Elektrikli alete tam

uyumlu şekilde sabitlenmeyen ek aletler; dengesiz döner, çok güçlü titrer ve kontrol kaybına sebep olabilir.

h) Arızalı ek aleti kullanmayın. Her kullanım

öncesi; zımpara diskini ayrılmaya ve aşınmaya karşı, zımpara tablasını aşınma veya güçlü yıpranmaya karşı, tel fırçaları ayrık veya kırılmış tellere karşı vb. ek aletleri kontrol edin. Elektrikli alet veya ek alet yere düşerse, hasar görüp görmediğini kontrol edin veya hasar görmemiş ek alet kullanın. Ek aleti kontrol edip taktığınızda, ek aletin dönen yüzeyinden siz ve diğer kişiler dahil uzak durun ve cihazı bir dakika azami devir sayısında döndürün. Hasarlı

ek aletler genellikle bu test süresi içinde kırılır. i) Kişisel koruyucu donanım giyin. Kullanıma

göre tam yüz koruyucu, göz koruyucu veya koruyucu gözlük kullanın. Duruma göre küçük zımpara ve malzeme partiküllerini uzak tutmak için toz maskesi, kulaklık, koruyucu eldiven veya özel önlük giyin. Gözler, çeşitli

kullanımlarda oluşan ve uçuşan yabancı madde partiküllerinden korunmalıdır. Toz veya solunum maskesi, kullanım sırasında oluşan tozu filtrelemelidir. Uzun süre yüksek sese maruz kalırsanız, duyma kaybı yaşayabilirsiniz.

j) Diğer kişilerin çalışma alanına güvenli bir

mesafede kalmasına dikkat edin. Çalışma alanına giren her kişi kişisel korunma donanımı kullanmalıdır. İşlenen parçadan kopan parçalar

veya kırılan ek aletler uçabilir ve doğrudan çalışma alanının dışında da yaralanmalara sebep olabilir.

k) Ek aletin gizlenmiş elektrik hattına veya

kendi elektrik kablosuna gelebileceği çalışmalarda, elektrikli aleti yalnızca izole edilmiş tutma yerlerinden tutun. Akımlı bir hat ile

temas durumunda metal cihaz parçaları, gerilimli duruma gelebilir ve elektrik çarpmasına neden olabilir.

l) Elektrik kablosunu dönen ek aletlerden uzak tutun. Cihaz kontrolünü kaybederseniz, elektrik

Page 6

TÜRKÇEtr

kablosu çıkabilir veya sarabilir ve eliniz veya ayağınız dönen ek alet ile temas edebilir.

m) Ek alet tamamen durmadan elektrikli aleti asla bırakmayın. Elektrikli aletin kontrolünü kaybetmeniz durumunda, dönen ek alet zeminle temas edebilir.

n) Elektrikli aleti taşırken çalıştırmayın. Kıyafetiniz tesadüfen dönen ek alete kapılabilir ve ek alet vücudunuzu delebilir.

o) Elektrikli aletinizin havalandırma oluklarını düzenli olarak temizleyin. Motor fanı haznede toz biriktirir ve fazlaca metal tozu biriktiğinde elektriksel tehlikeler meydana gelebilir.

p) Elektrikli aleti yanıcı malzemelerin yanında kullanmayın. Kıvılcımlar bu malzemeleri tutuşturabilir.

q) Sıvı soğutucu gerektiren ek alet kullanmayın. Su veya diğer sıvı soğutucu kullanımı elektrik çarpmasına sebep olabilir.

4.2 Tepme ve ilgili güvenlik bilgileri

Tepme; zımpara diski, zımpara tablası, tel fırça gibi bir ek aletin engellenmesi veya takılması durumunda bir anda oluşan tepkidir. Takılma veya engelleme, dönen ek aletin bir anda durmasına sebep olur. Bunun sonucu kontrolsüz bir elektrikli alet, engellenen kısımda ek aletin dönüş yönüne ters yönde hızlanır.

Örn. işlenen parçada bir zımpara diski takıldığında veya engellendiğinde, zımpara diskinin işlenen parçaya giren kenar kapılabilir ve bunun sonucu zımpara diski kırılabilir veya bir tepmeye sebep olabilir. Zımpara diski sonrasında engellenen alanda, diskin dönüş yönüne göre çalıştıran kişiye veya ondan uzağa doğru hareket eder. Bu esnada zımpara diskinin kırılması da mümkündür.

Tepme, elektrikli aletin uygun olmayan şekilde kullanılmasının ve/veya uygun olmayan çalışma koşullarının sonucudur. Aşağıda belirtilen emniyet tedbirleri alındığında tepme önlenebilir.

a) Elektrikli aleti sağlam tutun ve vücudunuz ile

kolunuzu, tepme kuvvetine karşı dayanabilecek pozisyona getirin. Yüksek devirle çalışırken tepme kuvveti veya tepki momentumuna karşı en iyi kontrolü sağlayabilmek için varsa daima ek tutma yeri kullanın. Çalıştıran kişi uygun

emniyet tedbirlerini alarak tepme ve tepkime kuvvetlerini kontrol edebilir.

b) Elinizi hiçbir zaman dönen bir ek alete yaklaştırmayın. Ek alet tepme sırasında elinizin üzerinden geçebilir.

c) Vücudunuzu, elektrikli aletin bir tepme

durumunda hareket edeceği bölgeden uzak tutun. Tepme, elektrikli aleti zımpara diskinin

engellendiği alanda hareket yönüne ters yönde hareket ettirir.

d) Köşe, sivri kenar vb. alanlarda son derece

dikkatli çalışın. Ek aletlerin işlenen parçaya çarpmasını ve takılmasını önleyin. Dönen ek

alet; köşelerde, sivri kenarlarda veya sektiği durumda takılmaya meyillidir. Bu durum kontrol kaybına veya tepmeye neden olur.

e) Odun kesmek için zincirli testere bıçağı,

segment aralığı 10 mm'den fazla segmentli elmas kesme diski veya tırtıklı testere bıçağı kullanmayın. Bu tür ek aletler çoğunlukla tepmeye

ve kontrolü kaybetmeye sebep olur.

4.3 Zımparalama ve zımparalı kesme hakkında özel güvenlik bilgileri:

a) Sadece sizin elektrikli aletiniz için izin verilen zımpara gövdesi ve bu zımpara gövdesi için öngörülen koruyucu kapak kullanın. Bu elektrikli

alet için öngörülmeyen zımpara parçaları, yeterince korunamaz ve güvensizdir.

b) Bükülmüş zımpara diskleri, zımpara yüzeyi

koruyucu kapak kenarının üzerinde kalacak şekilde yerleştirilmelidir. Uygun olmayan şekilde

yerleştirilen ve koruyucu kapak kenarının üzerinde kalan zımpara diski, yeteri kadar korunamaz.

c) Koruyucu kapak elektrikli alete güvenli

biçimde takılmış olmalı ve kullanıcıya zımpara gövdesinin mümkün olduğunca küçük bir parçası görünür şekilde, en üst seviyede güvenli olacak şekilde ayarlanmalıdır. Koruyucu

kapak; kopan parçalardan, zımpara gövdesi ile tesadüfi temastan ve giysiyi yakabilecek ateşlemelerden korumaya yardımcı olur.

d) Zımpara gövdeleri yalnızca tavsiye edilen ek

opsiyonlar ile kullanılmalıdır. Örneğin: Bir kesme diskinin yan yüzeyi ile asla zımparalamayın. Kesme diskleri, diskin kenarı ile

malzeme çıkarmak için kullanılır. Bu zımpara gövdesine yan bir kuvvet uygulama kırabilir.

e) Daima sizin seçtiğiniz zımpara diski için

doğru büyüklükteki ve şekildeki, hasarsız gerilim flanşı kullanın. Uygun flanşlar zımpara

diskini destekler ve bu sayede bir zımpara diski kırılması tehlikesini azaltır. Kesme diski flanşları diğer zımpara diski flanşlarından ayrılabilir.

f) Daha büyük elektrikli aletlerden kullanılmış zımpara diski kullanmayın. Daha büyük elektrikli aletlerin zımpara diskleri, daha küçük elektrikli aletlerin daha yüksek devir sayıları için uygun değildir ve kırılabilir.

g) Diskleri çift amaçlı kullanırken daima yapılan uygulama için uygun koruyucu kapağı kullanın. Doğru koruyucu kapağın kullanılmaması, istenen korumayı sağlayamayabilir ve ciddi yaralanmalara neden olabilir.

4.4 Zımparalı kesme hakkında diğer özel güvenlik bilgileri:

a) Kesme diskini engellemeyin veya çok yüksek baskı uygulamayın. Aşırı derin kesikler uygulamayın. Kesme diskine aşırı yüklenme;

zorlanmayı arttırır, takılma veya engelleme sıklığını arttırır ve bundan ötürü bir tepme veya zımpara gövdesinin kırılma olasılığını arttırır.

b) Dönen kesme diskinin ön ve arka bölgesinden uzak durun. Kesme diskini işlenen parçadan ayırırken, bir tepme durumunda elektrikli alet dönen disk ile doğrudan sizin üzerinize gelebilir.

c) Kesme diski takıldığında veya çalışmayı

durdurduğunuzda, elektrikli aleti kapatın ve

Page 7

disk tamamen durana kadar sabit tutun. Dönmeye devam eden kesme diskini kesikten kesinlikle çıkarmaya çalışmayın; aksi takdirde bir tepme oluşabilir. Takılma sebebini tespit edin

ve kaldırın. d) Elektrikli aleti, işlenen parça içinde kaldığı

sürece yeniden açmayın. Kesme işlemine devam etmeden önce, kesme diskinin tam devir sayısına ulaşmasını bekleyin. Aksi takdirde disk

takılabilir, işlenen parçadan fırlayabilir veya bir tepmeye sebep olabilir.

e) Takılan bir kesme diskinden ötürü tepme

riskini azaltmak için plakaları veya işlenen parçaları destekleyin. Büyük işlenen parçalar kendi ağırlıklarında bükülebilir. İşlenen parça;

kesme çizgisinin yakınından ve kenardan olmak üzere diskin her iki tarafından desteklenmelidir.

f) Oluşan duvarlar ve diğer görünmeyen

alanlarda, “cep kesiklerde” özellikle dikkat edin. Giren kesme diski; gaz veya su hattı, elektrik

hattı veya diğer nesneleri keserken bir tepmeye sebep olabilir.

g) Eğri kesimler yapmayın. Kesme diskine aşırı yüklenme; zorlanmayı artırır, takılma veya engelleme sıklığını artırır ve bundan ötürü ciddi yaralanmalara yol açabilecek bir tepme veya zımpara gövdesinde kırılma olasılığını artırır.

4.5 Zımpara kağıdı ile zımparalama hakkında özel güvenlik bilgileri:

a) Doğru boyuttaki zımpara kağıtlarını kullanın ve zımpara kağıdı seçmek için üreticinin talimatlarına uyun. Zımpara tablasından çıkan

zımpara kağıtları, yaralanmalara sebep olabilir ve bunun yanında zımpara kağıtlarının sıkışmasına, aşınmasına veya tepmeye sebep olabilir.

4.6 Tel fırça ile çalışma hakkında özel güvenlik bilgileri:

a) Tel fırçaların normal kullanımda da tellerini kaybettiğine dikkat edin. Tellere çok yüksek baskı uygulamayın. Uçuşan tel parçaları kolayca

ince kıyafet ve/veya deriye nüfuz edebilir. b) Bir koruyucu kapak tavsiye ediliyorsa,

koruyucu kapak ile tel fırçanın temas etmesini önleyin. Tabla ve kap fırçaların baskı ve

merkezkaç kuvveti ile yarıçapı artabilir.

4.7 Diğer güvenlik uyarıları:

UYARI - Daima bir koruyucu gözlük kullanın.

İşitme koruması kullanın.

UYARI - Elektrikli aleti her zaman iki eliniz ile kullanın.

Zımparalı kesme işleri için zımparalama koruyucu kapağını kullanmayın. Kesme diski

ile yapılan çalışmalarda güvenlik sebeplerinden ötürü zımparalı kesme koruyucu kapağını kullanın.

TÜRKÇE tr

Segment yuvaları >10 mm olan segmentli elmas kesme disklerini kullanmayın. Sadece negatif segment kesme açılarına izin verilir.

Yapıştırılmış kesme disklerini sadece takviye edilmişse kullanın.

Zımpara malzemesi ile birlikte temin edildiğinde ve kullanmanız gerektiğinde ara katman kullanın.

Alet ve aksesuar üreticisinin bilgilerine dikkat edin! Diskleri yağ ve darbeye karşı koruyun!

Ek aletler dikkatli biçimde üretici talimatlarına göre saklanmalı ve kullanılmalıdır.

Kaba işleme veya çapak alma için asla kesme disklerini kullanmayın! Kesme diskine yandan baskı uygulanmamalıdır.

İşlenen parça sağlam durmalı ve kaymaya karşı emniyete alınmalıdır, örn: germe tertibatı ile. Büyük işlenen parçalar yeterli derecede desteklenmelidir.

Ek aletler dişli set ile kullanılırken, milin ucu zımpara aletinin delikli zeminine temas etmemelidir. Ek aletin içindeki dişlerin, milin uzunluğunu alabilecek kadar uzun olmasına dikkat edin. Ek aletin içindeki dişler, iş milindeki dişlere uymalıdır. Mil uzunluğu ve mil dişi bkz. Sayfa 3 Bölüm 14. Teknik veriler.

Uygun bir sabit süpürme sistemi monte edilmesi tavsiye edilir. Daima bir FI koruyucu şalteri (RCD) maks. 30 mA’lik çıkış akımı ile önceden açın. Açılı taşlamanın FI koruyucu şalter tarafından kapatılması durumunda makine kontrol edilmeli ve temizlenmelidir. Bakınız Bölüm 9. Temizleme.

Hasar görmüş, düzensiz veya titreyen aletler kullanılmamalıdır.

Gaz veya su borularında, elektrik hatlarında ve taşıyıcı duvarlarda (statik) hasar oluşmasını önleyin.

Herhangi bir ayar, alet değişikliği veya bakım yapılmadan önce fişi prizden çıkarın.

Metabo S-otomatik emniyet kavrama (sadece WQ 1100-125, WEQ 1400-125). Emniyet kavraması çalıştığında makine hemen kapatılmalıdır!

Hasarlı veya aşınmış bir ek tutma yeri değiştirilmelidir. Arızalı ek tutma yeri ile makine çalıştırılmamalıdır.

Hasarlı veya aşınmış bir koruyucu kapak değiştirilmelidir. Arızalı koruyucu kapak ile makine çalıştırılmamalıdır.

Bu elektrikli alet cilalamak için belirlenmemiştir. Uygunsuz kullanımda sigorta geçerliliğini yitirir! Motor aşırı ısınabilir ve elektrikli alet zarar görebilir. Cilalama işleri için açılı cilalayıcımızı tavsiye ediyoruz.

Küçük işlenen parçaları sabitleyin. Örn. bir mengene içine takın.

Flanş monte edilmiş diskler çift amaçlı kullanılıyorsa (kombine zımparalama ve kesme diskleri) sadece aşağıdaki koruyucu kapak türleri kullanılabilir: Tip A, Tip C. Bkz. bölüm 11.

Page 8

TÜRKÇEtr

Doğru koruyucu kapak kullanılmalıdır:

Yanlış koruyucu kapak kontrolü kaybetmeye ve ciddi yaralanmalara yol açabilir. Yanlış kullanımla ilgili örnekler:

- kenar zımparalama için A tipi bir koruyucu kapak kullanılıyorsa koruyucu kapak ve işlenen parça birbiriyle etkileşebilir ve bu da yetersiz kontrole yol açar.

- yapıştırılmış kesme diskleri ile zımparalı kesme için B tipi koruyucu başlık kullanılıyorsa zımpara diski kırıldığında kıvılcımlara ve zımparalama parçacıklarının yanı sıra zımpara diski parçalarına maruz kalma riski artar.

- beton veya duvarda zımparalı kesme veya kenar zımparalama için A, B, C tipi koruyucu kapak kullanılıyorsa sonuçta toza maruz kalma ve bunun neticesinde de geri tepme ile kontrol kaybı riski artar.

- izin verilenden daha kalın bir disk fırçası ile A, B, C tipi bir koruyucu kapak kullanılıyorsa teller, koruyucu kapağa çarpabilir ve tellerin kopmasına neden olabilir.

Daima ek alete uygun koruyucu kapağı kullanın. Bkz. bölüm 11.

Toz yükünü azaltma:

UYARI - Zımpara kağıdı ile zımparalama,

kesme, zımparalama, delme ve diğer işlerde oluşan bazı tozlar; kanser, doğumda sakatlık veya diğer gelişim zararlarına sebep olabileceği bilinen kimyasallar içerir. Bu kimyasallardan bazıları:

- Kurşun içeren boyadaki kurşun,

- Duvar taşı, çimento ve diğer duvar

malzemelerindeki mineral toz ve

- kimyasal işlenmiş ahşaptaki arsenik ve krom. Sizin içerisinde bulunduğunuz risk, bu tür işleri ne tür sıklıkla yaptığınıza bağlıdır. Bu kimyasallar ile olan riskinizi azaltmak için: İyi havalandırılan bir ortamda çalışın ve izin verilen koruyucu donanım, örn. özel olarak mikroskobik boyuttaki partikülleri filtrelemek için üretilen toz maskeleri gibi kullanın.

Aynı durum, bazı ahşap türleri (meşe veya akgürgen tozu), metal, asbest gibi diğer malzemeler için de geçerlidir. Diğer bilinen hastalıklar; alerjik reaksiyonlar, solunum yolu hastalıklarıdır. Tozun vücudunuza nüfuz etmesini önleyin.

Malzeme, personel, kullanım durumu ve kullanım yeri için geçerli yönetmelikleri ve ulusal direktifleri dikkate alın (örn. iş güvenliği yönetmelikleri, imha etme).

Oluşum yerinde oluşan partikülleri toplayın, çevrede birikintileri engelleyin.

Özel çalışmalar için uygun aksesuar kullanın. Böylece daha az partikül kontrolsüz bir şekilde çevreye dağılır.

Uygun bir toz emme kullanın. Toz yükünü azaltmak için:

- Dışarı çıkan partikülleri ve makinenin dönüş

havasını doğrudan kendinize veya yakında bulunan kişilere veya birikmiş toza yönlendirmeyin,

- bir emme tesisi ve/veya hava temizleyici kullanın,

- çalışma alanını iyi şekilde havalandırınız ve tozları emerek temiz tutun. Süpürmek veya hava püskürtmek tozu havalandırır.

- Koruyucu kıyafetlerde toz emme veya yıkama uygulayın. Hava püskürtme, silkeleme veya fırçalama uygulanmamalıdır.

5. Genel bakış

Bkz. sayfa 2.

1 M hızlı germe somunu * 2 Destek flanşı * 3Mil 4 Mil ayarlama düğmesi 5 Açma/kapama şalter sürgüsü * 6 Tutamak 7 Devir sayısı ayarı için ayar düğmesi * 8Şalter *

9 Açma kilidi * 10 Ek tutma yeri 11 Koruyucu kapak 12 İki delikli somun * 13 İki delikli anahtar * 14 Germe somunu (aletsiz) * 15 Germe somununu el ile (aletsiz) sıkmak/

çözmek için üzengi * 16 Germe vidası * 17 Gergi halkası * 18 Koruyucu kapak sabitleme için kol *

* modele bağlı / ürün kapsamında değil

6. İşletime alma

İşletime almadan önce, tip plakasında

belirtilen şebeke geriliminin ve şebeke frekansının akım şebekenizin verileriyle uyup uymadığını karşılaştırın.

Daima bir FI koruyucu şalteri (RCD) maks.

30 mA’lik çıkış akımı ile önceden açın.

6.1 Ek tutma yerini takma

Sadece ek tutma yeri (10) kullanarak çalışın!

Ek tutma yerini makinenin sağ ve sol yüzeyine sağlam biçimde vidalayın.

6.2 Koruyucu kapak takma

Güvenlik sebeplerinden ötürü yalnızca ilgili ek

alet için öngörülen koruyucu kapağı kullanın! Yanlış koruyucu kapak kontrolü kaybetmeye ve ciddi yaralanmalara yol açabilir. Ayrıca bakınız bölüm 11. Aksesuarlar!

W 750-100, W 750-115, W 750-125, W 850-100, W 850-115, W 850-125, WP 850-115, WP 850-125, WEV 850-115, WEV 850-125, W 900-115, W 1100115, W 1100-125 :

Bkz. sayfa 2, resim C.

- Germe cıvatasını (16) çözün; bu sayede

koruyucu kapağın germe halkası (17) yeterli miktarda uzanır.

- Koruyucu kapağı (11) gösterilen yere takın.

Page 9

- Koruyucu kapağı, kapalı alanı kullanıcıyı gösterecek şekilde döndürün.

- Germe cıvatasını (16) güçlüce sıkın. Doğru oturduğunu kontrol edin - koruyucu kapak (11) dönmemelidir.

WP 1100-115, WQ 1100-125, WEQ 1400-125:

Bkz. sayfa 2, res. D.

- Kola (18) basın ve basılı tutun. Koruyucu kapağı (11) gösterilen yere takın.

- Kolu bırakın ve koruyucu kapağı, kol kilitlenene kadar döndürün.

- Kola basın ve koruyucu kapağı, kapalı alanı kullanıcıyı gösterecek şekilde döndürün.

- Doğru oturduğunu kontrol edin: Kol yerine oturmalı ve koruyucu kapak dönmemelidir.

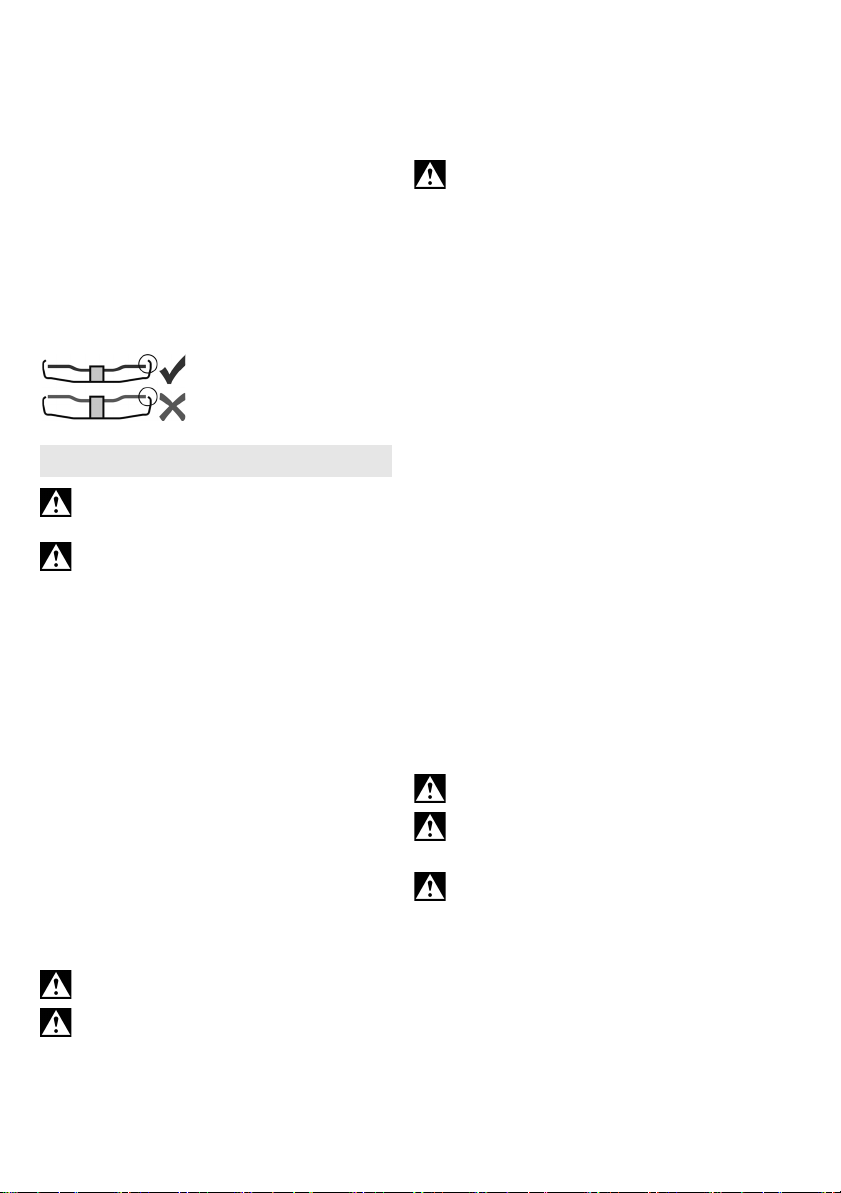

Yalnızca koruyucu kapağı en az 3.4 mm aşan ek aletleri kullanın.

7. Zımpara diskini takma

Tüm ekipman değişimi sırasında: Fişi prizden çıkarın. Makine kapalı olmalı ve mil

durmalıdır.

Kesme diski ile yapılan çalışmalarda güvenlik

sebeplerinden ötürü zımparalı kesme koruyucu kapak (bkz. Bölüm 11. Aksesuarlar) kullanın.

7.1 Mil ayarlama

- Mil ayarlama düğmesine (4) basın ve

mili (3) el ile, mil ayarlama düğmesi hissedilir biçimde yerine oturana kadar döndürün.

7.2 Zımpara diskini yerleştirme

Bkz. sayfa 2, resim A.

- Destek flanşını (2) milin üzerine takın. Mil

üzerinde dönmediğinde doğru oturmuş demektir. Yalnızca W ... -100: Destek flanşını iki delikli anahtar yardımıyla, küçük bant (16 mm yarıçaplı) yukarıya gösterecek şekilde milin üzerine vidalayın.

- Zımpara diskini destek flanşının (2) üzerine

yerleştirin. Zımpara diski destek flanşının üzerinde eşit derecede durmalıdır.

7.3 M Hızlı germe somunu sabitleme/çözme

(donanıma bağlı)

M Hızlı germe somunu (1) sabitleme:

Yalnızca WQ1100-125, WEQ 1400-125 için.

Ek alet gerilme alanında 7,1 mm’den daha

kalınsa, M hızlı germe somunu kullanılmamalıdır! İki delikli somunu (12) bu durumda iki delikli anahtar (13) ile kullanın.

- Mil ayarlama (bkz. Bölüm 7.1).

- M hızlı germe somununu (1), 2 ucun milin 2

boşluğunu tutacak şekilde milin (3) üzerine yerleştirin. Bkz. resim, sayfa 2.

TÜRKÇE tr

- Üzengide M hızlı germe somununu el ile saat yönünde sıkın.

- Zımpara diskini saat yönünde güçlüce döndürerek M hızlı germe somununu sabitleyin.

M hızlı germe somununu (1) çözme:

Yalnızca M hızlı germe somunu (1) takıldığında mil, mil ayarlama düğmesi (4) ile

durdurulabilir!

- Kapattıktan sonra makine dönmeye devam eder.

- Zımpara diski durmadan kısa bir süre önce mil ayarlama düğmesine (4) basın. M hızlı germe somunu (1) çözülür.

7.4 İki delikli somun sabitleme/çözme

(donanıma bağlı)

İki delikli somun (12) sabitleme:

İki delikli somunun 2 yüzeyi de farklıdır. İki delikli somunu aşağıdaki gibi milin üzerine takın:

Bkz. sayfa 2, resim B.

- X) İnce zımpara disklerinde: İki delikli somun (12) bandı yukarı göstermelidir; bu sayede zımpara diski güvenli biçimde gerilebilir. Y) Kalın zımpara disklerinde: İki delikli somun (12) bandı aşağı göstermelidir; bu sayede germe somunu güvenli biçimde milin üzerine takılabilir. Z) Yalnızca W ... için -100: İki delikli somun bandı aşağı veya düz yüzey yukarı gösterir.

- Mil ayarlama. İki delikli somunu (12) iki delikli anahtar (13) ile saat yönünde sıkın.

İki delikli somunu çözme:

- Mil ayarlama (bkz. Bölüm 7.1). İki delikli somunu (12) iki delikli anahtar (13) ile saat yönünün tersine çevirerek çıkarın.

7.5 Germe somununu (aletsiz) sabitleme/

çözme (donanıma bağlı)

Germe somununu (aletsiz) (14) sadece el ile sıkın!

Çalışmak için üzengi (15) daima germe somununun (1) üzerine düz yerleştirilmelidir.

Germe somununu (aletsiz) (14) sabitleme:

Ek alet gerilme alanında 6 mm’den daha

kalınsa, germe somunu (aletsiz) kullanılmamalıdır! İki delikli somunu (12) bu durumda iki delikli anahtar (13) ile kullanın.

- Mil ayarlama (bkz. Bölüm 7.1).

- Üzengiyi (15) germe somununun üzerine kapatın.

- Germe somununu (14) milin (3) üzerine takın.

Bkz. resim, sayfa 2.

- Üzengide (15) gergi somununu el ile saat

yönünde sıkın.

- Üzengiyi (15) yeniden aşağıya katlayın. Germe somununu (aletsiz) (14) çözme:

- Mil ayarlama (bkz. Bölüm 7.1).

- Üzengiyi (15) germe somununun üzerine kapatın.

- Germe somununu (14) el ile saat yönünün

tersine döndürerek çıkarın.

Page 10

TÜRKÇEtr

88 989

Not: Sabit duran gergi somunu (14) için bir iki delikli anahtar da kullanılabilir.

8. Kullanım

8.1 Devir sayısı ayarlama (WEV 850-115, WEV 850-125)

Ayar düğmesinde (7) tavsiye edilen devir sayısını ayarlayın. (Küçük sayı = küçük devir sayısı; büyük sayı = yüksek devir sayısı)

Zımparalı kesme, taşlama taşları, zımpara kabı, elmas kesme diski: yüksek devir sayısı Fırça: orta devir sayısı Zımpara tablası: düşükten ortaya kadar devir

sayısı

Not:

Cilalama işleri için açılı cilalayıcımızı tavsiye

ediyoruz.

8.2 Açma/Kapama

Makineyi daima iki el ile kullanın.

İlk önce çalıştırıp, sonra ek aleti işlenen parçaya getirin.

Makinenin ilave toz ve talaş emmesini

önleyin. Açma ve kapama sırasında makineyi biriken tozdan uzak tutun. Makineyi kapattıktan sonra ancak motor da tamamıyla durduğunda kaldırın.

Gözetimsiz bir çalışmadan kaçının; fişi

prizden çıkarılırken veya bir elektrik kesintisi olduğunda mutlaka makineyi kapatın.

Sürekli çalışma durumunda, makine elden

çıksa bile çalışmaya devam eder. Bu yüzden makineyi daima öngörülen tutma yerlerinden sabit tutun, güvenli bir duruşa geçin ve odaklanarak çalışın.

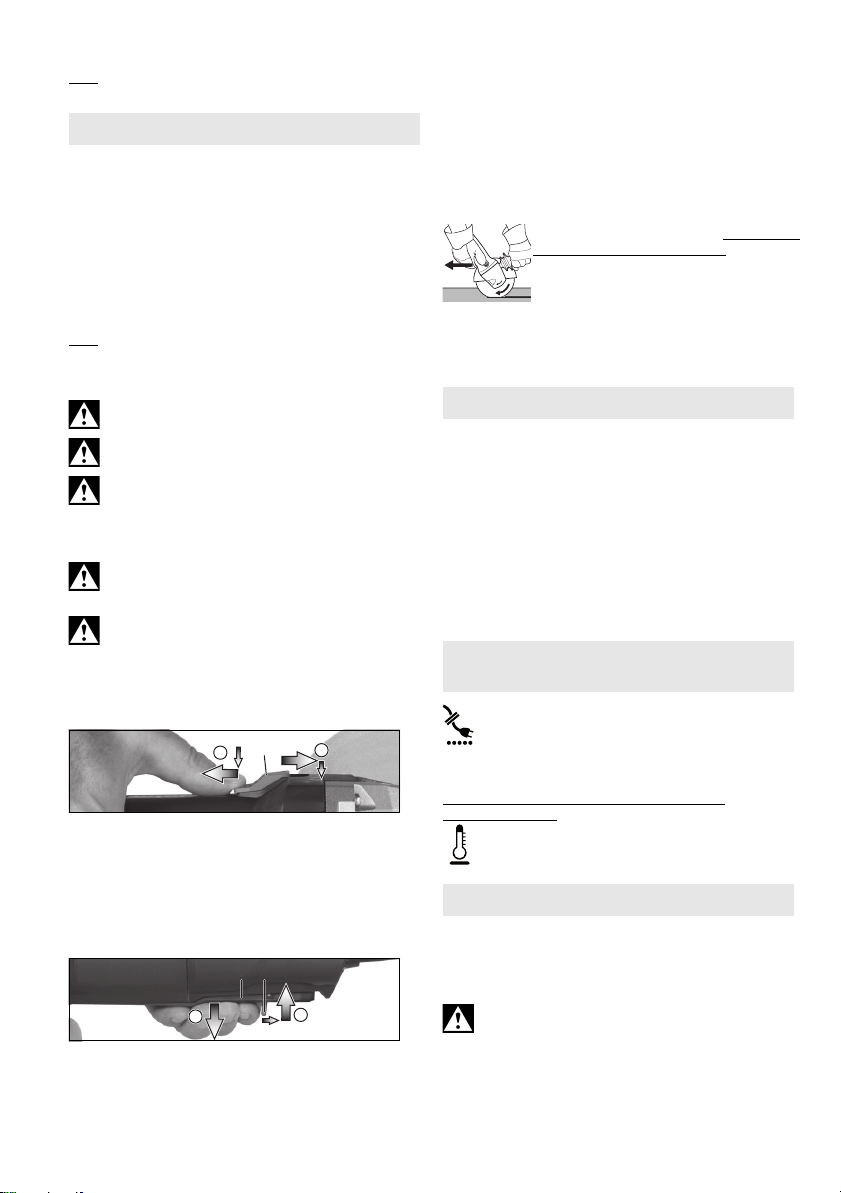

Şalter sürgülü makineler:

Açma: Şalter sürgüsünü (5) öne itin. Sürekli

çalıştırmak için yerine kilitlenene kadar aşağı itin. Kapama: Şalter sürgüsünün arka ucunu (5) basın ve bırakın.

Paddle şalterli makineler için (Basılı tutarak çalıştırma özellikli):

(WP... tanımlı makineler)

Açma: Açma kilidini (9) ok yönünde itin ve şalter düğmesine (8) basın. Kapama: Şalter düğmesini (8) bırakın.

8.3 Çalışma bilgileri Zımparalama ve zımpara kağıdı ile

zımparalama:

Makineye ölçülü bastırın ve yüzeyin üzerinde, işlenen parçanın çok sıcak olmaması için ileri geri hareket ettirin. Kaba işleme: İyi bir iş sonucu elde etmek için 30° 40°’lik bir açı ile çalışın.

Zımparalı kesme:

uyan takviye ile çalışın. Takmayın, bastırmayın, sallamayın.

Tel fırça ile çalışma:

Makineye ölçülü bastırın.

Zımparalı kesme sırasında daima ters yönde (bkz. Resim) çalışın. Aksi takdirde makinenin kontrolsüz biçimde kesikten fırlama tehlikesi oluşur. Ölçülü, işlenecek malzemeye

9. Temizleme

İşleme sırasında elektrikli aletin iç kısmından partiküller çıkabilir. Bu durum elektrikli aletin soğutmasını kısıtlayabilir. İletken birikintiler, elektrikli aletin koruma izolasyonunu sınırlayabilir ve elektriksel tehlikelere sebep olabilir.

Elektrikli aletinin; düzenli, sıkça ve iyice tüm ön ve arka havalandırma olukları süpürülmeli veya alete kuru hava üflenmelidir. Elektrikli aleti önceden enerji beslemesinden ayırın ve bu esnada koruyucu gözlük ve uygun toz maskesi kullanın. Üfleme sırasında uygun biçimde süpürmeye dikkat edin.

10. Arıza giderme (donanıma bağlı)

Makine çalışmıyor. Tekrar çalışma

koruması devreye girdi. Makine açıkken fiş

takıldıysa veya elektrik akımı bir aradan sonra tekrar oluşturulduysa, makine çalışmaz. Makineyi kapatıp yeniden açın.

Yalnızca WEV 850-115, WEV 850-125, WEQ 1400-125:

Yük devir sayısı azalıyor. Makineye

yüklenme çok yüksek! Makineyi soğuyana

kadar boşta çalıştırın.

11. Aksesuar

Sadece orijinal Metabo aksesuarlarını kullanın. Bkz. Sayfa 4.

Sadece bu kullanım kılavuzunda belirtilen taleplere ve karakteristik verilere uygun aksesuar kullanın.

Çalışma için daima uygun ek aleti ve öngörülen koruyucu kapağı kullanın. Bkz.

Sayfa 4. (Görseller örnek niteliğindedir). Çalışma:

1 = Yüzey ile zımparalama 2 = Zımparalı kesme 3 = Delik açma 4 = Tel fırçalar 5 = Zımpara kağıdı ile zımparalama

Page 11

Ek aletler:

1.1 = Kaba taşlama diski

1.2 = Zımpara kabı (seramik)

1.3 = Elmas zımparalama kabı “duvar/beton”

2.1 = Kesme diski “metal”

2.2 = Kesme diski “duvar/beton”

2.3 = Elmas kesme diski “duvar/beton”

2.4 = Çift amaçlı kesme diski (kombine zımparalama ve zımparalı kesme diski)

3.1 = Elmas matkap uçları

4.1 = Yuvarlak fırça

4.2 = Kap fırçası

5.1 = Lamelli zımpara tablası

5.2 = Zımpara kağıtları için zımpara tablası

öngörülen koruyucu kapak:

Tip A =

Zımparalı kesme için kesme koruyucu

kapak klipsi dahil kesme koruyucu kapağı

Tip B = Zımparalama için koruyucu kapak Tip C = Zımparalama ve zımparalı kesme için

Tip D = Zımpara kabı için koruyucu kapak Tip E = Yüzey taşlama için süpürge koruyucu

Tip F = Zımparalı kesme için süpürge koruyucu

Diğer aksesuarlar: (Ayrıca bkz. www.metabo.com)

/ koruyucu kapak

koruyucu kapak (kombinasyon)

kapak

A İki delikli somun (12) B M hızlı germe somunu (1) C Germe somunu (aletsiz) (14) D Emme kapağı klipsi

Aksesuar komple programı için bkz. www.metabo.com veya aksesuar kataloğu.

12. Onarım

Elektrikli aletlerde onarımlar sadece bir elektrik uzmanı tarafından yürütülmelidir!

Hasarlı bir elektrik hattı, yalnızca Metabo özel, orijinal elektrik hattı ile değiştirilmelidir; bu hatlar Metabo Servisi’nden temin edilebilir.

Onarıma ihtiyaç duyan Metabo elektrikli aletlerde lütfen Metabo temsilcisi ile iletişime geçiniz. Adresler için bkz. www.metabo.com.

Yedek parça listesini www.metabo.com adresinden indirebilirsiniz.

13. Çevre koruması

Oluşan zımpara tozu zararlı maddeler içerebilir: evsel atık olarak değil, uygun biçimde zararlı atık toplama merkezlerinde imha edin.

Kullanılmış makinelerin, ambalajların ve aksesuarların geri dönüşümü ve çevreye uygun imhası için yerel talimatlara uyun.

Sadece AB ülkeleri için: Elektrikli aletleri ev atığına atmayın! Atık Elektrikli ve Elektronik

Eşya ile ilgili 2012/19/AB yönetmeliği ve ulusal hukuka uyarlanması uyarınca kullanılmış elektrikli aletler ayrı şekilde toplanıp çevreye uygun bir geri dönüşüme gönderilmelidir.

TÜRKÇE tr

14. Teknik veriler

Sayfa 3’te bulunan bilgiler için açıklamalar. Teknik alanda ilerleme kapsamında değişiklikler saklıdır. Ø =maks. Ek alet yarıçapı t

=maks. ek alet izin verilen kalınlığı, iki

max,1

max,2

max,3

max,4

max,5

M=mil dişi l =Zımparalayıcı mil uzunluğu n

nV* =Boşta çalışma devir sayısı (ayarlanabilir) P P m =elektrik kablosuz ağırlık

delikli somun kullanırken gerilme bölgesinde (12)

=maks. ek alet izin verilen kalınlığı, M hızlı

germe somunu kullanırken gerilme bölgesinde (1)

=maks. ek alet izin verilen kalınlığı, germe

somunu (aletsiz) kullanırken gerilme bölgesinde (14)

=Taşlama taşı/kesme diski:

maks. izin verilen ek alet kalınlığı

=disk fırçaları için izin verilen maks.

kalınlık

* =Boşta çalışma devir sayısı (azami devir

sayısı)

=nominal giriş akımı

=çıkış akımı

EN 60745 uyarınca ölçüm değerleri tespit edilmiştir.

Koruma sınıfı II kapsamında makine

~ Dalgalı akım

Belirtilen teknik veriler toleranslıdır (geçerli standartlara uygun).

Emisyon değerleri

Bu değerler elektrikli aletin emisyonunu tahmin etmeye ve farklı elektrikli aletleri kıyaslamaya yarar. Kullanım koşuluna, elektrikli aletin veya kullanılan aletin durumuna göre gerçek yük daha yüksek veya daha düşük olabilir. Tahmin için çalışma molalarını ve daha düşük yüklü dönemleri dikkate alınız. Uyarlanmış tahmin değerleri nedeniyle kullanıcı için uygun koruma önlemleri belirleyiniz, örn. düzenleme ile ilgili önlemler.

İnce sacların veya geniş yüzeyli diğer hafif

titreşen iş parçalarının taşlanması, belirtilen gürültü emisyon değerlerinden çok daha yüksek toplam gürültü emisyonuna (maks. 15 dB) yol açabilir. Ağır, esnek sönümleme matlarının takılması gibi uygun önlemlerle bu tür iş parçalarının ses yayması mümkün olduğunca engellenmelidir. Gürültüye maruz kalma riski değerlendirilirken ve uygun işitme koruması seçilirken artan gürültü emisyonları da dikkate alınmalıdır.

Titreşim toplam değeri EN 60745 uyarınca tespit edilmiştir: a

h, SG

h, DS

h,SG/DS

Tipik A değerlendirilmiş ses seviyesi L

= Titreşim emisyon değeri

(üst yüzey zımparalama)

= Titreşim emisyon değeri

(zımpara tablası ile zımparalama)

= Güvensizlik (titreşim)

= Ses basınç seviyesi = Ses performans seviyesi

(üç yönün vektör toplamı)
