Navodila za uporabo
Spoštovani kupec!
Hvala za vaše zaupanje ob nakupu Metabo stroja. Vsak
izdelek iz proizvodnega programa Metabo je pod skrbnim
nadzorom v proizvodnji in je na koncu podvržen vsem
kontrolam kvalitete po Metabo pravilniku o kvaliteti.
Vseeno je življenjska doba stroja odvisna od vas. Zato vas
prosimo, da skrbno in v celoti preberite navodilo za
uporabo. Samo tako se boste seznanili z vašim novim
strojem, skrbeli za njega in ga dolgo uporabljali.
Vsebina
1 Izjava o skladnosti
2 Uporaba v skladu z določili
3 Splošna varnostna navodila
4 Specifična varnostna navodila
5 Legenda
6 Posebne lastnosti
7 Priprava za delo
8 Vpenjanje obdelovalnih plošč
9 Uporaba
10 Čiščenje
11 Težave
12 Dodatna oprema
13 Popravila
14 Zaščita okolja
15 Tehnični podatki
1 Izjava o skladnosti
S svojo polno odgovornostjo izjavljamo, da ta stroj ustreza
navedenim standardom in smernicam
navedenih na strani 2.
2 Uporaba v skladu z določili
Kotne brusilke opremljene z originalno Metabo opremo,
navedene na prvi strani teh navodil so namenjene
za rezanje, brušenje s podpornimi ploščami in krtačenju
kovin, betona, kamna in podobnih materialov brez vode.
Za vse poškodbe oziroma škodo, ki bi nastala zaradi
neprimerne uporabe, je odgovoren uporabnik.
Upoštevati je treba veljavna pravila o varstvu pri delu z
električnimi stroji in za preprečevanje nesreč pri delu.
3 Splošna varnostna navodila
OPOZORILO – Skrbno in v celoti preberite ta
navodila saj zmanjšate možnost poškodb.
OPOZORILO Preberite vsa priložena navodila
za varno delo. Neupoštevanje navodil in pravil
lahko pripelje do električnega udara, požara ali/in
resnih poškodb.
Shranite vse varnostne informacije in navodila za kasnejšo
uporabo.
Pred uporabo kotne brusilke natančno
in v celoti preberite navodila za uporabo in priložena
Splošna varnostna navodila.
Vso dokumentacijo in navodila hranite in jih v primeru
prodaje stroja priložite novem uporabniku oz. lastniku!
5
4 Specifična varnostna navodila
4.1 Zbrana navodila za varno delo pri brušenju,
abresivnem rezanju ali žičnem krtačenju.
a) Enoročne kotne brusilke so namenjene za rezanje
brušenje s podpornimi ploščami in krtačenju kovin, betona,
kamna in podobnih materialov. Preberite vsa navodila za
uporabo, varnostna opozorila, ilustracije in nasvete.
Neupoštevanje navodil in pravil lahko pripelje do
električnega udara, požara ali/in resnih poškodb.
b) Te kotne brusilke niso namenjene niti primerne za
poliranje. Dela za katera kotne brusilke niso predvidene
lahko uničijo stroj in/ali resno poškodujejo kotno brusilko
ali uporabnika.
c) Ne uporabljajte opremo, ki ne odgovarja specifikaciji
stroja oziroma jo ne priporoča proizvajalec. Če oprema
paše na vaš stroj še ne pomeni, da bo delo z njo varno.
d) Predpisana hitrost na opremi mora biti vsaj enaka
najvišji hitrosti, predpisani s strani proizvajalca. Prehitro
vrteča oprema se lahko polomi in povzroči poškodbe.
e) Zunanji premer in debelina opreme mora biti v mejah, ki
jih predpisuje proizvajalec za posamični stroj. Preveliki
premeri orodij zmanjšajo nadzor nad brusilko in
onemogočajo varovalne elemente.
f) Luknja za os, podložke, matice oz. vsa druga oprema se
mora pravilno prilegati na gred kotne brusilke. Nepravilne
mere odprtin in naknadno vgrajevanje distančnih puš lahko
povzroči močno povečanje vibracij in posledično izgubo
kontrole in lom orodja.
g) Nikoli ne uporabljajte poškodovano opremo. Pred
vsakim zagonom preverite, če so diski nepoškodovani, da
ne manjkajo deli, da ni razpok po brusilni površini ali pa da
ni oprema izrabljena. Po prvi montaži opreme vedno
naredite testni zagon. Kotno brusilko odmaknite od sebe
tako, da orodja so iz smeri vrtenja ter vklopite stikalo. Naj
deluje cca 1 minuto brez obremenitve pod največjimi
predpisanimi vrtljaji in opazujte, da ni nobenih nepravilnosti
v delovanju. Poškodovana oprema bo nakazala probleme
že pri testnem zagonu.
h) Vedno uporabljajte zaščitna delovna sredstva, očala in
zaščitno masko, ko delate v prahu, nedrseča obutev,
pokrivalo, rokavice, predpasnik, delovno obleko odvisno
od delovišča, položaja in materiala, ki ga obdelujete.
Zaščitna očala morajo zadržati leteče delce prahu in
odrezkov. Dihalna maska oziroma aspirator mora filtrirati
ves prah, ki nastaja med delom. Po potrebi jih pogosteje
menjajte. Dolgo izpostavljanje hrupu med delom lahko
poškoduje sluh.
i) Opazovalci morajo ostati na varni oddaljenosti od
delovišča. Vsakdo, ki se približa delovišču mora nositi
predpisana zaščitna sredstva. Deli obdelovanca pri
obdelavi letijo na vse konce. Med delom lahko pride tudi
do loma orodja in deli z veliko hitrostjo poletijo po prostoru.
j) Med delom držite kotno brusilko za izolirane dele. Med
delom lahko prerežete »živo» žico ali lastni kabel kotne
brusilke in preko kovinskih delov brusilke lahko pride do
električnega udara, ki lahko ogrozi delavca.
k) Električni kabel kotne brusilke naj bo stran od vrtečih se
delov brusilke. Če zgubite nadzor nad brusilko, lahko
preseka kabel in vas resno poškoduje.
I) Nikoli ne polagajte kotne brusilke na tla preden se orodje
popolnoma ne zaustavi. Vrteči del lahko premakne
brusilko na tleh ali poškoduje površino.
m) Ne zaganjajte brusilke obrnjene proti sebi. Vrtečo se
orodje kotne brusilke lahko preseka kabel in vas resno
poškoduje.
Page 6
I) Nikoli ne polagajte kotne brusilke na tla preden se orodje
popolnoma ne zaustavi. Vrteči del lahko premakne
brusilko na tleh ali poškoduje površino.
m) Ne zaganjajte brusilke obrnjene proti sebi. Vrtečo se
orodje kotne brusilke lahko zagrabi obleko in potegne
vrteče se orodje proti Vam.
n) Redno izpihajte notranjost kotne brusilke. Odstranjujte
nabran prah s sesalcem. Pozor! Prah je lahko tudi
eksploziven. Pri brušenju ali rezanju se material močno
ogreje in nastajajo iskre.
o) Ne delajte z kotno brusilko v bližini vnetljivih snovi.
Iskre, ki nastanejo pri brušenju ali rezanju lahko povzročijo
požar.
p) Ne uporabljajte opreme, ki zahteva vodno hlajenje.
Voda oziroma hladilne tekočine lahko povzročijo kratki stik
in/ali električni udar.
4.2 Povratni udar brusilke:
Povratni udar je posledica motnje vrtilnega momenta
vpetega orodja na kotno brusilko. Motnja nastane zaradi
trenutne blokade orodja, spremembe trdote površine
obdelave, stisnjenja
orodja,…. Posledica je nekontrolirano, težko obvladljivo
gibanje brusilke v nasprotno smer od obdelovanca.
Na primer, ko se obdelovanec okruši ali stisne se rob diska
zadene na poškodovanem mestu ter takrat lahko disk se
odbije od obdelovanca ali celo globlje zaskoči v material.
Zgodi se tudi, da takrat odskoči kotna brusilka proti
uporabniku kar pa je odvisno tudi od smeri vrtilnega
momenta diska in točke poškodbe.
Pod takimi pogoji lahko pride tudi do pokanja
obdelovalnega diska.
Največkrat je vzrok za nastanek povratnega udara
nenamenska uporaba in/ali neupoštevanja
navodil za varno delo, z previdnostjo pa se se lahko
prepreči.
a) Vedno držite kotno brusilko trdno za oba ročaja in
bodite v stabilnem položaju tako lahko zadržite kotno
brusilko v primeru nasprotnega udara. Stalno nadzirajte
vrtilni moment predvsem pri začetku dela in v
primeru povečanja nasprotne sile takoj zmanjšajte pritisk
na obdelovanec!
b) Nikoli ne imejte roke v bližini vrtečih se delov. V primeru
povratnega udara lahko nastane resna poškodba.
c) Ne postavljajte se v smeri možnega povratnega udara
kotne brusilke. Smer povratnega udara je največkrat
nasprotna od vrtilnega momenta in mesta naleta.
d) Bodite še posebno previdni pri obdelavi kotov, ostrih
robov in podobno. Tako se izognemo sunkom ali stiskanju
opreme. Koti, ostri robovi ali sunki imajo tendenco, da
ovirajo vrteče se diske in povzročijo izgubo nadzora ali
povratni udar.
e) Ne montirajte verige verižne žage ali listov krožne žage.
Taka rezila pogosto povzročajo povratne udare in izgubo
nadzora nad orodjem.
4.3 Specifična varnostna opozorila za brusilnimi diski:
a) Vedno uporabljajte pravilno nastavljeno zaščito plošče
odgovarjajoče dimenzije. Zaščita plošče-diska varuje pred
odlomljenimi deli in usmerja vroče obruske stran od
operaterja.
b) Zaščita plošče mora biti vedno varno zaskočena in v
takem položaju, da čim manj delcev plošče in materiala leti
proti operaterju. Zaščita plošče pomaga zaščititi operaterja
pred deli odlomljene plošče in nenamernega dotika z
vrtečo se ploščo.
SLOVENSKO
c) Opremo uporabljajte samo za tista dela katerim je
namenjena. Kot na primer, z rezilno ploščo ne brusite
površin ali robov! Rezilne plošče niso konstruirane za
bočne obremenitve, zato lahko pride do loma.
d) Vedno uporabljajte originalne in nepoškodovane matice
in podložke za pritrditev opreme. Preverite, da sta zunanja
in notranja premera ter debelina opreme pravih dimenzij.
Podložke za vpetje rezilnih diskov so lahko drugačne kot
za vpenjanje brusilnih diskov.
e) Ne uporabljajte obrabljene opreme iz večjih kotnih
brusilk. Pri nizkih premerih je obodna hitrost večja zato
prej pride lahko do loma.
4.4 Dodatna varnostna navodila za rezanje s kotnimi
brusilkami:
a) Ne dopustite blokade rezilnega diska v obdelovancu,
prekomernega pritiska preglobokega reza. Kar pomeni, da
potiskajte rezalko z občutkom ne premočno in v smeri
reza. Tako preprečimo stranske pritiske in zmanjšamo
možnost proti-udara brusilke blokade in/ali poškodbe
rezalke.
b) Ne postavite svojega telesa v linijo rezilne plošče. V
slučaju povratnega udara lahko hitro vrteča se rezilna
plošča resno poškoduje, kar se nahaja na njeni poti
oziroma vrže orodje direktno proti vam.
c) Ko se rezilna plošča ustavi ali karkoli zmoti rezanje takoj
izklopite brusilko in počakajte, da se plošča popolnoma
zaustavi. Nikoli ne poizkušajte odstraniti rezilne plošče
dokler se vrti, saj lahko pride do povratnega udara
brusilke. Ugotovite vzrok motnje in jo odpravite, preden
ponovno zaženete kotno brusilko.
d) Ne zaženite kotne brusilke, če je rezilna plošča še v
obdelovancu. Sprostite rezalko, zaženite brusilko in
počakajte, da rezilna plošča doseže polne vrtljaje in počasi
se spustite v rezanje. Obratno Vam lahko brusilko vrže
proti vam ali zlomi rez.ploščo.
e) Podprite panele in dolge kose ko jih režete. Daljši kosi
imajo tendenco po lomu na mestu, kjer režemo. To
upoštevajte pri postavljanju podpor (ki morajo biti čim
bližje mesta reza), da vam ne »zagrabi« rezilne plošče.
f) Posebno pozornost zahtevajo rezi na težko dostopnih
mestih oziroma tako imenovanih »žepni rezi«. Kaj hitro
lahko prerežemo vodno, plinsko ali električno instalacijo,
celo povzročimo povratni udar.
4.5 Dodatna varnostna navodila za brušenje s kotnimi
brusilkami:
a) Ne uporabljajte brusnega papirja, ki je prevelike
dimenzije. Upoštevajte navodila proizvajalca pritrdilne
plošče za brušenje, ko izbirate brusni papir. Prevelika
dimenzija papirja lahko povzroči tresenje, trganje ali
celo povratni udar plošče.
4.6 Dodatna varnostna navodila za žično krtačenje s
kotnimi brusilkami:
a) Zavedajte se možnosti, da med delovanjem odleti del
žične krtače. Ne pritiskajte preveč krtačo na obdelovalno
površino saj tako povečate možnost poškodbe žične
krtače. Delci žice lahko zlahka prodrejo skozi tanke dele
obleke in/ali kože.
b) Če je zaščite primerna za delo z žično ščetko ne
dopustite nobenega prepletanja med žično ščetko in
zaščito. Zaradi centrifugalne sile se lahko poveča premer
žičnega kolesa med obratovanjem.
Uporabite elastične oblazinjene podloge, če je zraven pri
dobavi brusil ali je priporočeno. Upoštevajte vsa navodila
6
Page 7
proizvajalca dodatne opreme! Varujte plošče pred mazivi
in udarci. Brusilne plošče uporabljajte in shranjujte pazljivo
in v skladu z navodili proizvajalca plošč.
Ne uporabljajte finih brusilnih plošč za groba dela! Ne
pritiskajte premočno na robove plošč.
Brusilko odlagajte v ležeč položaj tako, da ne more zdrsniti
Dolge obdelovance ustrezno podložite oziroma podprite.
Če se uporablja oprema z notranjim navojem se gred
brusilke ne sme dotikati konca navoja v izvrtini
obdelovalnega orodja. Preden montirajte tako opremo se
prepričajte, da je globina izvrtine zadostna. Navoja na
opremi in gredi morata biti skladna; preverite v tabeli na

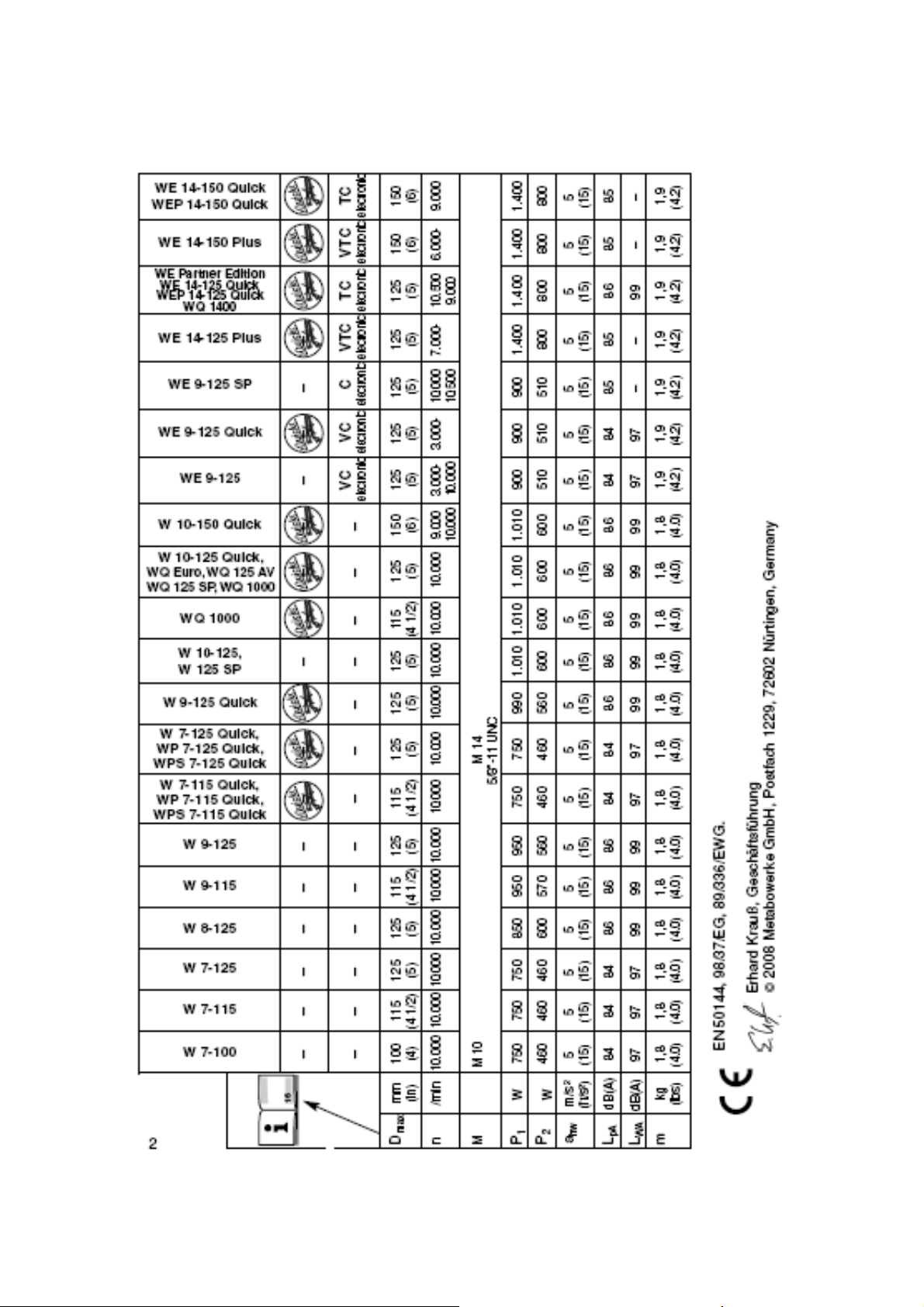

strani 2 ter v poglavju 15 - Tehnični podatki informacijo o
navoju na gredi brusilke.
Zaradi lastne varnosti in zaščite ter
preprečitve poškodbe vašega stroja bodite
pozorni na ta znak v teh navodilih.
Vedno si nadenite zaščitna
delovna očala.
Redno izpihajte notranjost kotne
najkasneje po cca. 15 urah dela!
Tako bo podaljšana življenjska doba kotne brusilke in
redkejši bodo servisni intervali
Med delom pride del prahu tudi v
notranjost brusilke Ta lahko
zmanjša pretočnost hladilnega zraka. Kovinski prah lahko
tvori elektro-statični
most na ohišje kar povzroči uničenje stroja oz. obstaja
možnost električnega udara. Zaradi tega mora biti brusilka
redno vzdrževana. Priporočamo delo s stacionarnem
odsesovalnemu sistemu in električno vtičnico, ki ima
vgrajen z FI varovalni odklopnik. Ko pride do odklopa z FI
varovalnim odklopnikom, očistite in preverite stanje
brusilke. V poglavju 10 je navedenih več informacij o
vzdrževanju in čiščenju.
Prah, ki nastaja med delom lahko resno ogrozi zdravje
(različne vrste lesa, kitov, barv, kamna in kovin z
vsebnostjo svinca ali težkih kovin) zato uporabljajte
sesalce in zaščitne maske za dihala tudi za opazovalce.
Nekatere vrste prahu so klasificirane kot karcerogene
snovi, kot so hrastov in bukev prah posebej v kombinaciji z
raznimi kemičnimi zaščitnimi laki in premazi. Materiale, ki
vsebujejo
azbest naj obdelujejo le specialisti!
- Kjerkoli je to omogočeno,u porabljajte odsesovalne
sisteme.
- Delovišče naj bo dobro prezračevano.
- Priporočljiva je uporaba zaščitne maske s filtrom razreda
P2
Upoštevajte nacionalna priporočila za materiale, ki jih
obdelujete.
Materiali, katerih prah je nevaren zdravju, (npr azbest) se
ne smejo obdelovati!
Ko delate v močno zadimljenih prostorih stalno nadzirajte
odprtine za hlajenje. Po potrebi pogosteje izpihajte
brusilko, pred tem pa obvezno izvlecite električni vtič iz
električnega omrežja.
Poškodovano, ekscentrično ali vibrajoče orodje ne
uporabljajte.
Izogibajte se možnosti poškodb plinskih,električnih in
vodnih instalacij ter nosilnih zidov in profilov.
Za zunanja dela priklopite brusilko na električno instalacijo,
ki je varovana z IF odklopnikom občutljivosti 30 mA.
SLOVENSKO
Vedno izvlecite vtikač iz električnega omrežja preden
kakor koli posegate v brusilko.
Metabo »S-automatic safety clutch«
varnostna sklopka; ko se sproži takoj ugasnite brusilko!
Poškodovan ali polomljen stranski ročaj morate zamenjati.
Nikoli ne delajte s strojem če je poškodovan stranski ročaj.
Počeno ali poškodovano zaščito plošče je
potrebno takoj zamenjati. Delo brez zaščite lahko povzroči
hude poškodbe.
Kotne brusilke niso namenjene za poliranje. Zaradi
prevelikega števila vrtljajev lahko pride do poškodbe
površine, opreme za poliranje in pregretja motorja. Taka
nenamenska uporaba razveljavi garancijo.
Predlagamo Vam, da uporabljate kotne polirne stroje.

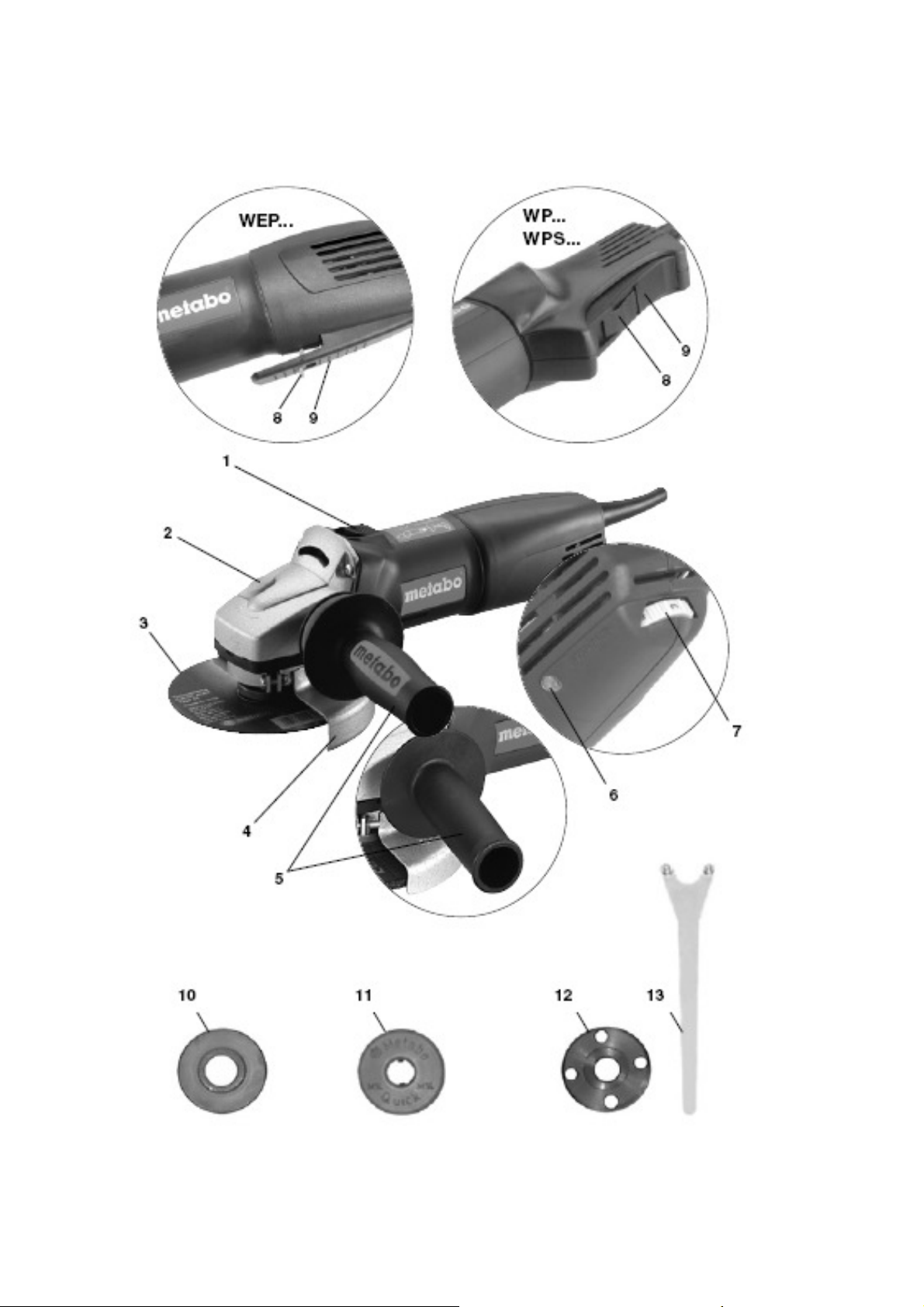

5 Legenda
Glej stran 3 ..
1 Samozatezna sponska matica *
2 Notranja podložka
3 Gred brusilke
4 Gumb za blokado vretena
5 Zagonski gumb vklop/izklop
6 Indikator elektronskega sistema (VTC) *
7 Vrtilni gumb za nastavitev hitrosti *
8 Stranski ročaj, proti-vibracijski ročaj*
9 Zaščita obdelovalne plošče
10 Sponska matica *
11 Ključ za sponsko matico *
12 Zaklep zaščitne plošče
* Odvisno od opreme/ni v obsegu dobave
6 Posebne lastnosti
• Močne in zmogljive kotne brusilke z efektivnim pretokom
hladilnega zraka tudi pri najzahtevnejših delih.
• Robustni elektro-motor Metabo Marathon.
• Metabo proti-prašna zaščita za optimalni kompromis med
pretokom hladilnega zraka skozi motor in zaščito pred
prahom
• Priročna oblika brusilke in položaj stranskega stranskega
ročaja za natančno vodenje brusilke med delom.
• Metabo varnostna sklopka za optimalno varnost.
• Metabo Quick sisitem za hitro zamenjavo opreme brez
dodatnega orodja.(samo na Quick seriji)
7 Priprava za delo
Pred priklopom brusilke na omrežje preverite če
se vrednosti omrežja skladajo z
podatki, navedenimi na tipski tablici brusilke.
7.1 Pritrditev stranskega ročaja
Vedno uporabljajte stranski ročaj (8) pri delu kotno
brusilko. Privijte ga na levo ali desno stran do
konca!
7.2 Postavitev zaščite plošče
(Pri delu z brusilnim diskom)
Zaradi varnosti pri uporabi med delom
vedno uporabljajte zaščito plošče (9) predvsem grobih
delih.
Zaradi varnosti pri rezanju uporabite rezilno
zaščito plošče, če to zahteva delovni postopek po
posebni opremi za zaščito (poglejte pod dodatno
7
Page 8
opremo).
Glejte slike na strani 3.
- Pritisnite in držite zaklep (12). Premaknite zaščito plošče
( 9) na izbran položaj.
- Spustite zaklep in obračajte zaščito plošče toliko časa,
dokler se ne zaskoči.
- Pritisnite zaklep in obračajte zaščito plošče tako, da se
zaščiti prostor operaterja.
- Prepričajte se, da je zaščita plošče pravilno nameščena
zataknjena. Vzvod mora biti zapet in zaščito
plošče ne morete premakniti.
8 Vpenjanje obdelovalnih plošč
Izvlecite vtičnico iz električnega omrežja preden
posegajte v stroj.
Vreteno brusilke mora mirovati in stikalo
izklopljeno.
Zaradi varnosti pri rezanju uporabite rezilno
zaščito plošče, če to zahteva delovni postopek
po posebni opremi za zaščito.
8.1 Zaklepanje vretena
- Pritisnite gumb za blokado vretena (4) in obračajte
vreteno (3) z roko dokler blokada ne zaklene vretena.
8.2 Montaža brusilne ali rezalne plošče
Nastavite notranjo
podložko (2) na
ležišče vretena
tako, da se ne
notranja podložka
ne vrti na vretenu je podložka pravilno postavljena.
Samo pri W 8-100: privijte podporno podložko z dvozatičnim ključem na vreteno tako da je manjši premer
(16mm) obrnjen navzgor
- Položite brusilno oziroma rezalno ploščo na notranjo
podložko (2) in preverite, da plošča lepo naseda. Pri rezilni
plošči mora kovinski obroč plošče ravno ležati na notranji
podložki (2).

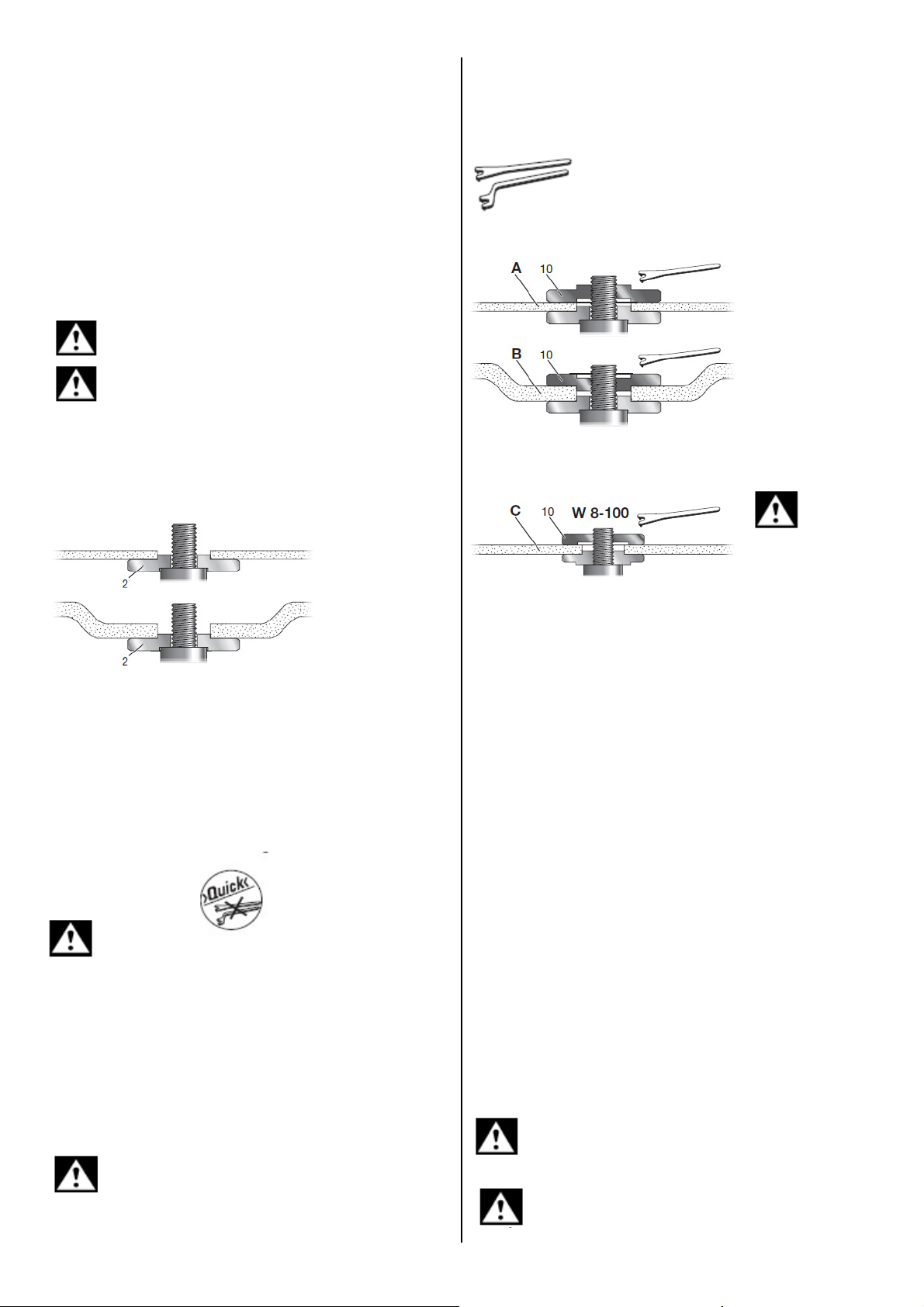

8.3 Pritrditev hitro zatezne sponske
matice »Quick«
Zavarovanje sponske matice
»Quick«(1):
Ne uporabljajte "Quick"
sponske matice, če je vpenjalno držalo na opremi
tanjše od 8 mm! V tem primeru uporabite navadno
matico (10) na dvo-zatični ključ (11).
- Zaklenite vreteno z gumbom (4).
- Navijte sponsko matico »Quick« na vreteno brusilke tako,
da nastavite zareze samozatezne sponske matice na utora
v vretenu.
Glejte slike na strani 3.
- Z roko zavrtite matico v smeri urinega kazalca dokler ni
privita.
- Obračajte disk v urninega kazalca dokler se "Quick"
matice ne privije.
Odvitje "Quick" sponske matice (1):
"Quick" sponska matica (1) mora biti
privita preden pritisnemo gumb blokade vretena
(4)!
- Po izklopu se obdelovalna plošča še vrti
(odvisno od opreme)
SLOVENSKO
- Pritisnite gumb za blokado (4) preden se kotna brusilka
popolnoma ustavi. »Quick« sponska matica (1) se sprosti
sama.
8.4 Pritrditev /odvijanje sponske matice (odvisno od
opreme)
Pritrditev sponske matice (10):
Obe strani sponske matice sta različni.
Privijte sponsko matico na vreteno kot je navedeno:
- A) fina brusilna plošča:
sponsko matico obrnite tako, da je distančni obroček
obrnjen navzgor. Tako bo brusilna plošča
bolj
varno
plošča: obrnite sponsko matico tako, da je distančni
obroček obrnjen navzdol in sede varno v odprtino brusilne
plošče.
C) Samo za W 8-100: obroček na sponski matici mora
gledati navzdol,
na ploščo ravni ploščati del pa navzgor.
- Zaklenite vreteno z gumbom za blokado S ključem za
sponsko matico (11) privijte sponsko matico (10) v smeri
urinega kazalca.
Odvijanje sponske matice:
- Zaklenite vreteno z gumbom za blokado . S ključem za
sponsko matico (11) odvijte sponsko matico (10) v obratni
smeri urinega kazalca.
B) groba brusilna
pritrjena.
9. Uporaba
9.1 Nastavitev hitrosti
(odvisno od opreme)
Nastavi se zahtevano hitrost z vrtilnim
gumbom (7). Za rezalne in brusilne plošče ter brusilno
čašico se nastavi največja hitrost Za žično krtačo nastavite
srednjo hitrost
Brusilni diski- počasna ali srednja hitrost
Opozorilo: Za poliranje priporočamo uporabo kotnih
polirnih strojev.
9.2 Vklop/izklop stroja
Vedno držite brusilko z obema rokama.
Najprej vklopite kotno brusilko, ko doseže polne obrate se
približamo obdelovancu!
Kotna brusilka ne sme biti v bližini prahu in
odrezkov. Kotno brusilko ne odlagajte v prašna
ali vlažna mesta. Ne odložite brusilke iz rok na tla
preden se motor popolnoma ne zaustavi.
.
Da preprečite nenadni vklop; preverite
če je stikalo na brusilki v položaju izklopa preden
8
Page 9
priklopite vtič v el. omrežje.
Zaradi moči in navora med obratovanjem brusilka
stalno sili iz prijema rok. Zato držite kotno
brusilko trdno z obema rokama, postavite obe
nogi stabilno na tla in bodite kar se da zbrani pri delu.
Drsno stikalo z blokado:
Vklop brusilke; pritisnite drsno stikalo (5) zadaj navzdol, po
tem porinite ga naprej do vklopa, ter za blokado potisnite
prednji del gumba navzgor.
Izklop brusilke: pritisnite na zadnji del stikala (5), navzdol.
9.3 Navodila za delo
Brušenje:
Pritisnite kotno brusilko z brusno
ploščo na obdelovalno površino ter z
občutkom drsimo po njej Pri tem
pazite, da se površina ne segreje
preveč.
Groba obdelava: Brusna plošča na
površino pod kotom 30° do 40° za najboljše rezultate.

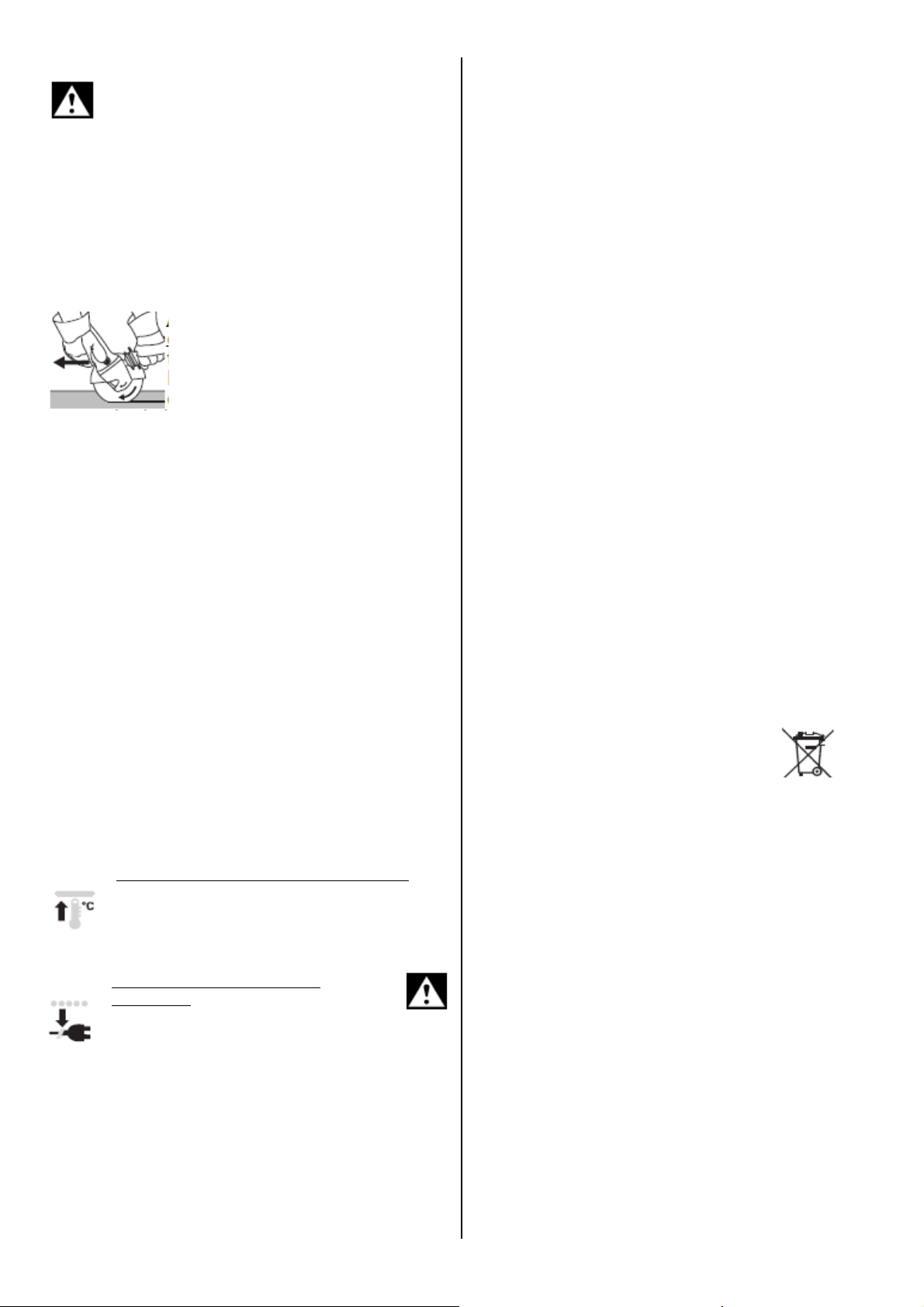

Rezanje
Vedno režite v proti smeri vrtenja rez.
plošče. (glej sliko). V nasprotnem
primeru obstaja nevarnost proti
meta brusilke ali izguba kontrole
Hitrost rezanja prilagajate vrsti
in debelini materiala. Ne nihajte z brusilko, med
obratovanjem, brusilka mora biti čimbolj mirna.
Brušenje s papirjem:
Pritisnite brusilko na površino in premikajte naprej in nazaj
z občutkom, da se površina
obdelovanca ne segreva.
Žično krtačenje:
pritisnite brusilko enakomerno na površino.
10 Čiščenje
Čiščenje motorja: Redno izpihajte notranjost brusilke s
stisnjenim zrakom skozi ventilacijske odprtine,
vsaj po cca.15 urah dela! Tako bo daljša življenjska doba
brusilke in redkejši bodo servisni intervali.
11 Težave
Brusilke z vgrajeno VTC in VC elektroniko:
Indikator elektronskega sistema (6) začne svetiti.
in obrati motorja padajo. Delovna temperature je
previsoka. Pustite teči kotno brusilko
neobremenjeno dokler se indikator ne
ugasne.
Brusilke z vgrajeno VTC in VC
elektroniko:
Indikator elektronskega sistema (6)
začne utripati in brusilka ne dela. Aktivirala se je
zaščita pred ponovnim zagonom (samo pri VTC
elektroniki). Če pride do izpada električne energije ali
izklopa vtiča, stikalo pa je še vklopljeno, priklopu na
elektriko stroj ne deluje. Izklopite stikalo in ga ponovno
vklopite.
12 Dodatna oprema

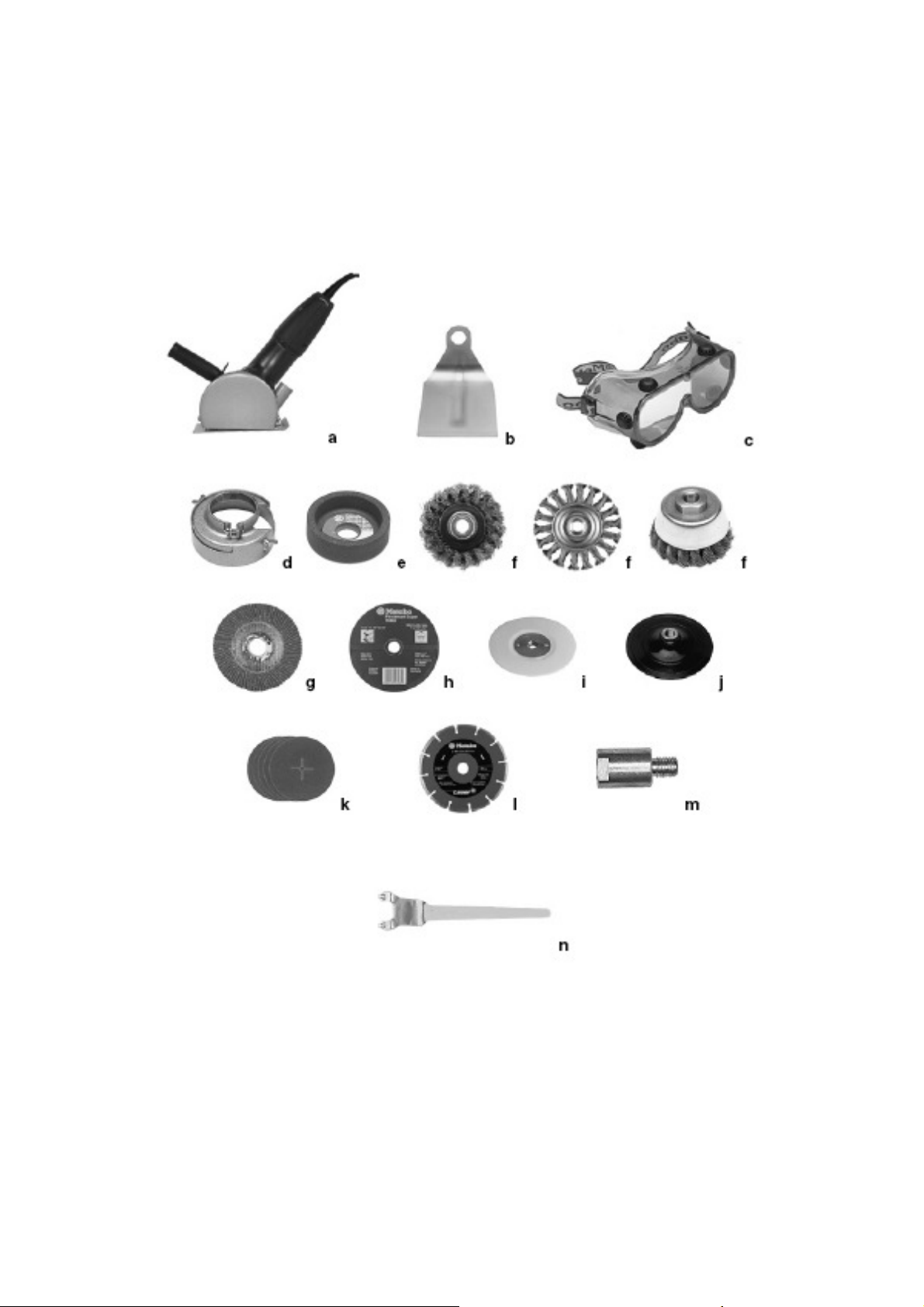

Uporabljate le kvalitetno Metabo dodatno opremo!
SLOVENSKO
Vprašajte Vašega trgovca Metabo orodja za dodatno
opremo! Navedite trgovcu točen model brusilke, da bo
lahko svetoval pravilno dodatno opremo.
Poglejte na stran 4.
A Brusni disk (Vedno uporabljajte zaščito obdelovalnega
diska)
B Lamelni disk (Vedno uporabljajte zaščito obdelovalnega
diska)
C Rezilna zaščita
D Rezilni disk (Vedno uporabljajte zaščito obdelovalnega
diska)
E Diamantni diski (Vedno uporabljajte zaščito
obdelovalnega diska)
F Zaščita brusilne čašice (Vgradite jo na brusilko in jo
zavarujte z vijakom (f)). Pritrdite brusilno čašico po opisu v
poglavju 8. Uporabite ključ za sponsko matico po potrebi.
S krilno matico nastavite na oddaljenost zaščite do
brusilne čašice nekje med 0.5 cm in 1 cm
G Brusilne čašice (Vedno uporabljajte zaščito za brusilne
čašice )
H Ključ za sponsko matico brusilne čašice Za sponsko
matico brusilne čašice
I Zaščita rezilnega diska z vodilno režo (montirajte jo na
brusilko in jo fiksirajte z vijaki) (z adapterjem za priklop na
odsesovalni sistem, ki je potreben pri rezanju kamna in
škrilavca).
J Zaščita roke na stranskem ročaju (vgradi se pod
stranski ročaj)
K Podaljšek za delo z podpornimi ploščami. Poveča
razdaljo med vretenom in podporno
ploščo do cca 35 mm.
L Podporna plošča za vlaknaste diske (vedno za pritrditev
uporabite matico za podporne plošče
– posebej dobavljiva.)(Vedno uporabljajte pritrjeno zaščito
za roke.)
M Vlaknasti diski (Vedno uporabljajte
pritrjeno zaščito za roke.)
N Delno gibljivi brusni diski (za uporabo z
elastičnimi podpornimi diski ) (Vedno
uporabljajte pritrjeno zaščito za roke.)
O Brusna podloga z ježki (Vedno
uporabljajte pritrjeno zaščito za roke.)
P Adhezivni brusni diski (Vedno uporabljajte pritrjeno
zaščito za roke.)
Q Adhezivna volna (Vedno uporabljajte pritrjeno zaščito za
roke.)
R Žična jeklena krtača (Vedno uporabljajte pritrjeno
zaščito za roke.)
S nastavljiva matica (10)
T "Quick" sponska matica (1)
Za celotno ponudbo dodatne opreme si poglejte
www.metabo.com ali katalog Metabo.
13 Popravila
Popravila na Metabo električnem orodju naj opravljajo le
kvalificirani električarji Če katerikoli Metabo stroj potrebuje
servis, ga lahko pošljete na naslove, ki se nahajajo na
koncu teh navodil. Prosimo, da priložite opis napake stroja.
14 Zaščita okolja
Nabran prah, ki nastane z brušenjem lahko vsebuje
nevarne materiale. Ne odlagajte te odpadke med
gospodinjske smeti, ampak v posebne
zbiralnike za nevarne odpadne snovi.
9
Page 10
Metabo embalaža je 100 % reciklažna.
Izrabljen stroj ne zavrzite kjerkoli.
Deli stroja, narejeni iz različnih zlitin in
plastike se lahko reciklirajo.
Samo za članice EU: Ne odlagajte
izrabljenih strojev med hišne odpadke
Z upoštevanjem smernice evropske
skupnosti 2002/96/EC za izrabljeno elektronsko in
električno opremo in z upoštevanjem nacionalnih
zakonskih aktov se izrabljeni električni stroji zbirajo
posebej in se jih okolju
prijazno reciklira.
Ta navodila so tiskana na beljenem papirju brez uporabe
klora.
15 Tehnični podatki
Legenda znakov v tabeli na strani 2. Spremembe
so mogoče zaradi tehničnega napredka.
D
=največji premer brusilne/rezalne plošče
max
t
= največja debelina vpetja brusilne ali
rezalne plošče pri kateri se
uporablja matica (10)
t
max,2
kateri se uporablja
»Quick« matica (1)
t
max,3
M = navoj vretena
l = dolžina navojnega vretena
n* = število vrtljajev brez obremenitve
P1 = vhodna moč motorja
P2 = izhodna moč motorja
m = teža stroja brez kabla
Vrednost vibracij (vektorski seštevek treh smeri) izmerjenih
po standardu EN 60745:
a
h, SG
(pri brušenju)
a
h, DS
(pri brušenju s papirjem )
K
h,SG/DS
Nivo tresljajev, ki je podan v tej informaciji je bil z
upoštevanjem standardiziranih testov, ki so podani po
standardu EN 60745 in lahko primerjamo eno orodje z
drugim. Lahko se uporabi kot uvodna ocenitev
izpostavljenosti. Deklarirani tresljaji predstavljajo v
glavnem le
najpogostejše načine uporabe stroja. Vseeno stroj se
lahko uporablja tudi na drugačne načine, z drugačno
opremo, zato lahko vrednosti
tresljajev odstopajo. To lahko pomembno dvigne nivo
izpostavljenosti preko vsega
delovnega perioda.
Ocena izpostavljenosti vibracijam lahko upošteva čas, ko
se stroj izklaplja ali obratuje brez obremenitve. To lahko
pomembno zniža nivo izpostavljenosti preko vsega
delovnega obdobja.
Določiti povečane varnostne obsege za zaščito operaterja
pred posledicami tresljajev kot so:
ohraniti stroj in orodje, držati
tople roke, organizirati delovni vzorec.
Tipični A-efektivno opažen nivo zvoka:
L
= Nivo zvočnega tlaka
pA
LWA = Nivo zvočne moči
K
pA/WA
amax,1
= največja debelina brusilne ali rezalne plošče, pri
= največja dovoljena debelina opreme
= Vrednost emisije vibracij
= Vrednost emisije vibracij
= Nevarne vibracije
= Nevarno (nivo hrupa)
SLOVENSKO
Tipični prag zvočnega tlaka tega električnega stroja gre
lahko preko je 85 dB(A).
Nadenite si ustrezno zaščito sluha!
Vse vrednosti so določene z upoštevanjem
standarda EN 60745.
* Kotne brusilke z oznako WE...: z veliko energije, visokofrekvenčnimi interferencami lahko povzroči nestalnost
hitrosti. Te nestalnosti
zginejo takoj, ko se interference odpravijo.
Objavljeni tehnični podatki so predmet
tolerančnih meritev (kot je navedeno v veljavnih
standardih).
10
Page 11
SLOVENSKO
SPLOŠNA VARNOSTNA NAVODILA
OPOZORILO! Preberite splošna varnostna navodila in navodila za uporabo pred
uporabo orodja. Neupoštevanje opozoril in navodil lahko povzroči električni udar ogenj ali/in
hude poškodbe. Shranite ta varnostna navodila. Izraz »ročni električni stroji« se nanaša tudi na
baterijski program ročnih strojev.
1. Vzdržujte delovišče varno
a. Poskrbite, da bo delovno področje čisto dobro osvetljeno. Razmetan in temačen prostor
kliče po nesreči.
b. Ne uporabljajte stroja v bližini vnetljivih tekočin ali plinov zaradi možnosti iskrenja.
Električno orodje povzroča iskrenje, ki lahko zaneti prah ali ogenj.
c. Ne dovolite približevanja opazovalcem in otrokom stroju med obratovanjem. Lahko vas
zmotijo pri delu in ogrozijo sebe, vas ali stroj.
2. Zaščitite se pred električnim udarom
a. Vtikač se mora prilegati omrežni vtičnici. Ne modificirajte jih in ne uporabljajte
vmesnih vtičnic za ozemljitve strojev. Varni vtiči in vtičnice bodo zmanjšali možnost
električnega udara.
b. Ko delate z električnimi stroji se izogibajte dotikov z ozemljenimi deli kot so vodne
pipe, radiatorje, štedilnike, hladilnike. Obstaja velik riziko električnega udara, če je vaše
telo ozemljeno.
c. Ne izpostavljajte stroja dežju ali vlagi. Ne uporabljajte orodja na mokrih ali vlažnih
lokacijah saj s tem povečujete nevarnost električnega udara.
d. Ne zlorabljajte kabla stroja. Električni kabel ni namenjen vleki, nošnji ali vezanju. Ne
vlecite vtikača za kabel iz vtičnice. Ne izpostavljajte el. kabel vročini, olju, ostrim
robovom ali premikajočih delov. Poškodovan kabel lahko povzroči električni udar.
e. Ko delate zunaj uporabljajte el. podaljške, ki so namenjeni zunanji uporabi. Uporaba
zunanjih el. podaljškov zmanjša nevarnost el. udara.
f. Pri delu v vlažnih prostorih uporabljajte omrežno diferencialno tokovno varovanje
(RCD)
3. Osebna varnost
a. Zavzemite pravilno držo in ravnotežje med delom. Glejte kaj delate. Uporabljajte zdravo
pamet. Ne delajte s strojem ko ste utrujeni ali pod vplivom opojnih substanc. Trenutek
nepazljivosti lahko povzroči poškodbo!
b. Uporabljajte zaščitna delovna sredstva (očala in zaščitno masko, ko delate v prahu,
nedrseča obutev, pokrivalo, rokavice).
c. Pred priklopom stroja na električno omrežje se prepričajte, da je izklopljeno stikalo za
vklop stroja! Ko stroje ne uporabljate, pred servisiranjem ali zamenjavo orodij ali
opreme izvlecite vtič iz omrežne vtičnice oz. izvlecite baterijski paket. Pri nošnji orodja
lahko hitro s prstom dotaknete prožilo in povzročite poškodbo.
d. Odstranite ključe ali napenjala!. Pred zagonom stroja preverite, da so vsi ključi in
pomožna orodja odstranjena iz stroja. Karkoli od vpenjal lahko ob vključitvi poleti po
prostoru in povzroči poškodbo.
e. Ne pretiravajte. Bodite pravilno postavljeni in stabilni med delom. To vam omogoča
boljši nadzor nad strojem.
f. Bodite oblečeni delu primerno. Ne nosite ohlapnih oblačil ali visečega nakita, lase in
viseče dele obleke imejte stran od vrtečih se delov. Preprečite, da se vam nebi kaj
zapletlo v vrteče se dele.
g. Če uporabljate odsesovalne sisteme se prepričajte, da so pravilno nameščeni in
preklopljeni in vmesniki pašejo na stroj. Uporaba odsesanih sistemov zmanjša nevarnost
poškodb zaradi prahu.
4. Uporaba stroja in vzdrževanje.
11
Page 12
SLOVENSKO
a. Ne preobremenjujte strojev. Delo boste opravili bolje, hitreje in varnejše, če delate z
občutkom. Ne uporabljajte malih strojev za dela, ki jih opravljajo težki stroji. Ne
uporabljajte strojev nenamensko! Uporabljajte pravo orodje za delo.
b. Ne vklopite stroja če je vklopni gumb ne ostane na položaju vklopljeno/izklopljeno.
Noben stroj ne more biti pod nadzorom, če stikalo za vklop/izklop ne deluje pravilno in ga je
potrebno popraviti.
c. Ko stroje ne uporabljate, pred servisiranjem ali zamenjavo orodij ali opreme izvlecite
vtič iz omrežne vtičnice oz. izvlecite baterijski paket.
Tako zmanjšamo možnost poškodb ob nenamenskem vklopu stroja.
d. Hranite stroje in njihova navodila za uporabo izven dosega otrok ali nepooblaščenih
oseb. Stroji so lahko v rokah nepoučenih oseb nevarno orodje!
e. Upoštevajte navodila za vzdrževanje in postopke zamenjave orodij. Redno preglejte
vse vitalne dele stroja in po potrebi obrabljene in poškodovane dele zamenjajte oz.
pošljite stroj v usposobljeno servisno delavnico. Poskrbite, da bodo mesta, kjer držimo
stroj čista, suha in brez olj ali maziv.
f. Imejte rezilne površine ostre in čiste za doseganje boljših in varnejših rezultatov.
Pravilno vzdrževana in servisirana oprema olajša delo in omogoča boljšo kontrolo nad
strojem.
g. Za vašo varnost uporabljajte samo namensko dodatno opremo, ki je opremljena z
navodili za uporabo in jo navaja oz. priporoča proizvajalec stroja. Uporaba stroja izven
predpisanega namena in uporaba nenamenske dodatne opreme lahko resno ogrozi osebno
varnost
5. Baterijsko orodje in vzdrževanje
a. Baterije polnite le s polnilcem po navodilih proizvajalca. Polnjenje z drugimi polnilci lahko
povzroči uničenje baterijskega paketa ali celo požar.
b. Uporabljajte samo originalne baterijske pakete po Metabo specifikaciji. Uporaba drugih
baterijskih paketov lahko ustvari nevarnost poškodbe.
c. Kadar se baterijski paket ne uporablja, ga imejte stran od kovinskih predmetov kot so
vijaki, žeblji , sponke, kovanci, podložke,…. . Tako preprečimo možnost kratkega stika.
Spoj obeh polov baterijskega paketa lahko povzroči požar
d. Pod določeni mi pogoji lahko pride do izlitja tekočine iz baterijskega paketa. Vse dele
telesa, ki pridejo v kontakt s tem izpirajte z vodo in poiščite pomoč zdravnika. Izlita
tekočina iz baterijskega paketa lahko povzroči opekline.
6. Servis
Prepustite servisne posege v vaš stroj le specializiranim servisnim delavnicam, ki bodo
uporabili originalne rezervne dele. Tako bo zagotovljeno varno delo z pravilno vzdrževanim
strojem.
12
Page 13
SLOVENSKO
GARANCIJSKI LIST
za
stroje
Oznaka in TIP: _________________________________________
Datum izročitve blaga: ___________________________________
Firma in sedež prodajalca: ______________________________________________
Žig in podpis prodajalca: ________________________________________________
Serijska številka stroja: _________________________________________________
Dvojnik garancijskega lista se ne izdaja!
1. Metabo d.o.o. jamči za lastnosti in brezhibno delovanje stroja v garancijskem roku, ki začne teči z
izročitvijo blaga potrošniku.
2. Za zgoraj navedeni stroj priznavamo 12 mesečni garancijski rok, ki začne teči od dneva izročitve blaga
potrošniku. Vse poškodovane dele bomo v tem roku brezplačno zamenjali oz. nadomestili z novimi. Kot
garancija se ne prizna obraba potrošnega materiala in pribora kot so krtačke, kabli, maziva, svedri, rezila,
obdelovalne plošče, ipd.
3. Garancija velja samo ob posegu, ki ga lahko opravi pooblaščeni serviser za Metabo stroje. Servis je
potrebno opraviti na vsakih 70-100 delovnih ur. Če serviser ugotovi, da je bil aparat v garancijskem roku
neprimerno vzdrževan, se garancija ne prizna.
4. Iz garancije izključujemo popravila, ki se opravijo zaradi nemarnega ravnanja, vzdrževanja ali neprimerne
uporabe.
5. Rok popravila ne sme biti daljši od 45 dni, v nasprotnem primeru vam aparat v celoti zamenjamo z novim.
6. V primeru, da popravilo proizvoda v garancijski dobi traja več kot 3 delovne dni, se vam garancijski rok
podaljša za toliko dni, kolikor je bil čas popravila.
7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
8. Garancija prične teči z dnem prodaje, kar dokažete s potrjenim garancijskim listom in računom. Pazite, da
vam prodajalec izpolni garancijski list s pravilnim datumom prodaje, originalnim žigom, prepisano serijsko
številko stroja in podpisom, drugače se vam garancije ne prizna.
9. Oskrbo z vsemi nadomestnimi deli zagotavljamo min. 8 let. Metabo zagotavlja popravilo stroja izven
garancijskega roka min. 5 let.
10. Garancija za Metabo stroje velja na celotnem območju Evropske skupnosti.
11. Garancija se ne prizna :
- če je v aparat posegla nepooblaščena oseba,
- če so okvare mehanske oz. fizične,
- če so okvare nastale med transportom po naši izročitvi,
- če ni potrjen garancijski list in priložen originalen račun,
- za ves potrošnji material (krtačke, kabli, maziva, redni pregled).
Servis za okvare v garancijskem roku:
VARESI d.o.o.
Prušinikova C. 73
1000 Ljubljana / Tel.: 01/ 505 75 81
Metabo 3-letna garancija
XXL garancija je na voljo za vse države, ki so navedena na spletni strani www.metabo.si.
Potrdilo o 3-letni garanciji in vsi pogoji so objavljeni na navedeni spletni strani.
Obiščite jo in izpolnite potrebne podatke za 3-letno XXL Metabo garancijo.
VARESI d.o.o.
Cesta v Gorice 2a
Tel.: 01/505 75 81
1000 Ljubljana
Loading...
