Metabo W 1080, WQ 1080 User guide

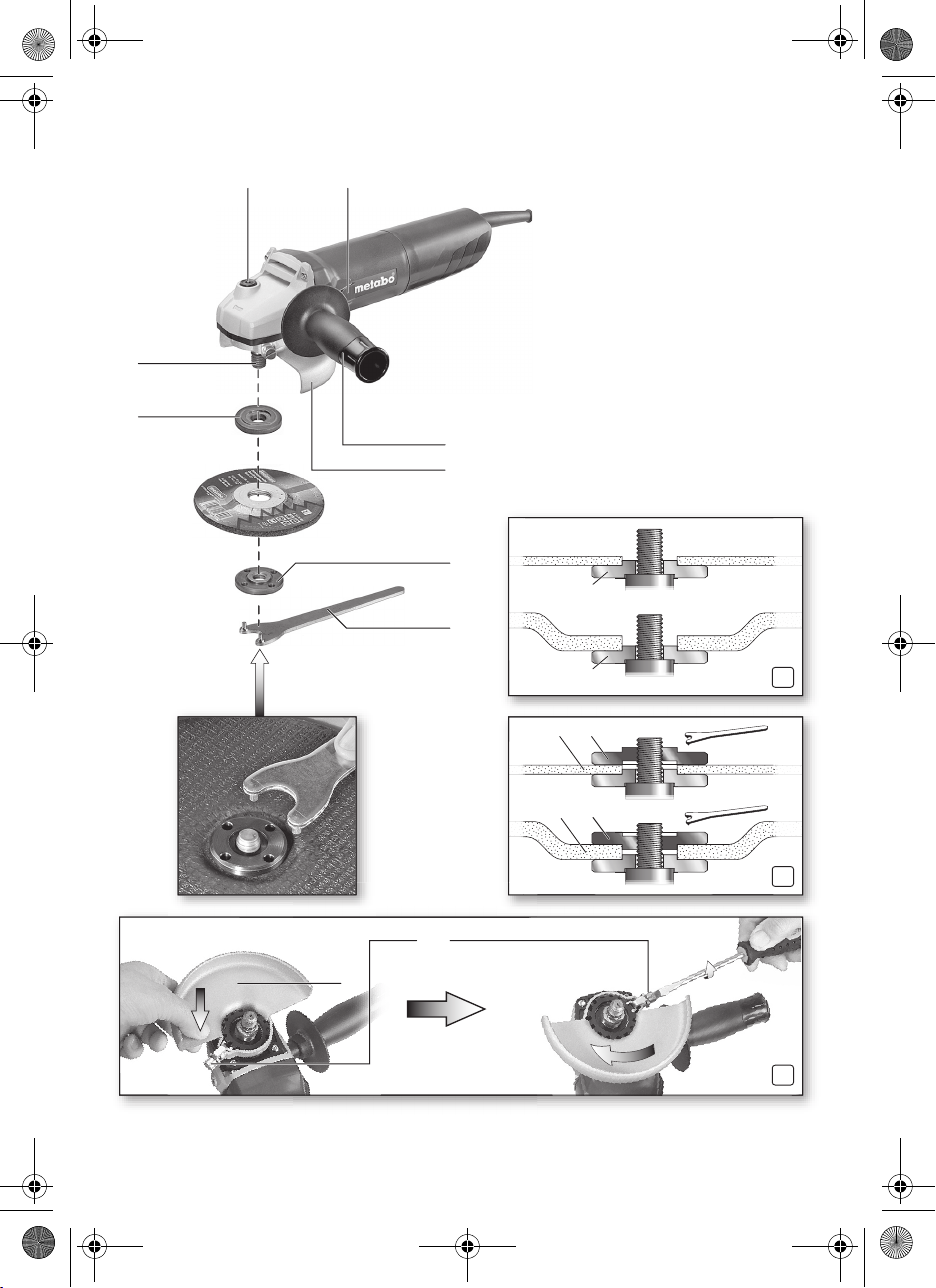

17027094_0711 W 1080 NAFTA.book Seite 1 Dienstag, 15. November 2011 10:49 10

W 1080
WQ 1080

Operating Instructions........... page

Mode d’emploi ...................... page

Instrucciones de manejo .... página

170 27 0940 - 0116

5
12
20

12

1

2

34

5
6

8

7

6

A

B

C

9

17027094_0711 W 1080 NAFTA.book Seite 2 Dienstag, 15. November 2011 10:49 10

1

1

7A

7B

2

12

17027094_0711 W 1080 NAFTA.book Seite 3 Dienstag, 15. November 2011 10:49 10

W 1080 W 1080

D

max

t

; t

max1

max3

M / l in (mm)

n min

P

1

P

2

m lbs (kg)

in (mm)
in (mm)

4

1

/4 ; 1/4 (6 ; 6)

5/8“-11 UNC / 5/8 (16) 5/8“-11 UNC / 5/8 (16)

-1

(rpm)
W
W

© 2011

Metabowerke GmbH,

Postfach 1229

Metabo-Allee 1

D-72622 Nürtingen

Germany

1/2

(115) 5 (125)

1

/4 ; 1/4 (6 ; 6)

10500 10500

1080 1080

650 650

4.6 (2,1) 4.6 (2,1)

3

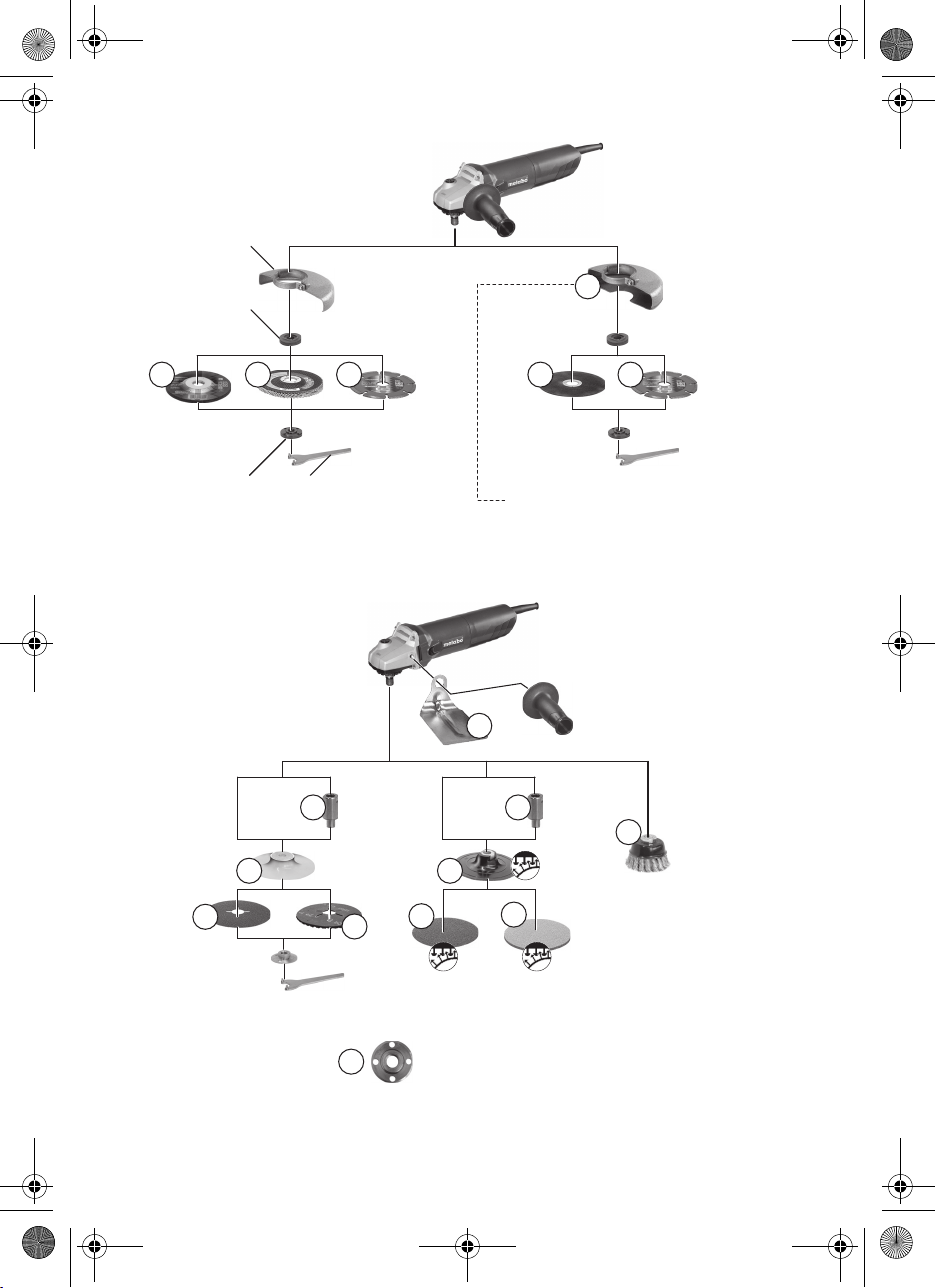

17027094_0711 W 1080 NAFTA.book Seite 4 Dienstag, 15. November 2011 10:49 10

(6)

(1)

C

A

B

(7) (8)

D

D

= 115 mm (4 1/2“) 6.30814000

max

= 125 mm (5“) 6.30815000

D

max

EE

F

G

G

N

H

I

J

O

K

L

(5/8“-11 UNC) 341101480

M

4

17027094_0711 W 1080 NAFTA.book Seite 5 Dienstag, 15. November 2011 10:49 10

ENGLISH

ENG

Operating Instructions

Dear Customer,
Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool
is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the
service life of a power tool depends to a great extent on you. Please observe the information contained
in these instructions and the enclosed documentation. The more carefully you treat your Metabo power
tool, the longer it will provide dependable service.

1 Specified Use

The angle grinders, when fitted with original
Metabo accessories, are suitable for grinding,
sanding, separating and wire brushing metal,
concrete, stone and similar materials without the
use of water.

The user bears sole responsibility for damage
caused by improper use.

Generally accepted accident prevention regula­tions and the enclosed safety information must be
observed.

2 General Safety Instructions

WARNING – Reading the operating
instructions will reduce the risk of injury.

For your own protection and for the
protection of your power tool pay atten­tion to all parts of the text that are
marked with this symbol!

General Power Tool Safety Warnings

WARNING
all instructions. Failure to follow the warn-

ings and instructions may result in electric shock,
fire and/or serious injury.

instructions for future reference! The term

"power tool" in the warnings refers to your mains­operated (corded) power tool or battery-operated
(cordless) power tool.

1) Work area safety

a)

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b)

Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust.

tools create sparks which may ignite the dust
or fumes.

c)

Keep children and bystanders away while

operating a power tool.

cause you to lose control.

Read all safety warnings and

Save all warnings and

Power

Distractions can

2) Electrical safety

a)

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools.

and matching outlets will reduce risk of elec­tric shock.

b)

Avoid body contact with earthed or

grounded surfaces, such as pipes, radia­tors, ranges and refrigerators.

increased risk of electric shock if your body is
earthed or grounded.

c)

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d)

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts.

entangled cords increase the risk of electric
shock.

e)

When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces
the risk of electric shock.

f)

If operating a power tool in a damp location

is unavoidable, use a residual current
device (RCD) protected supply.

RCD reduces the risk of electric shock.

3) Personal safety

a)

Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication.

inattention while operating power tools may
result in serious personal injury.

b)

Use personal protective equipment.
Always wear eye protection. Protective

equipment such as dust mask, non-skid safety
shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c)

Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and/or battery
pack, picking up or carrying the tool.

Carrying power tools with your finger on the

Unmodified plugs

There is an

Damaged or

Use of an

A moment of

5

17027094_0711 W 1080 NAFTA.book Seite 6 Dienstag, 15. November 2011 10:49 10

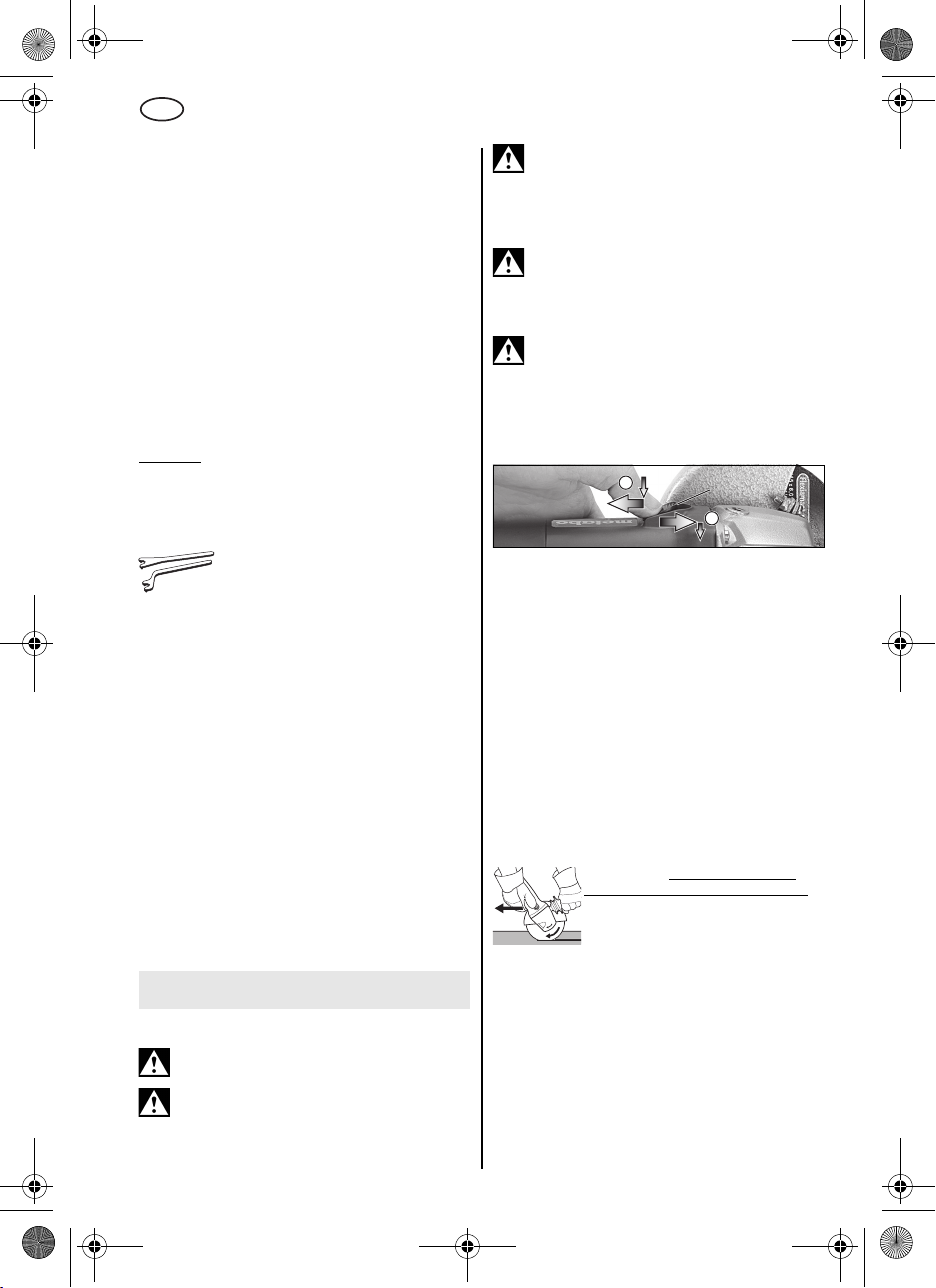

ENG

ENGLISH

switch or energising power tools that have the
switch on invites accidents.

Remove any adjusting key or wrench

d)

before turning the power tool on. A wrench

or a key left attached to a rotating part of the
power tool may result in personal injury.

e)

Do not overreach. Keep proper footing and
balance at all times. This enables better

control of the power tool in unexpected
situations.

f)

Dress properly. Do not wear loose clothing
or jewellery. Keep your hair, clothing and
gloves away from moving parts.

clothes, jewellery or long hair can be caught in
moving parts.

g)

If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly

Use of dust collection can reduce

used.

dust-related hazards.

4) Power tool use and care

a)

Do not force the power tool. Use the
correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b)

Do not use the power tool if the switch
does not turn it on and off. Any power tool

that cannot be controlled with the switch is
dangerous and must be repaired.

c)

Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any adjustments,
changing accessories, or storing power

Such preventive safety mea ures reduce

tools.

the risk of starting the power tool accidentally.

d)

Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

Maintain power tools. Check for misalign-

e)

ment or binding of moving parts, breakage
of parts and any other condition that may
affect the power tool's operation. If
damaged, have the power tool repaired
before use.

poorly maintained power tools.

Keep cutting tools sharp and clean.

f)

Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.

g)

Use the power tool, accessories and tool
bits etc. in accordance with these instruc­tions, taking into account the working
conditions and the work to be performed.

Use of the power tool for operations different

Many accidents are caused by

Loose

from those intended could result in a
hazardous situation.

5) Service

a)

Have your power tool serviced by a
qualified repair person using only identical
replacement parts.

safety of the power tool is maintained.

This will ensure that the

3 Special Safety Instructions

3.1 Safety Warnings Common for Grinding,
Sanding, Wire Brushing or Abrasive
Cutting-Off Operations:

a)

This power tool is intended to function as a
grinder, sander, wire brush or cut-off tool. Read
all safety warnings, instructions, illustrations
and specifications provided with this power

Failure to follow all instructions listed below

tool.

may result in electric shock, fire and/or serious
injury.

Operations such as polishing are not recom-

b)

mended to be performed with this power tool.

Operations for which the power tool was not
designed may create a hazard and cause personal
injury.

Do not use accessories which are not specif-

c)

ically designed and recommended by the tool
manufacturer.

be attached to your power tool, it does not assure
safe operation.

The rated speed of the accessory must be at

d)

least equal to the maximum speed marked on
the power tool.

their rated speed can break and fly apart.

The outside diameter and the thickness of

e)

your accessory must be within the capacity
rating of your power tool.

accessories cannot be adequately guarded or
controlled.

The arbour size of wheels, flanges, backing

f)

pads or any other accessory must properly fit
the spindle of the power tool.

arbour holes that do not match the mounting hard­ware of the power tool will run out of balance,
vibrate excessively and may cause loss of control.

Do not use a damaged accessory. Before

g)

each use inspect the accessory such as abra­sive wheels for chips and cracks, backing pad
for cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or acces­sory is dropped, inspect for damage or install
an undamaged accessory. After inspecting and
installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum
no-load speed for one minute.

Just because the accessory can

Accessories running faster than

Incorrectly sized

Accessories with

Damaged acces-

6

17027094_0711 W 1080 NAFTA.book Seite 7 Dienstag, 15. November 2011 10:49 10

sories will normally break apart during this test
time.

Wear personal protective equipment.

h)

Depending on application, use face shield,
safety goggles or safety glasses. As appro­priate, wear dust mask, hearing protectors,
gloves and a workshop apron capable of stop­ping small abrasive or workpiece fragments.
The eye protection must be capable of stopping
flying debris generated by various operations.

The dust mask or respirator must be capable of
filtrating particles generated by your operation.
Prolonged exposure to high intensity noise may
cause hearing loss.

Keep bystanders a safe distance away from

i)

work area. Anyone entering the work area must
wear personal protective equipment.

of workpiece or of a broken accessory may fly
away and cause injury beyond immediate area of
operation.

Hold power tool by insulated gripping

j)

surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord.

contacting a "live" wire may make exposed metal
parts of the power tool "live" and shock the
operator.

Position the cord clear of the spinning acces-

k)

sory.

If you lose control, the cord may be cut or
snagged and your hand or arm may be pulled into
the spinning accessory.

Never lay the power tool down until the

I)

accessory has come to a complete stop.

spinning accessory may grap the surface and pull
the power tool out of your control.

Do not run the power tool while carrying it at

m)

your side.

accessory could snag your clothing, pulling the
accessory into your body.

n)
The motor’s fan will draw the dust inside the
housing and excessive accumulation of powdered
metal may cause electrical hazards.

o)

flammable materials.

materials.
p)

coolants.

result in electrocution or shock.

3.2 Kickback and Related Warnings:

Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush or any
other accessory. Pinching or snagging causes
rapid stalling of the rotating accessory which in
turn causes the uncontrolled power tool to be
forced in the direction opposite of the accessory’s
rotation at the point of the binding.

Accidental contact with the spinning

Regularly clean the power tool’s air vents.

Do not operate the power tool near

Do not use accessories that require liquid

Using water or other liquid coolants may

Sparks could ignite these

Fragments

Cutting accessory

The

ENGLISH

For example, if an abrasive wheel is snagged or
pinched by the workpiece, the edge of the wheel
that is entering into the pinch point can dig into the
surface of the material causing the wheel to climb
out or kick out. The wheel may either jump toward
or away from the operator, depending on direction
of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.

Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.

Maintain a firm grip on the power tool and

a)

position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.

The operator can control torque reactions or kick­back forces, if proper precautions are taken.

Never place your hand near the rotating

b)

accessory.

hand.

Do not position your body in the area where

c)

power tool will move if kickback occurs.

back will propel the tool in direction opposite to the
wheel’s movement at the point of snagging.

Use special care when working corners,

d)

sharp edges etc. Avoid bouncing and snagging
the accessory.

have a tendency to snag the rotating accessory
and cause loss of control or kickback.

Do not attach a saw chain woodcarving blade

e)

or toothed saw blade.

frequent kickback and loss of control.

3.3 Safety Warnings Specific for Grinding

a)

Use only wheel types that are recommended
for your power tool and the specific guard
designed for the selected wheel.

which the power tool was not designed cannot be
adequately guarded and are unsafe.

The guard must be securely attached to the

b)

power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator.

operator from broken wheel fragments and acci­dental contact with wheel.

Wheels must be used only for recommended

c)

applications. For example: do not grind with the
side of cut-off wheel.

intended for peripheral grinding, side forces
applied to these wheels may cause them to
shatter.

Always use undamaged wheel flanges that

d)

are of correct size and shape for your selected
wheel.

Accessory may kickback over your

Corners, sharp edges or bouncing

Such blades create

and Cutting-Off Operations:

Wheels for

The guard helps to protect

Abrasive cut-off wheels are

Proper wheel flanges support the wheel

ENG

Kick-

7

17027094_0711 W 1080 NAFTA.book Seite 8 Dienstag, 15. November 2011 10:49 10

ENG

ENGLISH

thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel flanges.

Do not use worn down wheels from larger

e)

power tools.

tools are not suitable for the higher speed of a
smaller tool and may burst.

3.4 Additional Safety Warnings Specific for

a)

Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make an
excessive depth of cut.

increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possi­bility of kickback or wheel breakage.

Do not position your body in line with and

b)

behind the rotating wheel.

the point of operation, is moving away from your
body, the possible kickback may propel the spin­ning wheel and the power tool directly at you.

When wheel is binding or when interrupting a

c)

cut for any reason, switch off the power tool
and hold the power tool motionless until the
wheel comes to a complete stop. Never
attempt to remove the cut-off wheel from the
cut while the wheel is in motion otherwise kick­back may occur.

action to eliminate the cause of wheel binding.

Do not restart the cutting operation in the

d)

workpiece. Let the wheel reach full speed and
carefully reenter the cut.

walk up or kickback if the power tool is restarted in
the workpiece.

Support panels or any oversized workpiece

e)

to minimize the risk of wheel pinching and kick­back.

own weight. Supports must be placed under the
workpiece near the line of cut and near the edge
of the workpiece on both sides of the wheel.

Use extra caution when making a "pocket

f)

cut" into existing walls or other blind areas.

protruding wheel may cut gas or water pipes, elec­trical wiring or objects that can cause kickback.

3.5 Safety Warnings Specific for Sanding

a)

Do not use excessively oversized sanding
disc paper. Follow manufacturers recommen­dations when selecting sanding paper.

sanding paper extending beyond the sanding pad
presents a laceration hazard and may cause snag­ging, tearing of the disc or kickback.

Wheels intended for larger power

Abrasive Cutting-Off Operations:

Overstressing the wheel

When the wheel, at

Investigate and take corrective

The wheel may bind,

Large workpieces tend to sag under their

The

Operations:

Larger

3.6 Safety Warnings Specific for Wire
Brushing Operations:

a)

Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive load
to the brush.

light clothing and/or skin.

If the use of a guard is recommended for wire

b)

brushing, do not allow any interference of the
wire wheel or brush with the guard.

or brush may expand in diameter due to work load
and centrifugal forces.

3.7 Additional Safety Instructions

Use elastic cushioning layers if they have been
supplied with the abrasive and if required.

Observe the specifications of the tool or accessory
manufacturer! Protect the discs from grease or
impacts!

Grinding wheels must be stored and handled with
care in accordance with the manufacturer's
instructions.

Never use parting grinder discs for roughing work!
Do not apply pressure to the side of parting grinder
discs.

The tool must lay flat and be secured against slip­ping, e.g. using clamps. Large workpieces must be
sufficiently supported.

If accessories with threaded inserts are used, the
end of the spindle may not touch the base of the
hole on the grinding tool. Make sure that the thread
in the accessory is long enough to accommodate
the full length of the spindle. The thread in the
accessory must match the thread on the spindle.
See page 3 and chapter 12 Technical Specifica­tions for more information on the spindle length
and thread.

form deposits inside the machine. This can lead to
the transfer of electrical energy onto the machine
housing. This can mean a temporary danger of
electric shocks. This is why it is necessary when
the machine is running to blow compressed air
through the rear ventilation slots of the machine
regularly, frequently and thoroughly. Here, the
machine must be held firmly.

We recommend using a stationary extractor
system and connecting a residual current circuit­breaker (FI) upstream. When the angle grinder is
shut down via the FI circuit-breaker, it must be
checked and cleaned. See chapter 8 Cleaning for
more information on cleaning the motor.

The wire bristles can easily penetrate

Always wear protective goggles.

During machining, of metals in
particular, conductive dust can

Wire wheel

8

17027094_0711 W 1080 NAFTA.book Seite 9 Dienstag, 15. November 2011 10:49 10

Dust from material such as paint containing lead,
some wood species, minerals and metal may be
harmful. Contact with or inhalation of the dust may
cause allergic reactions and/or respiratory
diseases to the operator or bystanders.
Certain kinds of dust are classified as carcinogenic
such as oak and beech dust especially in conjunc­tion with additives for wood conditioning (chro­mate, wood preservative). Material containing
asbestos must only be treated by specialists.

- Where the use of a dust extraction device is
possible it shall be used.

- The work place must be well ventilated.

- The use of a dust mask of filter class P2 is
recommended.

Follow national requirements for the materials you
want to work with.

Materials that generate dusts or vapours that may
be harmful to health (e.g. asbestos) must not be
processed.

When working in dusty conditions, ensure that
ventilation openings are not blocked. If it becomes
necessary to remove dust, first disconnect the
power tool from the mains supply (use non­metallic objects) and avoid damaging internal
components.

Damaged, eccentric or vibrating tools must not be
used.

Avoid damage to gas or water pipes, electrical
cables and loadbearing walls (static).

Connect a FI circuit-breaker with max. release
current (30 mA) upstream when using the machine
outdoors!

Pull the plug out of the socket before any making
adjustments, converting or servicing the machine.

A damaged or cracked additional handle must be
replaced. Never operate a machine with a defec­tive additional handle.

A damaged or cracked safety guard must be
replaced. Never operate a machine with a defec­tive safety guard.

This power tool is not suitable for polishing work.
Improper use of the machine will void the warranty!
The motor may overheat and damage the electric
power tool. We recommend using our angle
polisher for polishing work.

Symbols on the tool:

........... Class II Construction

V...............volts

A............... amperes

Hz............. hertz

.../min....... revolutions per minute

~............... alternating current

............. alternating current /direct current

n............... rated speed

ENGLISH

ENG

4Overview

See page 2.

1 Support flange
2Spindle
3 Spindle locking button
4Sliding
5 Additional handle
6 Safety cover
7 Clamping nut
8 2-hole spanner
9 Clamping screw

on/off switch

5 Commissioning

Before plugging in, check to see that the

rated mains voltage and mains frequency,
as stated on the rating label, match your power
supply.

5.1 Attaching the additional handle

Always work with the additional handle

attached (5)! Attach the additional handle
on the left or right of the machine and secure.

5.2 Safety guard

(for work involving grinding wheels)

For reasons of safety, the safety guard (6)

should always be attached when roughing
work is performed.

For reasons of safety, the special parting

guard should always be attached before
parting work is performed (see chapter 9 Accesso­ries).

See illustration C on page 2.

- Slacken the screw (9). Place the safety guard (6)

in the position indicated.

- Turn the safety guard until the closed section is

facing the operator.

- Tighten the screw (9), ensuring that the anti-twist

device engages in the slots.

- Make sure that the guard is seated securely: you

should not be able to turn the safety guard.

6 Attaching the grinding

wheel

Disconnect the mains plug before changing

any accessories. The machine must be
switched off and the spindle at a standstill.

9

0

I

66

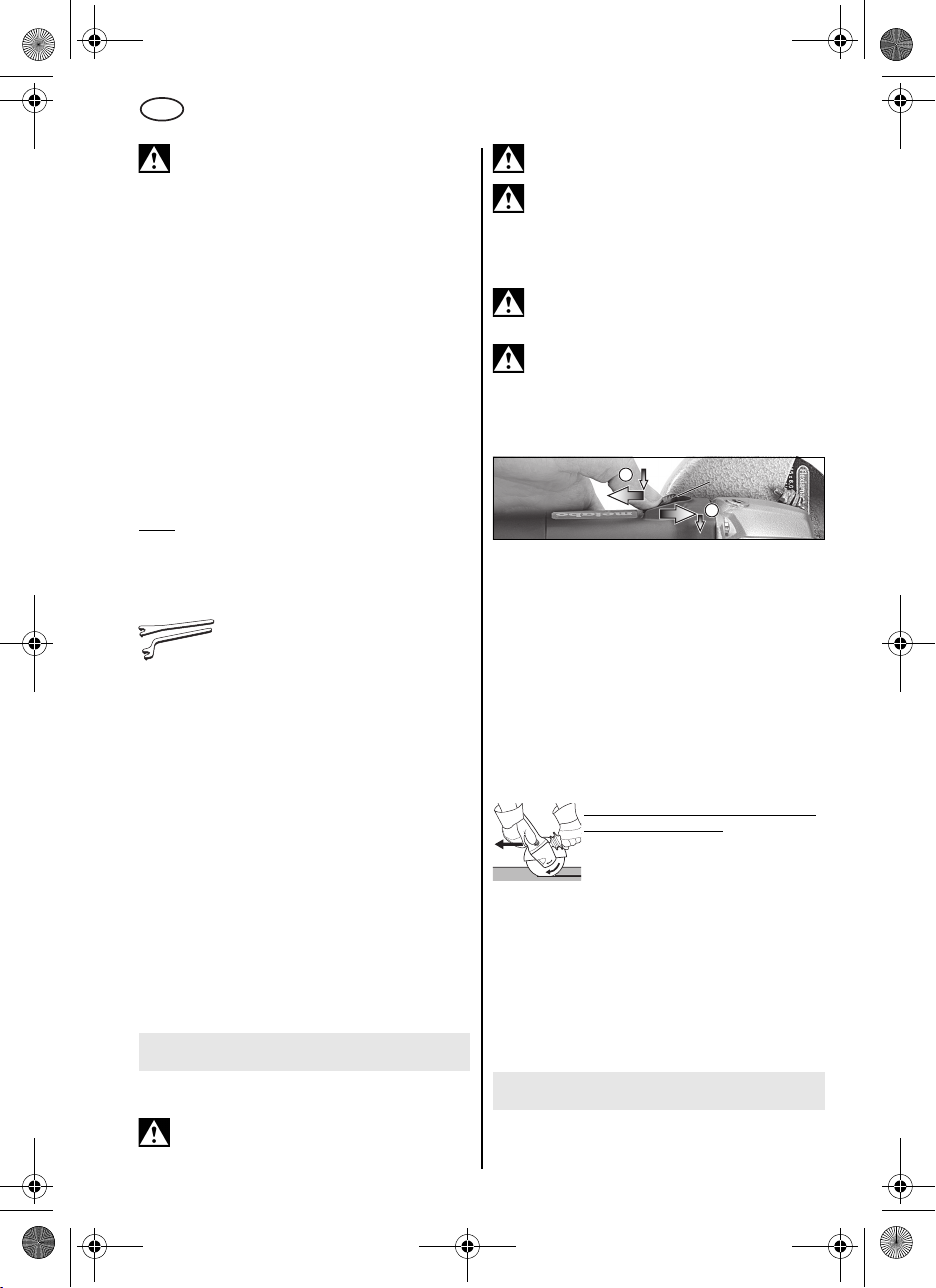

17027094_0711 W 1080 NAFTA.book Seite 10 Dienstag, 15. November 2011 10:49 10

ENG

ENGLISH

For reasons of safety, attach the parting
guard before performing parting work

(see chapter 9 Accessories).

6.1 Locking the spindle

- Press in the spindle locking button (3) and turn
the spindle (2) by hand until the spindle locking
button engages.

6.2 Placing the grinding wheel in position

See illustration A on page 2.

- Place the supporting flange (1) on the spindle
(see illustration above). The flange should not
turn on the spindle when properly attached.

- Place the grinding wheel on the
support flange (1) (see illustration above).
The grinding wheel must lay flat on the
supporting flange. The metal flange on the
parting grinder disc must lay flat on the support
flange.

The support flange (1) is secured to prevent

Note:
it from falling off. To remove: use some force if
necessary.

6.3 Securing/releasing the clamping nut

Securing the clamping nut (7):

The 2 sides of the clamping nut are different.
Screw the clamping nut onto the spindle as
follows:

See illustration B on page 2.

A) For thin grinding wheels:

­The edge of the clamping nut (7) faces upwards
so that the thin grinding wheel can be attached
securely.

B) For thick grinding wheels:

The edge of the clamping nut (7) faces down­wards so that the clamping nut can be attached
securely to the spindle.

- Lock the spindle. Turn the clamping nut (7)
clockwise using the 2-hole spanner (8) to
secure.

Releasing the clamping nut:

- Lock the spindle (see chapter 6.1). Turn the
clamping nut (7) anticlockwise using the 2-hole
spanner (8) to unscrew.

7Use

Switch on first, then guide the
towards the workpiece.

The machine must not be allowed to draw in

additional dust and shavings. When
switching the machine on and off, keep it away
from dust deposits. After switching off the
machine, only place it down when the motor has
come to a standstill.

Avoid inadvertent starts: always switch the

tool off when the plug is removed from the
mains socket or if there has been a power cut.

In continuous operation, the machine

continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands using the handles provided, stand in a
safe position and concentrate.

Machines with slide switch:

Switching on:

Switching off:

7.2 Working instructions
Grinding:

Press down the machine evenly on the surface and
move back and forth so that the surface of the
workpiece does not become too hot.
Roughing: position the machine at an angle of
30° - 40° for the best working results.

Separating:

a speed suitable for the material being processed.
Do not tilt, apply excessive force or sway from side
to side.

Sanding:

Press down the machine evenly on the surface and
move back and forth so that the surface of the
workpiece does not become too hot.

Wire brushing:

Press down the machine evenly.

Push the slide switch (4) forward.
For continuous activation, now tilt down­wards until it engages.

Press the rear end of the slide
switch (4) and release.

Always work against the run of the
disc (see illustration). Otherwise
there is the danger of the machine
kicking back from the cut out of
control. Guide the machine evenly at

accessory

7.1 Switching On and Off

Always guide the machine with both hands.

10

8 Cleaning

Motor cleaning:

rear ventilation slots of the machine regularly,

blow compressed air through the

17027094_0711 W 1080 NAFTA.book Seite 11 Dienstag, 15. November 2011 10:49 10

frequently and thoroughly. Here, the machine must
be held firmly.

9 Accessories

Use only genuine Metabo accessories.
If you need any accessories, check with your

dealer.
For dealers to select the correct accessory, they

need to know the exact model designation of your
power tool.

See page 4.

A Roughing disc (always use with safety guard

attached)

B Louver disc (always use with safety guard

attached)
C Parting safety guard.
D Parting disc (always use with parting safety

guard attached)
E Diamond discs (always use with safety guard

or parting safety guard attached)

F Hand guard (for attaching under the additional

side-mounted handle.)
G Extension piece (for working with supporting

discs. Increases the distance between the

spindle and the supporting disc by approx. 35

mm)
H Supporting disc for fibre discs (always attach

using the supporting disc clamping nut

supplied.) (always use with the hand guard

attached.)

I Fibre discs (always use with the hand guard

attached.)

J Semi-flexible sanding discs (for use with

elastic supporting disc 6.23279) (always use

with hand guard attached.)
K Sanding pad with Velcro (always use with the

hand guard attached.)

L Adhesive sanding disc (always use with the

hand guard attached.)

M Adhesive fleece (always use with the hand

guard attached.)

Steel wire brushes

N

guard attached.)
O Adjusting nut (7)

For a complete range of accessories, see
www.metabo.com or the main catalogue.

(always use with the hand

ENGLISH

You can download a list of spare parts from
www.metabo.com.

ENG

11 Environmental Protection

The sanding dust generated may contain
hazardous materials: do not dispose of with the
household waste, but at a special collection point
for hazardous waste.

Metabo's packaging can be 100% recycled. Scrap
power tools and accessories contain large
amounts of valuable resources and plastics that
can be recycled.

12 Technical Specifications

Explanation of details on page 3 . Subject to
changes serving technical progress.

D
t

max,1

t

max,3

M = Spindle thread
l = Length of the grinding spindle
n = Rated speed (maximum speed)
P
P2 = Power output
m = Weight without mains cable

The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).

= Maximum sanding disc diameter

max

= max. permitted thickness of clamping

shank on accessory when using
clamping nut (7)

= max. permitted thickness

of accessory

= Nominal power input

1

Wear ear protectors!

10 Repairs

Repairs to electrical tools must be carried out
by qualified electricians ONLY!

Contact your local Metabo representative if you
have Metabo power tools requiring repairs. For
addresses see www.metabo.com.

11

17027094_0711 W 1080 NAFTA.book Seite 12 Dienstag, 15. November 2011 10:49 10

F

FRANÇAIS

Mode d'emploi

Cher client,

merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les

outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués

par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de

votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et

dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmen-

terez la durée de vie et en garantirez le bon fonctionnement.

b)

Ne pas faire fonctionner les outils électri-

1 Utilisation conforme à la

destination

Les meuleuses d'angle sont destinées avec les

accessoires Metabo d'origine au meulage, au

ponçage, aux travaux à la brosse métallique et au

tronçonnage de pièces de métal, de béton, de

pierre et d'autres matériaux similaires sans utiliser

d'eau.

L'utilisateur sera entièrement responsable de tous

dommages résultant d'une utilisation non

conforme à la destination de la machine.

Les règles générales relatives à la prévention des

accidents et les consignes de sécurité ci-jointes

doivent être respectées.

2 Consignes générales de

sécurité

AVERTISSEMENT – Lire la notice d'utilisa­tion afin d'éviter tout risque de blessure.

Dans l'intérêt de votre propre sécurité
et afin de protéger votre outil électrique,
respectez les passages de texte
marqués de ce symbole !

Avertissements de sécurité généraux

pour l'outil

AVERTISSEMENT
sements de sécurité et toutes les instruc-

Ne pas suivre les avertissements et instruc-

tions.

tions peut donner lieu à un choc électrique, un

incendie et/ou une blessure sérieuse.

tous les avertissements et toutes les instruc-

tions pour pouvoir s'y reporter ultérieurement!

Le terme "outil" dans les avertissements fait

référence à votre outil électrique alimenté par

le secteur (avec cordon d'alimentation) ou votre

outil fonctionnant sur batterie (sans cordon

d'alimentation).

1) Sécurité de la zone de travail

a)

Conserver la zone de travail propre et bien
éclairée.

sont propices aux accidents.

Les zones en désordre ou sombres

Lire tous les avertis-

Conserver

ques en atmosphère explosive, par
exemple en présence de liquides
inflammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles
qui peuvent enflammer les poussières ou les
fumées.

c)

Maintenir les enfants et les personnes
présentes à l'écart pendant l'utilisation de

Les distractions peuvent vous faire

l'outil.

perdre le contrôle de l'outil.

2) Sécurité électrique

a)

Il faut que les fiches de l'outil électrique
soient adaptées au socle. Ne jamais
modifier la fiche de quelque façon que ce
soit. Ne pas utiliser d'adaptateurs avec des
outils à branchement de terre.

non modifiées et des socles adaptés réduiront
le risque de choc électrique.

b)

Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières et les
réfrigérateurs.

choc électrique si votre corps est relié à la
terre.

c)

Ne pas exposer les outils à la pluie ou à des
conditions humides.

l'intérieur d'un outil augmentera le risque de
choc électrique.

d)

Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l'outil. Maintenir le cordon à
l'écart de la chaleur, du lubrifiant, des
arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés
augmentent le risque de choc électrique.

e)

Lorsqu'on utilise un outil à l'extérieur,
utiliser un prolongateur adapté à l'utilisa­tion extérieure

adapté à l'utilisation extérieure réduit le risque
de choc électrique.

f)

Si l'usage d'un outil dans un emplacement
humide est inévitable, utiliser une alimenta­tion protégée par un dispositif à courant
différentiel résiduel (RCD)

RCD réduit le risque de choc électrique.

Il existe un risque accru de

La pénétration d'eau à

.

L'utilisation d'un cordon

.

L'usage d'un

Des fiches

12

17027094_0711 W 1080 NAFTA.book Seite 13 Dienstag, 15. November 2011 10:49 10

3) Sécurité des personnes

a)

Rester vigilant, regarder ce que vous êtes
en train de faire et faire preuve de bon sens
dans votre utilisation de l'outil. Ne pas
utiliser un outil lorsque vous êtes fatigué ou
sous l'emprise de drogues, d'alcool ou de
médicaments.

cours d'utilisation d'un outil peut entraîner des
blessures graves des personnes.

b)

Utiliser un équipement de sécurité.
Toujours porter une protection pour les

Les équipements de sécurité tels que

yeux.

les masques contre les poussières, les
chaussures de sécurité antidérapantes, les
casques ou les protections acoustiques
utilisés pour les conditions appropriées
réduiront les blessures de personnes.

c)

Eviter tout démarrage intempestif.
S'assurer que l'interrupteur est en position
arrêt avant de brancher l'outil au secteur
et/ou au bloc de batteries, de le ramasser
ou de le porter.

doigt sur l'interrupteur ou brancher des outils
dont l'interrupteur est en position marche est
source d'accidents.

Retirer toute clé de réglage avant de mettre

d)

l'outil en marche.

une partie tournante de l'outil peut donner lieu
à des blessures de personnes.

e)

Ne pas se précipiter. Garder une position et
un équilibre adaptés à tout moment.

permet un meilleur contrôle de l'outil dans des
situations inattendues.

f)

S'habiller de manière adaptée. Ne pas
porter de vêtements amples ou de bijoux.
Garder les cheveux, les vêtements et les
gants à distance des parties en mouve-

Des vêtements amples, des bijoux ou

ment.

les cheveux longs peuvent être pris dans des
parties en mouvement.

g)

Si des dispositifs sont fournis pour le
raccordement d'équipements pour
l'extraction et la récupération des pous­sières, s'assurer qu'ils sont connectés
et correctement utilisés.

collecteurs de poussière peut réduire les
risques dus aux poussières.

4) Utilisation et entretien de l'outil

a)

Ne pas forcer l'outil. Utiliser l'outil adapté
à votre application.

mieux le travail et de manière plus sûre au
régime pour lequel il a été construit.

b)

Ne pas utiliser l'outil si l'interrupteur ne
permet pas de passer de l'état de marche
à arrêt et vice versa.

pas être commandé par l'interrupteur est
dangereux et il faut le réparer.

c)

Débrancher la fiche de la source d'alimen­tation en courant et/ou le bloc de batteries

Un moment d'inattention en

Porter les outils en ayant le

Une clé laissée fixée sur

Utiliser des

L'outil adapté réalisera

Tout outil qui ne peut

Cela

FRANÇAIS

de l'outil avant tout réglage, changement
d'accessoires ou avant de ranger l'outil.

De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel
de l'outil.

d)

Conserver les outils à l'arrêt hors de la
portée des enfants et ne pas permettre
à des personnes ne connaissant pas l'outil
ou les présentes instructions de le faire
fonctionner.

les mains d'utilisateurs novices.

Observer la maintenance de l'outil. Vérifier

e)

qu'il n'y a pas de mauvais alignement ou de
blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant
affecter le fonctionnement de l'outil. En cas
de dommages, faire réparer l'outil avant de
l'utiliser.

à des outils mal entretenus.

Garder affûtés et propres les outils

f)

permettant de couper.

à couper correctement entretenus avec des
pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faciles
à contrôler.

g)

Utiliser l'outil, les accessoires et les lames
etc., conformément à ces instructions, en
tenant compte des conditions de travail et
du travail à réaliser.

pour des opérations différentes de celles
prévues pourrait donner lieu à des situations
dangereuses.

5) Maintenance et entretien

a)

Faire entretenir l'outil par un réparateur
qualifié utilisant uniquement des pièces de
rechange identiques.

sécurité de l'outil est maintenue.

Les outils sont dangereux entre

De nombreux accidents sont dus

L'utilisation de l'outil

Des outils destinés

Cela assurera que

F

la

3 Consignes de sécurité

particulières

3.1 Avertissements de sécurité communs
pour les opérations de meulage, de
ponçage, de brossage métallique ou de
tronçonnage par meule abrasive :

a)

Cet outil électrique est destiné à fonctionner
comme meuleuse, ponceuse, brosse métal­lique ou outil à tronçonner. Lire toutes les
mises en garde de sécurité, les instructions, les
illustrations et les spécifications fournies avec
cet outil électrique.

les instructions données ci-dessous peut provo­quer un choc électrique, un incendie et/ou une
blessure grave.

Les opérations de lustrage ne sont pas

b)

recommandées avec cet outil électrique.

opérations pour lesquelles l’outil électrique n’a pas

Le fait de ne pas suivre toutes

Les

13

17027094_0711 W 1080 NAFTA.book Seite 14 Dienstag, 15. November 2011 10:49 10

F

FRANÇAIS

été conçu peuvent provoquer un danger et causer
un accident corporel.

Ne pas utiliser d’accessoires non conçus

c)

spécifiquement et recommandés par le fabri­cant d’outils.

puisse être fixé à votre outil électrique ne garantit
pas un fonctionnement en toute sécurité.

La vitesse assignée de l’accessoire doit être

d)

au moins égale à la vitesse maximale indiquée
sur l’outil électrique.

fonctionnant plus vite que leur vitesse assignée
peuvent se rompre et voler en éclat.

Le diamètre extérieur et l’épaisseur de votre

e)

accessoire doivent se situer dans le cadre des
caractéristiques de capacité de votre outil
électrique.

façon incorrecte ne peuvent pas être protégés ou
commandés de manière appropriée.

La taille de meules, flasques, patins ou tout

f)

autre accessoire doit s’adapter correctement
au mandrin de meule de l’outil électrique.

accessoires avec alésages centraux ne corre­spondant pas aux éléments de montage de l’outil
électrique seront en déséquilibre, vibreront exces­sivement, et pourront provoquer une perte de
contrôle.

Ne pas utiliser d’accessoire endommagé.

g)

Avant chaque utilisation examiner les acces­soires comme les meules abrasives pour
détecter la présence éventuelle de copeaux et
fissures, les patins d’appui pour détecter des
traces éventuelles de fissures, de déchirure
ou d’usure excessive, ainsi que les brosses
métalliques pour détecter des fils desserrés ou
fissurés. Si l’outil électrique ou l’accessoire
a subi une chute, examiner les dommages
éventuels ou installer un accessoire non
endommagé. Après examen et installation d’un
accessoire, placez-vous ainsi que les
personnes présentes à distance du plan de
l’accessoire rotatif et faire marcher l’outil élec­trique à vitesse maximale à vide pendant 1 min.

Les accessoires endommagés seront normale­ment détruits pendant cette période d’essai.

Porter un équipement de protection individu-

h)

elle. En fonction de l’application, utiliser un
écran facial, des lunettes de sécurité ou des
verres de sécurité. Le cas échéant, utiliser un
masque antipoussières, des protections audi­tives, des gants et un tablier capables d’arrêter
les petits fragments abrasifs ou des pièces à
usiner.

d’arrêter les débris volants produits par les
diverses opérations. Le masque antipoussières ou
le respirateur doit être capable de filtrer les parti­cules produites par vos travaux. L’exposition
prolongée aux bruits de forte intensité peut provo­quer une perte de l’audition.

Maintenir les personnes présentes à une

i)

distance de sécurité par rapport à la zone de

Le simple fait que l’accessoire

Les accessoires

Les accessoires dimensionnés de

Les

La protection oculaire doit être capable

14

travail. Toute personne entrant dans la zone de
travail doit porter un équipement de protection
individuelle.

d’un accessoire cassé peuvent être projetés et
provoquer des blessures en dehors de la zone
immédiate d’opération.

Tenir l’outil uniquement par les surfaces de

j)

préhension isolantes, pendant les opérations
au cours desquelles l’accessoire coupant peut
être en contact avec des conducteurs cachés
ou avec son propre câble.

soire coupant avec un fil «sous tension» peut
également mettre «sous tension» les parties métal­liques exposées de l’outil électrique et provoquer
un choc électrique sur l’opérateur.

Placer le câble éloigné de l’accessoire de

k)

rotation.

être coupé ou subir un accroc et votre main ou
votre bras peut être tiré dans l’accessoire de rota­tion.

Ne jamais reposer l’outil électrique avant que

I)

l’accessoire n’ait atteint un arrêt complet.

L’accessoire de rotation peut agripper la surface et
arracher l’outil électrique hors de votre contrôle.

Ne pas faire fonctionner l’outil électrique en

m)

le portant sur le côté.

l’accessoire de rotation pourrait accrocher vos
vêtements et attirer l’accessoire sur vous.

Nettoyer régulièrement les orifices d’aéra-

n)

tion de l’outil électrique.

attirera la poussière à l’intérieur du boîtier et une
accumulation excessive de poudre de métal peut
provoquer des dangers électriques.

Ne pas faire fonctionner l’outil électrique à

o)

proximité de matériaux inflammables.

celles pourraient enflammer ces matériaux.

Ne pas utiliser d’accessoires qui nécessitent

p)

des réfrigérants fluides.

d’autres réfrigérants fluides peut aboutir à une
électrocution ou un choc électrique.

3.2 Rebonds et mises en garde

Le rebond est une réaction soudaine au pincement
ou à l’accrochage d’une meule, d’un patin, d’une
brosse métallique ou de tout autre accessoire. Le
pincement ou l’accrochage provoque un blocage
rapide de l’accessoire en rotation qui, à son tour,
contraint l’outil électrique hors de contrôle dans le
sens opposé de rotation de l’accessoire au point
du grippage.

Par exemple, si une meule abrasive est accrochée
ou pincée par la pièce à usiner, le bord de la meule
qui entre dans le point de pincement peut creuser
la surface du matériau, provoquant des sauts ou
l’expulsion de la meule. La meule peut sauter en
direction de l’opérateur ou encore en s’en éloi­gnant, selon le sens du mouvement de la meule au

Des fragments de pièce à usiner ou

Le contact de l’acces-

Si vous perdez le contrôle, le câble peut

Un contact accidentel avec

Le ventilateur du moteur

Des étin-

L’utilisation d’eau ou

correspondantes :

17027094_0711 W 1080 NAFTA.book Seite 15 Dienstag, 15. November 2011 10:49 10

point de pincement. Les meules abrasives peuvent
également se rompre dans ces conditions.

Le rebond résulte d’un mauvais usage de l’outil et/
ou de procédures ou de conditions de fonctionne­ment incorrectes et peut être évité en prenant les
précautions appropriées spécifiées ci-dessous.

Maintenir fermement l’outil électrique et

a)

placer votre corps et vos bras pour vous
permettre de résister aux forces de rebond.
Toujours utiliser une poignée auxiliaire, le cas
échéant, pour une maîtrise maximale du
rebond ou de la réaction de couple au cours du
démarrage.

de réaction ou les forces de rebond, si les précau­tions qui s’imposent sont prises.

Ne jamais placer votre main à proximité de

b)

l’accessoire en rotation.

tuer un rebond sur votre main.

Ne pas vous placer dans la zone où l’outil

c)

électrique se déplacera en cas de rebond.

rebond pousse l’outil dans le sens opposé au
mouvement de la meule au point d’accrochage.

Apporter un soin particulier lors de travaux

d)

dans les coins, les arêtes vives etc. Eviter les
rebondissements et les accrochages de
l’accessoire.

rebondissements ont tendance à accrocher
l’accessoire en rotation et à provoquer une perte
de contrôle ou un rebond.

Ne pas fixer de chaîne coupante, de lame de

e)

sculpture sur bois, de chaîne coupante ni de
lame de scie dentée.

des rebonds fréquents et des pertes de contrôle.

3.3 Mises en garde de sécurité spécifiques

a)

Utiliser uniquement des types de meules
recommandés pour votre outil électrique et le
le protecteur spécifique conçu pour la meule
choisie.

électrique n’a pas été conçu ne peuvent pas
être protégées de façon satisfaisante et sont
dangereuses.

Le protecteur doit être solidement fixé à

b)

l’outil électrique et placé en vue d’une sécurité
maximale, de sorte que l’opérateur soit exposé
le moins possible à la meule.

permet de protéger l’opérateur des fragments de
meule cassée et d’un contact accidentel avec la
meule.

Les meules doivent être utilisées uniquement

c)

pour les applications recommandées. Par
exemple : ne pas meuler avec le côté de la
meule à tronçonner.

abrasives sont destinées au meulage péri­phérique, l’application de forces latérales à ces
meules peut les briser en éclats. Tout effort latéral
sur ces meules peut les briser.

L’opérateur peut maîtriser les couples

L’accessoire peut effec-

Le

Les coins, les arêtes vives ou les

De telles lames provoquent

aux opérations de meulage et de tron­çonnage abrasif :

Les meules pour lesquelles l’outil

Le protecteur

Les meules à tronçonner

FRANÇAIS

Toujours utiliser des flasques de meule non

d)

endommagées qui sont de taille et de forme
correctes pour la meule que vous avez choisie.

Des flasques appropriées supportent la meule
réduisant ainsi la possibilité de rupture de la
meule. Les flasques pour les meules à tronçonner
peuvent être différentes des autres flasques de
meule.

Ne pas utiliser de meules usées d’outils élec-

e)

triques plus grands.

électrique plus grand n’est pas appropriée pour la
vitesse plus élevée d’un outil plus petit et elle peut
éclater.

3.4 Mises en garde de sécurité
additionnelles spécifiques aux
opérations de tronçonnage abrasif :

a)

Ne pas «coincer» la meule à tronçonner ou ne
pas appliquer une pression excessive. Ne pas
tenter d’exécuter une profondeur de coupe
excessive.

à tronçonner augmente la charge et la probabilité
de torsion ou de blocage de la meule dans la
coupe et la possibilité de rebond ou de rupture de
la meule.

b)

meule à tronçonner en rotation ni derrière
celle-ci.

de fonctionnement, s’éloigne de votre corps, le
rebond éventuel peut propulser la meule en rota­tion et l’outil électrique directement sur vous.

c)

lorsque la coupe est interrompue pour une
raison quelconque, mettre l’outil électrique
hors tension et tenir l’outil électrique immobile
jusqu’à ce que la meule soit à l’arrêt complet.
Ne jamais tenter d’enlever la meule à tron­çonner de la coupe tandis que la meule est en
mouvement sinon le rebond peut se produire.

Rechercher et prendre des mesures correctives
afin d’empêcher que la meule ne se grippe.

d)

la pièce à usiner. Laisser la meule à tronçonner
atteindre sa pleine vitesse et rentrer avec
précaution dans le tronçon.

coincer, venir chevaucher la pièce à usiner ou
effectuer un rebond si l’on fait redémarrer l’outil
électrique dans la pièce à usiner.

e)

pièce à usiner surdimensionnée pour réduire le
risque de pincement et de rebond de la meule.

Les grandes pièces à usiner ont tendance à fléchir
sous leur propre poids. Les supports doivent être
placés sous la pièce à usiner près de la ligne de
coupe et près du bord de la pièce des deux côtés
de la meule.

Soyez particulièrement prudent lorsque vous

f)

faites une «coupe en retrait» dans des parois
existantes ou dans d’autres zones sans visibi­lité.

Une contrainte excessive de la meule

Ne pas vous placer dans l’alignement de la

Lorsque la meule à tronçonner, au point

Lorsque la meule à tronçonner se bloque ou

Ne pas reprendre l’opération de coupe dans

Prévoir un support de panneaux ou de toute

La meule à tronçonner saillante peut couper

La meule destinée à un outil

La meule peut se

F

15

17027094_0711 W 1080 NAFTA.book Seite 16 Dienstag, 15. November 2011 10:49 10

F

FRANÇAIS

des tuyaux de gaz ou d’eau, des câblages élec­triques ou des objets, ce qui peut entraîner des
rebonds.

3.5 Mises en garde de sécurité spécifiques
aux opérations de ponçage :

a)

Ne pas utiliser de papier abrasif trop surdi­mensionné pour les disques de ponçage.
Suivre les recommandations des fabricants,
lors du choix du papier abrasif.

plus grand s’étendant au-delà du patin présente
un danger de lacération et peut provoquer un
accrochage, une déchirure du disque ou un
rebond.

3.6 Mises en garde de sécurité spécifiques

aux opérations de brossage
métallique :

a)

Garder à l’esprit que des brins métalliques
sont rejetés par la brosse même au cours d’une
opération ordinaire. Ne pas soumettre à une
trop grande contrainte les fils métalliques en
appliquant une charge excessive à la brosse.

Les brins métalliques peuvent aisément pénétrer
dans des vêtements légers et/ou la peau.

Si l’utilisation d’un protecteur est recom-

b)

mandée pour le brossage métallique, ne
permettre aucune gêne du touret ou de la
brosse métallique au protecteur.

brosse métallique peut se dilater en diamètre en
raison de la charge de travail et des forces centri­fuges.

3.7 Autres consignes de sécurité :

Utilisez des intercalaires souples s'ils ont été
fournis ensemble avec l'accessoire de meulage et
que leur utilisation s'impose.

Respectez les indications de l'outil ou du fabrica­tion d'accessoires ! Protégez les disques des
graisses et des coups !

Les meules doivent être conservées et manipulées
avec soin, conformément aux instructions du
fabricant.

N'utilisez jamais de disque de tronçonnage pour
les travaux de dégrossissage ! Vous ne devez pas
appliquer de pression latérale sur les disques de
tronçonnage.

La pièce à usiner doit être fermement fixée de
sorte à ne pas glisser, par exemple à l'aide de
dispositifs de serrage. Les pièces à usiner de
grande taille doivent être suffisamment soutenues.

Si les outils de travail sont utilisés avec un insert
fileté, l'extrémité du mandrin ne doit pas toucher le
fond perforé de l'outil de meulage. Assurez-vous
que le filetage de l'outil de travail soit suffisamment
long pour accueillir le mandrin dans sa longueur.
Le filetage de l'outil de travail doit s'adapter au
filetage du mandrin. Voir la longueur du mandrin et

Un papier abrasif

Le touret ou la

le filetage du mandrin à la page 3 du chapitre 12
Caractéristiques techniques.

Portez toujours des lunettes de protection.

En cours de travail, et surtout s'il

que des poussières conductrices s'accumulent
dans la machine. Il se peut alors qu'il y ait un trans­fert d'énergie électrique sur le corps de machine.
Ainsi, par moment il pourra y avoir un risque
d'électrocution. Pour cette raison, il est impératif
de nettoyer la machine régulièrement, fréquem­ment et soigneusement, en soufflant de l'air
comprimé à travers les fentes d'aération à l'arrière
pendant que la machine tourne. Veillez à bien
maintenir la machine pendant ce temps.

Nous recommandons de placer un dispositif
d'aspiration stationnaire et de monter un
disjoncteur différentiel (FI). Lorsque la meuleuse
d'angle est arrêtée par son interrupteur de protec­tion FI, elle doit être vérifiée et nettoyée. Voir le
nettoyage du moteur dans le chapitre 8Nettoyage.

Les poussières de matériaux tels que les peintures
au plomb, certains types de bois, de minéraux et
de métaux peuvent s'avérer nocives pour la santé.
Toucher ou inhaler ces poussières peut entraîner
des réactions allergiques et/ou des maladies
respiratoires chez l'utilisateur ou les personnes se
trouvant à proximité.
Certaines poussières provenant par exemple du
chêne ou du hêtre sont considérées comme
cancérigènes, particulièrement lorsqu'elle sont
associées à des adjuvants de traitement du bois
(chromate, produit de protection du bois). Seuls
des spécialistes sont habilités à traiter les
matériaux contenant de l'amiante.

- Utiliser le plus possible un système d'aspiration
des poussières.

- Veiller à une bonne aération du site de travail.

- Il est recommandé de porter un masque anti­poussières avec filtre à particules de classe 2.

Respecter les directives nationales en vigueur
relatives aux matériaux à traiter.

Le sciage de matériaux produisant des poussières
ou vapeurs nocives (p. ex. amiante) au moment de
la découpe est proscrit.

Si le travail à effectuer génère de la poussière,
veillez à ce que les orifices d'aération soient
dégagés. S'il devient nécessaire d'enlever la pous­sière, déconnectez tout d'abord l'outil électrique
du secteur (à l'aide d'objets non métalliques) et
évitez d'endommager des pièces internes.

N'utilisez jamais d'élément endommagé, présen­tant des faux-ronds ou vibrations.

Évitez les dommages sur les conduites de gaz ou
d'eau, les câbles électriques et les murs porteurs
(statiques).

s'agit de métaux, il est possible

16

17027094_0711 W 1080 NAFTA.book Seite 17 Dienstag, 15. November 2011 10:49 10

Si vous utilisez la machine en extérieur : montez un
interrupteur de protection FI indiquant un courant
de fuite max. 30 mA !

Débranchez le cordon d'alimentation de la prise de
courant avant toute opération de réglage, de chan­gement d'outil de travail ou de maintenance.

Une poignée supplémentaire endommagée ou
craquelée doit être remplacée. N'utilisez pas la
machine si la poignée supplémentaire est
défectueuse.

Un capot de protection endommagé ou craquelé
doit être remplacé. N'utilisez pas la machine si le
capot de protection est défectueux.

Cet outil électrique n'est pas adapté au lustrage.
Toute utilisation non conforme entraîne l'expiration
de la garantie ! Le moteur peut surchauffer et
endommager l'outil électrique. Pour toute opéra­tion de lustrage, nous recommandons notre lust­reuse d'angle.

Symboles sur l'outil:

........... Construction de classe II

V...............volts

A............... ampères

Hz............. hertz

.../min....... révolutions par minute

~............... courant alternatif

............. courant alternatif / courant continu

n............... vitesse à vide

4Vue d'ensemble

Voir page 2.

1 Flasque de support
2 Mandrin
3 Bouton de blocage du mandrin
4 Interrupteur coulissant sur
5 Poignée supplémentaire
6 Couvercle de protection
7 Écrou de serrage
8 Clé à ergots
9 Vis de serrage

marche/arrêt

5 Mise en service

Avant la mise en service, comparez si la

tension secteur et la fréquence secteur indi­quées sur la plaque signalétique correspondent
aux caractéristiques de votre réseau de courant.

5.1 Placement de la poignée

supplémentaire

Travaillez toujours avec une poignée supplé-

mentaire appropriée (5) ! Vissez la poignée

FRANÇAIS

supplémentaire sur le côté gauche ou droit de la
machine.

5.2 Capot de protection

(pour les travaux avec des meules)

Dans le cadre de travaux avec des meules à
dégrossir, vous devez utiliser le capot de

protection (6) pour des raisons de sécurité.

Dans le cadre de travaux avec des meules à

tronçonner, vous devez utiliser le capot de
protection spécial tronçonnage pour des raisons
de sécurité (voir chapitre 9 Accessoires).

Voir page 2, illustration C.

- Desserrer la vis (9). Placer le capot de protection

(6) dans la position indiquée.

- Orienter le capot de protection de sorte que la

zone fermée soit tournée vers l'utilisateur.

- Serrer la vis (9), la sécurité doit s'enclencher

dans les encoches.

- Vérifier la fixation : le carter de protection ne doit

pas pouvoir se tourner.

F

6 Placement de la meule

Avant tout changement d'équipement,

retirez le cordon d'alimentation de la prise
secteur ! La machine doit être débranchée et le
mandrin immobile.

Dans le cadre de travaux avec des disques

de tronçonnage, vous devez utiliser le capot
de protection de tronçonnage pour des raisons de
sécurité (voir chapitre 9 Accessoires).

6.1 Blocage du mandrin

- Enfoncez le bouton de blocage du mandrin (3) et

(2) tournez le mandrin à la main jusqu'à ce que le
bouton de blocage du mandrin entre dans son
cran.

6.2 Placement de la meule

Voir page 2, illustration A.

- Placez la flasque de support (1) sur le mandrin.

Elle est correctement placée s'il est impossible
de la déplacer sur le mandrin.

- Placez la meule sur la flasque de support (1)

(voir les illustrations ci-dessus).
La meule doit être placée de manière équilibrée
sur la flasque de support. La flasque en tôle des
disques de tronçonnage doit être placée sur la
flasque de support.

Remarque :
Retrait : retirer en faisant éventuellement usage de
la force.

Le flasque d'appui (1) est imperdable.

17

0

I

66

17027094_0711 W 1080 NAFTA.book Seite 18 Dienstag, 15. November 2011 10:49 10

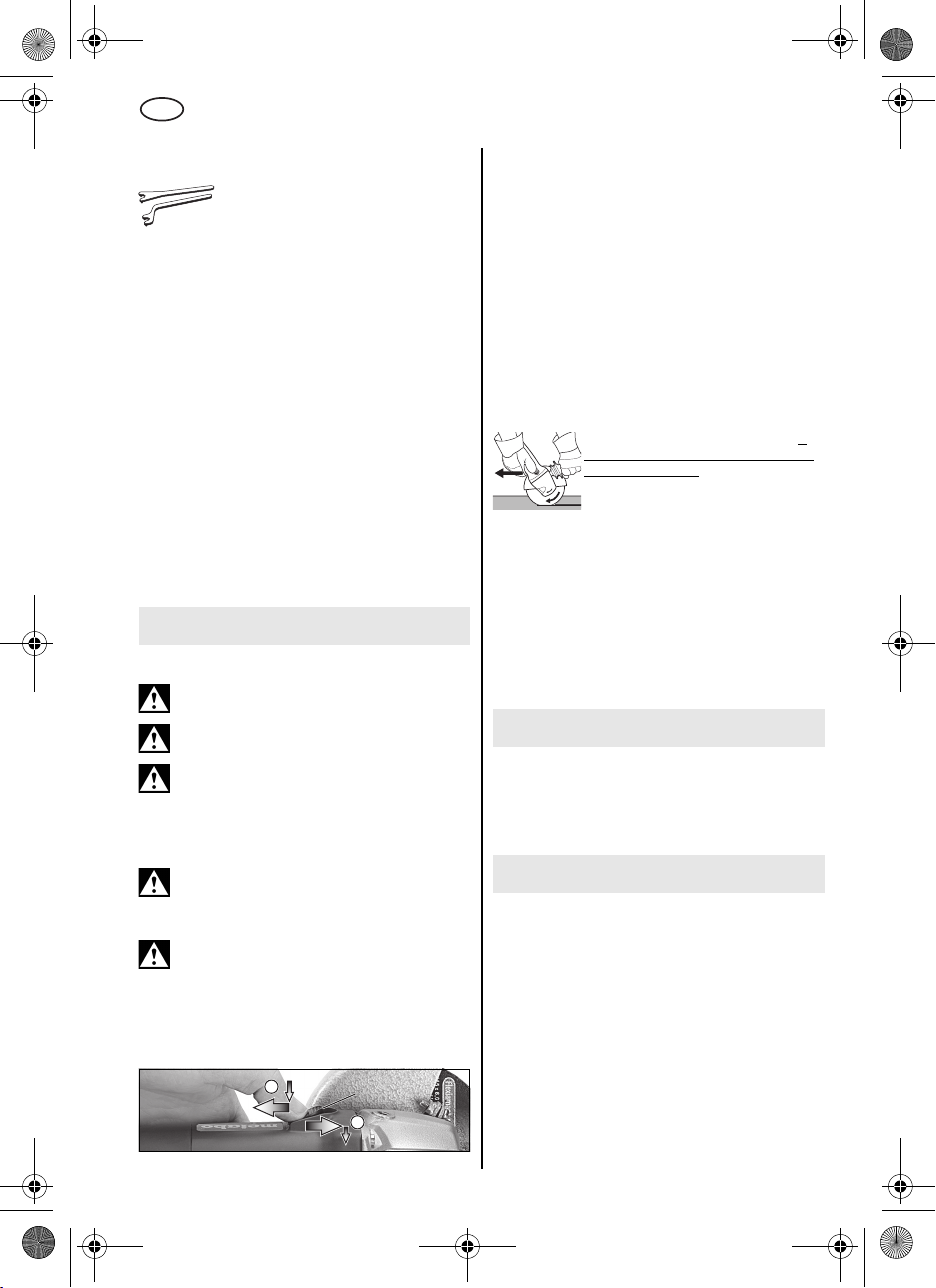

F

FRANÇAIS

6.3 Fixation/détachement de l'écrou de
serrage

Fixez l'écrou de serrage (7):

Les 2 côtés de l'écrou de serrage sont différents.
Vissez l'écrou de serrage sur le mandrin suivant les
schémas ci-dessous :

Voir page 2, illustration B.

A) Avec une meule fine :

-

Le lien de l'écrou de serrage (7) est tourné vers
le haut afin qu'une meule fine y soit fixement
serrée.

B) Avec une meule épaisse :

Le lien de l'écrou de serrage (7) est tourné vers
le bas afin que l'écrou de serrage soit fixement
serré sur le mandrin.

- Bloquez le mandrin. Vissez fermement l'écrou de

serrage (7) à l'aide de la clé à ergots (8) dans le
sens horaire.

Desserrage de l'écrou de serrage

- Arrêtez le mandrin (voir chapitre 6.1). Dévissez

l'écrou de serrage (7) à l'aide de la clé à ergots
(8) dans le sens anti-horaire.

7 Utilisation

7.1 Marche/arrêt

Guidez toujours la machine des
deux mains.

Mettez la machine sous tension avant de
positionner

Veillez à éviter que la machine aspire des

poussières et copeaux supplémentaires.
Lors de la mise en route et de l'arrêt de la machine,
tenez-la loin des dépôts de poussière. Après
l'avoir arrêtée, ne posez la machine qu'une fois
que le moteur a cessé de tourner.

Évitez les démarrages intempestifs : l'outil

doit toujours être arrêté lorsque l'on retire le
connecteur de la prise ou après une coupure de
courant.

Lorsque l'outil est en position de marche

continue, il continue de tourner s'il vous
échappe des mains. Afin d'éviter tout comporte­ment inattendu de l'outil, le tenir avec les deux
mains au niveau des poignées, veillez à un bon
équilibre et travaillez de manière concentrée.

Outils à interrupteur coulissant :

la machine sur la pièce à usiner.

Marche :

Arrêt :

7.2 Consignes pour le travail
Meulage :

Exercez sur la machine une pression mesurée et
effectuez des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
chaude.

Dégrossissage : pour obtenir un résultat correct,
travaillez à un angle d'application compris entre
30° et 40°.

Tronçonnage :

toujours avec une avance mesurée, adaptée au
matériau à usiner. Vous ne devez ni positionner la
machine de travers, ni appuyer, ni osciller.

Ponçage :

Exercez sur la machine une pression mesurée et
effectuez des allers-retours sur la surface, afin que
la surface de la pièce à usiner ne devienne pas trop
chaude.

Brossage métallique

Exercez une pression mesurée sur la machine.

Pousser l'interrupteur coulissant (4).
Pour un fonctionnement en continu, le
basculer vers l'arrière jusqu'au cran.
Appuyer sur l'arrière de l'interrupteur
coulissant (4), puis relâcher.

lors des travaux de tronçonnage,
travaillez toujours en sens opposé
(voir l'illustration). Sinon, la machine
risque de sortir de la ligne de coupe
de façon incontrôlée. Travaillez

8 Nettoyage

Nettoyage du moteur :

lièrement, fréquemment et soigneusement en
soufflant de l'air comprimé à travers les fentes
d'aération à l'arrière. Veillez à bien maintenir la
machine pendant ce temps.

nettoyez la machine régu-

9 Accessoires

Utilisez uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires appro-

priés, indiquez le type exact de l'outil électrique au
distributeur.

Voir page 4.

A Disque de dégrossissage (à utiliser unique-

ment avec un capot de protection adapté)

B Patins à lamelles (à utiliser uniquement avec

un capot de protection adapté)

C Capot de protection de tronçonnage.

18

17027094_0711 W 1080 NAFTA.book Seite 19 Dienstag, 15. November 2011 10:49 10

D Disque de tronçonnage (à utiliser uniquement

avec un capot de protection adapté)

E Meule à tronçonner en diamant (à utiliser

uniquement avec capot de protection fixé ou
capot de tronçonneuse)

F Gant de protection (pour le placement sous la

poignée supplémentaire latérale.)

G Rallonge (pour les travaux avec les plateaux

d'appui. Augmente l'écart entre le mandrin et
le plateau d'appui d'environ 35 mm)

H Plateau d'appui pour meules en fibres

(à placer uniquement avec l'écrou de serrage
de plateau d'appui contenu dans le pack de
livraison.) (à utiliser uniquement avec des
gants de protection adaptés.)

I Meules en fibres (à utiliser uniquement avec

des gants de protection adaptés.)

J Feuilles abrasives semi-flexibles (à utiliser

avec le plateau d'appui élastique 6.23279)
(à utiliser uniquement avec des gants de
protection adaptés.)

K Patins Velcro (à utiliser uniquement avec des

gants de protection adaptés.)

L Feuilles abrasives adhésives (à utiliser unique-

ment avec des gants de protection adaptés.)

M Tissus abrasifs adhésifs (à utiliser uniquement

avec des gants de protection adaptés.)
Brosse métallique

N

des gants de protection adaptés.)

O Écrou de serrage (7)

Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.

(à utiliser uniquement avec

FRANÇAIS

F

12 Caractéristiques

techniques

Commentaires sur les indications de la page 3.
Sous réserve de modifications allant dans le sens
du progrès technique.
D
t

max,1

t

max,3

M = Filetage du mandrin
l = Longueur du mandrin de meule
n = Vitesse à vide (vitesse max.)
P
P
m = Poids sans cordon d'alimentation

Les caractéristiques indiquées sont soumises
à tolérance (selon les normes en vigueur corre­spondantes).

= Diamètre maximal de la meule

max

= Épaisseur max. admise de l'outil de

travail dans la zone de serrage avec
utilisation d'un écrou de serrage (7)

= Épaisseur max. admise de l'outil de

travail

= Puissance absorbée

1

= Puissance débitée

2

Porter un casque antibruit !

10 Réparations

Les travaux de réparation sur les outils
électriques ne peuvent être effectués que par

un spécialiste !
Pour toute réparation sur un outil Metabo,

contacter le représentant Metabo. Voir les
adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être
téléchargées sur www.metabo.com.

11 Protection de

l'environnement

La poussière produite lors du meulage peut
contenir des substances toxiques : ne les jetez pas
dans les déchets ménagers, mais de manière
conforme dans une station de collecte pour les
déchets spéciaux.

Les emballages Metabo sont recyclables à 100 %.
Les outils et accessoires électriques qui ne sont
plus utilisés contiennent de grandes quantités de
matières premières et de matières plastiques de
grande qualité pouvant être également recyclées.

19

17027094_0711 W 1080 NAFTA.book Seite 20 Dienstag, 15. November 2011 10:49 10

ES

ESPAÑOL

Instrucciones de manejo

Estimado cliente,
le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada
herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad
de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le
rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adju­ntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz
durante más tiempo.

eléctricas producen chispas que pueden

1 Aplicación de acuerdo a la

finalidad

Las amoladoras angulares, con los accesorios
originales Metabo, son aptas para el lijado, esme­rilado con papel de lija, trabajo con cepillo de
alambre y tronzado de metal, hormigón, piedra y
materiales similares sin necesidad de utilizar agua.

Los posibles daños derivados de un uso inade­cuado son responsabilidad exclusiva del usuario.

Deben observarse los reglamentos generales para
la prevención de accidentes y la información sobre
seguridad incluida.

2 Instrucciones generales de

seguridad

AVISO: Para reducir el riesgo de lesiones,
lea el manual de instrucciones.

Para su propia protección y la de su
herramienta eléctrica, observe las
partes marcadas con este símbolo

Instrucciones generales de seguridad para
herramientas eléctricas

¡ATENCIÓN
instrucciones de seguridad.

ción de las instrucciones de seguridad siguientes
puede dar lugar a descargas eléctricas, incendios
y/o lesiones graves.

en un lugar seguro! El término "herramienta eléc-

trica" empleado en las siguientes instrucciones se

refiere a su aparato eléctrico portátil, ya sea con
cable de red, o sin cable,
en caso de ser accionado por acumulador.

1) Puesto de trabajo

a)

Mantenga limipo y bien iluminado su
puesto de trabajo.

iluminación deficiente en las áreas de trabajo
pueden provocar accidentes.

b)

No utilice la herramienta eléctrica en un
entorno con peligro de explosión, en el que
se encuentren combustibles líquidos,
gases o material en polvo.

Lea íntegramente estas

Guarde estas instrucciones

El desorden y una

La no observa-

Las herramientas

llegar a inflamar los materiales en polvo
o vapores.

c)

Mantenga alejados a los niños y otras
personas de su puesto de trabajo al
emplear la herramienta eléctrica.

distracción le puede hacer perder el control
sobre el aparato.

2) Seguridad eléctrica

a)

El enchufe de la herramienta eléctrica
debe corresponder a la toma de corriente
utilizada. No es admisible modificar el
enchufe en forma alguna. No emplee
adaptadores con herramientas eléctricas
dotadas de una toma de tierra.

sin modificar adecuados a las respectivas
tomas de corriente reducen el riesgo de una
descarga eléctrica.

b)

Evite que su cuerpo toque partes conec­tadas a tierra como tuberías, radiadores,
cocinas y refrigeradores.

expuesto a una sacudida eléctrica es mayor
si su cuerpo tiene contacto con tierra.

c)

No exponga las herramientas eléctricas a
la lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una

descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.

d)

No utilice el cable de red para transportar
o colgar la herramienta eléctrica, ni tire
de él para sacar el enchufe de la toma
de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas
cortantes o piezas móviles.

red dañados o enredados pueden provocar
una descarga eléctrica.

e)

Al trabajar con la herramienta eléctrica a la
intemperie utilice solamente cables de
prolongación homologados para su uso en
exteriores.

prolongación adecuado para su uso en
exteriores reduce el riesgo de una descarga
eléctrica.

f)

Si fuera necesario utilizar la herramienta
eléctrica en un entorno húmedo, utilice un
interruptor de protección diferencial.

utilización de un cable de prolongación

La utilización de un cable de

Una

Los enchufes

El riesgo a quedar

Los cables de

La

20

17027094_0711 W 1080 NAFTA.book Seite 21 Dienstag, 15. November 2011 10:49 10

adecuado para su uso en exteriores reduce
el riesgo de una descarga eléctrica.

3) Seguridad de personas

a)

Esté atento a lo que hace y emplee la herra­mienta eléctrica con prudencia. No utilice
la herramienta eléctrica si estuviese
cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamen-

El no estar atento durante el uso de una

tos.

herramienta eléctrica puede provocarle serias
lesiones.

b)

Utilice un equipo de protección y en todo
caso unas gafas de protección.

de lesionarse se reduce considerablemente si,
dependiendo del tipo y la aplicación de la
herramienta eléctrica empleada, se utiliza un
equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad
con suela antideslizante, casco, o protectores
auditivos.

c)

Evite una puesta en marcha fortuita del
aparato. Asegúrese de que la herramienta
eléctrica está apagada antes de conectarla
a la toma de corriente y/o la batería, de
desconectarla o de transportarla.

porta la herramienta eléctrica sujetándola por
el interruptor de conexión/desconexión, o si
introduce el enchufe en la toma de corriente
con el aparato conectado, puede dar lugar
a un accidente.

d)

Retire las herramientas de ajuste o llaves
fijas antes de conectar la herramienta
eléctrica.

en una pieza rotante puede producir lesiones
al ponerse a funcionar.

e)

Evite trabajar con posturas forzadas.
Trabaje sobre una base firme y mantenga
el equilibrio en todo momento.

permitirá controlar mejor la herramienta
eléctrica en caso de presentarse una situación
inesperada.

f)

Lleve puesta una vestimenta de trabajo
adecuada. No utilice vestimenta amplia ni
joyas. Mantenga su pelo, vestimenta y
guantes alejados de las piezas móviles.

La vestimenta suelta, las joyas y el pelo largo
se pueden enganchar con las piezas en
movimiento.

g)

Siempre que sea posible utilizar equipos
de aspiración o captación de polvo,
asegúrese que éstos estén montados
y que sean utilizados correctamente.

utilización de un equipo de aspiración de
polvo puede reducir los riesgos de aspirar
polvo nocivo para la salud.

Una herramienta o llave colocada

El riesgo

Ello le

Si trans-

La

ESPAÑOL

4) Trato y uso cuidadoso de herramientas
eléctricas

a)

No sobrecargue el aparato. Use la herra­mienta prevista para el trabajo a realizar.

Con la herramienta adecuada podrá trabajar
mejor y más seguro dentro del margen de
potencia indicado.

b)

No utilice herramientas con un interruptor
defectuoso.

puedan conectar o desconectar son
peligrosas y deben hacerse reparar.

c)

Saque el enchufe de la red y/o retire la
batería antes de realizar un ajuste en la
herramienta, cambiar de accesorio o
guardar el aparato.

reduce el riesgo de conectar accidentalmente
el aparato.

d)

Guarde las herramientas eléctricas fuera
del alcance de los niños. No permita que
las utilcen personas que no estén familiari­zadas con ellas o que no hayan leído estas
instrucciones.

por personas inexpertas son peligrosas.

Cuide sus herramientas eléctricas con

e)

esmero. Controle si funcionan correcta­mente, sin atascarse, las partes móviles de
la herramienta y si existen partes rotas
o deterioradas que pudieran afectar a su
funcionamiento. Si la herramienta eléctrica
estuviese defectuosa, hágala reparar antes
de volver a utilizarla.

accidentes se deben a aparatos con un
mantenimiento deficiente.

Mantenga los útiles limpios y afilados. Los

f)

útiles mantenidos correctamente se dejan
guiar y controlar mejor.

g)

Utilice las herramientas eléctricas, los
accesorios, las herramientas de inserción,
etc. de acuerdo con estas instrucciones.
Considere en ello las condiciones de
trabajo y la tarea a realizar.

herramientas eléctricas para trabajos
diferentes de aquellos para los que han sido
concebidas puede resultar peligroso.

5) Servicio

a)

Únicamente haga reparar su herramienta
eléctrica por un profesional, empleando
exclusivamente piezas de repuesto
originales.

seguridad de la herramienta eléctrica.

Las herramientas que no se

Esta medida preventiva

Las herramientas utilizadas

Muchos de los

Solamente así se mantiene la

ES

El uso de

21

17027094_0711 W 1080 NAFTA.book Seite 22 Dienstag, 15. November 2011 10:49 10

ES

ESPAÑOL

del nivel de la herramienta en movimiento;

3 Instrucciones especiales

de seguridad

3.1 Indicaciones comunes de seguridad
para el lijado, esmerilado con papel
de lija, trabajo con cepillo de alambre
y tronzado:

a)

Esta herramienta eléctrica puede utilizarse
como lija, papel de lija, cepillo de alambre o
tronzadora. Observe todas las indicaciones de
seguridad
datos suministrados con la herramienta.

observa las indicaciones siguientes, pueden
producirse descargas eléctricas, fuego y lesiones
graves.

b)

para pulir.

prevista la herramienta pueden provocar riesgos y
lesiones.

c)

previsto y recomendado especialmente para
esta herramienta eléctrica por el fabricante.

hecho de poder montar el accesorio en la herra­mienta no garantiza una utilización segura.

d)

herramienta de inserción debe ser al menos tan
alto como el número de revoluciones máximo
indicado en la herramienta eléctrica.

accesorios giran a una velocidad mayor que la
permitida pueden romperse y salir despedidos.

e)

mienta de inserción deben corresponderse con
las medidas de su herramienta eléctrica.

herramientas de inserción con medidas incor­rectas no pueden apantallarse o controlarse de
forma apropiada.

f)

abrasivos u otros accesorios deben adaptarse
con precisión al husillo de su herramienta eléc­trica.

adaptan con precisión al husillo de su herramienta
eléctrica, giran de forma irregular, vibran con
mucha fuerza y pueden provocar la pérdida del
control.

g)

dañadas. Antes de cada utilización, controle si
las herramientas de inserción como los discos
de amolar están astillados o agrietados, los
discos abrasivos están agrietados o muy
desgastados, o si los cepillos de alambre
tienen alambres sueltos o rotos. En el caso de
que la herramienta eléctrica o la de inserción
caigan al suelo, compruebe si se ha dañado, o
bien utilice una herramienta de inserción sin
dañar. Una vez haya comprobado el estado de
la herramienta de inserción y la haya colocado,
tanto usted como las personas que se encuen­tran en las proximidades deben colocarse fuera

, indicaciones, representaciones y

Esta herramienta eléctrica no es apropiada

Las aplicaciones para las que no está

No utilice ningún accesorio que no haya sido

El número de revoluciones autorizado de la

El diámetro exterior y el grosor de la herra-

Los discos de amolar, las bridas, los discos

Las herramientas de inserción que no se

No utilice herramientas de inserción

Si no

Si los

Las

póngala en funcionamiento durante un minuto
con el número de revoluciones máximo.

mayoría de los casos, las herramientas de
inserción dañadas se rompen con esta prueba.

Utilice el equipamiento personal de

h)

protección. En función de la aplicación, utilice
mascarilla protectora, protector ocular o gafas
protectoras. Si procede, utilice mascarilla
antipolvo, cascos protectores para los oídos,
guantes protectores o un delantal especial que
mantiene alejadas las pequeñas partículas de
lijado y de material.

protegidos de los cuerpos extraños que revolo­tean en el aire producidos por las diferentes
aplicaciones. Las mascarillas respiratorias y
antipolvo deben filtrar el polvo que se genera con
la aplicación correspondiente. Si está expuesto a
un fuerte nivel de ruido durante un período prolon­gado, su capacidad auditiva puede verse afec­tada.

Compruebe que las terceras personas se

i)

mantienen a una distancia de seguridad de su
zona de trabajo. Toda persona que entre en la

El

zona de trabajo debe utilizar equipo de protec­ción personal.

o herramienta de inserción rotas pueden salir
disparadas y ocasionar lesiones incluso fuera de la
zona directa de trabajo.

Sujete la herramienta sólo por las superficies

j)

de la empuñadura aisladas eléctricamente
cuando realice trabajos en los que la herra­mienta de inserción pudiera encontrar conduc­ciones eléctricas ocultas o el propio cable del
aparato.

conducir la tensión a través de las partes
metálicas de la herramienta, y causar una
descarga eléctrica.

Mantenga el cable de alimentación lejos de

k)

las herramientas de inserción en movimiento.

Si pierde el control sobre la herramienta, el cable
de alimentación puede cortarse o engancharse y
su mano o su brazo pueden terminar en la herra­mienta de inserción en movimiento.

Nunca deposite la herramienta eléctrica

I)

antes de que la herramienta de inserción se
haya detenido por completo.

inserción en movimiento puede entrar en contacto
con la superficie sobre la que se ha depositado, lo
que puede provocar una pérdida de control sobre
la herramienta eléctrica.

No deje la herramienta eléctrica en marcha

m)

mientras la transporta.

engancharse involuntariamente en la herramienta
de inserción en movimiento y la herramienta
podría perforar su cuerpo.

Limpie regularmente la ranura de ventilación

n)

de su herramienta eléctrica.

motor introduce polvo en la carcasa y una fuerte

Fragmentos de la pieza de trabajo

El contacto con un cable eléctrico puede

22

En la

Los ojos deben quedar

La herramienta de

Las prendas podrían

El ventilador del

17027094_0711 W 1080 NAFTA.book Seite 23 Dienstag, 15. November 2011 10:49 10

acumulación de polvo de metal puede provocar
peligros eléctricos.

No utilice la herramienta eléctrica cerca de

o)

materiales inflamables.

inflamar dichos materiales.

No utilice ninguna herramienta de inserción

p)

que precise refrigeración líquida.

de agua u otros refrigerantes líquidos puede
provocar una descarga eléctrica.

3.2 Contragolpe y las indicaciones de
seguridad correspondientes

Un contragolpe es la reacción repentina que tiene
lugar cuando una herramienta de inserción en
movimiento (como un disco de amolar, un disco
abrasivo, un cepillo de alambre etc.) se atasca o
bloquea. Este bloqueo provoca una brusca parada
de la herramienta de inserción. Esto provoca la
aceleración de la herramienta eléctrica sin control
en sentido contrario al de giro de la herramienta de
inserción en el punto de bloqueo.

Si, p. ej,. se engancha o bloquea un disco de
amolar en la pieza de trabajo, el borde del disco
que se introduce en la pieza de trabajo puede
enredarse y como consecuencia romperse el
disco o provocar un contragolpe. El disco de
amolar se mueve hacia el usuario o en sentido
opuesto, en función del sentido de giro del disco
en el punto de bloqueo. Debido a esto también
pueden romperse los discos de amolar.

Un contragolpe es la consecuencia de un uso
inadecuado o indebido de la herramienta eléctrica.
Se puede evitar tomando las medidas apropiadas
como las que se describen a continuación.

Sujete bien la herramienta eléctrica y

a)

mantenga el cuerpo y los brazos en una
posición en la que pueda absorber la fuerza del
contragolpe. Utilice siempre la empuñadura
adicional, si dispone de ella, para tener el
máximo control posible sobre la fuerza de
contragolpe o el momento de reacción al
accionar la herramienta hasta plena marcha.

usuario puede dominar la fuerza de contragolpe y
de reacción con las medidas de precaución apro­piadas.

Nunca coloque la mano cerca de la herra-

b)

mienta de inserción en movimiento.

contragolpe, la herramienta de inserción puede
colocarse sobre su mano.

Evite colocar su cuerpo en la zona en la que

c)

se colocaría la herramienta eléctrica en caso
de contragolpe.

mienta eléctrica en la dirección contraria a la del
movimiento del disco de amolar en el punto de
bloqueo.

Trabaje con especial cuidado en el área de

d)

esquinas, bordes afilados, etc. Evite que las
herramientas de inserción reboten en la pieza
de trabajo y se atasquen.

Las chispas pueden

La utilización

El

En caso de

El contragolpe propulsa la herra-

La herramienta de

ESPAÑOL

inserción en movimiento tiende a atascarse en las
esquinas, los bordes afilados o cuando rebota.
Esto provoca una pérdida de control o un contra­golpe.

No utilice hojas de cadena u hojas de sierra

e)

dentadas.

provocan con frecuencia contragolpes o la
pérdida de control sobre la herramienta eléctrica.

3.3 Indicaciones de seguridad especiales

a)

autorizadas para su herramienta eléctrica y la
cubierta protectora prevista para ellas.

muelas abrasivas que no están previstas para
la herramienta eléctrica no pueden apantallarse
de forma correcta y son inseguras.

b)

firmemente a la herramienta eléctrica y
ajustarse con la mayor seguridad posible,
es decir, la mínima parte posible de la muela
abrasiva debe permanecer abierta hacia el
usuario.

usuario de fragmentos y del contacto involuntario
con la muela abrasiva.

c)

para las aplicaciones recomendadas. P. ej.,
nunca lije con la superficie lateral de un disco
de tronzar.

para el recorte de material con el borde del disco.
La aplicación de fuerza lateral sobre estas mulas
abrasivas puede romperlas.

d)

del tamaño y la forma correctos para el disco
de amolar seleccionado.

soportan el disco de amolar y reducen así el riesgo
de la rotura del disco. Las bridas para los discos
de tronzar se diferencian de las bridas para otros
discos de amolar.

e)

herramientas eléctricas más grandes.

discos de amolar para herramientas eléctricas
más grandes no están diseñados para el alto
número de revoluciones de las herramientas más
pequeñas y pueden romperse.

3.4 Otras indicaciones de seguridad

a)

presión excesiva. No realice cortes demasiado
profundos.

aumenta su solicitación y la posibilidad de atascos
o bloqueos y de este modo, la posibilidad de un
contragolpe o la rotura de una muela abrasiva.

b)

disco de tronzar en movimiento.

el disco de tronzar en la pieza de trabajo en direc­ción opuesta a usted, si se produce un contra-

Dichas herramientas de inserción

para el lijado y el tronzado:

Utilice siempre las muelas abrasivas

La cubierta protectora debe sujetarse

La cubierta protectora debe proteger al

Las muelas abrasivas solo deben utilizarse

Los discos de tronzar son apropiados

Utilice siempre bridas de sujeción sin dañar

Las bridas apropiadas

No utilice discos de amolar desgastados por

especiales para el tronzado:

Evite el bloqueo del disco de tronzar o una

La sobrecarga del disco de tronzar

Evite el área situada delante y detrás del

Cuando mueve

ES

Las

Los

23

17027094_0711 W 1080 NAFTA.book Seite 24 Dienstag, 15. November 2011 10:49 10

ES

ESPAÑOL

golpe, la herramienta eléctrica puede salir dispa­rada hacia usted con el disco en movimiento.

En el caso de que el disco de tronzar se

c)

atasque o que decida interrumpir el trabajo,
desconecte la herramienta y sujétela hasta que
el disco se haya detenido. Nunca intente
extraer el disco de tronzar aún en movimiento
del corte ya que puede producirse un contra-

Determine la causa del atasco y solució-

golpe.

nela.

No vuelva a conectar la herramienta eléctrica

d)

mientras se encuentre en la pieza de trabajo.
Deje que el disco de tronzar alcance el número
total de revoluciones antes de continuar el
corte con cuidado.

atascarse el disco, saltar de la pieza de trabajo
o provocar un contragolpe.

e)

Apoye los tableros o las piezas de trabajo

grandes para evitar el riesgo de un contragolpe
al atascarse el disco de tronzar.

trabajo grandes pueden doblarse por su propio
peso. La pieza de trabajo debe estar apoyada por
ambos lados del disco y cerca del corte y al mismo
tiempo en el borde.

Preste especial atención a los "cortes sobre

f)

conductos" en las paredes existentes u otras
zonas que no pueden verse.

que se introduce puede provocar un contragolpe
al realizar cortes en los conductos de agua o gas,
cables eléctricos u otros objetos.

3.5 Indicaciones de seguridad especiales
para el esmerilado con papel de lija:

a)

No utilice hojas lijadoras excesivamente
grandes, siga las indicaciones del fabricante
sobre el tamaño de las hojas.

doras sobrepasan el disco abrasivo pueden
producirse lesiones, así como el bloqueo o
rasgado de las hojas o un contragolpe.

3.6 Indicaciones de seguridad especiales

para los trabajos con cepillo de
alambre:

a)

Tenga presente que los cepillos de alambre
pierden fragmentos de alambre incluso durante
la utilización normal. No sobrecargue los alam­bres con una presión demasiado elevada.

fragmentos de alambre que salen despedidos
pueden atravesar con facilidad ropas finas y la
piel.

Se recomienda la utilización de una cubierta

b)

protectora, evite que ésta y el cepillo de
alambre entren en contacto.

plato y de vaso pueden aumentar su diámetro
debido a la presión y a las fuerzas centrífugas.

De otro modo puede

Las piezas de

El disco de tronzar

Si las hojas lija-

Los

Los cepillos de

3.7 Otras indicaciones de seguridad:

Utilice capas de refuerzo elásticas, si se incluyen
con el material abrasivo y se requiere su utiliza­ción.

Observe las indicaciones del fabricante de la
herramienta o del accesorio. Proteja los discos
de grasa y golpes.

Los discos de amolar deben almacenarse
y manipularse cuidadosamente siguiendo las
instrucciones del fabricante.

Nunca utilice discos de tronzar para desbastar.
Los discos de tronzar no deben someterse a
presión lateral.

La pieza de trabajo debe apoyarse firmemente y
estar asegurada para evitar que se deslice, p.ej.,
con ayuda de dispositivos de sujeción. Las piezas
de trabajo grandes deben tener suficiente apoyo.

Si se utilizan herramientas con inserción roscada,
el extremo del husillo no debe tocar el fondo del
orificio de la herramienta de lijado. Compruebe
que la rosca de la herramientas de inserción sea lo
suficientemente larga para alojar el husillo en toda
su largura. La rosca de la herramienta de inserción
debe encajar en la del husillo. Para consultar la
longitud y la rosca del husillo véase la página 3 y el
capítulo 12 Especificaciones técnicas.

Utilice siempre gafas protectoras.

Durante el proceso de mecani-

metales, puede depositarse polvo de gran
conductividad en el interior de la herramienta. Este
polvo puede transmitir la energía eléctrica a la
carcasa de la herramienta. Este hecho puede
propiciar una descarga eléctrica transitoria. Por
eso, es necesario limpiar con frecuencia a fondo la
herramienta estando ésta en marcha a través de la
rejilla de ventilación inferior utilizando aire a
presión. Para ello, fije bien la herramienta.

Se recomienda el uso de una instalación de aspi­ración fija y un interruptor de protección diferencial
(FI). Al desconectar la amoladora angular mediante
el interruptor de protección FI, ésta deberá
comprobarse y limpiarse. Para realizar la limpieza
del motor, véase el capítulo 8 Limpieza.

El polvo procedente de algunos materiales, como
la pintura con plomo o algunos tipos de madera,
minerales y metales, puede ser perjudicial para la
salud. Tocar o respirar el polvo puede causar reac­ciones alérgicas y/o enfermedades respiratorias al
usuario o a las personas próximas a él.
Algunas maderas, como la madera de roble o de
haya, producen un polvo que podría ser cancerí­geno, especialmente en combinación con otros
aditivos para el tratamiento de madera (cromato,
conservante para madera). Sólo personal especia­lizado debe trabajar el material con contenido de

zado, especialmente si se trata de

24

17027094_0711 W 1080 NAFTA.book Seite 25 Dienstag, 15. November 2011 10:49 10

asbesto.

- Si fuera posible, utilice un aspirador de polvo.

- Ventile su lugar de trabajo.

- Se recomienda utilizar una máscara de protec­ción contra el polvo con clase de filtro P2.

Preste atención a la normativa vigente en su país
respecto al material que se va a trabajar.

No pueden trabajarse materiales que produzcan
polvo o vapores perjudiciales para la salud
(p. ej. asbesto).

Asegúrese de que los respiraderos estén abiertos
cuando trabaje en condiciones en las que se
genere mucho polvo. En caso de que sea nece­sario eliminar el polvo, desconecte primero la
herramienta eléctrica de la red de suministro de
corriente (utilice objetos no metálicos) y evite
dañar las piezas internas.

No deben utilizarse las herramientas que estén
dañadas, descentradas o que vibren.

Evite dañar los conductos de gas y de agua, los
cables eléctricos y las paredes portantes
(estática).

Si se utiliza la herramienta al aire libre: conecte de
forma previa un interruptor de protección (FI) con
una corriente de desconexión máxima de 30 mA.

Extraiga el enchufe de la toma de corriente antes
de realizar cualquier trabajo de ajuste, reequipa­miento o mantenimiento.

Las empuñaduras adicionales dañadas o agriet­adas deben cambiarse. No utilice herramientas
cuya empuñadura adicional esté defectuosa.

Las cubiertas protectoras dañadas o agrietadas
deben cambiarse. No utilice herramientas cuya
cubierta protectora esté defectuosa.

Esta herramienta eléctrica no es apta para pulir. El
derecho de garantía expira si la herramienta se
utiliza de forma inadecuada. El motor puede calen­tarse en exceso y dañarse así la herramienta eléc­trica. Para los trabajos de pulido recomendamos
nuestra pulidora angular.

Símbolos sobre la herramienta:

........... Classe II de construcción

V...............voltios

A............... amperios

Hz............. hertzios

.../min....... revoluciones por minuto

~............... corriente alterna

............. corriente alterna / corriente continua

n............... velocidad sin carga

4 Descripción general

Véase la página 2.

1 Brida de apoyo
2 Husillo

ESPAÑOL

3 Botón de bloqueo del husillo
4 Relé neumático para

y desconexión
5 Empuñadura adicional
6 Cubierta protectora
7 Tuerca tensora
8 Llave de dos agujeros
9 Tornillo de sujeción

interruptor de conexión

ES

5 Puesta en marcha

Antes de enchufar la herramienta,

compruebe que la tensión y la frecuencia de
red que se indican en la placa de identificación se
corresponden con las características de la red
eléctrica.

5.1 Montaje de la empuñadura adicional

Utilice siempre una empuñadura adicional (5)

para trabajar. Enrosque la empuñadura
adicional en el lado izquierdo o derecho de la
herramienta.

5.2 Cubierta de protección

(para trabajos con discos de amolar)

Por motivos de seguridad, para los trabajos

con discos de desbastar debe utilizarse la
cubierta protectora (6).

Por motivos de seguridad para los trabajos

con discos de tronzar, debe utilizarse la
cubierta protectora para tronzado (véase el
capítulo 9 Accesorios).

Véase página 2, figura C.

- Soltar (9) tuerca. Coloque la cubierta protectora

(6) en la posición indicada.

- Gire la cubierta protectora de modo que la zona

cerrada quede orientada hacia el usuario.

- Fijar tuerca (9), para ello el seguro de torsión

debe encajar en las ranuras.

- Compruebe el asiento correcto: la cubierta

protectora no debe poder girar.

6 Montaje del disco de

amolar

Extraiga el enchufe de la toma de corriente

antes de realizar cualquier tarea de reequipa­miento. La herramienta debe estar desconectada
y el husillo en reposo.

Por motivos de seguridad, para los trabajos

con discos de tronzar utilice la cubierta
protectora para tronzado (véase el capítulo 9
Accesorios).

25

0

I

66

17027094_0711 W 1080 NAFTA.book Seite 26 Dienstag, 15. November 2011 10:49 10

ES

ESPAÑOL

6.1 Bloqueo del husillo

- Pulse el botón de bloqueo del husillo (3) y gire el
husillo (2) con la mano, hasta que el botón encaje
de forma apreciable.

6.2 Colocación del disco de amolar

Zie pagina 2, afbeelding A.

- Coloque la brida de apoyo (1) sobre el husillo
(véase la figura superior). La colocación es
correcta cuando no es posible girar la brida
sobre el husillo.

- Colocar el disco de amolar sobre la brida de
protección (1) (véase la figura superior).
El disco de amolar debe reposar de forma
uniforme sobre la brida de apoyo. La brida de
chapa de los discos de tronzado debe reposar
sobre la brida de apoyo.

Atención:
para que no se la pierda. Desmontar: Tirar de la
brida con más fuerzas.

6.3 Sujetar/soltar tuerca tensora

Los 2 lados de la tuerca tensora son diferentes.
Enrosque la tuerca tensora sobre el husillo como
se indica a continuación:

Zie pagina 2, afbeelding B.

-

- Bloquee el husillo. Apriete la tuerca tensora (7)

Aflojamiento de la tuerca tensora:

- Bloquee el husillo (véase el capítulo 6.1). Desen-

La brida de apoyo (1) está bloqueada

Sujeción de la tuerca tensora (7):

A) Con discos de amolar delgados:

El reborde de la tuerca tensora (7) está
orientado hacia arriba de modo que el disco de
amolar fino pueda tensarse de forma segura.

B) Con discos de amolar gruesos:

El reborde de la tuerca tensora (7) está orientado
hacia abajo de modo que la tuerca tensora
pueda colocase sobre el husillo de forma segura.

con la llave de dos agujeros (8) en el sentido de
las agujas del reloj.

rosque la tuerca tensora (7) con la llave de dos
agujeros (8) en sentido contrario a las agujas del
reloj.

7 Manejo

7.1 Conexión y desconexión

Sostenga siempre la herramienta con ambas
manos.

Conecte en primer lugar la herramienta de
inserción y, a continuación

pieza de trabajo.

acérquela a la

Evite que la herramienta aspire polvo y

virutas en exceso. Antes de conectar y
desconectar la herramienta, retire el polvo que se
ha depositado en ella. Una vez se ha desconec­tado la herramienta, espere a depositarla hasta
que el motor esté parado.

Evite que la herramienta se ponga en funcio-

namiento de forma involuntaria: desconéc­tela siempre cuando saque el enchufe de la toma
de corriente o cuando se haya producido un corte
de corriente.

En la posición de funcionamiento conti-

nuado, la herramienta seguirá funcionando
en caso de pérdida del control debido a un tirón.
Por este motivo se deben sujetar las empuñaduras
siempre con ambas manos, adoptar una buena
postura y trabajar sin distraerse.

Máquinas con bloqueo de conexión:

Conexión:

Desconexión:

7.2 Indicaciones de funcionamiento
Lijado:

Presione la herramienta con fuerza moderada y
desplácela sobre la superficie a uno y otro lado,
para que la superficie de la pieza de trabajo no se
caliente en exceso.
Desbastado: Para lograr un buen resultado,
trabaje con la herramienta en un ángulo de
30° - 40°.

Tronzado:

corte. Trabaje con un avance moderado, adaptado
al material que está tratando. No ladee, presione ni
haga oscilar la herramienta.

Esmerilado con papel de lija:

Presione la herramienta con fuerza moderada y
desplácela sobre la superficie a uno y otro lado,
para que la superficie de la pieza de trabajo no se
caliente en exceso.

Trabajos con cepillo de alambre:

Presione la herramienta de forma moderada.

desplace el relé neumático (4) hacia
delante. Para un funcionamiento conti­nuado, moverlo hacia abajo, hasta que
encaje.

presione sobre el extremo
posterior del relé neumático (4) y vuelva a
soltarlo.

Para tronzar trabaje siempre en
contrarrotación (véase la imagen).
De lo contrario existe el riesgo de
que la herramienta salte de forma
descontrolada de la hendidura de

26

17027094_0711 W 1080 NAFTA.book Seite 27 Dienstag, 15. November 2011 10:49 10

8Limpieza

Limpieza del motor:

con frecuencia a través de la rejilla de ventilación
inferior utilizando aire a presión. Para ello, fije bien
la herramienta.

limpie a fondo la herramienta

9 Accesorios

Use solamente accesorios originales Metabo.
Si necesita accesorios, consulte a su proveedor.
Para que el proveedor pueda seleccionar el acce-

sorio correcto, necesita saber la designación
exacta del modelo de su herramienta.

Véase la página 4.

A Disco de desbastado (úsese siempre con la

cubierta protectora montada)

B Disco lijador de laminillas (úsese siempre con

la cubierta protectora montada)
C Cubierta protectora de tronzado.
D Disco de tronzar (úsese siempre con la

cubierta protectora para tronzar montada)
E Disco tronzador de diamante (úsese siempre

con la cubierta protectora para tronzar

montada)

F Protección para las manos (para montar bajo

la empuñadura adicional lateral)
G Prolongación (para trabajar con placas de

apoyo; incrementa la distancia entre el husillo

y la placa de apoyo aprox. 35 mm)
H Placa de apoyo para discos de lijado de fibra

(colóquese siempre con la tuerca tensora para

placa de apoyo suministrada) (utilícese

siempre con la protección para las manos

montada).

I Disco de lijado de fibra (utilícese siempre con

la protección para las manos montada).

J Hojas lijadoras flexibles (para utilizar con el

plato de apoyo elástico 6.23279) (utilícese

siempre con la protección para las manos

montada)
K Disco abrasivo con cardillo (utilícese siempre

con la protección para las manos montada)

L Hoja lijadora adhesiva (utilícese siempre con

la protección para las manos montada).

M Fieltro abrasivo adhesivo (utilícese siempre

con la protección para las manos montada).

Cepillo de alambre de acero

N

siempre con la protección para las manos

montada)
O Tuerca tensora (7)

Programa completo de accesorios disponible en
www.metabo.com o en el catálogo principal.

(utilícese

ESPAÑOL

ES

10 Reparación

Las reparaciones de herramientas eléctricas
SÓLO deben efectuarlas técnicos electrici-

stas especializados.
En caso de tener herramientas eléctricas que

necesiten ser reparadas, diríjase, por favor, a su
representante de Metabo. En la página
www.metabo.com encontrará las direcciones
necesarias.

En la página web www.metabo.com puede
descargar listas de repuestos.

11 Protección ecológica

El polvo procedente de los trabajos de lijado
puede ser tóxico: No lo elimine con la basura
doméstica, sino de la forma apropiada en un punto
de recogida de residuos especiales.

Los envases Metabo son 100% reciclables. Las
herramientas eléctricas y sus accesorios fuera de
uso contienen grandes cantidades de materia
prima y plásticos que también pueden ser recic­lados.

12 Especificaciones técnicas

Notas explicativas sobre la información de la
página 3. Nos reservamos el derecho a efectuar
modificaciones conforme al avance técnico.
D

t

máx,1

t

máx,3

M = Rosca del husillo
l = Longitud del husillo de lijado
n = Número de revoluciones en marcha

P
P
m = Peso sin cable a la red

Las especificaciones técnicas aquí indicadas se
entienden dentro de determinadas tolerancias
(conformes a las normas que rigen actualmente).

= Diámetro máximo del disco de

máx

1
2

amolar

= Grosor máximo autorizado de la

herramienta de inserción en la zona
de tensión si se utiliza una tuerca
tensora (7)

= Grosor máximo autorizado de la

herramienta de inserción

en vacío (máximo)
= Potencia de entrada nominal
= Potencia suministrada

¡Utilice auriculares protectores!

27

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com
